Changement de caméra arrière sur iPhone 4

Temps estimé : 45 min
Difficulté : 3/5
iPhone 4 | Temps estimé : 45 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer la caméra arrière sur votre iPhone 4.

Diagnostic

› Les photos de votre iPhone 4 sont de mauvaise qualité
› L'iris de la camera de votre iPhone 4 ne s'ouvre plus
› Le flash de votre iPhone 4 ne fonctionne plus ou reste enclenché

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 4
4,90 €
Ajouter au panier

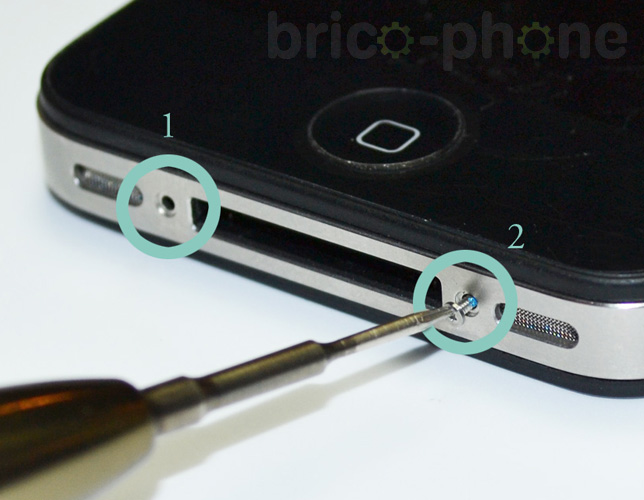

Etape 1a : Retirer la vitre arrière
A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).

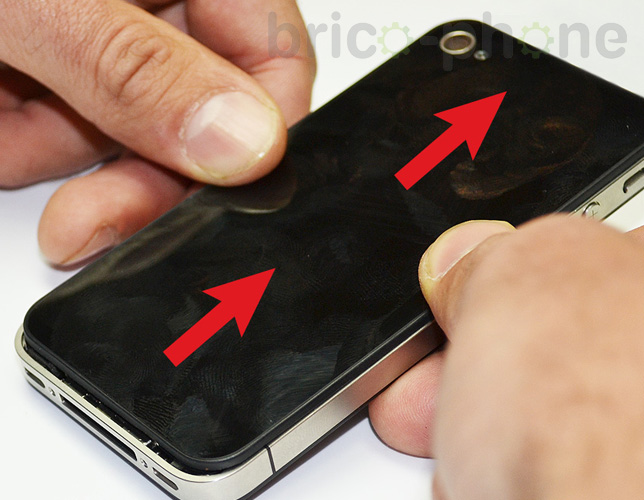

Etape 1b : Retirer la vitre arrière
Faire glisser la vitre arrière vers le haut sur environ 3mm et soulever celle-ci.

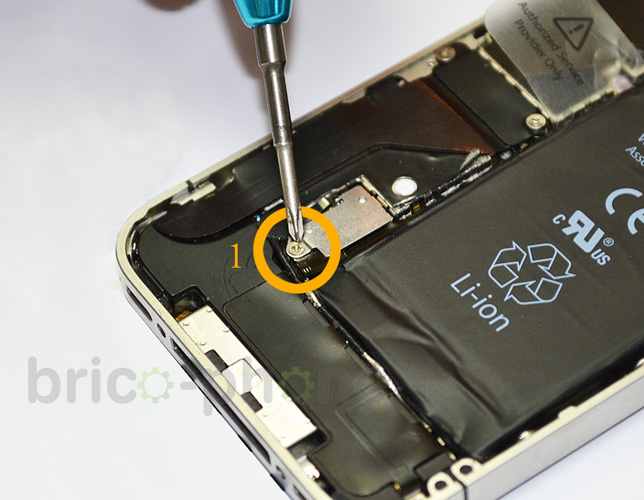

Etape 2a : Retirer la batterie
A l'aide du tournevis cruciforme, dévisser la vis B1 située en bas à gauche de la batterie.

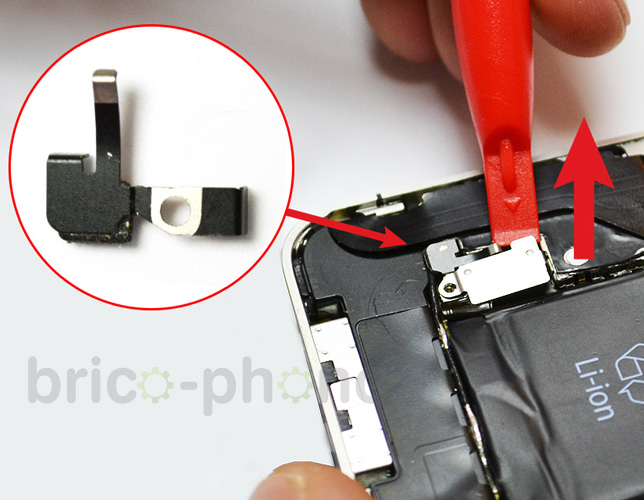

Etape 2b : Retirer la batterie
A l'aide d'un levier, soulever le connecteur métallique, la nappe est maintenant déconnectée. Mettre de côté le petit élément métallique situé sous la vis B1.

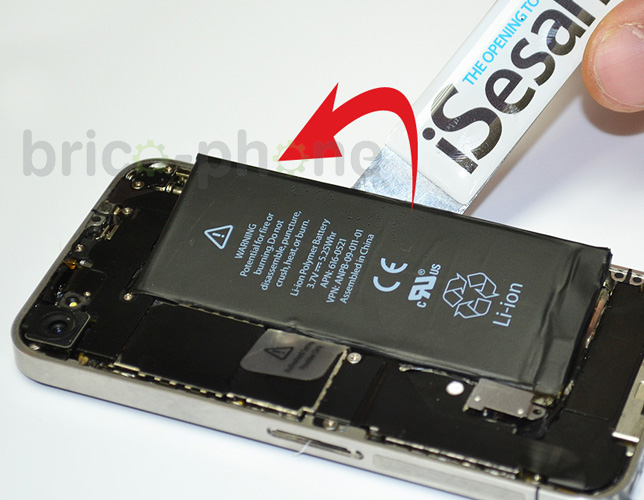

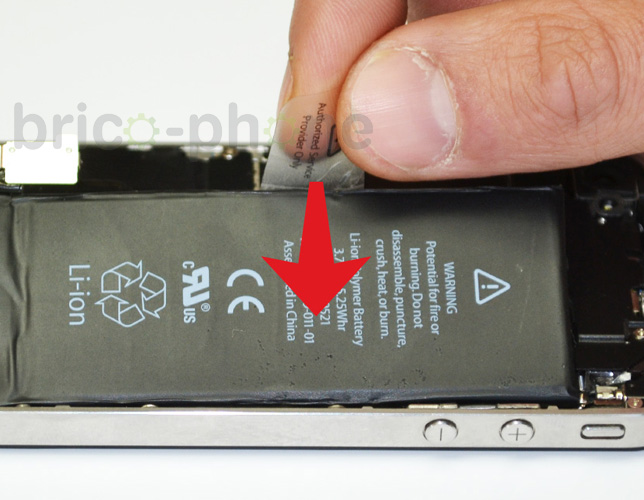

Etape 2c : Retirer la batterie
Vous pouvez décoller la batterie à l'aide de la languette plastique mais celle-ci est fragile est risque de se détacher. Dans ce cas là décoller la partie droite de la batterie avec une spatule ou un iSesamo en faisant levier (une carte de crédit peut faire l'affaire). Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Etape 2d : Retirer la batterie

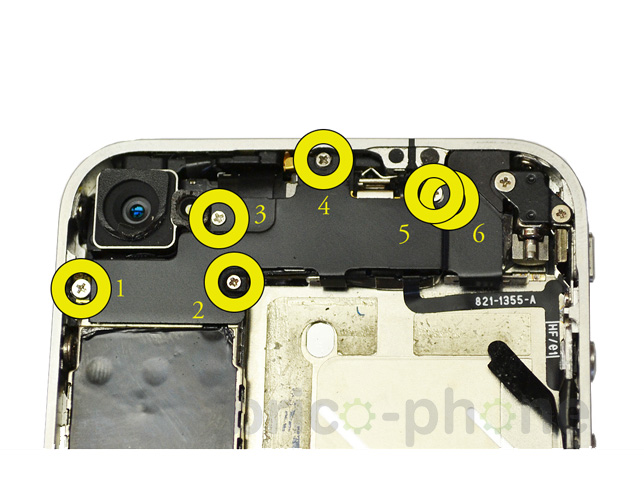

Etape 3a : Retirer la plaquette de contact WIFI
Retirer les vis E1 à E5 avec le tournevis cruciforme.

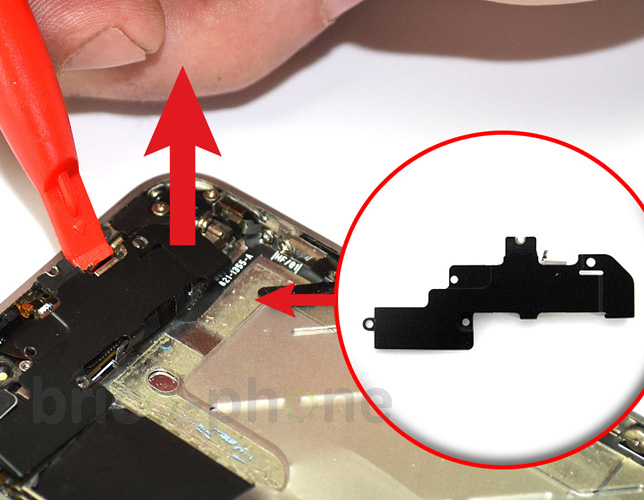

Etape 3b : Retirer la plaquette de contact WIFI
Enlever à présent la plaquette métallique avec le levier plastique.

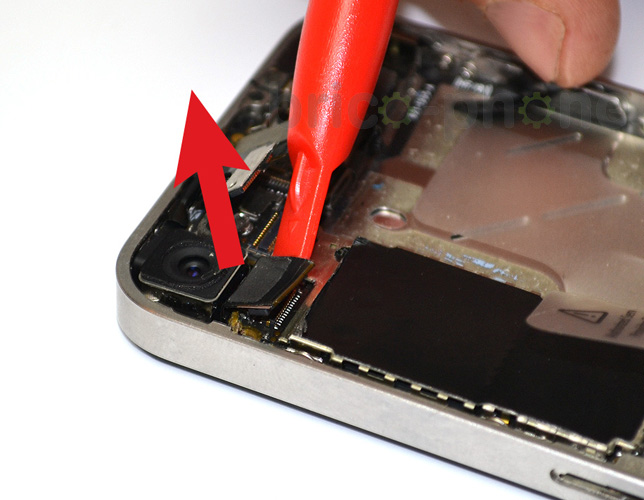

Etape 4 : Retirer la caméra arrière
Utiliser le levier plastique pour détacher le connecteur de la caméra puis retirer la.
