Changement de nappe bouton Home sur iPhone 3GS

Temps estimé : 15 min
Difficulté : 3/5
iPhone 3GS | Temps estimé : 15 min | Difficulté : 3/5

Suivez les indications de couleurs qui se trouvent sur la plaquette qui vous a été fournie avec votre commande. Nous vous conseillons de vous aider de notre patron magnétique qui vous permettra de vous y retrouver avec les numéros de pièces, les codes couleurs, et surtout de ne pas perdre vos vis lors du démontage et du remontage.Pour commencer, assurez vous que votre iPhone 3G-3GS est éteint et que vous avez retiré votre carte SIM.

Diagnostic

› Le bouton Home de votre iPhone 3GS présente un dysfonctionnement

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme

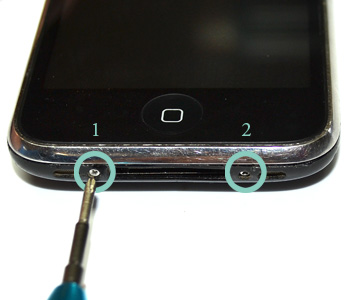

ETAPE 1 : Dévisser les vis de la vitre arrière
Dévisser les vis A1 et A2 à l'aide d'un tournevis cruciforme.

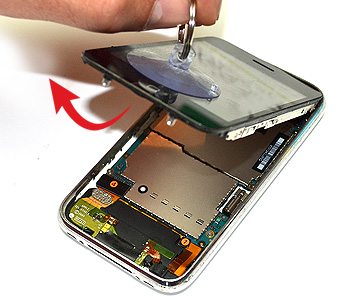

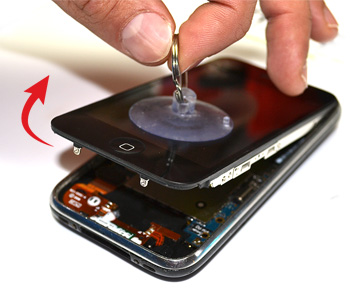

ETAPE 2a : Retirer le bloc complet (tactile + LCD)
Retirer le bloc écran à l'aide d'une ventouse d'extraction en placant celle-ci sur le bas de l'écran. Faites très attention lors de l'ouverture de l'iPhone à ne pas arracher les nappes 1 2 et 3 qui relient le bloc à la carte mère.
ETAPE 2b : Retirer le bloc complet (tactile + LCD)
Maintenez l'écran à 45° afin de passez à l'étape suivante qui consiste à libérer complètement l'écran du téléphone

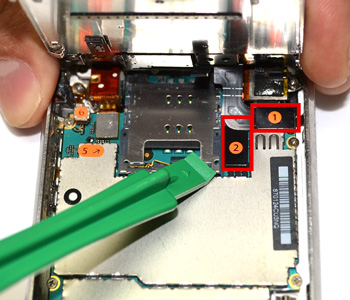

ETAPE 3 : Déconnecter les nappes du tactile et du LCD
Tout en maintenant votre écran à 45° déconnecter les nappes 1 (tactile) et 2 (LCD) à l'aide d'un levier plastique.

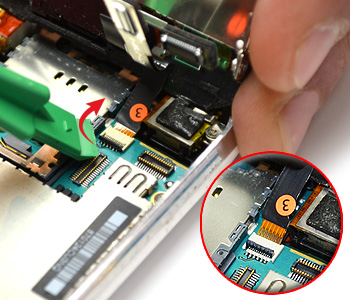

ETAPE 4 : Déconnecter le connecteur n° 3 (capteur de proximité)
Toujour en maintenant le bloc écran à 45° il vous faut maintenant déconnecter la nappe 3. Pour celà il faut commencer par déverrouiller la nappe en levant le levier du connecteur à 90°..
Ensuite il ne vous reste plus qu'a retirer la nappe de son emplacement.
Votre bloc écran est maintenant totalement libre .

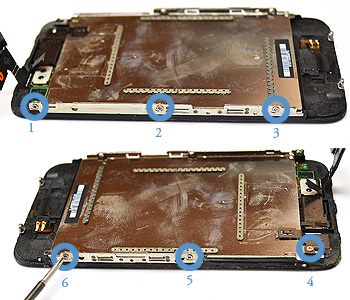

ETAPE 5a : Retirer l'écran LCD du chassis
À l'aide d'un tournevis cruciforme, dévissez les vis D1 à D6. (Dans certains cas celles-ci peuvent être recouvertes d'un autocollant noir).

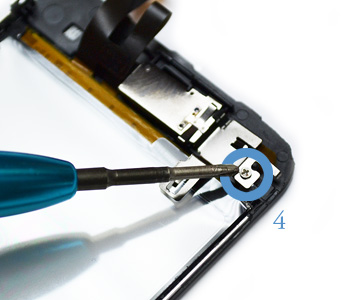

ETAPE 5b : Retirer l'écran LCD du chassis
Retirer la vis situé dans l'angle supérieur droit.

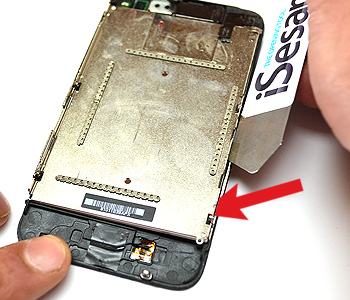

ETAPE 5c : Retirer l'écran LCD du chassis
Insérer un outils iSesamo (ou similaire) entre la plaquette qui supporte le LCD et le châssis de la vitre.

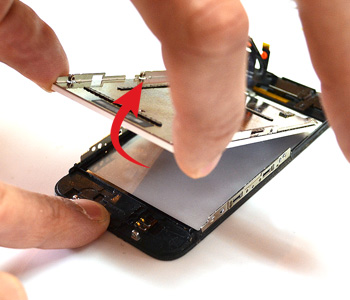

ETAPE 5d : Retirer l'écran LCD du chassis
Faites ensuite levier afin de désolidariser les 2 éléments.

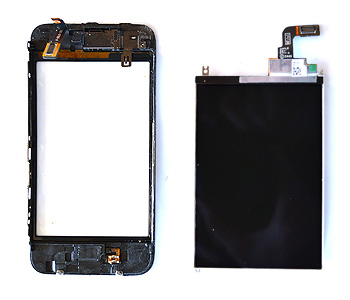

ETAPE 5e : Retirer l'écran LCD du chassis
Le LCD est maintenant dissocié du châssis de la vitre tactile.

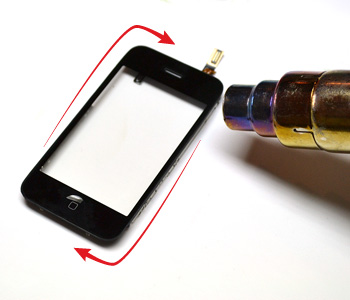

ETAPE 6a : Retirer la vitre du châssis
A l'aide d'un décapeur thermique (ou sèche cheveux) chauffer très légèrement les contours de la vitre afin de faire fondre la colle.

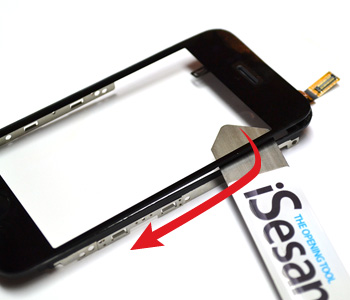

ETAPE 6b : Retirer la vitre du châssis
Insérer ensuite un outil iSesamo (ou un cutter) entre le joint du châssis et la vitre.

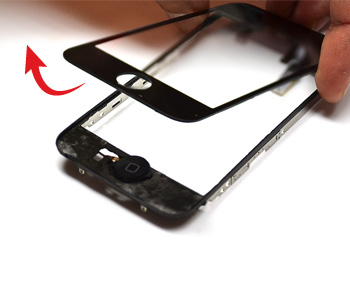

ETAPE 6c : Retirer la vitre du châssis
Faites le tour de la vitre puis retirer celle-ci.

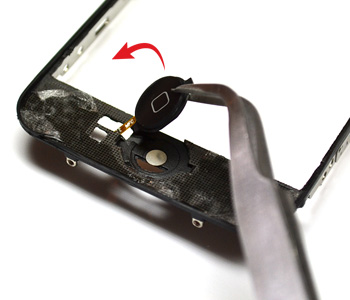

ETAPE 7 : Retirer la nappe Home
A l'aide d'une pincette retirer la nappe et son bouton du châssis.

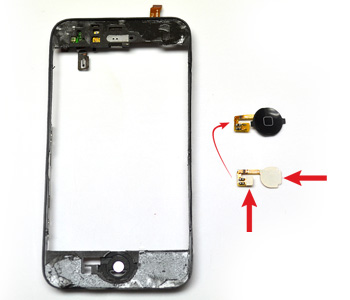

ETAPE 8 : Conseils pour le remontage
Retirer le film protecteur de la nouvelle nappe puis repositionner le bouton sur celle-ci. Vous pouvez à présent suivre ce tutoriel à l'envers pour remonter votre iPhone 3G-3GS.

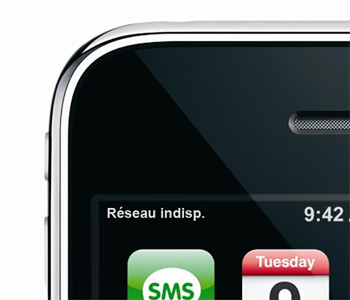

Si vous rencontrez des problèmes de recepetions réseaux
Votre téléphone ne trouve pas le réseau.
Si vous rencontrez des problèmes de recepetions réseaux
Connecter votre tléphone à iTunes.

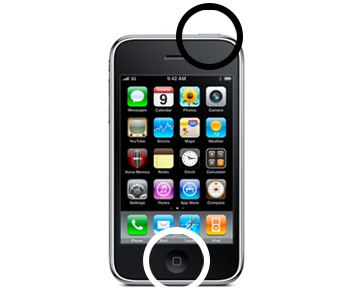

Si vous rencontrez des problèmes de recepetions réseaux
Tout en restant connecté appuyer simultanément sur les boutons Home et Power (pendant environ 7 secondes). Votre téléphone s'éteint. Il ne vous reste plus qu'à le redémarrer et vous devriez capter à nouveau le réseau. Si ce n'est pas le cas vous pouvez tenter une mise à jour ou une restauration du téléphone.
