Changement du haut-parleur interne sur iPhone 3GS

Temps estimé : 15 min
Difficulté : 2/5
iPhone 3GS | Temps estimé : 15 min | Difficulté : 2/5

Suivez les indications de couleurs qui se trouvent sur la plaquette qui vous a été fournie avec votre commande. Nous vous conseillons de vous aider de notre patron magnétique qui vous permettra de vous y retrouver avec les numéros de pièces, les codes couleurs, et surtout de ne pas perdre vos vis lors du démontage et du remontage.Pour commencer, assurez vous que votre iPhone 3G-3GS est éteint et que vous avez retiré votre carte SIM.

Diagnostic

› Vous avez des problèmes de son en communication

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme

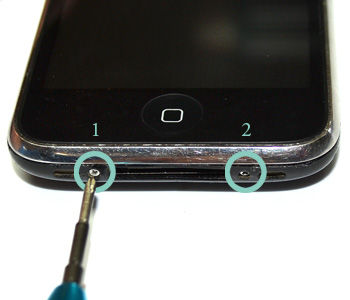

ETAPE 1 : Dévisser les vis de la vitre arrière
Dévisser les vis A1 et A2 à l'aide d'un tournevis cruciforme.
ETAPE 2a : Retirer le bloc complet (tactile + LCD)

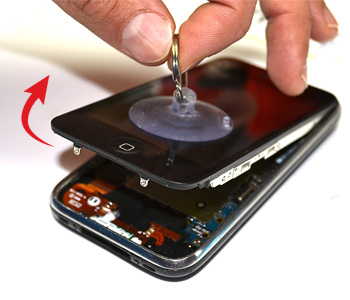

Retirer le bloc écran à l'aide d'une ventouse d'extraction en placant celle-ci sur le bas de l'écran. Faites très attention lors de l'ouverture de l'iPhone à ne pas arracher les nappes 1 2 et 3 qui relient le bloc à la carte mère.
ETAPE 2b : Retirer le bloc complet (tactile + LCD)

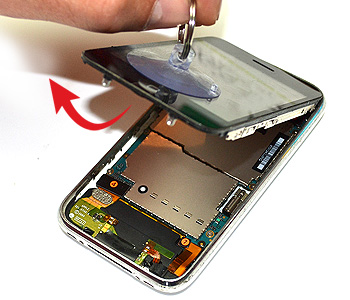

Maintenez l'écran à 45° afin de passez à l'étape suivante qui consiste à libérer complètement l'écran du téléphone
ETAPE 3 : Déconnecter les nappes du tactile et du LCD

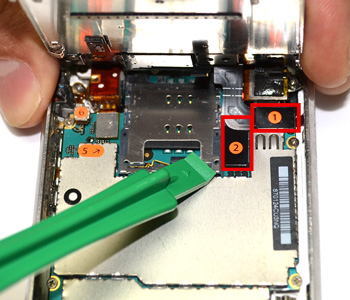

Tout en maintenant votre écran à 45° déconnecter les nappes 1 (tactile) et 2 (LCD) à l'aide d'un levier plastique.
ETAPE 4 : Déconnecter le connecteur n° 3 (capteur de proximité)

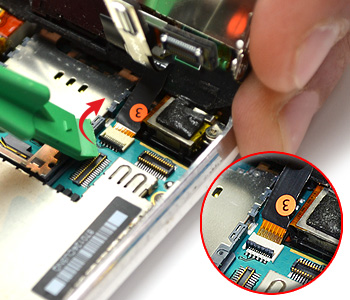

Toujours en maintenant le bloc écran à 45° il vous faut maintenant déconnecter la nappe 3. Pour celà il faut commencer par déverrouiller la nappe en levant le levier du connecteur à 90°. Ensuite il ne vous reste plus qu'a retirer la nappe de son emplacement. Votre bloc écran est maintenant totalement libre .
ETAPE 5a : Récupérer le capteur de proximité

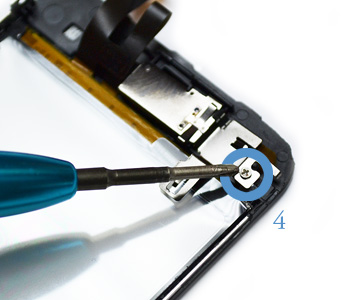

A l'aide d'un tournevis cruciforme retirer la vis située dans le coin supérieur gauche du châssis.
ETAPE 5b : Récupérer le capteur de proximité

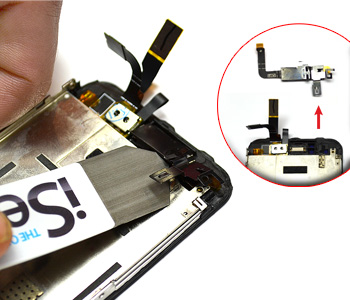

Retirer la plaquette métallique et le capteur de proximité.
ETAPE 6 : Récupérer l'écouteur interne

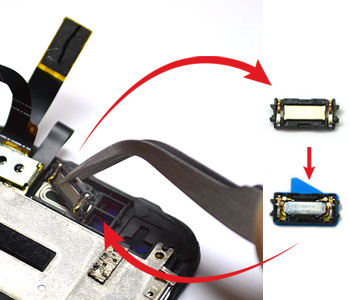

Retirer l'écouteur interne à l'aide d'une pincette. Repositionner le nouvel écouteur en enlevant préalablement le film protecteur. Vous pouvez à présent suivre ce tutoriel à l'envers pour remonter votre iPhone 3G-3GS.
Si vous rencontrez des problèmes de recepetions réseaux

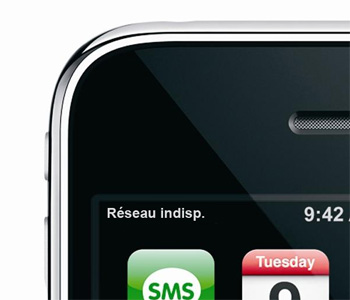

Votre téléphone ne trouve pas le réseau.
Si vous rencontrez des problèmes de recepetions réseaux
Connecter votre tléphone à iTunes.
Si vous rencontrez des problèmes de recepetions réseaux

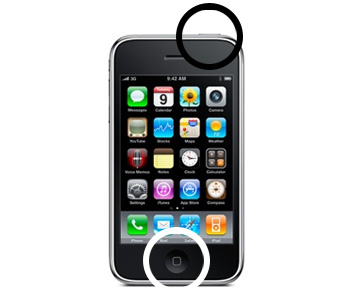

Tout en restant connecté appuyer simultanément sur les boutons Home et Power (pendant environ 7 secondes). Votre téléphone s'éteint. Il ne vous reste plus qu'à le redémarrer et vous devriez capter à nouveau le réseau. Si ce n'est pas le cas vous pouvez tenter une mise à jour ou une restauration du téléphone.
