Guide de réparation sur Poco M3 Pro

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 14/20
Poco M3 Pro | Temps estimé : 50 min | Difficulté : 3/5

Ce guide de démontage reprend toutes les réparations réalisables sur votre Xiaomi Poco M3 Pro. Que soit la caméra arrière, le vibreur, l'écran, la batterie ou encore un haut-parleur, vous pourrez effectuer le remplacement du composant endommagé en suivant les étapes de ce tutoriel.

Nous vous conseillons de visualiser une première fois ce guide afin de savoir quelles étapes sont nécessaires pour le dépannage. En effet, pour changer la batterie vous n'aurez pas besoin de retirer le connecteur de charge, le vibreur ou encore la carte mère.

Diagnostic

›  Plusieurs composants endommagés.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant de passer commande, nous vous conseillons de vérifier le numéro de modèle de votre appareil pour vérifier sa compatibilité avec le nouveau composant.

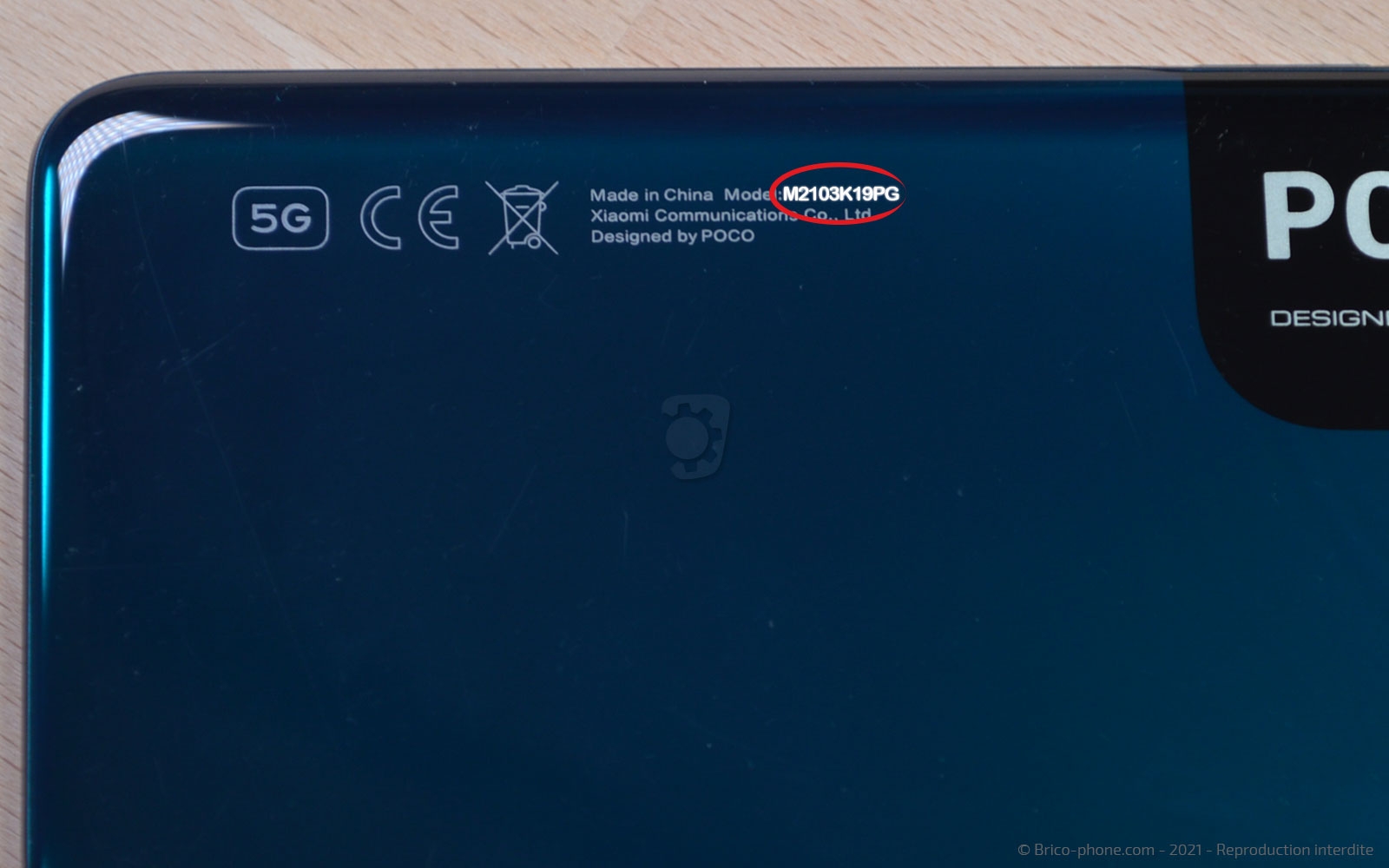

Pour cela, deux options s'offrent à vous. La première étant de retourner le téléphone pour apercevoir le numéro de modèle.

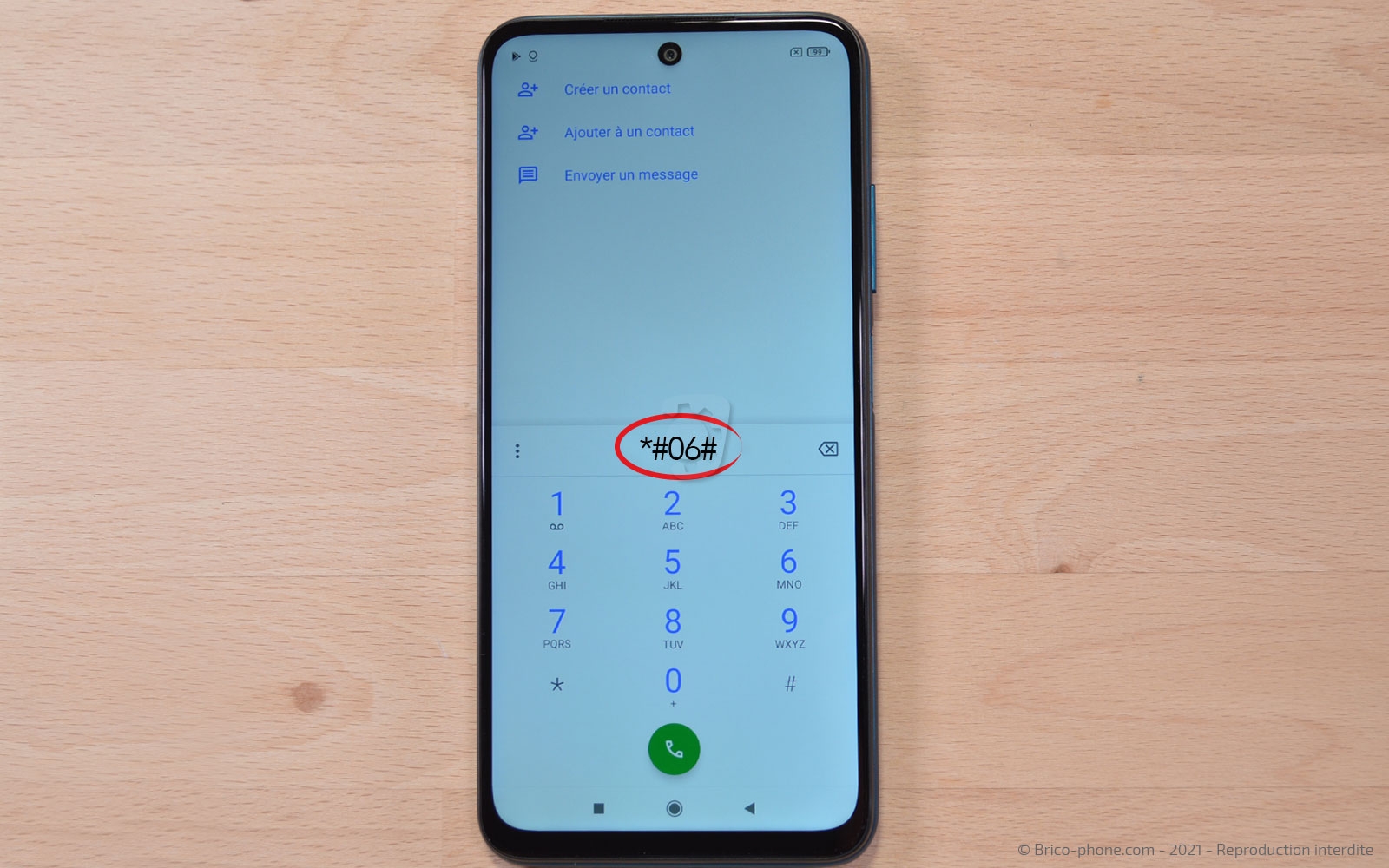

Autrement, vous pouvez composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI. Recopiez ce dernier sur notre page d'accueil et laissez-vous guider.

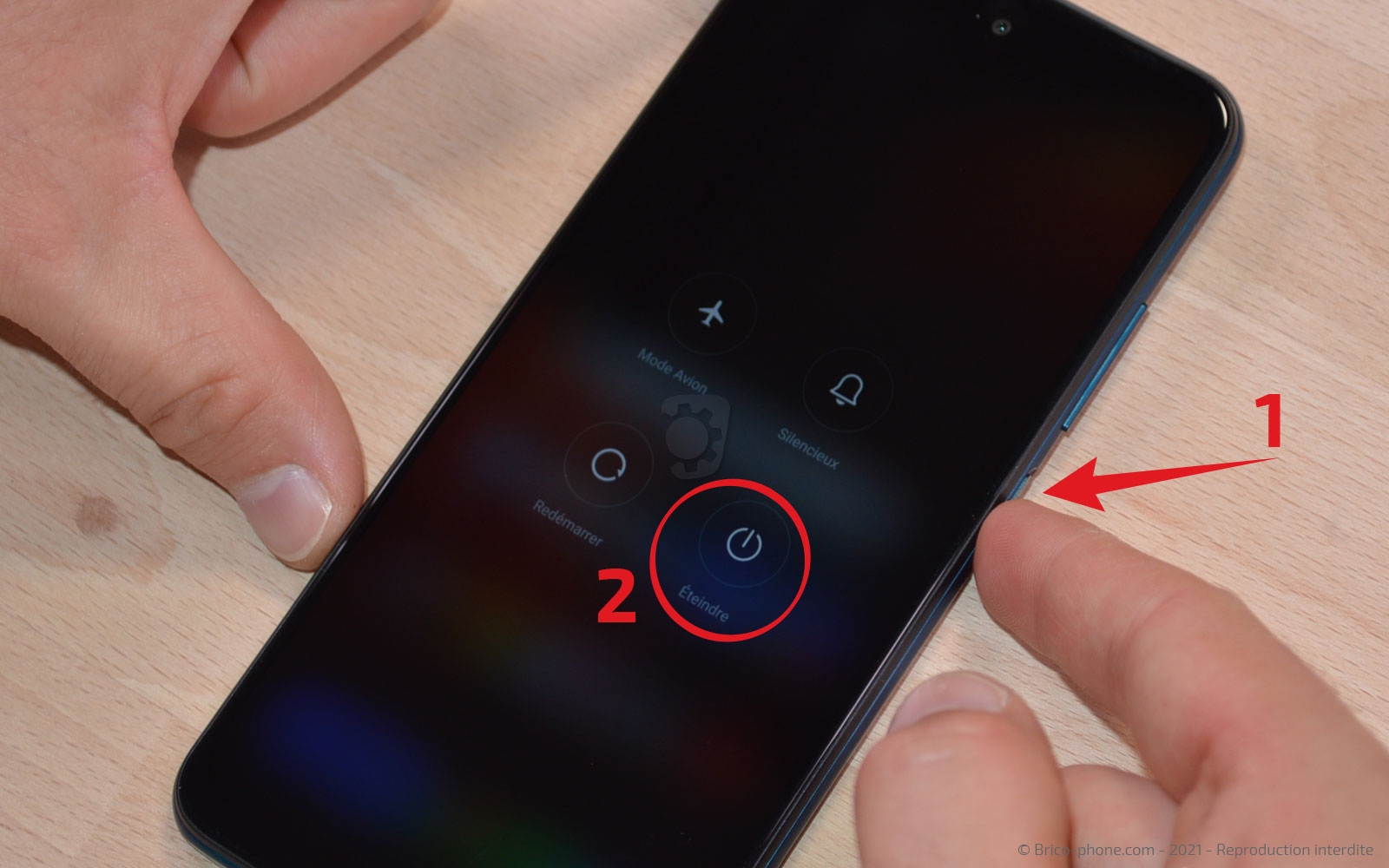

Etape 1 : Eteindre le smartphone
Vous venez de recevoir votre commande ? Préparez-vous un espace de travail propre et dégagé avec les pièces, le patron d'aide au montage et les outils à proximité.

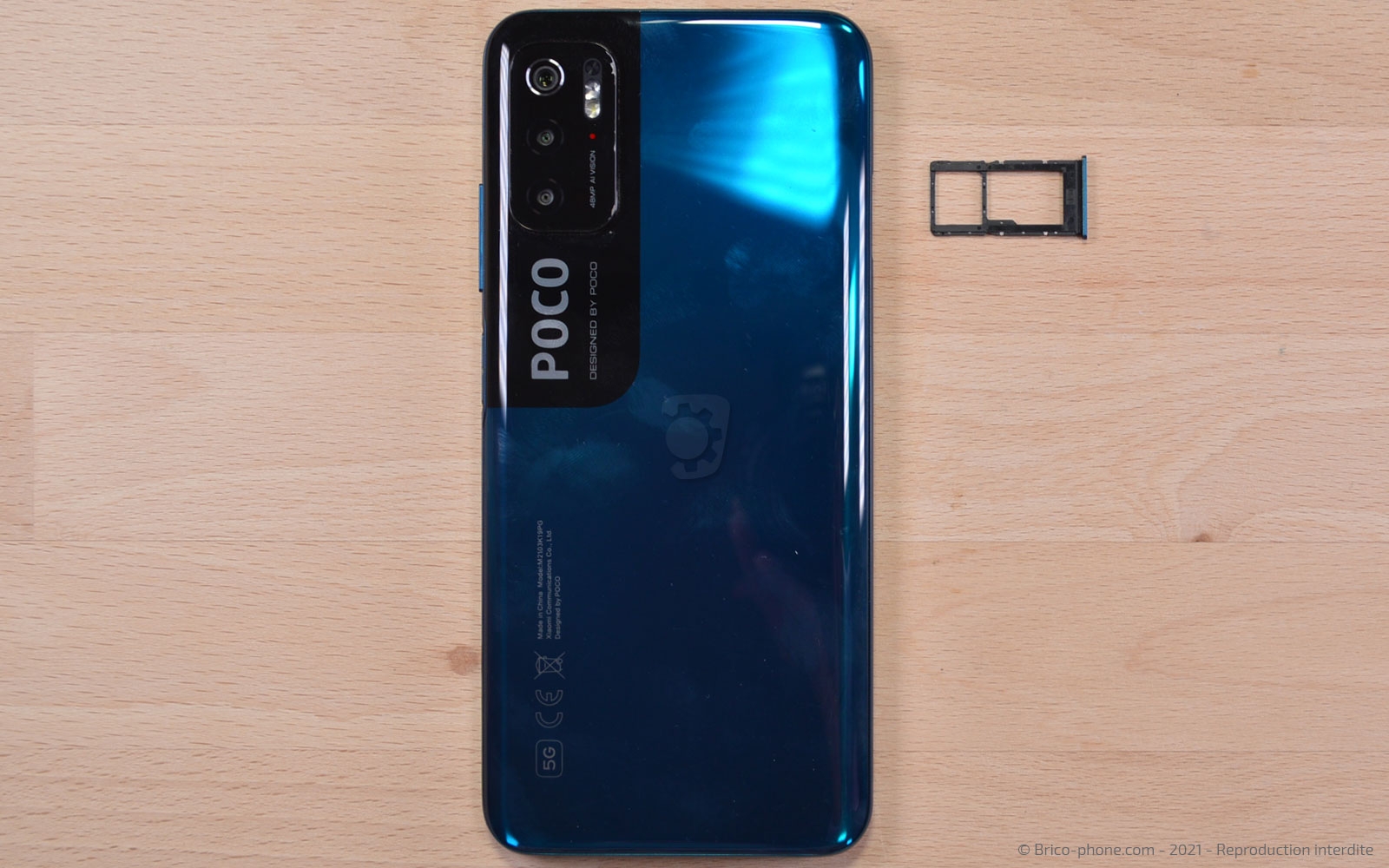

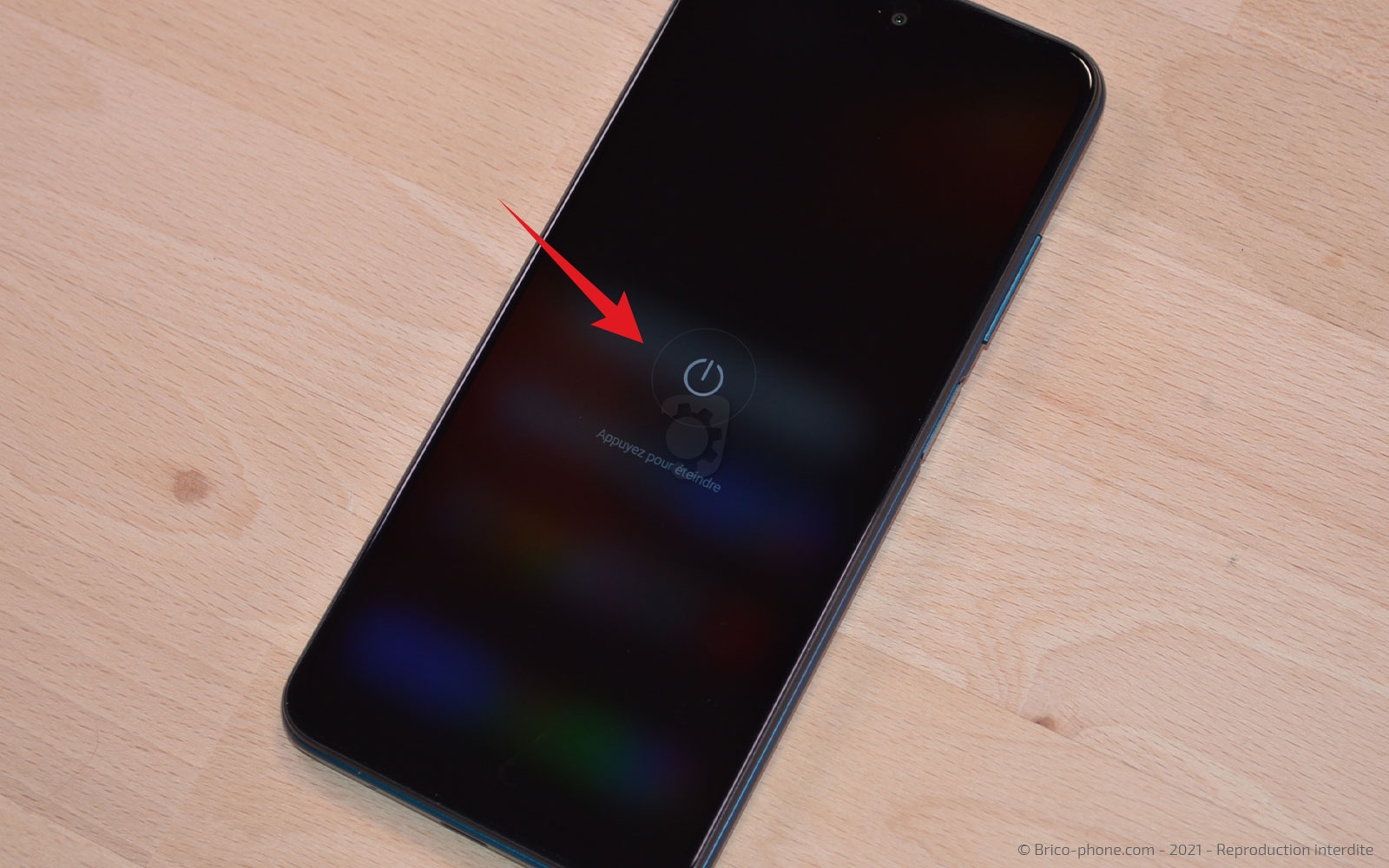

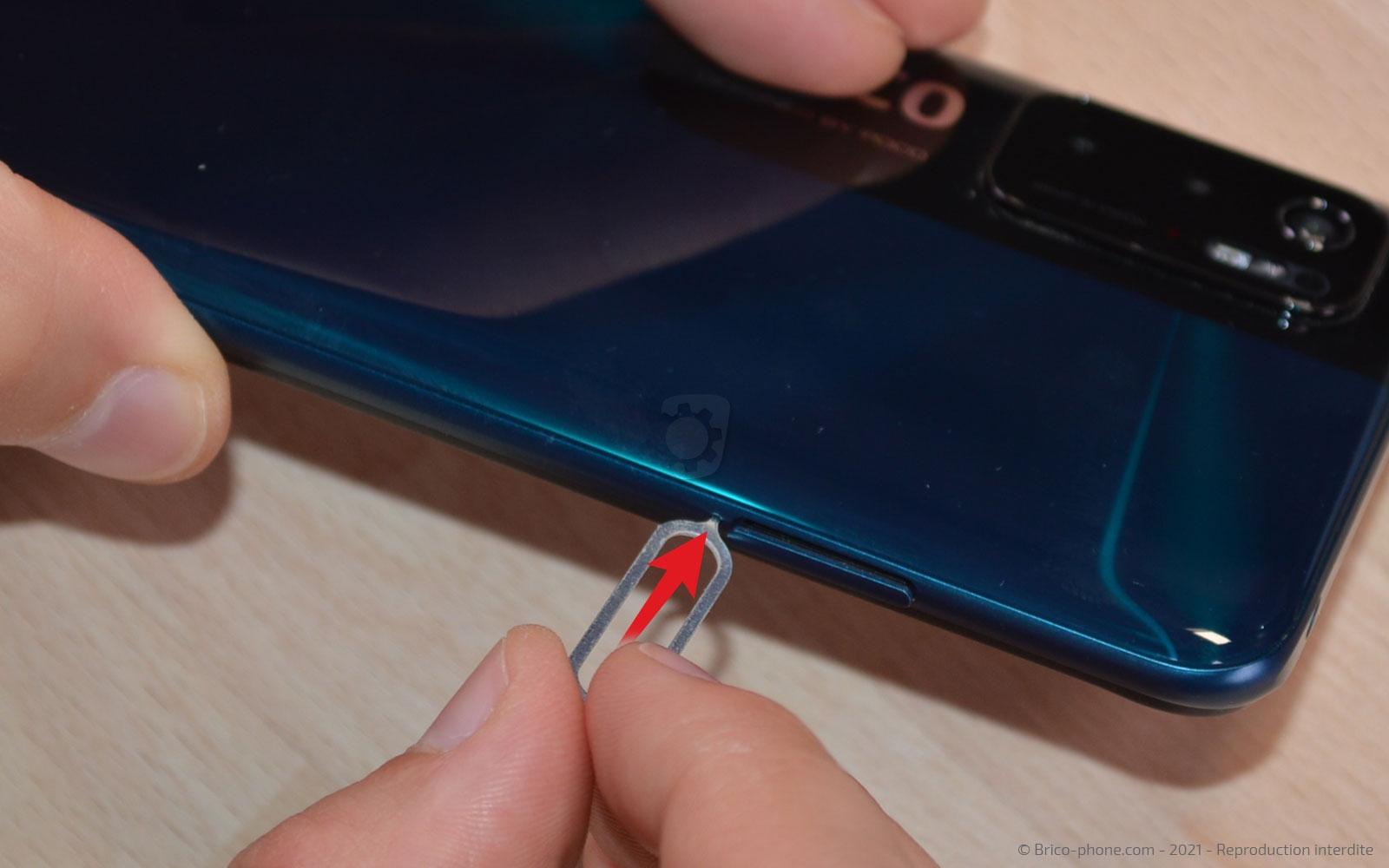

Commencez par éteindre votre Xiaomi Poco M3 Pro puis retirez le tiroir de la carte Sim à l'aide de l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

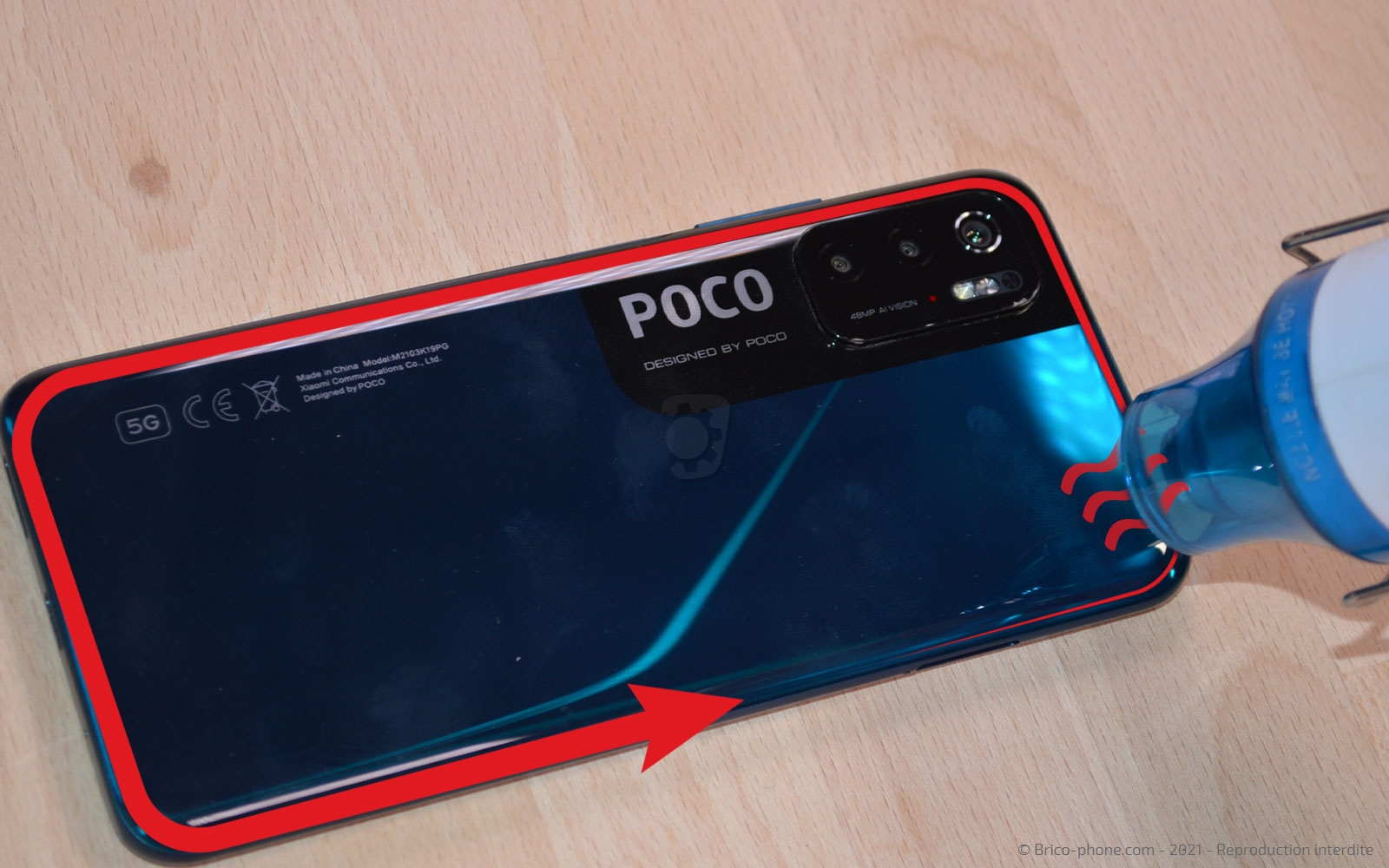

Etape 2 : Décoller la vitre arrière
Pour accéder à l'interieur du téléphone, il faut chauffer la vitre arrière afin de ramollir son sticker.

Pour cela, nous vous proposons deux manipulations :

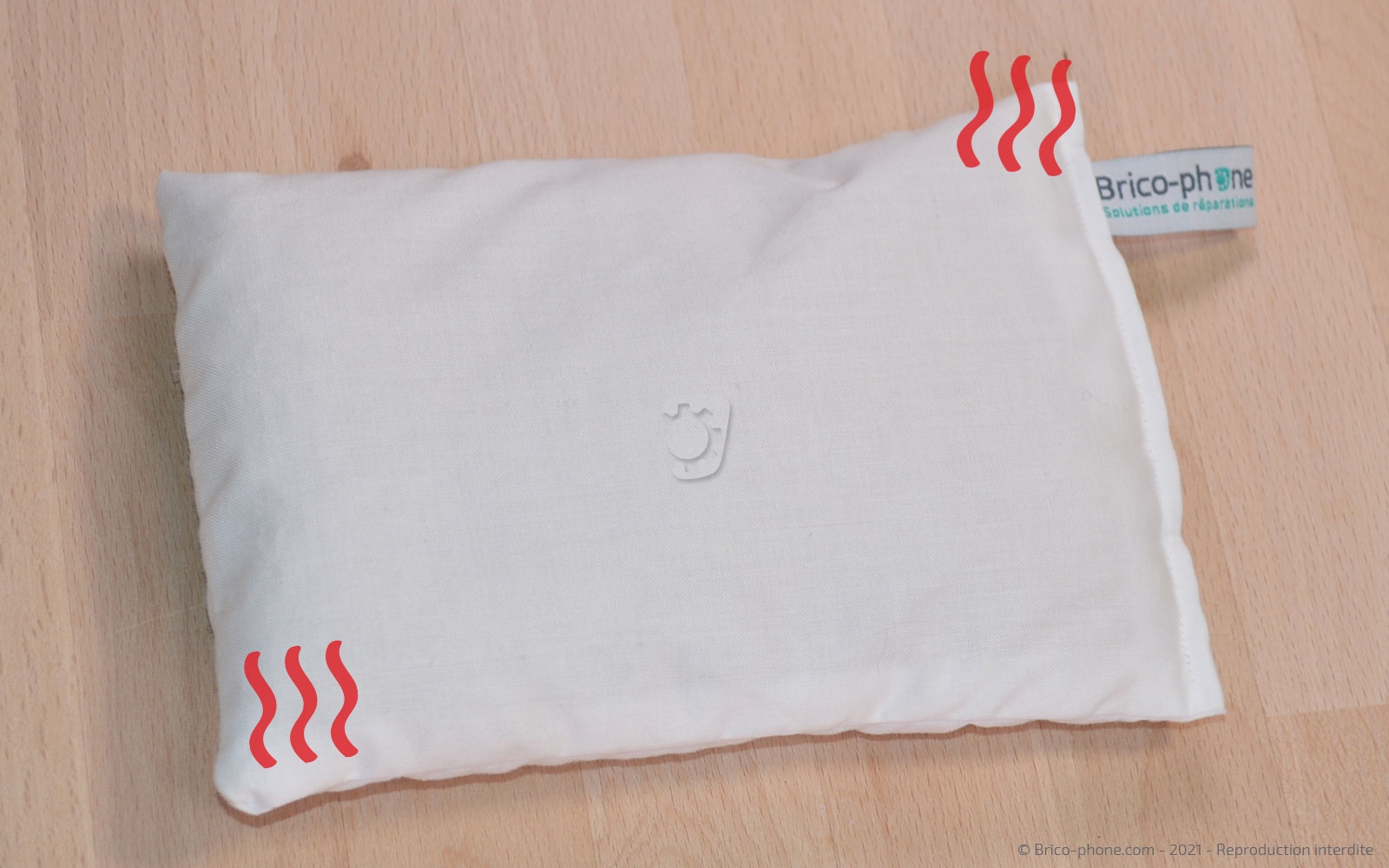

- utilisez le coussin chauffant disponible avec le kit de réparation que vous aurez au préalable passé au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone une trentaine de secondes ;
- le décapeur thermique est la deuxième possibilité.

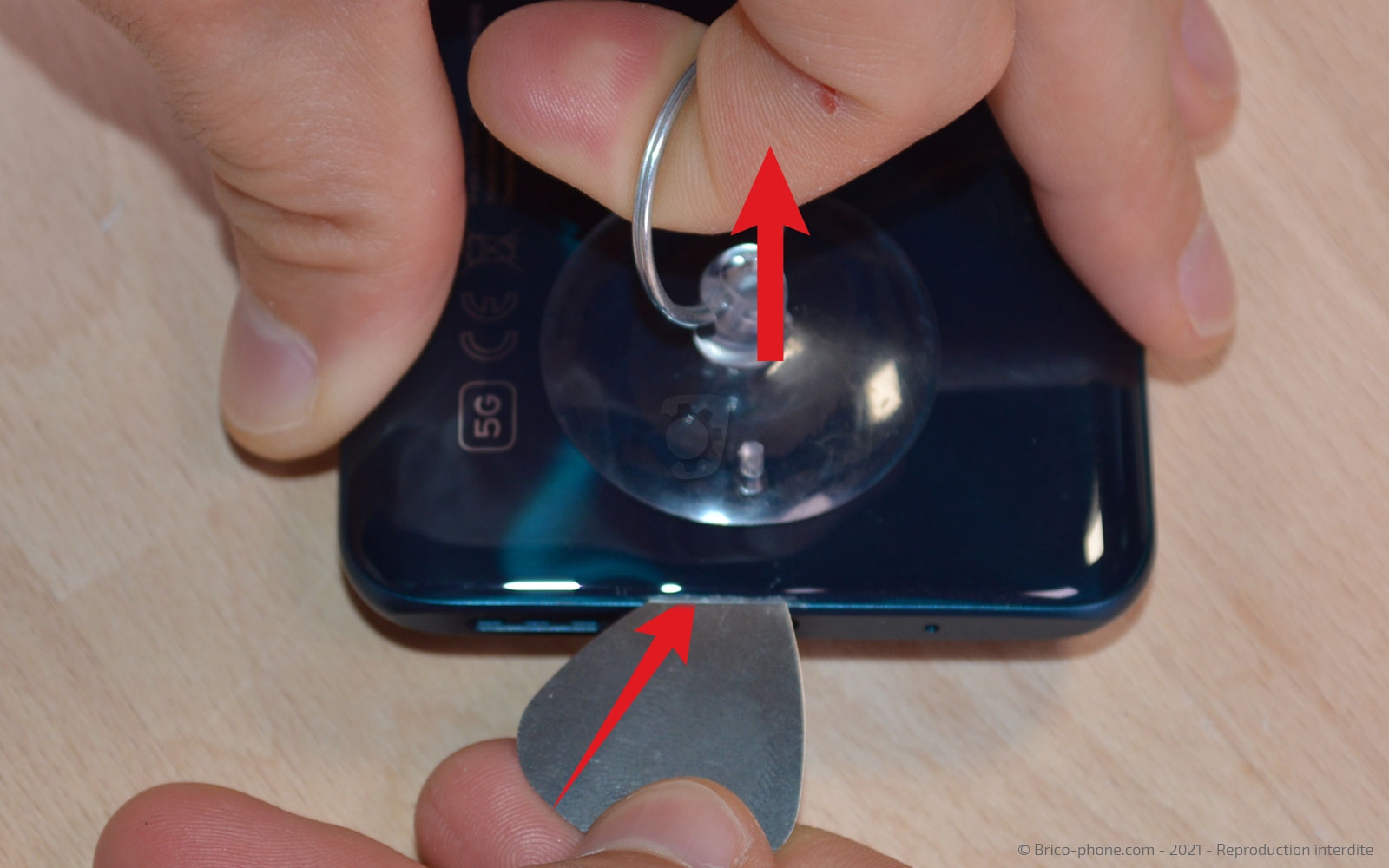

Ensuite, insérez le médiateur en métal troué entre le châssis et la vitre arrière, tout en tirant sur la ventouse collée au bas de la coque.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

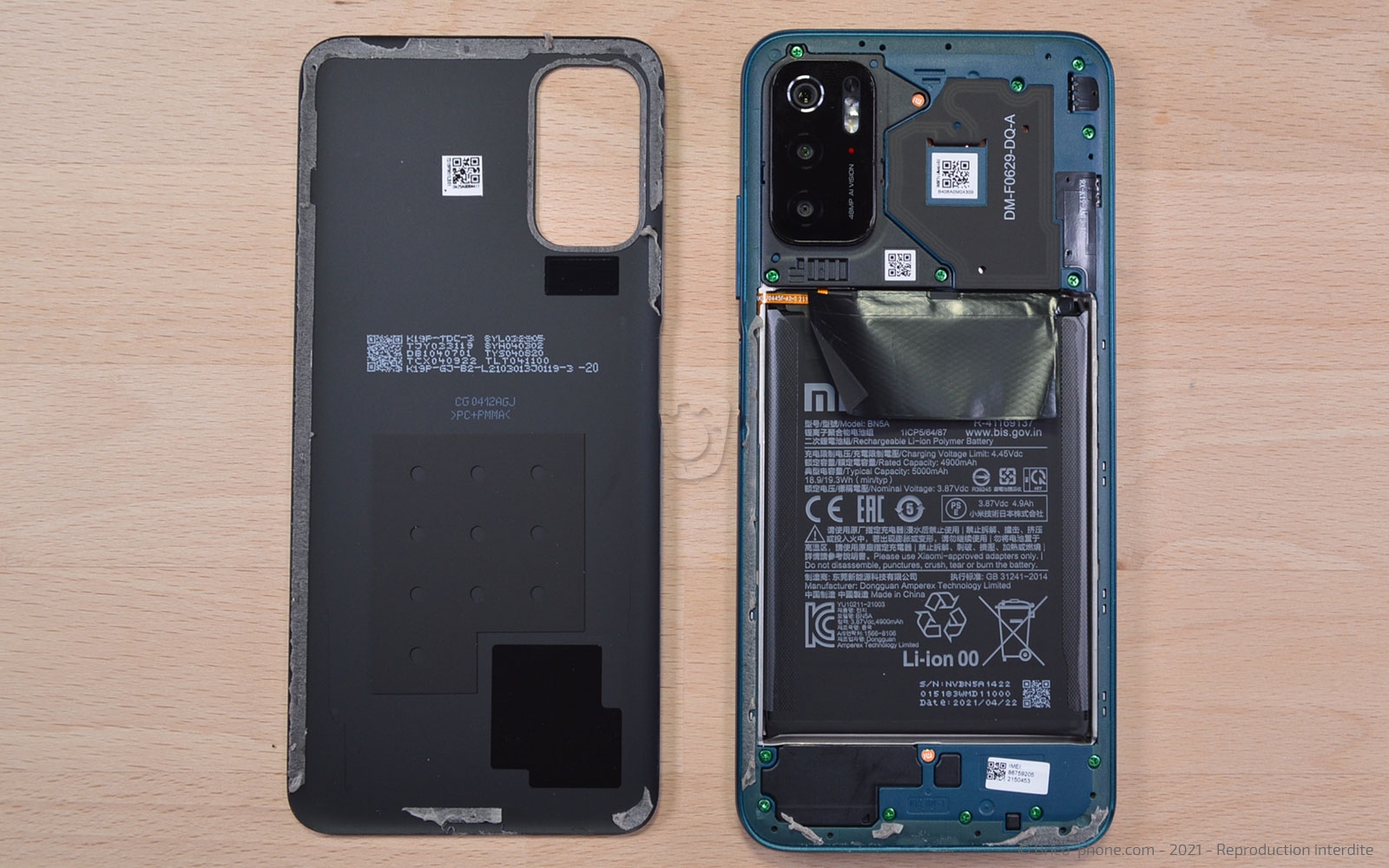

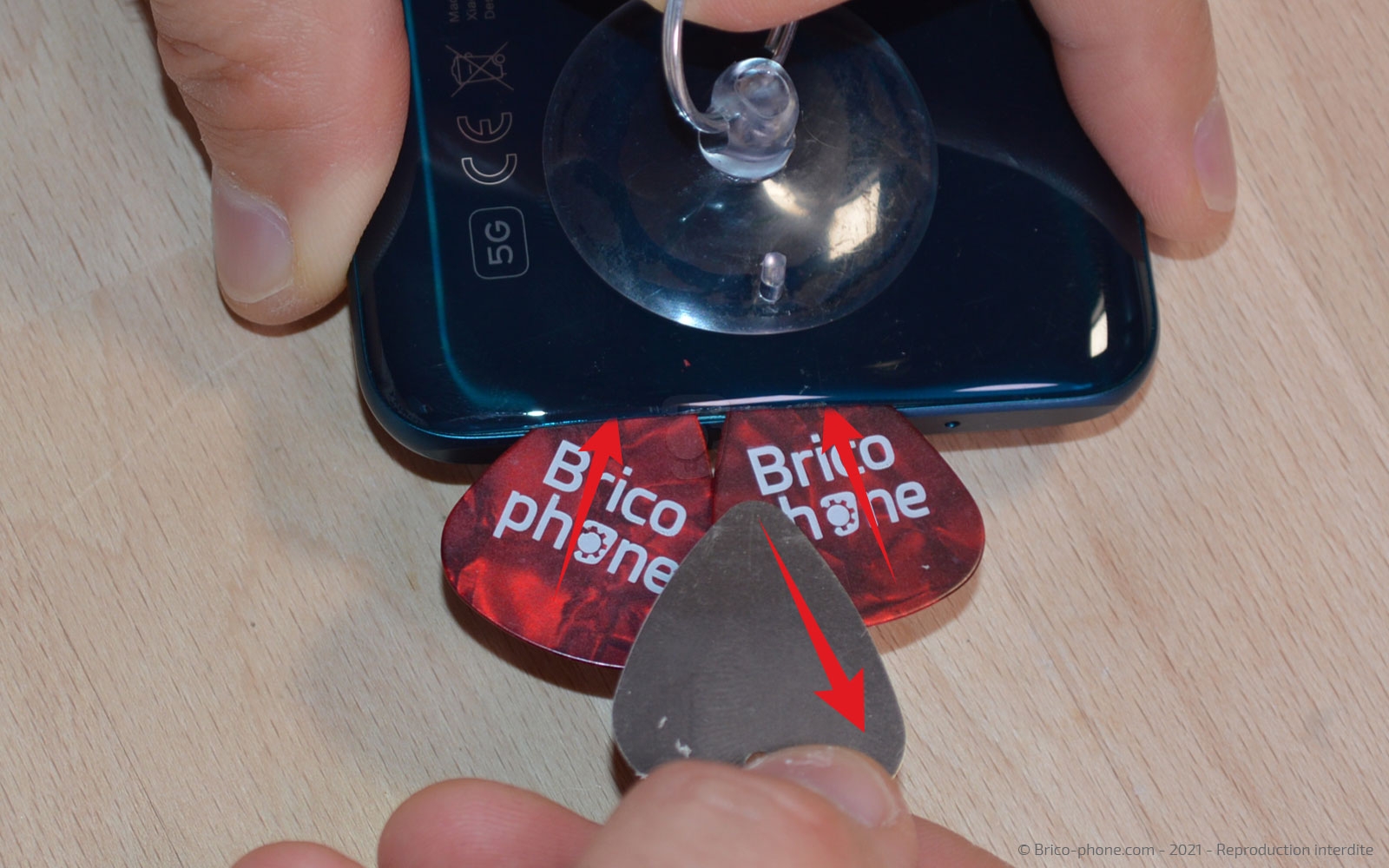

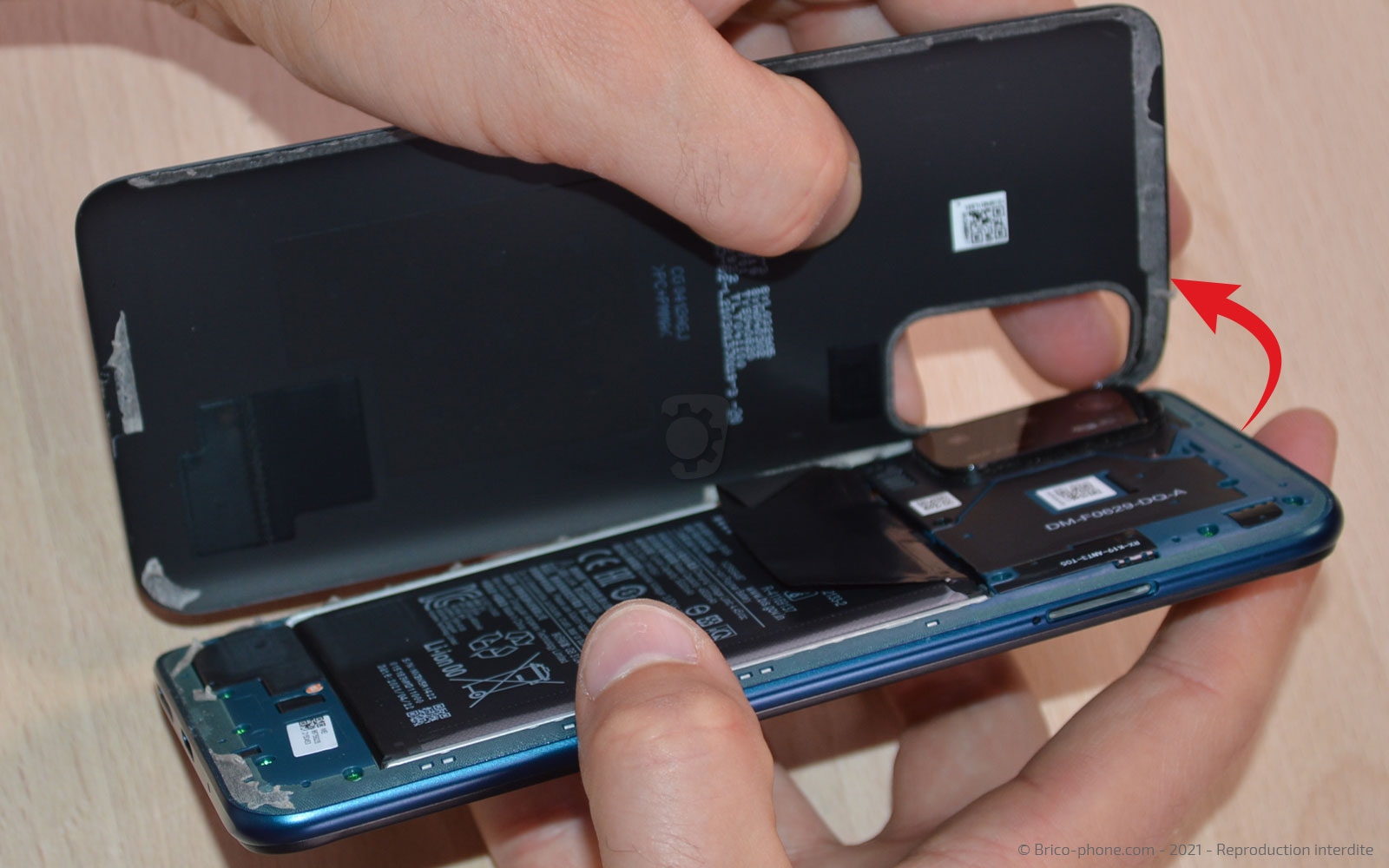

Etape 3 : Ouvrir le téléphone
Remplacez le médiator en métal par ses homologues en plastique afin de continuer le décollage.

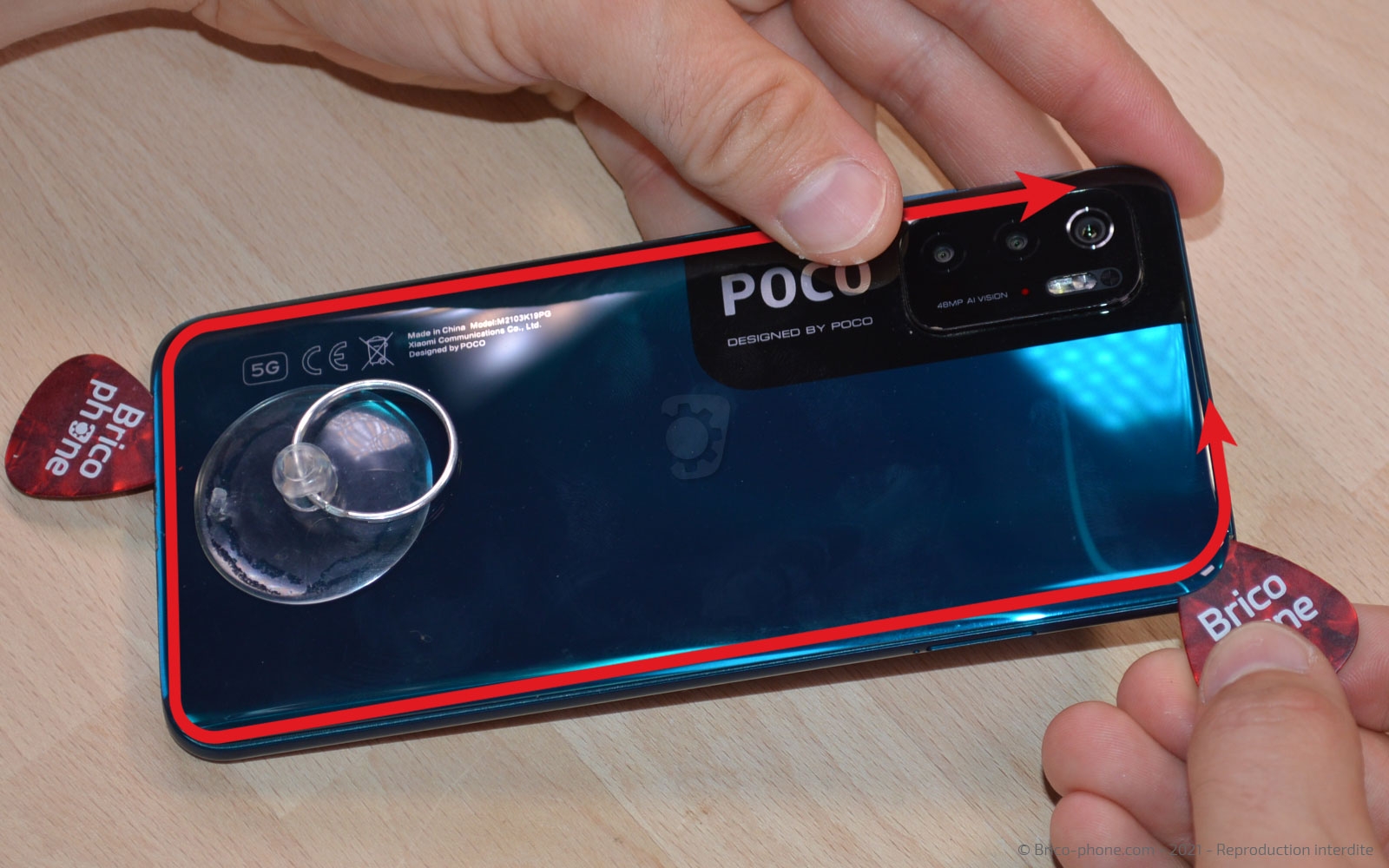

Faites glisser les médiators le long de la vitre arrière afin de réussir à ouvrir le téléphone.
Outils du kit utilisés
Outils du kit utilisés

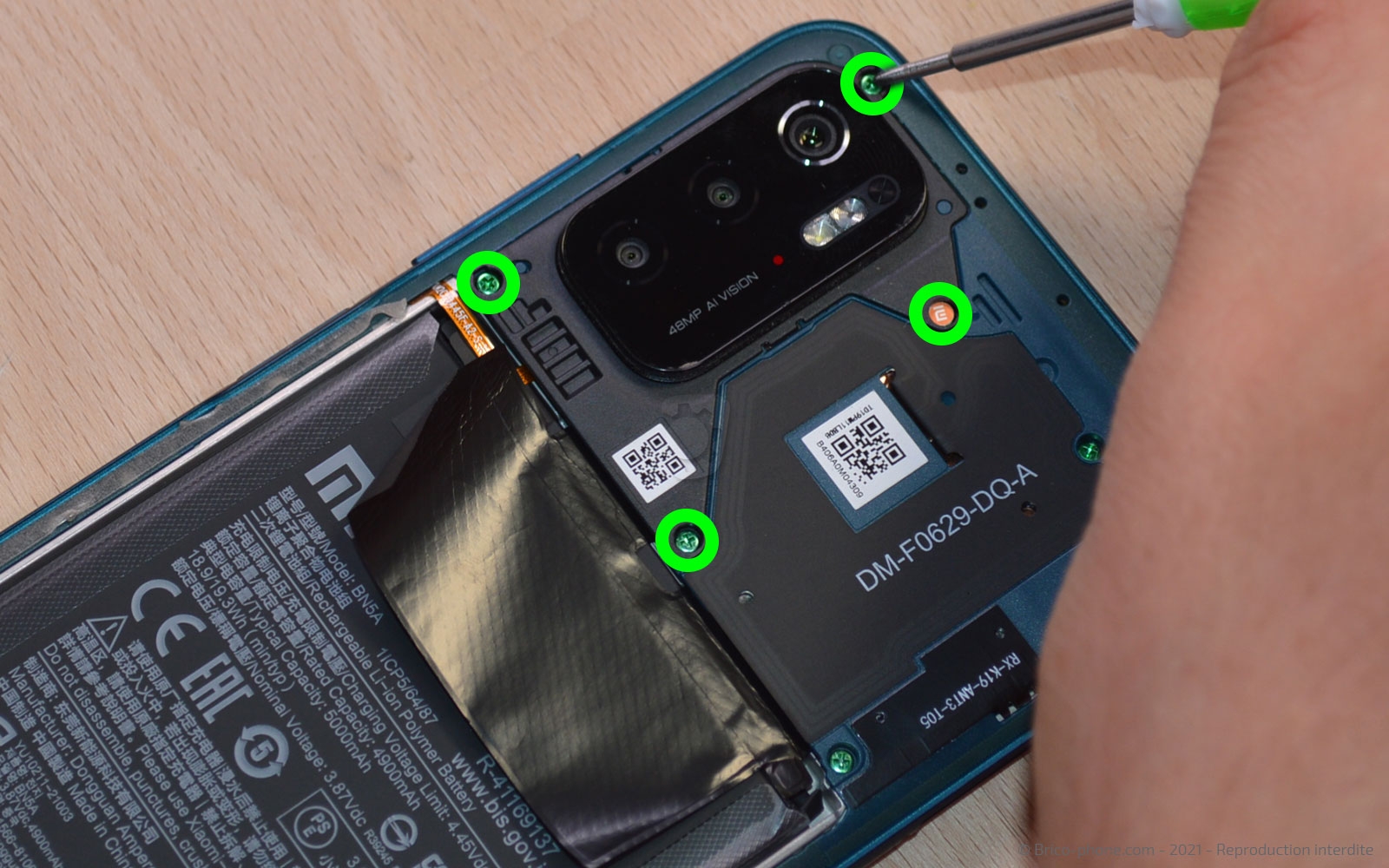

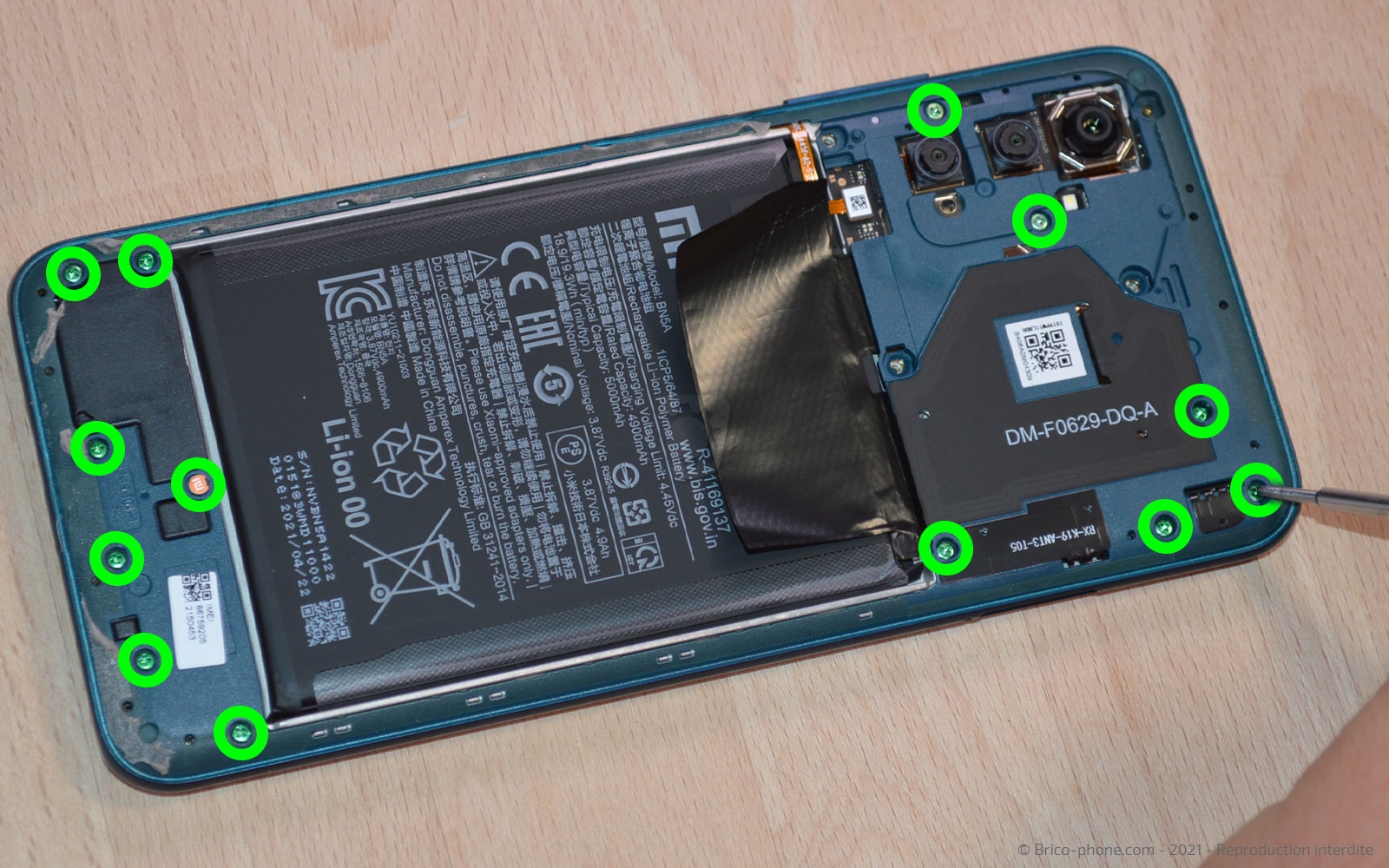

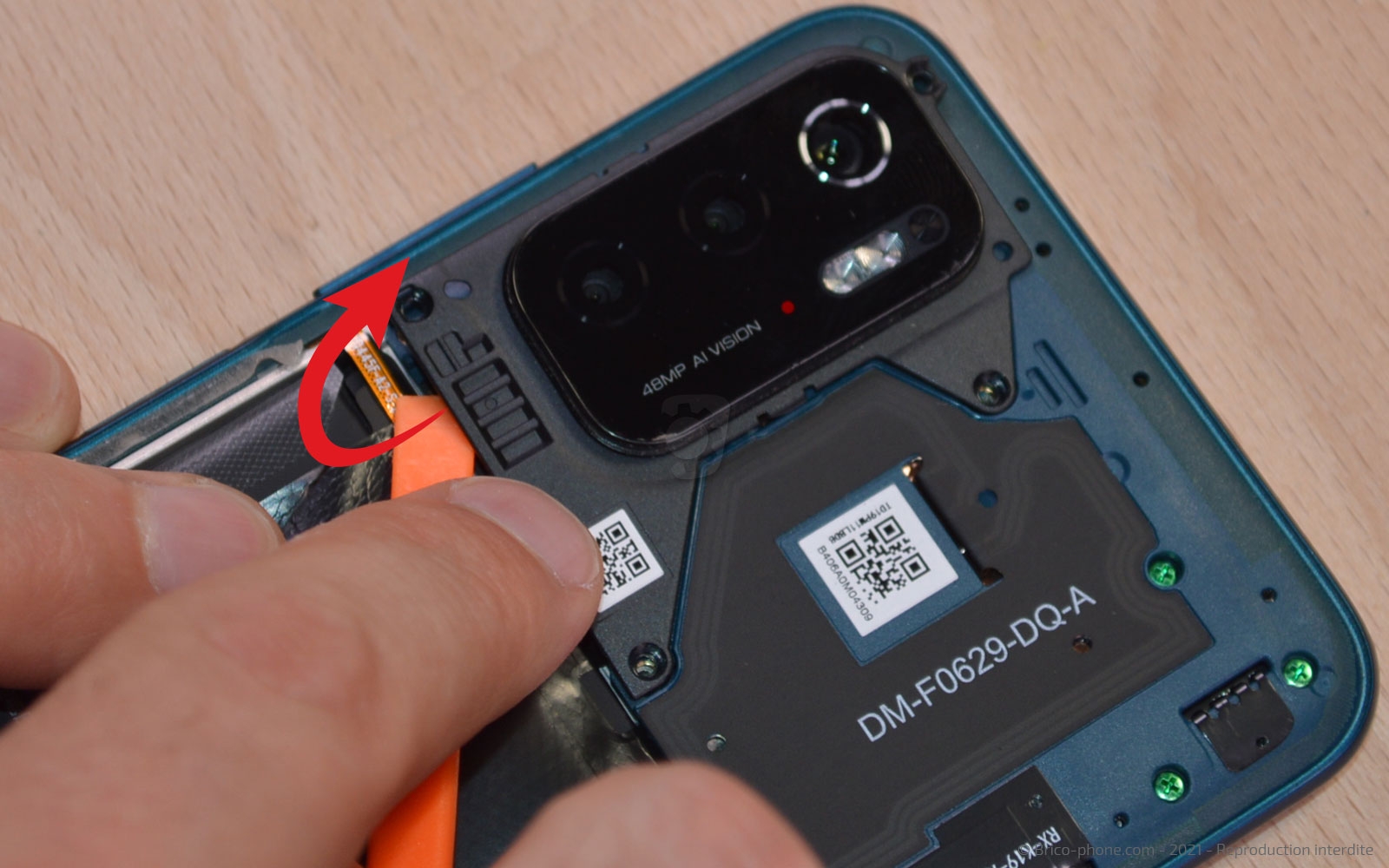

Etape 4 : Dévisser le châssis intermédiaire
Munissez-vous du tournevis cruciforme pour sortir les 4 vis situées autour du bloc des lentilles de protection.

Insérez le levier en nylon sous la plaquette afin de la retirer pour apercevoir d'autres vis.

Dévissez les 13 autres vis cruciformes du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

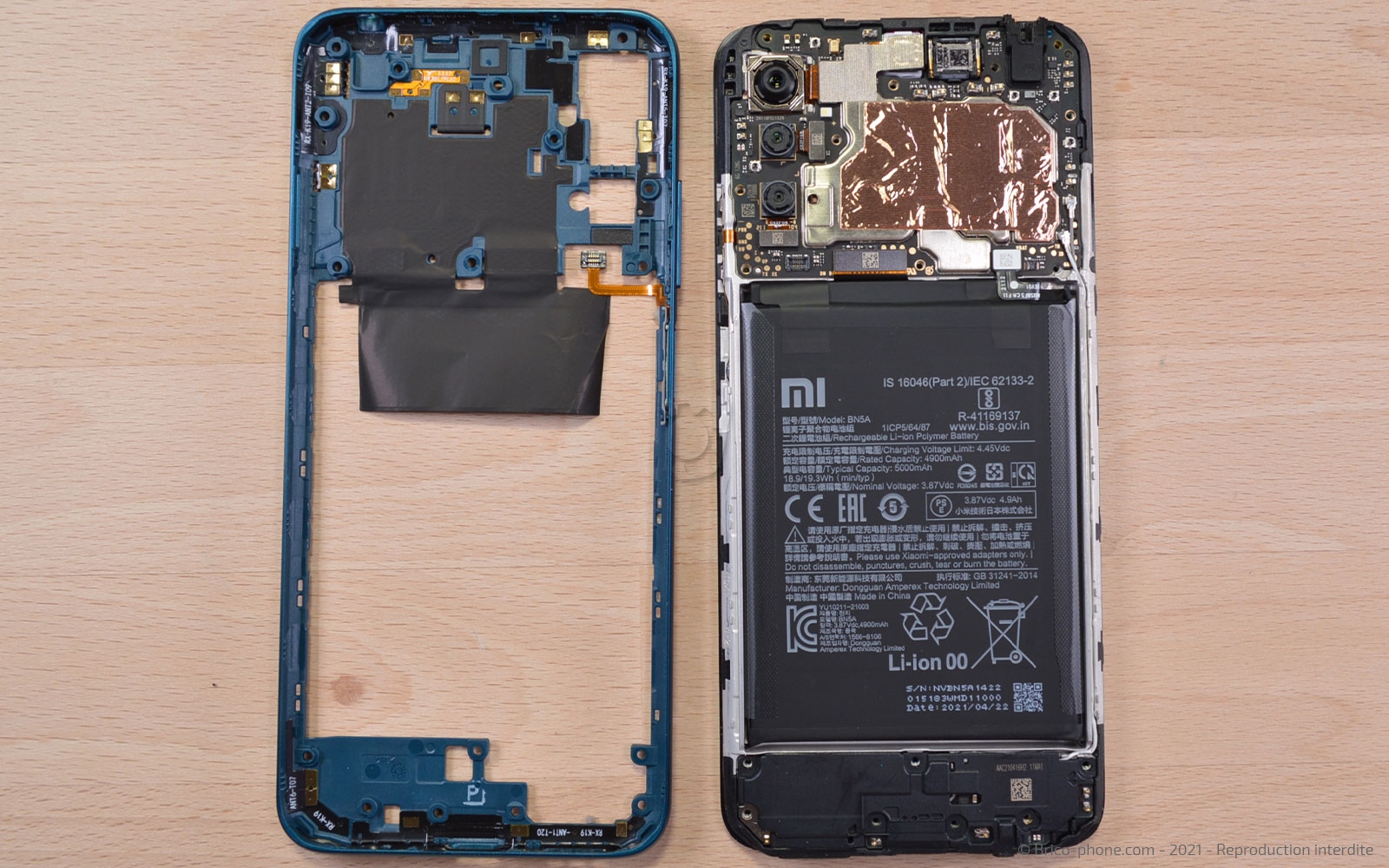

Etape 5 : Retirer la plaquette intermédiaire

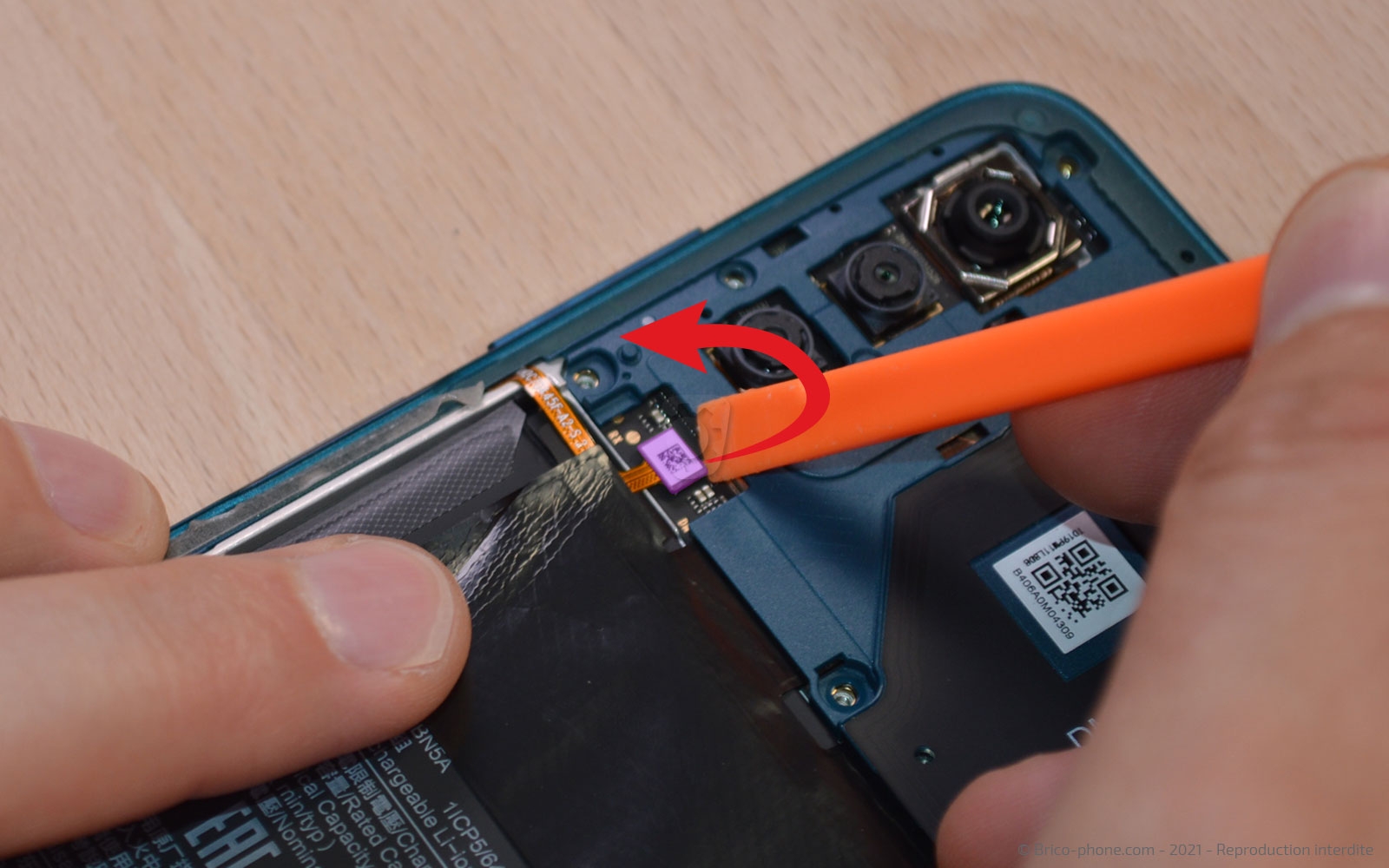

Dans un premier temps, déconnectez la connectique des boutons Power / Volume.

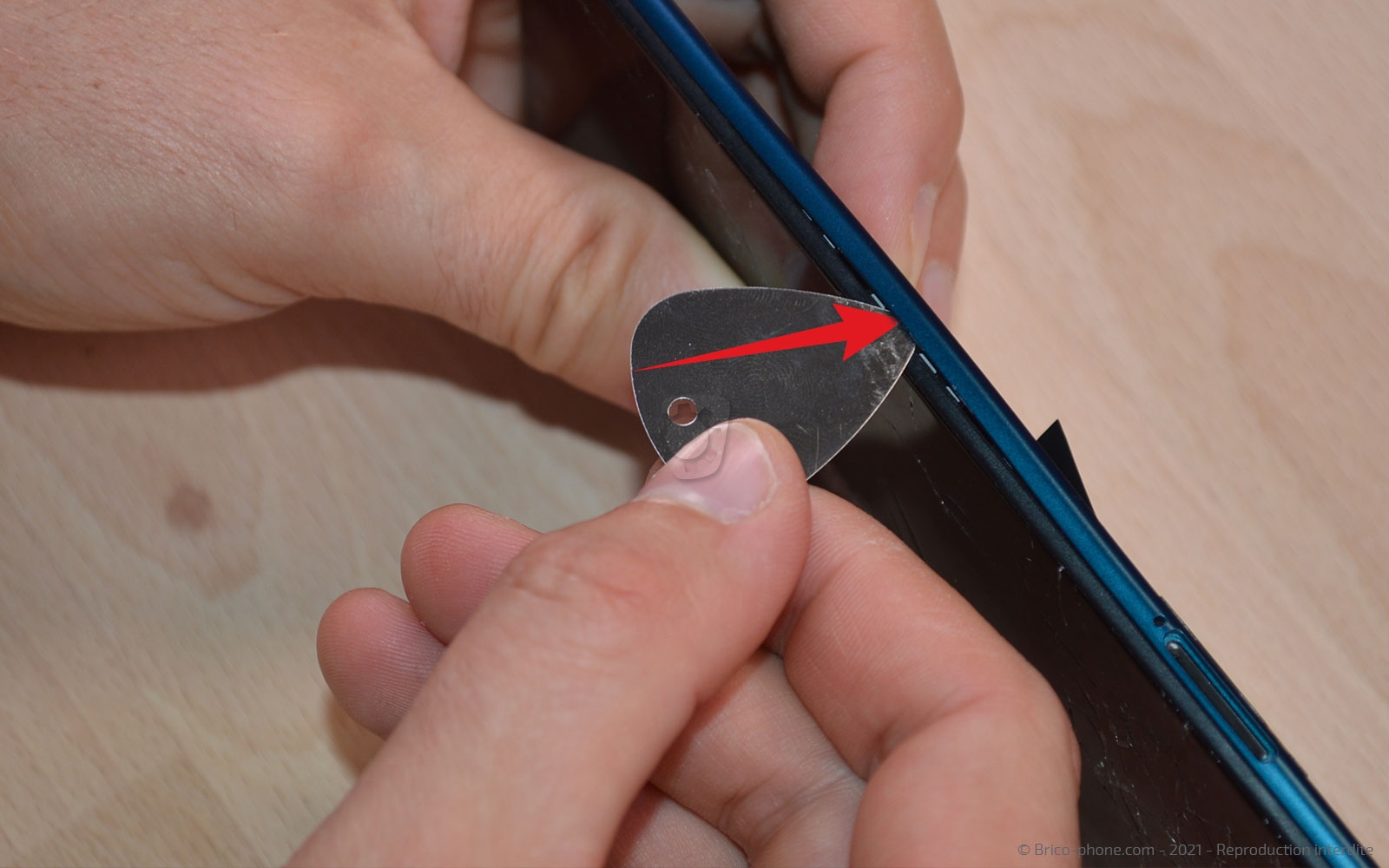

Ensuite, passez le médiator métallique entre le châssis et le bloc écran pour le déclipser.

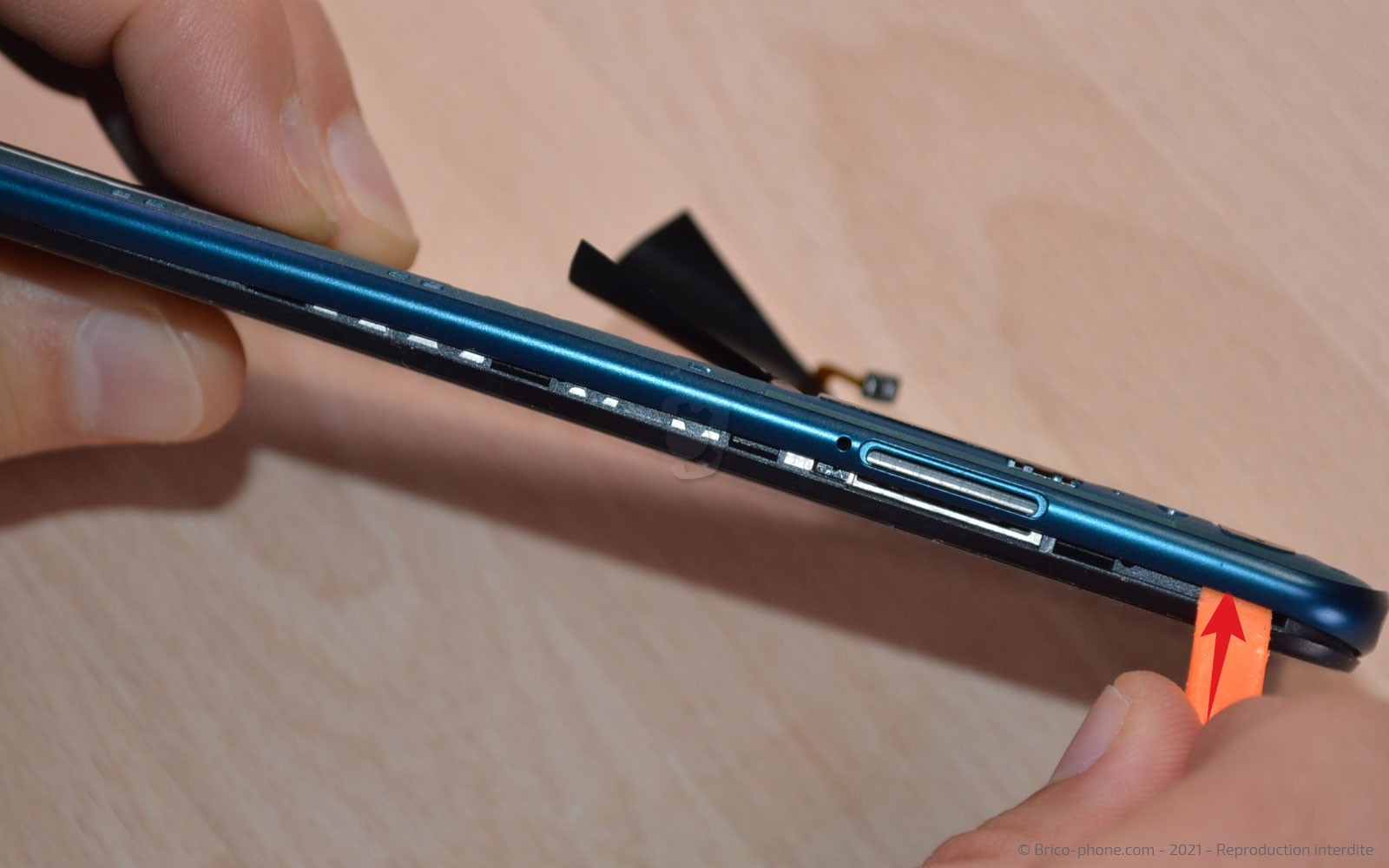

Remplacez l'outil par le spudger pour continuer le retrait du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

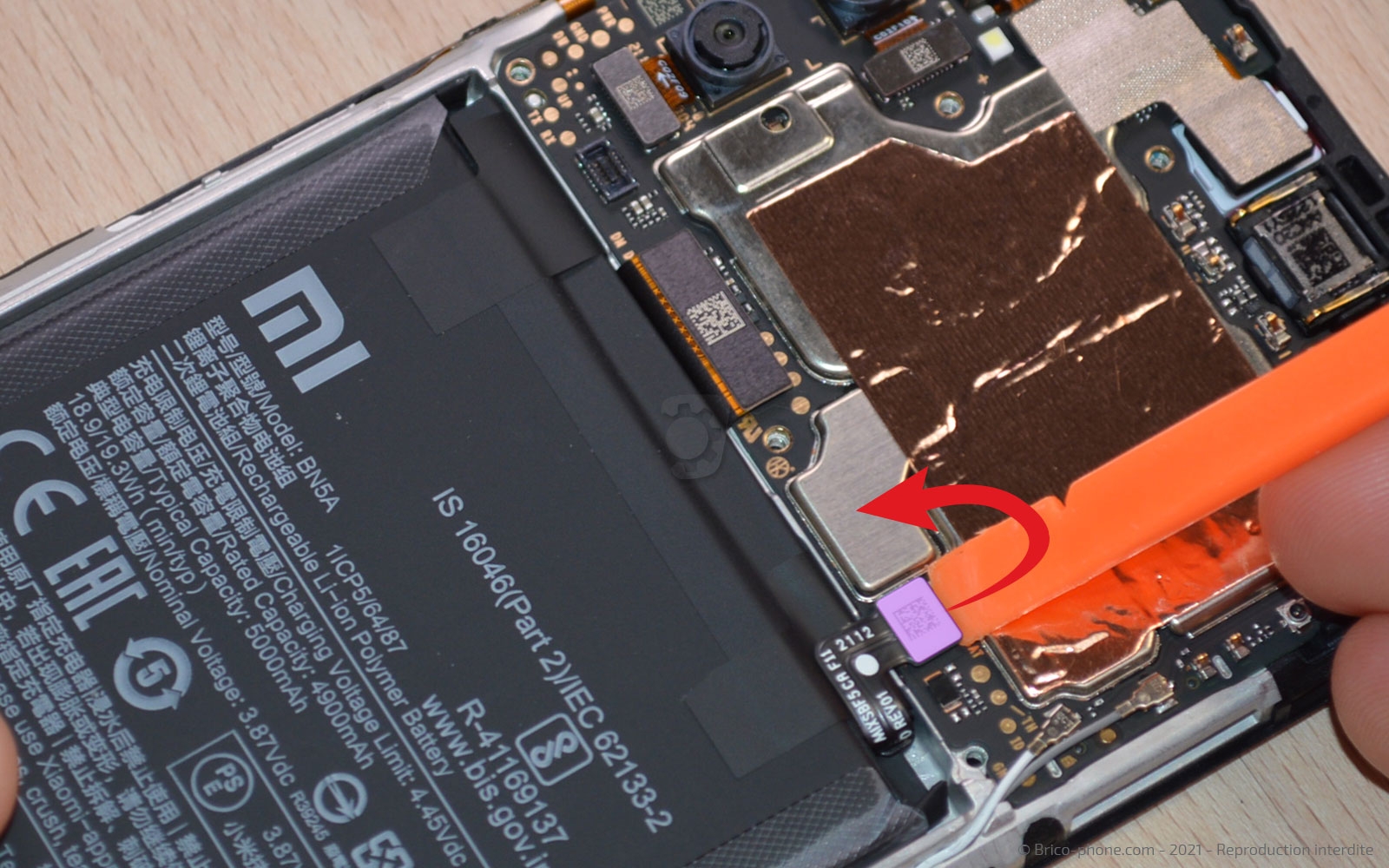

Etape 6 : Déconnecter la batterie
Déconnectez la nappe de la batterie pour travailler en toute sécurité.

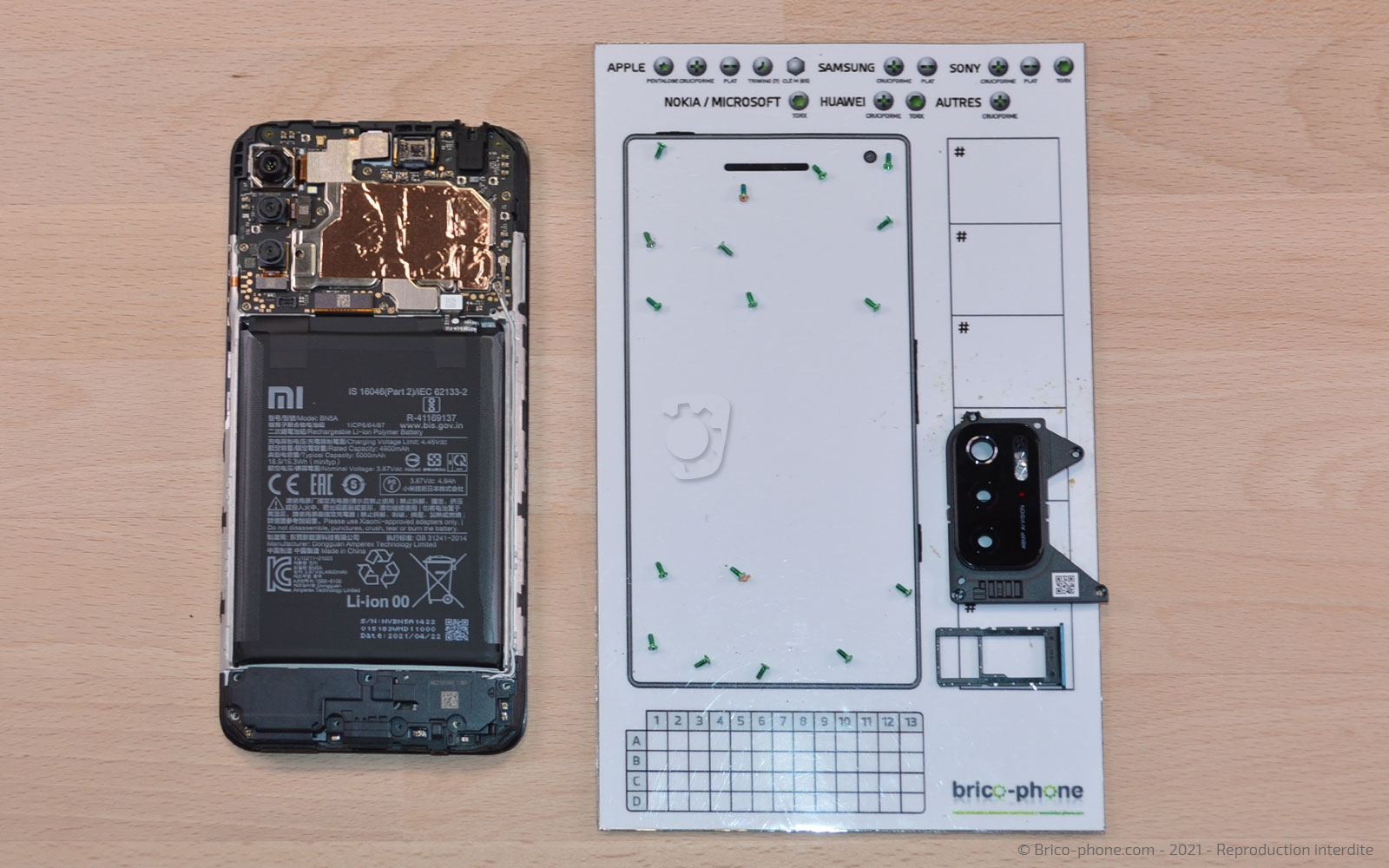

Nous vous conseillons de disposer les vis et autres éléments sur le patron d'aide au montage.
Cet outil vous permettra un remontage plus facile sans perte de composants.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

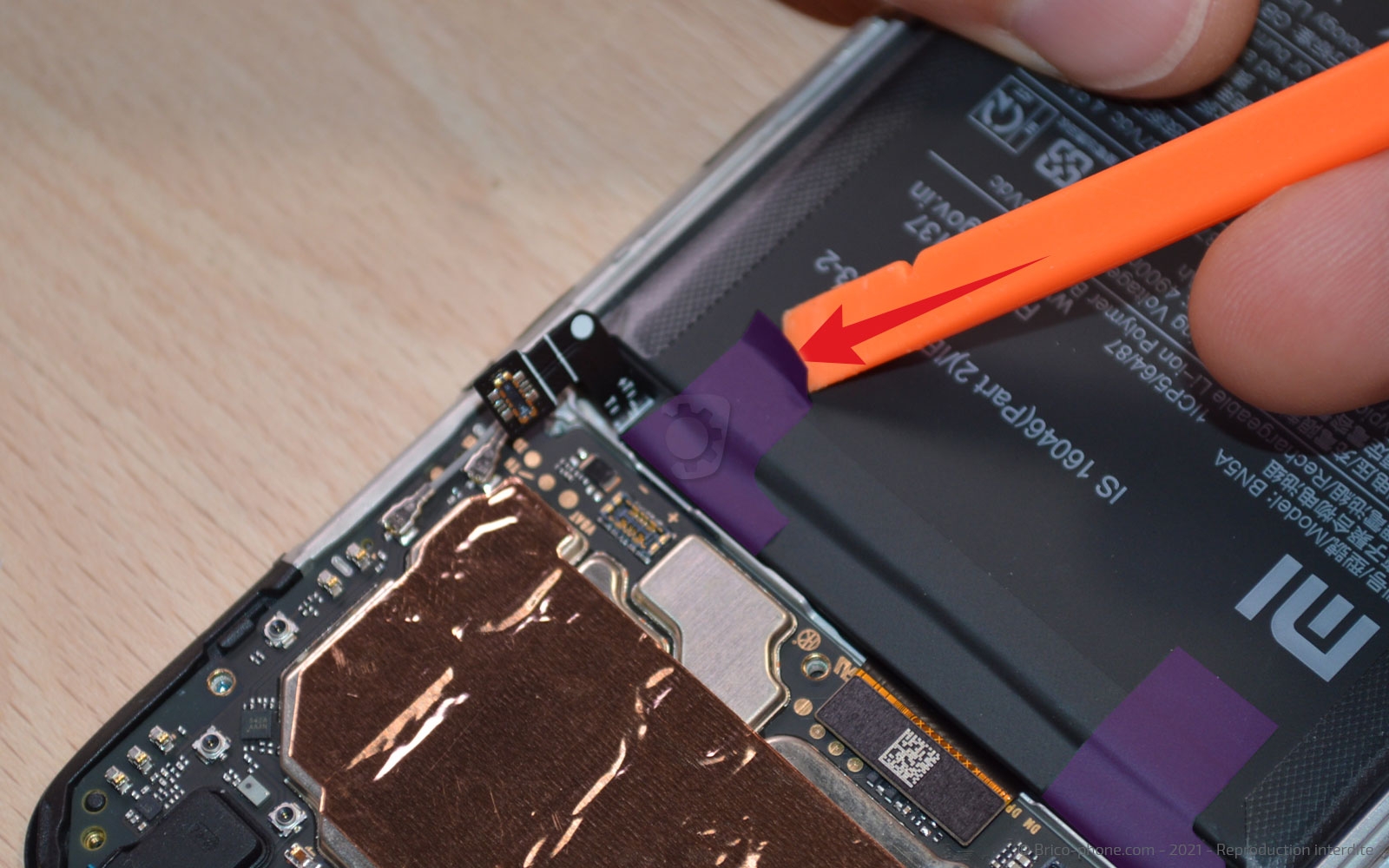

Etape 7 : Oter la batterie

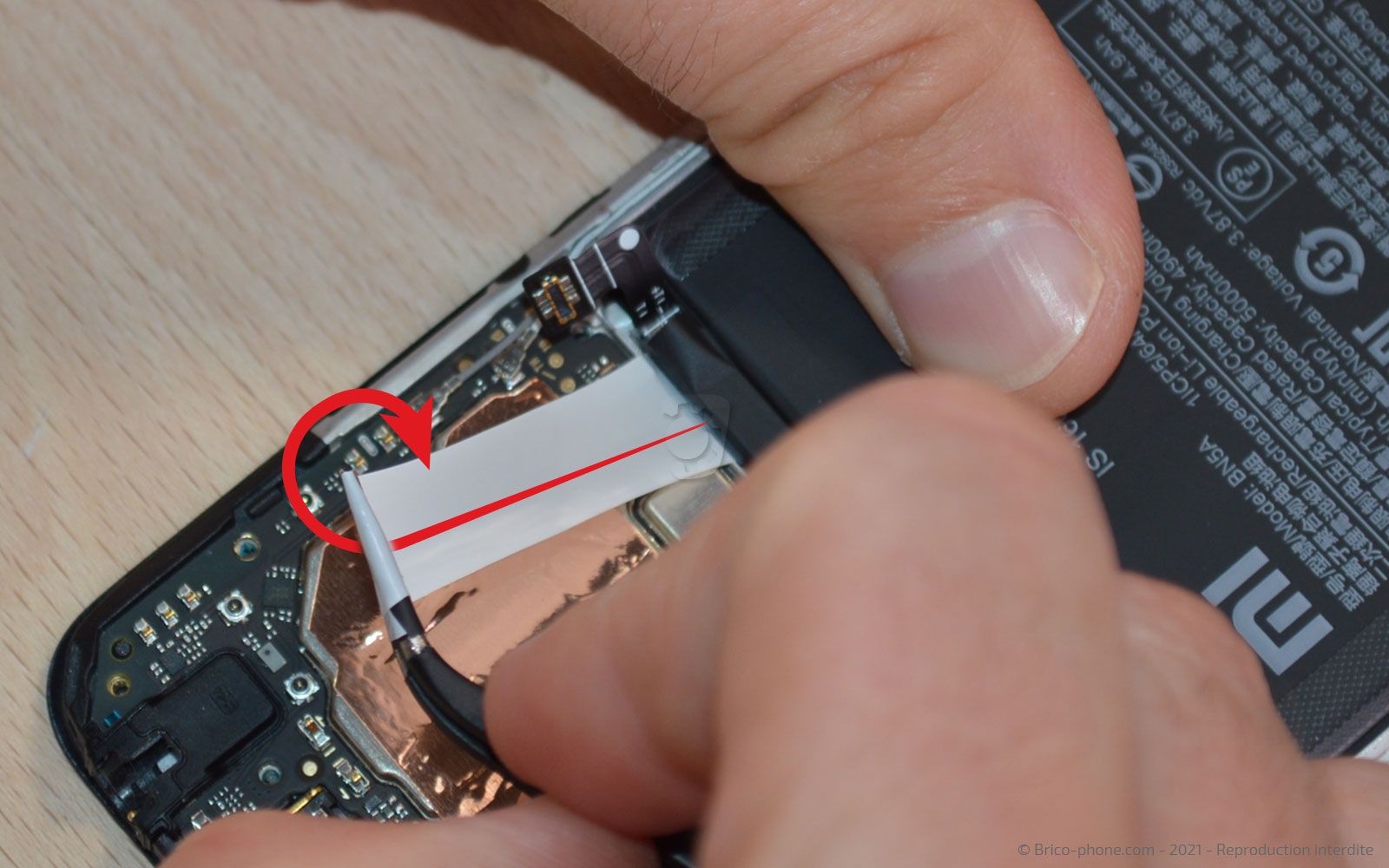

Décollez les deux languettes noires de la batterie avant d'en saisir une avec la pincette.

Tirez le sticker petit à petit et enroulez-le autour de l'outil pour plus de facilité.

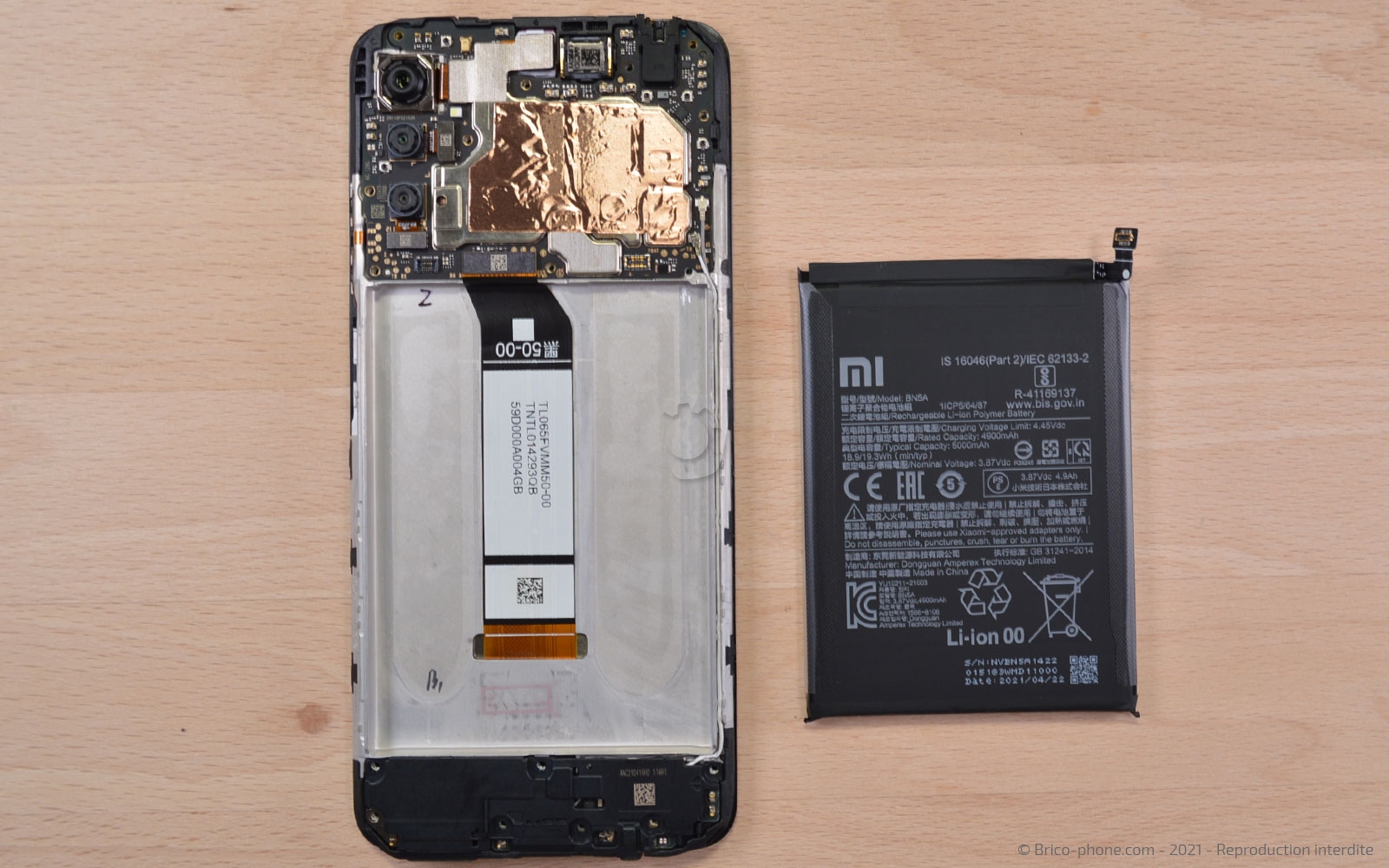

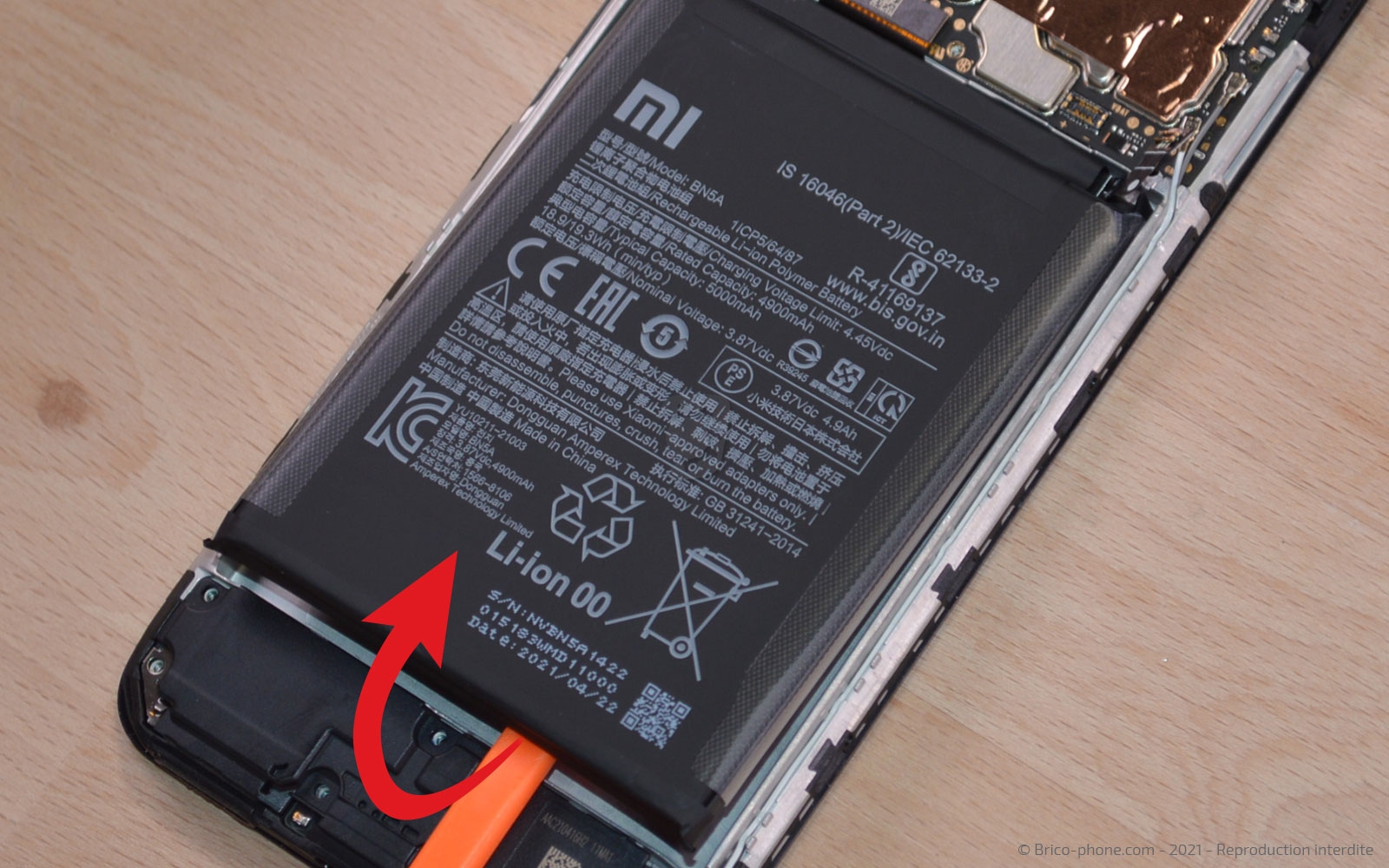

Passez le levier en nylon, sous la batterie pour l'extraire du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

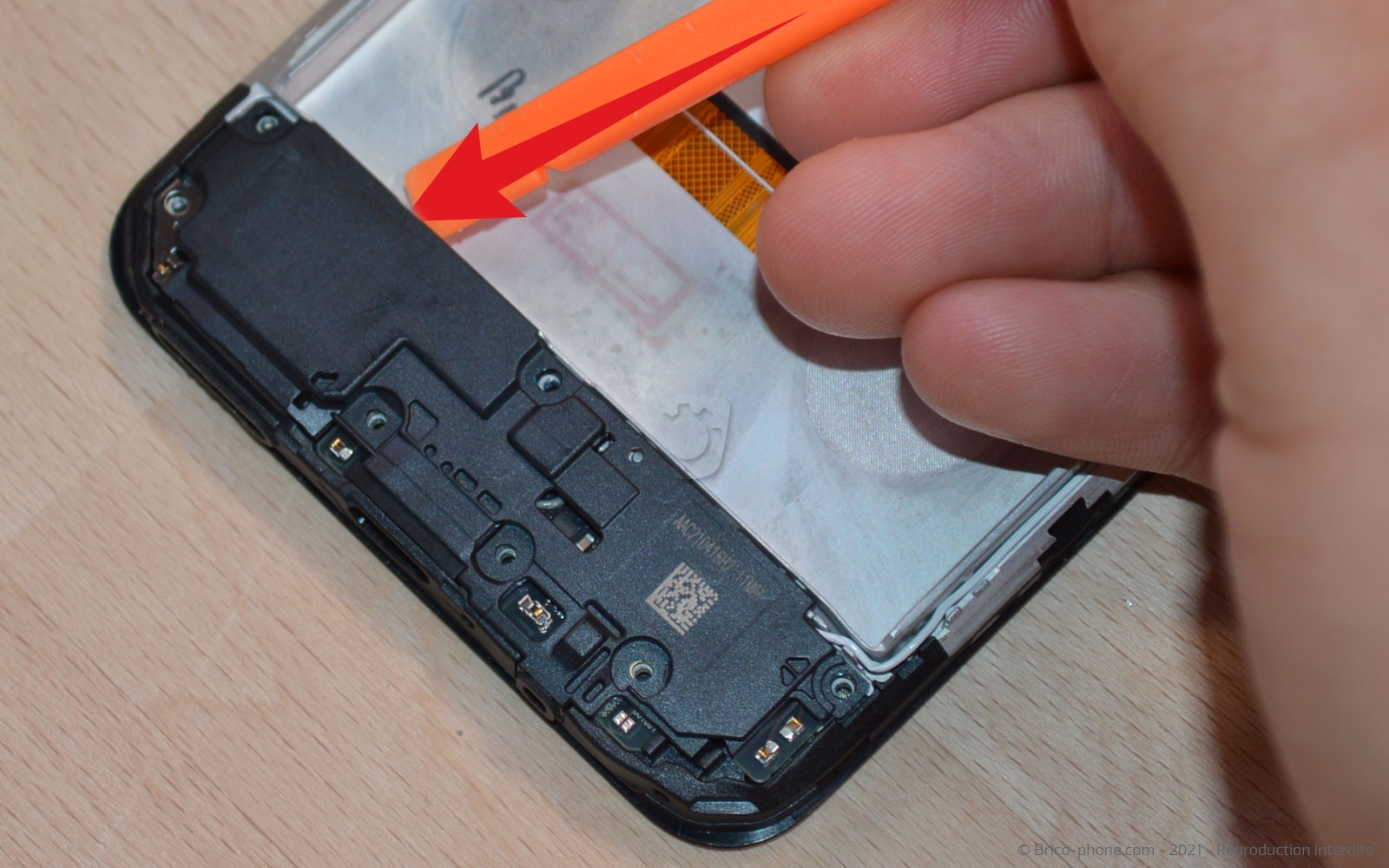

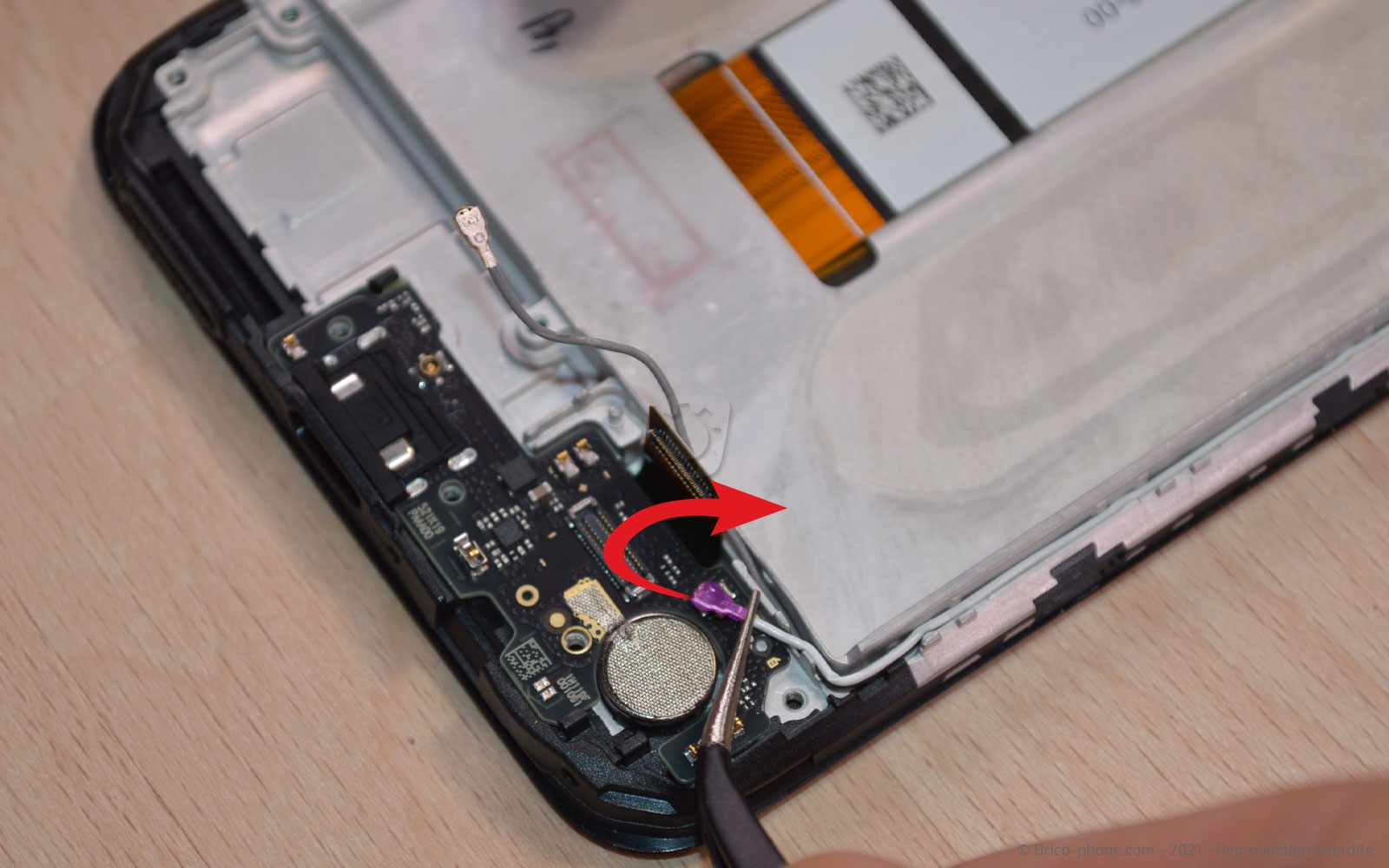

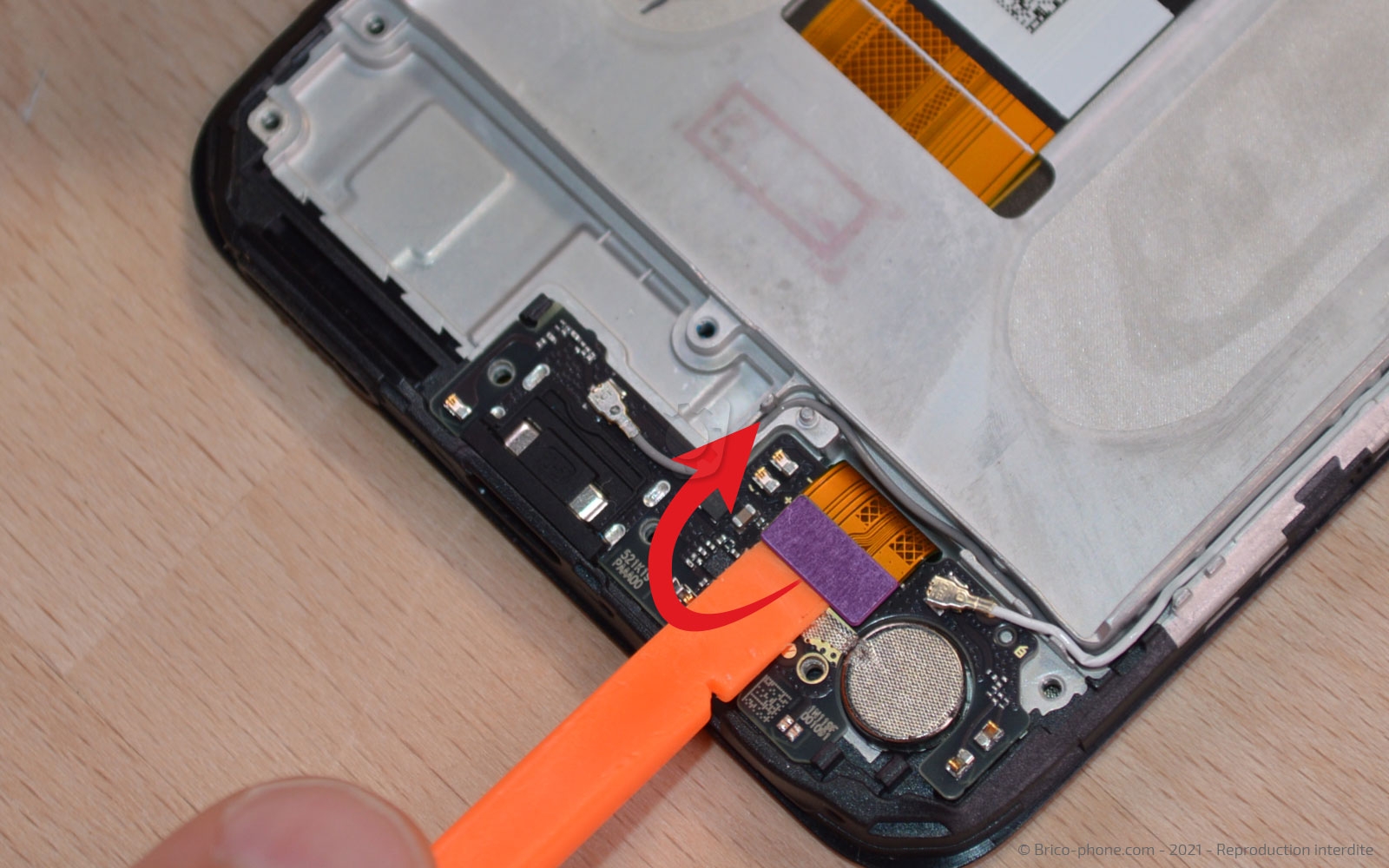

Etape 8 : Libérer le dock
Sur la partie inférieure, déclipsez le haut-parleur externe avant de déconnecter la nappe de l'écran.

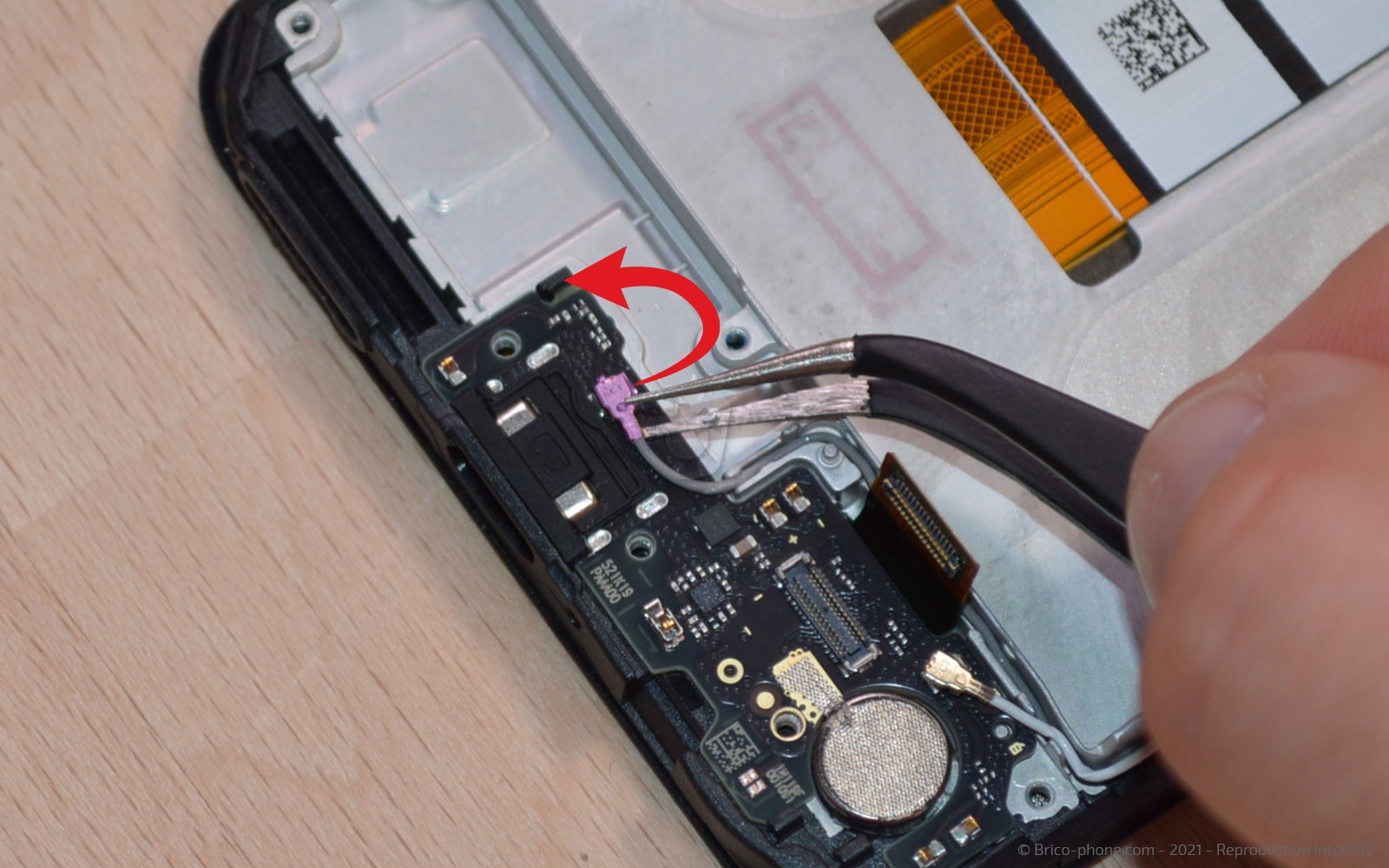

Débranchez les deux câbles coaxiaux du connecteur de charge avec la brucelles.
Outils du kit utilisés
Outils du kit utilisés

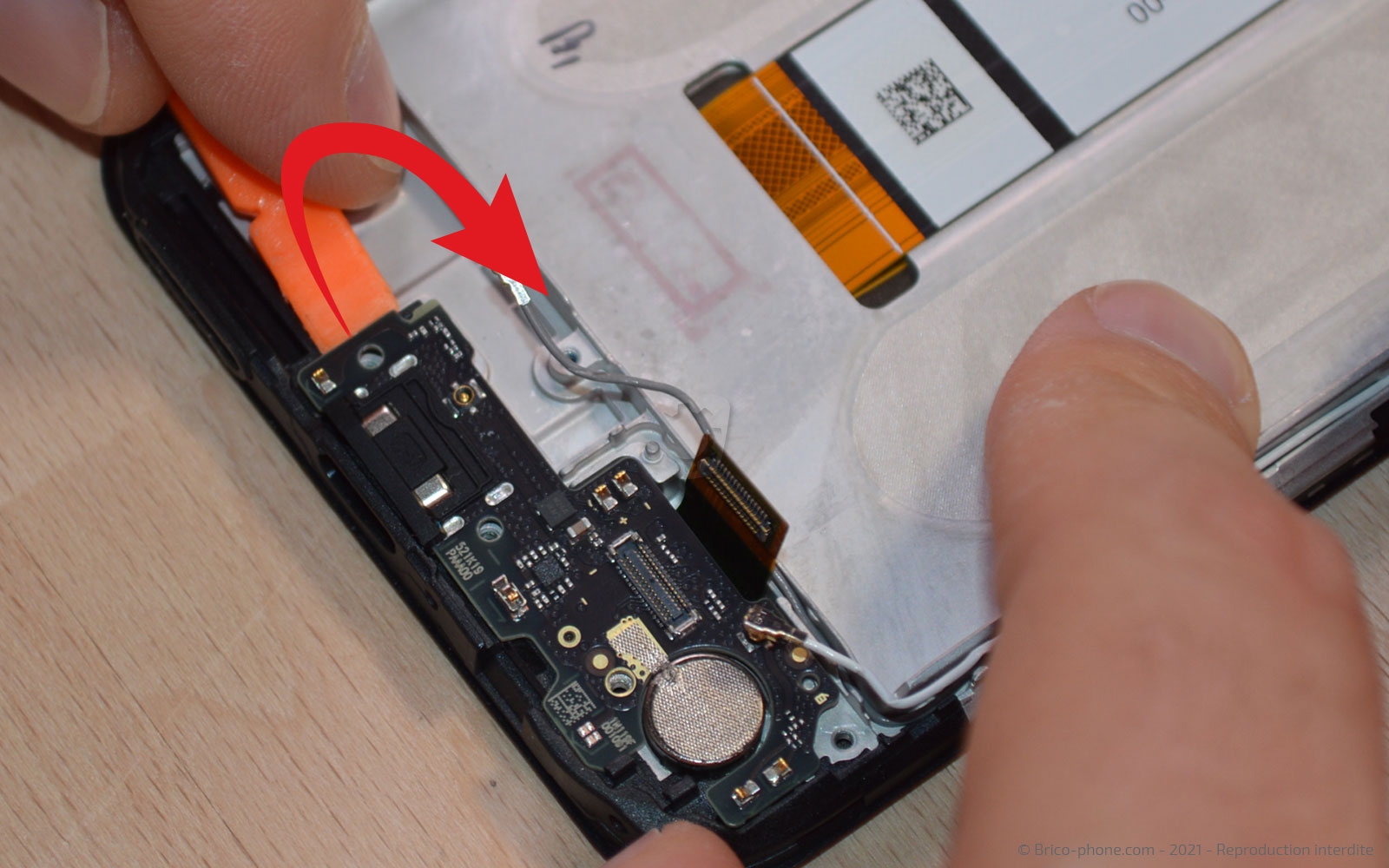

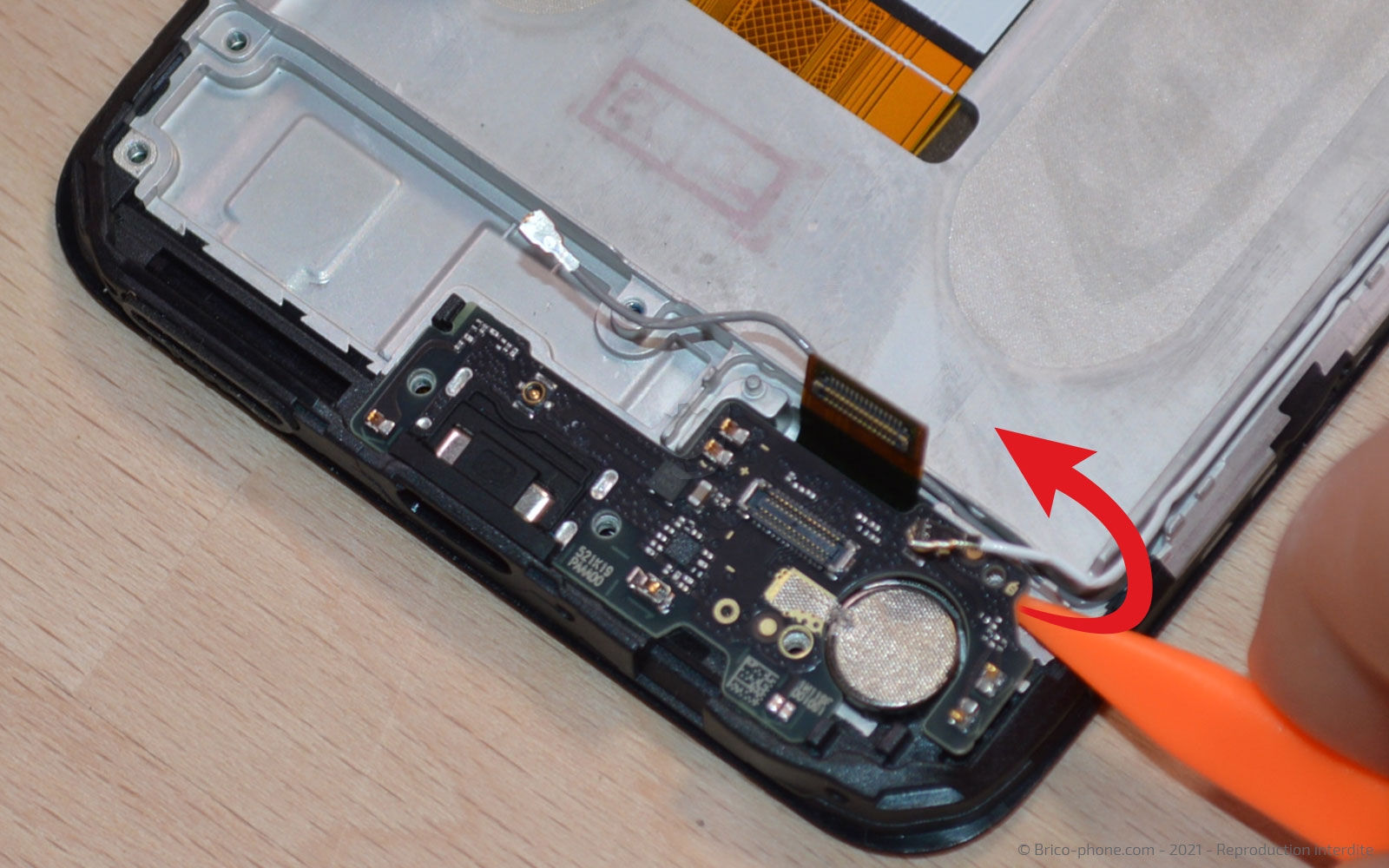

Etape 9 : Sortir le connecteur de charge

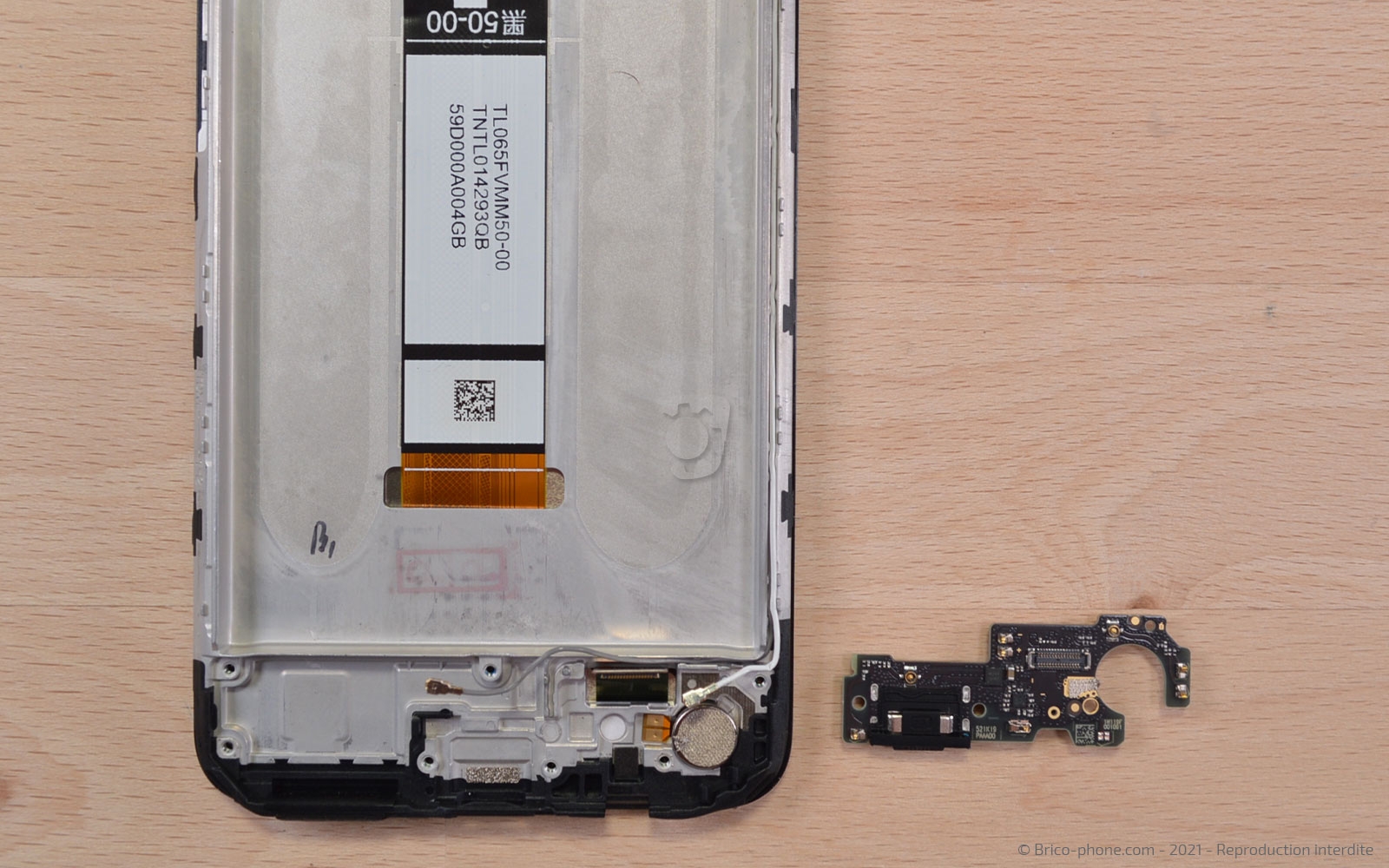

Placez le spudger sous le dock pour le faire basculer hors du téléphone.
Outils du kit utilisés
Outils du kit utilisés

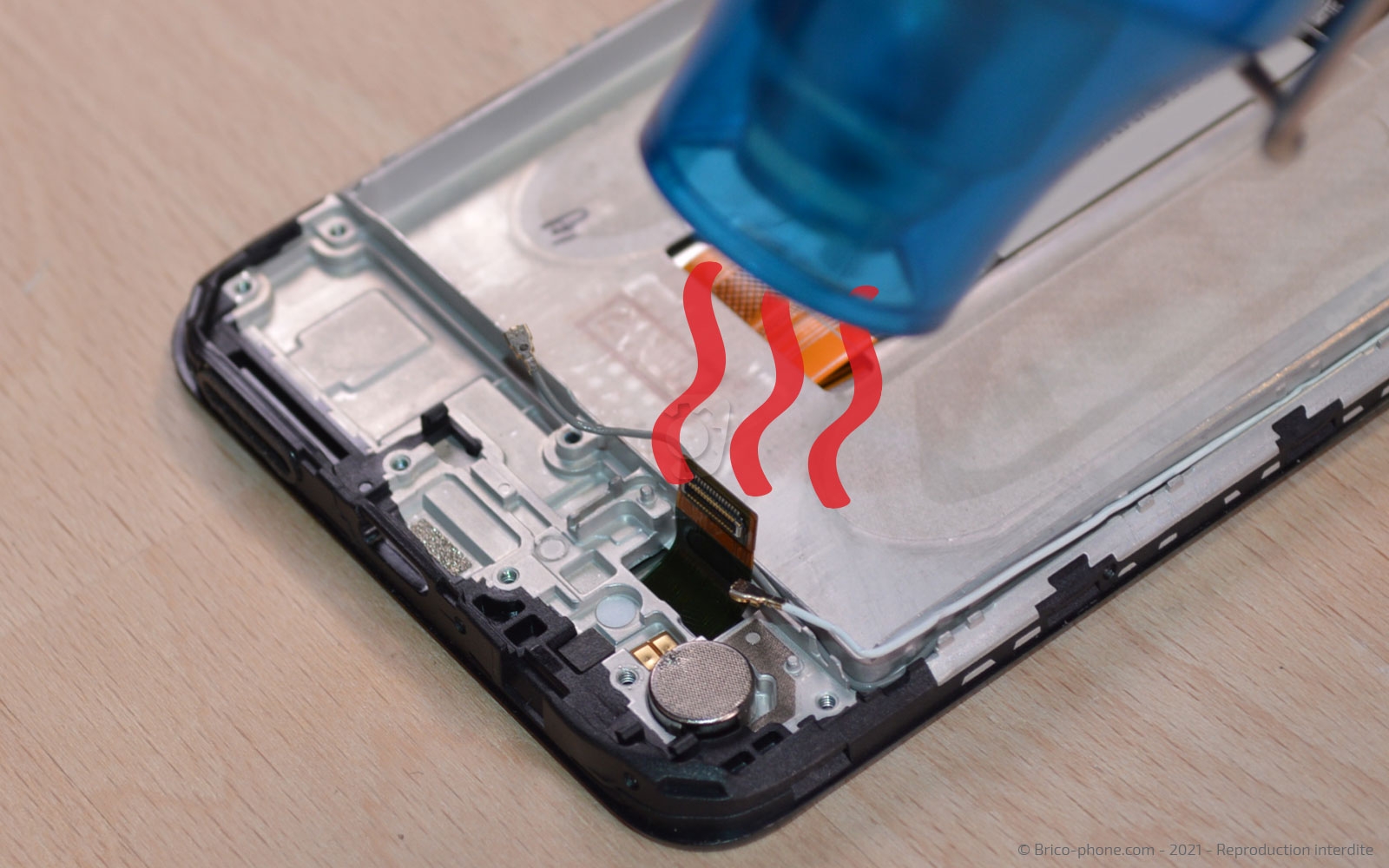

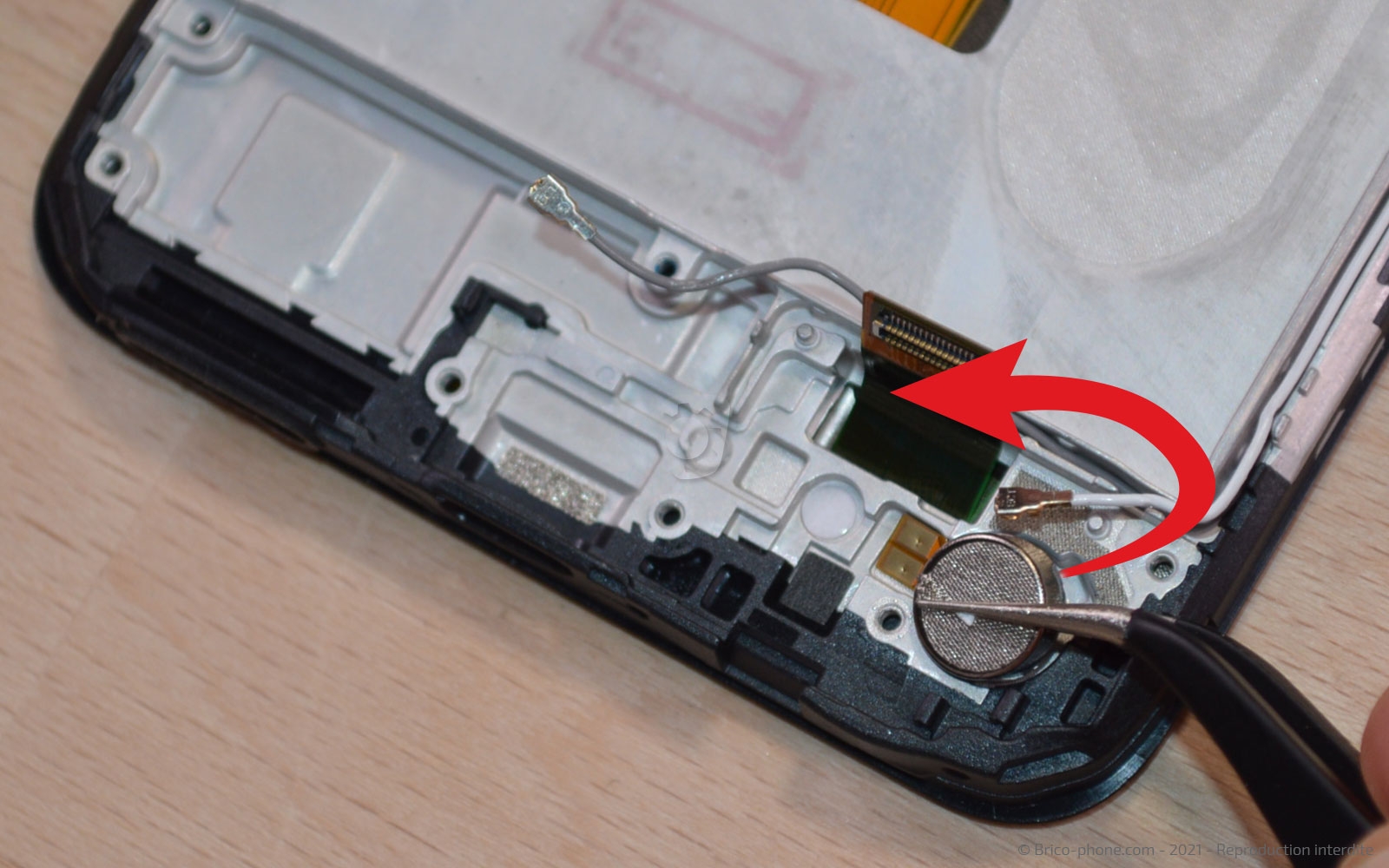

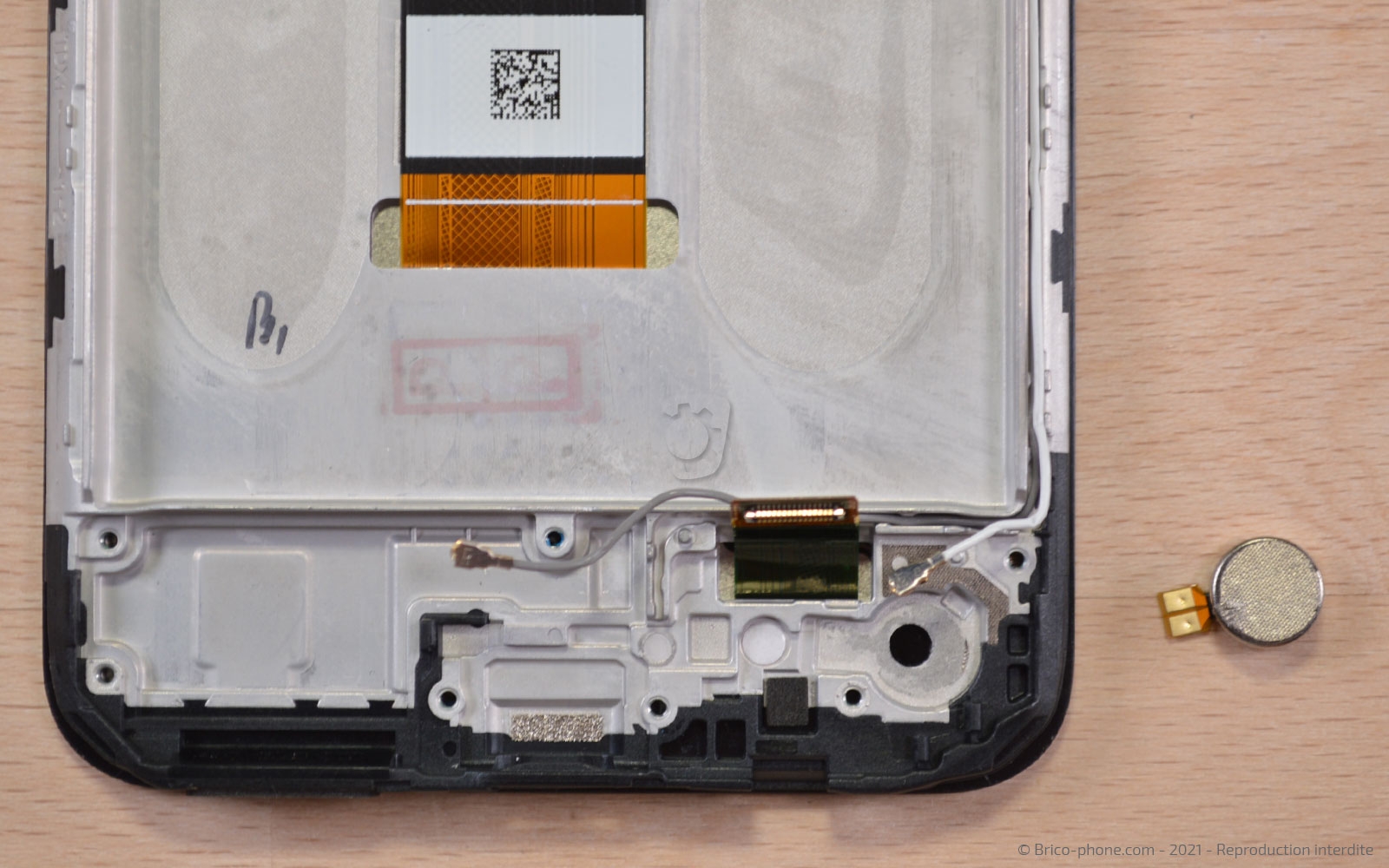

Etape 10 : Récupérer le vibreur
Chauffez légèrement le vibreur pour réussir à le décoller avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

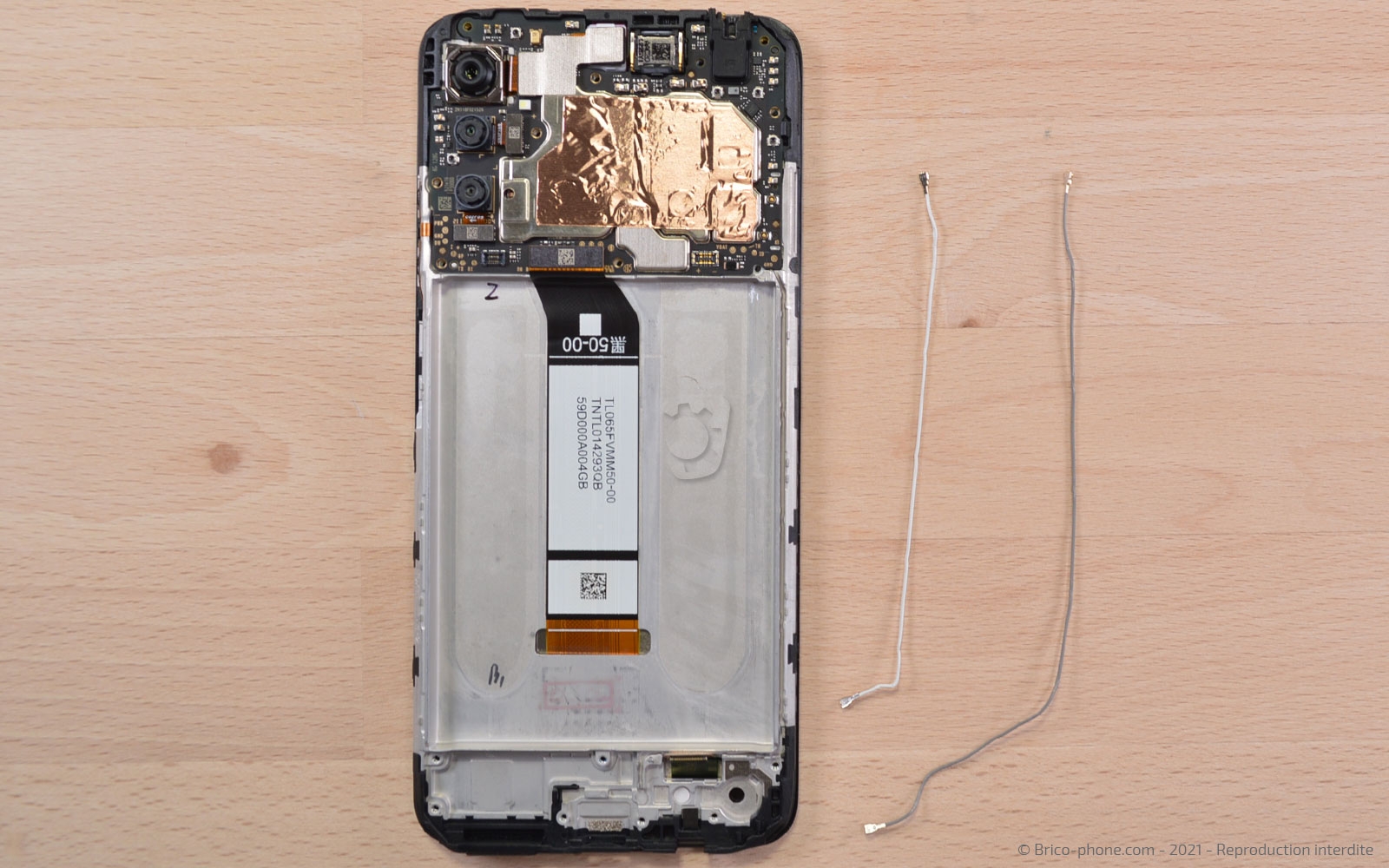

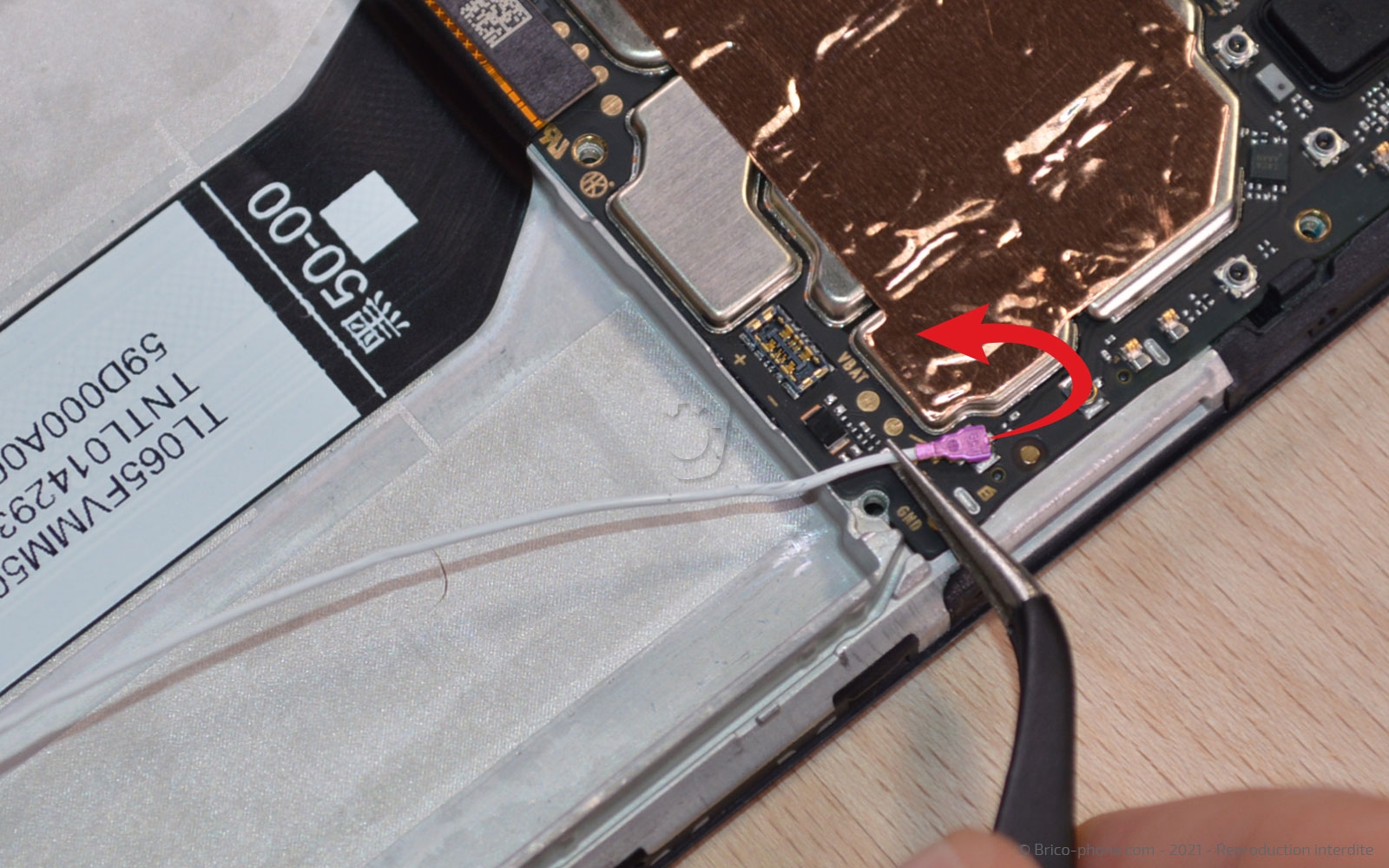

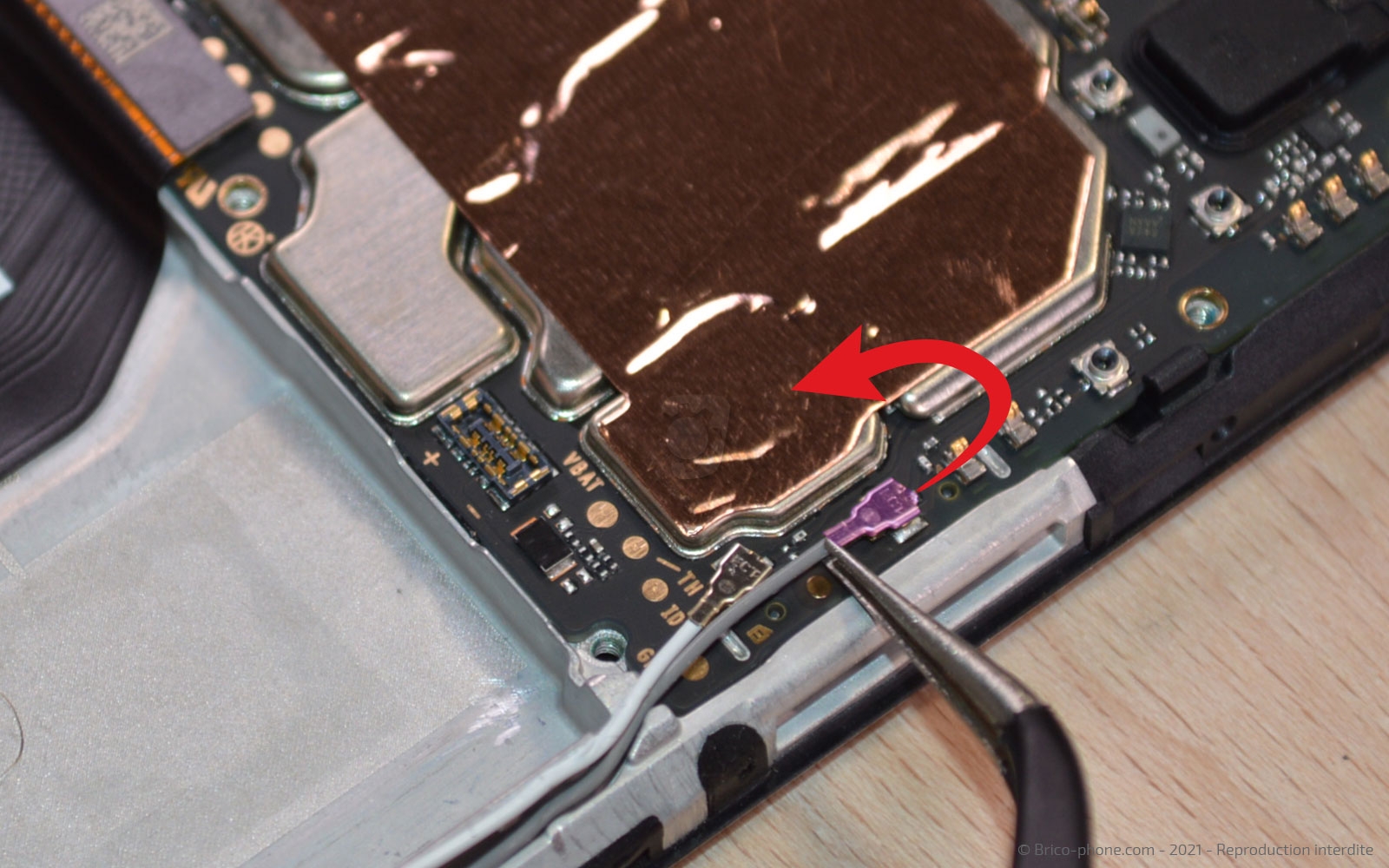

Etape 11 : Mettre de coté les câbles coaxiaux
Revenons sur la partie haute du téléphone pour débrancher les deux câbles coaxiaux.

Mettez-les ensuite de coté.
Outils du kit utilisés
Outils du kit utilisés

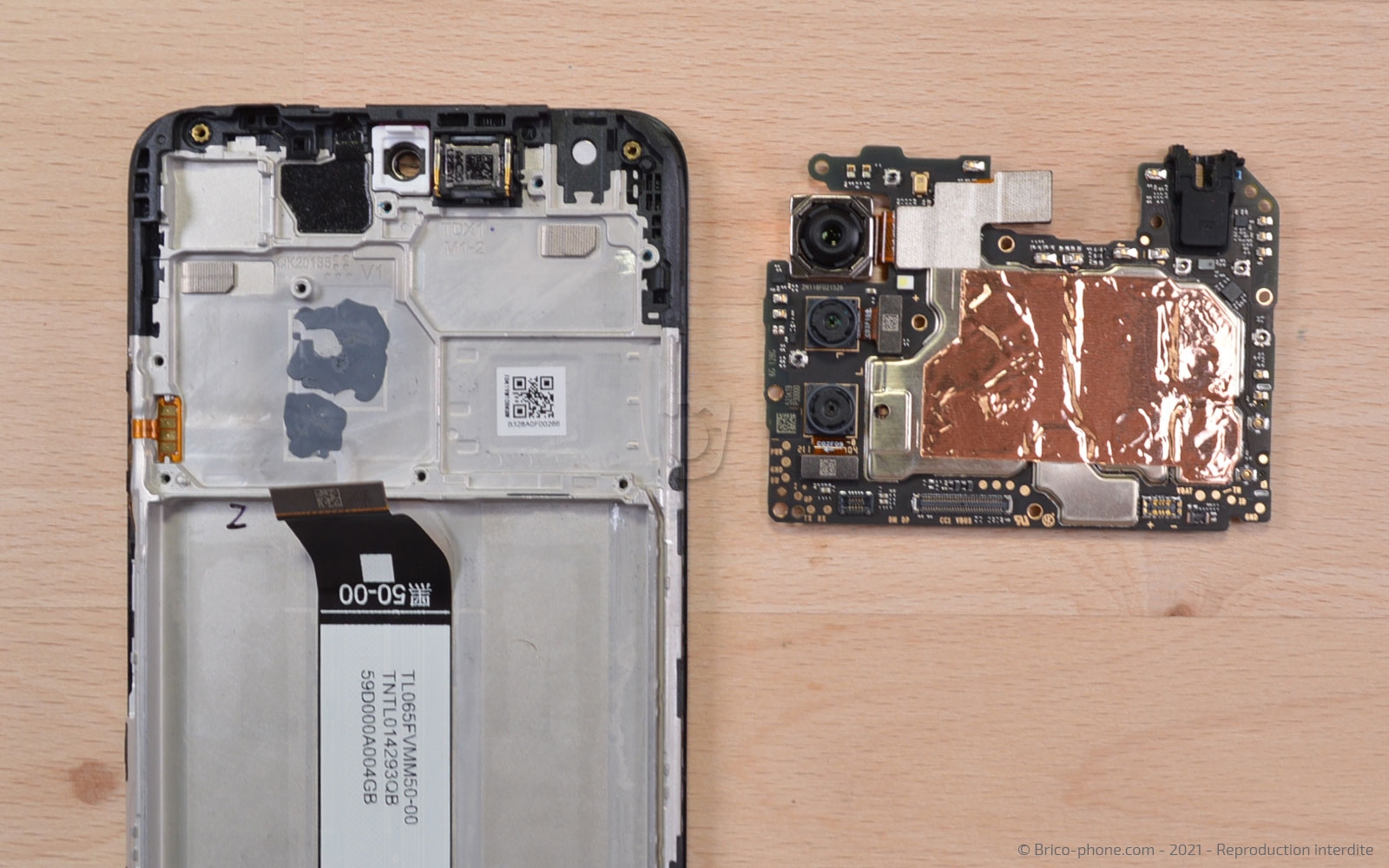

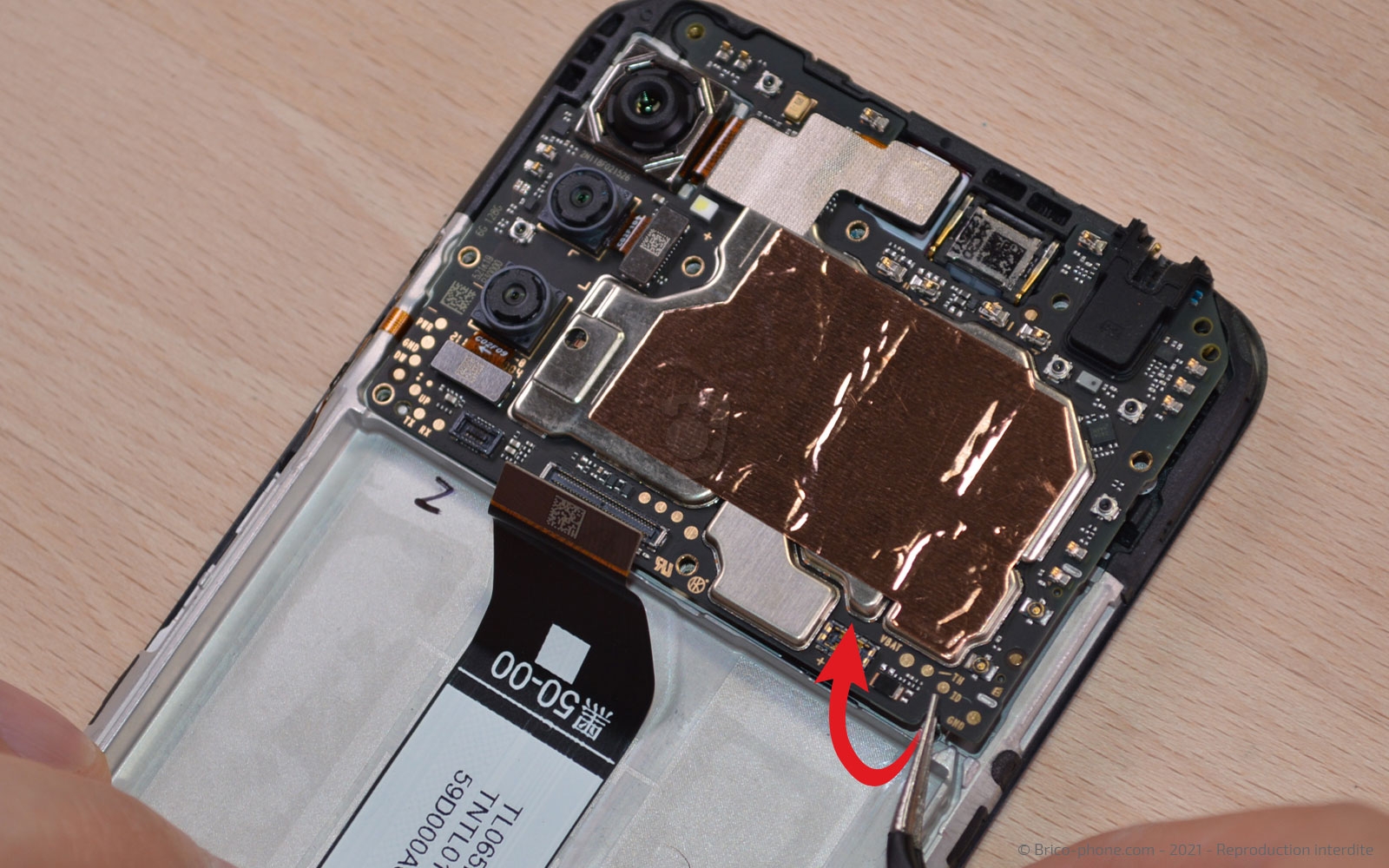

Etape 12 : Enlever la carte mère

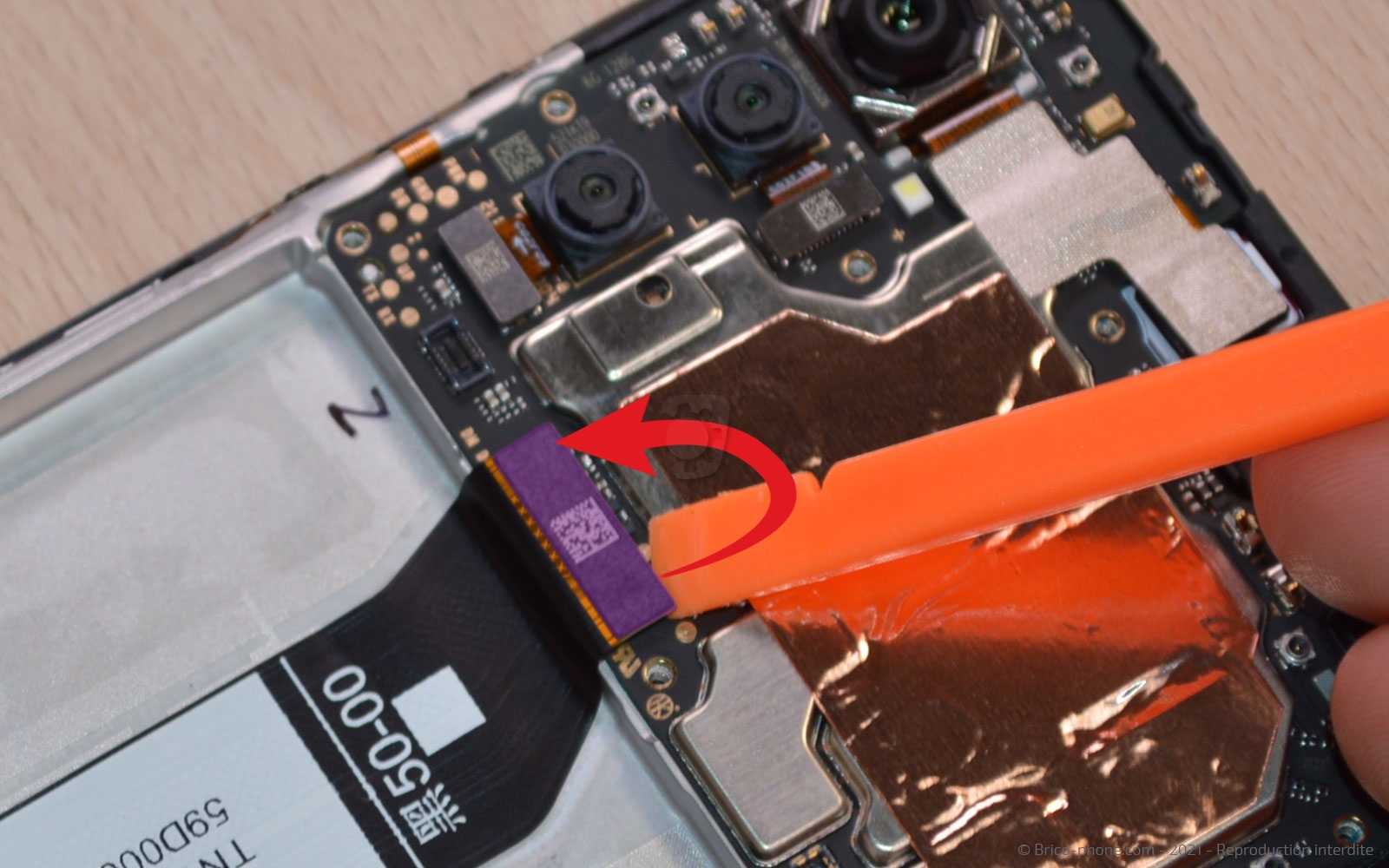

Reprenez le levier pour déconnecter la seconde nappe de l'écran afin de pouvoir sortir la carte mère.
Outils du kit utilisés
Outils du kit utilisés

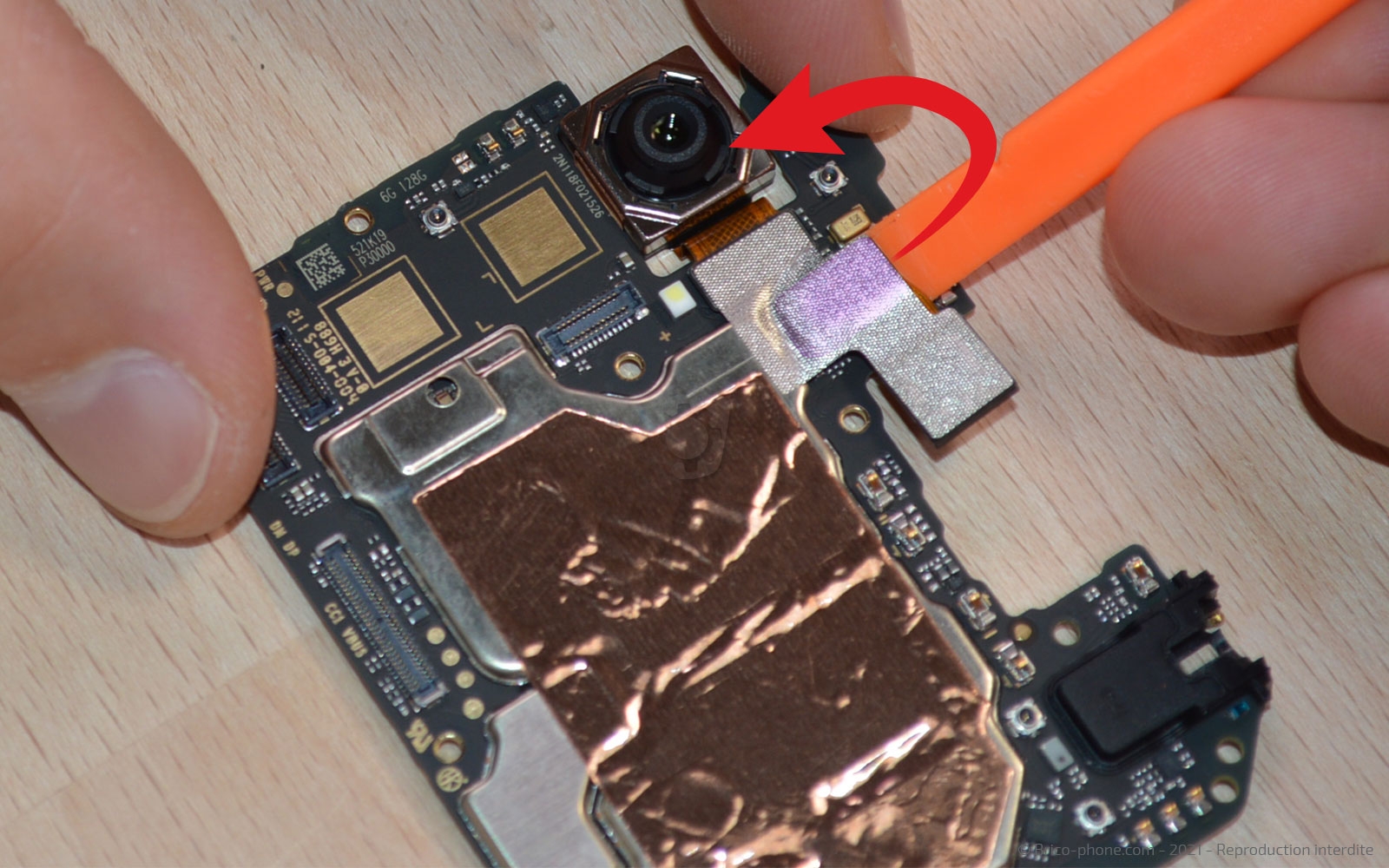

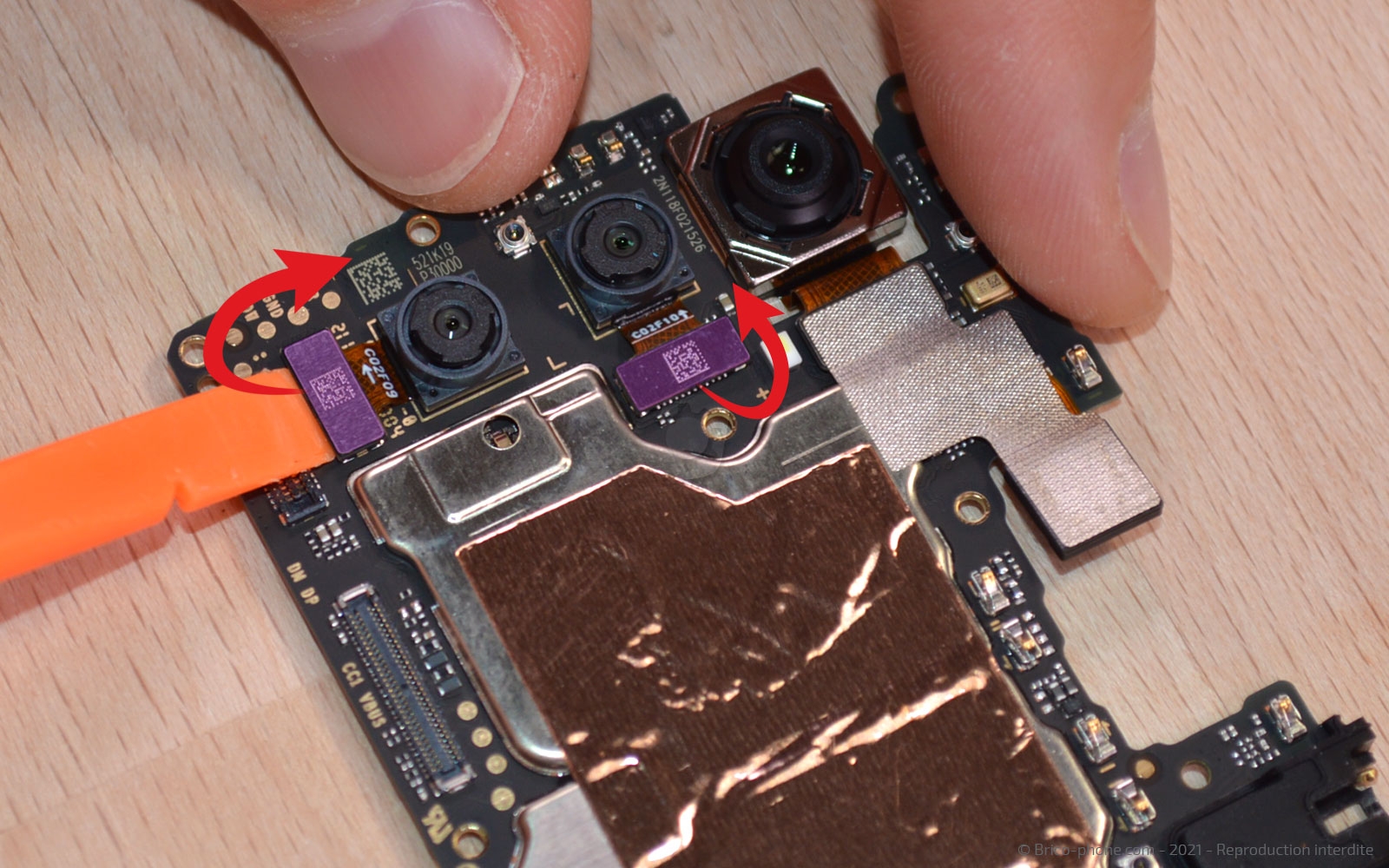

Etape 13 : Déconnecter les caméras

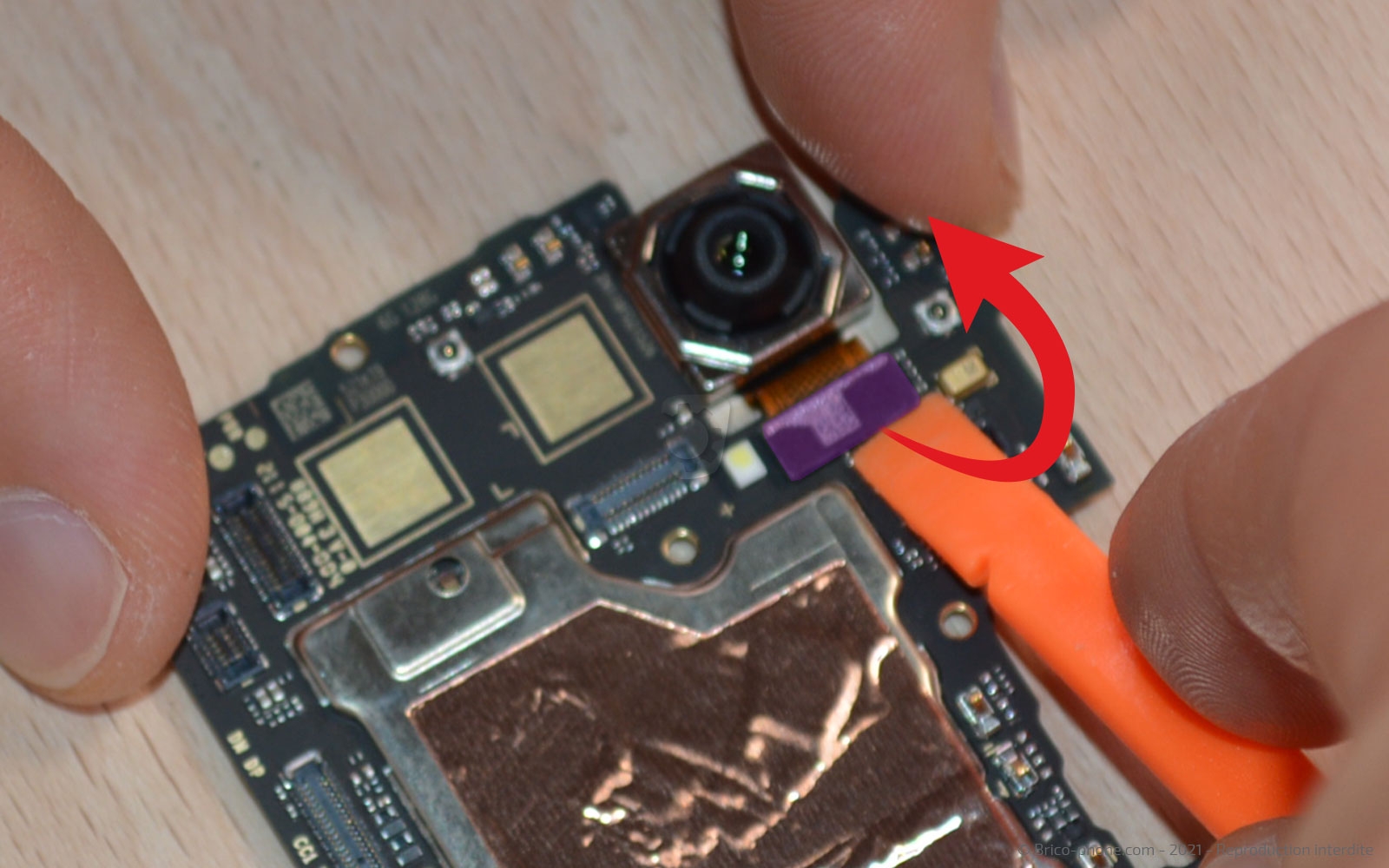

Sur la carte mère, déconnectez les nappes des caméras afin de pouvoir les récupérer.
Outils du kit utilisés
Outils du kit utilisés

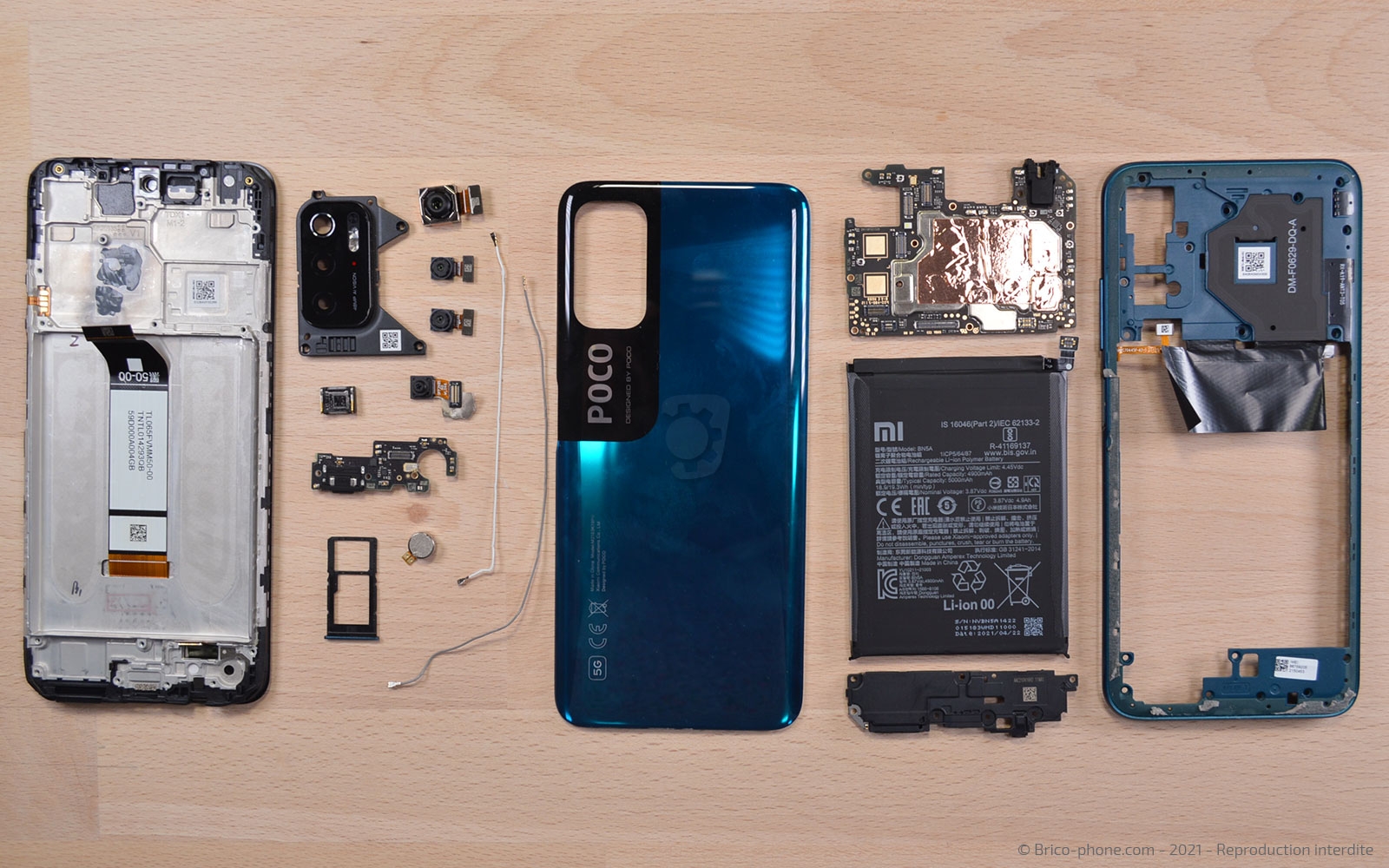

Vue éclatée
Félicitations le démontage est terminé !

Cette photo reprend toutes les pièces détachées qui composent votre Xiaomi Poco M3 Pro.
