Changement du bloc écran sur Galaxy S20 Plus

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy S20 Plus | Temps estimé : 50 min | Difficulté : 3/5

La vitre ou le LCD de votre Samsung Galaxy S20 Plus est cassé ? En suivant ce tutoriel détaillé étape par étape, illustré par des photos et une vidéo, vous serez guidé dans le processus de remplacement du bloc écran de votre appareil. Ce guide pratique est conçu pour vous permettre de réaliser cette réparation vous-même, sans avoir à faire appel à un professionnel.

Suivez attentivement nos instructions, vous découvrirez comment démonter l'ancien écran et installer le nouveau, le tout de manière fluide et sans rencontrer de difficultés majeures. Ce tutoriel est une ressource précieuse pour tous ceux qui souhaitent réparer leur Samsung Galaxy S20 Plus de manière efficace et économique.

Diagnostic

›  L'écran est endommagé, rayé...
›  La caméra avant de votre smartphone est cassée
›  Vous n'avez plus d'affichage

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Dynamic Amoled 2X pré-monté sur châssis pour Samsung Galaxy S20+ Noir
229,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

Avant de commencer

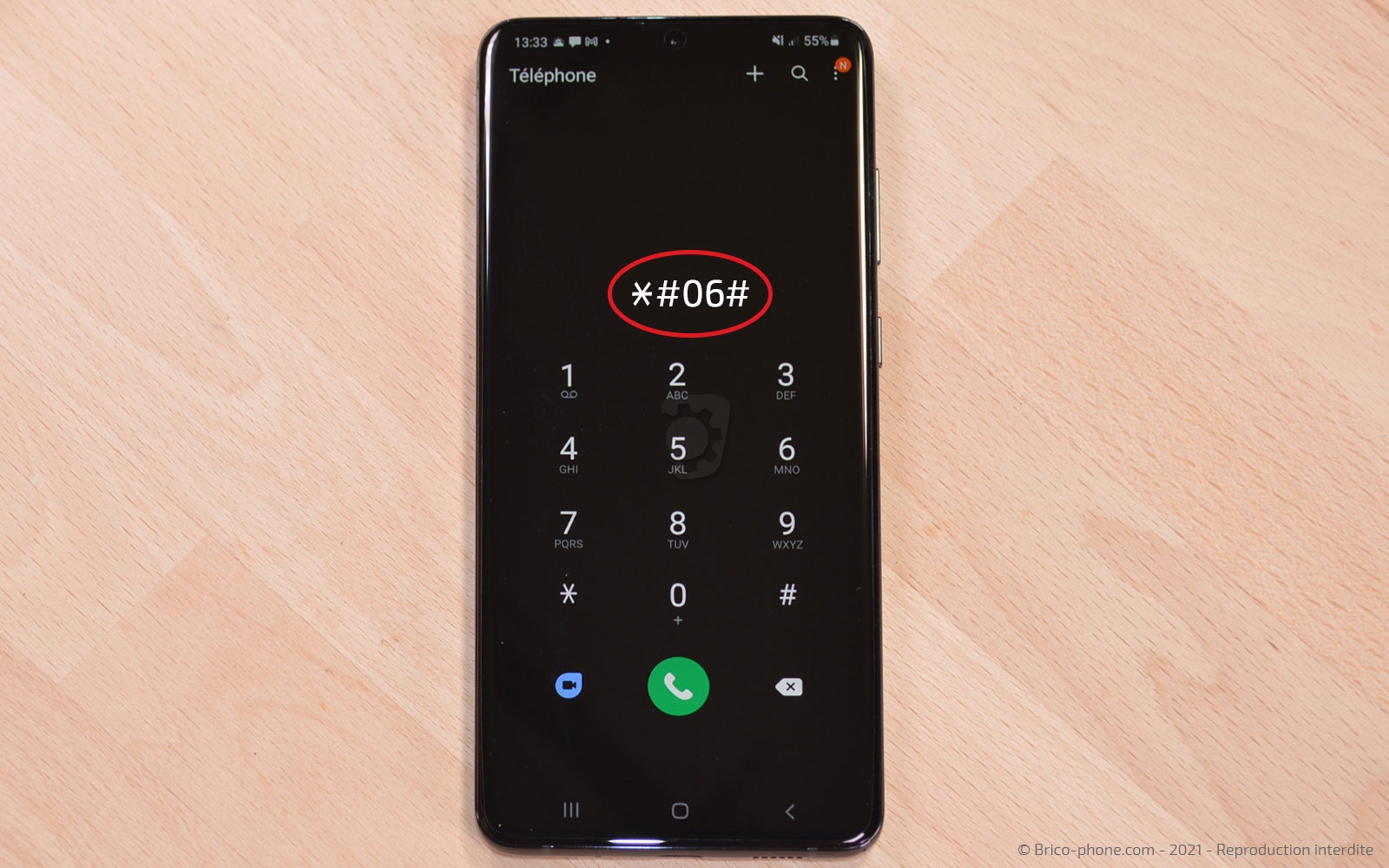

Au préalable, vous devez connaître votre modèle de téléphone afin de commander le bon écran, les outils et de suivre le bon tutoriel. Pour cela et si votre écran fonctionne toujours, allez dans téléphone et tapez *#06# pour avoir le numéro IMEI de votre smartphone, pour le retranscrire dans la rubrique associée de notre page d'accueil.

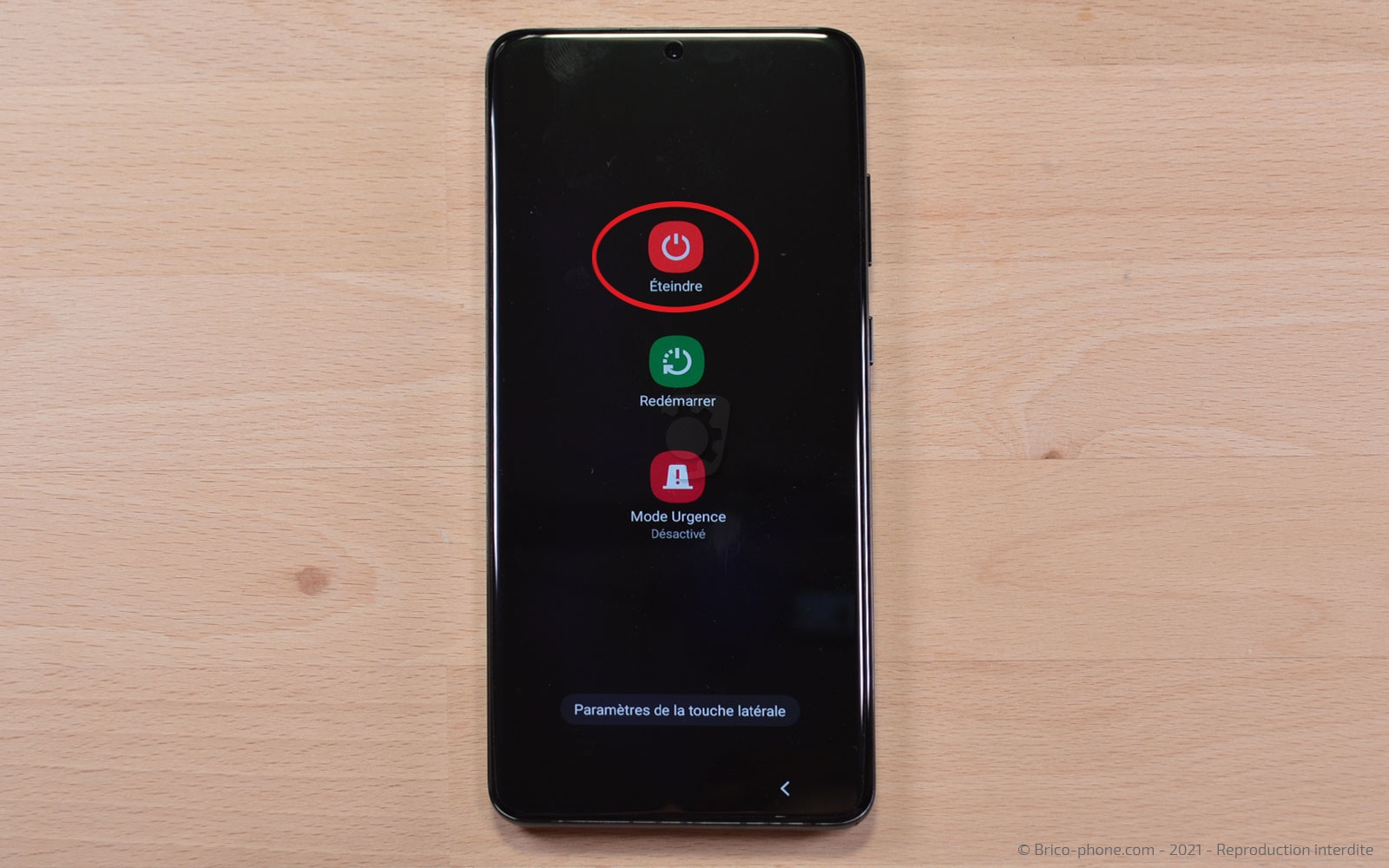

Vous pouvez maintenant l'éteindre de deux manières différentes :

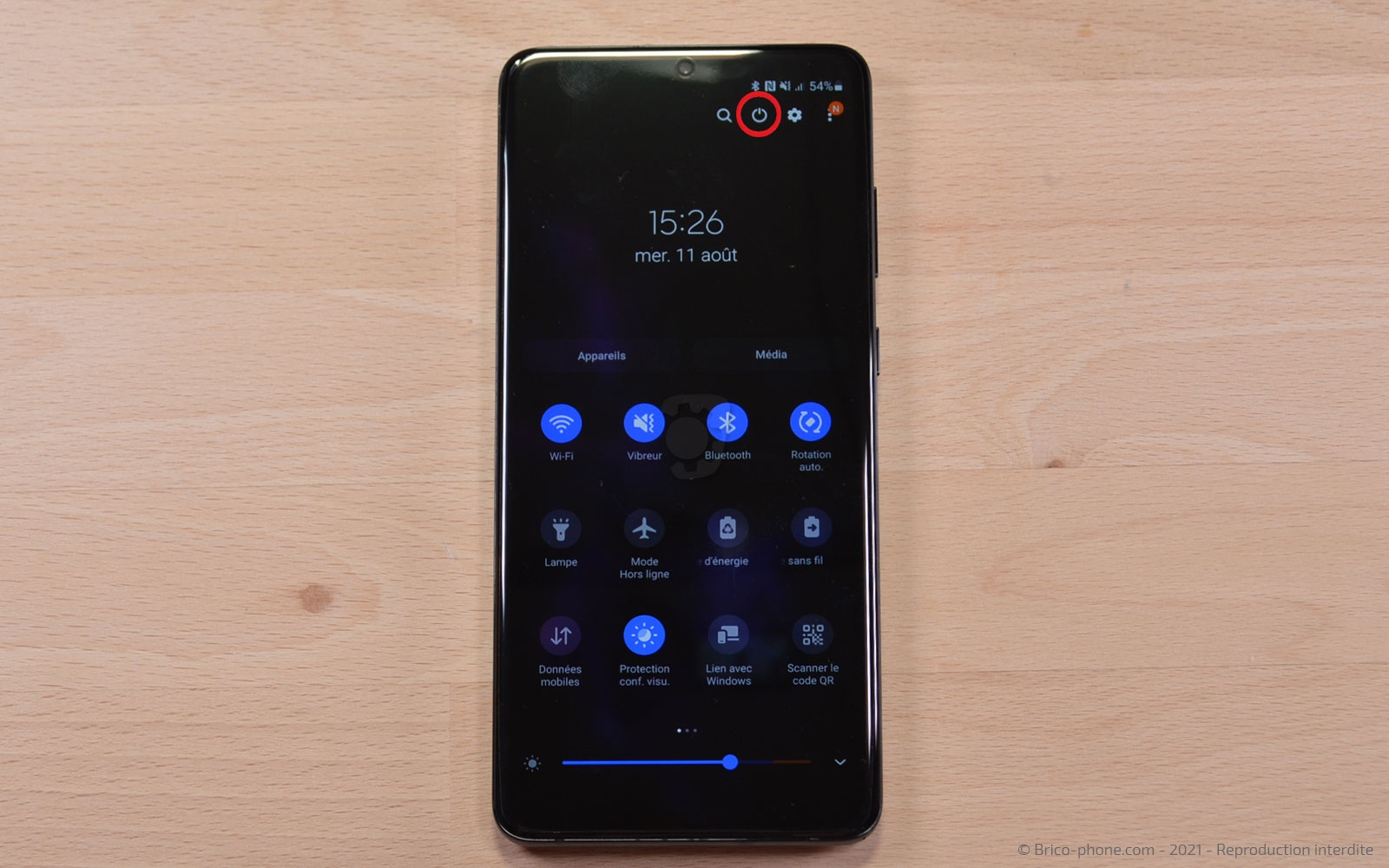

- La première consiste a faire glisser le menu du haut afin d'accéder au bouton power (photo 3), puis de cliquer sur "éteindre". Cela s'applique quand Bixby est associé au bouton de droite.
- La seconde consiste à maintenir le bouton power de droite afin d'avoir un menu et de cliquer sur "éteindre".

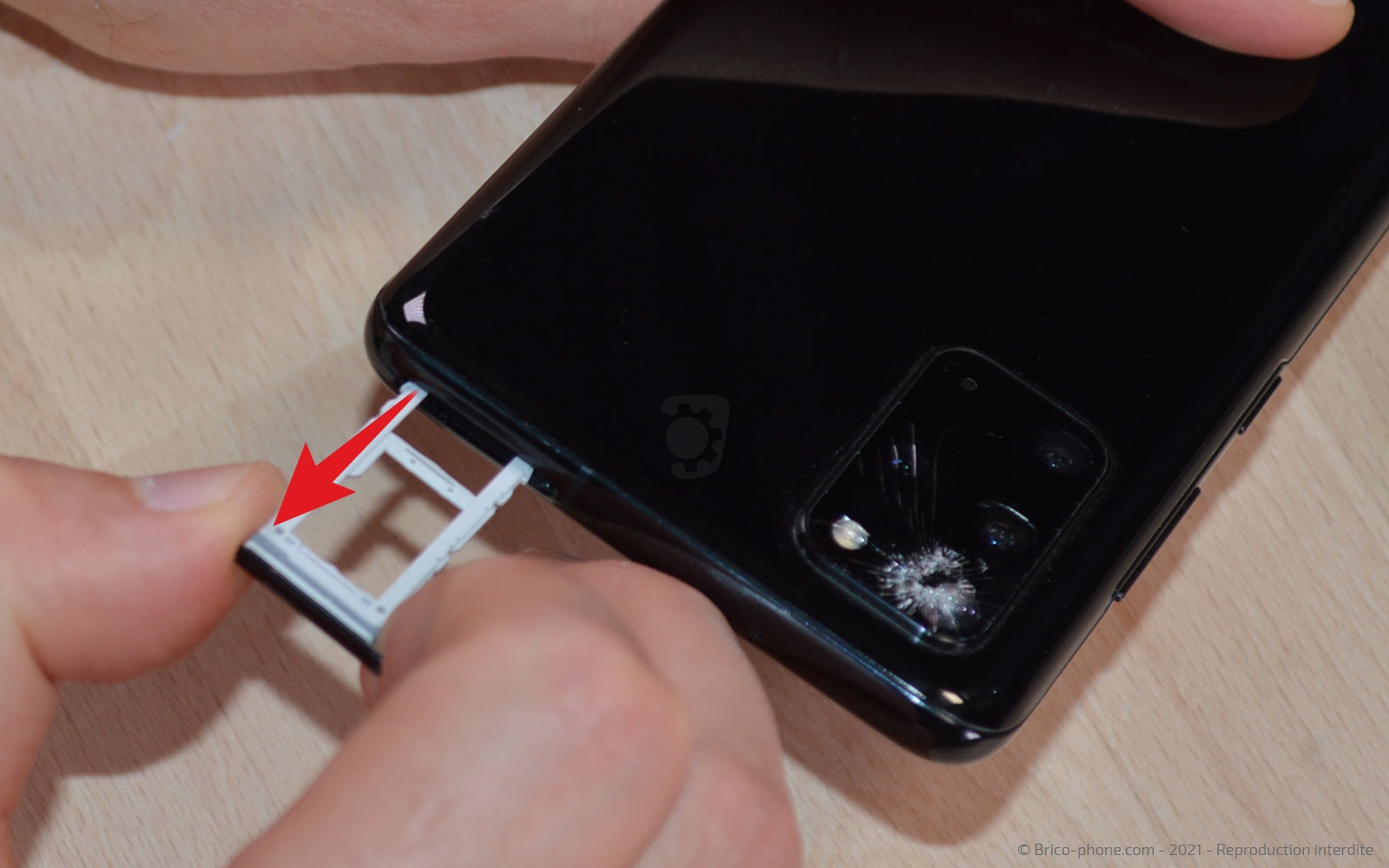

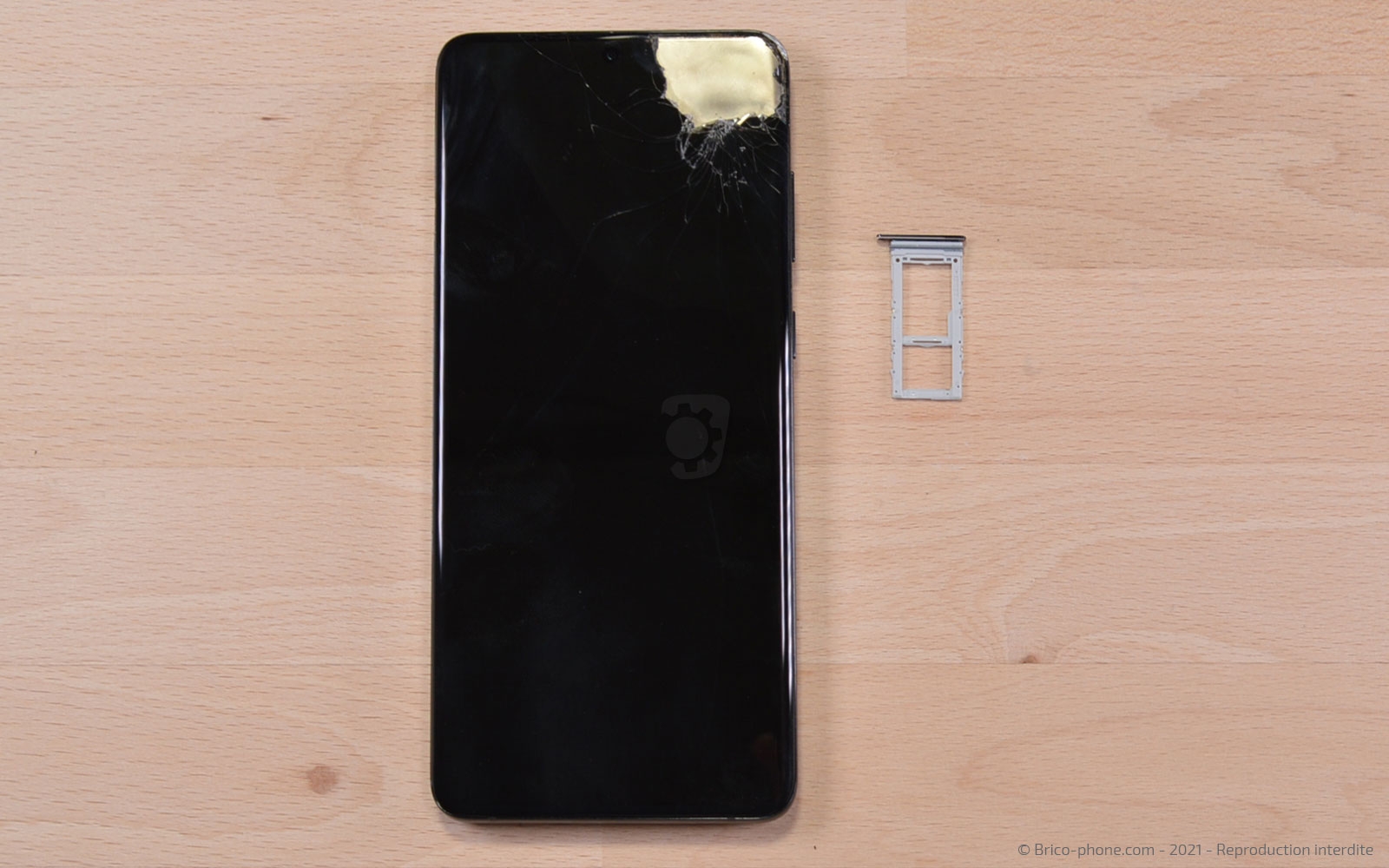

Etape 1 : Retirer le tiroir sim

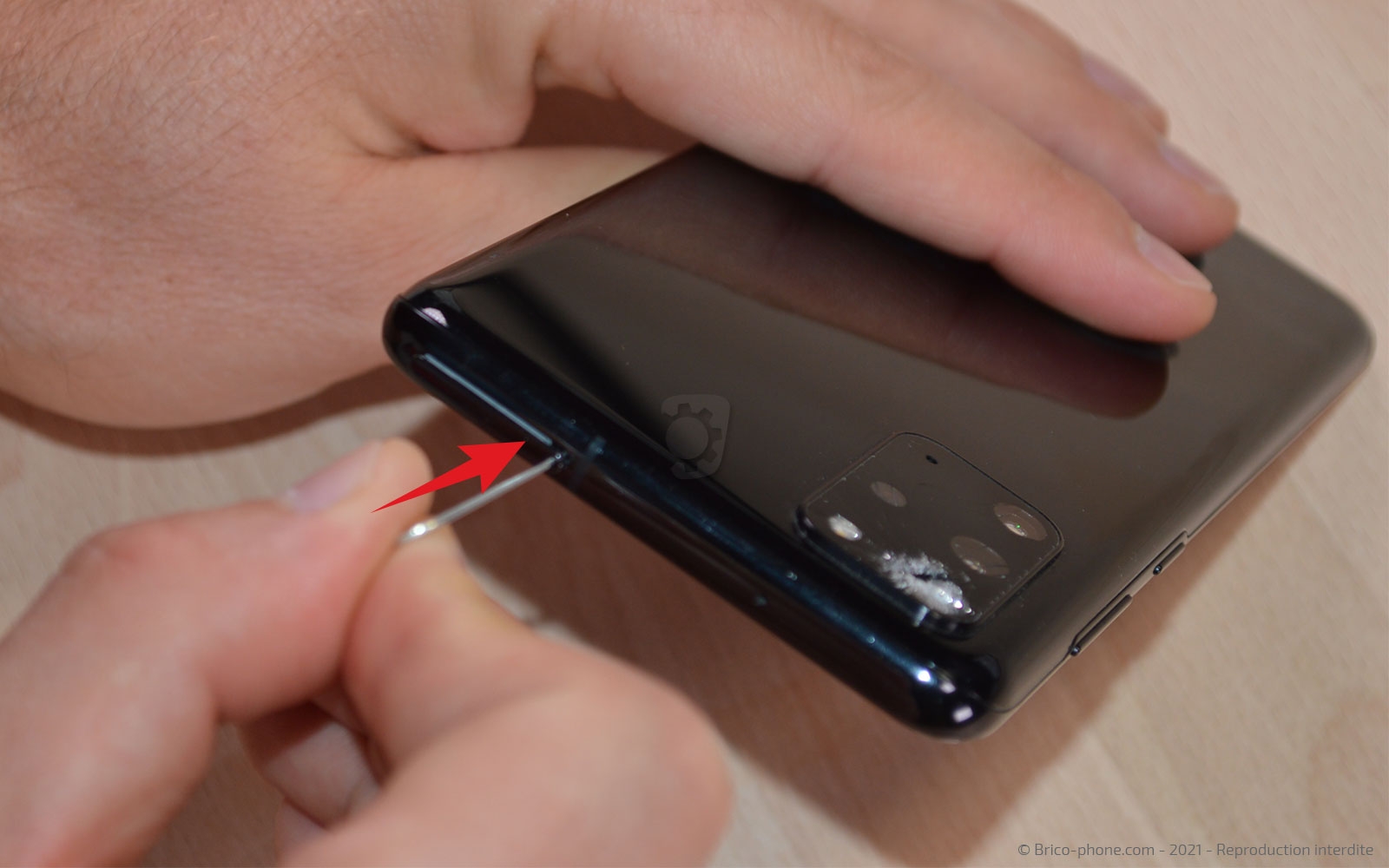

Munissez-vous de l'outil sim afin d'extraire le rack sim du téléphone.
Outils du kit utilisés
Outils du kit utilisés

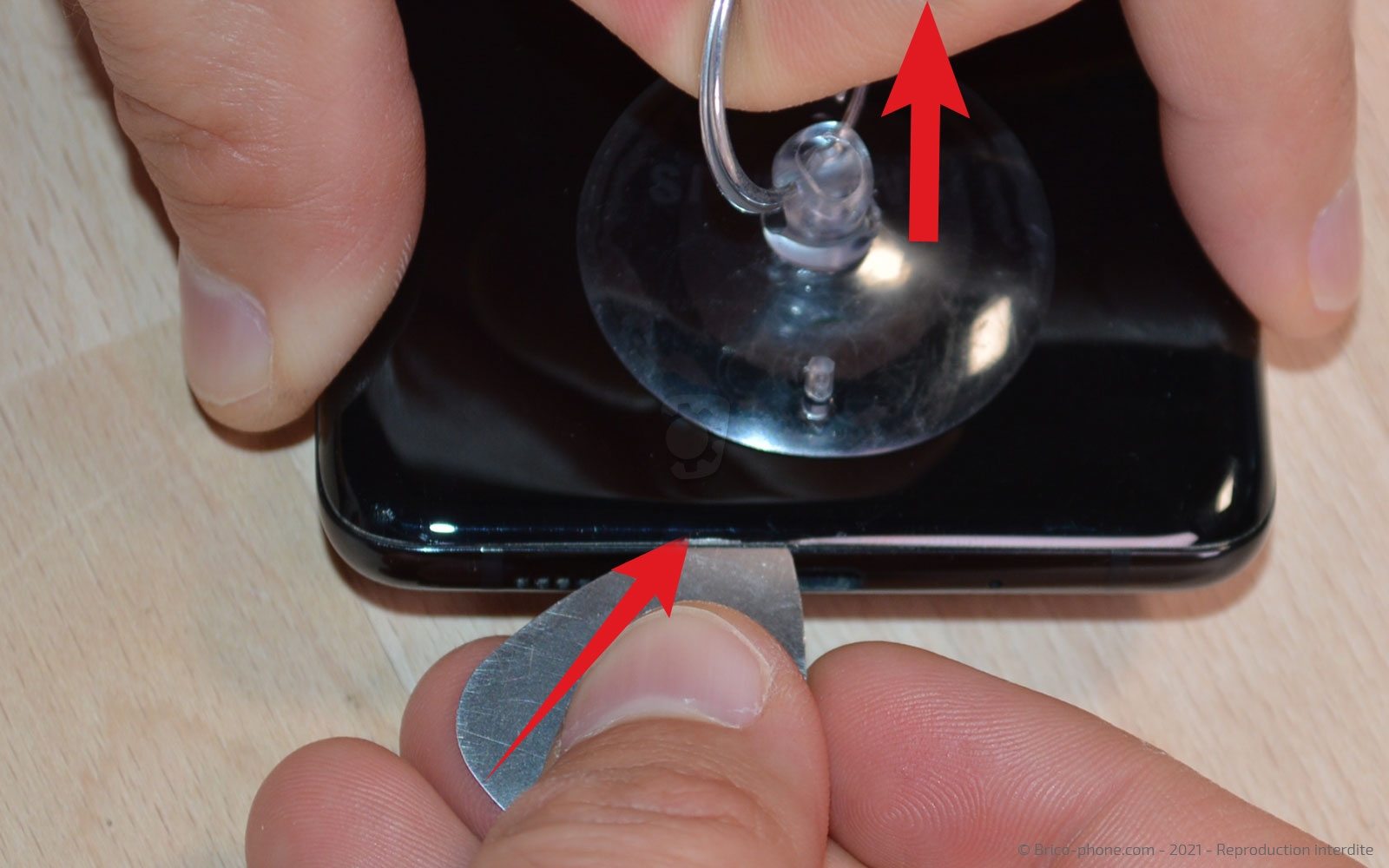

Etape 2 : Chauffer la vitre arrière

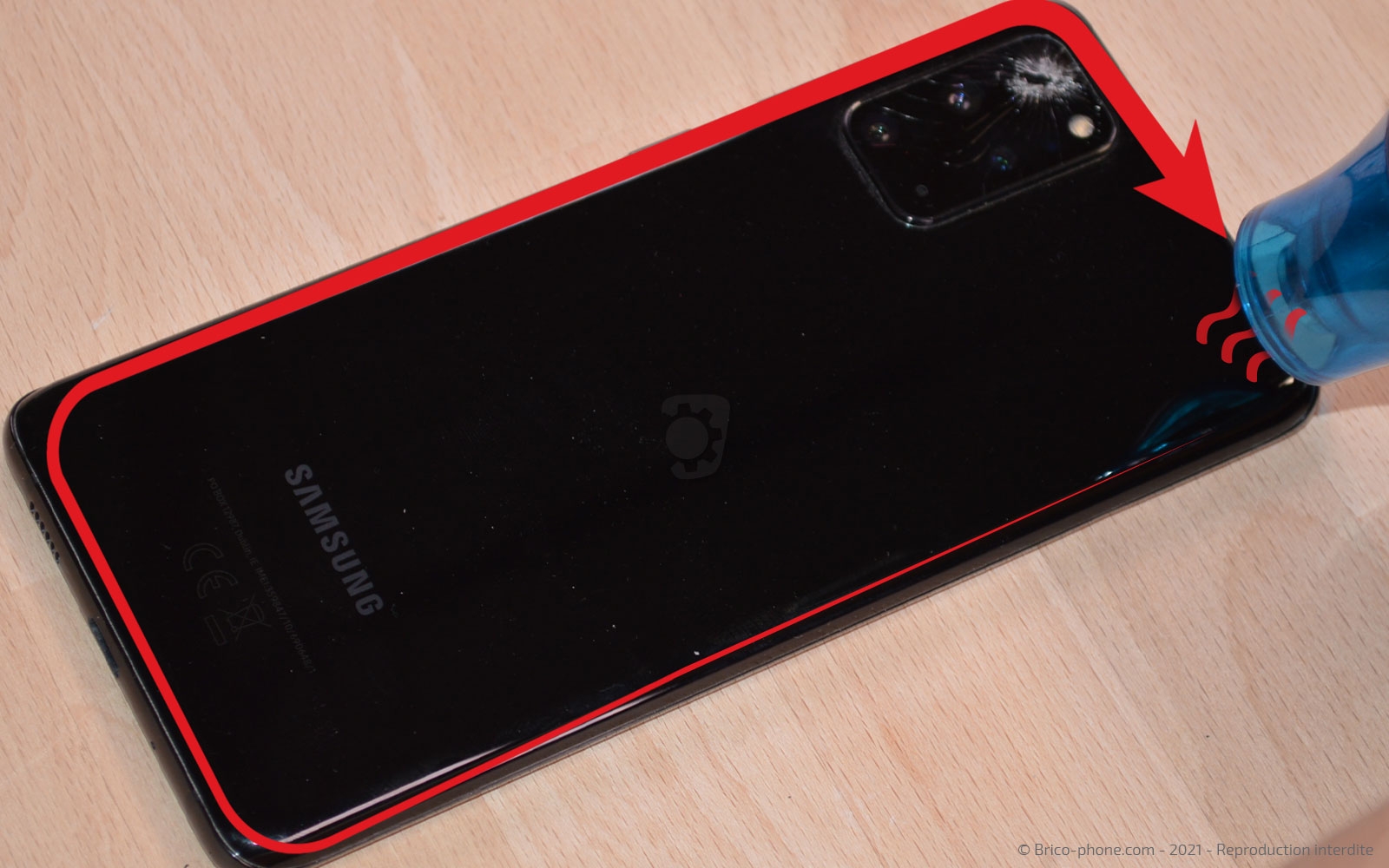

Pour avoir accès à l'intérieur du téléphone, il faut chauffer la vitre arrière afin de ramollir son sticker.

Pour cela, nous vous proposons deux manipulations :

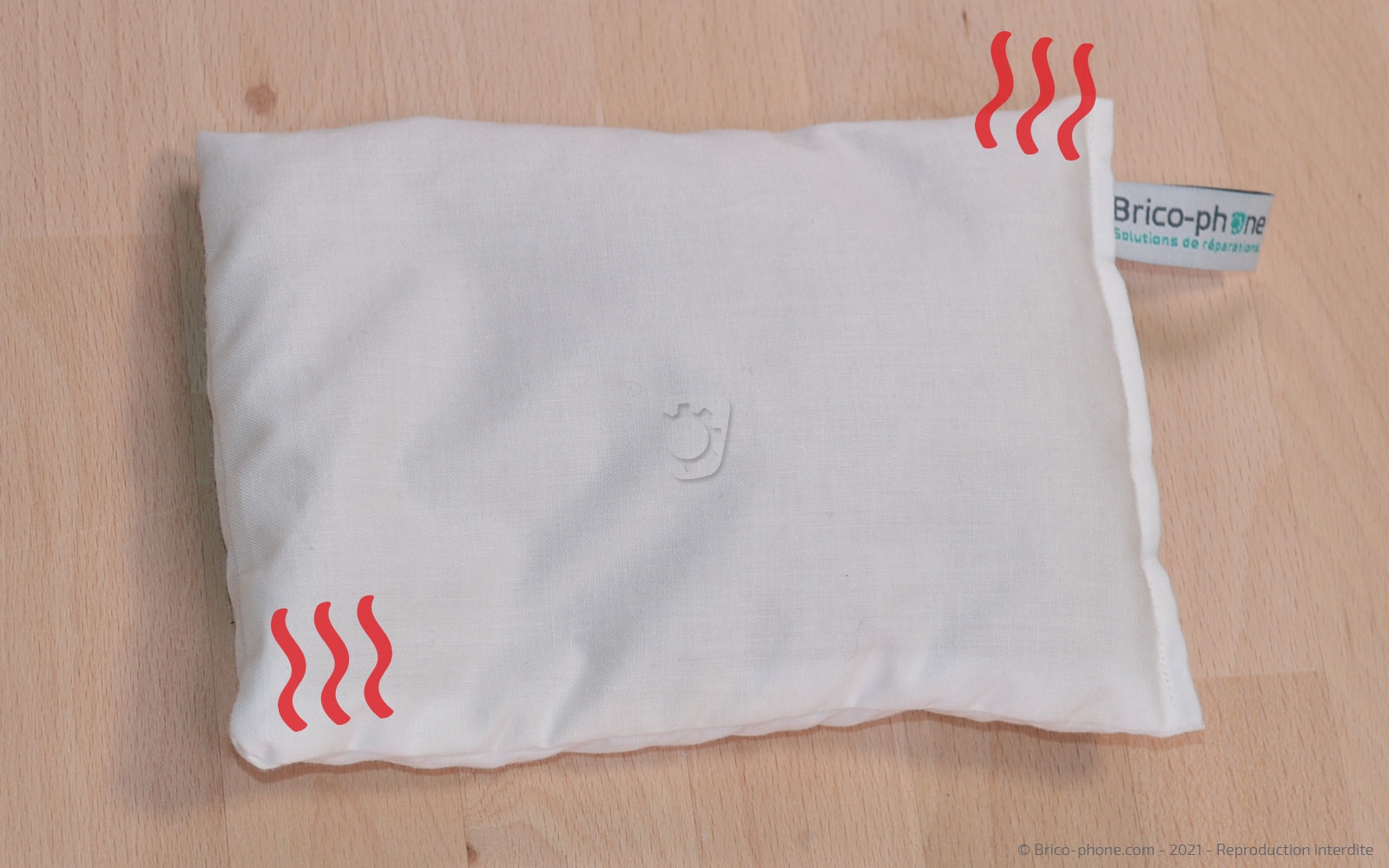

- Utilisez le coussin chauffant disponible avec le kit de réparation que vous aurez au préalable passé au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone une trentaine de secondes.
- Le décapeur thermique est la deuxième possibilité, avec lequel vous devez chauffer le pourtour de la vitre arrière pendant 20/30 secondes à 80 degrés.

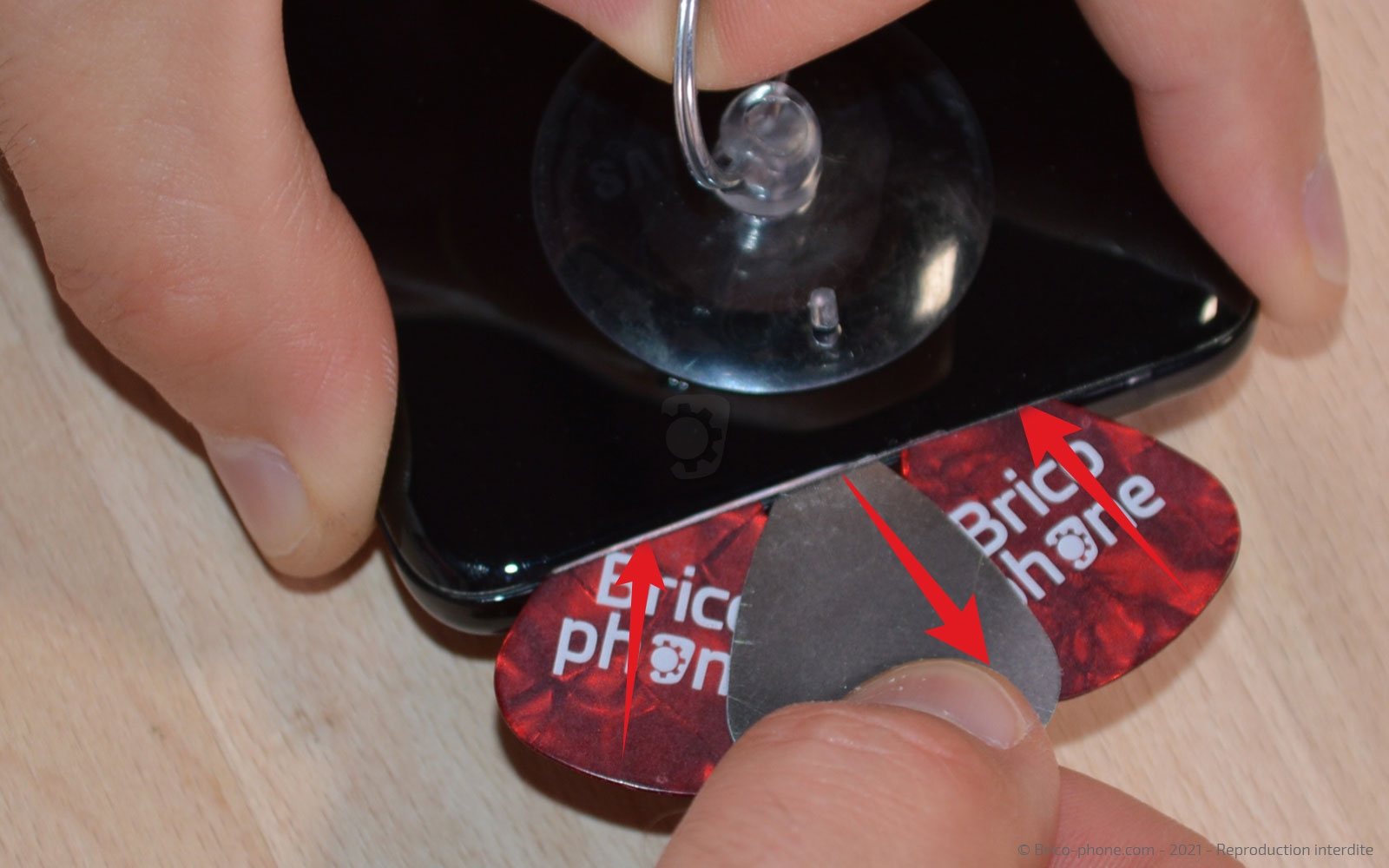

Ensuite, insérez le médiateur en métal troué entre le châssis et la vitre arrière, tout en tirant sur la ventouse collée au bas de la coque.
Une fois l'interstice créé, insérez les médiators en plastique rouge puis retirez celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

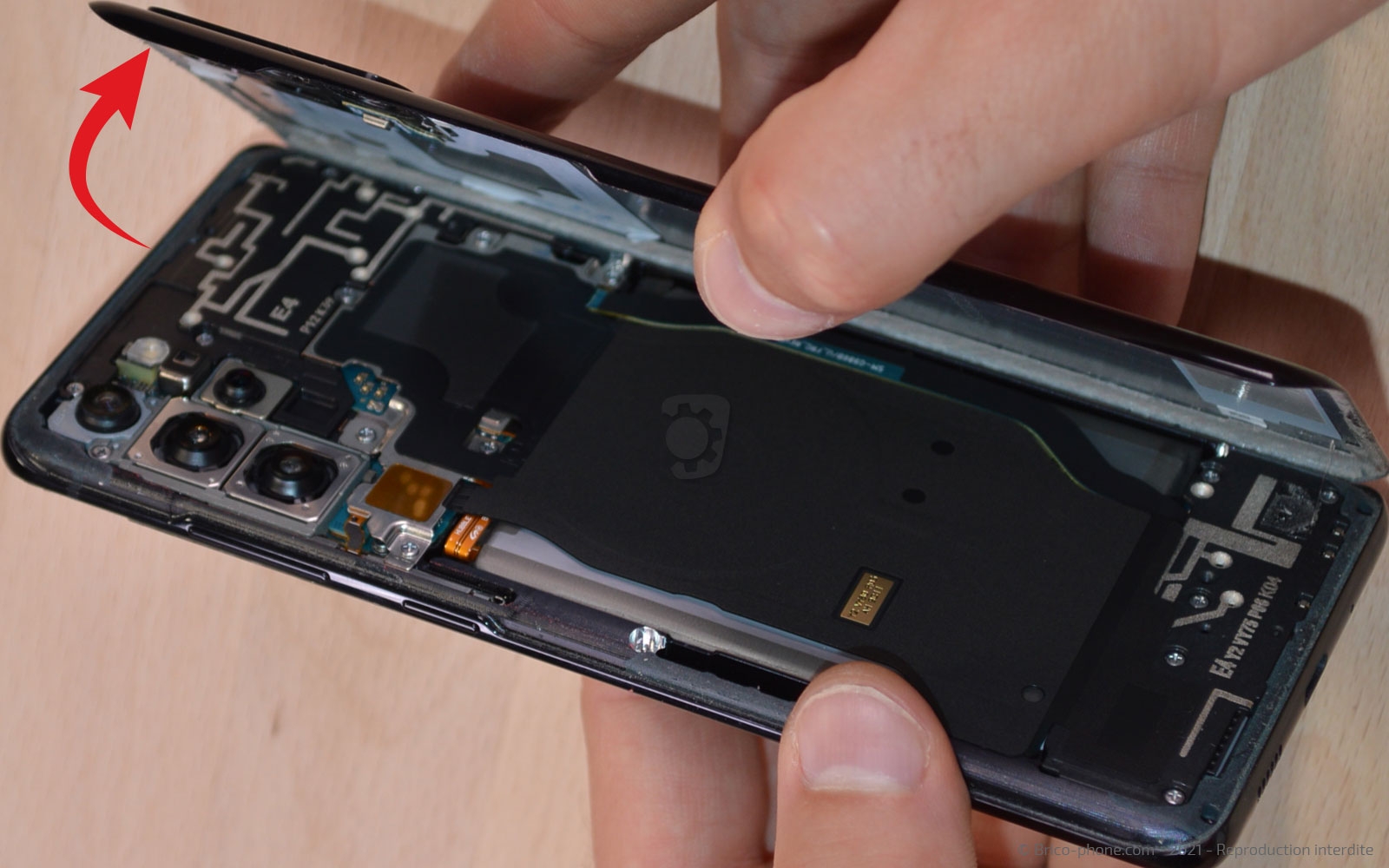

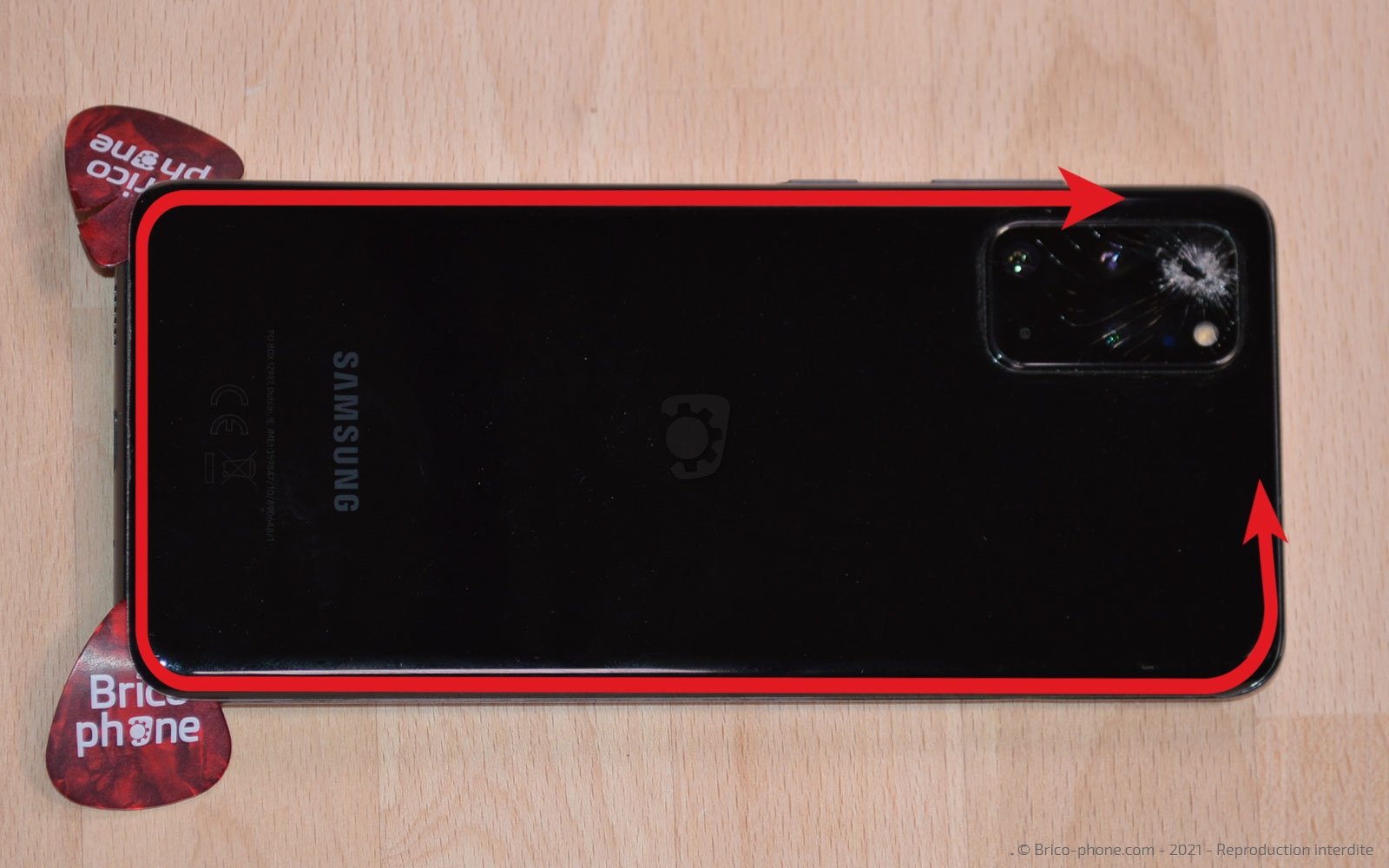

Etape 3 : Ôter la vitre arrière

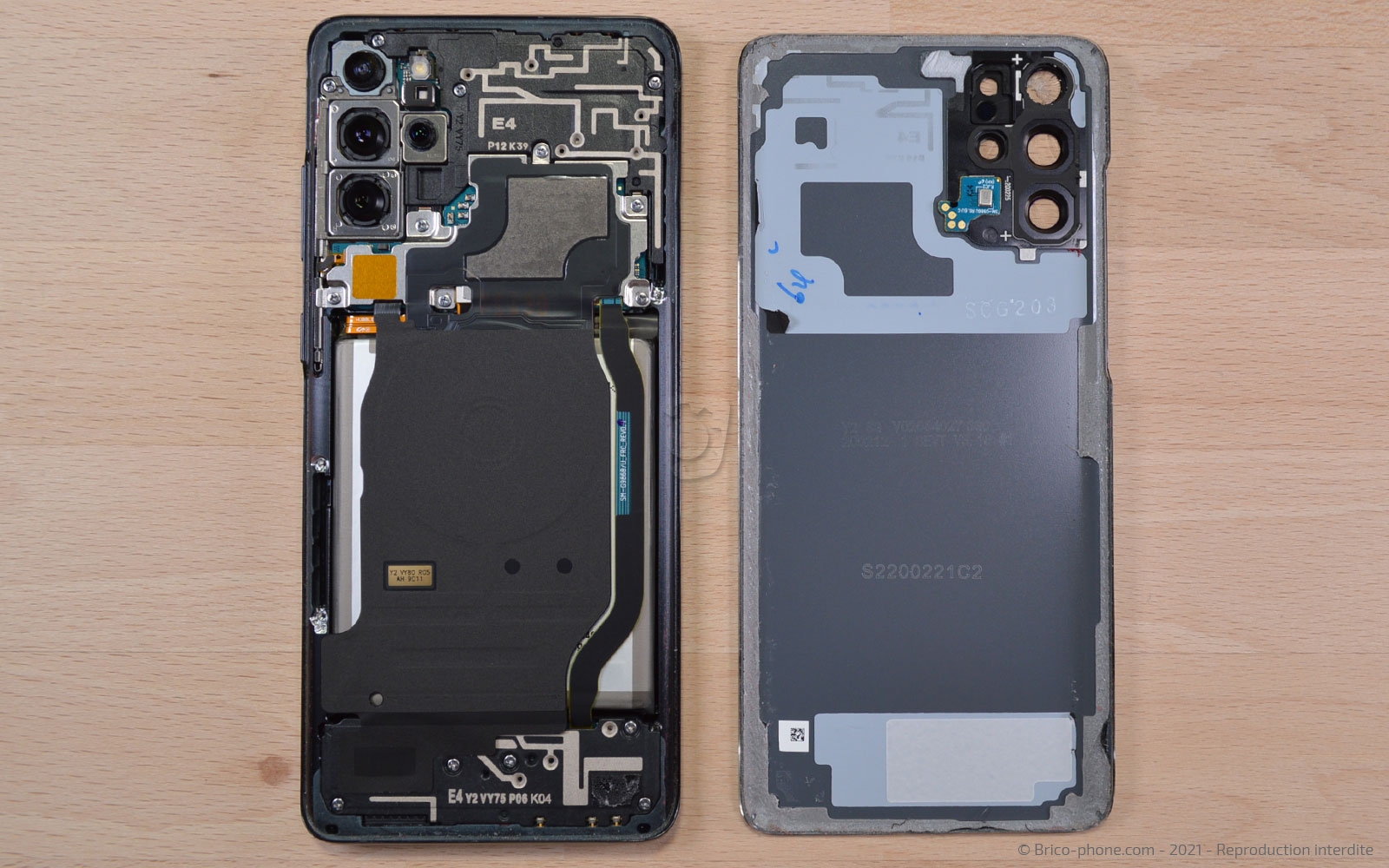

Faites le tour du téléphone avec les médiators, afin de séparer la vitre arrière du châssis pour l'ôter.
Outils du kit utilisés
Outils du kit utilisés

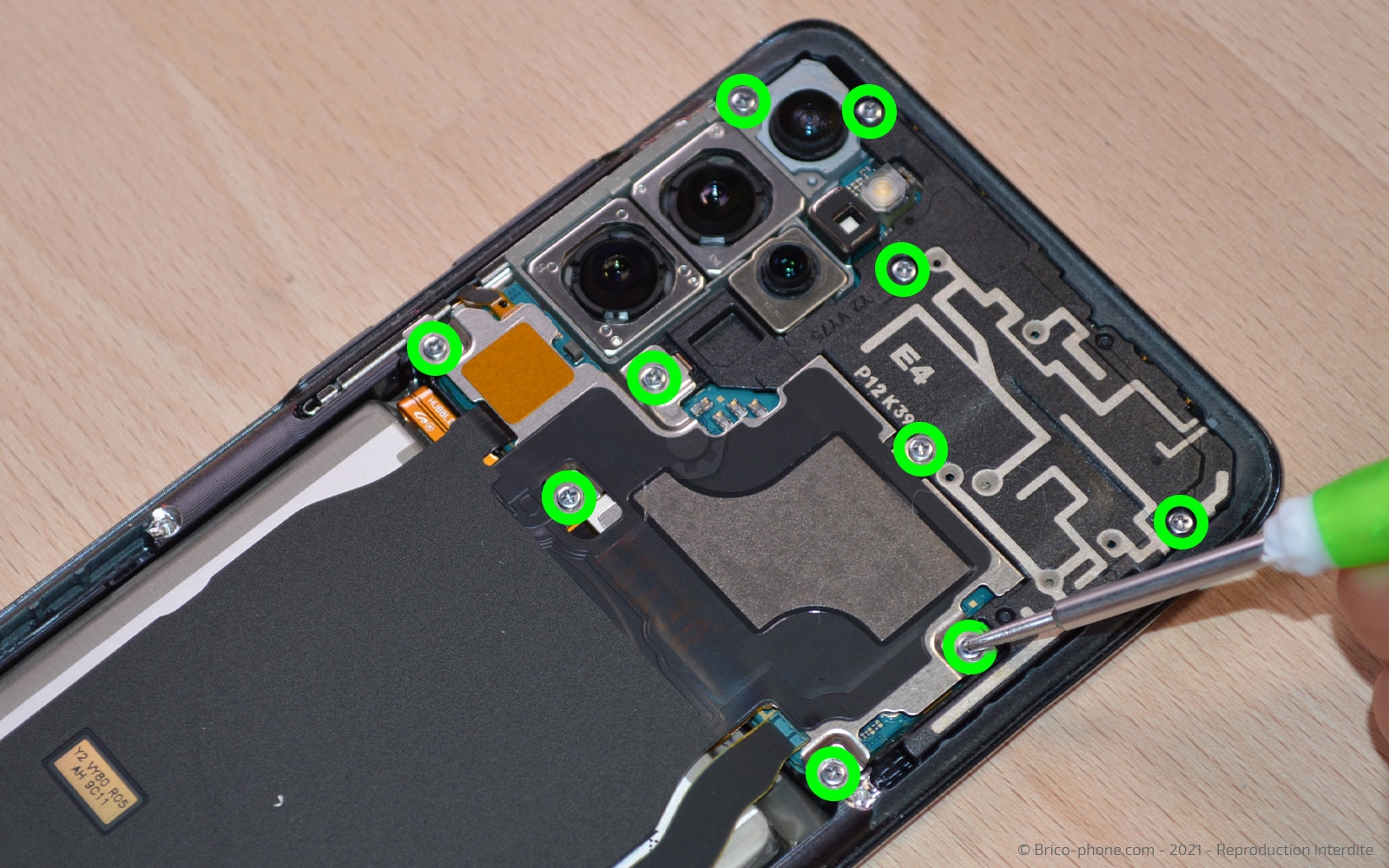

Etape 4 : Libérer l'antenne NFC et le cache
Avec le tournevis cruciforme, dévissez les 10 vis qui maintiennent le cache et l'antenne NFC.
Outils du kit utilisés
Outils du kit utilisés

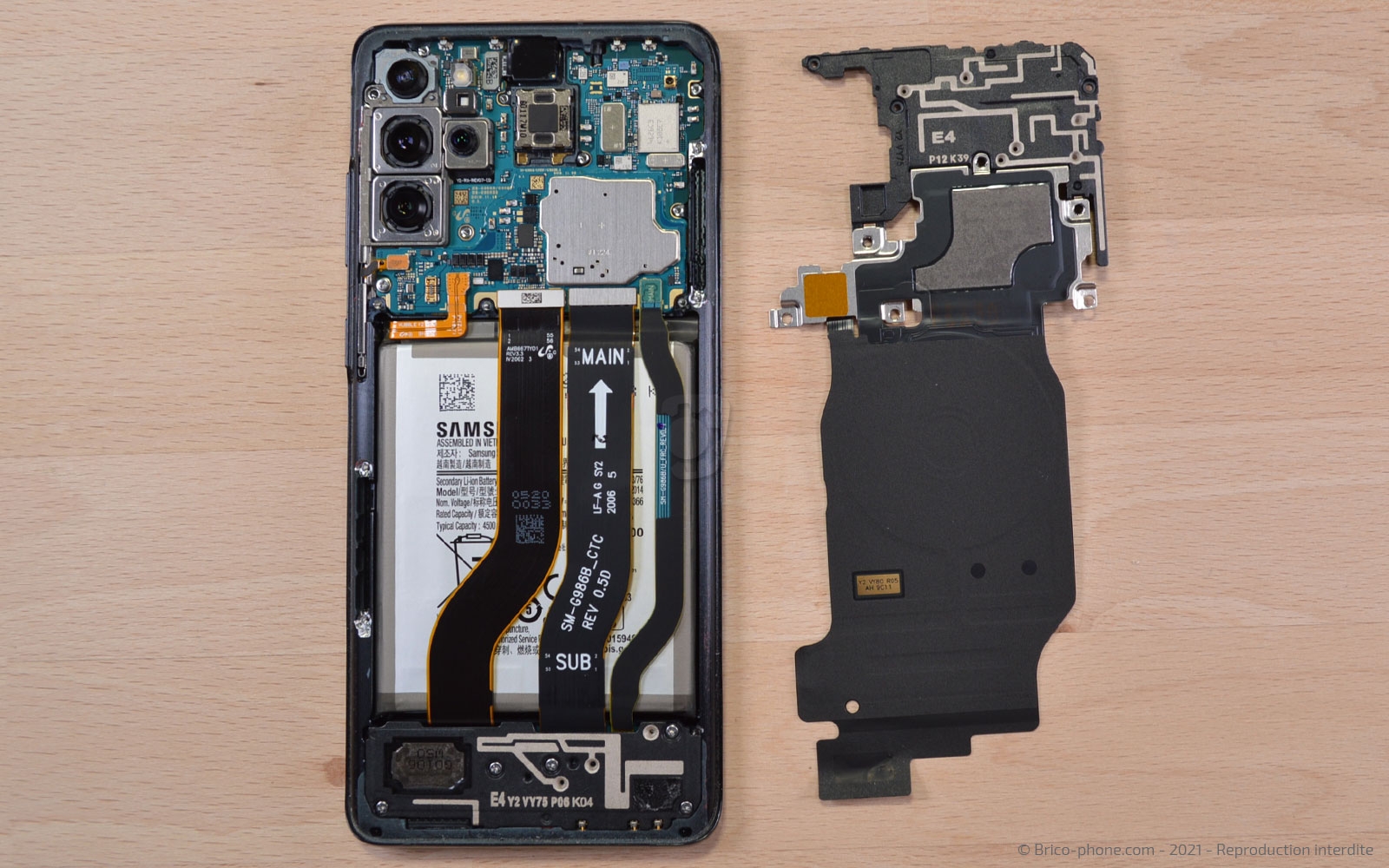

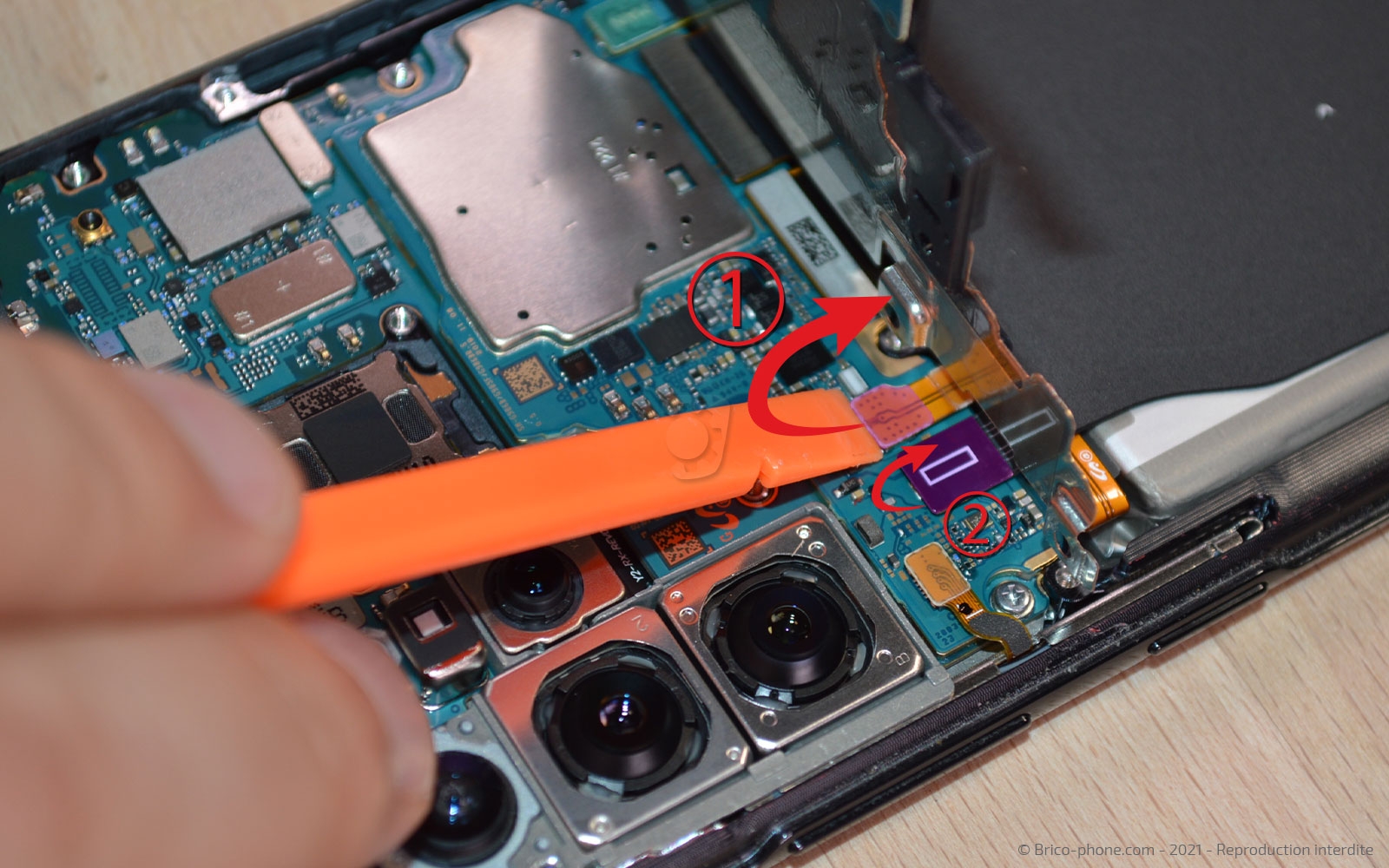

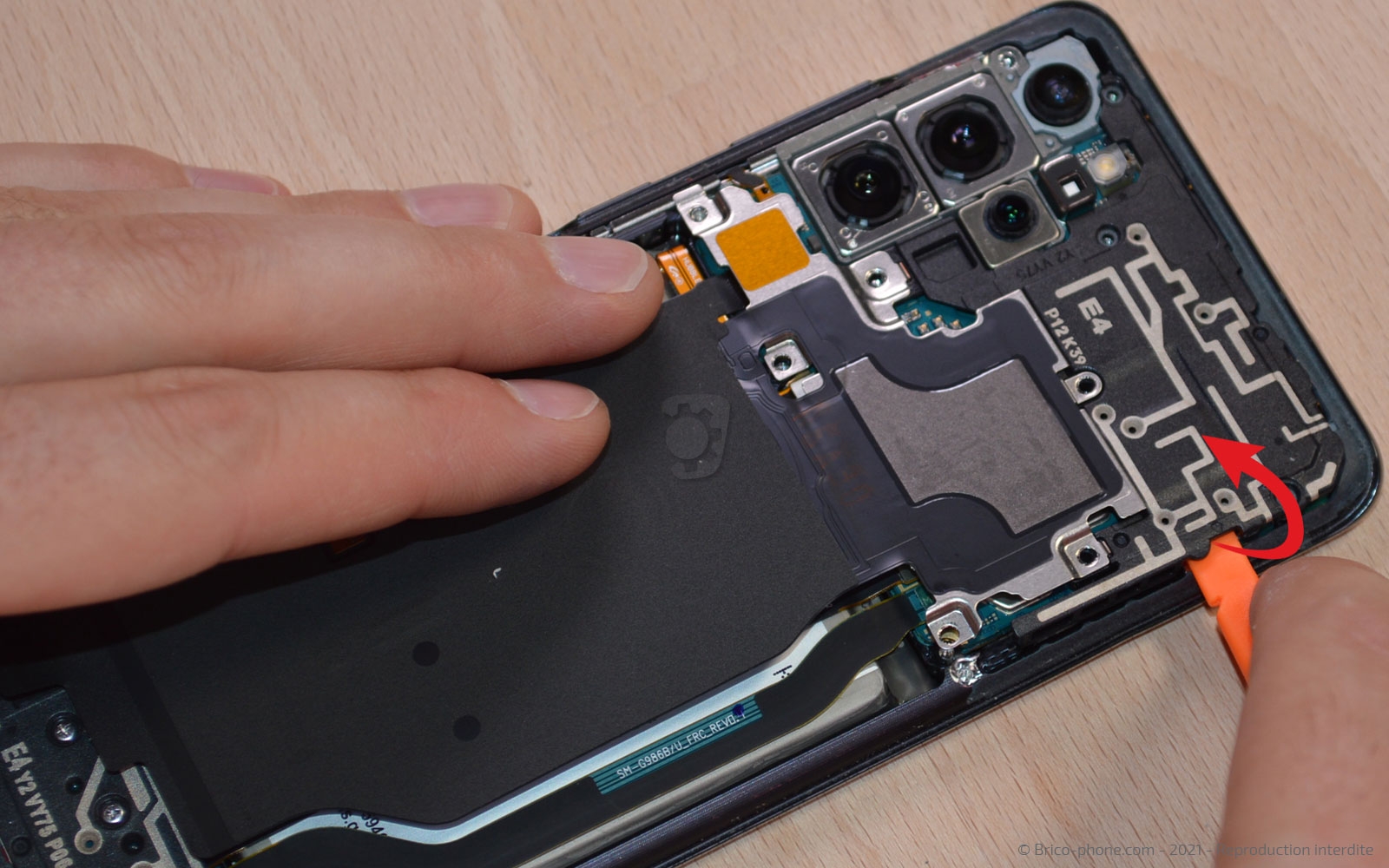

Etape 5 : Retirer l'antenne NFC et le cache

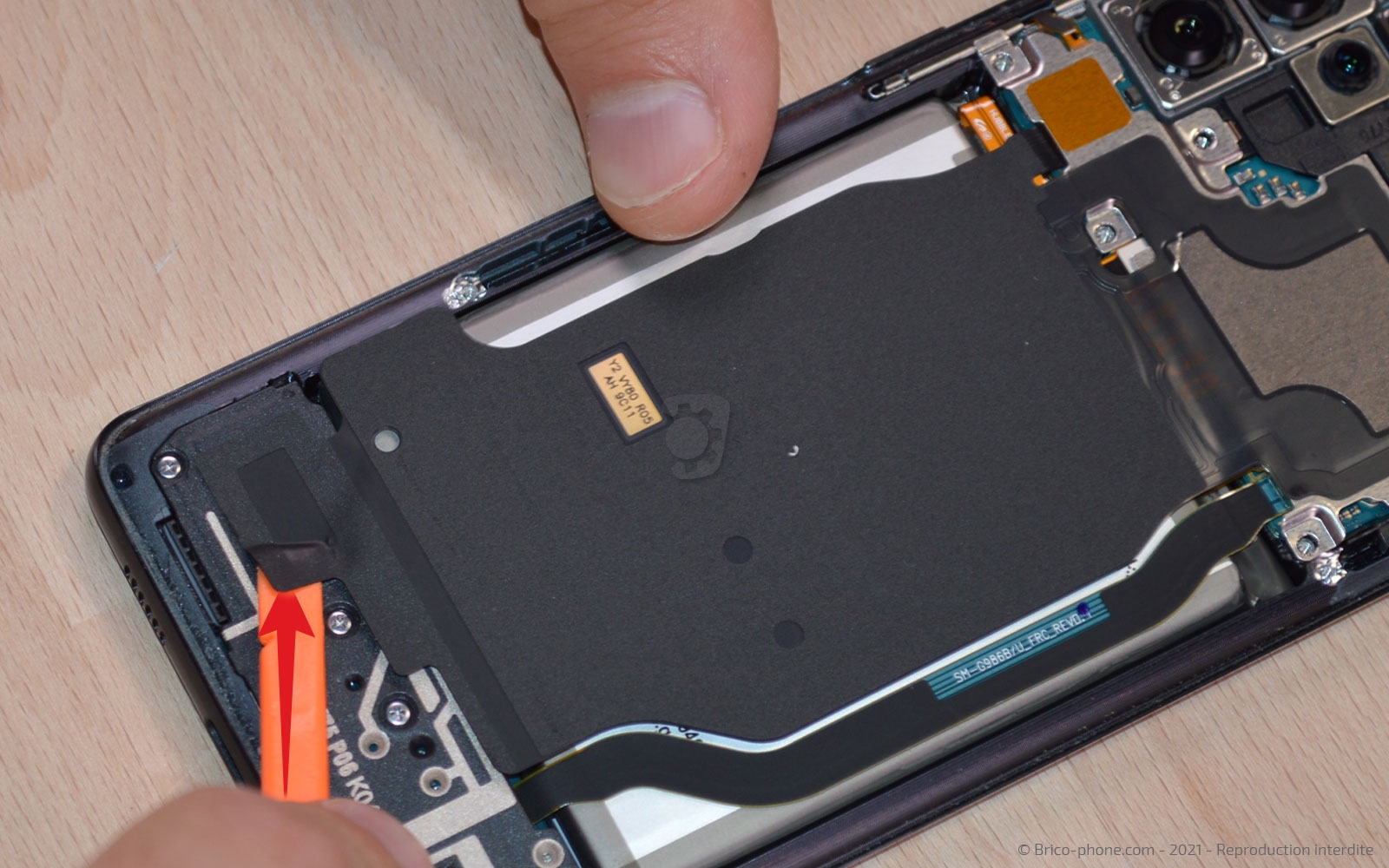

Décollez la partie basse de la nappe NFC qui se trouve sur le HP externe avec le levier.

Toujours avec le même ustensile, déclipsez le cache puis soulevez la partie métallique vers la nappe afin de déconnecter la batterie ainsi que la nappe NFC pour la retirer.
Outils du kit utilisés
Outils du kit utilisés

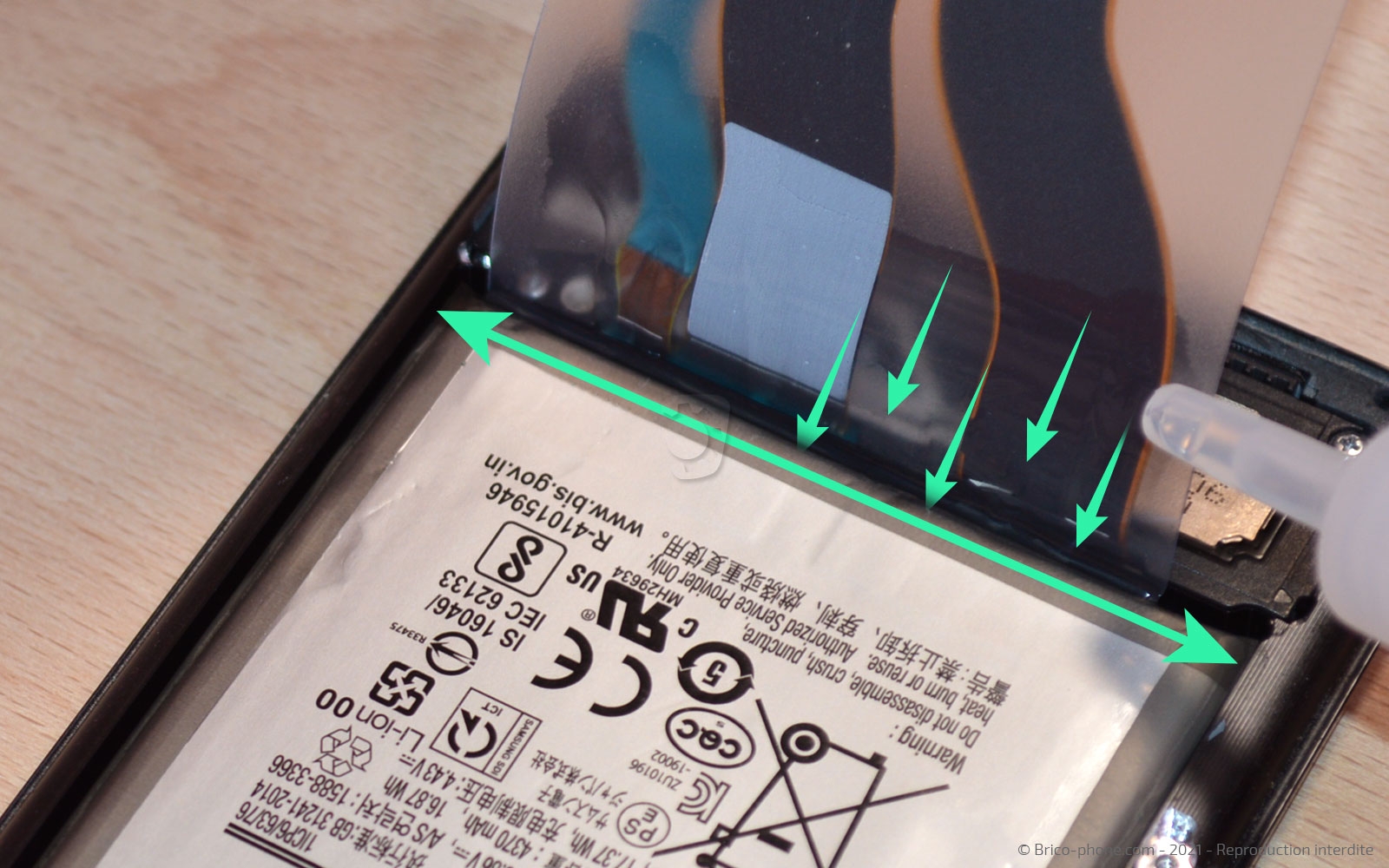

Etape 6 : Appliquer le liquide iRemover

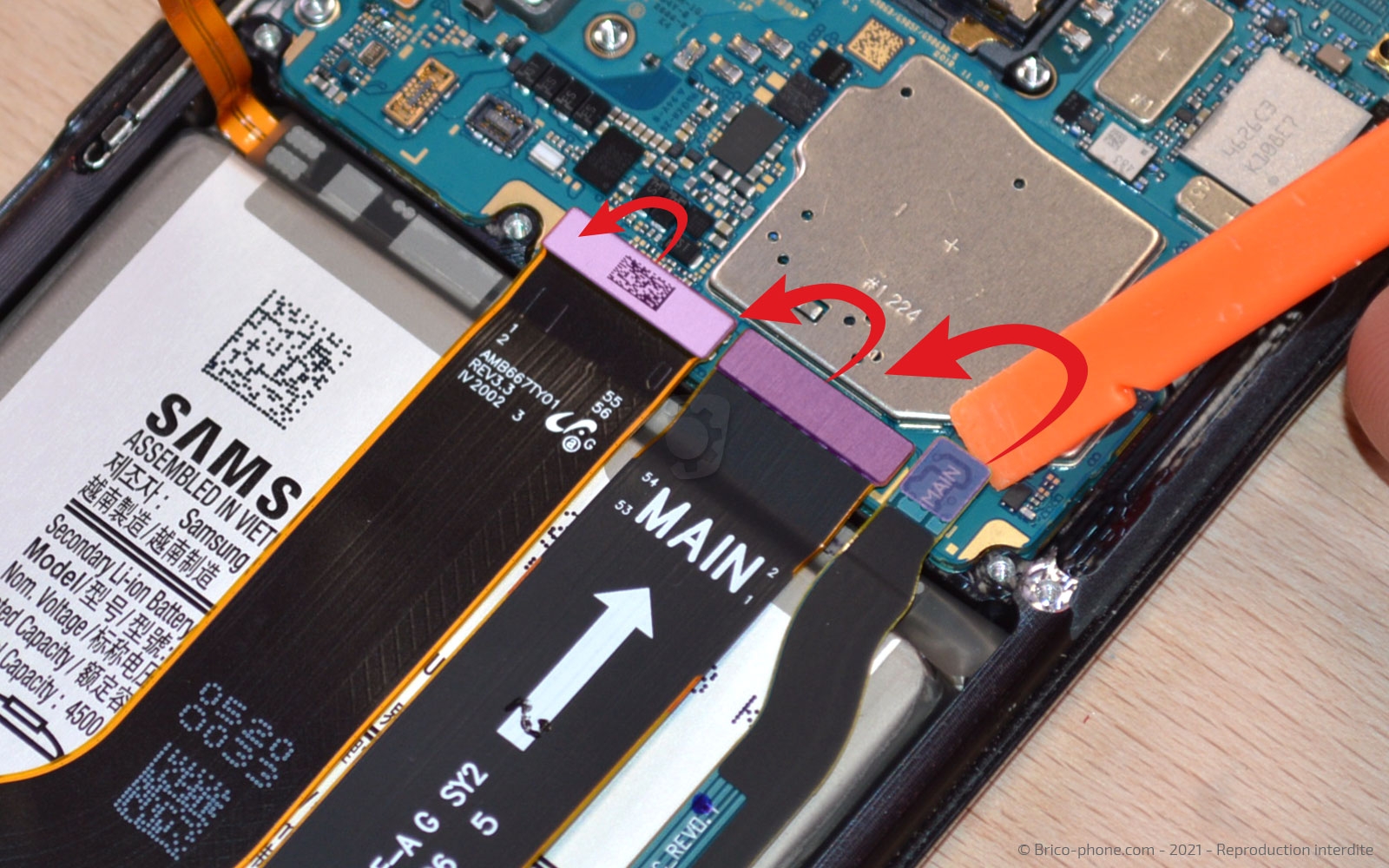

Déconnectez de la carte-mère, la nappe d'antenne, celle d'interconnexion puis celle de l'écran à l'aide du spudger.

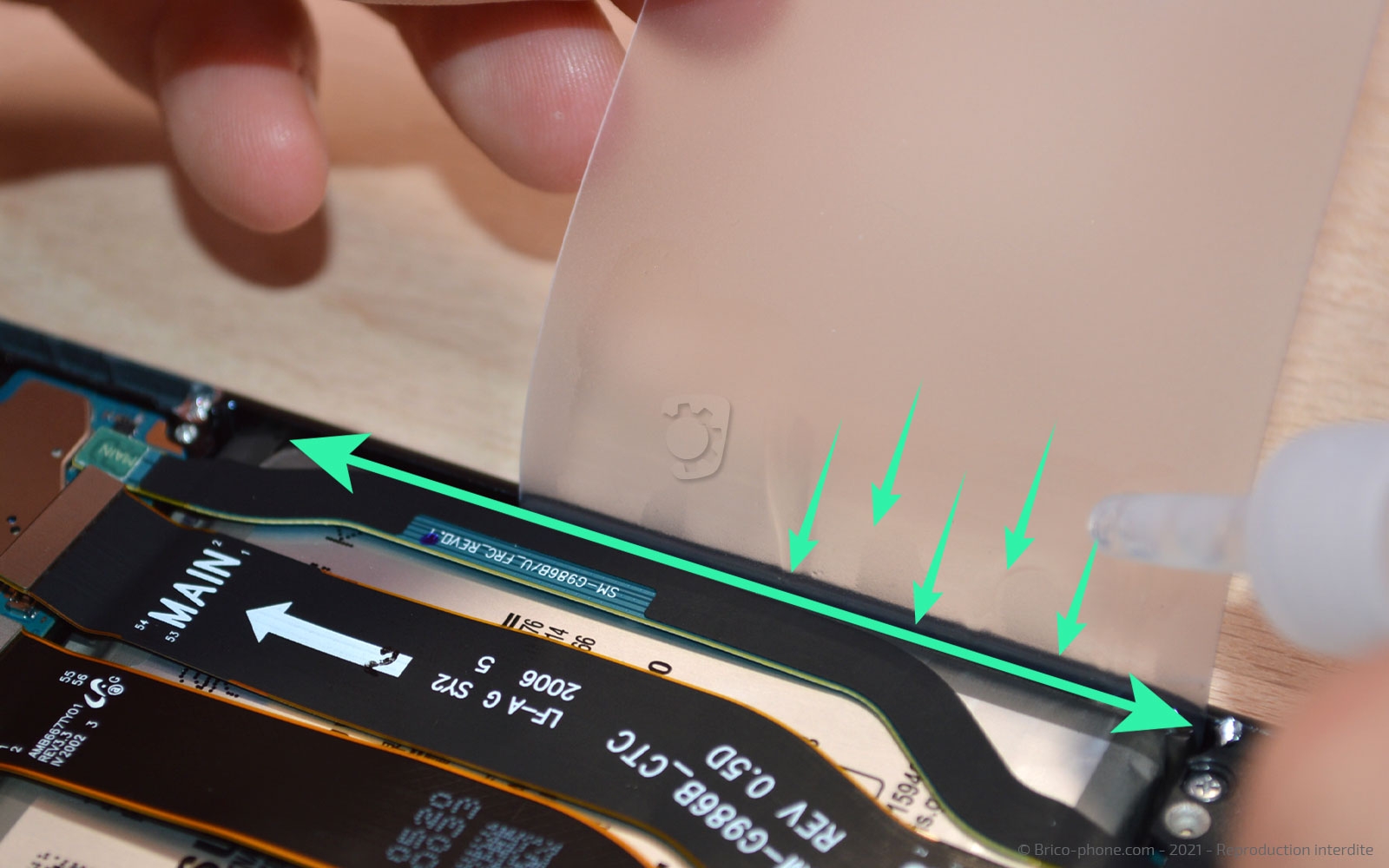

Insérez la carte fine transparente sur la droite de la batterie afin d'y faire couler du liquide, puis sur le bas. Vous pouvez aussi en mettre sur la gauche de celle-ci.

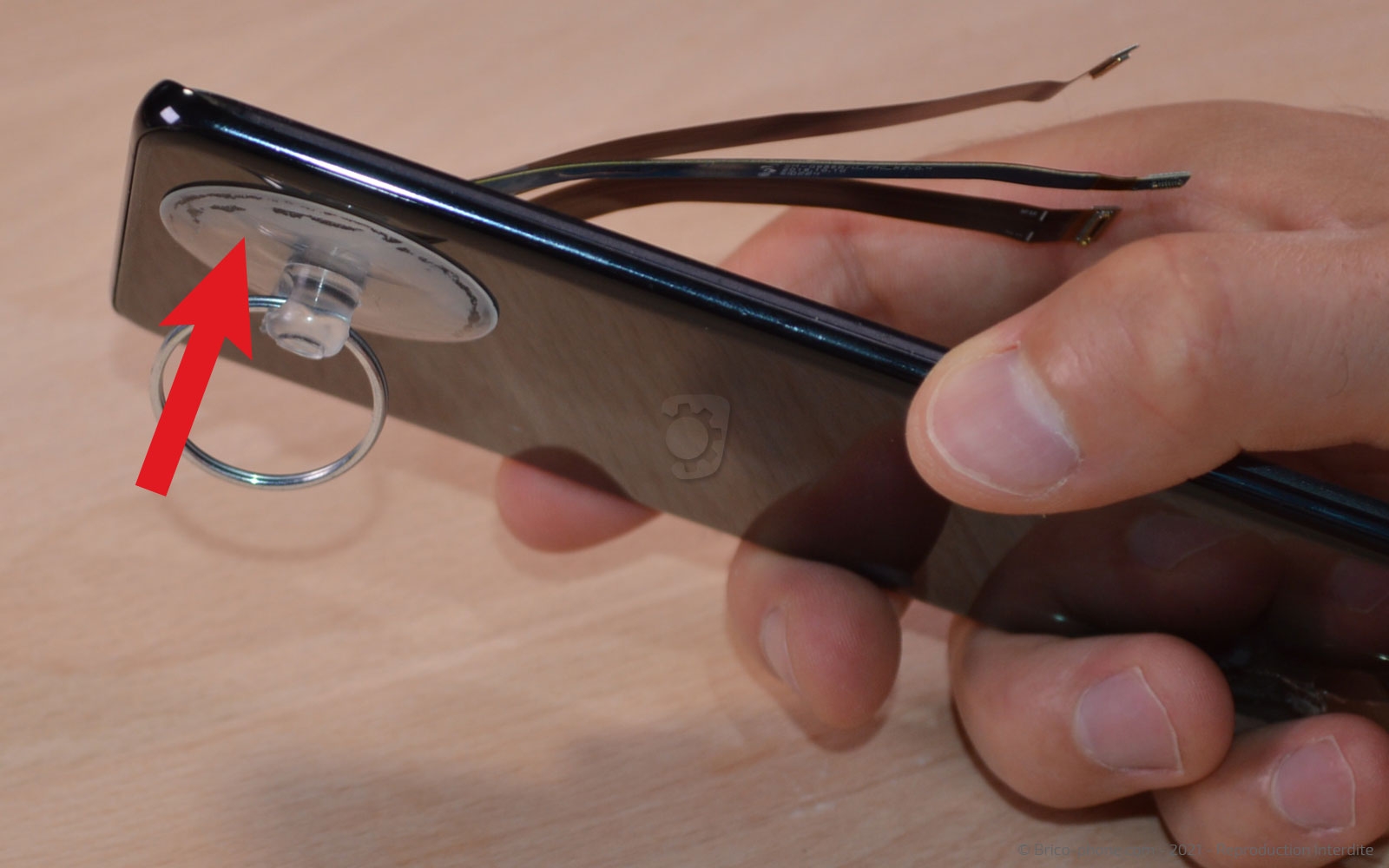

Placez la ventouse sur l'écran en bas afin que le liquide se répande sous la batterie, laissez-le agir environ 30/40 minutes.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

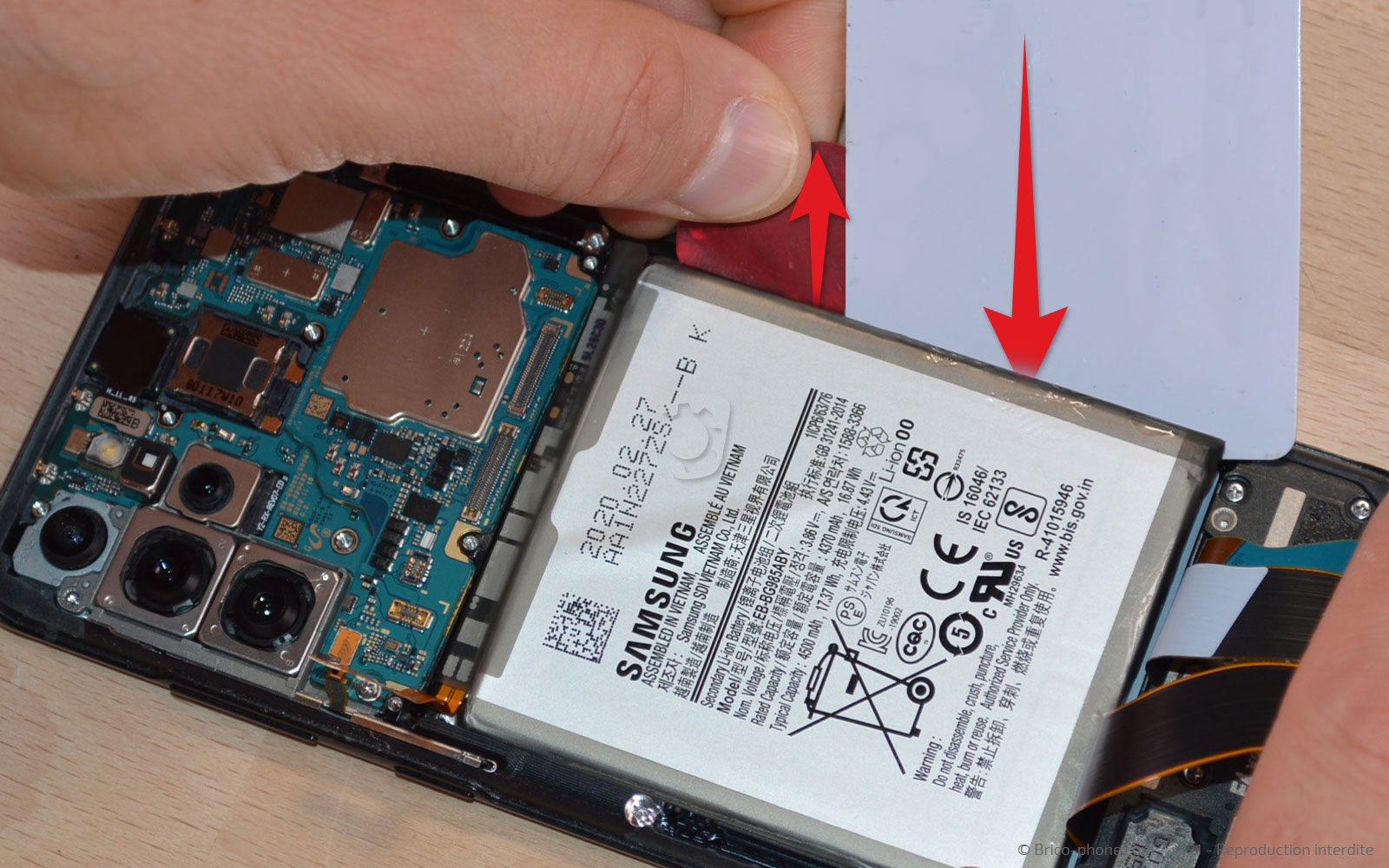

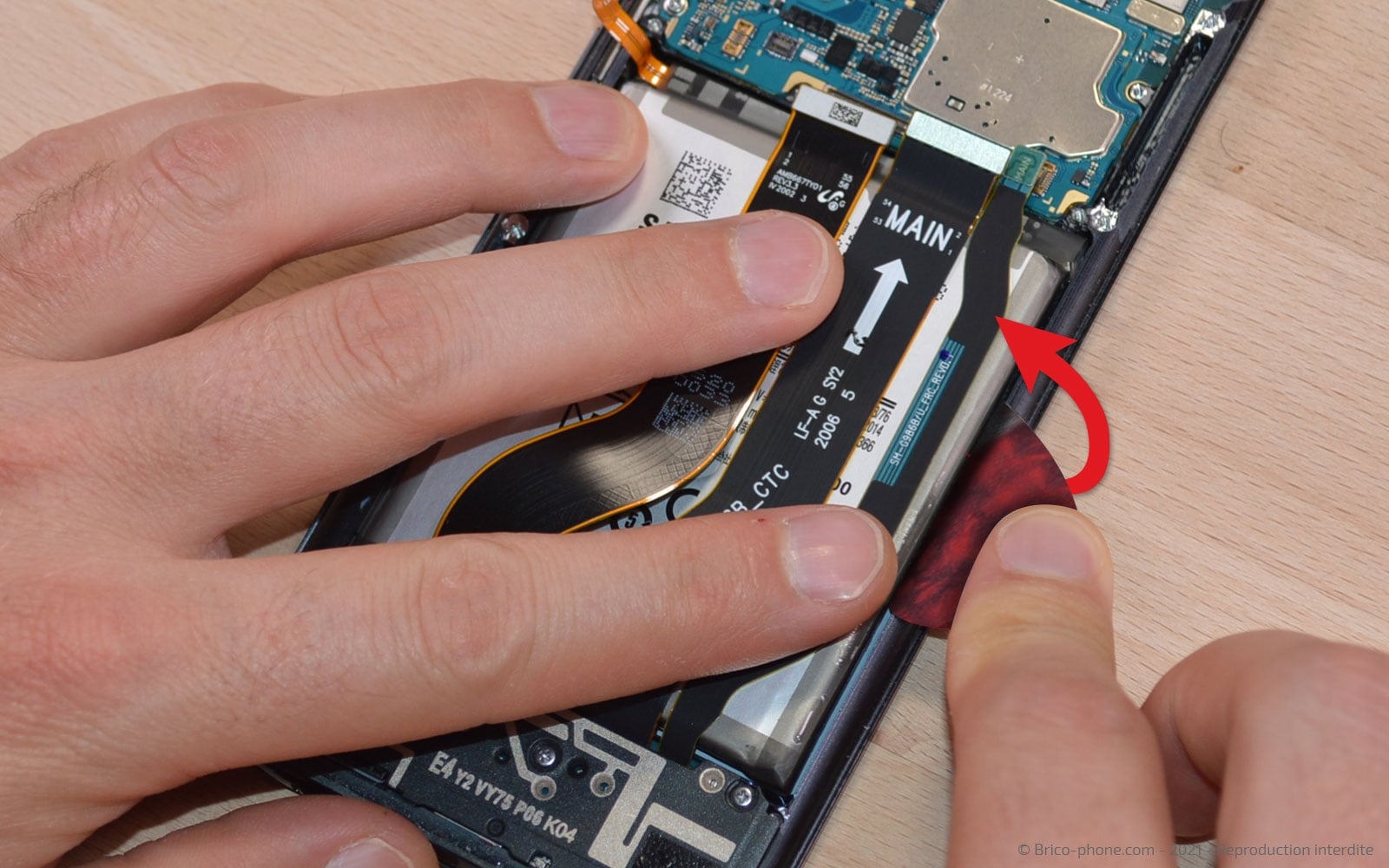

Etape 7 : Extraire la batterie

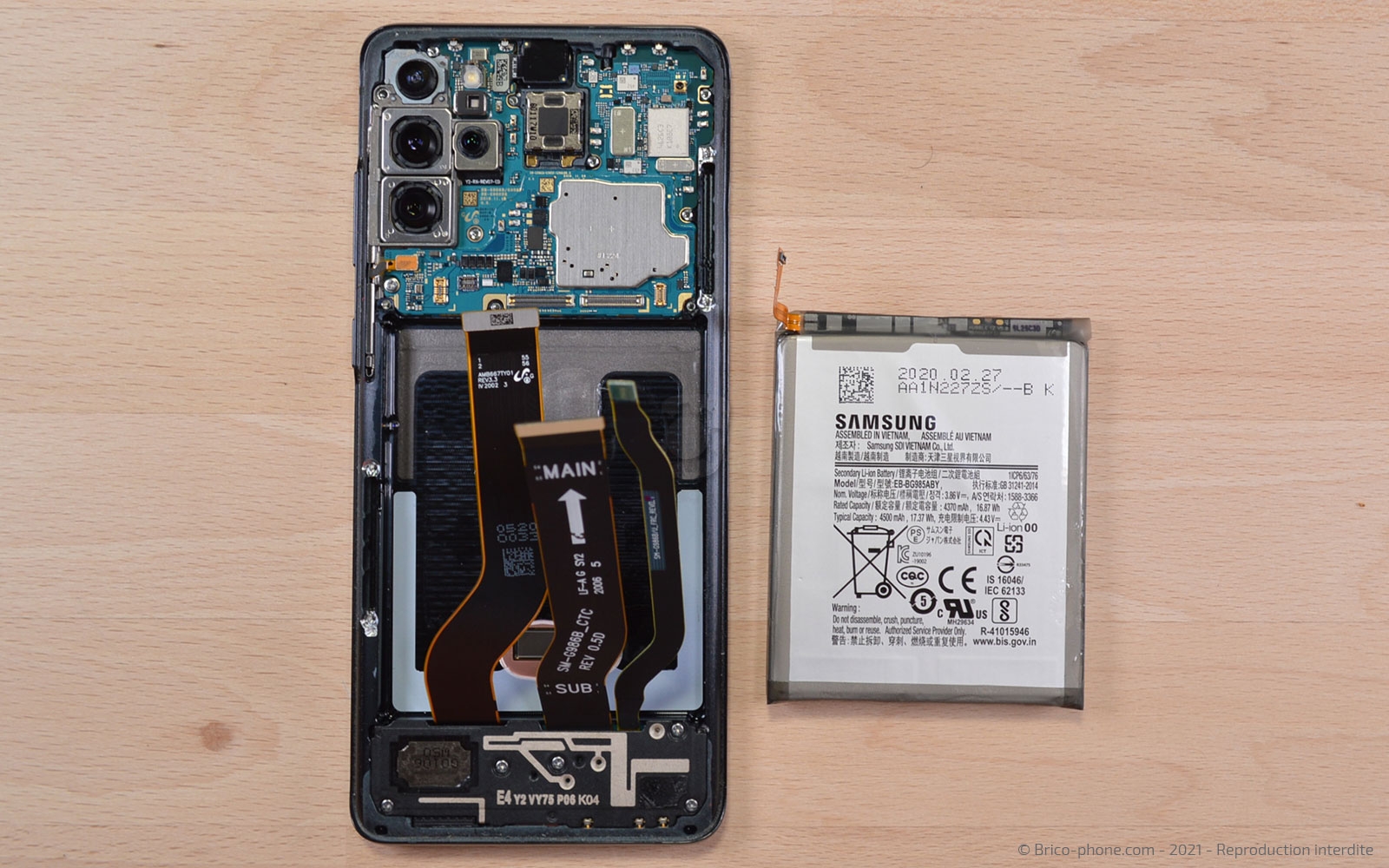

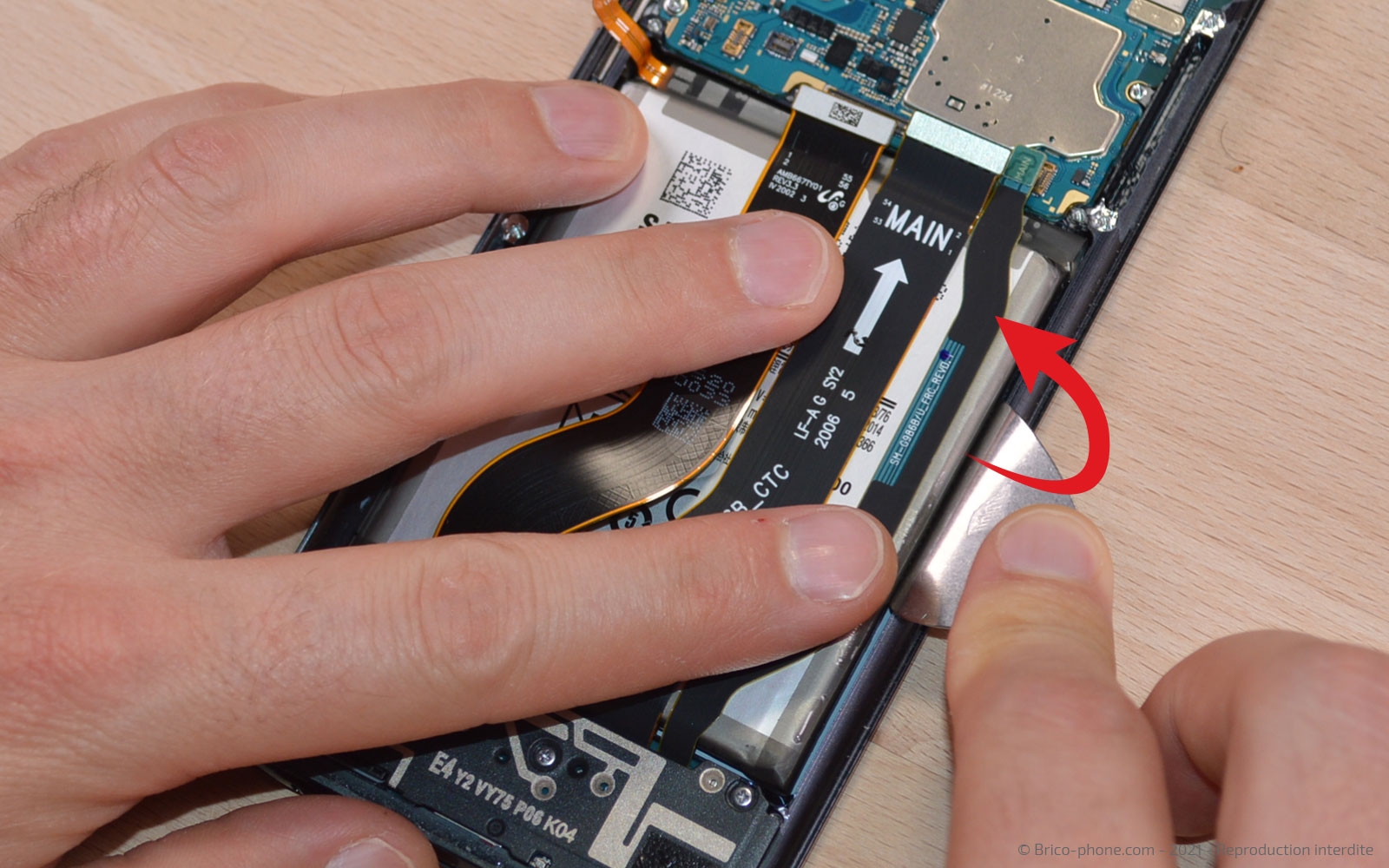

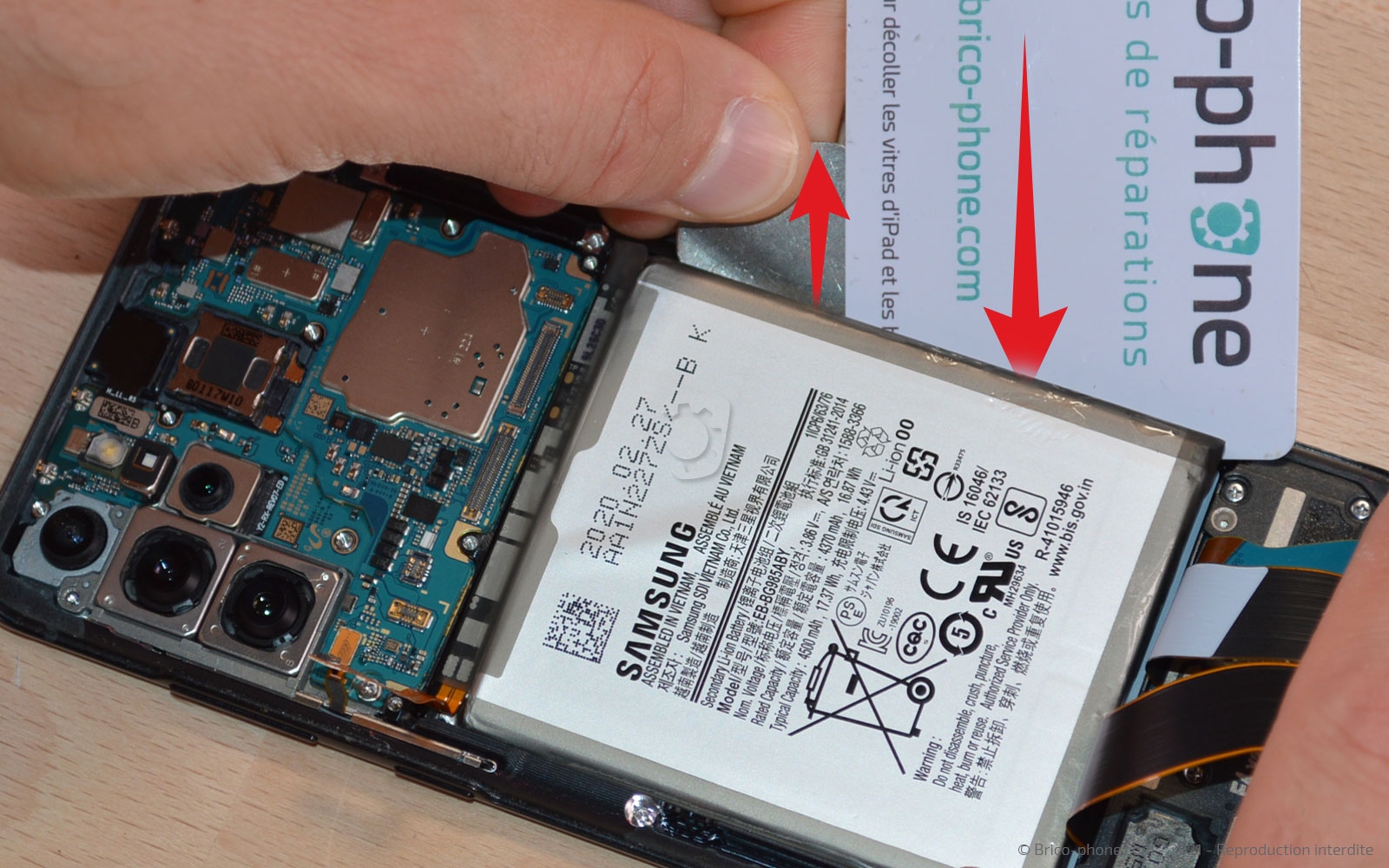

Faites levier sur le côté de la batterie avec le médiator en métal pour soulever la batterie.

Vous pouvez ensuite insérer la carte en PVC pour extraire celle-ci.

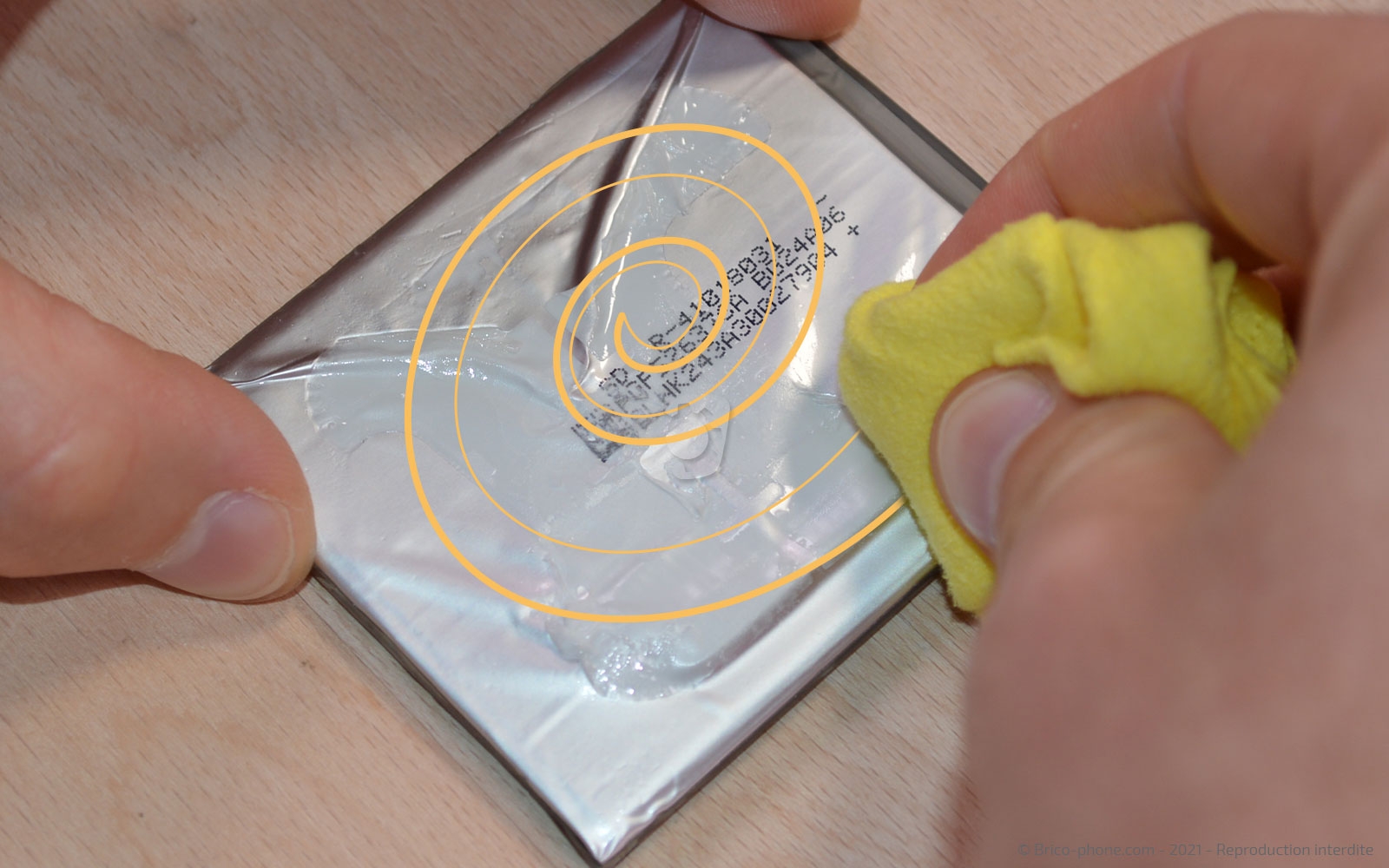

Une fois la batterie retirée, nettoyez-la s'il reste du liquide dessous.
Outils du kit utilisés
Outils du kit utilisés

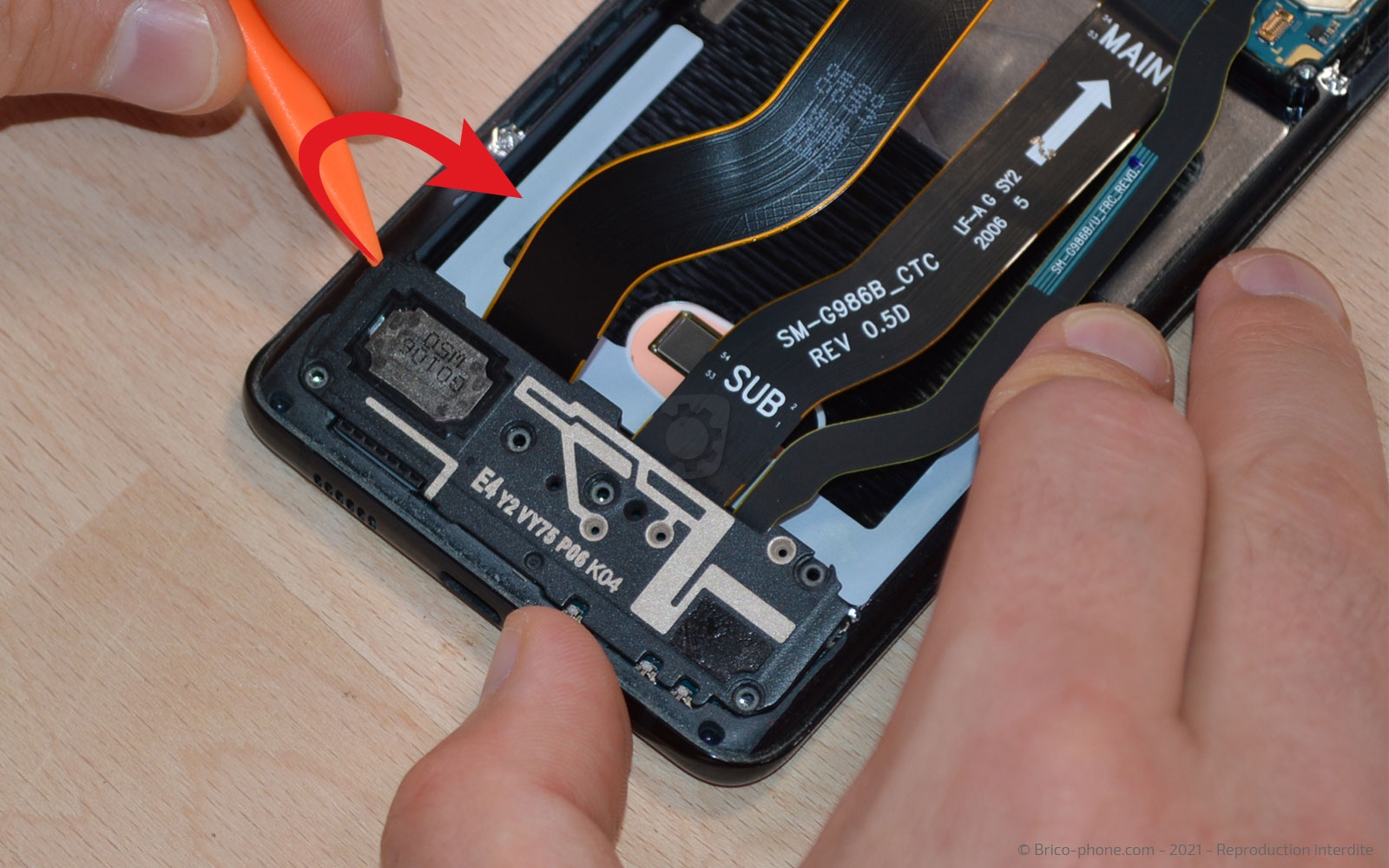

Etape 8 : Extraire le HP externe

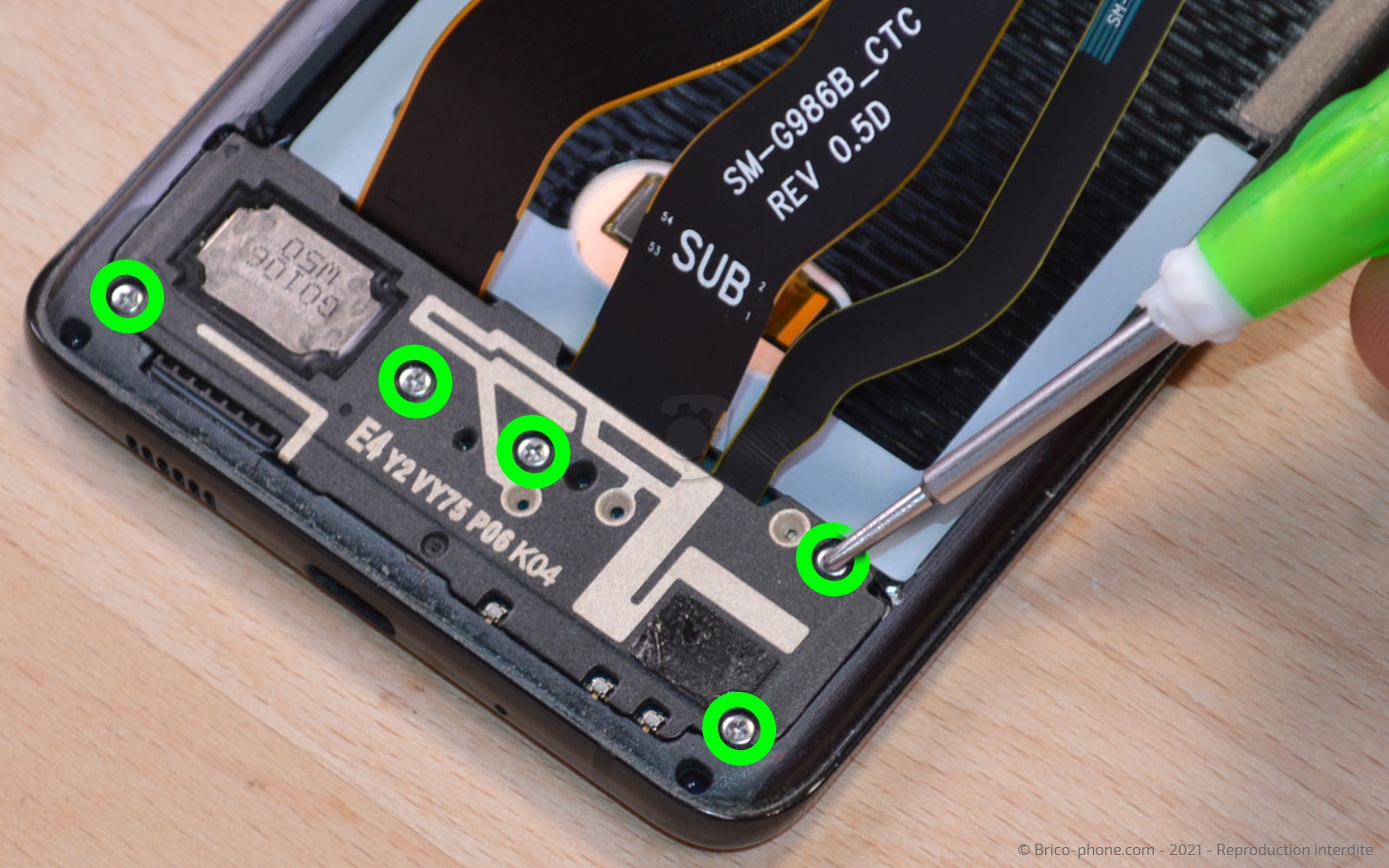

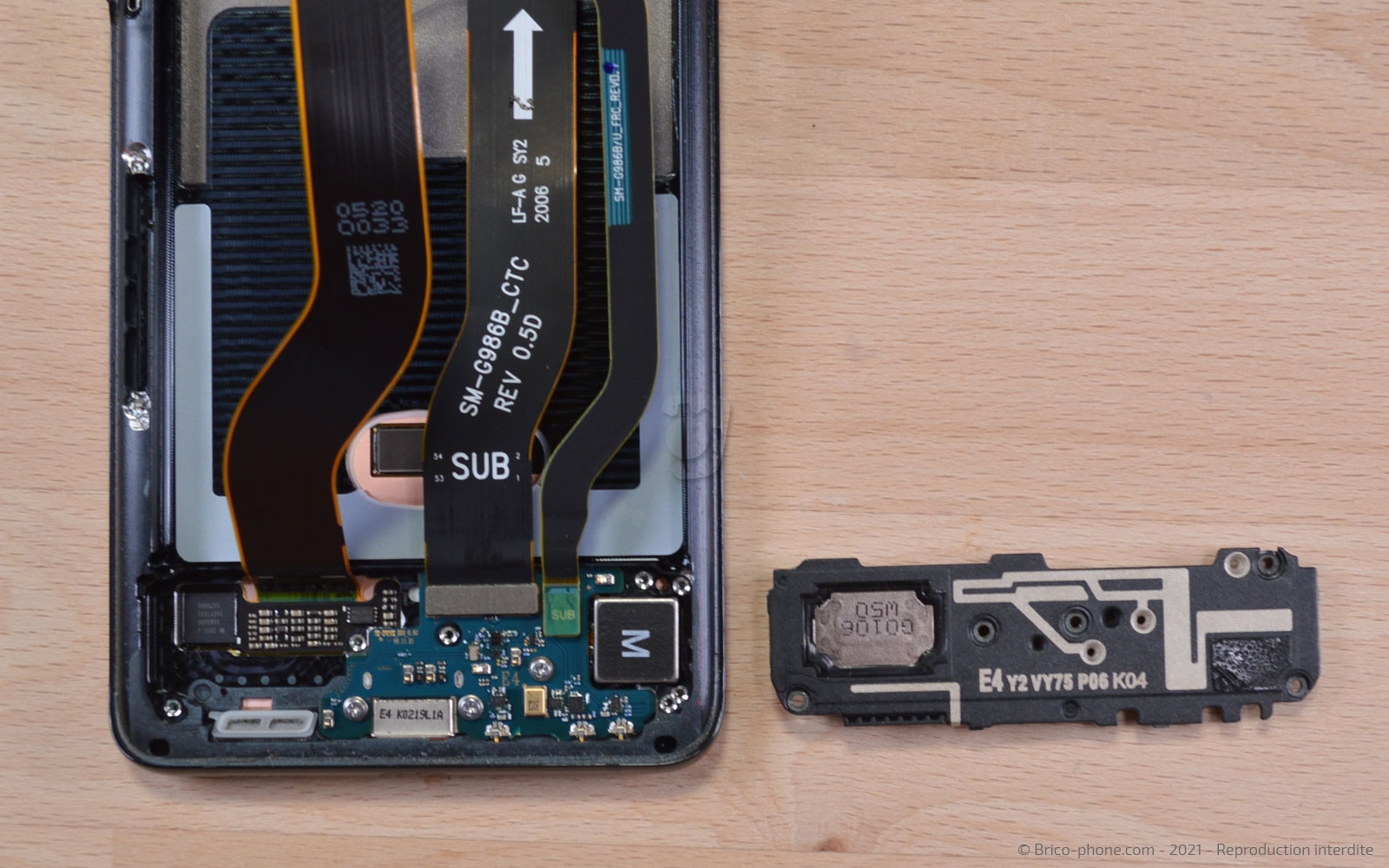

Dévissez les 5 vis du HP, puis soulevez-le avec le levier en nylon pour le retirer.
Outils du kit utilisés
Outils du kit utilisés

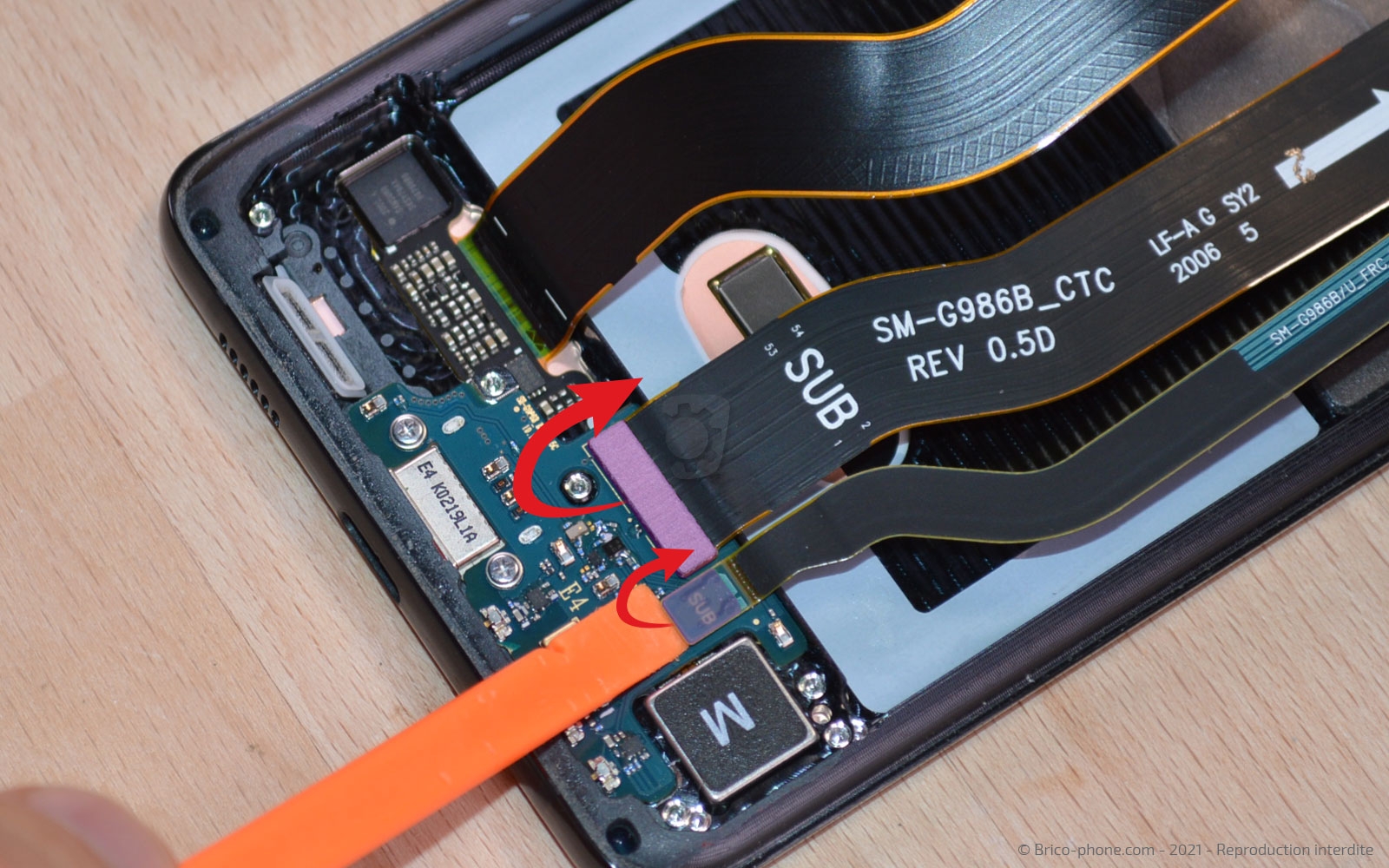

Etape 9 : Déconnecter les nappes

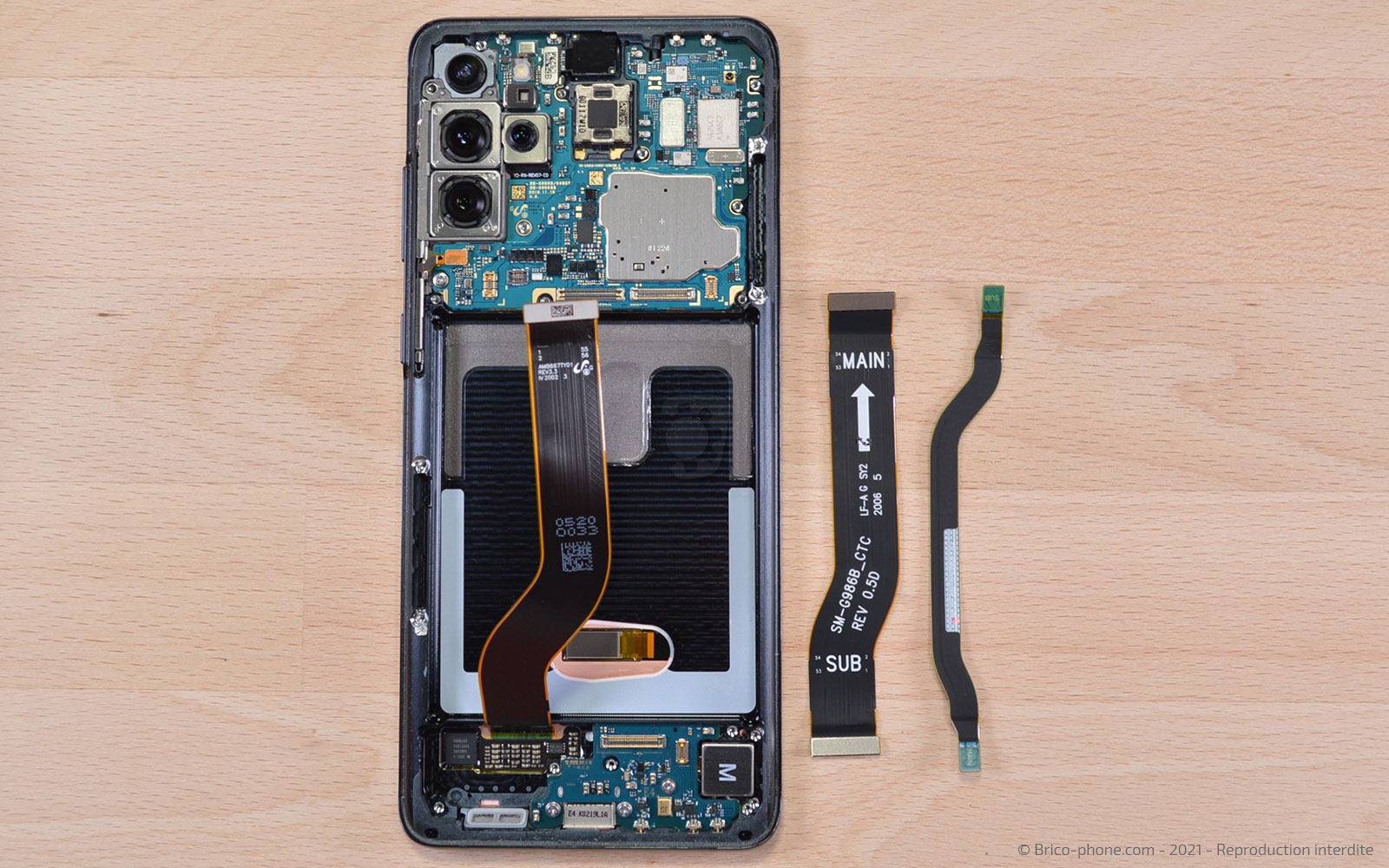

Déconnectez la nappe d'antenne et celle d'interconnexion du connecteur de charge avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

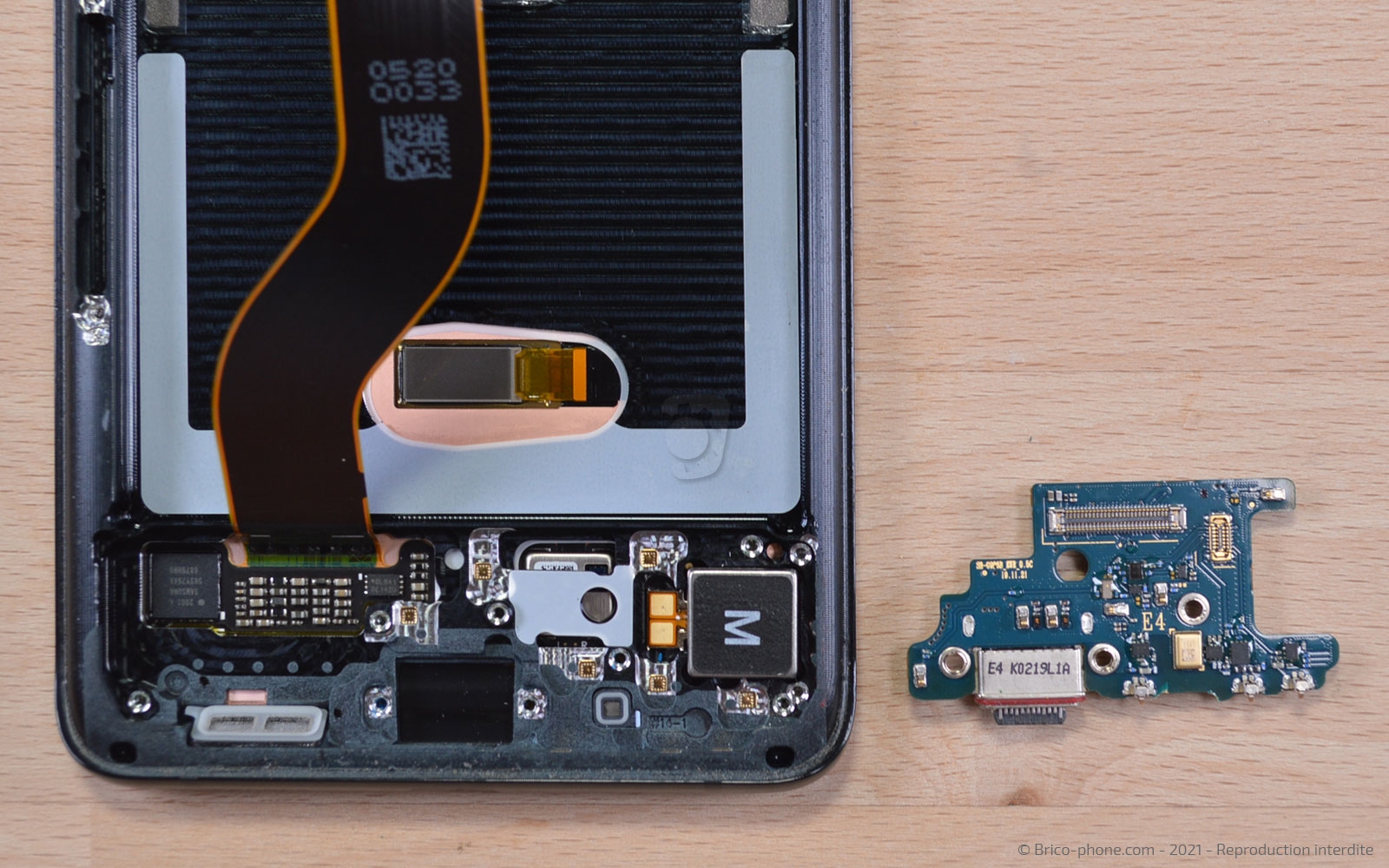

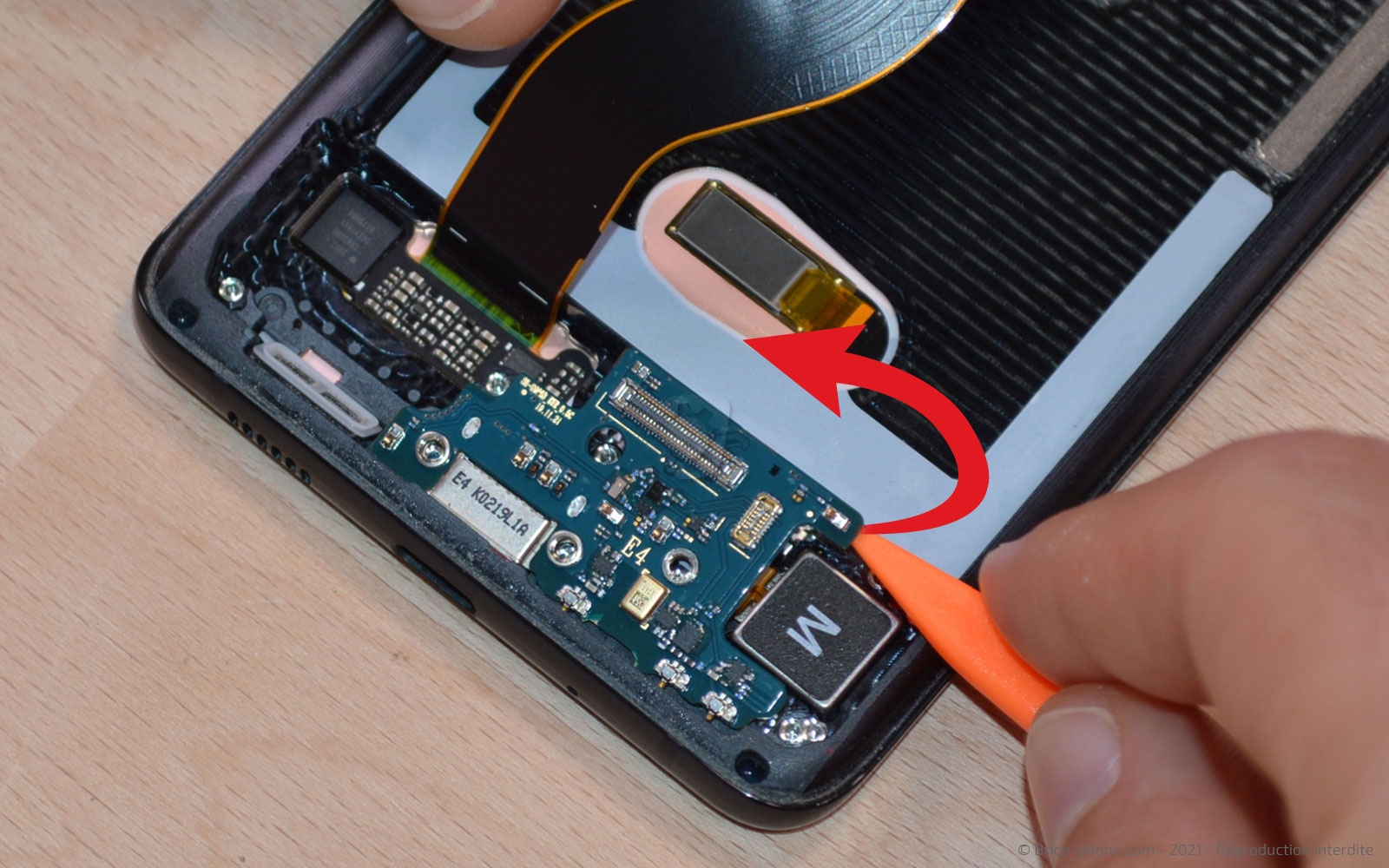

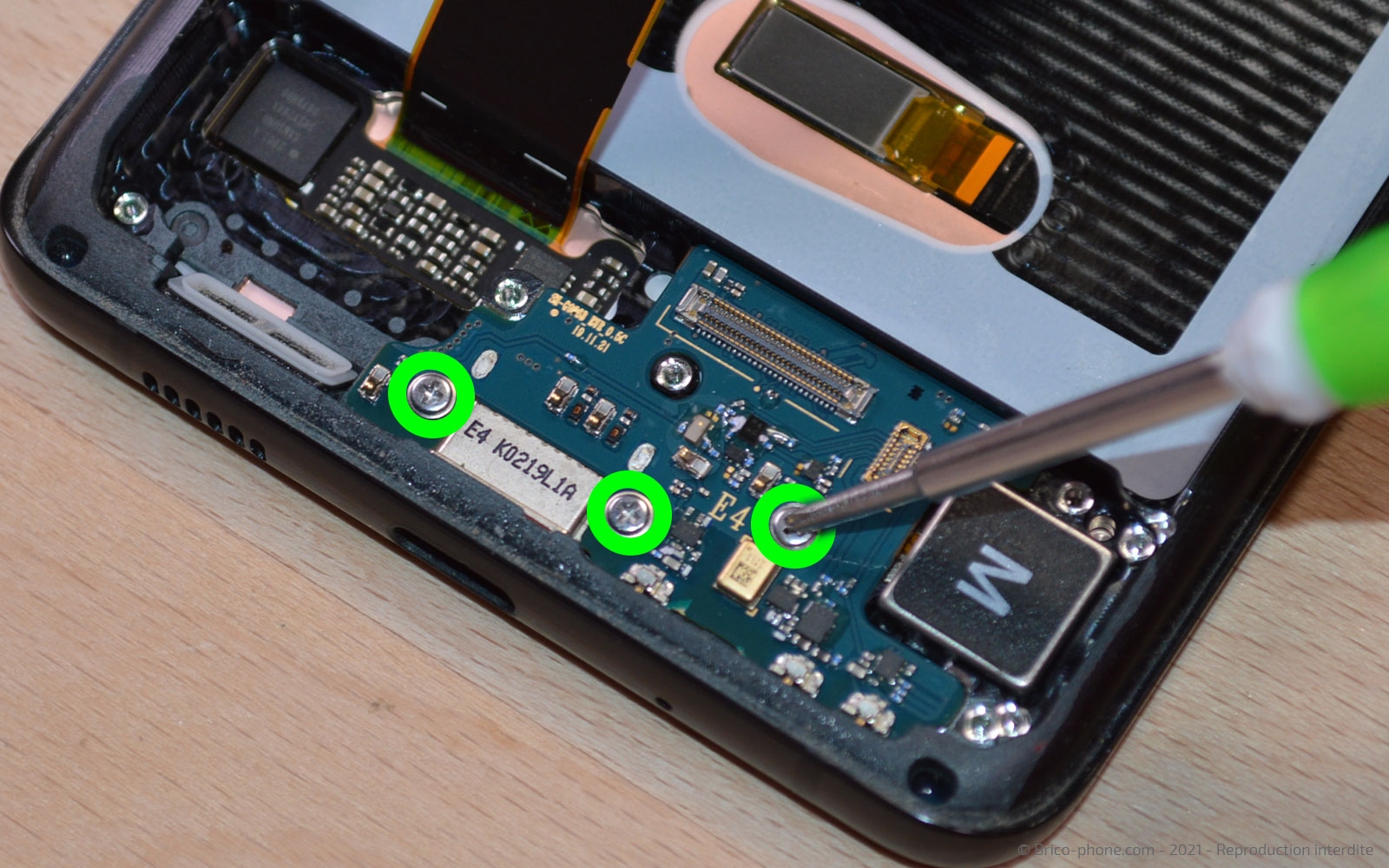

Etape 10 : Retirer le connecteur de charge
Retirez les 3 vis cruciformes avant de pouvoir extraire le dock de charge.
Outils du kit utilisés
Outils du kit utilisés

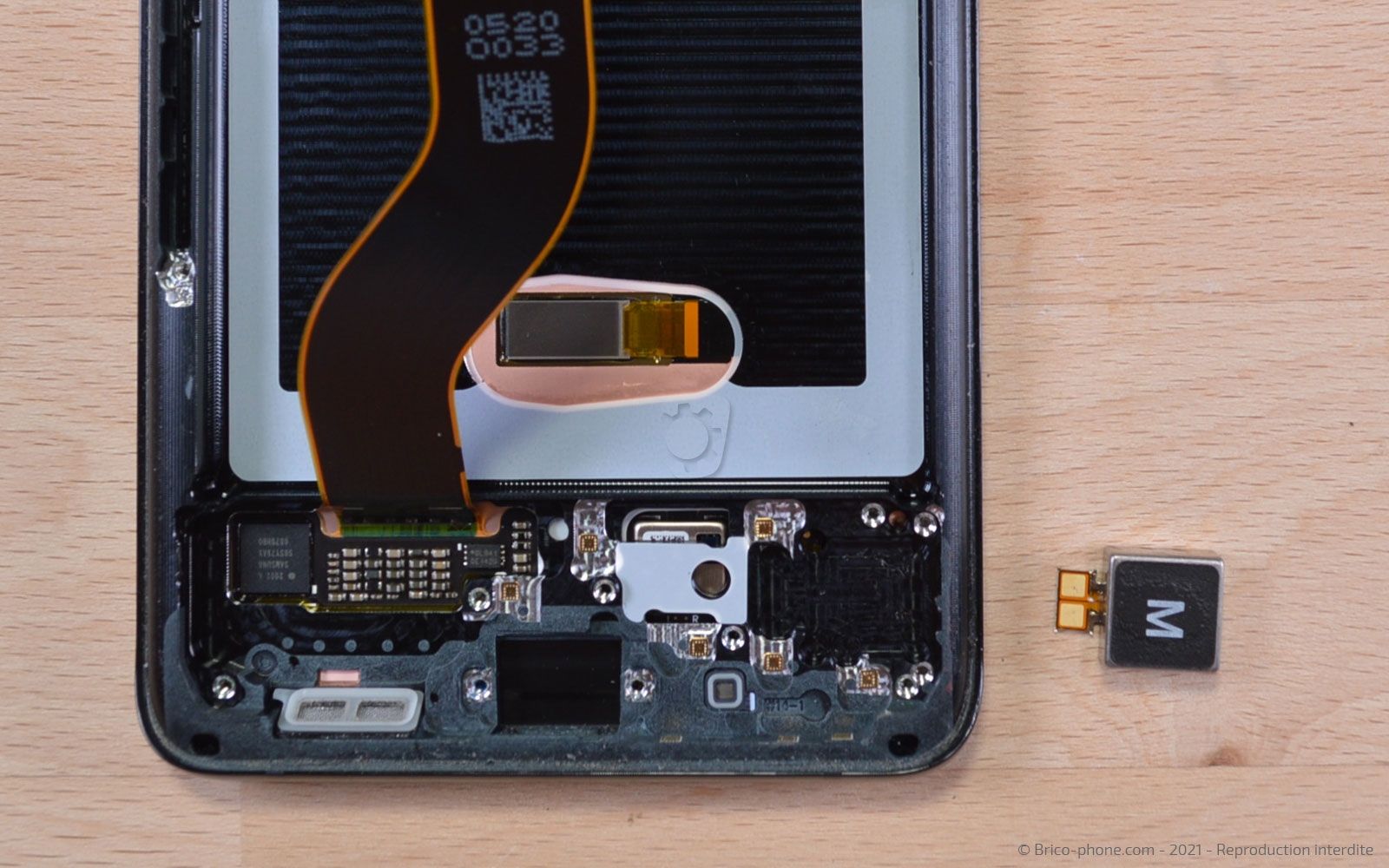

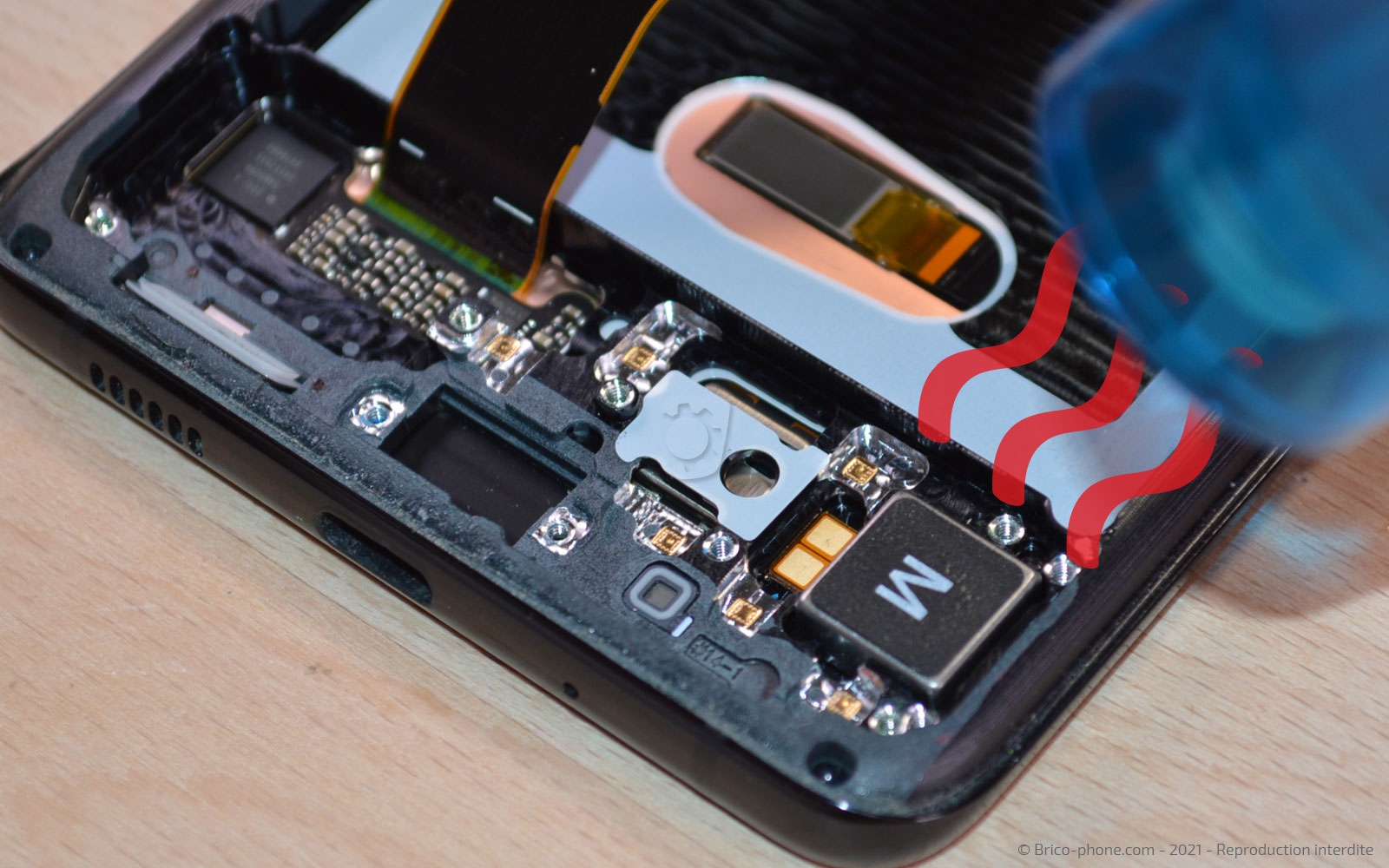

Etape 11 : Ôter le vibreur

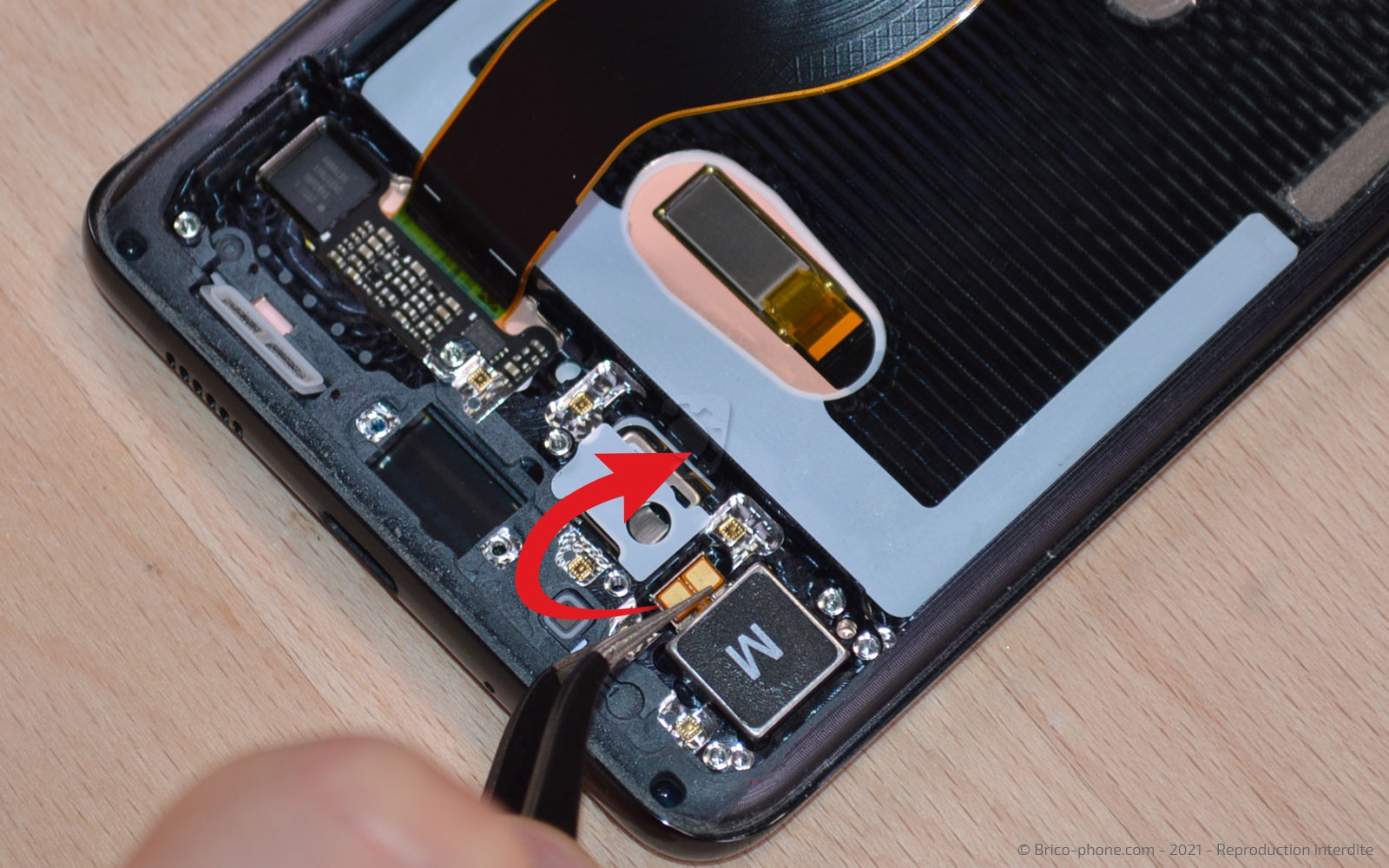

Chauffez légèrement le vibreur afin de l'ôter du châssis avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

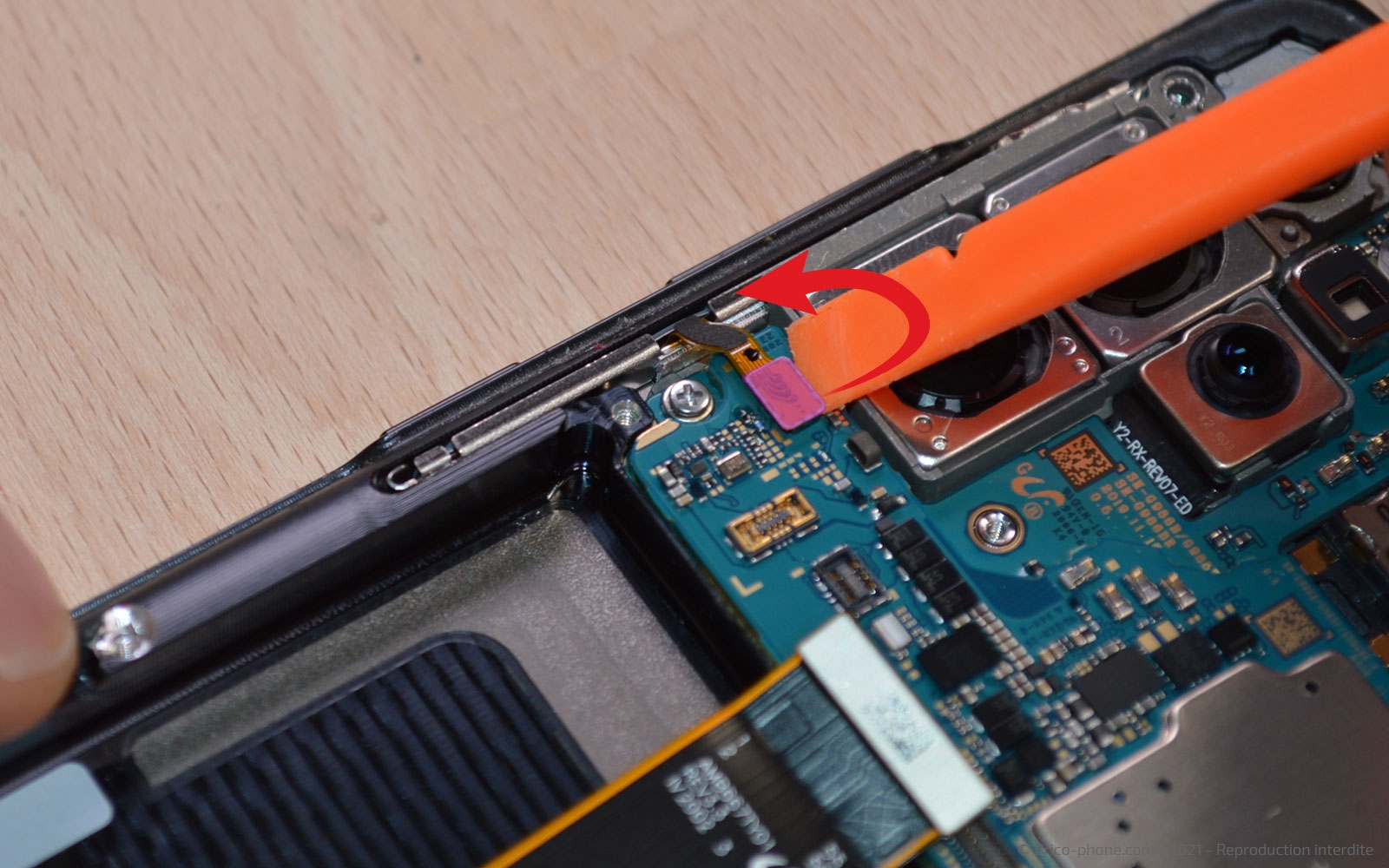

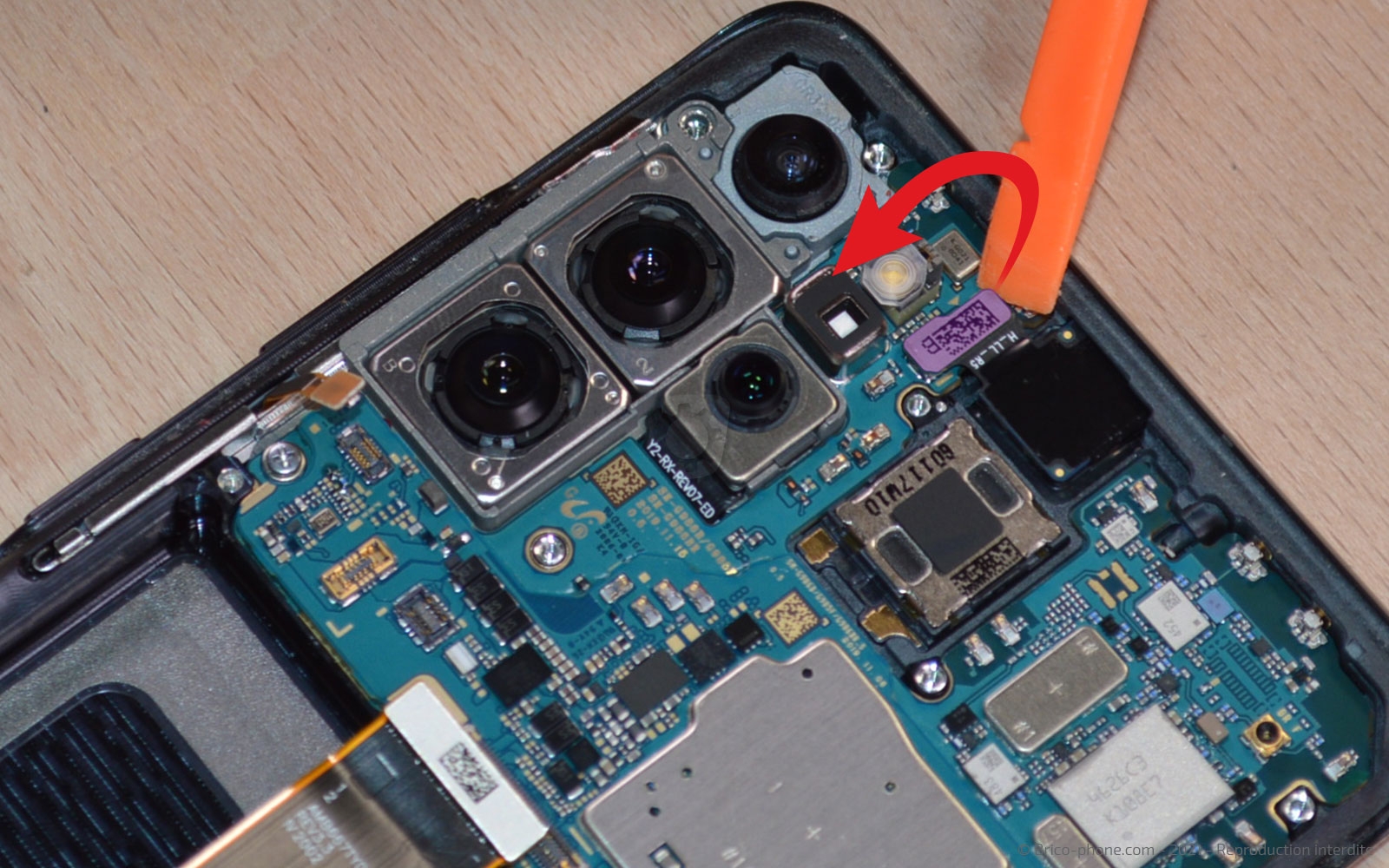

Etape 12 : Libérer la carte-mère

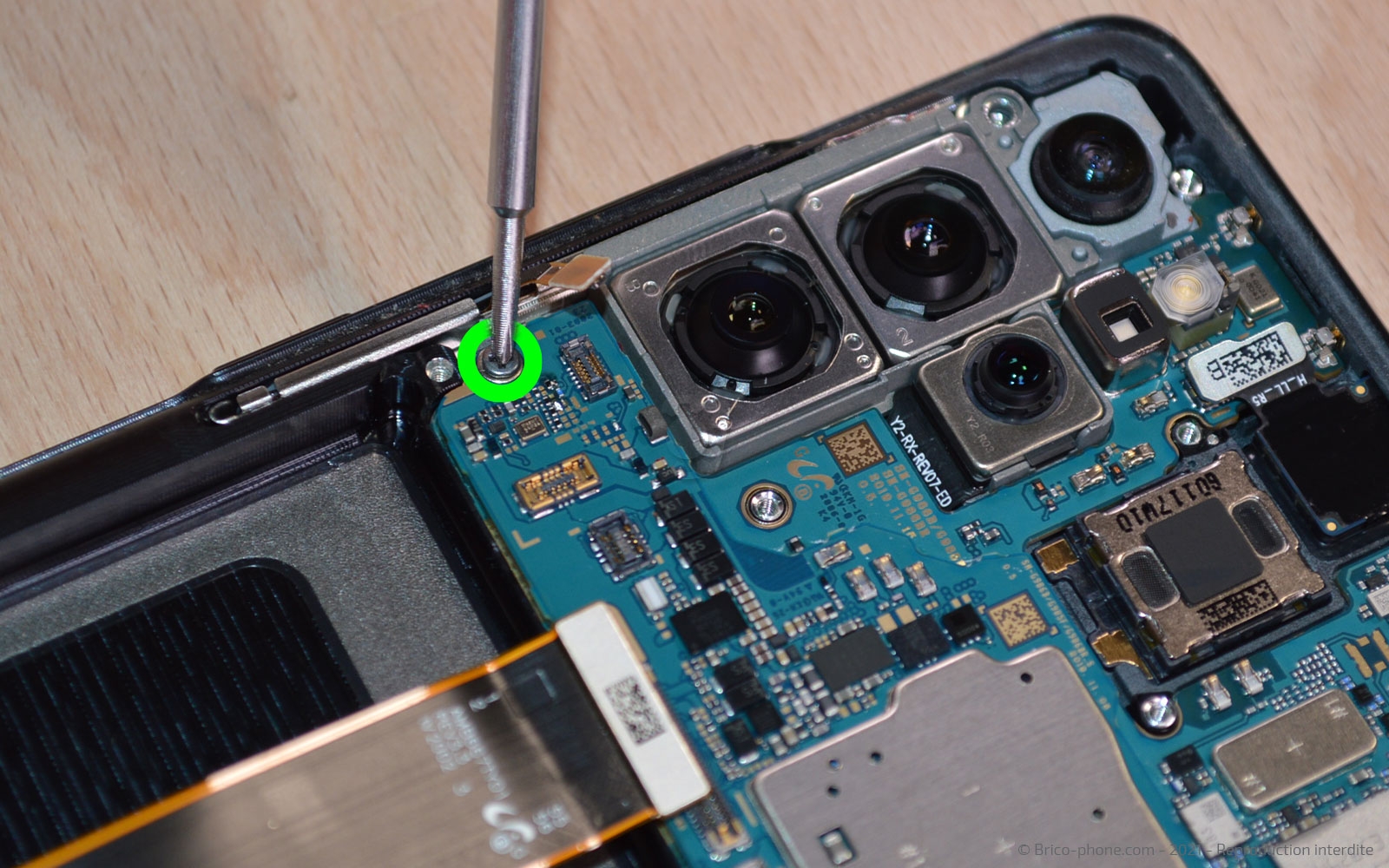

Déconnectez la nappe power/volume puis la caméra avant. Enfin, dévissez la vis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

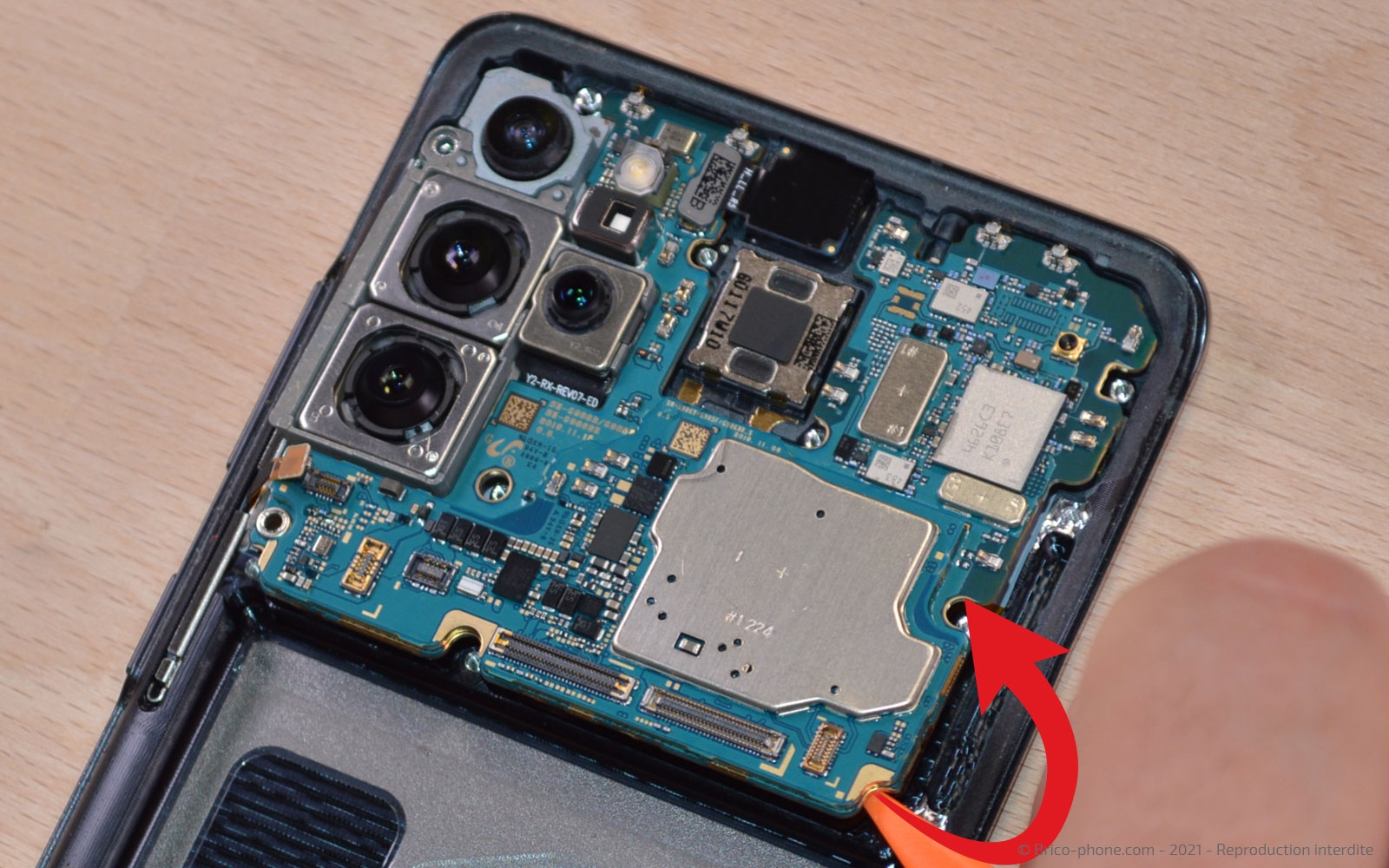

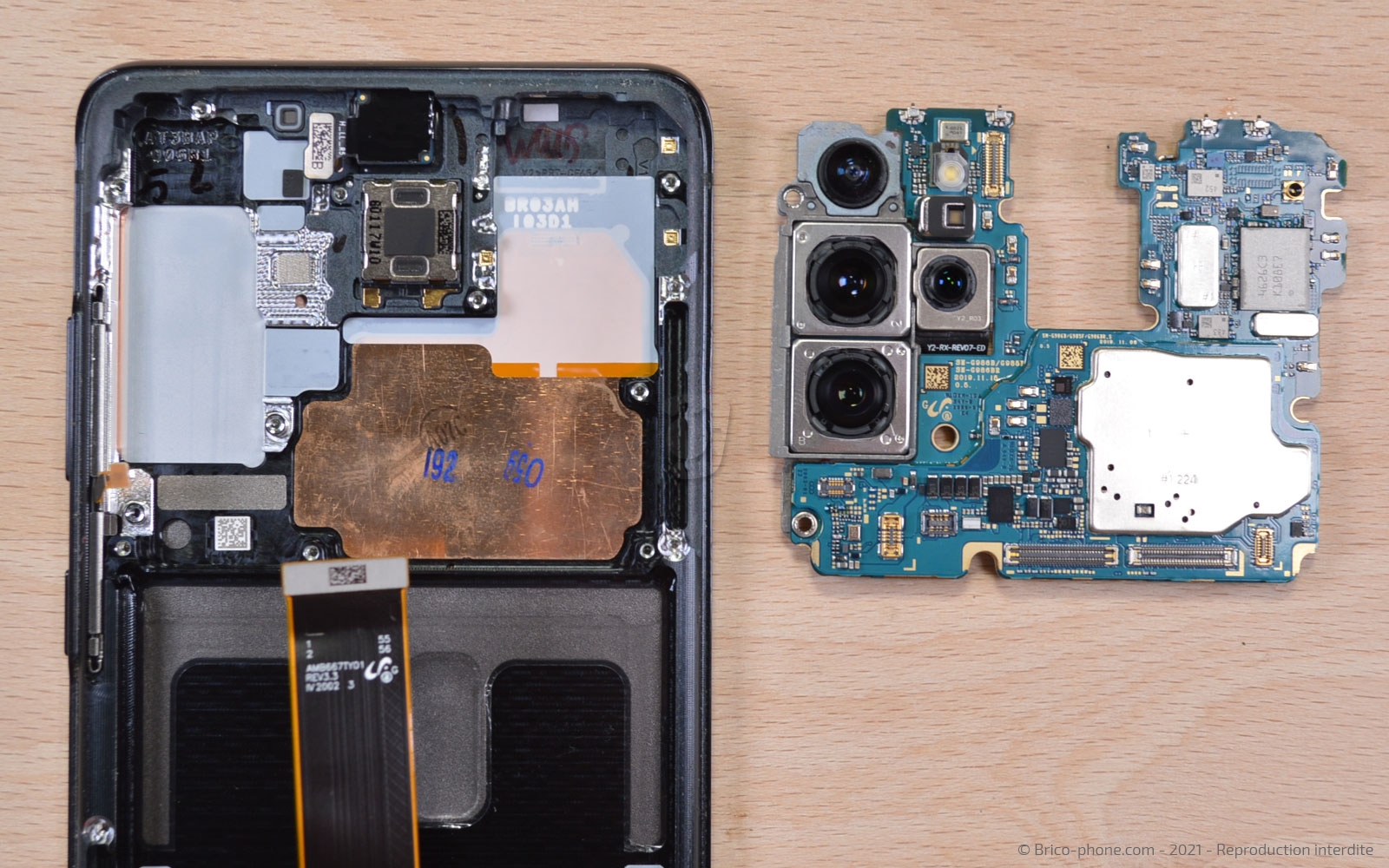

Etape 13 : Extraire la carte-mère
Maintenant que la carte-mère n'est plus retenue, vous pouvez l'extraire du téléphone.
Outils du kit utilisés
Outils du kit utilisés

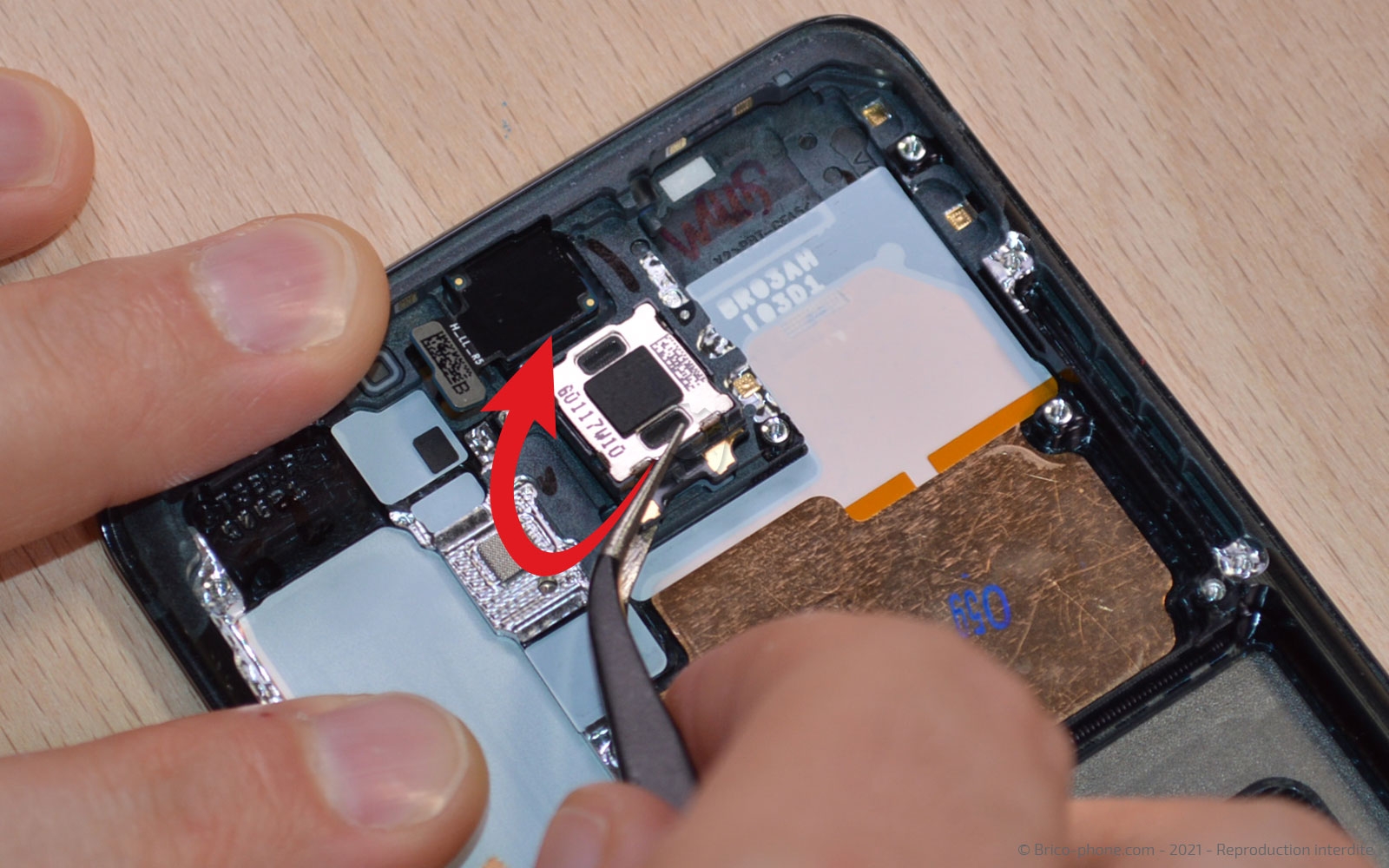

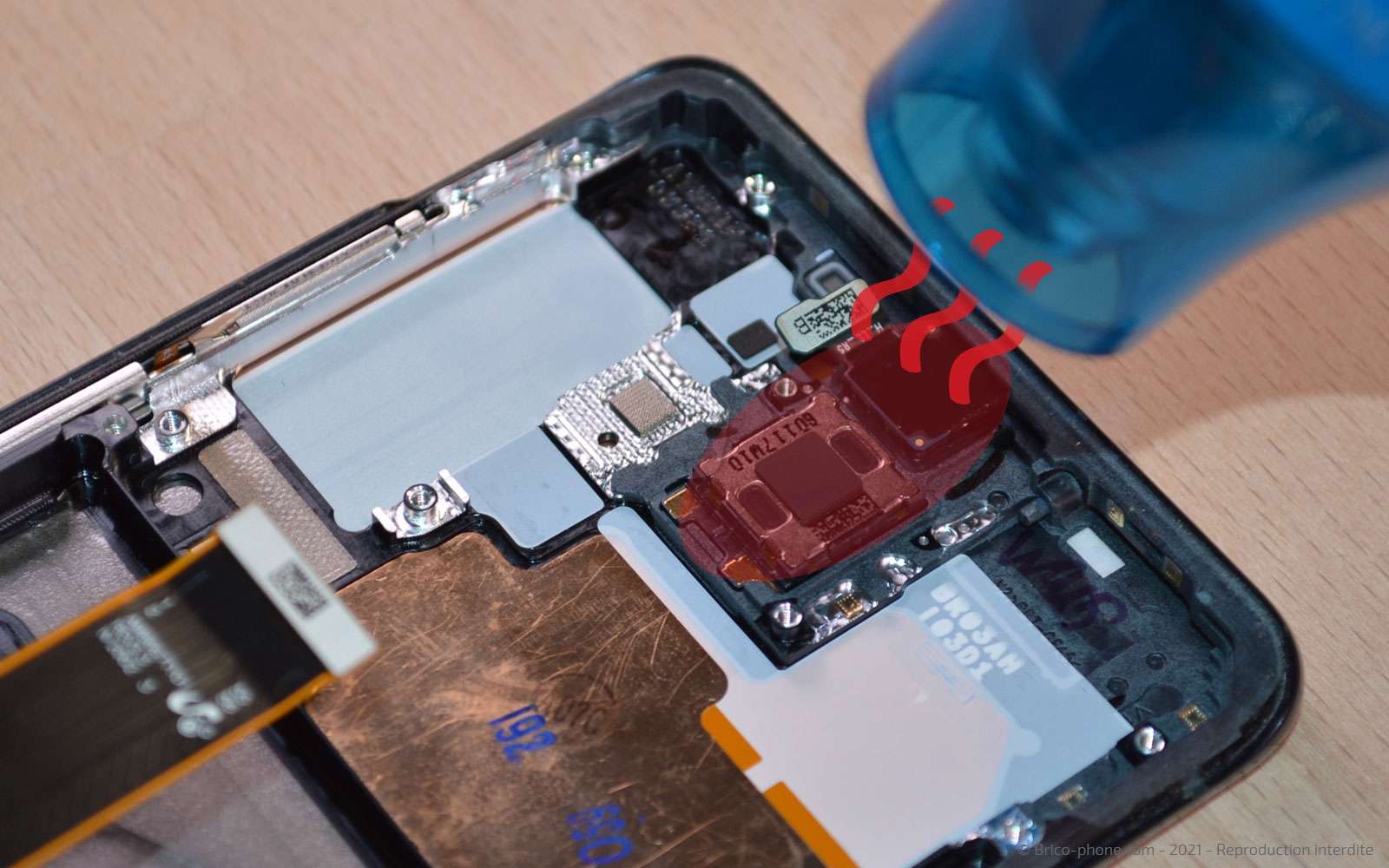

Etape 14 : Retirer l'écouteur de l'oreille
Si vous avez opté pour un bloc écran compatible, vous allez devoir récupérer le haut-parleur interne.

Pour ce faire, chauffez le composant à l'aide d'un sèche-cheveux ou du décapeur thermique.
Puis, glissez la pincette sous l'écouteur de l'oreille pour l'extraire du bloc écran défectueux.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

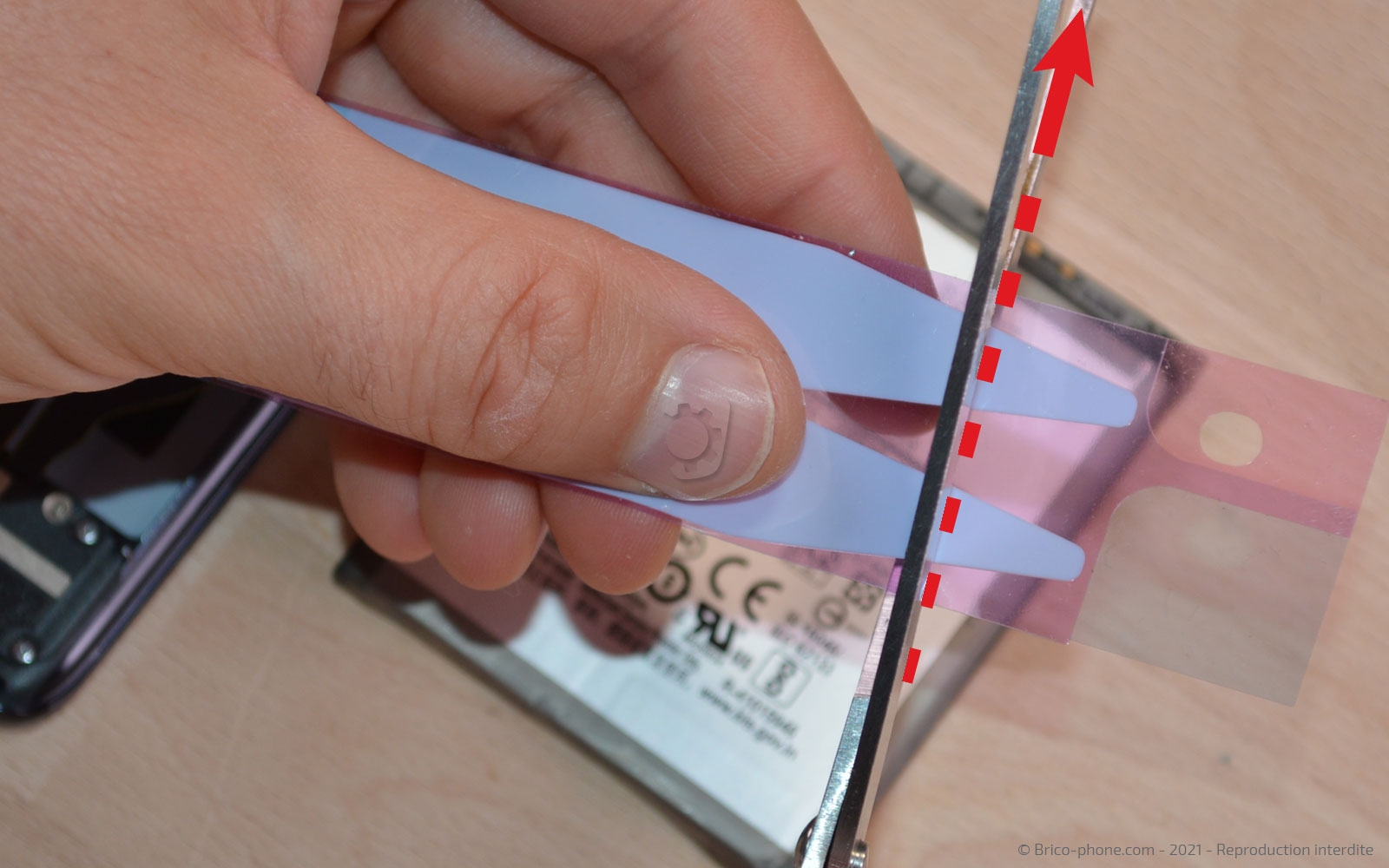

Etape 15 : Poser les stickers de batterie universel

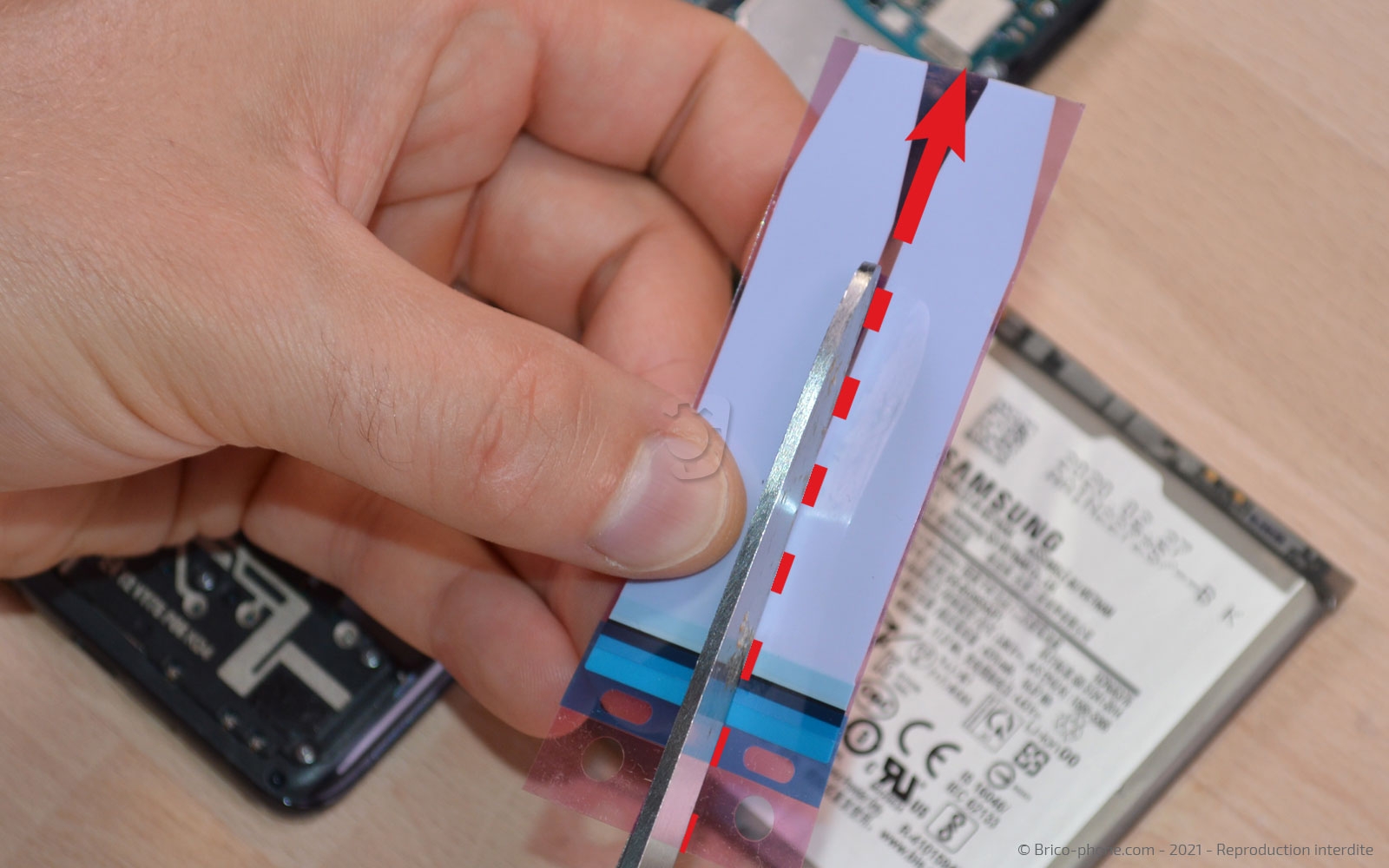

Coupez les stickers à la bonne taille à l'aide d'une paire de ciseaux, puis séparez-les.

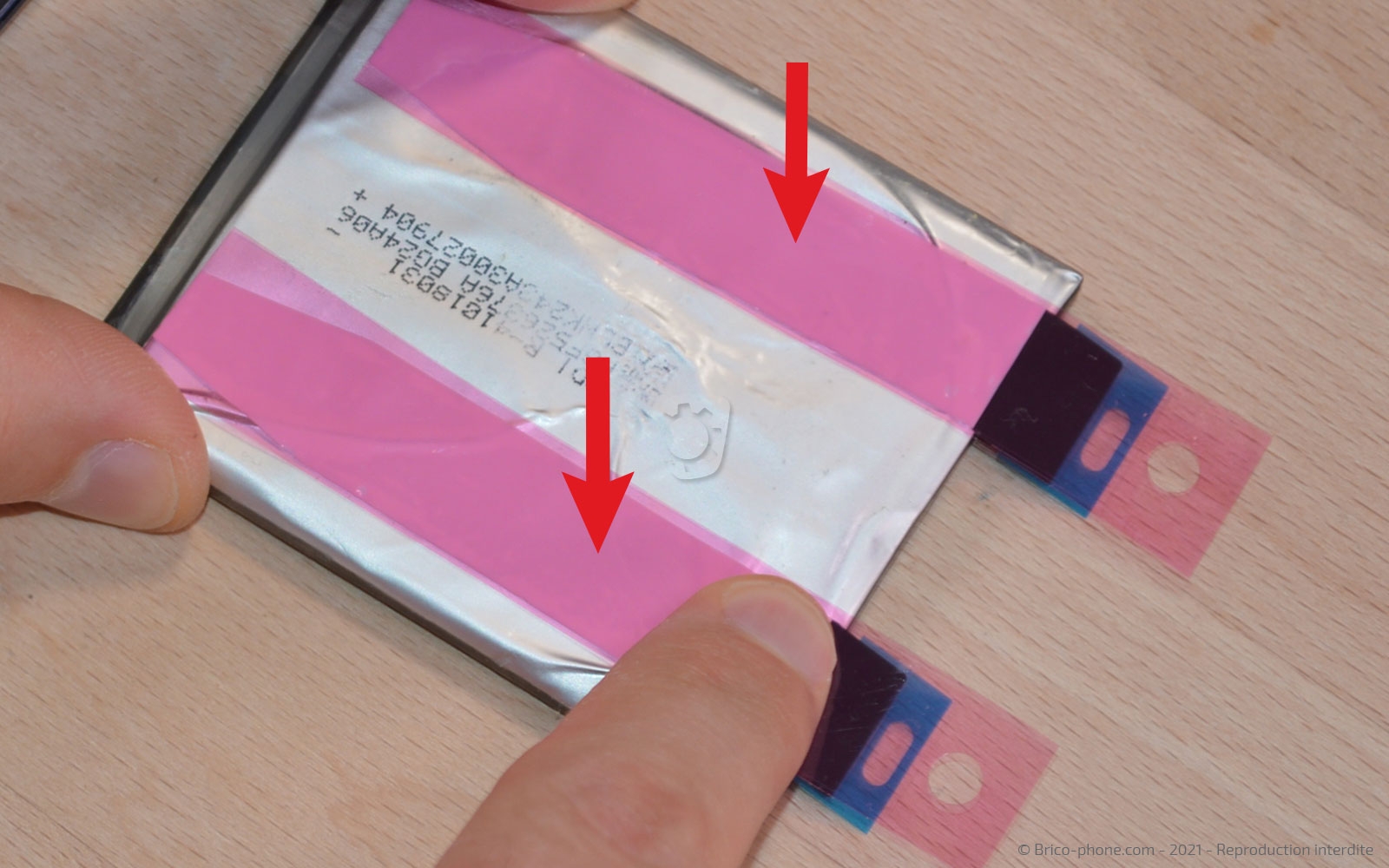

Retirez la protection bleue afin de les positionner sous la batterie à droite et à gauche de celle-ci. Appuyez bien dessus pour qu'ils adhèrent à la batterie.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

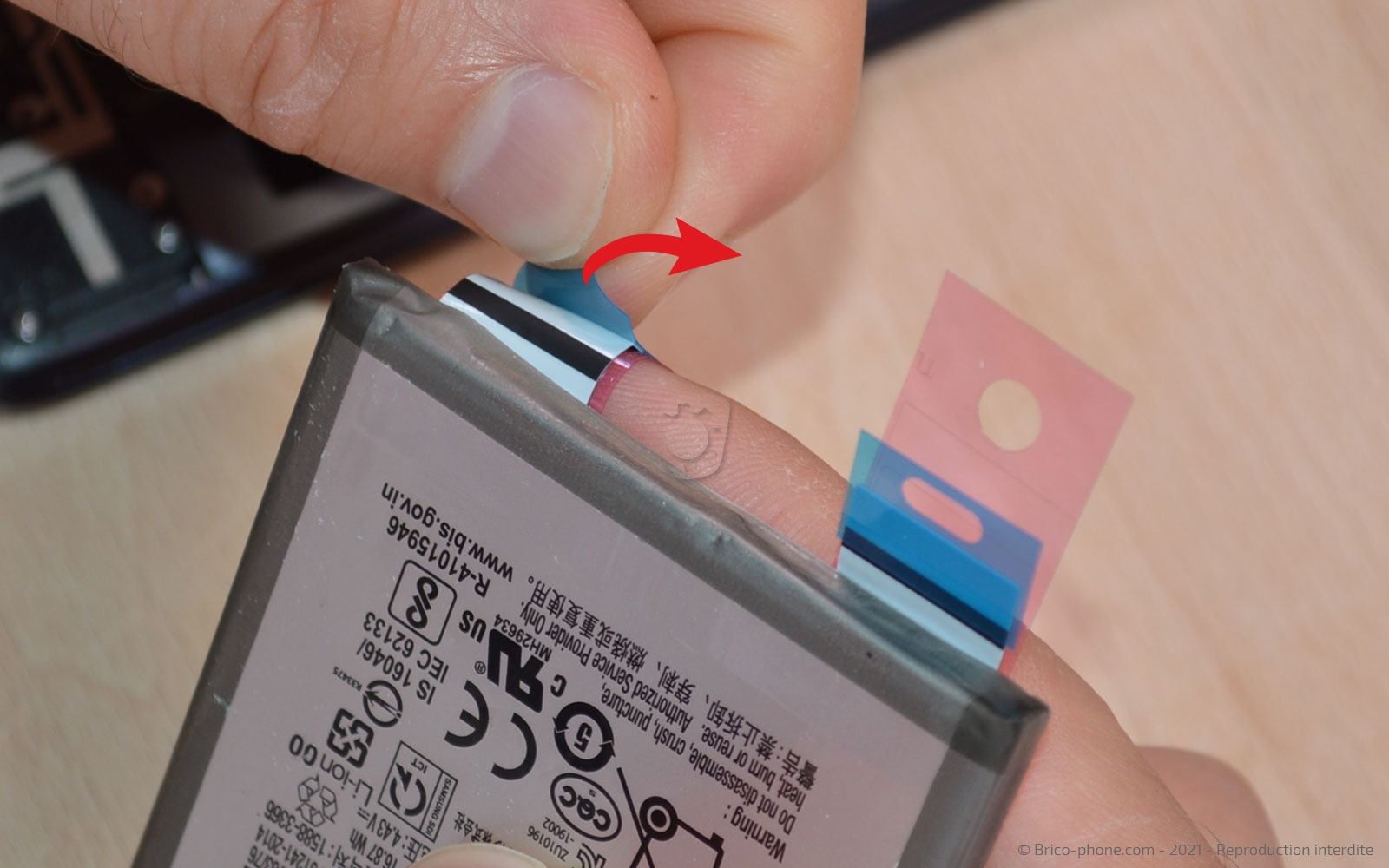

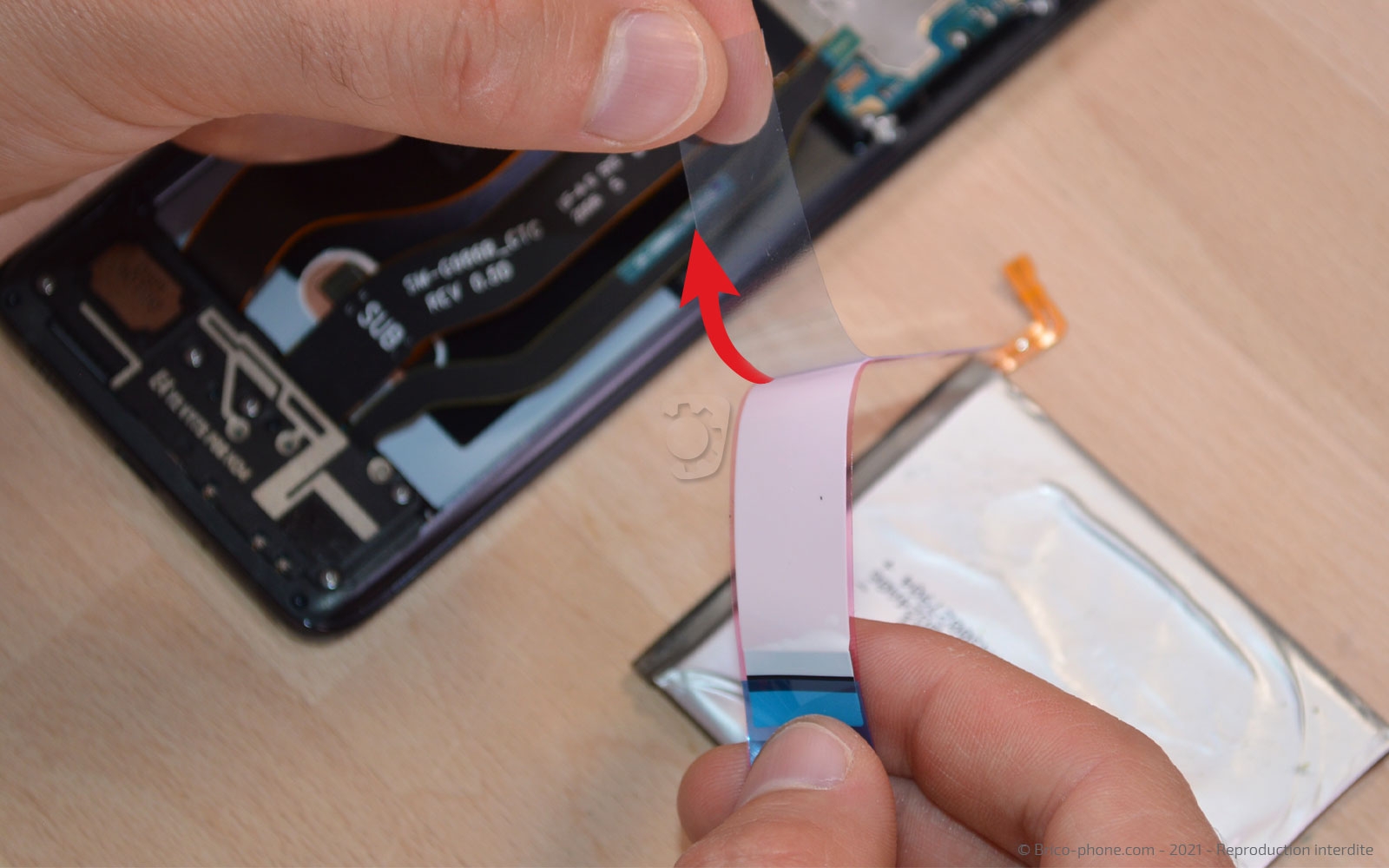

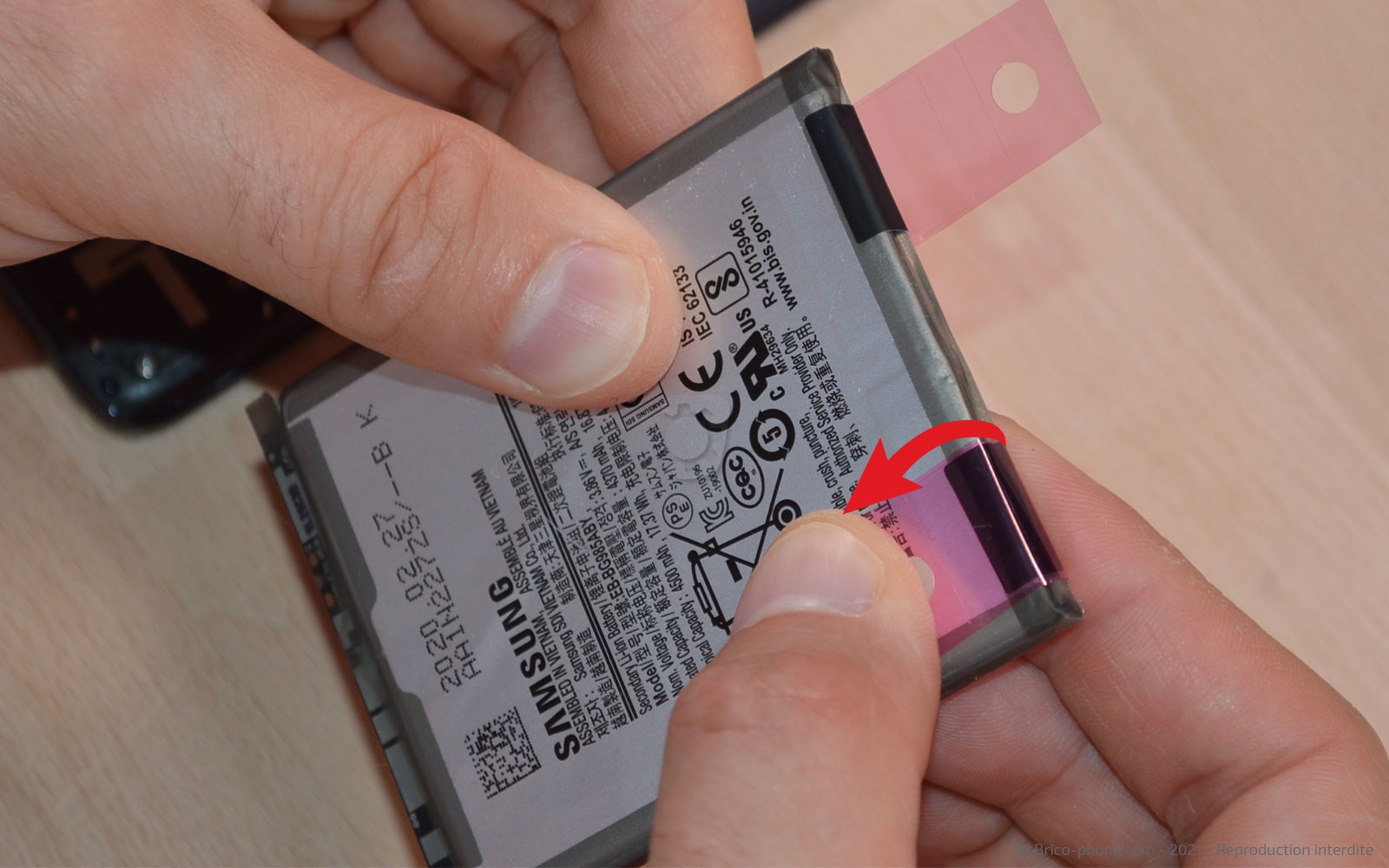

Etape 16 : Poser les stickers de batterie universel (2)
Sur la partie noire des languettes, retirez la protection bleue afin de venir la coller sur le dessus de la batterie. Faites de même pour la seconde.

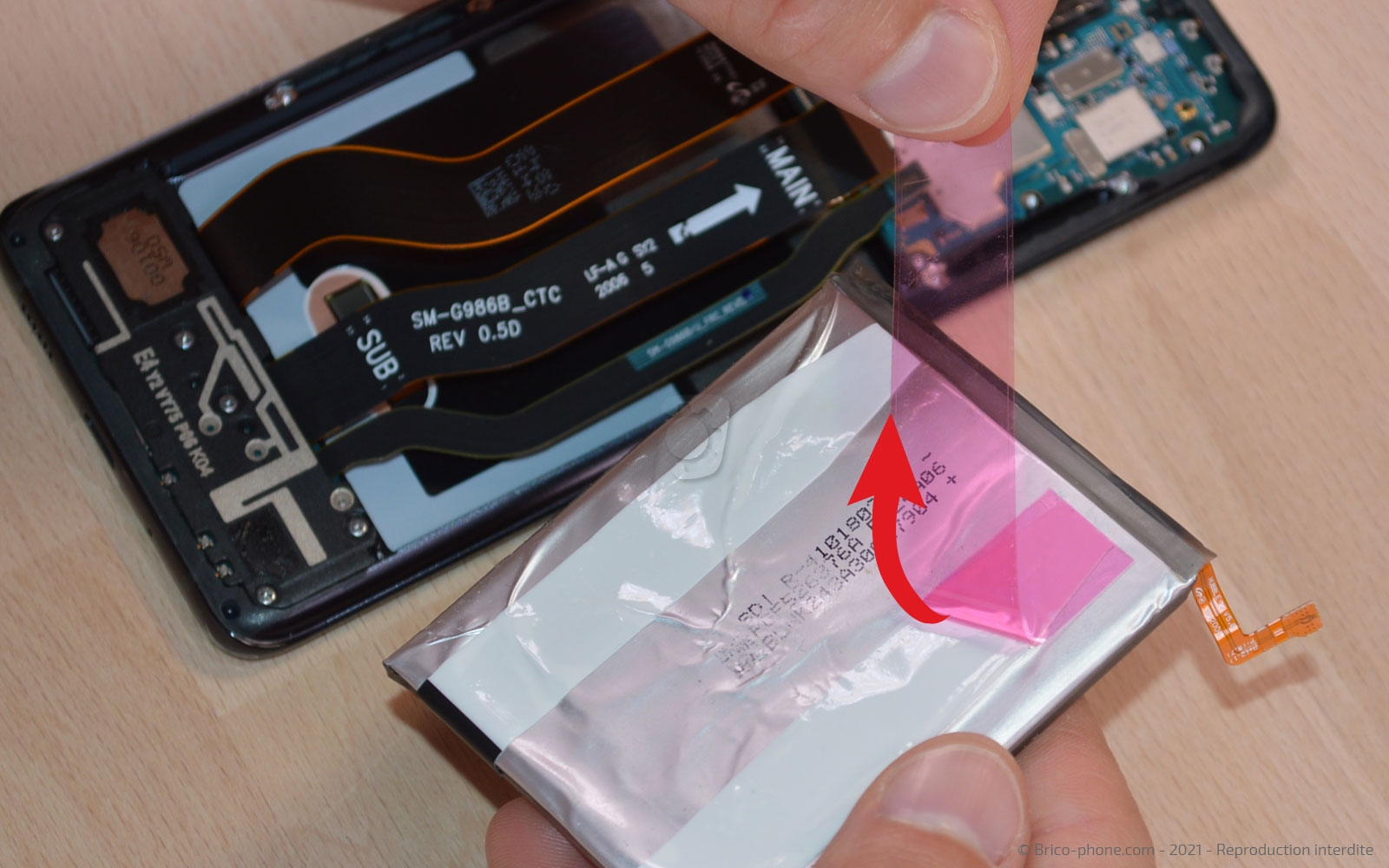

Il ne vous reste plus qu'à retirer la protection rose pour installer la batterie dans le châssis.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €
Conseil pour le remontage
Vous pouvez maintenant reprendre le tutoriel en sens inverse afin de procéder au montage du nouveau bloc écran.

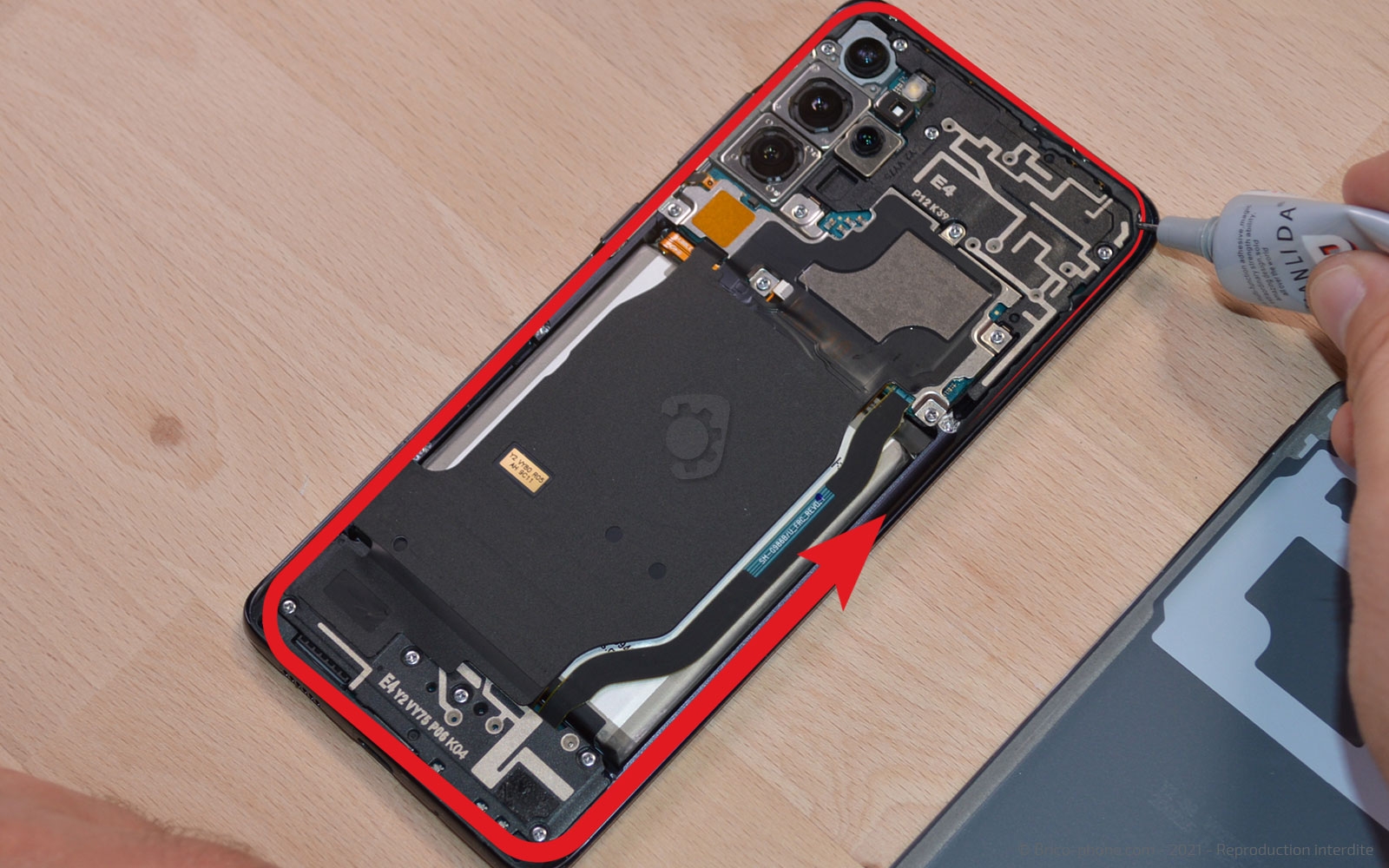

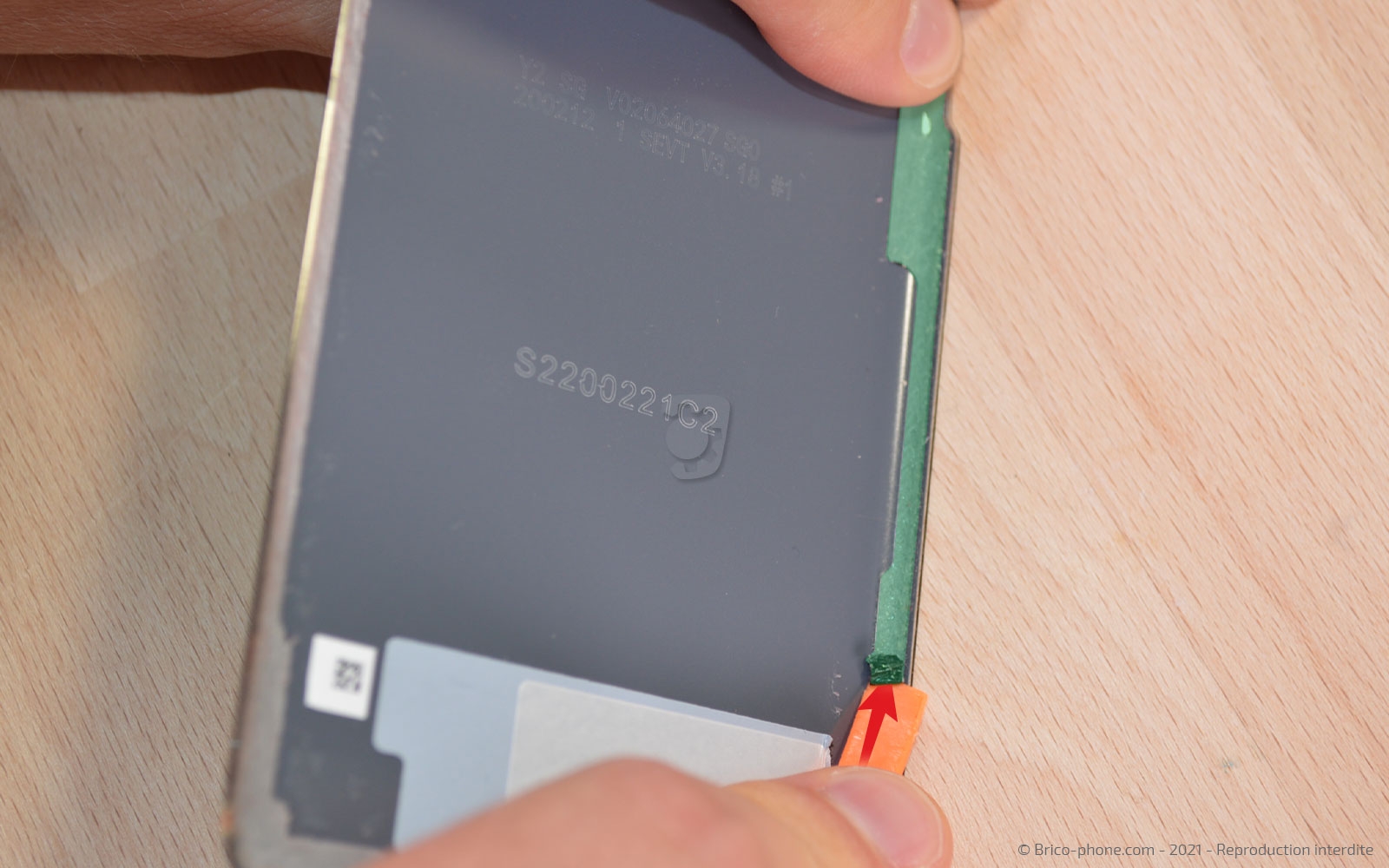

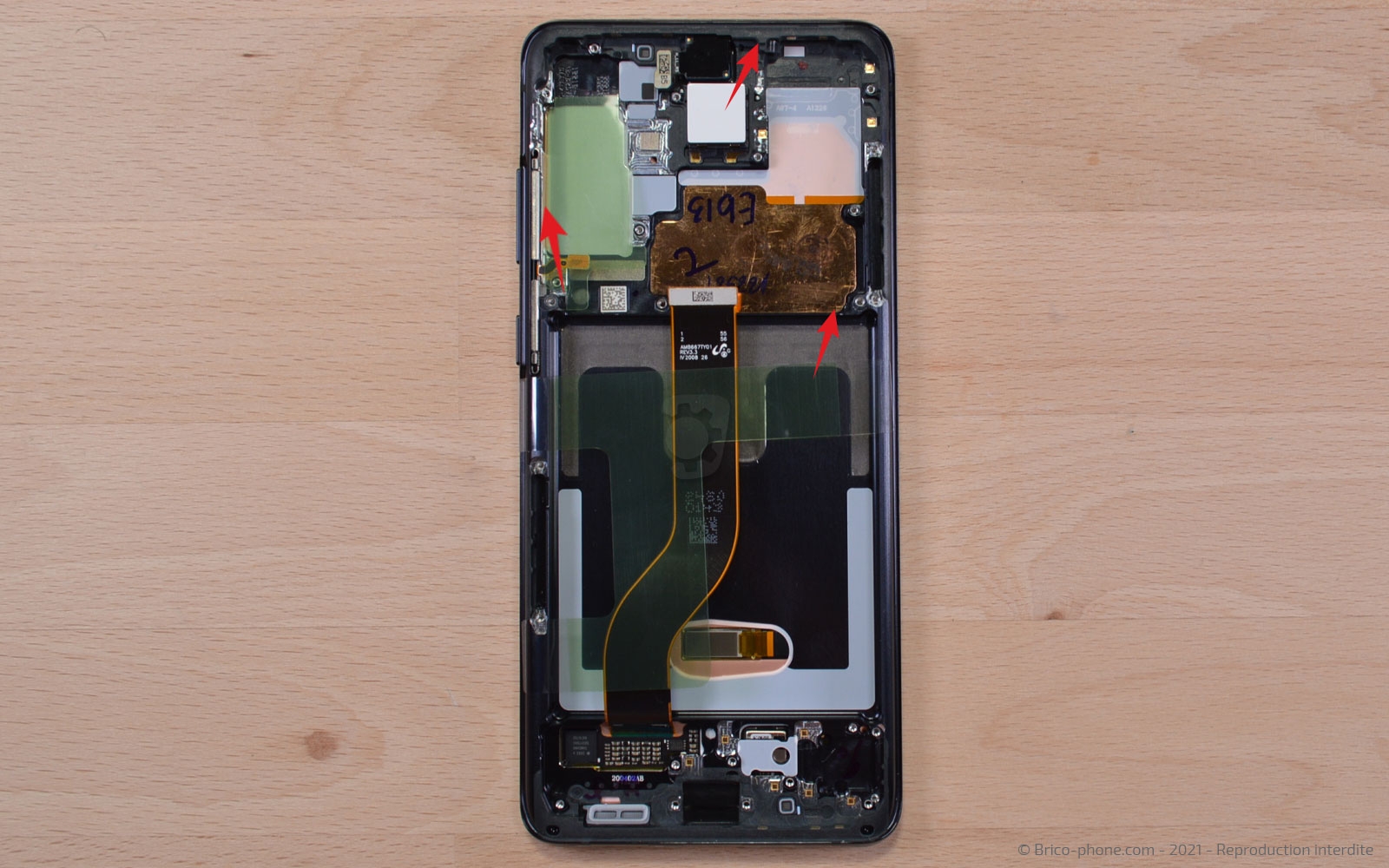

N'oubliez pas de retirer tous les stickers de protection. Puis sur le châssis ainsi que sur la vitre arrière, nettoyez les résidus de stickers avant d'appliquer un léger filet de colle sur le pourtour du châssis avant de venir y poser la vitre arrière.

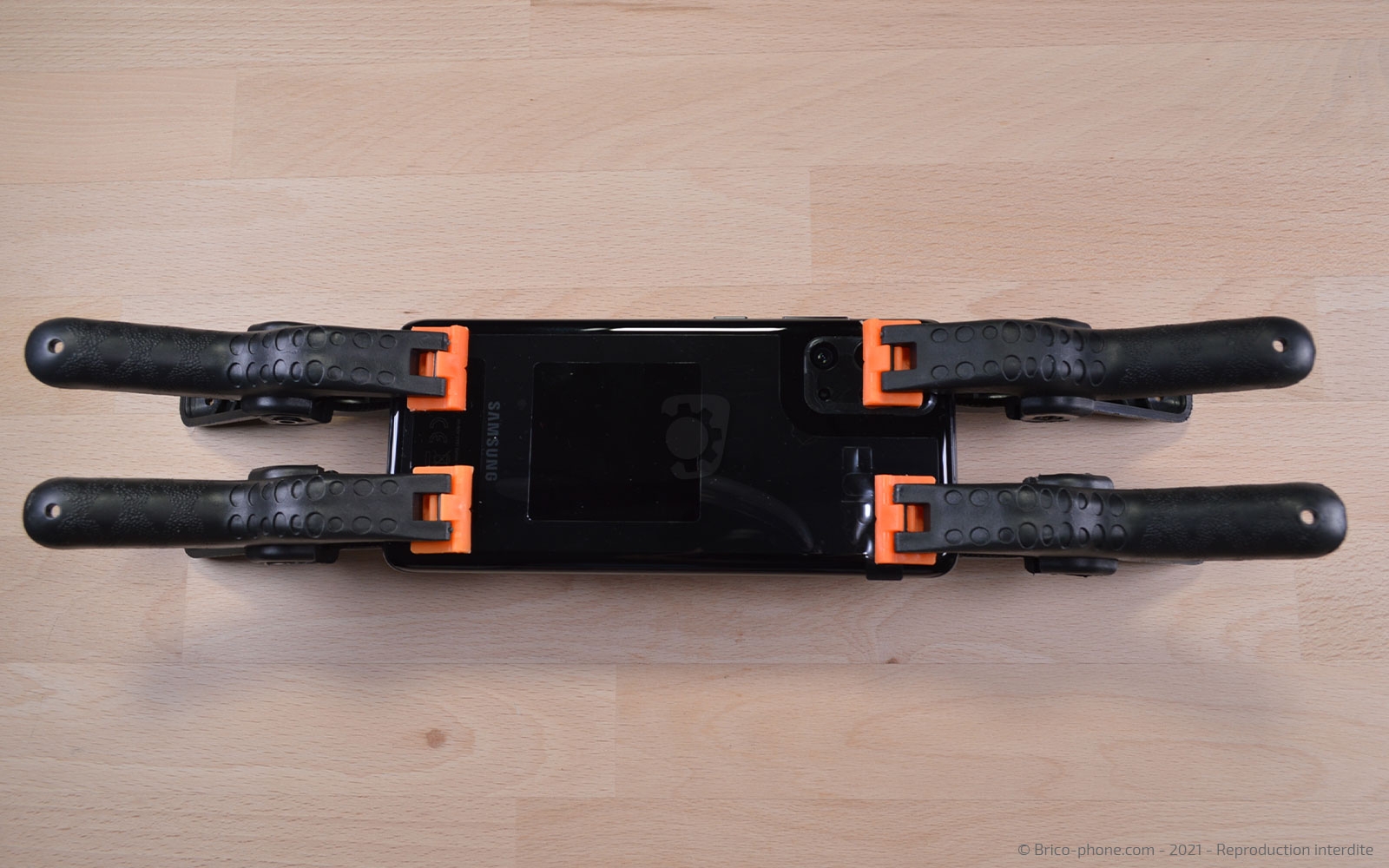

Il ne vous reste plus qu'à laisser le tout sous presse environ une heure.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
