Guide de réparation sur Galaxy A12 / A12 Nacho

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 14/20
Galaxy A12 / A12 Nacho | Temps estimé : 50 min | Difficulté : 3/5

Ce guide de réparation vous explique comment changer l'écran LCD, la batterie, les caméras ou encore le vibreur de votre Samsung Galaxy A12.
Chaque étape est détaillée et commentée pour vous permettre de réussir haut la main la réparation.

En fonction du composant à changer, nous vous conseillons de visualiser une première fois ce tutoriel pour choisir les étapes nécessaires au dépannage. En effet, vous n'aurez ps besoin de retirer la batterie ni le connecteur de charge si vous devez remplacer l'écouteur de l'oreille de votre smartphone.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, il est recommandé de vérifier le modèle de son téléphone pour être certain de commander les bonnes pièces détachées.

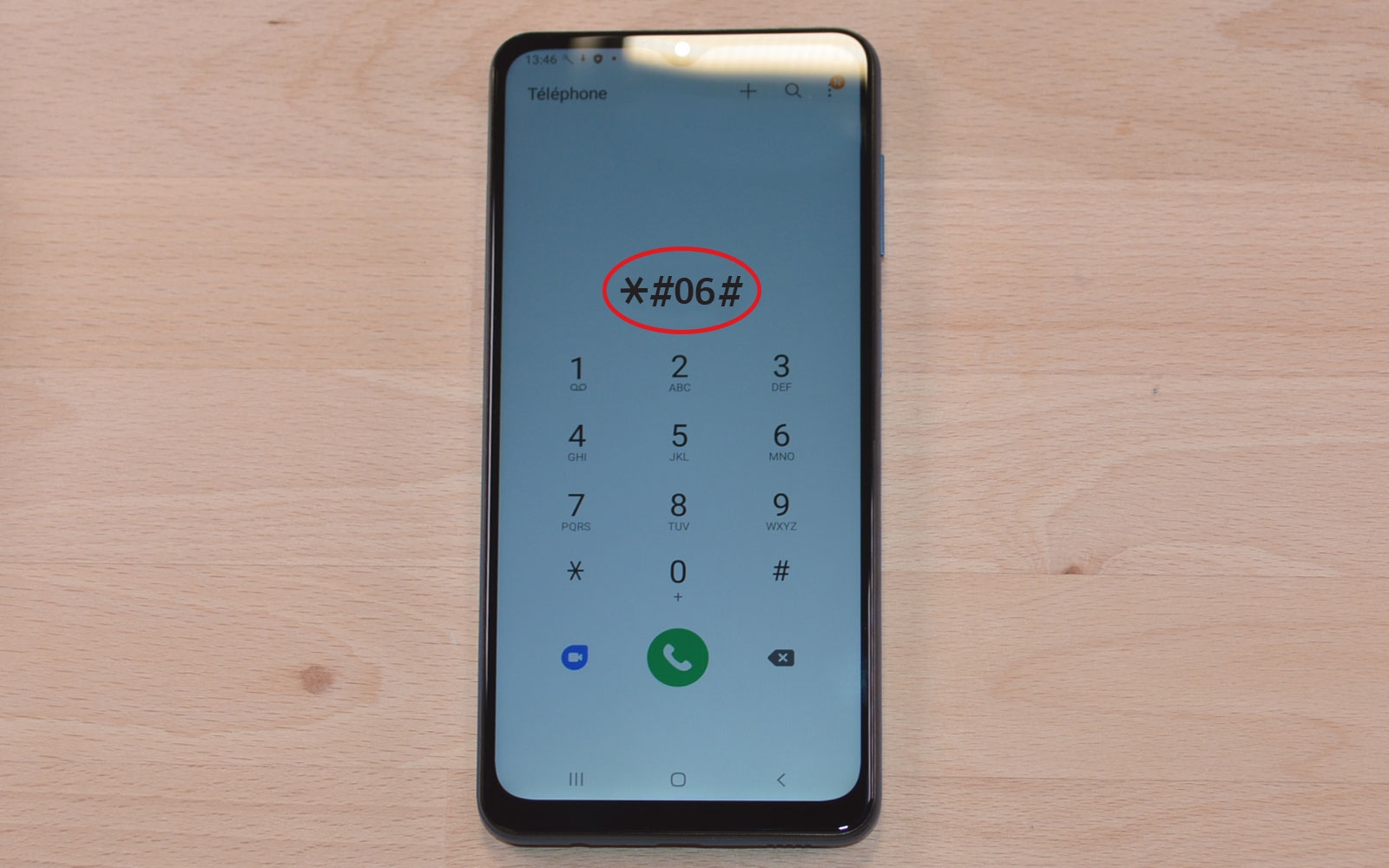

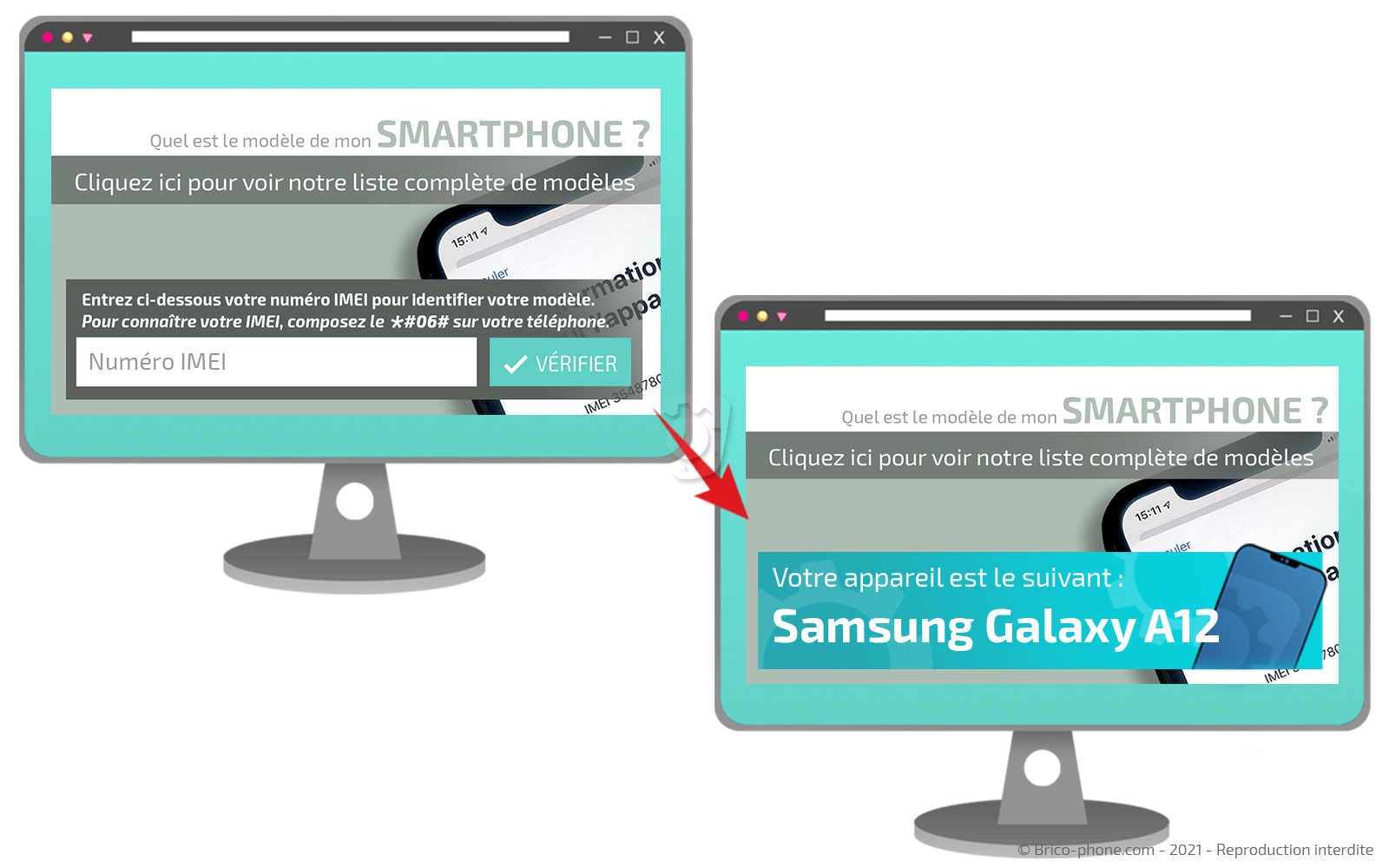

Pour cela, composez le *#06# depuis le clavier de votre appareil afin d'obtenir un numéro IMEI. Recopiez ce dernier dans la rubrique associée de notre page d'accueil et Brico-phone se charge de vous dire si vous possédez bien un Samsung Galaxy A12 et toutes les pièces qui y sont associées.

Autrement, il est possible que cette indication se trouve sur une petite étiquette au dos de votre appareil.

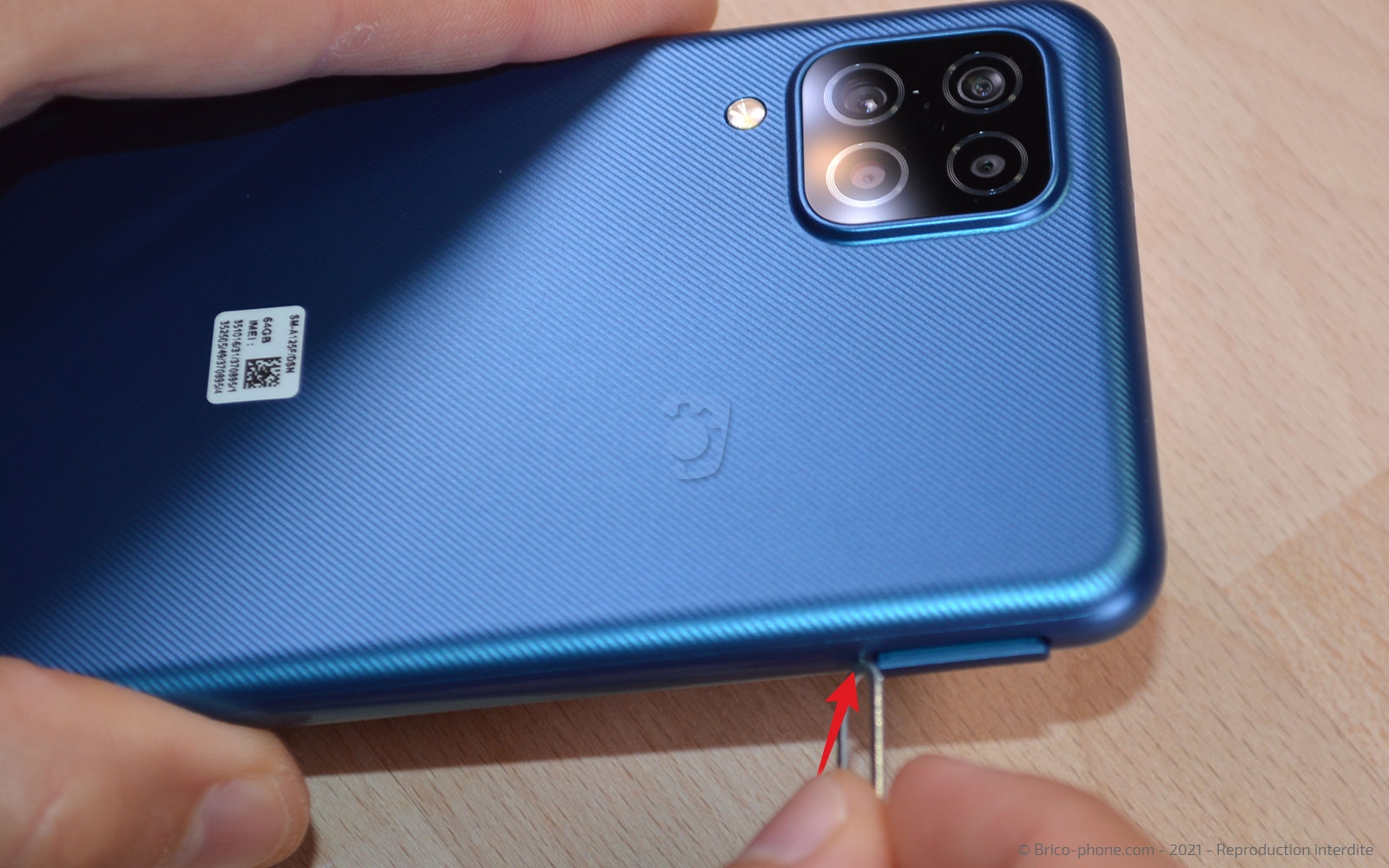

Etape 1 : Mettre hors tension le téléphone

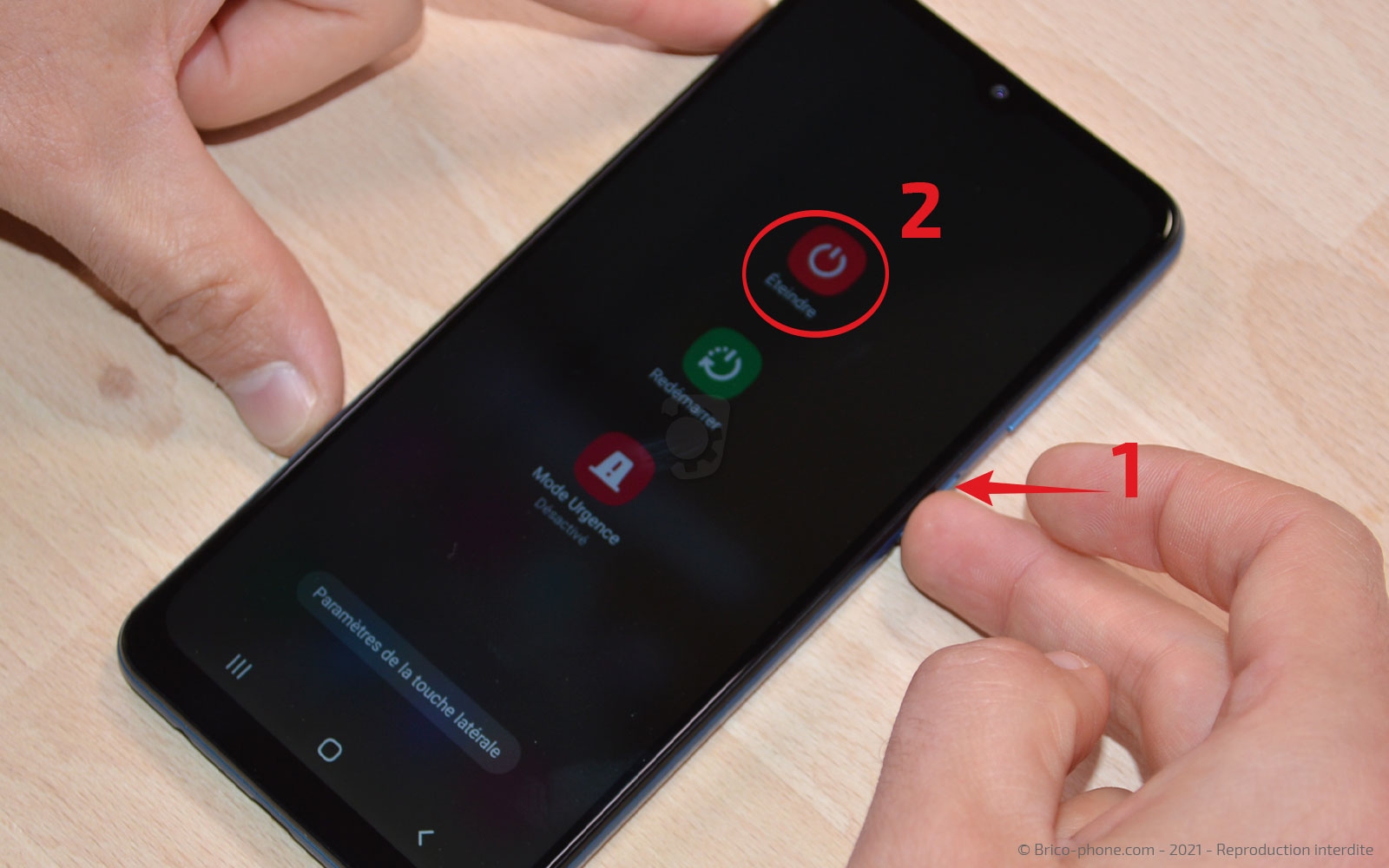

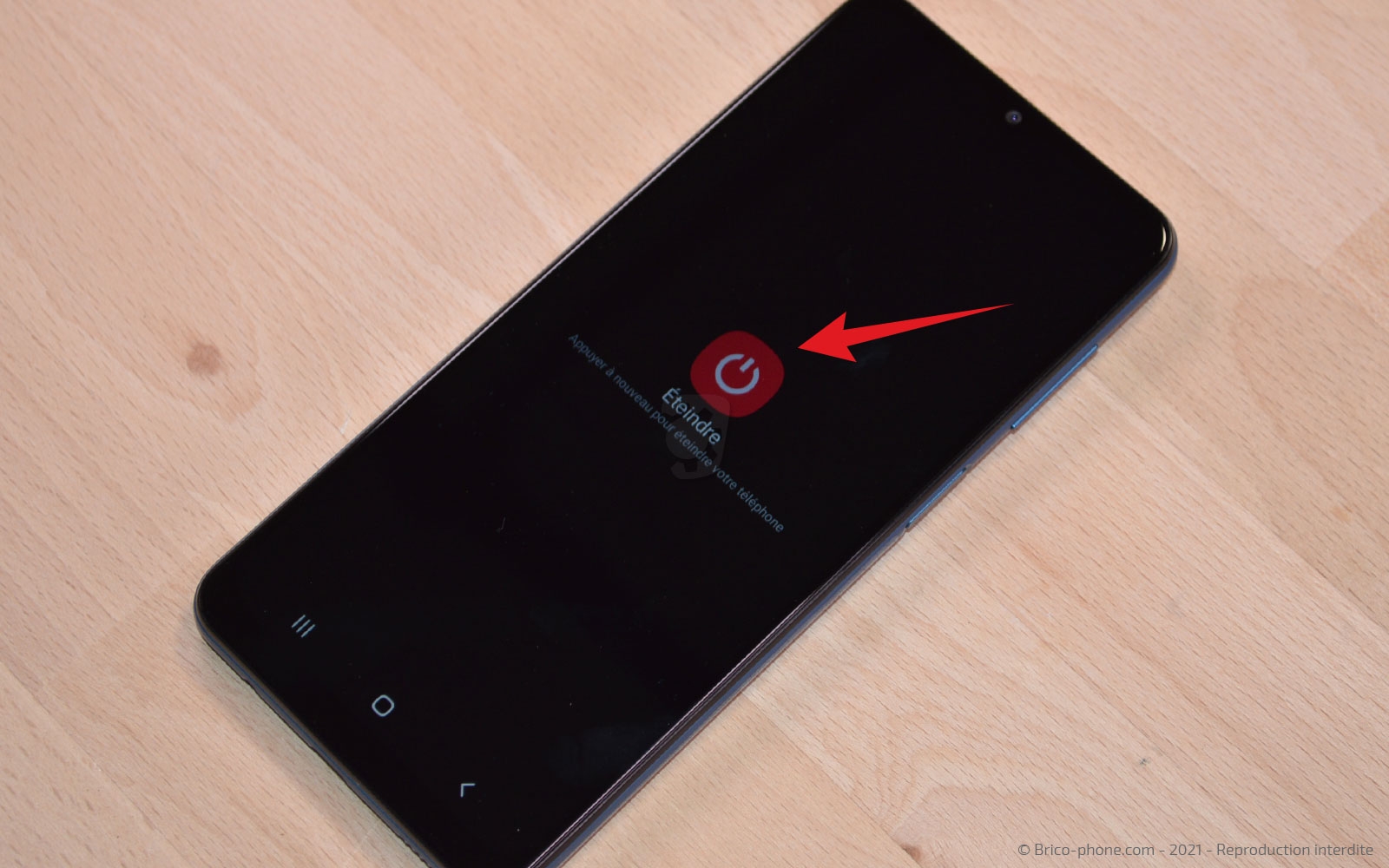

Pour commencer, il est préférable d'éteindre votre smartphone en pressant le bouton Power.

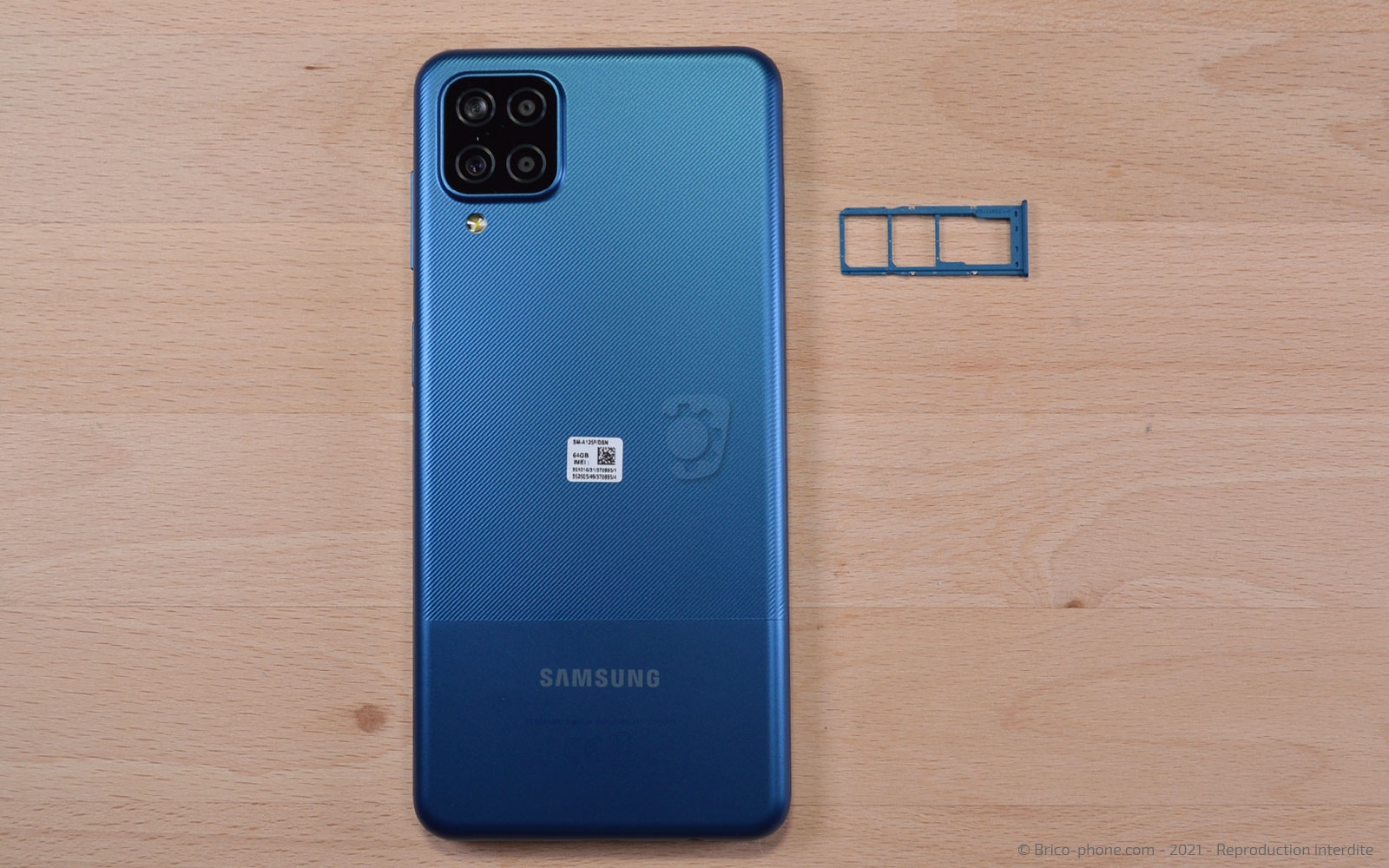

Ensuite, retirez le rack sim de son emplacement avec l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack SIM pour Samsung Galaxy A12 et A12 Nacho - Noir
5,90 €
Etape 2 : Retirer la coque arrière

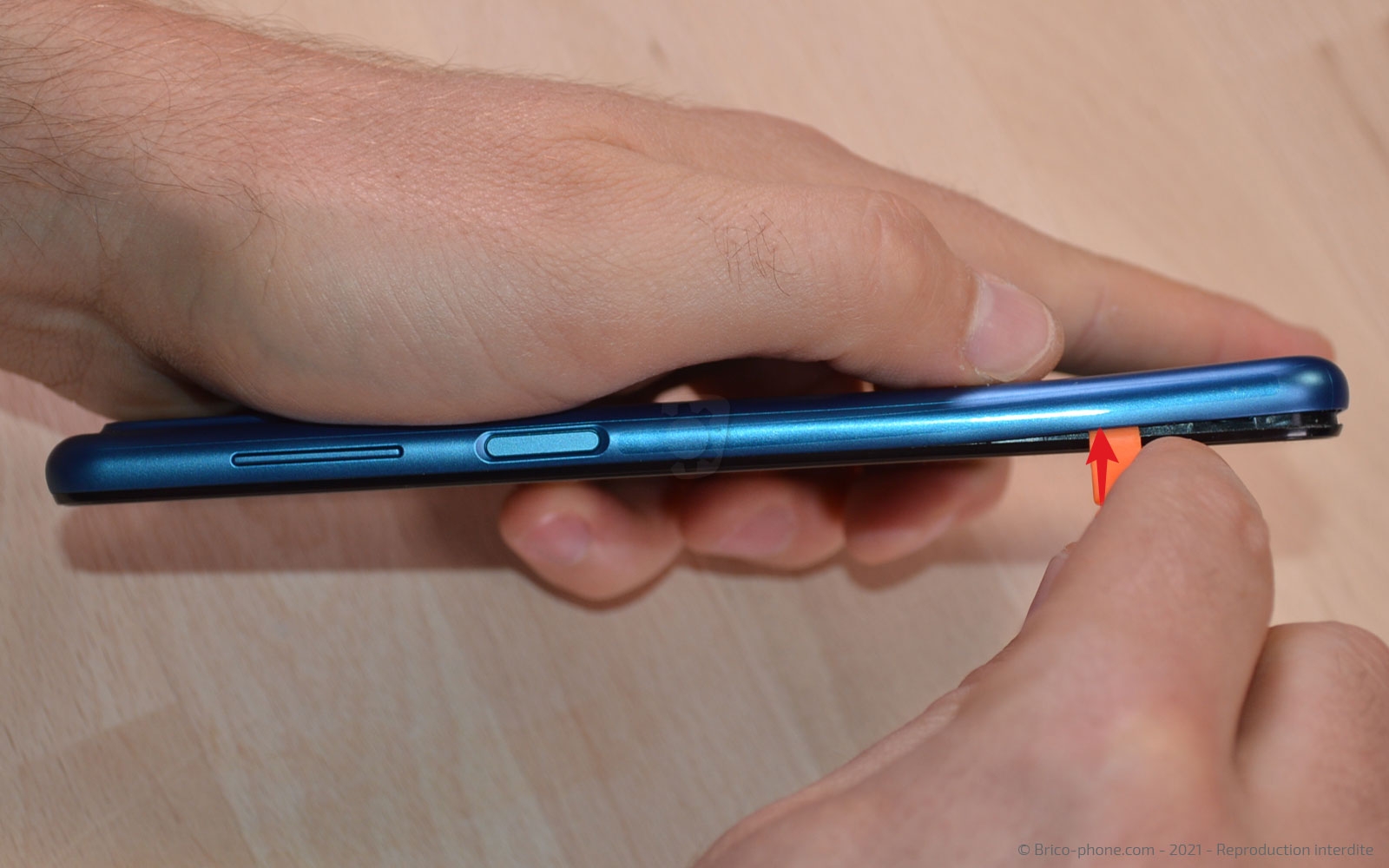

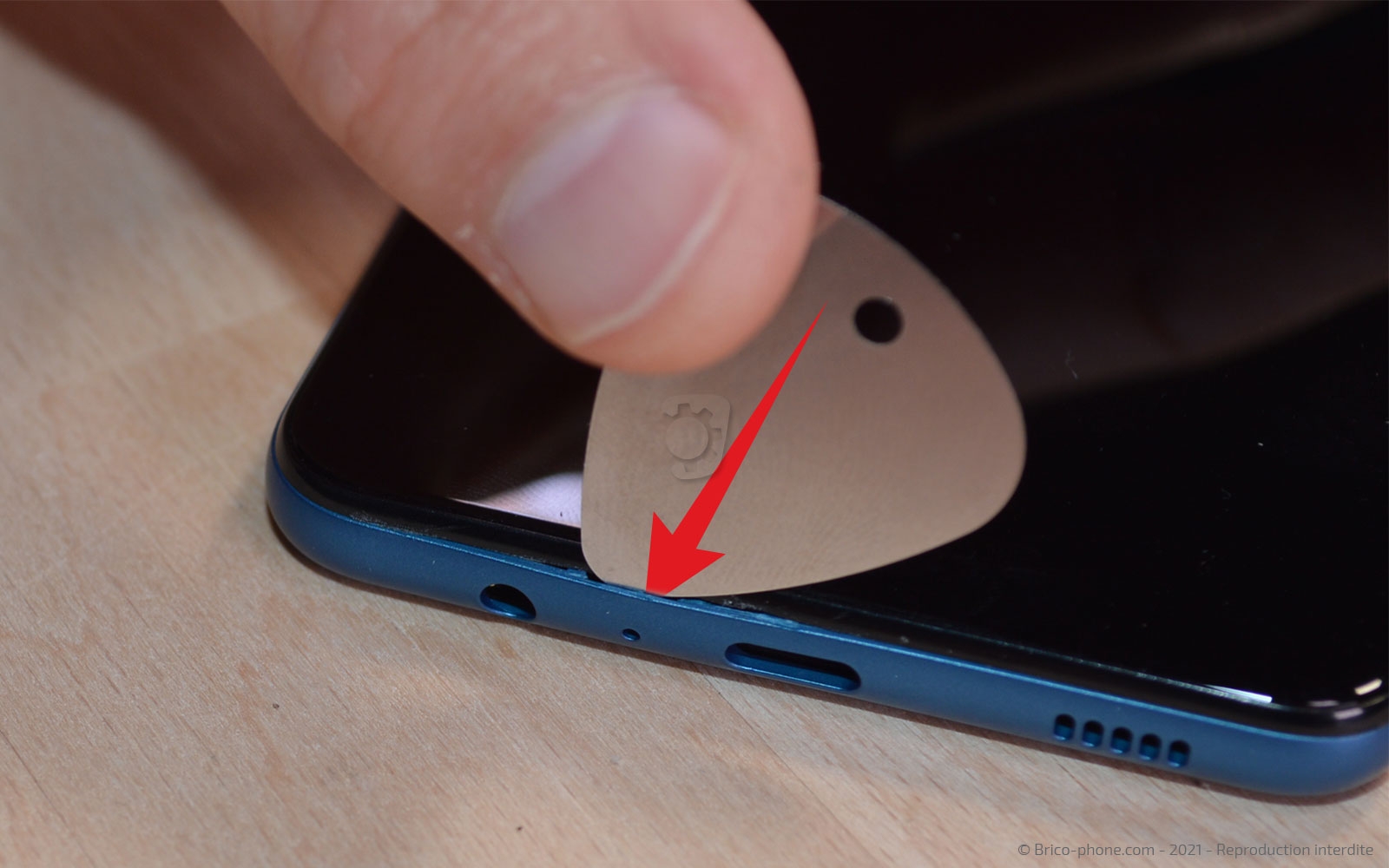

Insérez le médiator en métal fin entre la coque et l'écran.

Ensuite, continuez à déclipser le composant à l'aide du levier en nylon en le faisant glisser sur tout le tour.

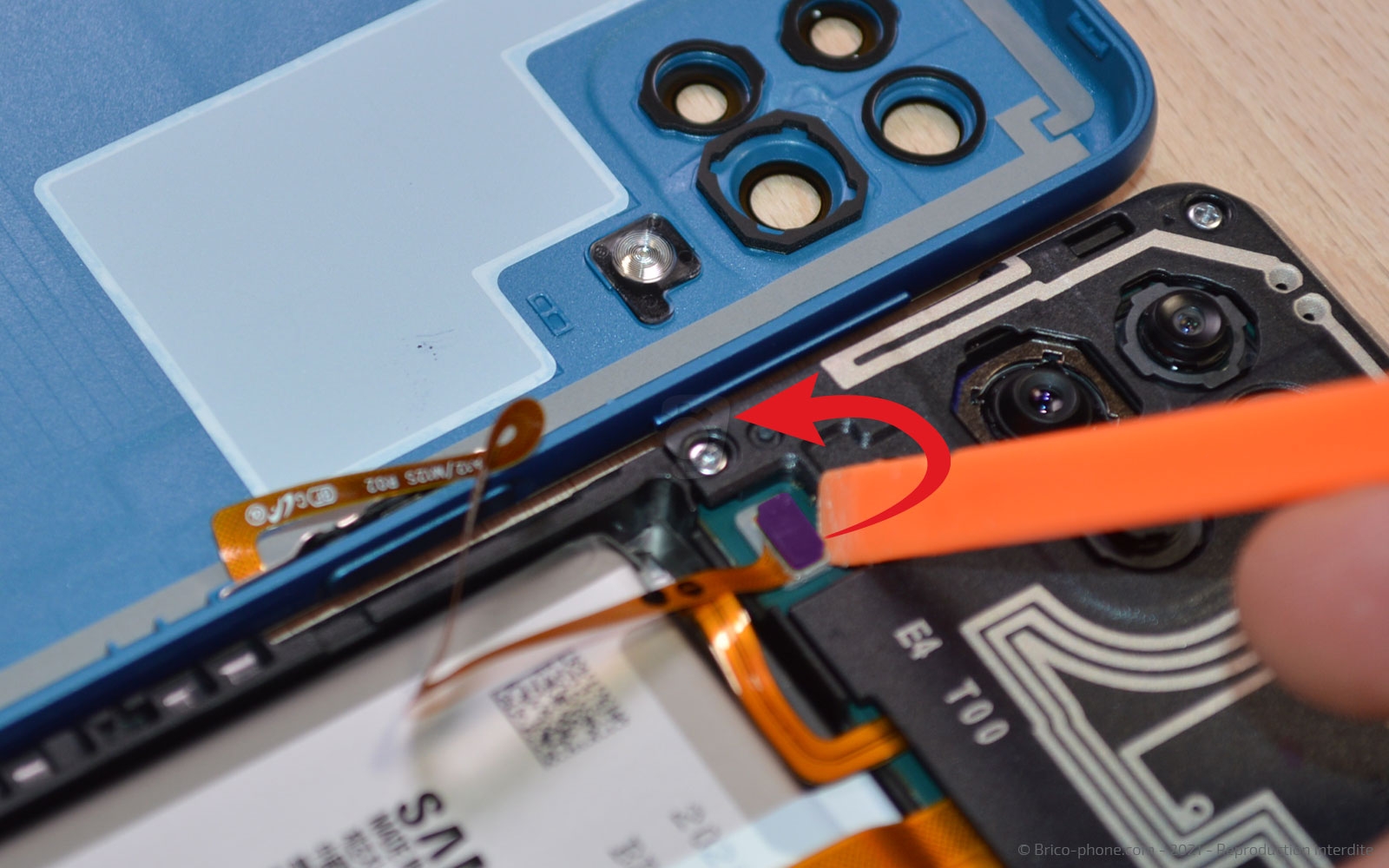

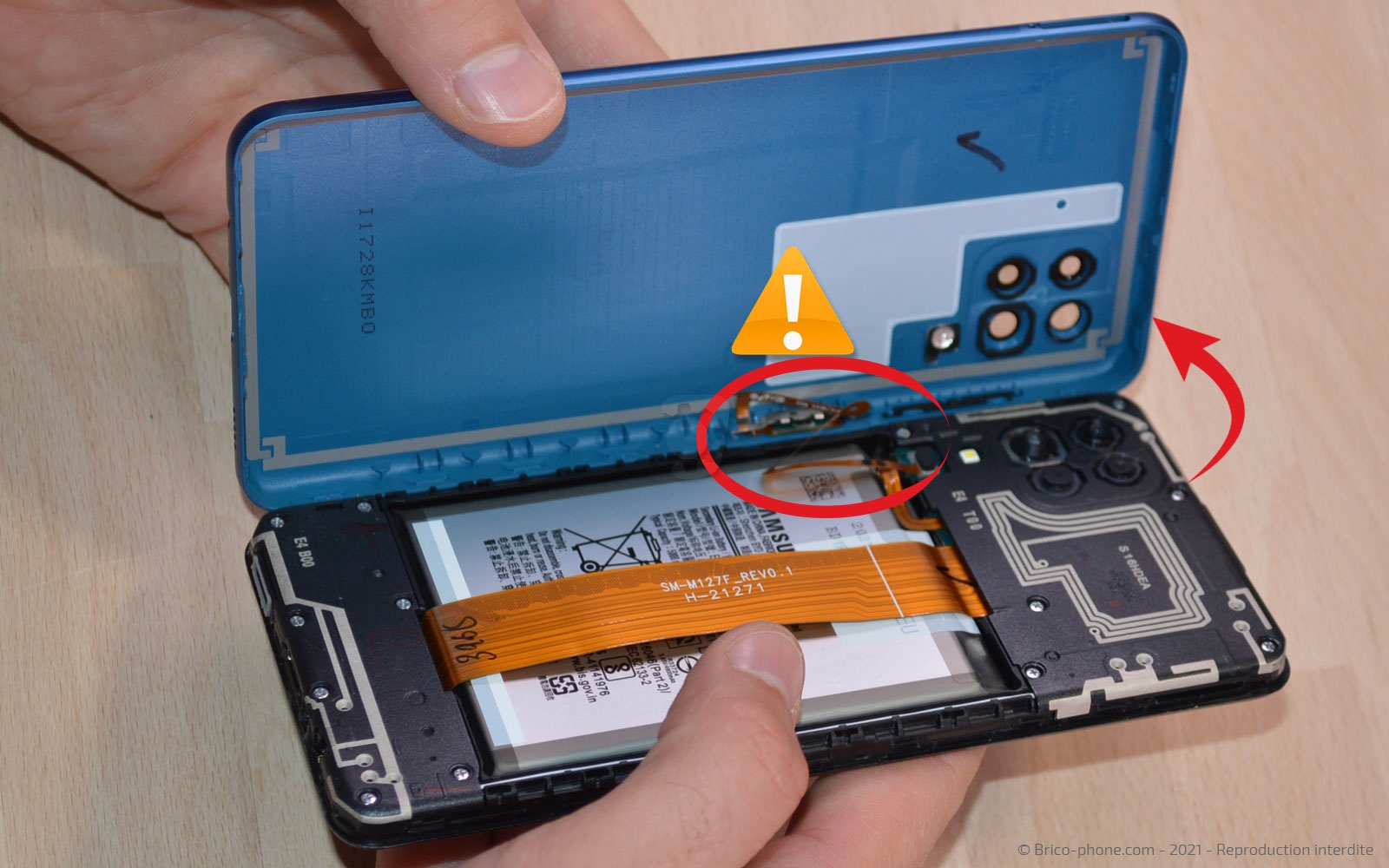

Lors de l'ouverture, faites attention à la nappe des boutons Volumes et Power qu'il vous faut déconnecter pour séparer le bloc écran de la coque arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Coque arrière Bleue d'origine pour Samsung Galaxy A12 et A12 Nacho
29,90 €

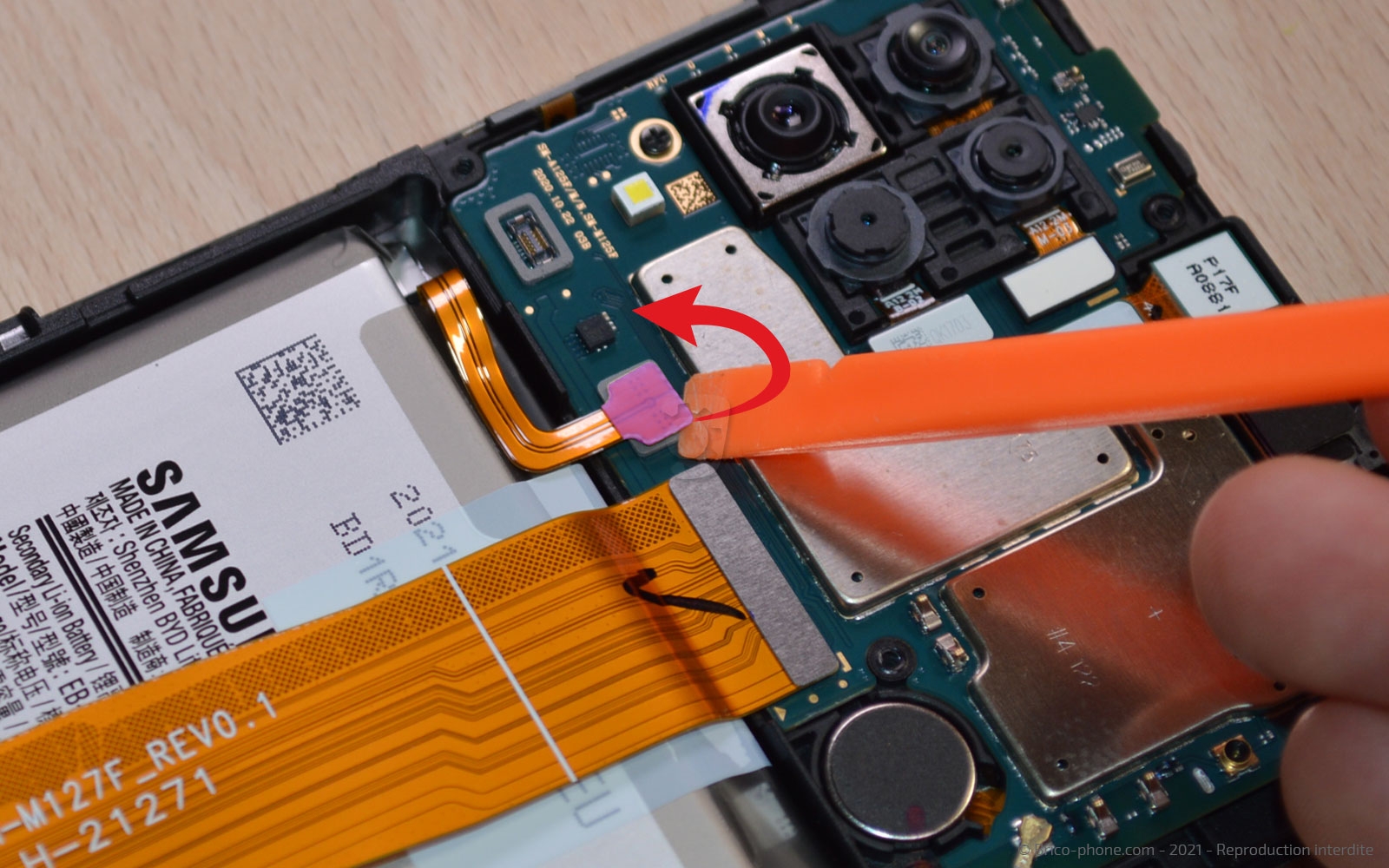

Etape 3 : Déconnecter la batterie

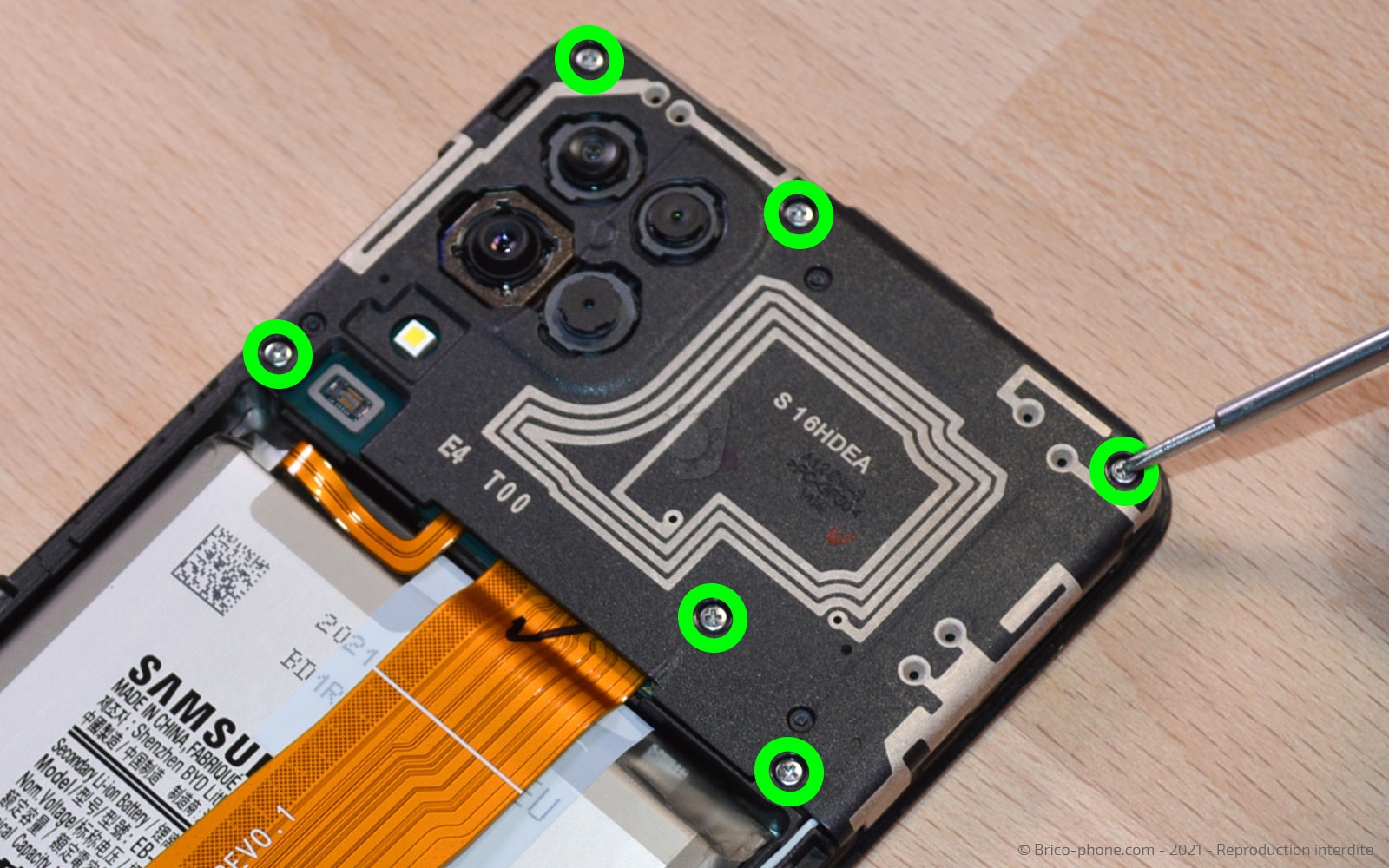

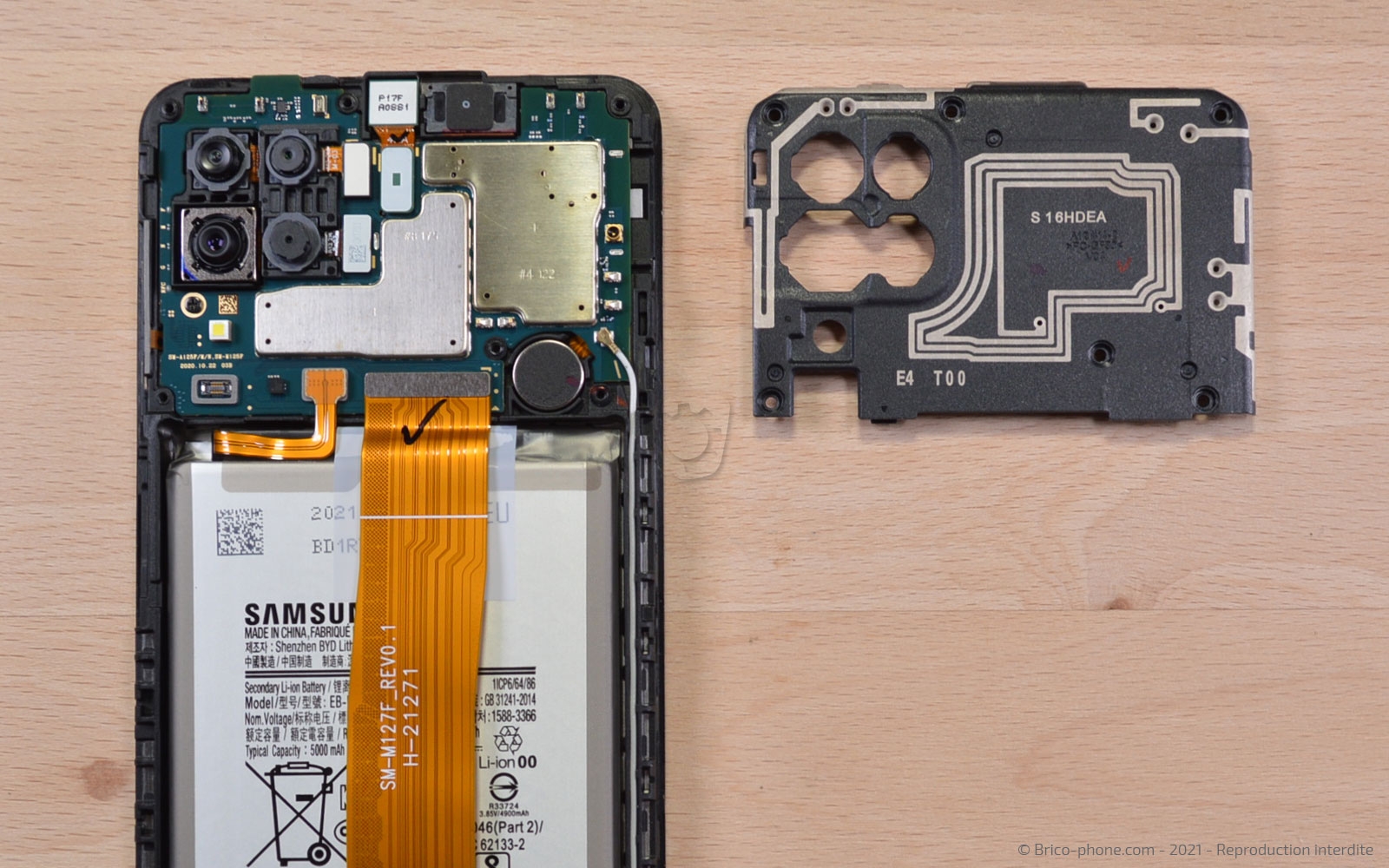

En vous aidant du tournevis cruciforme, retirez les 6 vis de la plaquette de protection.

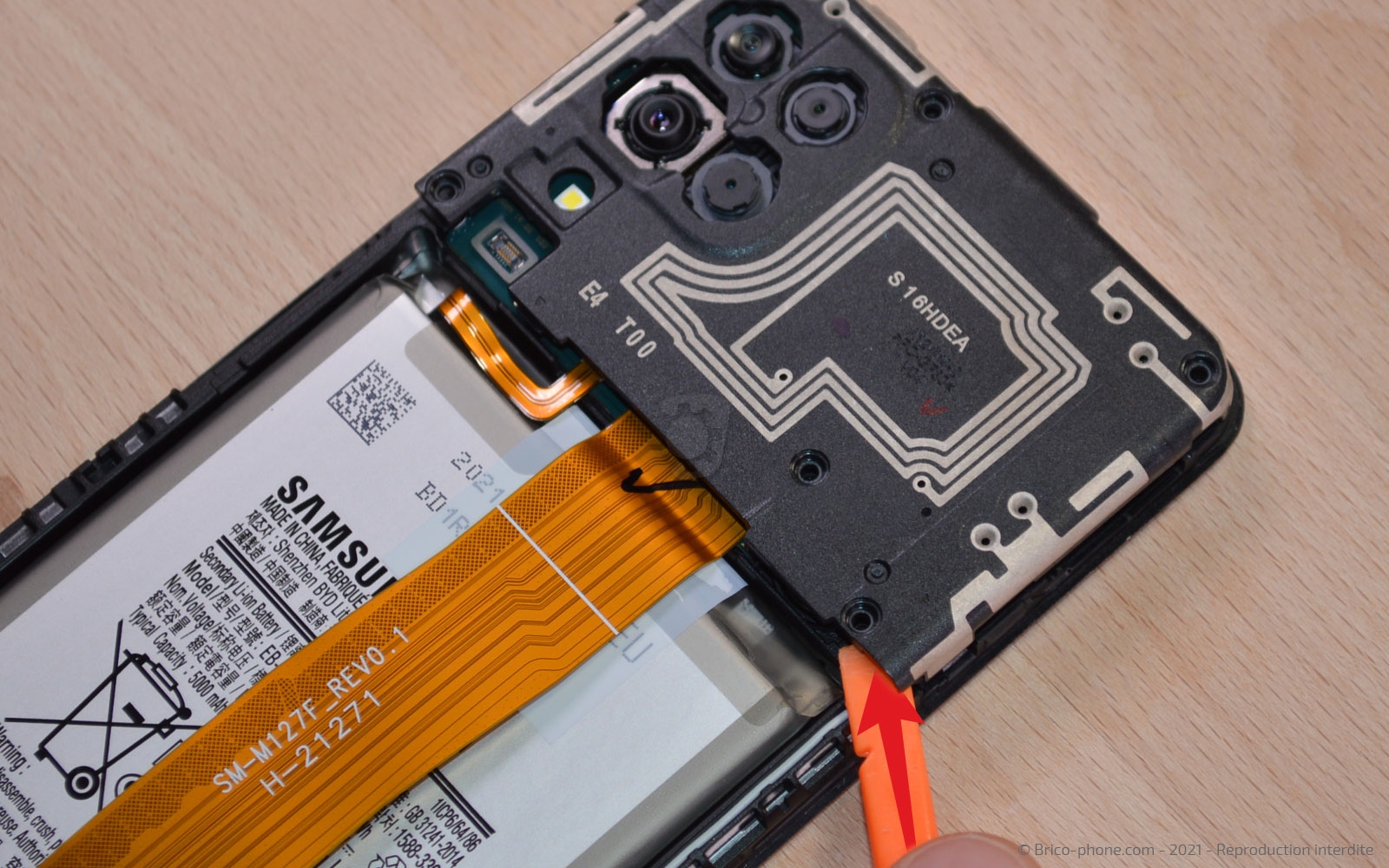

Glissez ensuite le levier sous le composant pour le faire basculer hors du téléphone.

Débranchez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Débrancher la nappe de l'écran

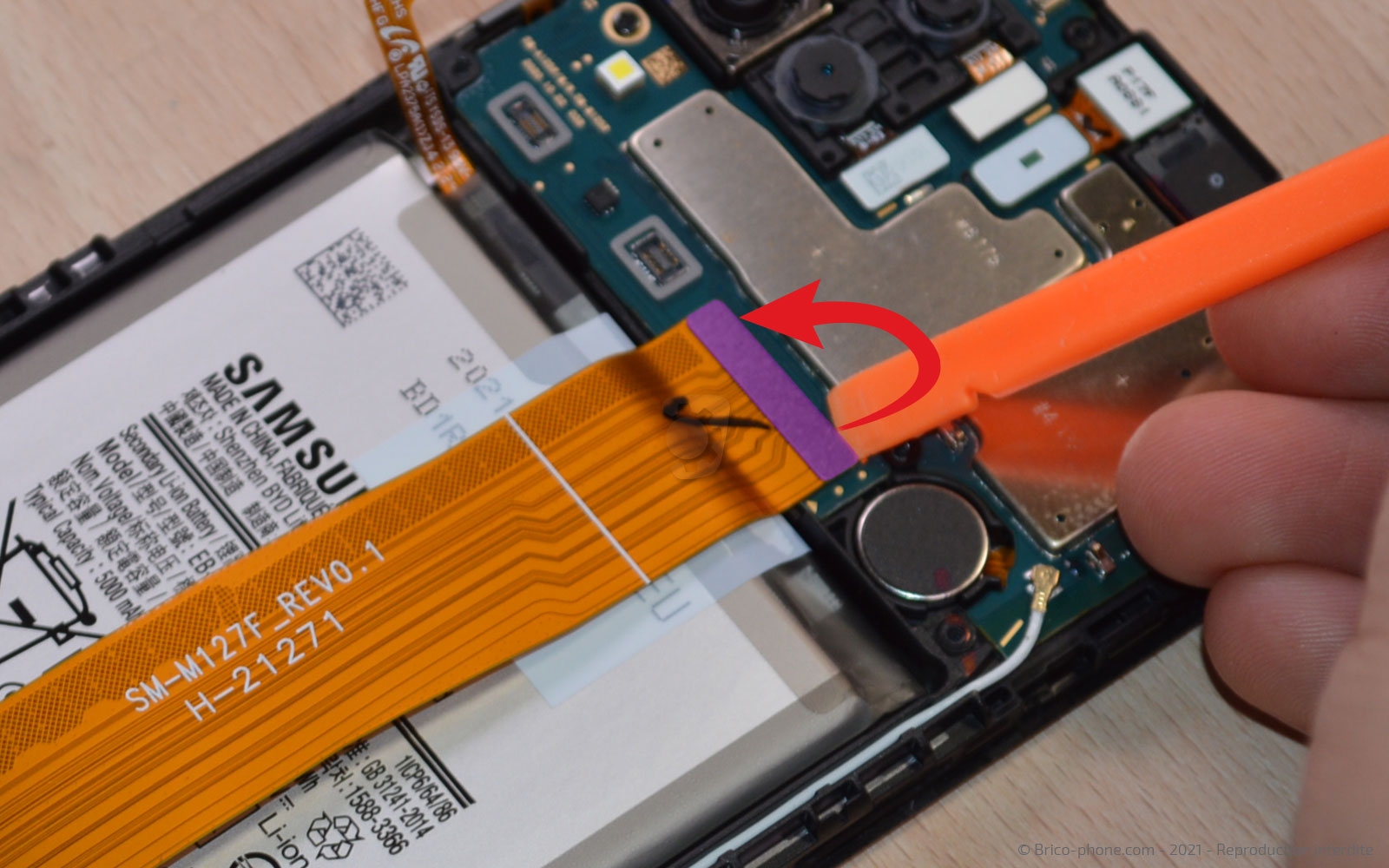

Toujours avec le même ustensile, déconnectez la nappe de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Appliquer le liquide iRemover

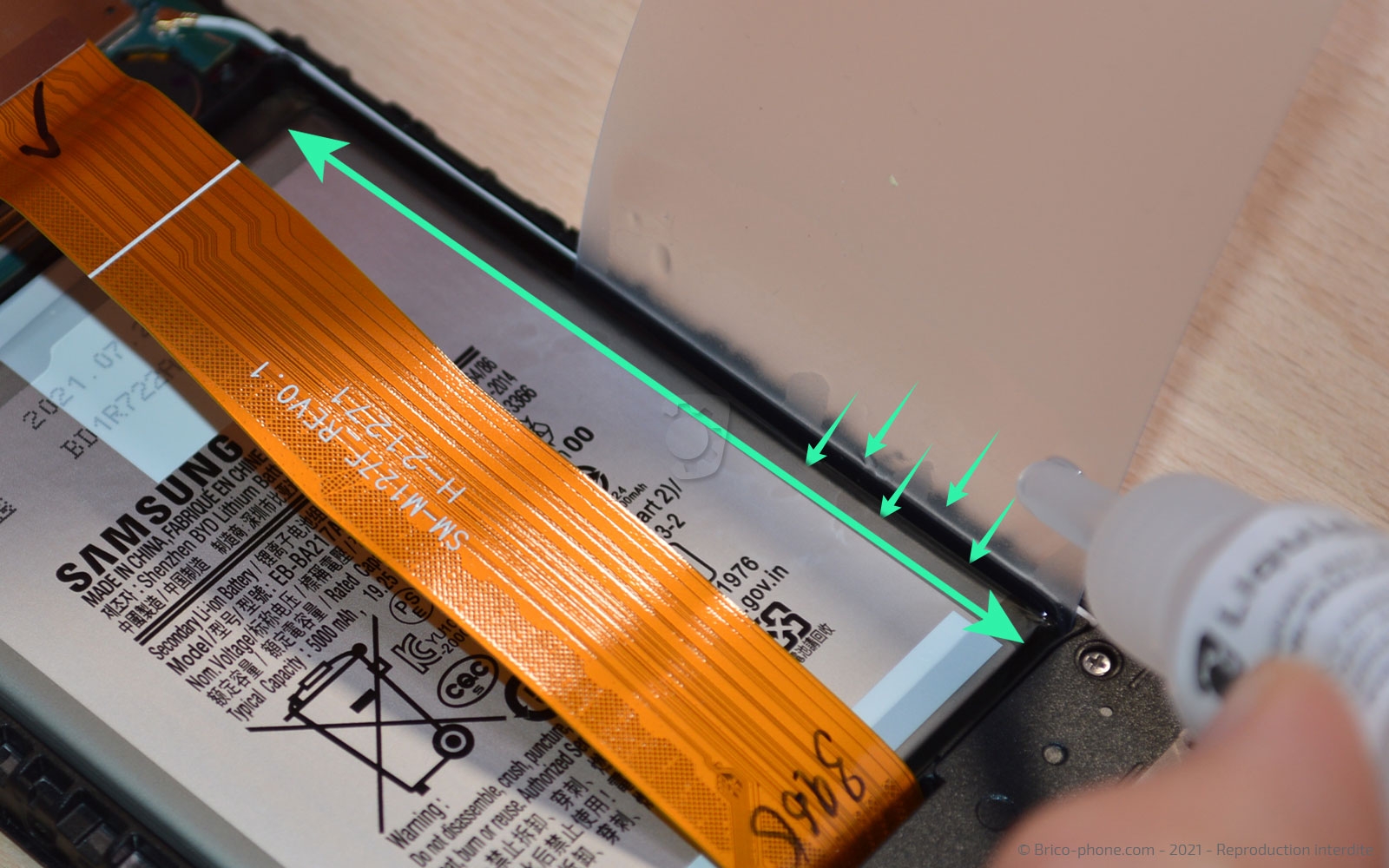

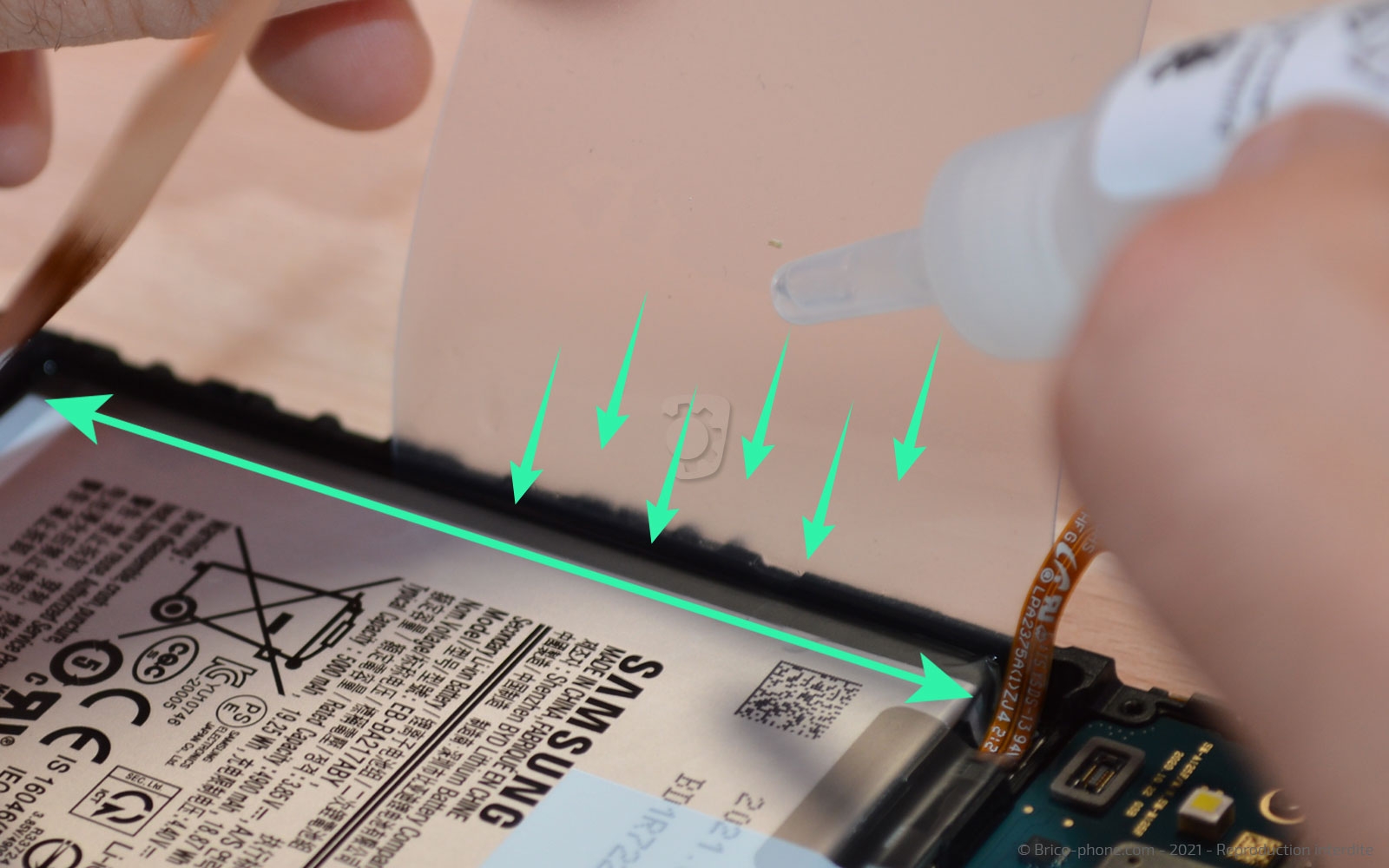

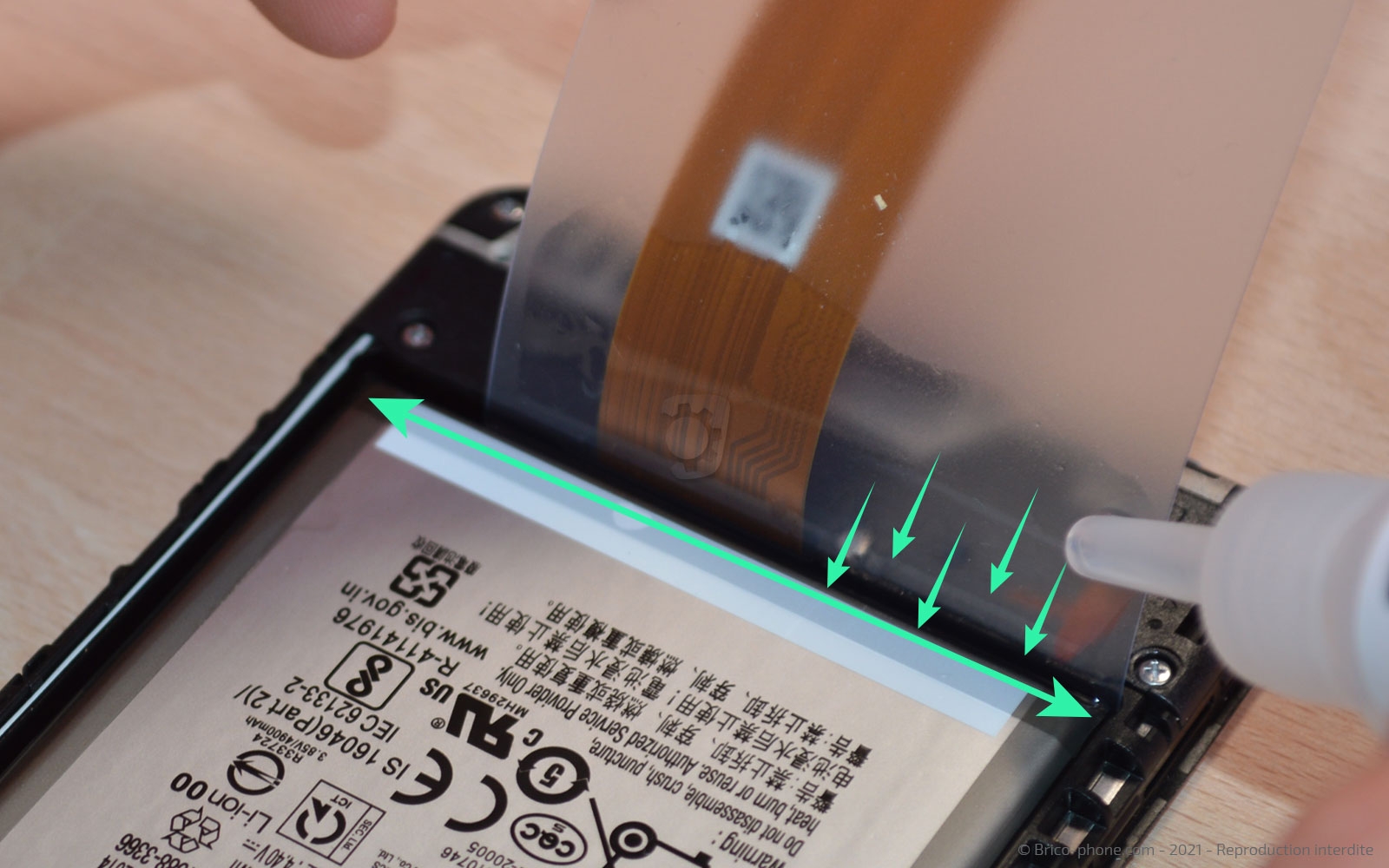

Insérez la carte en PVC transparente entre le châssis et la batterie afin de pouvoir appliquer le liquide iRemover.

Il va faciliter le retrait du composant en ramollissant l'adhésif se trouvant sous l'élément. Réitérez l'opération en bas et de chaque coté de la batterie.

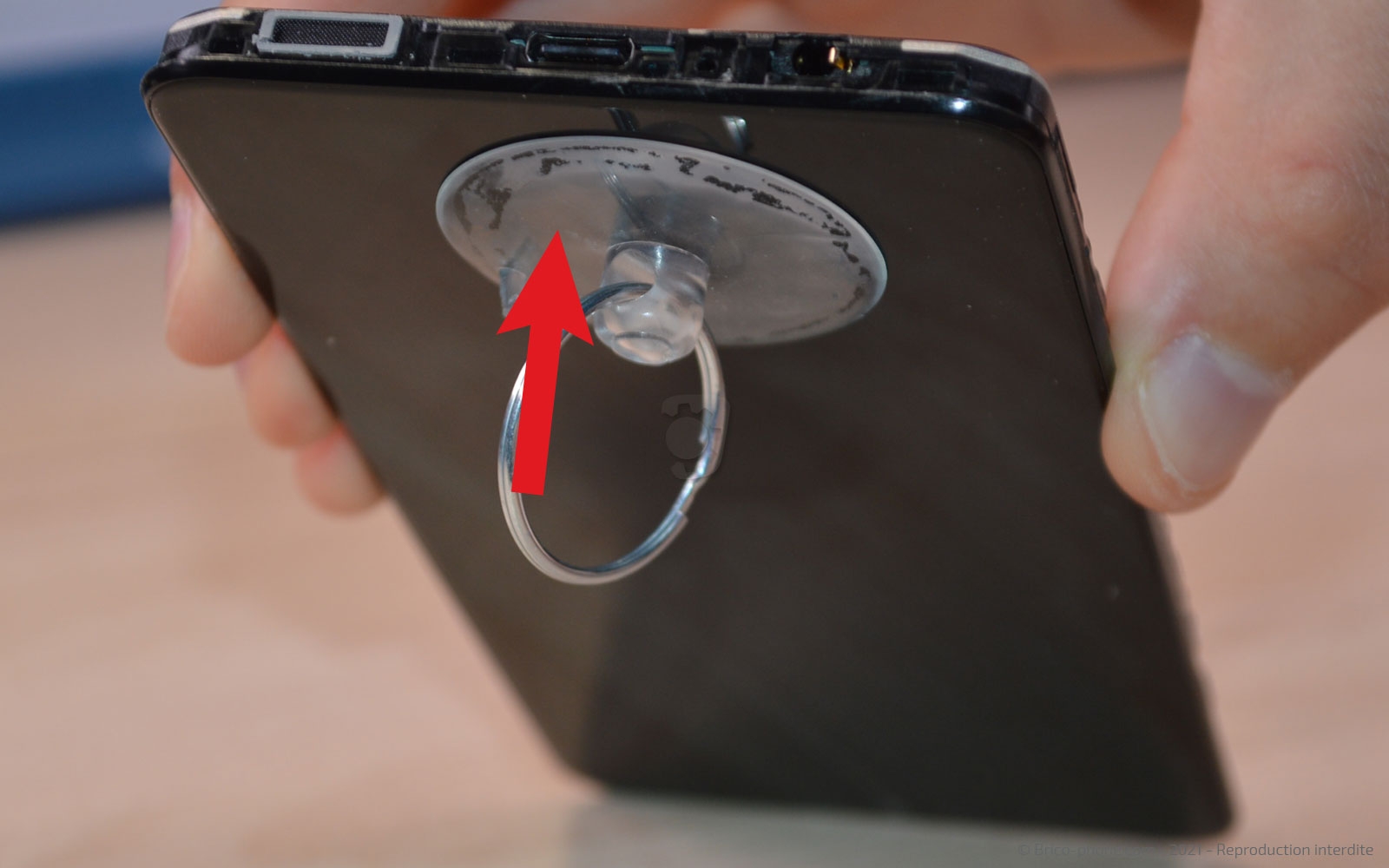

Collez la ventouse sur le bas de l'écran afin de permettre au liquide de s'infiltrer partout sous la pièce.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €
Etape 6 : Récupérer la batterie

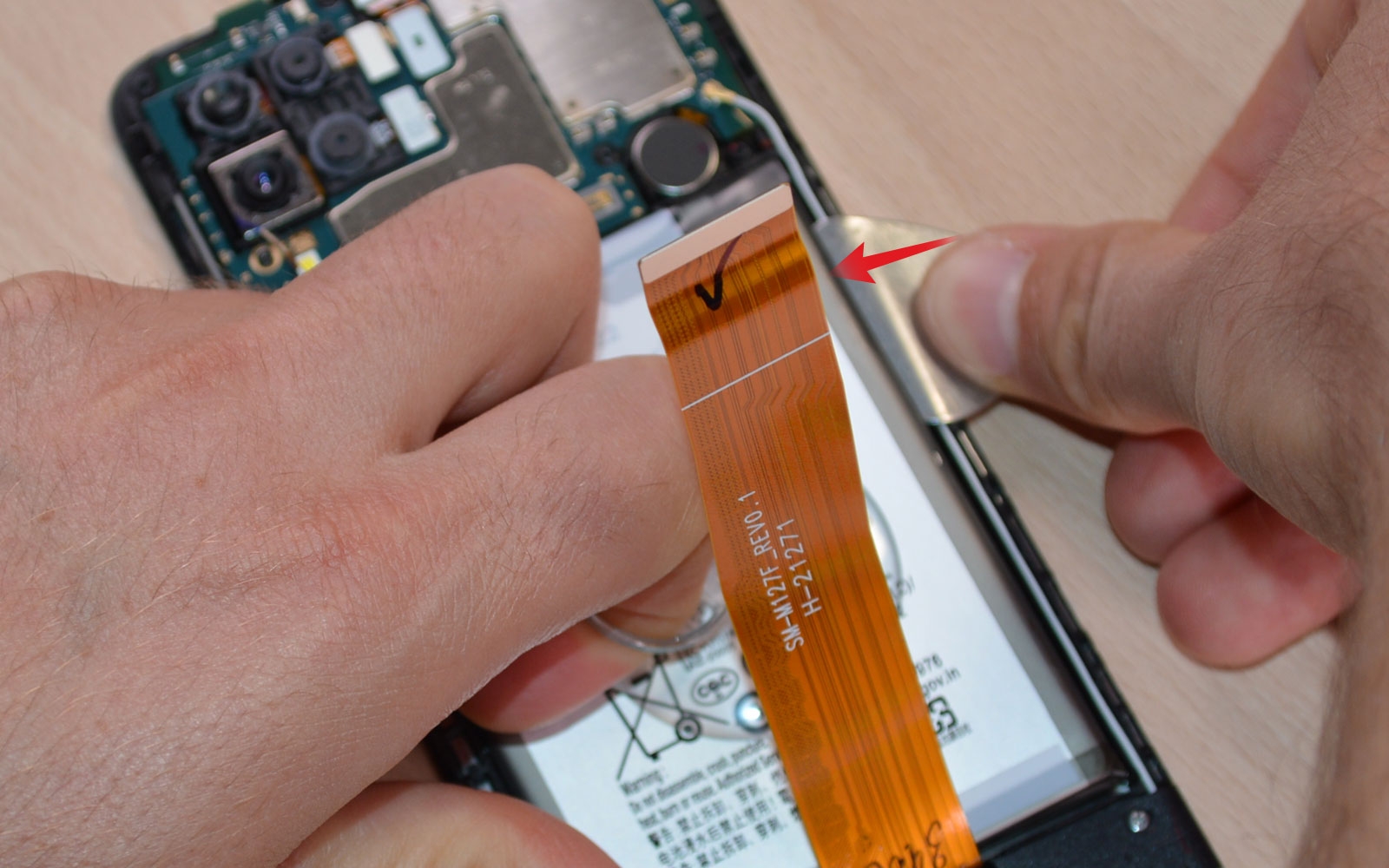

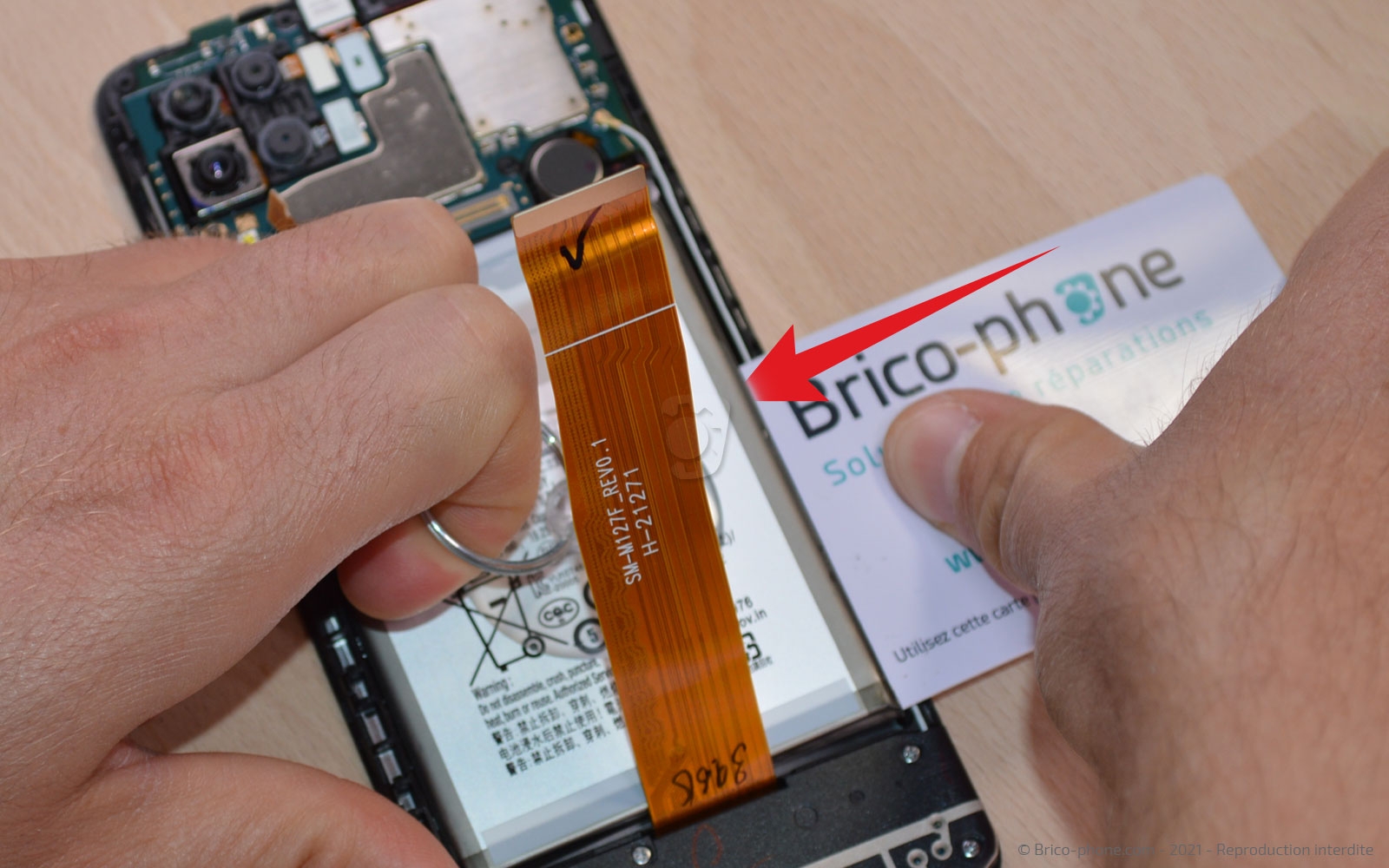

Prenez la ventouse et placez-la sur la batterie. Insérez le médiator en métal de manière à faire basculer la batterie hors du téléphone.

Vous pouvez également utiliser la carte en PVC pour terminer le décolage de la batterie.

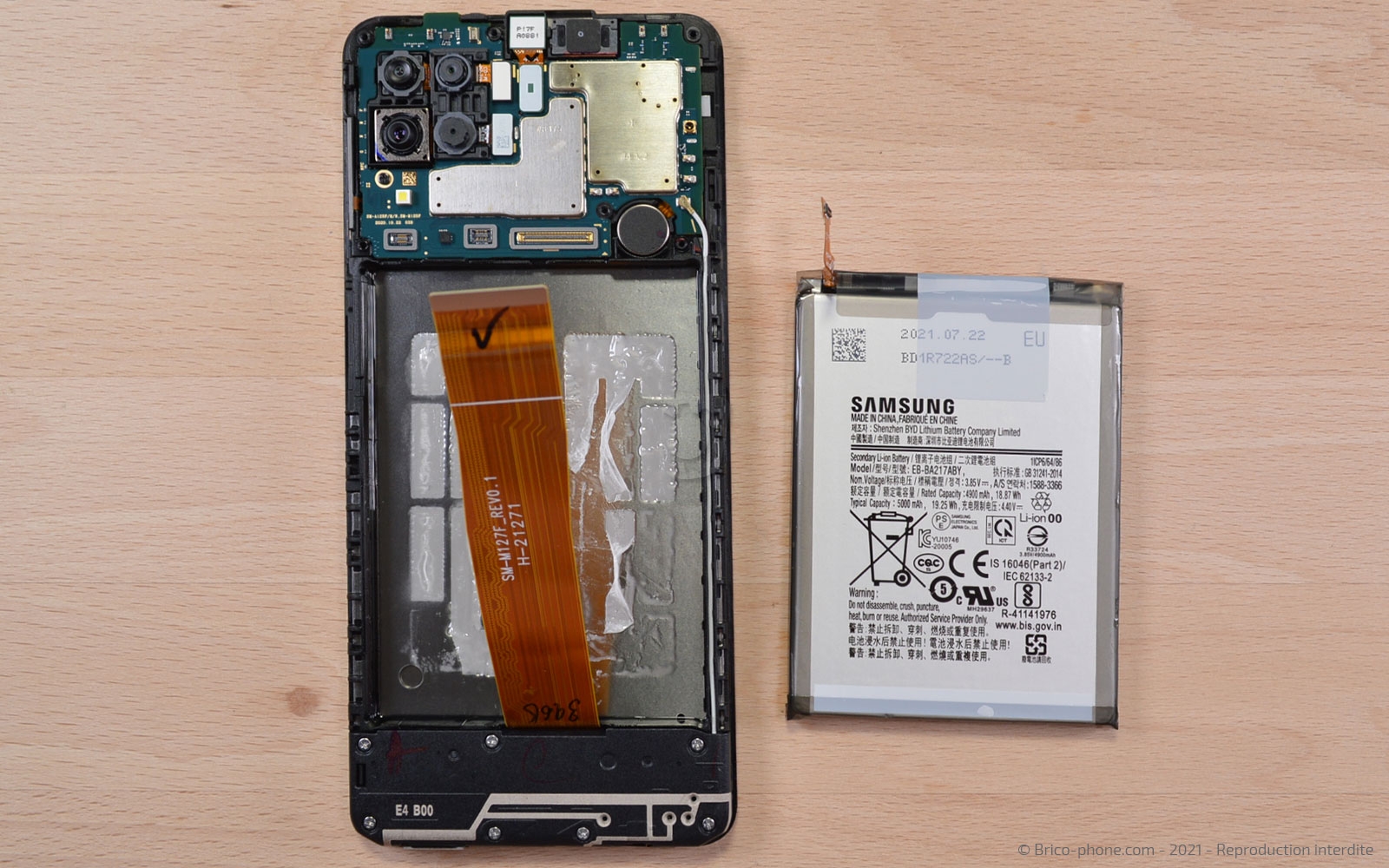

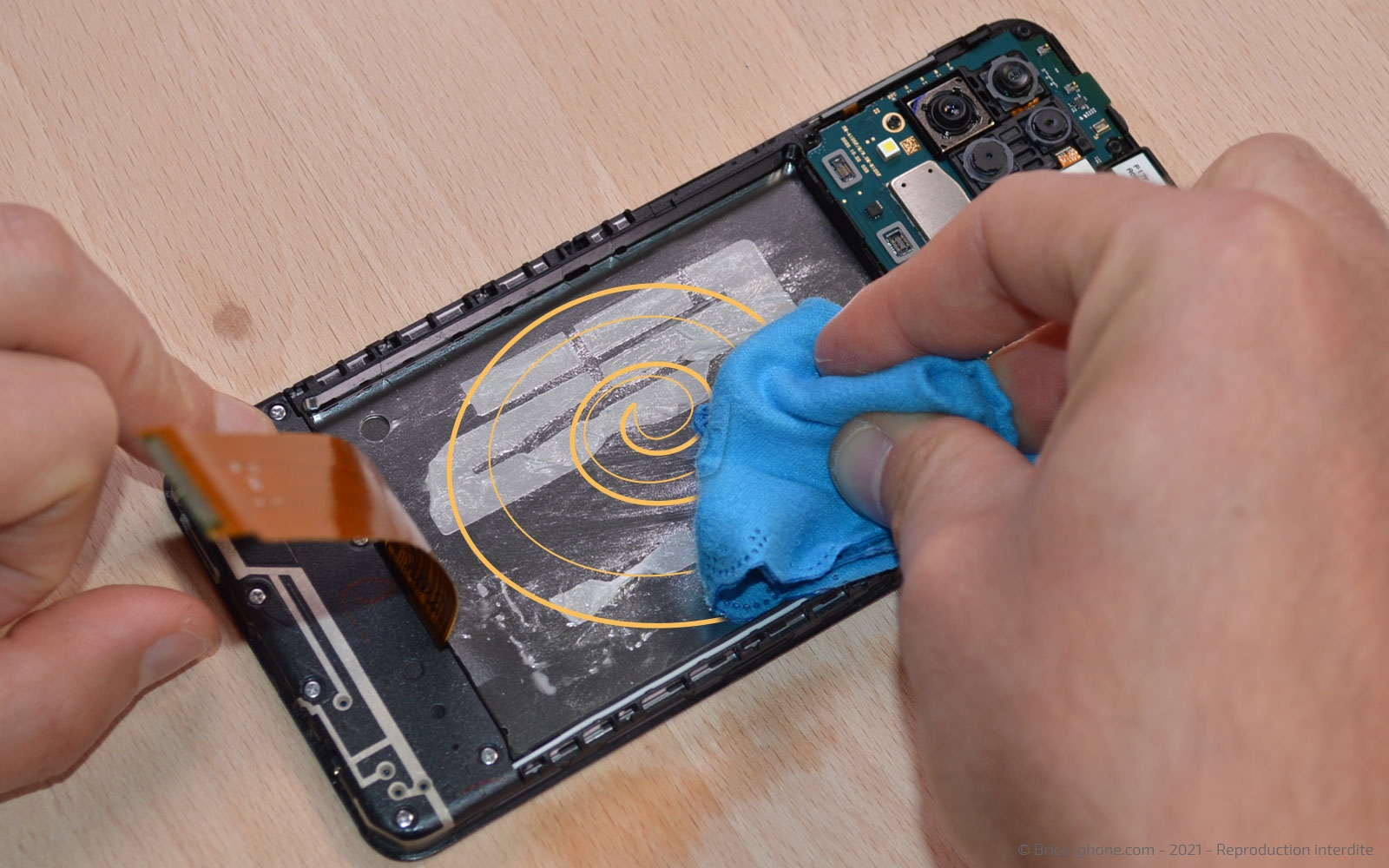

Enfin, nettoyez les résidus de liquide et de stickers à l'aide d'un chiffon.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy A12 et A12 Nacho
34,90 €
Lot de 3 lingettes microfibre
3,12 €

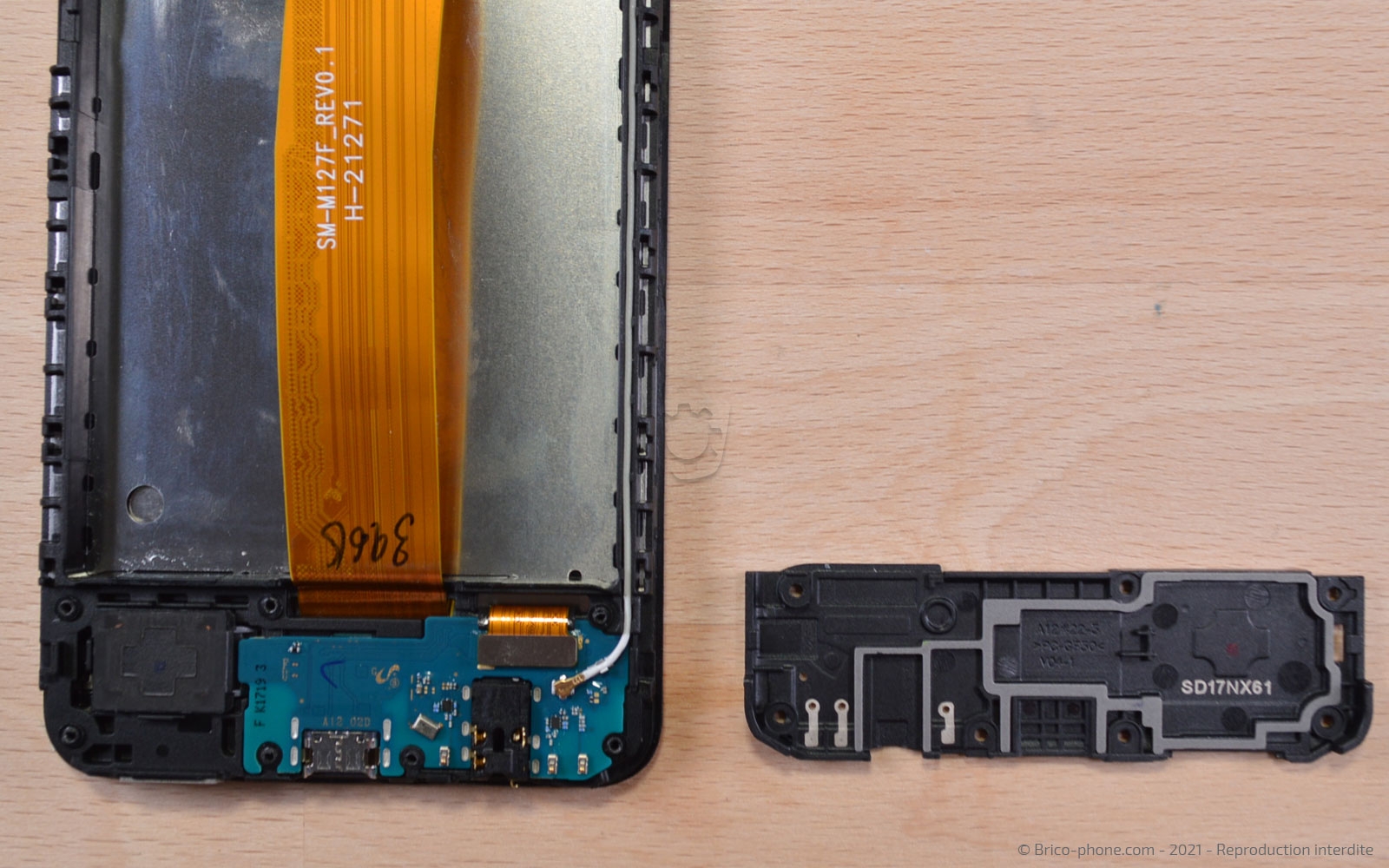

Etape 7 : Sortir la plaquette de protection

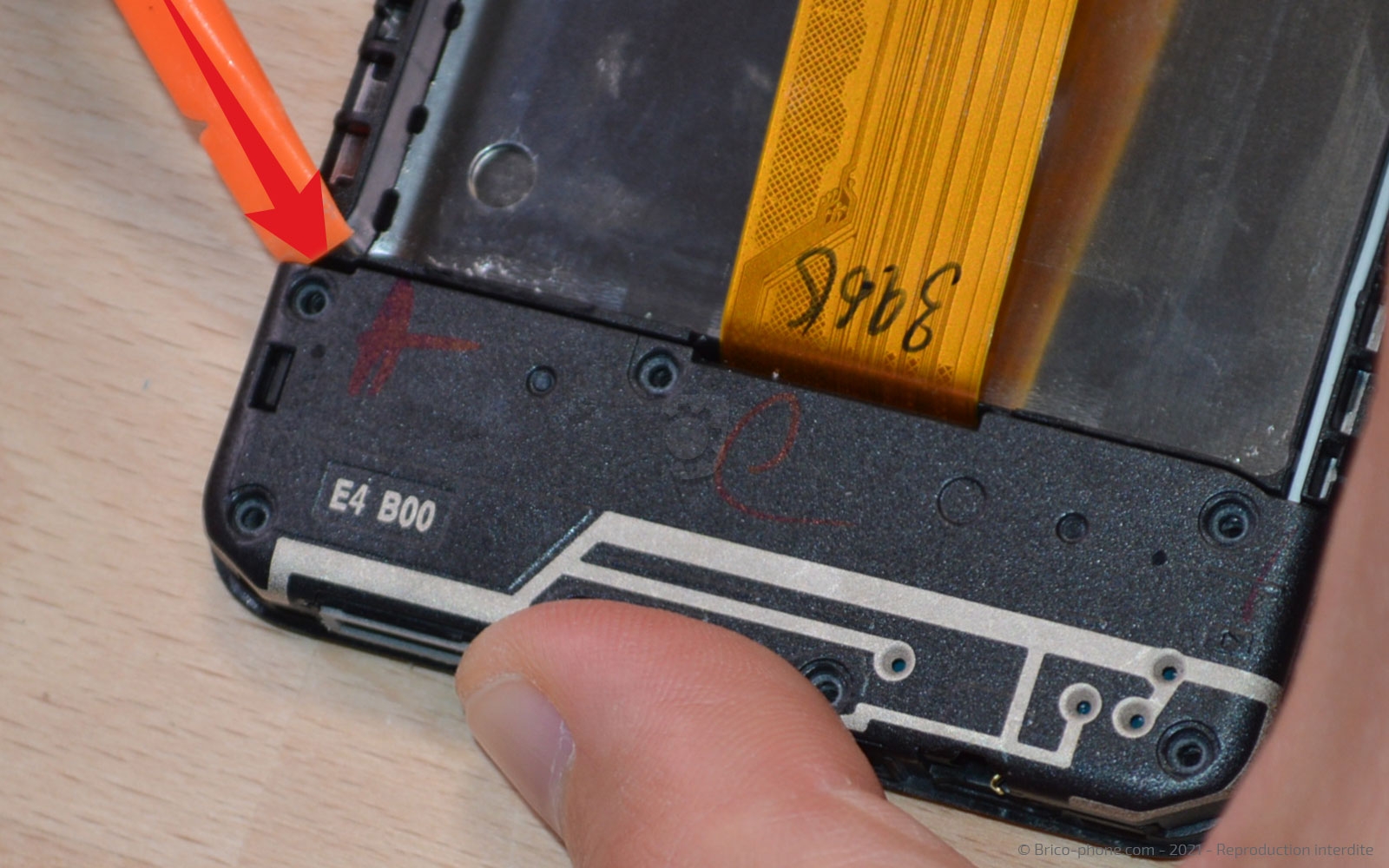

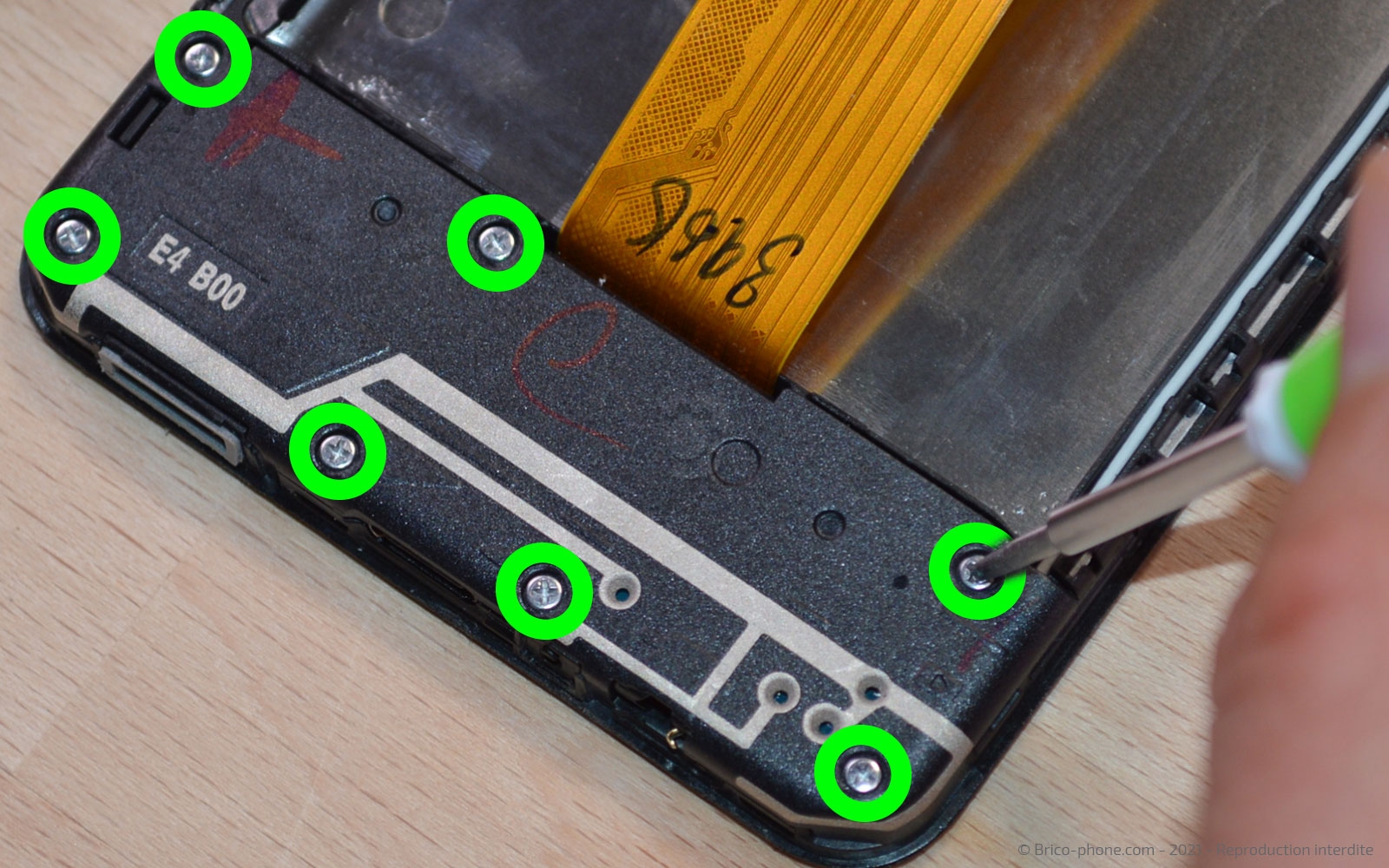

Sur la partie du bas, ôtez les 7 vis de la plaquette de protection.

Ensuite, déclipsez le cache à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

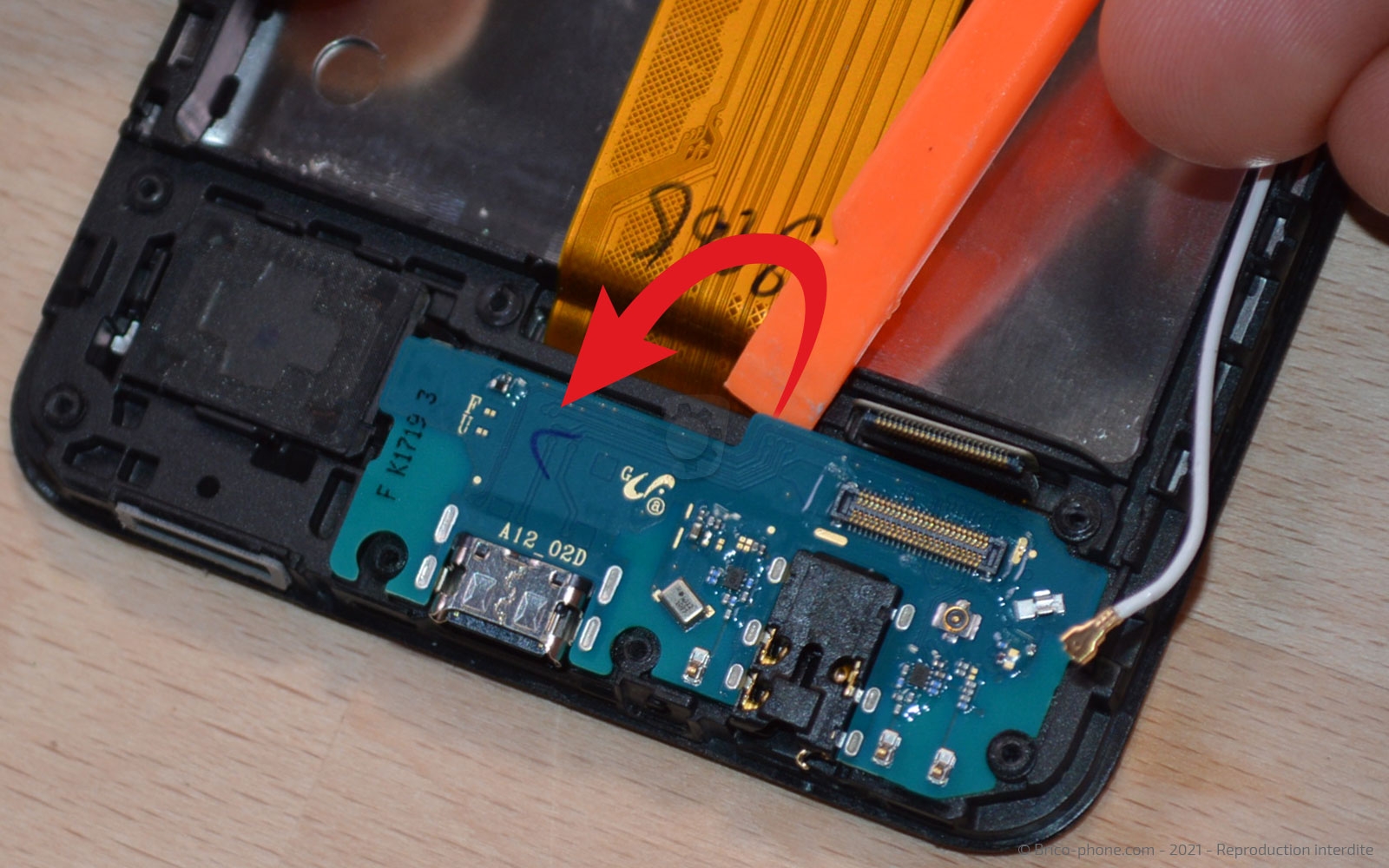

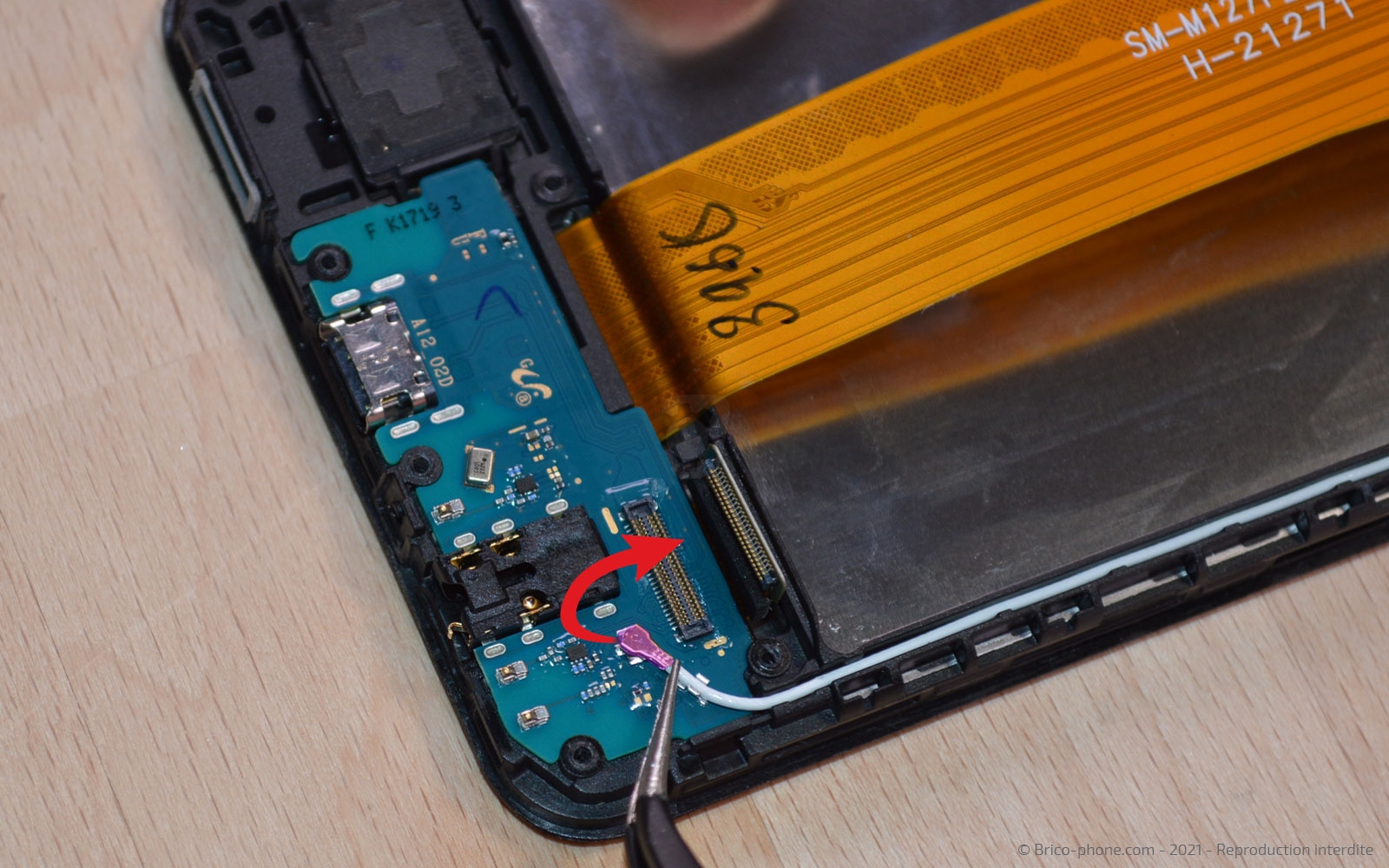

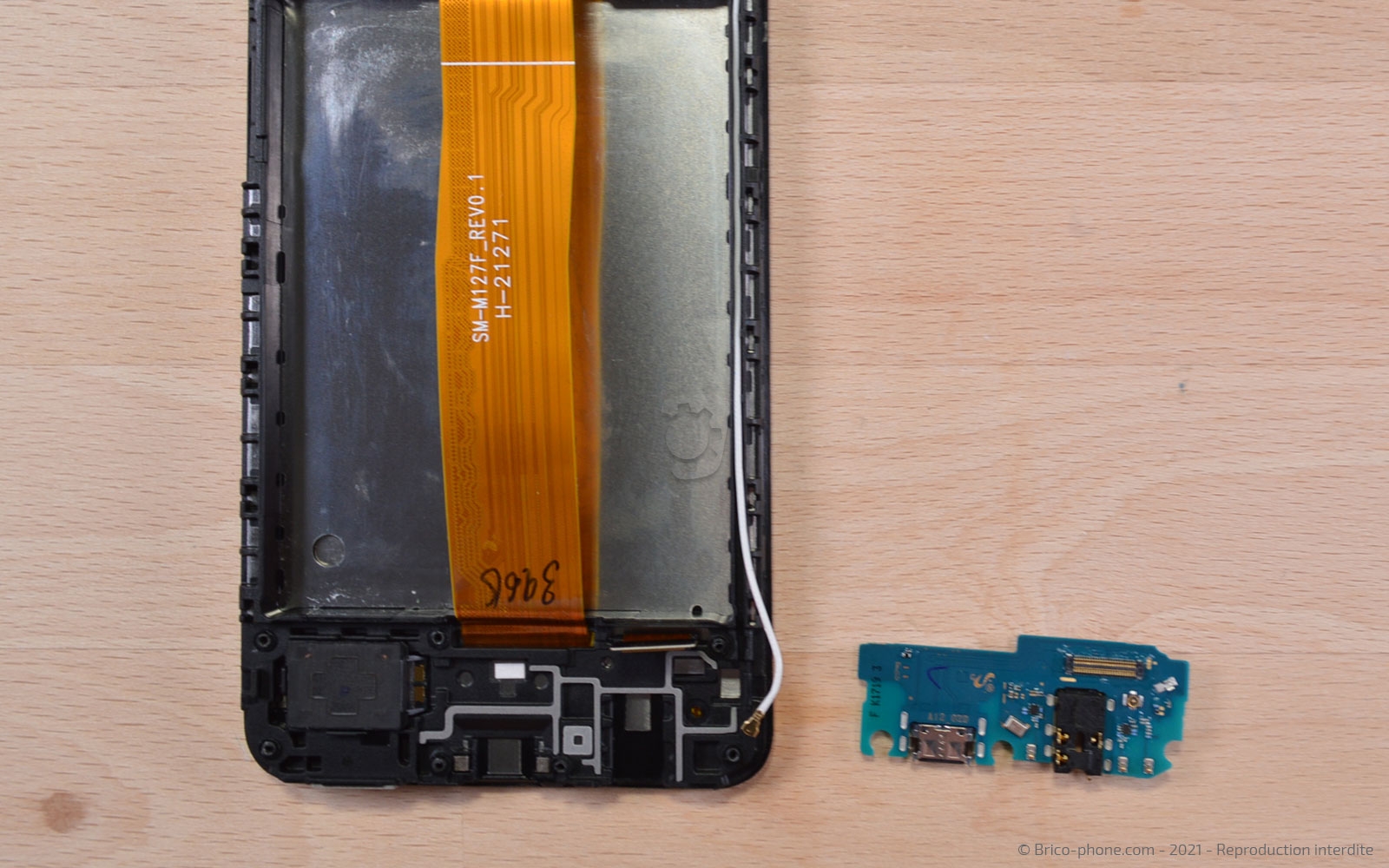

Etape 8 : Libérer les connecteur de charge

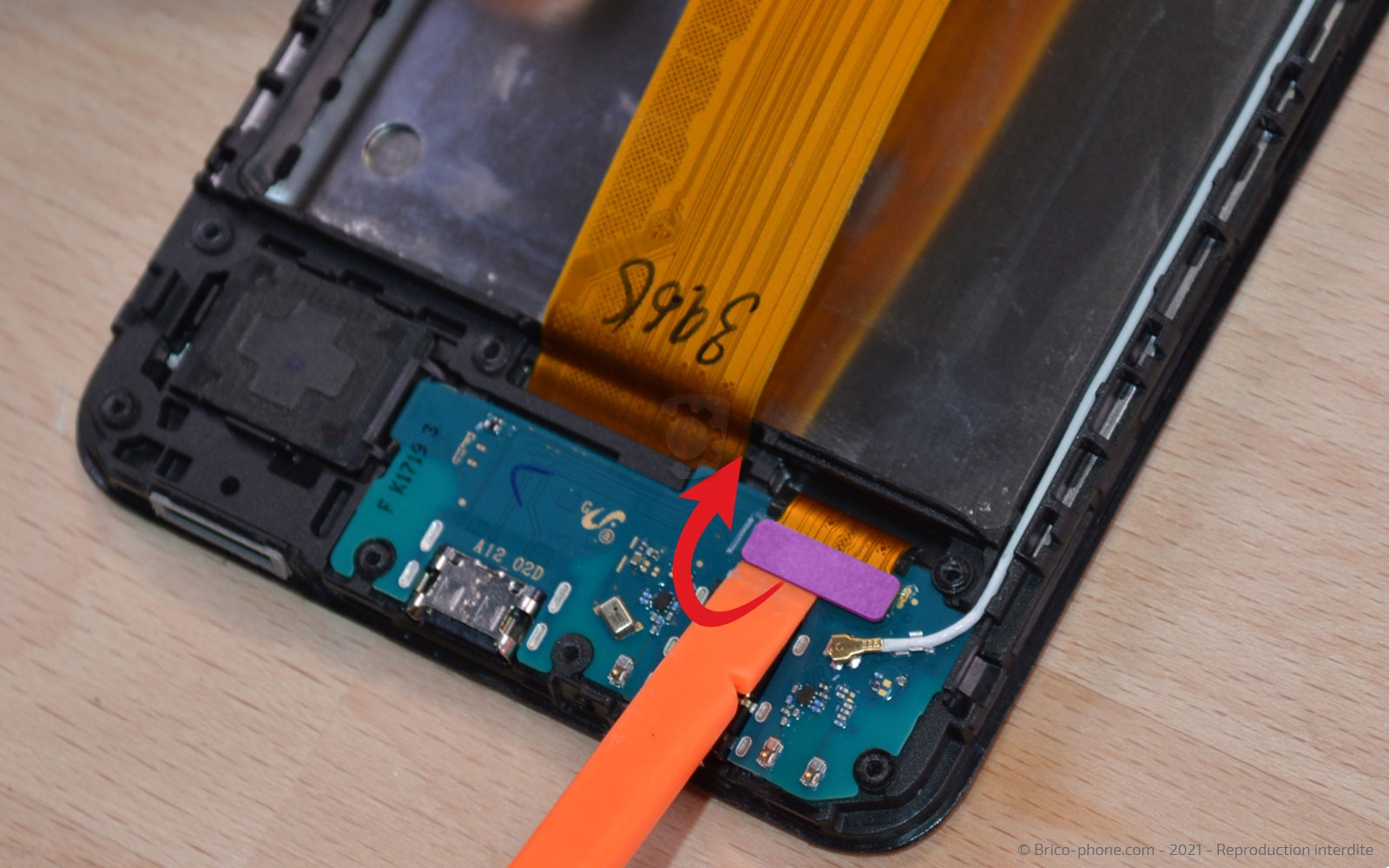

Déconnectez la seconde nappe de l'écran puis détachez le câble coaxial avec la pincette.

Glissez le spudger sous le dock pour l'extraire du smartphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy A12 et Galaxy M12
17,90 €

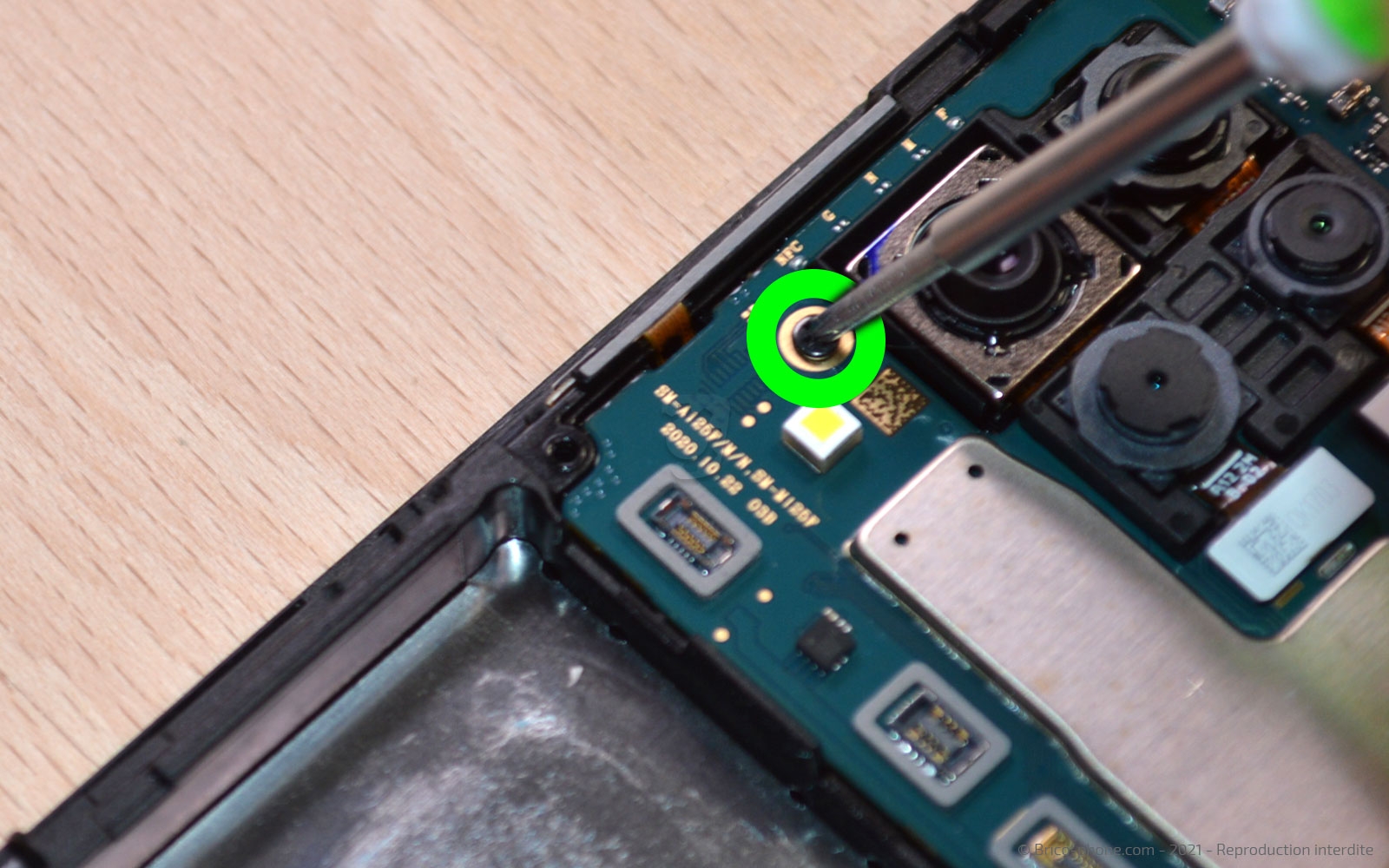

Etape 9 : Enlever la carte mère

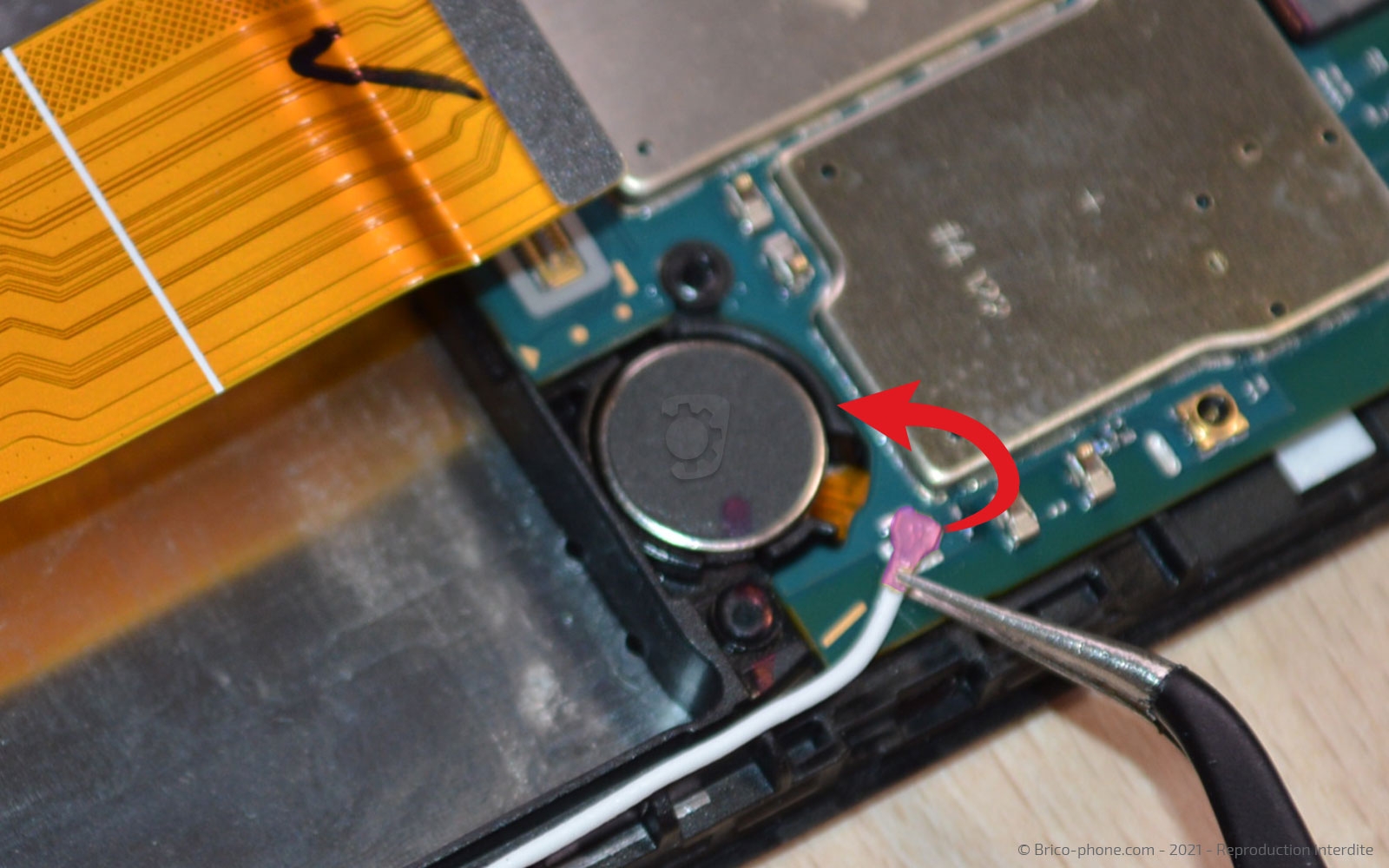

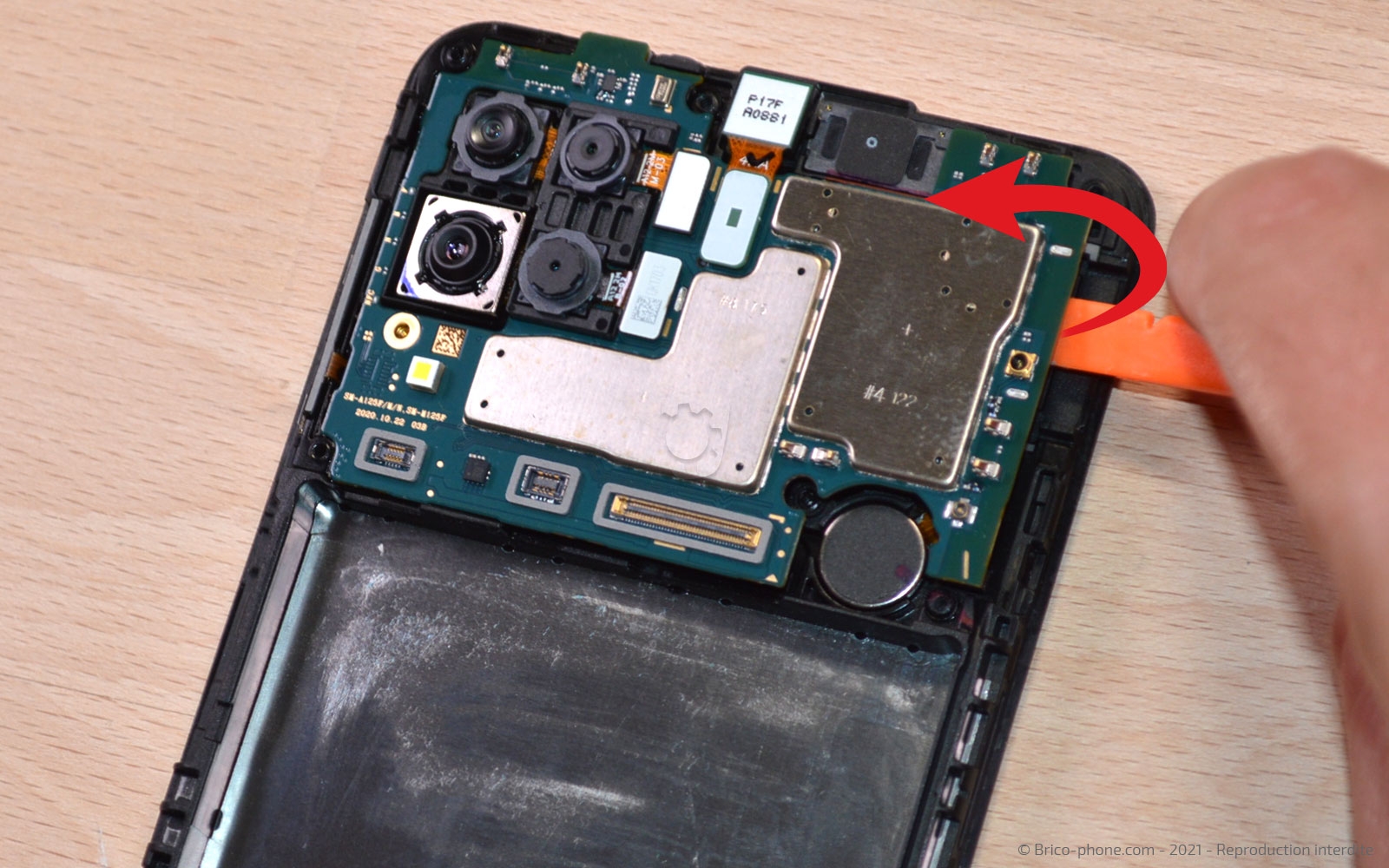

A l'aide de la pincette en métal, détachez le câble coaxial.

Ensuite, retirez la dernière vis cruciforme retenant la carte mère au châssis.

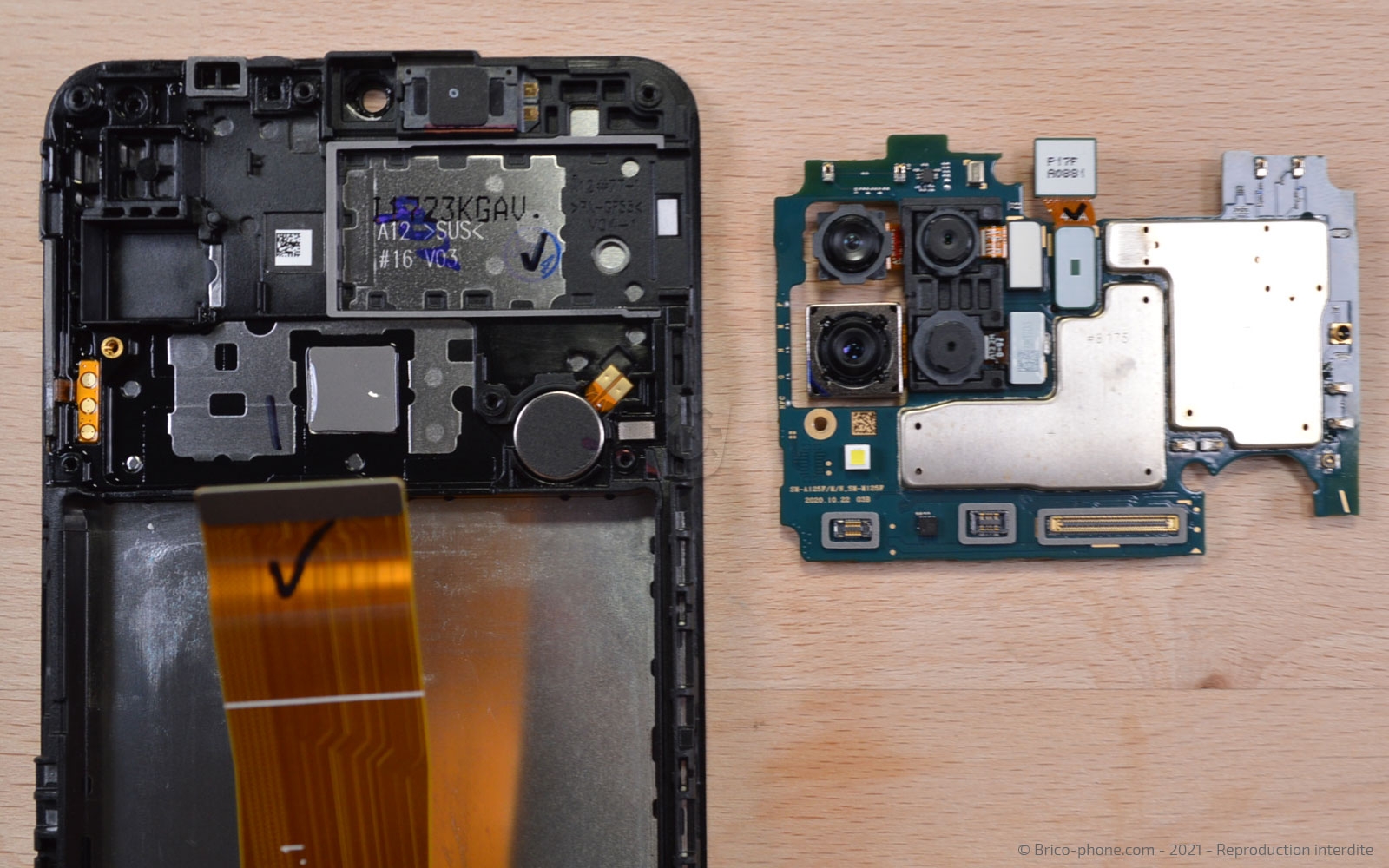

Glissez le levier en nylon sous la carte mère pour faire levier et la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

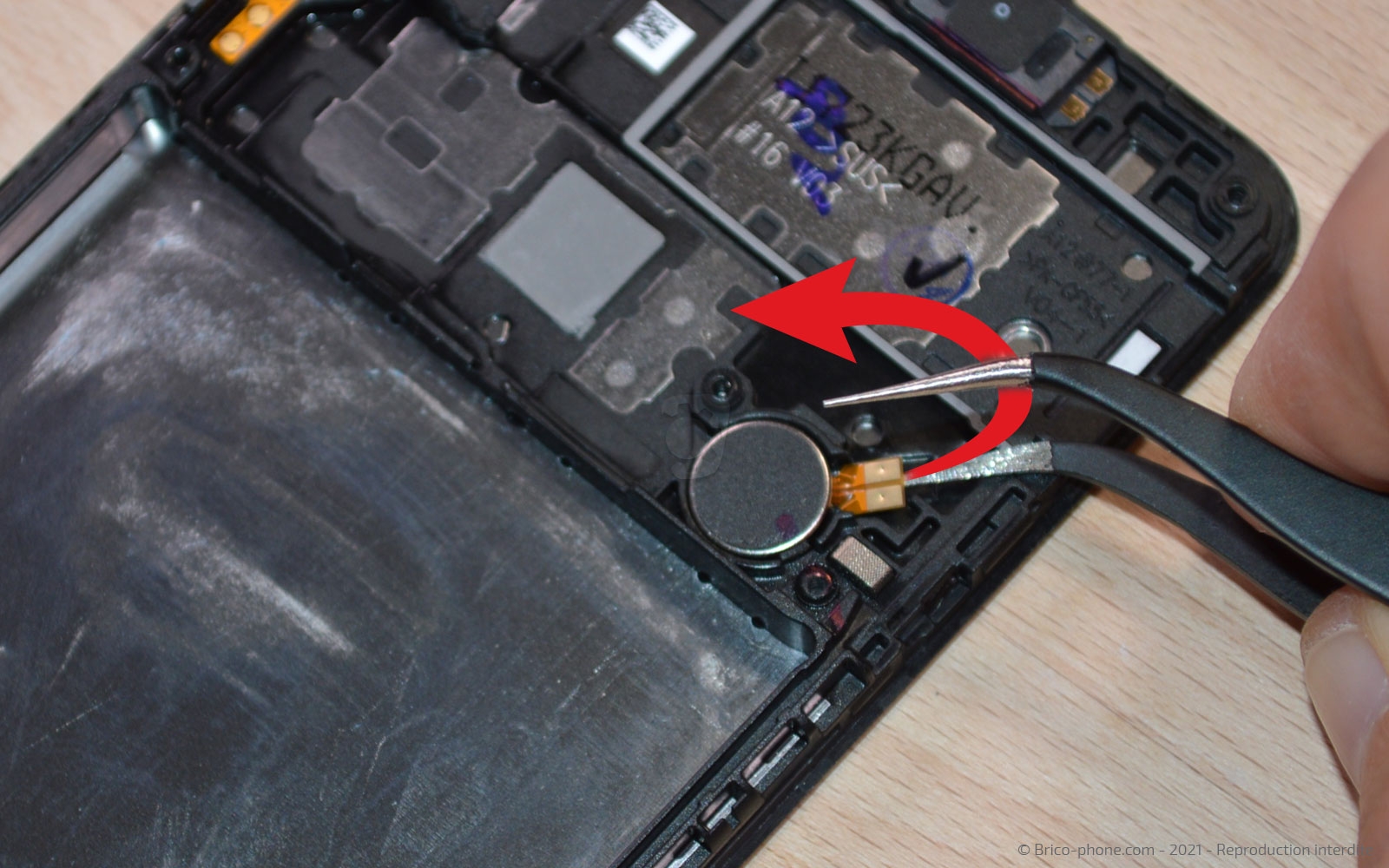

Etape 10 : Décoller le vibreur

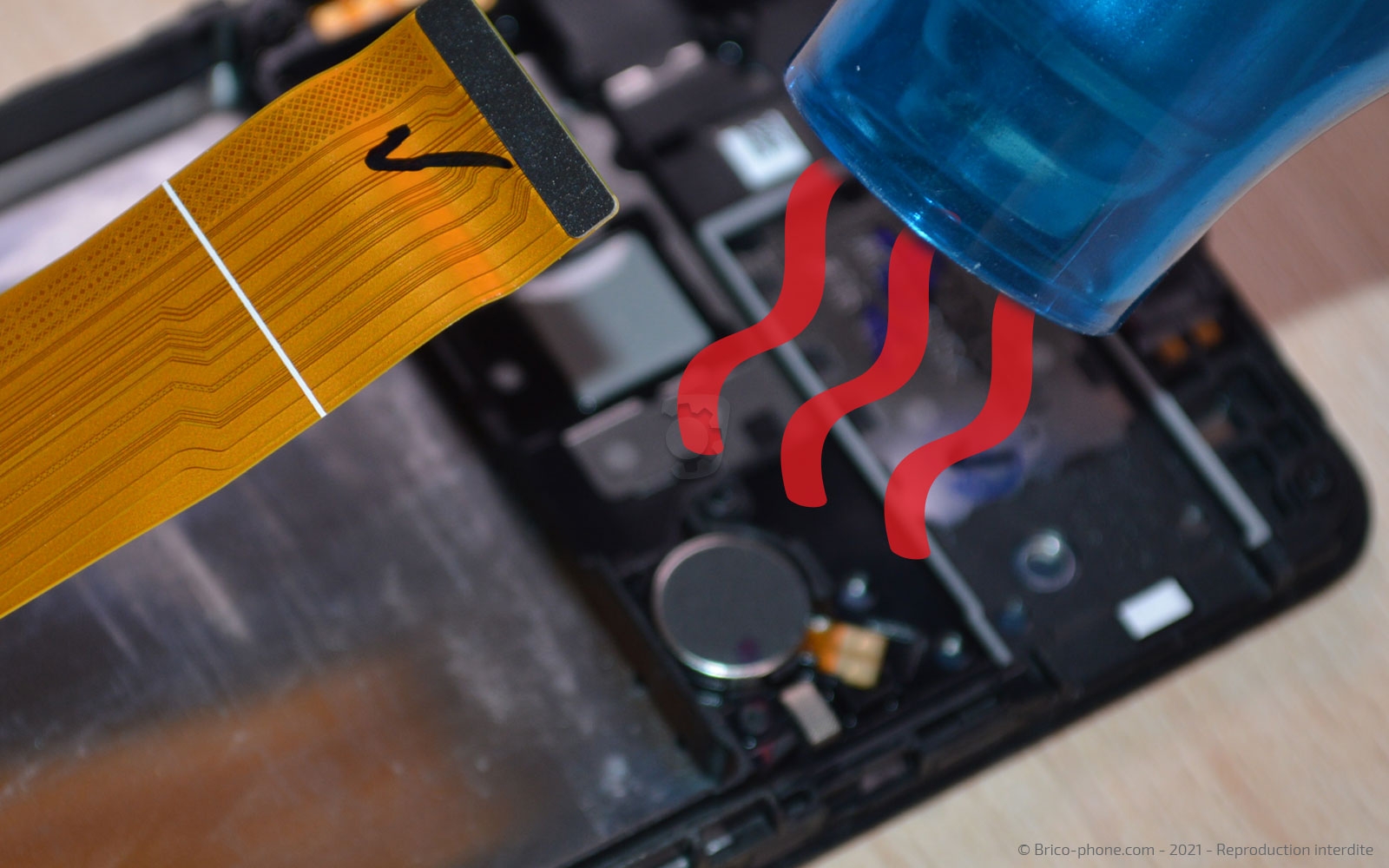

A l'aide d'un décapeur thermique ou de votre sèche-cheveux, séchez légèrement le vibreur de votre appareil.

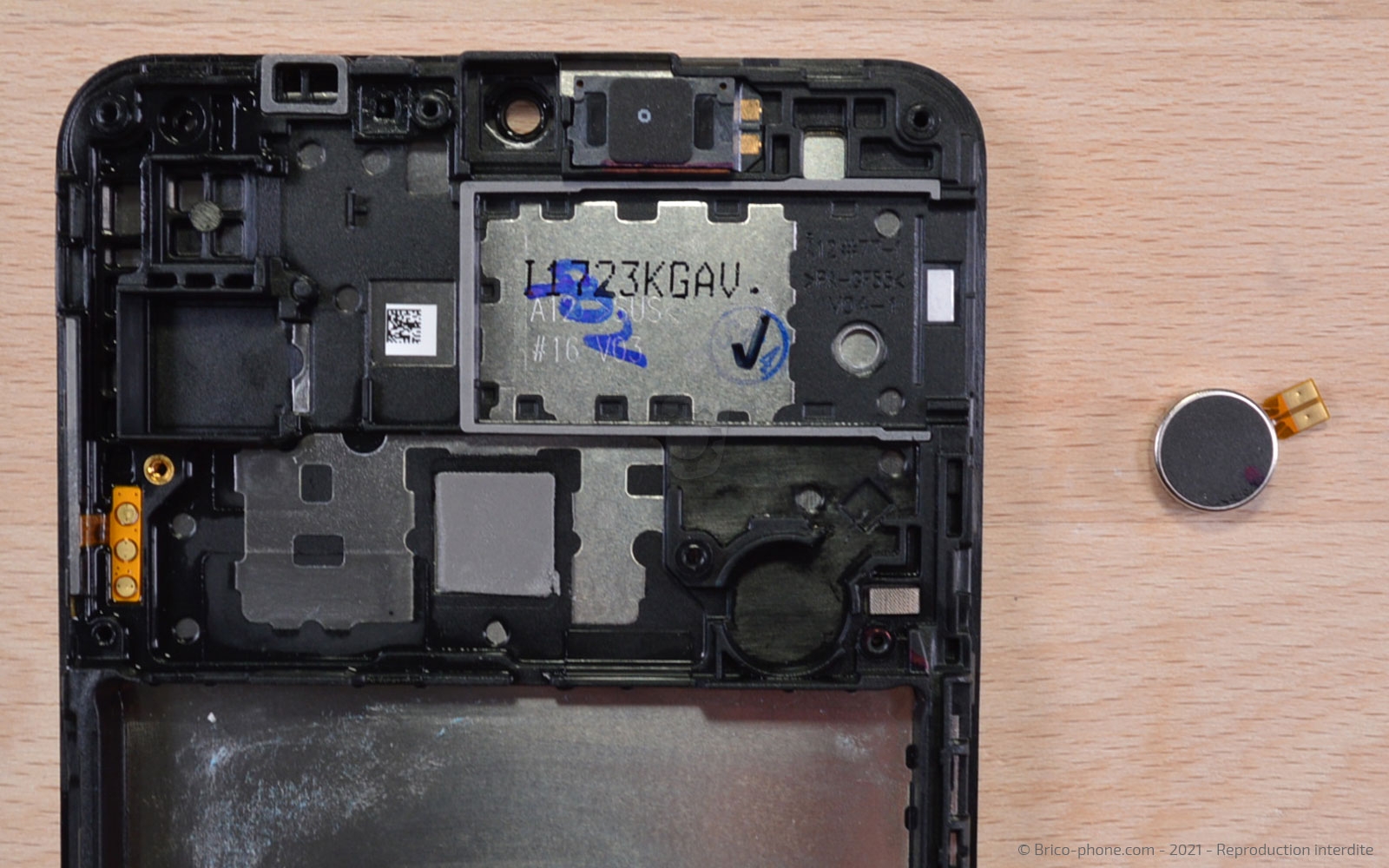

Insérez la pince brucelles sous la nappe du composant puis sous le vibreur lui-même pour le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

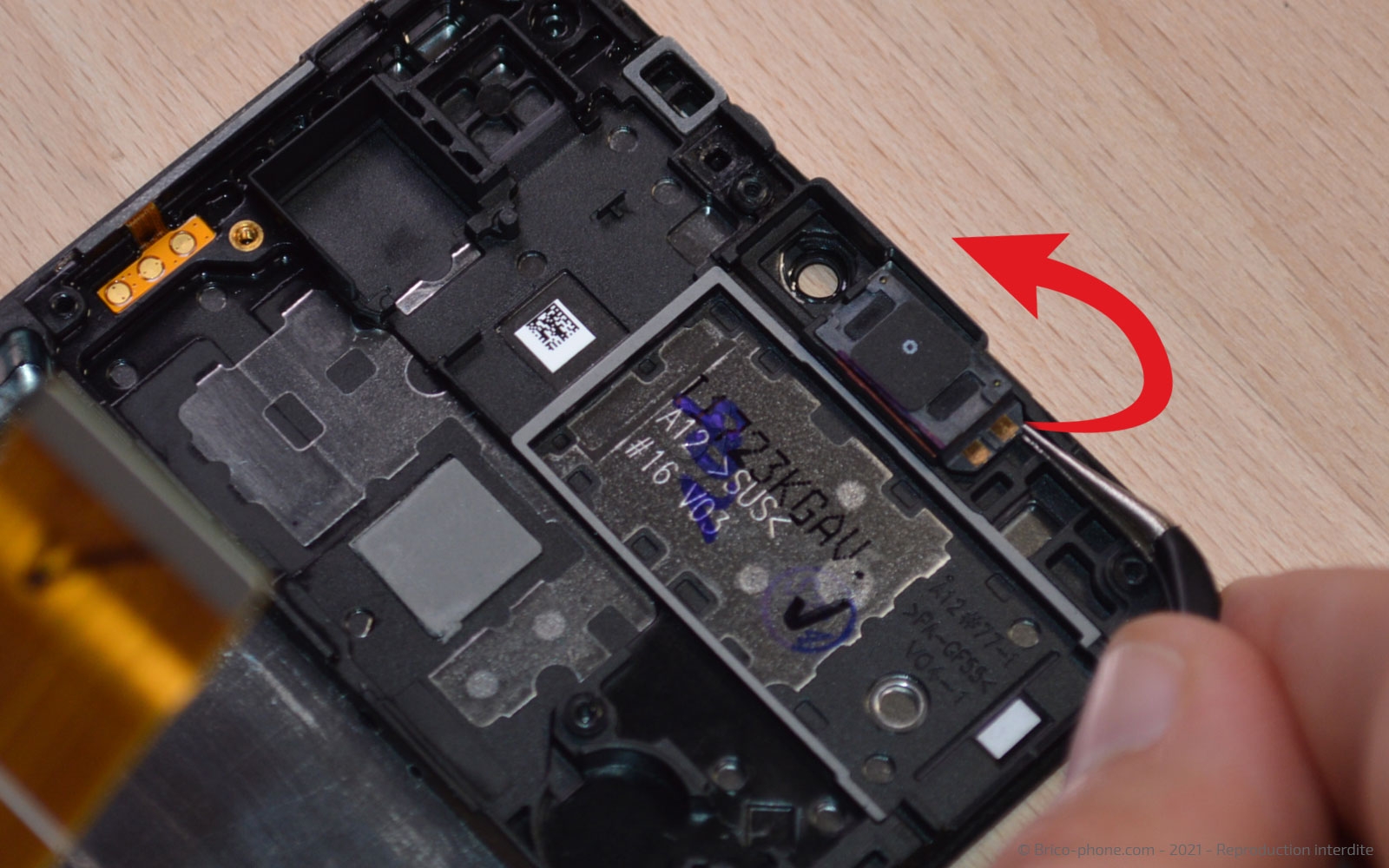

Etape 11 : Oter le haut-parleur interne

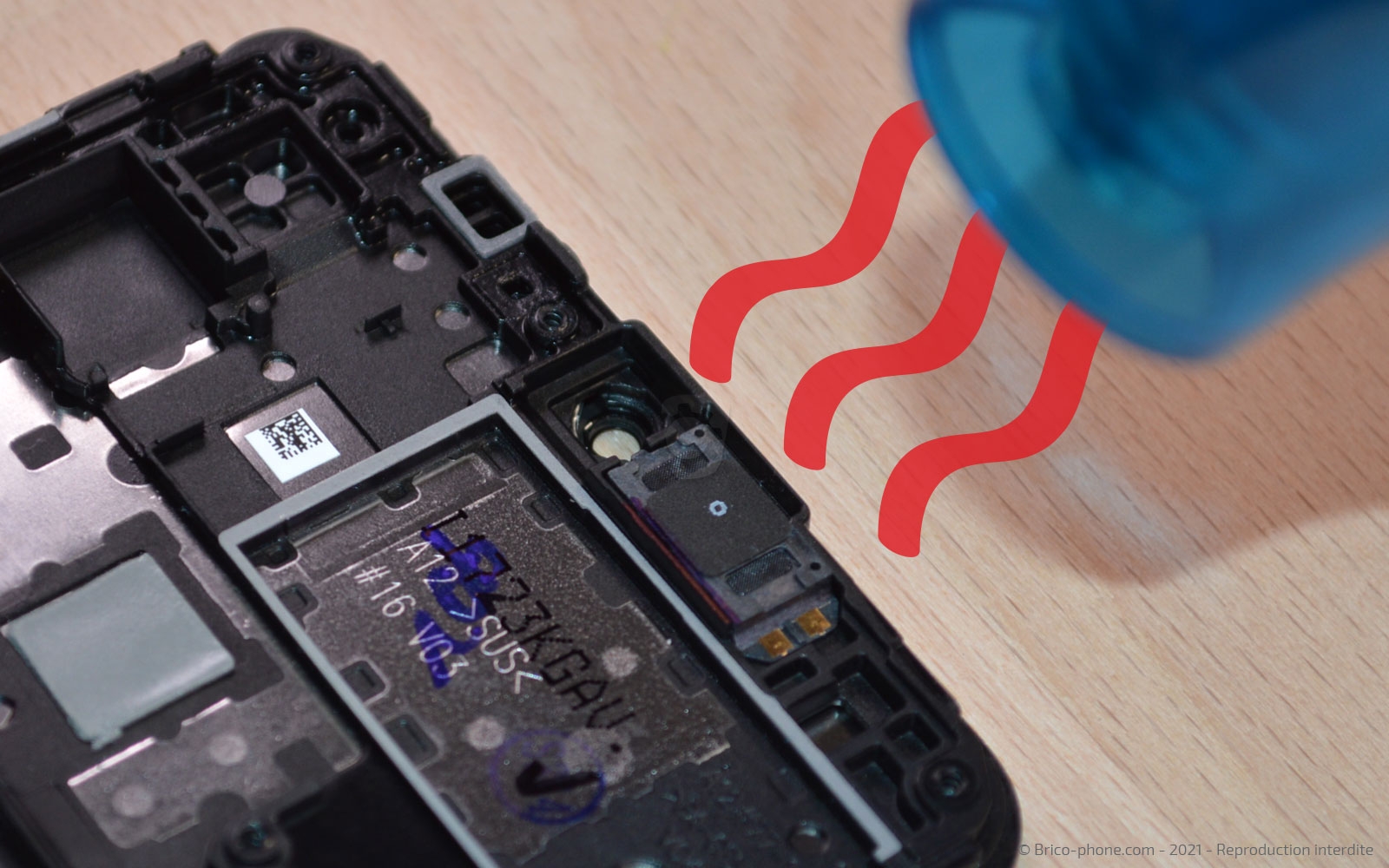

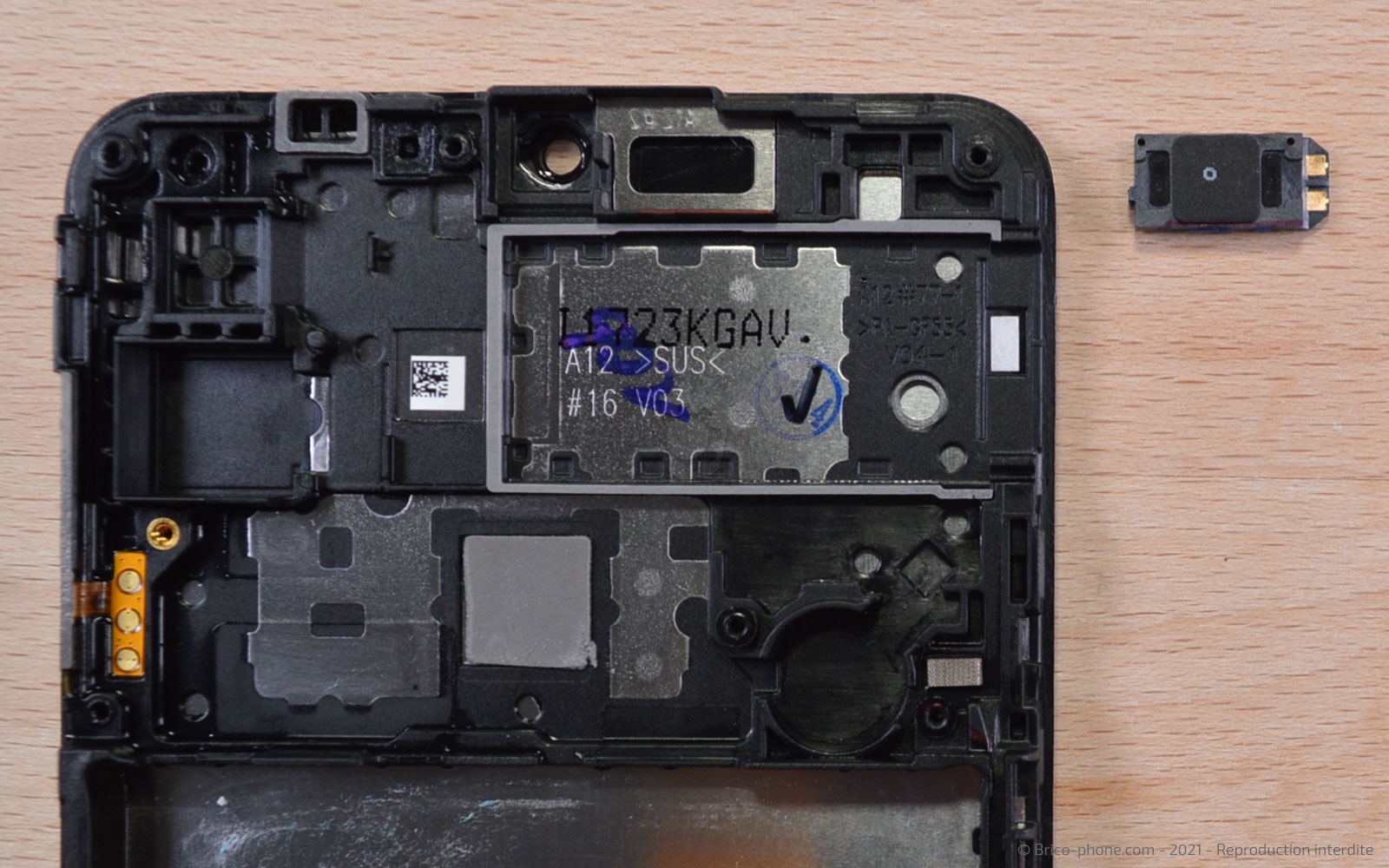

Comme pour le vibreur, vous devez chauffer le composant avant de le décoller à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Ecouteur interne de l'oreille pour Samsung Galaxy A12 et A12 Nacho
6,90 €

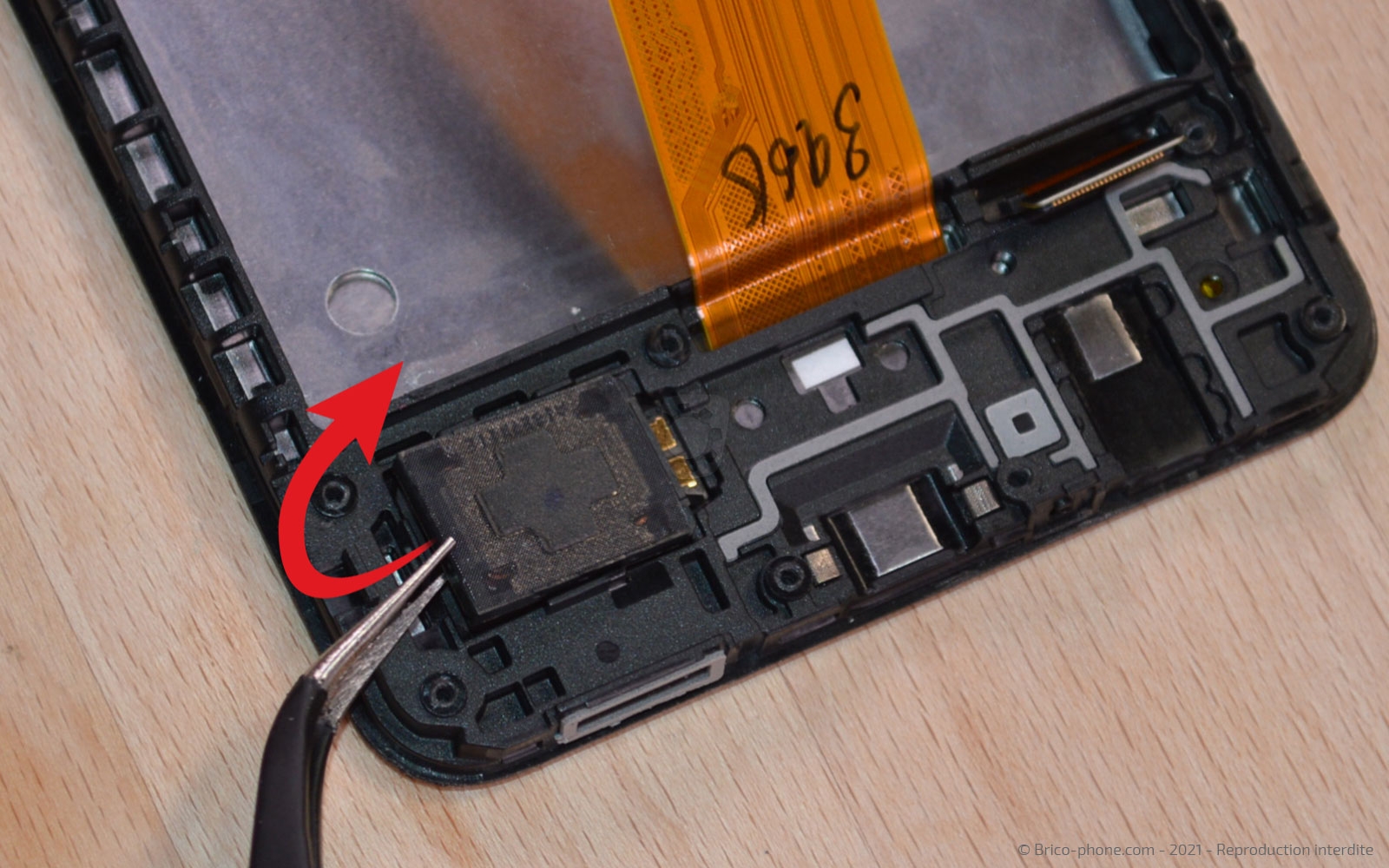

Etape 12 : Récupérer le haut-parleur externe

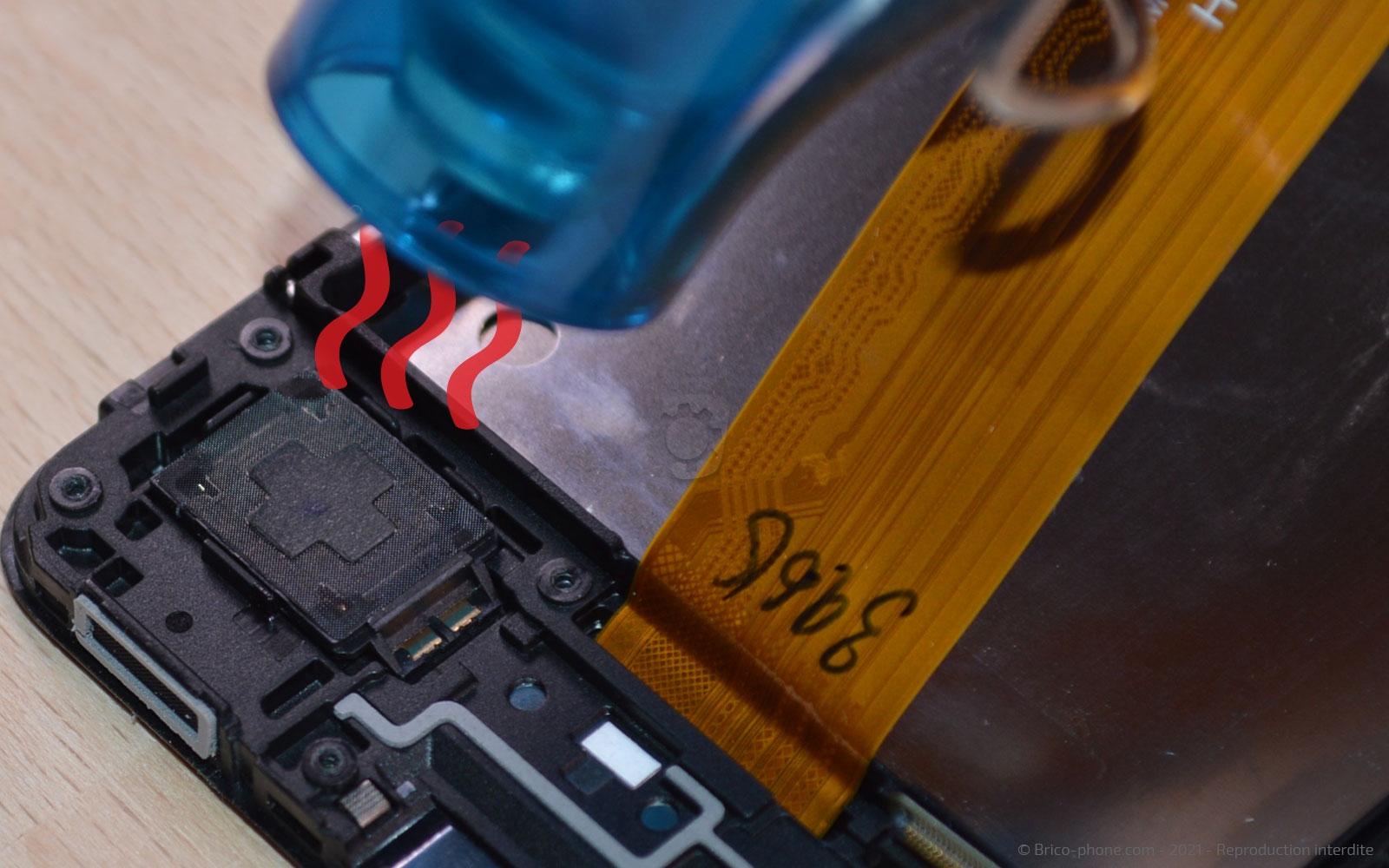

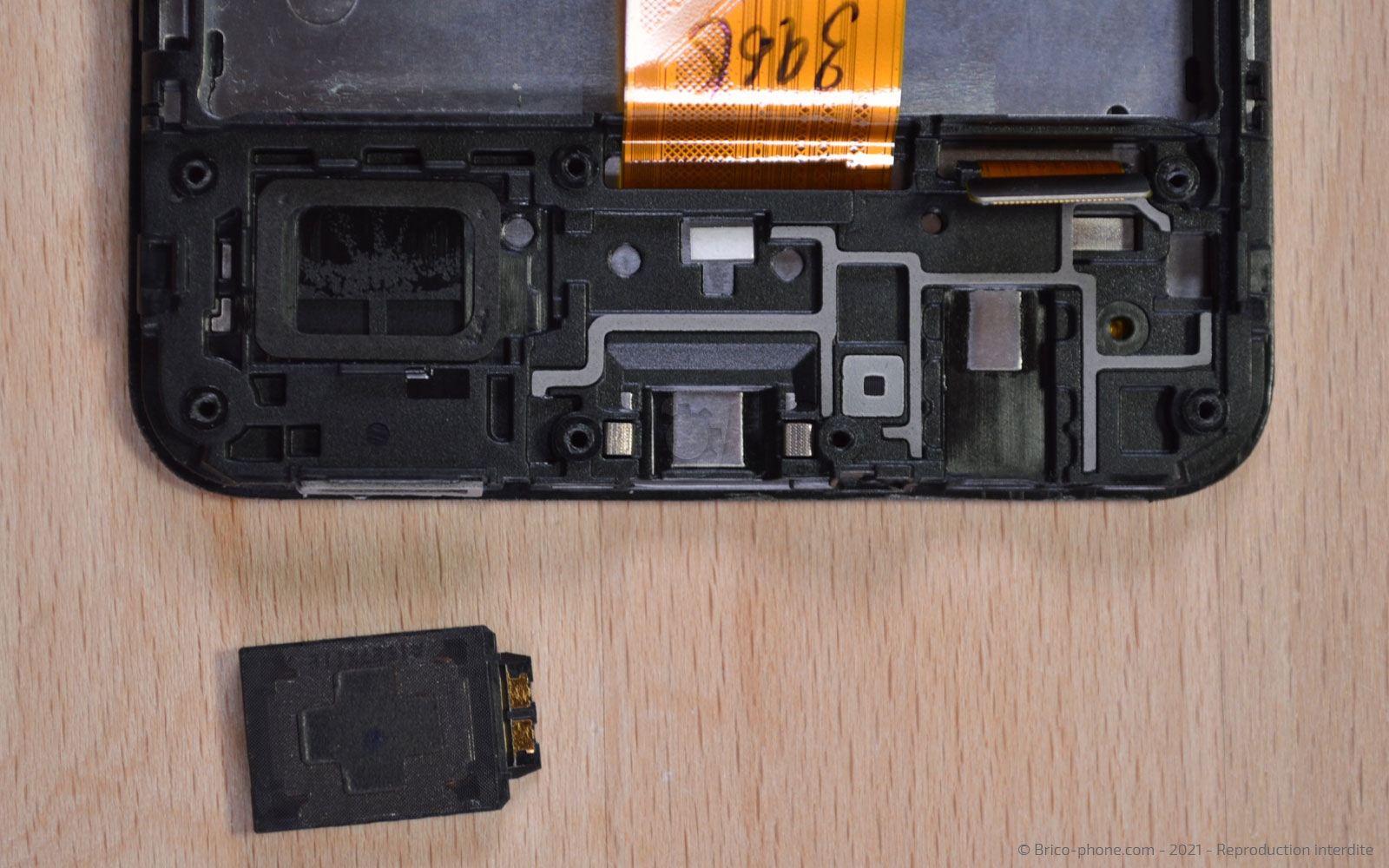

Sur la partie basse du téléphone, il vous faut également chauffer le haut-parleur externe afin de pouvoir le décoller du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

Etape 13 : Séparer les caméras de la carte mère

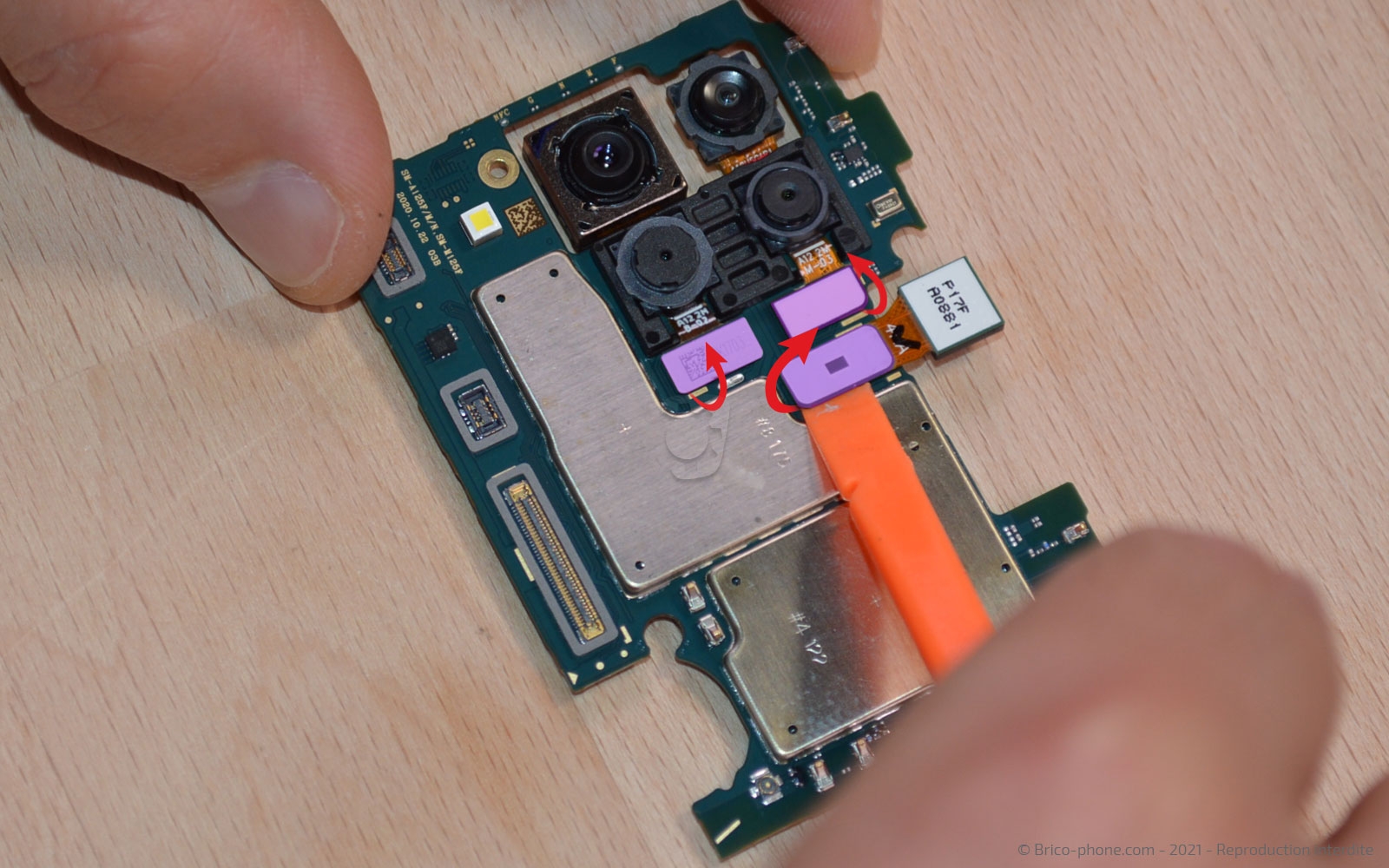

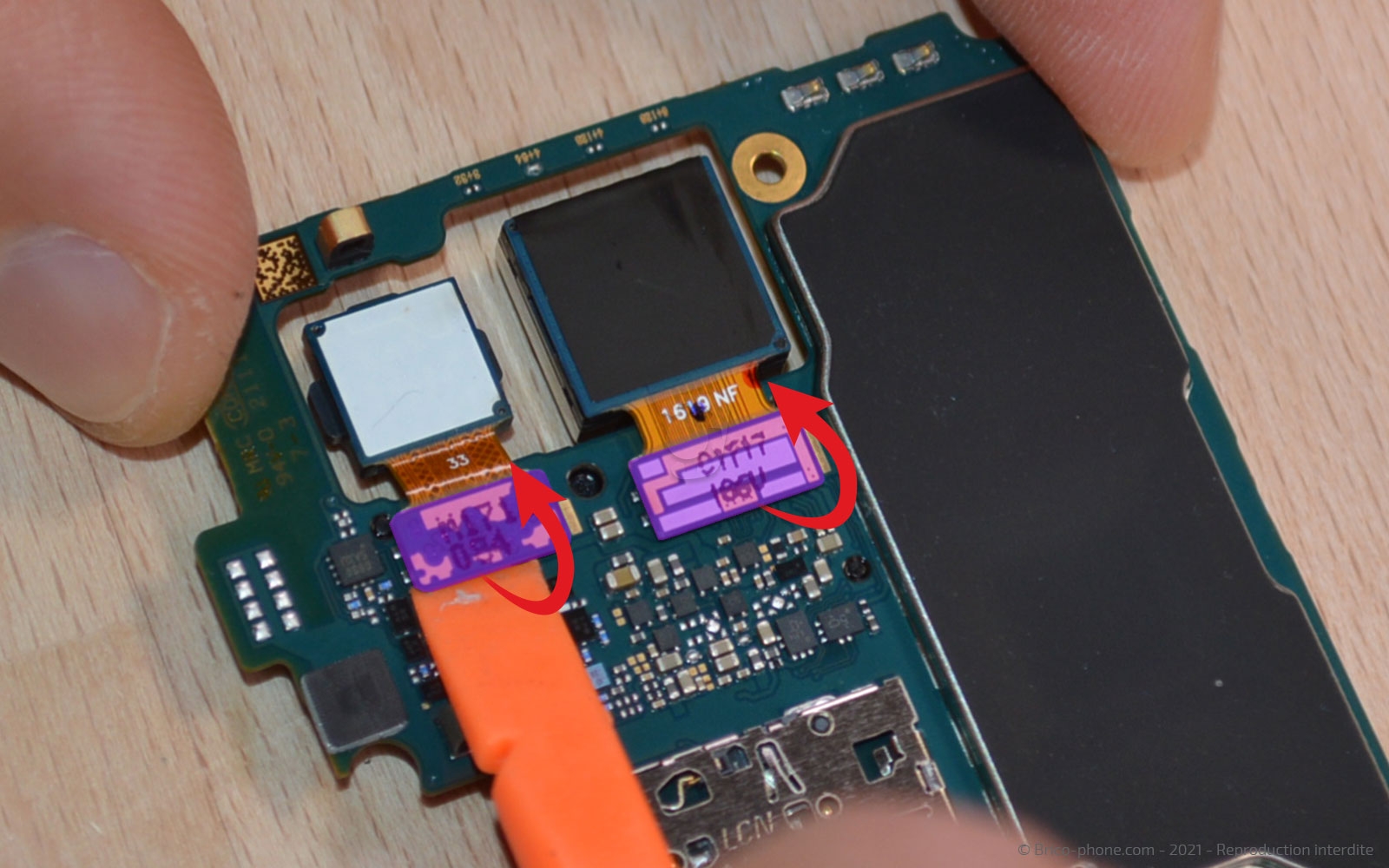

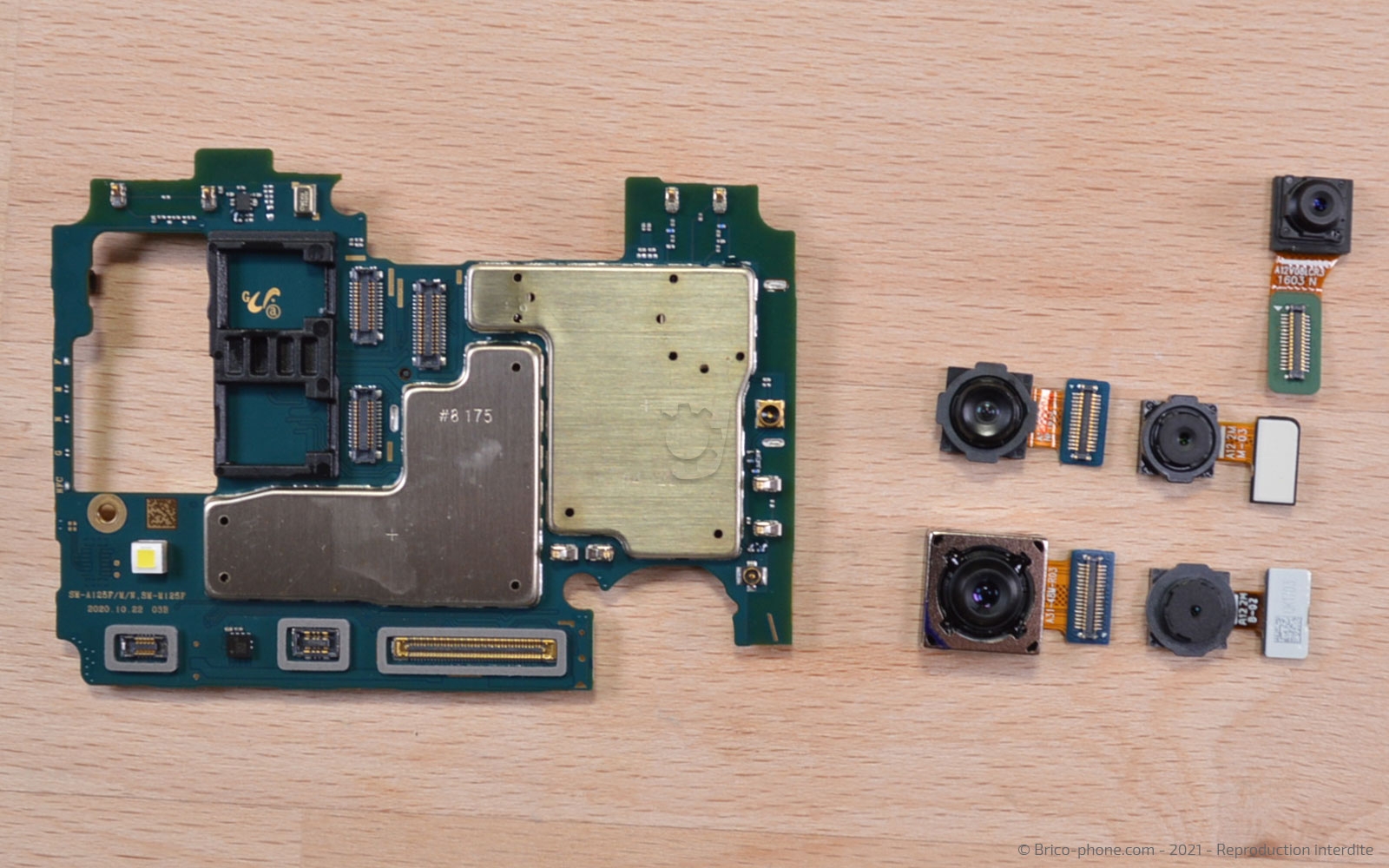

Reprenez la carte mère afin de déconnecter les nappes des caméras.
Outils du kit utilisés
Outils du kit utilisés

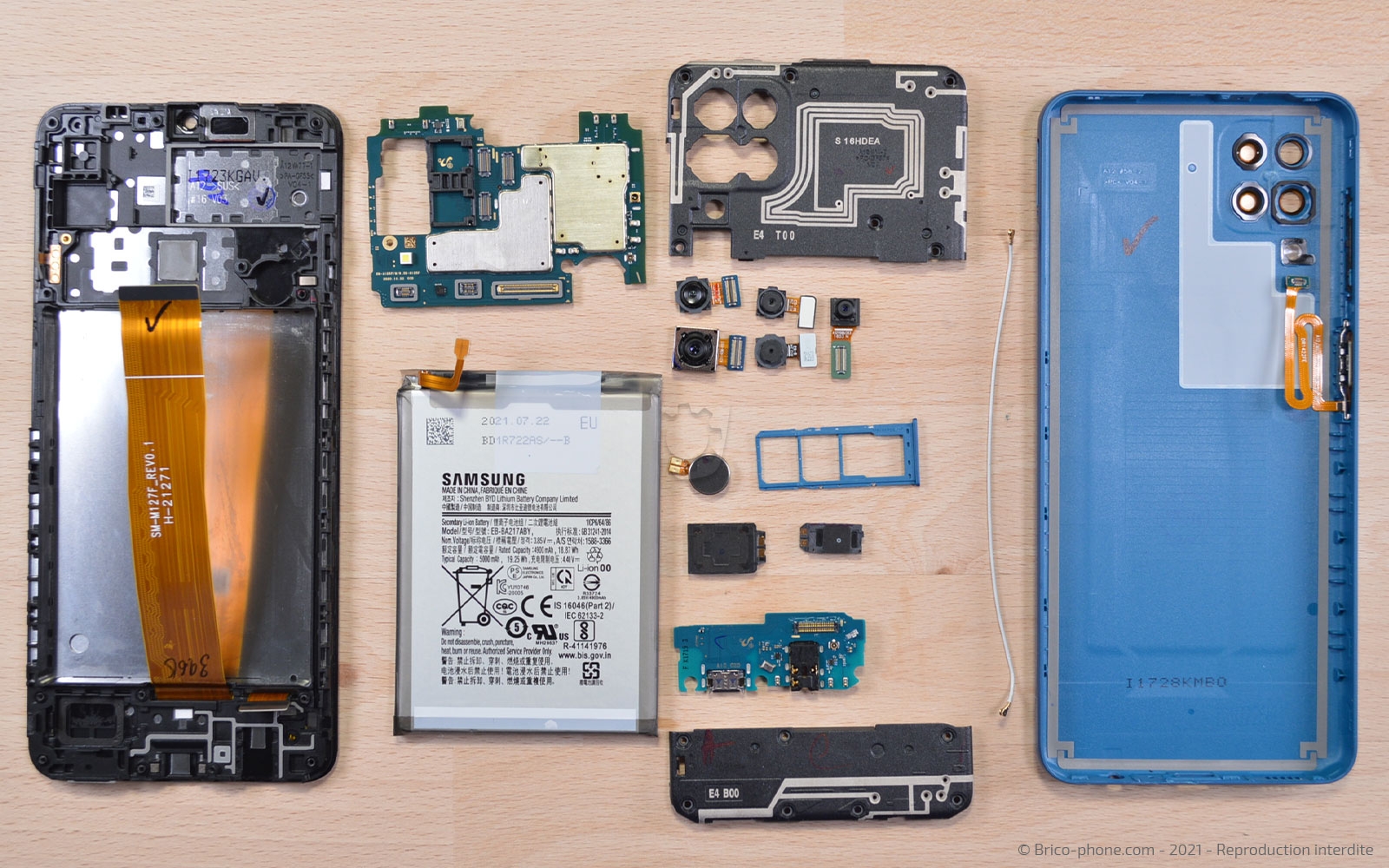

Vue éclatée
Voici les pièces qui composent votre Samsung Galaxy A12.
