Changement du bloc écran sur Galaxy A12 / A12 Nacho

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy A12 / A12 Nacho | Temps estimé : 50 min | Difficulté : 3/5

L'écran de votre Samsung Galaxy A12 ne fonctionne plus ou est cassé ? Réparez-le en suivant chaque étape détaillée de notre tutoriel de réparation spécialement conçu pour vous permettre de réussir vous-même haut la main ce dépannage.

Attention, le tutoriel a été fait avec un écran complet original donc certains composants sont à récupérer avant le remontage de votre nouvel écran compatible, comme l'écouteur interne, les nappes power et volume, le bloc haut-parleur, et les éventuels petits composants et joints.

Comparez les deux écrans et récupérer tous les composants en les replaçant au fur et à mesure sur le nouvel écran.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran PLS LCD complet d'origine avec châssis pour Samsung Galaxy A12
89,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

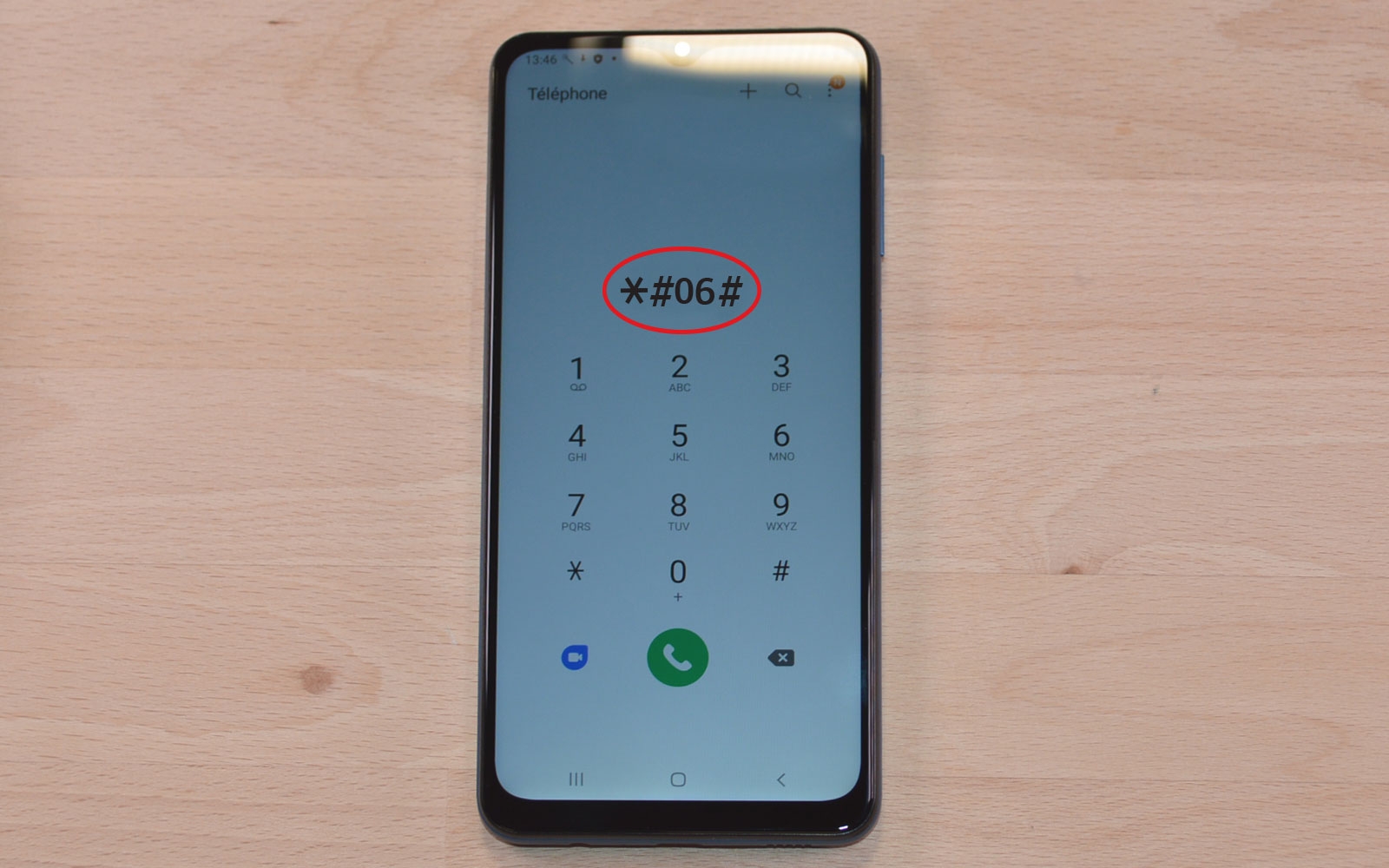

Avant de commencer

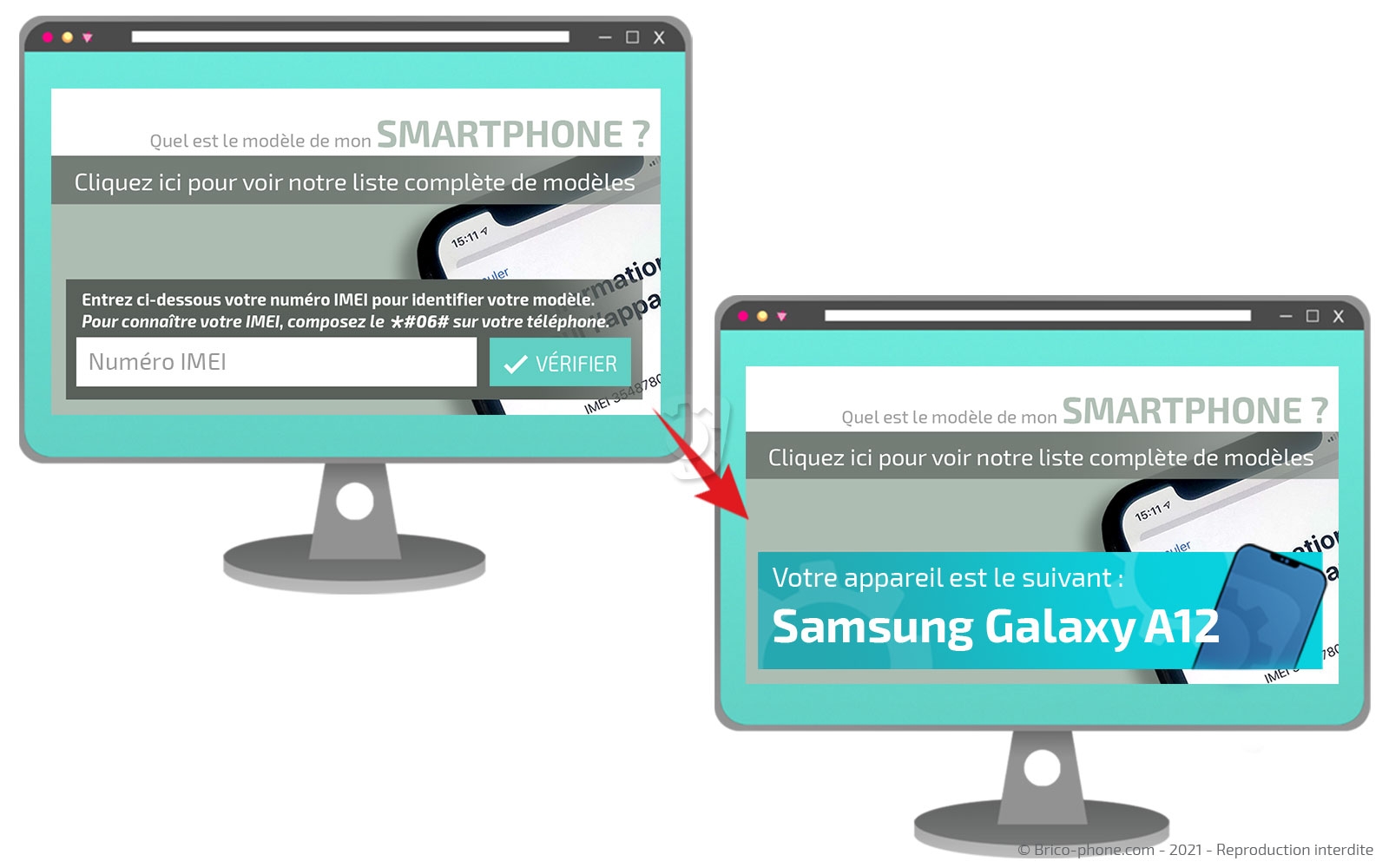

Dans un premier temps, il est recommandé de vérifier le modèle de son téléphone pour être certain de commander les bonnes pièces détachées.

Pour cela, composez le *#06# depuis le clavier de votre appareil afin d'obtenir un numéro IMEI. Recopiez ce dernier dans la rubrique associée de notre page d'accueil et Brico-phone se charge de vous dire si vous possédez bien un Samsung Galaxy A12 et toutes les pièces qui y sont associées.

Autrement, il est possible que cette indication se trouve sur une petite étiquette au dos de votre appareil.

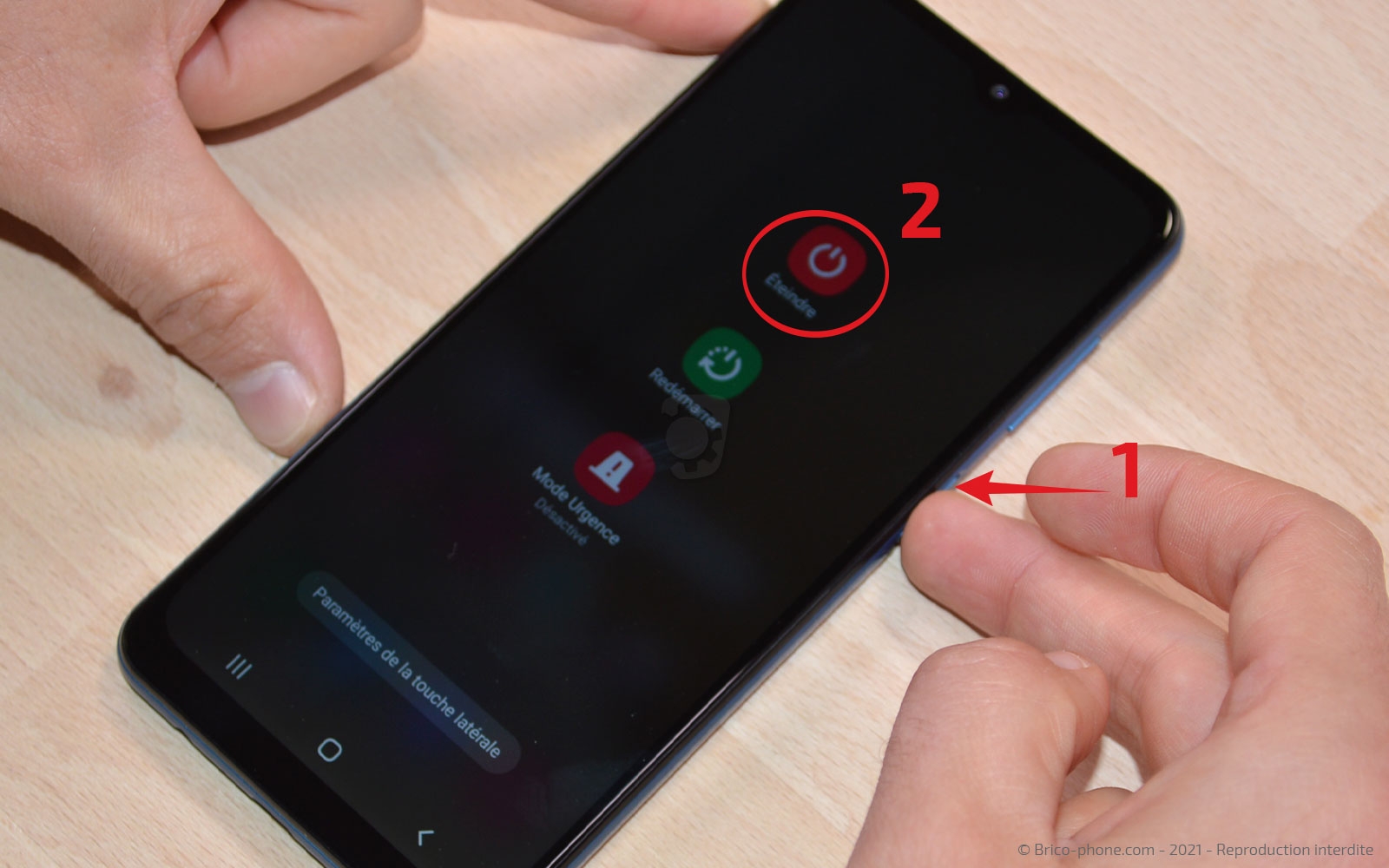

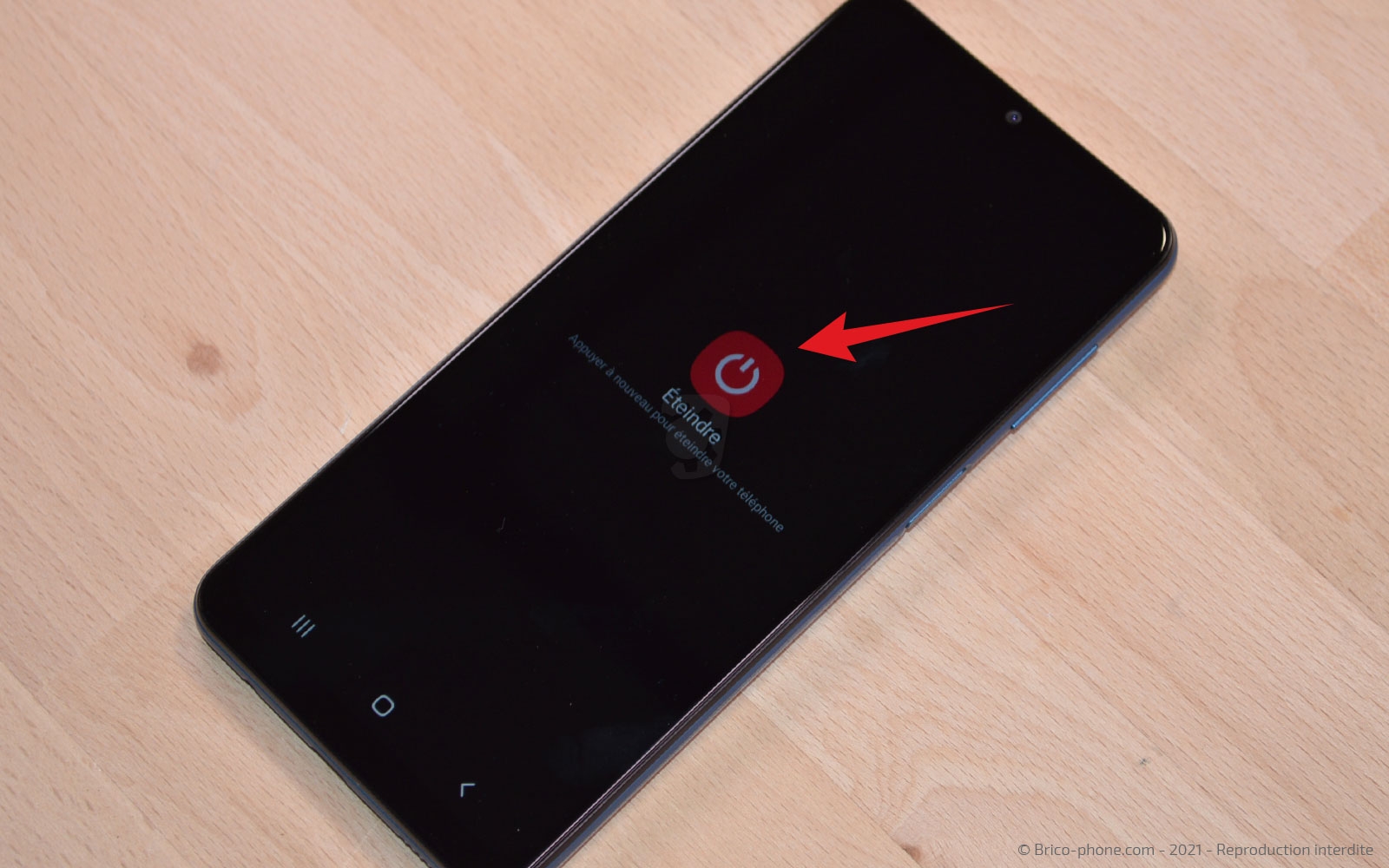

Etape 1 : Mettre hors tension le téléphone

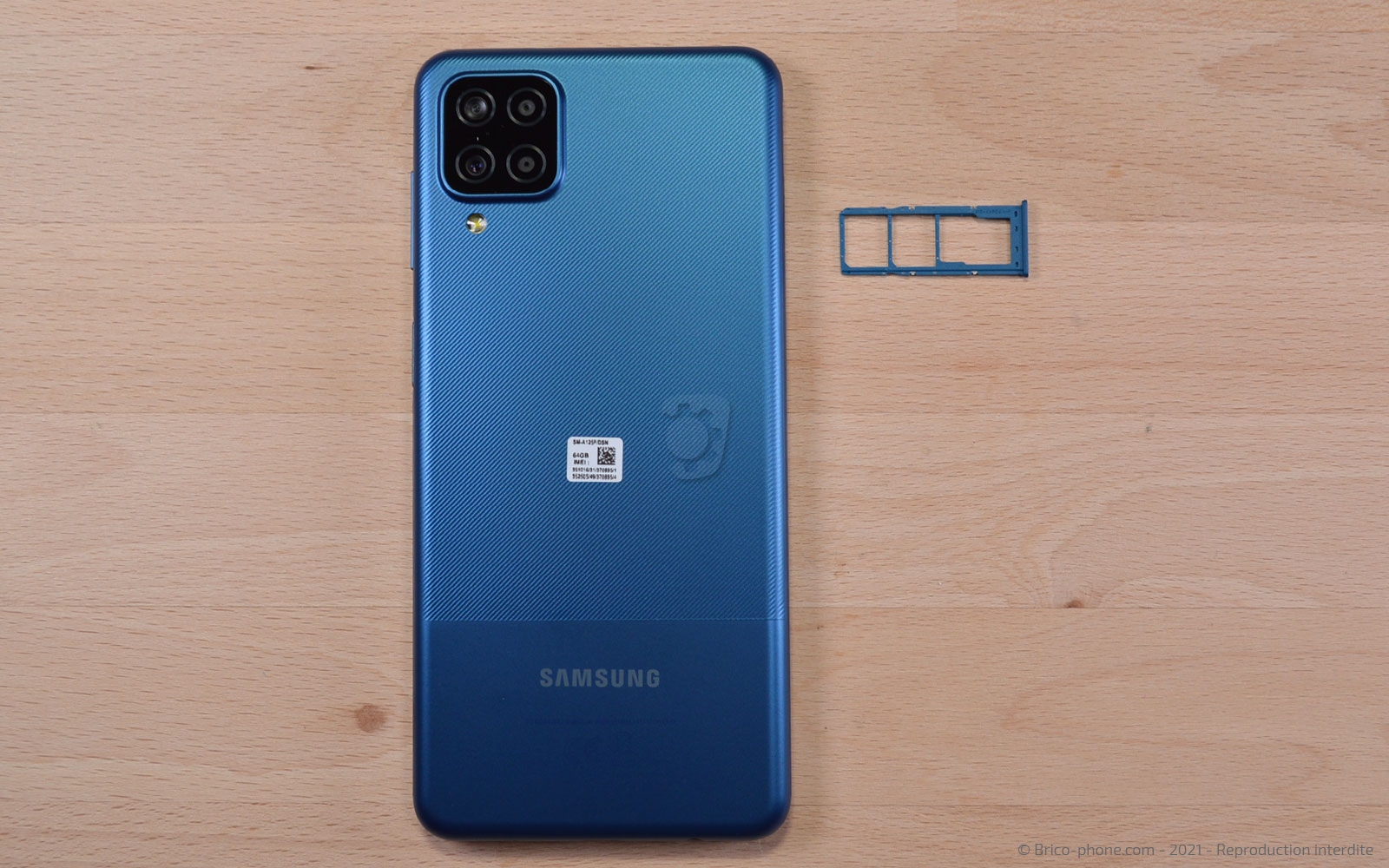

Pour commencer, il est préférable d'éteindre votre smartphone en pressant le bouton Power.

Ensuite, retirez le rack sim de son emplacement avec l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack SIM pour Samsung Galaxy A12 et A12 Nacho - Noir
5,90 €

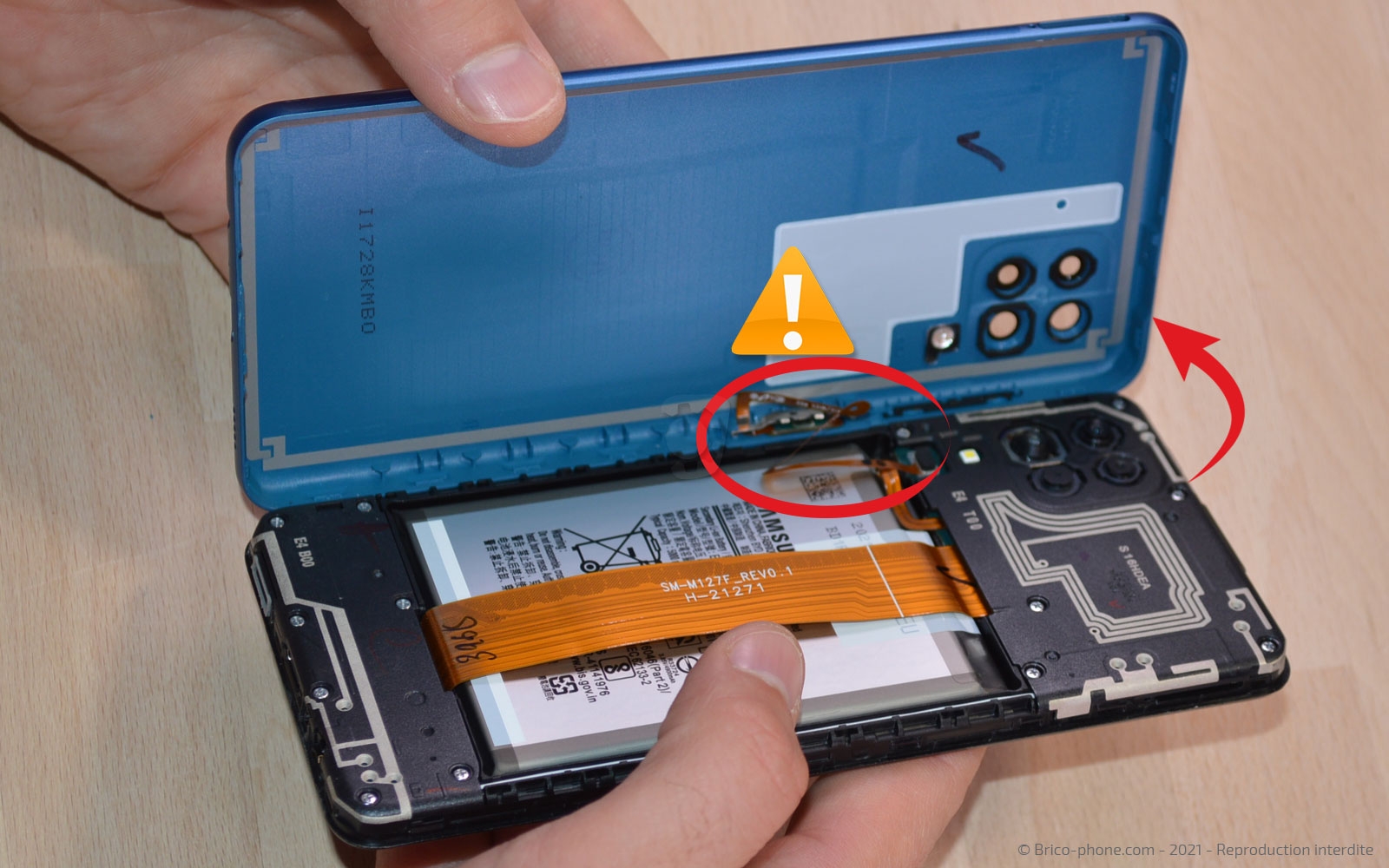

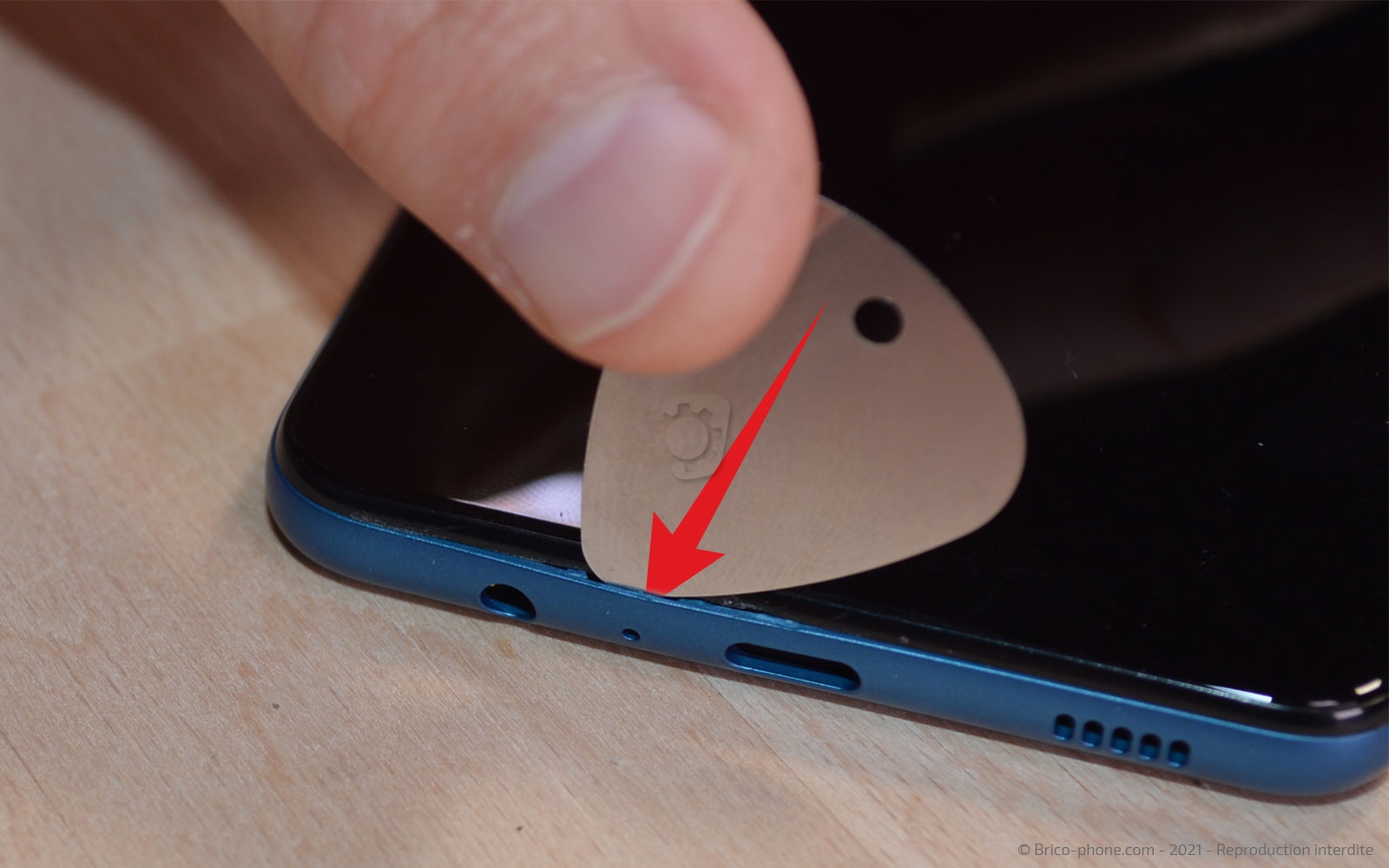

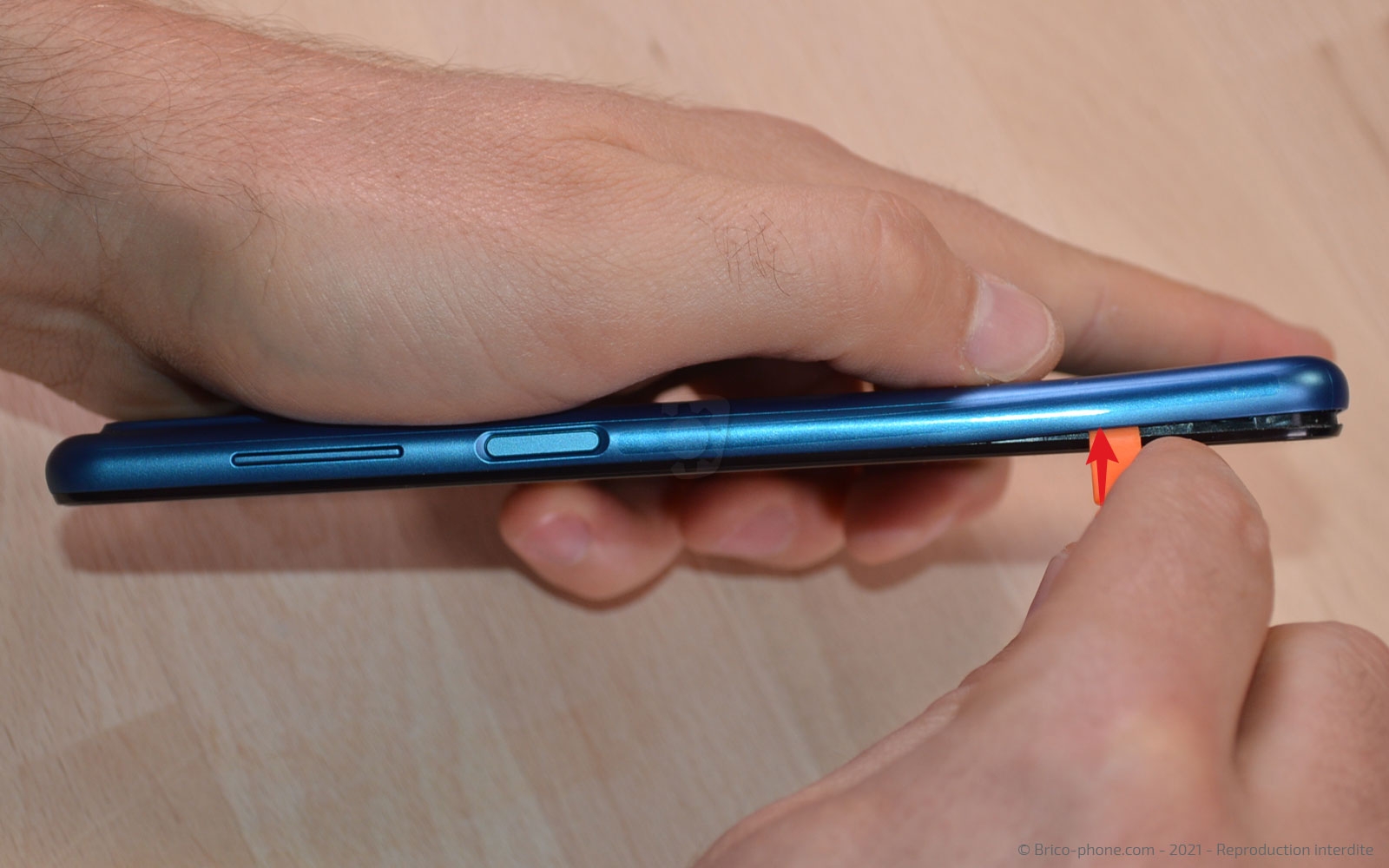

Etape 2 : Retirer la coque arrière
Insérez le médiator en métal fin entre la coque et l'écran.

Ensuite, continuez à déclipser le composant à l'aide du levier en nylon en le faisant glisser sur tout le tour.

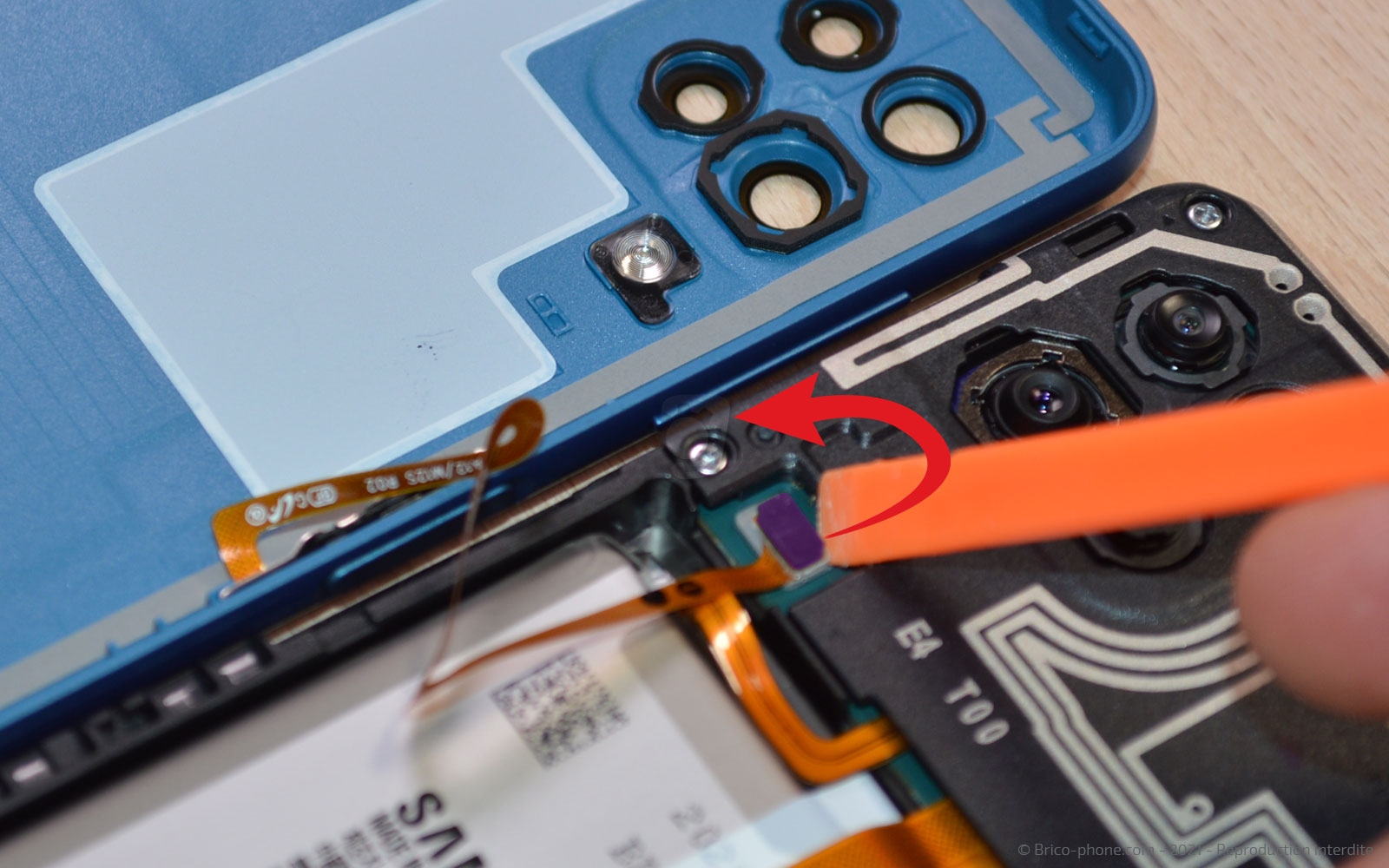

Lors de l'ouverture, faites attention à la nappe des boutons Volumes et Power qu'il vous faut déconnecter pour séparer le bloc écran de la coque arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Coque arrière Bleue d'origine pour Samsung Galaxy A12 et A12 Nacho
29,90 €
Etape 3 : Déconnecter la batterie

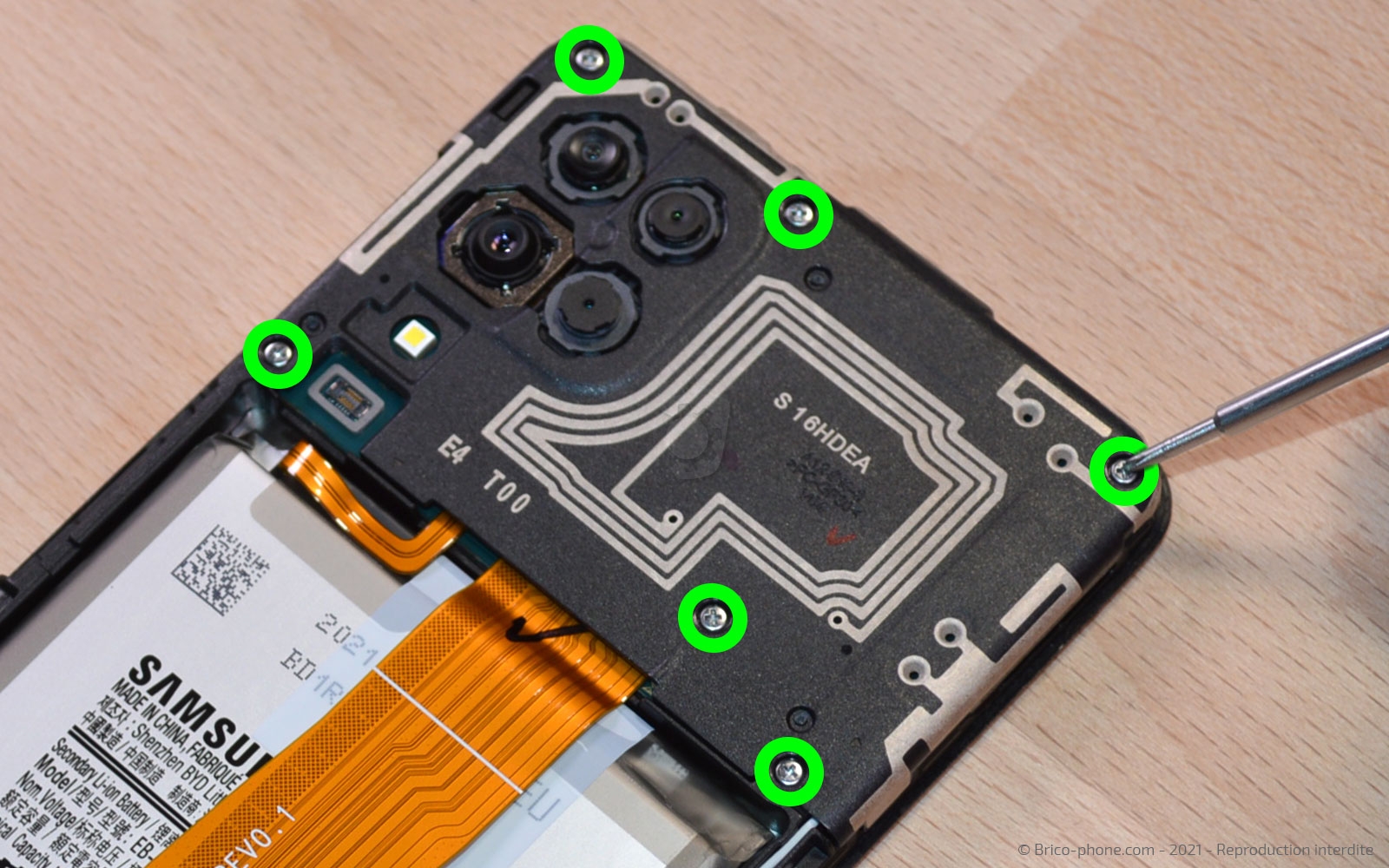

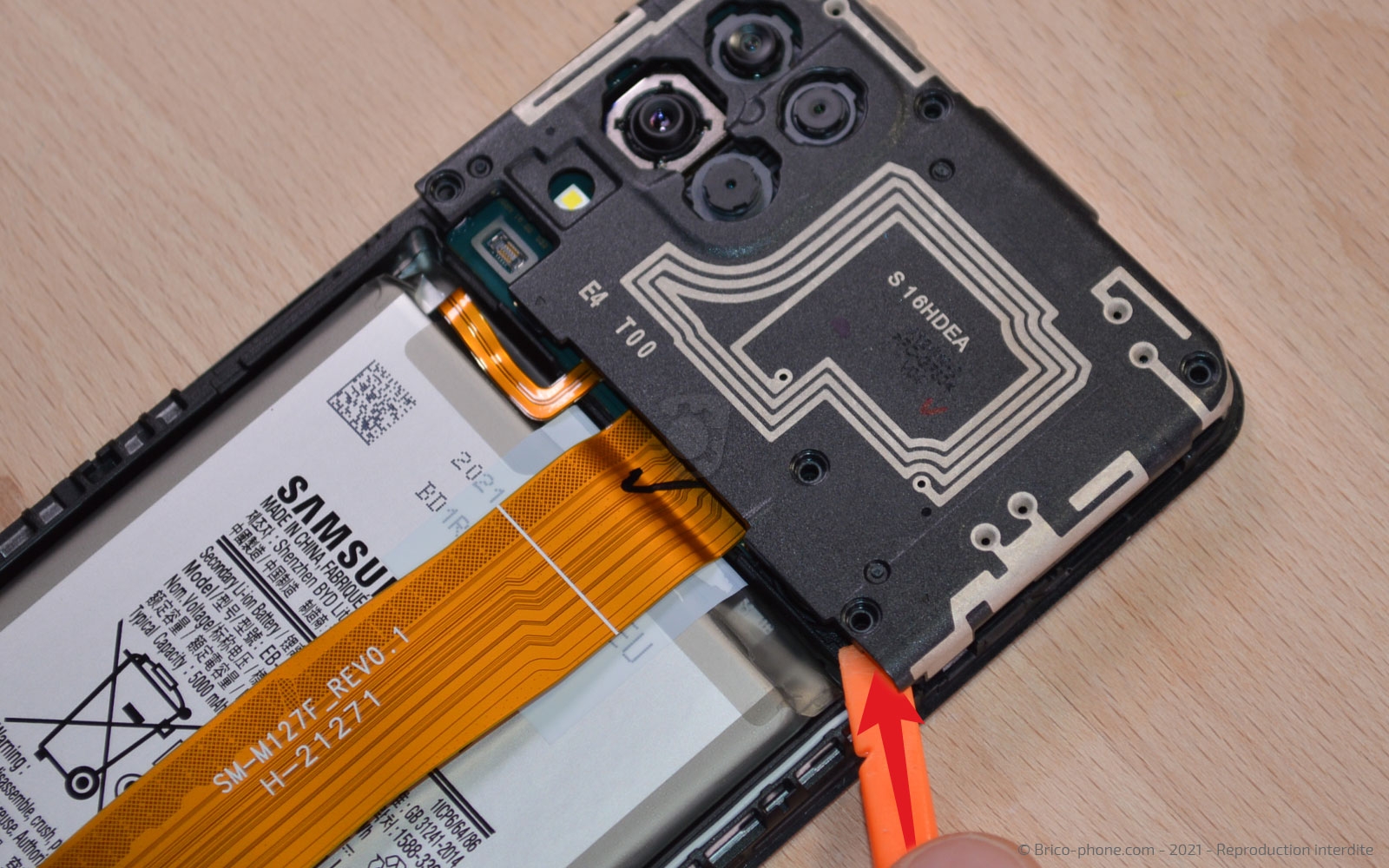

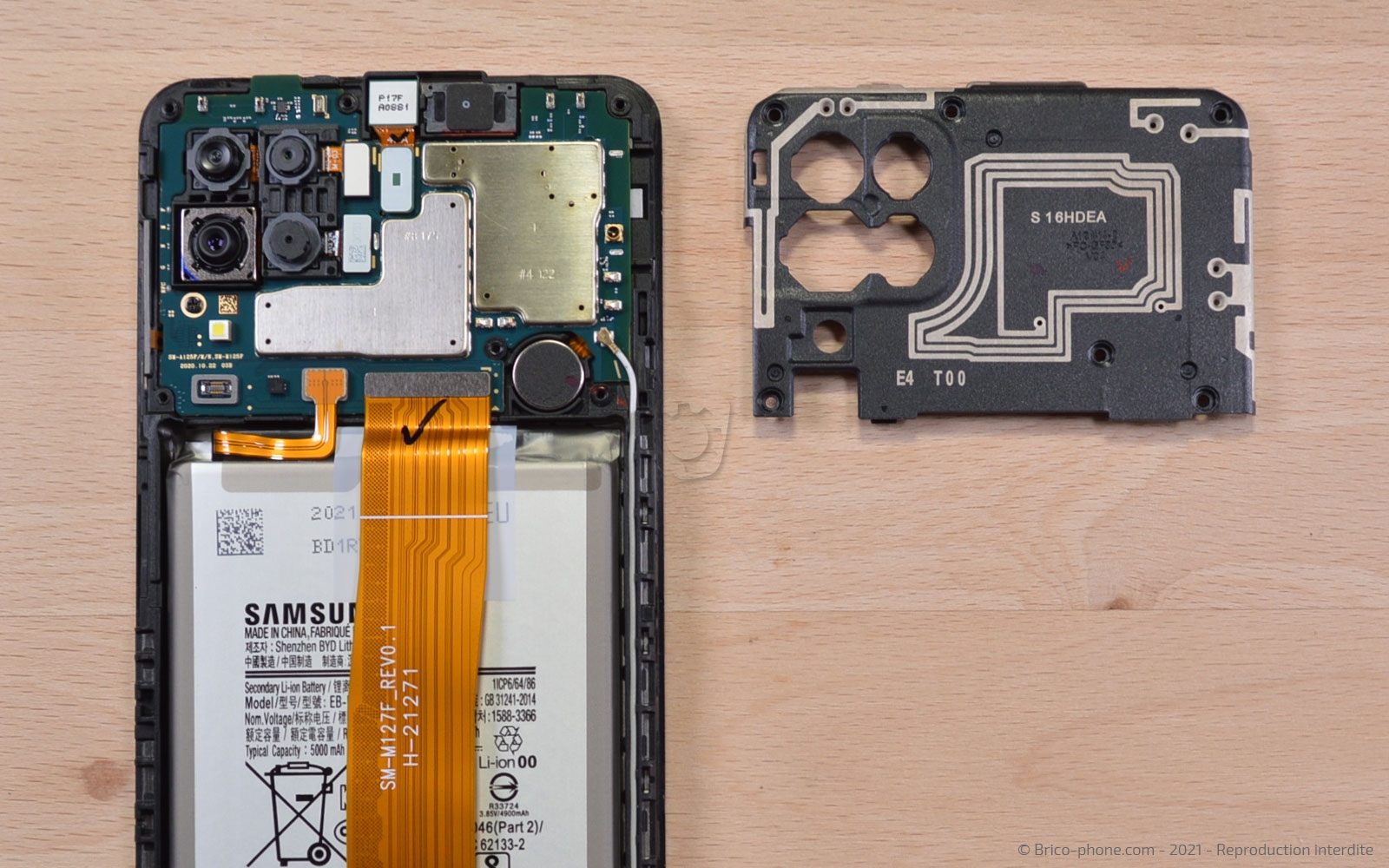

En vous aidant du tournevis cruciforme, retirez les 6 vis de la plaquette de protection.

Glissez ensuite le levier sous le composant pour le faire basculer hors du téléphone.

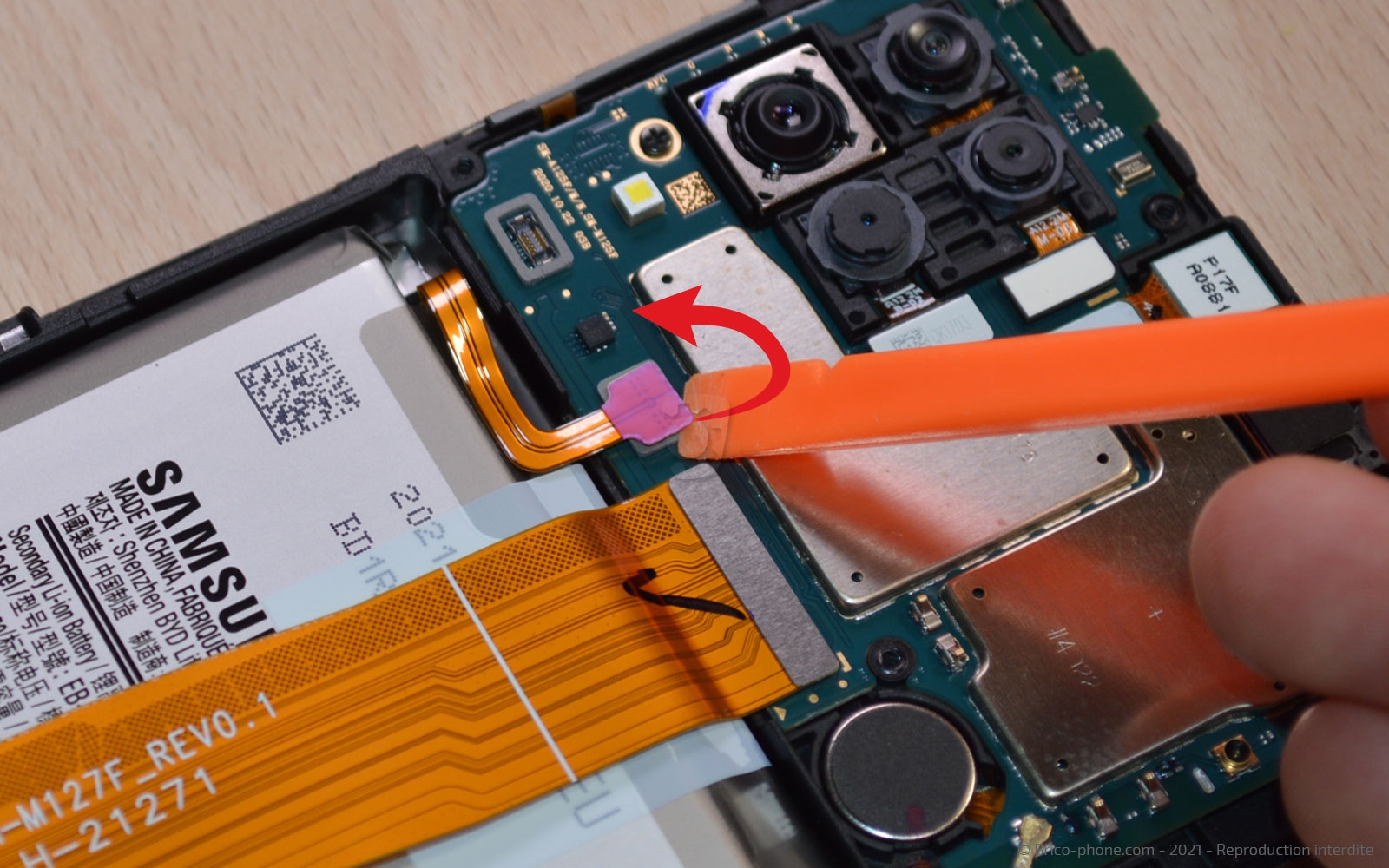

Débranchez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Débrancher la nappe de l'écran

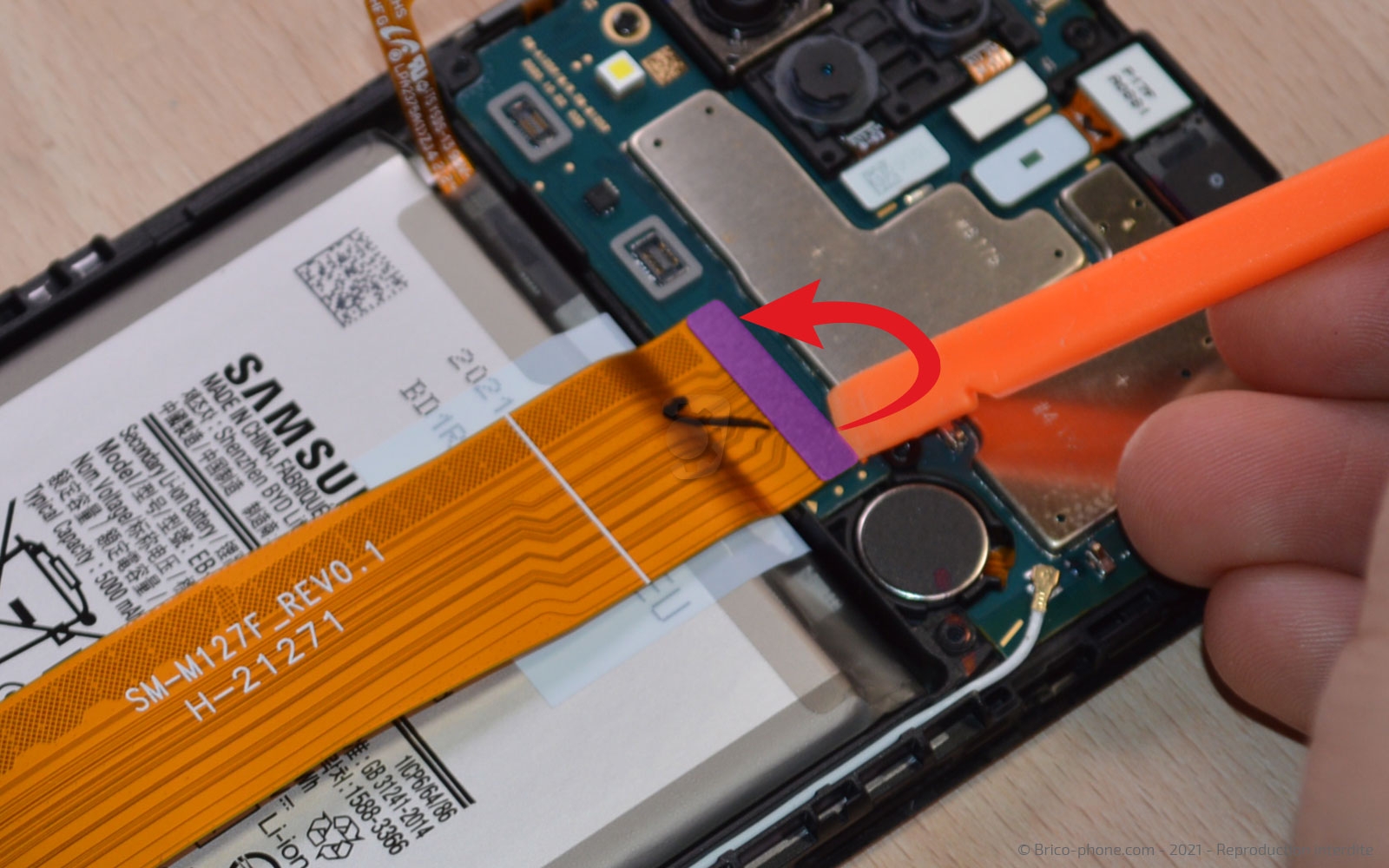

Toujours avec le même ustensile, déconnectez la nappe de l'écran.
Outils du kit utilisés
Outils du kit utilisés

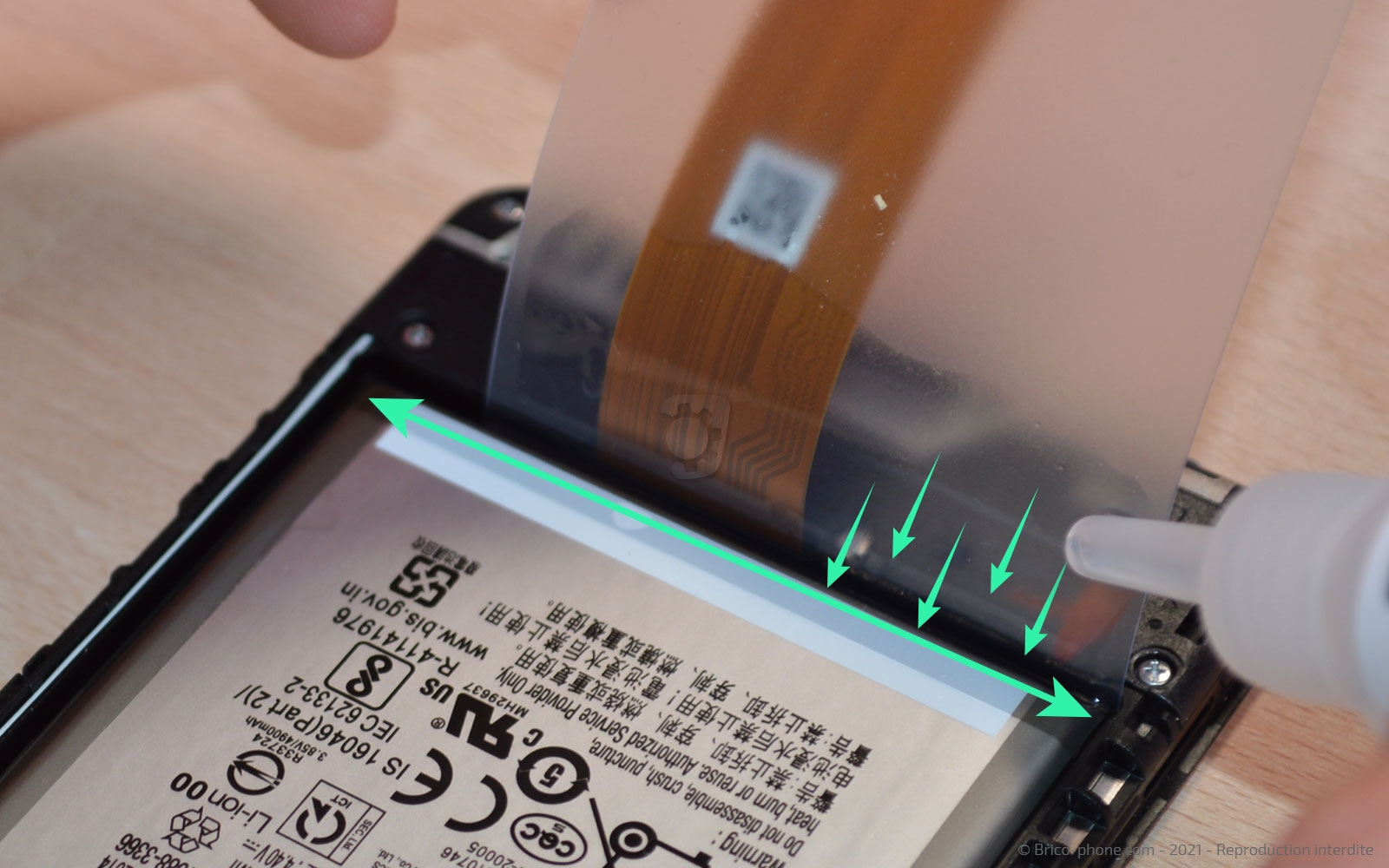

Etape 5 : Appliquer le liquide iRemover

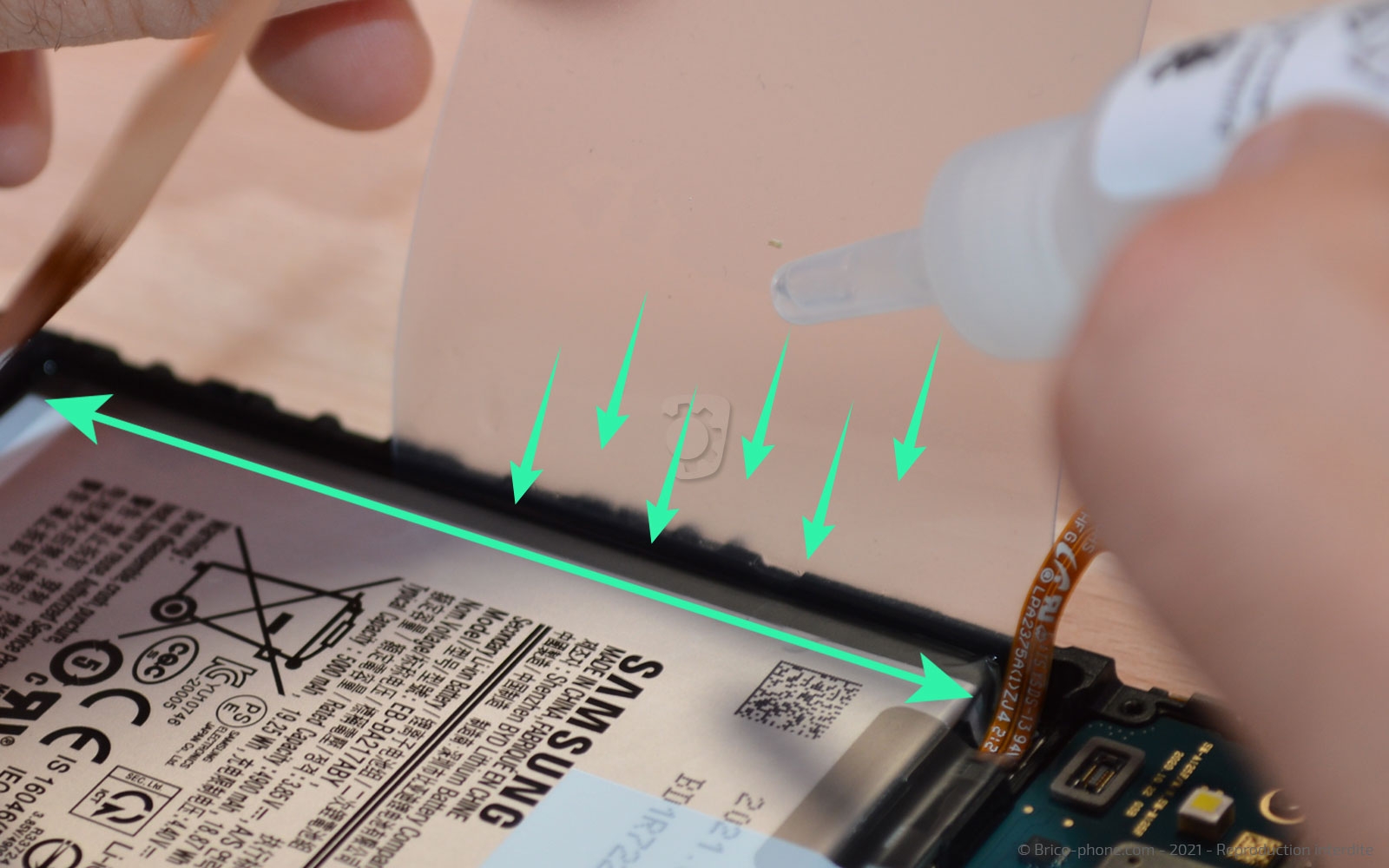

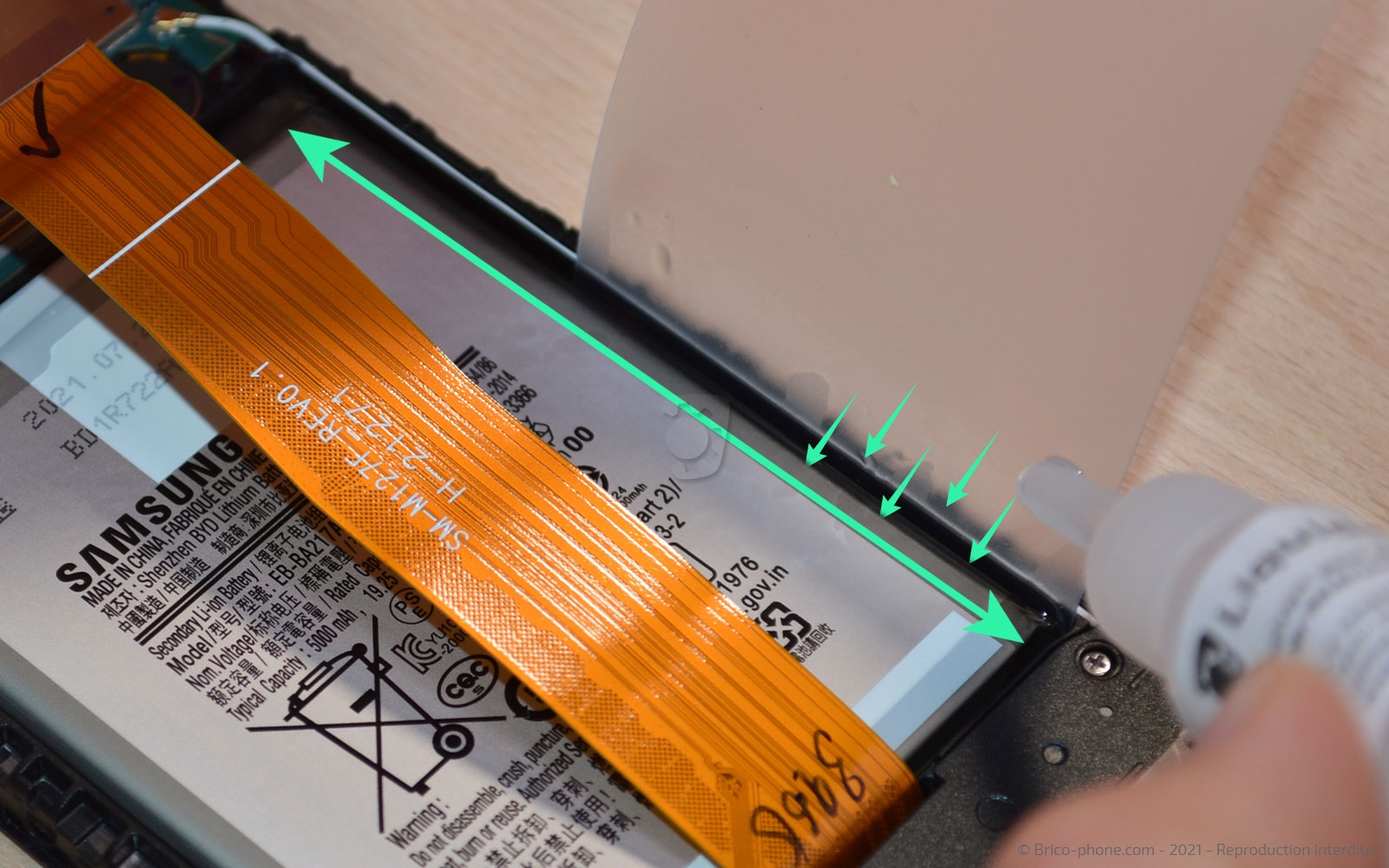

Insérez la carte en PVC transparente entre le châssis et la batterie afin de pouvoir appliquer le liquide iRemover.

Il va faciliter le retrait du composant en ramollissant l'adhésif se trouvant sous l'élément. Réitérez l'opération en bas et de chaque coté de la batterie.

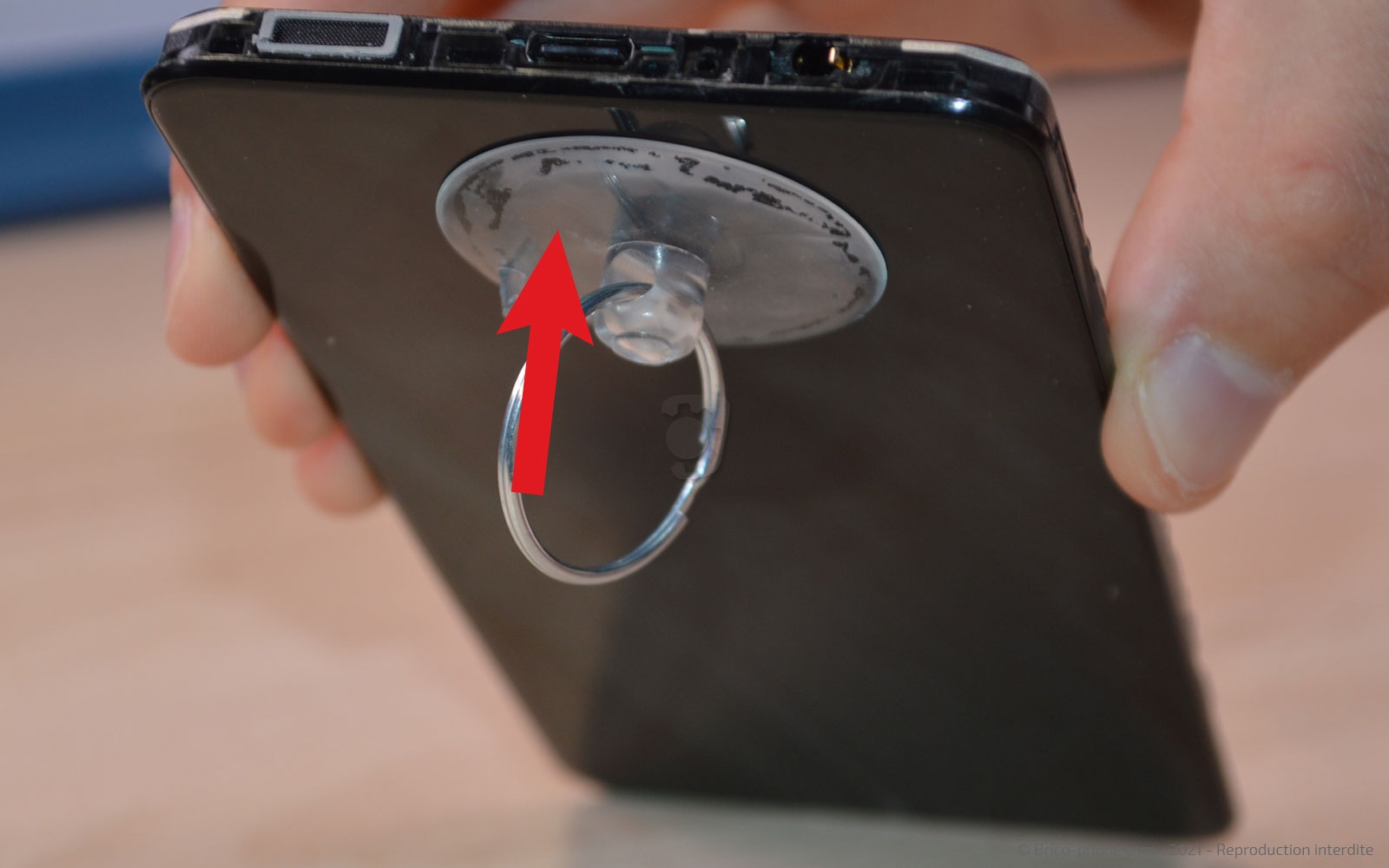

Collez la ventouse sur le bas de l'écran afin de permettre au liquide de s'infiltrer partout sous la pièce.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

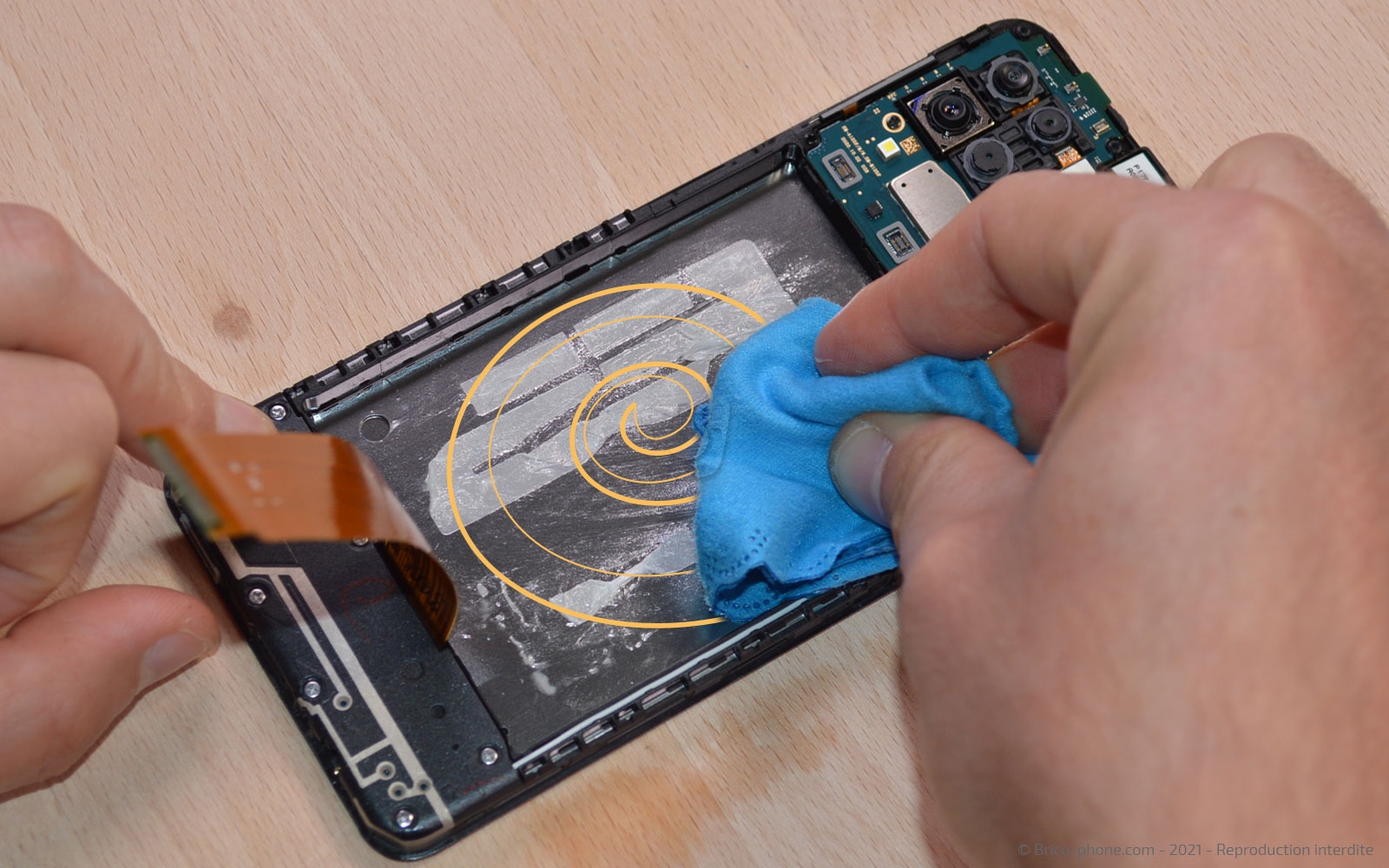

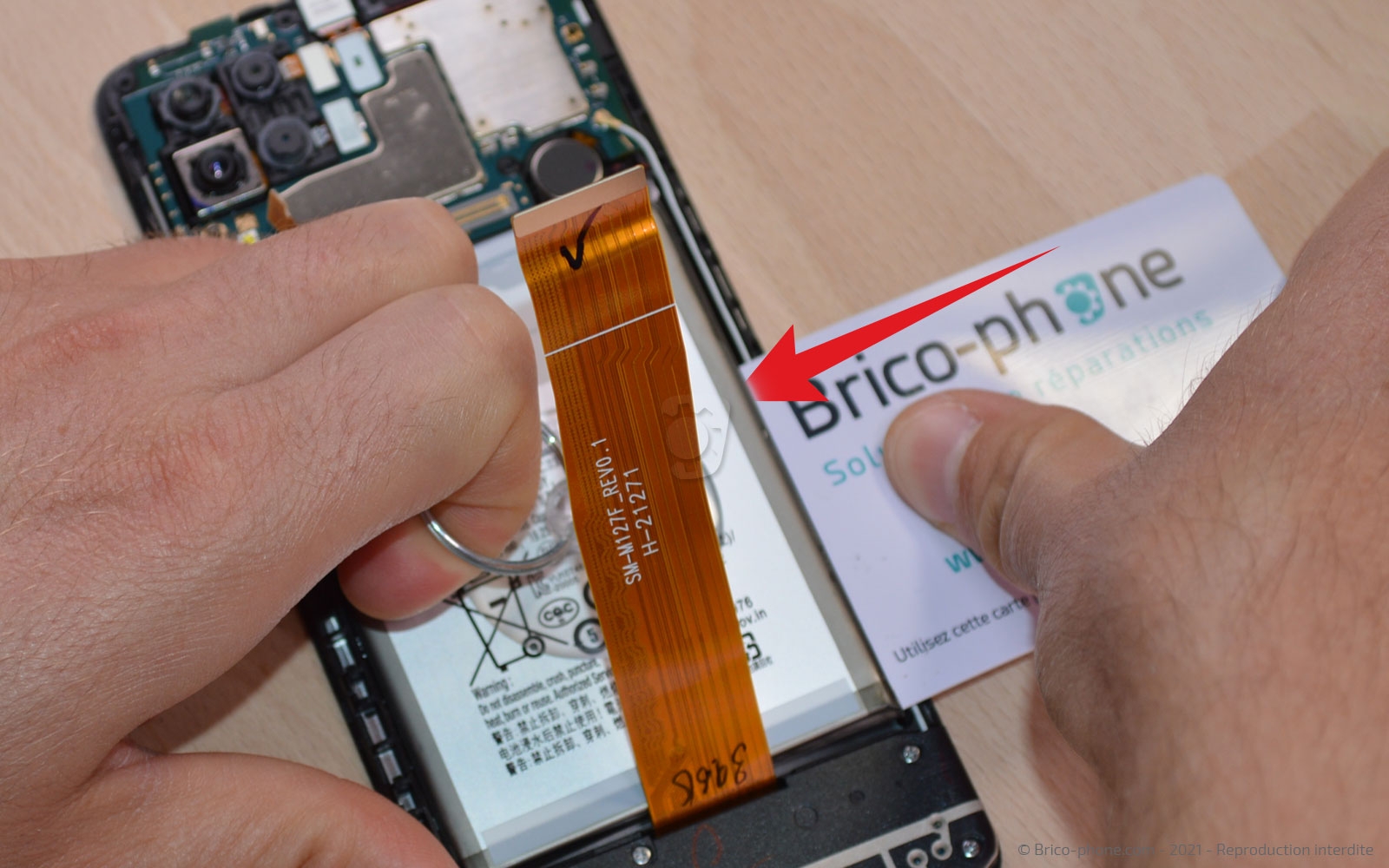

Etape 6 : Récupérer la batterie

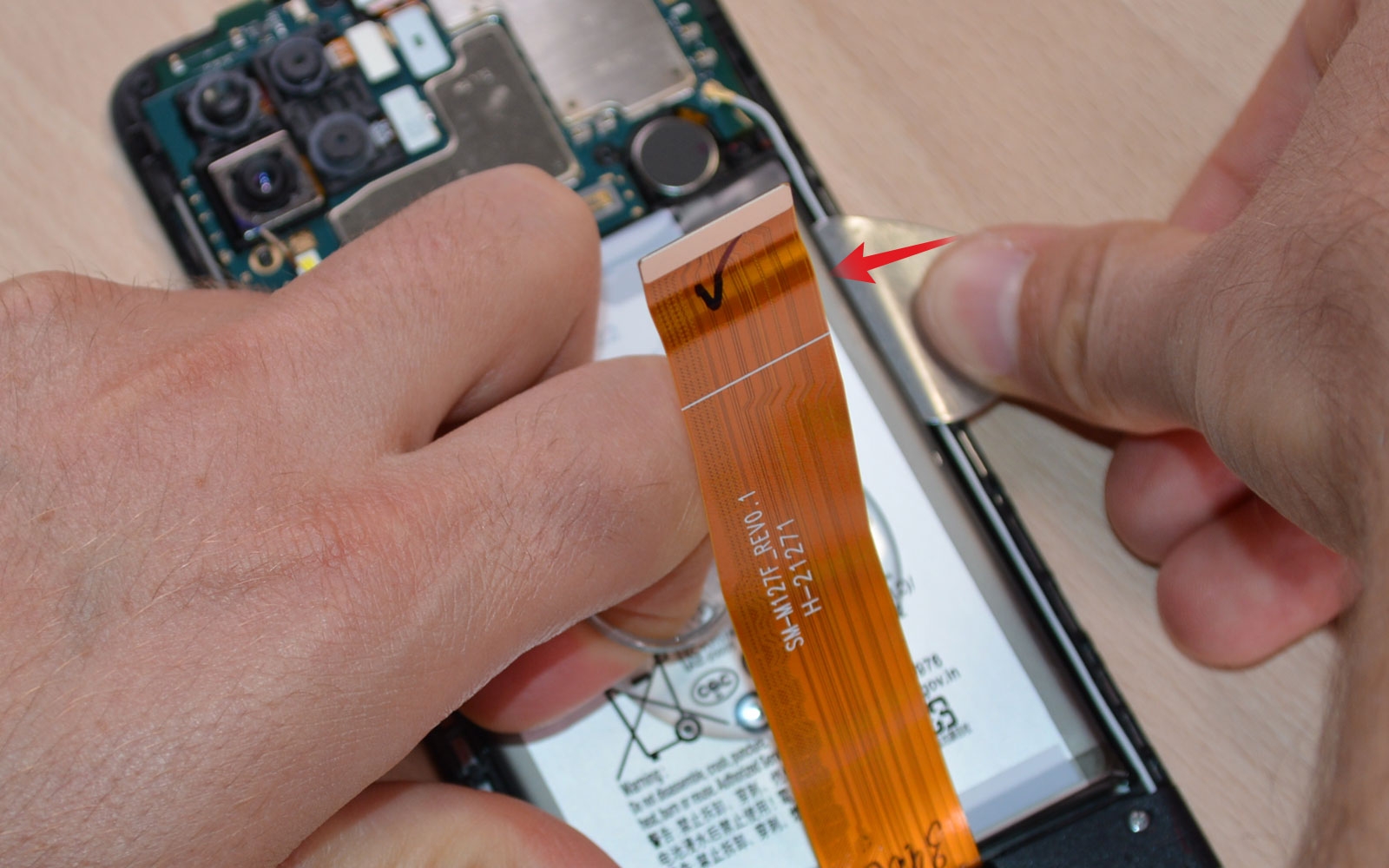

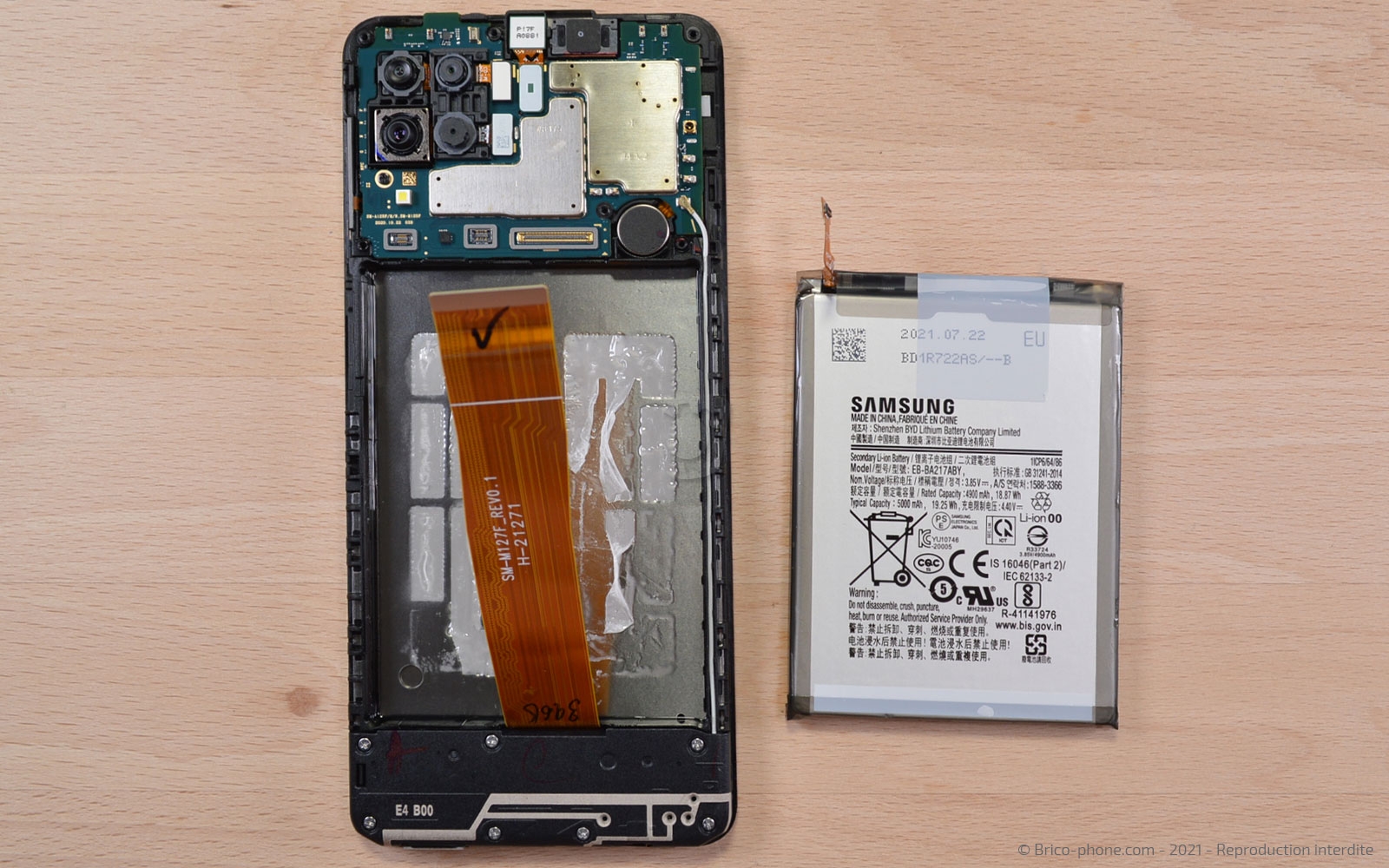

Prenez la ventouse et placez-la sur la batterie. Insérez le médiator en métal de manière à faire basculer la batterie hors du téléphone.

Vous pouvez également utiliser la carte en PVC pour terminer le décolage de la batterie.

Enfin, nettoyez les résidus de liquide et de stickers à l'aide d'un chiffon.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy A12 et A12 Nacho
34,90 €
Lot de 3 lingettes microfibre
3,12 €

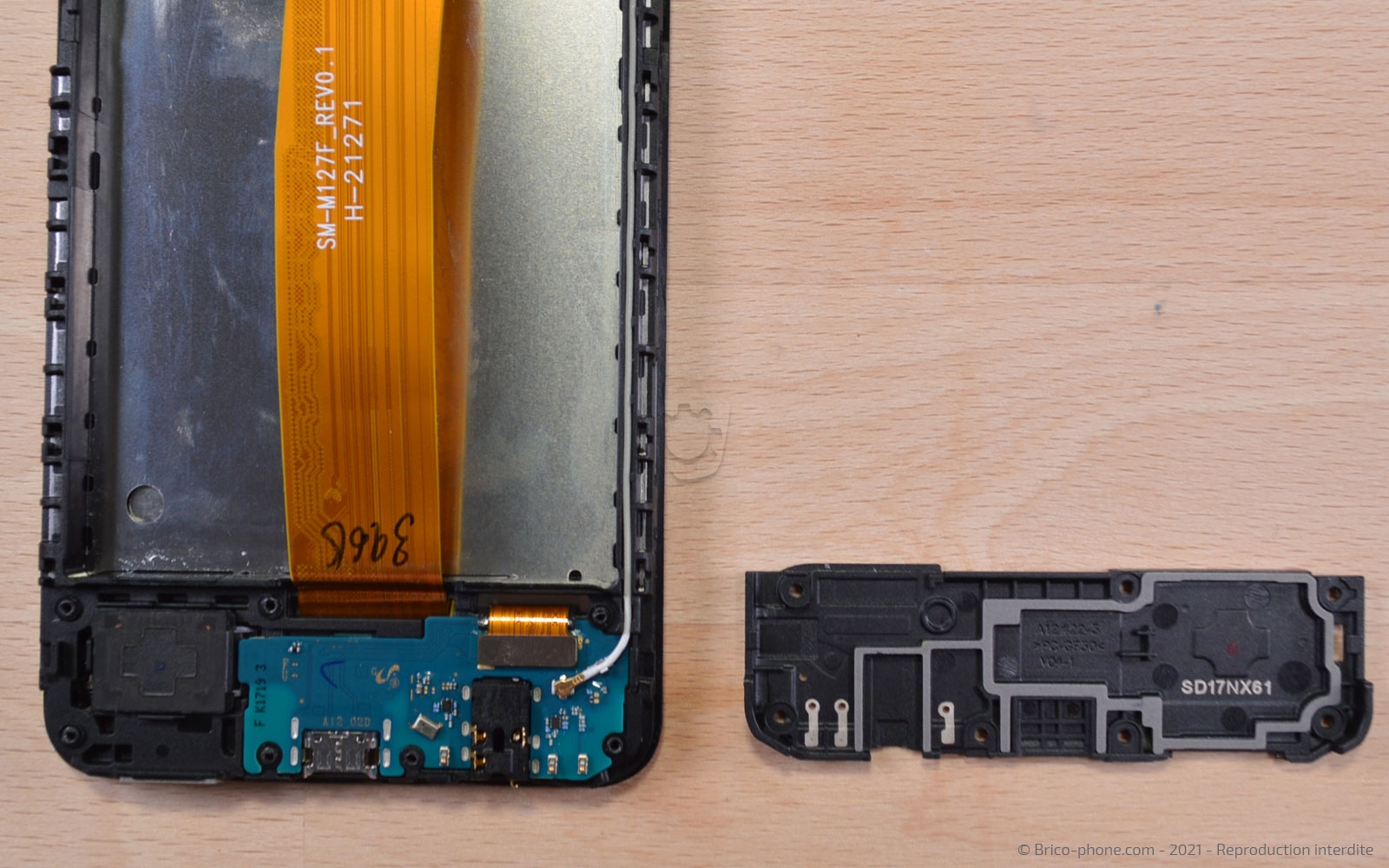

Etape 7 : Sortir la plaquette de protection

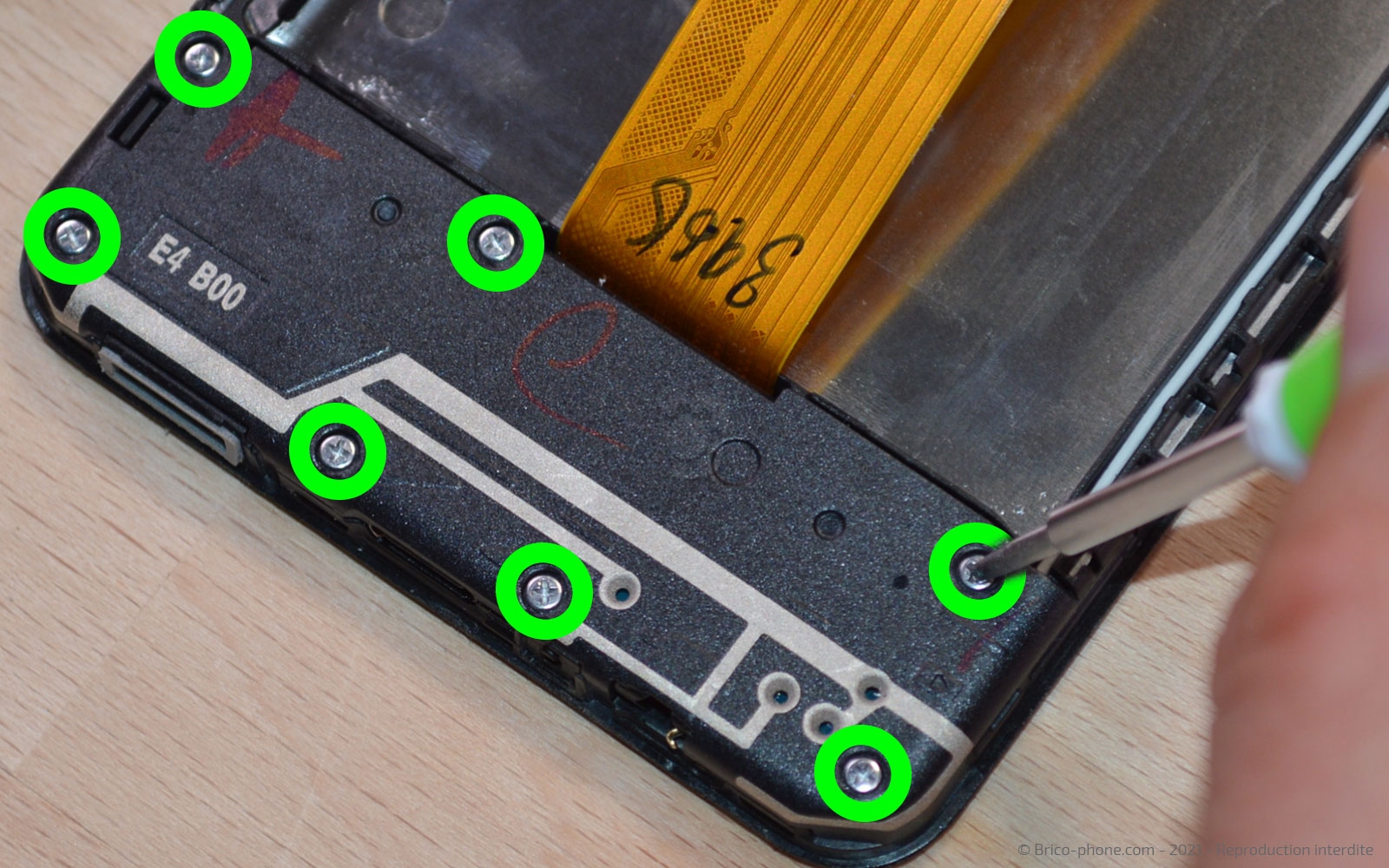

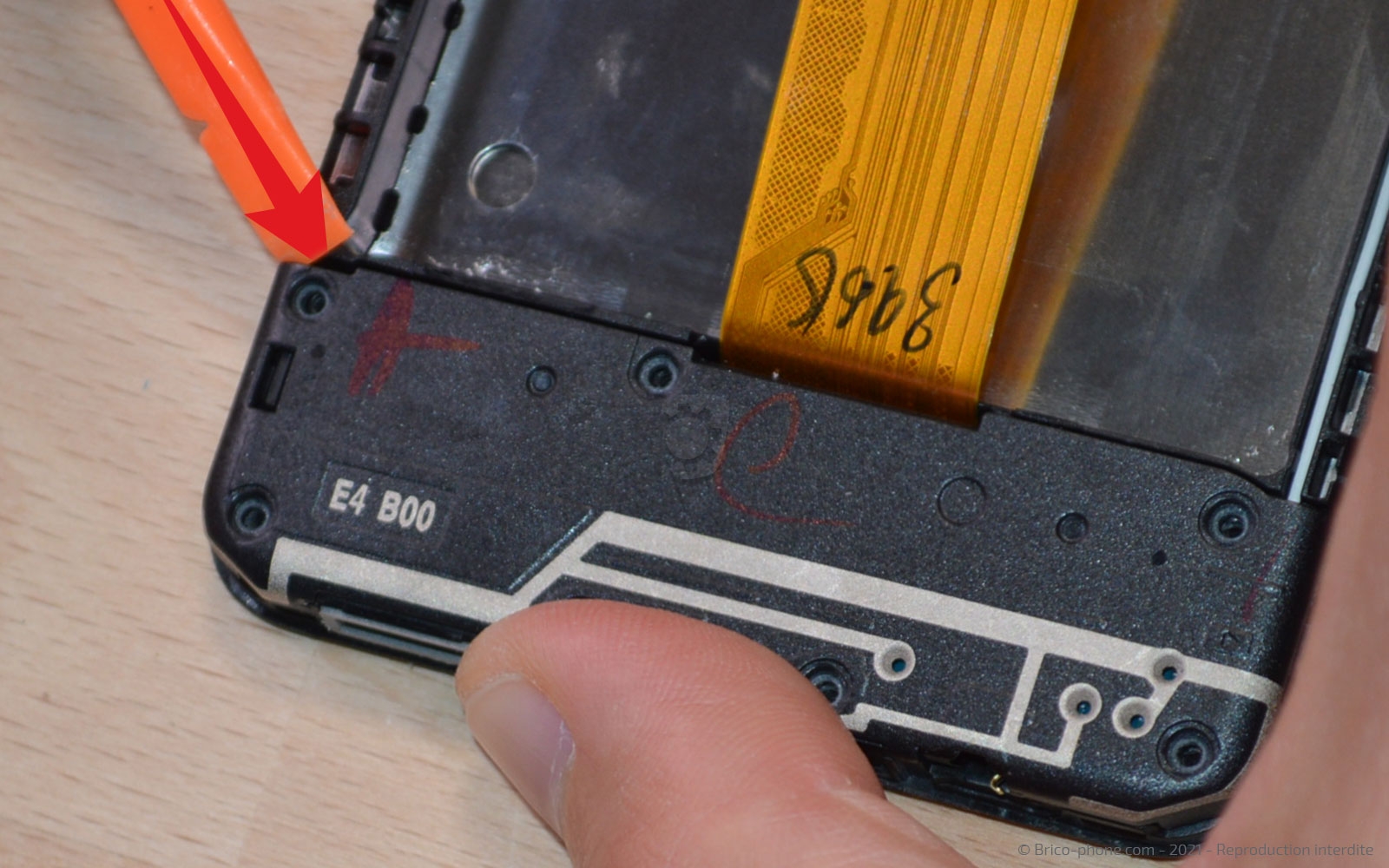

Sur la partie du bas, ôtez les 7 vis de la plaquette de protection.

Ensuite, déclipsez le cache à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

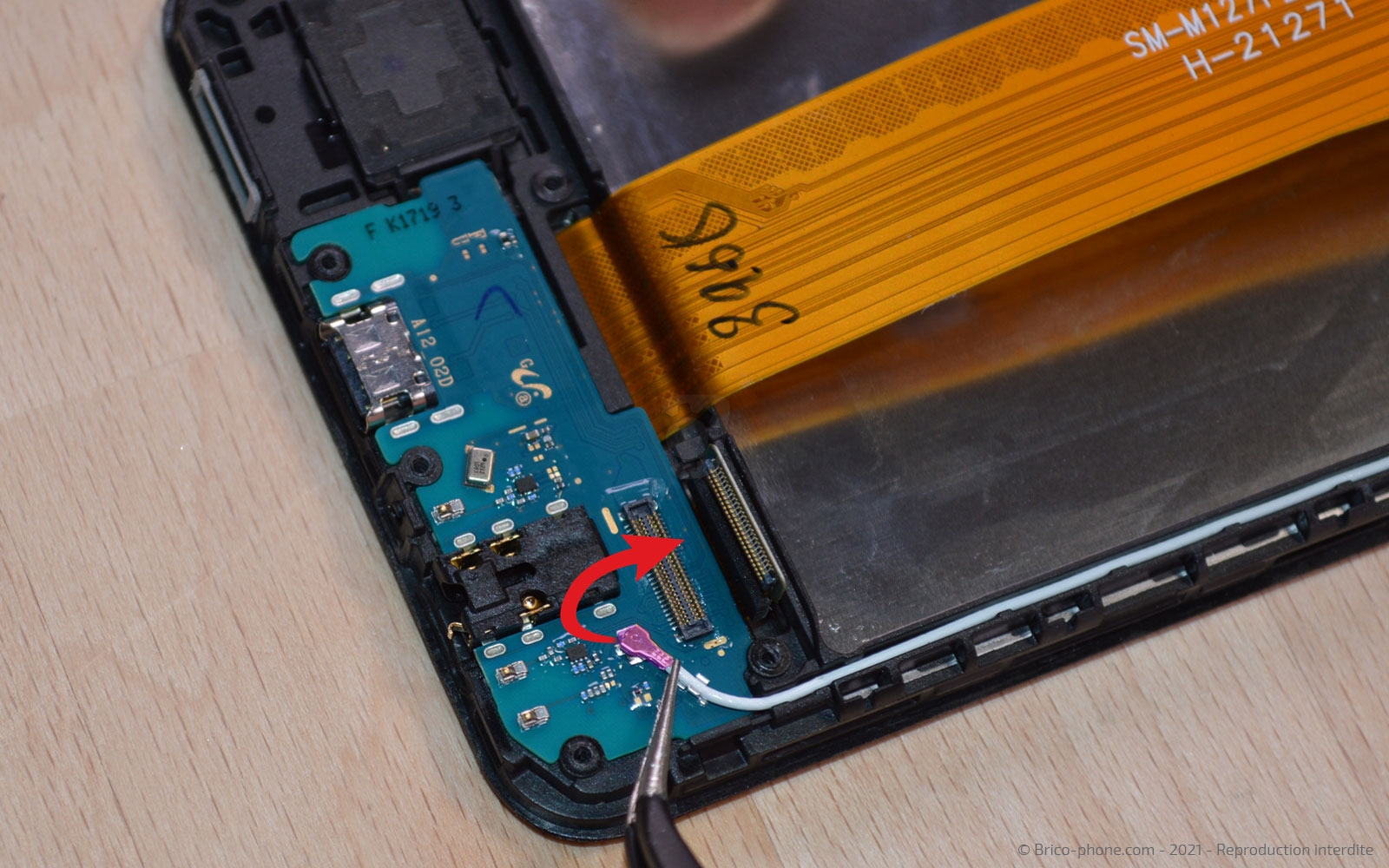

Etape 8 : Libérer les connecteur de charge

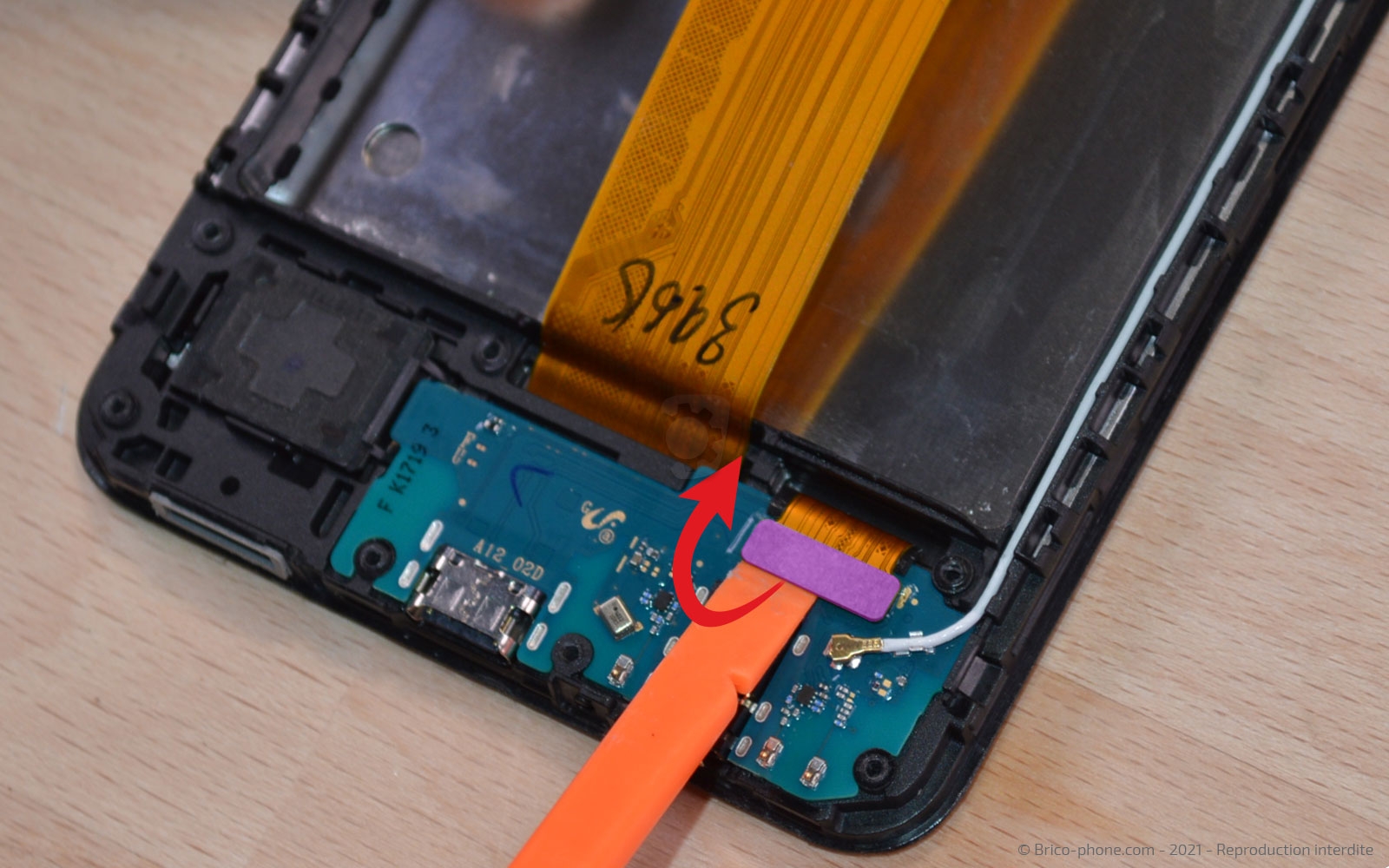

Déconnectez la seconde nappe de l'écran puis détachez le câble coaxial avec la pincette.

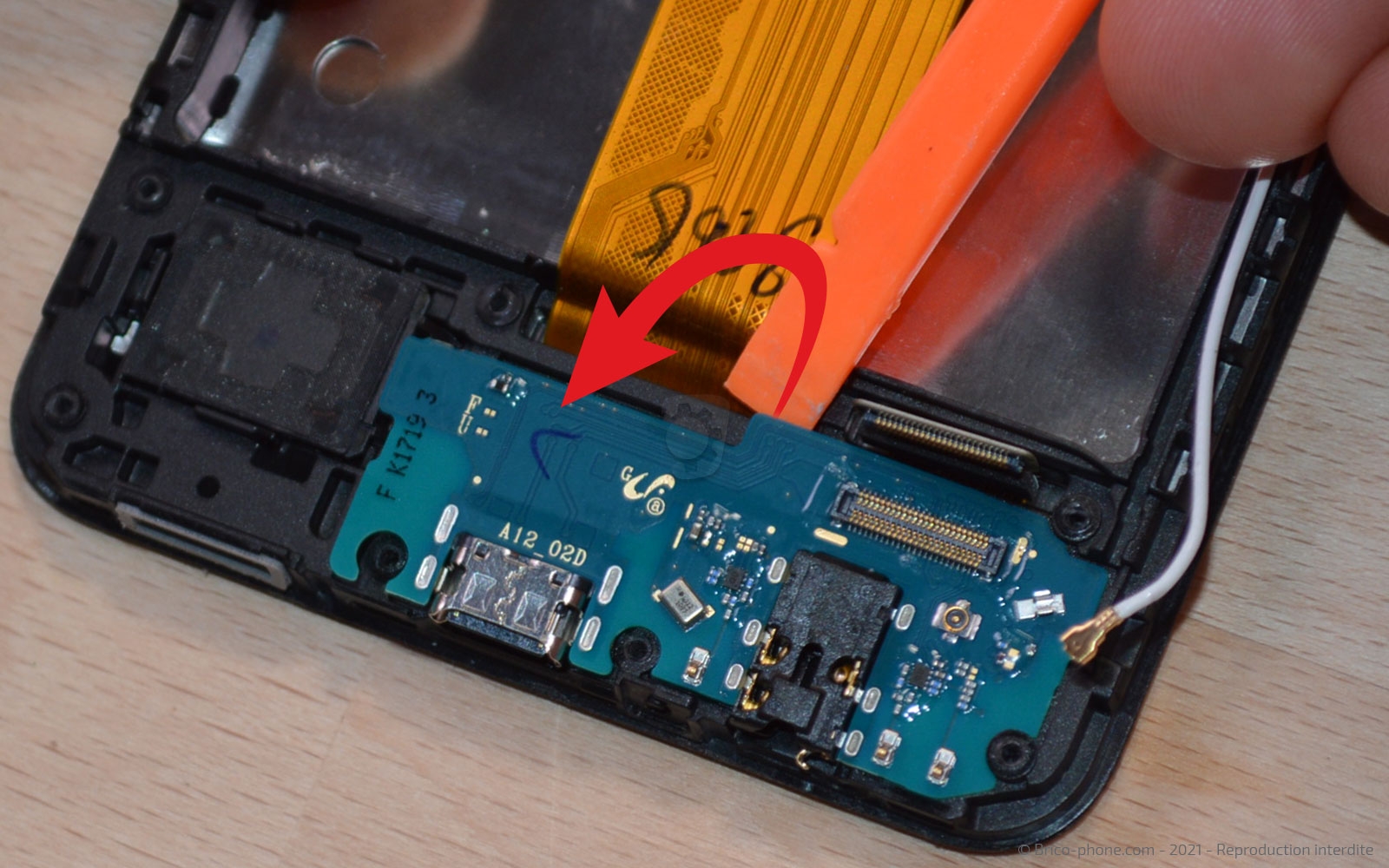

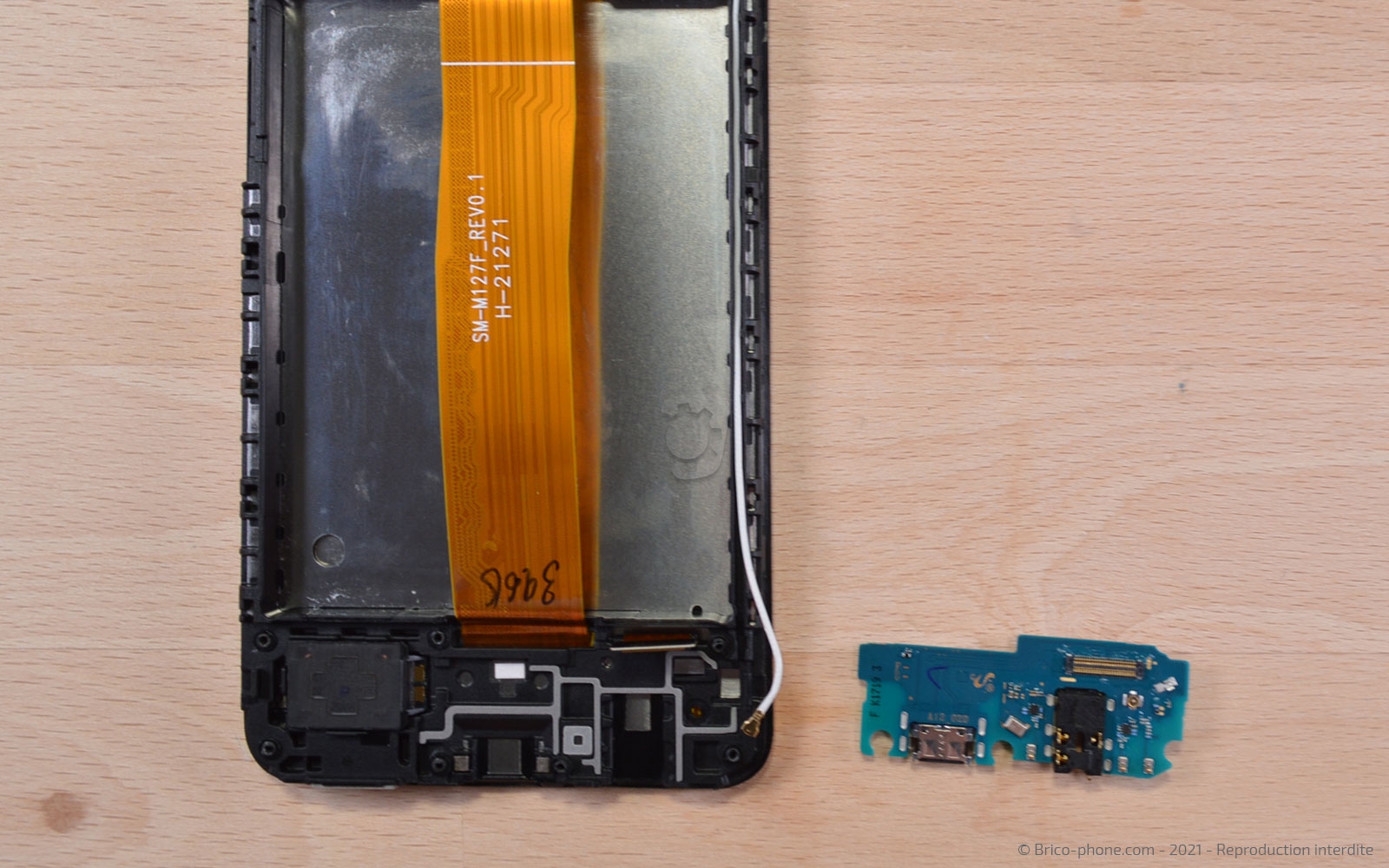

Glissez le spudger sous le dock pour l'extraire du smartphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy A12 et Galaxy M12
17,90 €

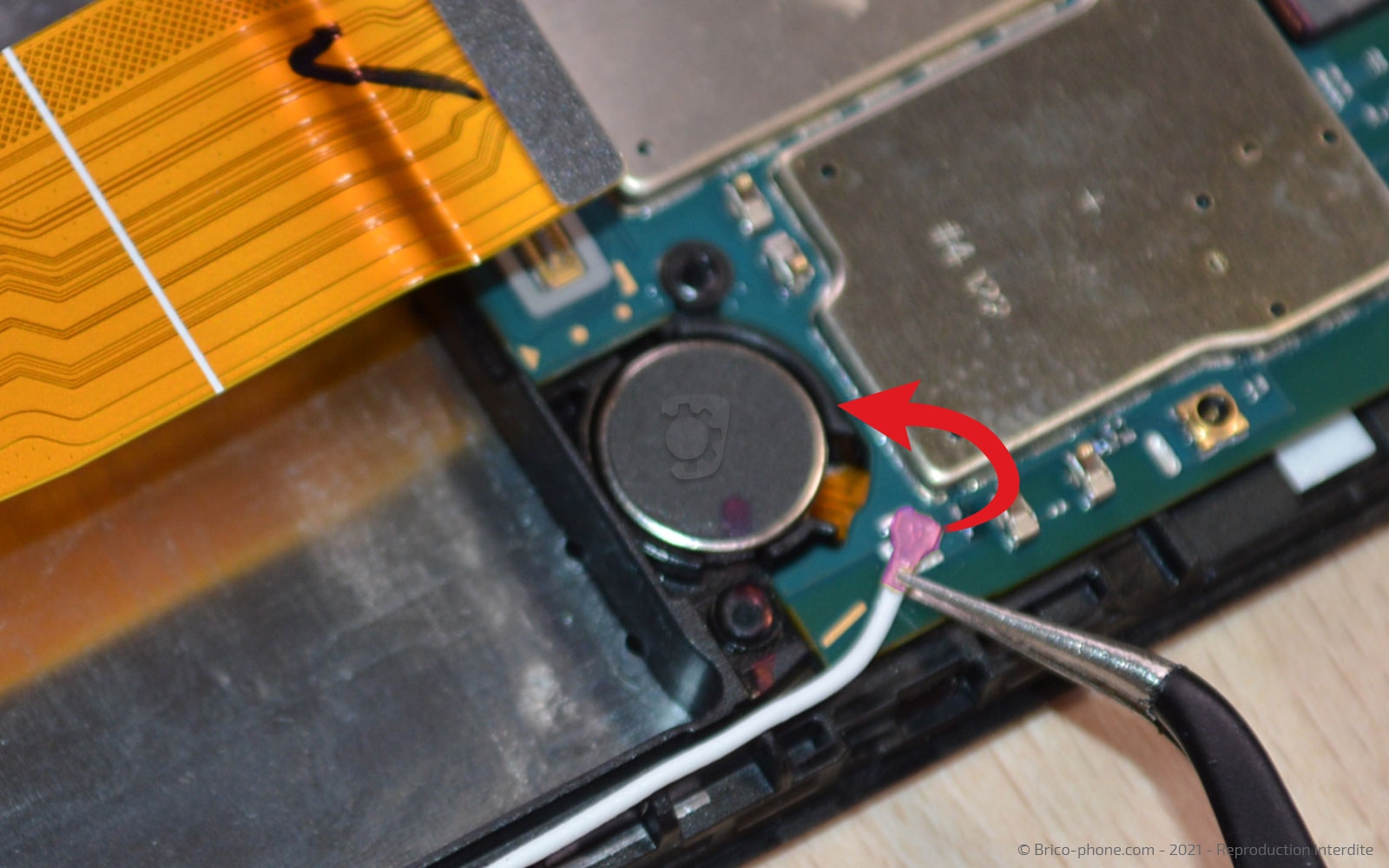

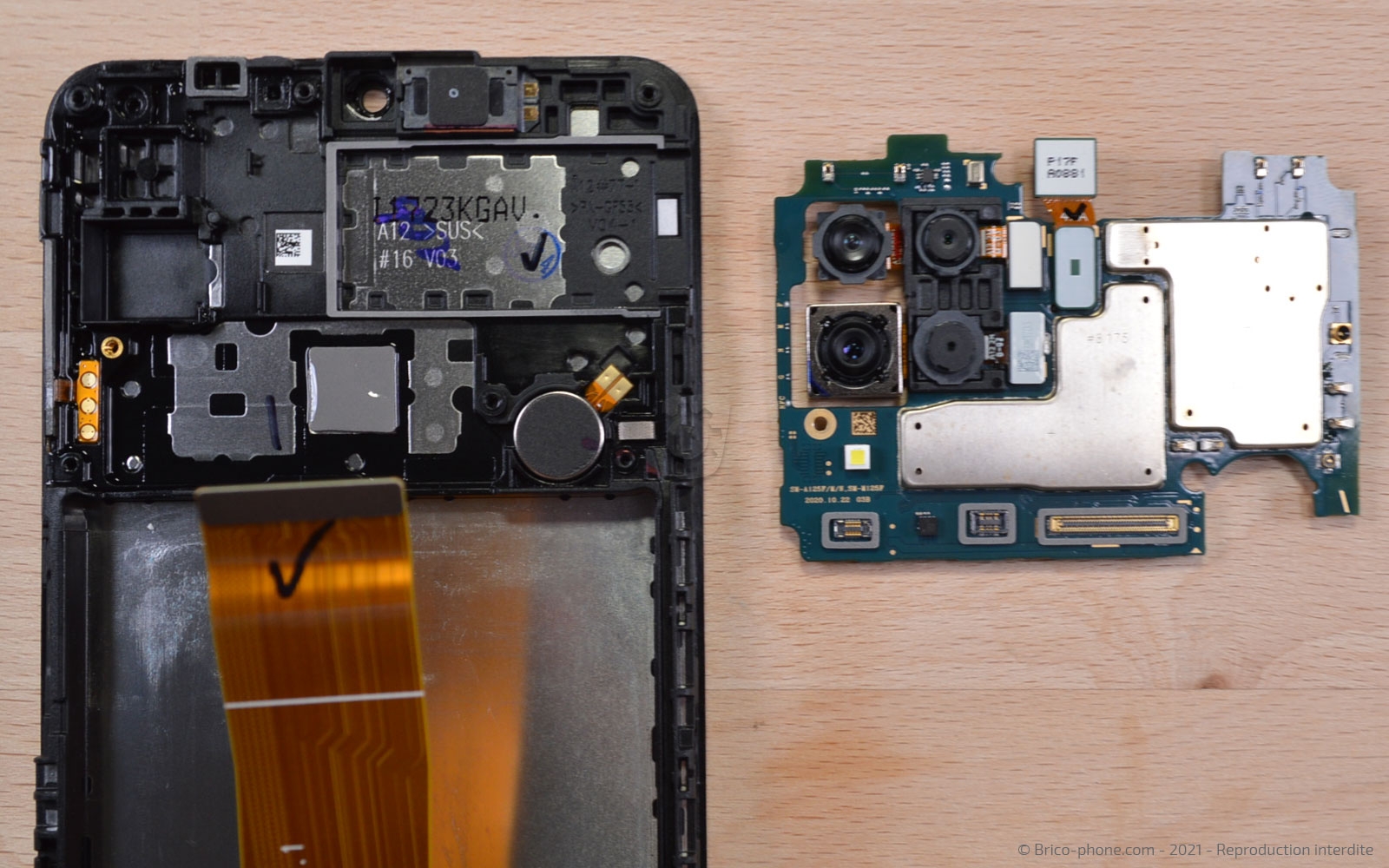

Etape 9 : Enlever la carte mère

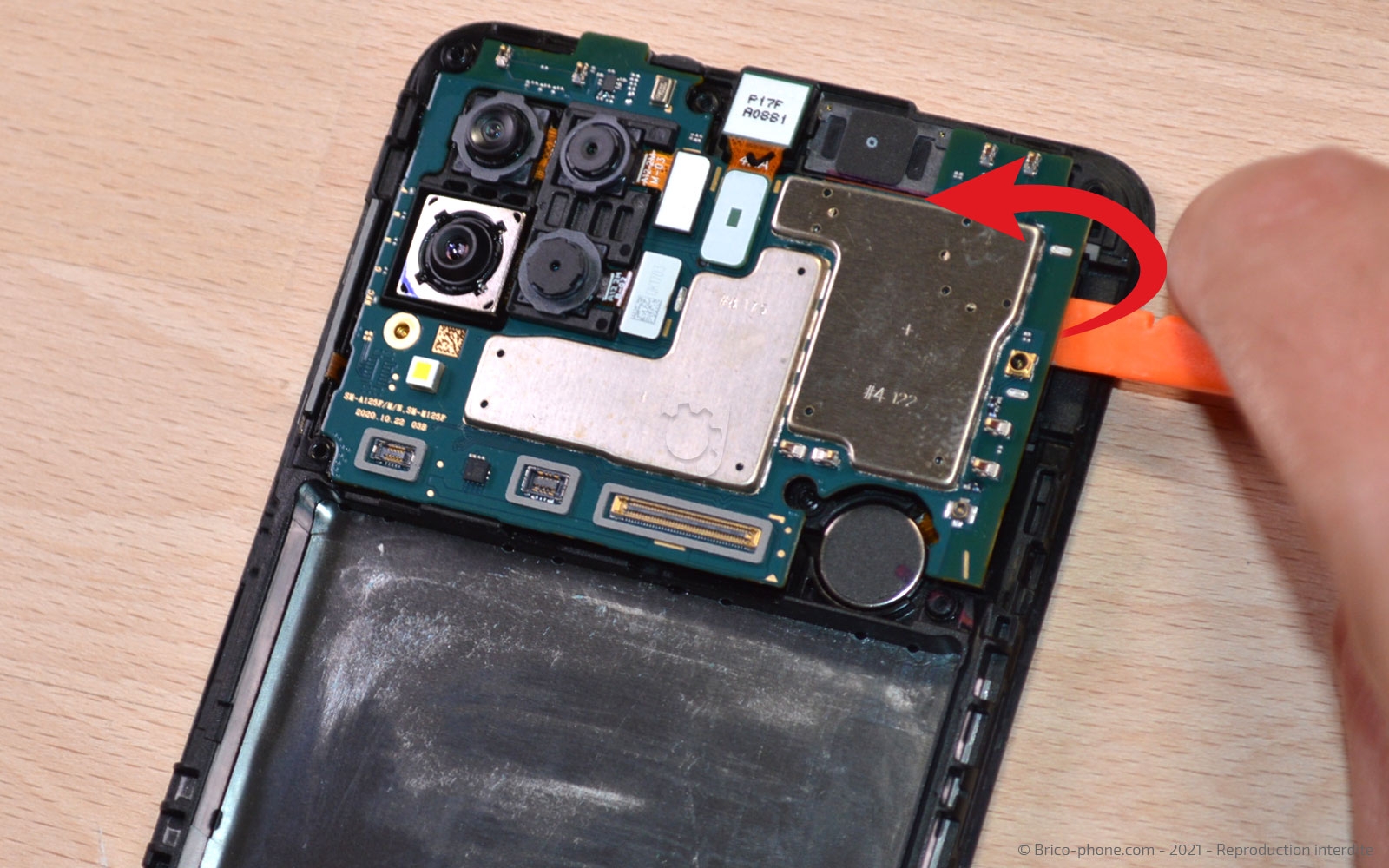

A l'aide de la pincette en métal, détachez le câble coaxial.

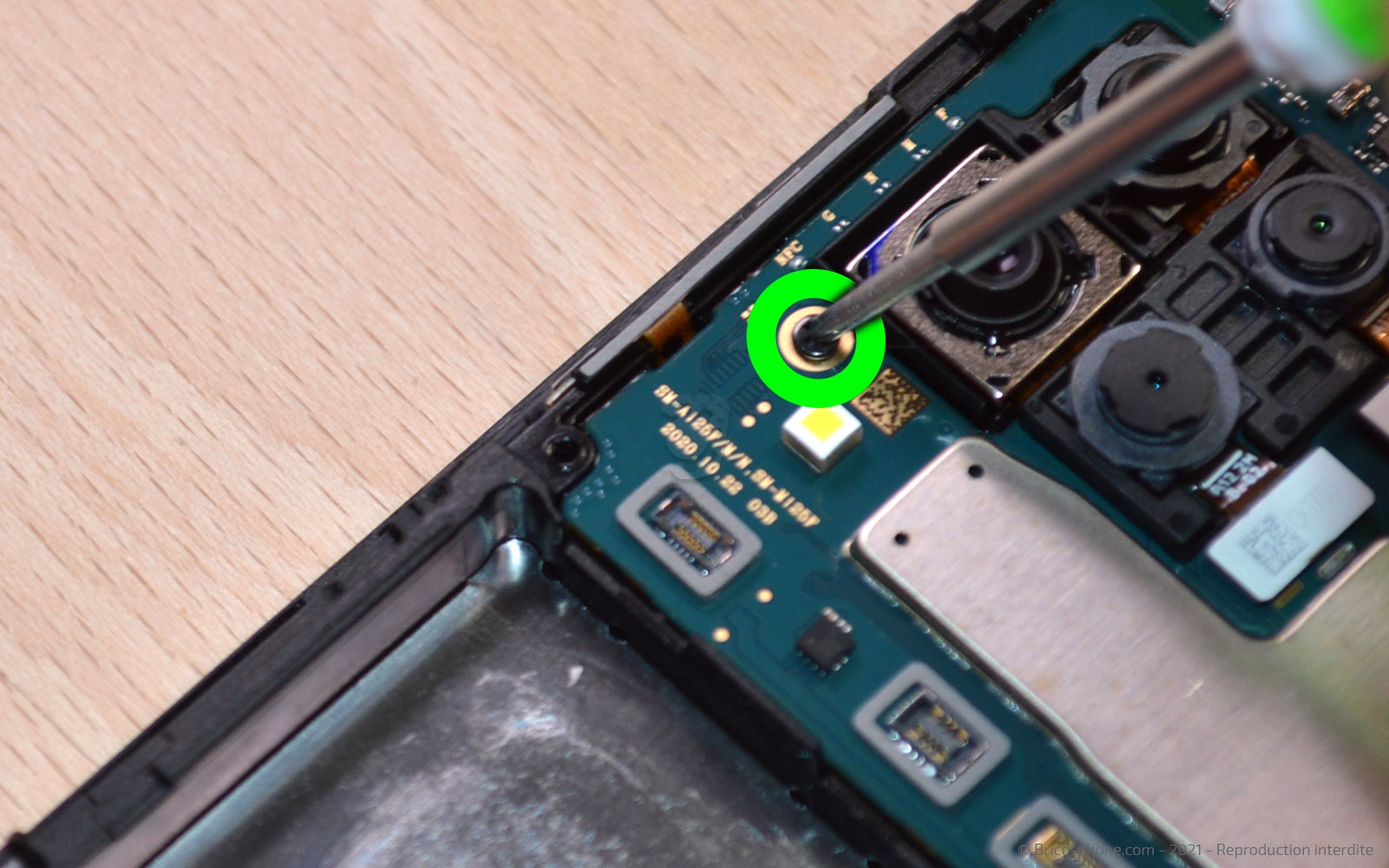

Ensuite, retirez la dernière vis cruciforme retenant la carte mère au châssis.

Glissez le levier en nylon sous la carte mère pour faire levier et la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés



Etape 10 : Décoller le vibreur

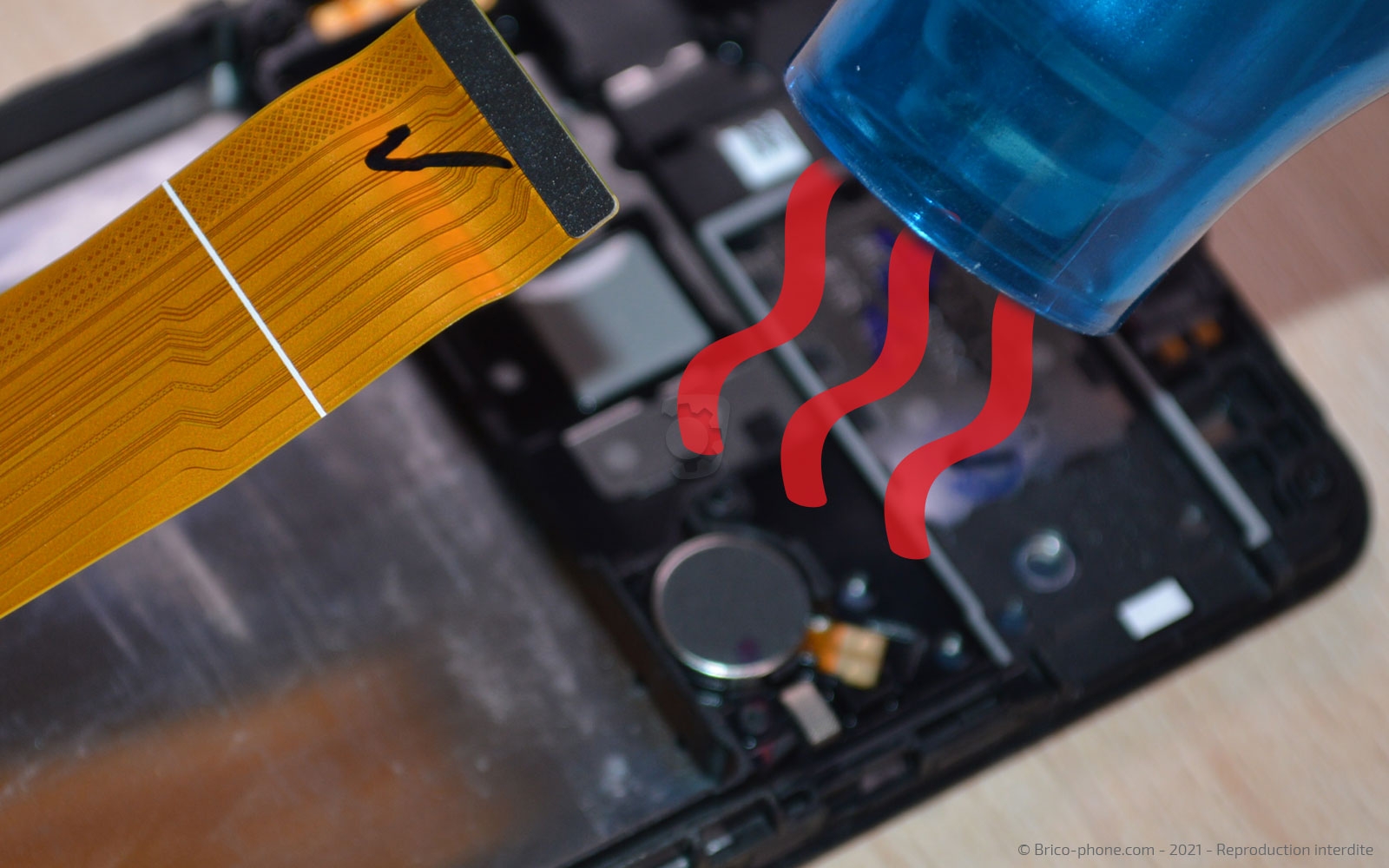

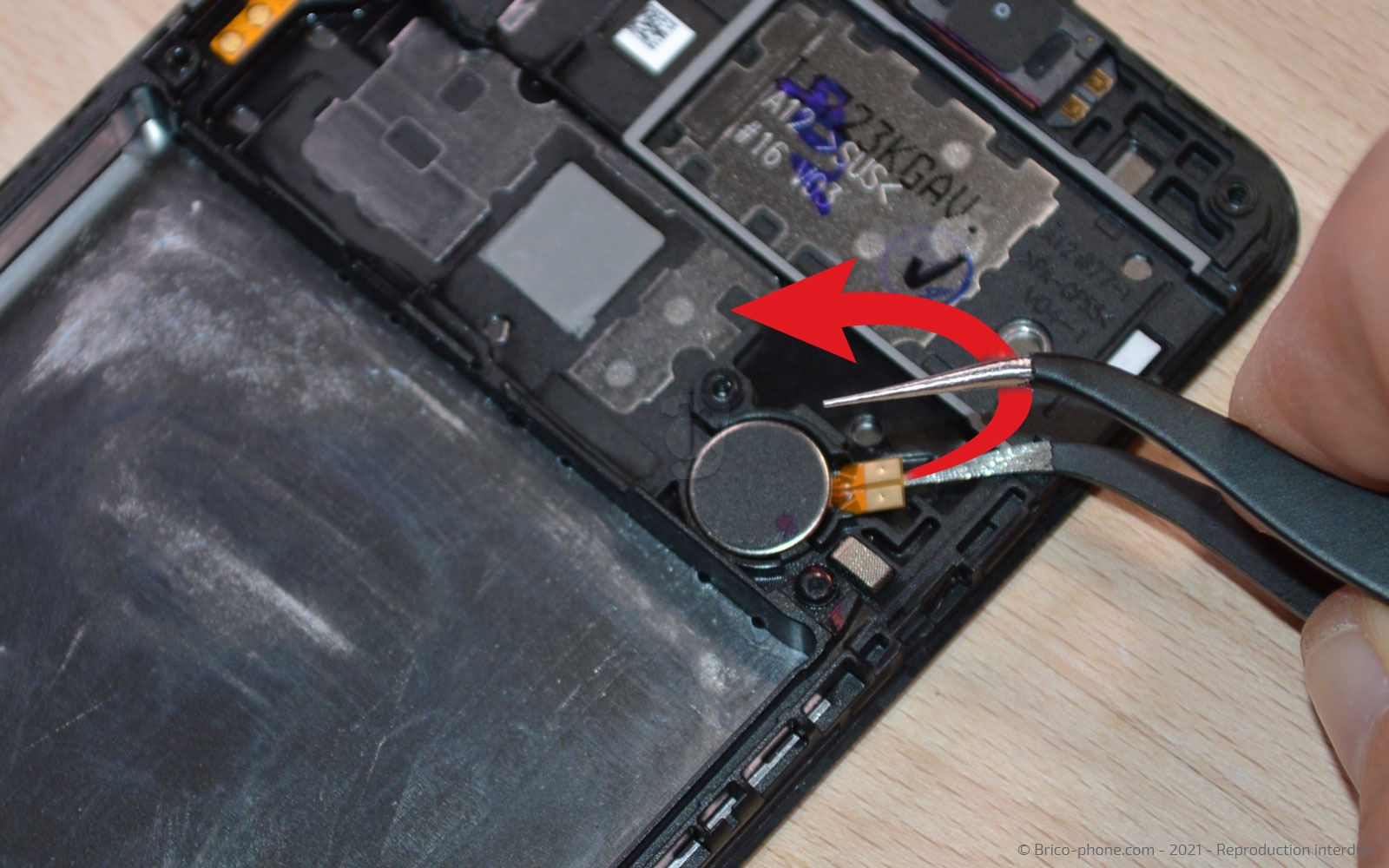

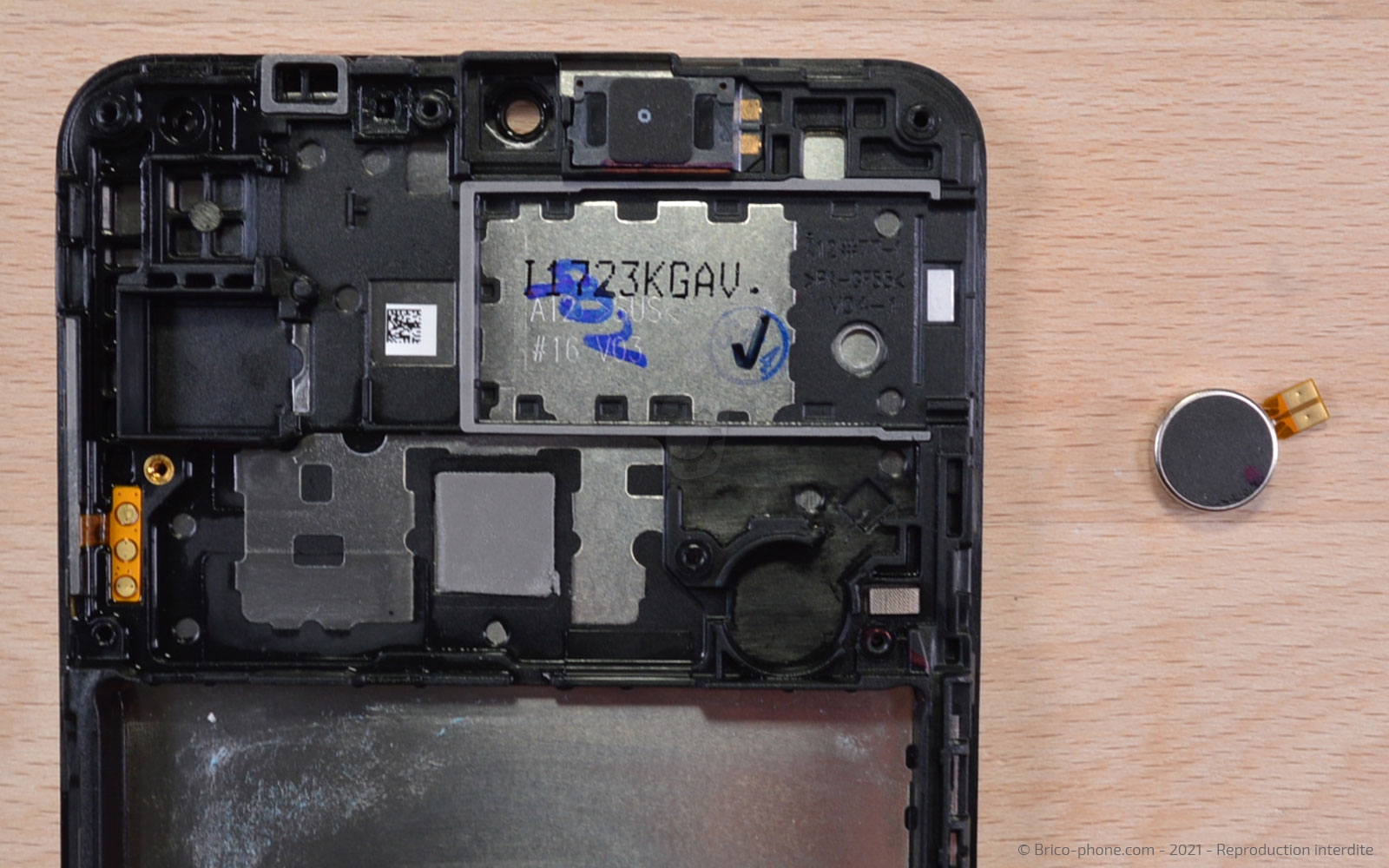

A l'aide d'un décapeur thermique ou de votre sèche-cheveux, séchez légèrement le vibreur de votre appareil.

Insérez la pince brucelles sous la nappe du composant puis sous le vibreur lui-même pour le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

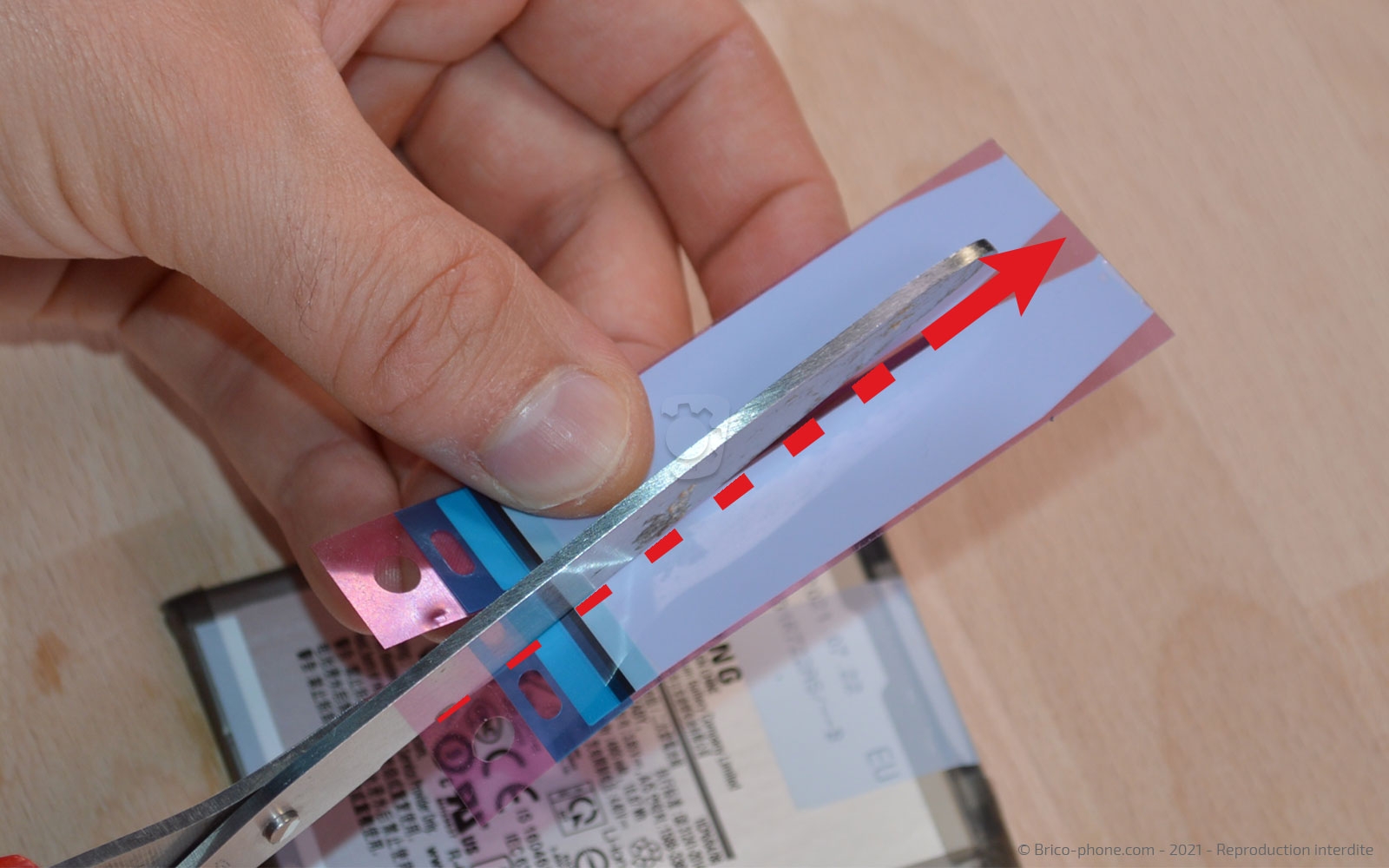

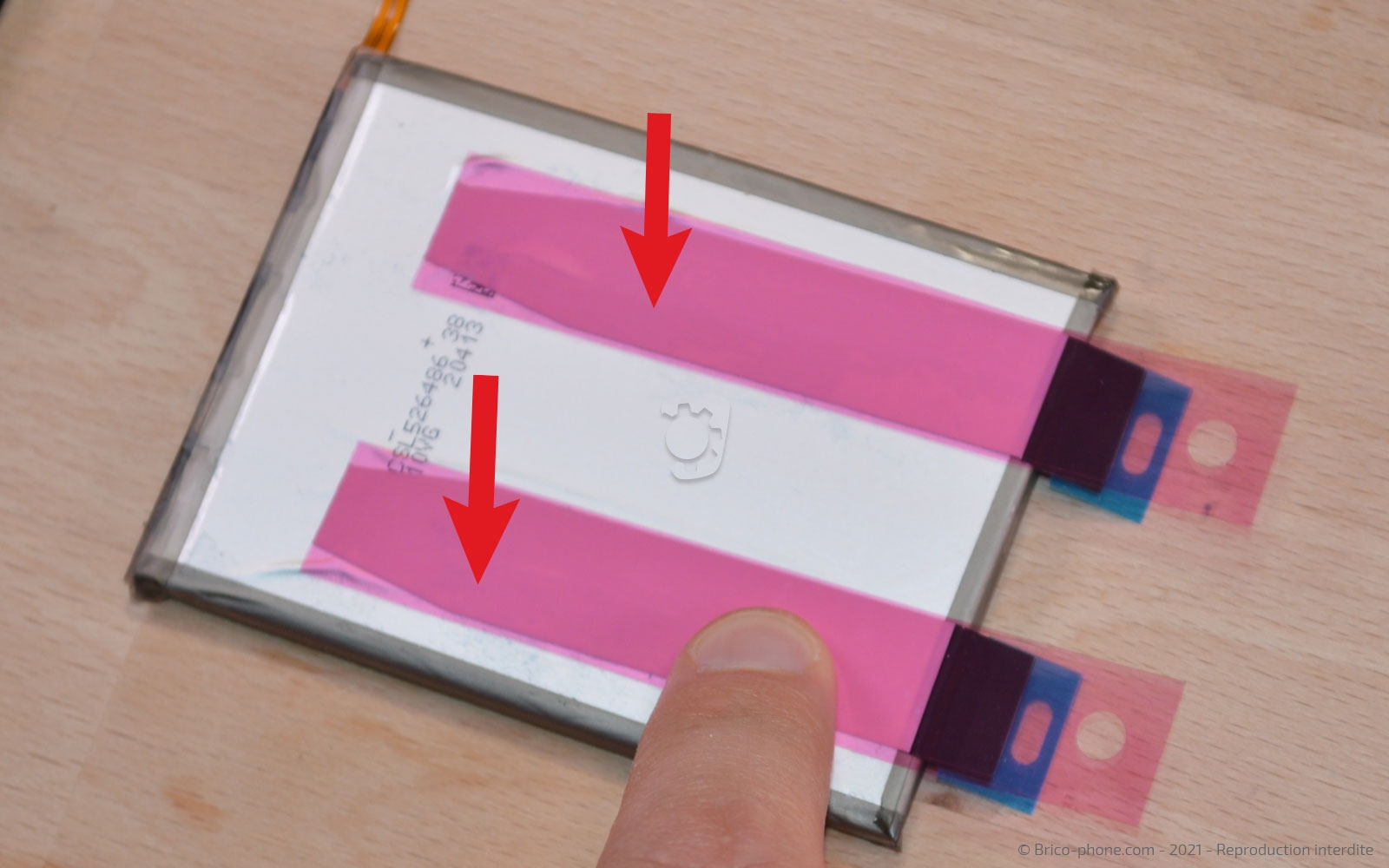

Etape 11 : Poser les stickers de batterie

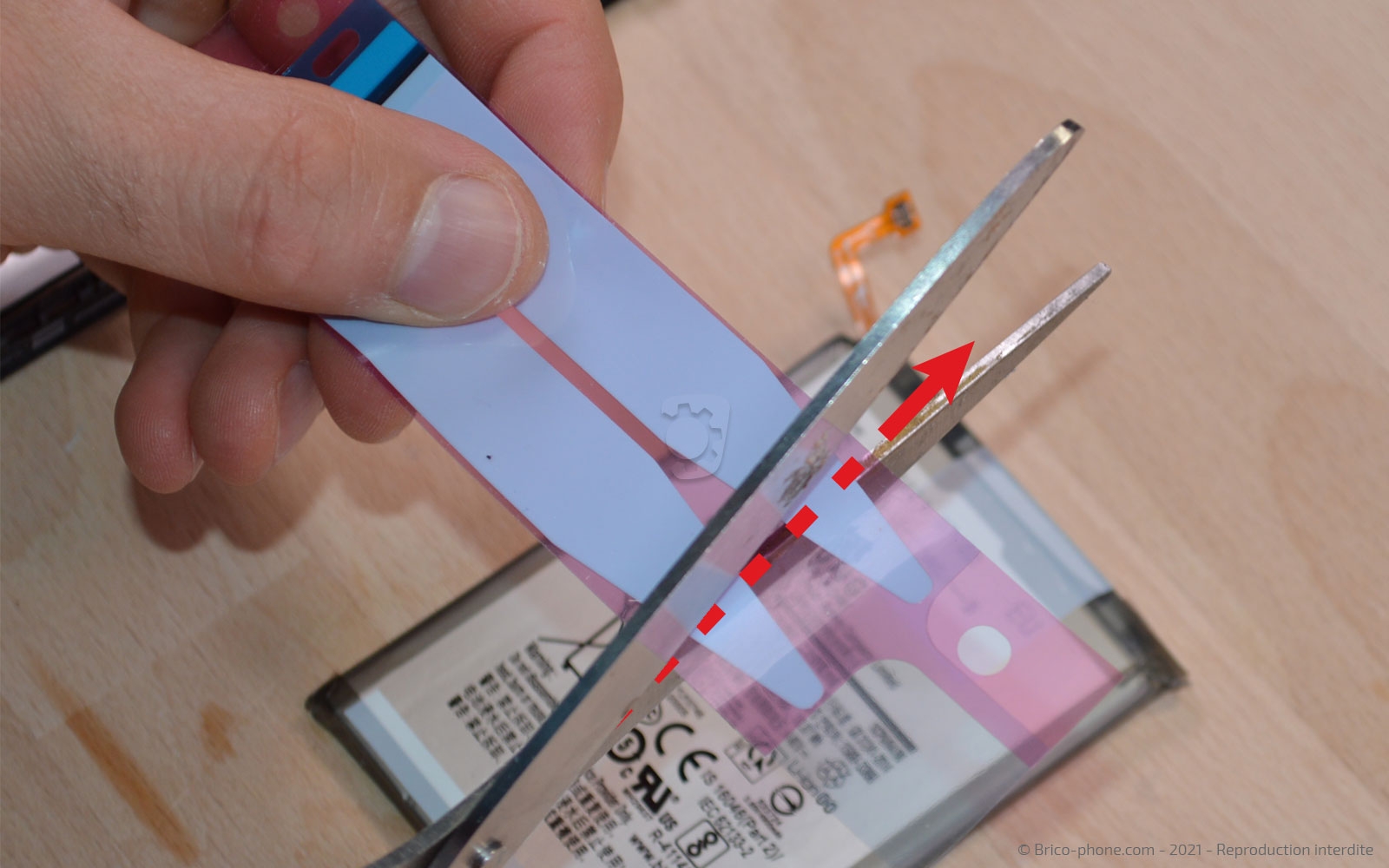

Mesurez la longueur nécéssaire pour découper les stickers à la bonne dimensions puis séparez-les en deux.

Ôtez la protection bleue avant de placer le sticker au dos de la batterie en laissant dépasser la partie noire. Réitérez la manipulation pour le second adhésif.

Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

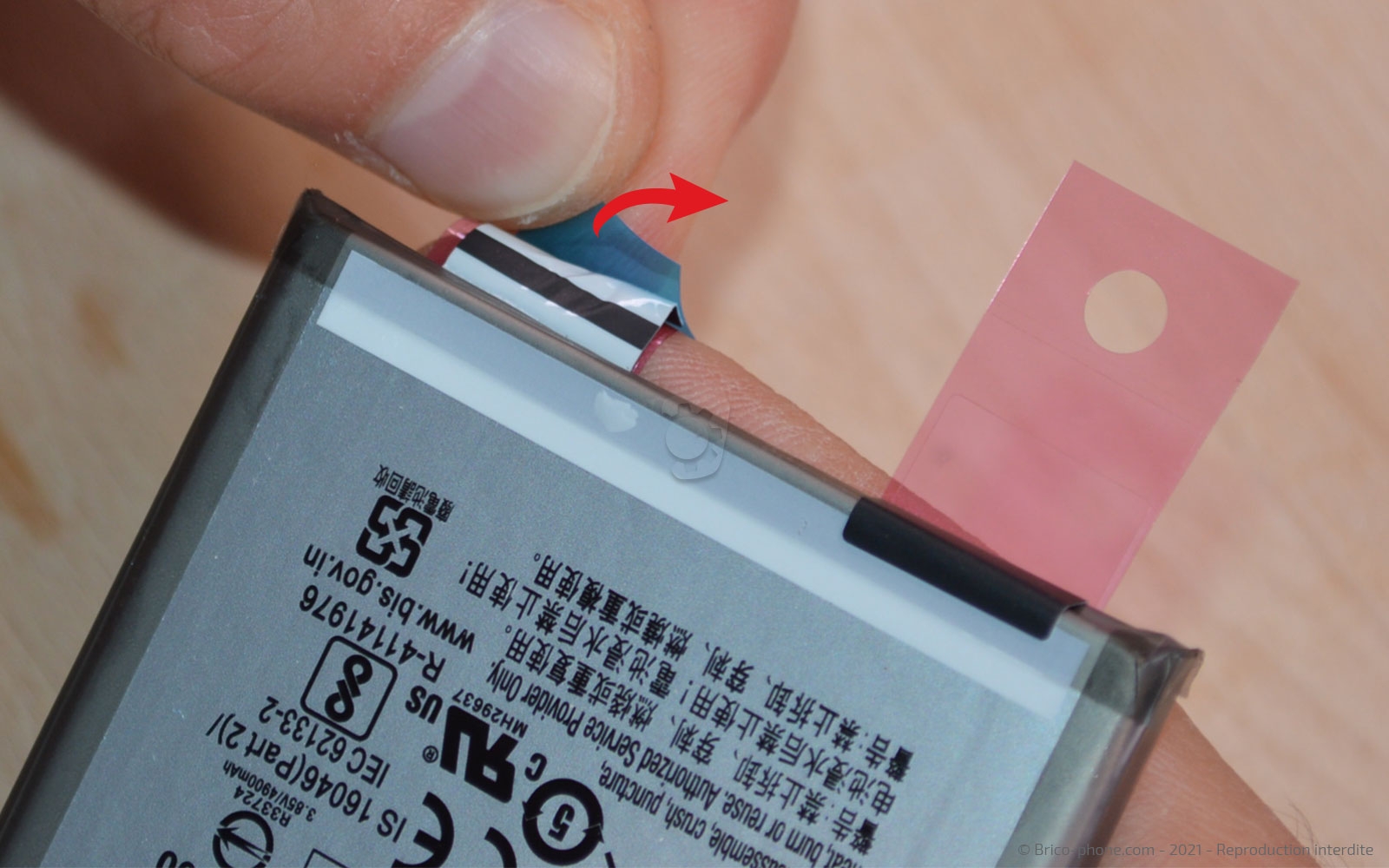

Etape 12 : Continuer la préparation de la batterie

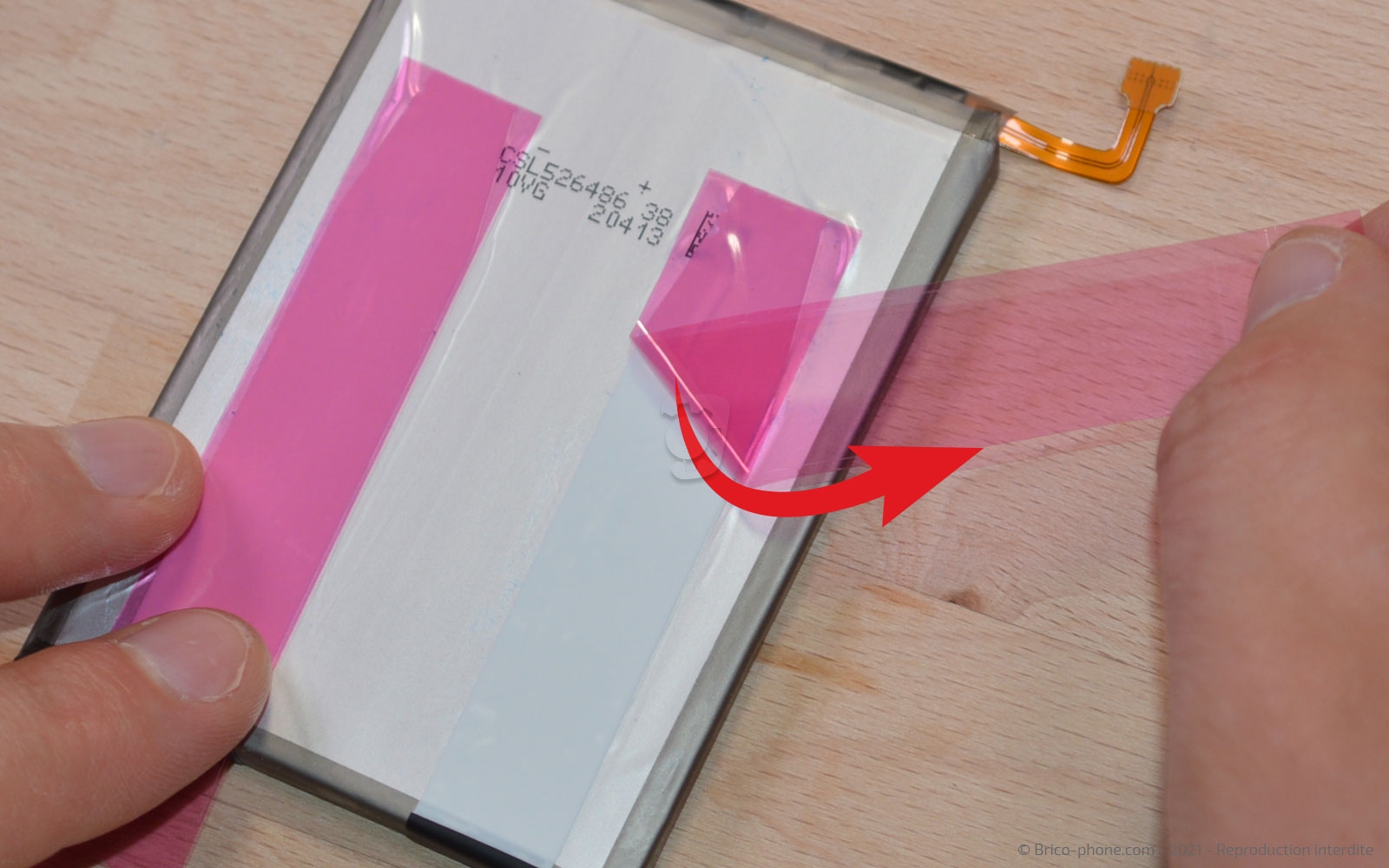

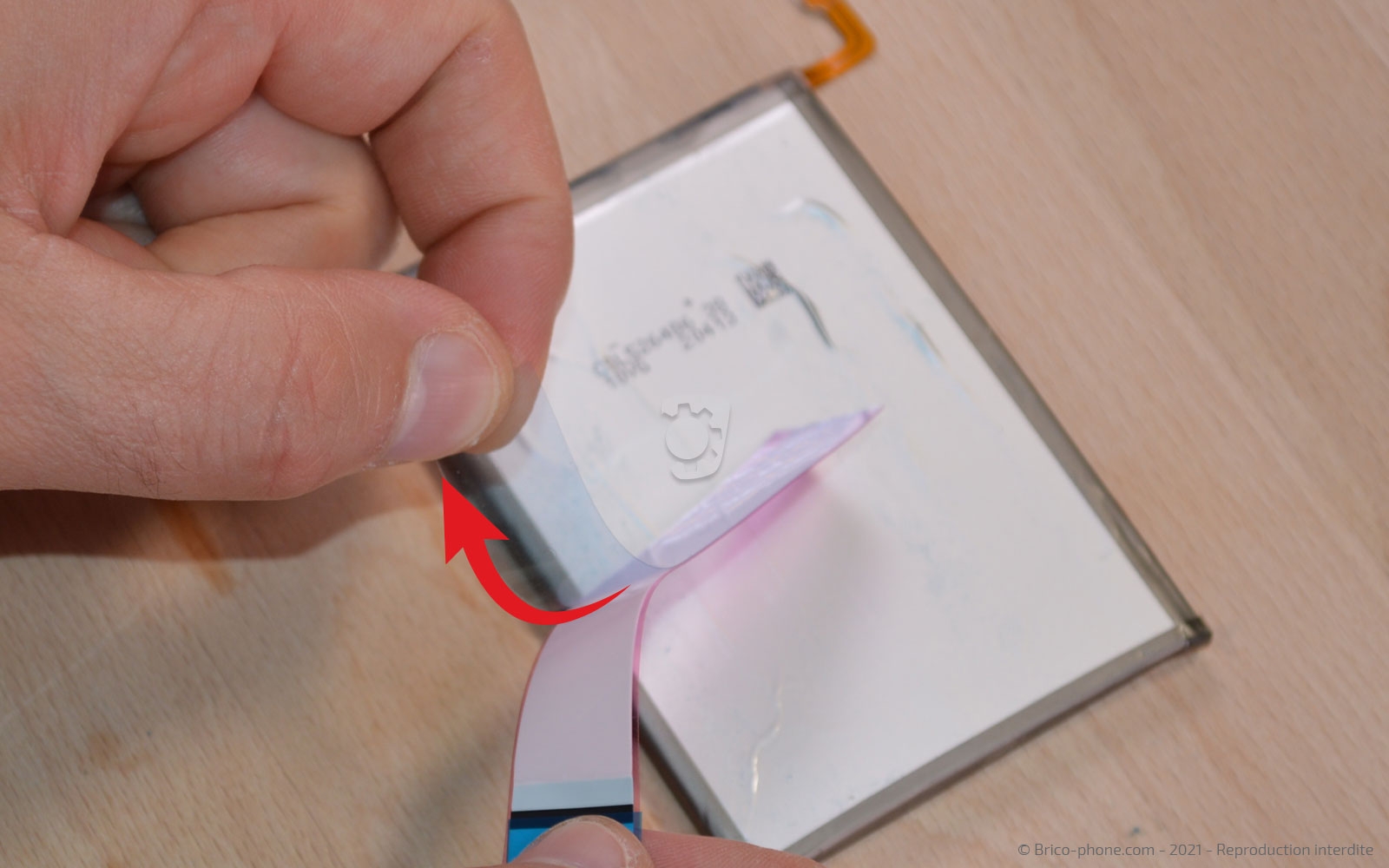

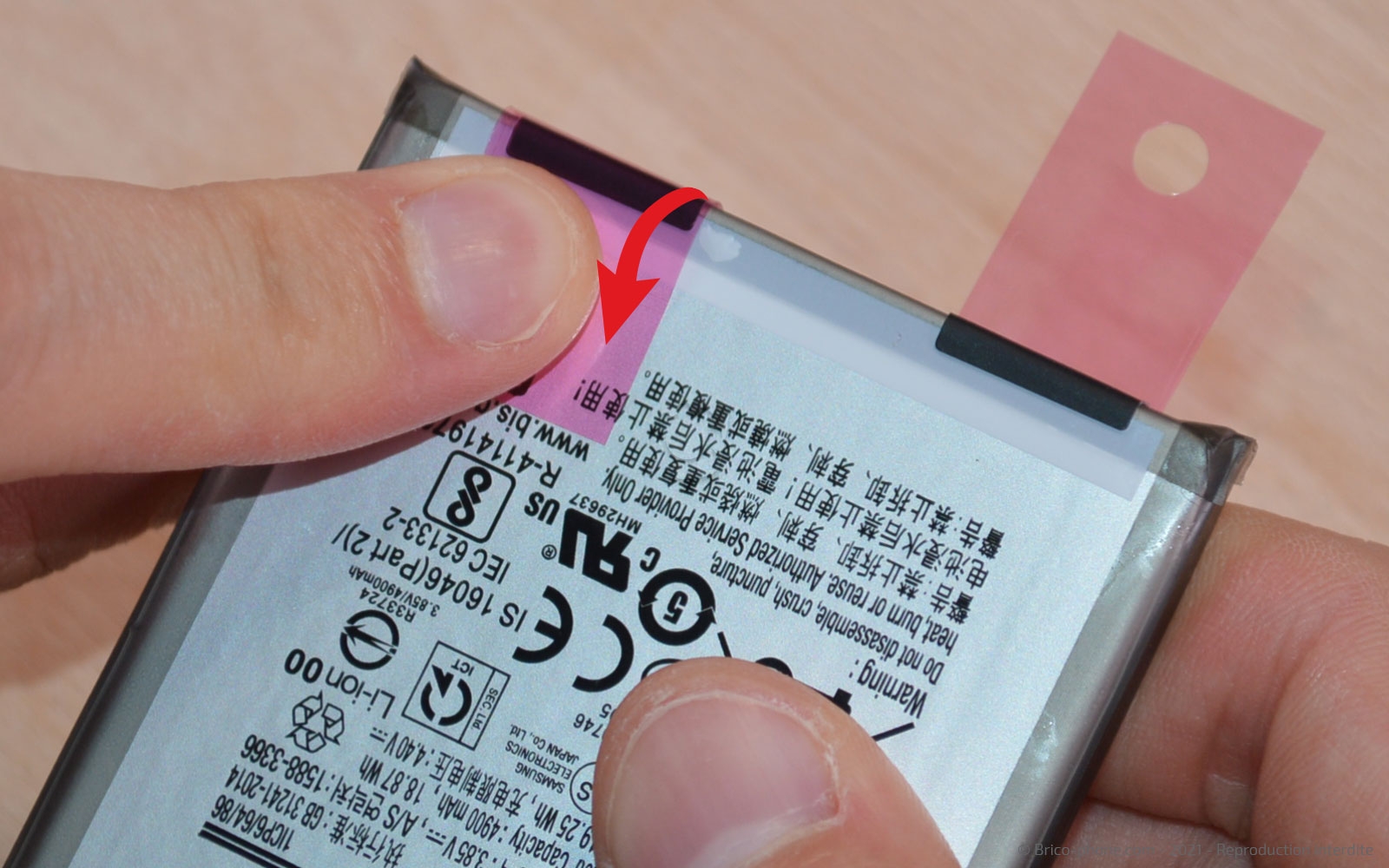

Enlever la petite protection bleue afin de pouvoir replier la partie noire sur la batterie.

Il ne vous reste plus qu'à retirer la protection rose et à installer le composant dans le nouveau bloc écran.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

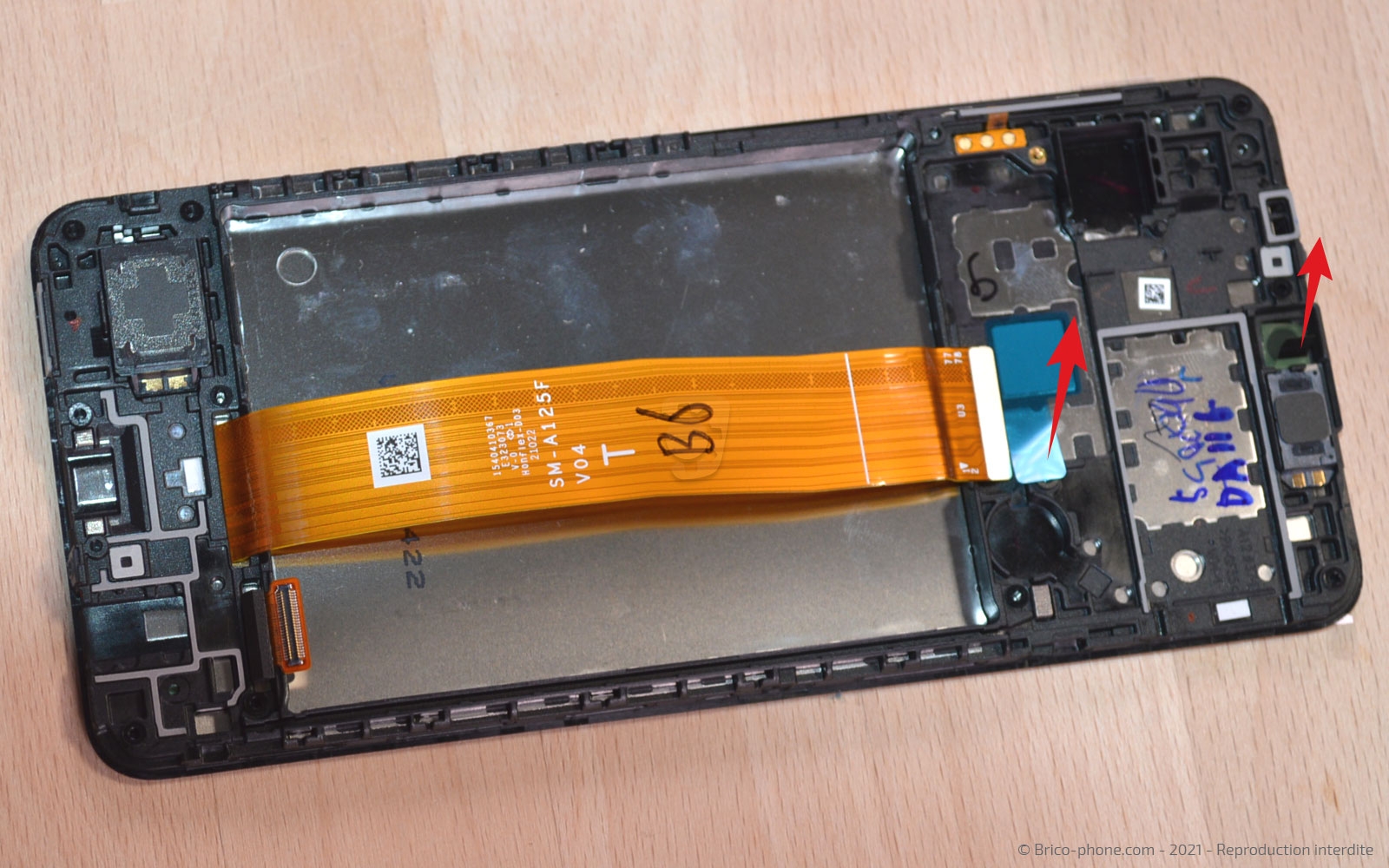

Conseils pour le remontage
Retirez toutes les protections présentes sur le nouveau bloc écran.

Enfin, remontez votre Samsung Galaxy A12 en suivant les étapes précédentes dans le sens contraire.
