Changement du bloc d'alimentation sur Playstation 5

Temps estimé : 60 min
Difficulté : 4/5
Note de réparabilité : 6/20
Playstation 5 | Temps estimé : 60 min | Difficulté : 4/5

Votre console ne démarre pas ? Le câble secteur ne rentre plus dans l'alimentation de votre Playstation 5 ?

Brico-Phone vous propose de remédier à ce problème en changeant l'alimentation de votre console en suivant notre tutoriel conçu par notre équipe technique.

Diagnostic

› Votre console ne s'allume plus.
› La prise secteur ne rentre plus dans votre console.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc alimentation ADP-400FR pour PS5
63,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour PS5 spécialement composé par nos techniciens
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

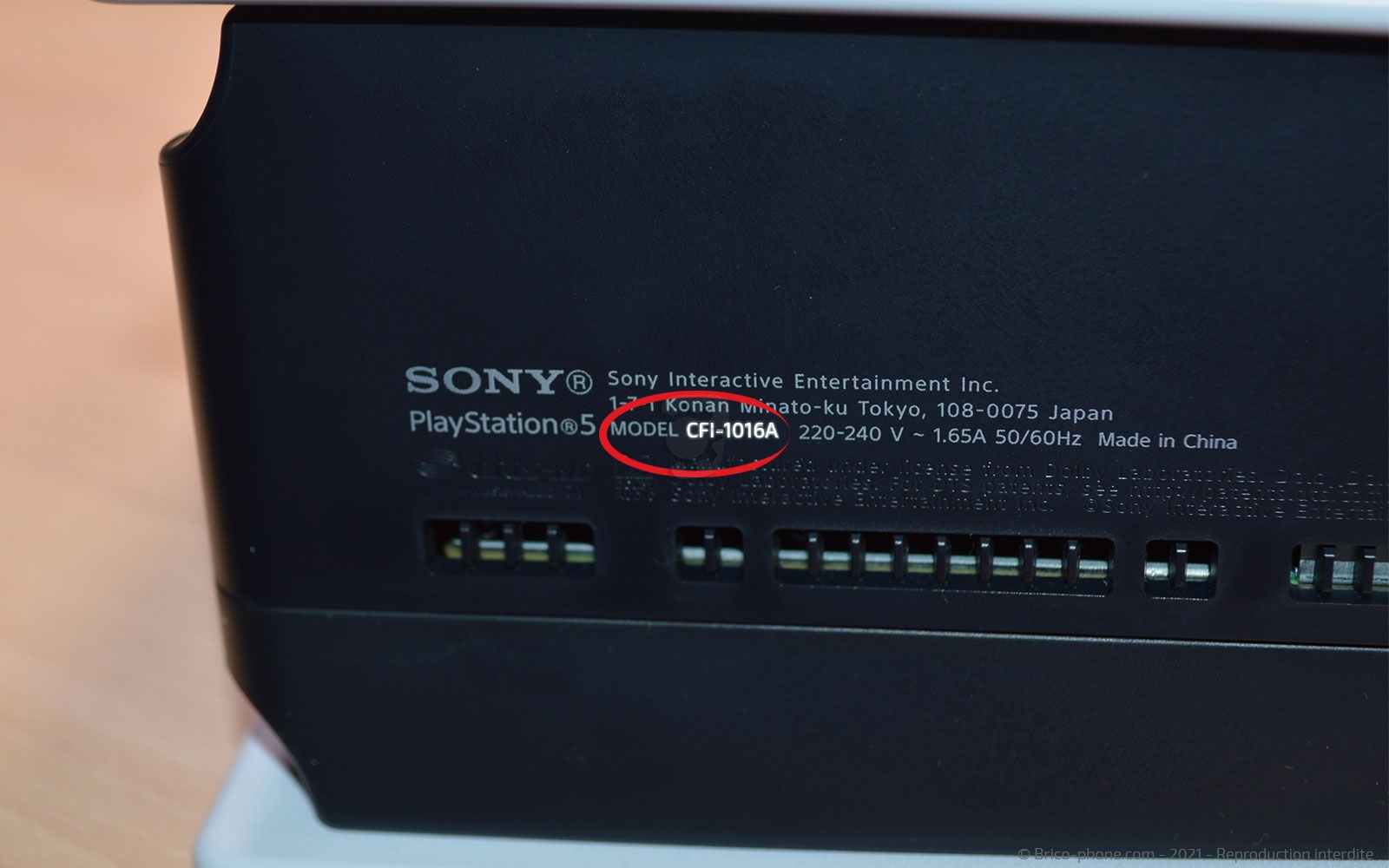

Avant de débuter votre réparation, il faut regarder si vous avez le bon modèle.
Pour cela , jetez un oeil sous la console et si vous avez la référence "CFI-1016A", vous êtes en possession d'une Playstation 5.

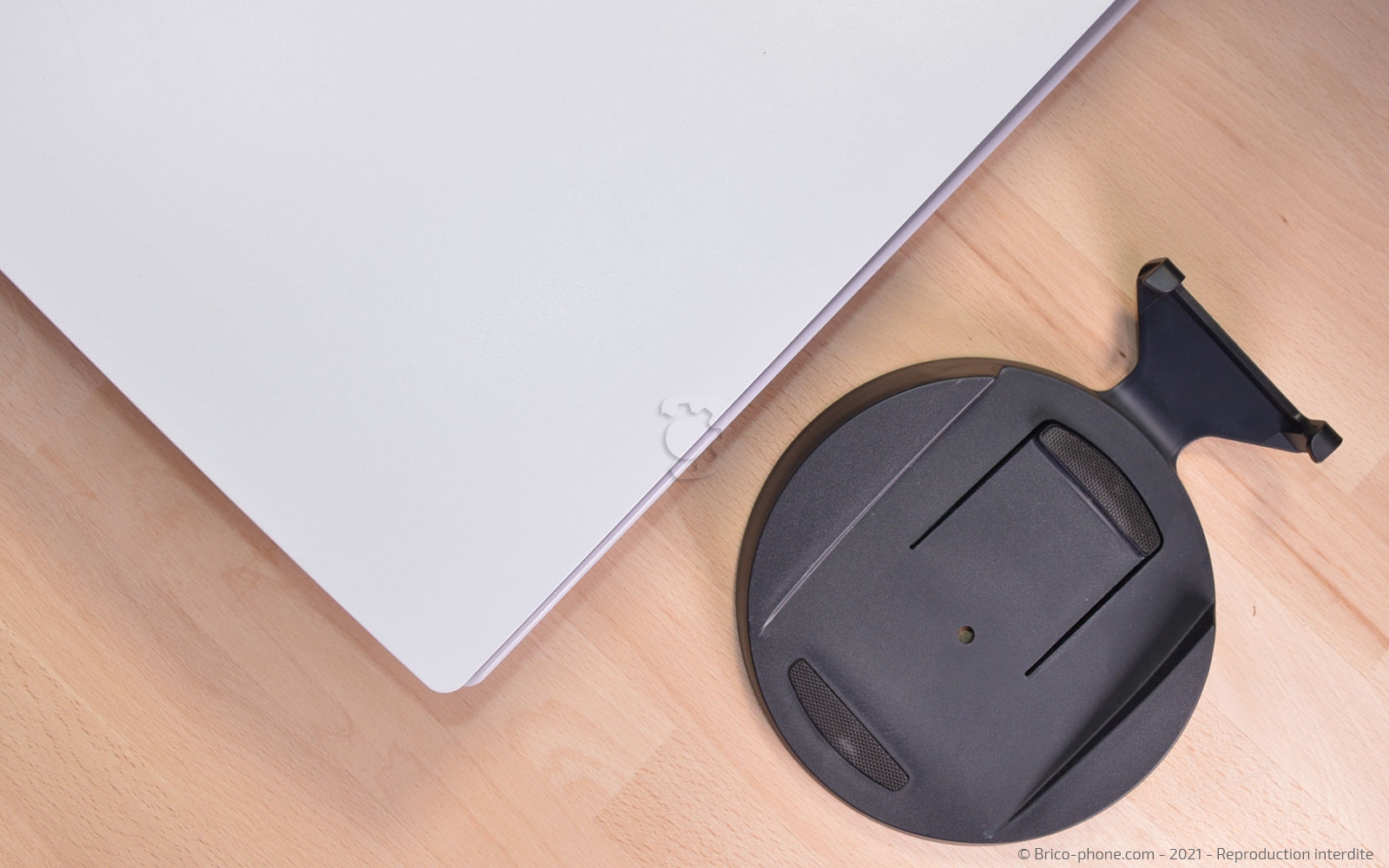

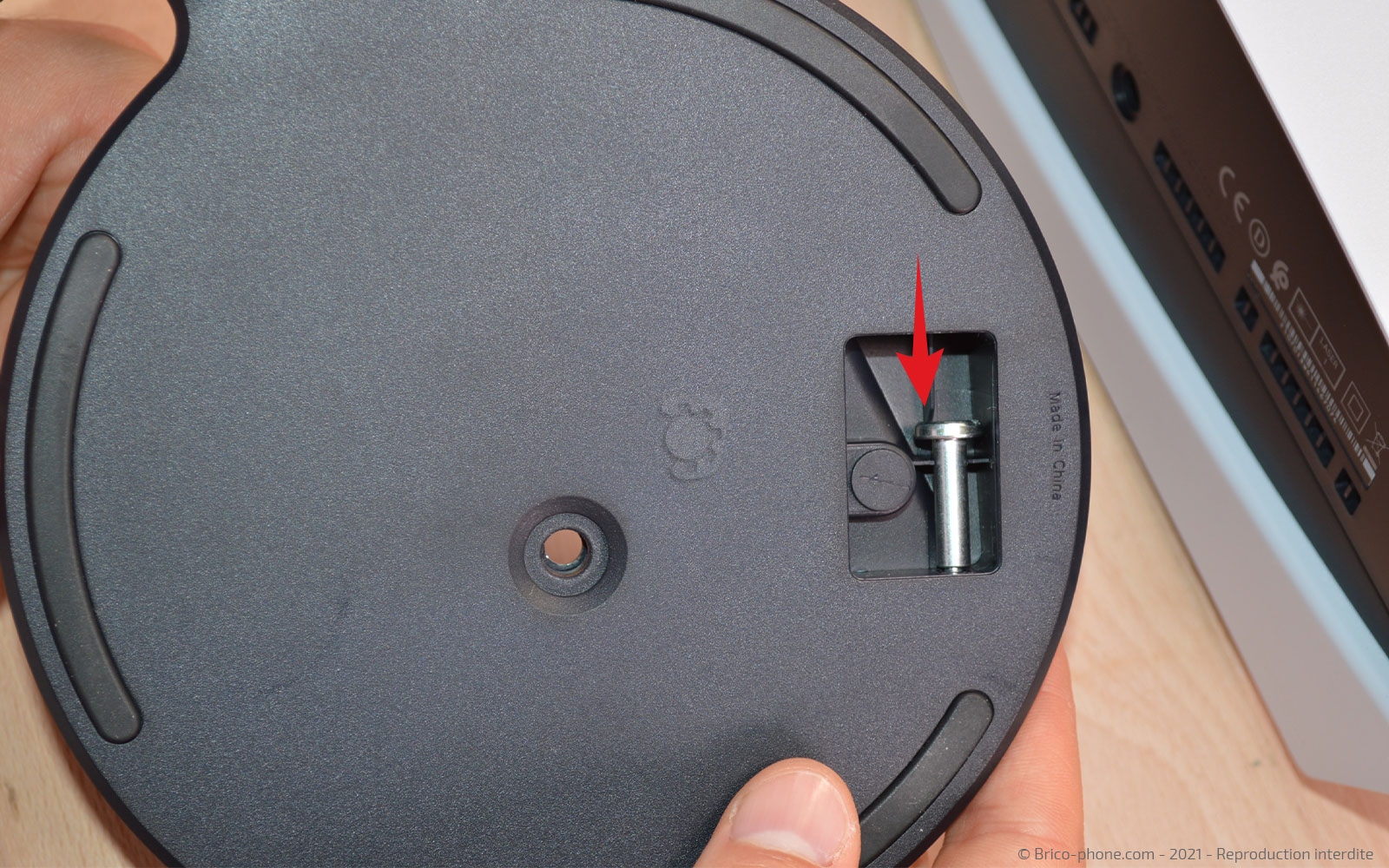

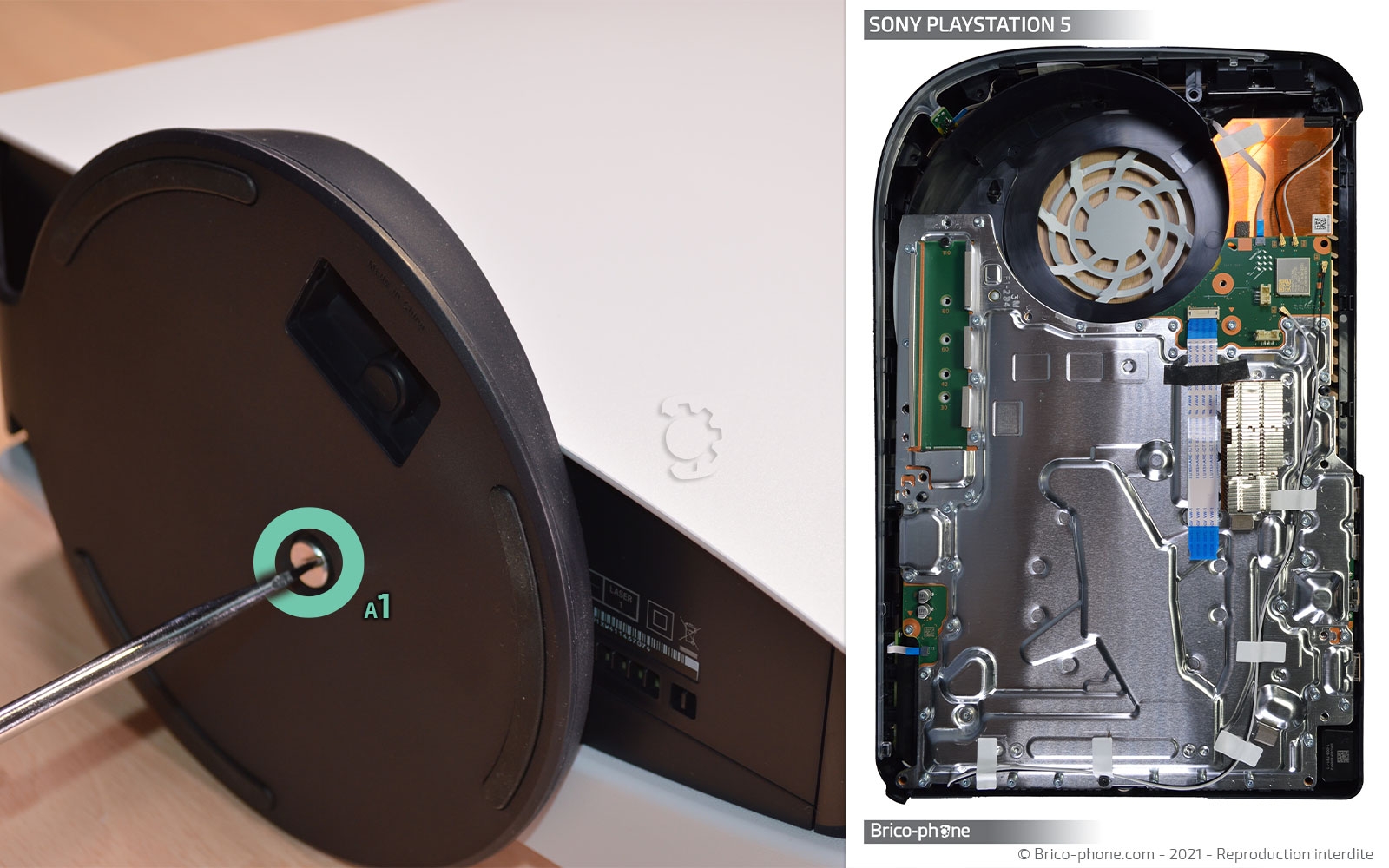

Avec un tournevis plat, retirez la vis du support, puis rangez la dans ce même support.
Vous pouvez le mettre de côté.
Outils du kit utilisés
Outils du kit utilisés

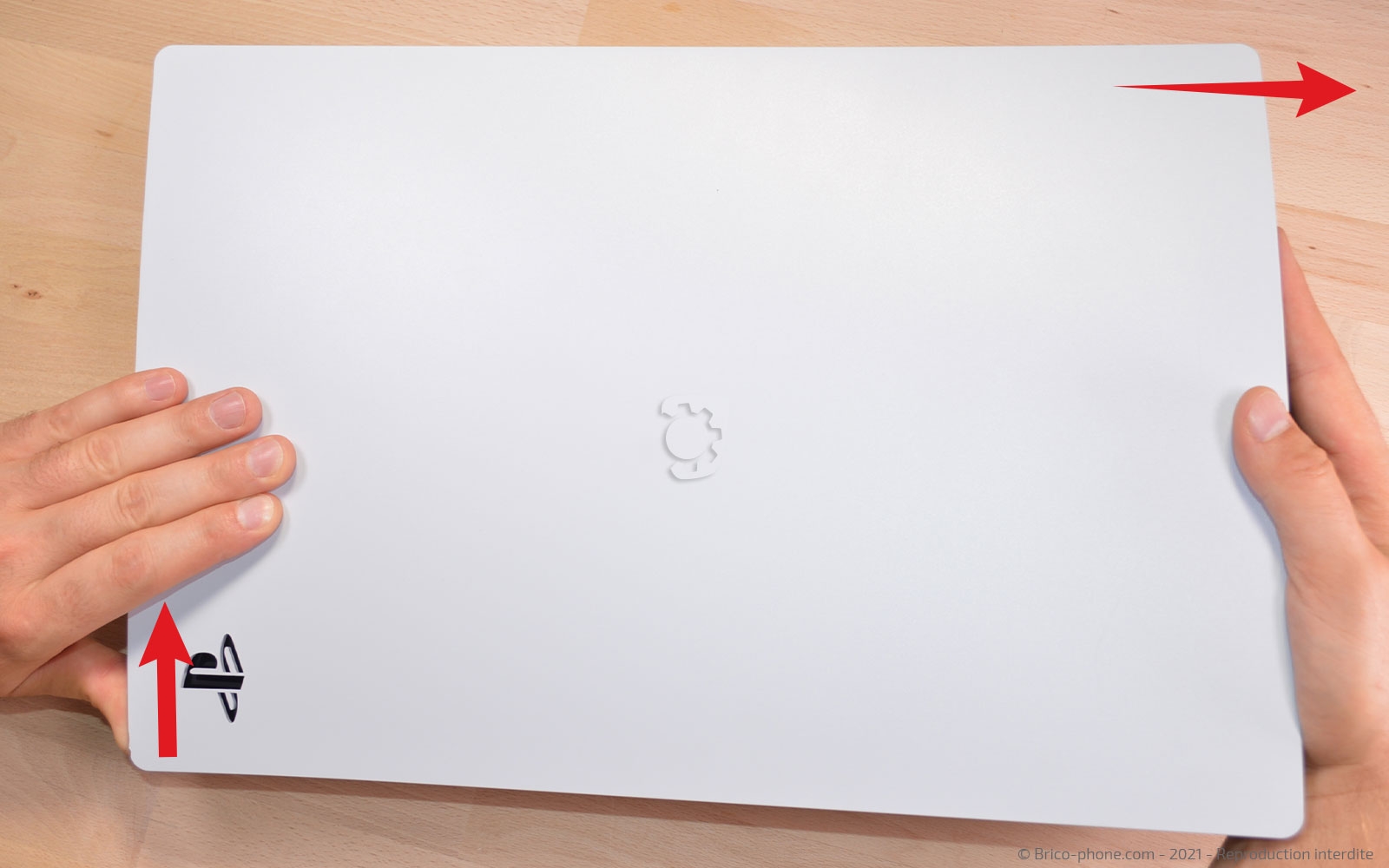

Etape 1 : Déclipser les coques blanches
Avant d'accéder au coeur de la console, il faut retirer les coques blanches.

Soulevez légèrement la coque du côté du logo puis poussez-la à l'opposé pour l'enlever.

Faites de même pour la seconde.
Etape 2 : Déconnecter le ventilateur

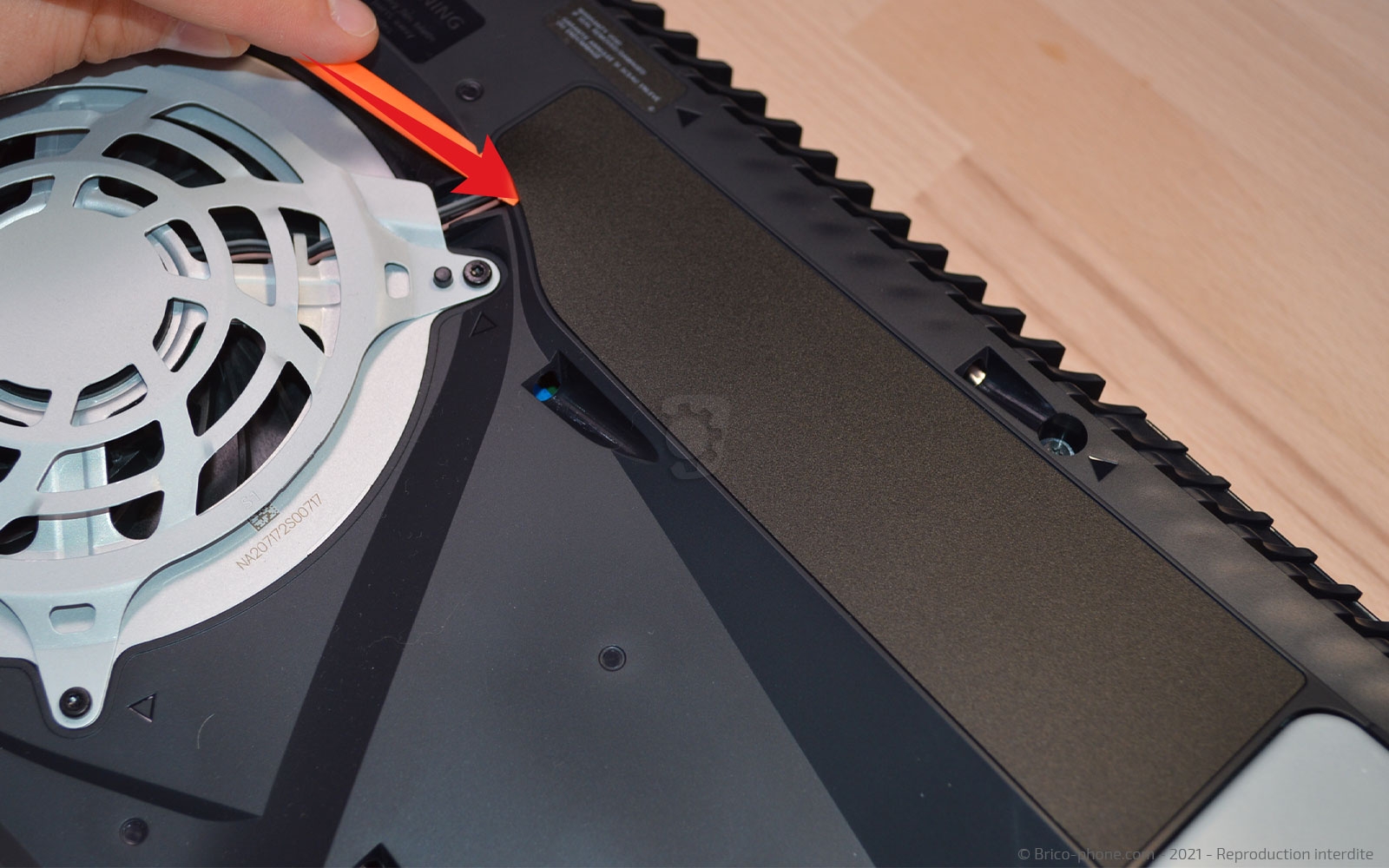

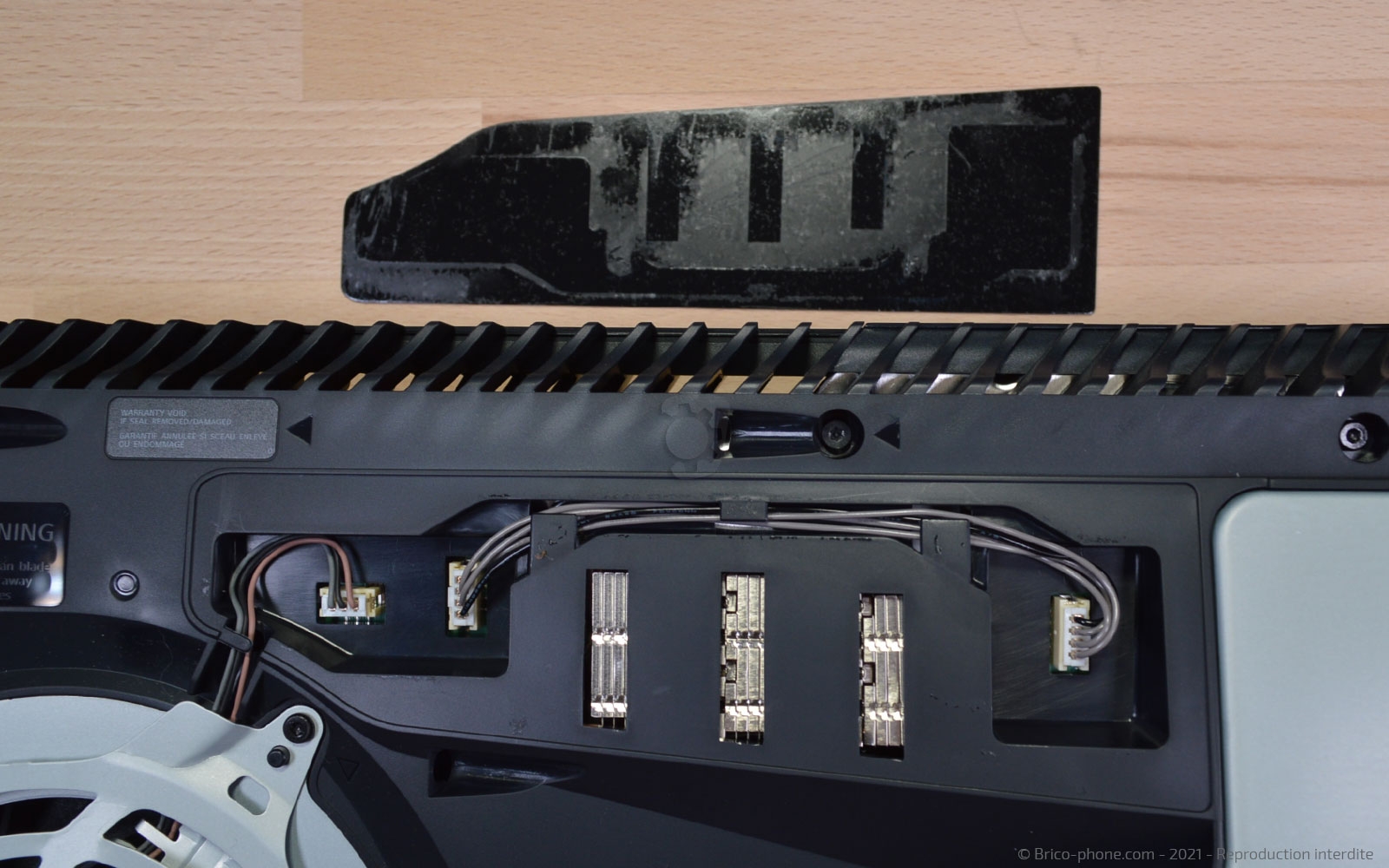

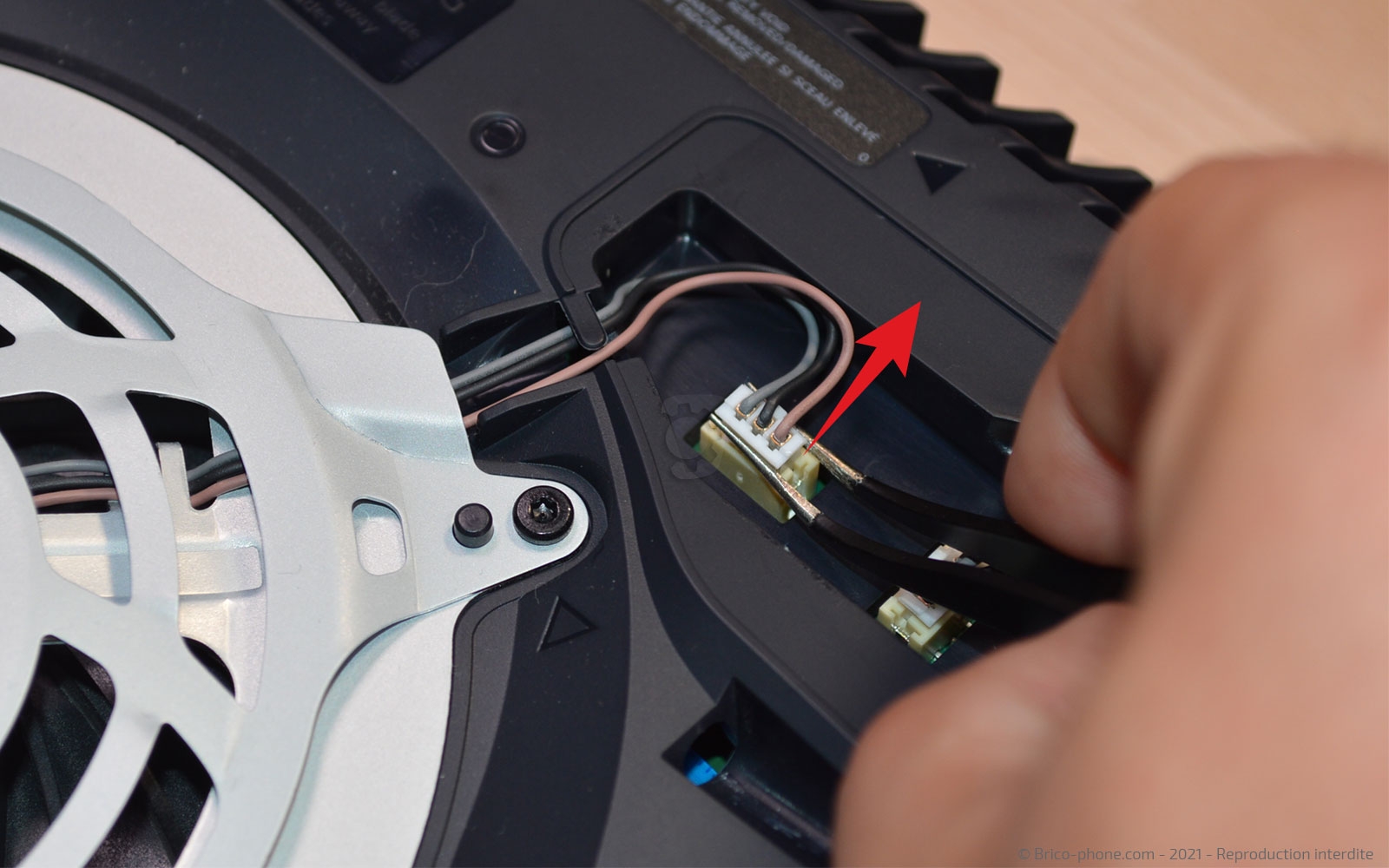

Avec le levier en nylon, décollez le cache qui se trouve à droite du ventilateur, puis déconnectez le câble du ventilateur avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

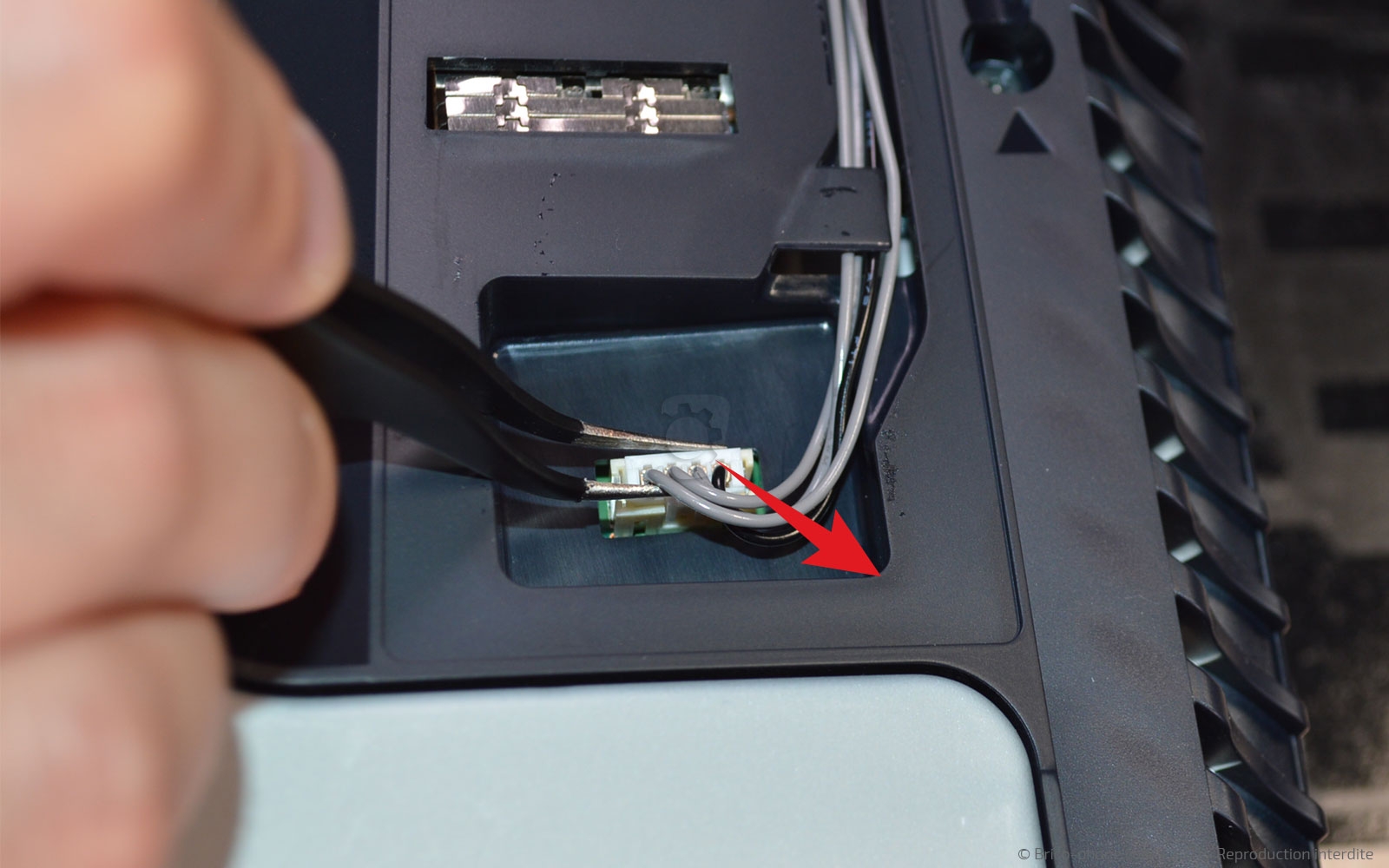

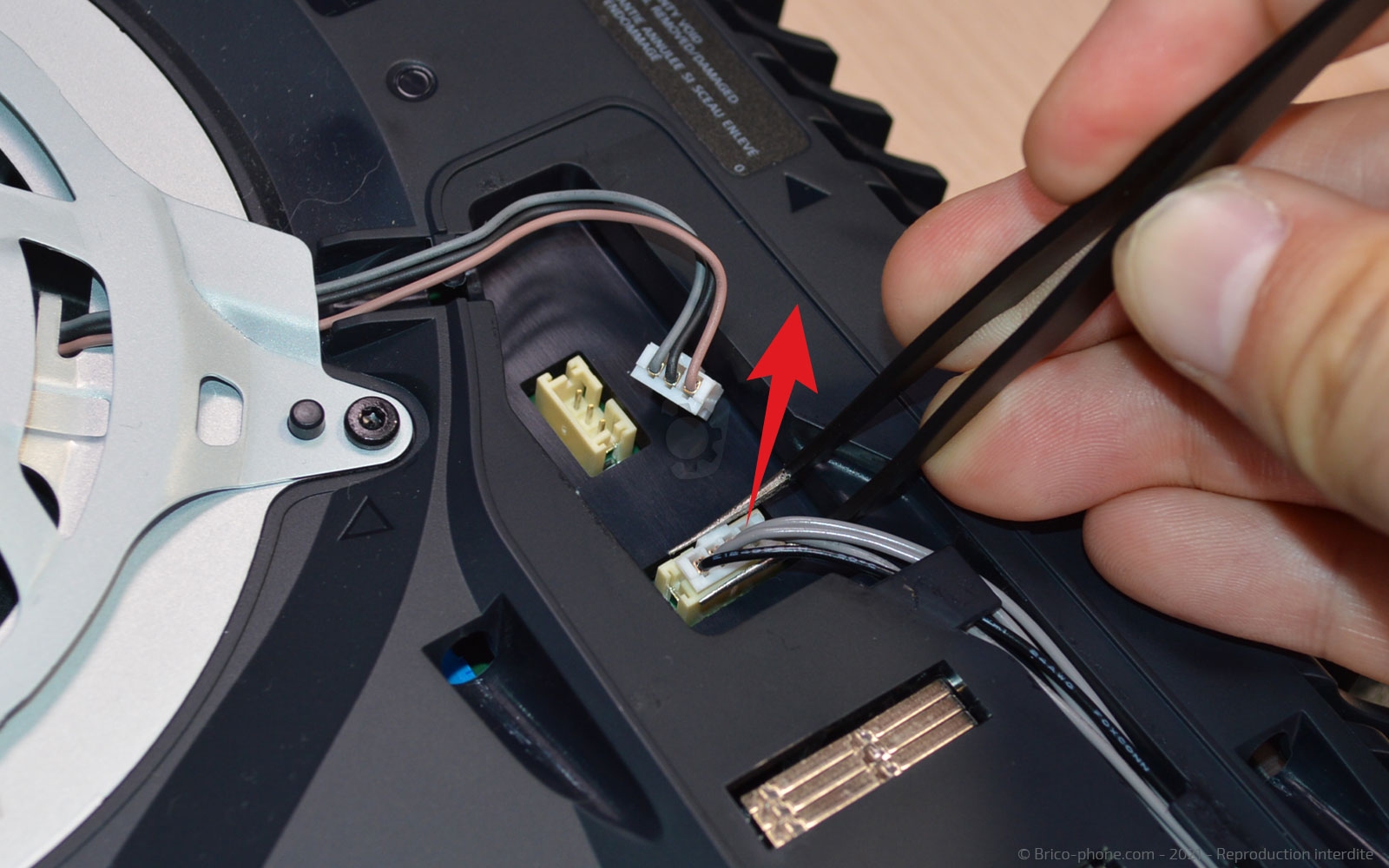

Etape 3 : Débrancher la rallonge du lecteur
Toujours avec la pincette, déconnectez le câble du lecteur Blue Ray.
Outils du kit utilisés
Outils du kit utilisés

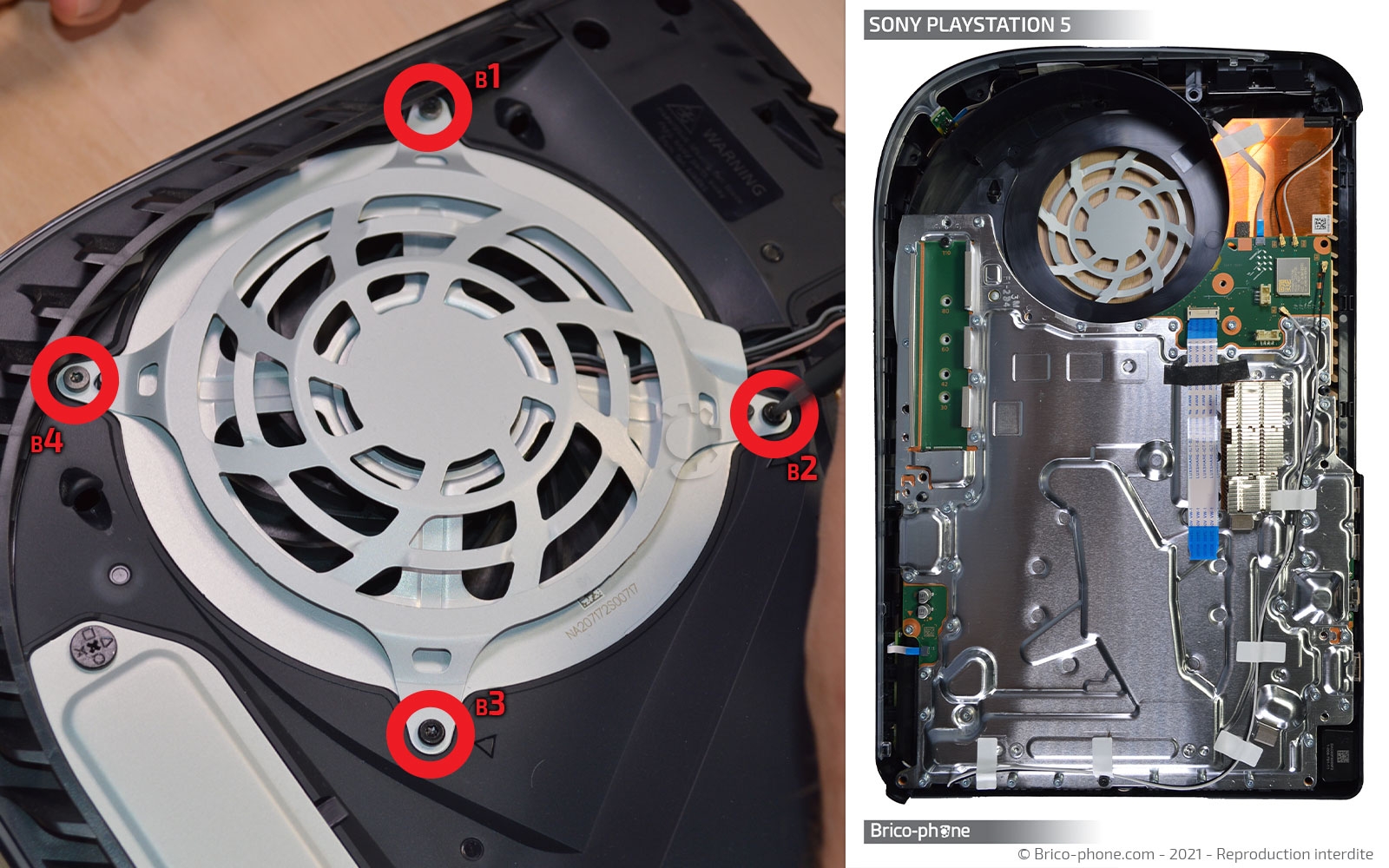

Etape 4 : Extraire le ventilateur

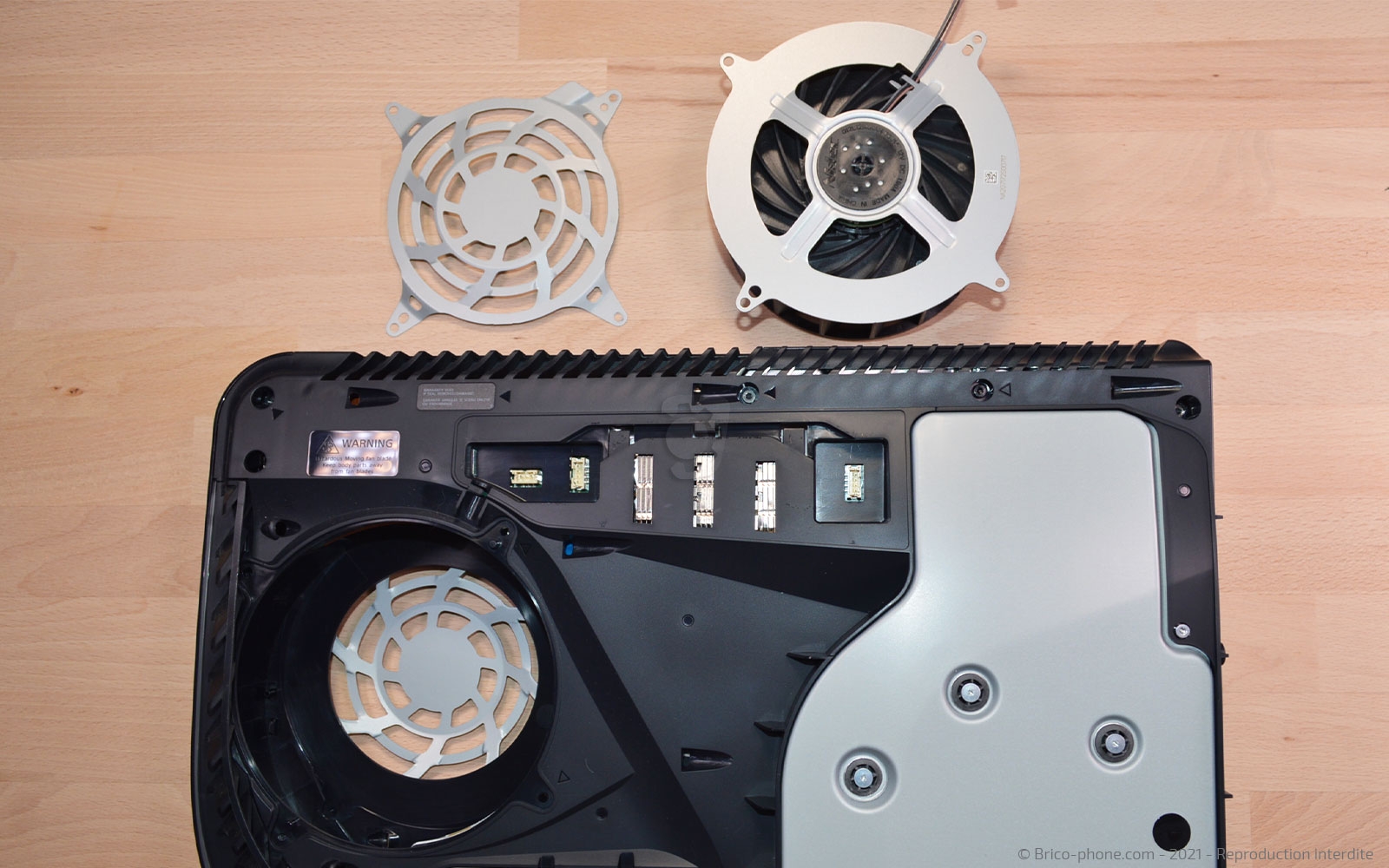

Munissez-vous du tournevis Torx 8 afin de retirer les vis qui maintiennent le ventilateur.

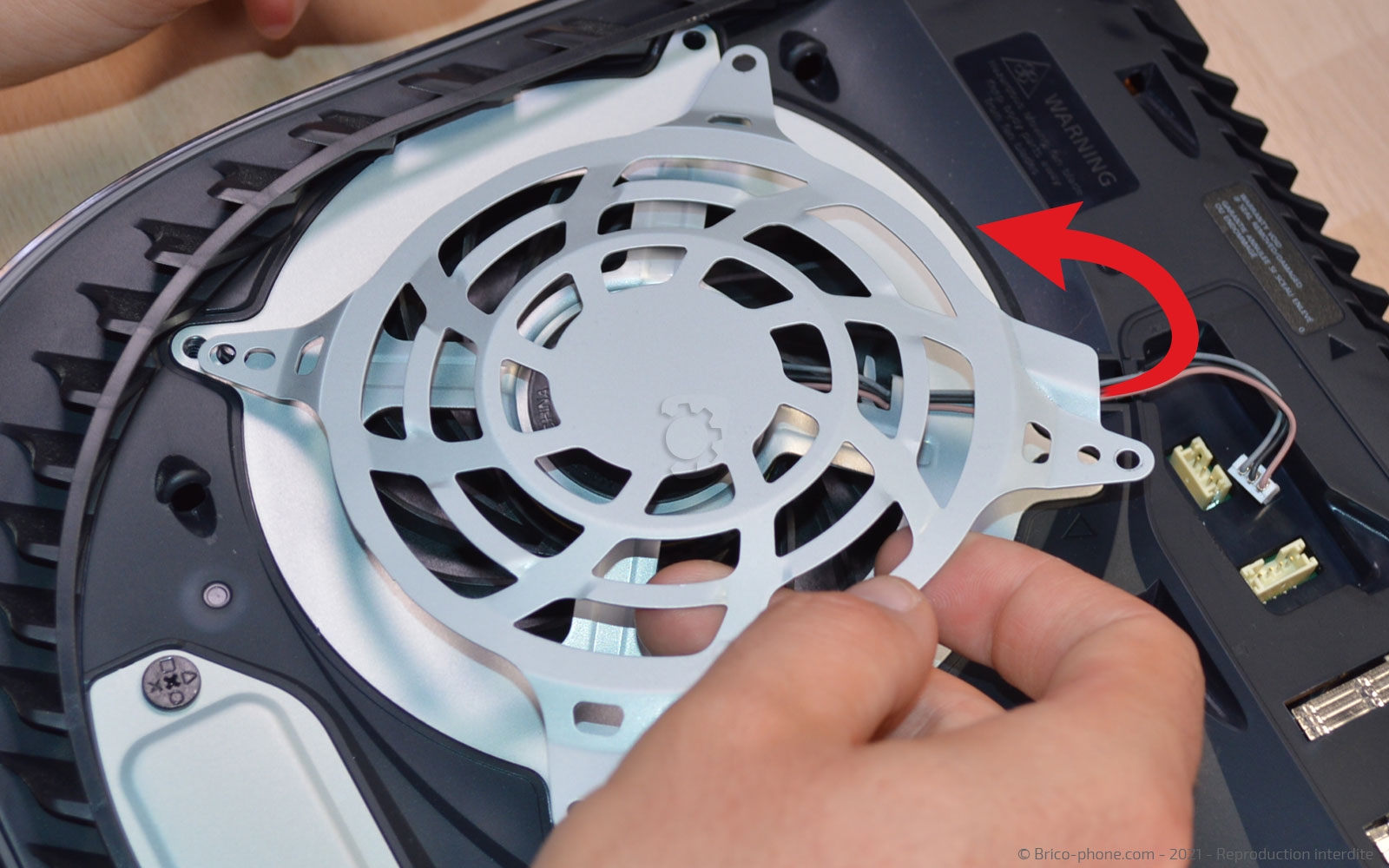

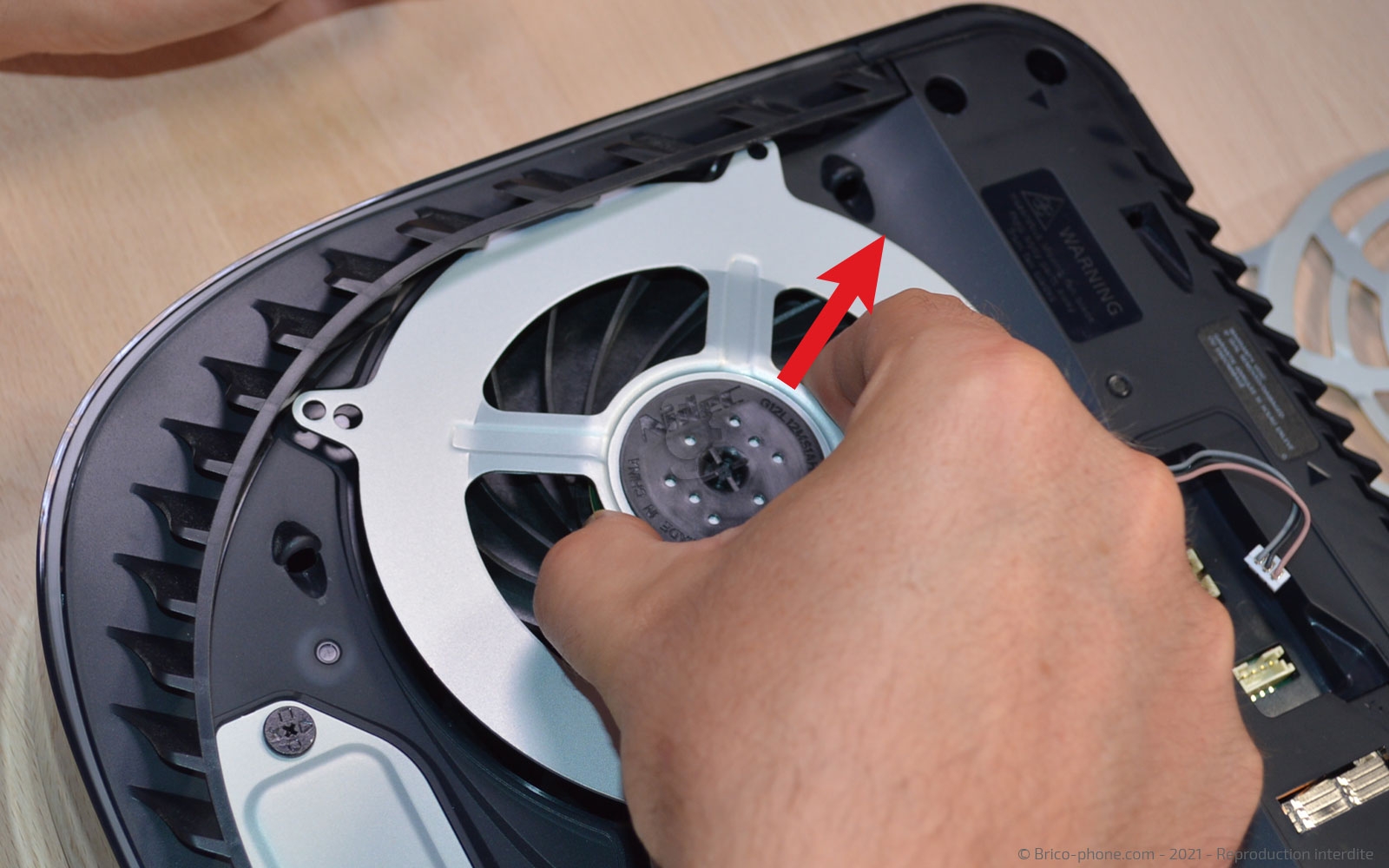

Retirez ensuite la grille puis le ventilateur.
Outils du kit utilisés
Outils du kit utilisés

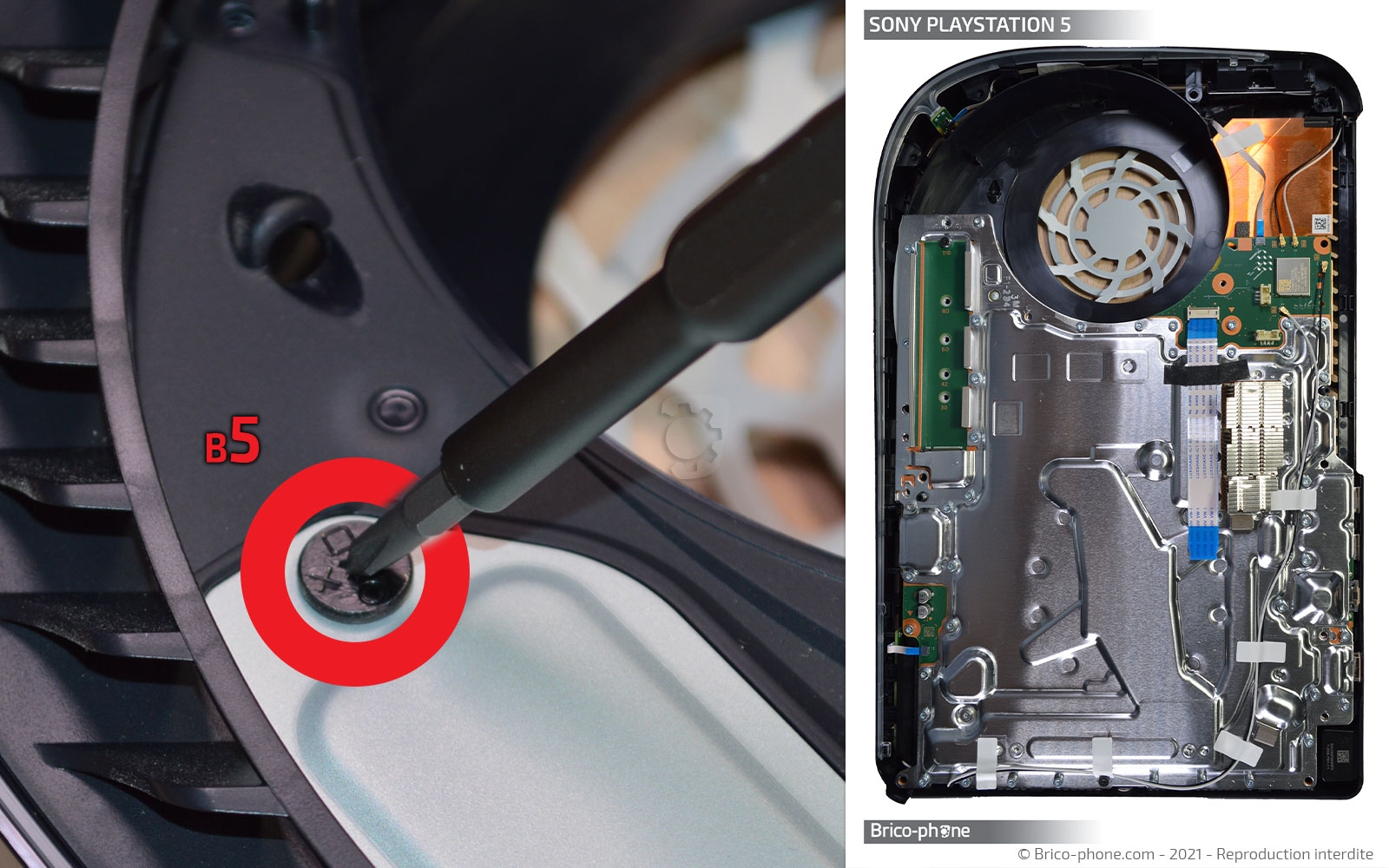

Etape 5 : Retirer le couvercle du SSD

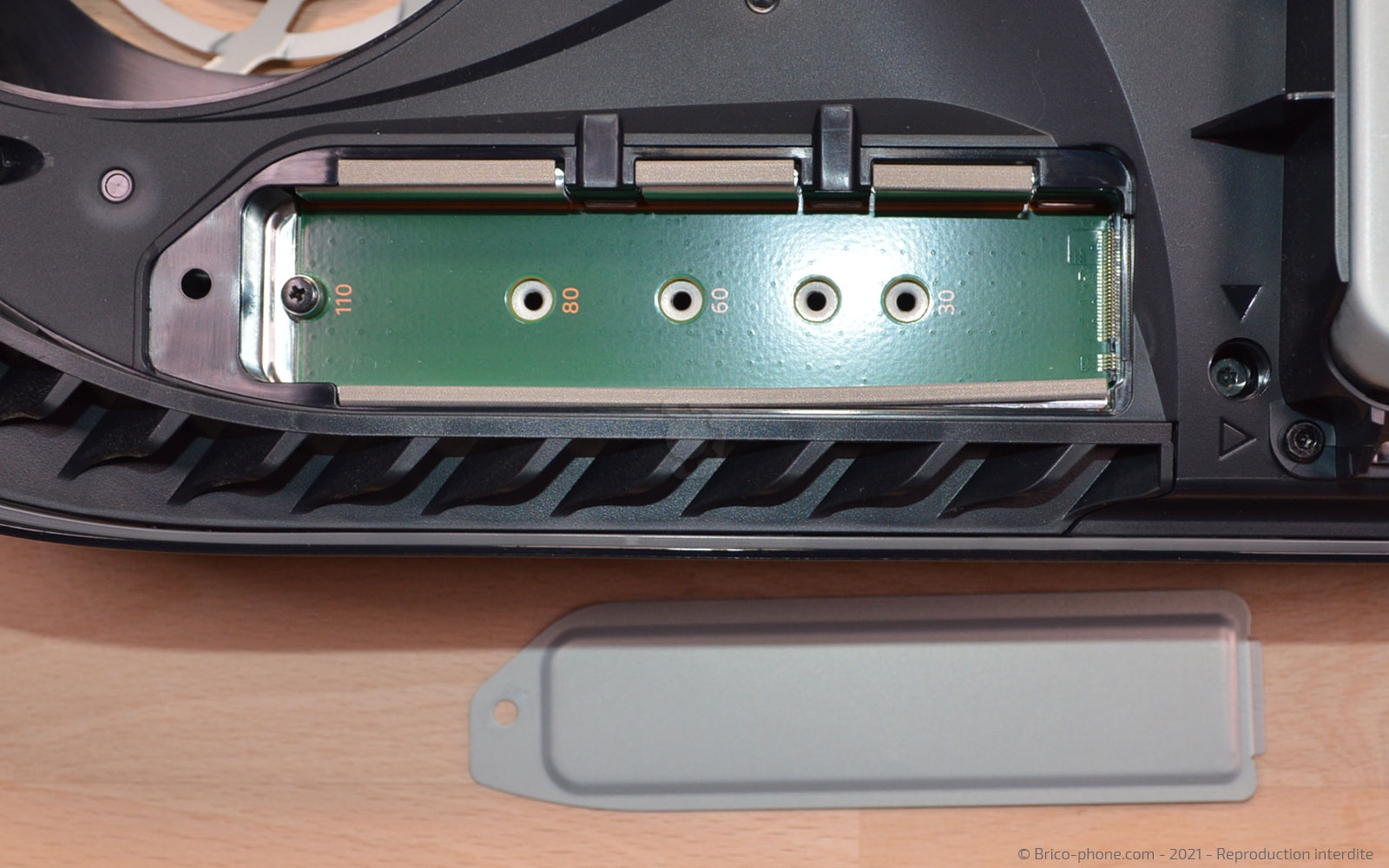

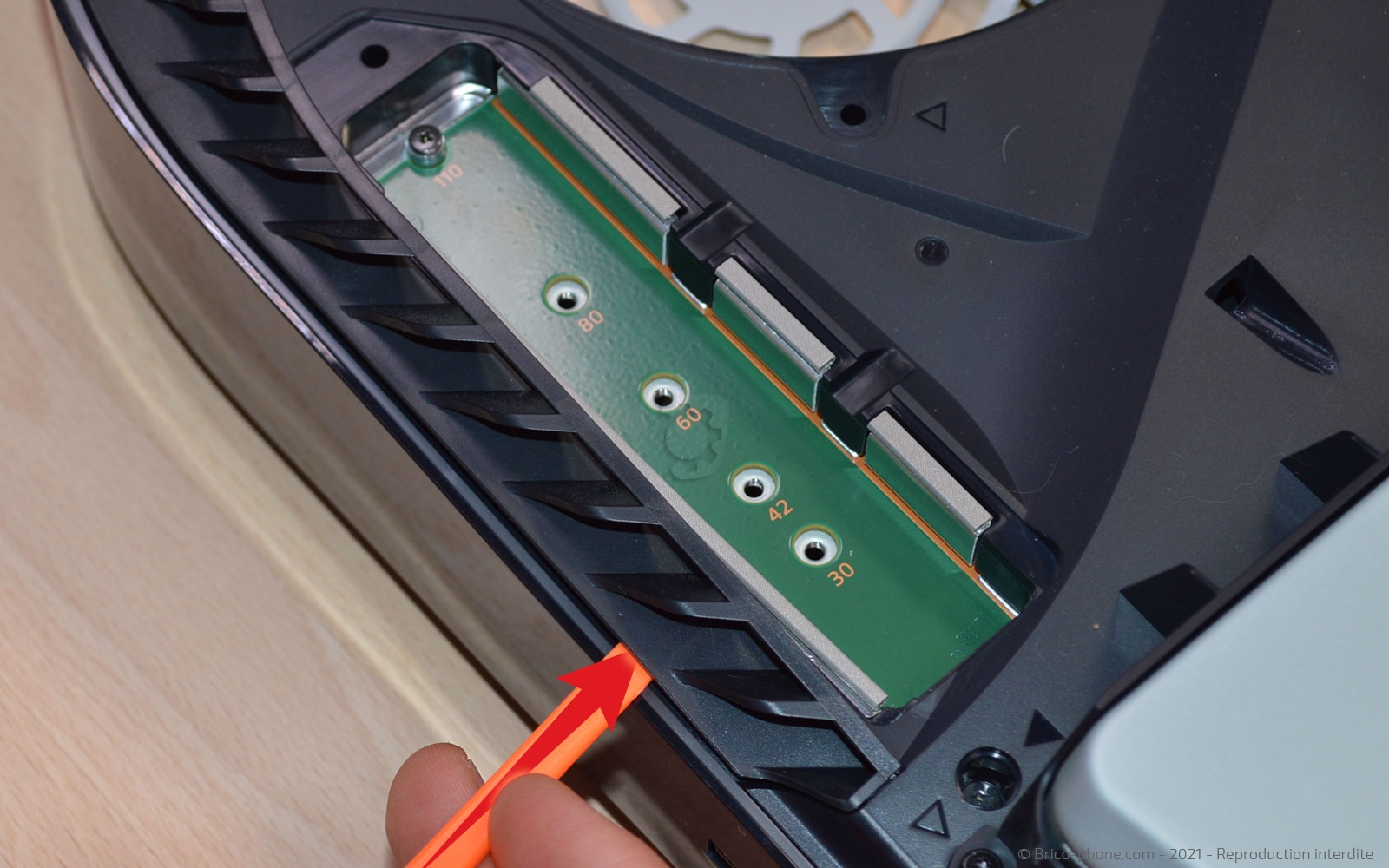

Au niveau de la grille, vous verrez une plaquette en métal maintenue par une vis avec les logos Playstation (Croix, rond, carré, triangle).
Dévissez celle-ci avec le tournevis cruciforme, puis enlevez la plaquette.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer la coque noire (partie 1)

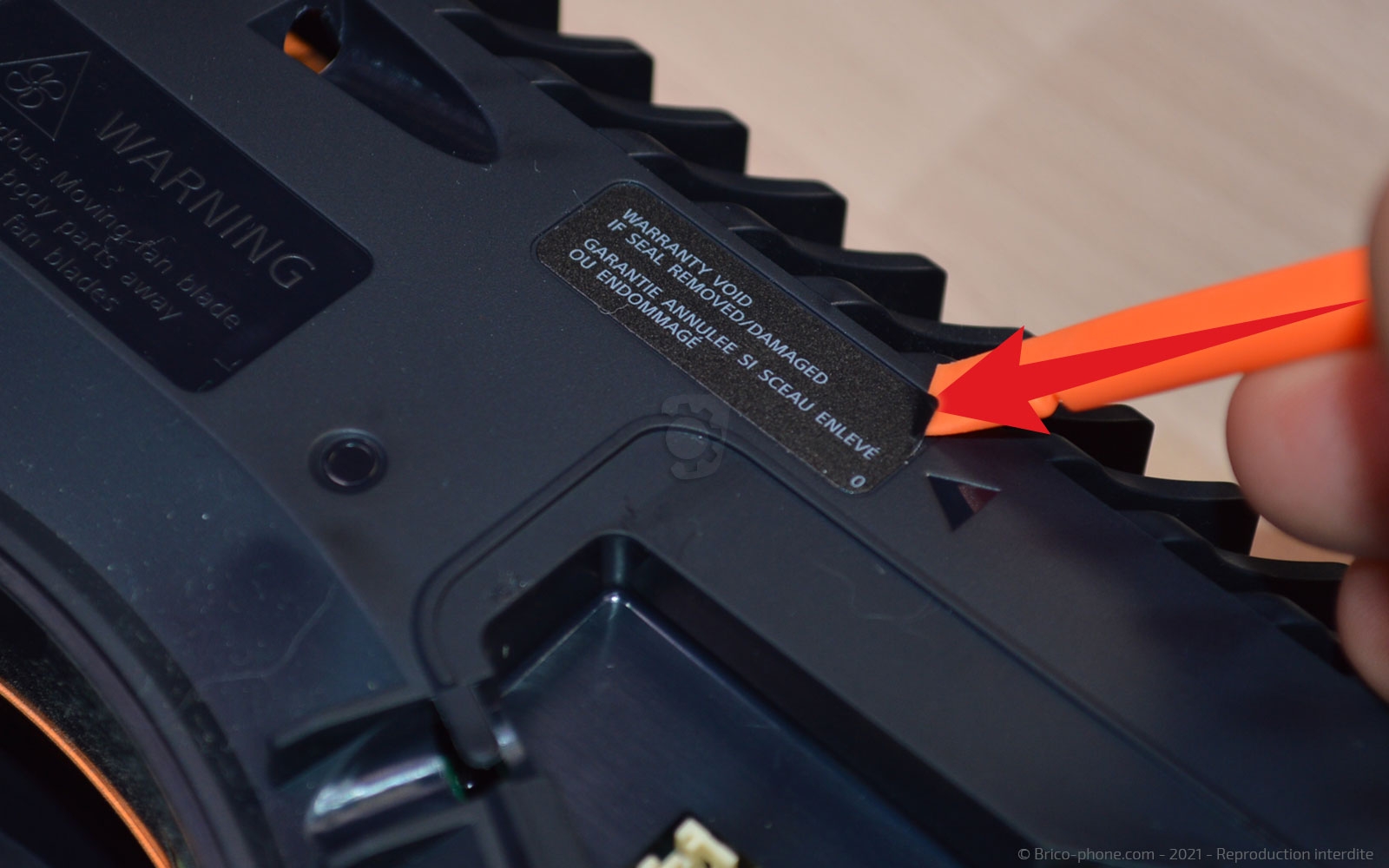

Retirez l'autocollant qui cache une vis. En retirant cet autocollant, vous verrez les logos Playstation apparaître, c'est normal.

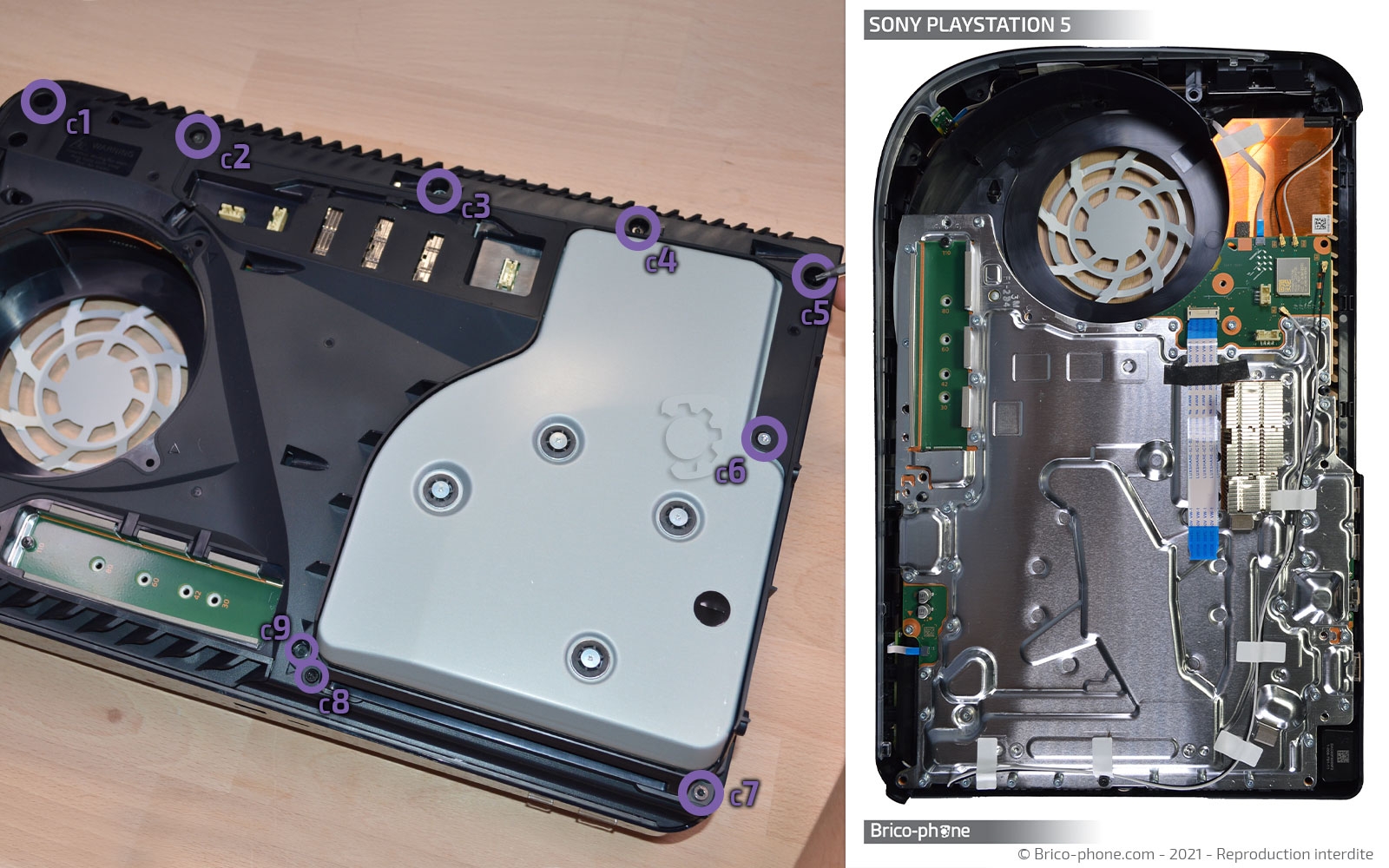

Dévissez les 9 vis avec le Torx 8.

Déclipsez la grille avec le levier en nylon. Le plus simple est de soulever le centre afin de l'extraire de son logement.
Outils du kit utilisés
Outils du kit utilisés

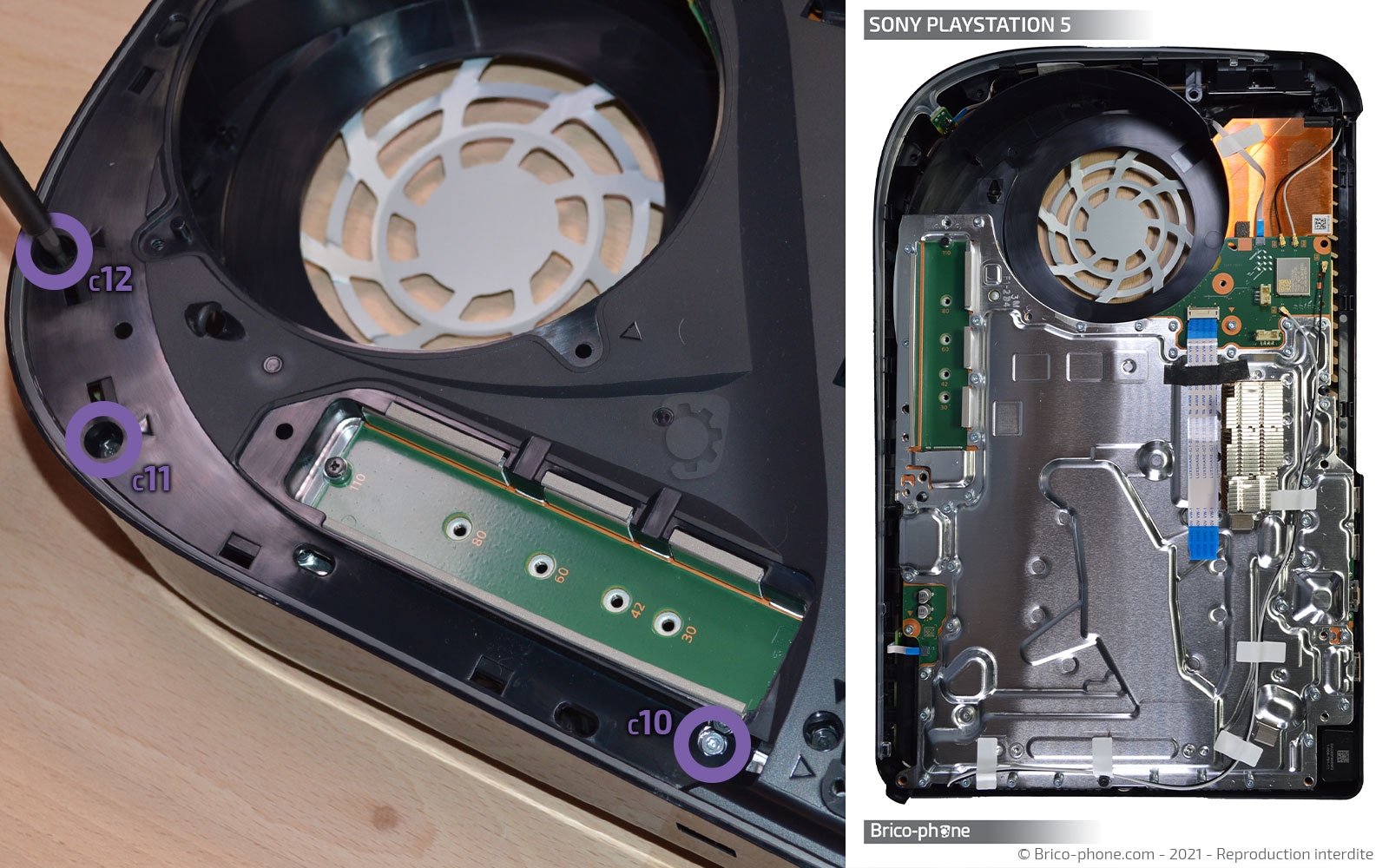

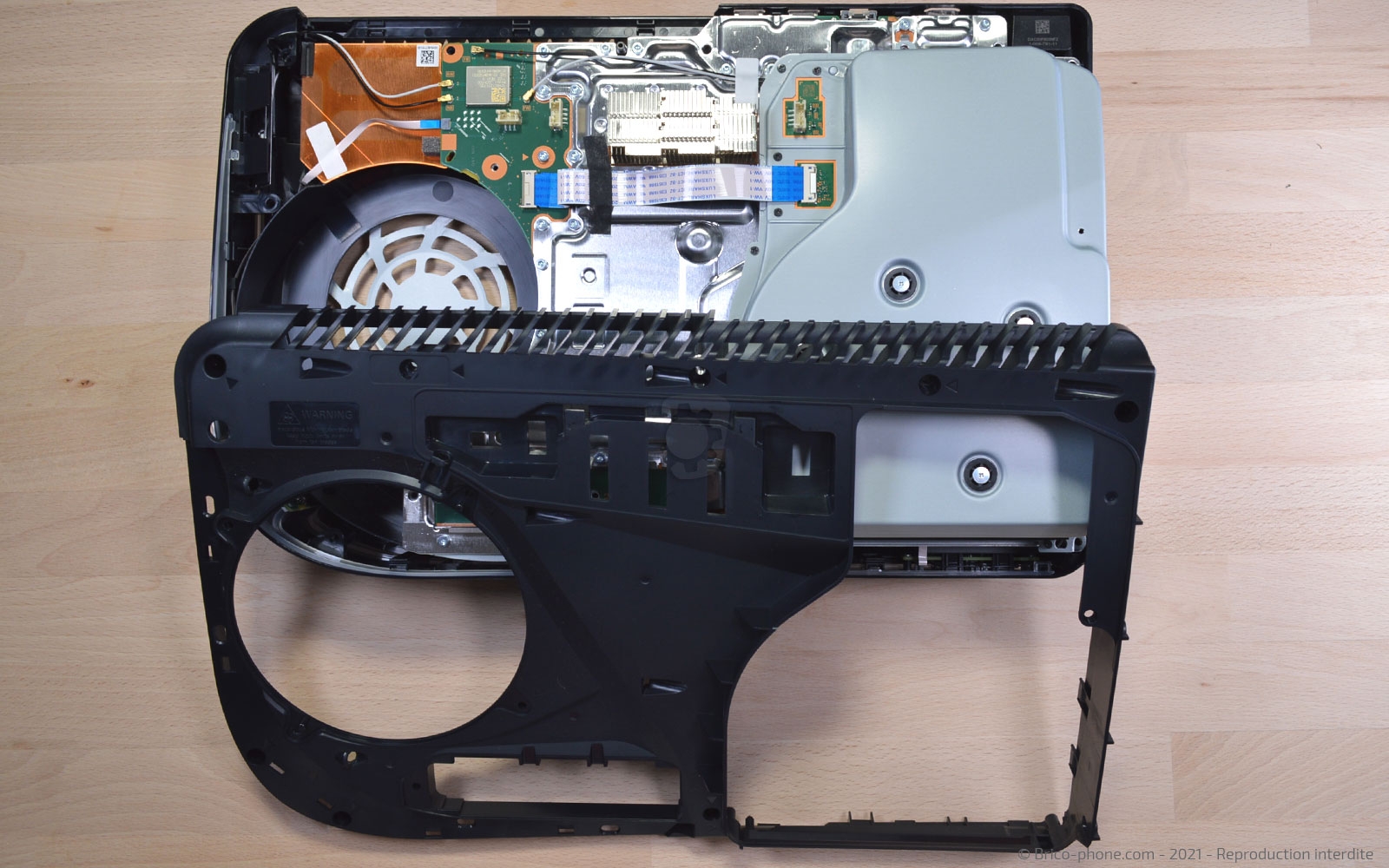

Etape 7 : Retirer la coque noire (partie 2)
Sous cette grille, vous apercevrez 3 vis que vous devrez enlever avec le Torx 8.

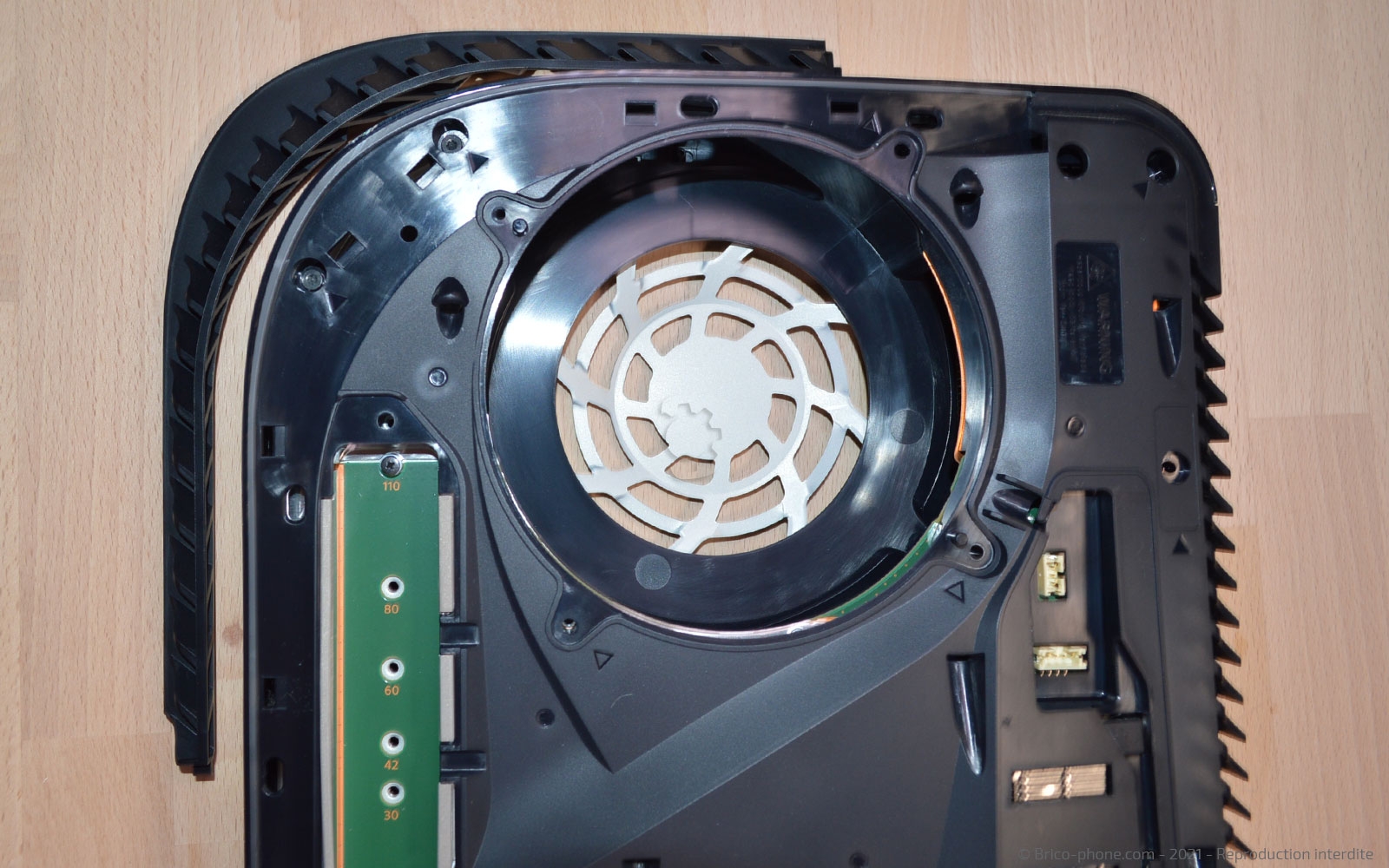

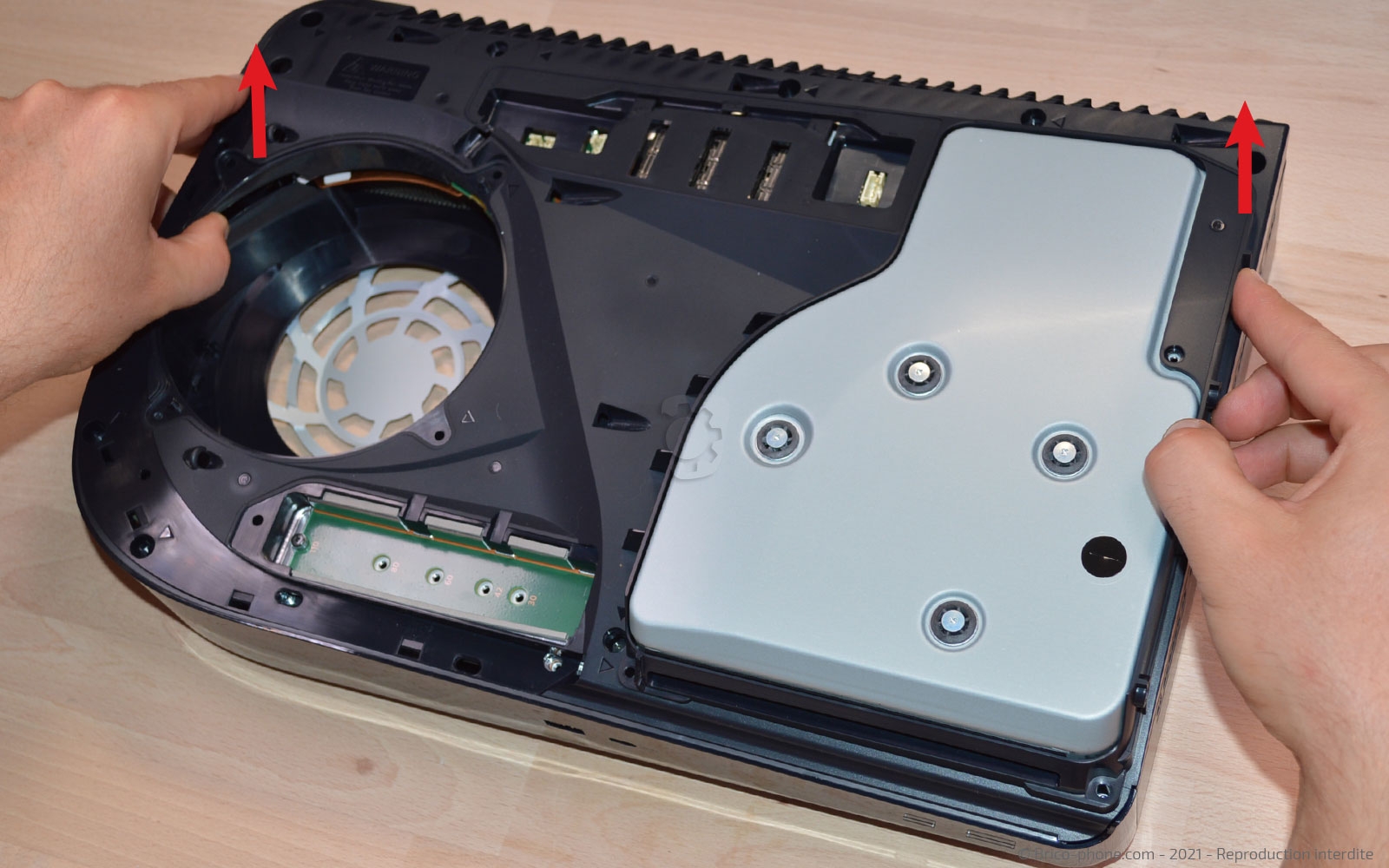

Vous pouvez maintenant ôter le cache noir de la console.
Outils du kit utilisés
Outils du kit utilisés

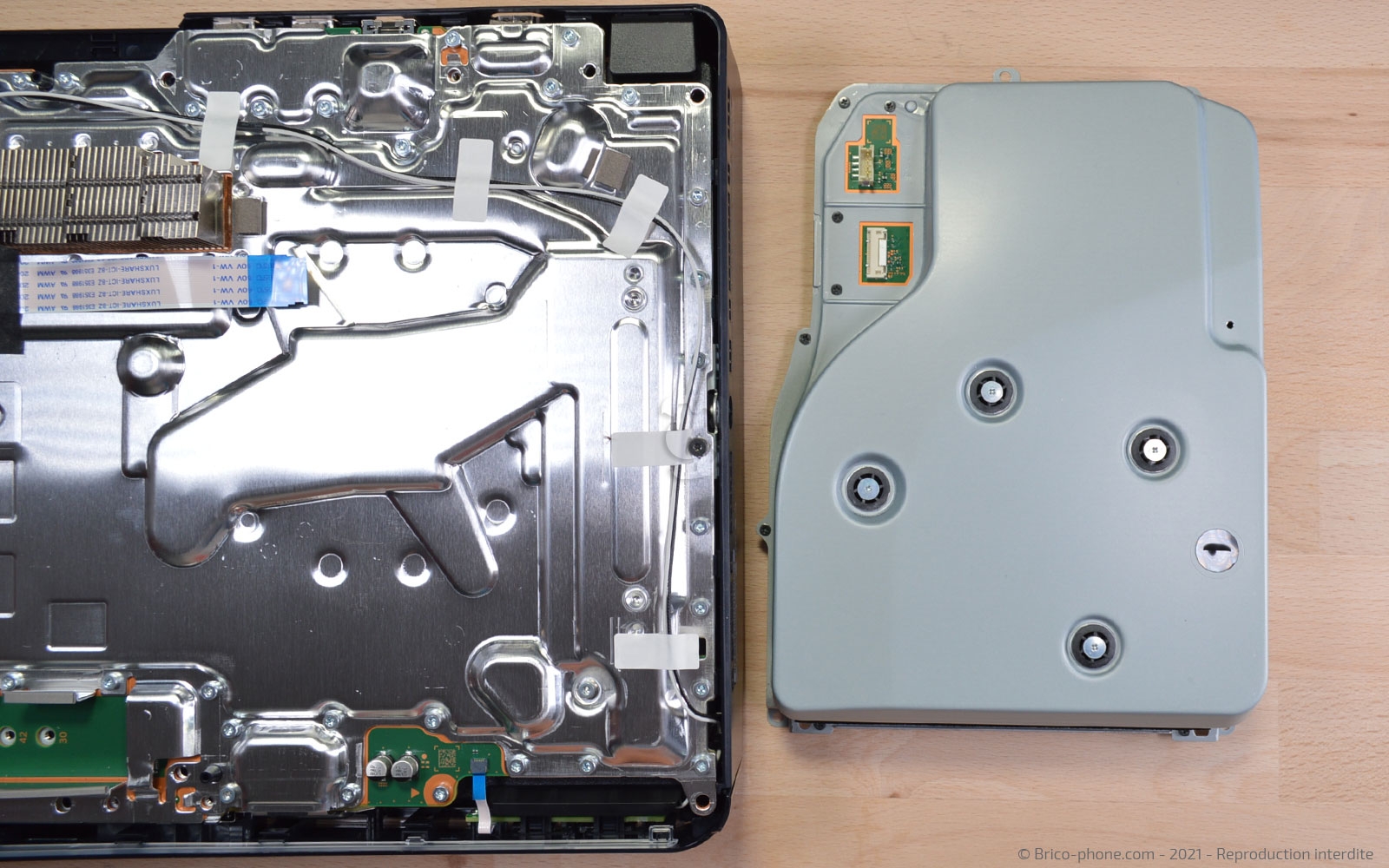

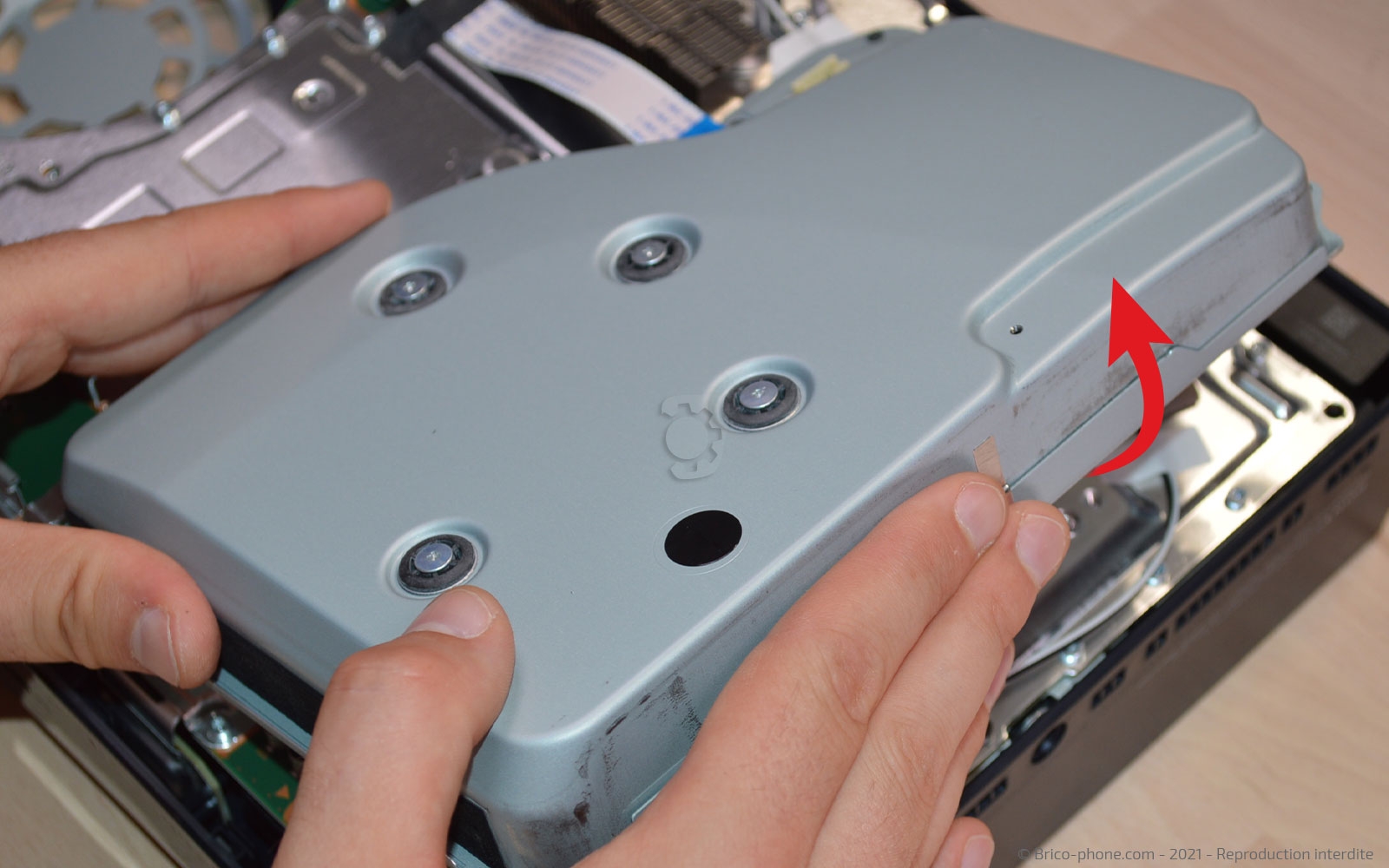

Etape 8 : Extraire le lecteur Blu-Ray

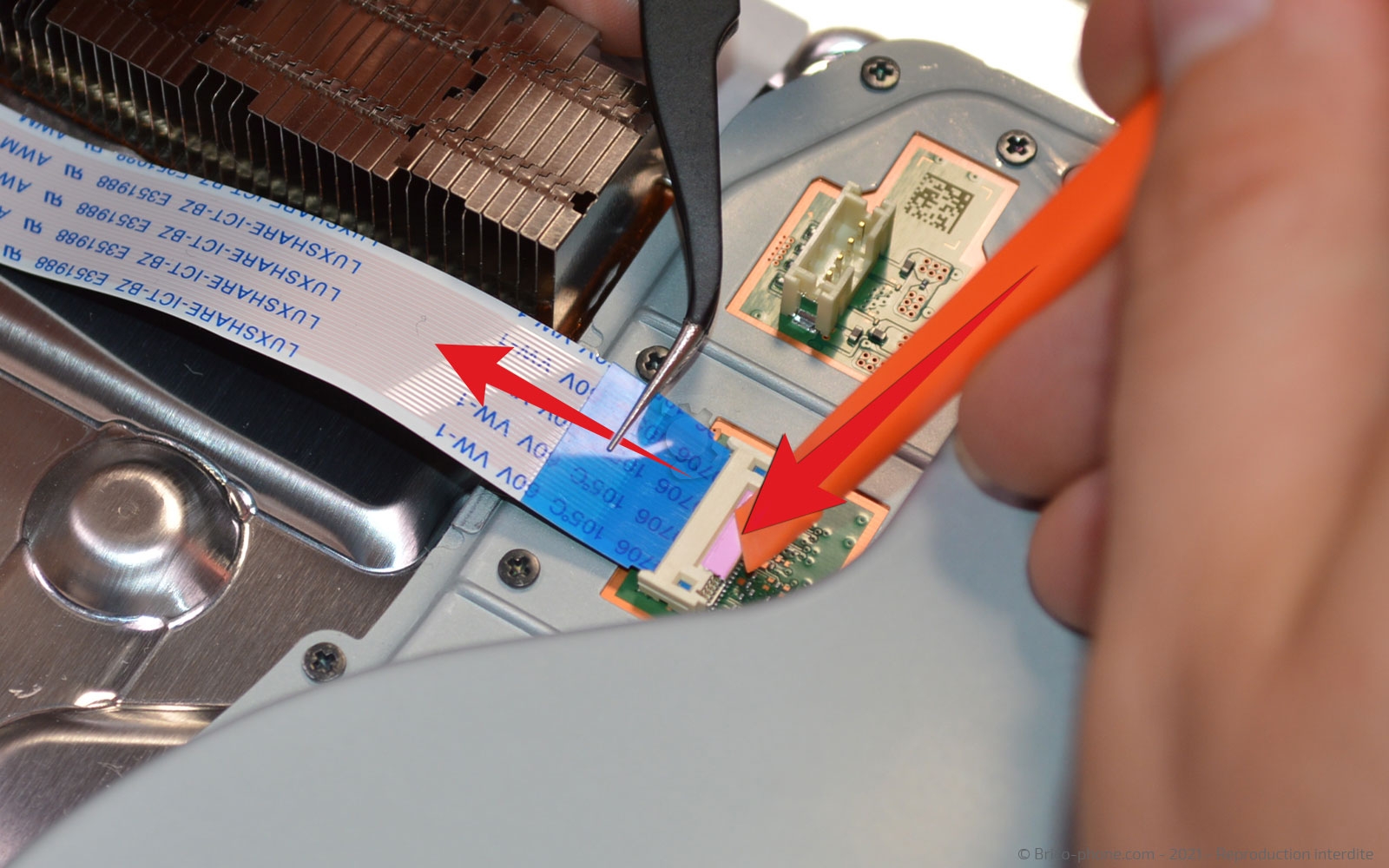

Pour sortir le lecteur Blu-Ray de votre console, vous devez déconnectez sa nappe. Pour cela, vous aurez besoin d'utiliser le spudger ainsi que la pincette.
En effet, il vous faut appuyez sur le coté droit du système de connexion avant de pouvoir sortir la nappe avec la pince en métal.

Ensuite, il ne vous reste plus qu'à retirer le composant.
Outils du kit utilisés
Outils du kit utilisés

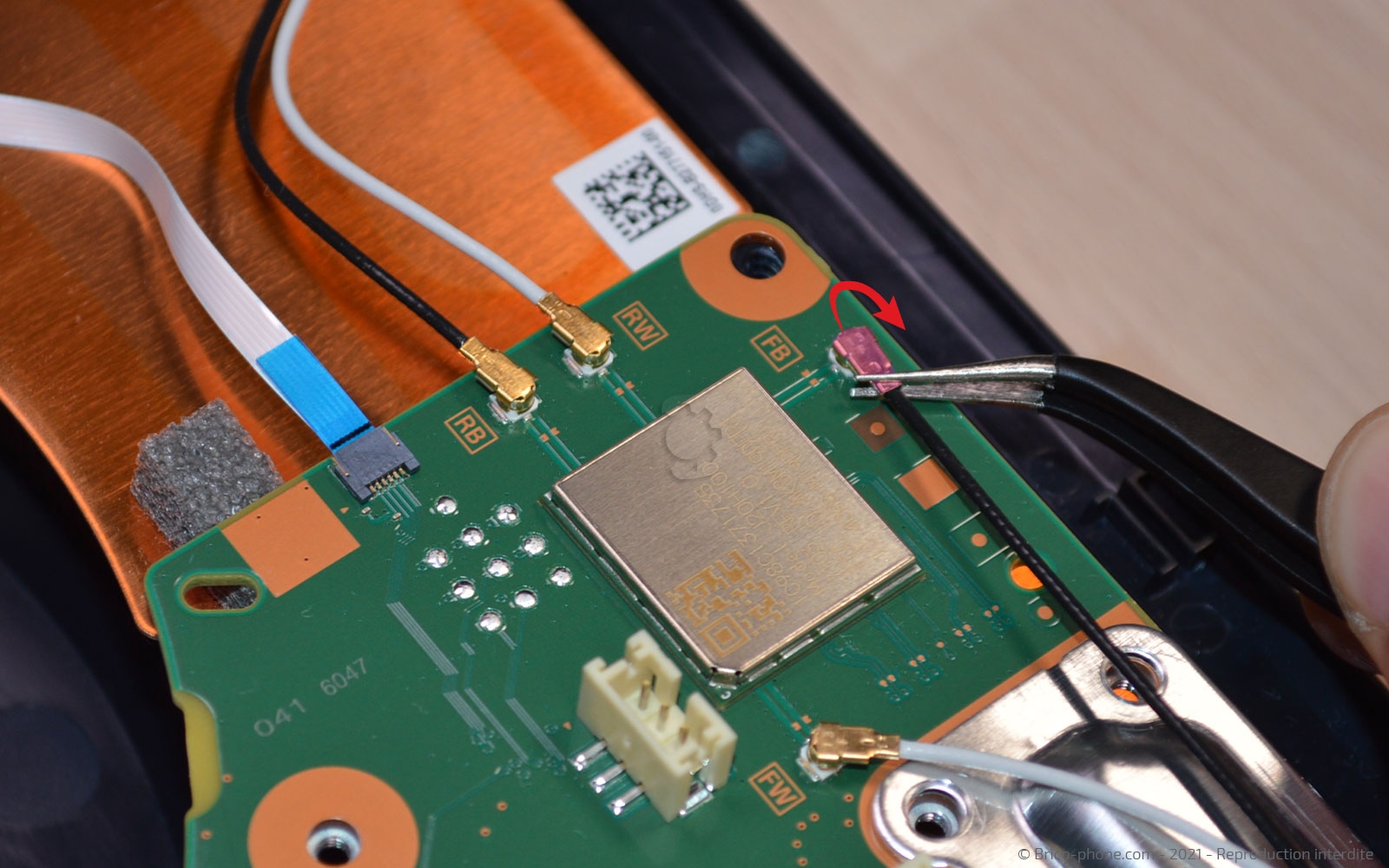

Etape 9 : Préparer la plaque en acier

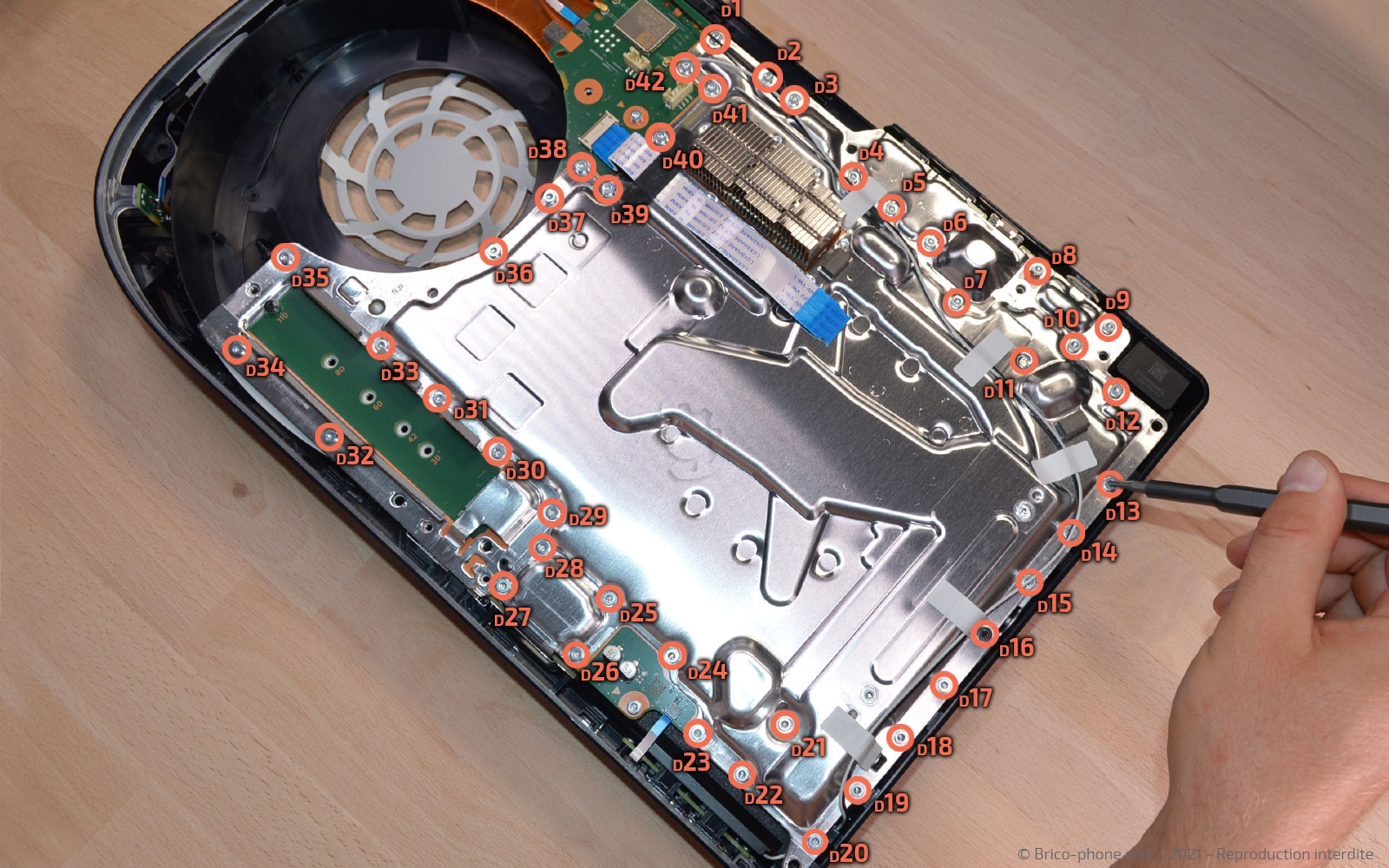

On peut voir que Sony est fan des vis car pour retirer la plaque en acier, vous allez devoir dévisser les 42 vis avec le tournevis Torx 8.

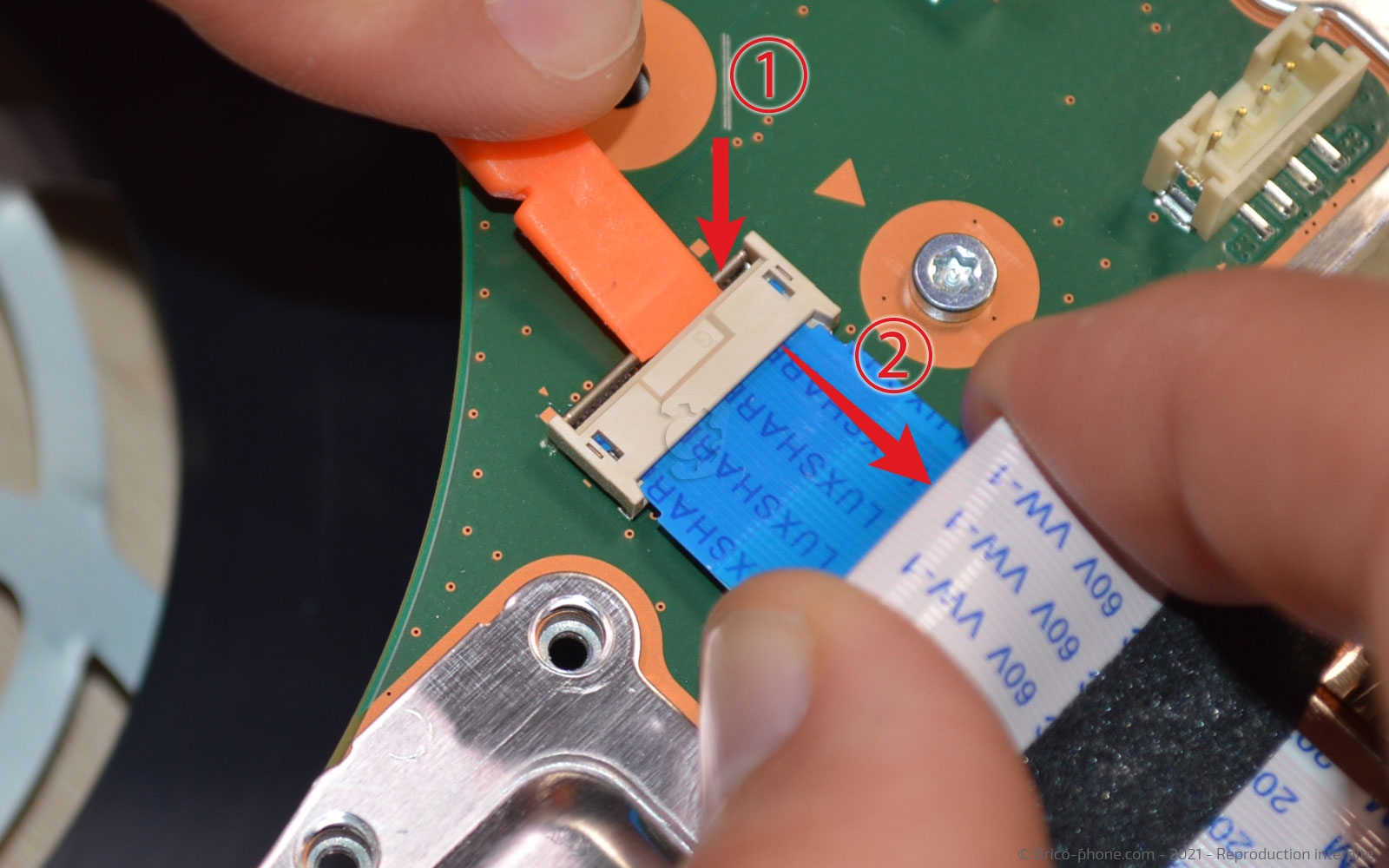

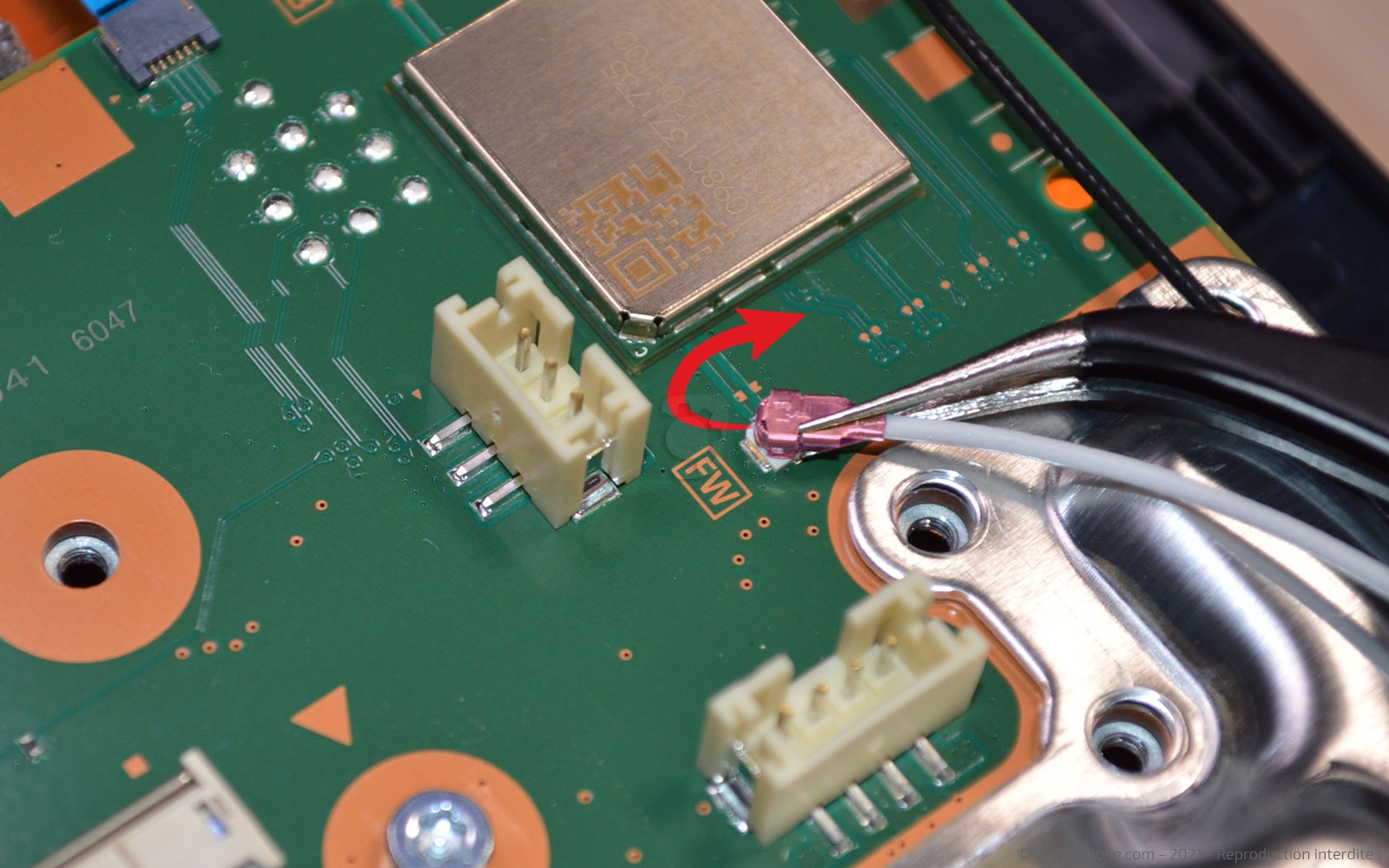

Ensuite, vous devez déconnecter les 2 câbles coaxiaux avec la pincette puis celui du lecteur Blue Ray à l'aide du levier orange. Pensez bien à retirer les câbles coaxiaux des scotchs pour que ces derniers ne soient plus sur la plaque.
Outils du kit utilisés
Outils du kit utilisés

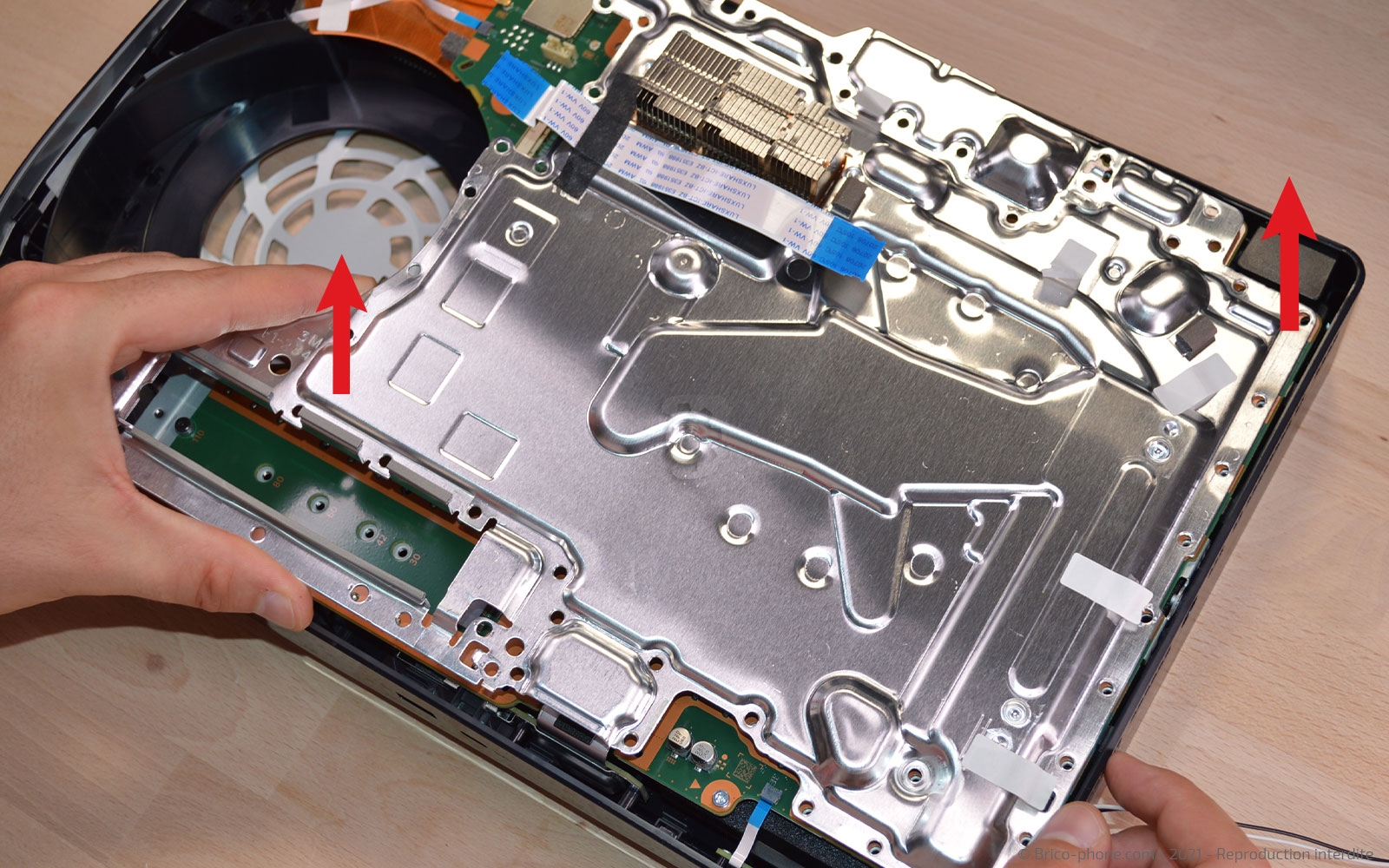

Etape 10 : Enlever la plaque en acier
Soulevez la plaque de protection pour l'ôter.
Etape 11 : Préparer la carte-mère
Avant de pouvoir retirer la carte-mère, il faut déconnecter tout ce qui se trouve dessus.

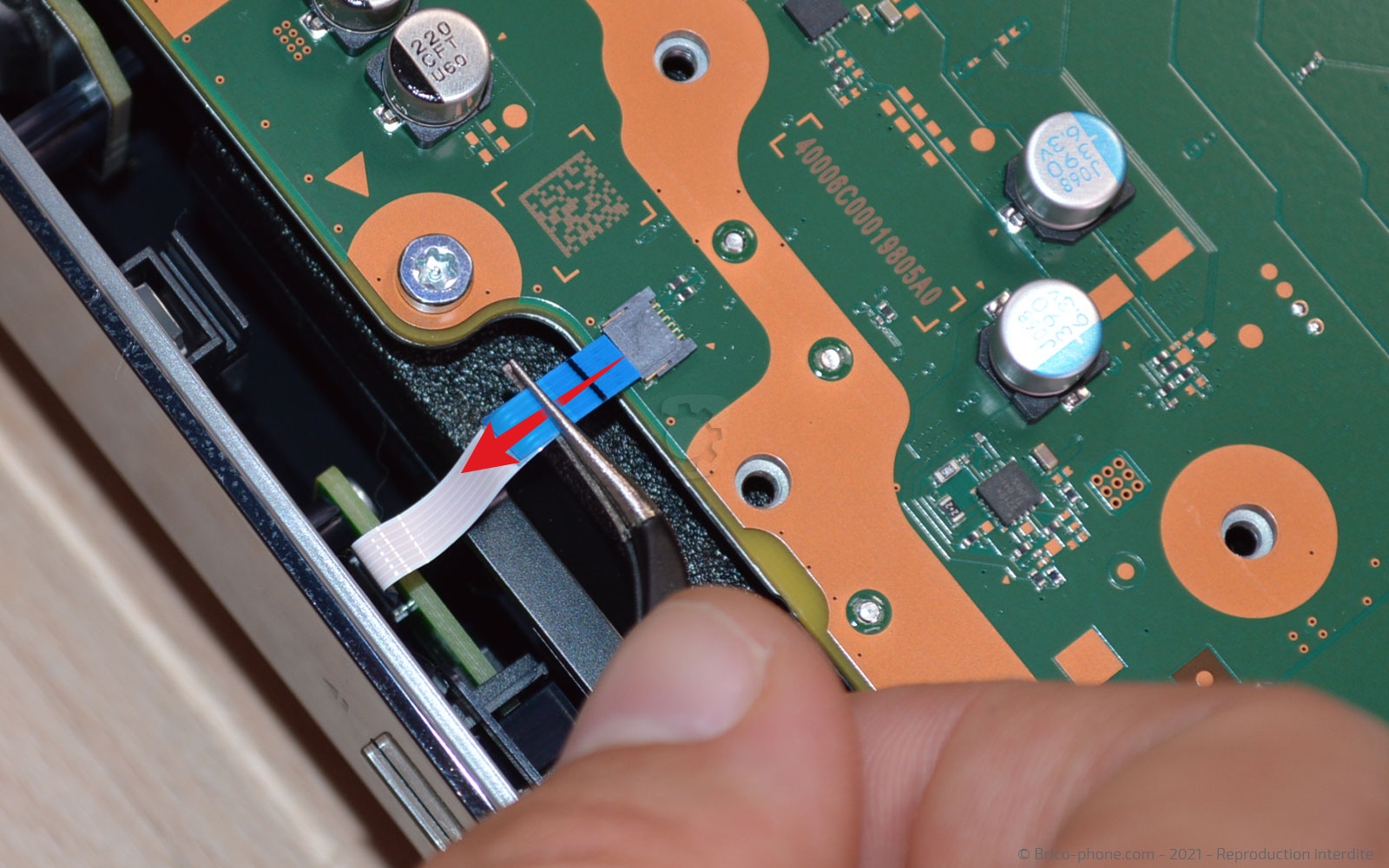

Commencez par débrancher la nappe des boutons d'éjection et power avec la pincette.

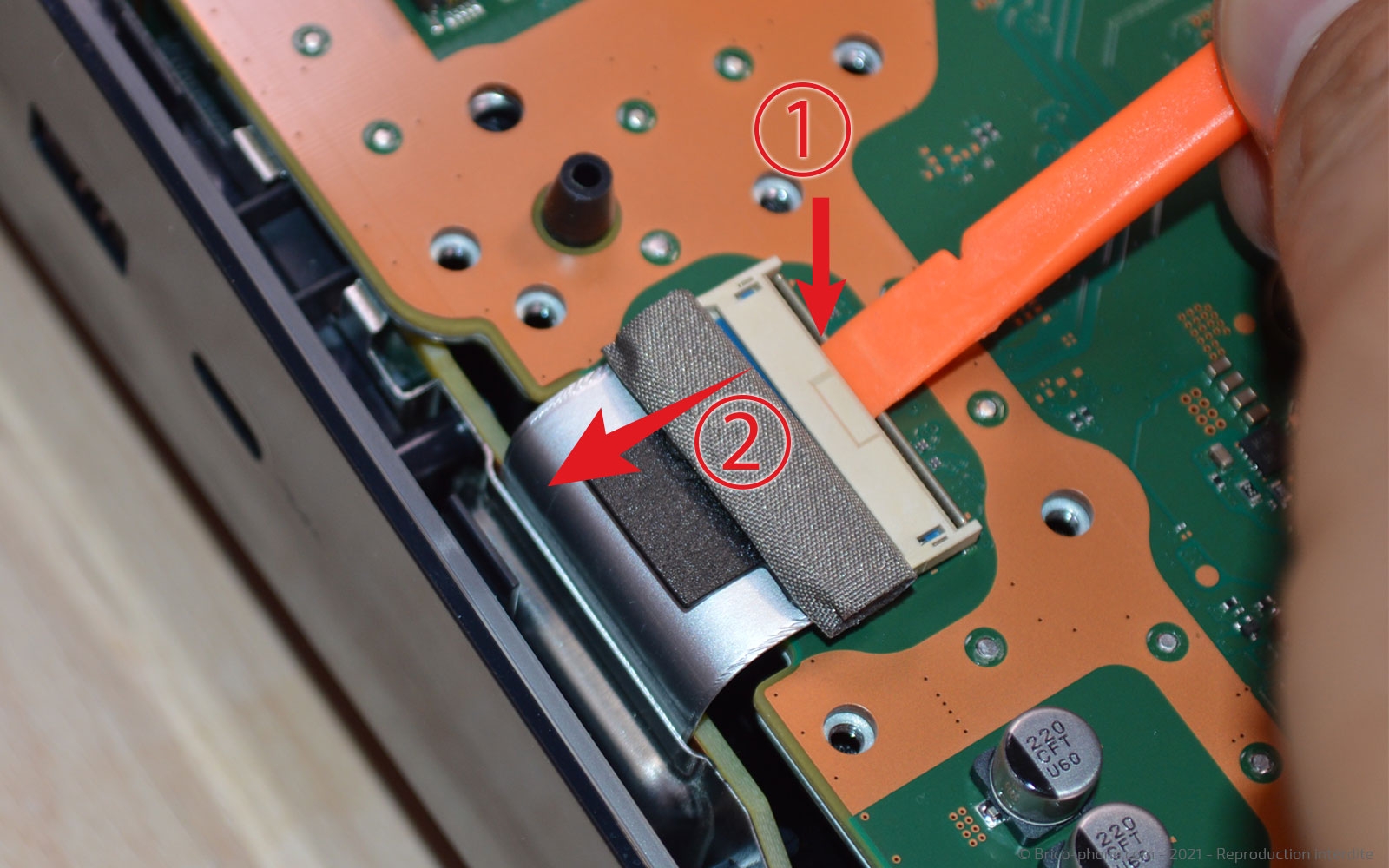

Pour la nappe de la carte USB, appuyez sur la partie métallique à son dos afin de libérer la nappe.

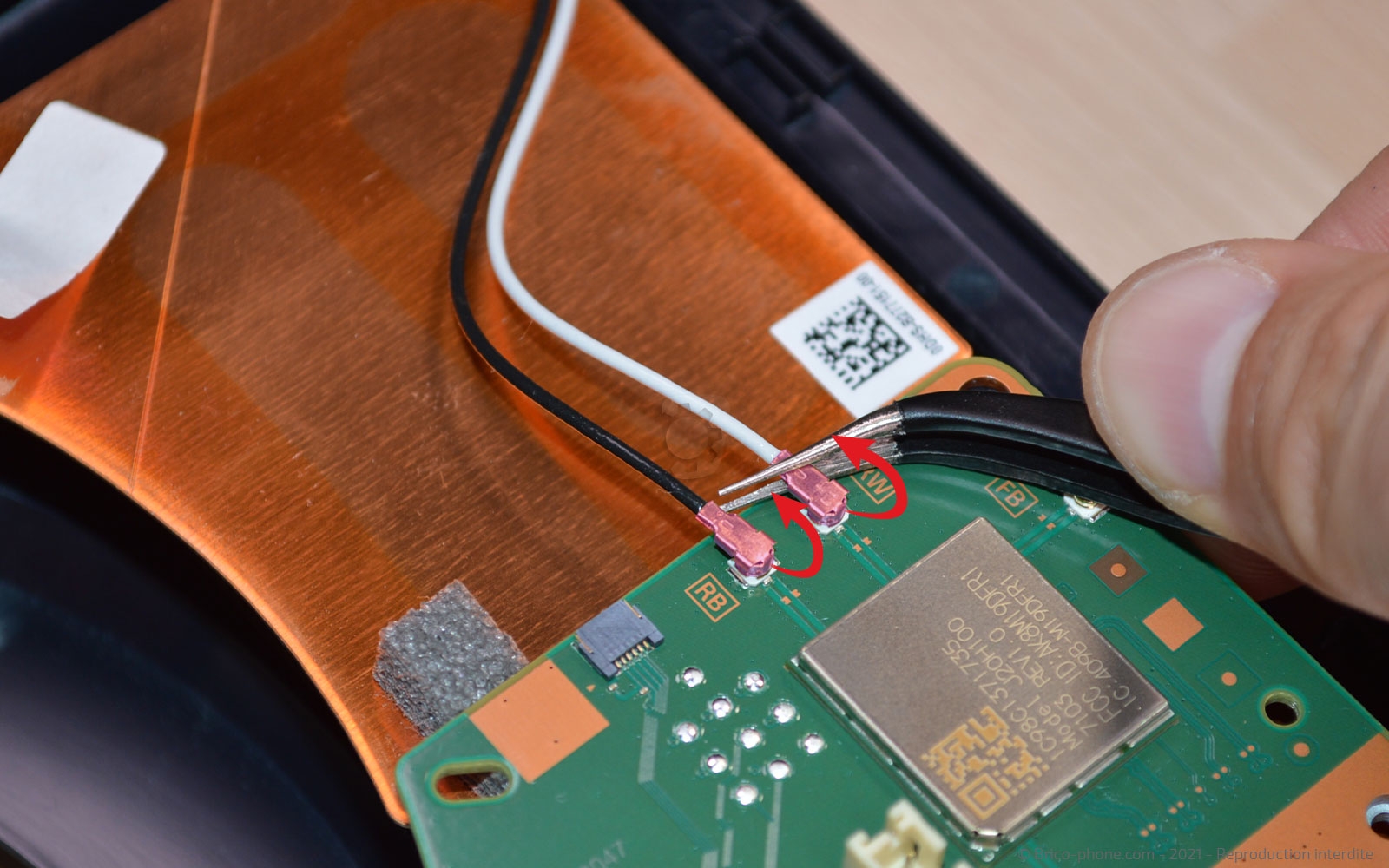

Reprenez la pincette pour déconnecter la nappe du ruban LED et les câbles coaxiaux du Wifi.
Outils du kit utilisés
Outils du kit utilisés

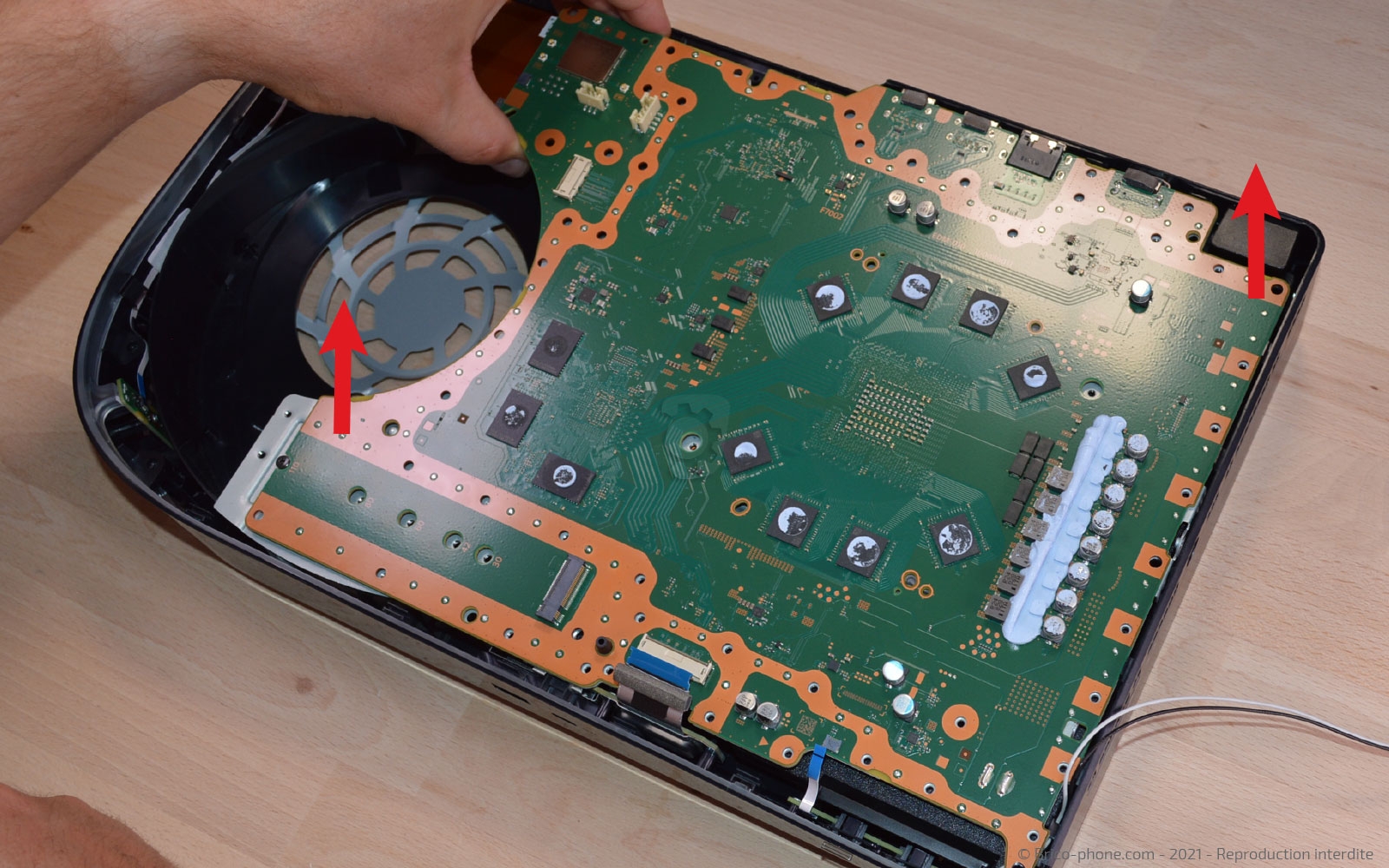

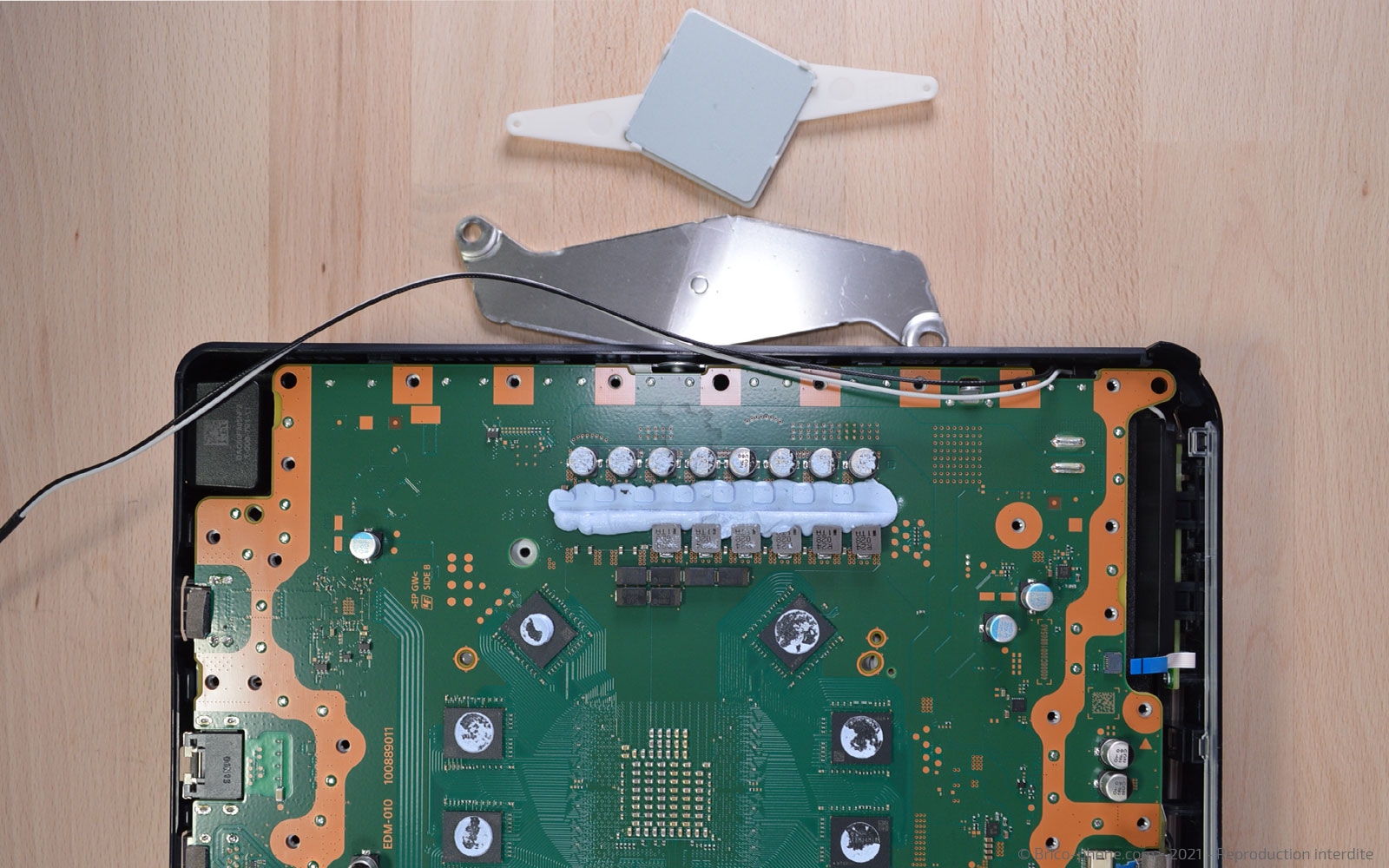

Etape 12 : Retirer la carte-mère

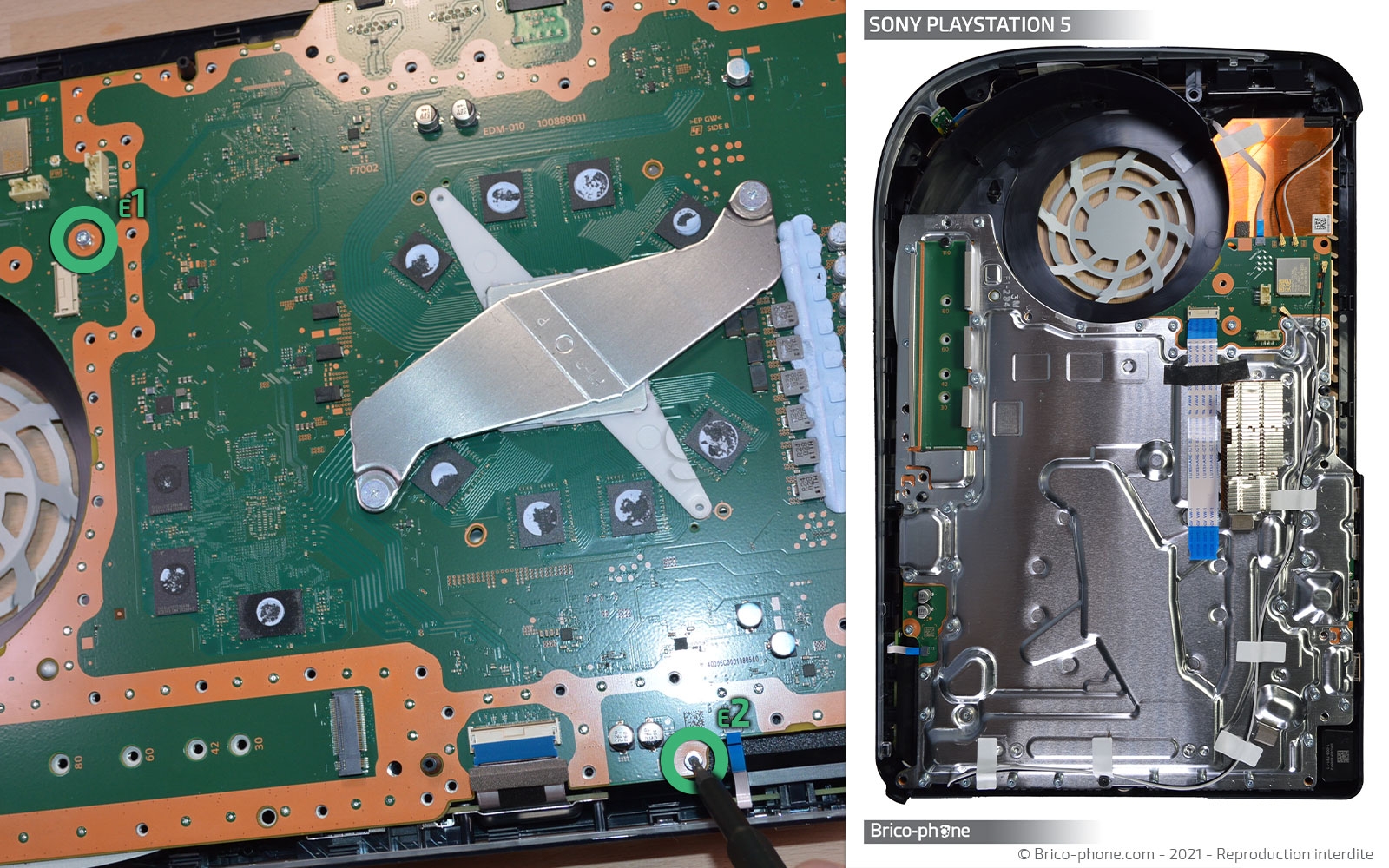

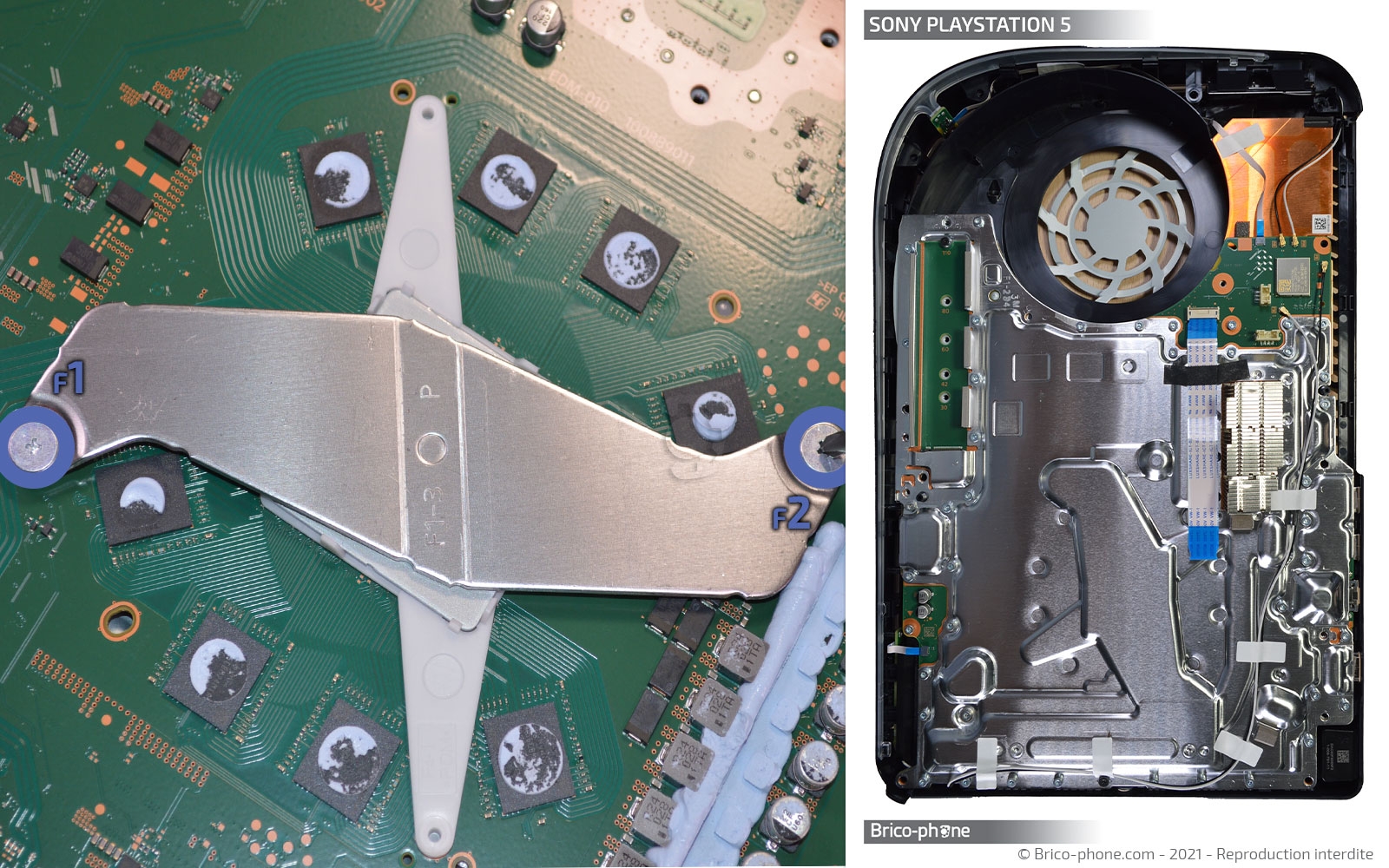

Dévissez les 2 vis Torx 8, puis les 2 vis cruciforme qui maintiennent le support du processeur.

Vous pouvez dès à présent extraire la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

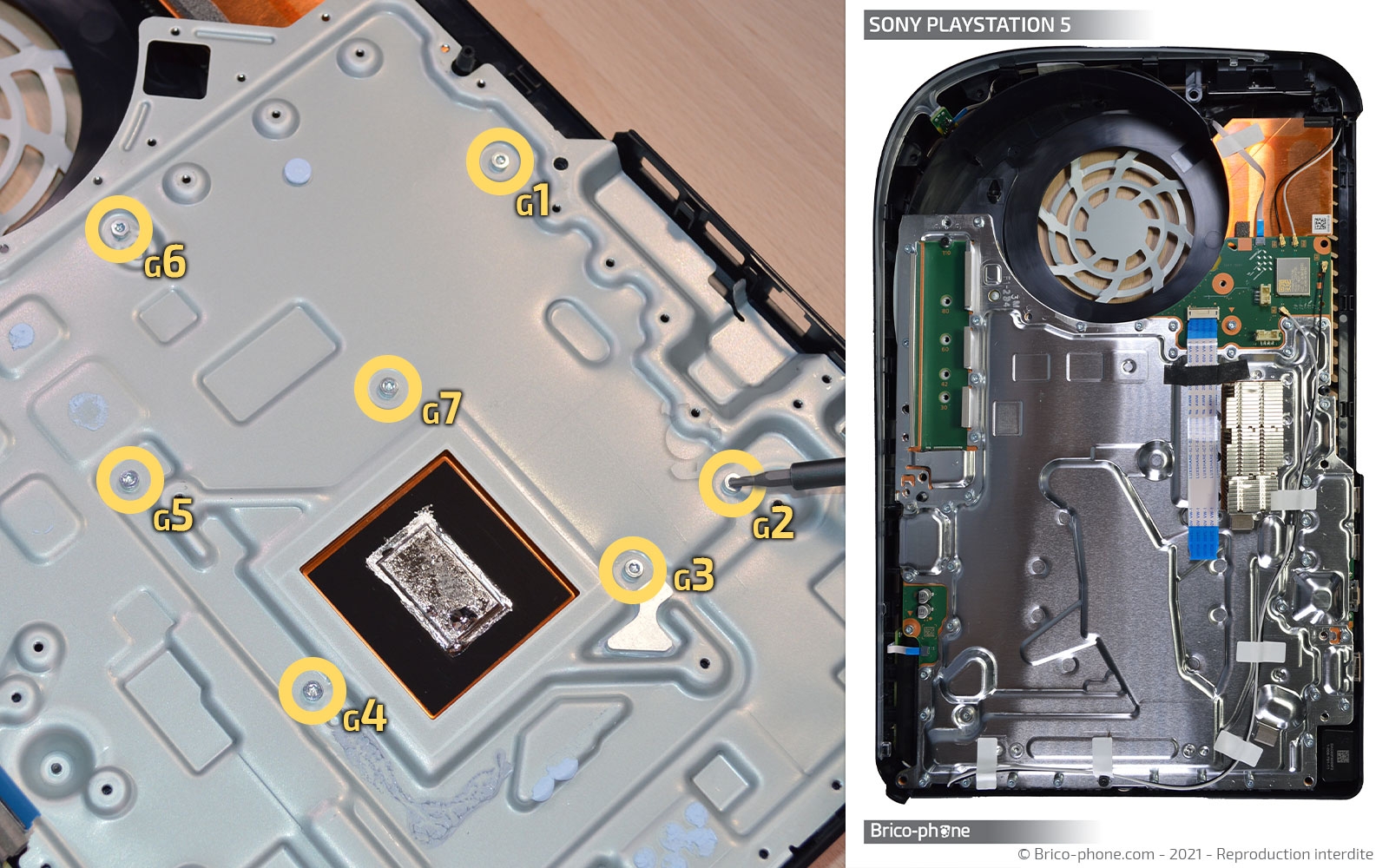

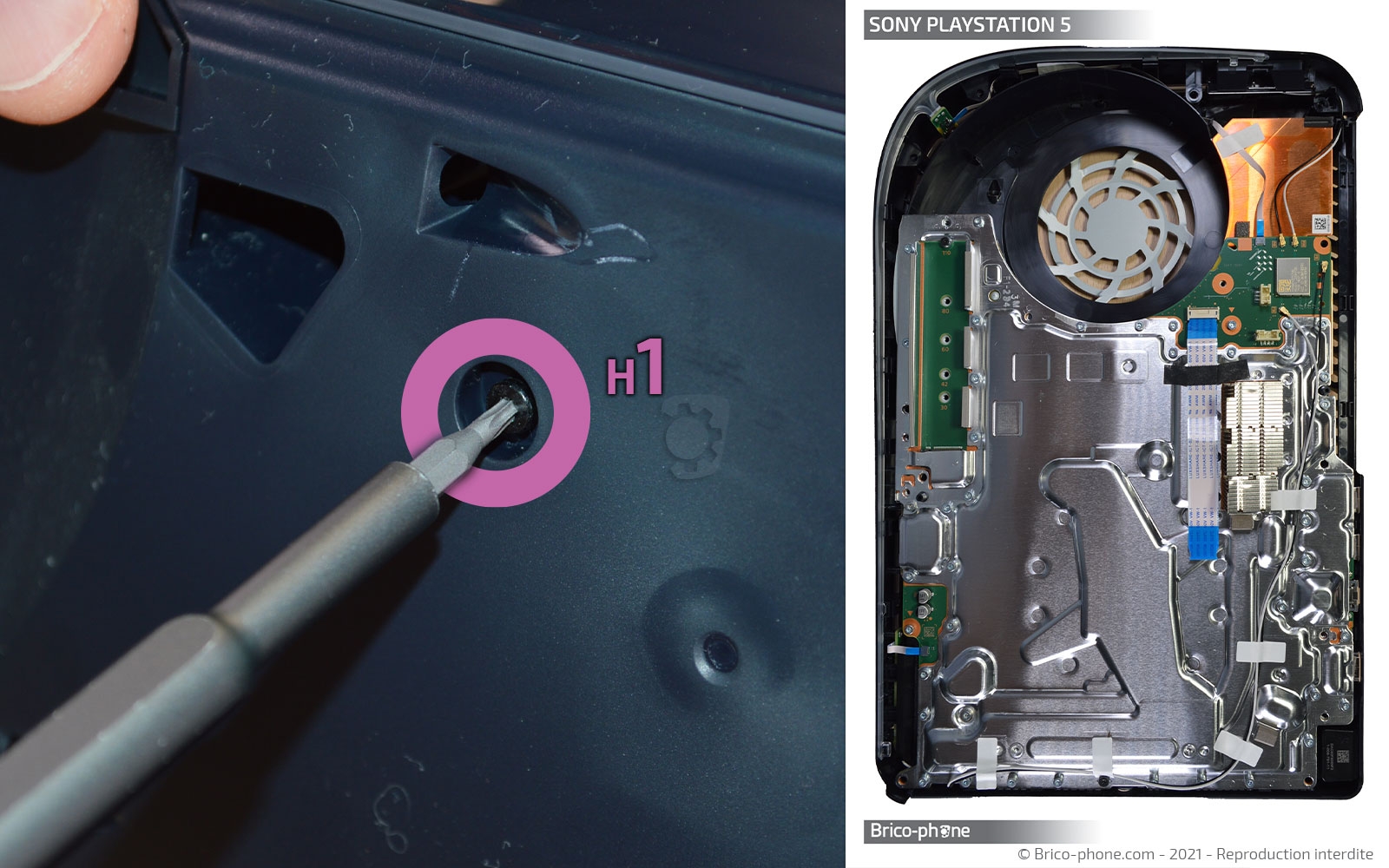

Etape 13 : Préparer le dissipateur thermique

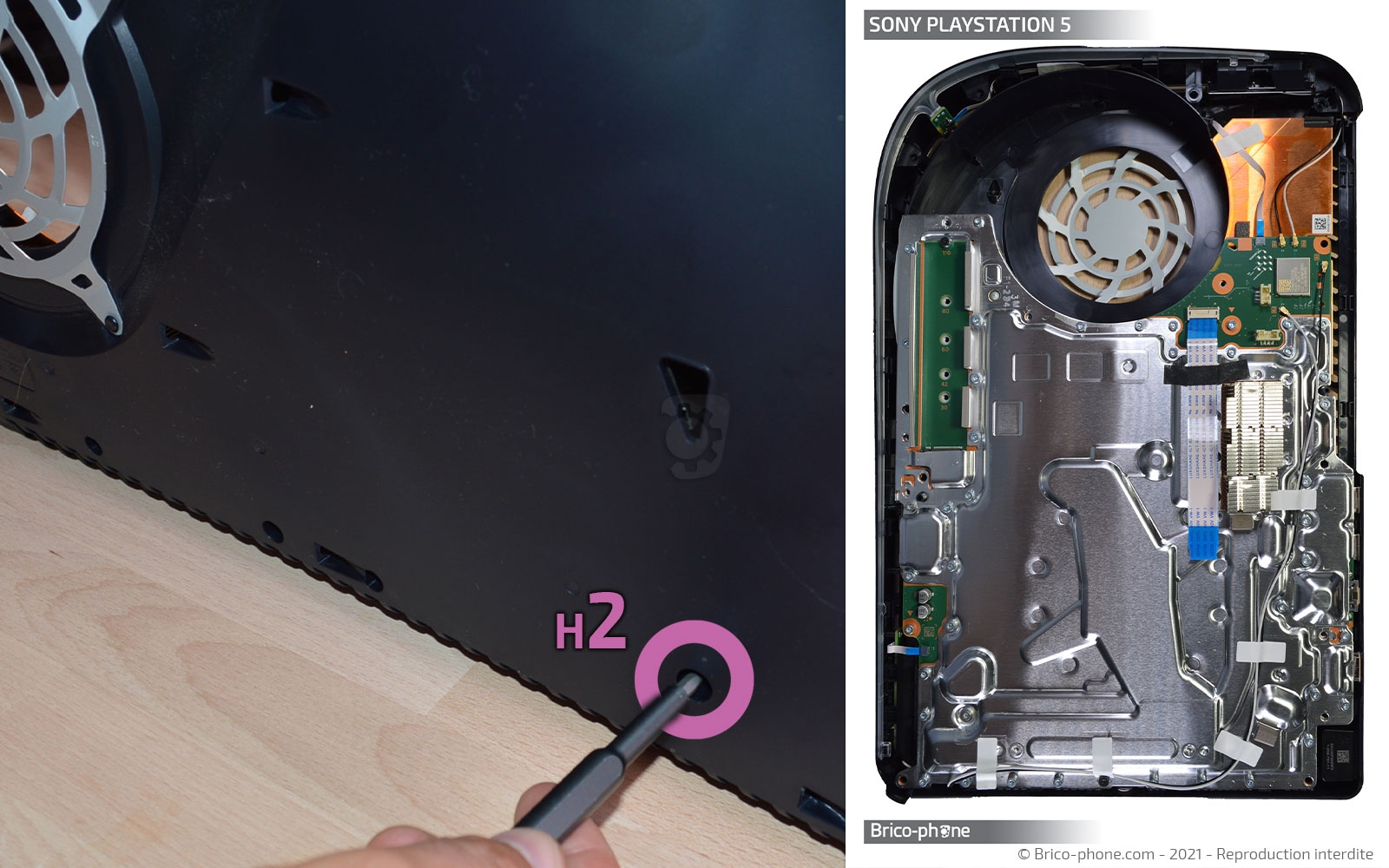

Retirez les 7 vis avec le tournevis torx de la plaquette, puis retourner la console afin de dévisser les 2 vis nommées H.
Outils du kit utilisés
Outils du kit utilisés

Etape 14 : Retirer le dissipateur thermique

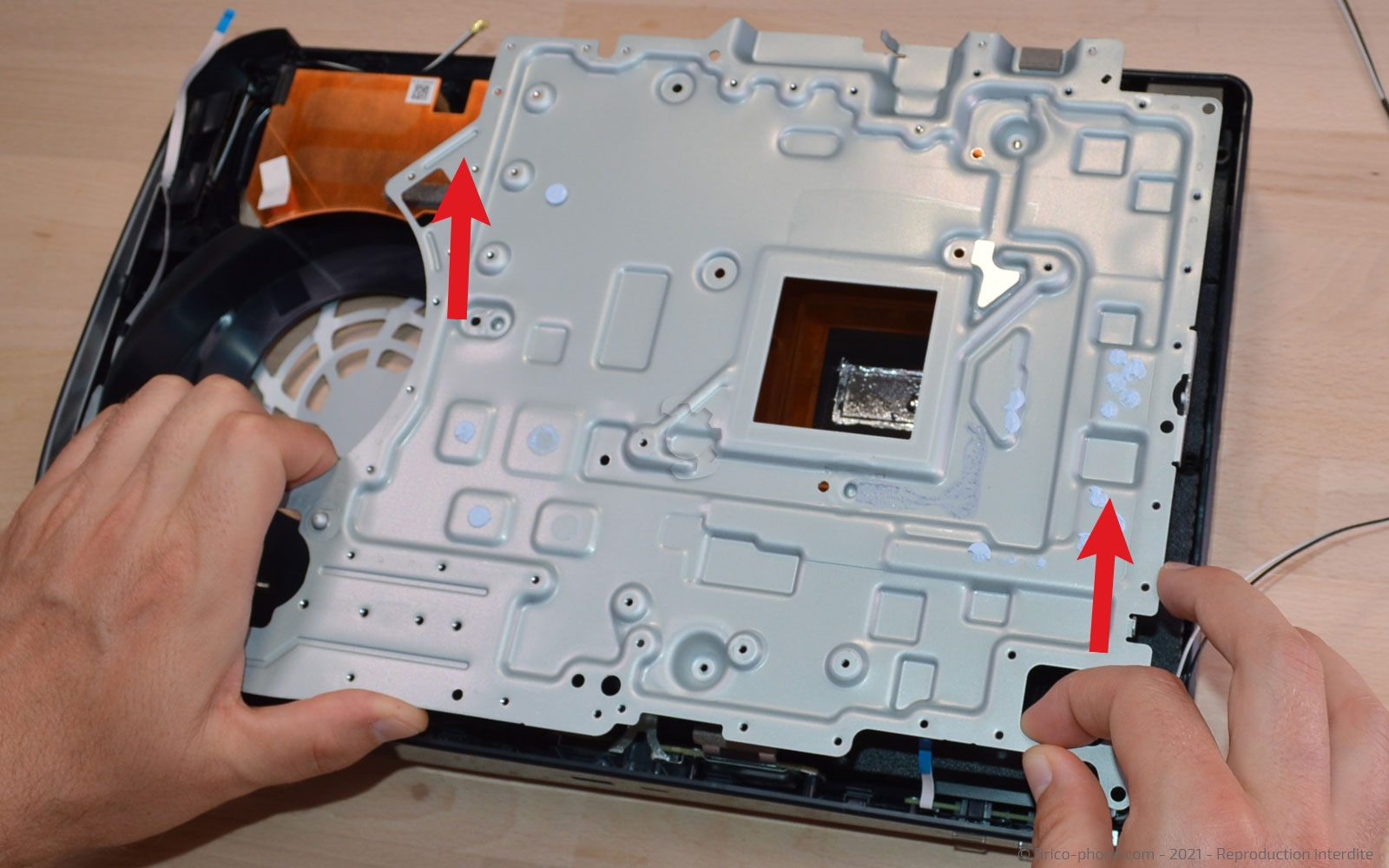

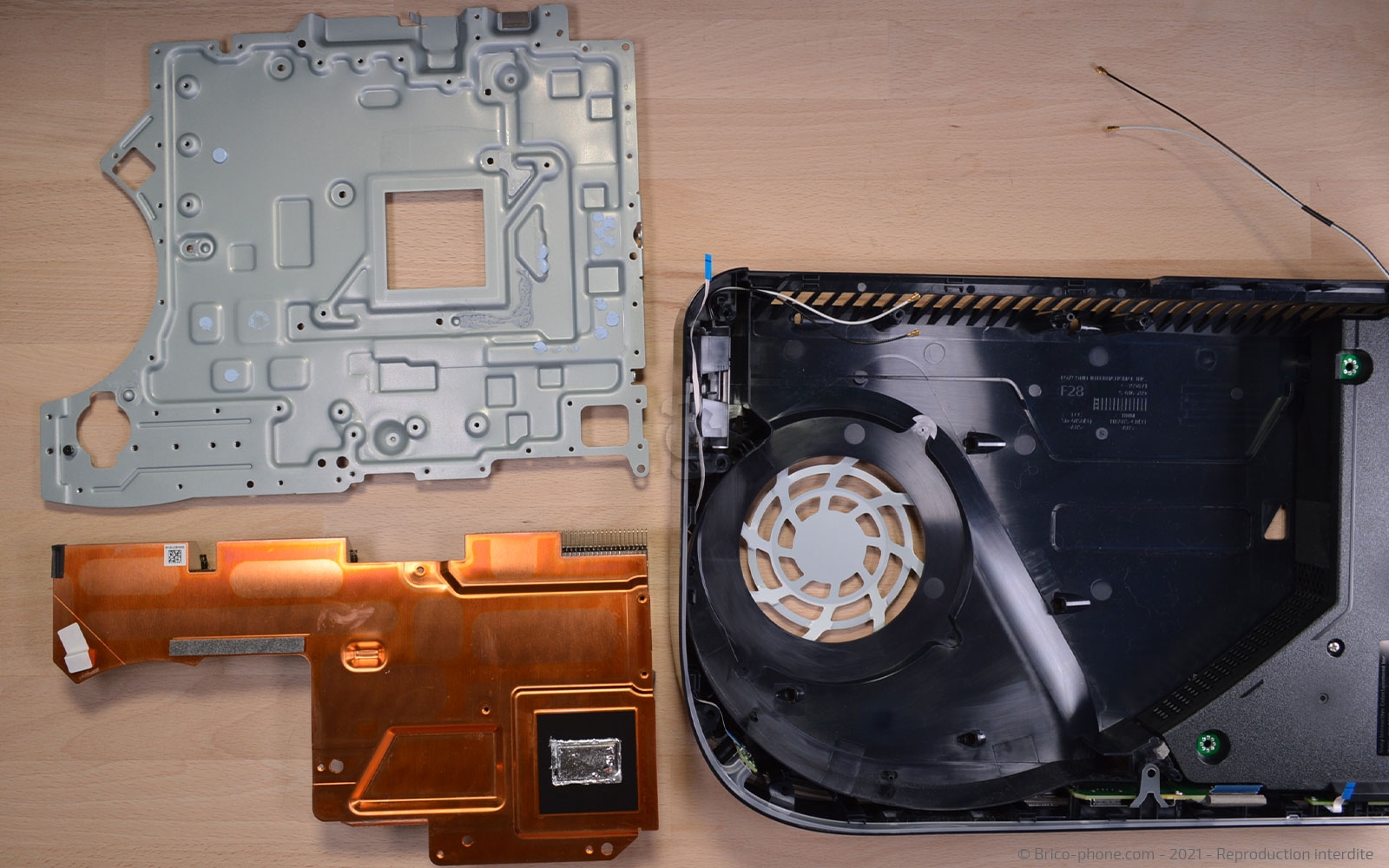

Vous pouvez maintenant extraire la plaquette, ainsi que le dissipateur thermique de la coque.

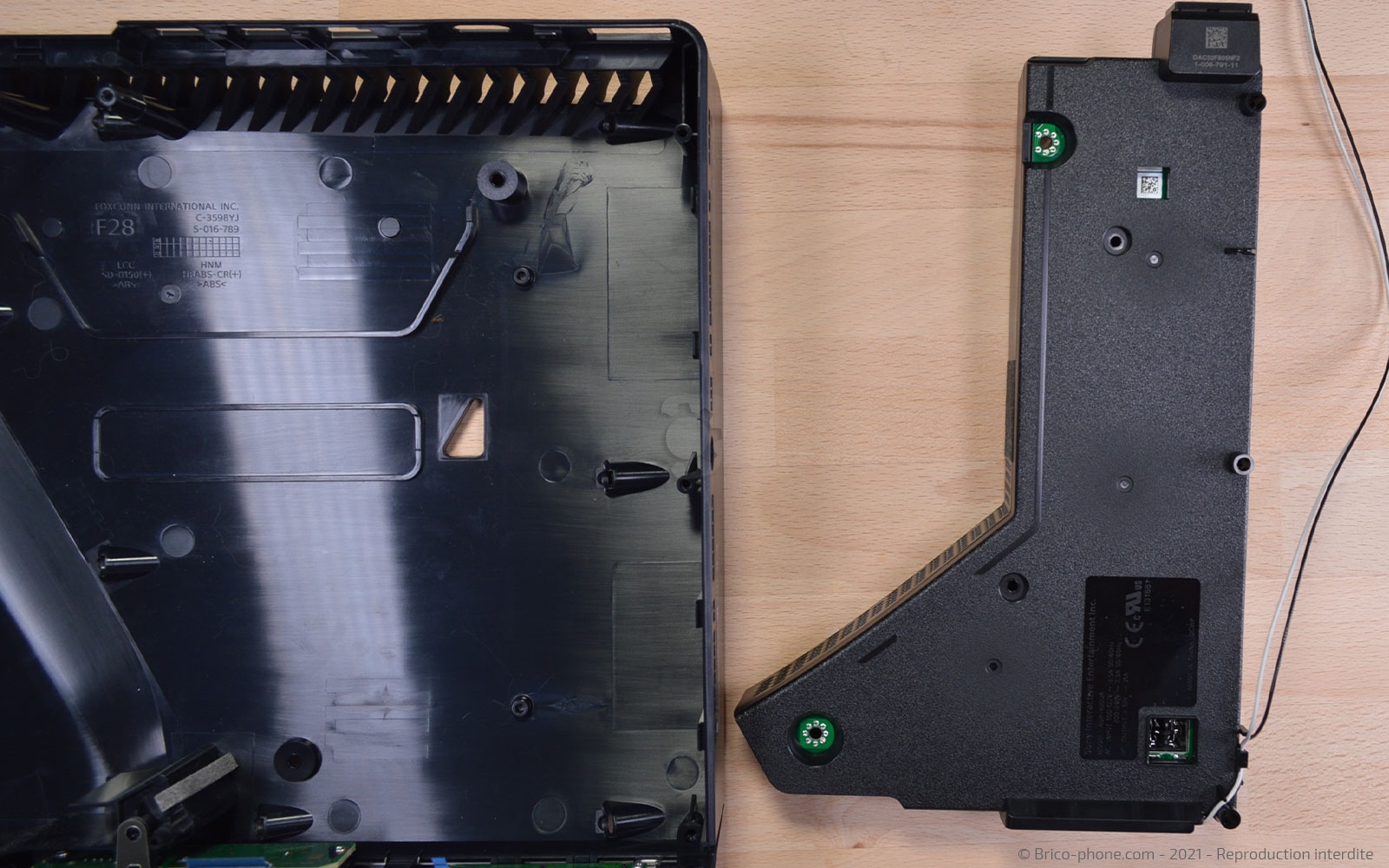

Etape 15 : Ôter l'alimentation

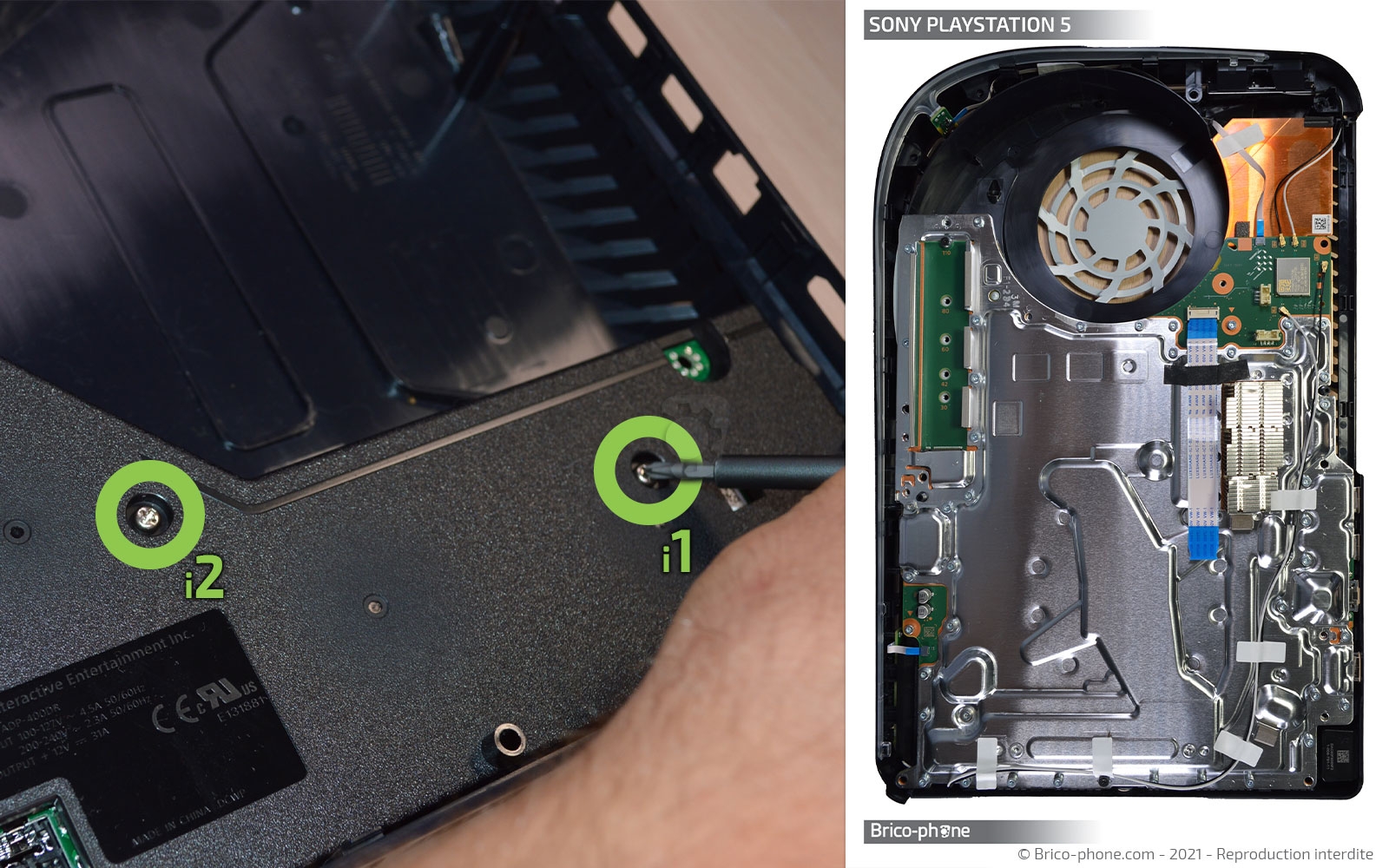

Dévissez les 2 vis cruciforme avant de retirer l'alimentation de la coque.
Outils du kit utilisés
Outils du kit utilisés

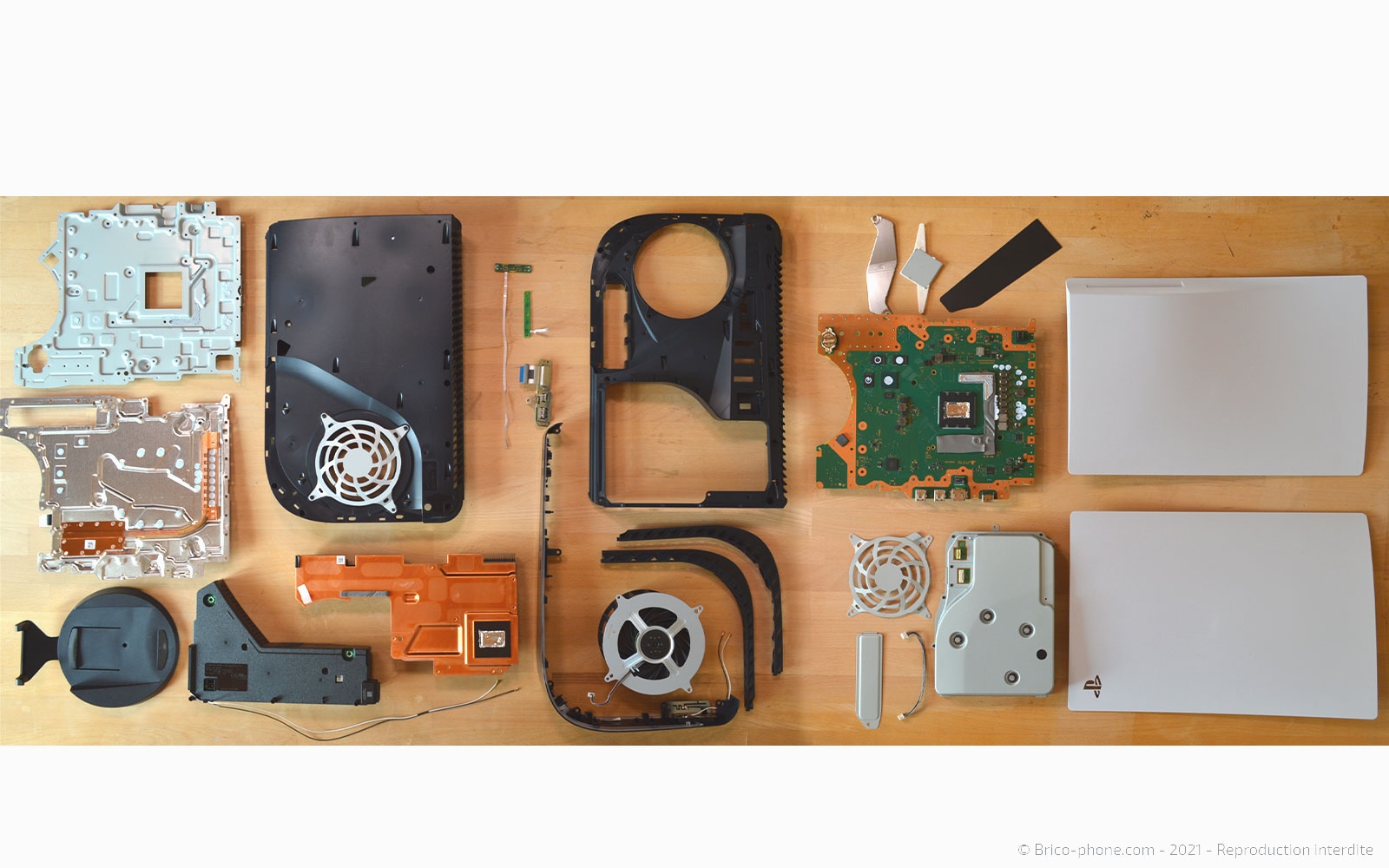

Conseil pour le remontage
Vous pouvez dés à présent reprendre le tutoriel en sens inverse afin de monter la nouvelle pièce.

Faites attention à l'ordre des pièces et des vis lors du remontage.
