Changement des Joysticks de la manette sur Playstation 5

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 11/20
Playstation 5 | Temps estimé : 30 min | Difficulté : 3/5

Les joysticks de votre manette sont usés ? Vous ne pouvez plus vous en servir car ceux-ci sont cassés ?

Remplacez vos joysticks à l'aide de ce guide, qui vous aidera pas à pas pour effectuer le remplacement.

Diagnostic

› Vos joysticks sont usés.
› Vos joysticks sont cassés.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Module Joystick Analogique 3D pour manette PS5
7,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour PS5 spécialement composé par nos techniciens
9,90 €
Ajouter au panier
Voir toute la gamme

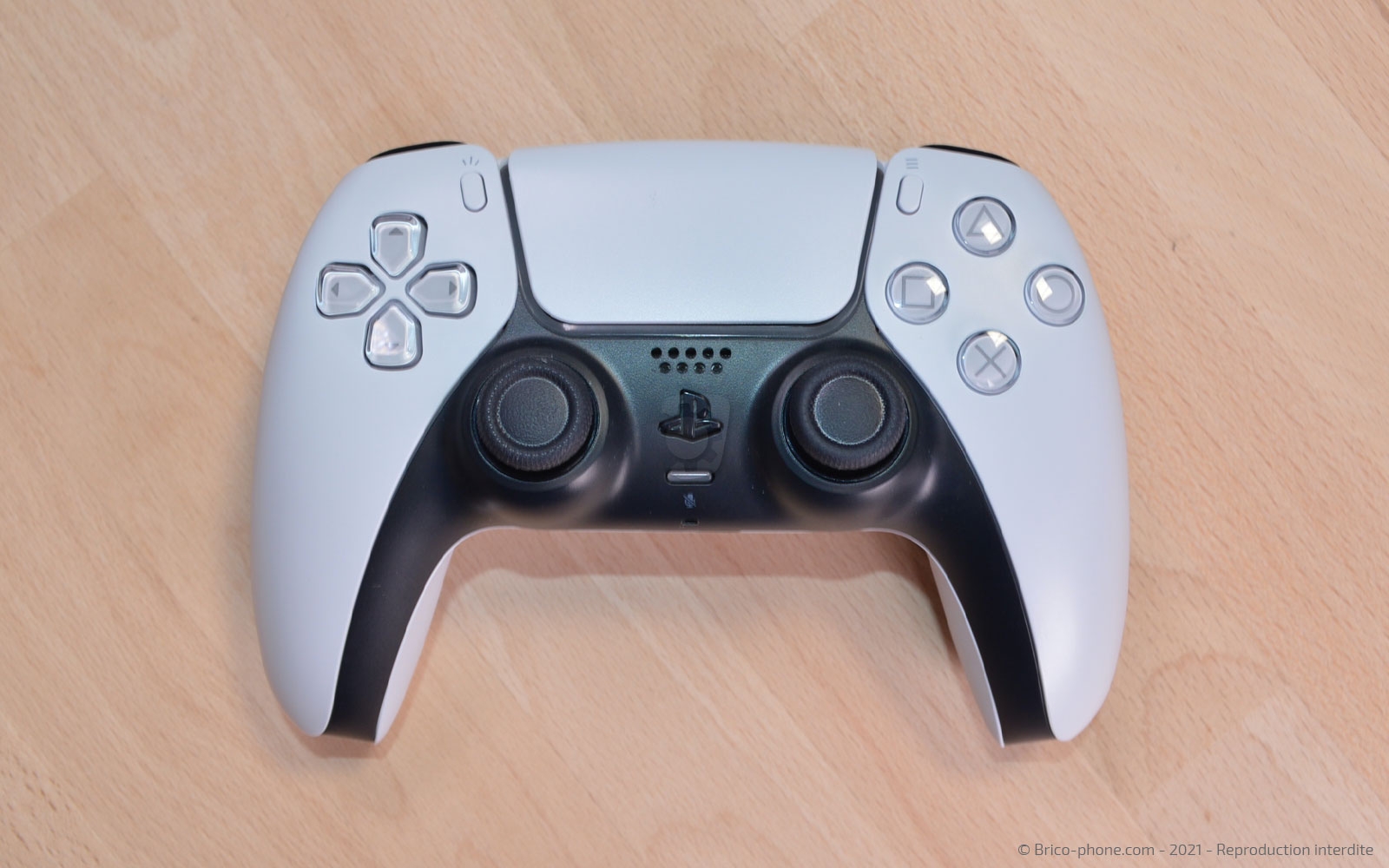

Avant de commencer
Assurez-vous de posséder la même manette que celle sur la photo avant de suivre ce tutoriel.

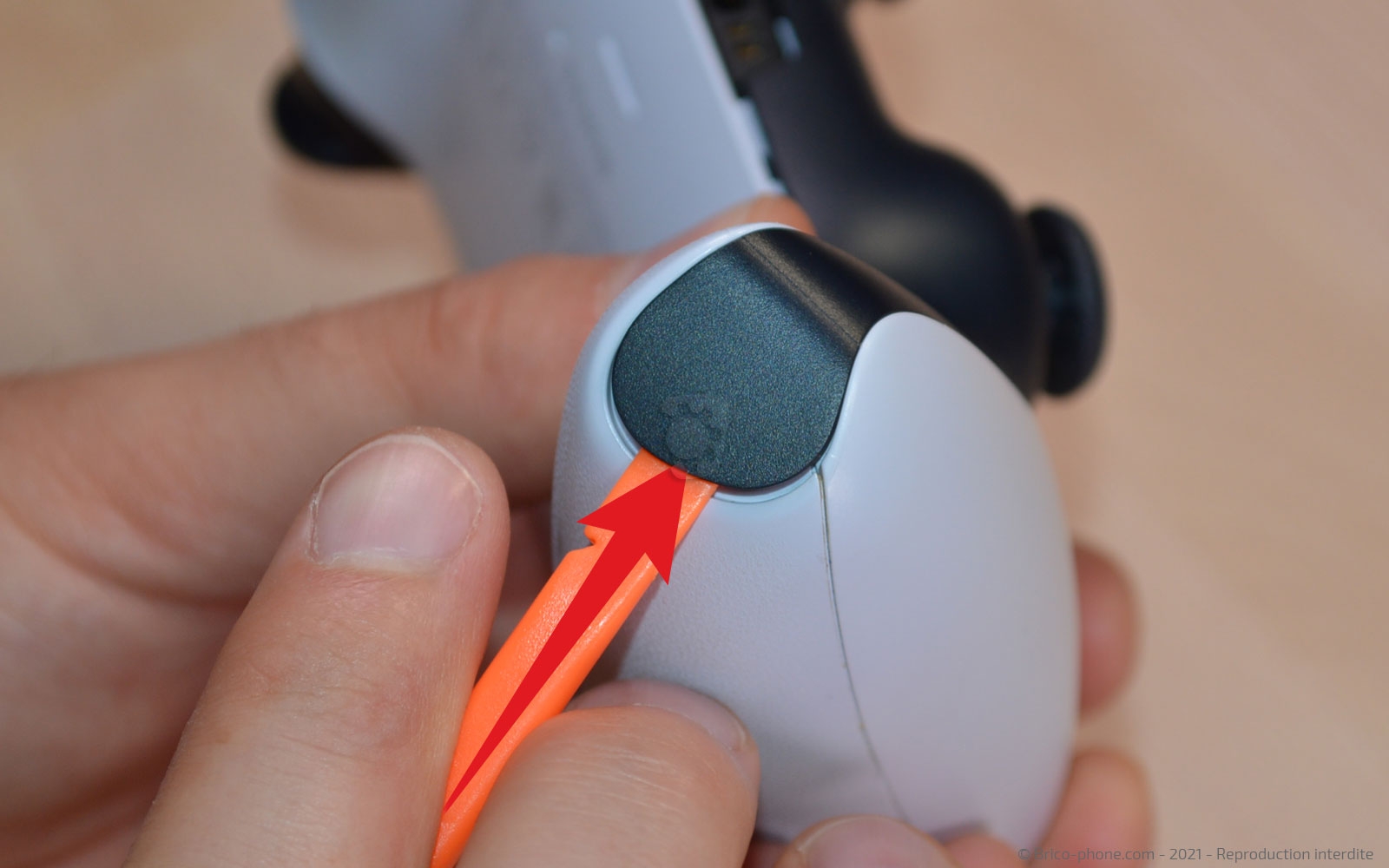

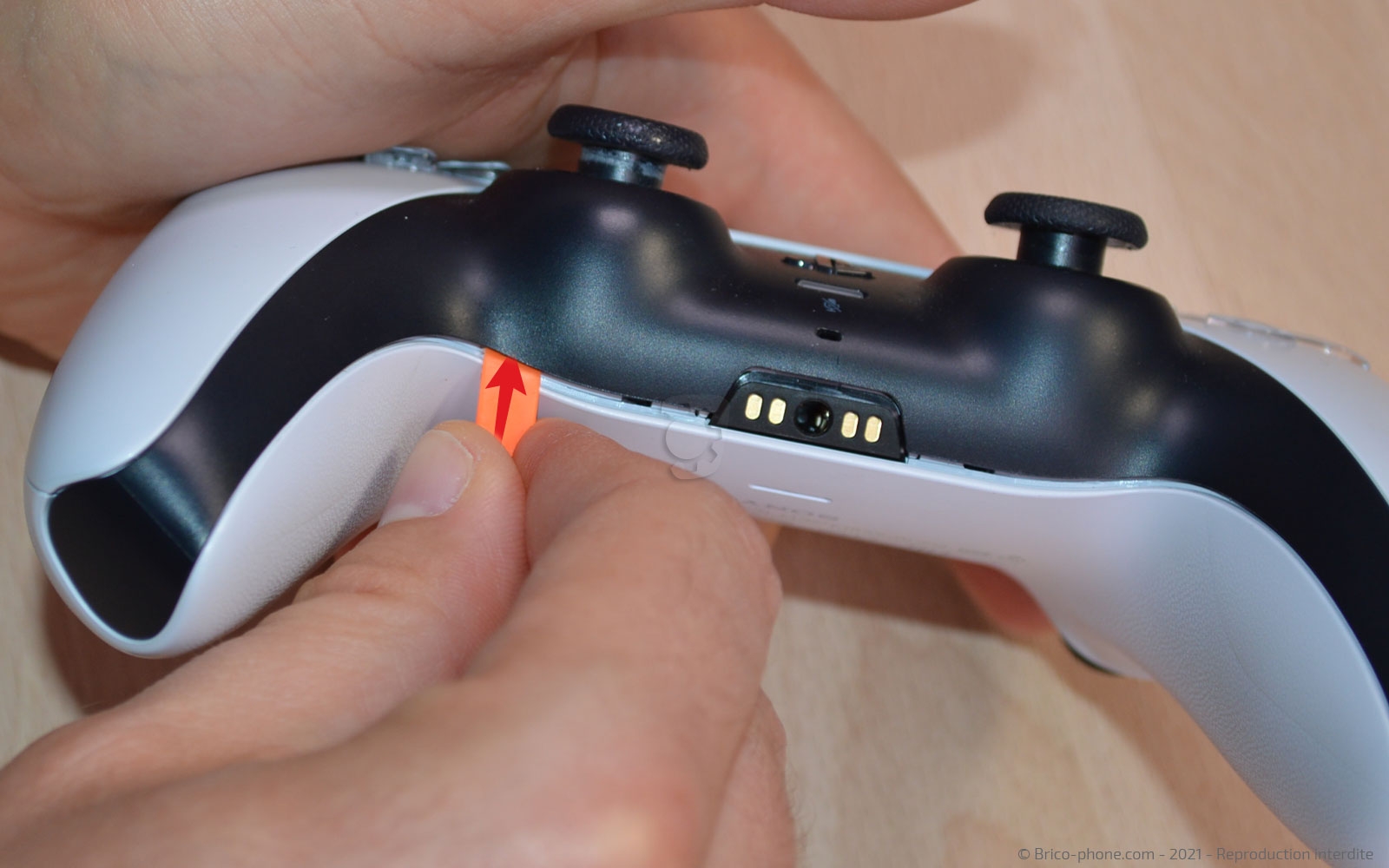

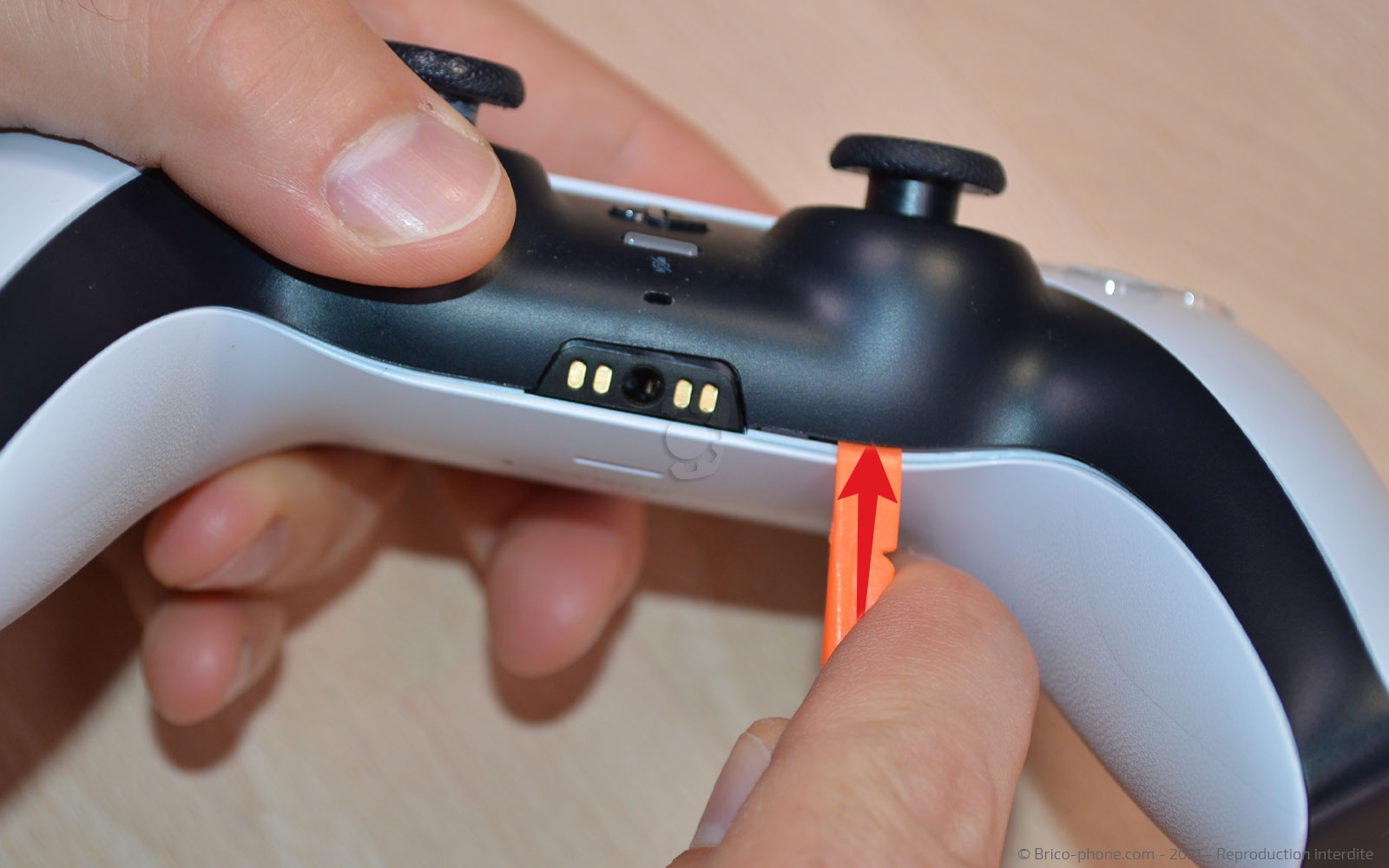

Etape 1 : Déclipser la coque noire
Commencez par déclipser la partie centrale noire de la manette avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

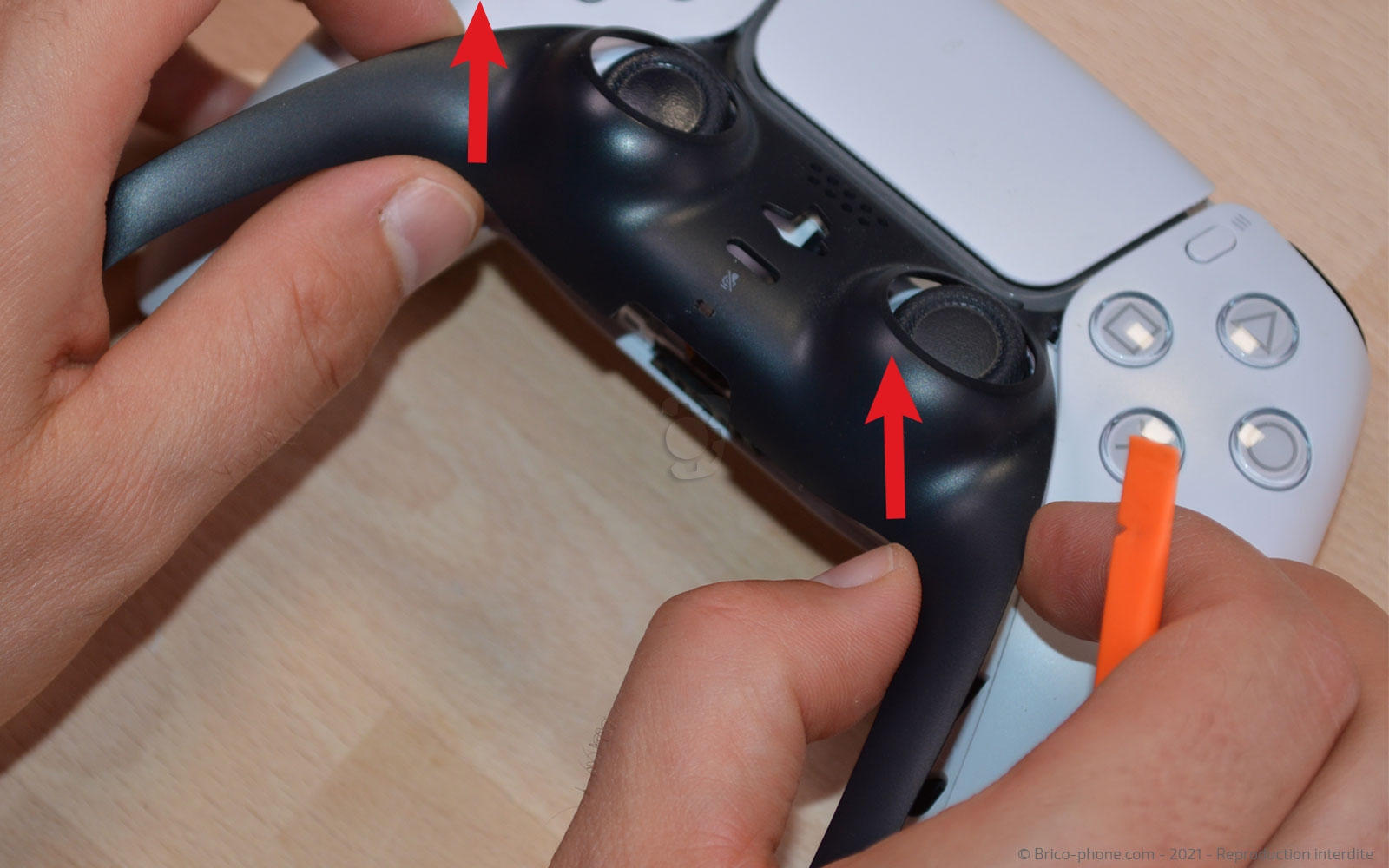

Etape 2 : Ôter la coque noire
Vous pouvez sortir la partie centrale en passant les joystick dans leur logement.
Outils du kit utilisés
Outils du kit utilisés

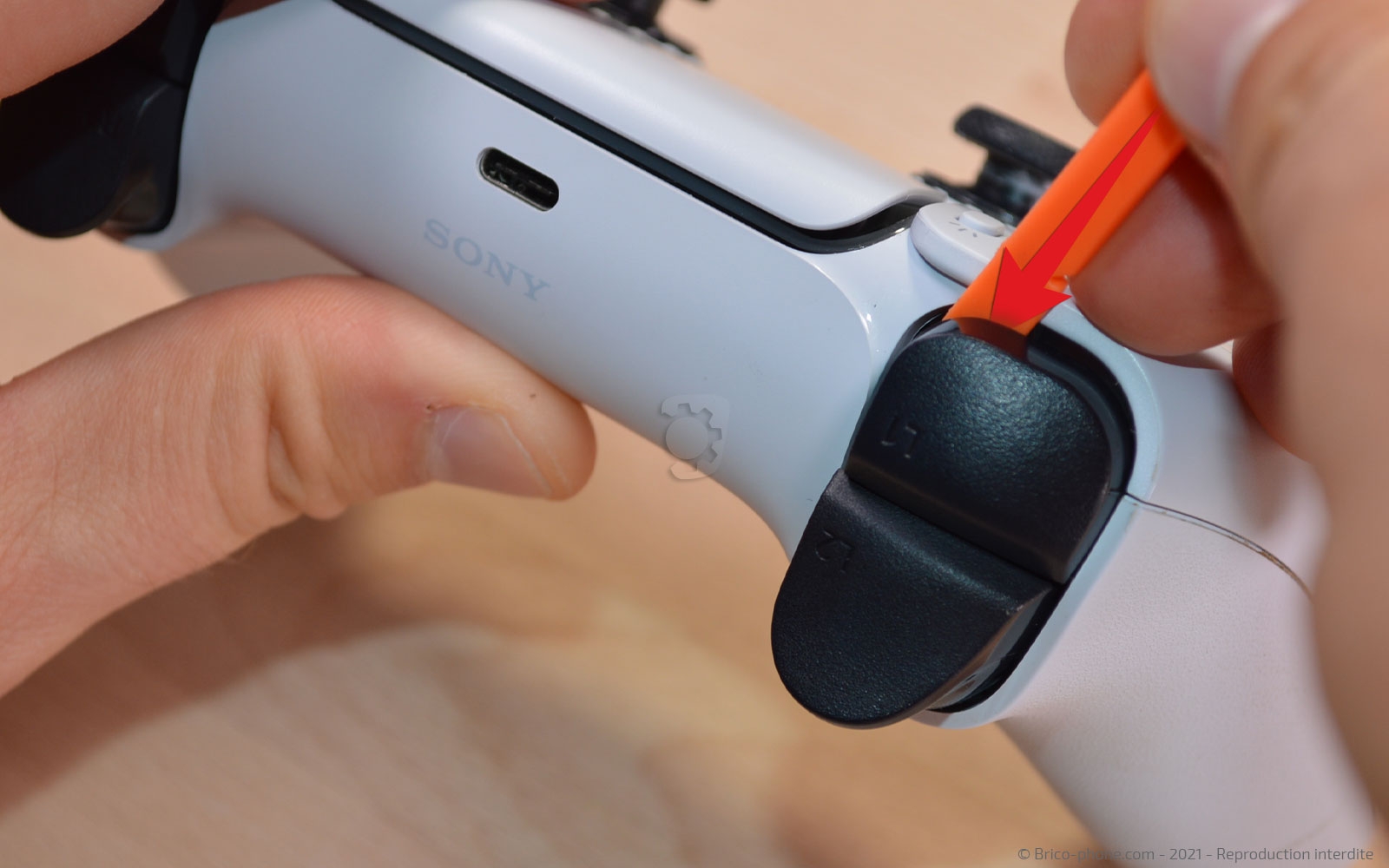

Etape 3 : Déclipser les gâchettes L1 et R1
Toujours à l'aide du spudger, ôtez les gâchettes L1 et R1 en faisant levier sur le haut de celles-ci.
Outils du kit utilisés
Outils du kit utilisés

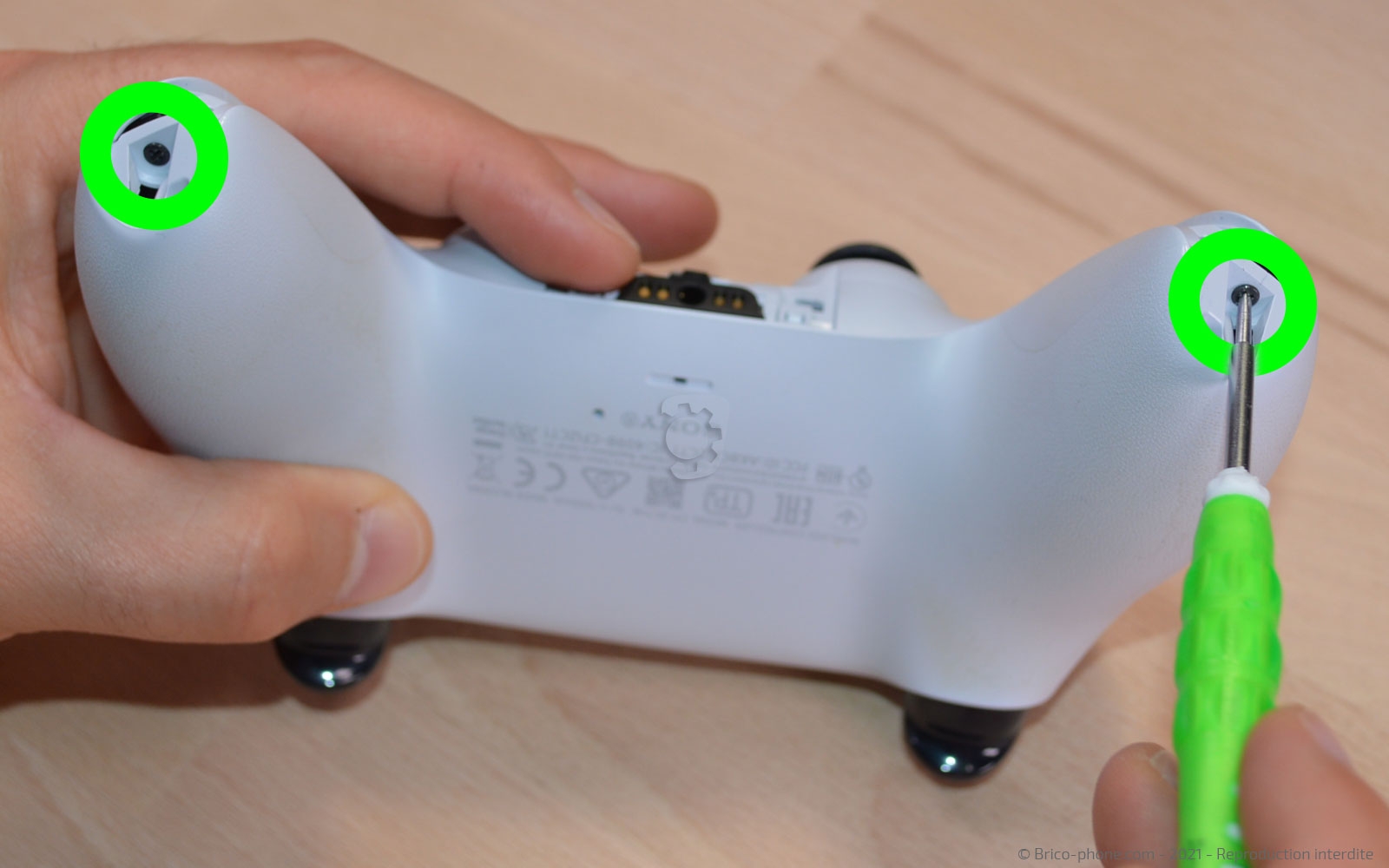

Etape 4 : Dévisser les vis de la manette
Dévissez les 4 vis cruciformes de la coque avec le tournevis adapté.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

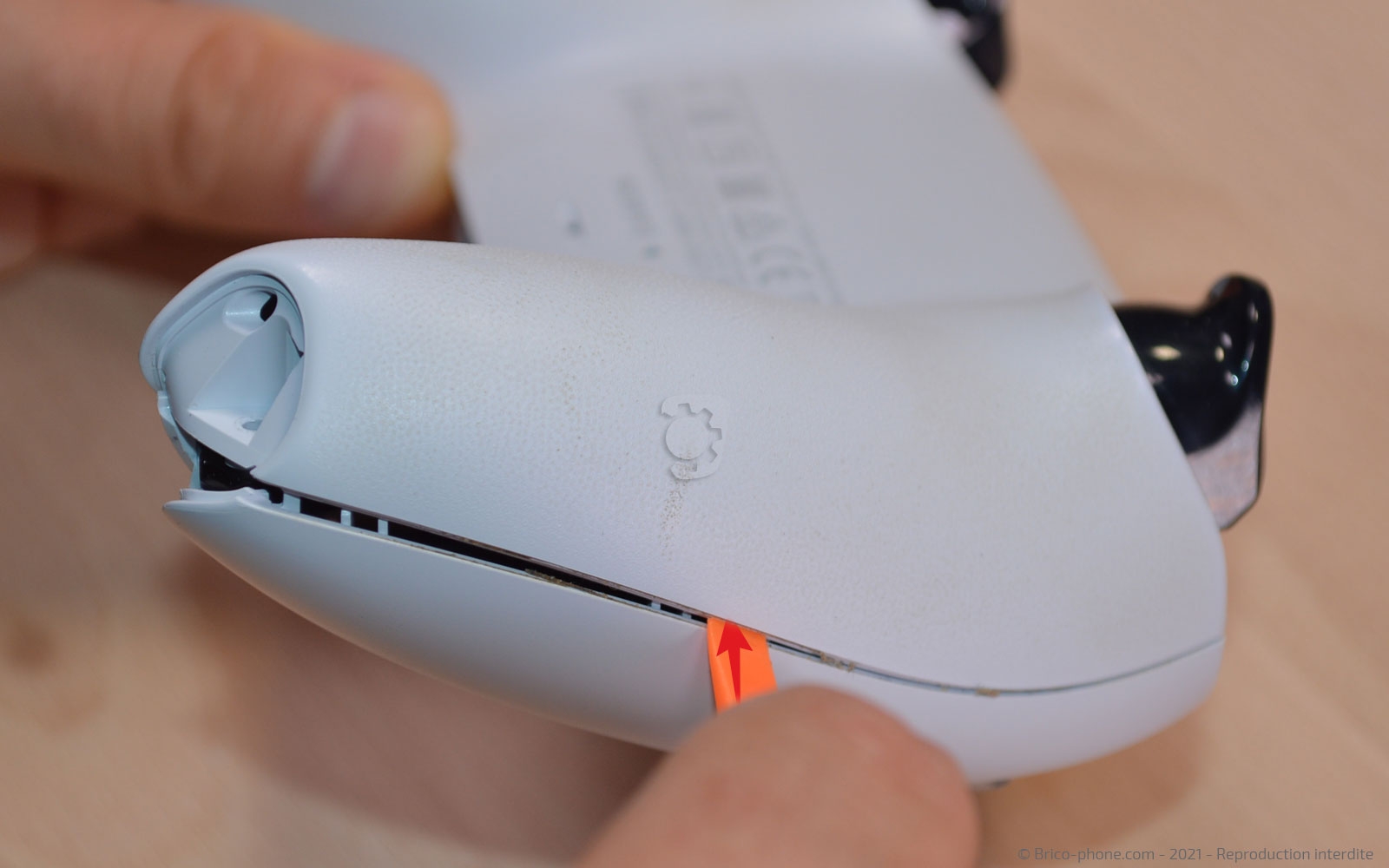

Etape 5 : Séparer les coques blanches
Déclipsez la coque inférieure de la manette à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

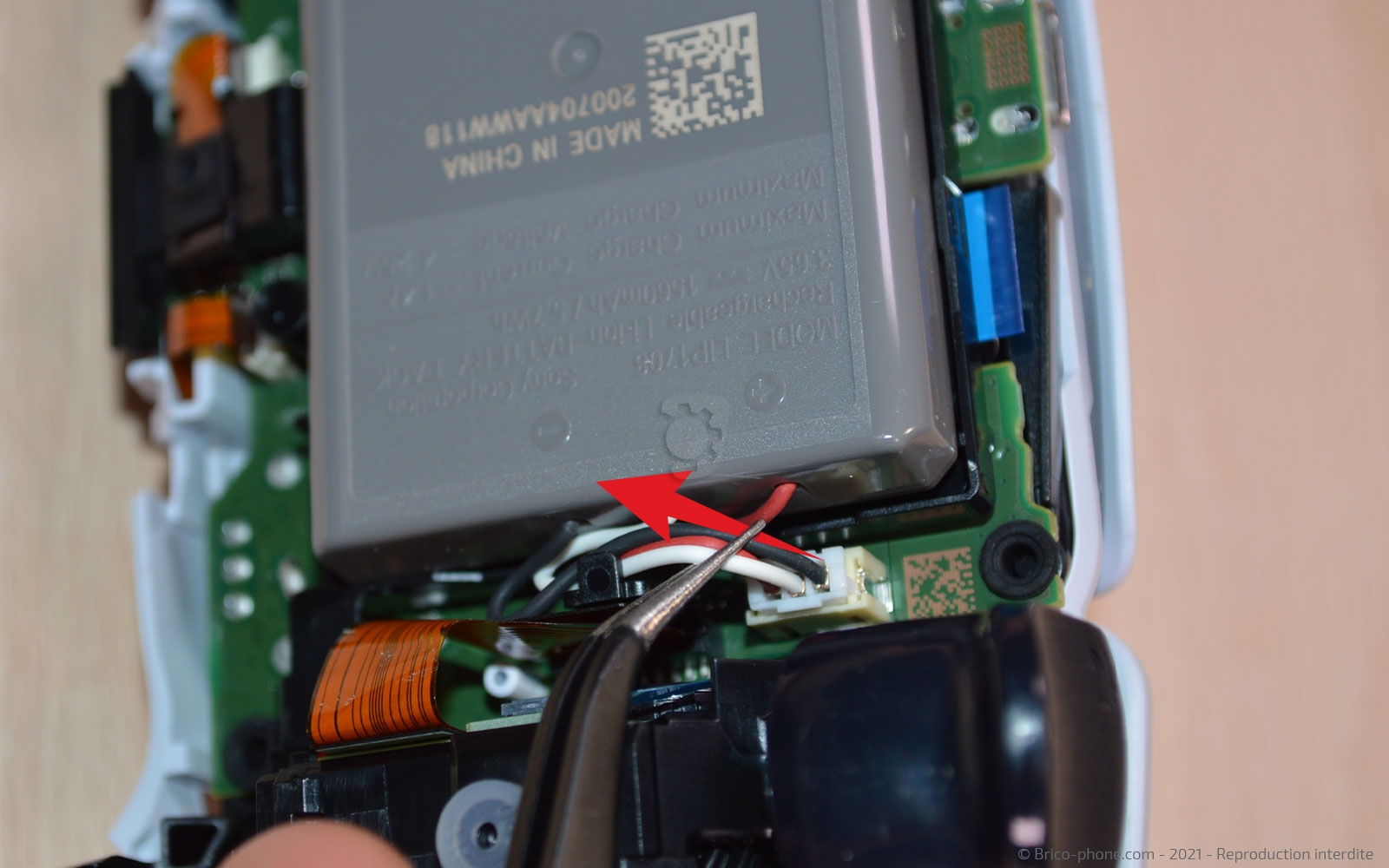

Etape 6 : Retirer la batterie
Déconnectez délicatement la nappe de la batterie avec la pincette, puis ôtez cette dernière de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

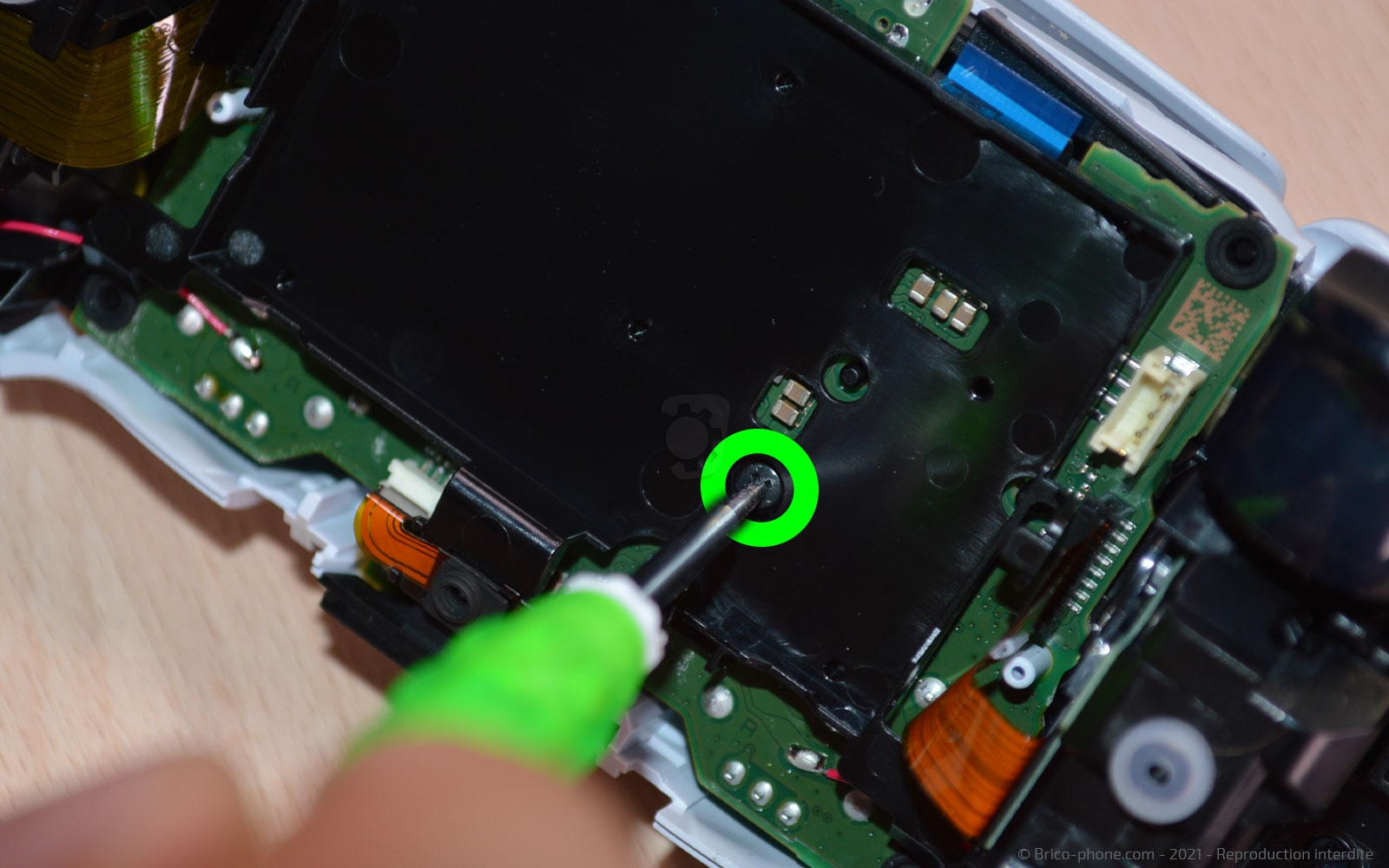

Etape 7 : Ôter le support batterie
Avant de pouvoir enlever le support de la batterie, il vous faudra enlever la vis cruciforme qui le maintient.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

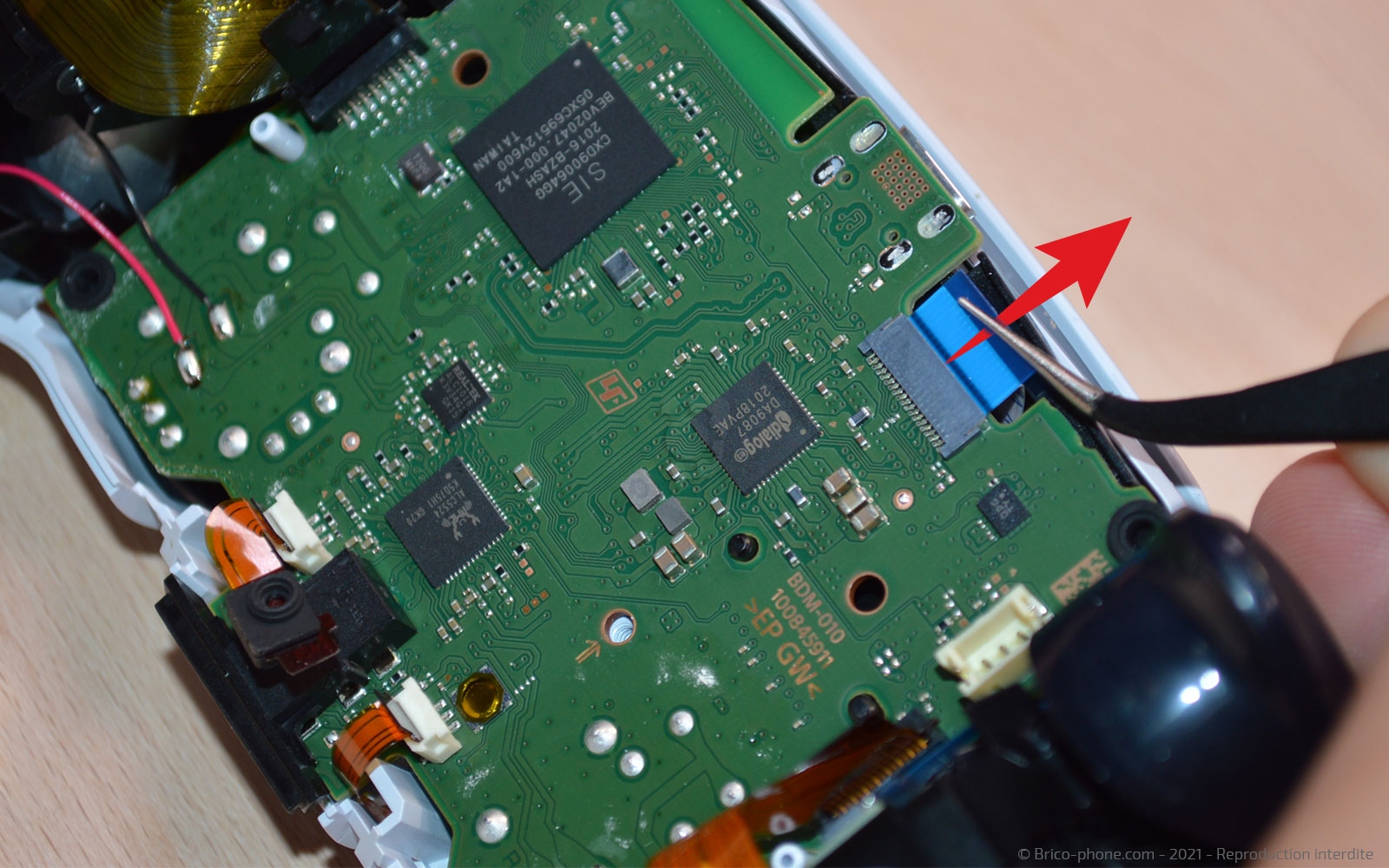

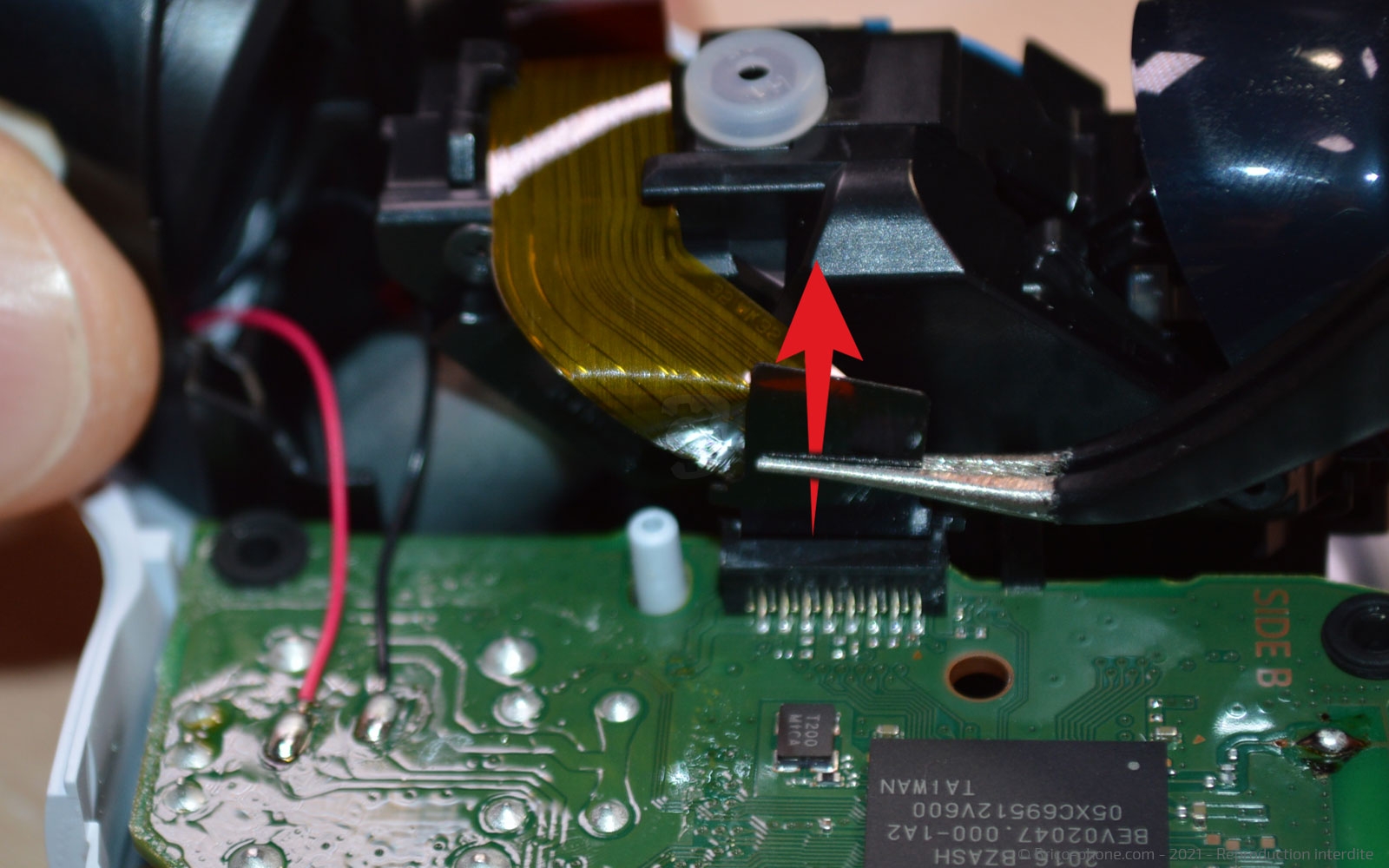

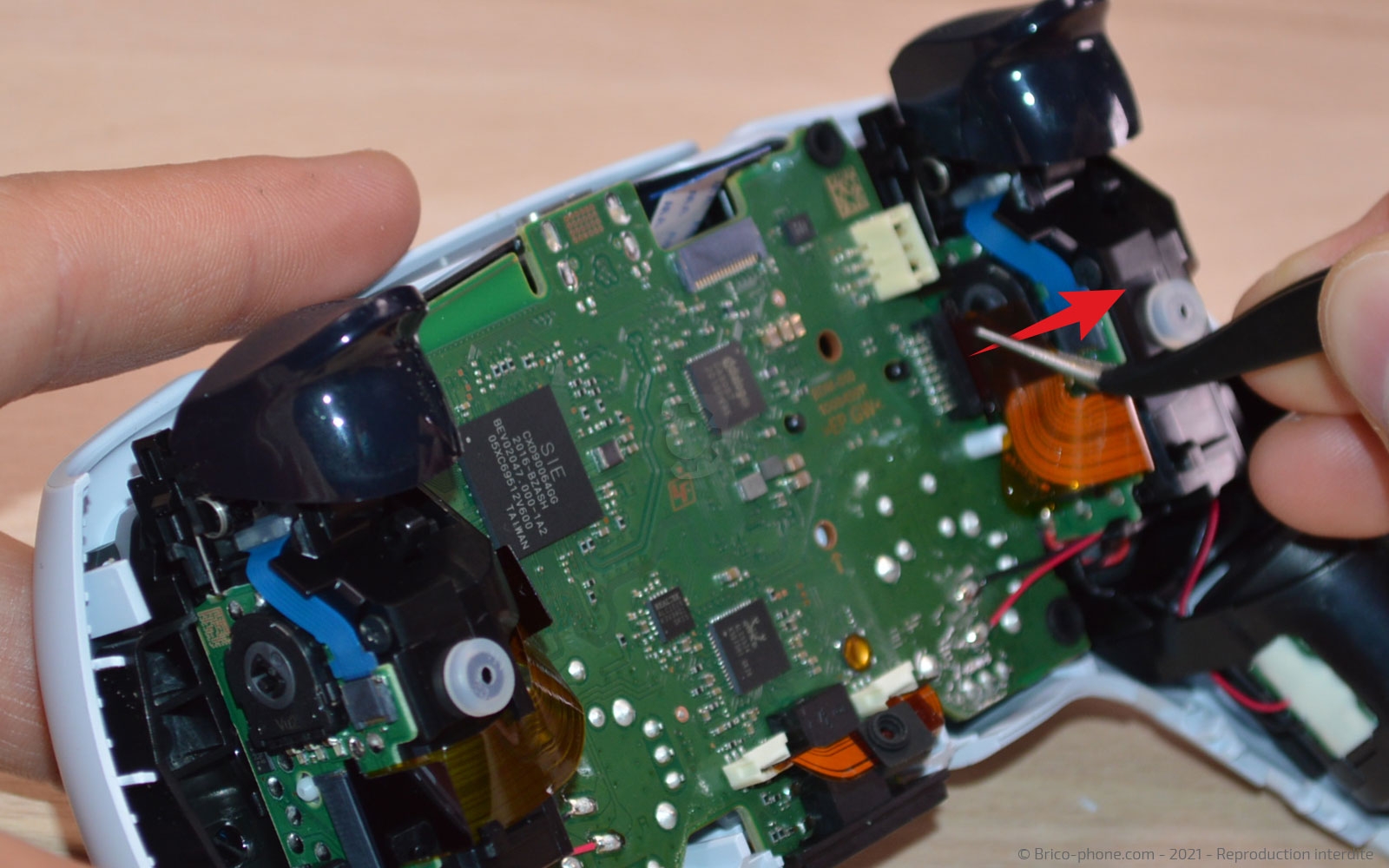

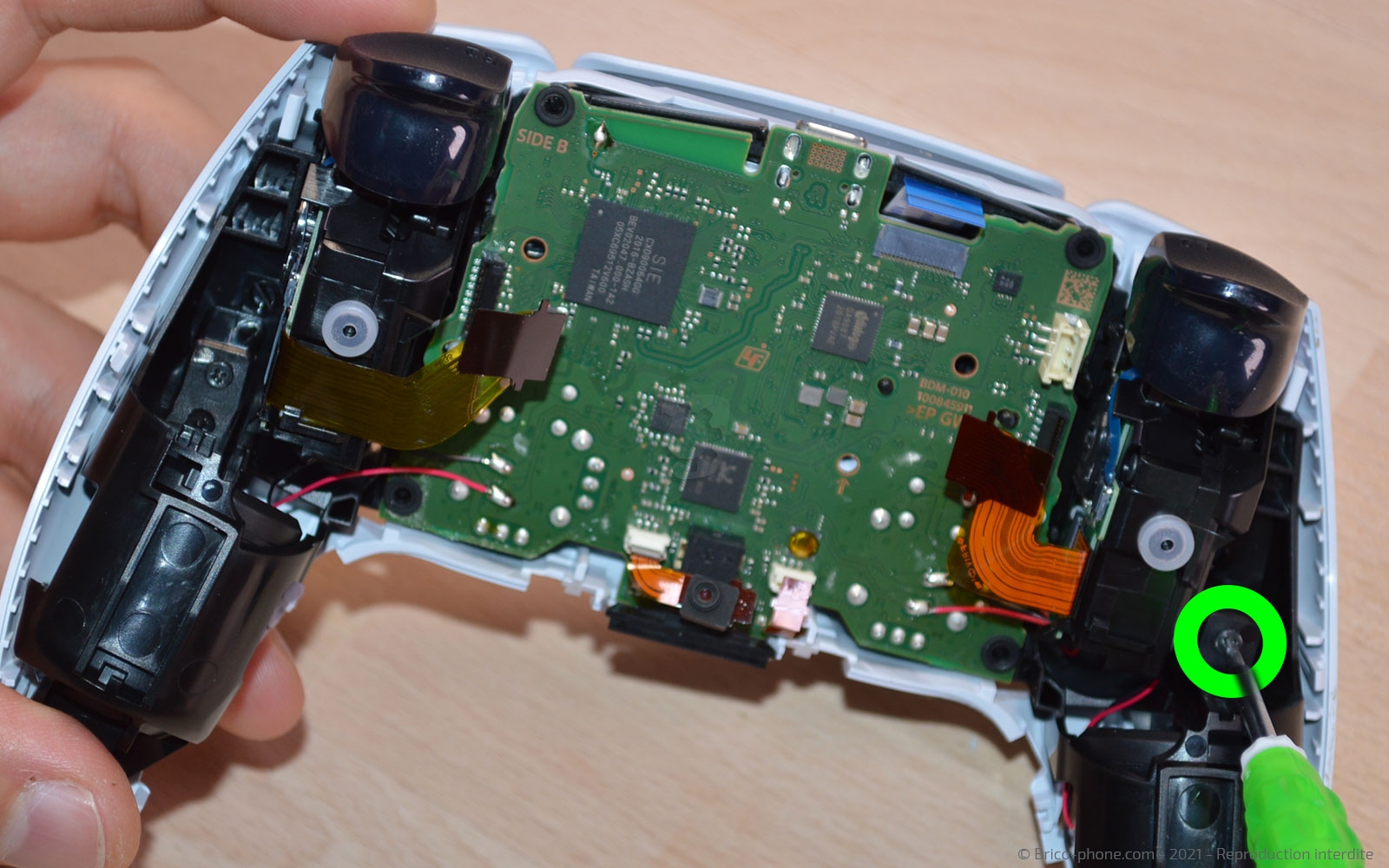

Etape 8 : Préparer la carte-mère (partie 1)
Afin de pouvoir retirer la carte-mère, nous allons retiré tout ce qui y est connecté.

Commencez par la nappe du pavé tactile, puis celles des gâchettes L2 et R2.

Dévissez ensuite la vis du cruciforme des gâchettes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

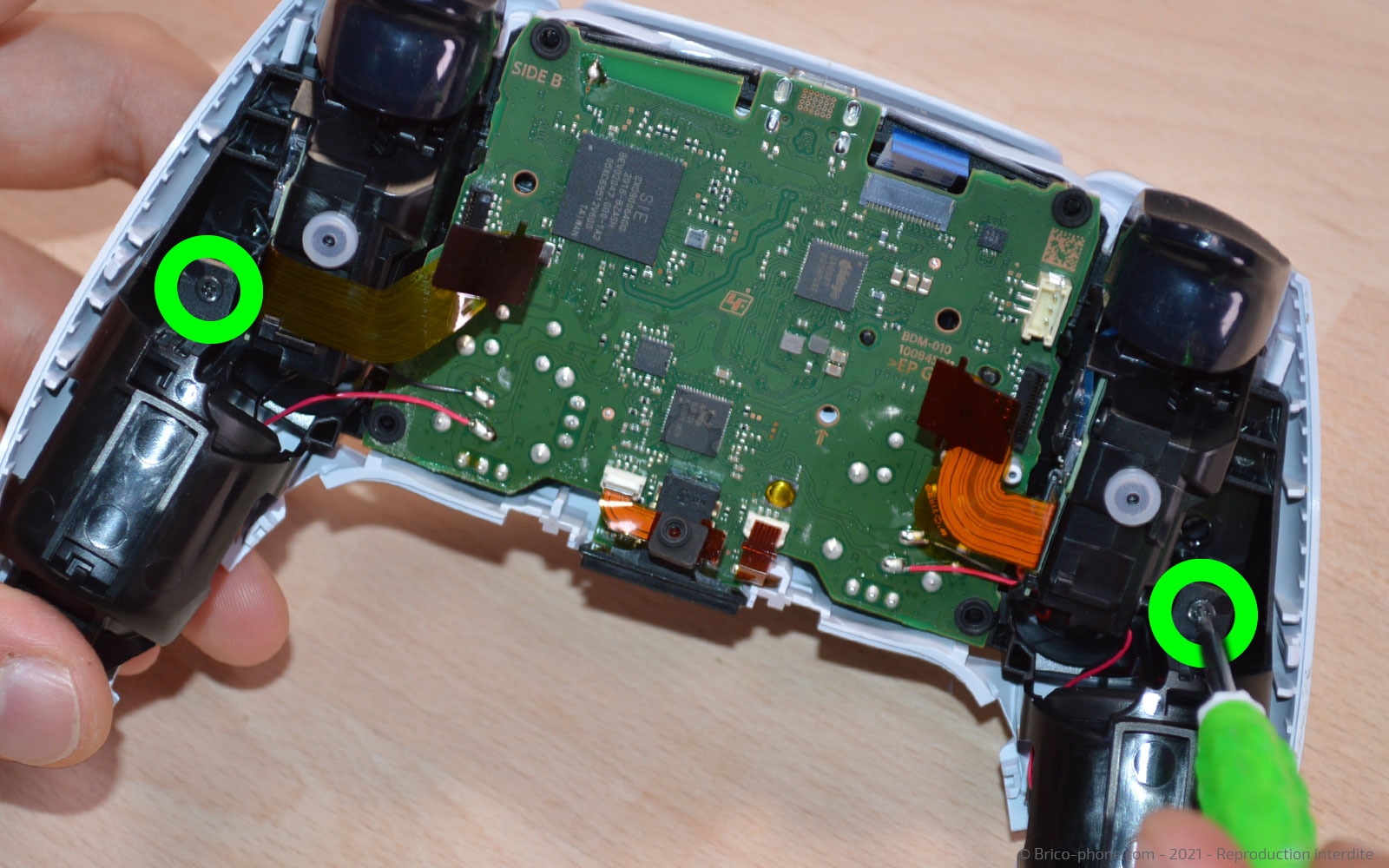

Etape 9 : Préparer la carte-mère (partie 2)
Faites de même pour les deux vis cruciforme du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 10 : Sortir la carte-mère
Poussez les joystick vers l'intérieur de la manette afin de sortir la carte-mère.

Faites attention car les vibreurs sont encore dans la manette et ils sont soudés sur la carte-mère.
Vous devrez basculer la carte-mère sur le bas afin de retirer les sticks.

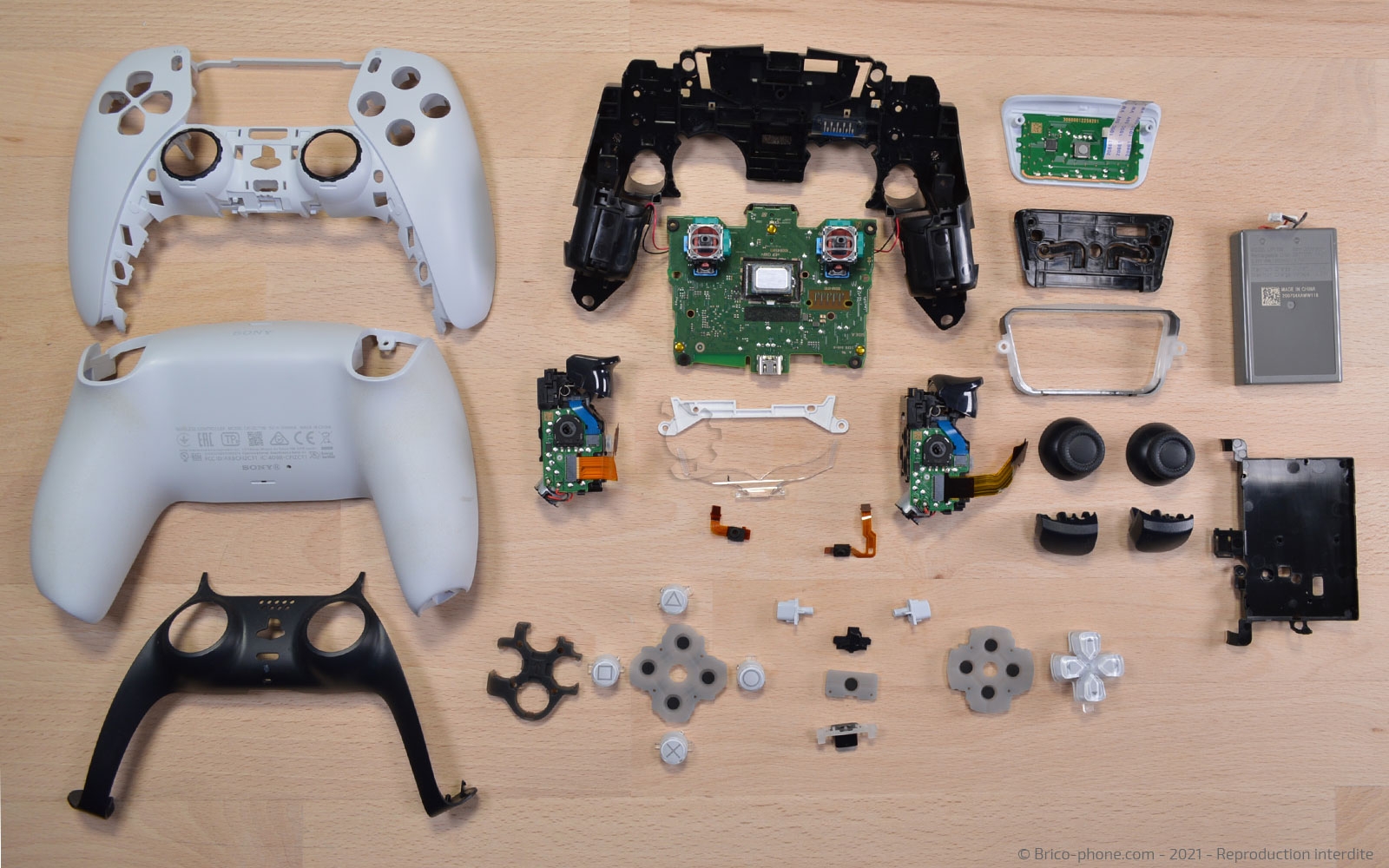

Conseil pour le remontage
Installez le nouveau joystick et suivez ce tutoriel en sens inverse pour remonter correctement votre manette.

Pensez bien à clipser les deux parties de la coque de la manette avant de revisser.
