Changement du connecteur de charge sur Realme X2 Pro

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Realme X2 Pro | Temps estimé : 30 min | Difficulté : 2.5/5

Votre téléphone ne peut plus charger ? Le câble ne tient pas dans le téléphone ? Vous allez devoir changer votre dock de charge en suivant notre tutoriel qui vous guidera du début à la fin de la réparation.

Diagnostic

›  Votre connecteur de charge est endommagé
›  Votre téléphone n'est pas reconnu par un ordinateur ?
›  Votre prise de charge ne rentre plus dans votre connecteur de charge ?

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant de vous lancer dans la réparation de votre téléphone, assurez-vous d'avoir le bon modèle.

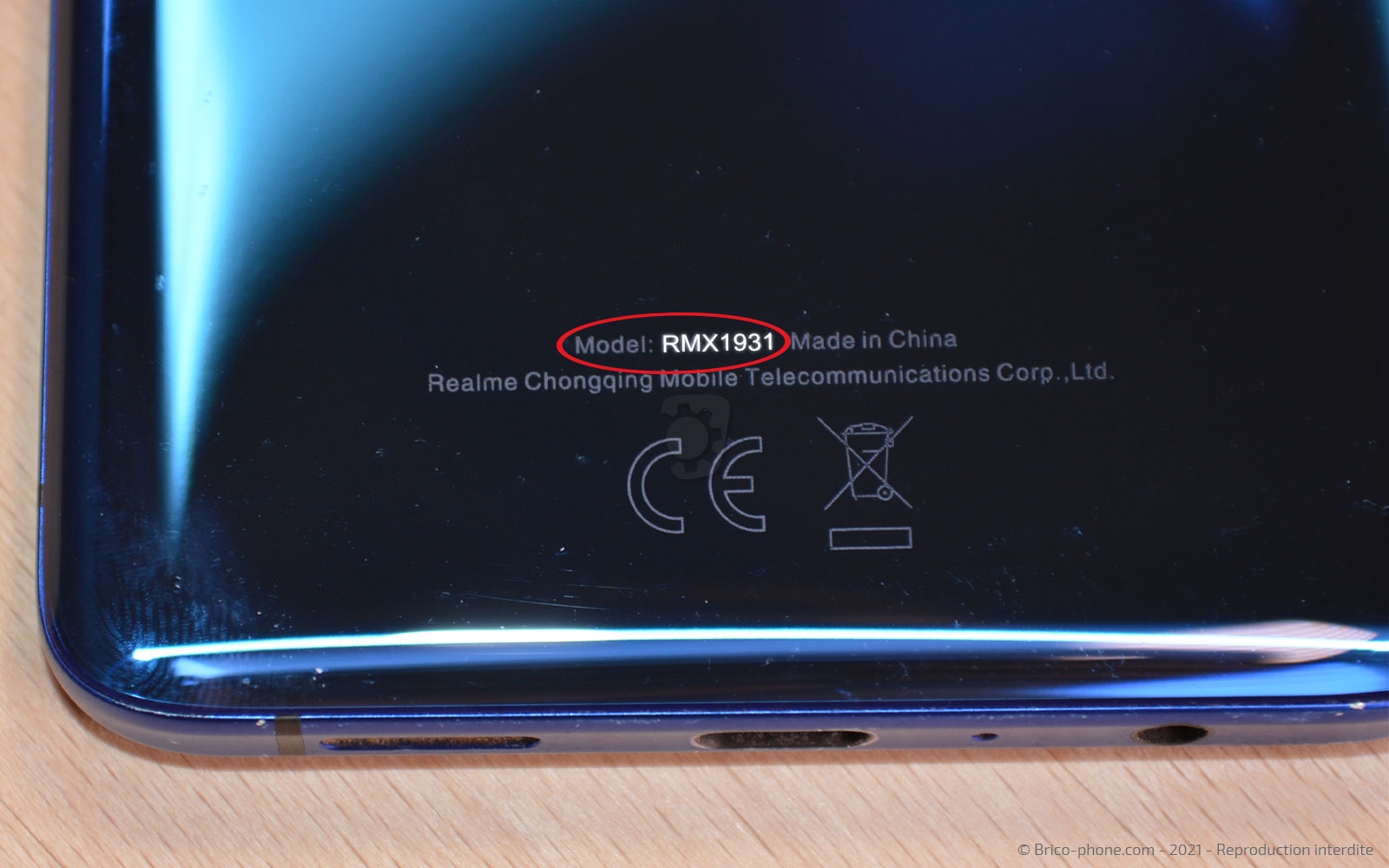

Pour cela, retournez votre smartphone, si au dos de celui-ci, vous avez l'inscription "RMX1931", vous possédez bien un Realme X2 Pro.

Seconde méthode, si vous avez encore de l'affichage et du tactile, allez dans l'application téléphone, puis tapez *#06# afin d'avoir le numéro IMEI qui sera à inscrire dans la rubrique associée de notre page d'accueil.
Etape 1 : Mettre hors tension le téléphone
Maintenez le bouton power, puis slidez vers "éteindre" pour couper l'alimentation de votre smartphone.

Ensuite, éjectez le tiroir sim à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière

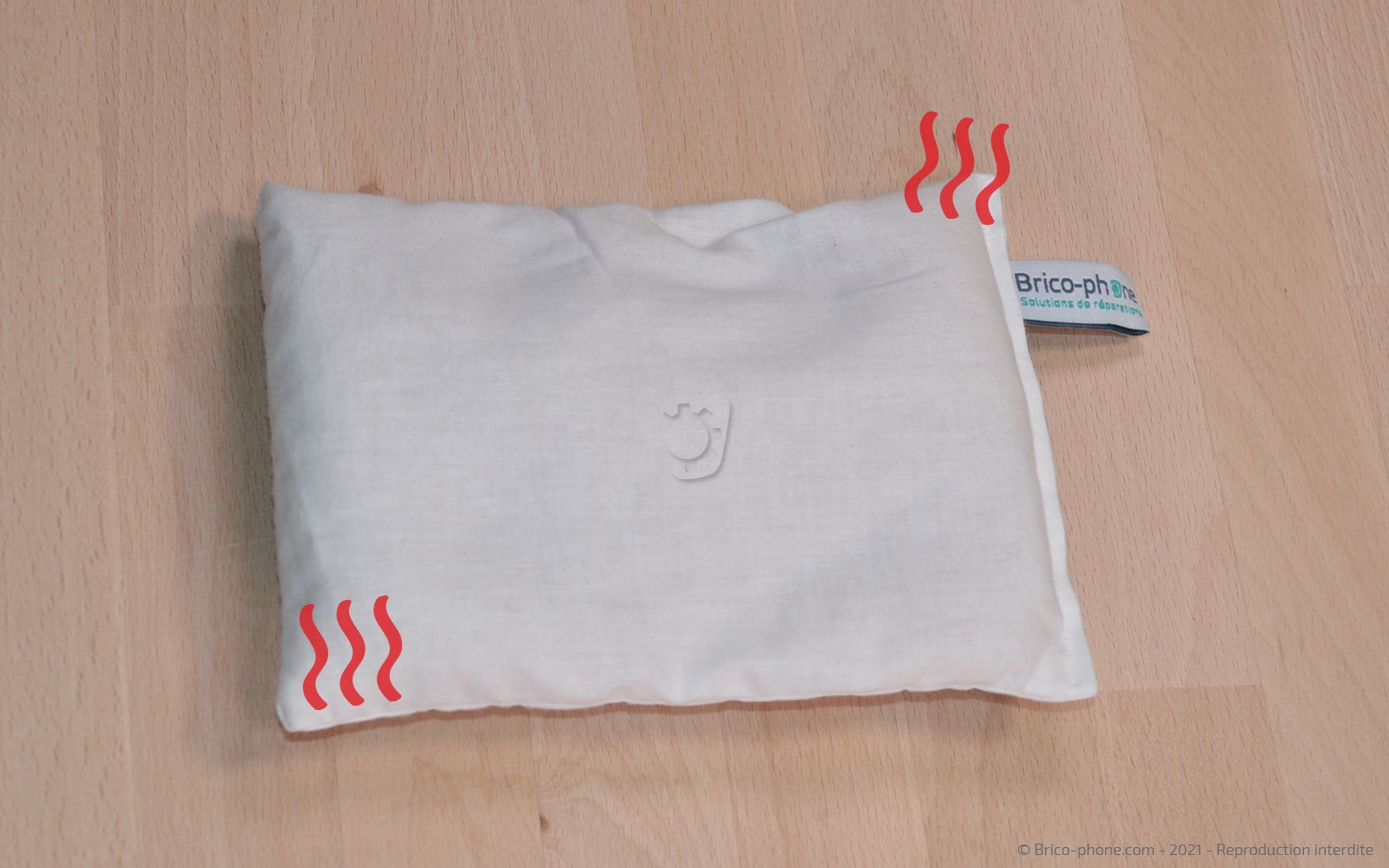

Vous pouvez chauffer la vitre arrière pour ramollir le sticker de celle-ci à l'aide d'un coussin chauffant que vous aurez passé au micro-onde durant 2 minutes.
Déposez-le ensuite 40 secondes sur l'arrière du téléphone.

Autrement, chauffez le pourtour du téléphone avec un sèche-cheveux ou un décapeur thermique pendant 30 secondes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

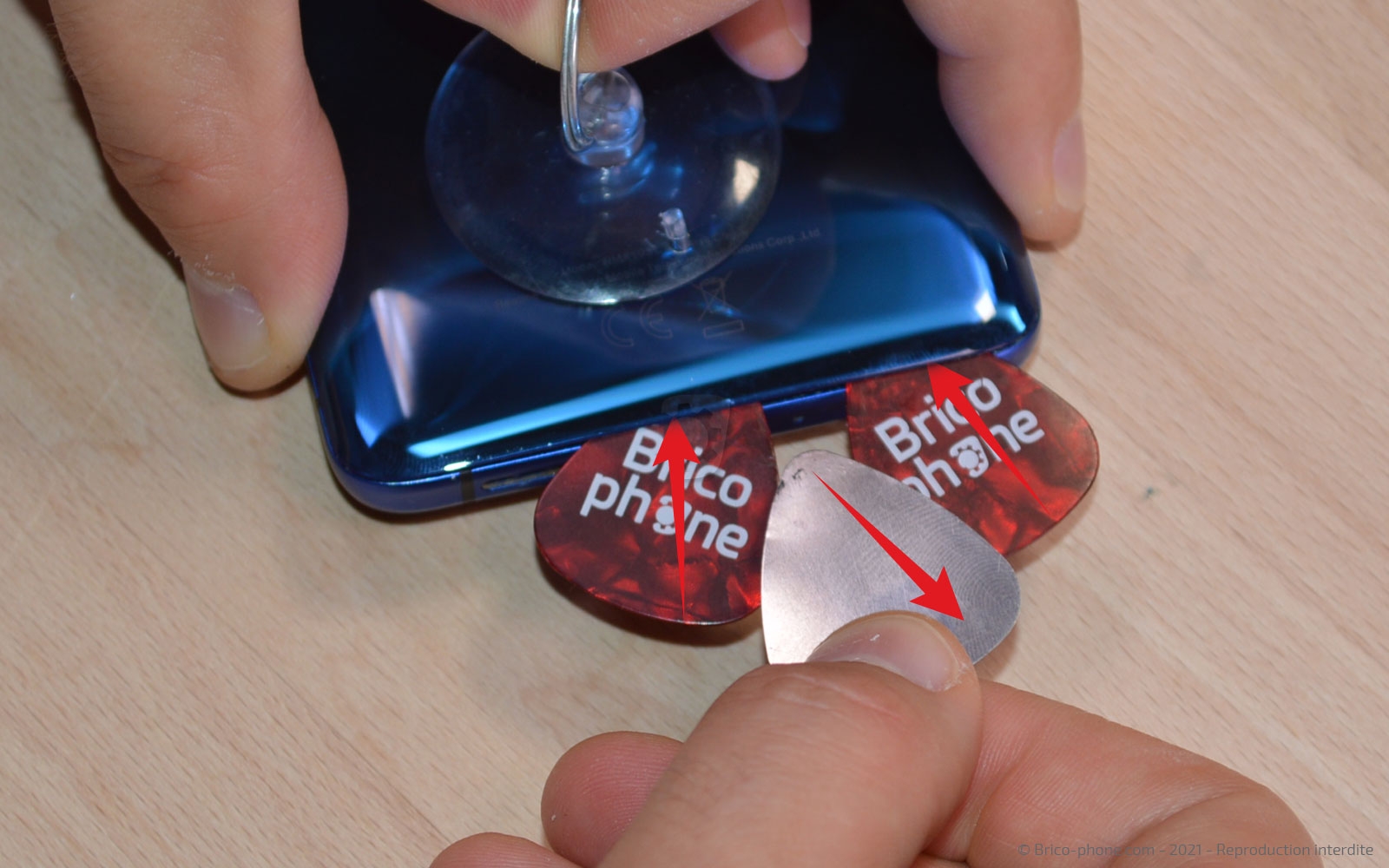

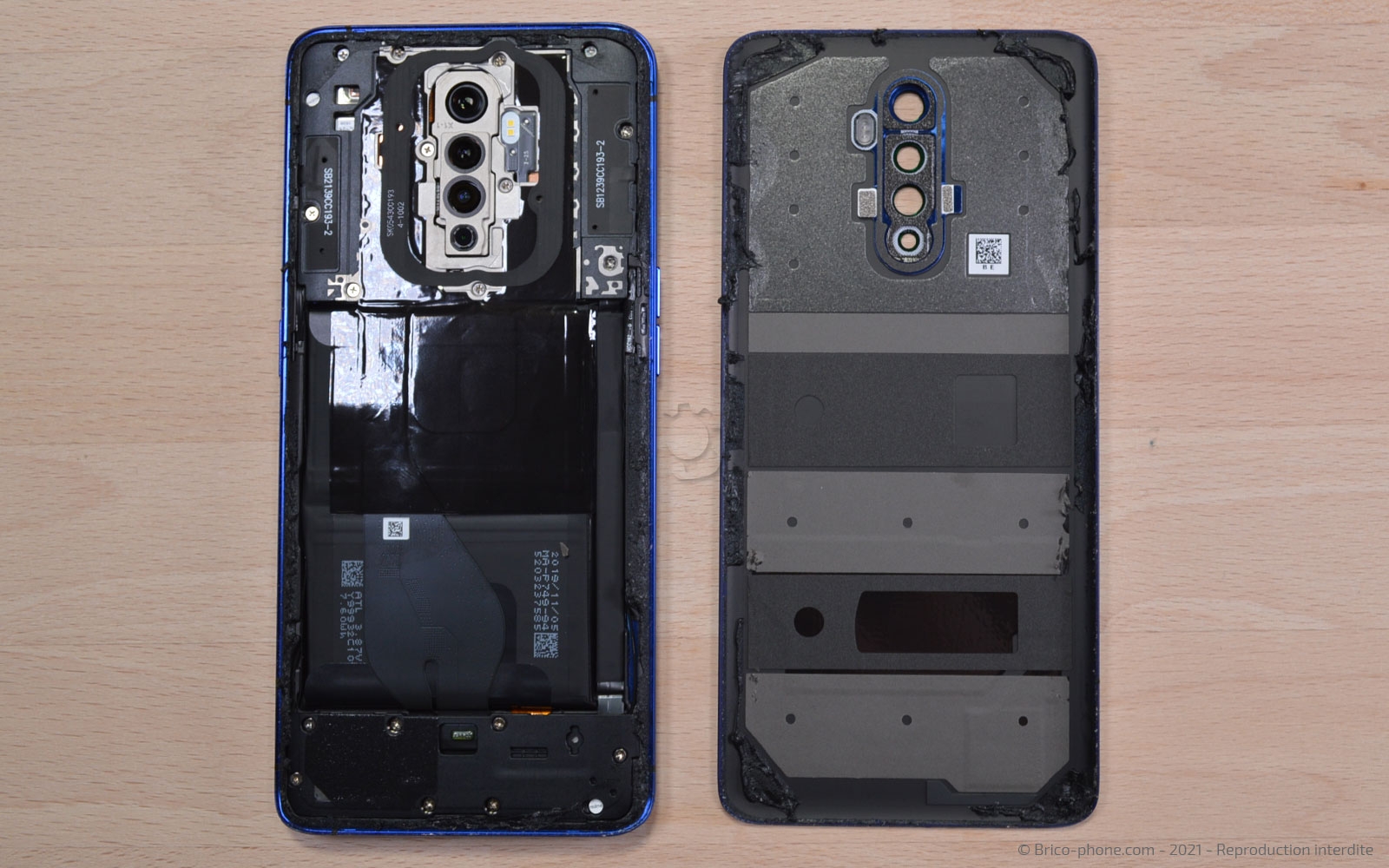

Etape 3 : Ouvrir le téléphone

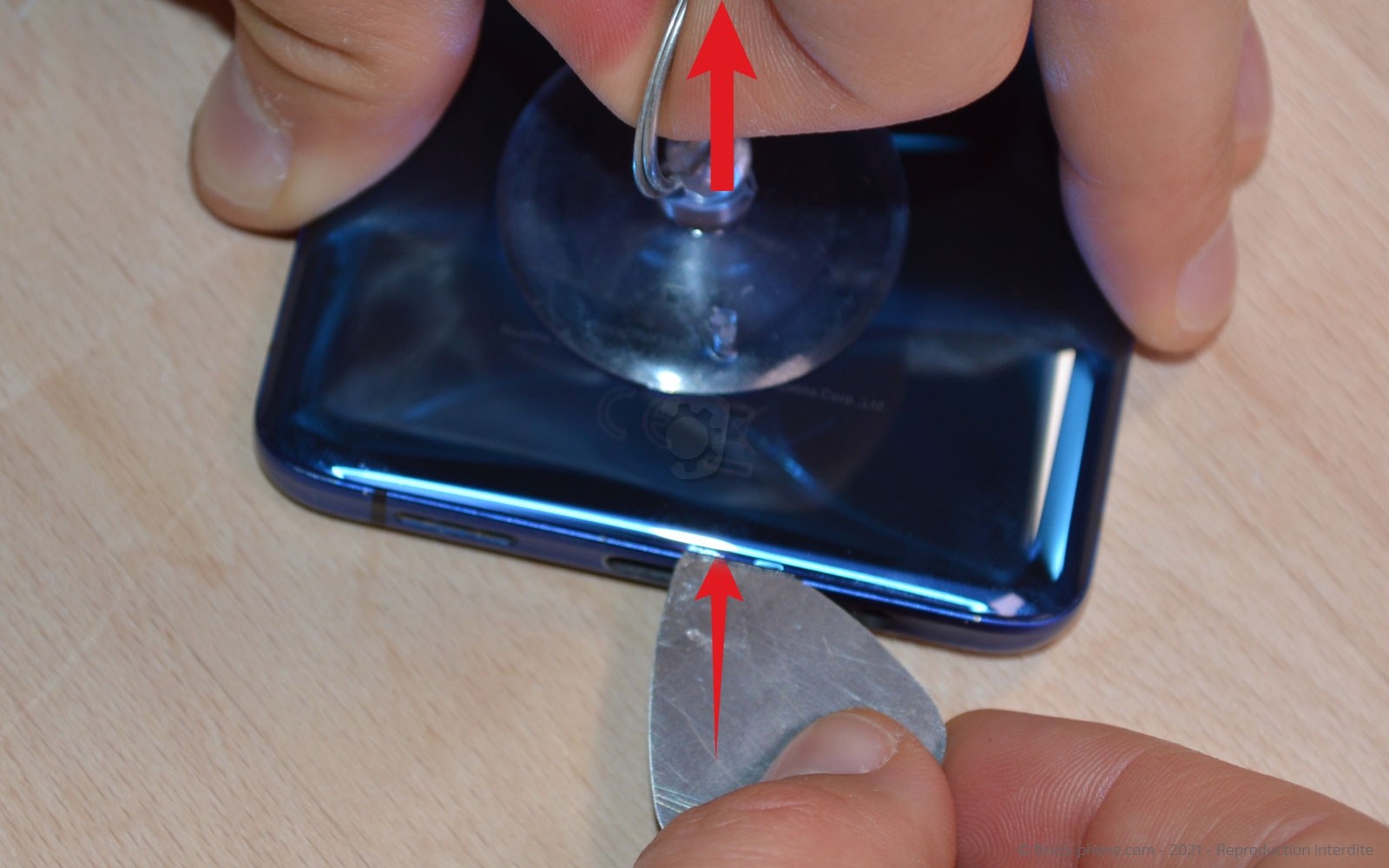

Placez la ventouse sur la vitre arrière, tirez sur celle-ci tout en introduisant le médiator en métal troué entre la vitre arrière et le châssis pour créer un point d'insertion.

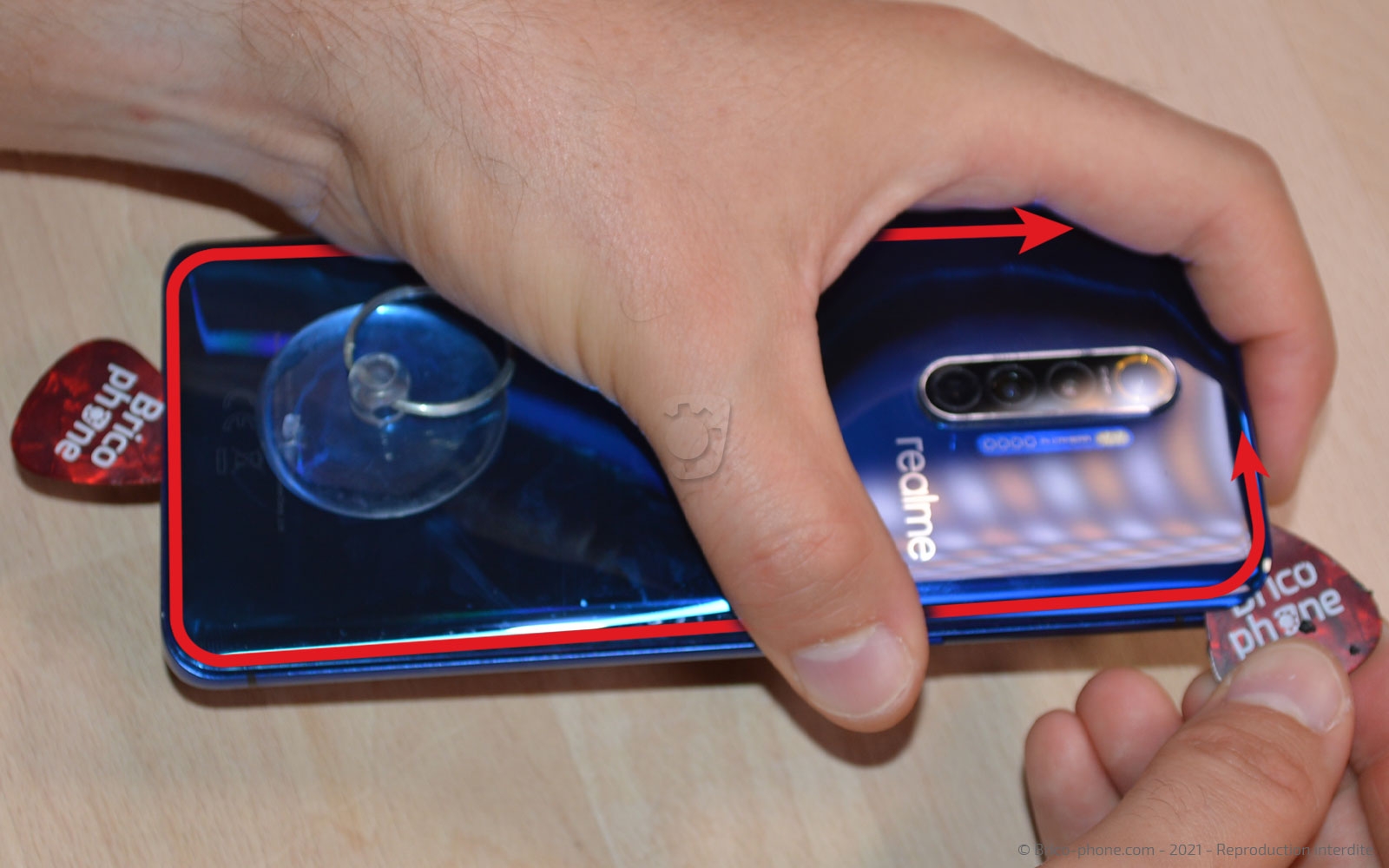

Une fois l'ouverture créée, insérez les médiators en plastique en les faisant glisser sur tout le contour pour décoller la face arrière du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Coque arrière d'origine pour Realme X2 Pro Bleu
39,90 €
Etape 4 : Déconnecter la batterie

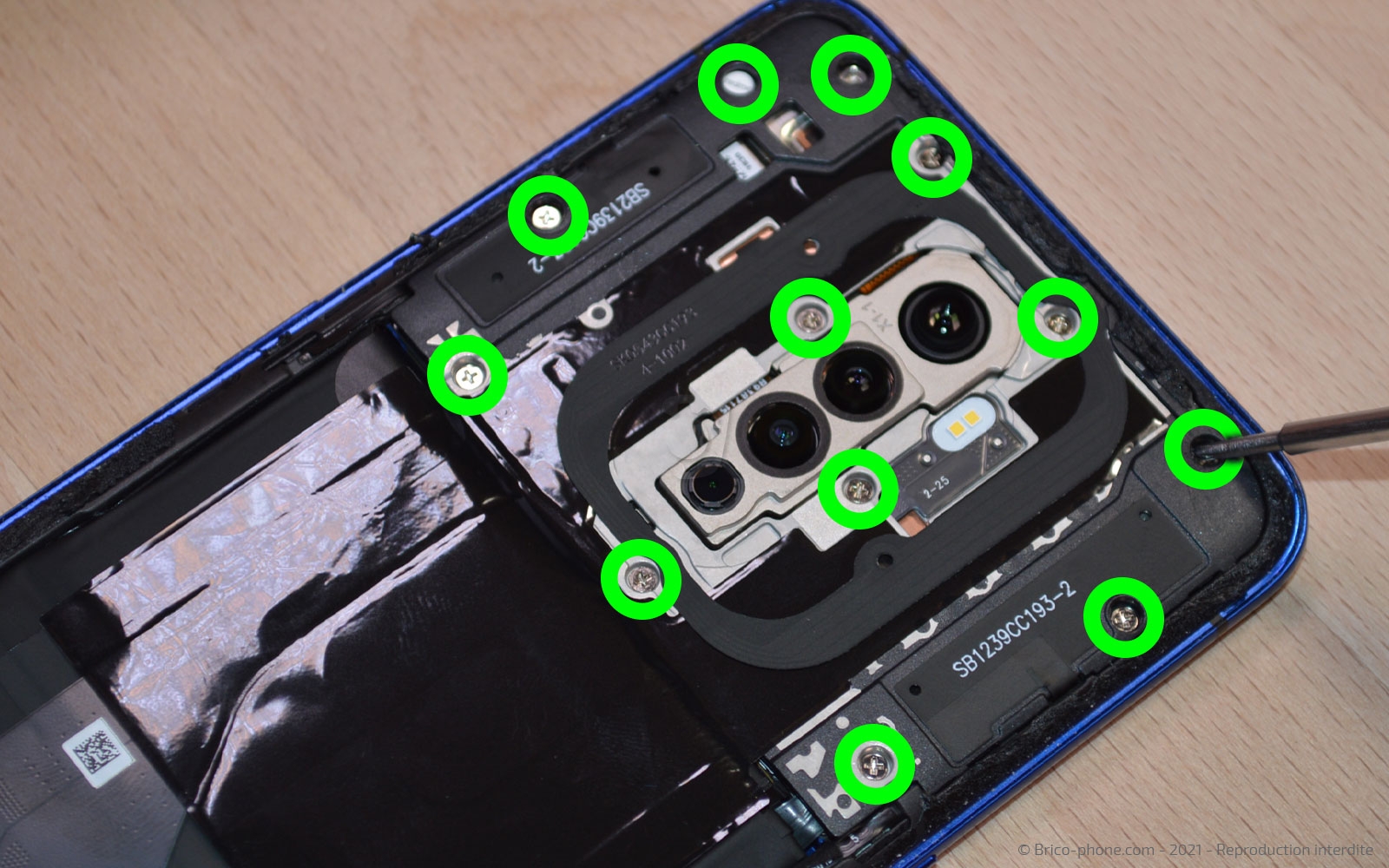

Dévissez les 12 vis cruciformes avant de retirer le cache noir avec le levier qui recouvre la carte-mère.

Toujours avec le même outil, déconnectez la batterie.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Sortir le haut-parleur externe
Passons sur le bas du téléphone, dévissez les 8 vis cruciformes du HP externe avant de l'extraire avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

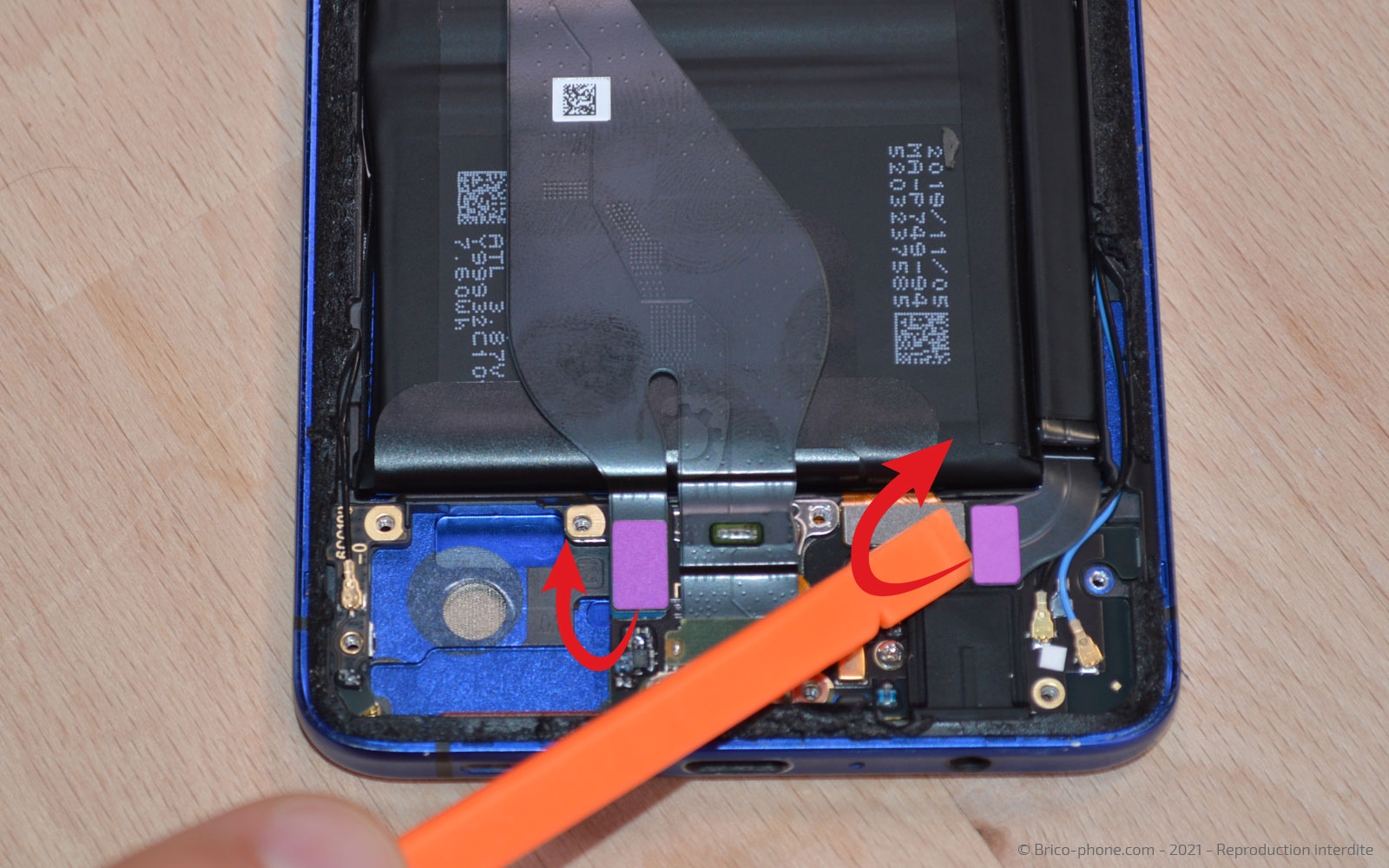

Etape 6 : Retirer le connecteur de charge
Commencez par déconnecter la seconde nappe de la batterie qui se trouve à droite sur la carte fille.

Ensuite, attaquez-vous à la nappe du connecteur de charge toujours sur la carte fille puis à celle située sur la carte-mère afin de récupérer le connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

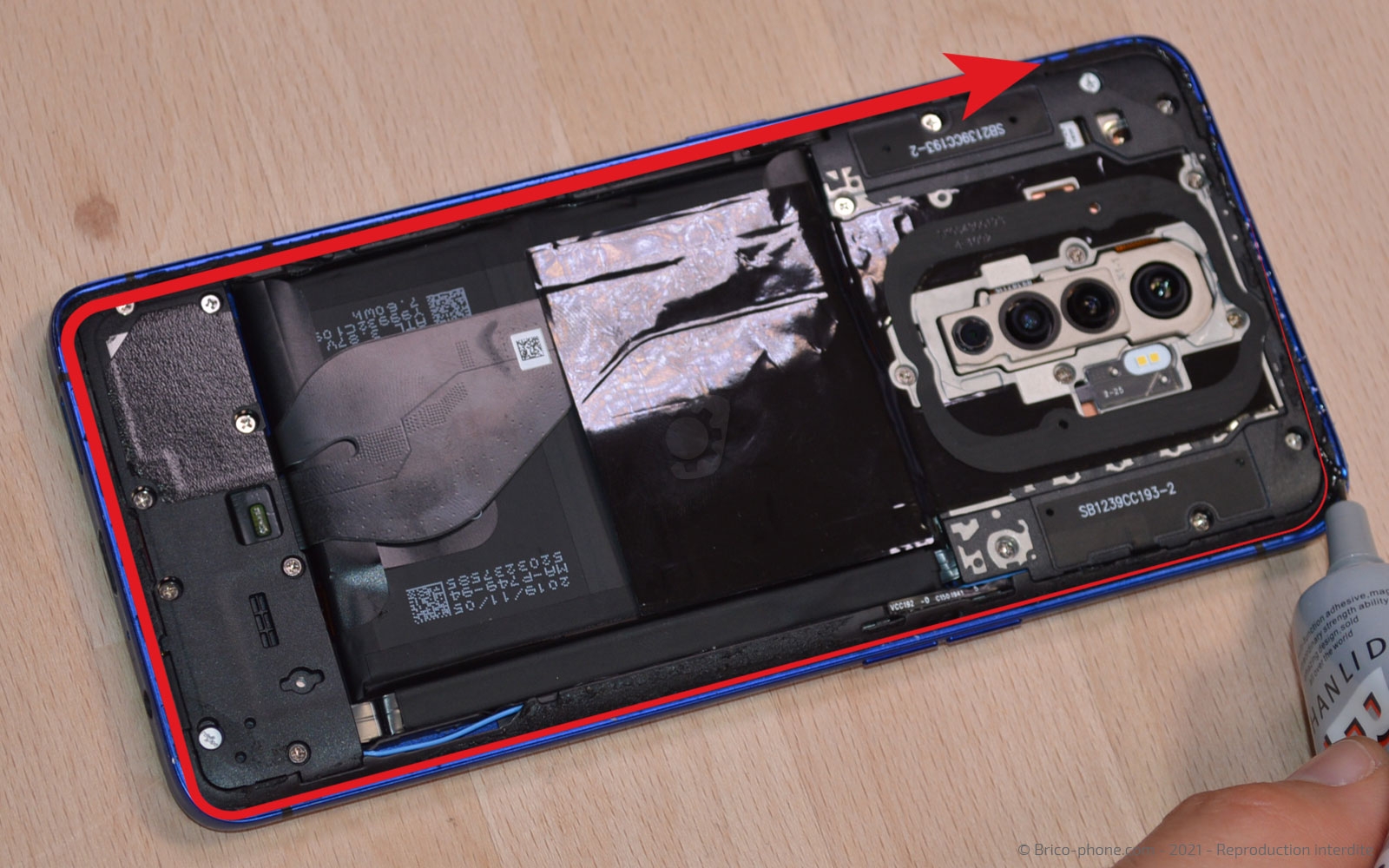

Conseil pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse pour procéder au montage de la nouvelle pièce.

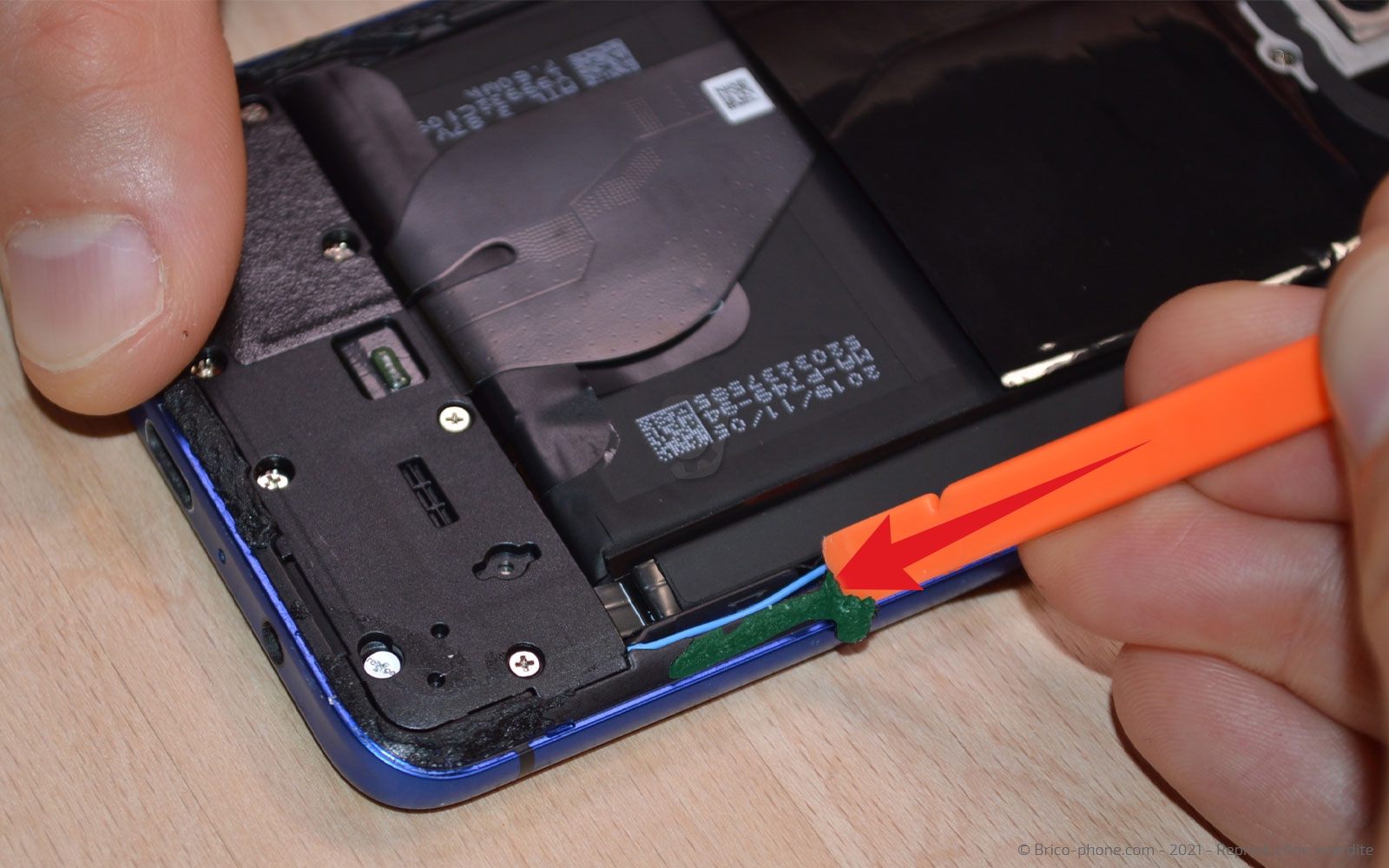

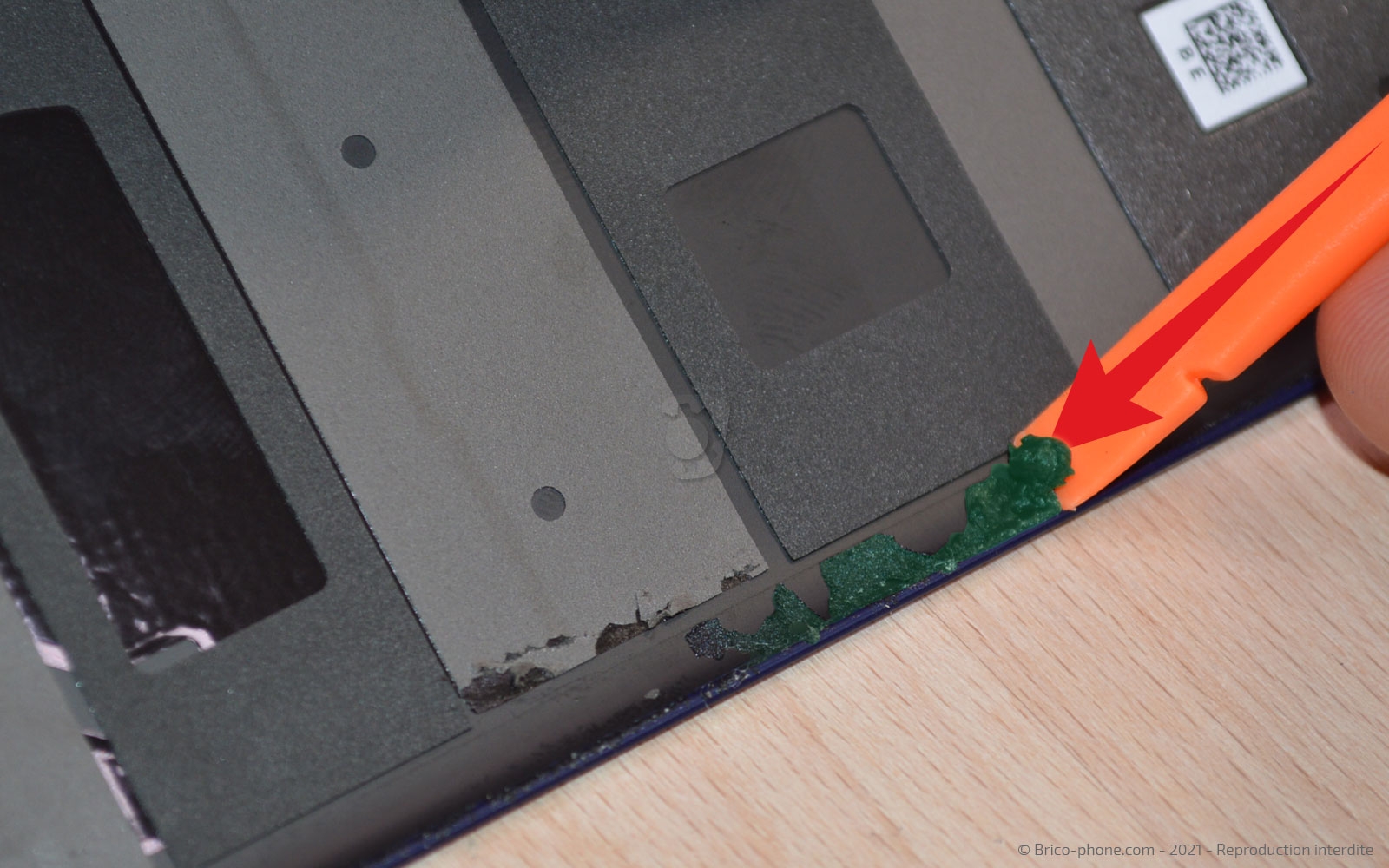

En ce qui concerne la vitre arrière, nettoyez bien les résidus de stickers qui se trouvent sur le châssis et la face arrière avant d'appliquer un léger filet de colle sur le pourtour du châssis.

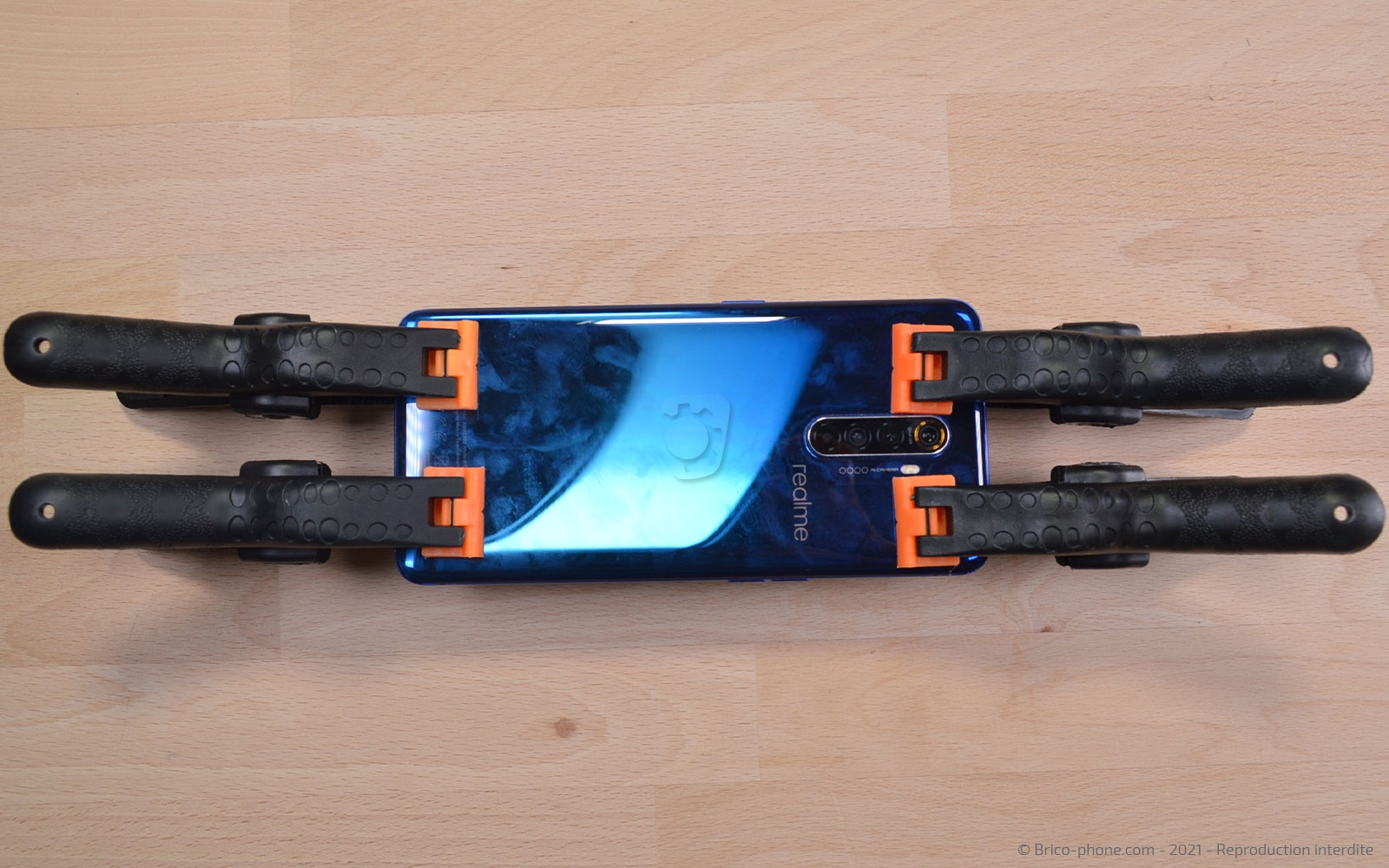

Il ne vous reste plus qu'à remettre en place la vitre arrière et laisser sous presse environ 1 heure à l'aide de pinces ou de livres.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €

Partagez votre succès
Imprimez
