Guide de réparation sur iPhone 13

Avant de débuter la réparation, nous vous conseillons de vérifier le numéro de modèle de votre iPhone. Pour cela, dirigez-vous dans les informations générales de votre appareil afin de déterminer qu'il s'agit bien de l'iPhone 13.

Une fois la commande réceptionnée, préparez-vous un espace de travail propre et dégagé avec tous les outils nécessaires ainsi que le patron d 'aide au montage à proximité.

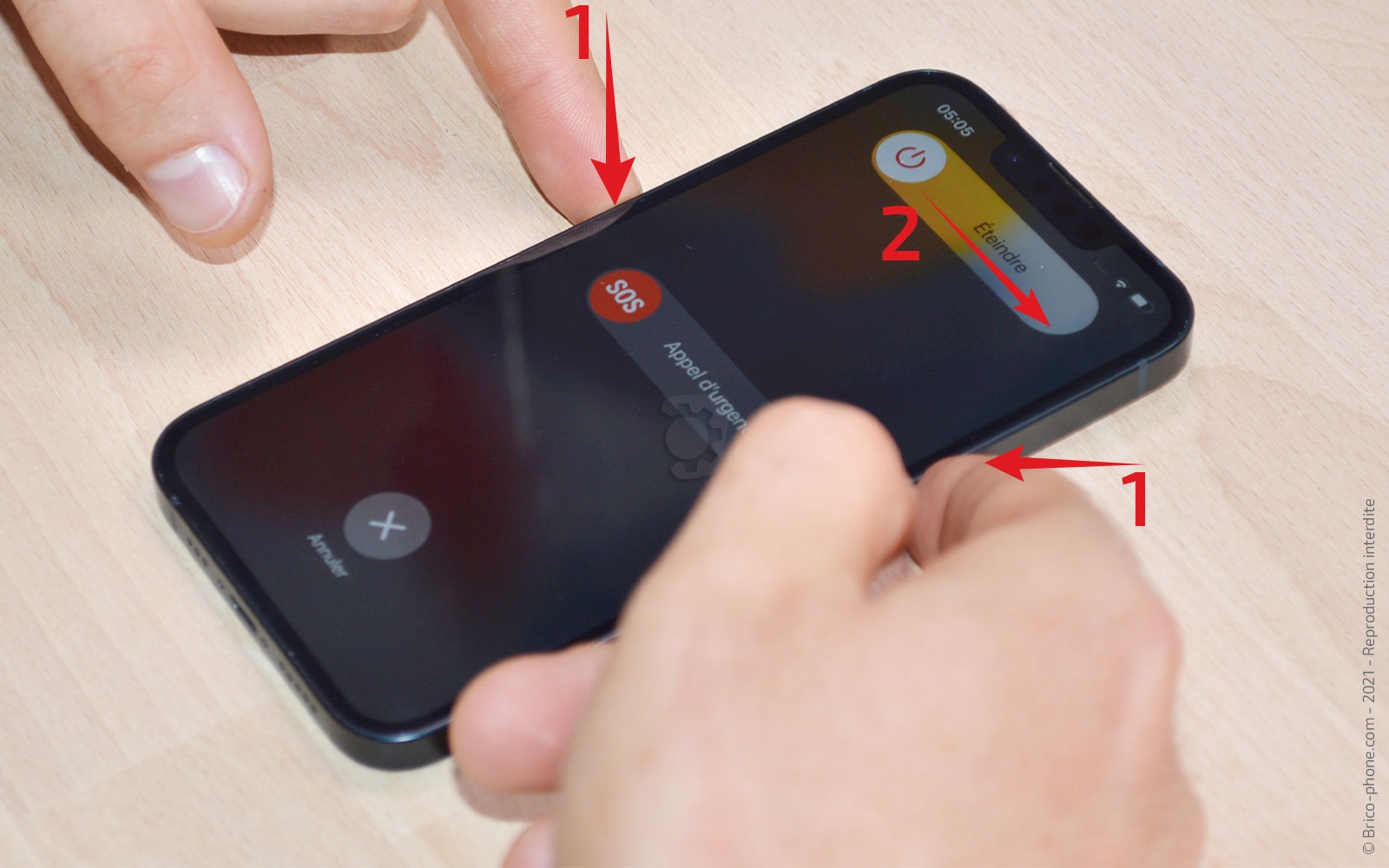

vous pouvez dès à présent éteindre votre smartphone et retirez le tiroir Sim.

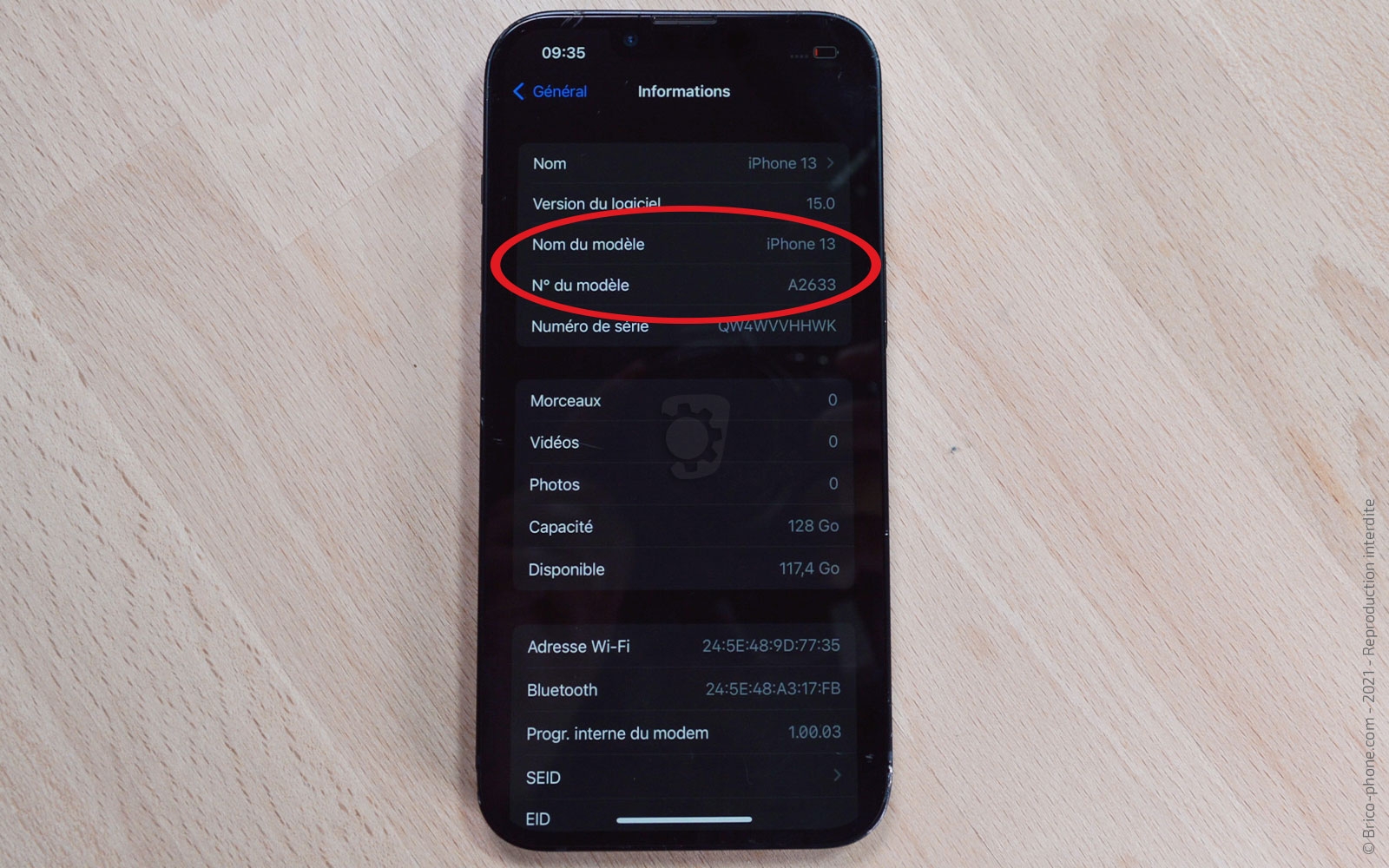

Sur le châssis intérieur, vous pouvez apercevoir le numéro de modèle A2633 qui correspond bien à l'iPhone 13.

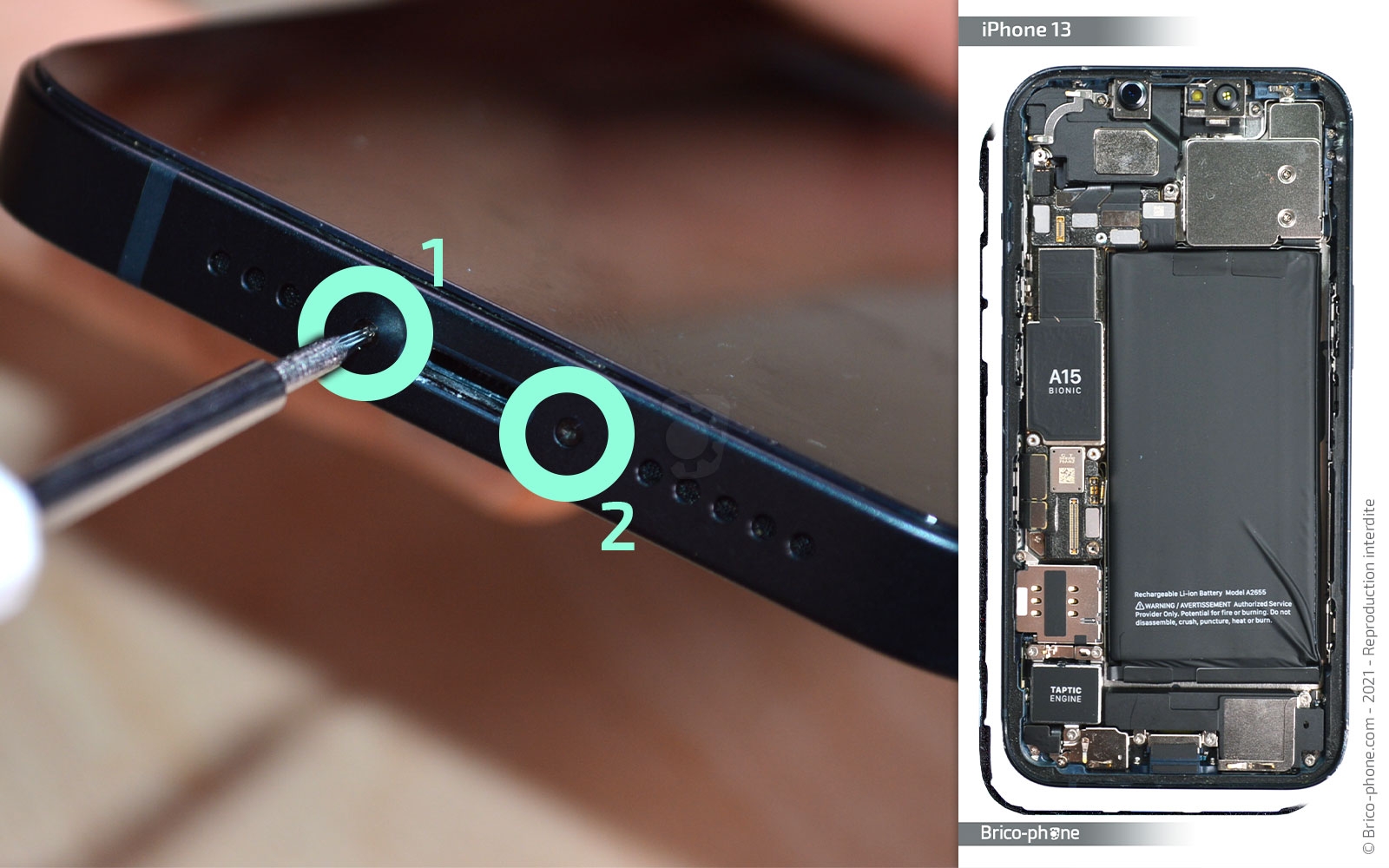

Attrapez le tournevis pentalobe pour extraire les deux vis présentes de part et d'autre de la prise de charge de l'appareil.

Pour ne pas les perdre, disposez-les sur le patron d 'aide au montage sur l'emplacement A1 et A2.

Pour accéder à l'intérieur du téléphone, il est nécessaire de chauffer l'écran afin de ramollir le joint d'étanchéité qui le maintient au châssis.

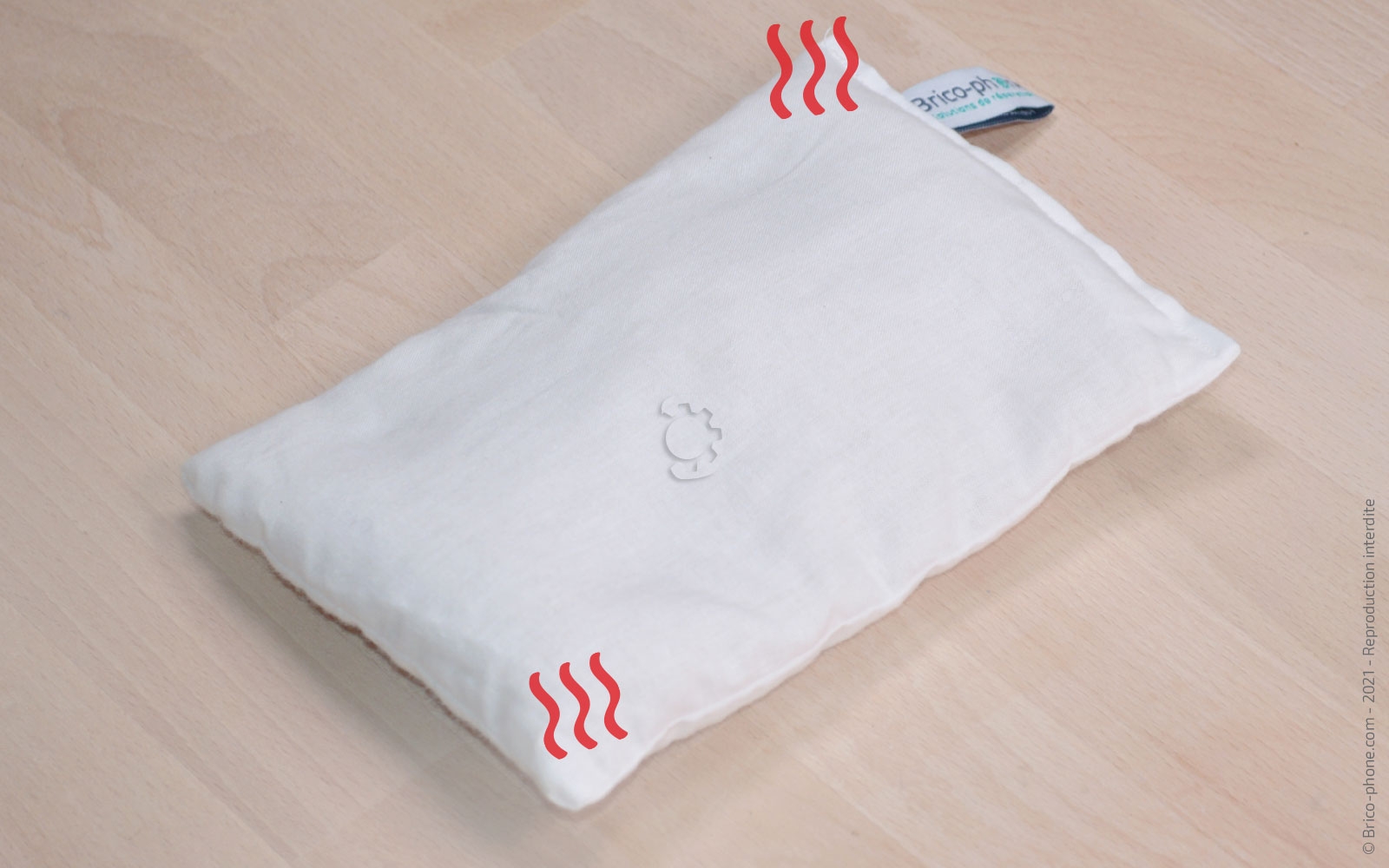

Pour cela, vous pouvez utiliser un coussin chauffant ou un décapeur thermique.

Pour le premier outil, il vous suffit de le passer au micro-ondes environ 2 minutes avant de le déposer sur la face avant de votre téléphone durant un trentaine de secondes.

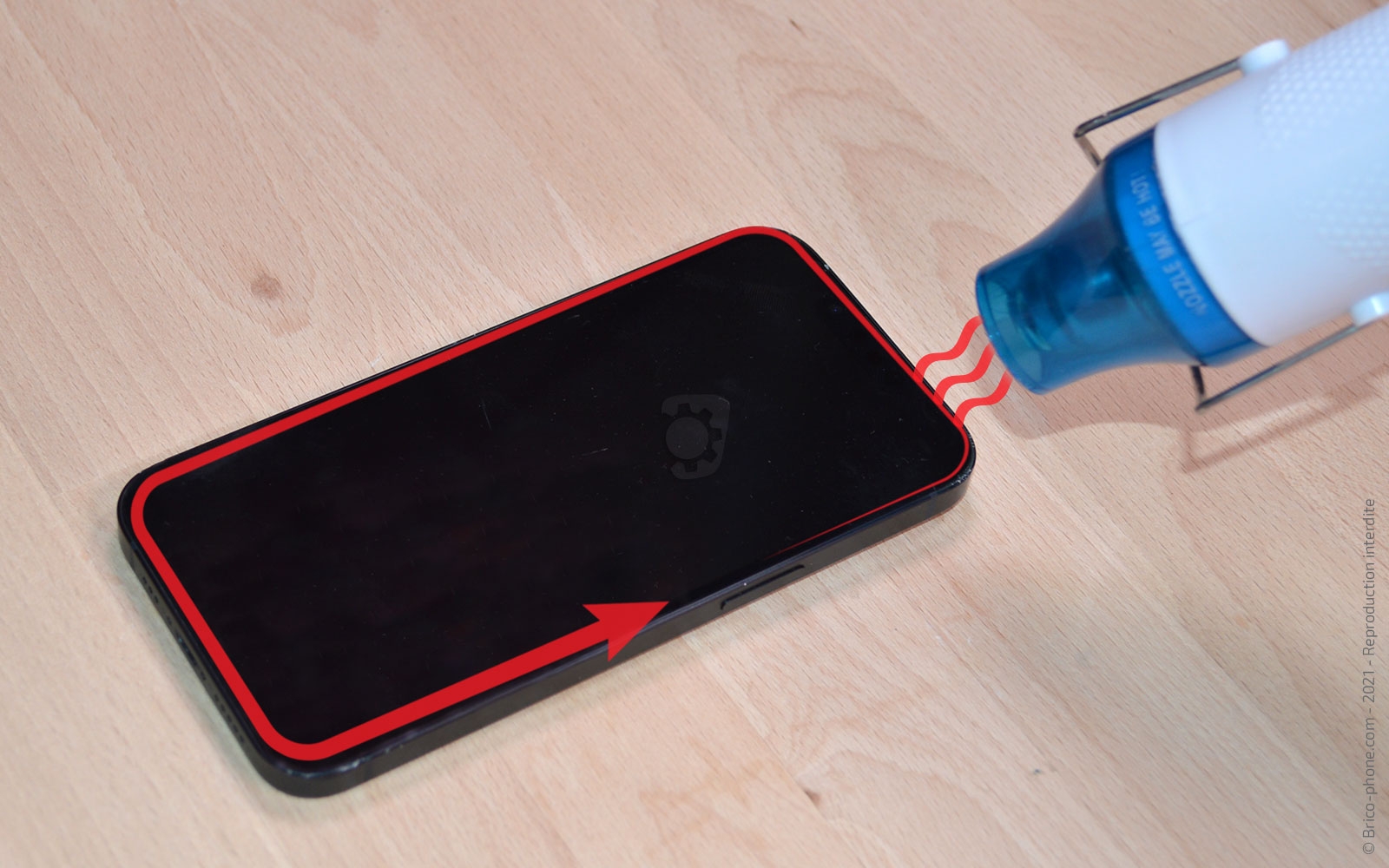

Le second produit peut être remplacé par un sèche-cheveux puisqu'il suffit de chauffer le contour de la vitre avant en faisant attention à ne pas dépasser les 80°C.

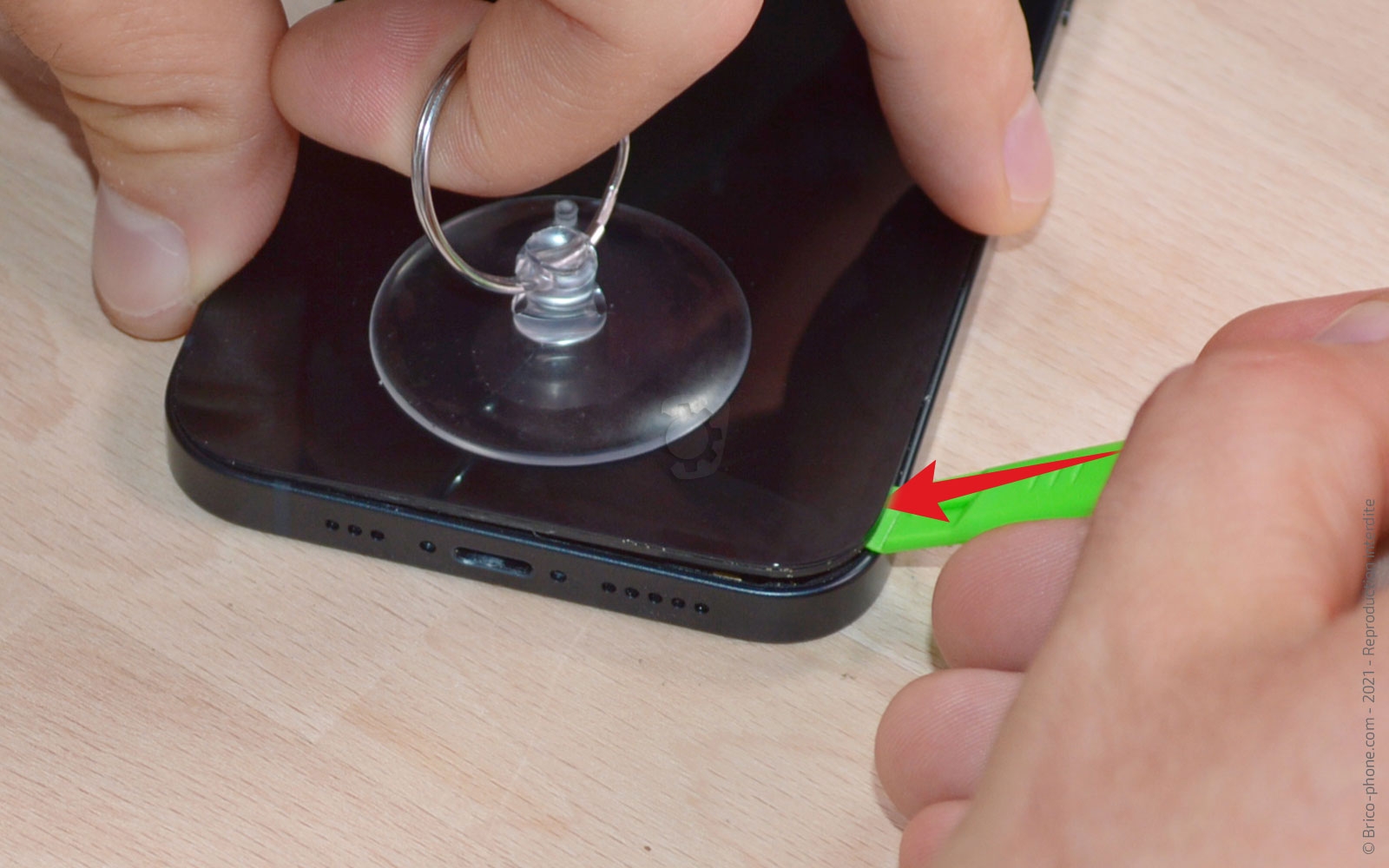

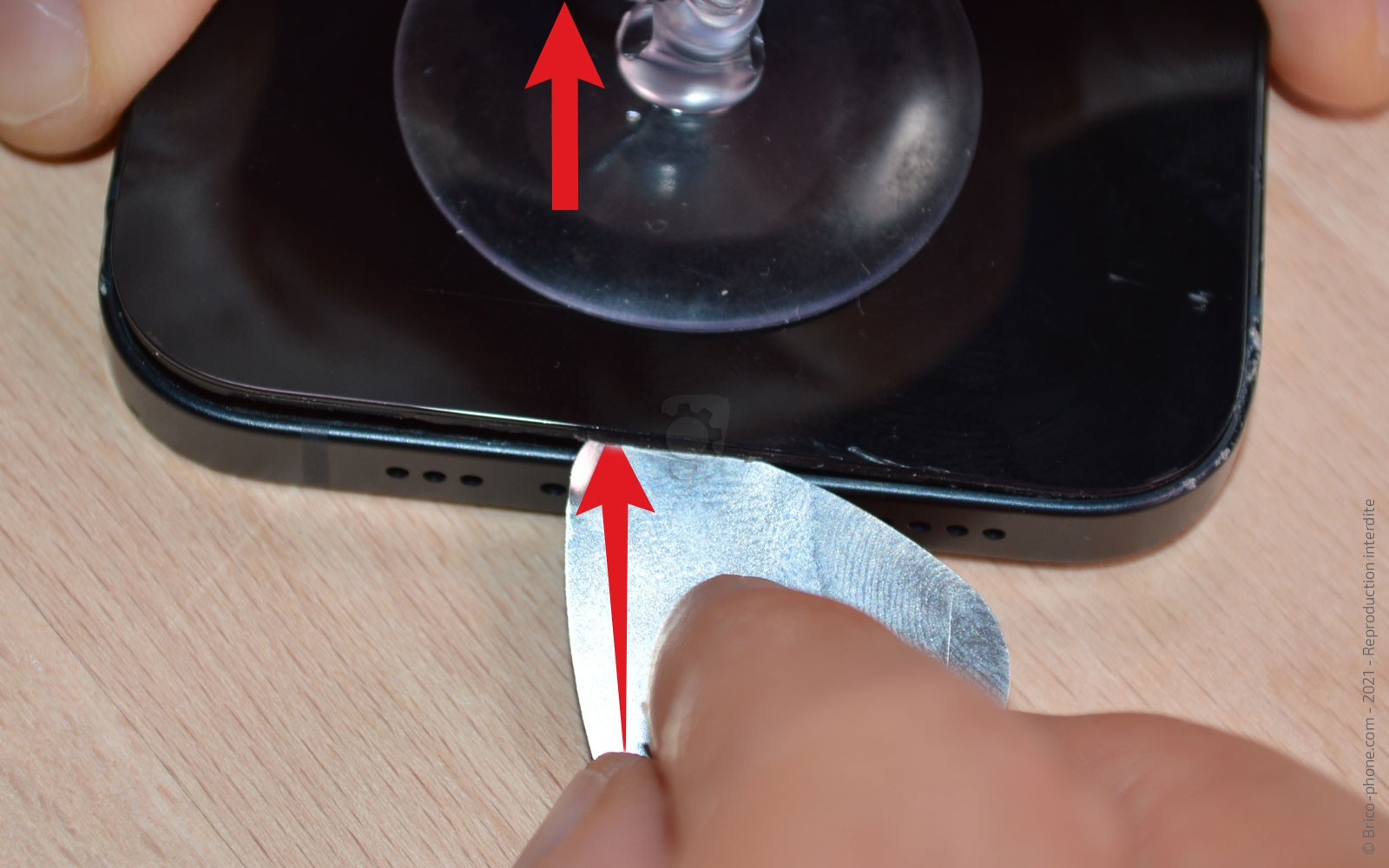

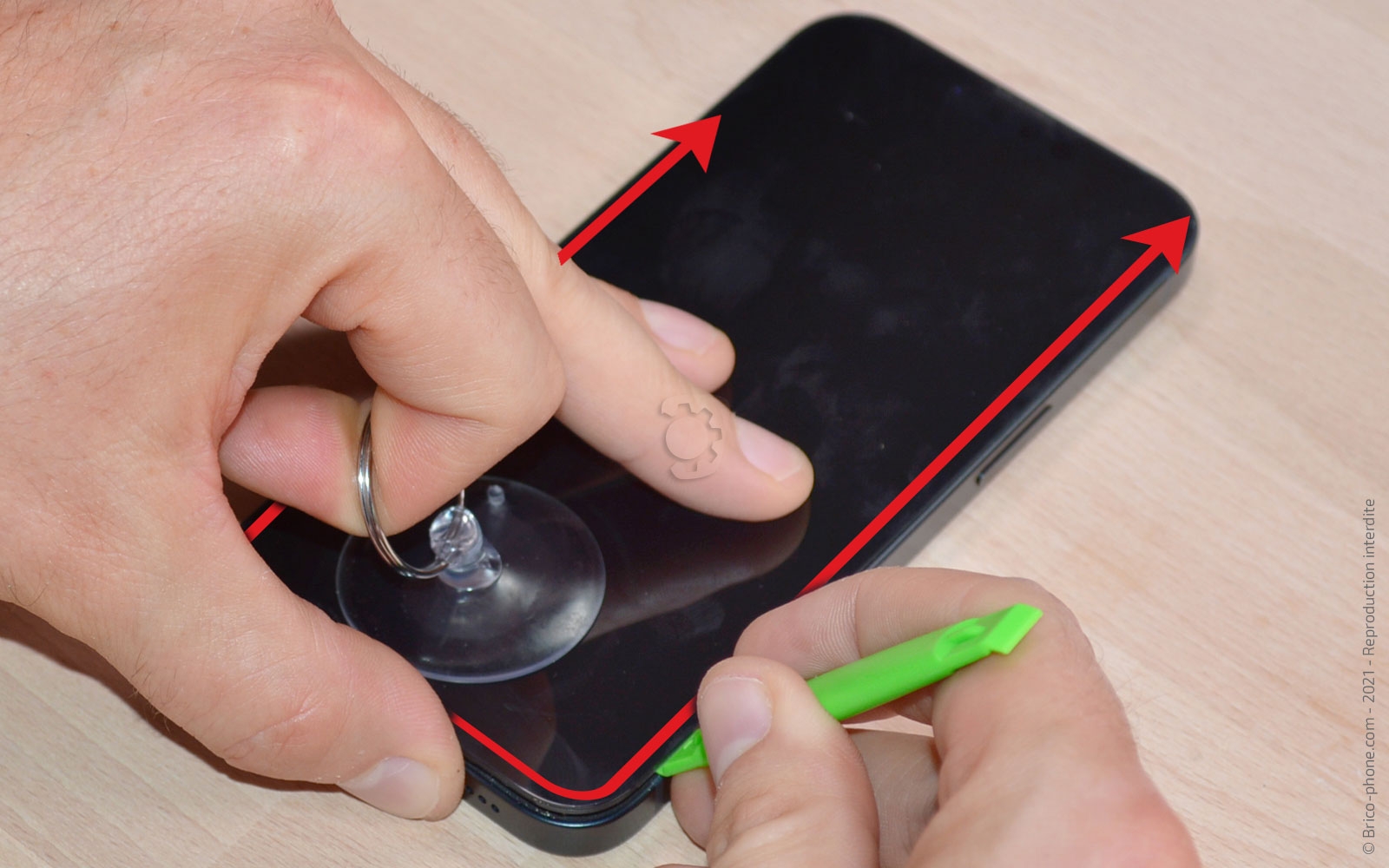

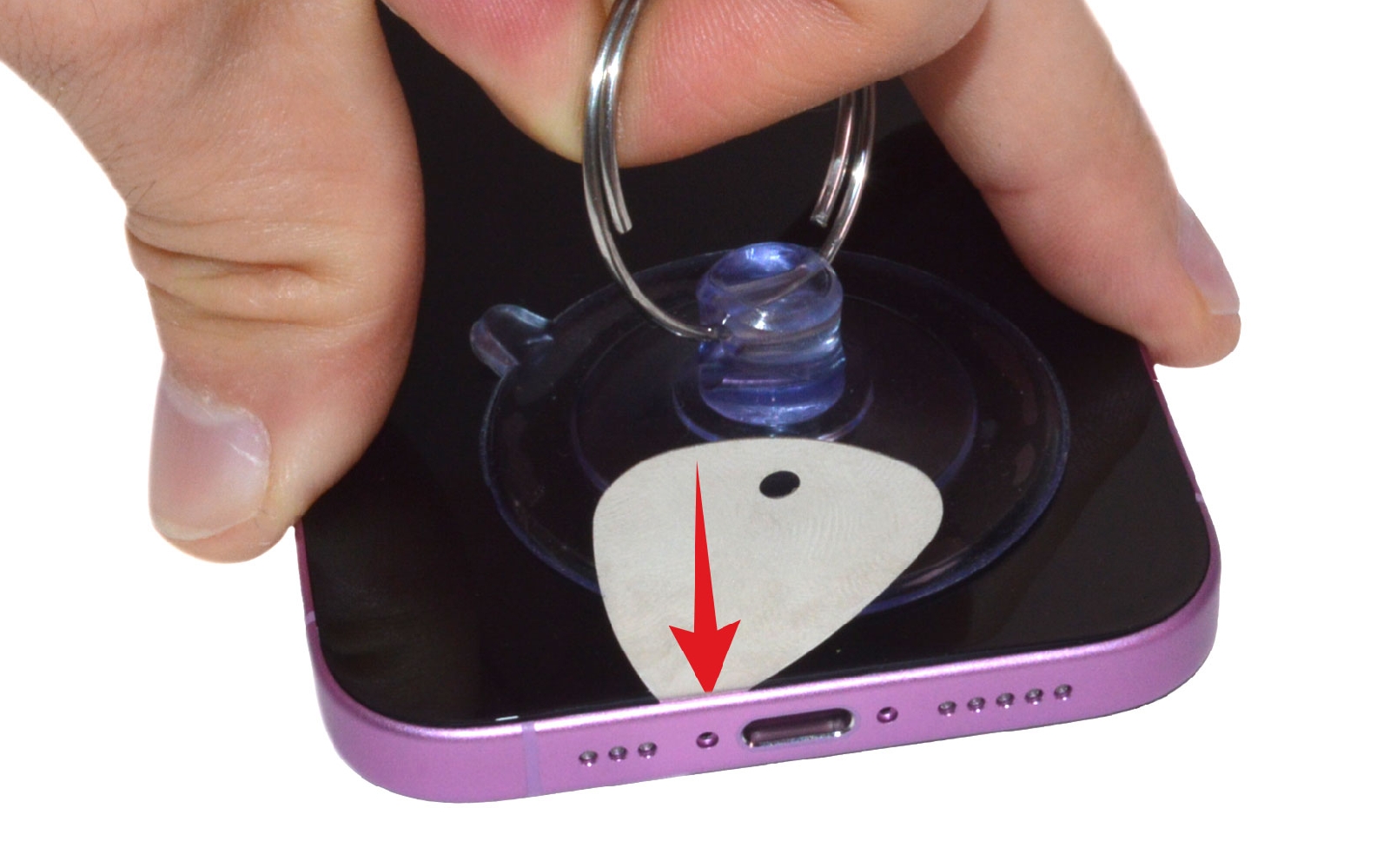

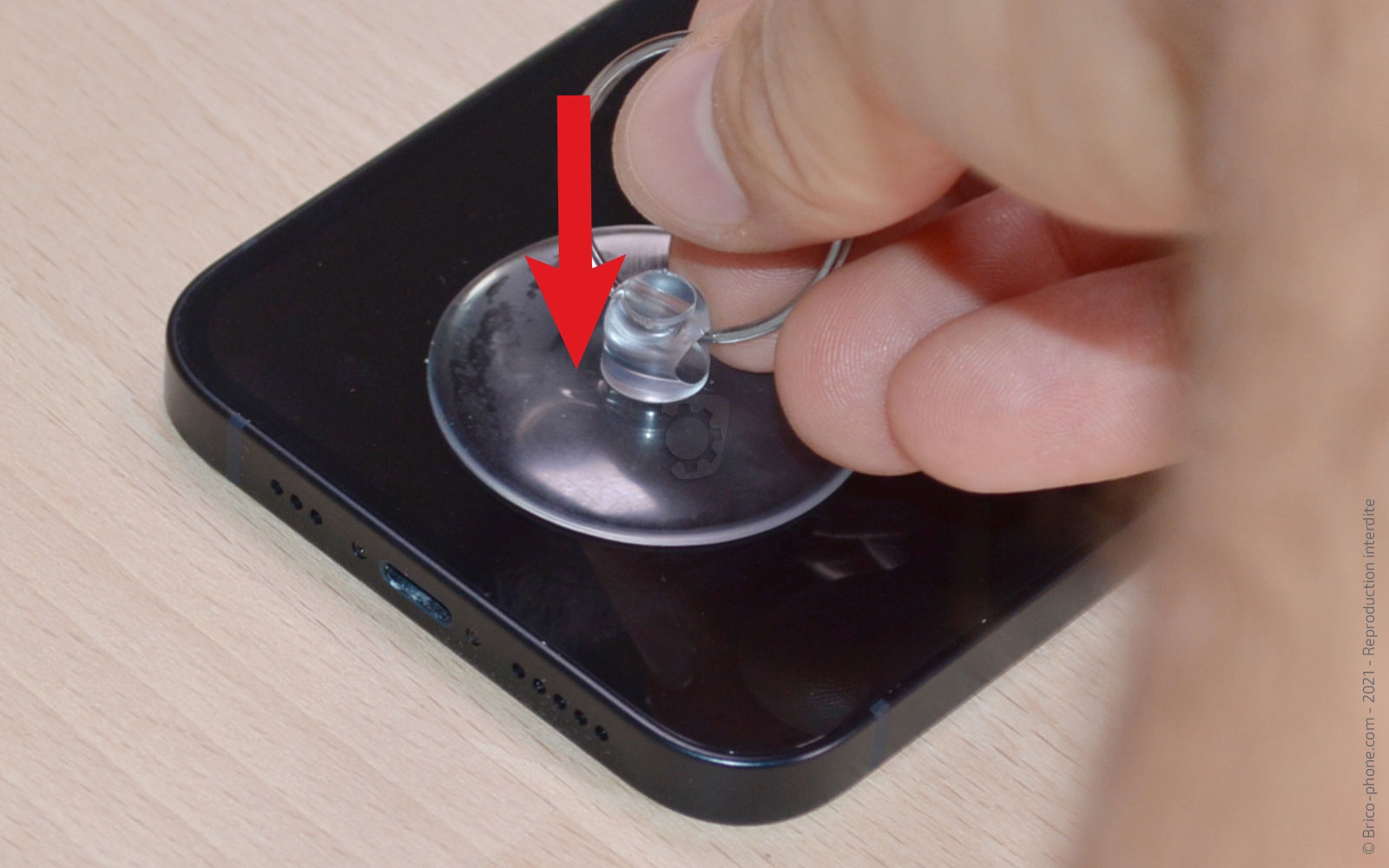

Disposez la ventouse sur le bas de l'écran afin de pouvoir soulever légèrement l'écran.

Profitez de l'espace créé pour insérer le médiator en métal troué entre le châssis et l'écran.

Ensuite, remplacez le médiator par la petite spatule verte.

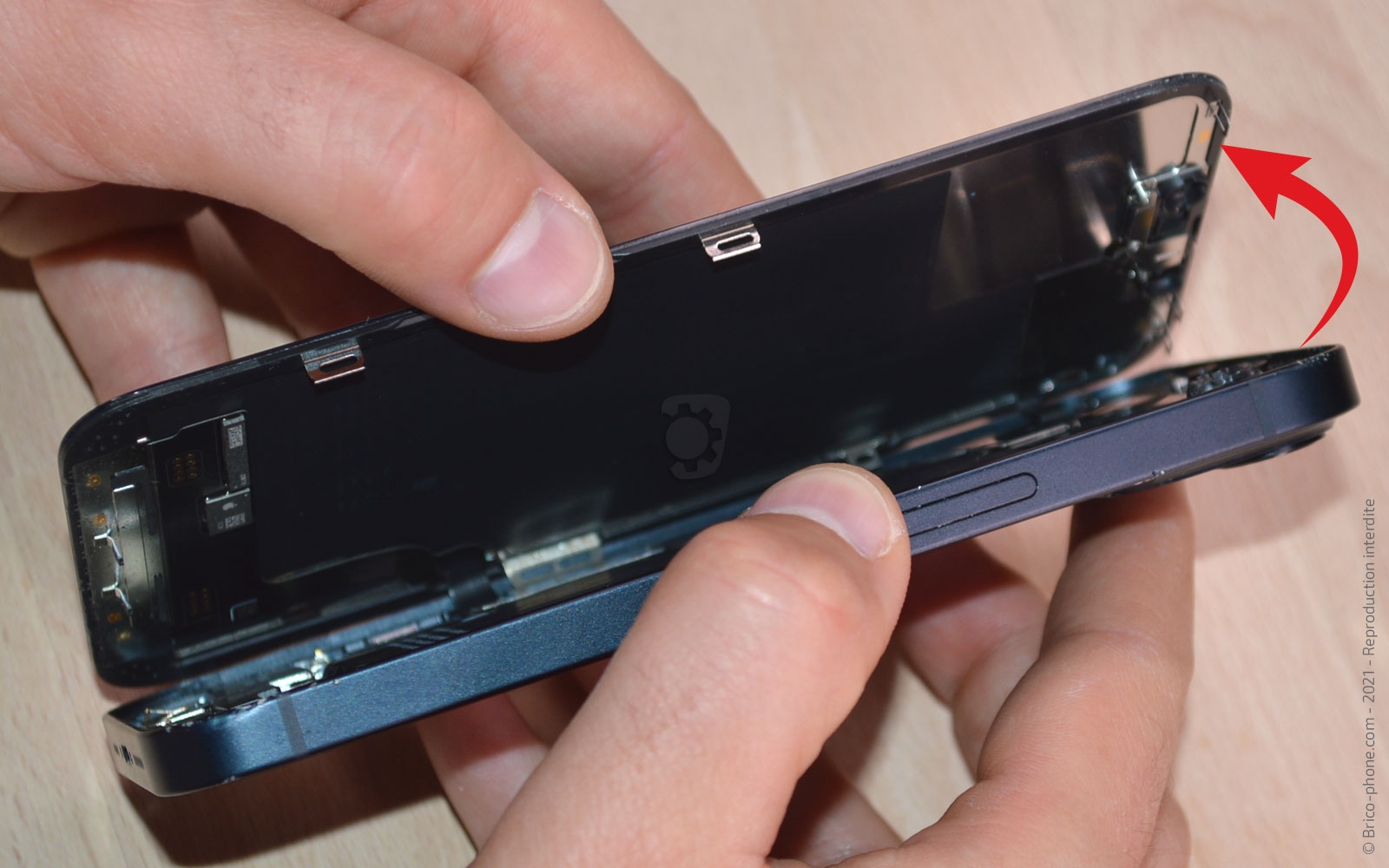

Faites glisser la spatule sur toute la longueur du châssis afin de décoller l'écran.

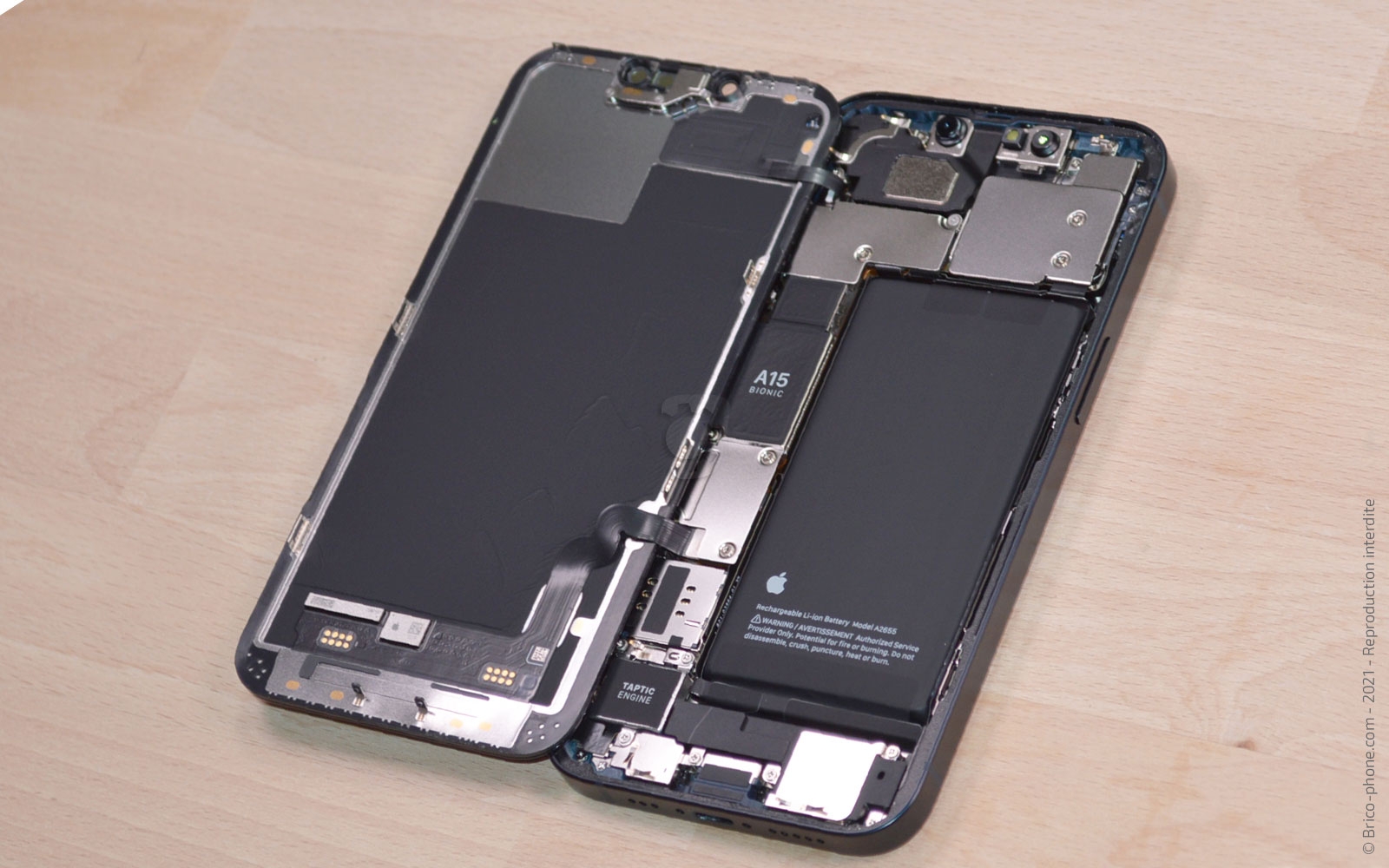

Préférez une ouverture vers la gauche afin de ne pas endommager les nappe de l'écran encore connectées à la carte mère.

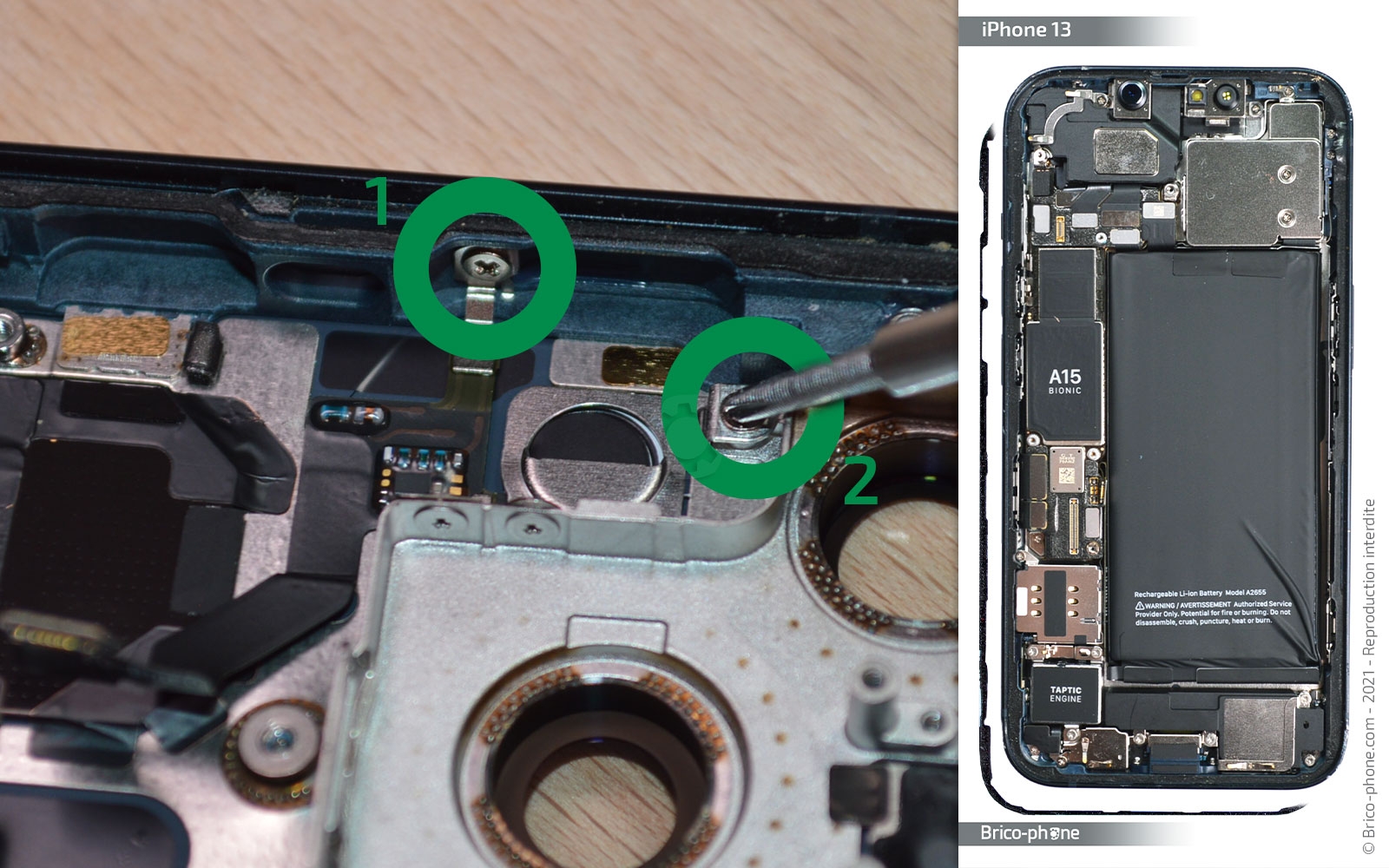

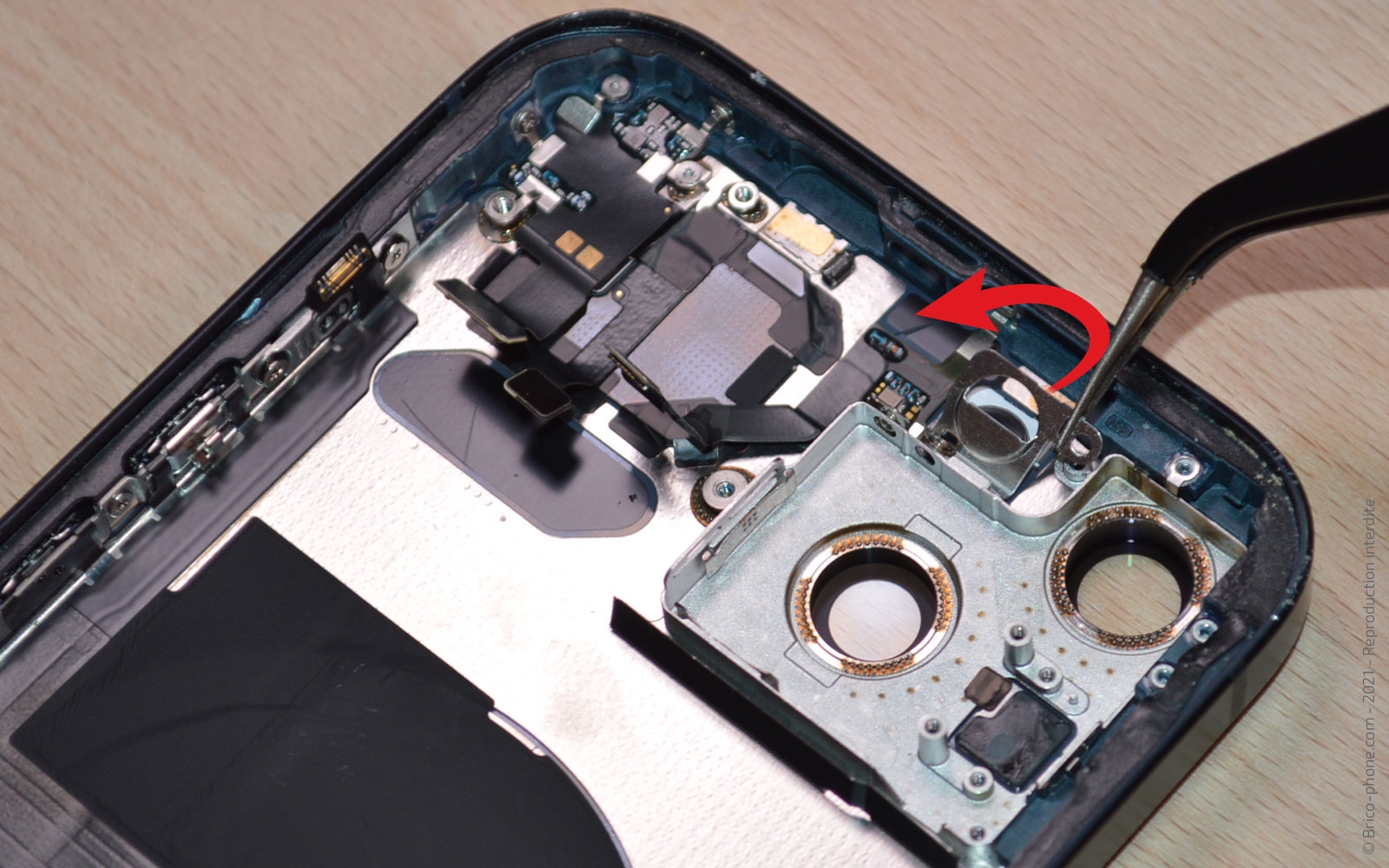

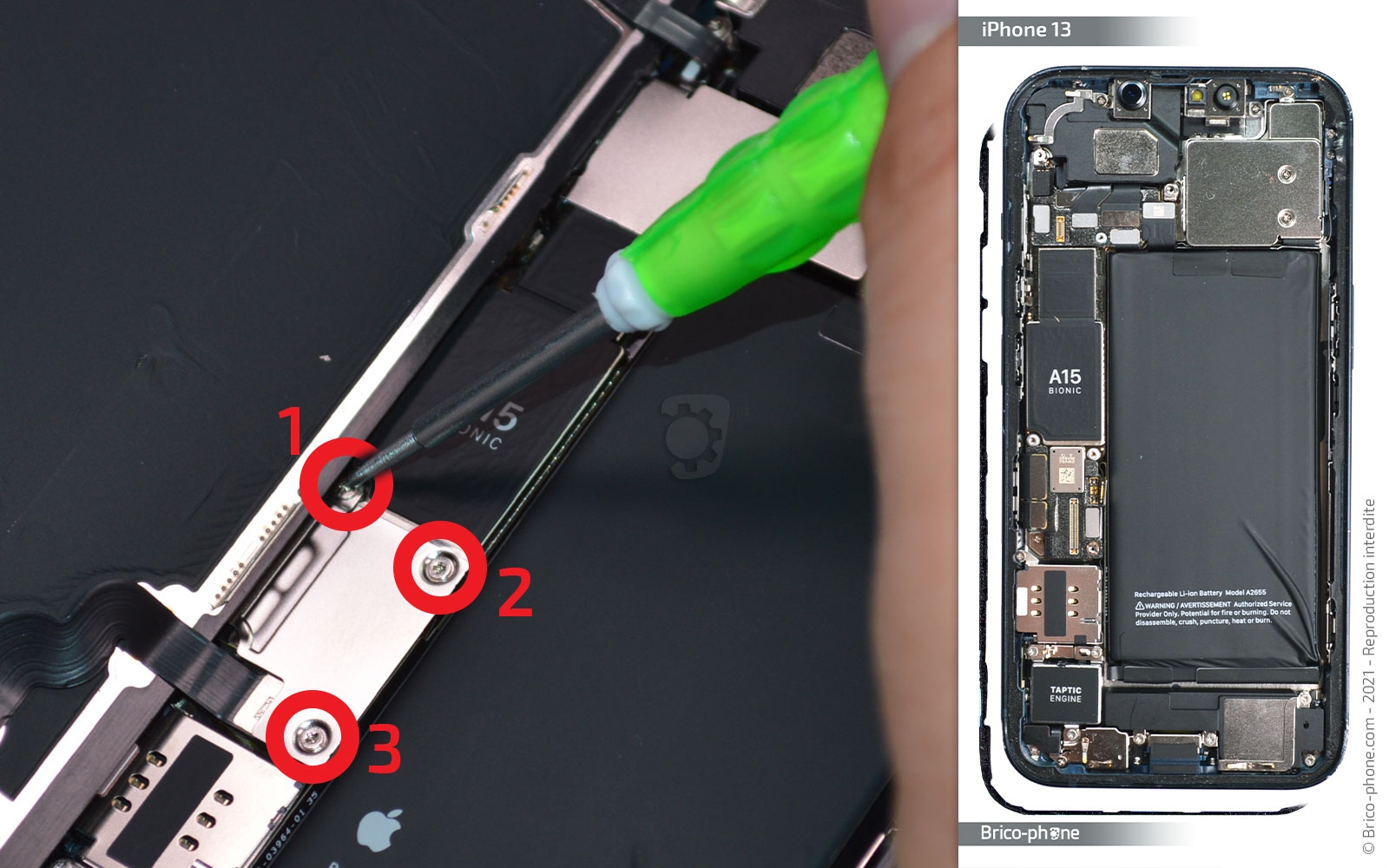

A l'aide du tournevis cruciforme, ôtez les trois vis nommées B de la plaquette de protection.

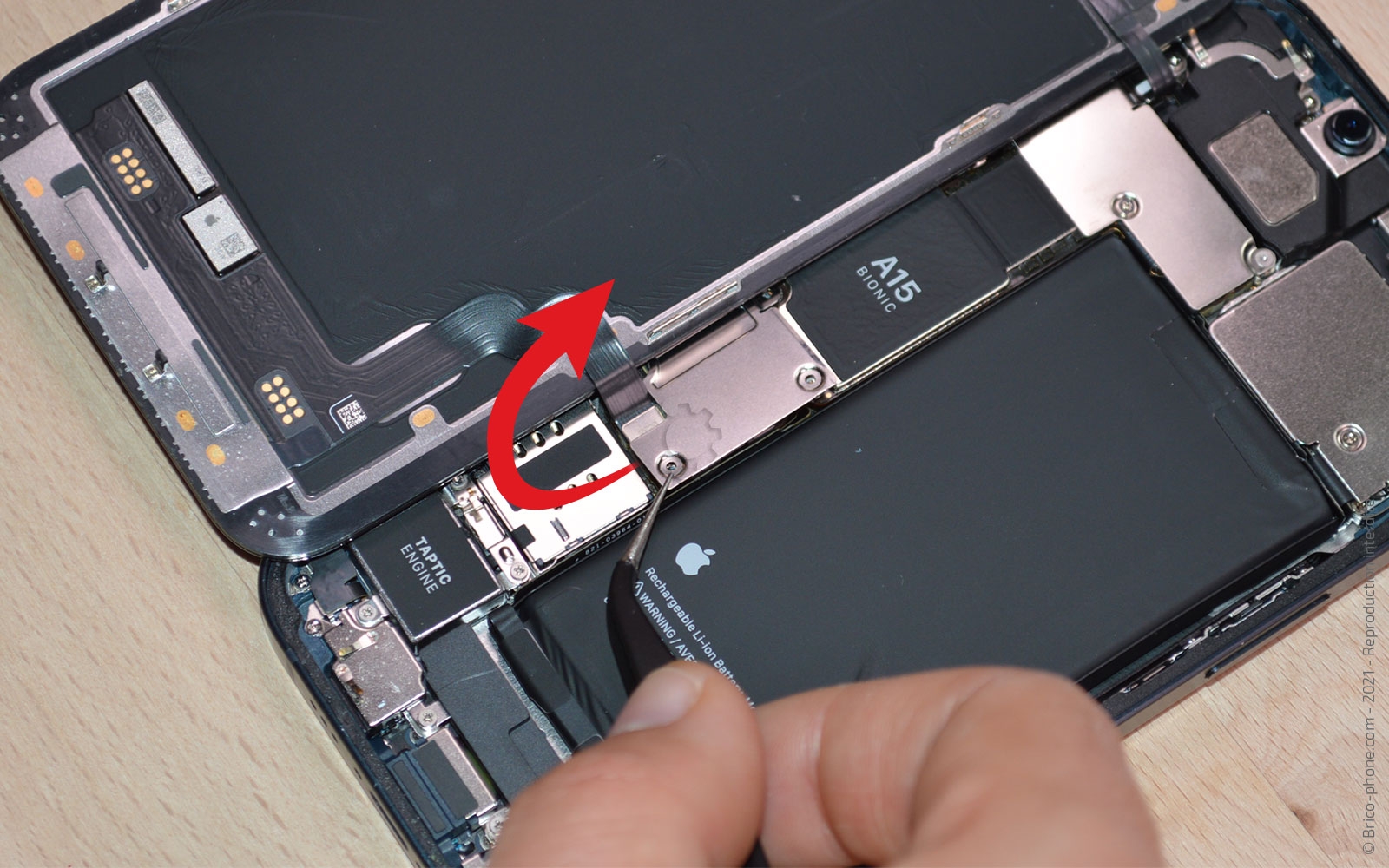

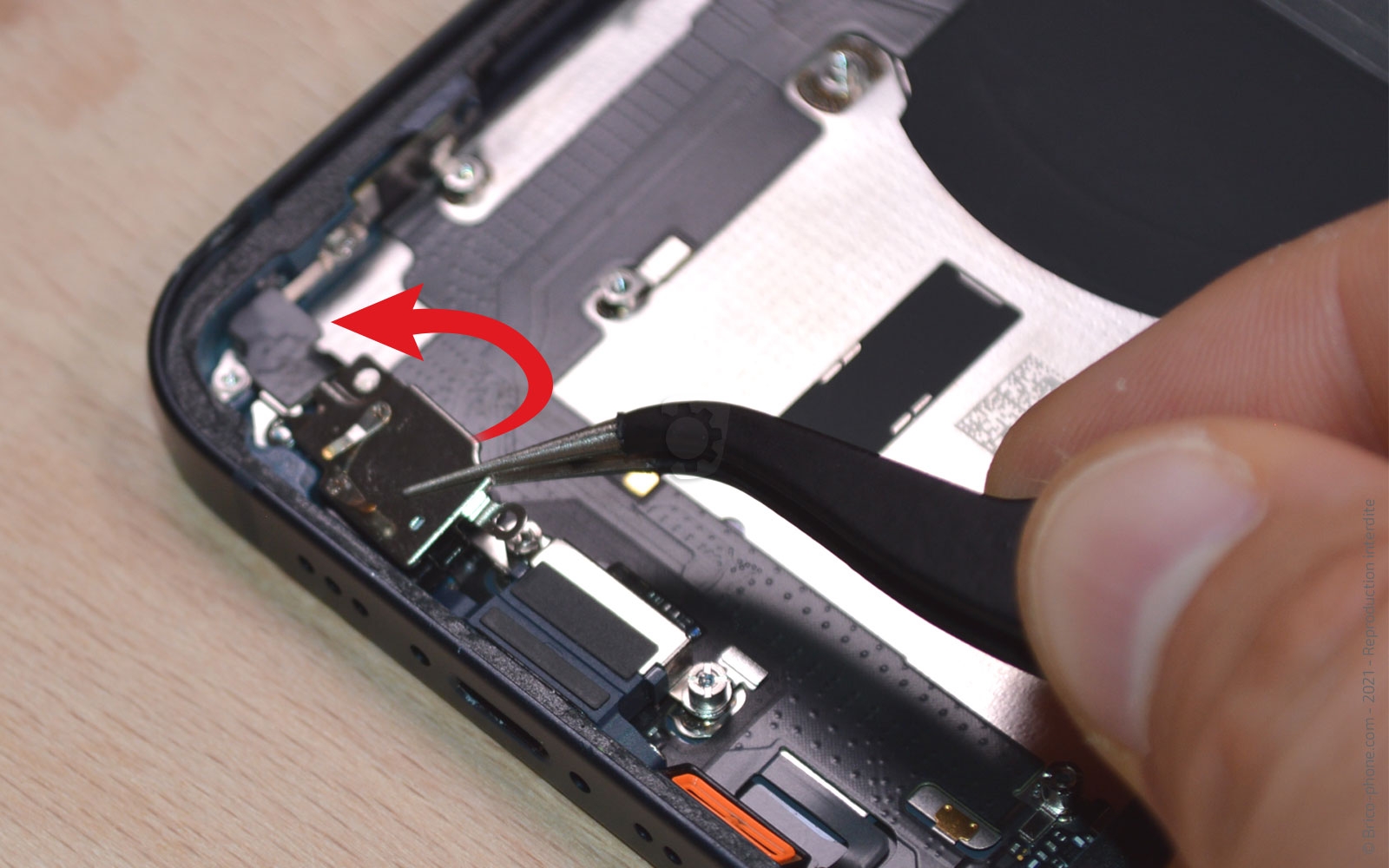

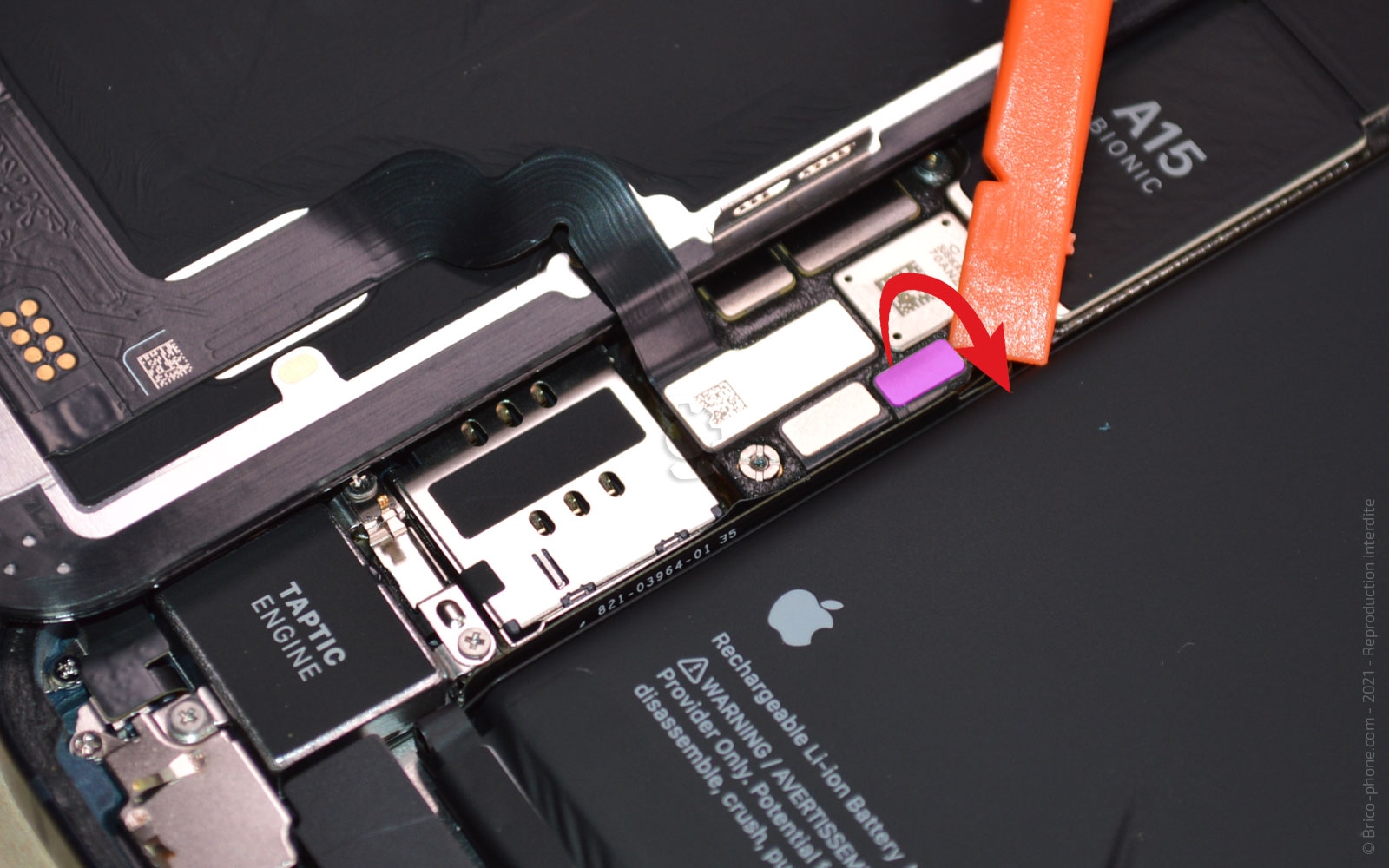

Sortez cette dernière à l'aide de la pincette en métal afin de pouvoir déconnecter la nappe de la batterie avec le spudger.

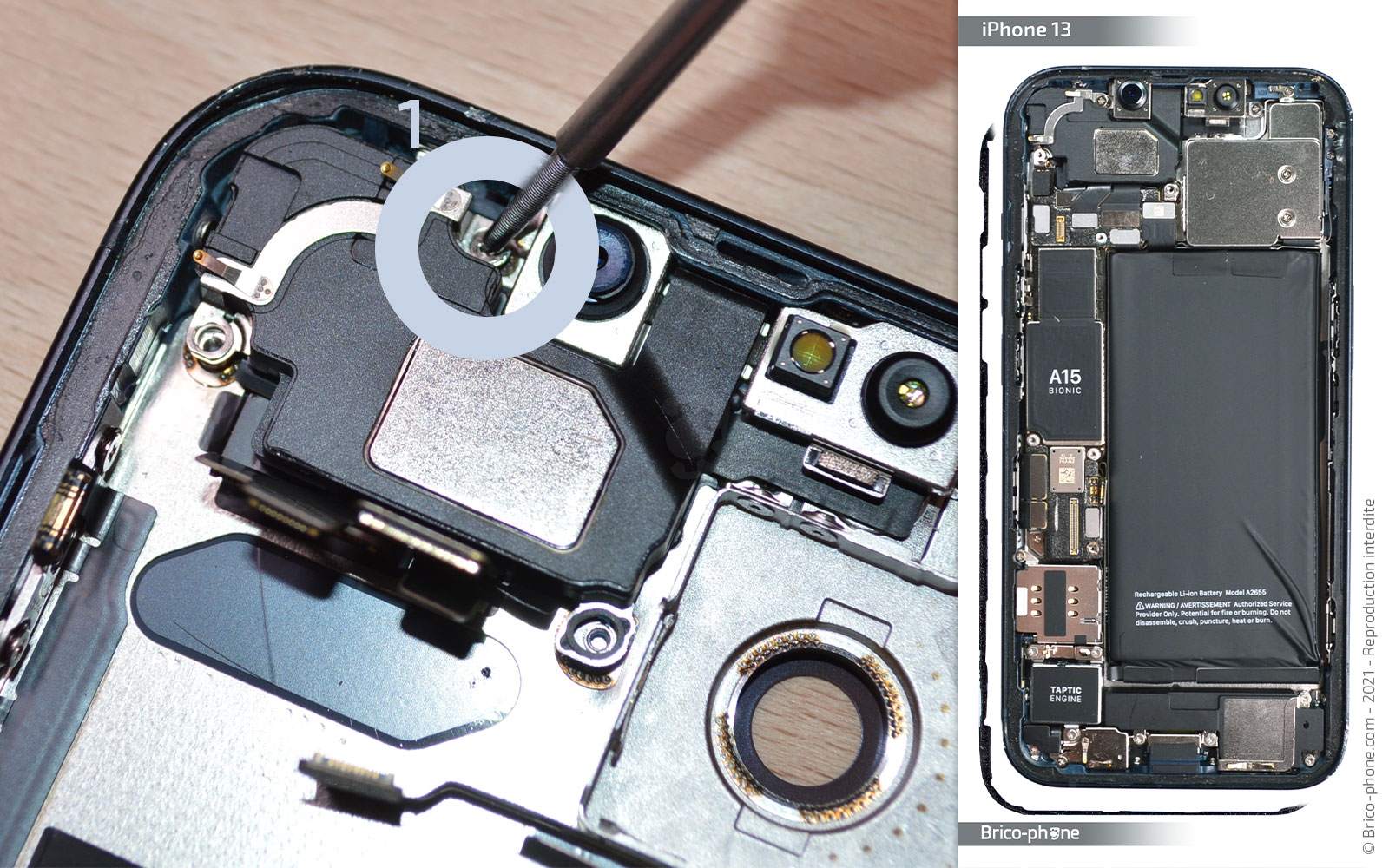

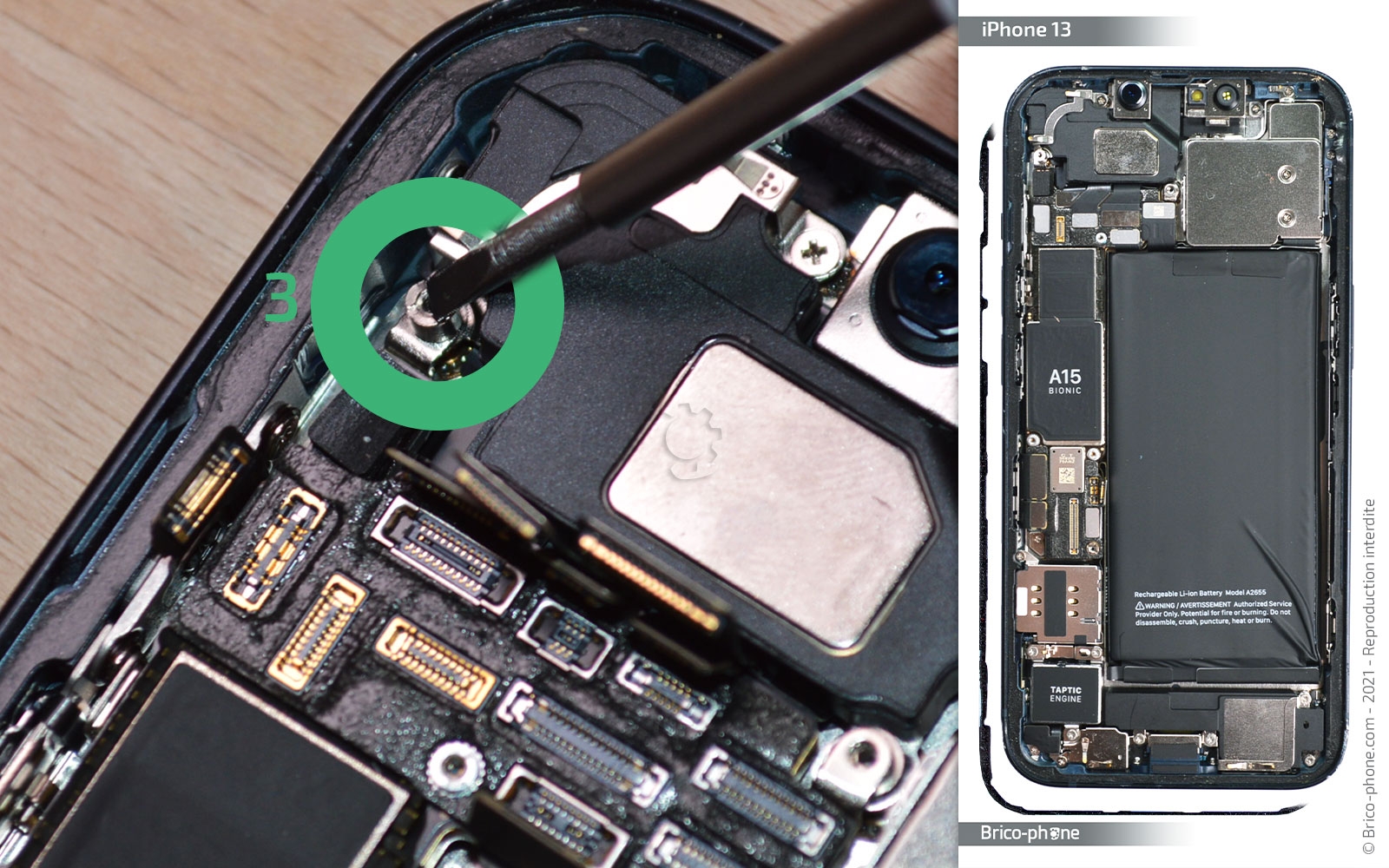

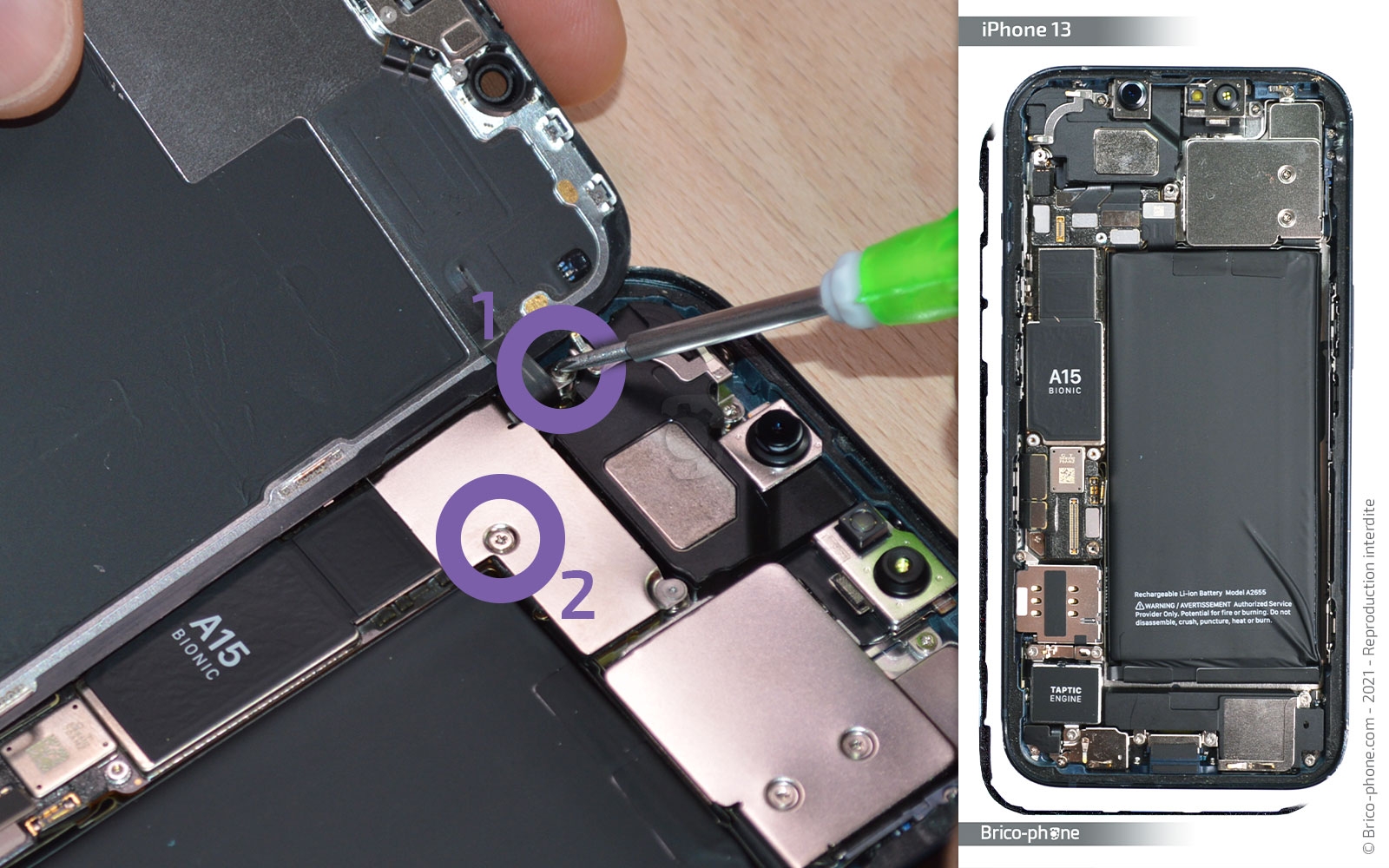

Sur la partie supérieure, retirez les vis C1 et C2 avec le tournevis cruciforme puis la vis C3 avec le triwing.

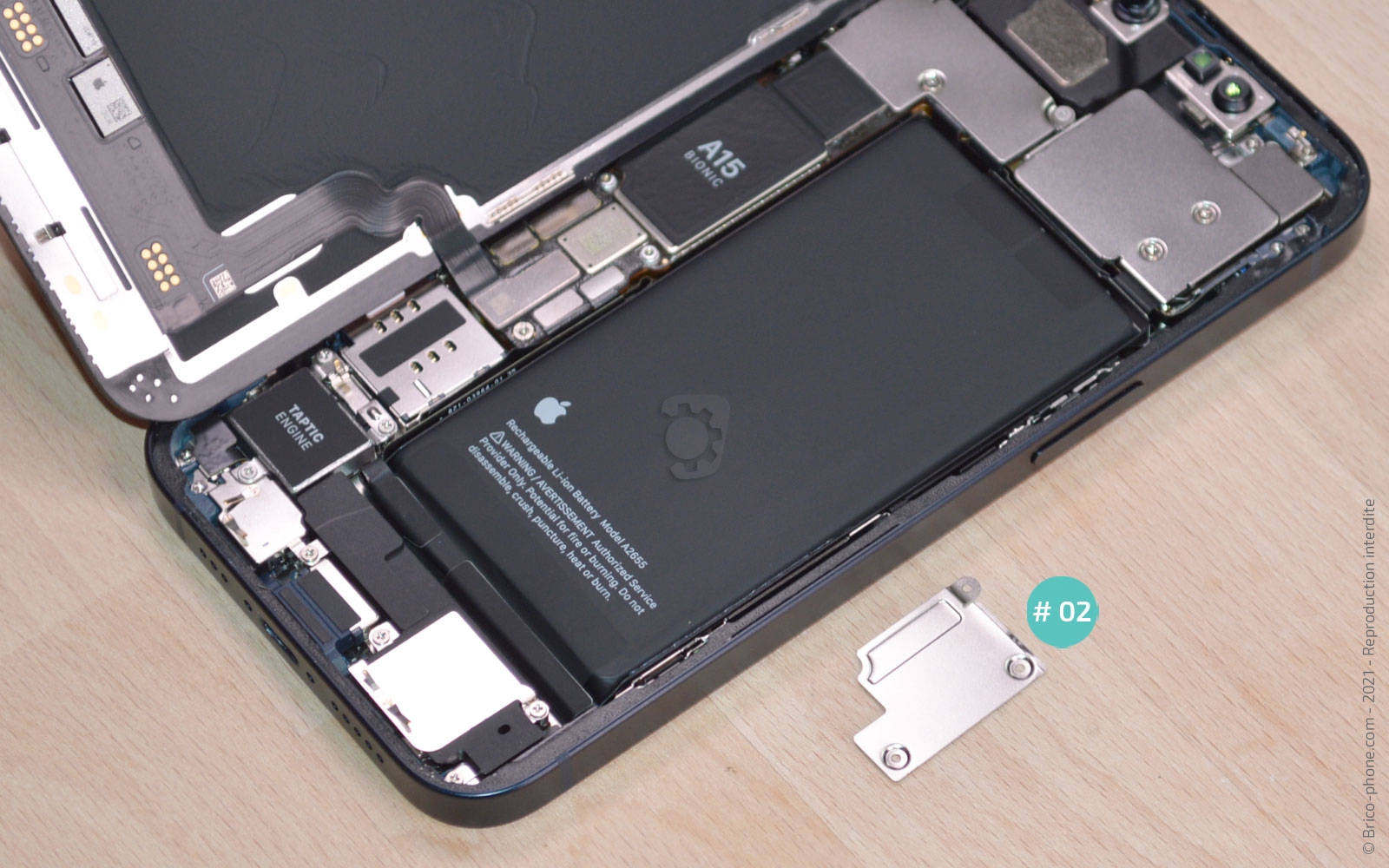

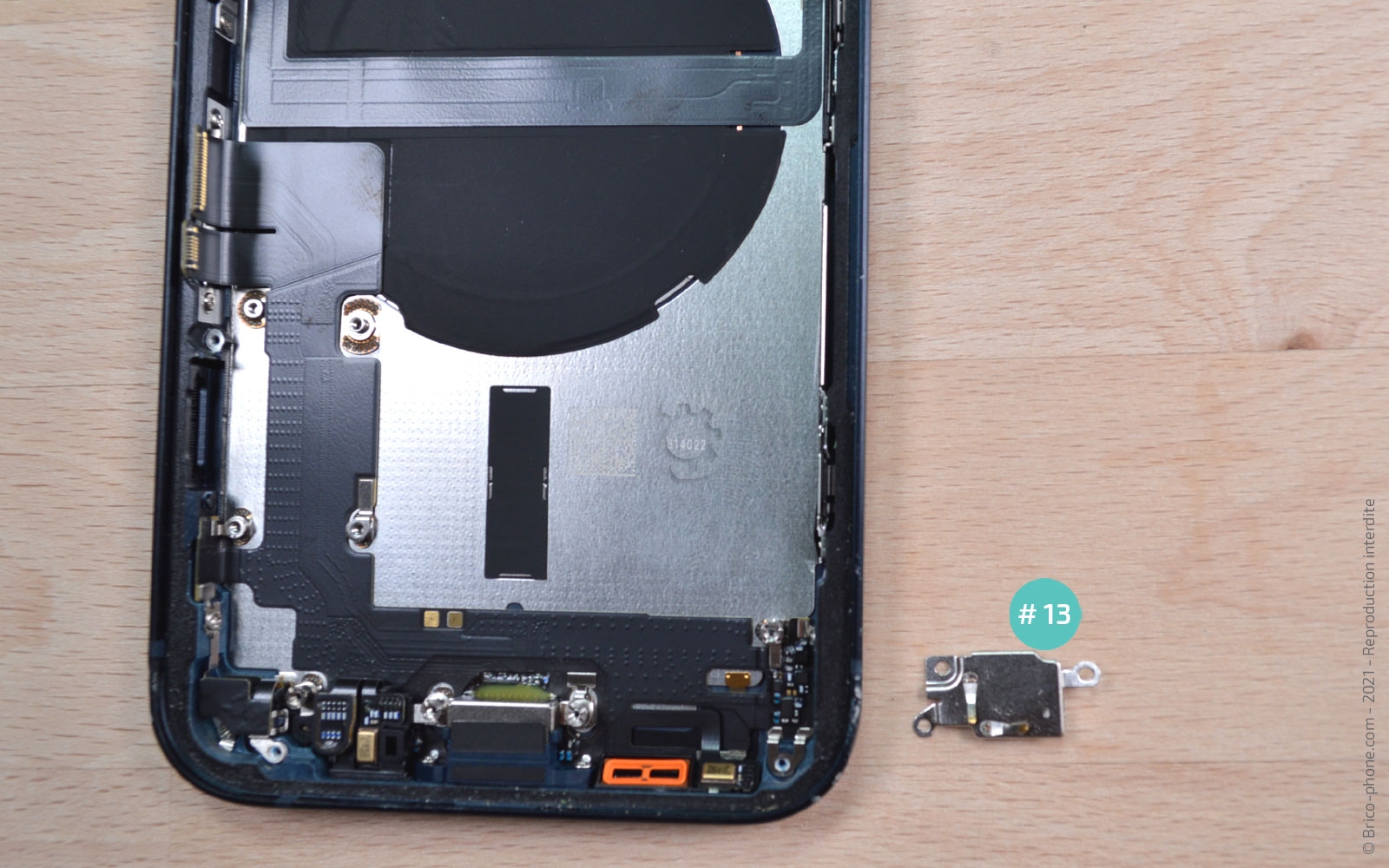

Retirez ensuite la plaquette #03.

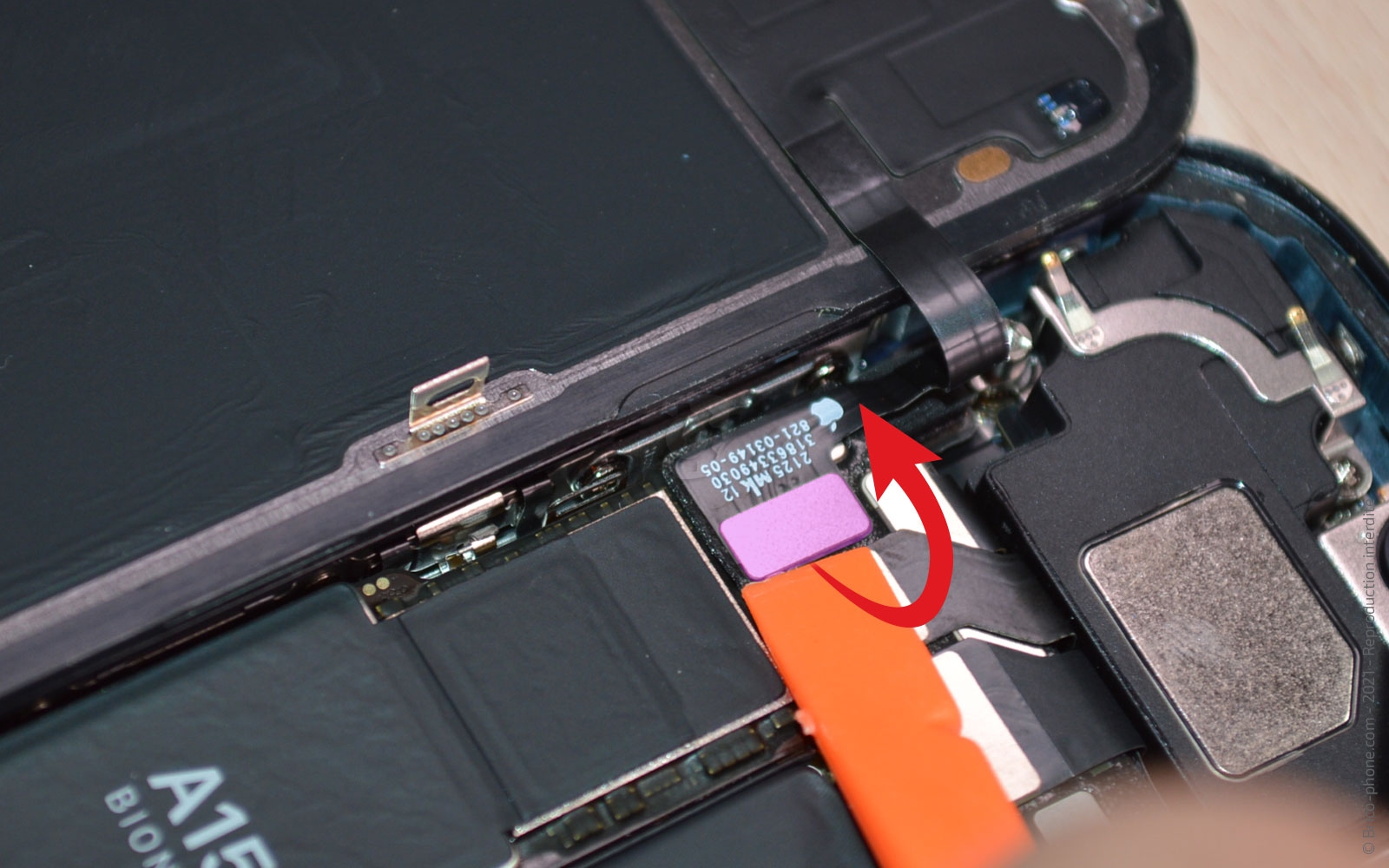

En vous aidant du levier en nylon, débranchez la nappe de l'écran ainsi que celle du module capteurs / micro.

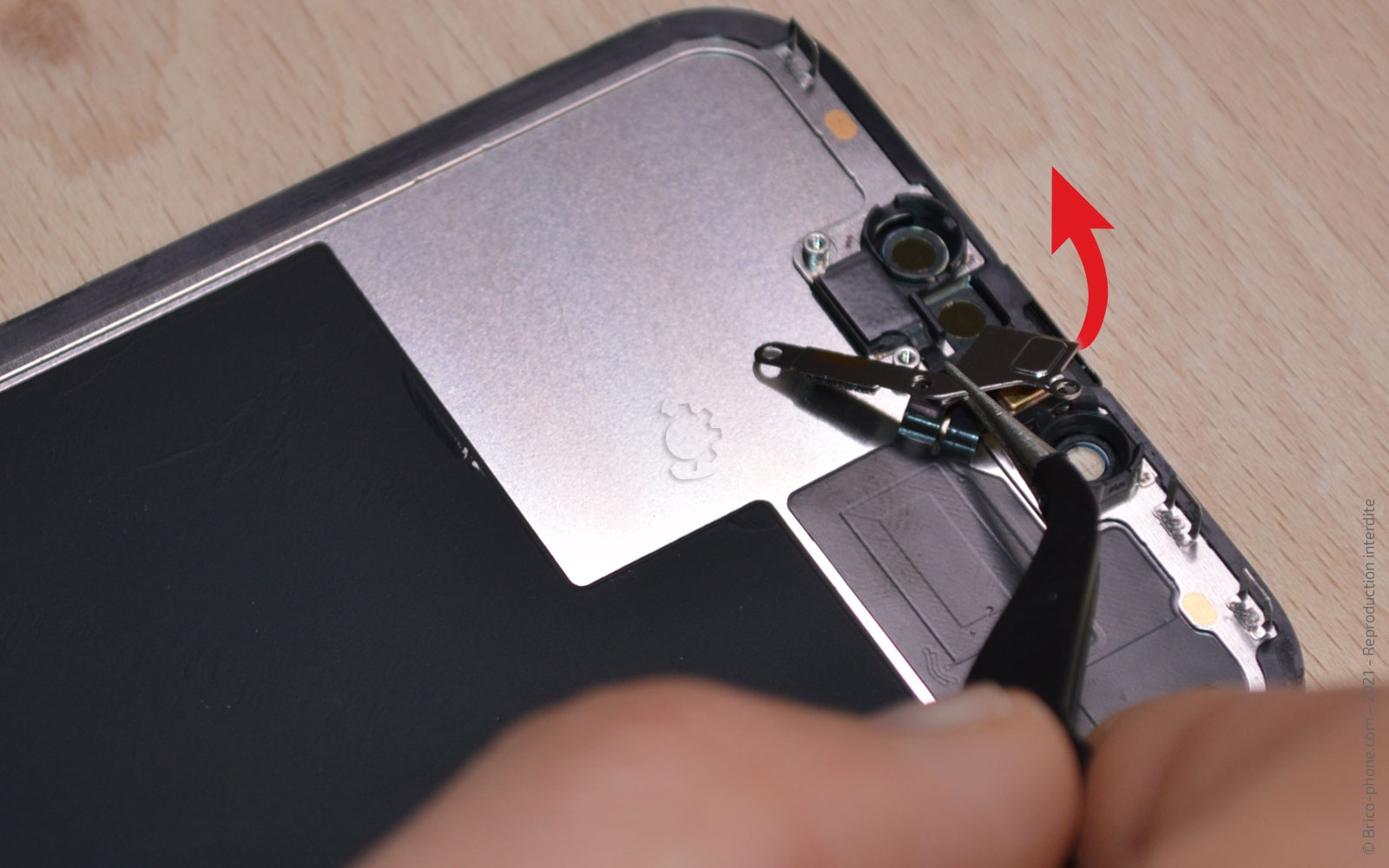

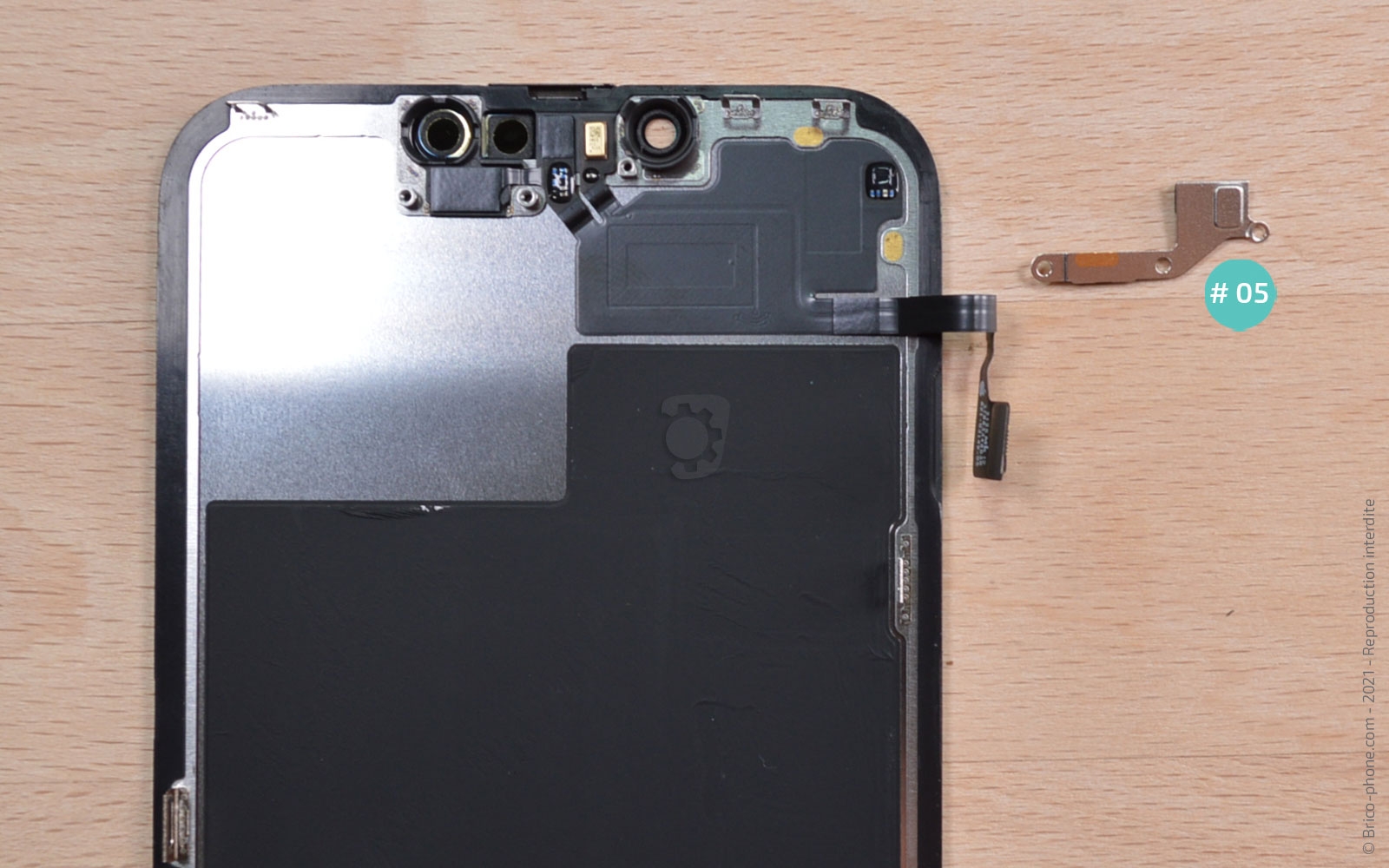

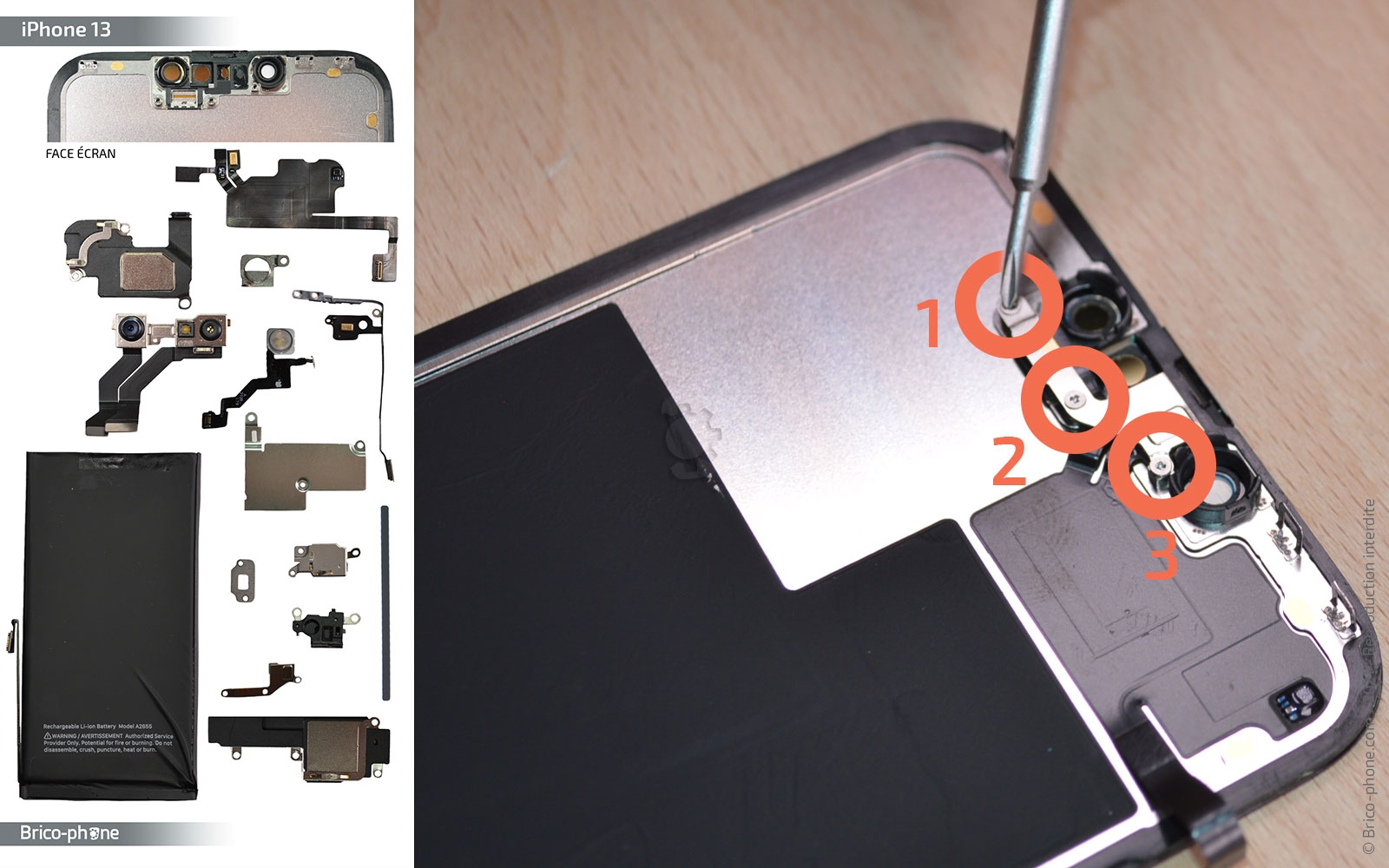

Restez sur l'écran pour enlever les trois vis triwing puis la plaquette métallique #05.

N'oubliez pas de vous aider du patron d'aide au montage pour placer vos vis et ne pas le perdre.

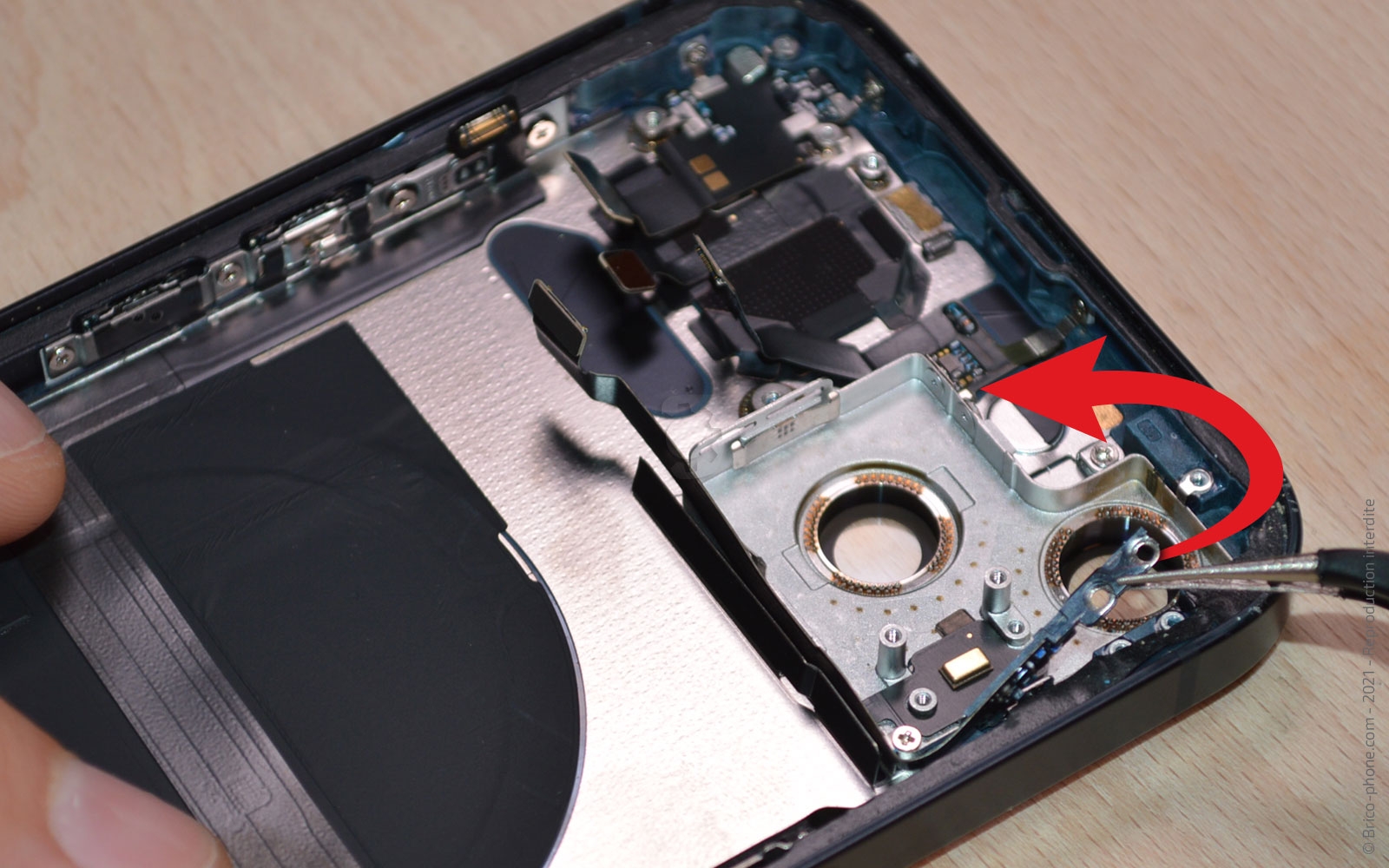

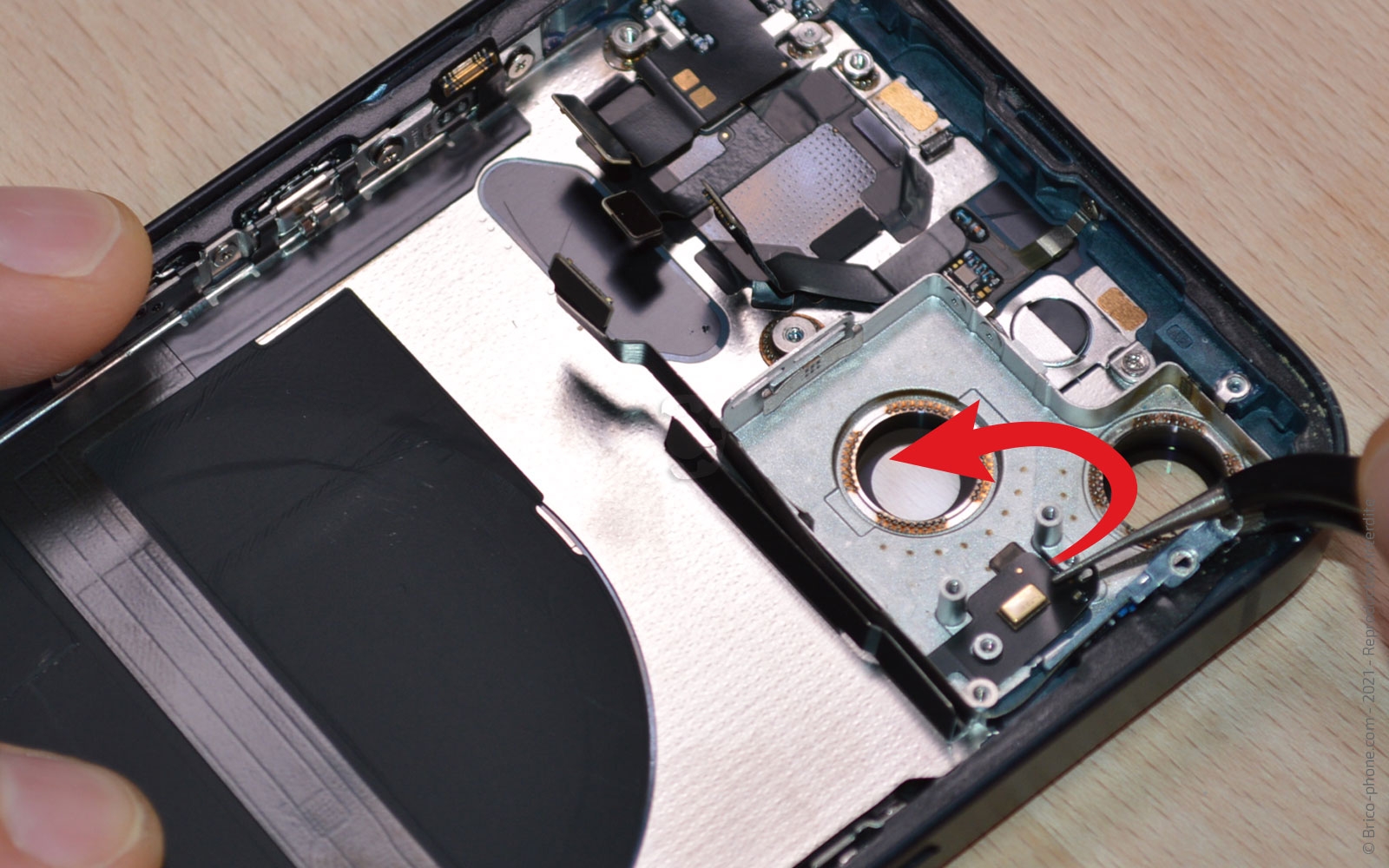

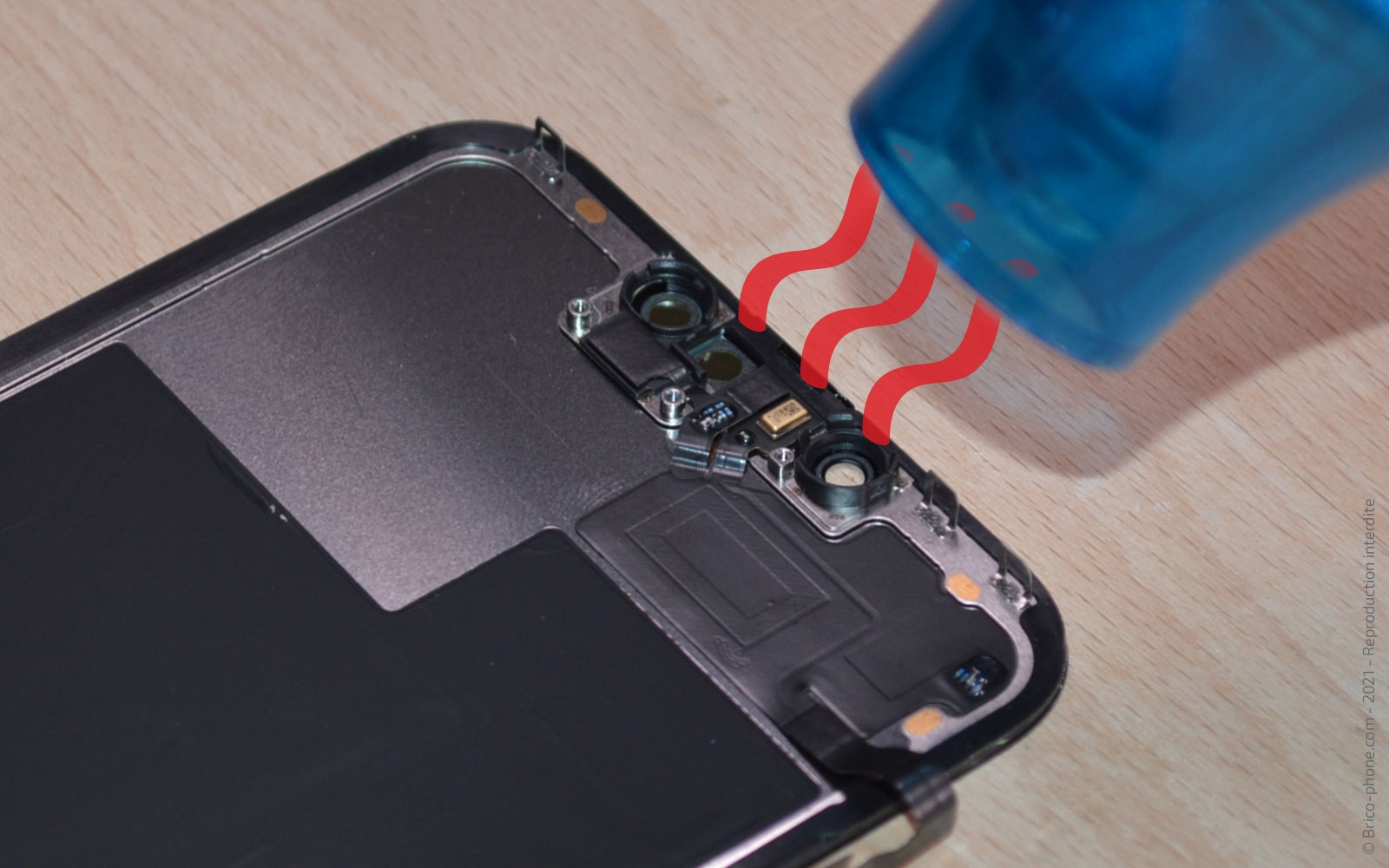

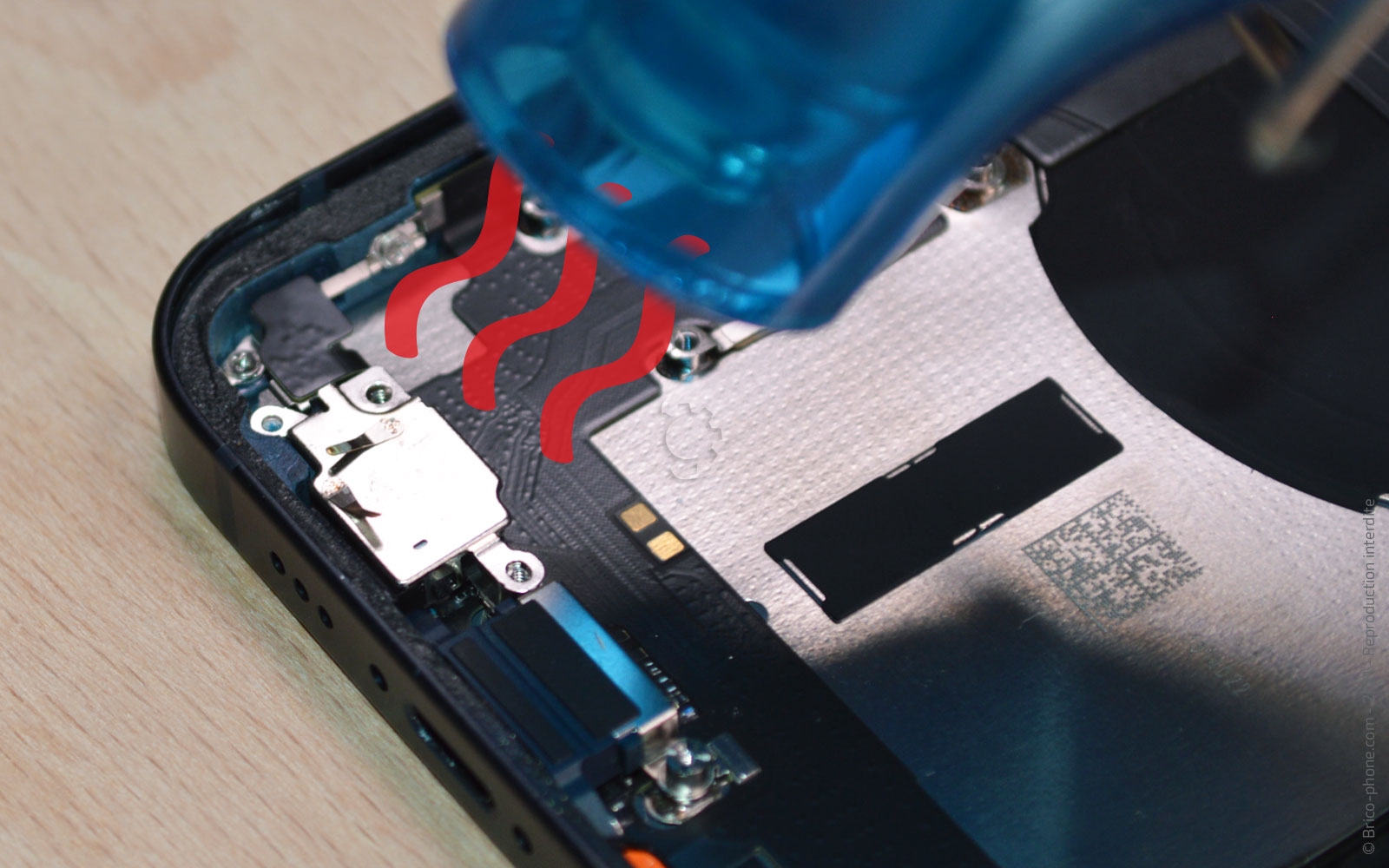

Chauffez légèrement la nappe du module capteurs / micro afin de pouvoir la décoller à l'aide du levier.

N'hésitez pas à rechauffer un peu si vous sentez des tensions lors du décollage.

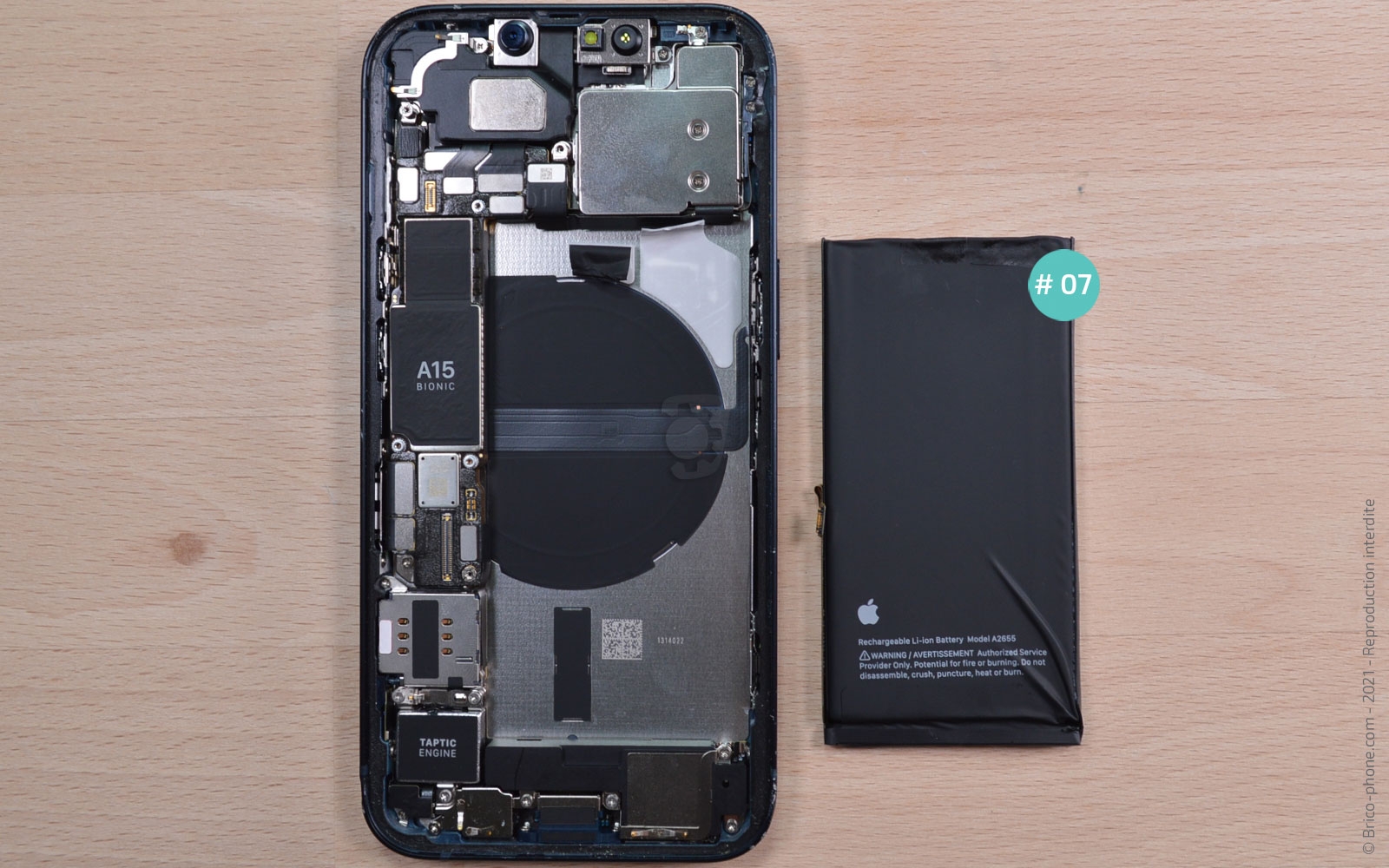

Passons maintenant au décollage de la batterie de votre iPhone. Pour faciliter cette manipulation, Apple a disposé plusieurs stickers sur le composant.

En effet, il y en a deux sur la partie basse et deux sur la partie haute.

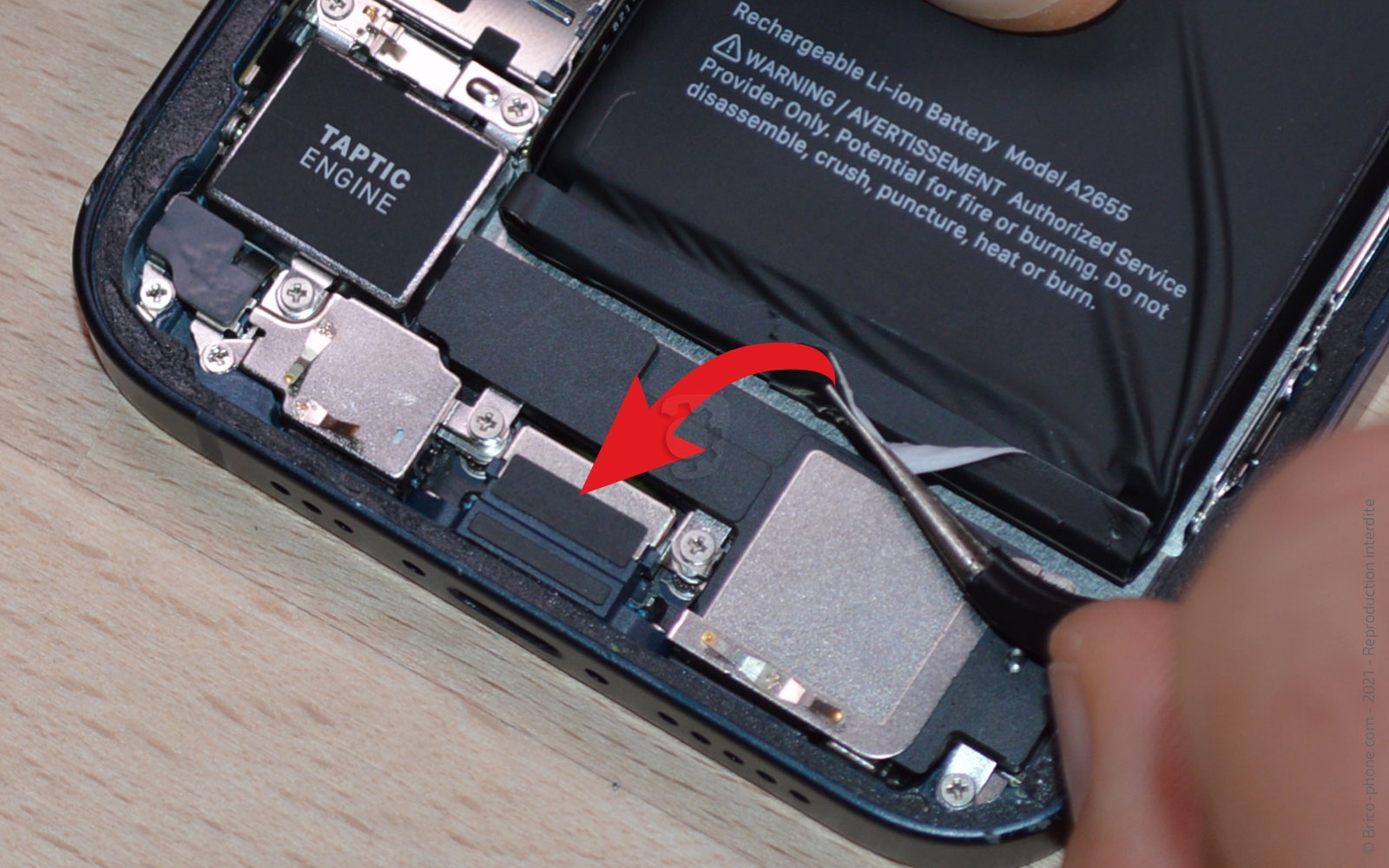

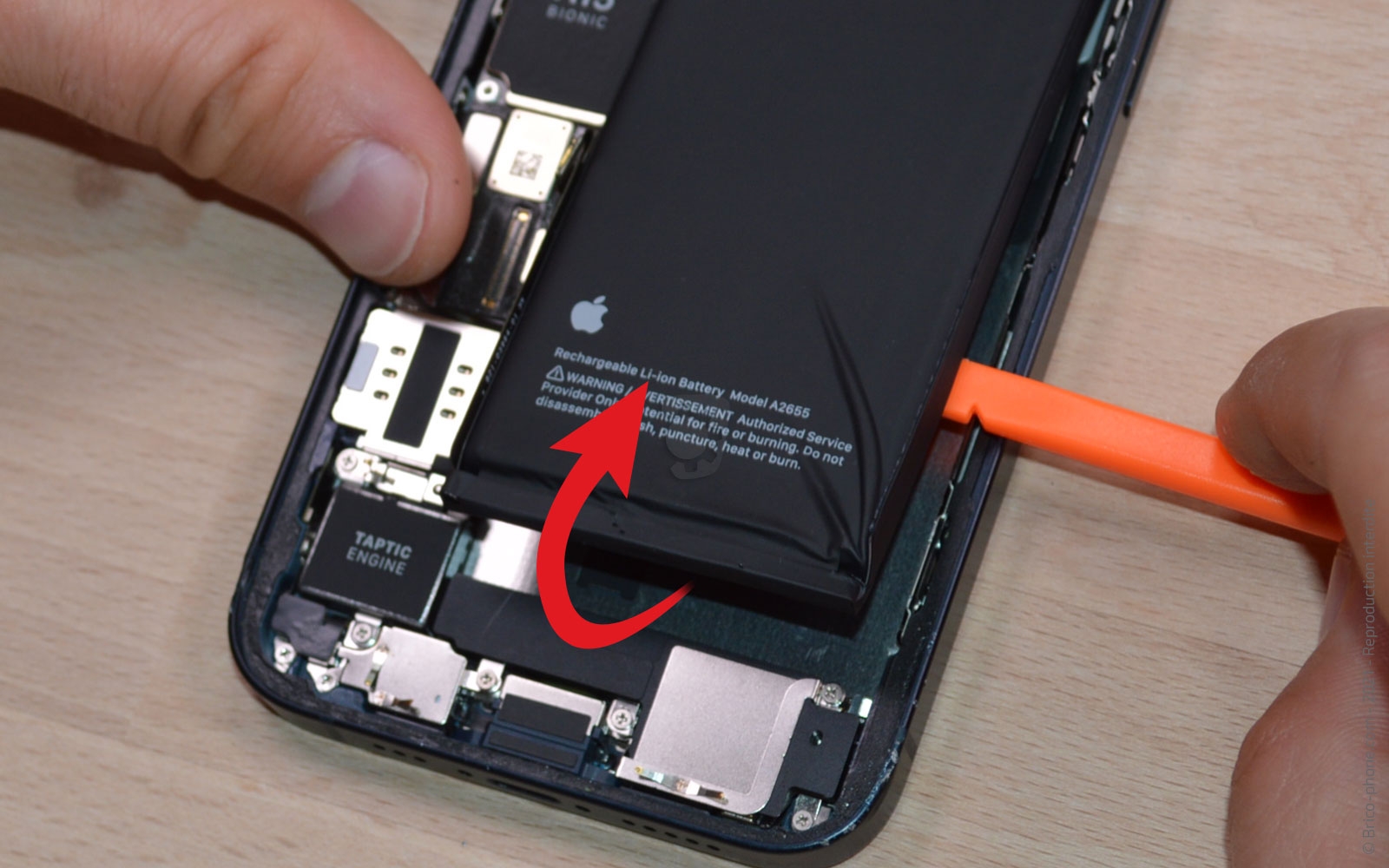

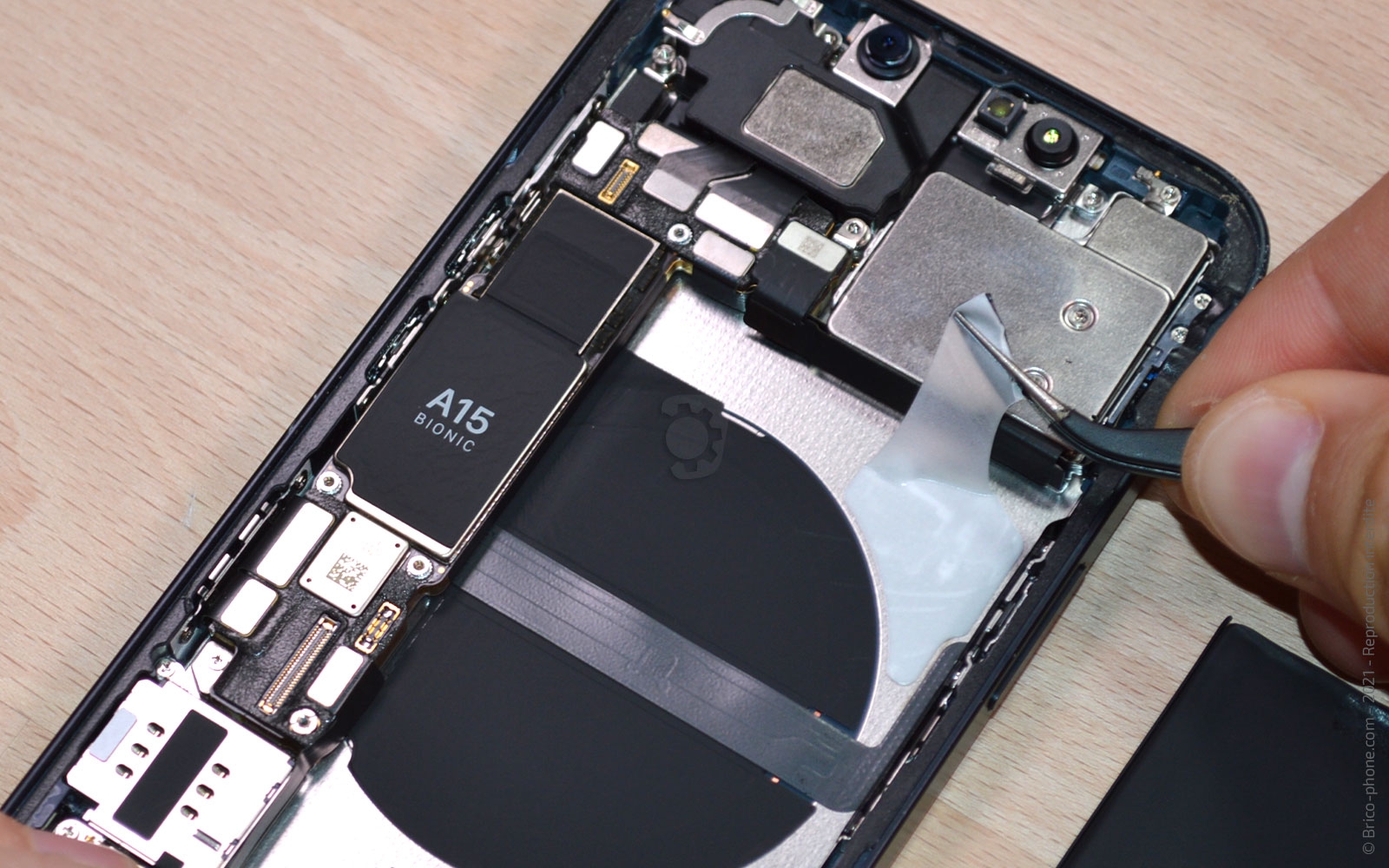

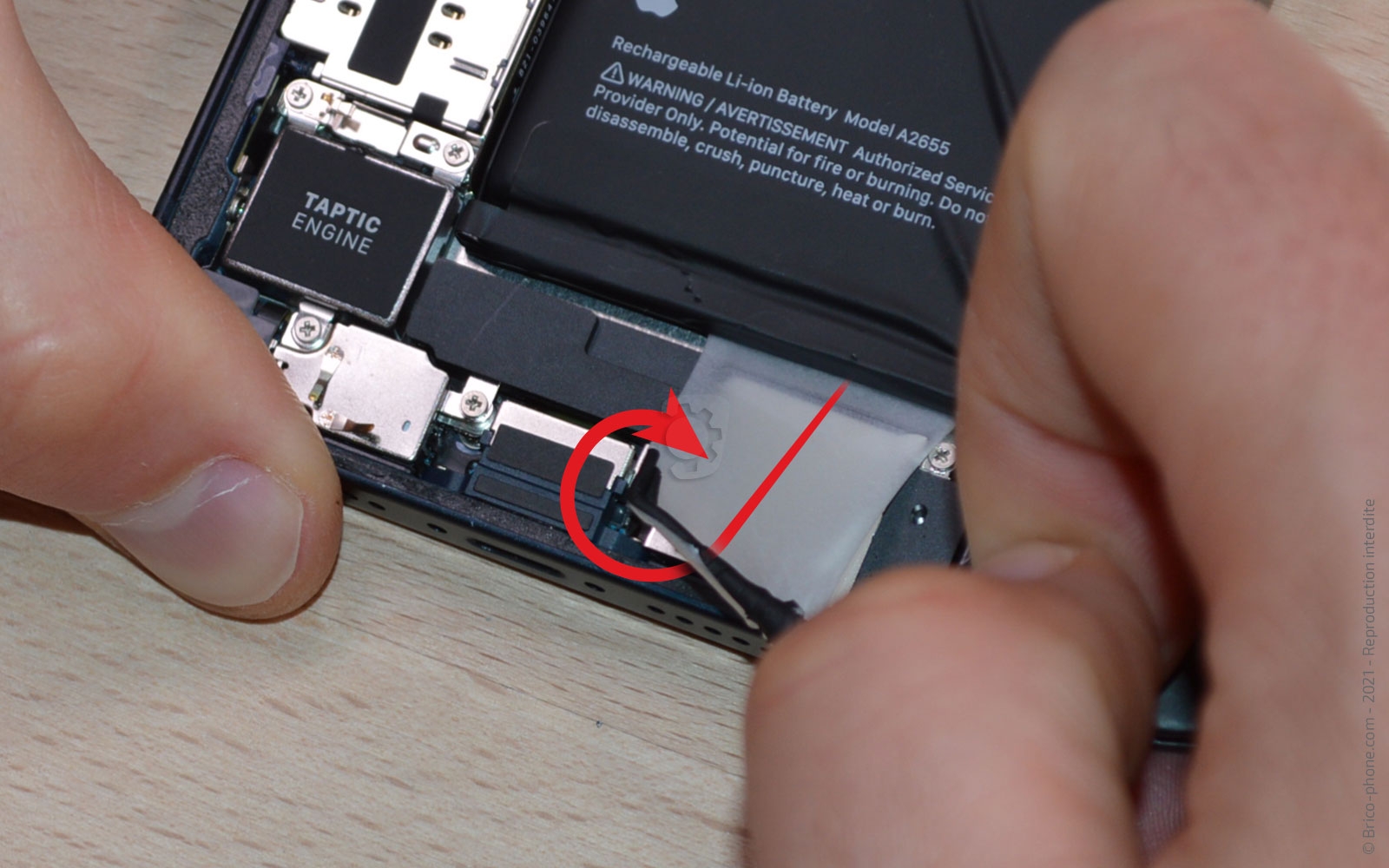

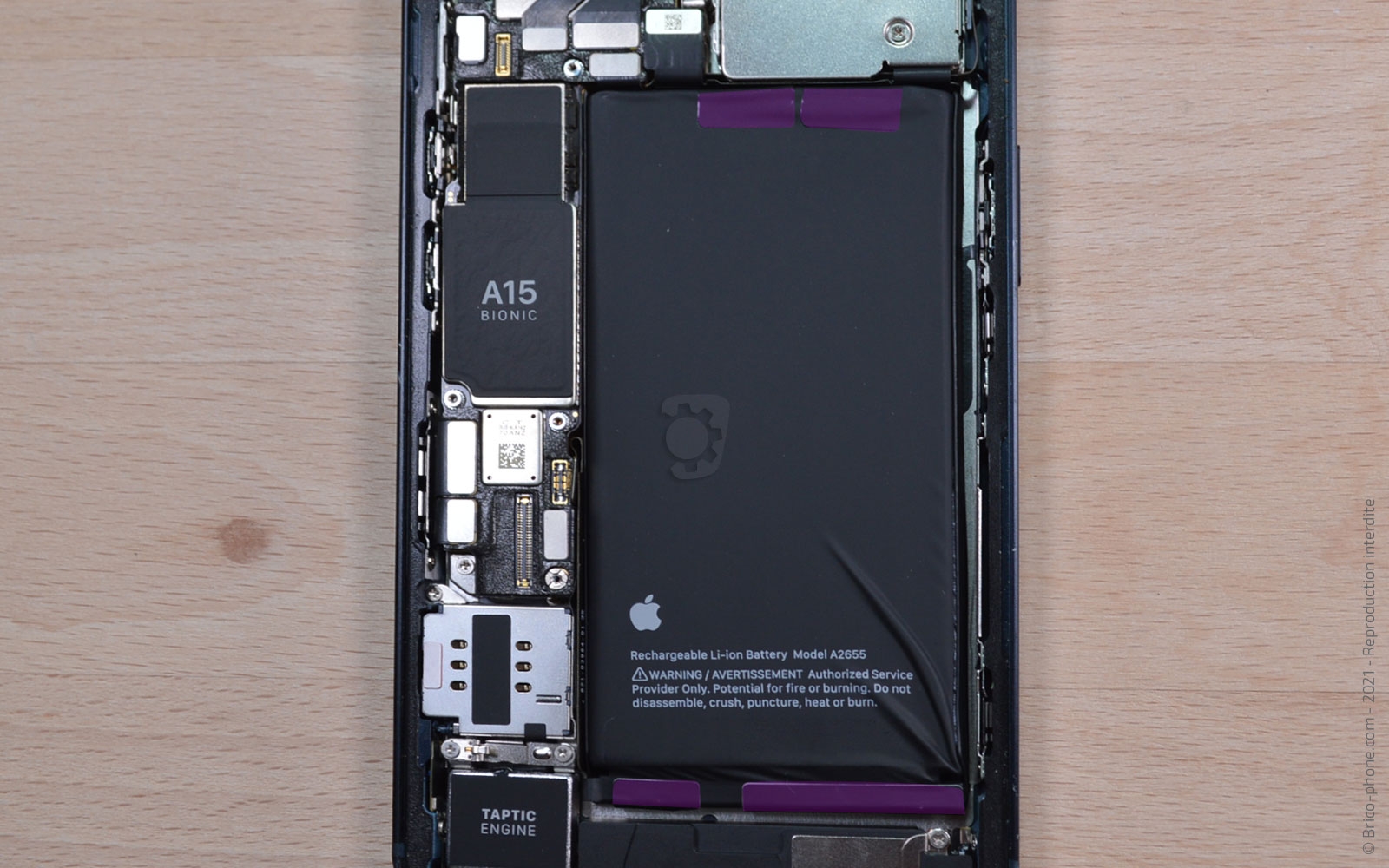

Décollez la première languette noire à l'aide de la pincette en faisant attention à ne pas percer le composant.

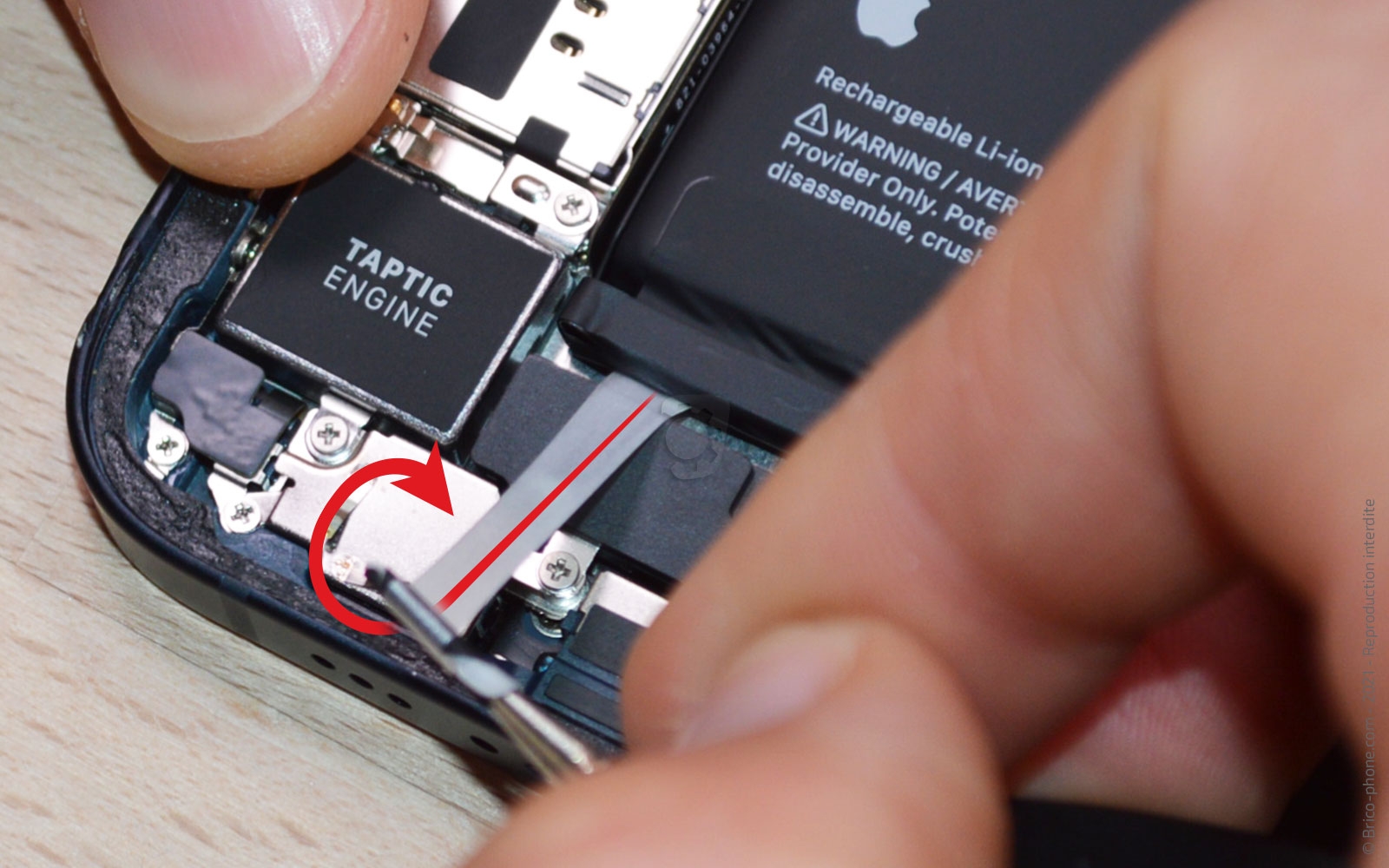

Ensuite, saisissez la languette et enroulez-la petit à petit autour de la pincette, jusqu'à la fin du sticker.

Réitérez cette manipulation pour les autres languettes.

Il arrive parfois qu'un stickers casse lors de la précédente étape c'est pourquoi nous vous conseillons de faire levier avec le spudger pour sortir le composant sans l'abîmer.

Ensuite, si nécessaire retirez les restes d'adhésifs.

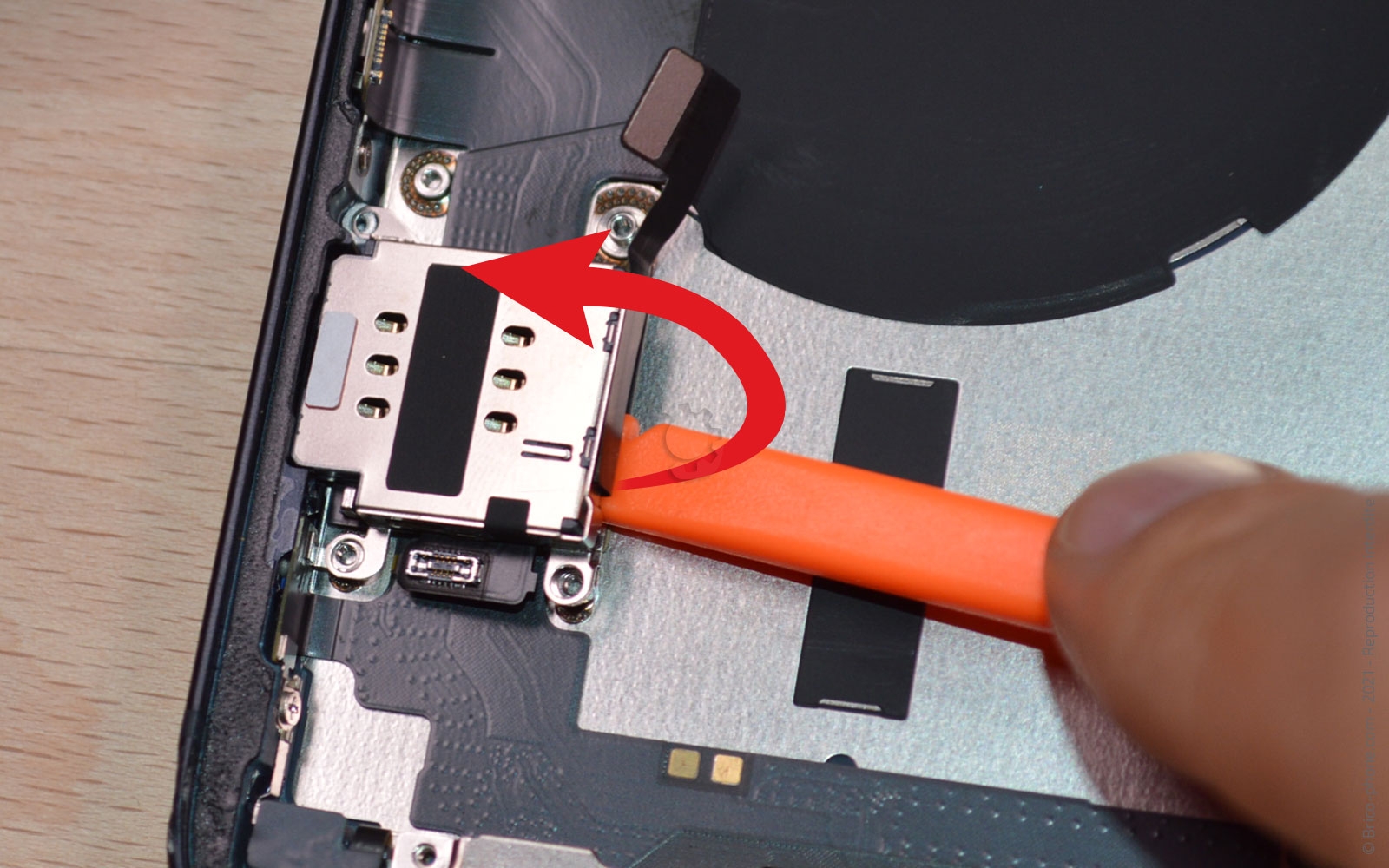

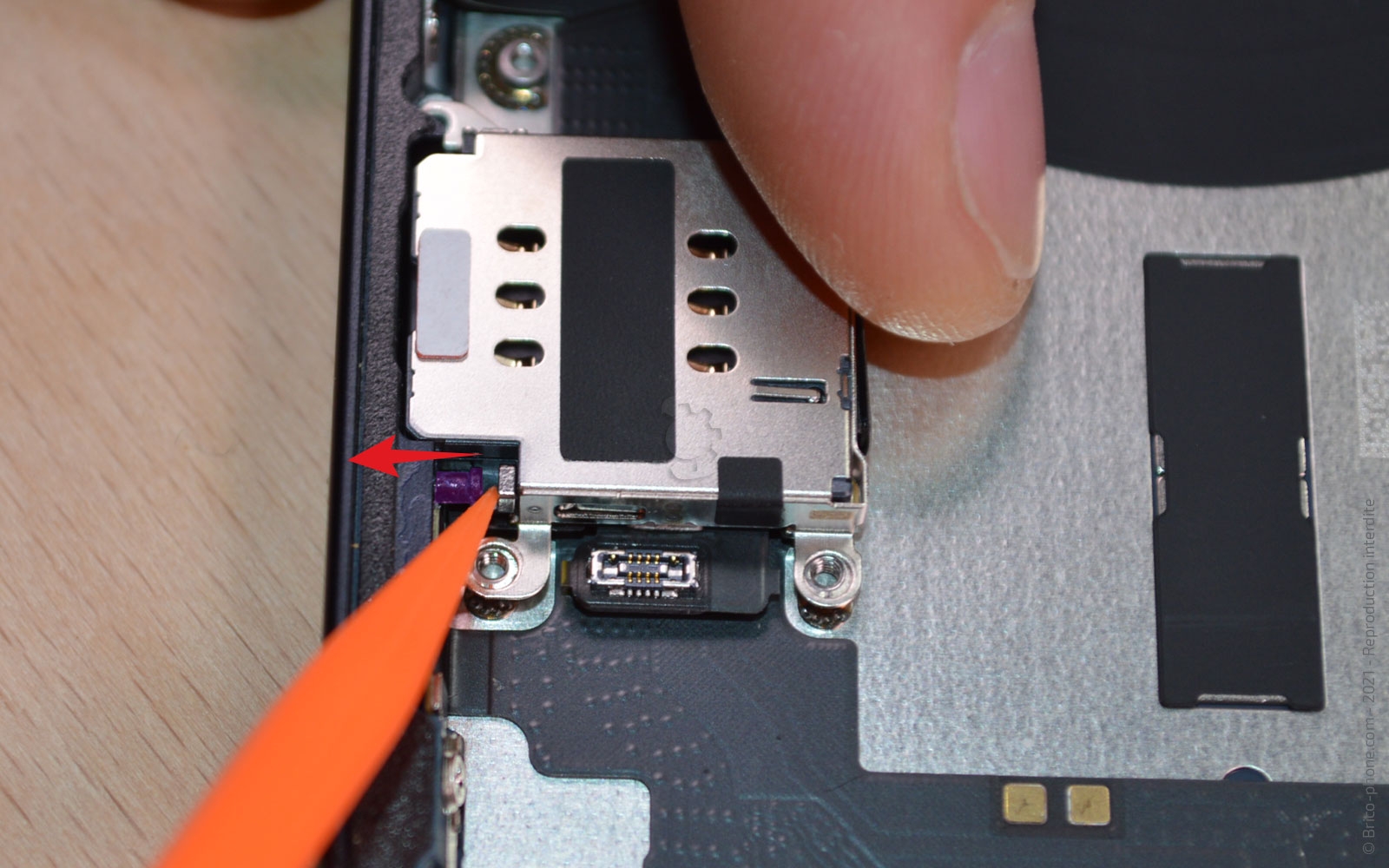

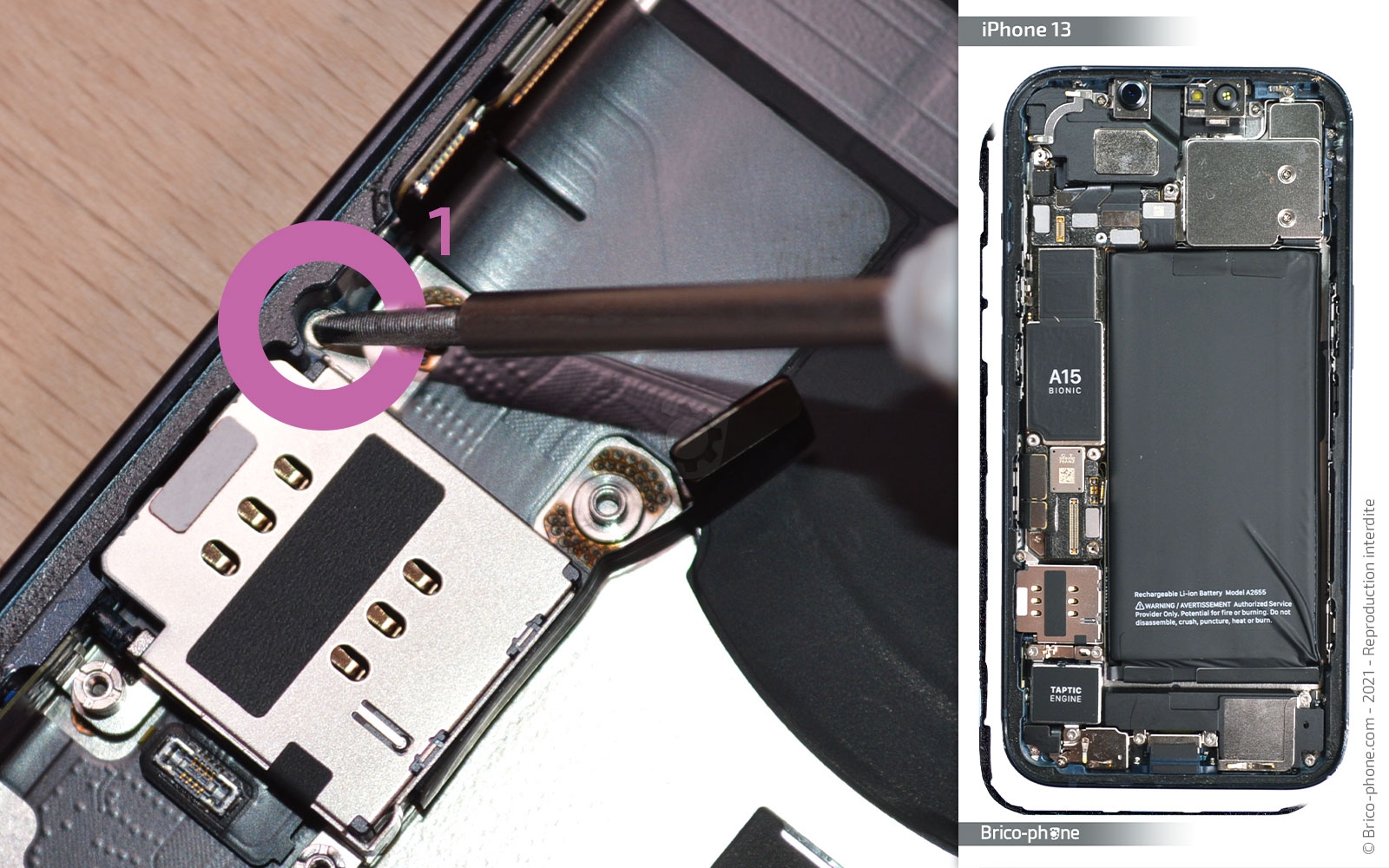

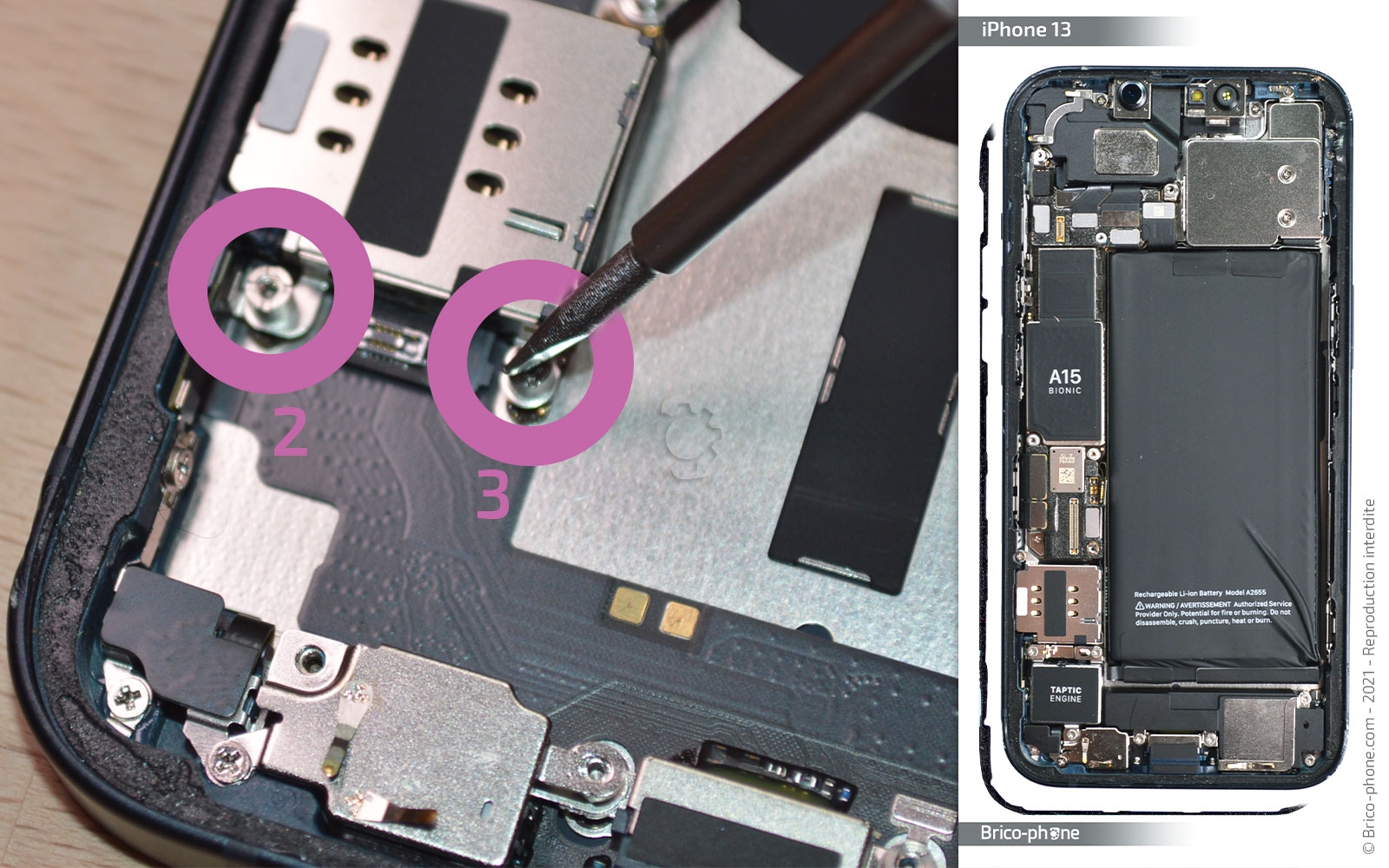

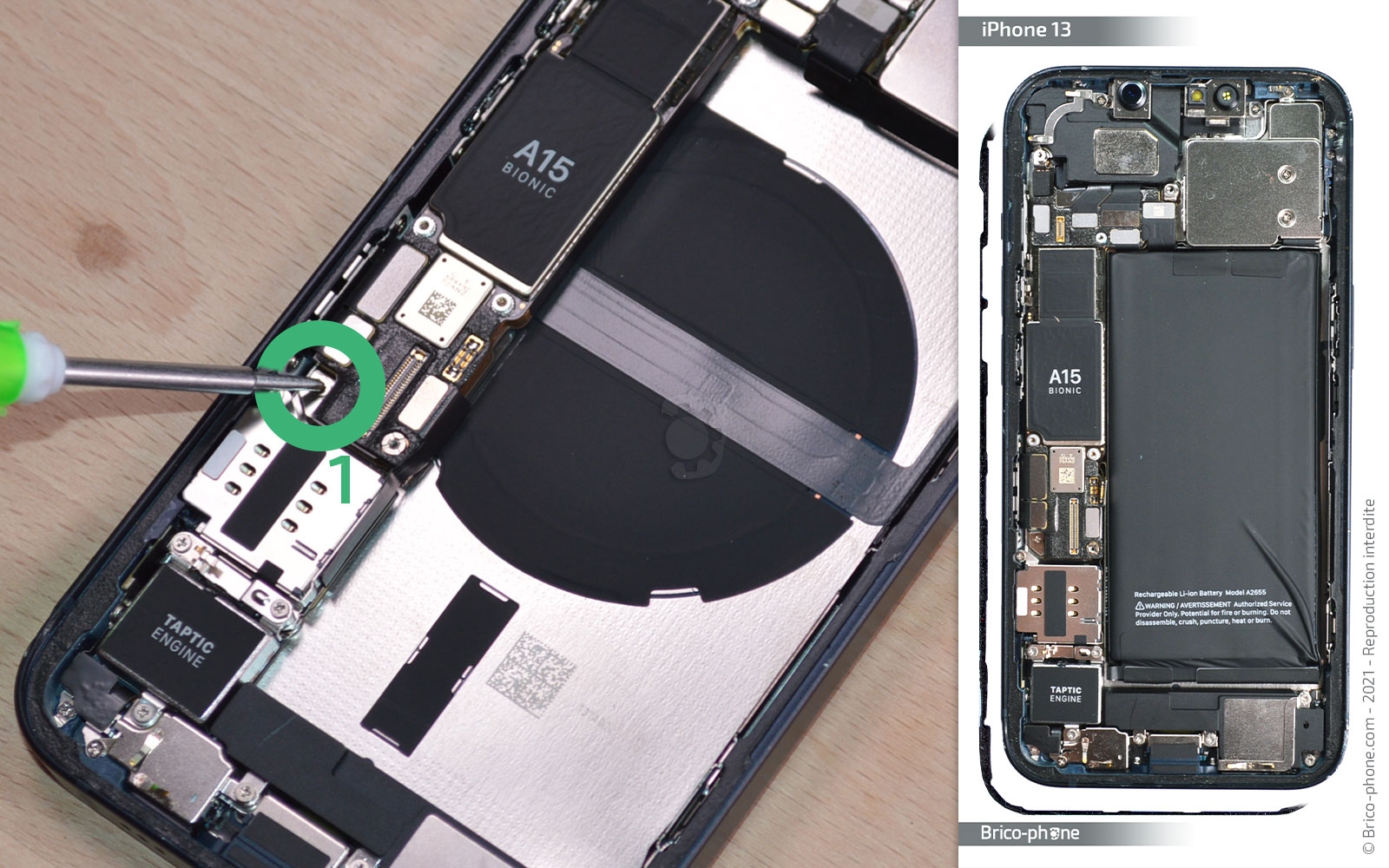

Retirez la vis cruciforme E1 de la carte mère puis la vis plate E2 avant de déconnecter la nappe du lecteur de carte Sim puis celles du connecteur de charge.

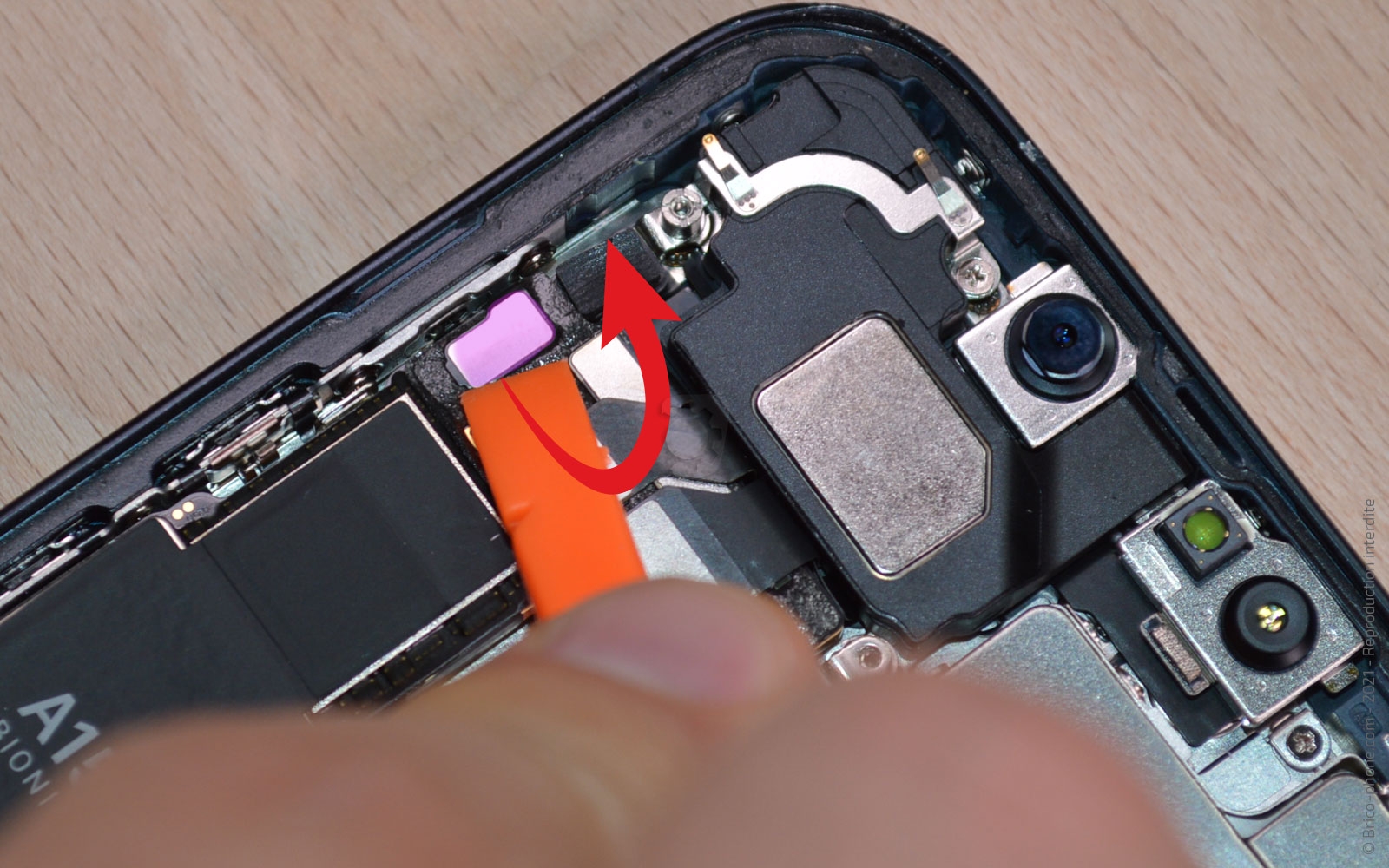

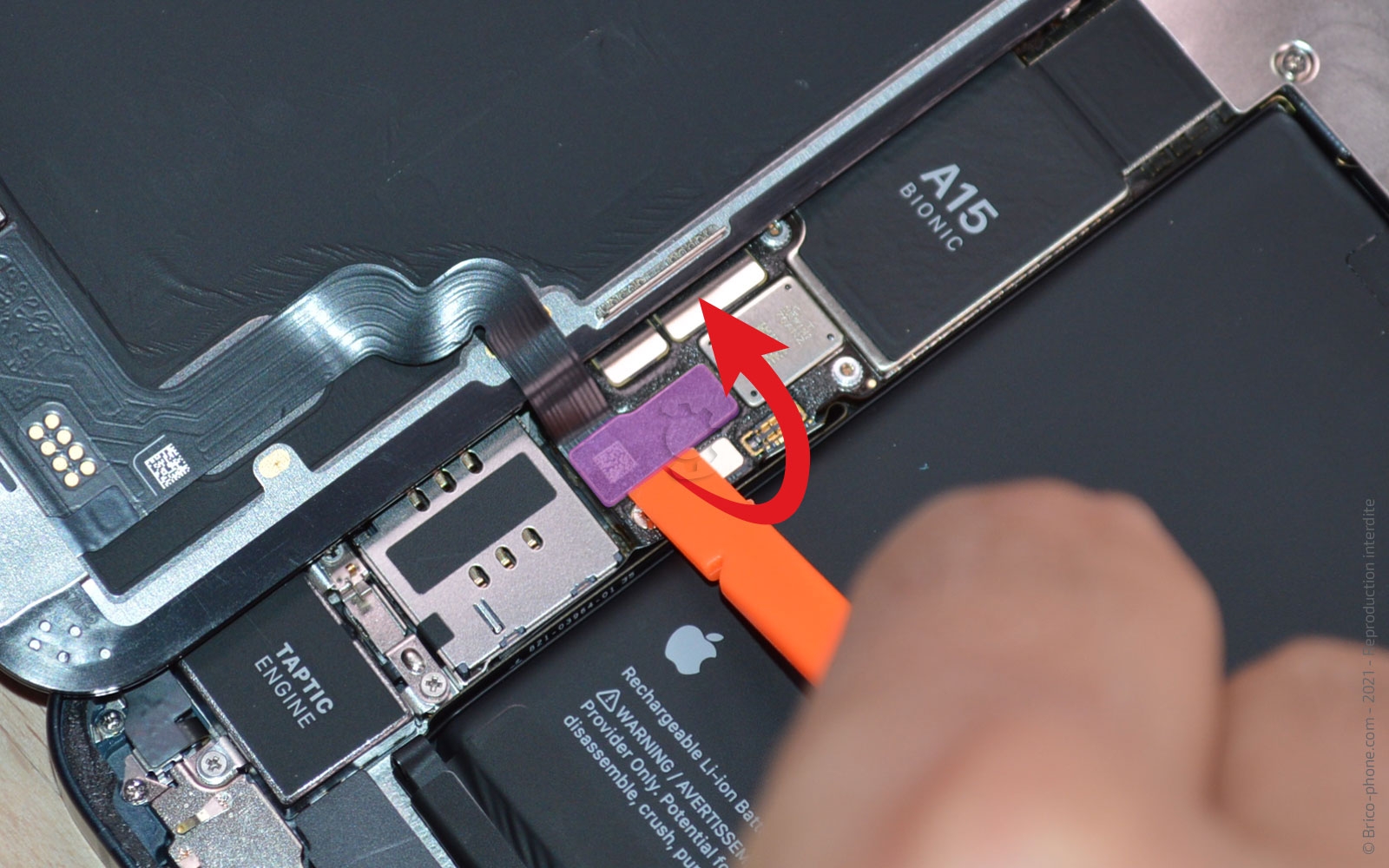

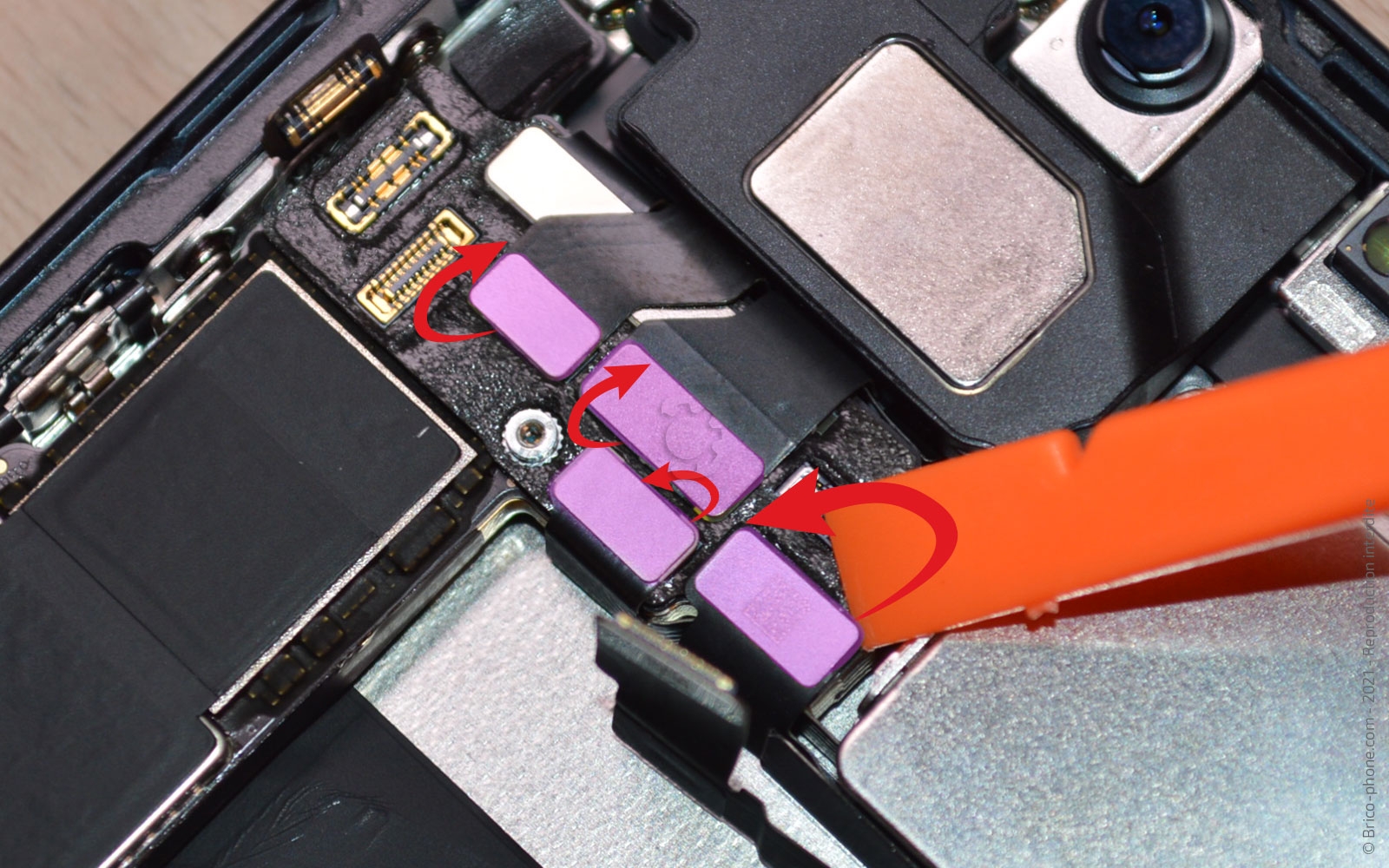

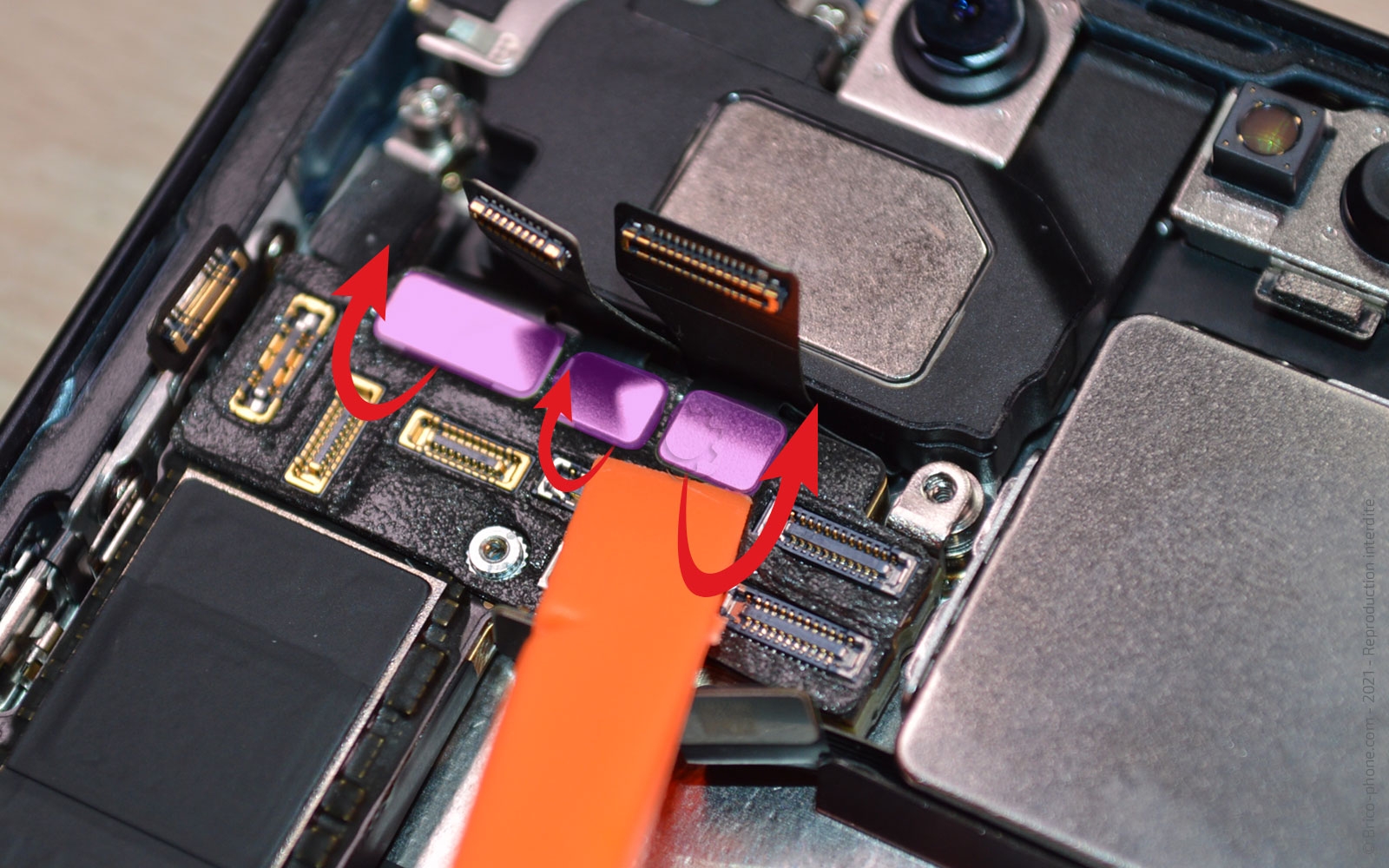

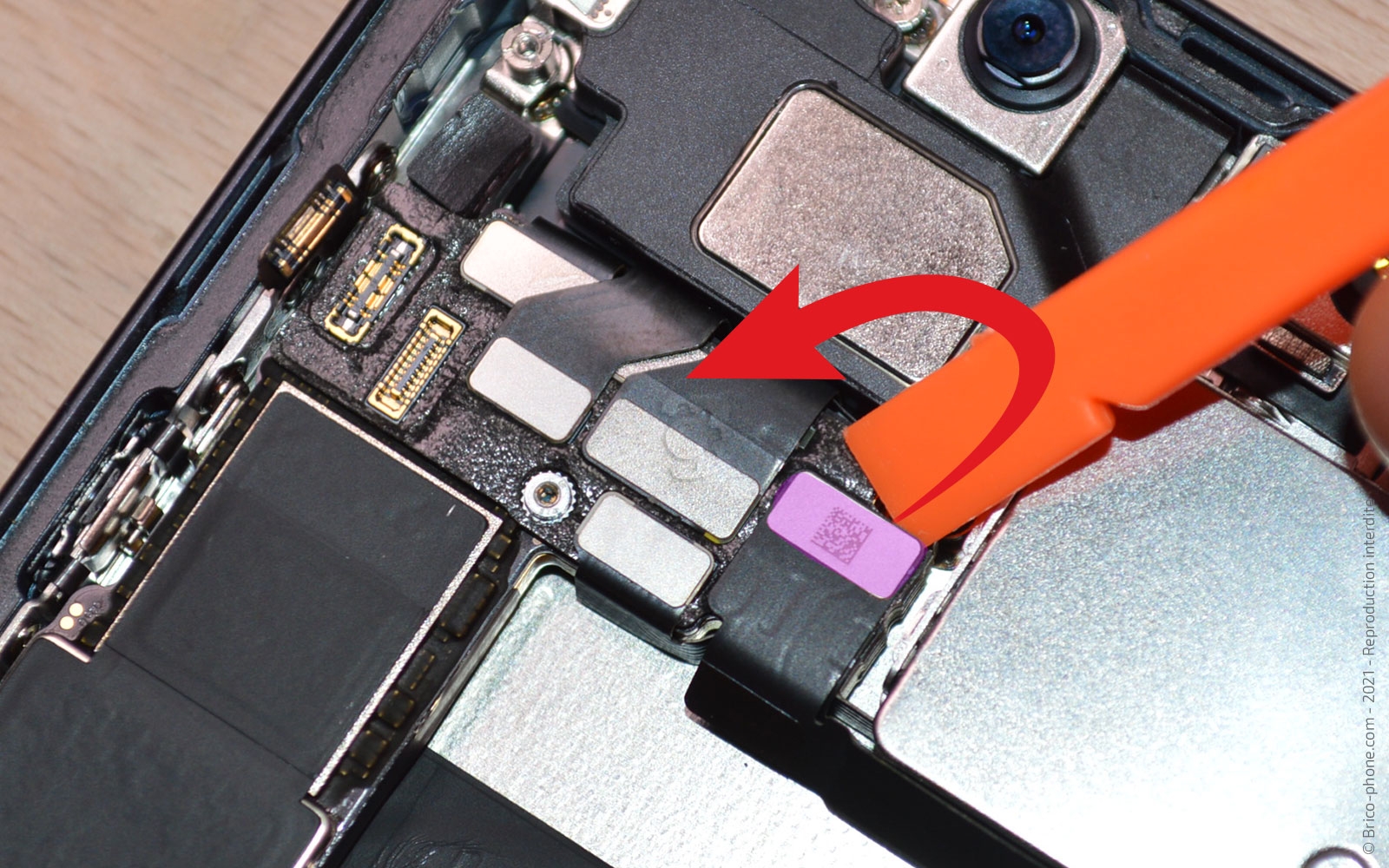

Toujours à l'aide du levier, débranchez l'ensemble des nappes encore connectées sur la partie haute de la carte mère.

Dévissez la dernière vis plate avec le tournevis, puis sortez la carte-mère avec le levier en nylon.

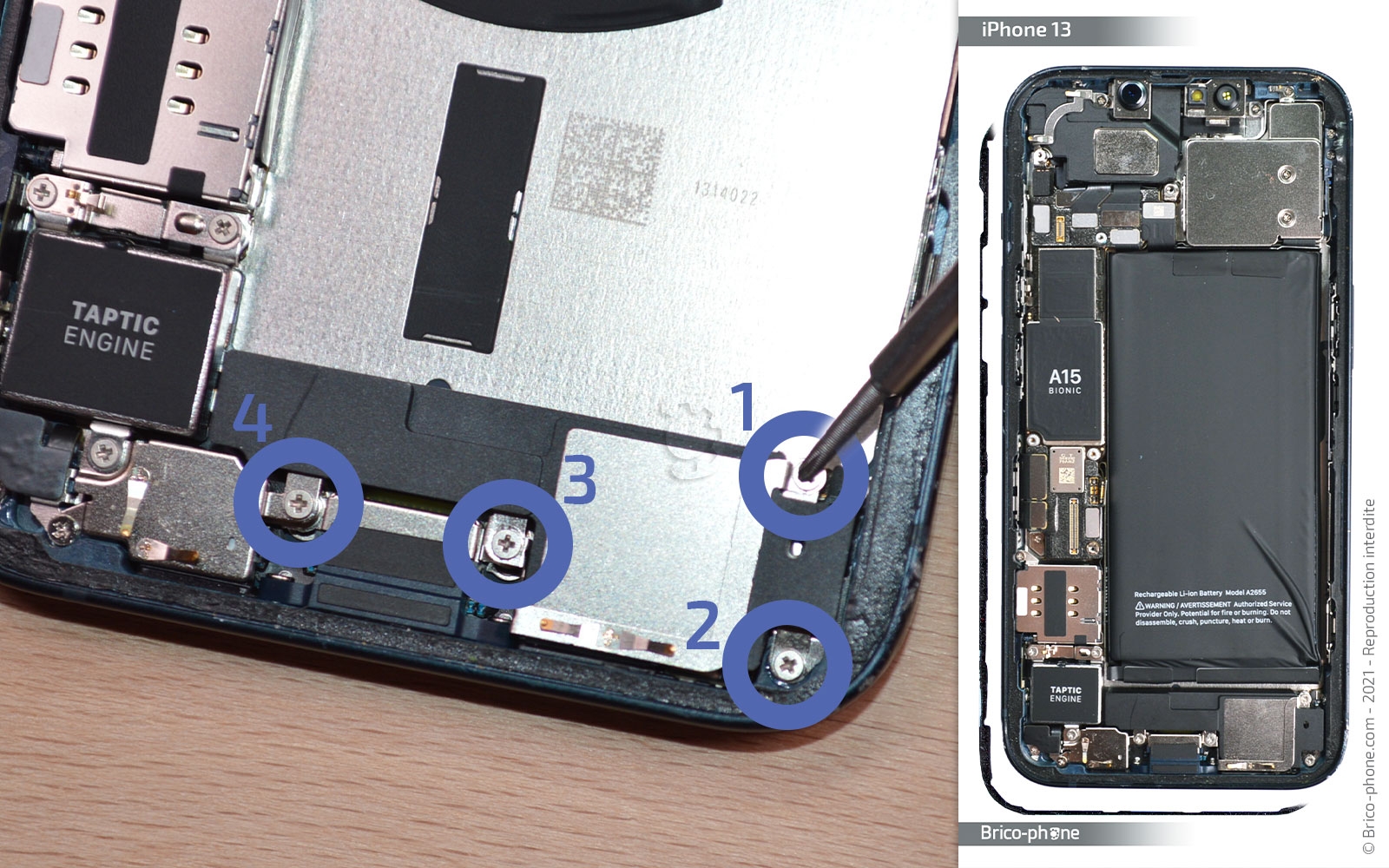

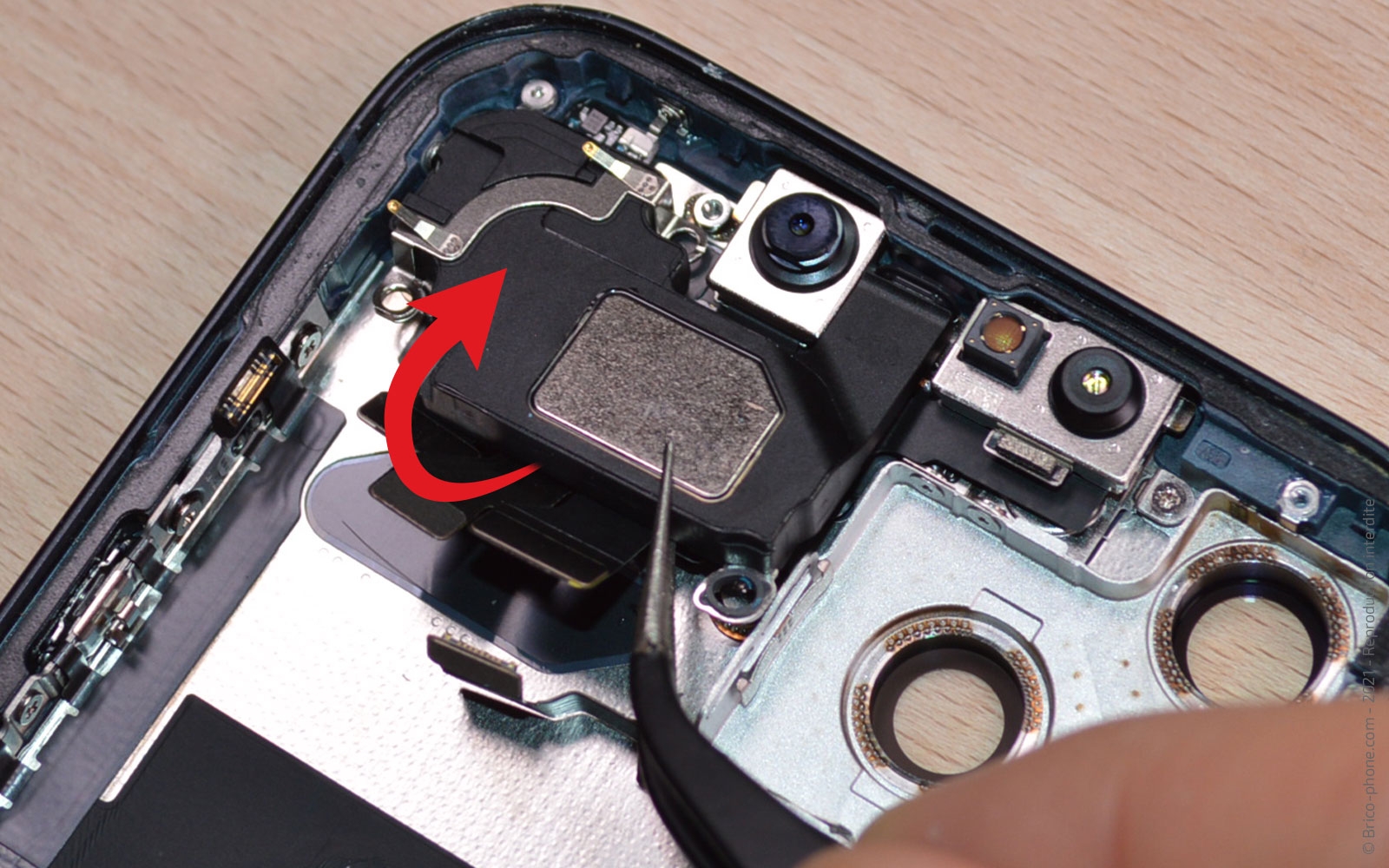

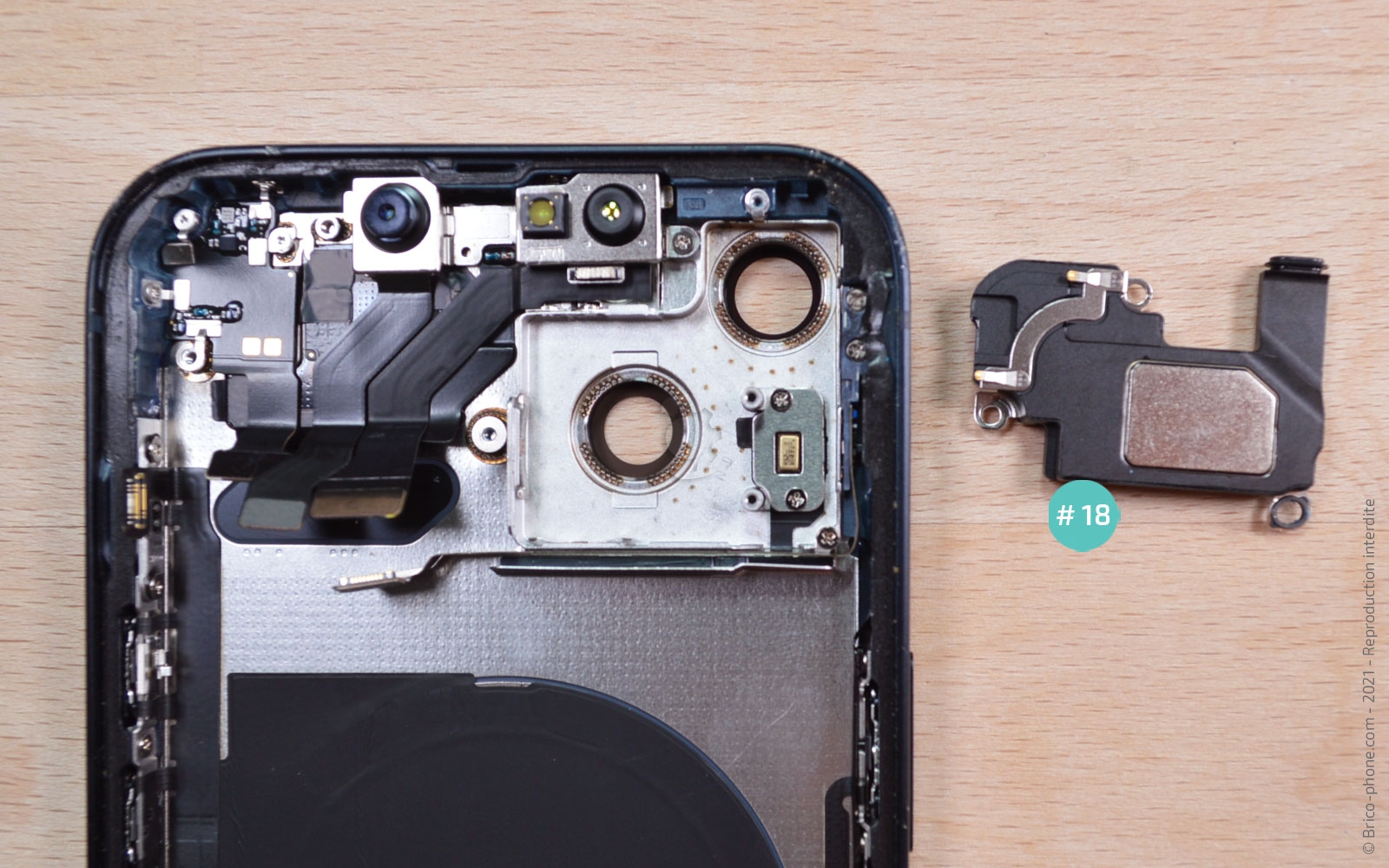

Récupérons le haut-parleur externe en retirant les 4 vis avec le tournevis cruciforme.

Glissez le levier sous le composant pour l'extraire du châssis.

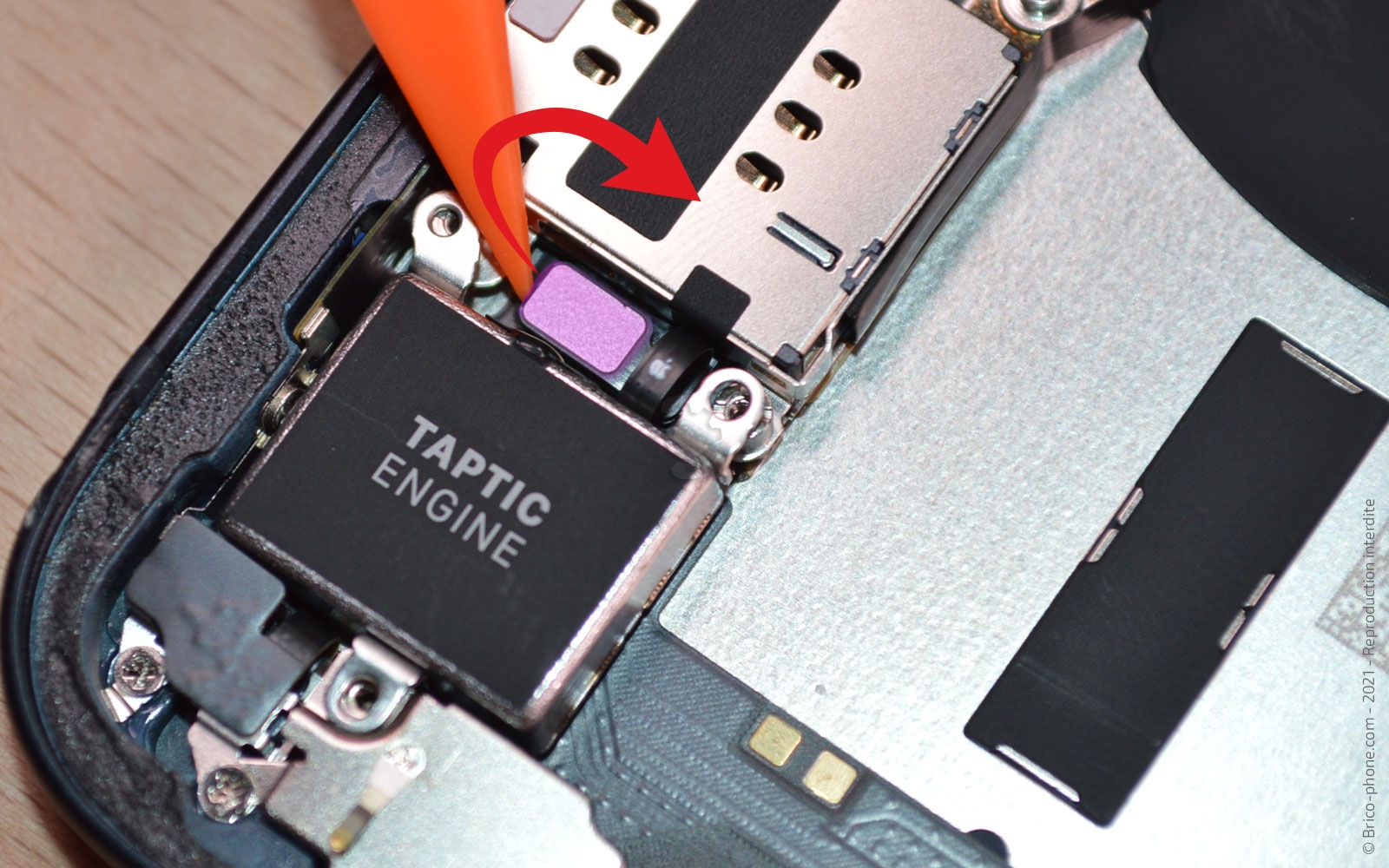

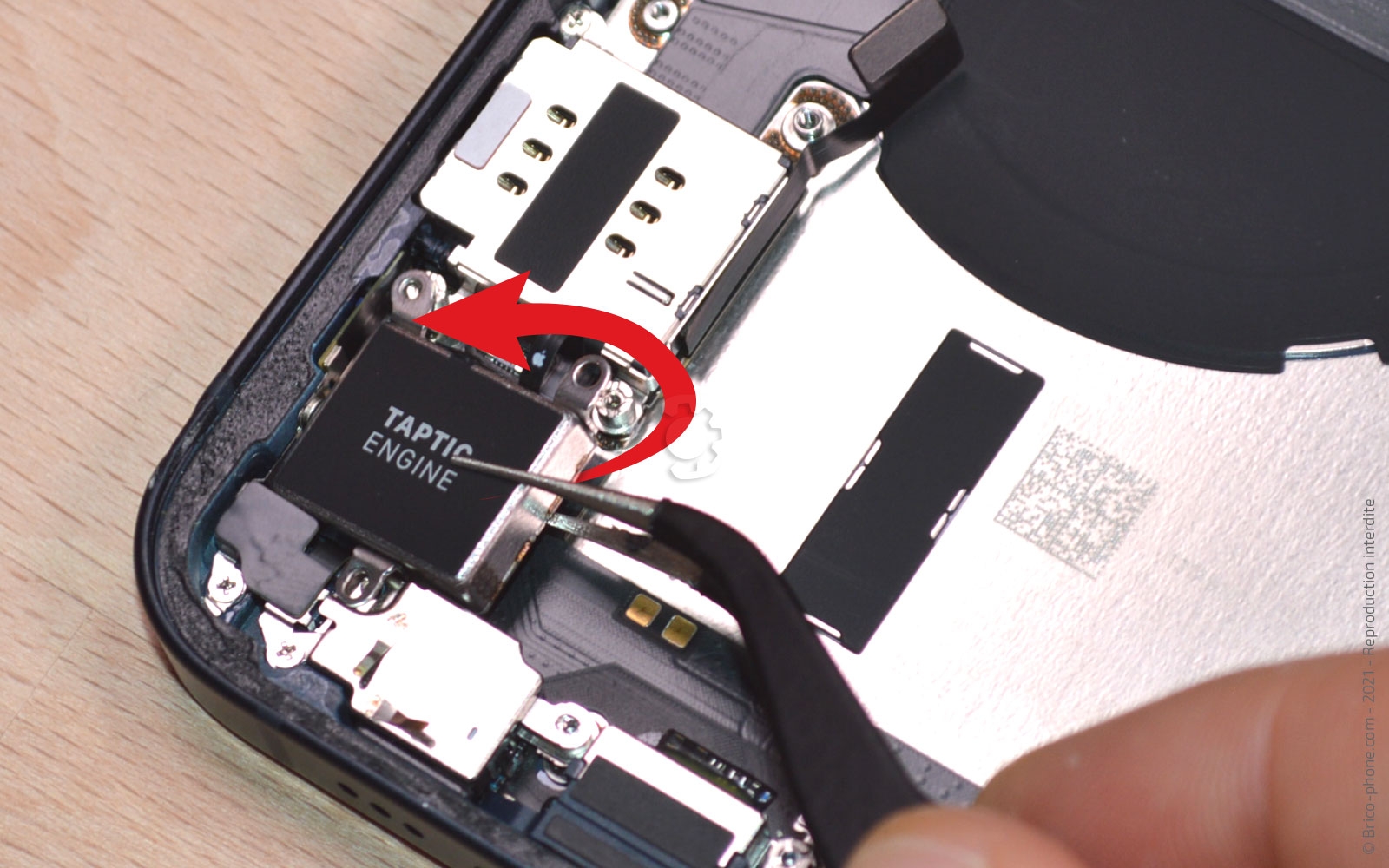

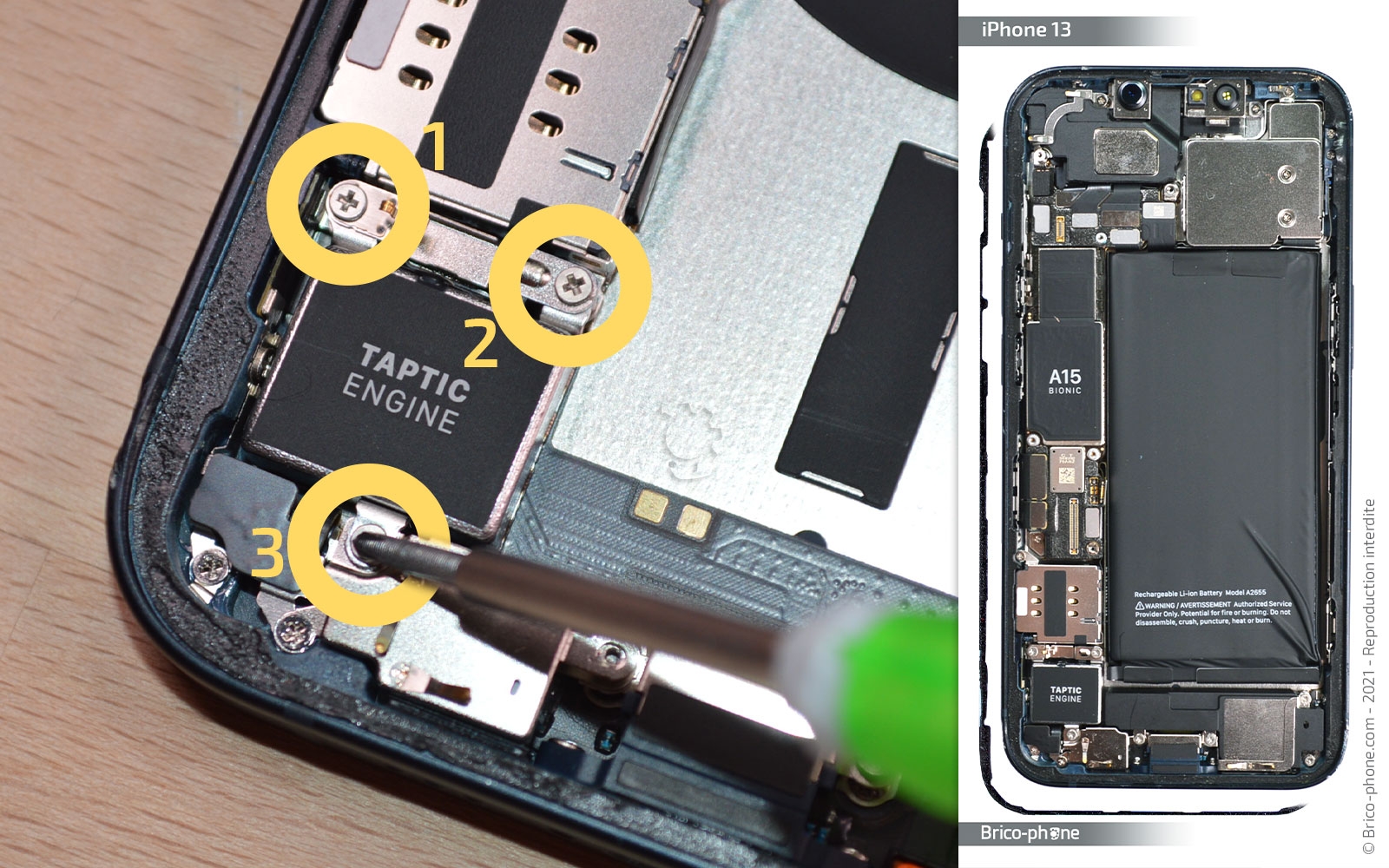

Ôtez les 3 vis cruciformes du vibreur puis récupérez la petite plaquette métallique #10.

Déconnectez la nappe du composant avant de le sortir du téléphone.

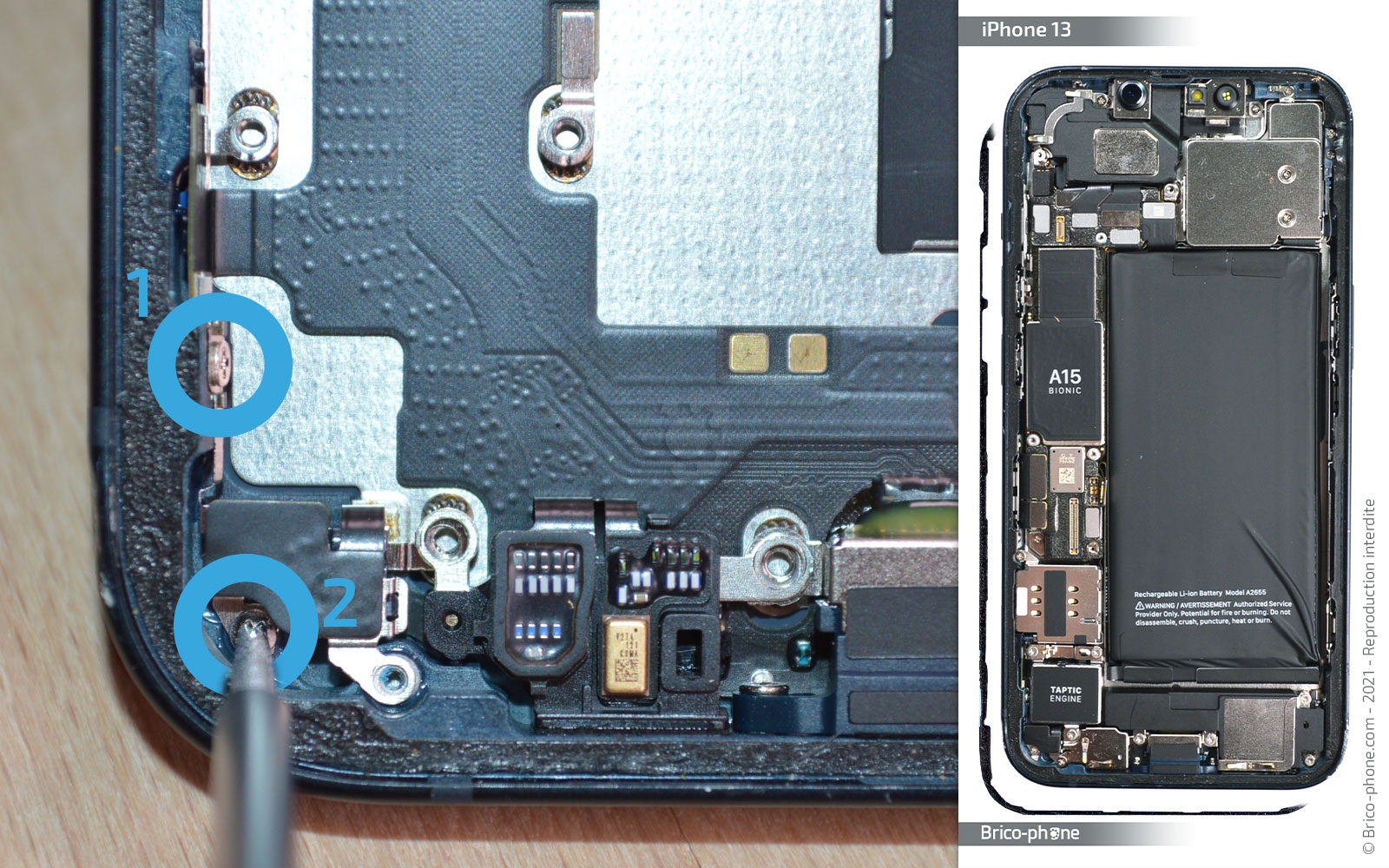

Avec le même tournevis que pour l'étape précédente, retirez la vis H1 ensuite attaquez-vous aux deux vis plates.

Poussez le loquet du tiroir Sim afin de pouvoir le sortir du téléphone.

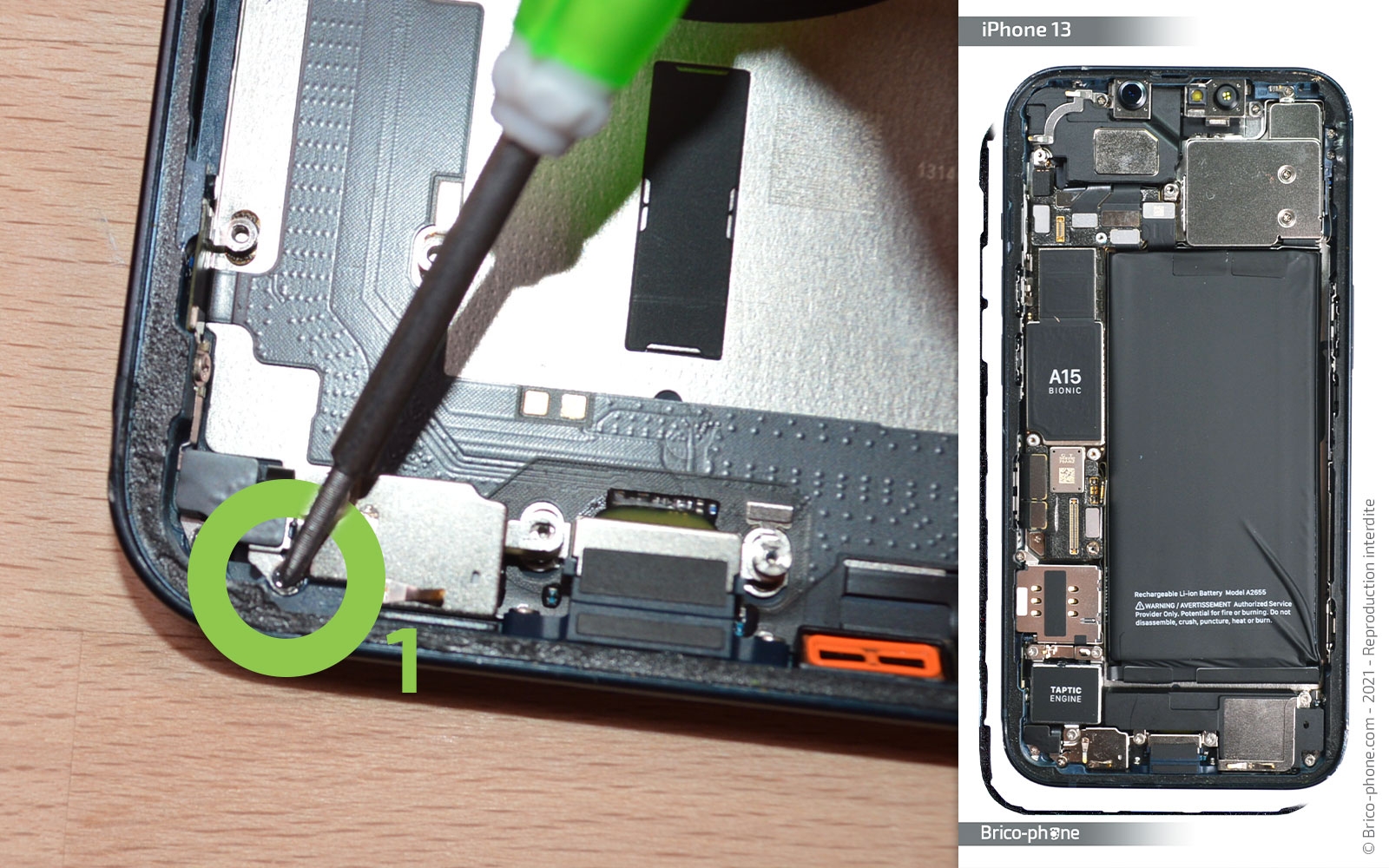

Retirez la vis i1 avec le tournevis crucifome puis chauffez la plaquette en métal avant de la saisir avec la brucelles.

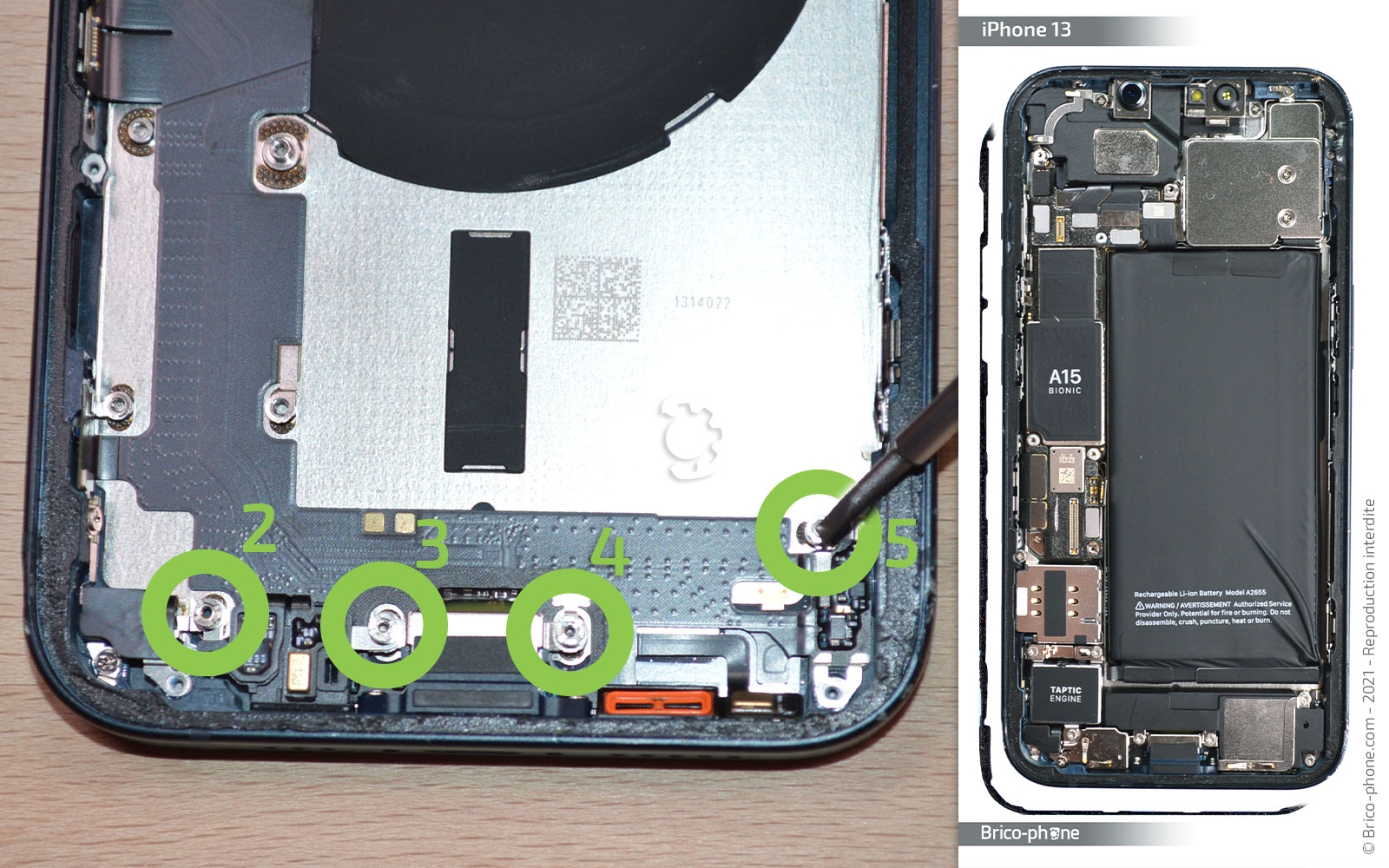

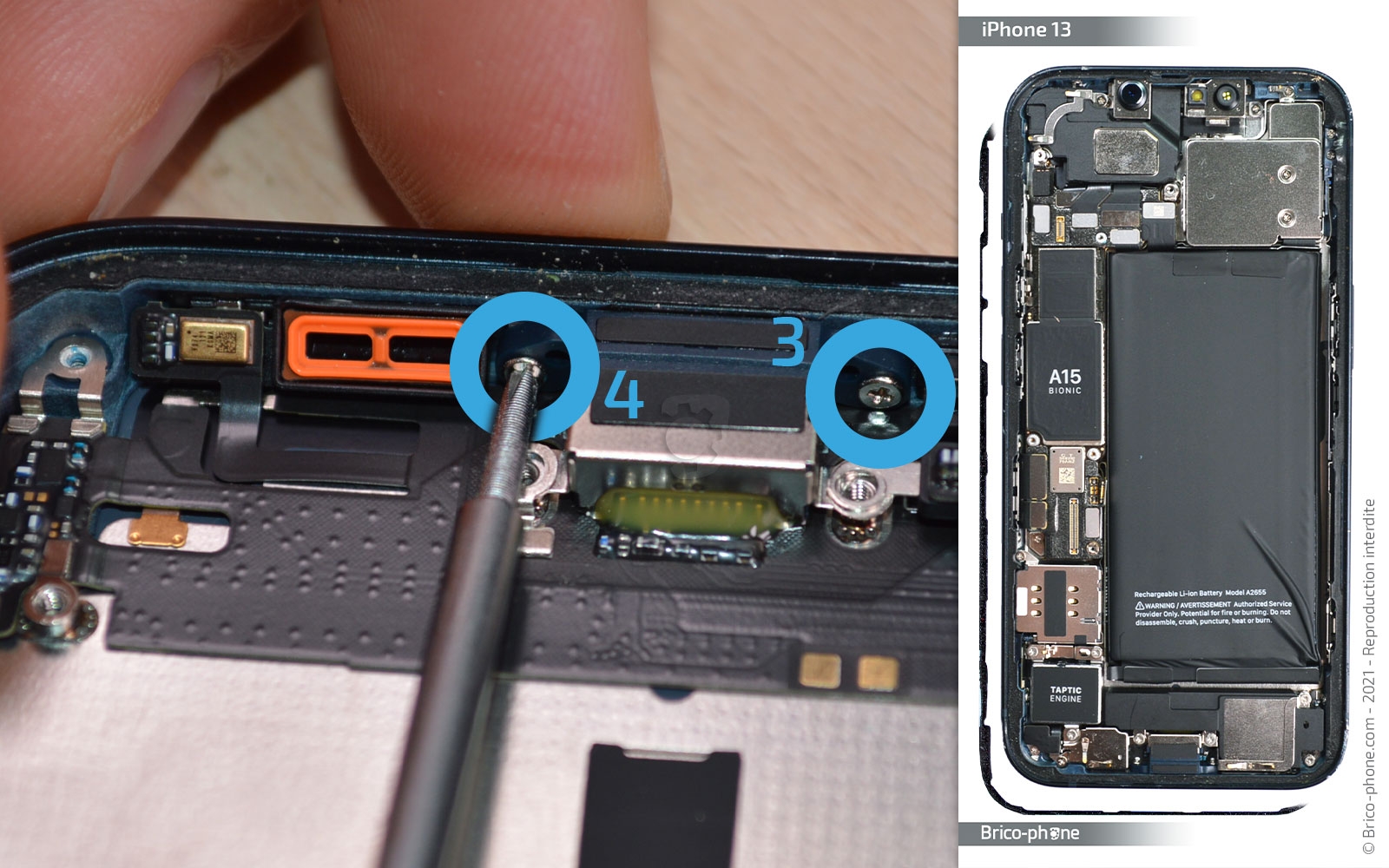

Ôtez les 4 vis plates i2, i3, i4, i5 puis les vis nommées J avec le tournevis cruciforme cette fois-ci.

Soulevez le capteur ainsi que le micro à l'aide de la pince métallique.

Retirez le support noir du connecteur de charge avant de décoller la partie située à gauche du châssis.

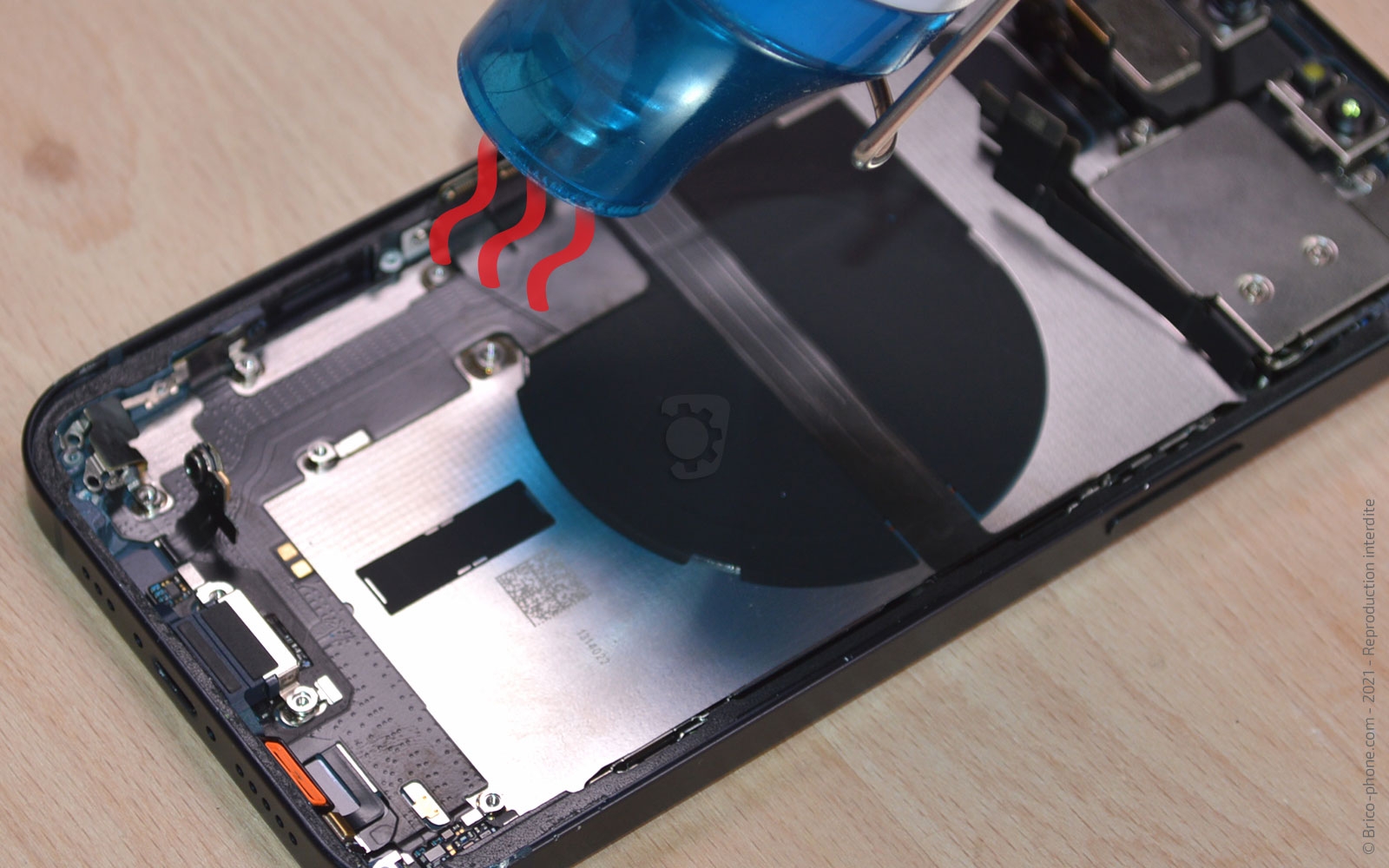

Chauffez la nappe du dock puis glissez le spudger sous le connecteur de charge de manière à le décoller entièrement du châssis.

Pensez à bien soulever le micro situé à droite avant de sortir entièrement le composant.

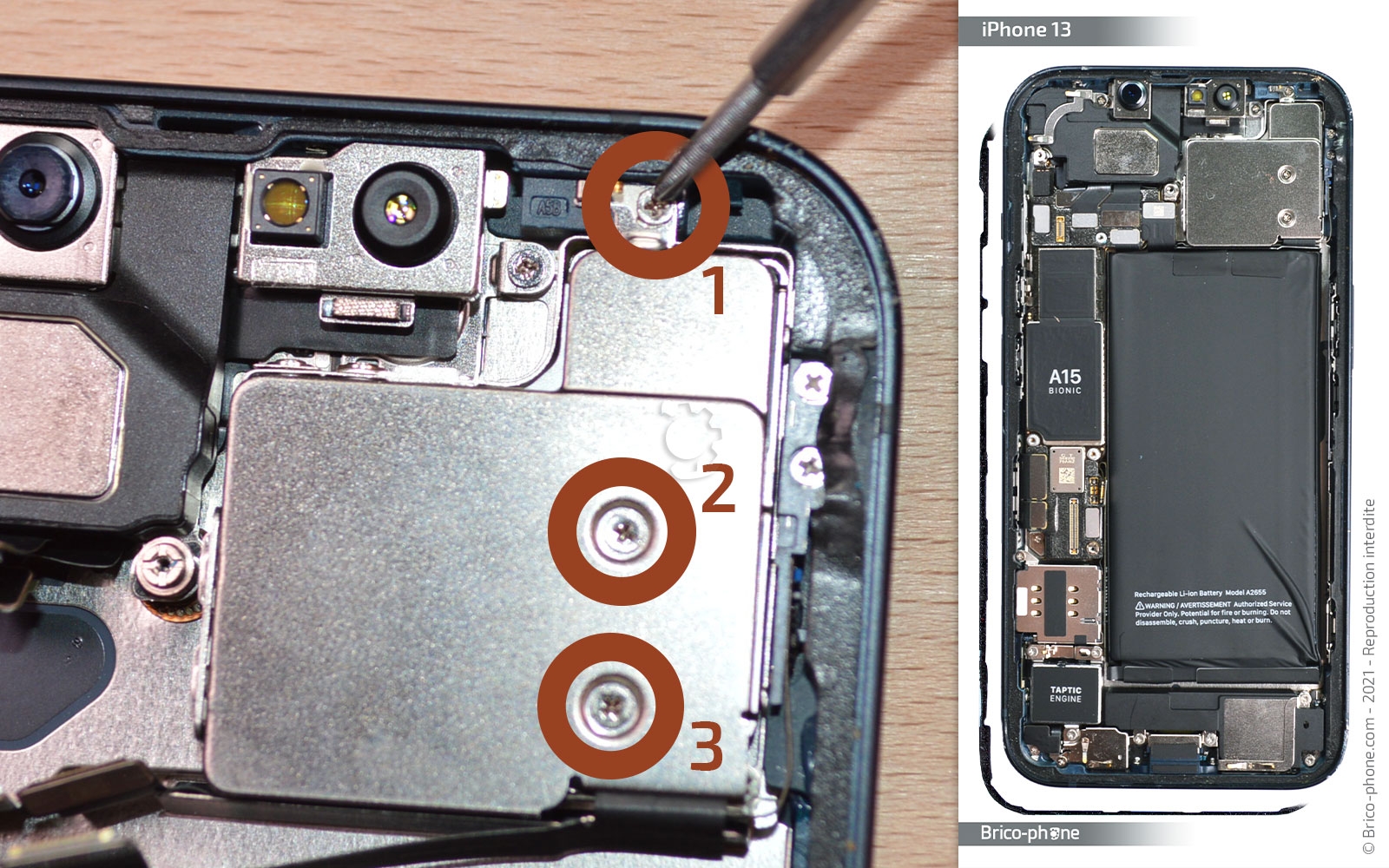

En vous aidant du tournevis cruciforme, ôtez les 3 vis de la plaquette métallique des caméras arrière.

Une fois la protection retirée, insérez le levier en nylon entre le rebord du châssis et le composant pour faire levier afin de récupérer le bloc appareil photo.

Retirez la vis L2 avec le tournevis plat puis la vis L1 avec le cruciforme.

Attrapez le composant avec la pincette pour le mettre de coté.

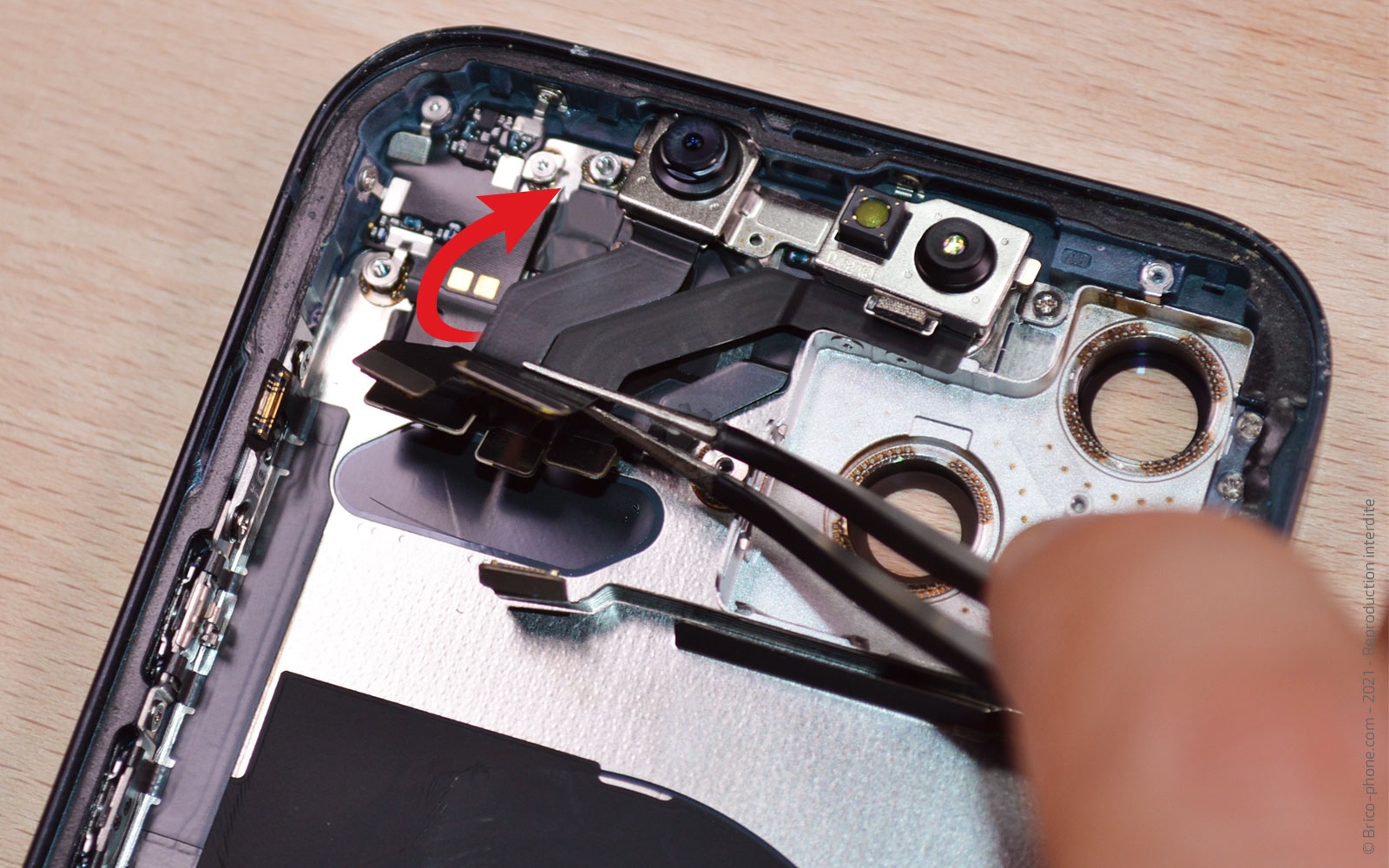

Saisissez le module des caméras avant avec le même ustensile.

Enlevez les vis cruciforme nommées M afin de pouvoir récupérer la petite plaquette #20.

Par la suite, glissez le levier sous la nappe située sous l'emplacement du module des caméras arrière afin de la décoller.

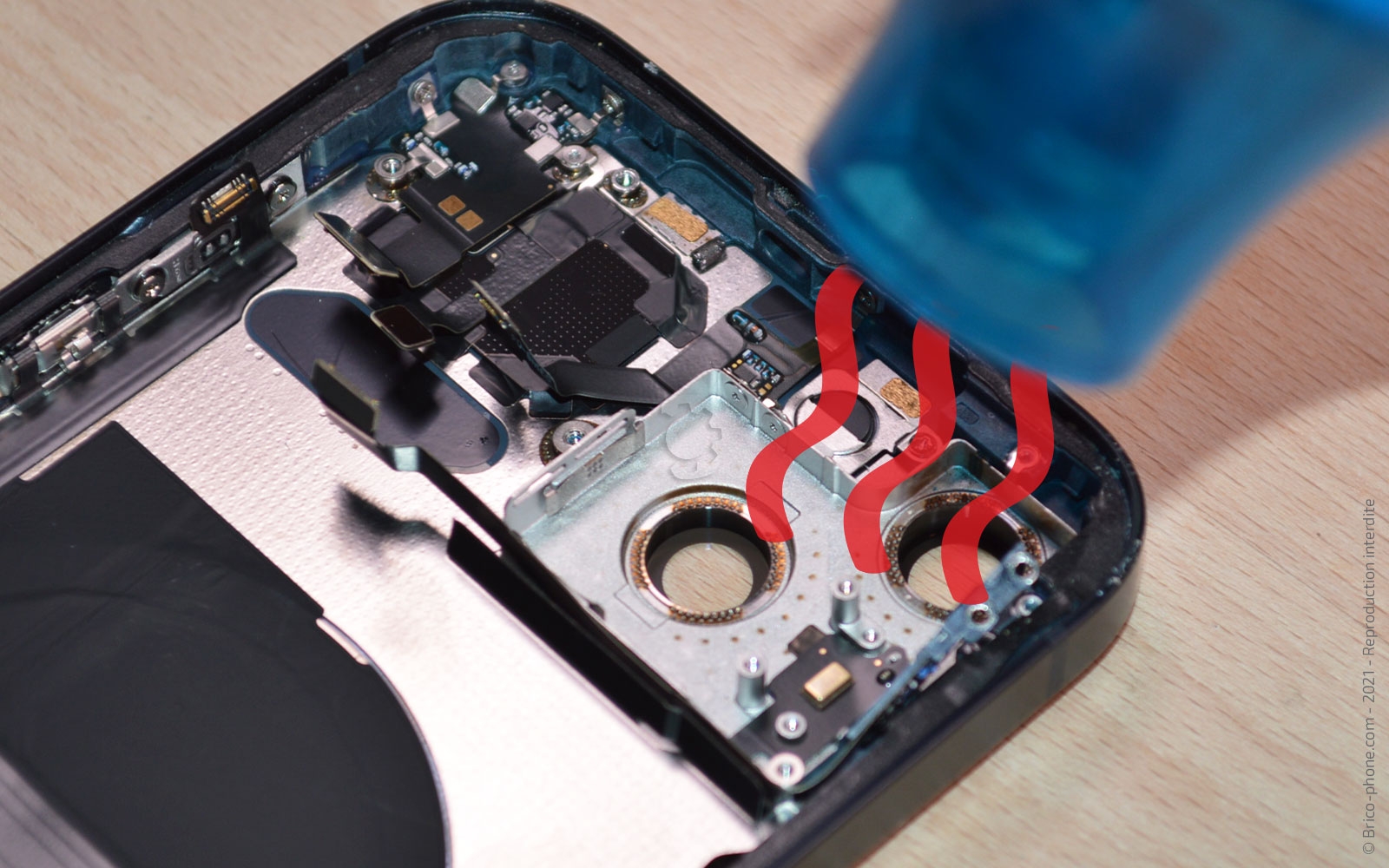

Détachez la partie droite de la nappe avant de chauffer légèrement le micro.

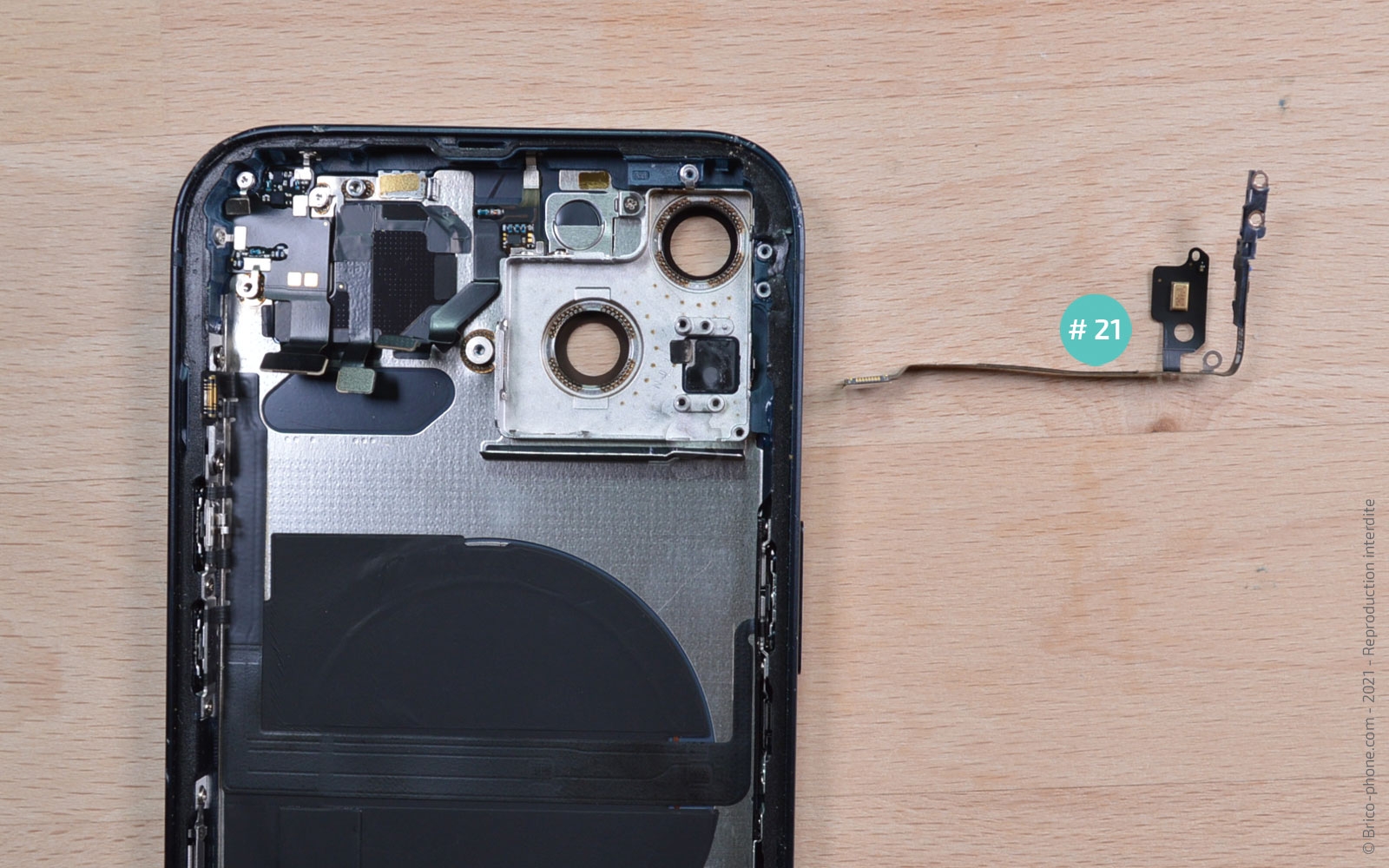

Décollez la nappe entièrement à l'aide de la pincette en métal.

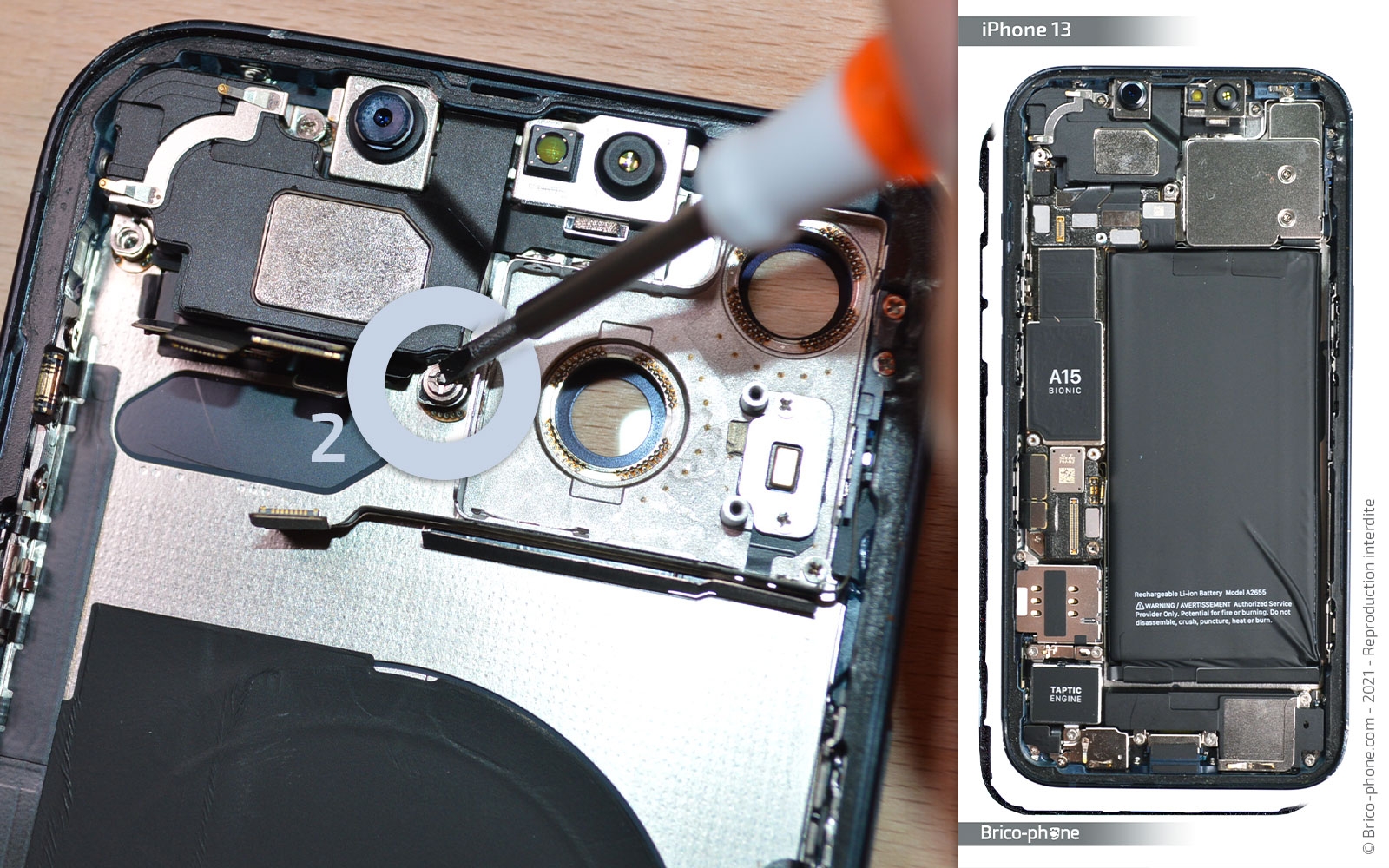

Retirez les vis nommées N à l'aide du tournevis cruciforme puis du triwing.

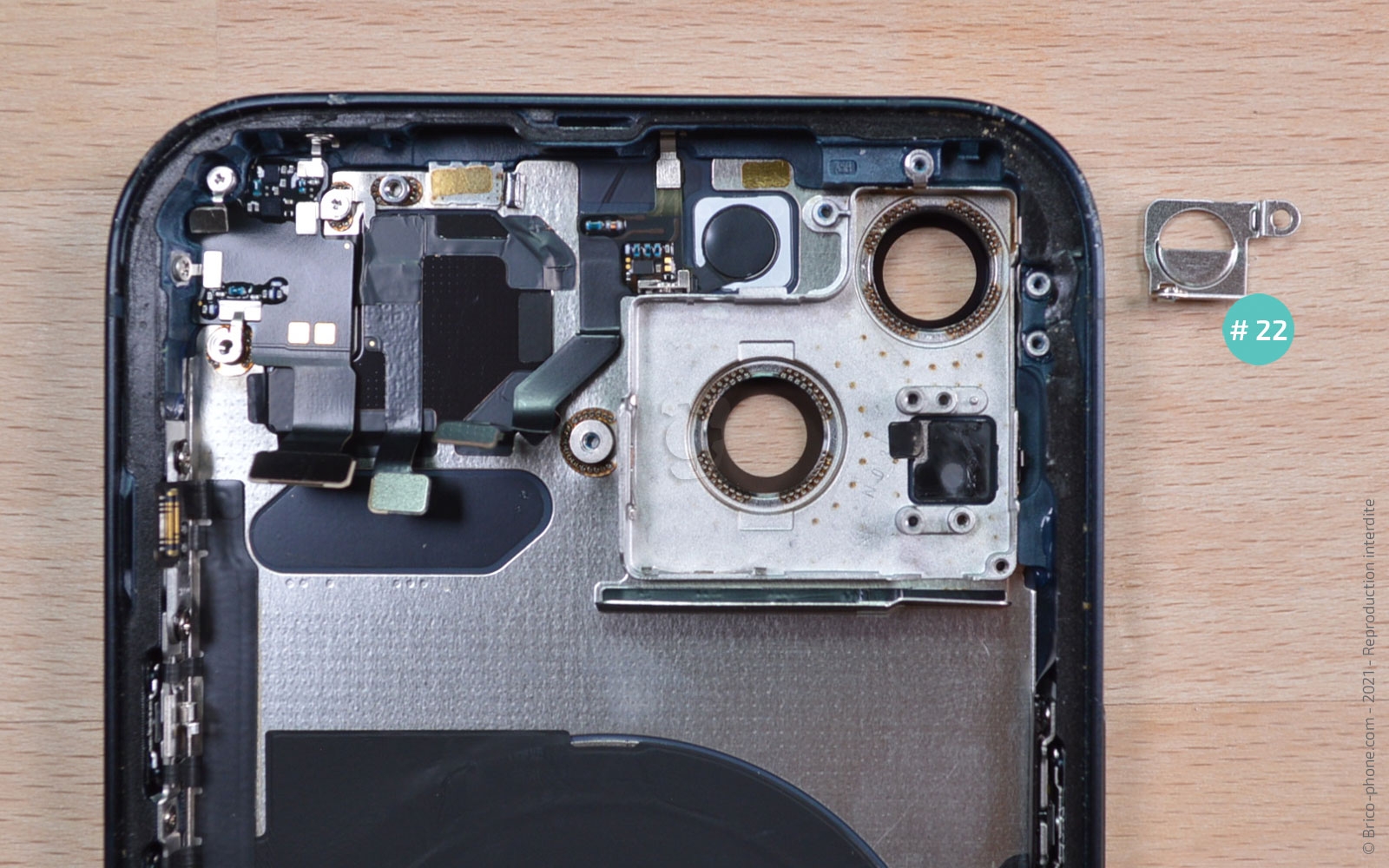

Récupérez la plaquette #22.

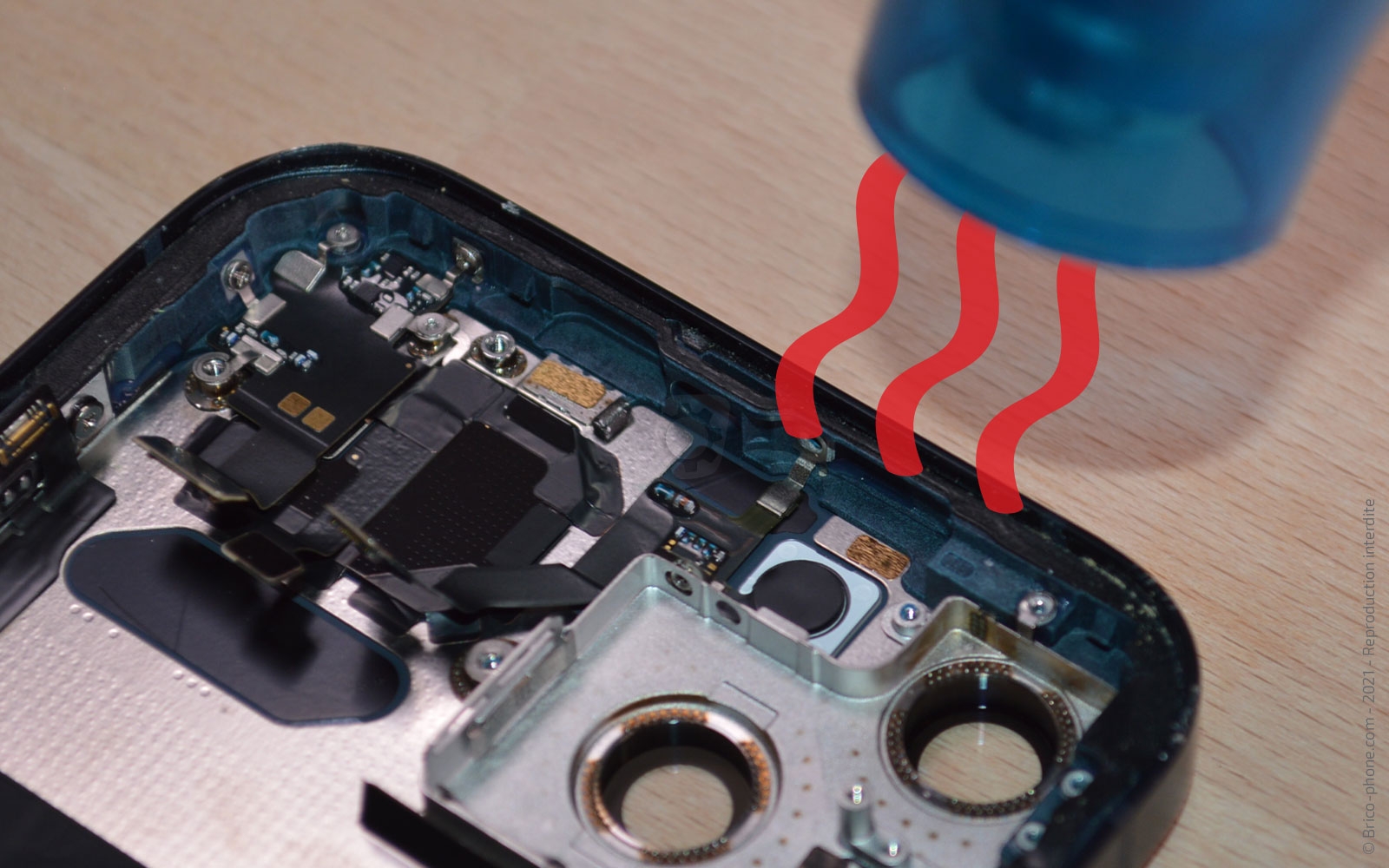

Chauffez la nappe du flash puis décollez cette dernière délicatement à l'aide de la pincette.

Si vous changez ce composant, il est possible qu'elle soit livré avec un joint par défaut de couleur noir.
Si vous souhaitez conserver la couleur initiale du joint, récupérez votre joint d'origine sur la nappe défectueuse.
Puis, remplacez le joint de la nouvelle pièce par celui que vous venez de récupérer.

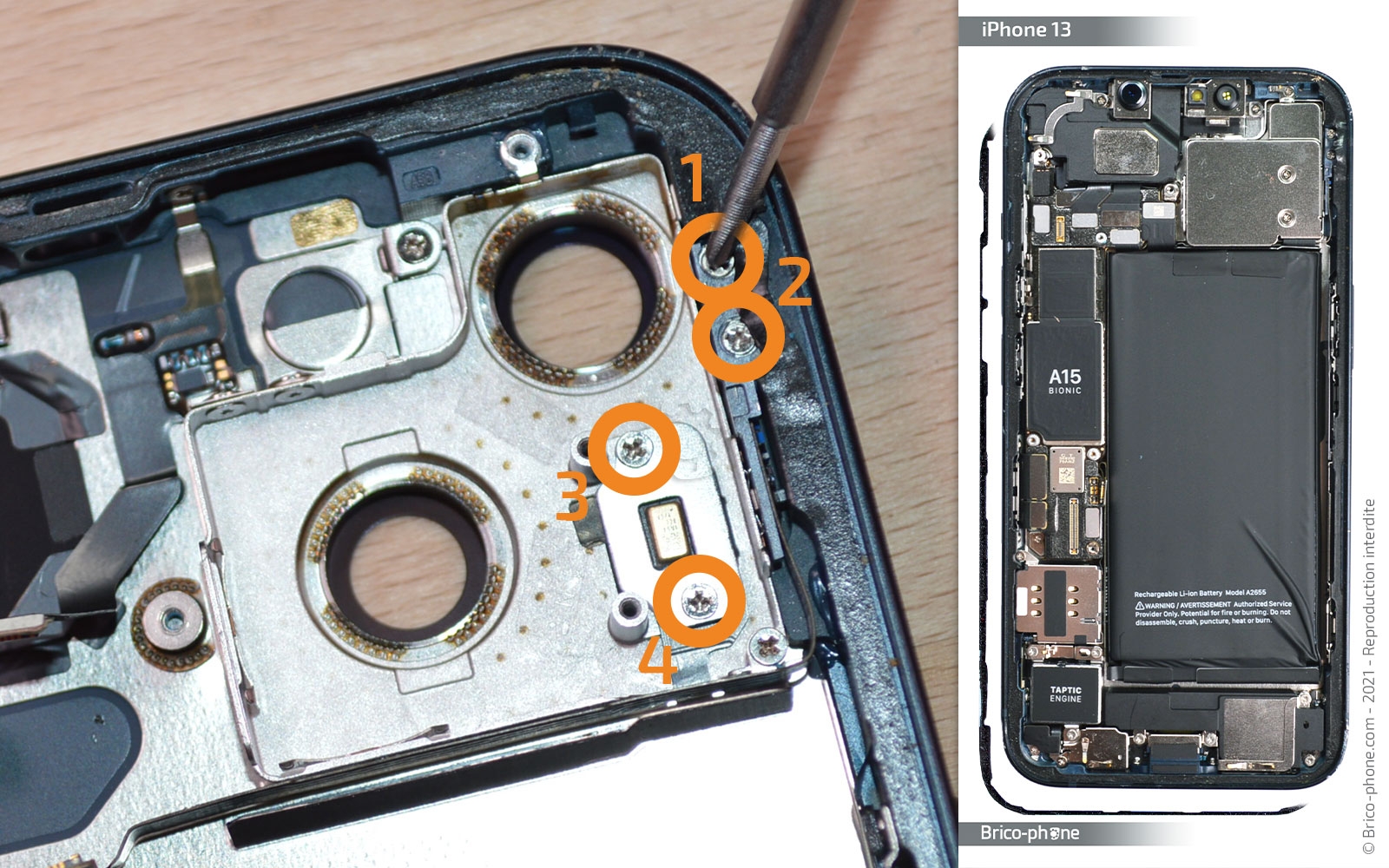

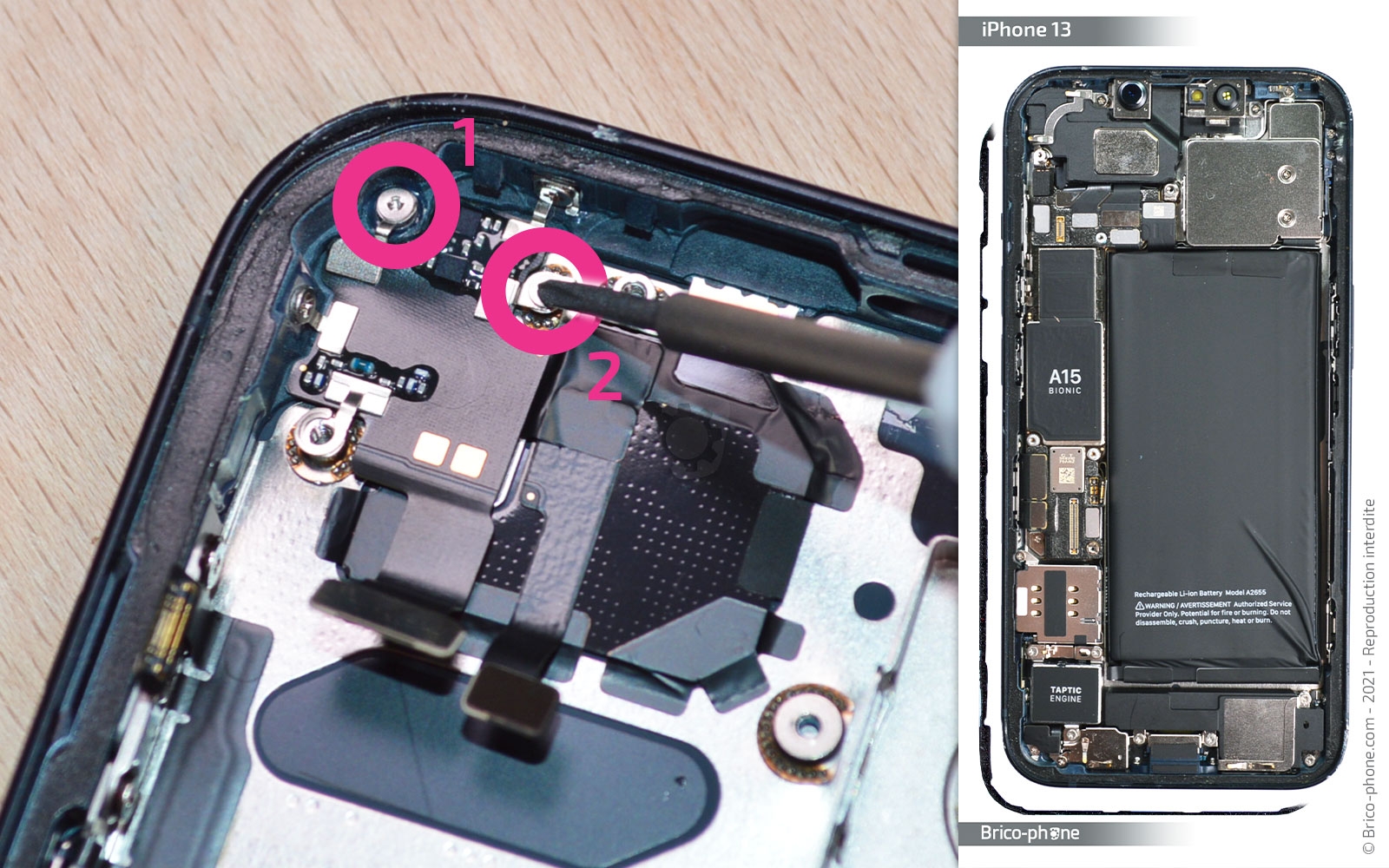

Retirez les vis O1 et O2 avec le tournevis triwing.

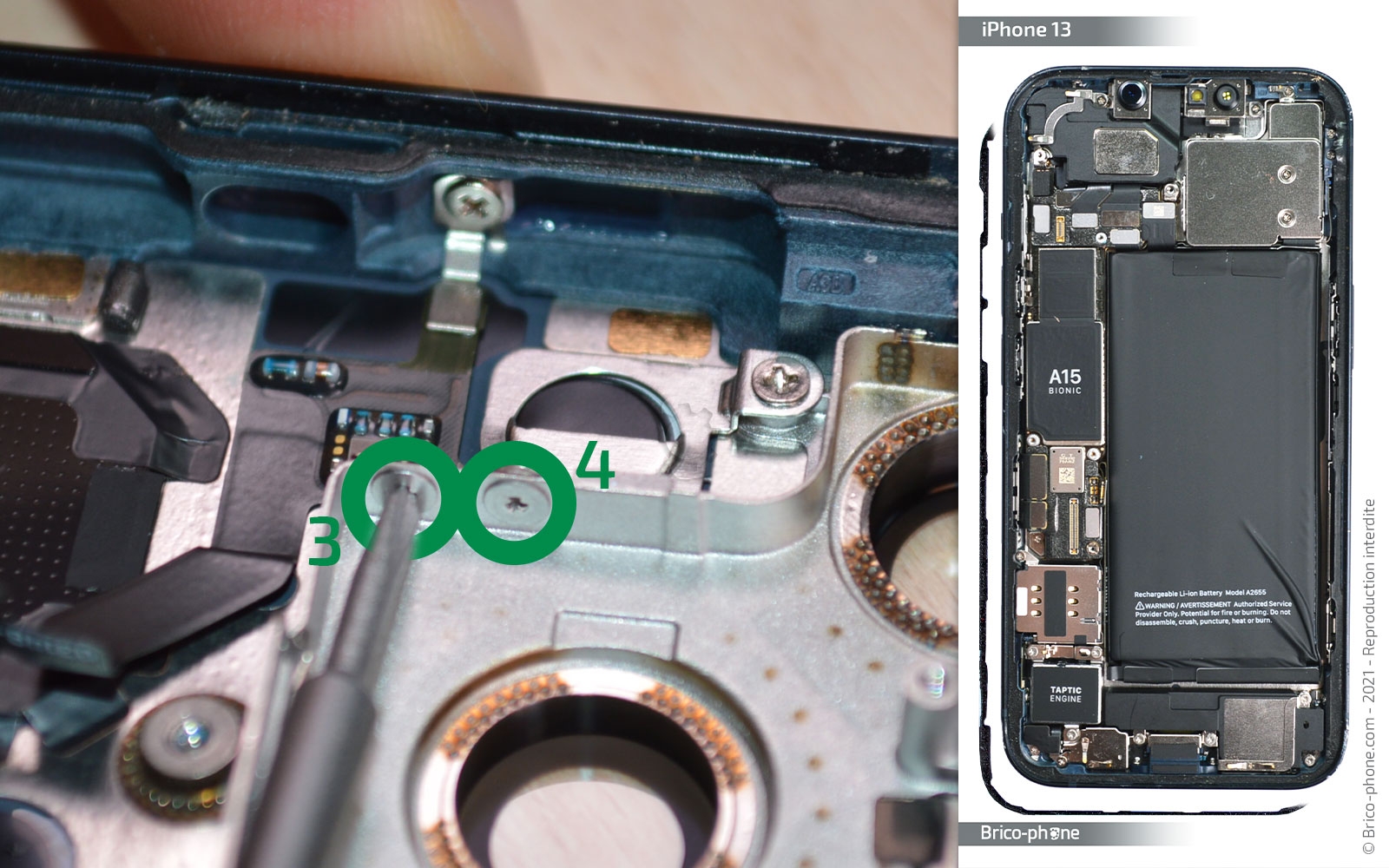

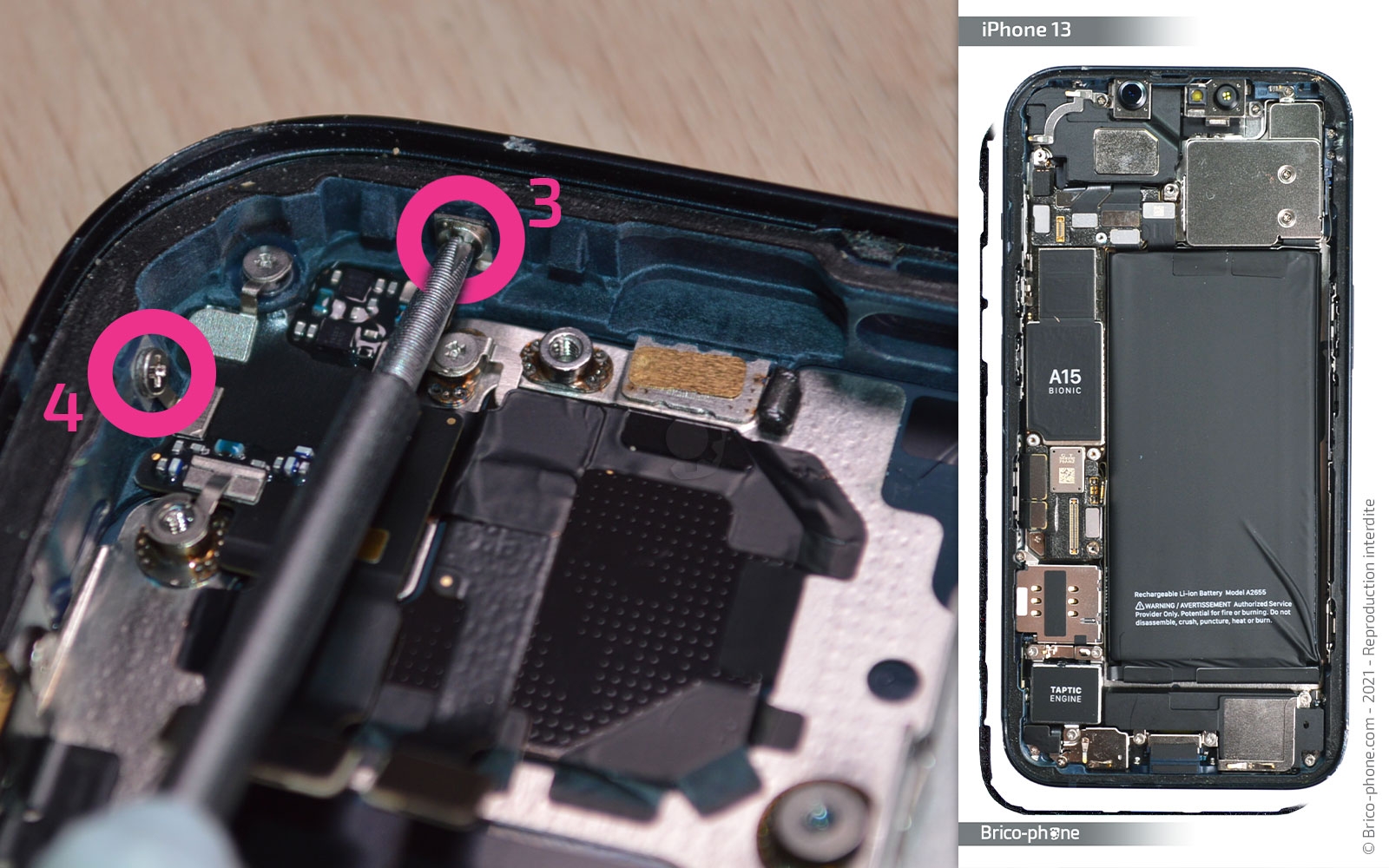

Ensuite, attaquez-vous au vis 03 et 04 avec le tournevis cruciforme.

Maintenant il vous faut chauffer la nappe réseau afin de pouvoir insérer le spudger dessous pour décoller l'élément #24.

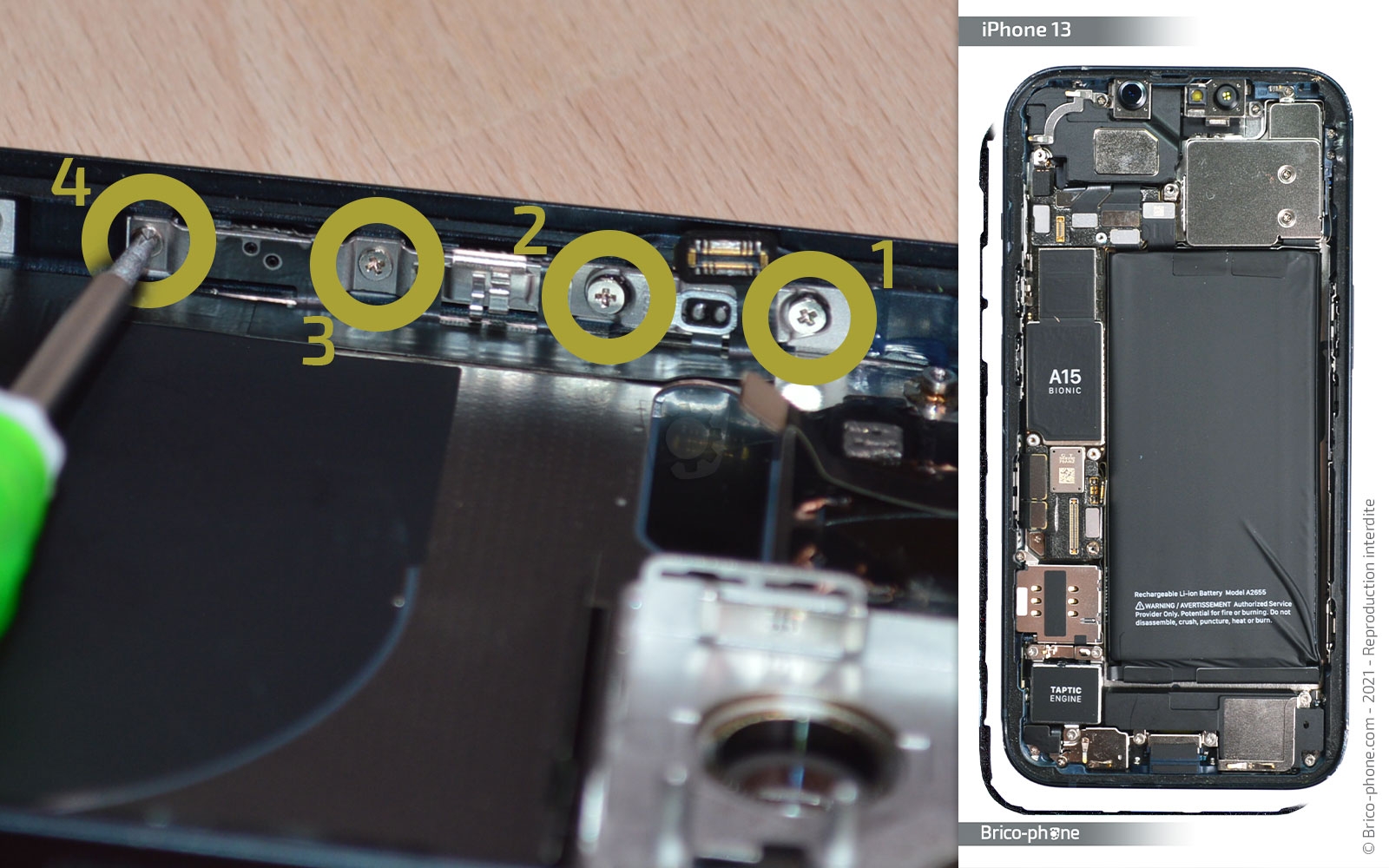

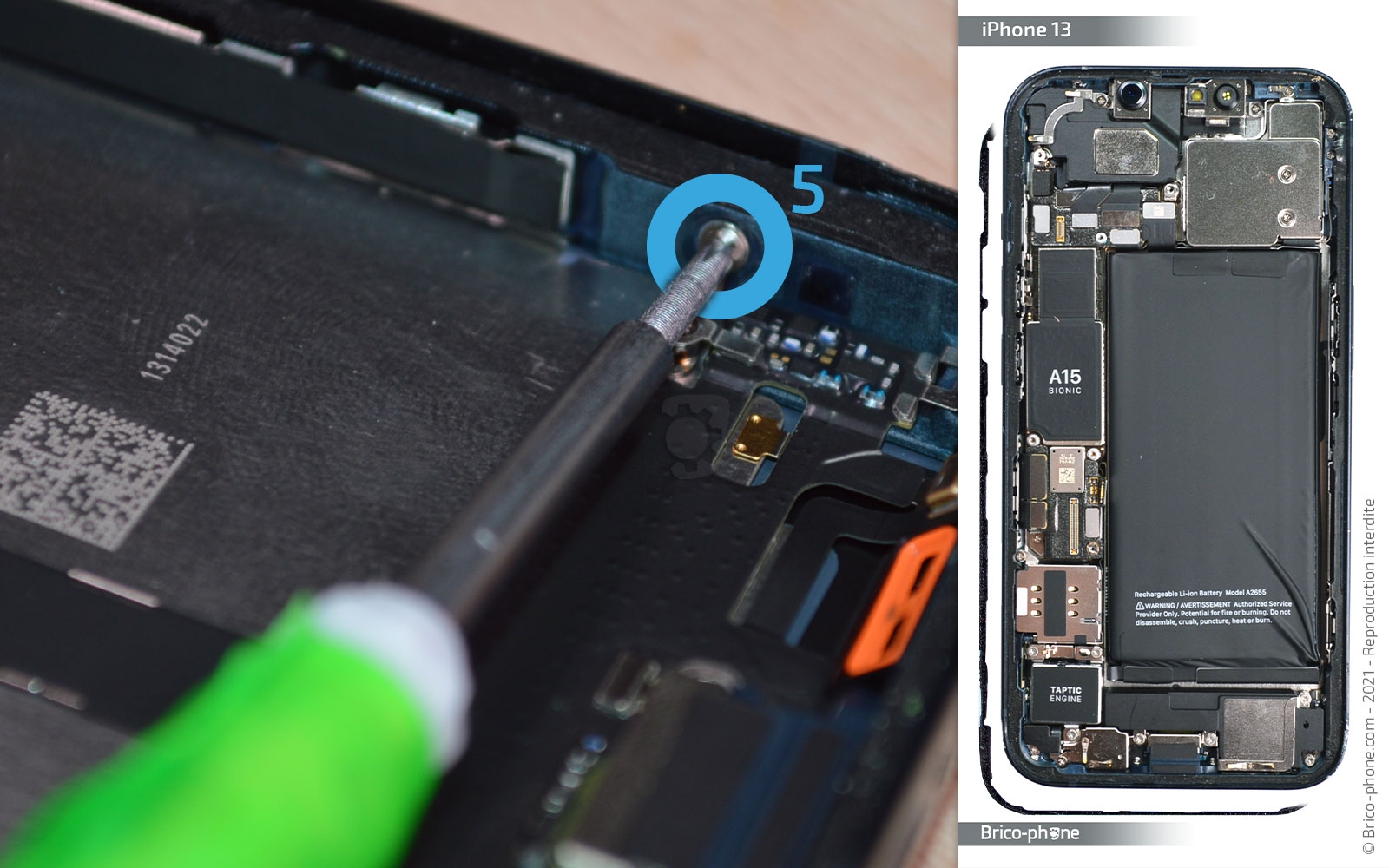

Sortez les vis situées sur les tranches du châssis de votre iPhone 13.

Pensez à retirer l'adhésif noir placé sur les vis de droite.

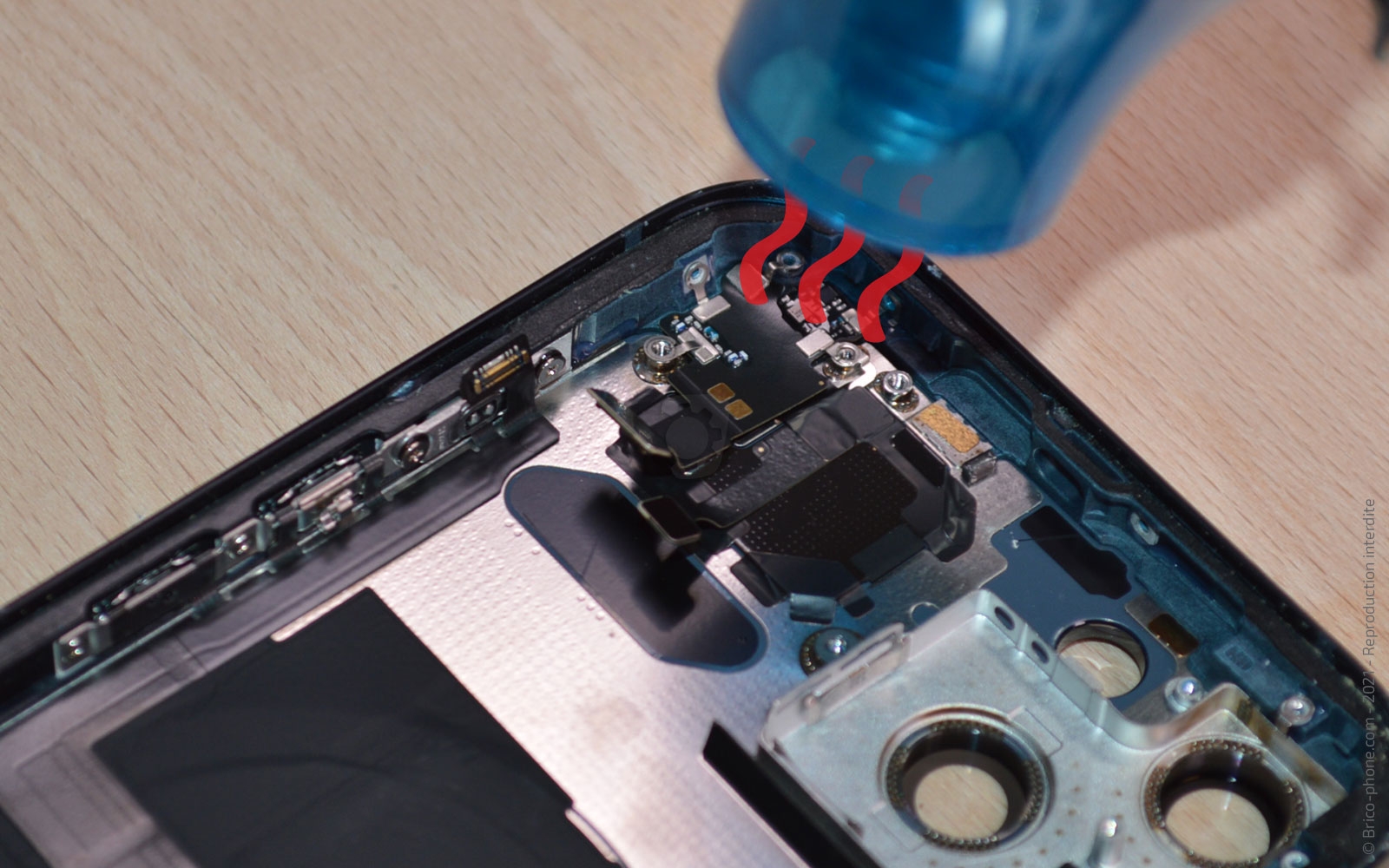

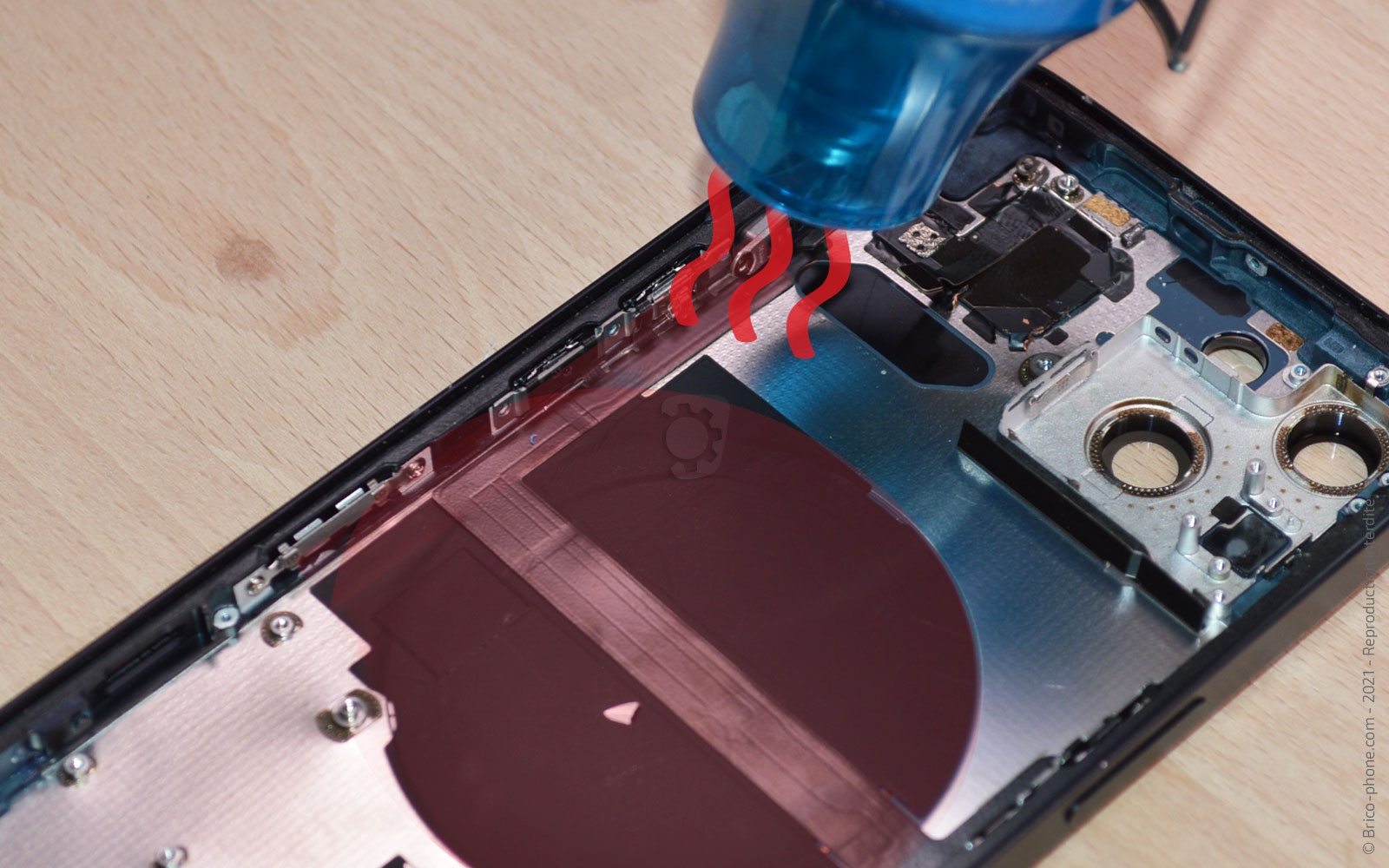

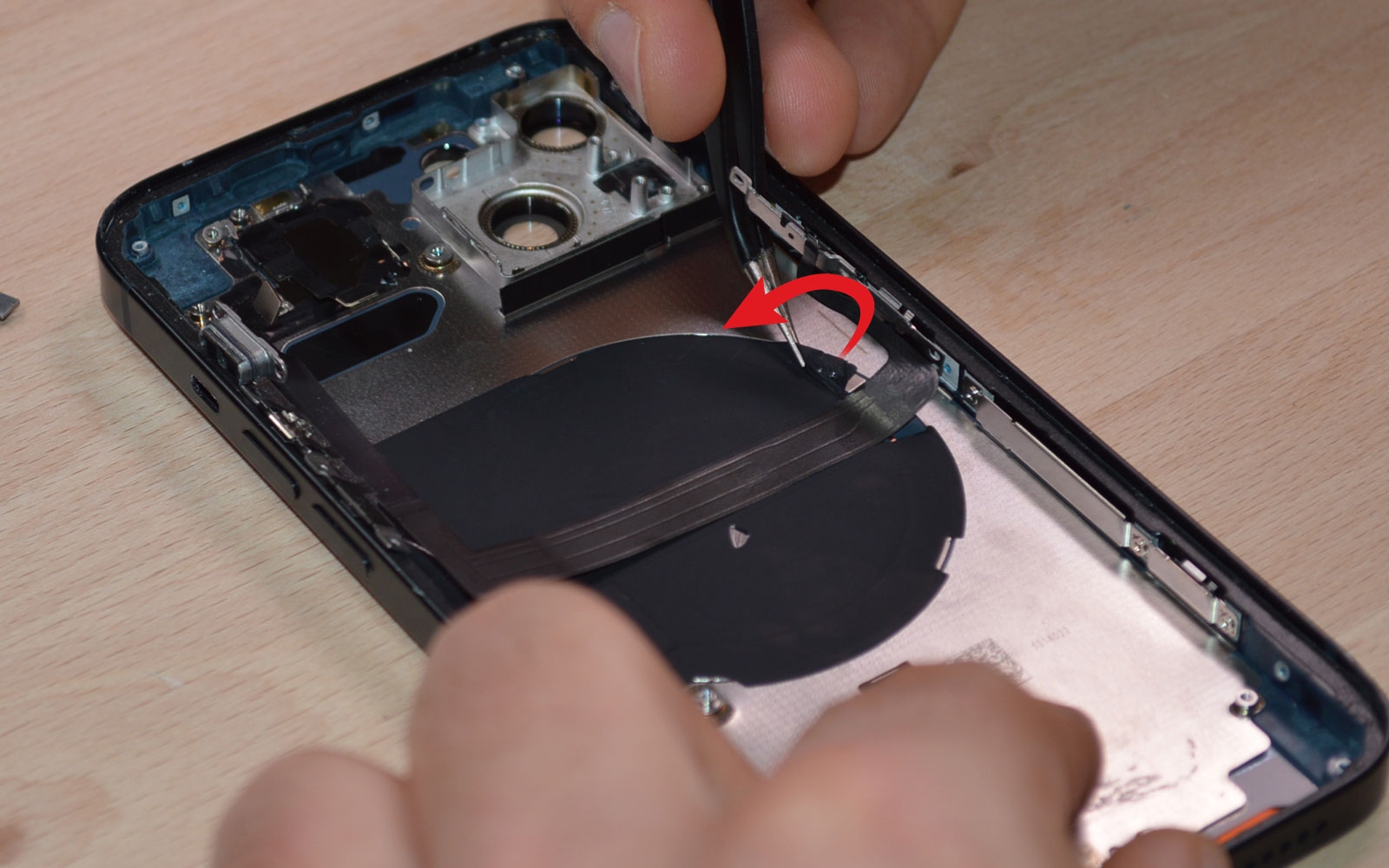

Chauffez la nappe à induction avec le décapeur thermique.

Ensuite, décollez les cotés à l'aide du levier en nylon.

N'hésitez pas à rechauffer si vous rencontrez de la résistance.

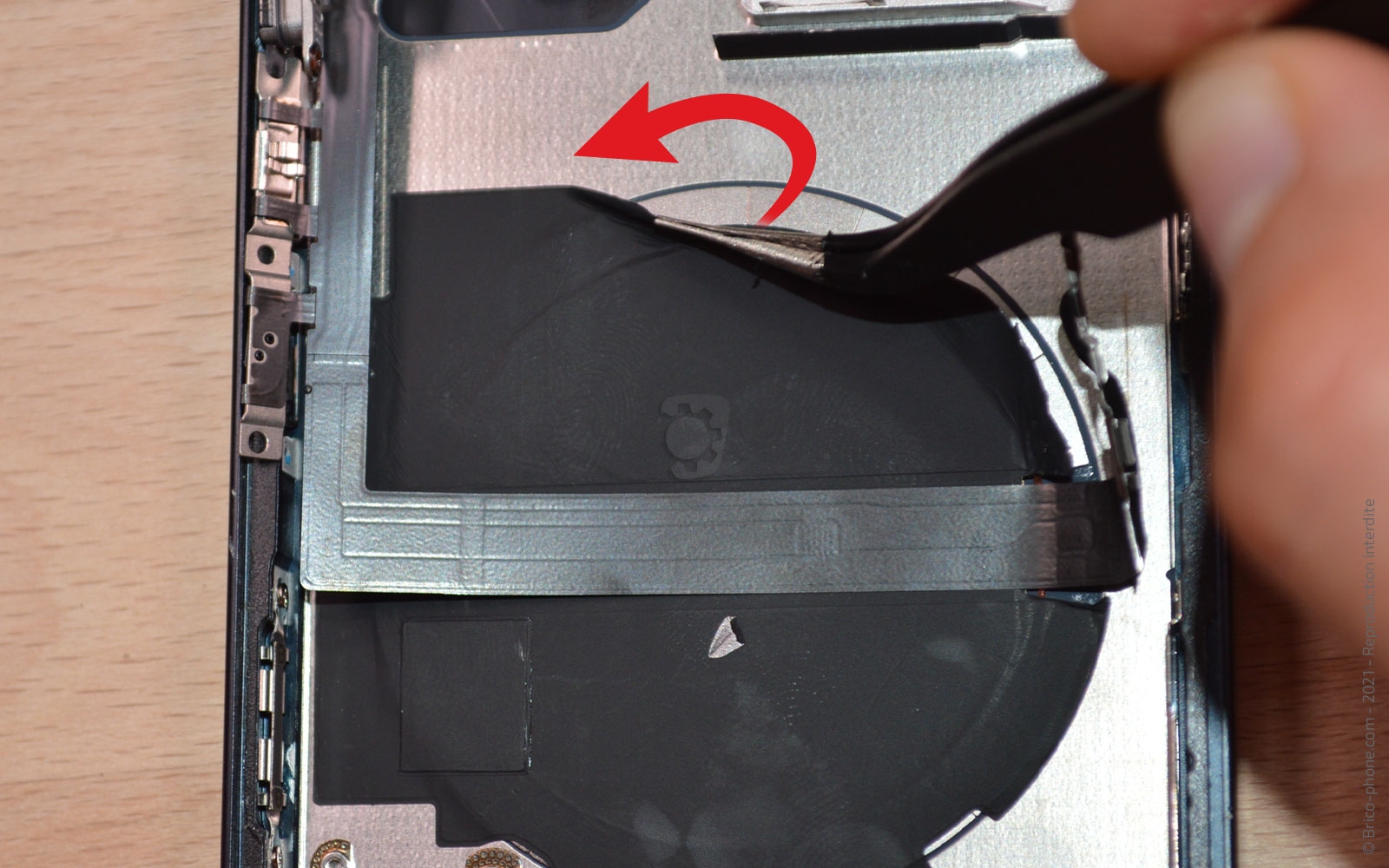

A l'aide de la pincette, décollez les bords de la nappe afin de pouvoir par la suite glisser le spudger sous le composant pour terminer le décollage de l'élément #26.

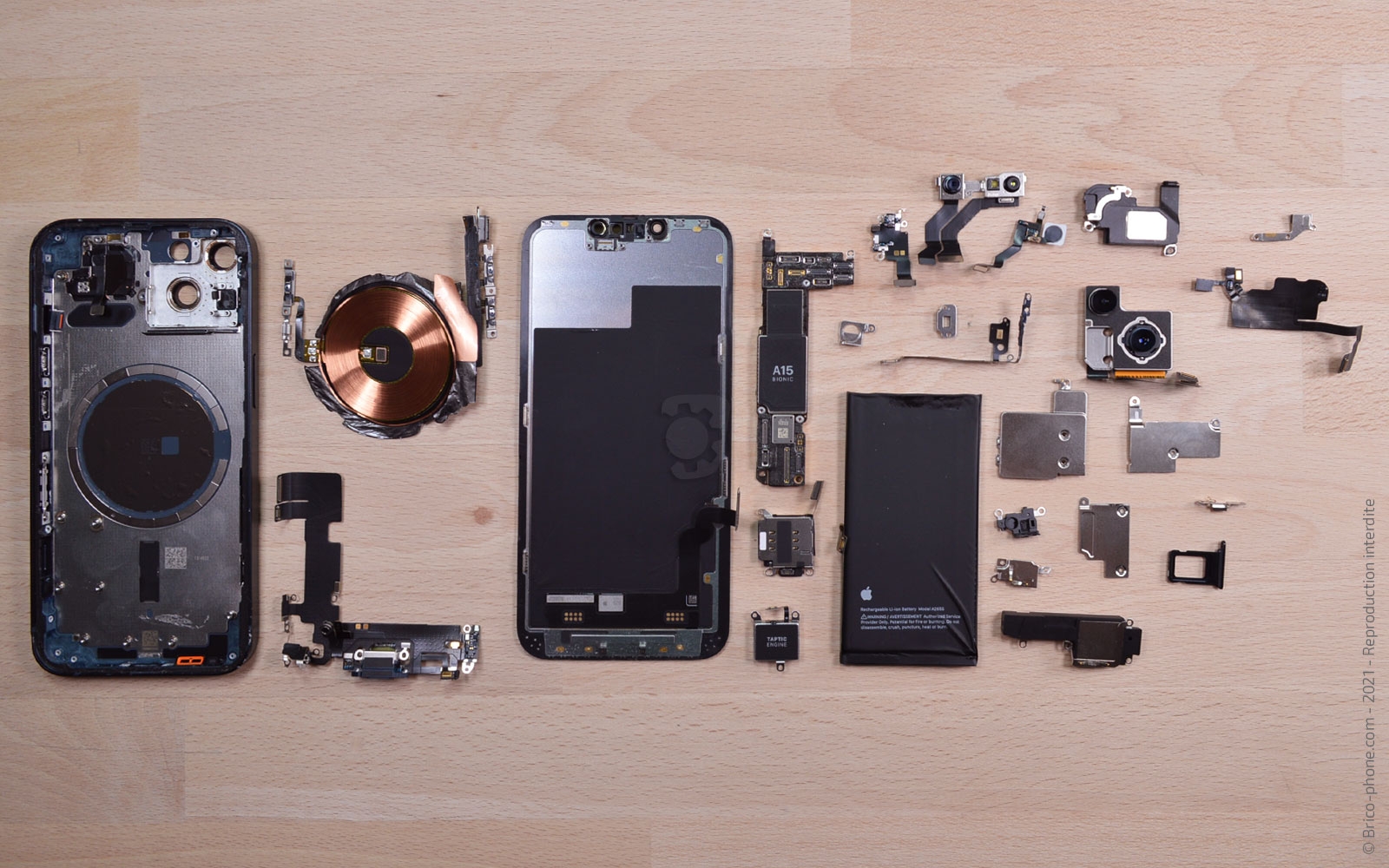

Cette photo reprend toutes les pièces qui composent votre iPhone 13.

Si vous souhaitez remonter votre téléphone, il vous suffit de suivre les étapes précédentes dans le sens contraire.
