Guide de réparation sur iPhone 13 Pro

Temps estimé : 105 min
Difficulté : 4/5
Note de réparabilité : 12/20
iPhone 13 Pro | Temps estimé : 105 min | Difficulté : 4/5

Vous voulez réparer l'un des composants de votre iPhone 13 Pro, comme les caméras arrière, l'écouteur de l'oreille, le vibreur ou le haut-parleur externe ? Pour vous guider, Brico-Phone vous propose ce guide de réparation qui reprend toutes les étapes afin de procéder au changement de la pièce défectueuse.

En fonction de la pièce cassée, il n'est pas nécessaire de suivre tout le tutoriel. Nous vous invitons à le regarder une première fois afin de connaître les étapes nécessaires au remplacement de la pièce.

Diagnostic

Grâce à ce tutoriel, vous pourrez changer les petits composants que l'on trouve dans cet iPhone 13 Pro comme les nappes, les antennes, ...
Par la même occasion, vous aurez une idée de ce qui compose ce nouvel iPhone.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier

Avant de commencer
Avant de débuter, vous devez savoir si vous possédez le bon modèle.

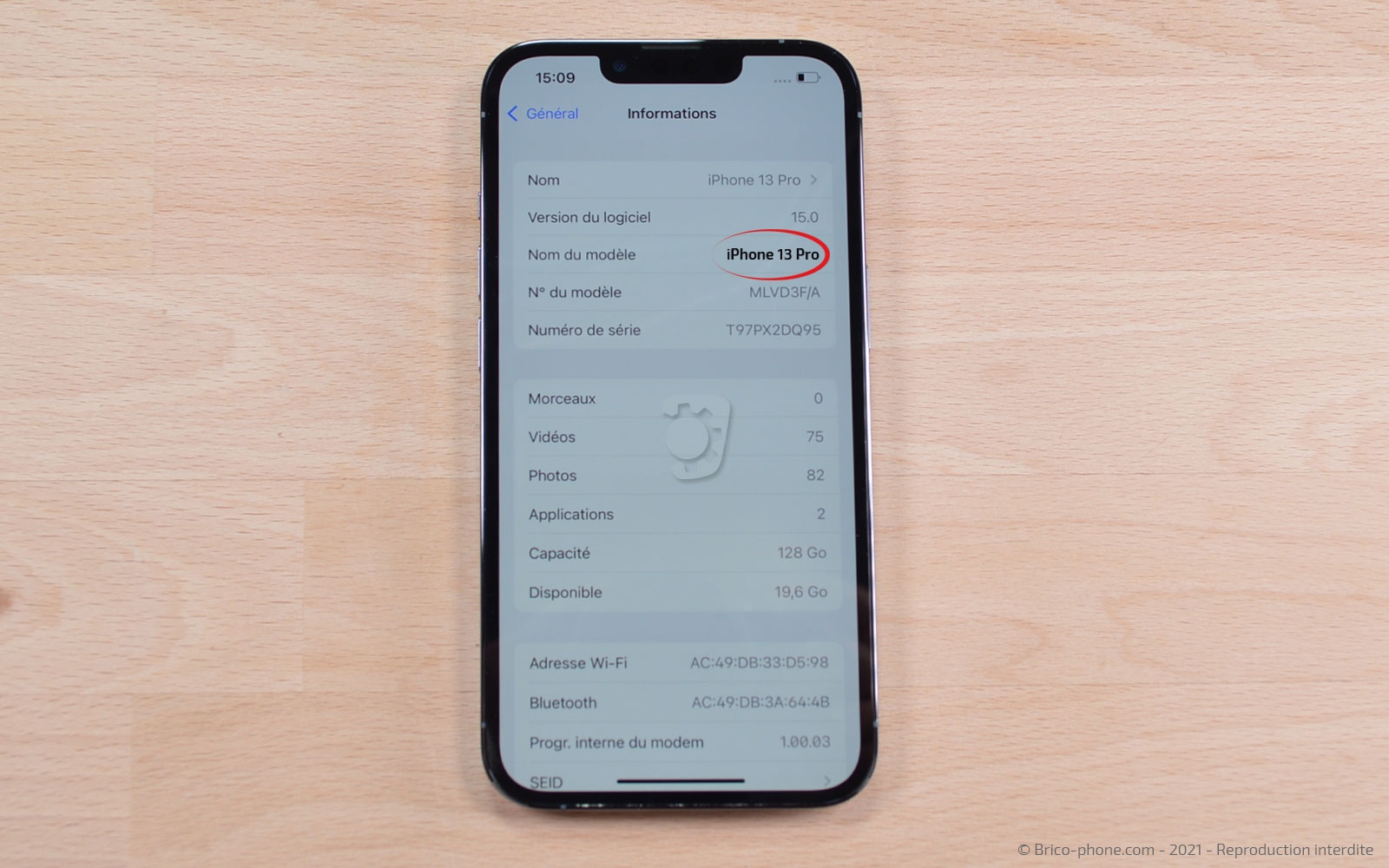

Allez dans les réglages, Général et Informations.
Quand vous cliquez sur la ligne N° de modèle et que la référence A2638 apparaît ou que sur la ligne nom du modèle vous avez iPhone 13 Pro, vous avez le bon modèle pour suivre ce tutoriel.

Vous pouvez également retrouver le numéro de modèle gravé à l'intérieur de l'emplacement du tiroir de la carte Sim.

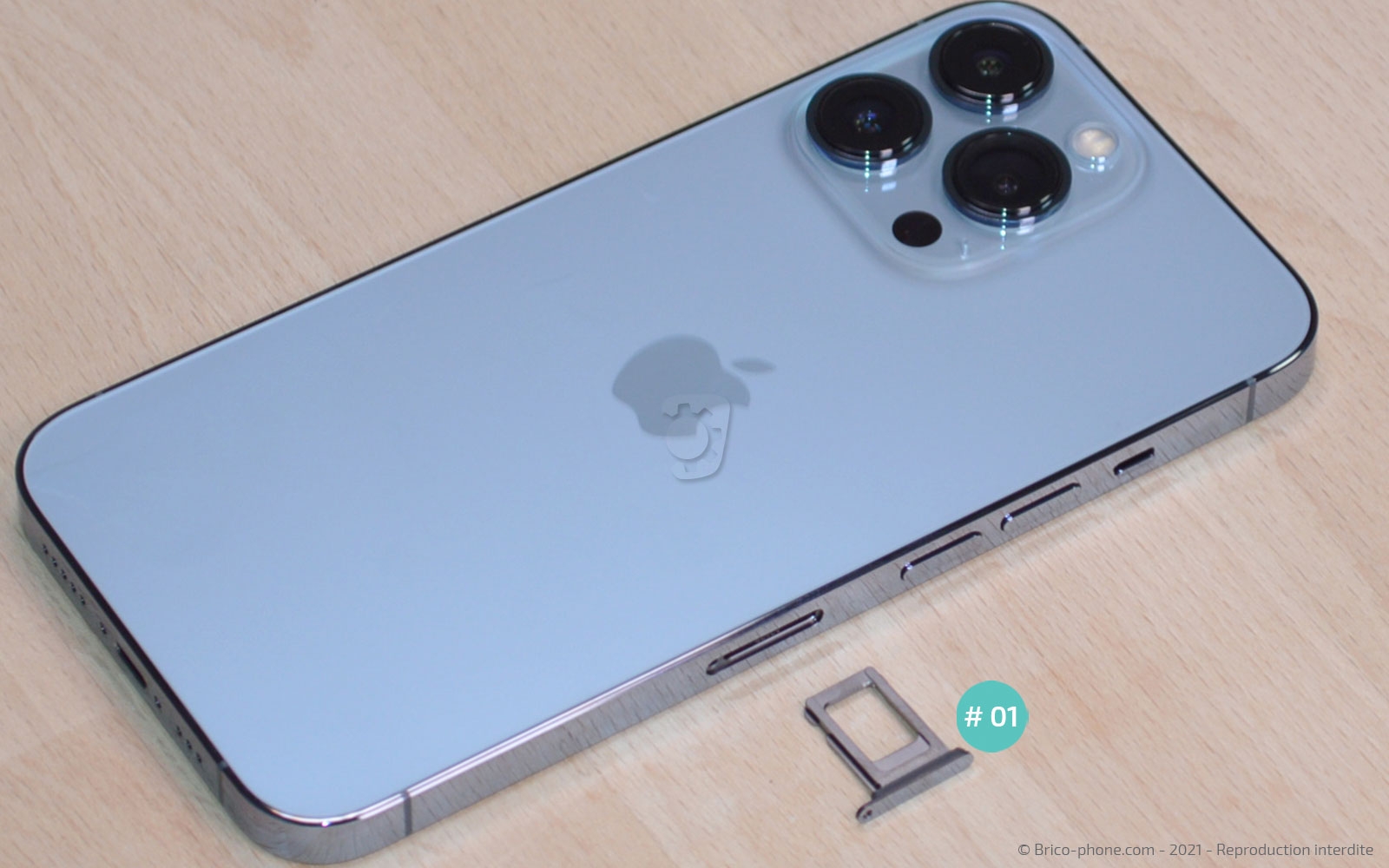

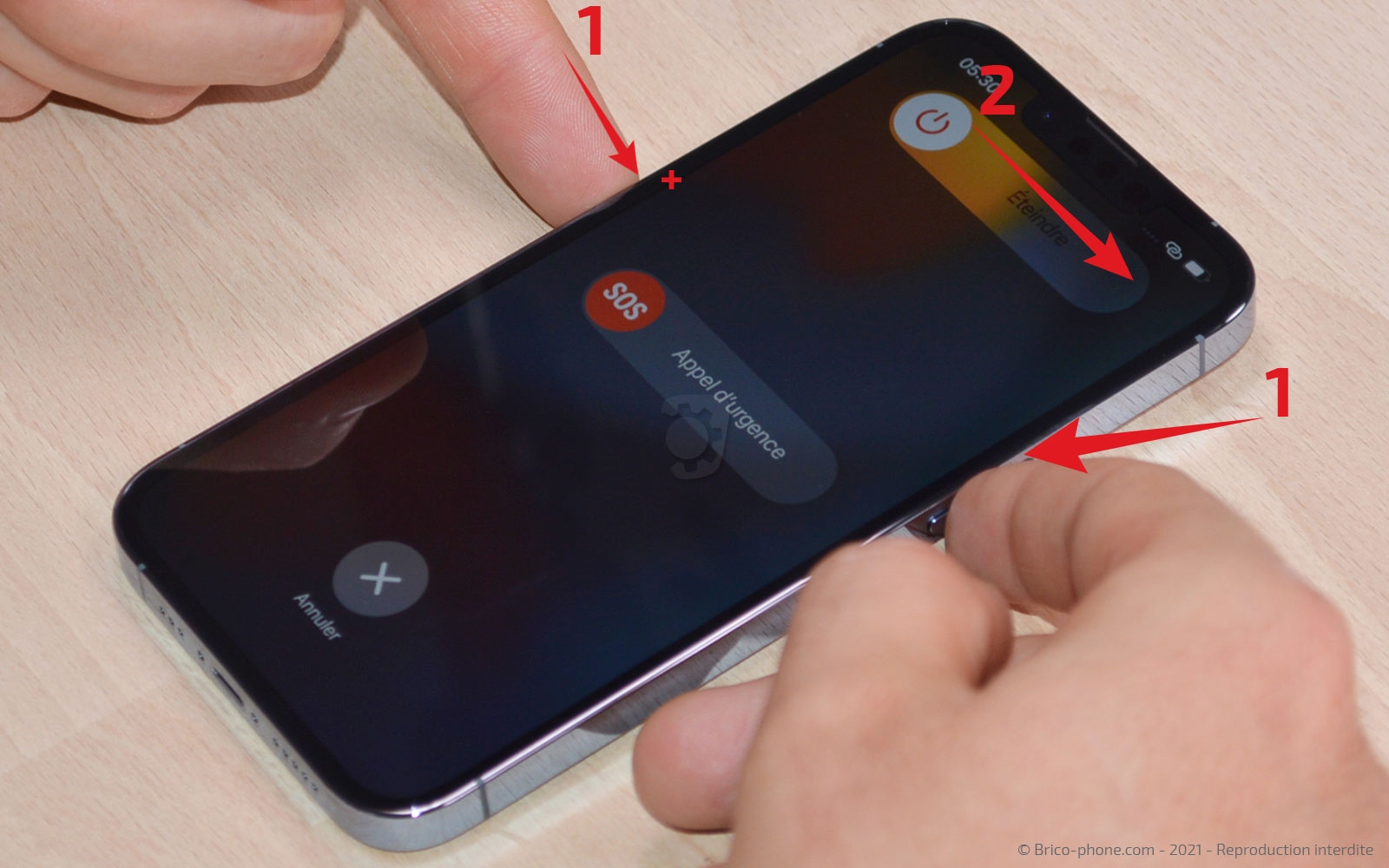

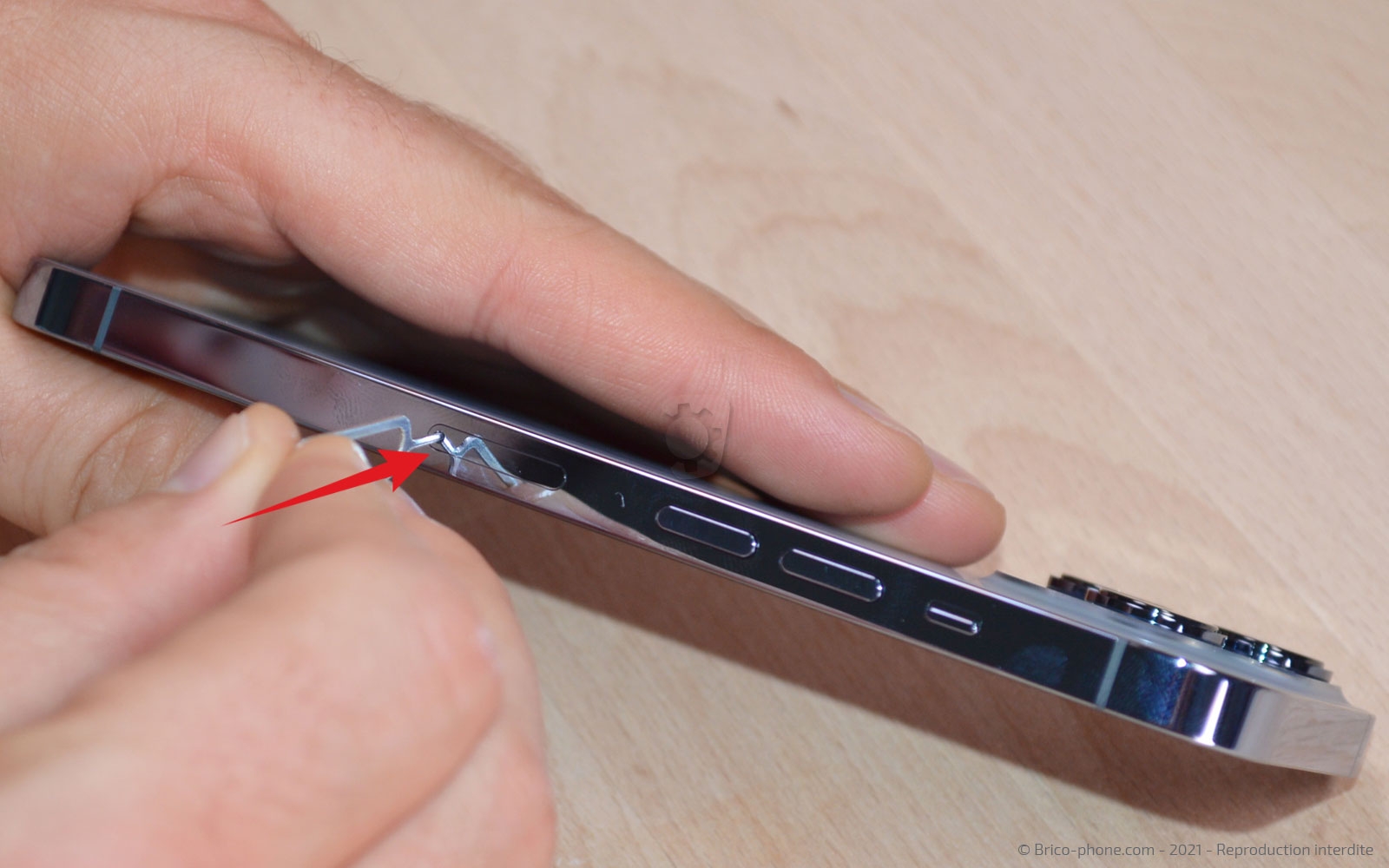

Etape 1 : Eteindre et retirer le tiroir sim
Commencez par éteindre votre iPhone en restant appuyé sur les touches power et volume Plus afin de slider le bouton "éteindre".

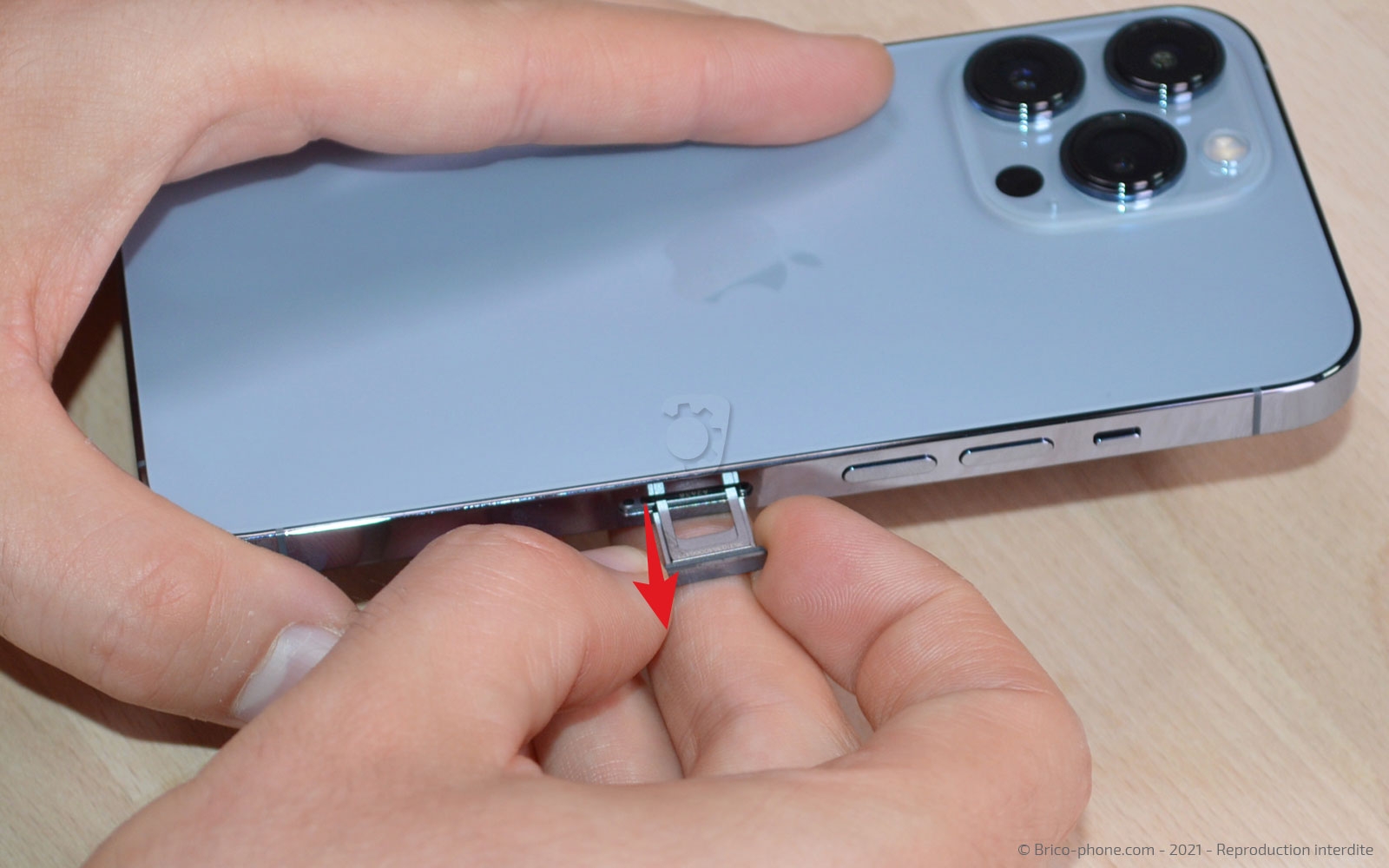

Munissez-vous de l'outil pour éjecter le tiroir sim.
Outils du kit utilisés
Outils du kit utilisés

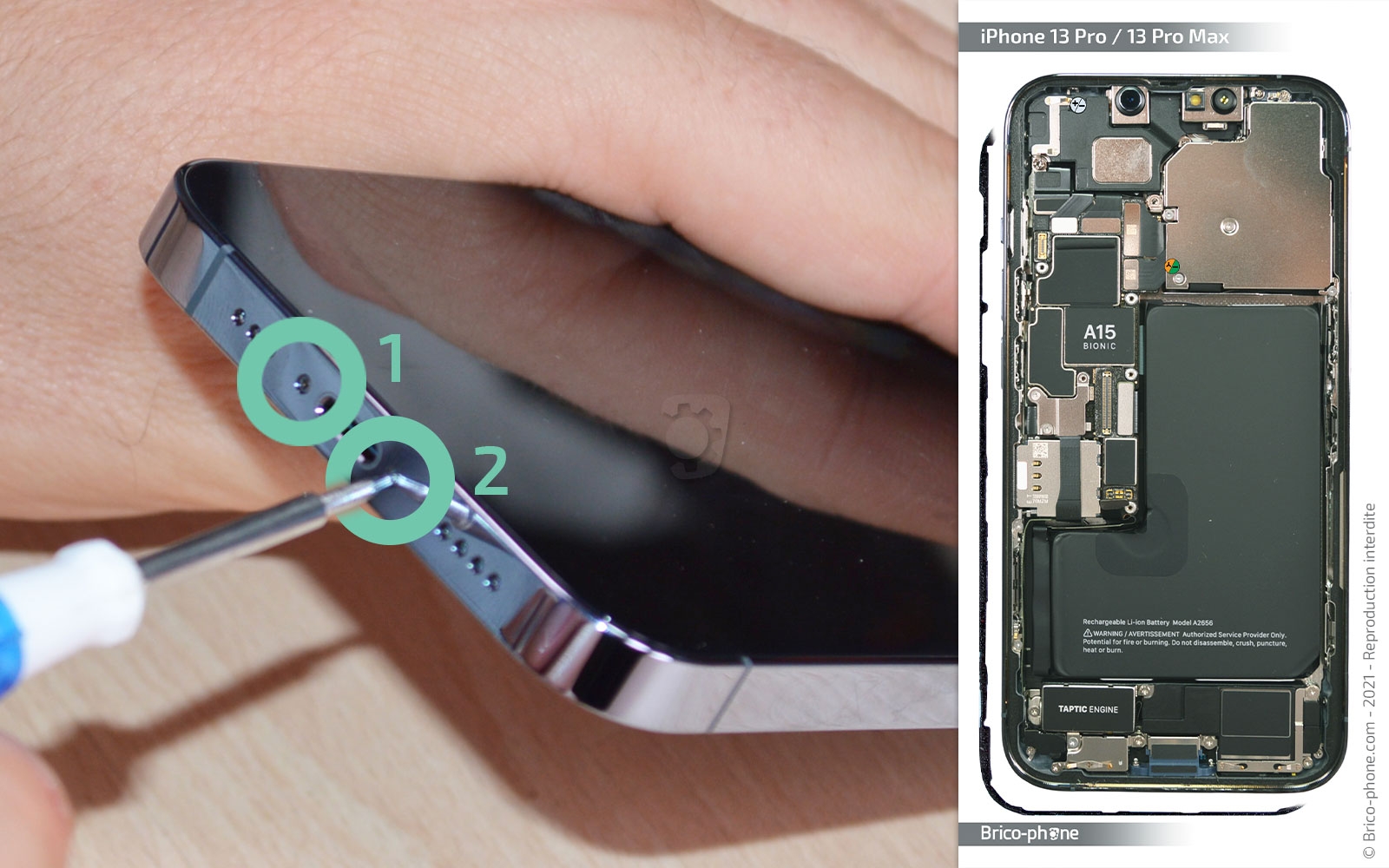

Etape 2 : Retirer les vis pentalobe
Dévissez les 2 vis placées de part et d'autre du connecteur de charge à l'aide du tournevis pentalobe.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €

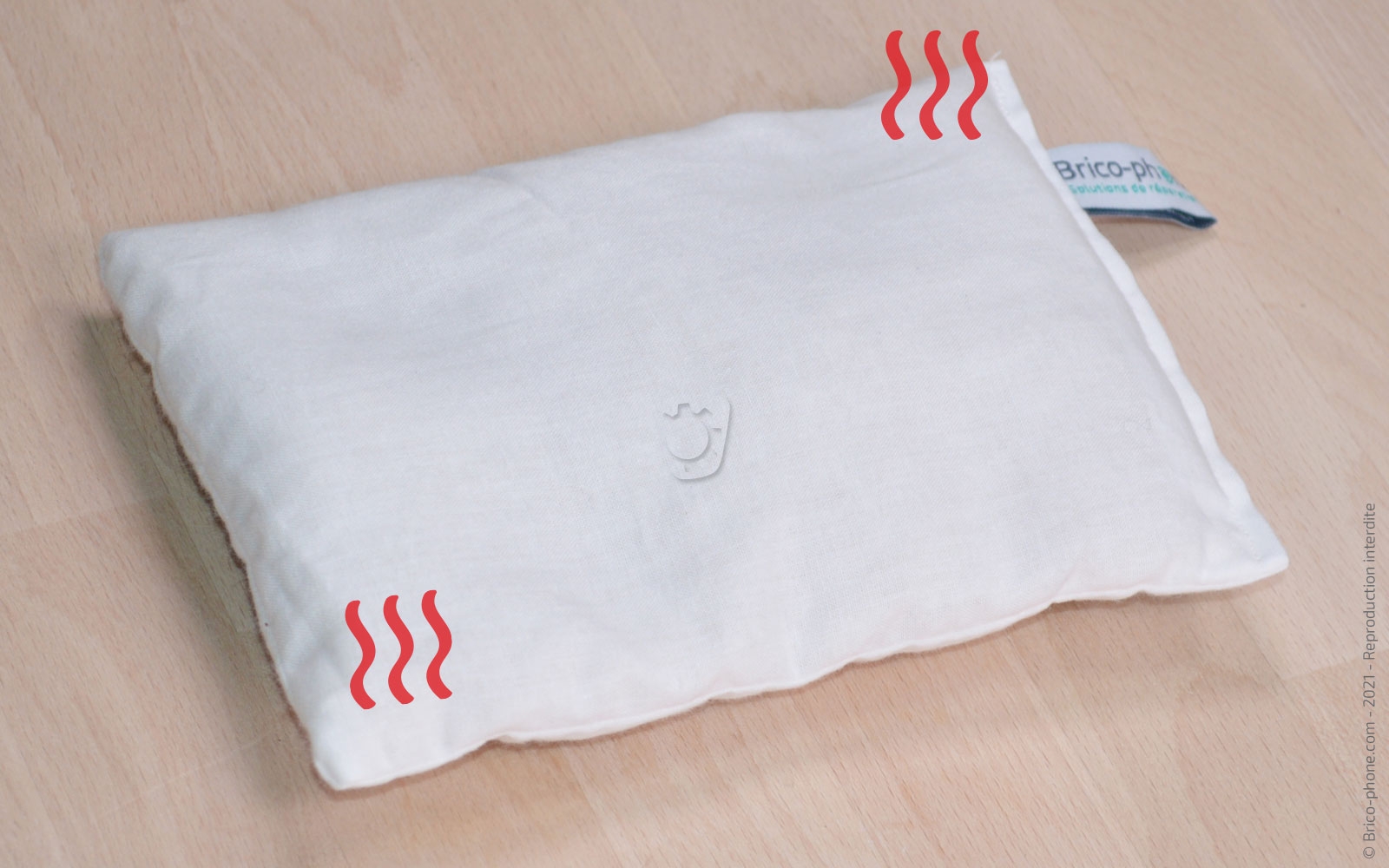

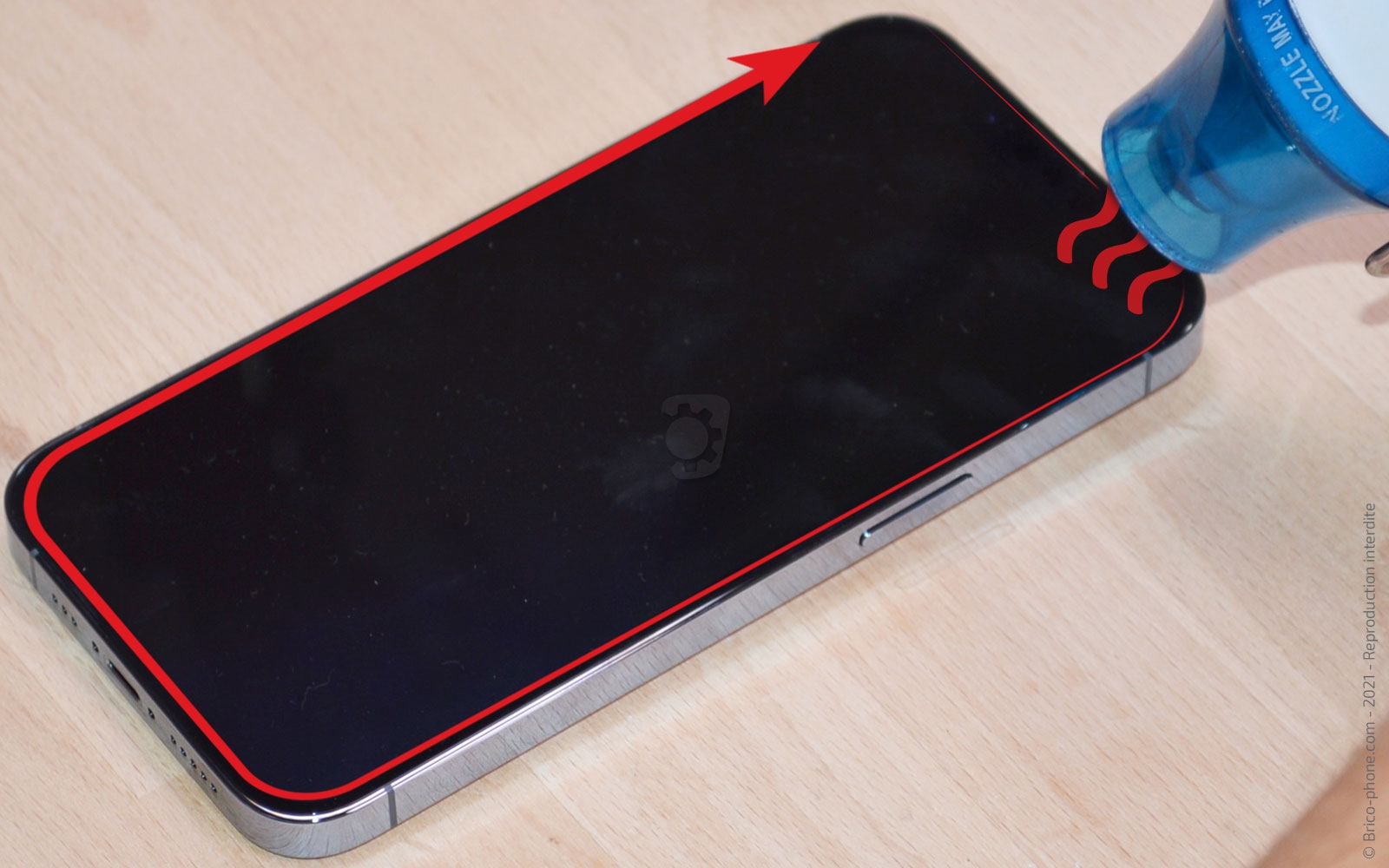

Etape 3 : Créer un point d'insertion
Afin de ramollir le sticker d'étanchéité de l'écran, vous pouvez utiliser le coussin chauffant que vous appliquerez 40 secondes sur l'écran en l'ayant au préalable passé au micro-ondes pendant 1 minutes 30.

Autrement, vous pouvez chauffer le pourtour de l'écran avec votre sèche-cheveux ou un décapeur thermique pendant 20 secondes.
Appliquez la ventouse sur le bas de l'écran afin de tirer sur celle-ci et d'insérer le médiator en métal troué entre l'écran et le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

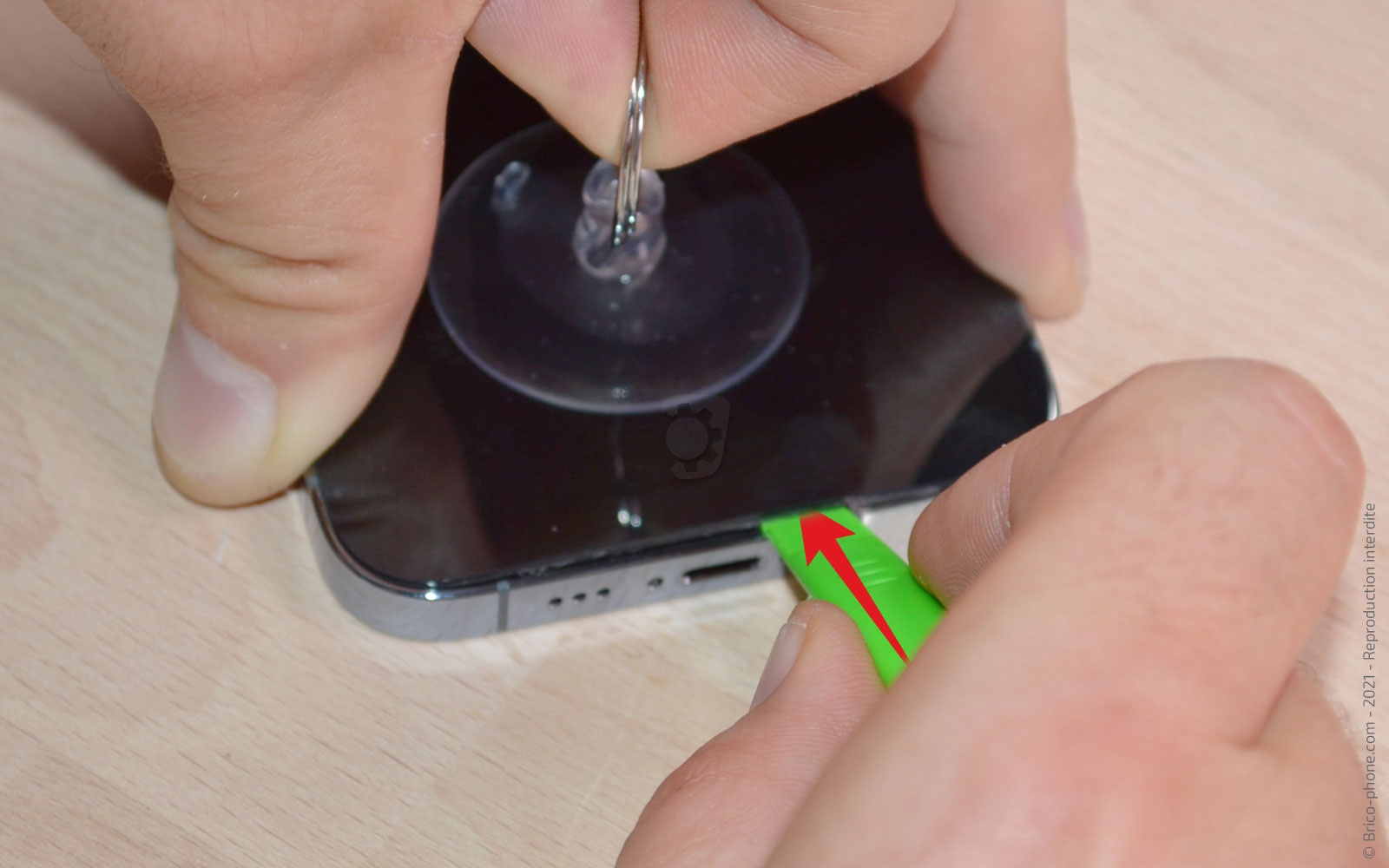

Etape 4 : Ouvrir l'écran
Une fois le point d'insertion créé, insérez le levier vert à la place du médiator en métal.

Faites le tour du téléphone à l'aide de l'outil pour soulever l'écran. Faites attention sur la gauche de celui-ci car vous y trouverez les nappes.

Une fois l'écran décollé, basculez-le vers la gauche.
Outils du kit utilisés
Outils du kit utilisés

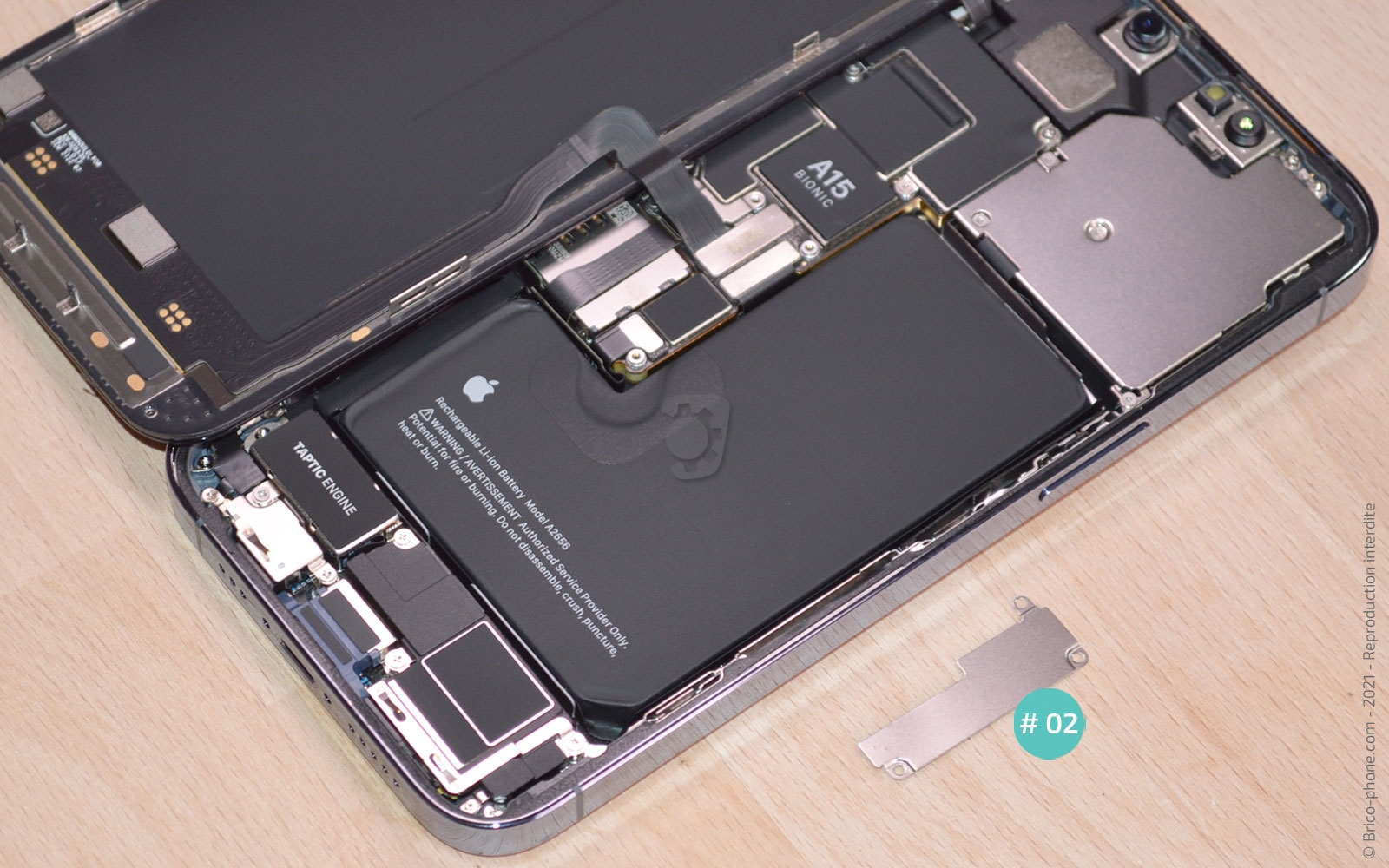

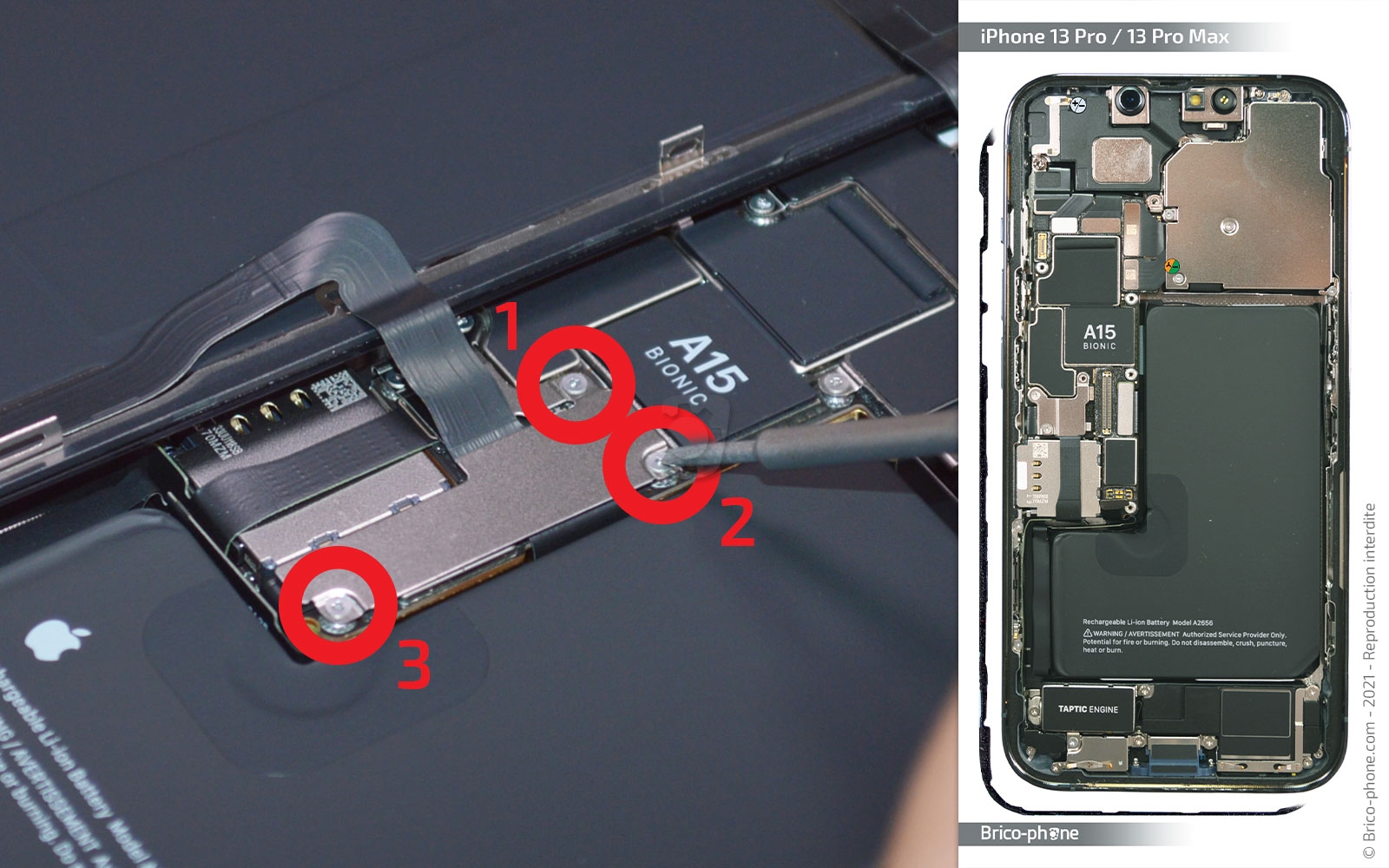

Etape 5 : Enlever la plaquette des nappes
Munissez-vous du tournevis triwing afin de dévisser les 3 vis de la plaquette #02.

Vous pouvez maintenant la retirer avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

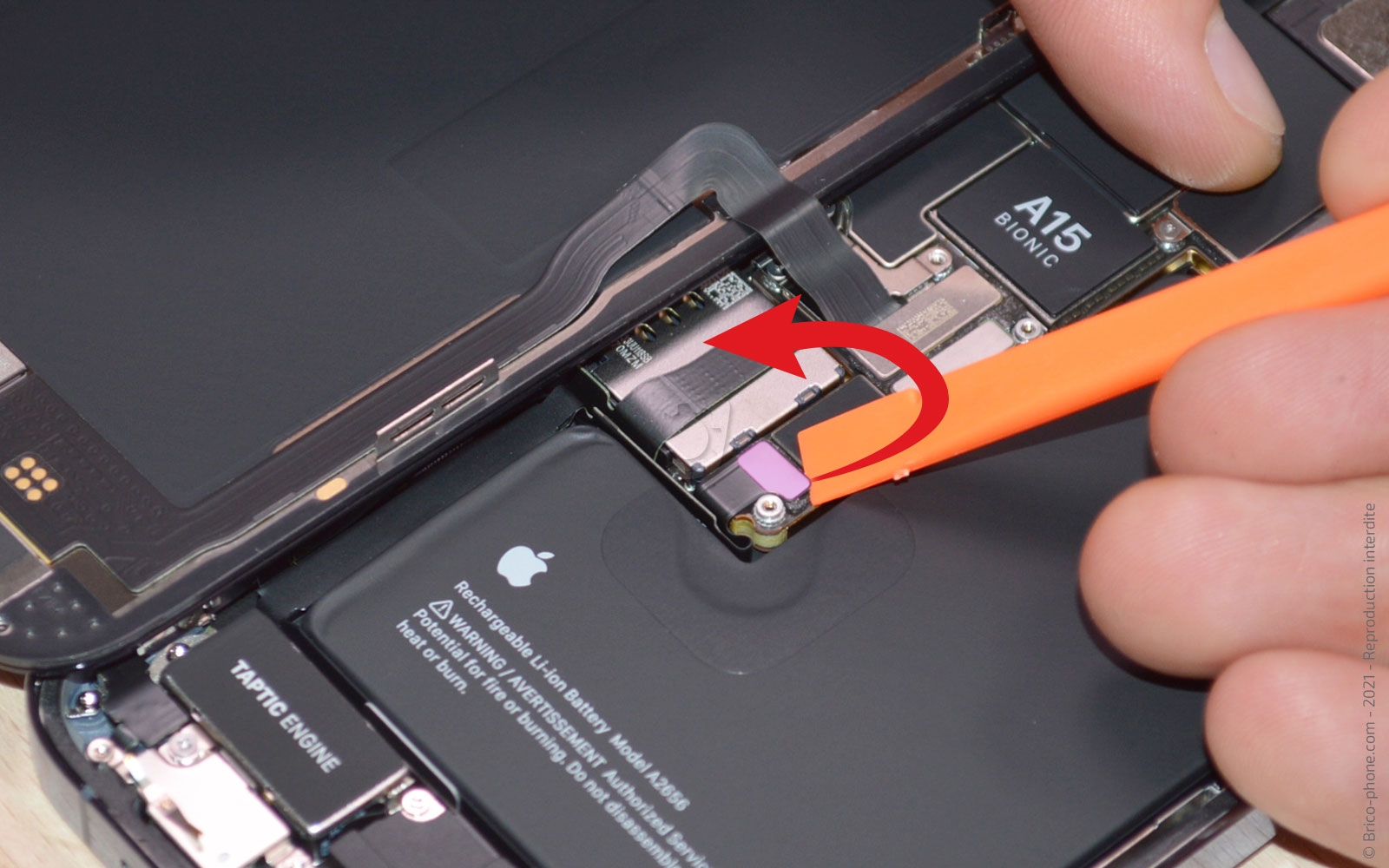

Etape 6 : Déconnecter la batterie et l'écran
Déconnectez la nappe de la batterie ainsi que celle de l'écran à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

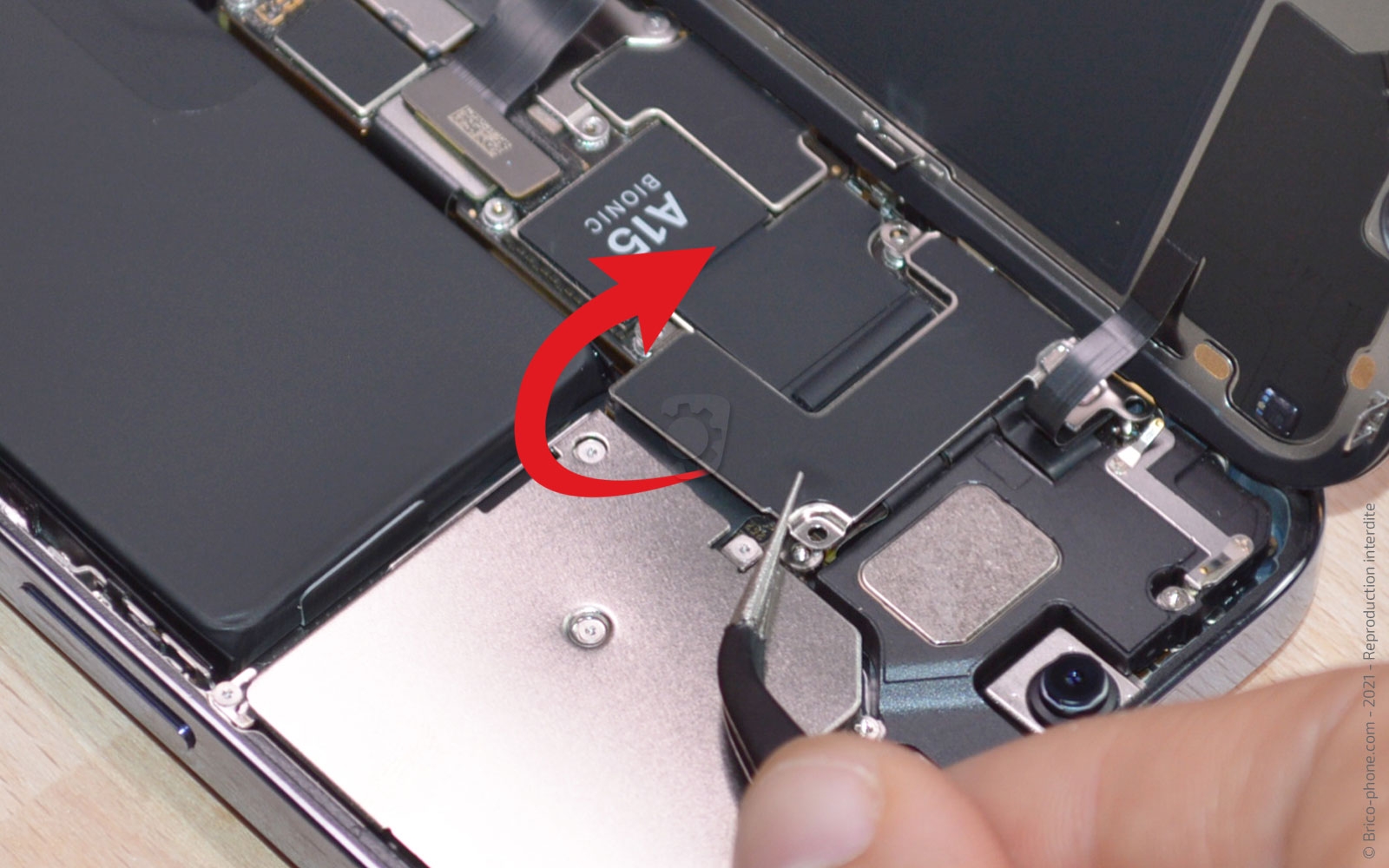

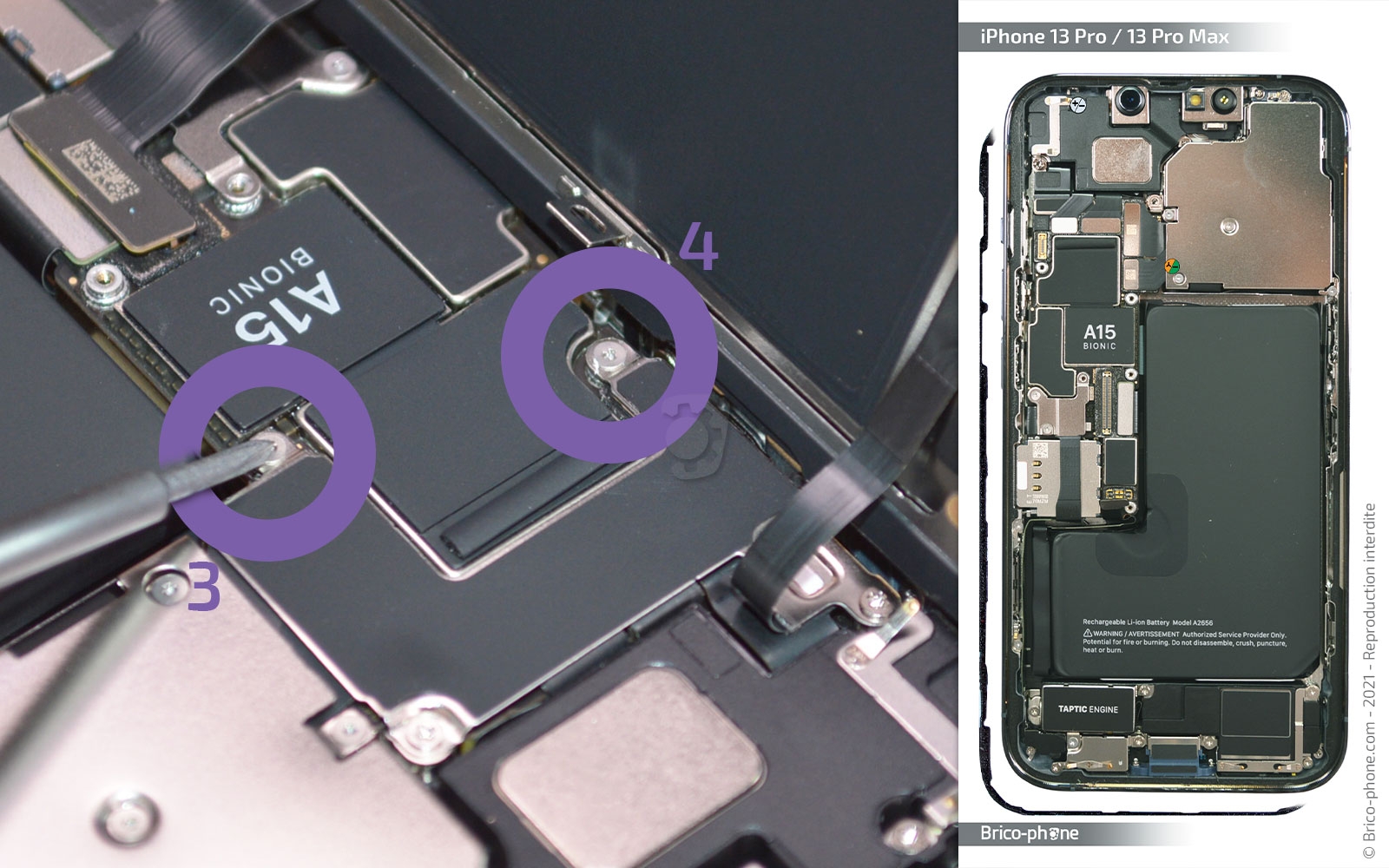

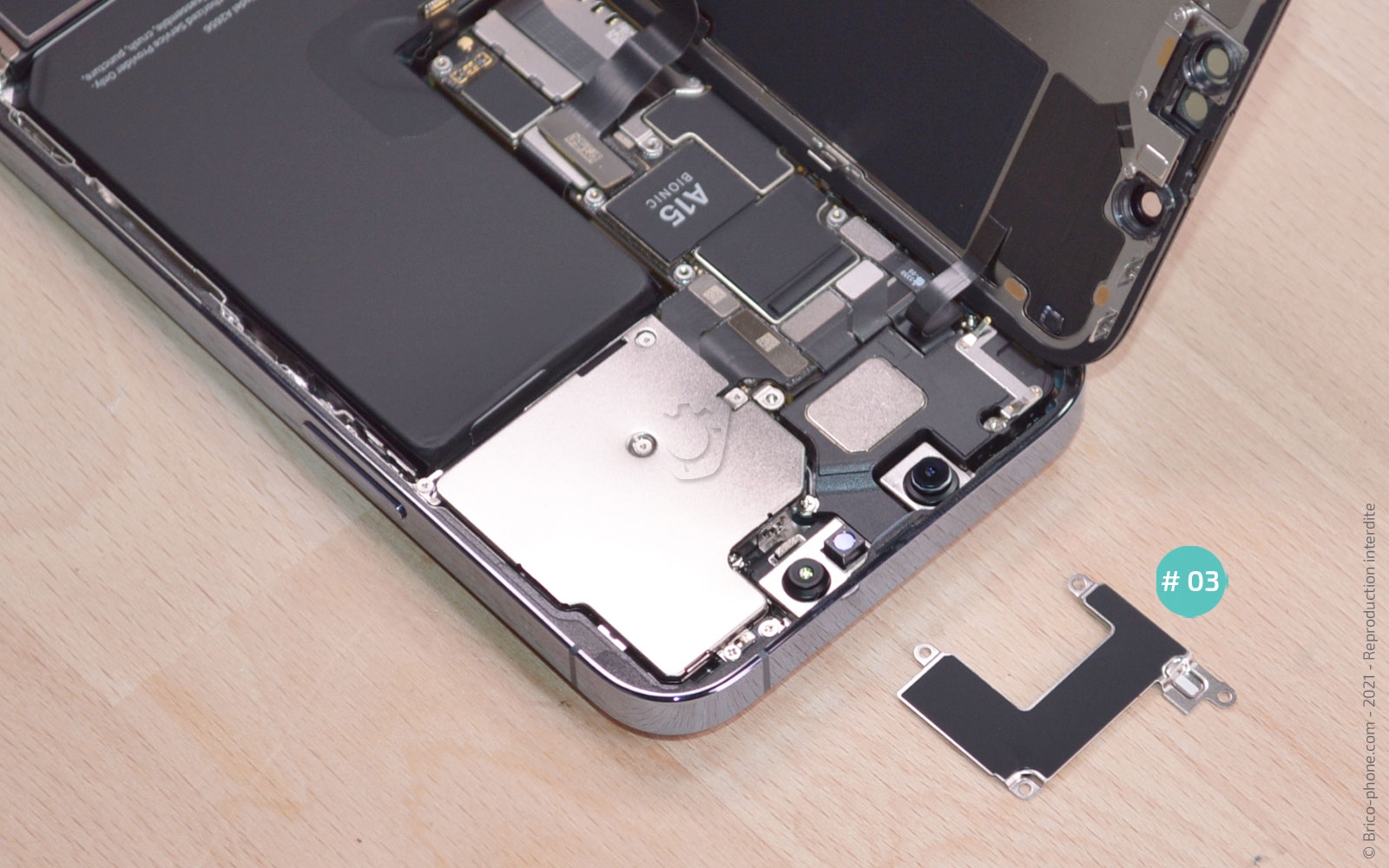

Etape 7 : Retirer la plaquette du haut
Commencez par dévisser les 2 vis triwing puis les 2 vis cruciformes avant de retirer la plaquette #03 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Tournevis Professionnel cruciforme 1.5
7,90 €

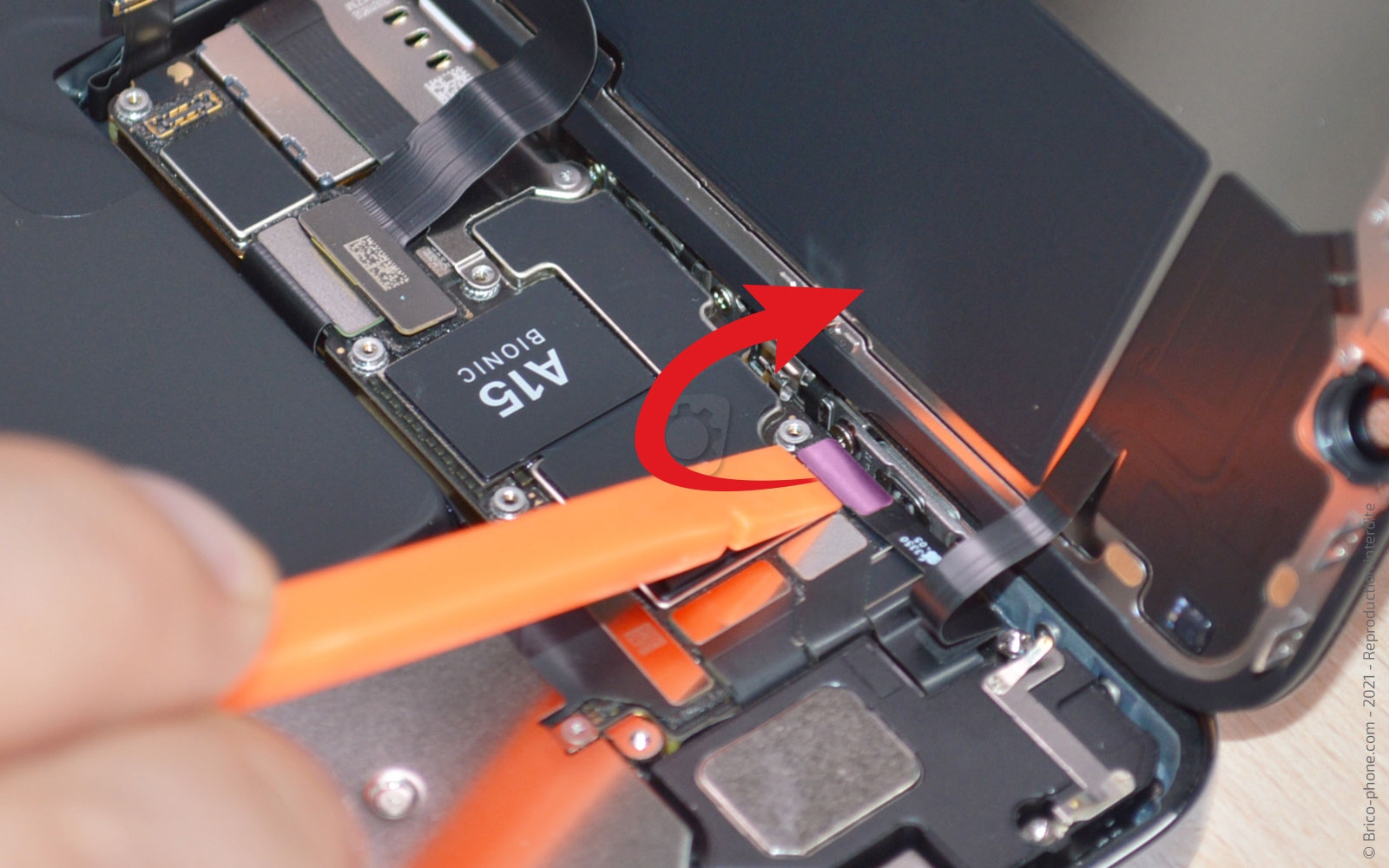

Etape 8 : Retirer l'écran
Il ne vous reste plus qu'à déconnecter la nappe des capteurs avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

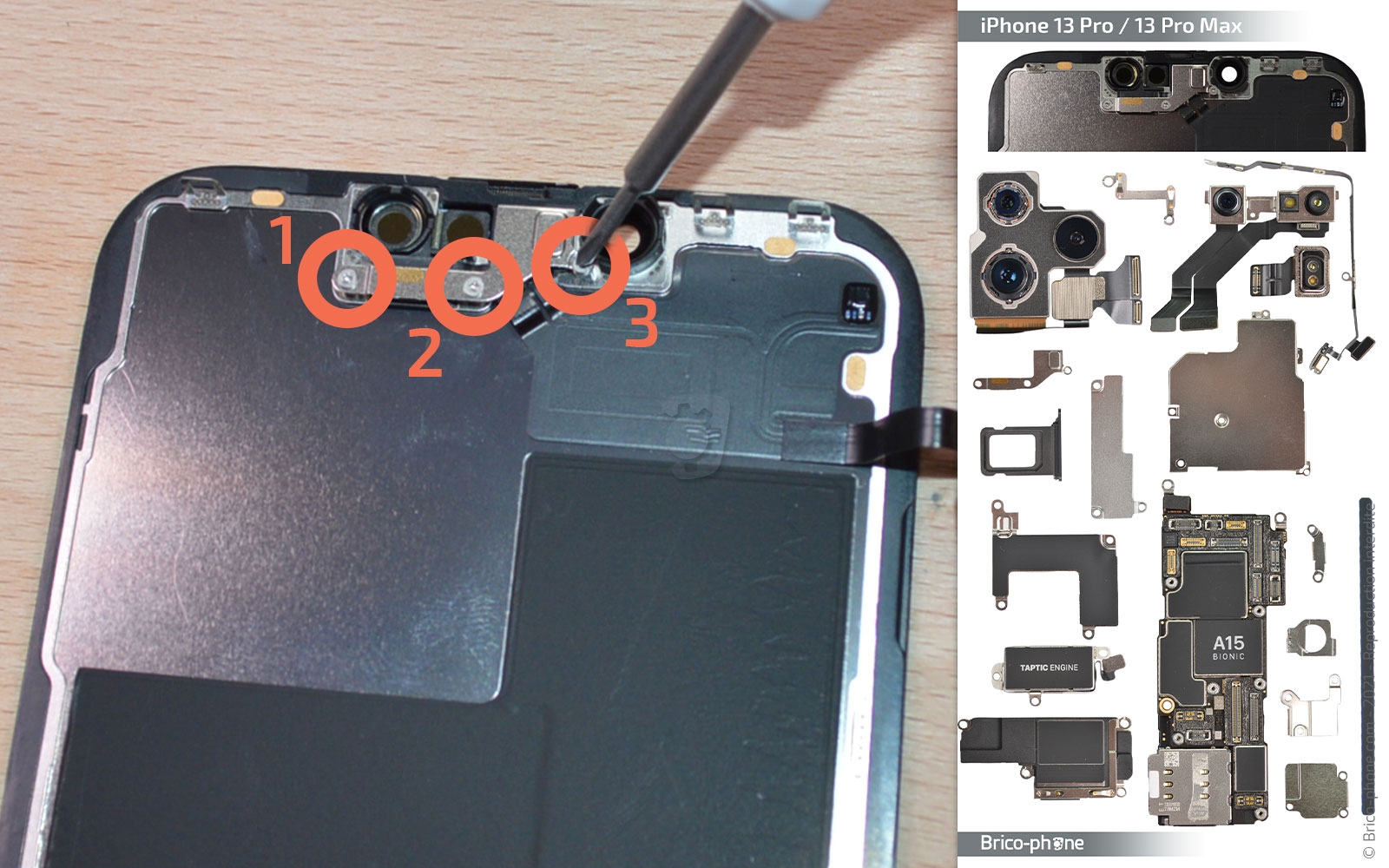

Etape 9 : Ôter la plaquette des capteurs
Gardez l'écran en main afin de dévisser les 3 vis triwing de la plaquette #05, puis ôtez-la avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 10 : Enlever la nappe des capteurs

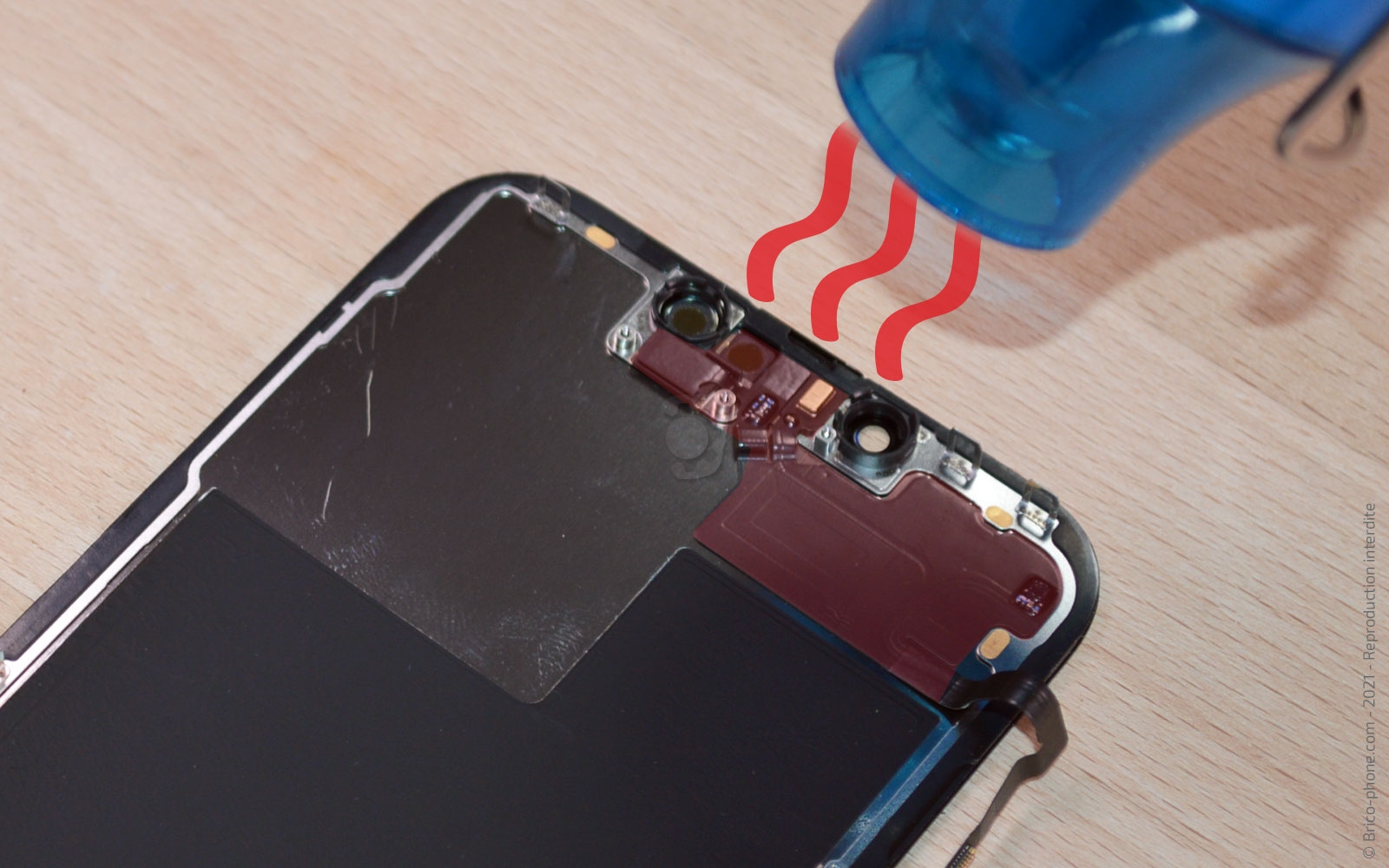

Chauffez légèrement la nappe des capteurs pendant 20 secondes afin de ramollir le sticker.

Glissez le spudger sous la nappe pour la décoller délicatement, finissez par les capteurs et le micro pour l'ôter complètement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

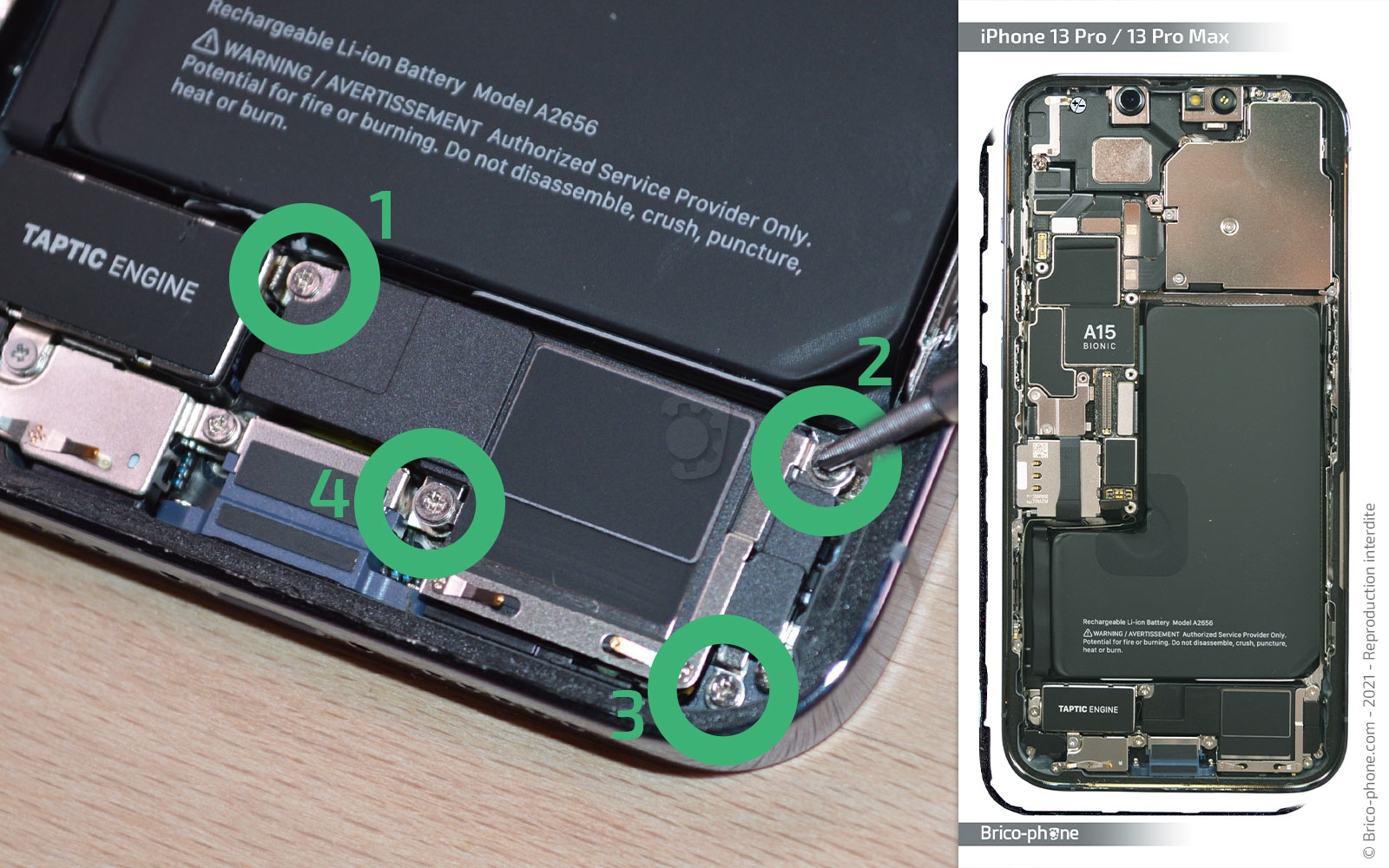

Etape 11 : Retirer le HP externe
Dévissez les 4 vis cruciforme afin d'extraire le bloc HP externe #07 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

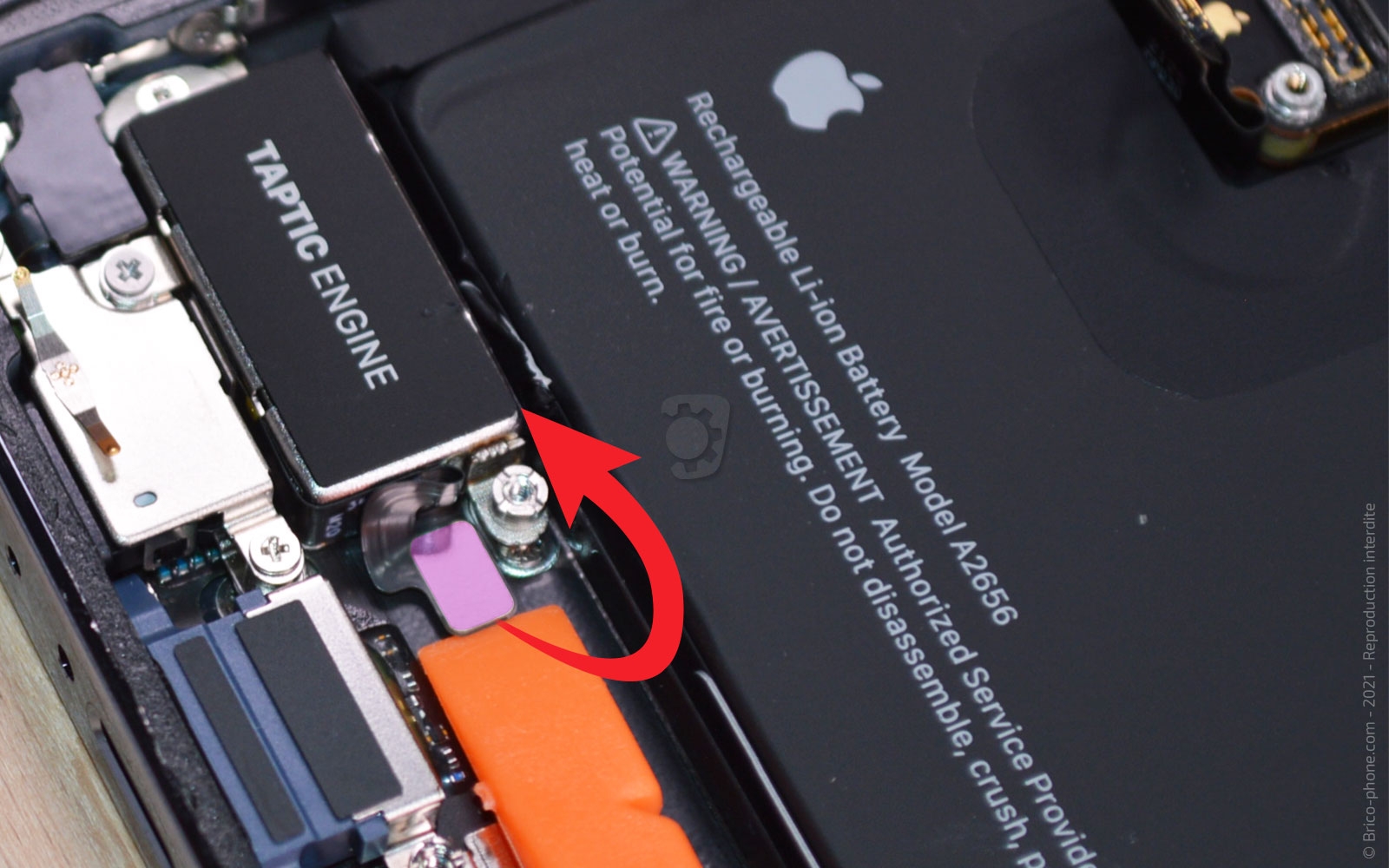

Etape 12 : Déconnecter le Taptic Engine
Déconnectez la nappe du Taptic Engine avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

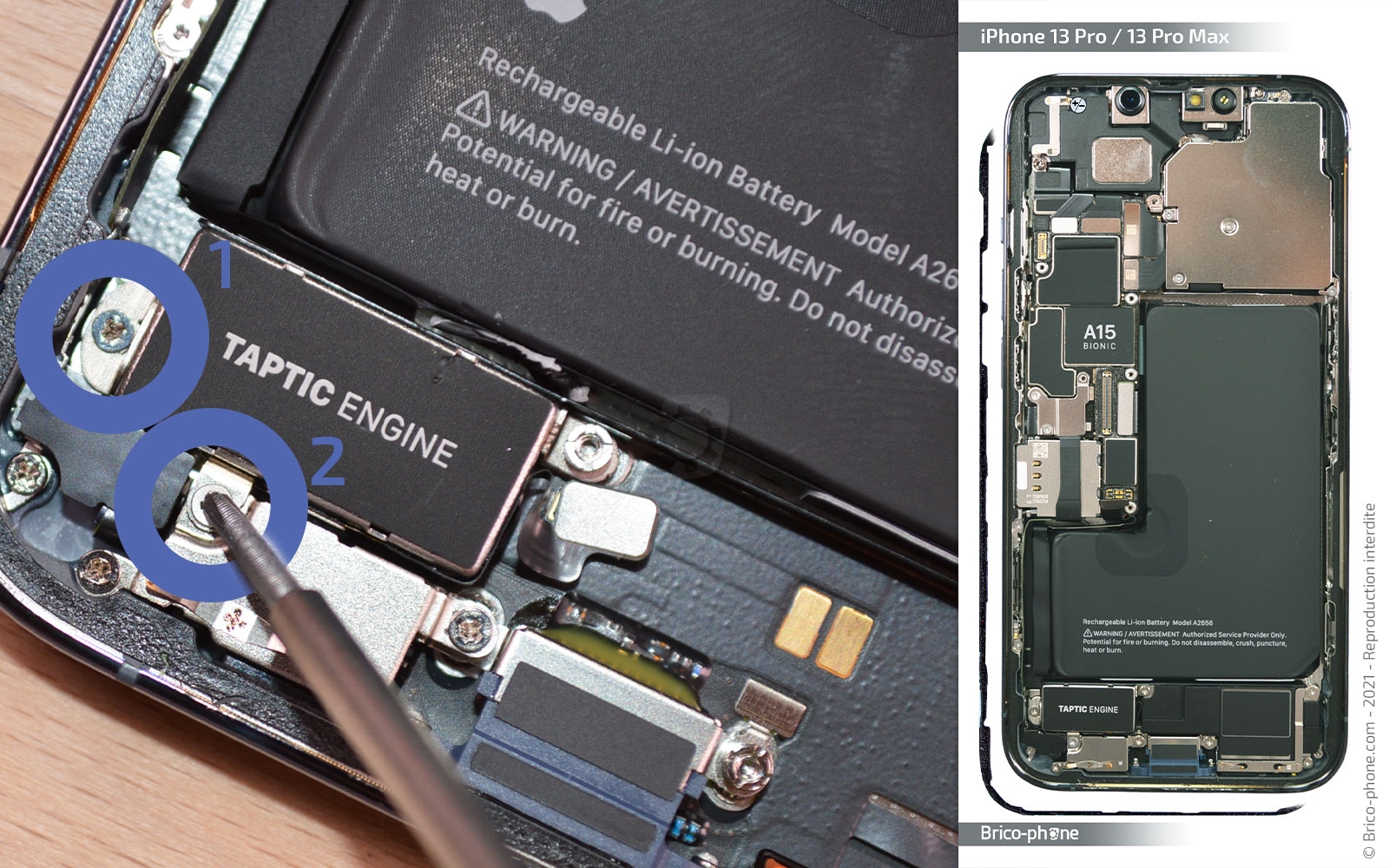

Etape 13 : Extraire le Taptic Engine
Pour retirer le vibreur #08, vous devez dévisser les 2 vis cruciformes, puis la plate.

Une fois les vis enlevées, ôtez le Taptic Engine avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis Professionnel Plat 2.0
7,74 €

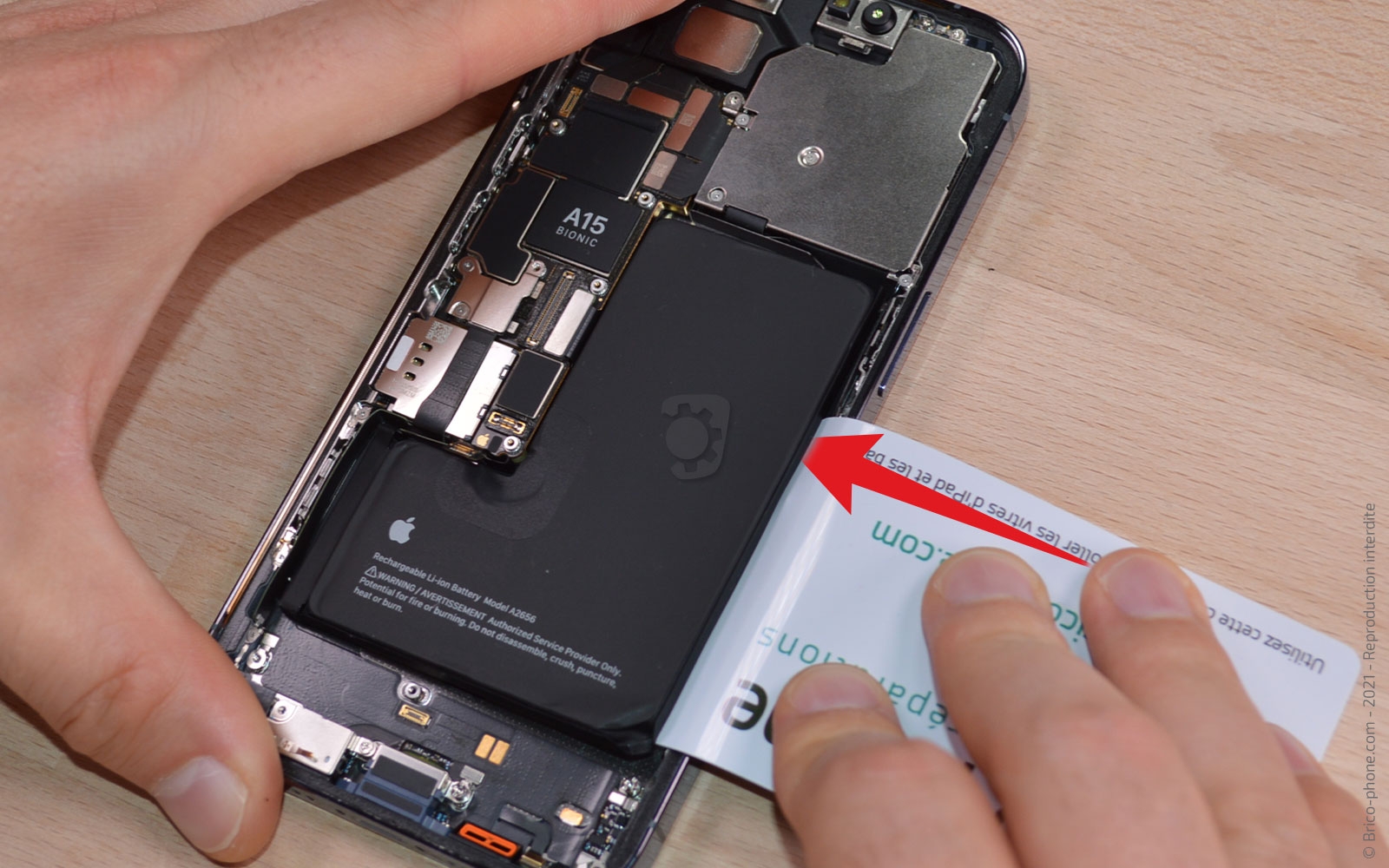

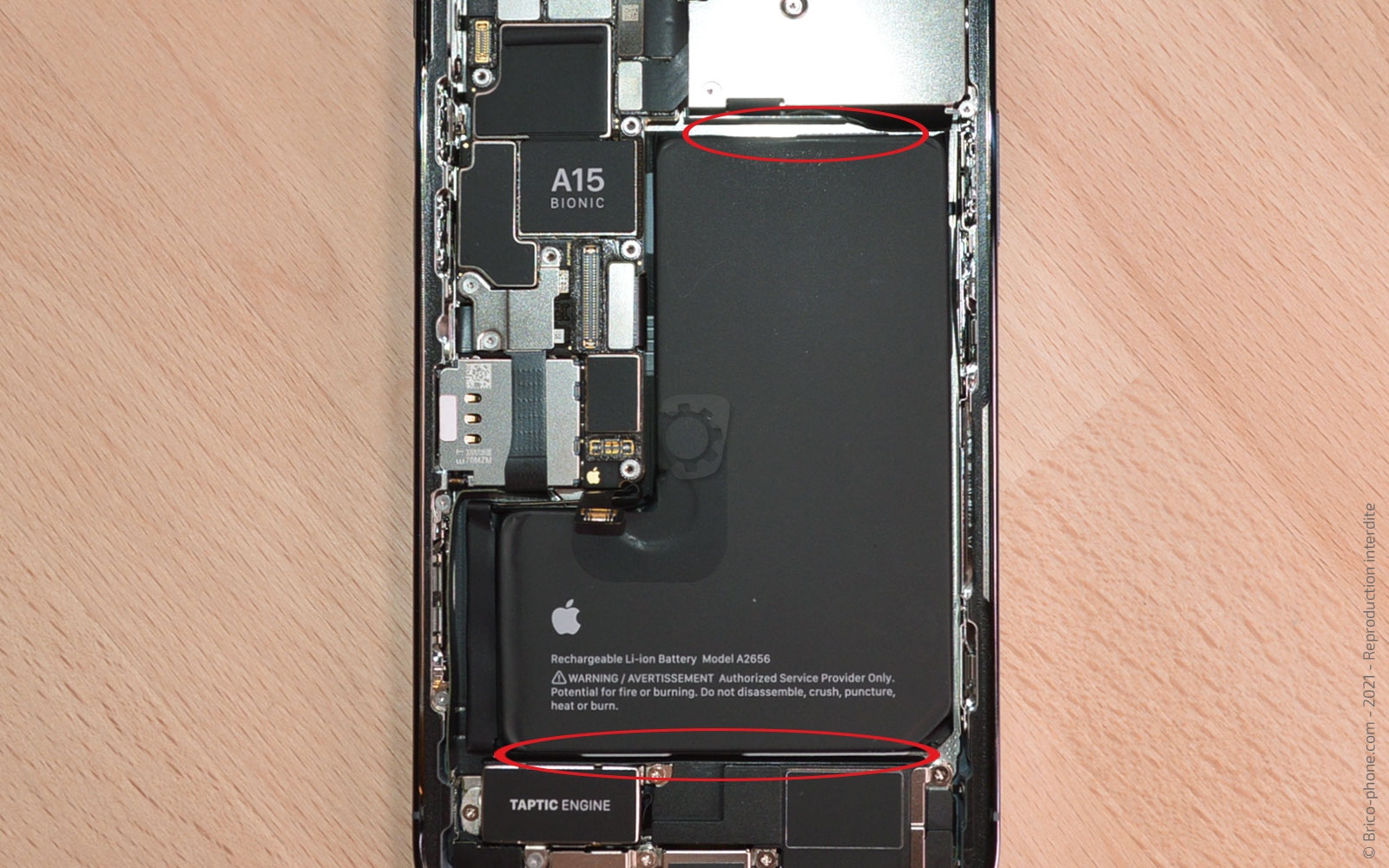

Etape 14 : Retirer les languettes de la batterie
Passons au retrait de la batterie qui pour faciliter son décollage, possède des languettes situées en haut et en bas du composant.

De ce fait, décollez les languettes de la batterie, puis tirez dessus avec la pincette tout en les enroulants autour de celle-ci, faites de même pour les 2 autres.
Outils du kit utilisés
Outils du kit utilisés

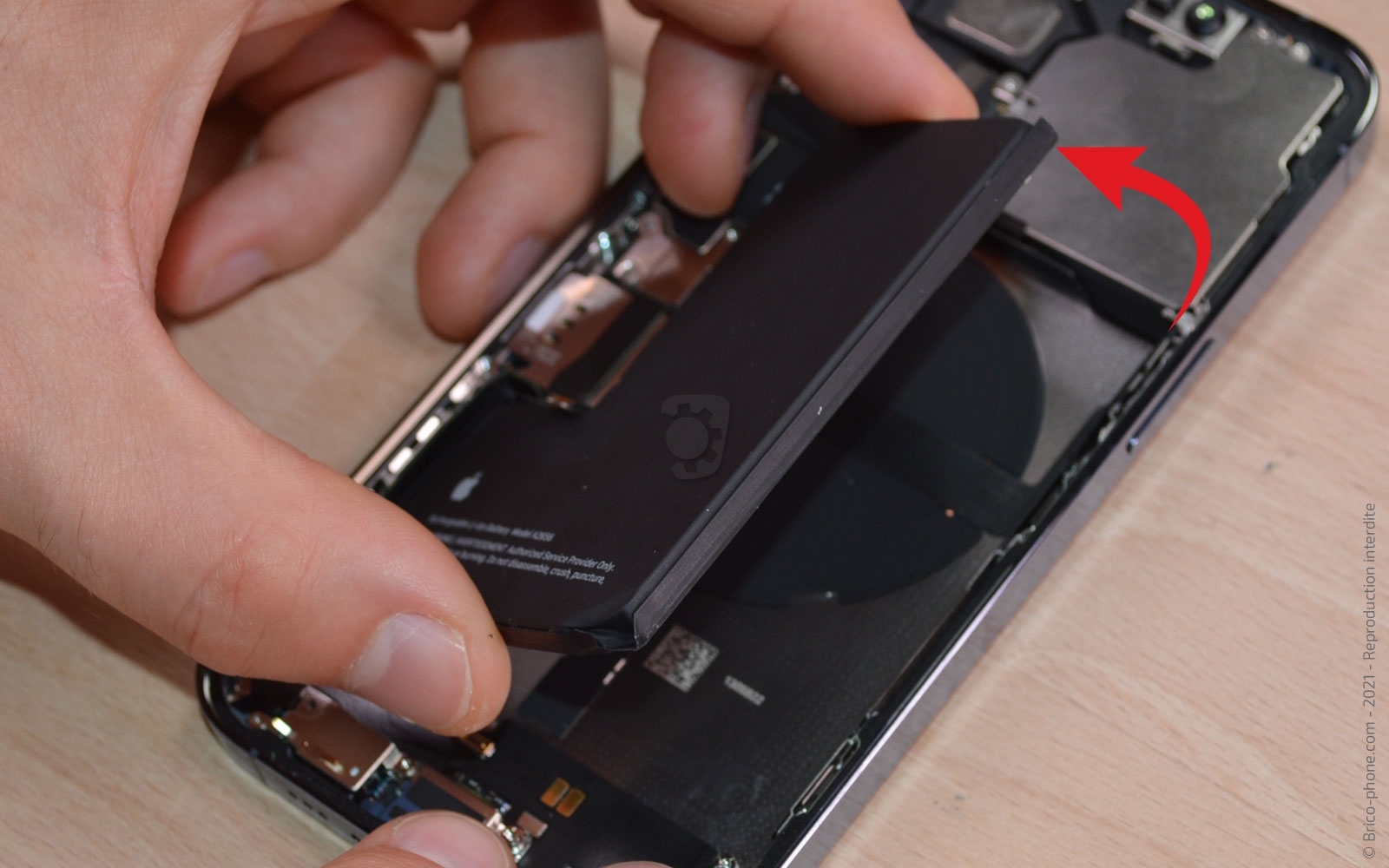

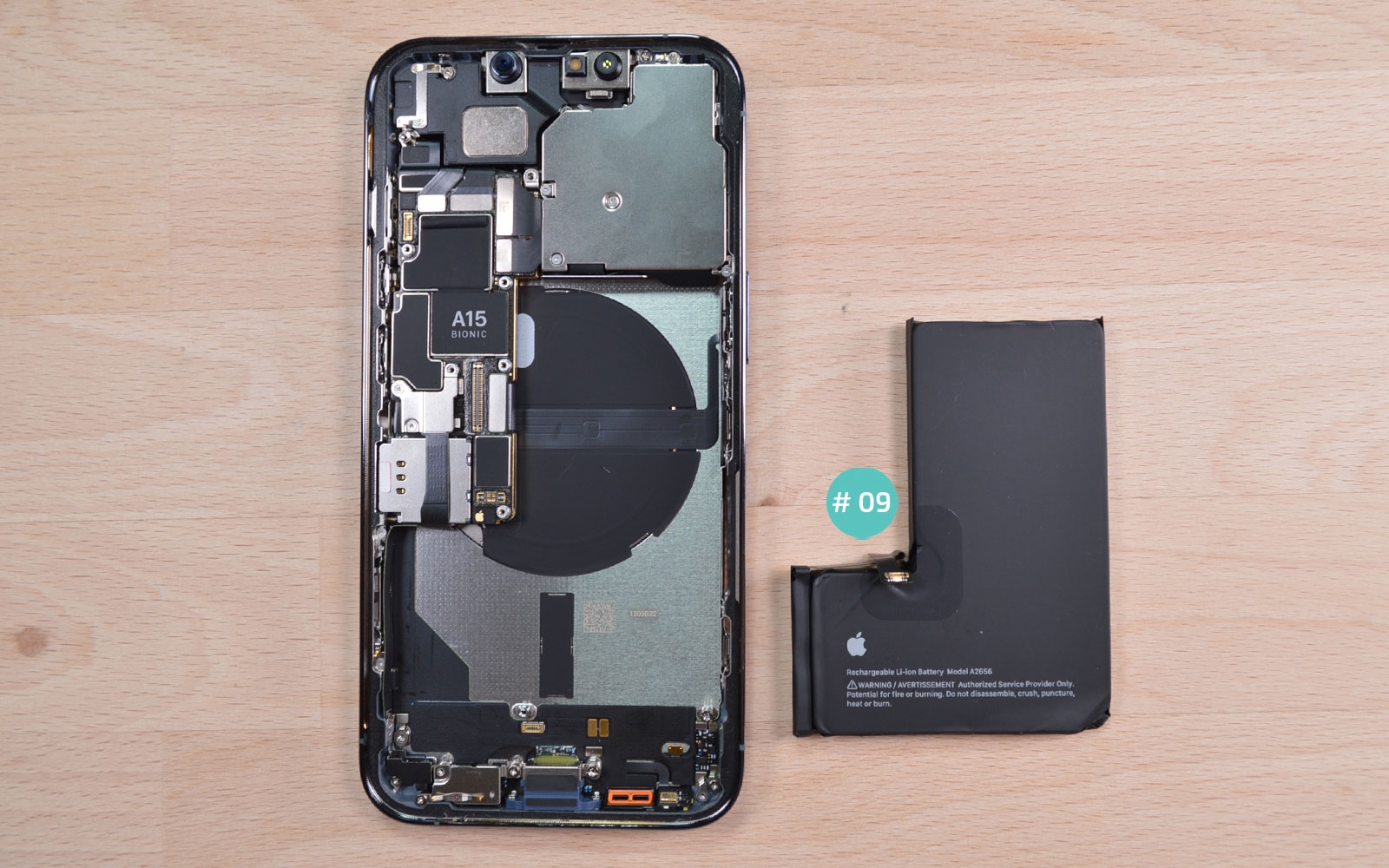

Etape 15 : Ôter la batterie
Si jamais il vous reste des stickers, vous pouvez soulever la batterie #09 avec la carte PVC tout en faisant attention à la nappe induction placée sous celle-ci.
Outils du kit utilisés
Outils du kit utilisés

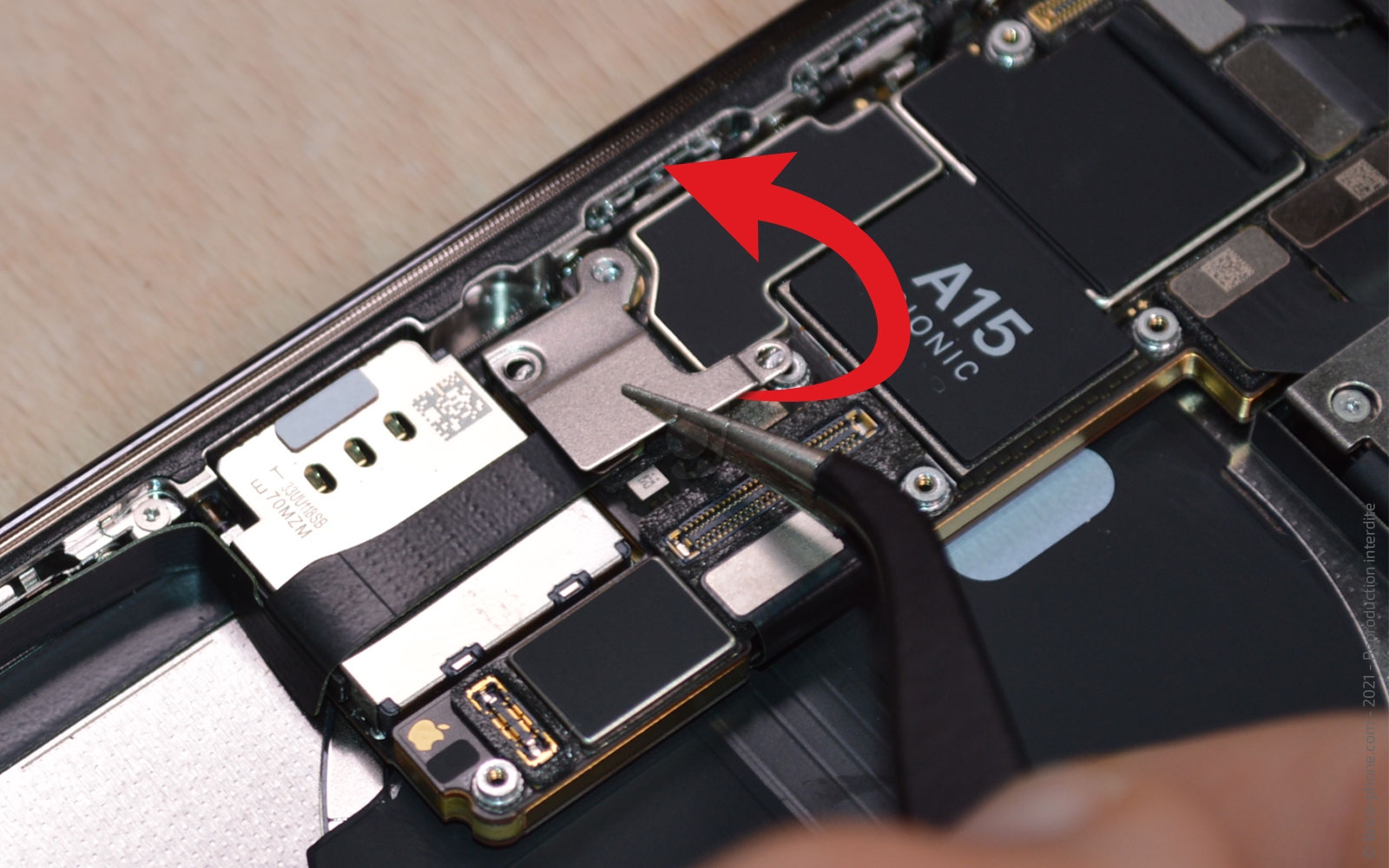

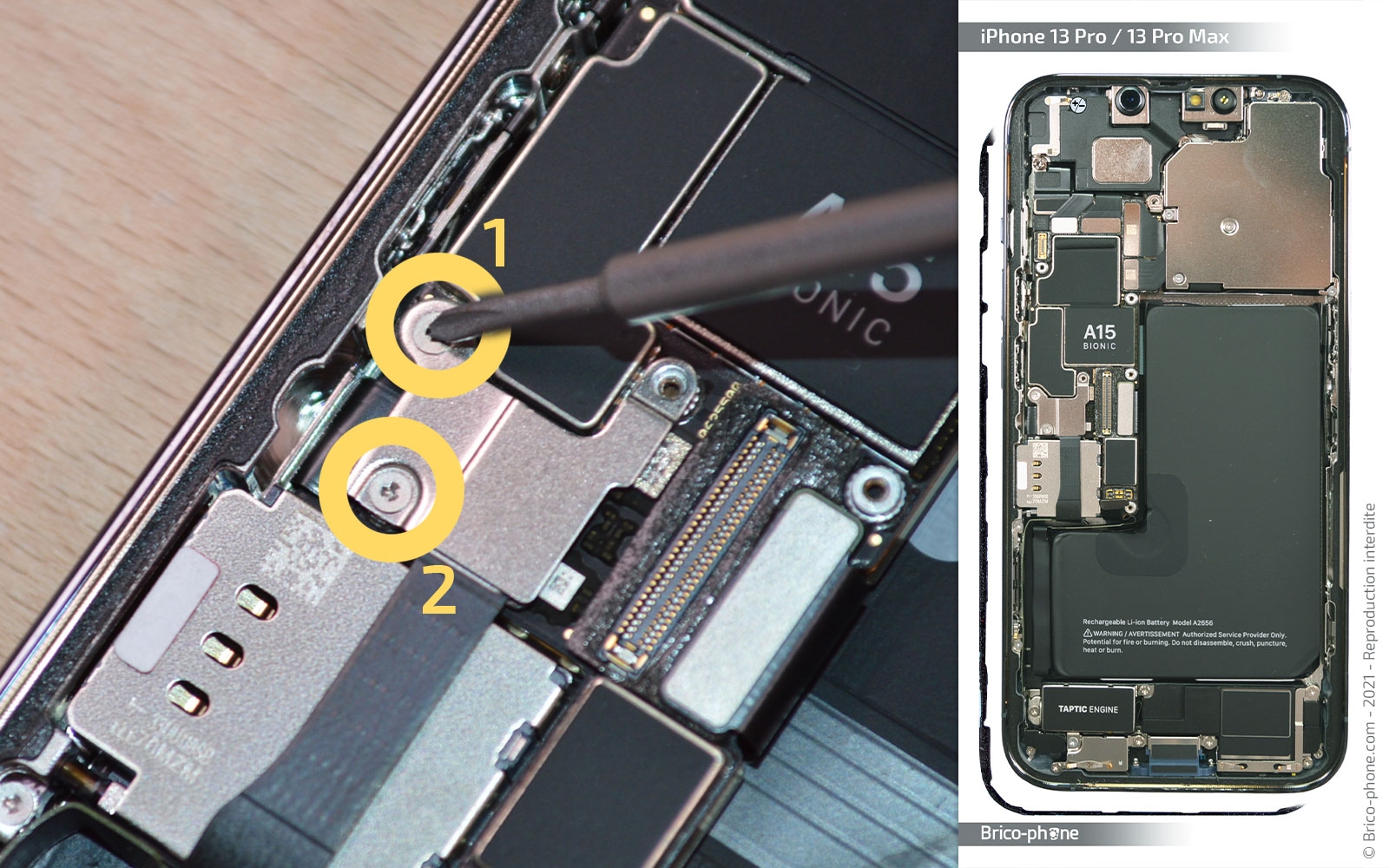

Etape 16 : Retirer la plaquette 10
Dévissez les 2 vis triwing pour retirer avec la pincette la plaquette #10.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

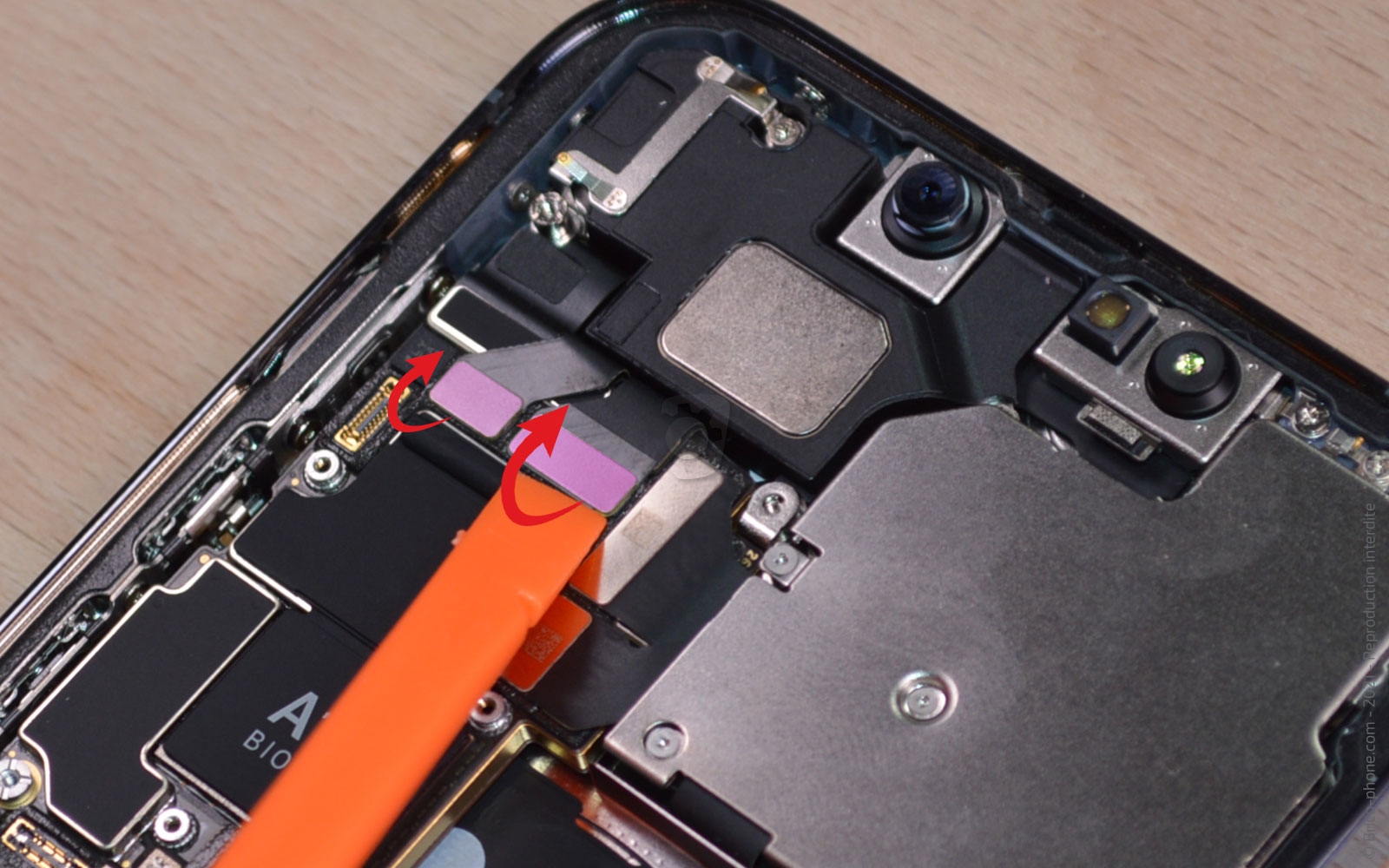

Etape 17 : Déconnecter les nappes de la carte-mère

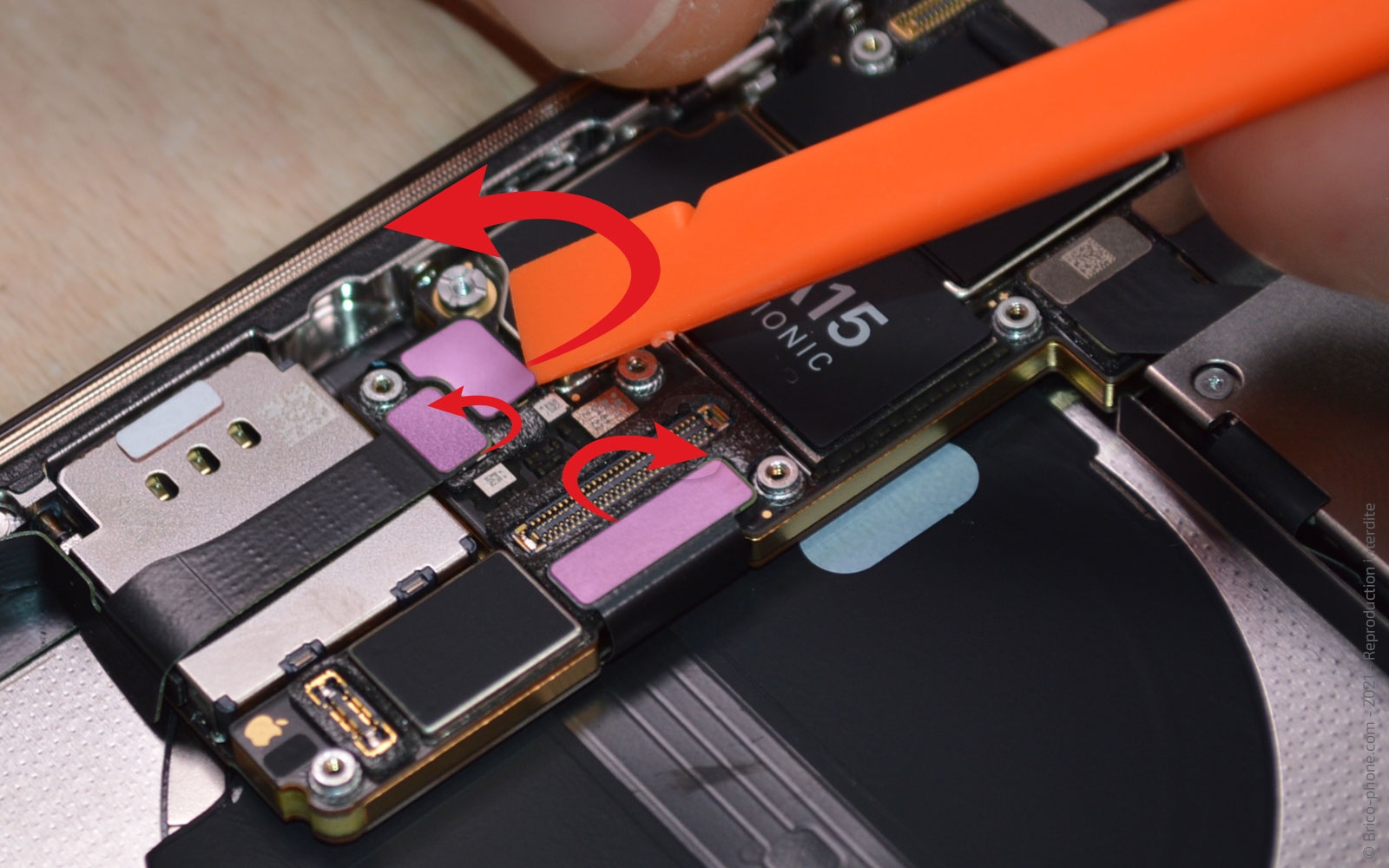

Munissez-vous du levier en nylon pour déconnecter les nappes du connecteur de charge, de la nappe induction/power/volume/vibreur et des caméras avant.

Débranchez également celles de la nappe réseau, de l'antenne, de la nappe flash et des caméras arrière.
Outils du kit utilisés
Outils du kit utilisés

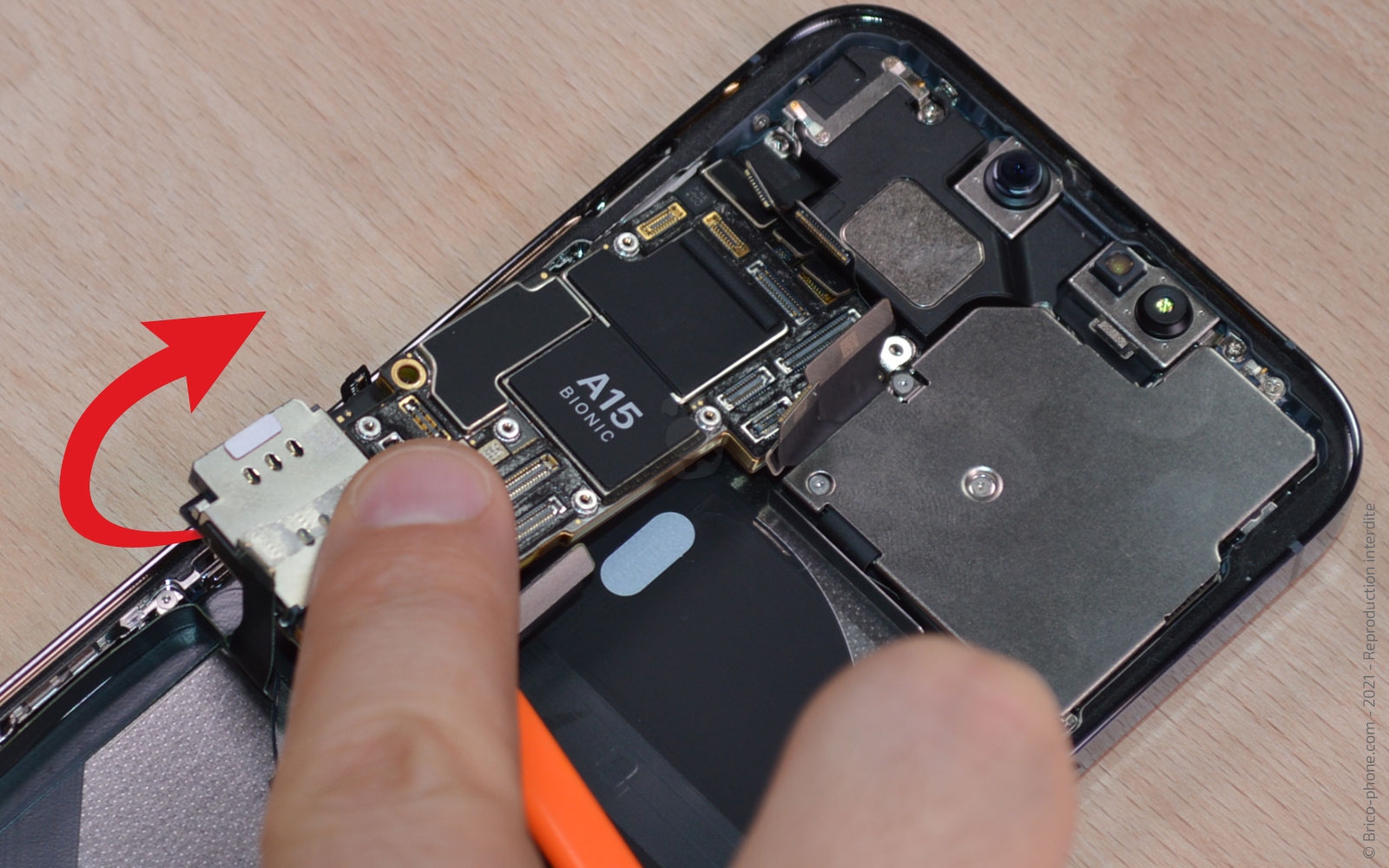

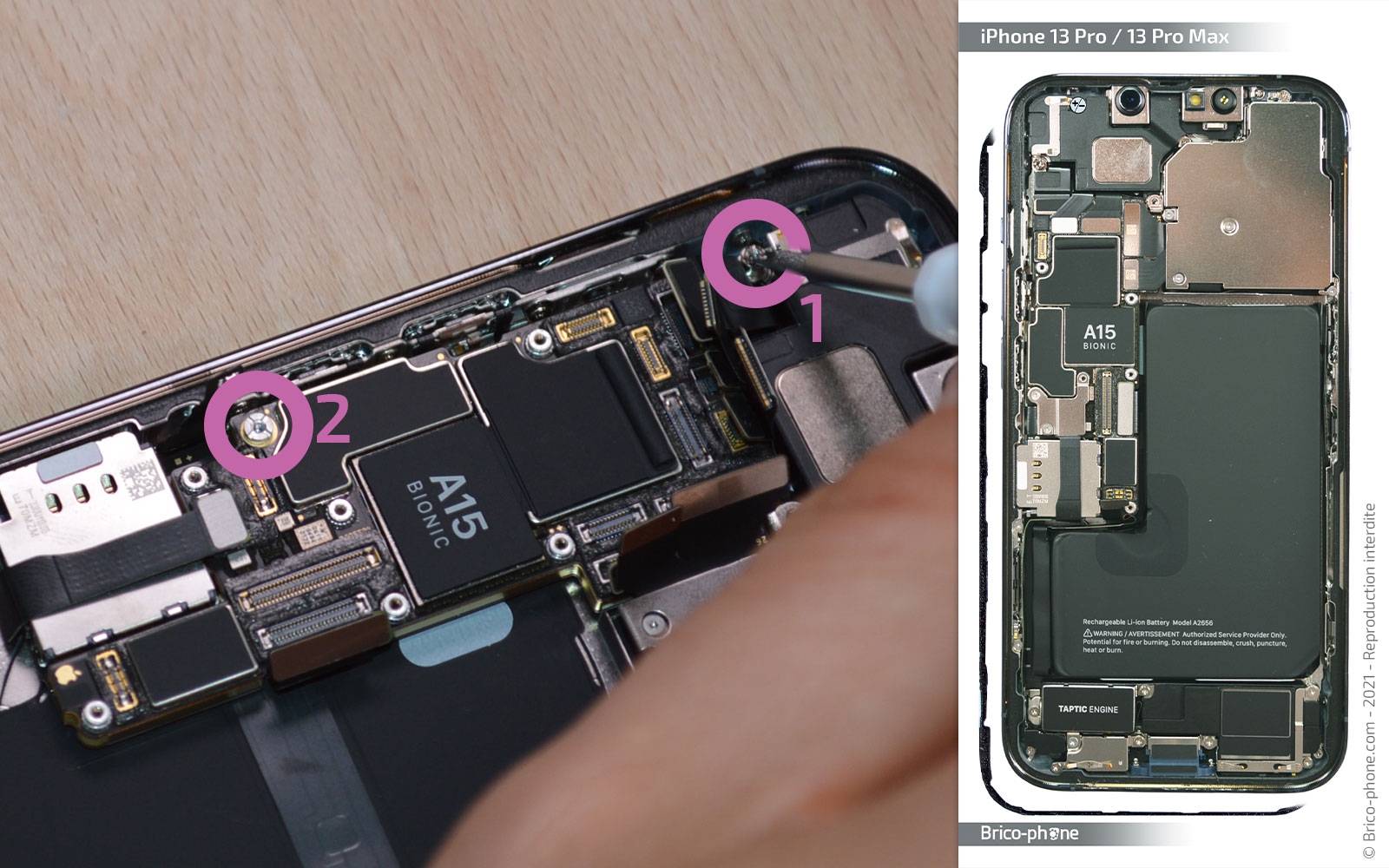

Etape 18 : Extraire la carte-mère
Dévissez les 2 vis plate qui maintiennent la carte-mère #11, puis sortez-la du châssis en faisant levier avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €

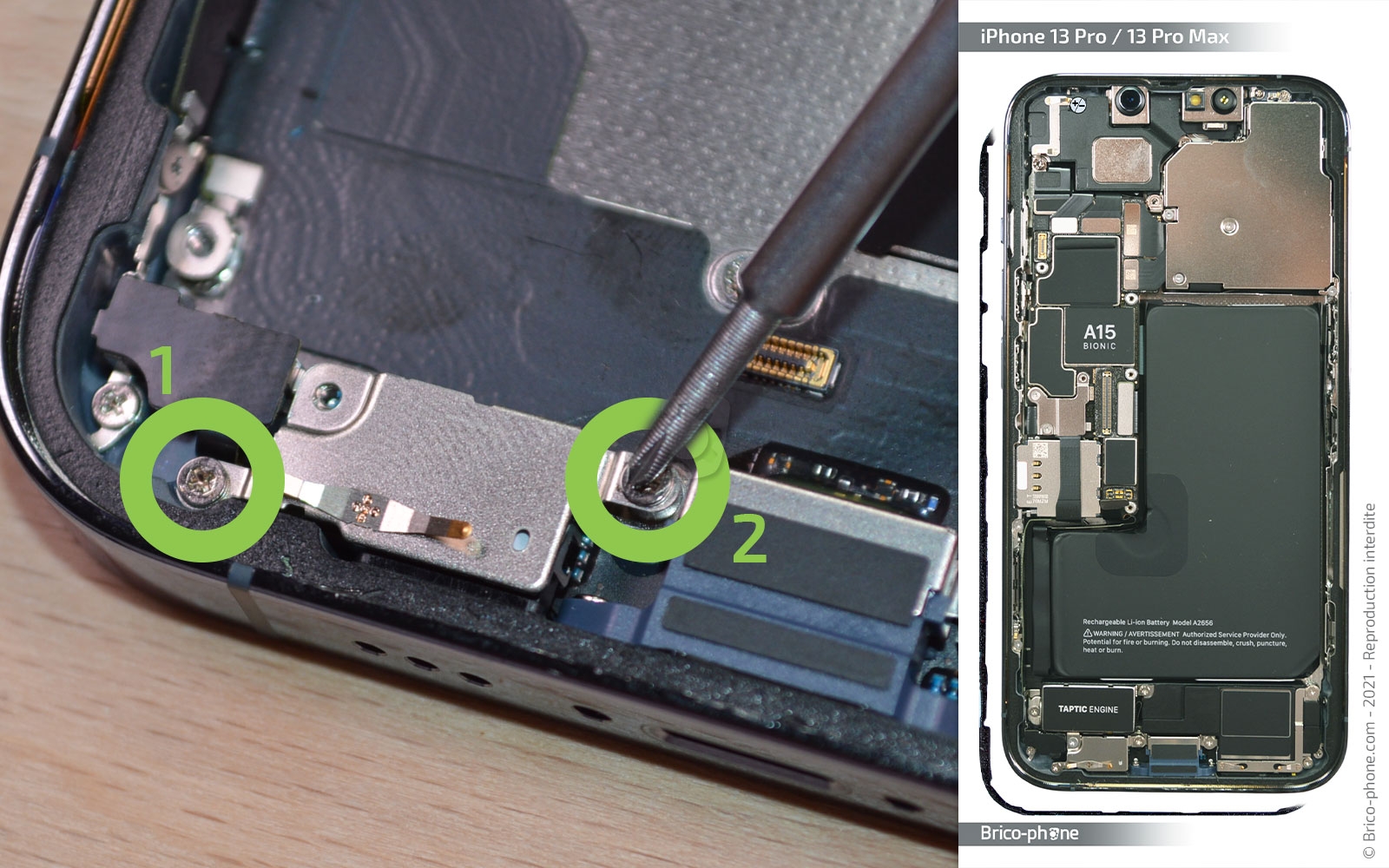

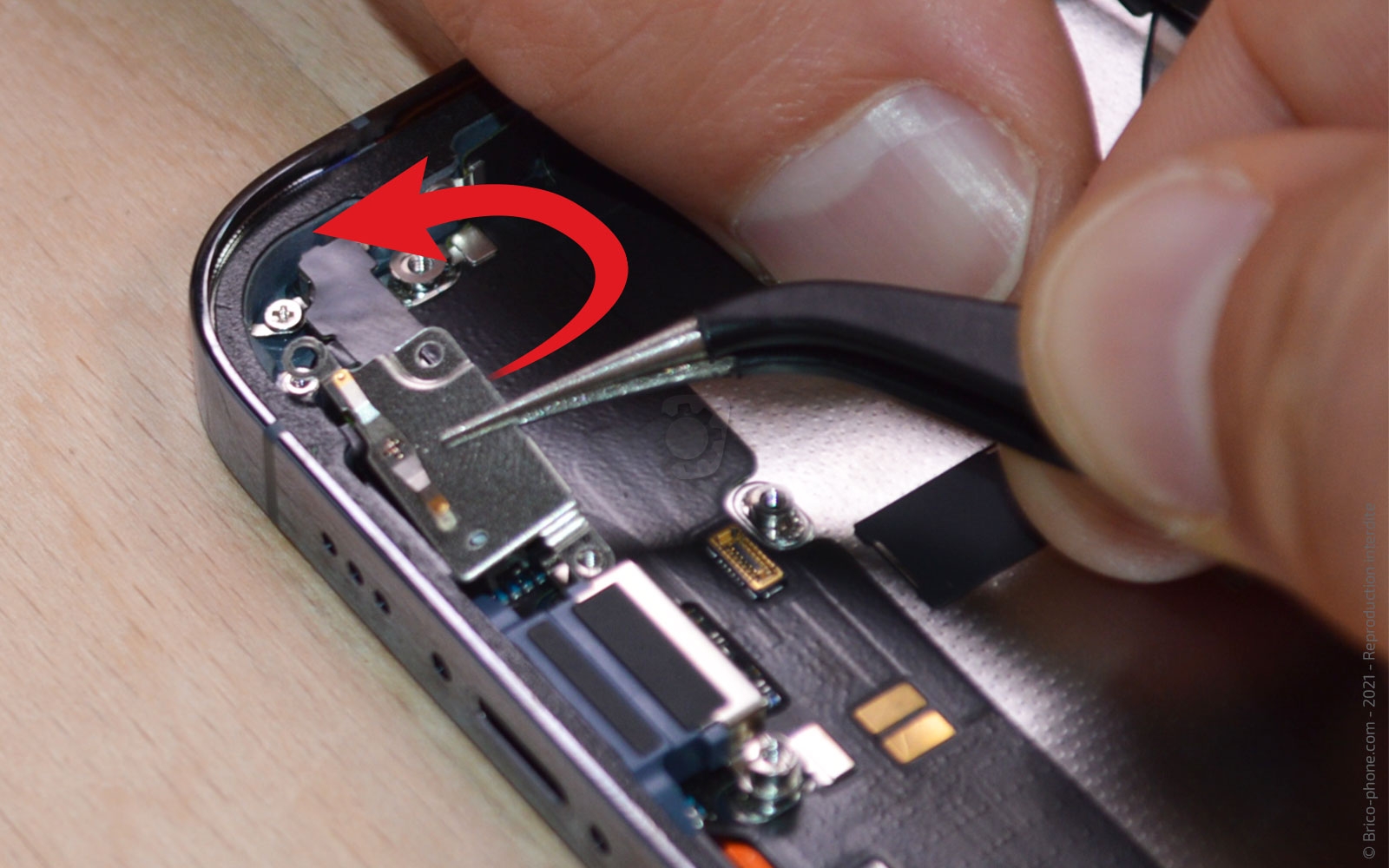

Etape 19 : Enlever la plaquette du micro
Avec le tournevis cruciforme, retirez les 2 vis situées sur la plaquette #12.

Ensuite, chauffez légèrement l'élément métallique avant de l'ôter avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Tournevis Professionnel cruciforme 1.5
7,90 €

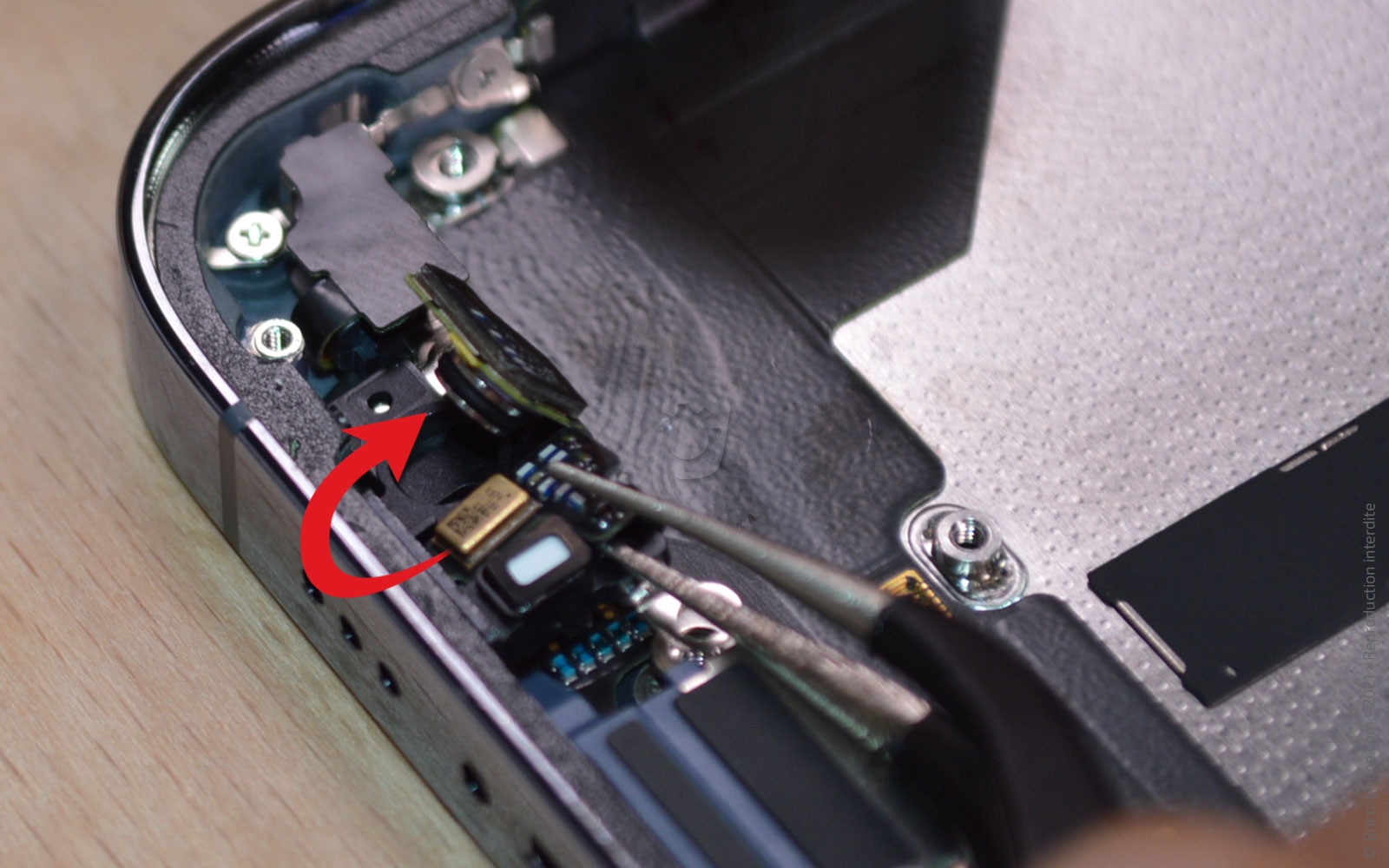

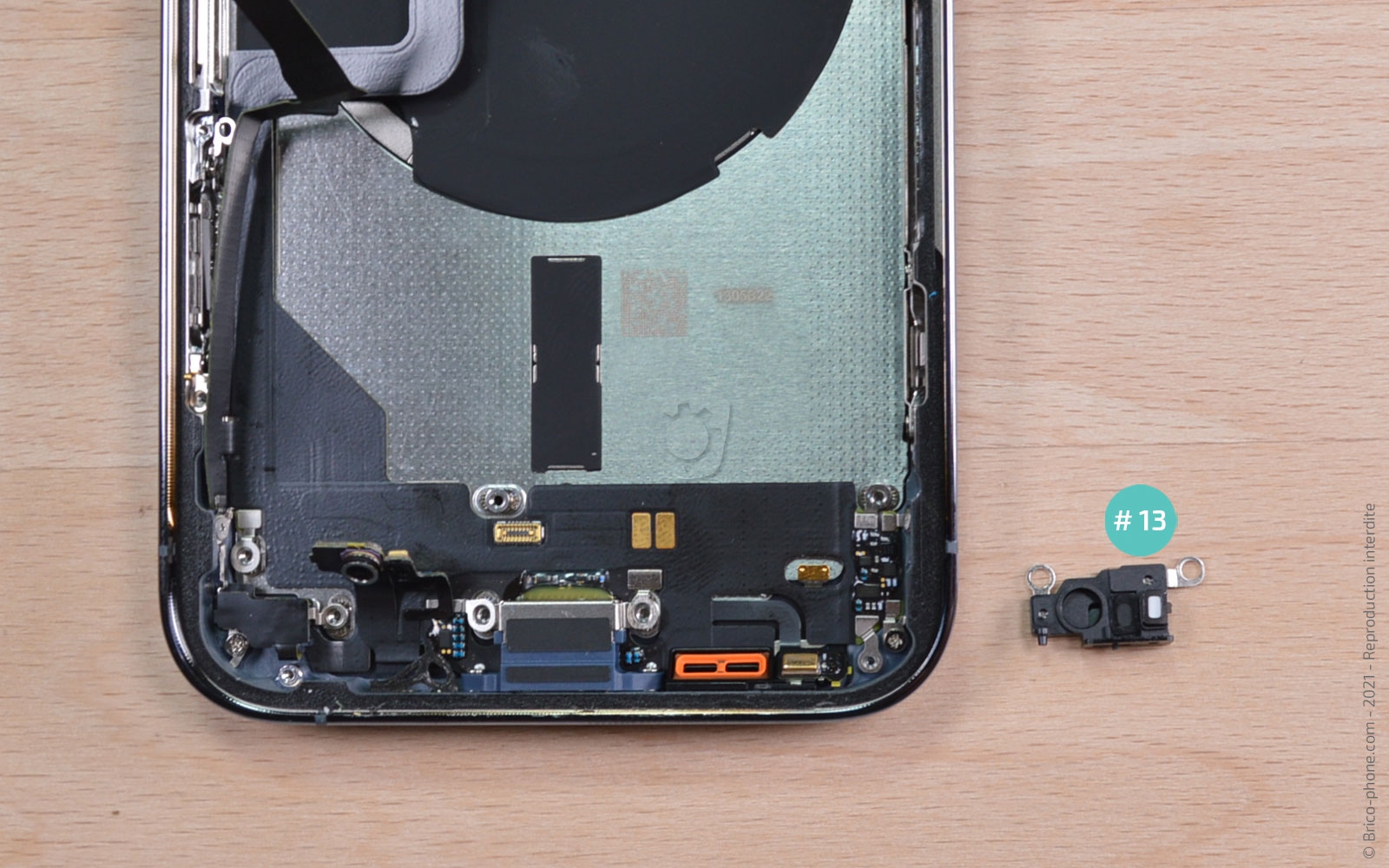

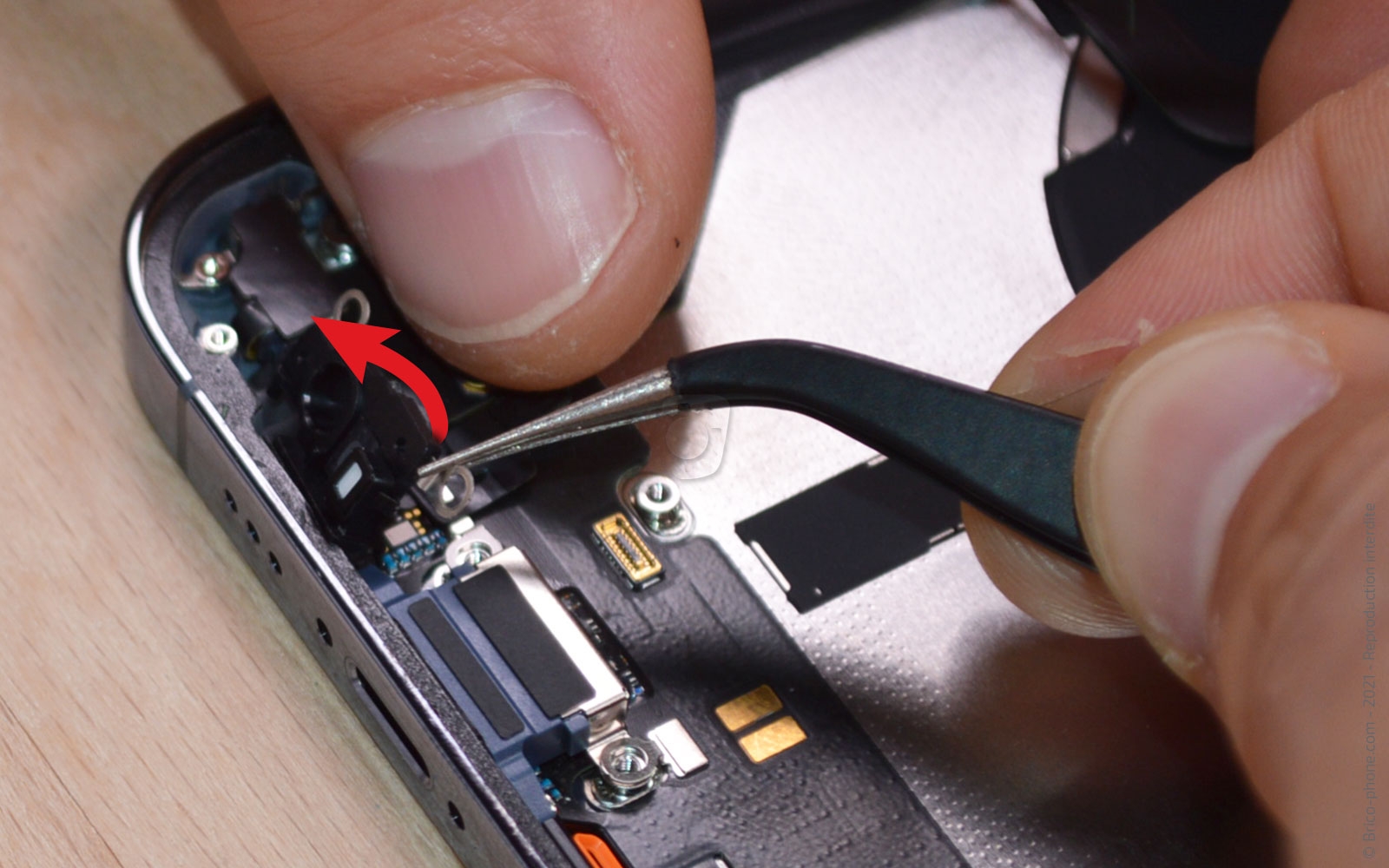

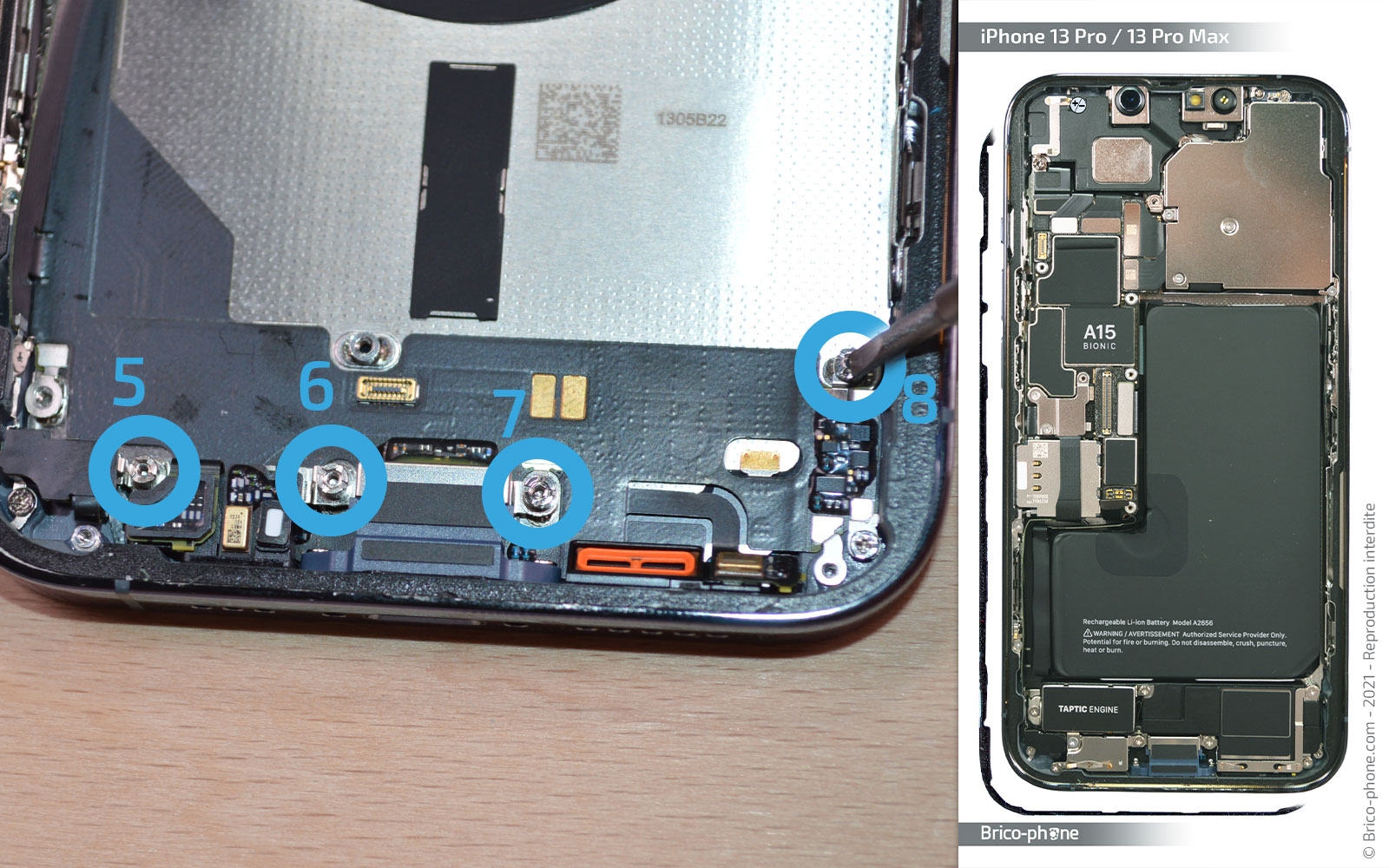

Etape 20 : Enlever le support micro
Munissez-vous du tournevis plat pour retirer les 4 vis plate.

Avec la pincette, ôtez le capteur gyroscope et le micro du support #13 avant de le retirer.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €
Etape 21 : Retirer le connecteur de charge (partie 1)

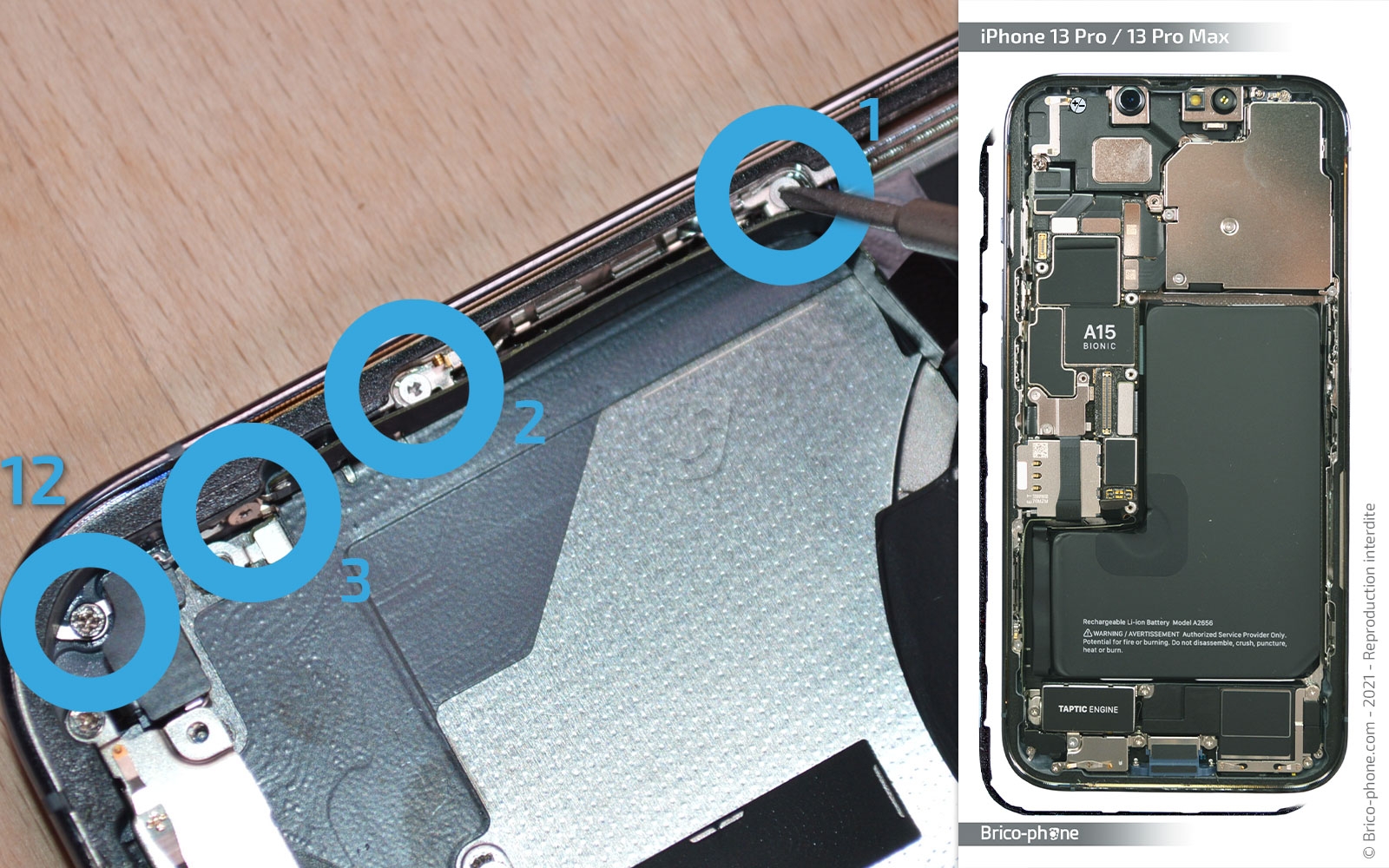

Commencez par dévisser les vis triwing qui se trouvent de chaque côté du châssis, puis les 4 vis cruciforme restantes.

Chauffez le connecteur de charge pour ramollir le sticker de celui-ci.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis en métal Triwing 0.6
10,90 €

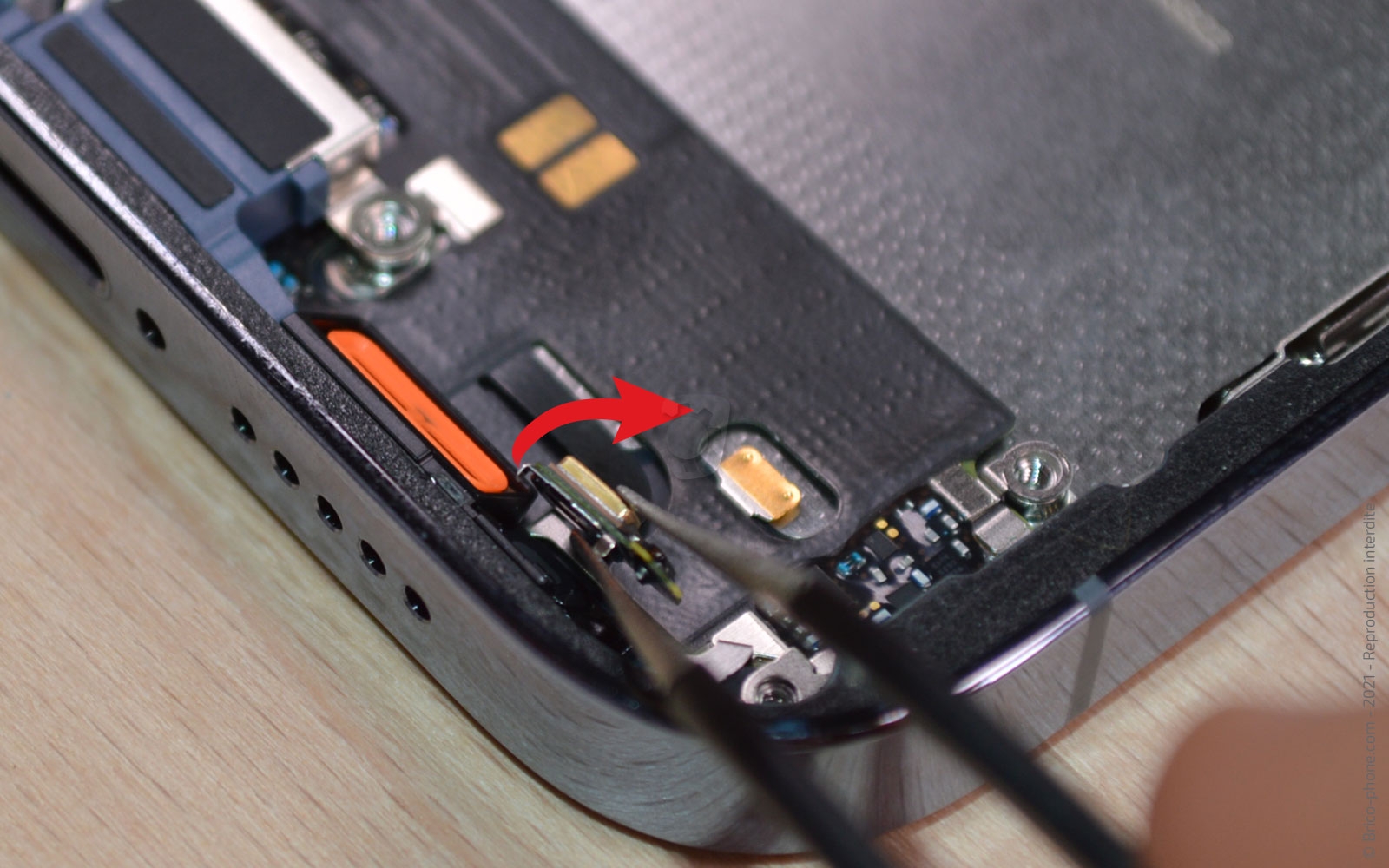

Etape 22 : Retirer le connecteur de charge (partie 2)
Décollez le micro qui se trouve à droite avec la pincette, puis soulevez le connecteur de charge #14 avec le levier pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

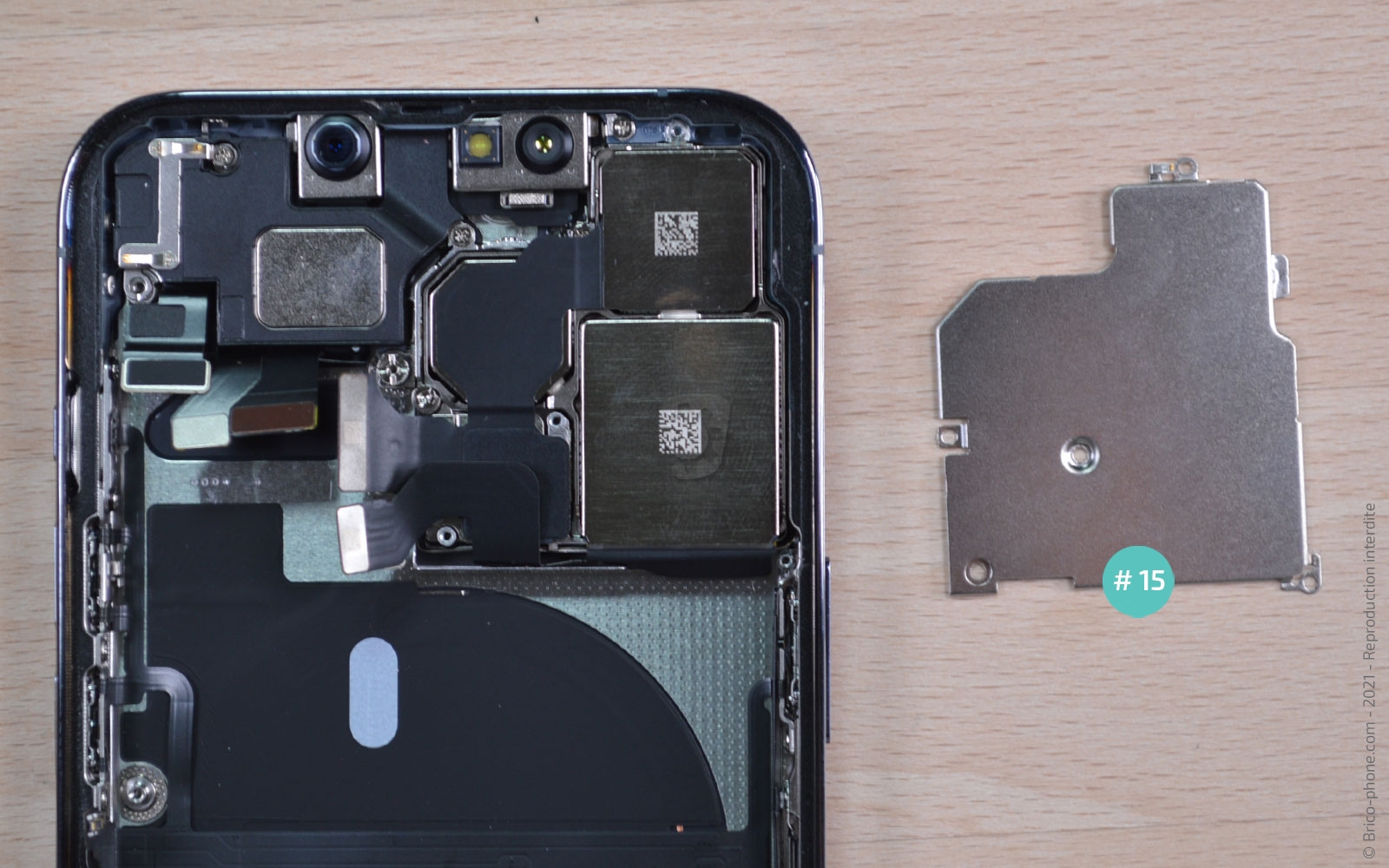

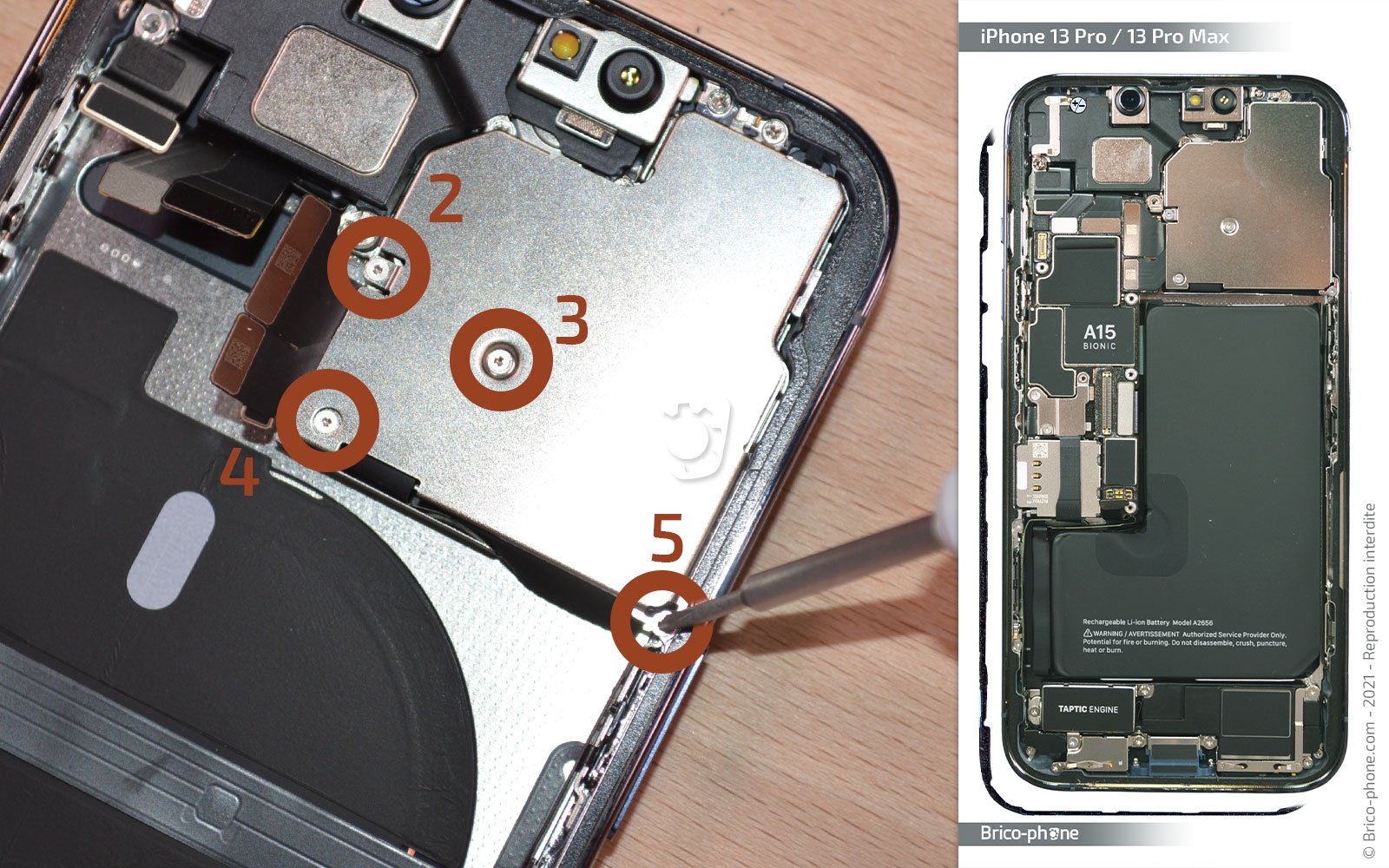

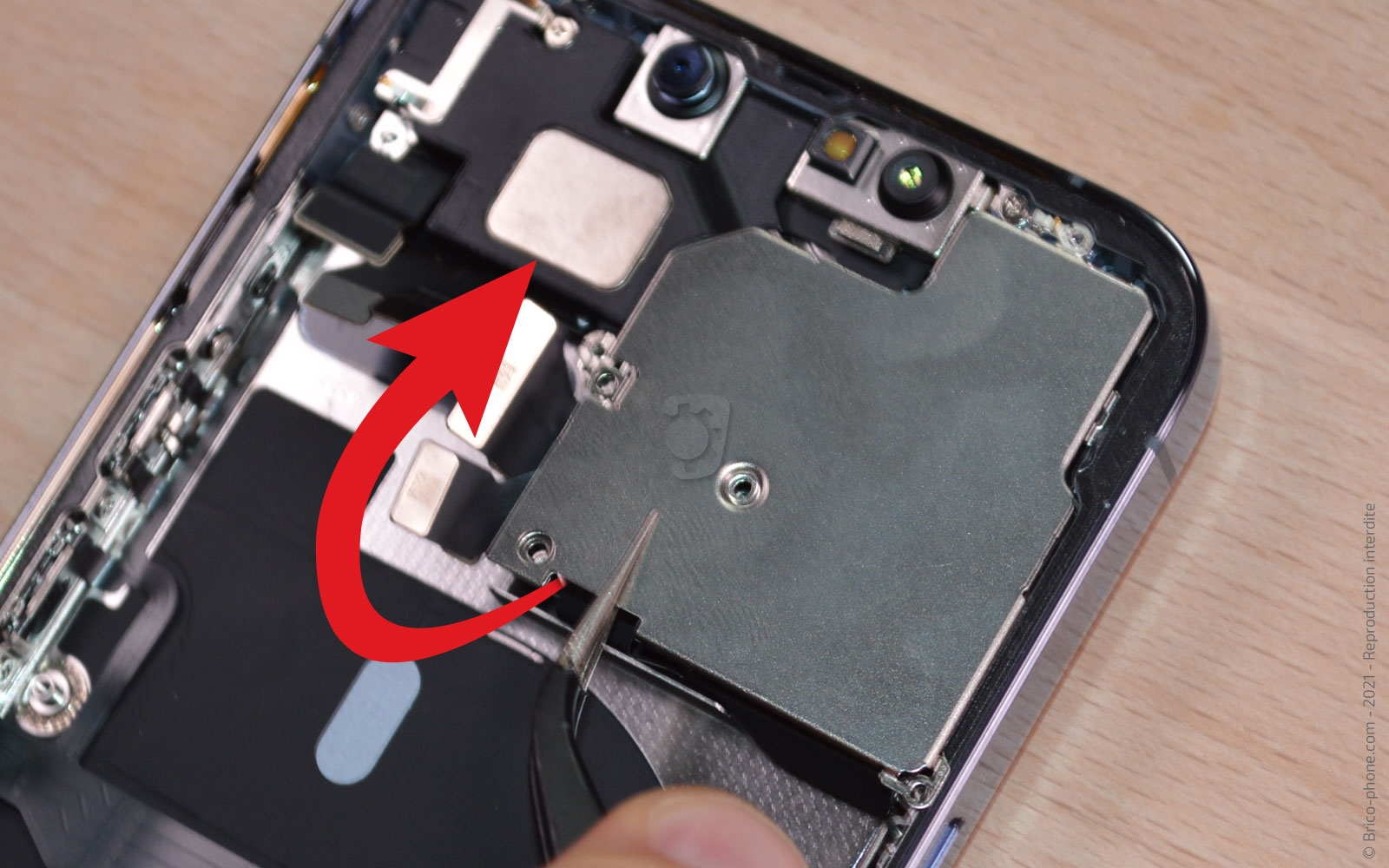

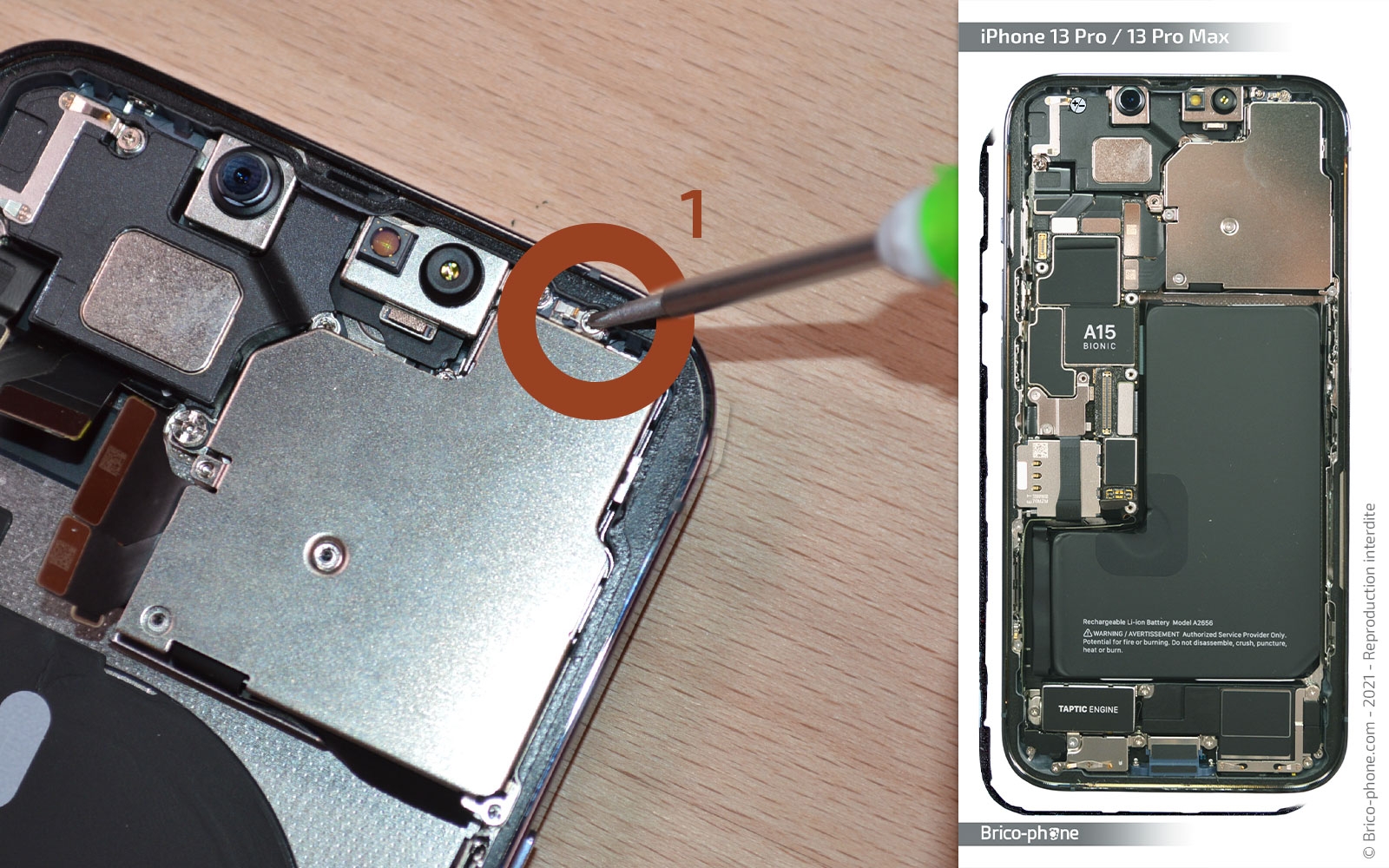

Etape 23 : Ôter la plaquette des caméras arrière
Passons sur la partie haute du téléphone, dévissez les 4 vis triwing puis la seule vis cruciforme avant d'enlever la plaquette #15 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis en métal Triwing 0.6
10,90 €

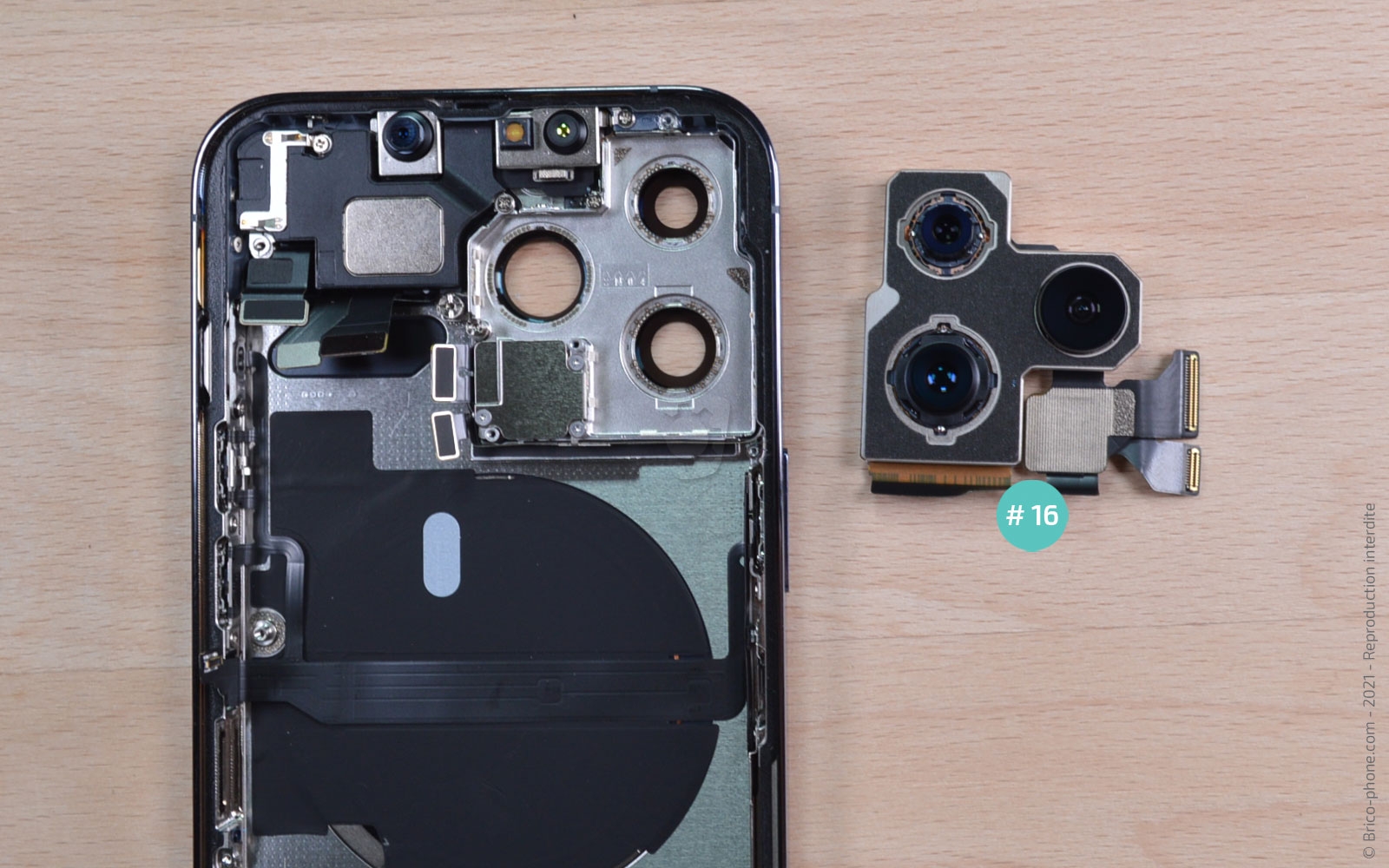

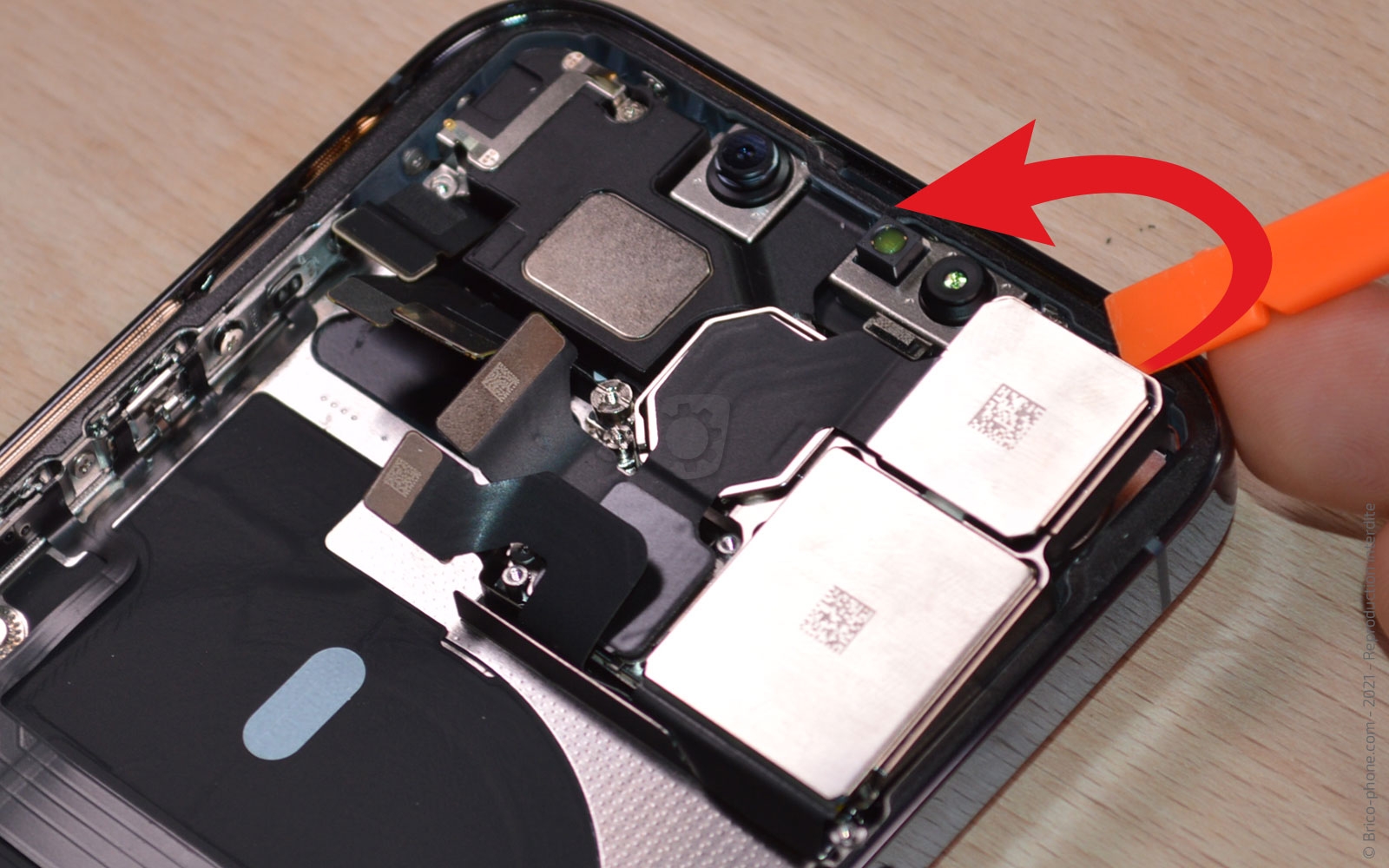

Etape 24 : Extraire les caméras arrière
Soulevez les caméras arrière #16 avec le levier pour les extraire.
Outils du kit utilisés
Outils du kit utilisés

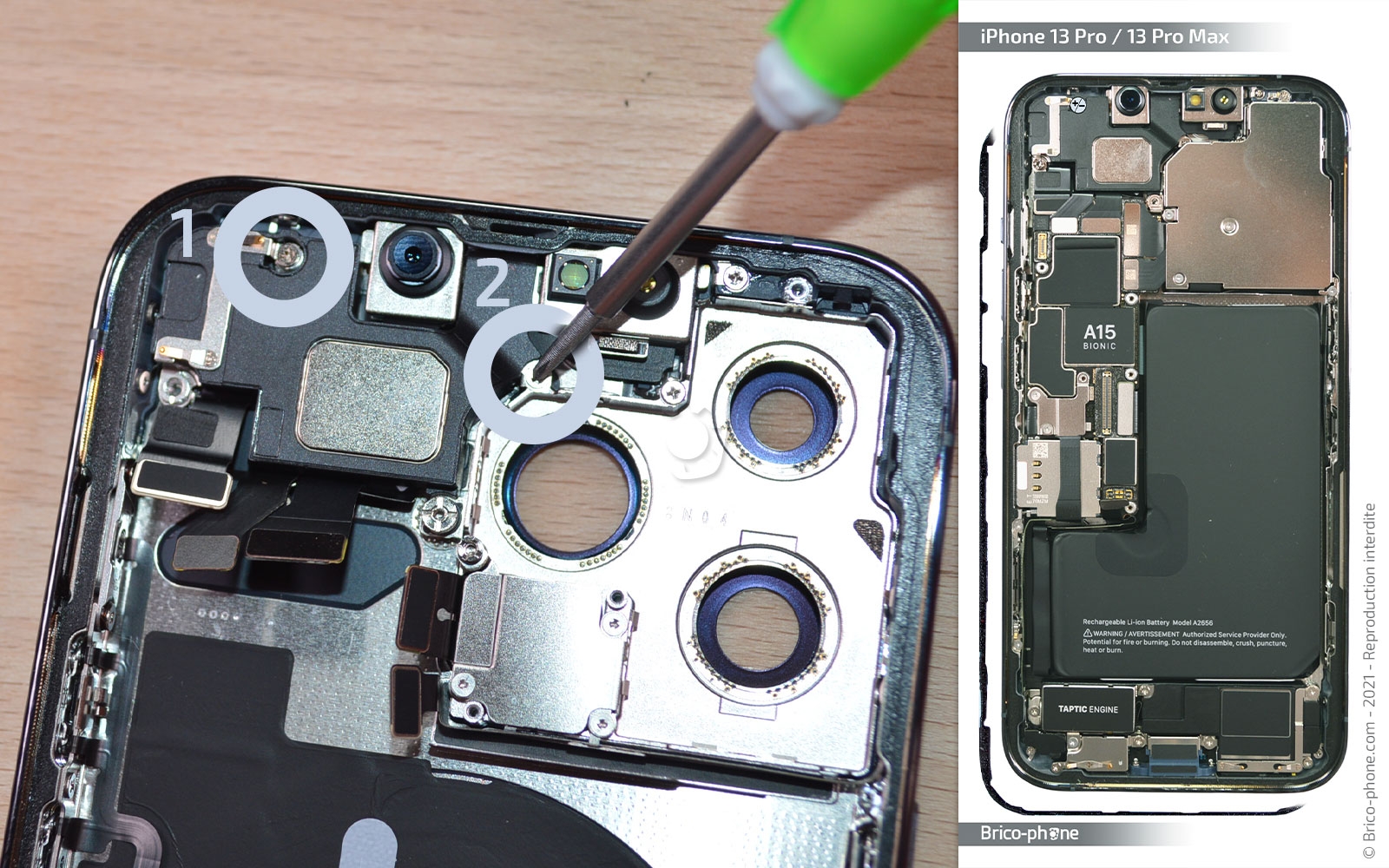

Etape 25 : Retirer le contact de l'écouteur de l'oreille
Dévissez les 2 vis cruciformes pour extraire le contact #17 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 26 : Ôter l'écouter de l'oreille
Munissez-vous du tournevis plat pour retirer les 2 vis qui maintiennent l'écouteur de l'oreille #18, puis retirez-le.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €

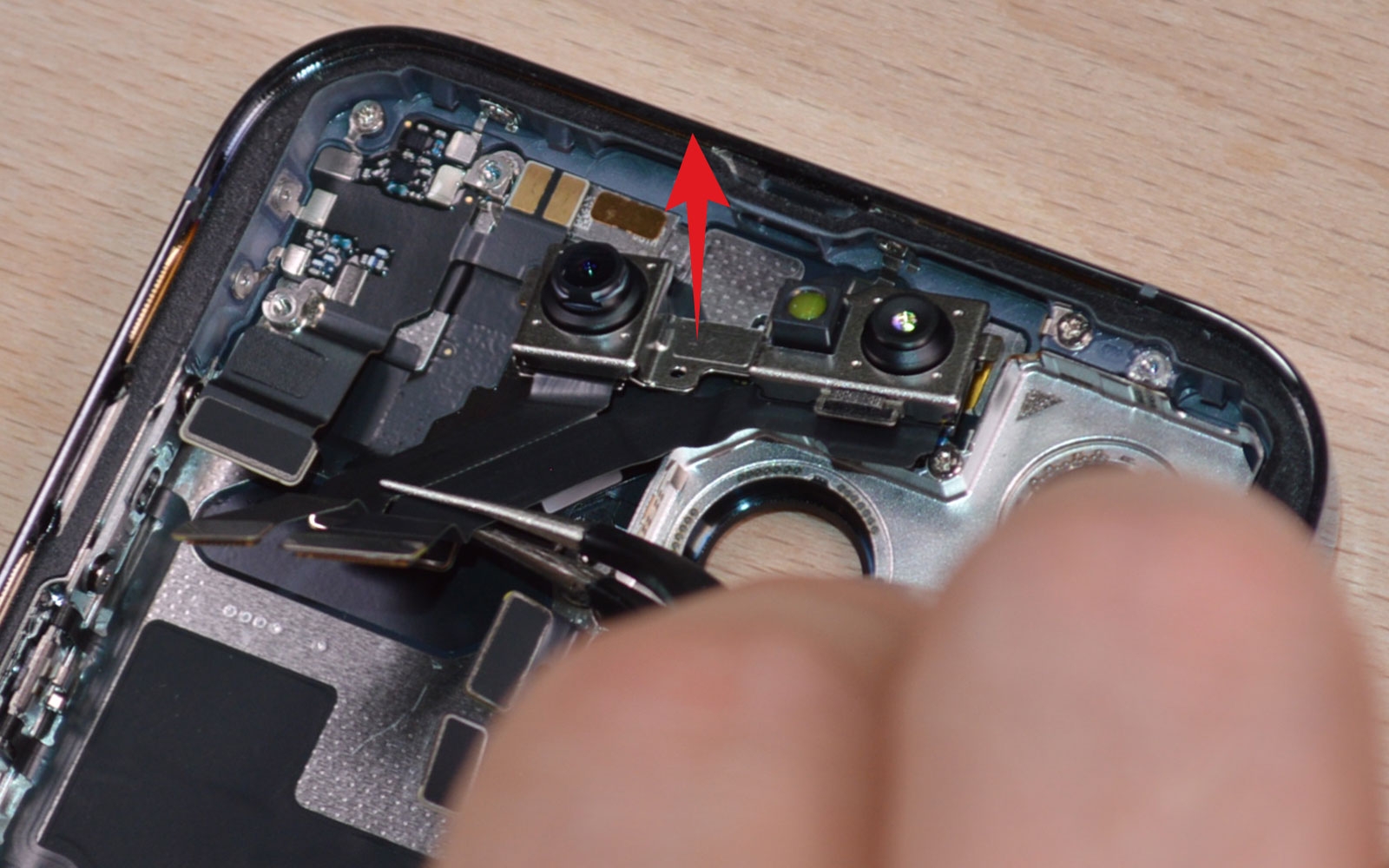

Etape 27 : Retirer les caméras avant
Avec la pincette, ôtez les caméras avant numérotées #19.
Outils du kit utilisés
Outils du kit utilisés

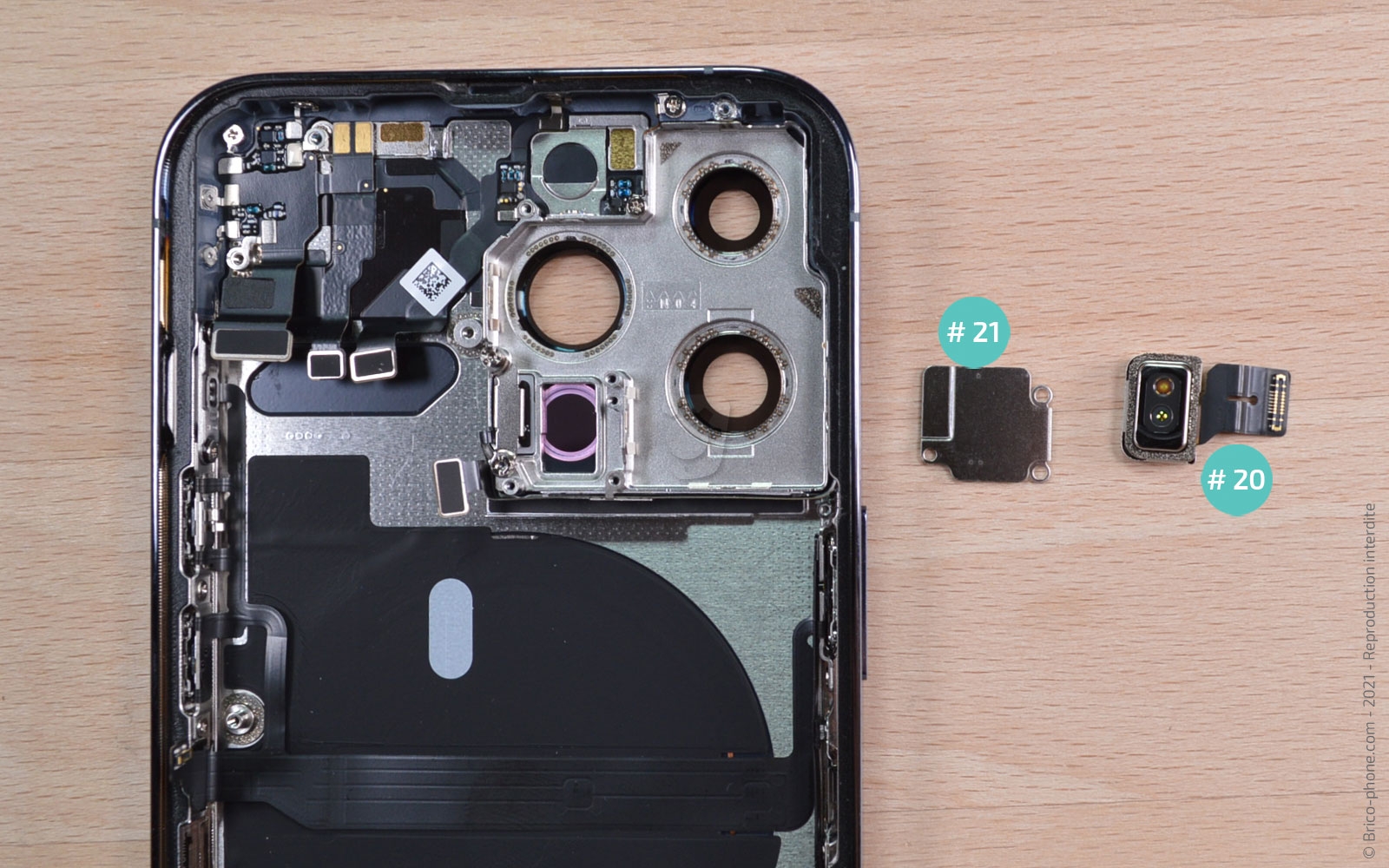

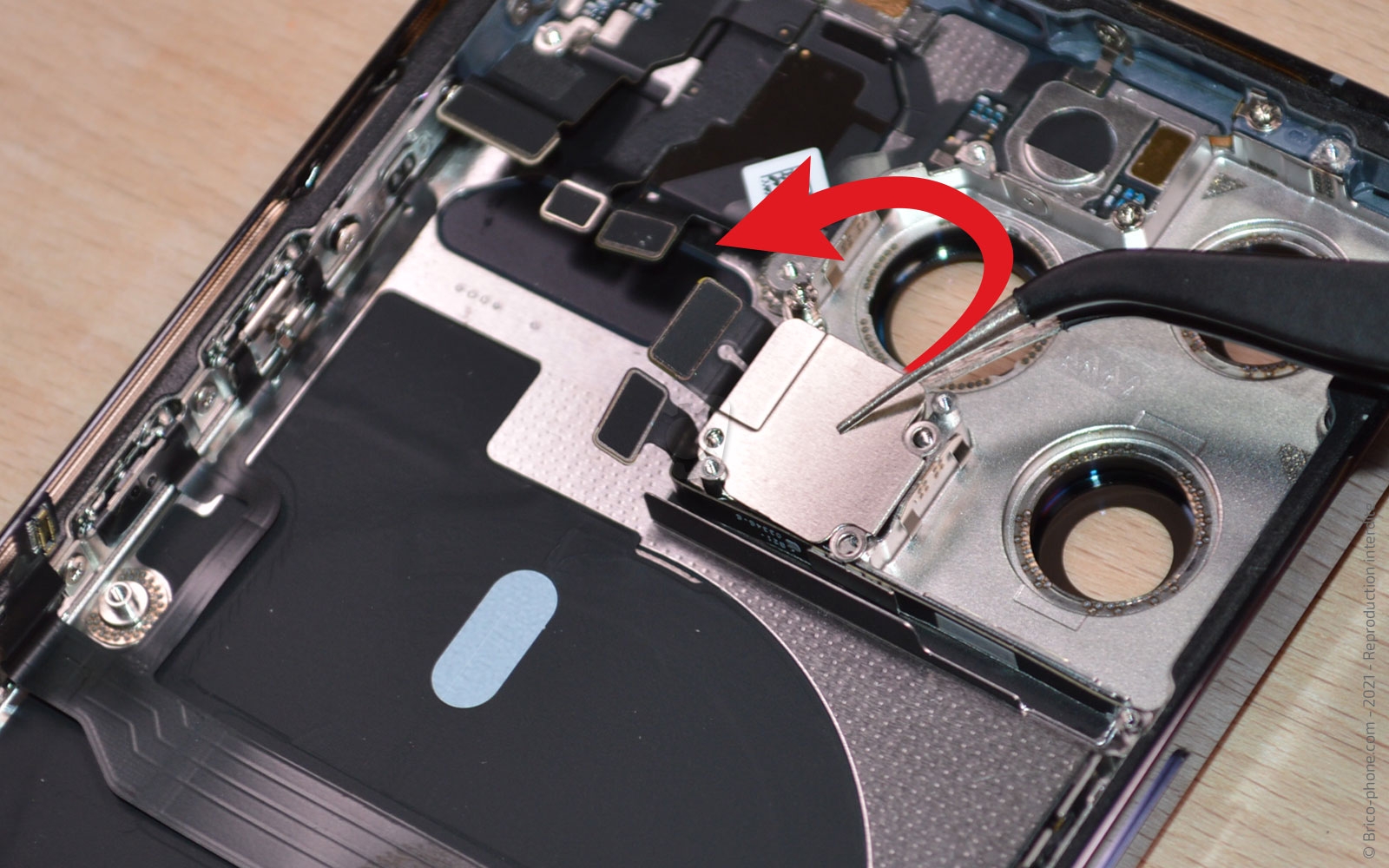

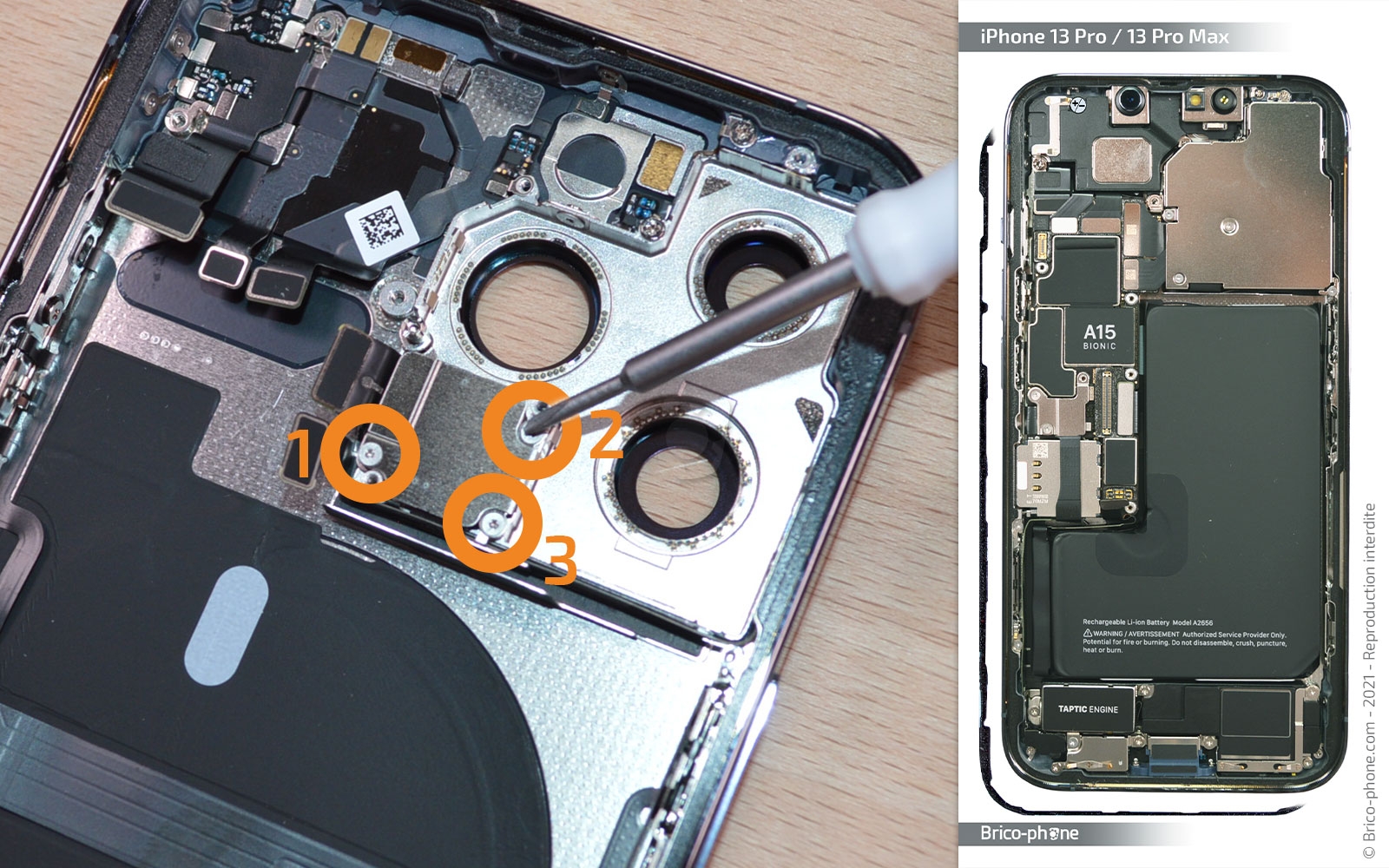

Etape 28 : Enlever le capteur LIDAR
Commencez par dévisser les 3 vis triwing, puis enlevez la plaquette #20.

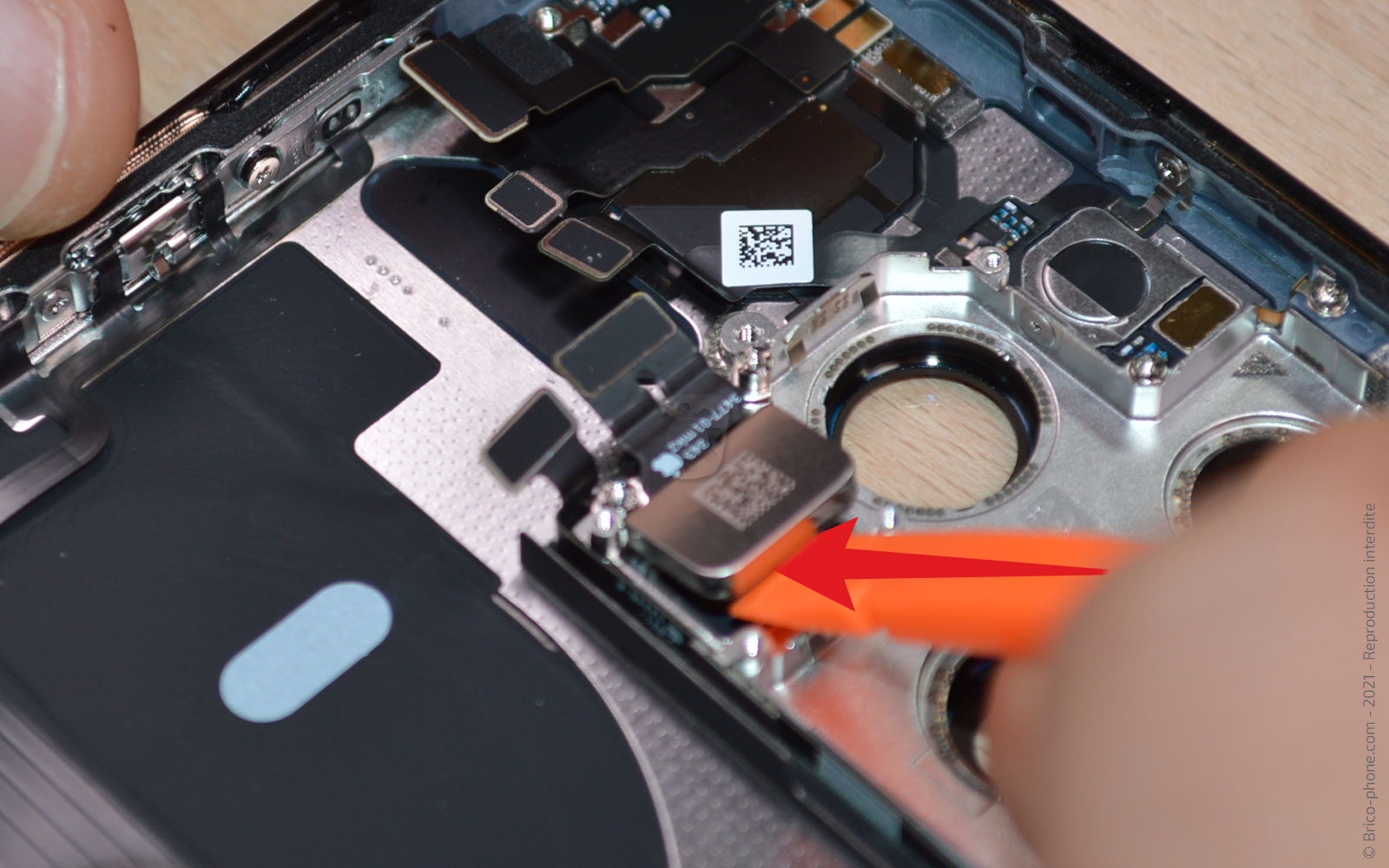

Avec le spudger, sortez le capteur LIDAR #21.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

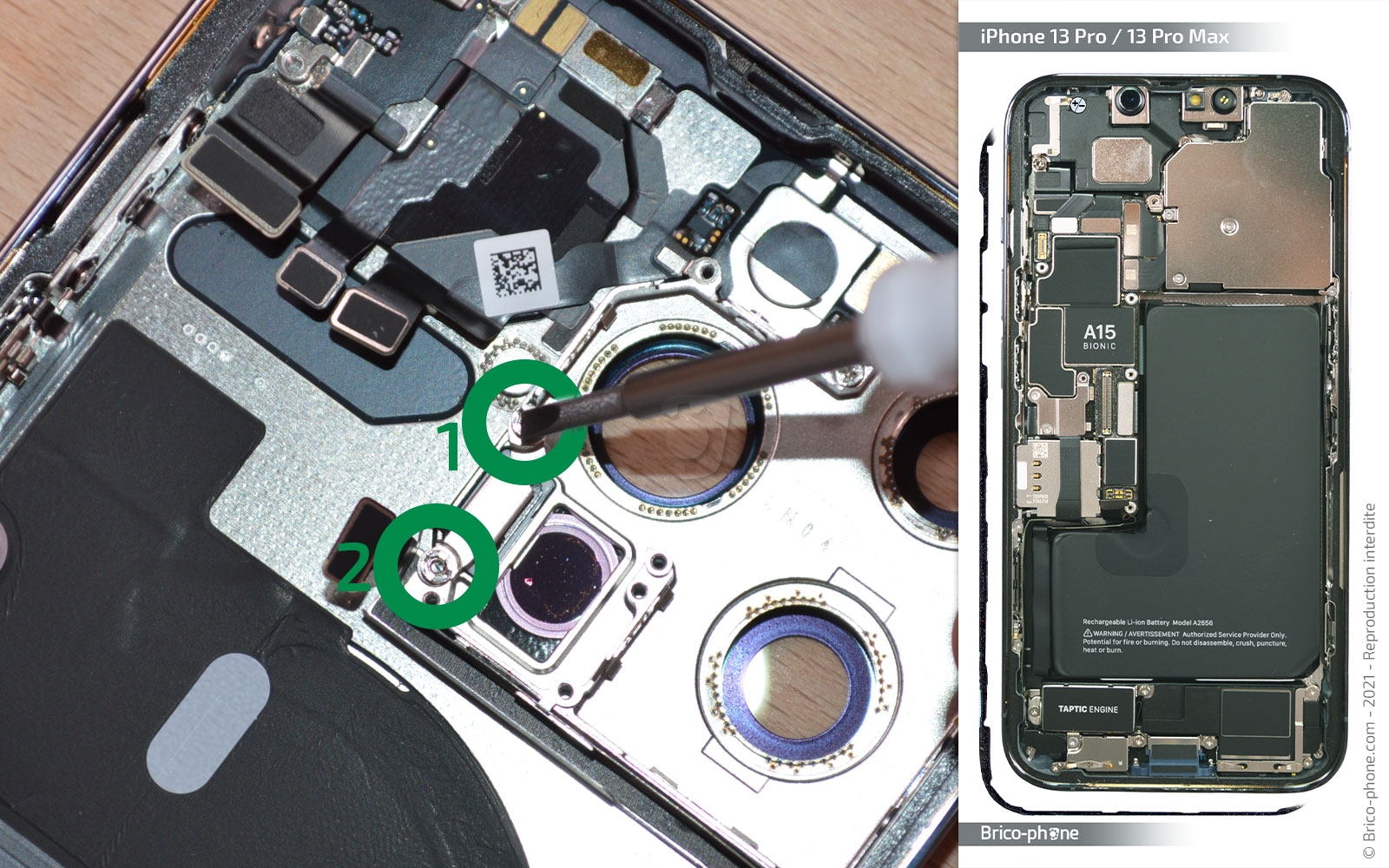

Etape 29 : Préparer la nappe micro

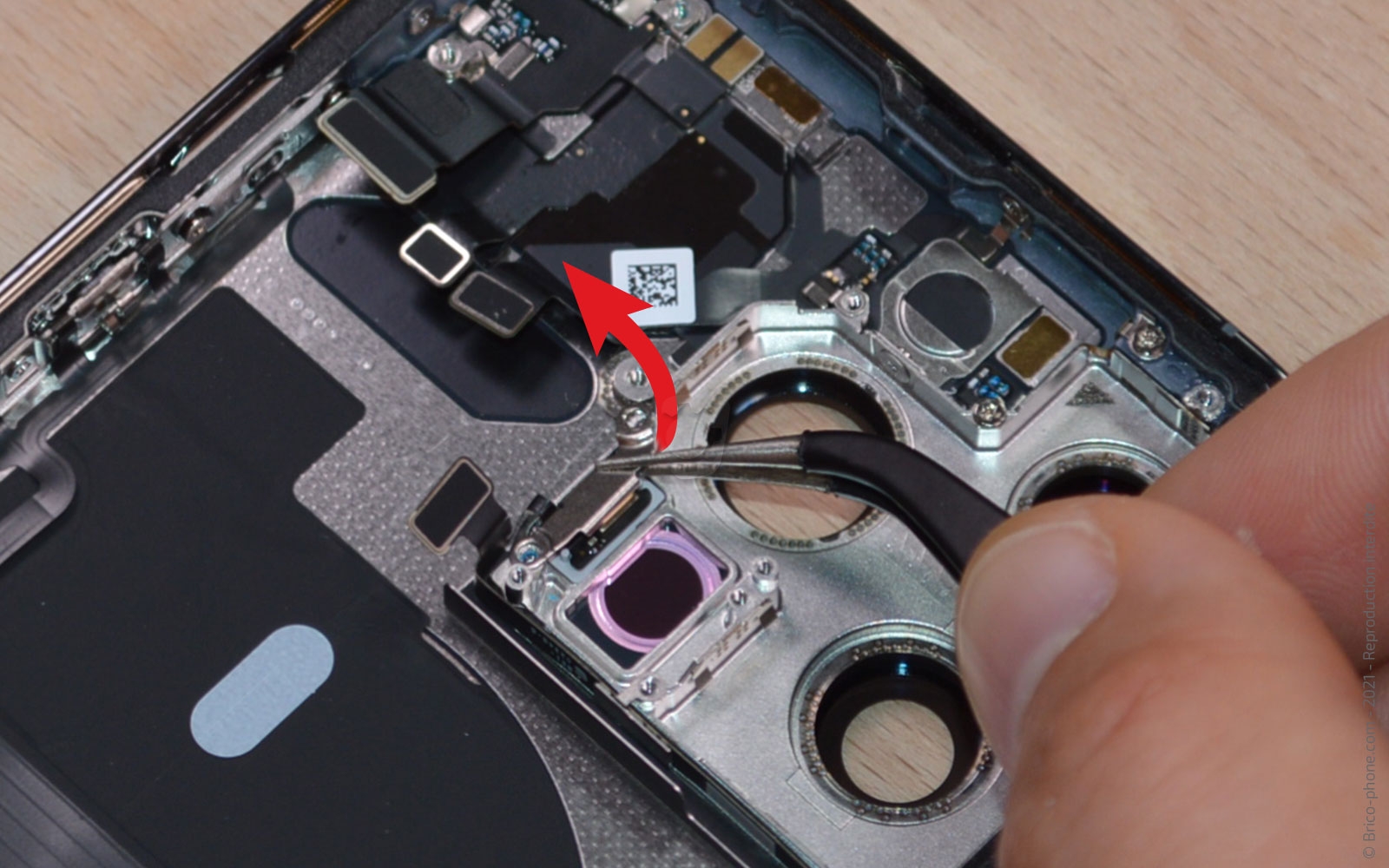

Dévissez les 2 vis plates afin de récupérer la plaquette #22 avec la pincette.

Chauffez ensuite le micro pour le décoller avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €
Décapeur thermique petit modèle
14,90 €

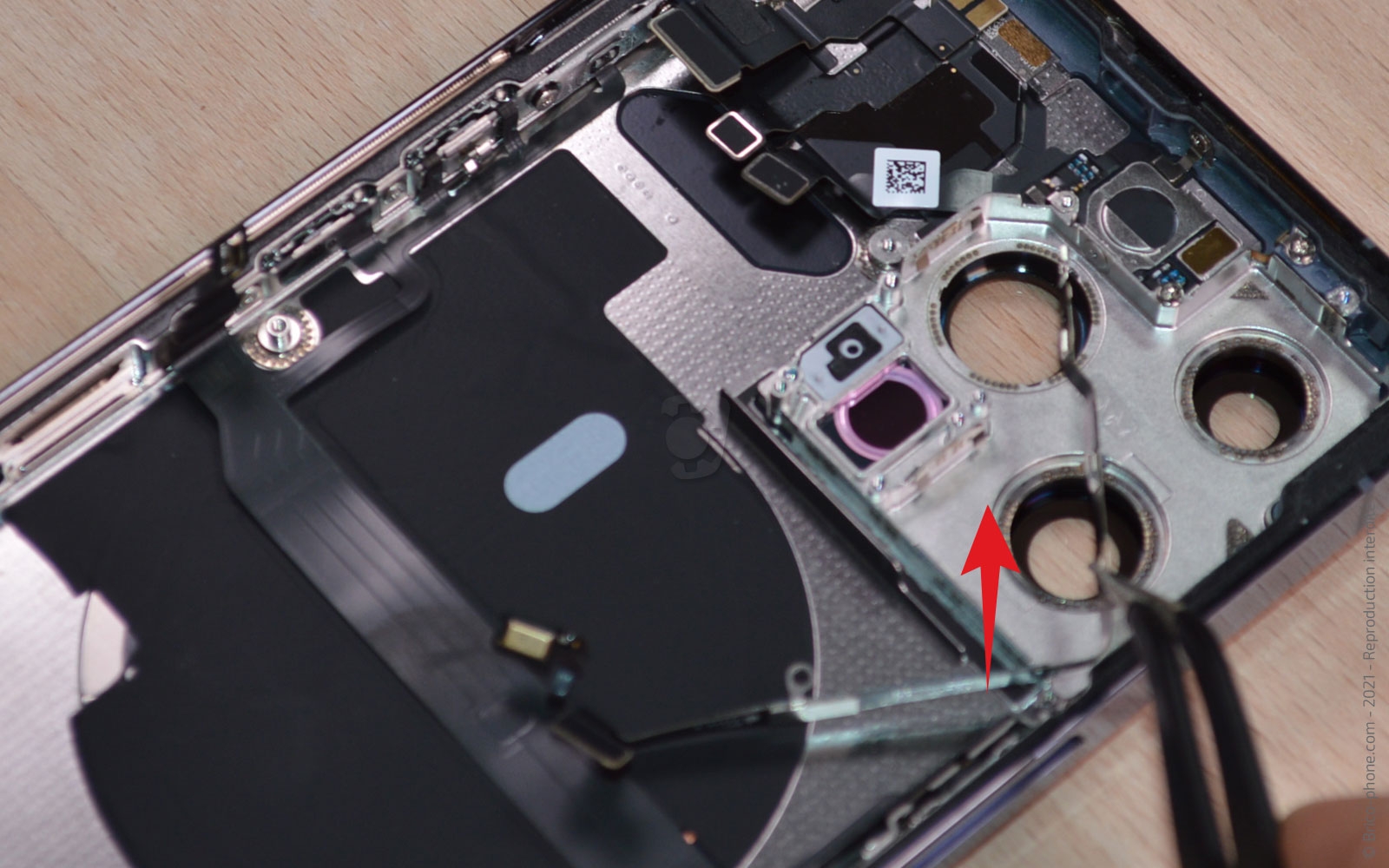

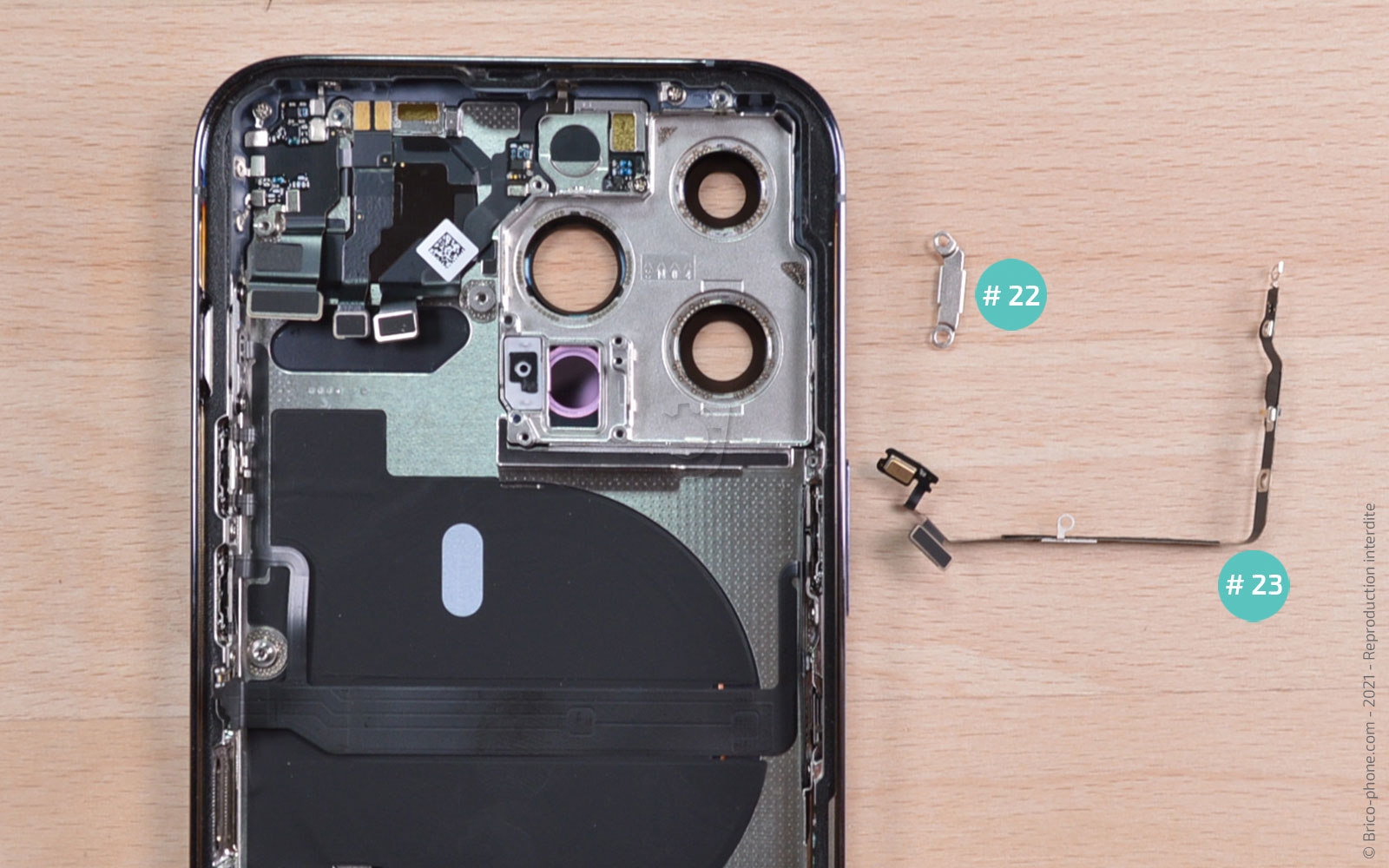

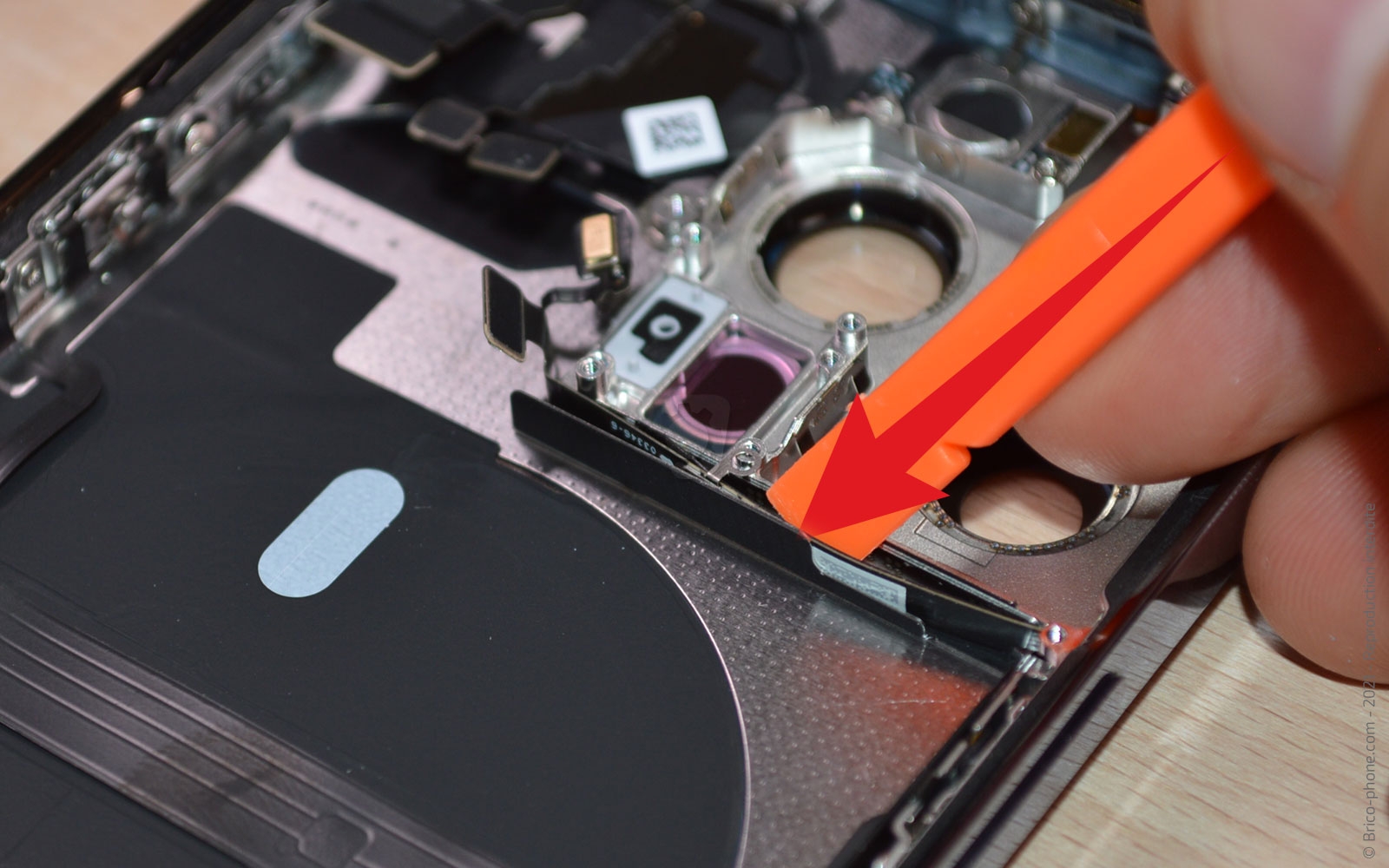

Etape 30 : Enlever la nappe micro

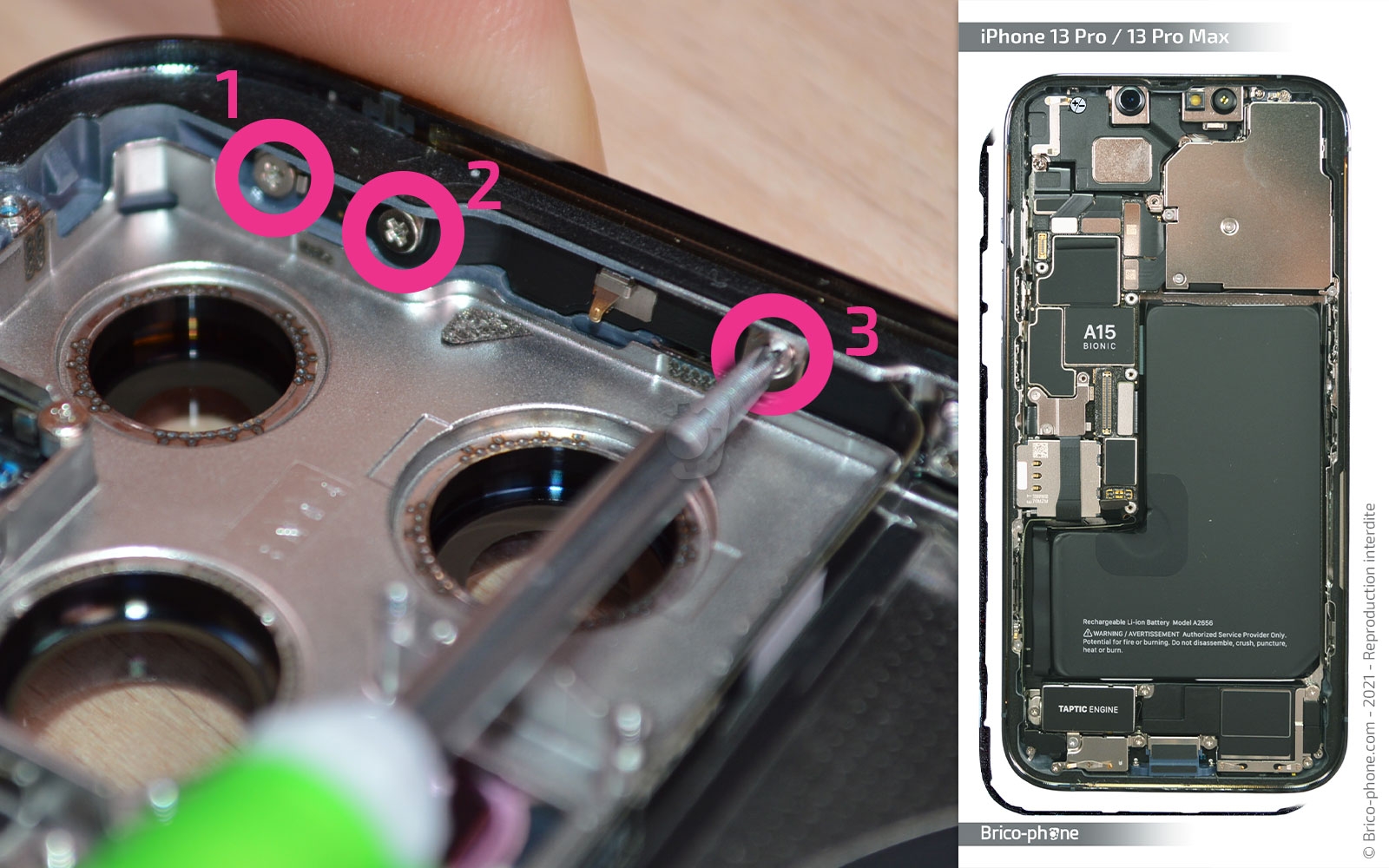

Sur le bord du châssis, dévissez les 3 vis cruciforme, puis décollez la nappe #23 avec le levier en nylon.

Une fois décollé, il ne vous reste plus qu'à l'extraire avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

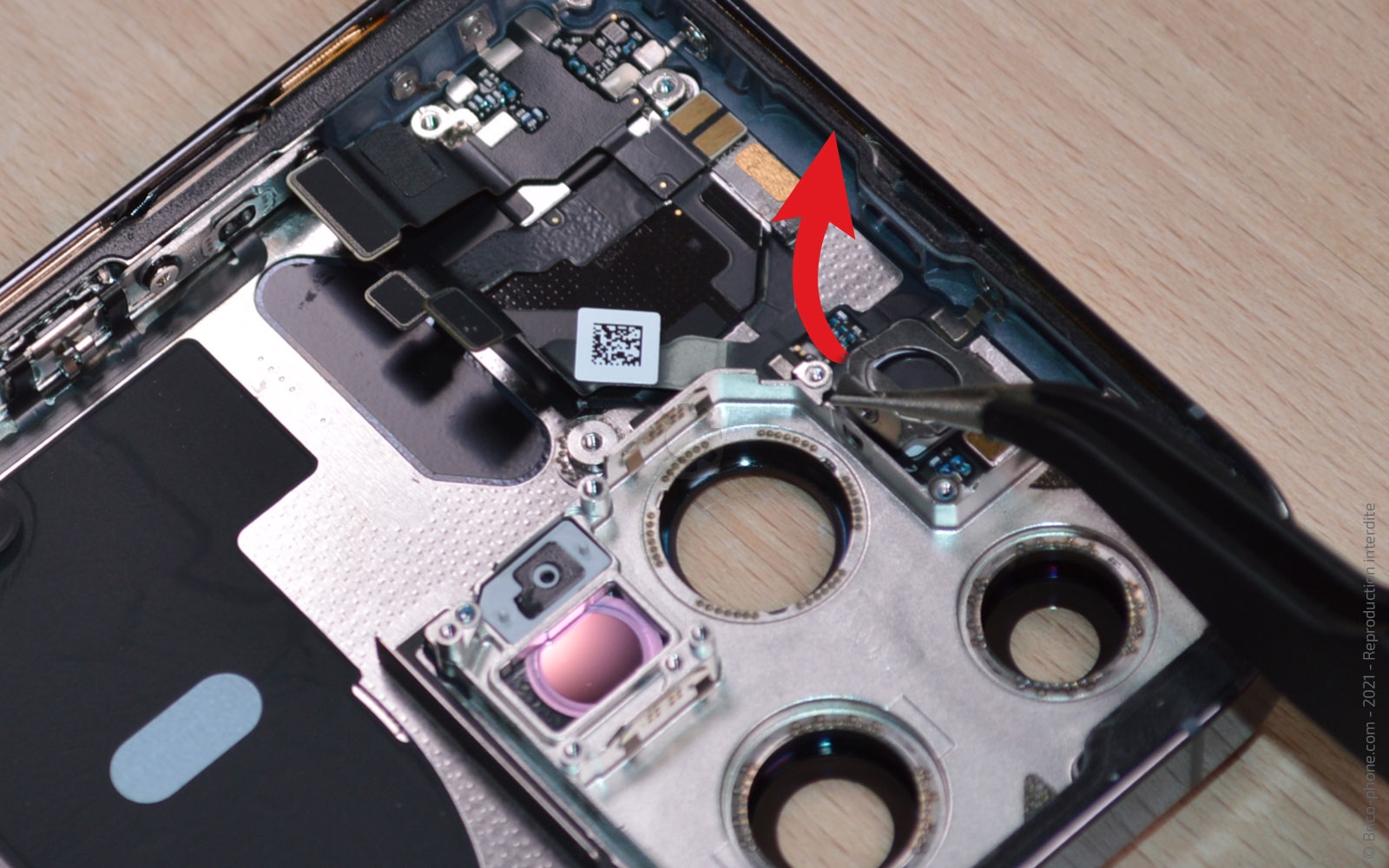

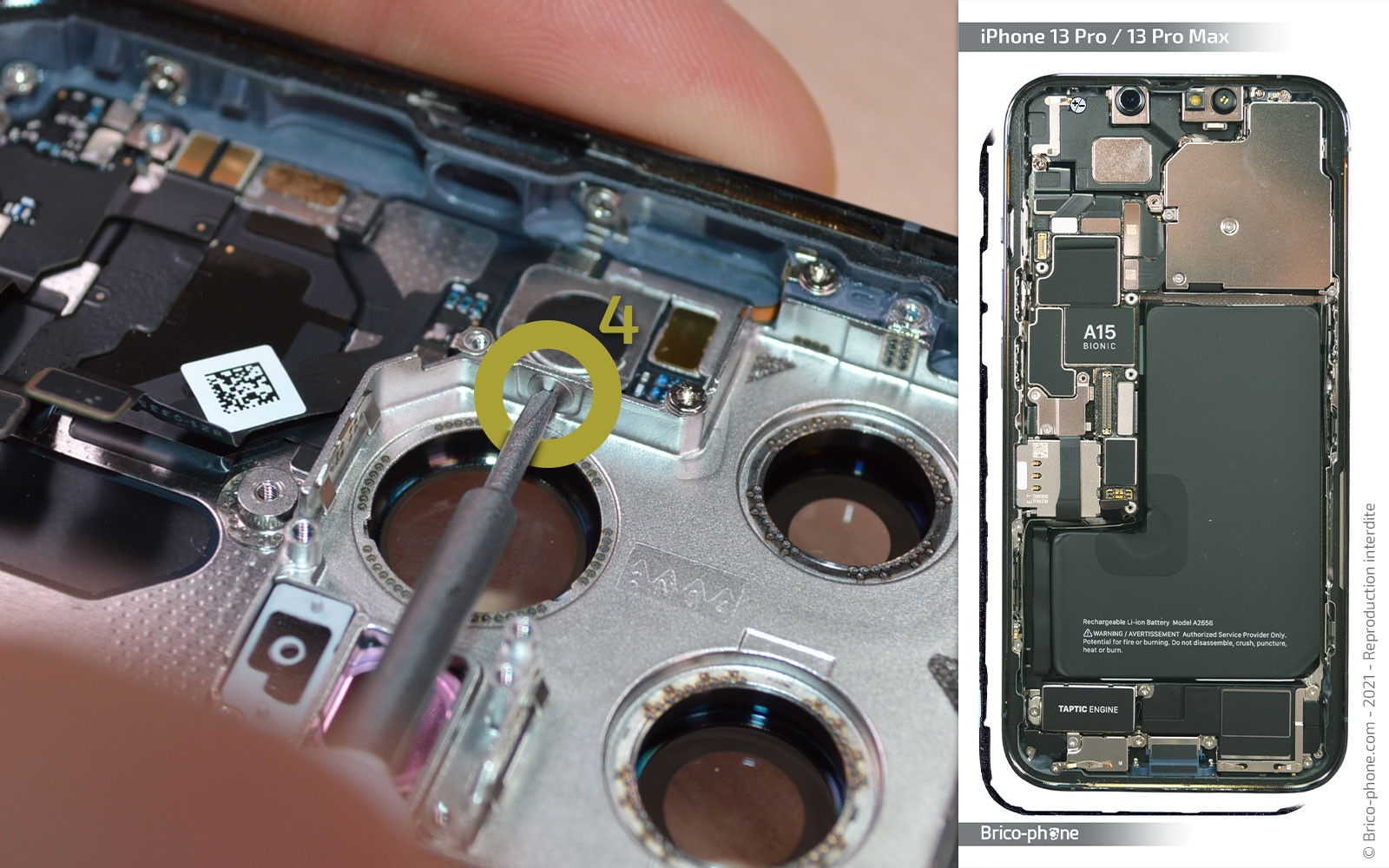

Etape 31 : Enlever le support flash
Dévissez la vis triwing pour retirer le support flash #24 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

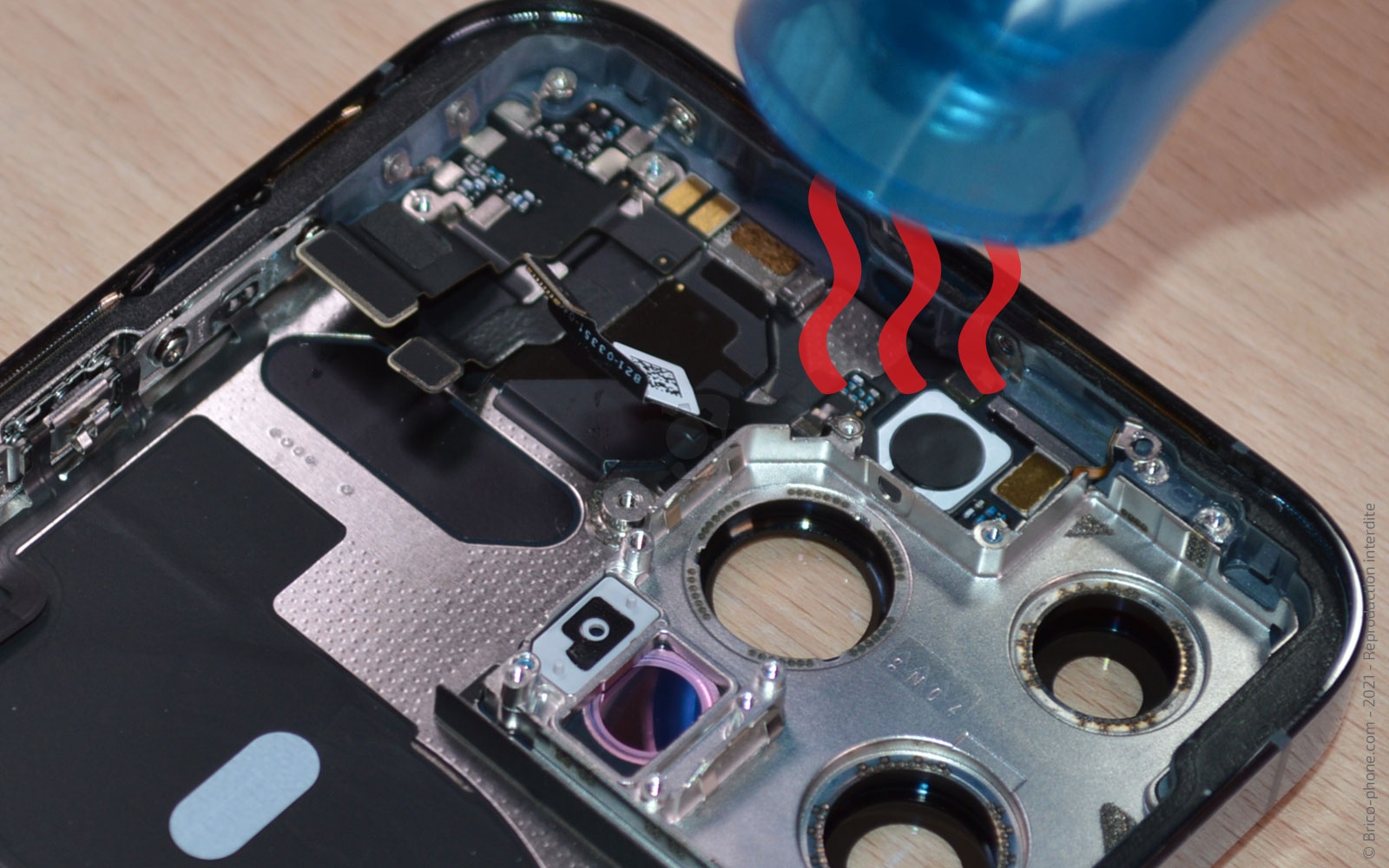

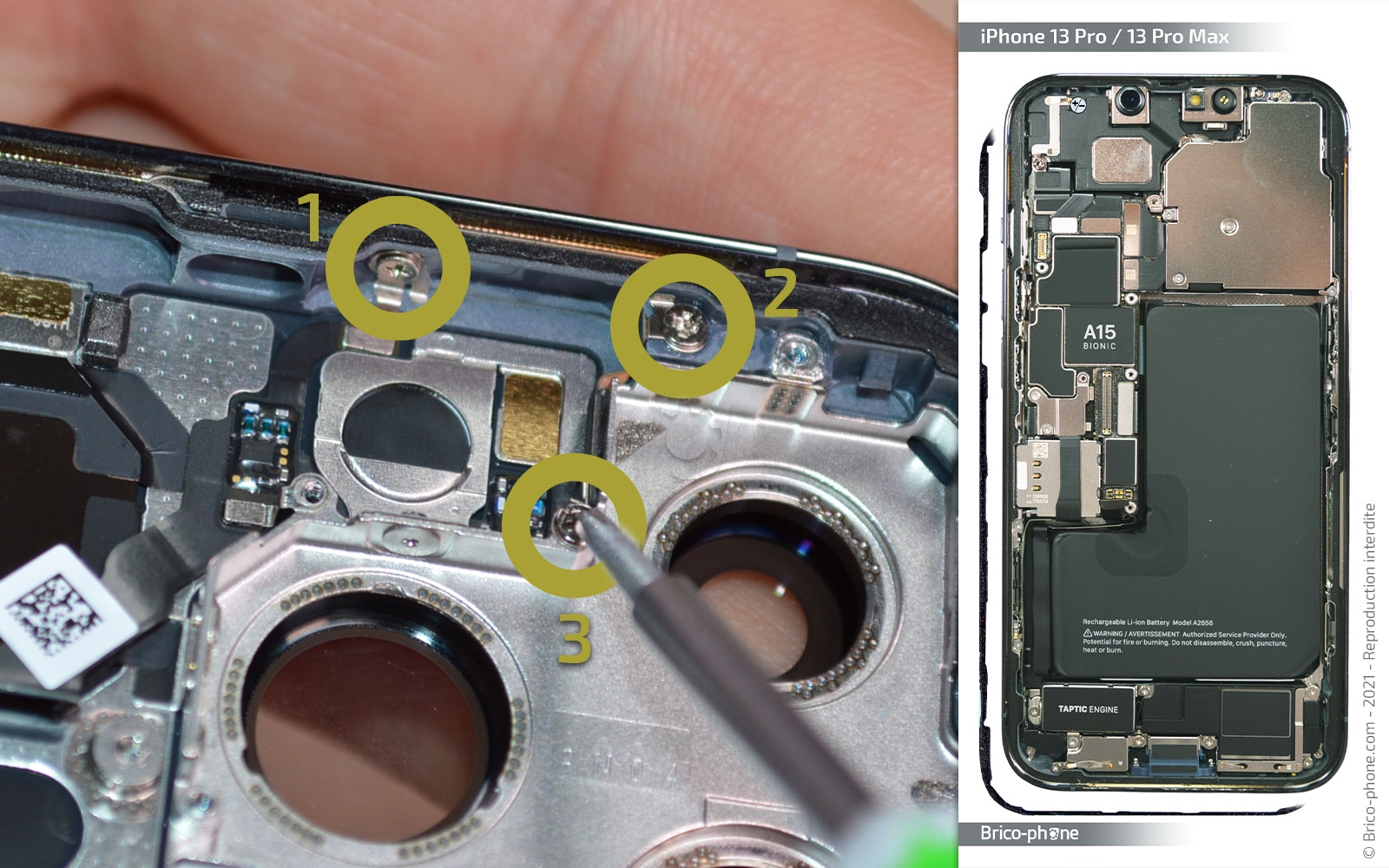

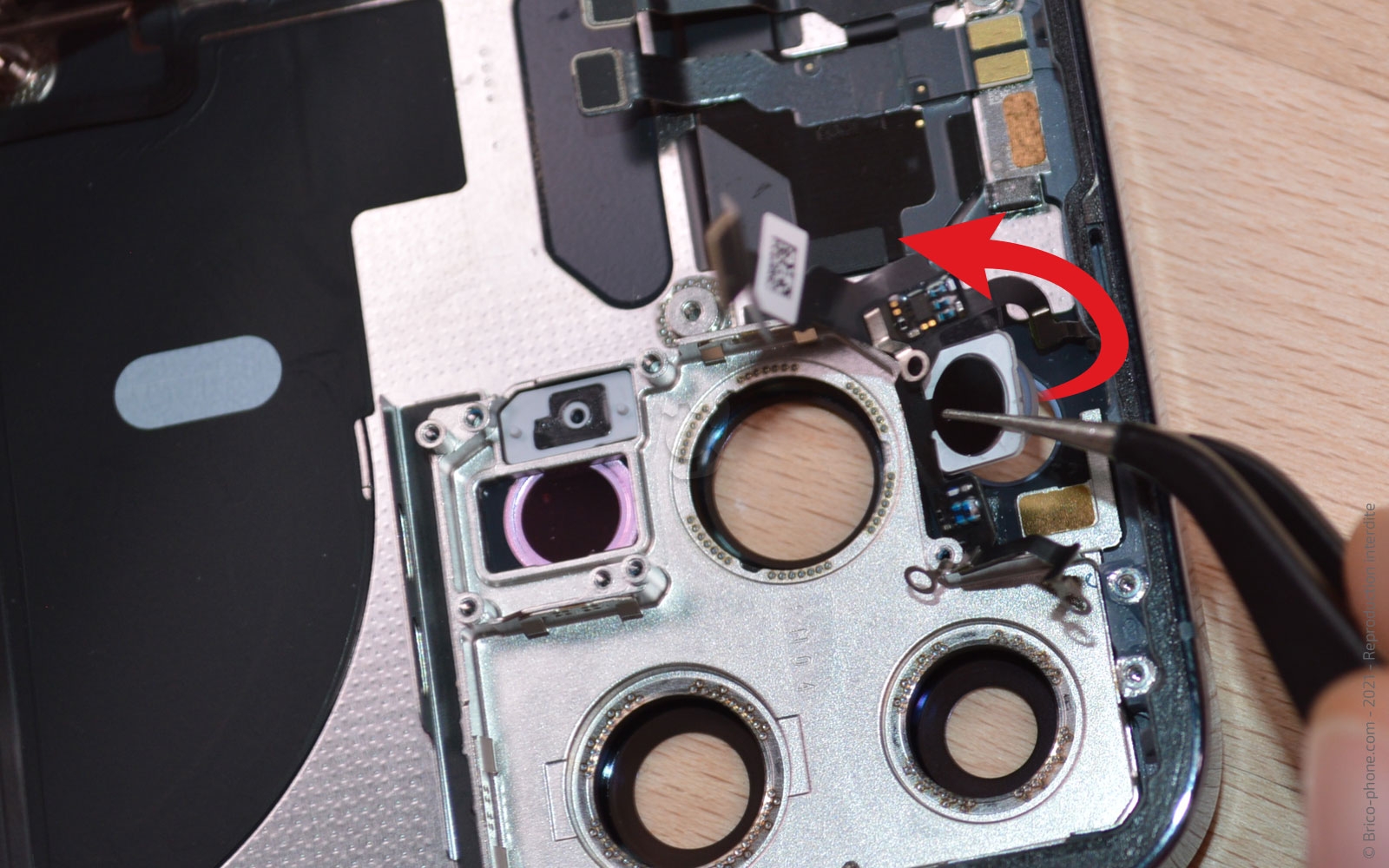

Etape 32 : Enlever la nappe flash

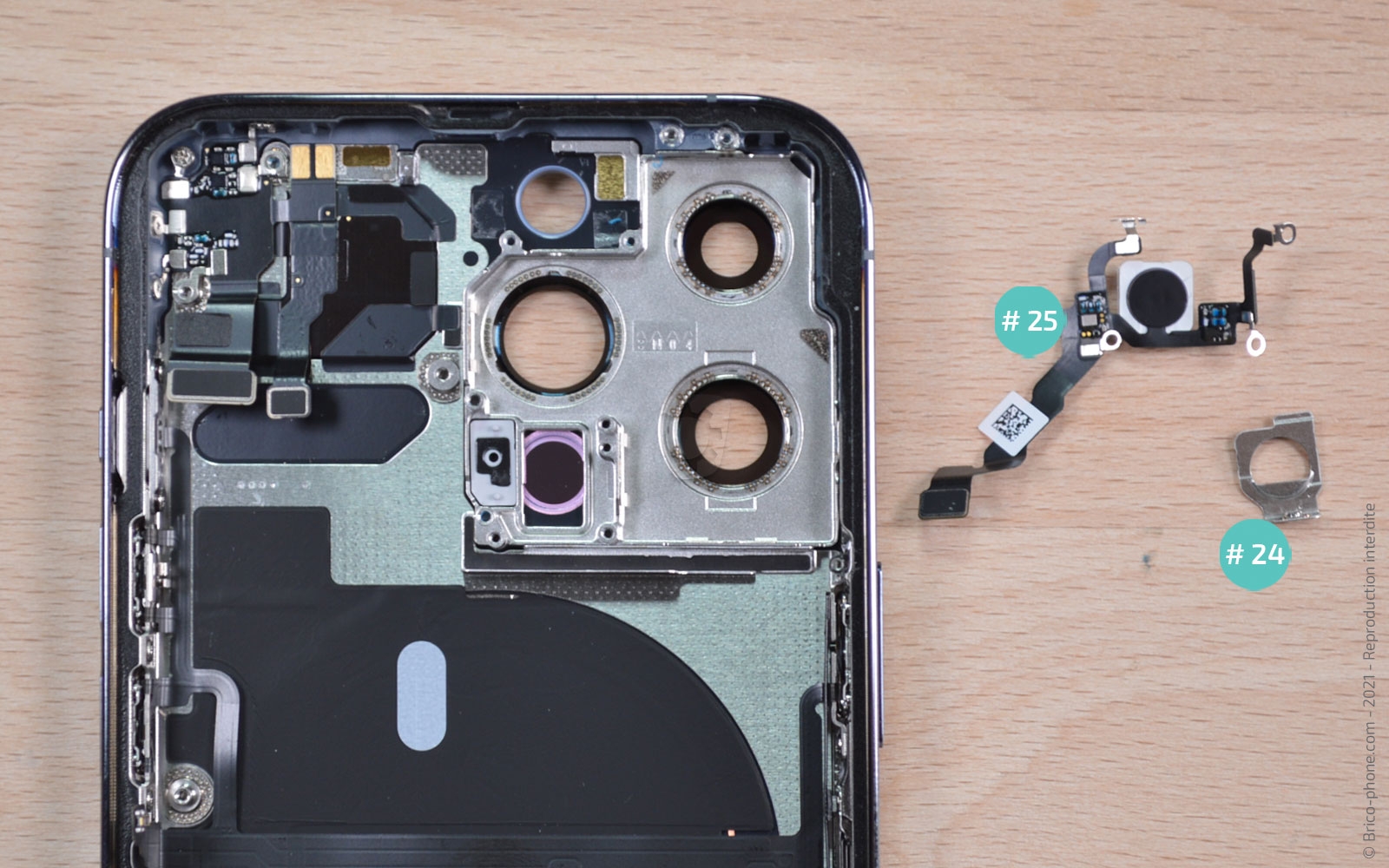

Dévissez les 3 vis cruciformes restantes, puis chauffez la nappe #25 afin de la sortir avec la pincette.

Si vous changez ce composant, il est possible qu'elle soit livré avec un joint par défaut de couleur noir.
Si vous souhaitez conserver la couleur initiale du joint, récupérez votre joint d'origine sur la nappe défectueuse.
Puis, remplacez le joint de la nouvelle pièce par celui que vous venez de récupérer.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Décapeur thermique petit modèle
14,90 €

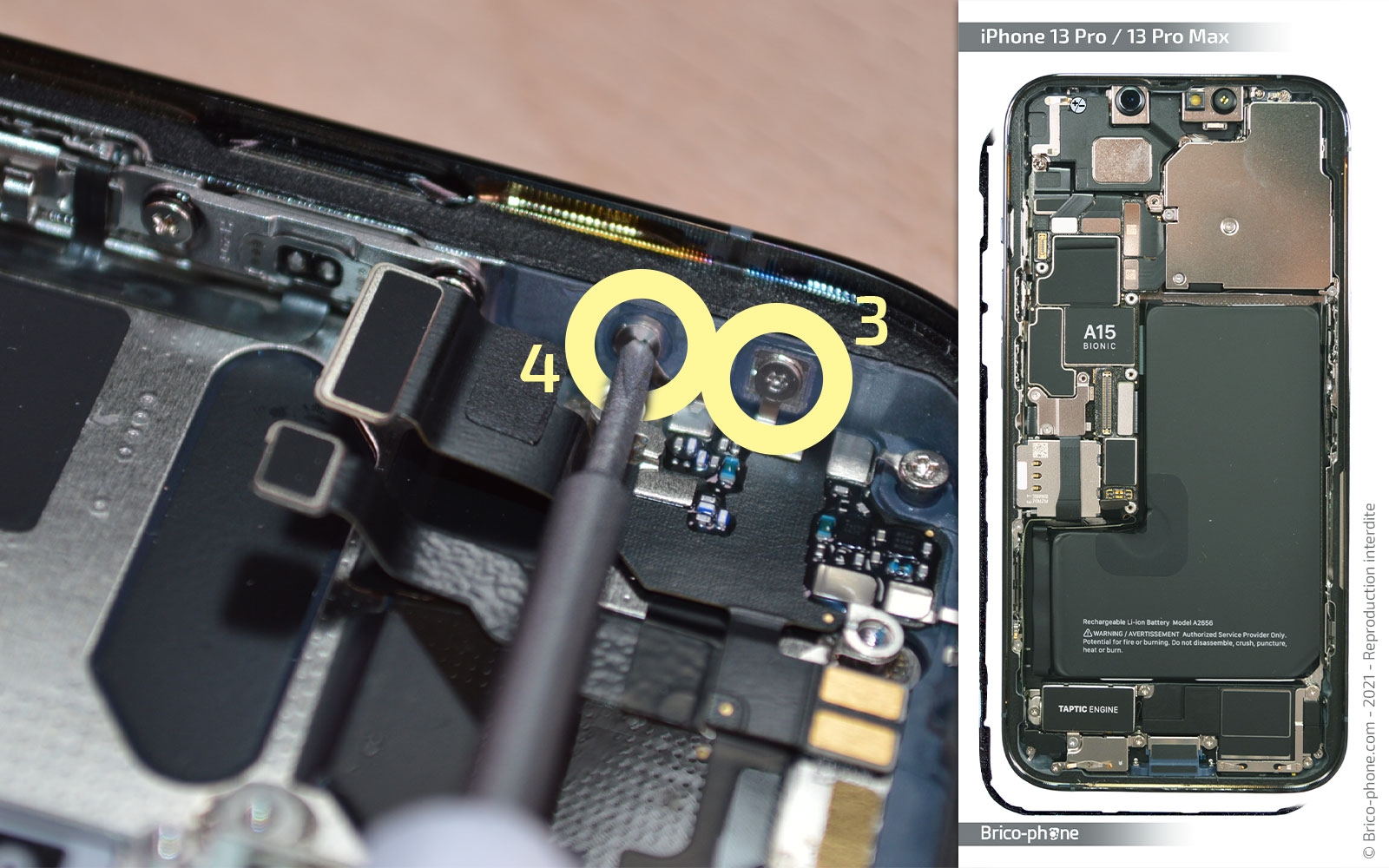

Etape 33 : Préparer la nappe réseau
Dévissez les 4 vis cruciformes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

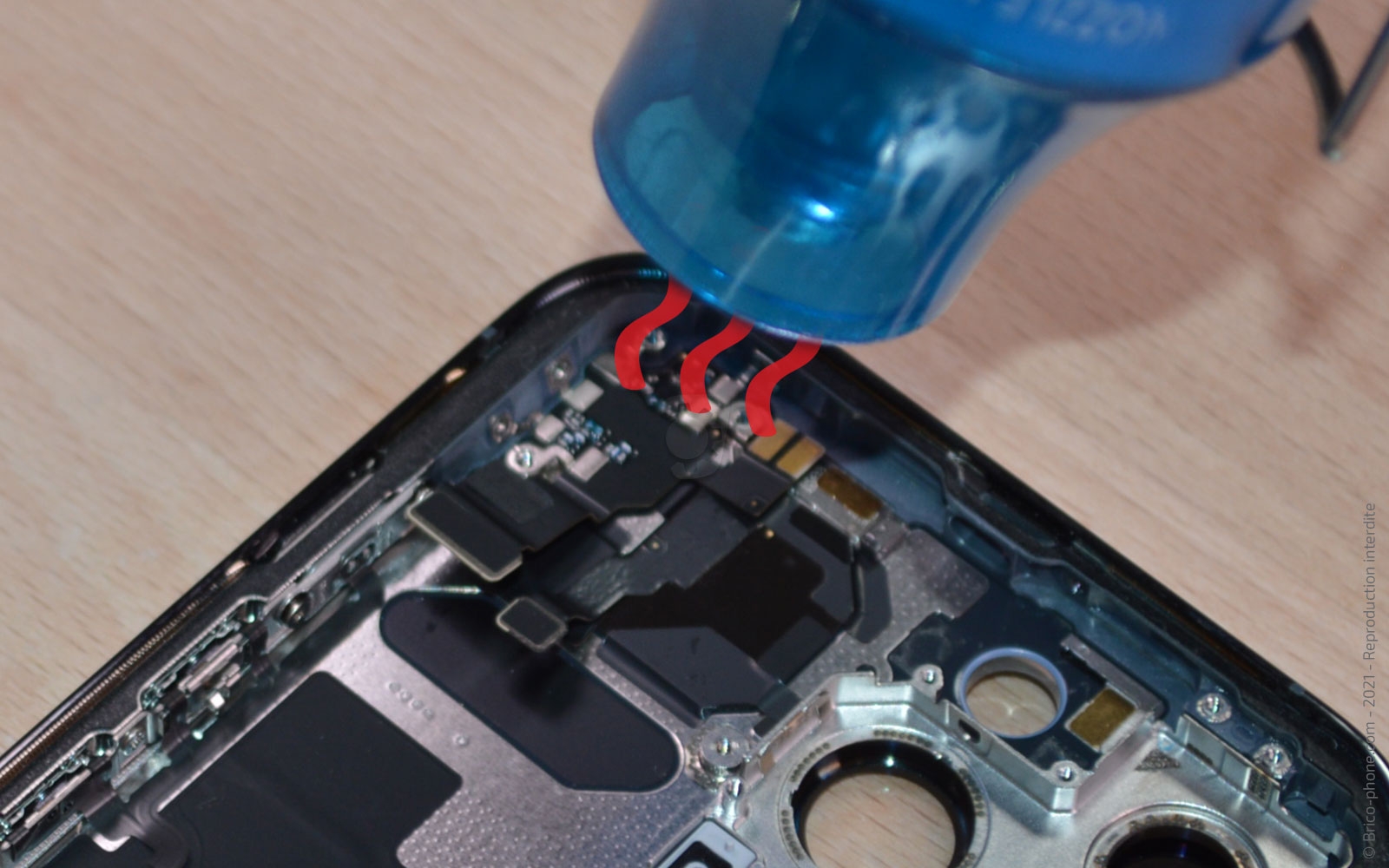

Etape 34 : Enlever la nappe réseau
Chauffez la nappe #26 afin de la décoller avec le levier.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 35 : Retirer la nappe volume, power et induction (partie 1)
Dévissez les 4 vis cruciforme qui se trouve à gauche dans le châssis, puis retirez le cache des vis à droite avant de dévisser les 2 vis cruciformes.

Dégagez le bouton vibreur à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 36 : Retirer la nappe volume, power et induction (partie 2)
Chauffez les bords de la nappe avant de la décoller avec le levier en nylon.

Une fois les côtés décollés, chauffez la partie centrale (nappe induction).
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

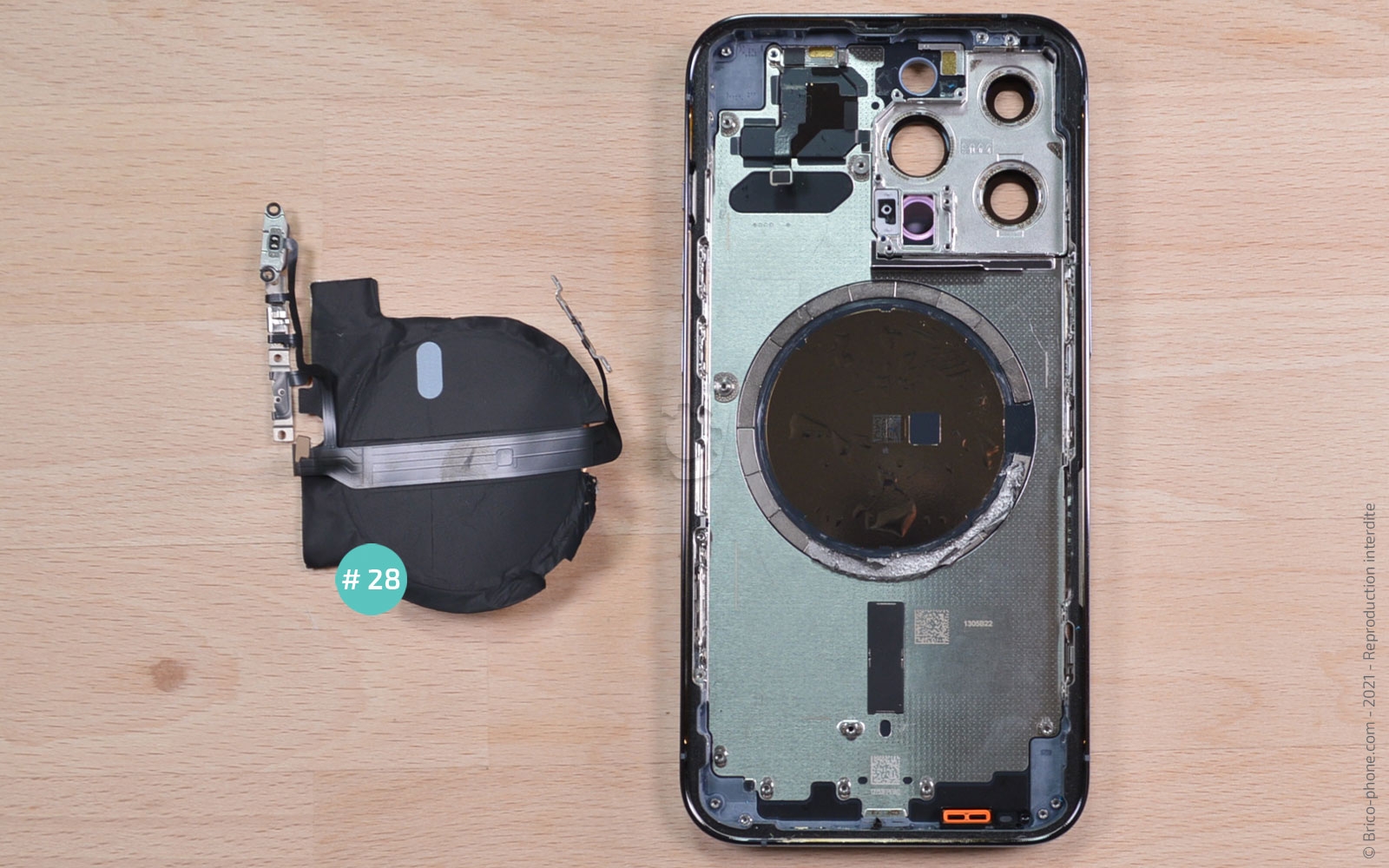

Etape 37 : Retirer la nappe volume, power et induction (partie 3)

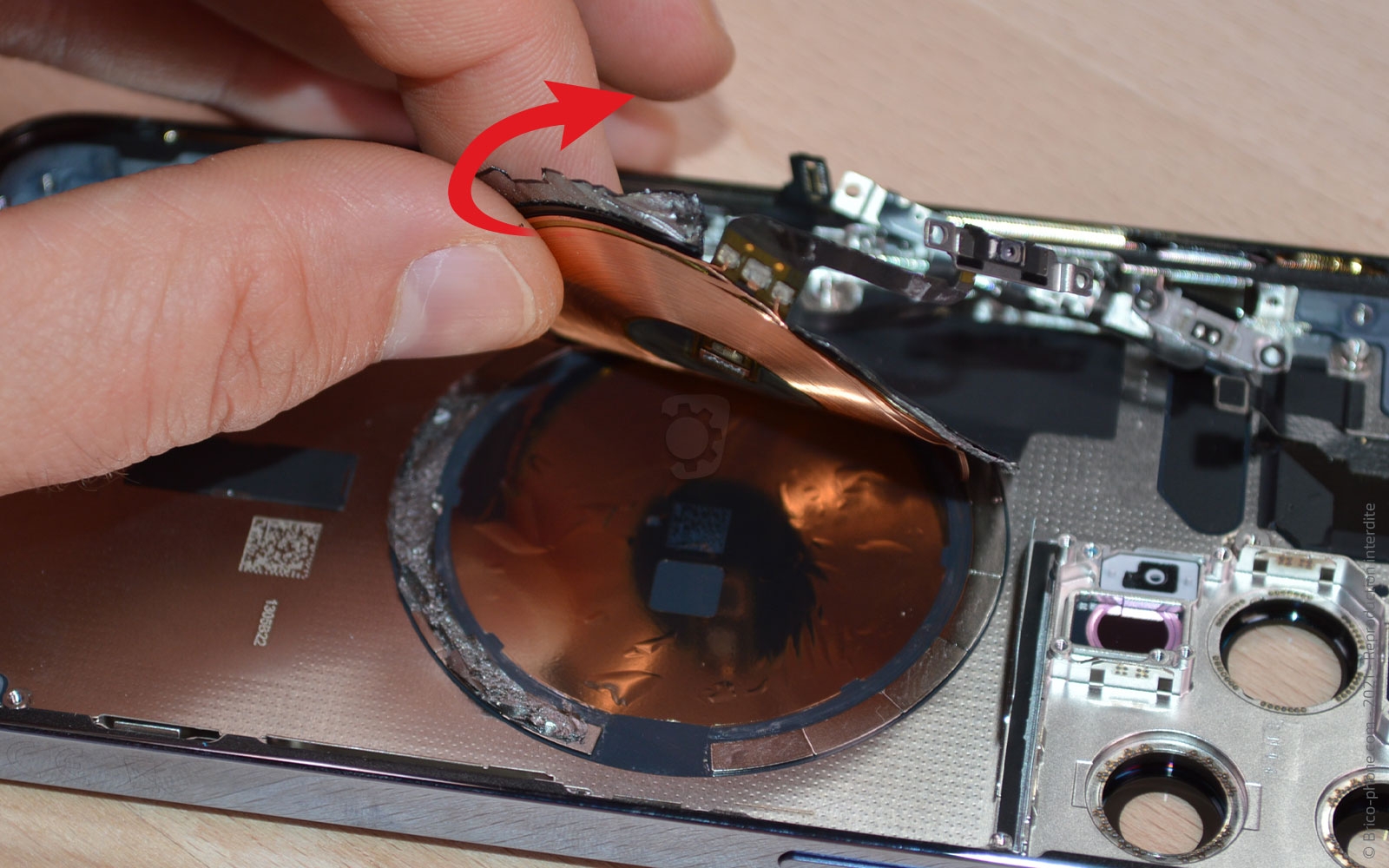

Décollez le centre de la nappe en passant le levier sous celle-ci.

Faites attention il y a un fil cuivré placé sous un cache noir qui est collé au châssis, il faut bien le décoller avec le reste de la nappe.

Vous pouvez sortir la nappe #28 du châssis.
Outils du kit utilisés
Outils du kit utilisés

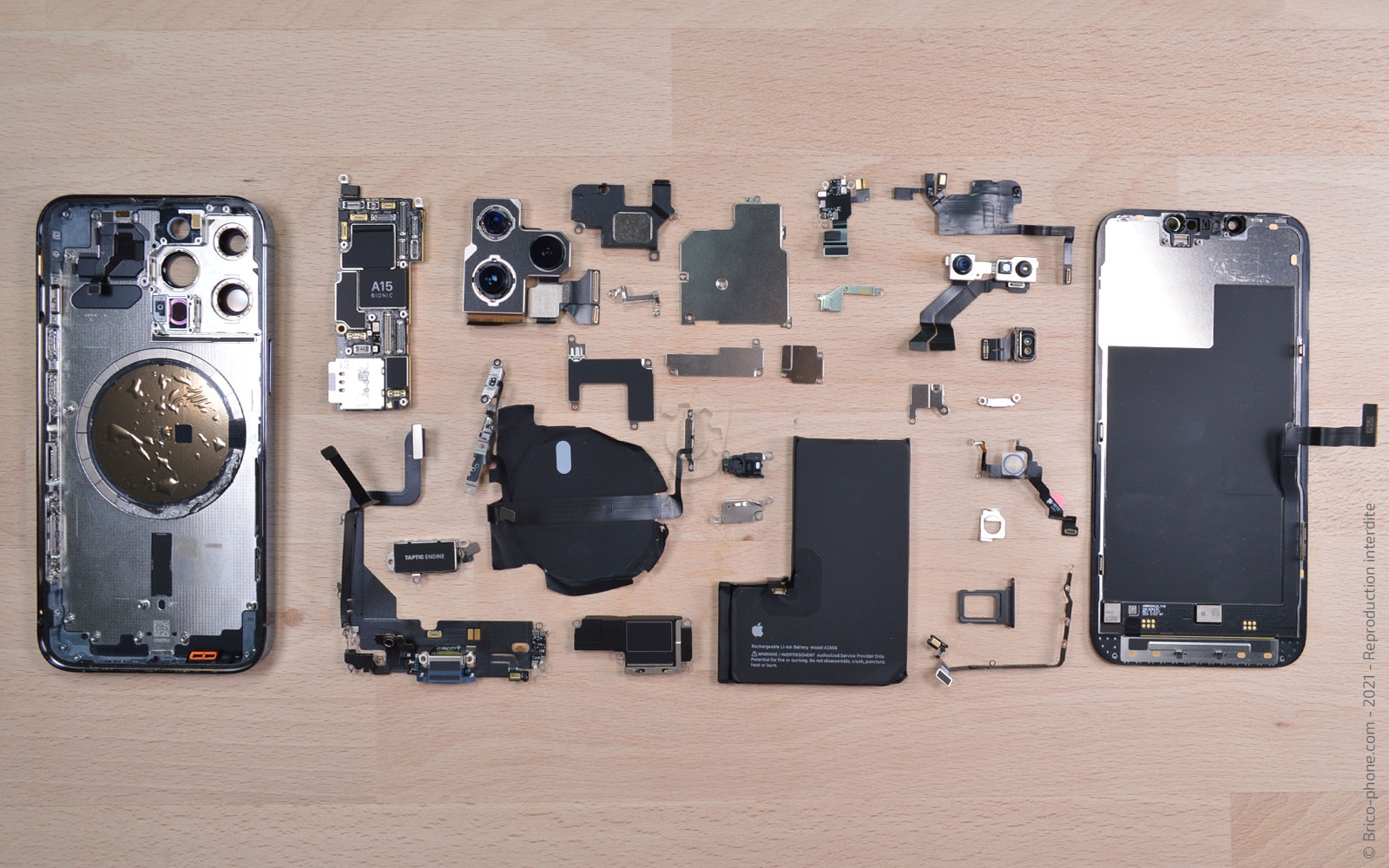

Vue éclatée
Le démontage complet de l'iPhone 13 Pro est terminé ! Voici un aperçu de toutes les pièces qui composent ce modèle.
