Changement de la batterie sur iPhone 13

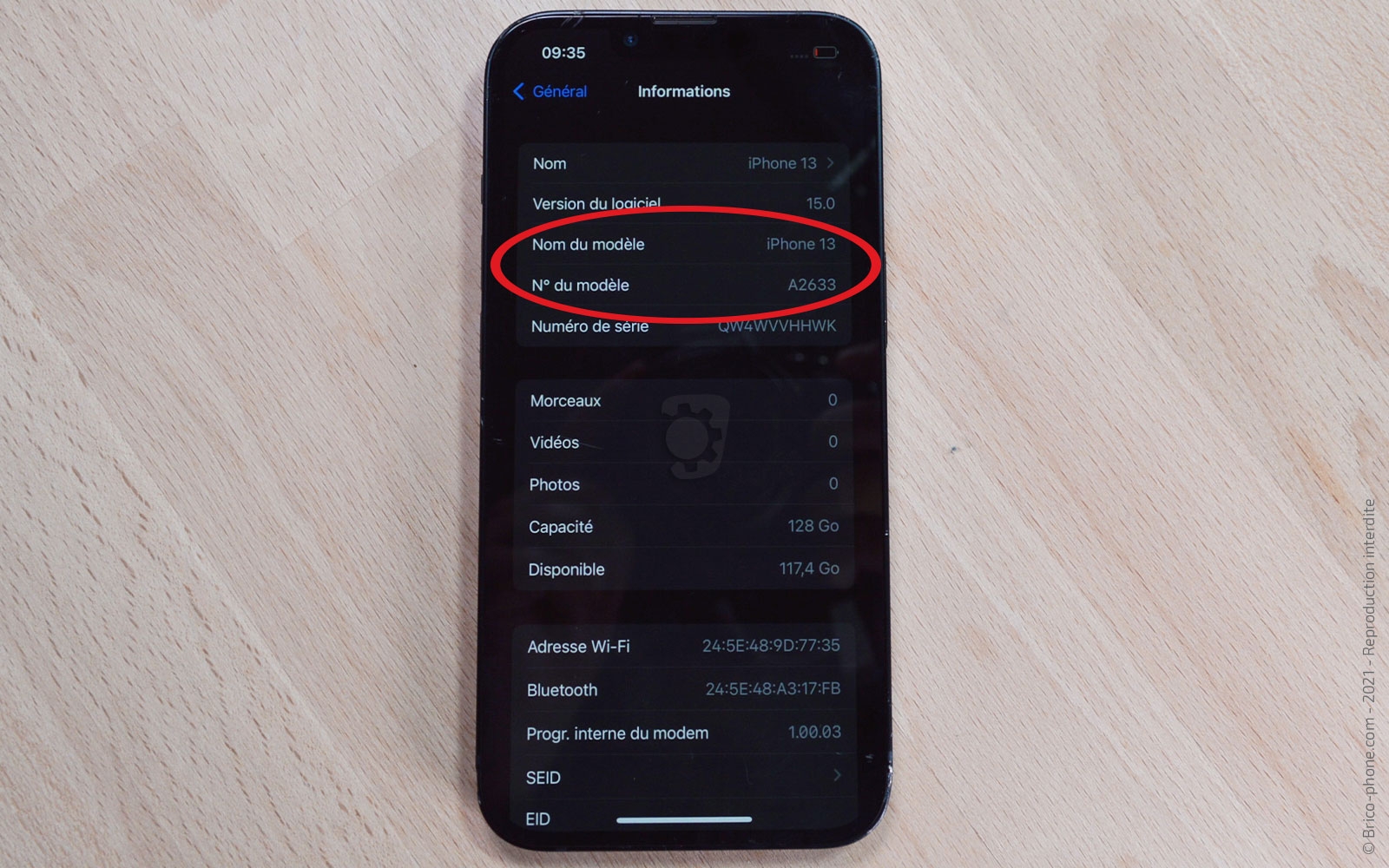

Avant de débuter la réparation, nous vous conseillons de vérifier le numéro de modèle de votre iPhone. Pour cela, dirigez-vous dans les informations générales de votre appareil afin de déterminer qu'il s'agit bien de l'iPhone 13.

Une fois la commande réceptionnée, préparez-vous un espace de travail propre et dégagé avec tous les outils nécessaires ainsi que le patron d 'aide au montage à proximité.

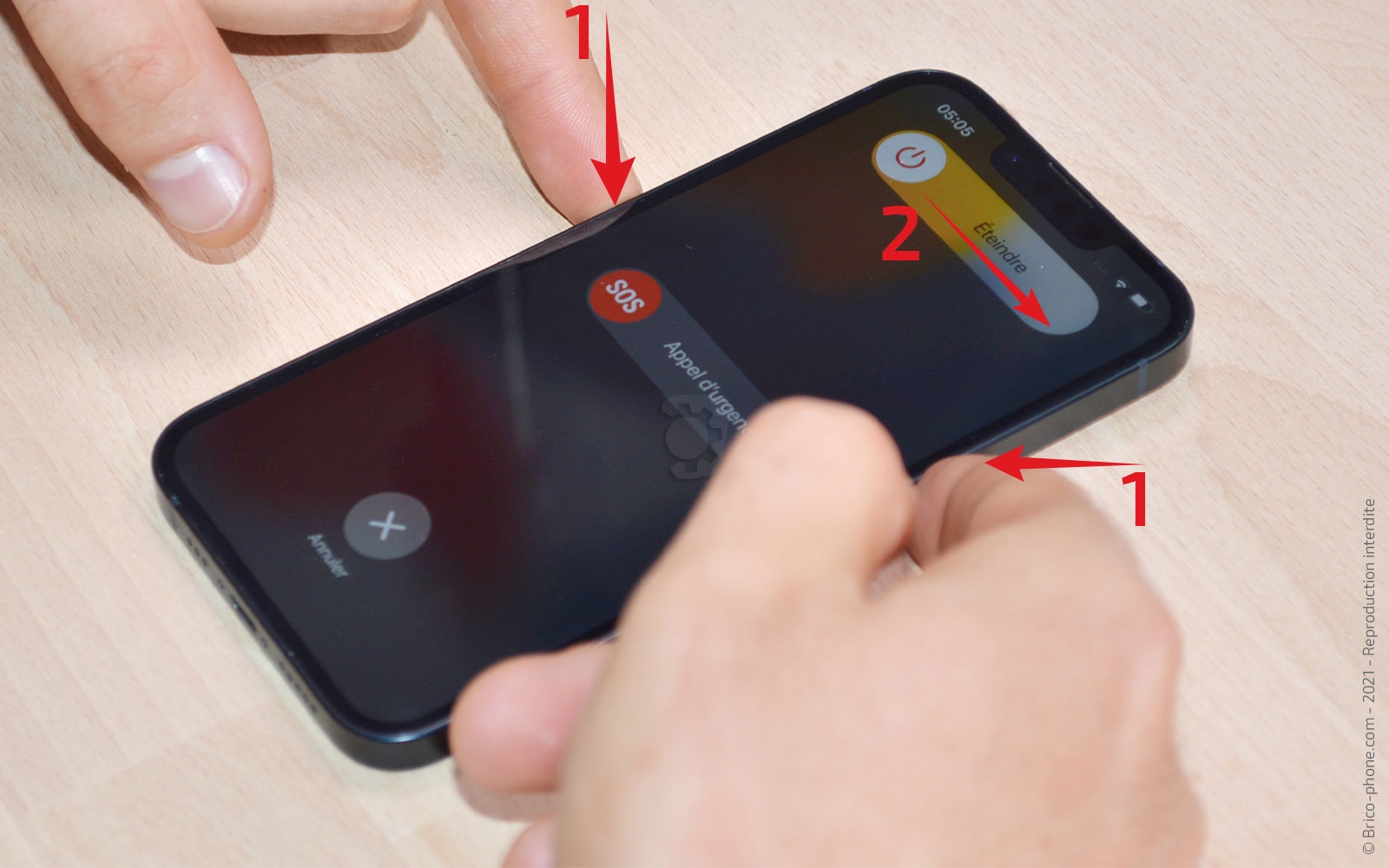

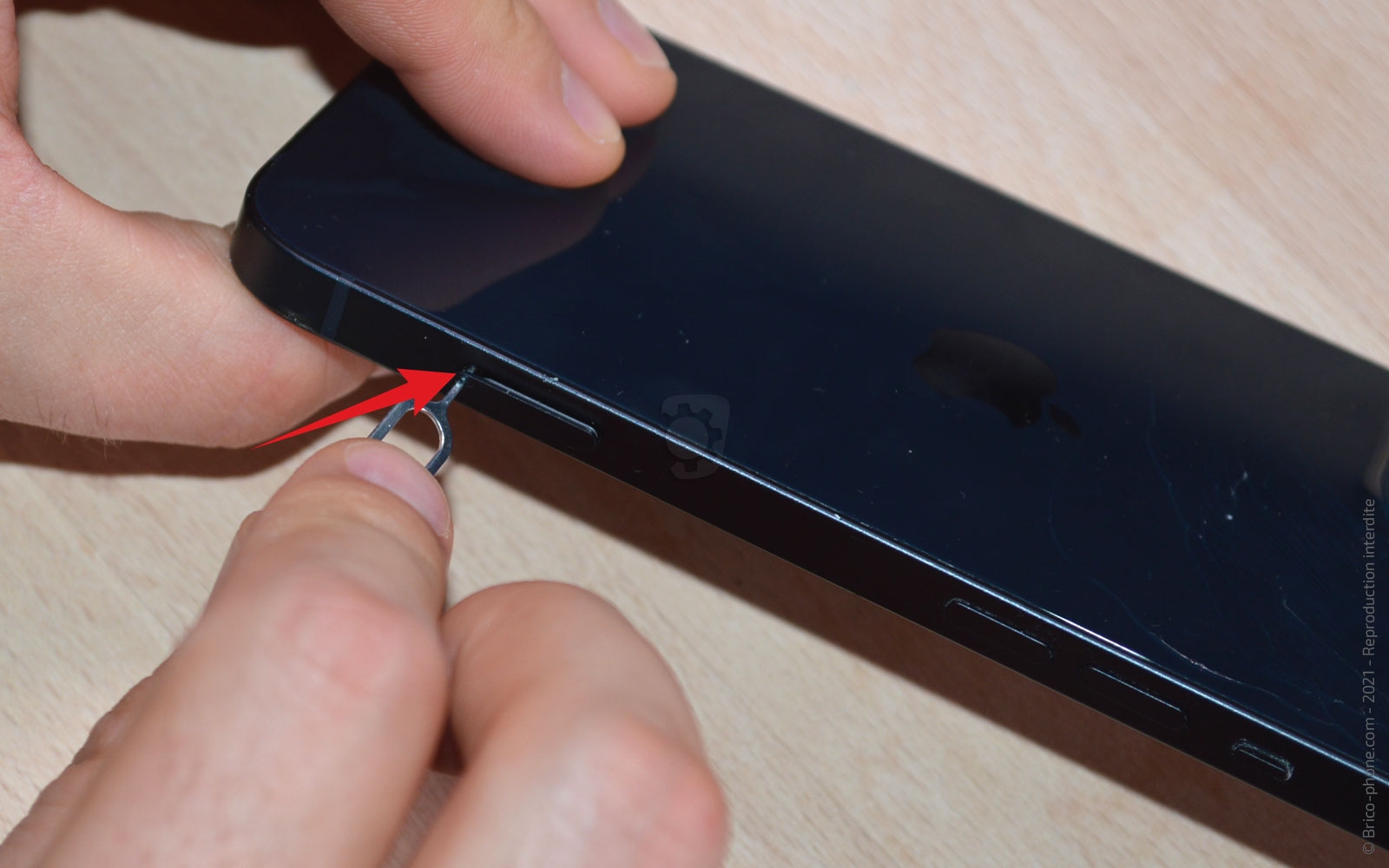

vous pouvez dès à présent éteindre votre smartphone et retirez le tiroir Sim.

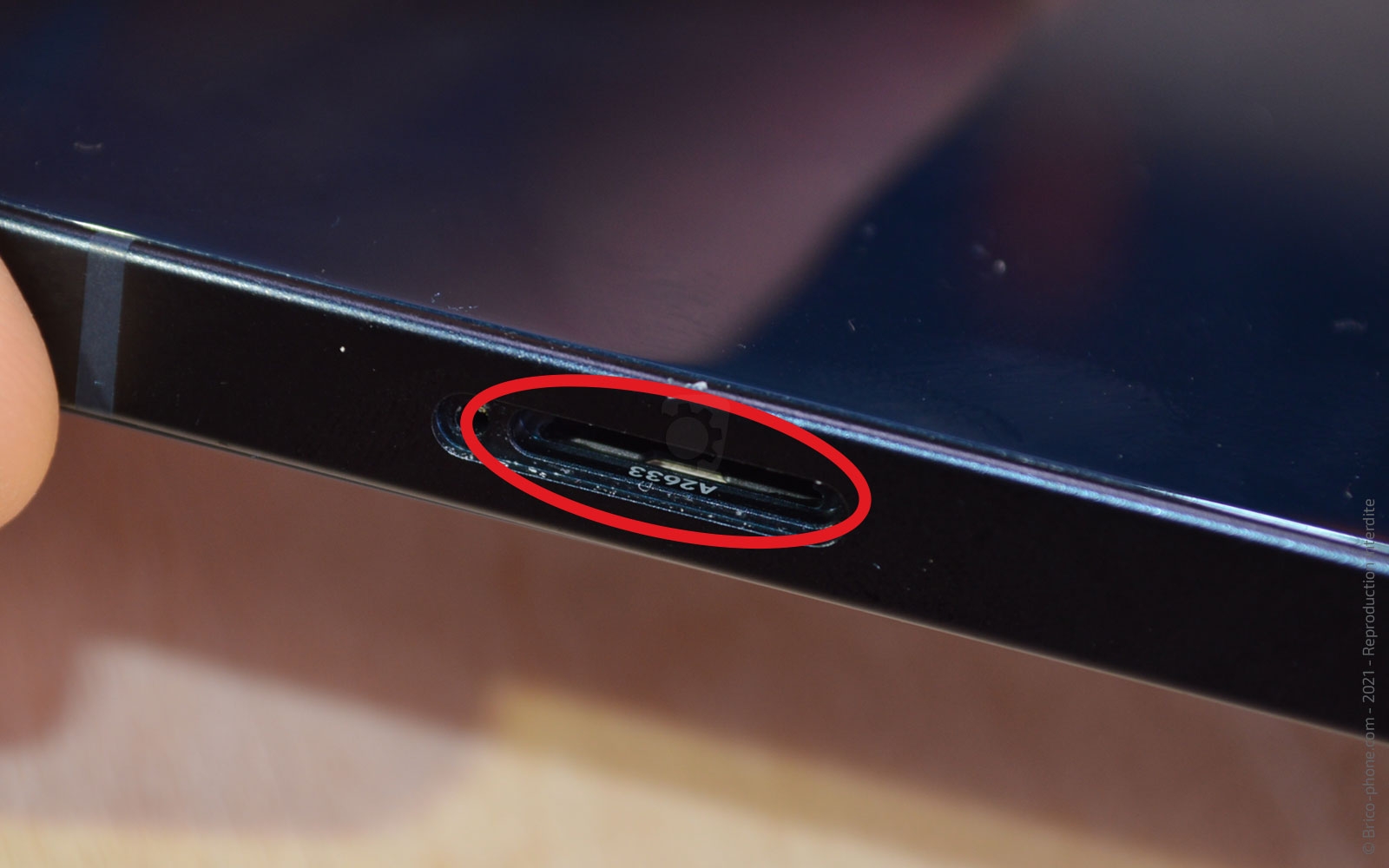

Sur le châssis intérieur, vous pouvez apercevoir le numéro de modèle A2633 qui correspond bien à l'iPhone 13.

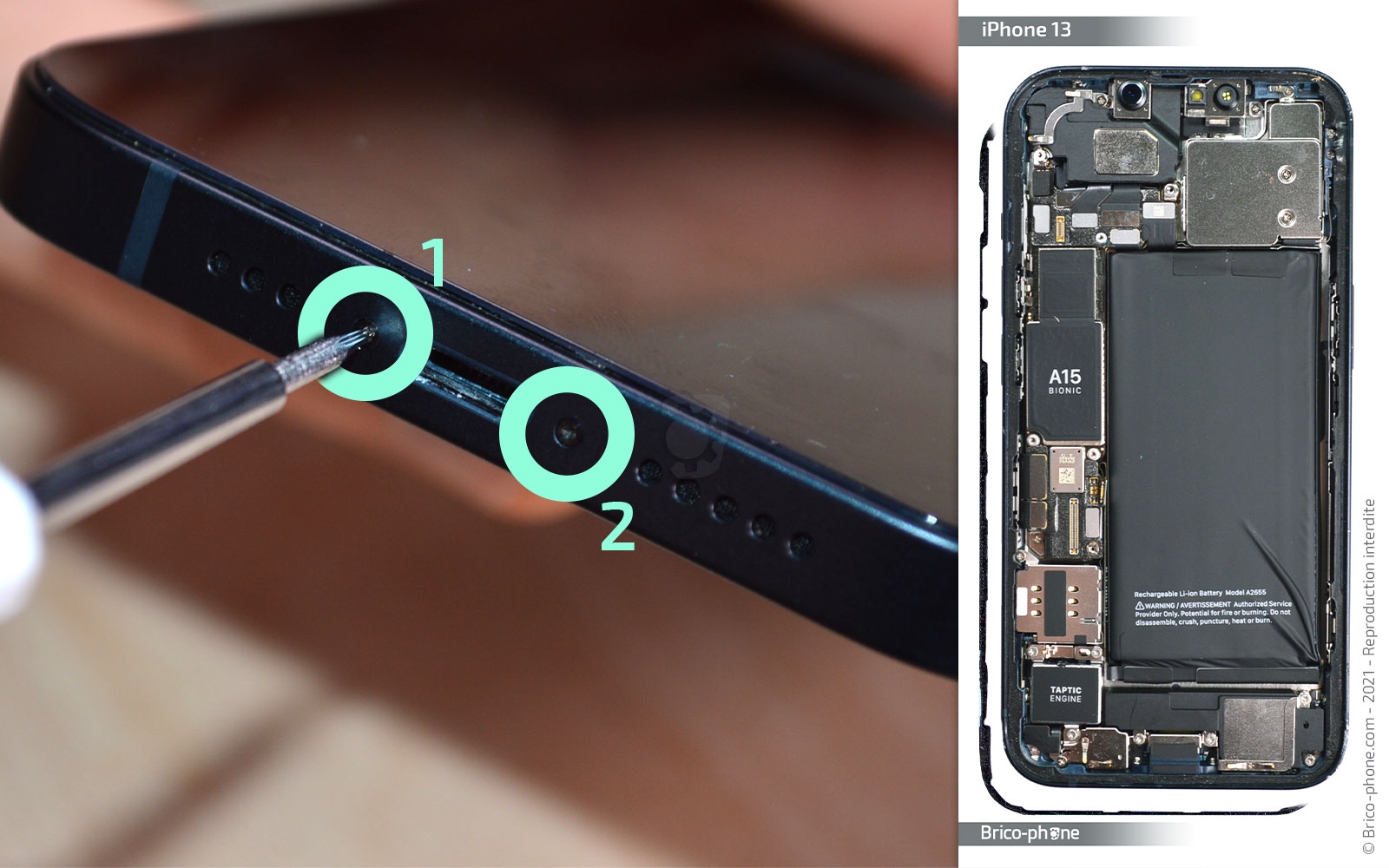

Attrapez le tournevis pentalobe pour extraire les deux vis présentes de part et d'autre de la prise de charge de l'appareil.

Pour ne pas les perdre, disposez-les sur le patron d 'aide au montage sur l'emplacement A1 et A2.

Pour accéder à l'intérieur du téléphone, il est nécessaire de chauffer l'écran afin de ramollir le joint d'étanchéité qui le maintient au châssis.

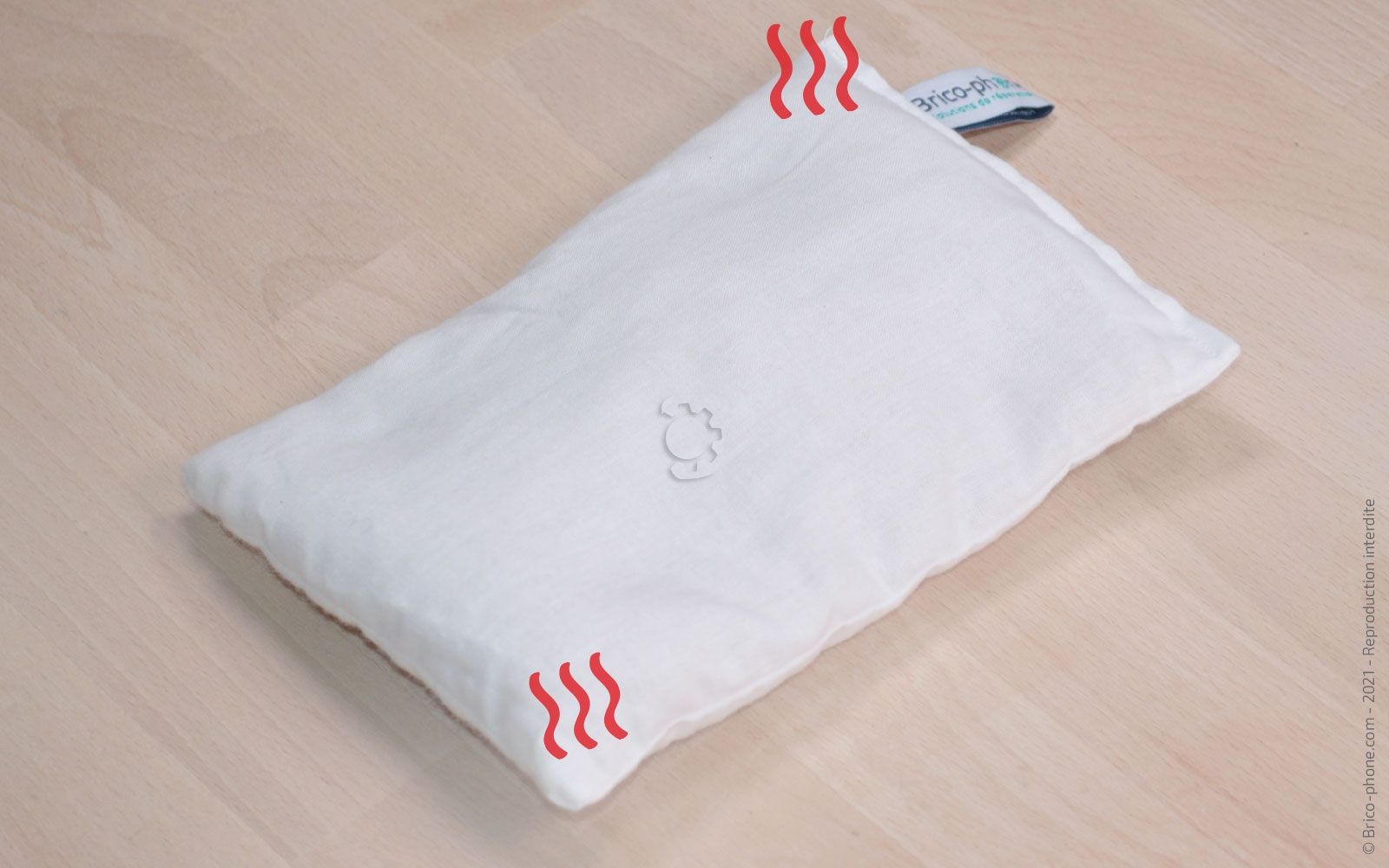

Pour cela, vous pouvez utiliser un coussin chauffant ou un décapeur thermique.

Pour le premier outil, il vous suffit de le passer au micro-ondes environ 2 minutes avant de le déposer sur la face avant de votre téléphone durant un trentaine de secondes.
Le second produit peut être remplacé par un sèche-cheveux puisqu'il suffit de chauffer le contour de la vitre avant en faisant attention à ne pas dépasser les 80°C.

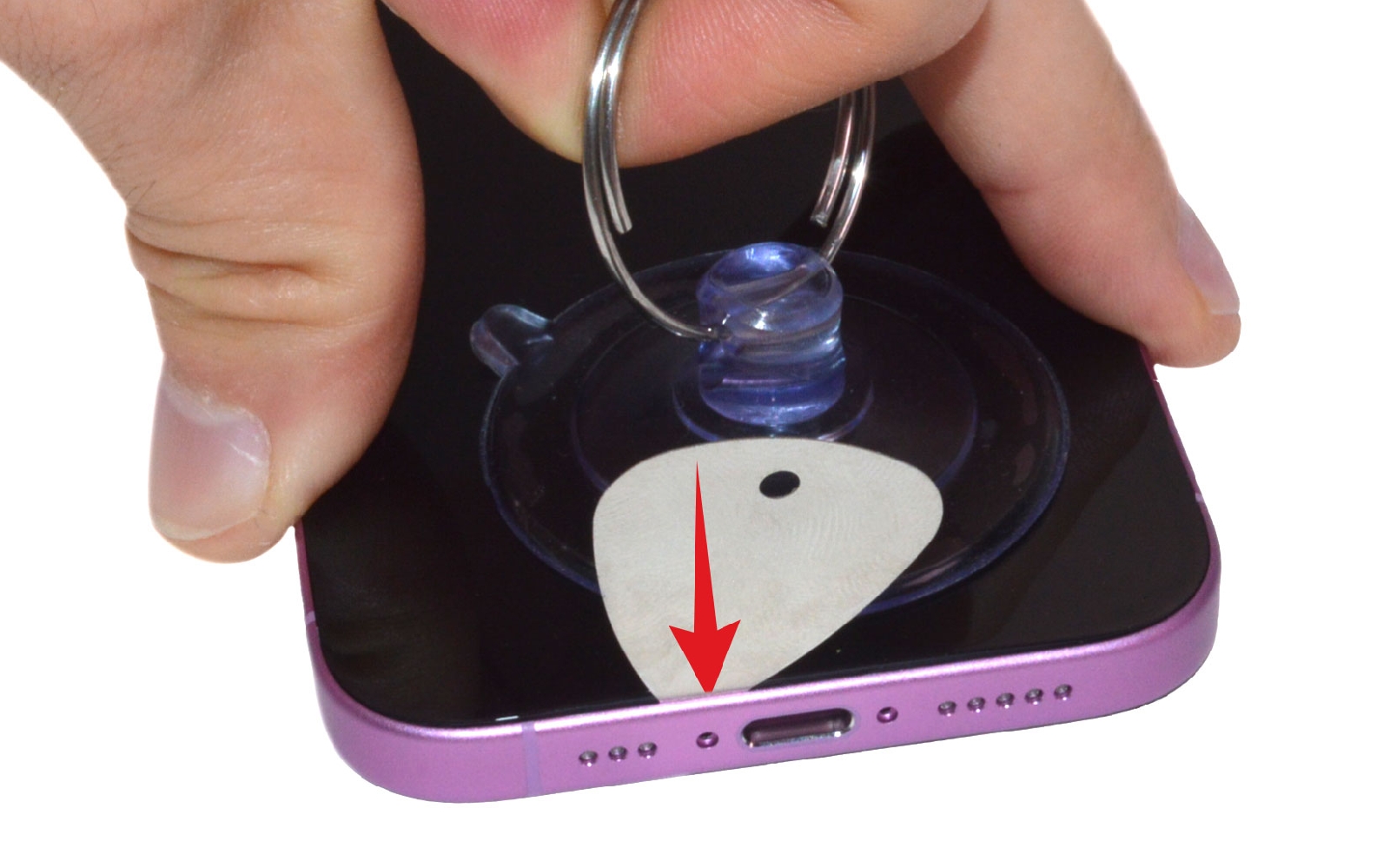

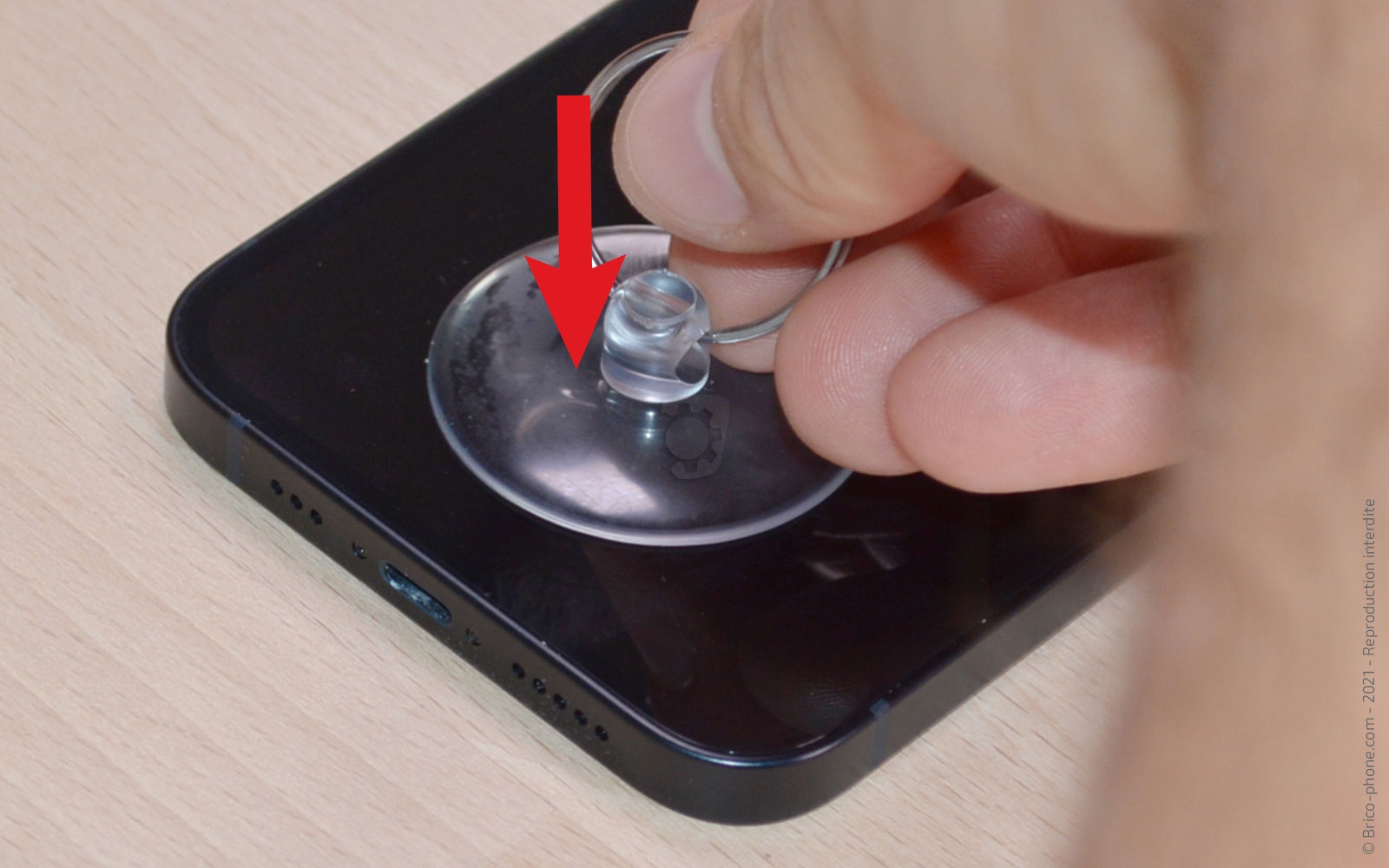

Disposez la ventouse sur le bas de l'écran afin de pouvoir soulever légèrement l'écran.

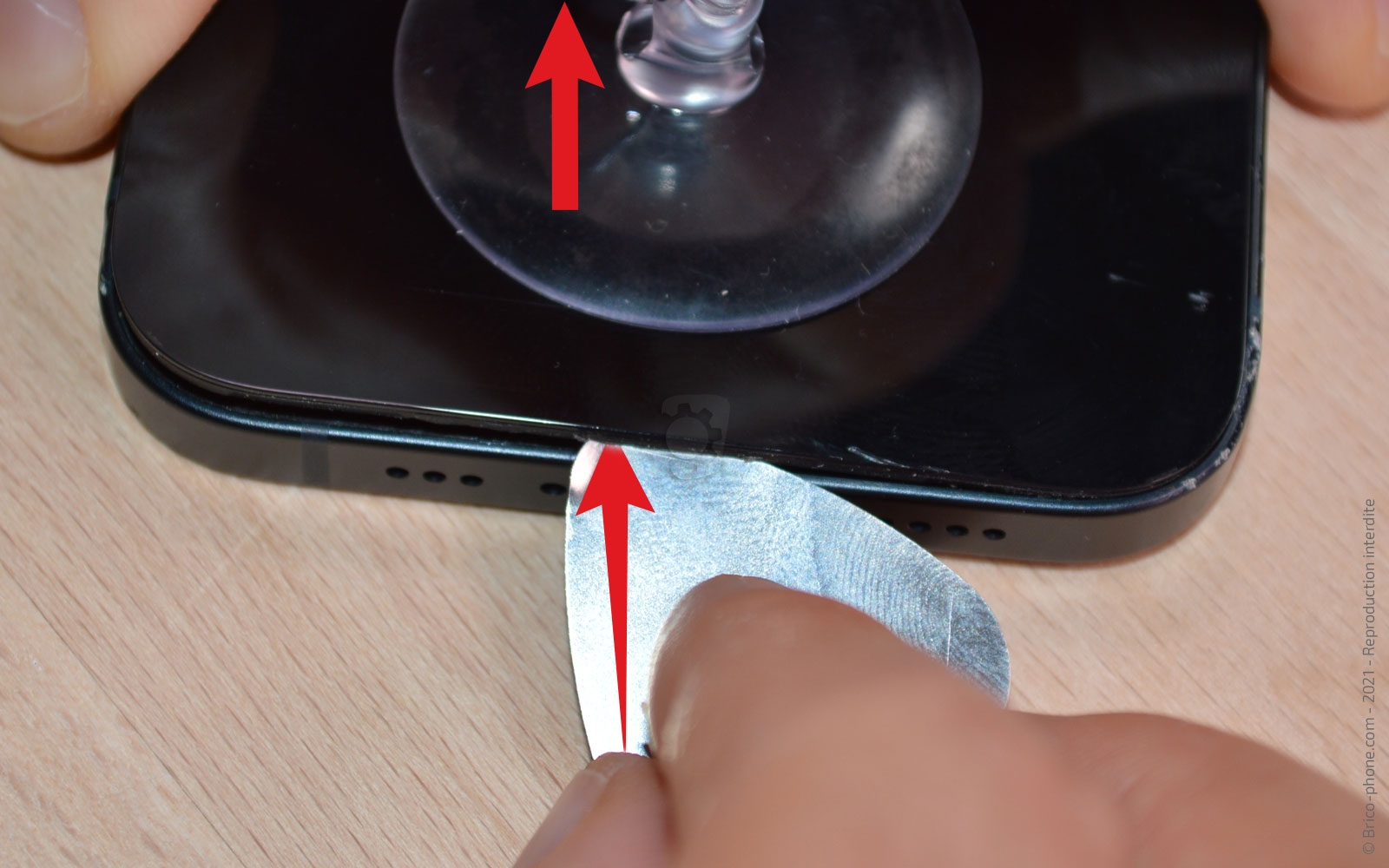

Profitez de l'espace créé pour insérer le médiator en métal troué entre le châssis et l'écran.

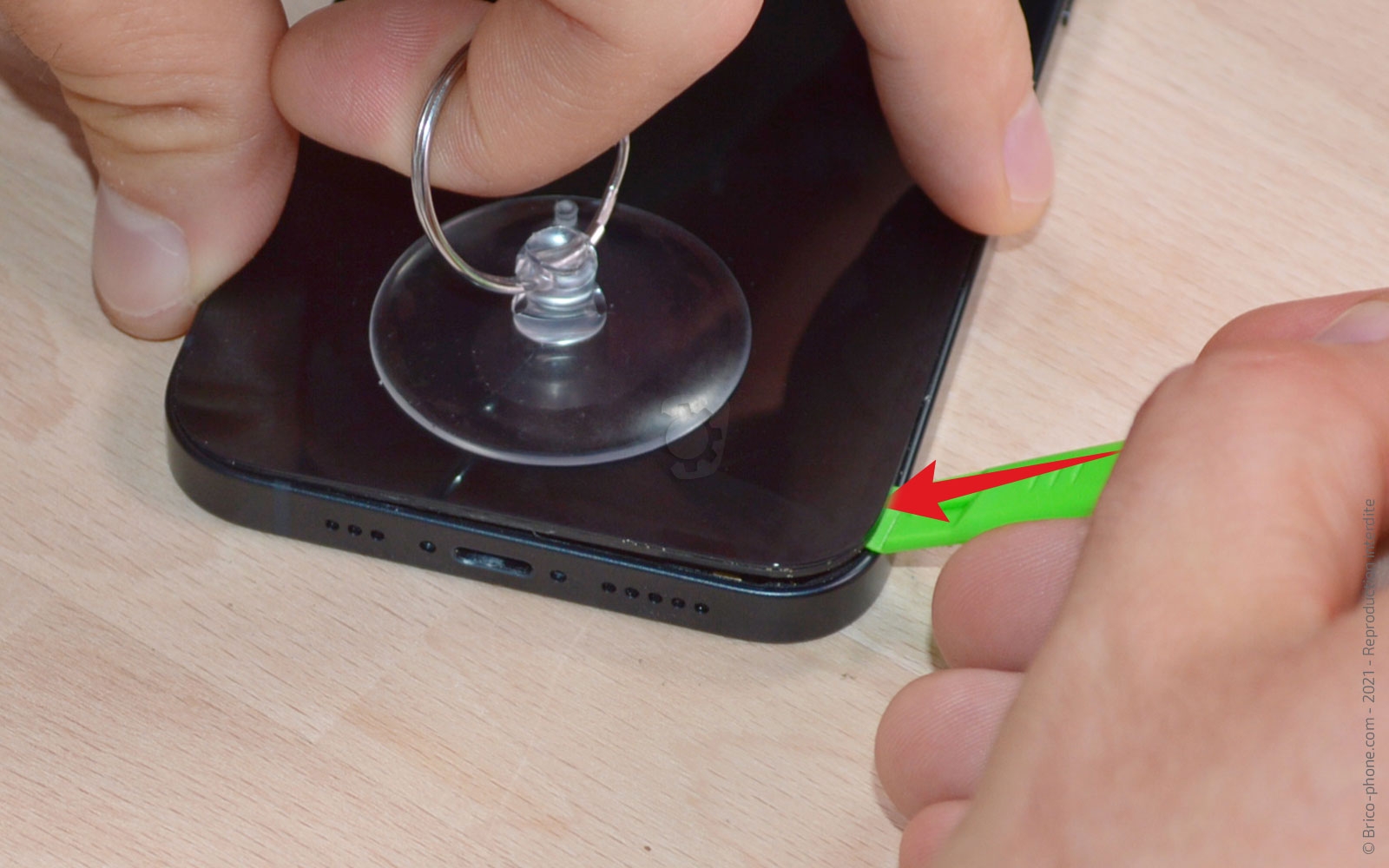

Ensuite, remplacez le médiator par la petite spatule verte.

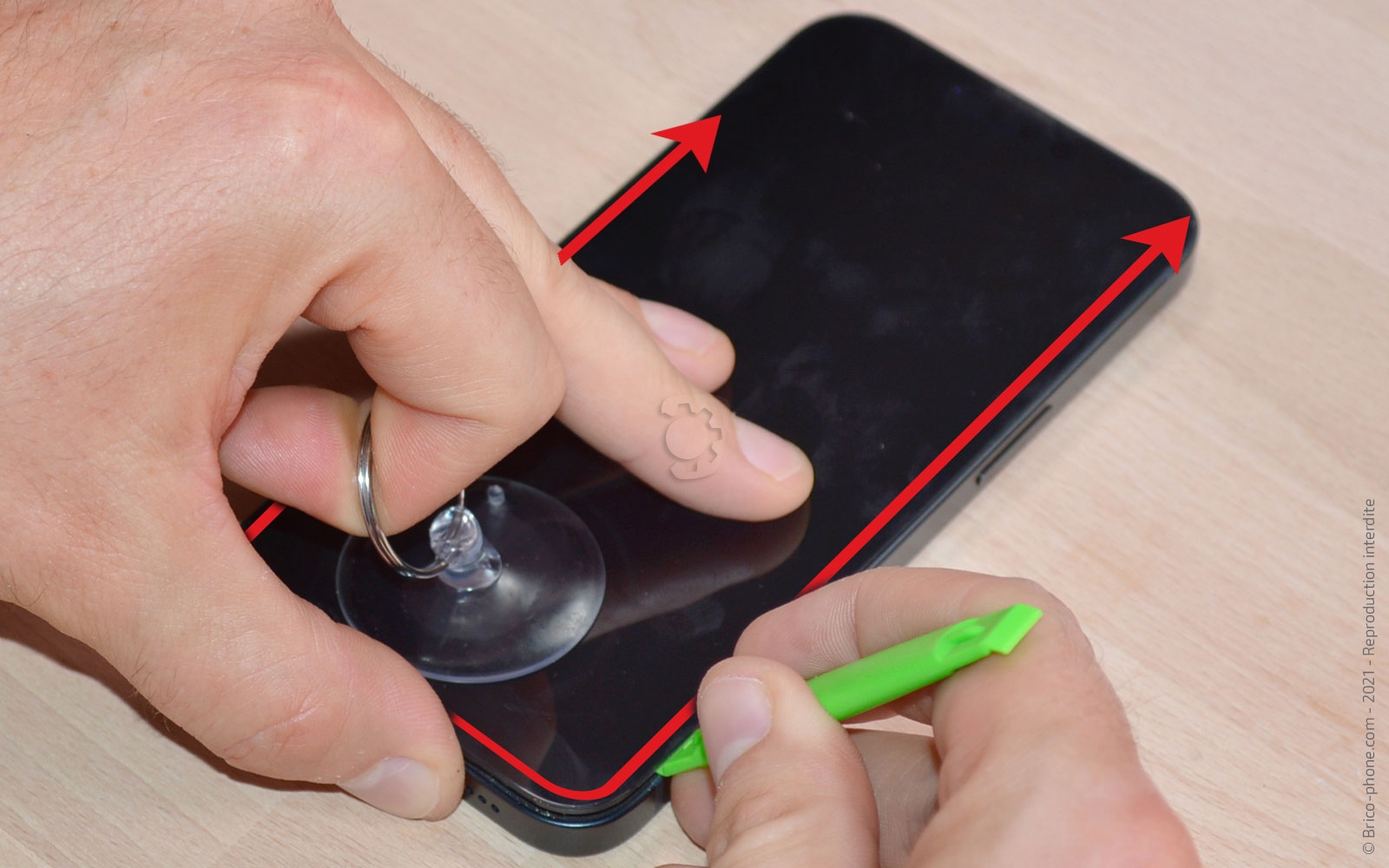

Faites glisser la spatule sur toute la longueur du châssis afin de décoller l'écran.

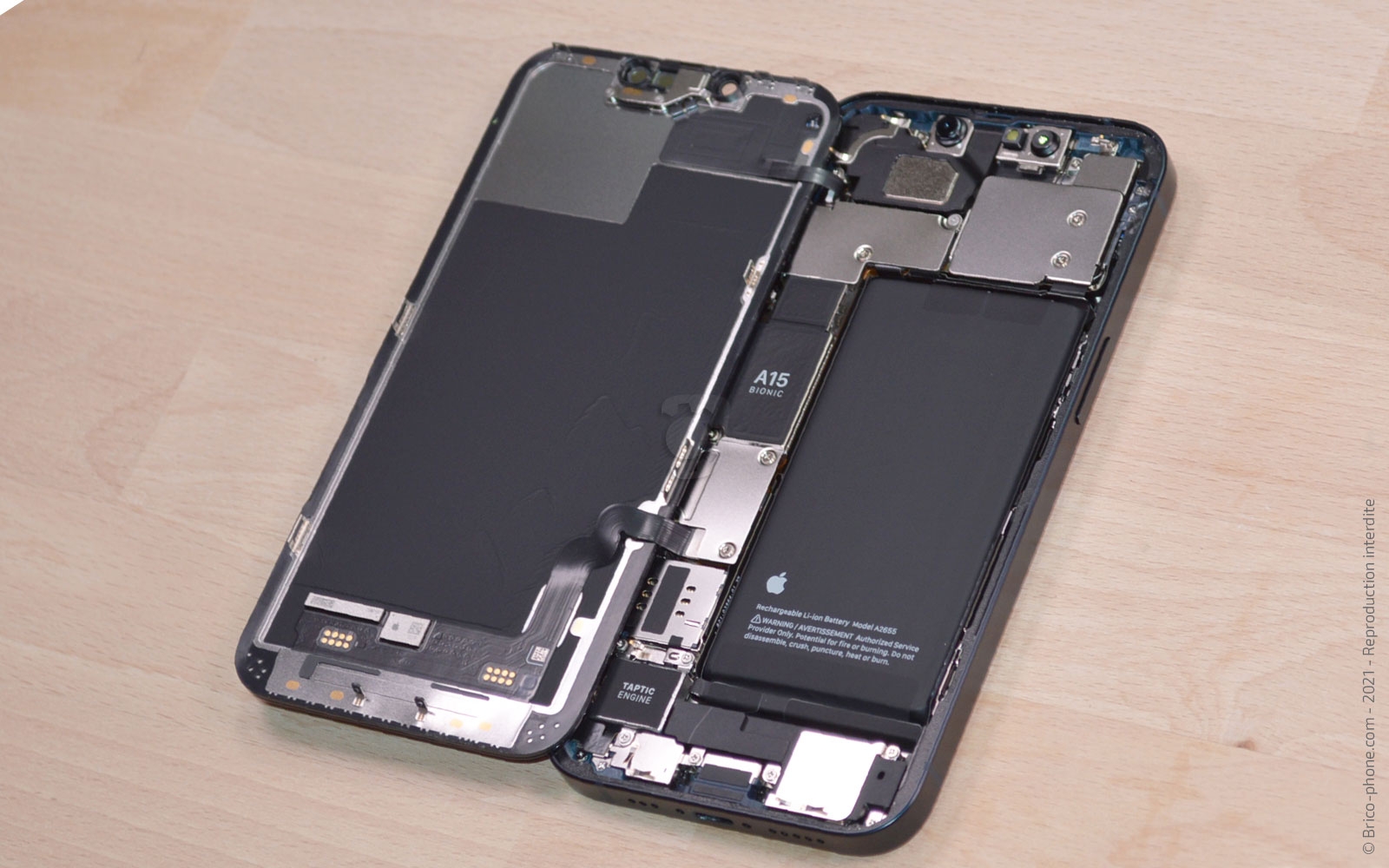

Préférez une ouverture vers la gauche afin de ne pas endommager les nappe de l'écran encore connectées à la carte mère.

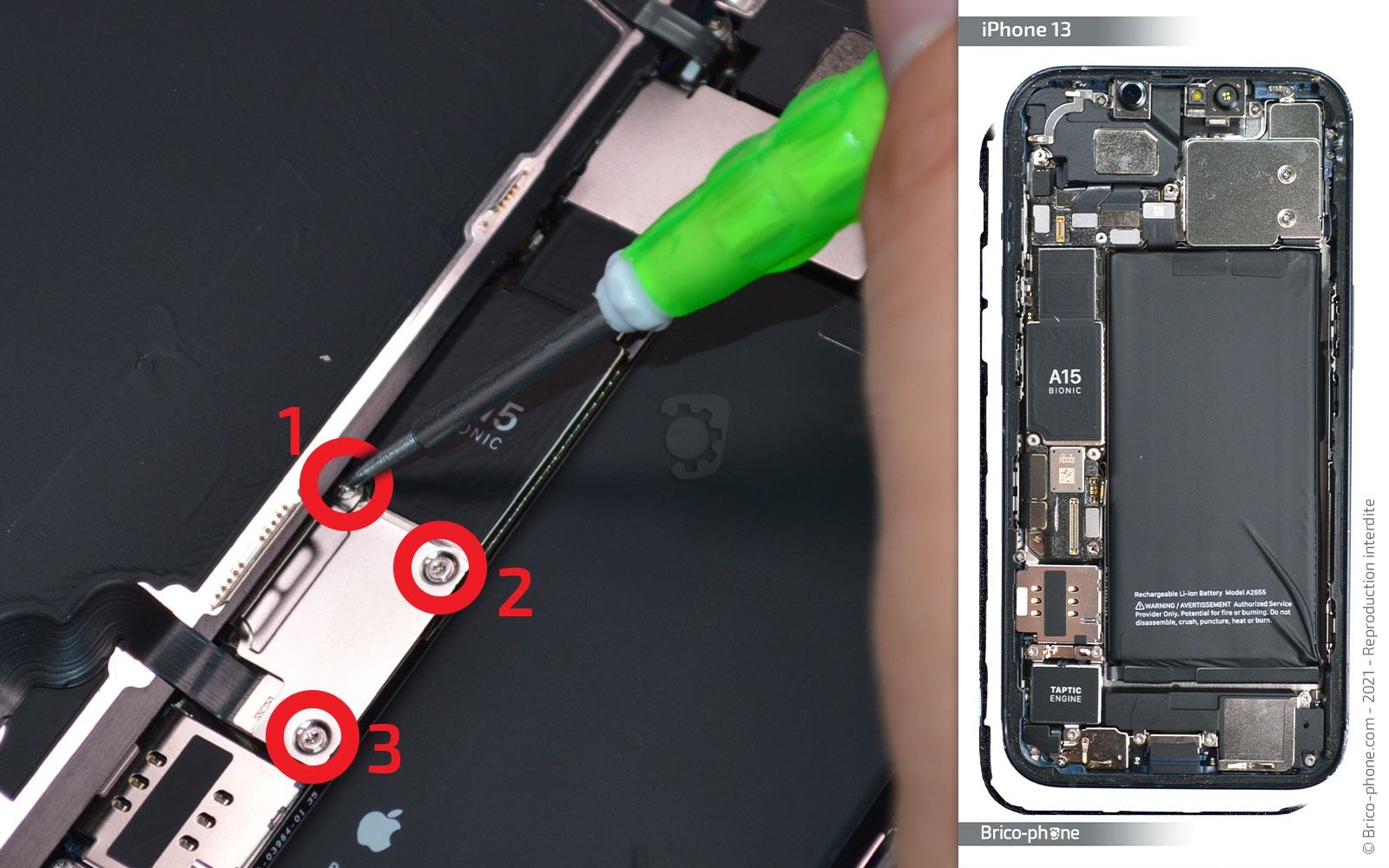

A l'aide du tournevis cruciforme, ôtez les trois vis nommées B de la plaquette de protection.

Sortez cette dernière à l'aide de la pincette en métal afin de pouvoir déconnecter la nappe de la batterie avec le spudger.

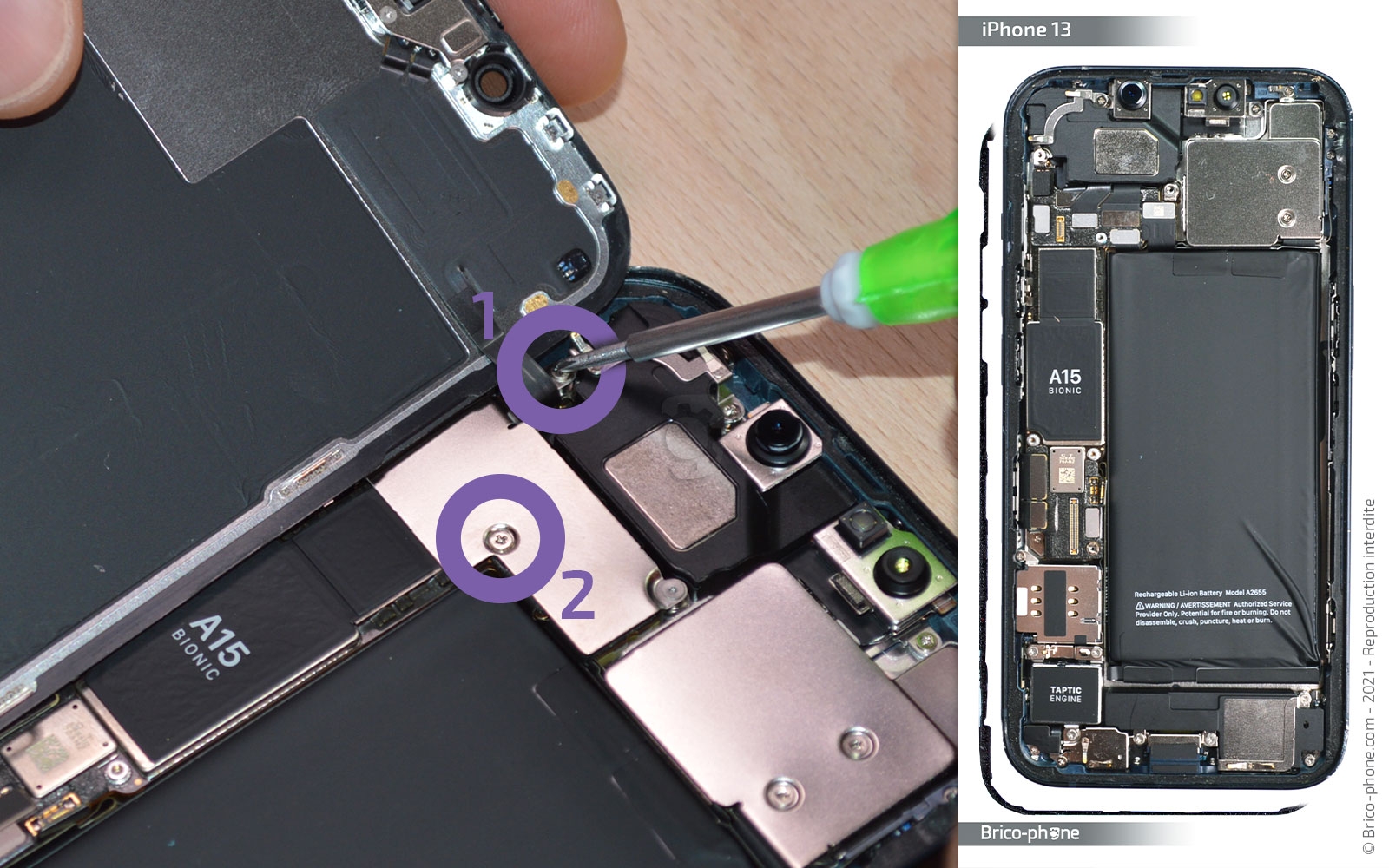

Sur la partie supérieure, retirez les vis C1 et C2 avec le tournevis cruciforme puis la vis C3 avec le triwing.

Retirez ensuite la plaquette #03.

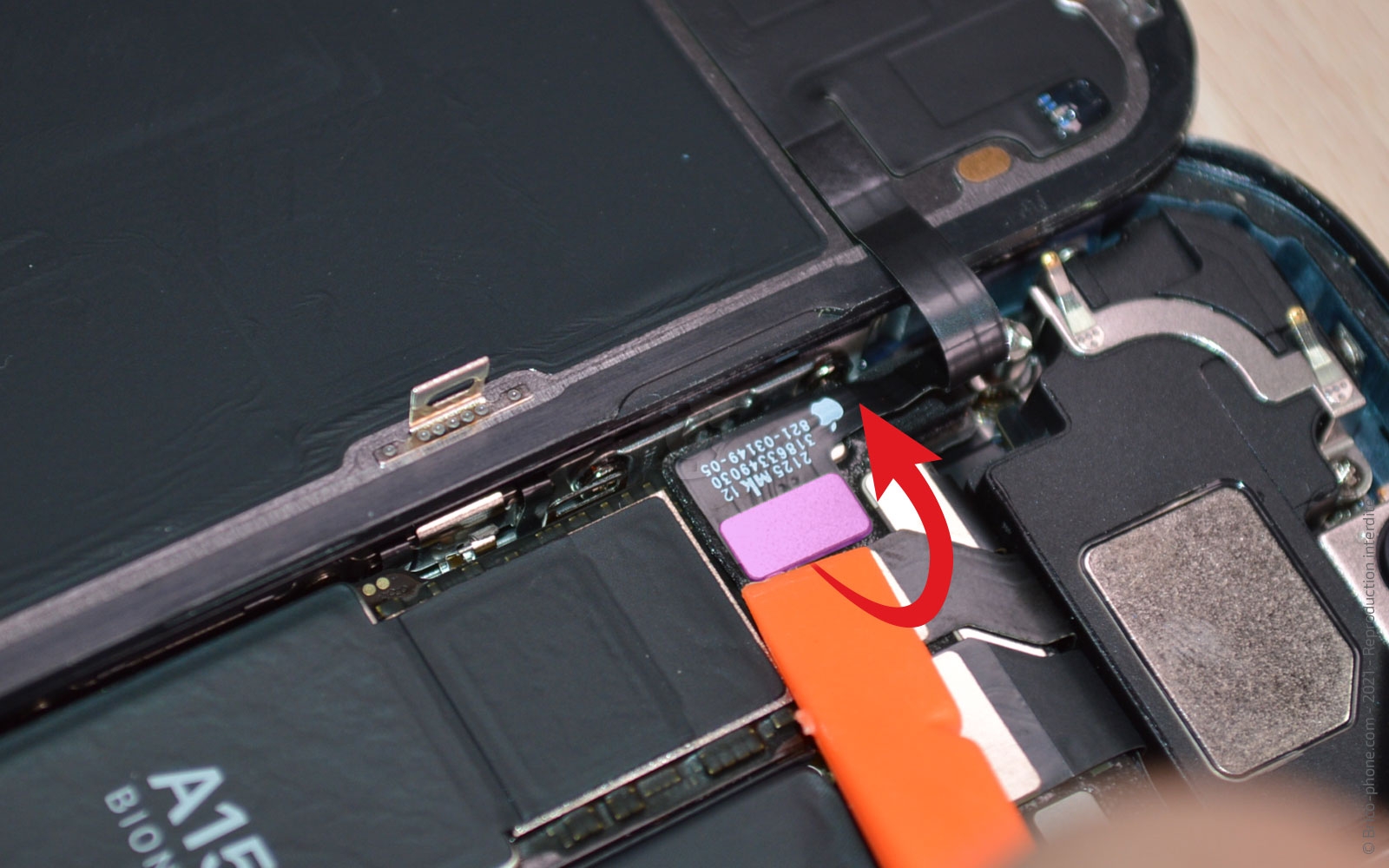

En vous aidant du levier en nylon, débranchez la nappe de l'écran ainsi que celle du module capteurs / micro.

Restez sur l'écran pour enlever les trois vis triwing puis la plaquette métallique #05.

N'oubliez pas de vous aider du patron d'aide au montage pour placer vos vis et ne pas le perdre.

Chauffez légèrement la nappe du module capteurs / micro afin de pouvoir la décoller à l'aide du levier.

N'hésitez pas à rechauffer un peu si vous sentez des tensions lors du décollage.

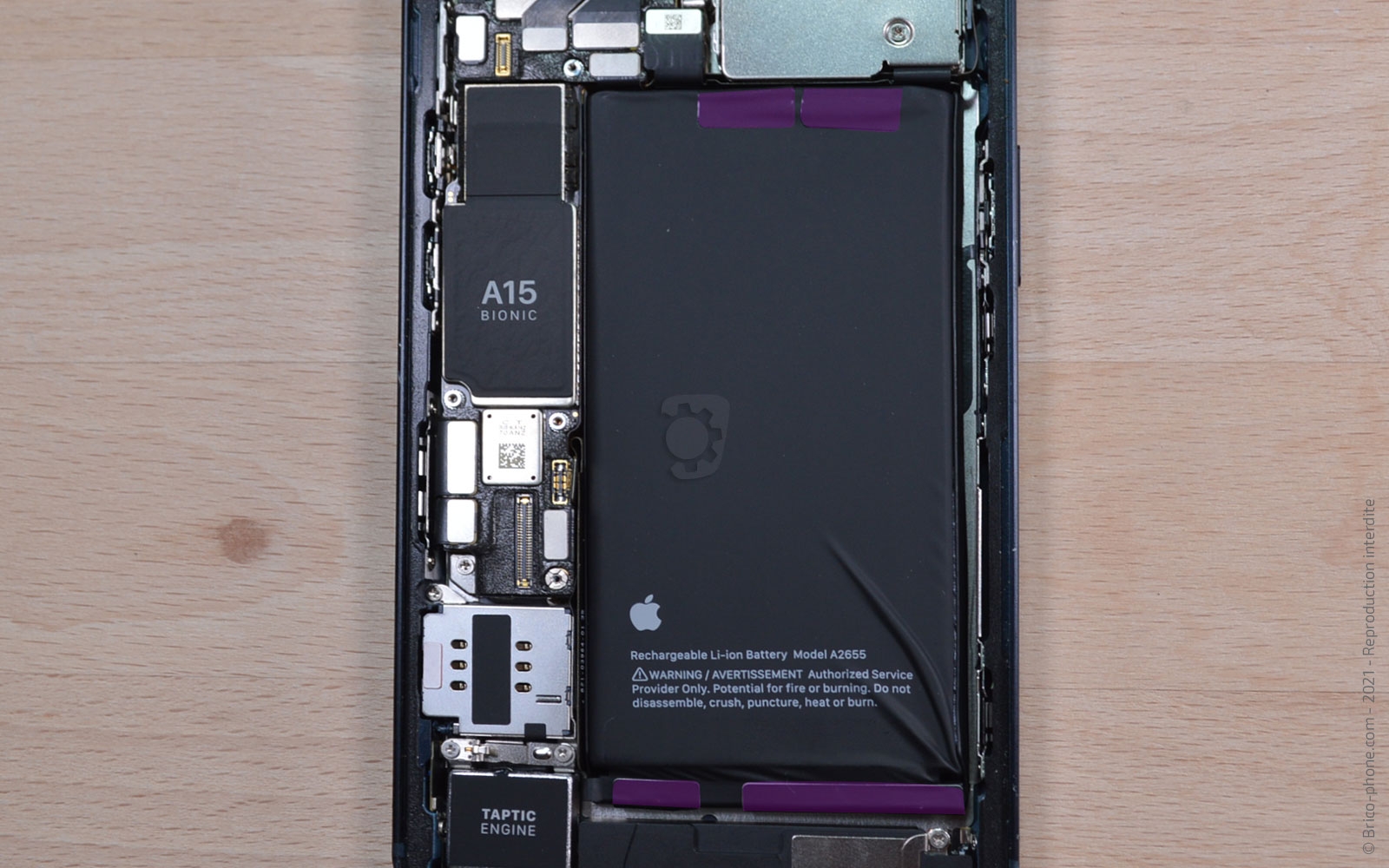

Passons maintenant au décollage de la batterie de votre iPhone. Pour faciliter cette manipulation, Apple a disposé plusieurs stickers sur le composant.

En effet, il y en a deux sur la partie basse et deux sur la partie haute.

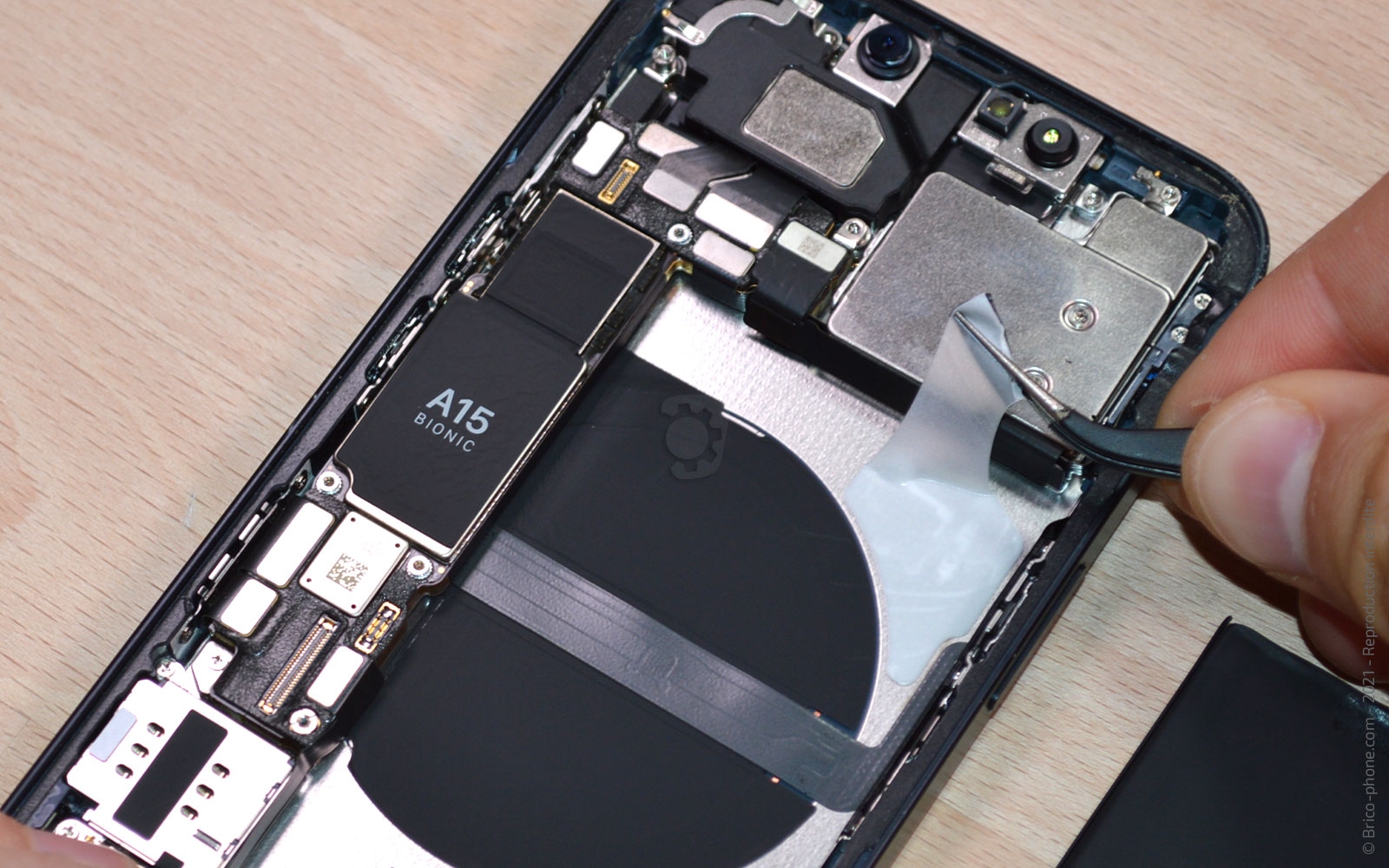

Décollez la première languette noire à l'aide de la pincette en faisant attention à ne pas percer le composant.
Ensuite, saisissez la languette et enroulez-la petit à petit autour de la pincette, jusqu'à la fin du sticker.

Réitérez cette manipulation pour les autres languettes.

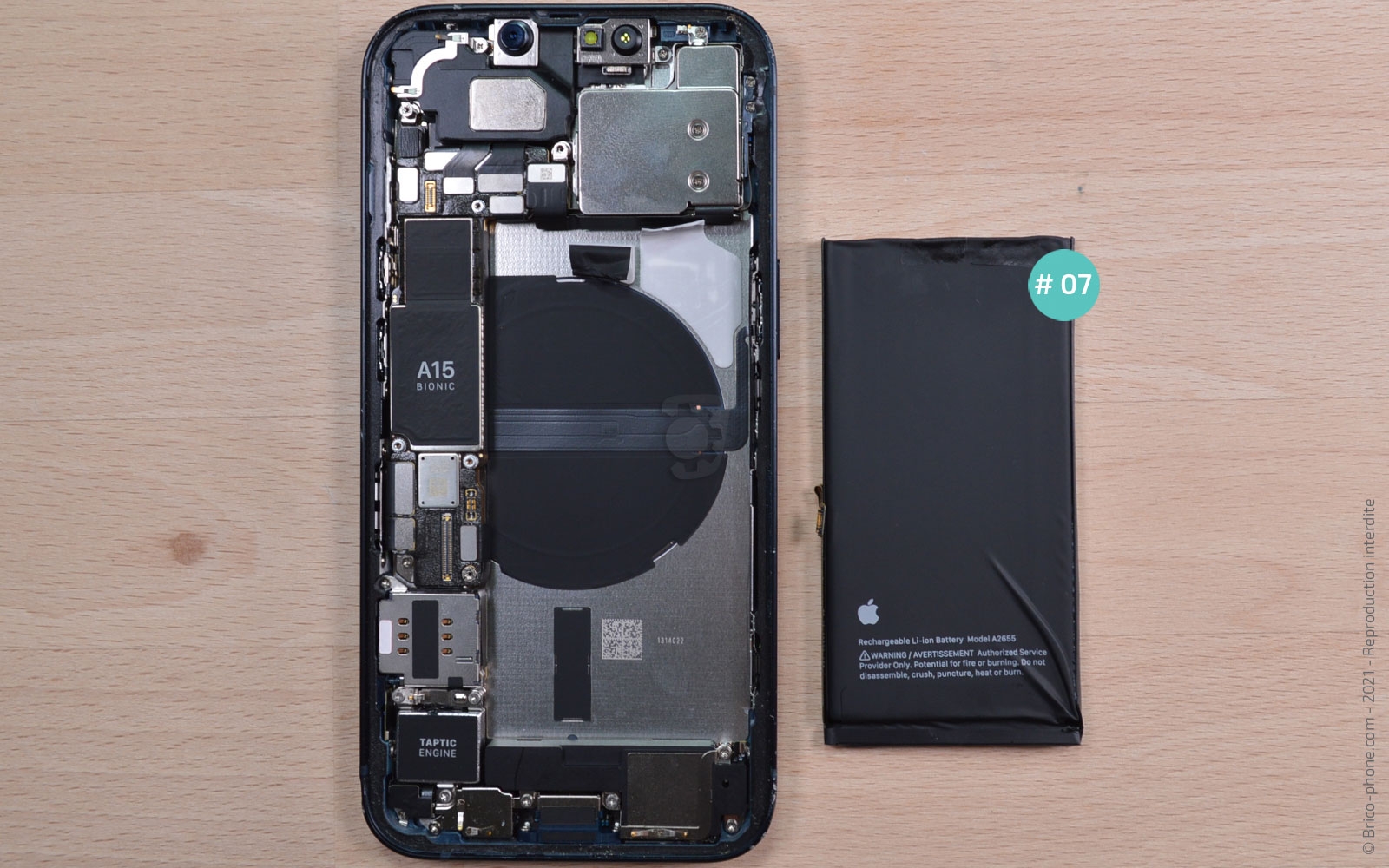

Il arrive parfois qu'un stickers casse lors de la précédente étape c'est pourquoi nous vous conseillons de faire levier avec le spudger pour sortir le composant sans l'abîmer.

Ensuite, si nécessaire retirez les restes d'adhésifs.

Attrapez les stickers ainsi que la nouvelle batterie.

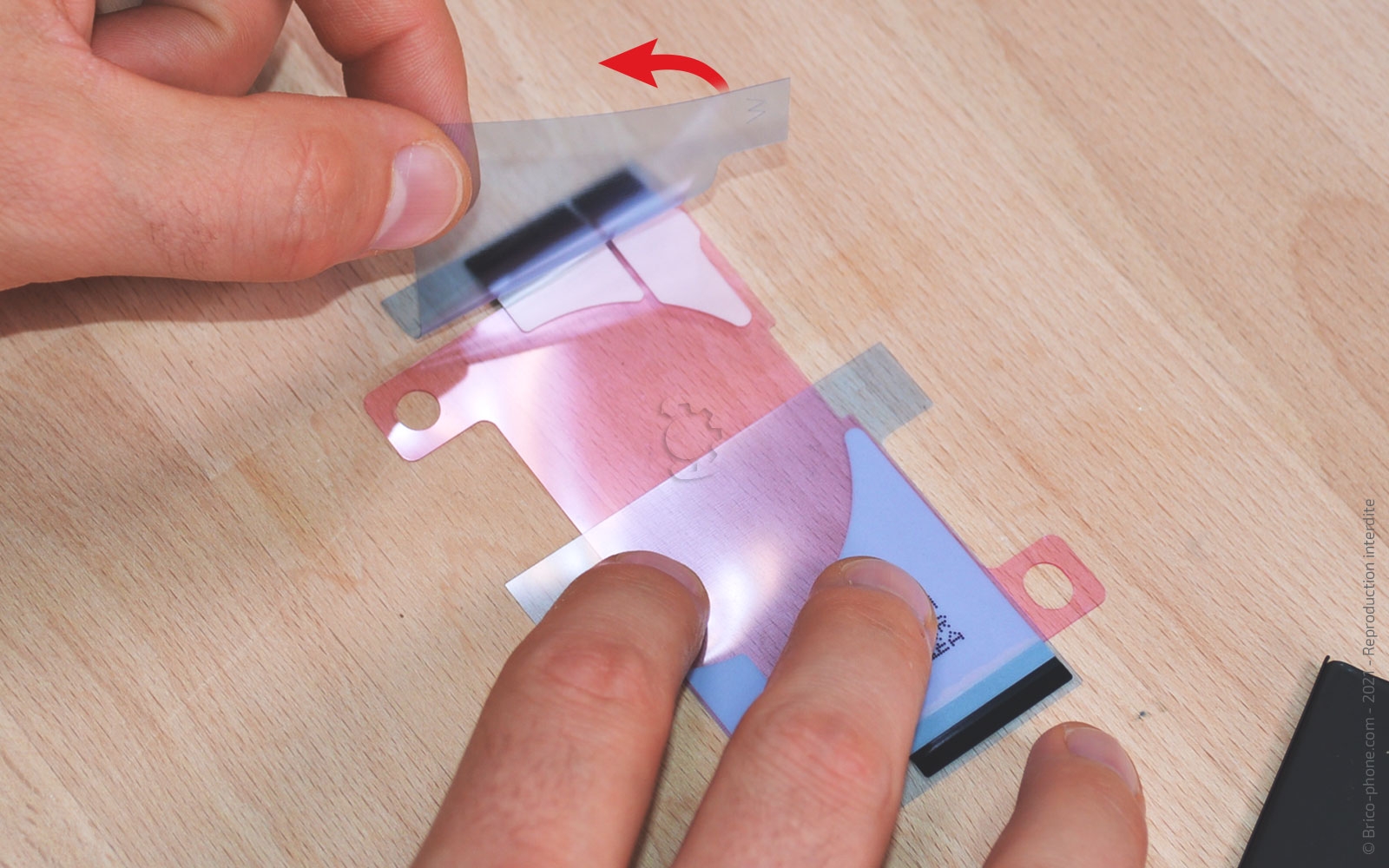

Retirez les protections bleues et placez le composant sur les adhésifs en vous assurant de bien laisser dépasser les parties noires. Elles pourront vous servir lors d'une prochaine réparation.

Repliez les languettes sur la batterie avant d'enlever la protection rose et de disposer l'élément dans le châssis.

Suivez les étapes précédentes pour remonter votre iPhone 13 et n'oubliez pas de poser un joint d'étanchéité avant de le refermer.
