Changement du connecteur de charge sur iPhone 13 Pro

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 10/20
iPhone 13 Pro | Temps estimé : 60 min | Difficulté : 3.5/5

Vous ne pouvez plus charger votre iPhone 13 Pro ? Le câble ou vos écouteurs ne rentrent plus dans la prise ? Vos interlocuteurs ne vous entendent pas lors de vos conversations ? Toutes ces pannes sont dues au connecteur de charge, il va falloir le changer pour retrouver un smartphone fonctionnel.

En suivant notre tutoriel photos ou vidéo, vous allez pouvoir procéder au remplacement du dock.

Diagnostic

›  Votre prise lightning ne fonctionne plus
›  Vous ne pouvez plus brancher vos écouteurs sur la prise
›  Vous rencontrez des problèmes de micros lors de vos conversations
›  Votre iPhone 13 Pro ne recharge plus via la prise lightning

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

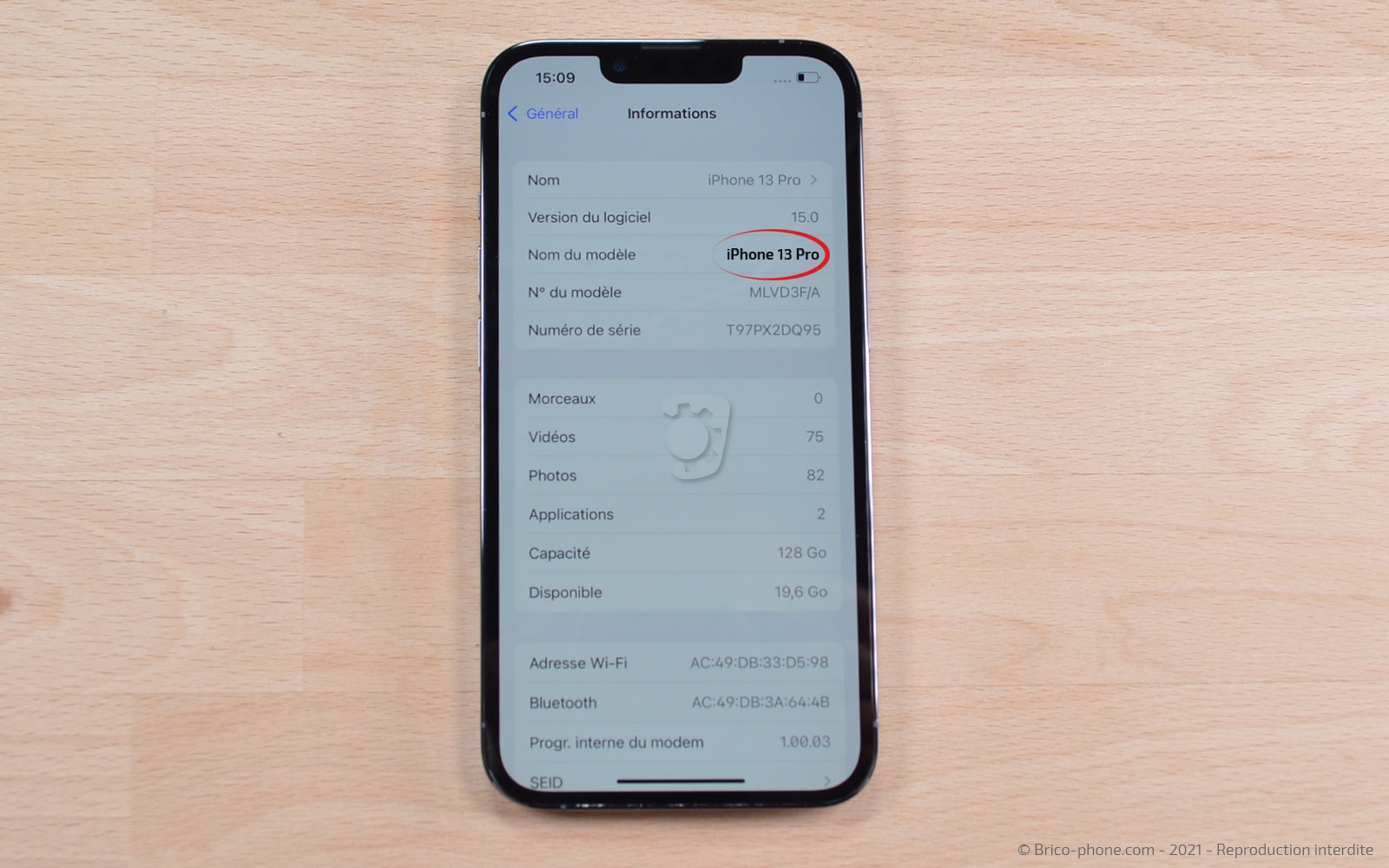

Avant de commencer
Avant de débuter, vous devez savoir si vous possédez le bon modèle.

Allez dans les réglages, Général et Informations.
Quand vous cliquez sur la ligne N° de modèle et que la référence A2638 apparaît ou que sur la ligne nom du modèle vous avez iPhone 13 Pro, vous avez le bon modèle pour suivre ce tutoriel.

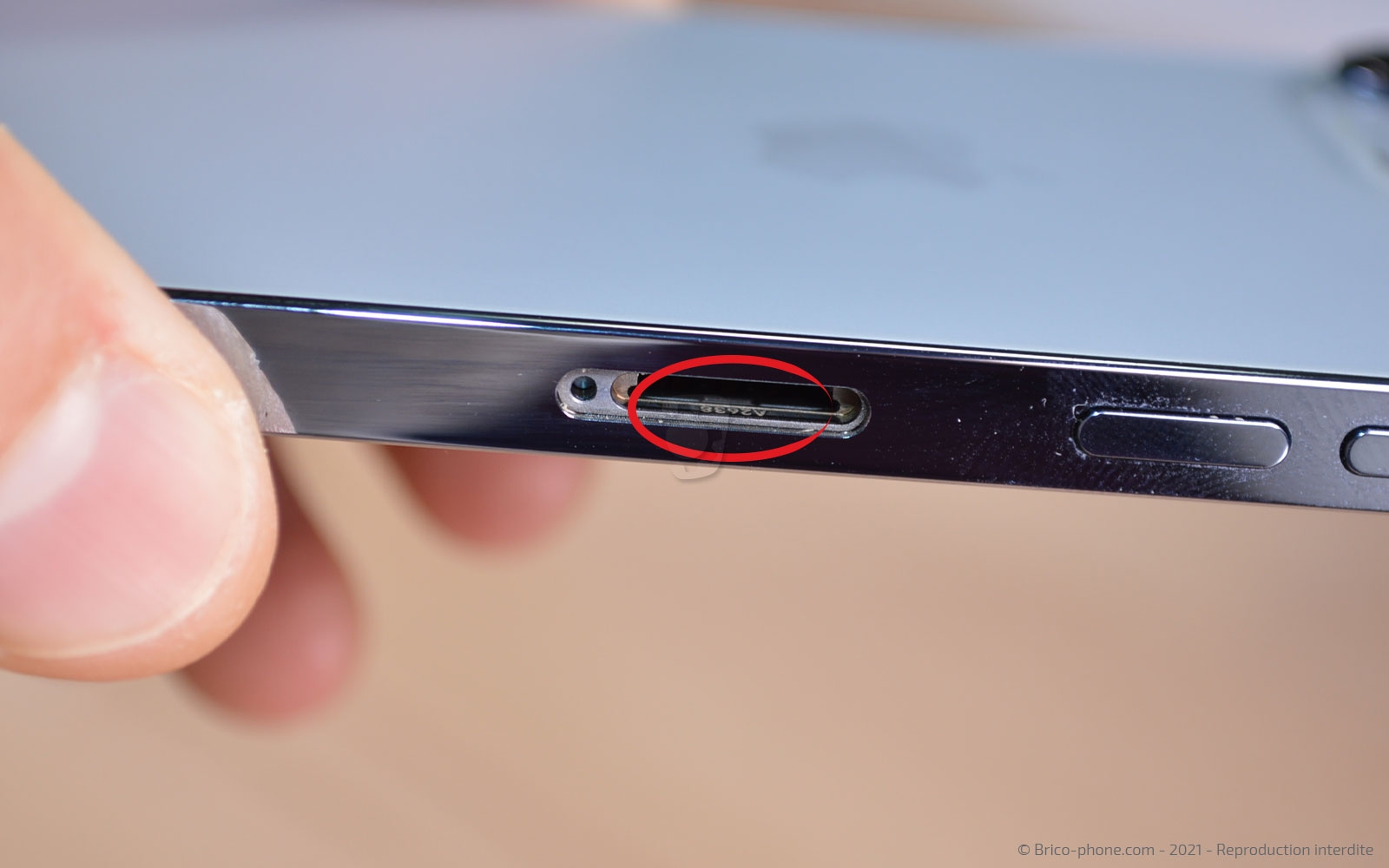

Vous pouvez également retrouver le numéro de modèle gravé à l'intérieur de l'emplacement du tiroir de la carte Sim.

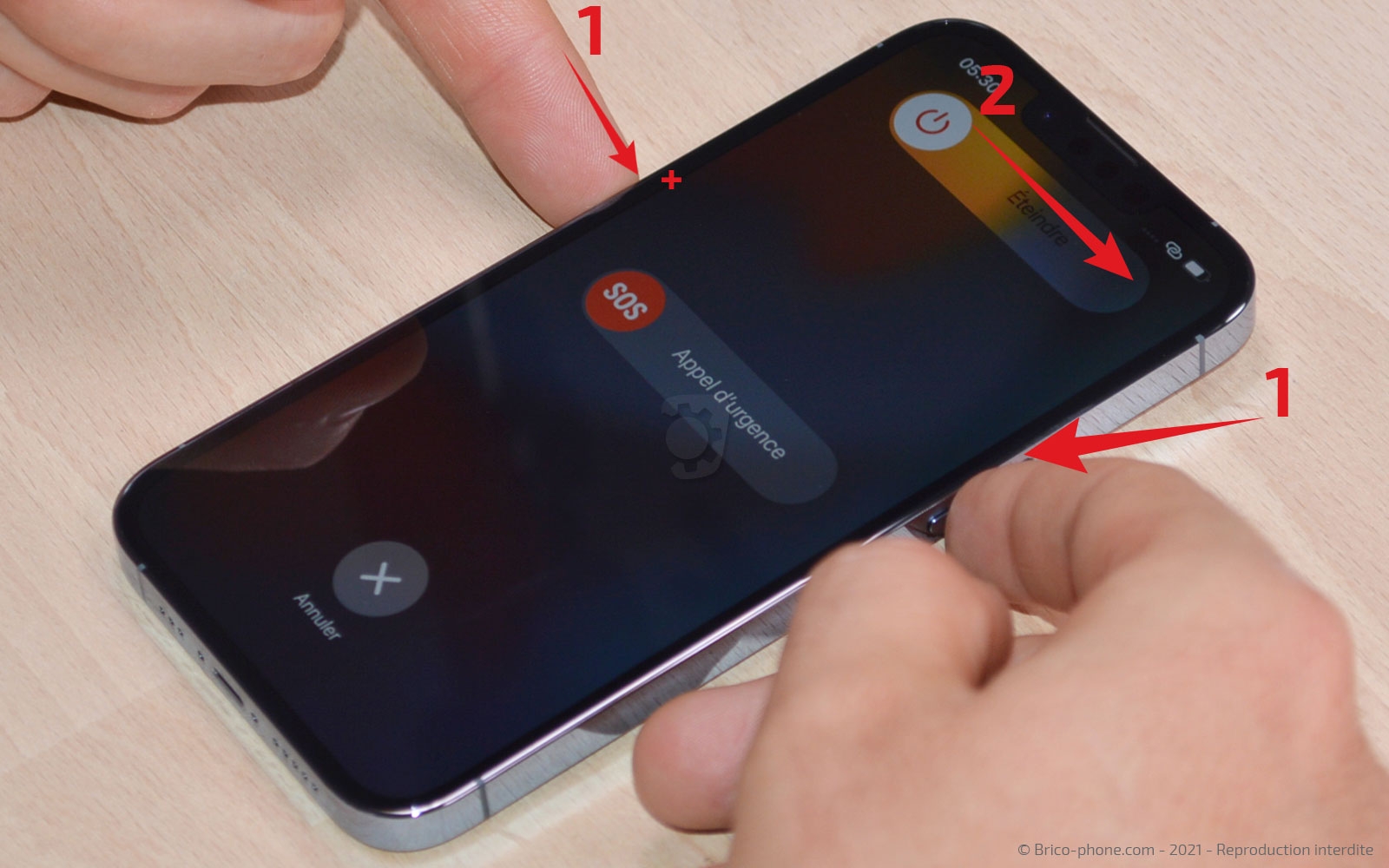

Etape 1 : Eteindre et retirer le tiroir sim
Commencez par éteindre votre iPhone en restant appuyé sur les touches power et volume Plus afin de slider le bouton "éteindre".
Munissez-vous de l'outil pour éjecter le tiroir sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Retirer les vis pentalobe

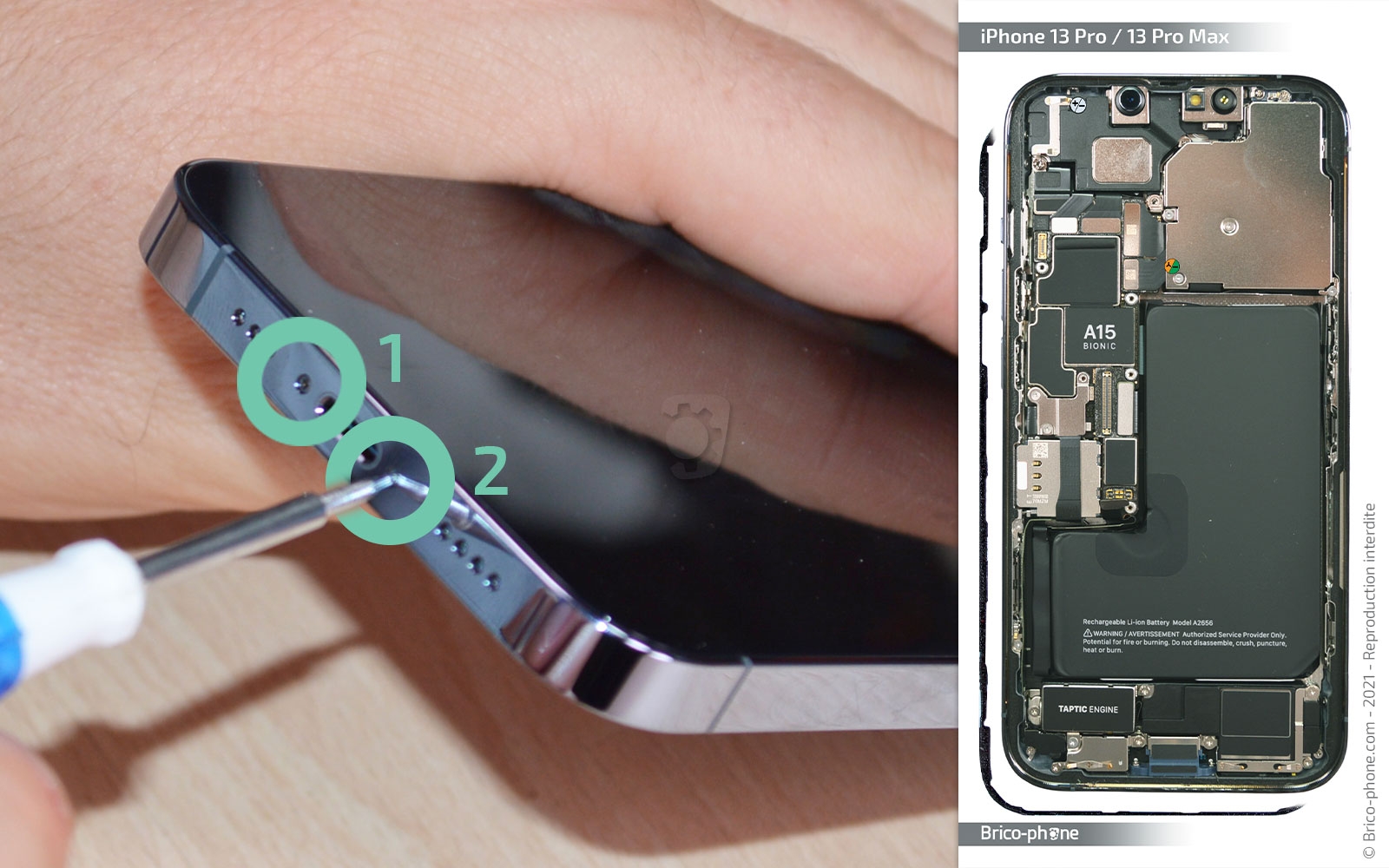

Dévissez les 2 vis placées de part et d'autre du connecteur de charge à l'aide du tournevis pentalobe.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €
Etape 3 : Créer un point d'insertion

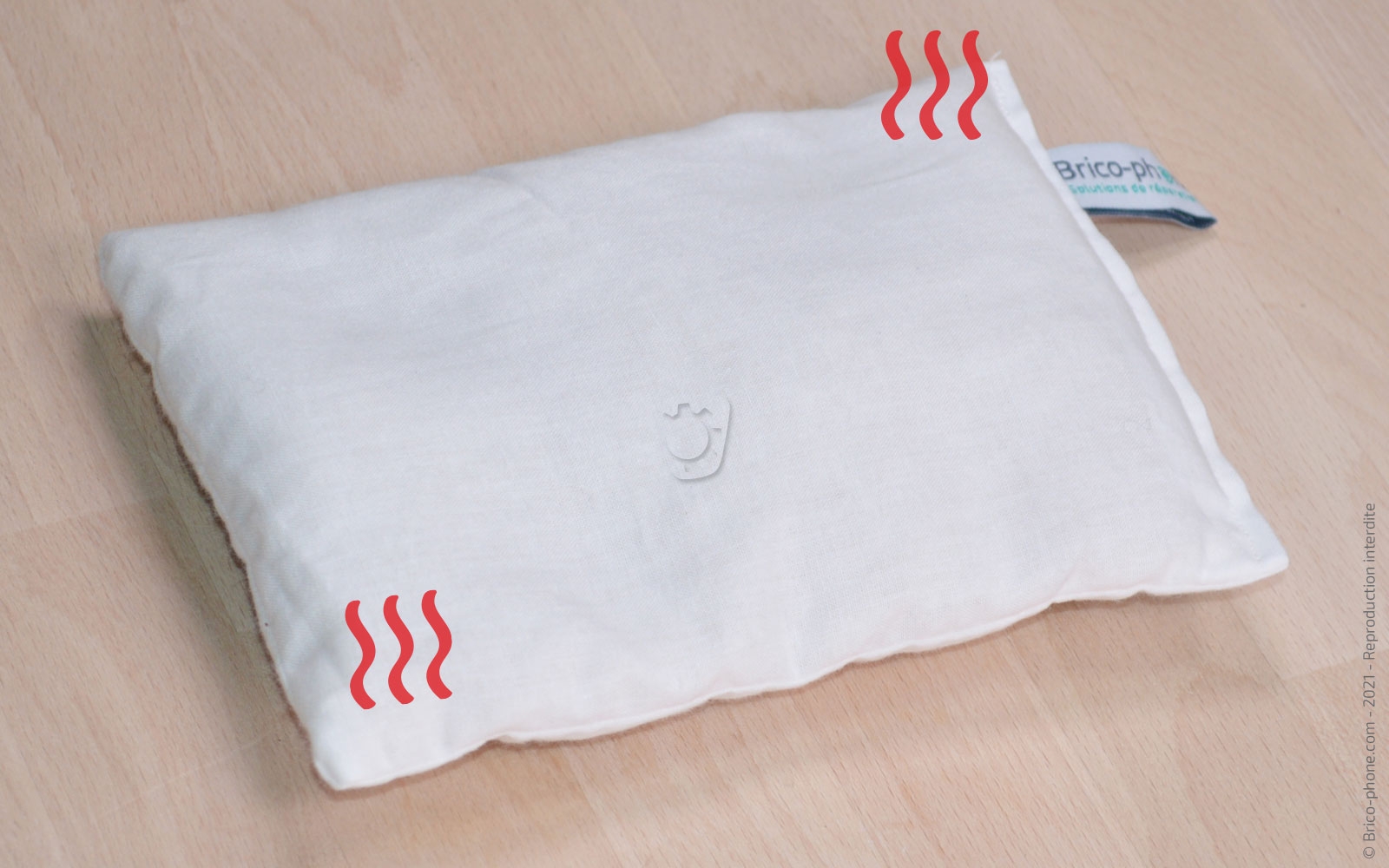

Afin de ramollir le sticker d'étanchéité de l'écran, vous pouvez utiliser le coussin chauffant que vous appliquerez 40 secondes sur l'écran en l'ayant au préalable passé au micro-ondes pendant 1 minutes 30.

Autrement, vous pouvez chauffer le pourtour de l'écran avec votre sèche-cheveux ou un décapeur thermique pendant 20 secondes.
Appliquez la ventouse sur le bas de l'écran afin de tirer sur celle-ci et d'insérer le médiator en métal troué entre l'écran et le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

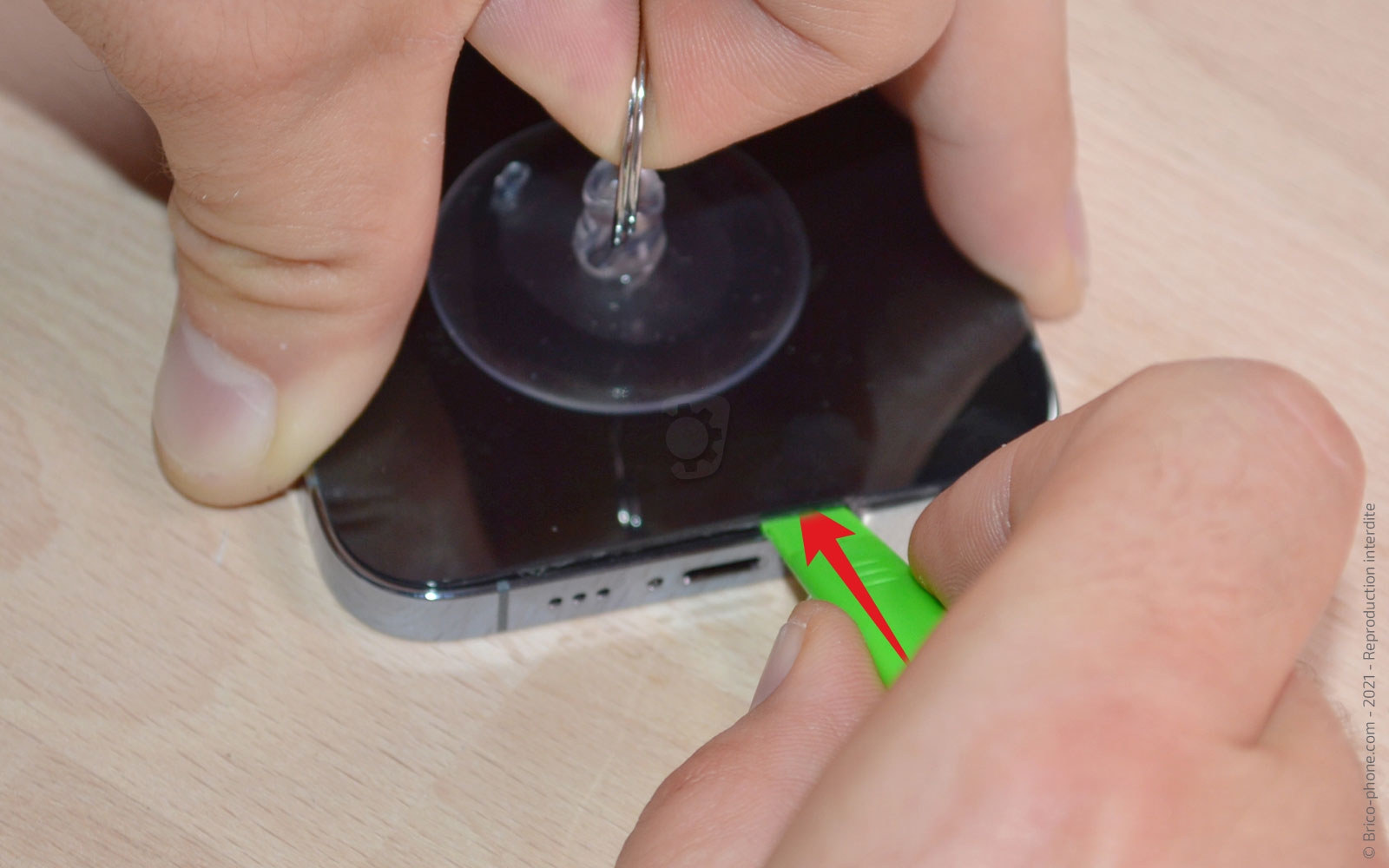

Etape 4 : Ouvrir l'écran
Une fois le point d'insertion créé, insérez le levier vert à la place du médiator en métal.

Faites le tour du téléphone à l'aide de l'outil pour soulever l'écran. Faites attention sur la gauche de celui-ci car vous y trouverez les nappes.

Une fois l'écran décollé, basculez-le vers la gauche.
Outils du kit utilisés
Outils du kit utilisés

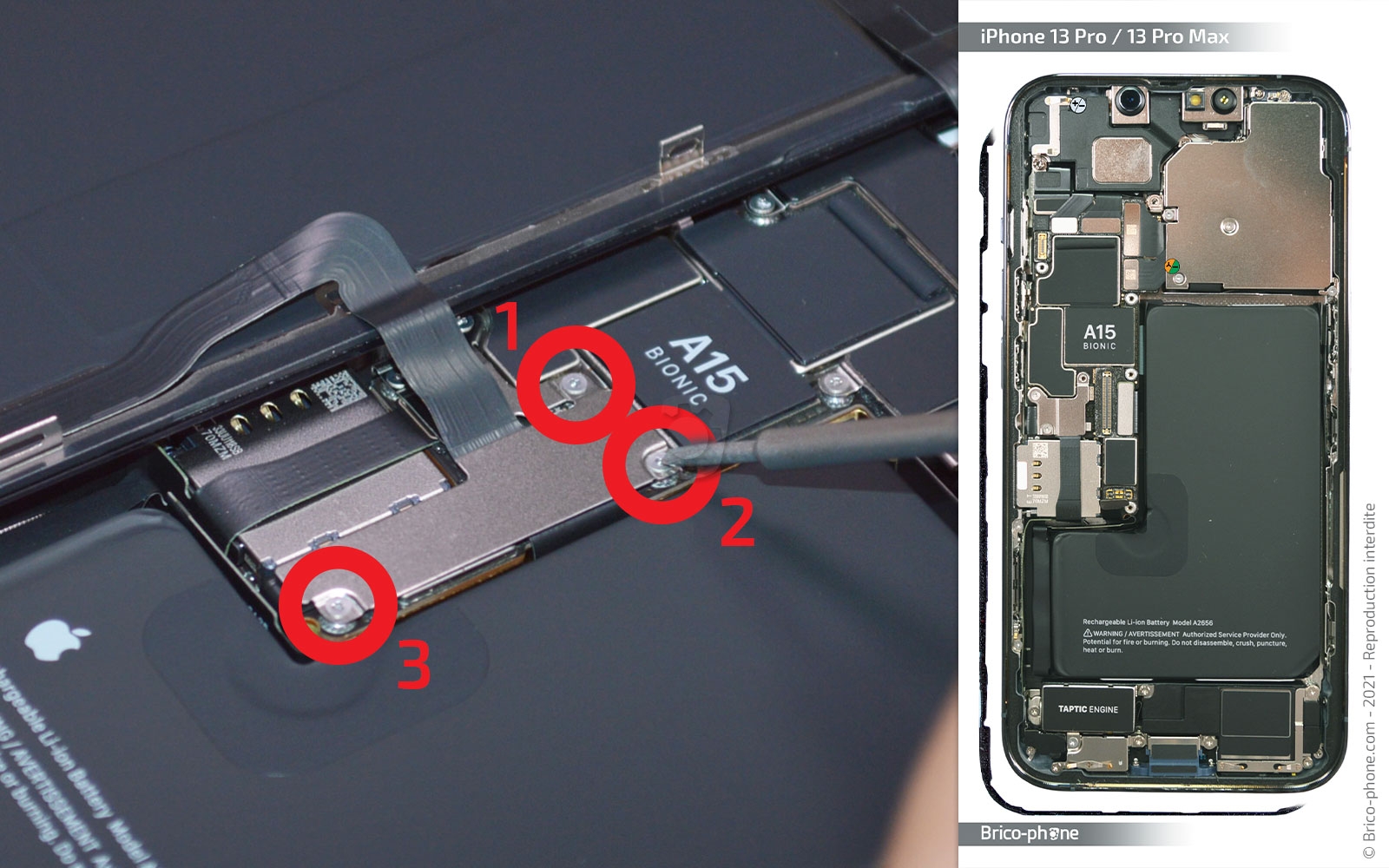

Etape 5 : Enlever la plaquette des nappes
Munissez-vous du tournevis triwing afin de dévisser les 3 vis de la plaquette #02.

Vous pouvez maintenant la retirer avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

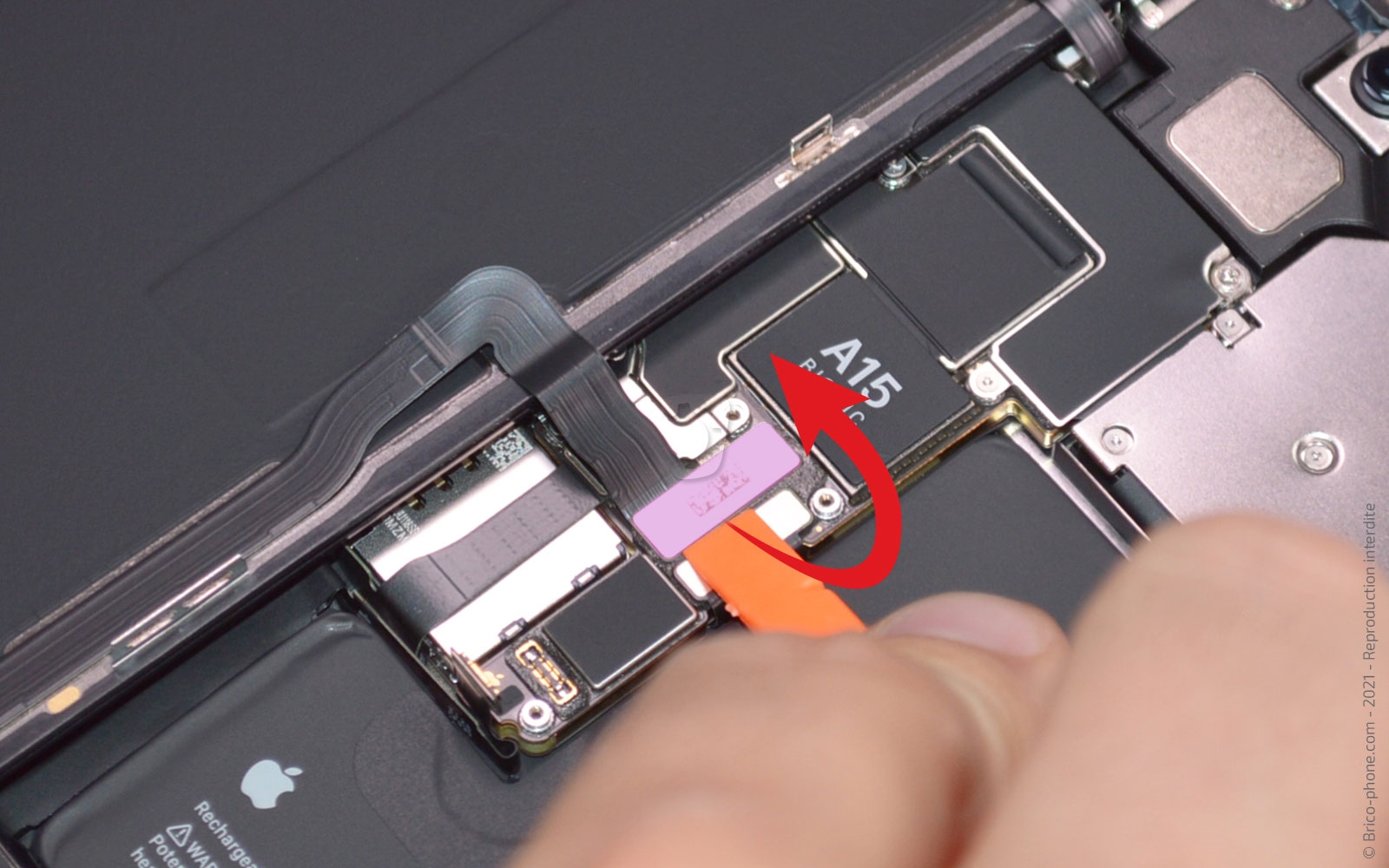

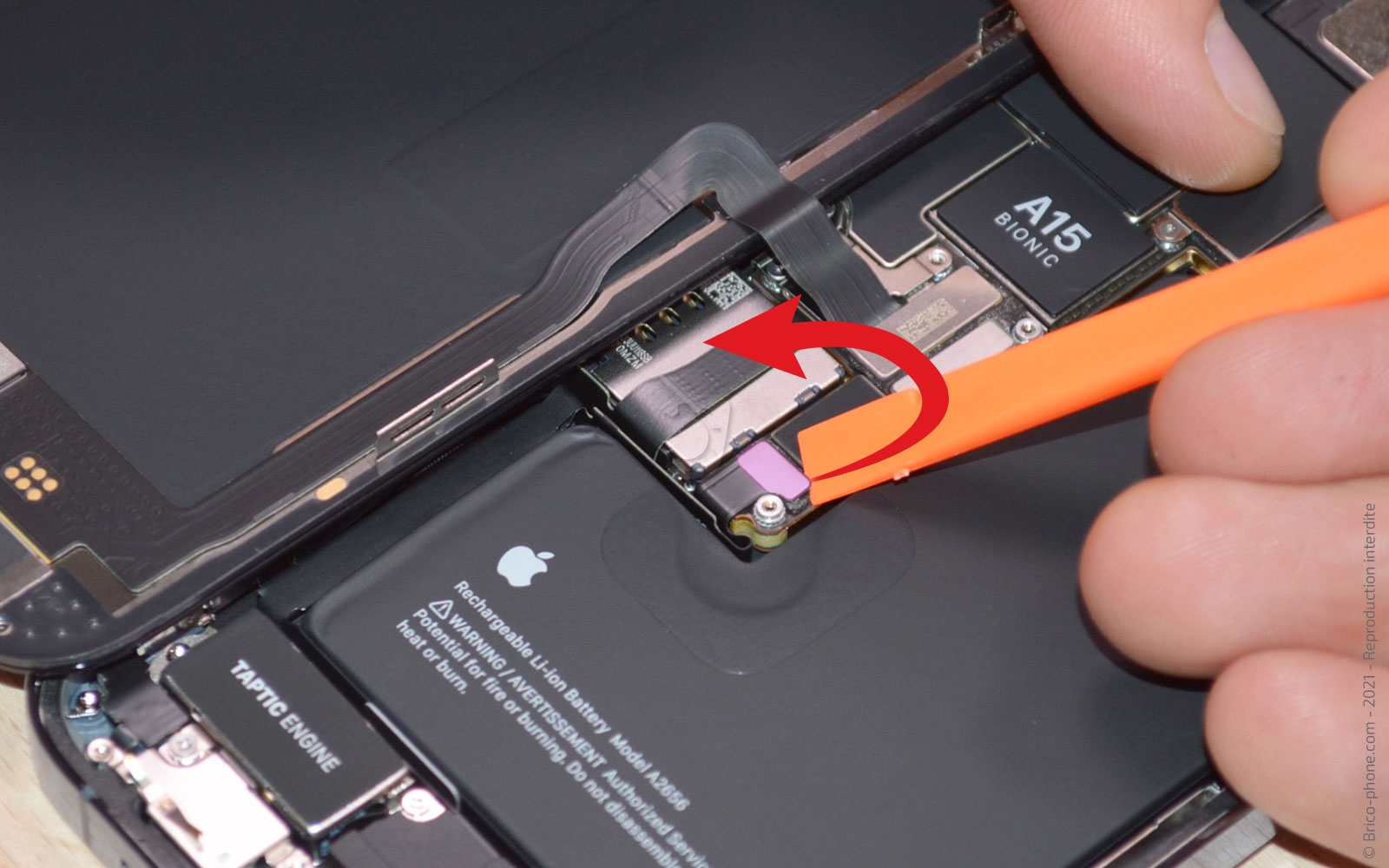

Etape 6 : Déconnecter la batterie et l'écran
Déconnectez la nappe de la batterie ainsi que celle de l'écran à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

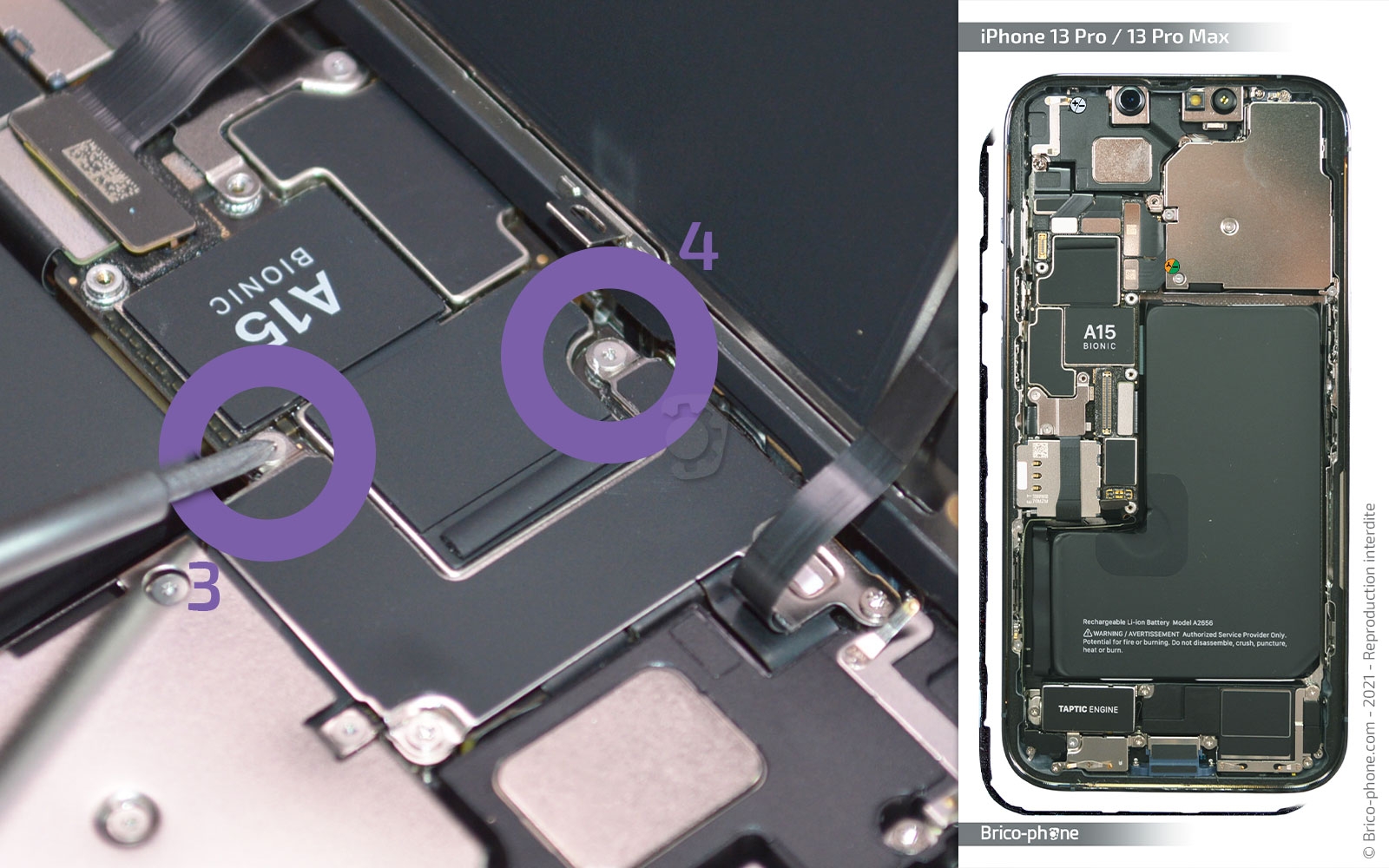

Etape 7 : Retirer la plaquette du haut
Commencez par dévisser les 2 vis triwing puis les 2 vis cruciformes avant de retirer la plaquette #03 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 8 : Retirer l'écran

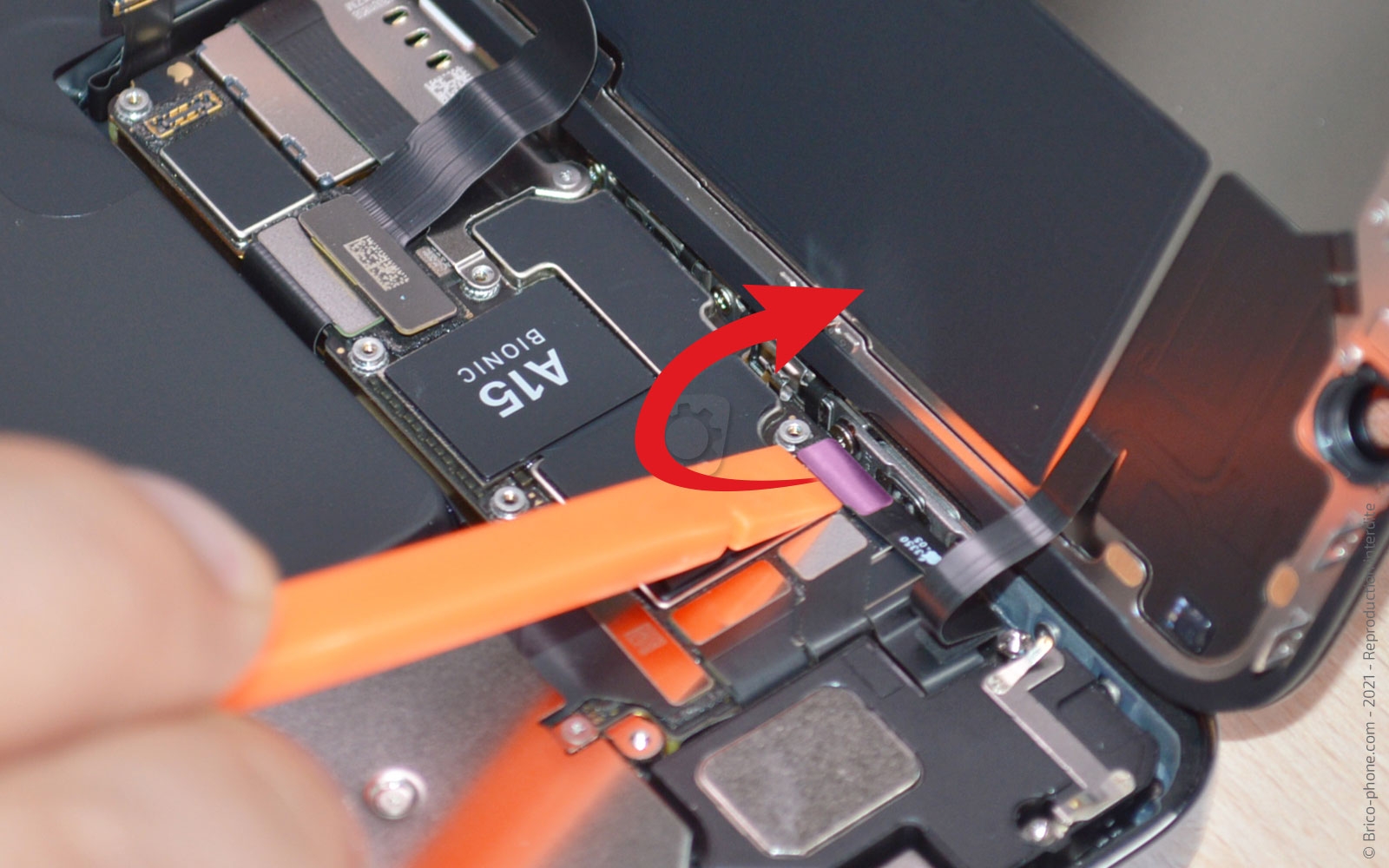

Il ne vous reste plus qu'à déconnecter la nappe des capteurs avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

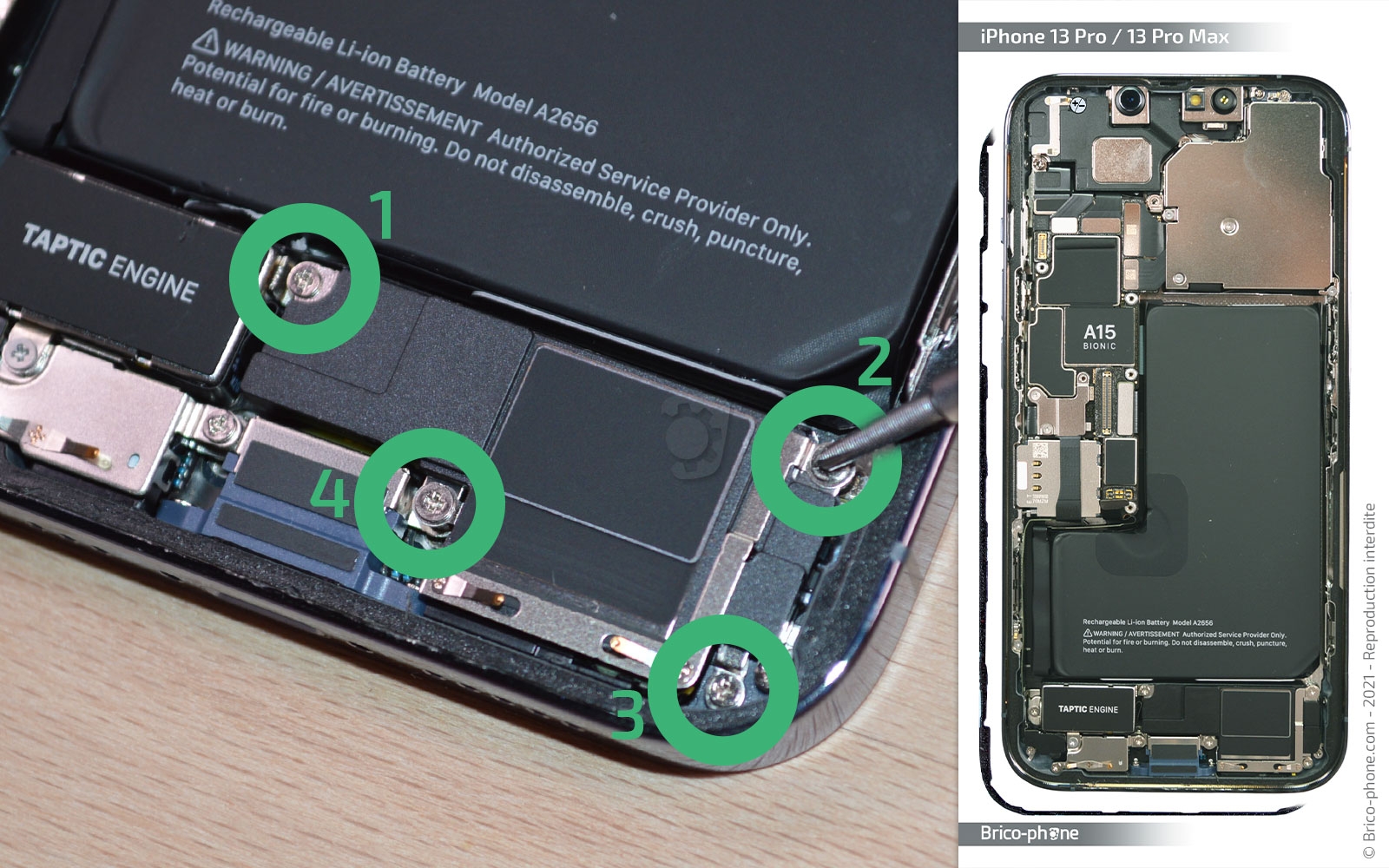

Etape 9 : Retirer le HP externe
Dévissez les 4 vis cruciforme afin d'extraire le bloc HP externe #07 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

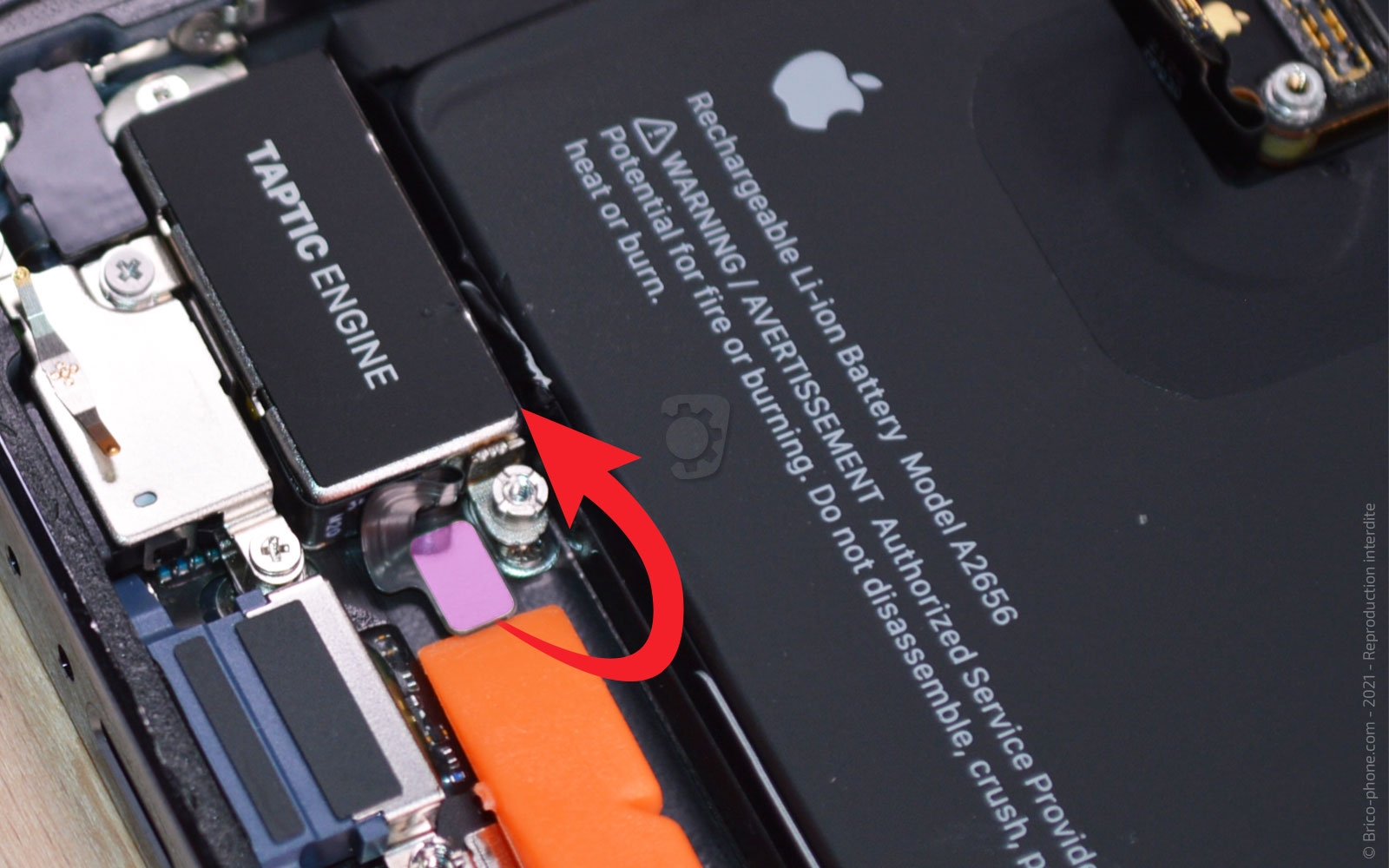

Etape 10 : Déconnecter le Taptic Engine
Déconnectez la nappe du Taptic Engine avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

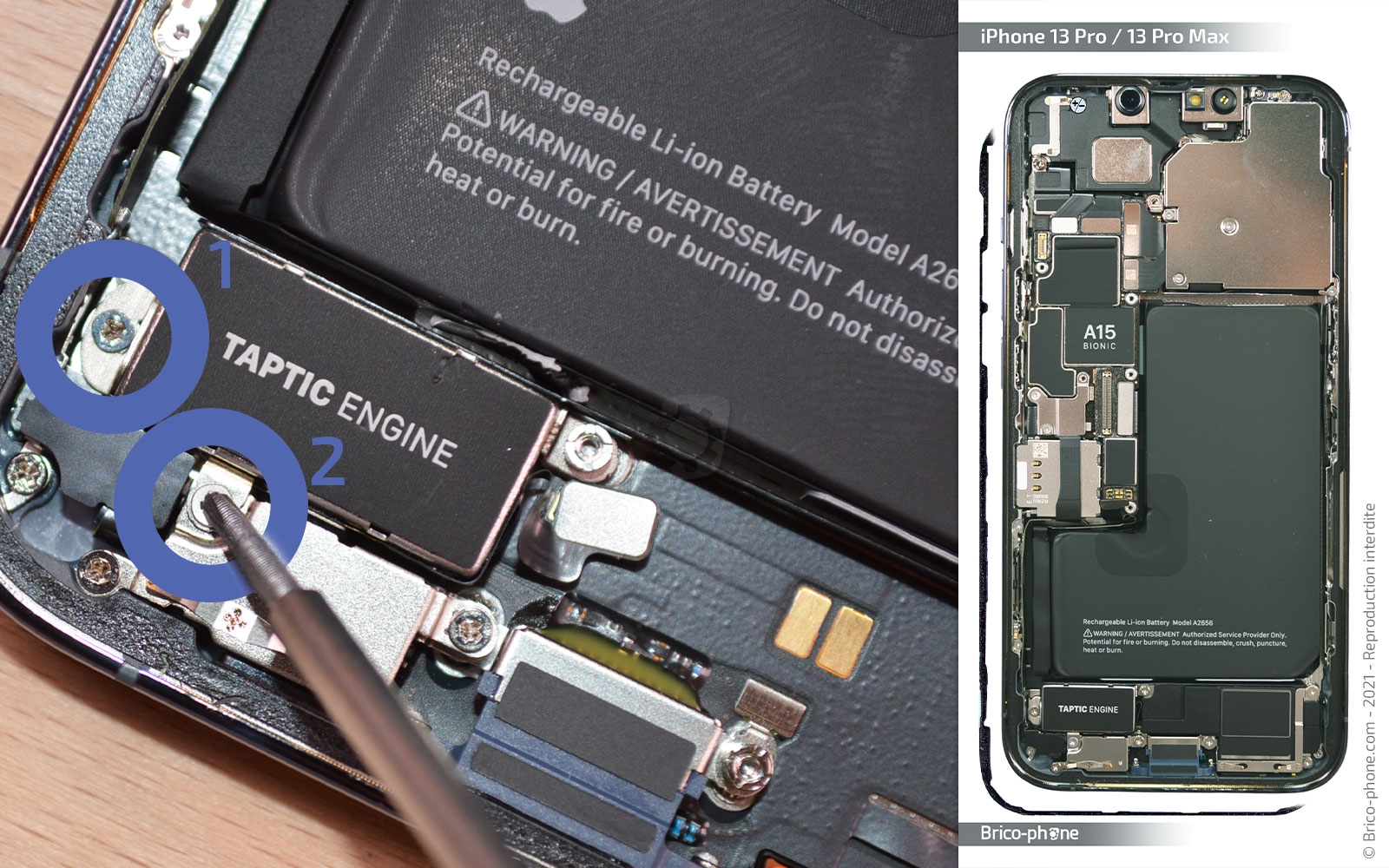

Etape 11 : Extraire le Taptic Engine
Pour retirer le vibreur #08, vous devez dévisser les 2 vis cruciformes, puis la plate.

Une fois les vis enlevées, ôtez le Taptic Engine avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis Professionnel Plat 2.0
7,74 €

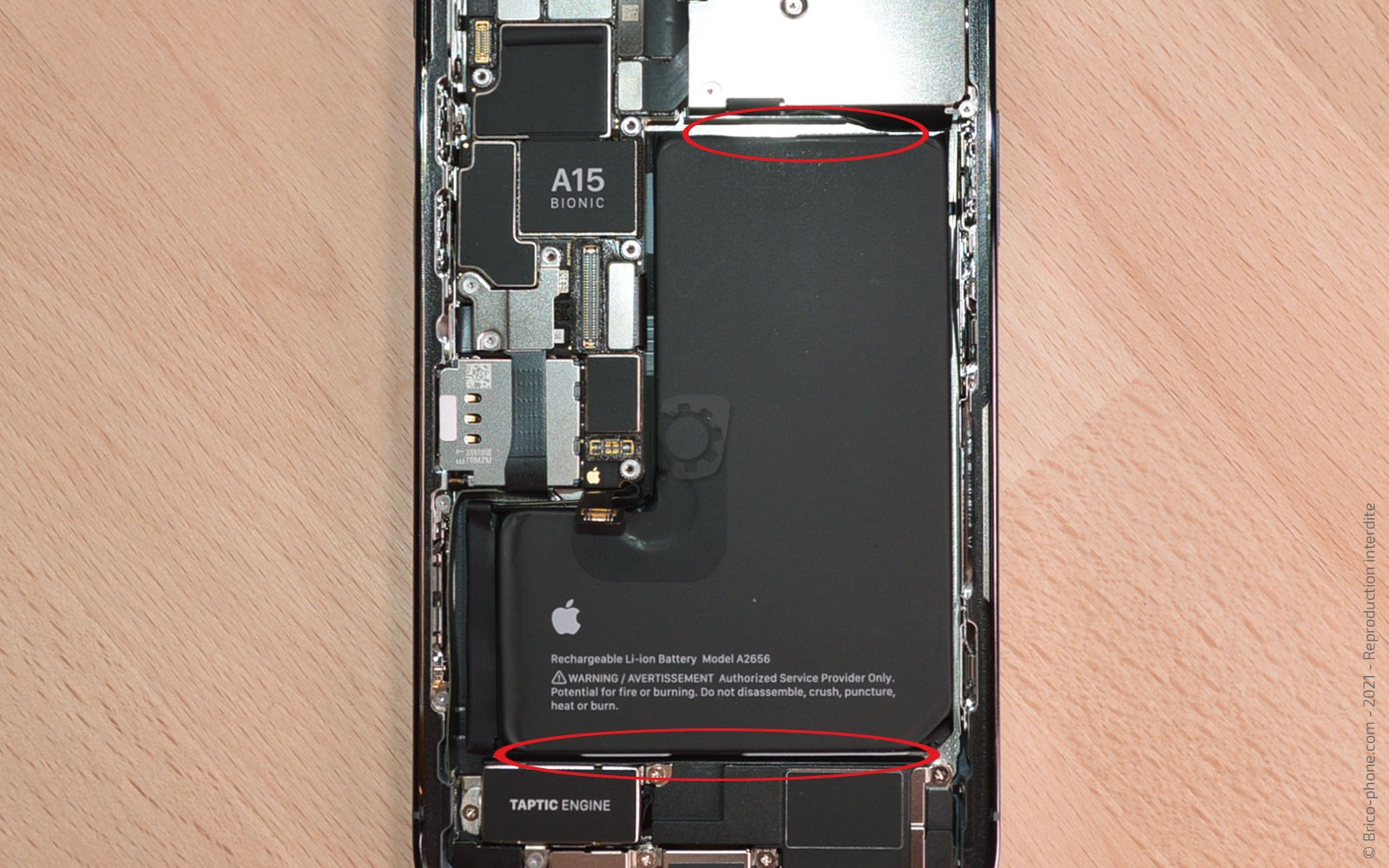

Etape 12 : Retirer les languettes de la batterie
Passons au retrait de la batterie qui pour faciliter son décollage, possède des languettes situées en haut et en bas du composant.

De ce fait, décollez les languettes de la batterie, puis tirez dessus avec la pincette tout en les enroulants autour de celle-ci, faites de même pour les 2 autres.
Outils du kit utilisés
Outils du kit utilisés

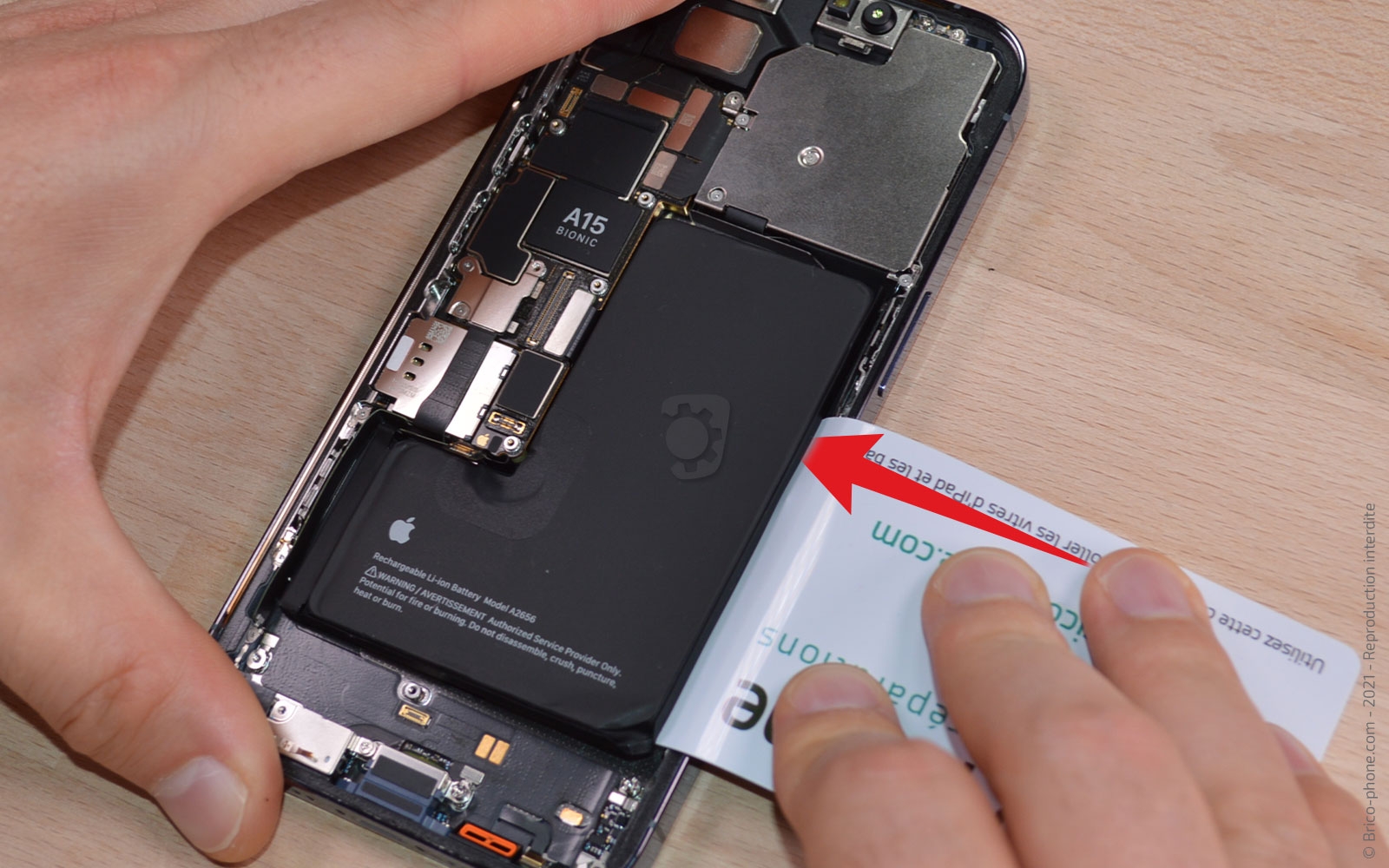

Etape 13 : Ôter la batterie
Si jamais il vous reste des stickers, vous pouvez soulever la batterie #09 avec la carte PVC tout en faisant attention à la nappe induction placée sous celle-ci.
Outils du kit utilisés
Outils du kit utilisés

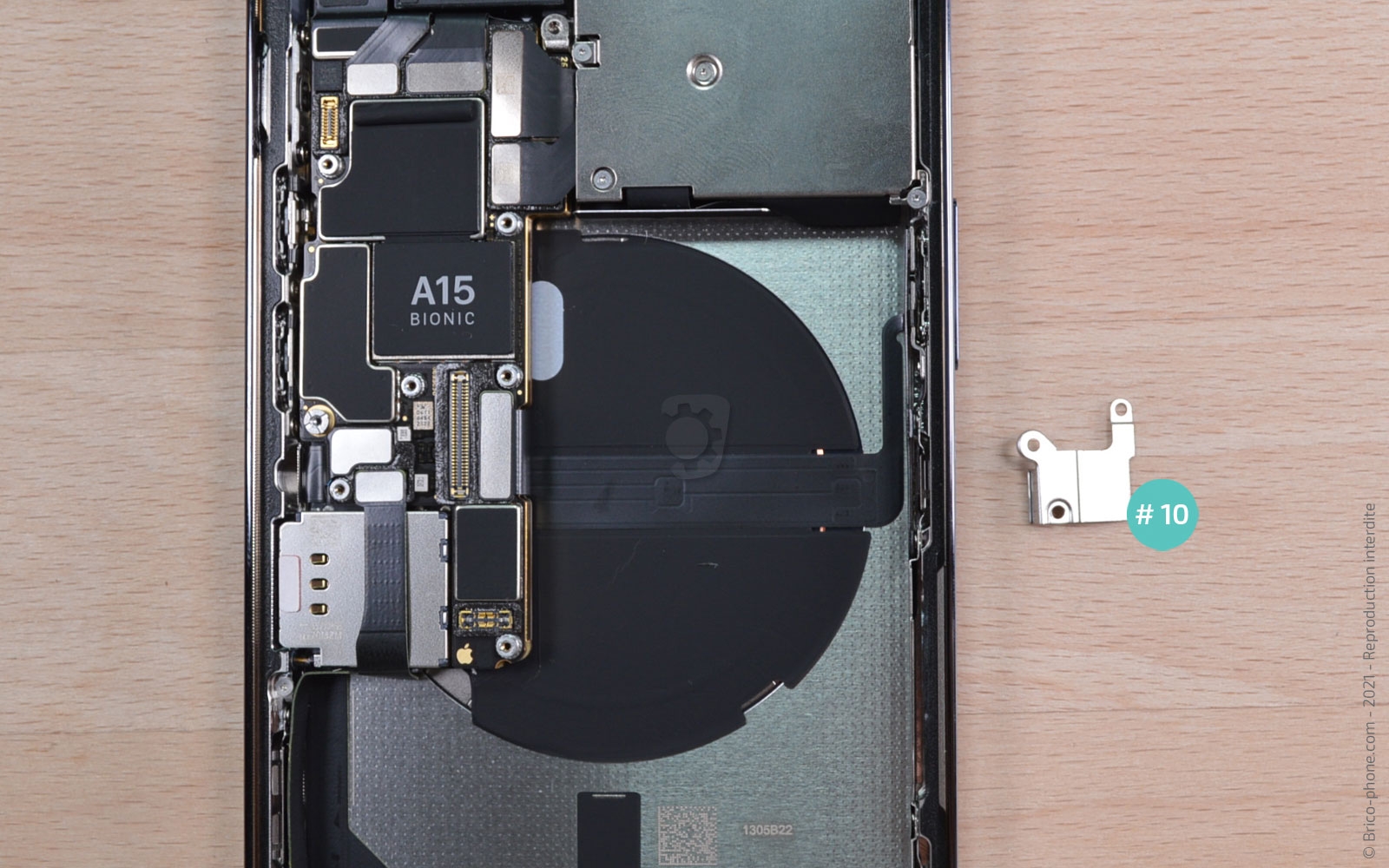

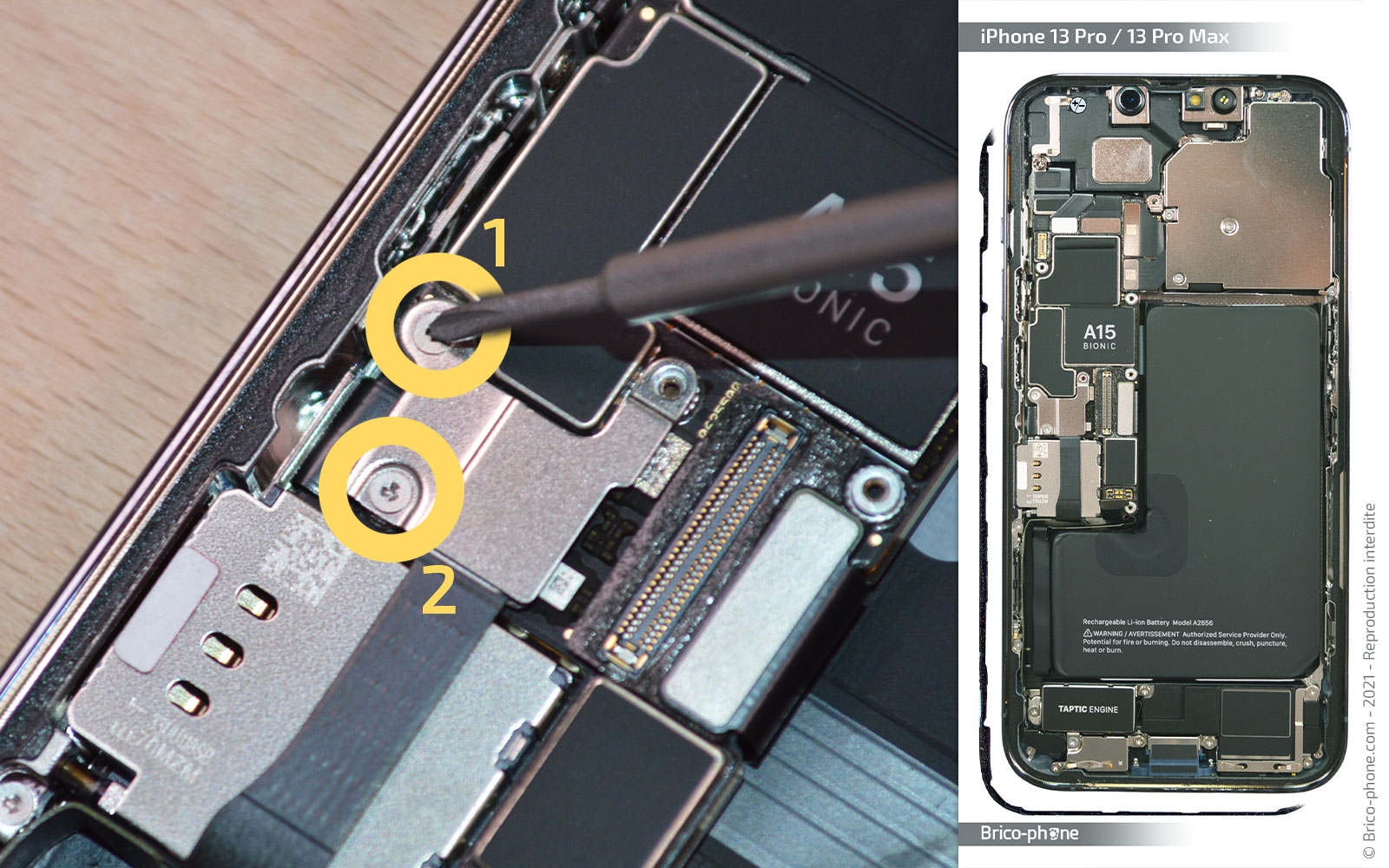

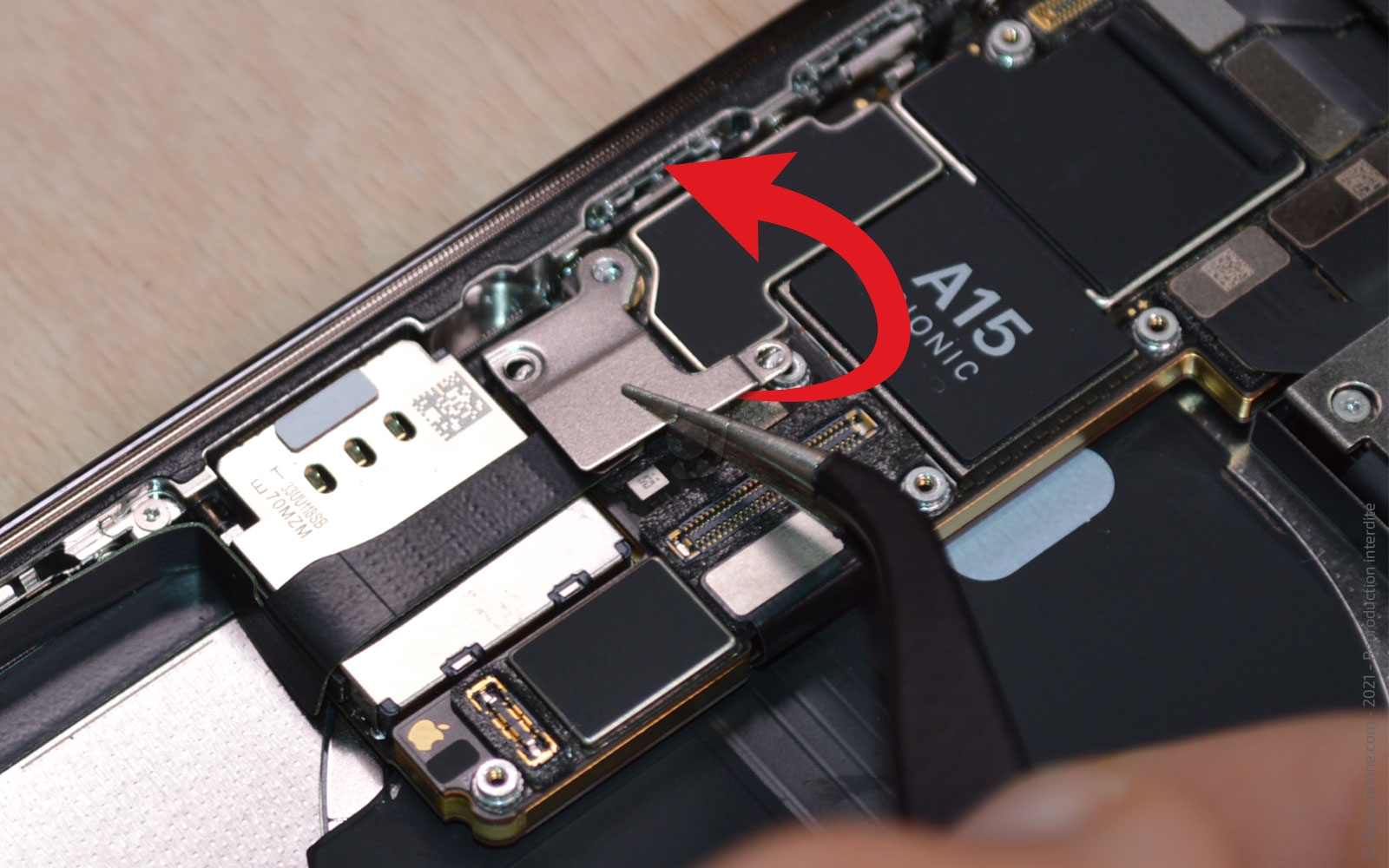

Etape 14 : Retirer la plaquette 10
Dévissez les 2 vis triwing pour retirer avec la pincette la plaquette #10.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

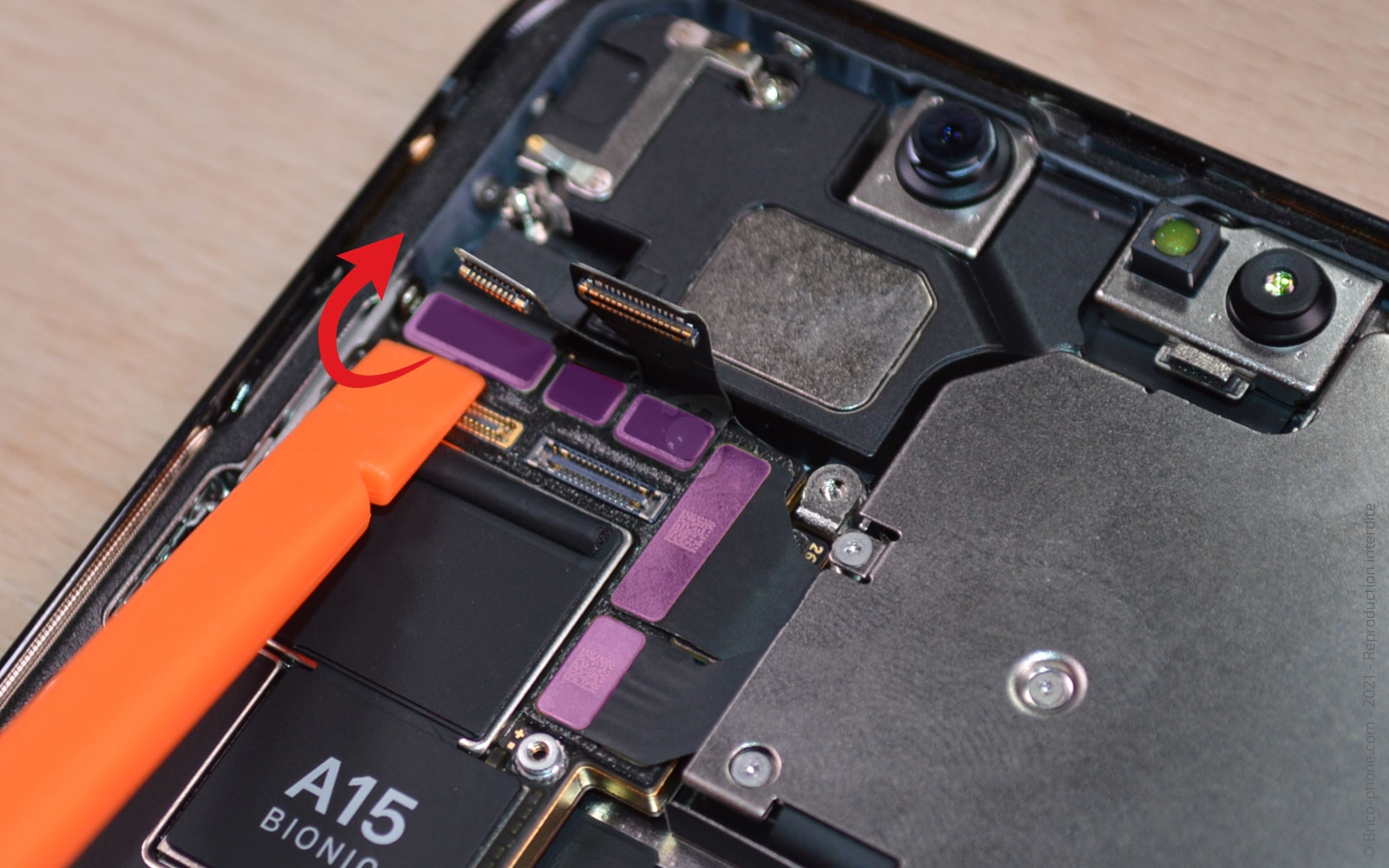

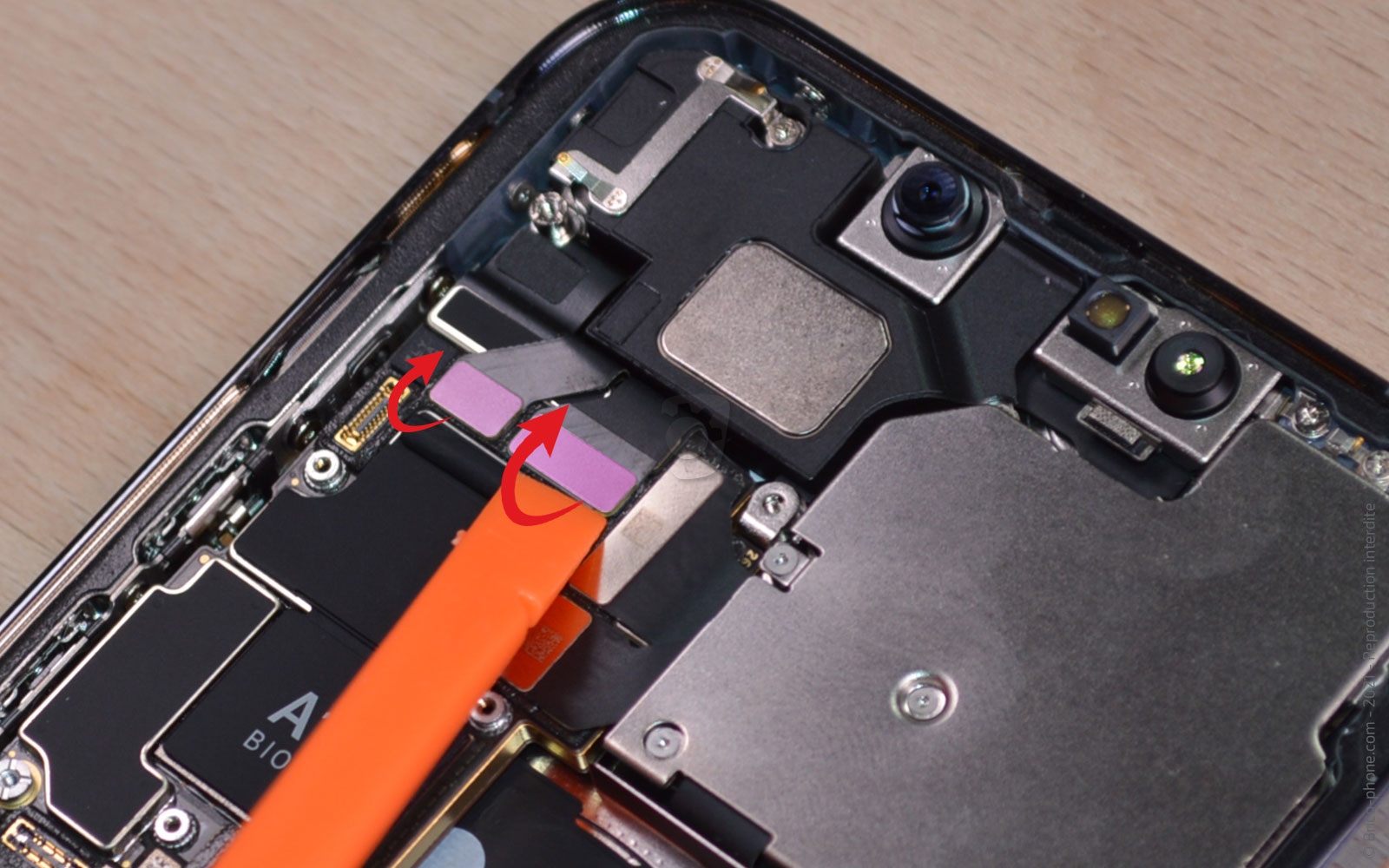

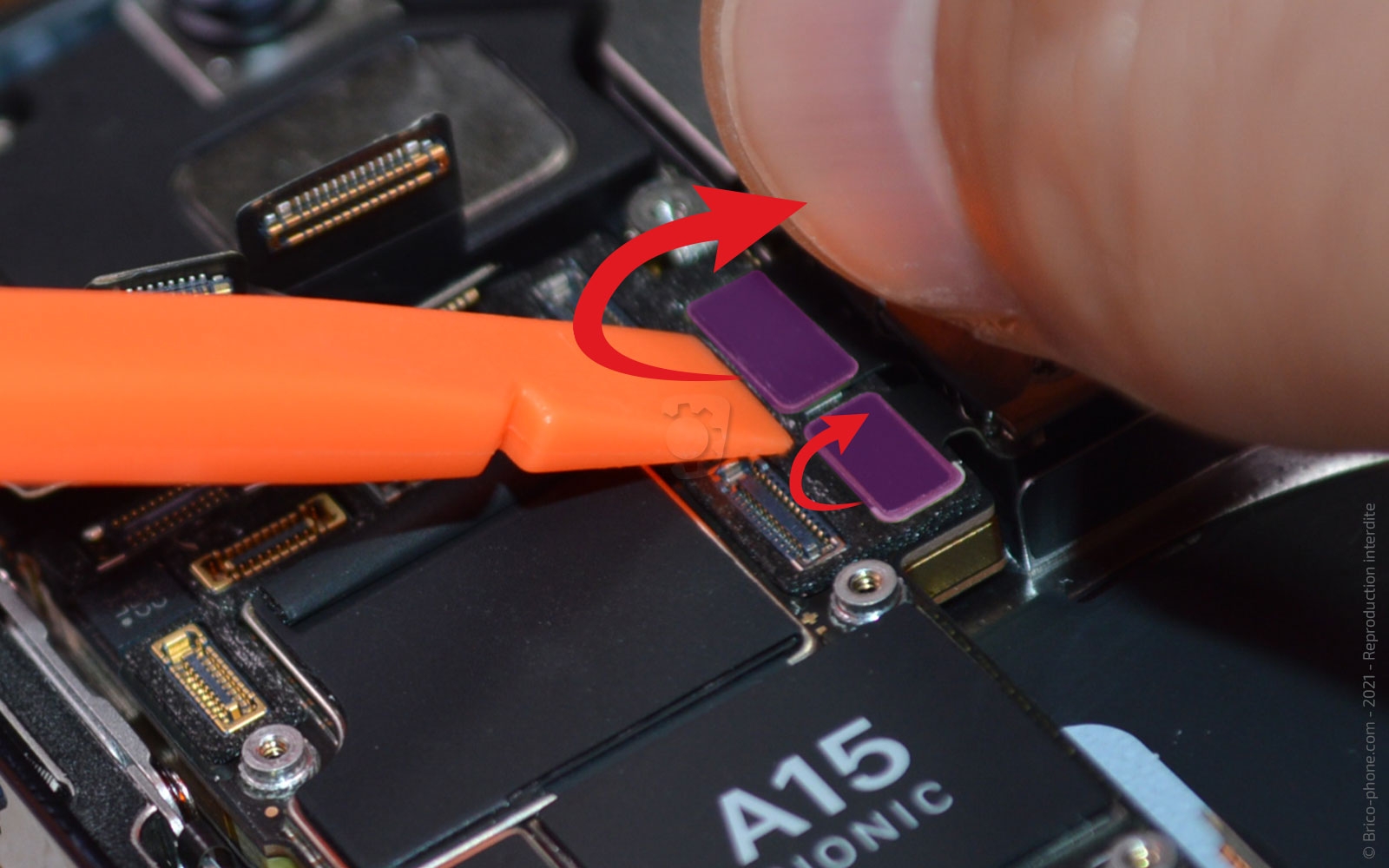

Etape 15 : Déconnecter les nappes de la carte-mère

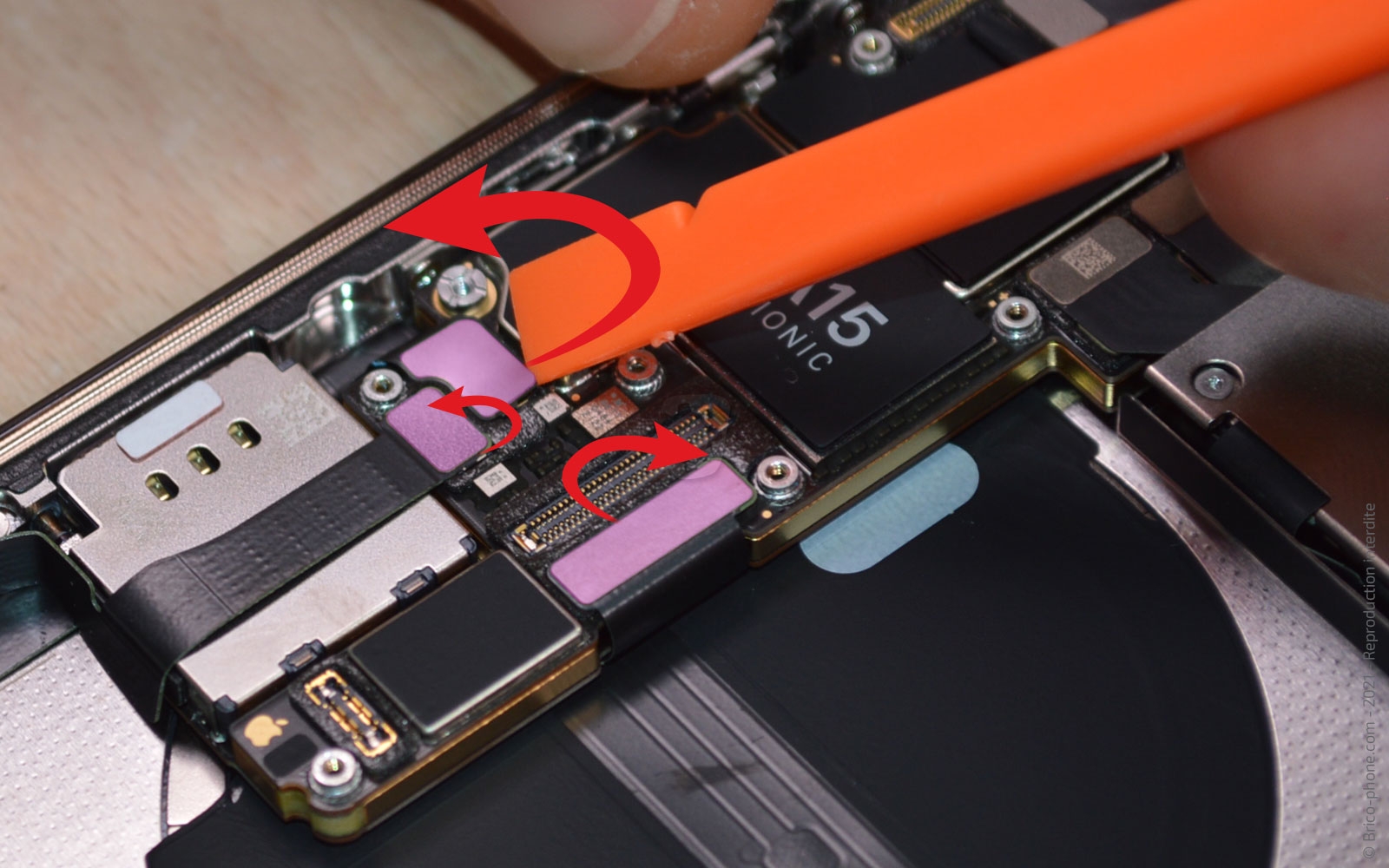

Munissez-vous du levier en nylon pour déconnecter les nappes du connecteur de charge, de la nappe induction/power/volume/vibreur et des caméras avant.
Débranchez également celles de la nappe réseau, de l'antenne, de la nappe flash et des caméras arrière.
Outils du kit utilisés
Outils du kit utilisés

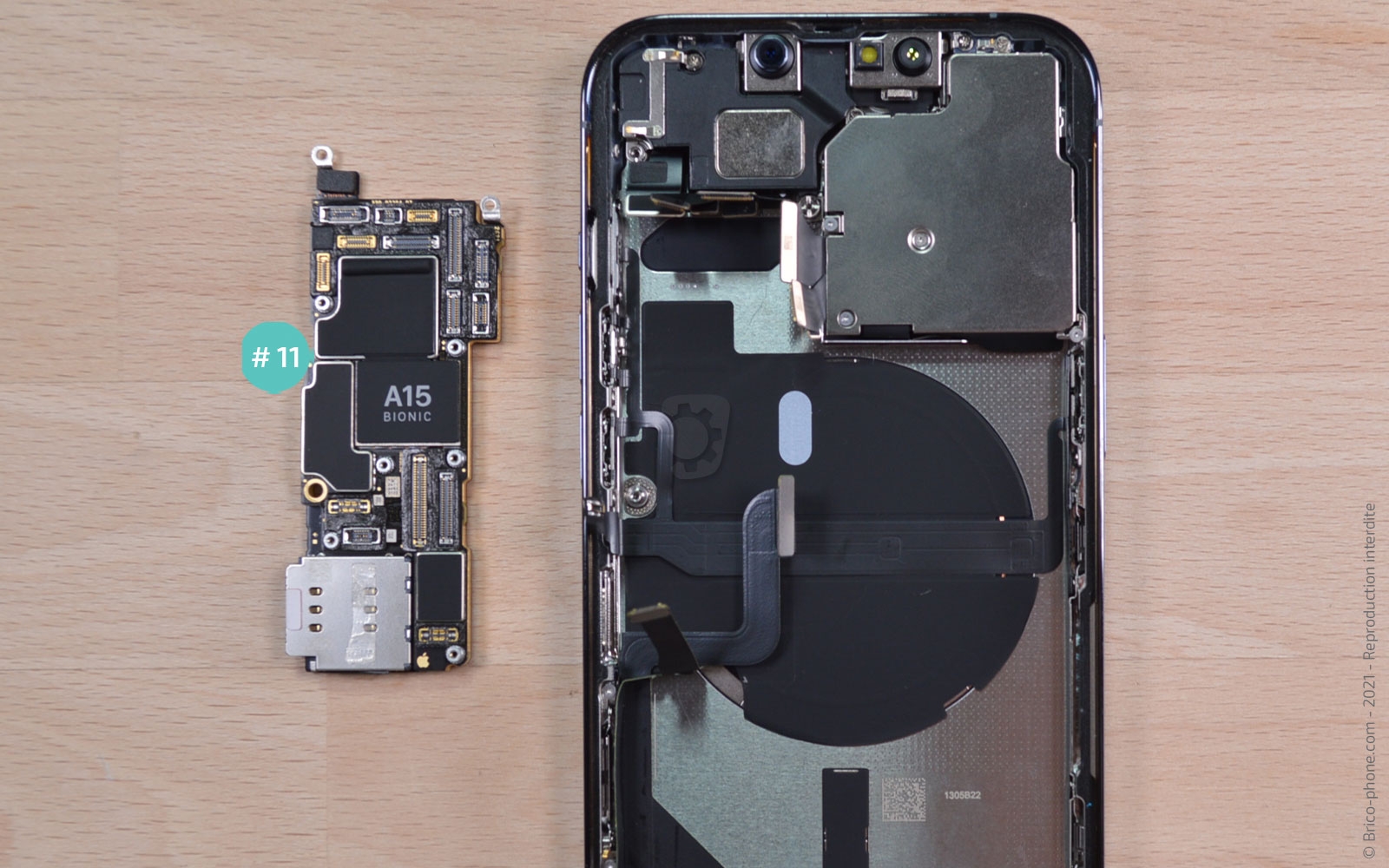

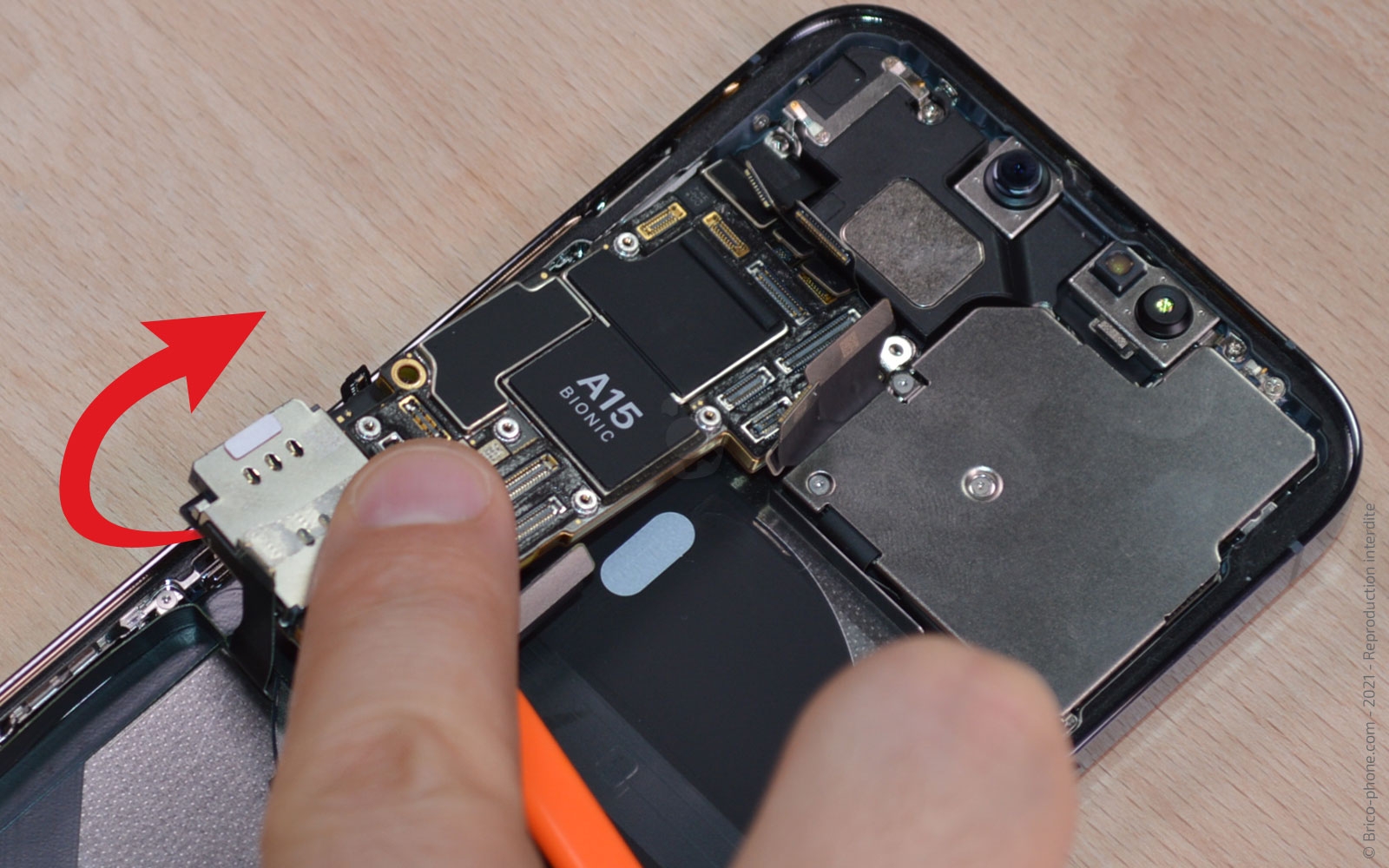

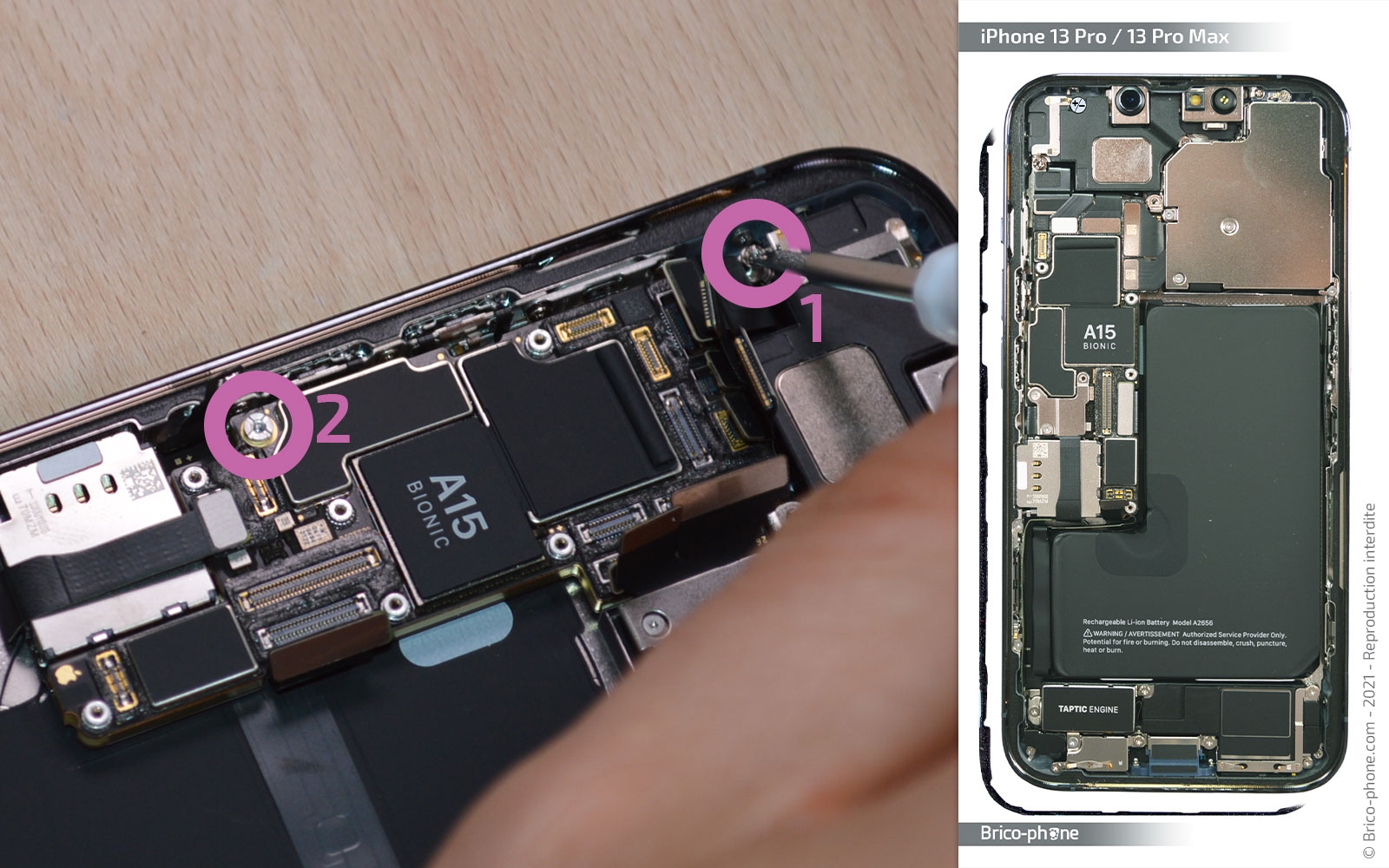

Etape 16 : Extraire la carte-mère
Dévissez les 2 vis plate qui maintiennent la carte-mère #11, puis sortez-la du châssis en faisant levier avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €

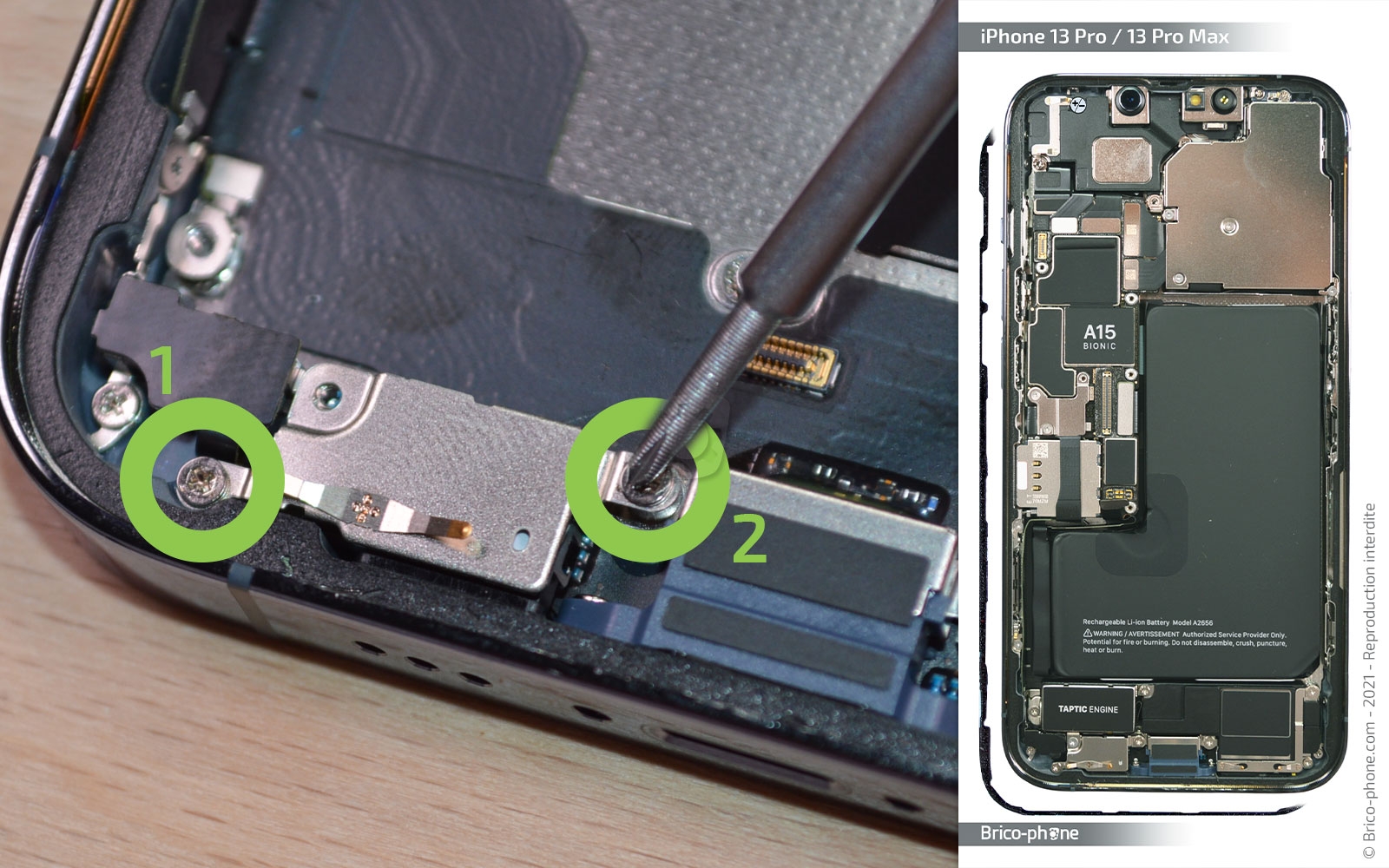

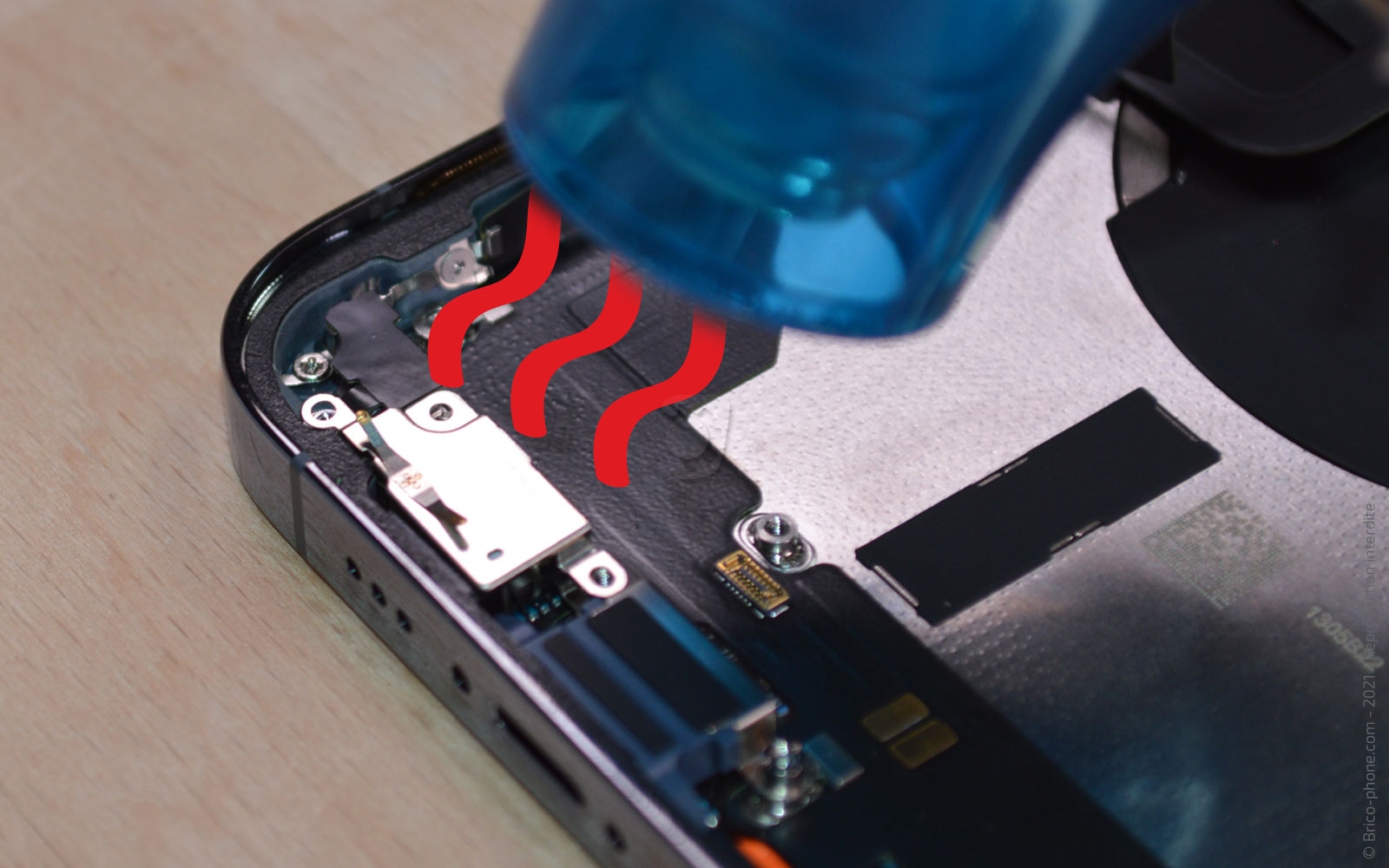

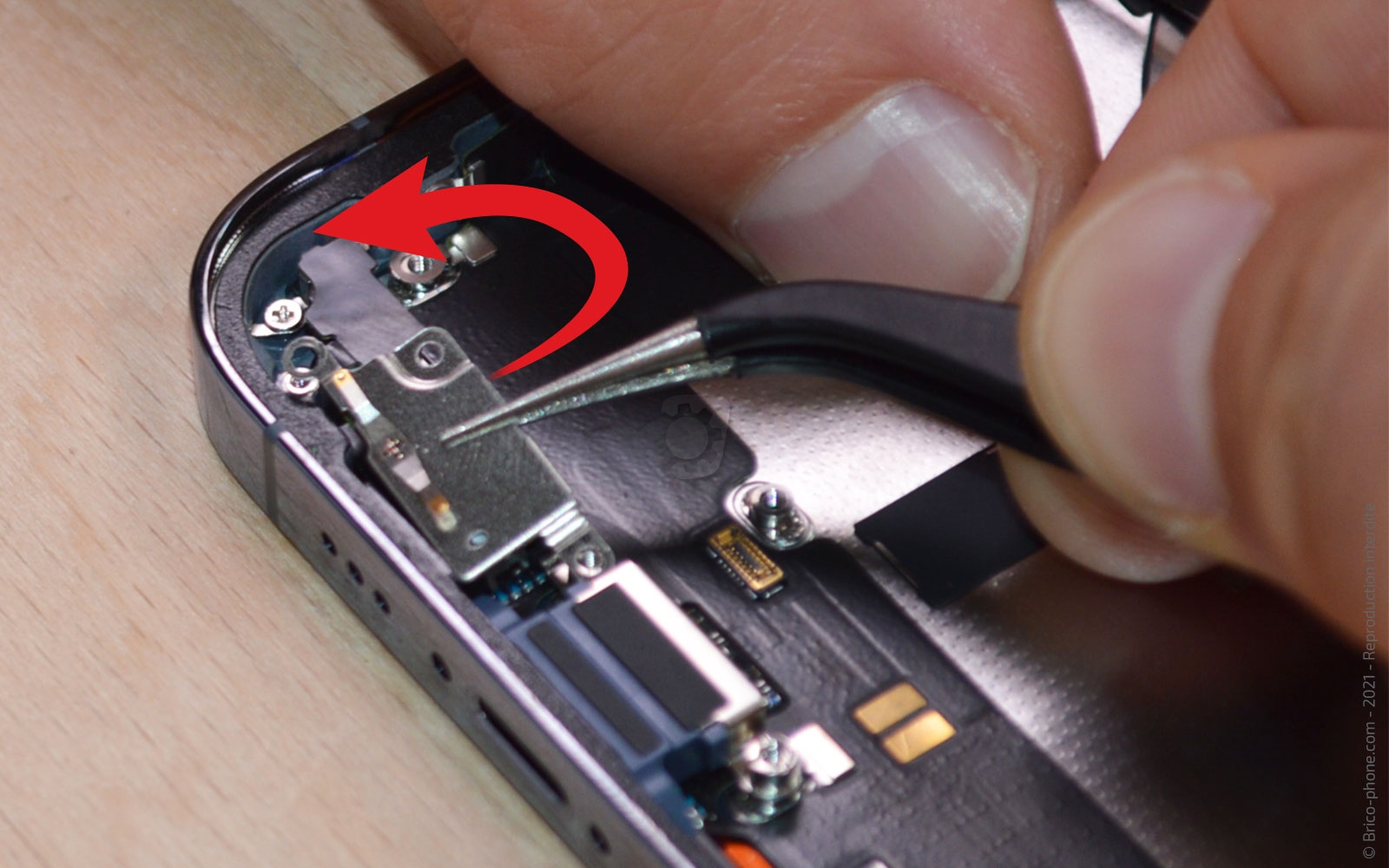

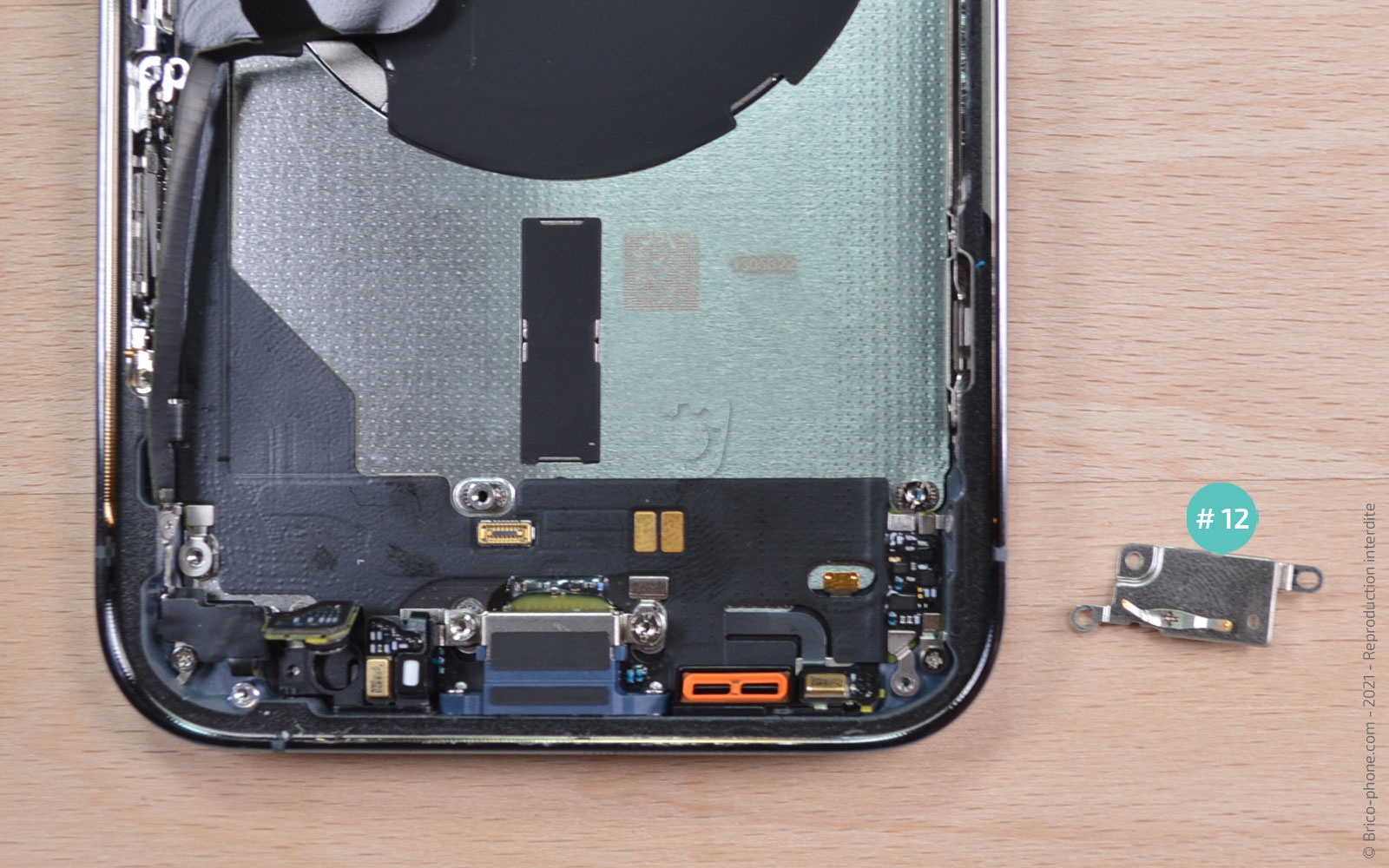

Etape 17 : Enlever la plaquette du micro
Avec le tournevis cruciforme, retirez les 2 vis situées sur la plaquette #12.

Ensuite, chauffez légèrement l'élément métallique avant de l'ôter avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 18 : Enlever le support micro
Munissez-vous du tournevis plat pour retirer les 4 vis plate.

Avec la pincette, ôtez le capteur gyroscope et le micro du support #13 avant de le retirer.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €

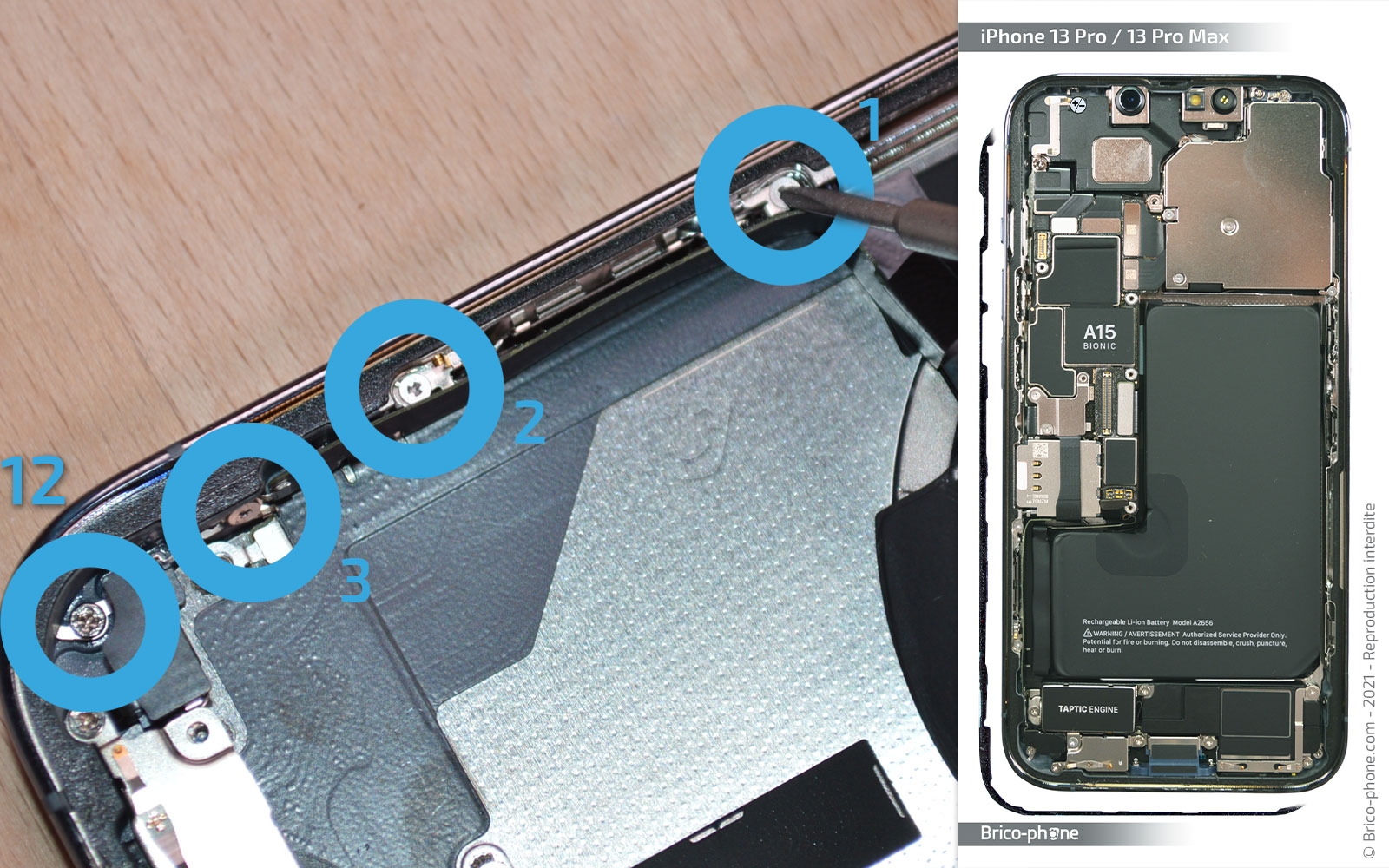

Etape 19 : Retirer le connecteur de charge (partie 1)
Commencez par dévisser les vis triwing qui se trouvent de chaque côté du châssis, puis les 4 vis cruciforme restantes.

Chauffez le connecteur de charge pour ramollir le sticker de celui-ci.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis en métal Triwing 0.6
10,90 €
Etape 20 : Retirer le connecteur de charge (partie 2)

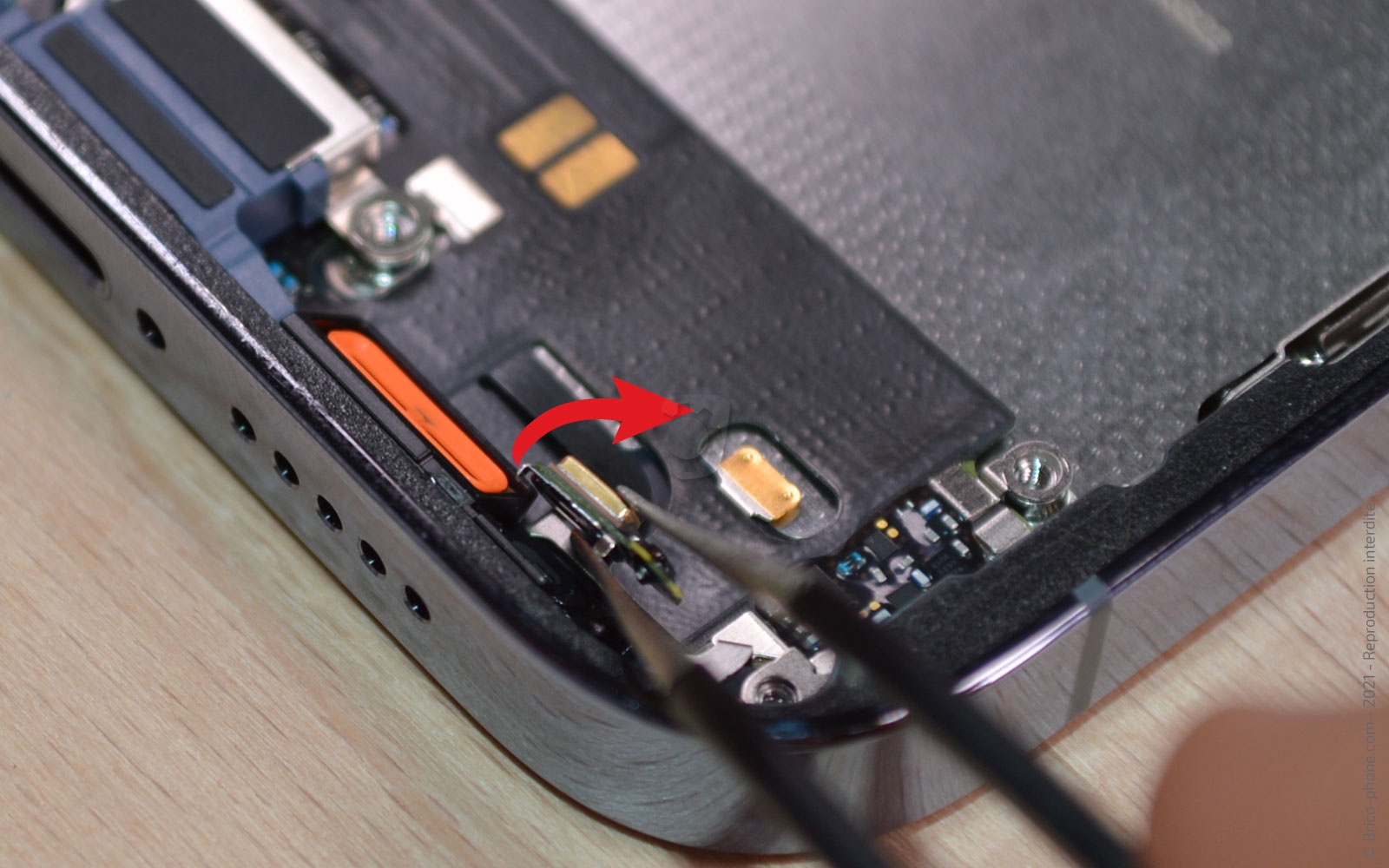

Décollez le micro qui se trouve à droite avec la pincette, puis soulevez le connecteur de charge #14 avec le levier pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

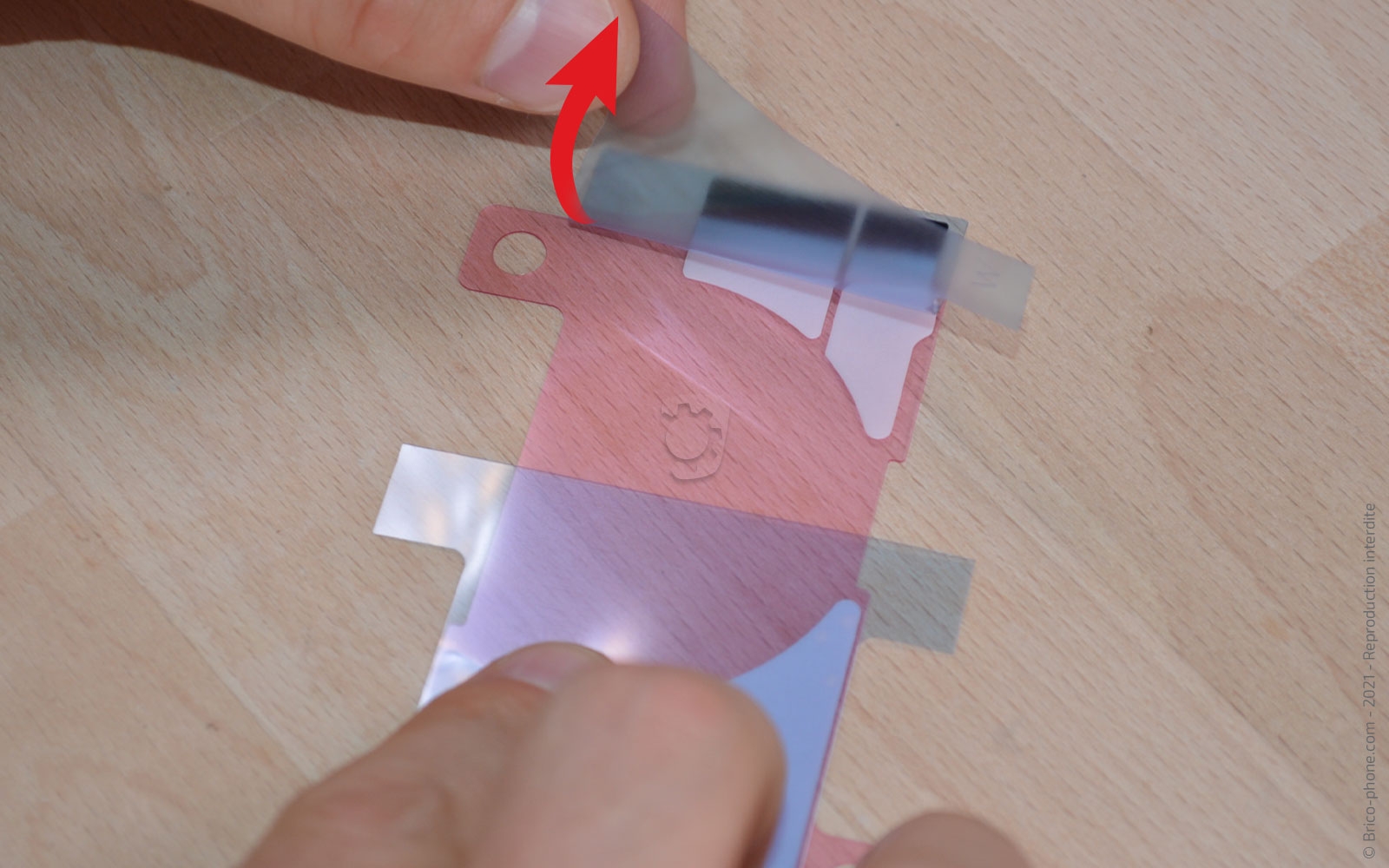

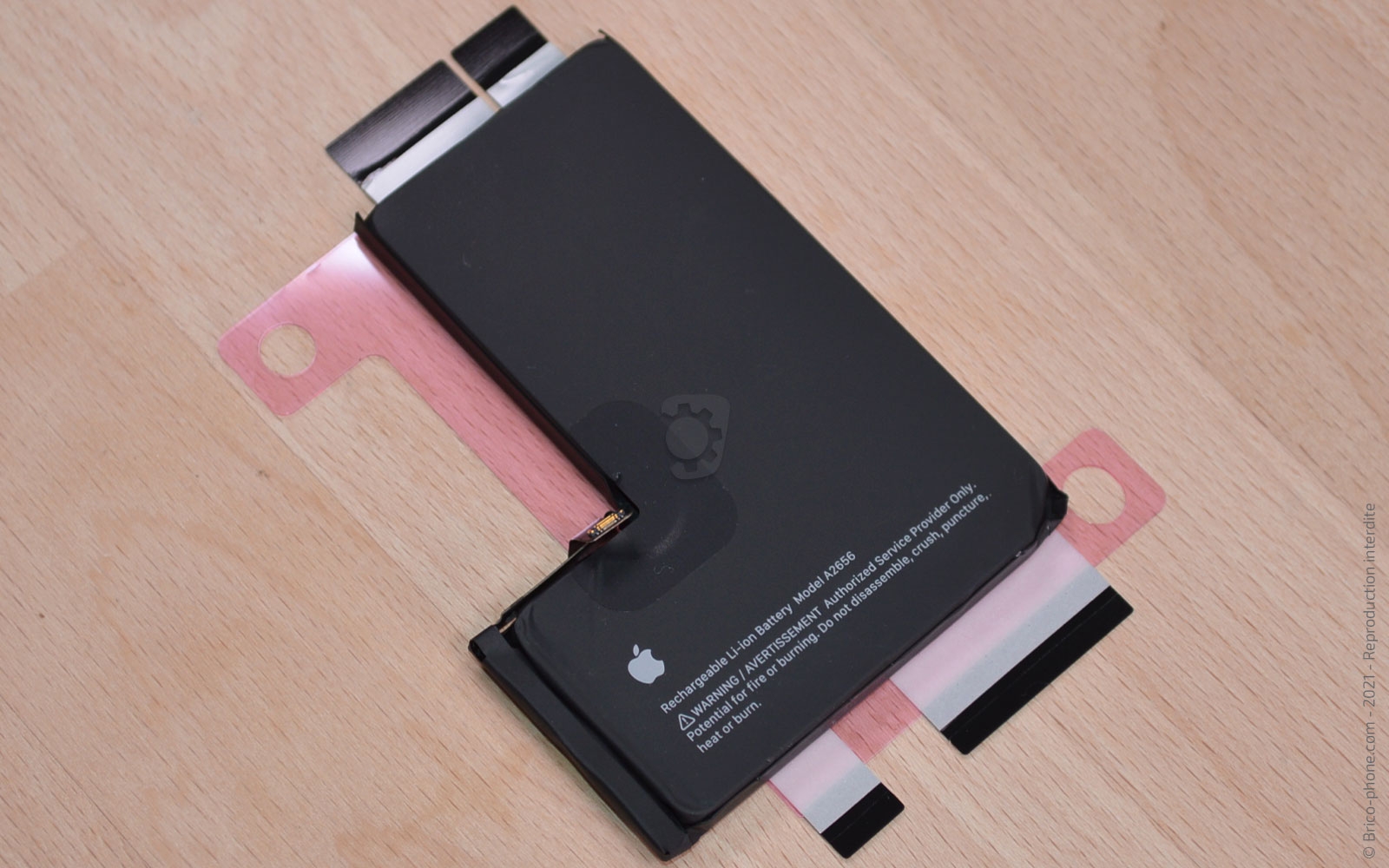

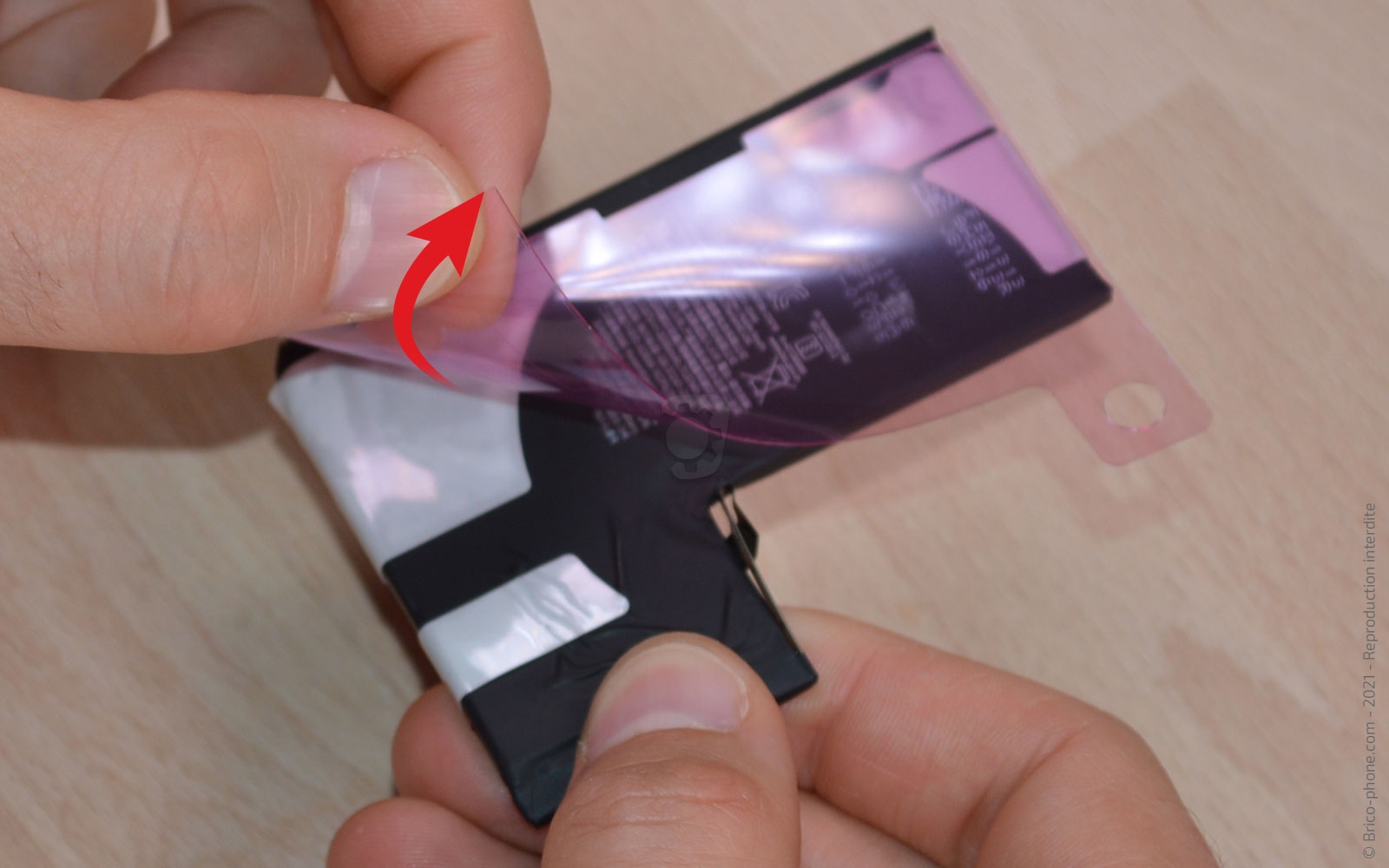

Etape 21 : Appliquer les stickers de batterie
Remontez votre nouveau connecteur de charge en suivant les étapes précédentes dans le sens contraire.
Une fois arrivé à la batterie, munissez-vous des stickers afin de pouvoir la recoller.

Commencez par enlever les protections bleues des adhésifs puis venez positionner la batterie dessus.

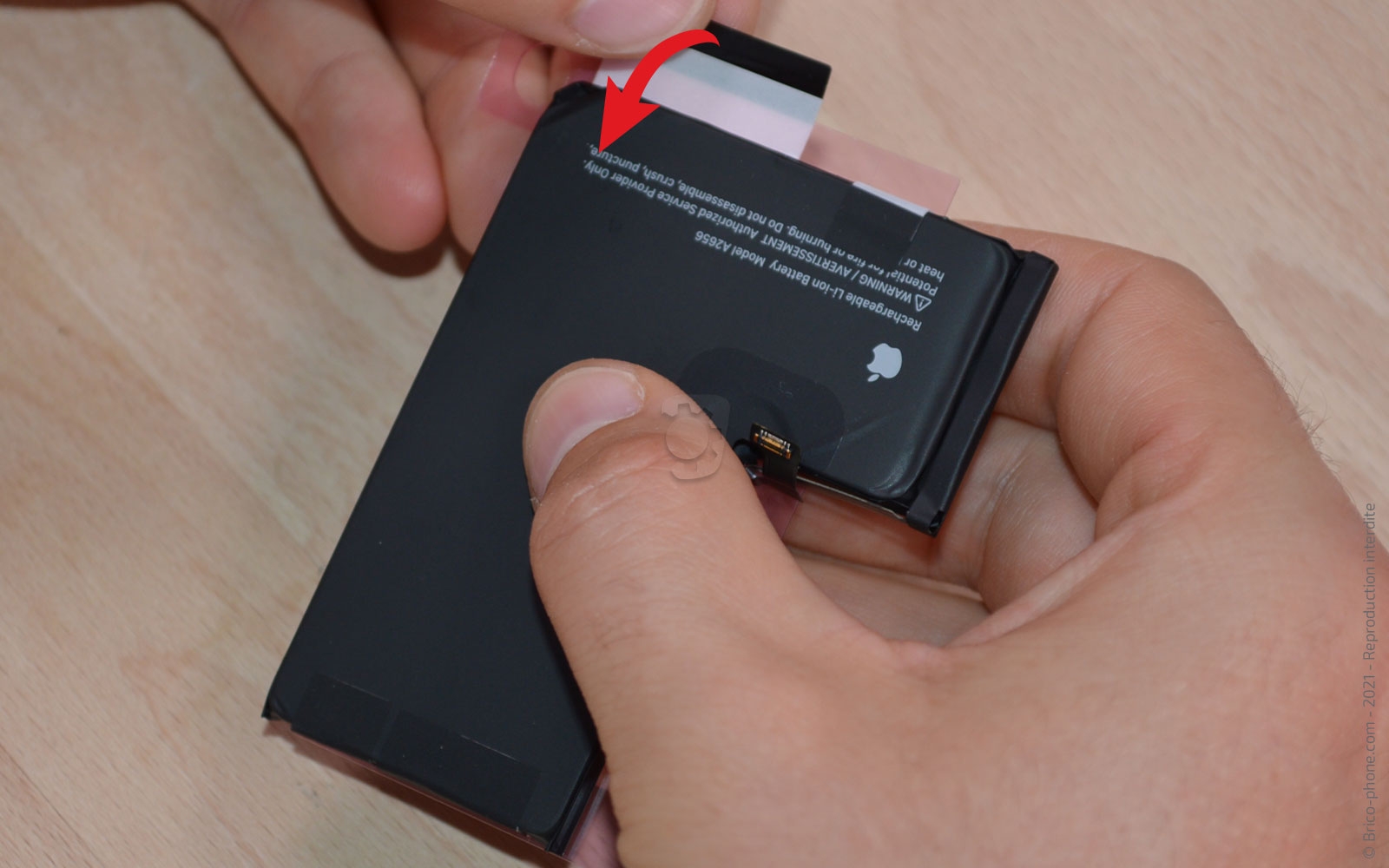

Rabattez les languettes noires sur la batterie et retirez la partie rose qui se trouve dessous le composant avant de le mettre en place dans le châssis.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

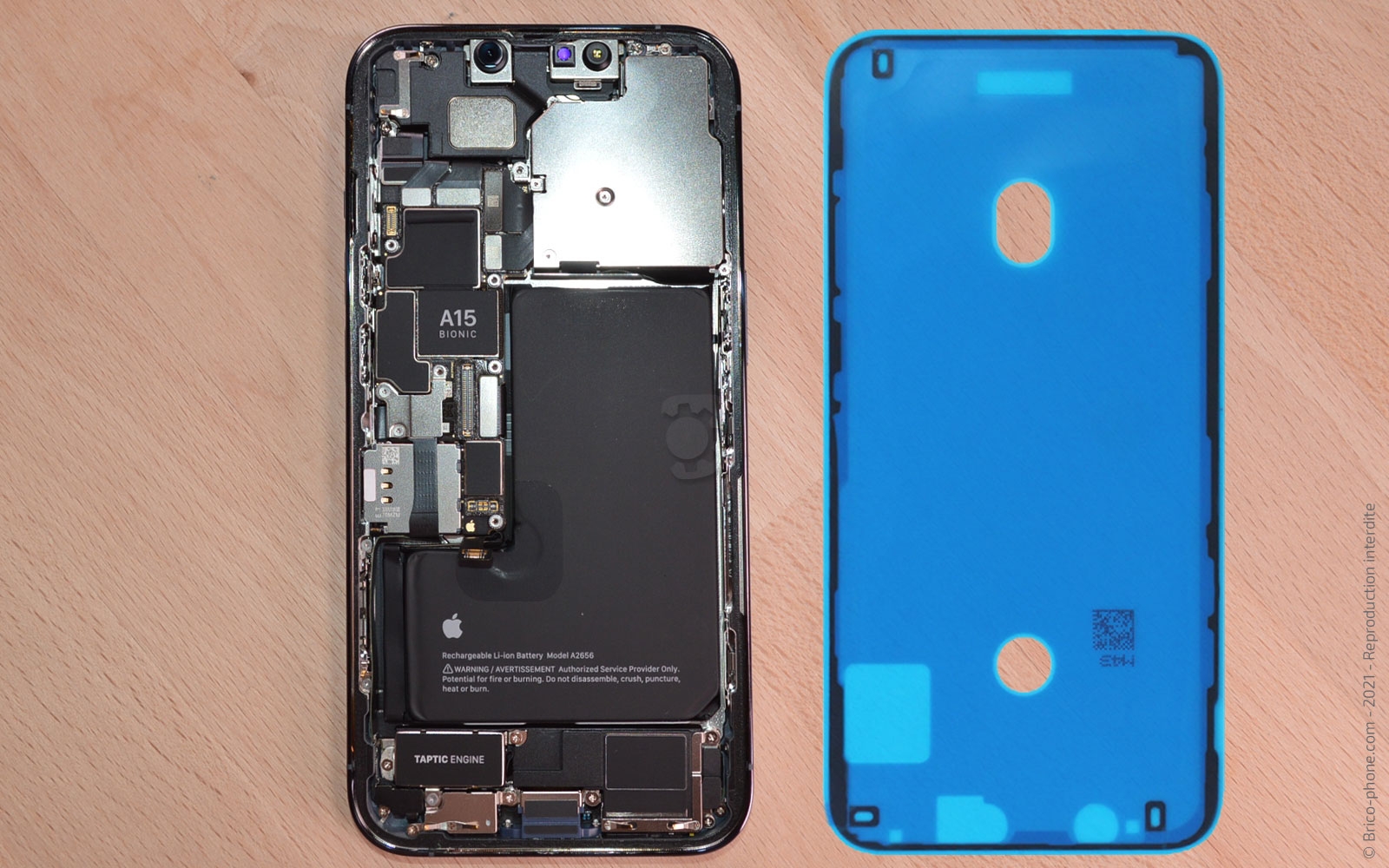

Conseil pour le remontage
Suivez les étapes précédentes pour terminer le remontage de votre iPhone 13 Pro.

Avant de refermer, installez un nouveau joint d'étanchéité en ayant au préalable nettoyé le châssis des résidus de des stickers.
Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos
