Changement du buzzer (HP interne) sur iPhone 13 Pro

Avant de débuter, vous devez savoir si vous possédez le bon modèle.

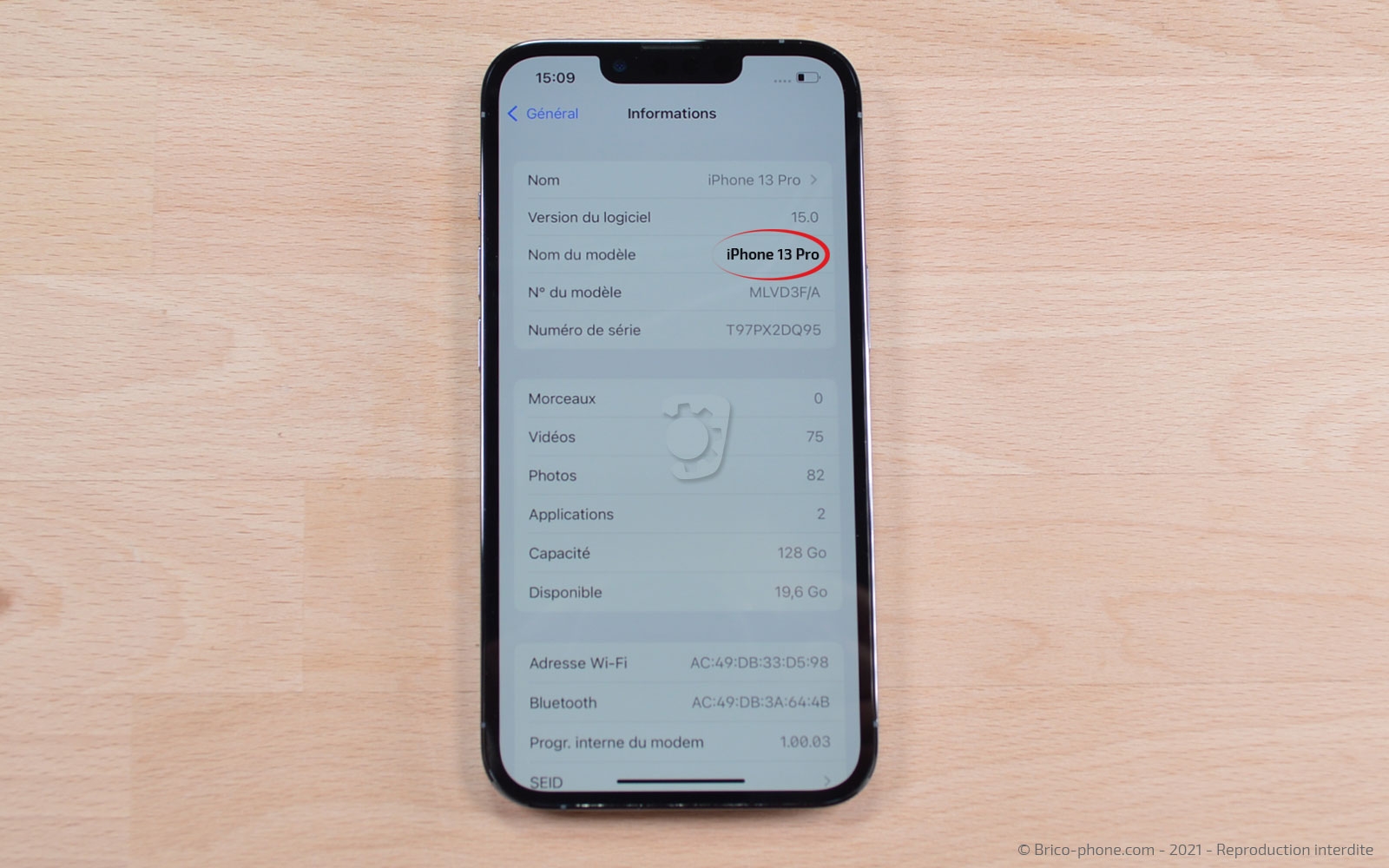

Allez dans les réglages, Général et Informations.
Quand vous cliquez sur la ligne N° de modèle et que la référence A2638 apparaît ou que sur la ligne nom du modèle vous avez iPhone 13 Pro, vous avez le bon modèle pour suivre ce tutoriel.

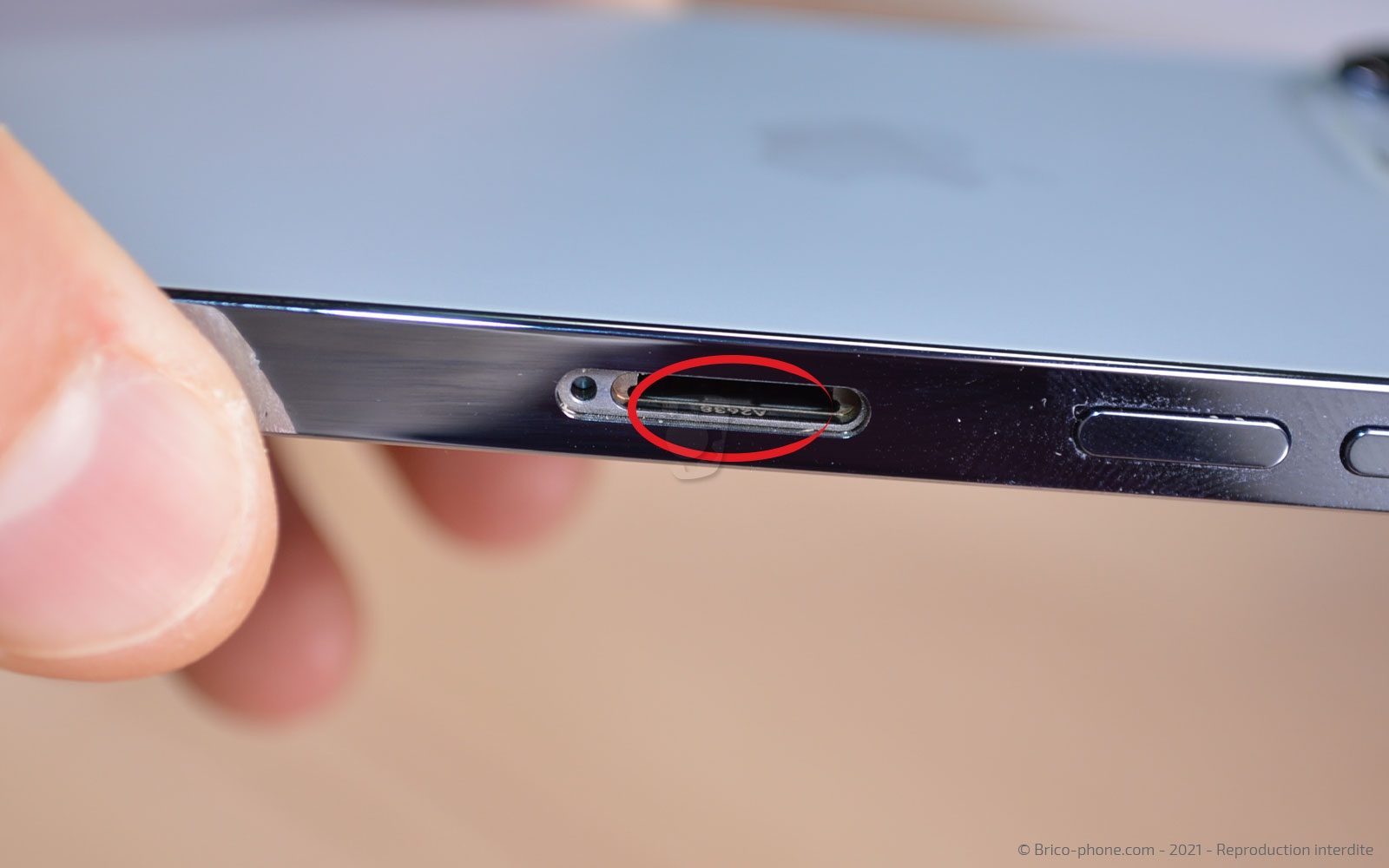

Vous pouvez également retrouver le numéro de modèle gravé à l'intérieur de l'emplacement du tiroir de la carte Sim.

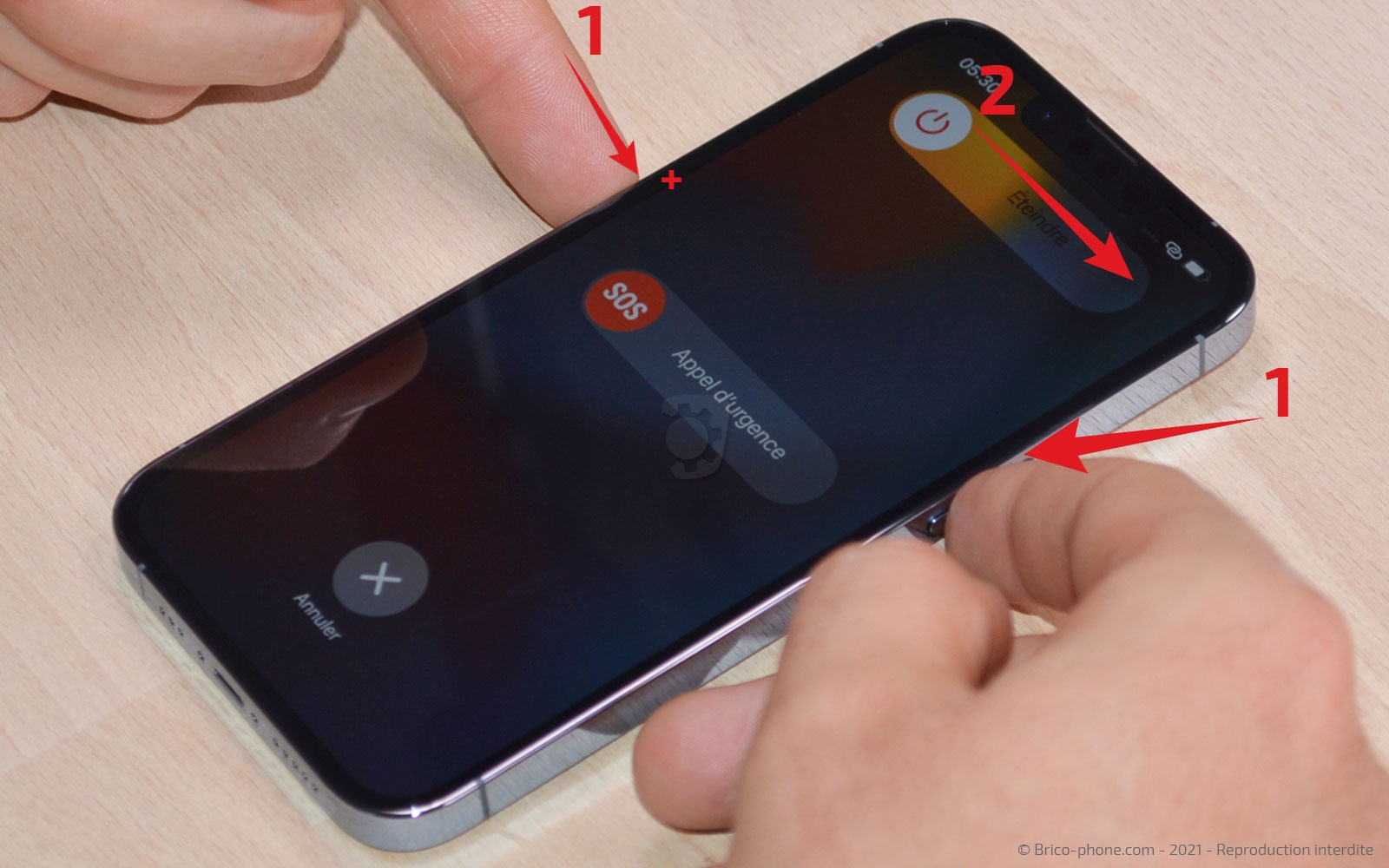

Commencez par éteindre votre iPhone en restant appuyé sur les touches power et volume Plus afin de slider le bouton "éteindre".
Munissez-vous de l'outil pour éjecter le tiroir sim.

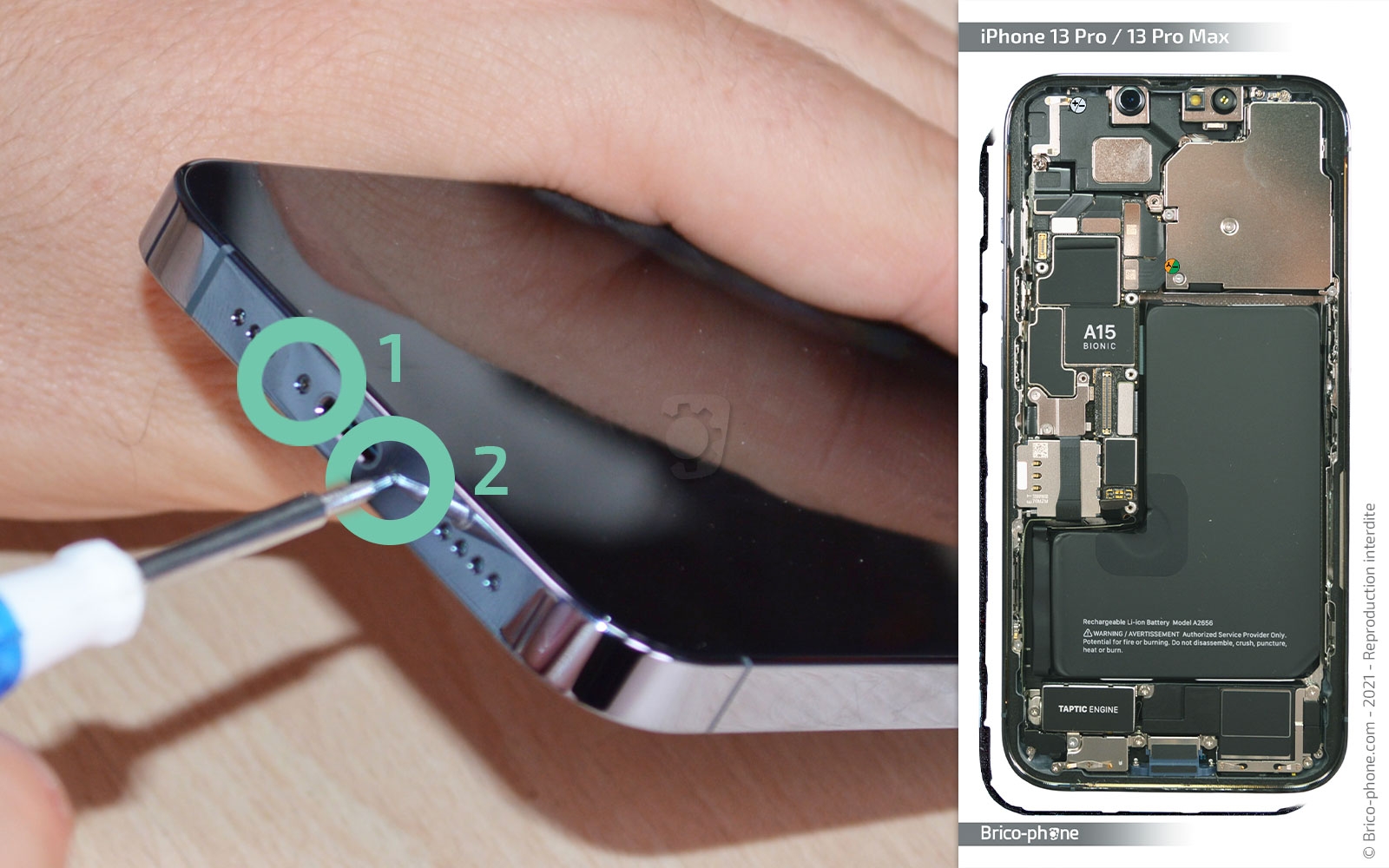

Dévissez les 2 vis placées de part et d'autre du connecteur de charge à l'aide du tournevis pentalobe.

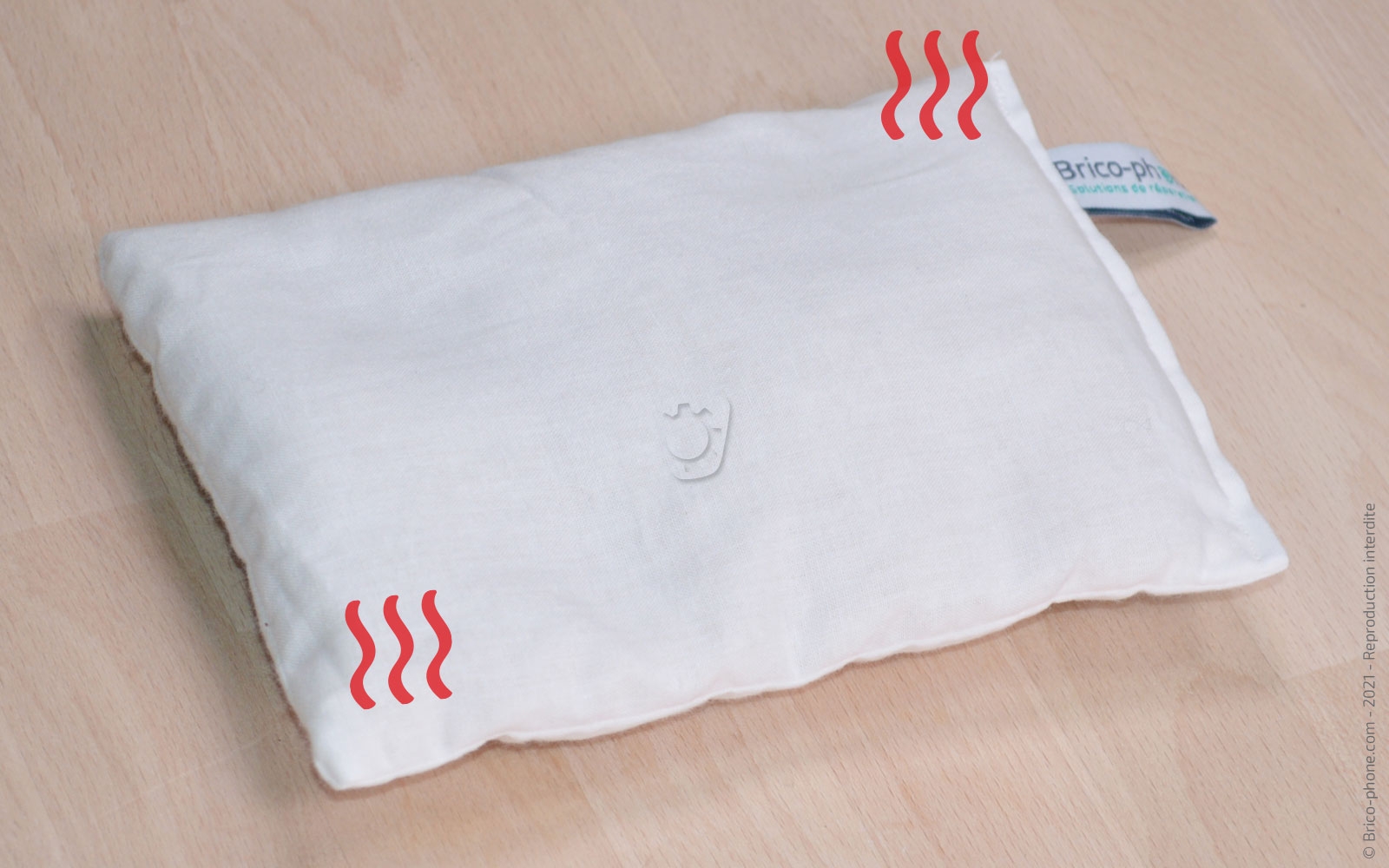

Afin de ramollir le sticker d'étanchéité de l'écran, vous pouvez utiliser le coussin chauffant que vous appliquerez 40 secondes sur l'écran en l'ayant au préalable passé au micro-ondes pendant 1 minutes 30.

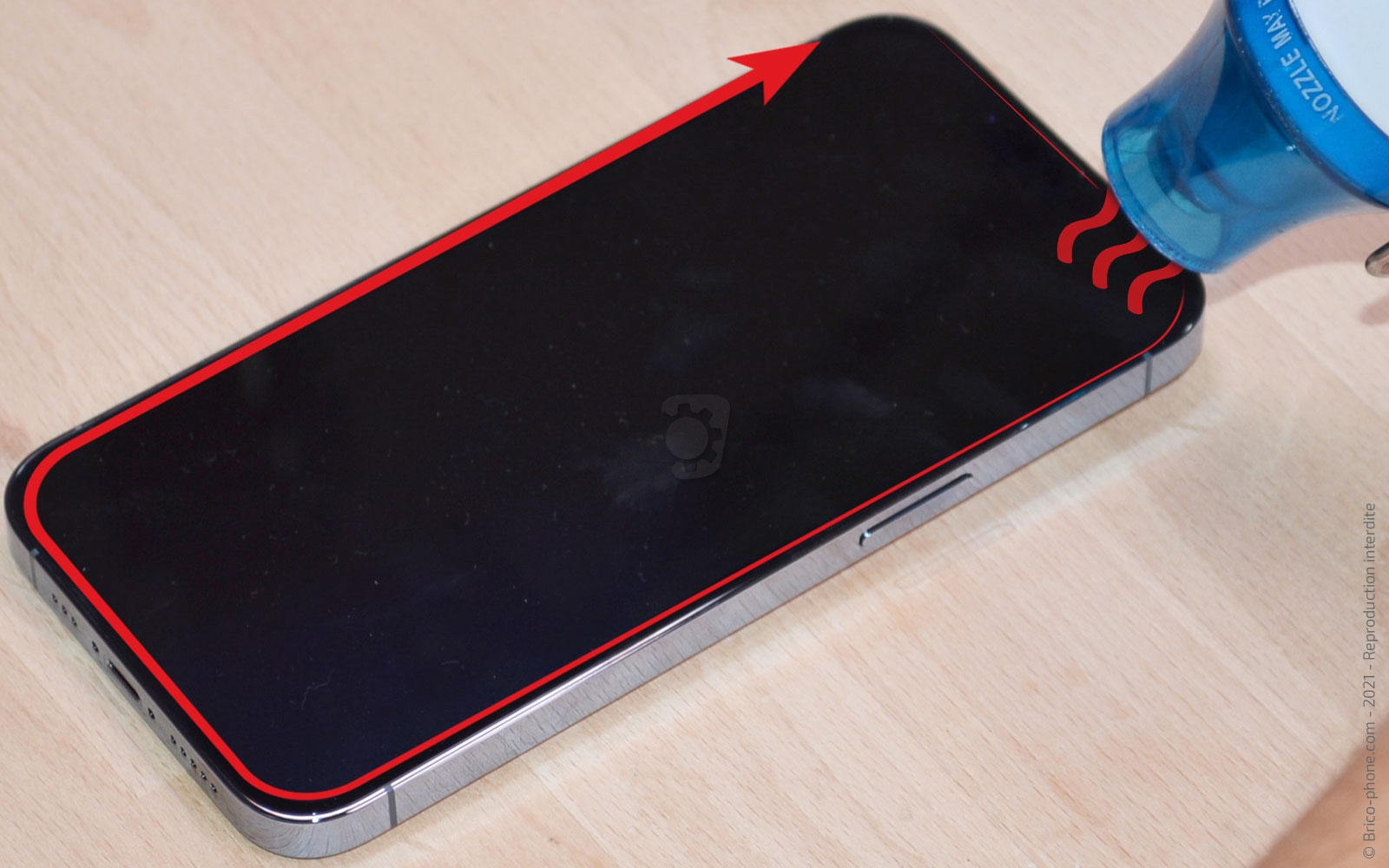

Autrement, vous pouvez chauffer le pourtour de l'écran avec votre sèche-cheveux ou un décapeur thermique pendant 20 secondes.

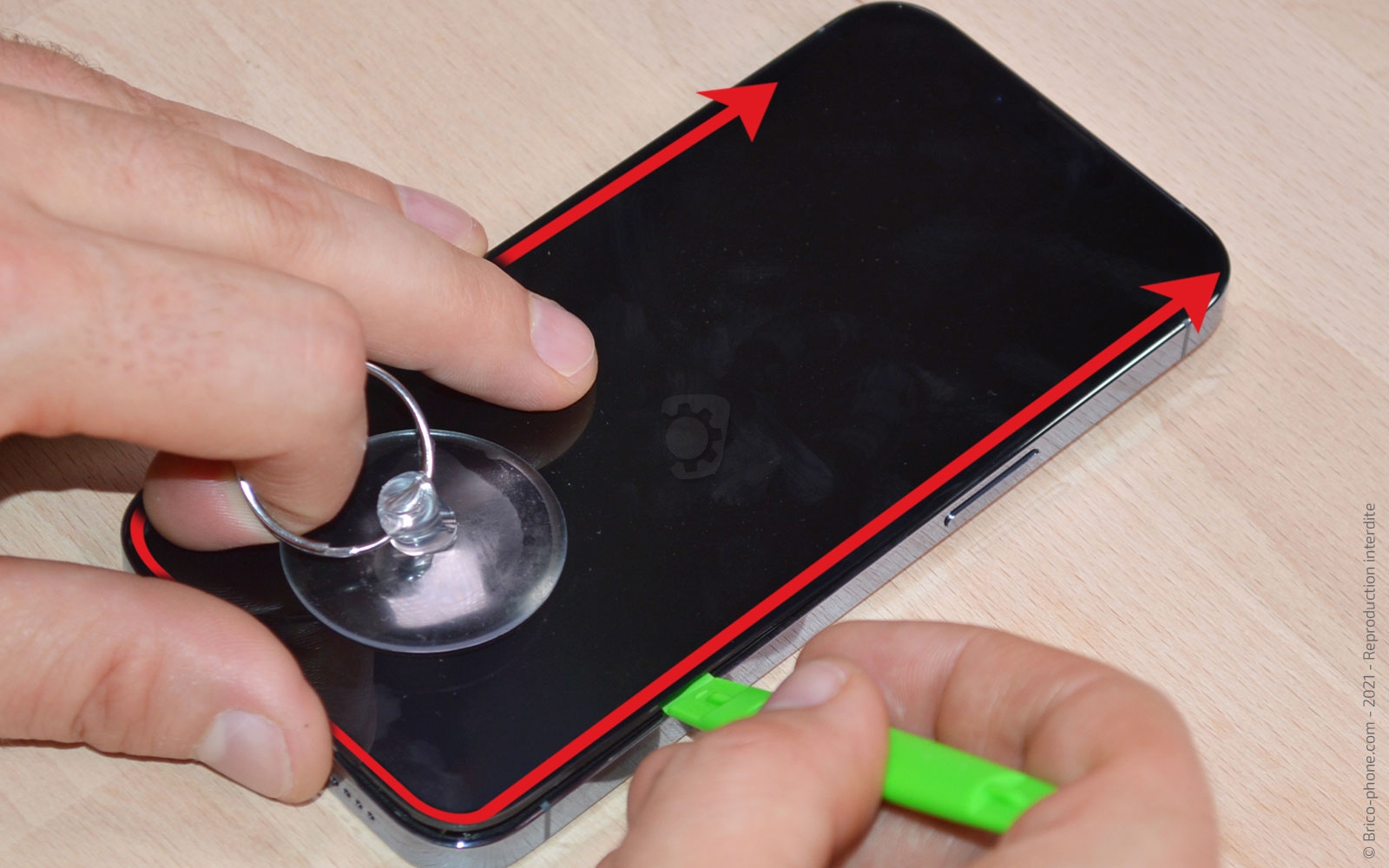

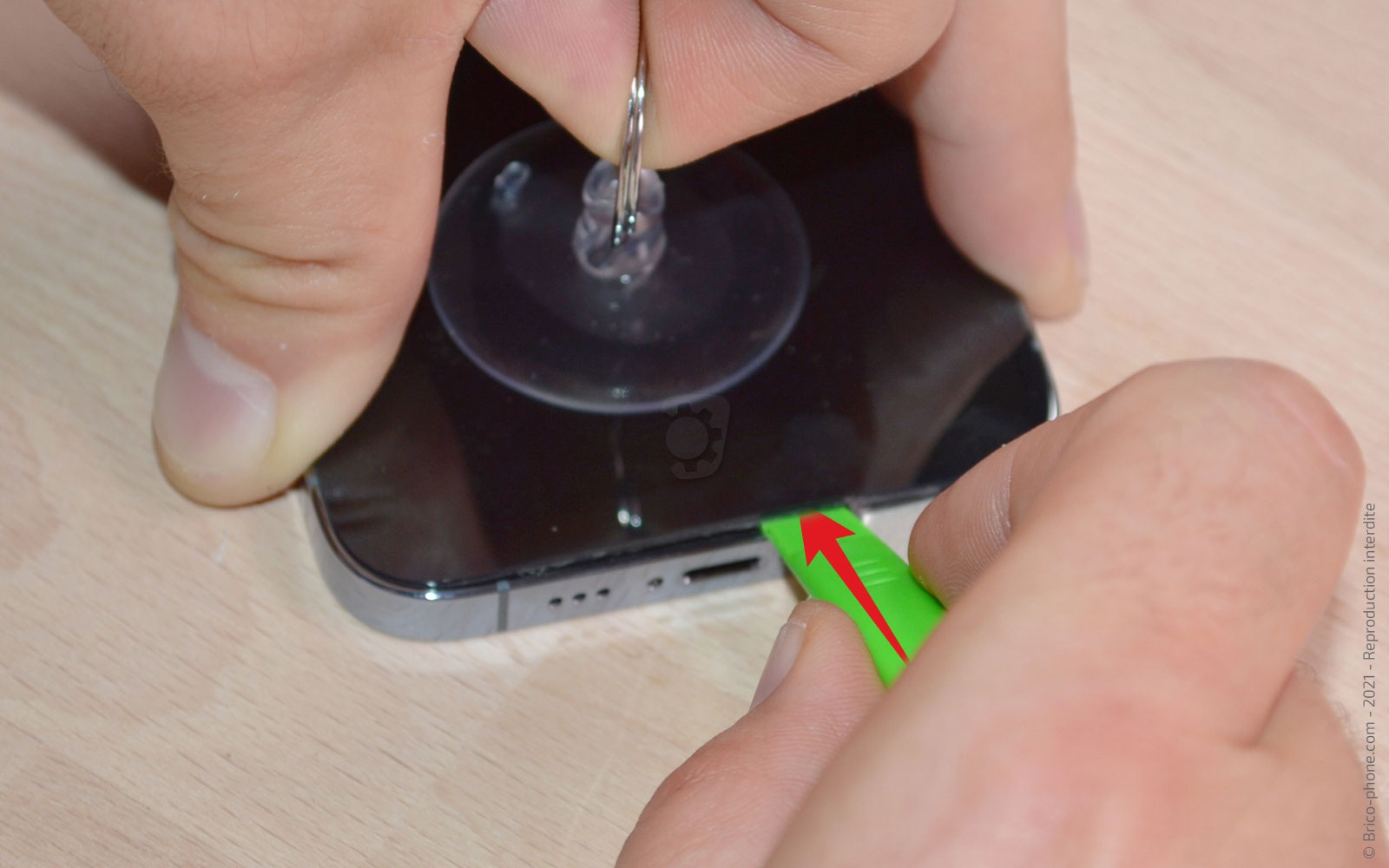

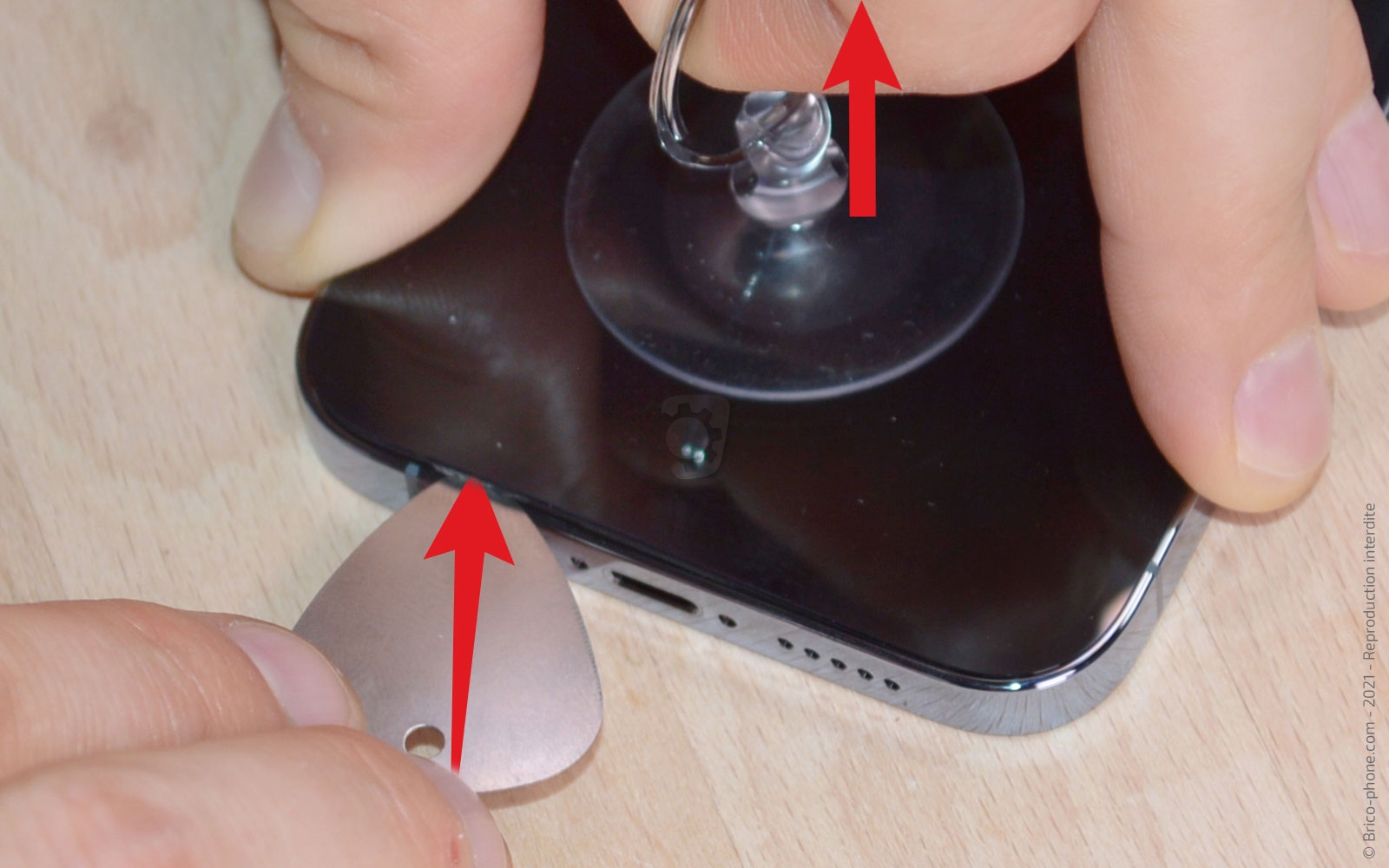

Appliquez la ventouse sur le bas de l'écran afin de tirer sur celle-ci et d'insérer le médiator en métal troué entre l'écran et le châssis.

Une fois le point d'insertion créé, insérez le levier vert à la place du médiator en métal.

Faites le tour du téléphone à l'aide de l'outil pour soulever l'écran. Faites attention sur la gauche de celui-ci car vous y trouverez les nappes.

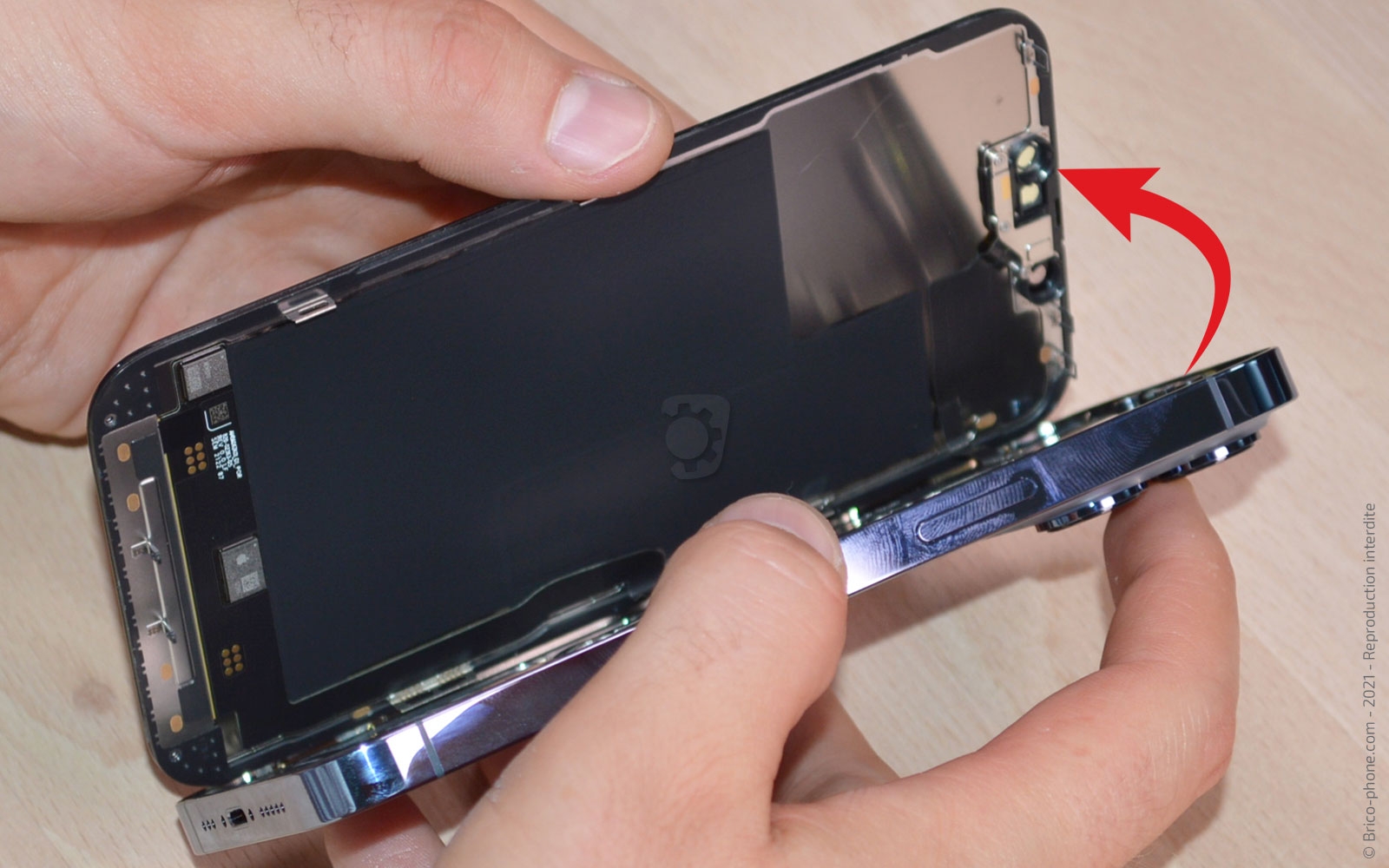

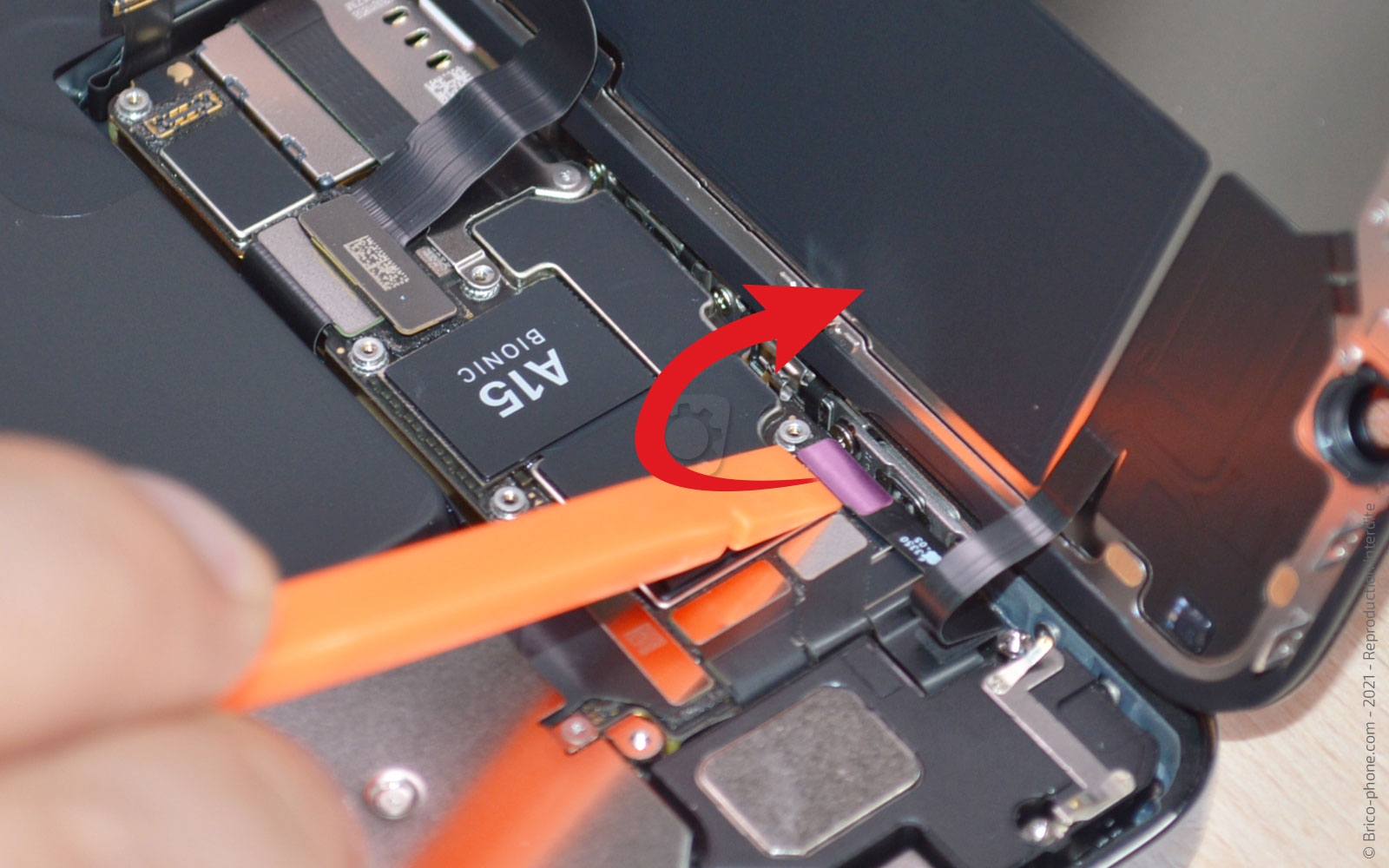

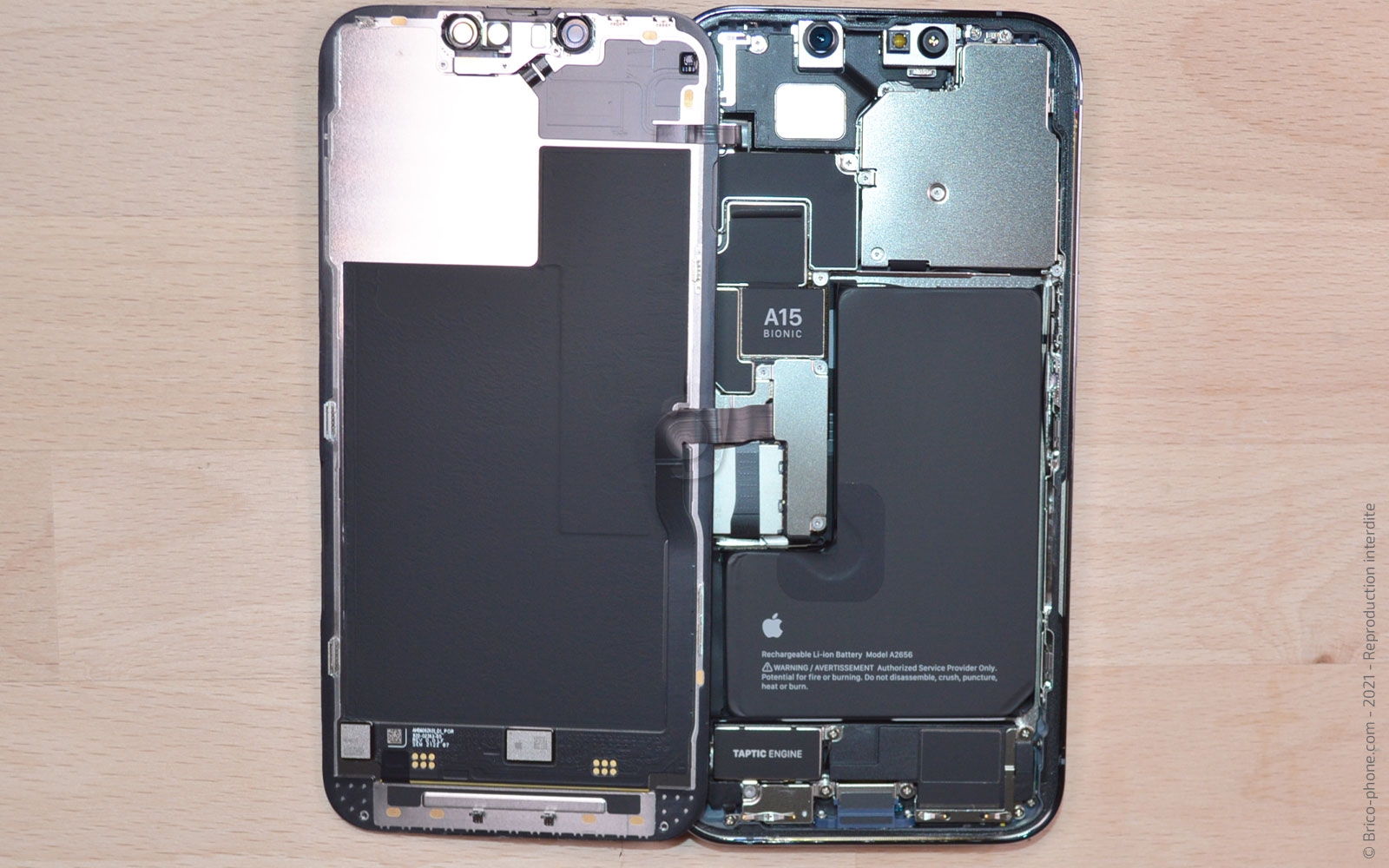

Une fois l'écran décollé, basculez-le vers la gauche.

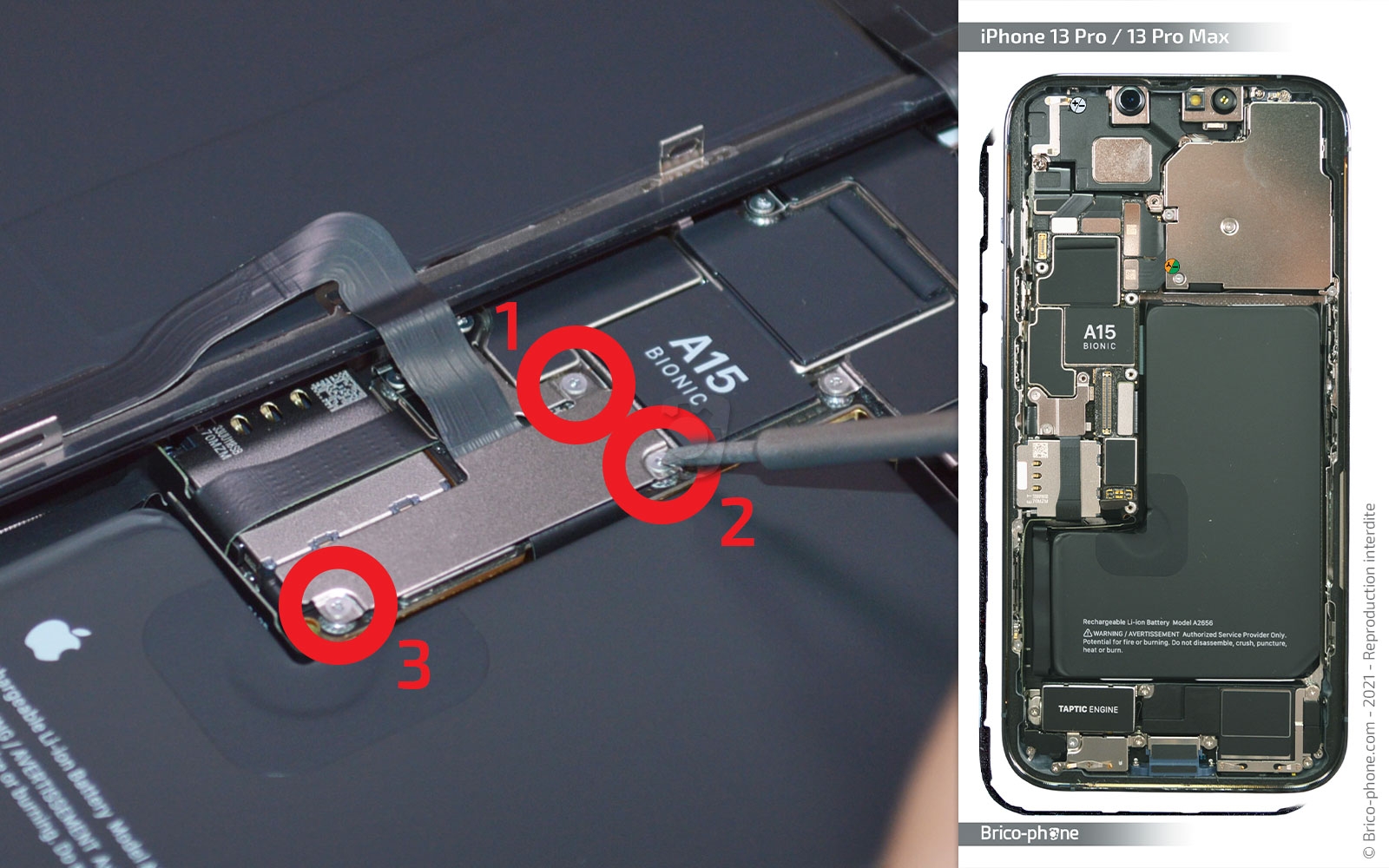

Munissez-vous du tournevis triwing afin de dévisser les 3 vis de la plaquette #02.

Vous pouvez maintenant la retirer avec la pincette.

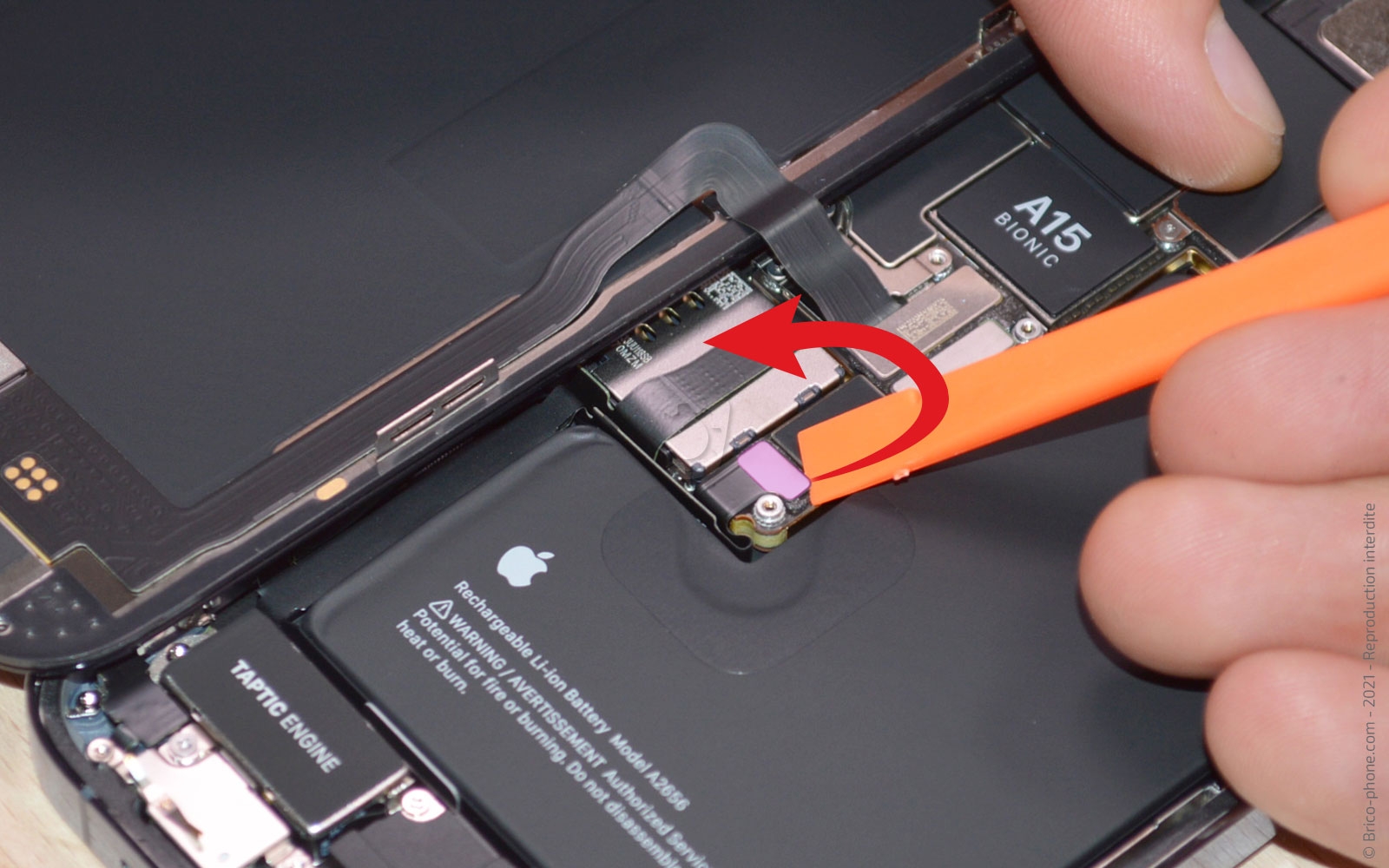

Déconnectez la nappe de la batterie ainsi que celle de l'écran à l'aide du spudger.

Commencez par dévisser les 2 vis triwing puis les 2 vis cruciformes avant de retirer la plaquette #03 avec la pincette.

Il ne vous reste plus qu'à déconnecter la nappe des capteurs avec le levier en nylon.

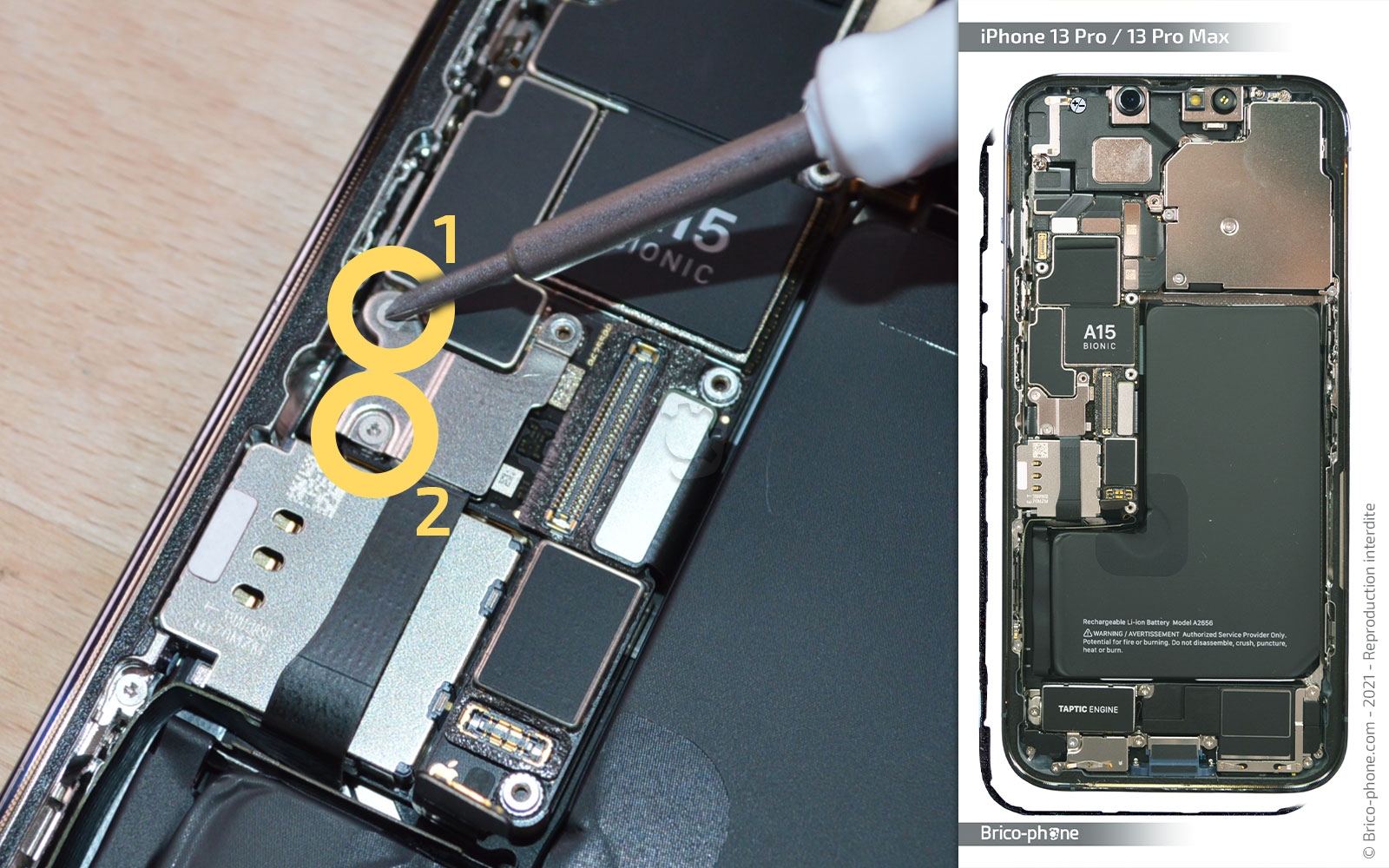

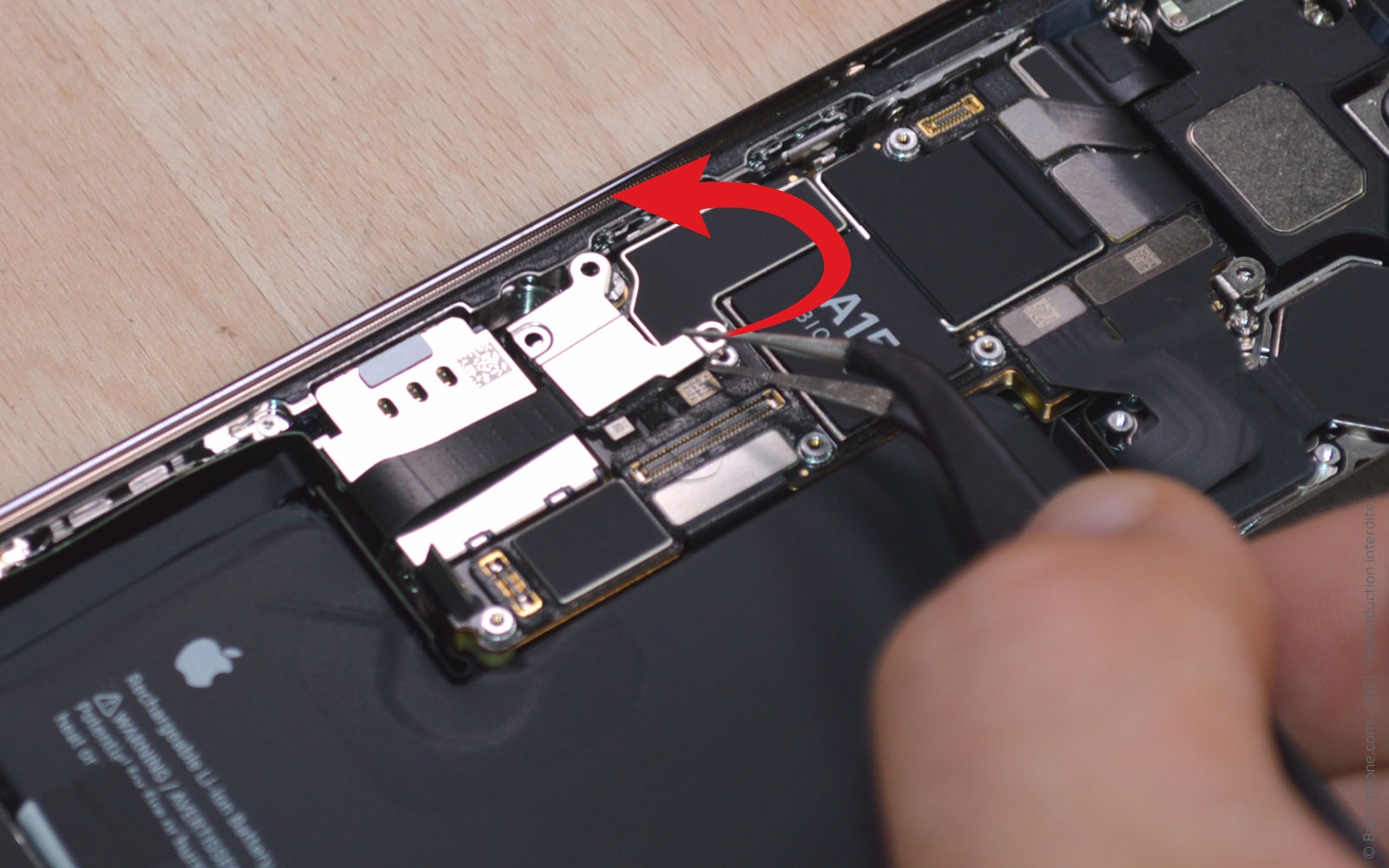

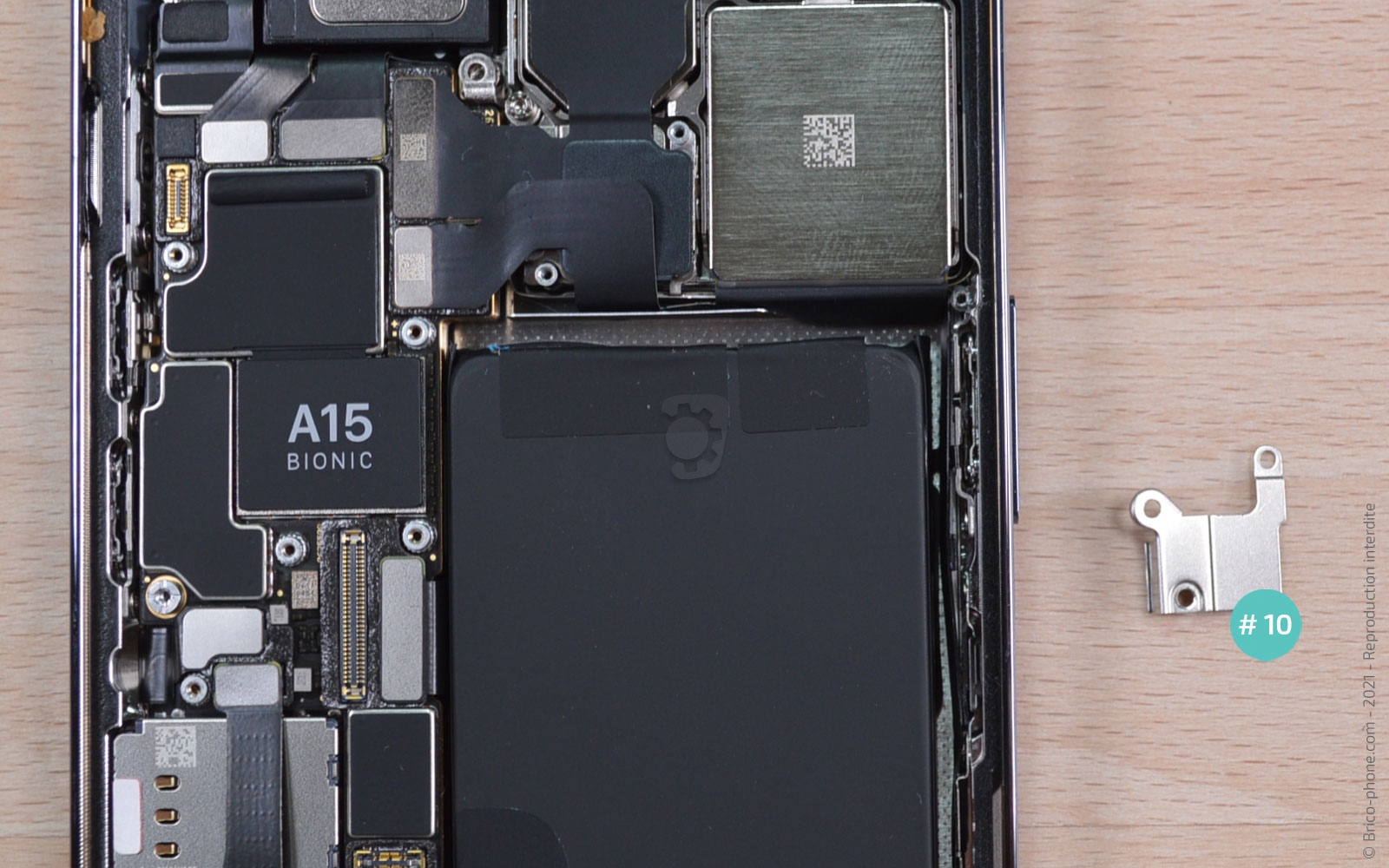

Dévissez les 2 vis triwing pour retirer avec la pincette la plaquette #10.

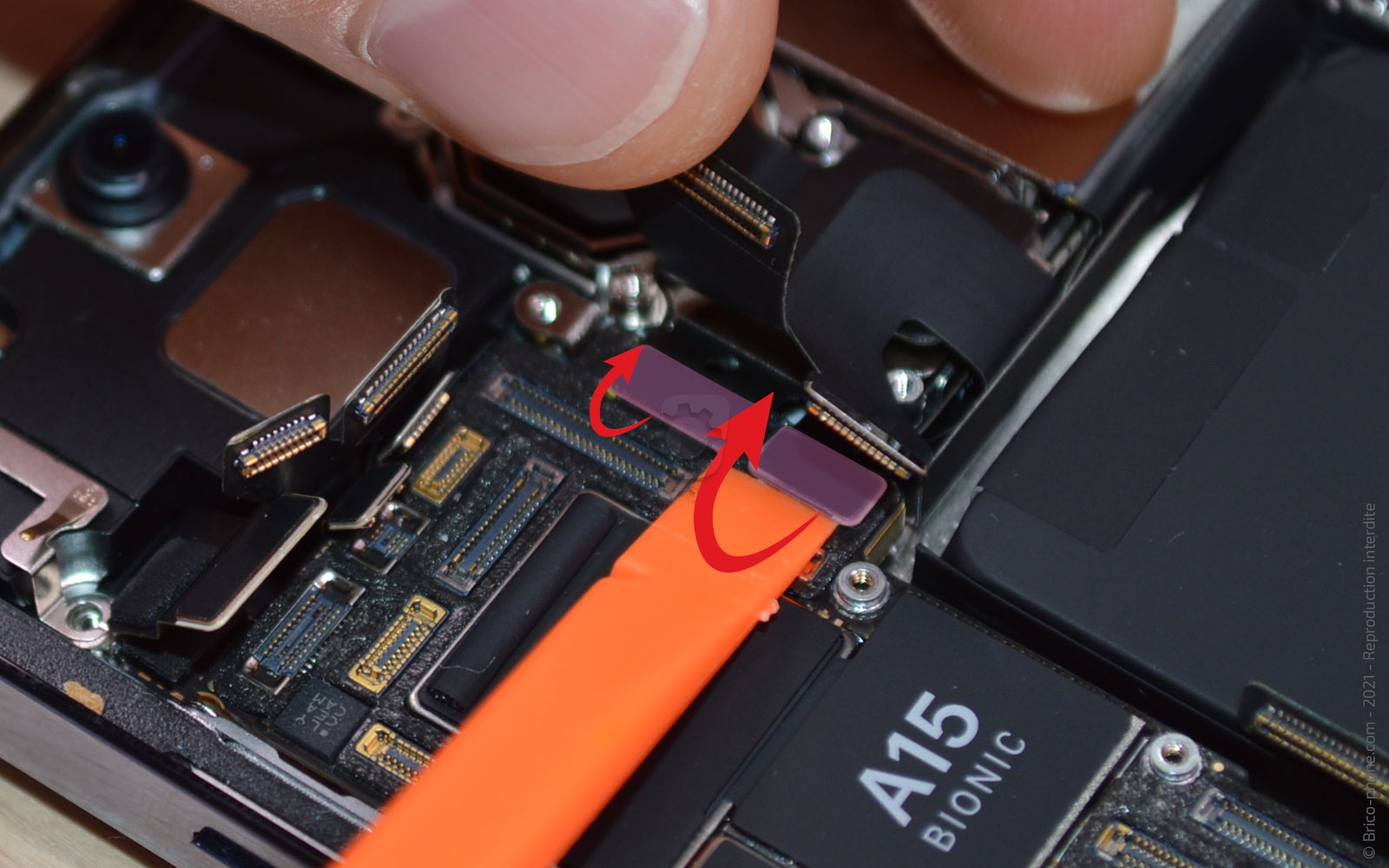

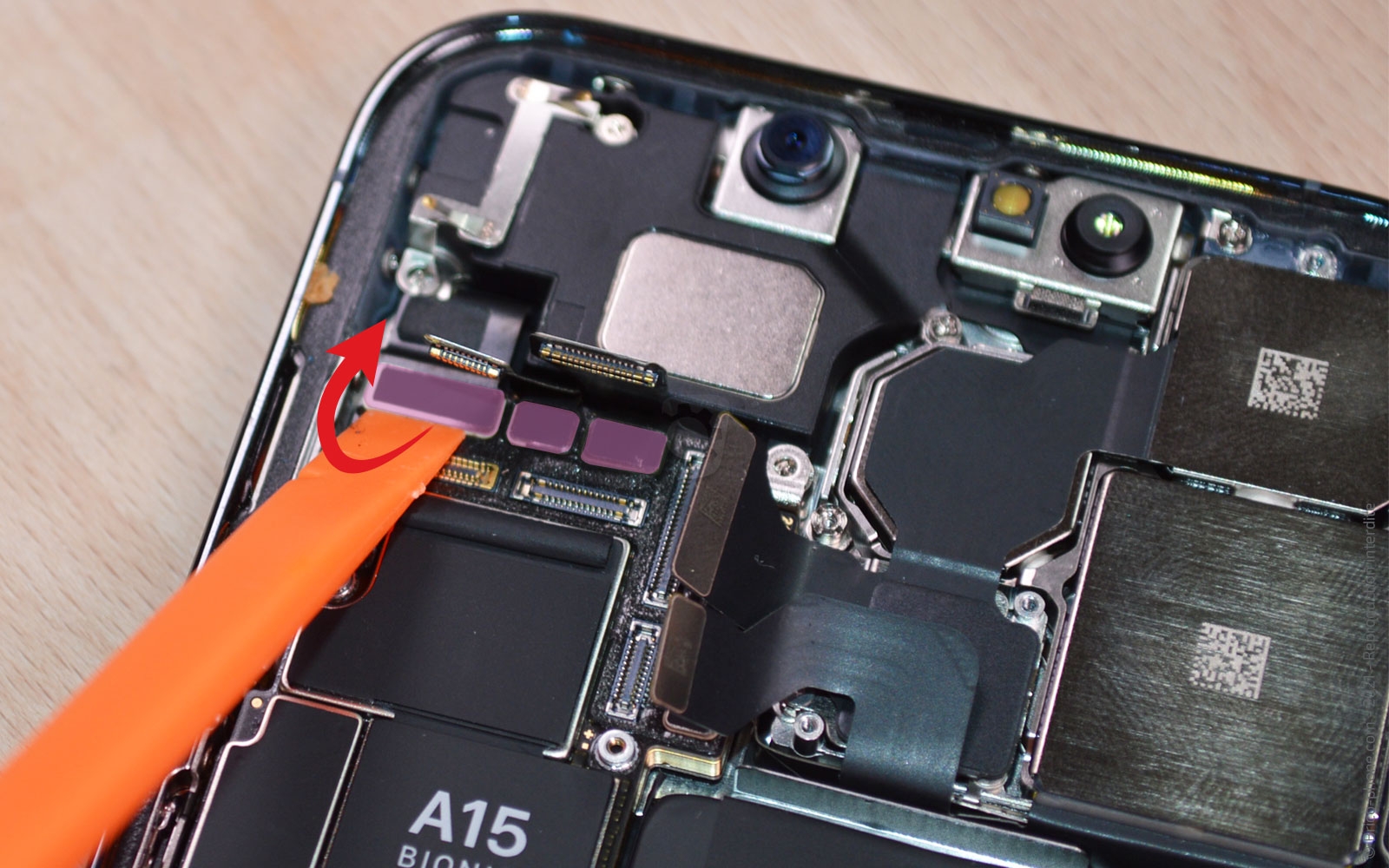

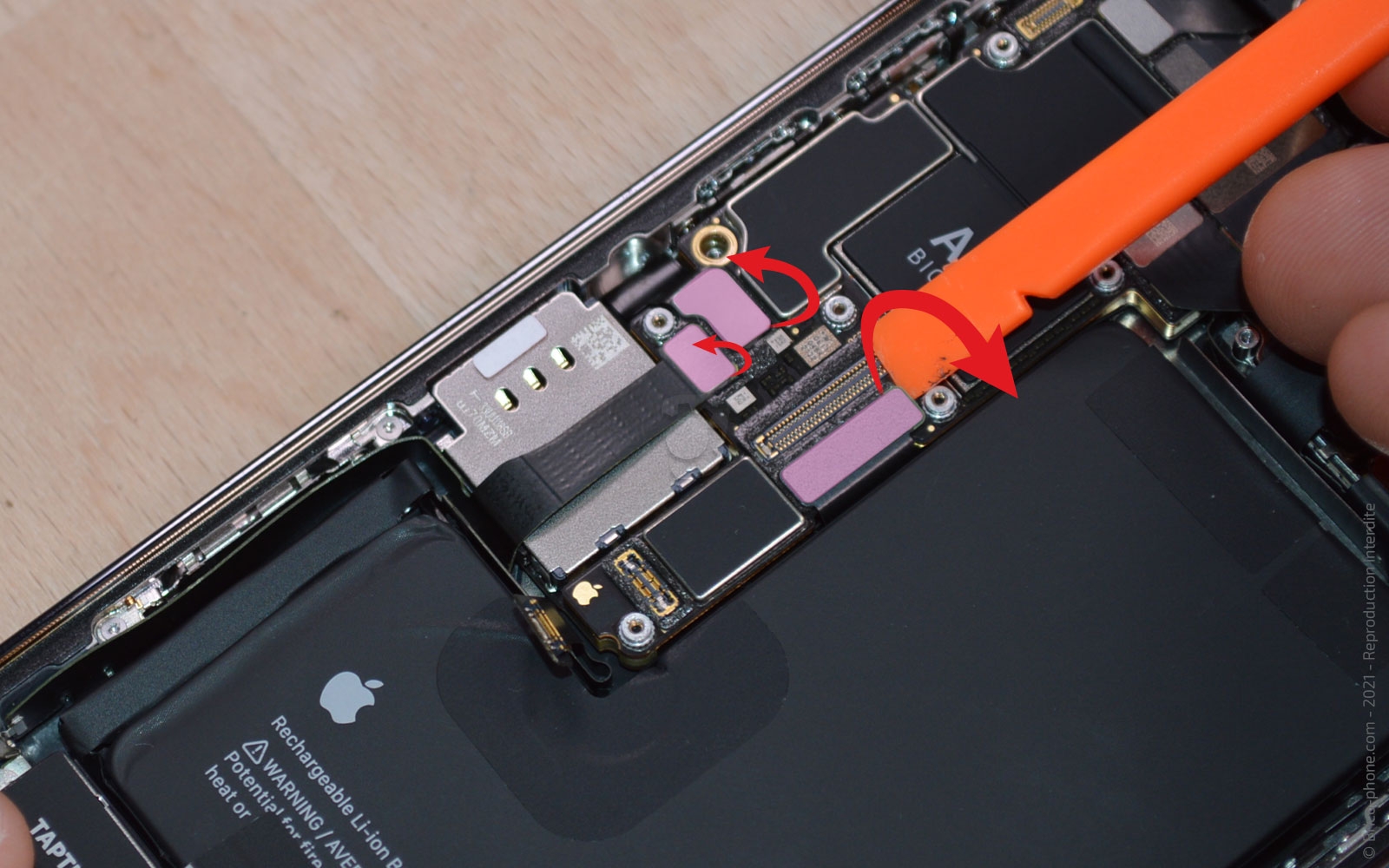

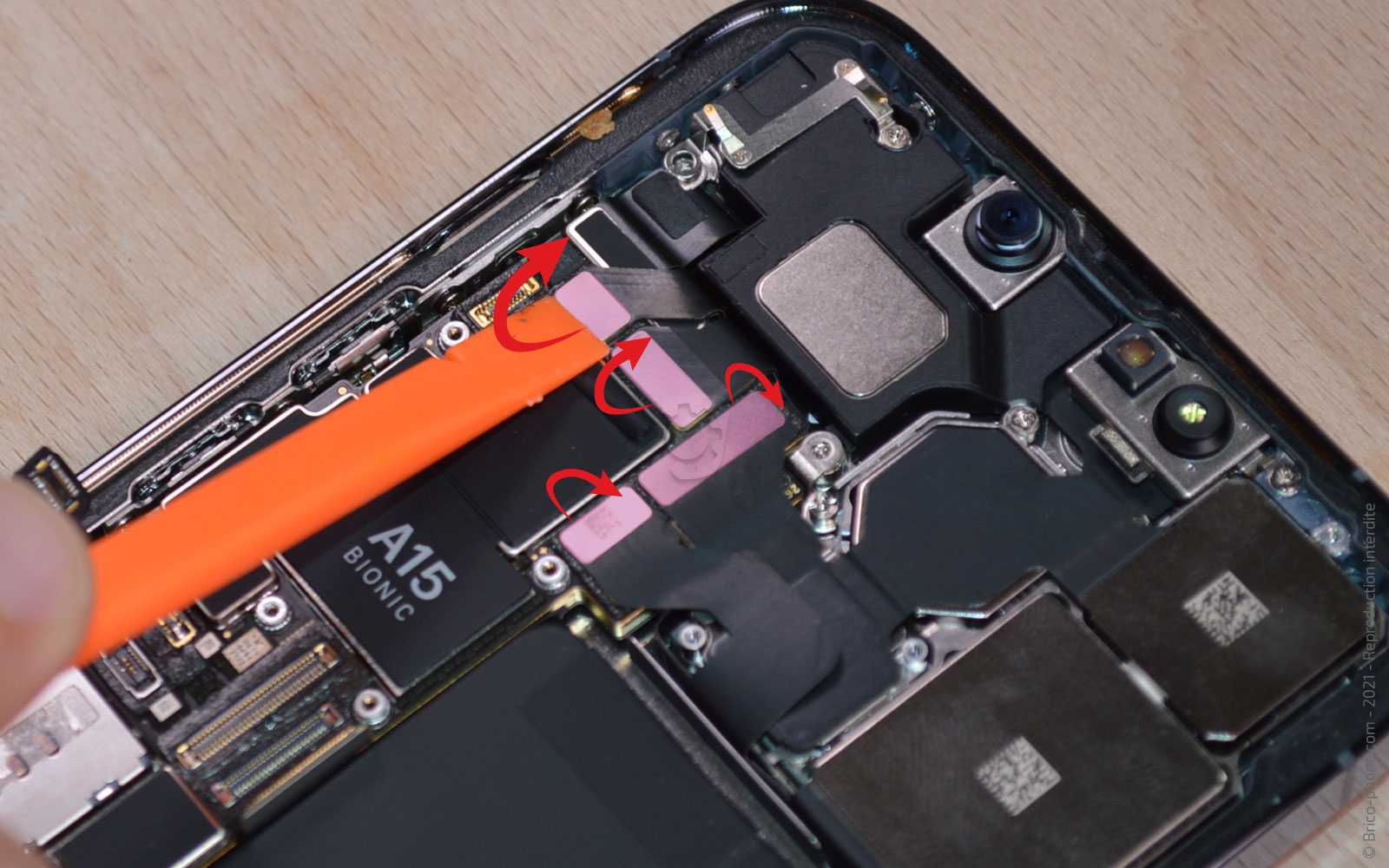

Munissez-vous du levier en nylon pour déconnecter les nappes du connecteur de charge, de la nappe induction/power/volume/vibreur et des caméras avant.

Débranchez également celles de la nappe réseau, de l'antenne, de la nappe flash et des caméras arrière.

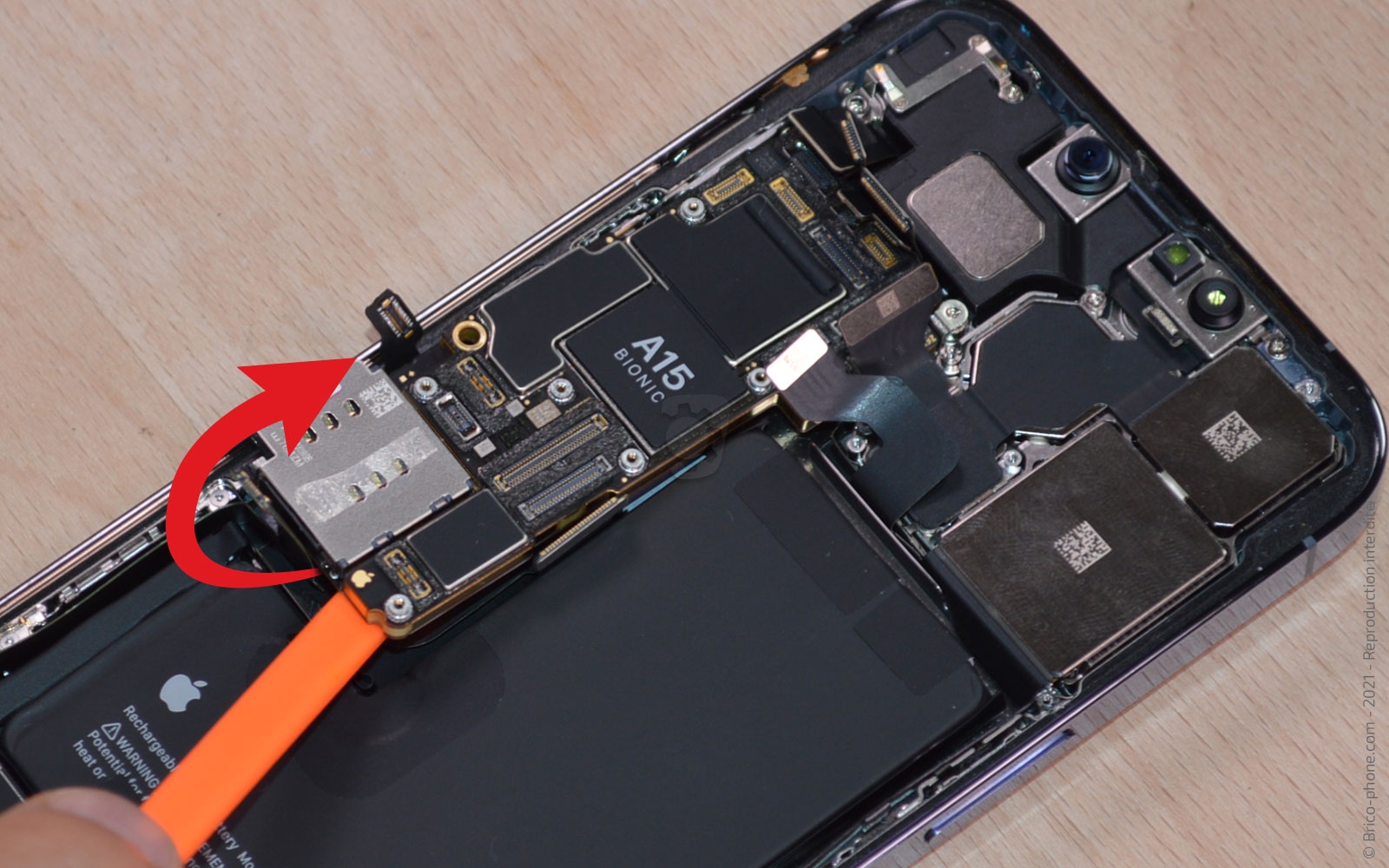

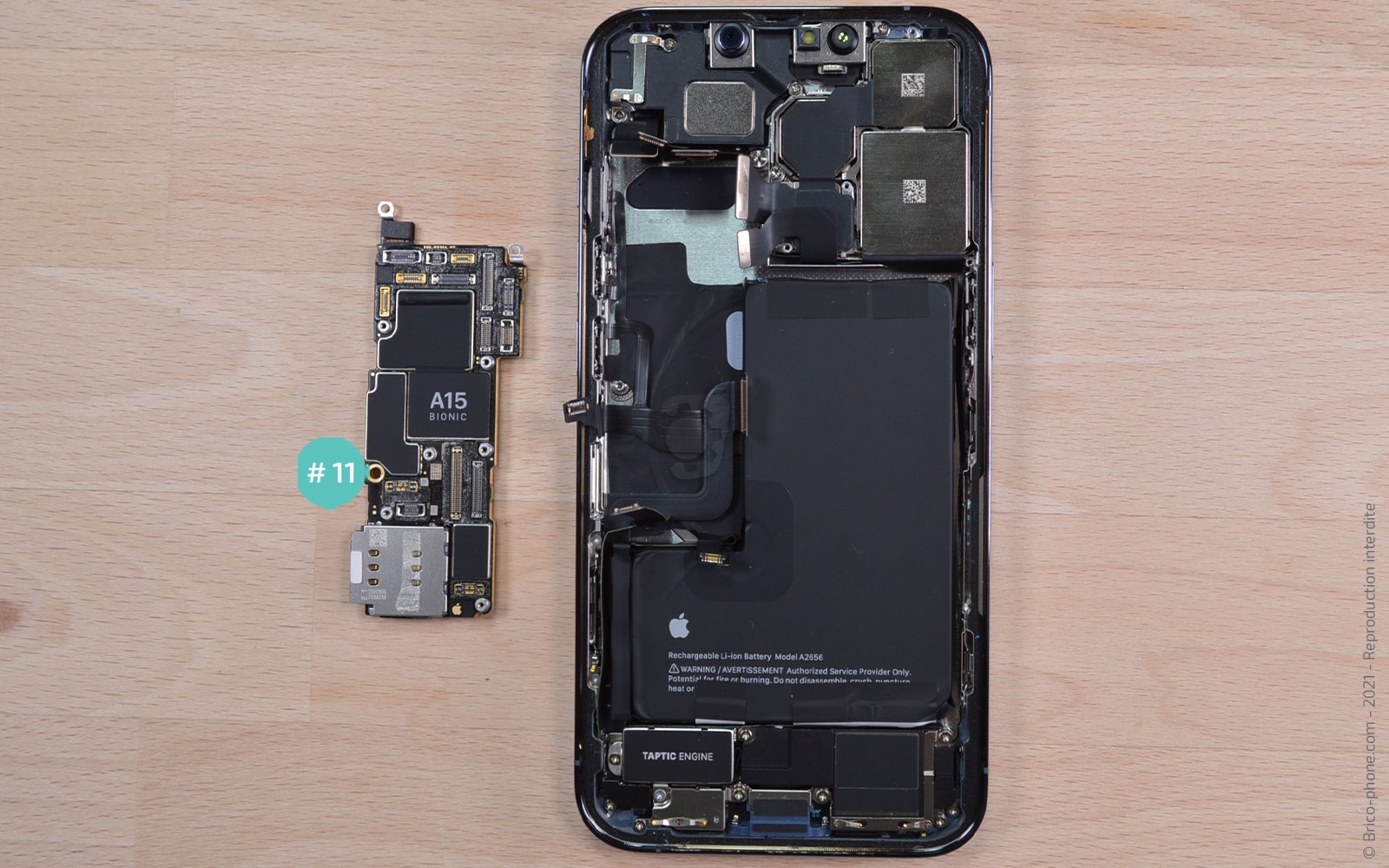

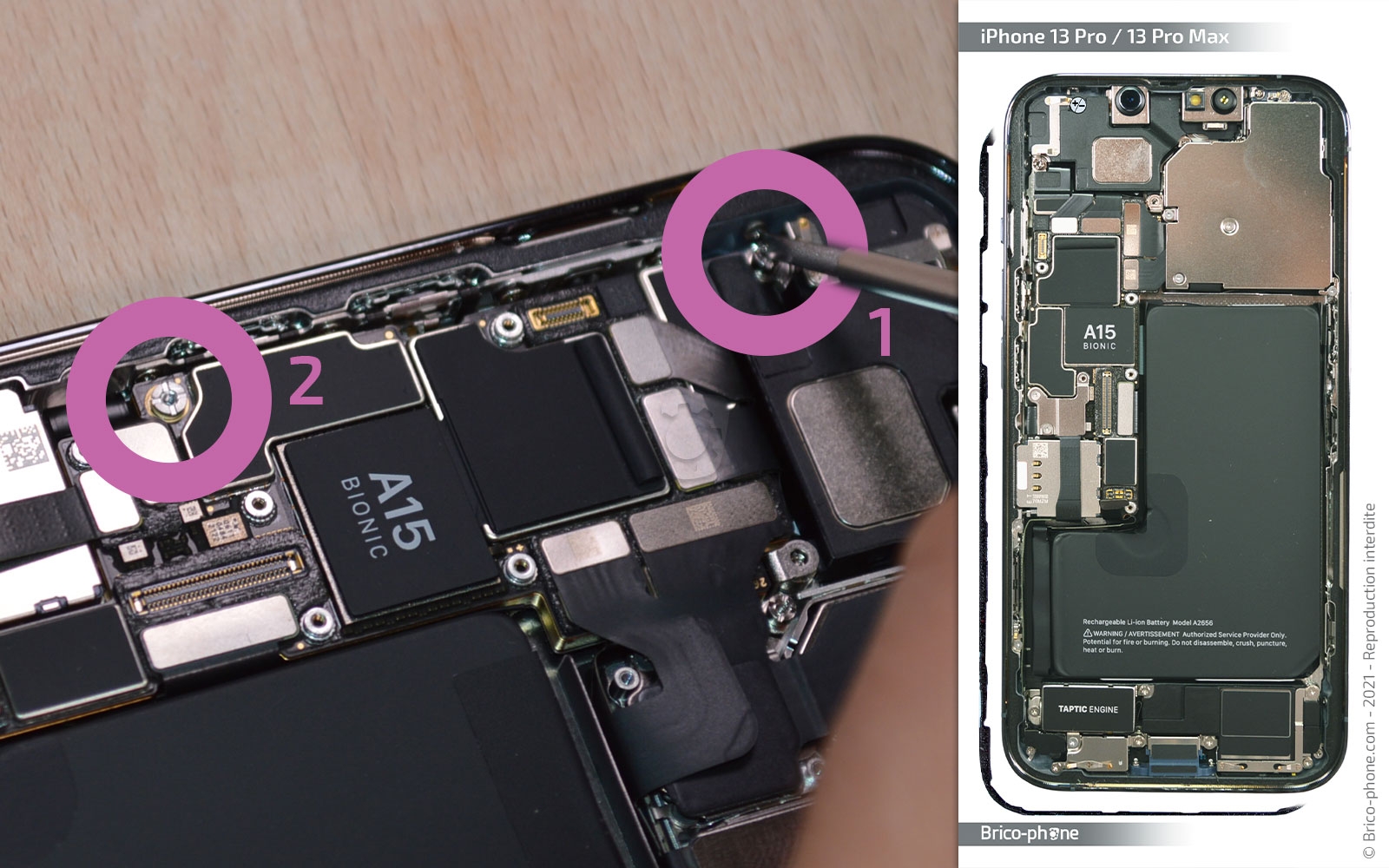

Dévissez les 2 vis plate qui maintiennent la carte-mère #11, puis sortez-la du châssis en faisant levier avec le spudger.

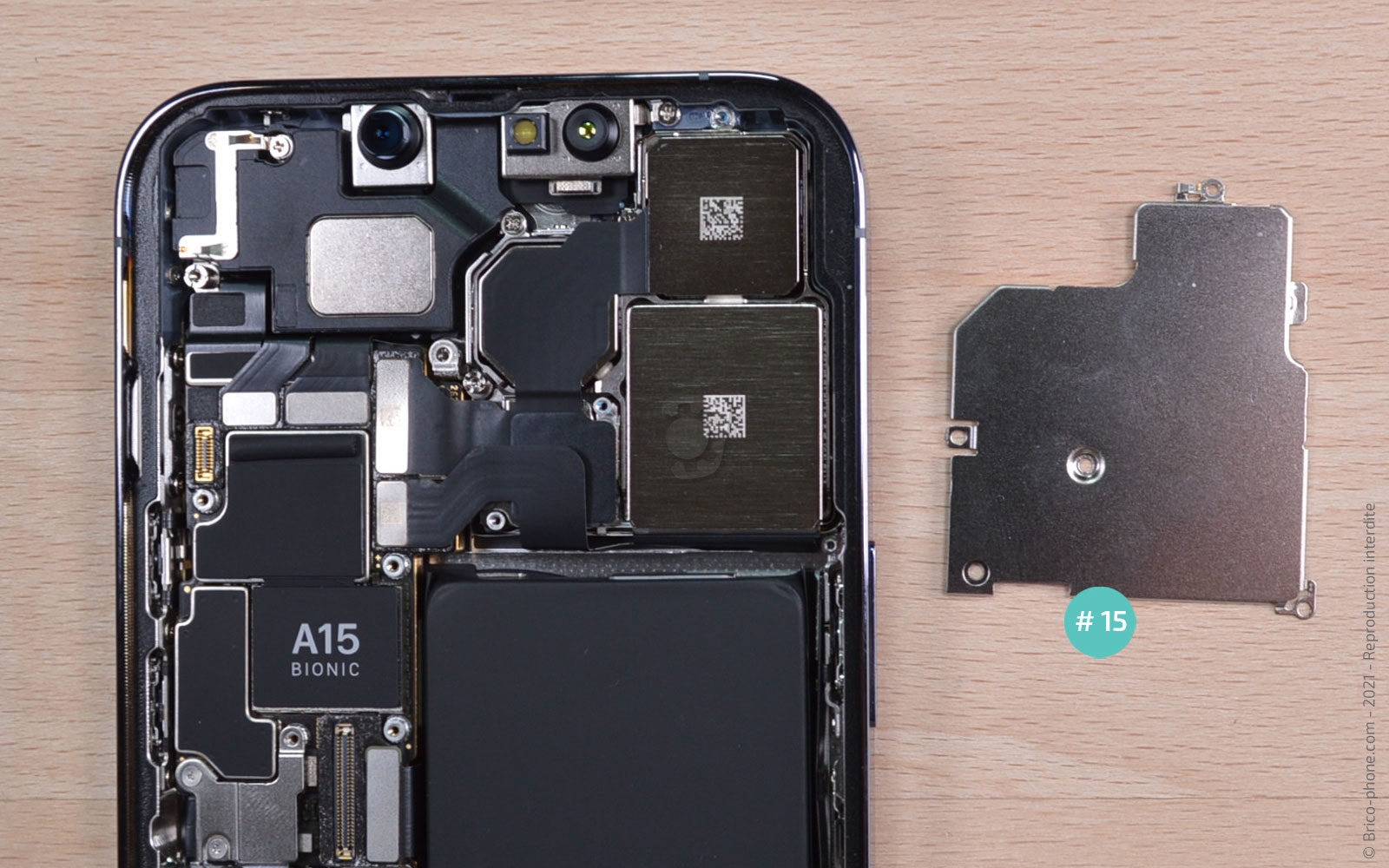

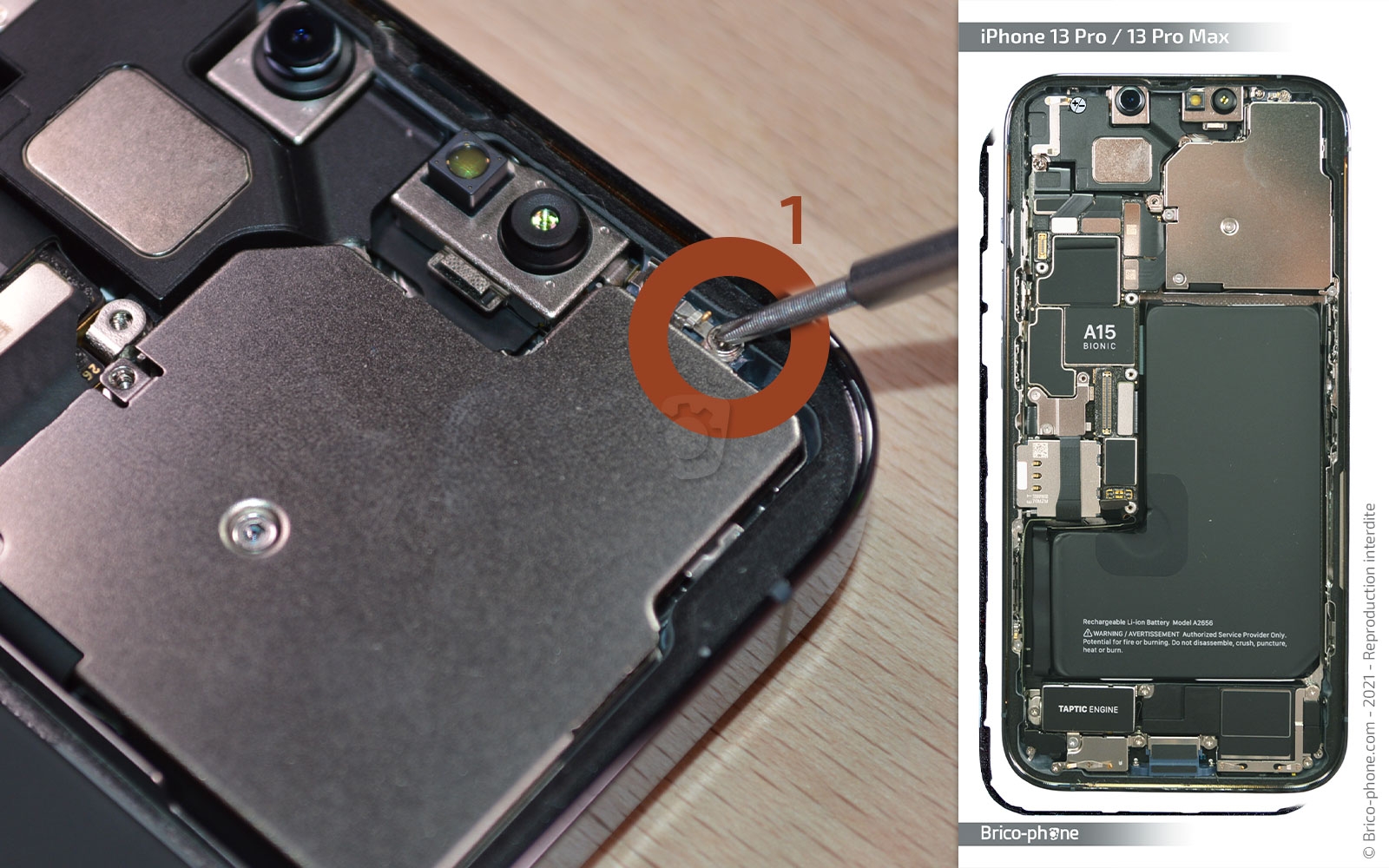

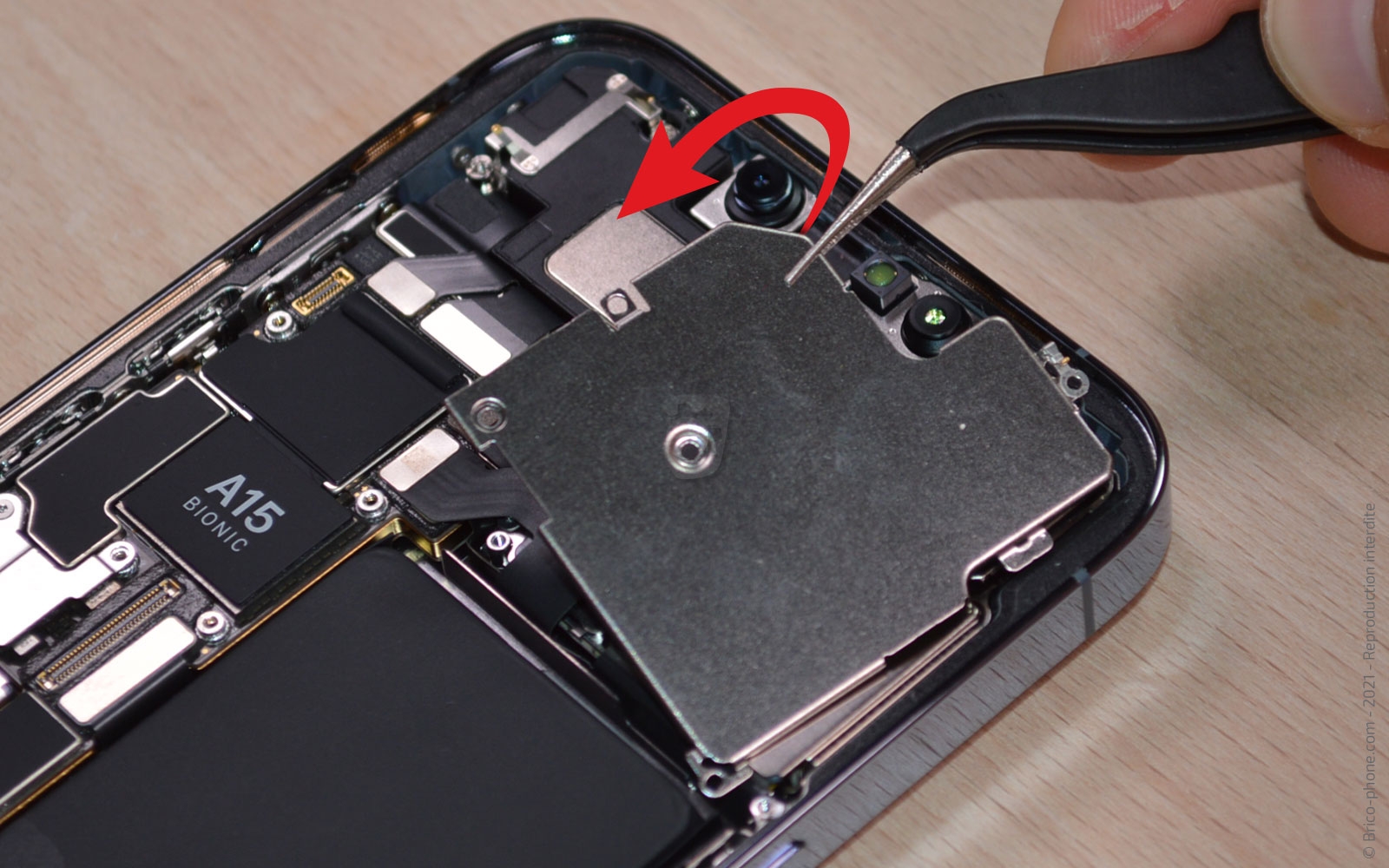

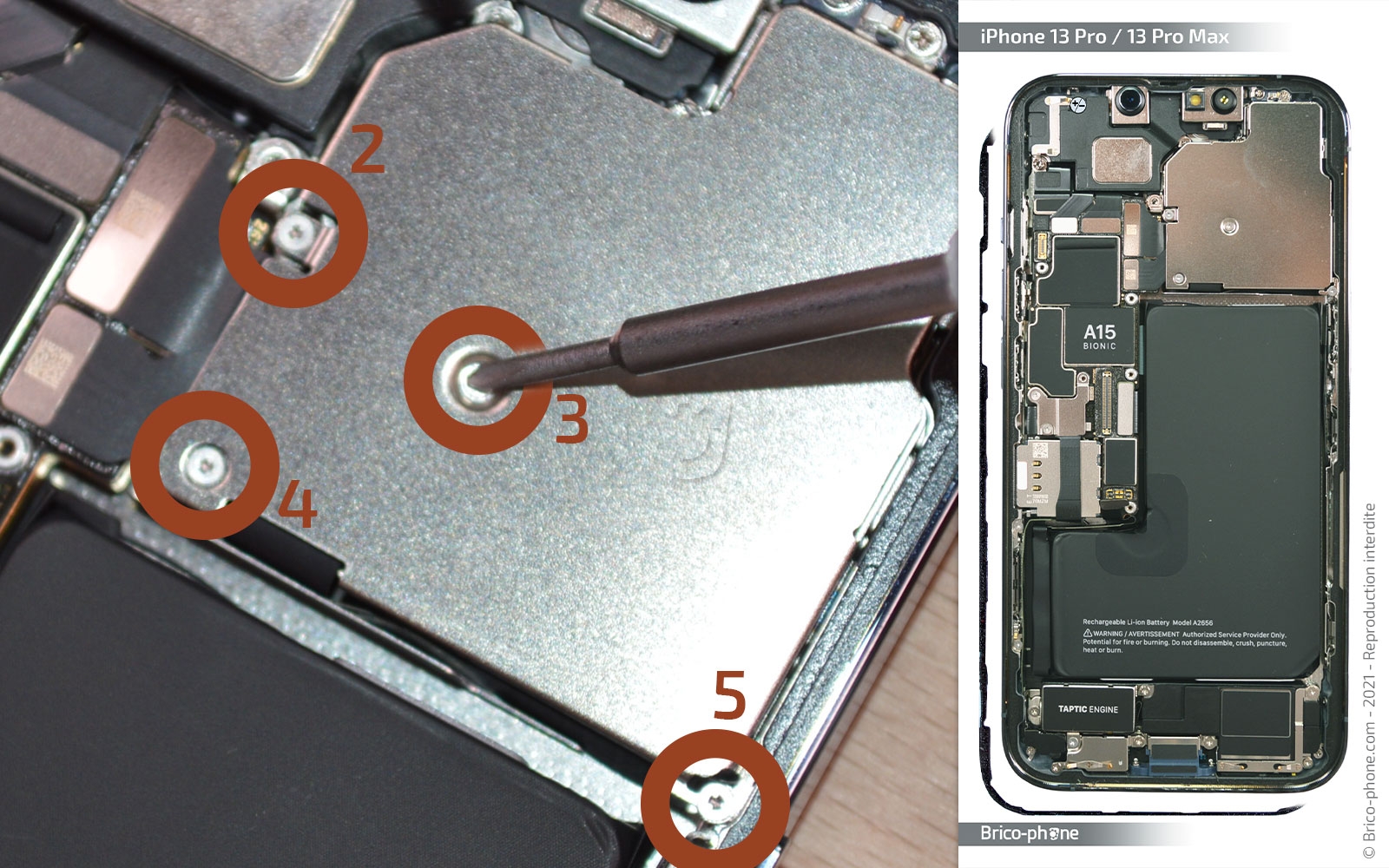

Passons sur la partie haute du téléphone, dévissez les 4 vis triwing puis la seule vis cruciforme avant d'enlever la plaquette #15 avec la pincette.

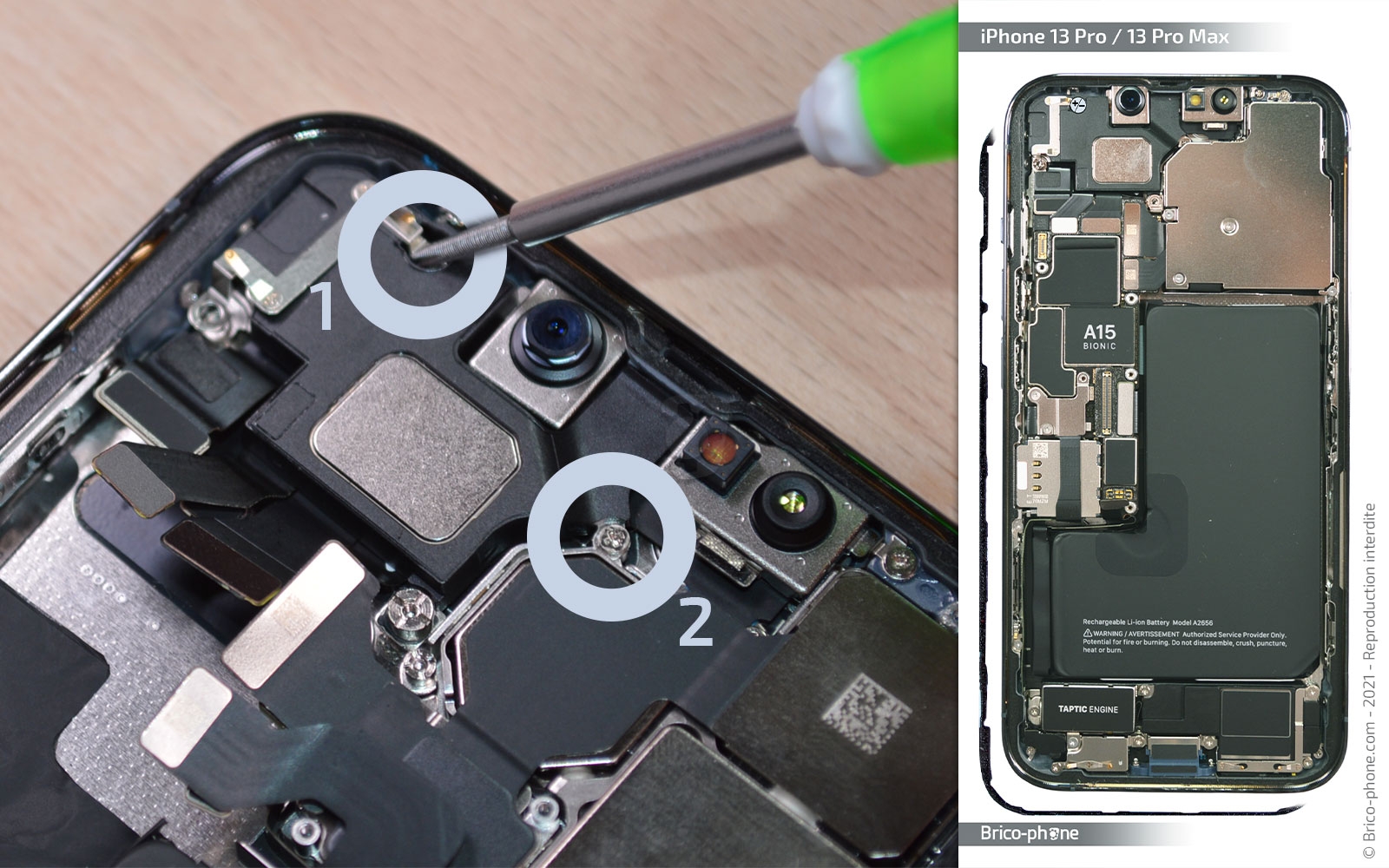

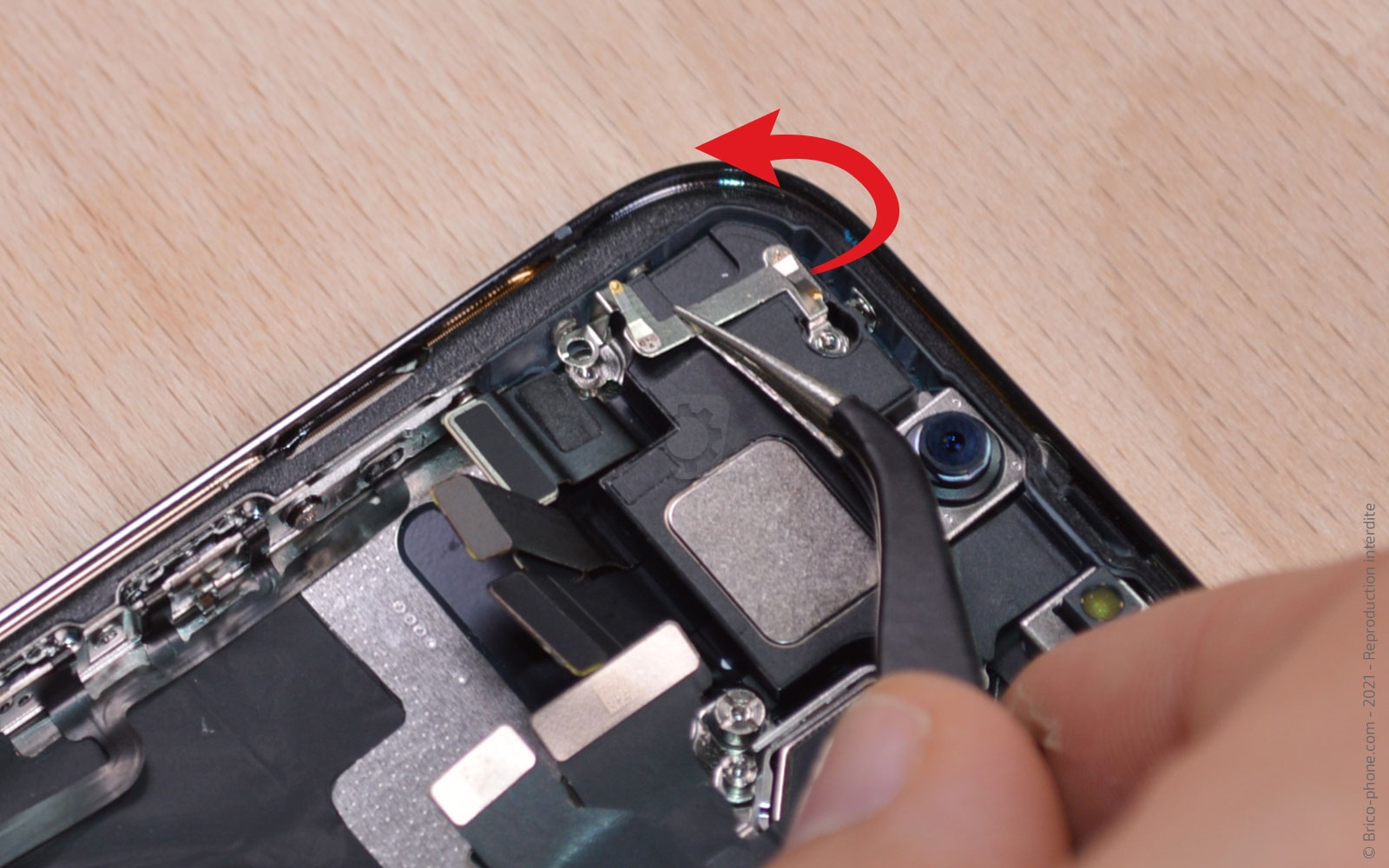

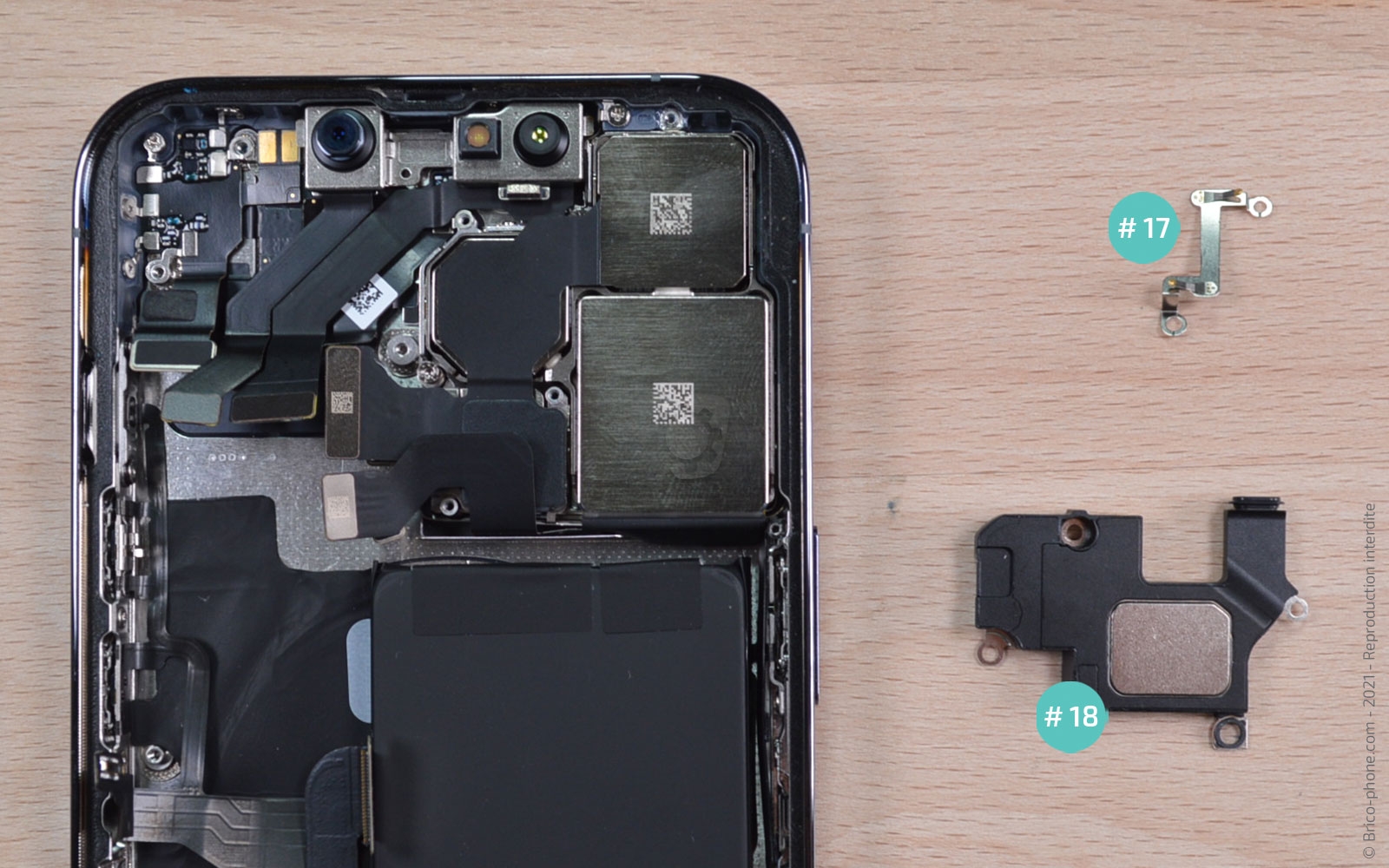

Dévissez les 2 vis cruciformes pour extraire le contact #17 avec la pincette.

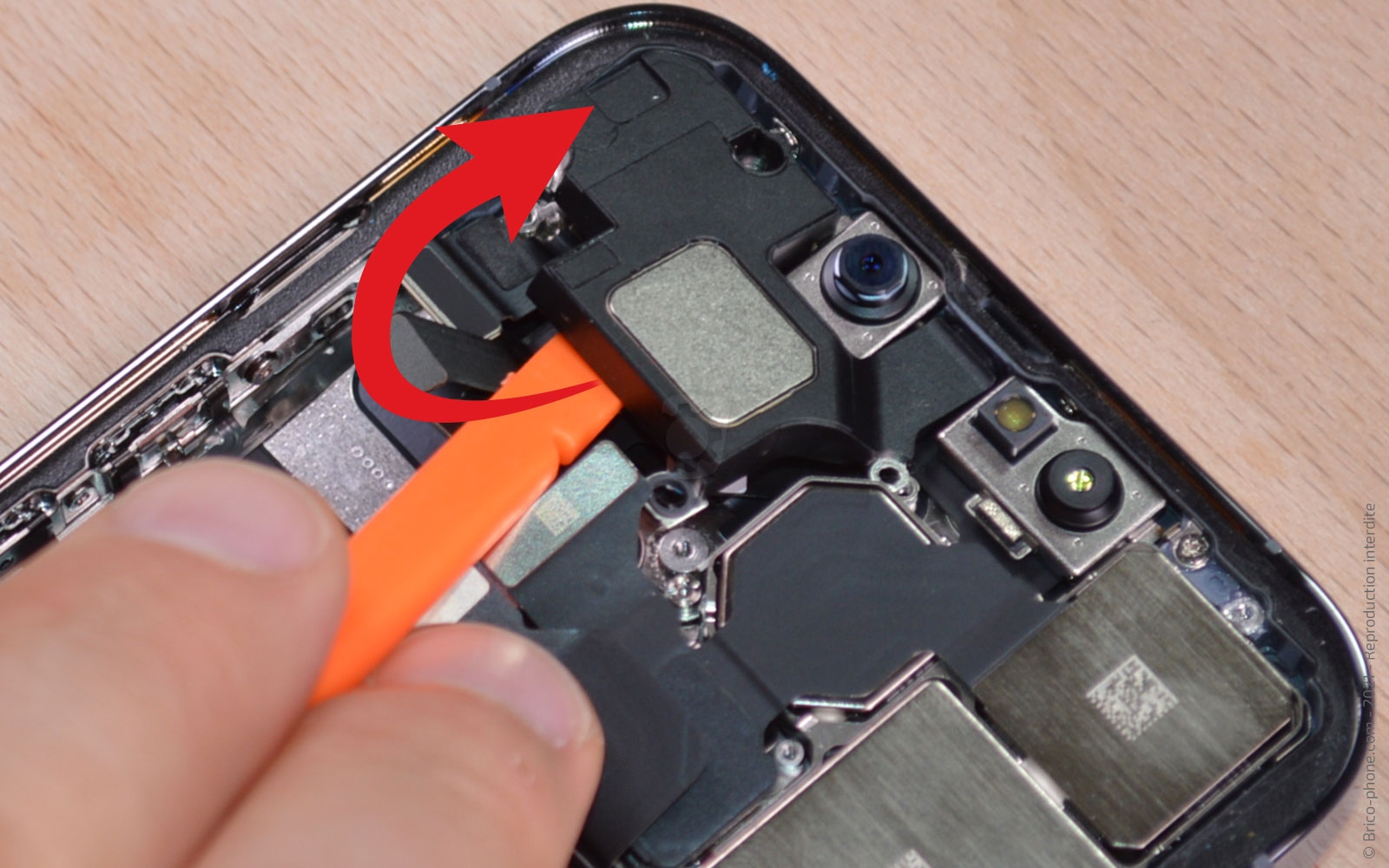

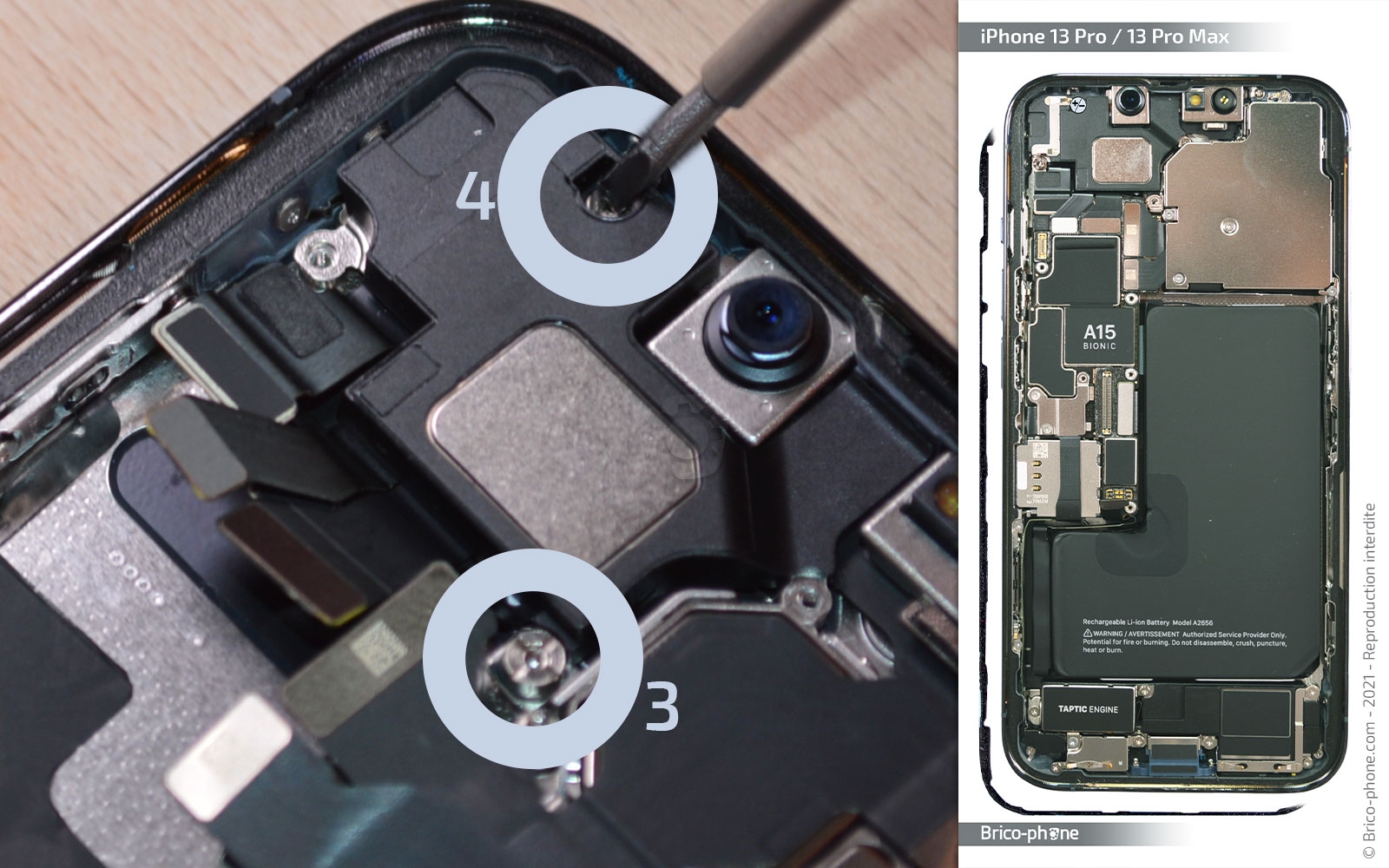

Munissez-vous du tournevis plat pour retirer les 2 vis qui maintiennent l'écouteur de l'oreille #18, puis retirez-le.

Vous pouvez maintenant reprendre le tutoriel en sens inverse afin d'installer le nouveau composant.

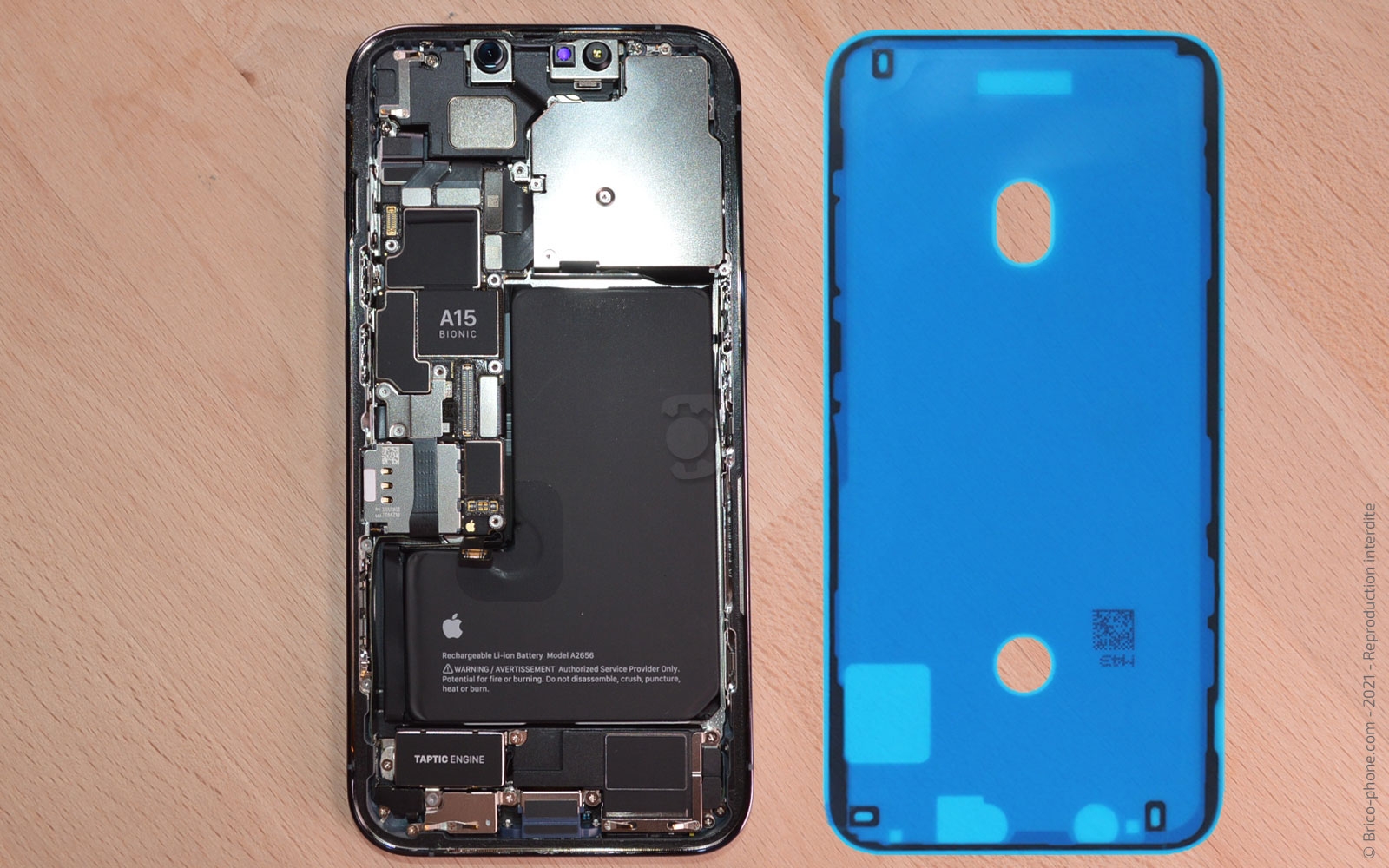

N'oubliez pas avant de remettre l'écran en place de nettoyer le châssis des résidus de stickers et d'installer un nouveau joint d'étanchéité.
