Guide de réparation sur iPhone 13 Pro Max

Temps estimé : 105 min

Difficulté : 4/5

Note de réparabilité : 12/20

Vous souhaitez remplacer l'un des composants de votre iPhone 13 Pro Max, comme le haut-parleur externe, le vibreur ou l'écouteur de l'oreille ? Afin de vous aider, Brico-Phone vous propose ce tutoriel photos et vidéo qui vous montre les différentes étapes pour procéder au changement de la pièce défectueuse.

Selon la pièce à changer, il ne sera pas nécessaire de faire toutes les étapes, pour cela nous vous invitons à regarder une première fois le tutoriel pour connaître les étapes nécessaires à votre réparation.

Diagnostic

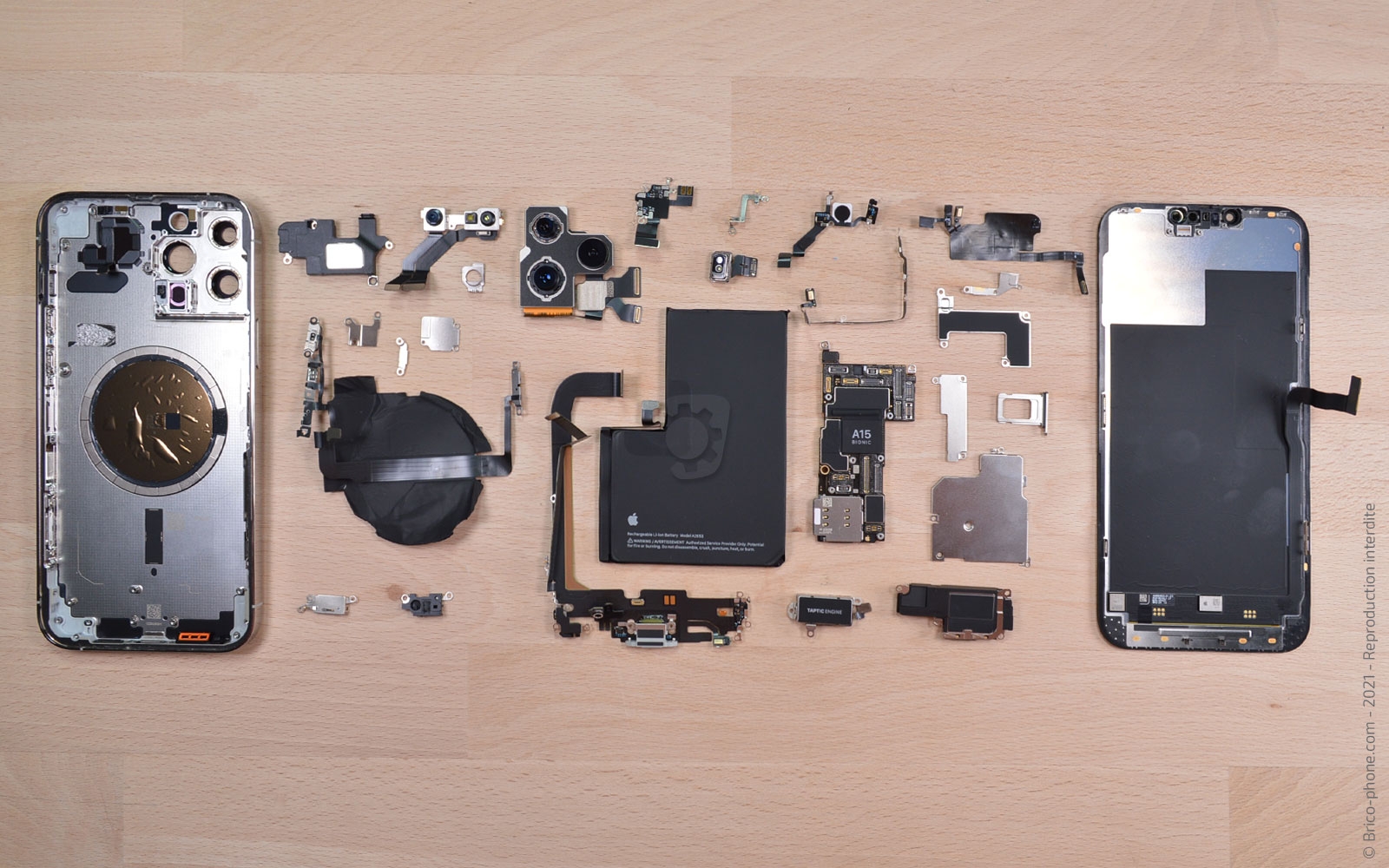

Avec ce tutoriel, vous découvrirez les composants que vous trouverez dans cet iPhone 13 Pro Max comme les antennes, les nappes, ...
Cela vous permettra de découvrir ce qu'il a dans ses entrailles !

Avant de commencer

Avant de commencer votre réparation, êtes-vous sûre d'avoir le bon modèle ?

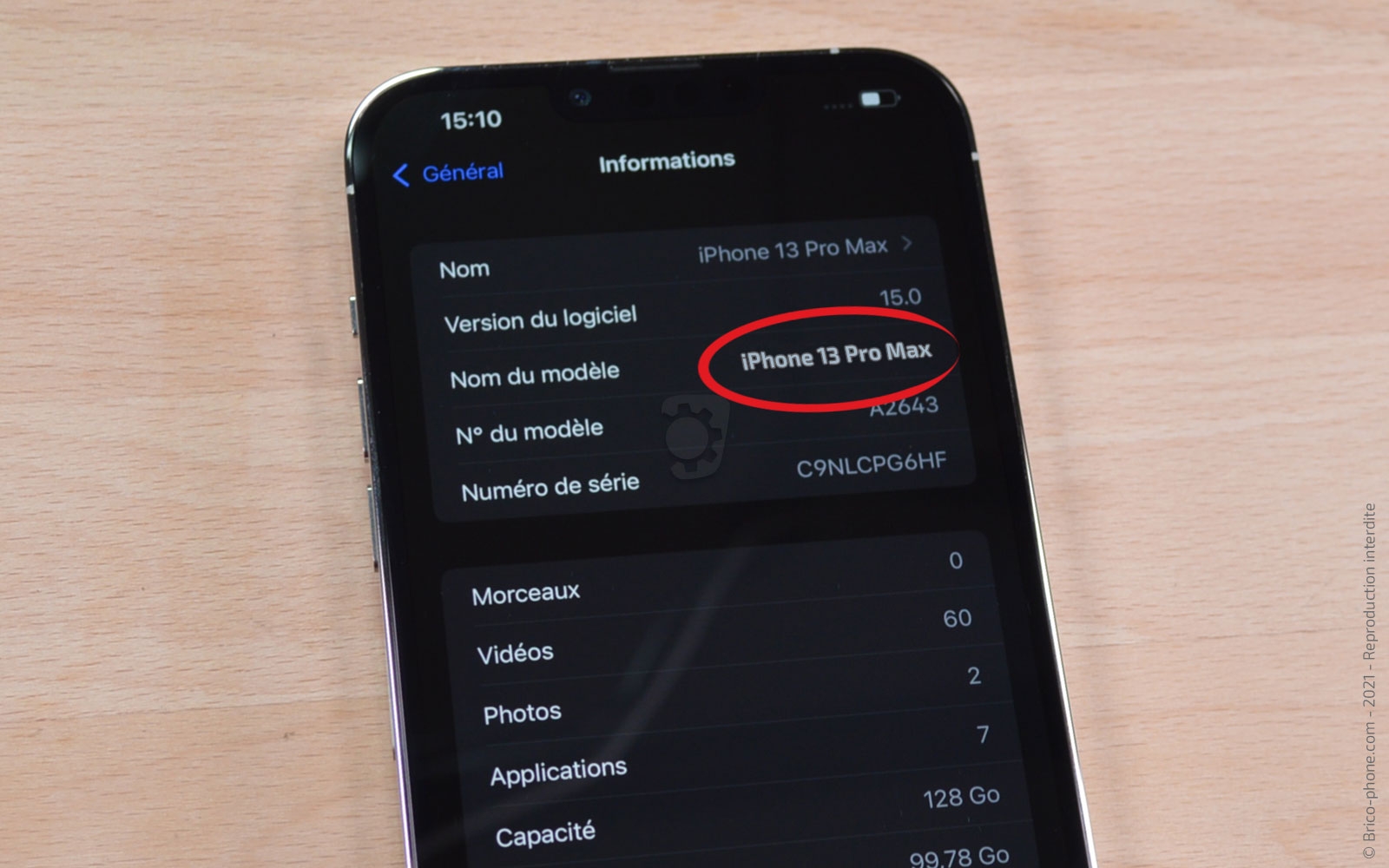

Allez dans les réglages puis dans Général et Informations. Vous devez retrouver dans le Nom du modèle, iPhone 13 Pro Max et dans N° du modèle, A2643 pour posséder un iPhone 13 Pro Max.

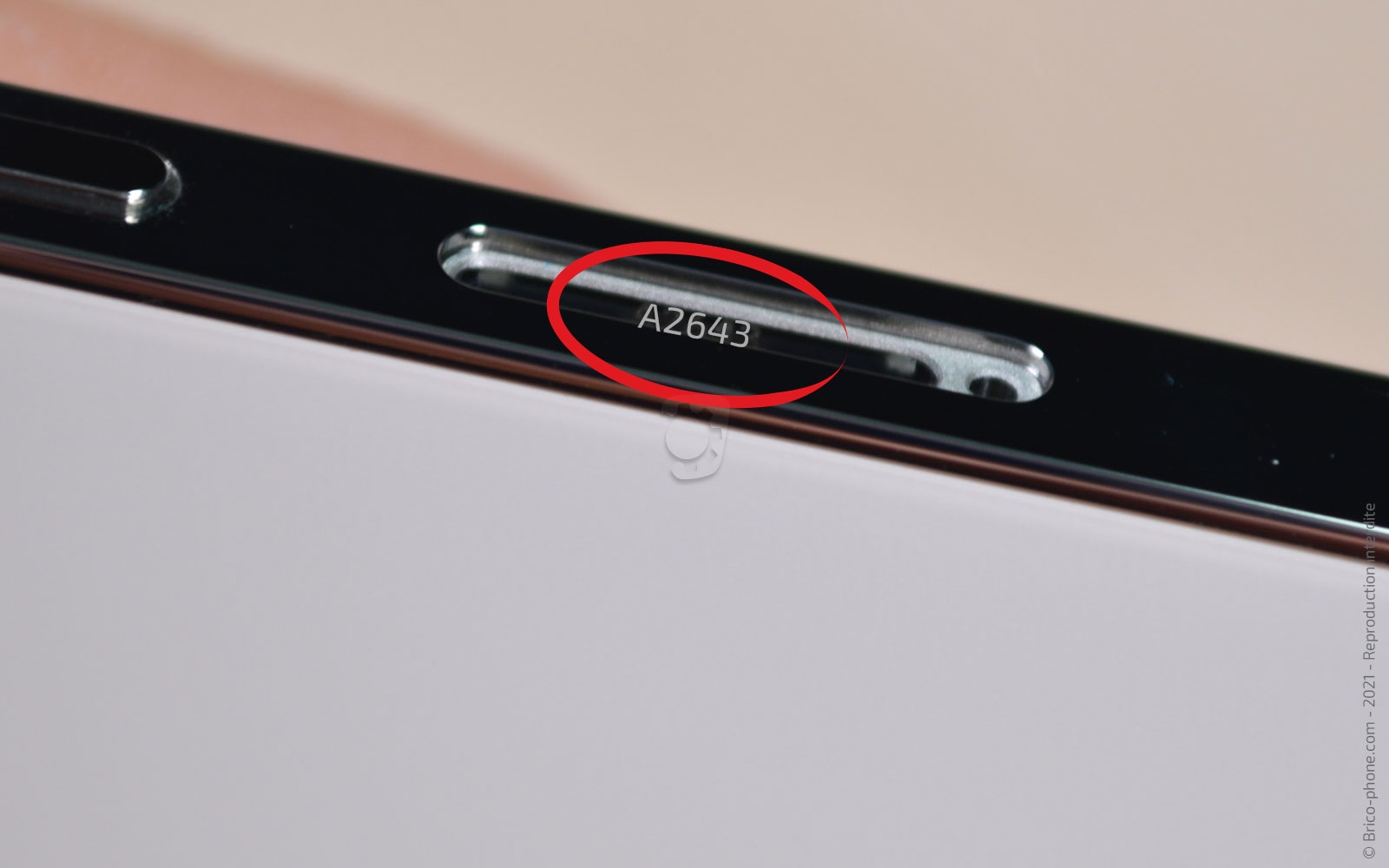

Si vous n'avez plus d'affichage, à l'emplacement du tiroir sim, vous devez retrouver la référence A2643.

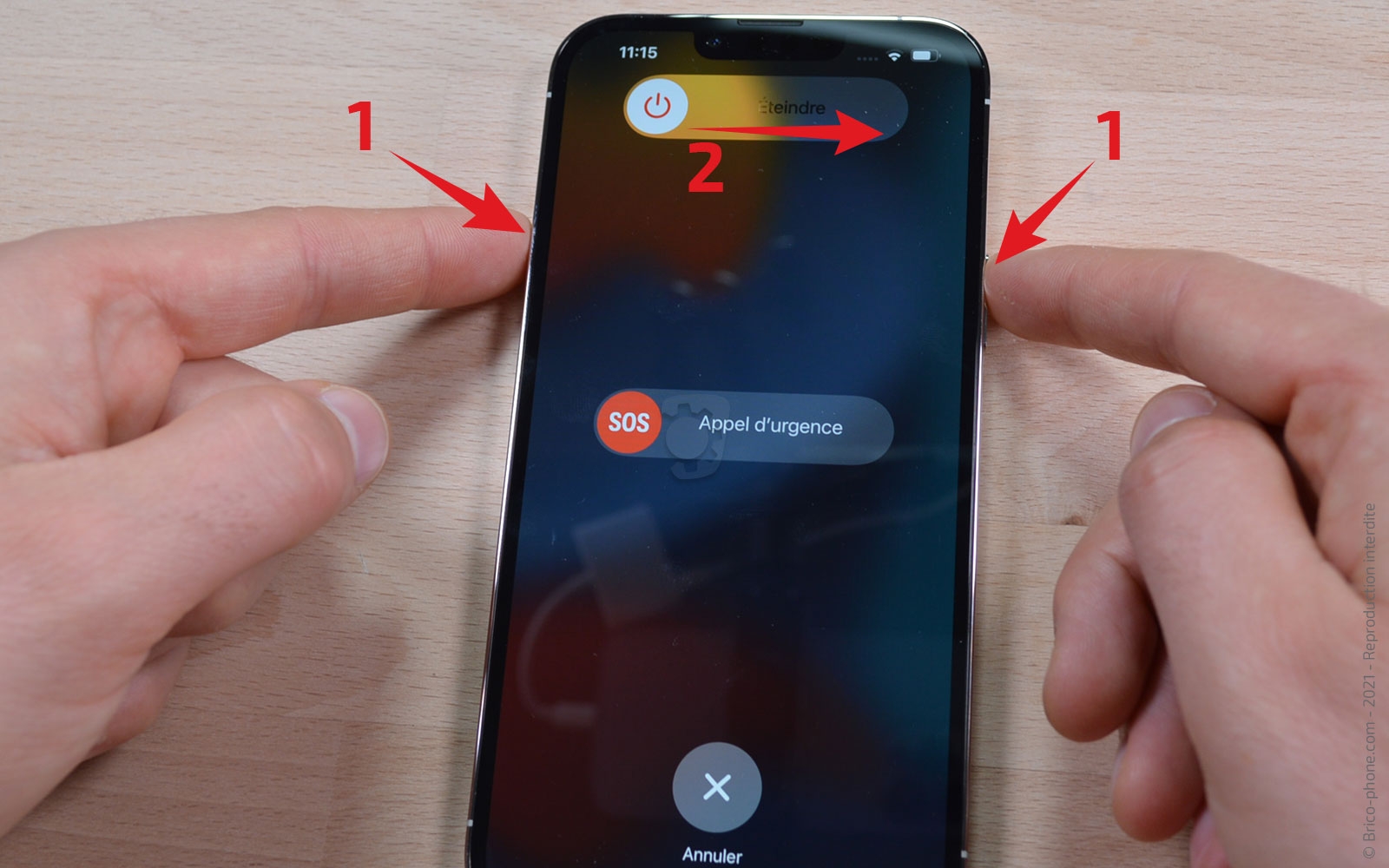

Eteignez votre téléphone en appuyant sur power et volume moins et slidez "éteindre".

Etape 1 : Ejecter le tiroir sim 01

Commencez par éjecter le tiroir sim #01 à l'aide de l'outil sim.

Outils du kit utilisés

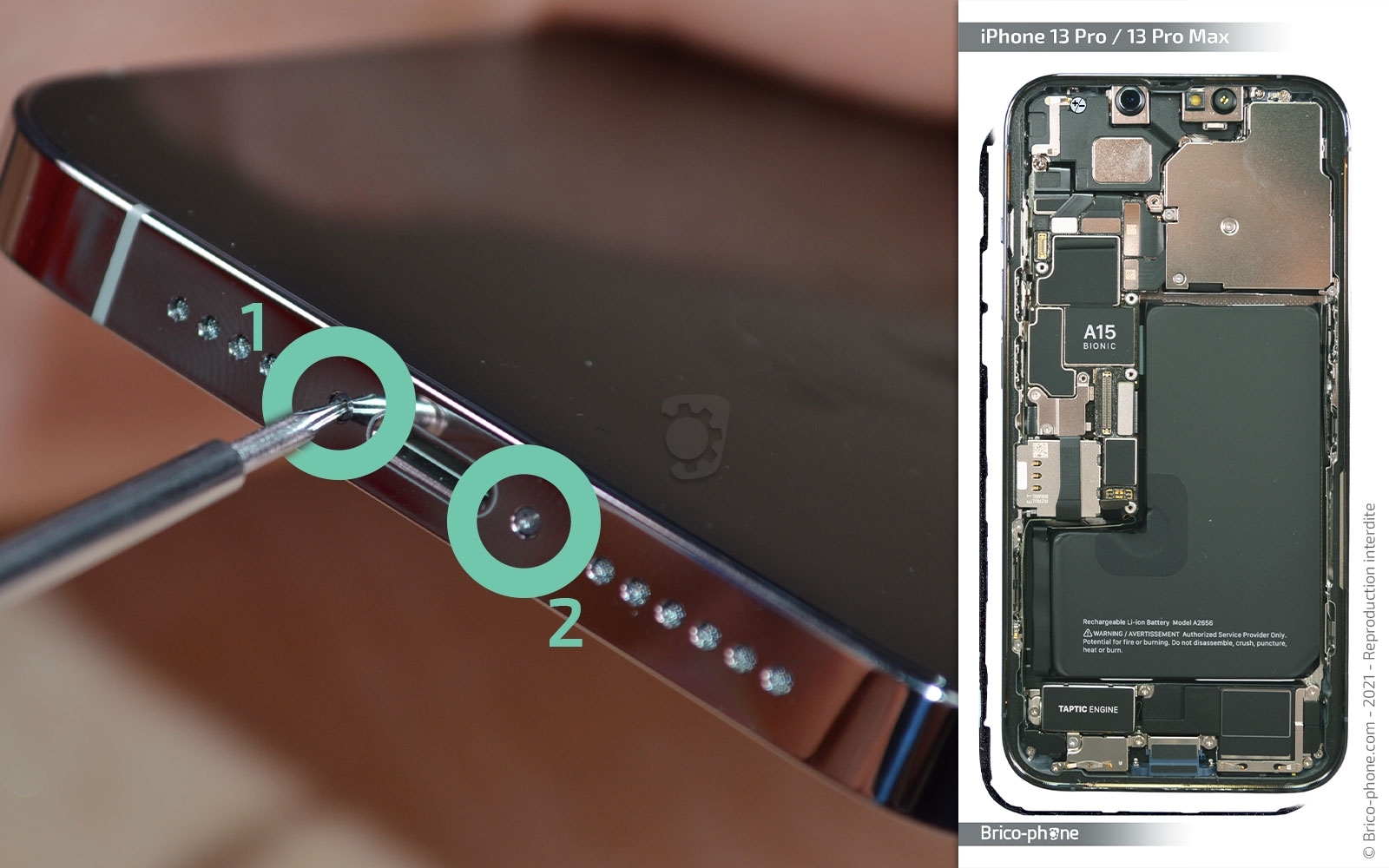

Etape 2 : Retirer les vis pentalobe

Retirez les 2 vis pentalobes qui maintiennent l'écran dans le châssis.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel Pentalobe 0.8
8,90 €

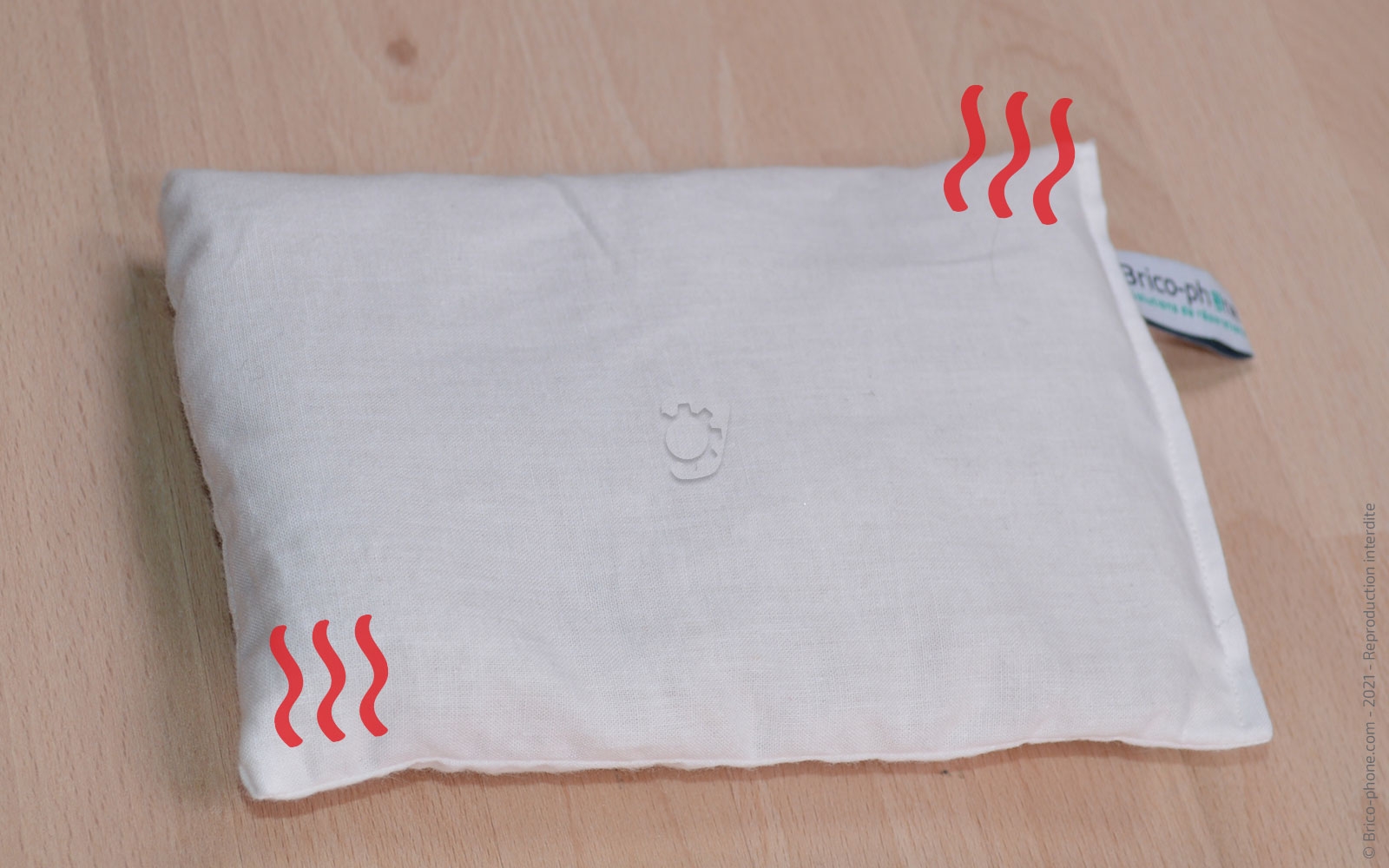

Etape 3 : Chauffez l'écran

Pour ramollir le joint d'étanchéité, il va falloir chauffer l'écran, pour cela nous vous proposons 2 méthodes :
- Passez le coussin chauffant au micro-ondes pendant 2 minutes, puis appliquez-le environ 40 secondes sur l'écran.
- Chauffez pendant 20 secondes tout le pourtour de l'écran à l'aide de votre sèche-cheveux ou votre décapeur thermique.

Outils optionnels

Décapeur thermique petit modèle
14,90 €

Petit coussin chauffant pour décoller les vitres
6,90 €

Etape 4 : Ouvrir l'iPhone

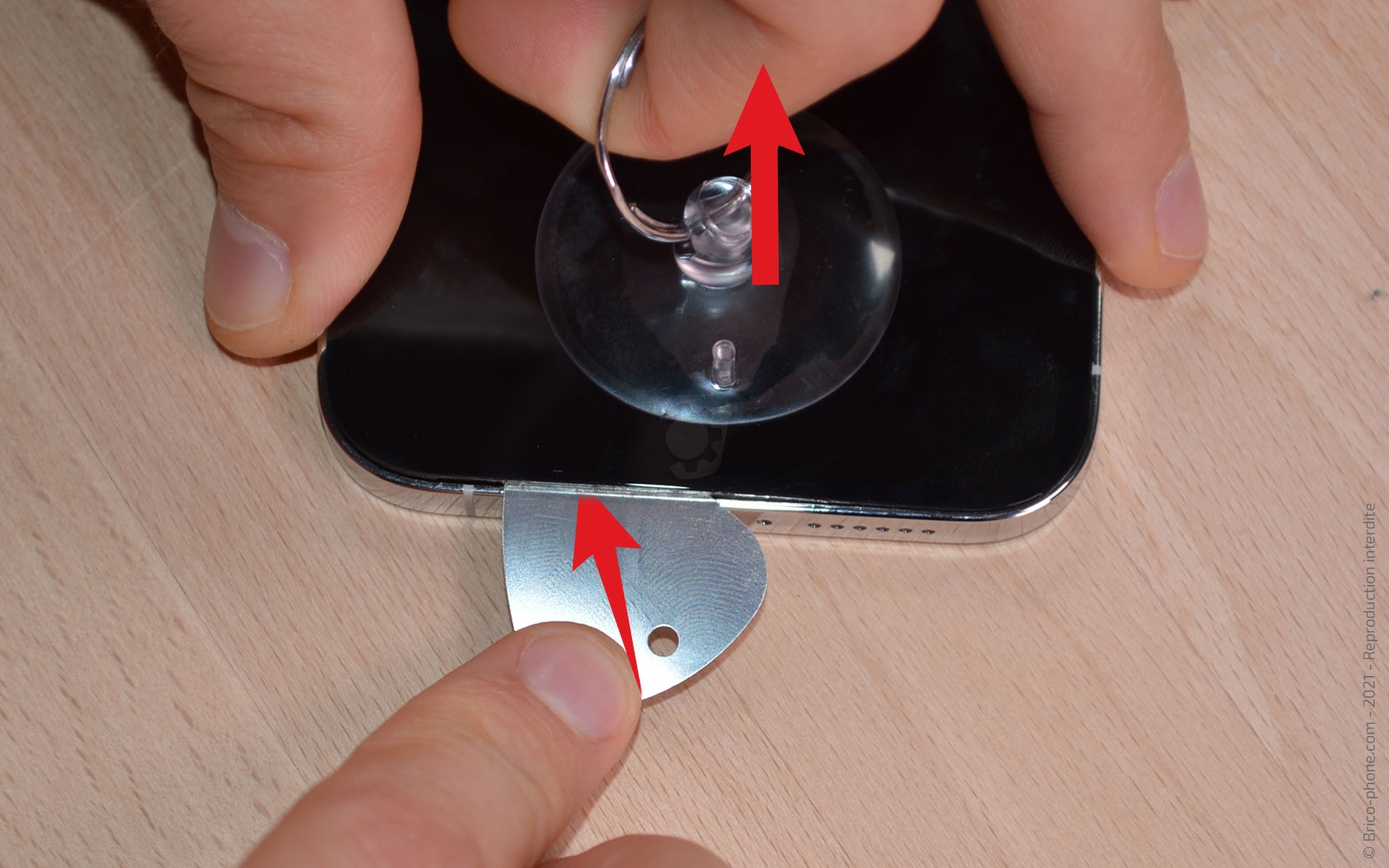

Appliquez la ventouse sur l'écran, puis tout en tirant dessus, insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion.

Insérez le levier vert à la place du médiator et faites le tour de l'écran pour le séparer du châssis, attention aux nappes de celui-ci qui se trouvent sur la gauche.

Outils du kit utilisés

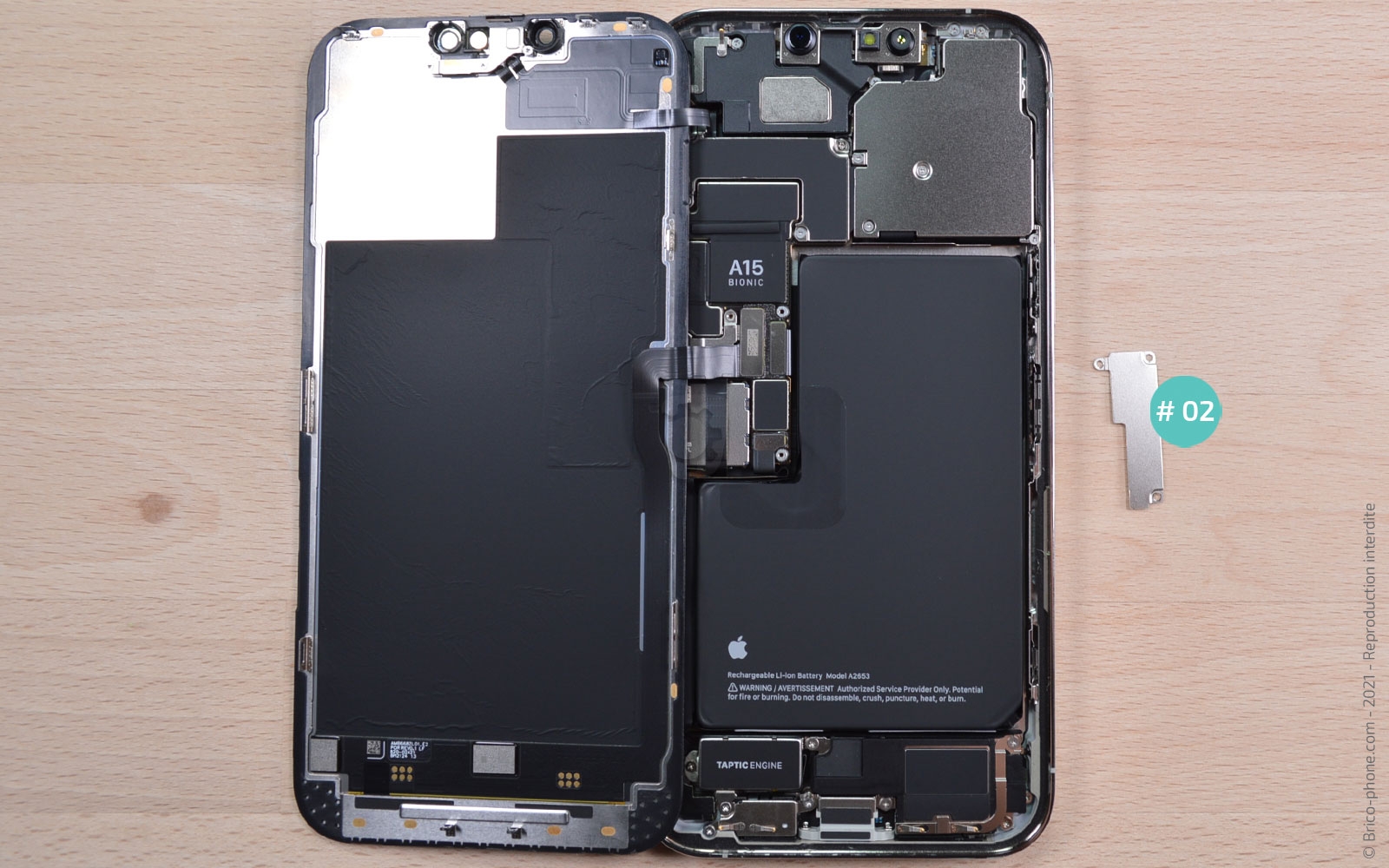

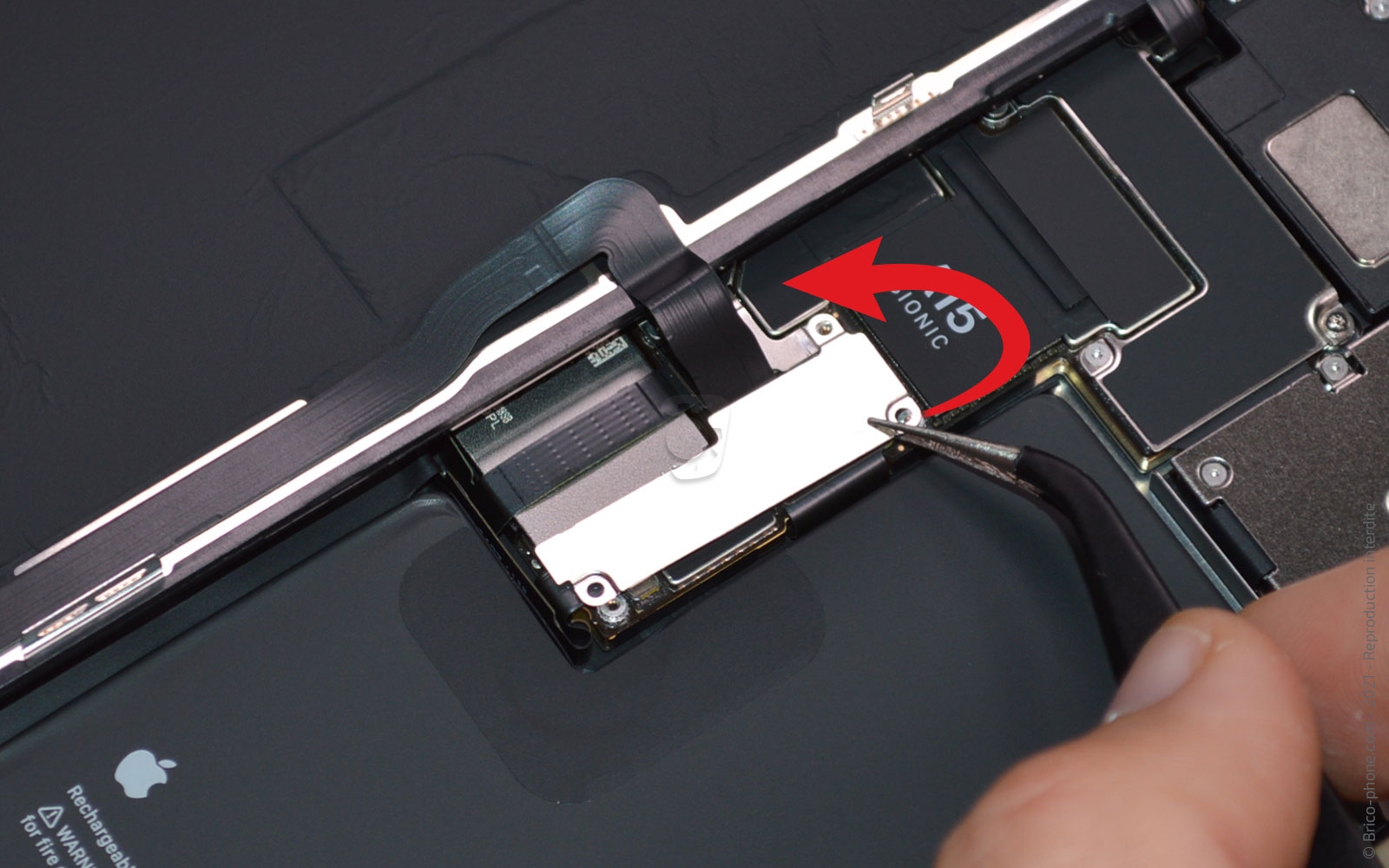

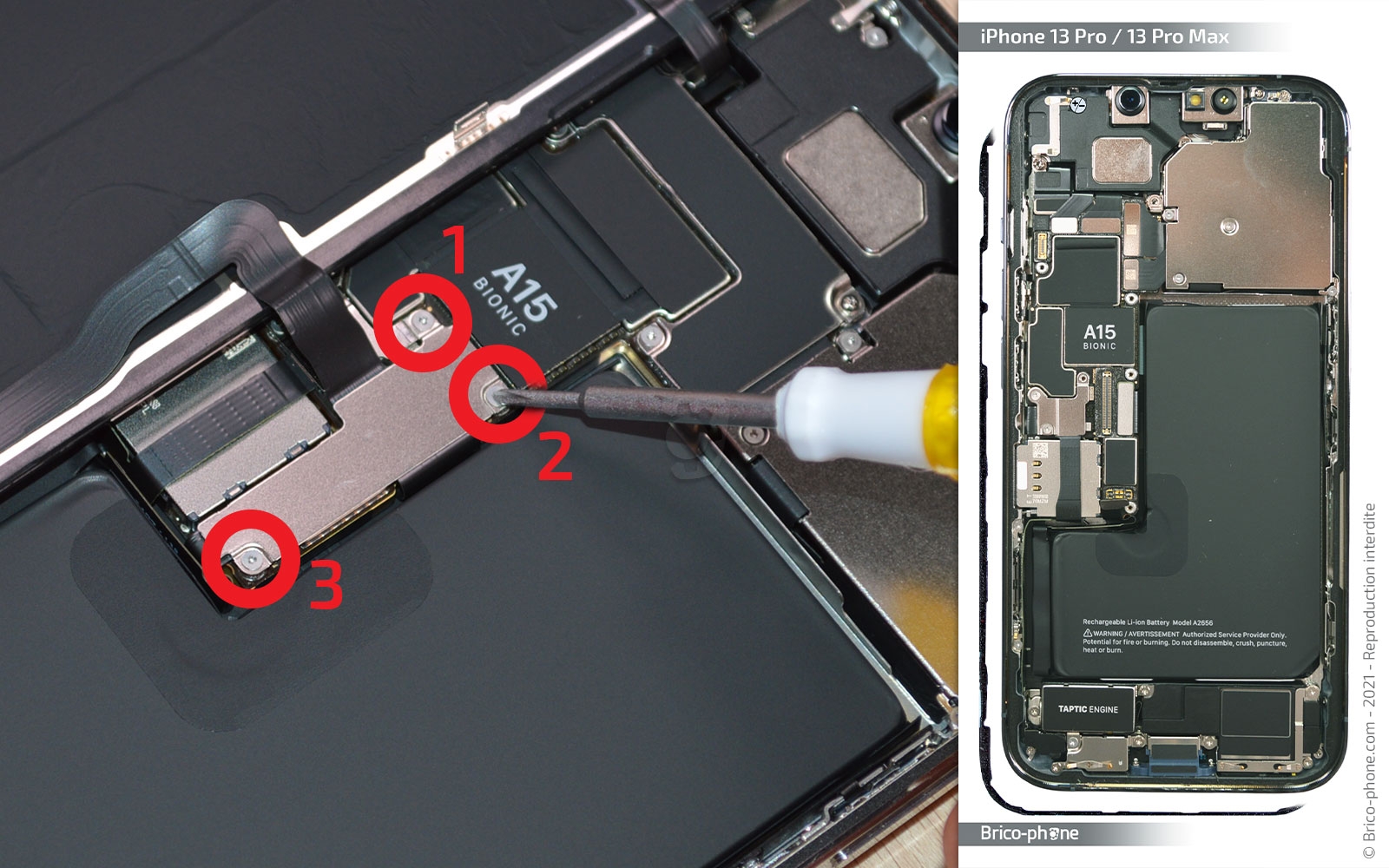

Etape 5 : Ôter la plaquette 02

Dévissez les 3 vis triwing avant de retirer la plaquette #02 avec la pincette.

Outils du kit utilisés

Outils optionnels

Tournevis en métal Triwing 0.6
10,90 €

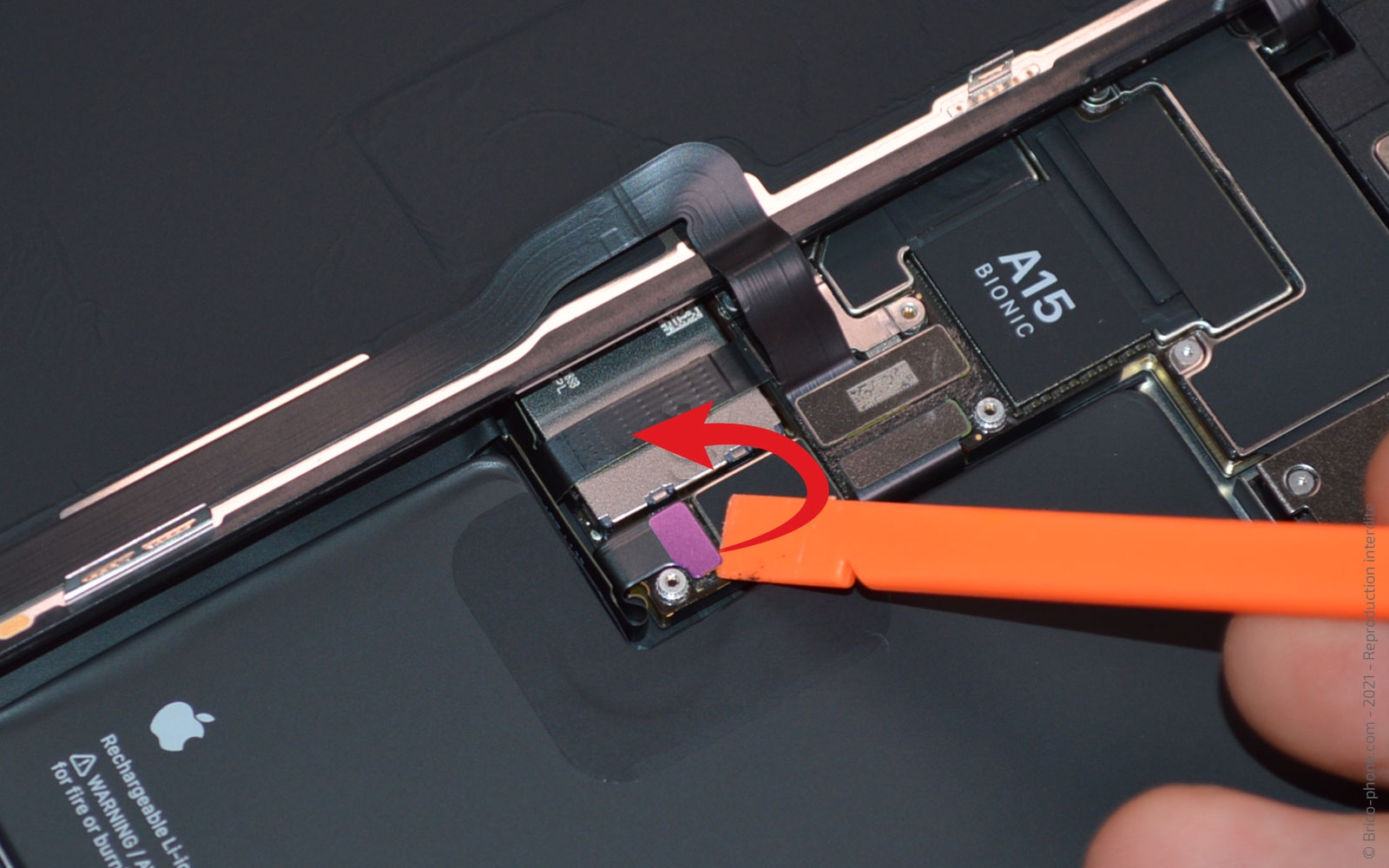

Etape 6 : Déconnecter la batterie

Déconnectez la nappe de la batterie avec le levier en nylon.

Outils du kit utilisés

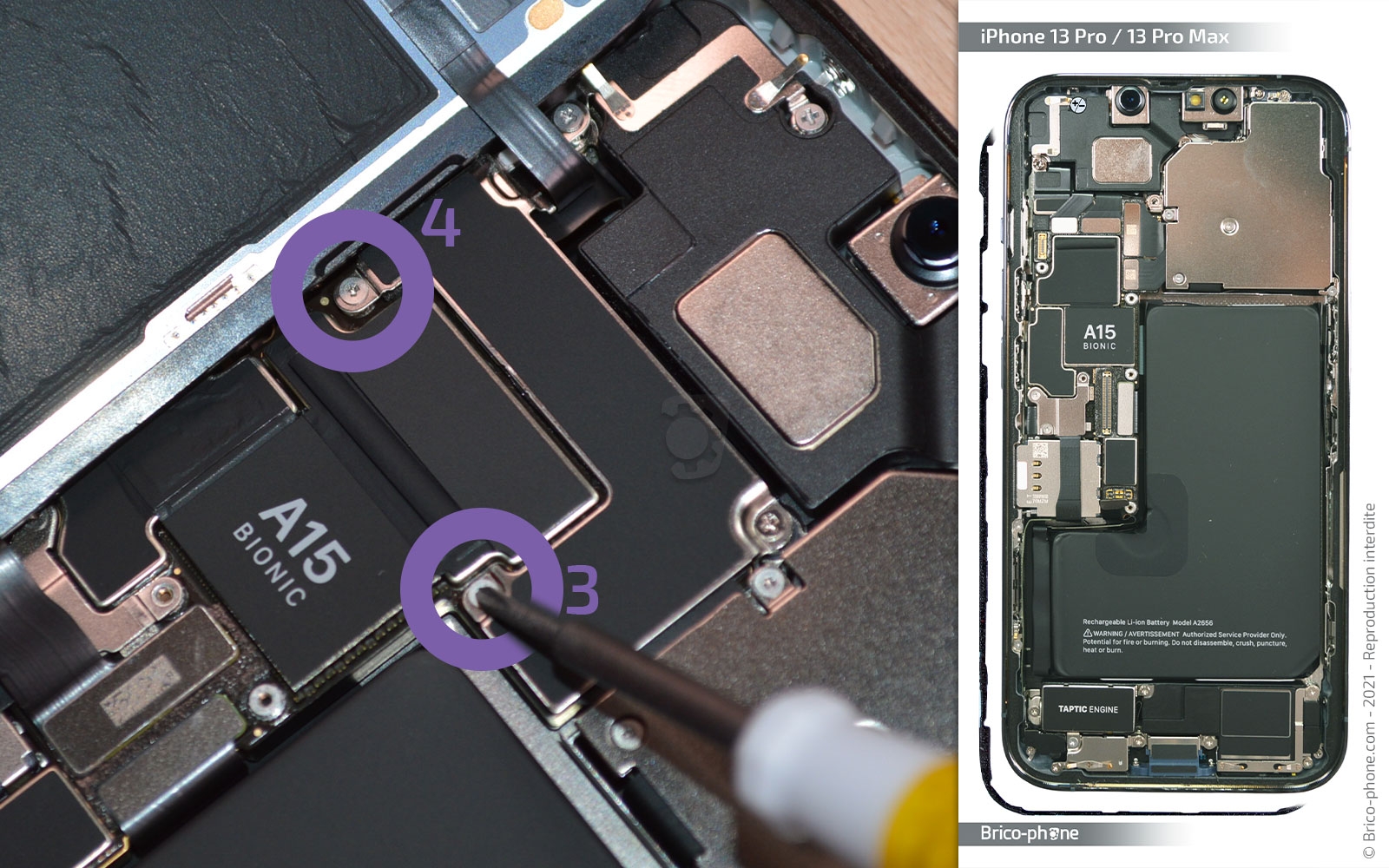

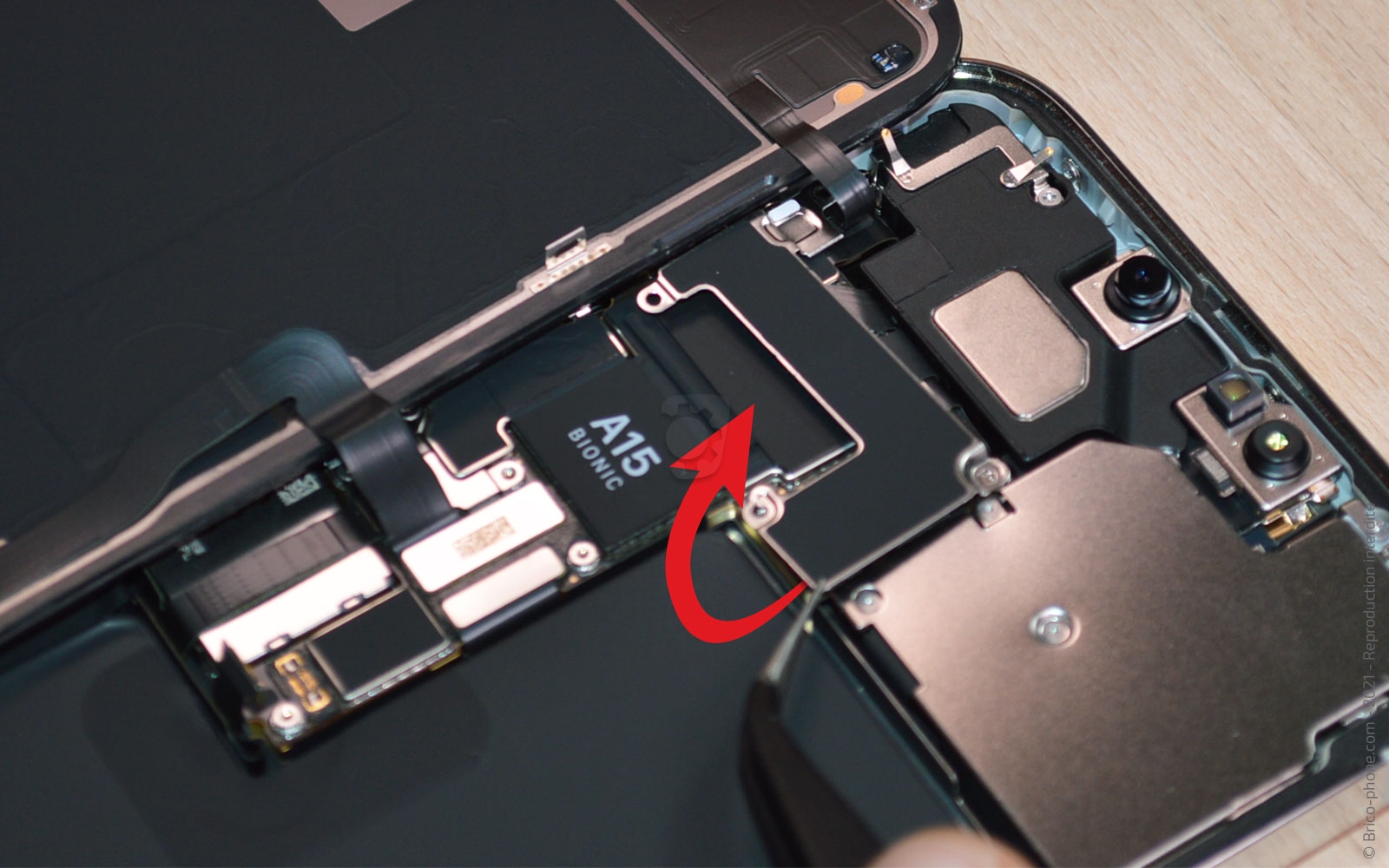

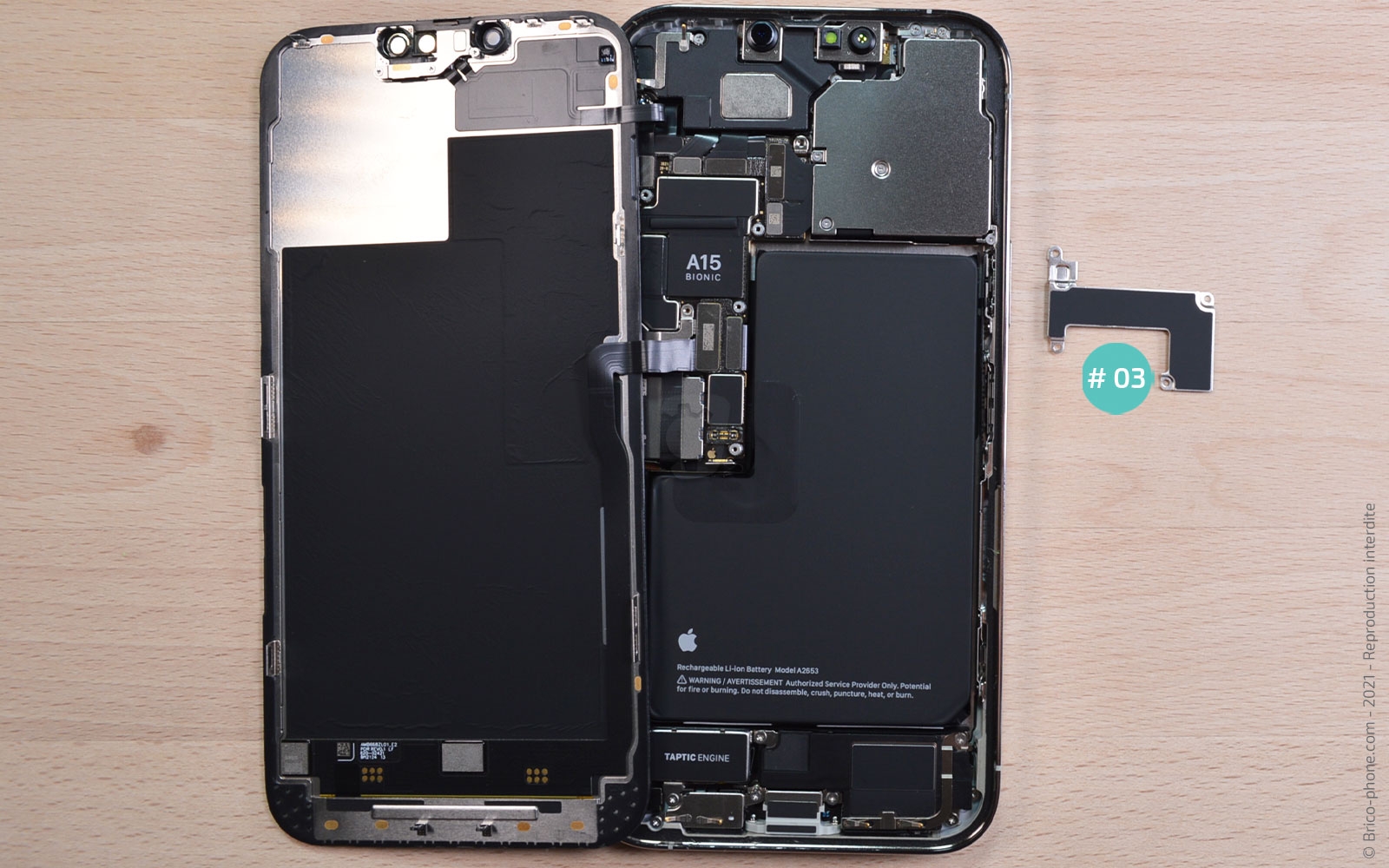

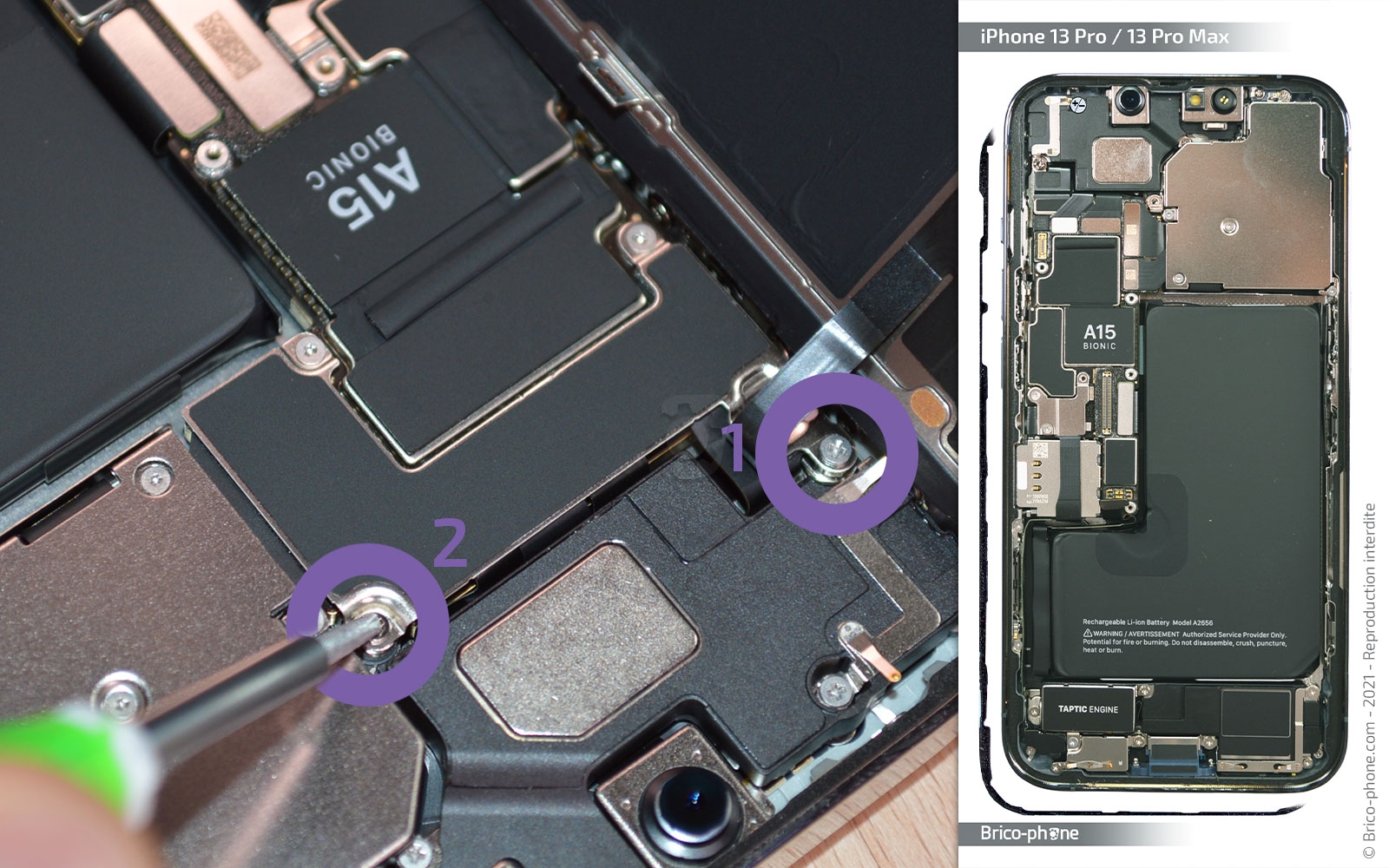

Etape 7 : Ôter la plaquette 03

Commencez par dévisser les 2 vis du bas avec le tournevis triwing, puis celles du haut avec le tournevis cruciforme.

Ensuite, ôtez la plaquette #03 avec la pincette.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel cruciforme 1.5
7,90 €

Tournevis en métal Triwing 0.6
10,90 €

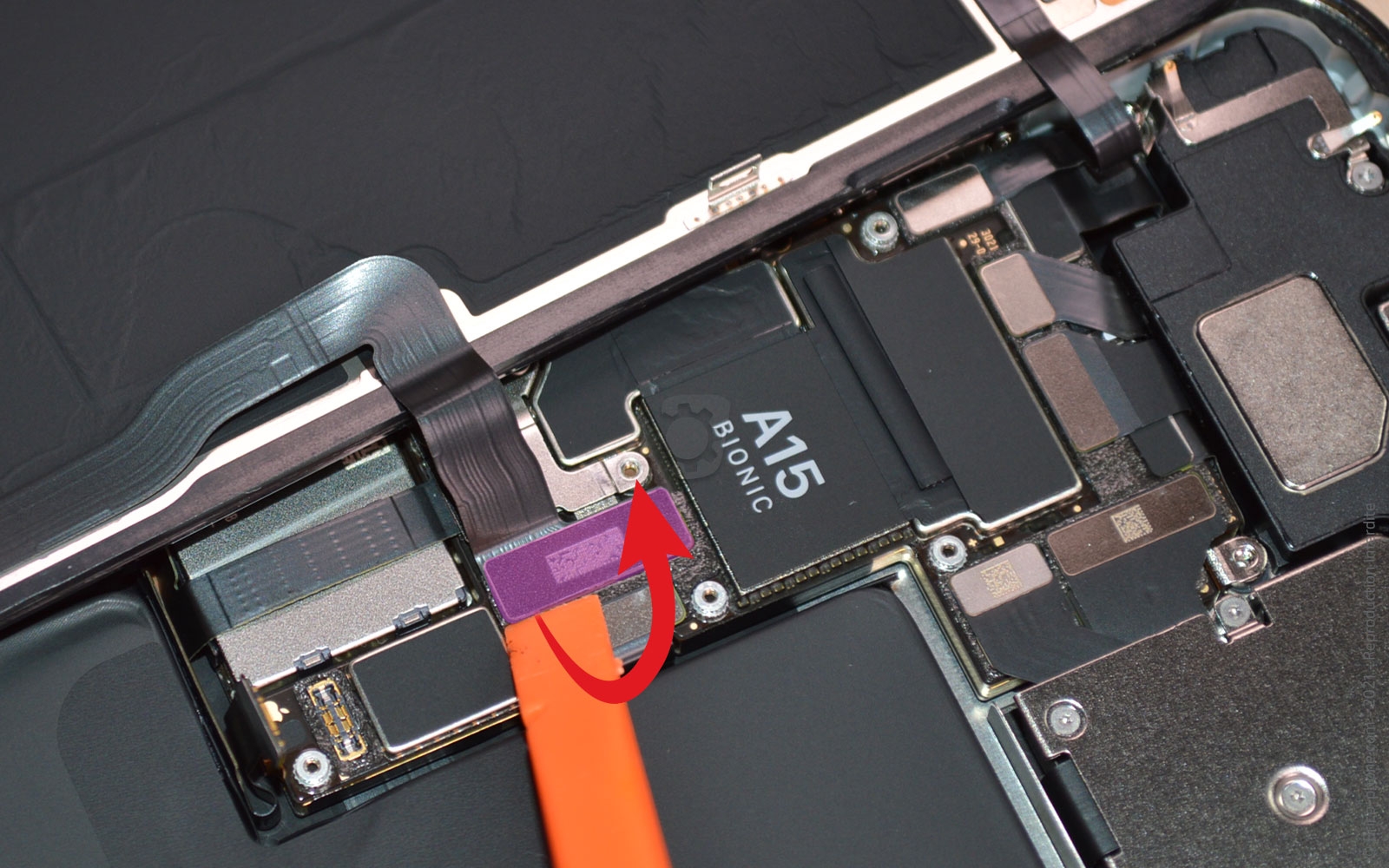

Etape 8 : Séparer l'écran du châssis

Vous pouvez maintenant déconnecter les nappes de l'écran #04 avec le spudger, vous en trouverez une en haut et une en bas.

Outils du kit utilisés

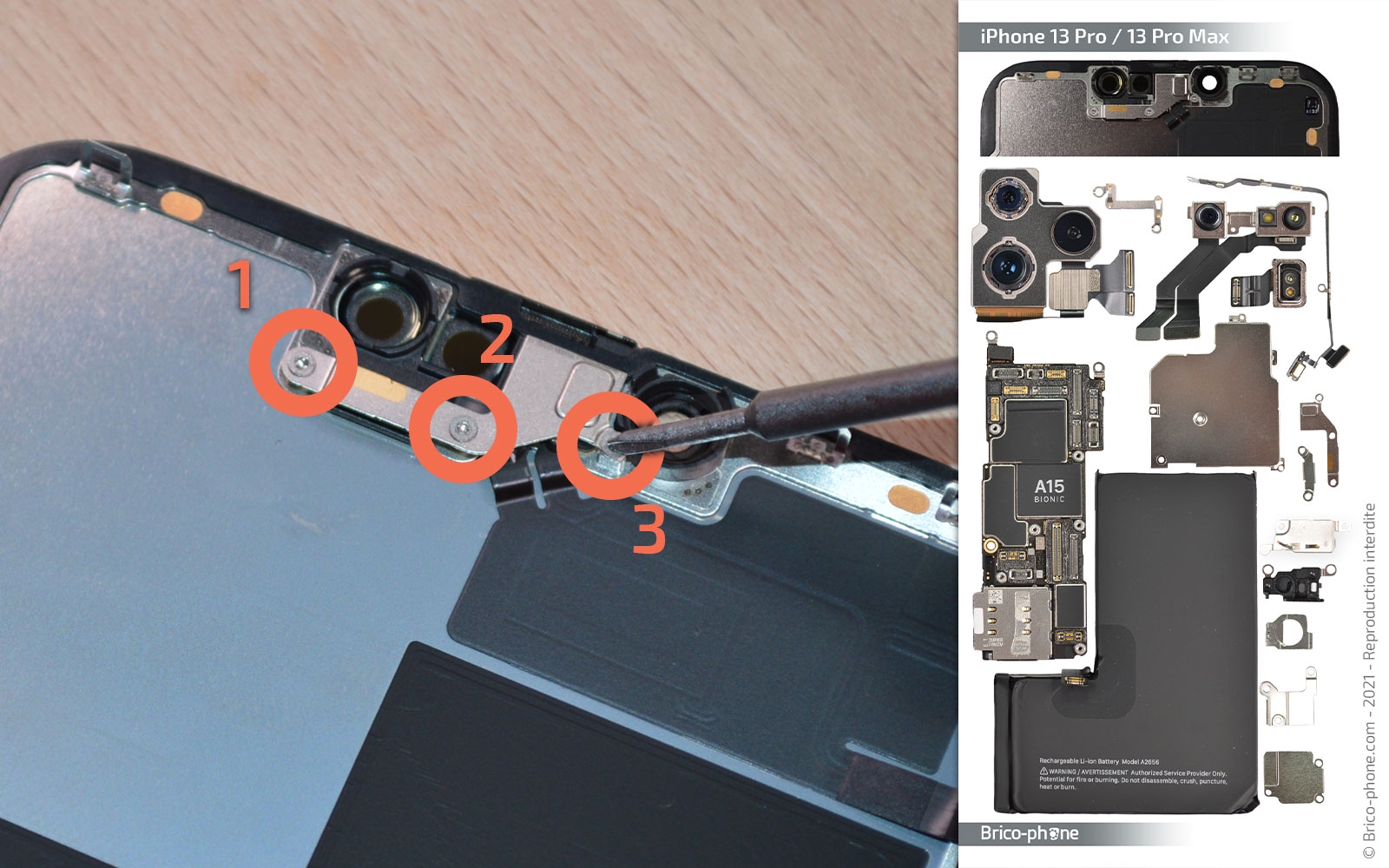

Etape 9 : Retirer la plaquette 05 de l'écran

Prenez le triwing pour dévisser les 3 vis de la plaquette #05, puis enlevez-la avec la pincette.

Outils du kit utilisés

Outils optionnels

Tournevis en métal Triwing 0.6
10,90 €

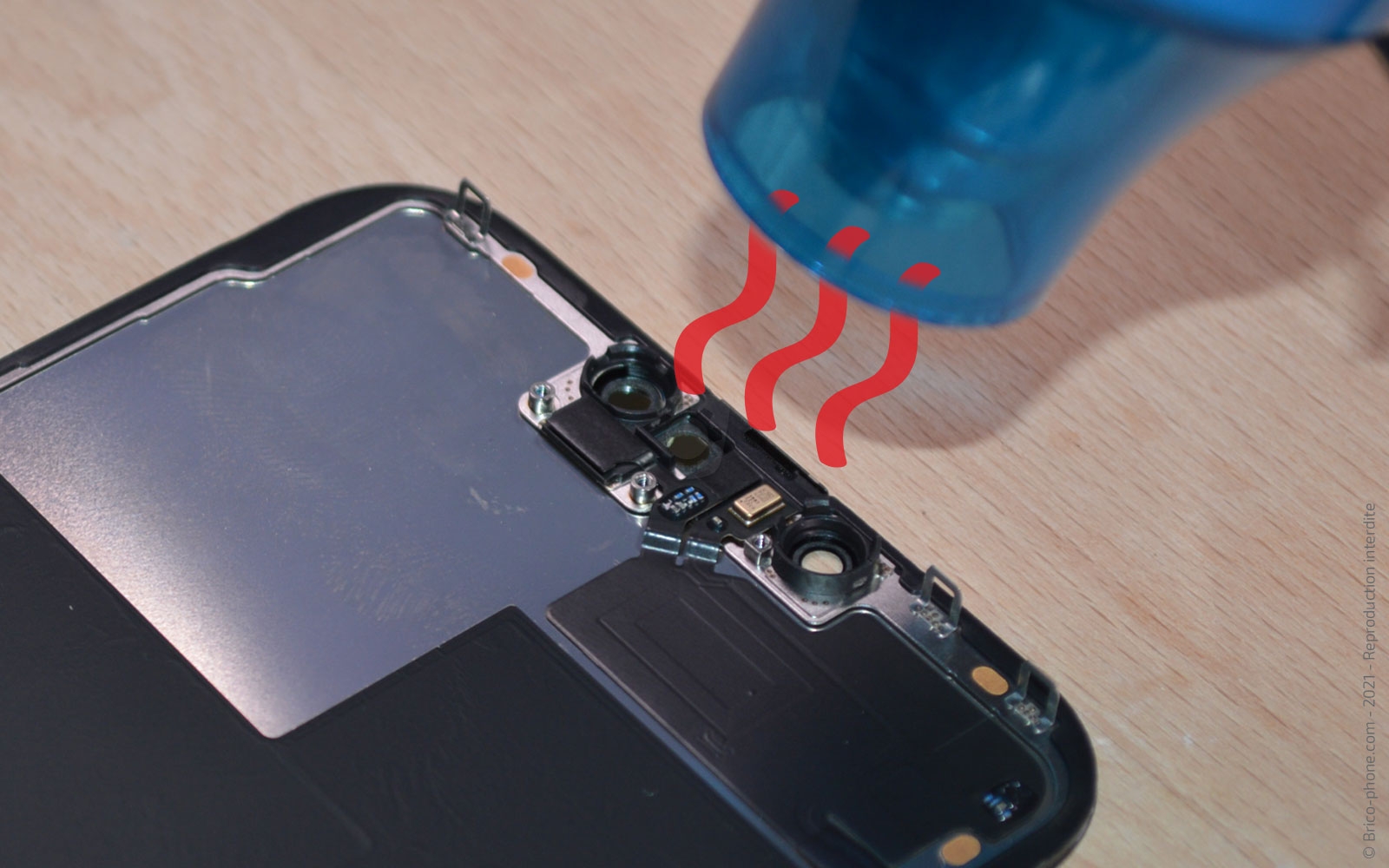

Etape 10 : Chauffer la nappe des capteurs

Chauffez la nappe des capteurs avec votre sèche-cheveux ou le décapeur thermique pendant 10/15 secondes.

Outils optionnels

Décapeur thermique petit modèle
14,90 €

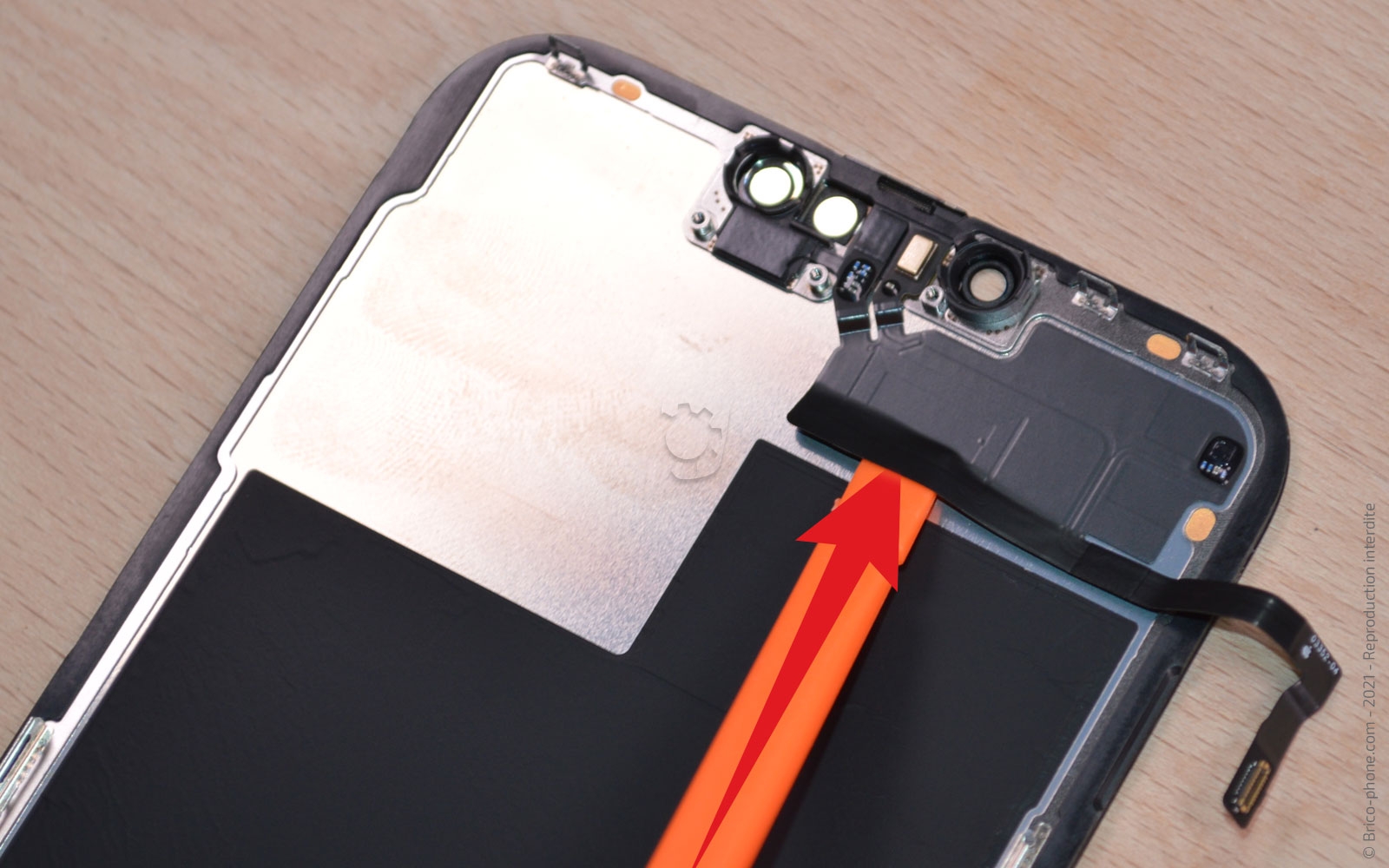

Etape 11 : Décoller la nappe des capteurs

Vous pouvez maintenant décoller la nappe #06 avec le levier en nylon.

Si vous n'arrivez pas à la décoller, n'hésitez pas à rechauffer.

Outils du kit utilisés

Outils optionnels

Nappe capteur proximité et luminosité reconditionnée pour iPhone 13 Pro Max
13,90 €

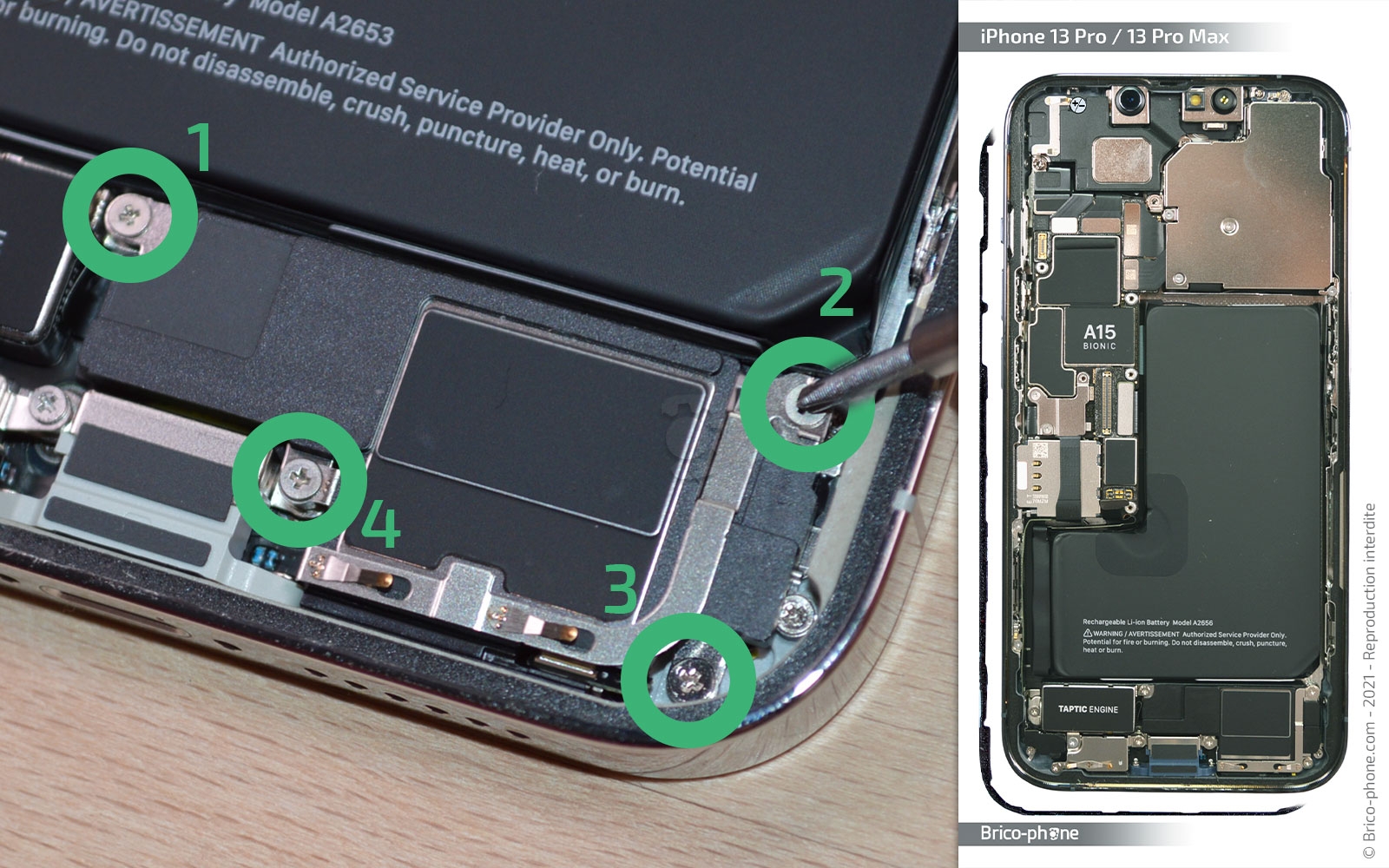

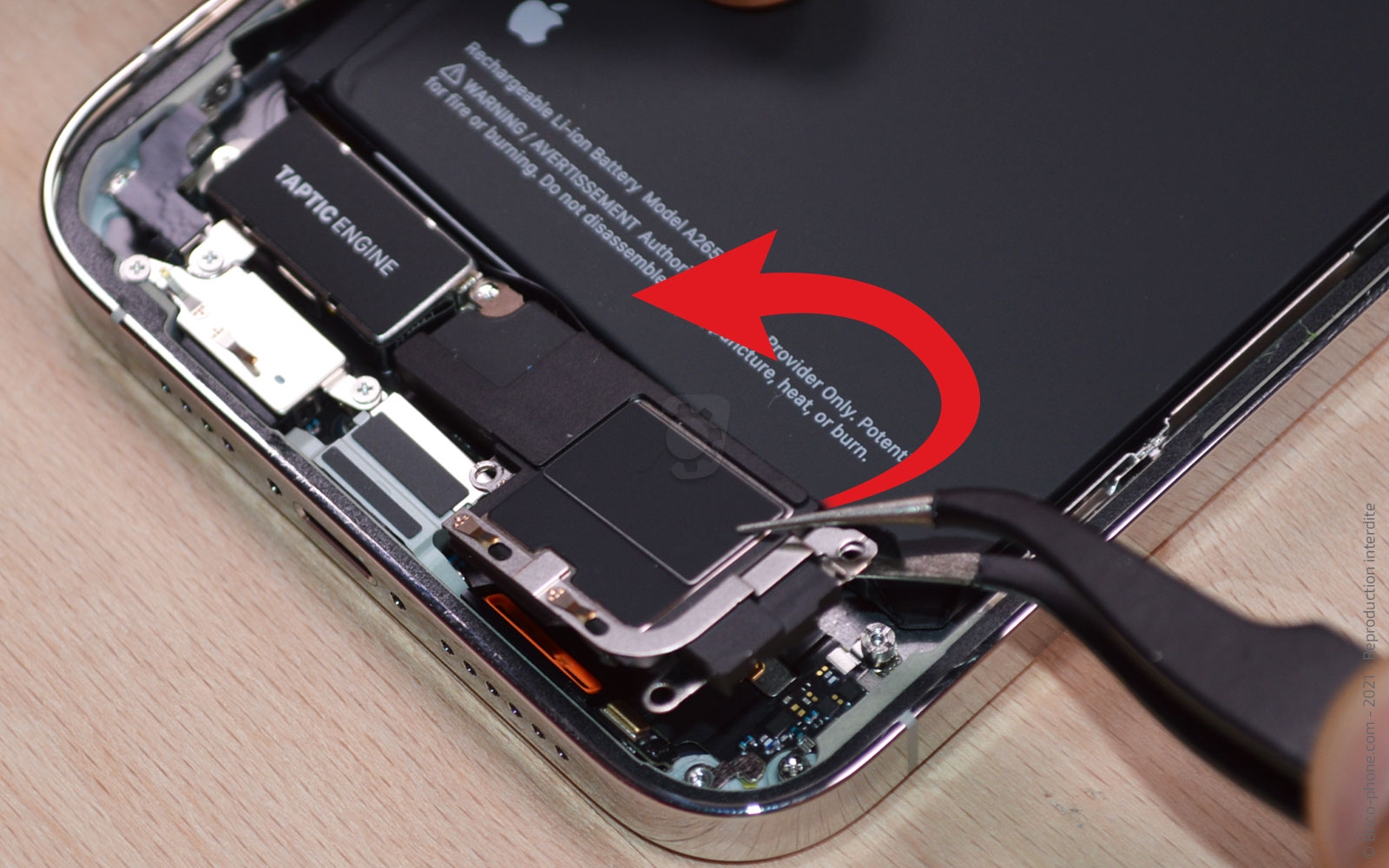

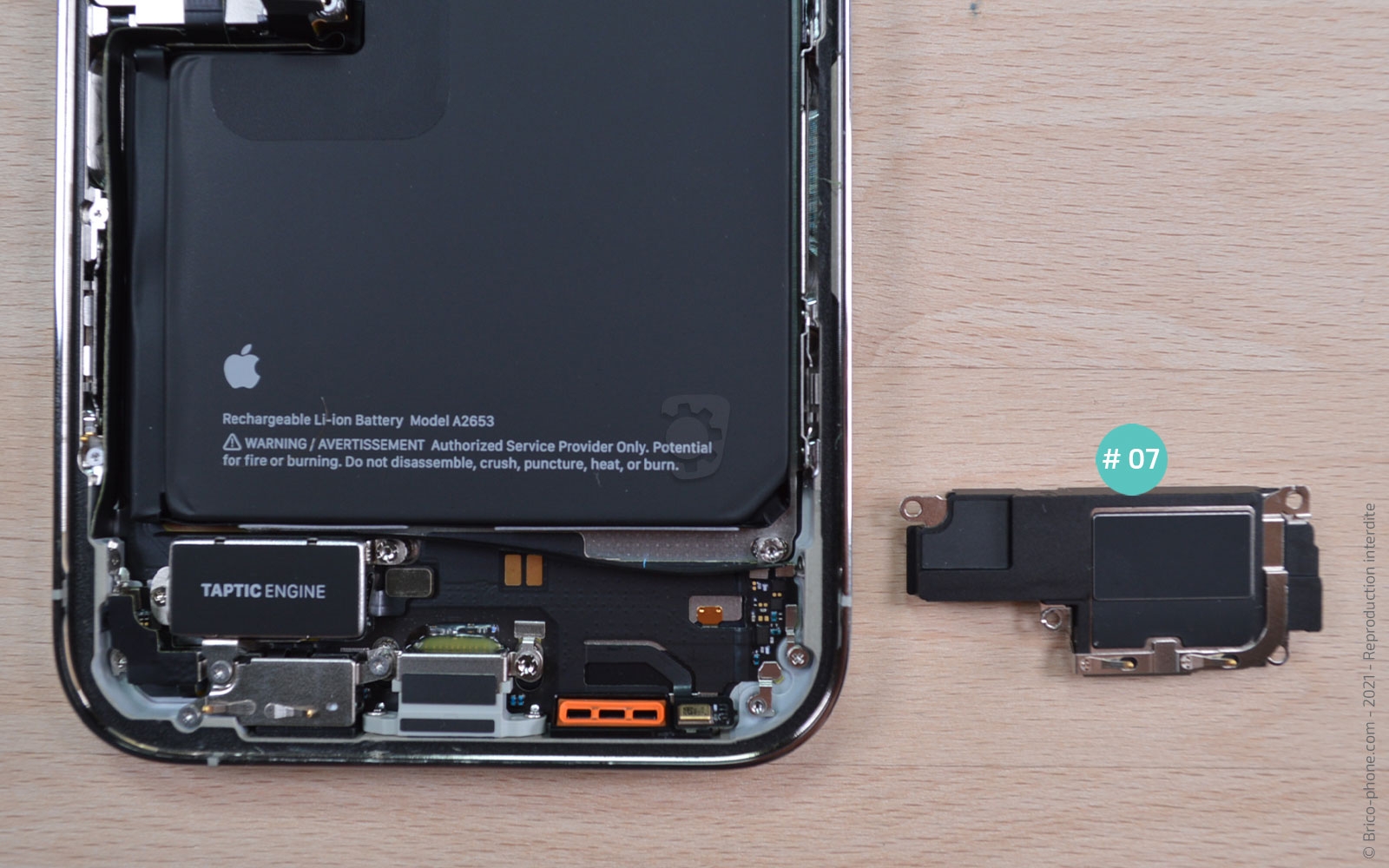

Etape 12 : Retirer le HP externe 07

Commencez par dévisser les 4 vis cruciforme avec le tournevis, puis ôtez le HP externe #07 avec la pincette.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel cruciforme 1.5
7,90 €

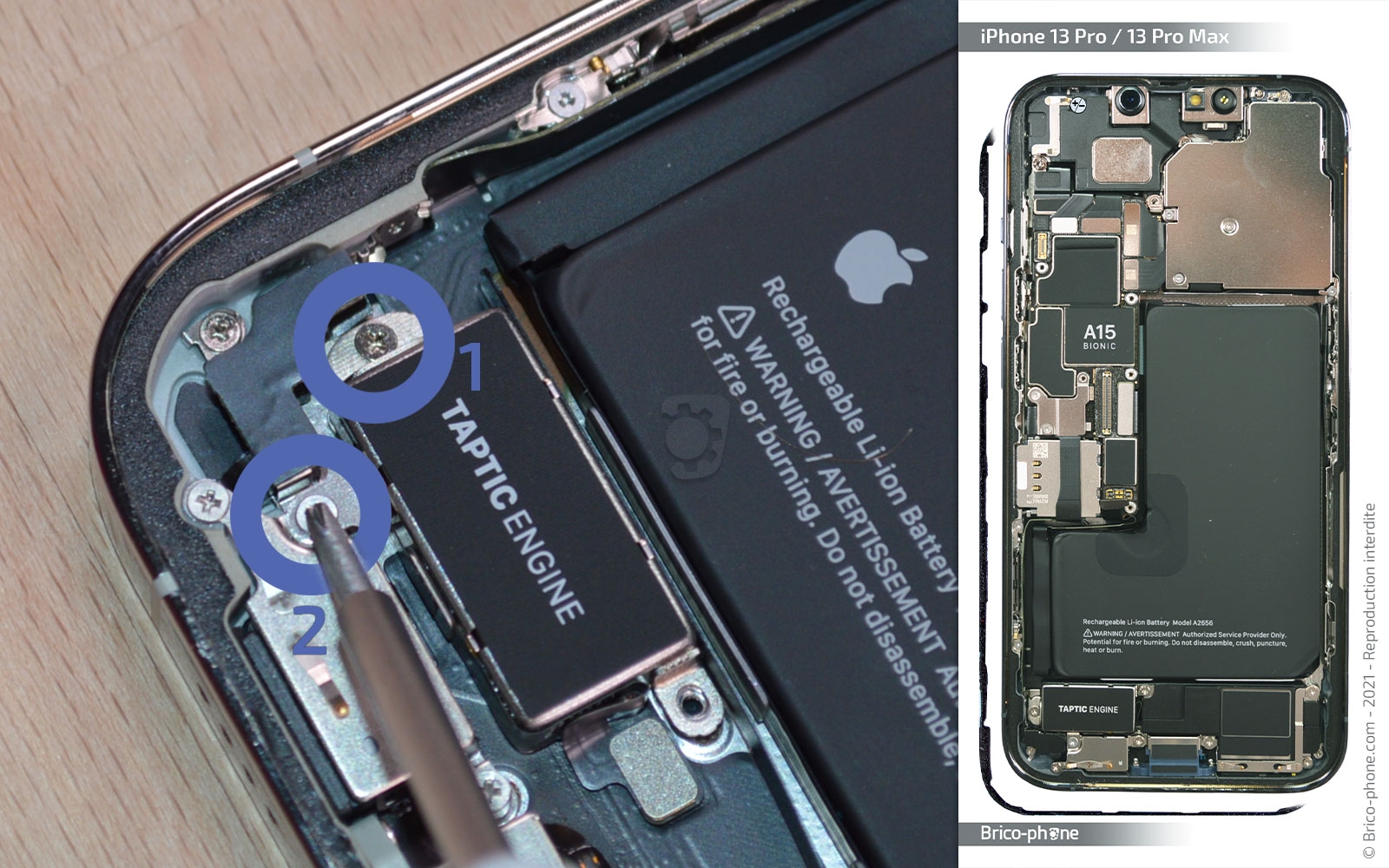

Etape 13 : Dévisser les vis du TapTic Engine

Avant de retirer le vibreur, dévissez les 2 vis cruciforme et la vis plate.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel cruciforme 1.5
7,90 €

Tournevis Professionnel Plat 2.0
7,74 €

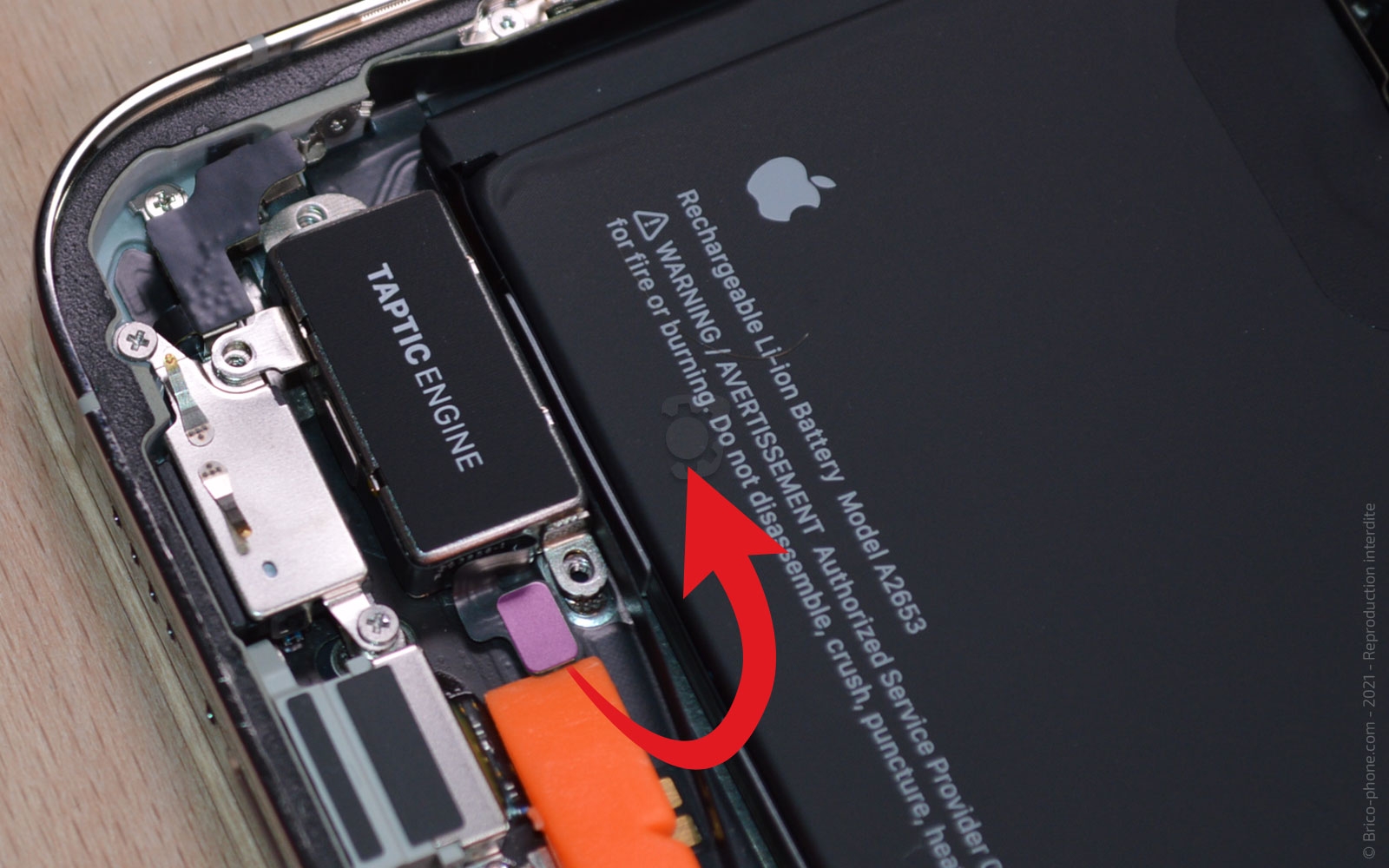

Etape 14 : Extraire le vibreur

Déconnectez la nappe avec le spudger, puis enlevez le vibreur #08 et la protection #27 avec la pincette.

Outils du kit utilisés

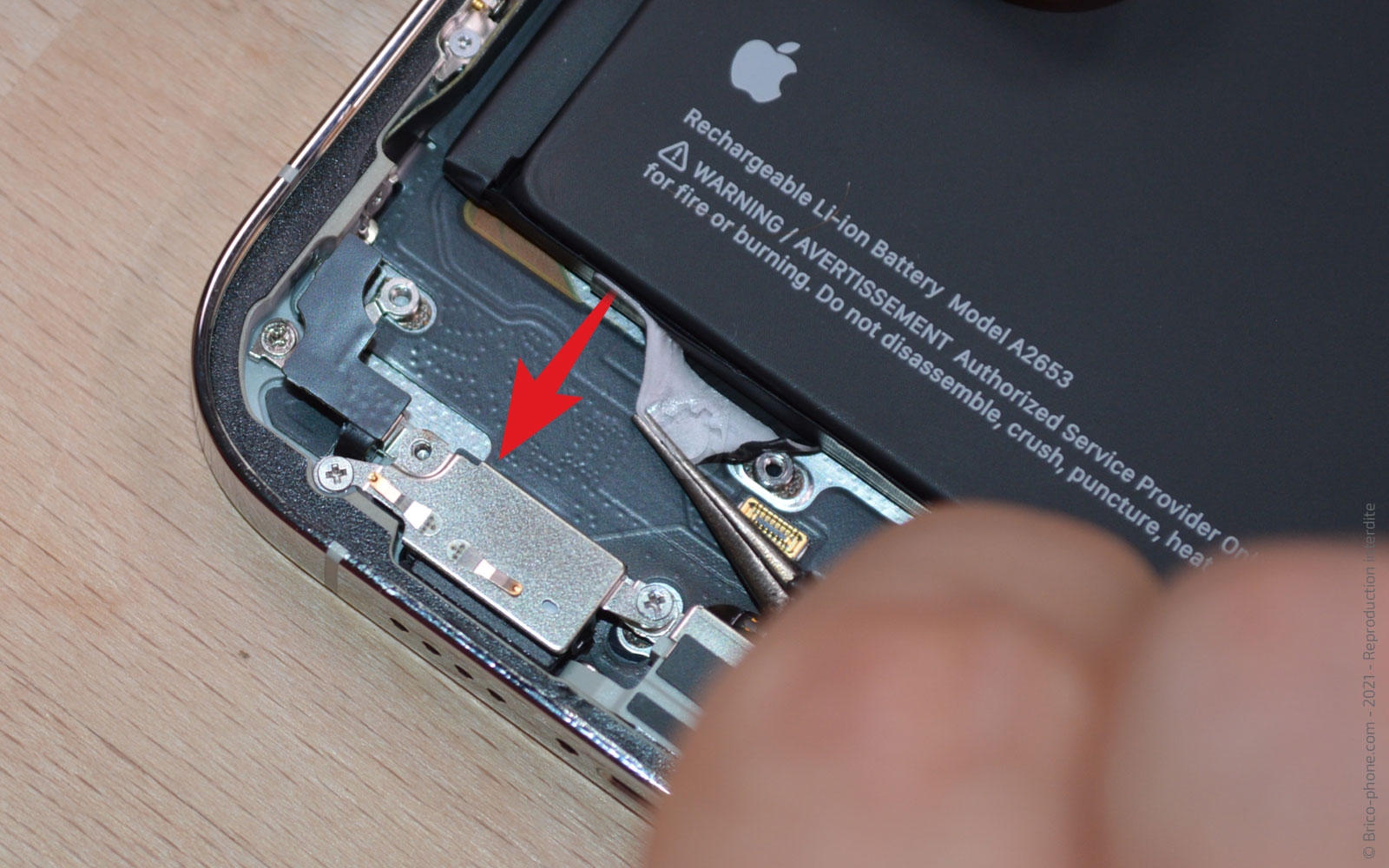

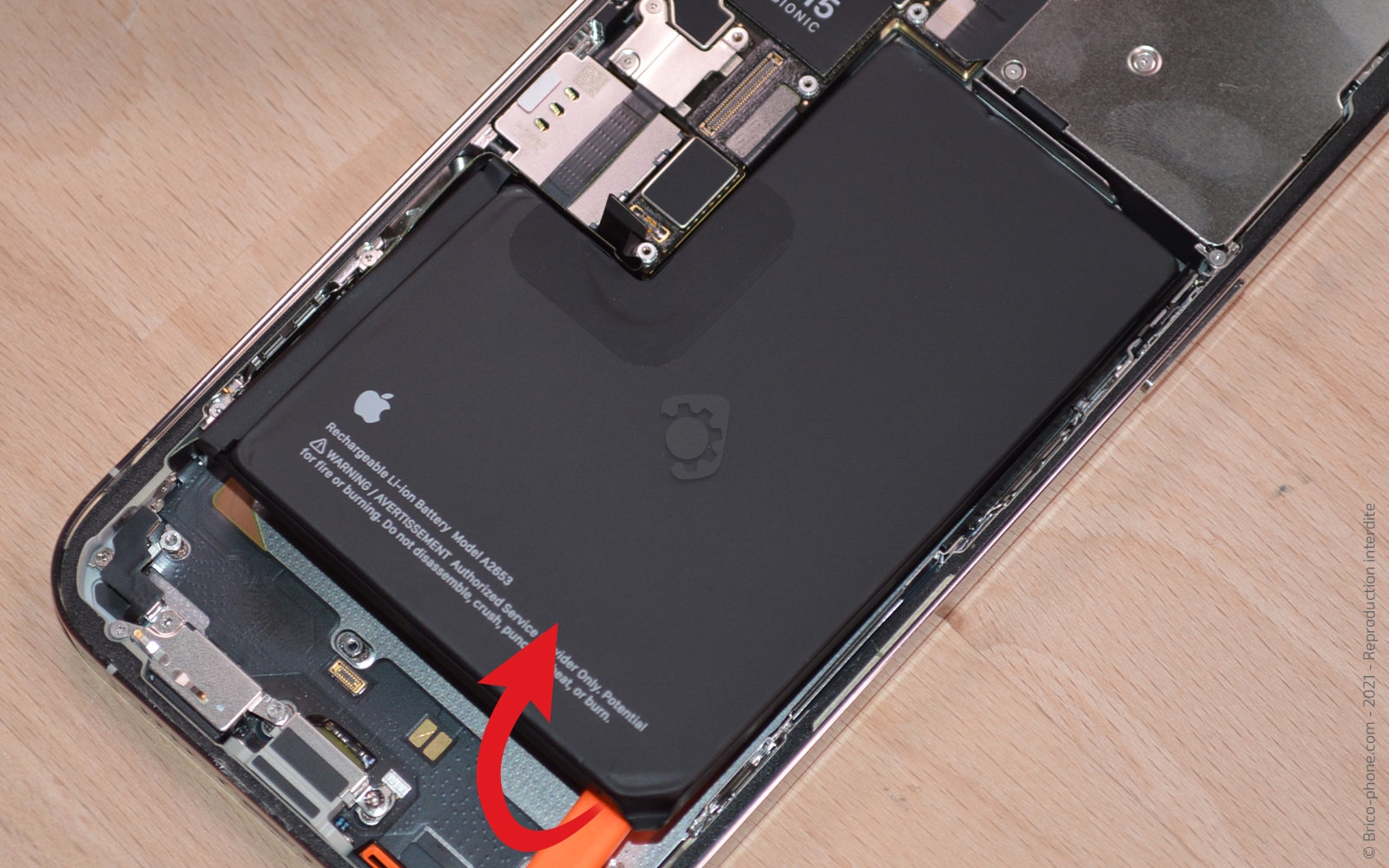

Etape 15 : Retirer les languettes de la batterie

Pour le retrait de la batterie, utilisez la pincette pour décoller les languettes.

Attrapez la partie noire des languettes, puis tout en tirant dessus, enroulez-la autour de la pincette.
Faites de même pour les autres languettes et soulevez la batterie avec le spudger.

Outils du kit utilisés

Etape 16 : Sortir la batterie

Une fois la batterie #09 soulevée, il ne vous reste plus qu'à l'extraire du châssis.

Outils du kit utilisés

Outils optionnels

Batterie Premium pour iPhone 13 Pro Max
34,90 €

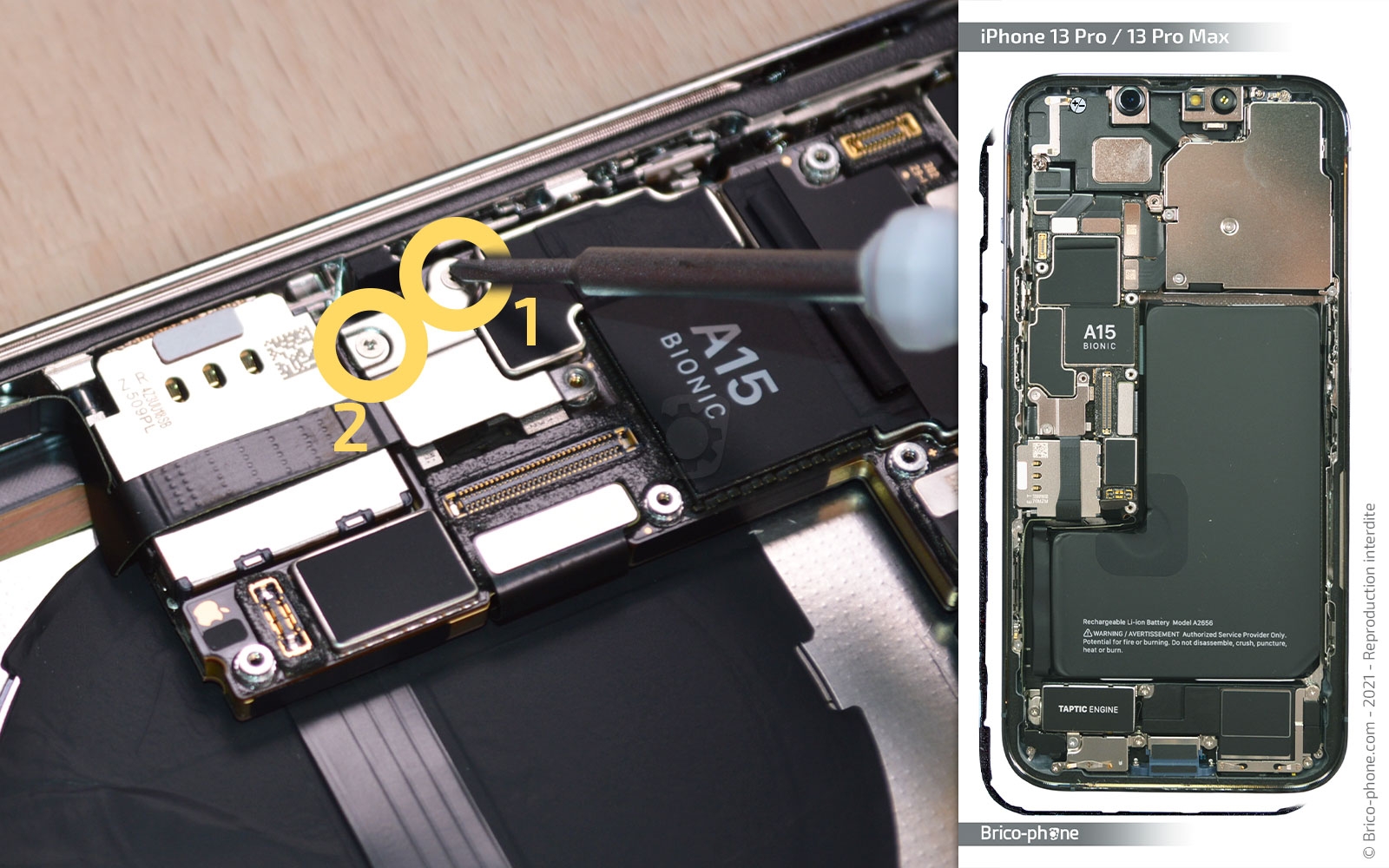

Etape 17 : Retirer la plaquette 10

Enlever les 2 vis triwing, puis ôtez la plaquette #10 avec la pincette.

Outils du kit utilisés

Outils optionnels

Tournevis en métal Triwing 0.6
10,90 €

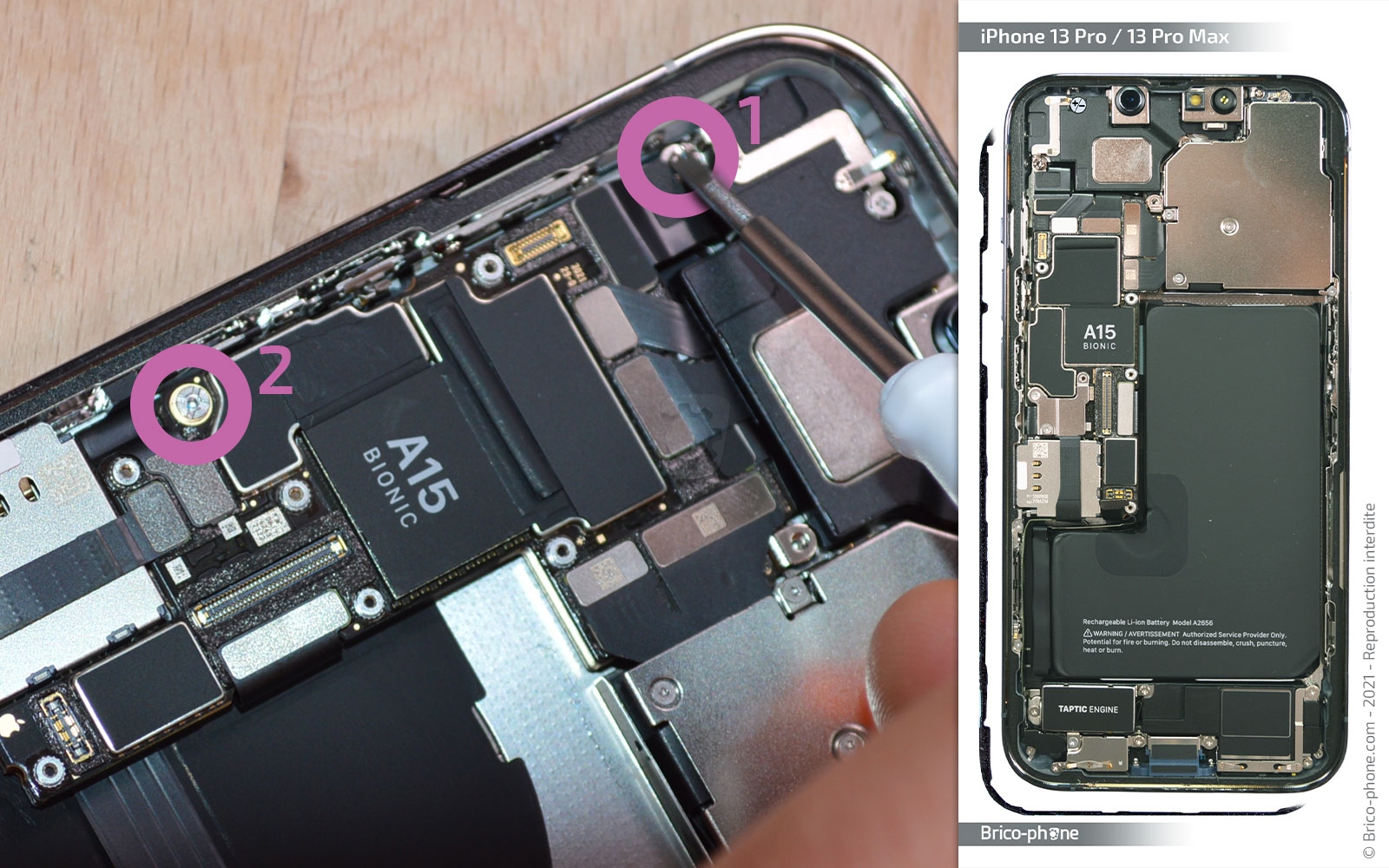

Etape 18 : Dévisser les vis de la carte-mère

Avant de pouvoir retirer la carte-mère, il faut dévisser les 2 vis plates.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel Plat 2.0
7,74 €

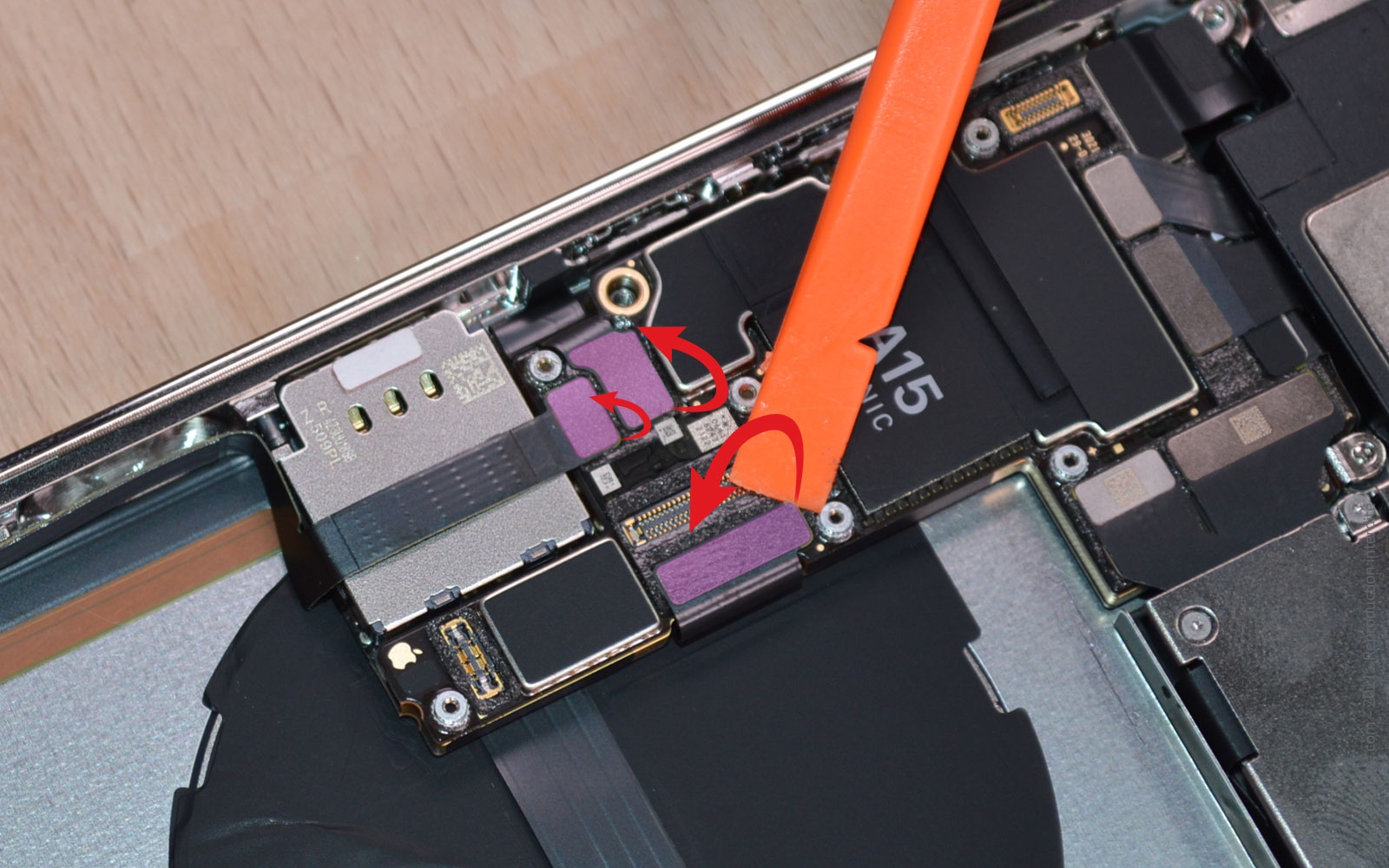

Etape 19 : Déconnecter les nappes de la carte-mère

Afin de pouvoir sortir la carte-mère du châssis, il faut déconnecter toutes les nappes qui sont connectées dessus.

Avec le levier en nylon, débranchez les nappes du connecteur de charge, de la nappe power/volume/vibreur/induction, des nappes réseaux, des caméras, ...

Outils du kit utilisés

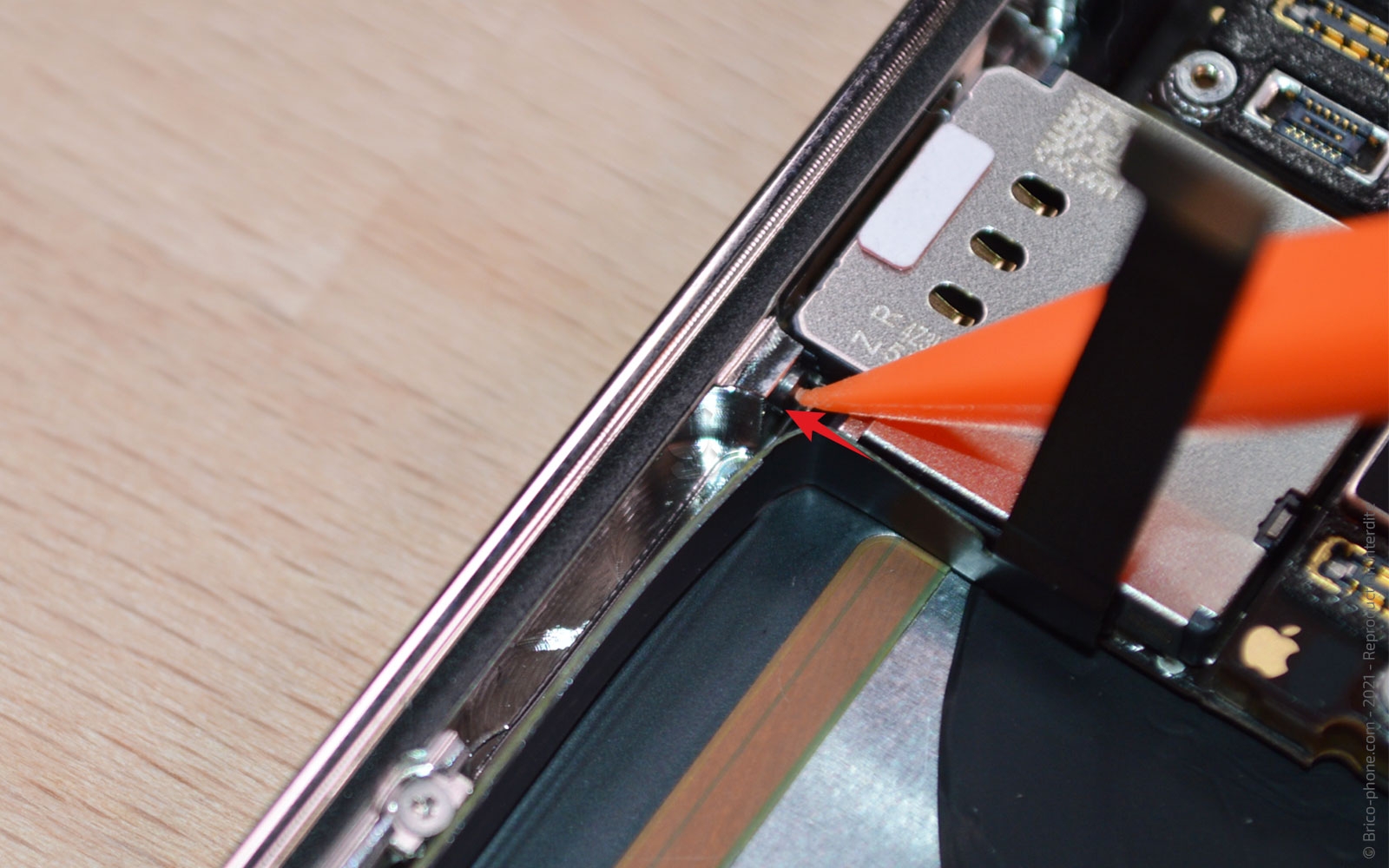

Etape 20 : Extraire la carte-mère

Maintenant que la carte-mère #11 est libérée, vous pouvez l'extraire du téléphone, si celle-ci bloque, poussez le poinceau qui permet d'éjecter la carte sim.

Outils du kit utilisés

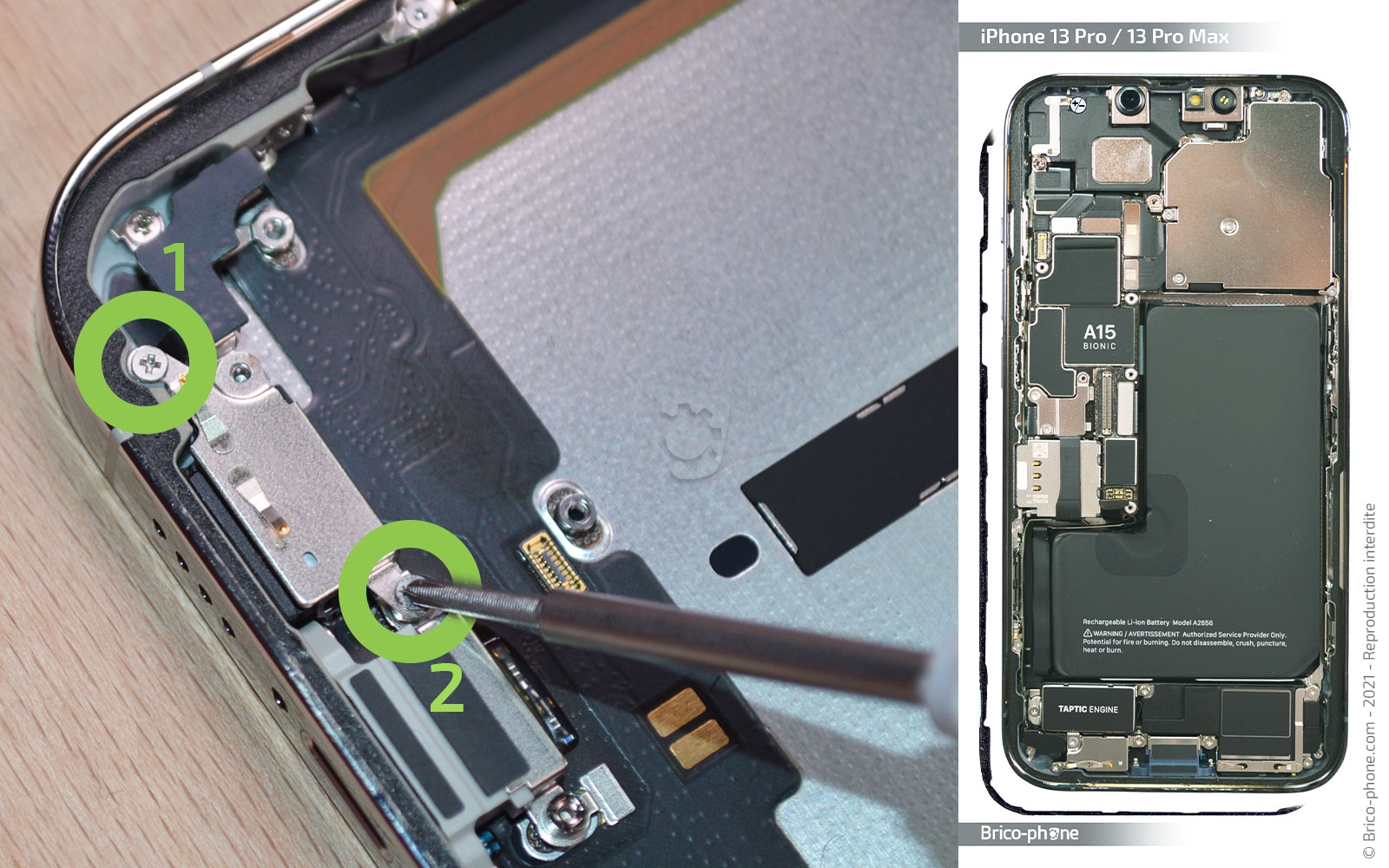

Etape 21 : Retirer le cache micro

Dévissez les 2 vis cruciformes, puis chauffez légèrement la plaquette #12 du micro afin de la retirer avec la pincette.

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
14,90 €

Tournevis Professionnel cruciforme 1.5
7,90 €

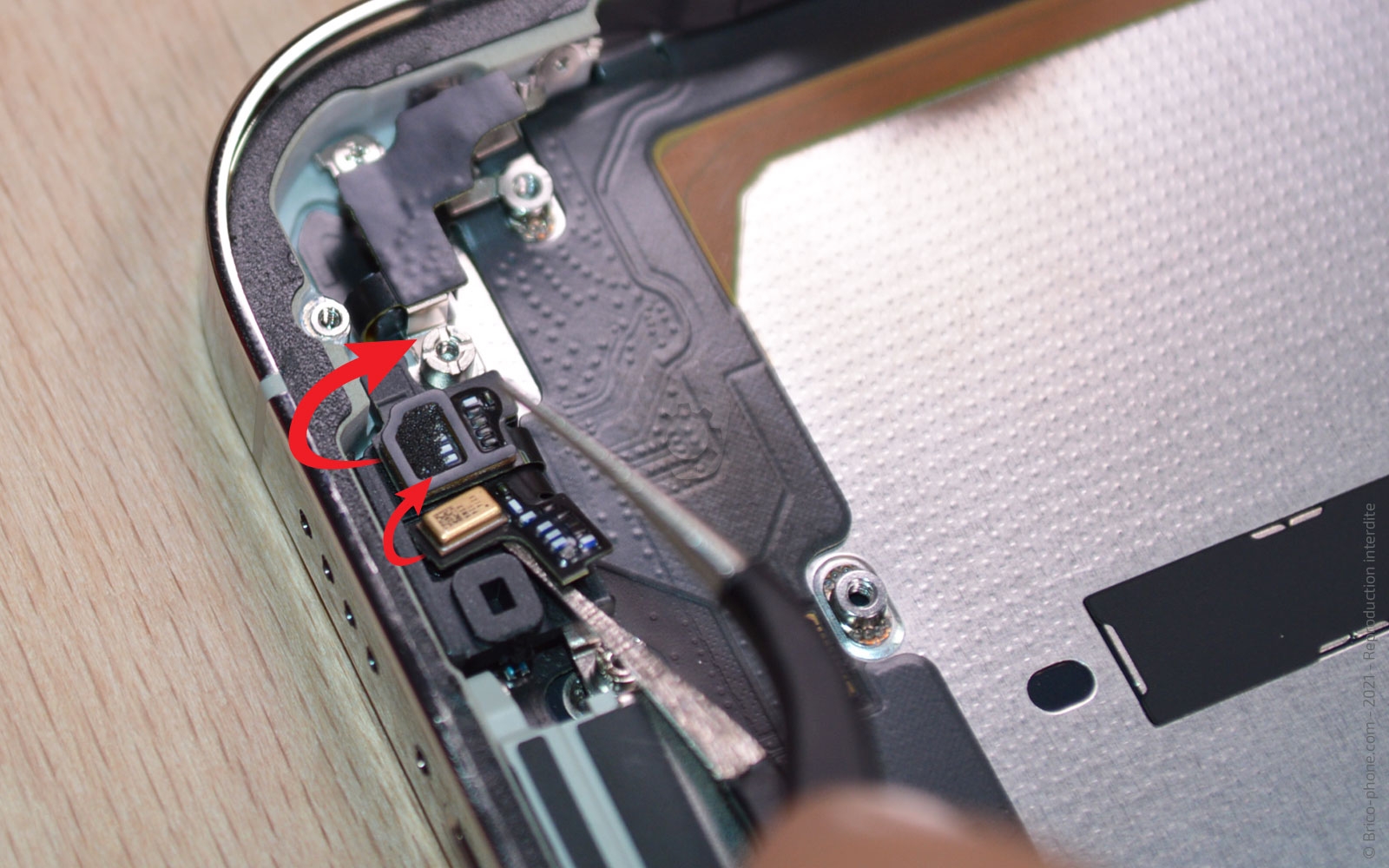

Etape 22 : Décoller le micro et le capteur gyroscope

Avec la pincette, décollez le micro et le capteur gyroscope de son support.

Outils du kit utilisés

Etape 23 : Dévisser les vis plate

Dévissez les 4 vis plates du connecteur de charge.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel Plat 2.0
7,74 €

Etape 24 : Retirer le support micro

Vous pouvez maintenant enlever le support micro #13 du châssis avec la pincette.

Outils du kit utilisés

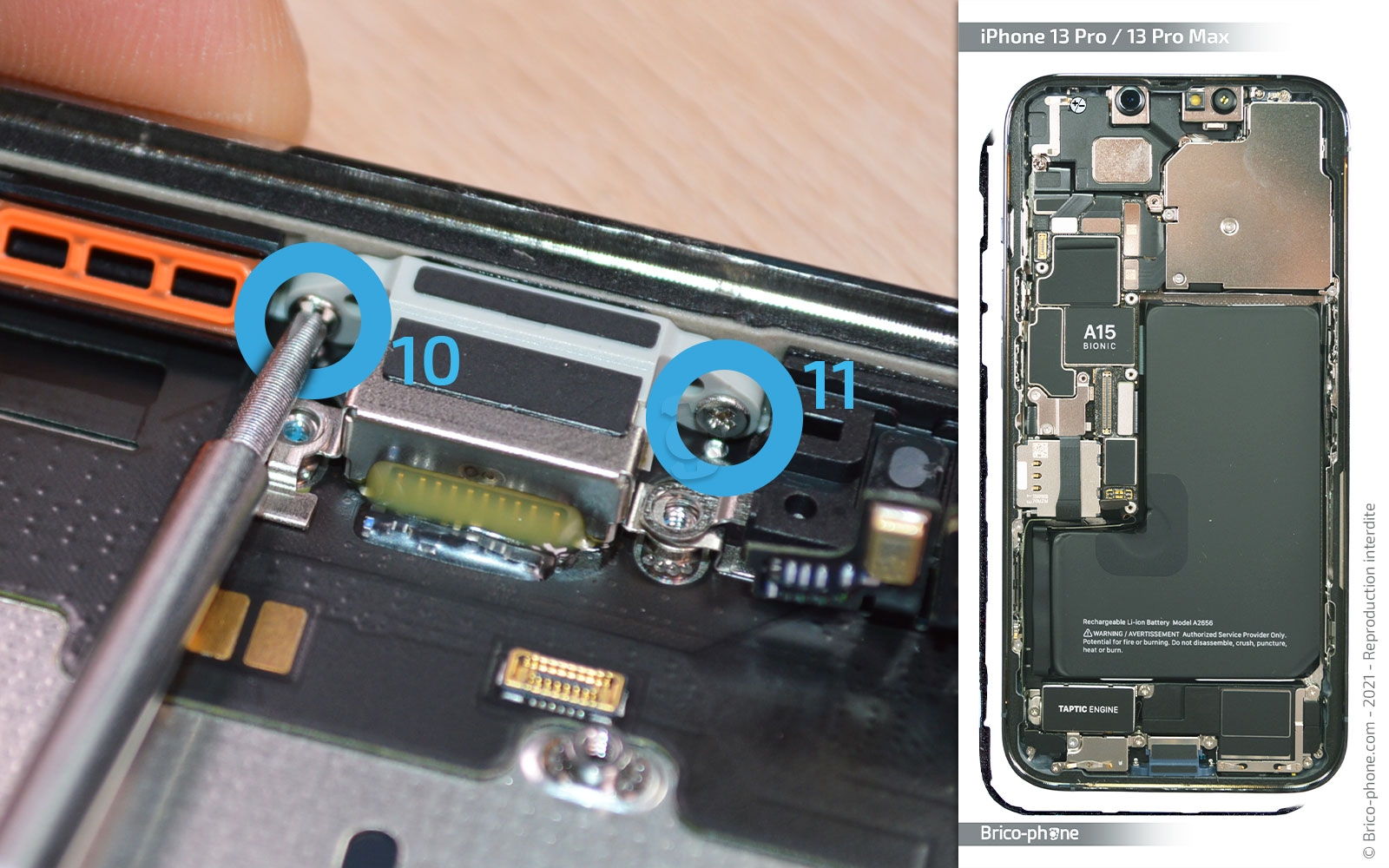

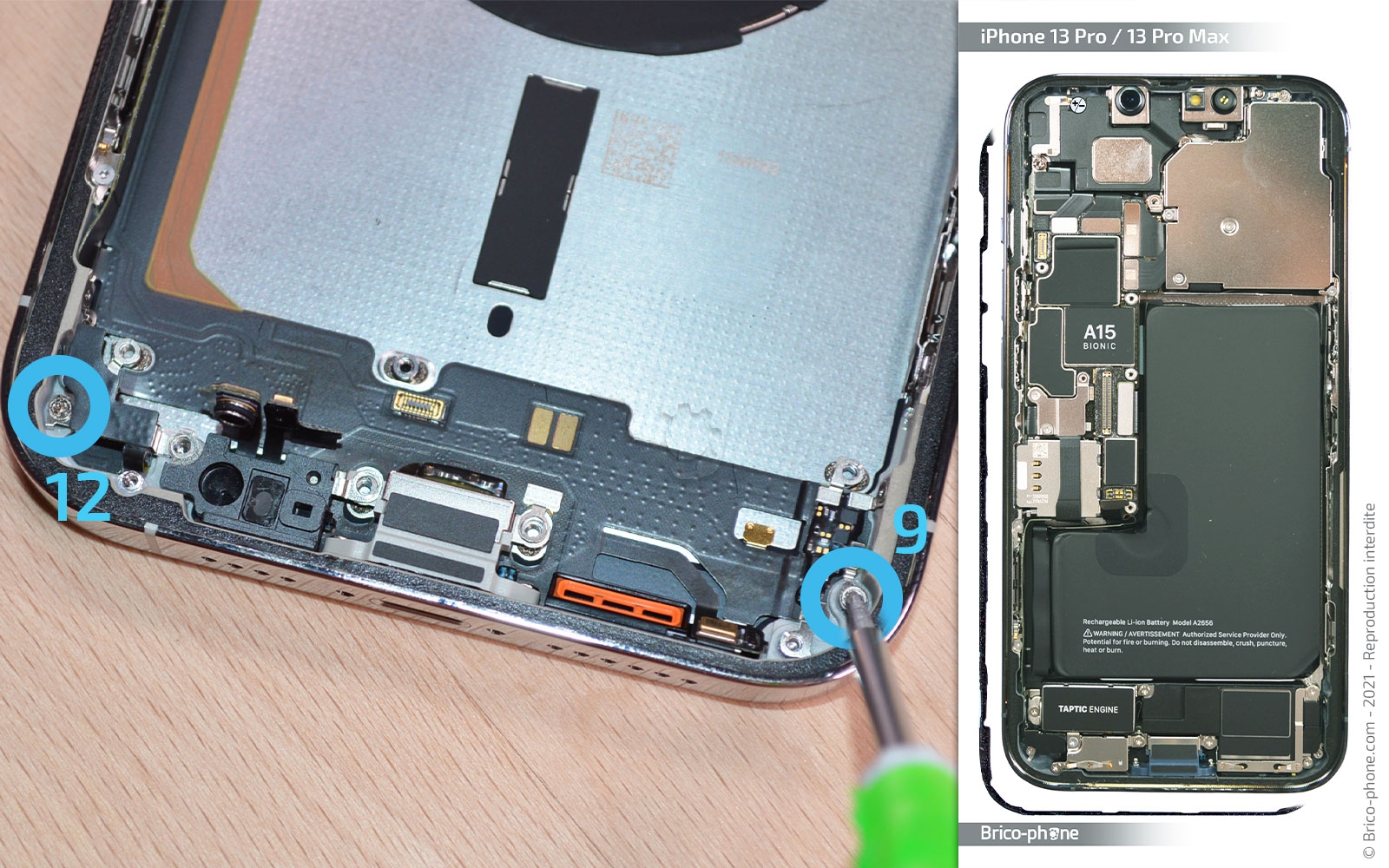

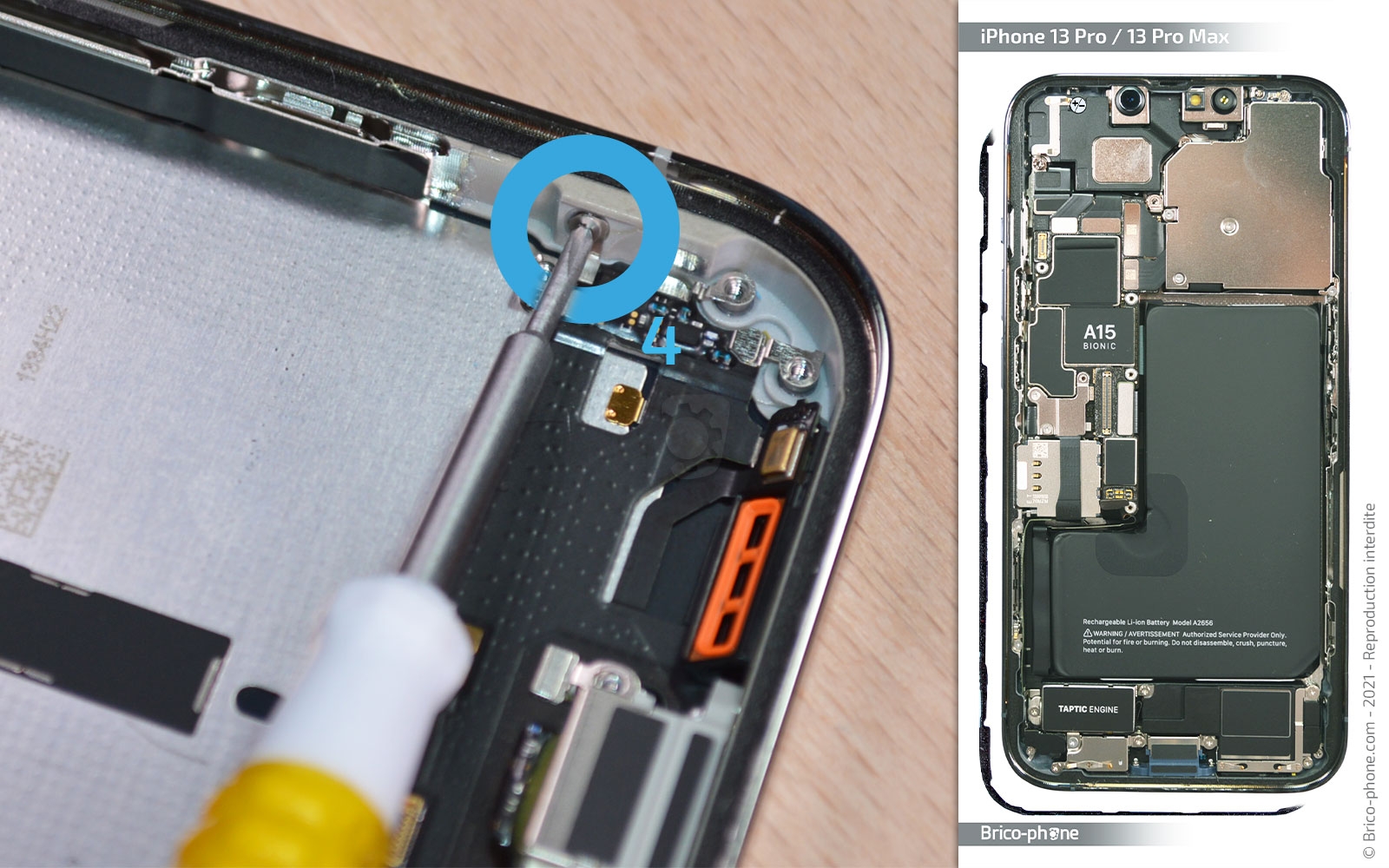

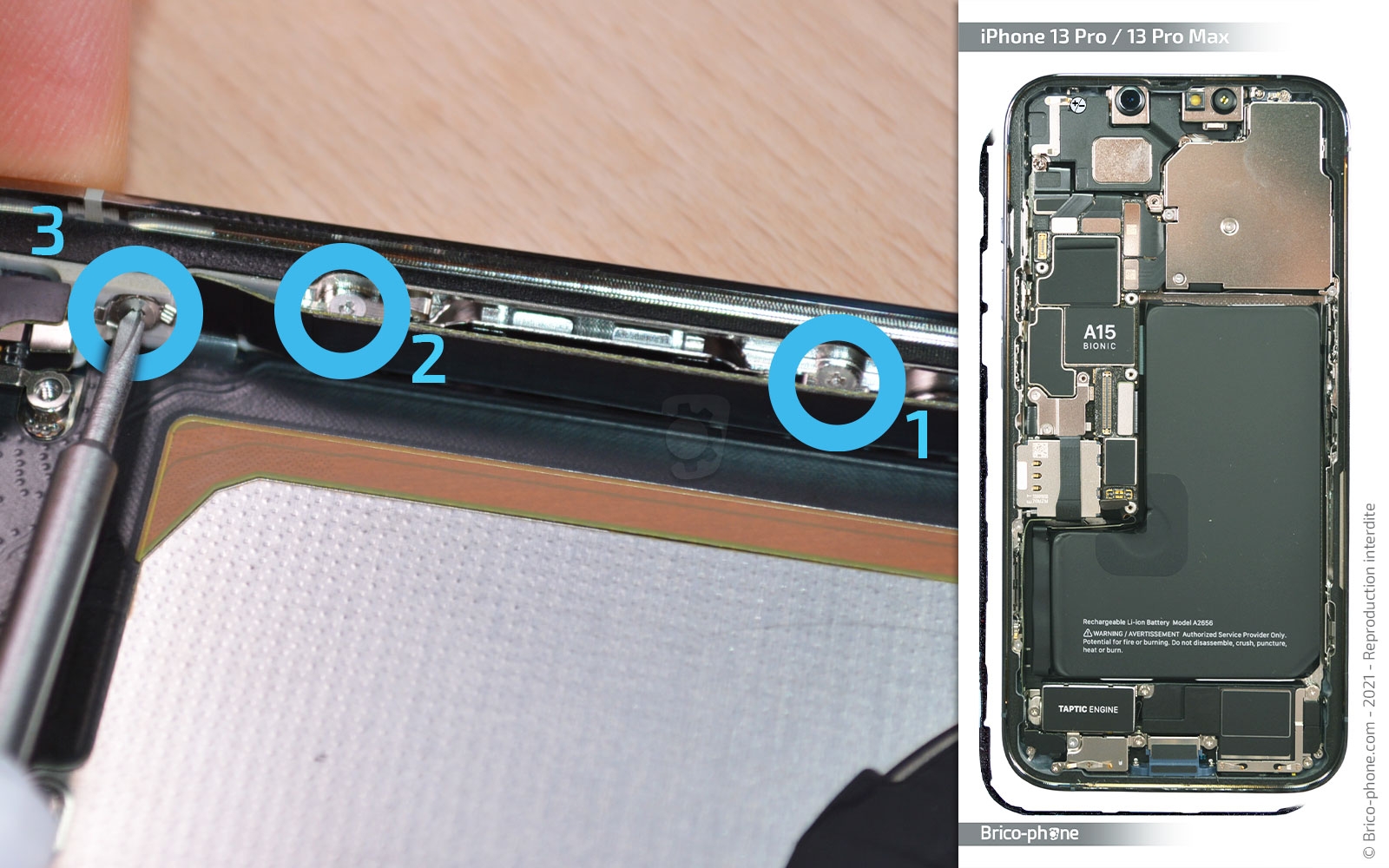

Etape 25 : Dévisser les vis du dock

Afin de pouvoir extraire le connecteur de charge, il faut dévisser les vis, vous aurez 4 vis cruciformes et 4 vis triwing.

Outils du kit utilisés

Outils optionnels

Tournevis en métal Triwing 0.6
10,90 €

Tournevis Professionnel cruciforme 1.5
7,90 €

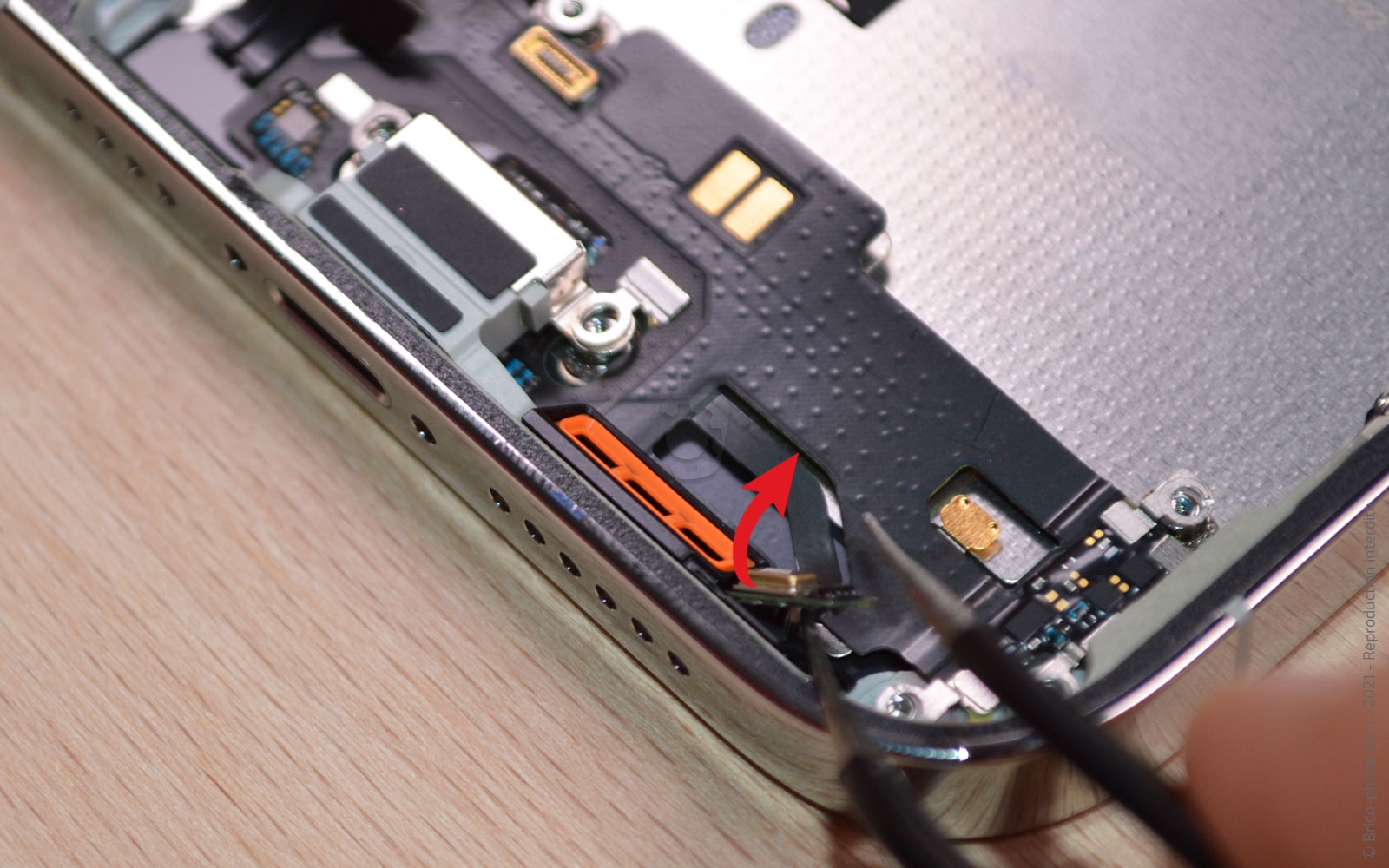

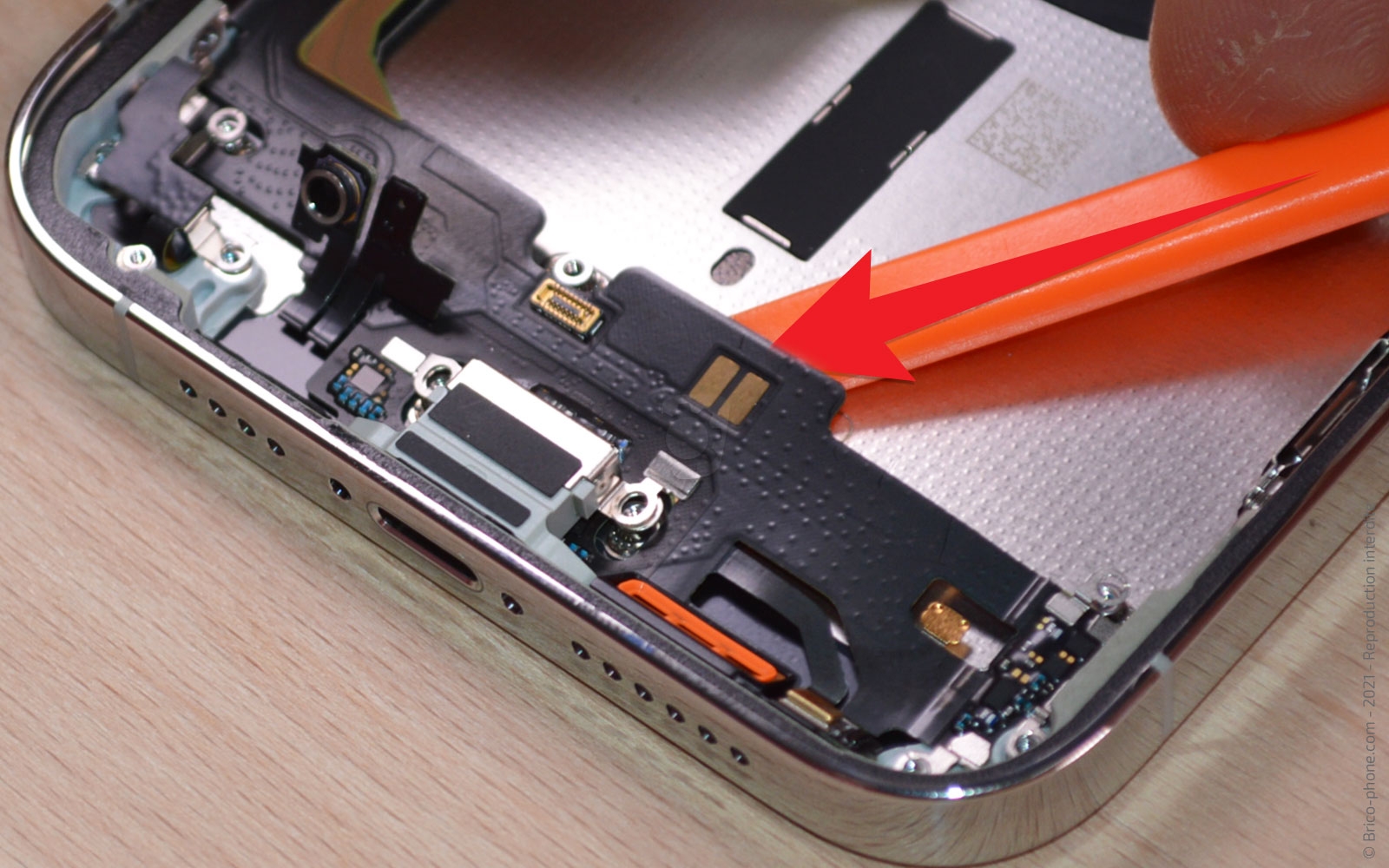

Etape 26 : Sortir le dock du châssis

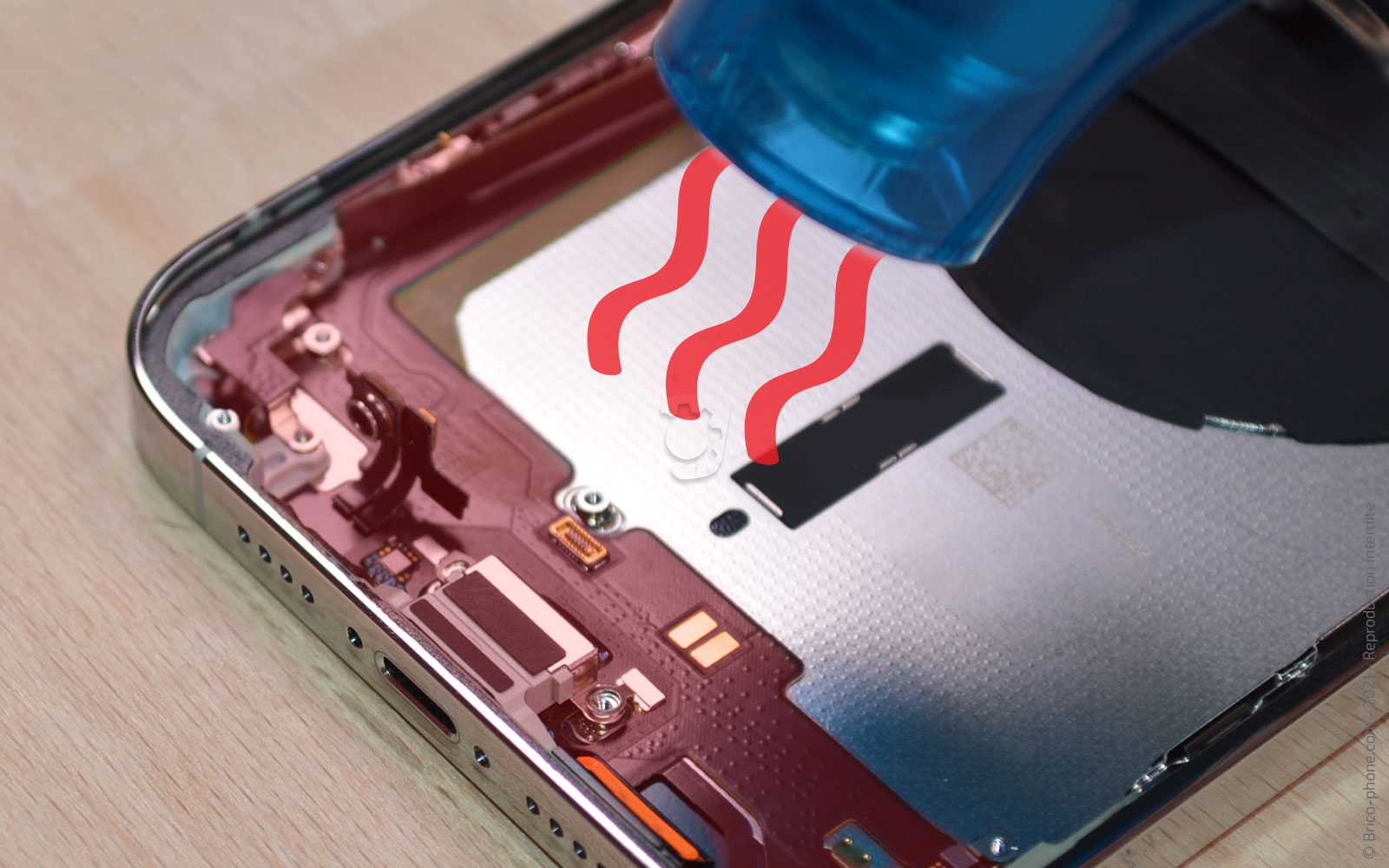

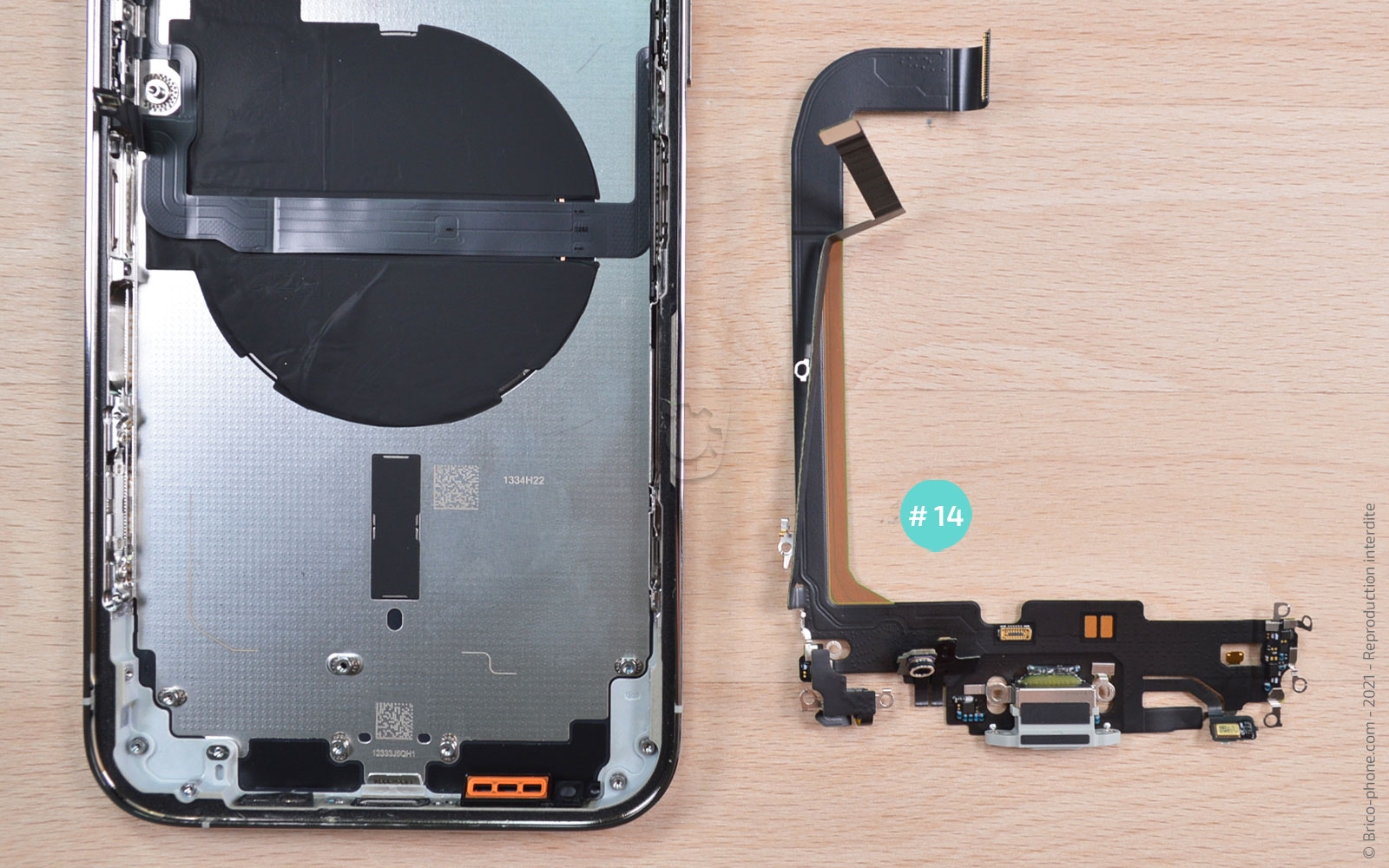

Chauffez un peu le connecteur de charge #14 car celui-ci est maintenu par des stickers, puis décollez-le à l'aide du levier et décollez le micro avec la pincette.

Vous pouvez maintenant le retirer du châssis.

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
14,90 €

Etape 27 : Ôter la plaquette des caméras arrière

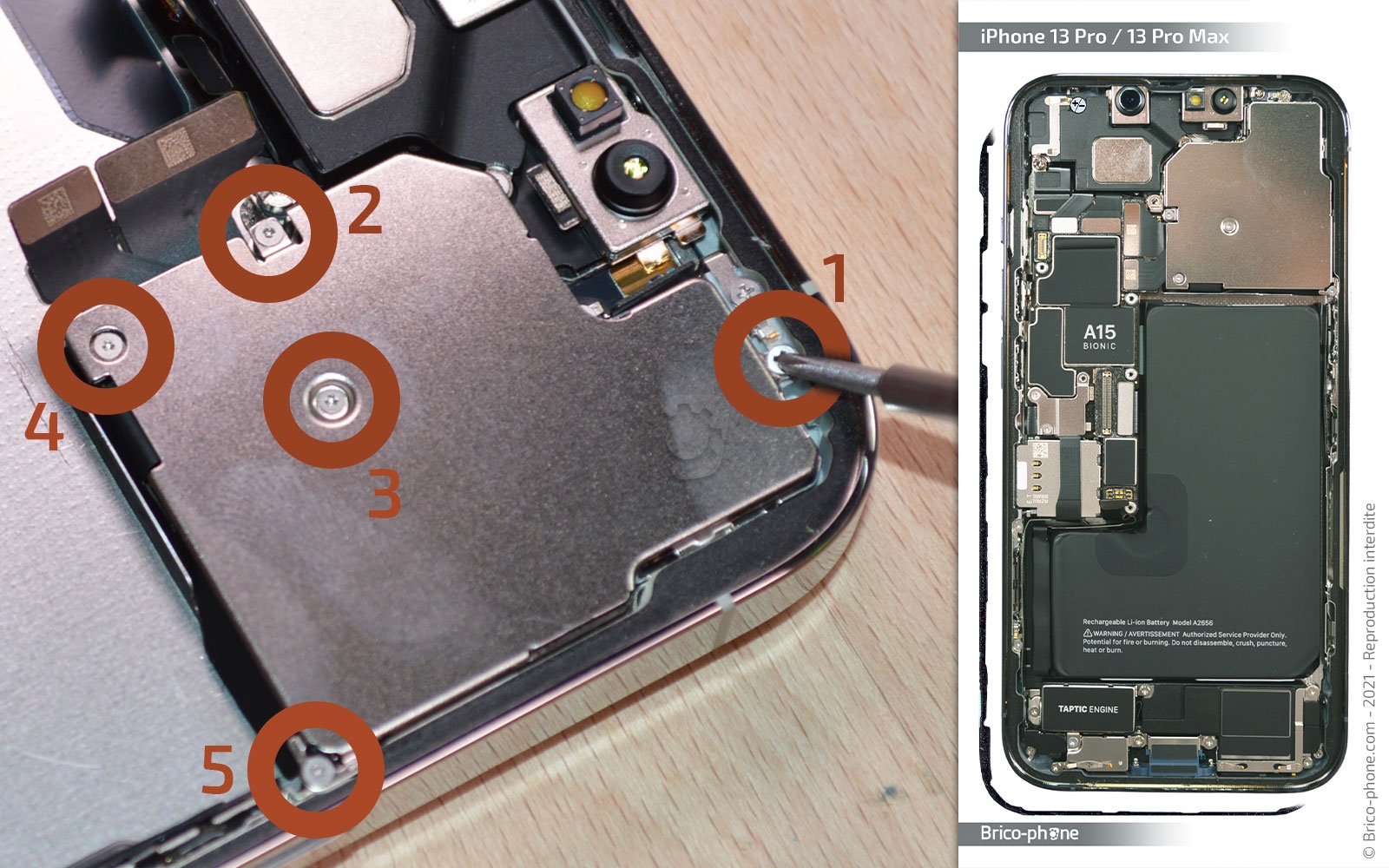

Commencez par dévisser la vis cruciforme qui se trouve en haut de la plaquette #15, puis les 4 vis triwing restantes.

Il ne vous reste plus qu'à la retirer avec la pincette.

Outils du kit utilisés

Outils optionnels

Tournevis en métal Triwing 0.6
10,90 €

Tournevis Professionnel cruciforme 1.5
7,90 €

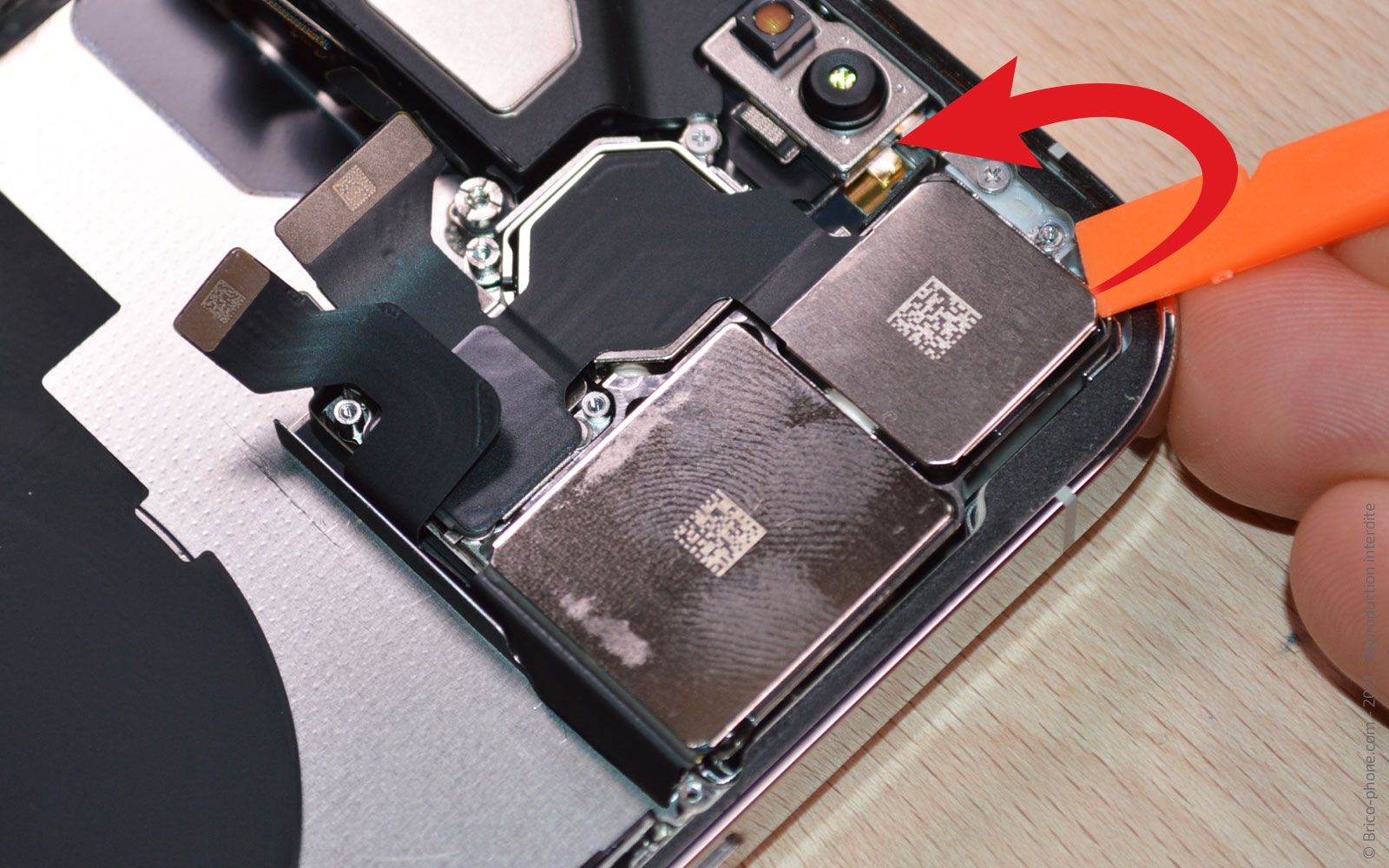

Etape 28 : Extraire les caméras arrière

Sortez les caméras arrière #16 avec le spudger.

Outils du kit utilisés

Outils optionnels

Module de caméra arrière pour iPhone 13 Pro & 13 Pro Max
99,90 €

Etape 29 : Retirer le contact sur l'écouteur

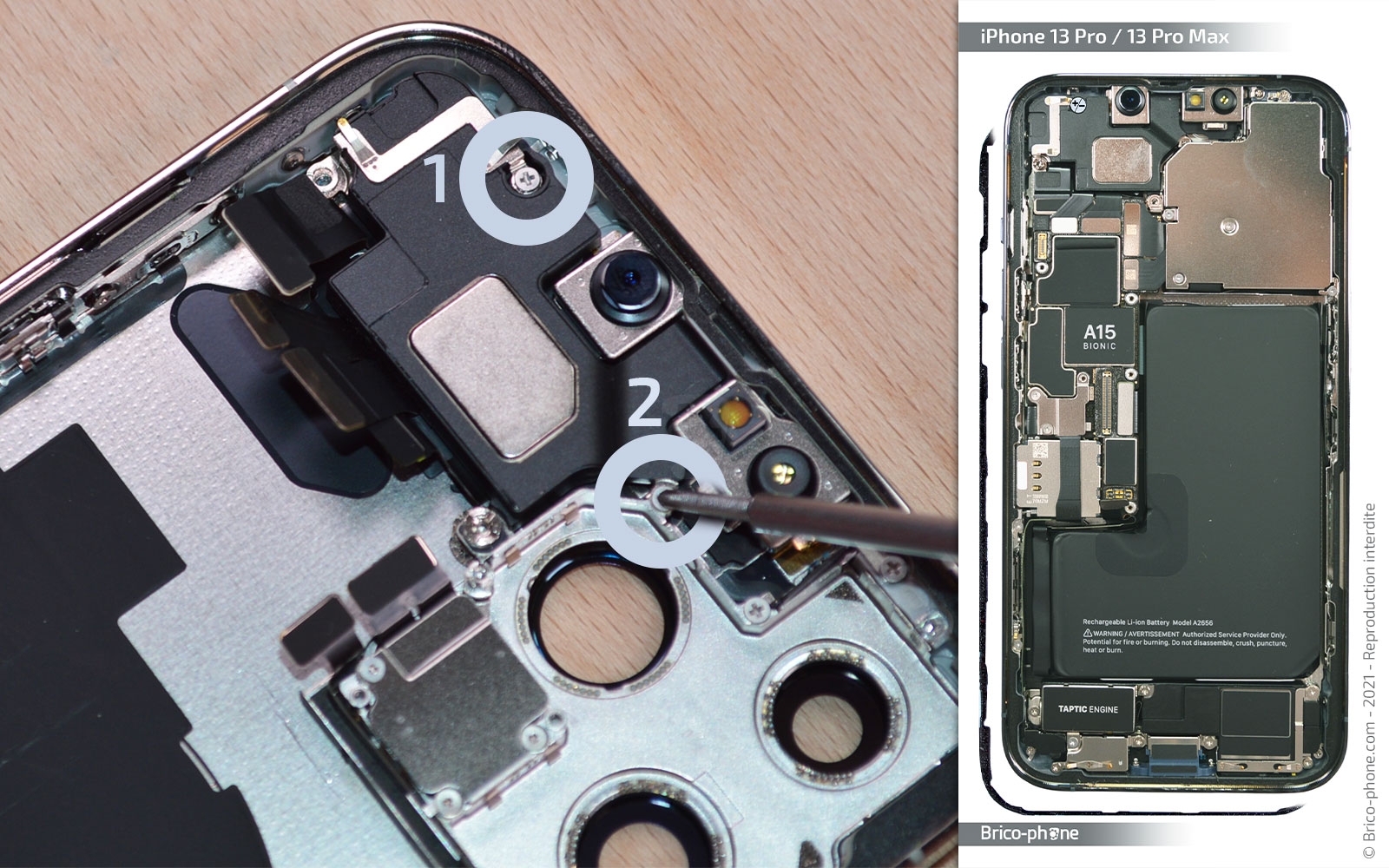

Dévissez les 2 vis cruciformes, puis ôtez le contact #17 avec la pincette.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel cruciforme 1.5
7,90 €

Etape 30 : Retirer l'écouteur de l'oreille et les caméras avant

Avec le tournevis plat, dévissez les 2 vis, puis avec le levier, sortez l'écouteur de l'oreille #18 et les caméras avant #19.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel Plat 2.0
7,74 €

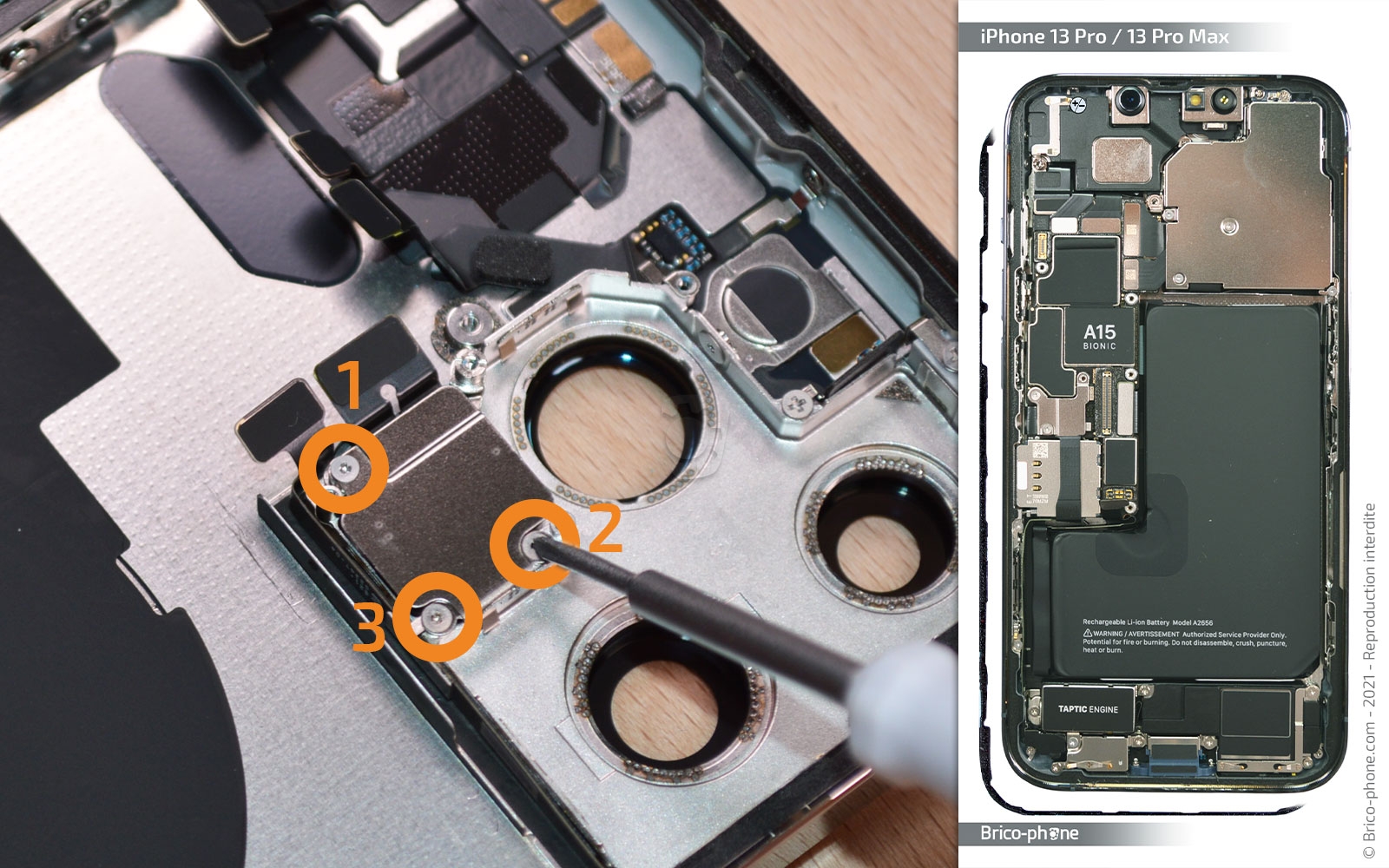

Etape 31 : Récupérer le LIDAR

Dévissez les 3 vis triwing pour enlever la plaquette #20 à l'aide de la pincette.

Vous pourrez aussi extraire le capteur LIDAR #21 par la suite.

Outils du kit utilisés

Outils optionnels

Tournevis en métal Triwing 0.6
10,90 €

Capteur Lidar pour iPhone 13 Pro et 13 Pro Max
29,90 €

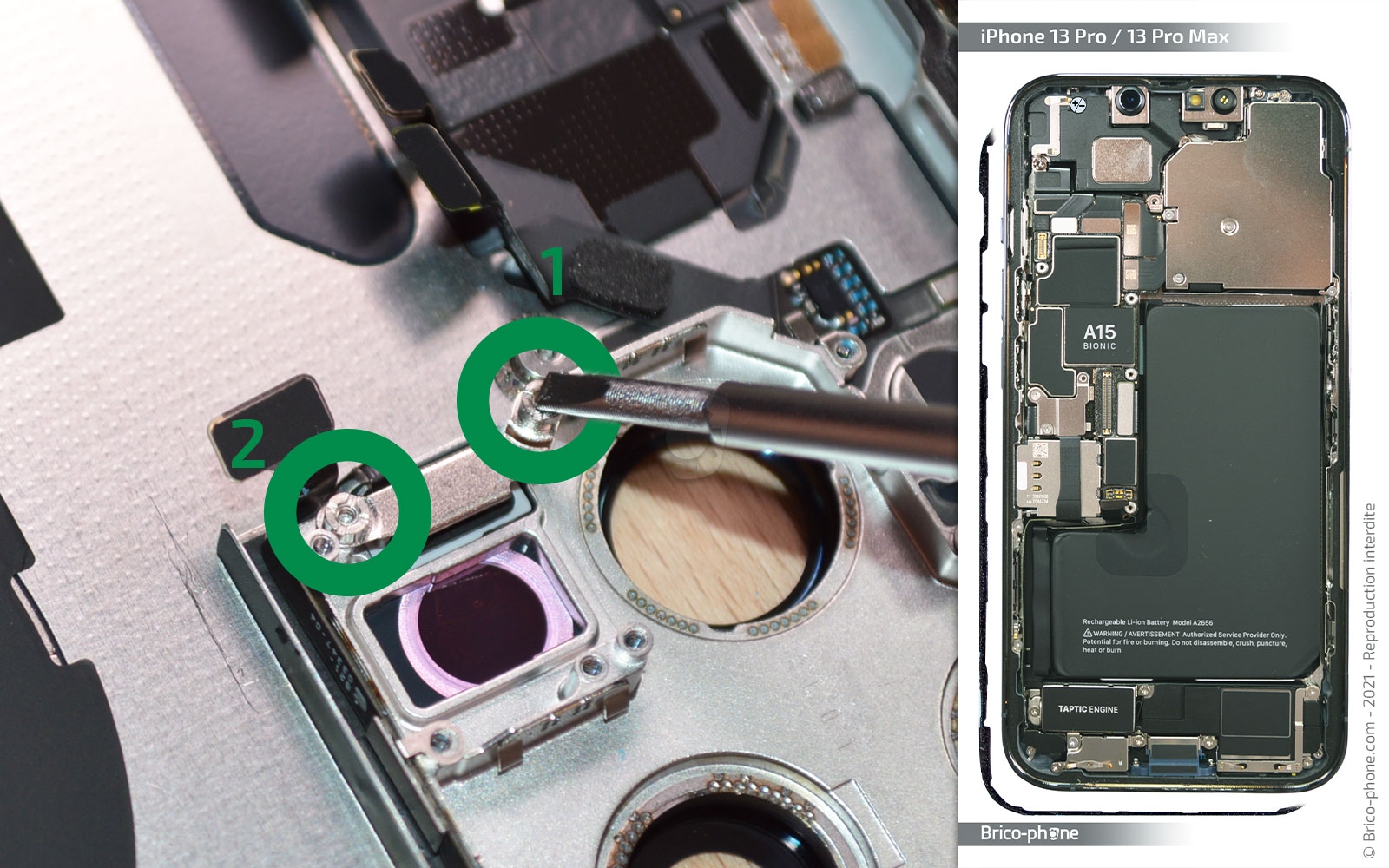

Etape 32 : Retirer la plaquette du micro

Dévissez les 2 vis plates, puis ôtez la plaquette #22 qui recouvre le micro d'ambiance.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel Plat 2.0
7,74 €

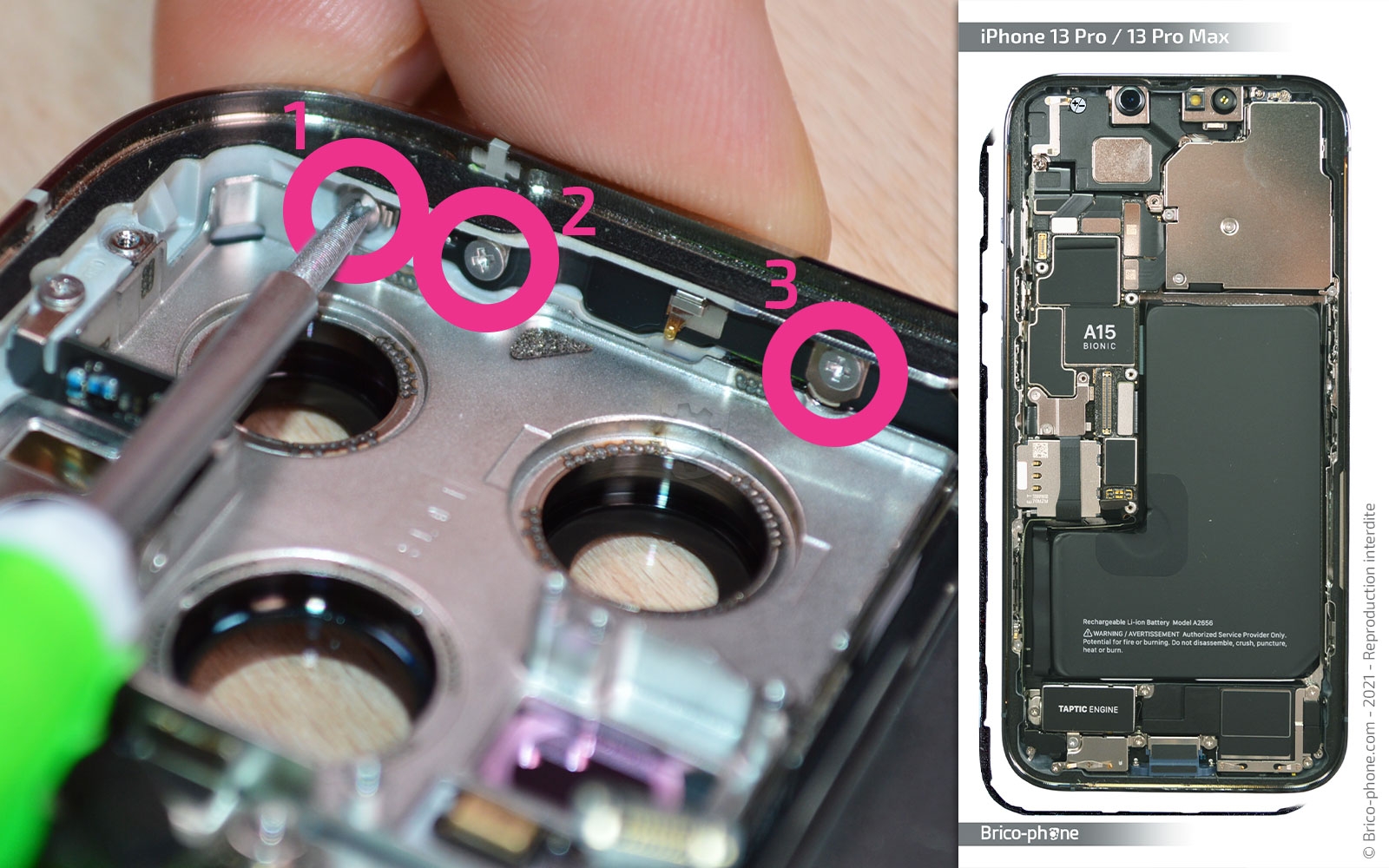

Etape 33 : Ôter les vis de la nappe micro et réseau

Avec le tournevis cruciforme, retirez les 3 vis de la nappe réseau.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel cruciforme 1.5
7,90 €

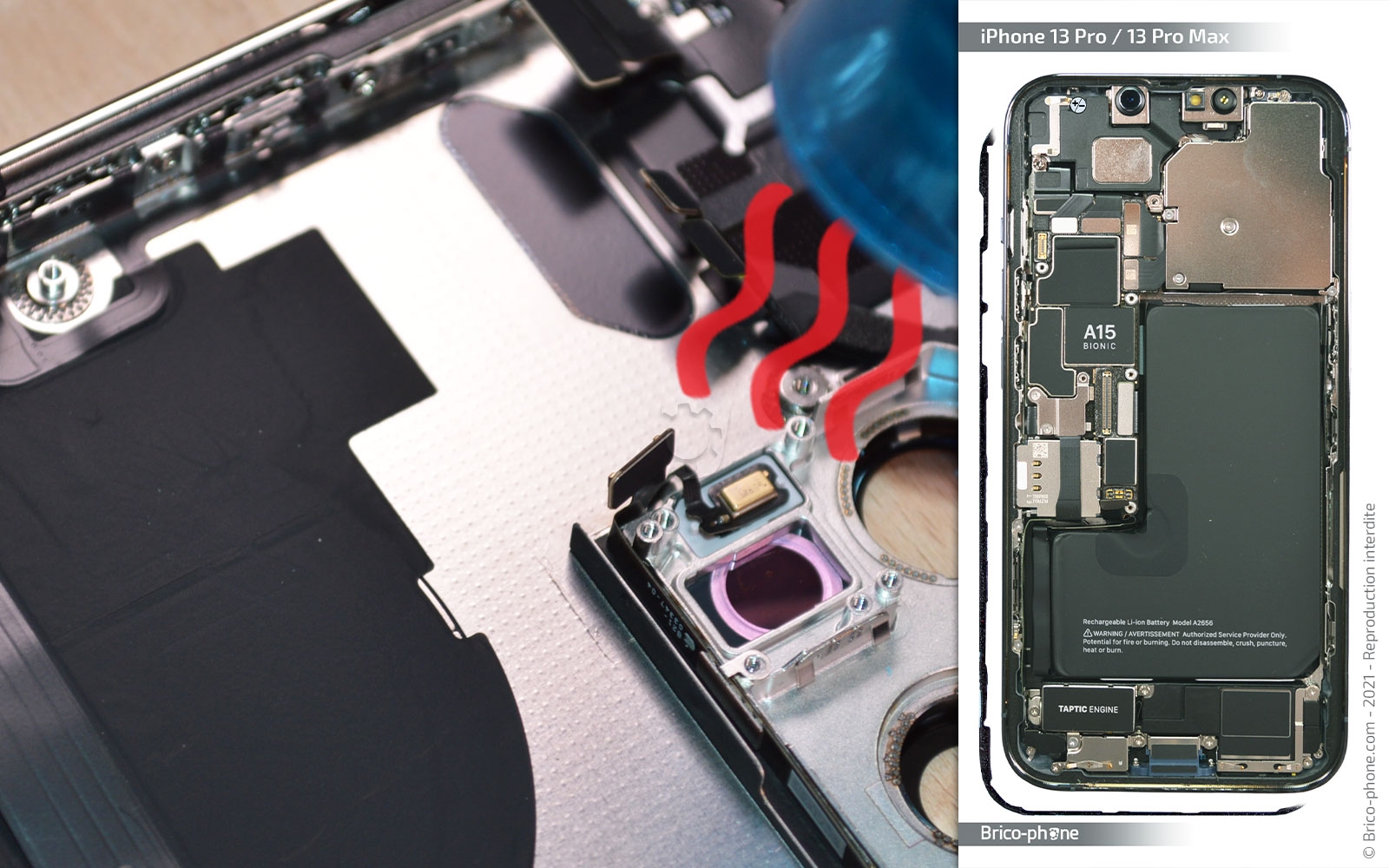

Etape 34 : Enlever la nappe micro et réseau

Chauffez la partie où se trouve le micro car celui-ci est collé par un sticker, puis décollez-le à l'aide du spudger.

Avec la pincette, décollez la partie de la nappe #23 qui est collée le long du châssis avant de l'extraire totalement.

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
14,90 €

Antenne Bluetooth pour iPhone 13 Pro et 13 Pro Max
24,90 €

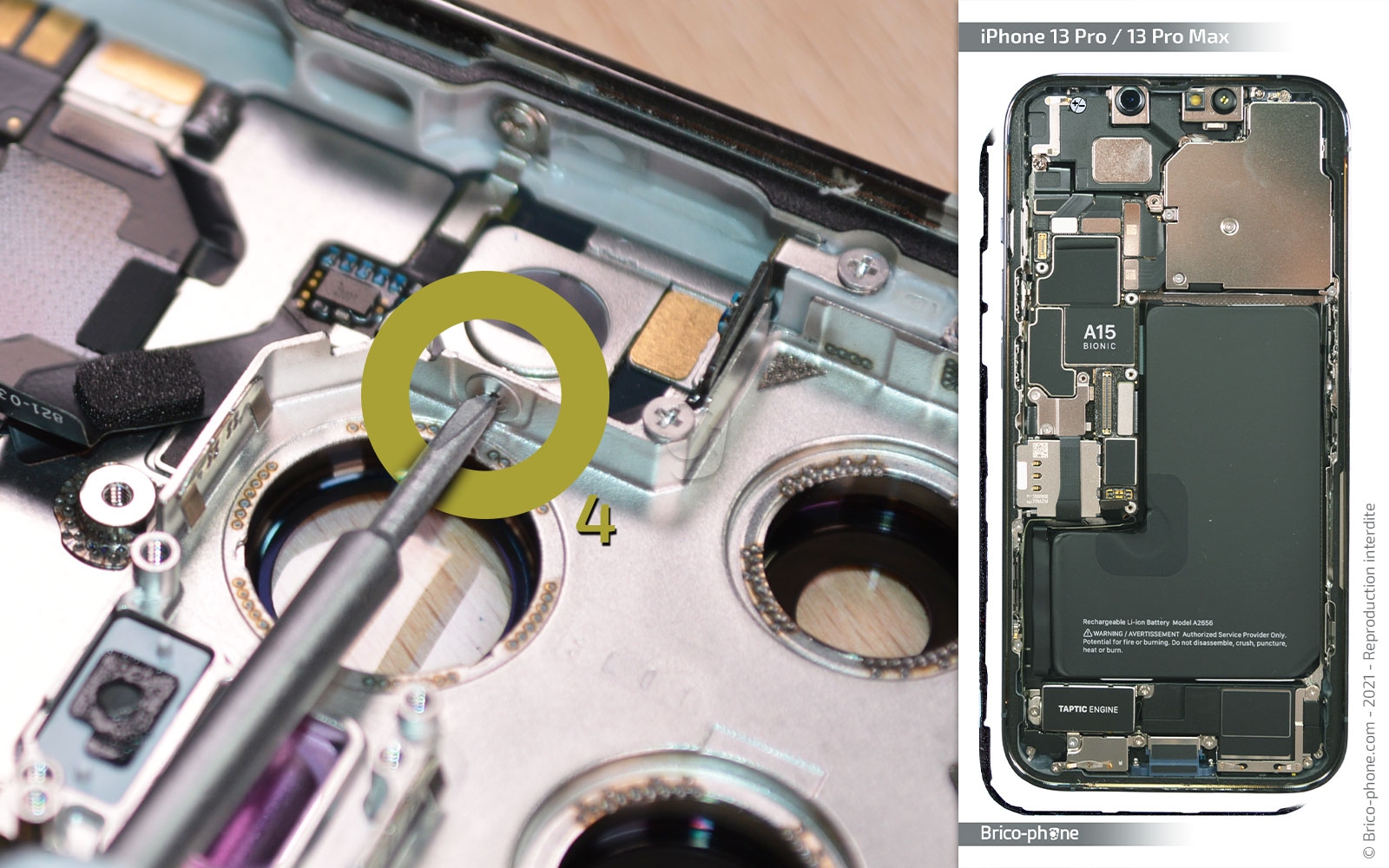

Etape 35 : Ôter le support flash

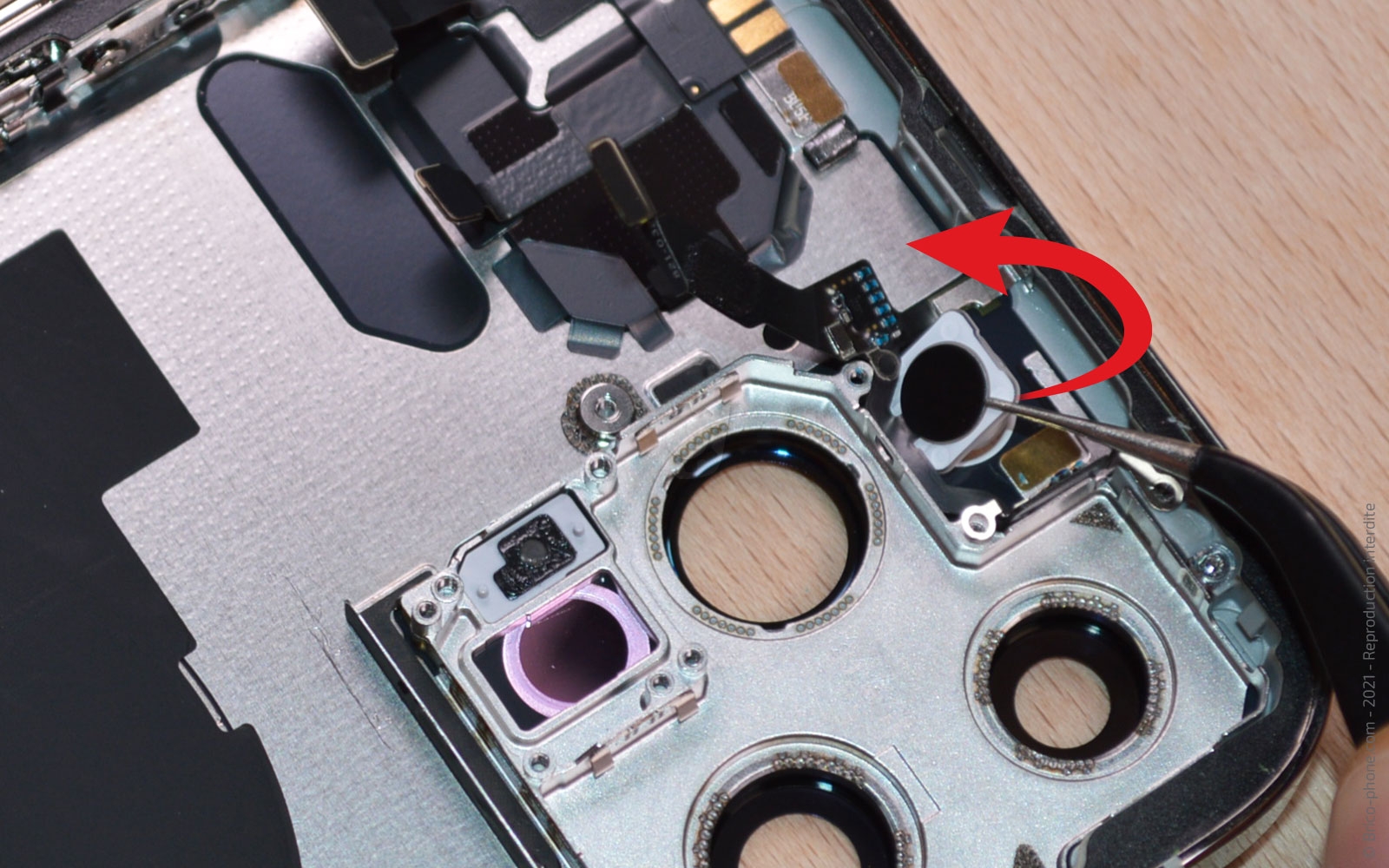

Afin de pouvoir retirer le support du flash, dévissez la vis triwing, puis ôtez la plaquette #24 avec la pincette.

Outils du kit utilisés

Outils optionnels

Tournevis en métal Triwing 0.6
10,90 €

Etape 36 : Sortir la nappe flash

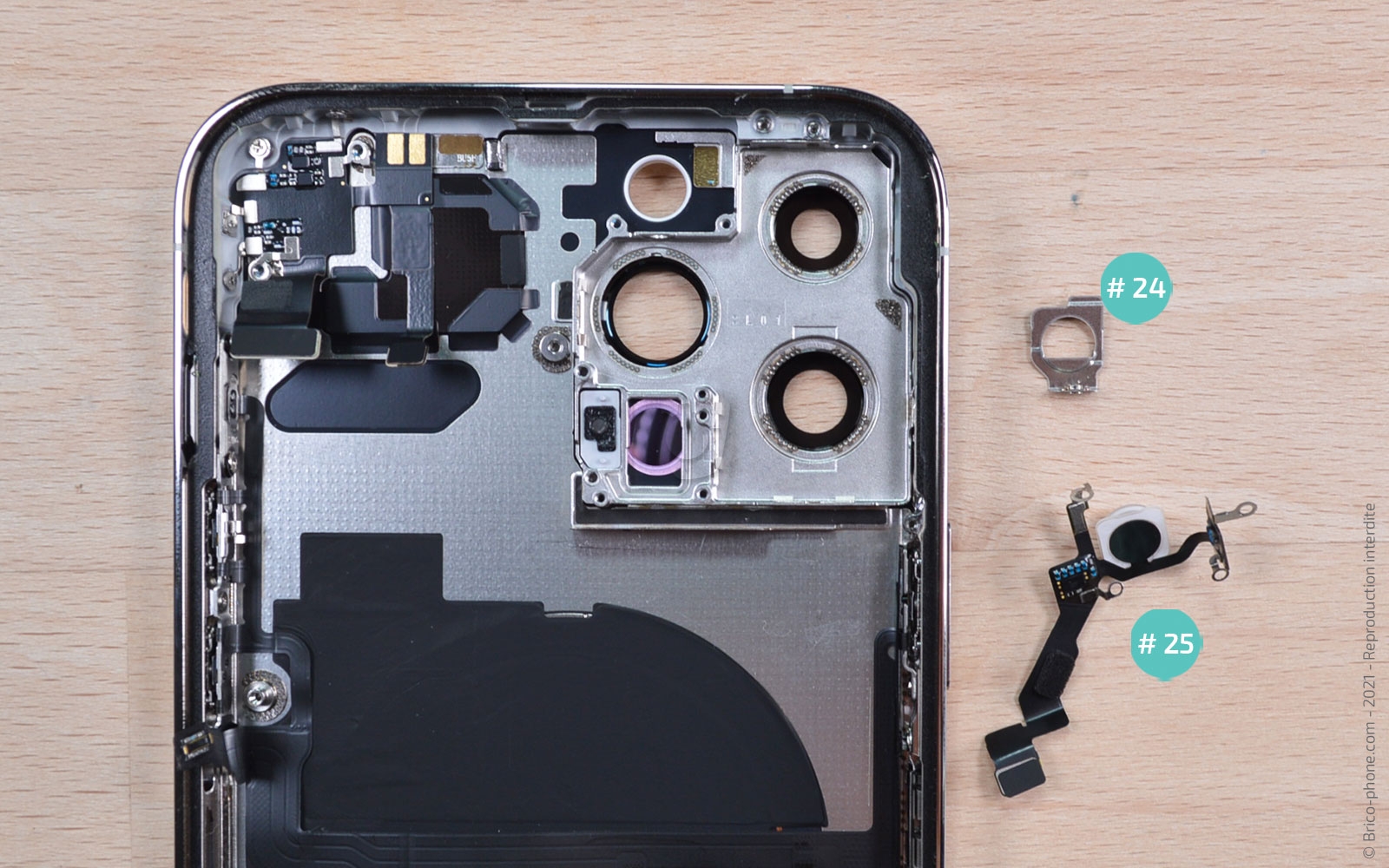

Dévissez les 3 vis cruciformes, puis retirez la nappe flash #25 avec la pincette.

Si vous changez ce composant, il est possible qu'elle soit livré avec un joint par défaut de couleur noir.
Si vous souhaitez conserver la couleur initiale du joint, récupérez votre joint d'origine sur la nappe défectueuse.
Puis, remplacez le joint de la nouvelle pièce par celui que vous venez de récupérer.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel cruciforme 1.5
7,90 €

Nappe Flash pour iPhone 13 Pro Max
69,90 €

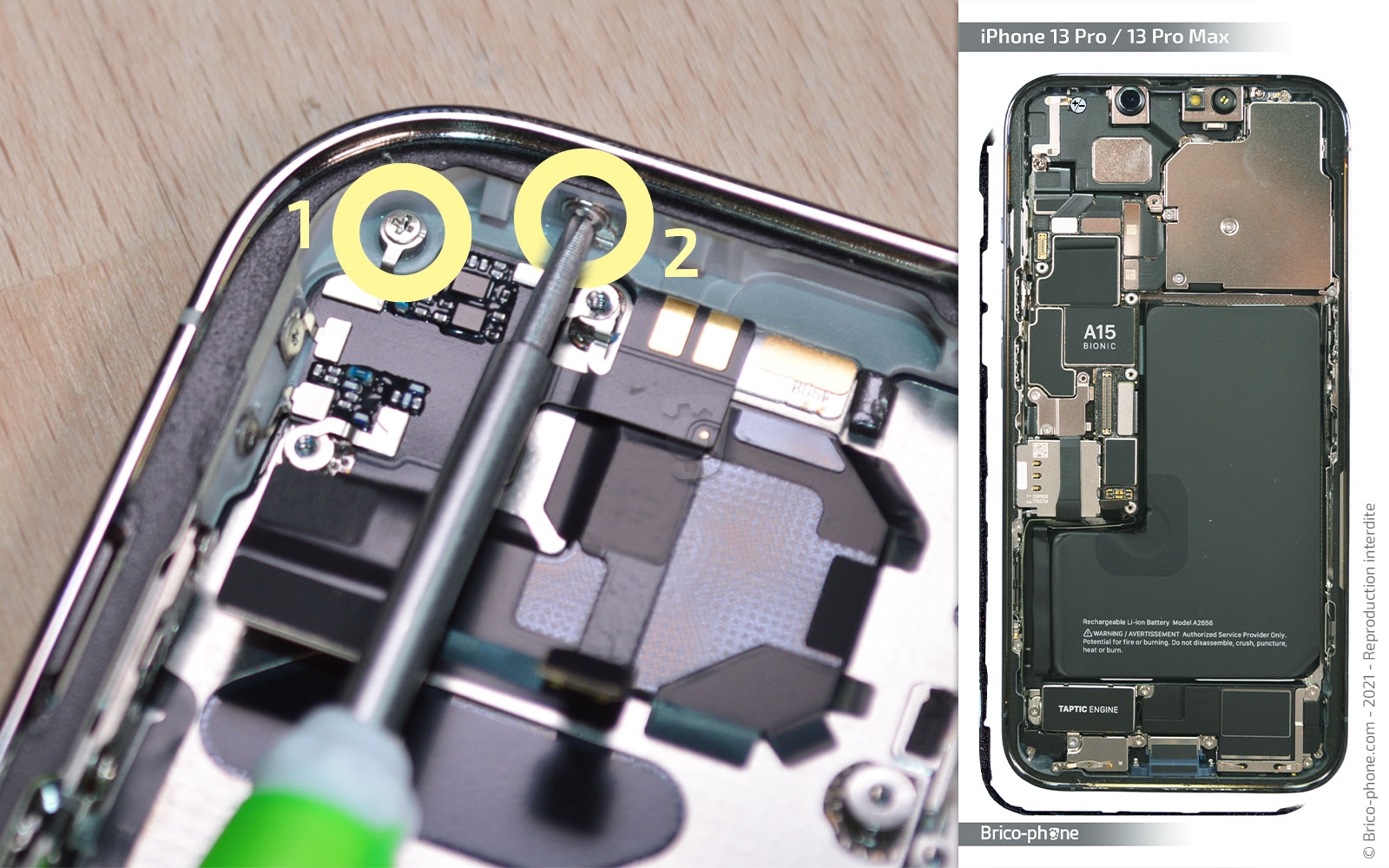

Etape 37 : Préparer la nappe réseau

Dévissez les 2 vis cruciformes puis les 2 vis triwing.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel cruciforme 1.5
7,90 €

Tournevis en métal Triwing 0.6
10,90 €

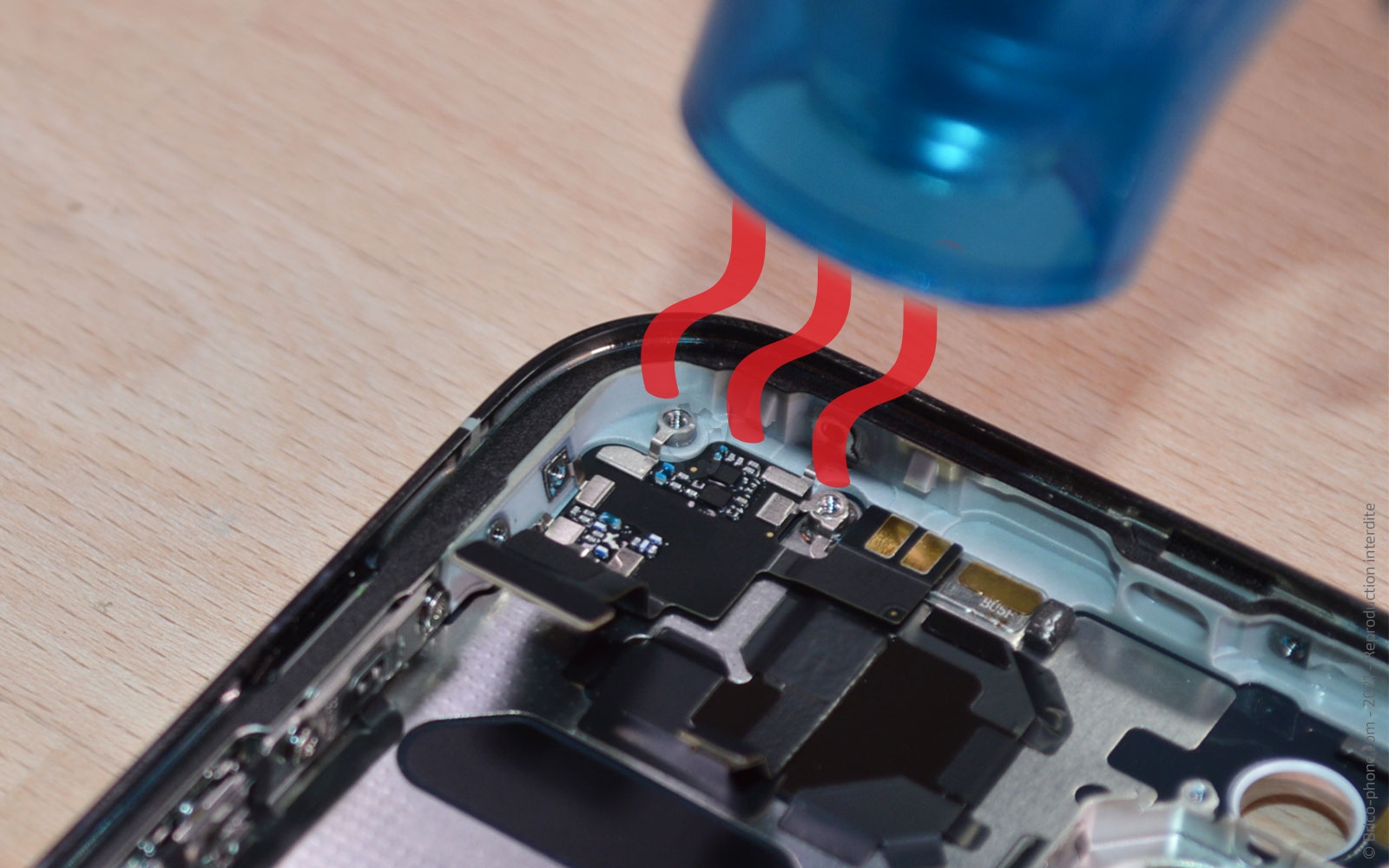

Etape 38 : Extraire la nappe réseau

Chauffez la nappe réseau #26, puis décollez-la avec le levier en nylon.

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
14,90 €

Nappe WiFi pour iPhone 13 Pro Max
24,90 €

Etape 39 : Préparer la nappe power, volume, vibreur et induction

Commencez par décoller le cache en plastique #27 qui recouvre les vis avec la pincette.

Munissez-vous du tournevis cruciforme afin de dévisser les 6 vis des boutons. Vous en avez 2 à droite et 4 à gauche.

Outils du kit utilisés

Outils optionnels

Tournevis Professionnel cruciforme 1.5
7,90 €

Etape 40 : Décoller la partie power, volume et vibreur

Sortez le bouton vibreur, avec la pincette en le faisant glisser de chaque côté.

Puis, chauffez les parties des nappes à droite et à gauche avant de les décoller avec le levier.

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
14,90 €

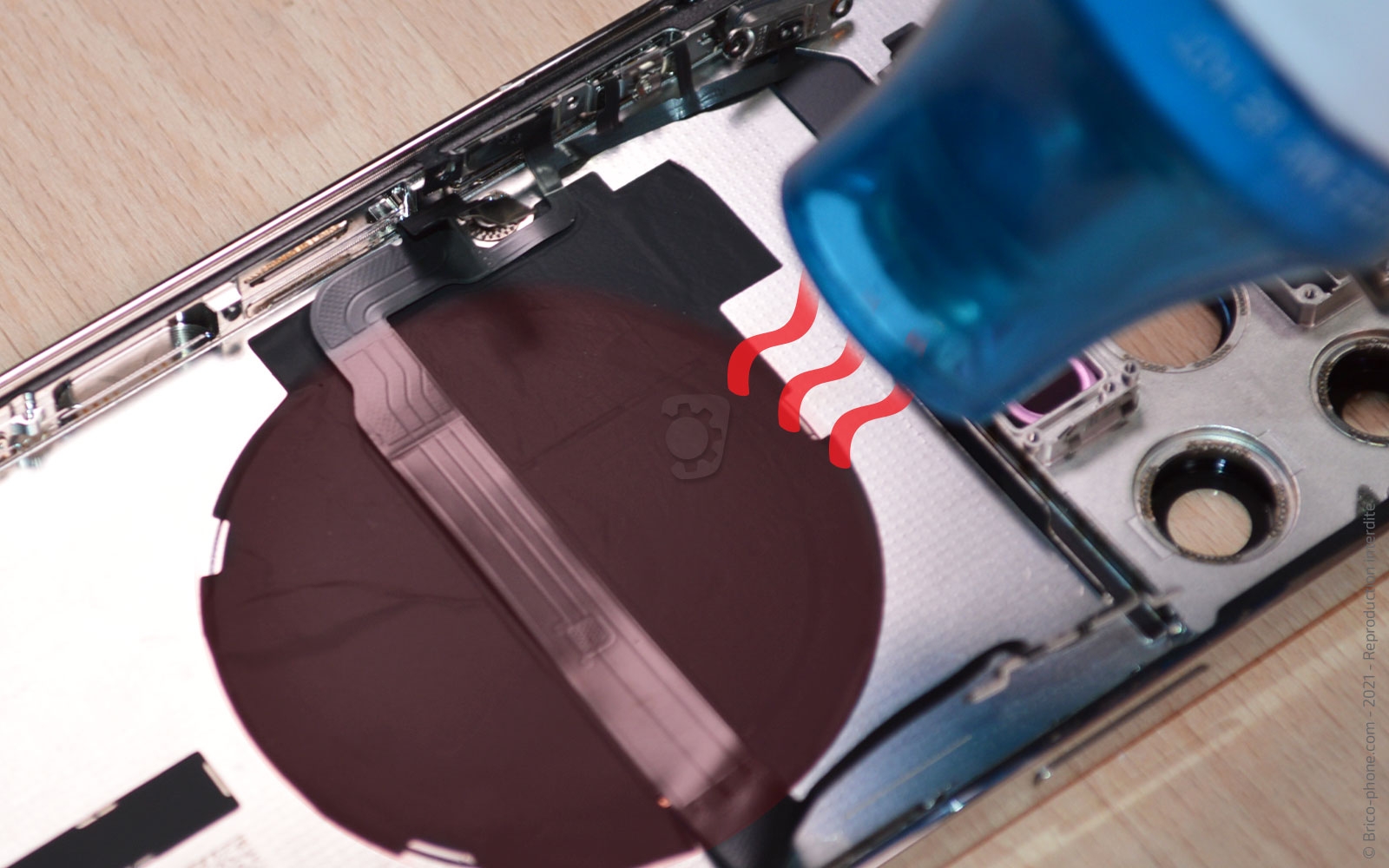

Etape 41 : Décoller la partie induction

Chauffez la partie centrale qui est la partie induction, puis décollez-la avec le spudger. Faites attention car en dessous, vous trouverez un filament seul sous un contour noir.

Une fois décollé, vous pouvez retirer l'ensemble des nappes #28.
