Comment remplacer la batterie sur iPhone 13 Pro Max

Temps estimé : 40 min
Difficulté : 3/5
Note de réparabilité : 13/20
iPhone 13 Pro Max | Temps estimé : 40 min | Difficulté : 3/5

Votre iPhone 13 Pro Max ne tient plus la charge, vous devez le charger plusieurs fois par jour ? Il s'éteint tout seul ?

Pour en finir avec ces problèmes, il faudra procéder au remplacement de la batterie à l'aide de notre tutoriel photos et vidéo qui vous guidera du début à la fin pour retrouver une autonomie d'origine.

Diagnostic

›  Votre iPhone s'allume seulement lorsque vous le branchez à un ordinateur.
›  La batterie se décharge anormalement vite.
›  Vous devez le recharger plusieurs fois par jour.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie Premium pour iPhone 13 Pro Max
34,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

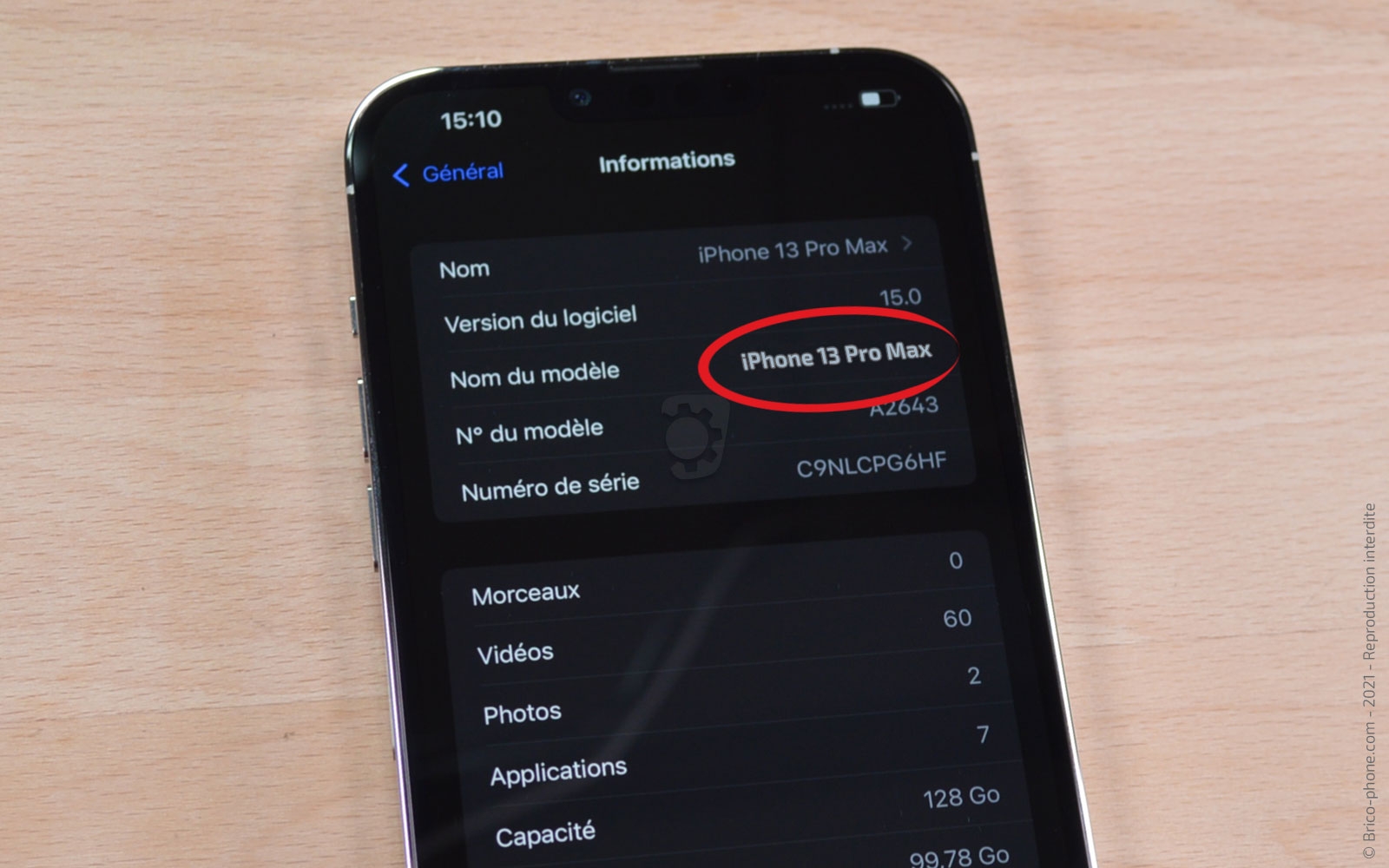

Avant de commencer votre réparation, êtes-vous sûre de connaitre le modèle de votre iPhone ?

Pour vérifier, allez dans les réglages puis dans Général et Informations. Vous devez retrouver dans le Nom du modèle, iPhone 13 Pro Max et dans N° du modèle, A2643 pour posséder un iPhone 13 Pro Max.

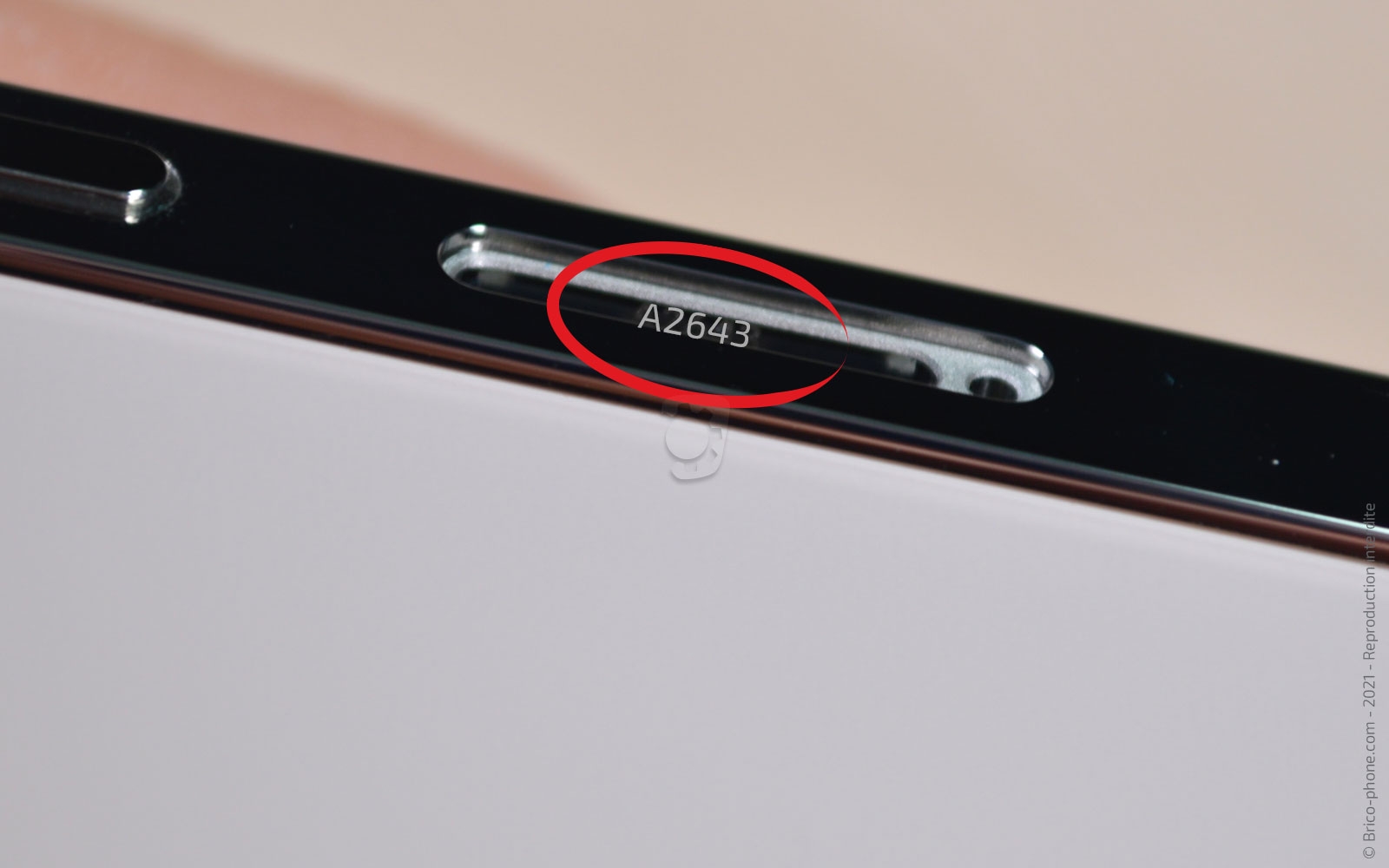

Si vous n'avez plus d'affichage, à l'emplacement du tiroir sim, vous devez retrouver la référence A2643.

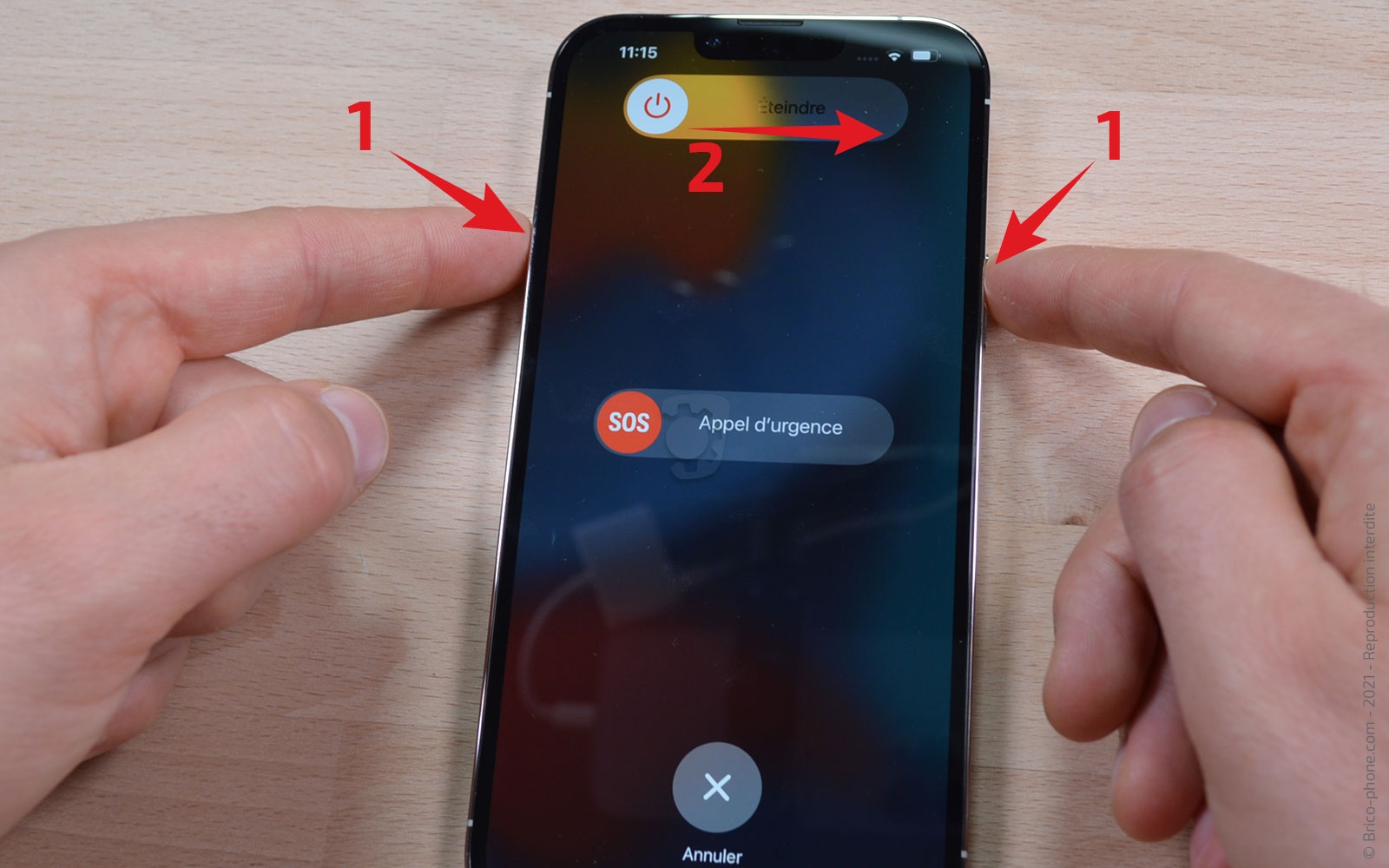

Ensuite, éteignez votre téléphone en appuyant sur power et volume moins et slidez "éteindre".

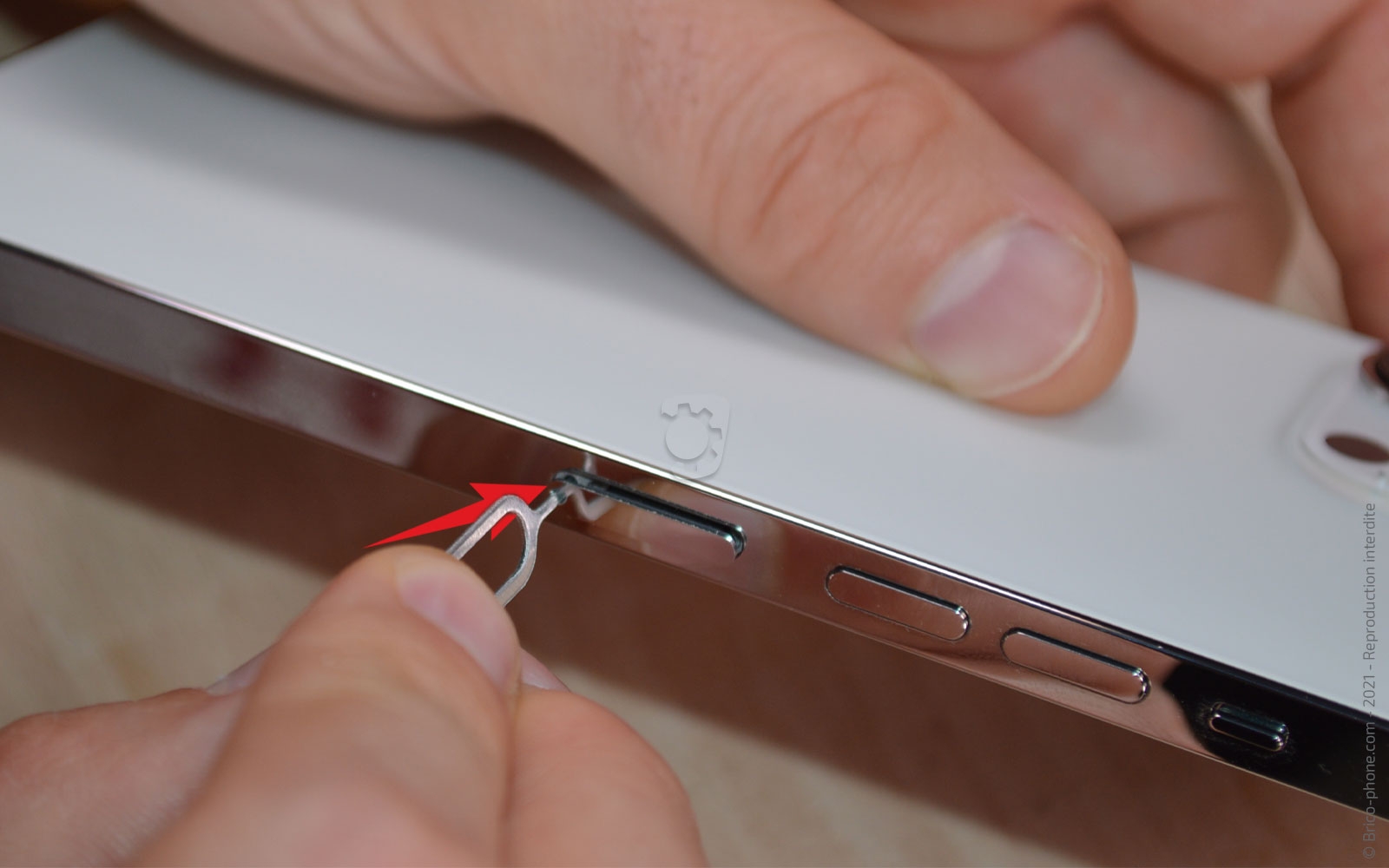

Etape 1 : Ejecter le tiroir sim 01
Commencez par éjecter le tiroir sim #01 à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

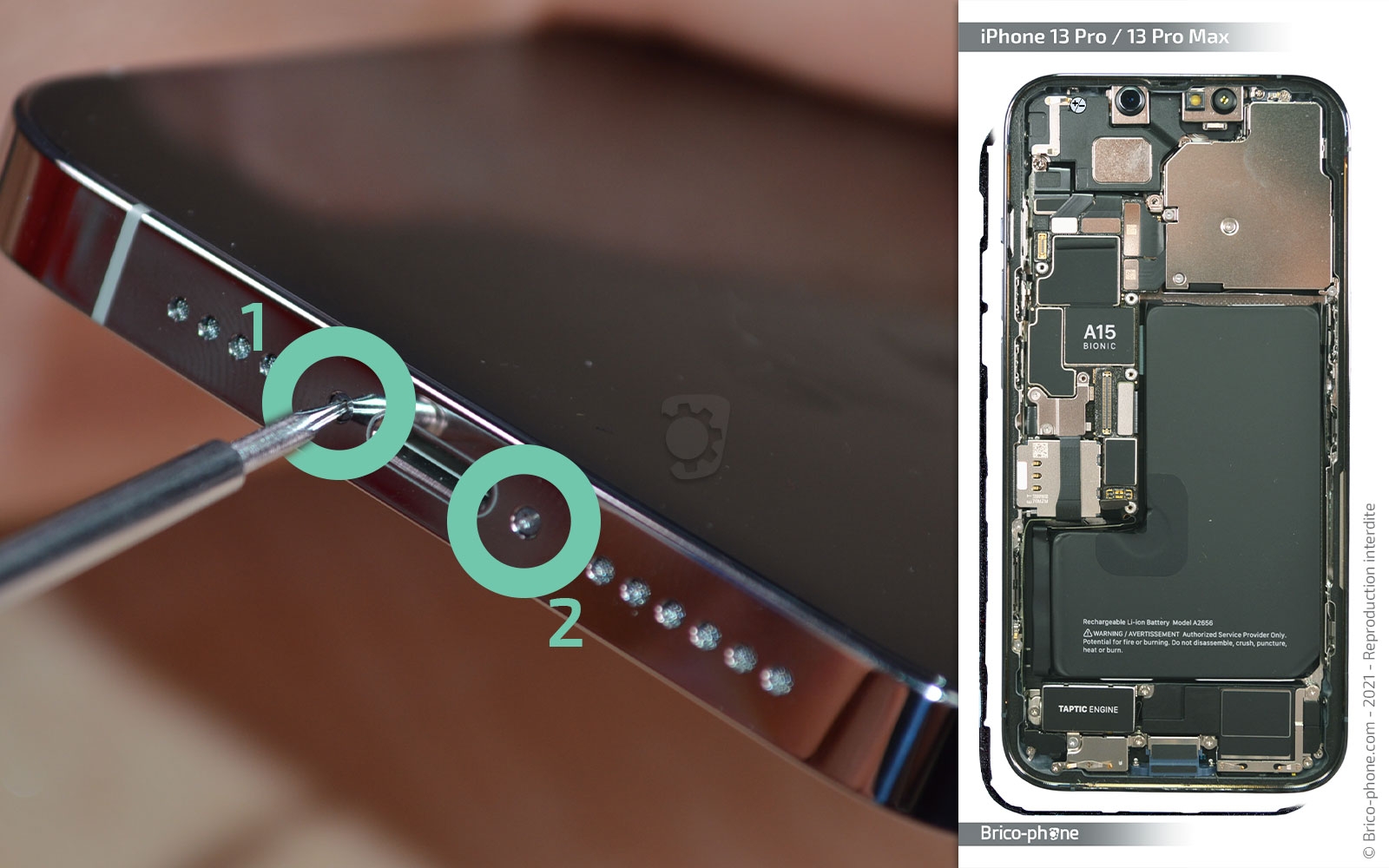

Etape 2 : Retirer les vis pentalobe
Retirez les 2 vis pentalobes qui maintiennent l'écran dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €

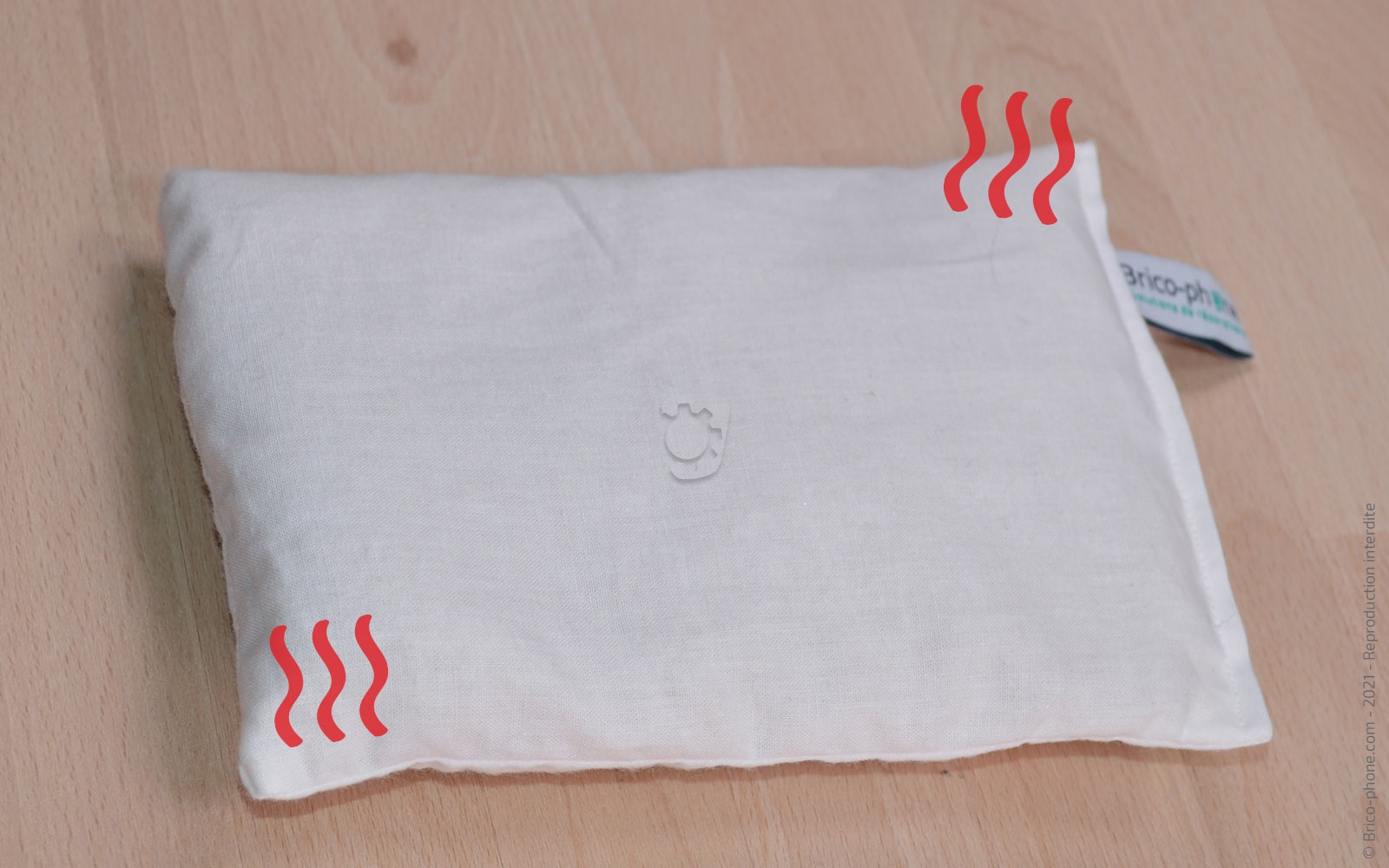

Etape 3 : Chauffez l'écran
Pour ramollir le joint d'étanchéité, il va falloir chauffer l'écran, pour cela nous vous proposons 2 méthodes :
- Passez le coussin chauffant au micro-ondes pendant 2 minutes, puis appliquez-le environ 40 secondes sur l'écran.
- Chauffez pendant 20 secondes tout le pourtour de l'écran à l'aide de votre sèche-cheveux ou votre décapeur thermique.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

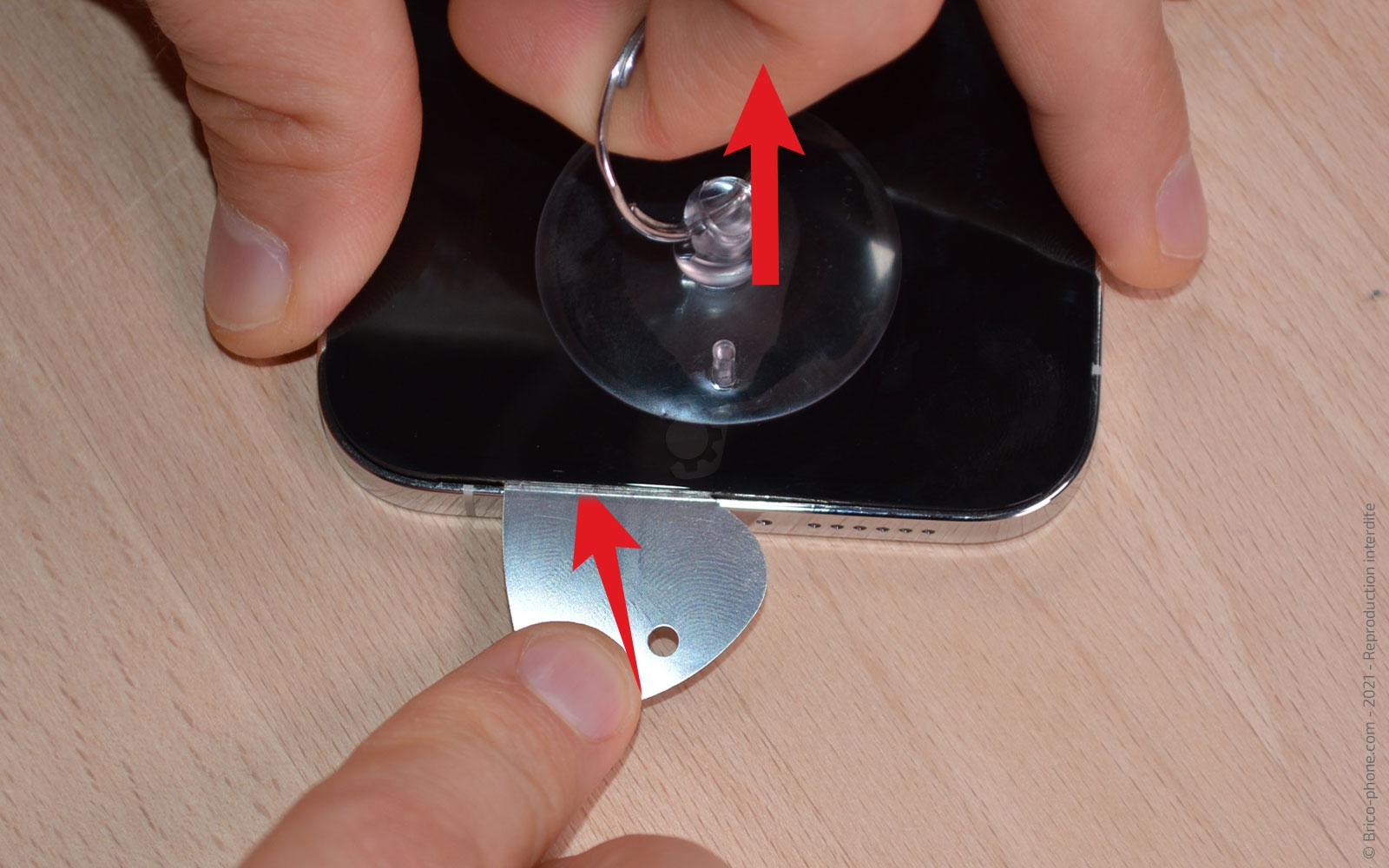

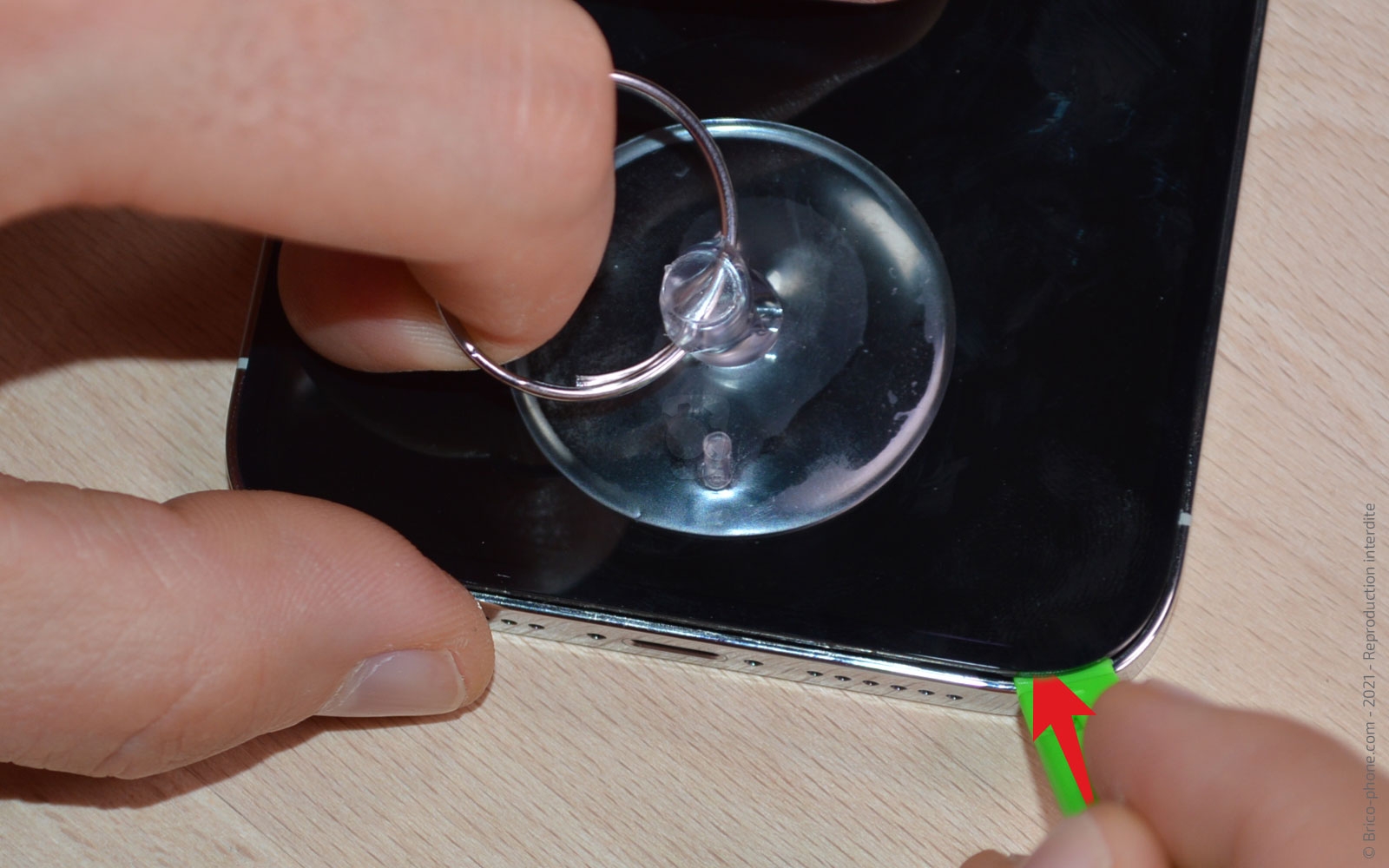

Etape 4 : Ouvrir l'iPhone

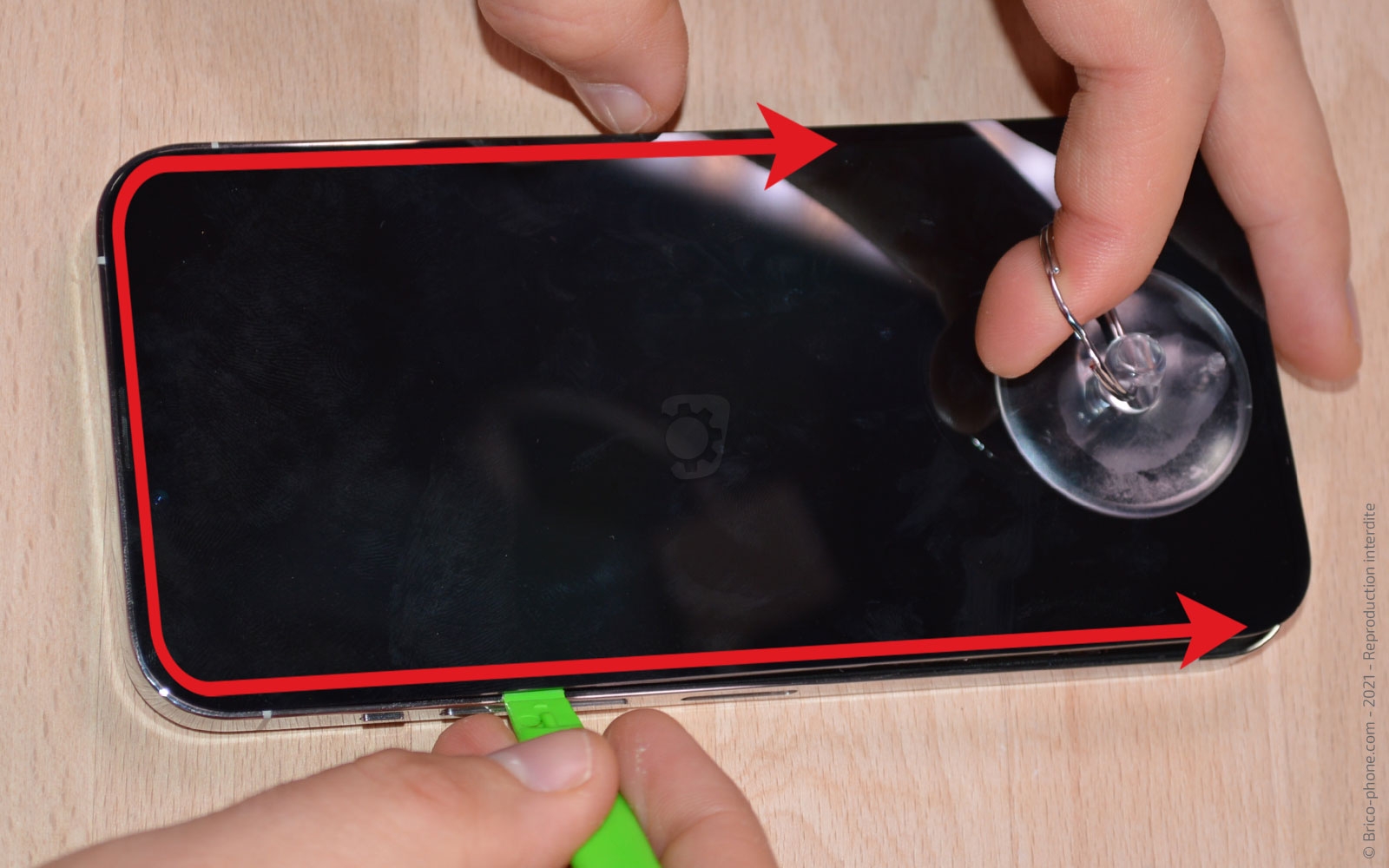

Appliquez la ventouse sur l'écran, puis tout en tirant dessus, insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion.

Insérez le levier vert à la place du médiator et faites le tour de l'écran pour le séparer du châssis, attention aux nappes de celui-ci qui se trouvent sur la gauche.
Outils du kit utilisés
Outils du kit utilisés

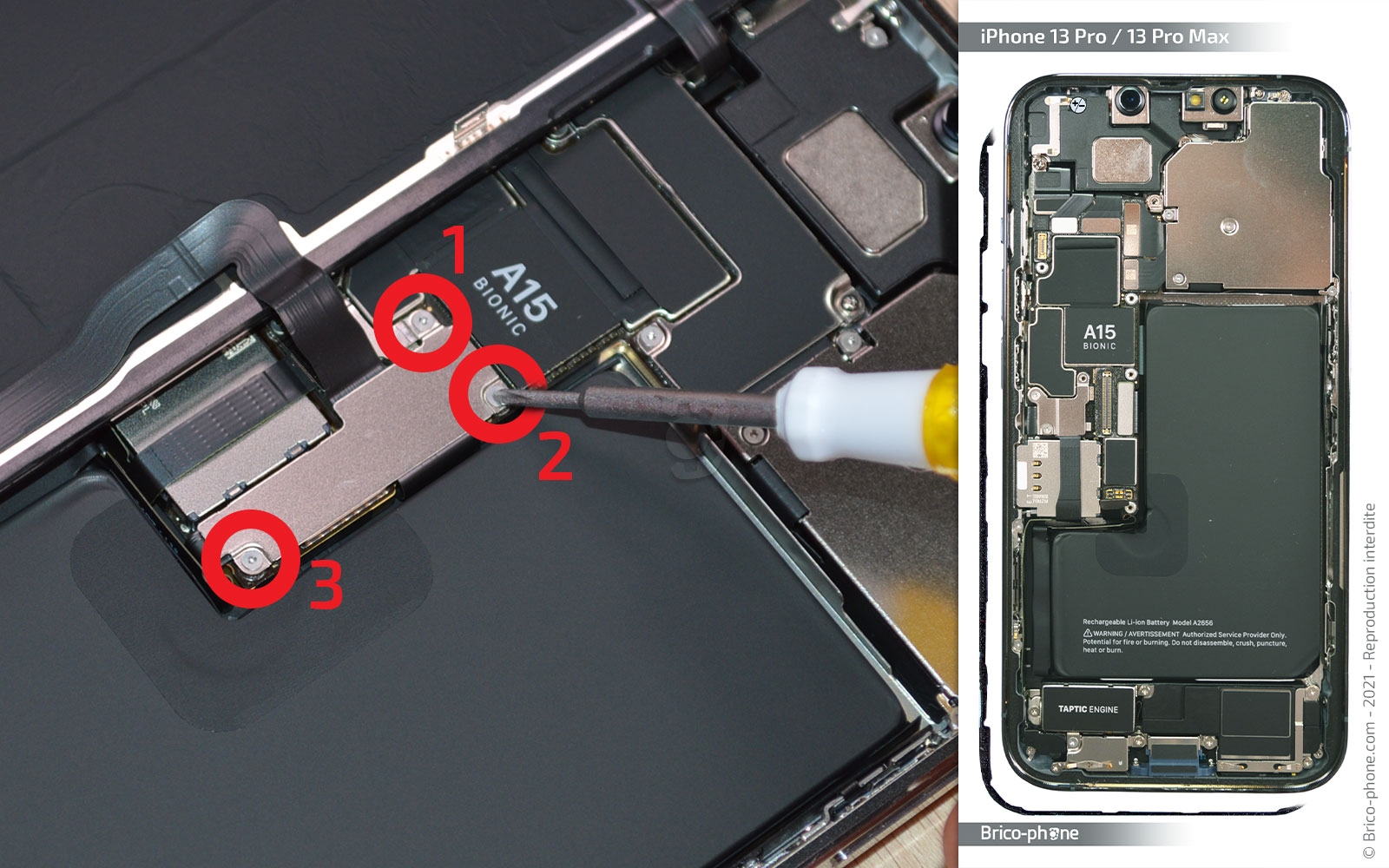

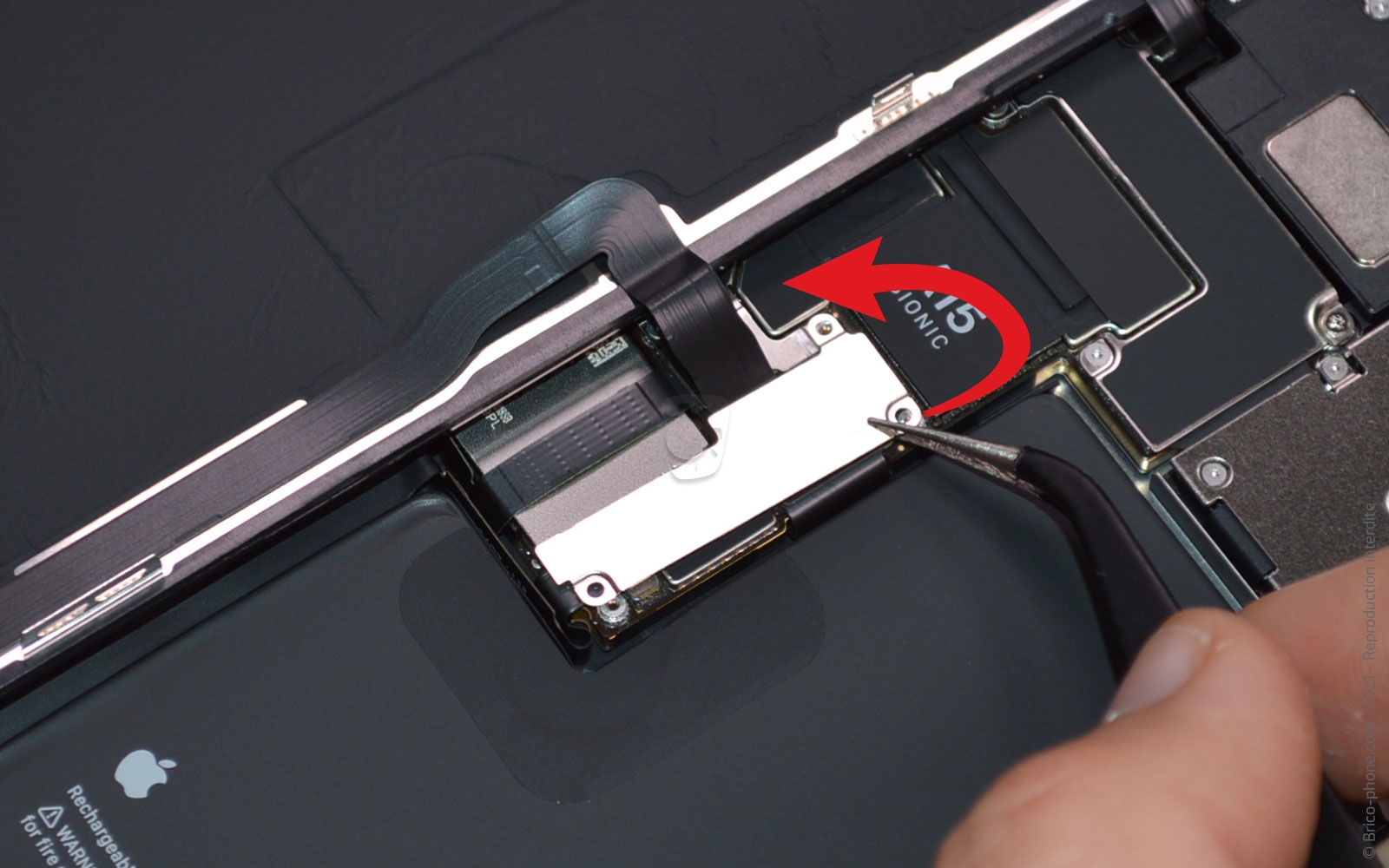

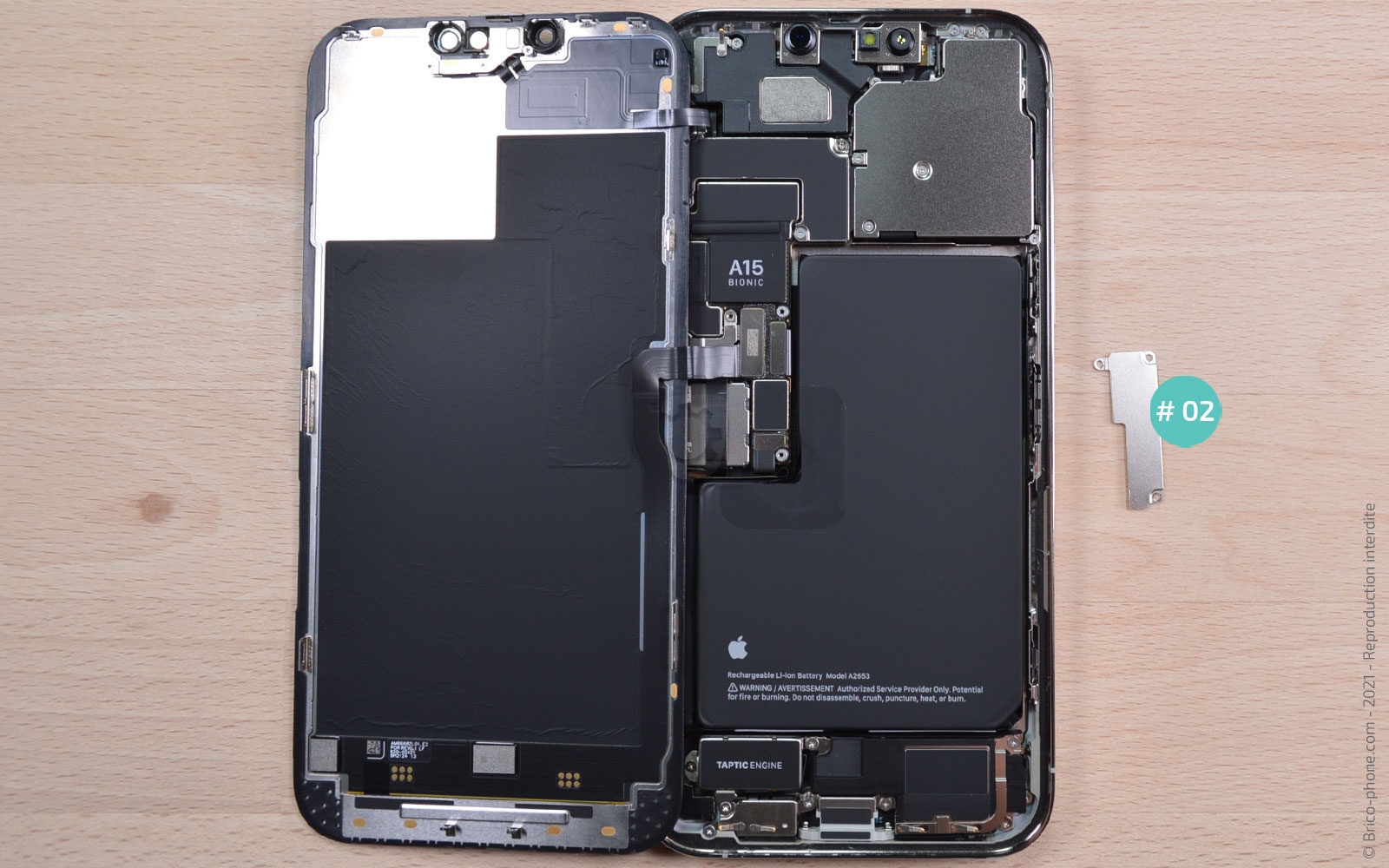

Etape 5 : Ôter la plaquette 02
Dévissez les 3 vis triwing avant de retirer la plaquette #02 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

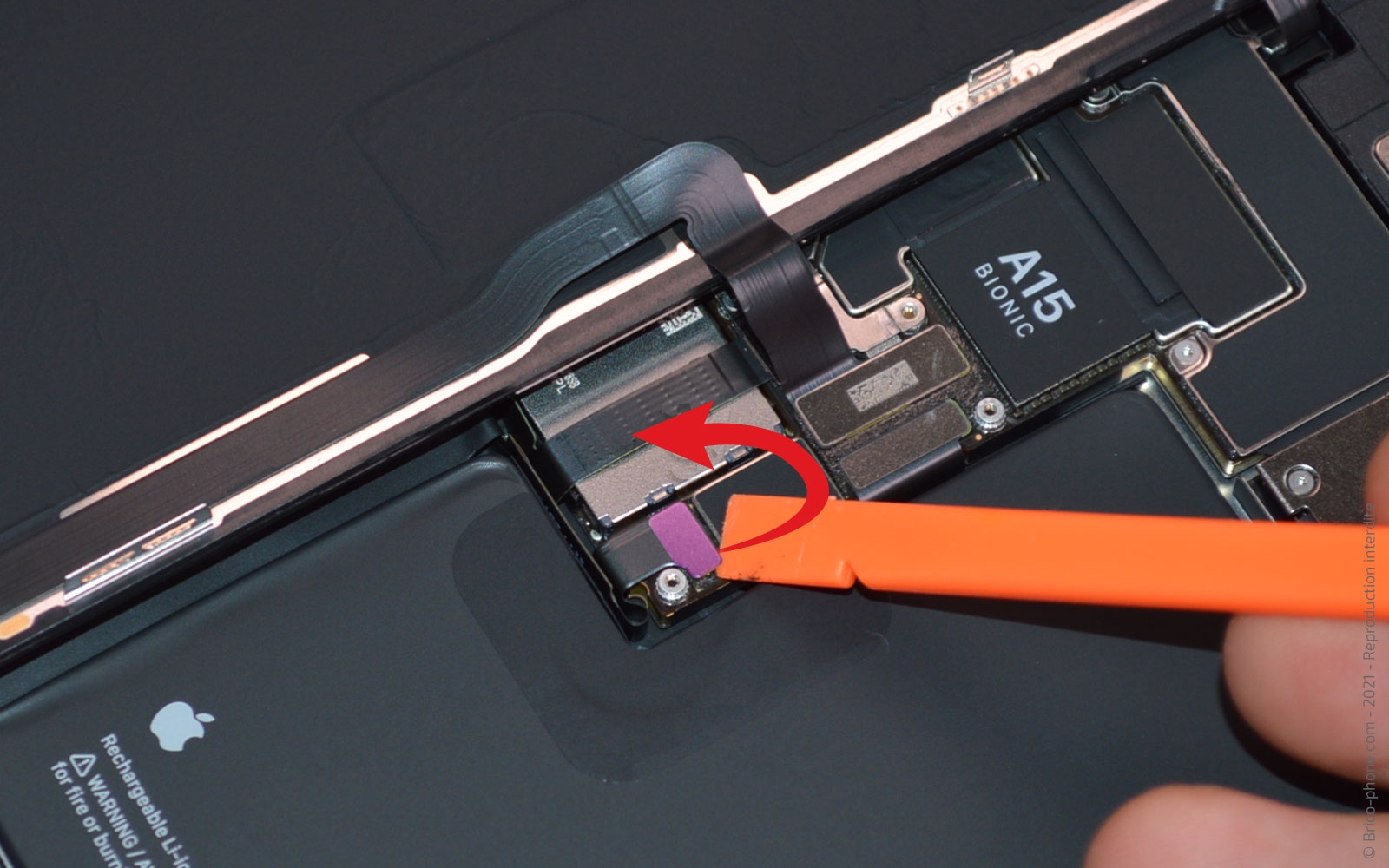

Etape 6 : Déconnecter la batterie
Déconnectez la nappe de la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

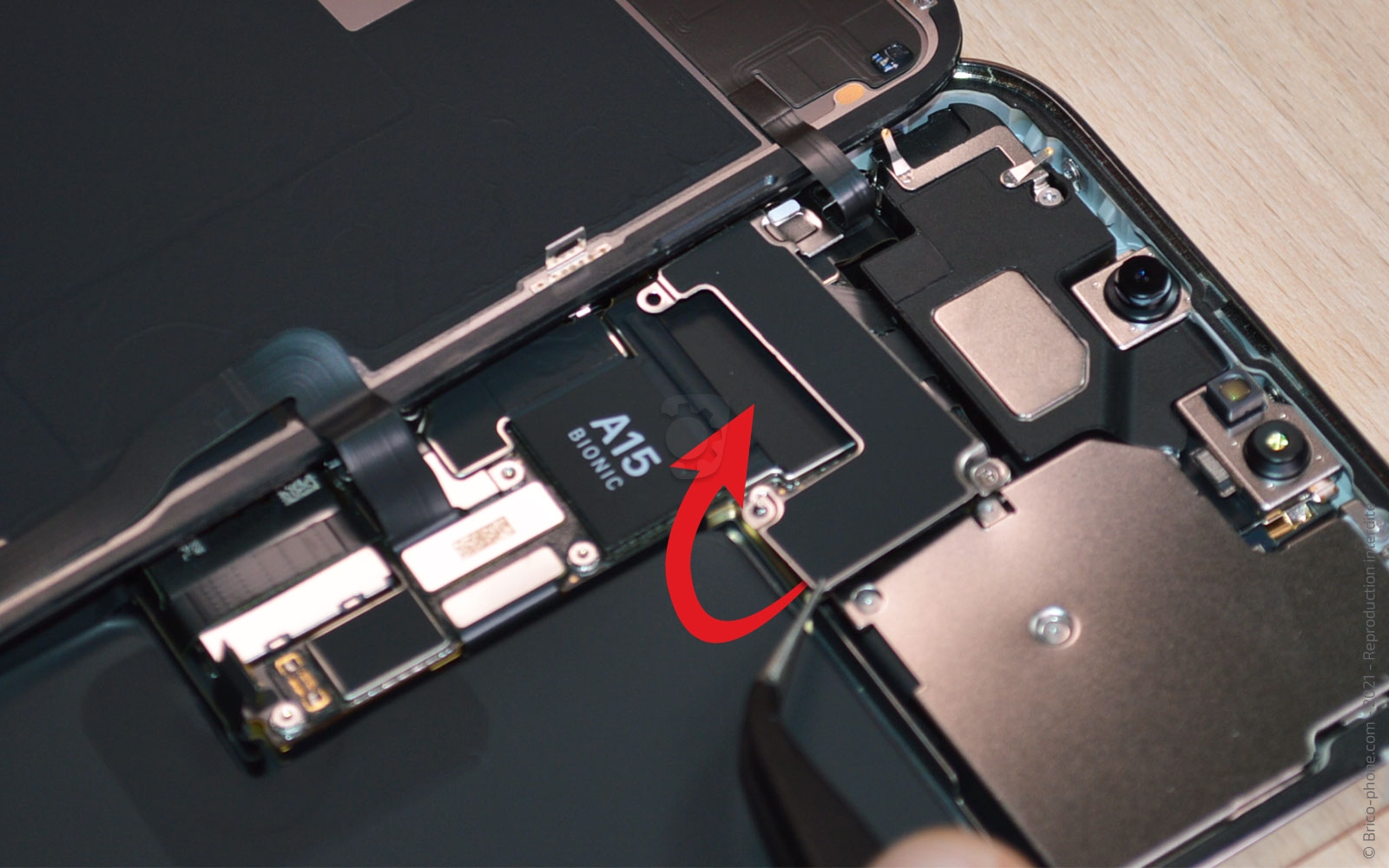

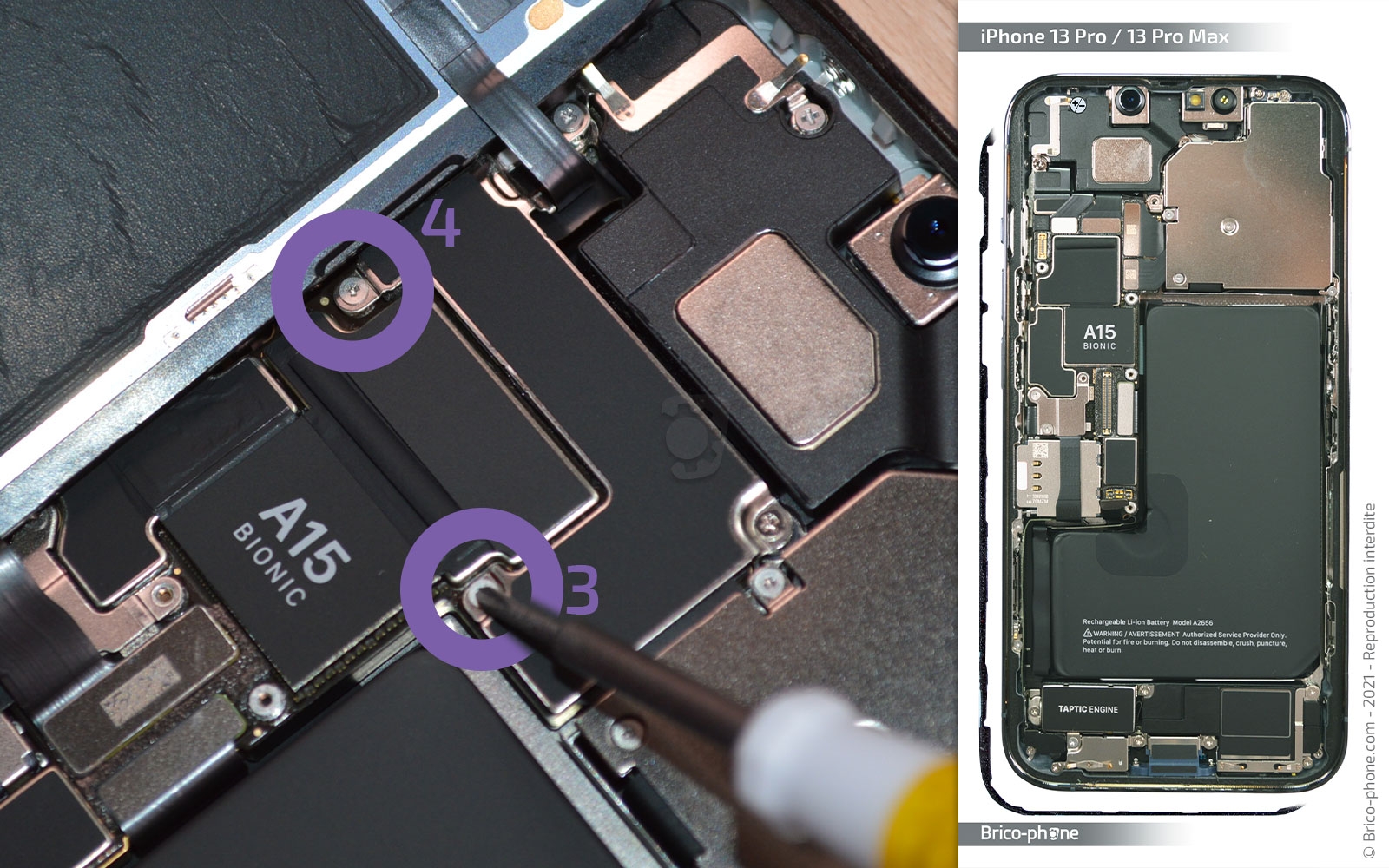

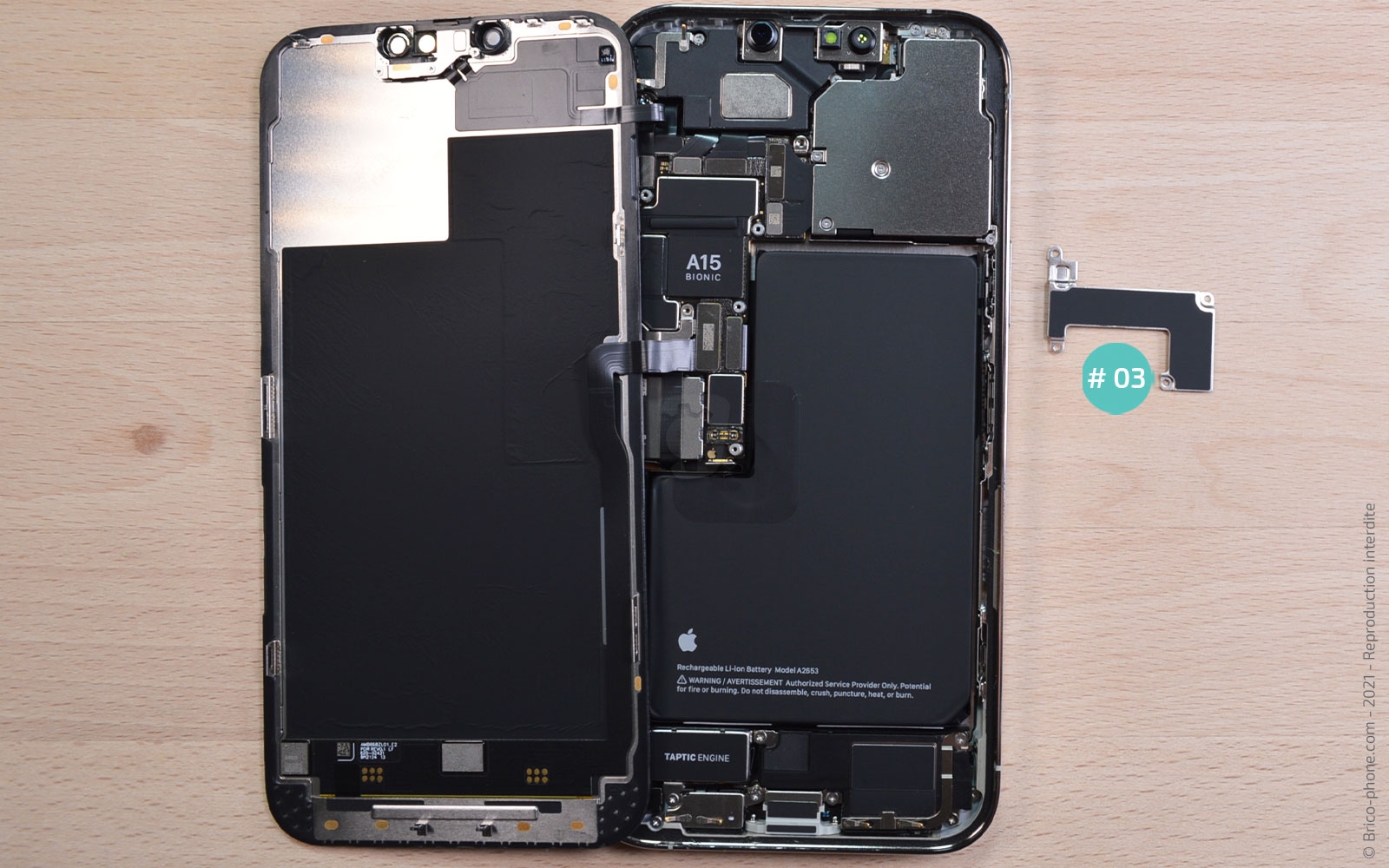

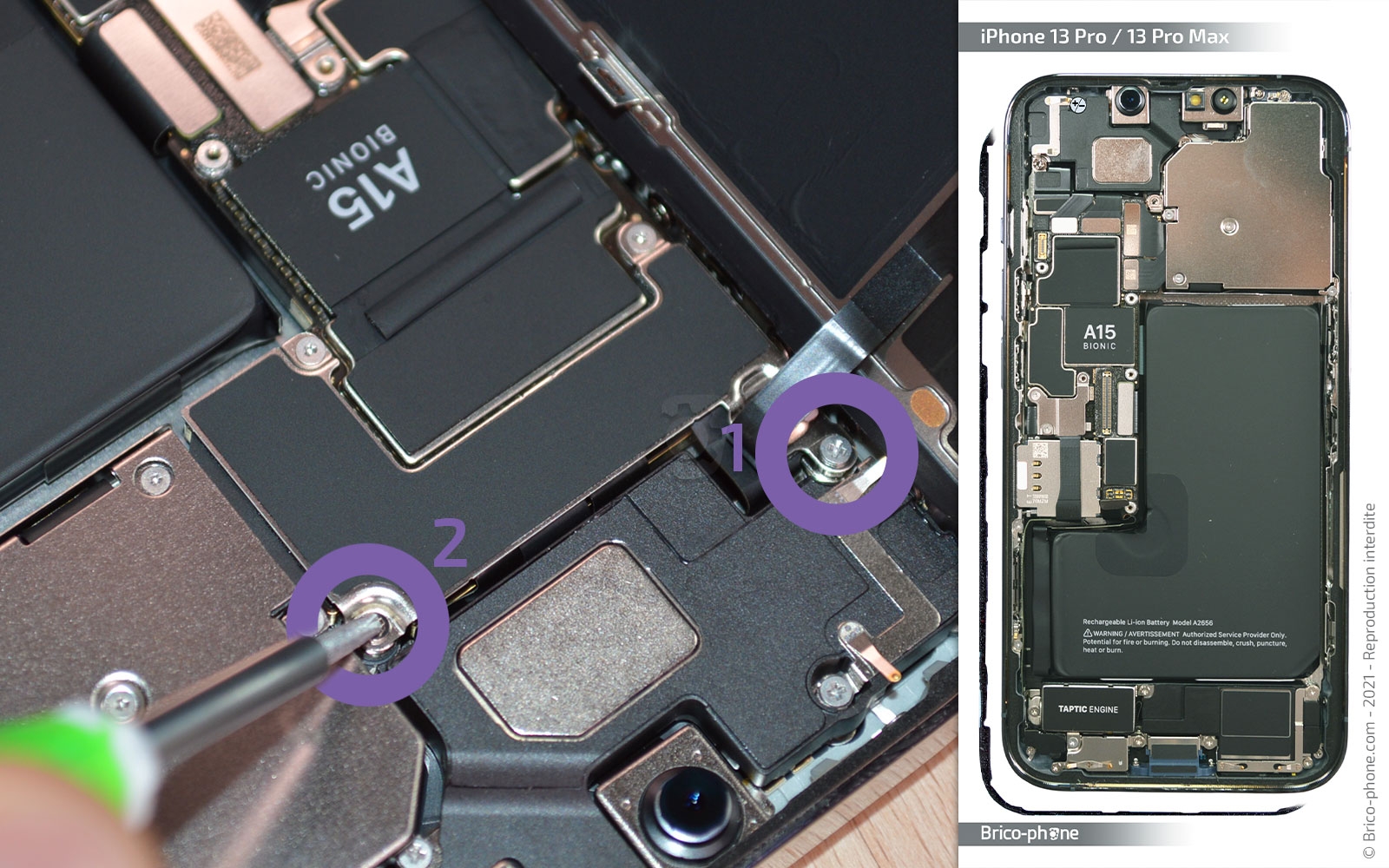

Etape 7 : Ôter la plaquette 03
Commencez par dévisser les 2 vis du bas avec le tournevis triwing, puis celles du haut avec le tournevis cruciforme.

Ensuite, ôtez la plaquette #03 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis en métal Triwing 0.6
10,90 €

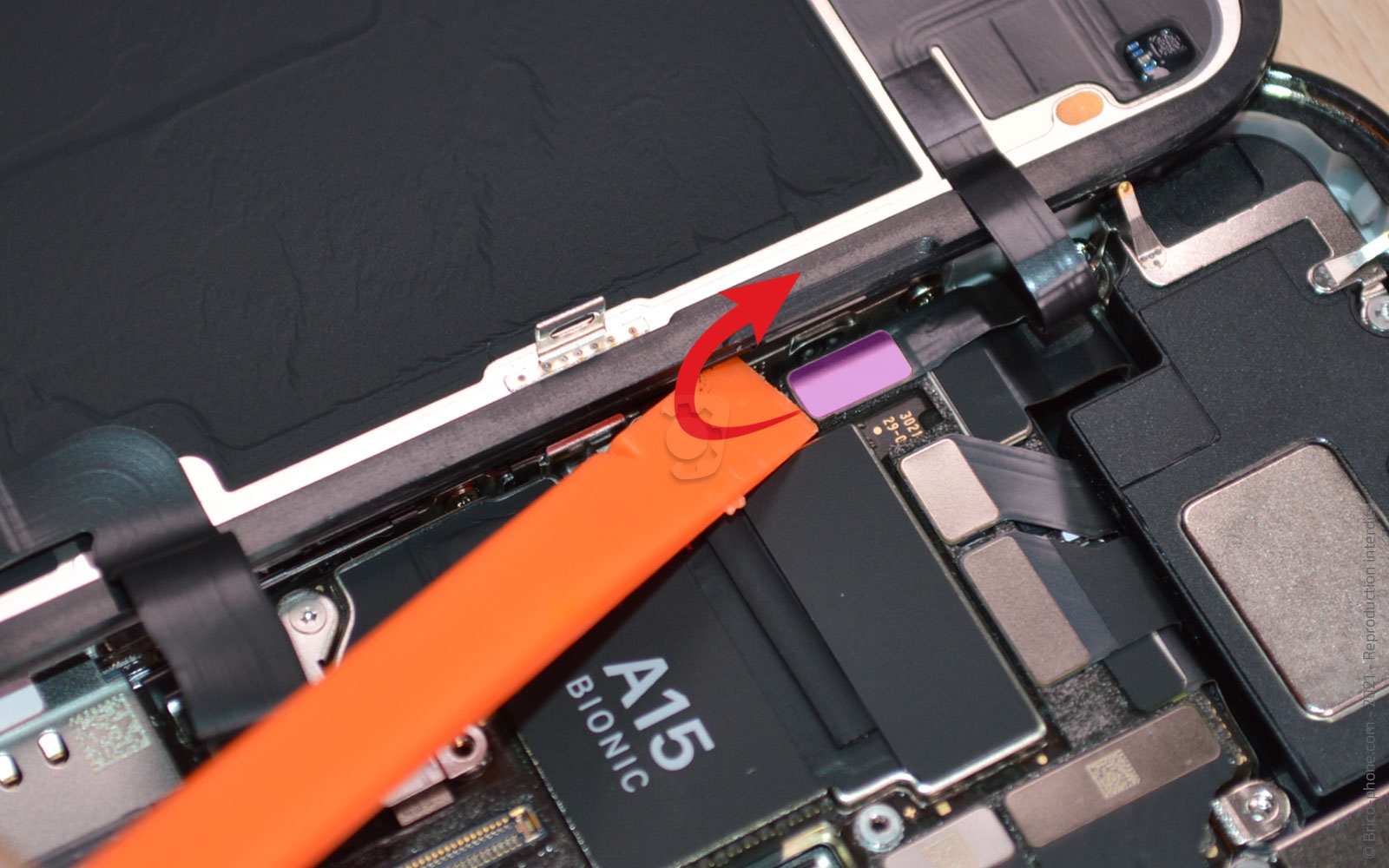

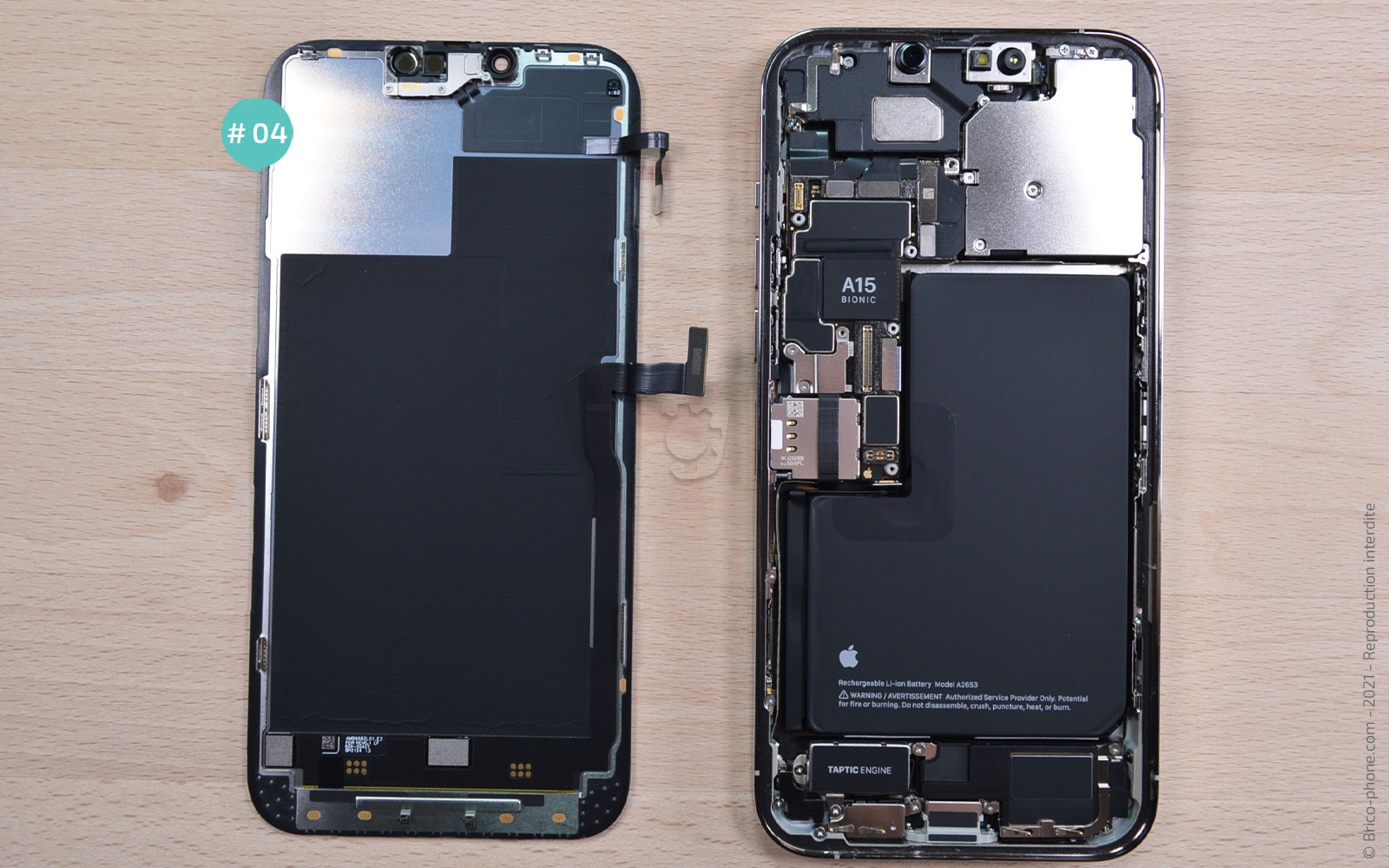

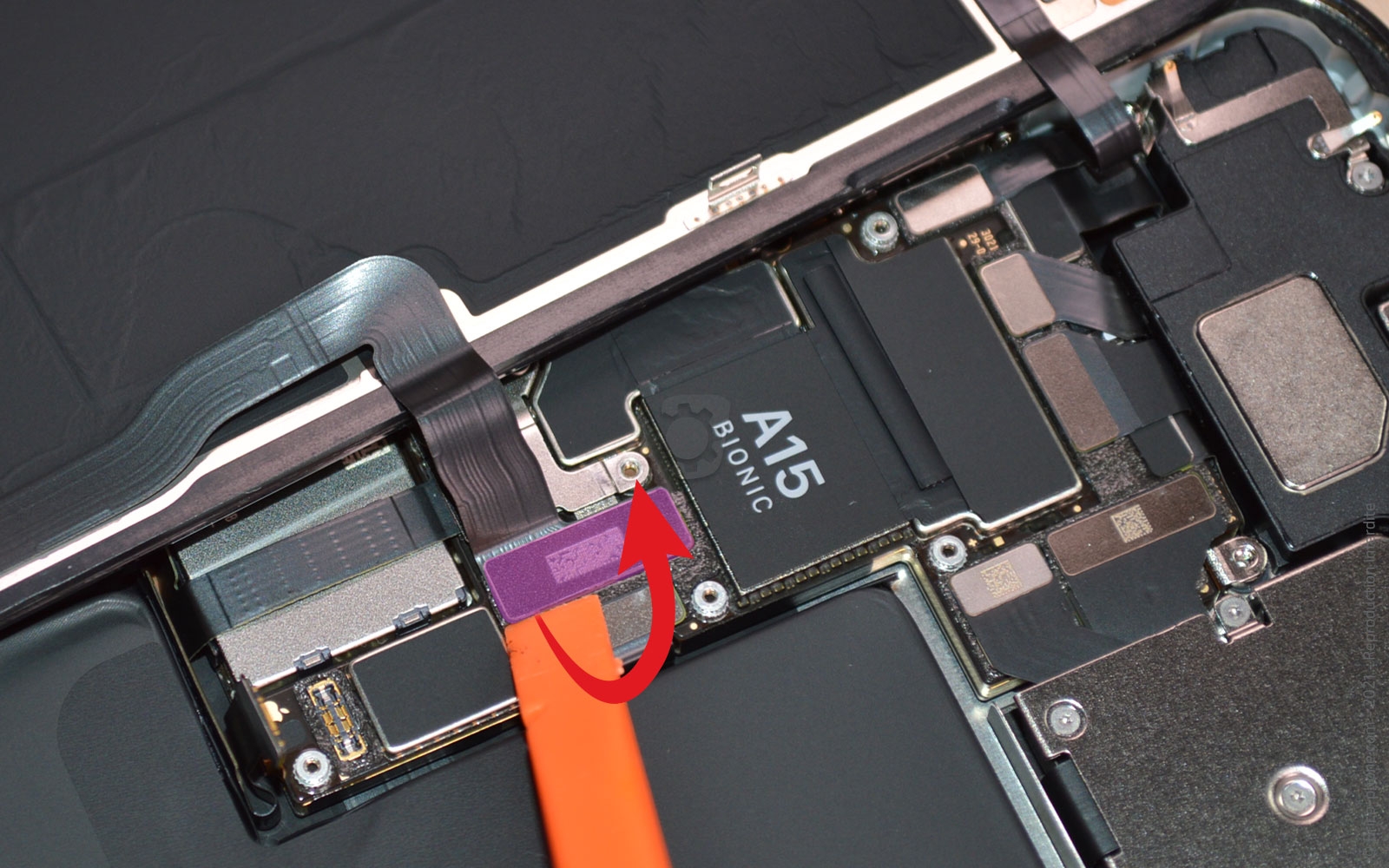

Etape 8 : Séparer l'écran du châssis
Vous pouvez maintenant déconnecter les nappes de l'écran #04 avec le spudger, vous en trouverez une en haut et une en bas.
Outils du kit utilisés
Outils du kit utilisés

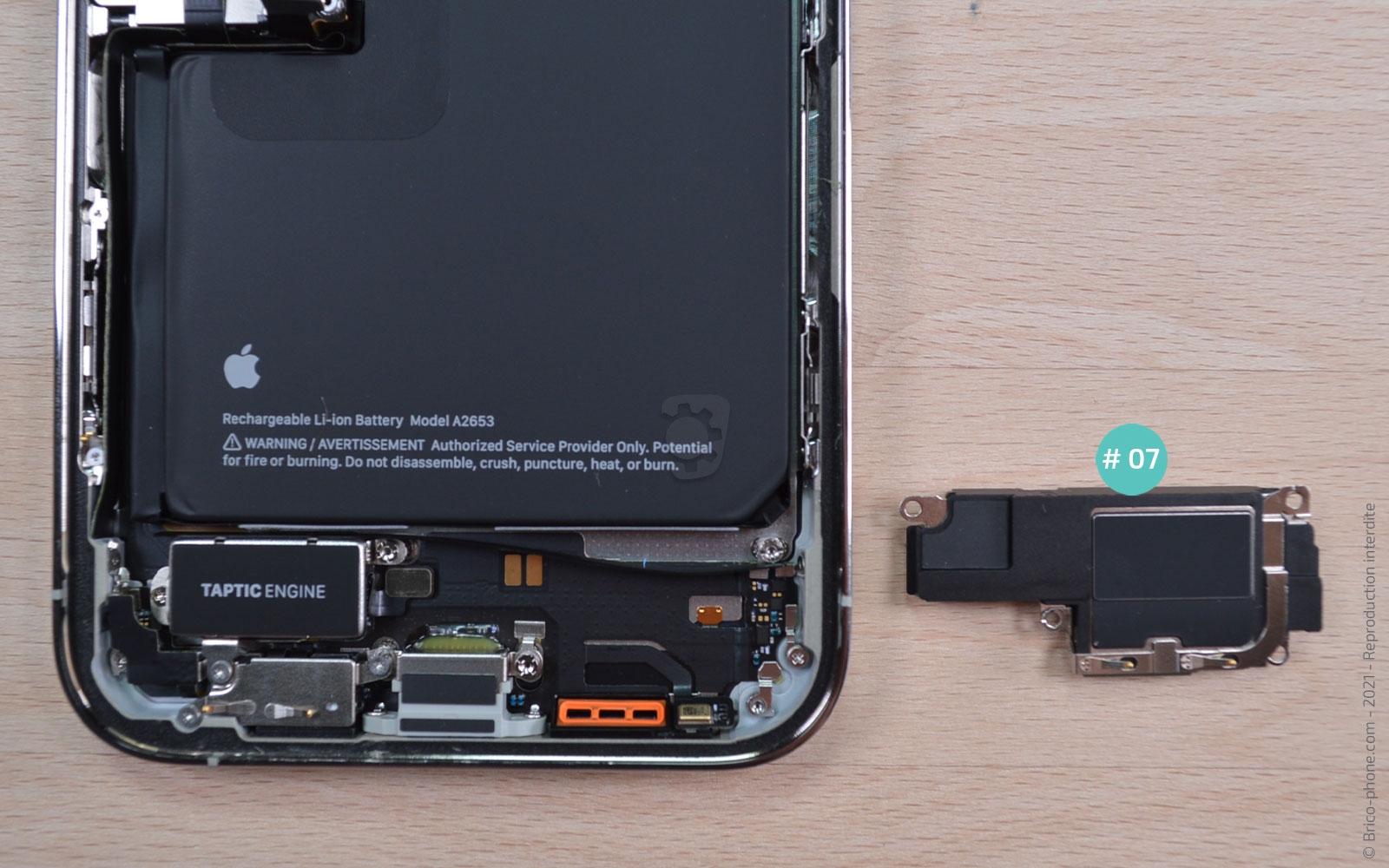

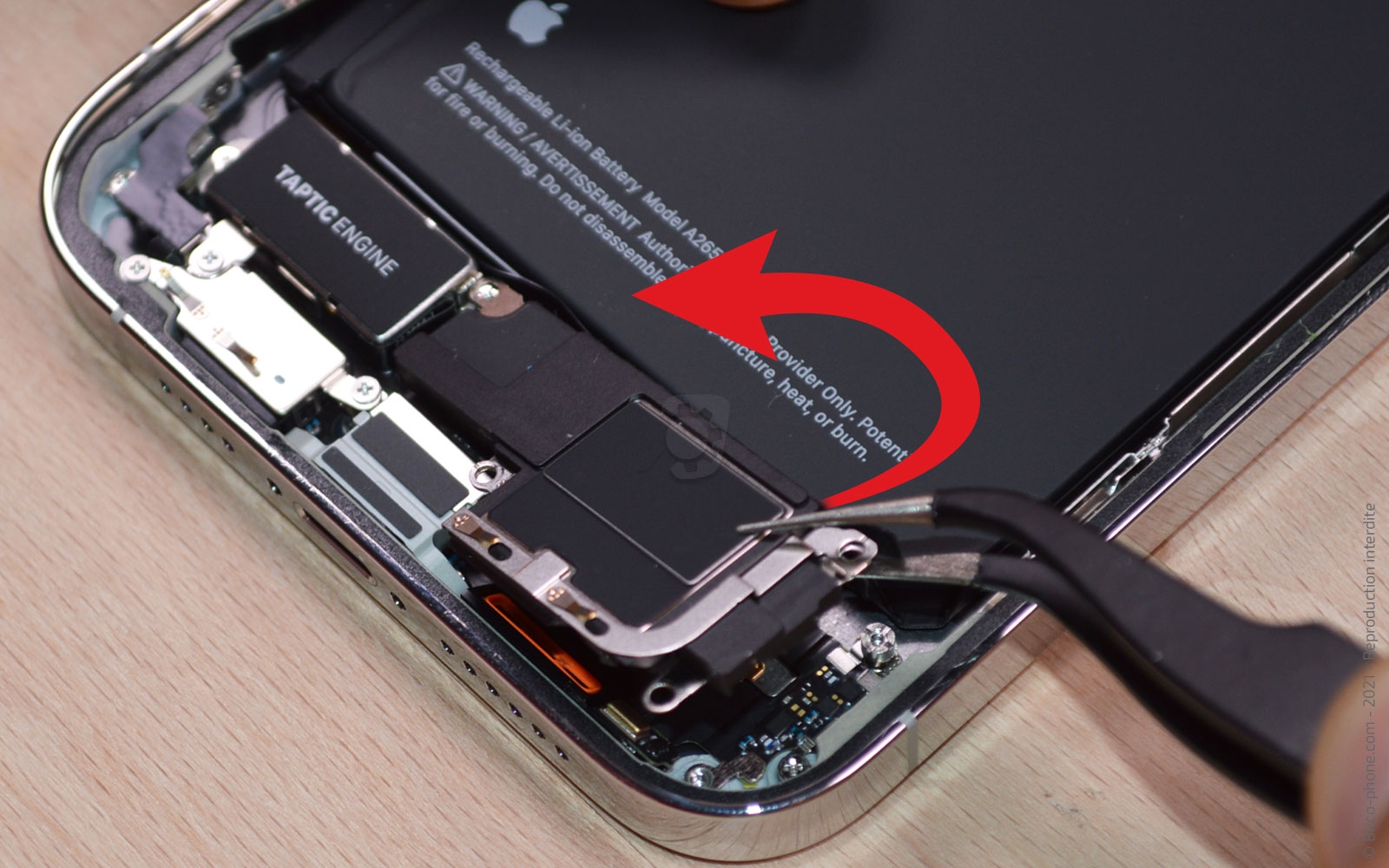

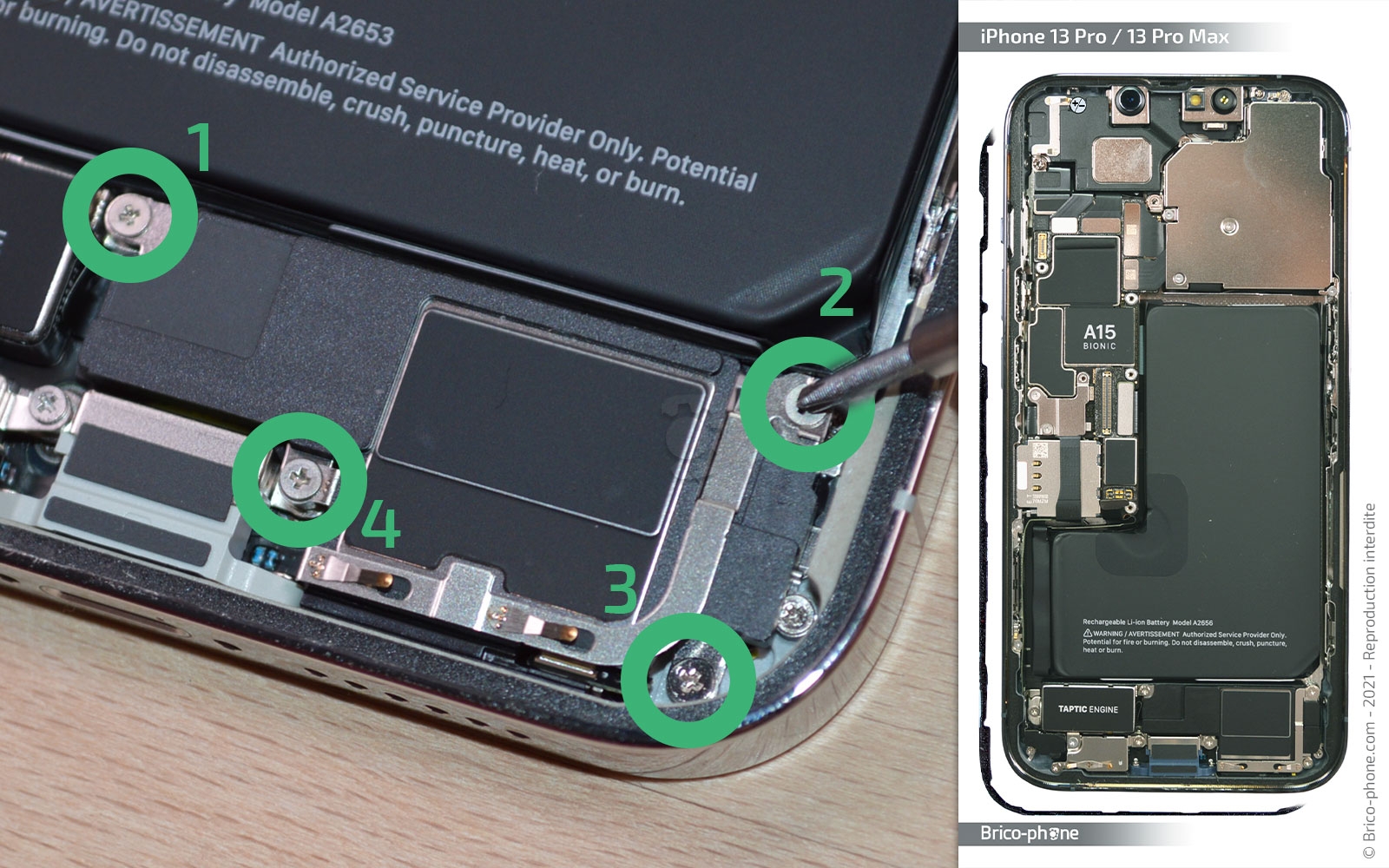

Etape 9 : Retirer le HP externe 07
Commencez par dévisser les 4 vis cruciforme avec le tournevis, puis ôtez le HP externe #07 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

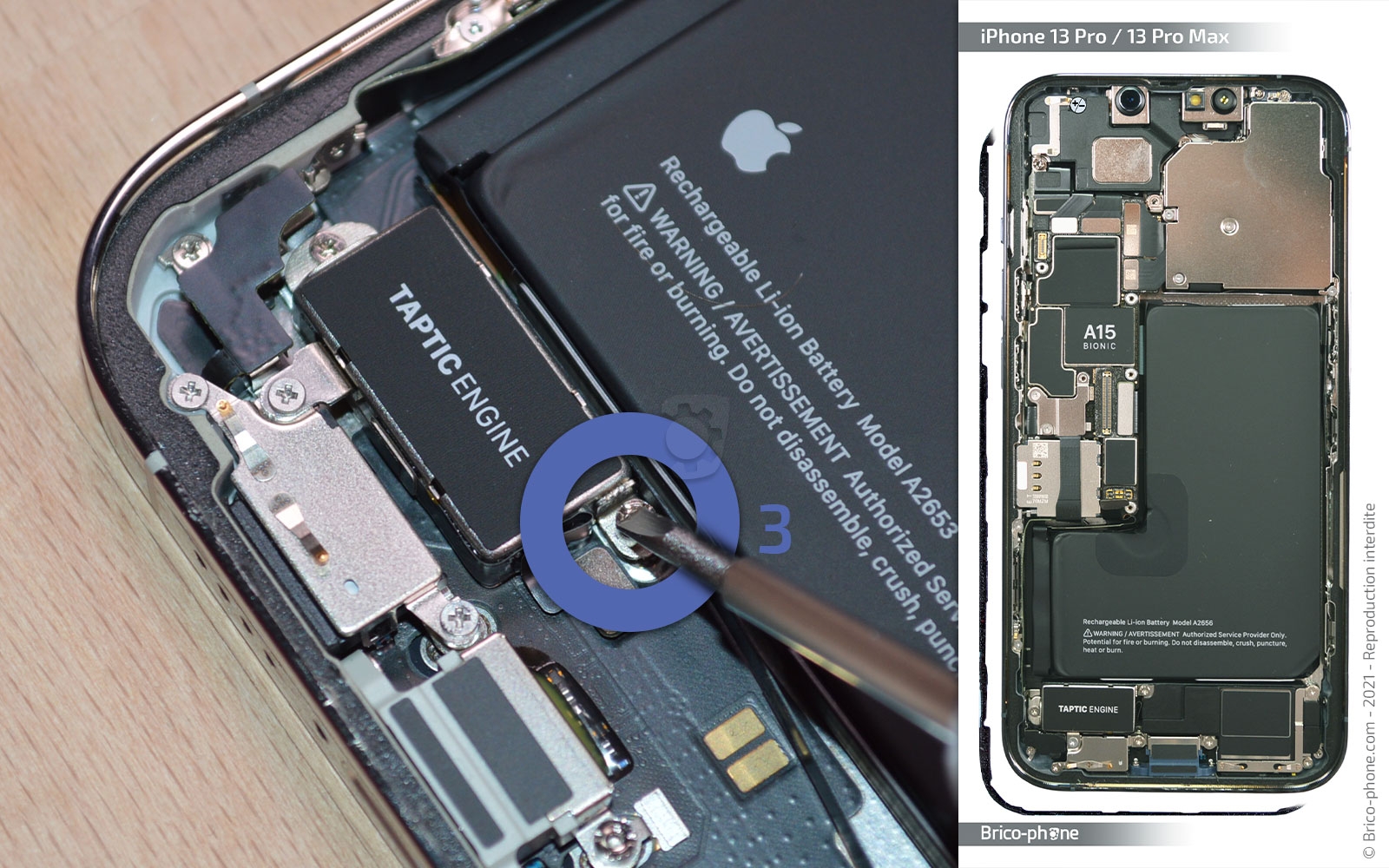

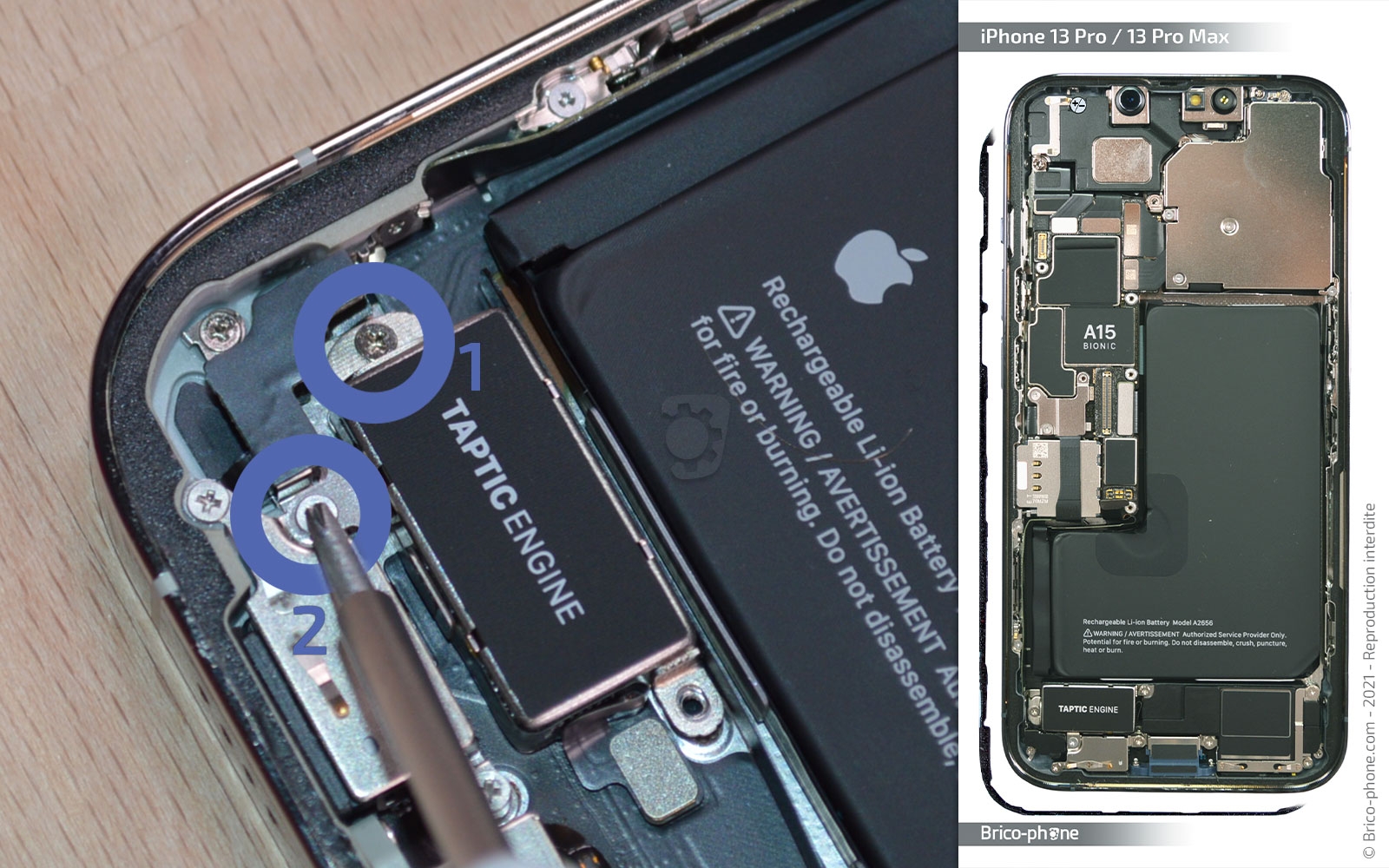

Etape 10 : Dévisser les vis du TapTic Engine
Avant de retirer le vibreur, dévissez les 2 vis cruciforme et la vis plate.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis Professionnel Plat 2.0
7,74 €

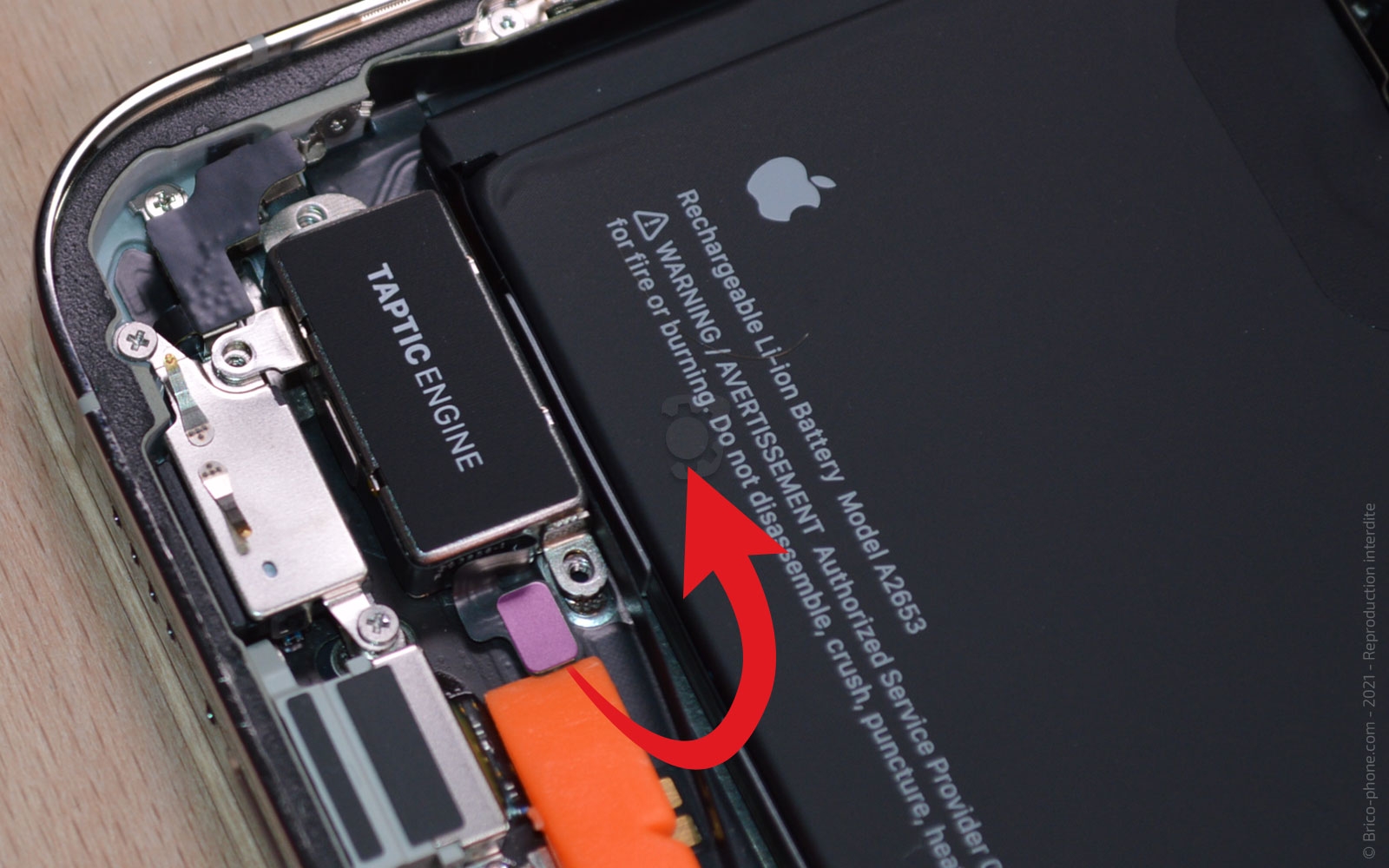

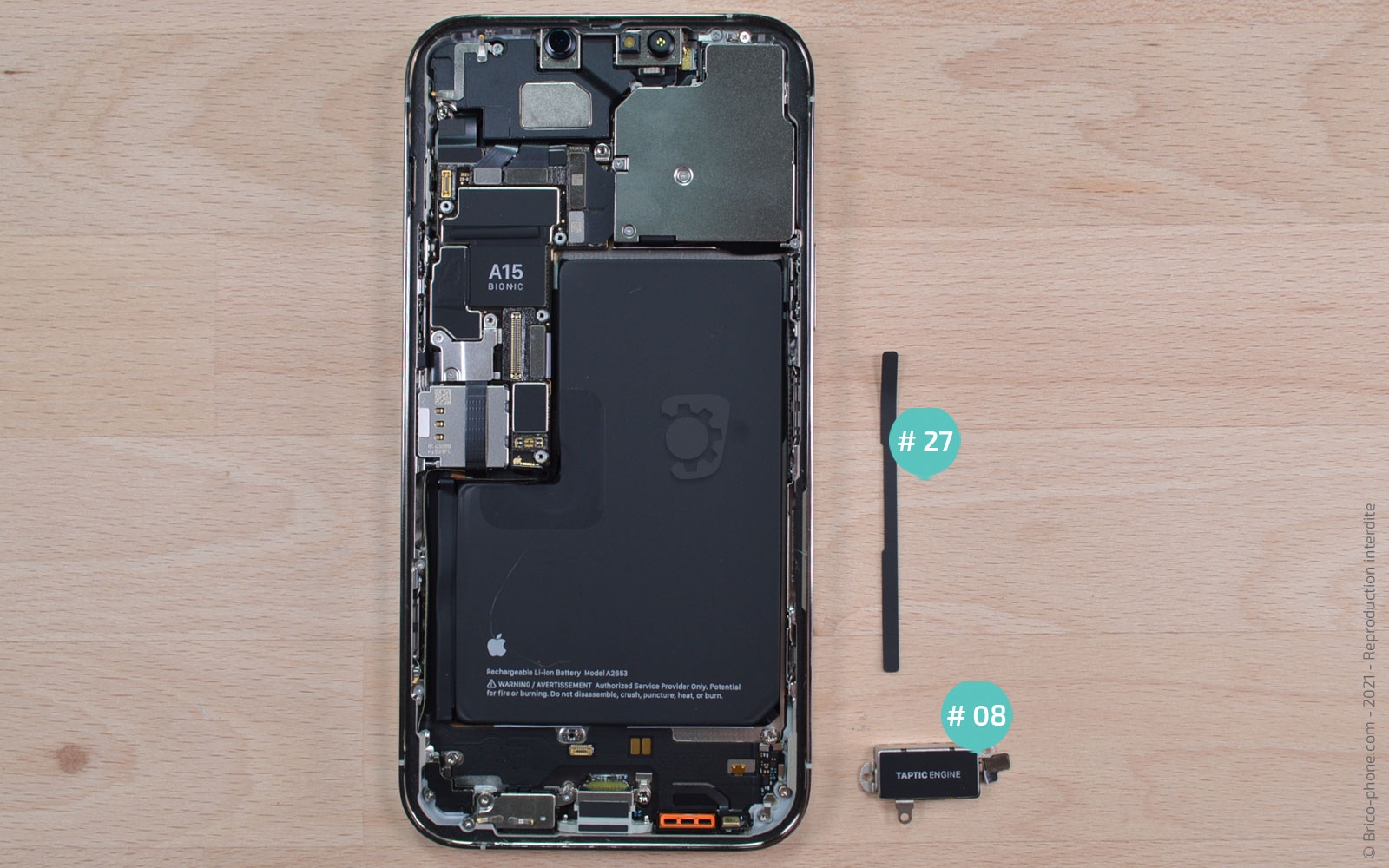

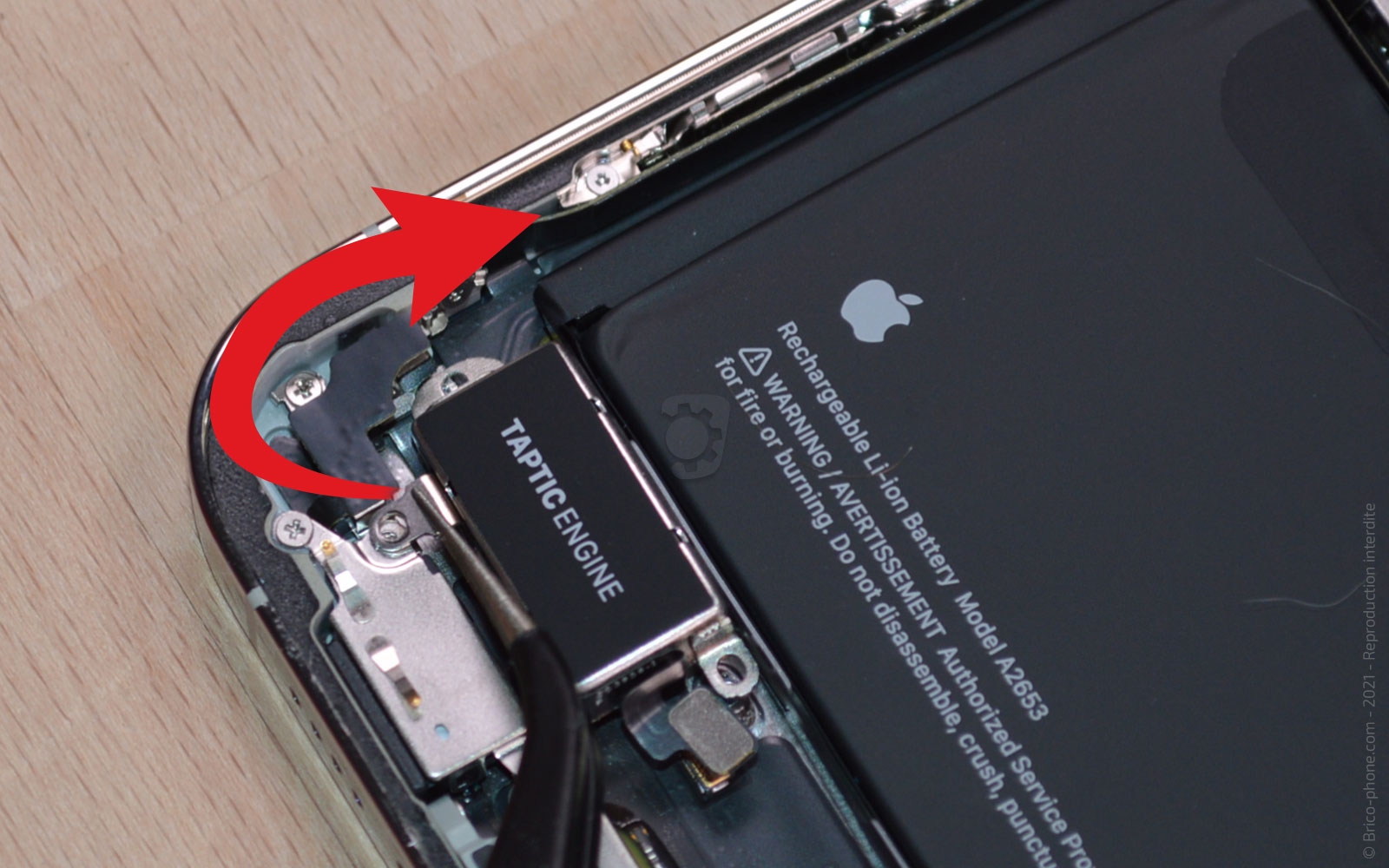

Etape 11 : Extraire le vibreur
Déconnectez la nappe avec le spudger, puis enlevez le vibreur #08 et la protection #27 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

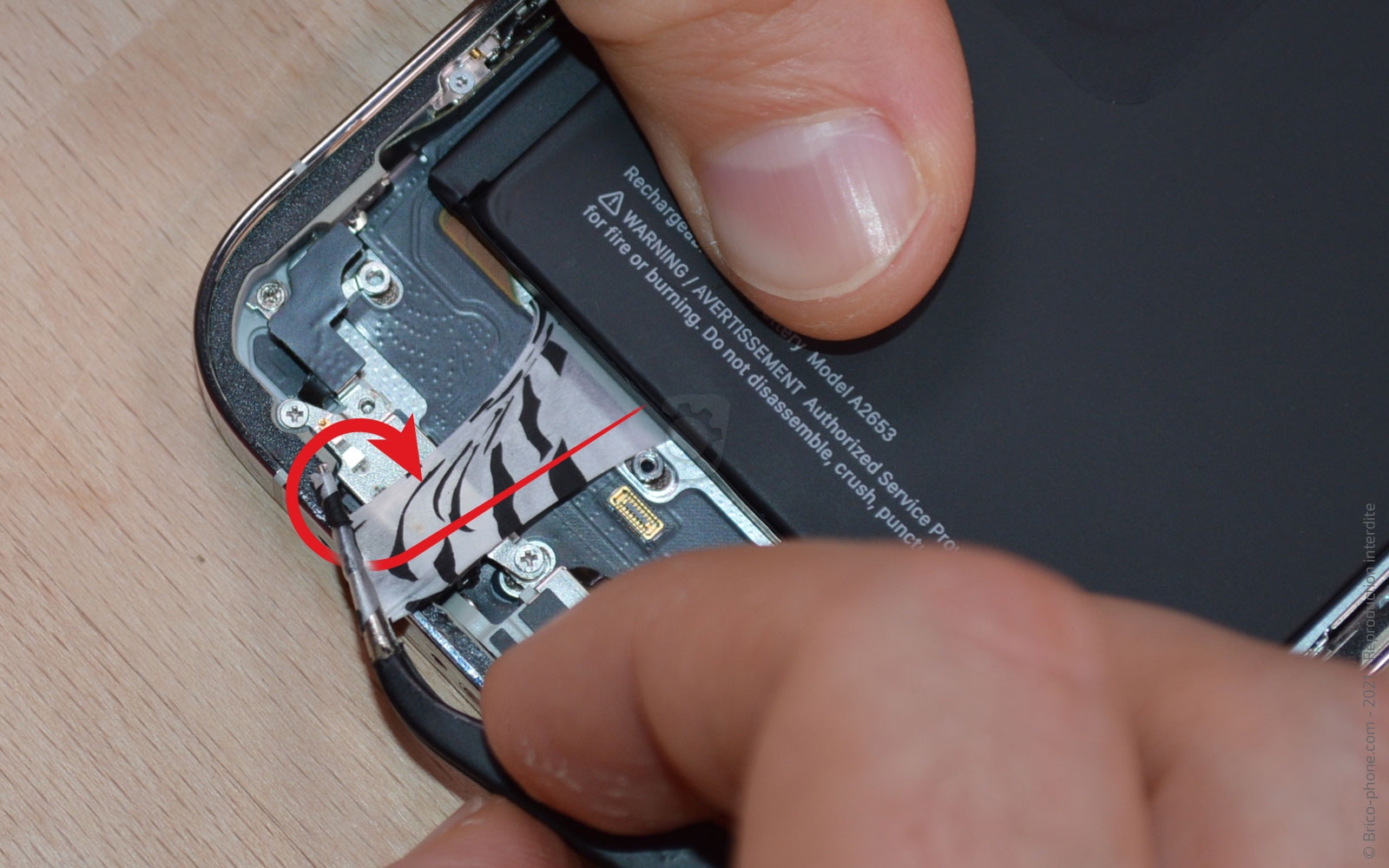

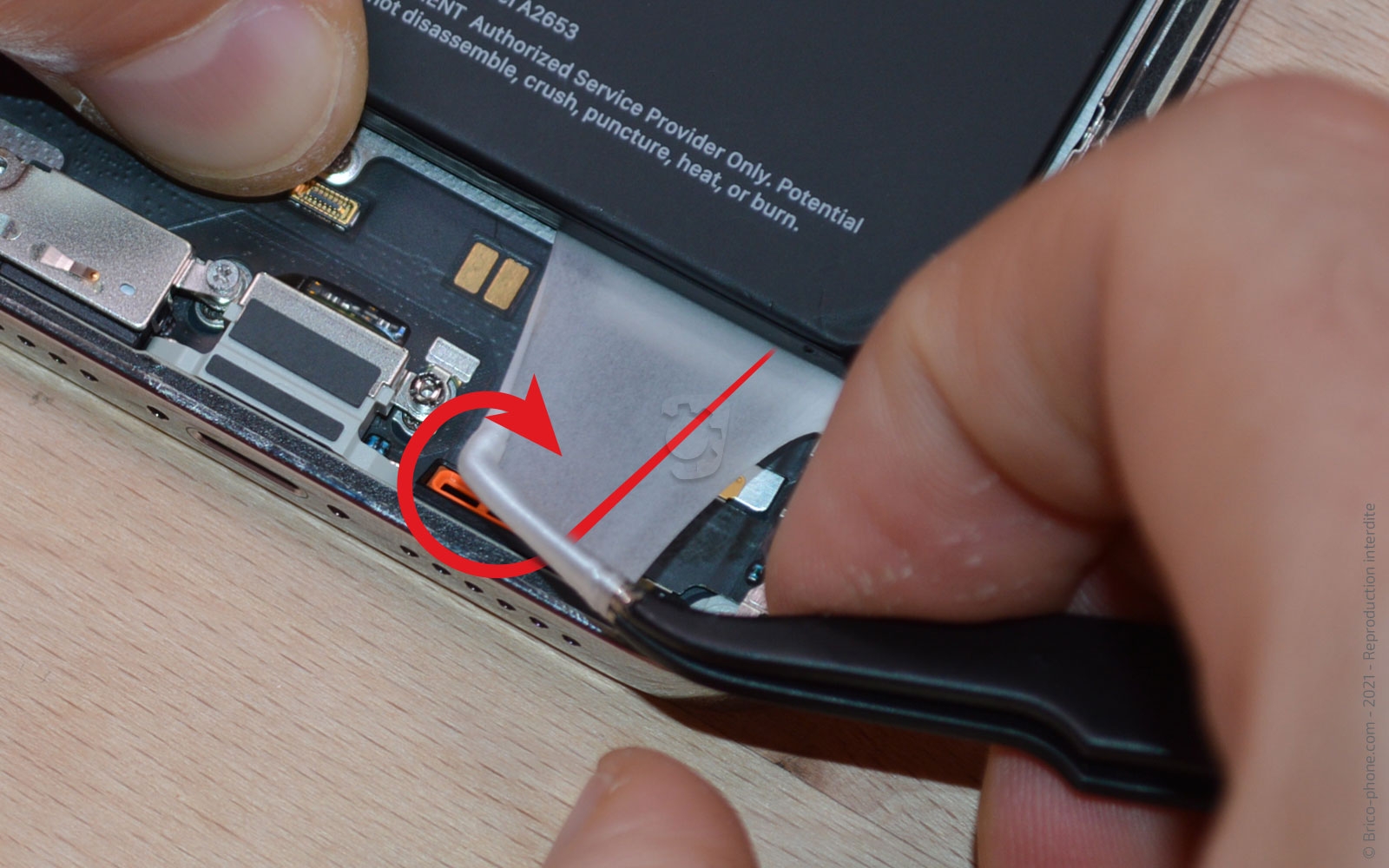

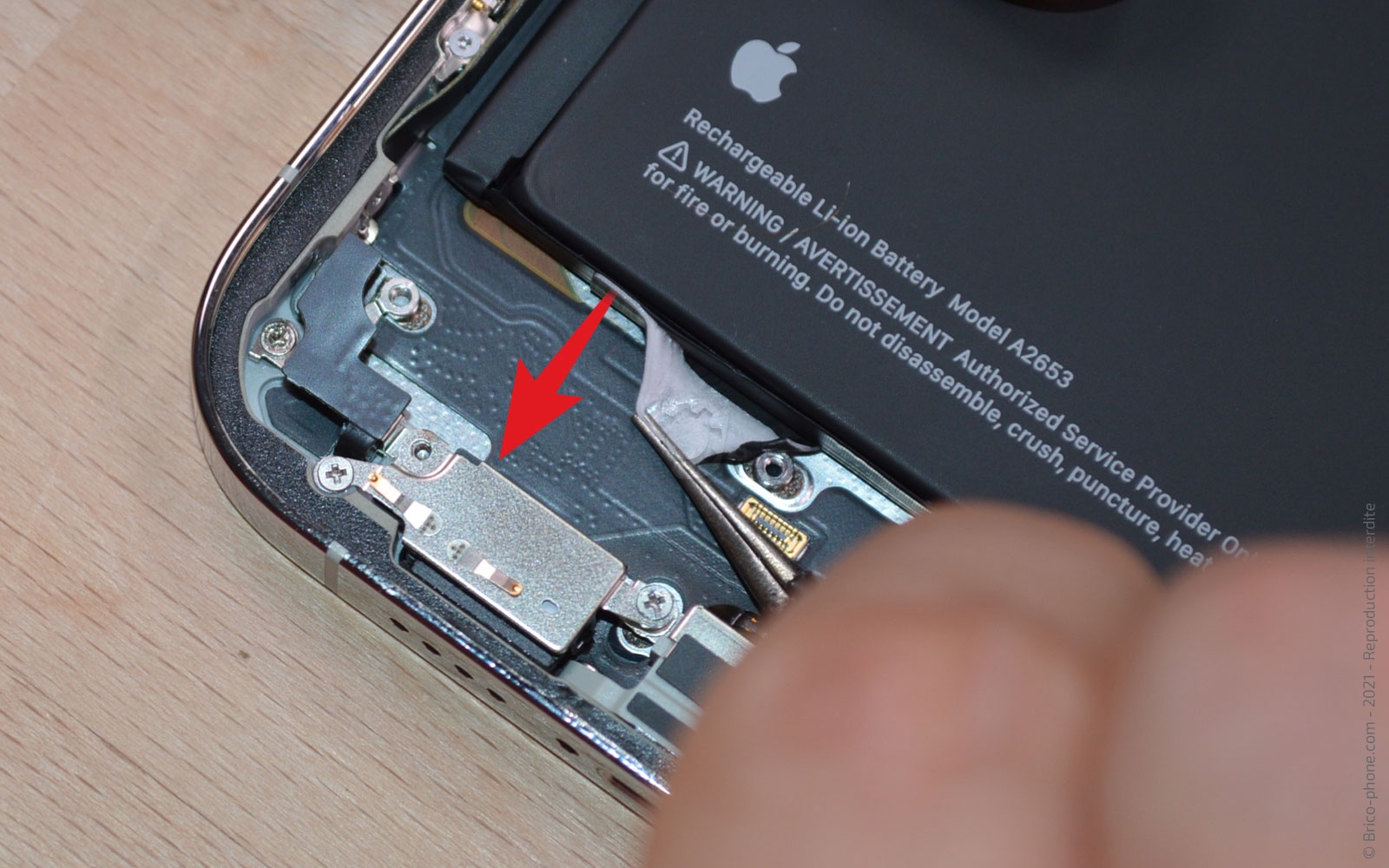

Etape 12 : Retirer les languettes de la batterie
Pour le retrait de la batterie, utilisez la pincette pour décoller les languettes.

Attrapez la partie noire des languettes, puis tout en tirant dessus, enroulez-la autour de la pincette.
Faites de même pour les autres languettes et soulevez la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

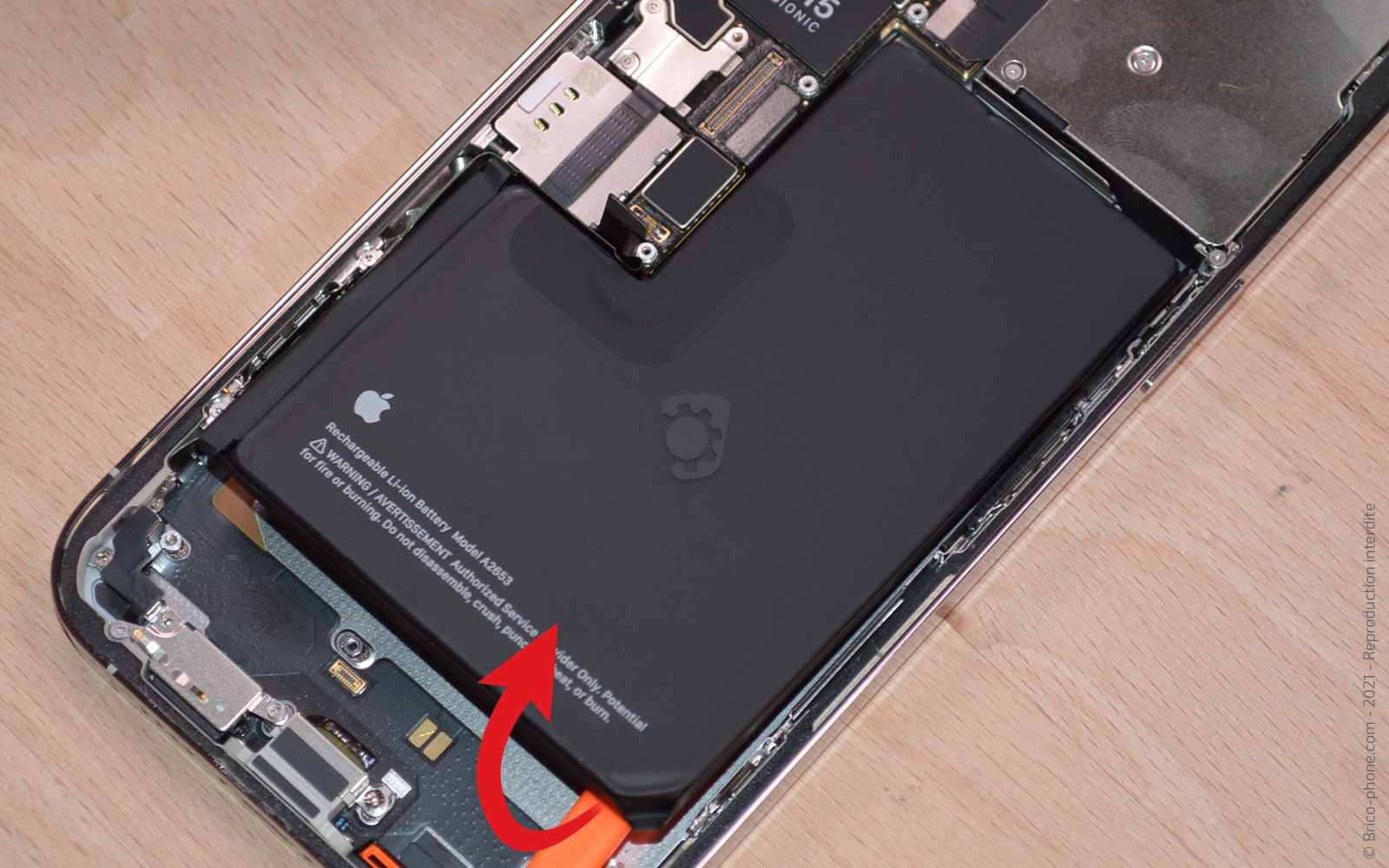

Etape 13 : Sortir la batterie
Une fois la batterie #09 soulevée, il ne vous reste plus qu'à l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 14 : Appliquez les stickers de batterie

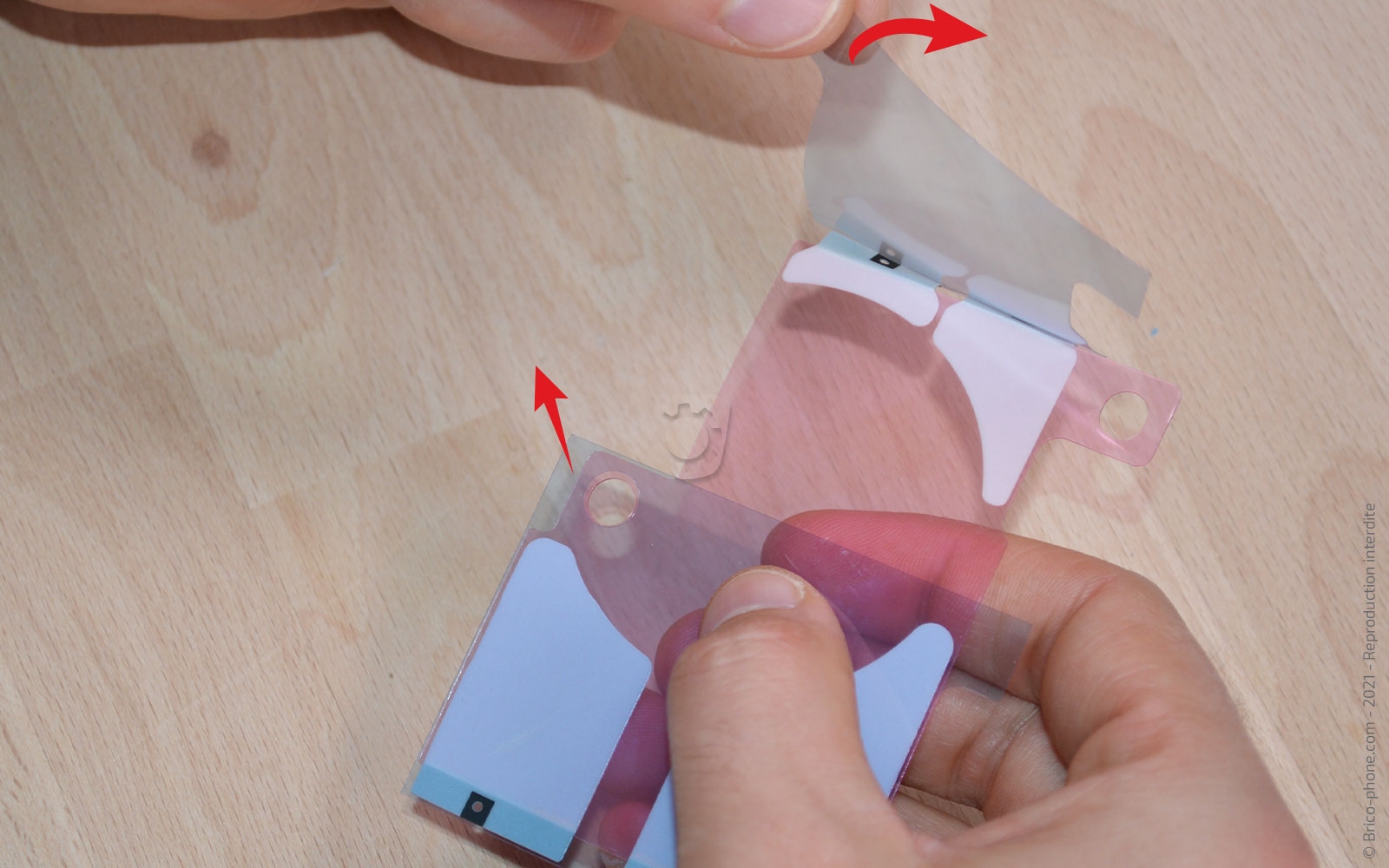

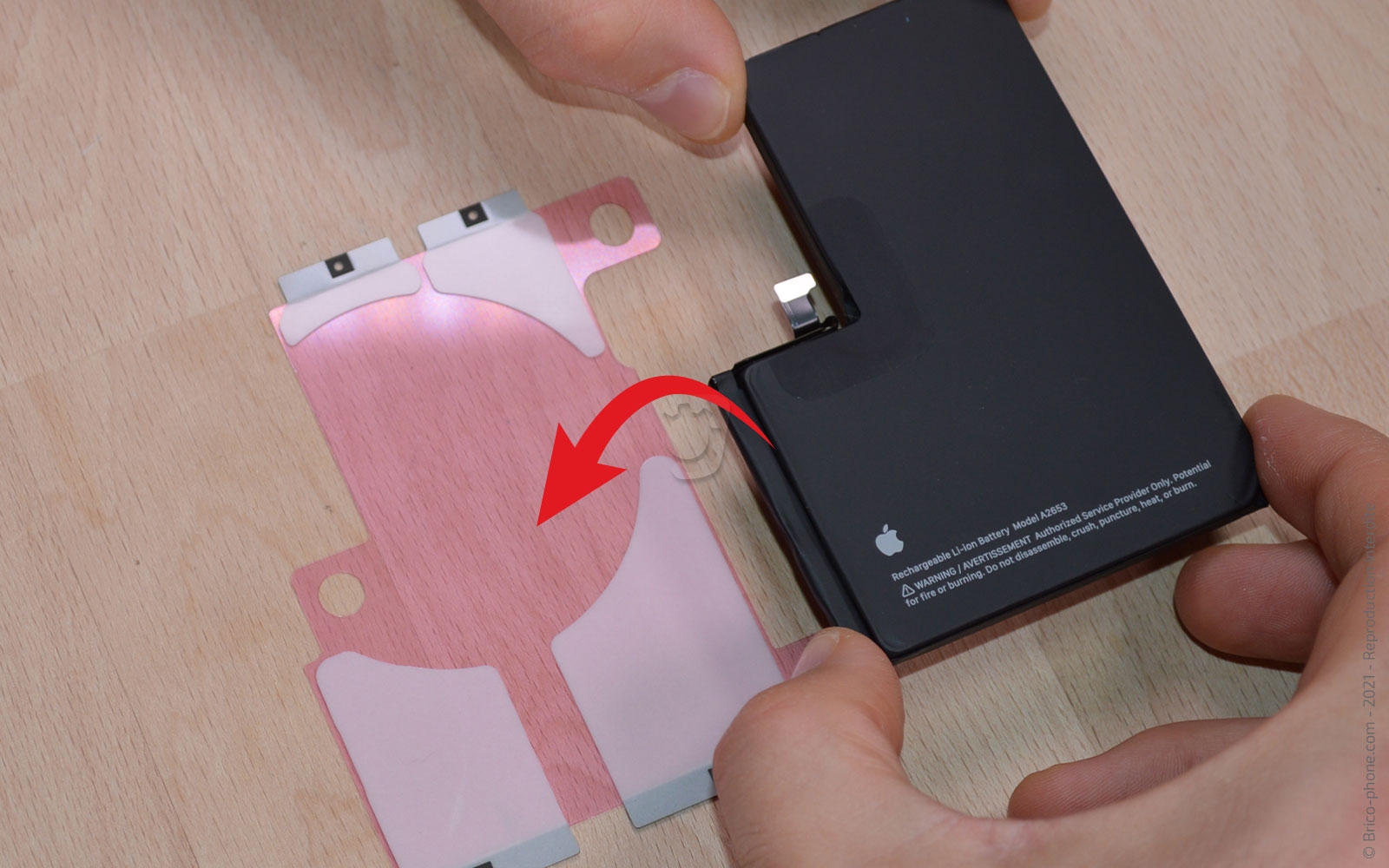

Retirez la protection bleue des stickers, puis venez poser la nouvelle batterie dessus.

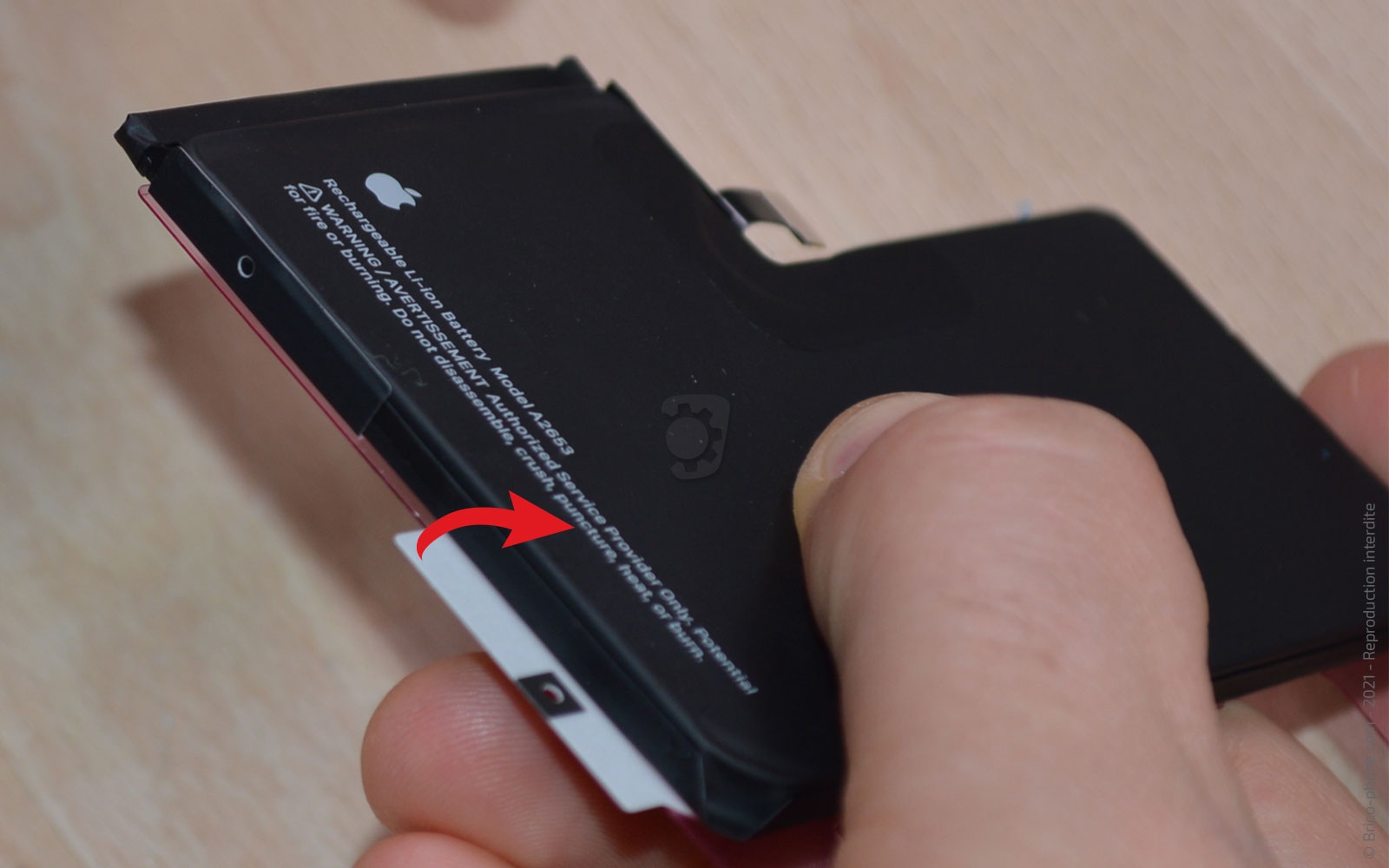

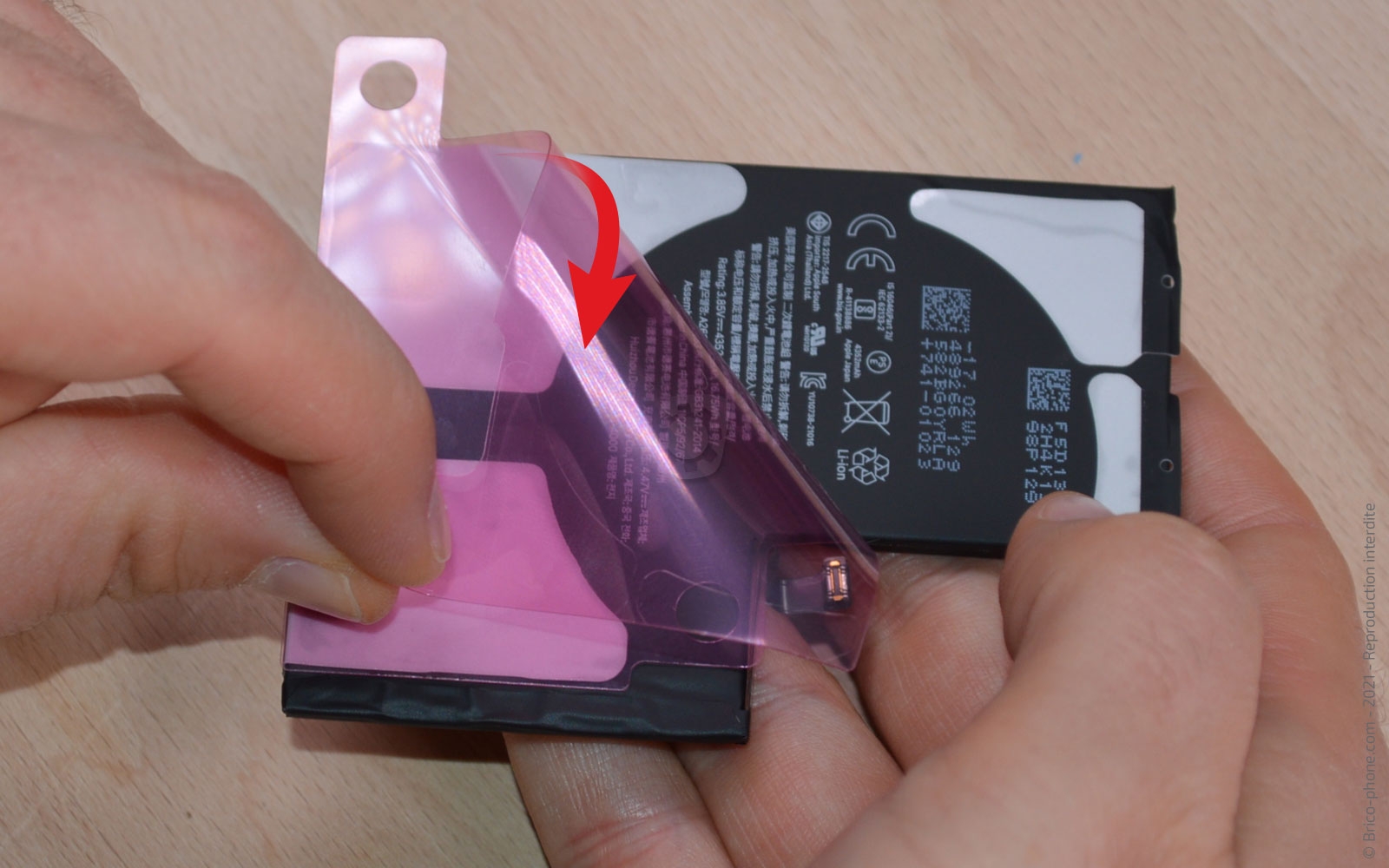

Une fois en place, rabattez les languettes noires sur la batterie et retirez la protection rose avant de l'insérer dans le châssis.
Outils optionnels
Outils optionnels
Stickers pour batterie d'iPhone 13 Pro Max
2,90 €
Batterie Premium pour iPhone 13 Pro Max
34,90 €

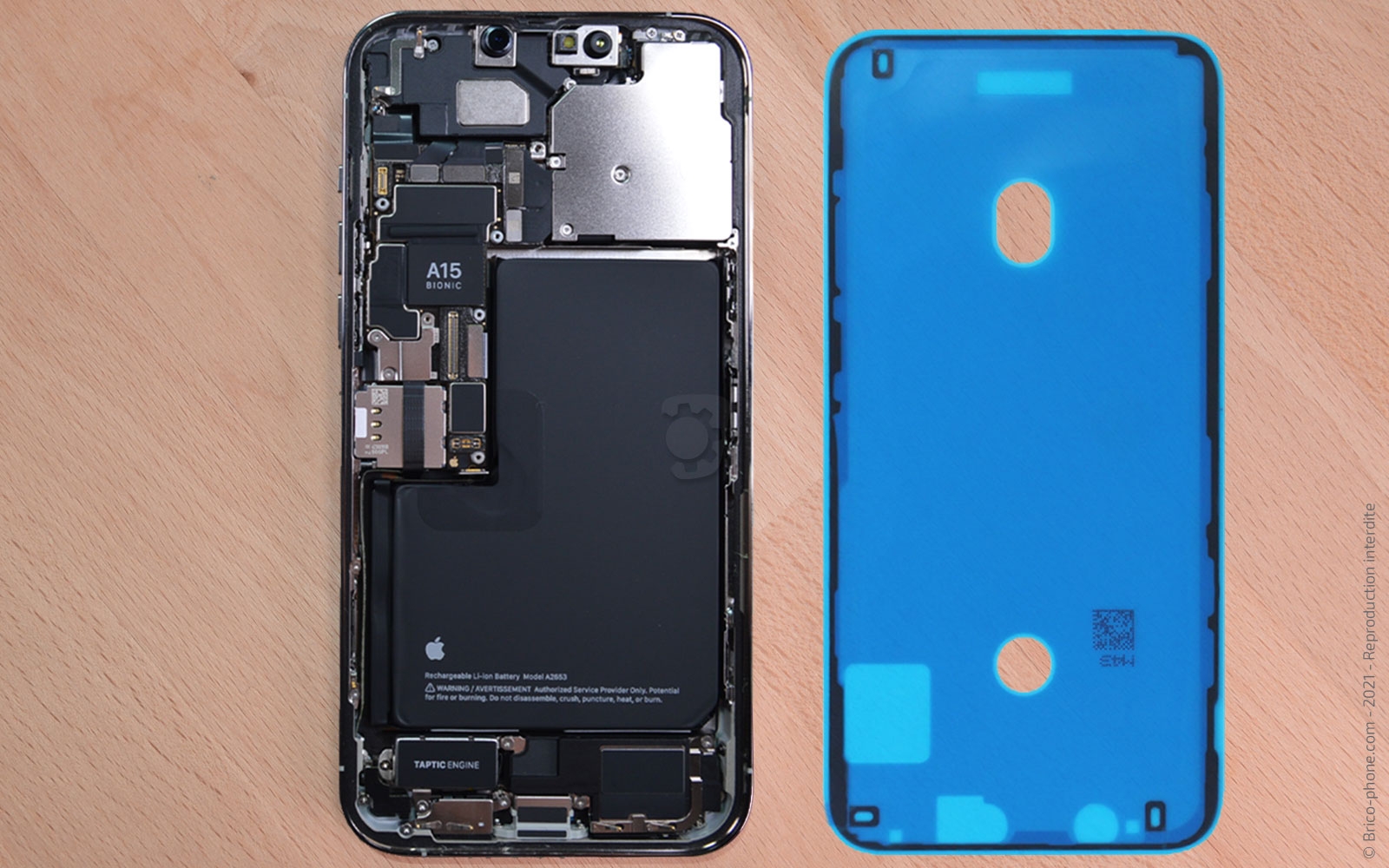

Conseils pour le remontage
Pour remonter votre iPhone 13 Pro Max, il vous suffit de suivre les étapes précédentes dans le sens contraire.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
