Comment changer le connecteur de charge sur iPhone 13 Pro Max

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 10/20
iPhone 13 Pro Max | Temps estimé : 60 min | Difficulté : 3.5/5

Il vous est impossible d'insérer votre câble lightning ou vos écouteurs ? Cela vous empêche de recharger votre iPhone 13 Pro Max ? Lors de vos appels, vos correspondants ne vous entendent pas ? Tous ces problèmes sont liés au connecteur de charge, vous allez devoir le remplacer pour retrouver un iPhone fonctionnel.

En suivant notre tutoriel photos ou vidéo, vous allez pouvoir effectuer le remplacement.

Diagnostic

›  Votre iPhone 13 Pro Max ne recharge plus via la prise lightning
›  Vous ne pouvez plus brancher vos écouteurs sur la prise
›  Votre prise lightning ne fonctionne plus
›  Vous rencontrez des problèmes de micros lors de vos conversations

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

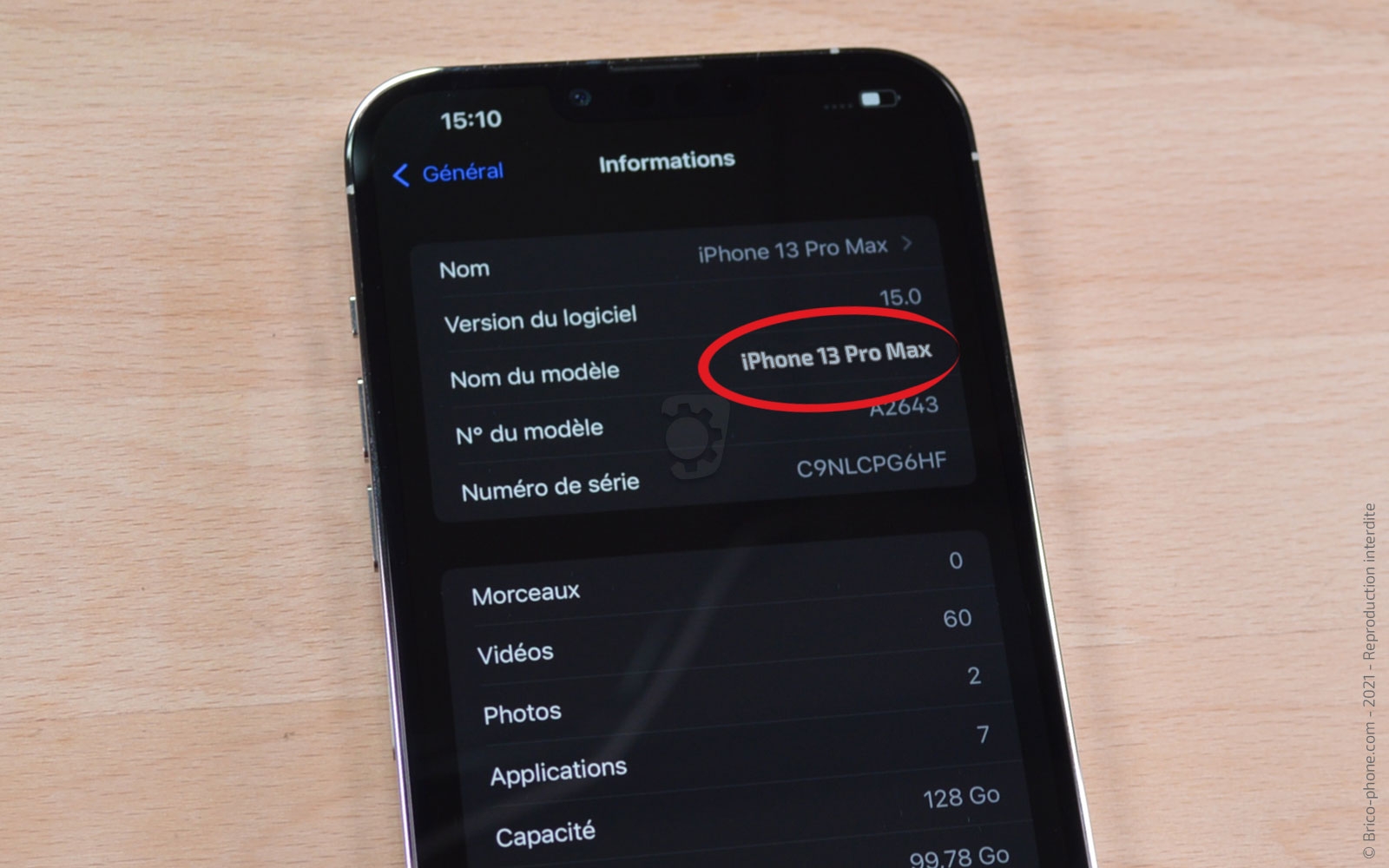

Avant de commencer votre réparation, êtes-vous sûre d'avoir le bon modèle ?

Allez dans les réglages puis dans Général et Informations. Vous devez retrouver dans le Nom du modèle, iPhone 13 Pro Max et dans N° du modèle, A2643 pour posséder un iPhone 13 Pro Max.

Si vous n'avez plus d'affichage, à l'emplacement du tiroir sim, vous devez retrouver la référence A2643.

Eteignez votre téléphone en appuyant sur power et volume moins et slidez "éteindre".

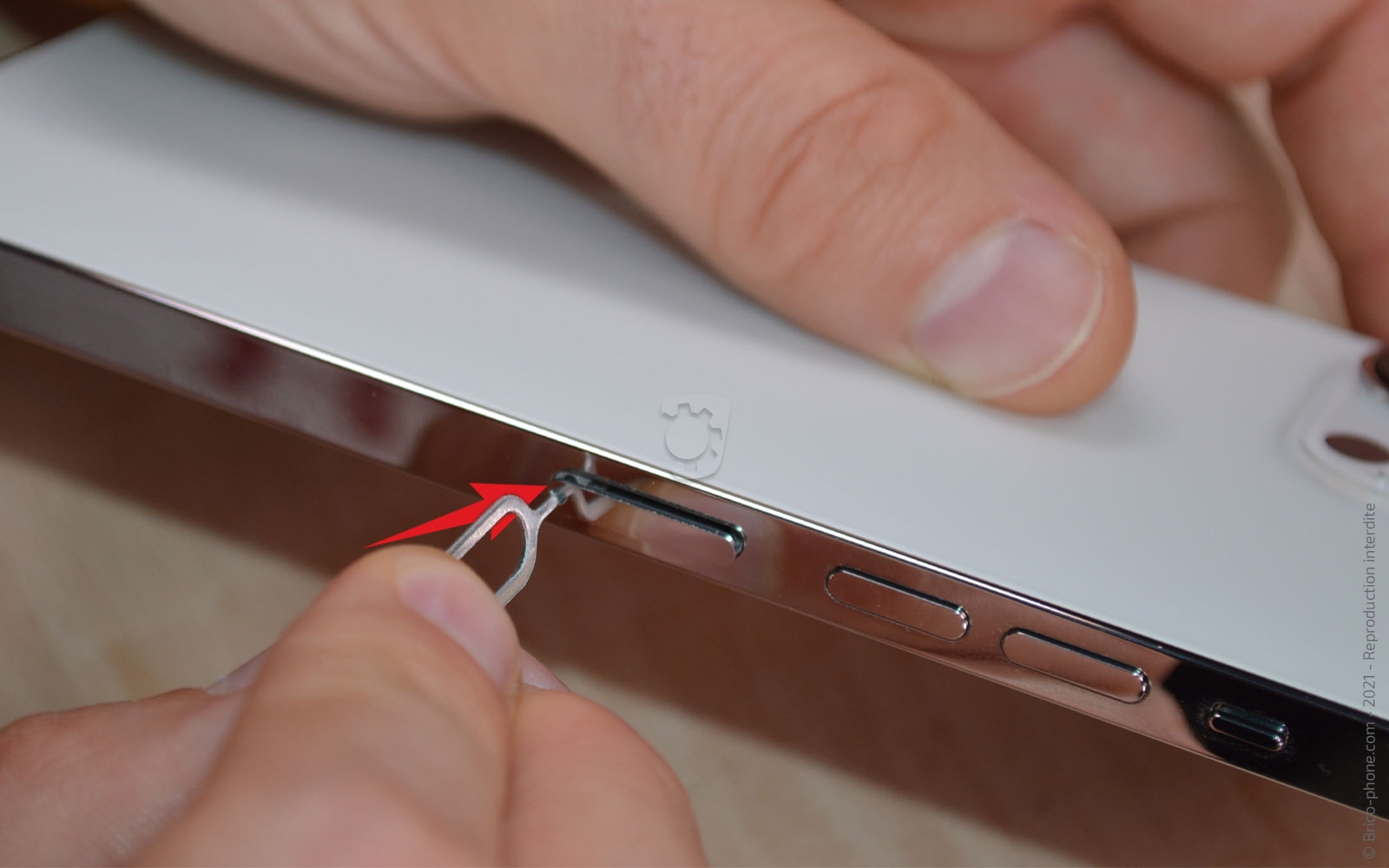

Etape 1 : Ejecter le tiroir sim 01
Commencez par éjecter le tiroir sim #01 à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

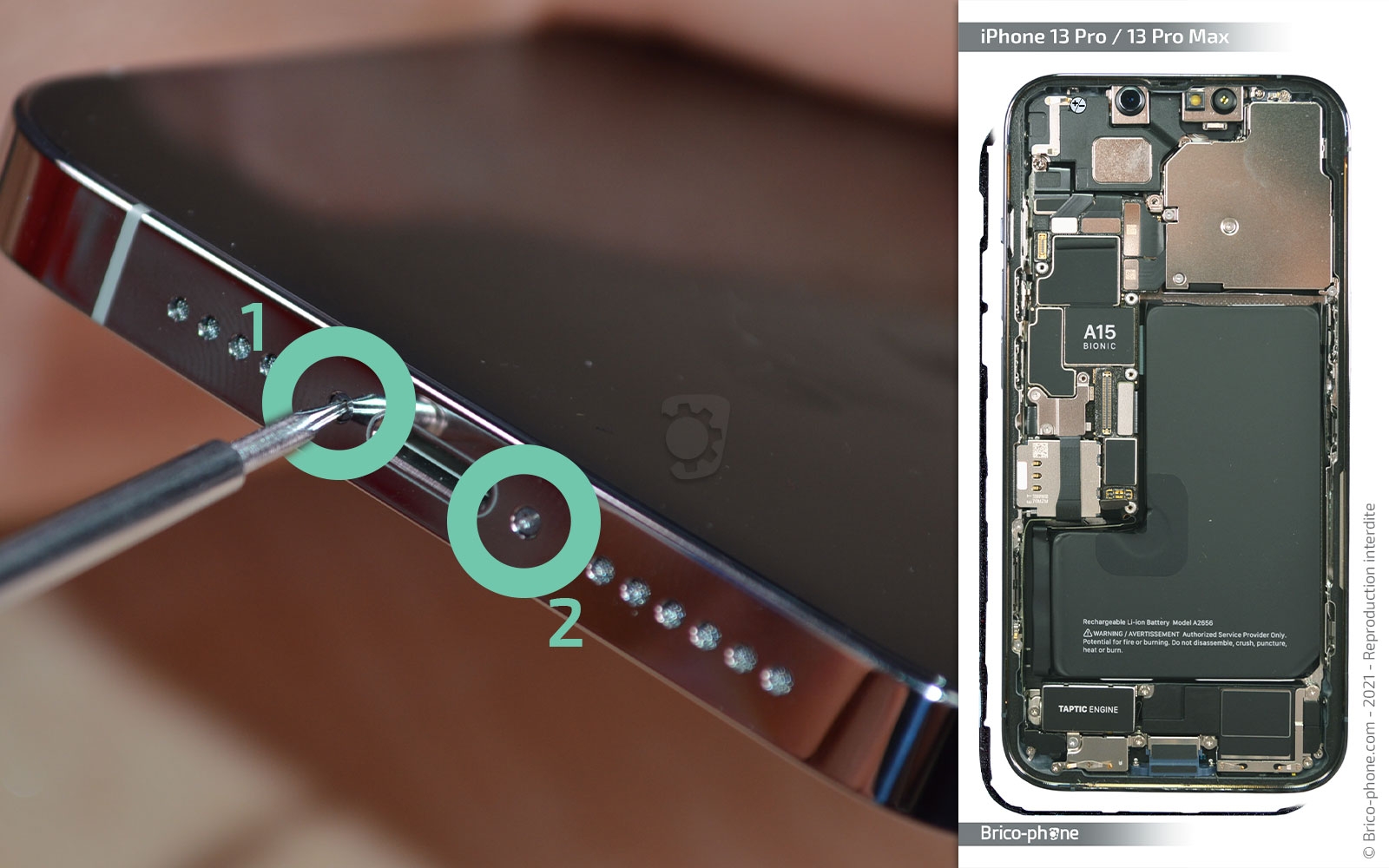

Etape 2 : Retirer les vis pentalobe
Retirez les 2 vis pentalobes qui maintiennent l'écran dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €

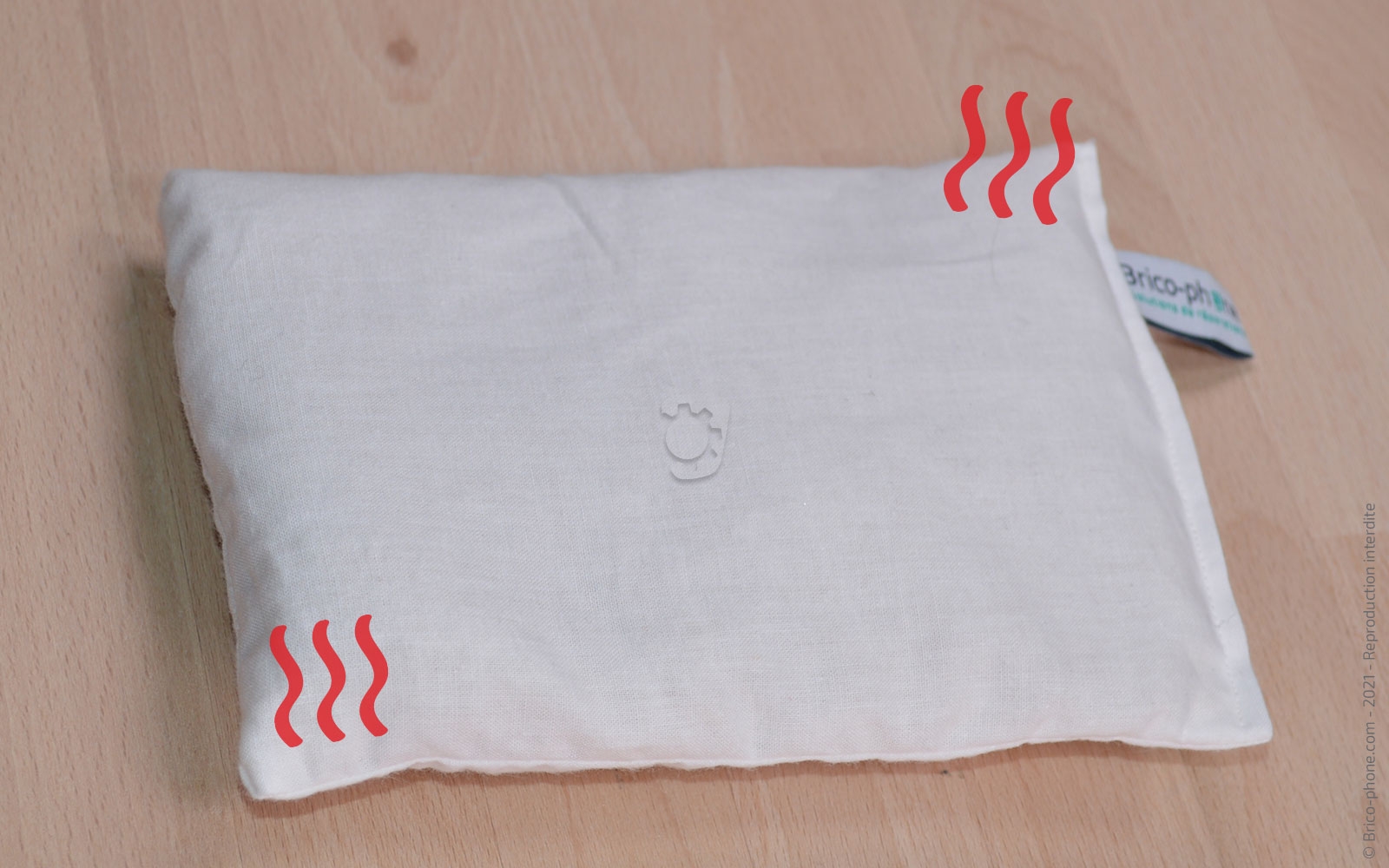

Etape 3 : Chauffez l'écran
Pour ramollir le joint d'étanchéité, il va falloir chauffer l'écran, pour cela nous vous proposons 2 méthodes :
- Passez le coussin chauffant au micro-ondes pendant 2 minutes, puis appliquez-le environ 40 secondes sur l'écran.
- Chauffez pendant 20 secondes tout le pourtour de l'écran à l'aide de votre sèche-cheveux ou votre décapeur thermique.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

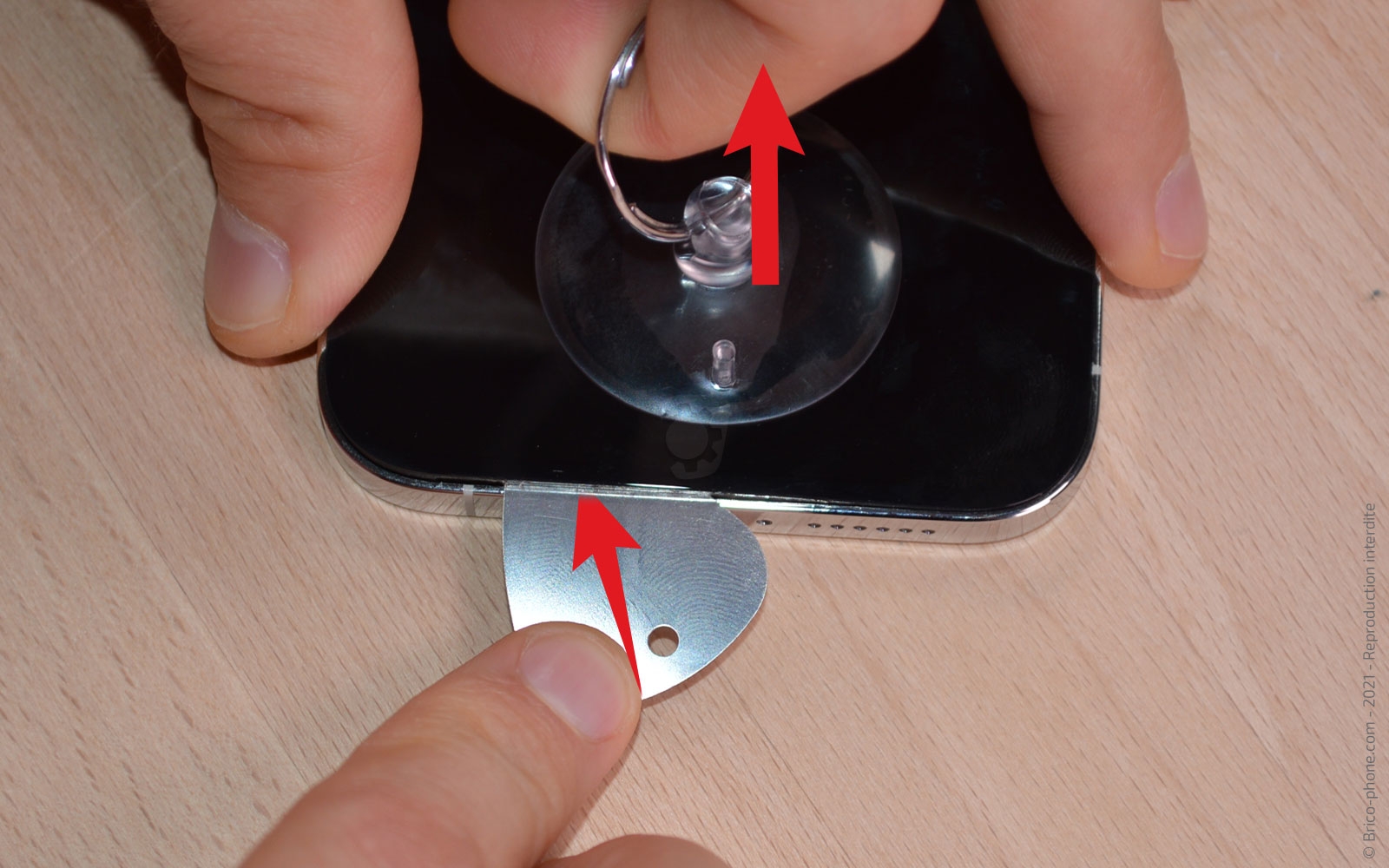

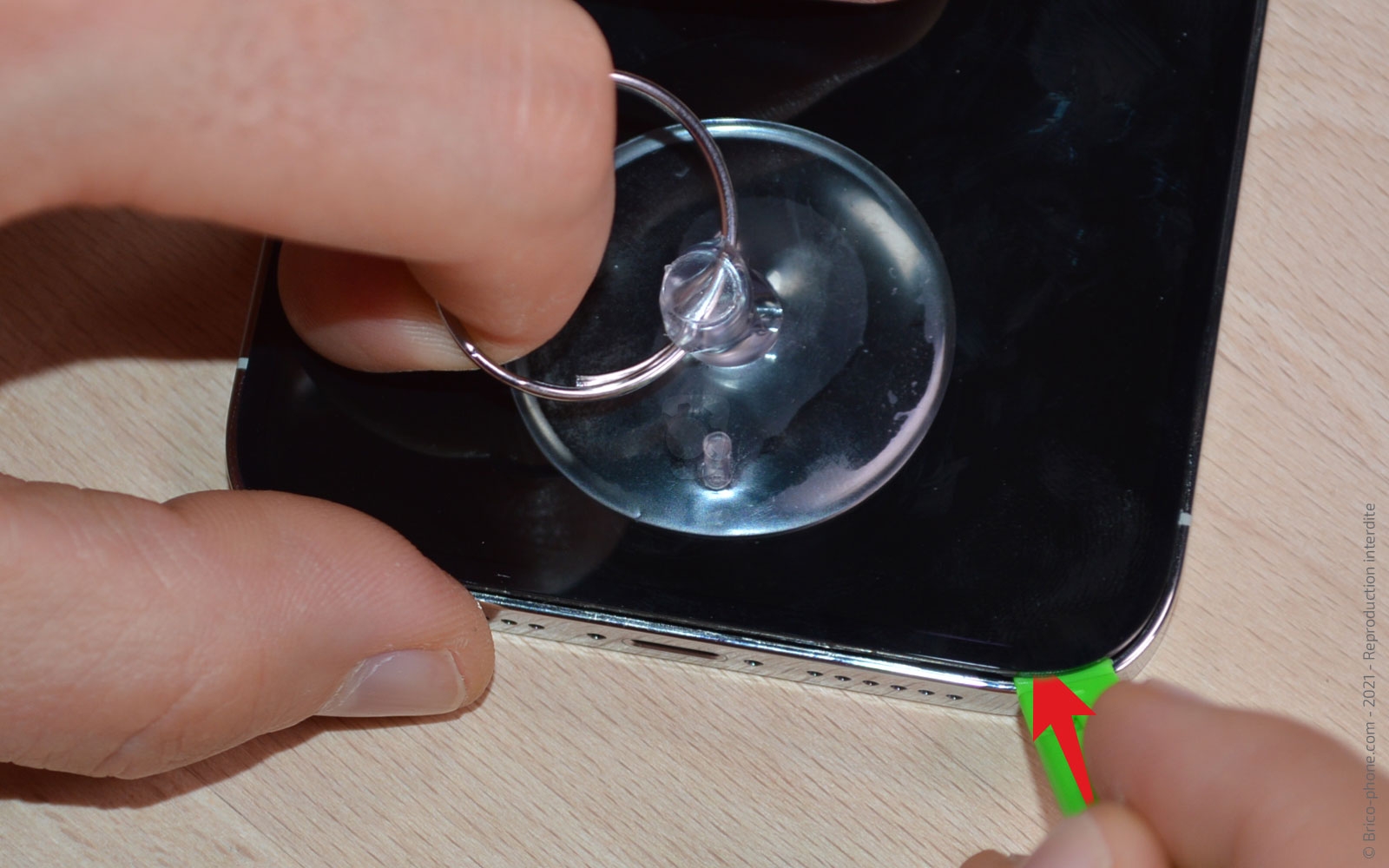

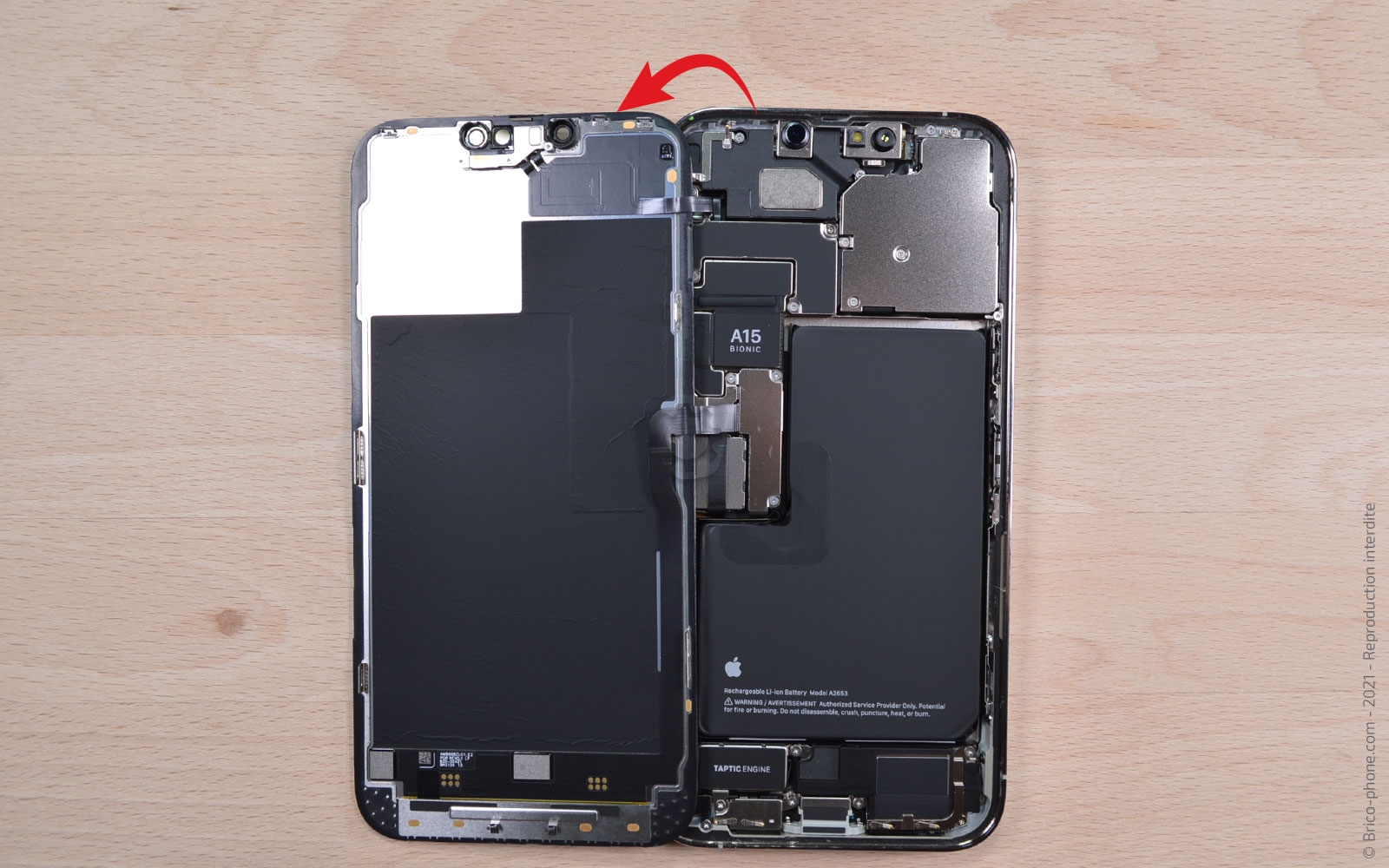

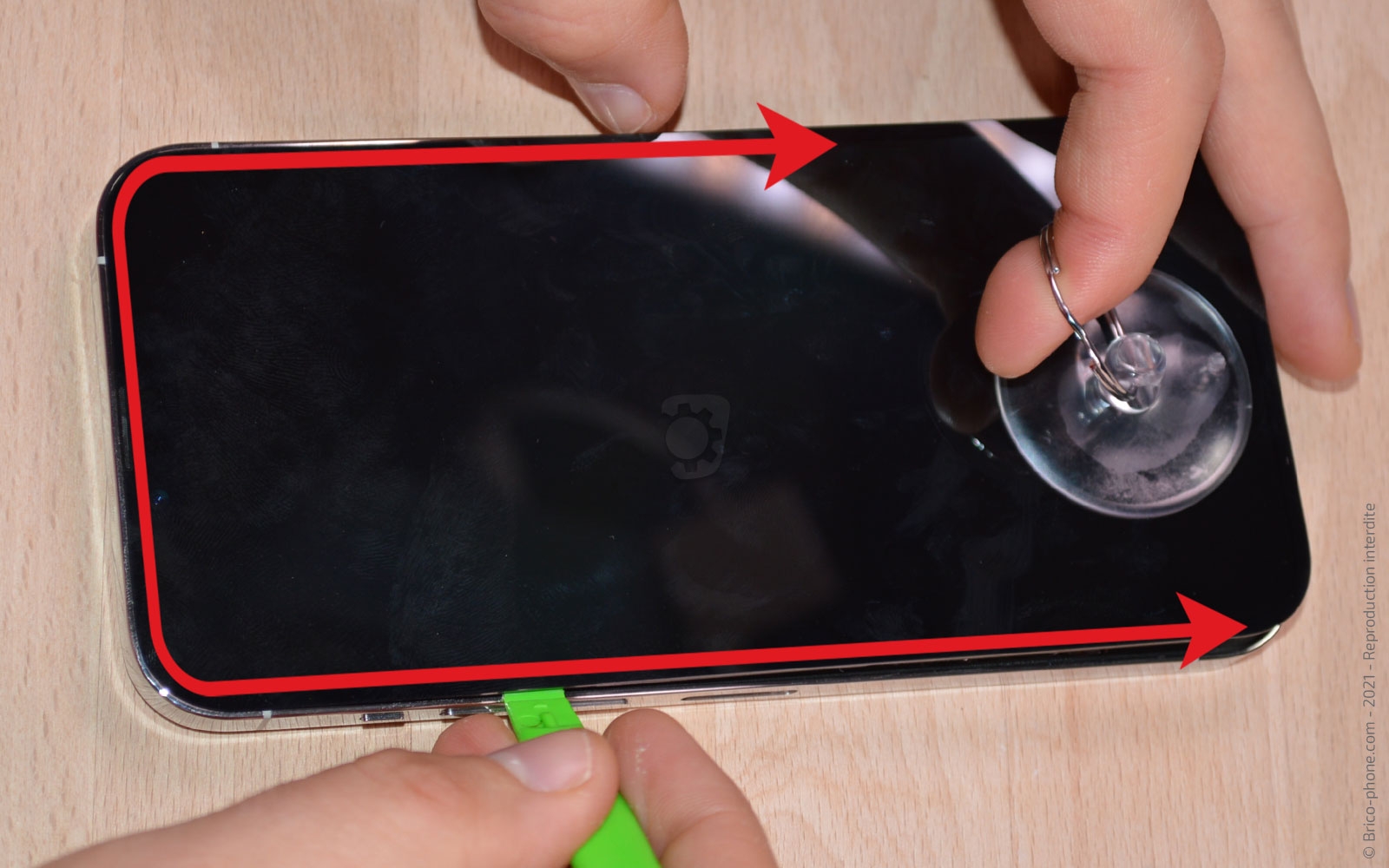

Etape 4 : Ouvrir l'iPhone
Appliquez la ventouse sur l'écran, puis tout en tirant dessus, insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion.

Insérez le levier vert à la place du médiator et faites le tour de l'écran pour le séparer du châssis, attention aux nappes de celui-ci qui se trouvent sur la gauche.
Outils du kit utilisés
Outils du kit utilisés

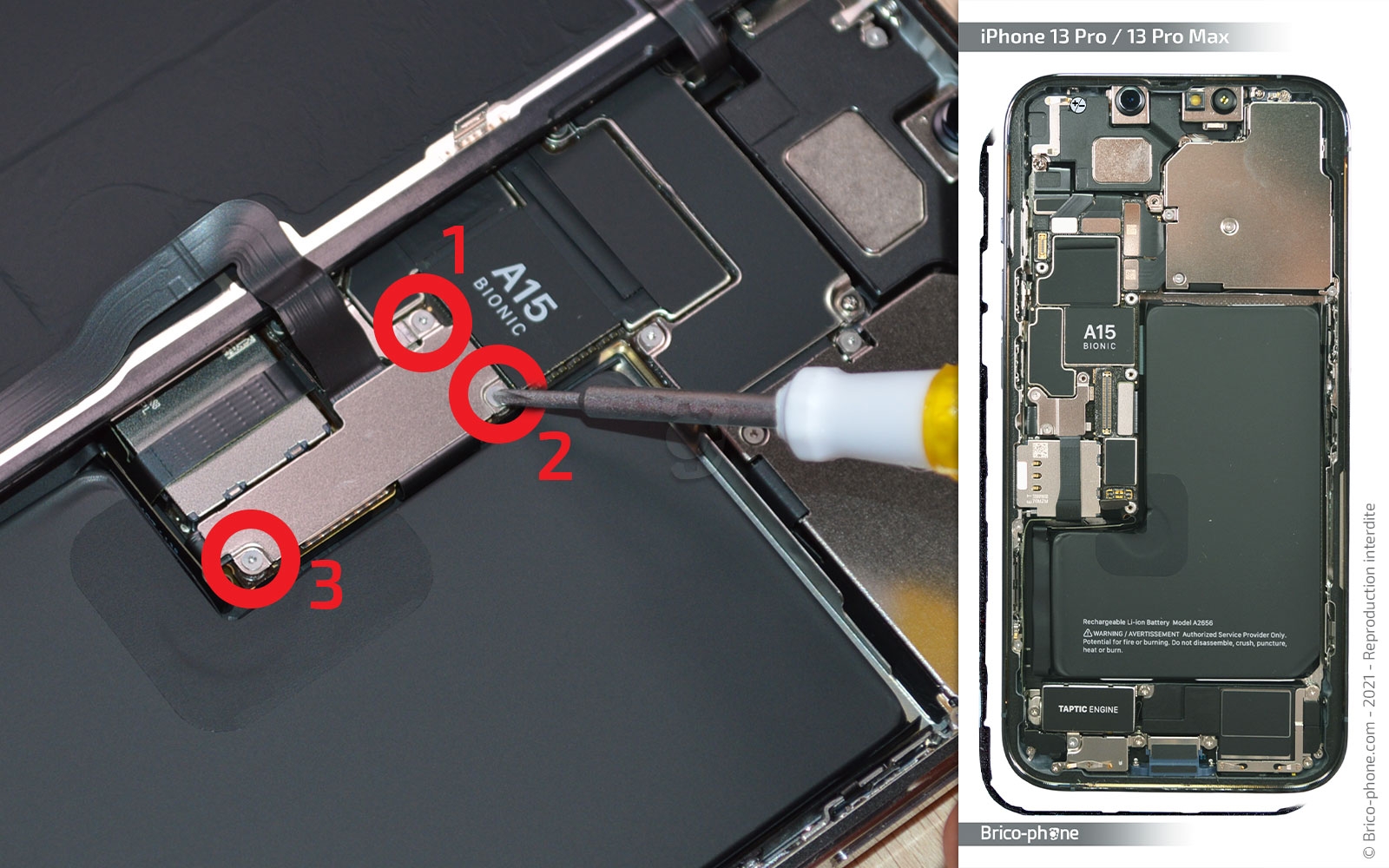

Etape 5 : Ôter la plaquette 02
Dévissez les 3 vis triwing avant de retirer la plaquette #02 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

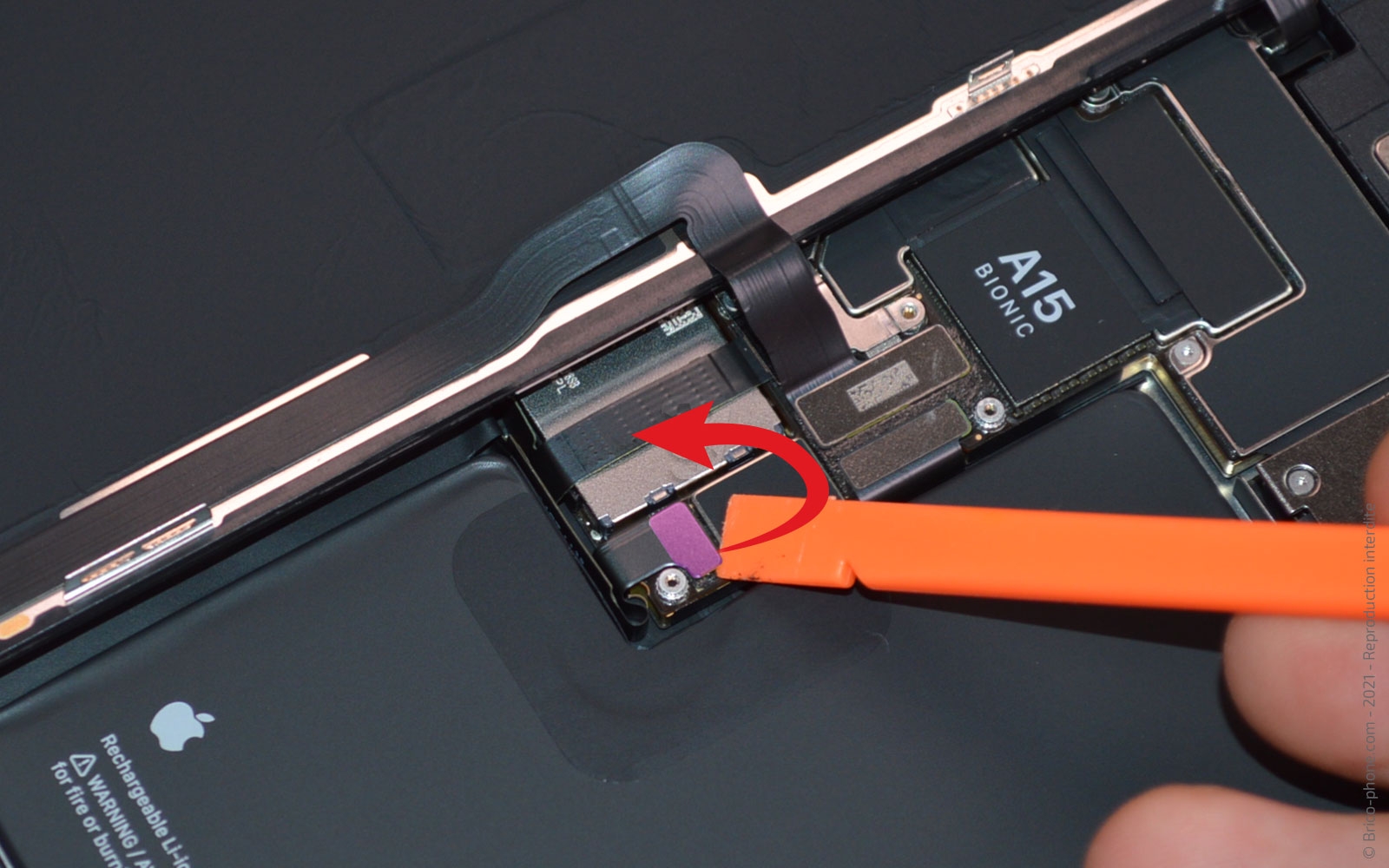

Etape 6 : Déconnecter la batterie
Déconnectez la nappe de la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

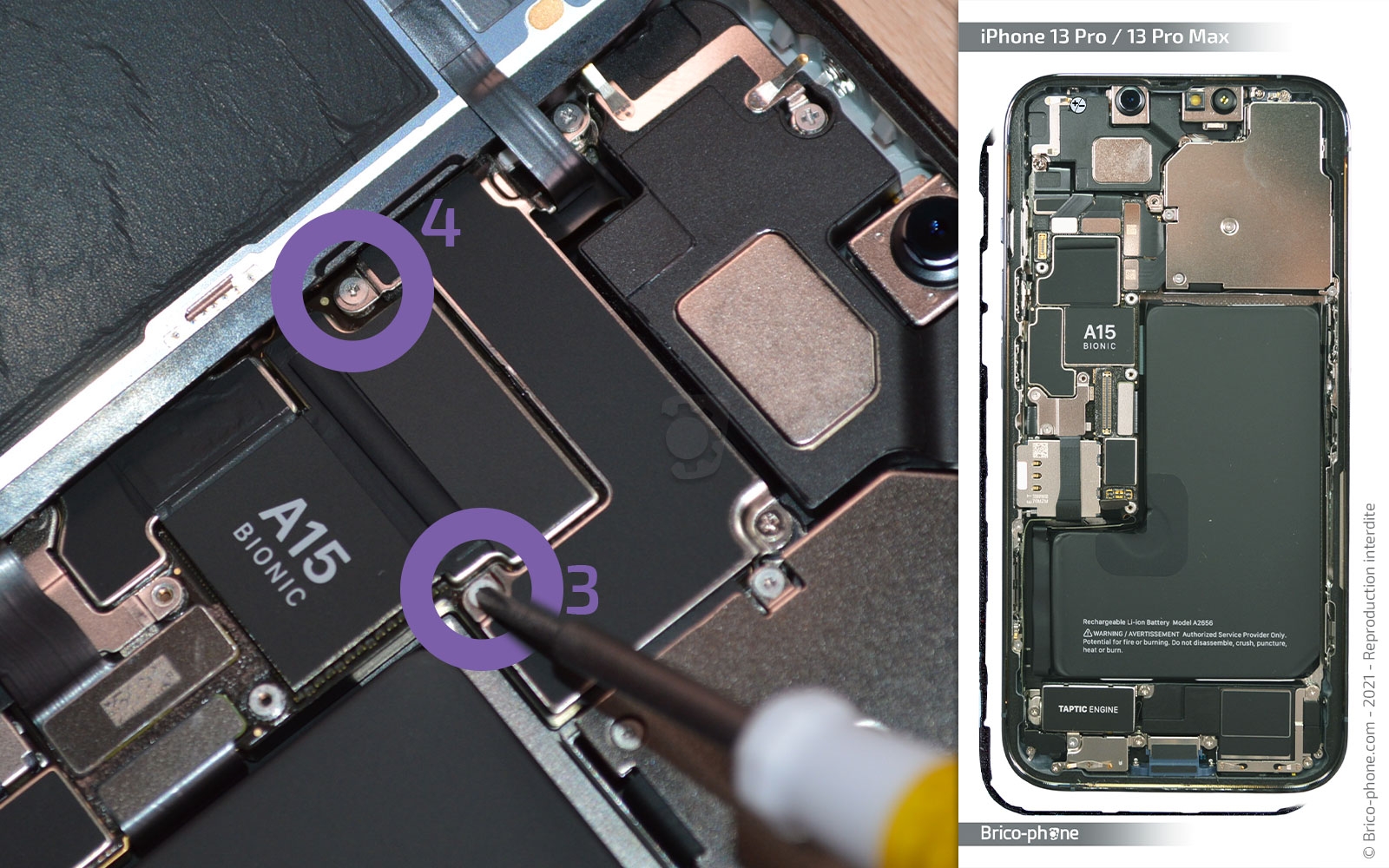

Etape 7 : Ôter la plaquette 03
Commencez par dévisser les 2 vis du bas avec le tournevis triwing, puis celles du haut avec le tournevis cruciforme.

Ensuite, ôtez la plaquette #03 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis en métal Triwing 0.6
10,90 €

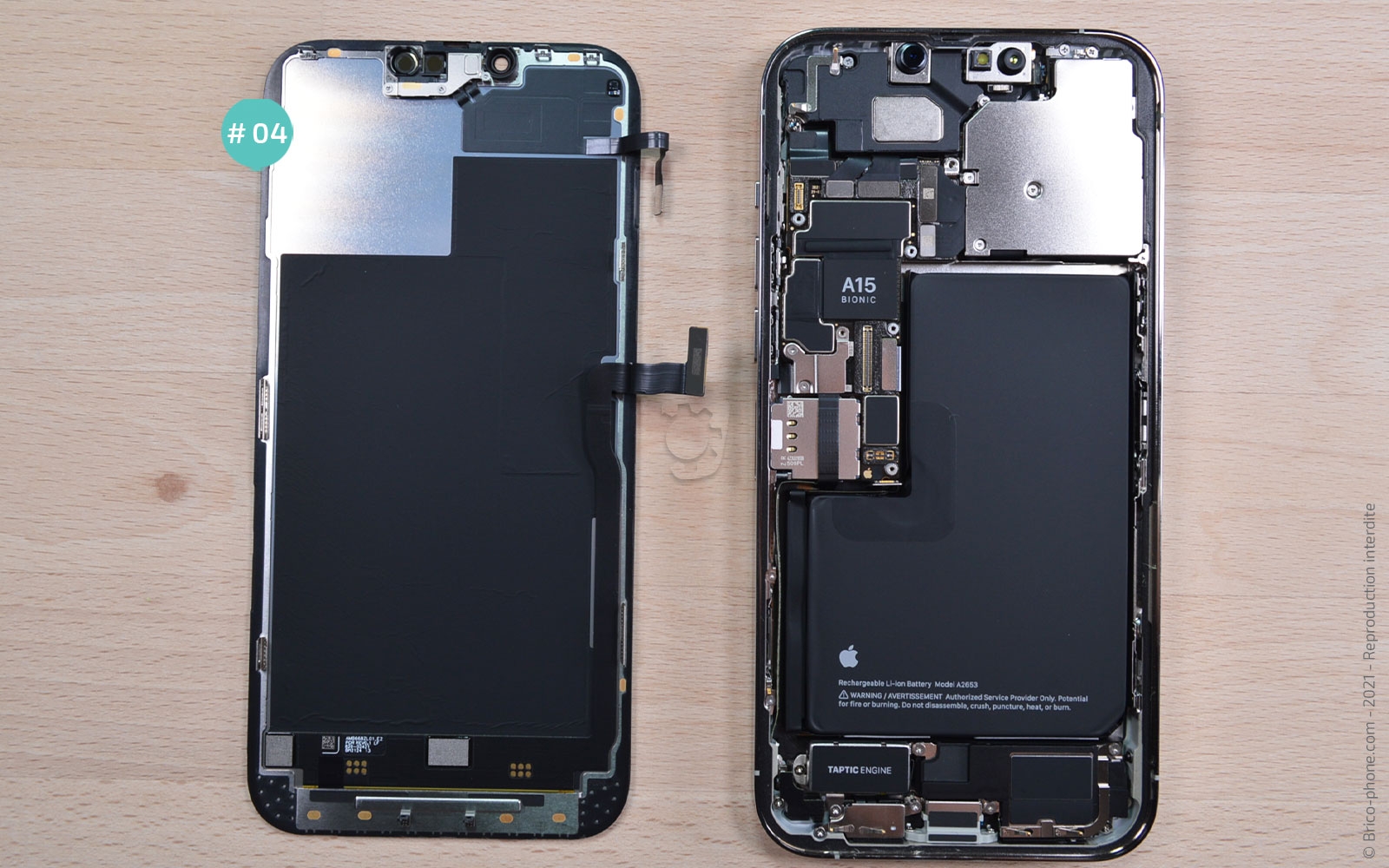

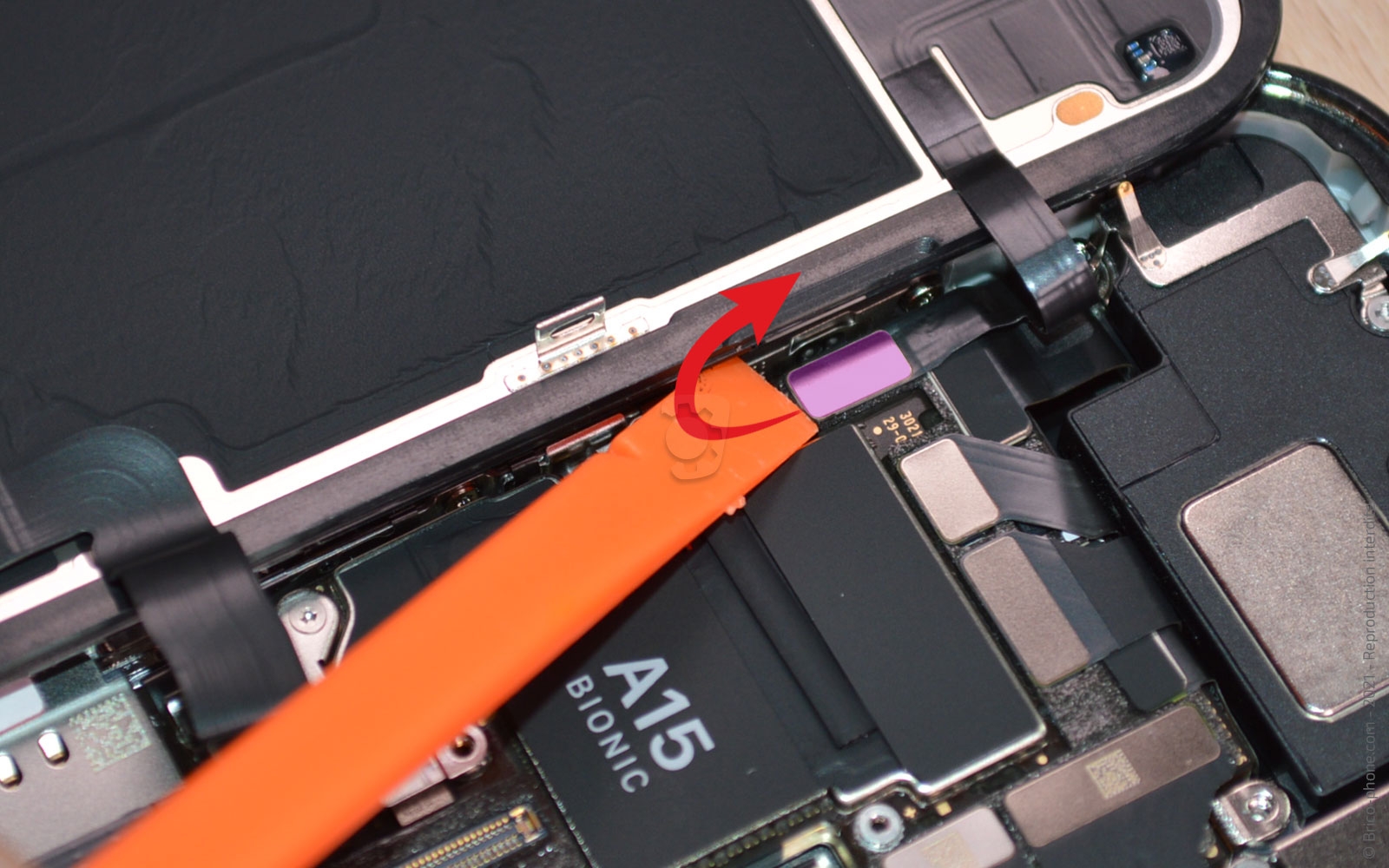

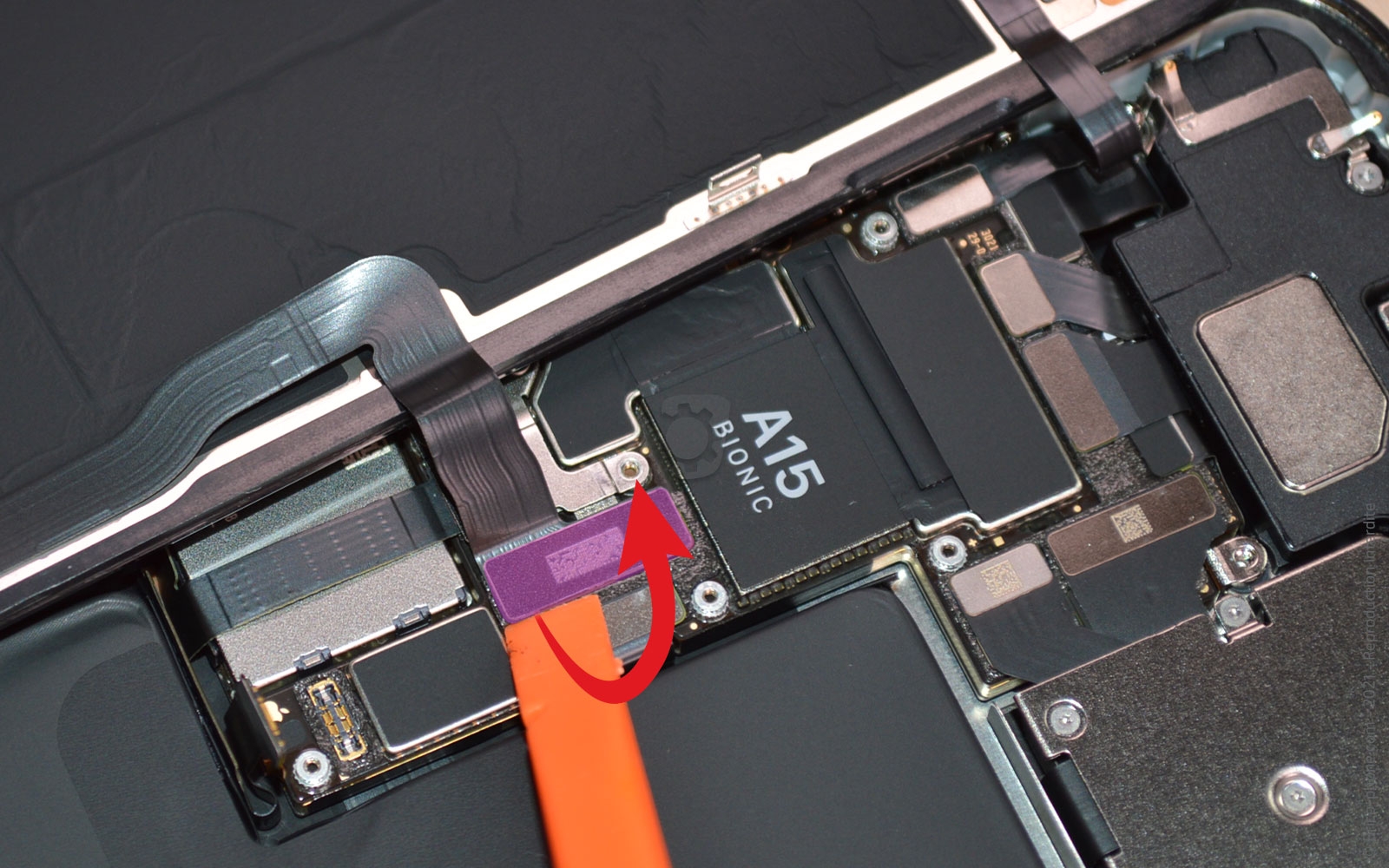

Etape 8 : Séparer l'écran du châssis
Vous pouvez maintenant déconnecter les nappes de l'écran #04 avec le spudger, vous en trouverez une en haut et une en bas.
Outils du kit utilisés
Outils du kit utilisés

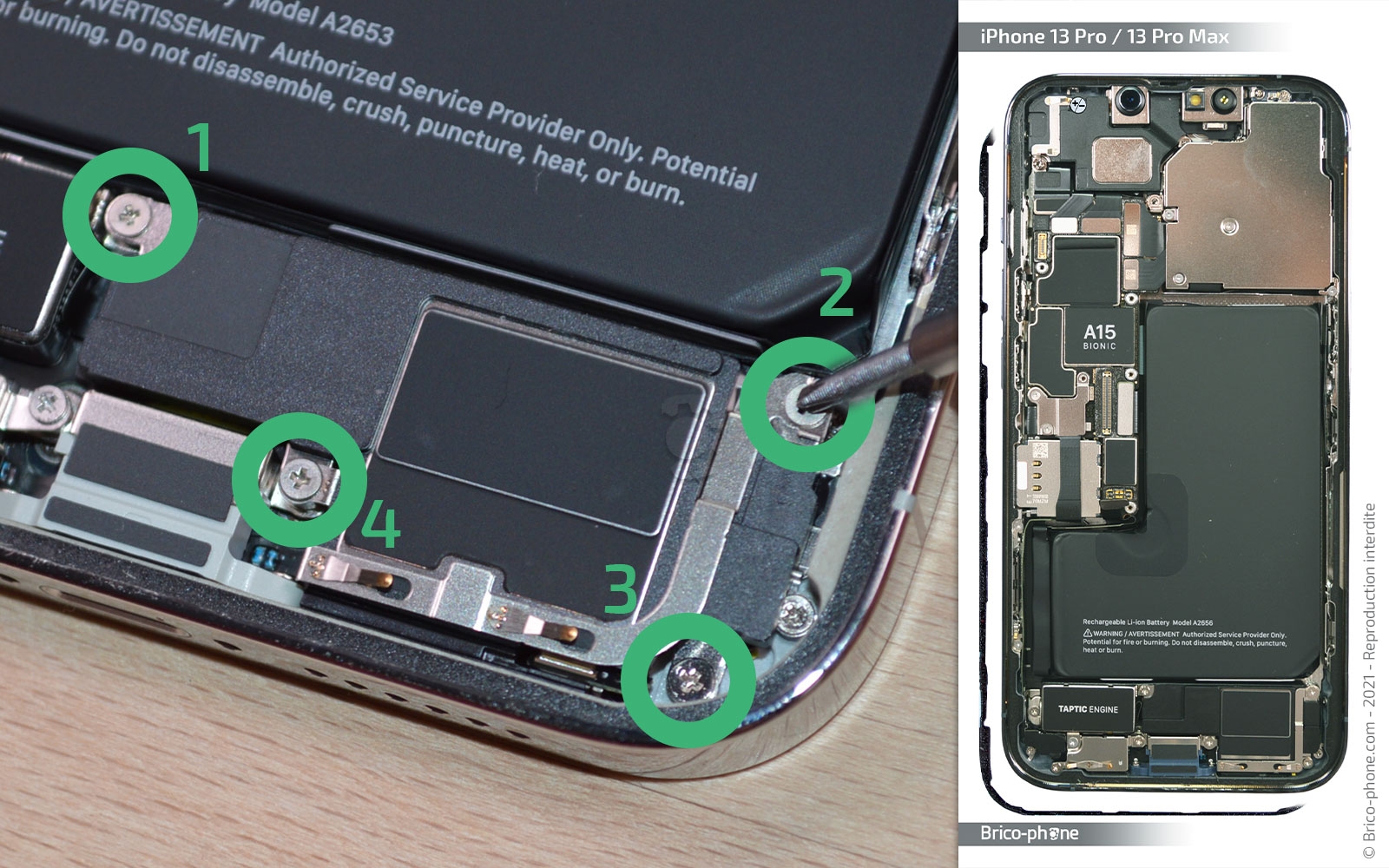

Etape 9 : Retirer le HP externe 07
Commencez par dévisser les 4 vis cruciforme avec le tournevis, puis ôtez le HP externe #07 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

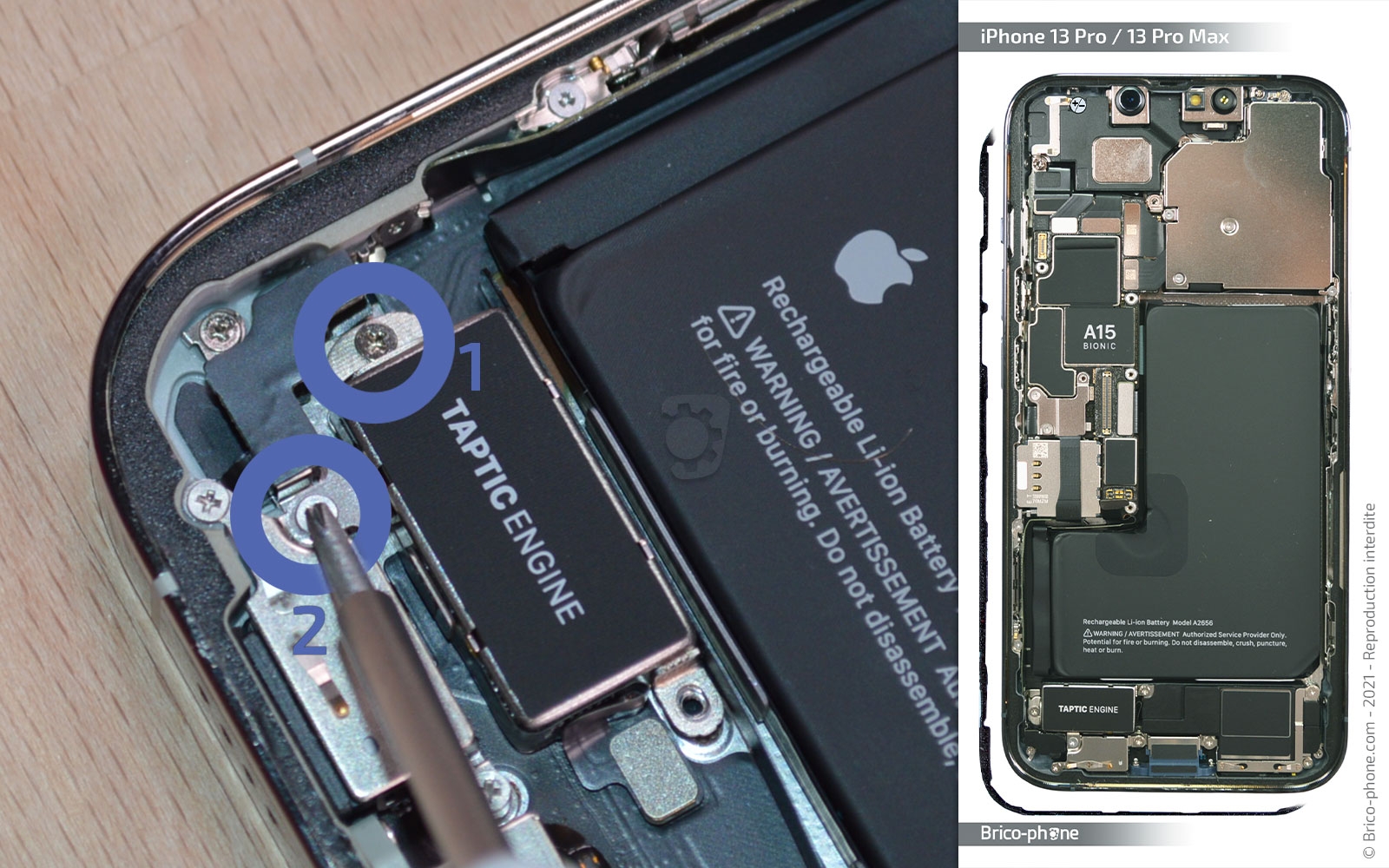

Etape 10 : Dévisser les vis du TapTic Engine
Avant de retirer le vibreur, dévissez les 2 vis cruciforme et la vis plate.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis Professionnel Plat 2.0
7,74 €

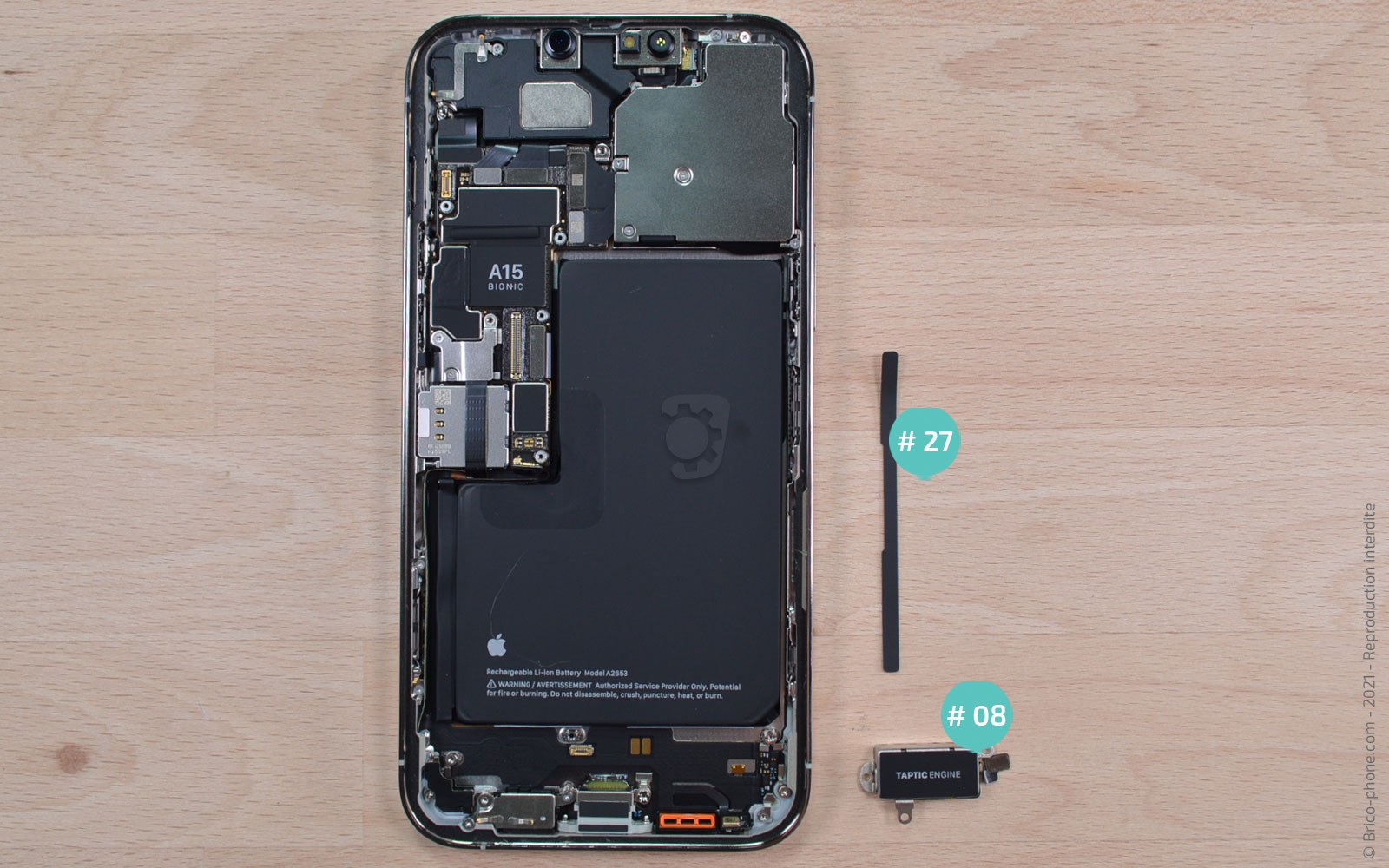

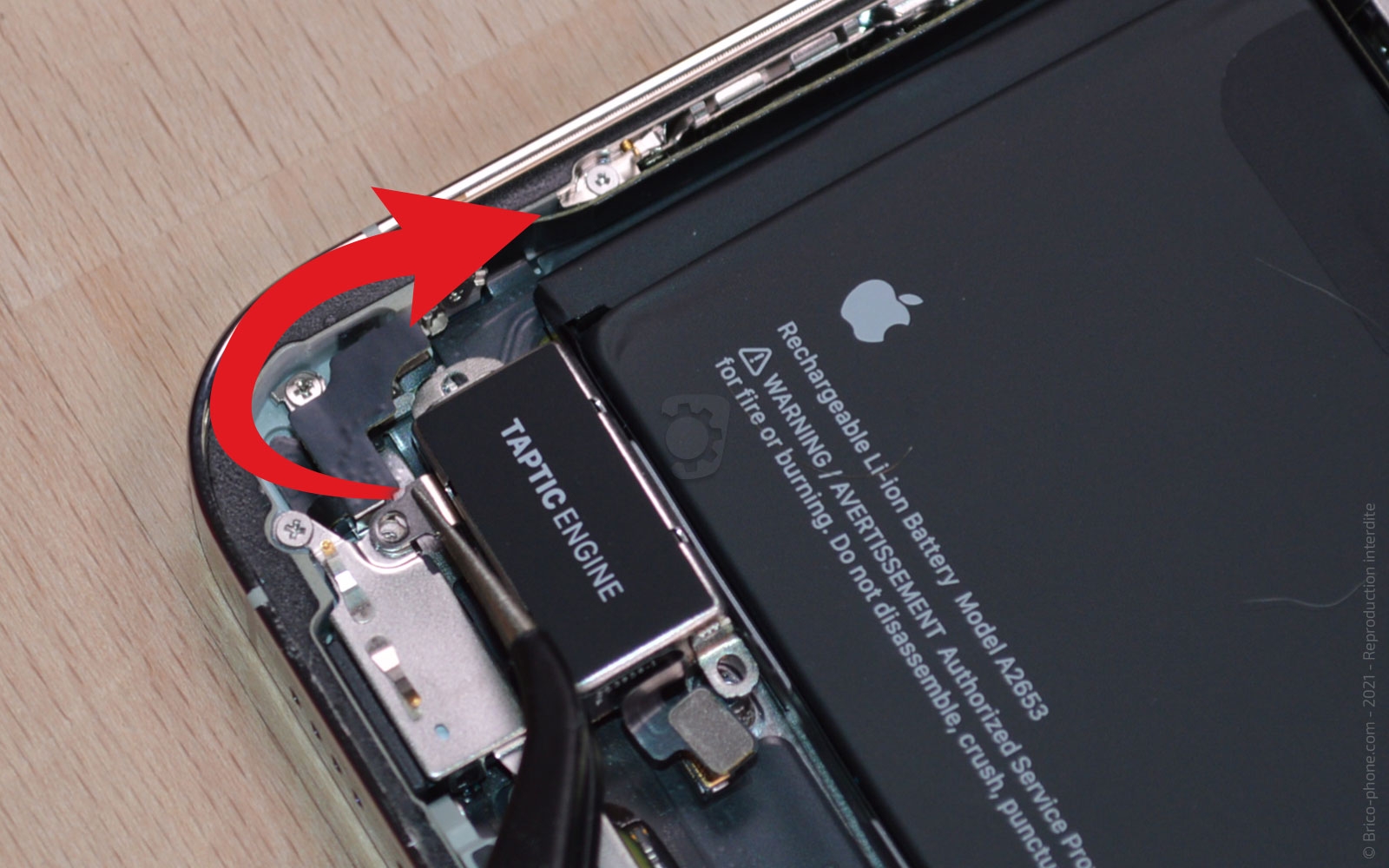

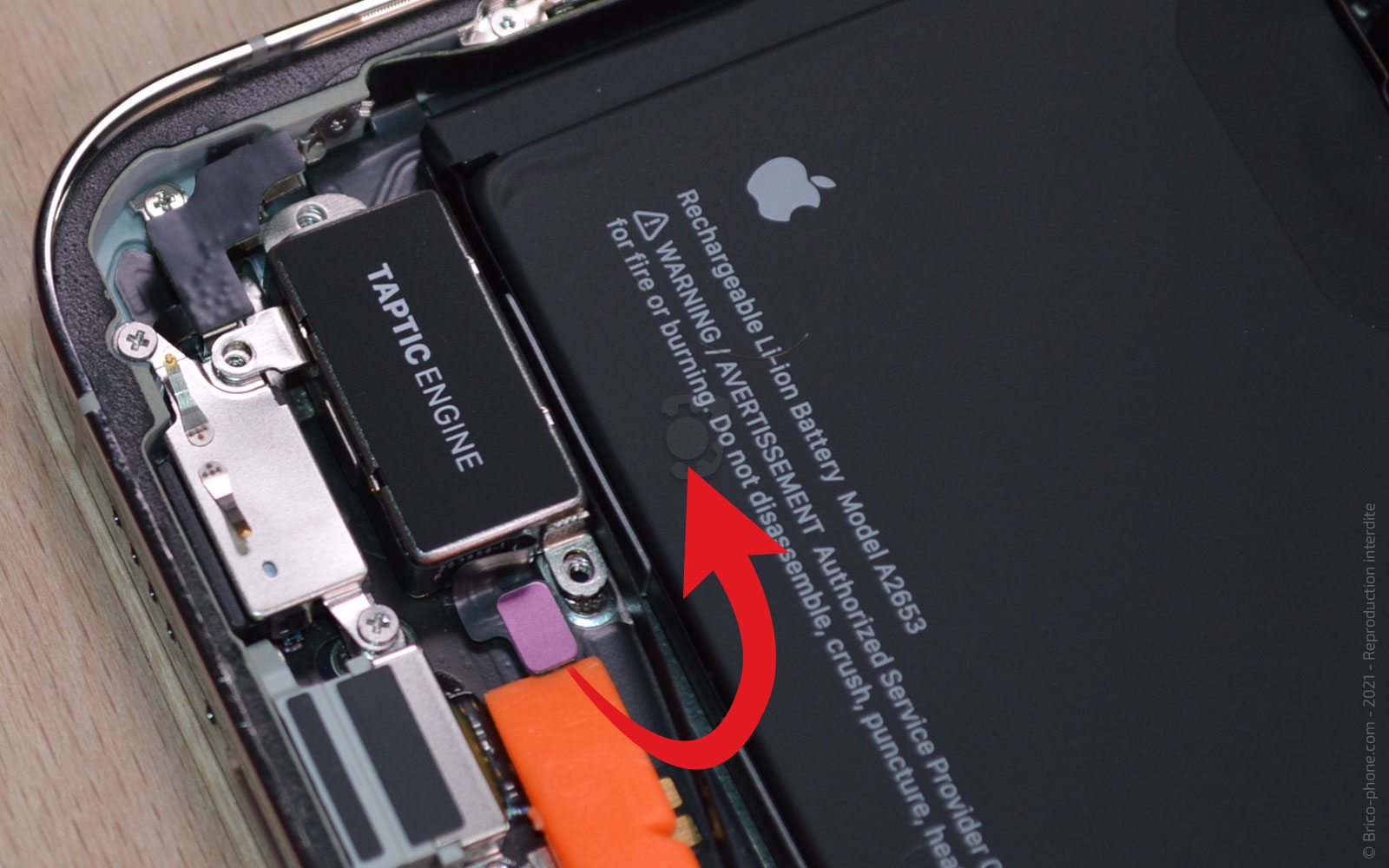

Etape 11 : Extraire le vibreur
Déconnectez la nappe avec le spudger, puis enlevez le vibreur #08 et la protection #27 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

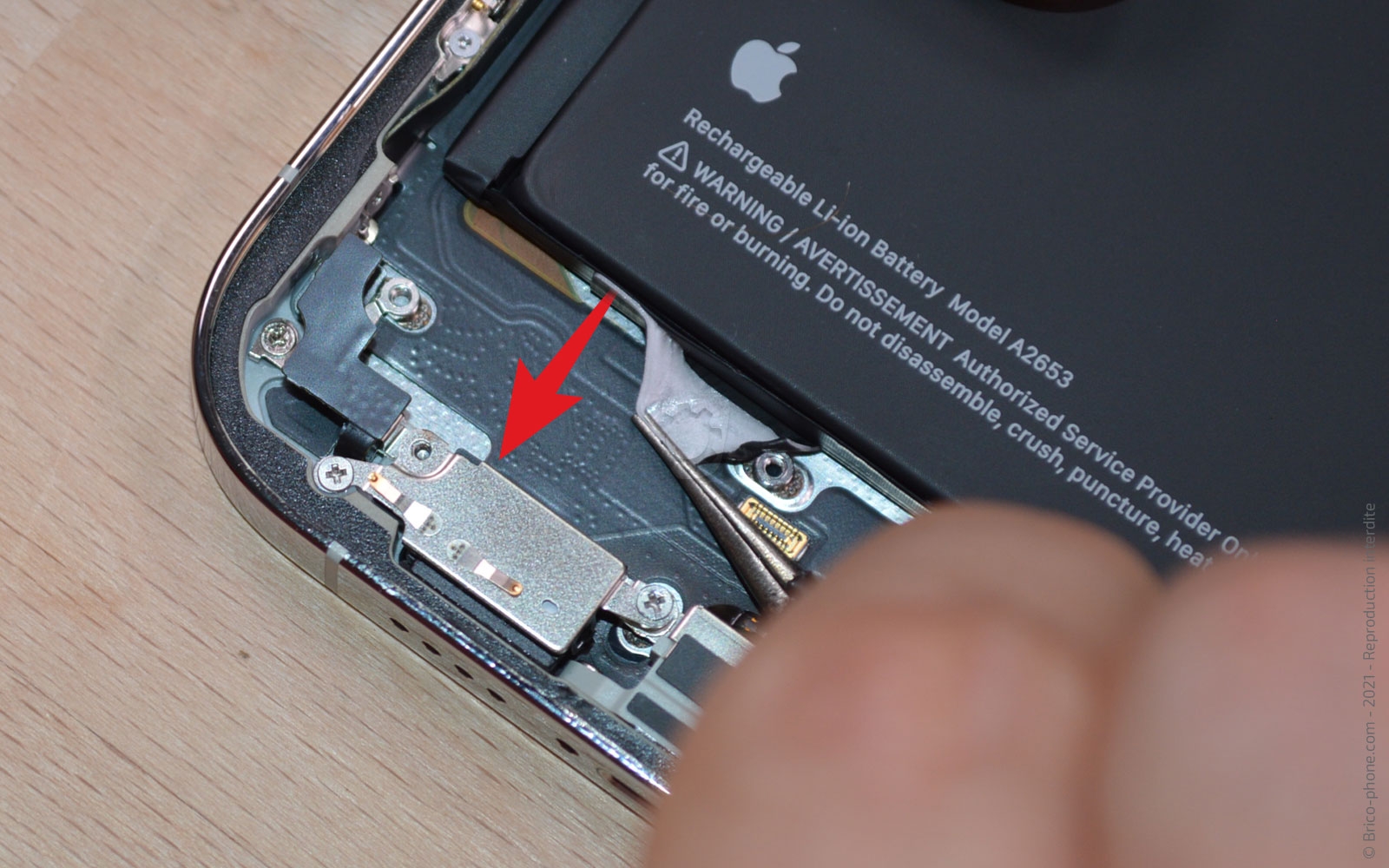

Etape 12 : Retirer les languettes de la batterie
Pour le retrait de la batterie, utilisez la pincette pour décoller les languettes.

Attrapez la partie noire des languettes, puis tout en tirant dessus, enroulez-la autour de la pincette.
Faites de même pour les autres languettes et soulevez la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Sortir la batterie
Une fois la batterie #09 soulevée, il ne vous reste plus qu'à l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

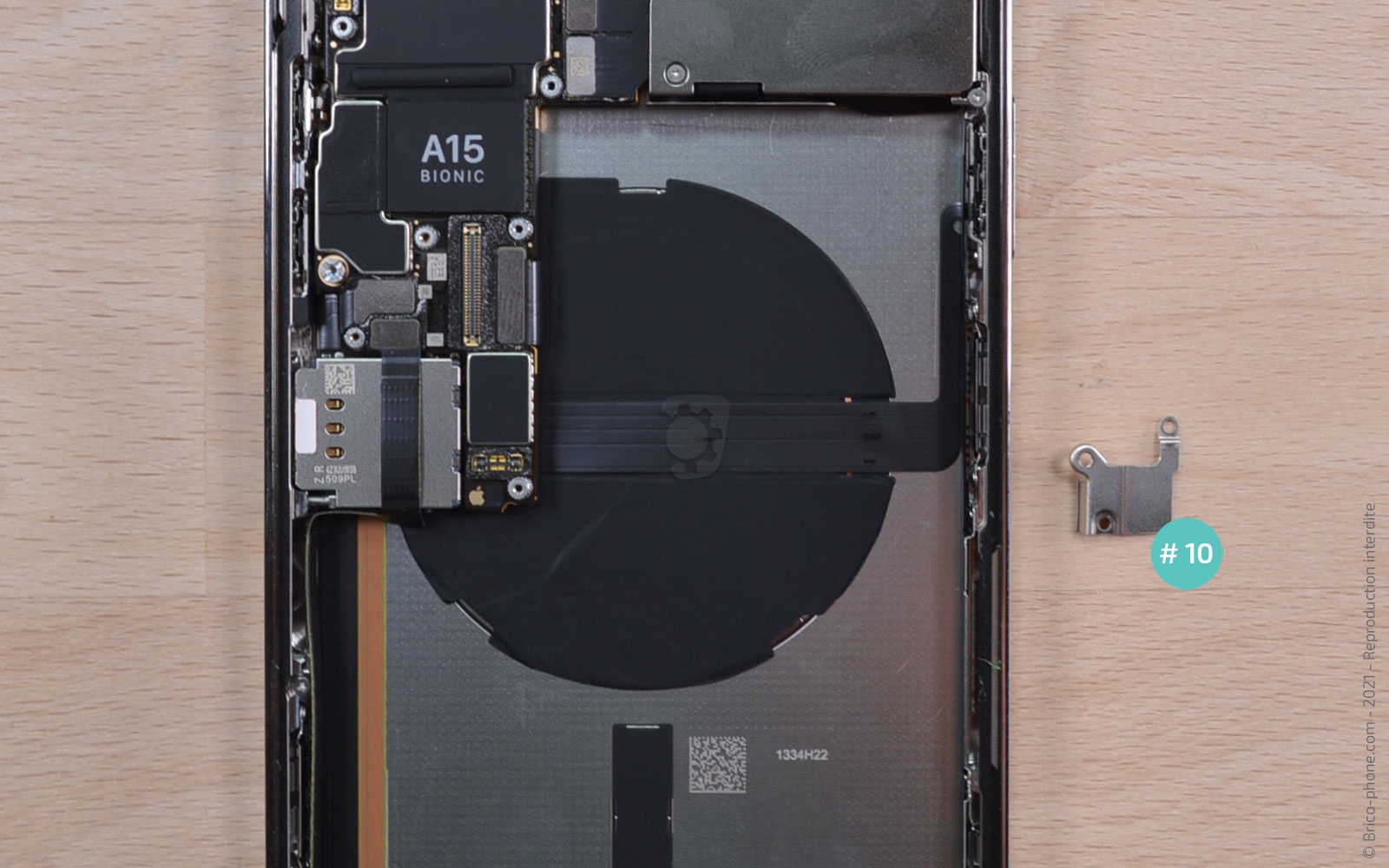

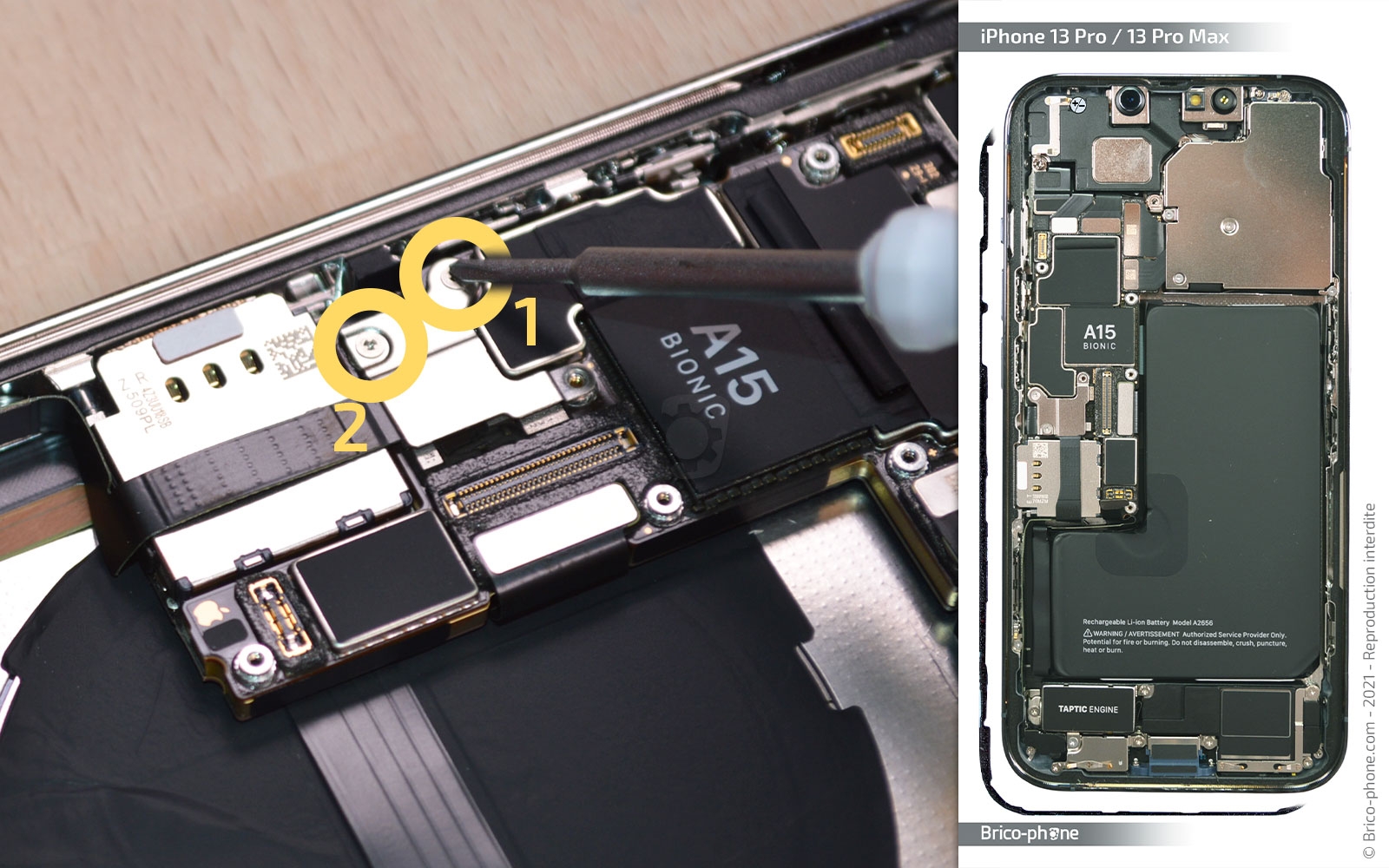

Etape 14 : Retirer la plaquette 10
Enlever les 2 vis triwing, puis ôtez la plaquette #10 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

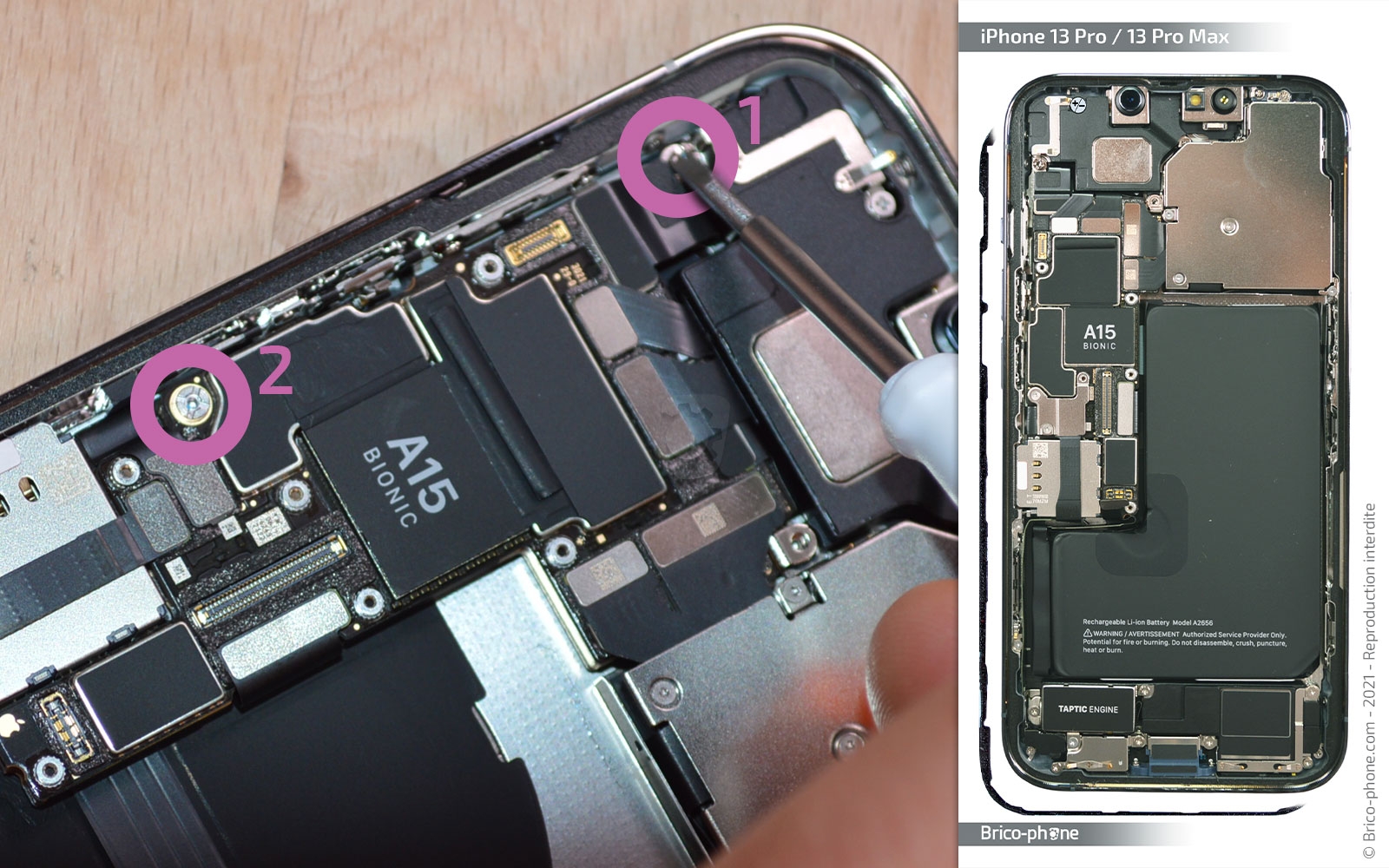

Etape 15 : Dévisser les vis de la carte-mère
Avant de pouvoir retirer la carte-mère, il faut dévisser les 2 vis plates.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €

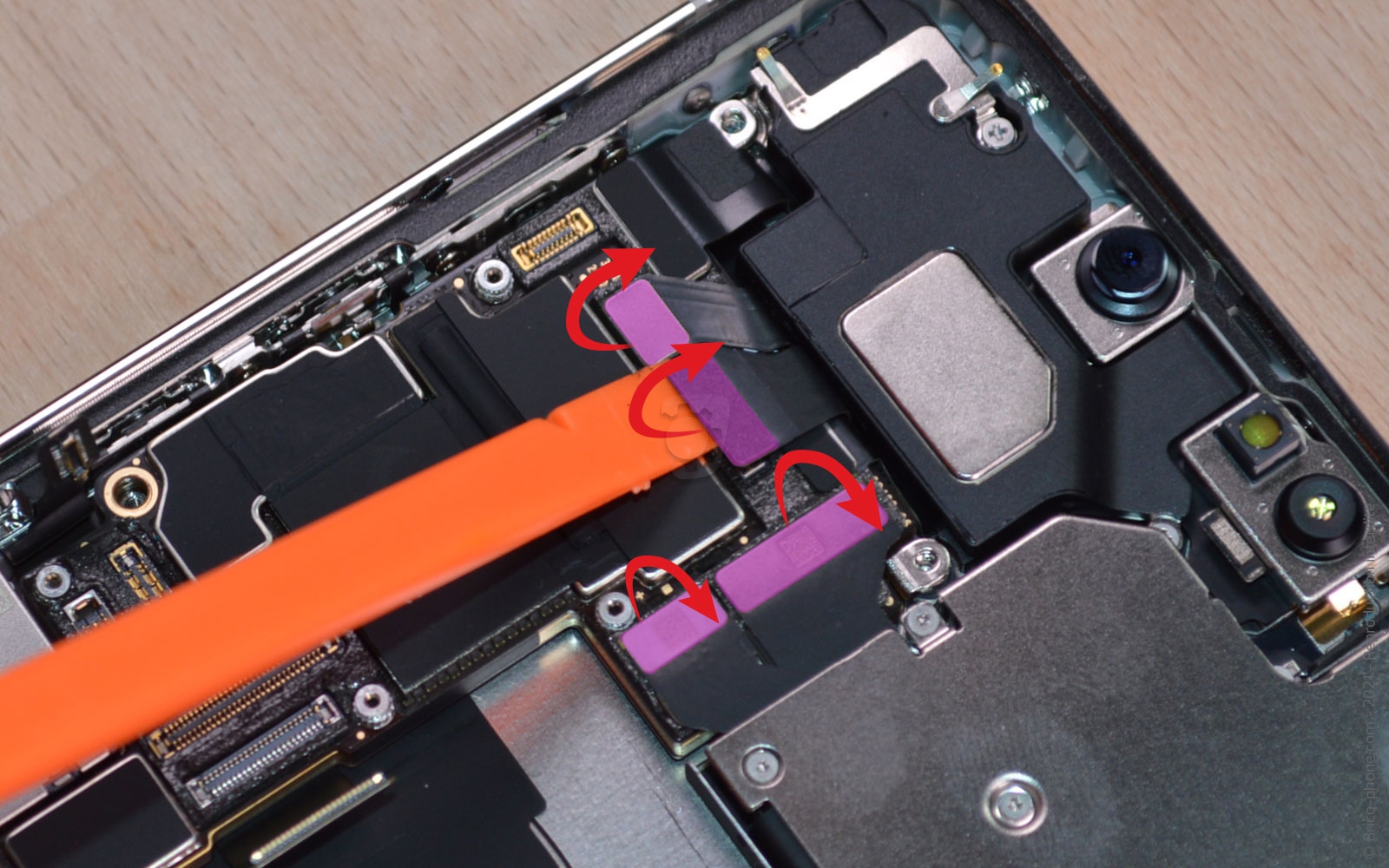

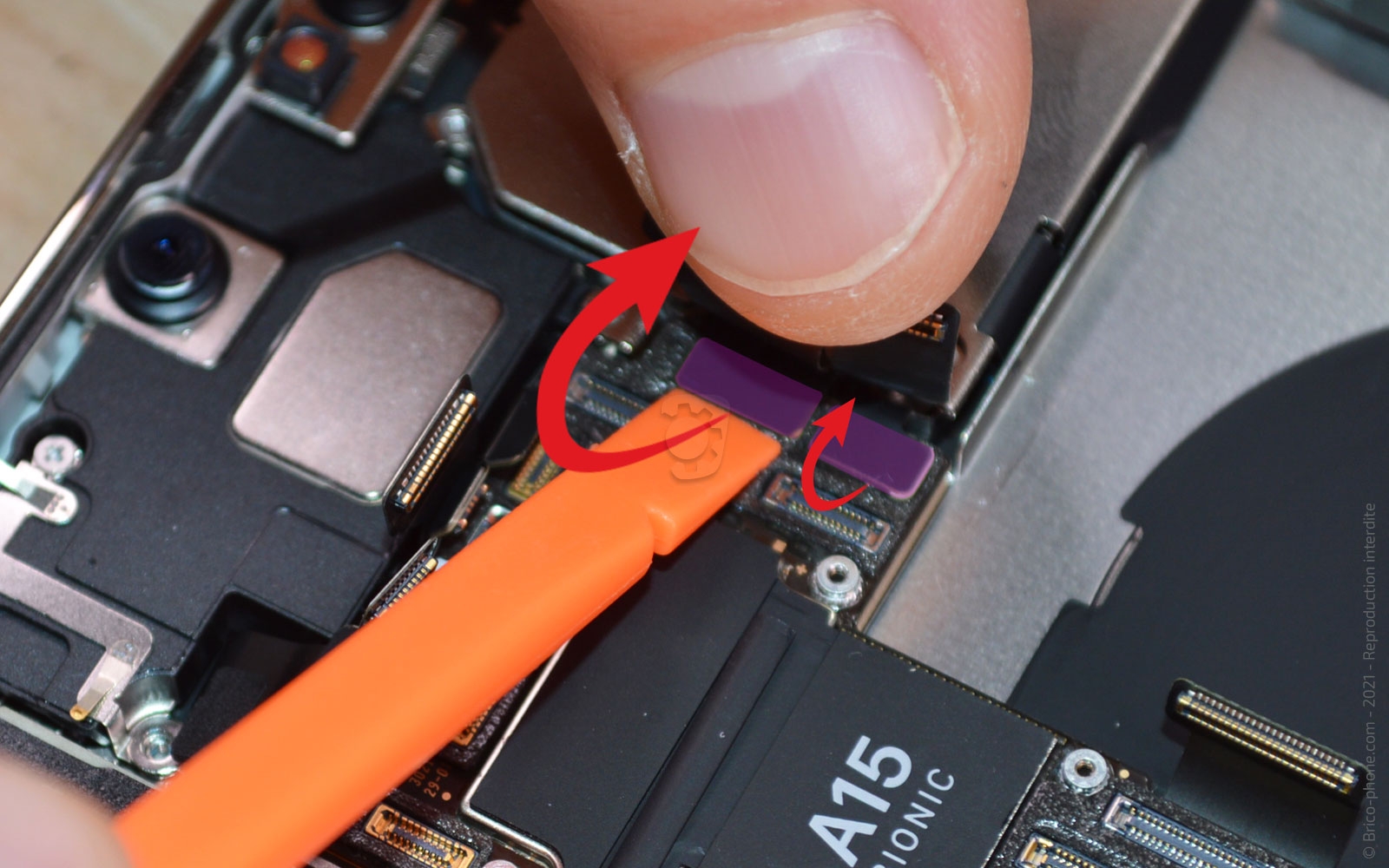

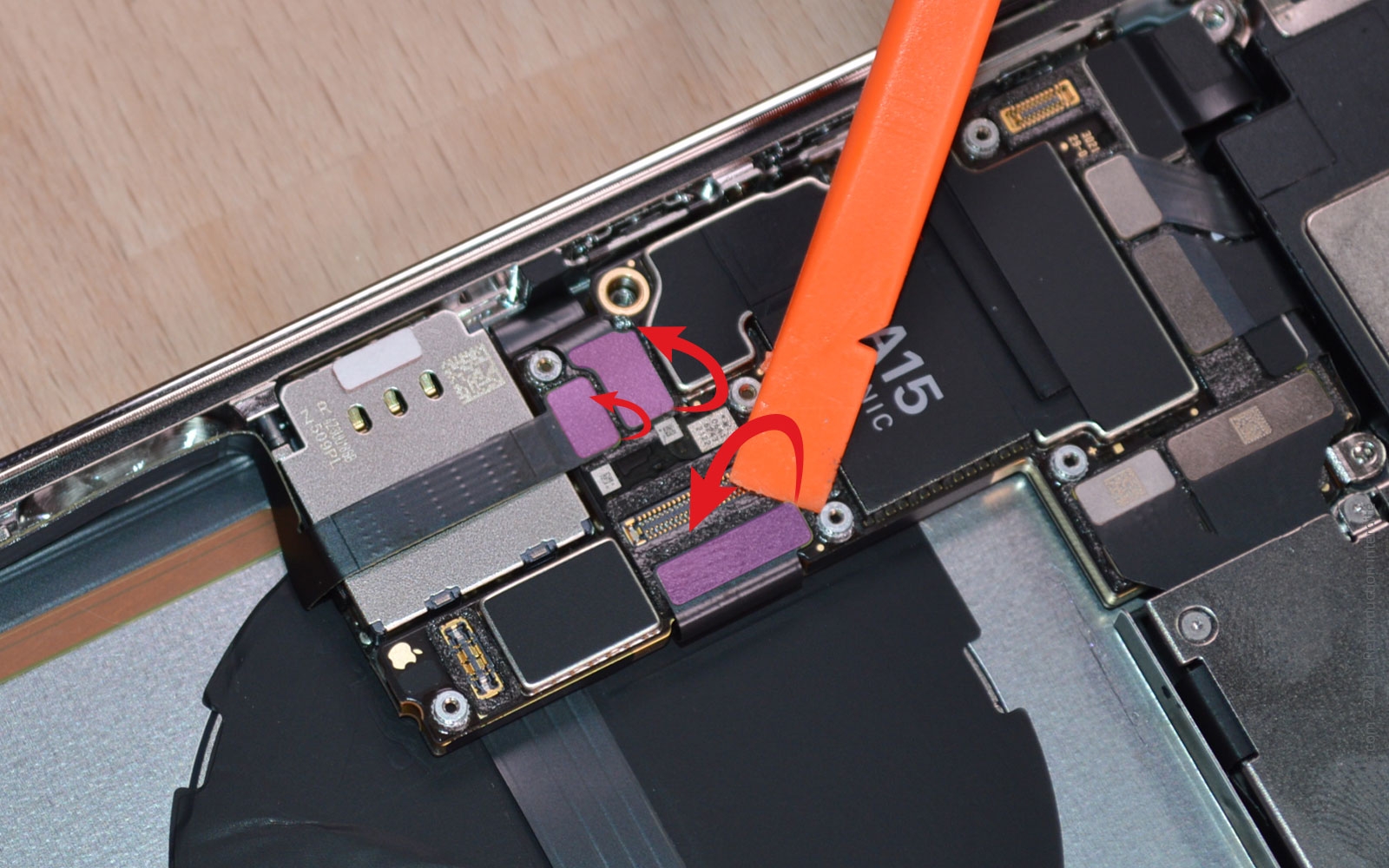

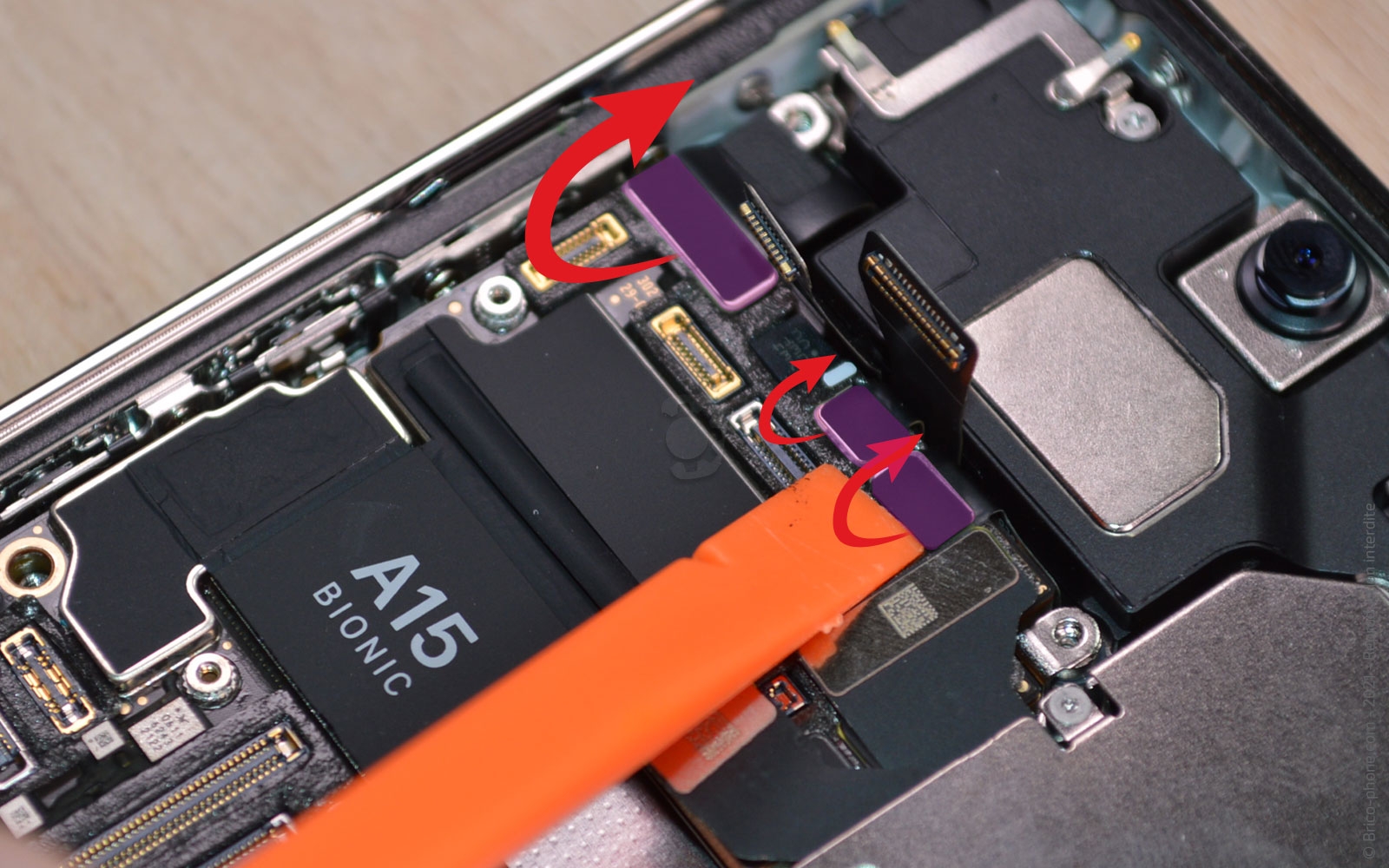

Etape 16 : Déconnecter les nappes de la carte-mère
Afin de pouvoir sortir la carte-mère du châssis, il faut déconnecter toutes les nappes qui sont connectées dessus.

Avec le levier en nylon, débranchez les nappes du connecteur de charge, de la nappe power/volume/vibreur/induction, des nappes réseaux, des caméras, ...
Outils du kit utilisés
Outils du kit utilisés

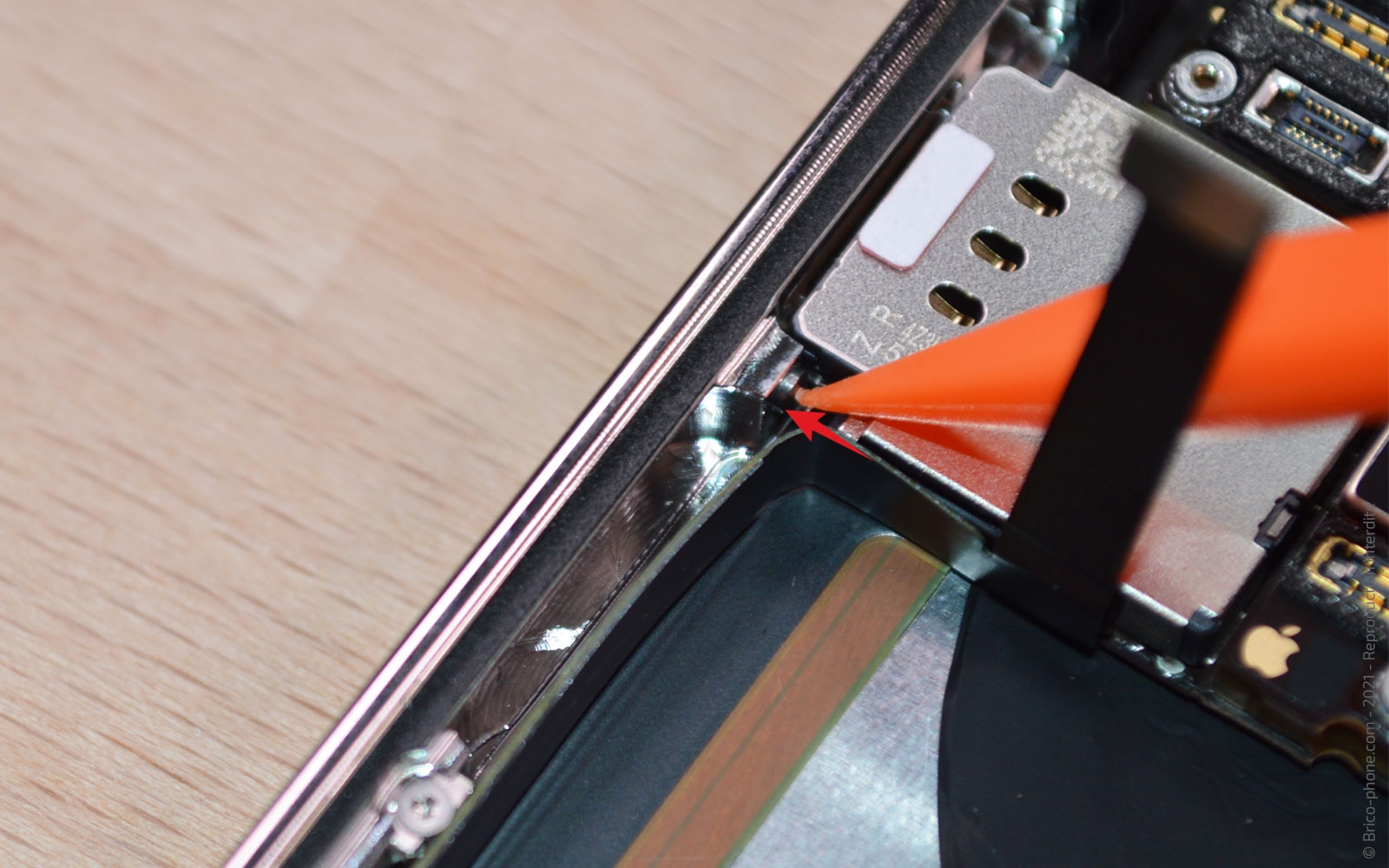

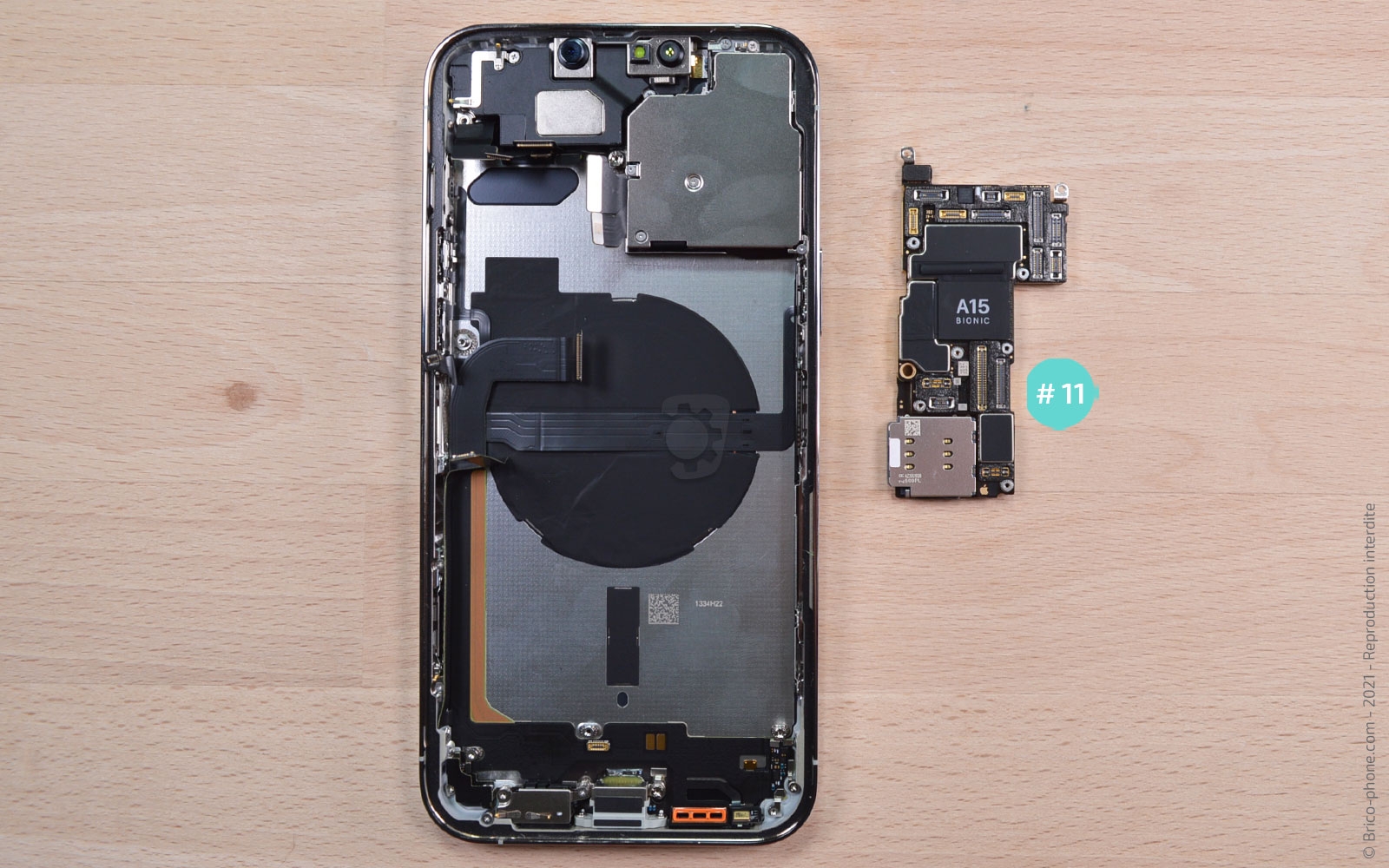

Etape 17 : Extraire la carte-mère
Maintenant que la carte-mère #11 est libérée, vous pouvez l'extraire du téléphone, si celle-ci bloque, poussez le poinceau (photo 1) qui permet d'éjecter la carte sim.
Outils du kit utilisés
Outils du kit utilisés

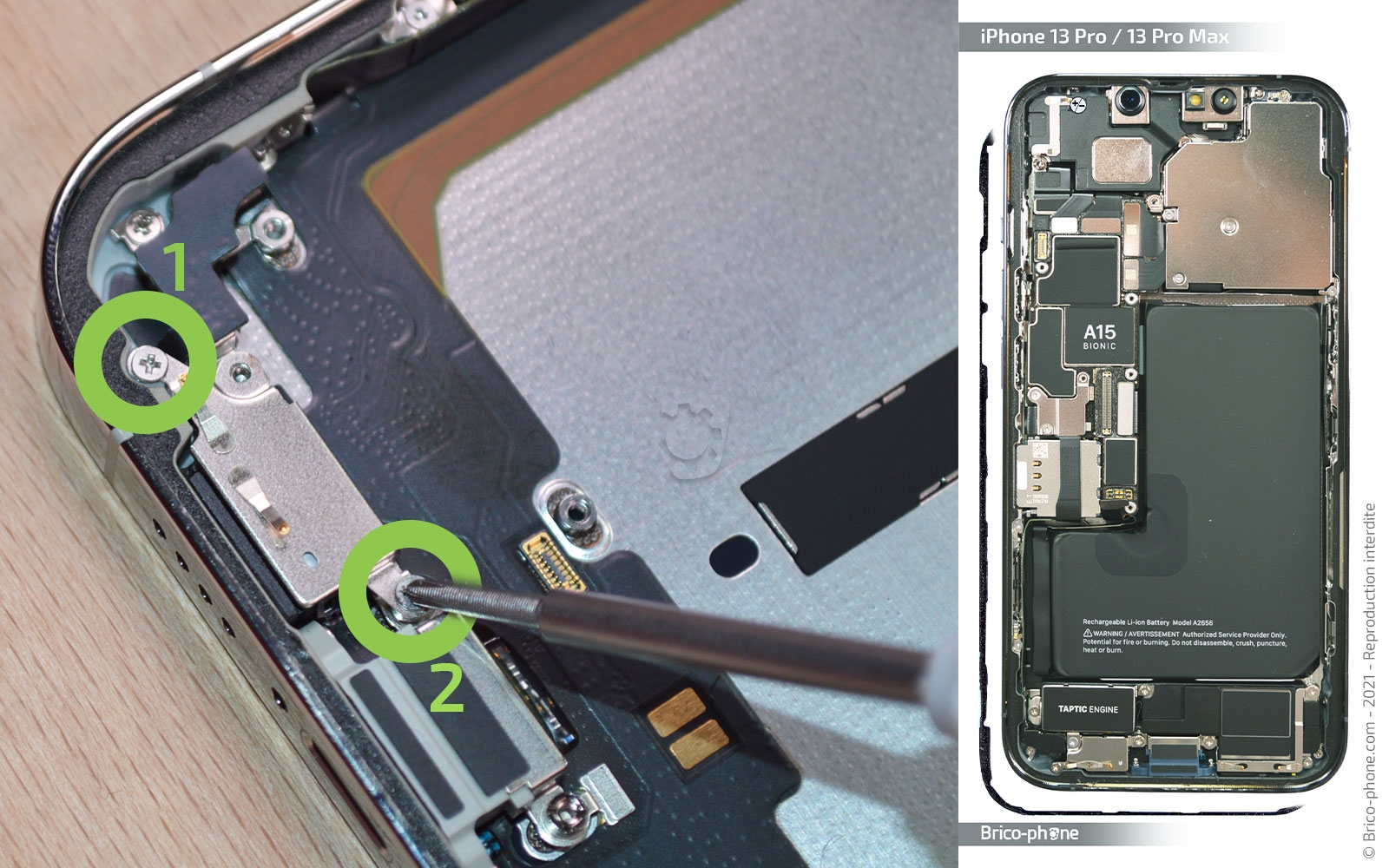

Etape 18 : Retirer le cache micro
Dévissez les 2 vis cruciformes, puis chauffez légèrement la plaquette #12 du micro afin de la retirer avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Tournevis Professionnel cruciforme 1.5
7,90 €

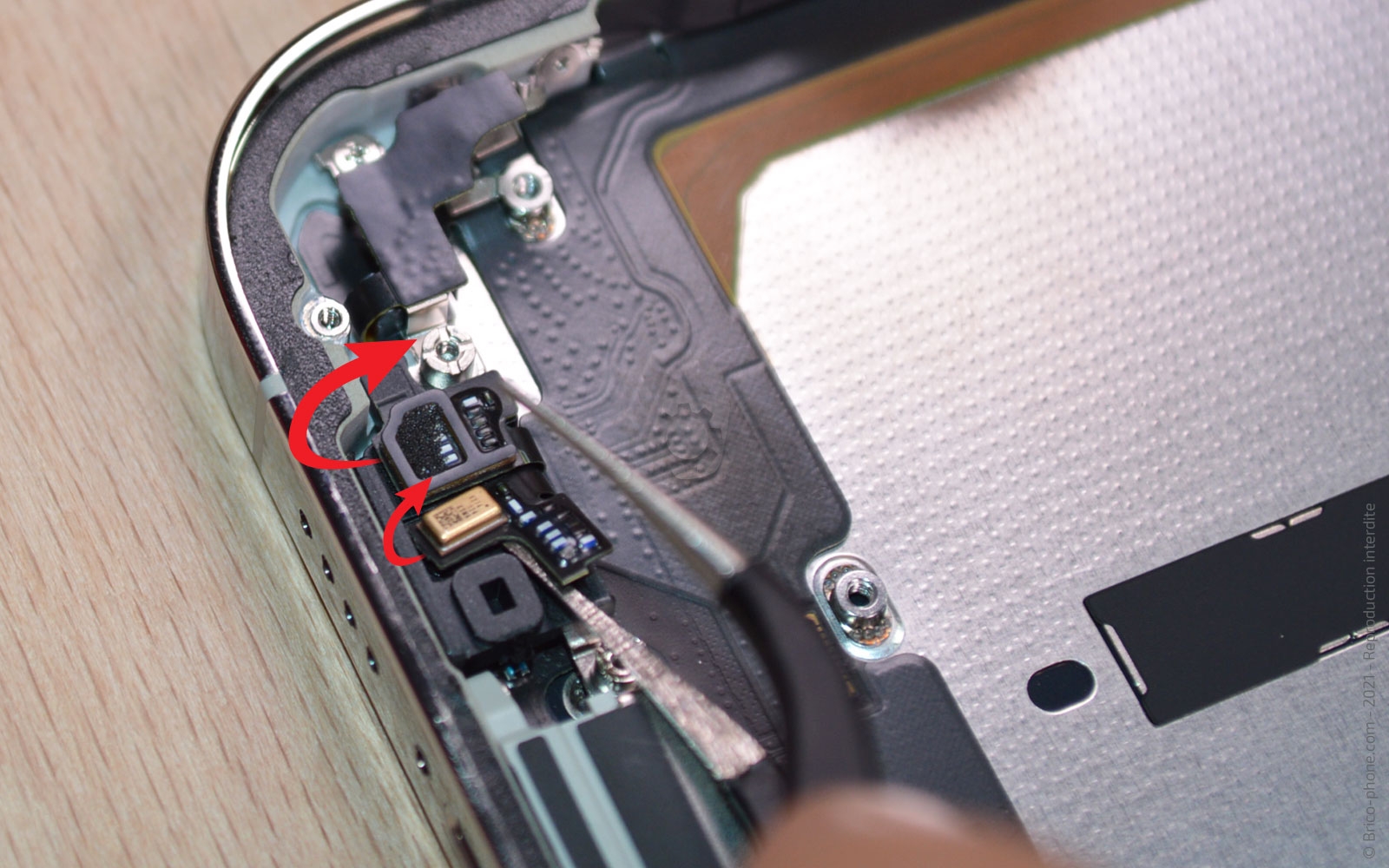

Etape 19 : Décoller le micro et le capteur gyroscope
Avec la pincette, décollez le micro et le capteur gyroscope de son support.
Outils du kit utilisés
Outils du kit utilisés

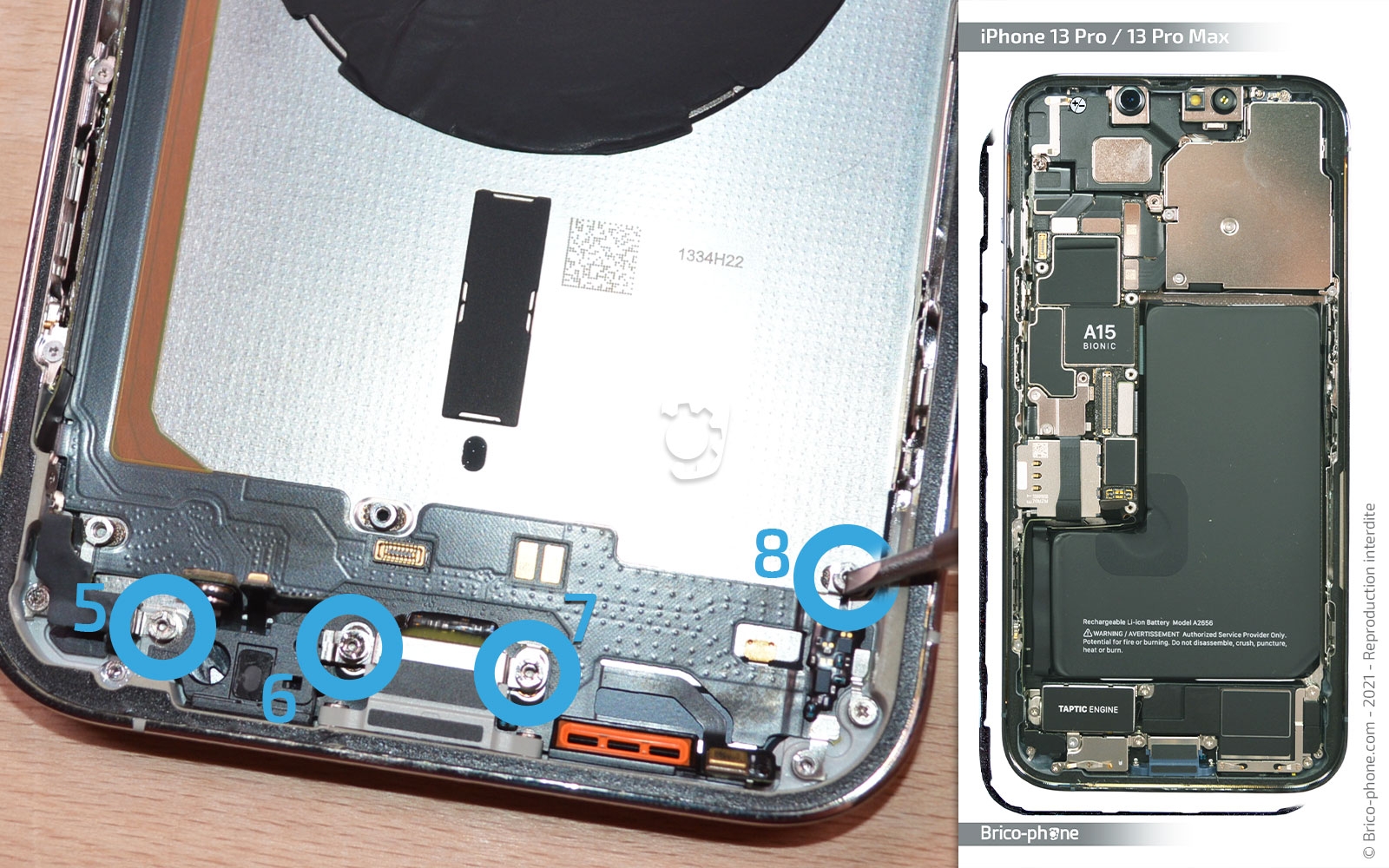

Etape 20 : Dévisser les vis plate
Dévissez les 4 vis plates du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €

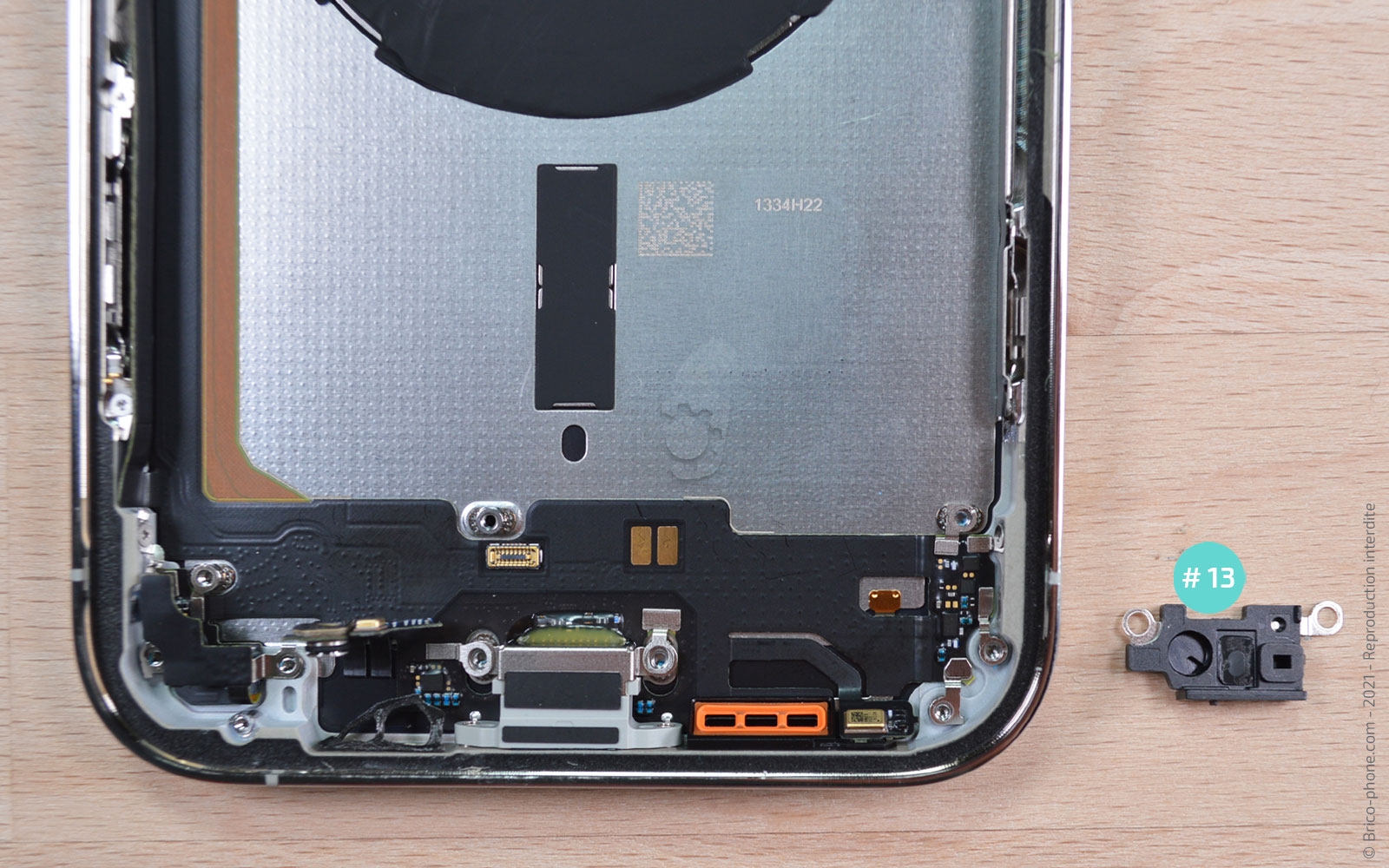

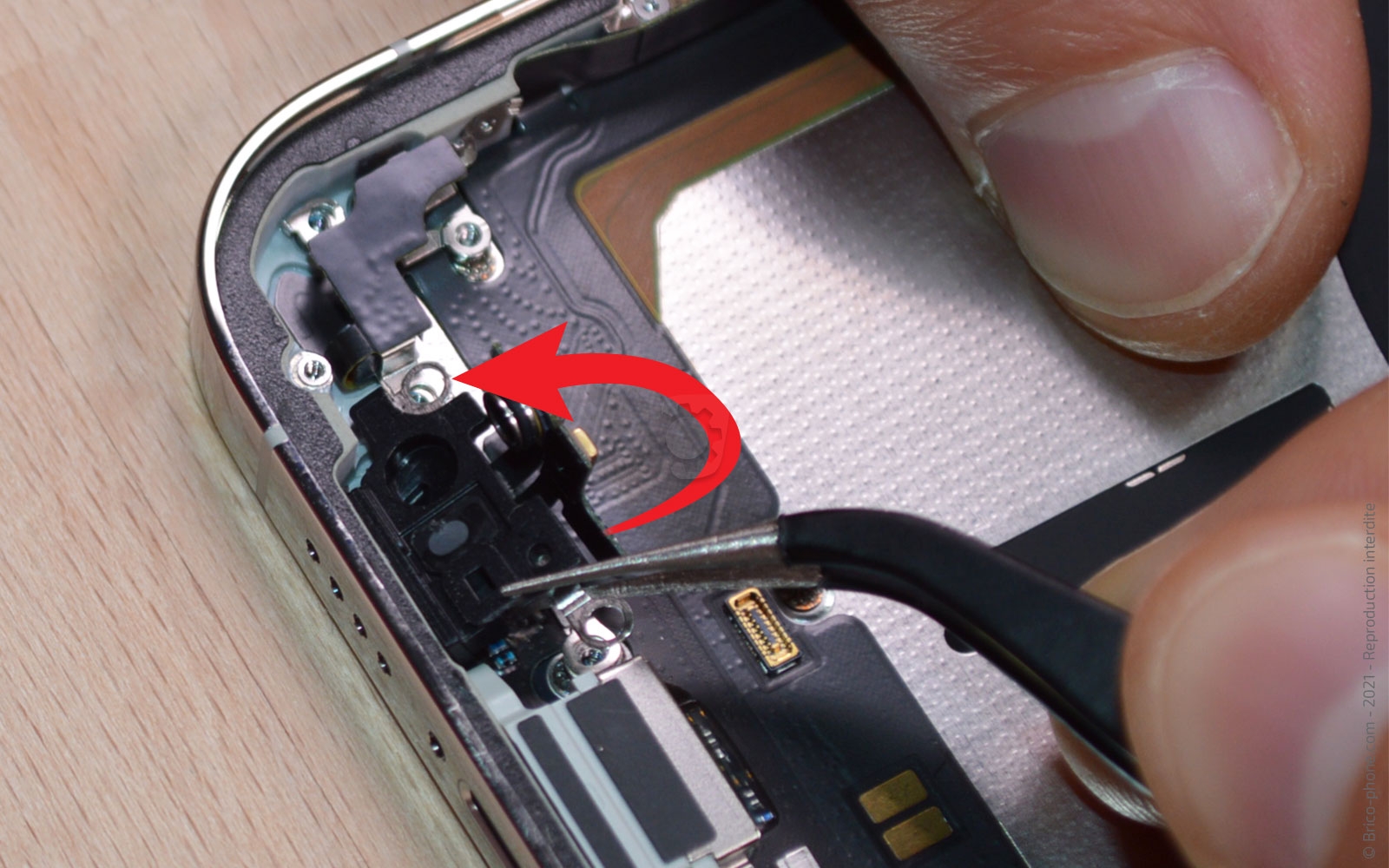

Etape 21 : Retirer le support micro
Vous pouvez maintenant enlever le support micro #13 du châssis avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

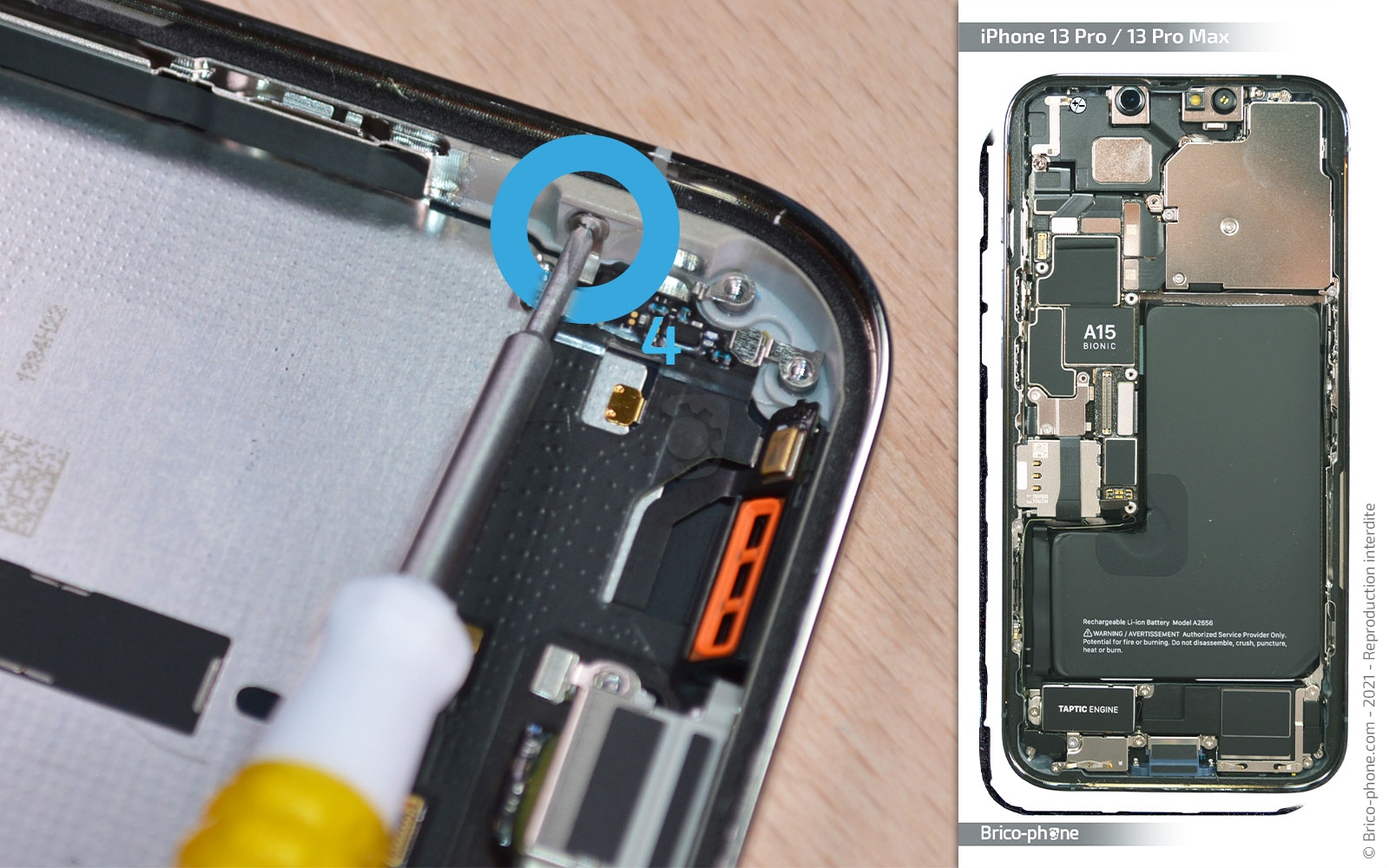

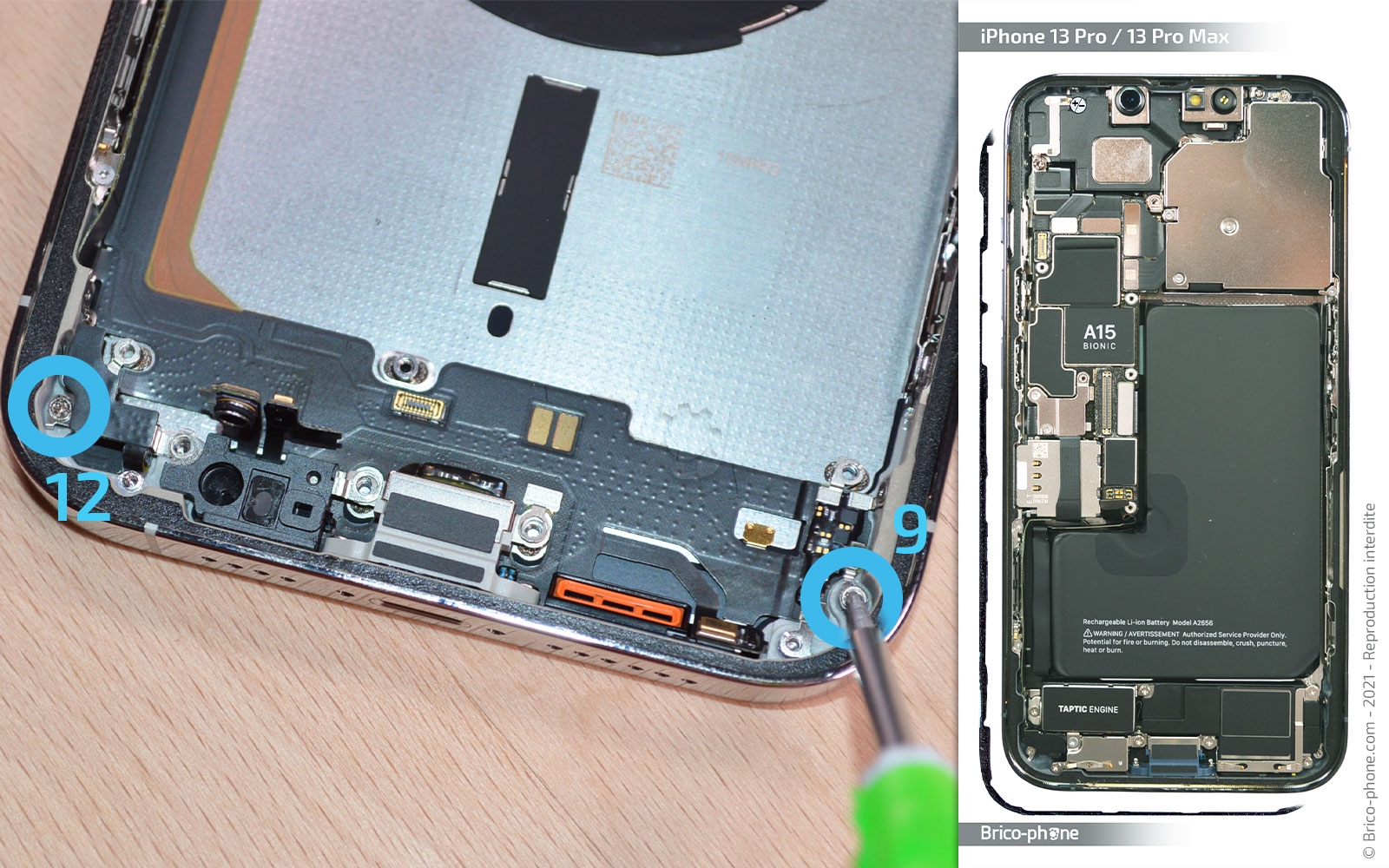

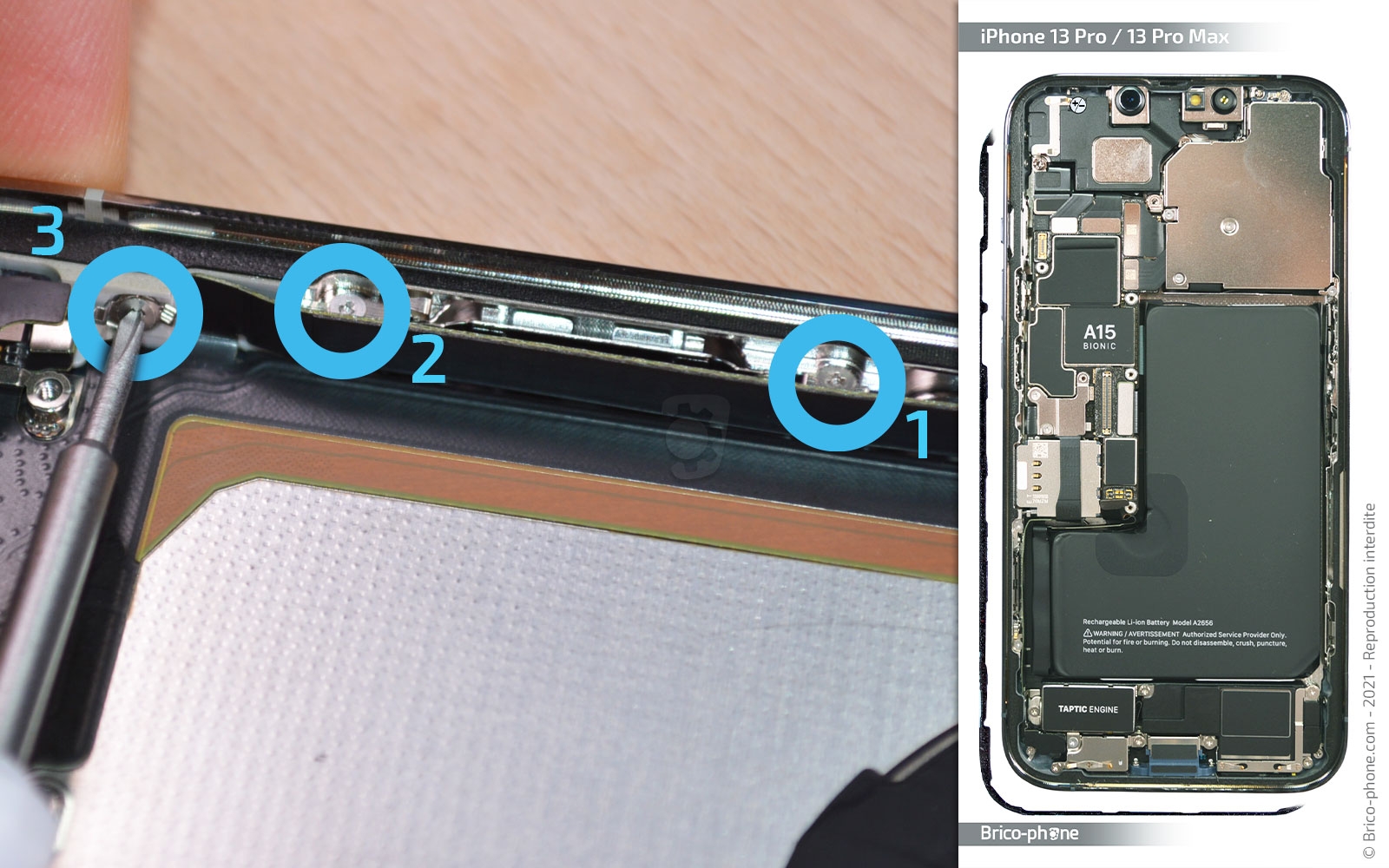

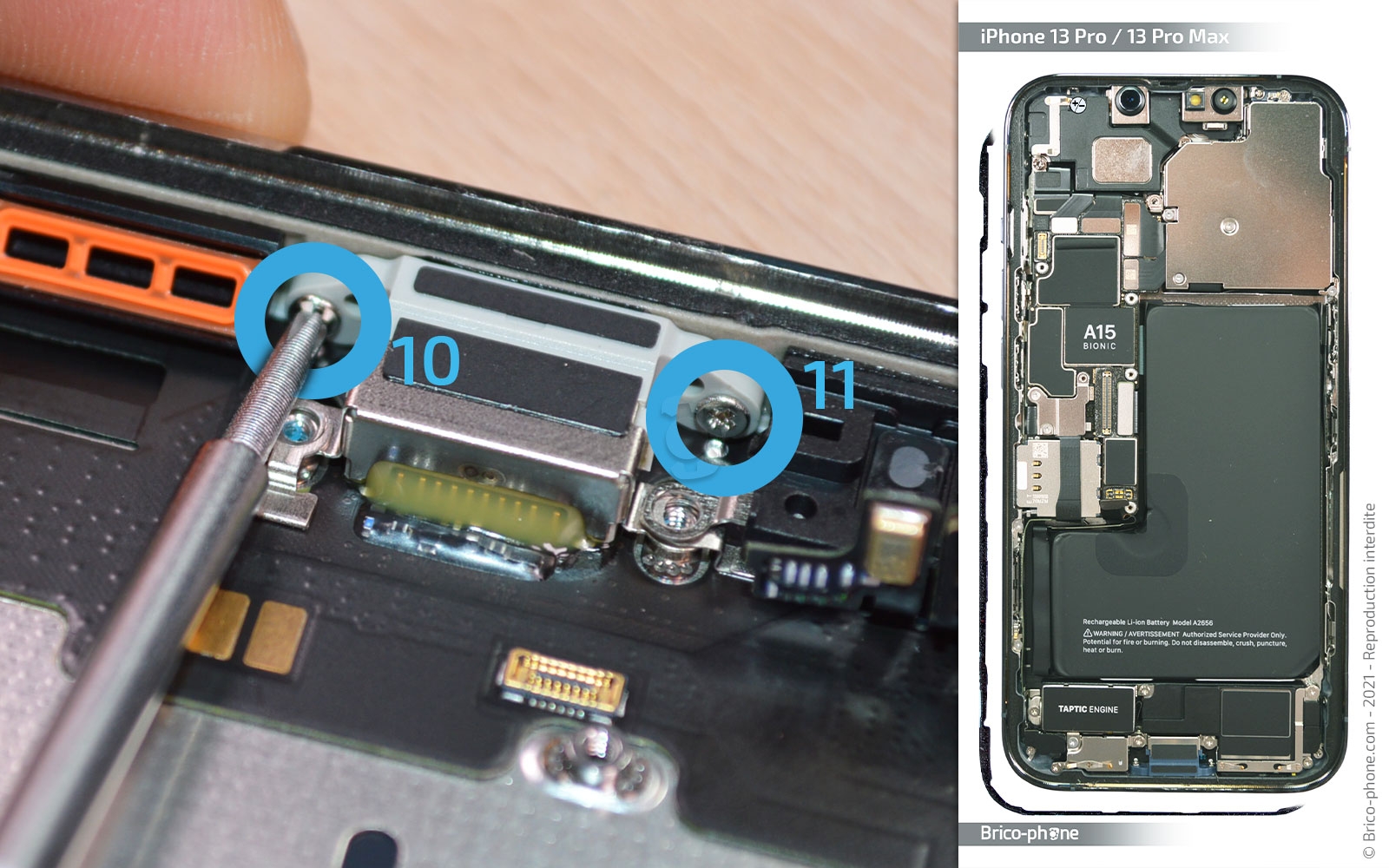

Etape 22 : Dévisser les vis du dock
Afin de pouvoir extraire le connecteur de charge, il faut dévisser les vis, vous aurez 4 vis cruciformes et 4 vis triwing.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Tournevis Professionnel cruciforme 1.5
7,90 €

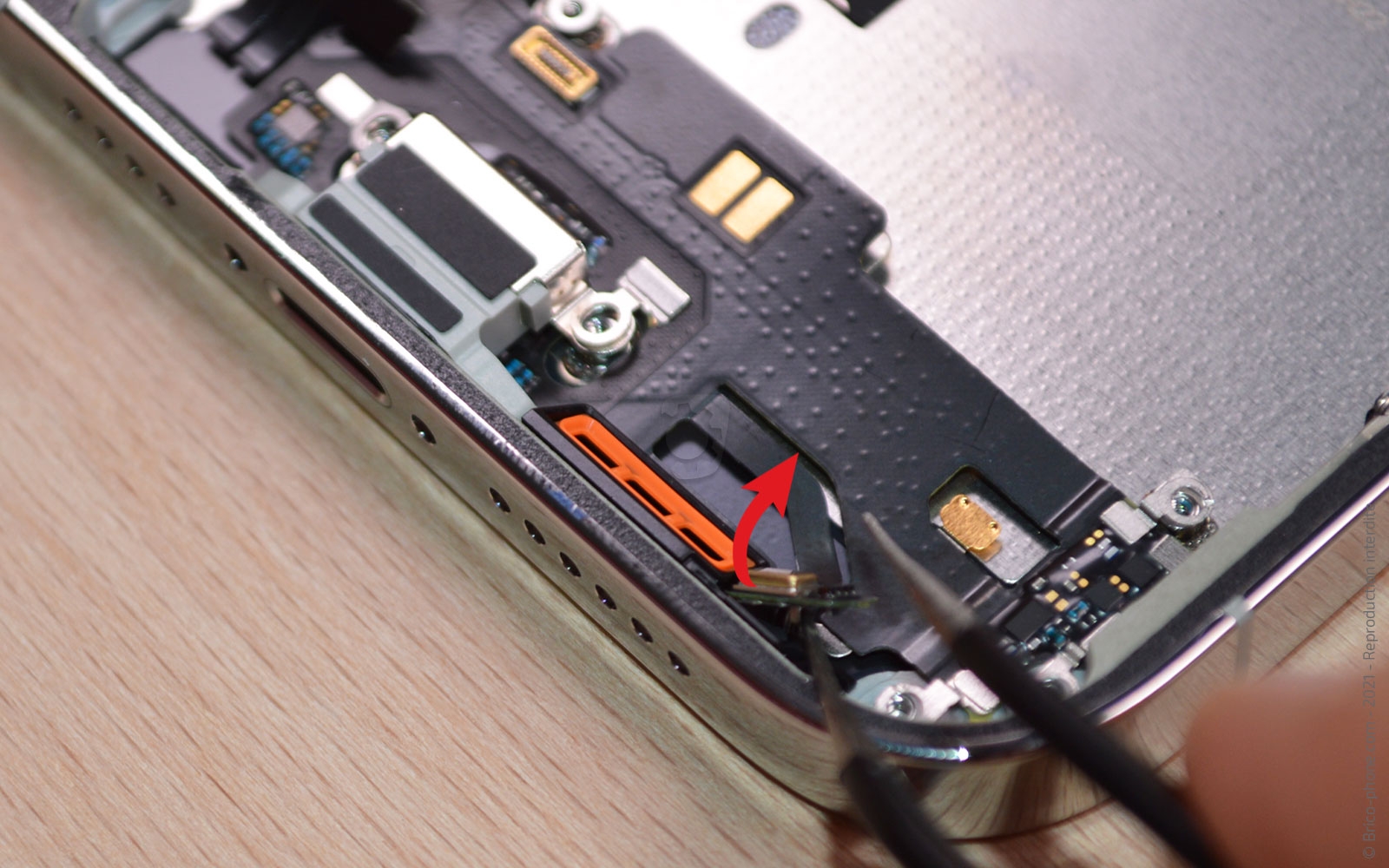

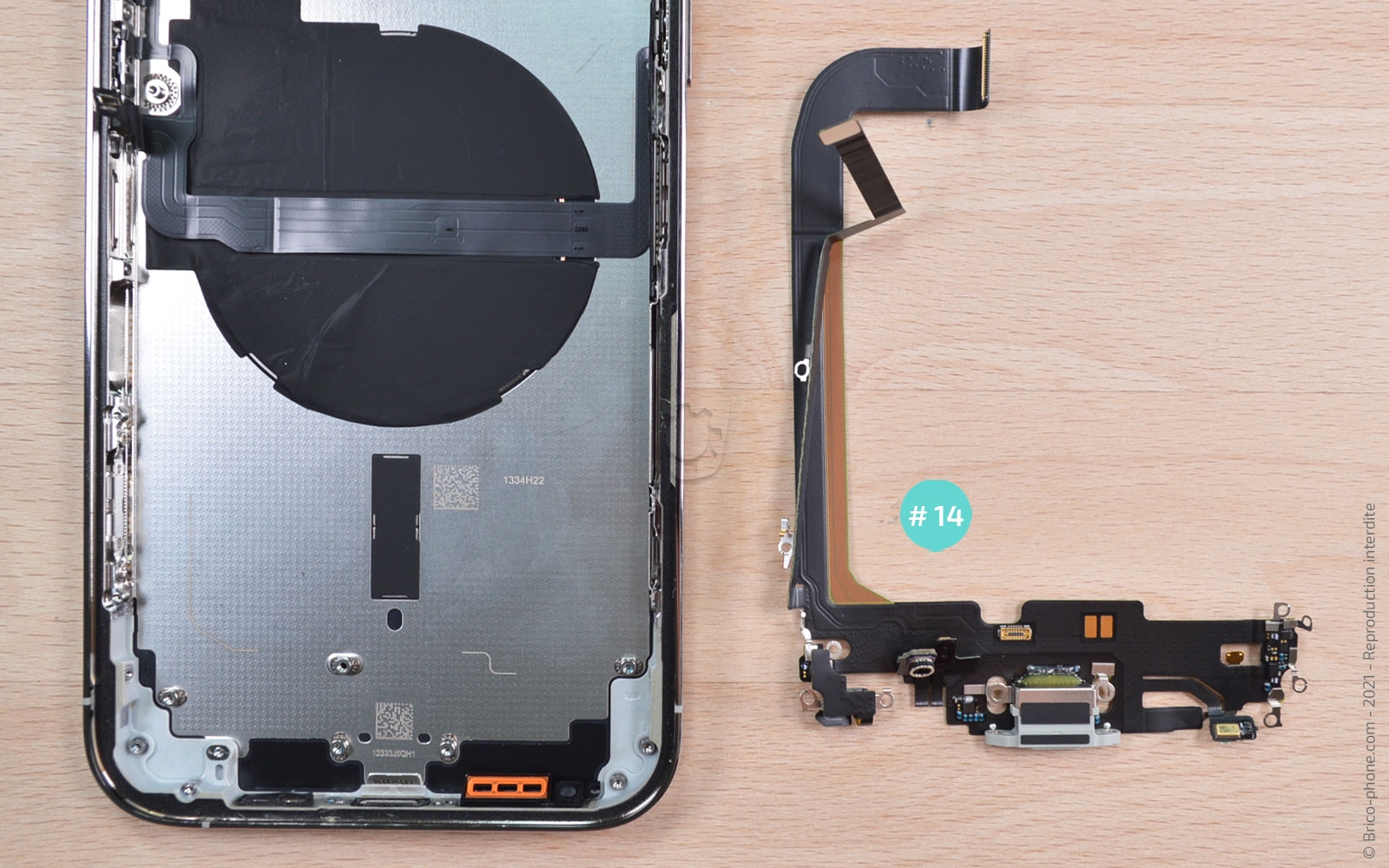

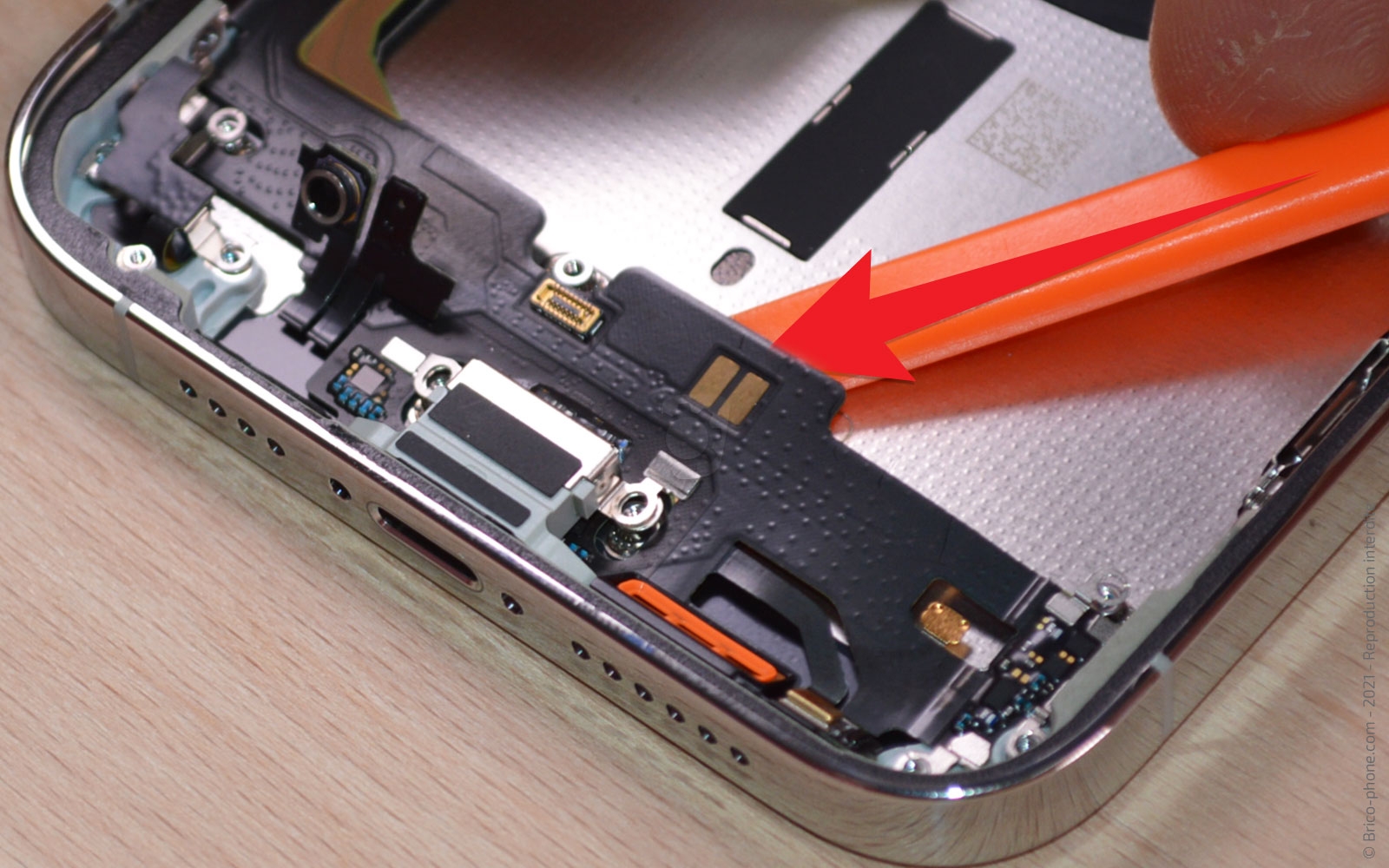

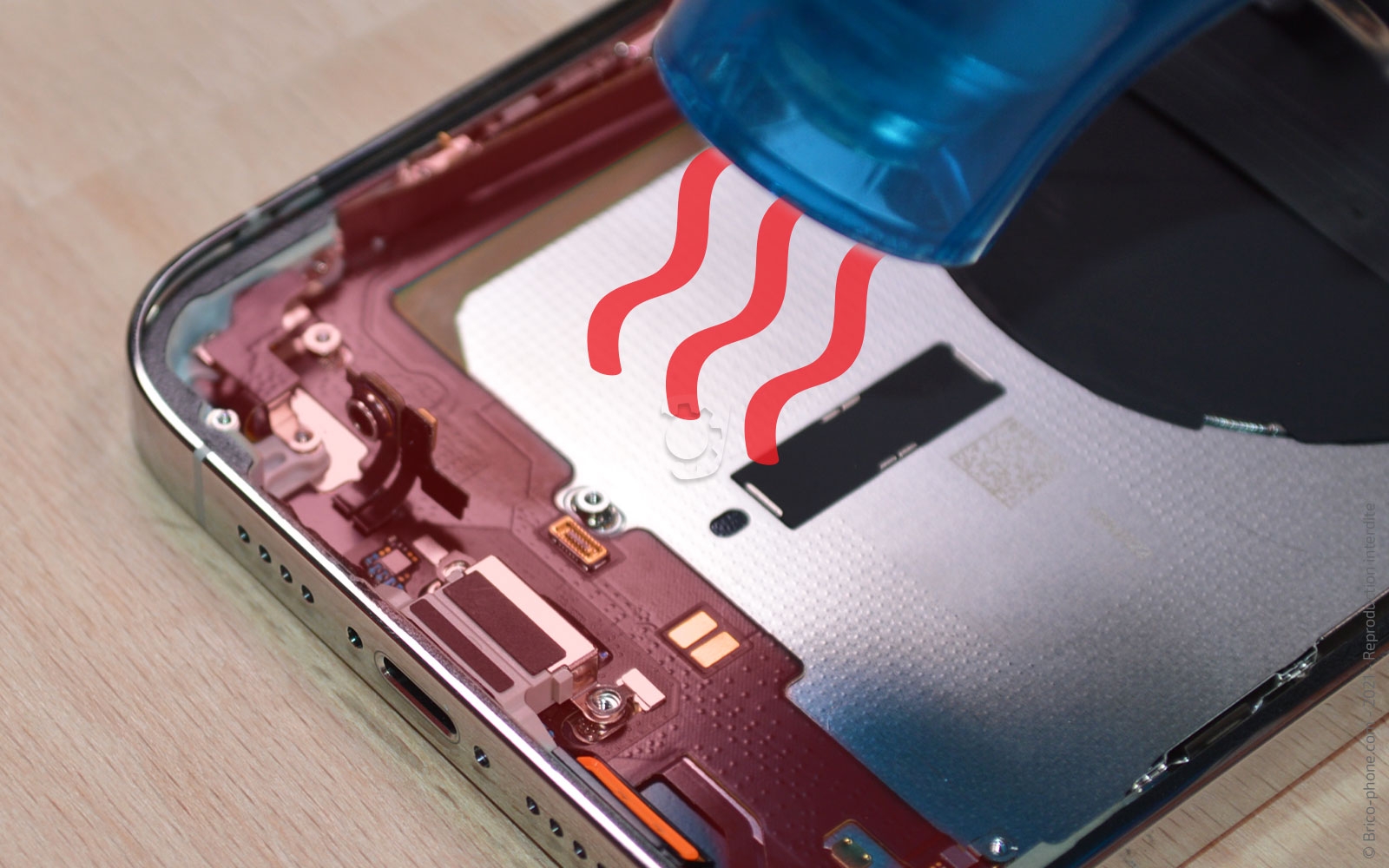

Etape 23 : Sortir le dock du châssis
Chauffez un peu le connecteur de charge #14 car celui-ci est maintenu par des stickers, puis décollez-le à l'aide du levier.
Pensez également à décoller le micro avec la pincette.

Vous pouvez maintenant, retirer le dock du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

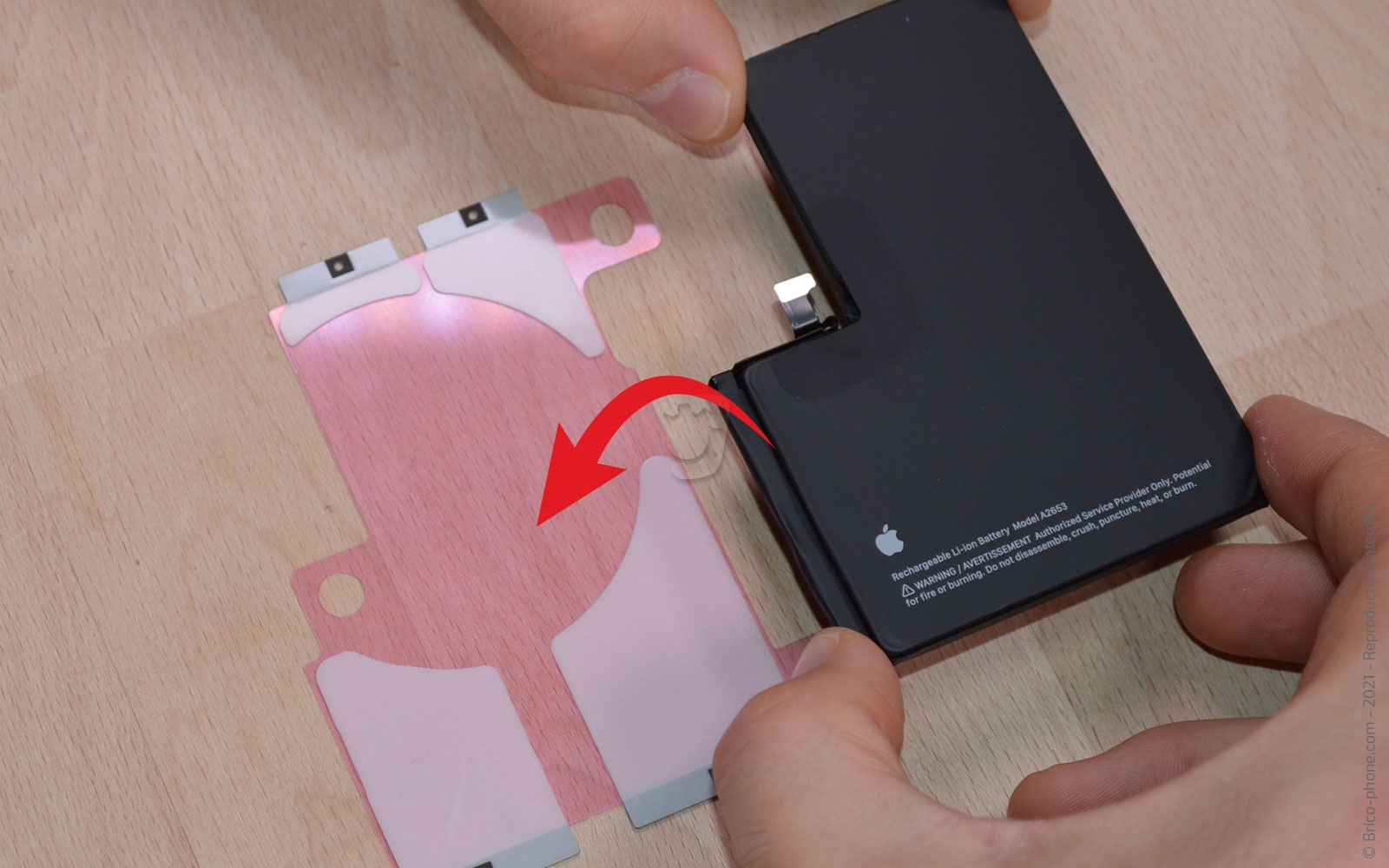

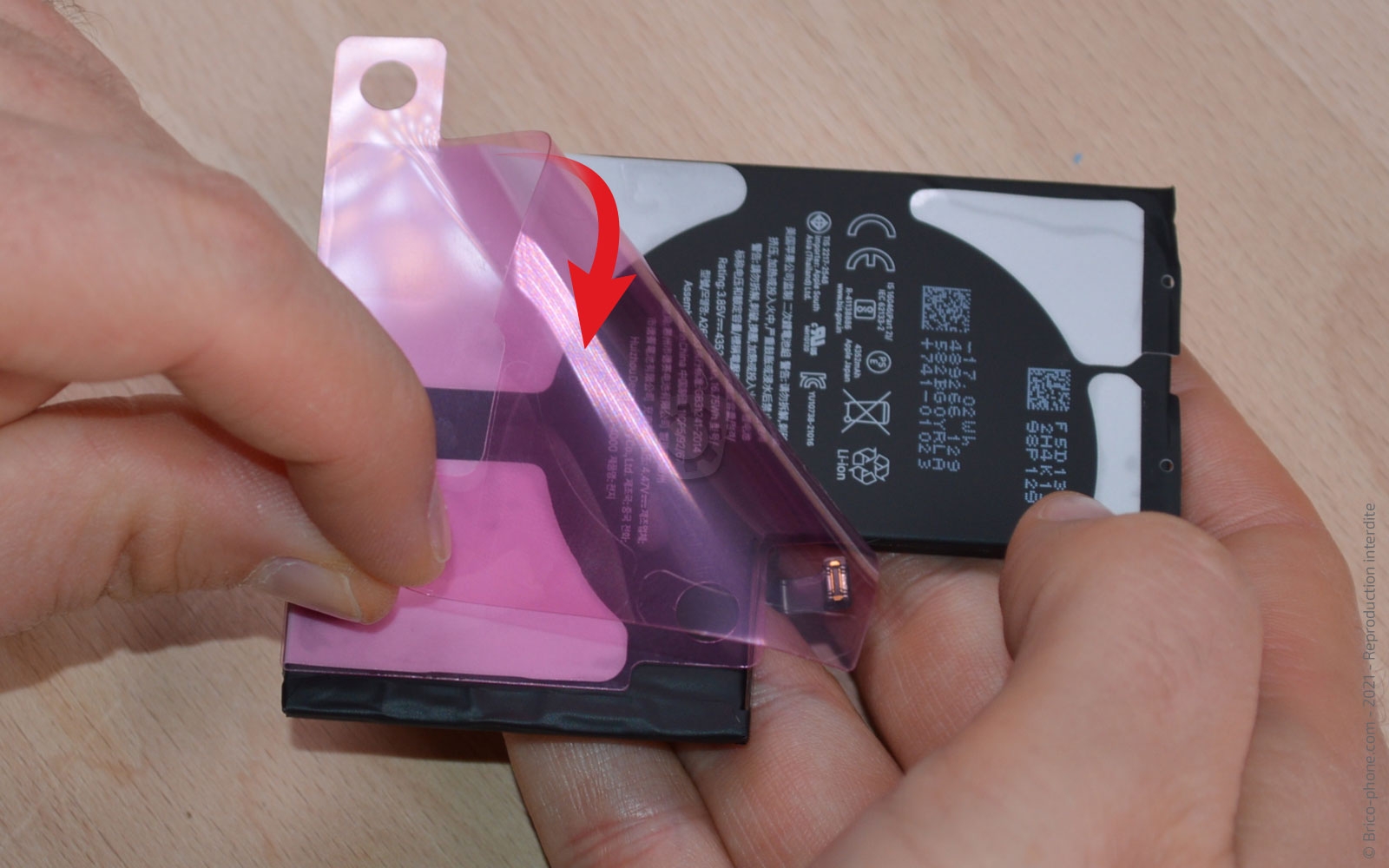

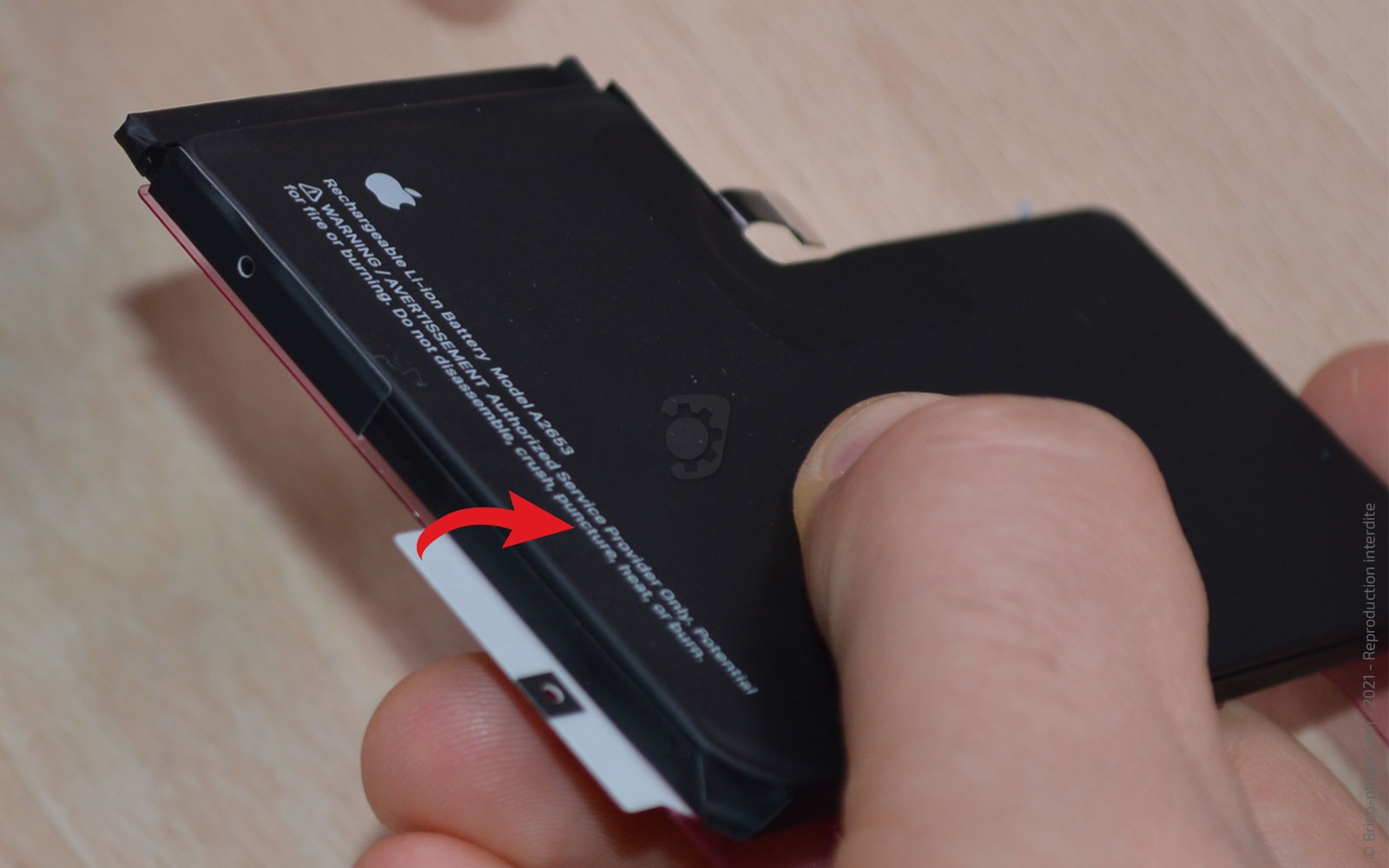

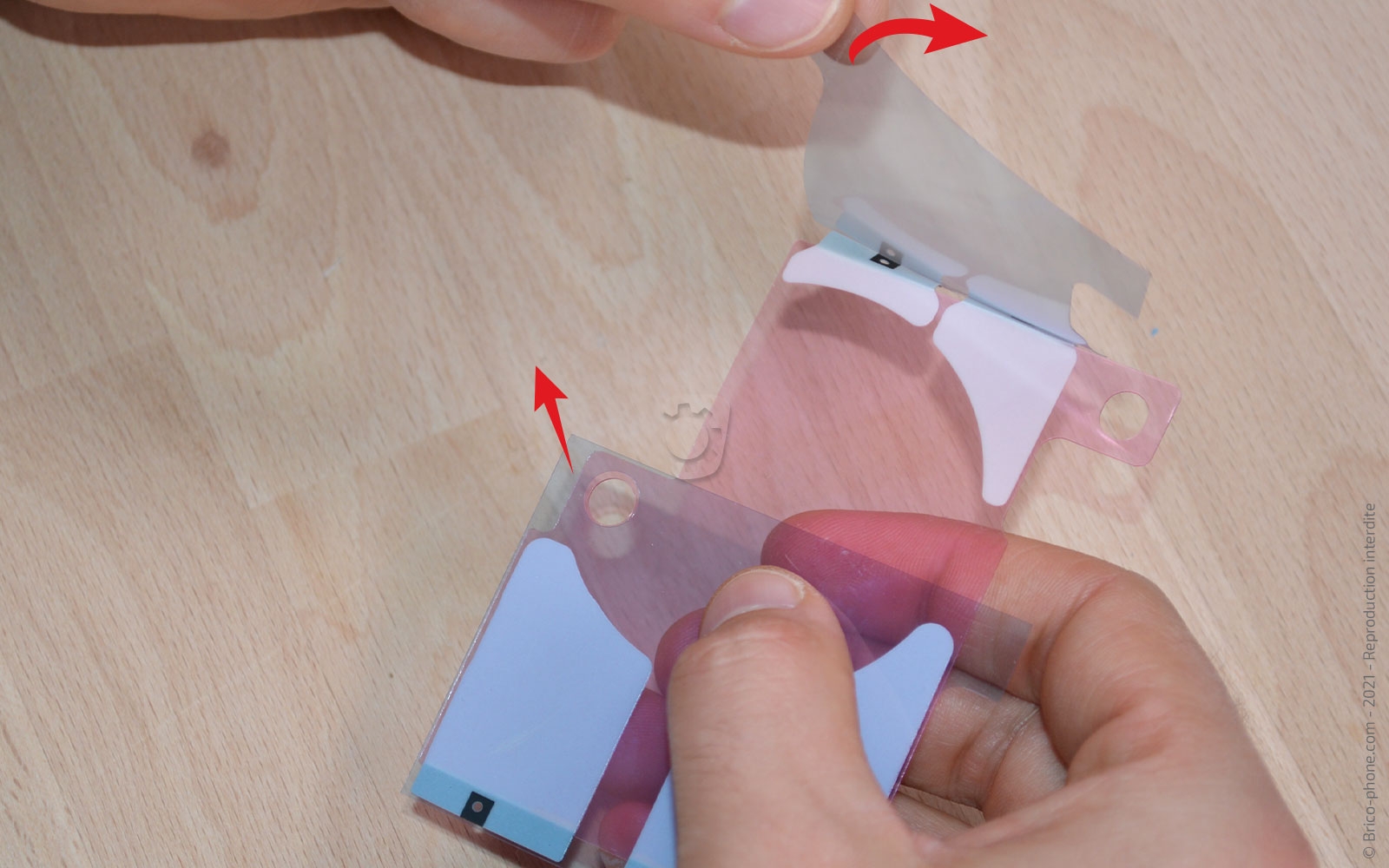

Etape 24 : Appliquez les stickers de batterie
Retirez la protection bleue des stickers, puis venez poser la batterie dessus.

Une fois en place, rabattez les languettes noires sur la batterie et retirez la protection rose avant de l'insérer dans le châssis.

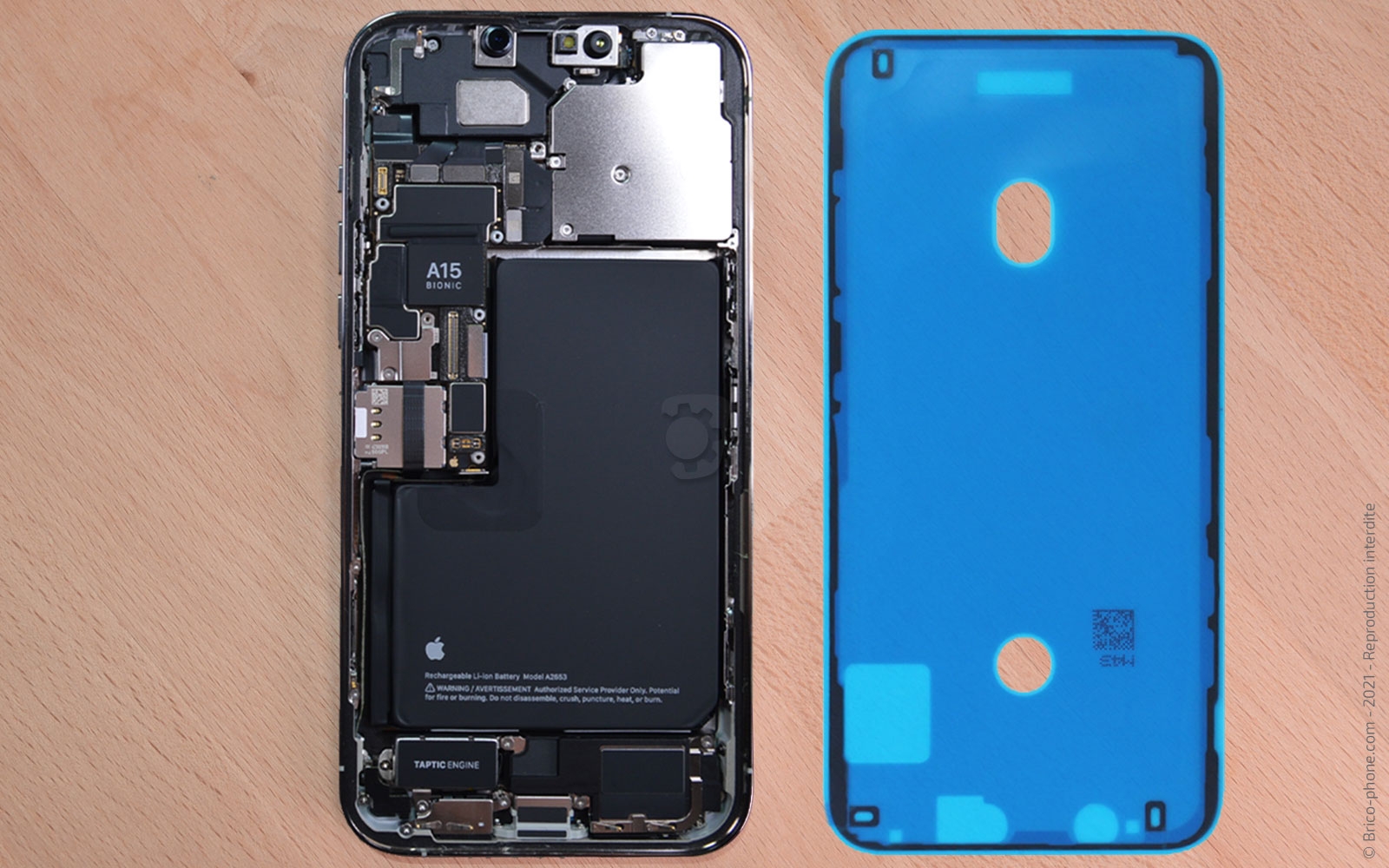

Conseils pour le remontage
Pour remonter votre iPhone 13 Pro Max, il vous suffit de suivre les étapes précédentes dans le sens contraire.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
