Comment changer le buzzer (HP interne) sur iPhone 13 Pro Max

Temps estimé : 40 min
Difficulté : 3/5
Note de réparabilité : 12/20
iPhone 13 Pro Max | Temps estimé : 40 min | Difficulté : 3/5

Vous recevez un appel mais vous n'entendez plus vos correspondants à l'oreille ? Ne paniquez pas, vous n'avez pas de problème d'audition, c'est juste votre pièce qui ne fonctionne plus.

Avec Brico-Phone et ce tutoriel photos, effectuer le remplacement de la pièce défectueuse en suivant toutes les étapes du début à la fin pour retrouver le son, est un jeu d'enfant.

Diagnostic

›  Vous n'avez plus de son à l'oreille lors de vos communications.
›  Lorsque vous regardez une vidéo en mode paysage, vous n'avez plus de son au niveau des caméras avant.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut-parleur Interne pour iPhone 13 Pro Max
15,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant de commencer votre réparation, êtes-vous sûre d'avoir le bon modèle ?

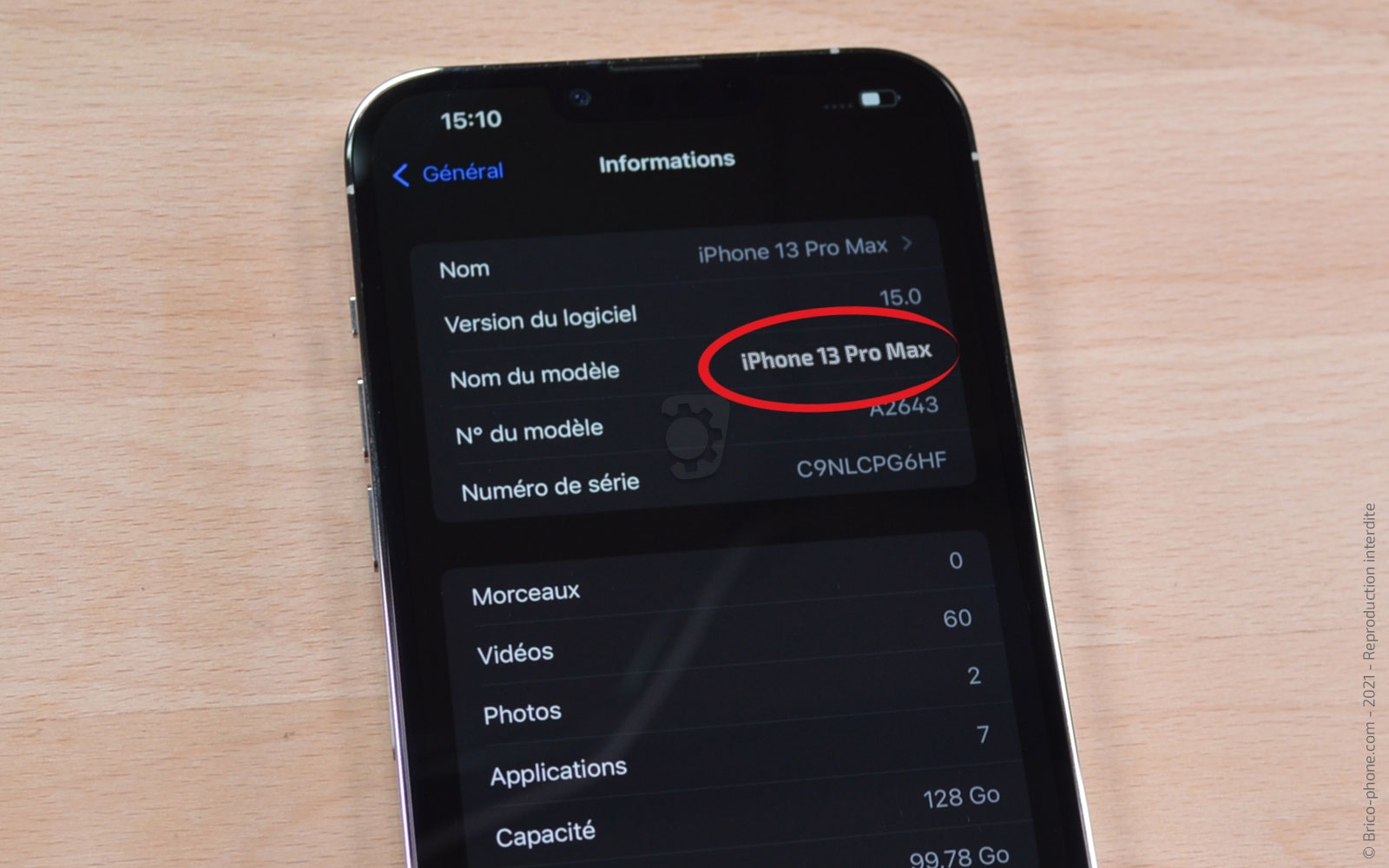

Allez dans les réglages puis dans Général et Informations. Vous devez retrouver dans le Nom du modèle, iPhone 13 Pro Max et dans N° du modèle, A2643 pour posséder un iPhone 13 Pro Max.

Si vous n'avez plus d'affichage, à l'emplacement du tiroir sim, vous devez retrouver la référence A2643.

Eteignez votre téléphone en appuyant sur power et volume moins et slidez "éteindre".

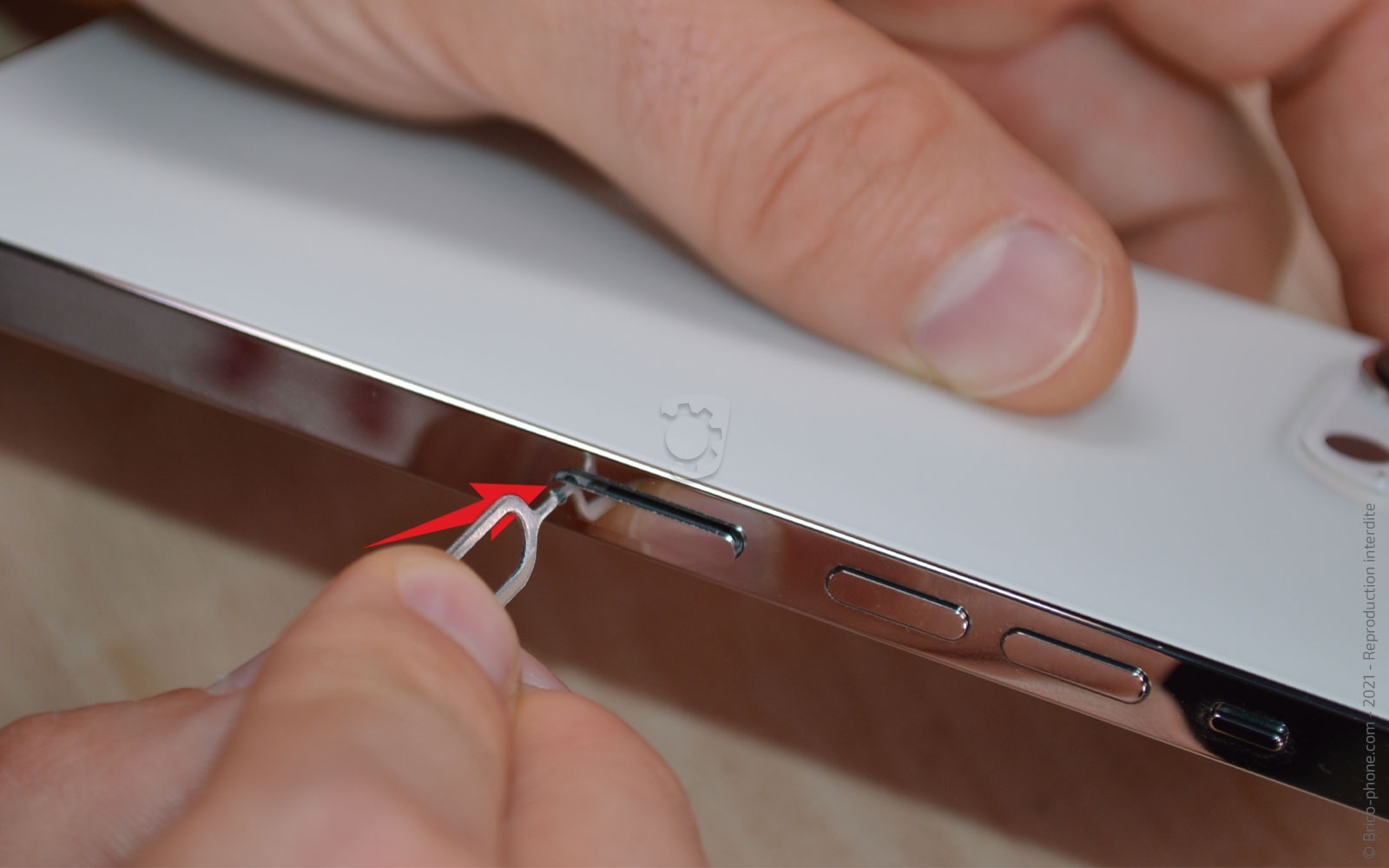

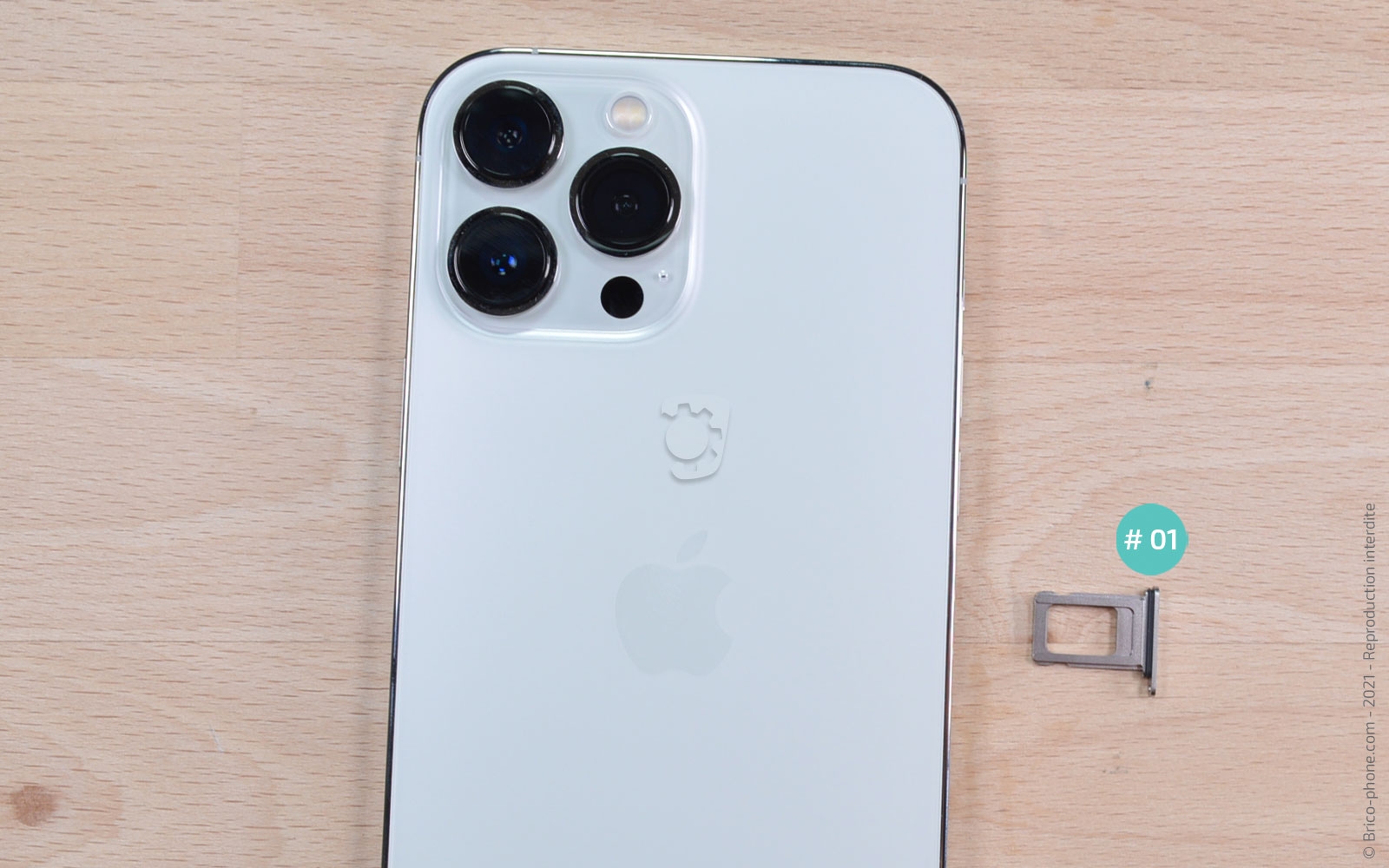

Etape 1 : Ejecter le tiroir sim 01
Commencez par éjecter le tiroir sim #01 à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

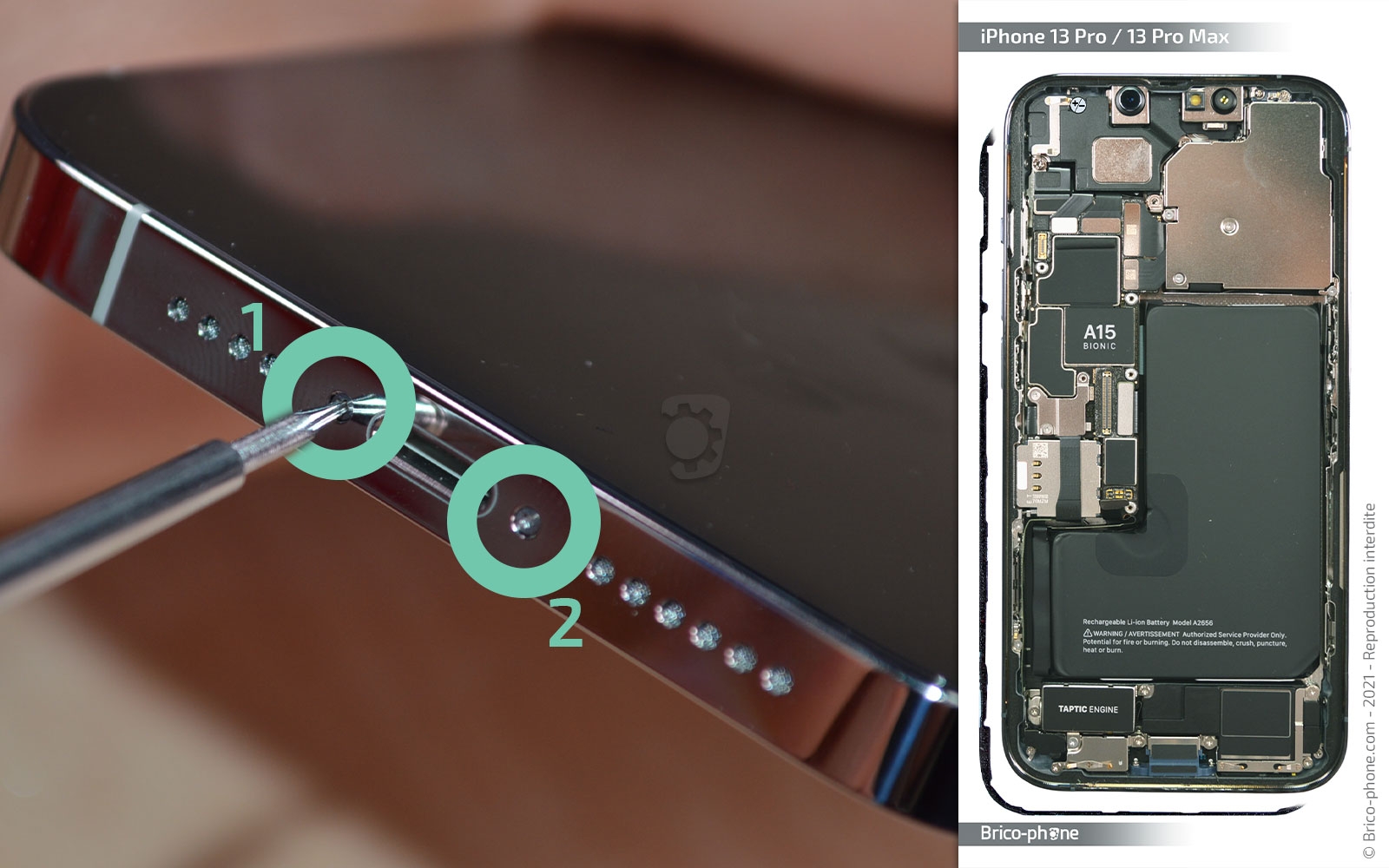

Etape 2 : Retirer les vis pentalobe
Retirez les 2 vis pentalobes qui maintiennent l'écran dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €

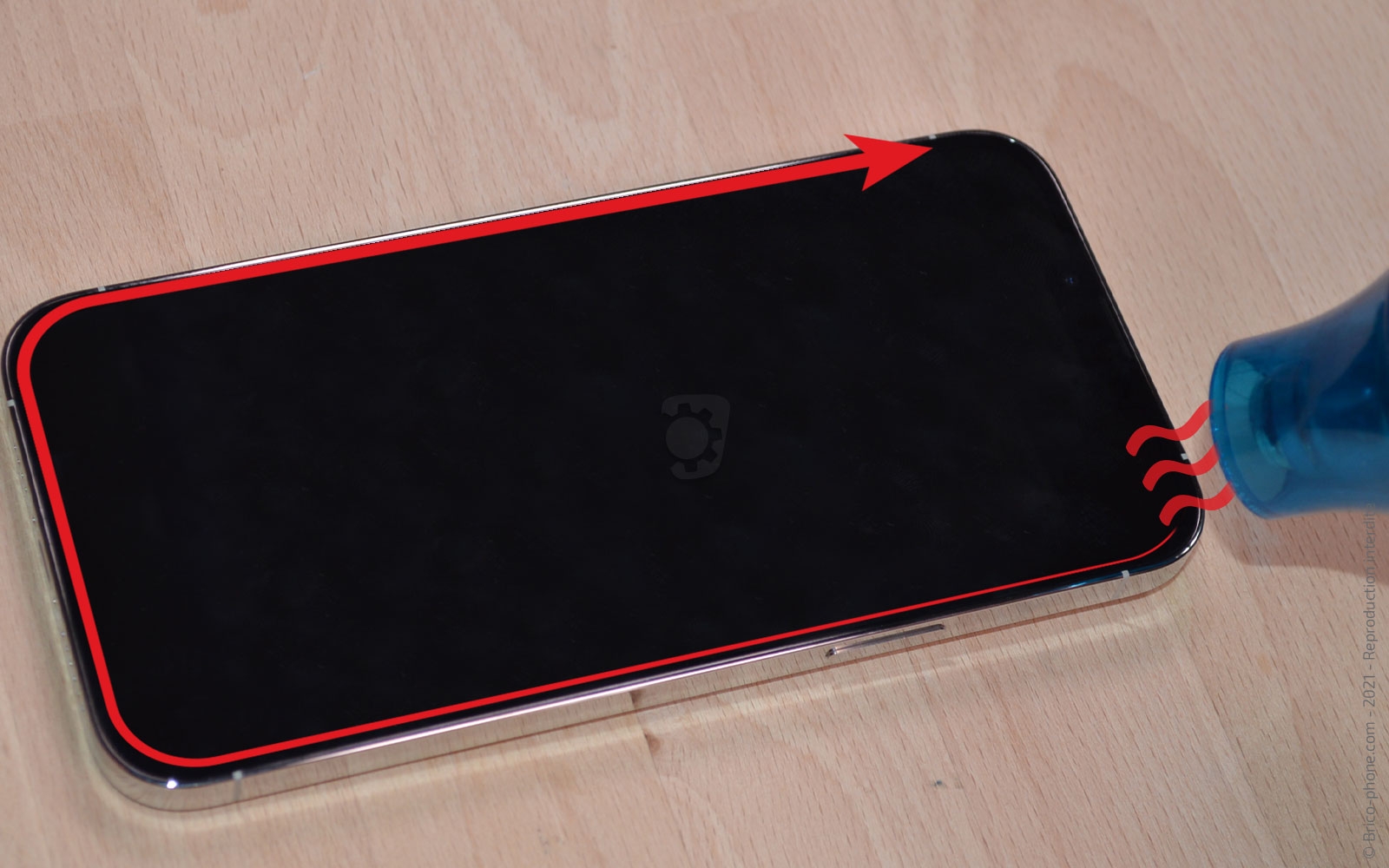

Etape 3 : Chauffez l'écran
Pour ramollir le joint d'étanchéité, il va falloir chauffer l'écran, pour cela nous vous proposons 2 méthodes :

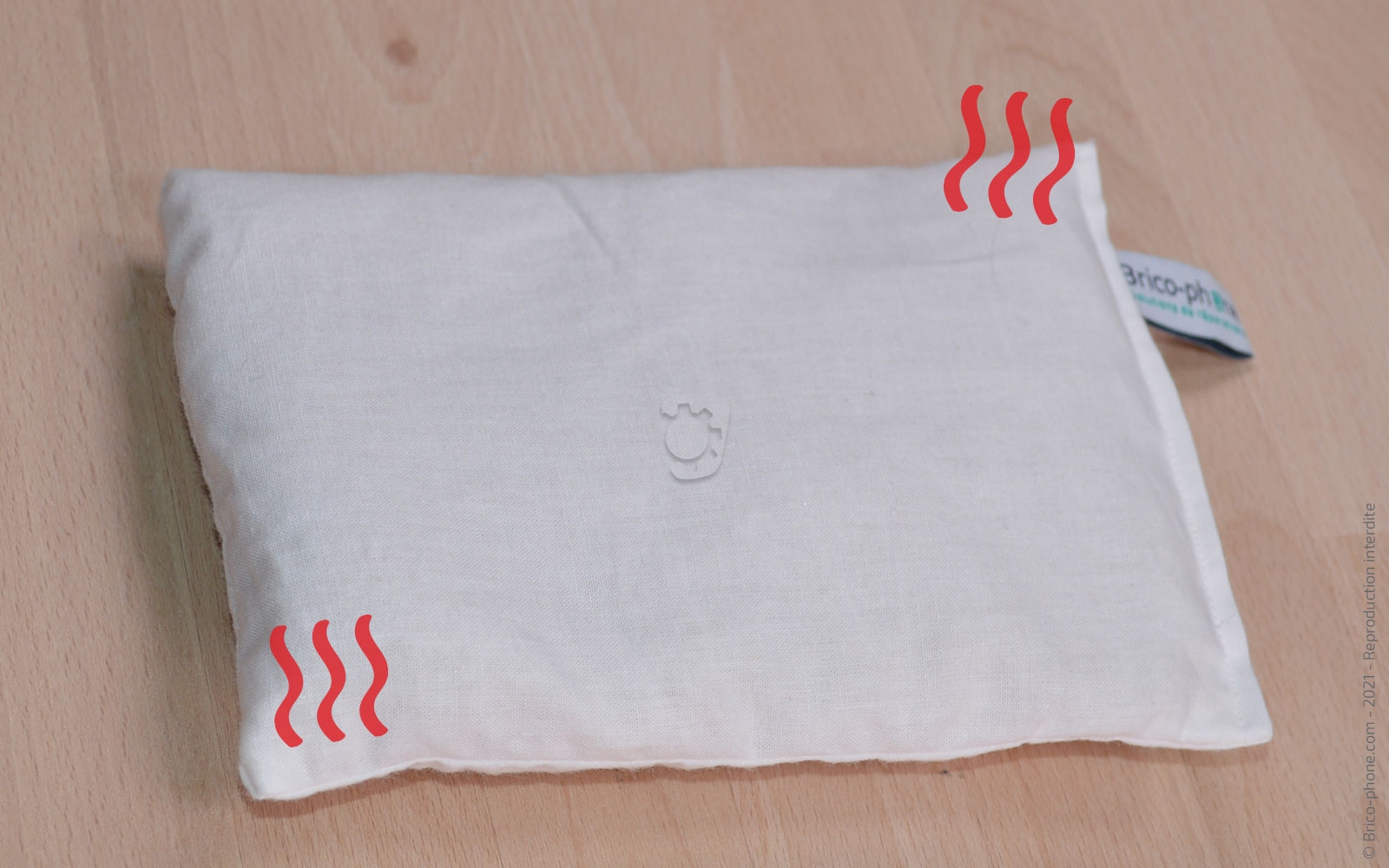

- Passez le coussin chauffant au micro-ondes pendant 2 minutes, puis appliquez-le environ 40 secondes sur l'écran.
- Chauffez pendant 20 secondes tout le pourtour de l'écran à l'aide de votre sèche-cheveux ou votre décapeur thermique.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 4 : Ouvrir l'iPhone

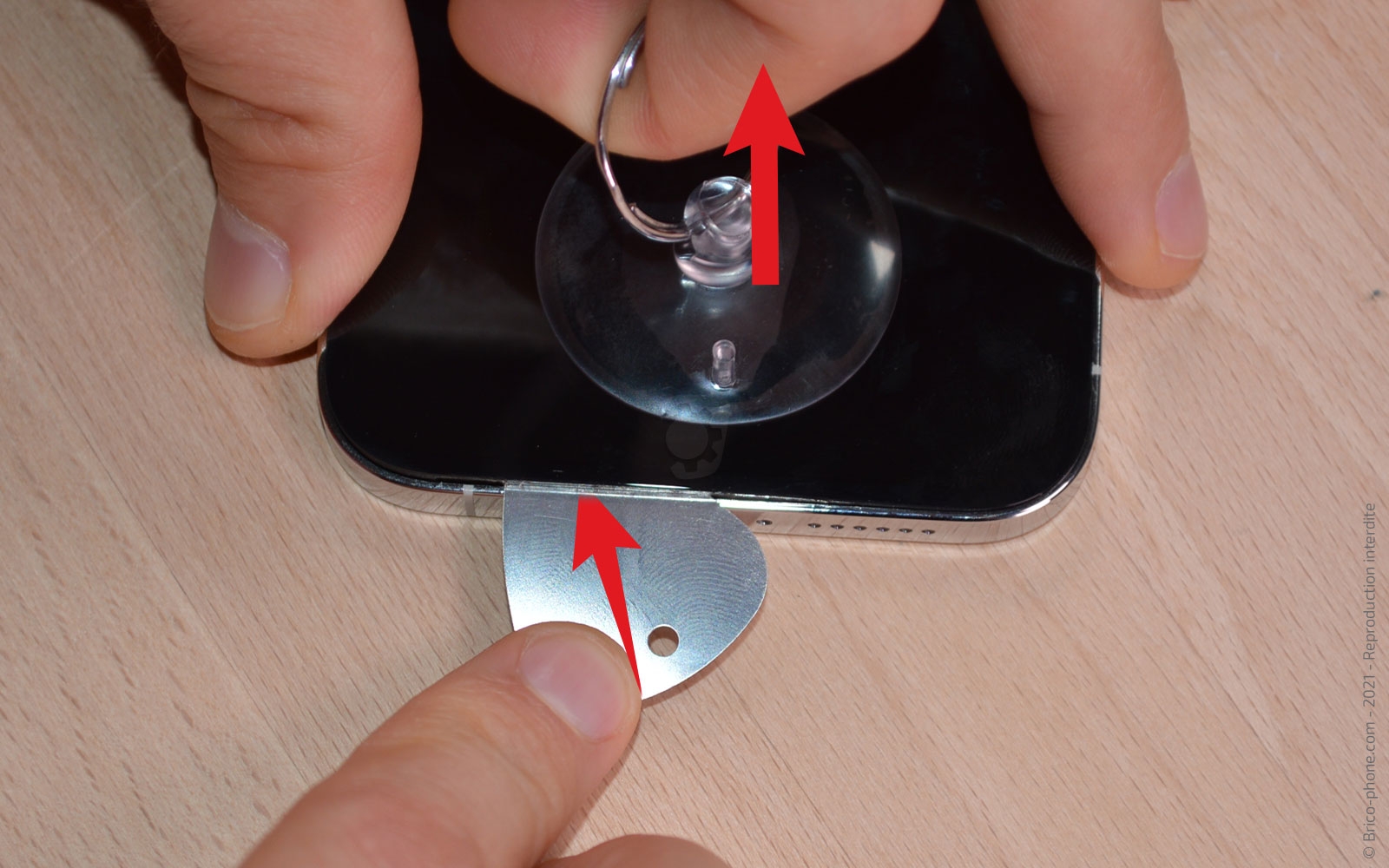

Appliquez la ventouse sur l'écran, puis tout en tirant dessus, insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion.

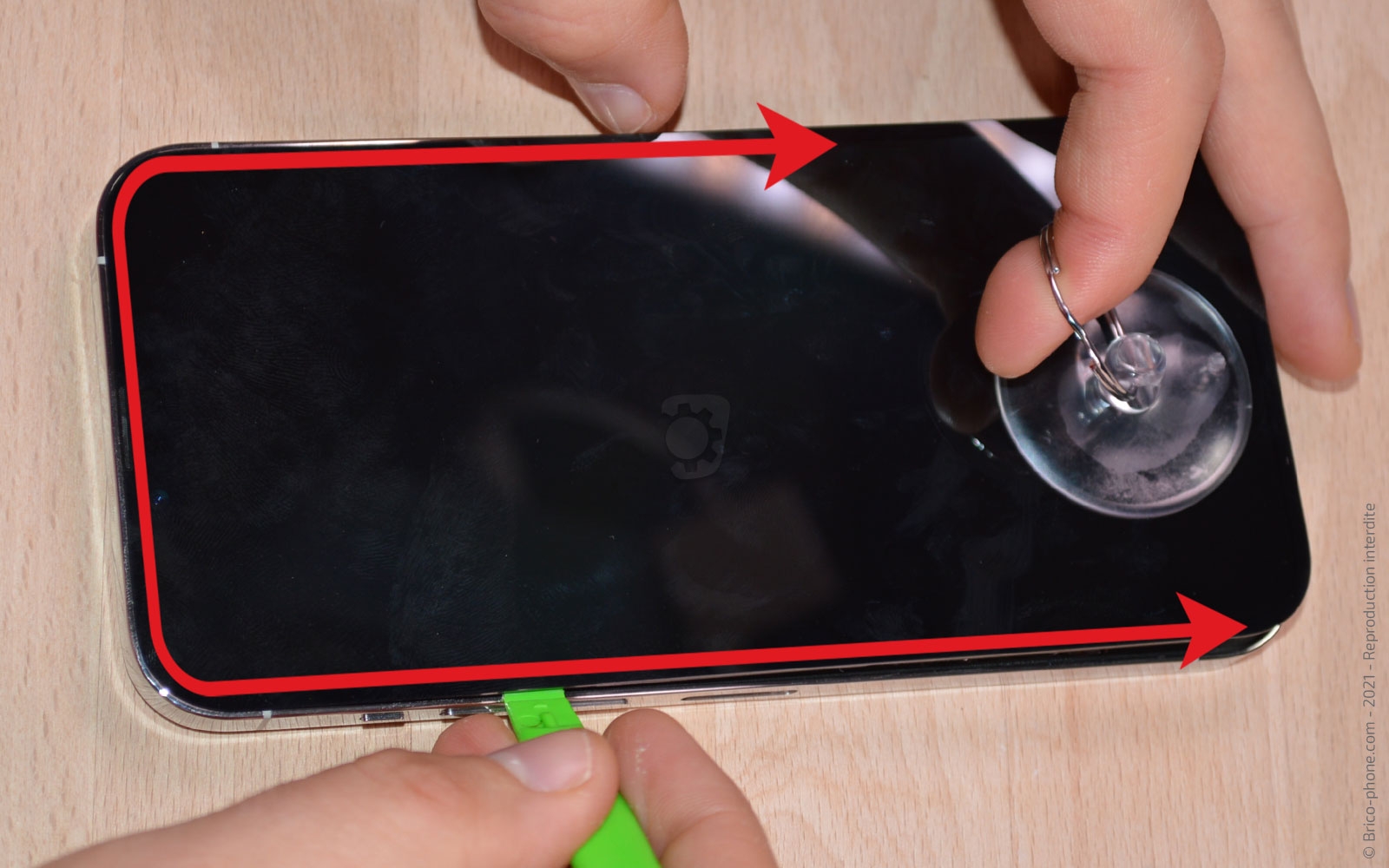

Insérez le levier vert à la place du médiator et faites le tour de l'écran pour le séparer du châssis, attention aux nappes de celui-ci qui se trouvent sur la gauche.
Outils du kit utilisés
Outils du kit utilisés

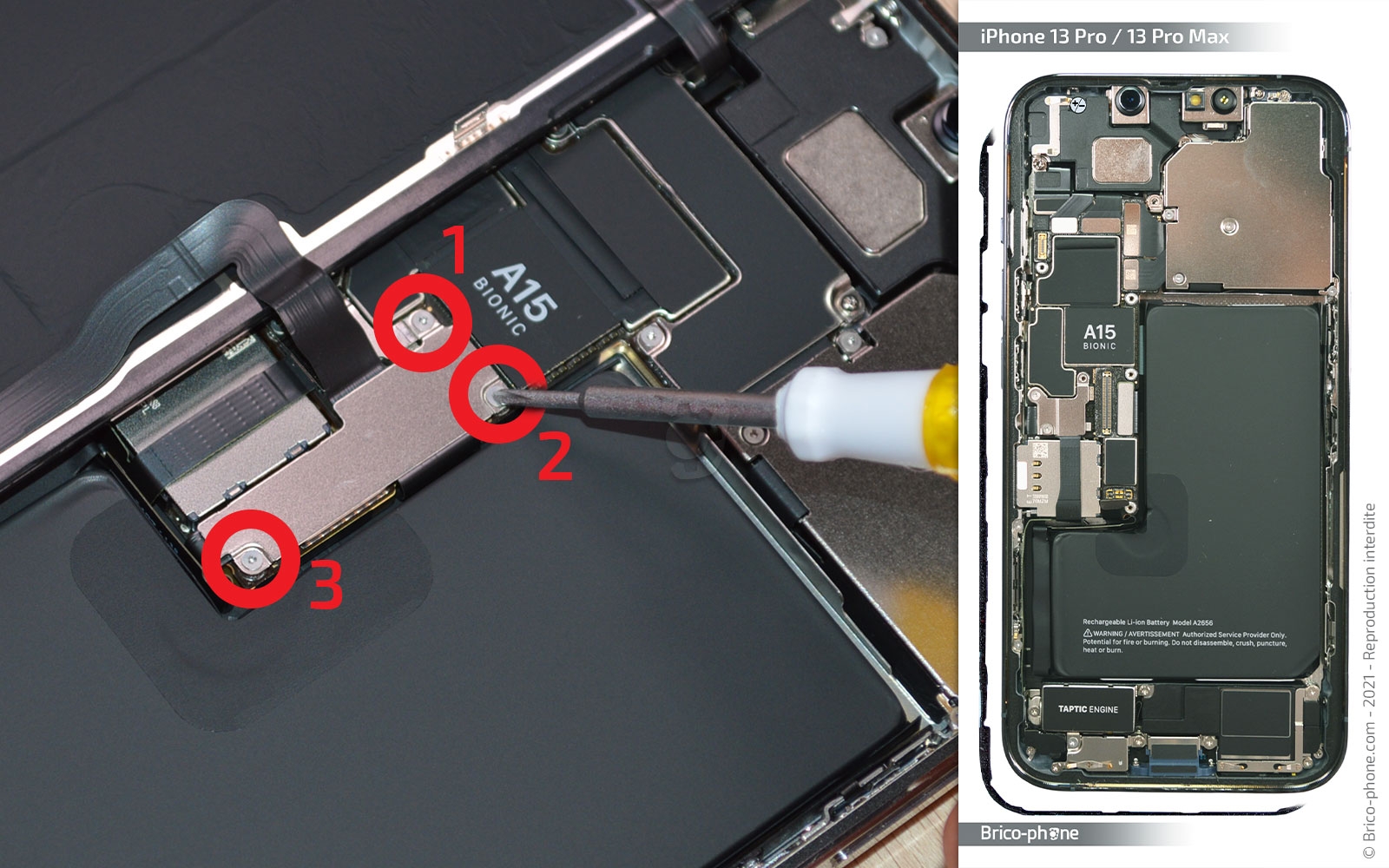

Etape 5 : Ôter la plaquette 02

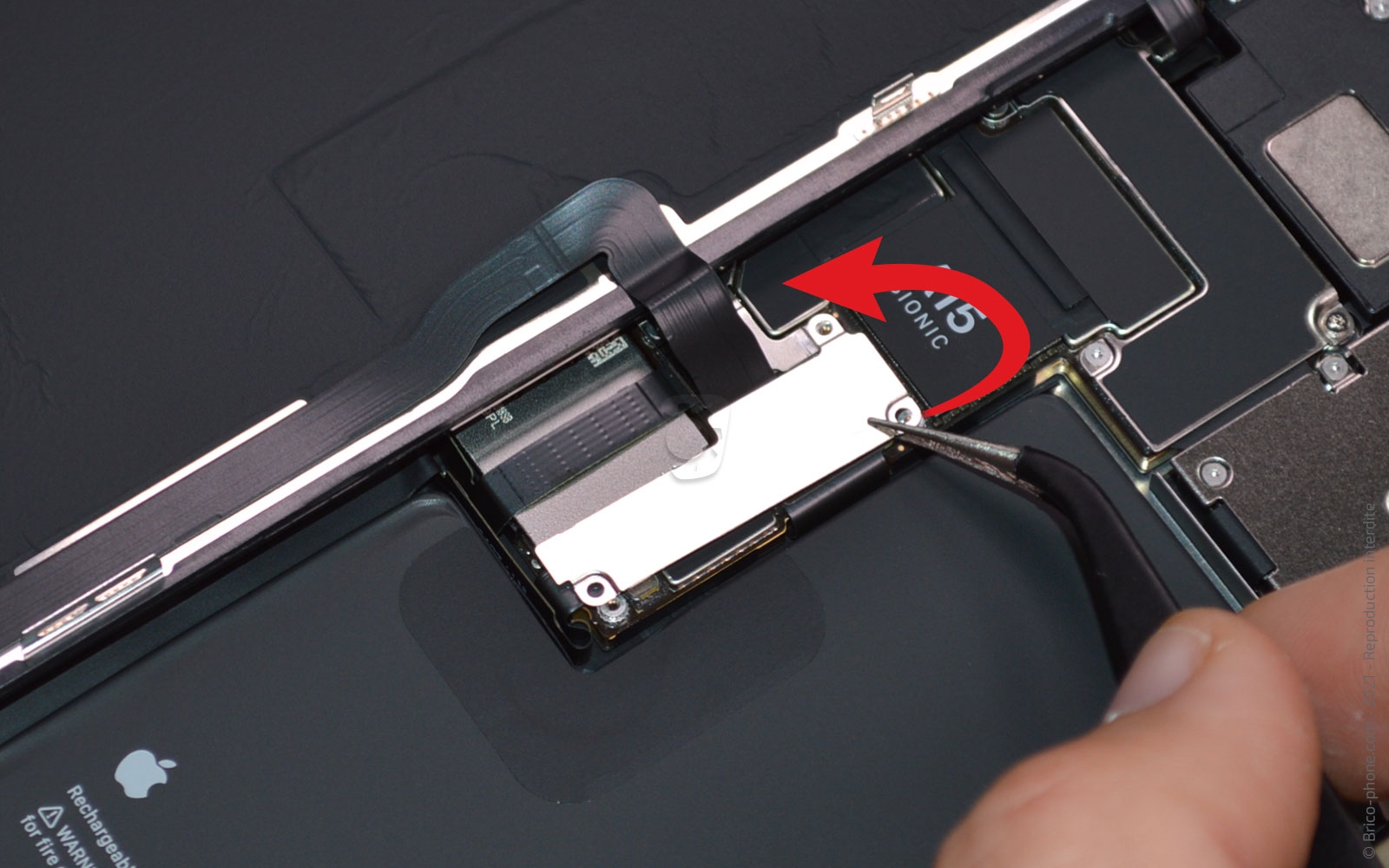

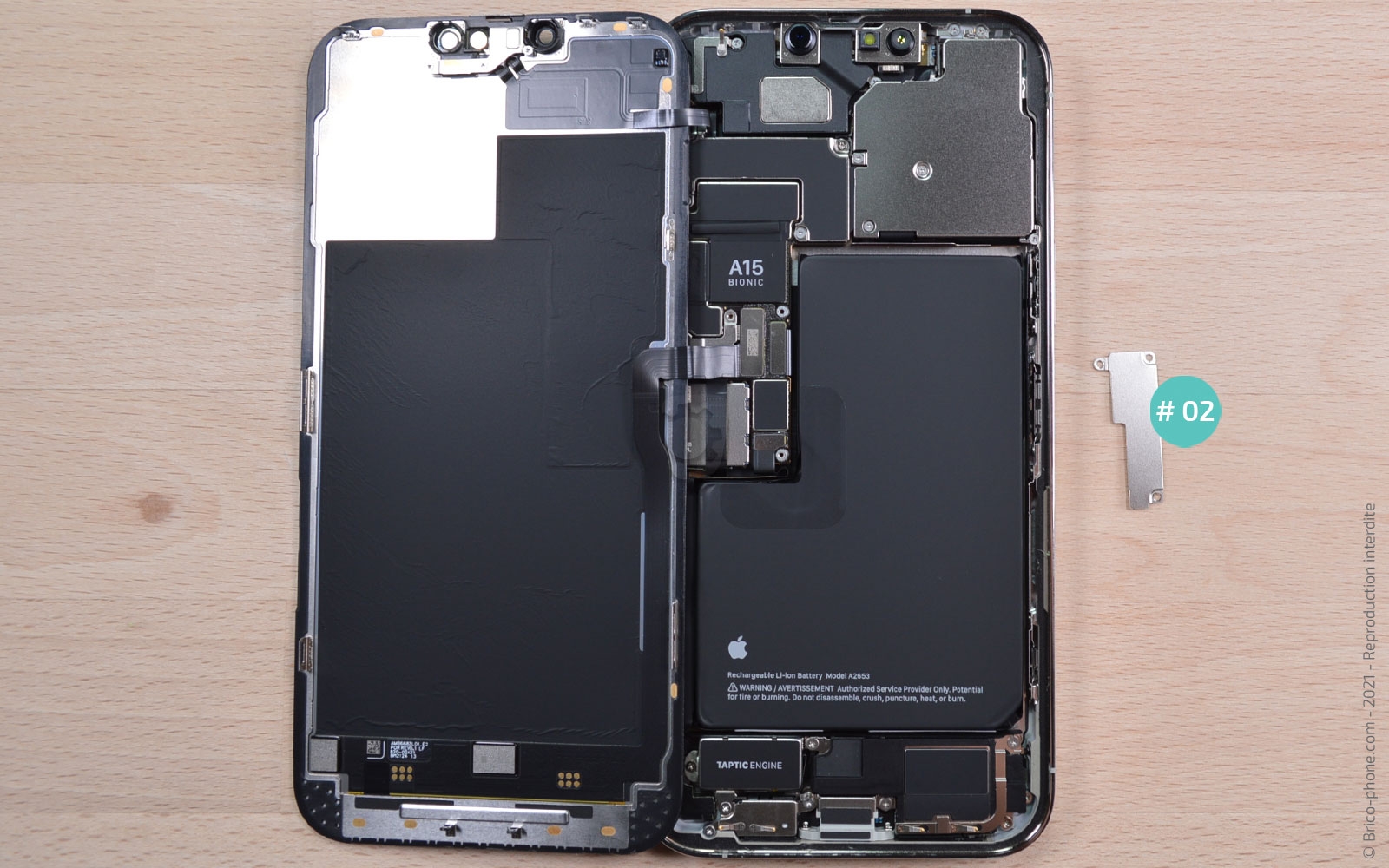

Dévissez les 3 vis triwing avant de retirer la plaquette #02 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 6 : Déconnecter la batterie

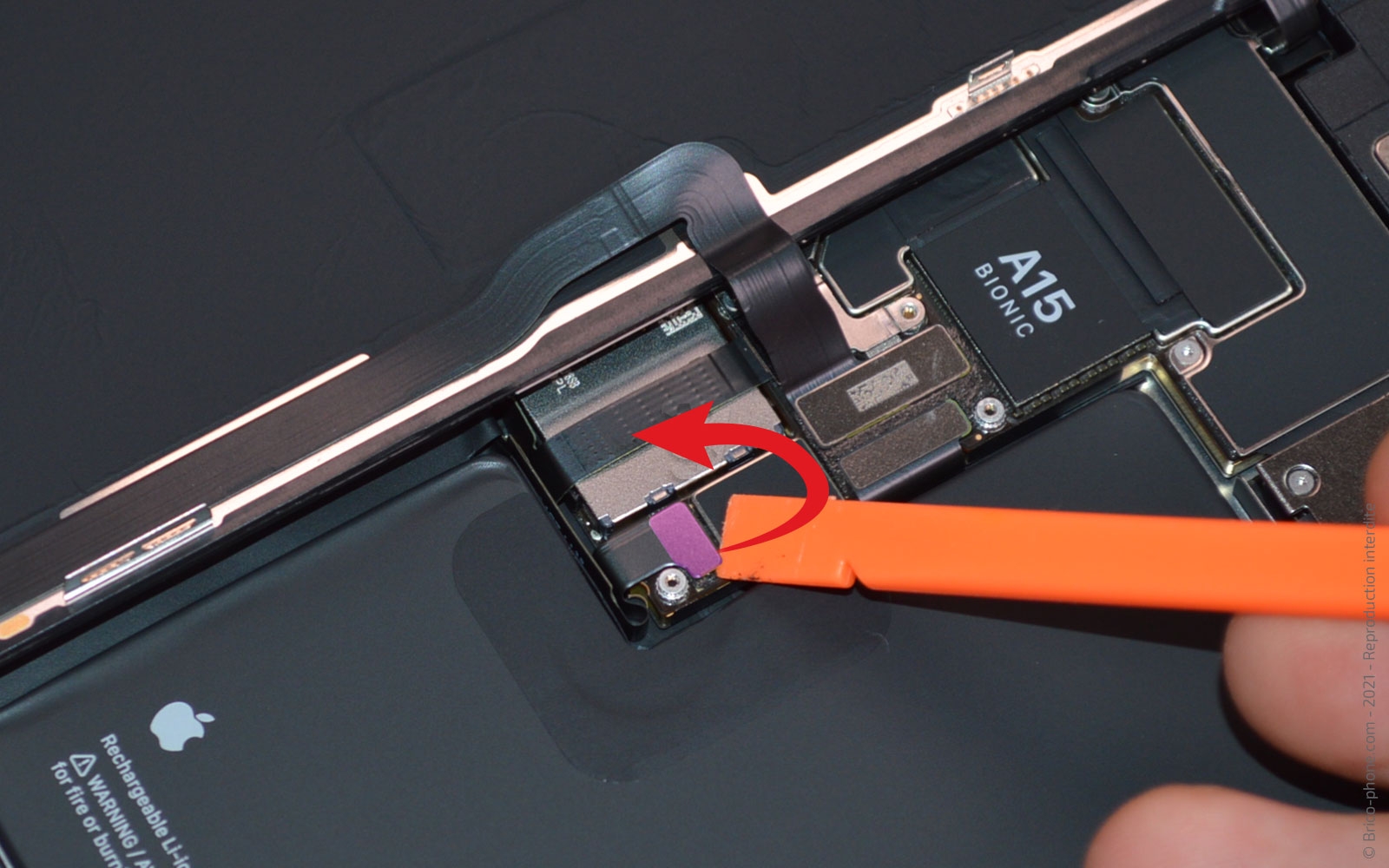

Déconnectez la nappe de la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Ôter la plaquette 03

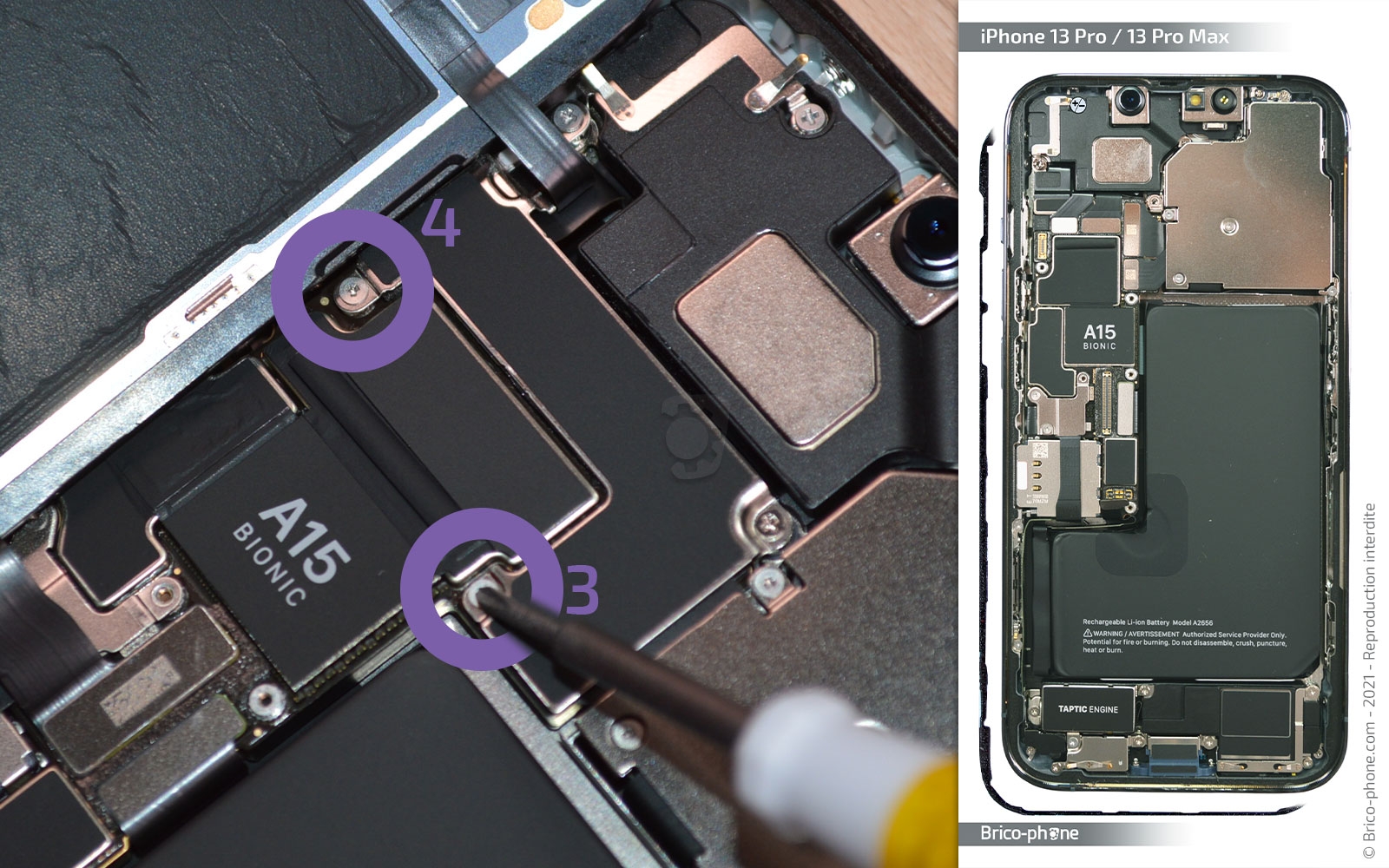

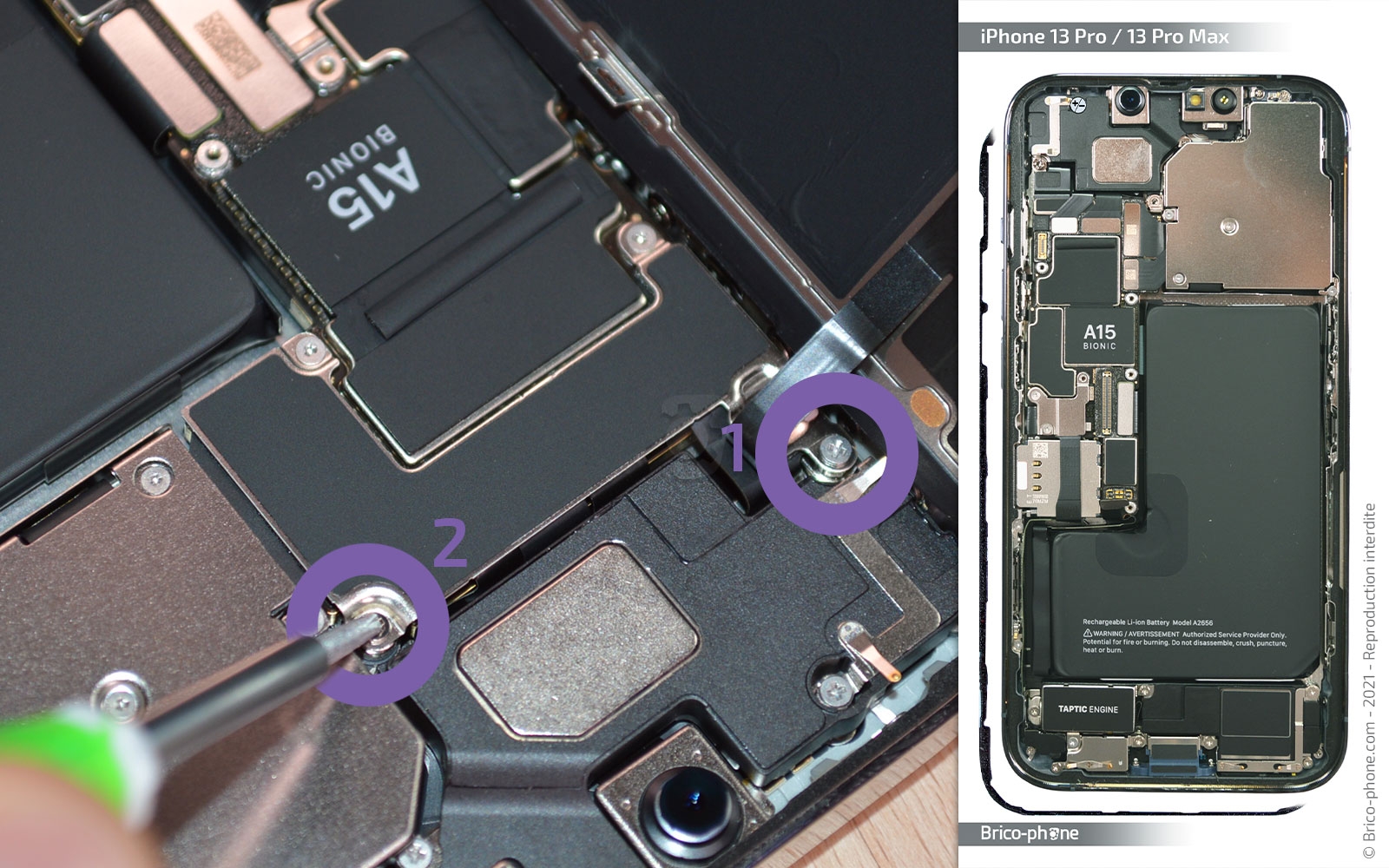

Commencez par dévisser les 2 vis du bas avec le tournevis triwing, puis celles du haut avec le tournevis cruciforme.

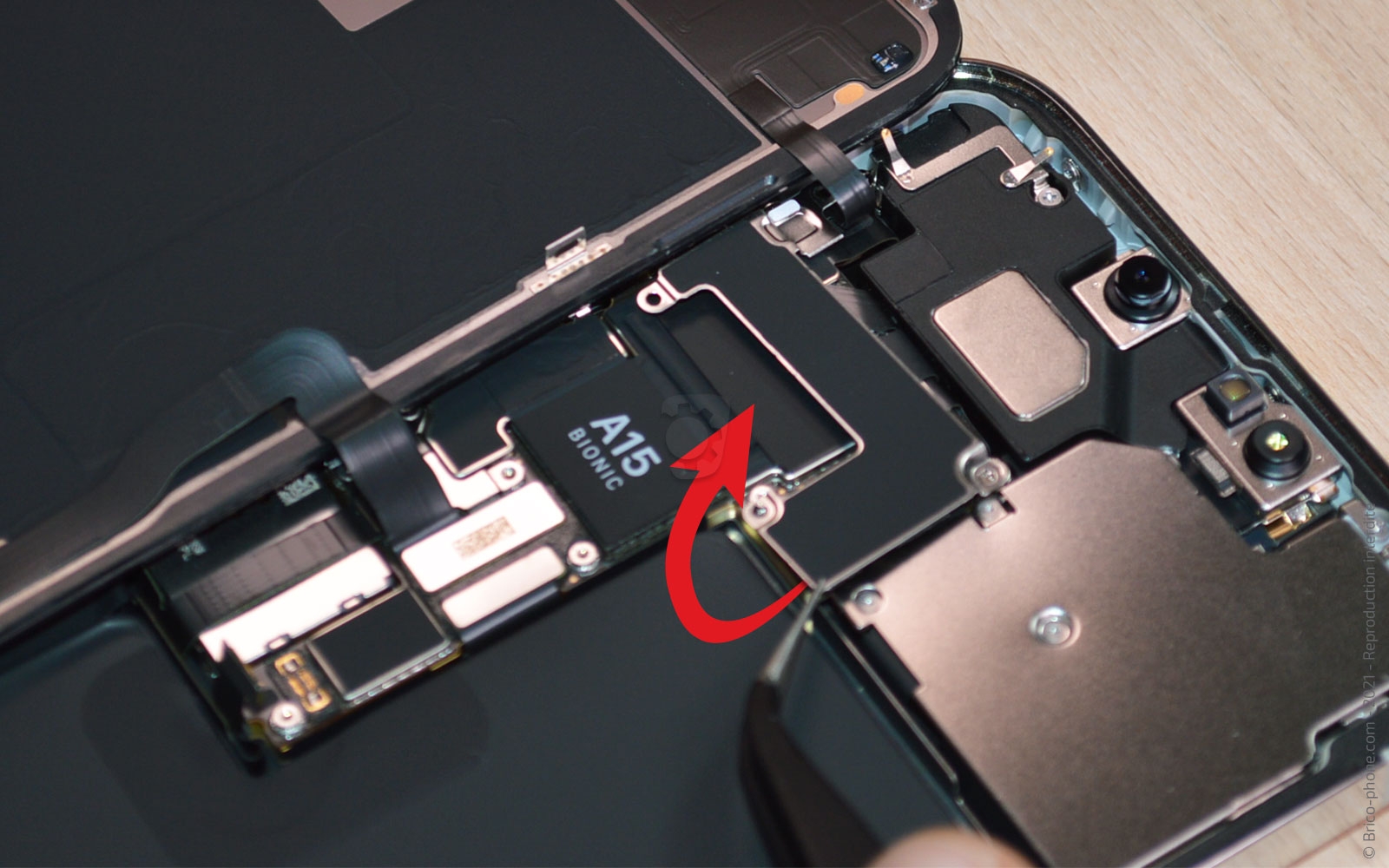

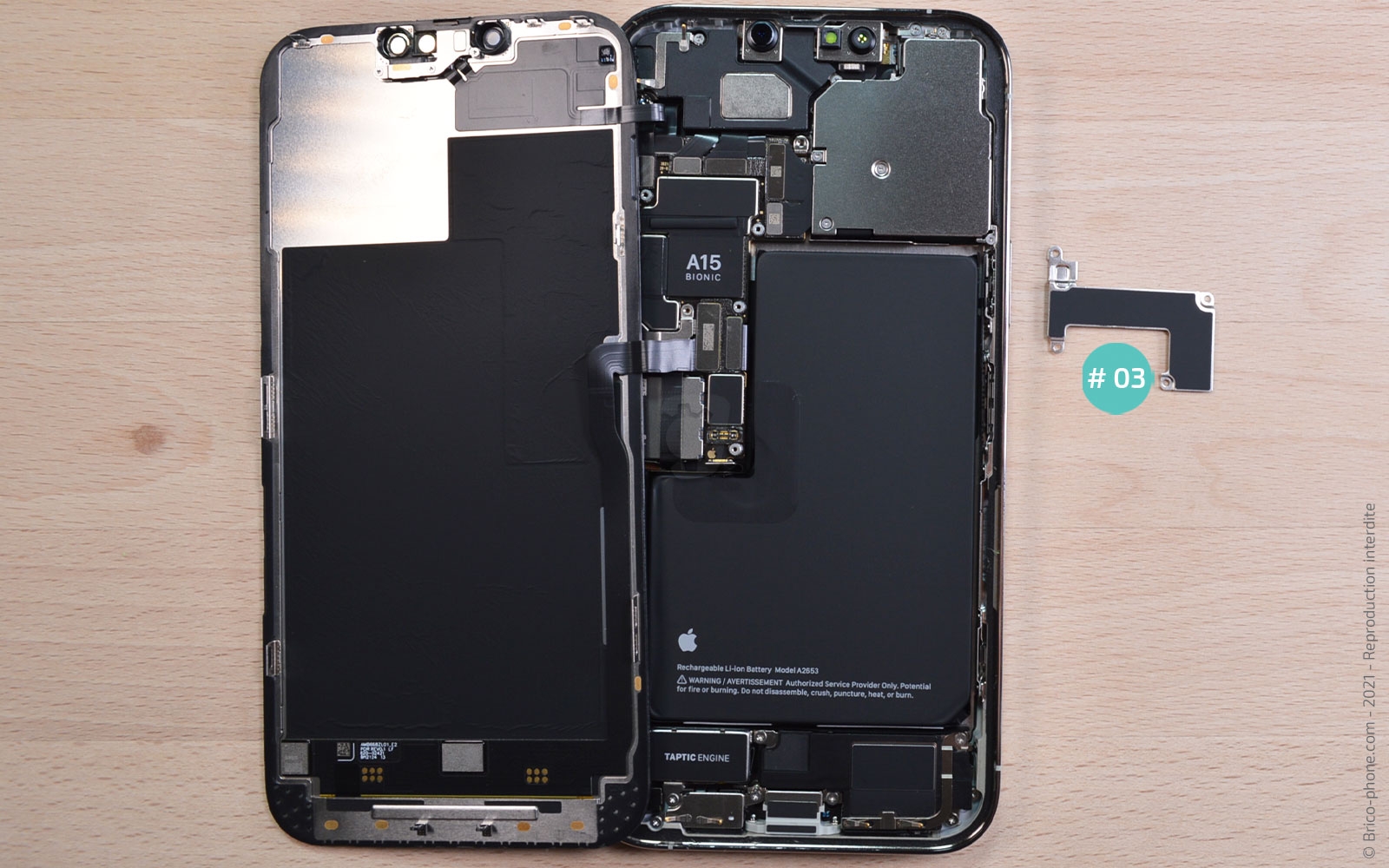

Ensuite, ôtez la plaquette #03 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis en métal Triwing 0.6
10,90 €
Etape 8 : Séparer l'écran du châssis
Vous pouvez maintenant déconnecter les nappes de l'écran #04 avec le spudger, vous en trouverez une en haut et une en bas.
Outils du kit utilisés
Outils du kit utilisés

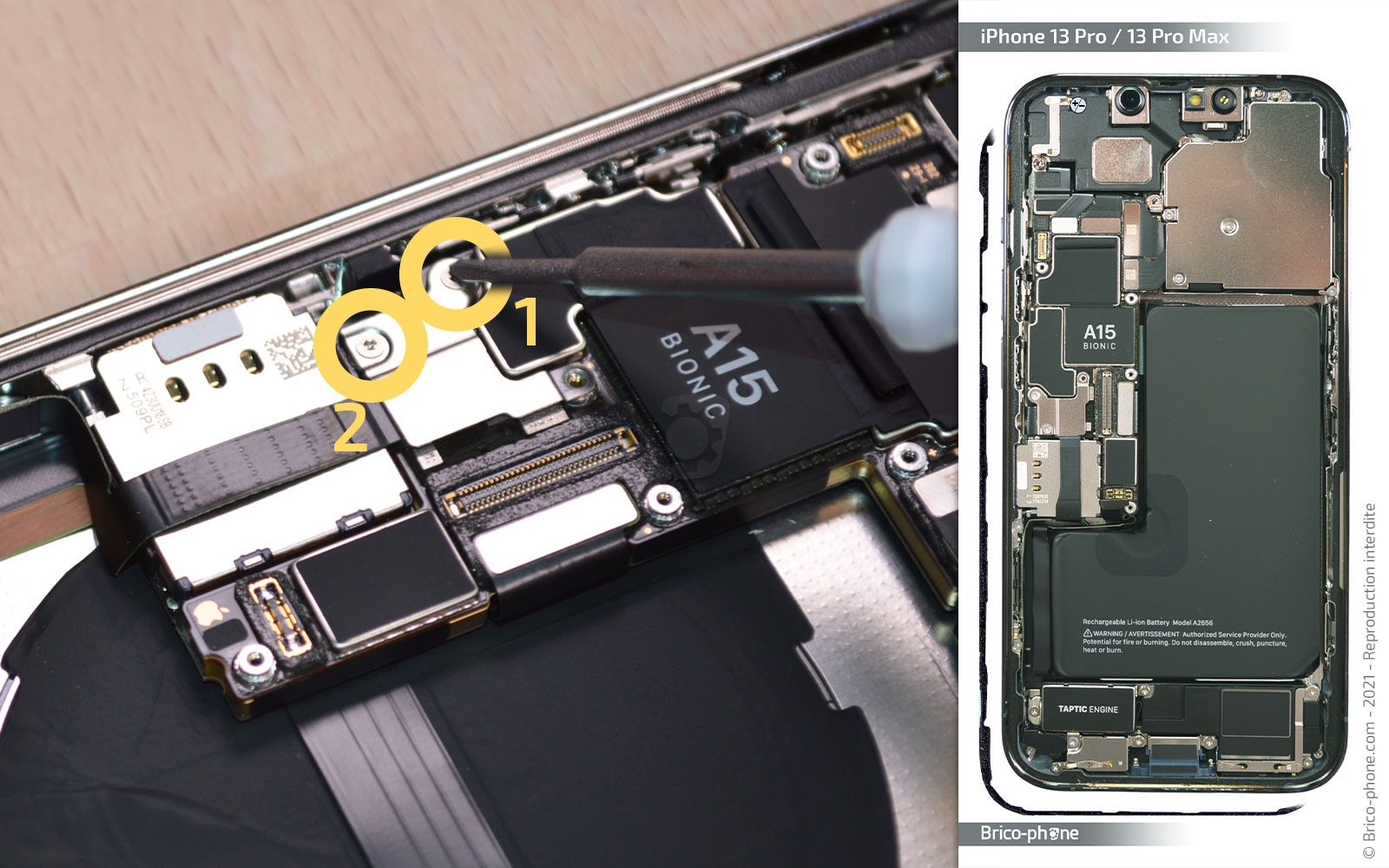

Etape 9 : Retirer la plaquette 10
Enlever les 2 vis triwing, puis ôtez la plaquette #10 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

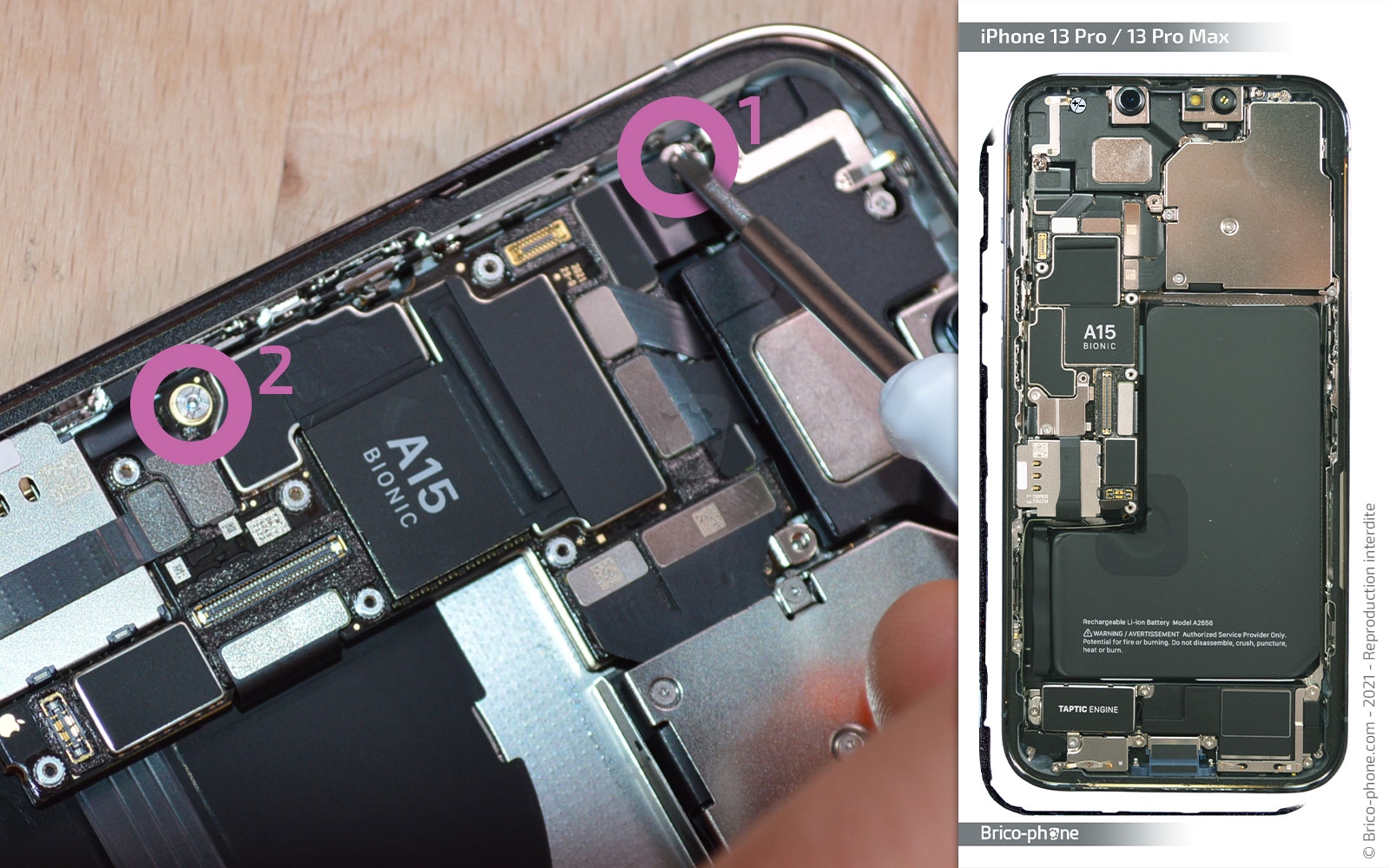

Etape 10 : Dévisser les vis de la carte-mère
Avant de pouvoir retirer la carte-mère, il faut dévisser les 2 vis plates.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €

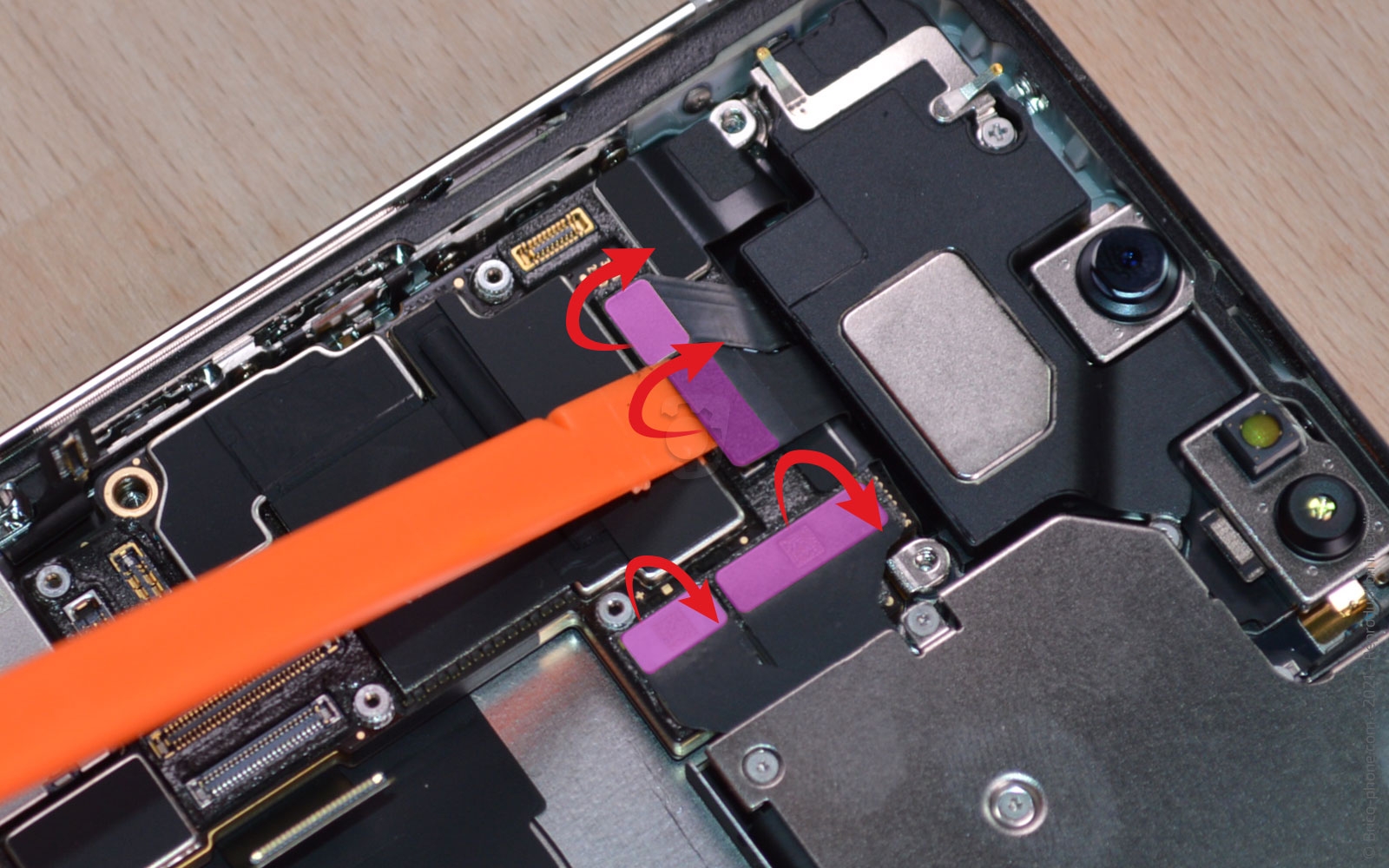

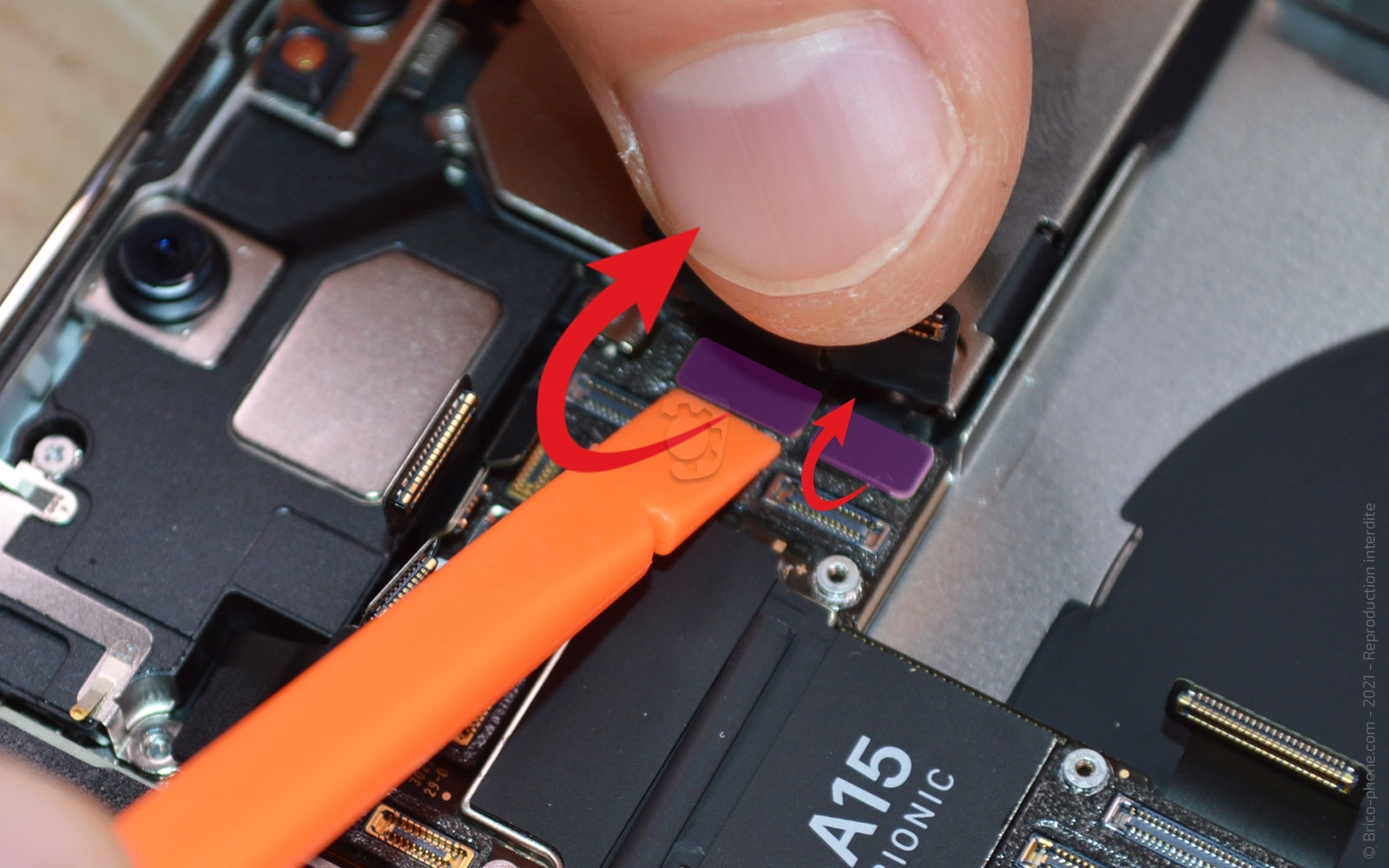

Etape 11 : Déconnecter les nappes de la carte-mère
Afin de pouvoir sortir la carte-mère du châssis, il faut déconnecter toutes les nappes qui sont connectées dessus.

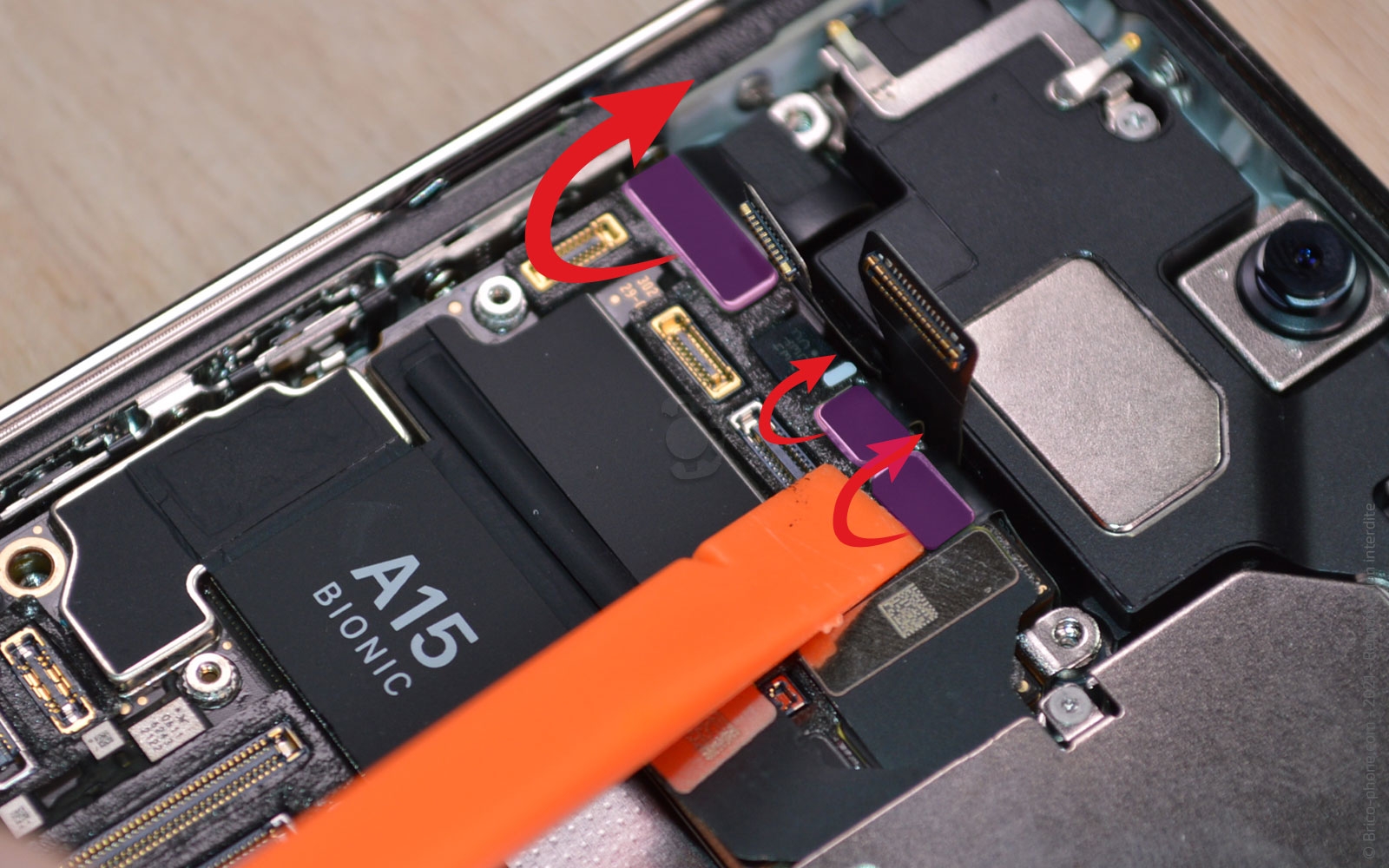

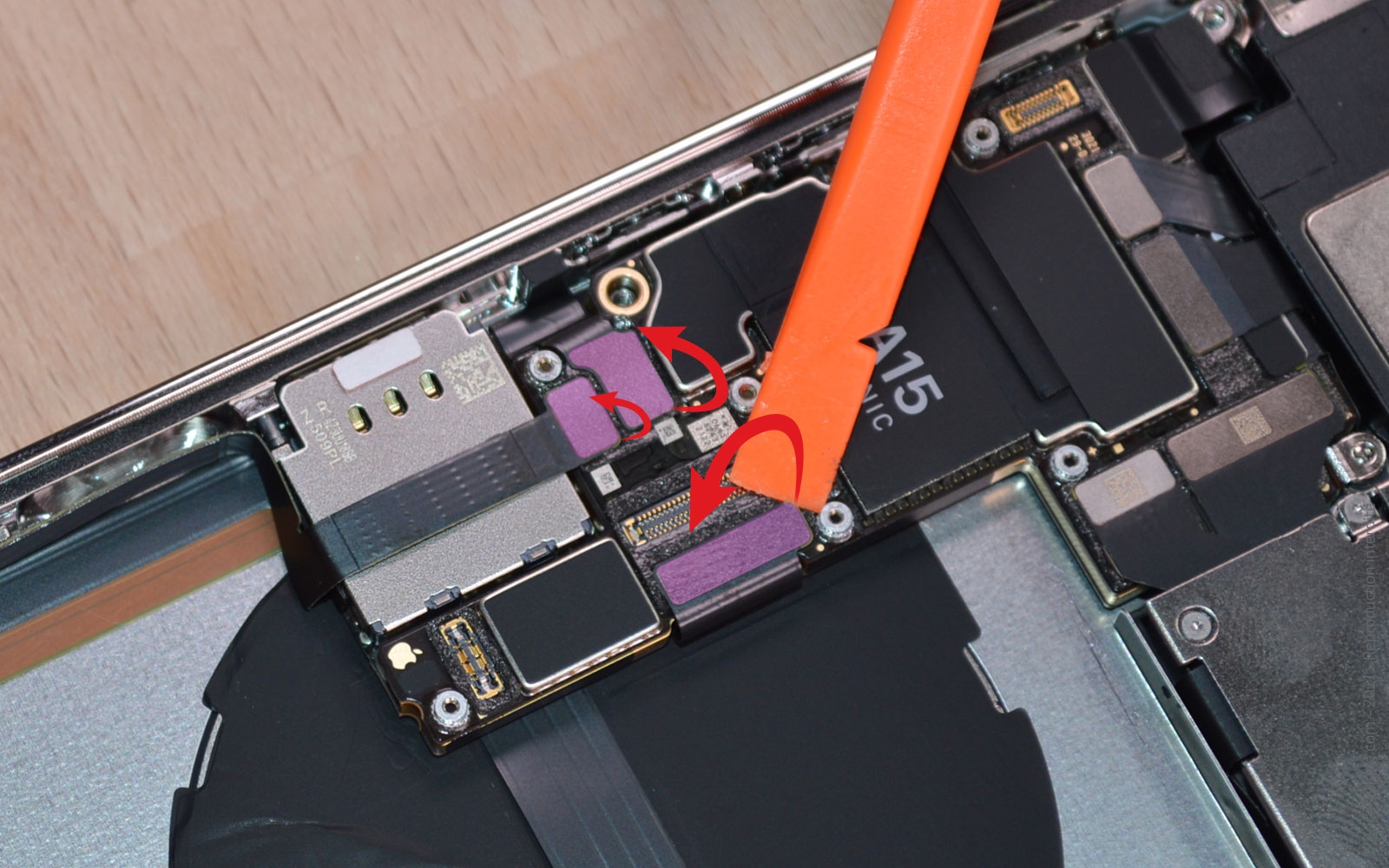

Avec le levier en nylon, débranchez les nappes du connecteur de charge, de la nappe power/volume/vibreur/induction, des nappes réseaux, des caméras, ...
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Extraire la carte-mère

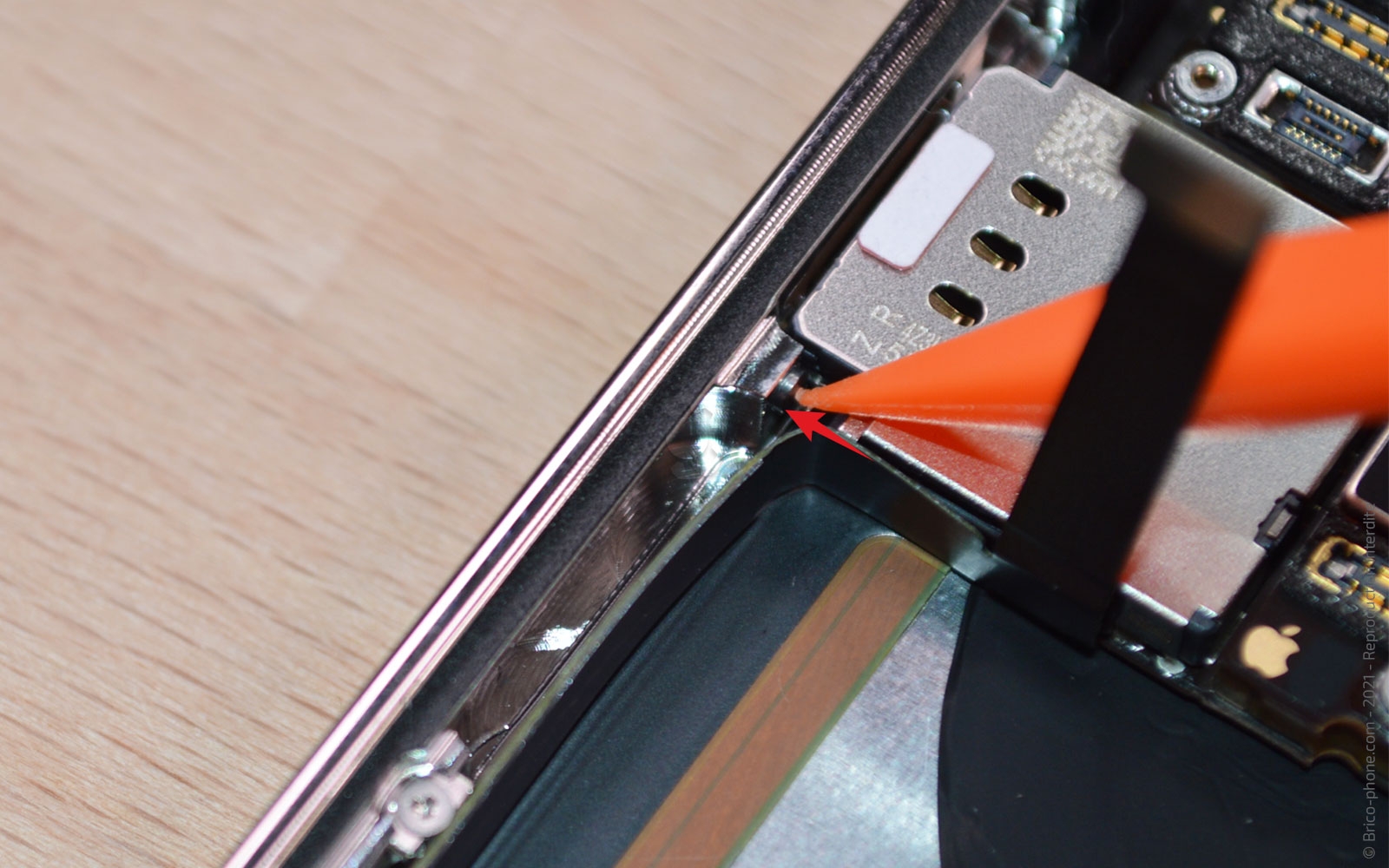

Maintenant que la carte-mère #11 est libérée, vous pouvez l'extraire du téléphone, si celle-ci bloque, poussez le poinceau qui permet d'éjecter la carte sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Retirer le contact sur l'écouteur

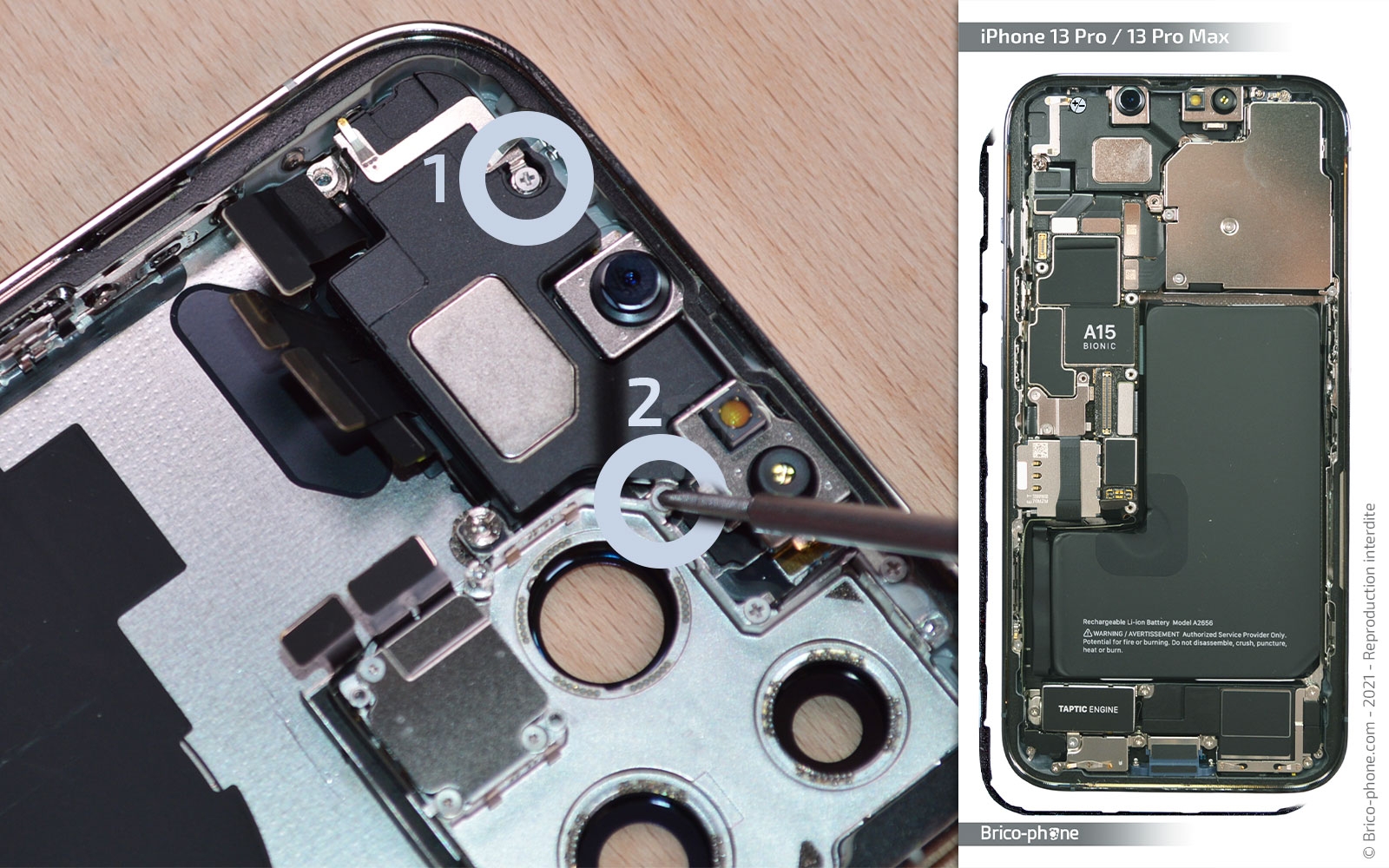

Dévissez les 2 vis cruciformes, puis ôtez le contact #17 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 14 : Retirer l'écouteur de l'oreille
Avec le tournevis plat, dévissez les 2 vis, puis avec le levier, sortez l'écouteur de l'oreille #18 .
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €
Conseils pour le remontage
Pour remonter votre iPhone 13 Pro Max, il vous suffit de suivre les étapes précédentes dans le sens contraire.

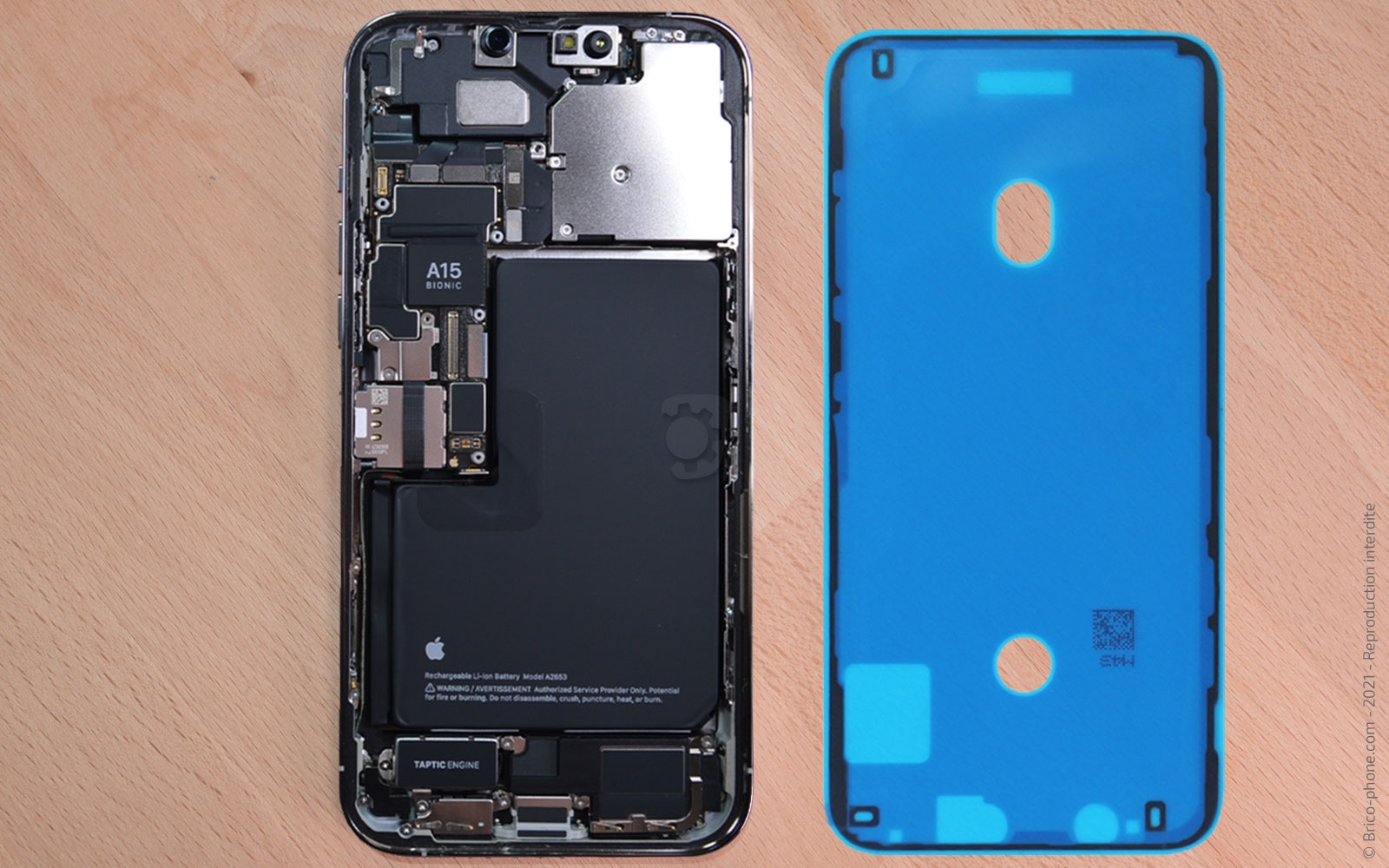

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
