Démontage complet sur iPhone 13 Mini

Temps estimé : 105 min
Difficulté : 4/5
Note de réparabilité : 12/20
iPhone 13 Mini | Temps estimé : 105 min | Difficulté : 4/5

Vous souhaitez remplacer l'un des composants de votre iPhone 13 mini ? Ou simplement découvrir à quoi ressemble l'intérieur de votre smartphone ?

Pour cela, Brico-phone vous propose ce guide détaillé étape par étape pour vous permettre d'assouvir votre curiosité ou de changer la pièce endommagée sans l'aide d'une personne tierce.

Nous vous conseillons de regarder entièrement le tutoriel avant de commencer votre réparation car toutes les étapes de ce guide de démontage ne sont peut être pas obligatoires pour le changement de la pièce défectueuse.

Diagnostic

›  Découvrir toutes les pièces de l'iPhone 13 Mini.
›  L'un des petits composants (vibreur, haut-parleur, caméra...) de votre iPhone est en panne.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

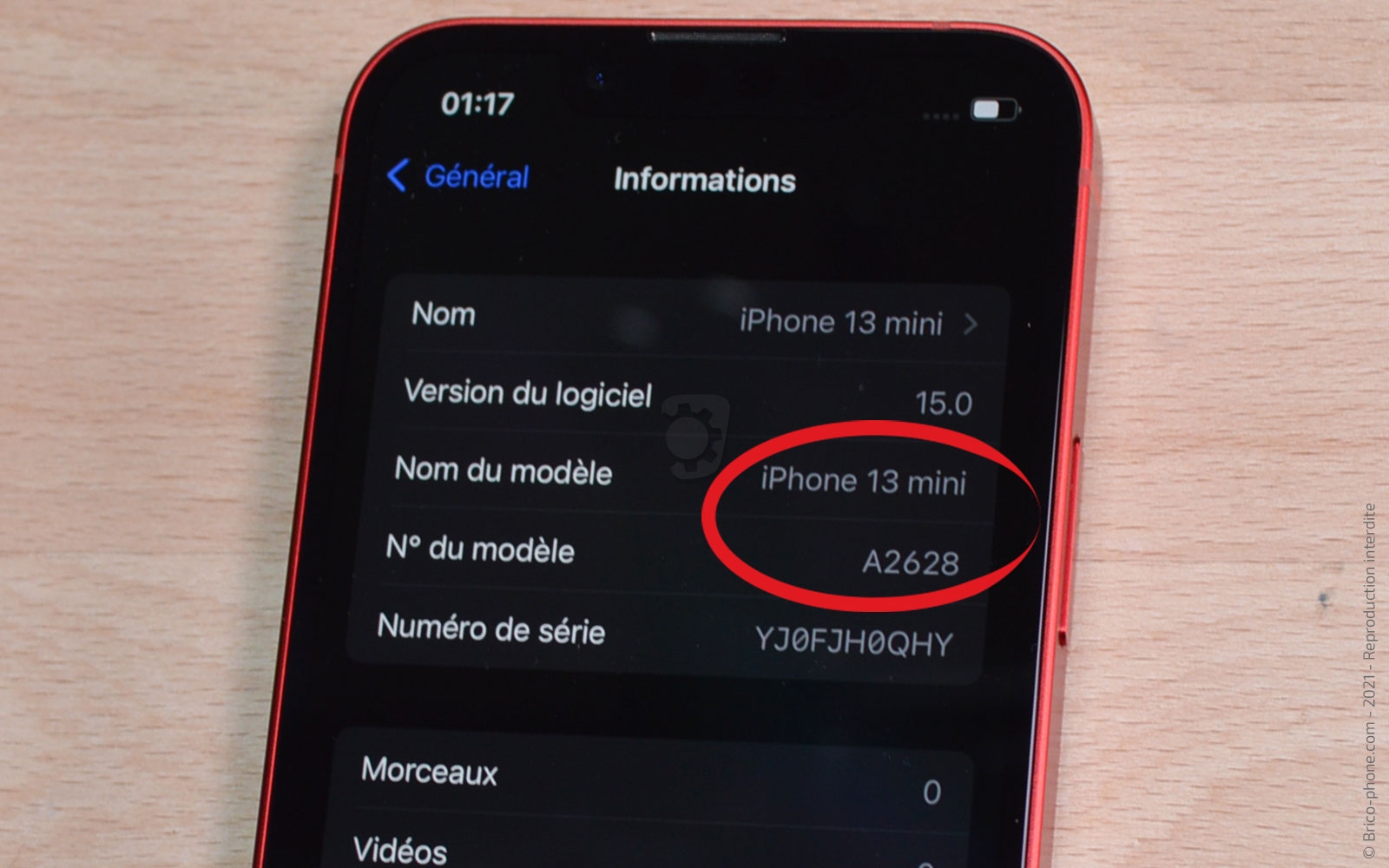

Commandez la bonne pièce détachée en vous référant au numéro de modèle de votre iPhone inscrit dans les Informations générales de l'appareil.

Une fois le composant réceptionné, éteignez votre smartphone pour commencer la réparation.

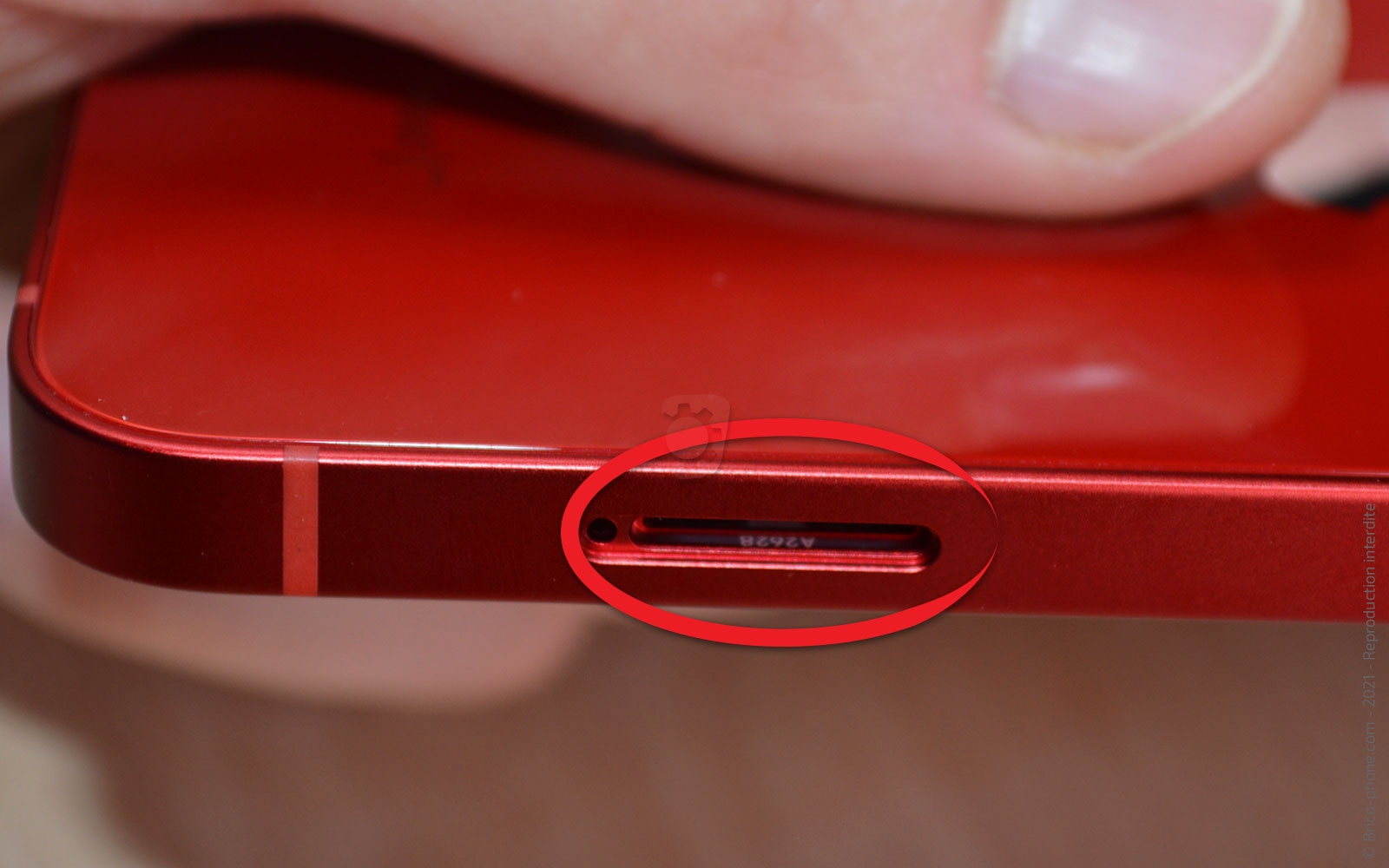

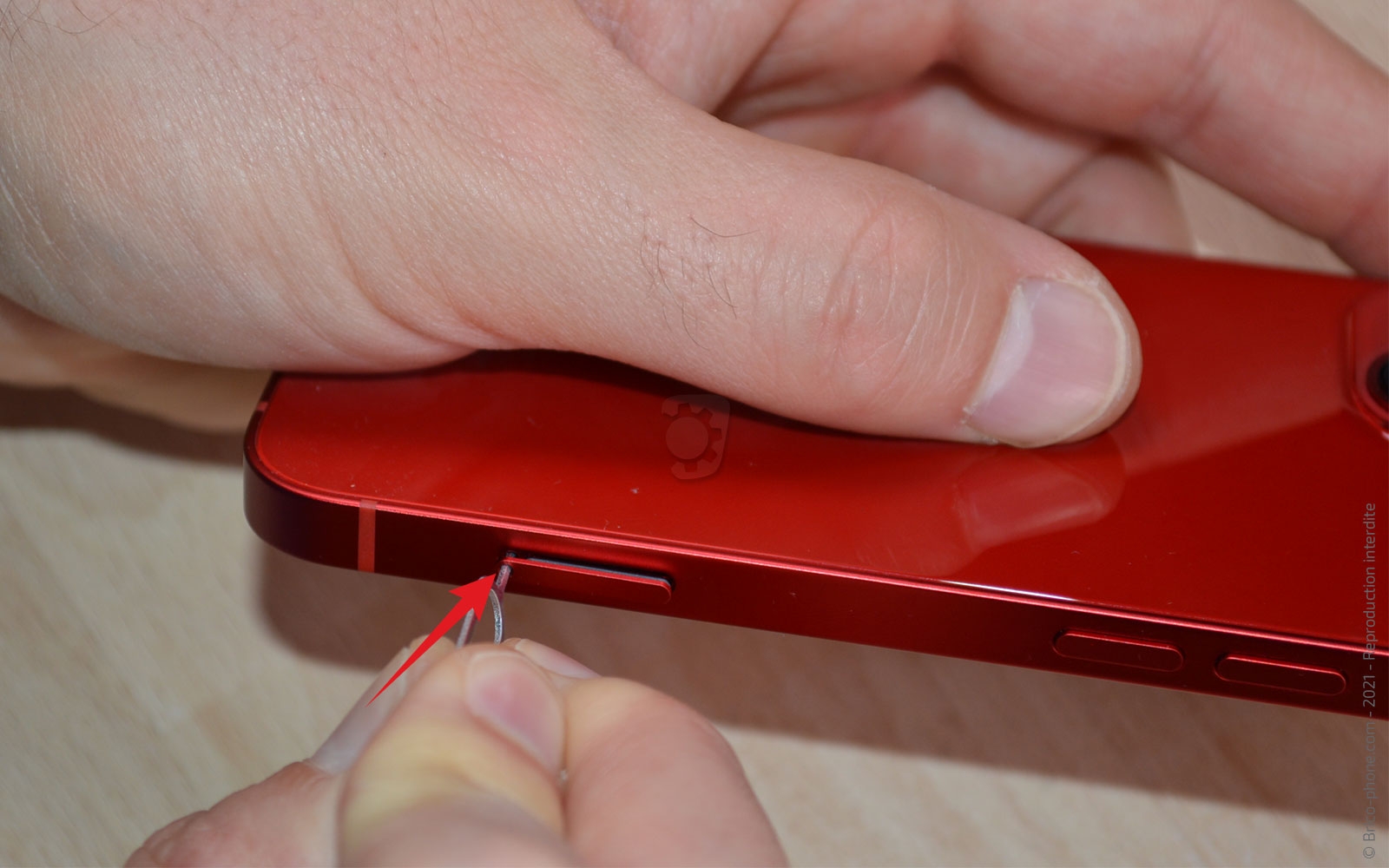

Ensuite, retirez le tiroir de la carte Sim. Vous pouvez également apercevoir le numéro de modèle (A2628) gravé sur le châssis.
Outils du kit utilisés
Outils du kit utilisés

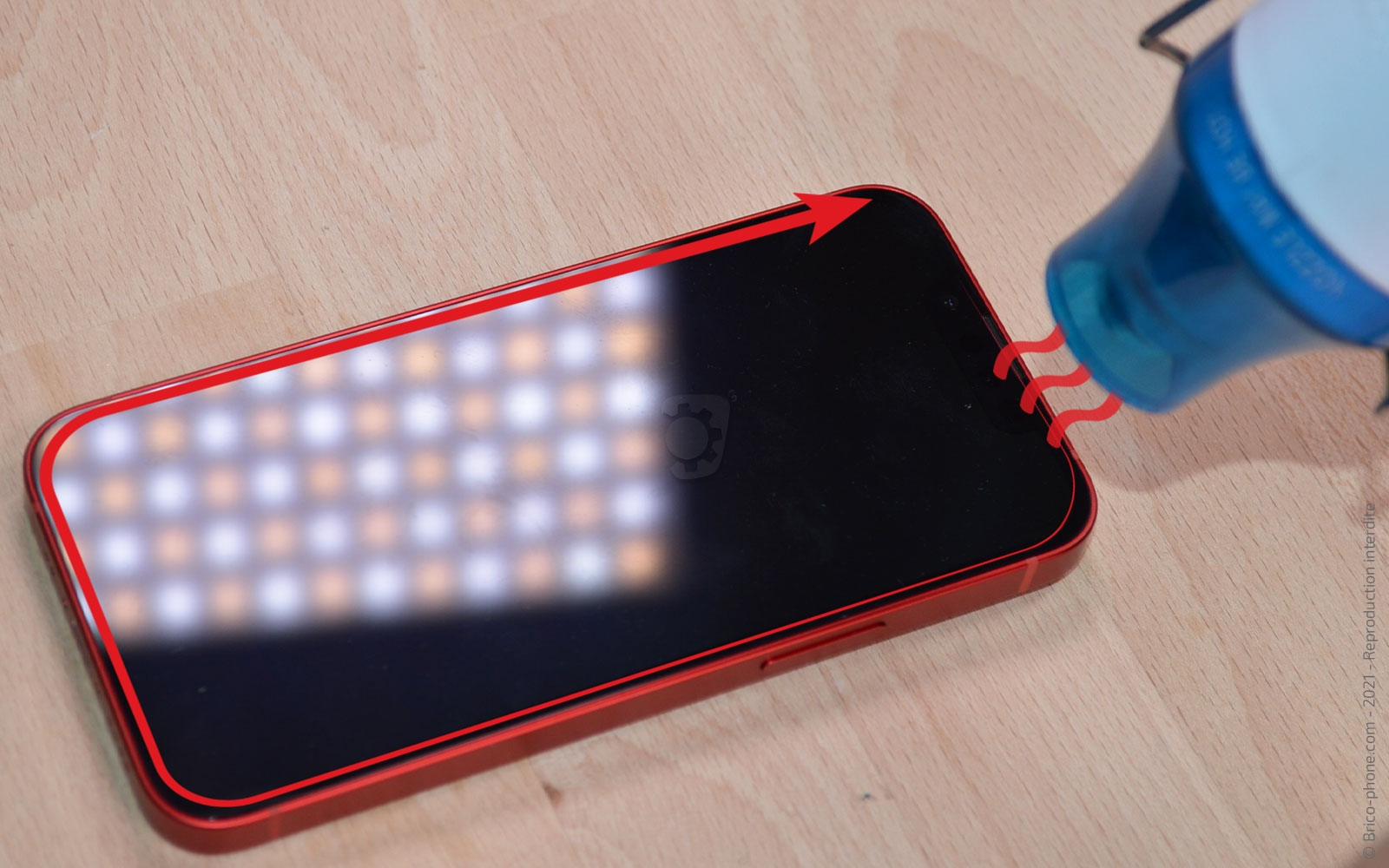

Etape 1 : Chauffer l'écran

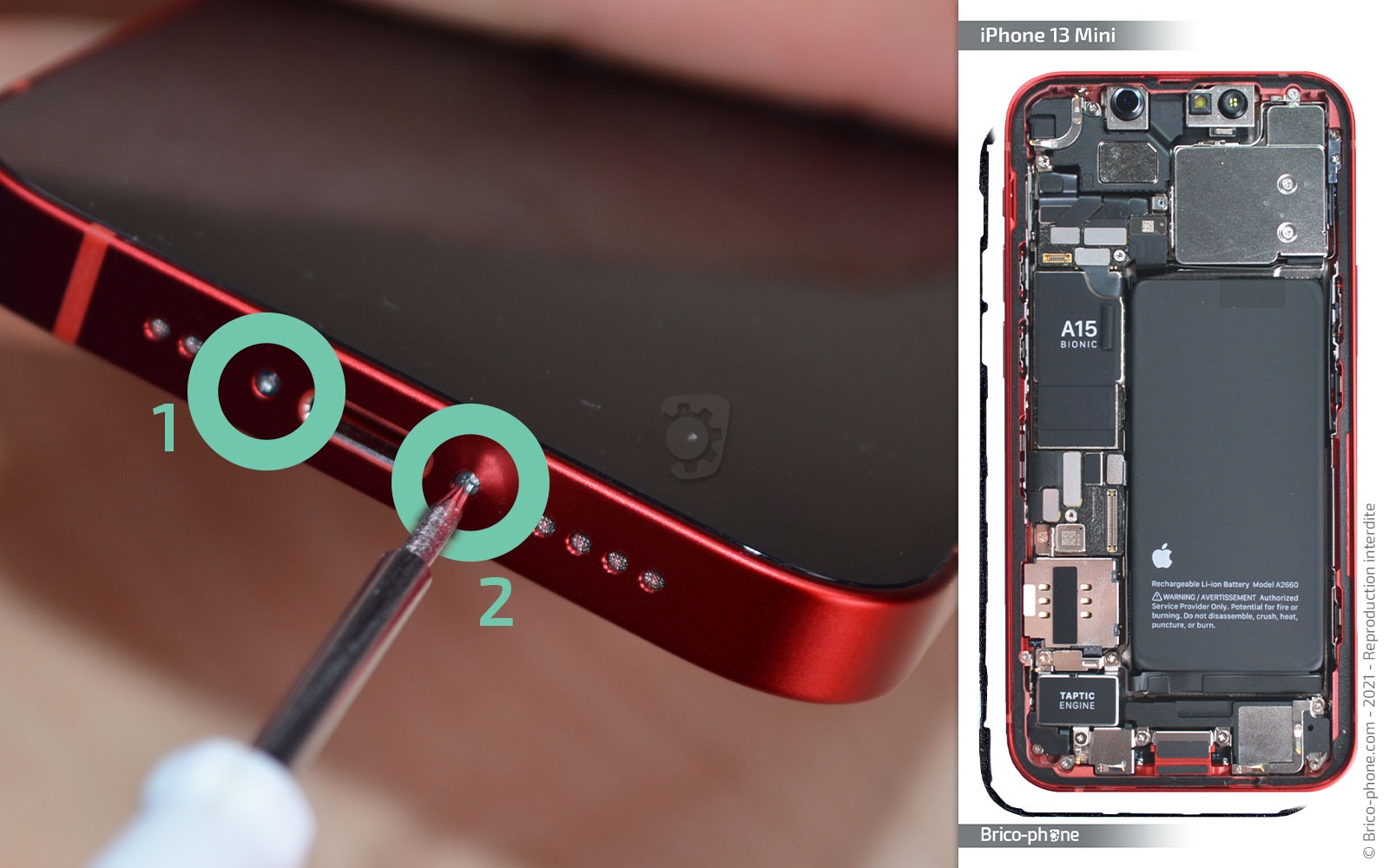

Ôtez les deux vis pentalobes situées de part et d'autre de la prise de charge de votre iPhone.

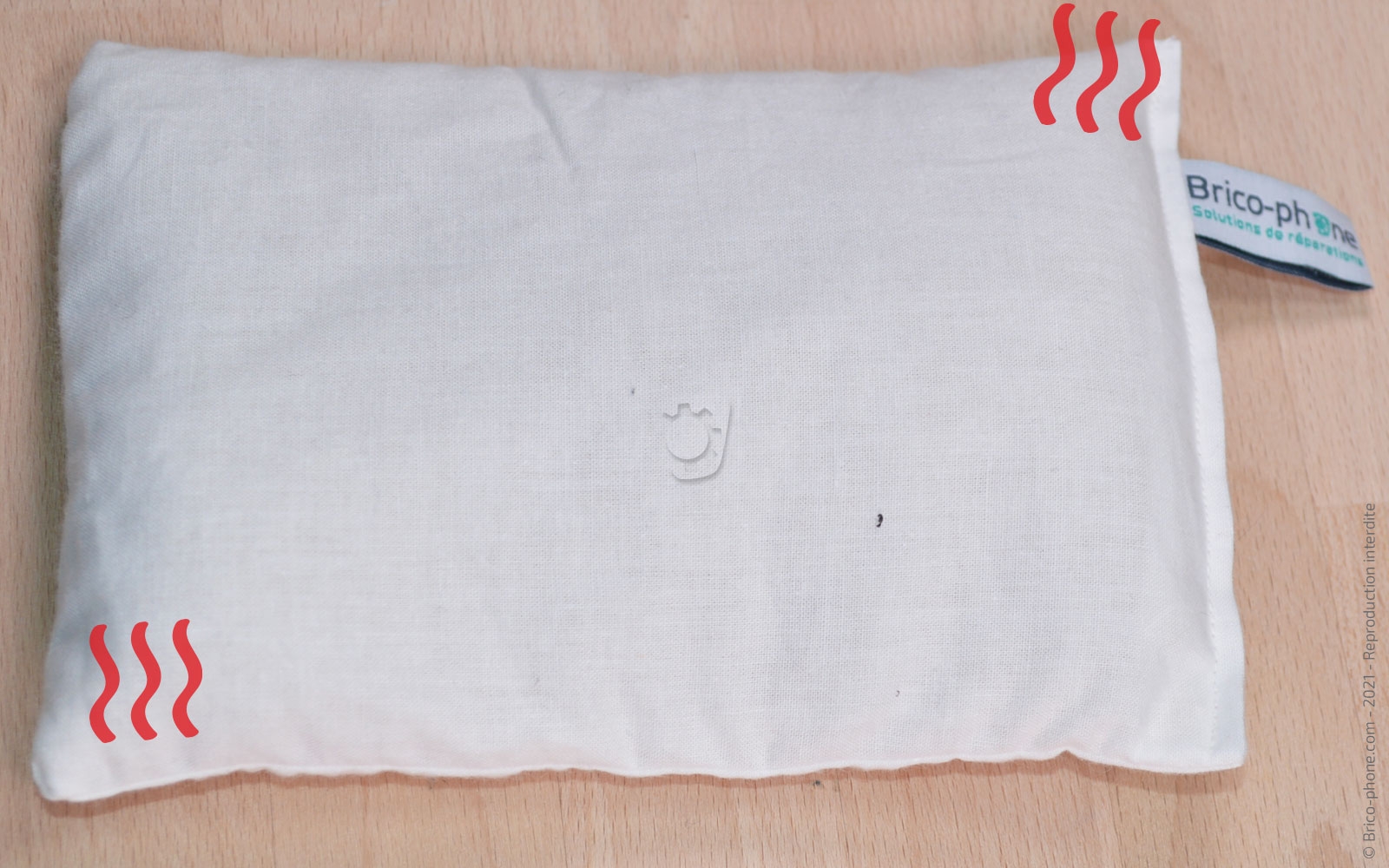

Placez ensuite sur l'écran une trentaine de secondes, le coussin chauffant préalablement passé au micro-ondes 2 minutes.
Vous pouvez également utiliser un décapeur thermique ou un sèche cheveux sur le contour de l'écran si vous ne possédez pas de coussin chauffant.

Ces outils vous permettent de ramollir le joint d'étanchéité retenant l'écran au châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

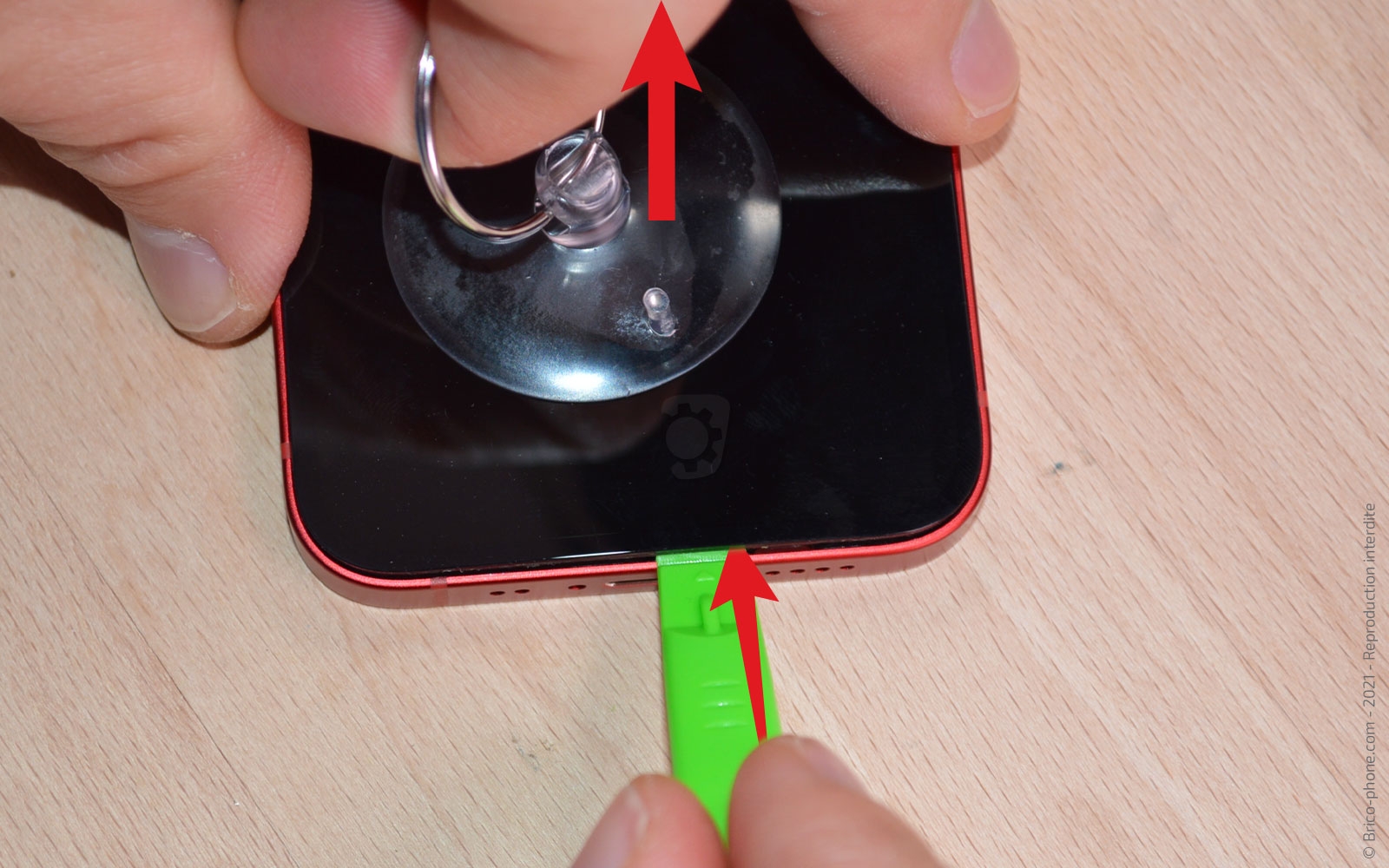

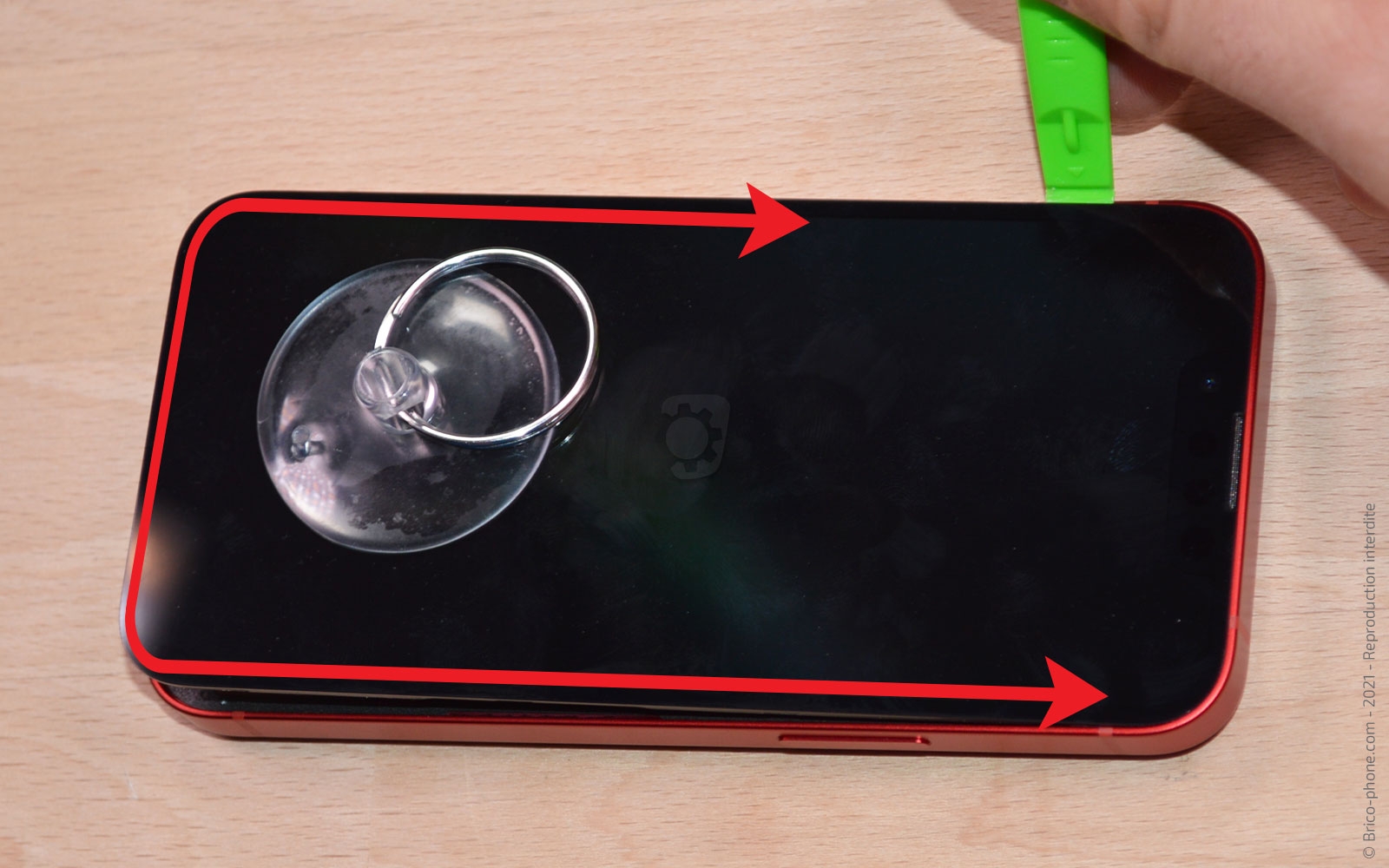

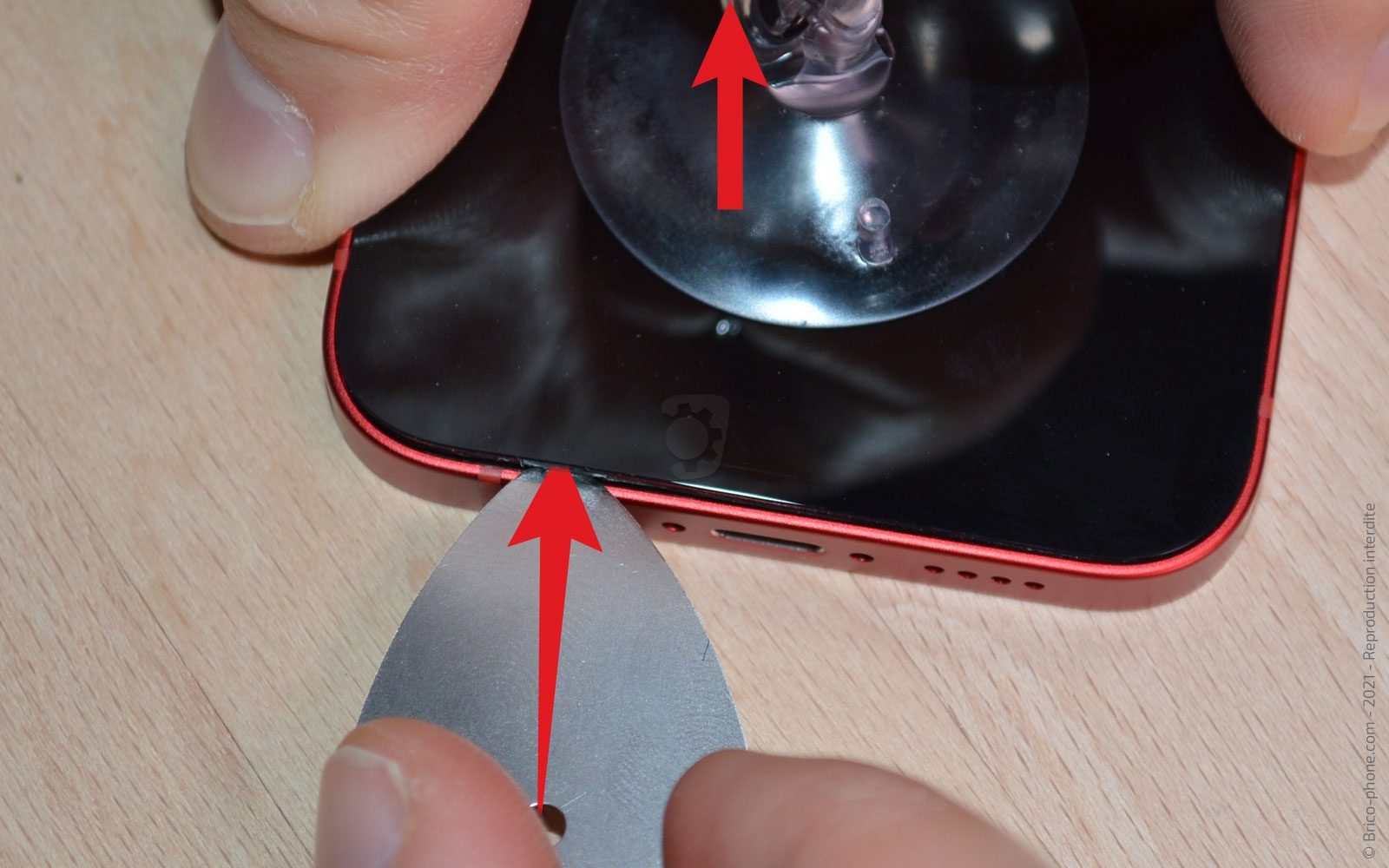

Etape 2 : Ouvrir l'écran
Disposez la ventouse sur le bas du téléphone pour vous aider à soulever légèrement l'écran et à insérer le médiator en métal troué.

Une fois l'outil inséré, remplacez-le par la petite spatule avec laquelle il vous faut faire le tour de l'appareil. Elle va vous permettre de décoller entièrement l'écran.

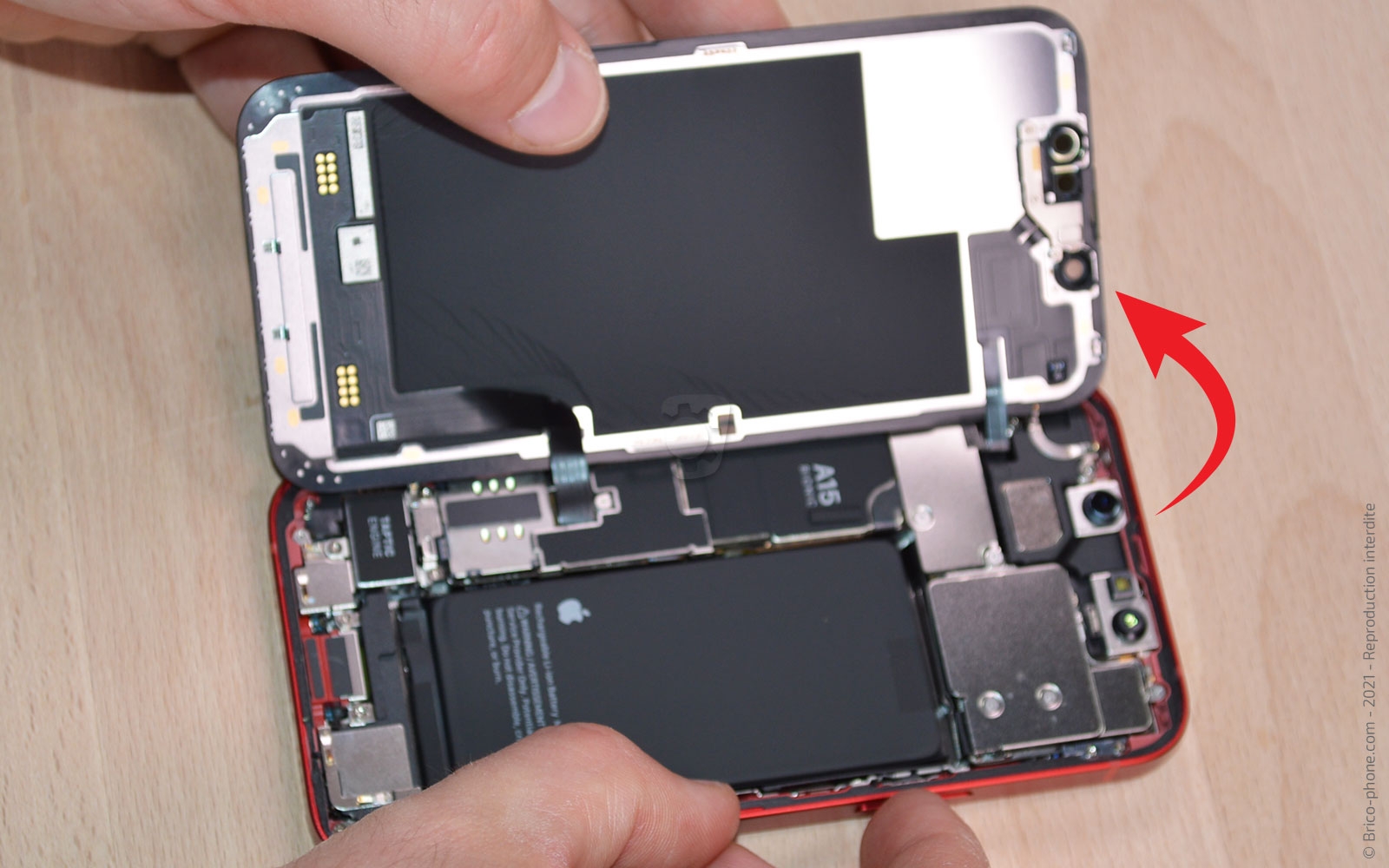

Ouvrez votre téléphone en basculant la vitre avant vers la gauche.
Outils du kit utilisés
Outils du kit utilisés

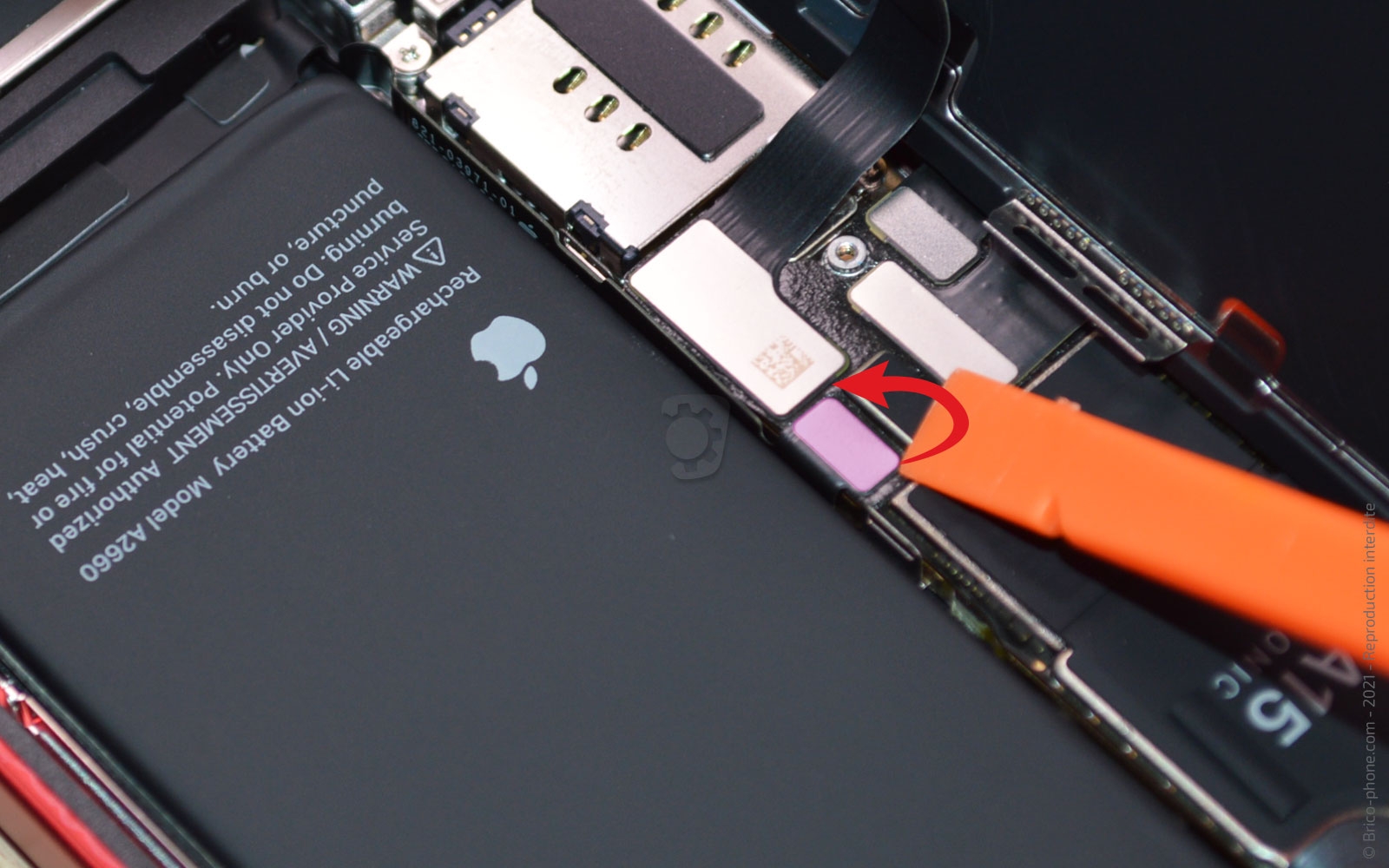

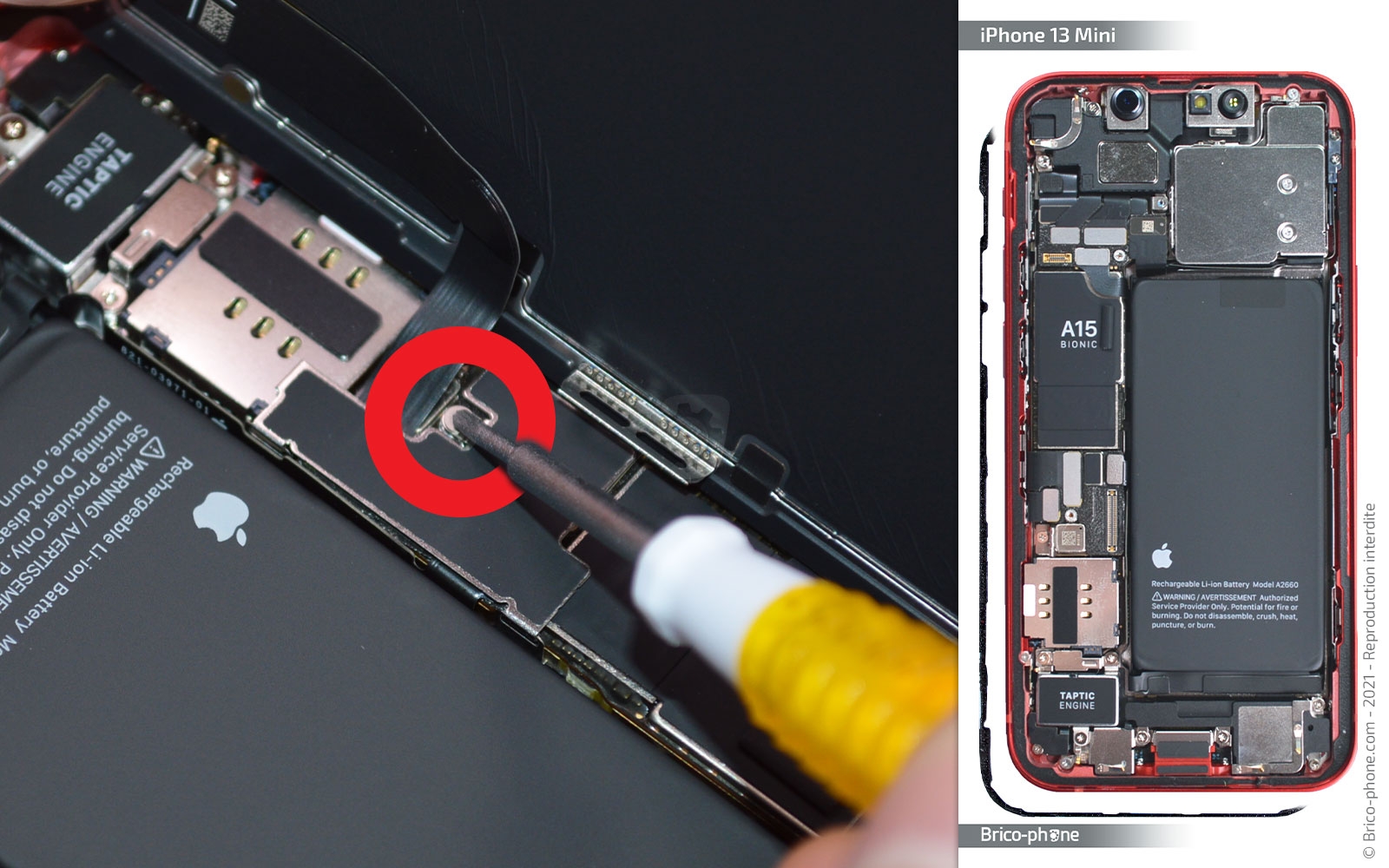

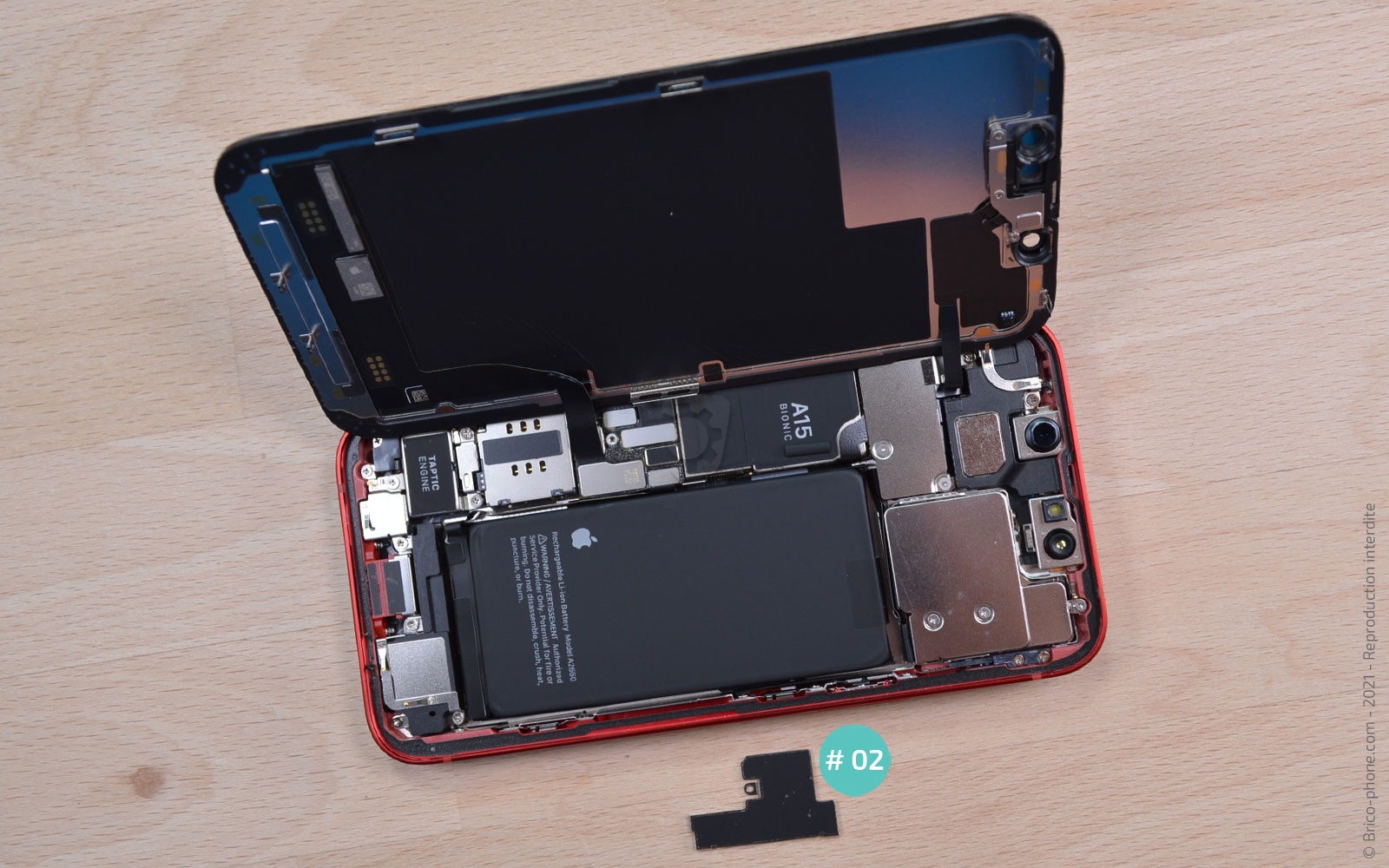

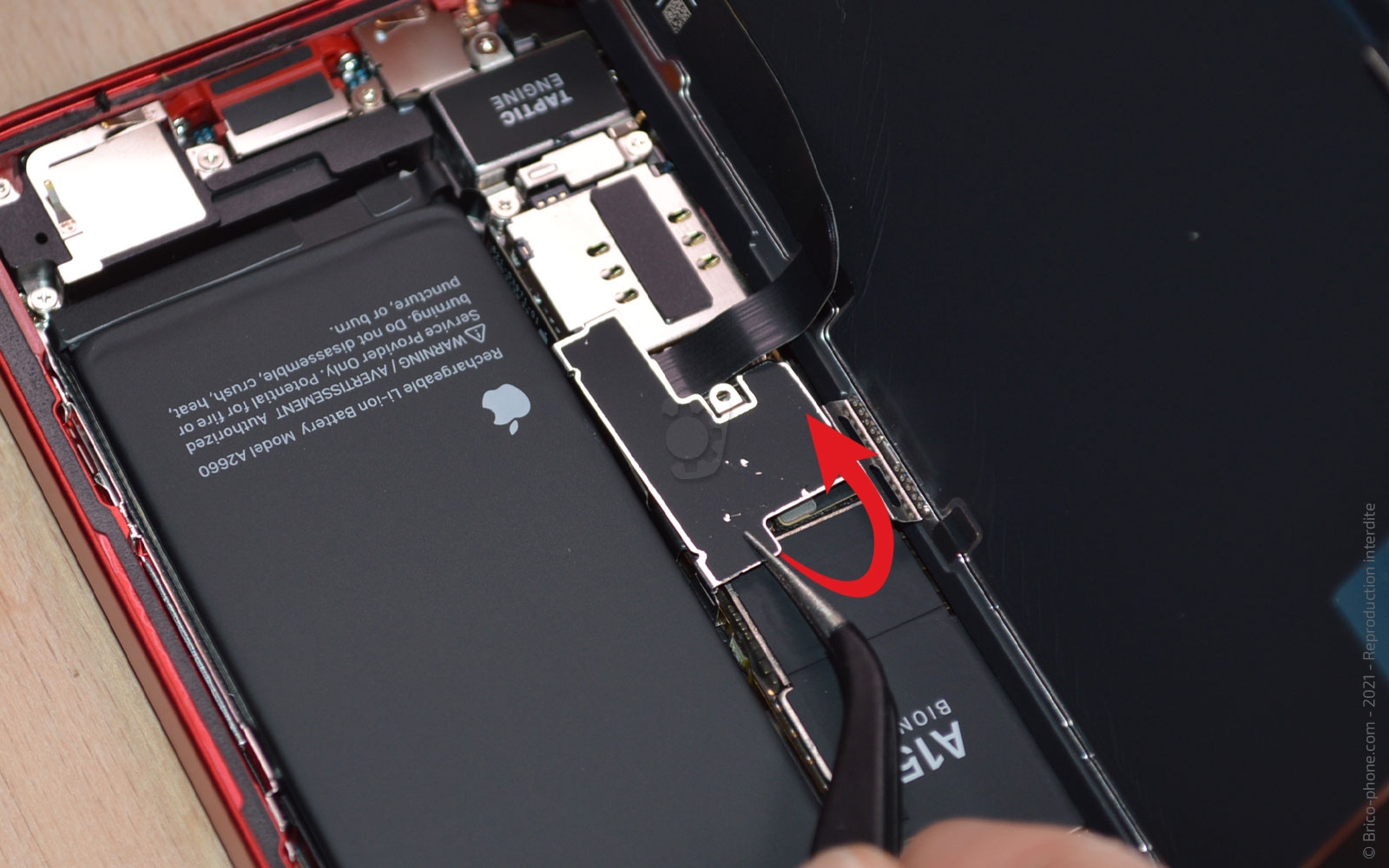

Etape 3 : Déconnecter la batterie
Tenez l'écran à 90° et retirez la vis B1 avec le tournevis triwing.

Ensuite, ôtez la plaquette #02 afin de pouvoir déconnecter avec le spudger la nappe de la batterie ainsi que celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

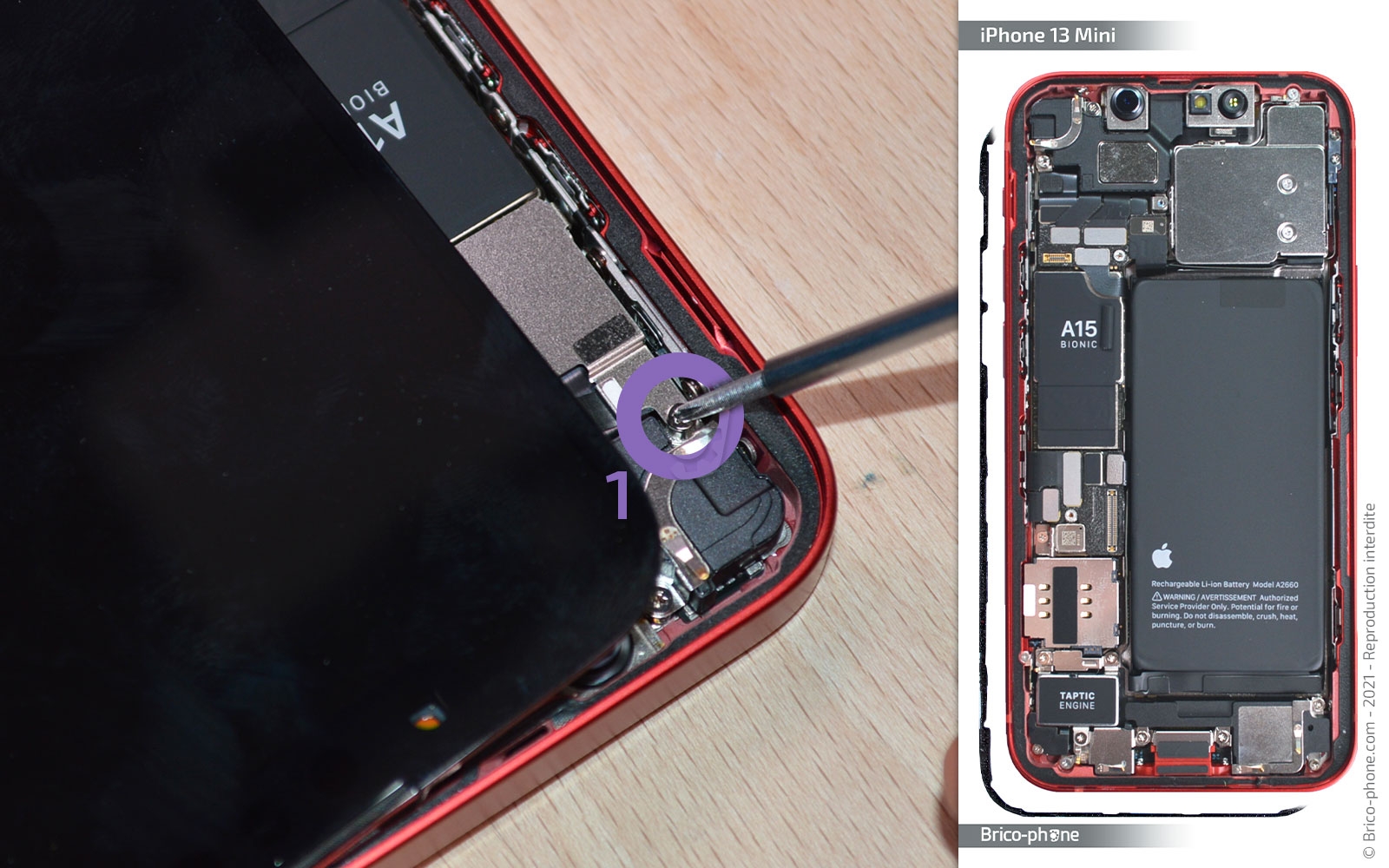

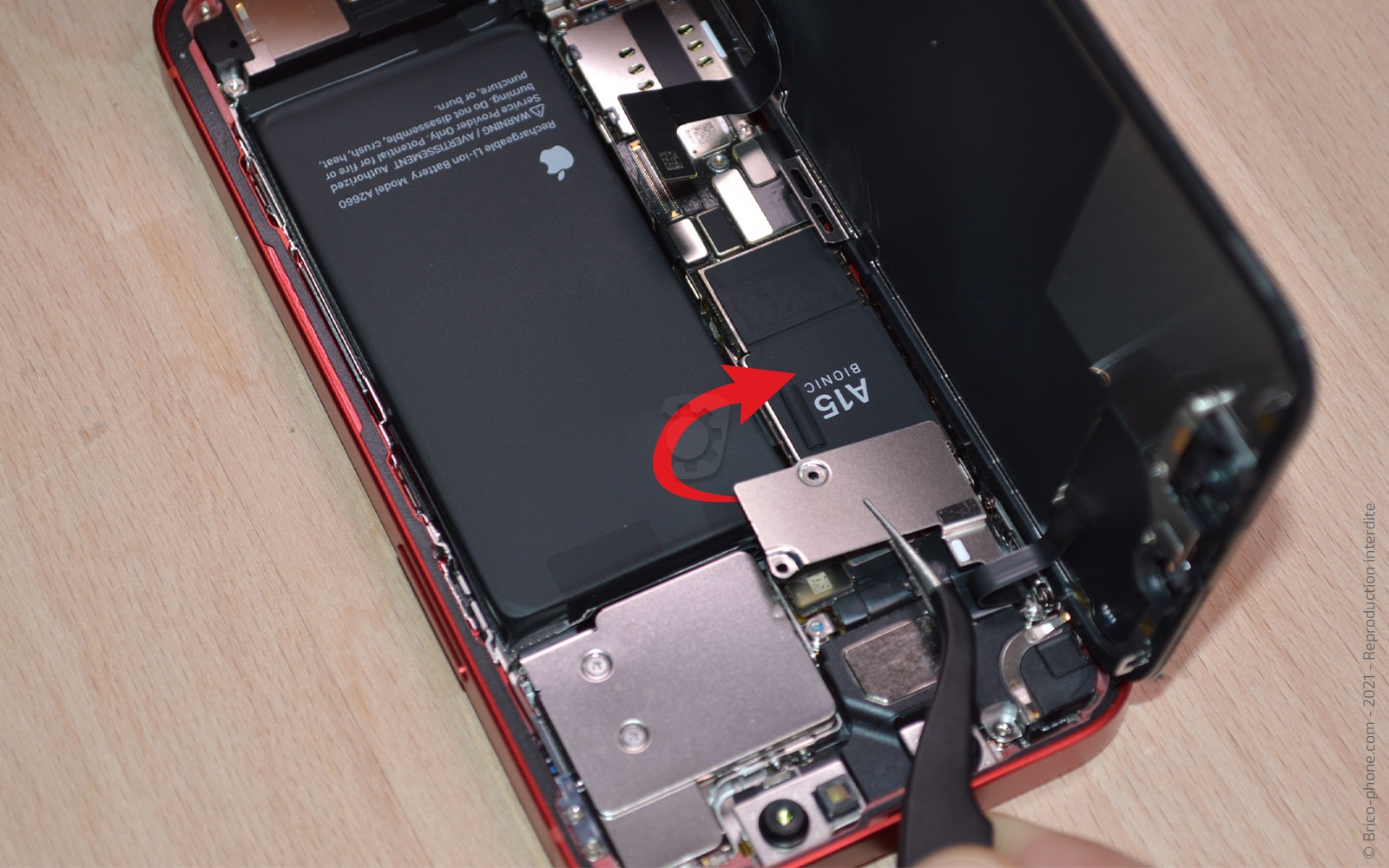

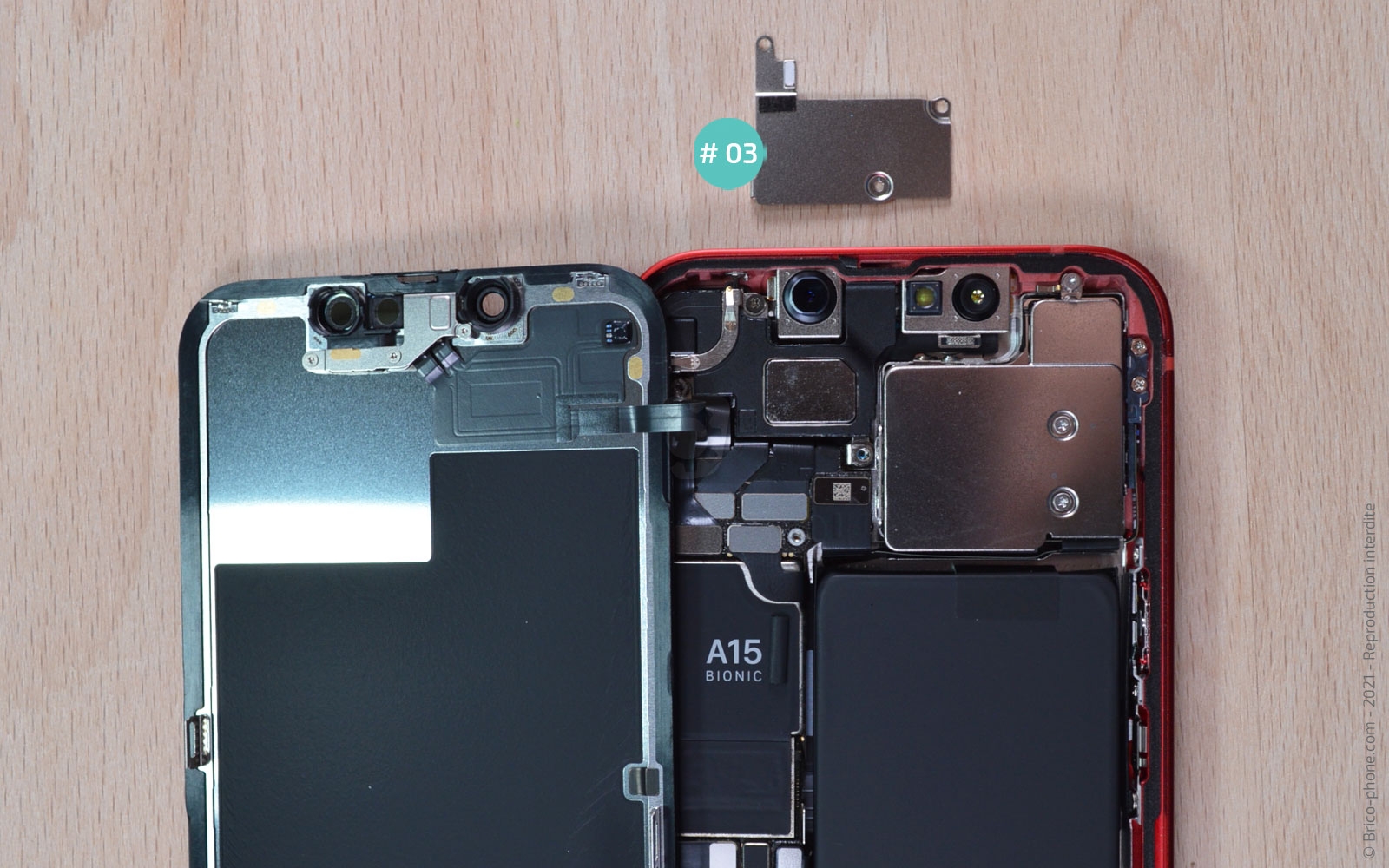

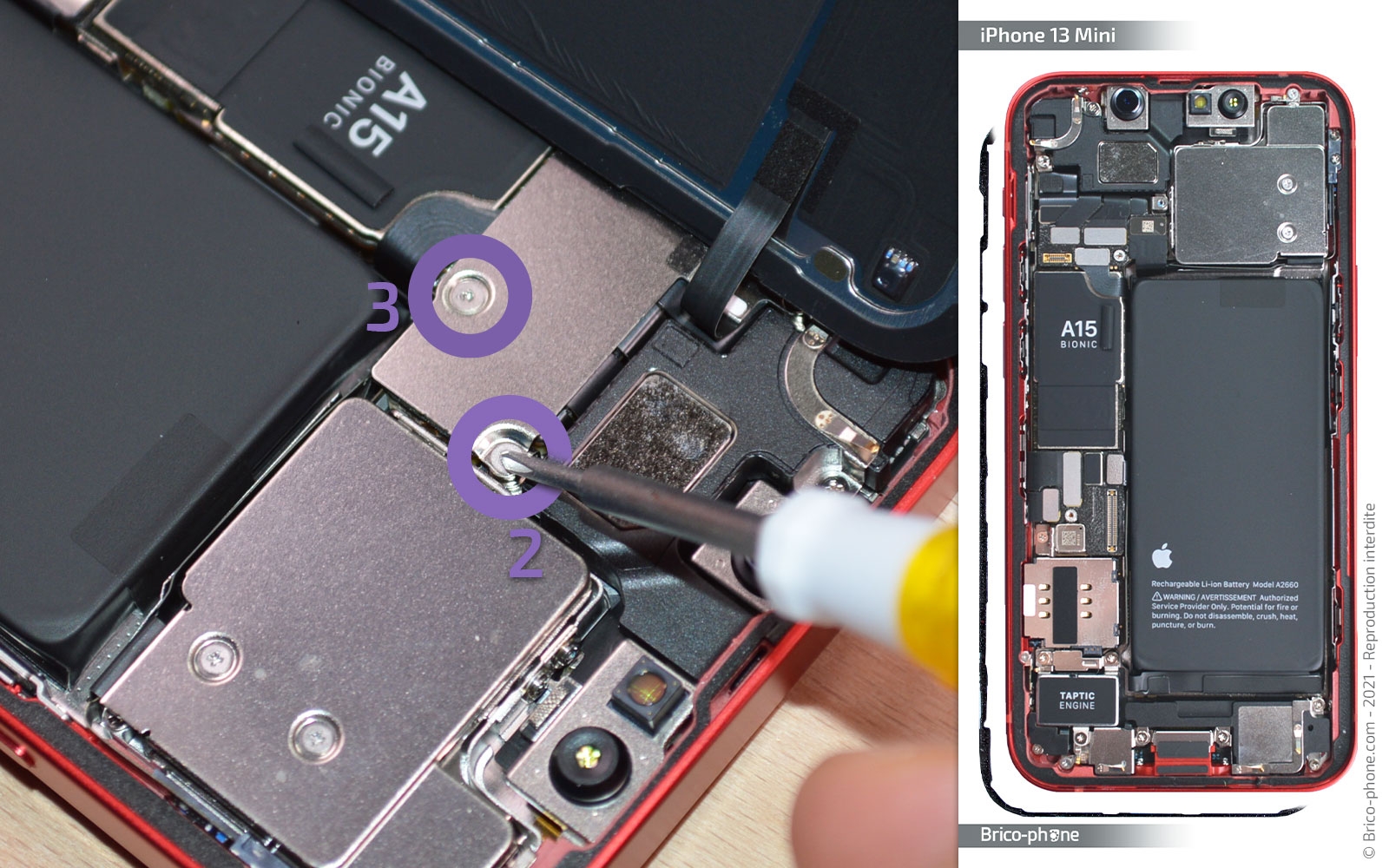

Etape 4 : Ôter la plaquette de protection 03
A l'aide du tournevis triwing, retirez les deux vis de la plaquette #03.

Reposez l'écran sur le châssis afin de pouvoir dévisser la vis C1 avec le tournevis cruciforme.

Otez la plaquette métallique #03.
Outils du kit utilisés
Outils du kit utilisés

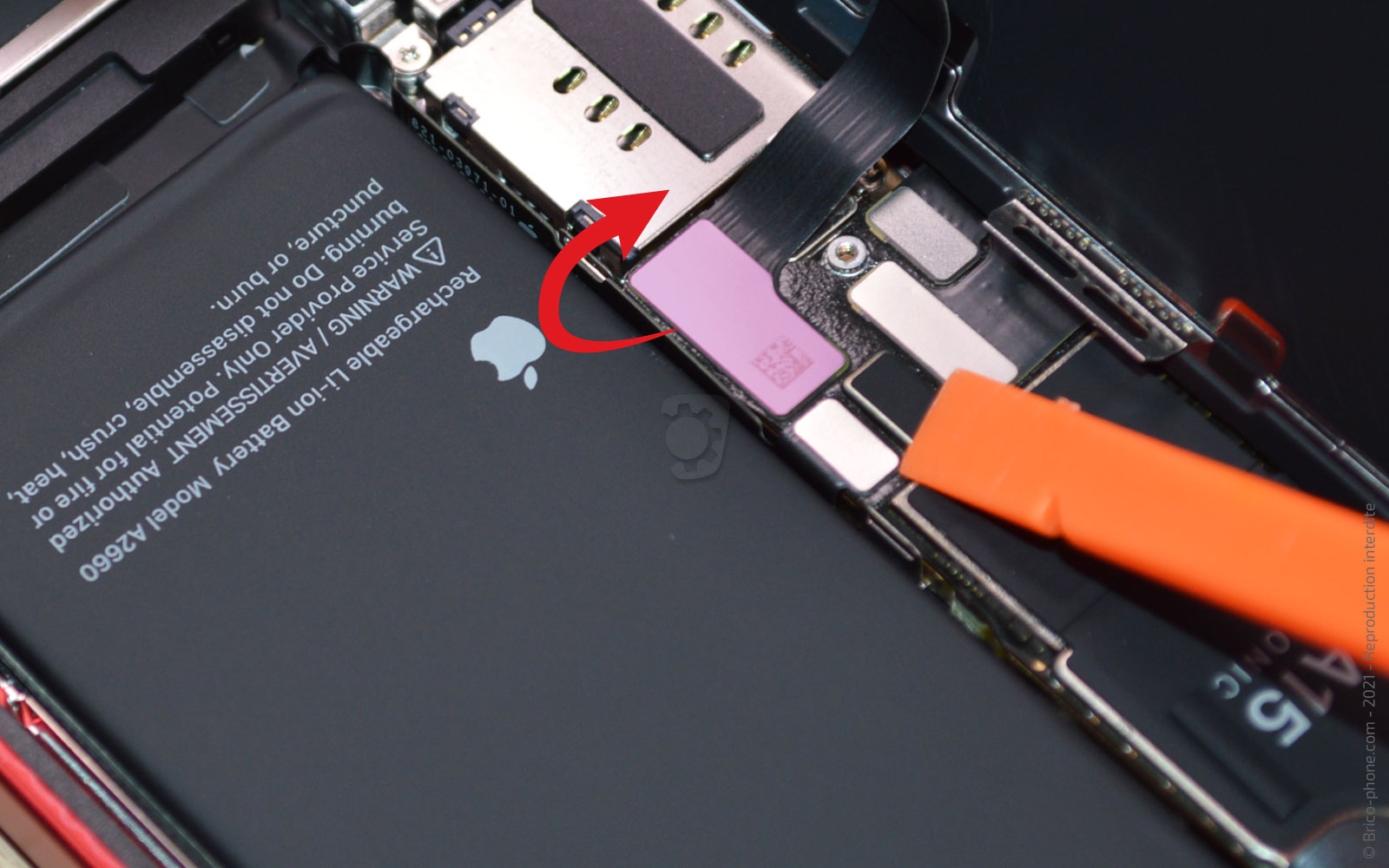

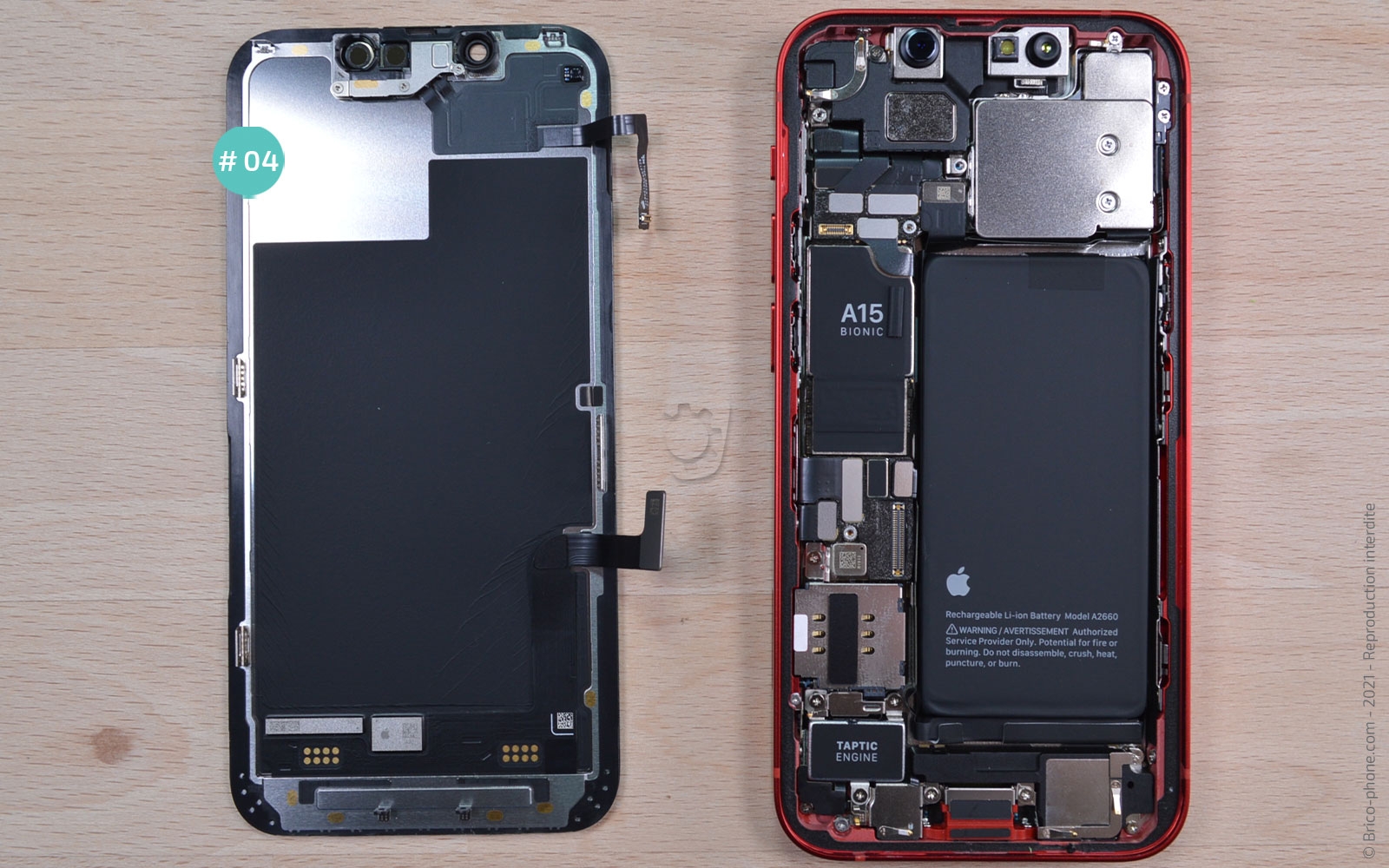

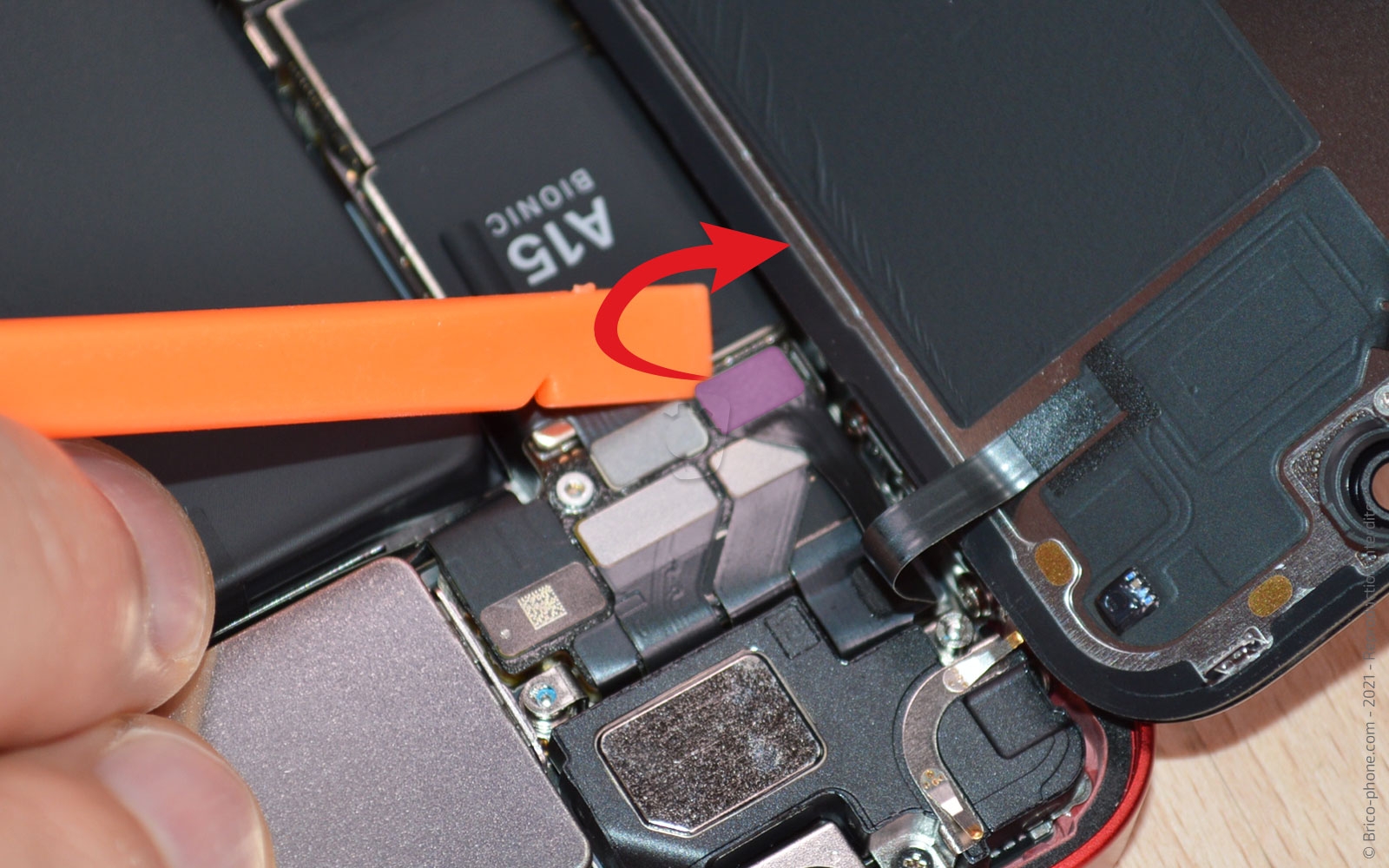

Etape 5 : Libérer l'écran
En vous aidant du levier en nylon, déconnectez la nappe du capteur de proximité et du Face ID et mettez de coté le châssis.
Outils du kit utilisés
Outils du kit utilisés

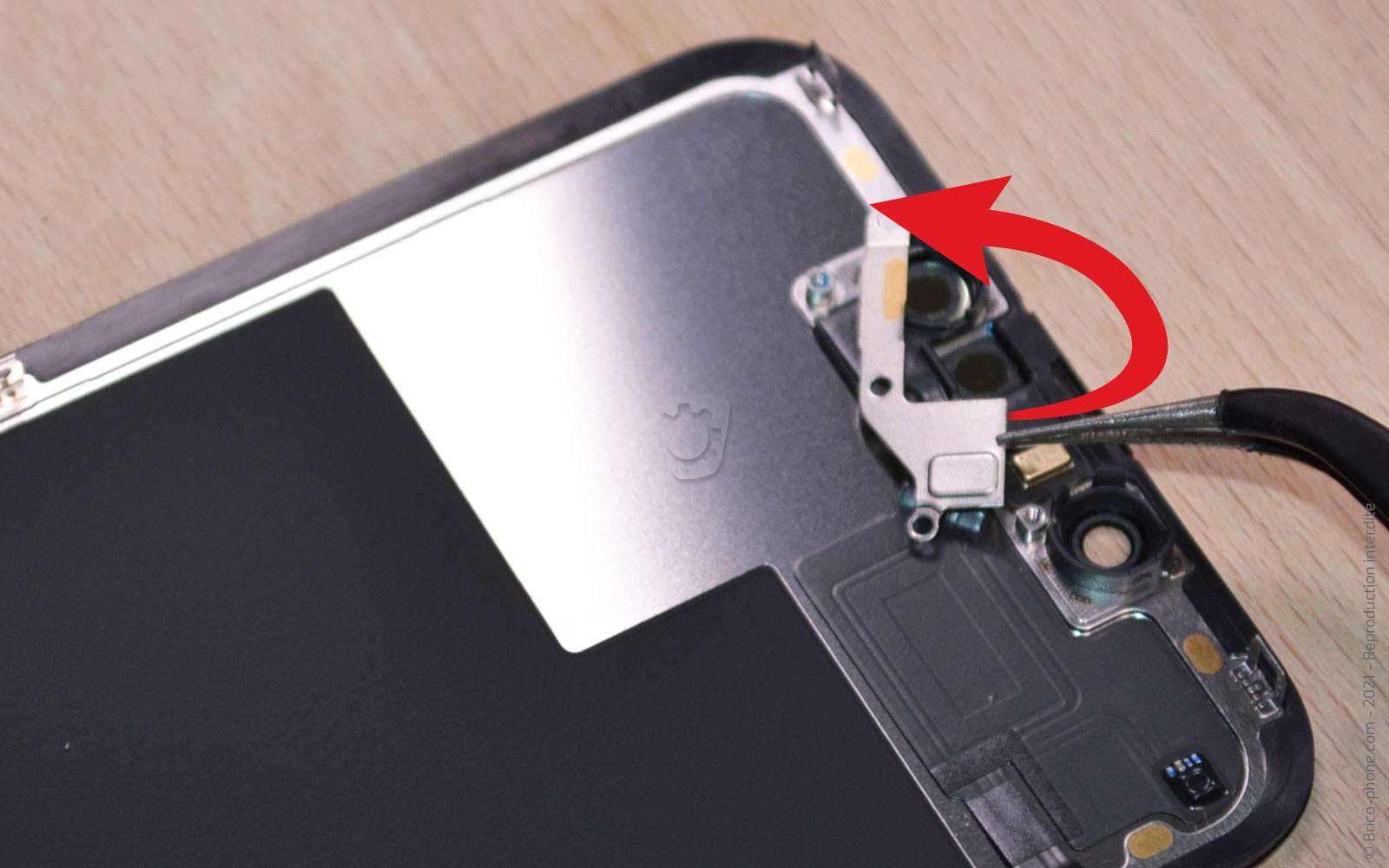

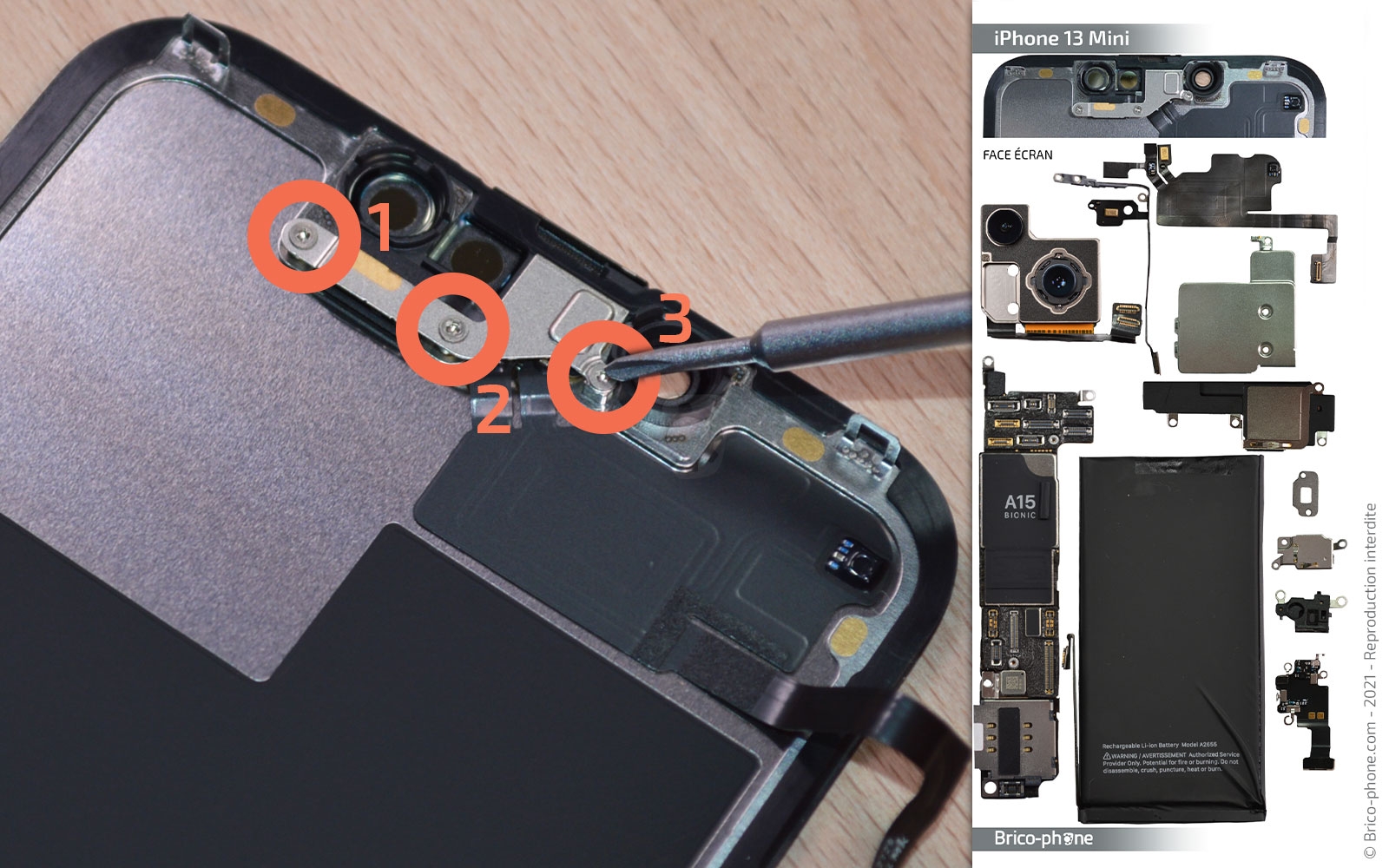

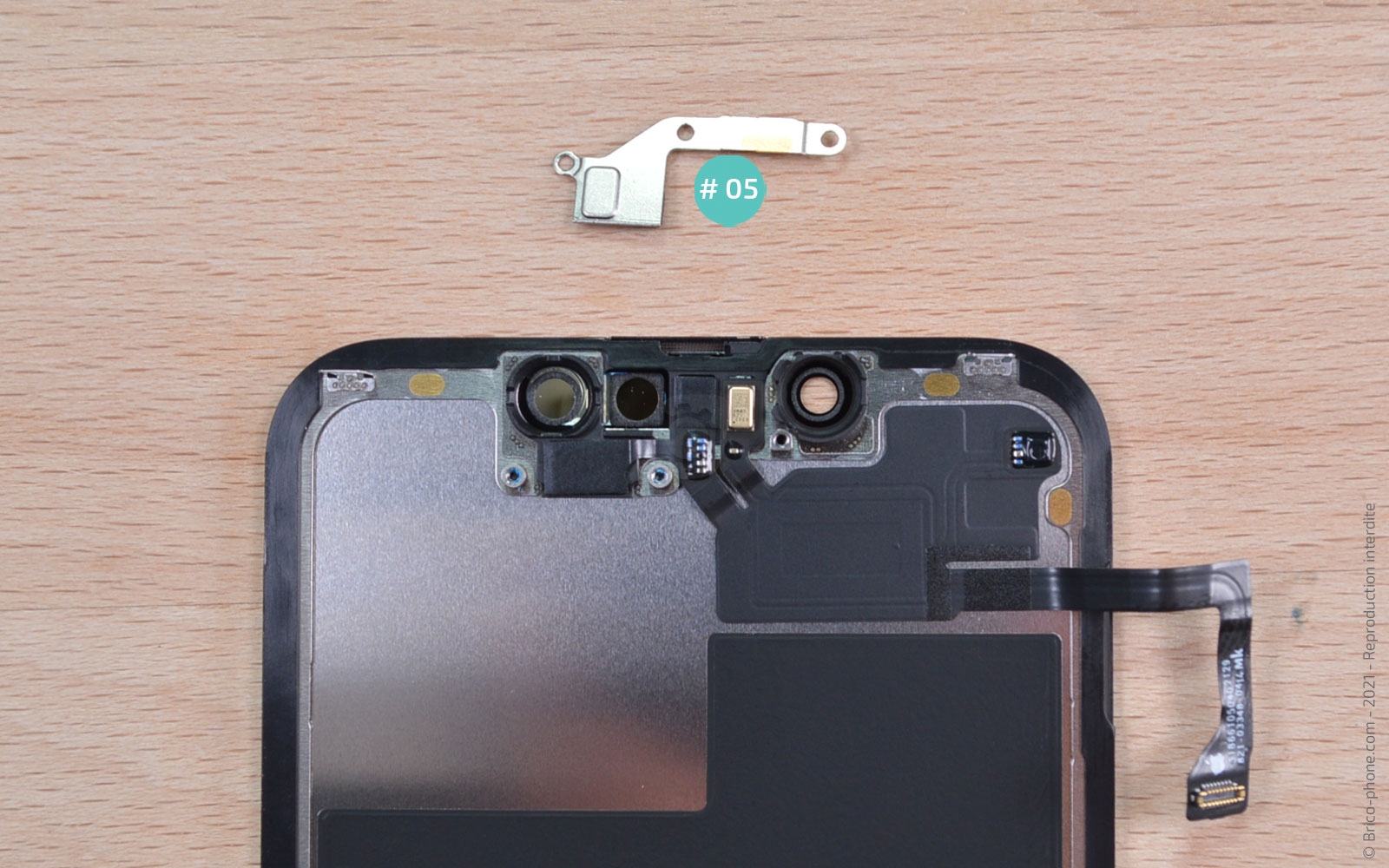

Etape 6 : Enlever la plaquette 05
Au dos de l'écran, retirez les 3 vis triwing de la plaquette en métal.

Récupérez la protection métallique #05.
Outils du kit utilisés
Outils du kit utilisés

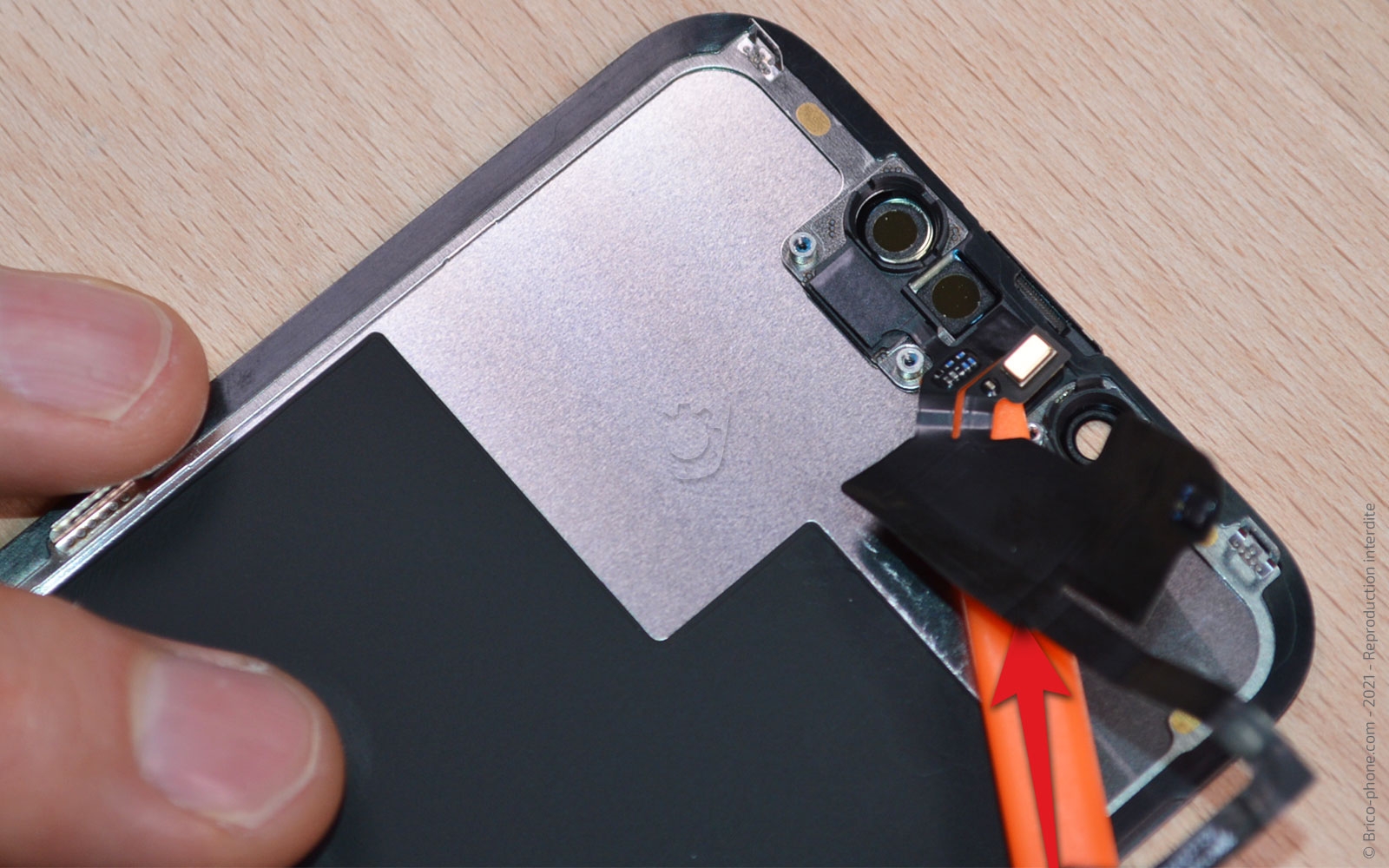

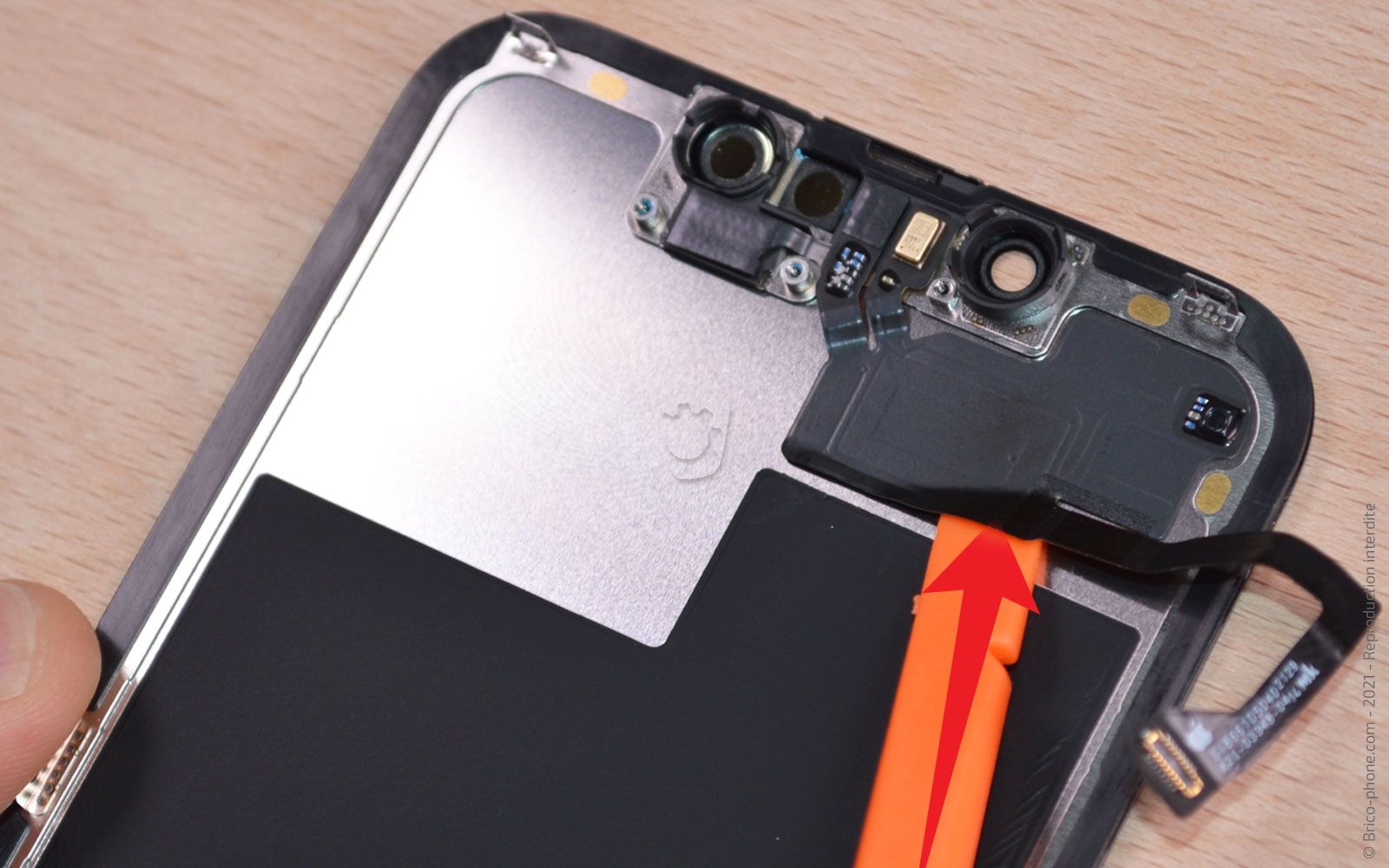

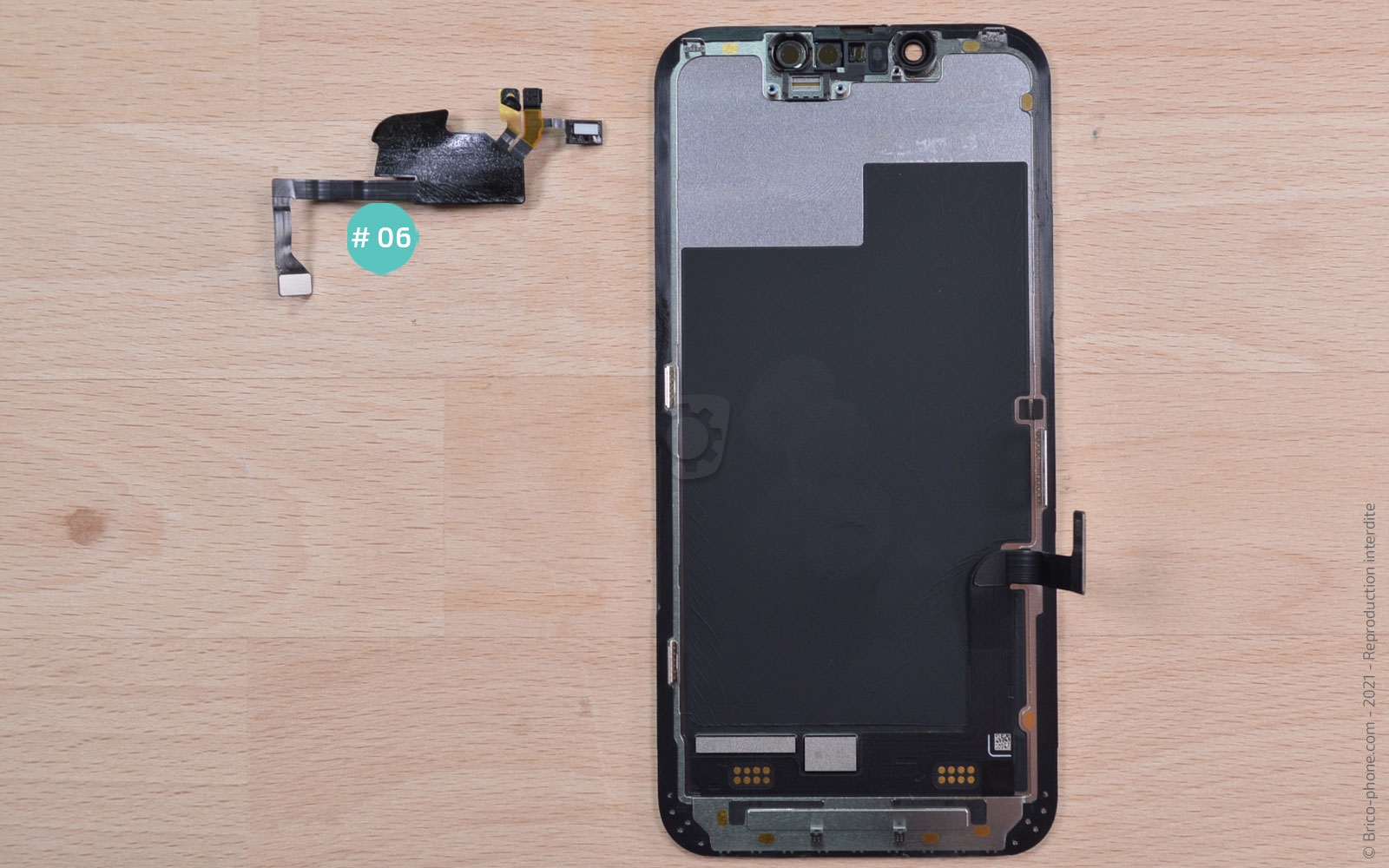

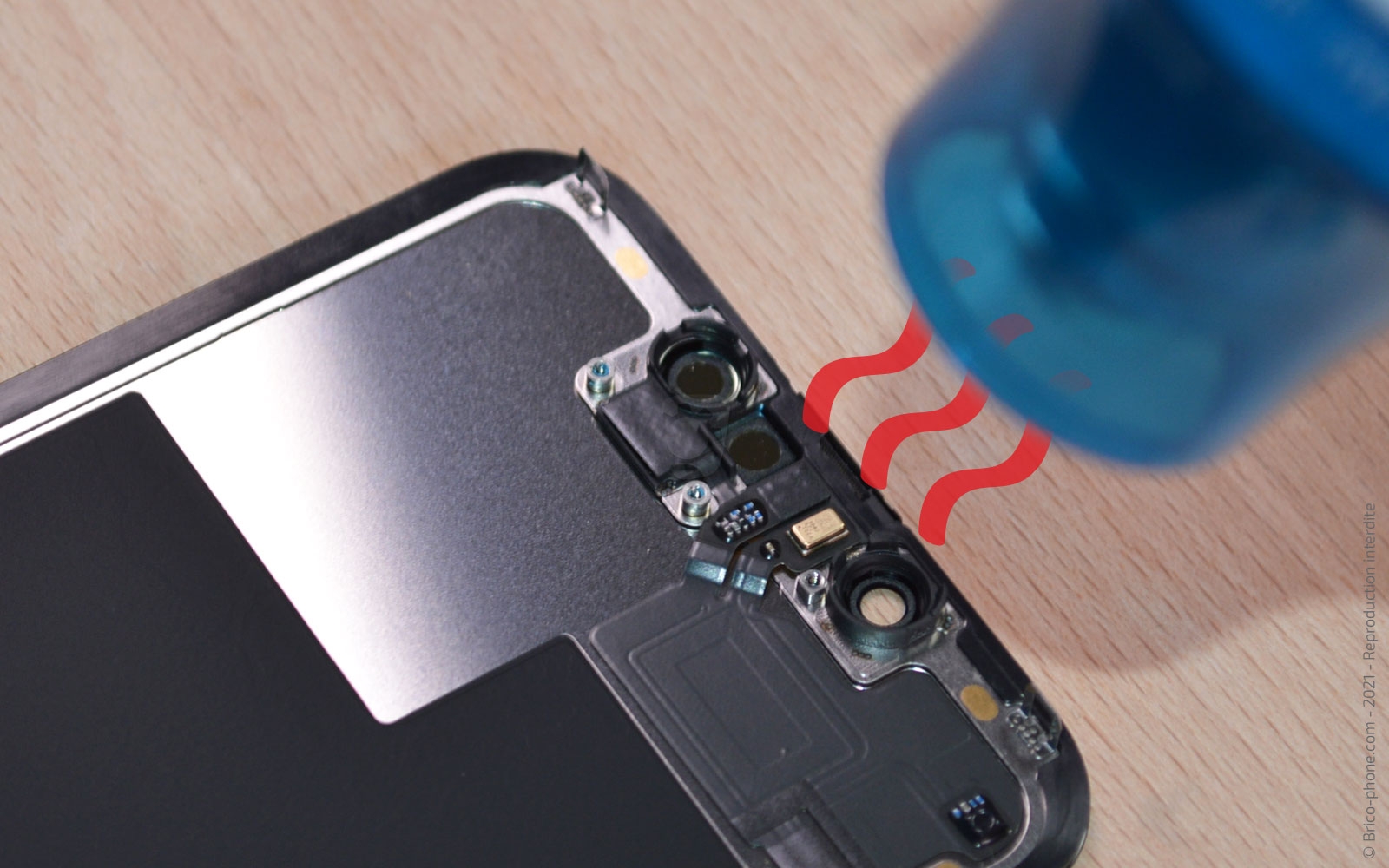

Etape 7 : Décoller la nappe du capteur de luminosité et Face ID
Chauffez légèrement la nappe pour faciliter le décollage de cette dernière.

Insérez délicatement le spudger sous la nappe puis sous les différents composants (micro et capteurs).
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

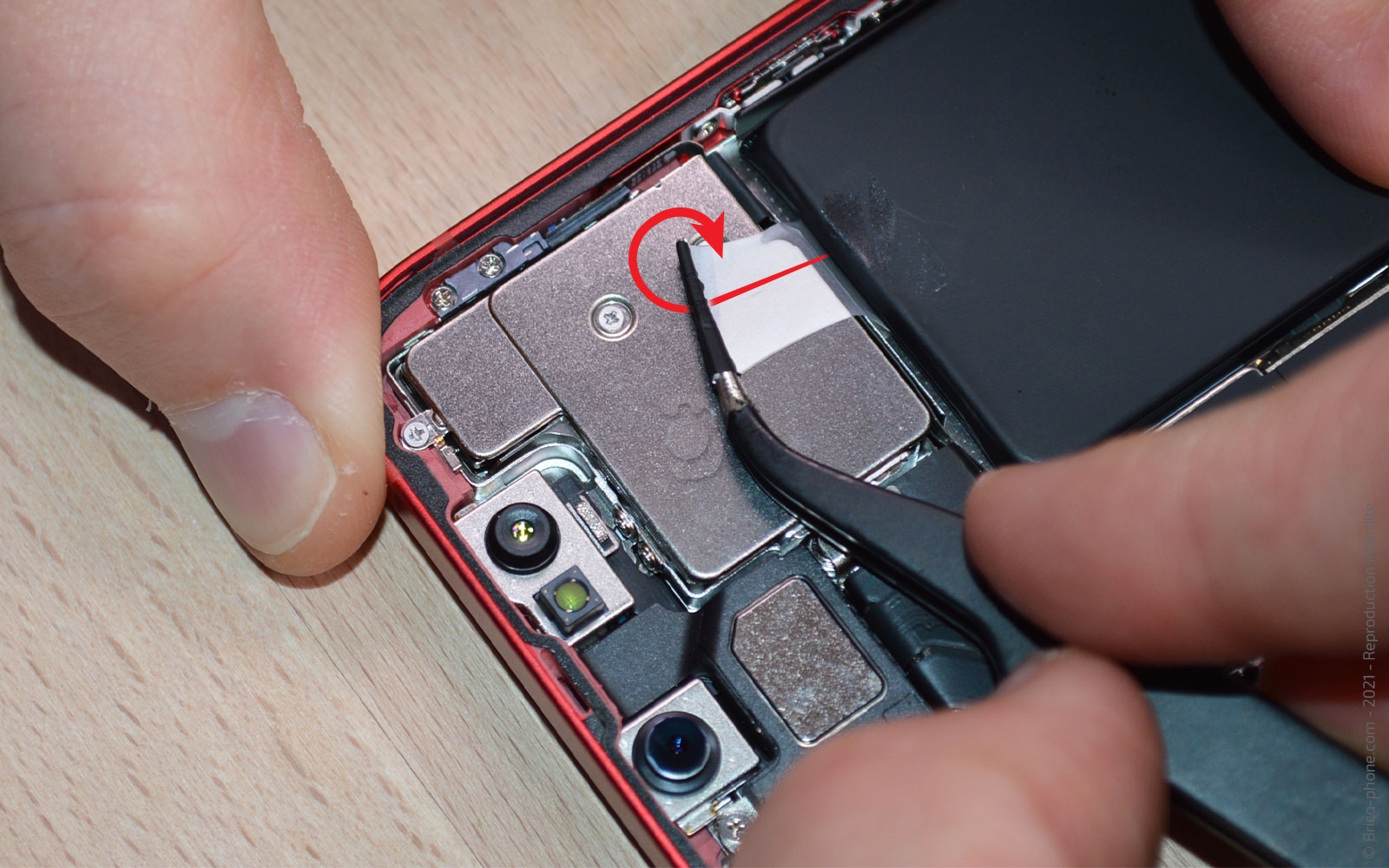

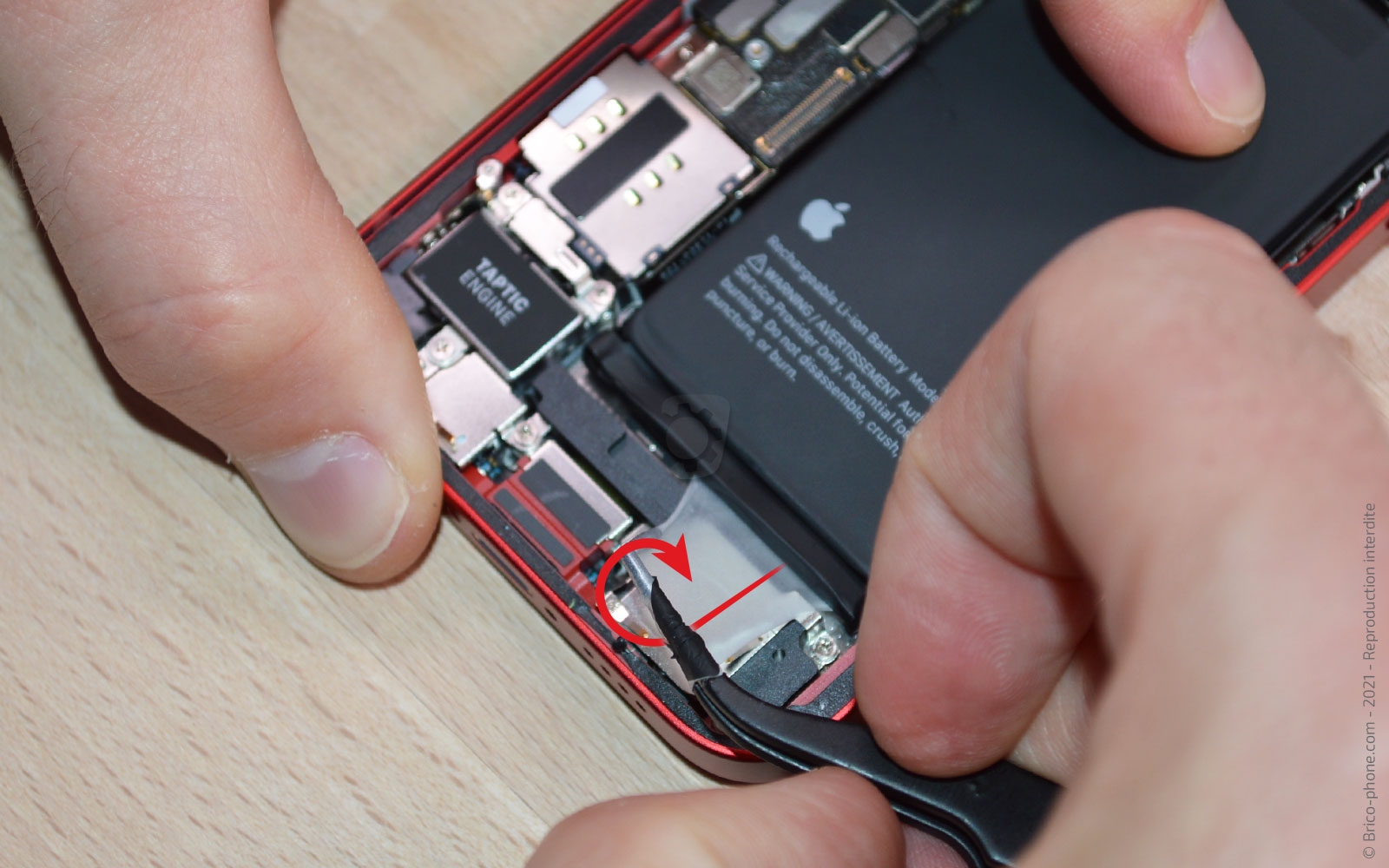

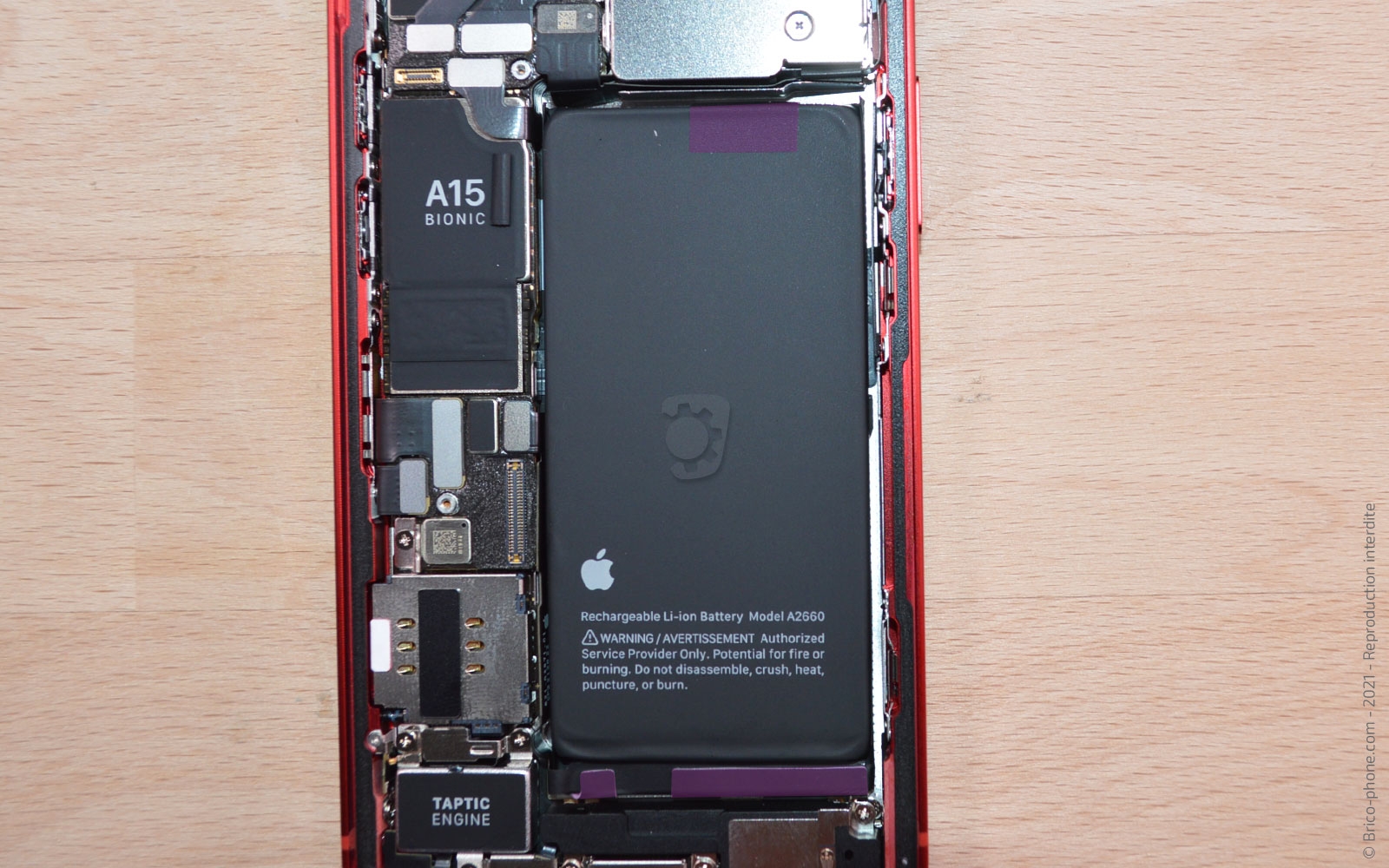

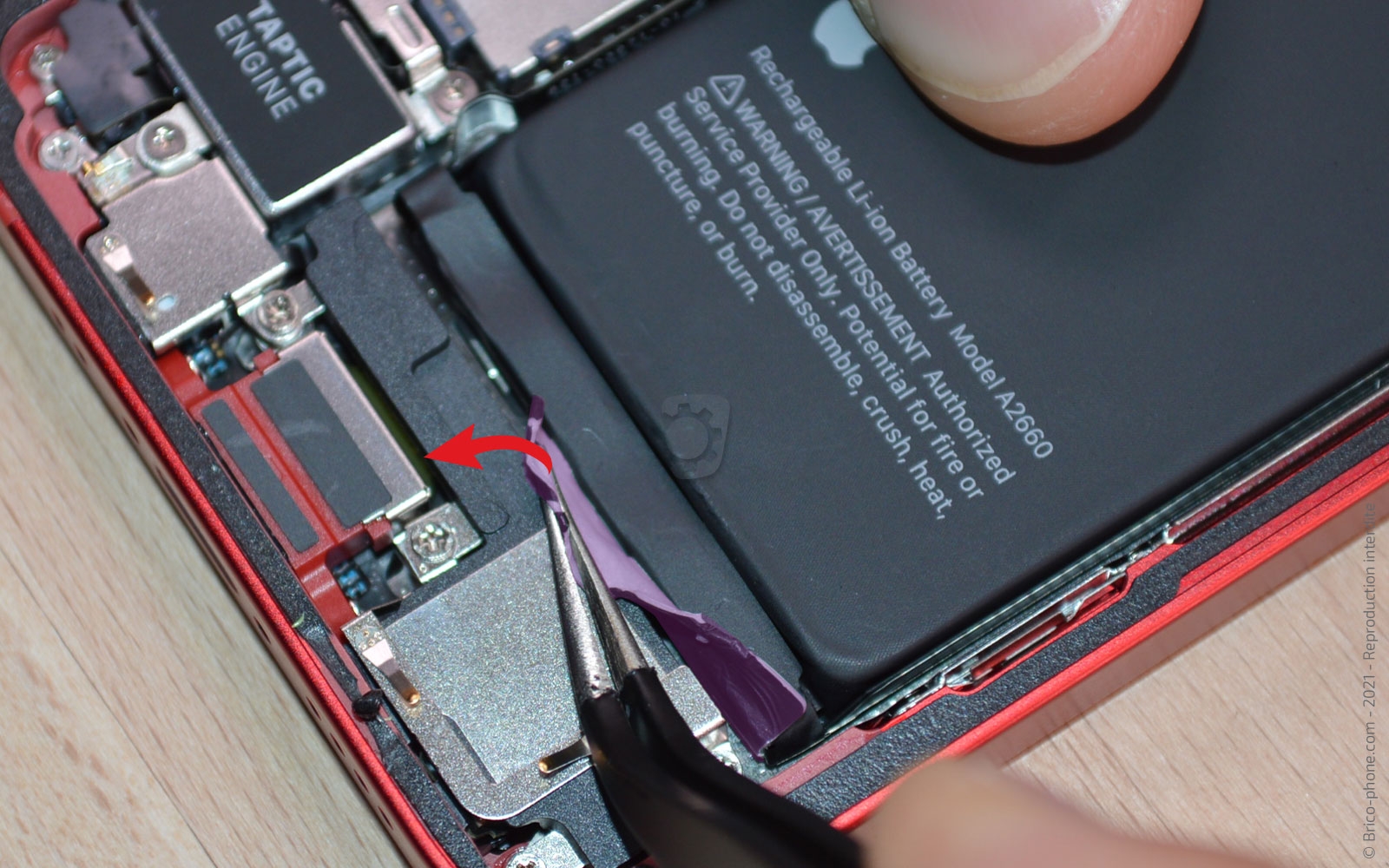

Etape 8 : Détacher la batterie
Sur la batterie de votre iPhone 13 mini vous trouverez plusieurs languettes permettant un retrait facile du composant.

A l'aide de la pincette et en faisant attention à ne pas percer la batterie, décollez les languettes.

Ensuite, saisissez le premier adhésif et en le tirant petit à petit enroulez-le autour de la pince.

Réitérez l'opération pour chaque languette.
Outils du kit utilisés
Outils du kit utilisés

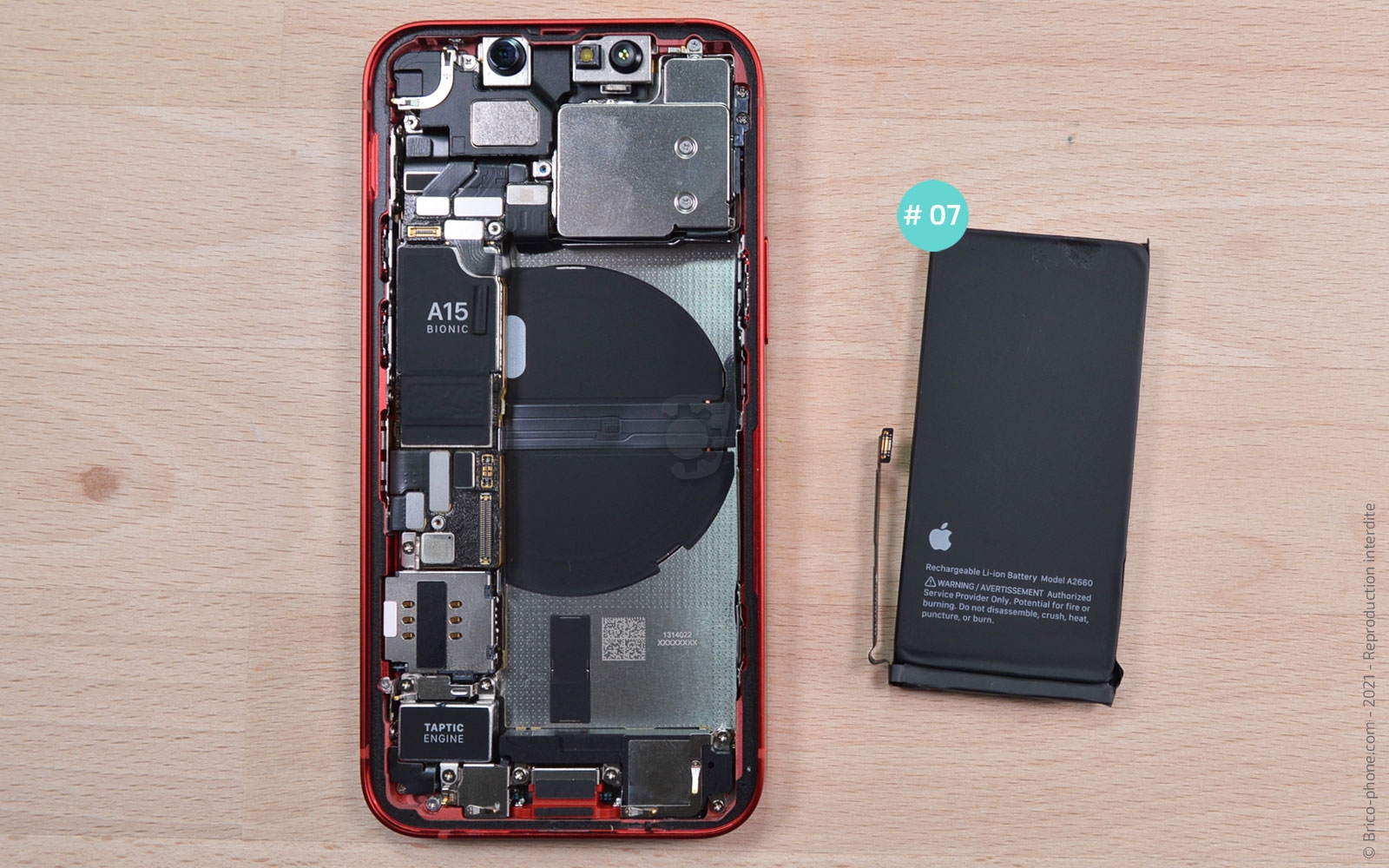

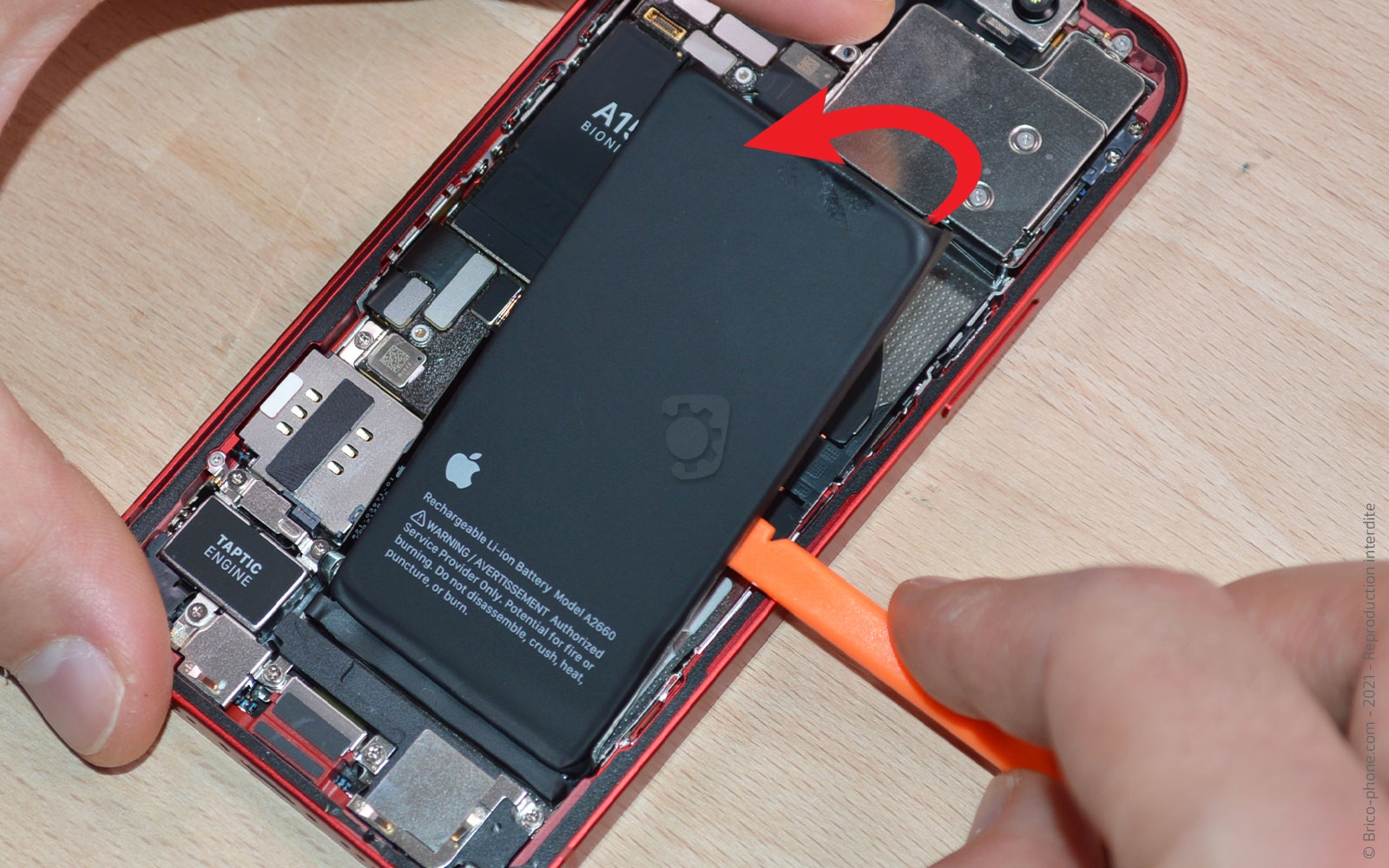

Etape 9 : Sortir la batterie
Il arrive parfois que l'une des languettes casse lors de son retrait.

Insérez donc le levier entre le châssis et la batterie pour la soulever et la mettre en dehors du téléphone.
Outils du kit utilisés
Outils du kit utilisés

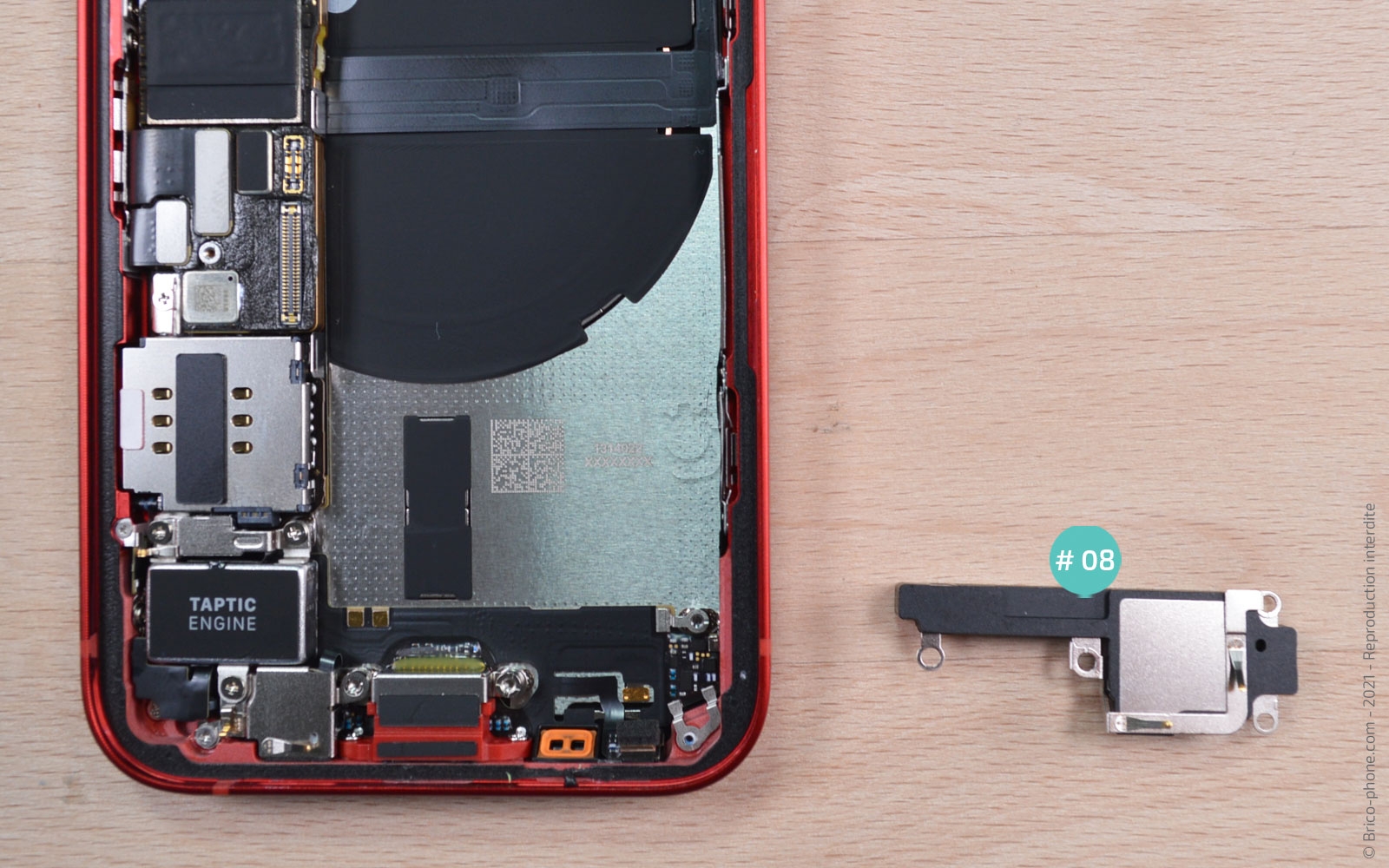

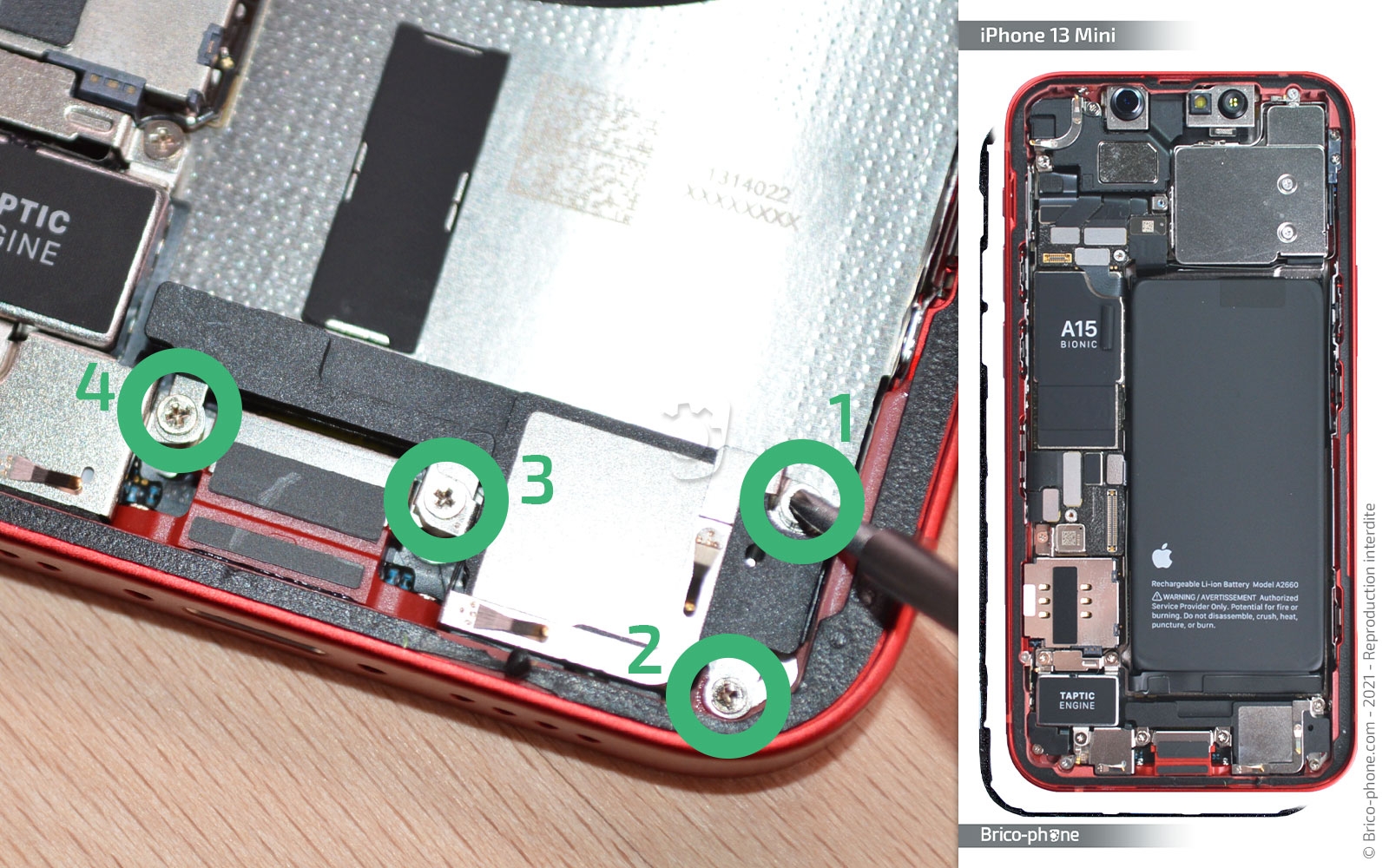

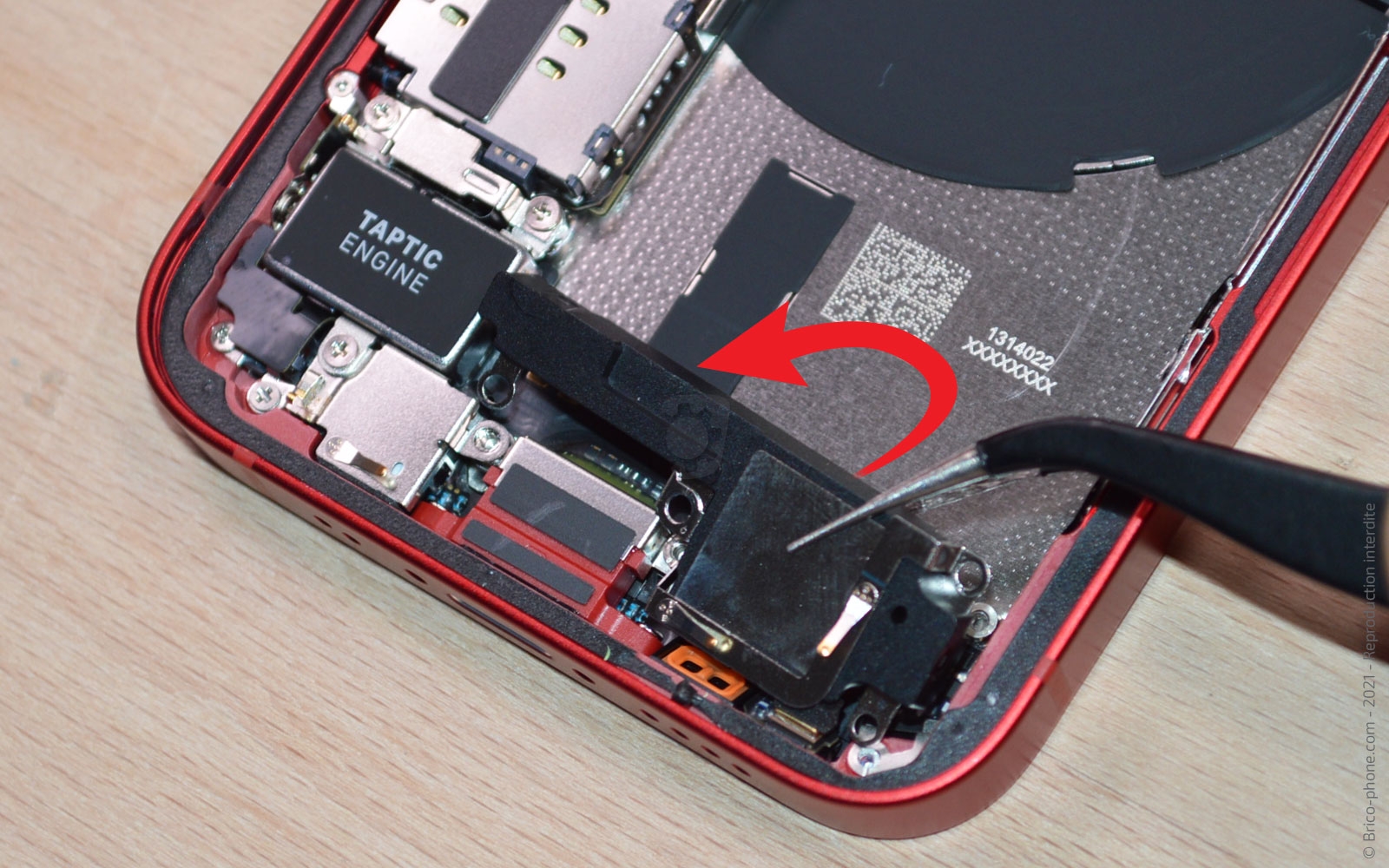

Etape 10 : Récupérer le haut-parleur externe
Retirez les quatre vis à l'aide du tournevis cruciforme pour faciliter le retrait du haut-parleur externe.

Il ne vous reste plus qu'à saisir le composant avec la pincette pour le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

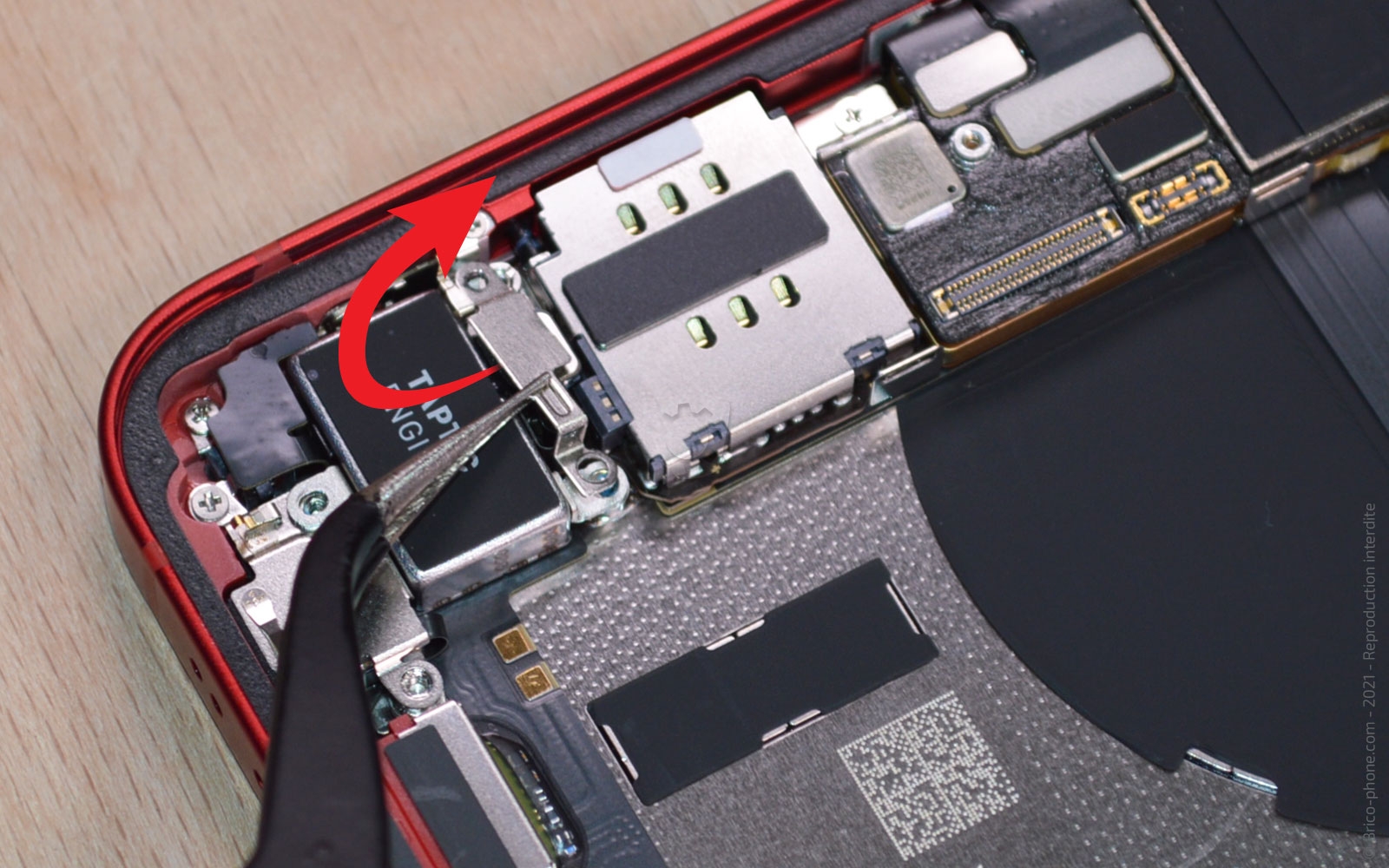

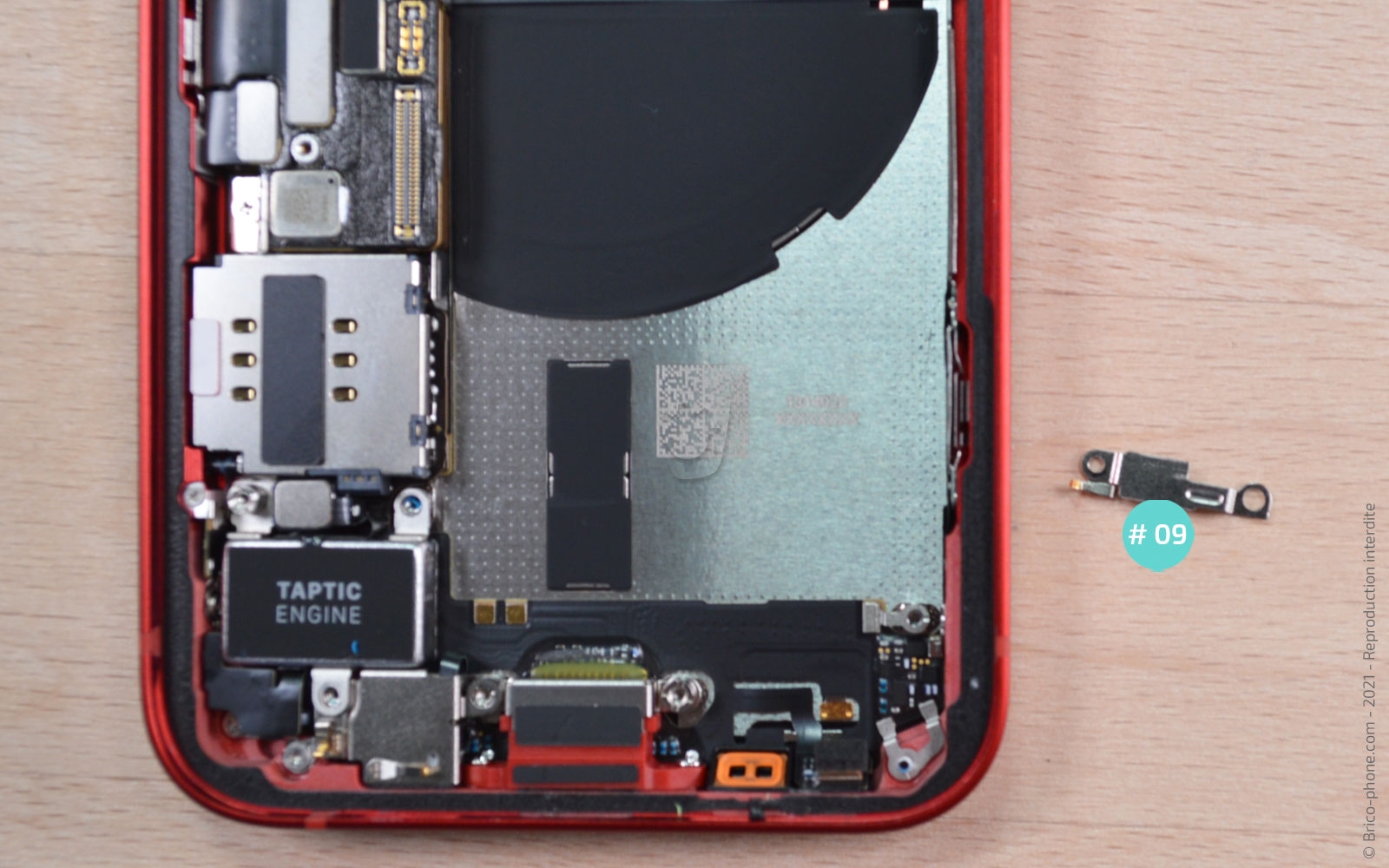

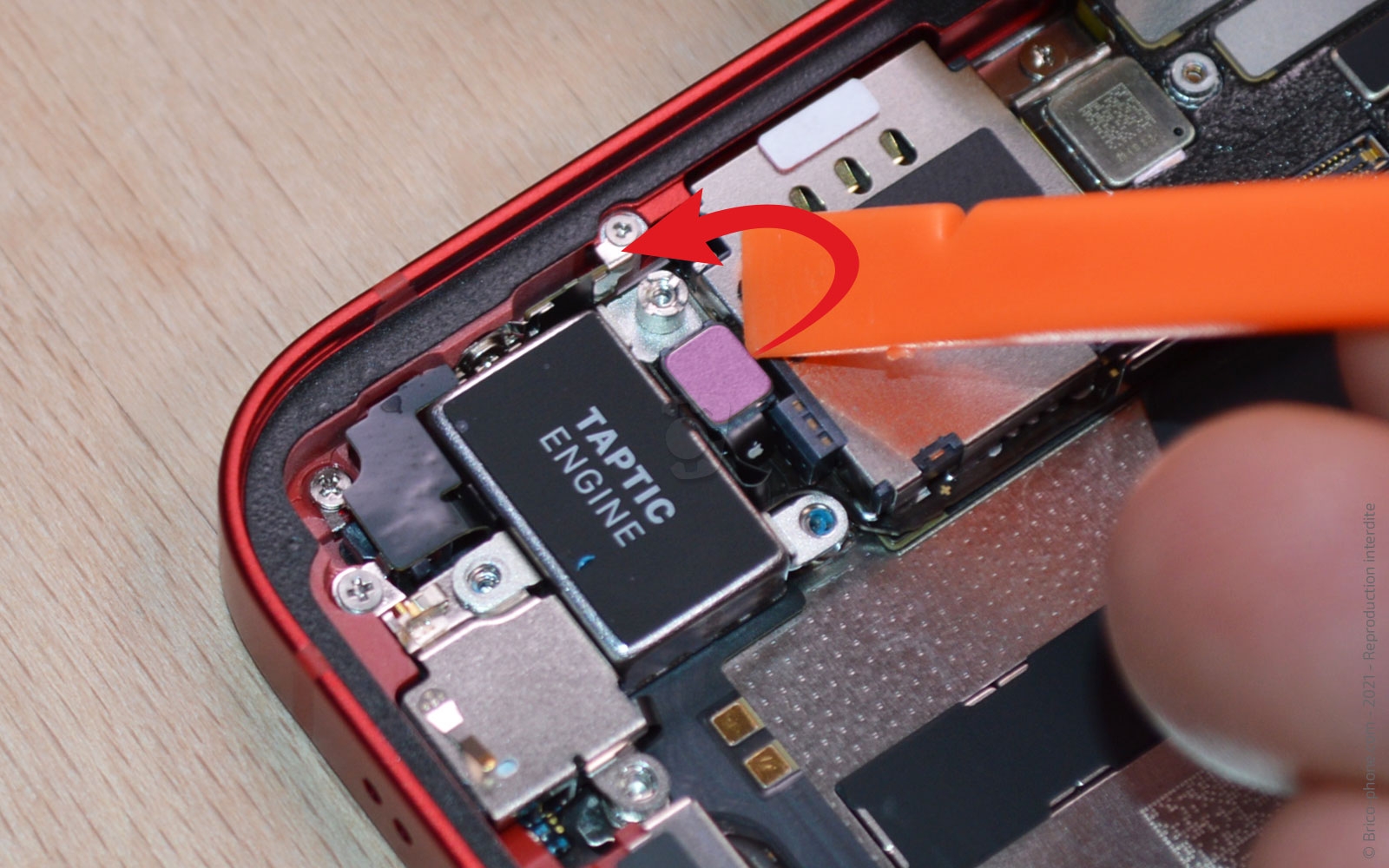

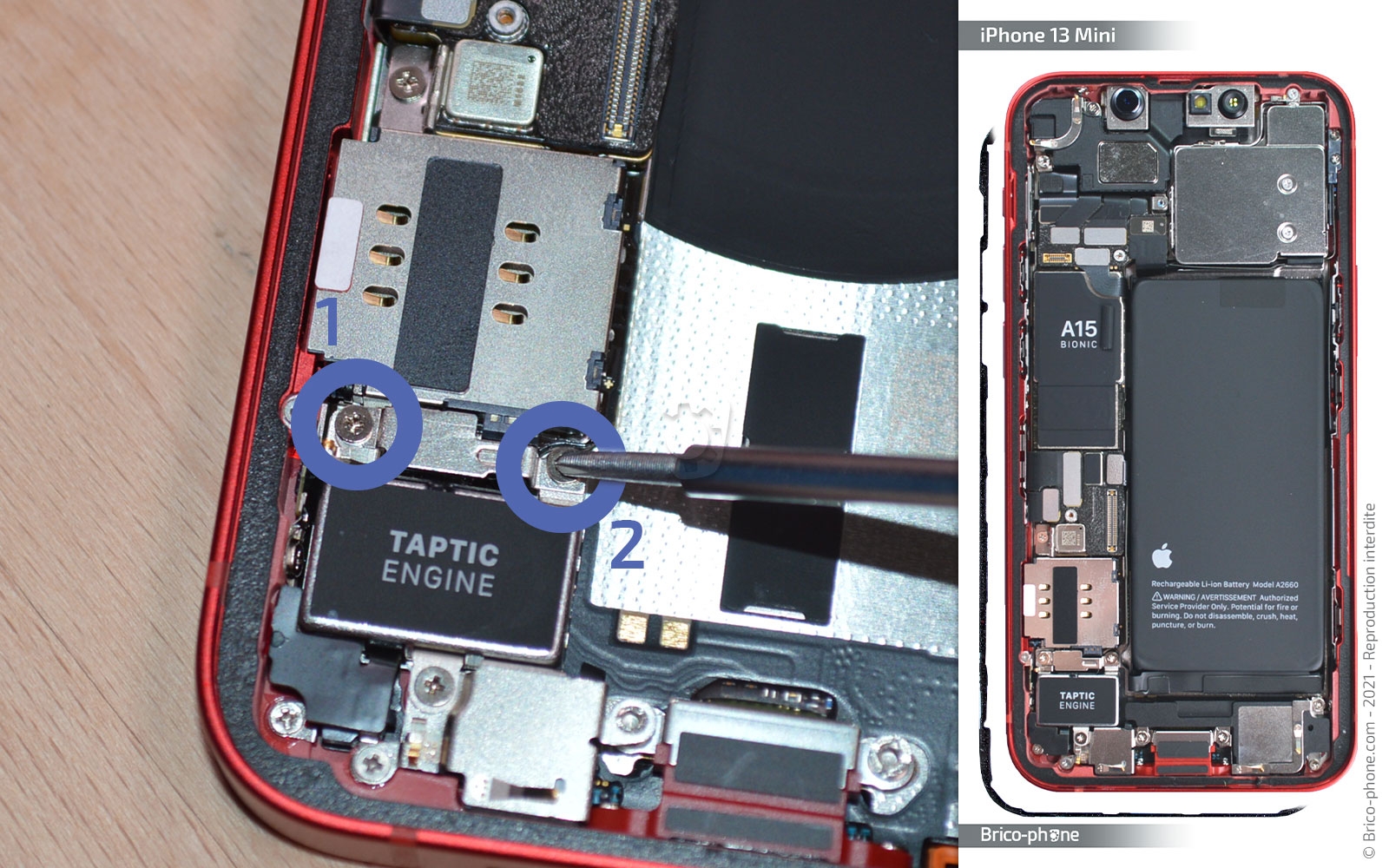

Etape 11 : Déconnecter le Taptic Engine
Ôtez les deux vis cruciforme de la plaquette #09. Puis, déconnectez la nappe du vibreur avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

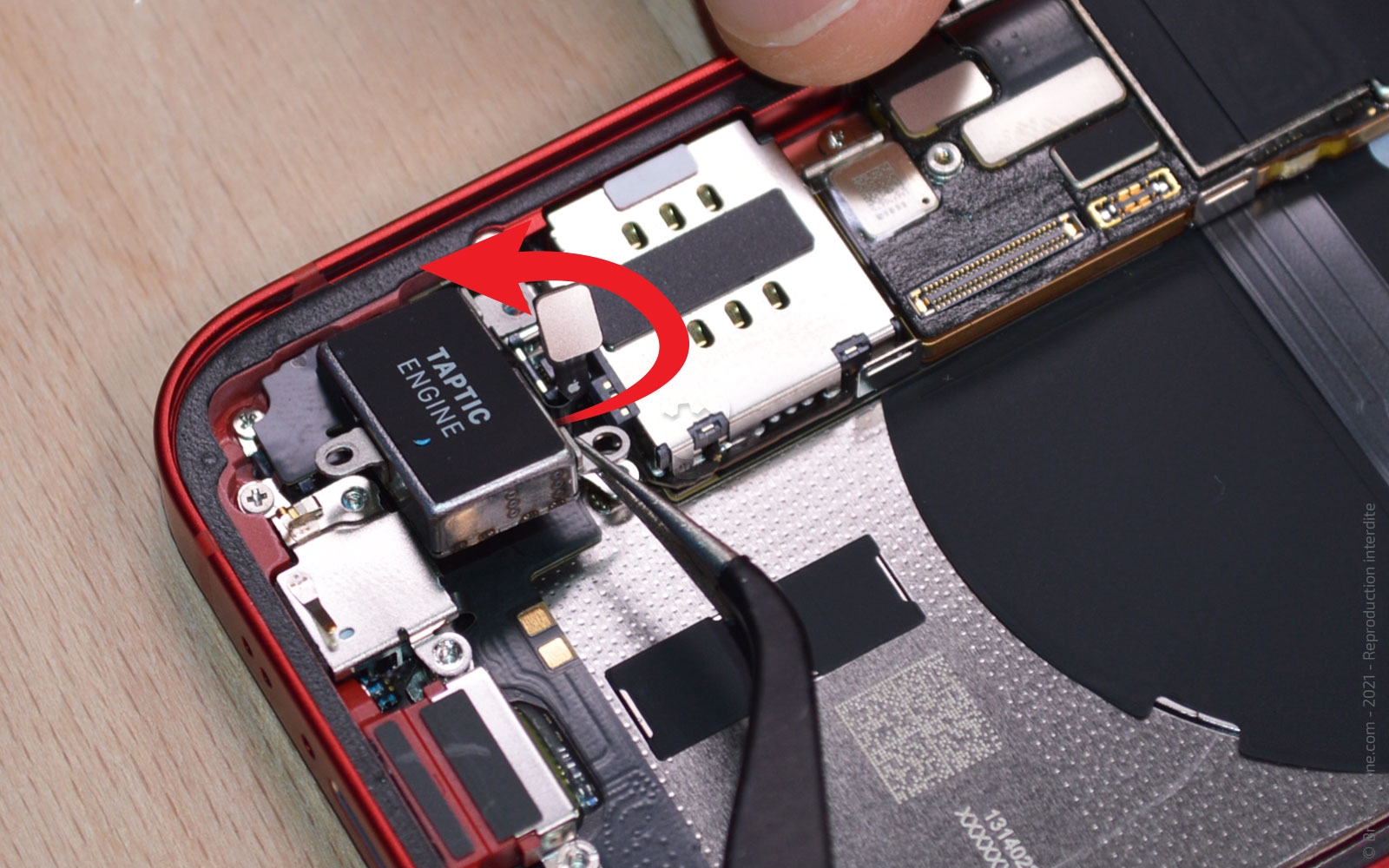

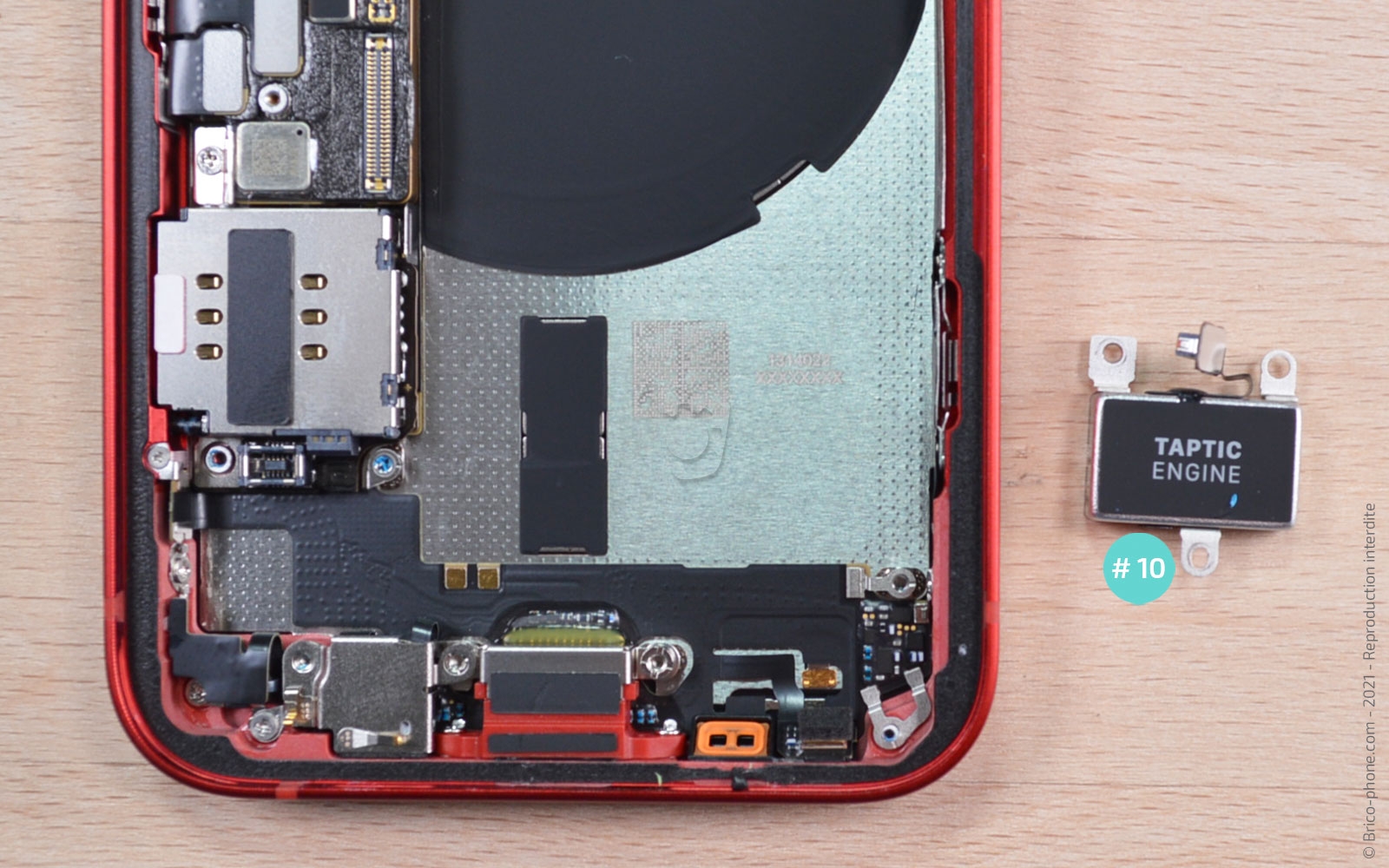

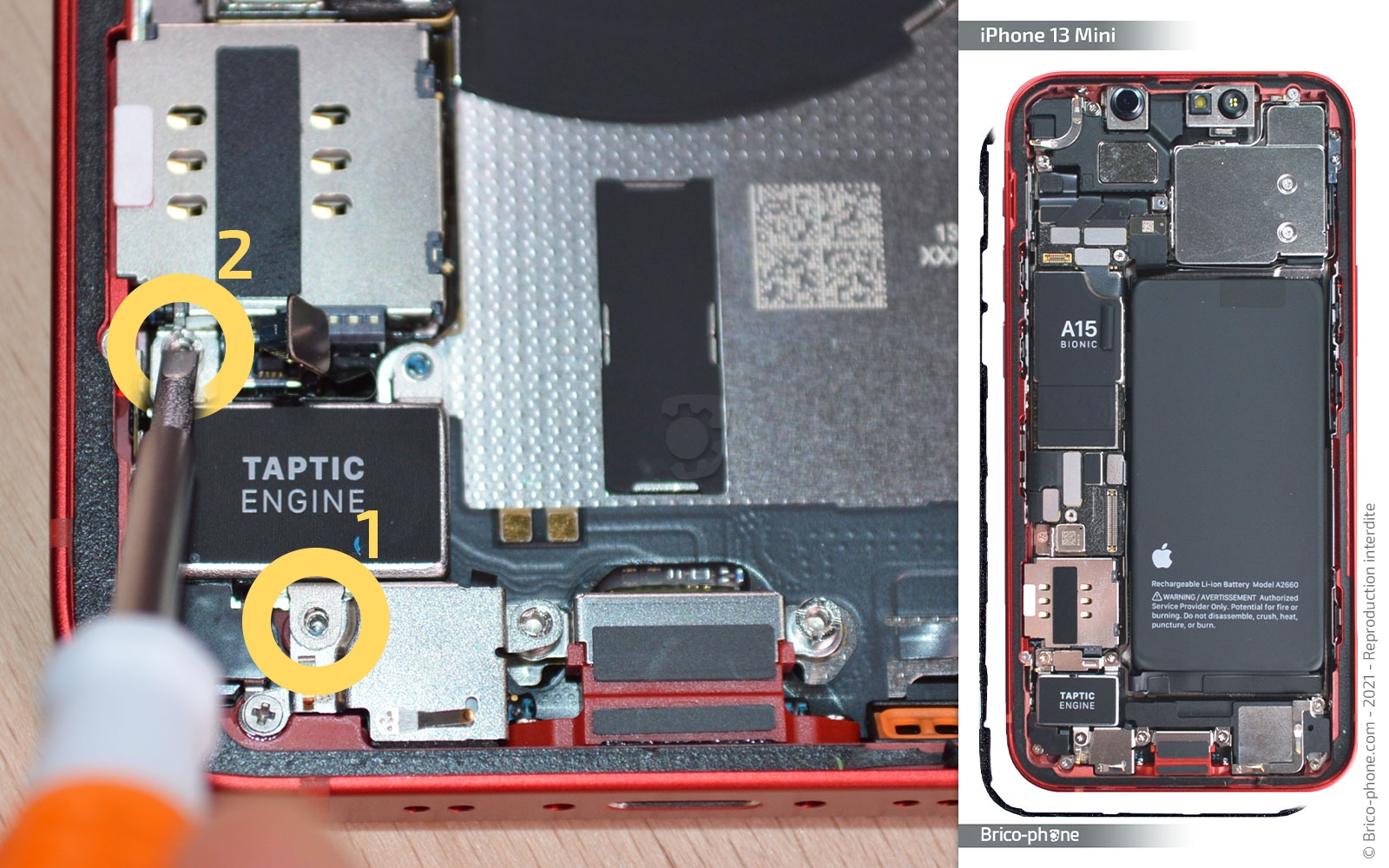

Etape 12 : Retirer le vibreur
Toujours avec le tournevis cruciforme, retirez la vis G1 puis la vis G2 avec le tournevis plat.

Munissez-vous de la brucelles pour sortir le Taptic Engine du châssis de votre iPhone 13 Mini.
Outils du kit utilisés
Outils du kit utilisés

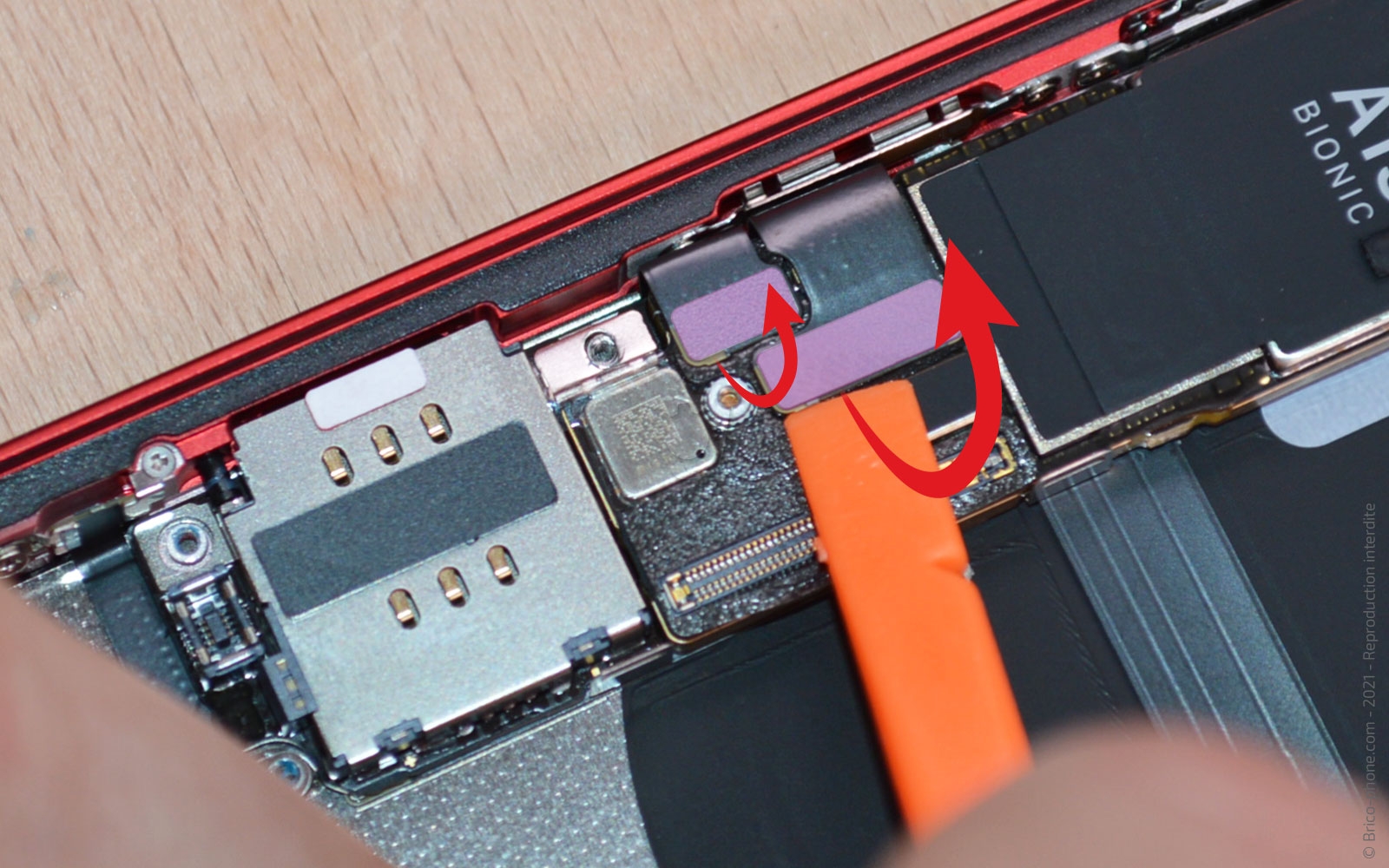

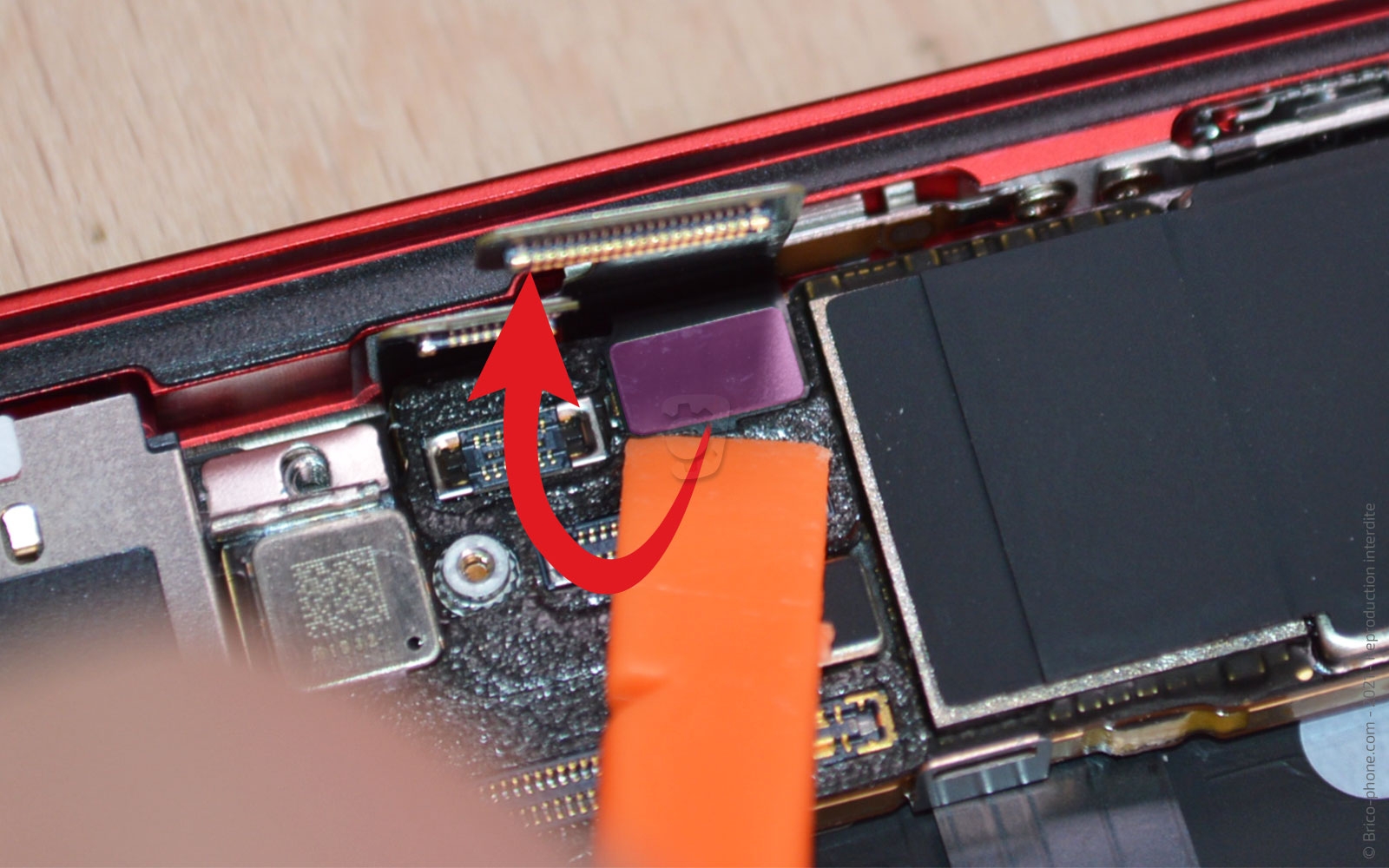

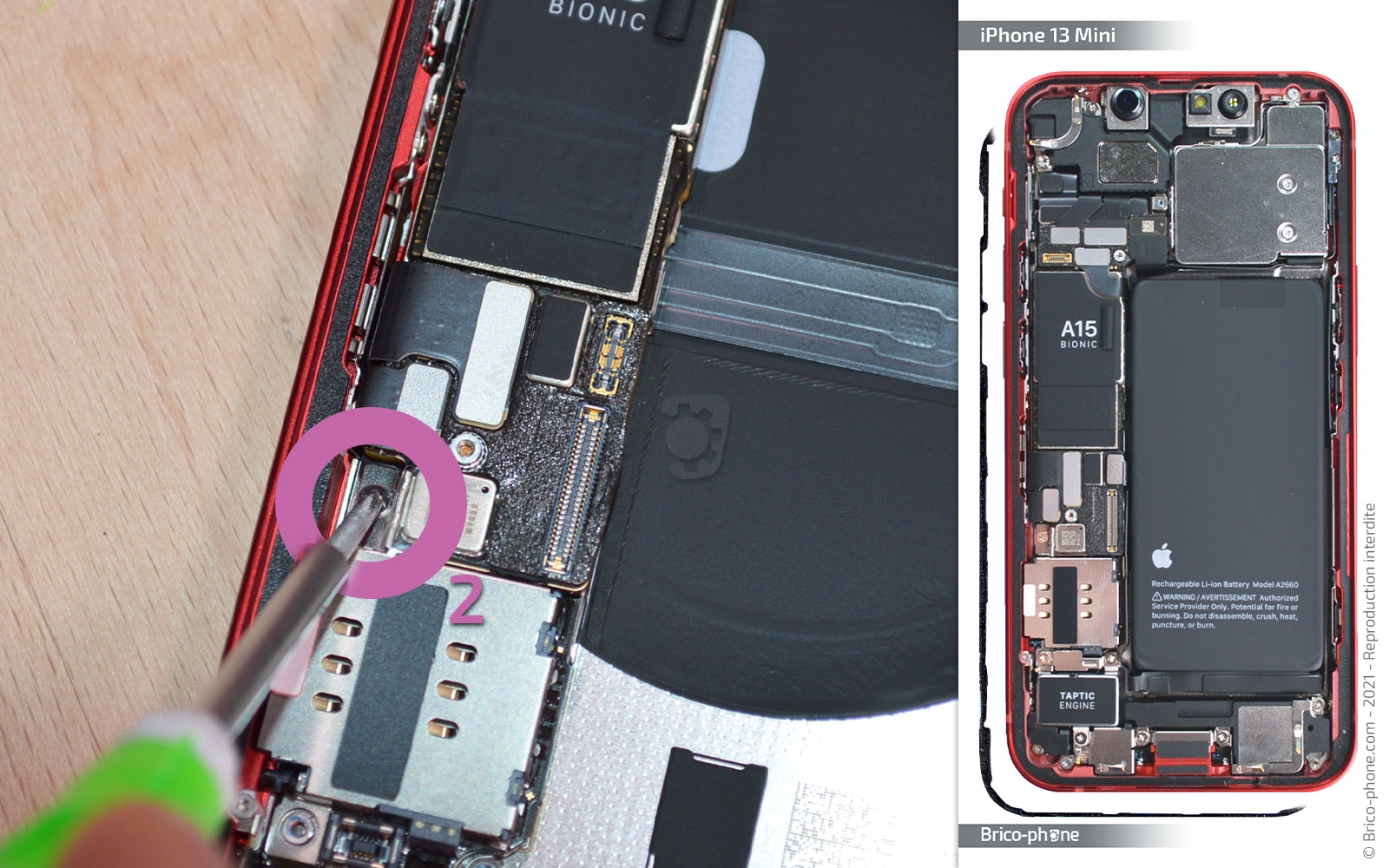

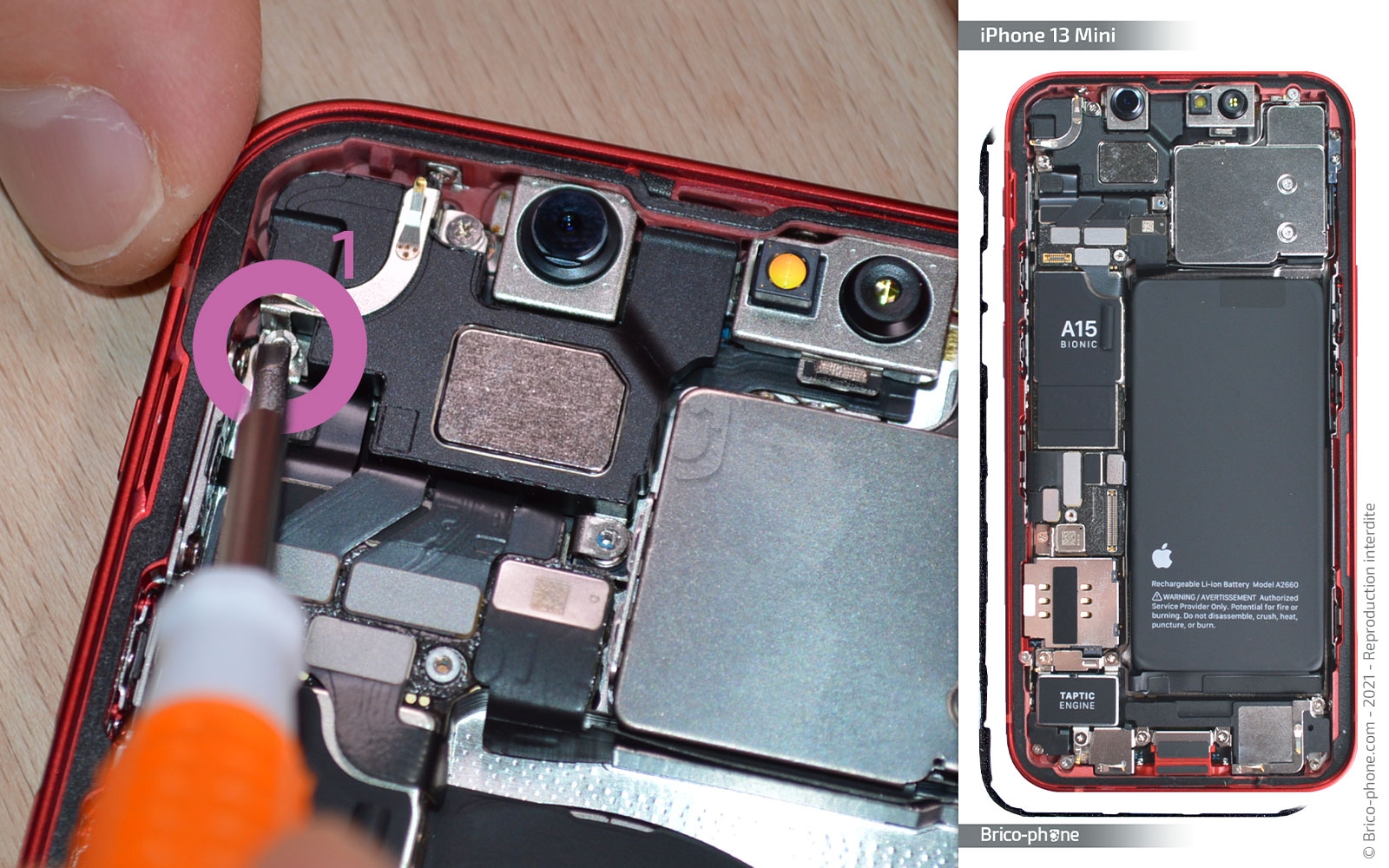

Etape 13 : Libérer la carte mère
Enlevez la vis cruciforme H2 puis la vis plate H1.

Ensuite, déconnectez les nappes présentes sur le bas de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

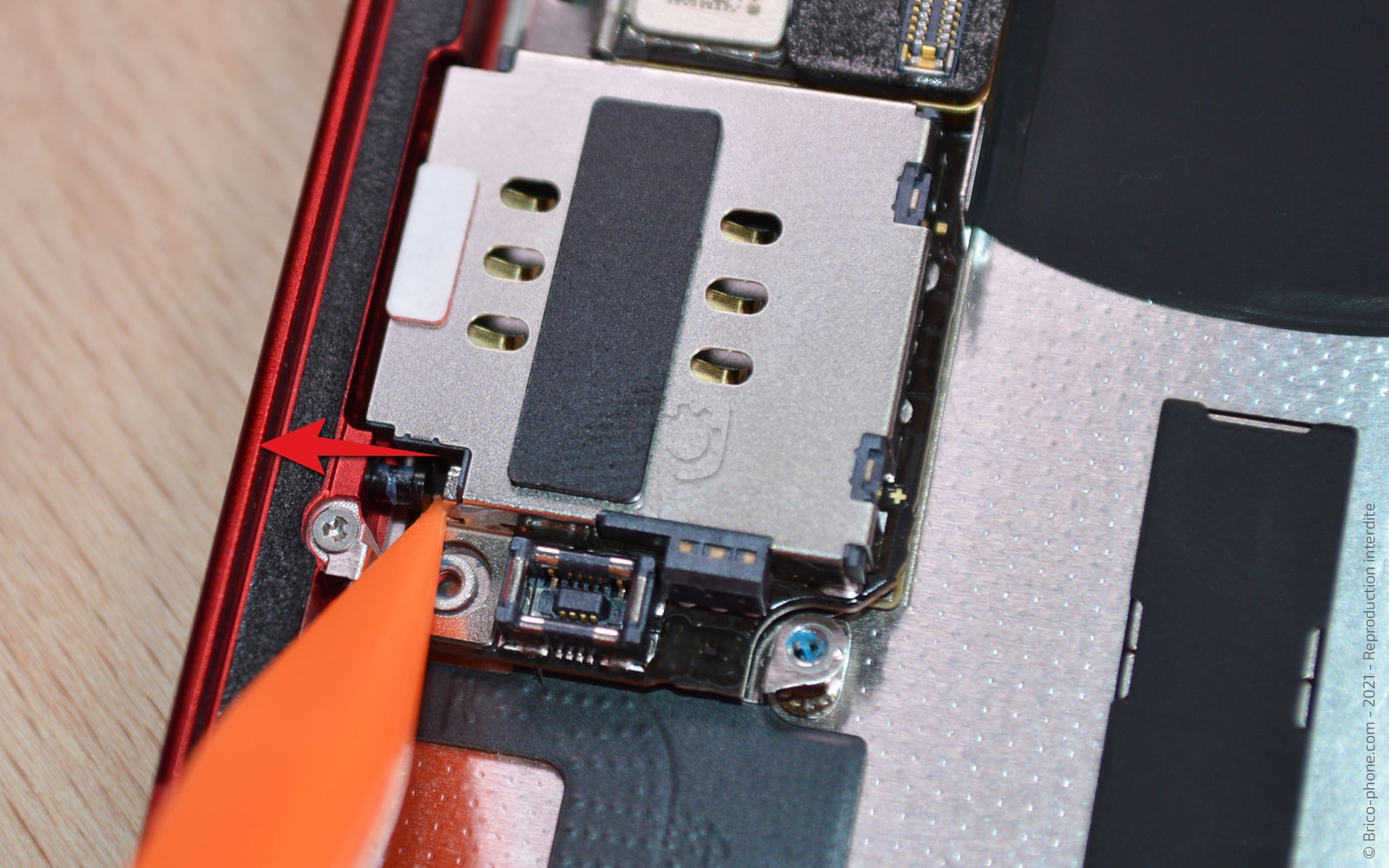

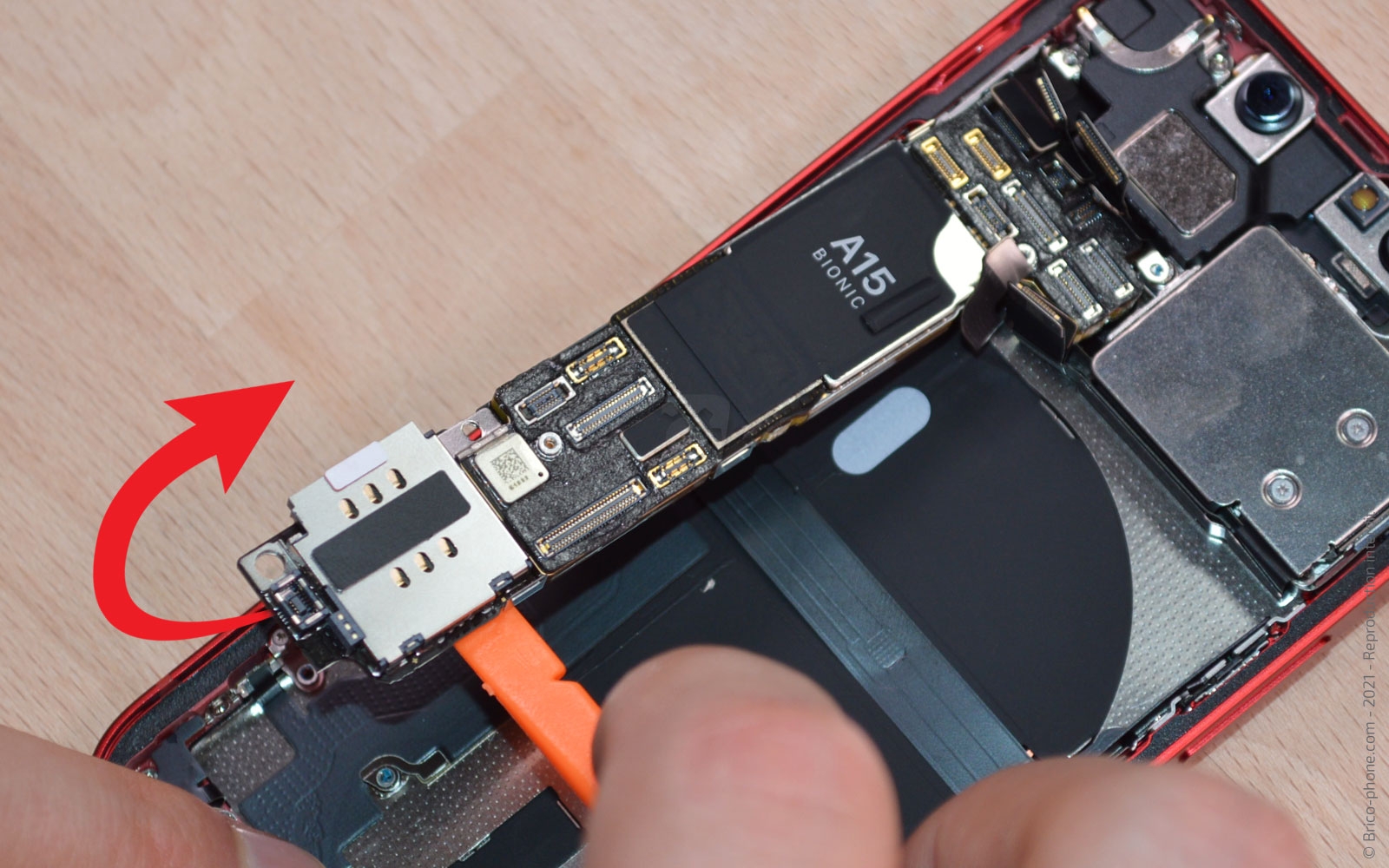

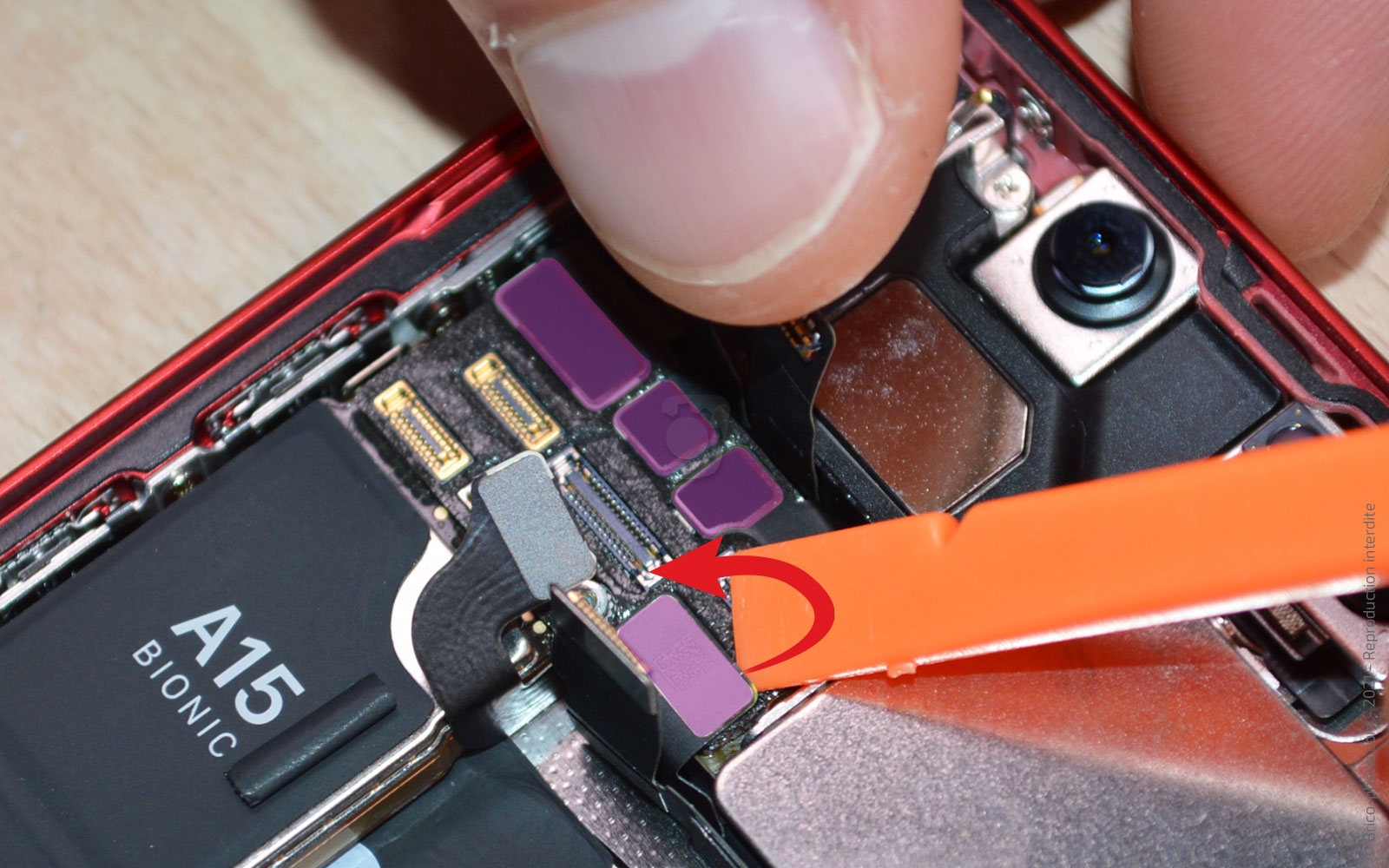

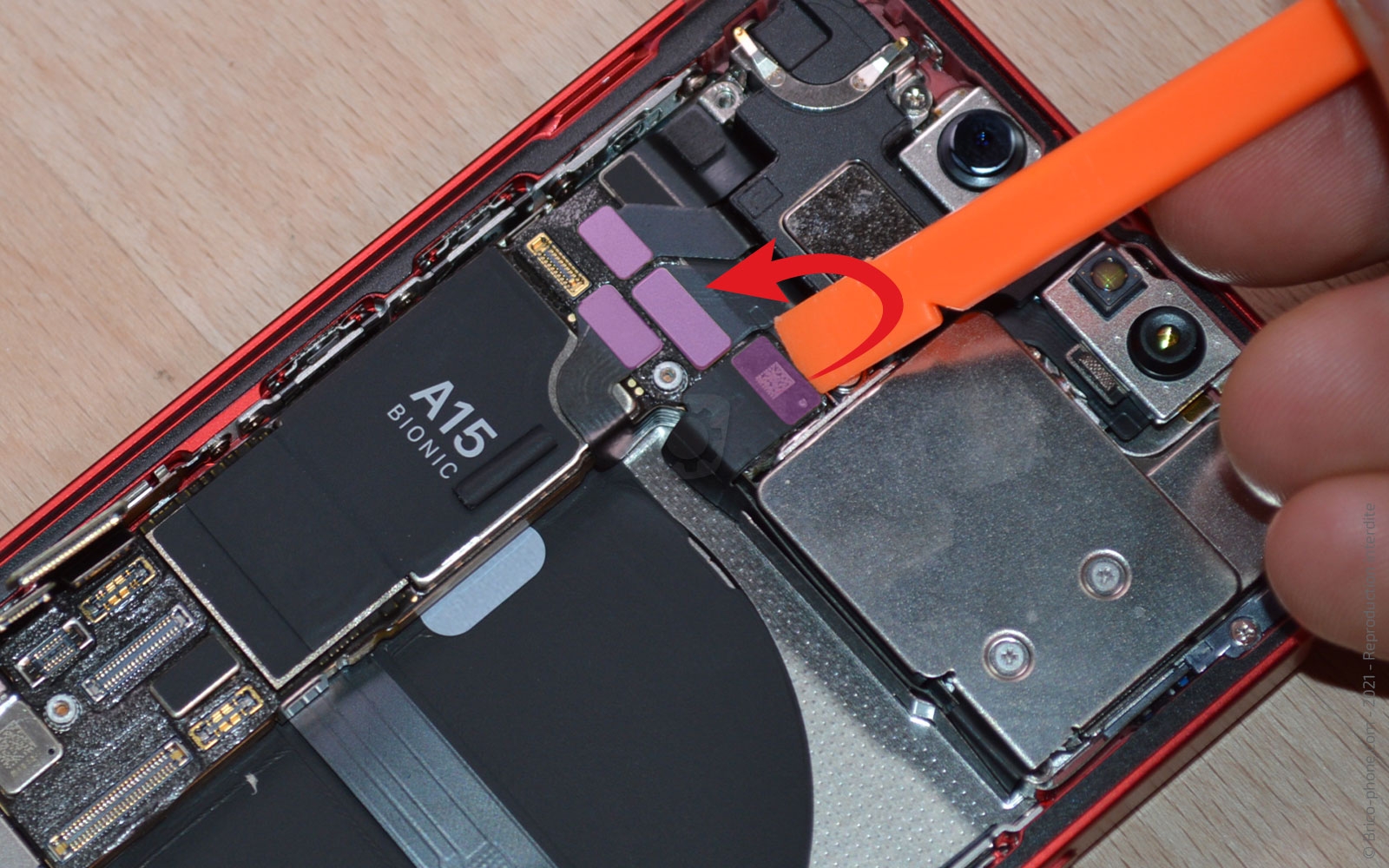

Etape 14 : Enlever la carte mère
Sur la partie supérieure de la carte mère, débranchez toutes les nappes.

Au niveau du lecteur de carte Sim, décalez le loquet noir afin de pouvoir par la suite, soulever la carte mère.
Outils du kit utilisés
Outils du kit utilisés

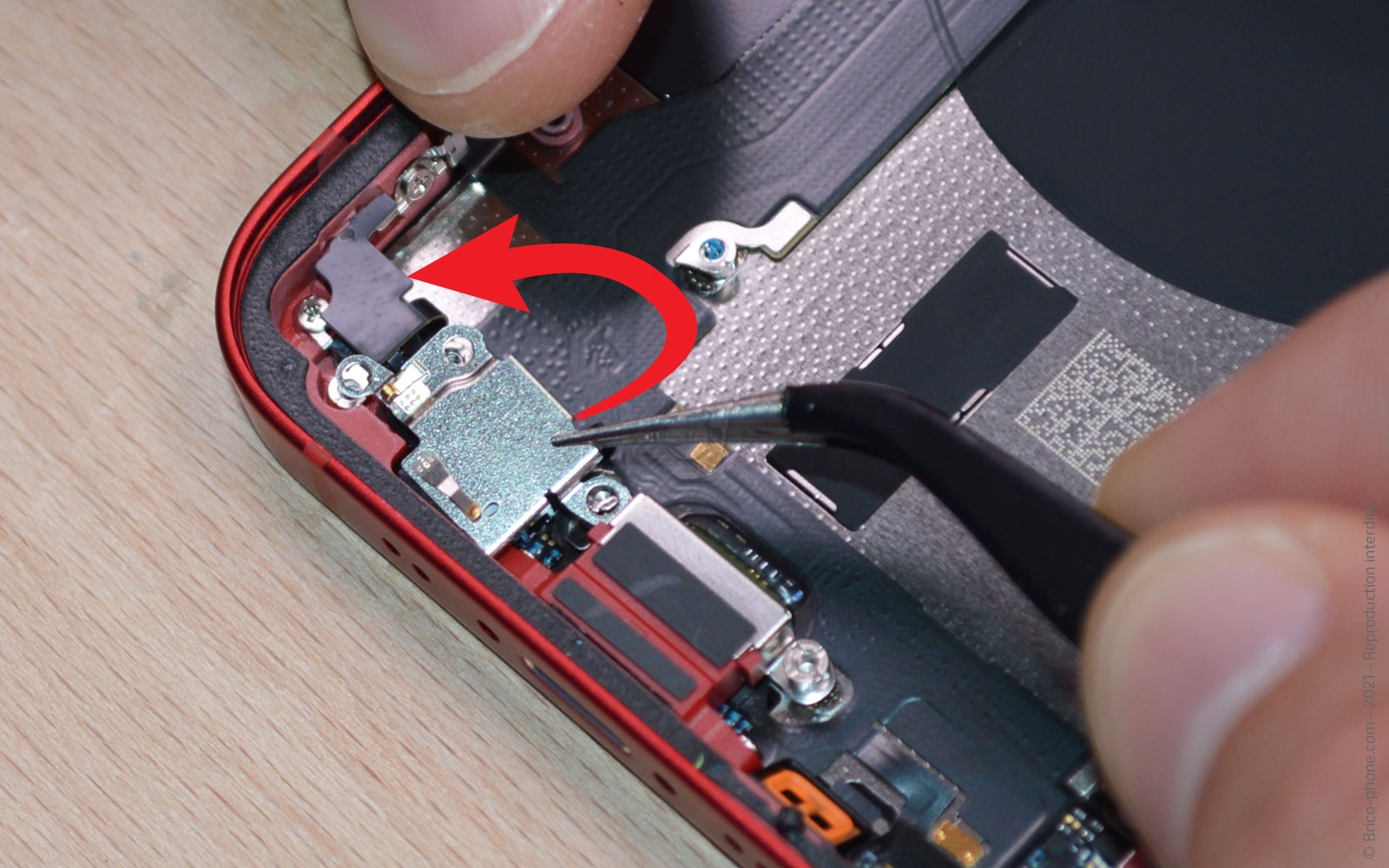

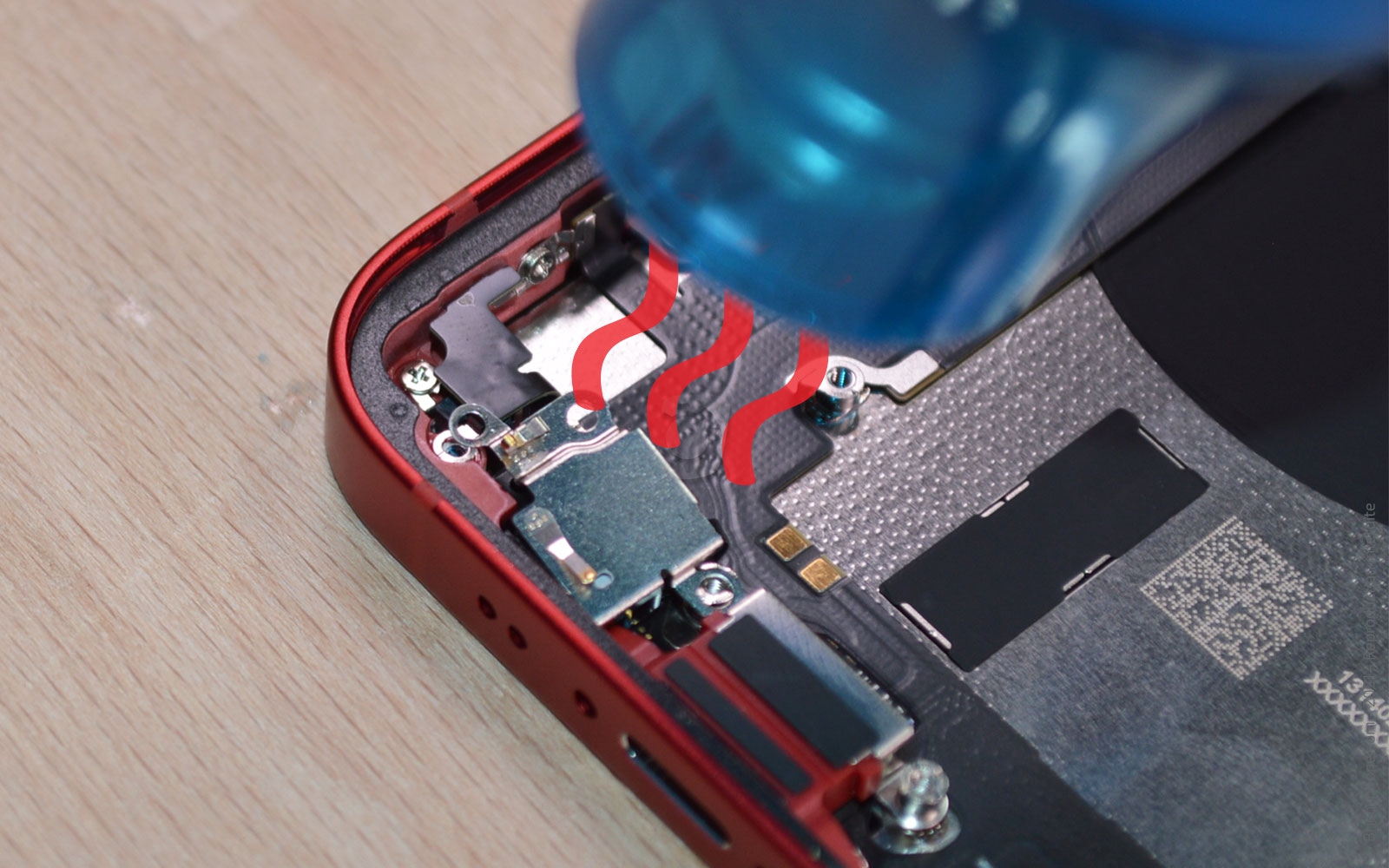

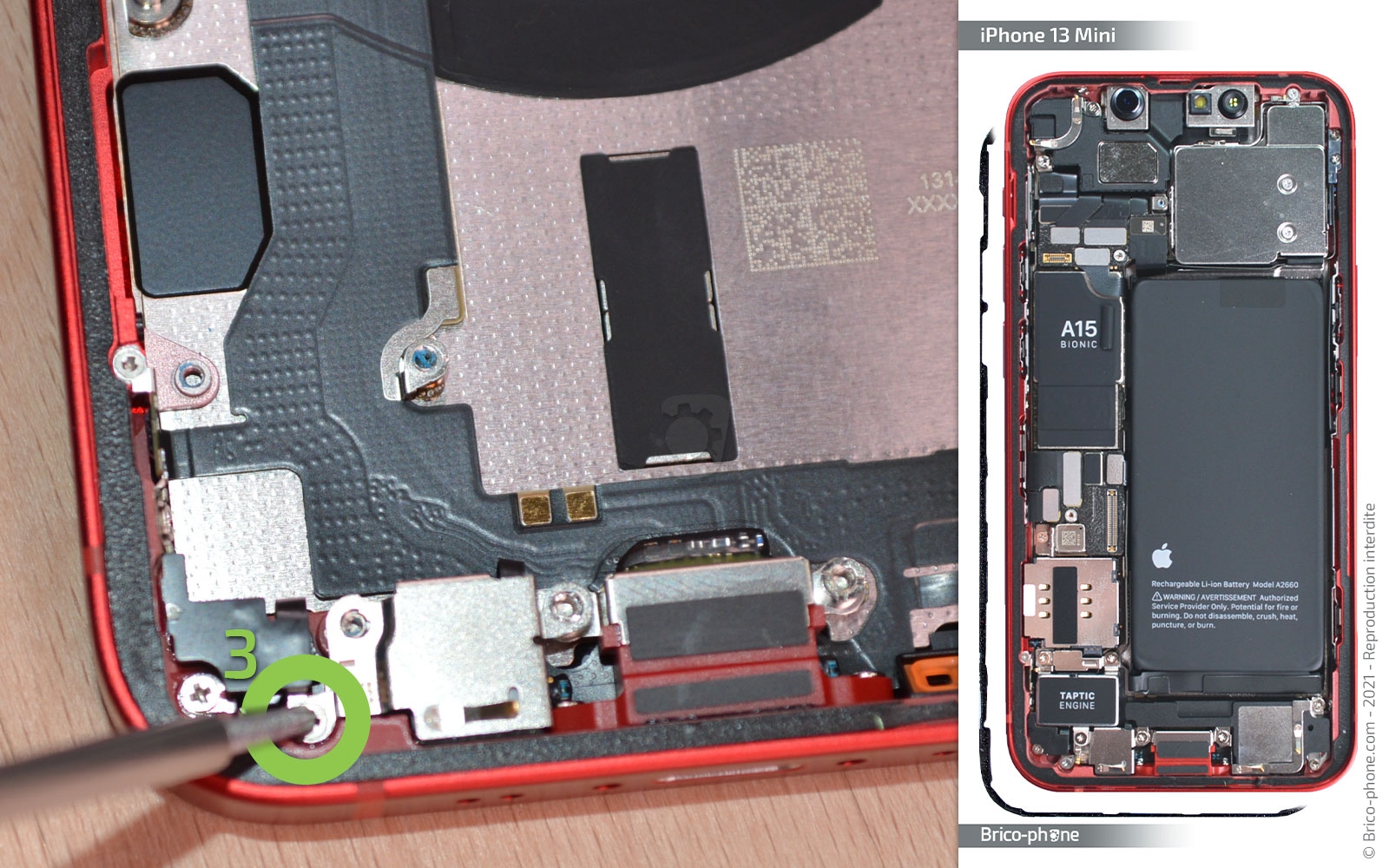

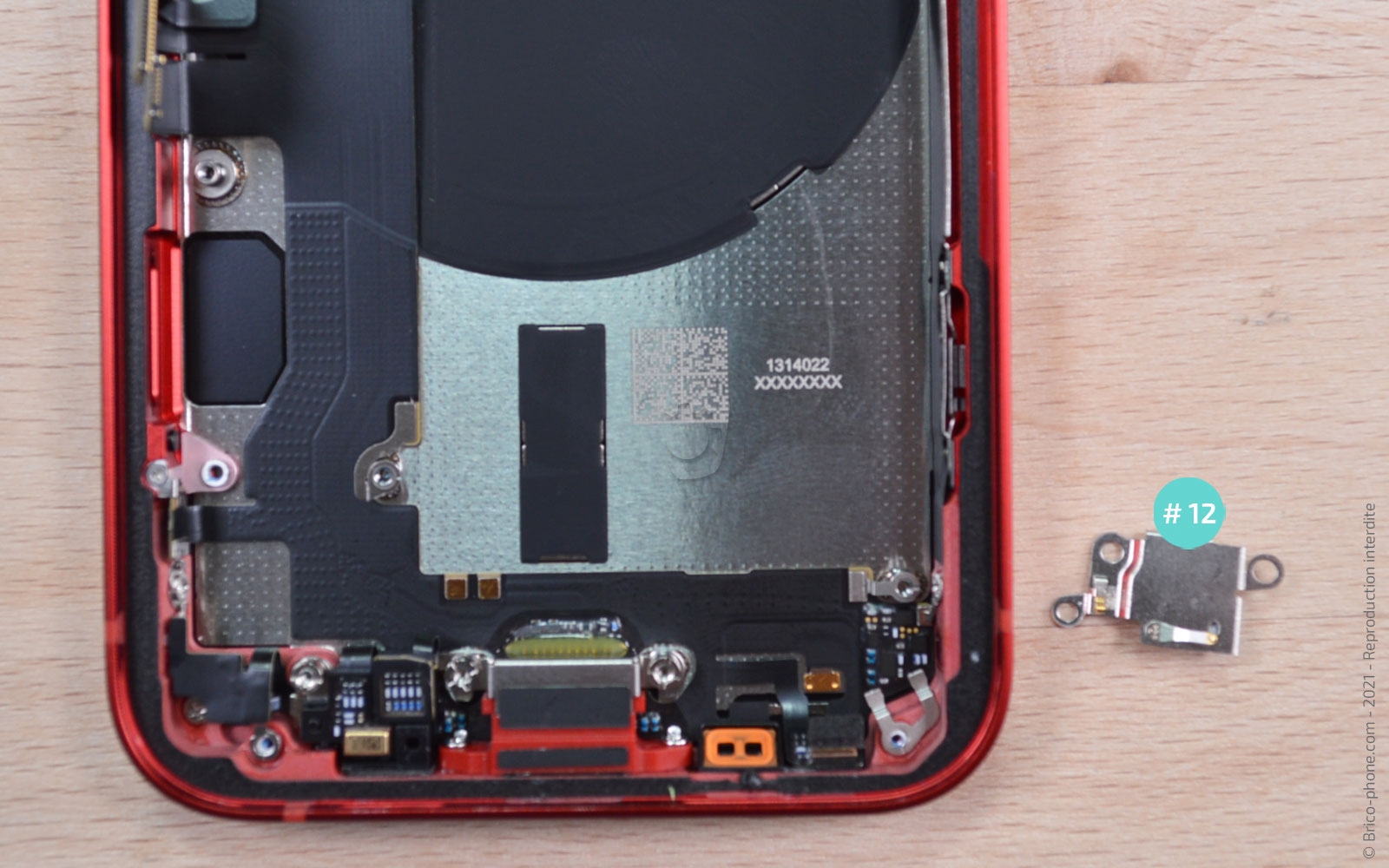

Etape 15 : Oter le support métallique du micro
Ôtez la vis i3 avec le tournevis cruciforme avant de chauffer légèrement la plaquette de protection du micro.

Ensuite, attrapez le support avec la pincette pour libérer le micro et les capteurs.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

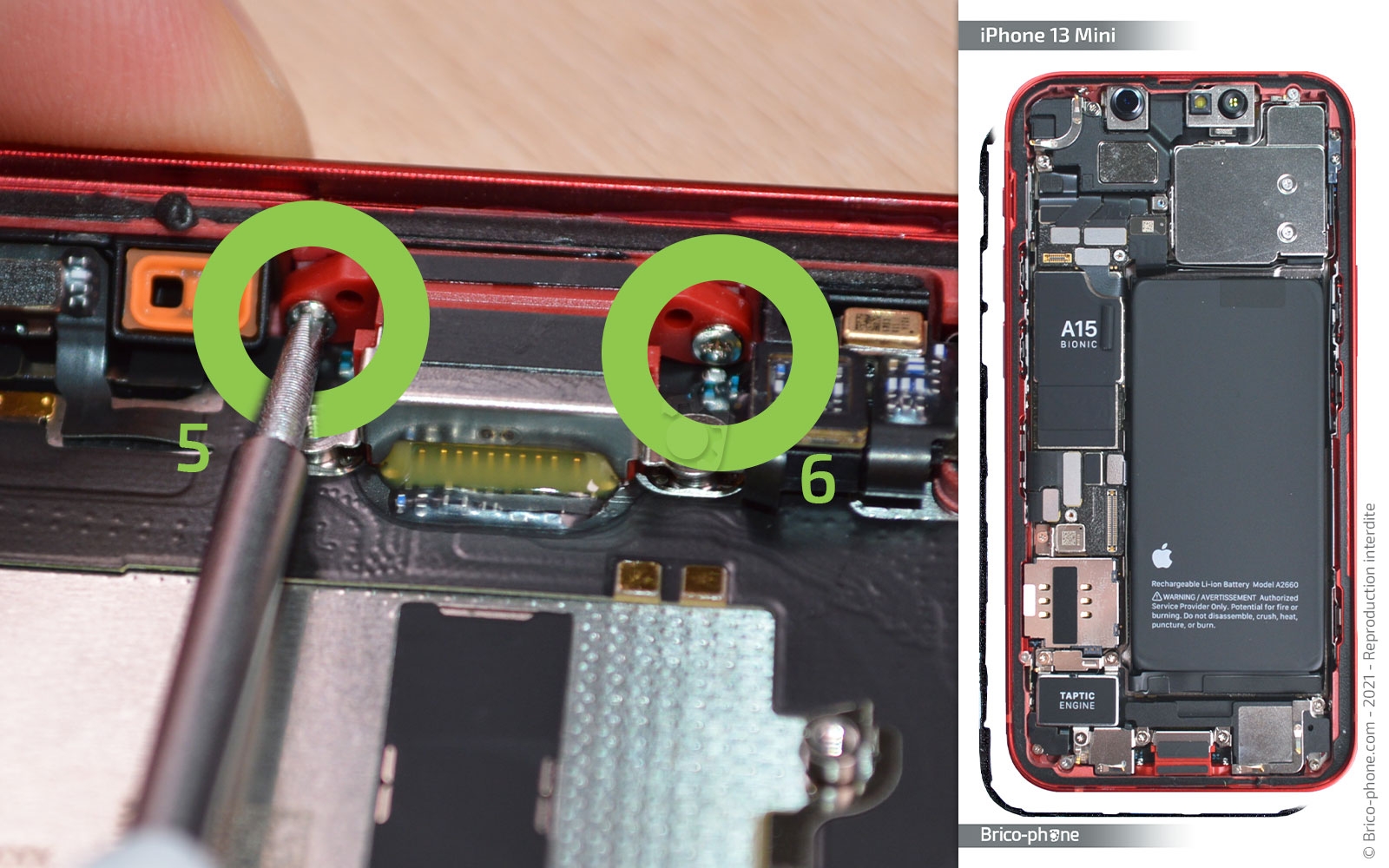

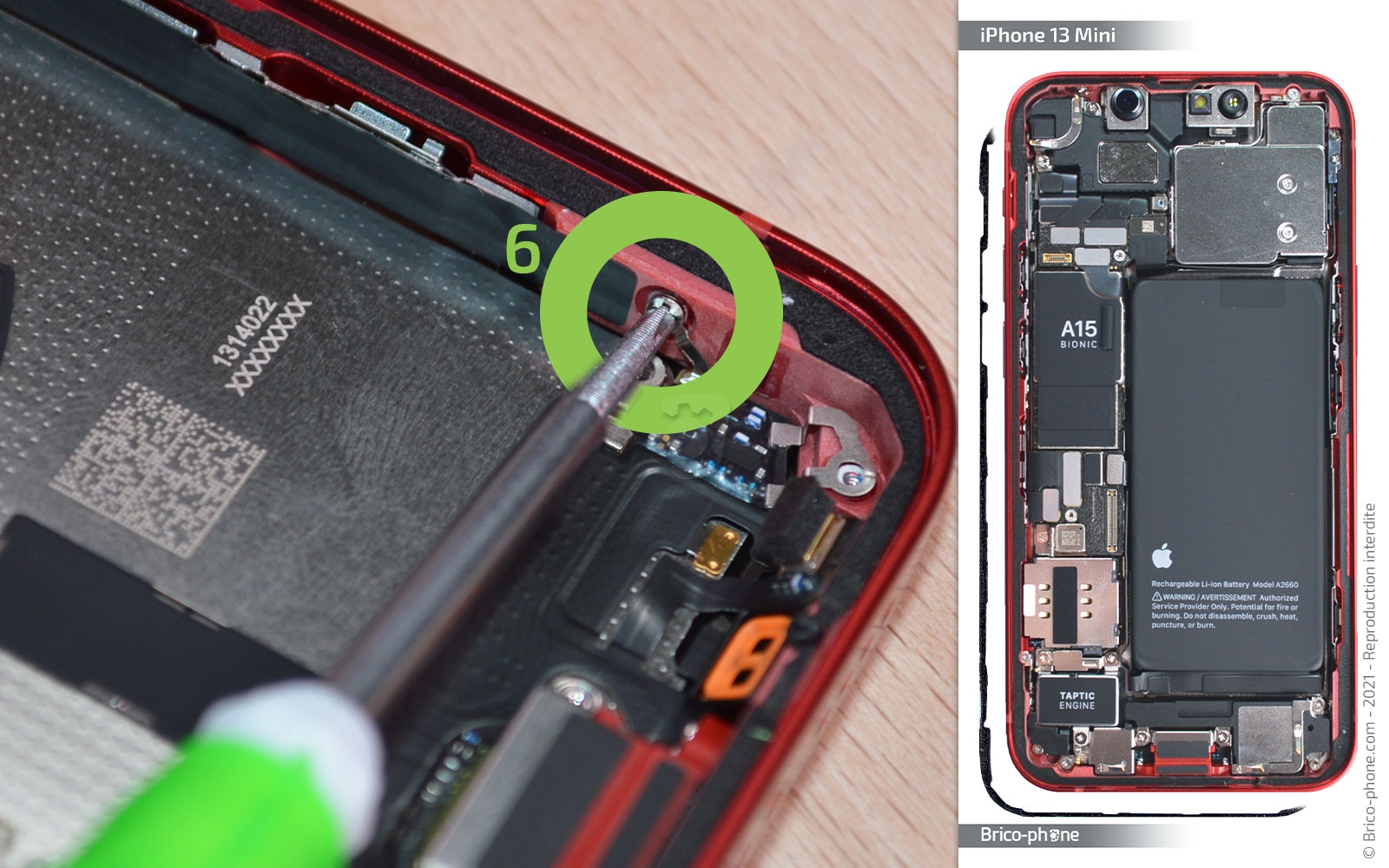

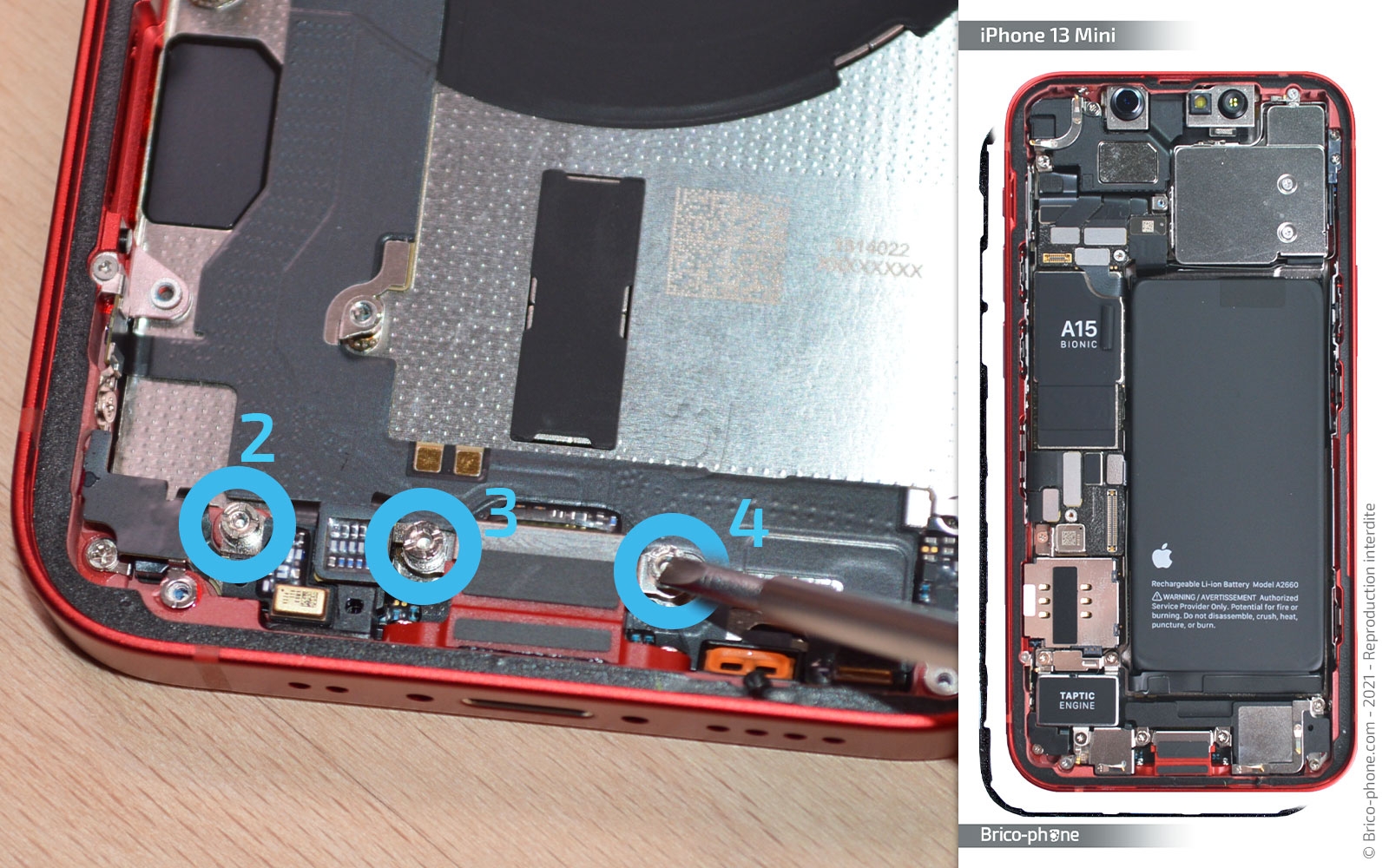

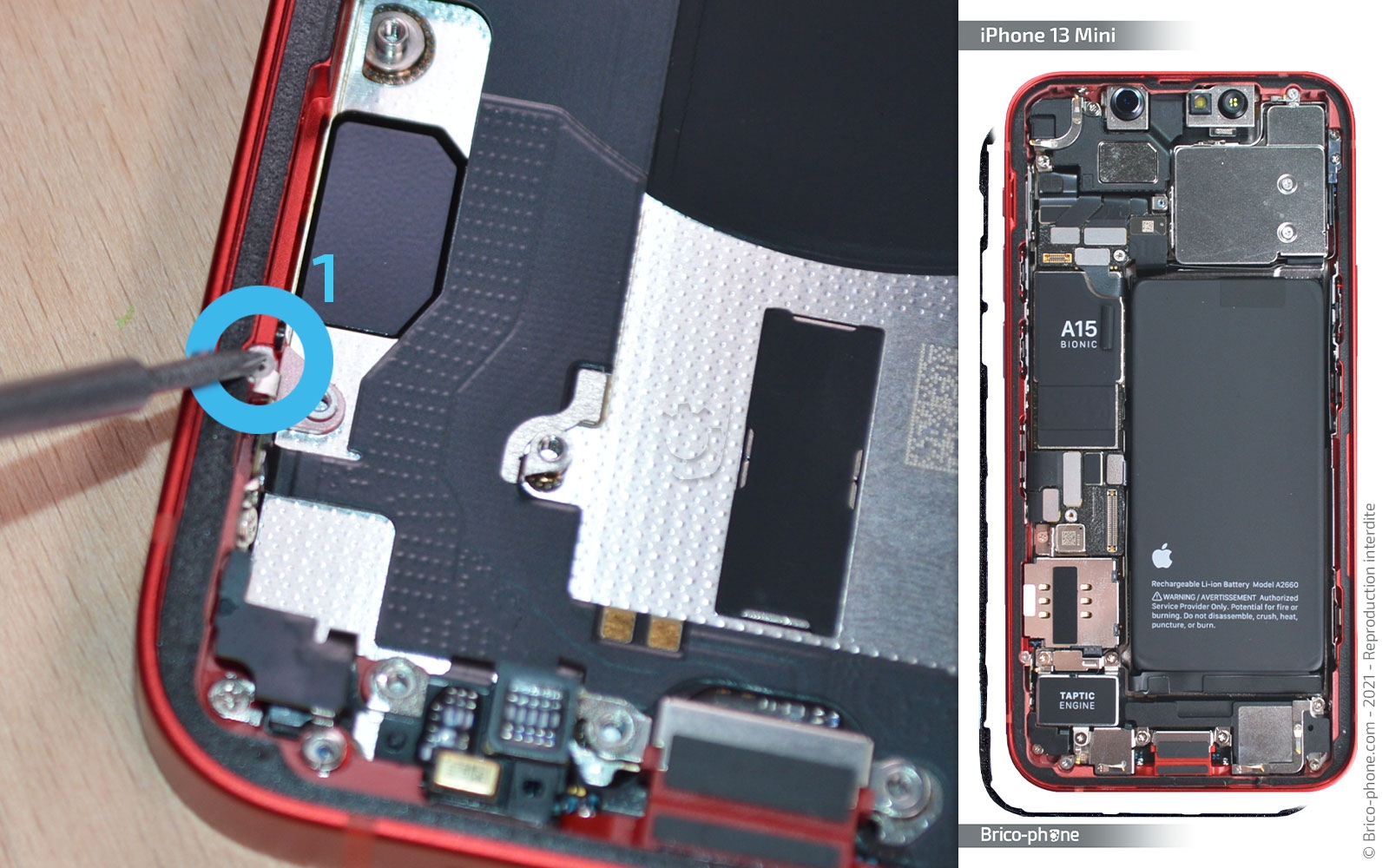

Etape 16 : Dévisser les vis de la partie basse
A l'aide du tournevis plat, retirez les vis J2, J3 et j4 puis attaquez vous à la vis J1 avec le tournevis triwing.

Ensuite, c'est avec le tournevis cruciforme qu'il vous faut retirer les vis nommées "i".
Outils du kit utilisés
Outils du kit utilisés

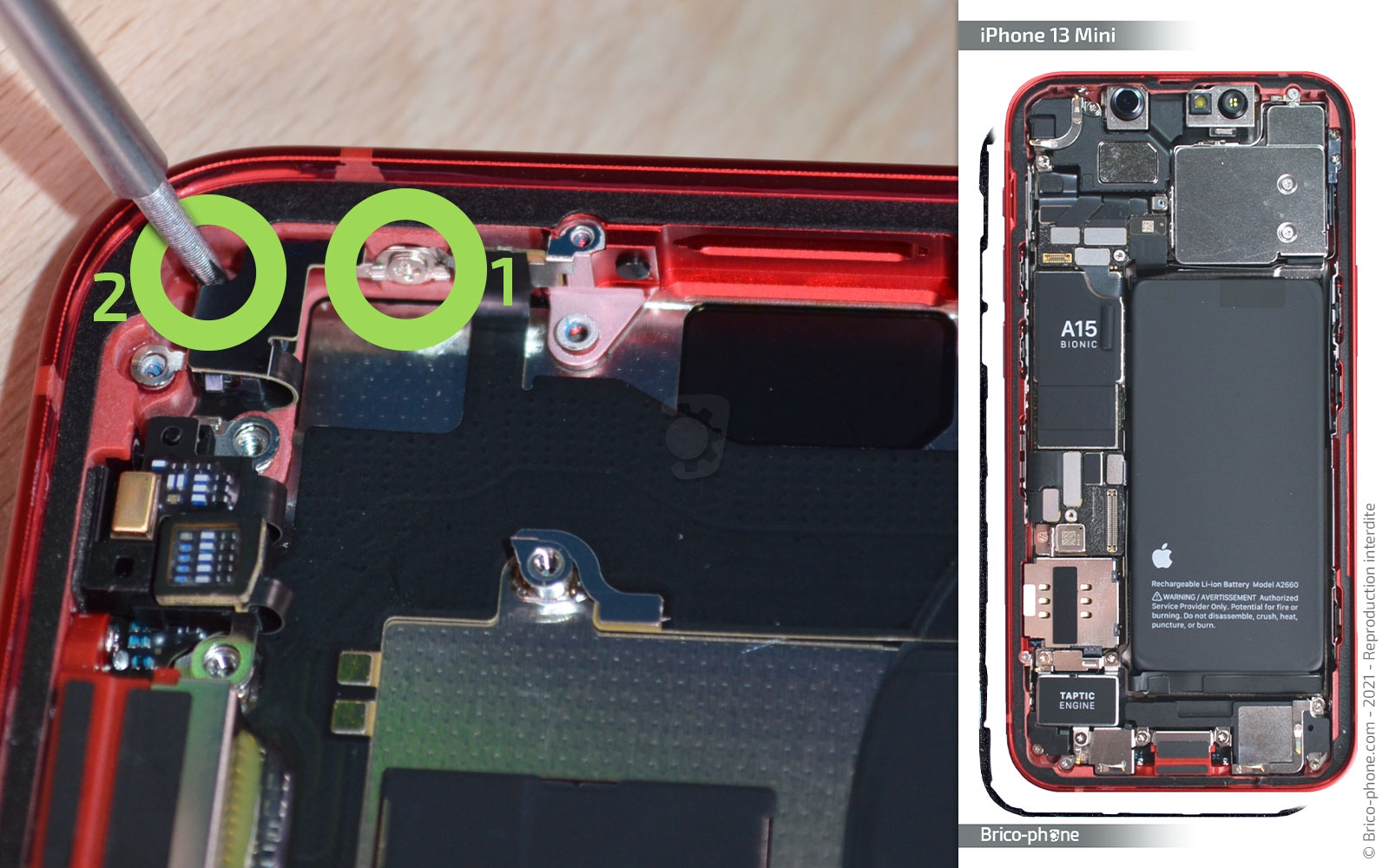

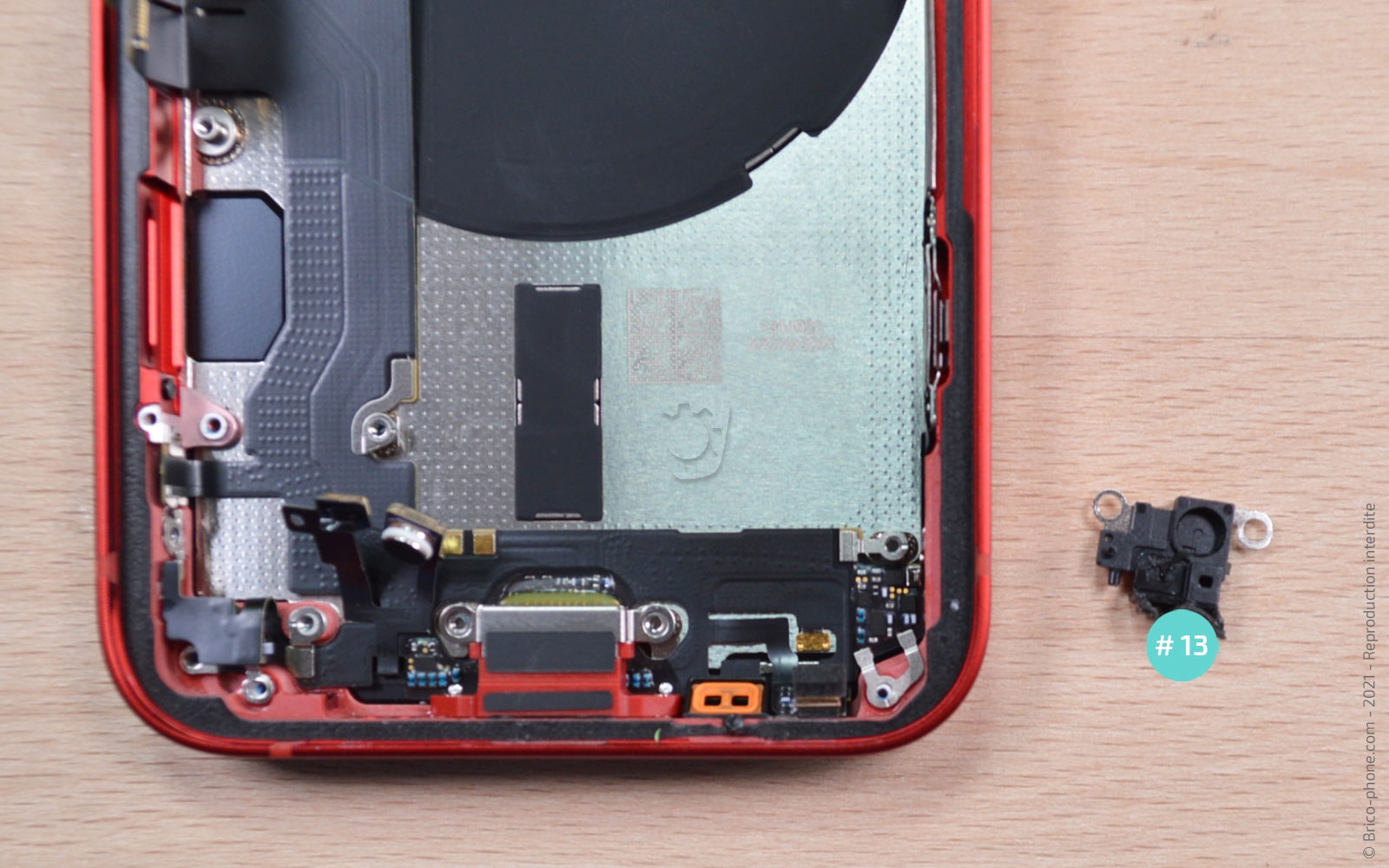

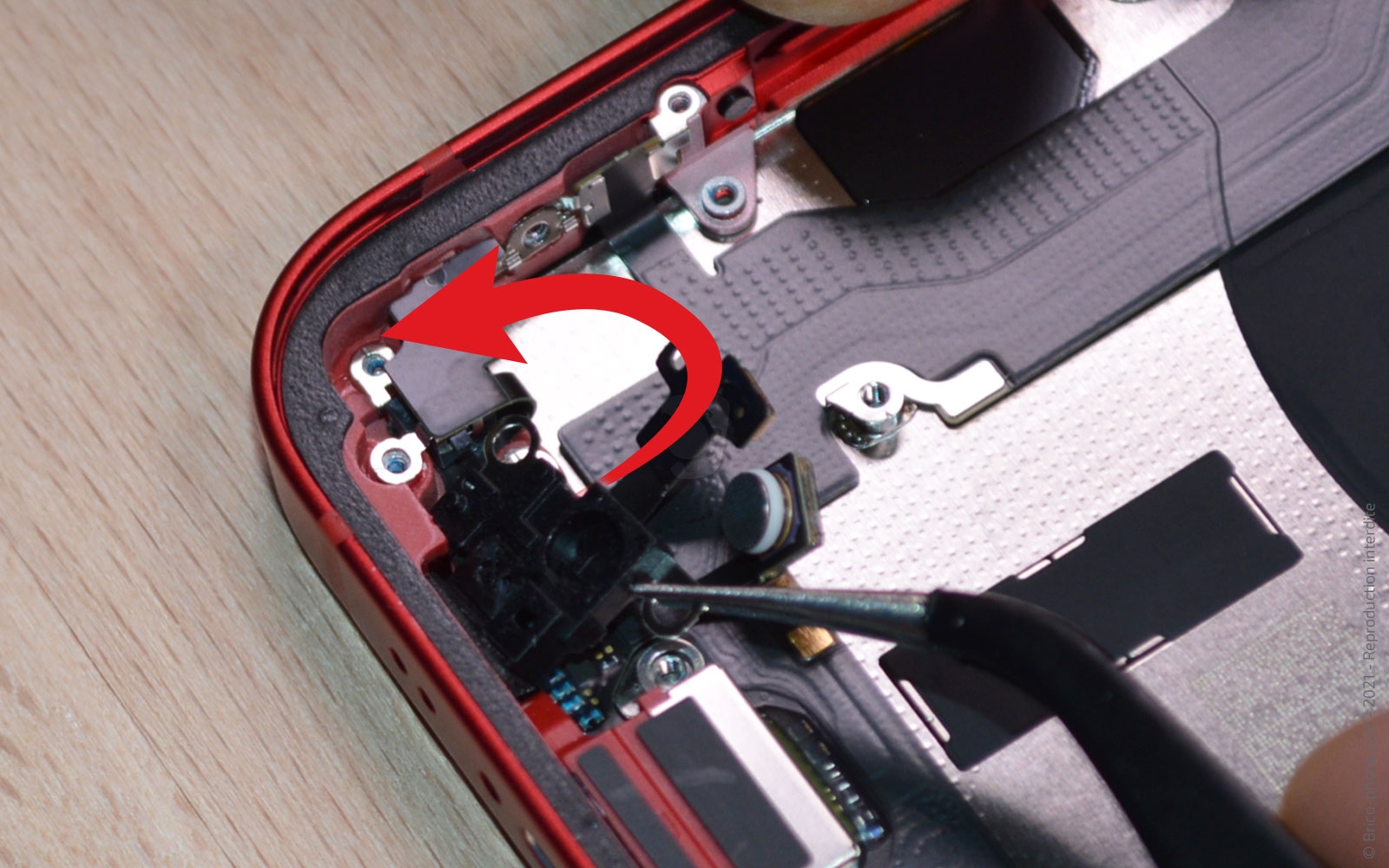

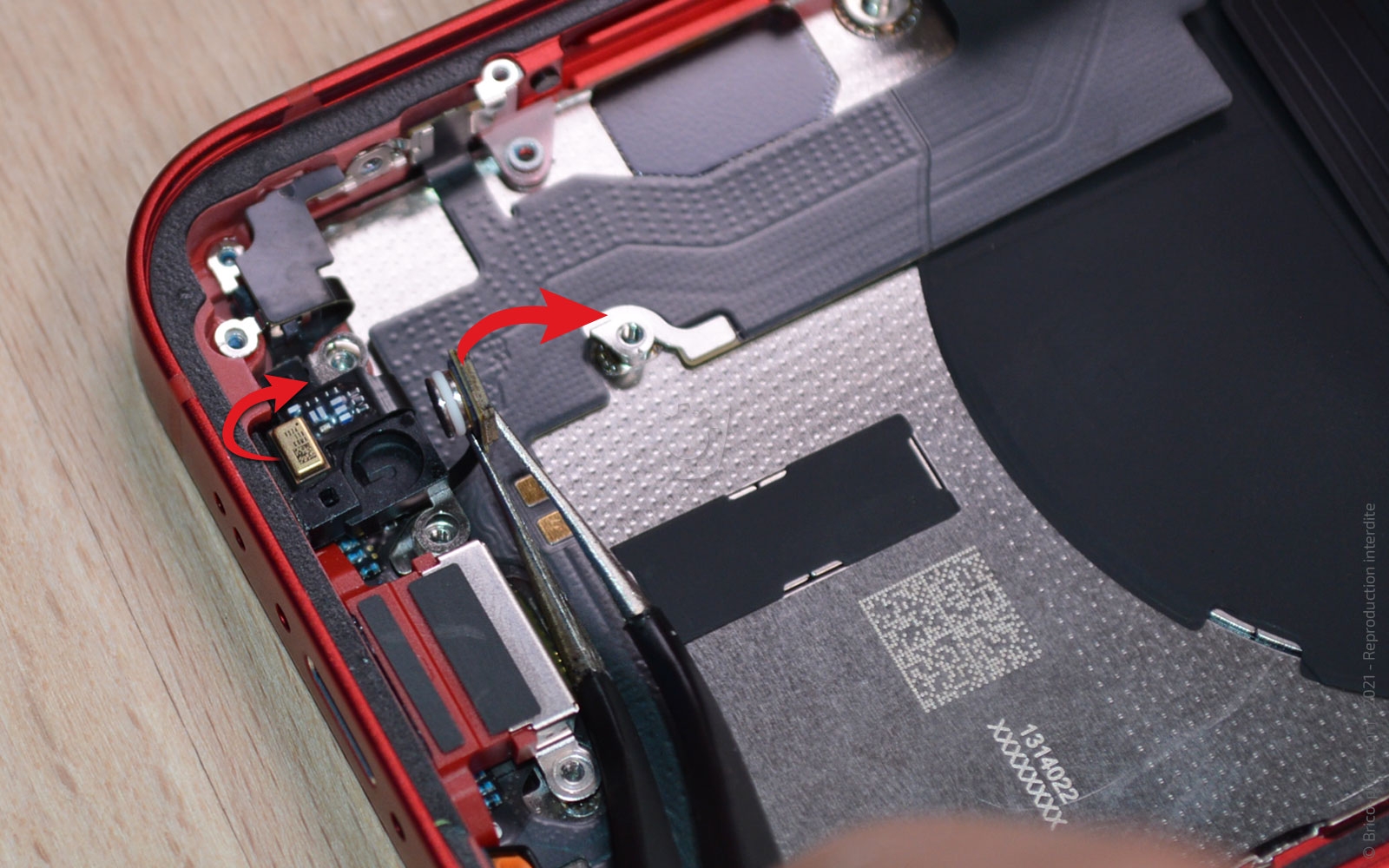

Etape 17 : Sortir le support micro
Retirez les dernières vis cruciforme i1 et i2.

Dans un second temps, soulevez le capteur puis le micro avant de saisir avec la brucelles le support du micro.
Outils du kit utilisés
Outils du kit utilisés

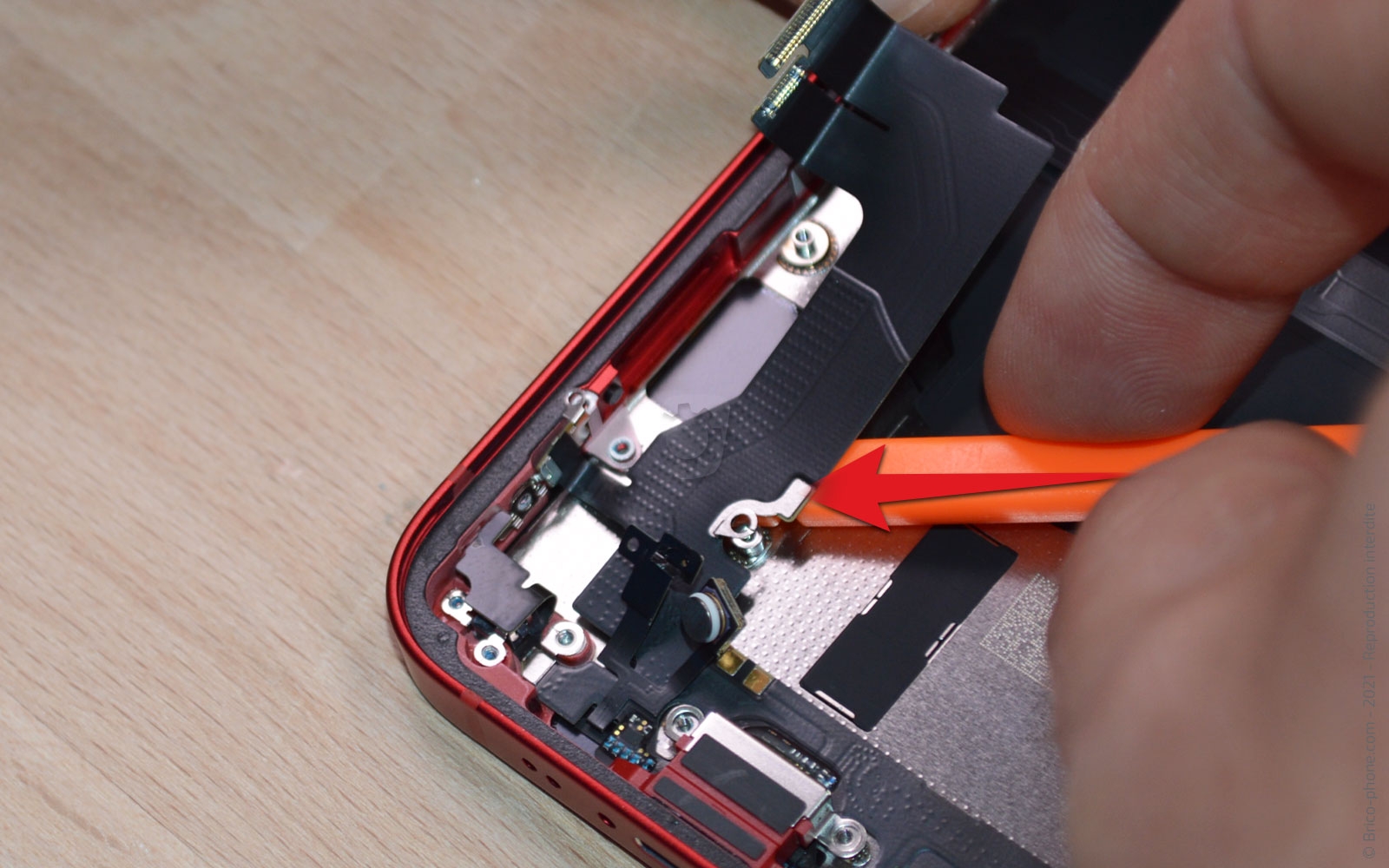

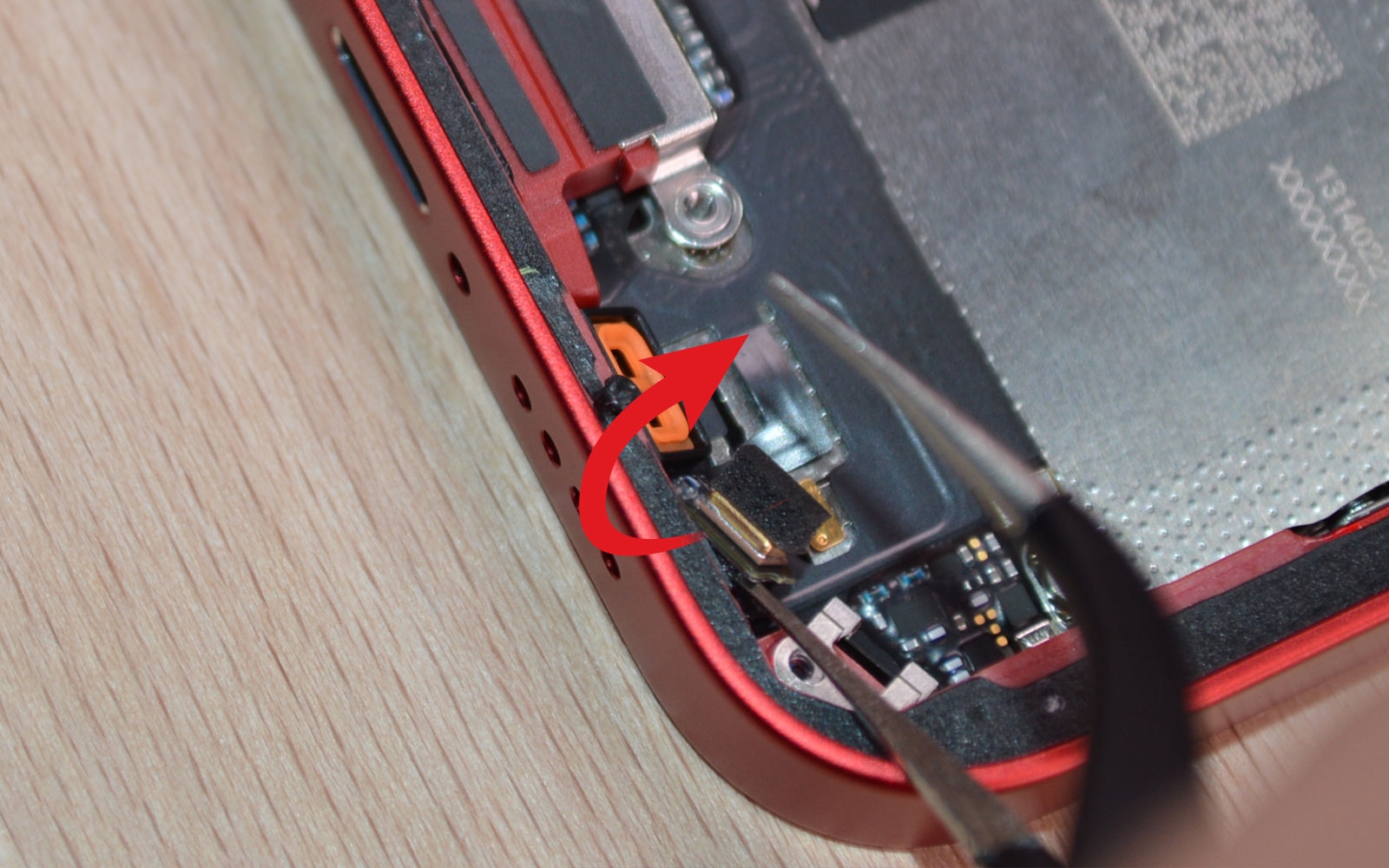

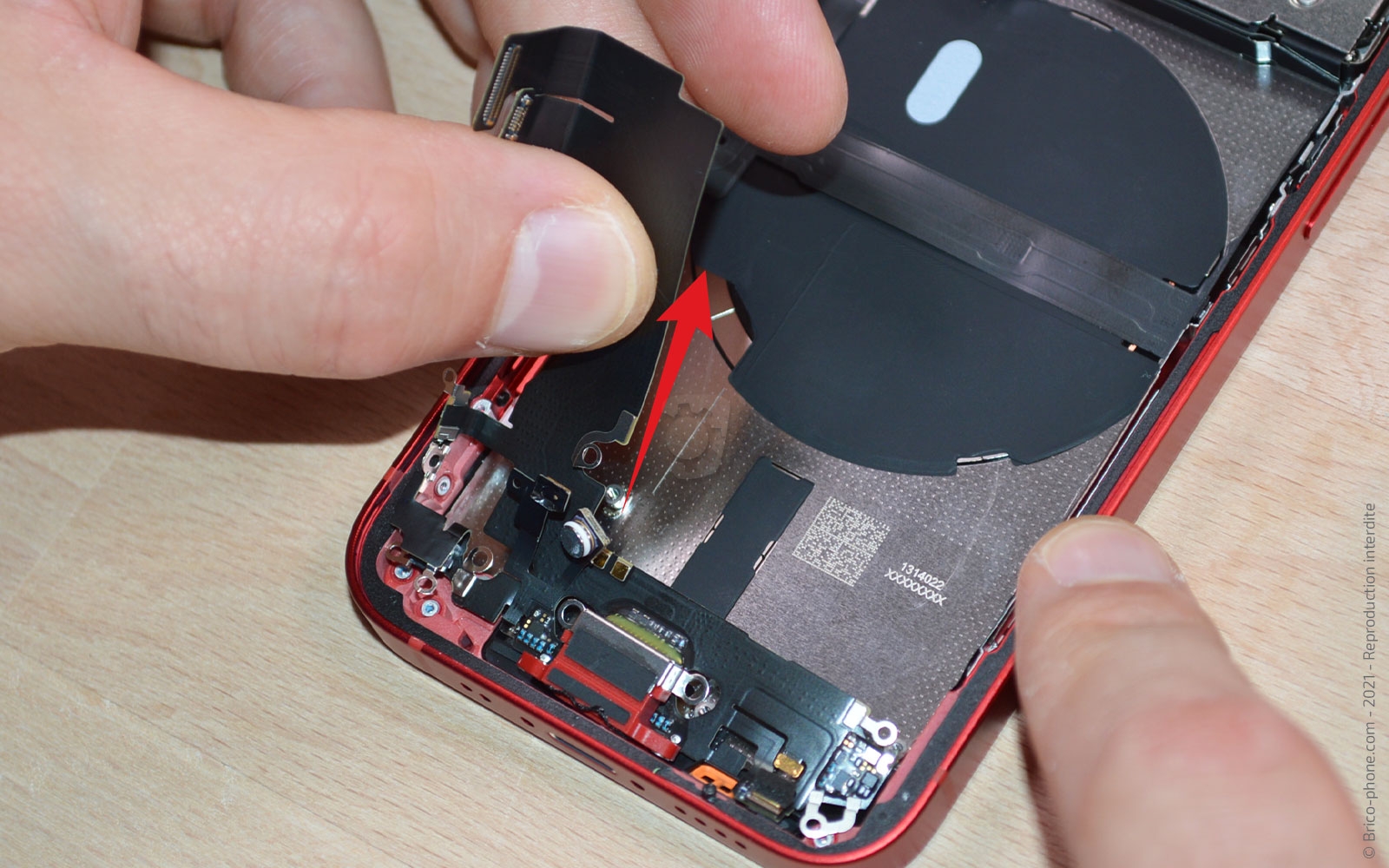

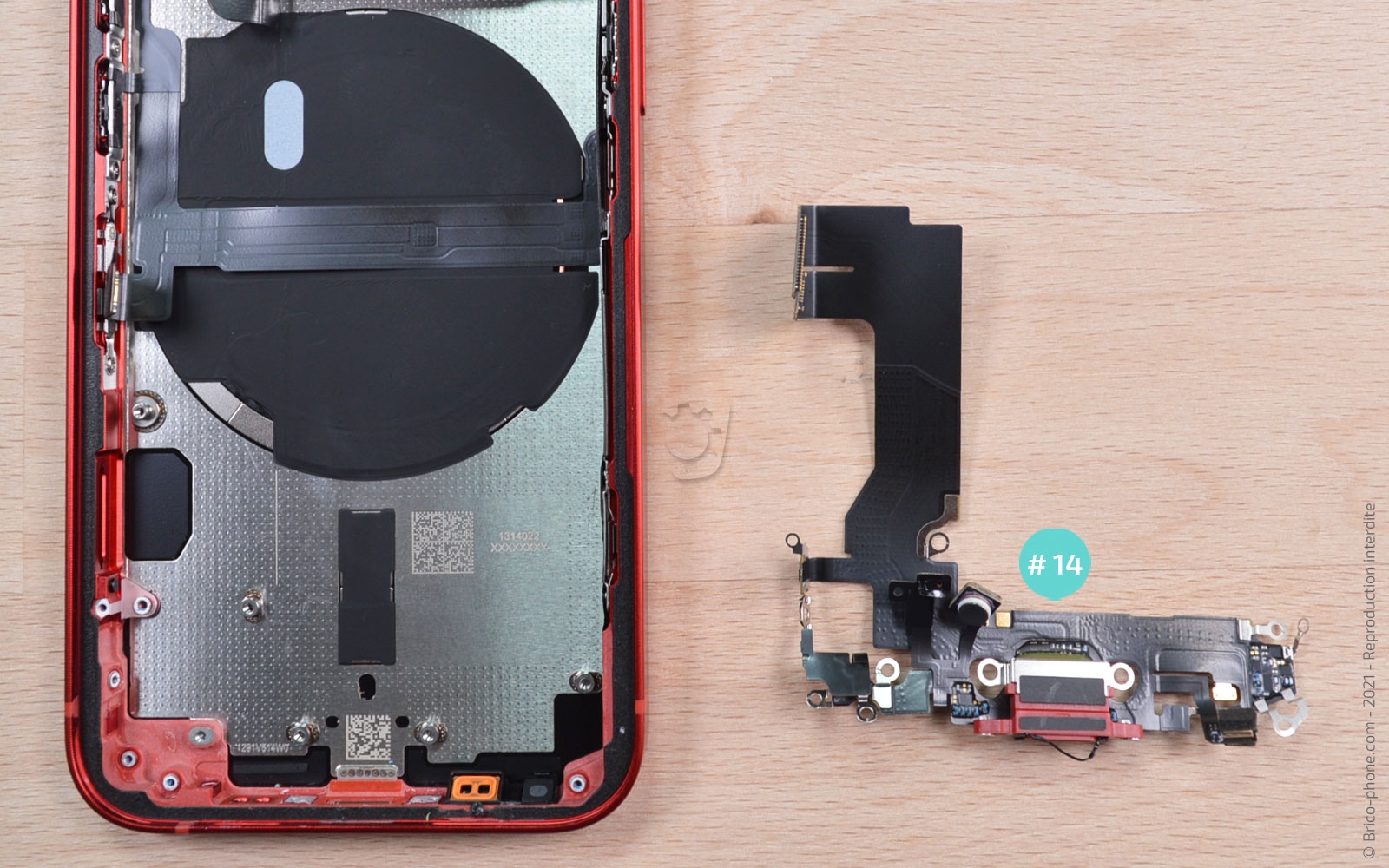

Etape 18 : Décoller le connecteur de charge
De l'autre coté de la prise de charge, décollez le micro.

Ensuite, glissez le levier en nylon sous le composant pour le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

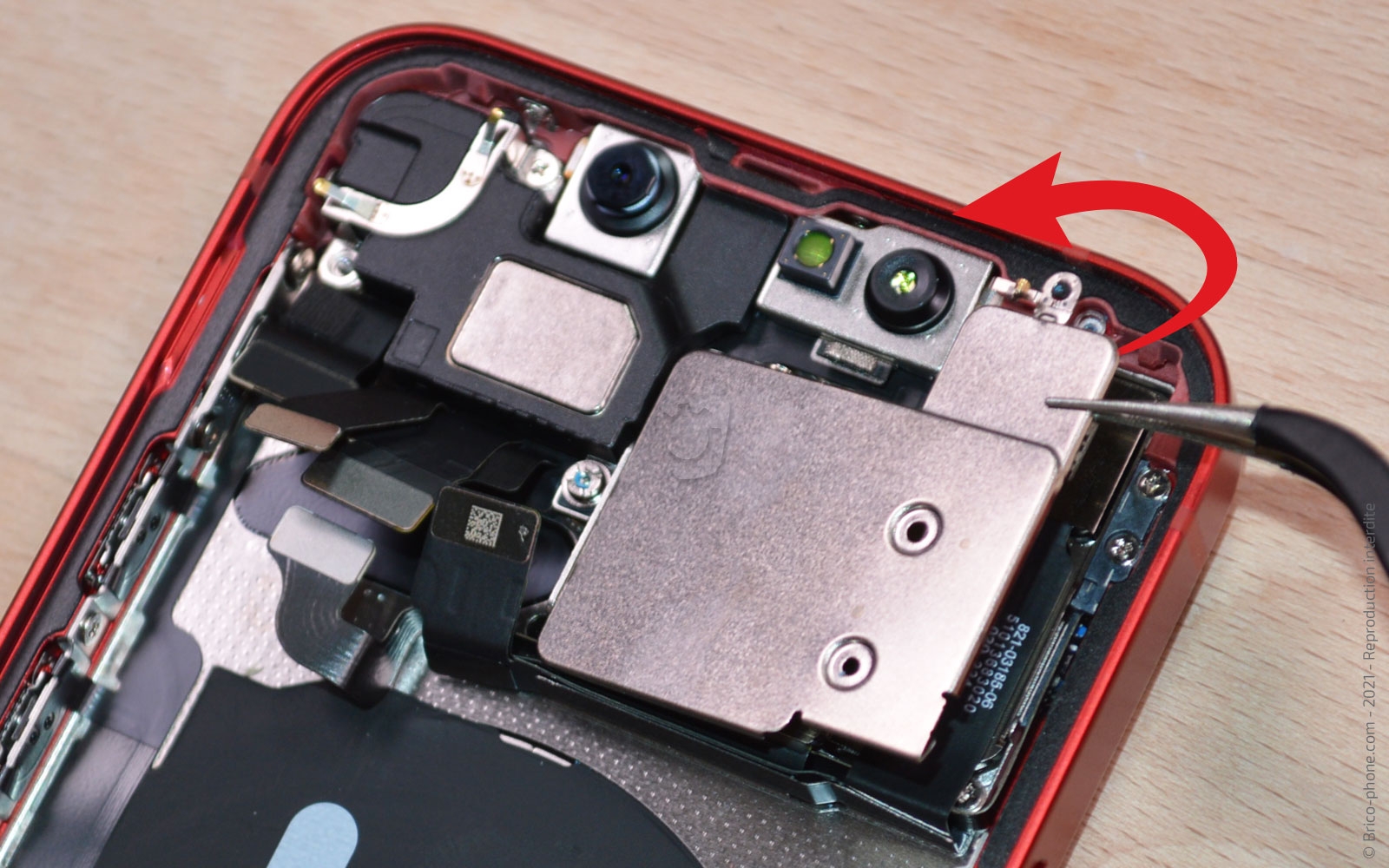

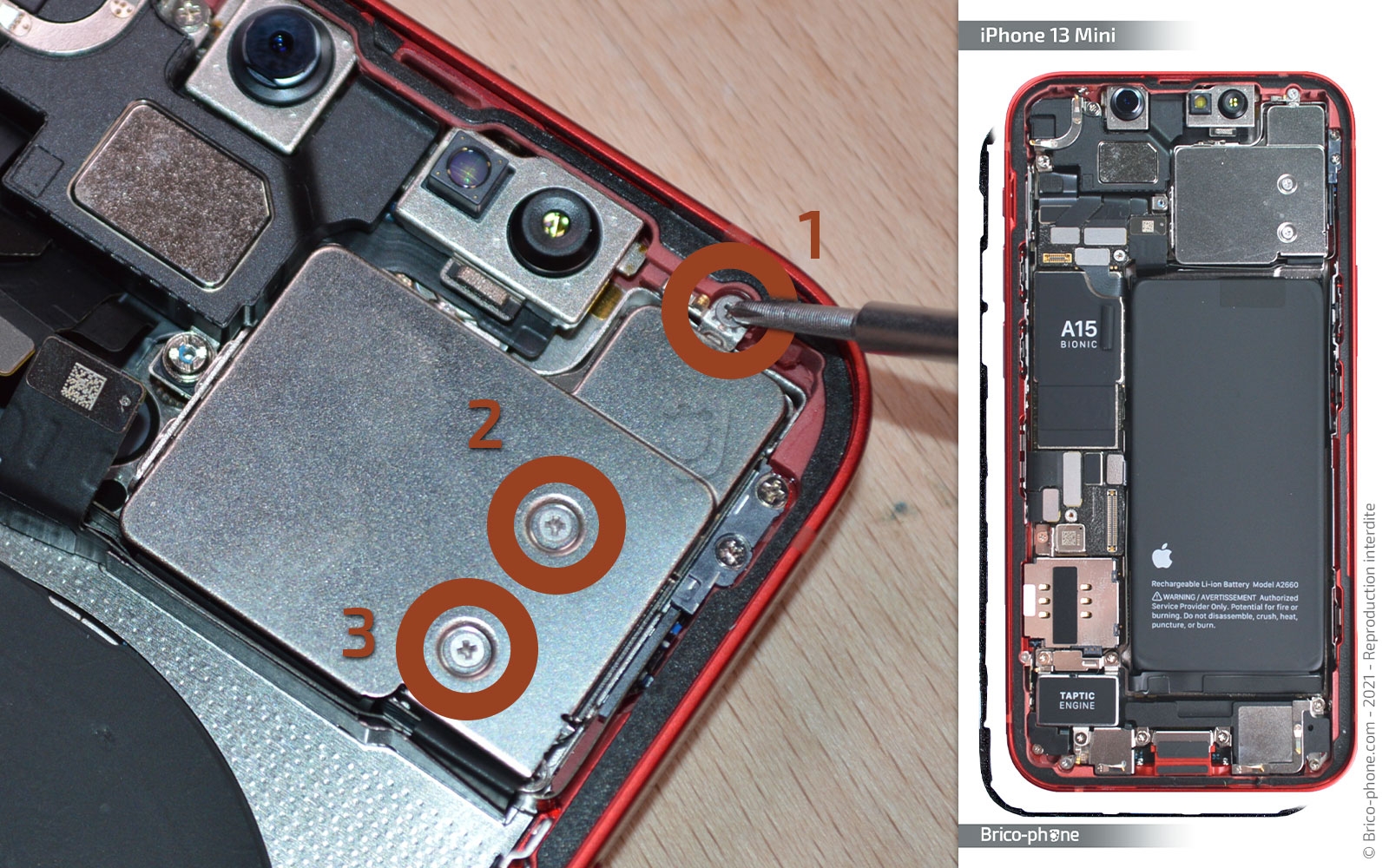

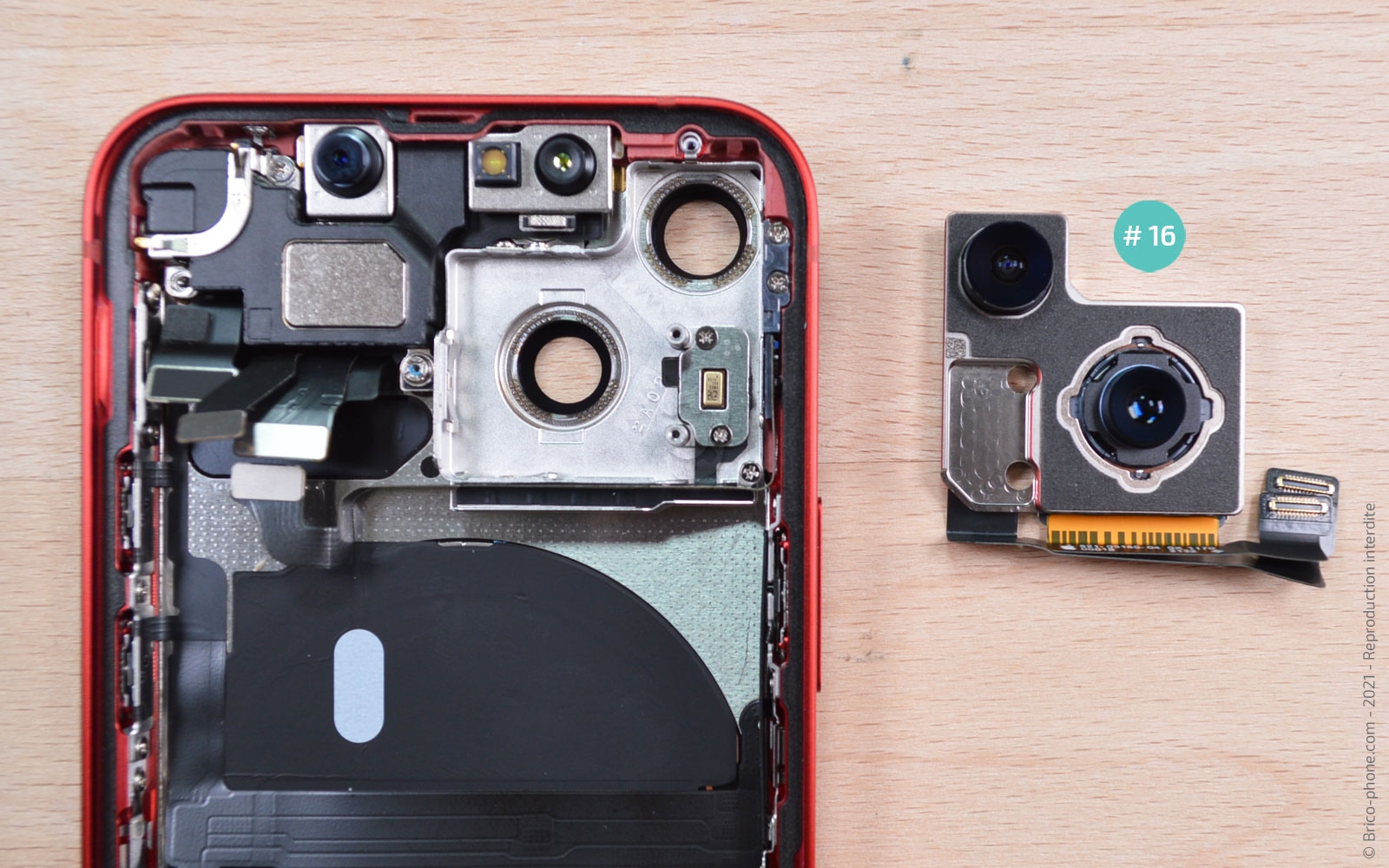

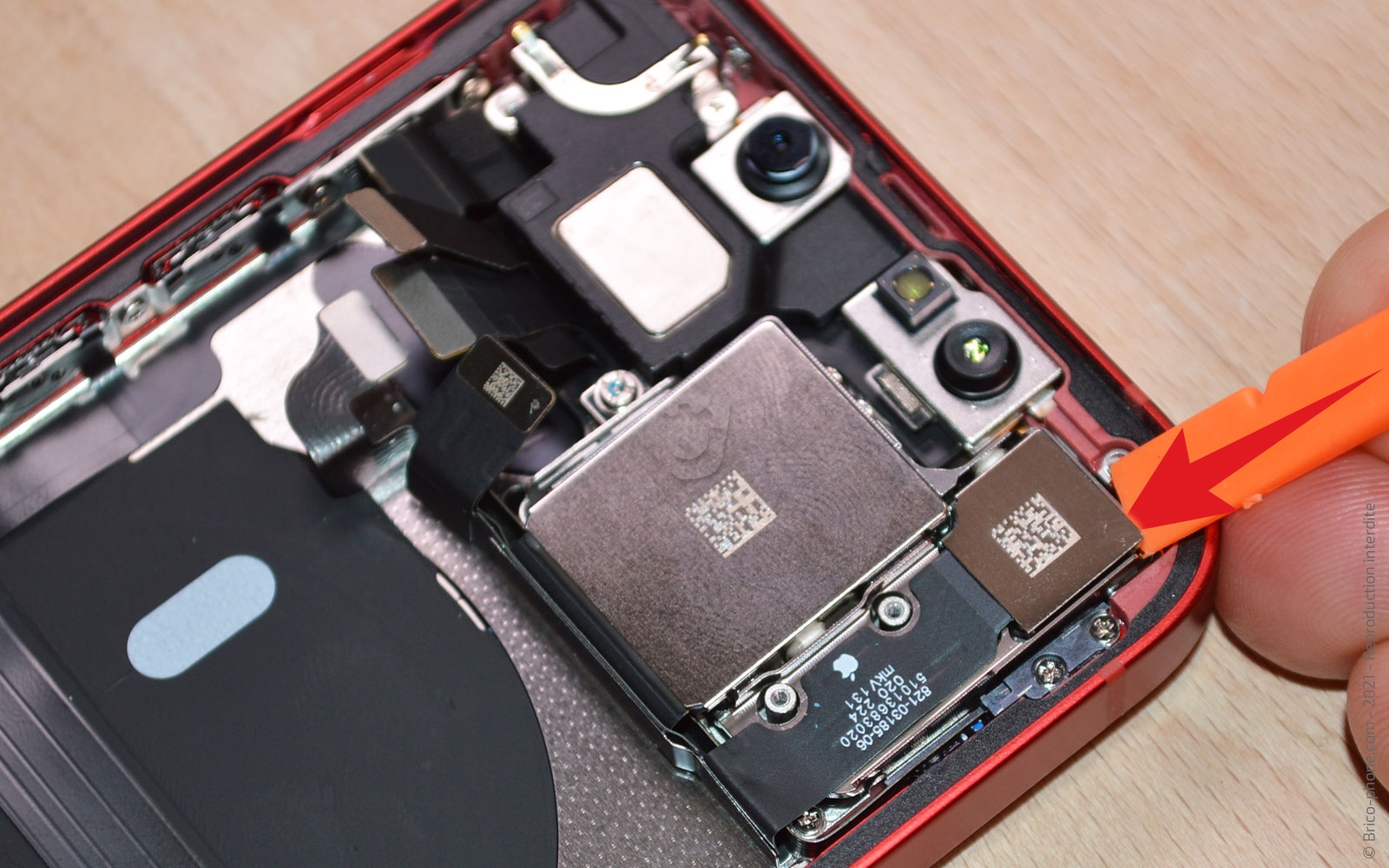

Etape 19 : Récupérer les caméras arrière
Sur la partie haute de votre iPhone 13 Mini, enlevez les 3 vis cruciforme de la plaquette de protection des caméras arrière.

Soulevez la plaquette avec la pincette pour accéder au module photo.

Enfin, insérez le spudger entre le châssis et les caméras pour les faire sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

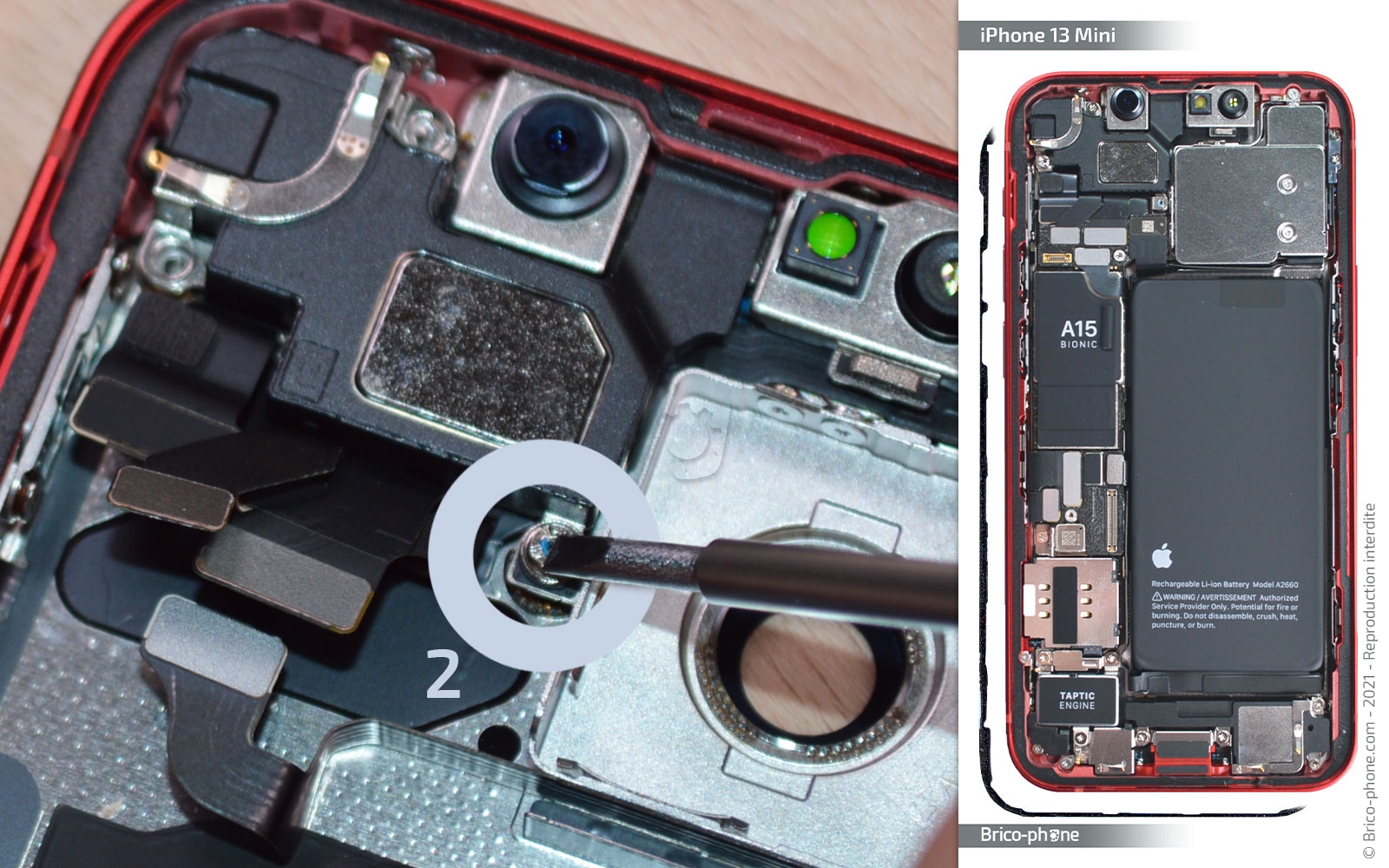

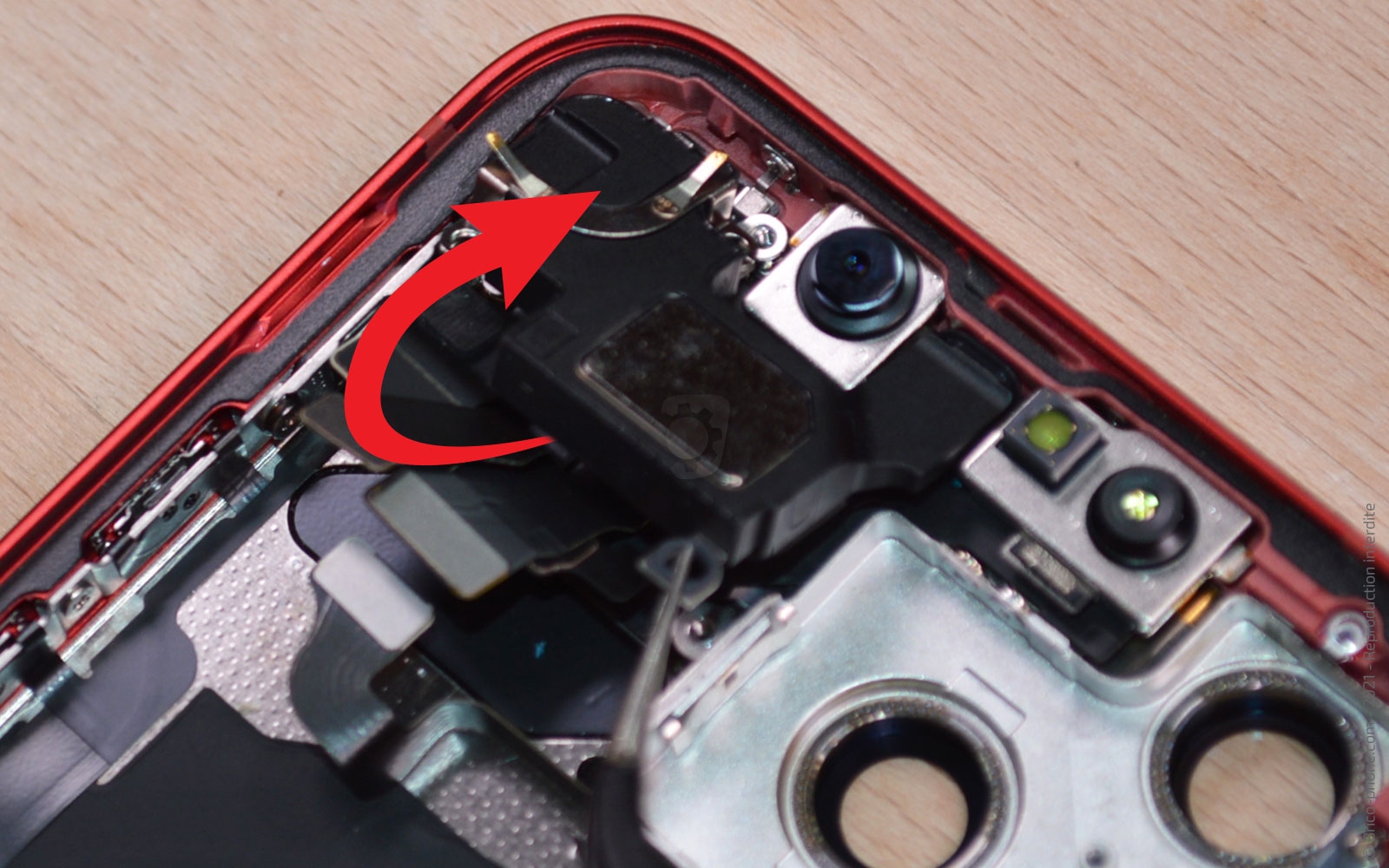

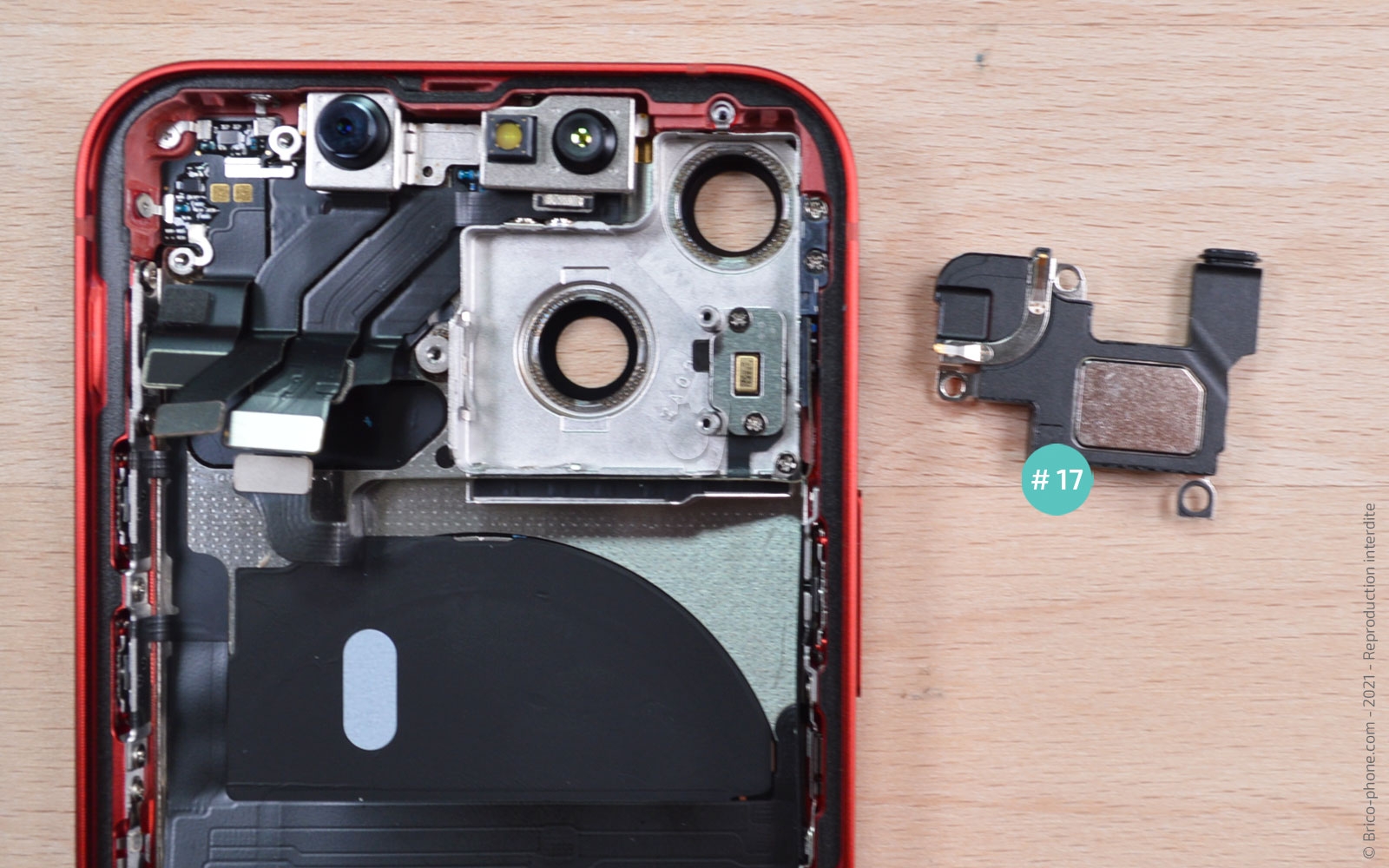

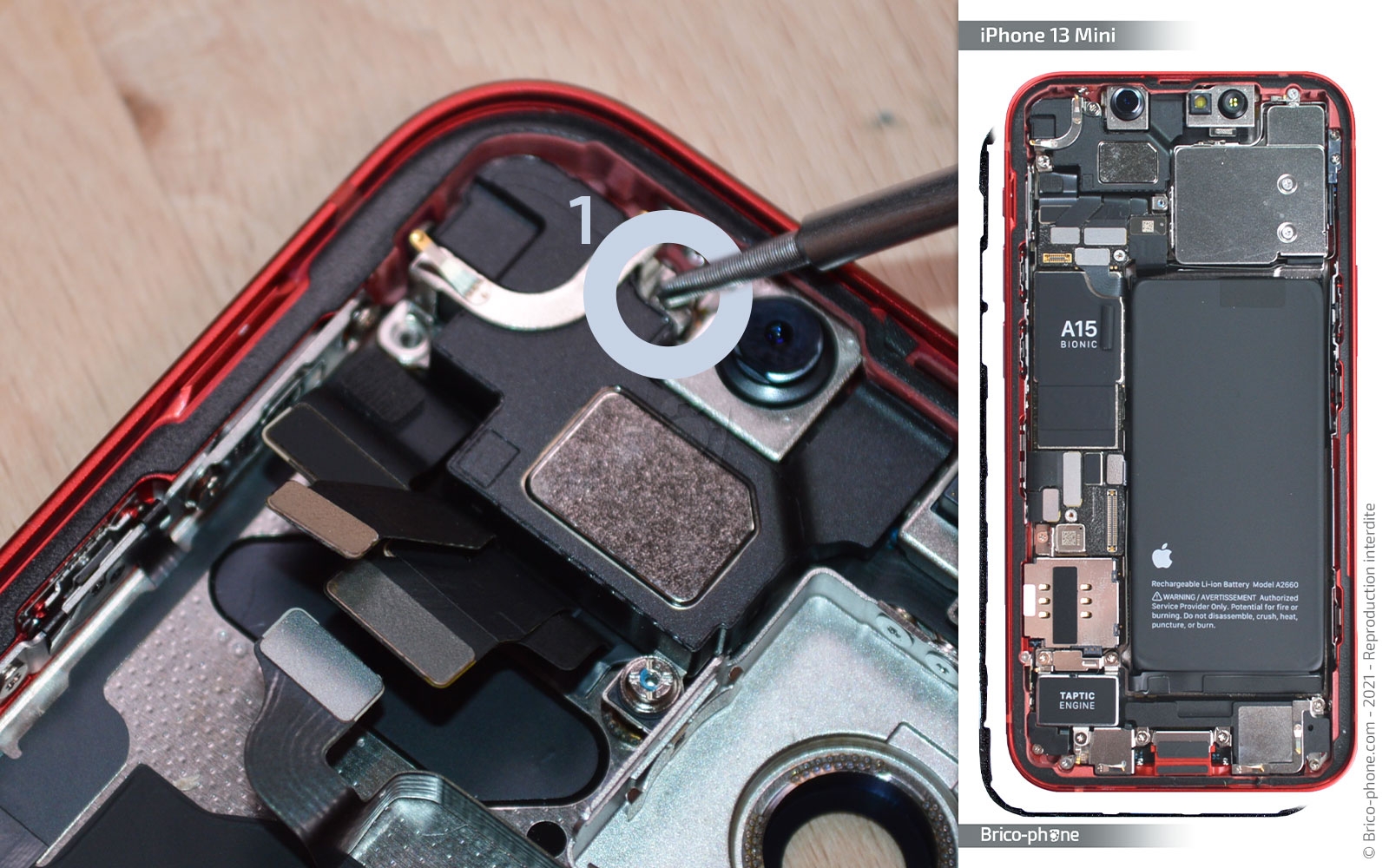

Etape 20 : Retirer le HP interne
Retirez la vis cruciforme L1 puis la vis plate L2.

Ensuite, attrapez le haut-parleur interne avec la pincette pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

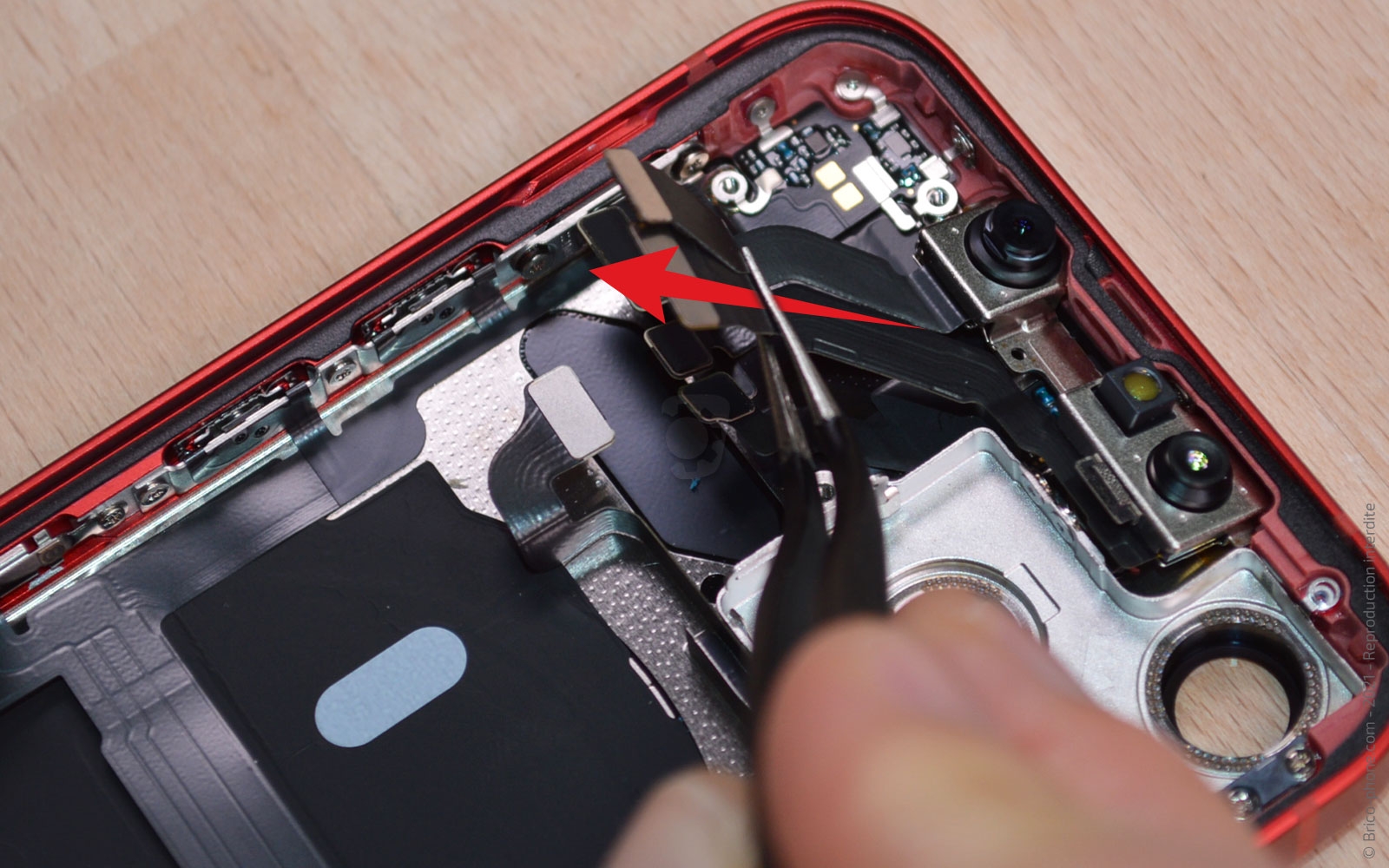

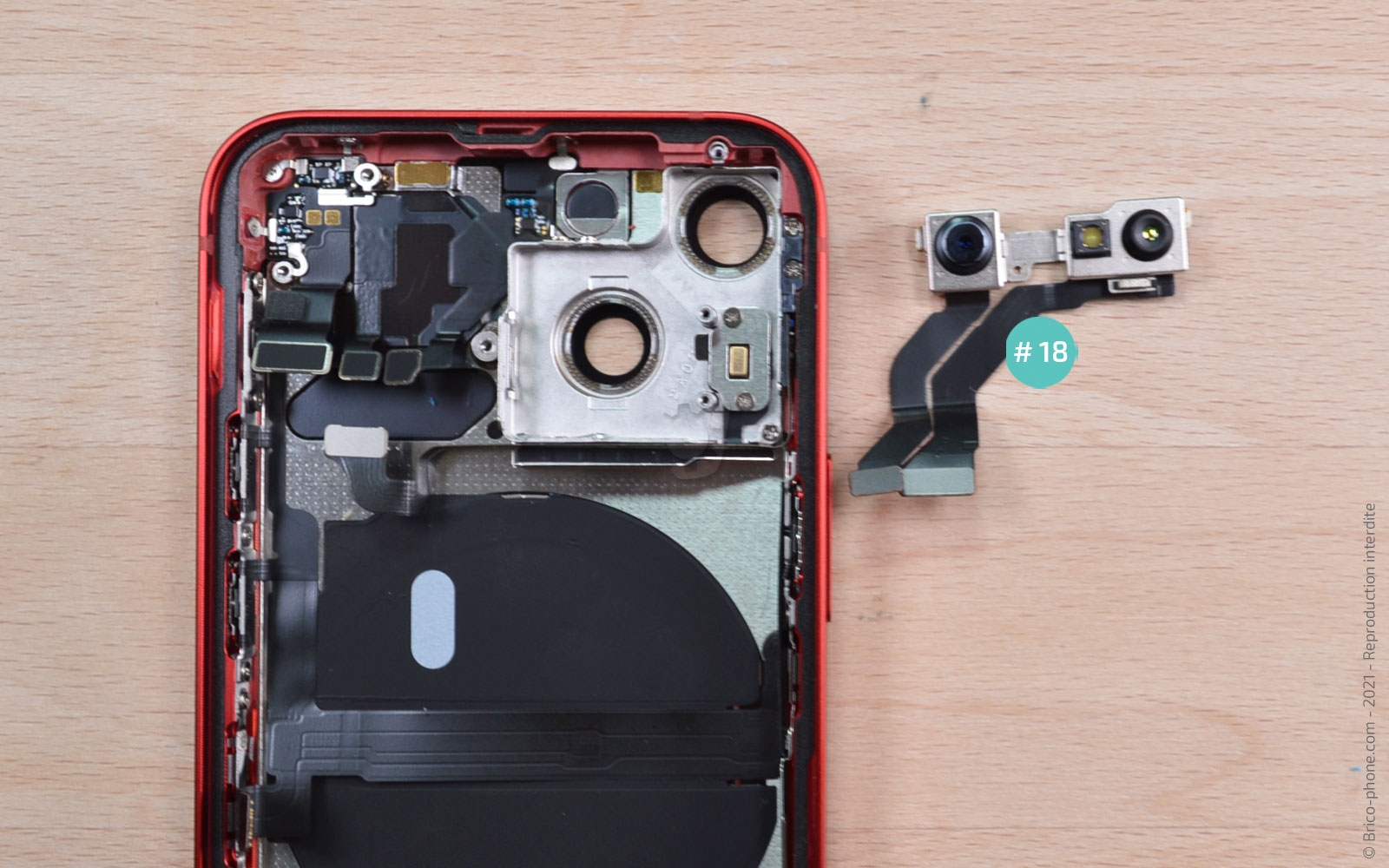

Etape 21 : Enlever la caméra avant
Toujours avec le même ustensile, saisissez les nappes de la caméra avant pour pouvoir la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

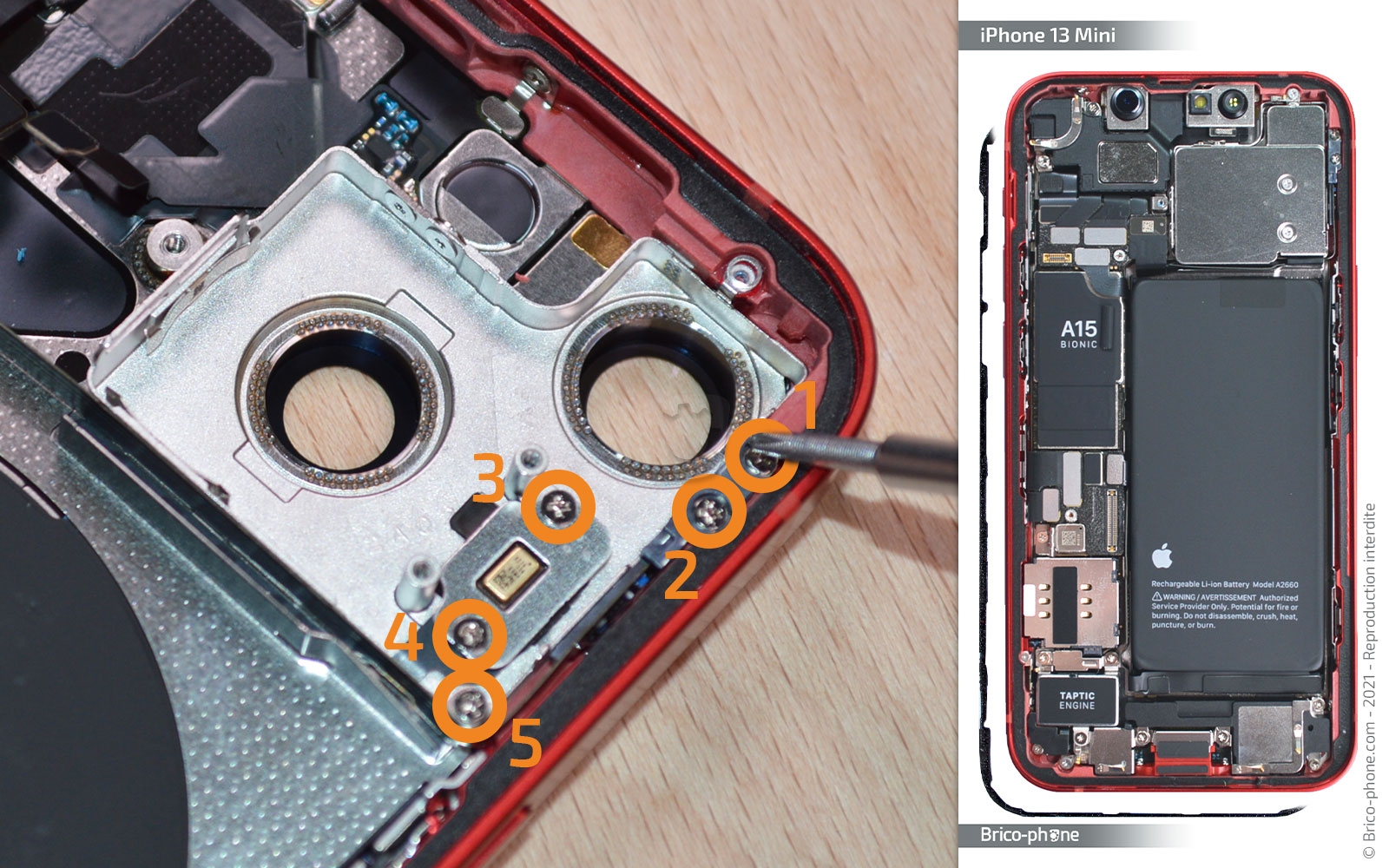

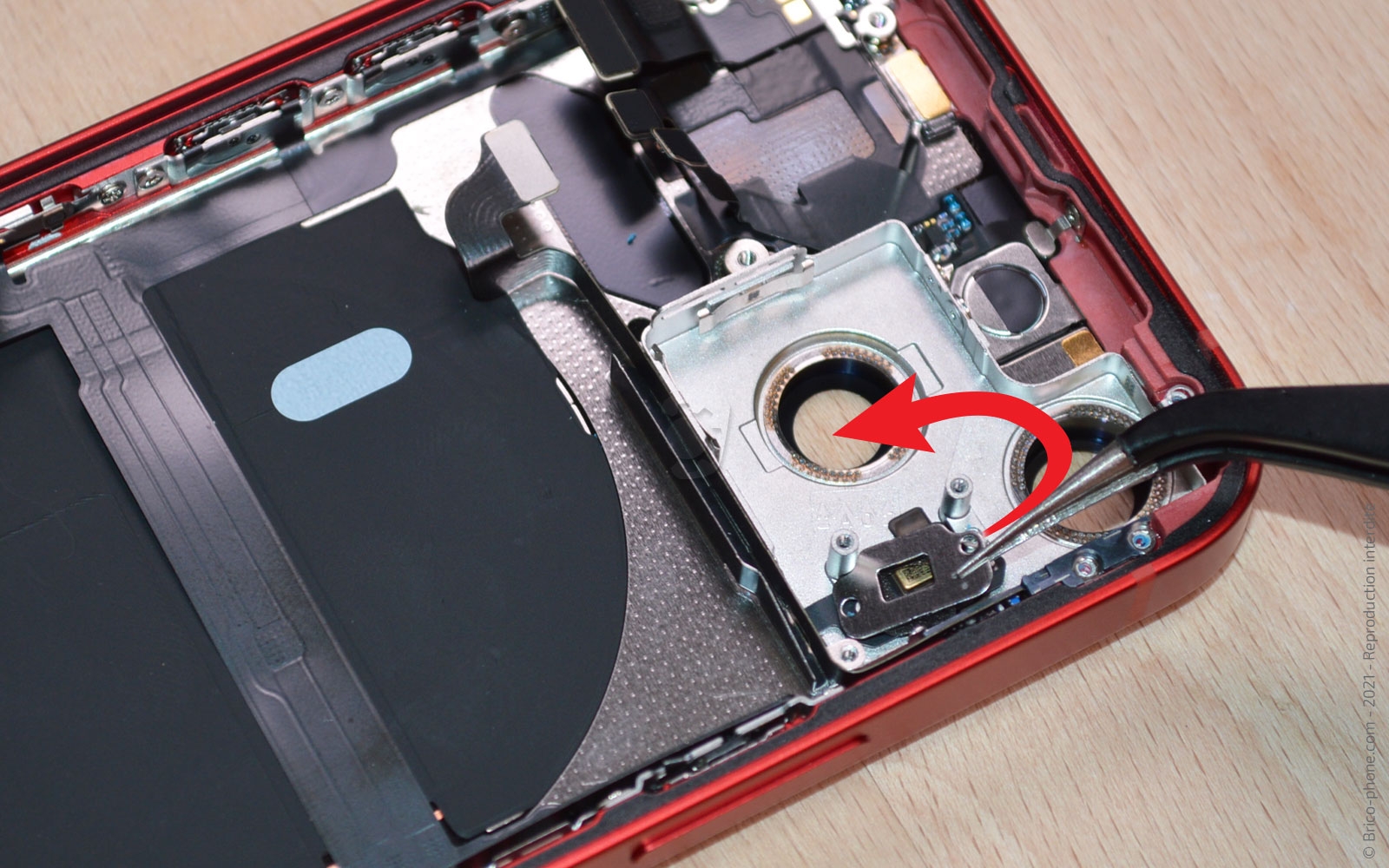

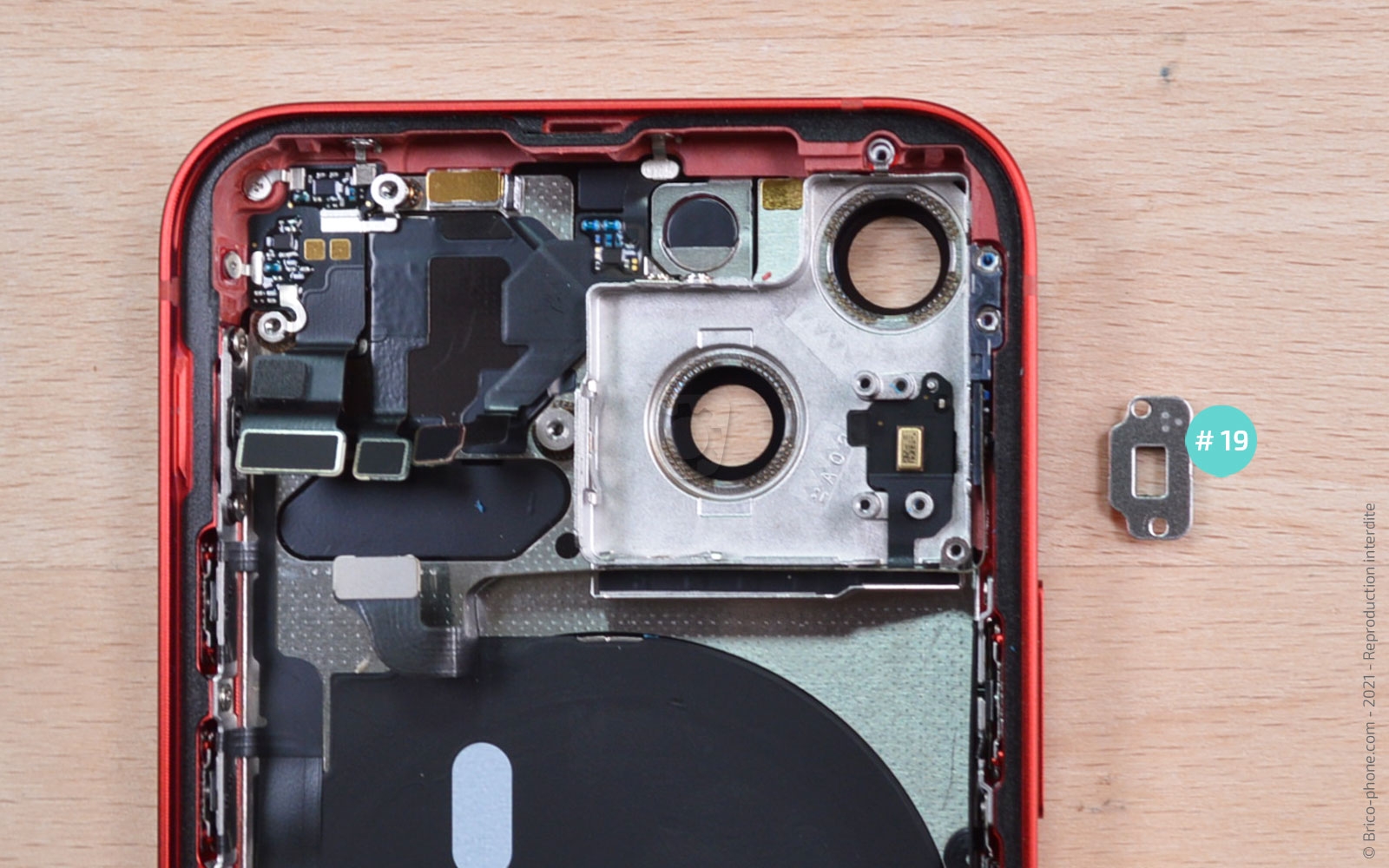

Etape 22 : Dévisser la nappe du micro
Munissez-vous du tournevis cruciforme pour ôter les 5 vis nommées M.

sortez la petite plaquette de protection du micro numéroté 19.
Outils du kit utilisés
Outils du kit utilisés

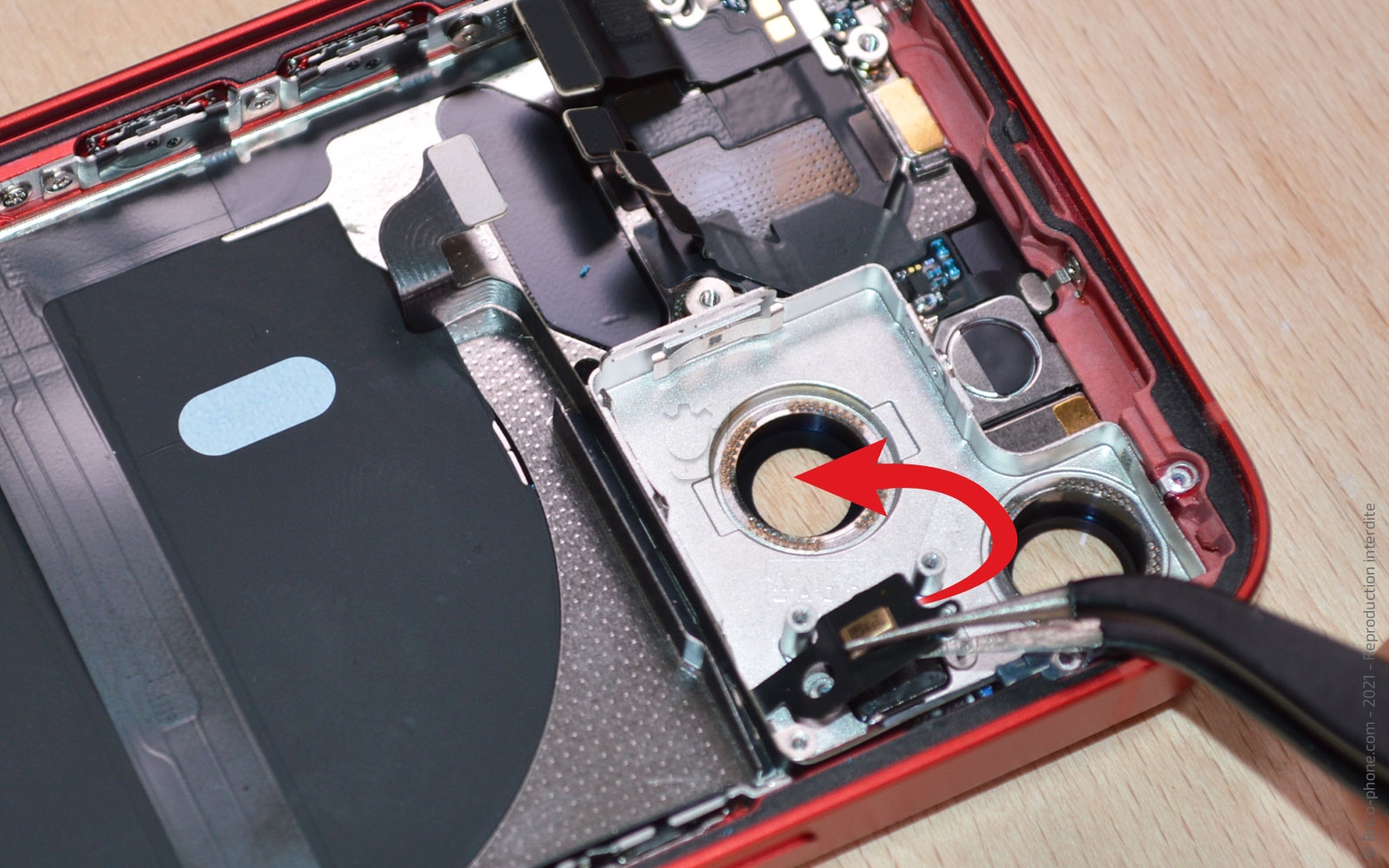

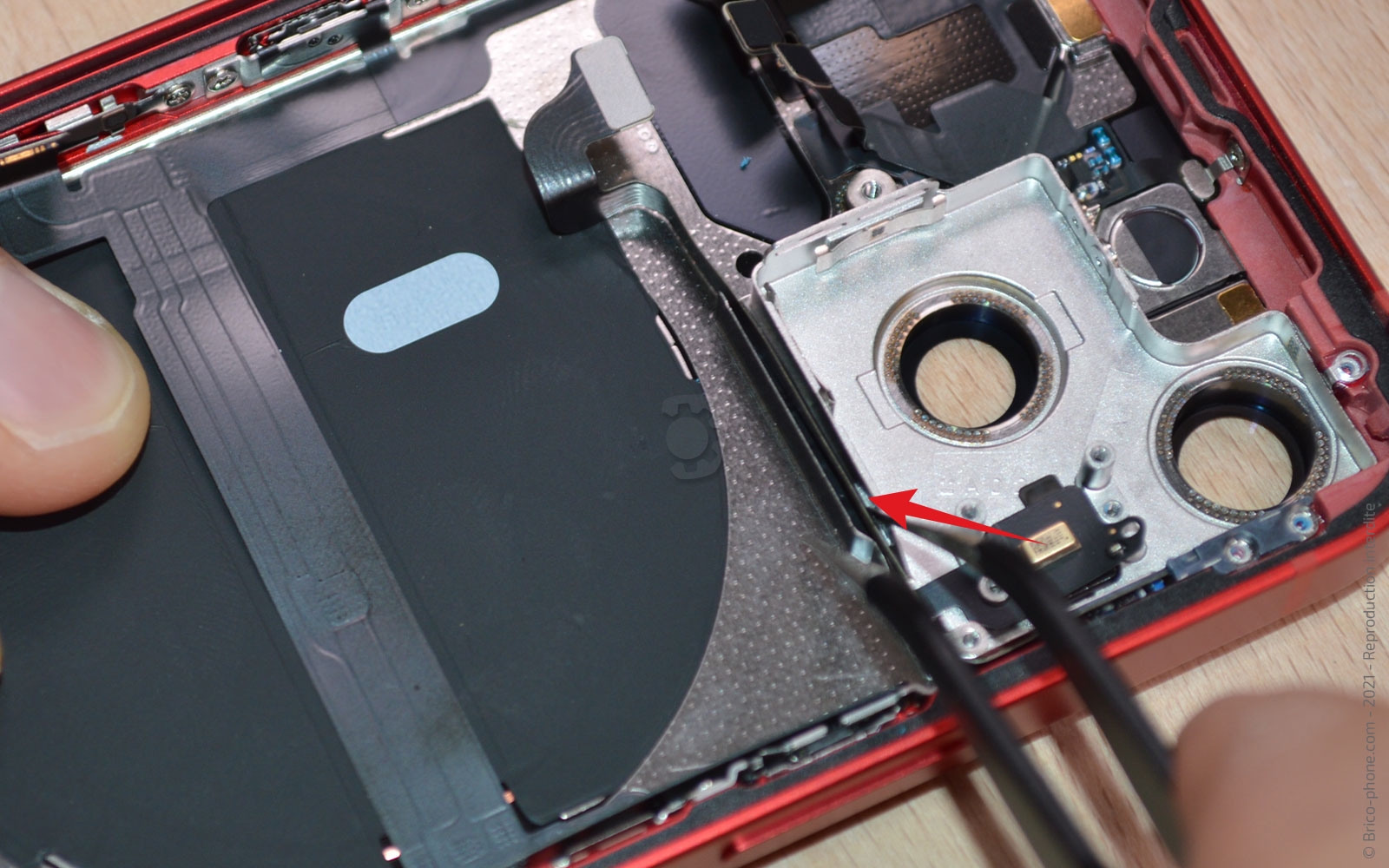

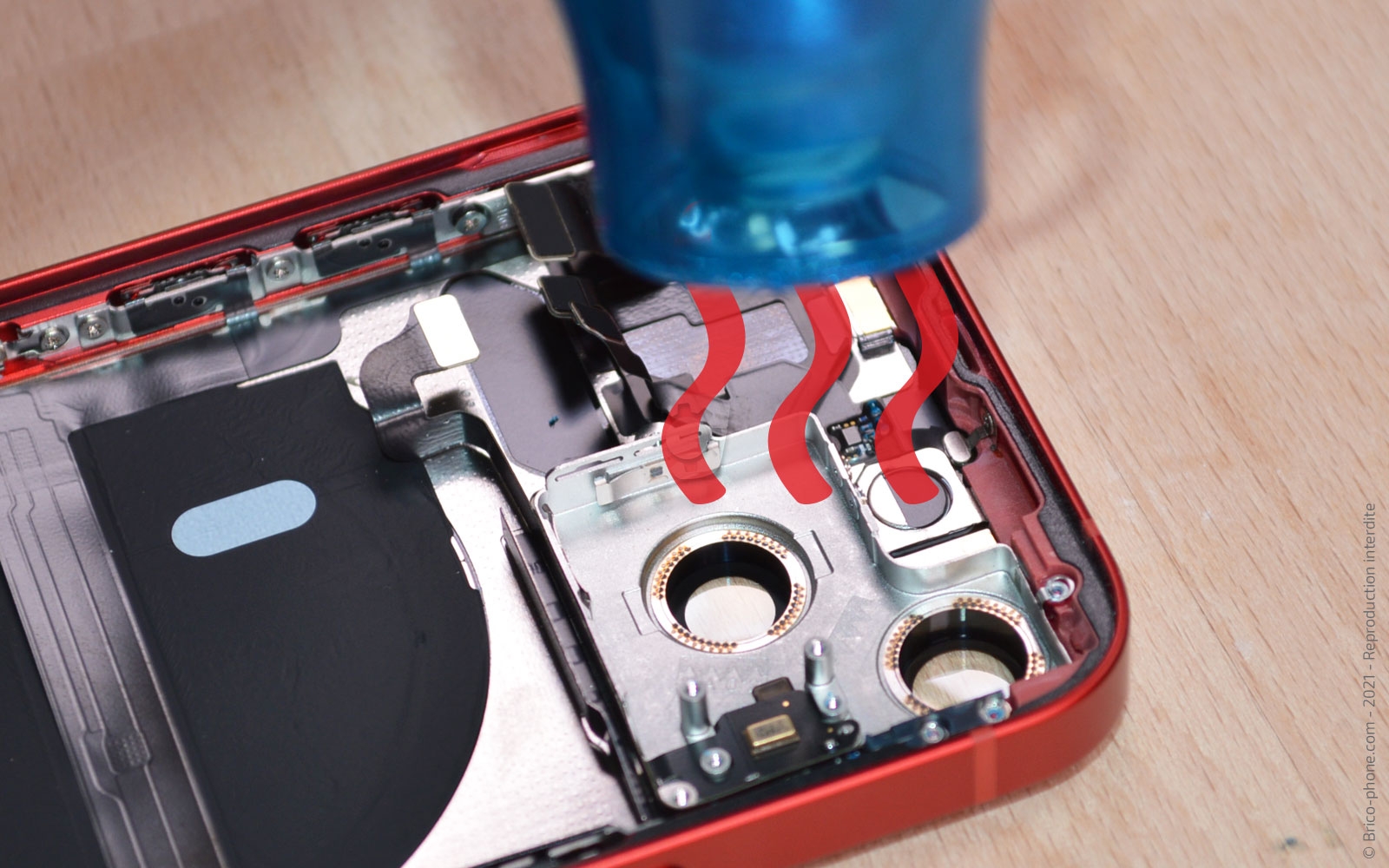

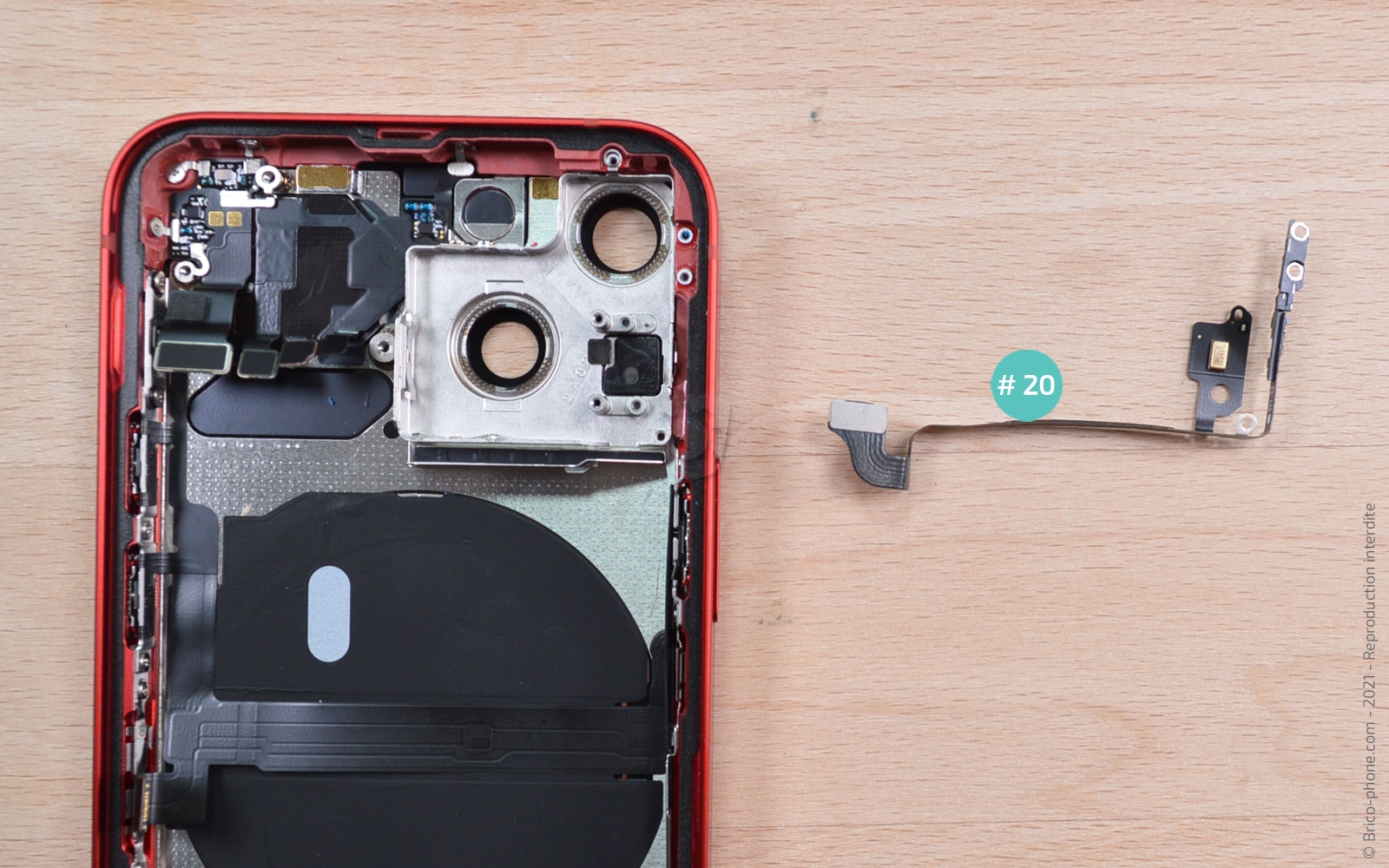

Etape 23 : Libérer la nappe Micro - NFC
Chauffez légèrement la nappe puis décollez le micro avant de retirer la totalité de la nappe #20.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

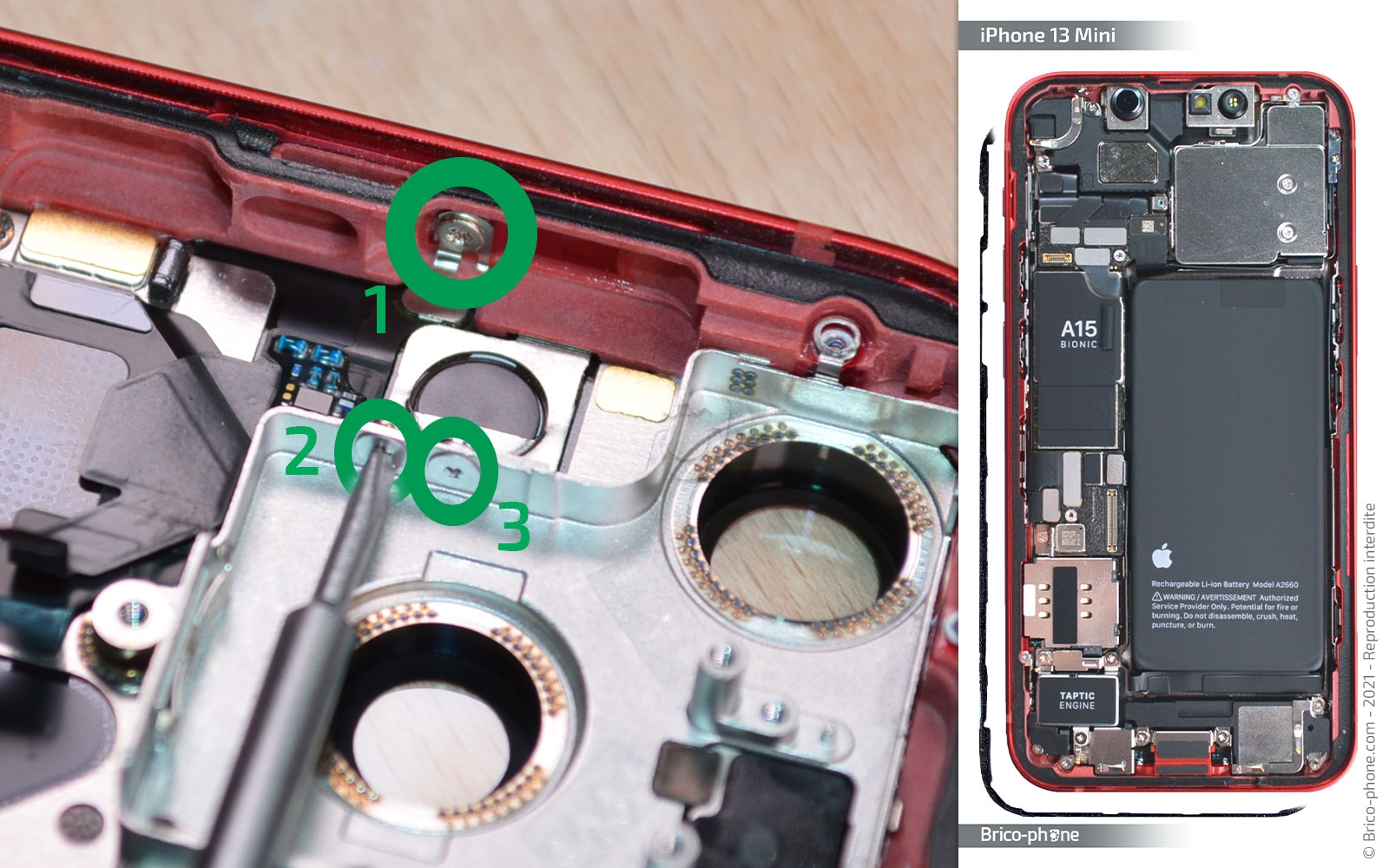

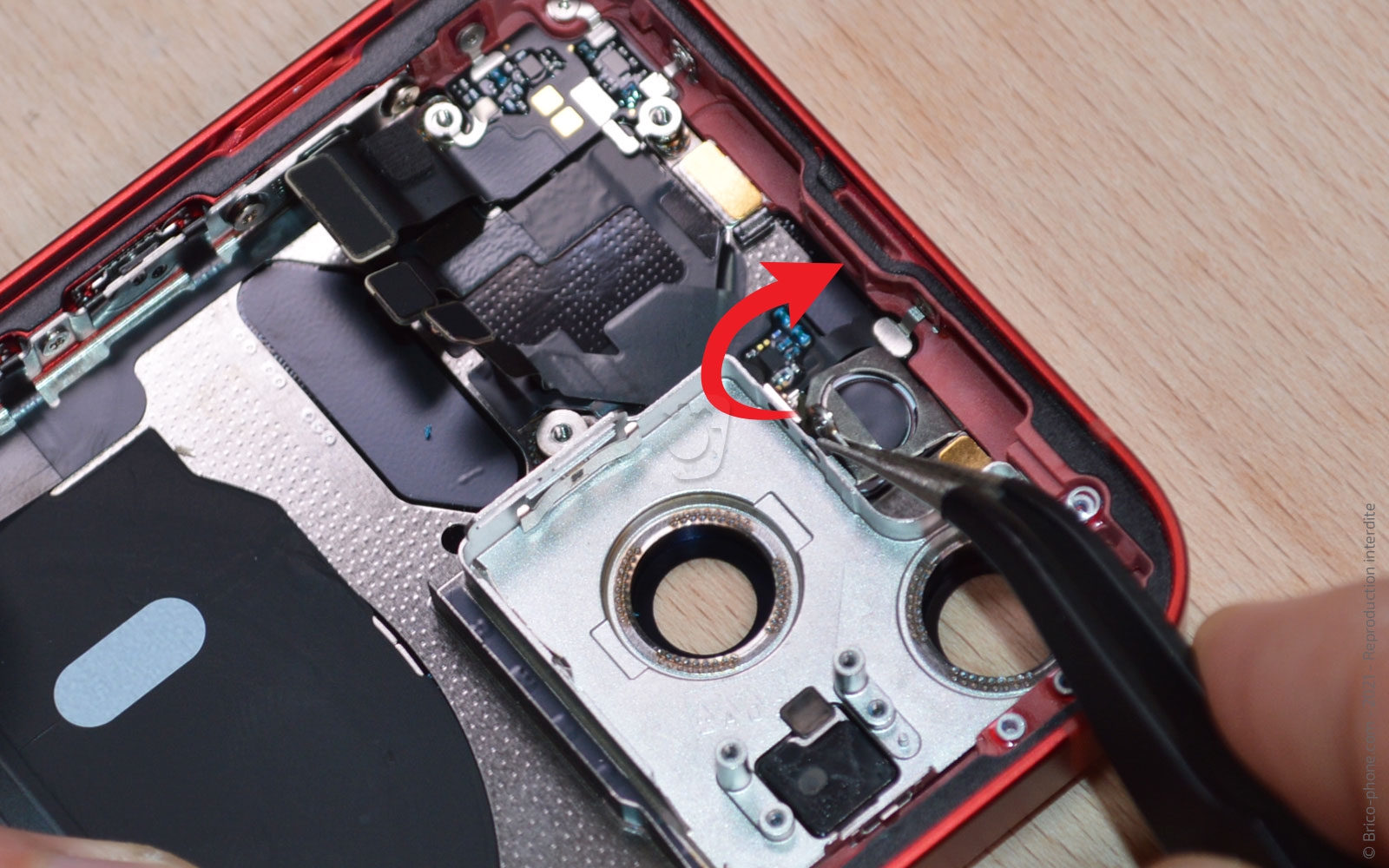

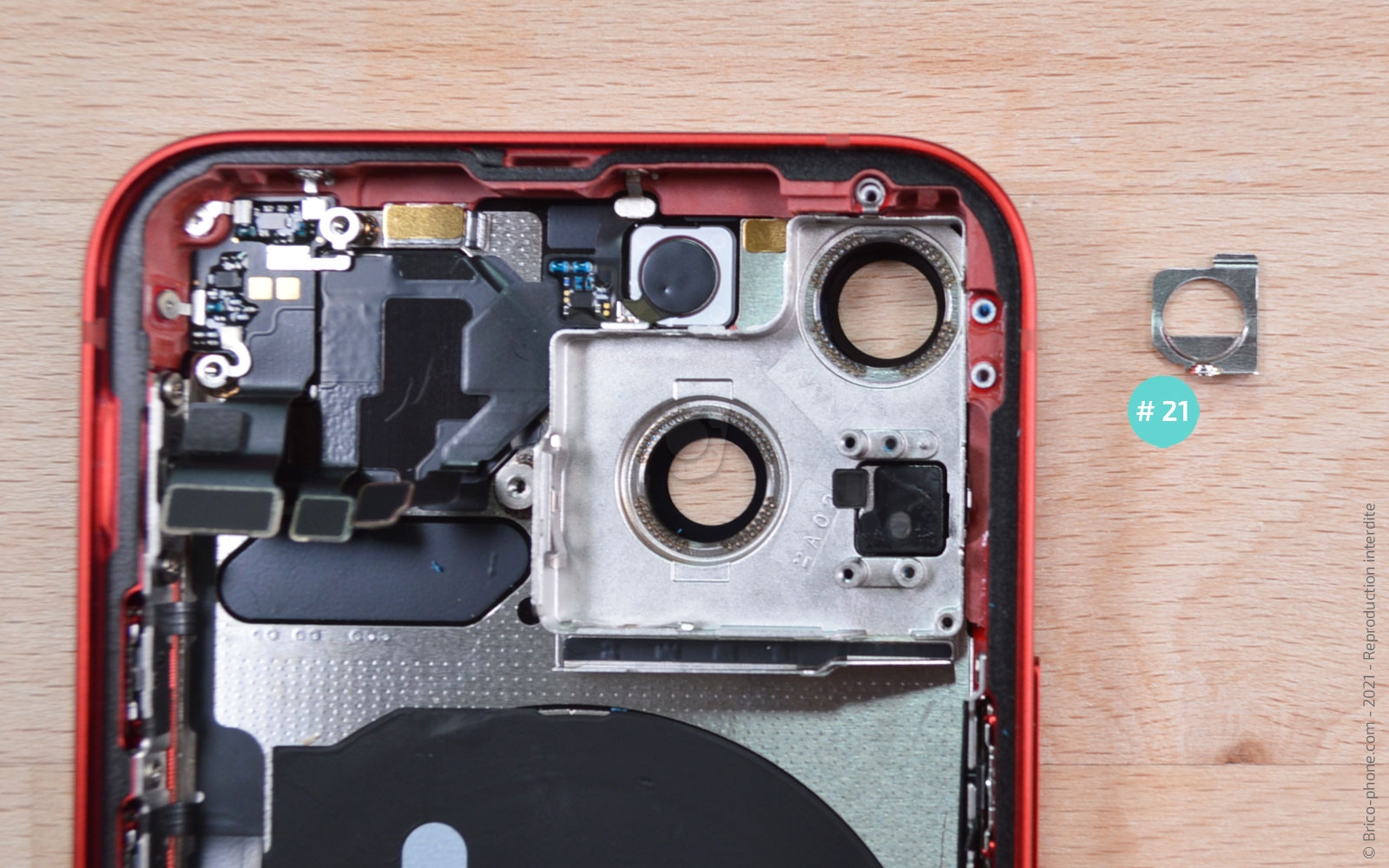

Etape 24 : Ôter la plaquette de protection de la nappe Flash
Ôtez les deux vis triwing n2 et n3 avant de retirer la vis n1 du rebord du châssis avec le tournevis cruciforme.

Sortez la plaquette métallique #21 de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés

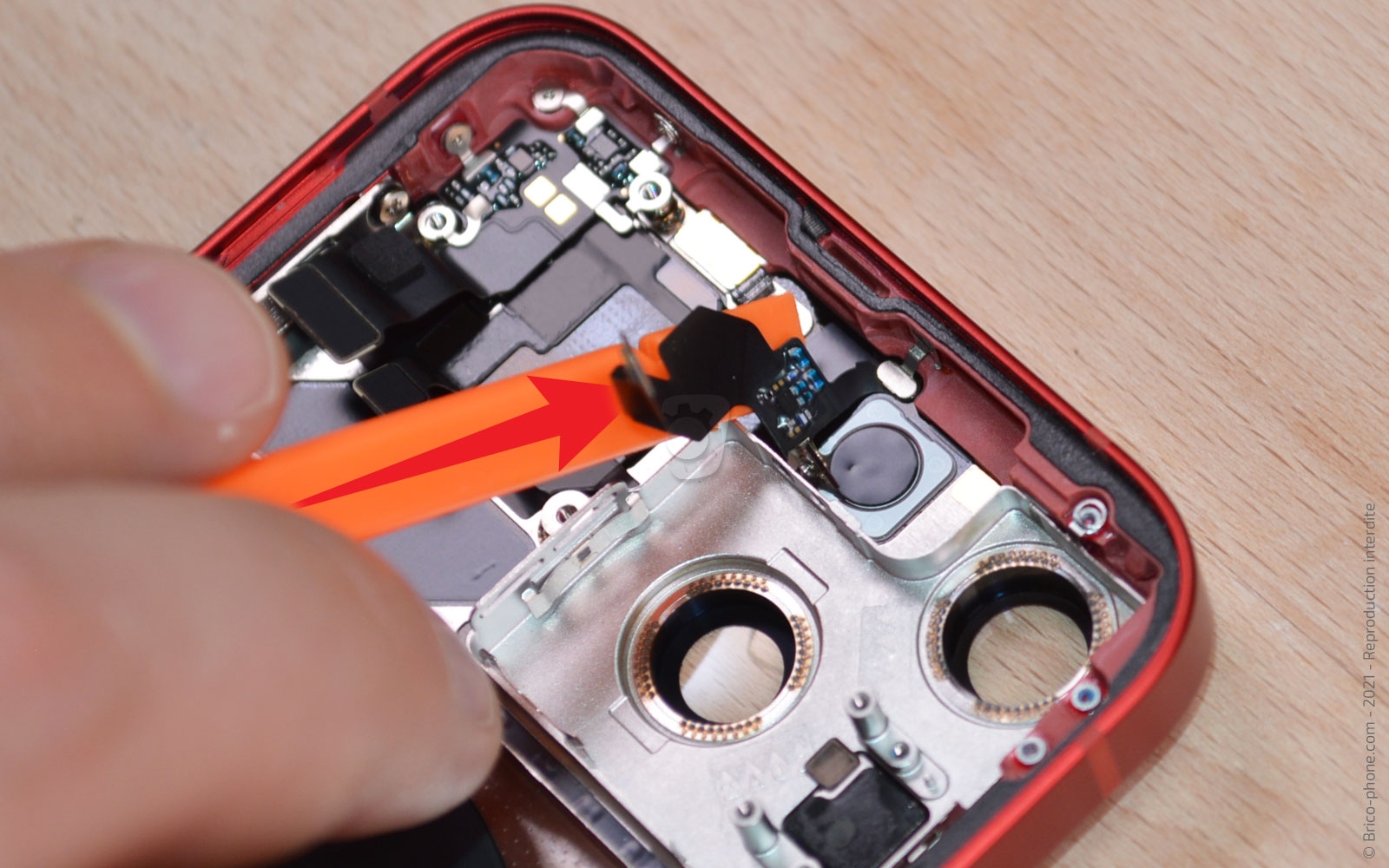

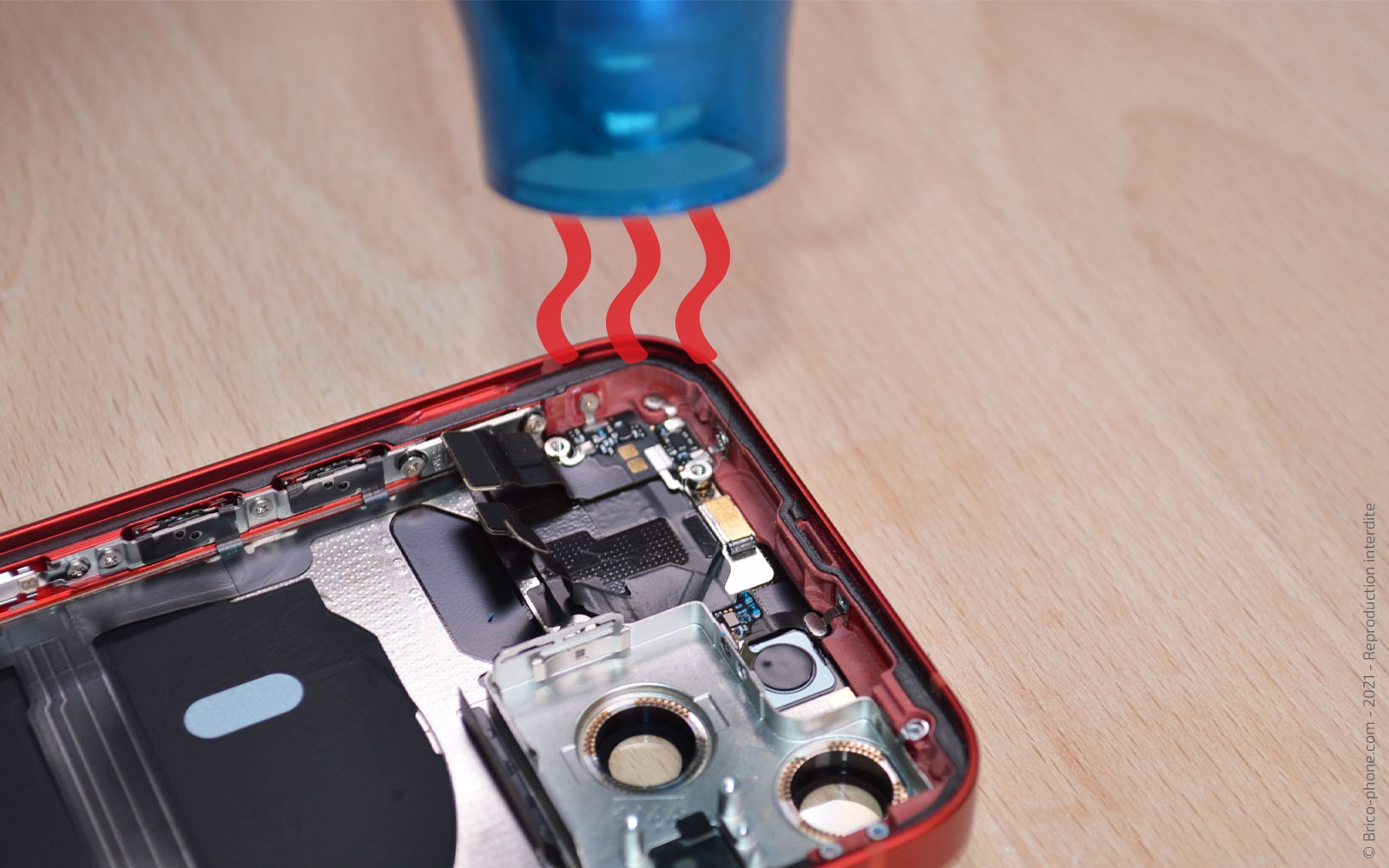

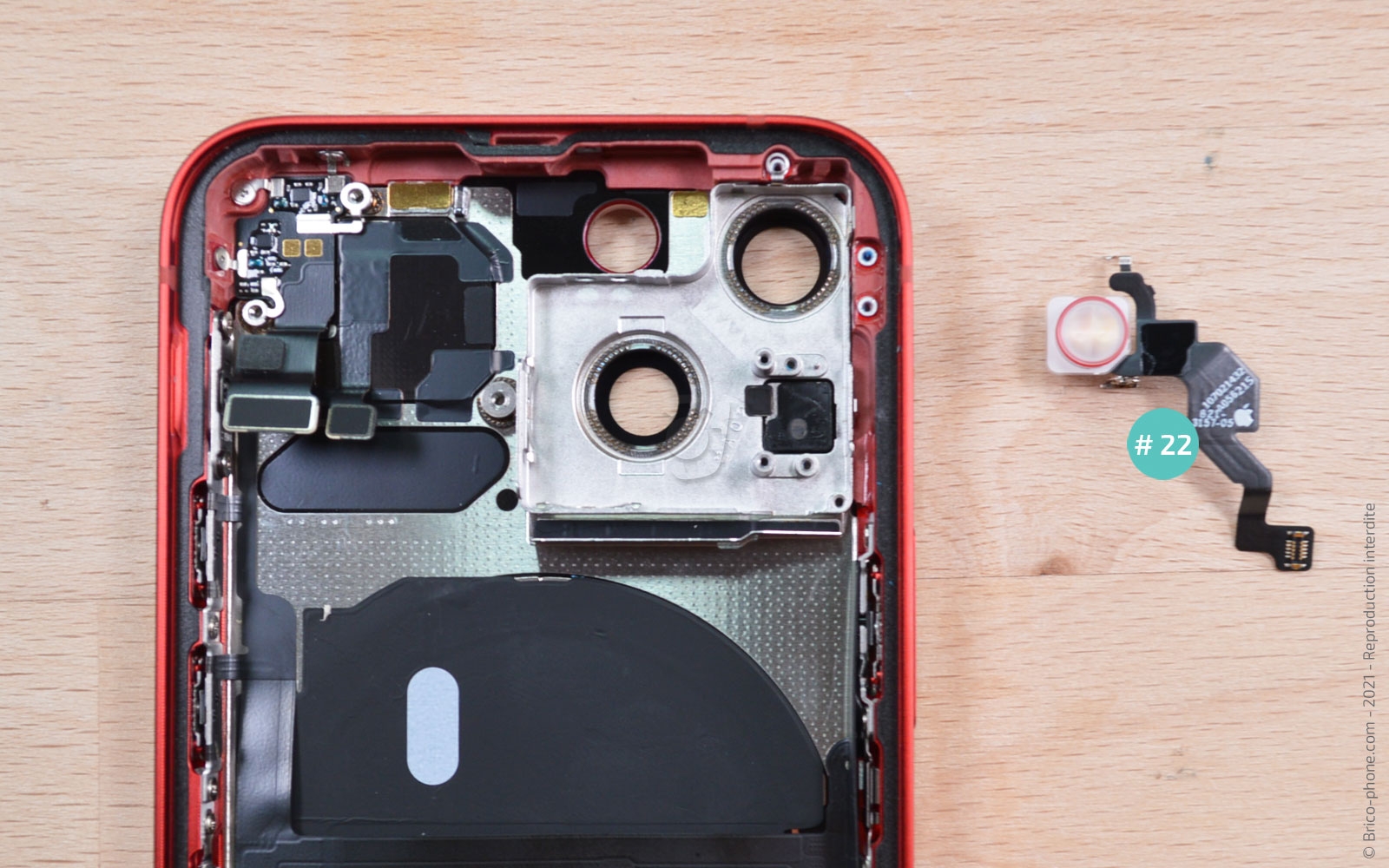

Etape 25 : Mettre de coté la nappe Flash
Chauffez légèrement la nappe afin de pouvoir la décoller à l'aide du levier en nylon.

Si vous changez ce composant, il est possible qu'elle soit livré avec un joint par défaut de couleur noir.
Si vous souhaitez conserver la couleur initiale du joint, récupérez votre joint d'origine sur la nappe défectueuse.
Puis, remplacez le joint de la nouvelle pièce par celui que vous venez de récupérer.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

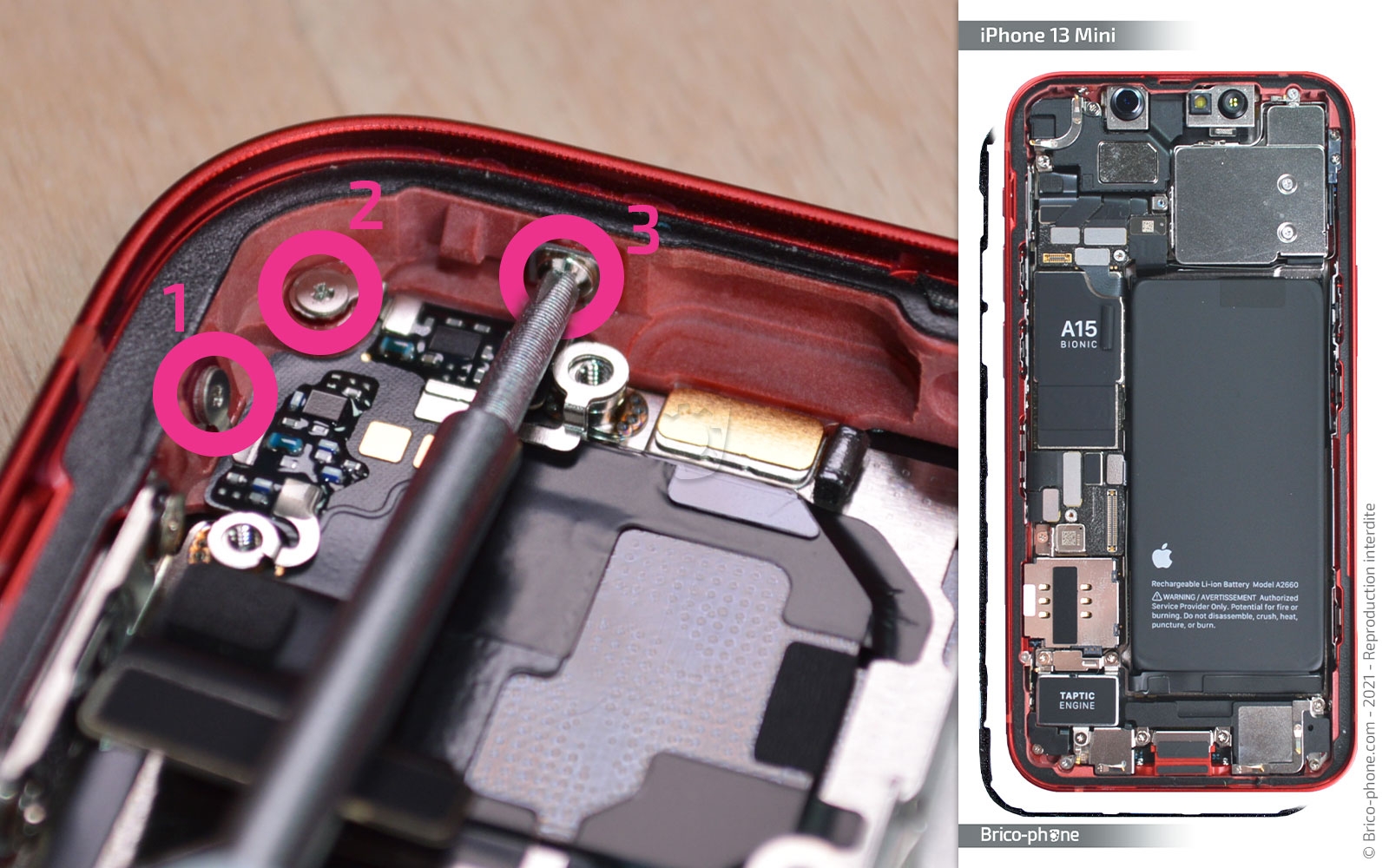

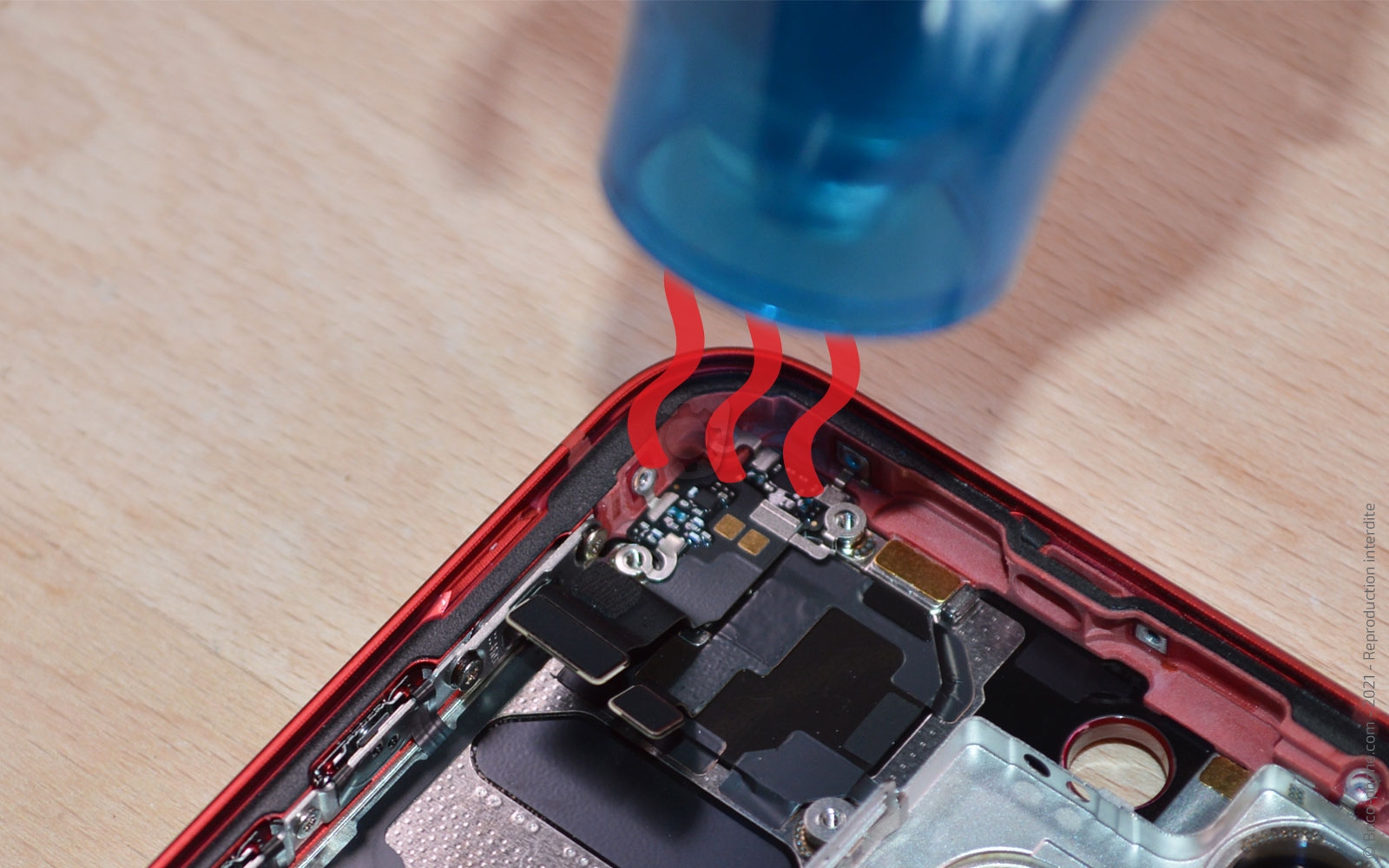

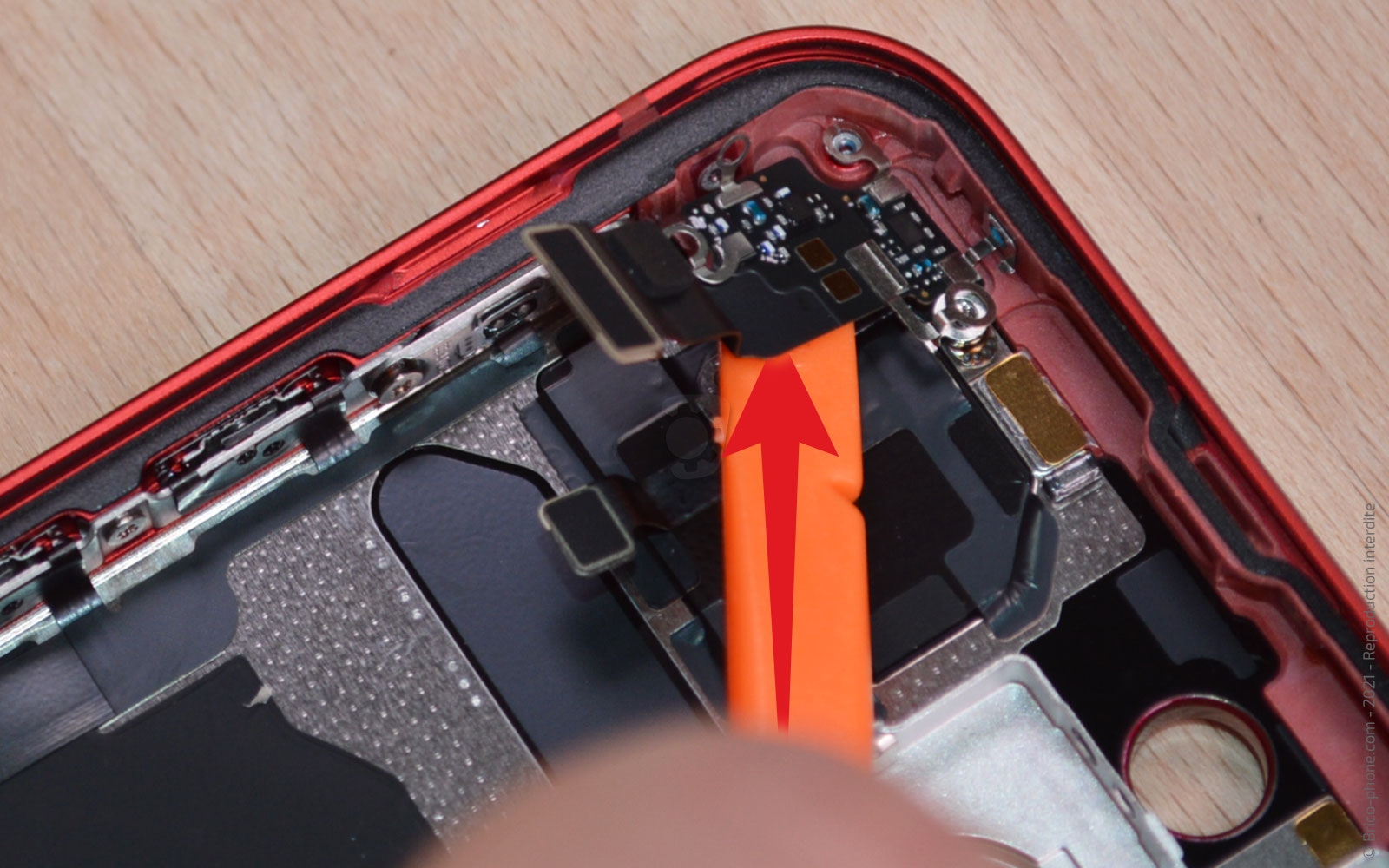

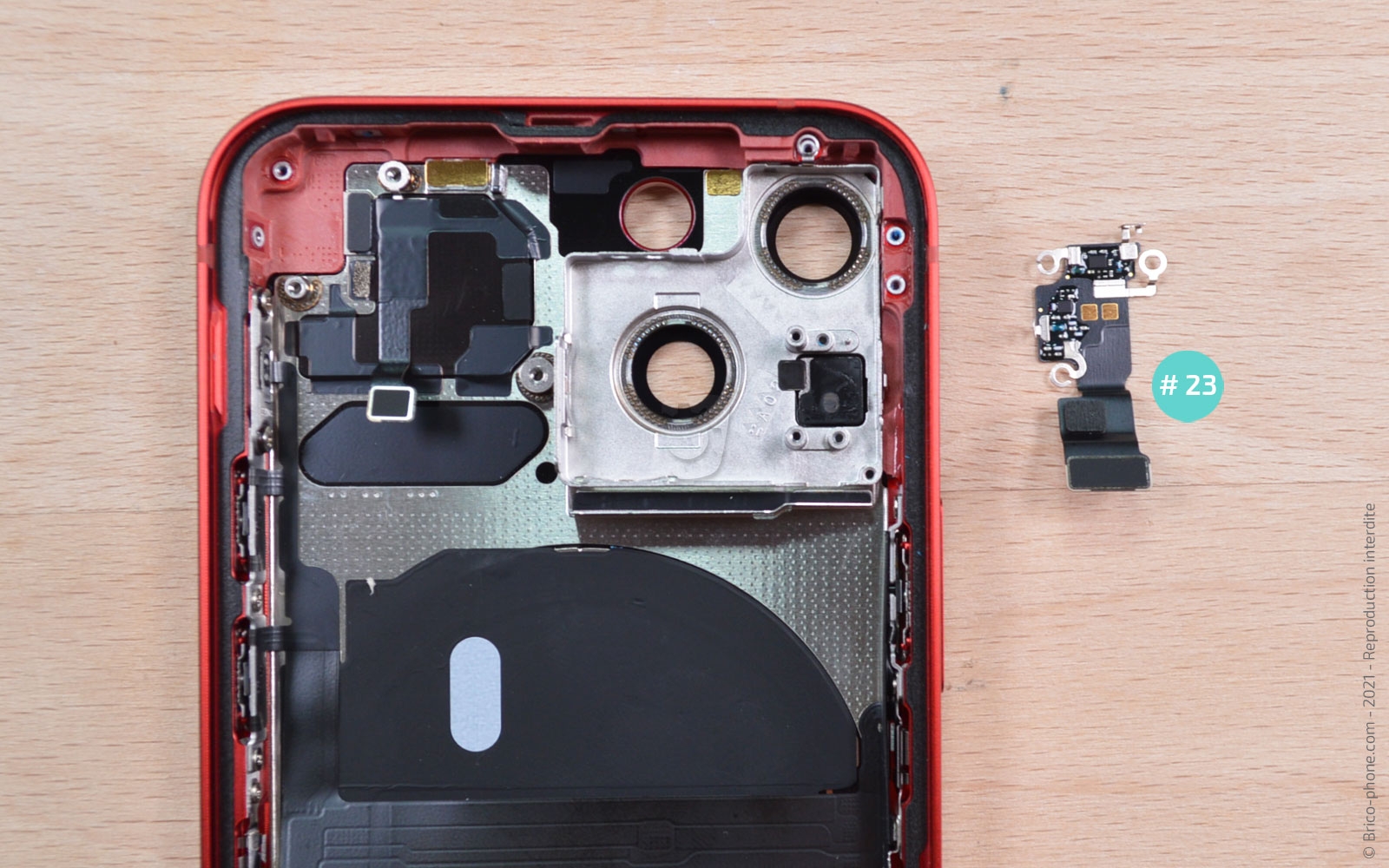

Etape 26 : Récupérer l'antenne
Dans l'angle gauche de votre iPhone 13 Mini, dévissez la vis cruciforme o3 puis les deux vis triwing o1 et o2.

Ensuite, il vous faut chauffer l'antenne pour pouvoir la décoller à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

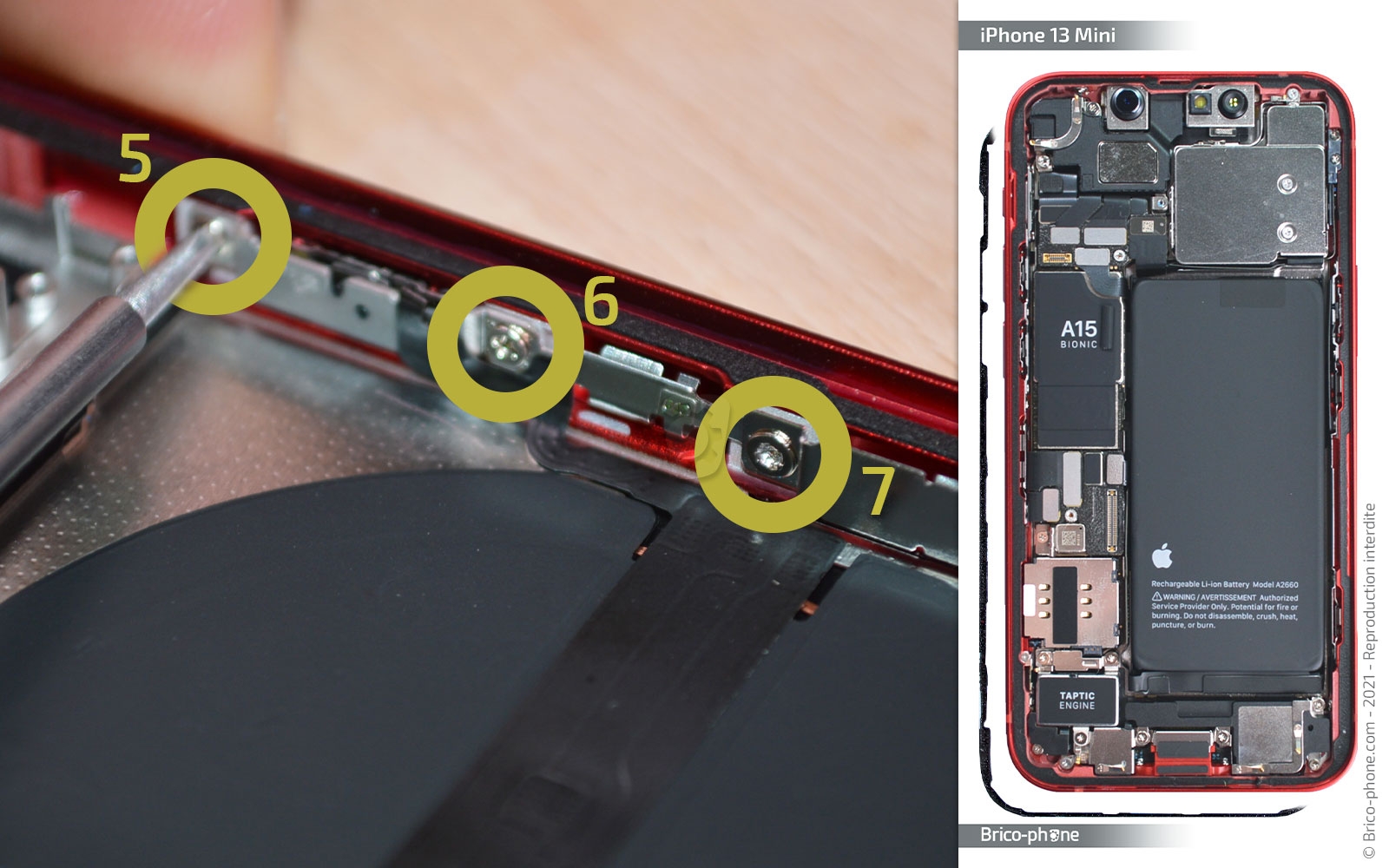

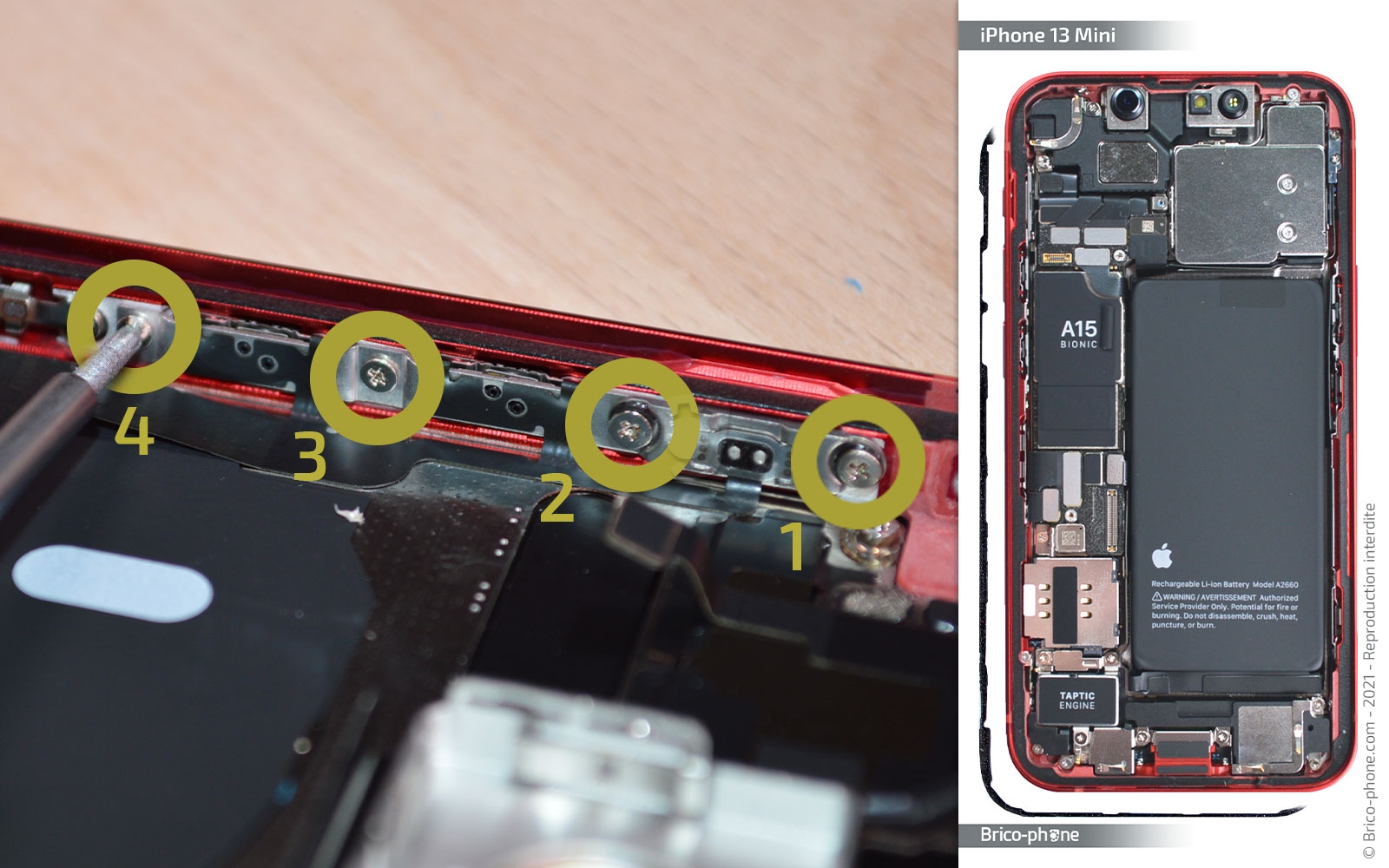

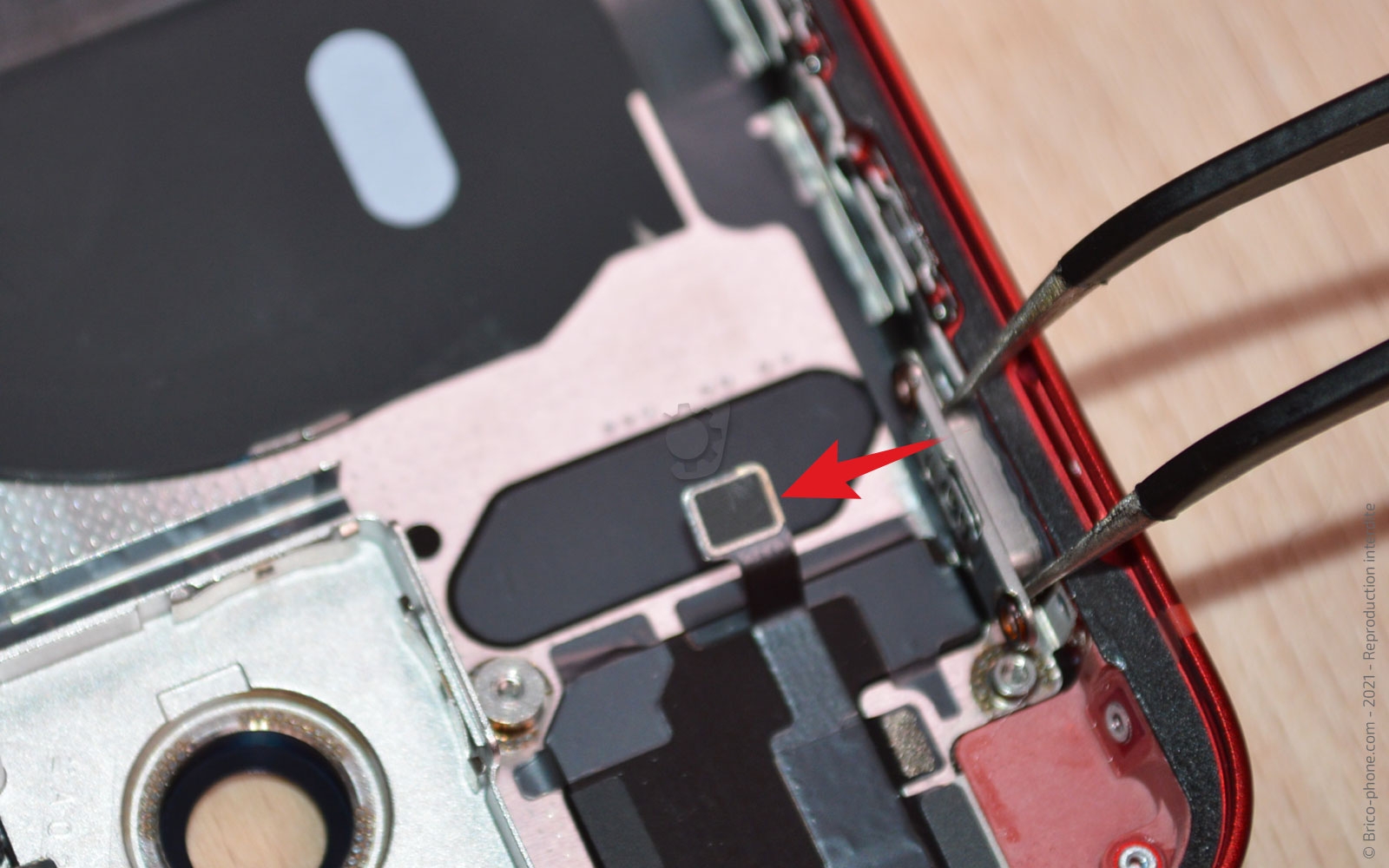

Etape 27 : Retirer les vis des plaquettes métalliques des boutons
Enlevez l'adhésif noir présent sur la droite du châssis de votre smartphone.

Par la suite, ôtez l'ensemble des vis cruciformes nommées "p".

A l'aide de la brucelles, sortez le bouton vibreur.
Outils du kit utilisés
Outils du kit utilisés

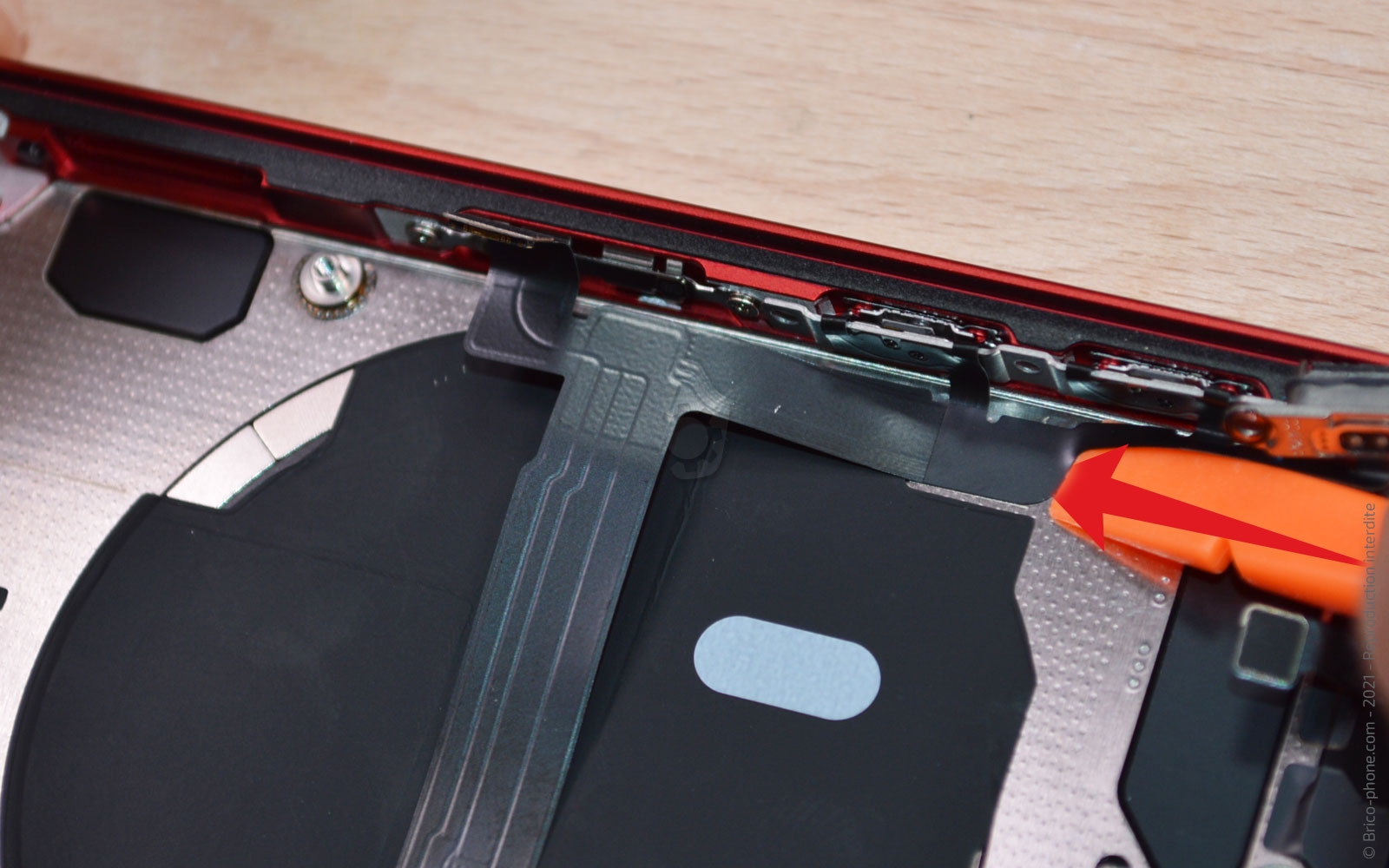

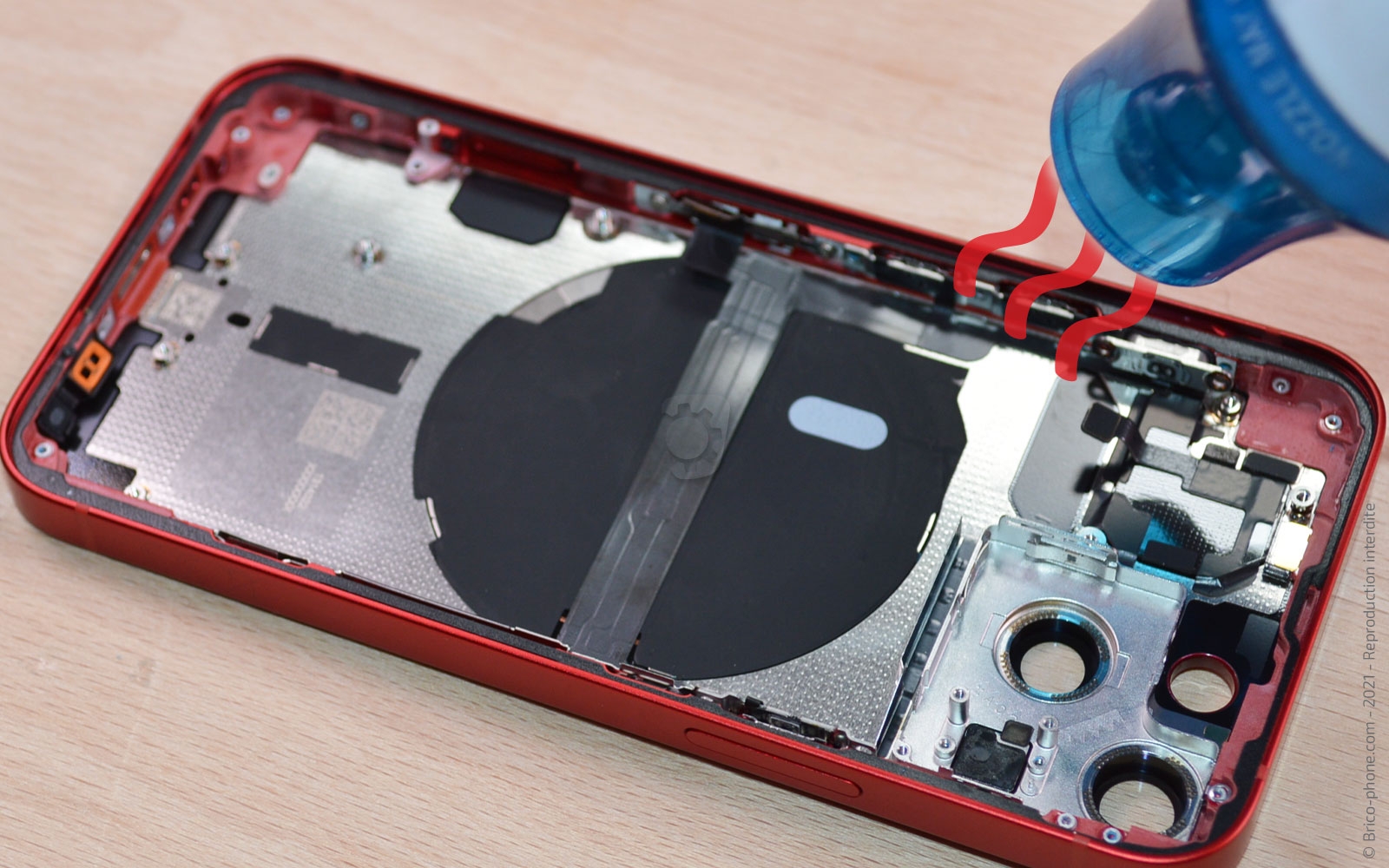

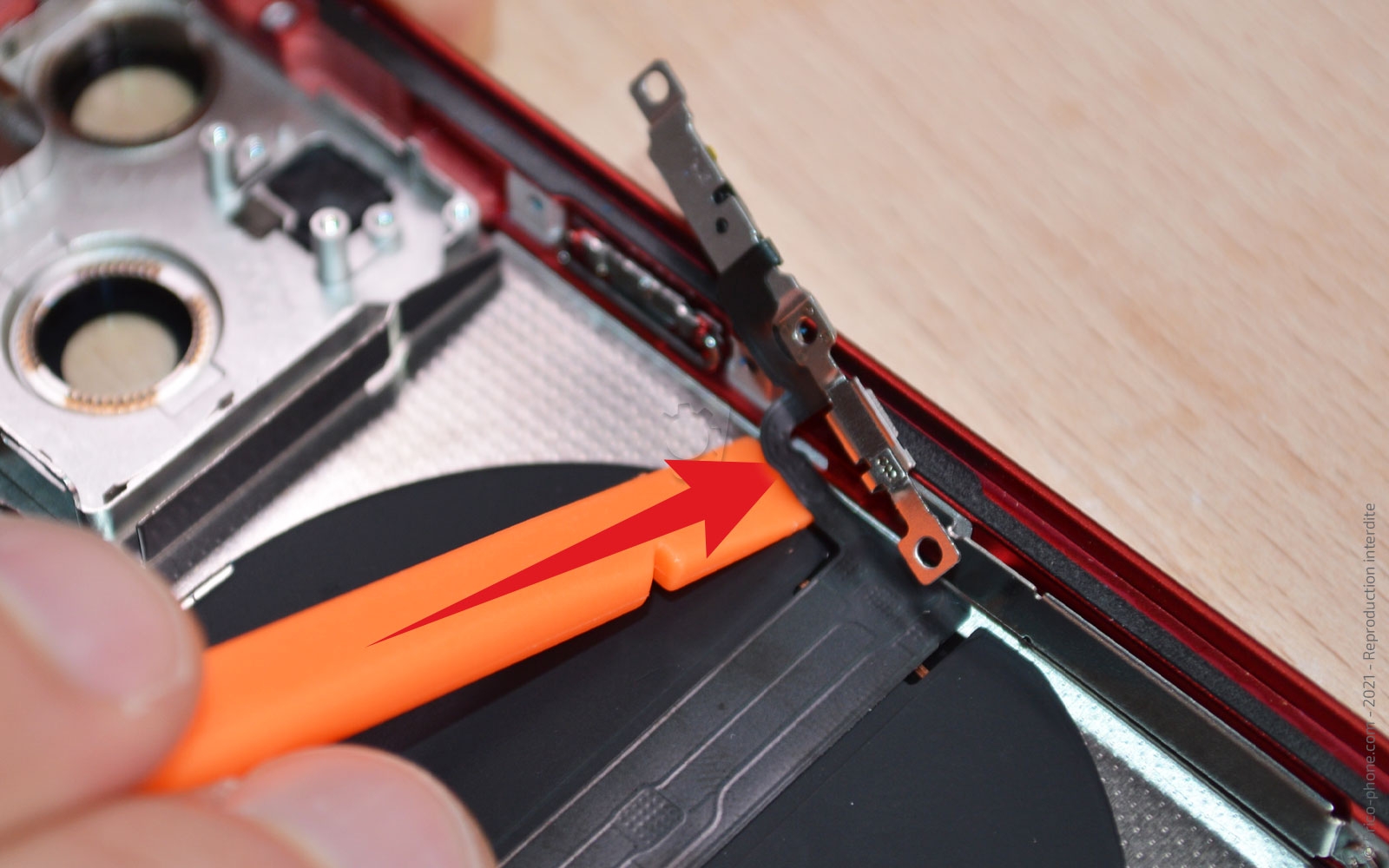

Etape 28 : Décoller les nappes latérales
Chauffez les nappes des boutons puis décollez-les avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

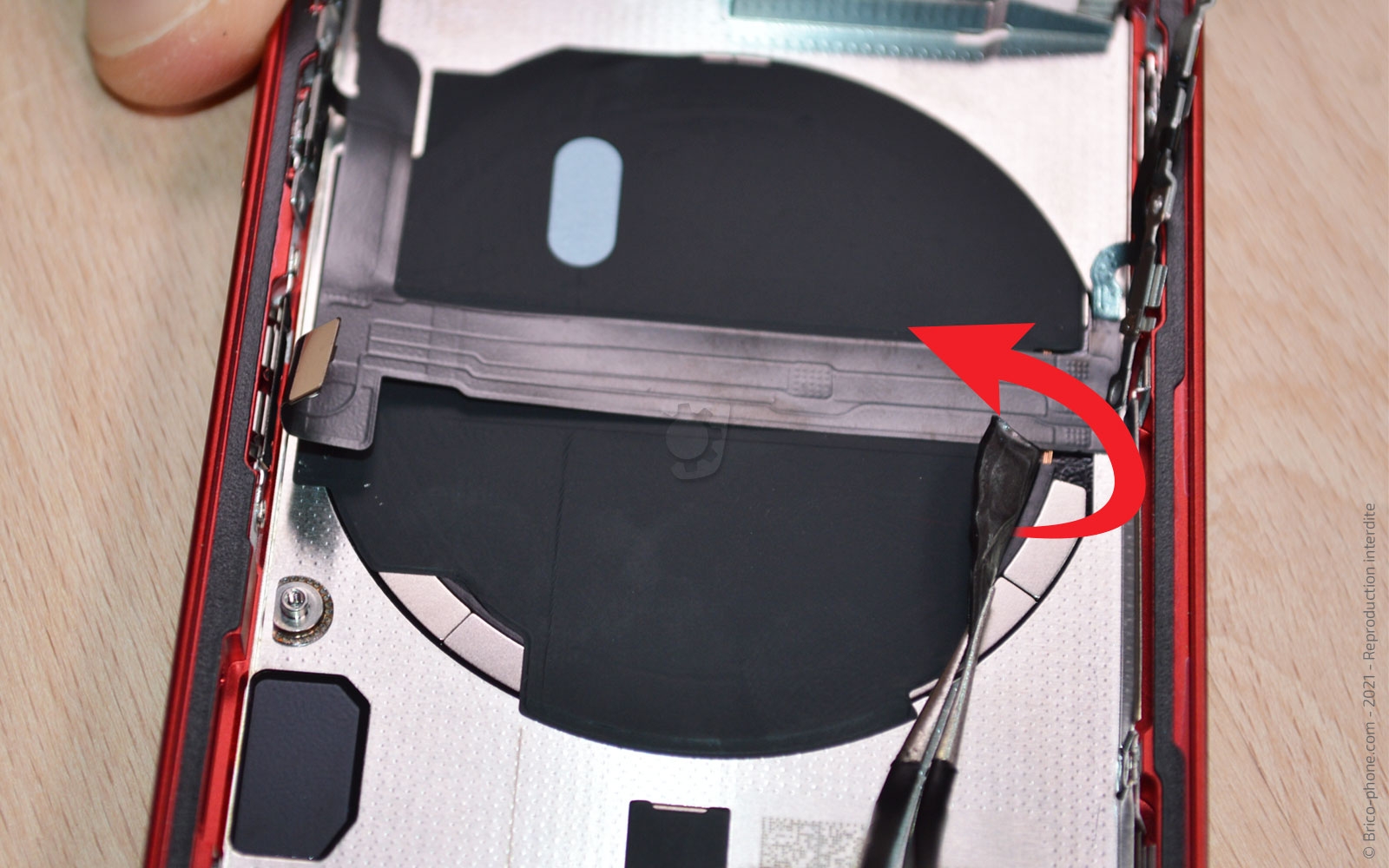

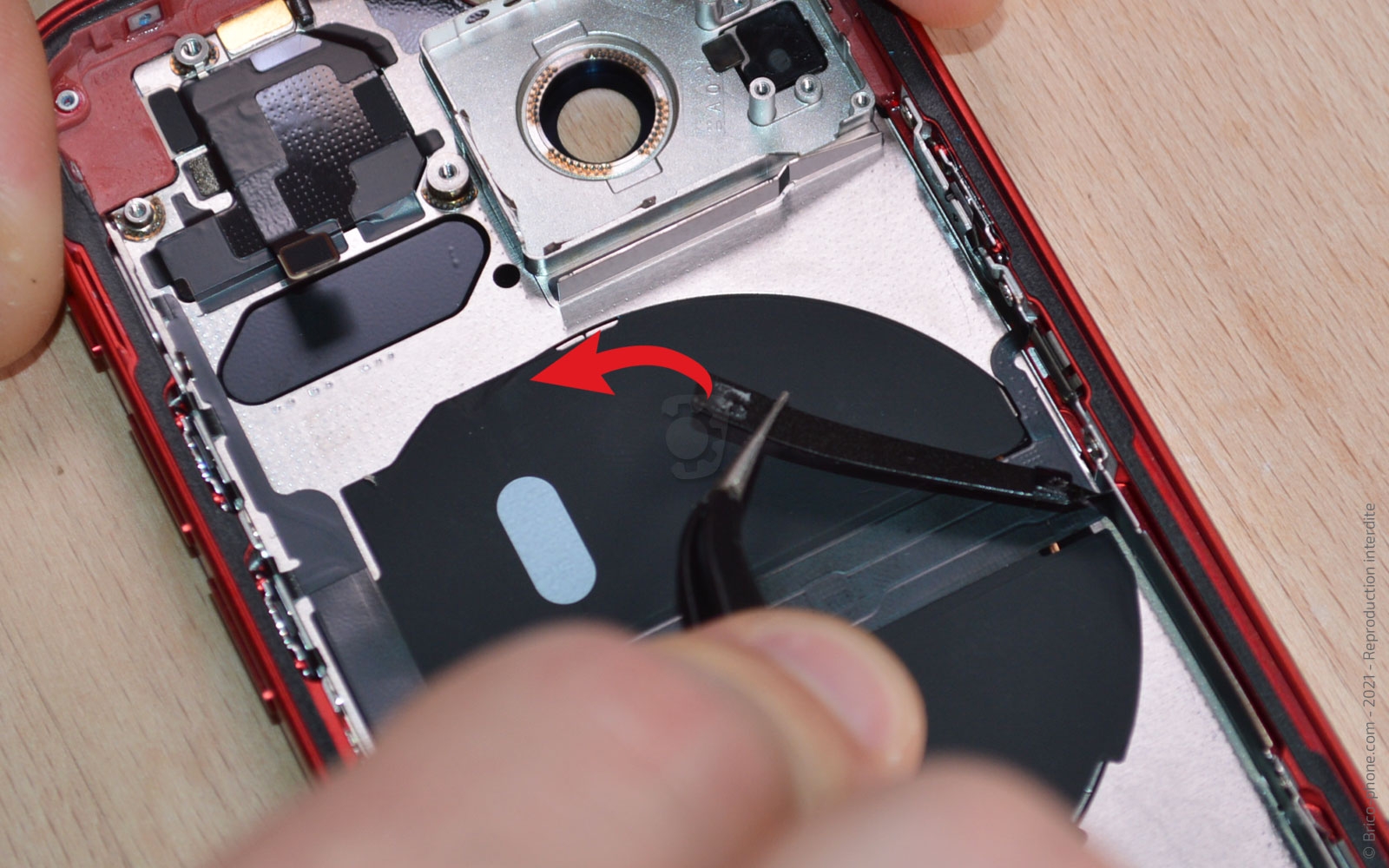

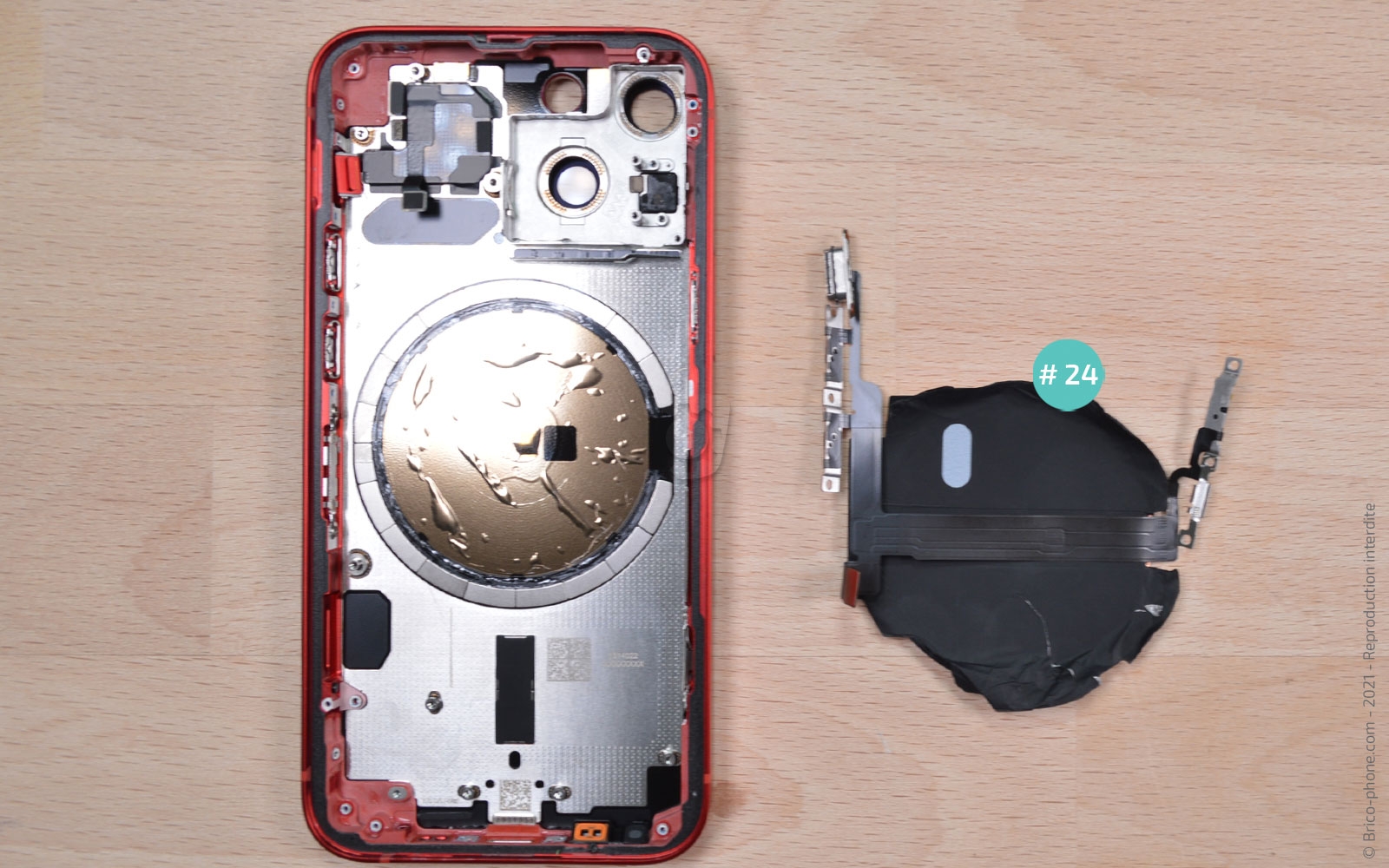

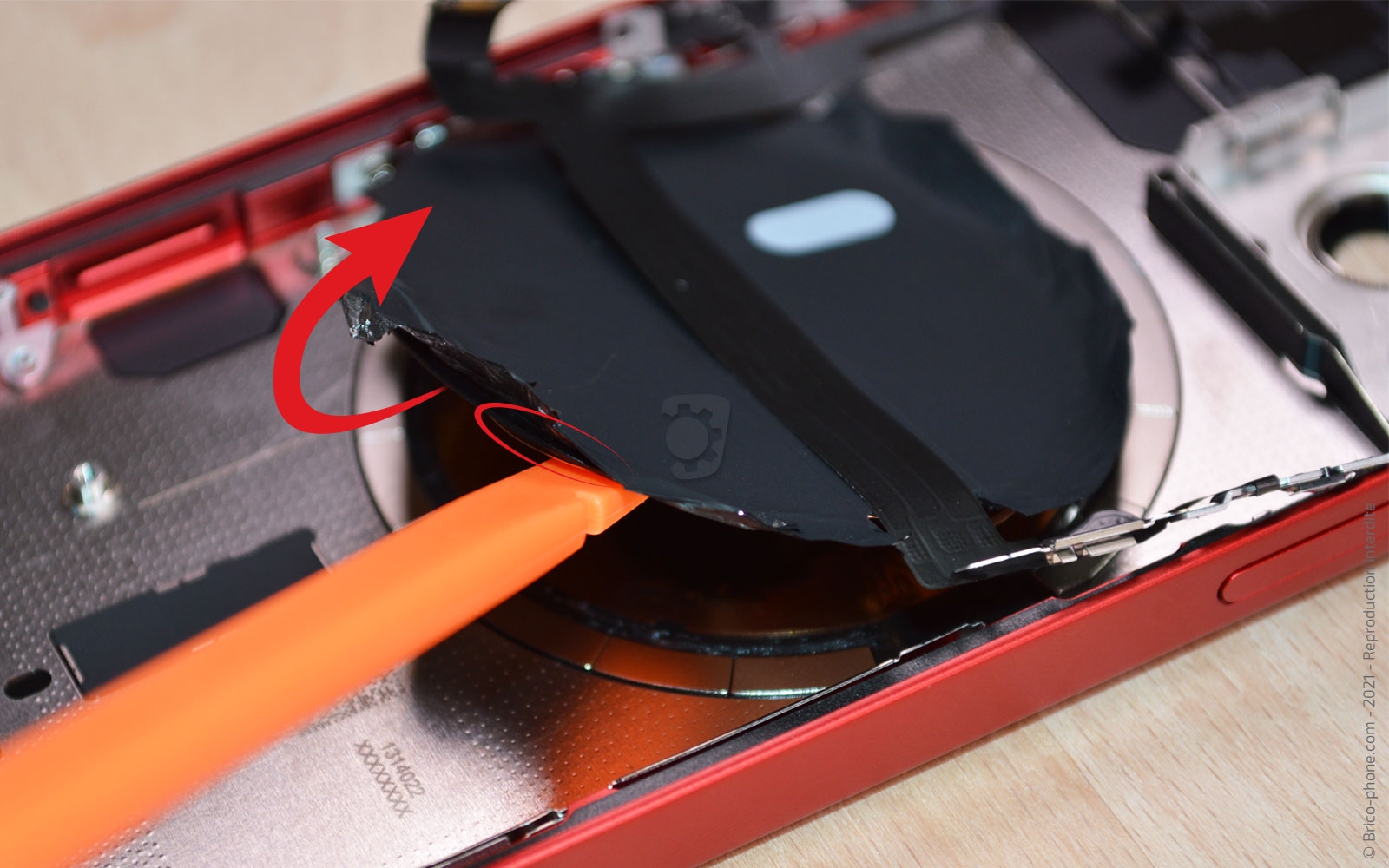

Etape 29 : Sortir la nappe induction
Continuez en chauffant la partie centrale de la nappe induction.

Décollez les rebords de la nappe puis glissez le levier dessous en faisant bien attention à le passer entre le châssis et le cercle fin en cuivre de la connectique.
Outils du kit utilisés
Outils du kit utilisés

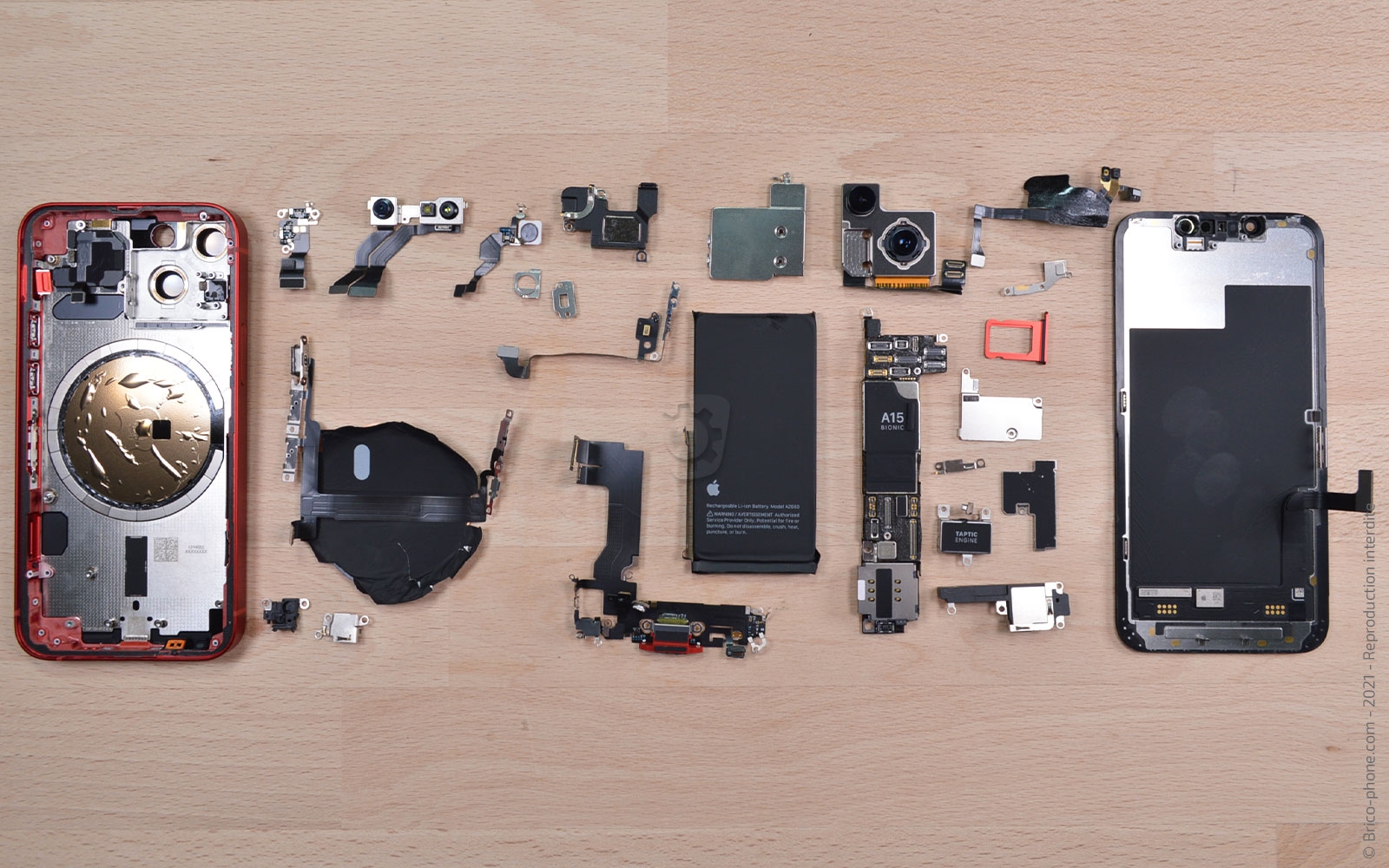

Vue éclatée
Voici la photo de la vue éclatée de l'iPhone 13 Mini.

Si vous avez effectué une réparation sur votre appareil, il vous suffit de suivre les étapes utilisées dans le sens contaire pour le refermer.
