Changement du haut-parleur externe sur iPhone 13 Mini

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
iPhone 13 Mini | Temps estimé : 30 min | Difficulté : 2/5

Vous rencontrez des problèmes de son ? Changez le haut-parleur externe de votre iPhone 13 Mini grâce à ce tutoriel complet de réparation.

Diagnostic

›  Vous n'entendez plus vos interlocuteurs lors de vos appels.
›  Vous n'avez pus de son audio externe.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut-parleur externe pour iPhone 13 Mini
12,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité pour écran d'iPhone 13 mini
4,90 €
Ajouter au panier

Avant de commencer

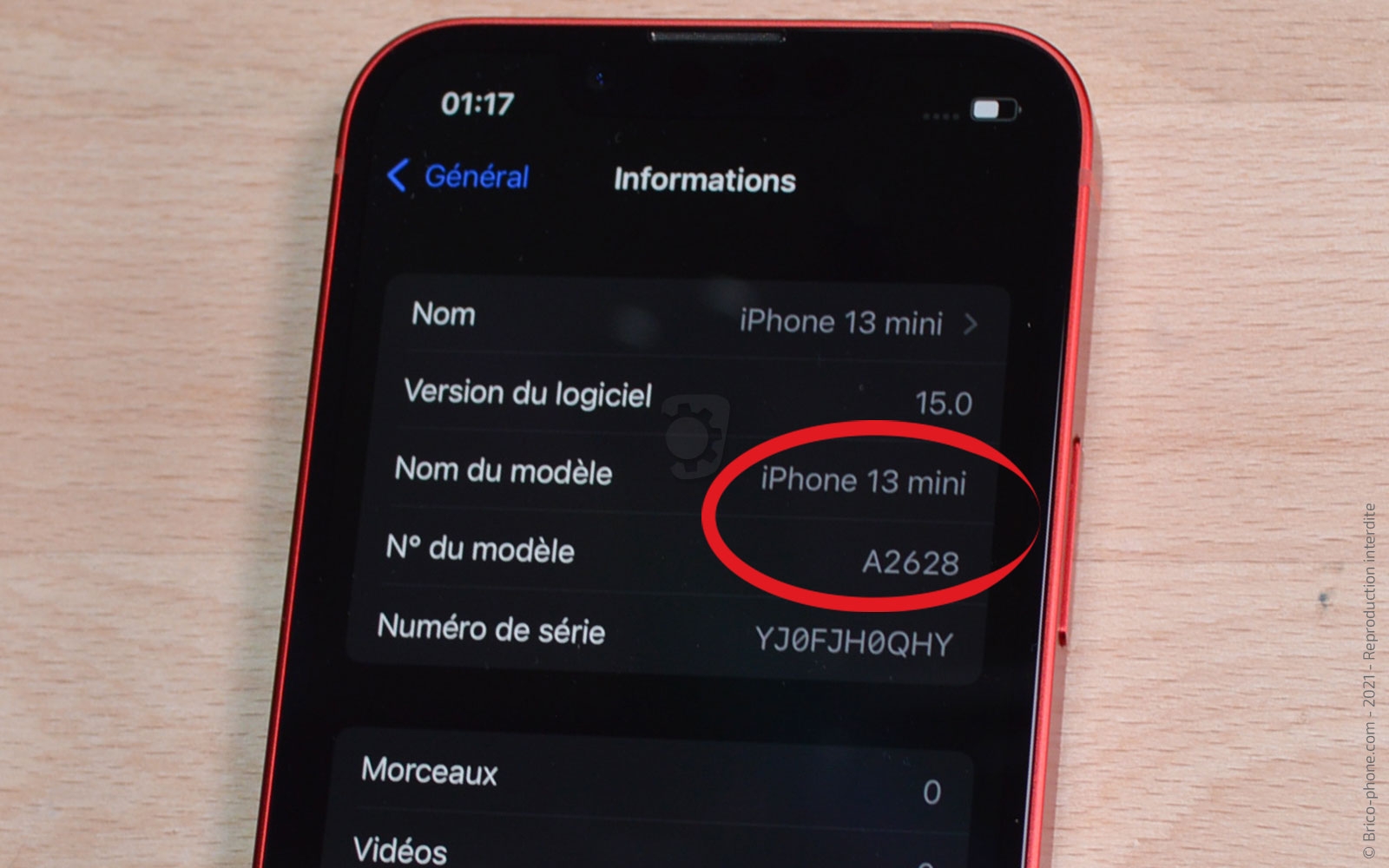

Commandez la bonne pièce détachée en vous référant au numéro de modèle de votre iPhone inscrit dans les Informations générales de l'appareil.

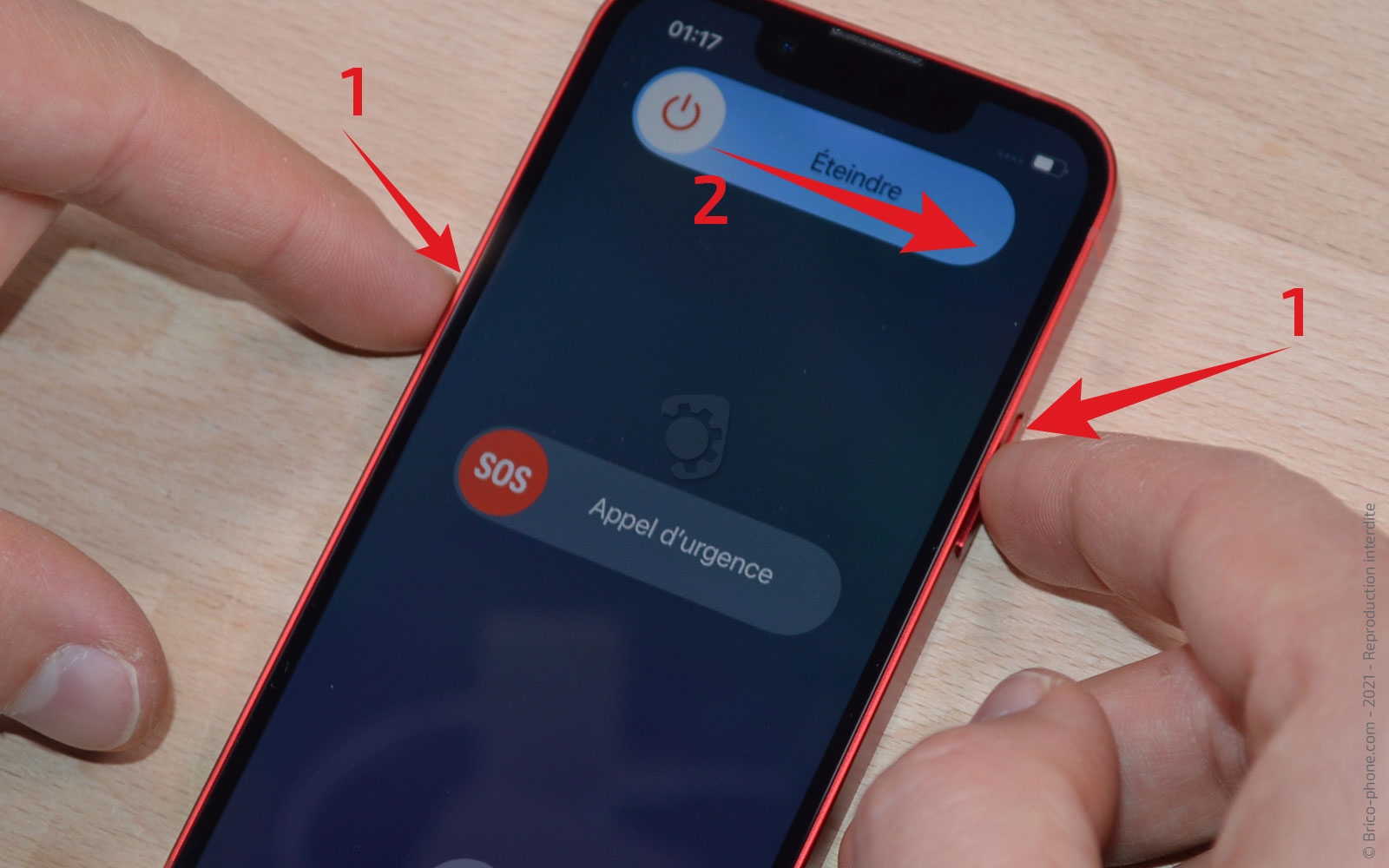

Une fois le composant réceptionné, éteignez votre smartphone pour commencer la réparation.

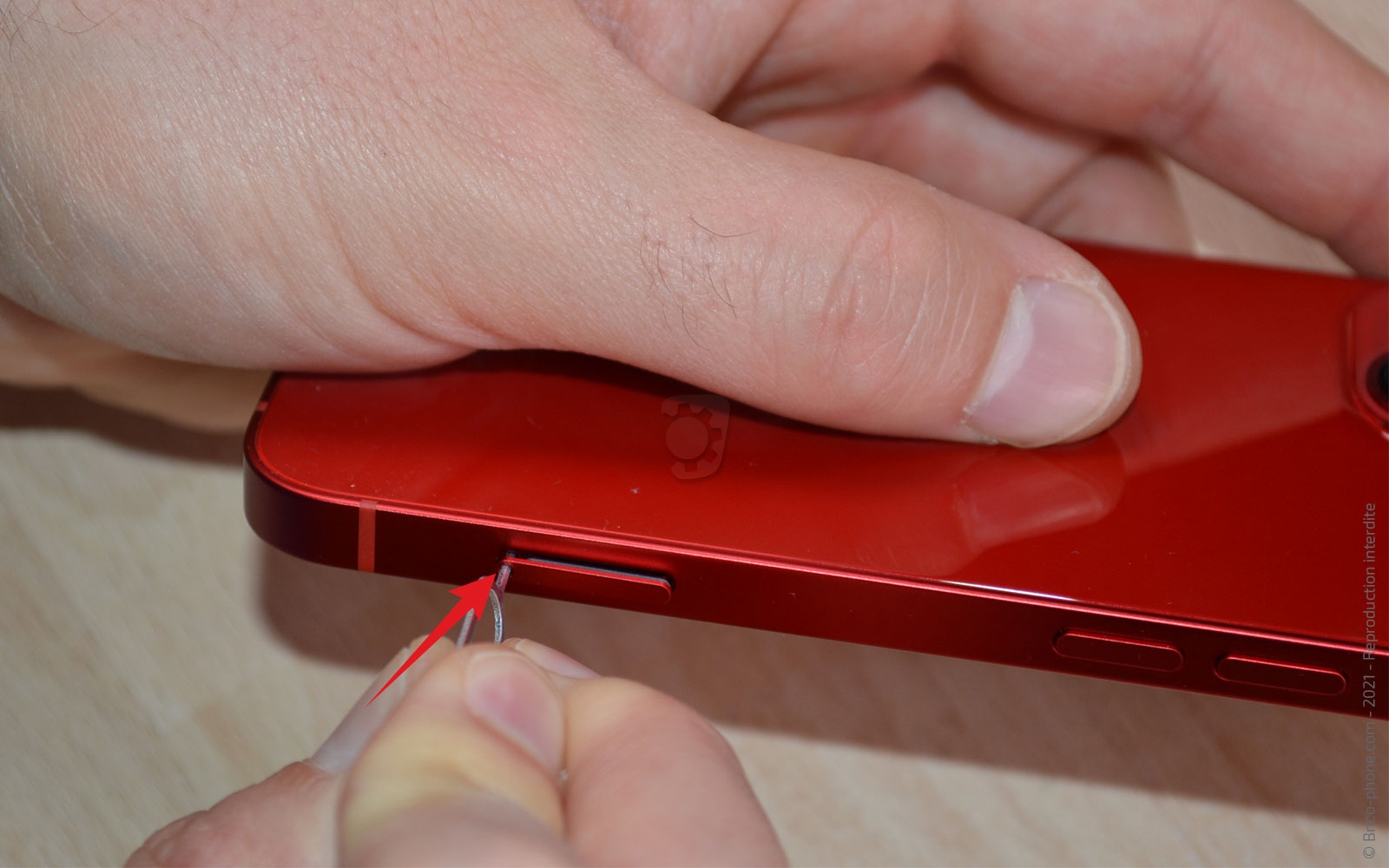

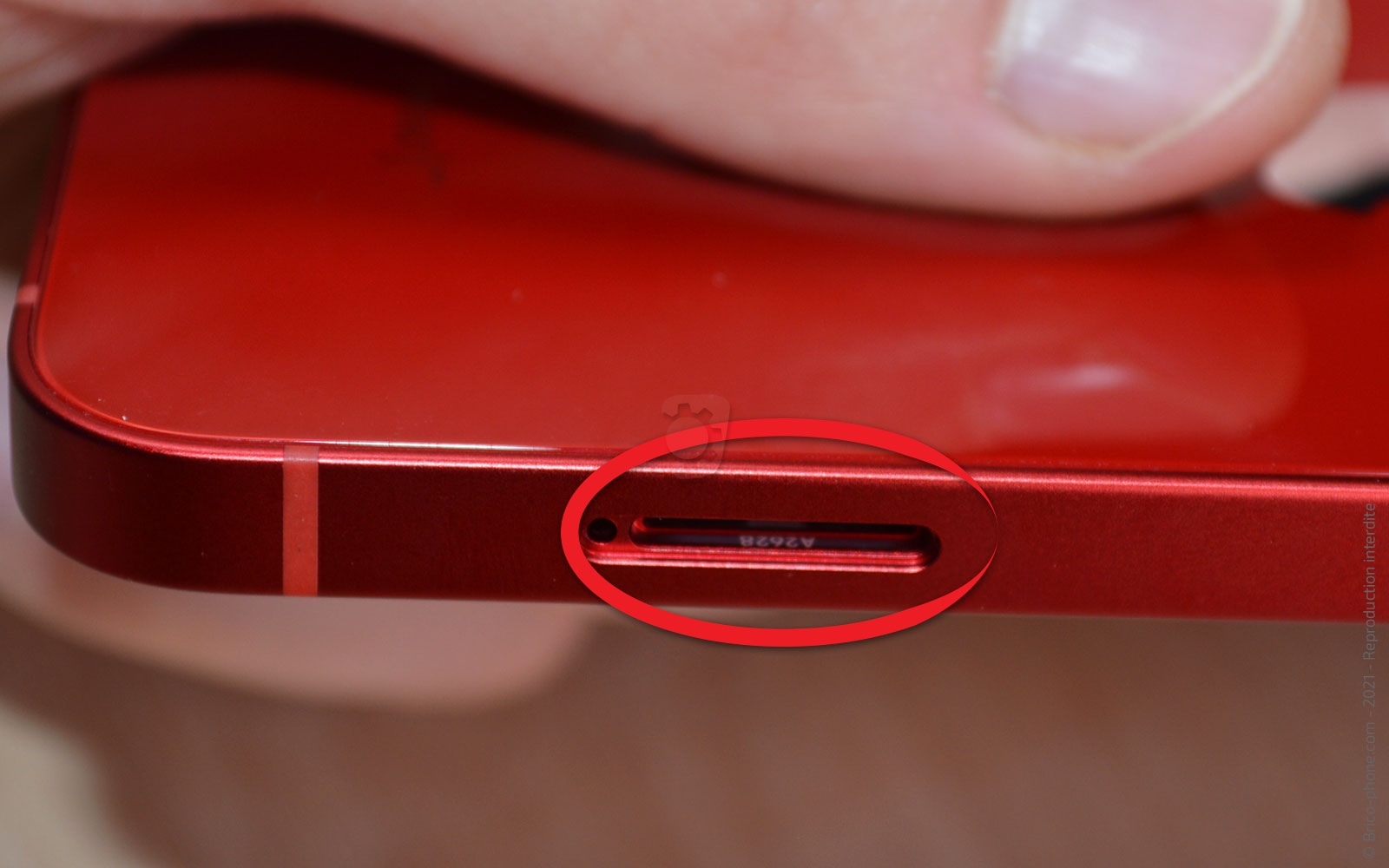

Ensuite, retirez le tiroir de la carte Sim. Vous pouvez également apercevoir le numéro de modèle (A2628) gravé sur le châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer l'écran

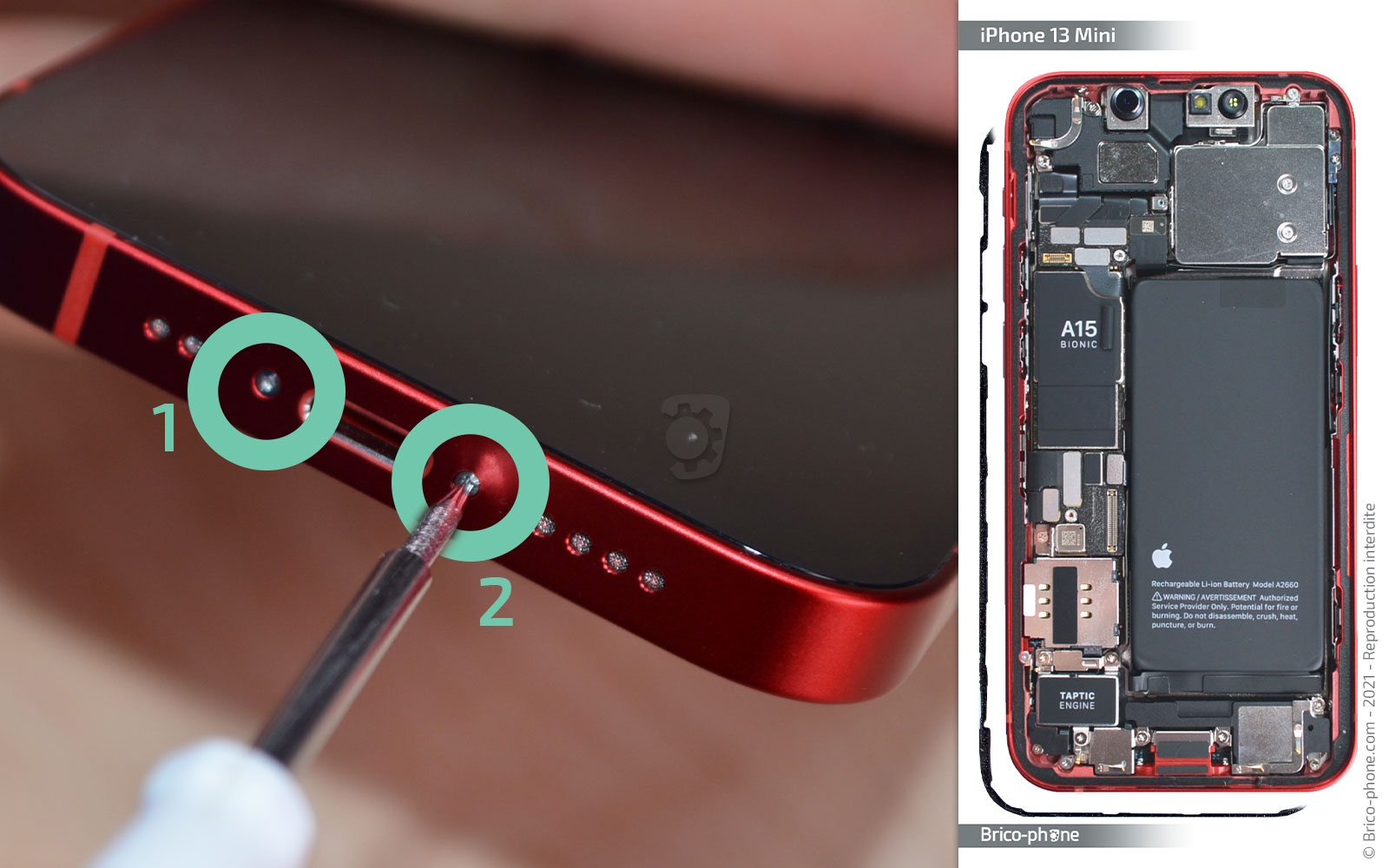

Ôtez les deux vis pentalobes situées de part et d'autre de la prise de charge de votre iPhone.

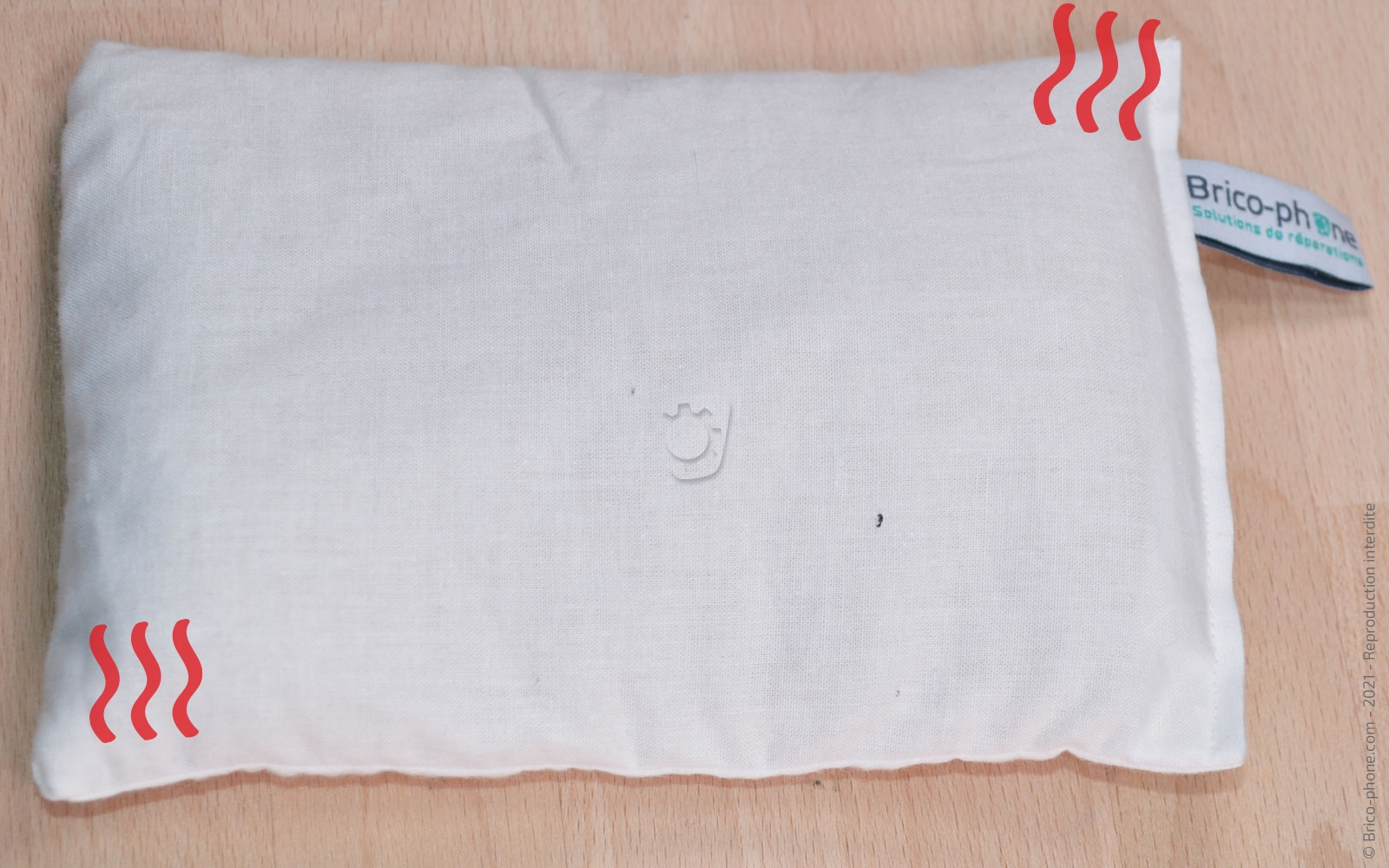

Placez ensuite sur l'écran une trentaine de secondes, le coussin chauffant préalablement passé au micro-ondes 2 minutes.
Vous pouvez également utiliser un décapeur thermique ou un sèche cheveux sur le contour de l'écran si vous ne possédez pas de coussin chauffant.

Ces outils vous permettent de ramollir le joint d'étanchéité retenant l'écran au châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 2 : Ouvrir l'écran

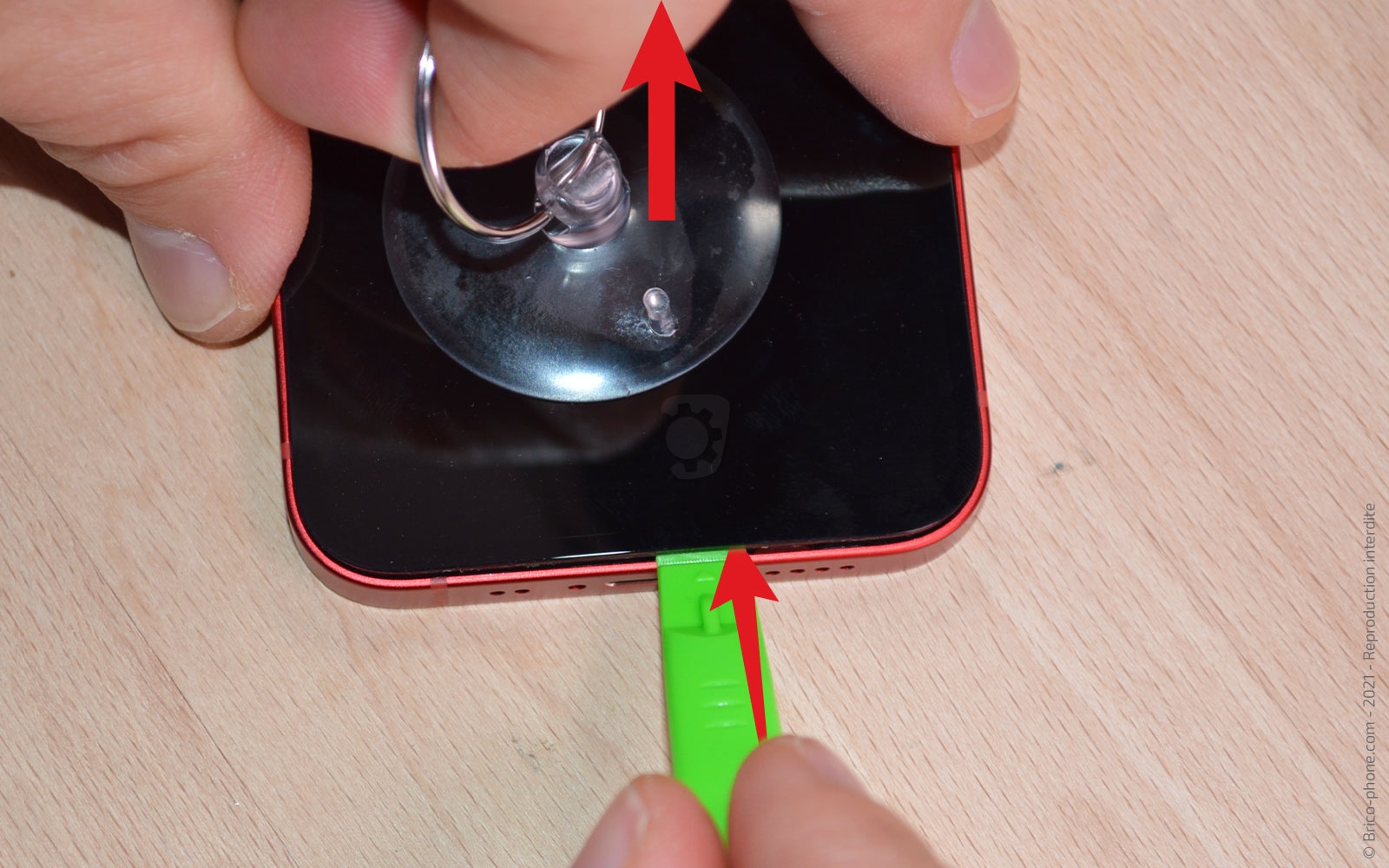

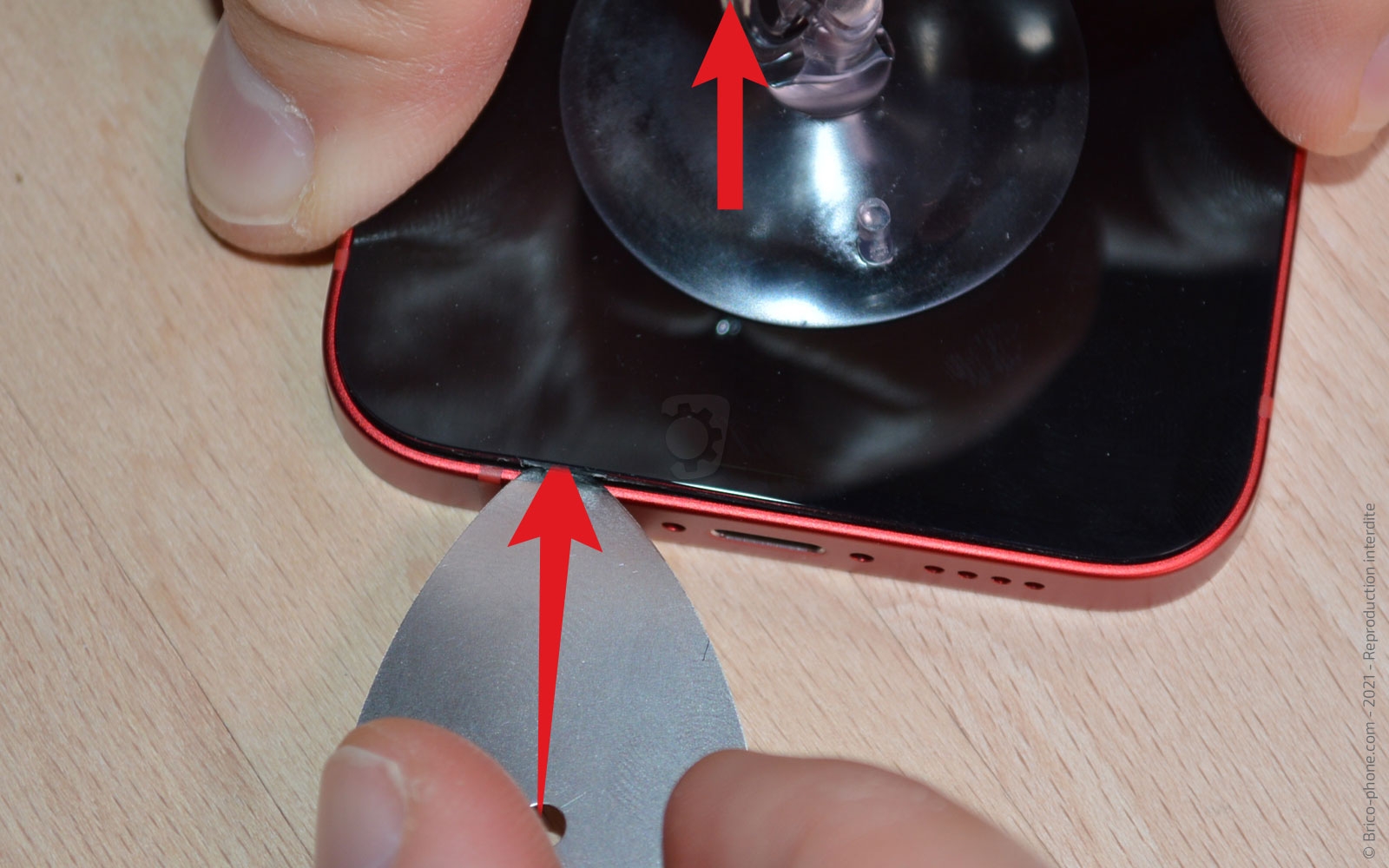

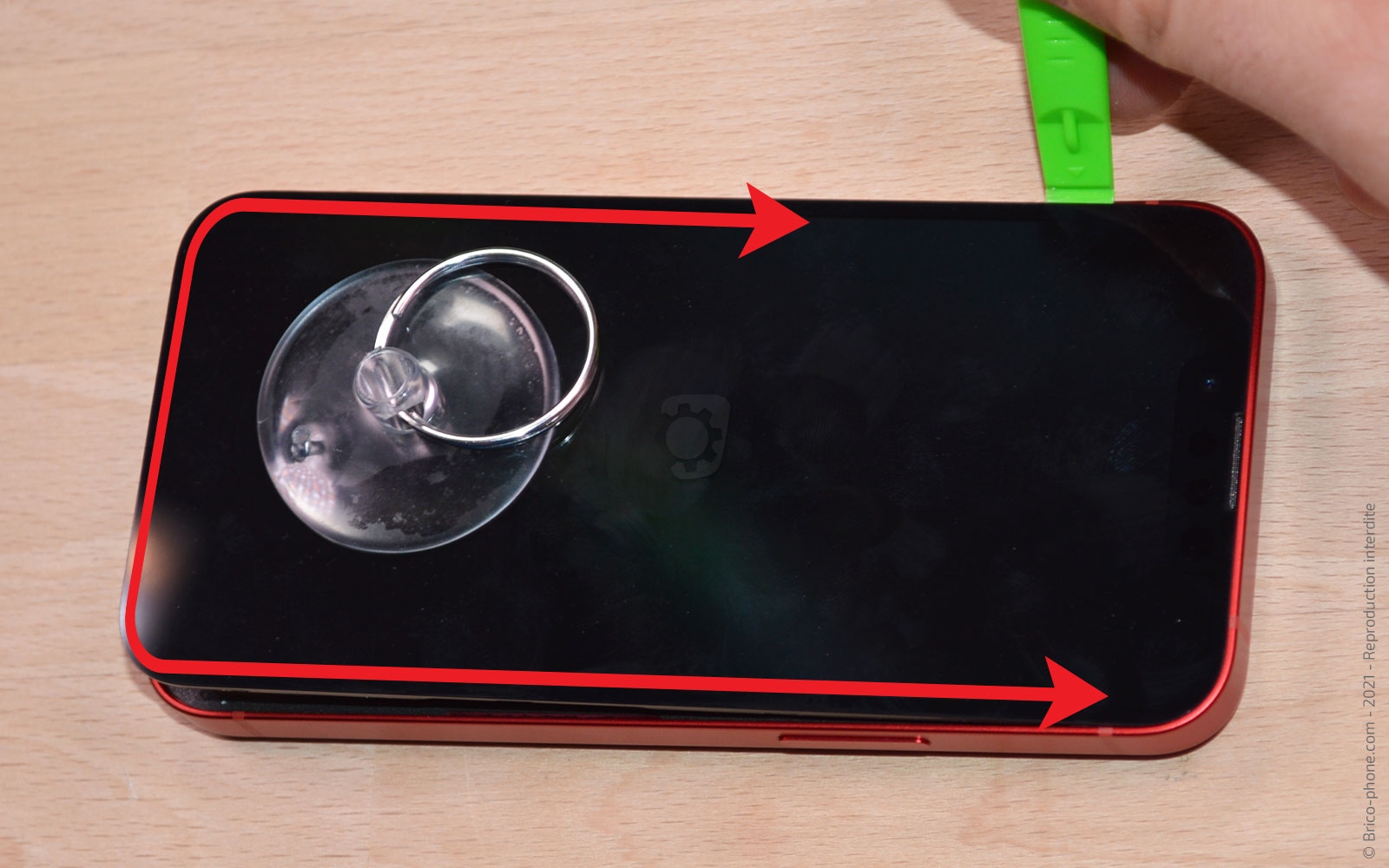

Disposez la ventouse sur le bas du téléphone pour vous aider à soulever légèrement l'écran et à insérer le médiator en métal troué.

Une fois l'outil inséré, remplacez-le par la petite spatule avec laquelle il vous faut faire le tour de l'appareil. Elle va vous permettre de décoller entièrement l'écran.

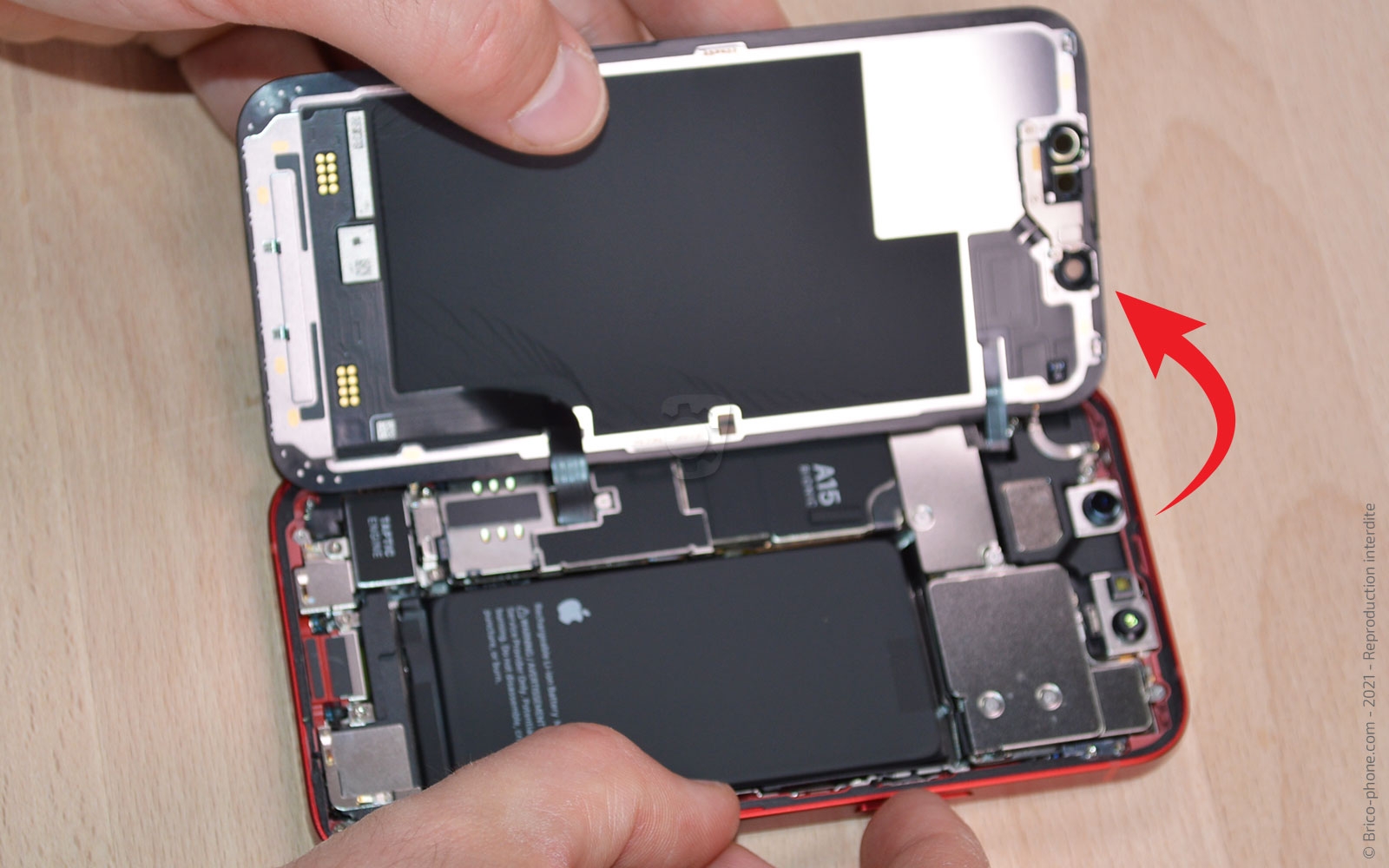

Ouvrez votre téléphone en basculant la vitre avant vers la gauche.
Outils du kit utilisés
Outils du kit utilisés



Etape 3 : Déconnecter la batterie

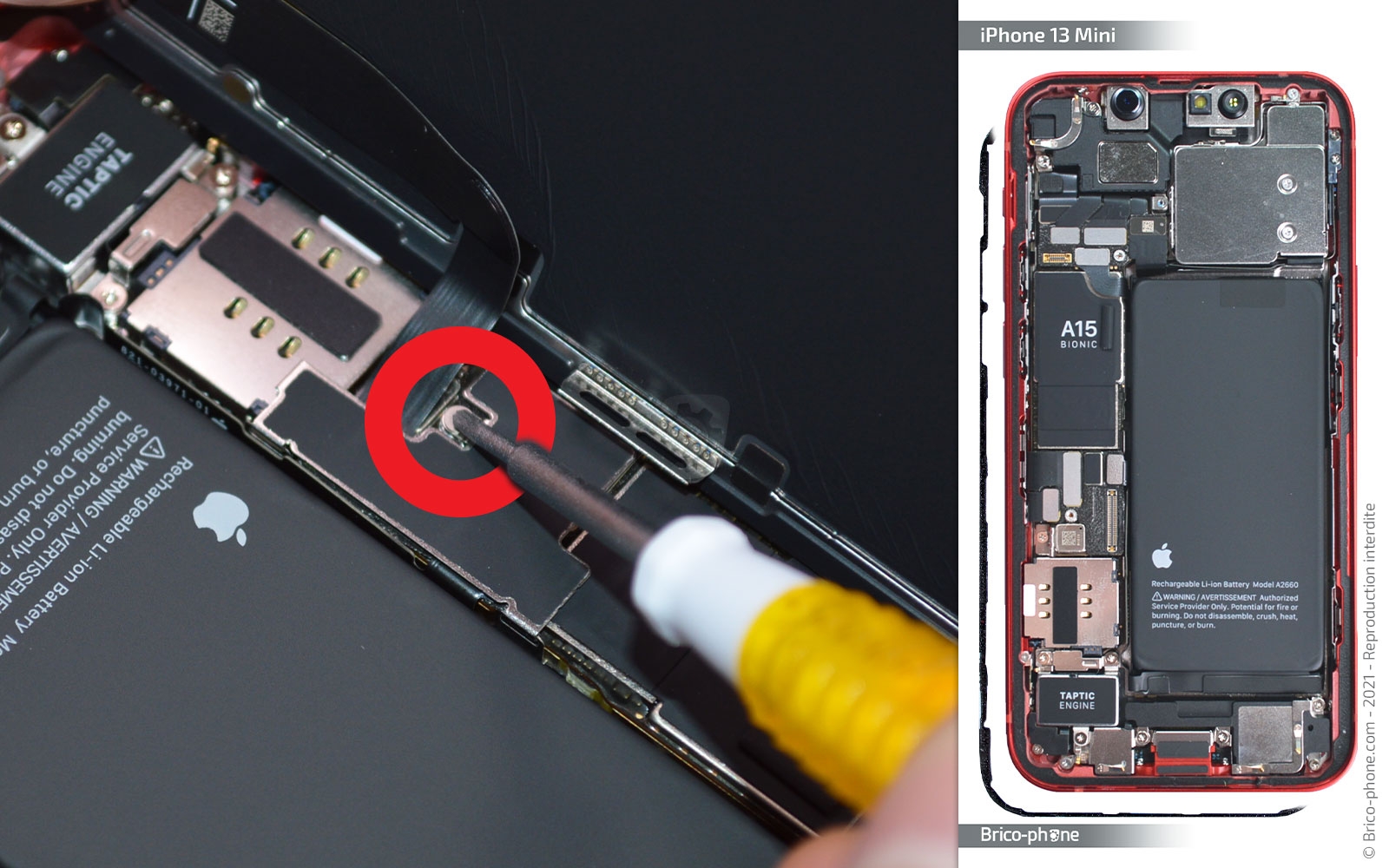

Tenez l'écran à 90° et retirez la vis B1 avec letournevis triwing.

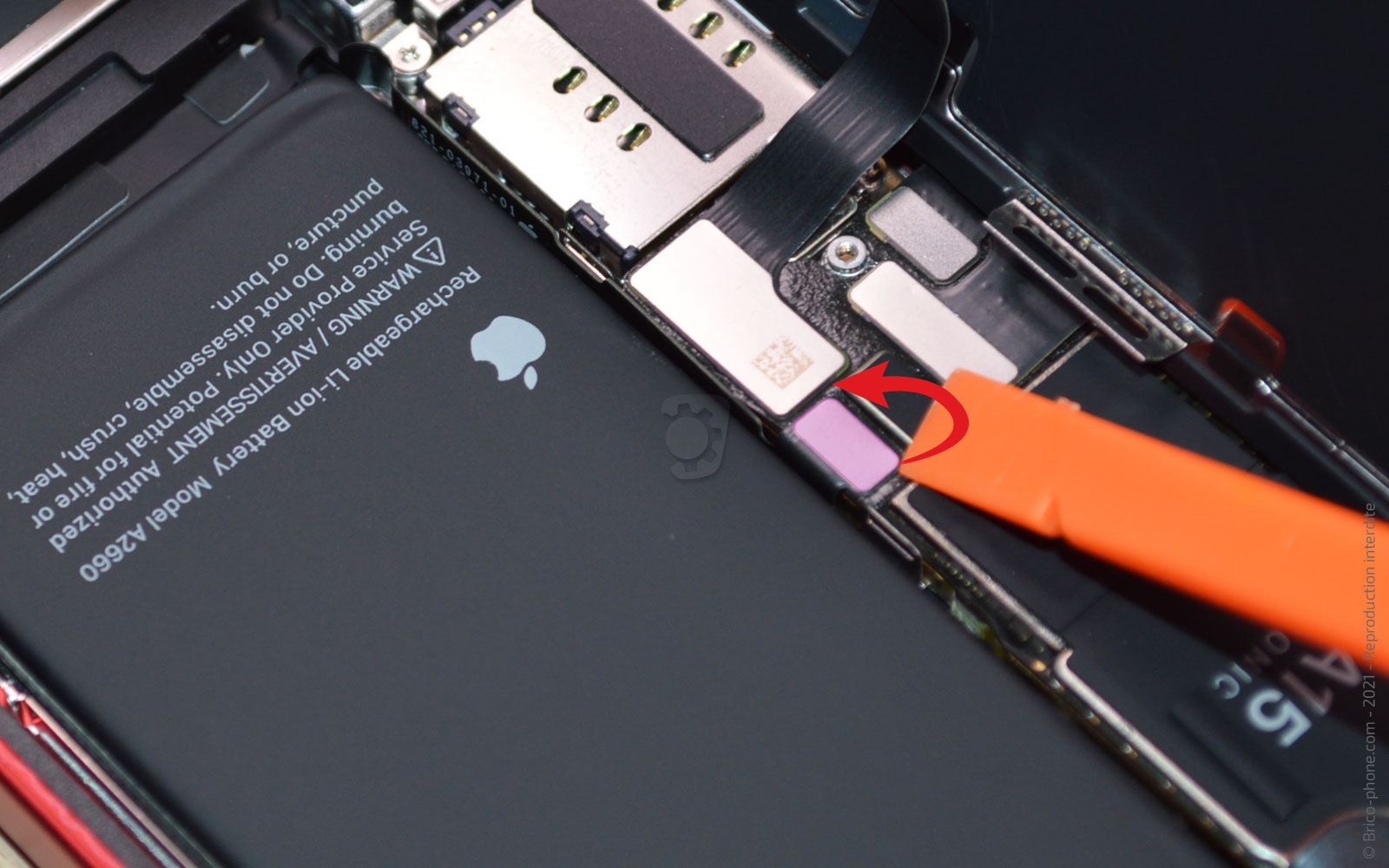

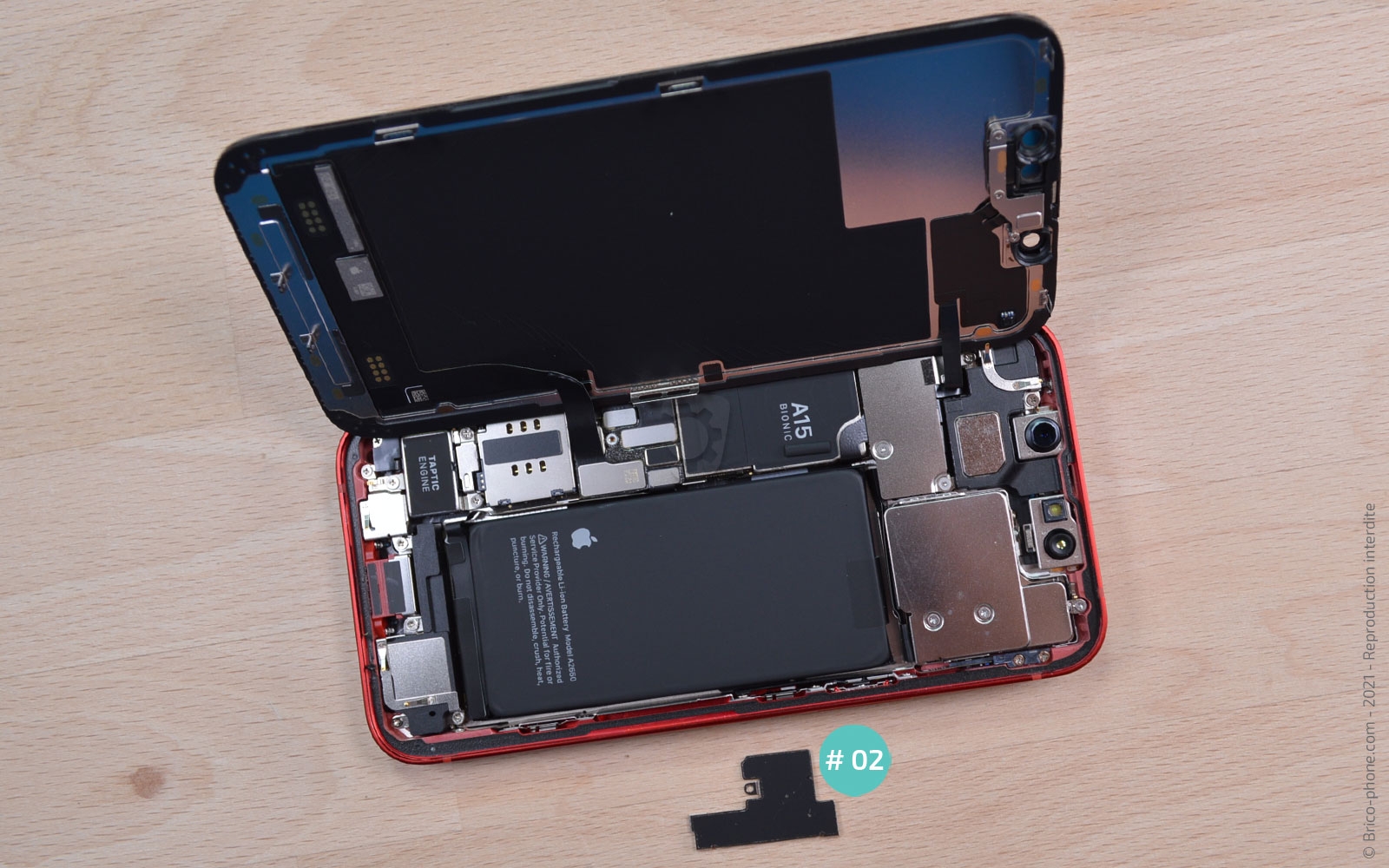

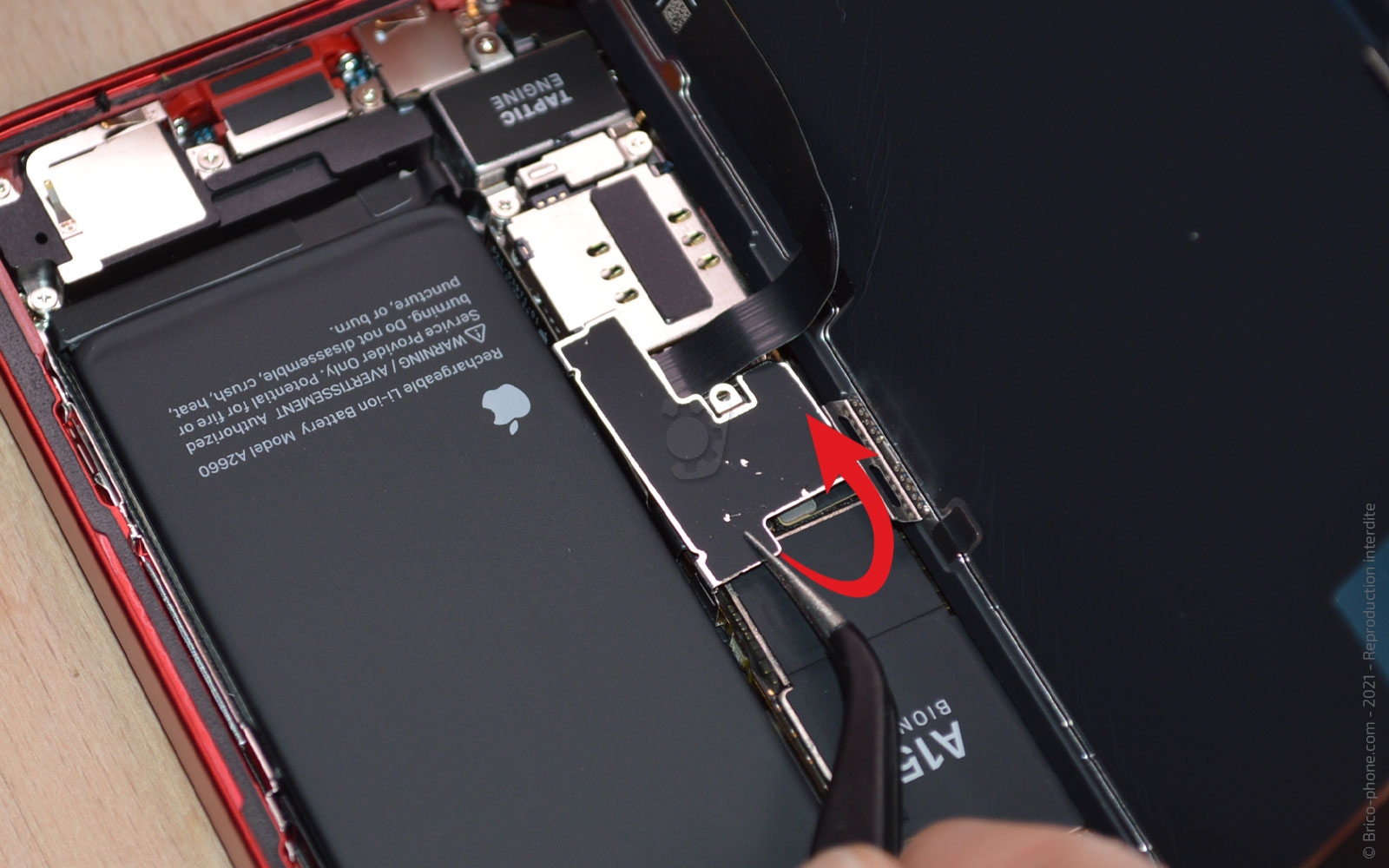

Ensuite, ôtez la plaquette #02 afin de pouvoir déconnecter avec le spudger la nappe de la batterie ainsi que celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

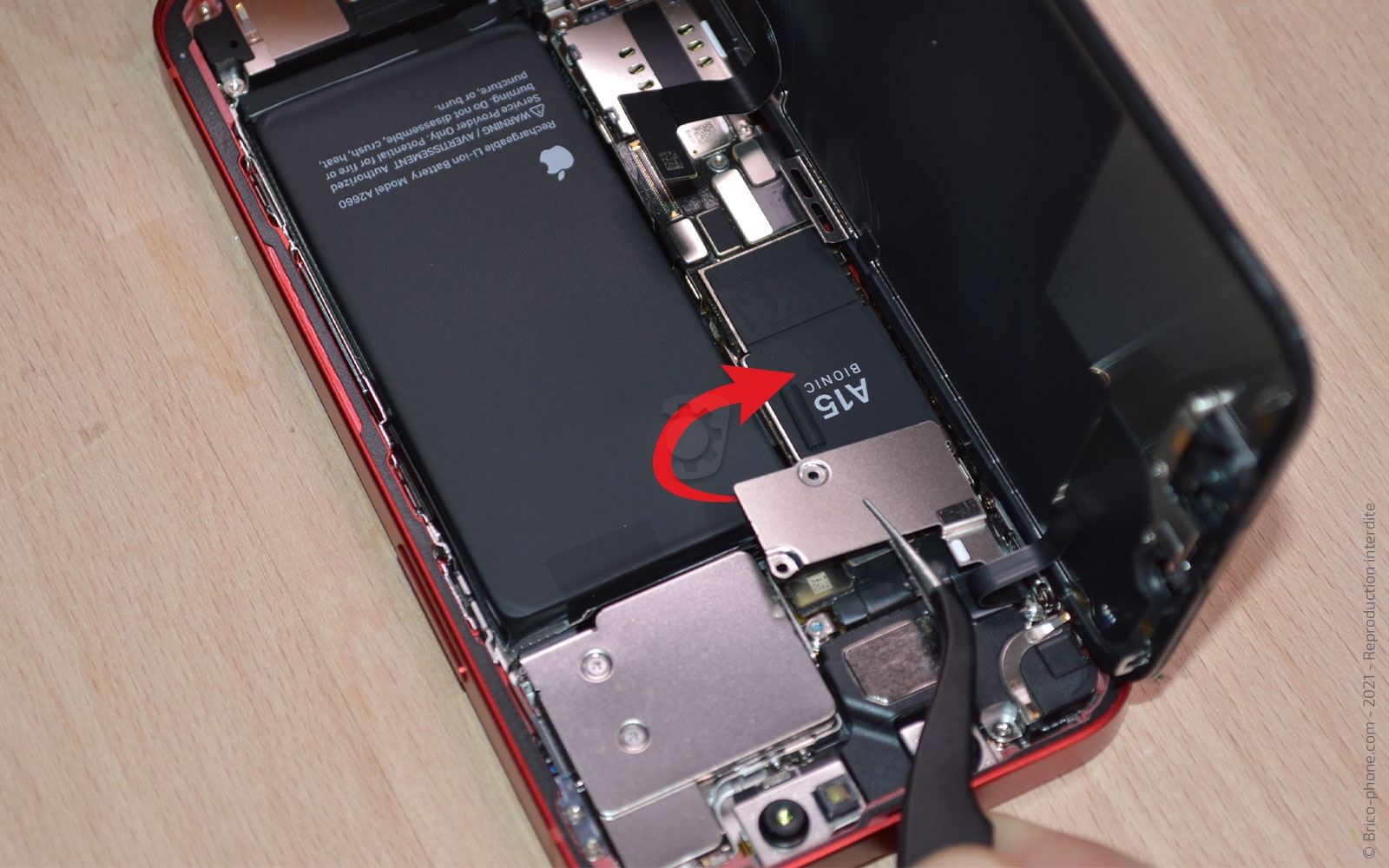

Etape 4 : Ôter la plaquette de protection 03

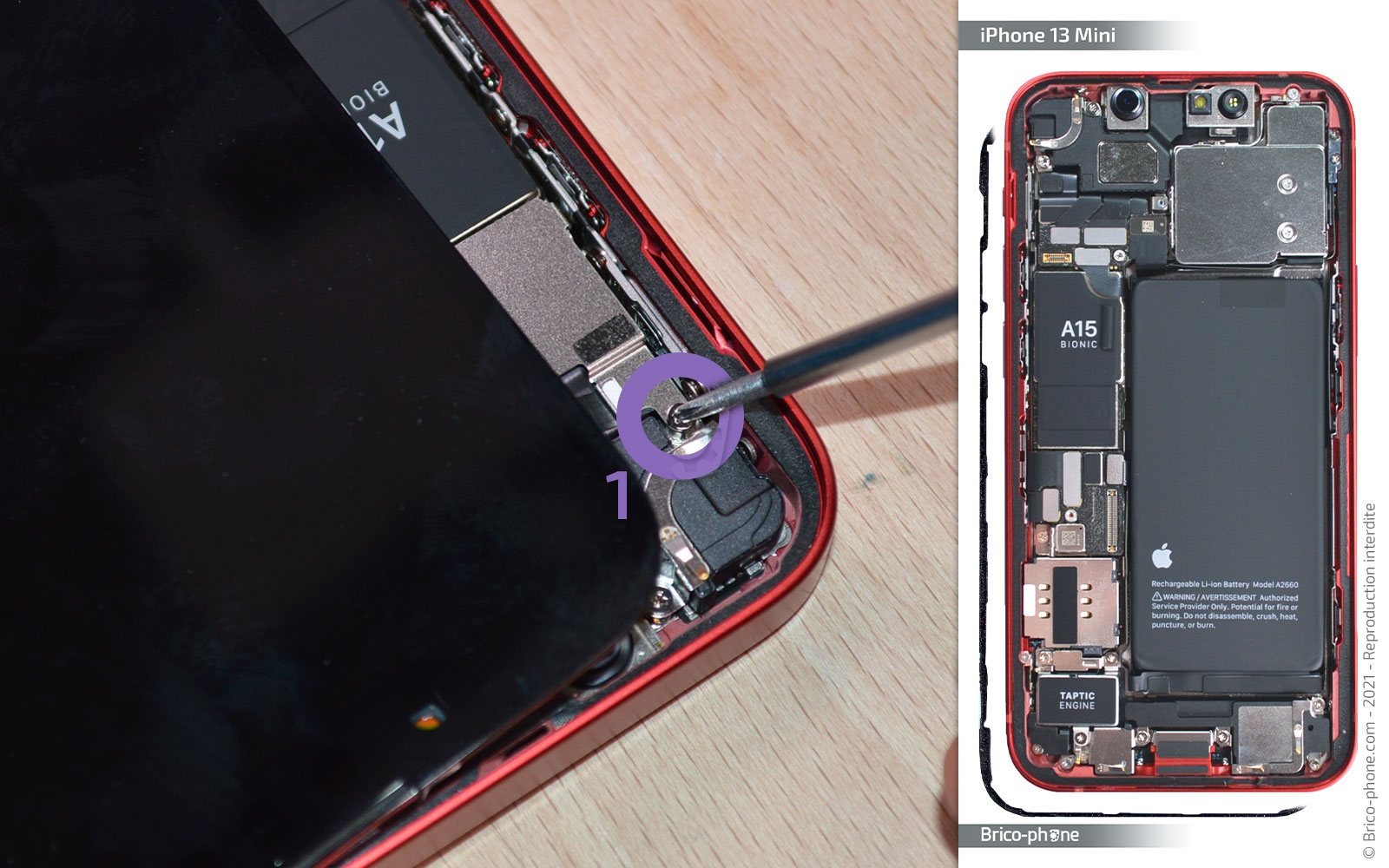

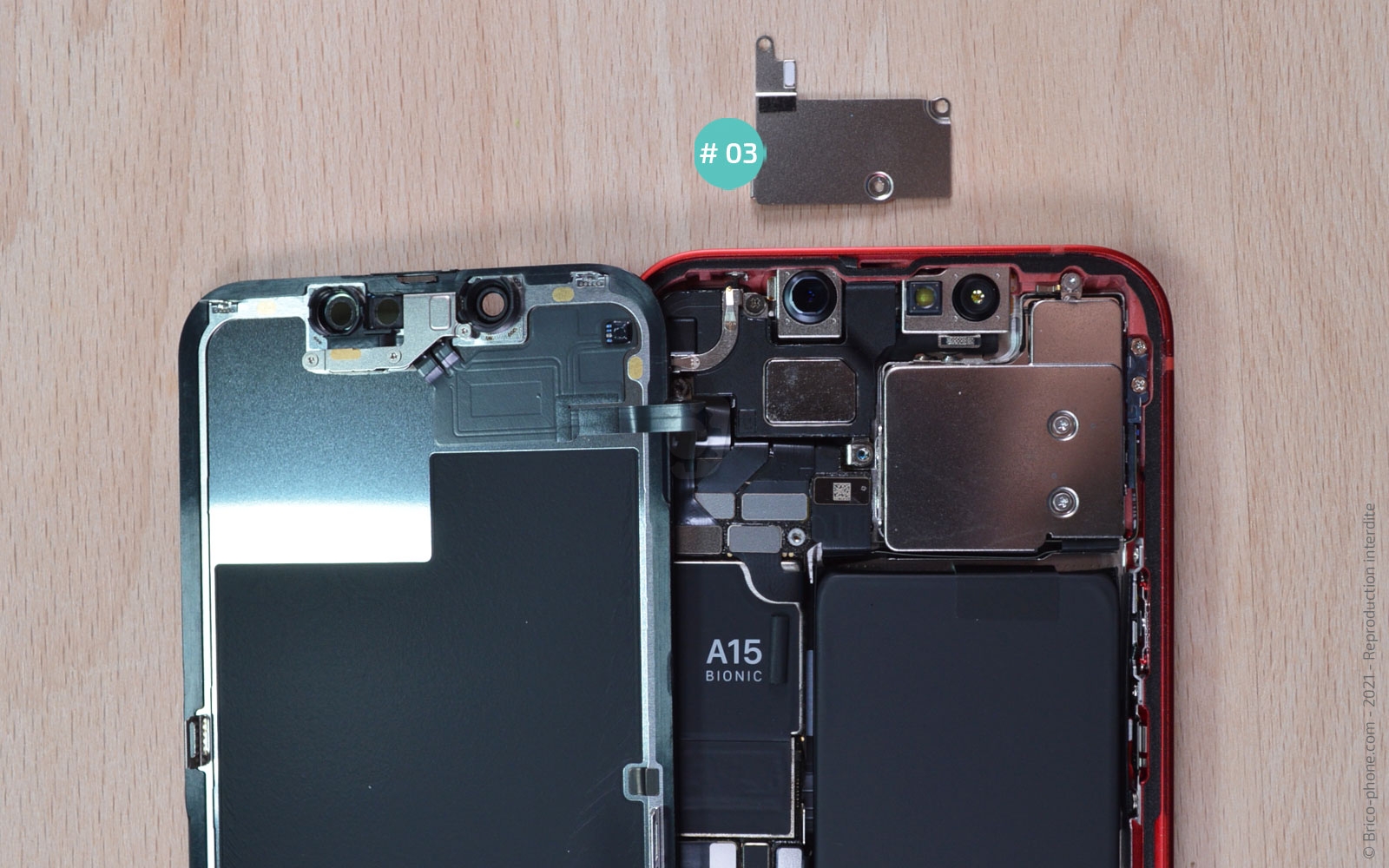

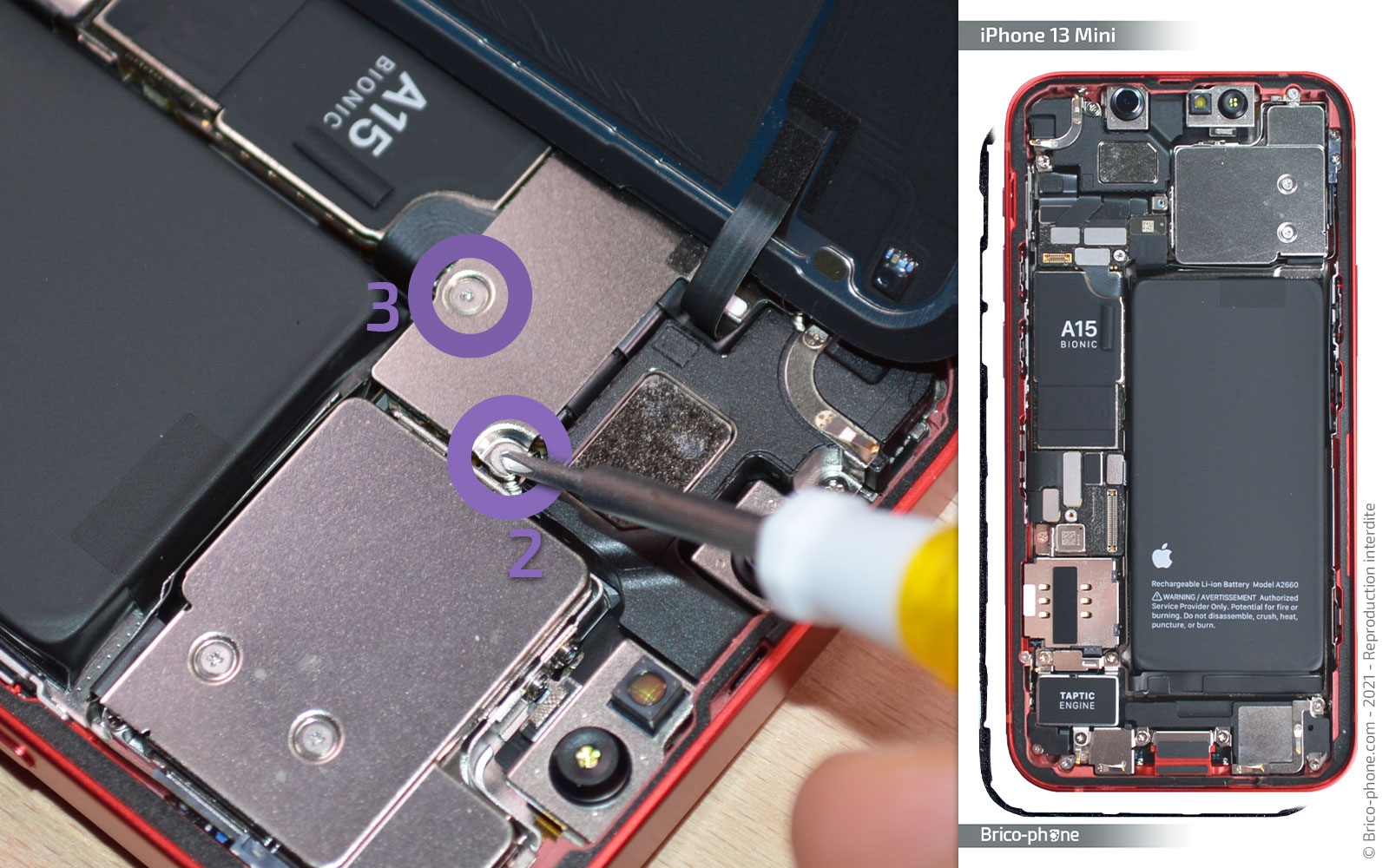

A l'aide du tournevis triwing, retirez les deux vis de la plaquette #03.

Reposez l'écran sur le châssis afin de pouvoir dévisser la vis C1 avec le tournevis cruciforme.

Otez la plaquette métallique #03.
Outils du kit utilisés
Outils du kit utilisés



Etape 5 : Détacher l'écran du châssis

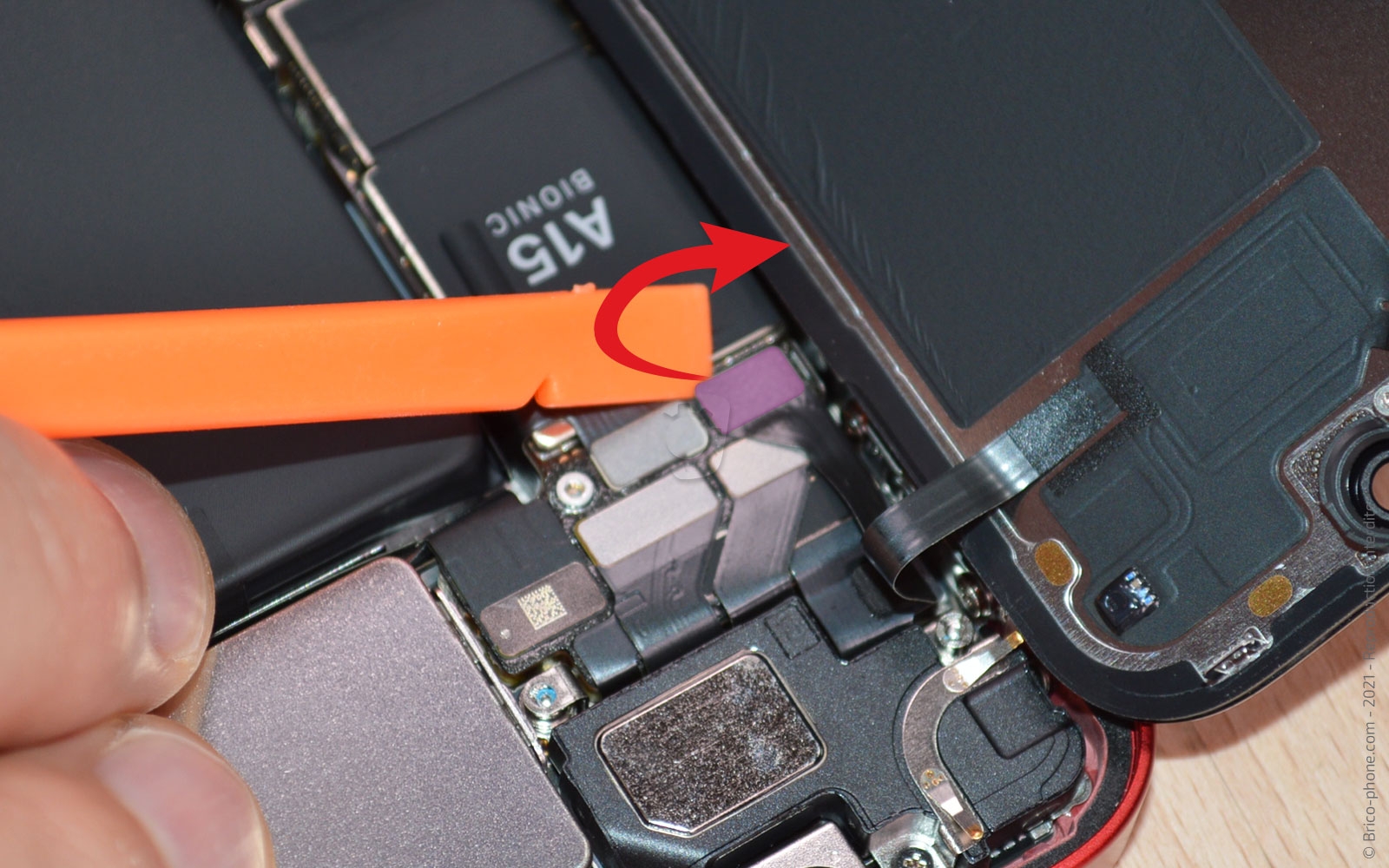

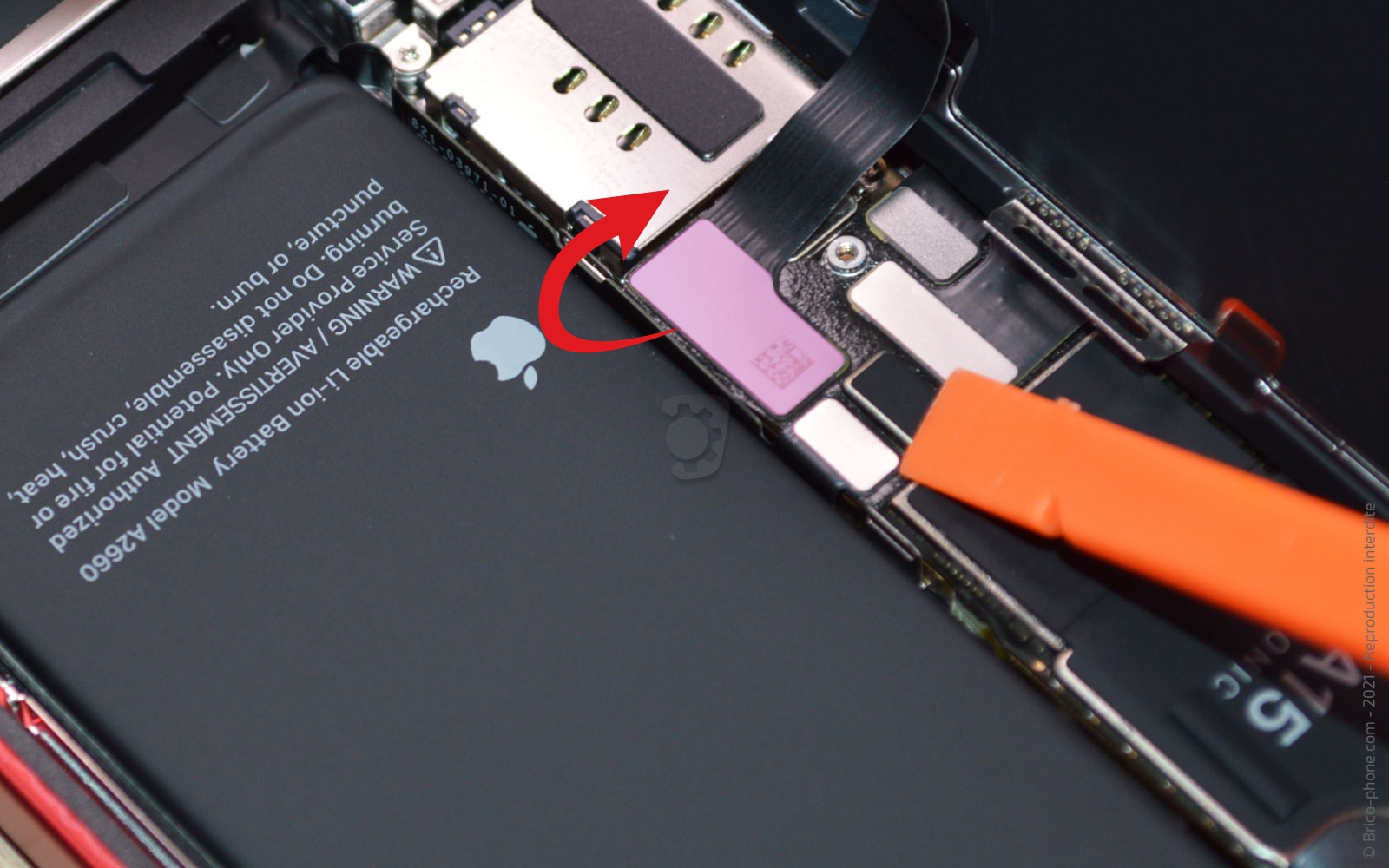

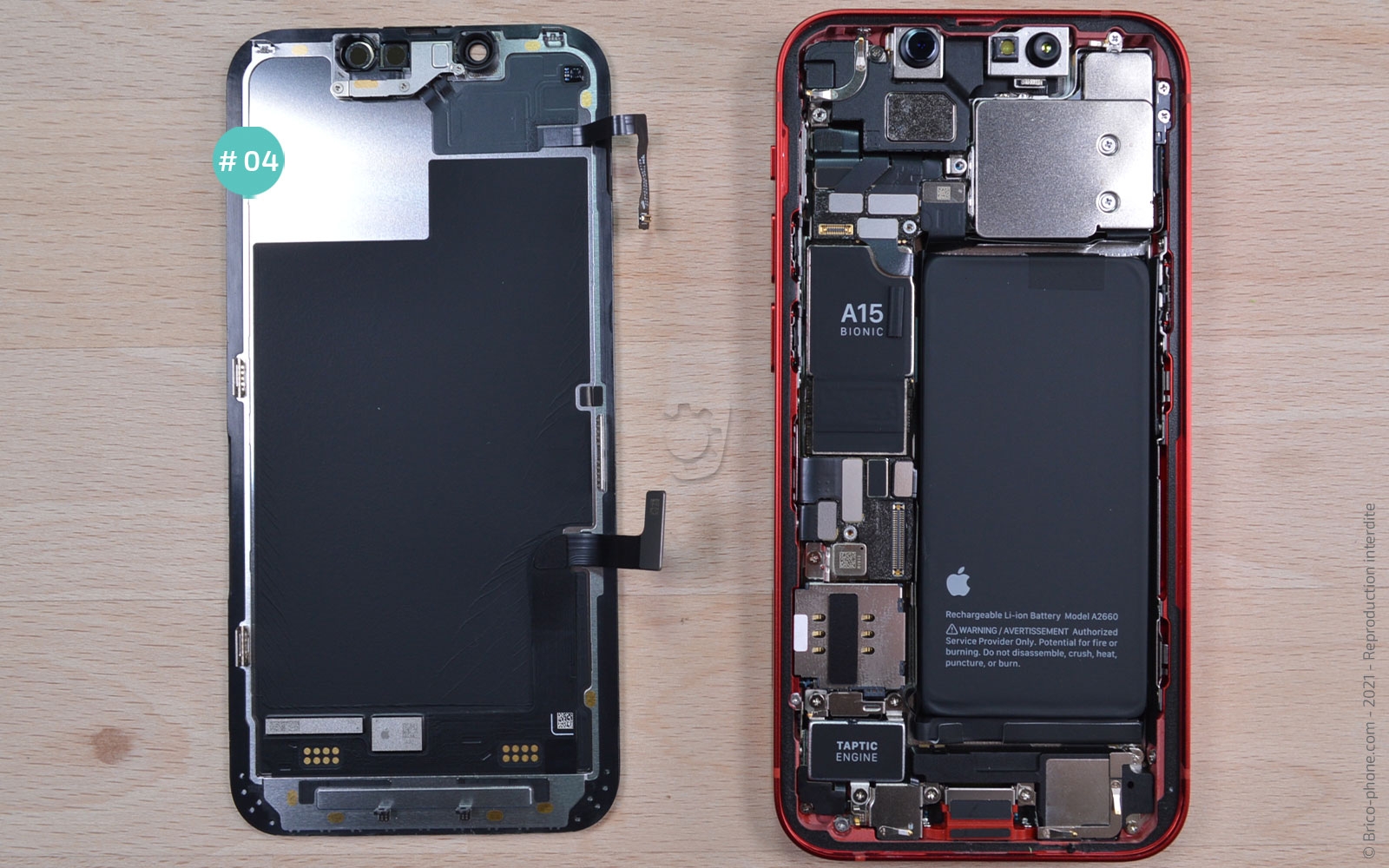

En vous aidant du levier en nylon, déconnectez la nappe du capteur de proximité et du Face ID et mettez de coté le châssis.
Outils du kit utilisés
Outils du kit utilisés

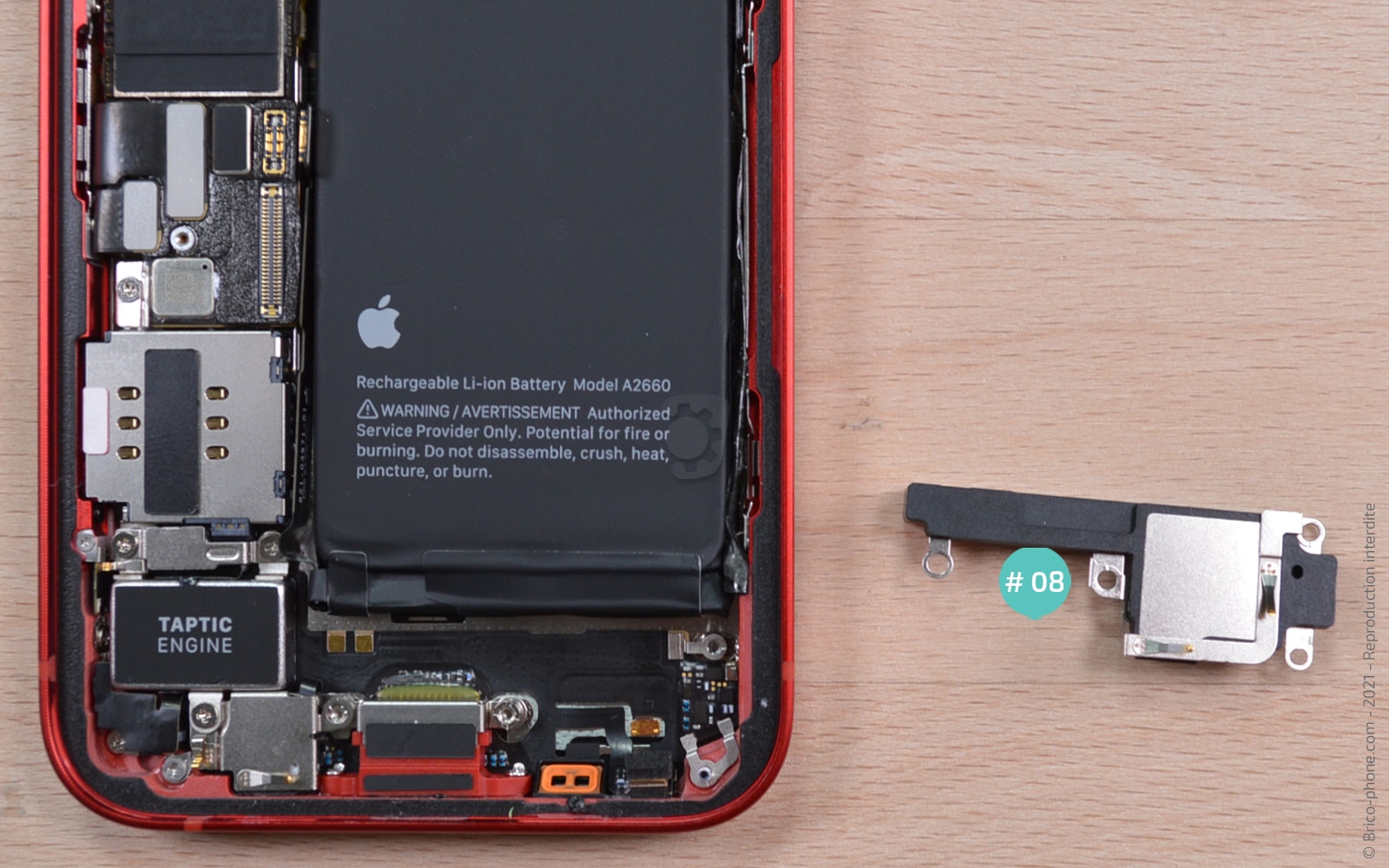

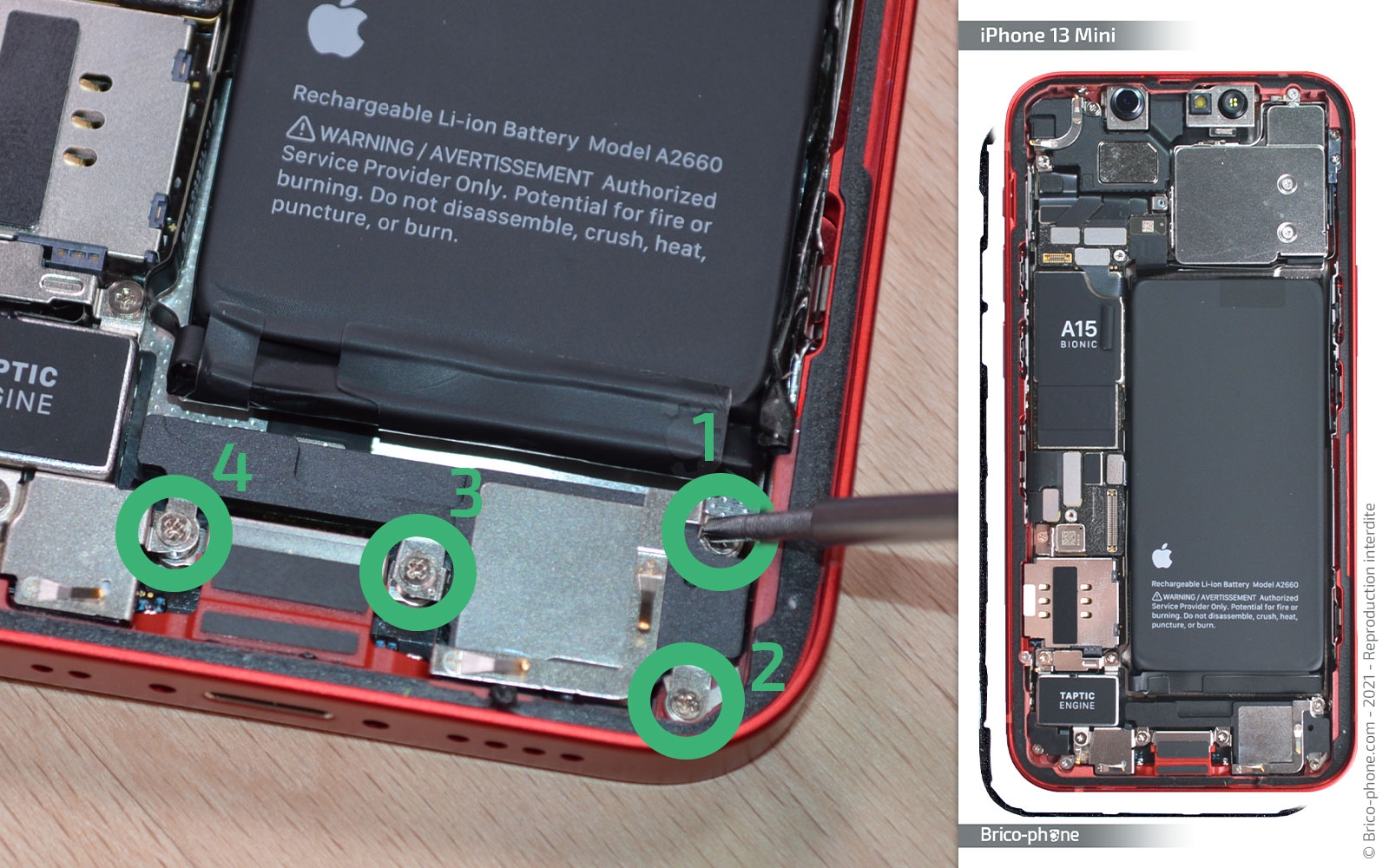

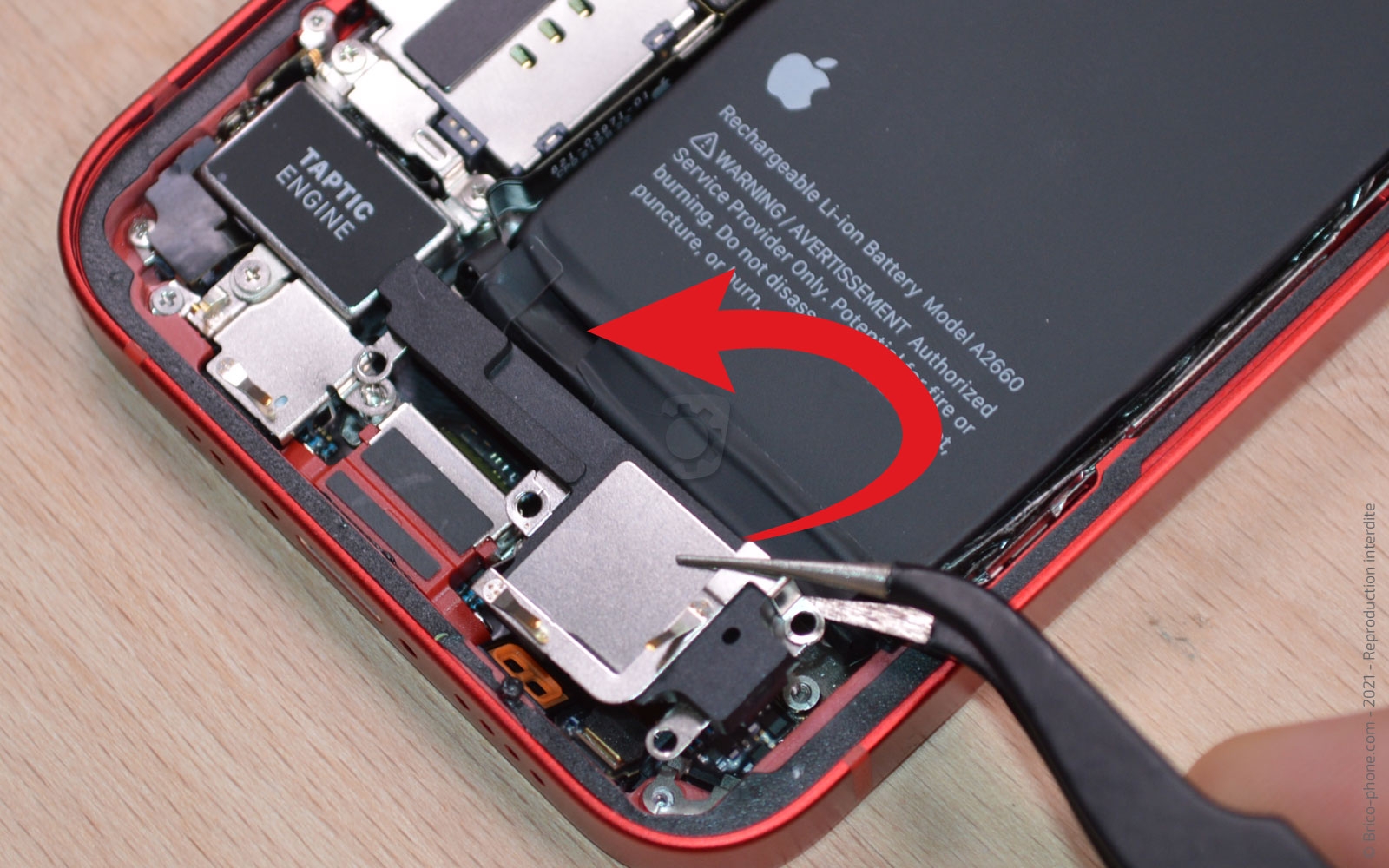

Etape 6 : Récupérer le haut-parleur externe
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage

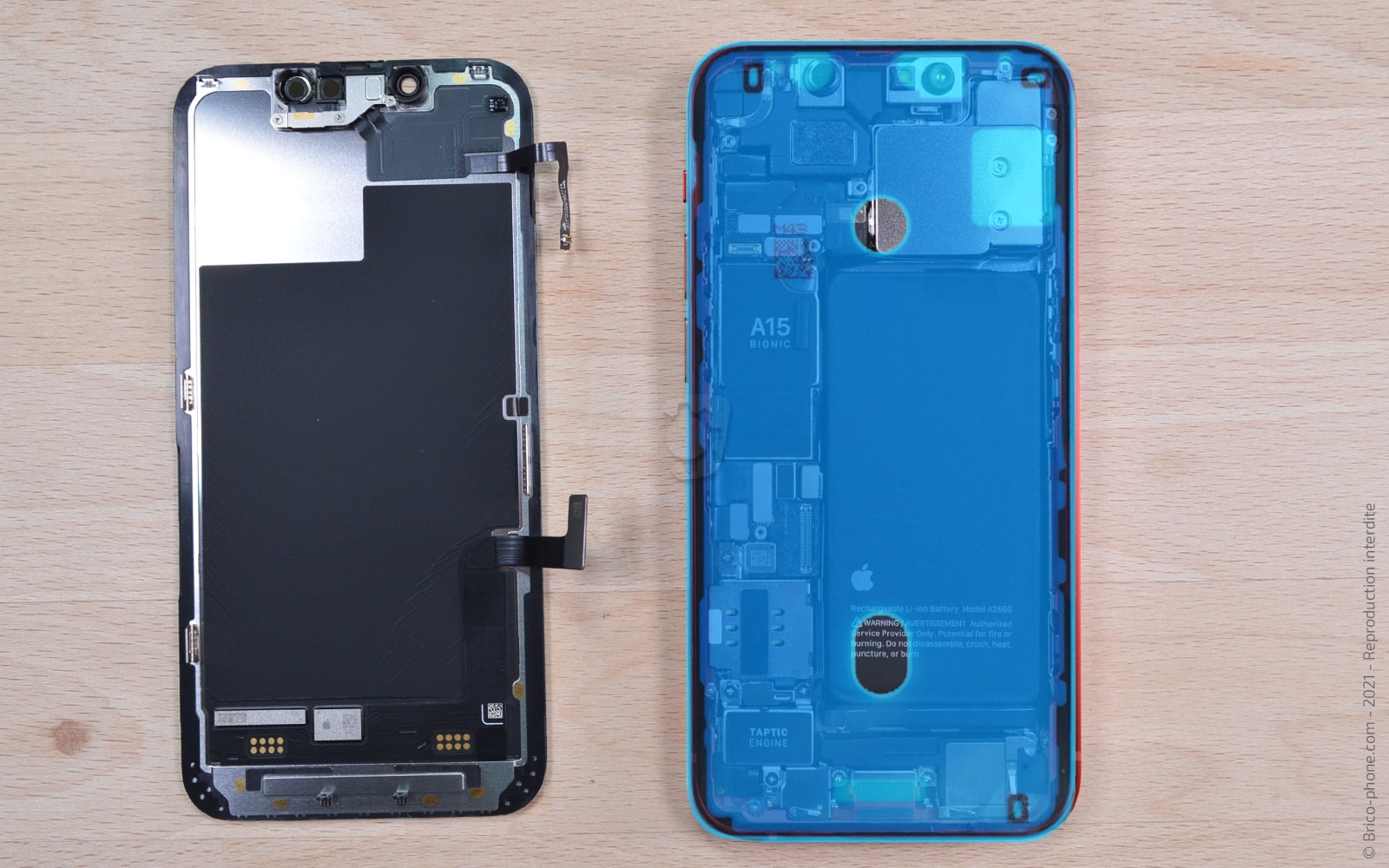

Pour remonter votre iPhone 13 mini, il vous suffit de suivre les étapes précédentes dans le sens contraire.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
