Remise à neuf sur iPhone 5

Temps estimé : 30 min
Difficulté : 3/5
iPhone 5 | Temps estimé : 30 min | Difficulté : 3/5

Ce guide photos vous explique comment remettre à neuf votre iPhone 5 avec un châssis complet.

Diagnostic

› Votre iPhone 5 est endommagé en plusieurs points (vitre, batterie, coque)
› Vous souhaitez remettre à neuf votre iPhone 5 en toute simplicité

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5
4,90 €
Ajouter au panier

Etape 1 : Retirer les 2 vis du bas du téléphone

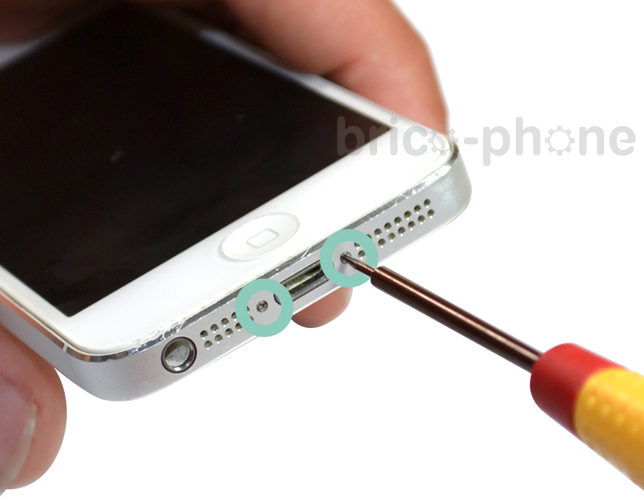

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 2a : Retirer la vitre

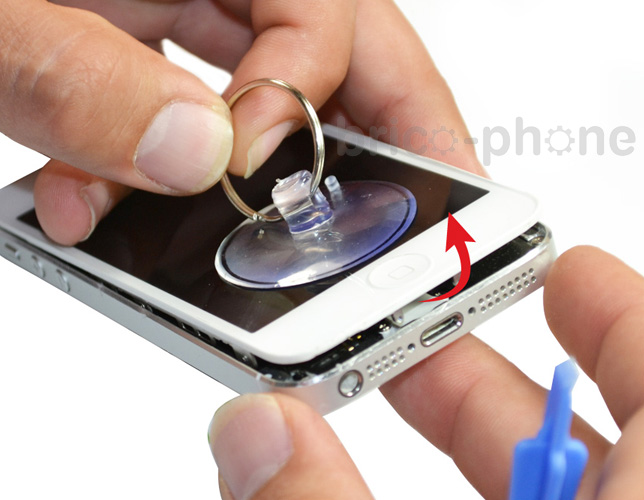

A l'aide d'une ventouse placée près du bouton Home, tirer jusqu'à qu'apparaisse un petit jour entre le châssis et la vitre.
Etape 2b : Retirer la vitre

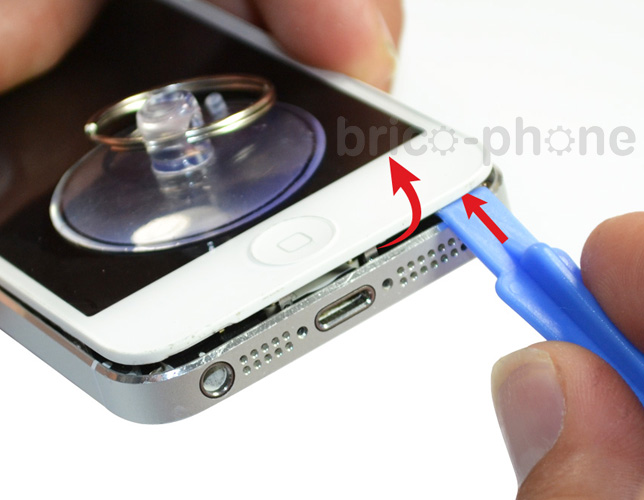

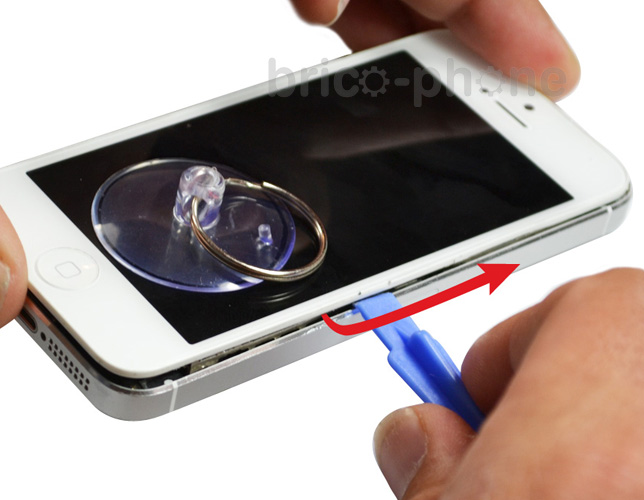

A présent, insérer le levier plastique et faites levier sur l'ensemble des contours de la vitre puis vous pourrez la lever délicatement.
Etape 2c : Retirer la vitre
Etape 3a : Déconnecter les nappes de l'écran

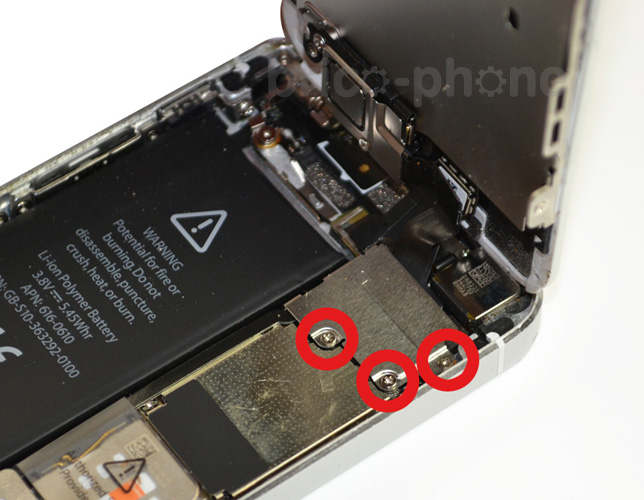

Les nappes de l'écran sont situées derrière une plaquette métallique qu'il vous faut dévisser. Il s'agit des 3 vis B1, B2 et B3.
Etape 3b : Déconnecter les nappes de l'écran
Retirer la plaquette métallique de protection.
Etape 3c : Déconnecter les nappes de l'écran

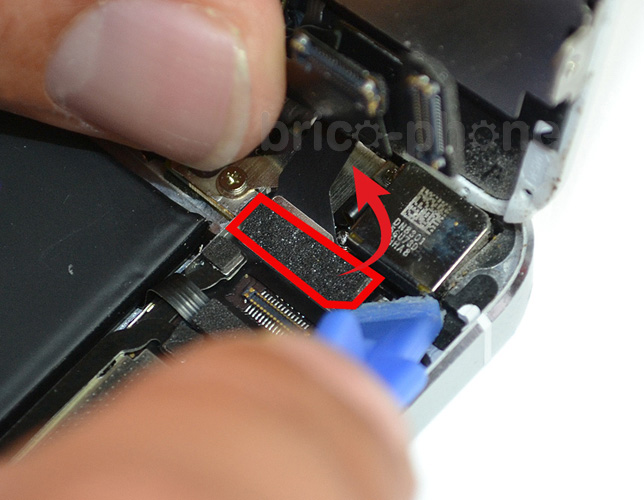

Déconnecter les nappes de l'écran à l'aide d'un levier plastique en commençant par celle de droite (nappes LCD, tactile, puis de la caméra avant).
Etape 3d : Déconnecter les nappes de l'écran
Etape 4a : Retirer la batterie

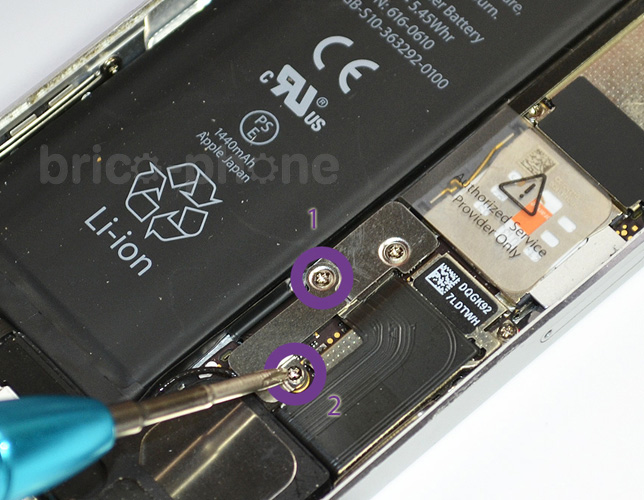

Retirer les vis F1 et F2 pour pouvoir enlever la plaquette métallique.
Etape 4b : Retirer la batterie

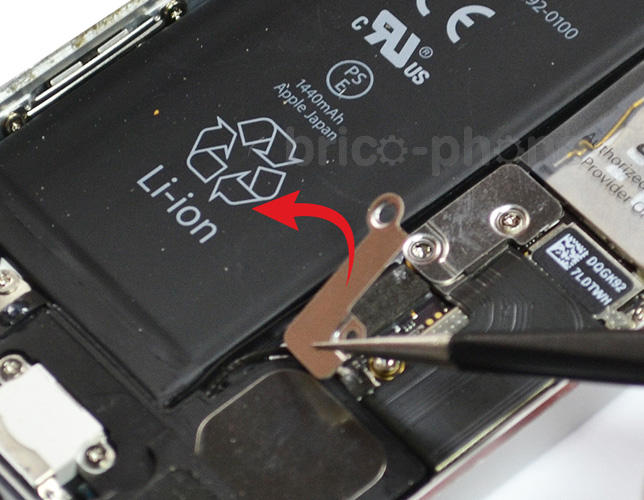

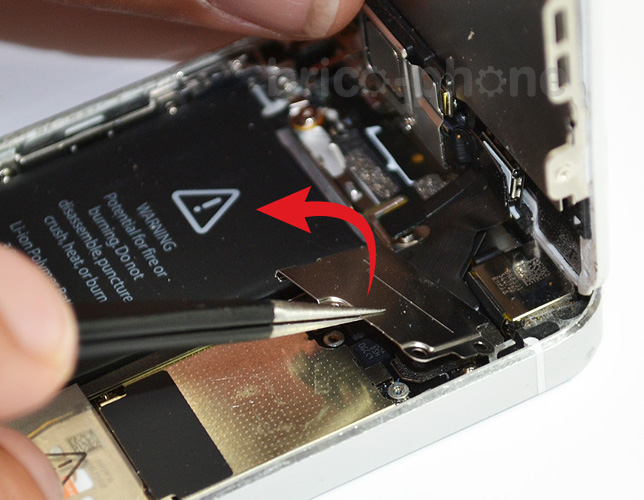

Retirer la plaquette métallique.
Etape 4c : Retirer la batterie

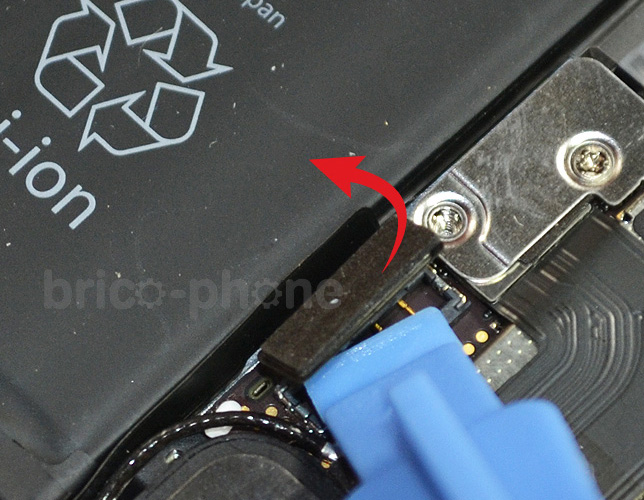

Soulever le connecteur de la batterie de la carte mère.
Etape 4d : Retirer la batterie

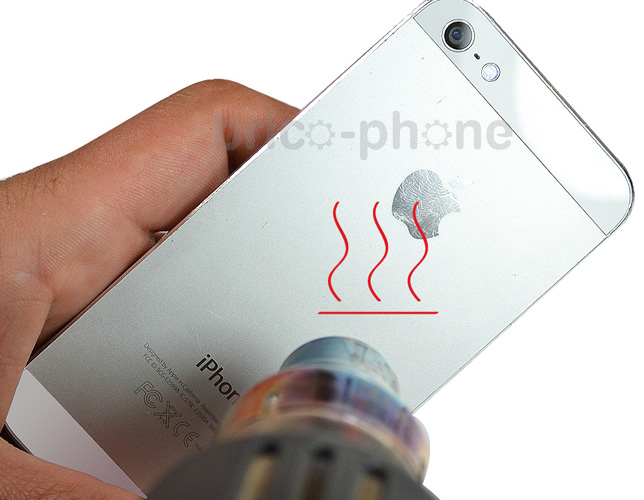

Chauffer légèrement le dos de votre iPhone au niveau de la batterie afin de la décoller plus facilement.
Etape 4e : Retirer la batterie

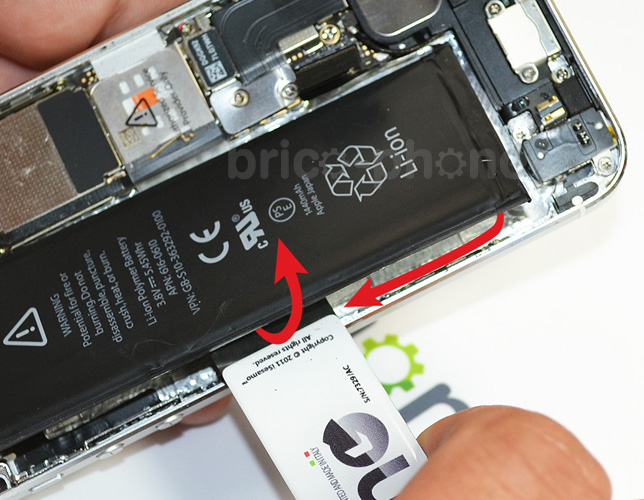

A l'aide d'un iSesamo ou d'une spatule, soulever la batterie en décollant progressivement de bas en haut. Attention : ne pas forcer au risque d'endommager la batterie. Ne pas tordre. Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Etape 5a : Retirer la carte mère

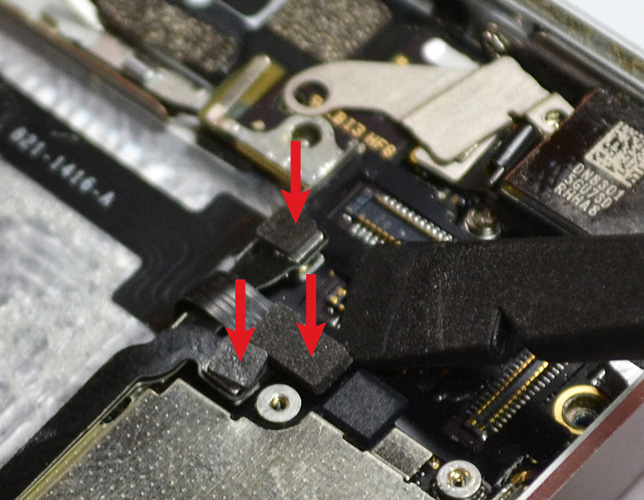

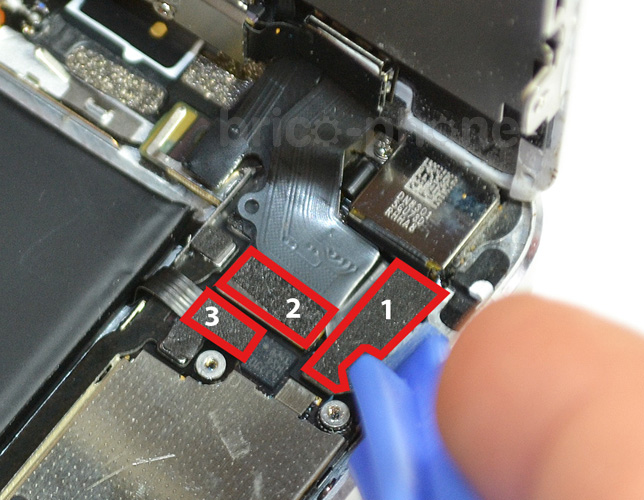

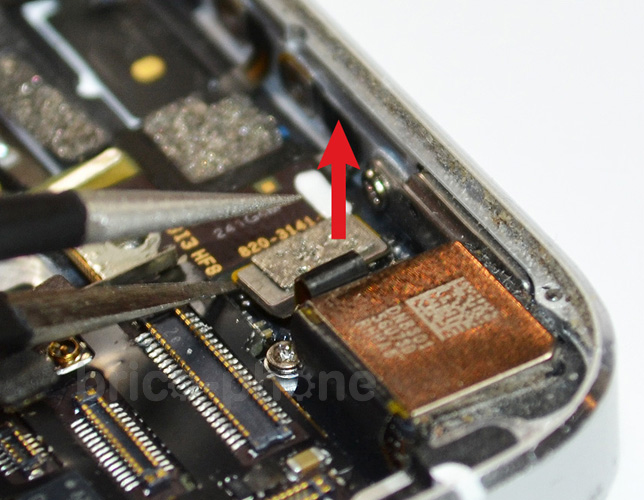

Retirer les 3 connecteurs de la carte mère : les deux câbles interconnexion supérieur et inférieur ainsi que le câble du power.
Etape 5b : Retirer la carte mère

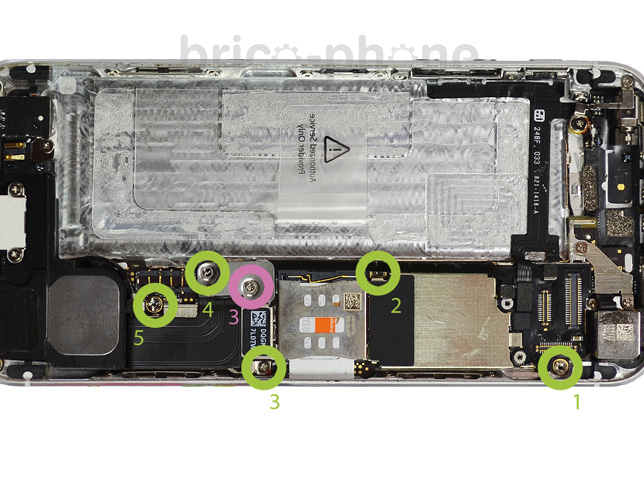

Retirer les 5 vis entourées en vert I1 à I5. Ainsi que la vis H3 en rose.
Etape 5c : Retirer la carte mère

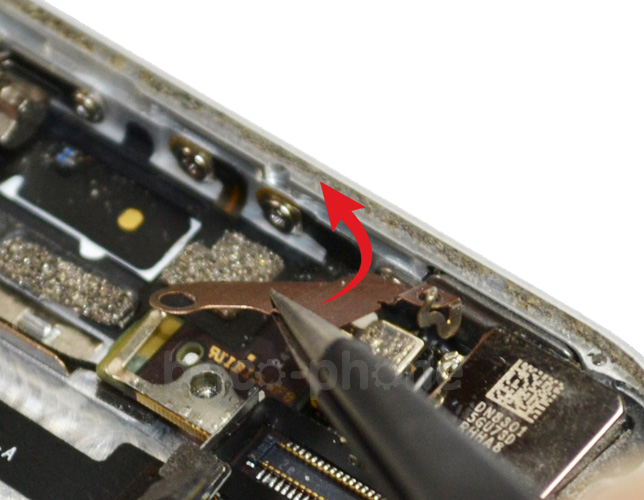

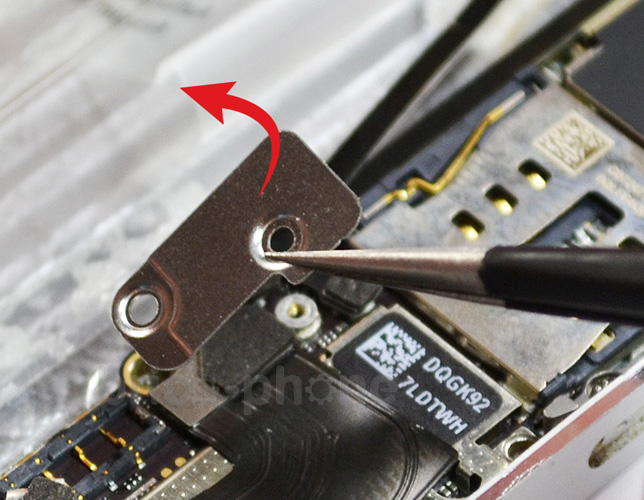

A l'aide d'une pince, retirer la plaquette métallique.
Etape 5d : Retirer la carte mère
Attention la vis I2 est partiellement masquée par des câbles.
Etape 5e : Retirer la carte mère

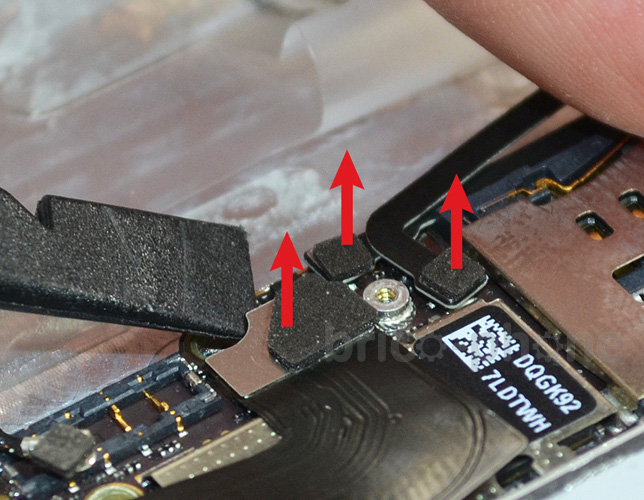

Soulever 3 autres connecteurs dont le plus gros, celui du connecteur dock.
Etape 5f : Retirer la carte mère
Déconnecter le câble coaxial de l'antenne GSM.
Etape 5g : Retirer la carte mère

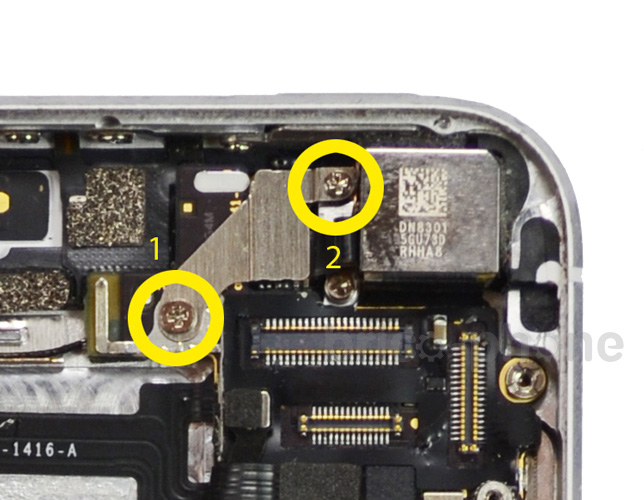

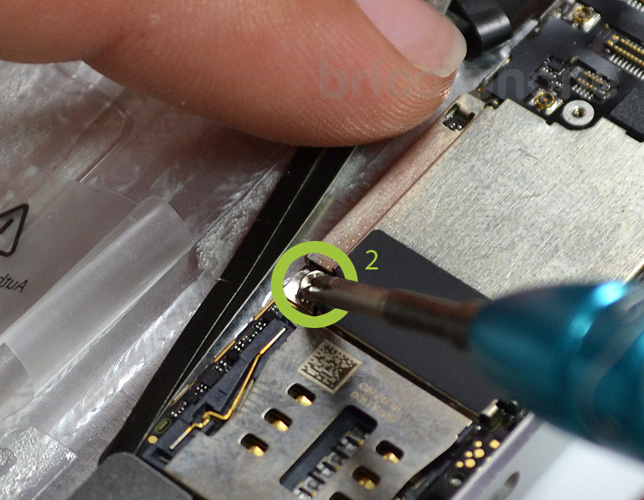

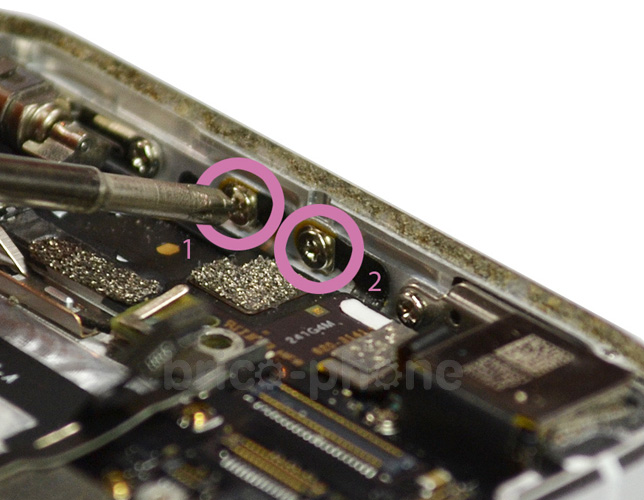

Retirer les deux vis entourées en jaune G1 et G2.
Etape 5h : Retirer la carte mère
A l'aide d'une pince, dégager la plaquette métallique.
Etape 5i : Retirer la carte mère
Retirer les deux vis entourées en rose H1 et H2 qui maintiennent la nappe power sur le châssis.
Etape 5j : Retirer la carte mère

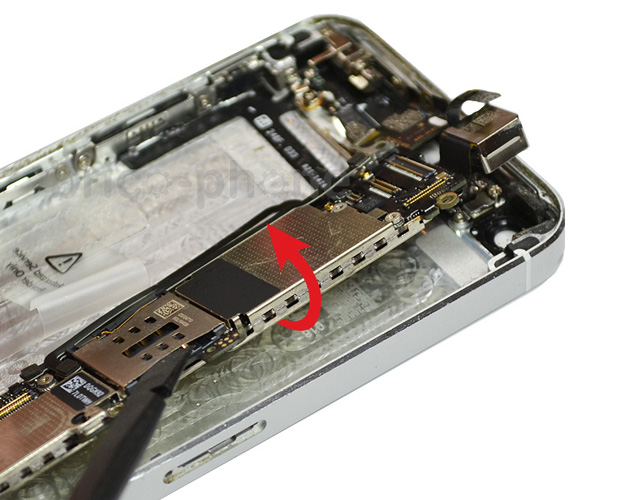

Soulever délicatement la carte mère depuis la droite.
Etape 5k : Retirer la carte mère

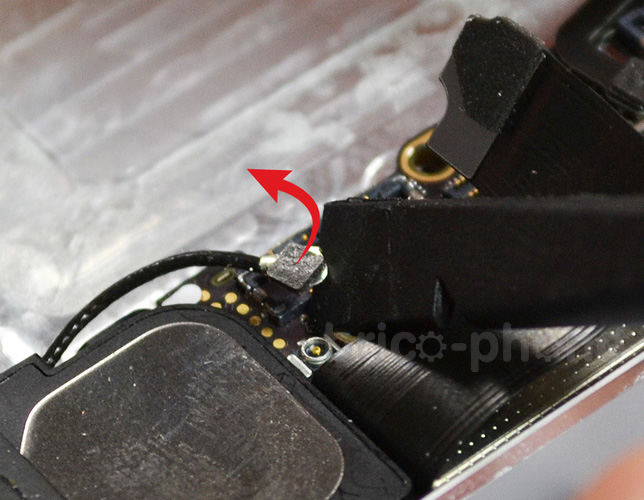

Attention à ne pas tirer sur la carte mère. Il reste un câble coaxial fixé en dessous. A l'aide d'une spatule, retirer le connecteur. La carte mère peut maintenant être complètement dégagée.
Etape 6 : Récupérer le flash

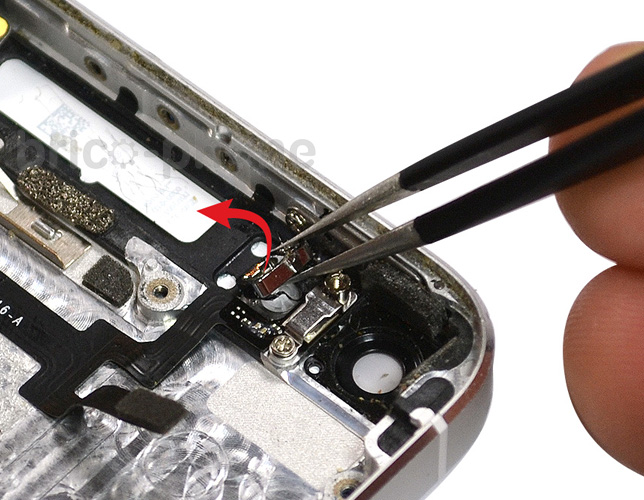

A l'aide d'une pince, retirer le flash. Le mettre de côté en attendant de le replacer.
