Guide de réparation sur Poco F3

Vérifiez bien le modèle de votre smartphone avant de commander votre pièce. Pour cela, deux façon de faire:

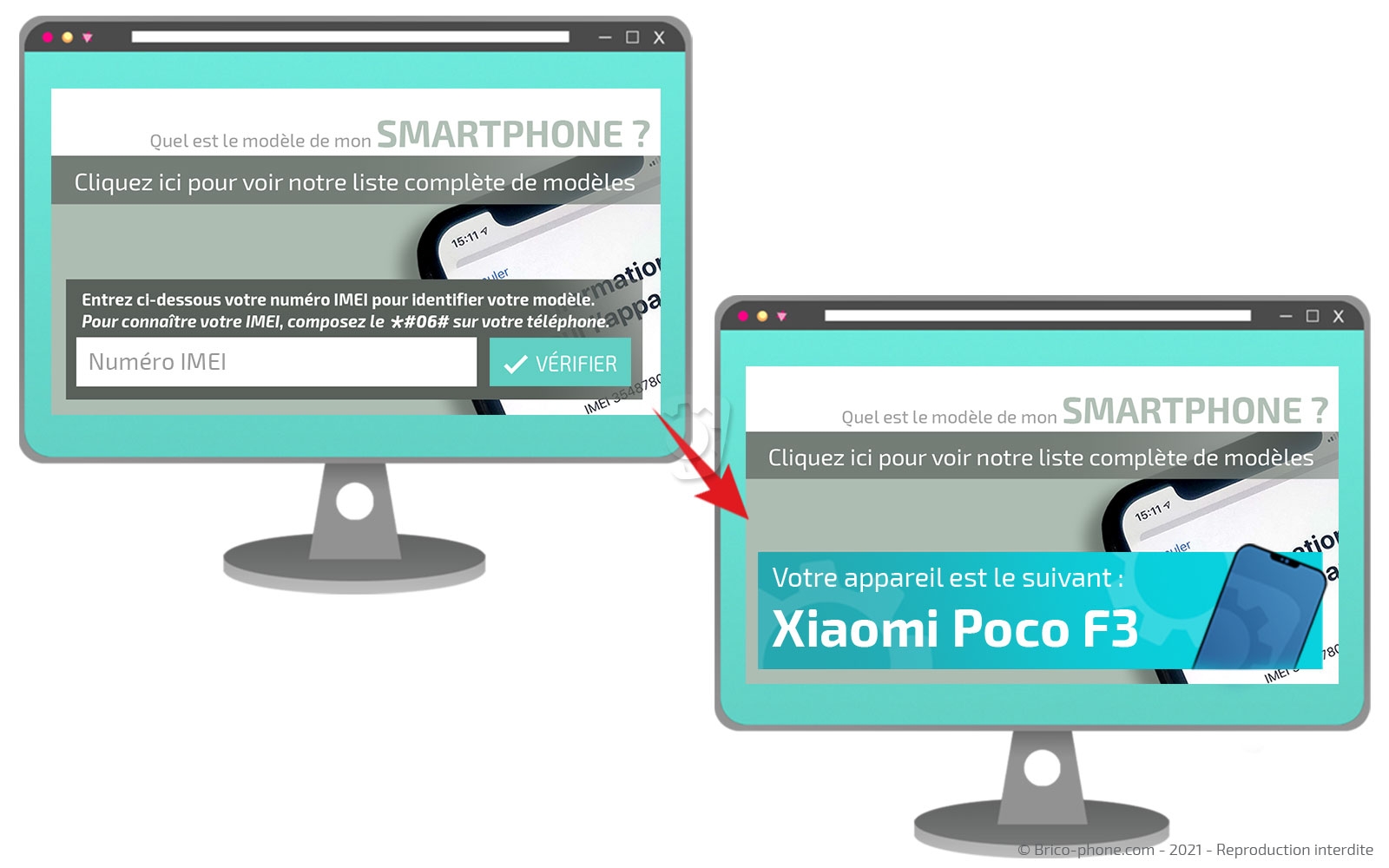

- Sur notre site Brico-phone vous pouvez connaitre votre modèle précis en rentrant le numéro IMEI de votre téléphone sur la page d'accueil dans le module prévu à cet effet. Vous obtiendrez le numéro IMEI en composant sur votre smartphone le code: *#06#

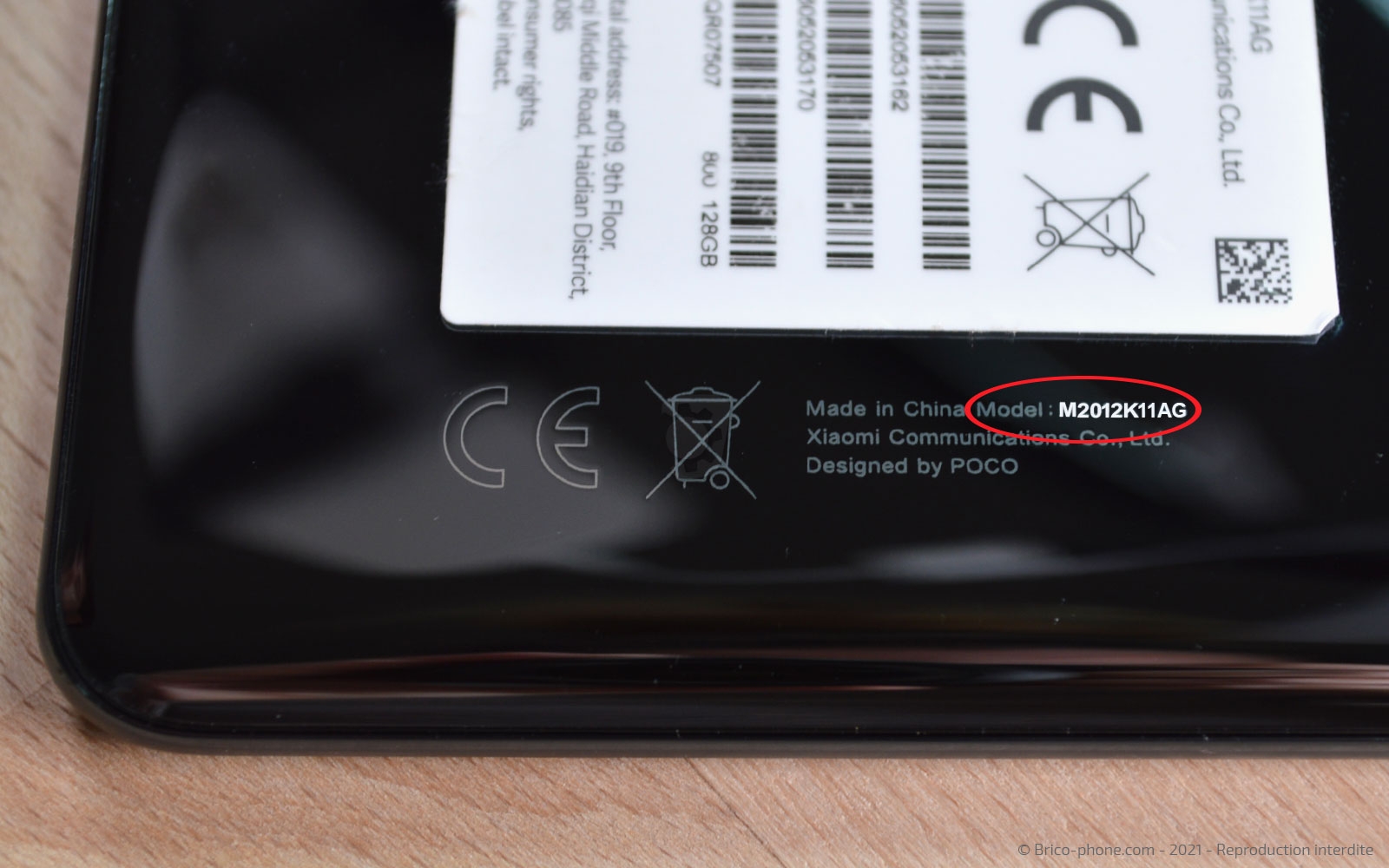

- Au dos de votre smartphone, vérifiez avec le numéro de modèle du téléphone que la pièce sélectionnée est bien compatible avec votre modèle.

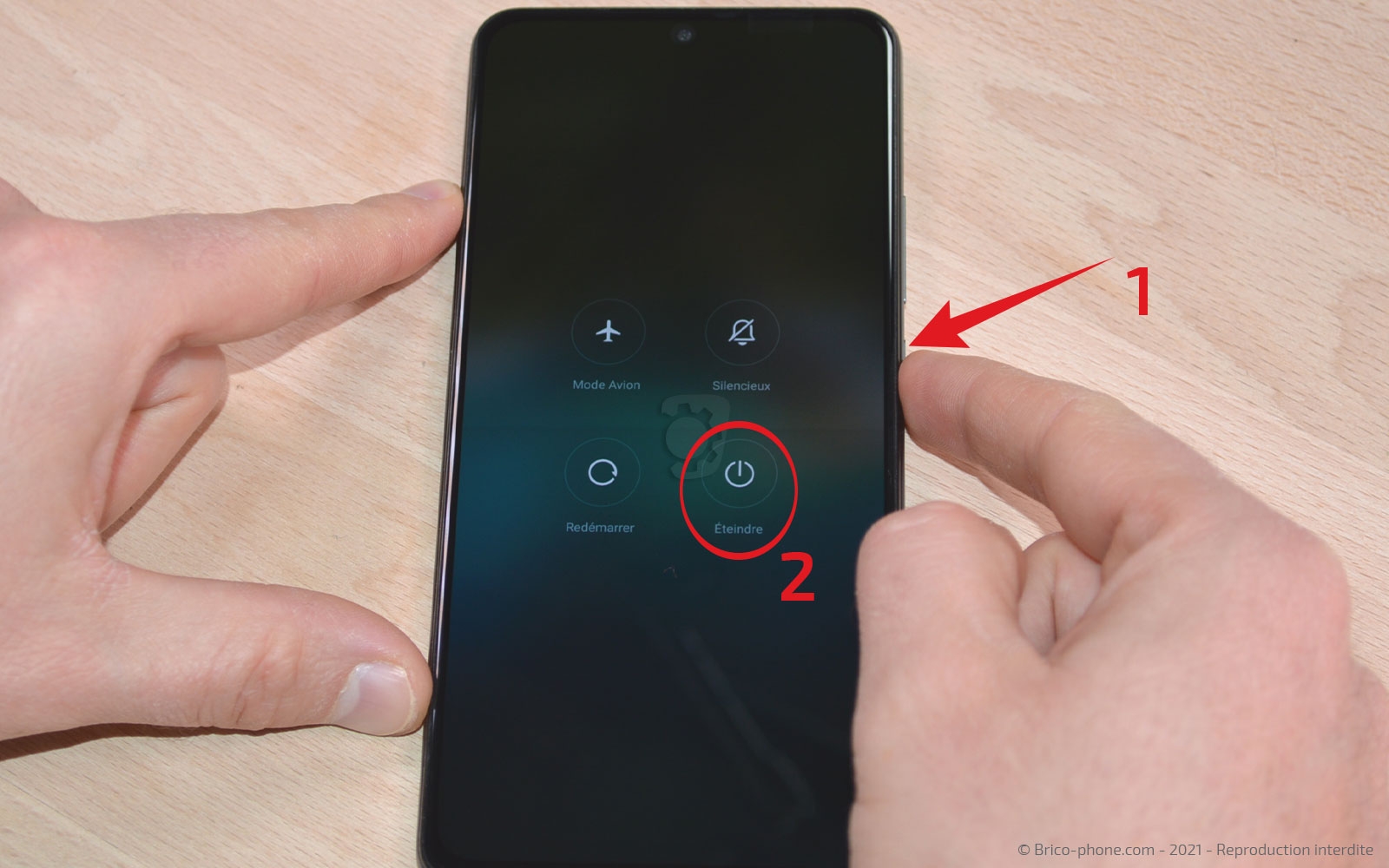

Avant d'entreprendre une quelconque réparation, il est important de bien éteindre le smartphone. Maintenez le bouton d'allumage sur la tranche droite du téléphone puis appuyez sur "Éteindre".

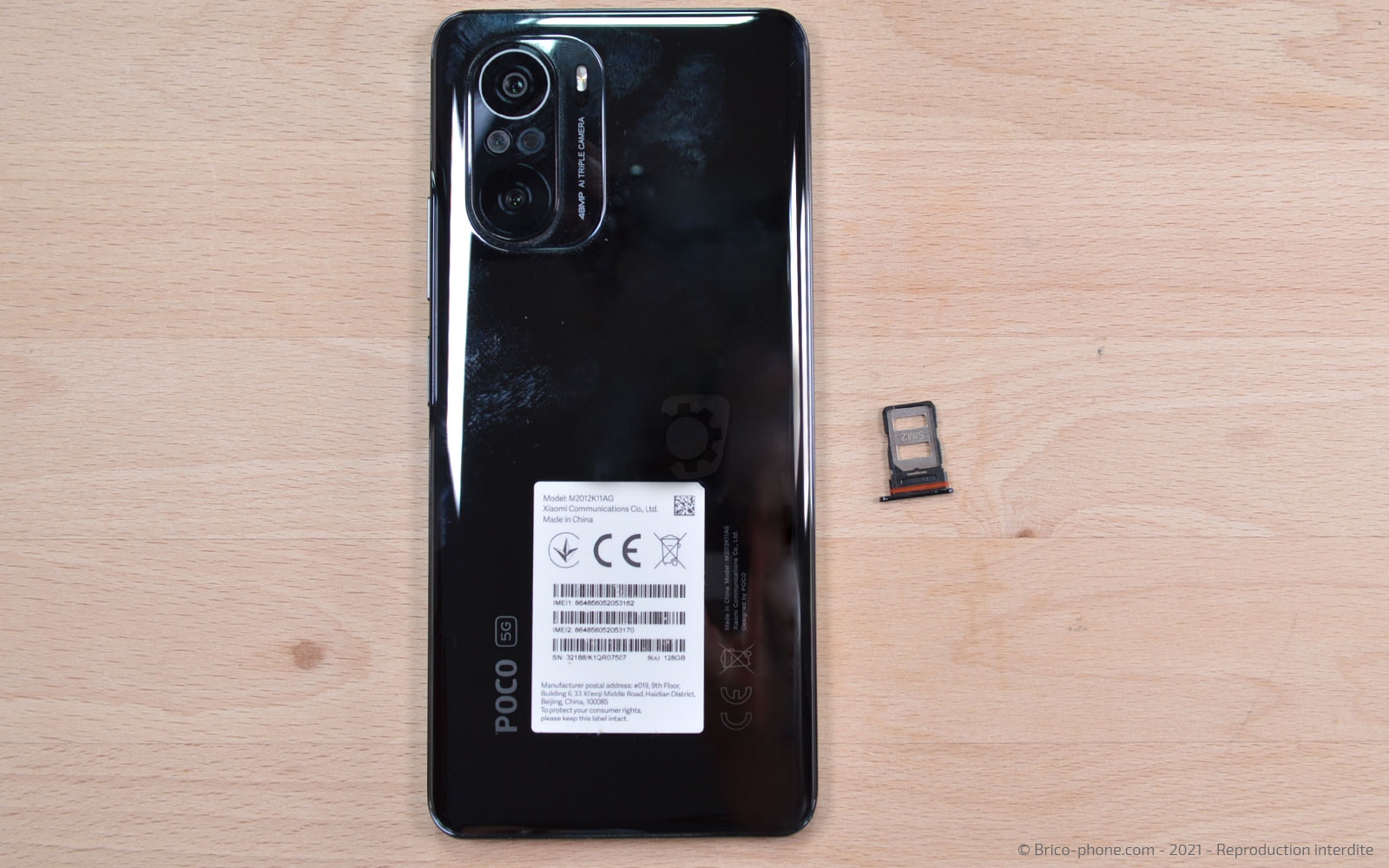

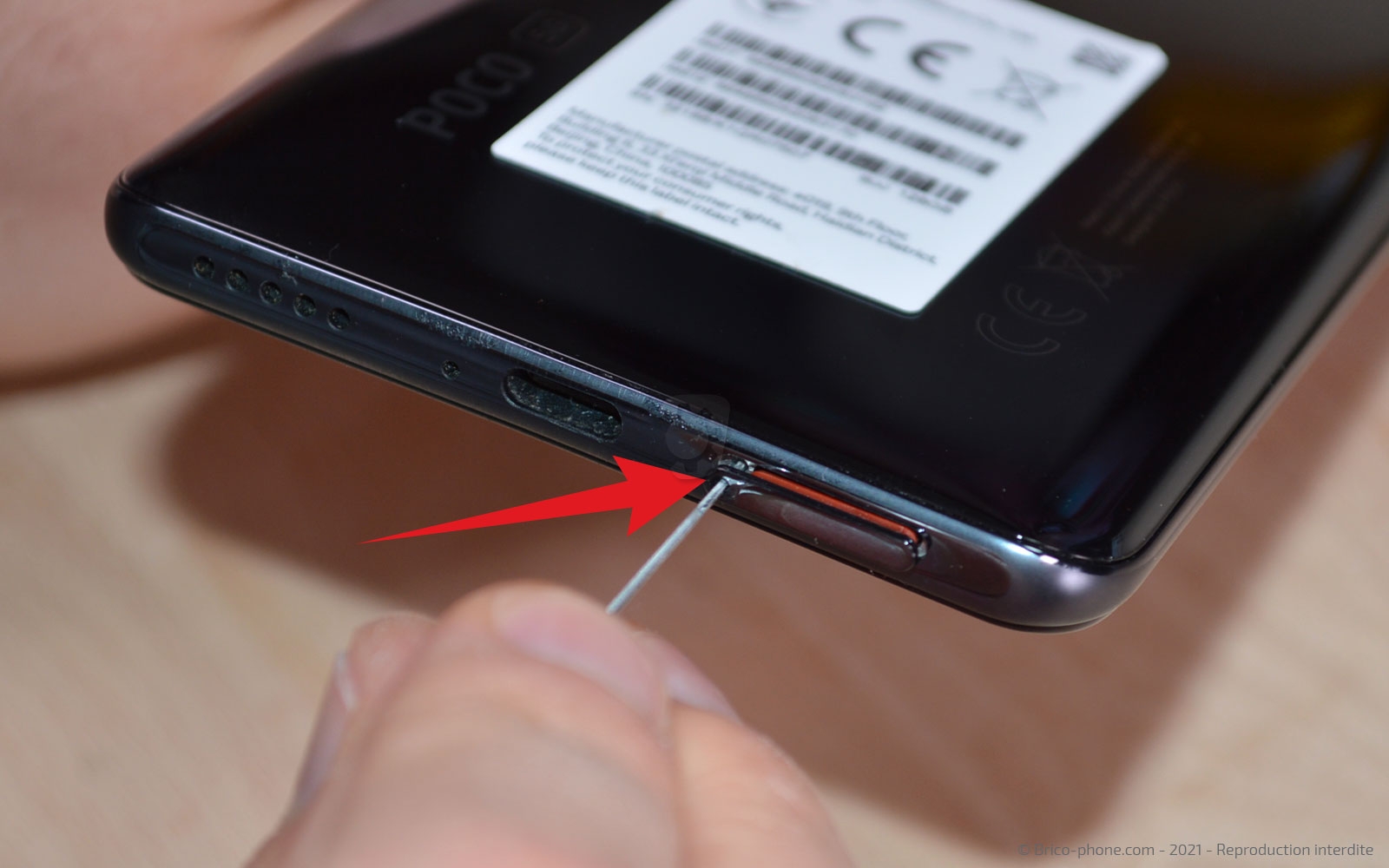

Vous devez également retirer le tiroir de la carte sim. Insérez l'outil prévu à cet effet dans le trou du tiroir de la carte sim, placé sur la tranche inférieure du téléphone (un trombone ou une aiguille fonctionnent également).

Retirez le totalement.

Afin d'ouvrir le smartphone, il faut chauffer la vitre arrière pour ramollir le sticker qui la maintient.

Deux manipulations sont possibles :

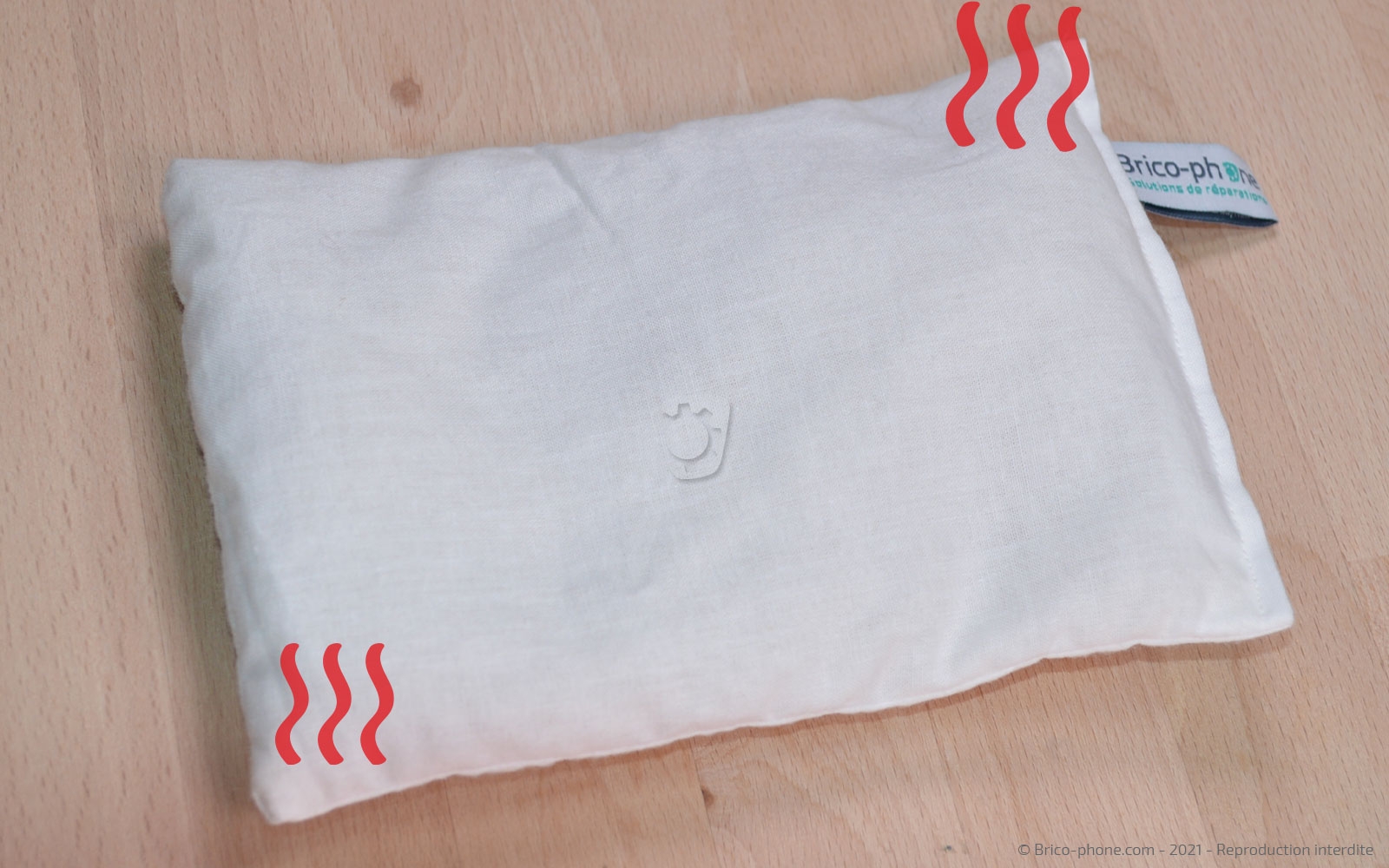

- Utilisez le coussin chauffant (disponible sur notre site). Passez-le au préalable au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone pendant une trentaine de secondes.
- Ou utilisez le décapeur thermique (disponible sur notre site) et faites chauffer le contour du téléphone pendant 15 à 20 secondes.

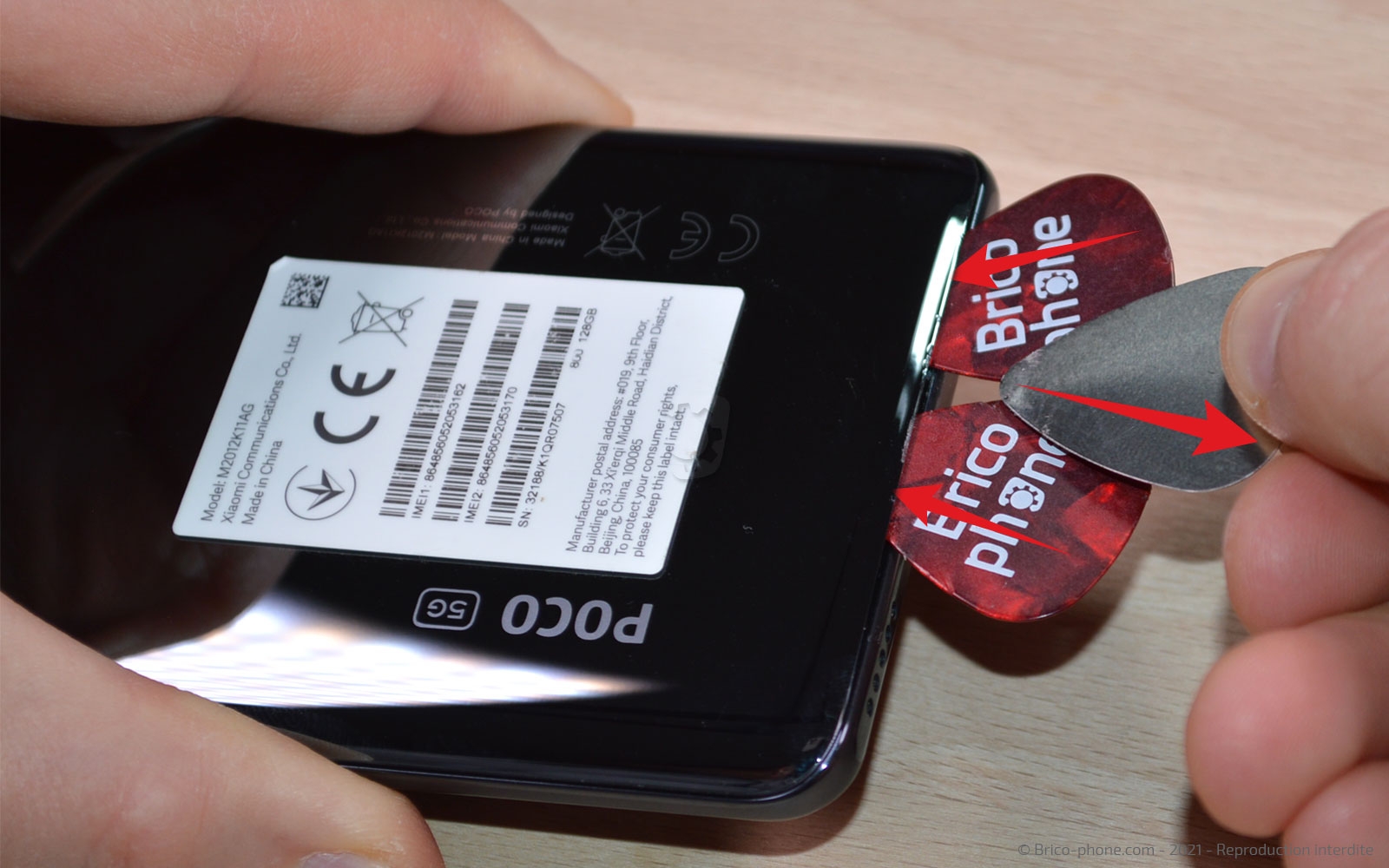

Ensuite, vous pouvez placer la ventouse du kit sur le bas de la vitre arrière puis tirer la ventouse pour décoller au maximum la vitre arrière du châssis. Puis insérez le médiator en métal percé entre le châssis et la vitre arrière.

Remplacez le médiator en métal par ceux en plastique puis faites les glisser sur tout le contour de la vitre arrière afin de la décoller complètement.

Vous pouvez ensuite ouvrir le téléphone.

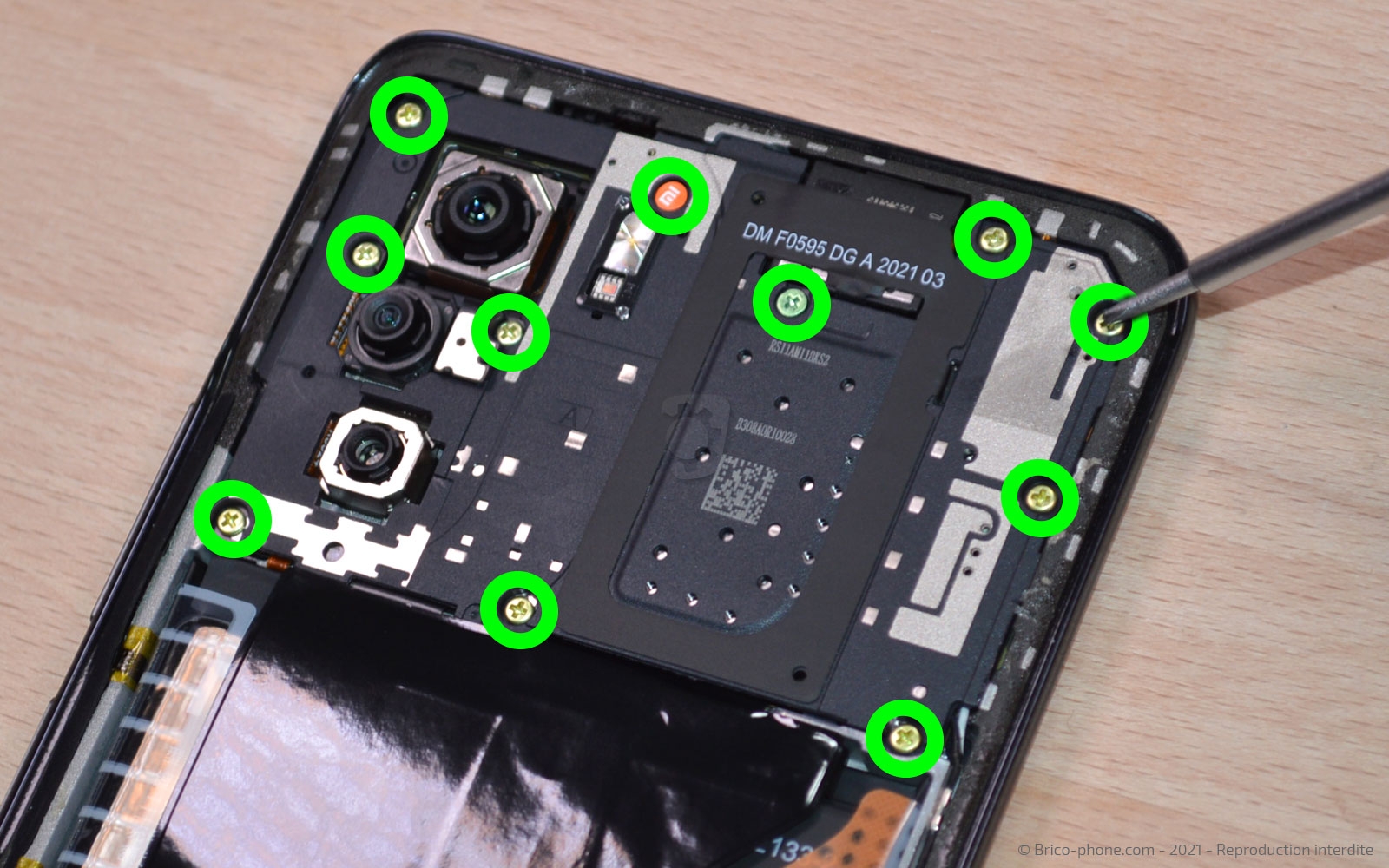

Retirez les 11 vis qui maintiennent le châssis intermédiaire à l'aide du tournevis cruciforme.
L'une d'entre-elles est couverte par un sticker orange (un témoin d'oxydation) que vous pouvez retirer.

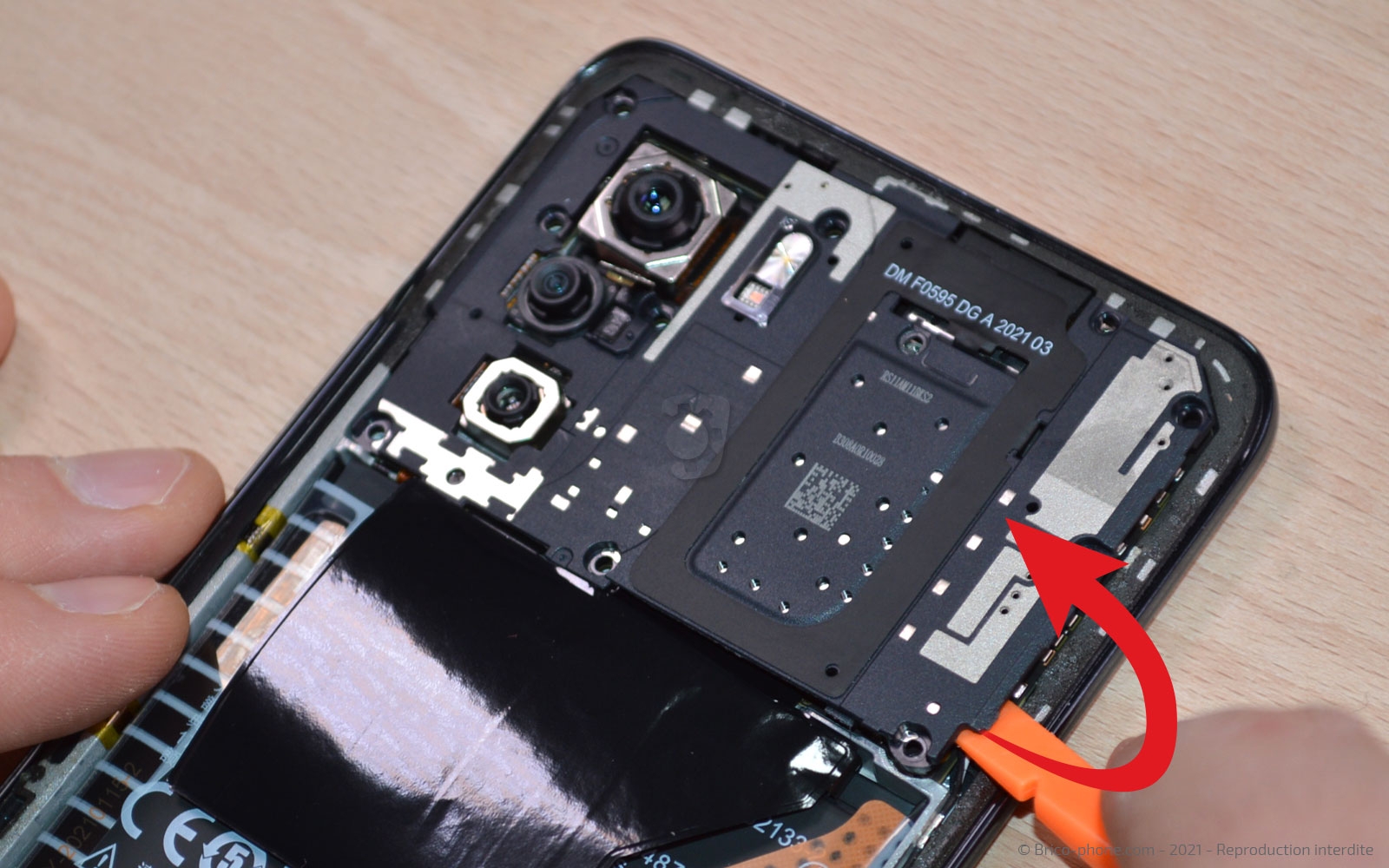

Glissez le levier en nylon sous le châssis intermédiaire en plastique et faites levier pour le déclipser.

Puis, toujours avec le spudger, débranchez maintenant le connecteur de la nappe du micro d'ambiance.

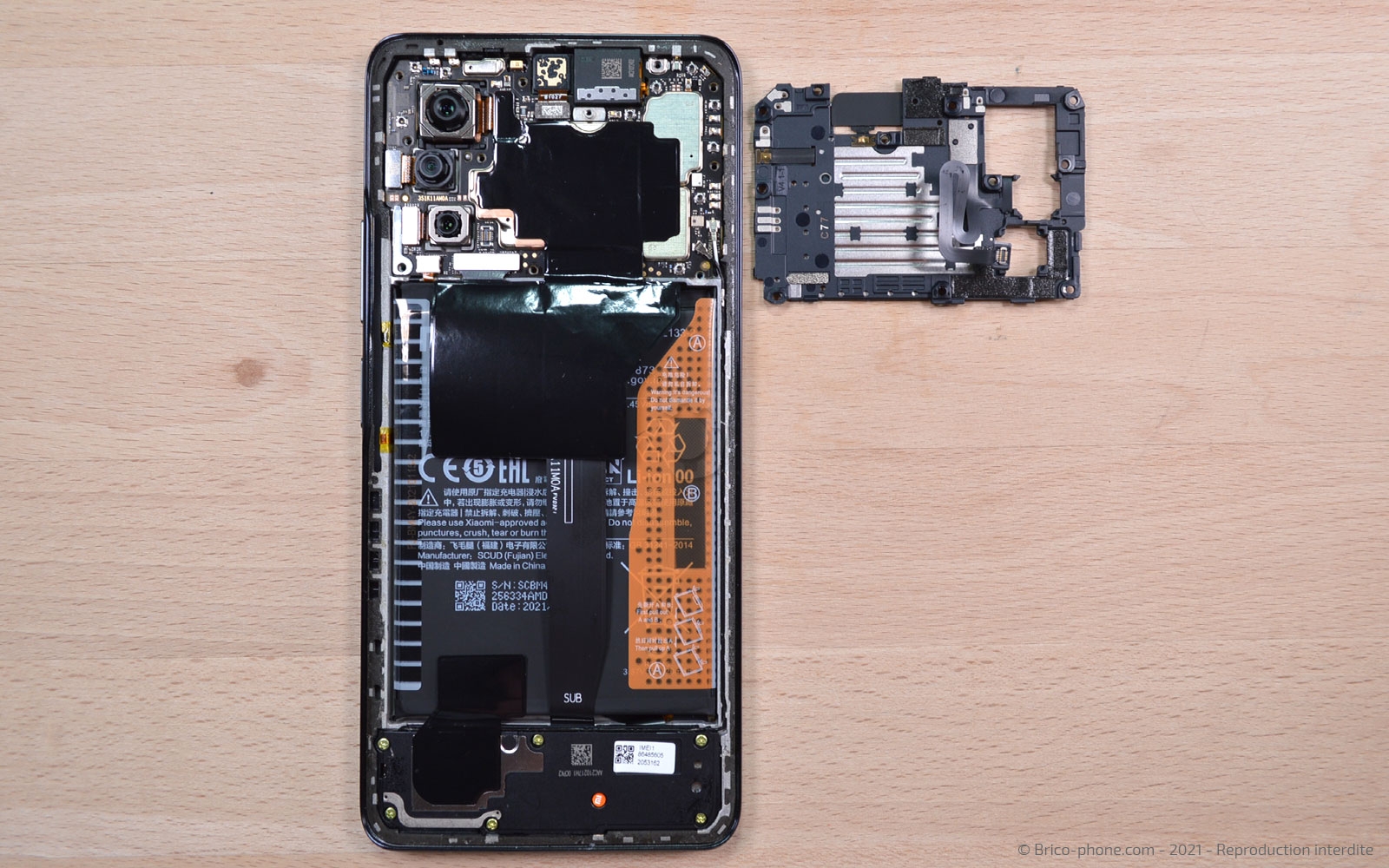

Vous pouvez maintenant retirer totalement le châssis intermédiaire.

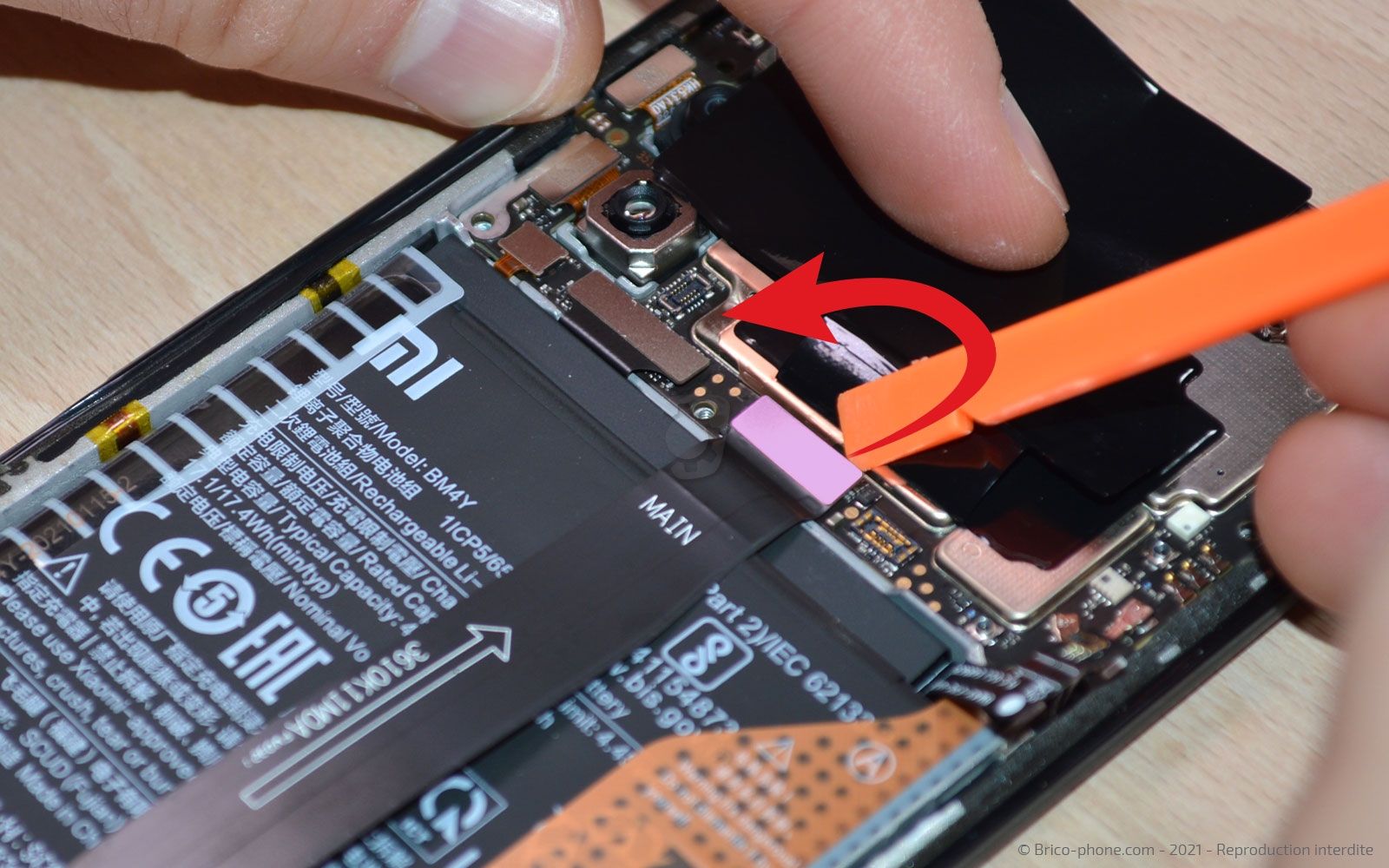

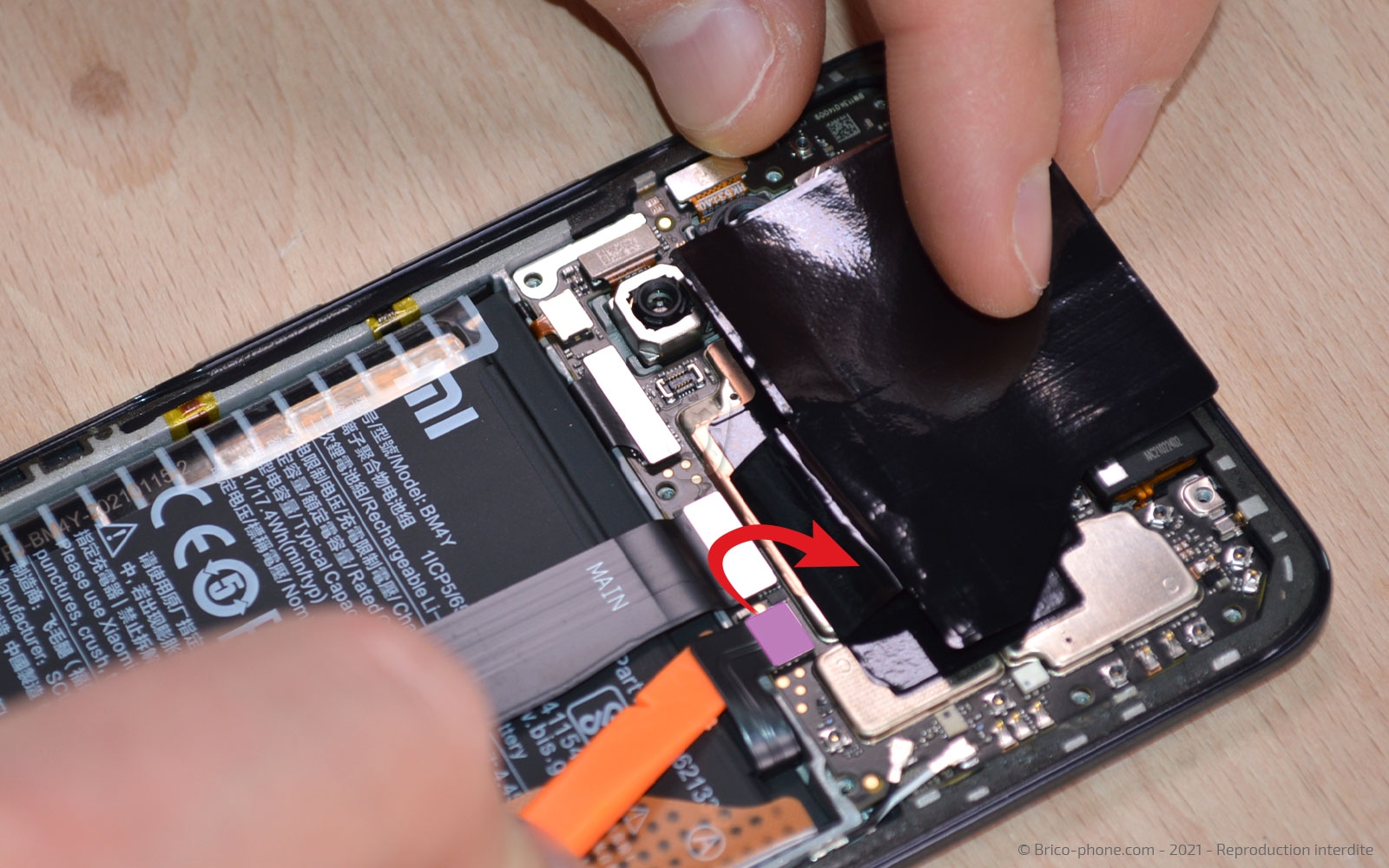

Déconnectez la nappe de la batterie à l'aide du levier pour travailler en toute sécurité.

Pour pouvoir retirer la batterie, veuillez déconnecter la nappe d'interconnexion à l'aide du levier en nylon.

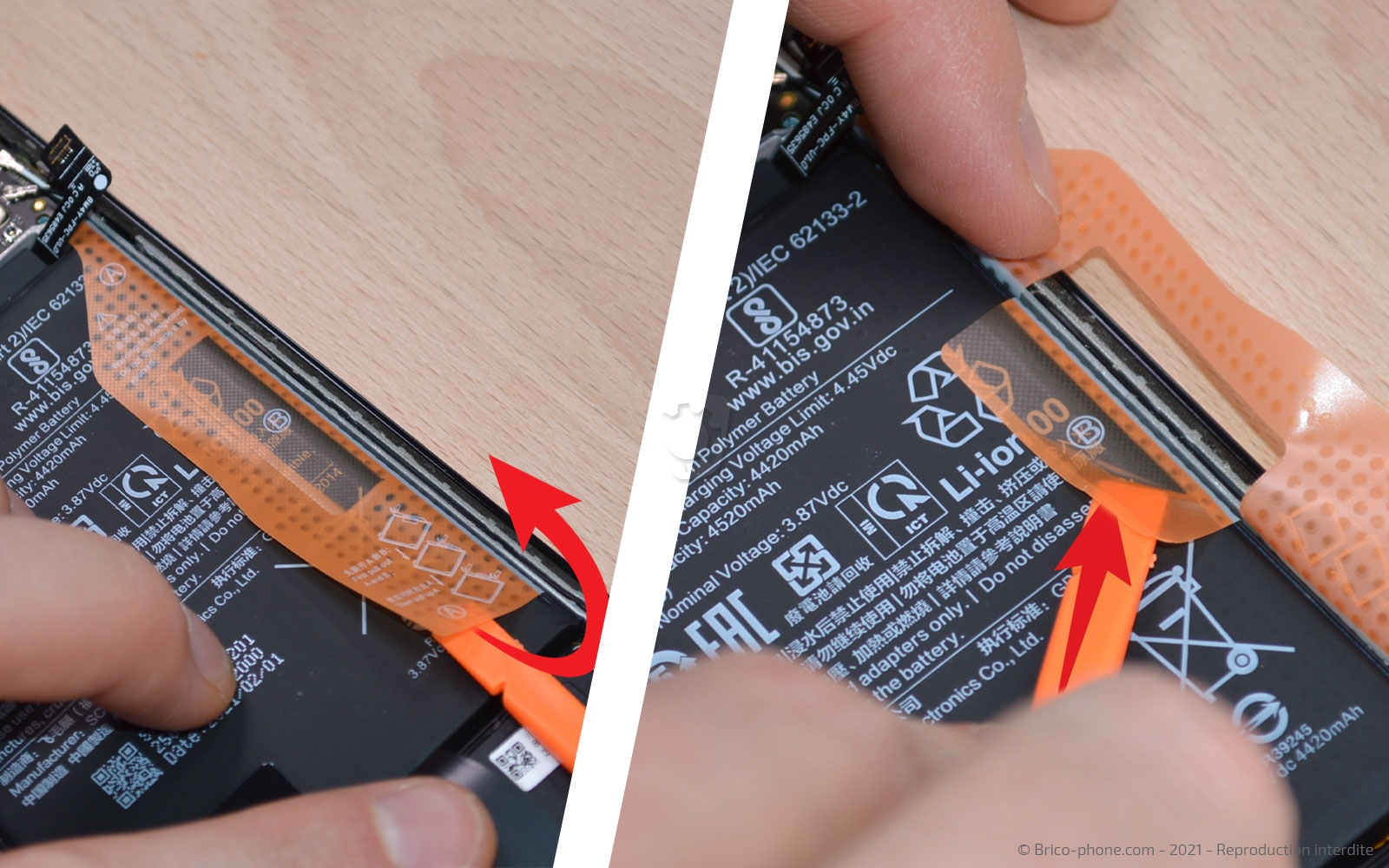

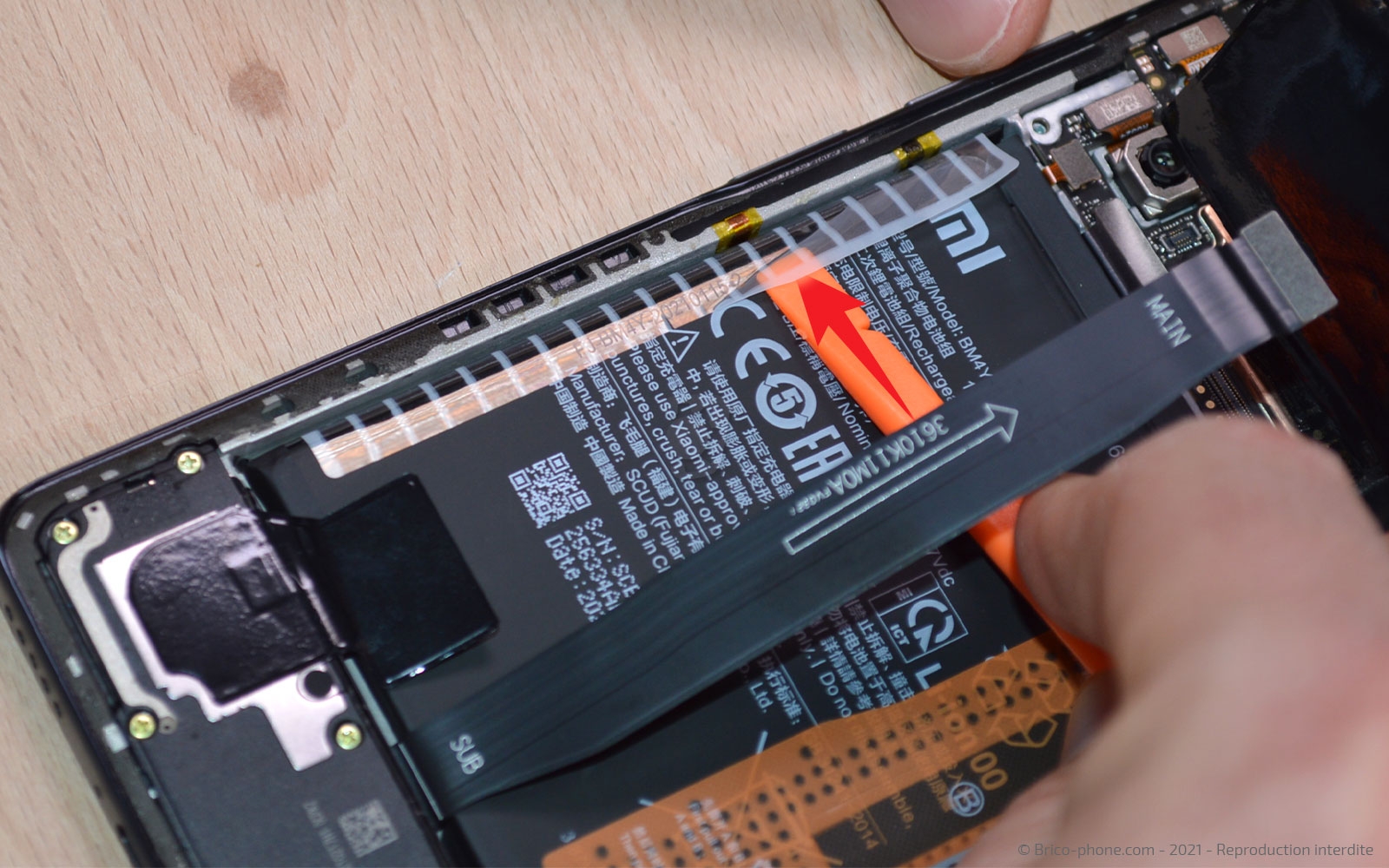

Puis, toujours à l'aide du levier, décollez les films plastiques de part et d'autre de la batterie qui permettent de la maintenir collée au châssis.

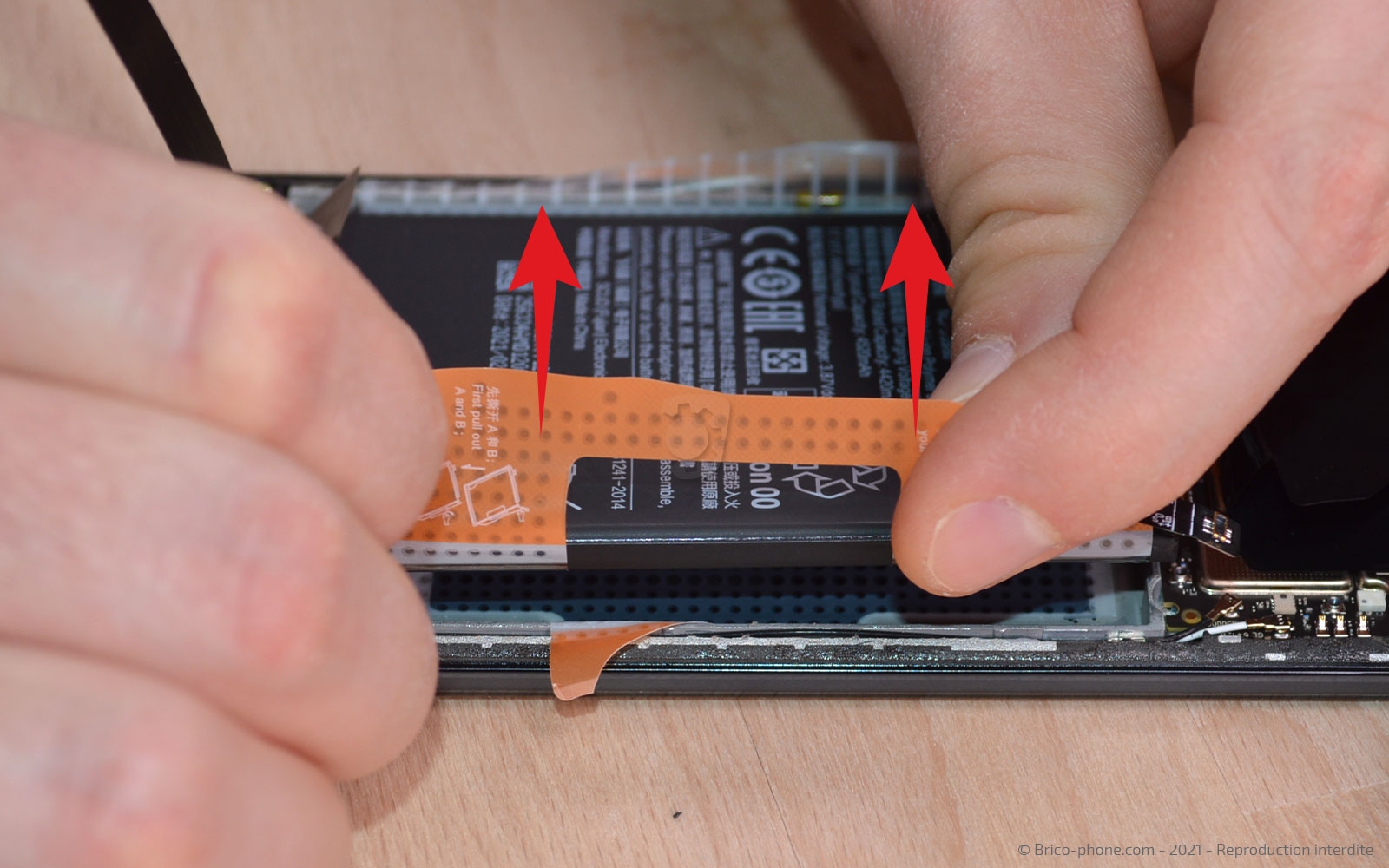

Tirez maintenant sur le plastique collé sur la partie droite de la batterie pour la déloger de son emplacement.

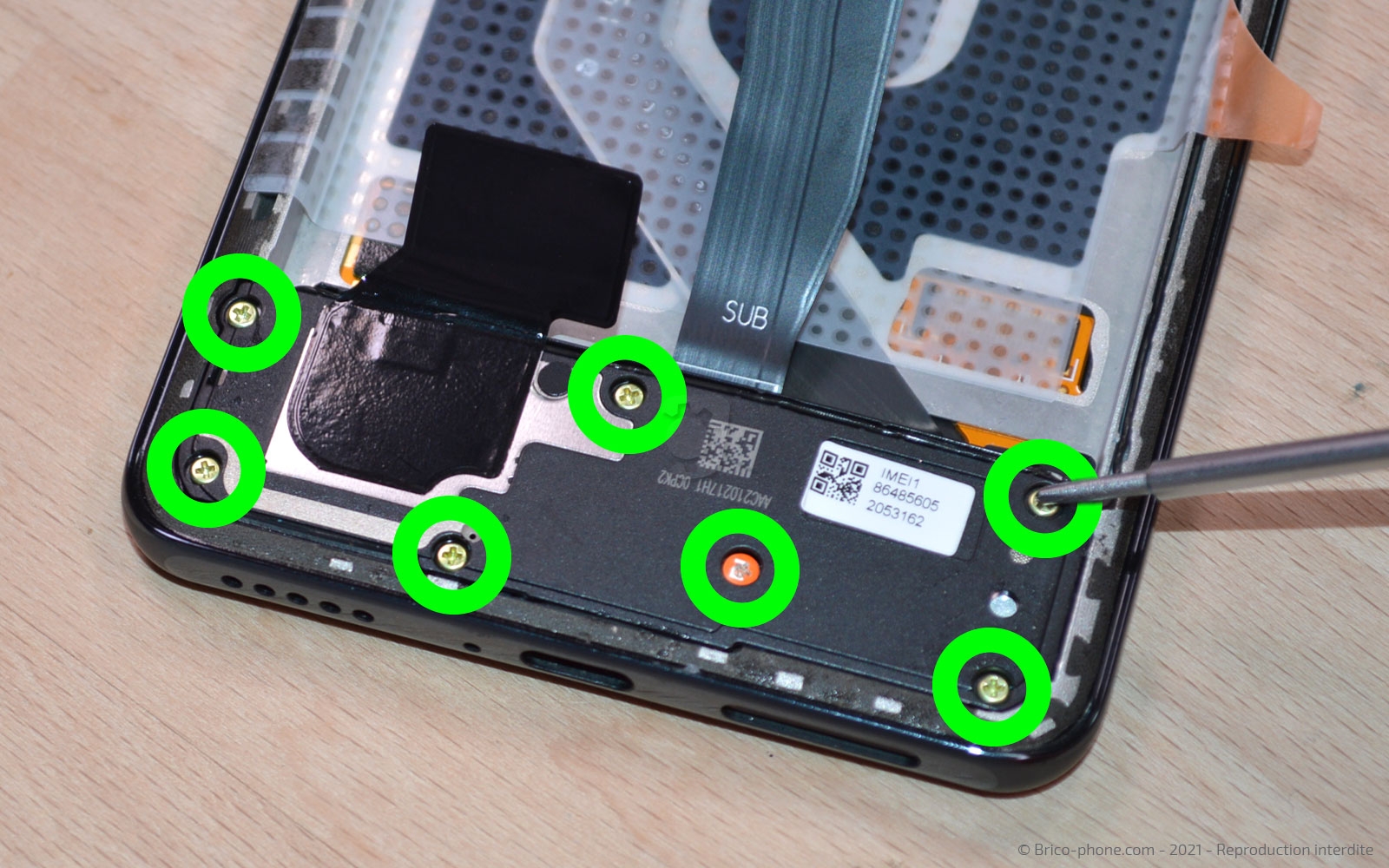

Pour libérer le haut-parleur externe, munissez-vous du tournevis cruciforme et retirez les 7 vis qui le maintiennent. À noter que l'une d'entre elle est couverte par un sticker orange (un témoin d'oxydation que vous pouvez retirer).

Puis à l'aide du levier, declipsez le haut-parleur.

Débranchez ensuite le câble coaxial noir sur la partie haute du châssis.

Vous pouvez maintenant retirer totalement le haut-parleur externe.

Vous allez maintenant débrancher le connecteur de la nappe d'interconnexion qui relie le connecteur de charge à la carte mère, à l'aide du levier en nylon.

Mettez la de côté.

Pour pouvoir retirer le connecteur de charge, commencez par débrancher le câble coaxial blanc qui se trouve juste à côté.

Le connecteur de charge étant légèrement collé au châssis, utilisez le décapeur thermique et chauffez-le quelques secondes. Ça facilitera son retrait.

Puis retirez totalement le connecteur de charge à l'aide du levier en nylon.

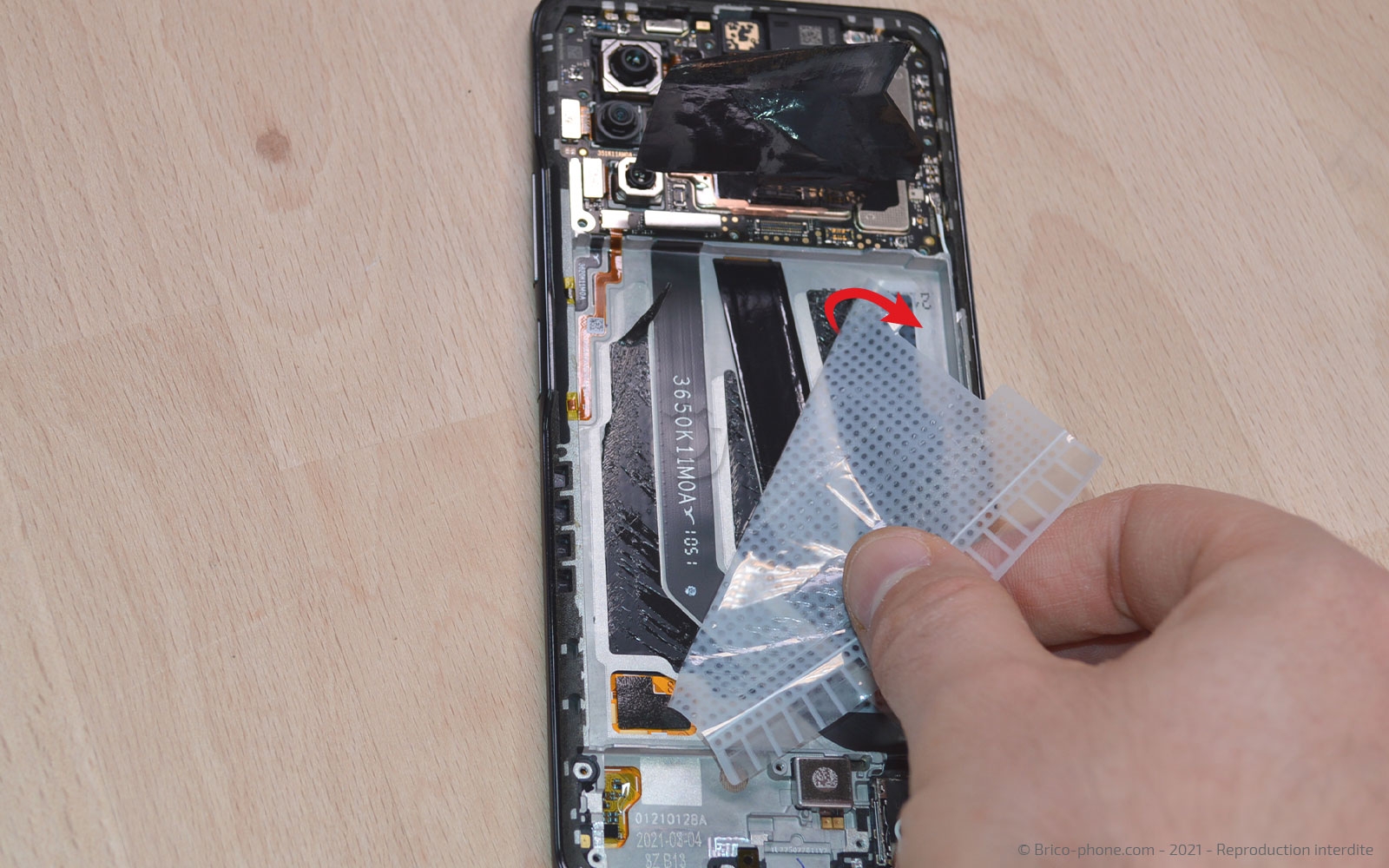

Afin de pouvoir débrancher la nappe du lecteur de carte sim, vous allez retirer le film plastique blanc qui sert à protéger la batterie.

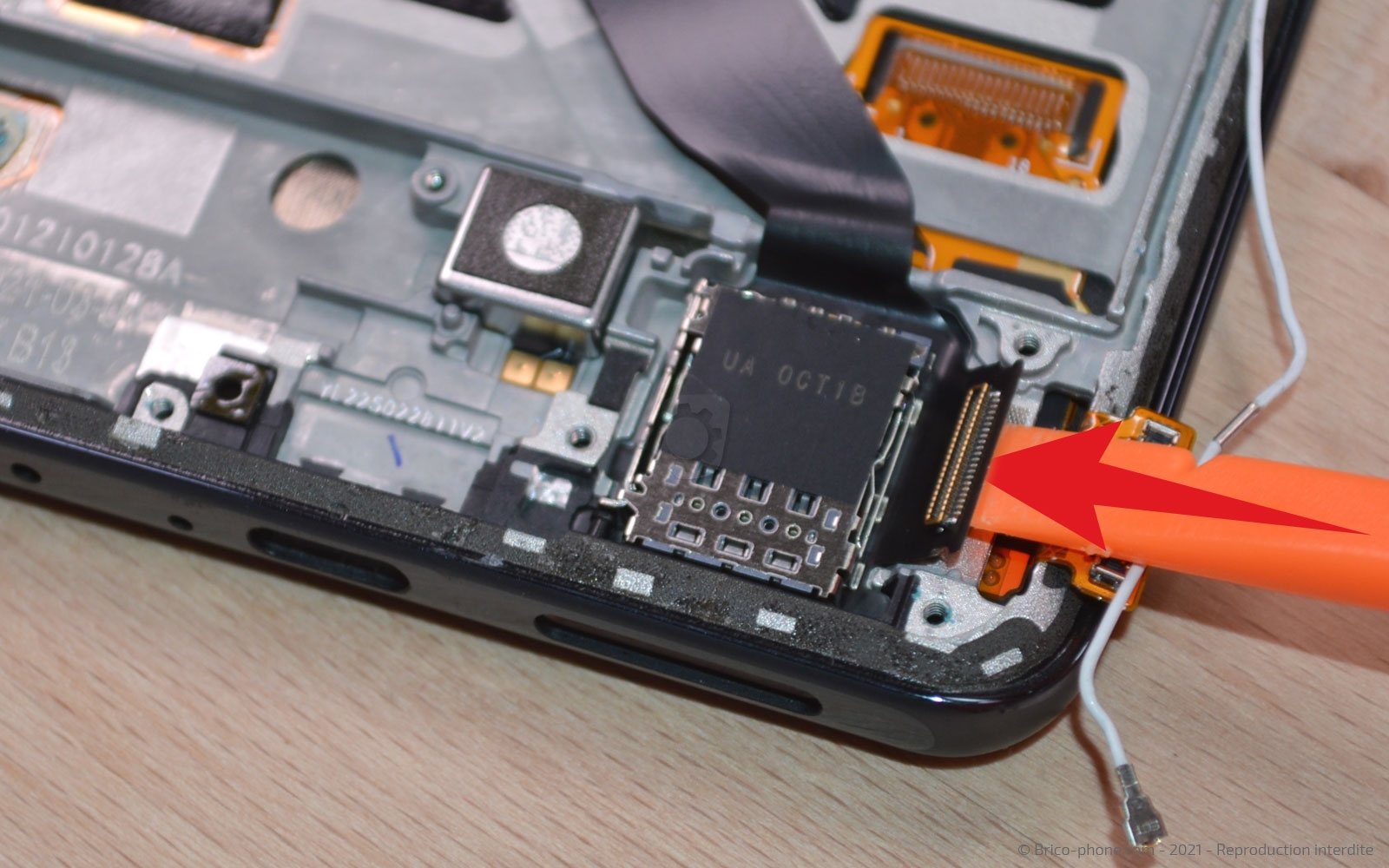

Débranchez ensuite la nappe du lecteur, en haut, sur la carte mère puis, en bas, sur le lecteur de carte sim.

Et chauffez quelques seconde le lecteur sim à l'aide du décapeur thermique pour le décoller.

Maintenant que vous avez chauffé le lecteur sim, vous pouvez le décoller à l'aide du levier en nylon.

S'il est difficile à décoller, vous pouvez le chauffer au dos, côté écran, quelques secondes. Ça facilita son décollage.

Vous pouvez maintenant totalement retirer le lecteur de carte sim, à l'aide de la pincette métallique si nécessaire.

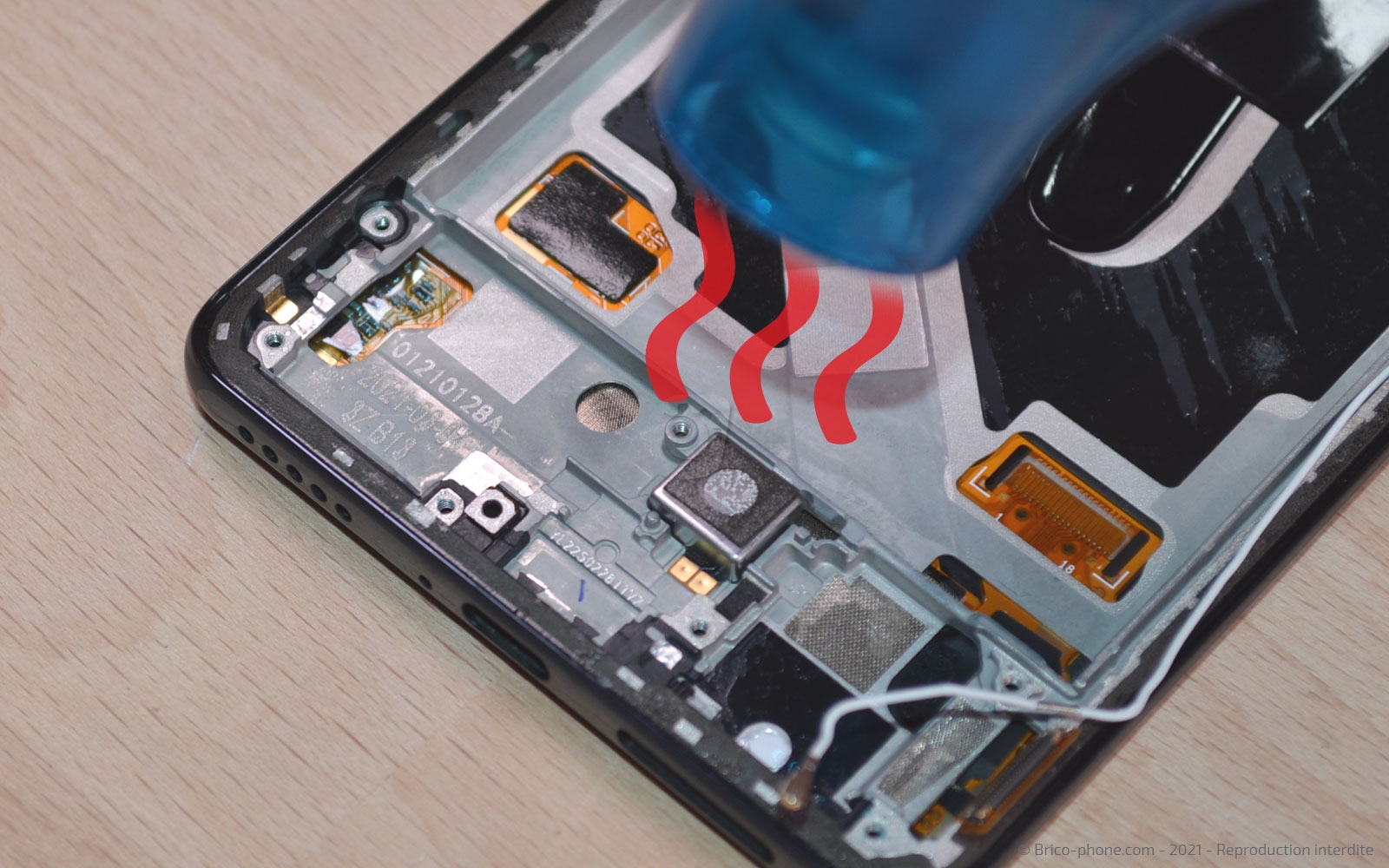

Pour retirer le vibreur, à ce stade, il suffit de le chauffer un peu à l'aide du décapeur thermique.

Puis à l'aide de la pincette métallique, vous pouvez retirer totalement le vibreur.

Afin de retirer la carte mère vous allez déconnecter les nappes restantes.

Débranchez la nappe de la caméra avant à l'aide du levier en nylon.

Débranchez également la nappe du bouton d'allumage.

Et enfin débranchez le câble coaxial blanc, branché sur la carte mère, à l'aide de la pincette métallique.

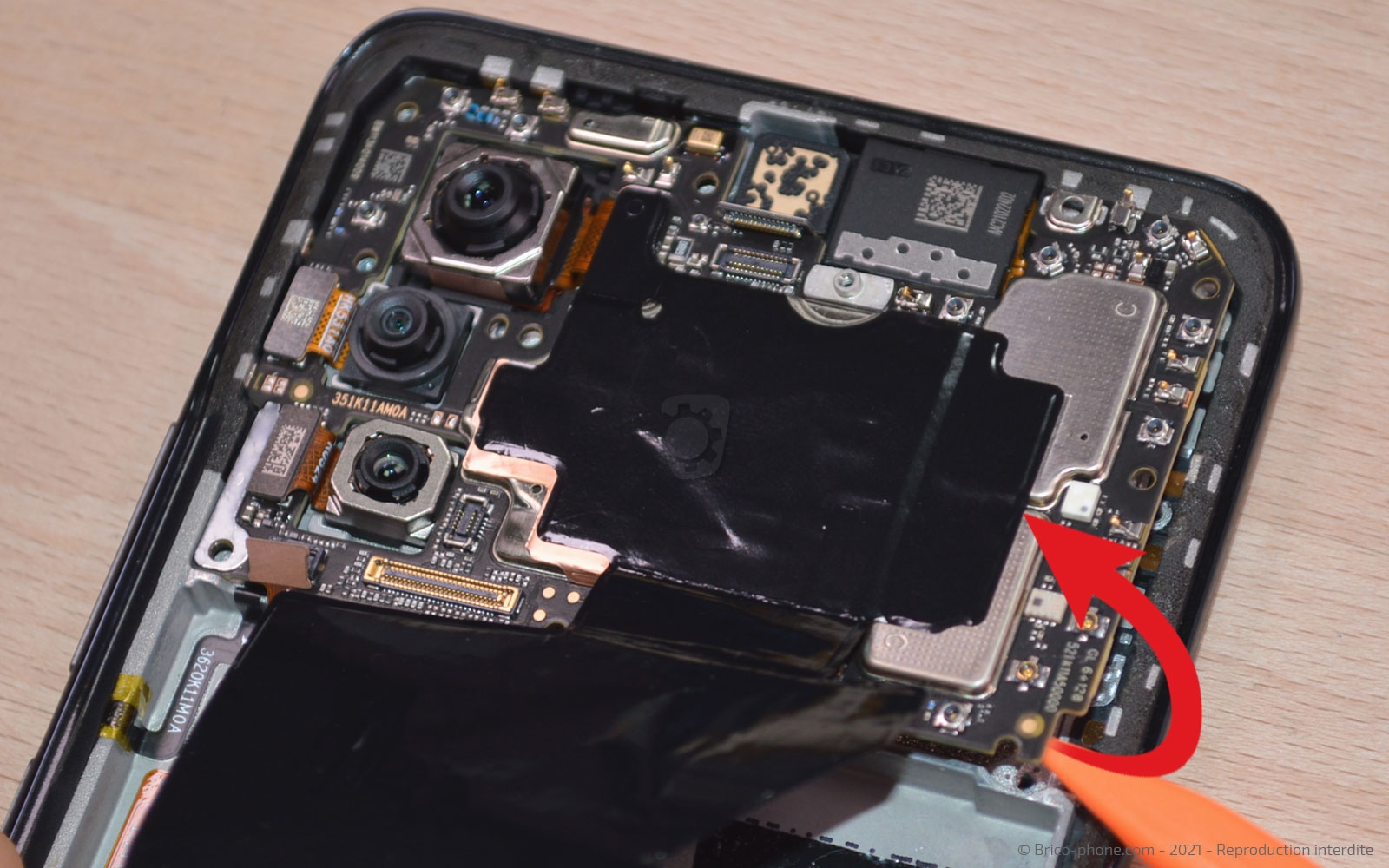

Vous pouvez maintenant retirer délicatement la carte mère à l'aide du levier en nylon.

Vous avez maintenant accès au haut-parleur interne (l'écouteur de l'oreille).

Pour le retirer, enlevez les vis qui le maintiennent au châssis à l'aide du tournevis cruciforme.

Puis chauffez-le avec le décapeur thermique pour pouvoir le décoller avec la pince métallique.

Faites attention au petit connecteur orangé qu'il faut débrancher avec la pince métallique.

Vous pouvez maintenant retirer totalement le haut-parleur.

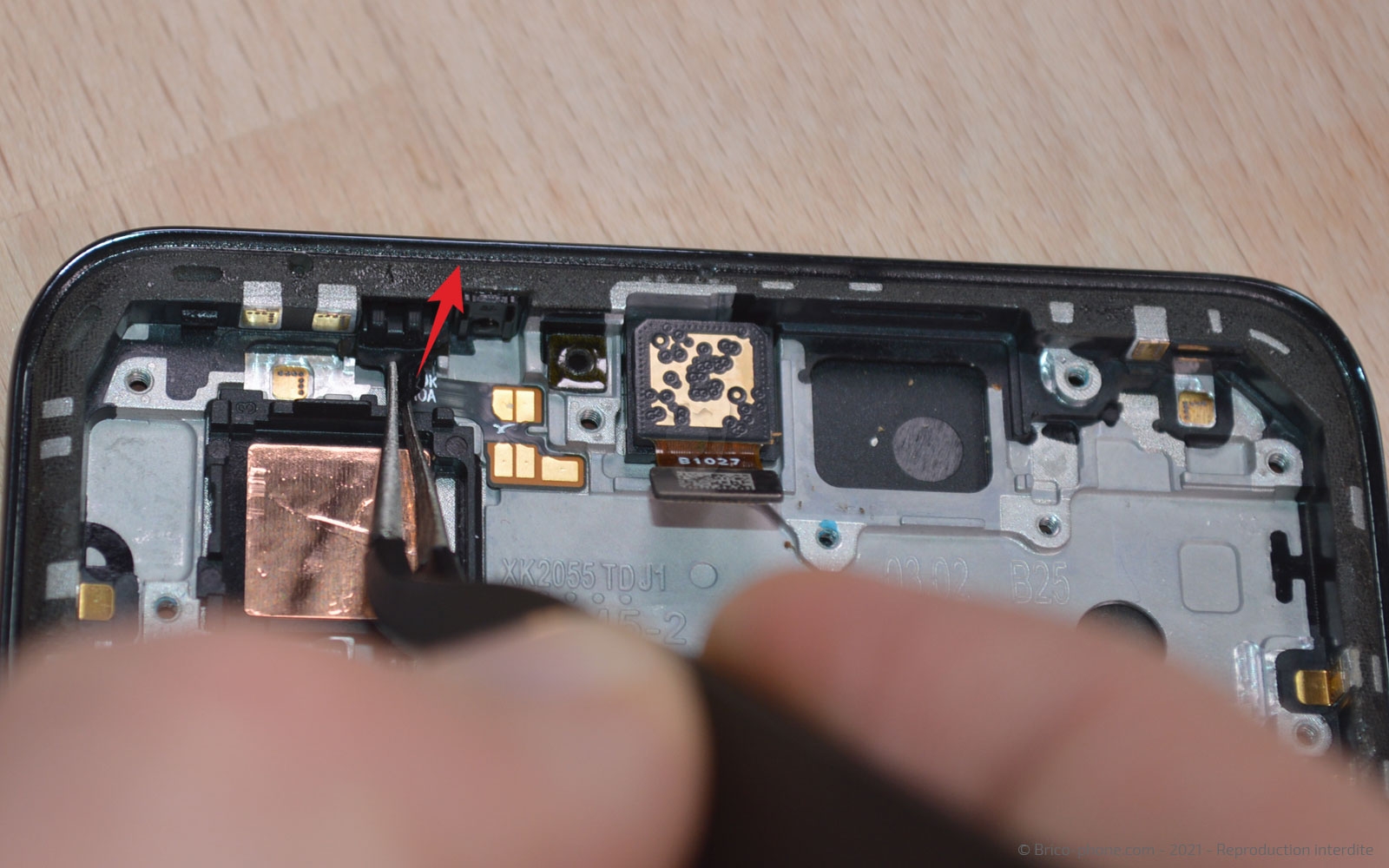

Pour pouvoir retirer les capteurs de luminosité et proximité, commencez par retirer le cache en plastique noir à l'aide de la pincette métallique.

Faites ensuite chauffer les capteurs avec le décapeur thermique pour faciliter le décollage.

Retirez les capteurs à l'aide de la pincette puis retirez également le support des caméras arrière qui se trouve juste à côté.

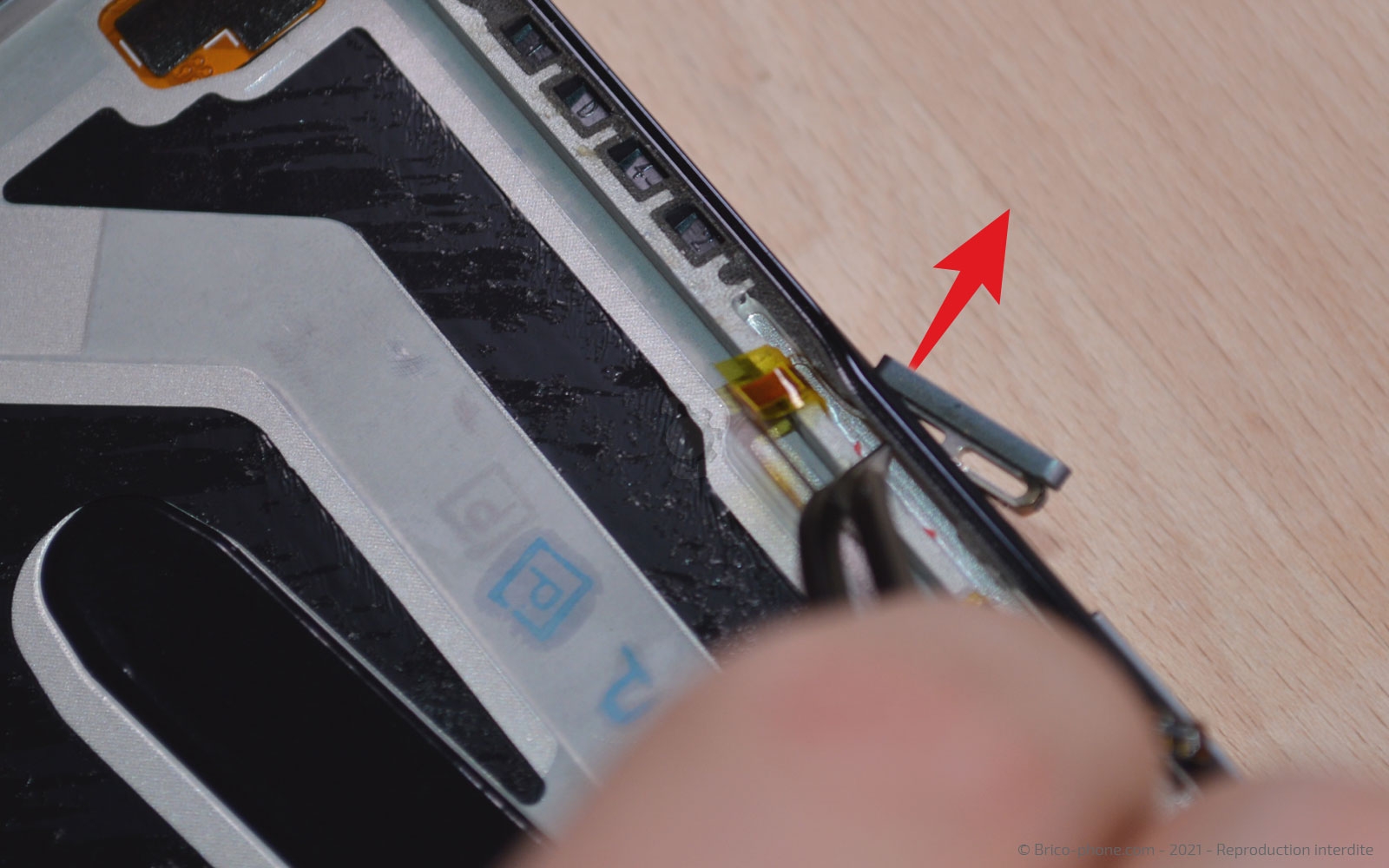

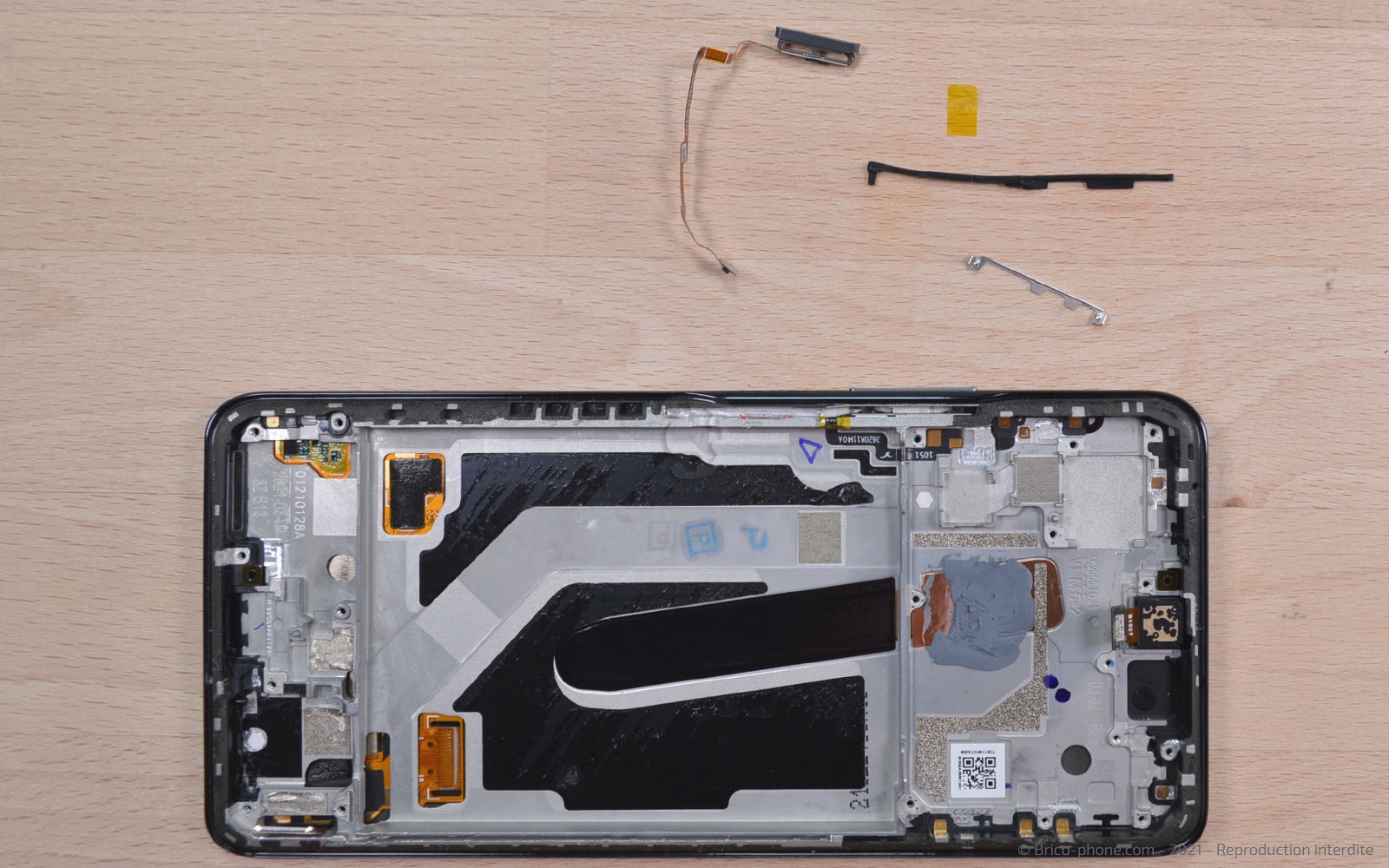

Pour retirer le bouton d'allumage (qui fait également office de capteur d'empreinte sur le Poco F3),
vous allez tout d'abord retirer la languette de protection noir avec la pincette métallique.

Puis vous allez retirer la barrette métallique de maintient, toujours à l'aide de la pincette.

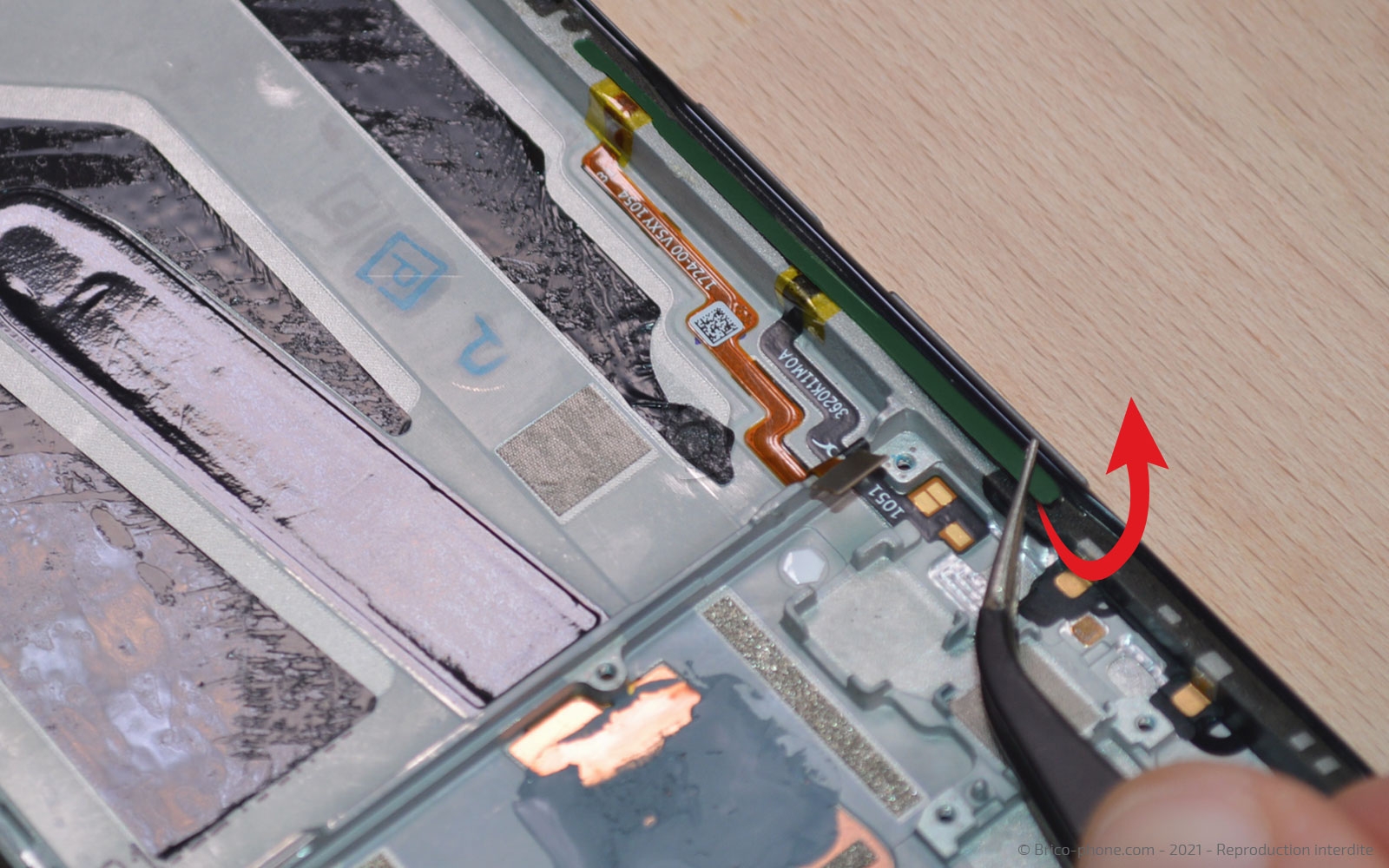

Ensuite, chauffez la nappe du bouton d'allumage pour pouvoir la décoller à l'aide du levier.

Vous pouvez maintenant retirer délicatement le bouton d'allumage du châssis.

Faites attention à sa nappe qui doit repasser par le trou du bouton.

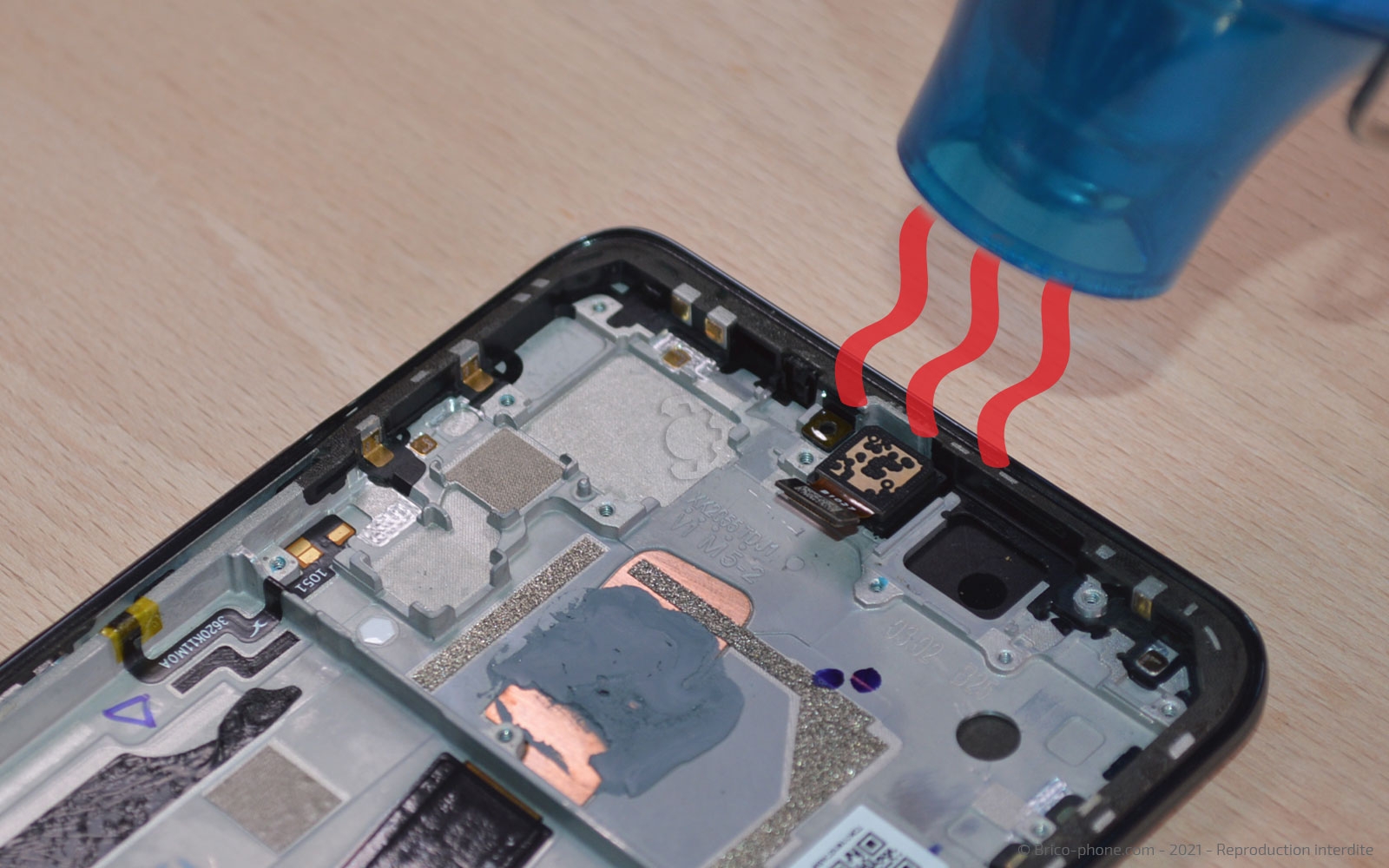

Faites chauffer le dos de la caméra avant avec le décapeur thermique pour facilement la décoller à l'aide de la pincette métallique.

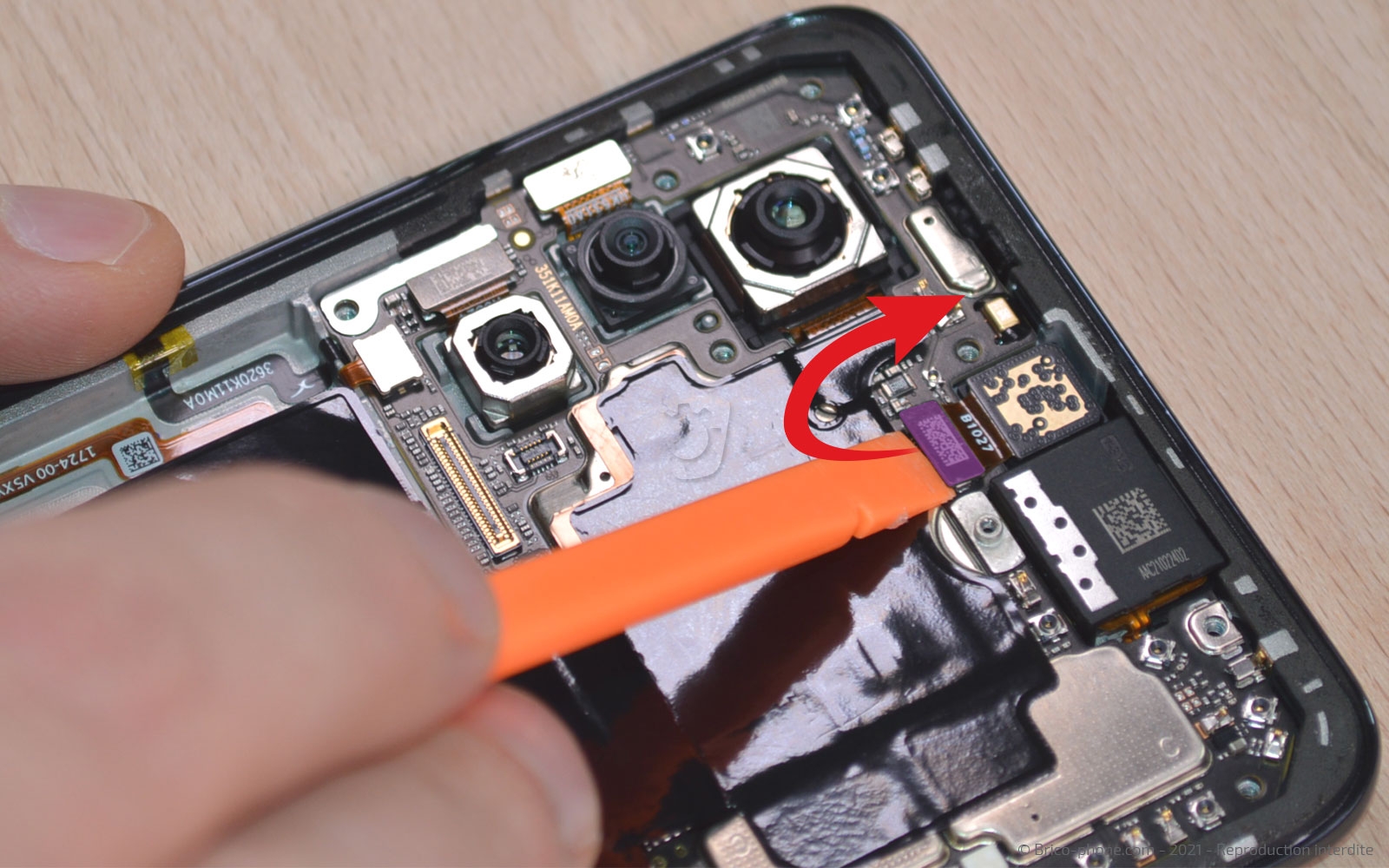

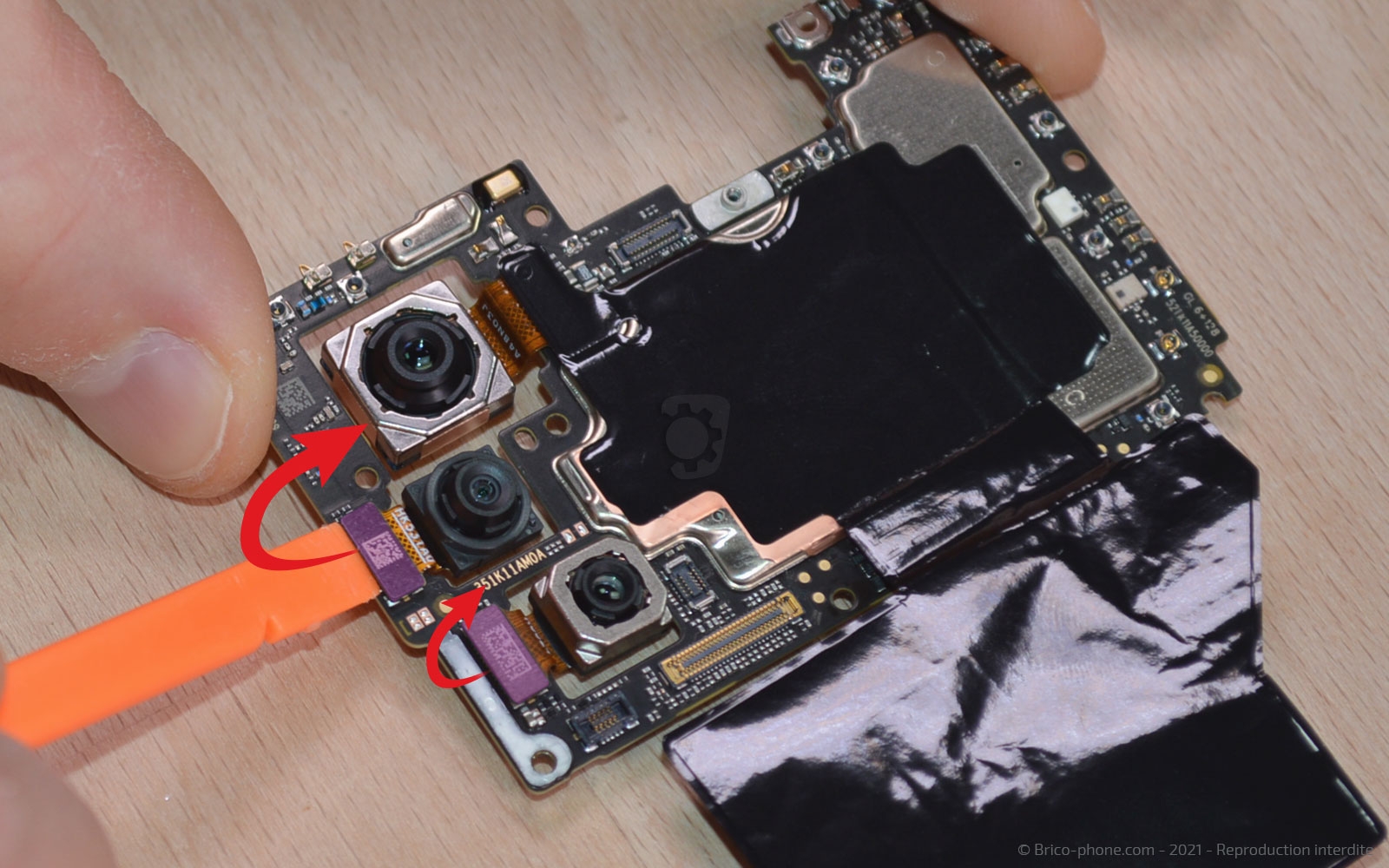

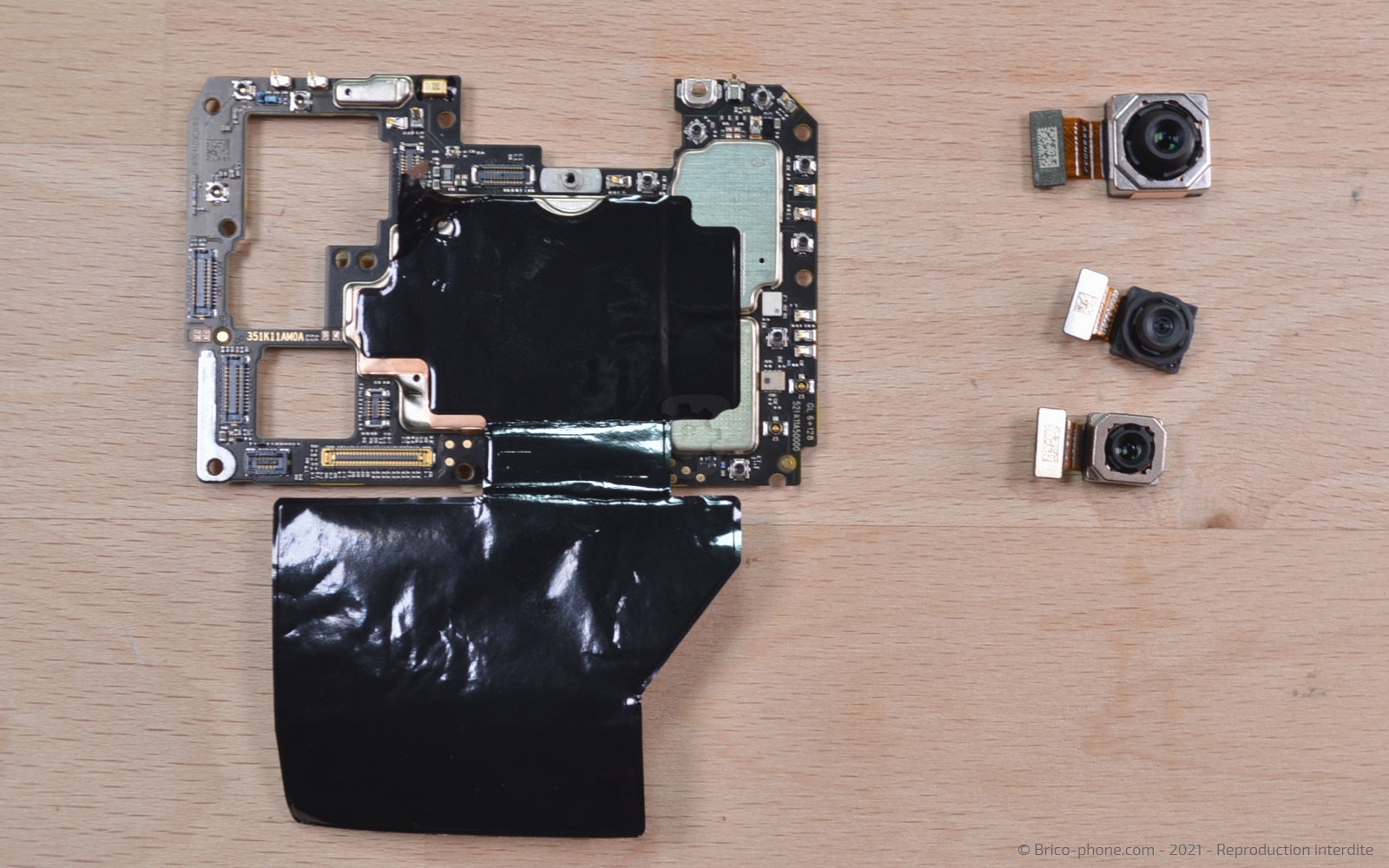

Pour récupérer les caméras arrière, débranchez simplement chacun de leur connecteur respectif à l'aide du levier en nylon.

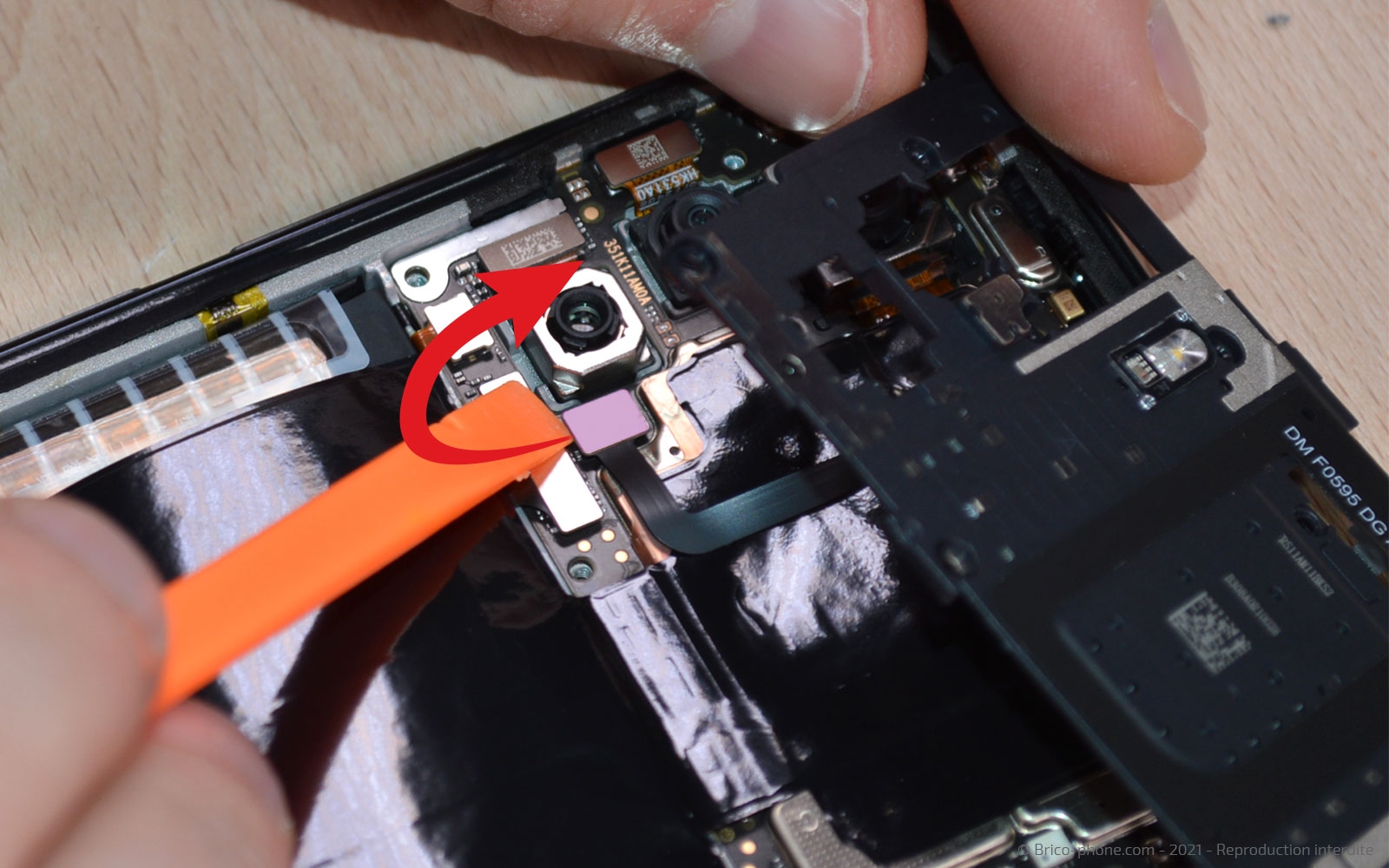

À noter que le connecteur du capteur photo principal (le plus gros) se trouve sous le film plastique noir qui recouvre une partie de la carte-mère.

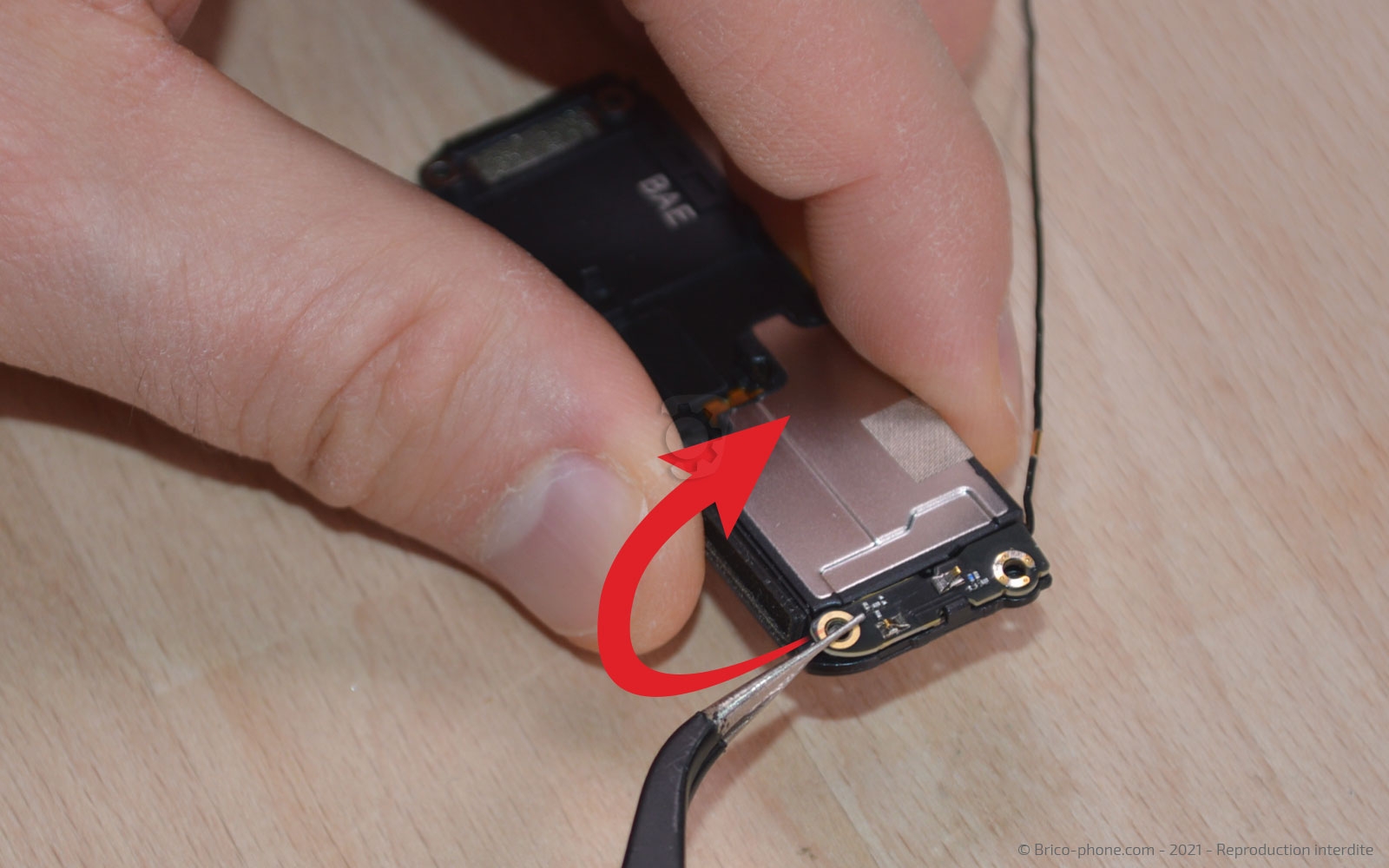

Sur le haut-parleur externe retiré à l'étape 7, vous pouvez déclipser l'antenne réseau en utilisant la pincette métallique.

Si besoin, vous pouvez désolidariser le haut-parleur interne de son support à l'aide de la pincette métallique et de la spatule en nylon.

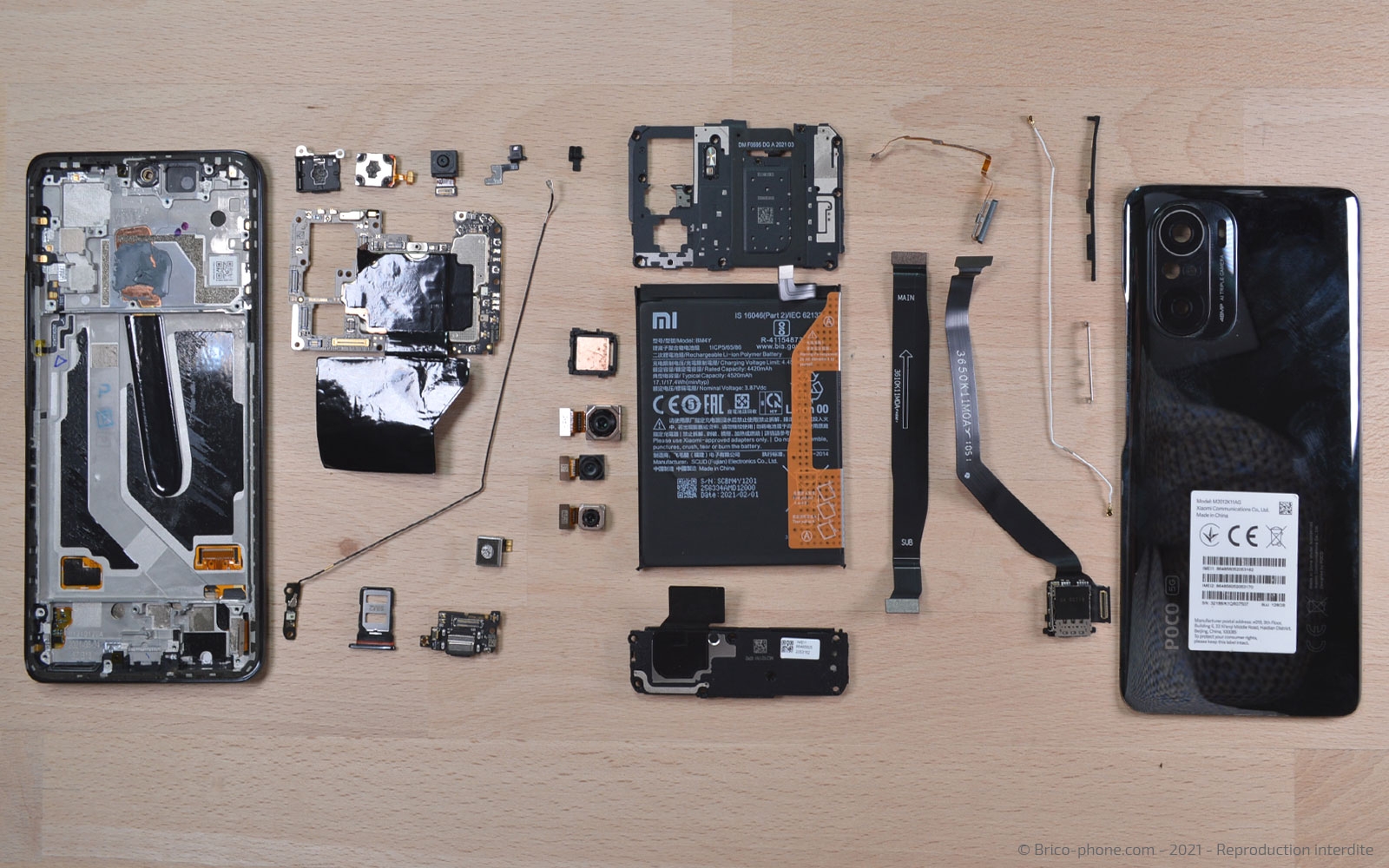

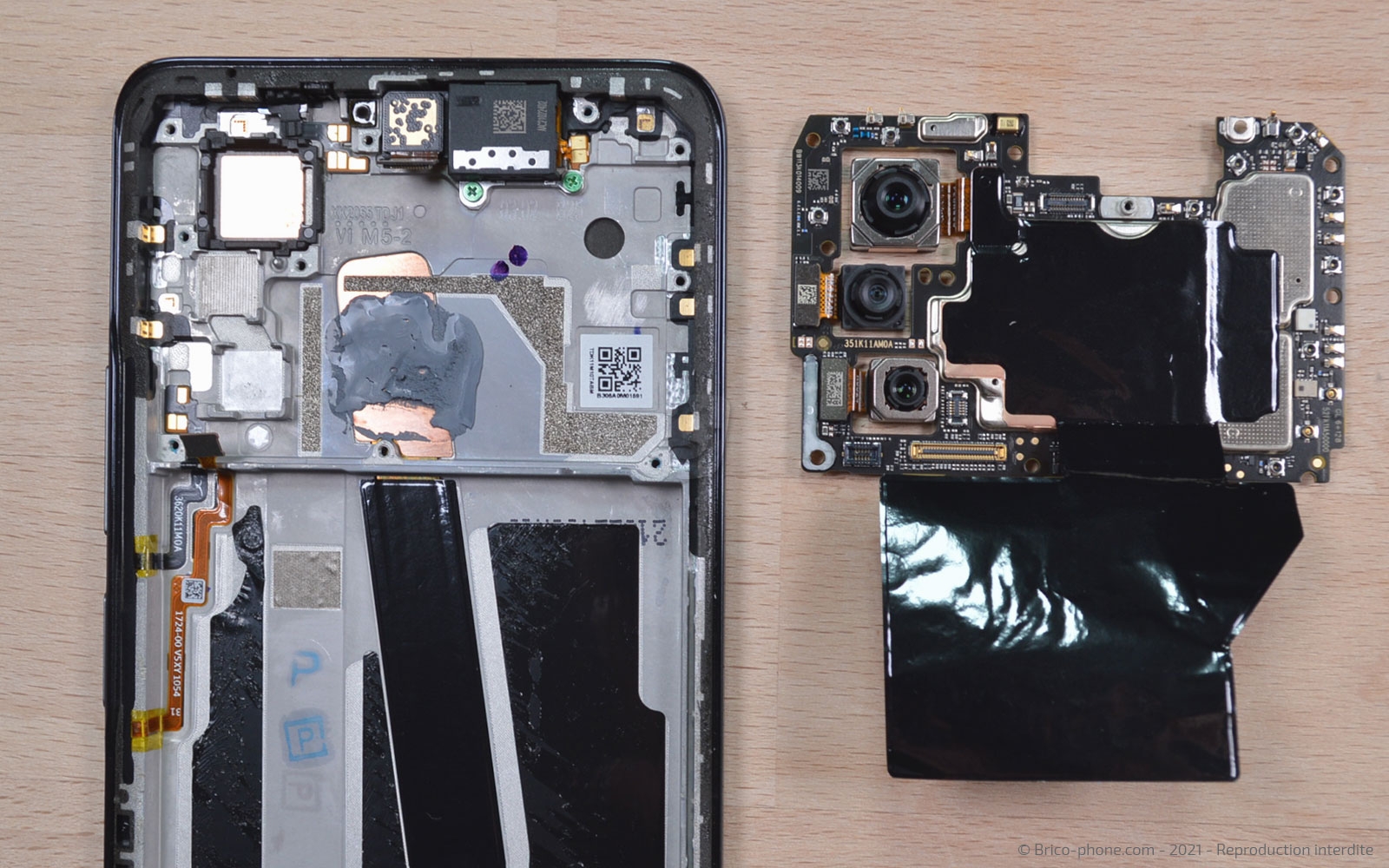

Découvrez l'ensemble des pièces de votre Xiaomi Poco F3 grâce à cette photo.
