Comment changer le connecteur de charge sur Poco F3

Vérifiez bien le modèle de votre smartphone avant de commander votre pièce. Pour cela, deux façon de faire:

- Sur notre site Brico-phone vous pouvez connaitre votre modèle précis en rentrant le numéro IMEI de votre téléphone sur la page d'accueil dans le module prévu à cet effet. Vous obtiendrez le numéro IMEI en composant sur votre smartphone le code: *#06#

- Au dos de votre smartphone, vérifiez avec le numéro de modèle du téléphone que la pièce sélectionnée est bien compatible avec votre modèle.

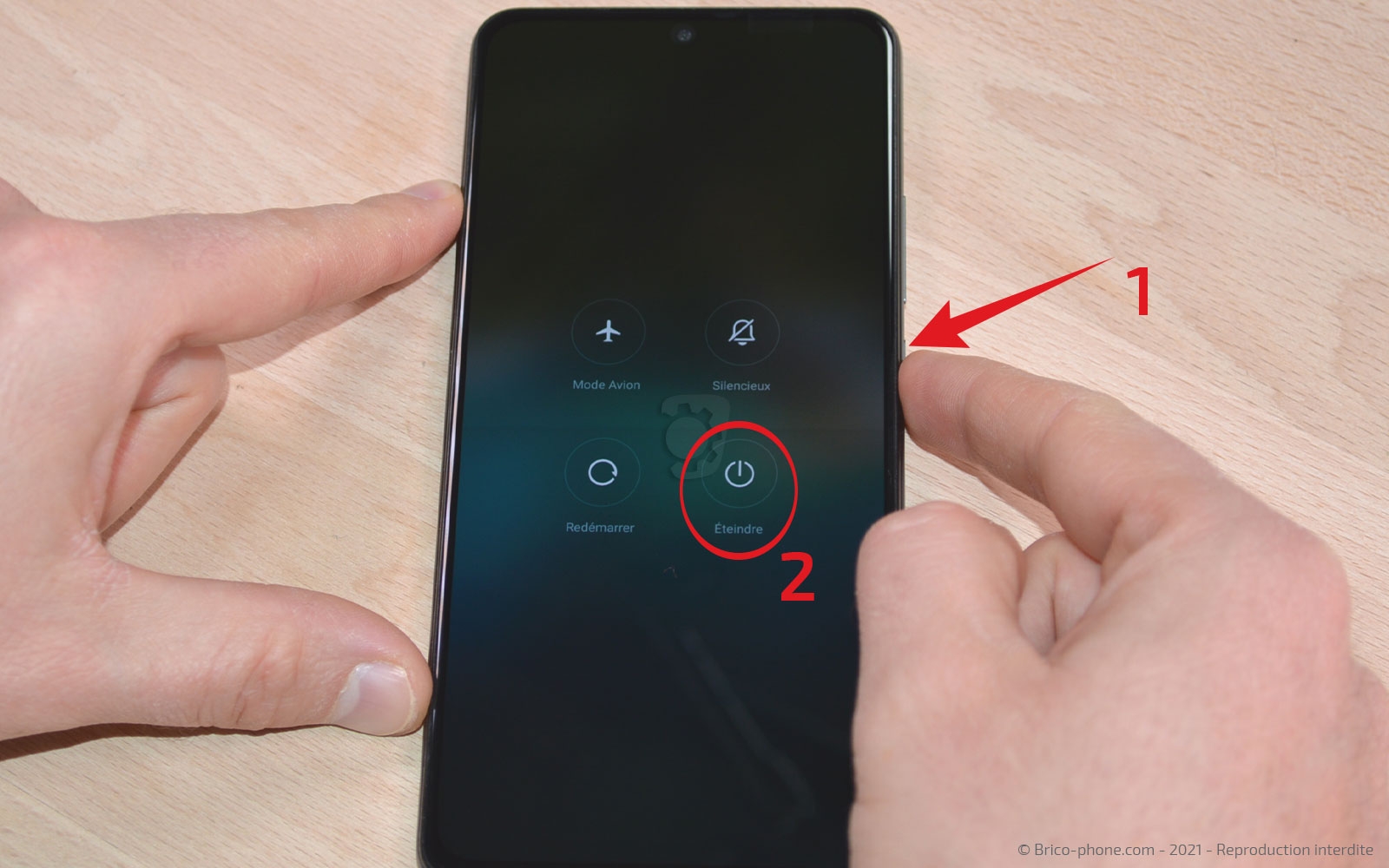

Avant d'entreprendre une quelconque réparation, il est important de bien éteindre le smartphone. Maintenez le bouton d'allumage sur la tranche droite du téléphone puis appuyez sur "Éteindre".

Vous devez également retirer le tiroir de la carte sim. Insérez l'outil prévu à cet effet dans le trou du tiroir de la carte sim, placé sur la tranche inférieure du téléphone (un trombone ou une aiguille fonctionnent également).

Retirez le totalement.

Afin d'ouvrir le smartphone, il faut chauffer la vitre arrière pour ramollir le sticker qui la maintient.

Deux manipulations sont possibles :

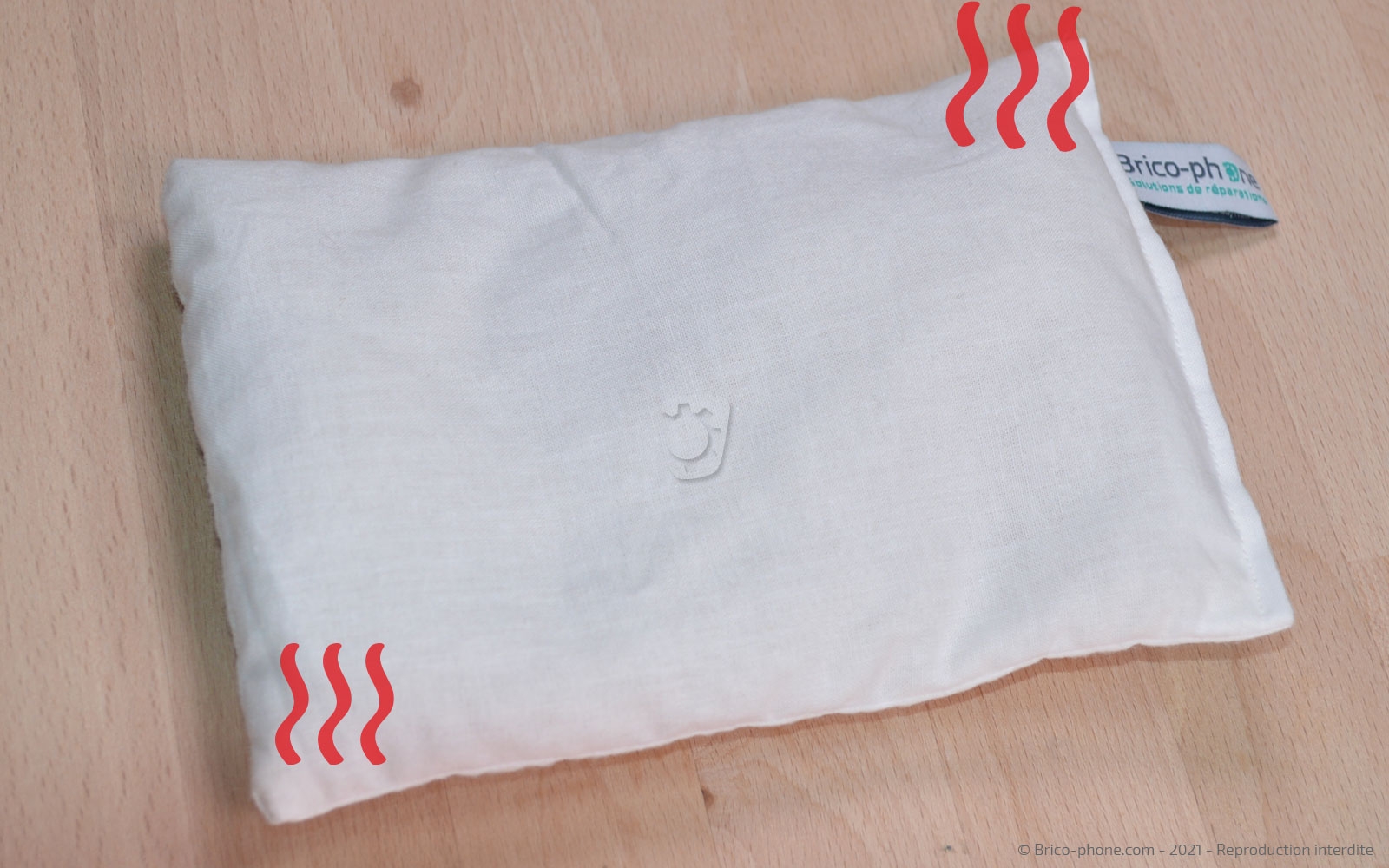

- Utilisez le coussin chauffant (disponible sur notre site). Passez-le au préalable au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone pendant une trentaine de secondes.
- Ou utilisez le décapeur thermique (disponible sur notre site) et faites chauffer le contour du téléphone pendant 15 à 20 secondes.

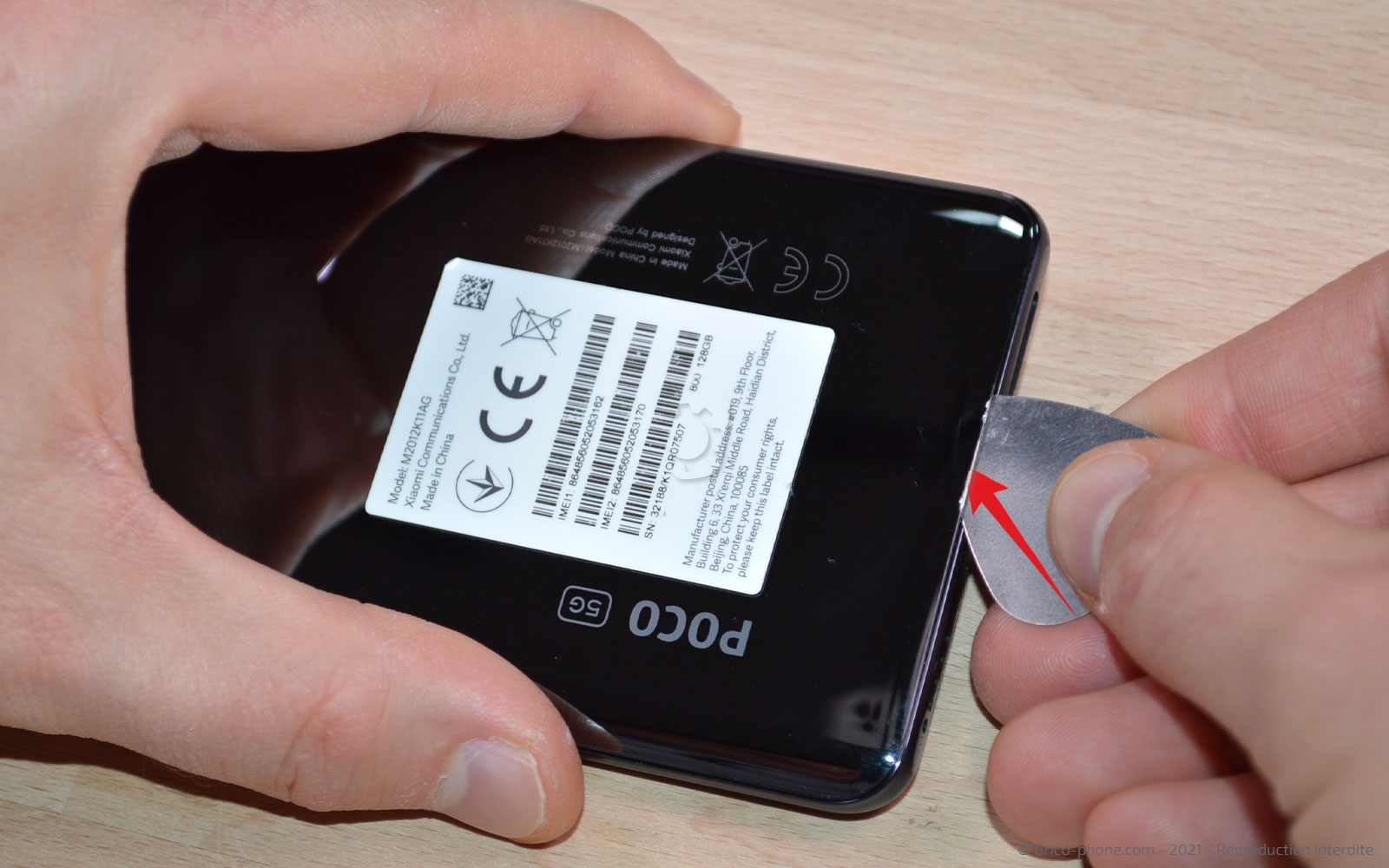

Ensuite, vous pouvez placer la ventouse du kit sur le bas de la vitre arrière puis tirer la ventouse pour décoller au maximum la vitre arrière du châssis. Puis insérez le médiator en métal percé entre le châssis et la vitre arrière.

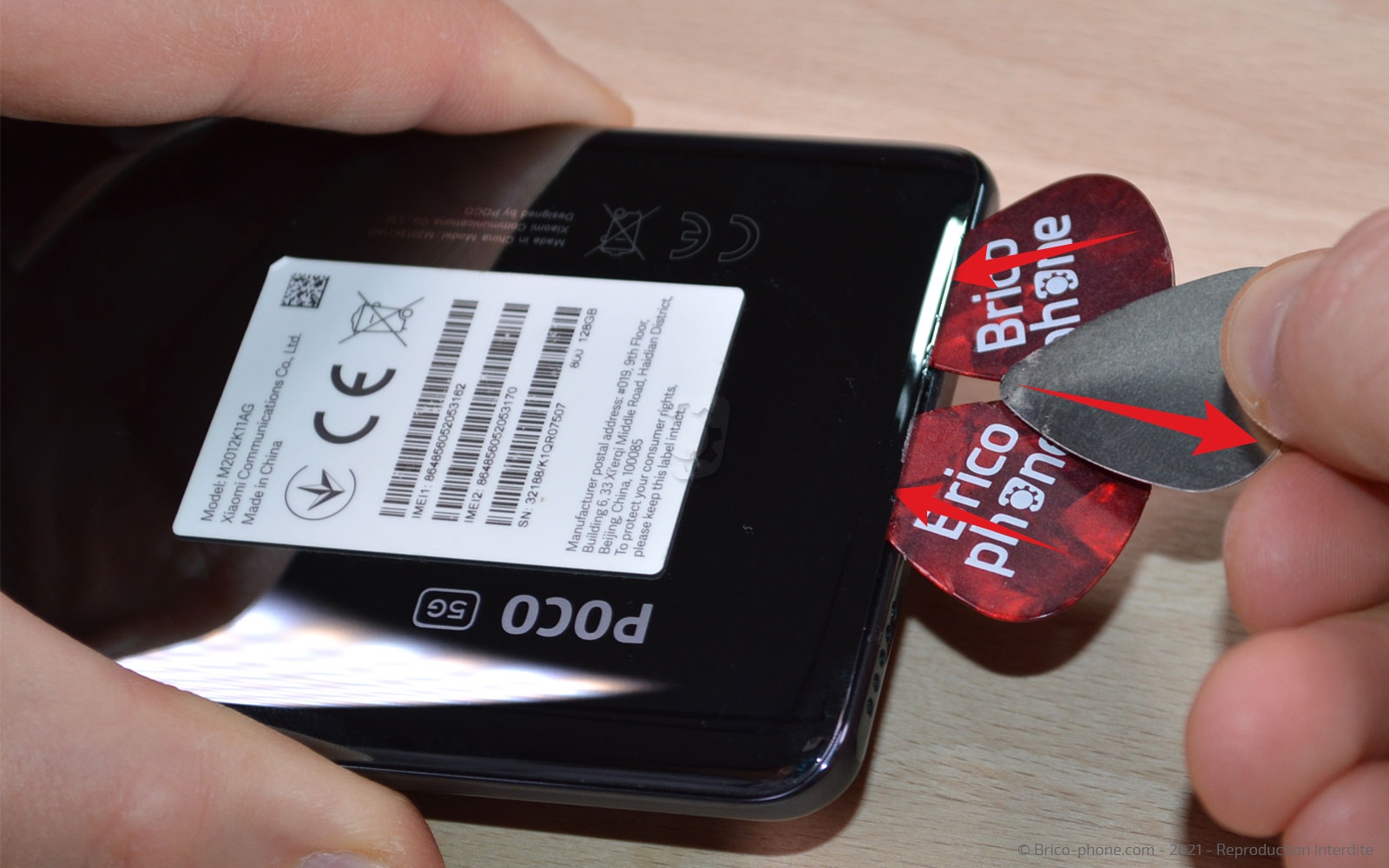

Remplacez le médiator en métal par ceux en plastique puis faites les glisser sur tout le contour de la vitre arrière afin de la décoller complètement.

Vous pouvez ensuite ouvrir le téléphone.

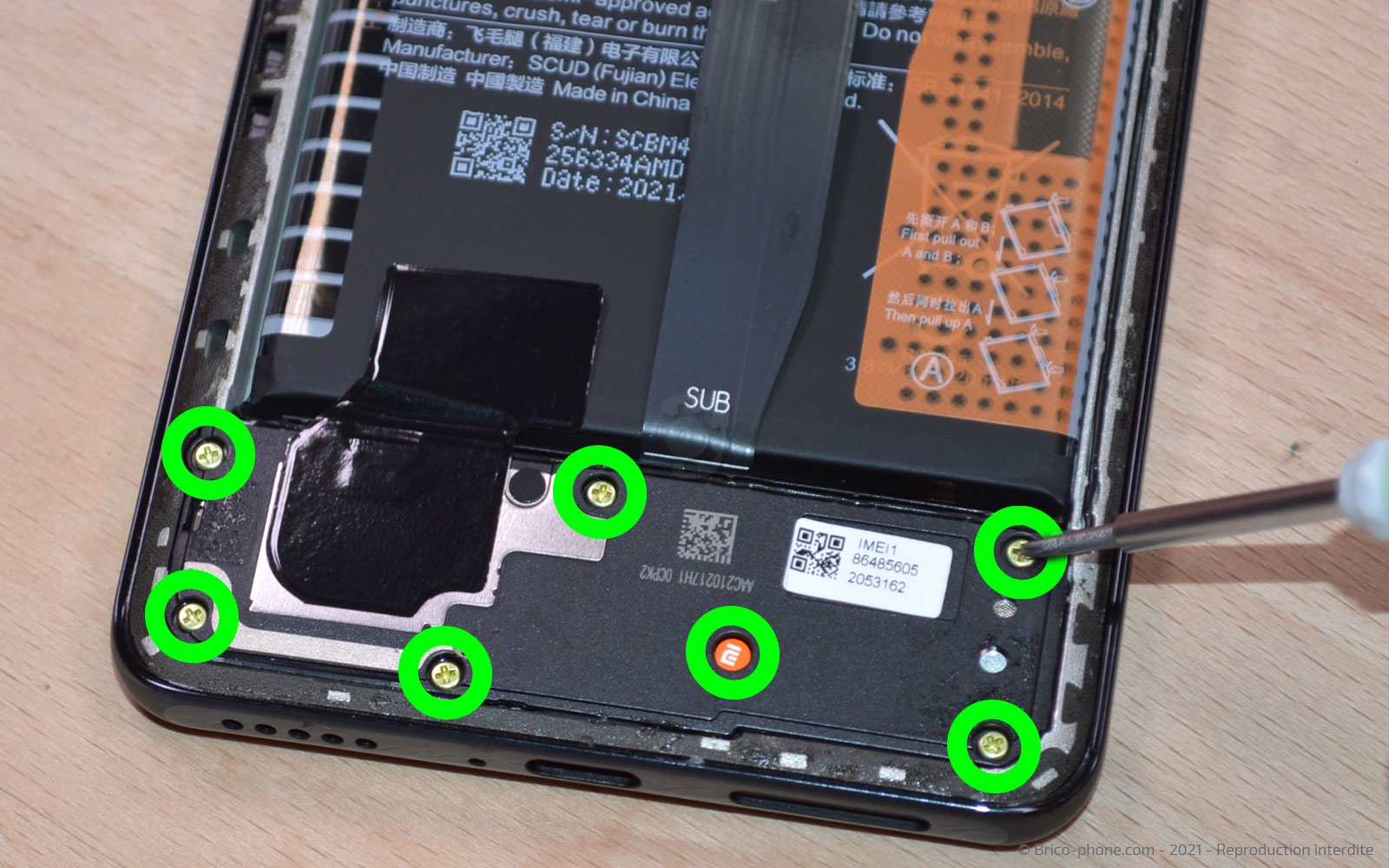

Pour libérer le connecteur de charge, munissez-vous du tournevis cruciforme et retirez les 7 vis qui maintiennent le dock. À noter que l'une d'entre elle est couverte par un sticker orange (un témoin d'oxydation que vous pouvez retirer).

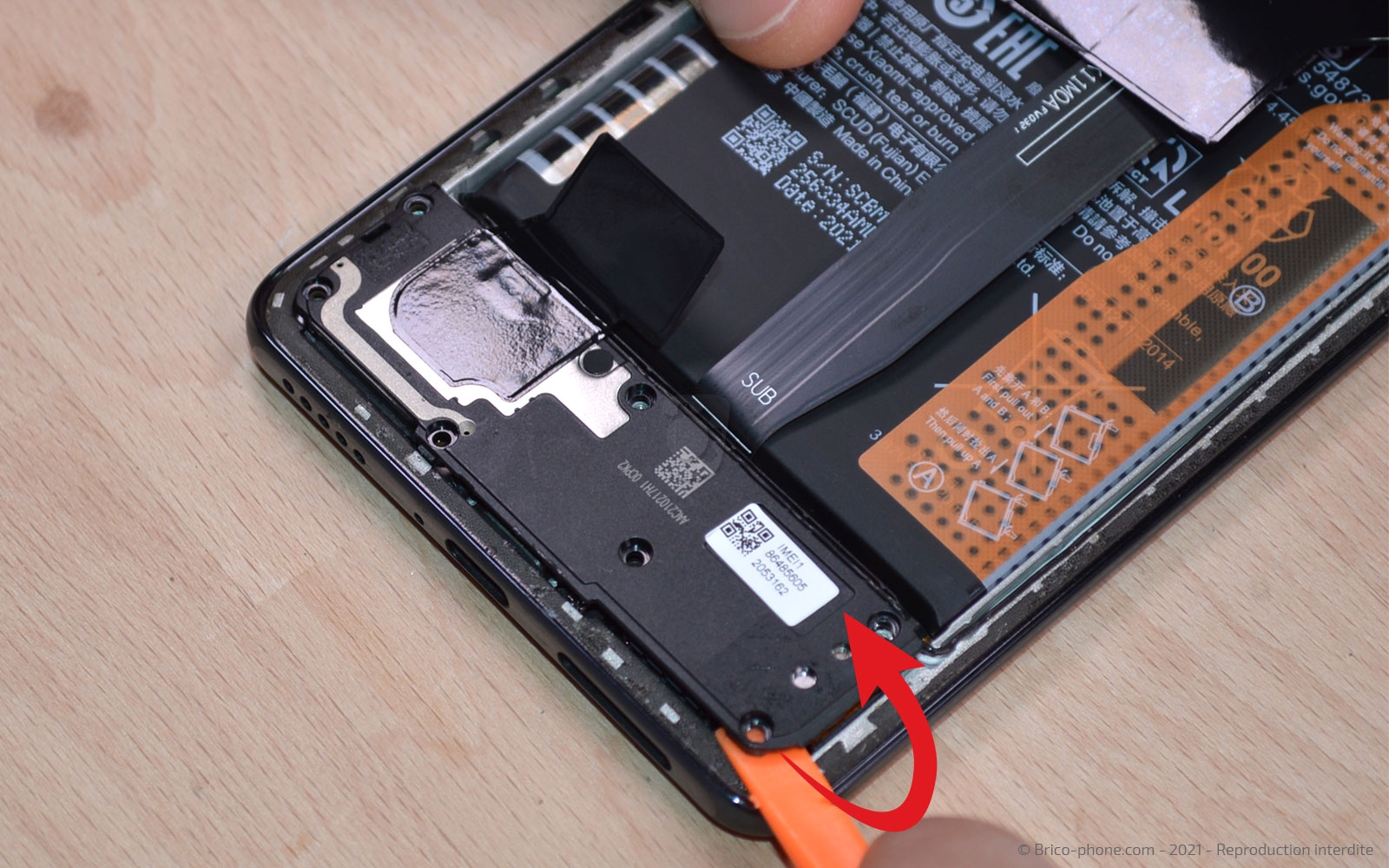

Puis à l'aide du levier, declipsez le bloc en plastique noir (qui comprend le haut-parleur externe).

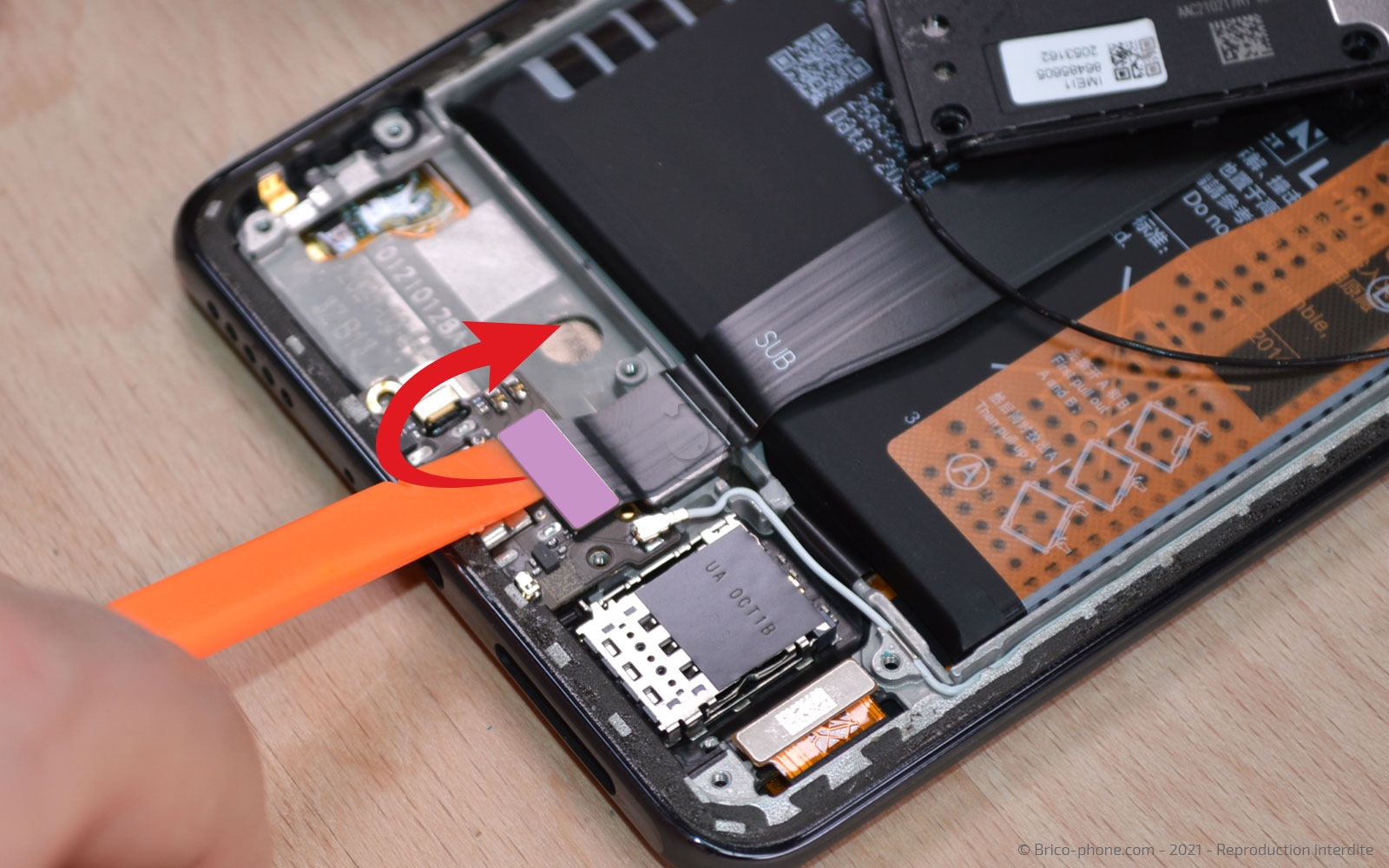

Débranchez ensuite la nappe d'interconnexion à l'aide du levier en nylon.

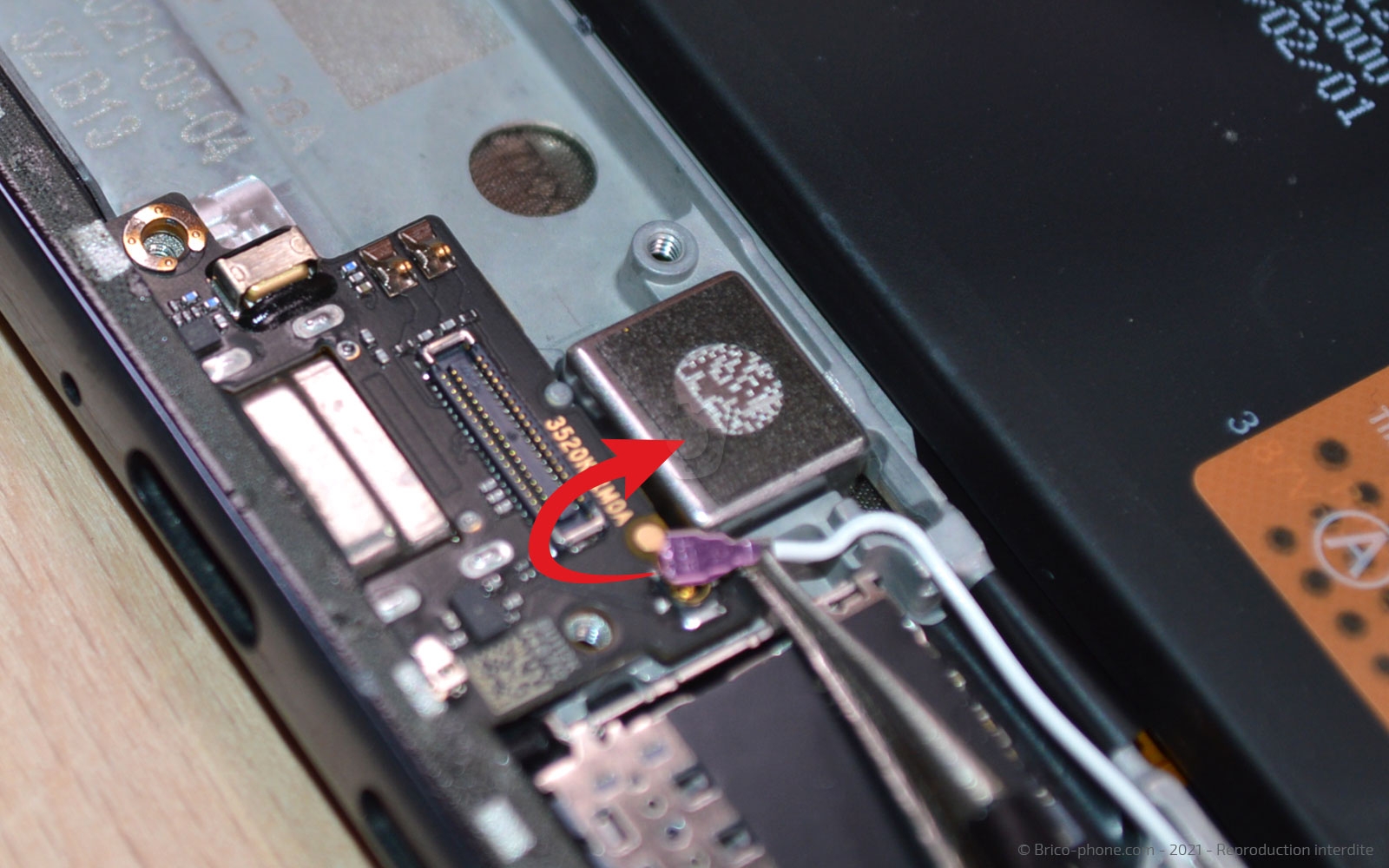

Faites de même pour le câble coaxial blanc juste à côté à l 'aide de la pincette métallique.

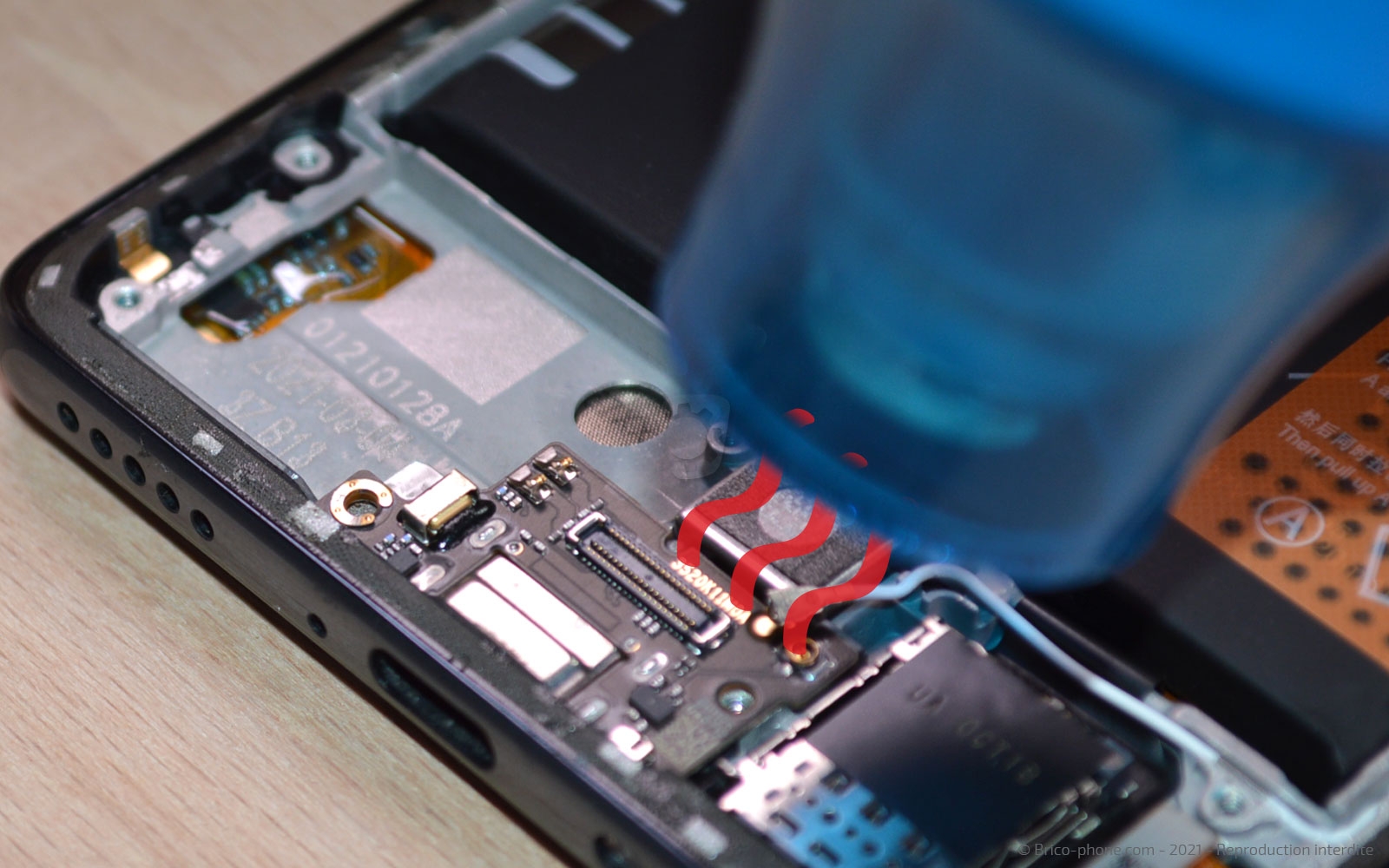

Pour pouvoir retirer le connecteur de charge, chauffez le quelques secondes pour le décoller plus facilement.

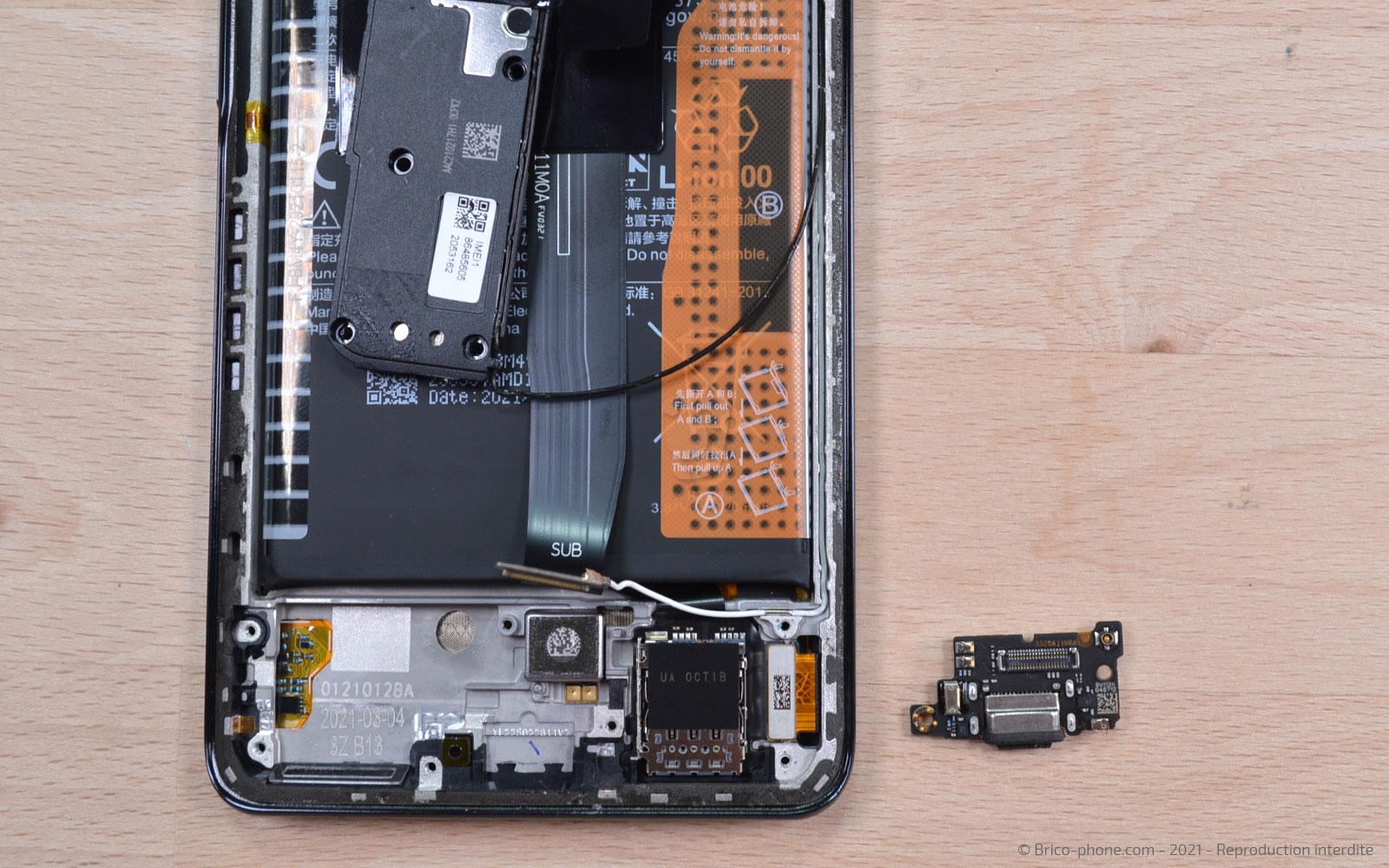

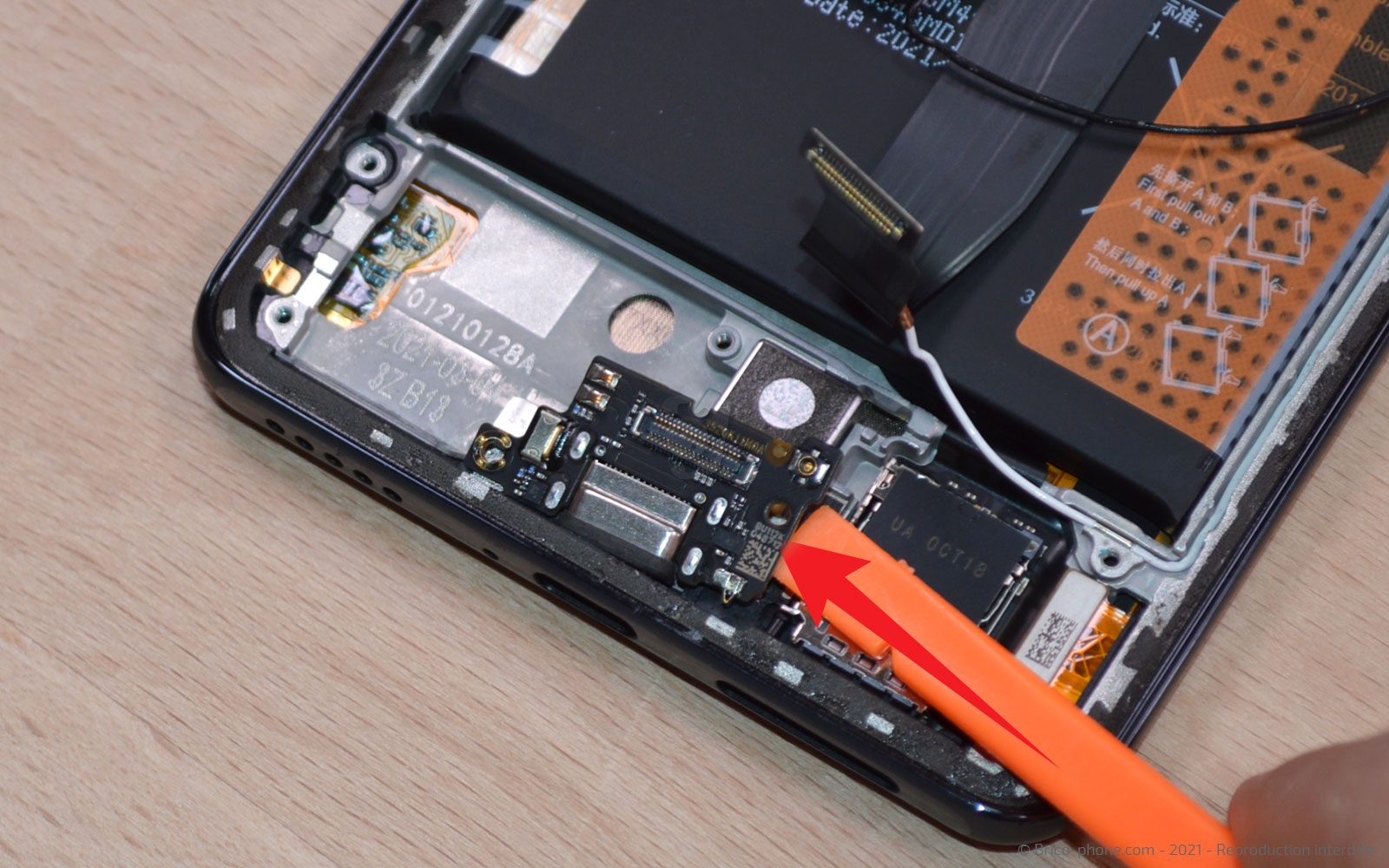

Vous pouvez retirer totalement le connecteur de charge à l'aide du levier en nylon.

Posez maintenant votre nouveau connecteur de charge dans son emplacement.
Puis pour procéder au remontage du téléphone, suivez les étapes du tuto en sens inverse.

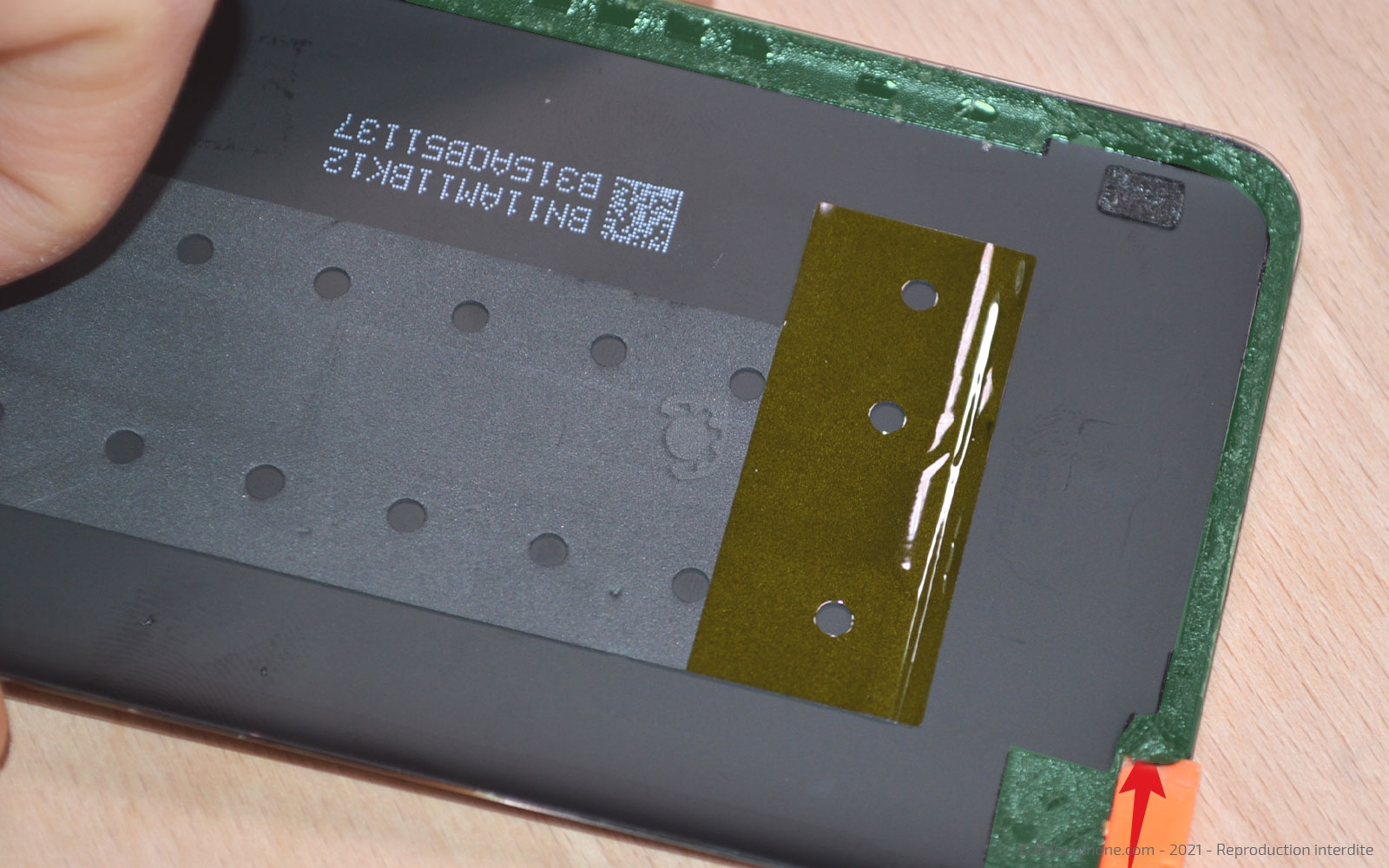

Avant de recoller la vitre arrière, nettoyez bien son contour afin de retirer le reste de joint ou de colle. Aidez-vous du levier en nylon ou du tournevis plat.

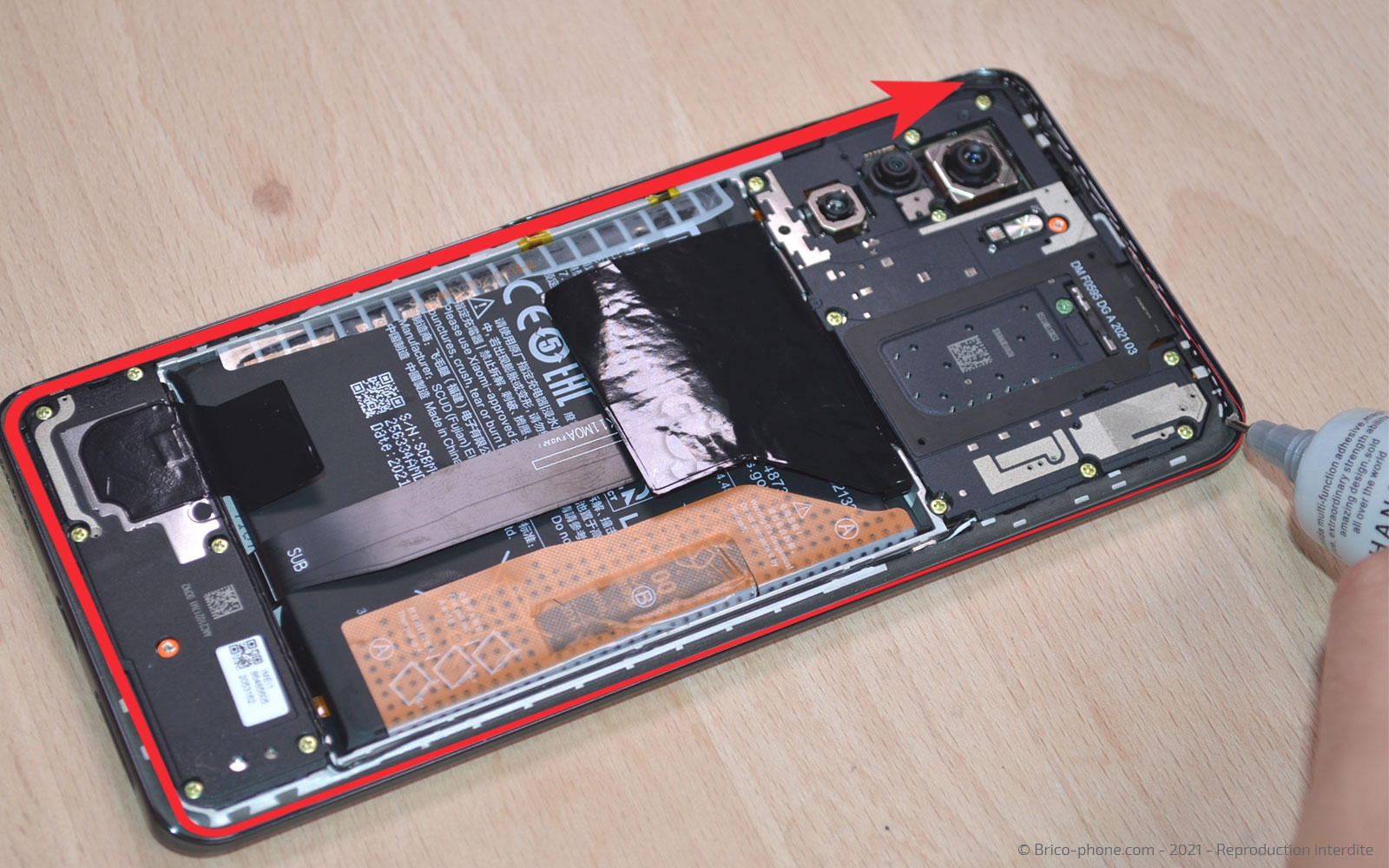

Puis appliquez la colle tout autour du châssis.
Replacez la vitre arrière sur le châssis et maintenez-les pendant environ 30 minutes.

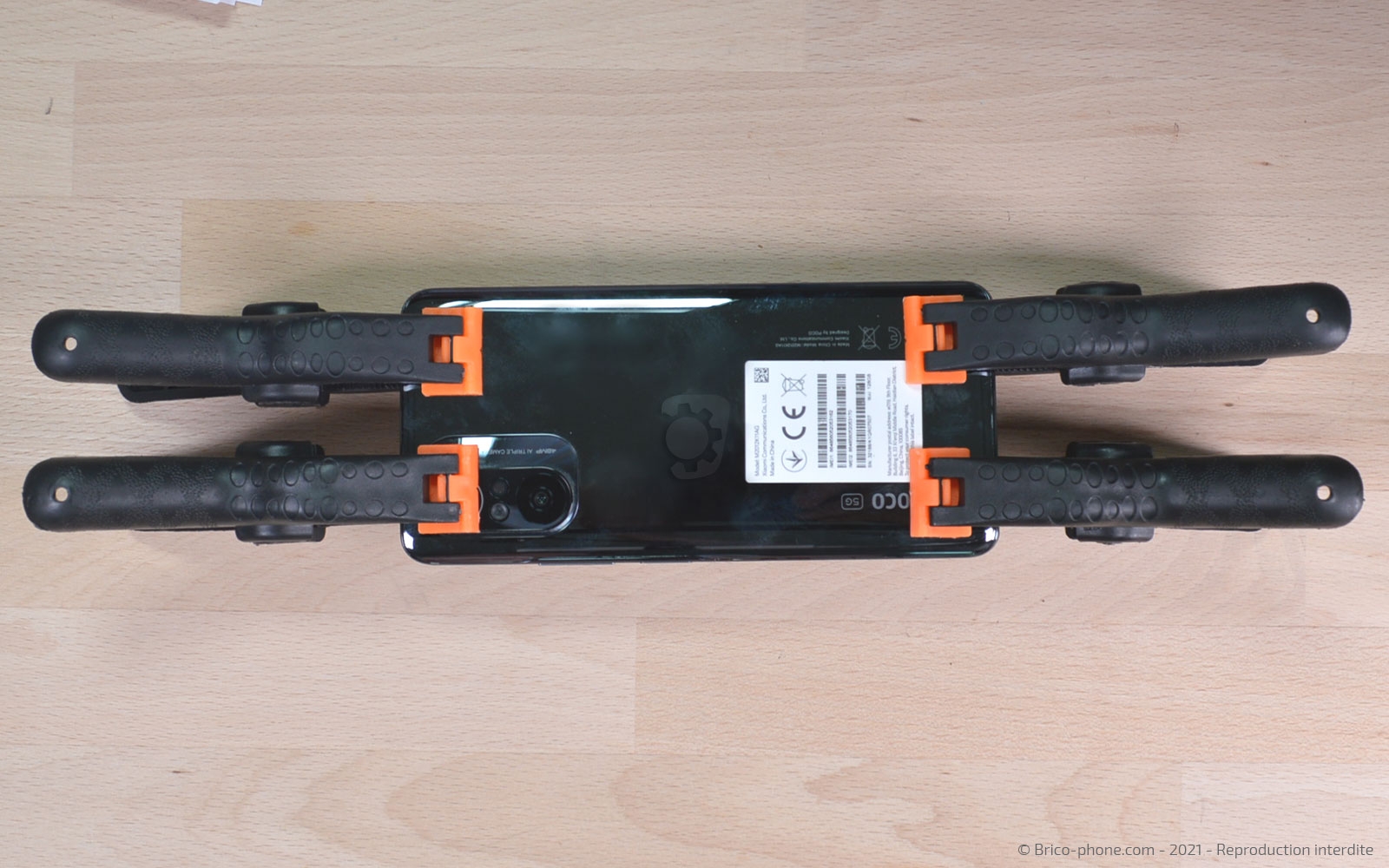

Vous pouvez utilisez des pinces à ressort, disponible sur notre site, pour les maintenir.
