Connecteur de charge sur Galaxy A03s

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy A03s | Temps estimé : 30 min | Difficulté : 2/5

Votre Galaxy A03S ne prends plus la charge ? Quand vous le branchez la recharge ne fonctionne pas toujours ? Vous avez essayé avec un autre câble et le problème persiste ? Changez votre connecteur de charge de chez vous à l'aide de nos tutoriels Brico-phone. Toutes les étapes sont détaillés dans nos guides photos ou vidéo pour réussir la réparation vous-même. Suivez attentivement les étapes et tout ira bien !

Diagnostic

Ne prends plus la charge, connecteur défectueux

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier

Avant de commencer
La première chose à faire est de vérifier le modèle de votre smartphone pour être sûr de commander la pièce correspondante.

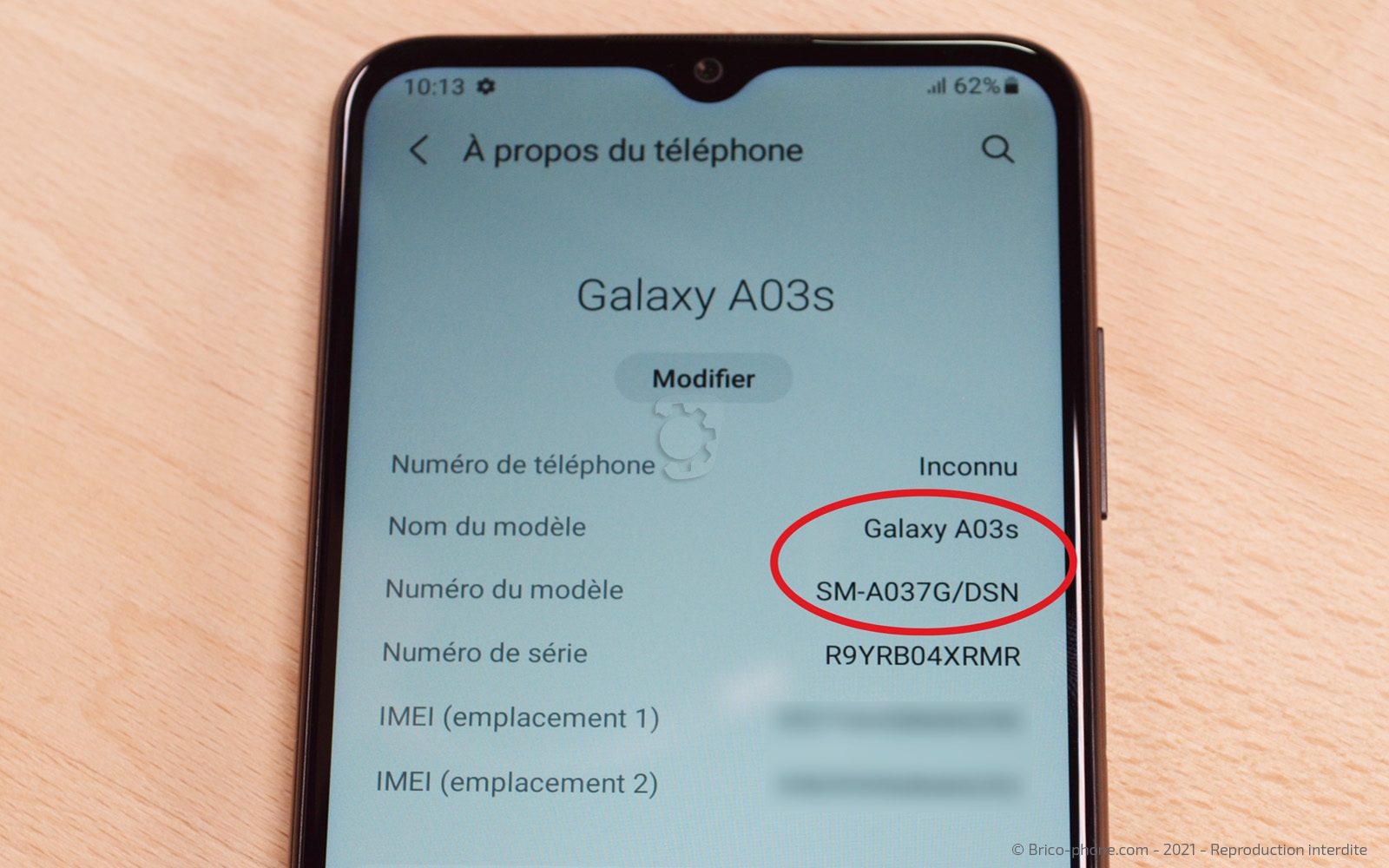

Vous trouverez le numéro de modèle exacte dans "paramètres" puis "à propos du téléphone".

Si vous ne pouvez pas accéder au menu, le numéro de modèle est normalement inscrit au dos du Samsung, en petit, tout en bas.

Sinon, vous pouvez également vérifier le modèle exacte de votre smartphone à l'aide du numéro IMEI que vous obtiendrez en tapant *#06# dans votre téléphone.
Ensuite, reportez ce numéro IMEI sur la page d'accueil de notre site brico-phone.com dans "Quel est mon modèle ?" et vous aurez l'assurance de connaitre le modèle exacte de vote téléphone.
Étape 1: Préparer le smartphone

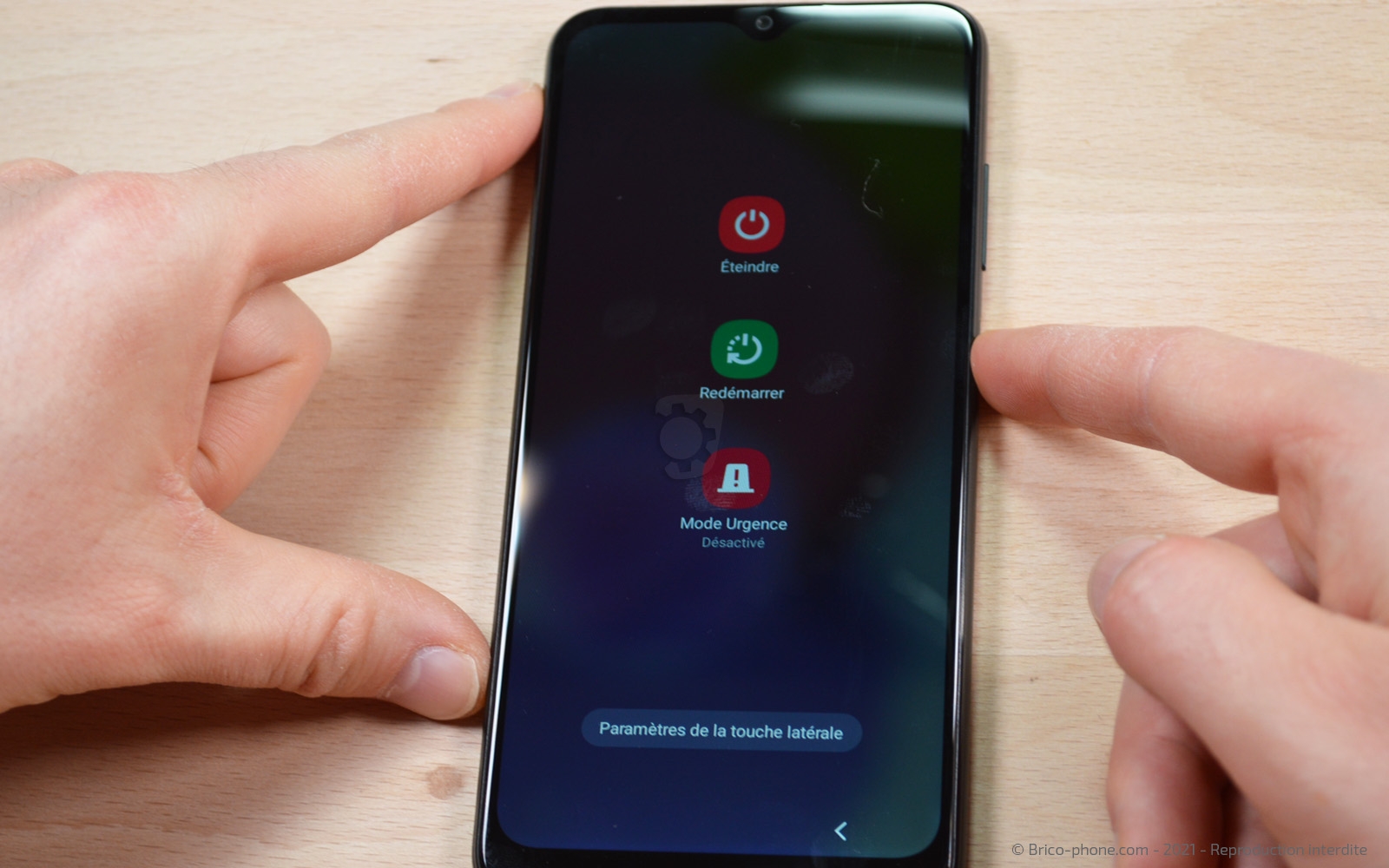

Avant de commencer la manipulation, n'oubliez pas d'éteindre le smartphone et de retirer le tiroir de la carte sim.
Étape 2: Ouvrir le smartphone

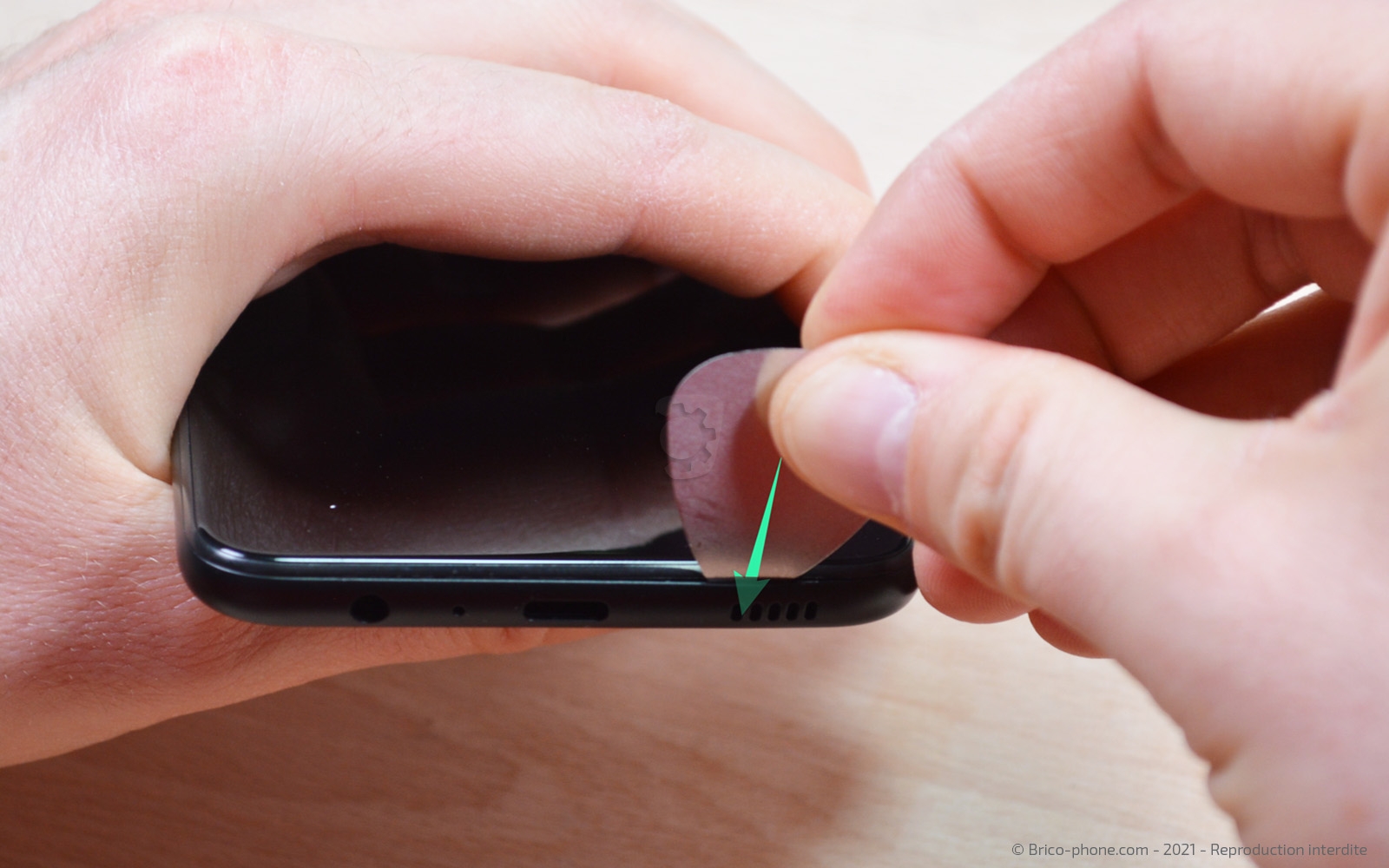

Afin d'ouvrir le smartphone et de séparer la coque arrière du châssis, vous allez vous munir du médiator en métal que vous allez glisser entre la coque et l'écran, en bas du téléphone.

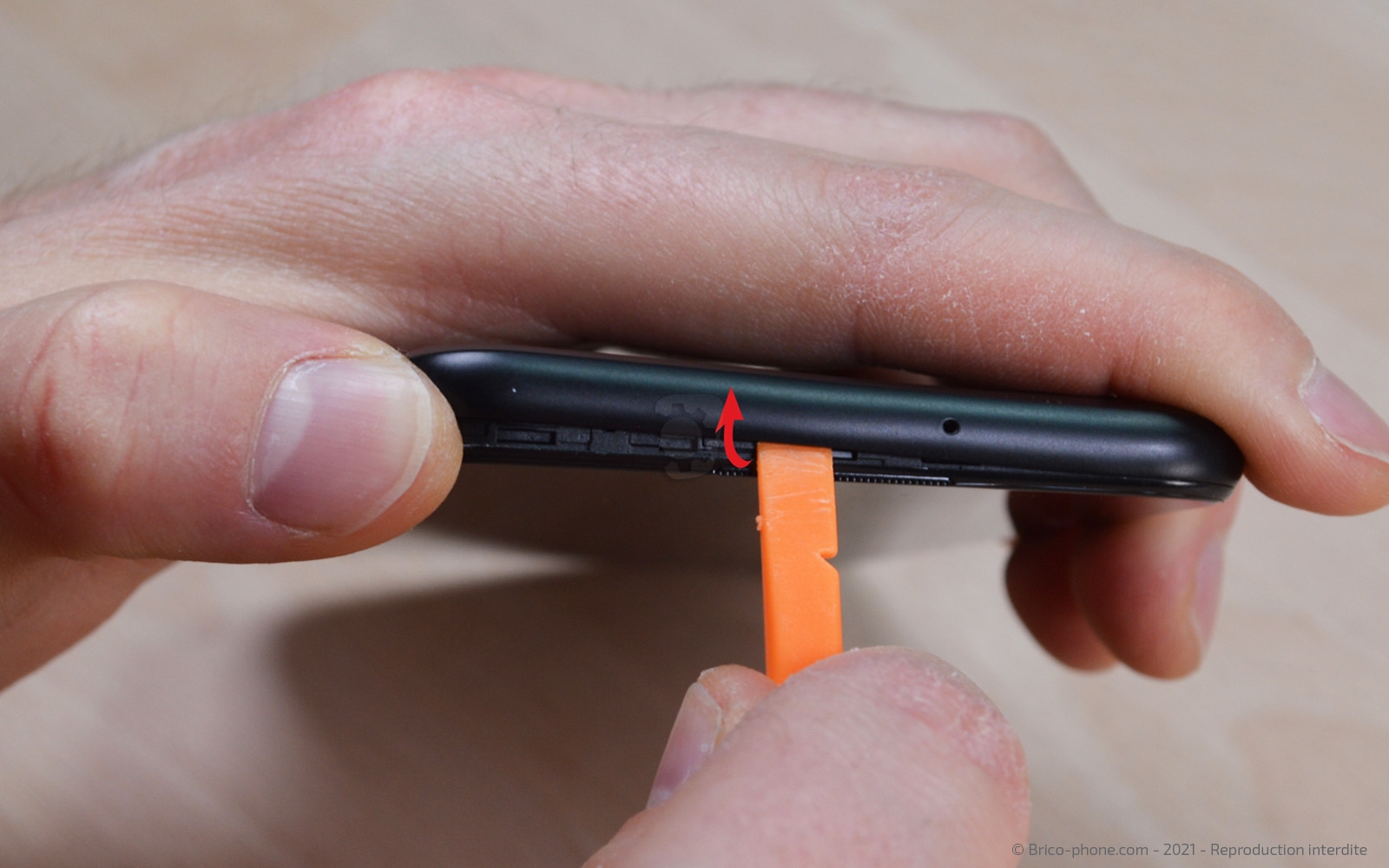

Le médiator en métal est très fin et rigide. Il va permettre de créer une petit ouverture pour ensuite insérer le levier en nylon.

Une fois le levier inséré, vous pouvez retirer le médiator et faire "effet de levier" pour declipser la coque.

Procédez de la même manière sur la partie haute du téléphone.

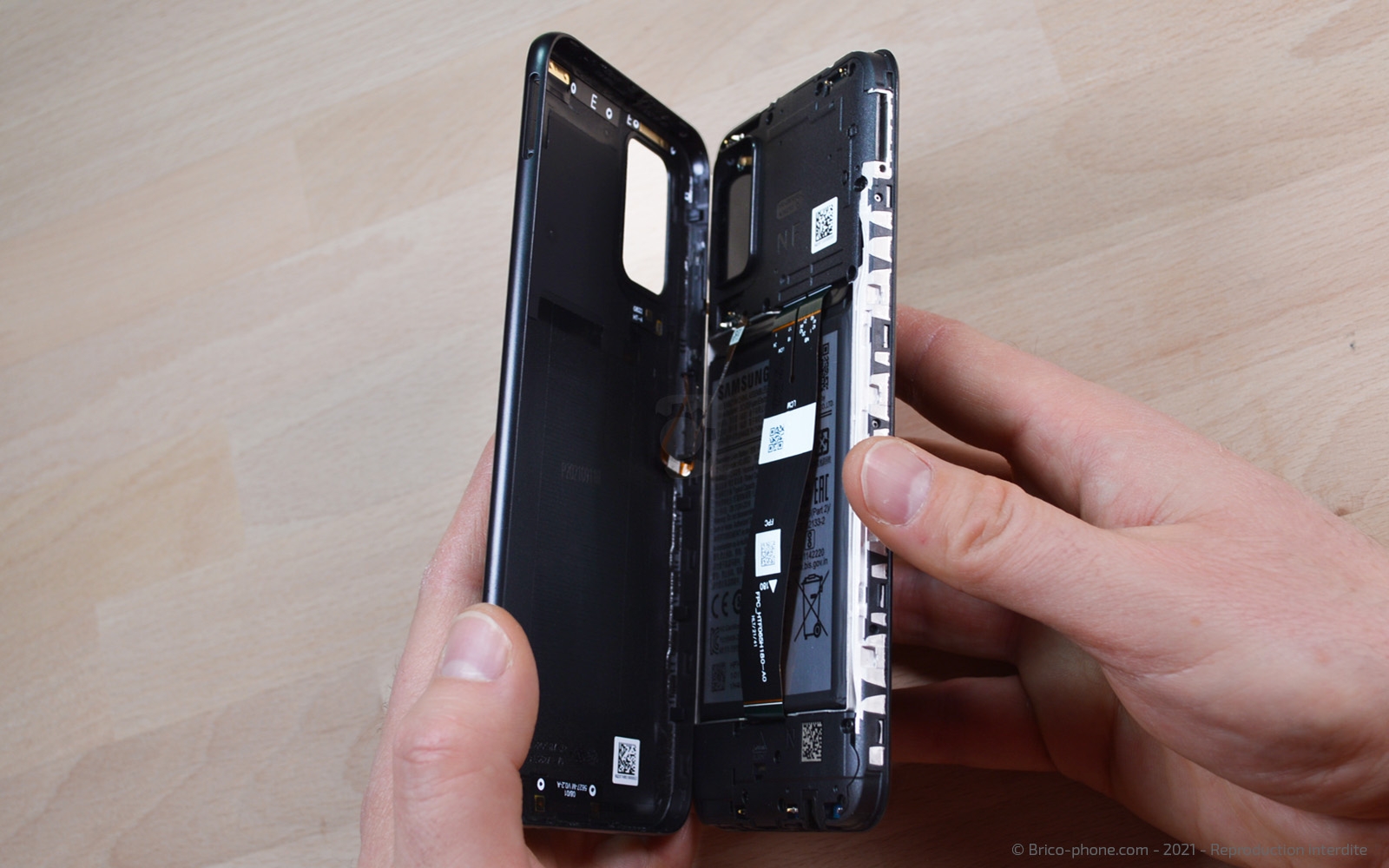

Attention, lorsque vous ouvrez le téléphone, une nappe est encore connectée entre la coque et le reste du téléphone.
Faites attention de ne pas l'arracher.
Outils du kit utilisés
Outils du kit utilisés


Étape 3: Retirer le cache du dock

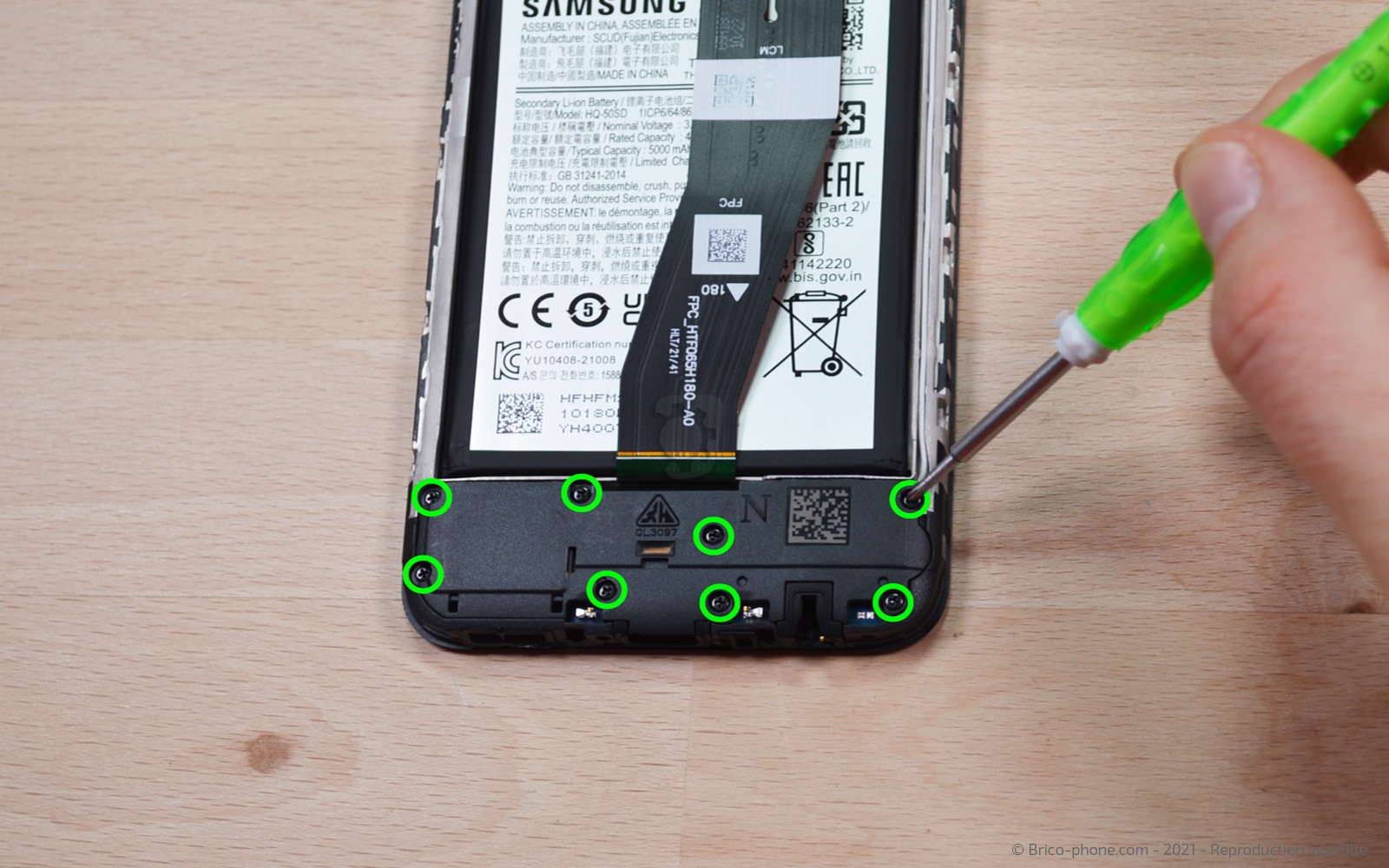

À l'aide du tournevis cruciforme, retirez les 8 vis qui maintiennent le cache en plastique noir du dock (connecteur de charge, prise jack, vibreur).

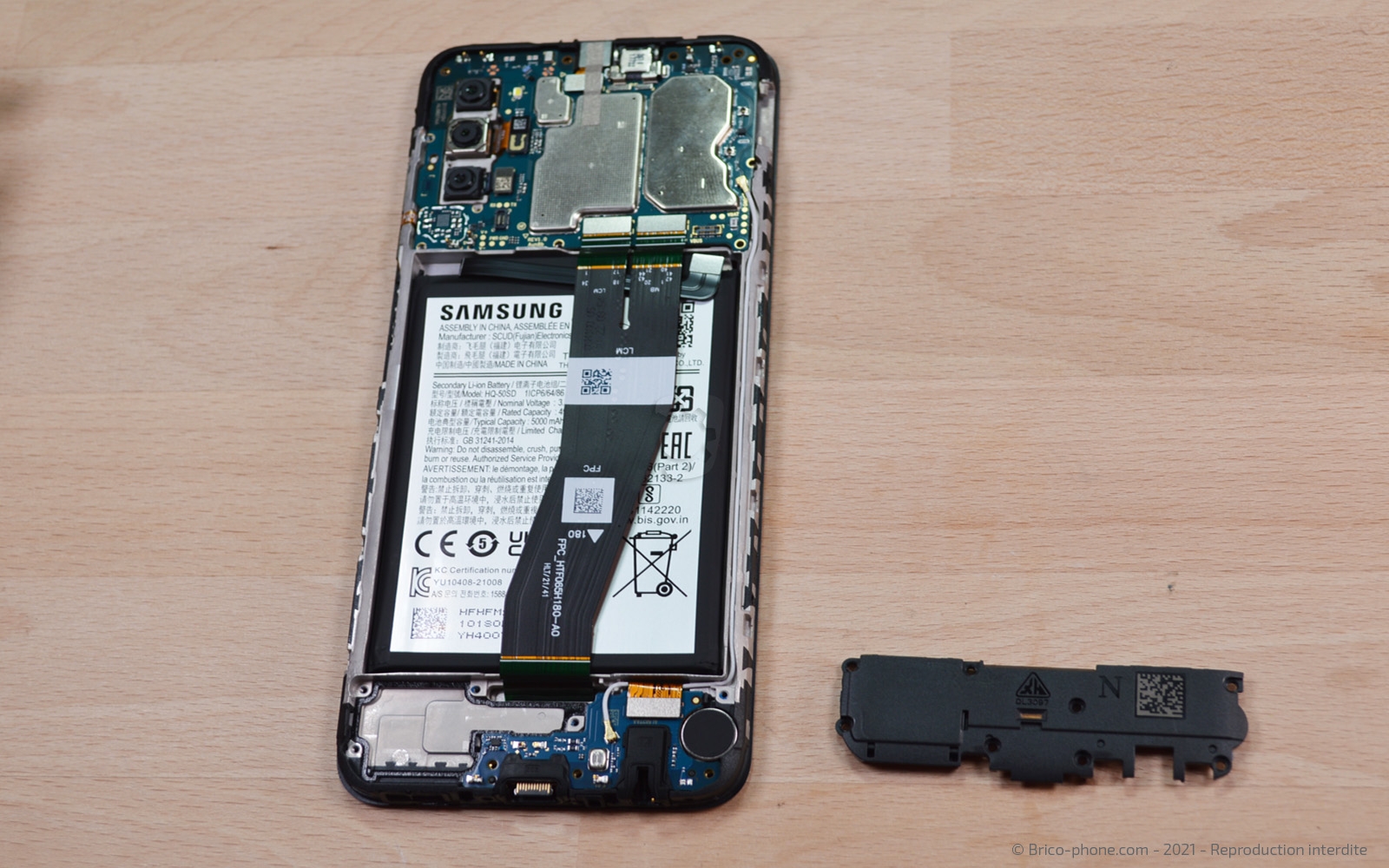

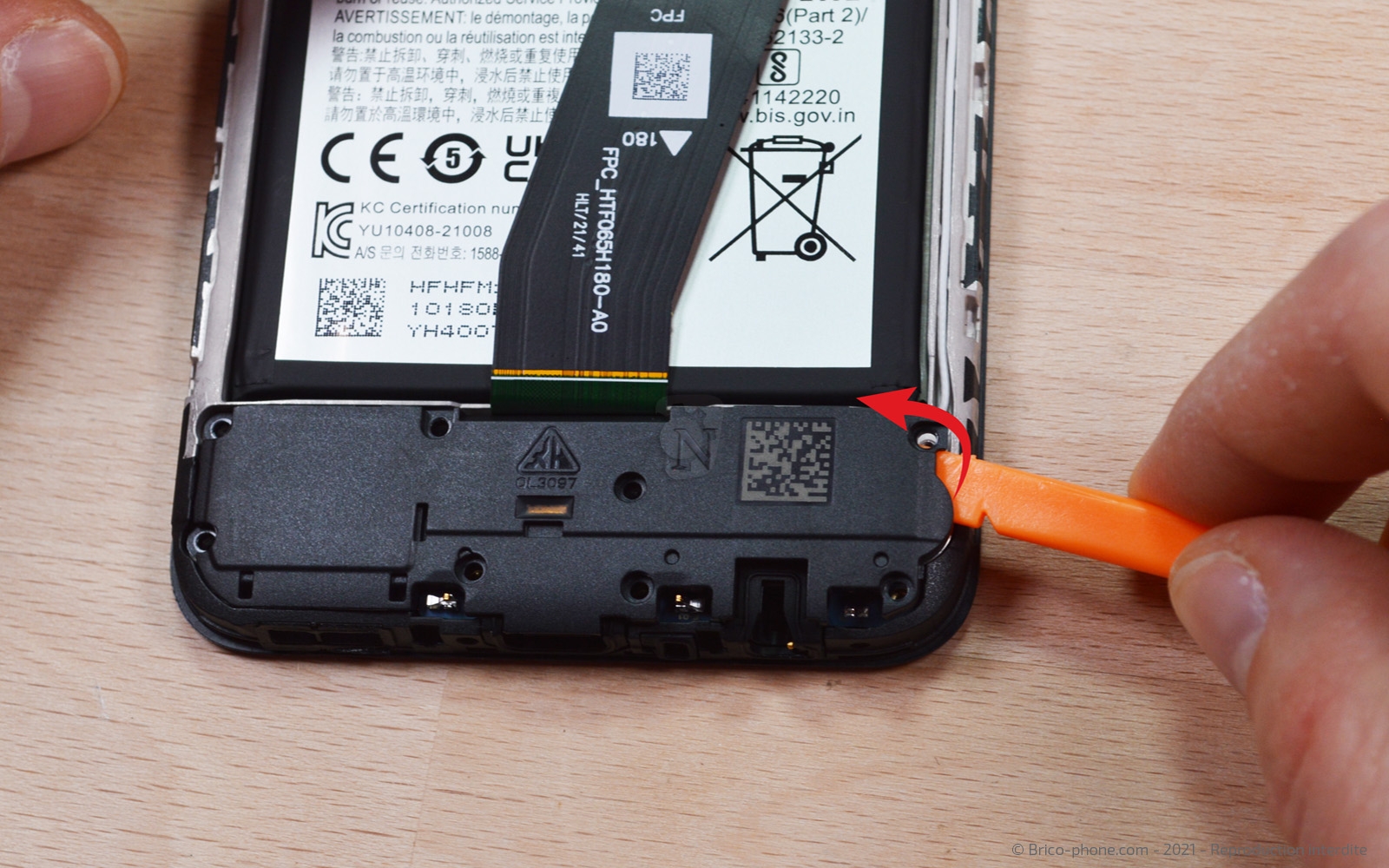

Puis avec le levier, vous pouvez le declipser et le retirer totalement.
Outils du kit utilisés
Outils du kit utilisés


Étape 4: Retirer l'ancien connecteur de charge

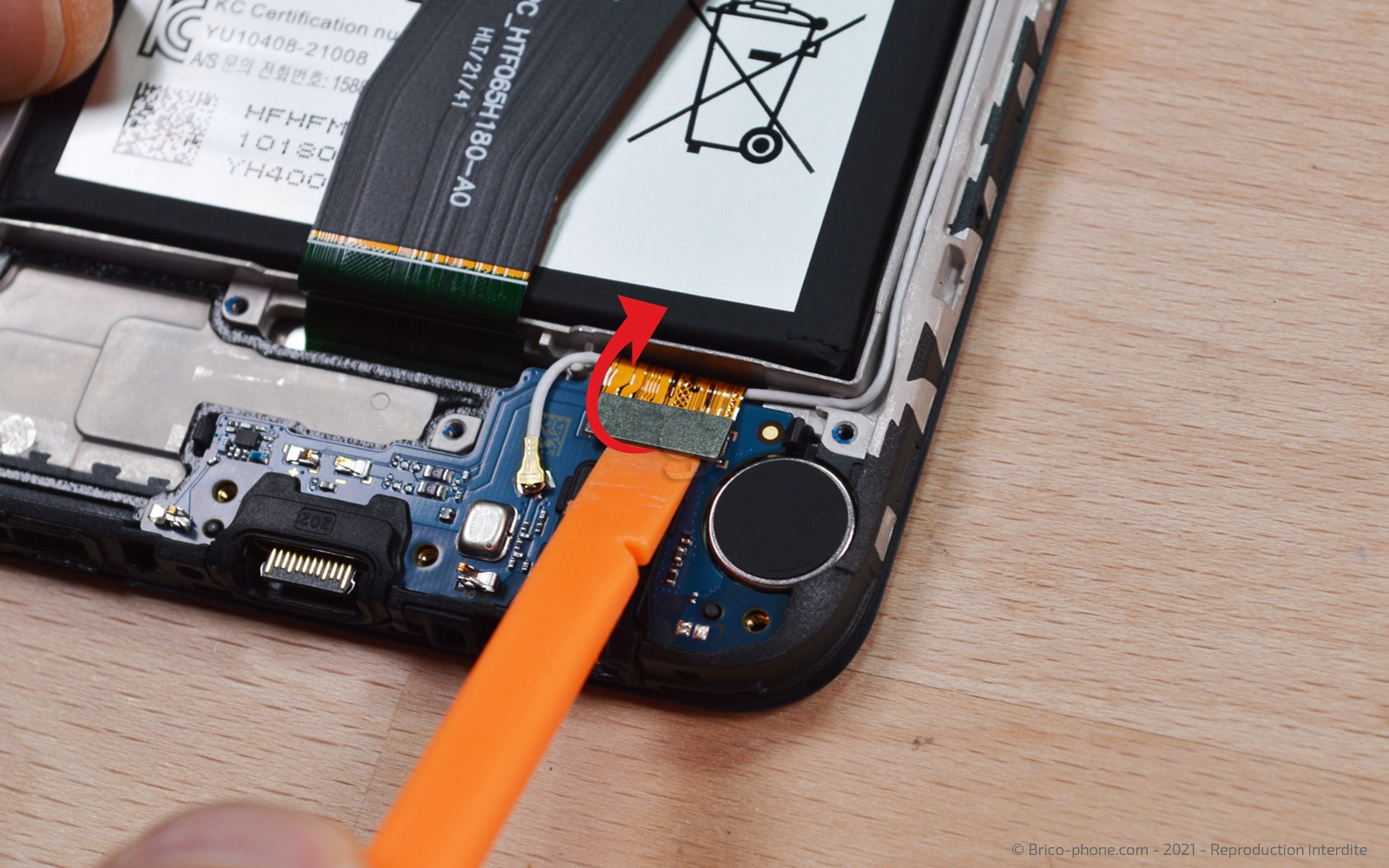

Afin de retirer le connecteur de charge, vous allez d'abord débrancher la nappe d'interconnexion à l'aide du levier en nylon.

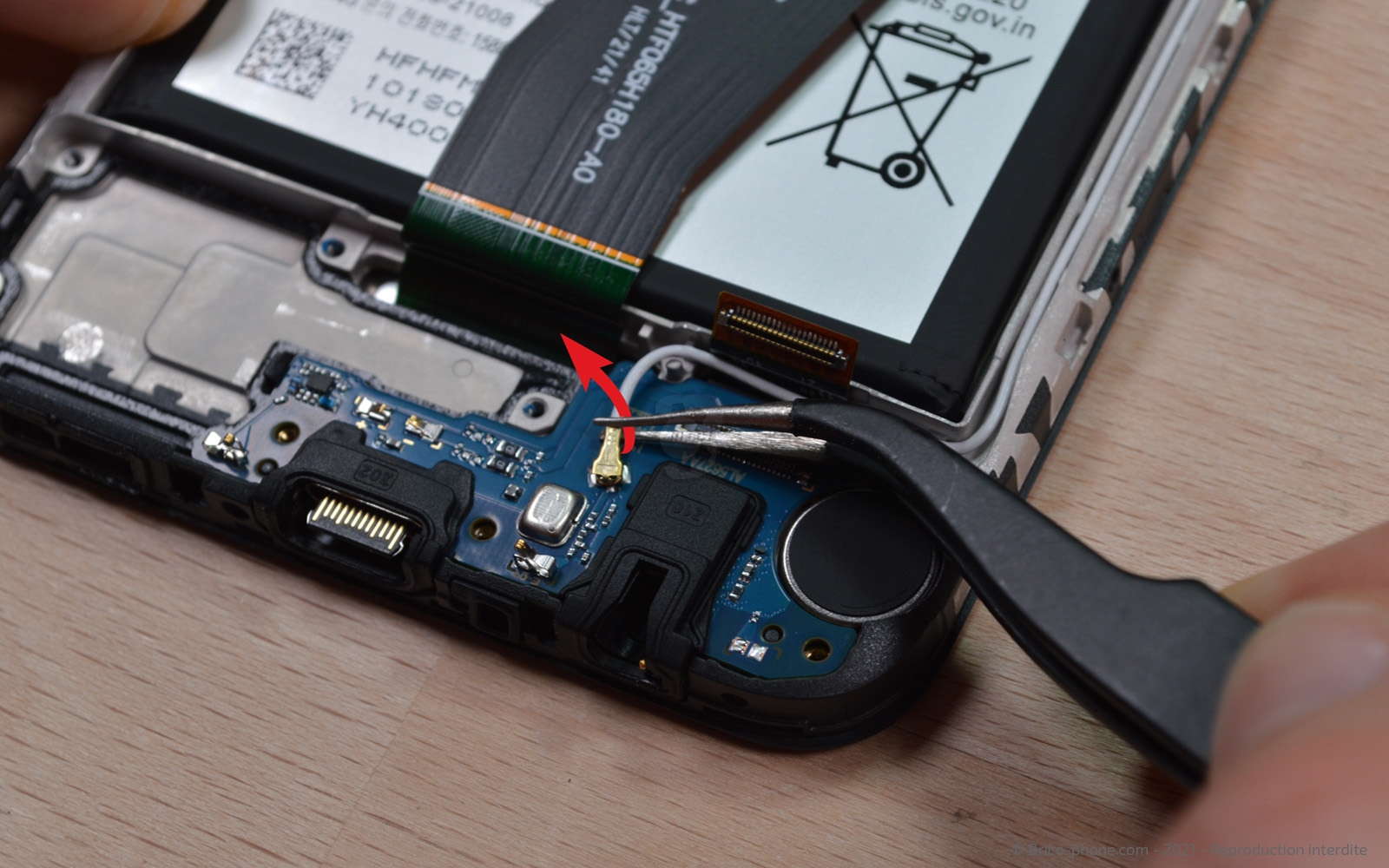

Puis débranchez également le câble coaxial blanc qui relie l'antenne, à l'aide de la pincette métallique.

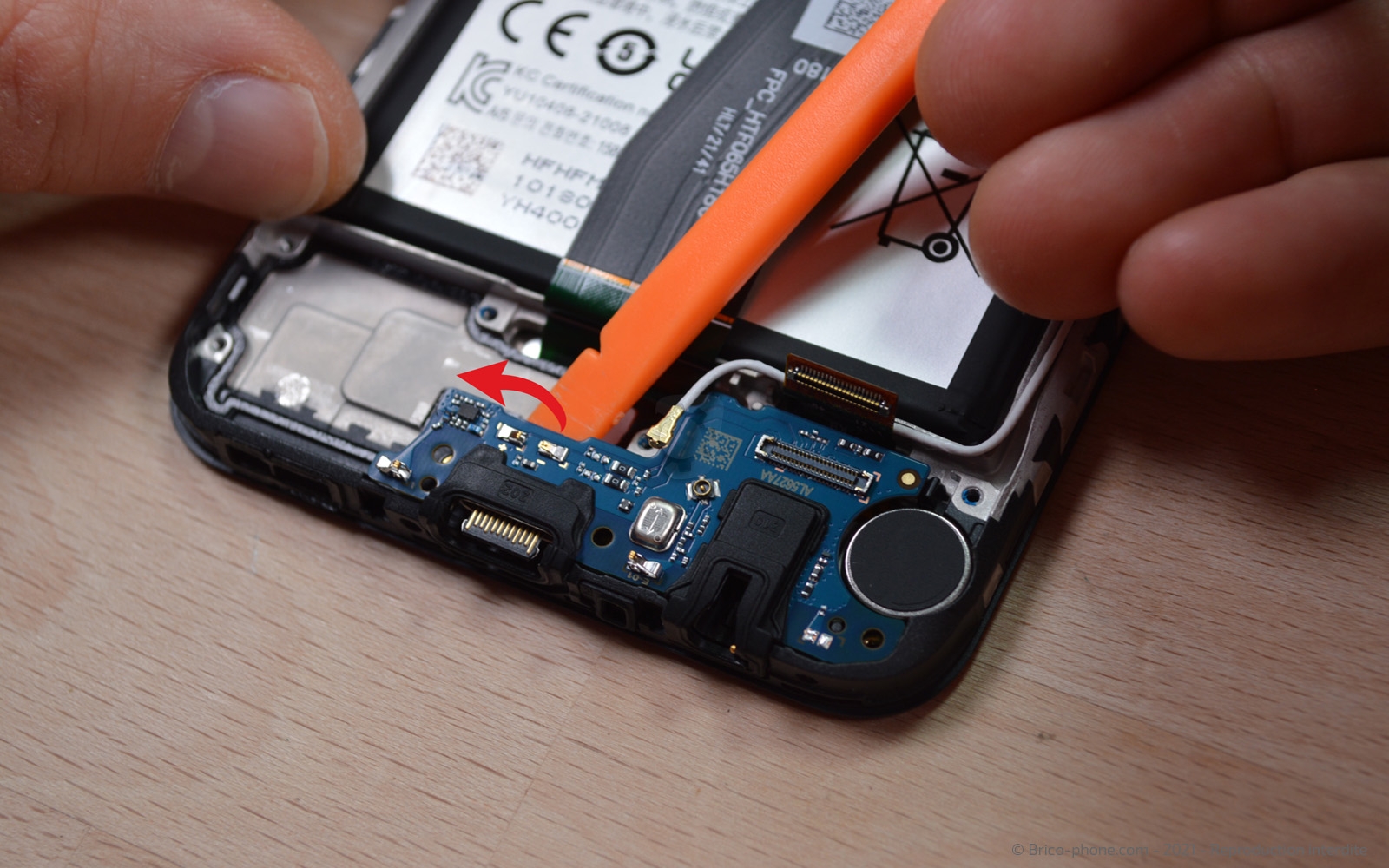

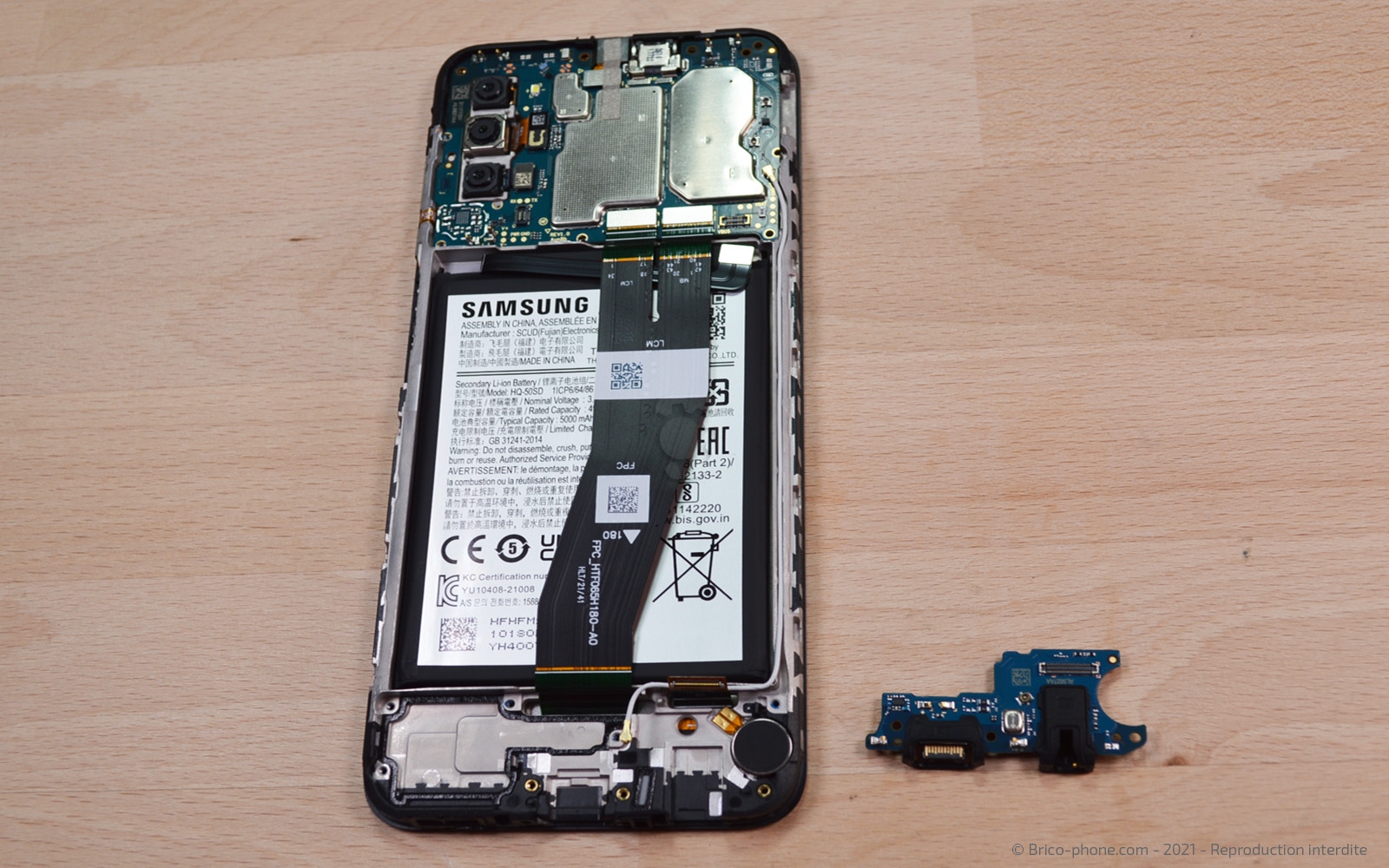

Vous pouvez maintenant retirer totalement le connecteur de charge à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Munissez-vous de votre nouveau connecteur de charge (qui comprends également la prise jack).

Mettez-le dans son emplacement.

Maintenant, reprenez le tutoriel en sens inverse pour remonter l'ensemble du téléphone.

N'oubliez pas derebrancher chacune des nappes avant de replacer toutes les vis du cache et de reclipser la coque arrière.
