Changement d'antenne GSM (nappe rallonge) sur iPhone 8

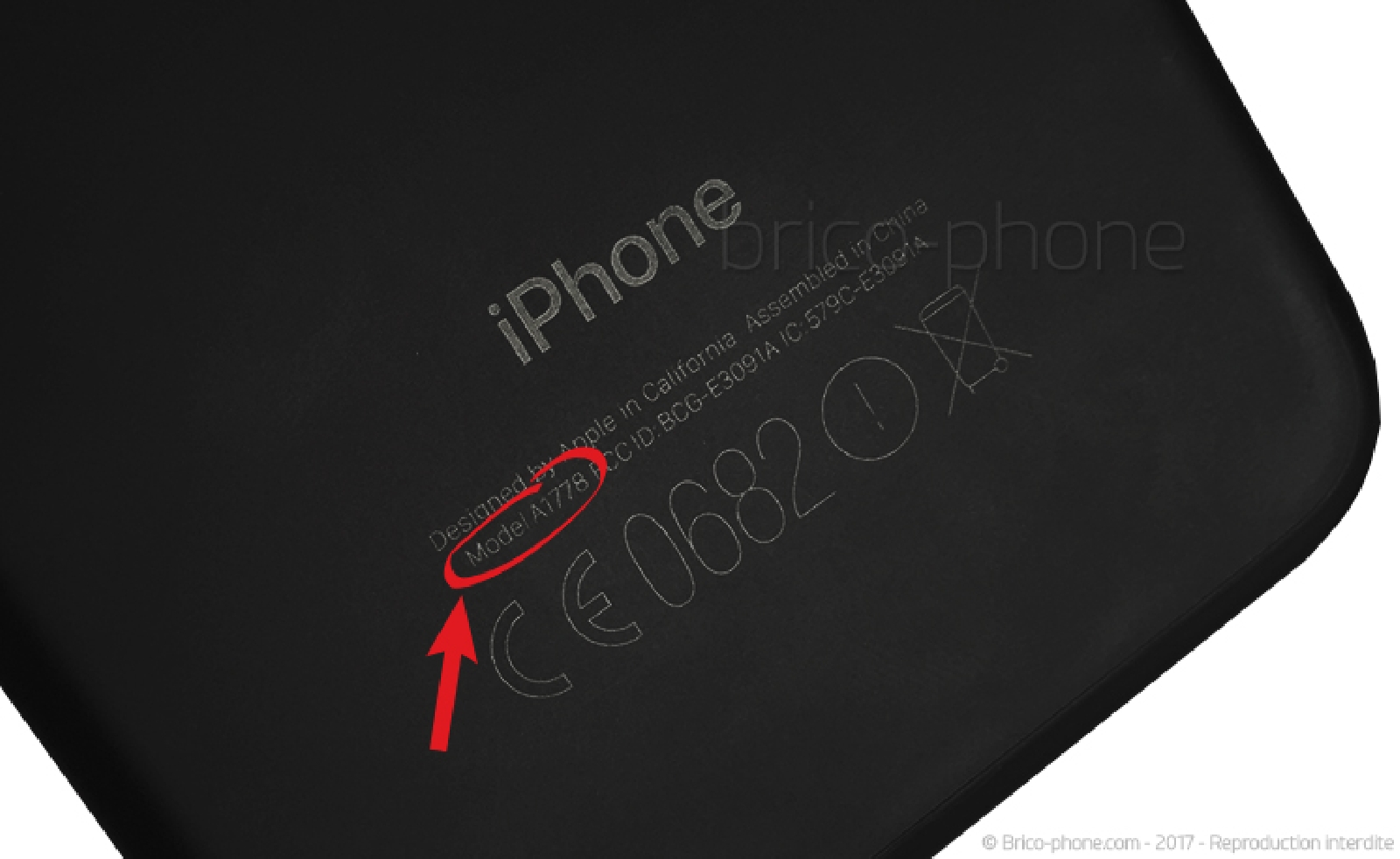

Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1863 et A1905 correspondent bien à un iPhone 8. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !

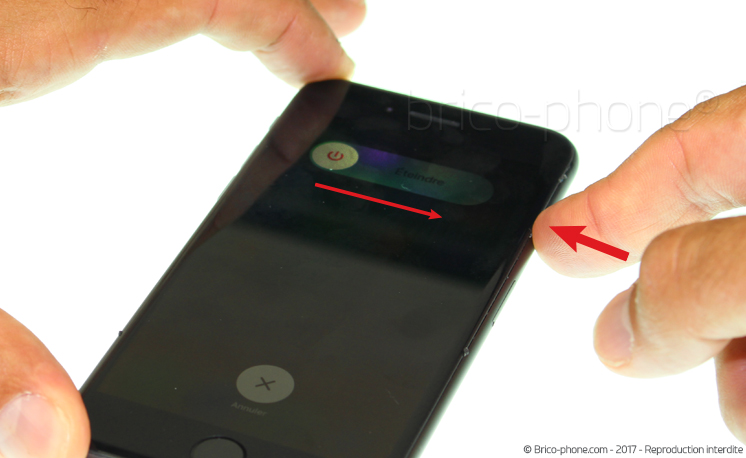

Commencez par éteindre votre iPhone en appuyant longuement sur le bouton power situé sur la gauche du châssis. La fonction d?extinction apparaît alors. Vous n?avez plus qu?à slider pour l?éteindre.

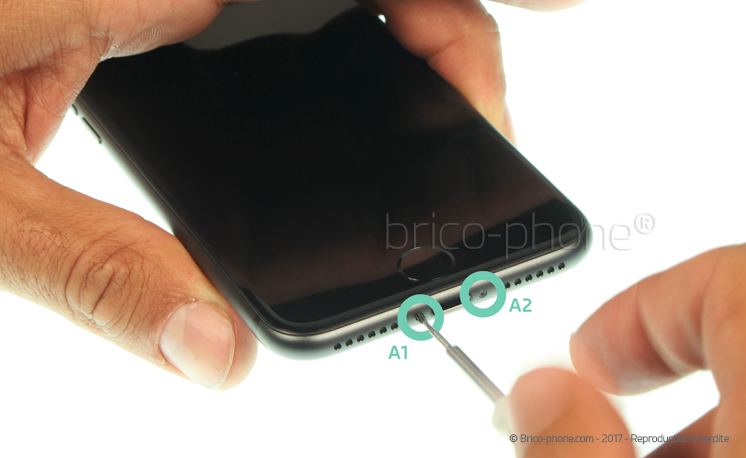

A l?aide du tournevis pentalobe 0.8, retirez les deux vis entourées en turquoise nommées A1 et A2.

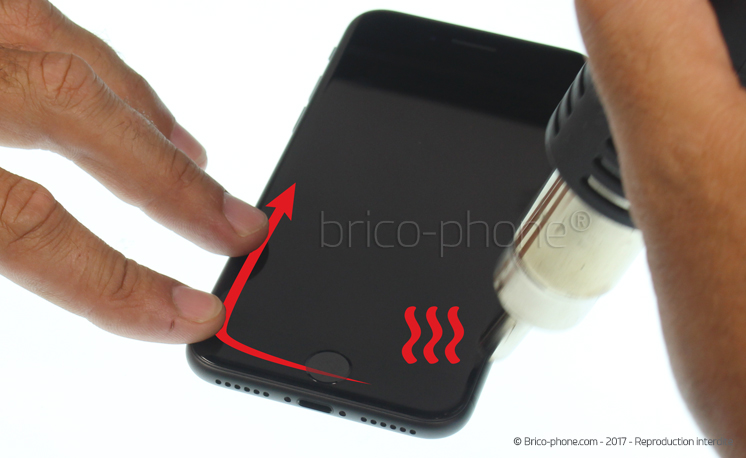

Pour décoller l?écran, vous devez chauffer le contour de l?écran. Utilisez soit un séche-cheveux soit un décapeur thermique.

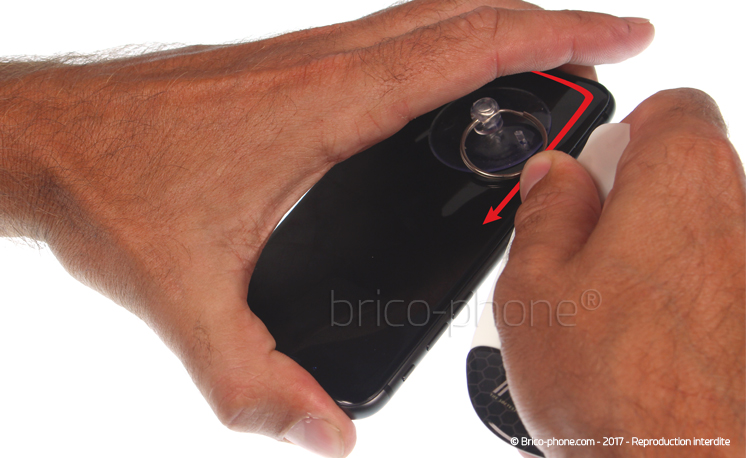

Une fois?l?outil bien inséré, décollez tout le contour de l?écran en commençant par remonter du bouton home vers la gauche de l?écran.

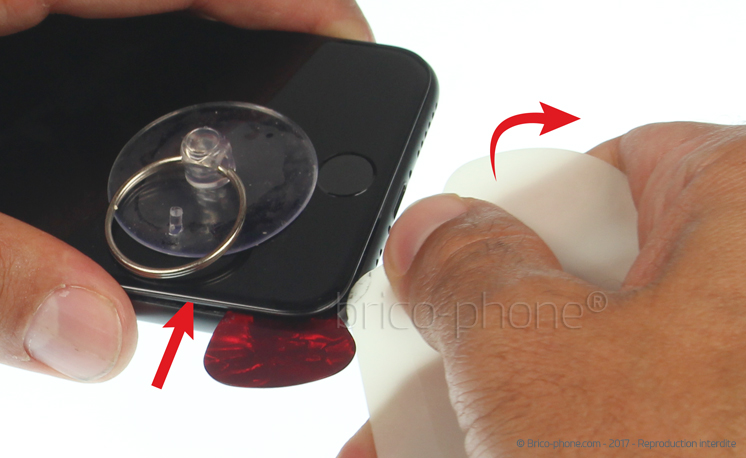

Si vous avez un iPlastix, utilisez les médiators pour les positionner sur le contour au fur et à mesure du décollement, cela évitera que l?écran ne se recolle pendant l?avancement de l?étape.

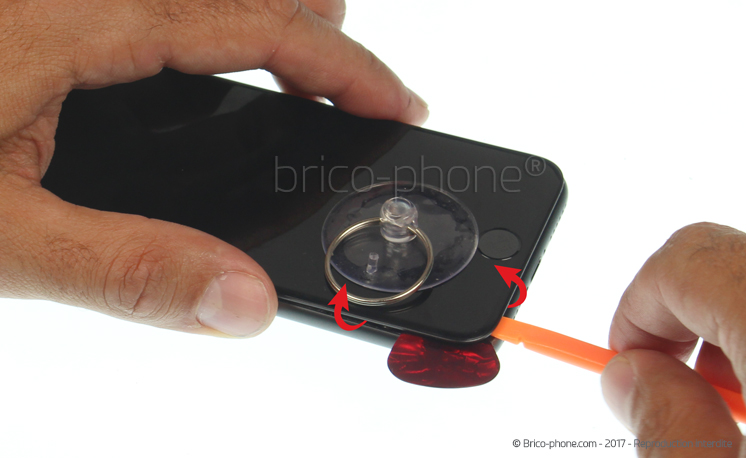

Une fois?le bas, la gauche et le haut de l?écran décollés, déclipsez l?écran grâce au levier.

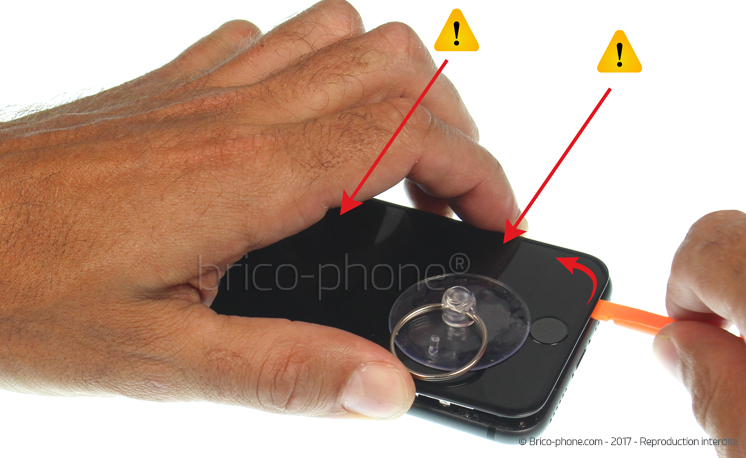

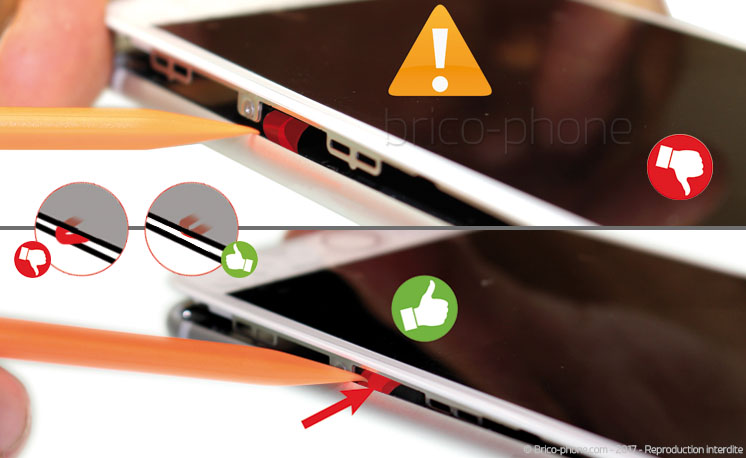

Attention à la partie droite de l?écran. Ne pas y insérer de médiators trop profondément, ni le levier car l?écran est relié à la carte mère sur ce côté, comme l?iPhone 7.

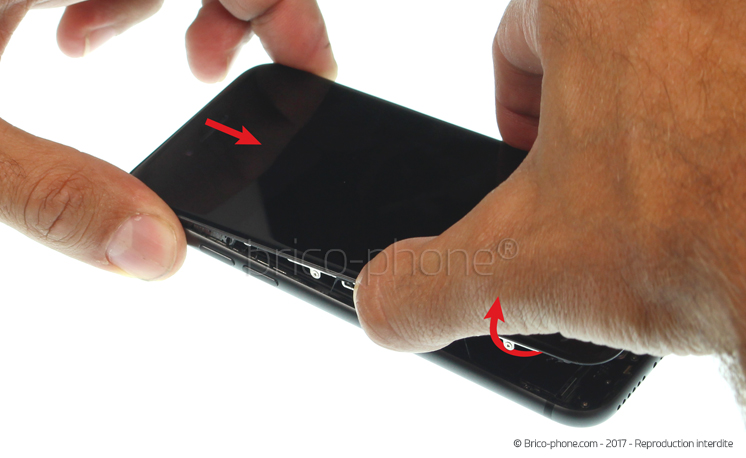

Une fois totalement déclipsé, tirez légèrement vers le bas sur un ou deux millimètres.

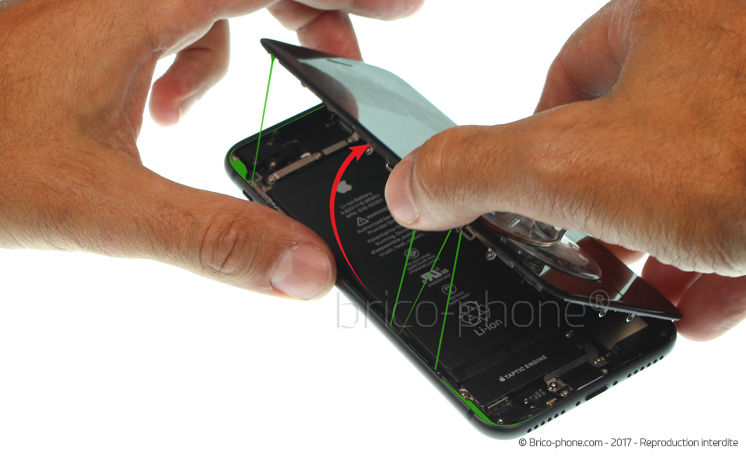

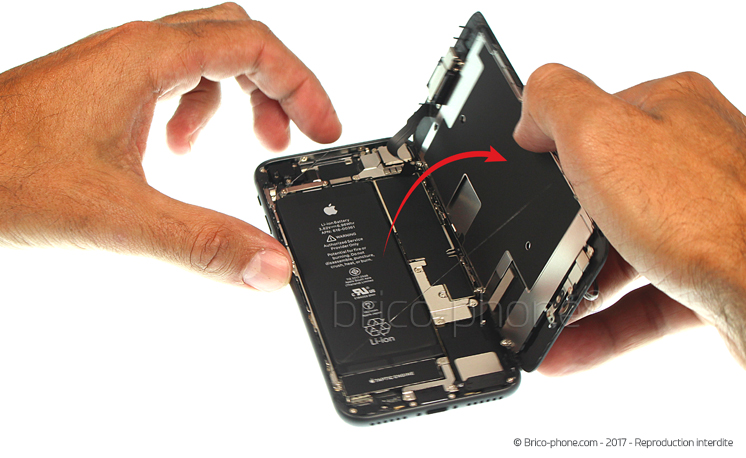

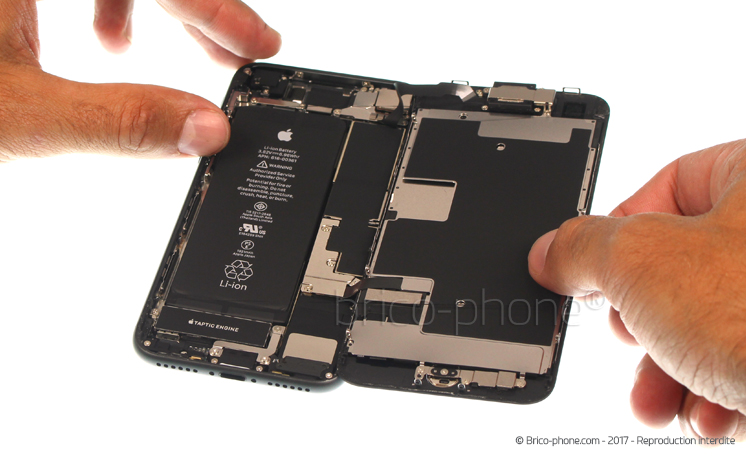

Vous pouvez désormais ouvrir l?écran comme un livre à l?envers. Vous verrez que le joint d?étanchéité s?arrache, c?est normal.


Continuez délicatement sans tirer pour ne pas arracher les nappes.


L?écran est désormais ouvert.

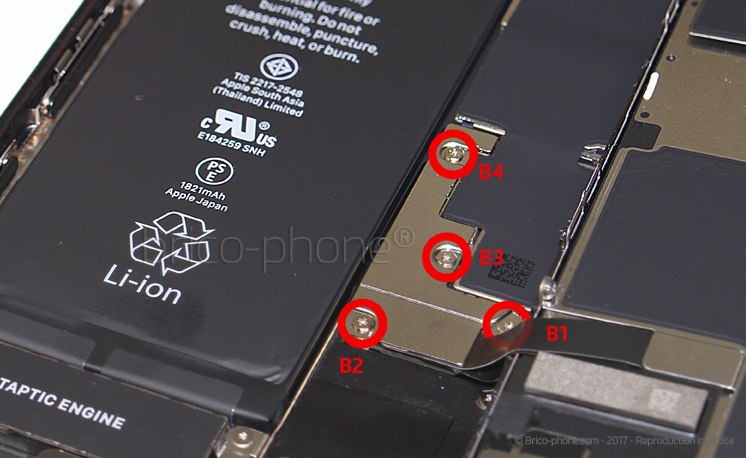

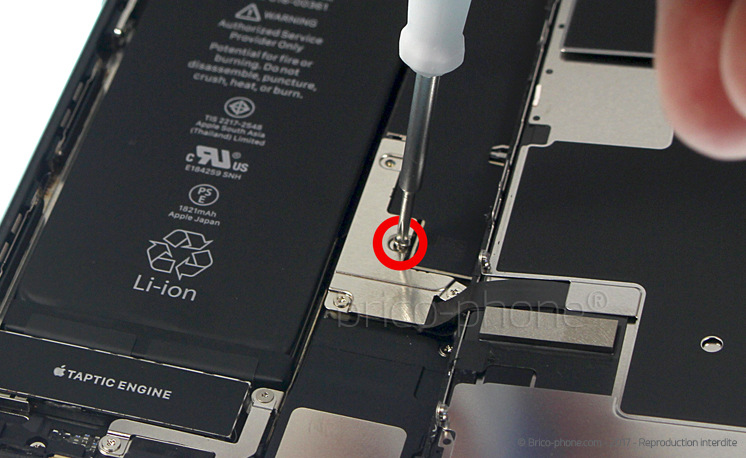

A l?aide du tournevis cruciforme 1.5, retirez les vis de la plaquette de protection des nappes de l?écran notées B1 à B4, entourées en rouge.

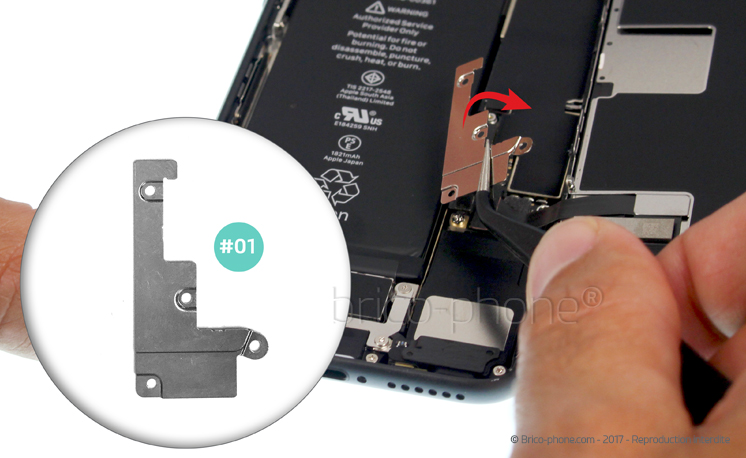

La plaquette notée #01 est désormais libre, vous pouvez la retirer avec la pincette.

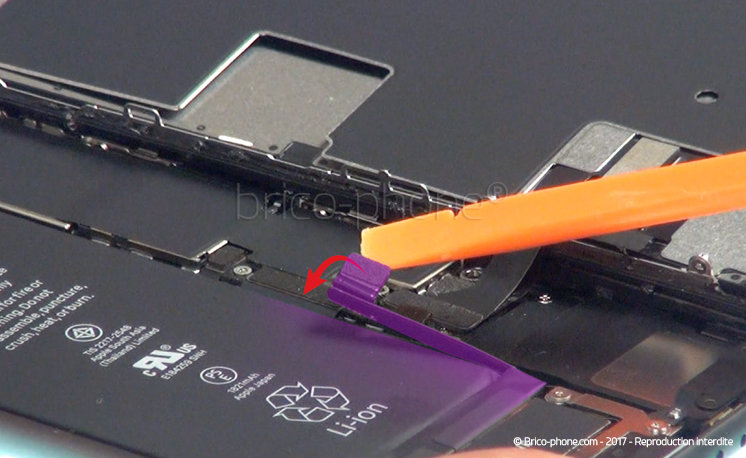

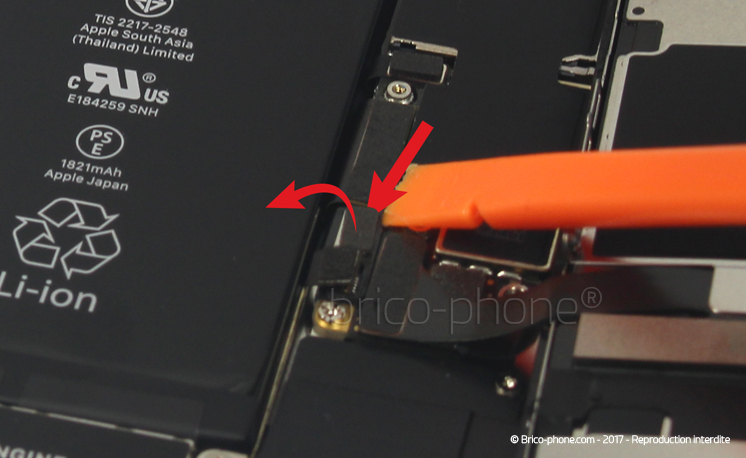

A l?aide du levier, déconnectez doucement le connecteur de la batterie.


Cela évitera que le téléphone ne se rallume suite à une mauvaise manipulation.

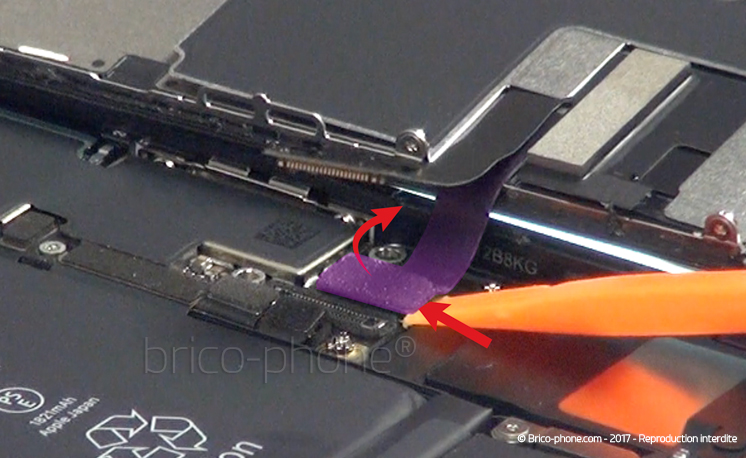

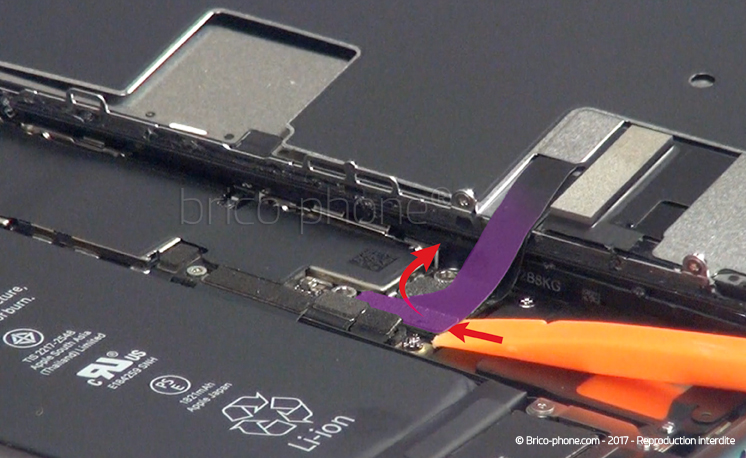

De la même manière que pour le connecteur de batterie, déconnectez la nappe du tactile/LCD puis la nappe qui gère le bouton home.

Le bas de l?écran est libéré, maintenant il faut retirer le dernier point d?accroche.

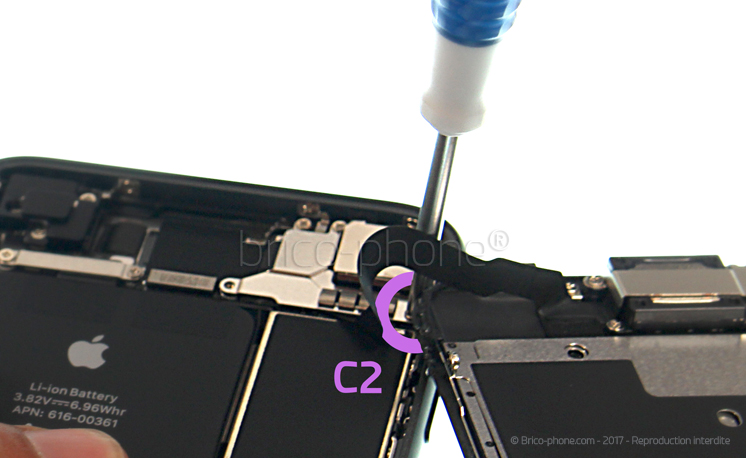

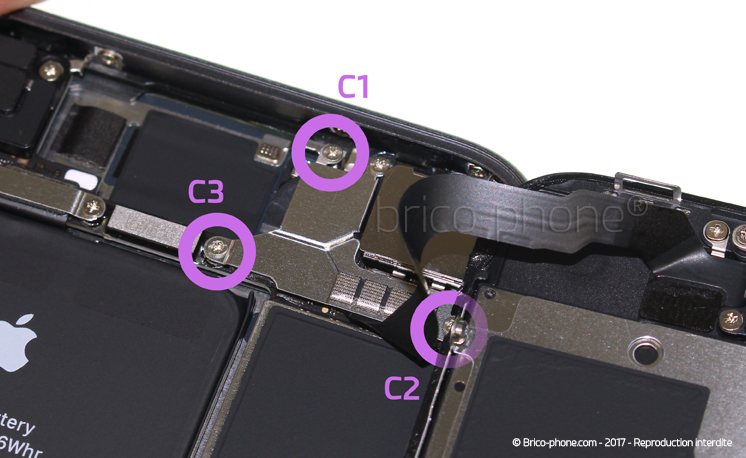

Dévissez les vis entourées en violet, nommées C1 à C3 grâce au tournevis cruciforme.

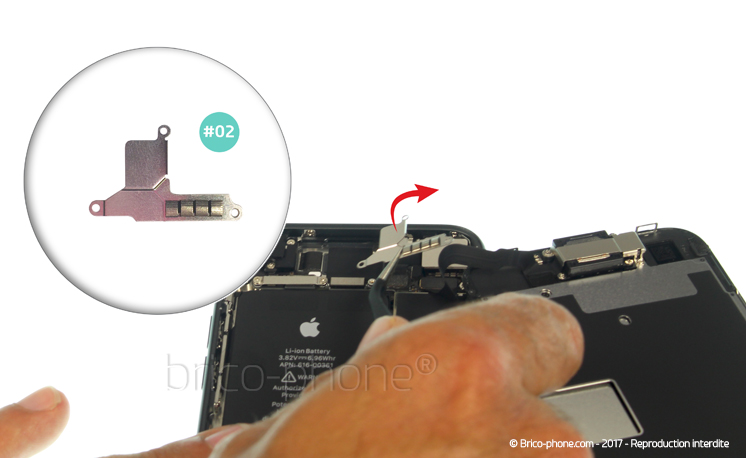

La plaquette #02 est désormais dégagée, retirez-la avec la pincette.

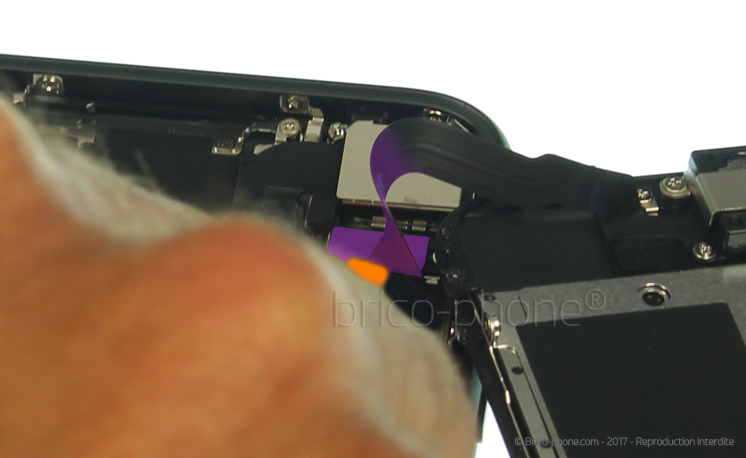

Avec le levier plastique, déconnectez la nappe de la caméra avant Facetime.

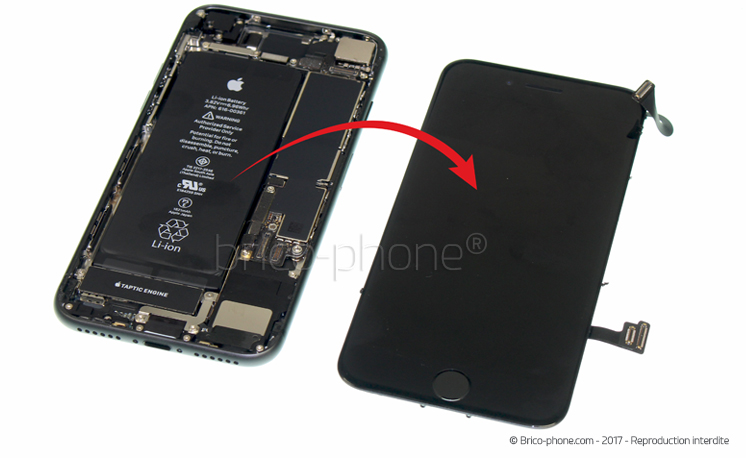

L?écran est maintenant complètement désolidarisé du châssis.


Conservez le châssis dans un endroit sûr, à l?abri de toute chute, car les composants et la carte mère sont fragiles et sensibles.

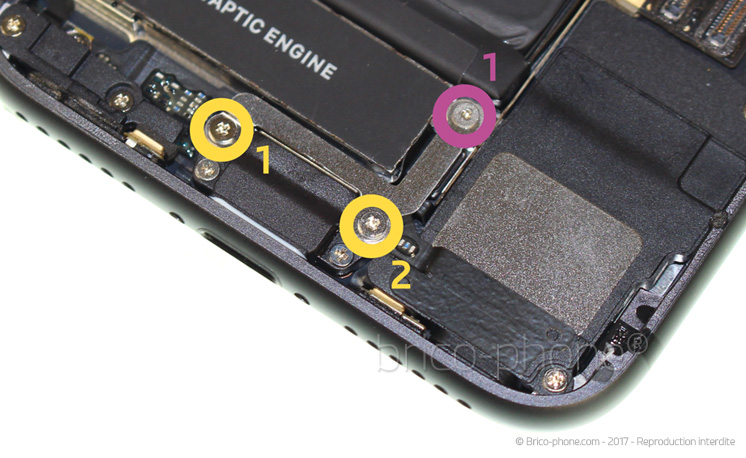

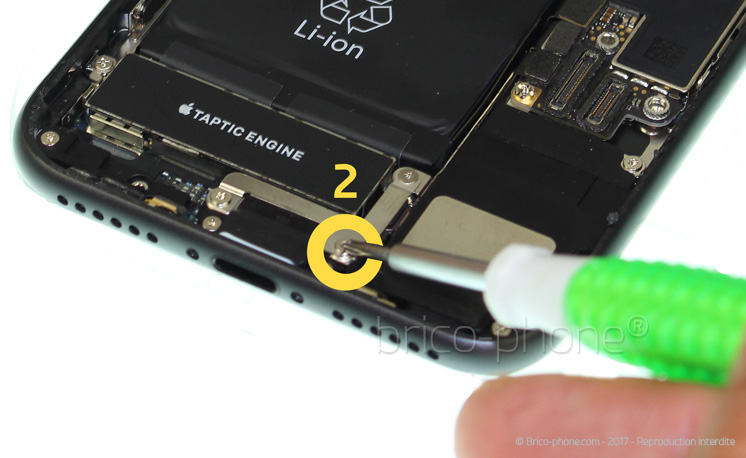

Pour retirer cette petite plaquette de protection, dévissez les vis G1, G2 et H1.


Utilisez d'abord le tournevis cruciforme pour retirer les vis G1 et G2, puis prenez le tournevis triwing pour retirer la vis H1.

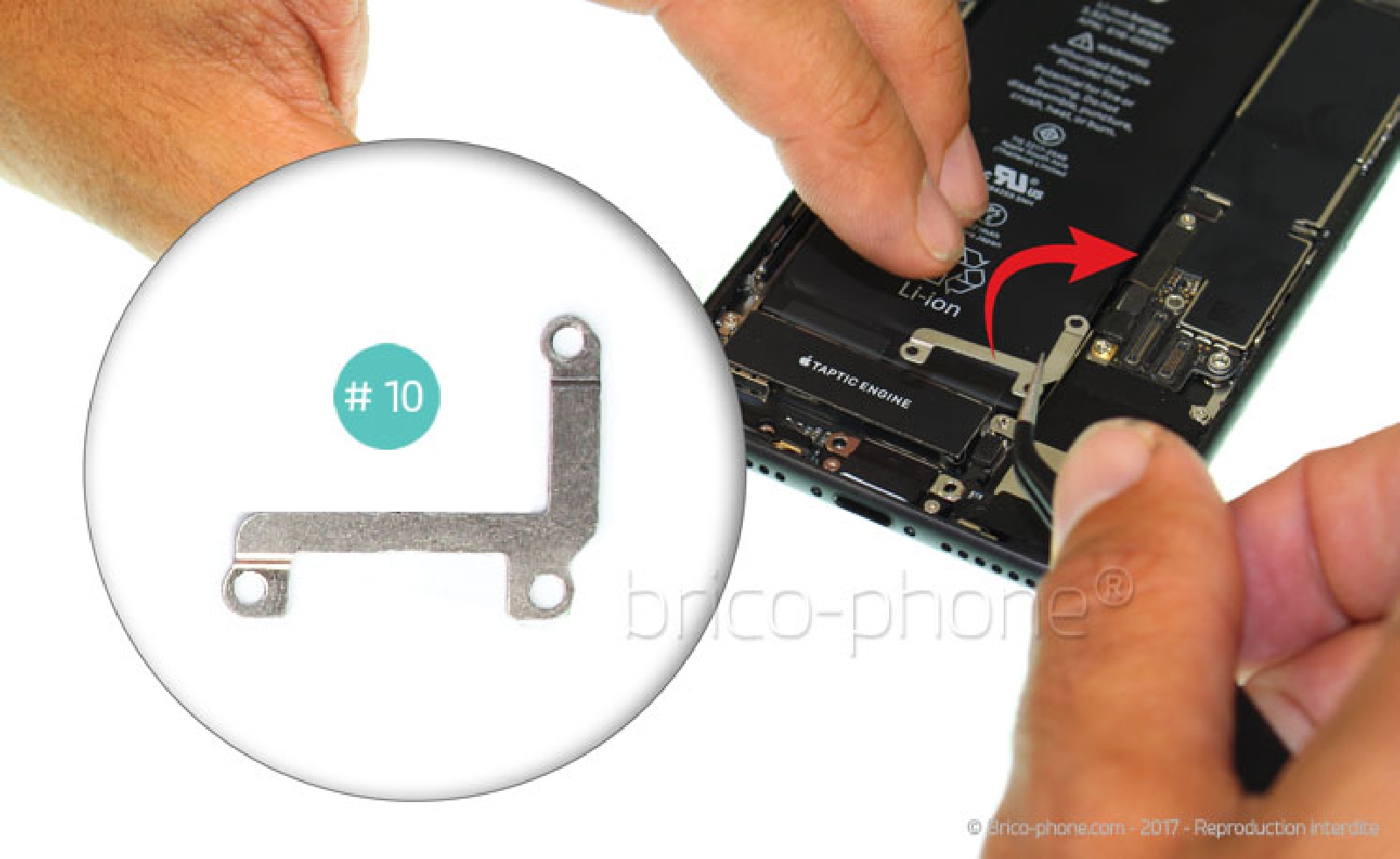

Vous pouvez désormais retirer la plaquette nommée #10 avec la pincette puis la déposer sur votre guide.

A l'aide du levier en nylon, soulevez le connecteur situé entre le haut-parleur externe et le taptic engine.


Avec le même outil, déconnectez l'antenne de la carte mère en soulevant délicatement le connecteur.

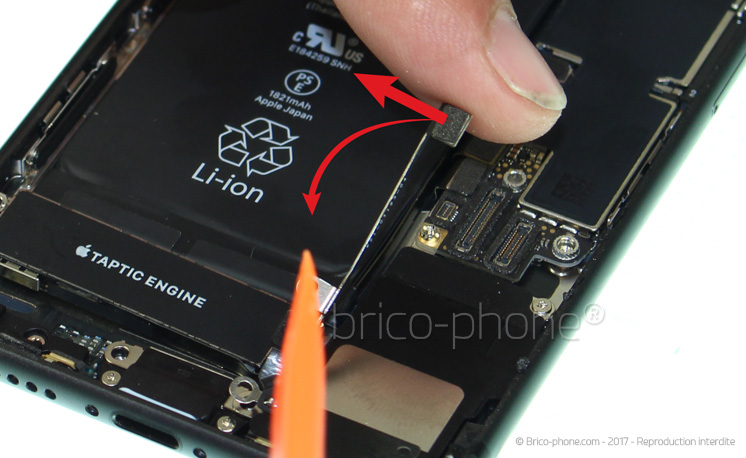

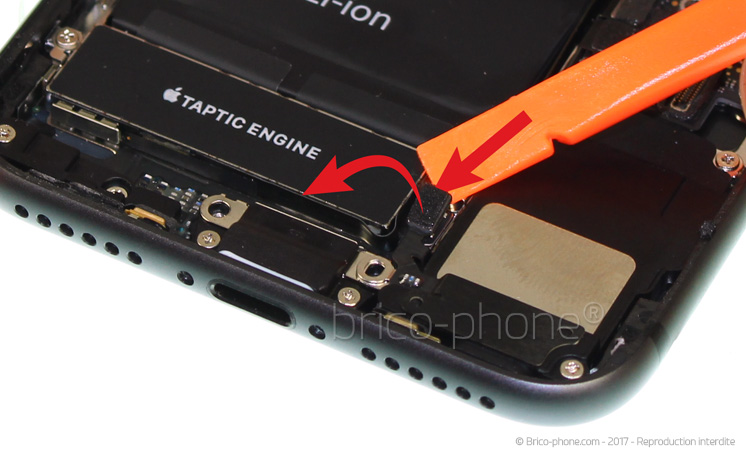

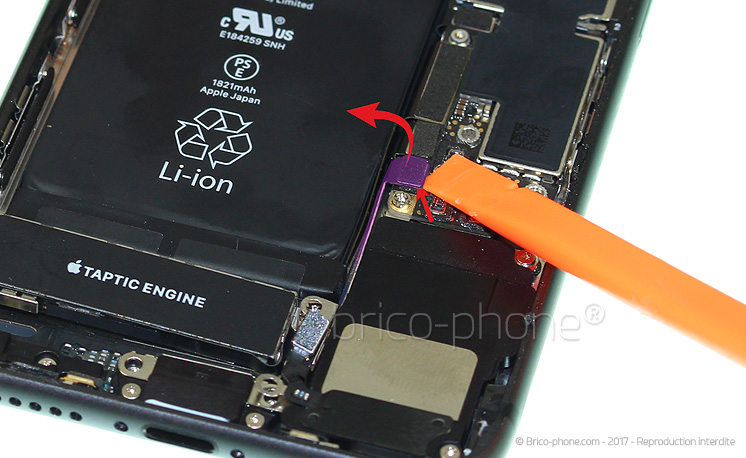

L'antenne peut désormais être délogée de son emplacement, pour cela, soulevez depuis le connecteur du haut puis placez-la sur le côté au dessus du haut-parleur externe. Attention à ne pas trop tirer dessus car elle est encore connectée au vibreur.?

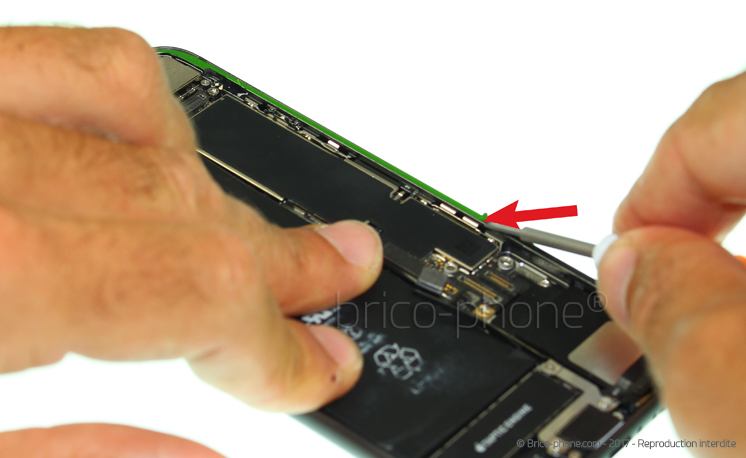

Nettoyez le contour du châssis à l?aide du tournevis plat. Vous devez retirer tous les résidus de joint d?étanchéité afin de rendre net le contour de châssis.


Sans cette étape, la pose d?un nouveau joint sera compromise, les surépaisseurs ne permettront pas une bonne adhérence de l?écran.

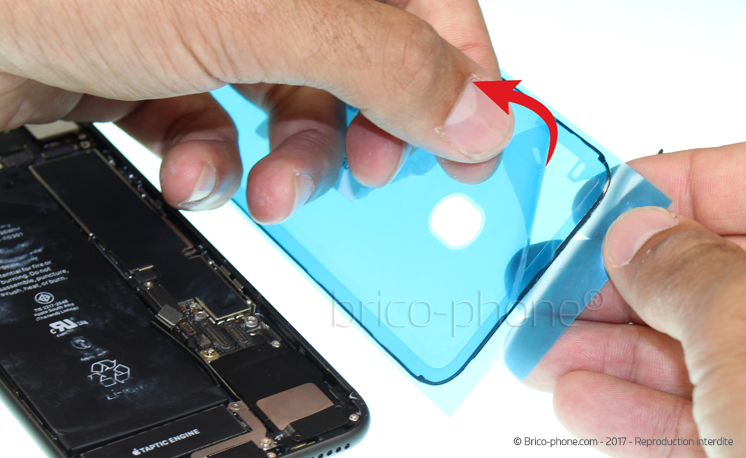

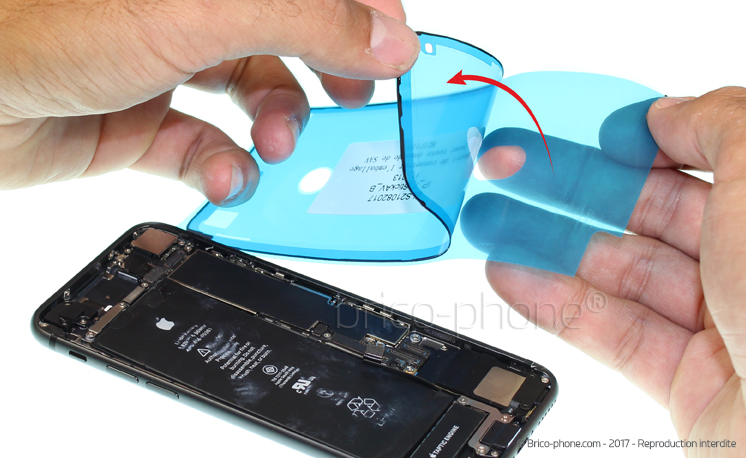

Préparez le nouveau joint d?étanchéité, en retirant les deux premiers films de protection.

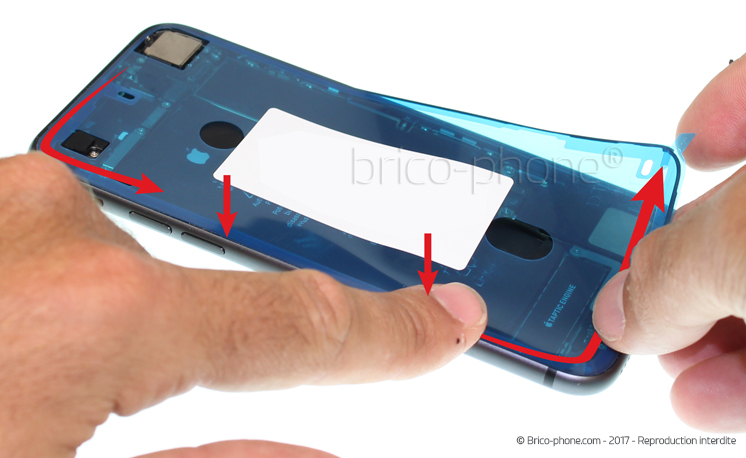

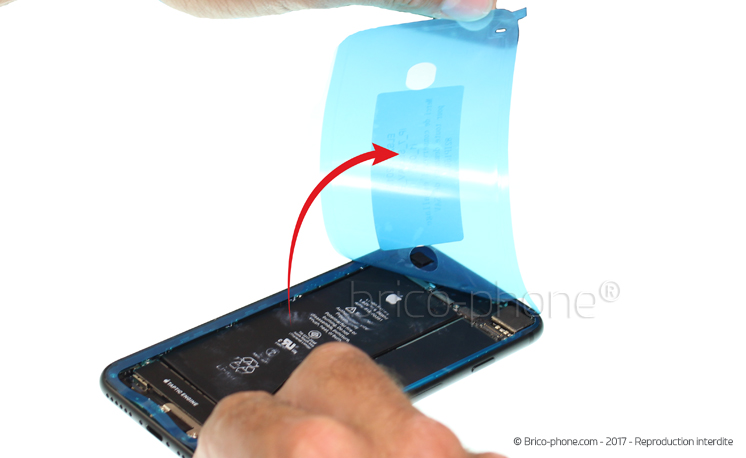

Commencez par positionner le nouveau joint sur le châssis propre. Attention à ne pas trop appuyer dans un premier temps car une fois le joint collé, il sera impossible de le retirer.

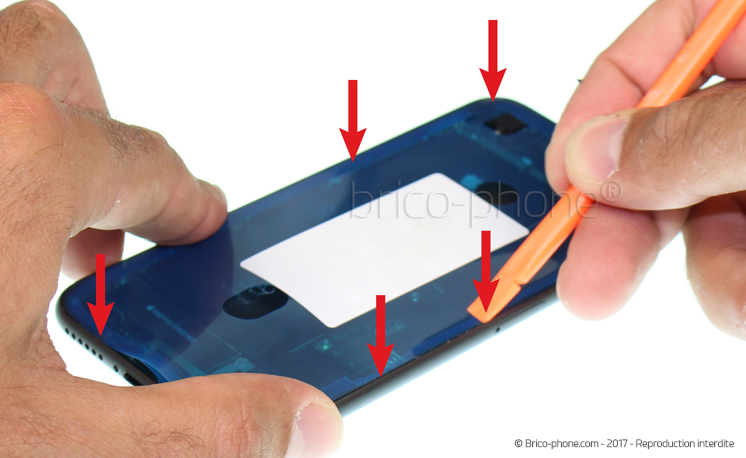

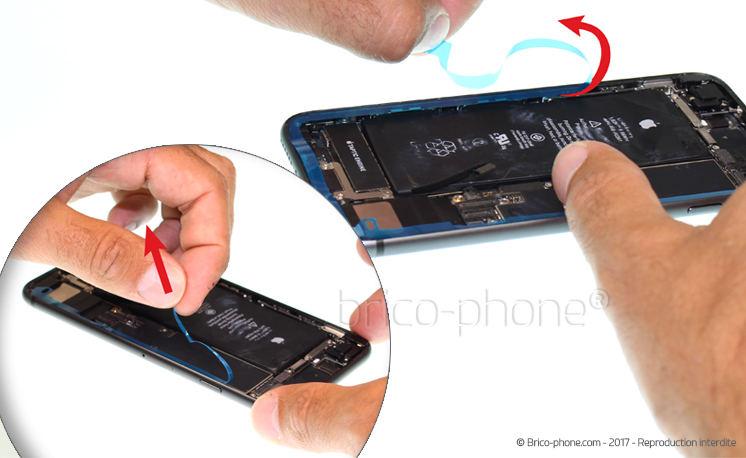

Une fois bien calé, pressez le joint sur le contour pour assurer la bonne adhérence avant de retirer les deux derniers guides.


Le joint est désormais posé.

La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l?envers pour procéder au remontage de votre appareil.

N?oubliez pas de rebrancher le connecteur de la batterie si vous l'avez déconnecté.
