Changement du lecteur Blu-Ray sur Playstation 4 SLIM

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Playstation 4 SLIM | Temps estimé : 30 min | Difficulté : 2.5/5

Vous allumez votre console Sony Playstation 4 Slim pour vous faire une partie mais celle-ci refuse de lire vos jeux ? Impossible d'insérer un jeux dans le lecteur ?

Avec ce tutoriel, Brico-Phone vous propose d'effectuer le changement du lecteur Blu-Ray afin de pouvoir jouer à vos jeux !

Diagnostic

› Vous ne pouvez plus lire vos jeux.
› Le lecteur ne prend plus vos jeux.
› Les jeux restent bloqués dans le lecteur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc lecteur optique KEM-496A pour PlayStation 4 Slim (CUH-20XX)
69,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour PS5 spécialement composé par nos techniciens
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de débuter
Avant de vous lancer dans votre réparation, il faut regarder si vous avez le bon modèle.
Regardez au dos de votre console, au dessus du port d'alimentation, vous aurez 17 chiffres avec un code barre ou à droite du port d'alimentation, vous trouvez l'inscription CUH-20XX, qui montre bien que vous possédez bien une Playstation 4 Slim.
Etape 1 : Retirer le cache HDD
Déclipsez le cache avec le levier puis faites-le glisser pour l'ôter.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Ôter le HDD
Dévissez la vis cruciforme, puis tirez sur la languette noire afin d'extraire le disque dur de la console.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Dévisser la vis du capot inférieur
Avec la pincette en métal, retirez l'autocollant de garantis, puis dévissez la vis Torx 8.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Enlever le capot inférieur

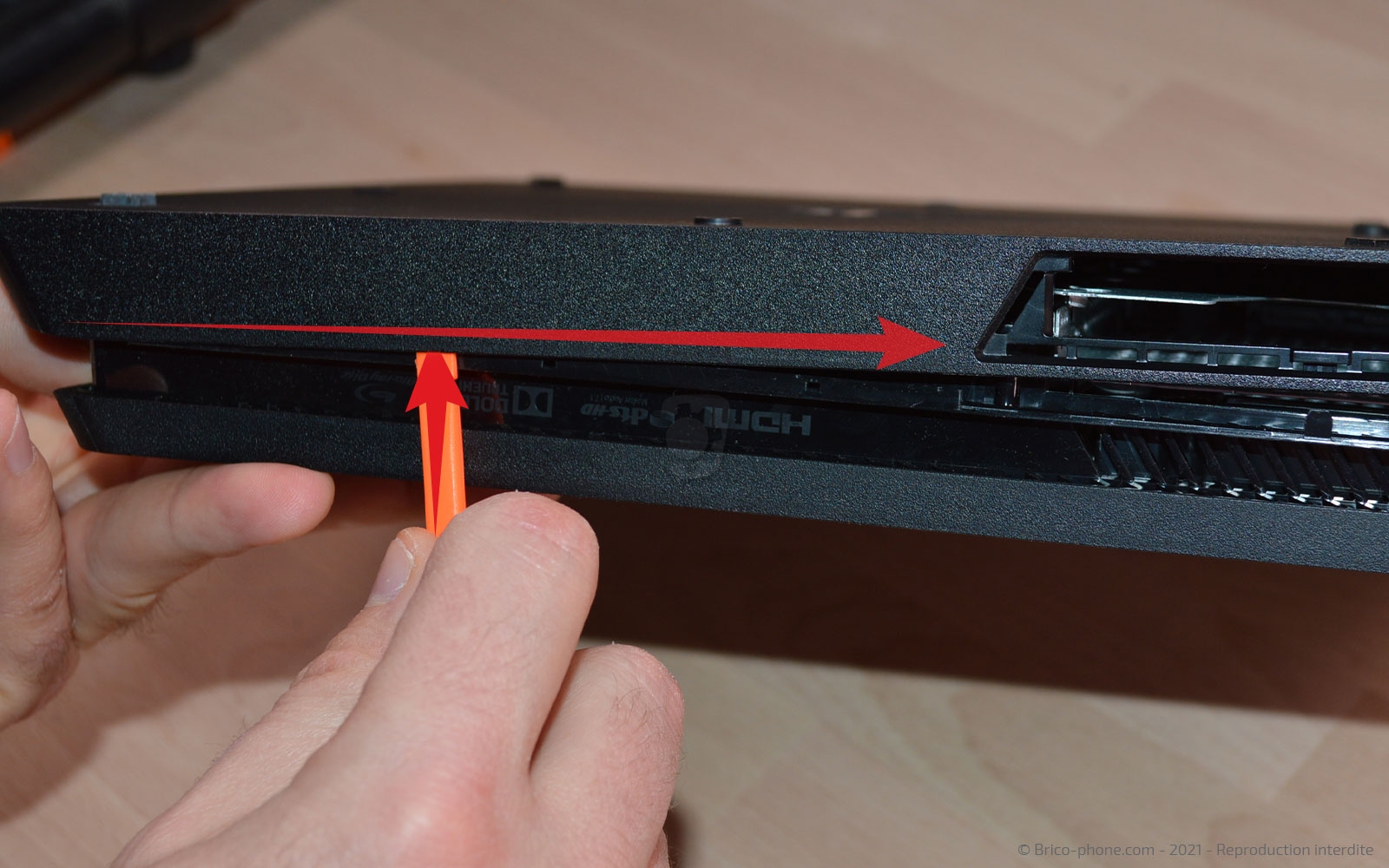

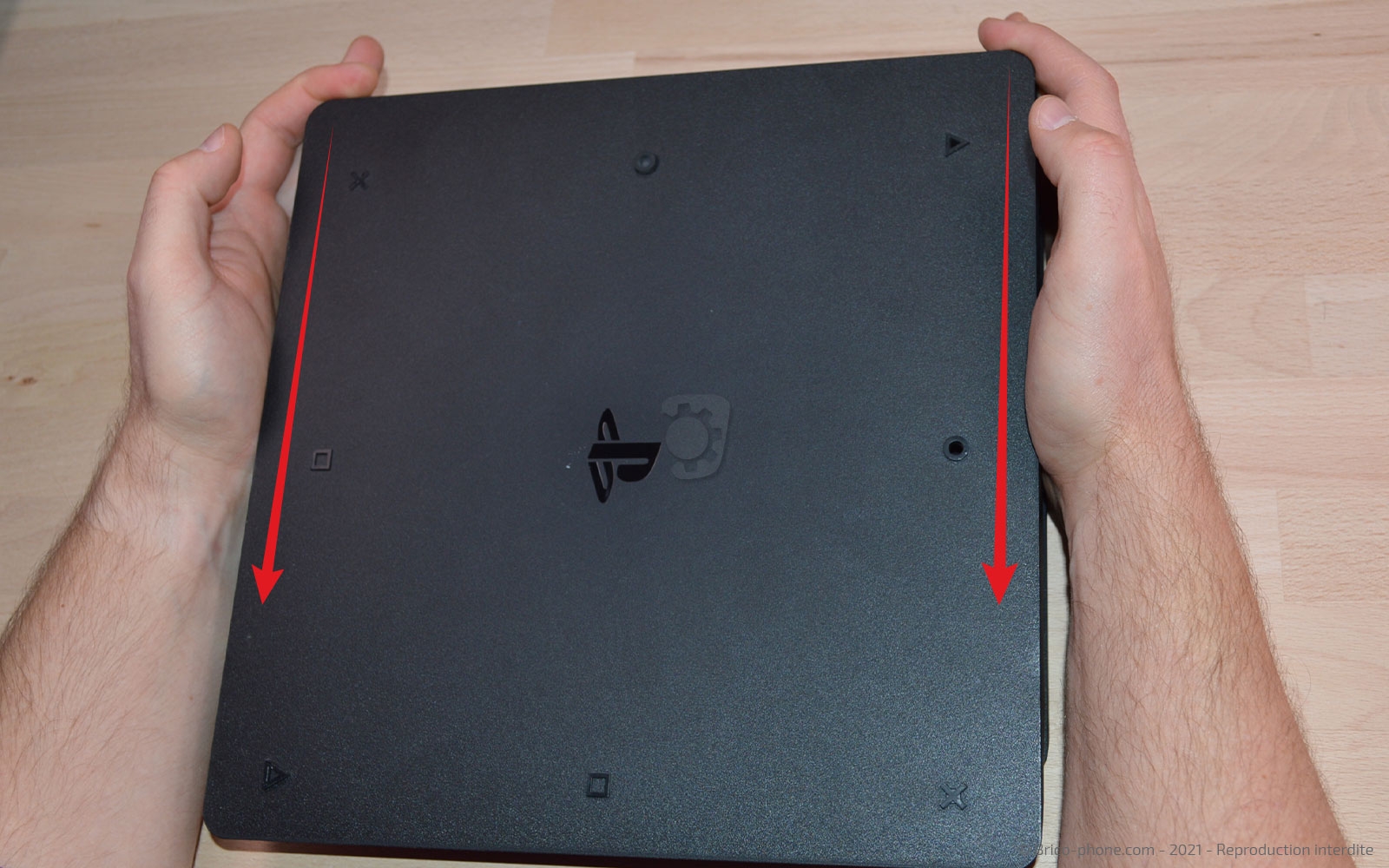

Retournez la console et déclipsez tout le tour de la coque avec le spudger, une fois les côté et l'arrière enlevez, faites-la glisser vers vous pour la retirer.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Ôter le capot supérieur

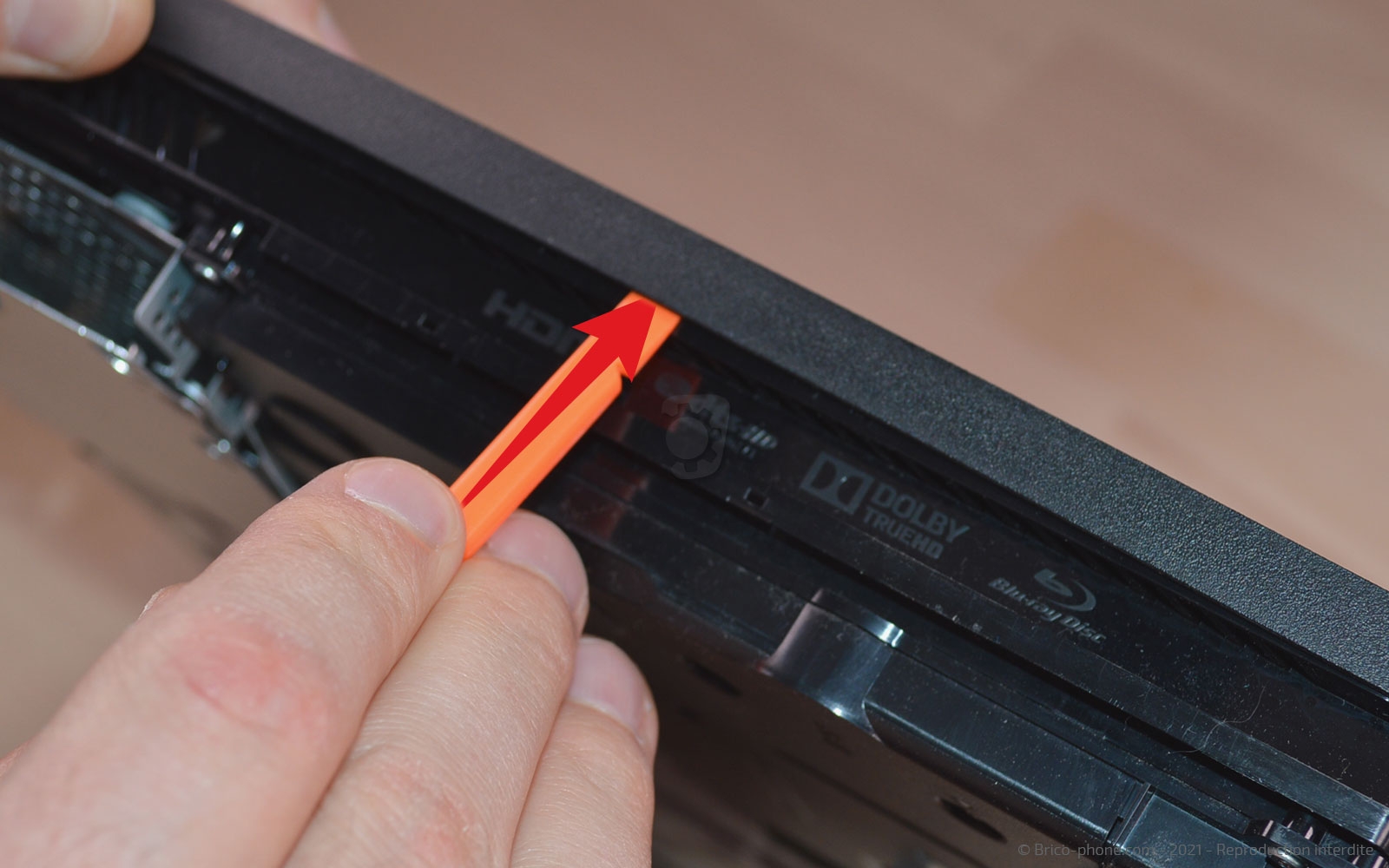

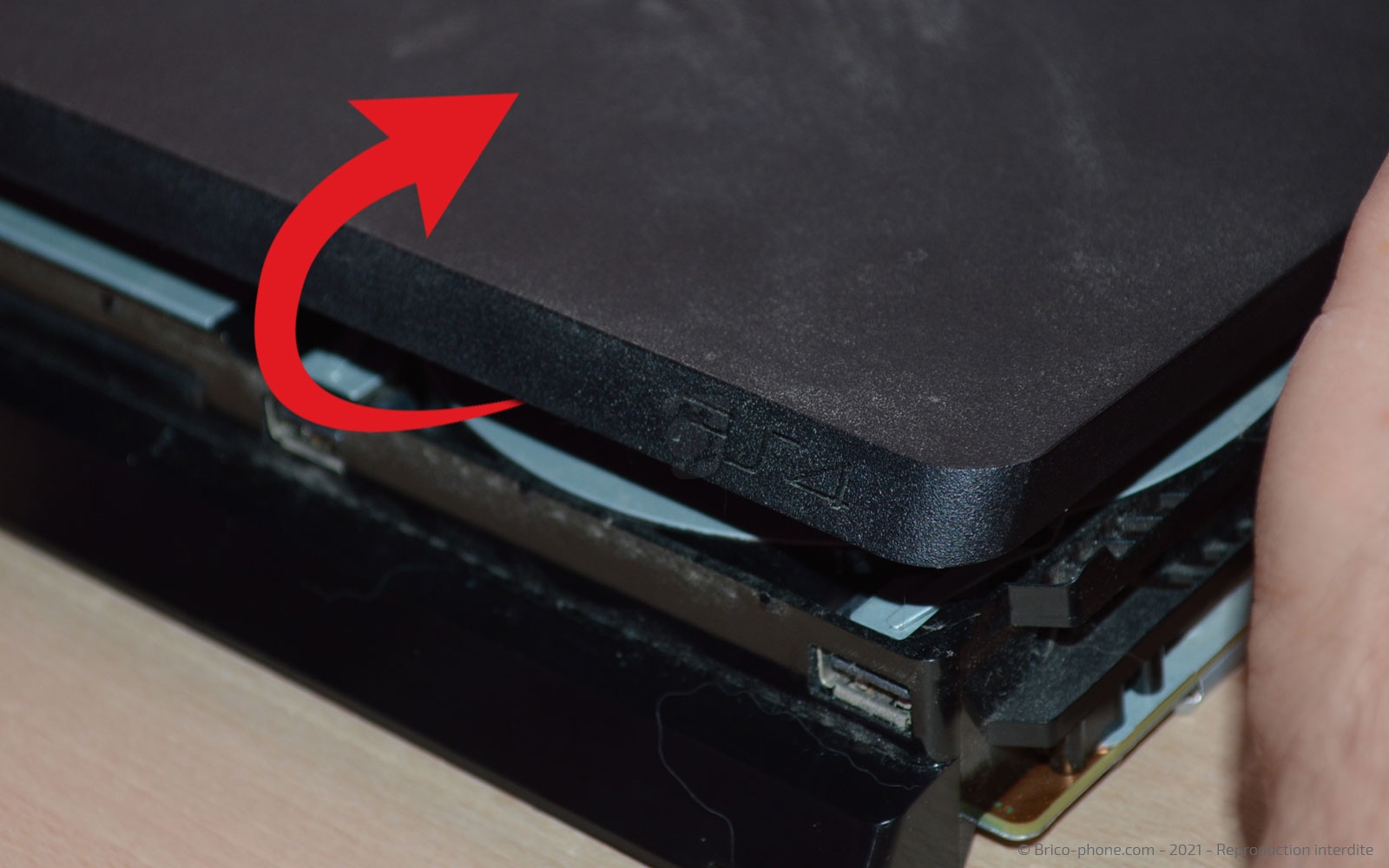

Retirez le capot supérieur avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

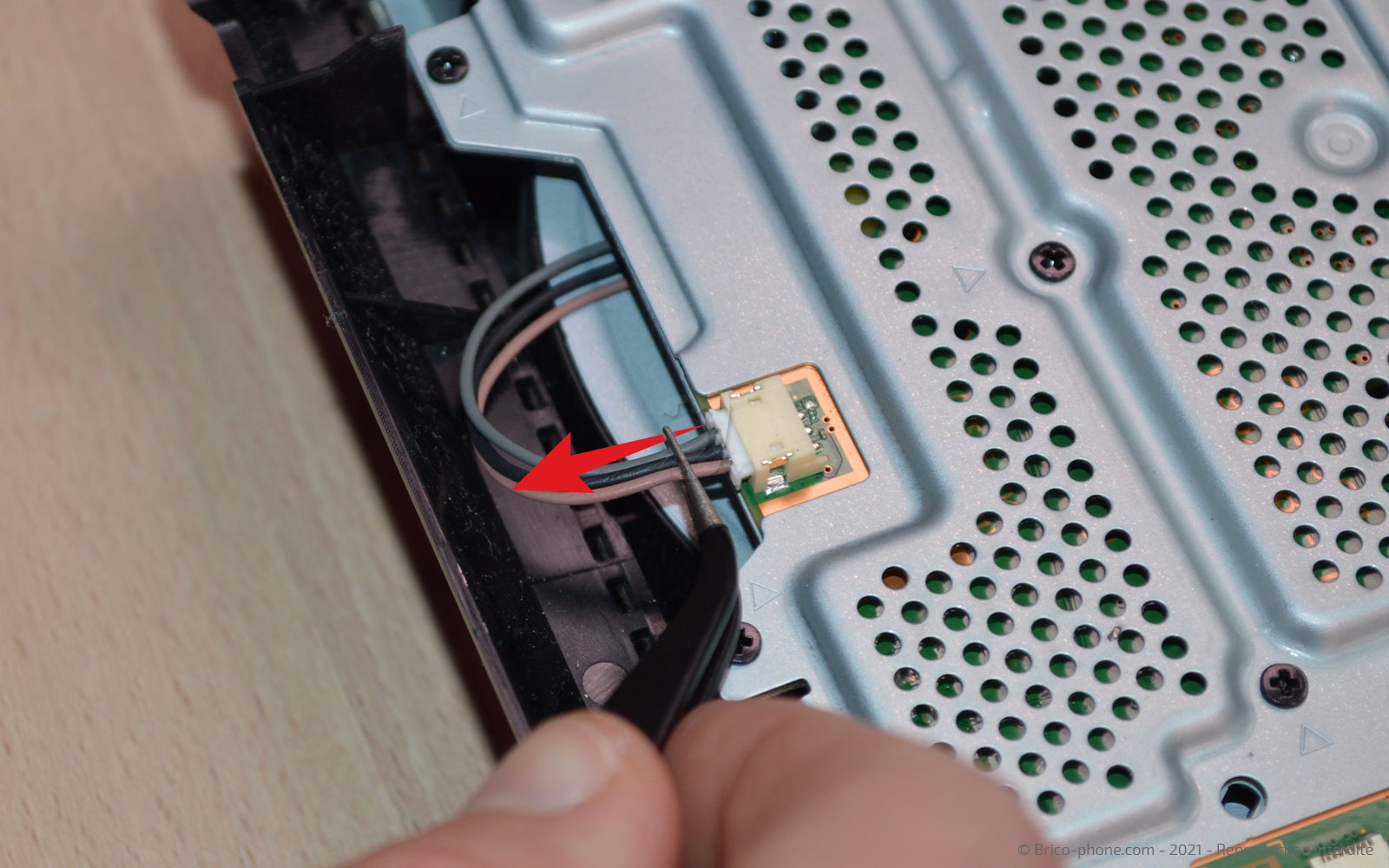

Etape 6 : Déconnecter la carte-mère

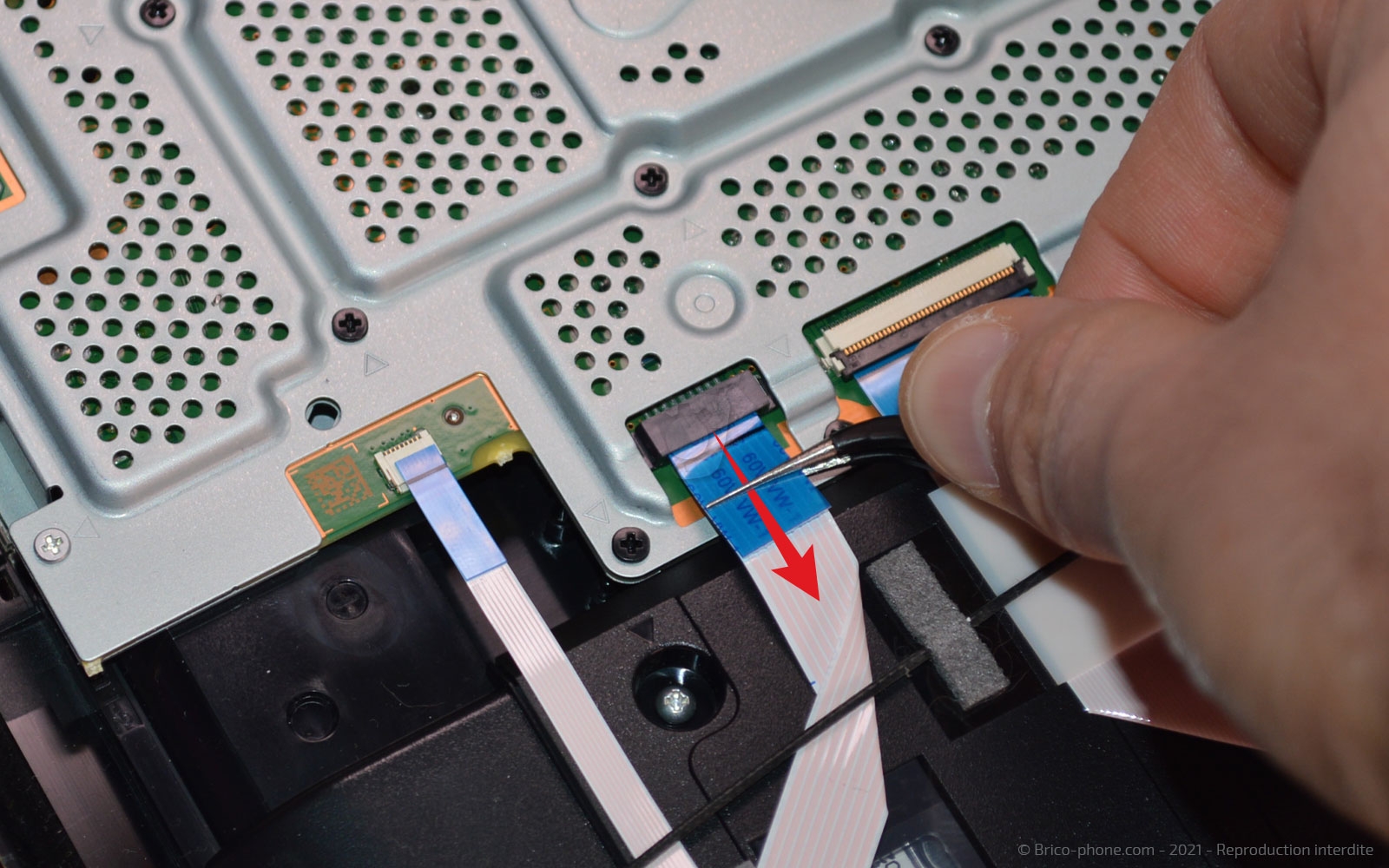

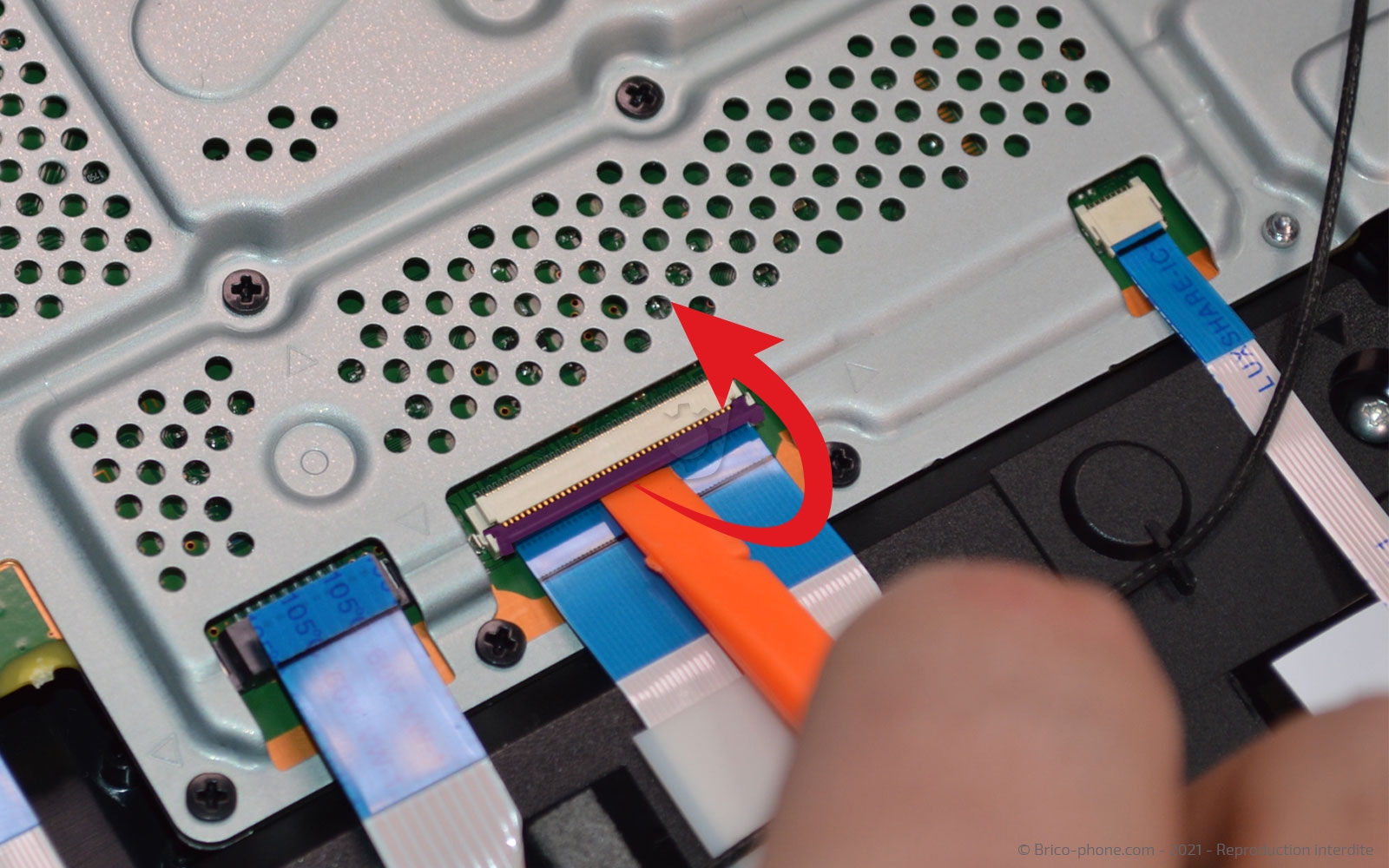

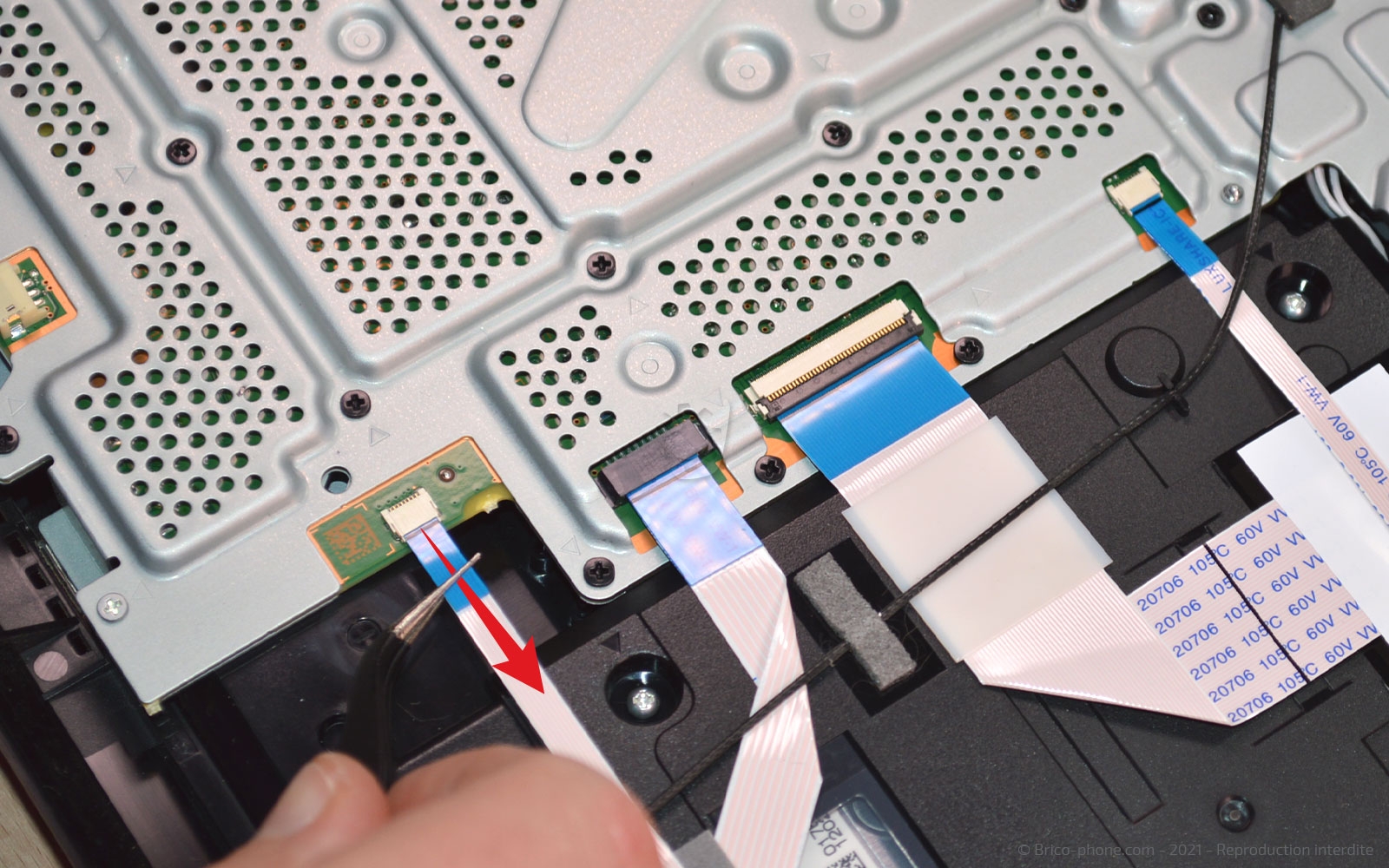

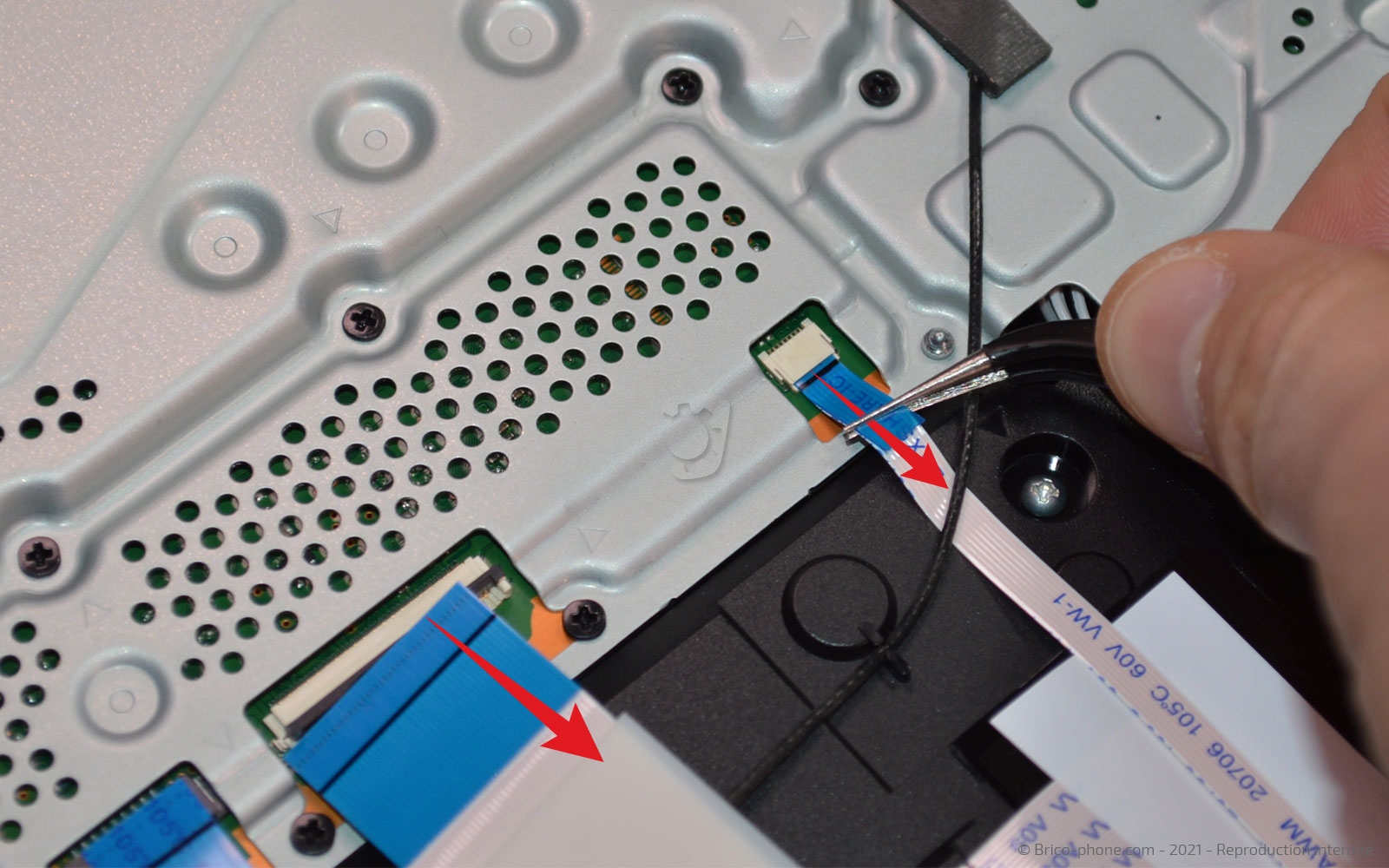

Avec la pincette, déconnectez la nappe avec les fils, puis les nappes bleues. Pour la plus grande, il faudra soulever le clapet afin de la libérer avant de la tirer.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter la carte-mère Bis

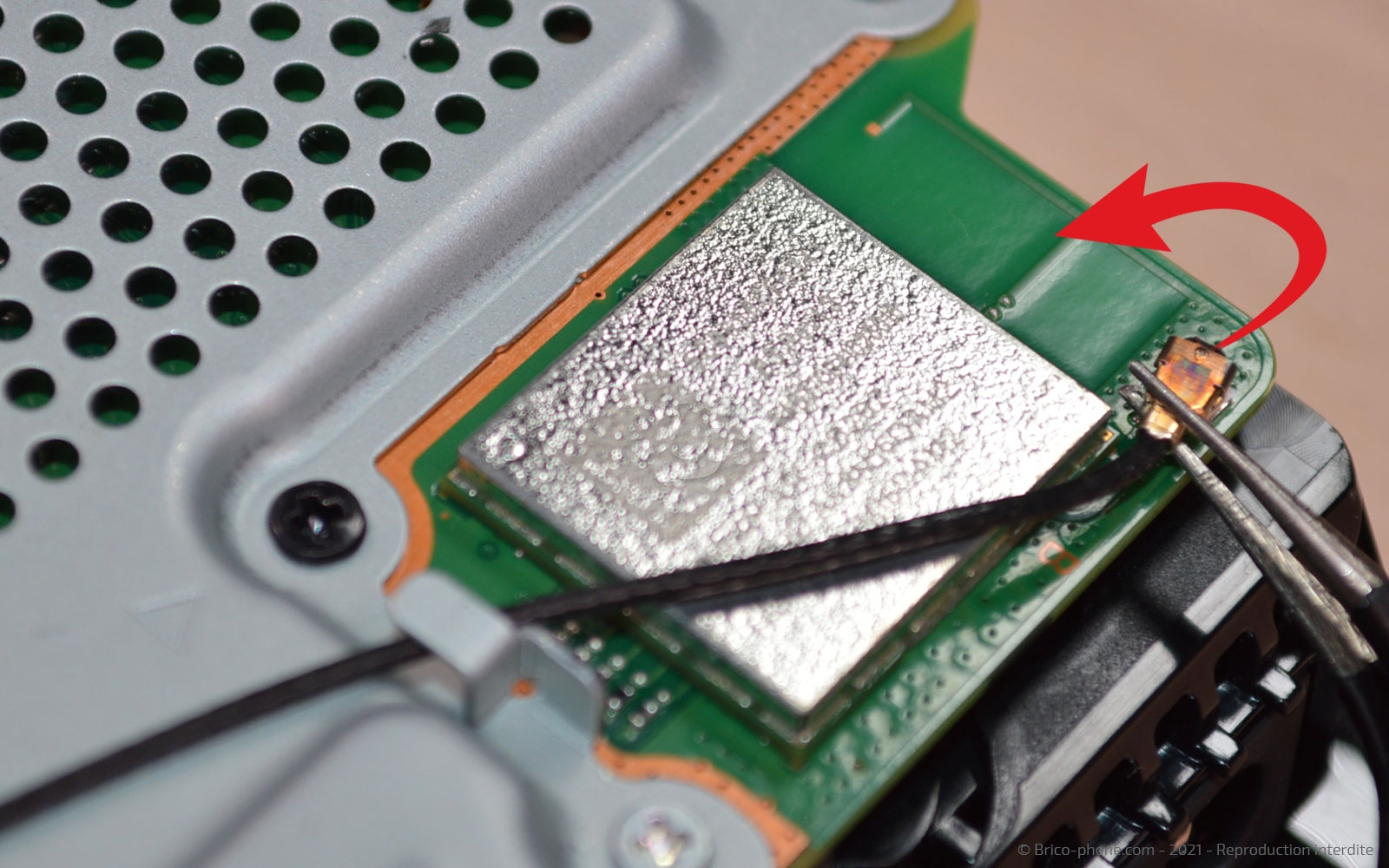

Toujours avec la pincette, déconnectez la dernière nappe bleue et le câble coaxial noir.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer la plaquette de l'alimentation

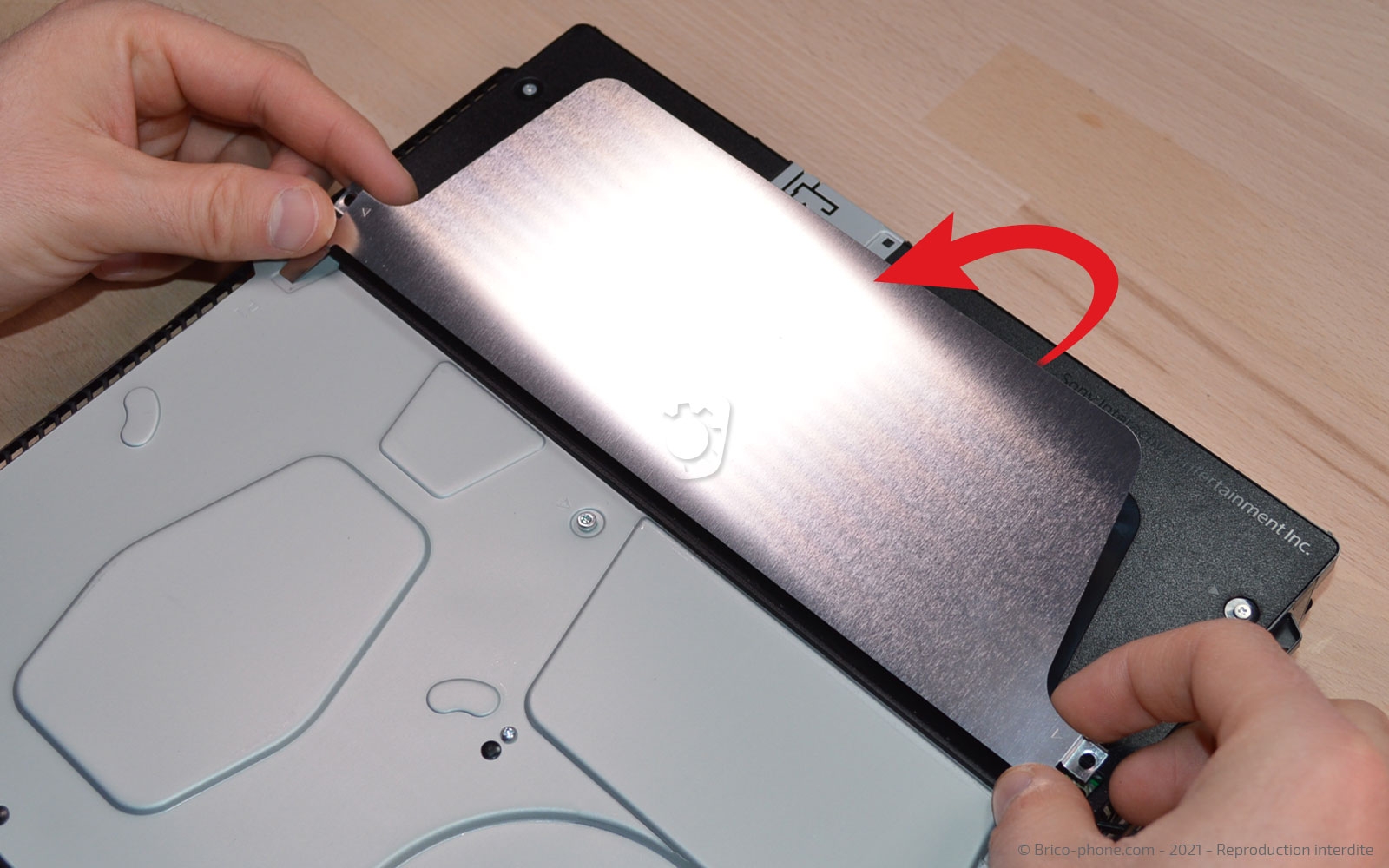

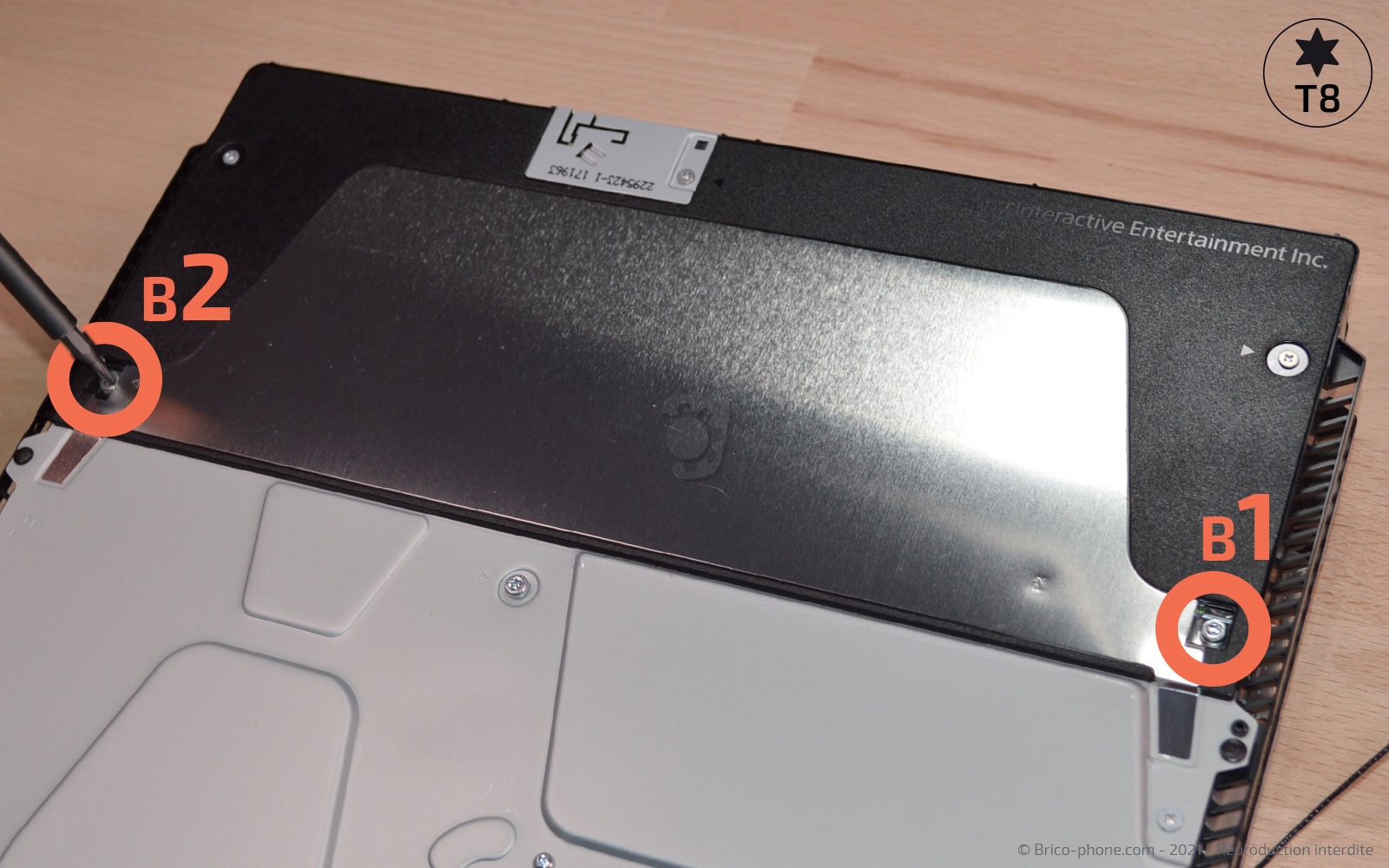

Dévissez les 2 vis Torx 8 qui retiennent la plaquette de l'alimentation avant de la retirer.
Outils du kit utilisés
Outils du kit utilisés

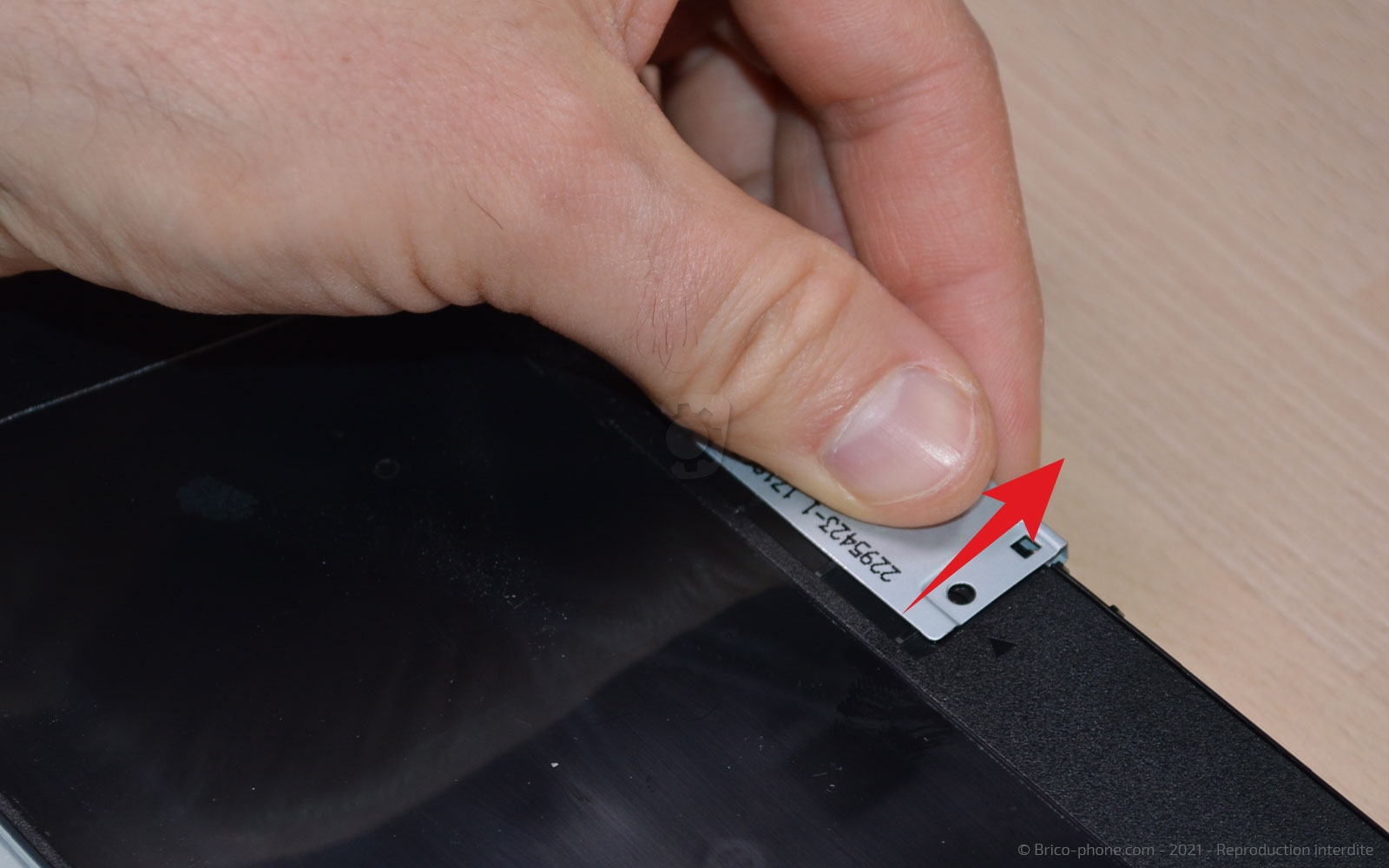

Etape 9 : Retirer l'antenne de l'alimentation

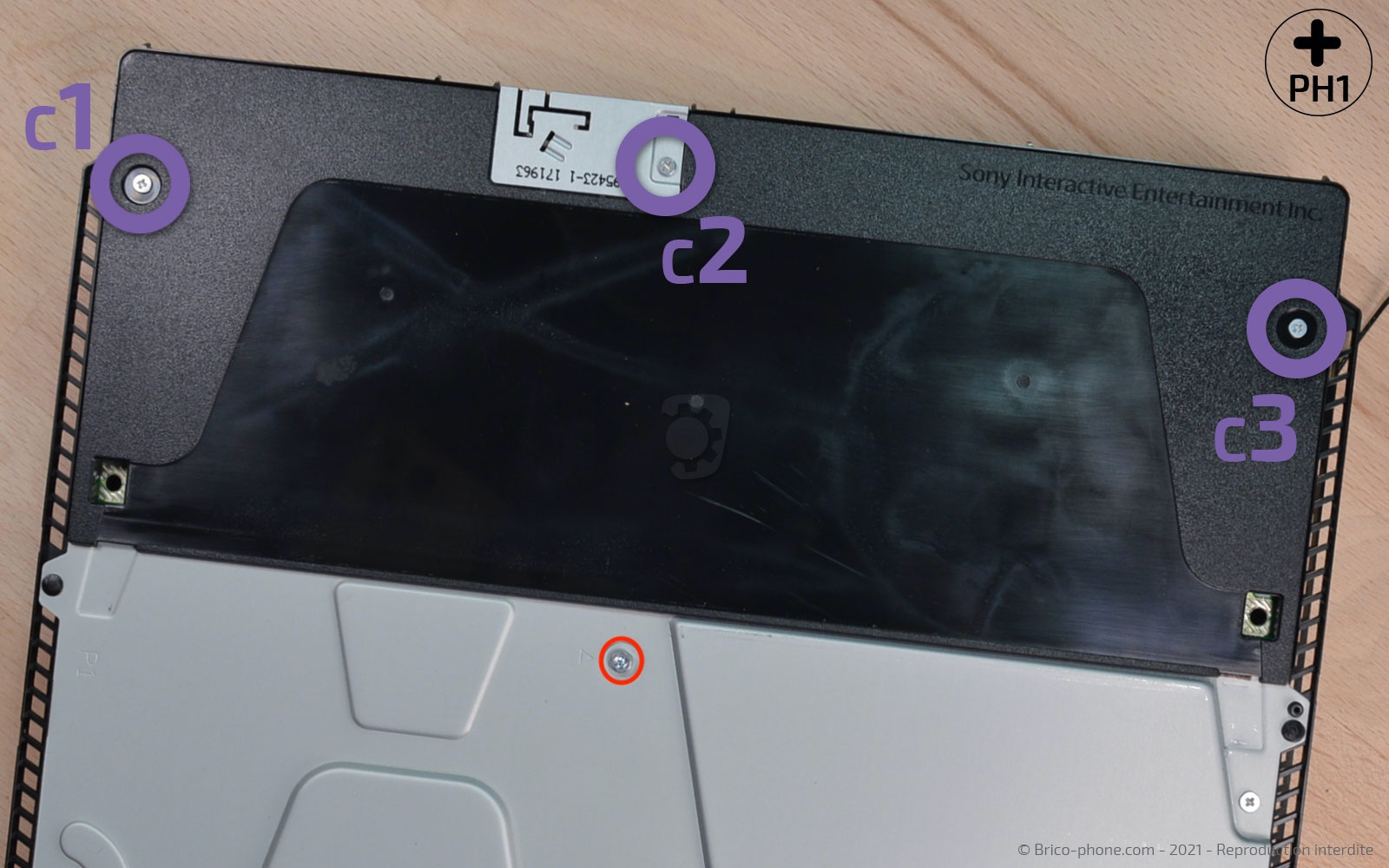

Il ne vous reste plus qu'à dévisser les vis C1 à C3 avec un tournevis cruciforme afin de retirer la plaquette métallique de l'alimentation. Dévissez aussi la vis qui se trouve sur la plaquette métallique.
Etape 10 : Libérer la plaquette en métal

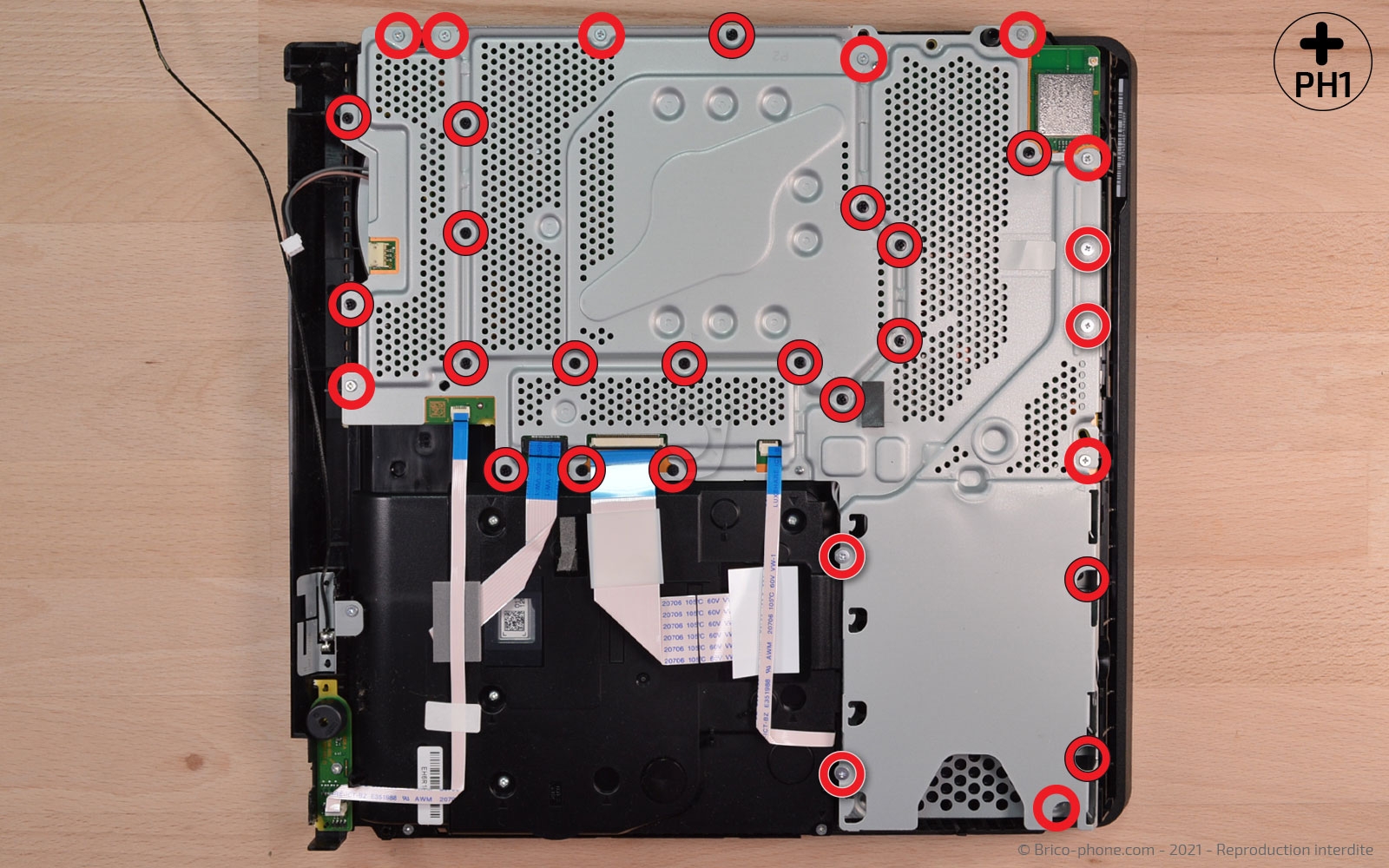

Dévissez les 32 vis cruciforme de la plaquette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 11 : Enlever l'alimentation

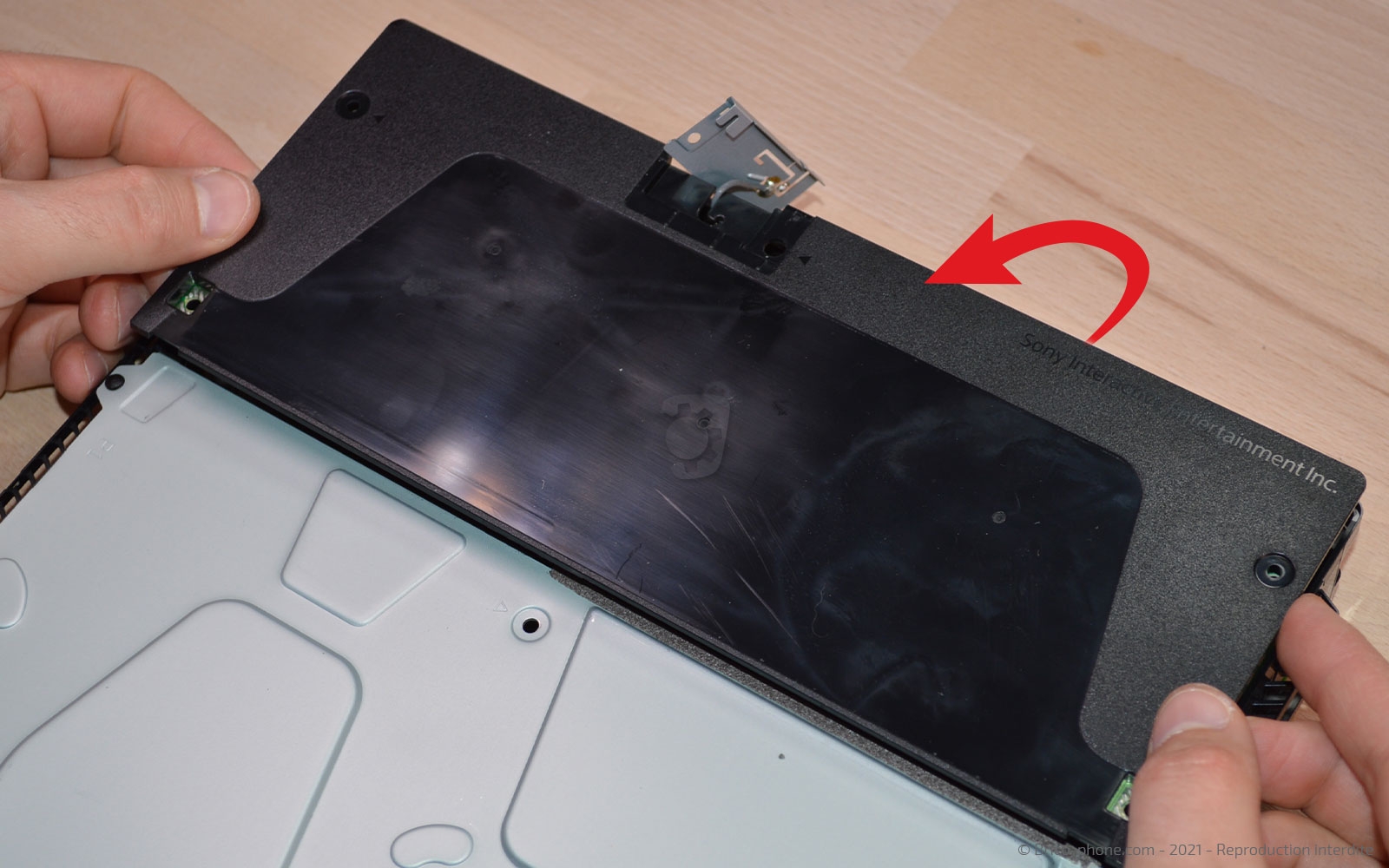

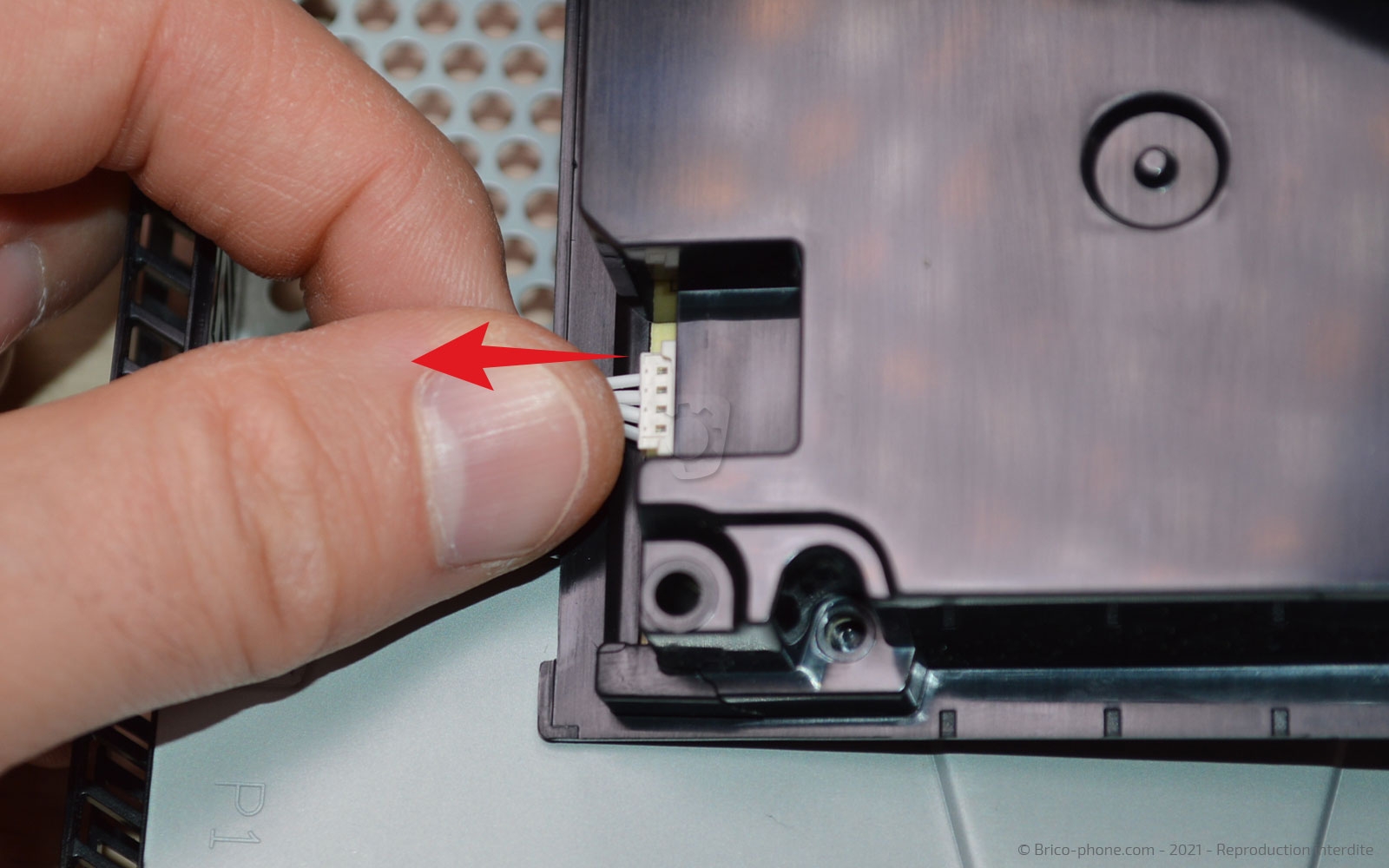

Soulevez l'alimentation pour la sortir et n'oubliez pas de déconnecter la nappe qui est dessus.
Etape 12 : Enlever la plaquette en métal

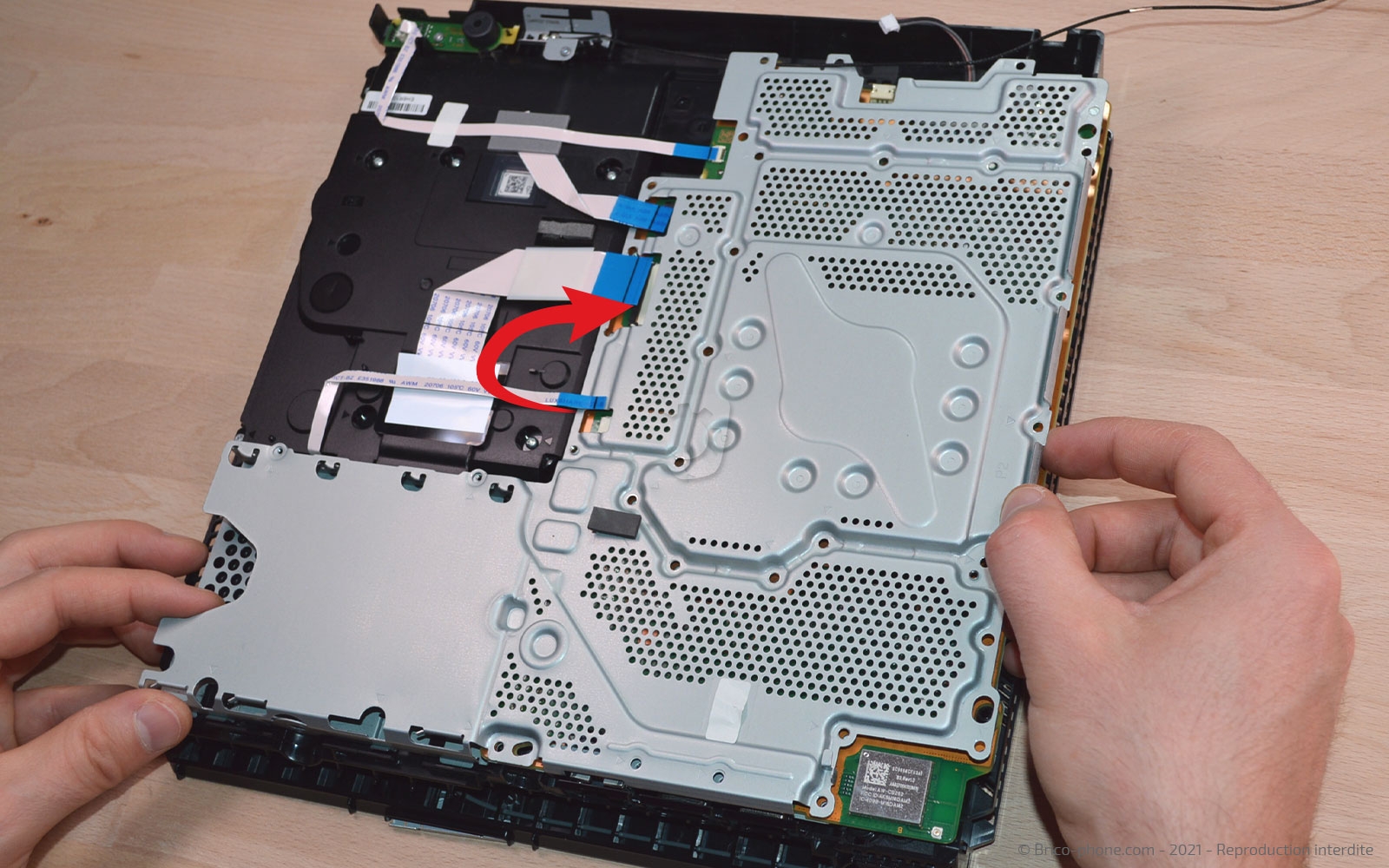

Vous pouvez ôter la plaquette métallique qui se trouve au dessus de la carte-mère.
Etape 13 : Enlever le support du processeur

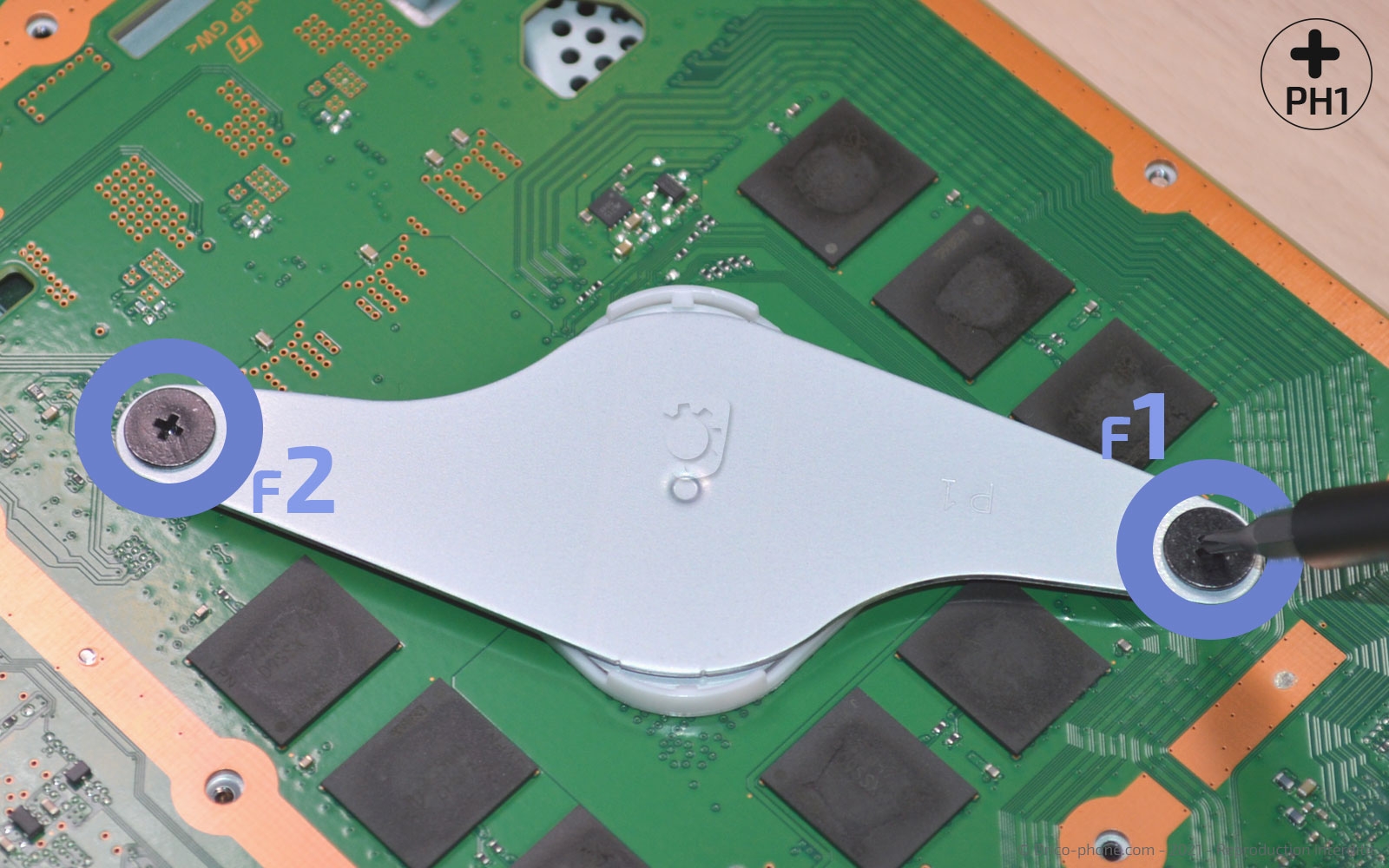

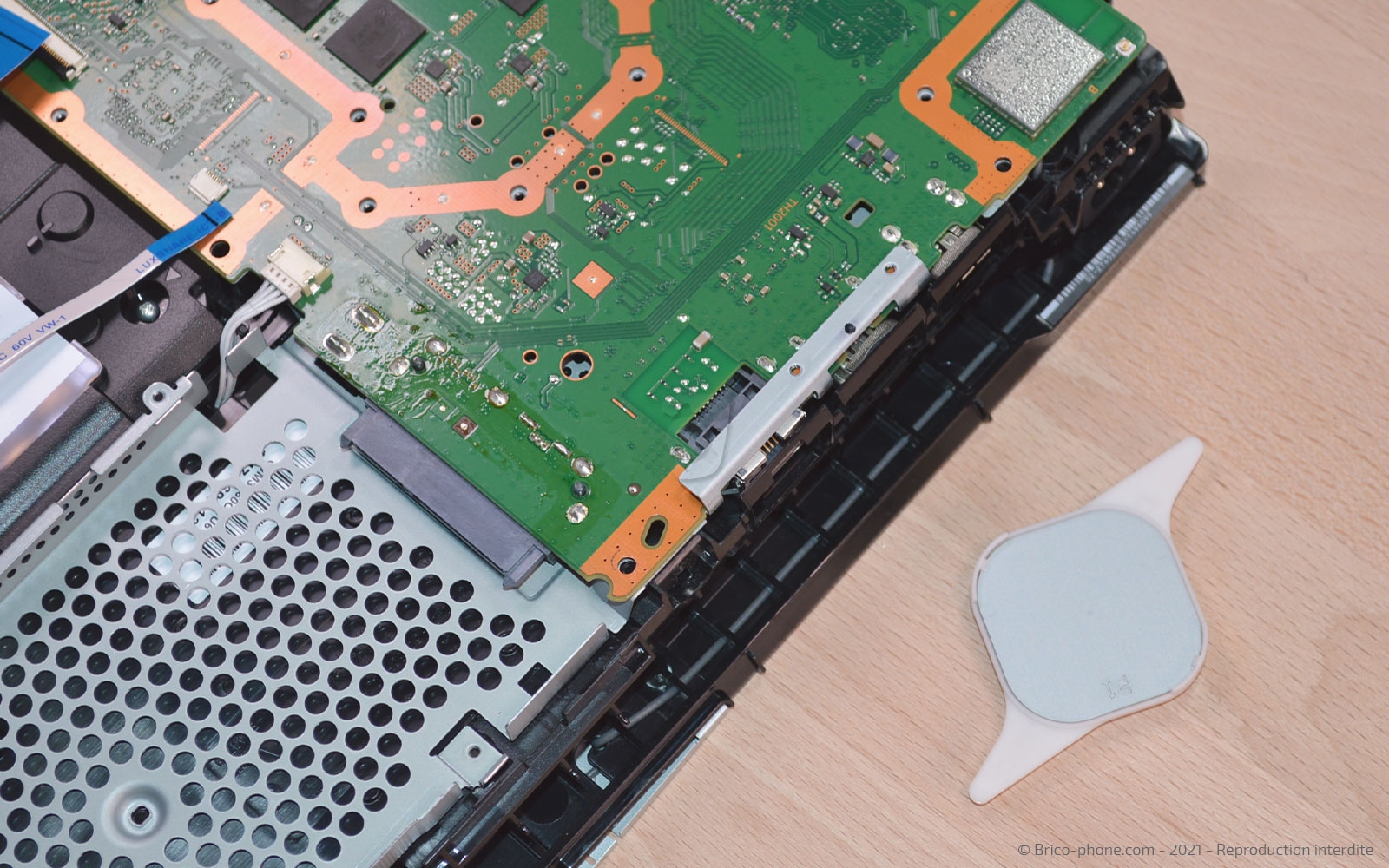

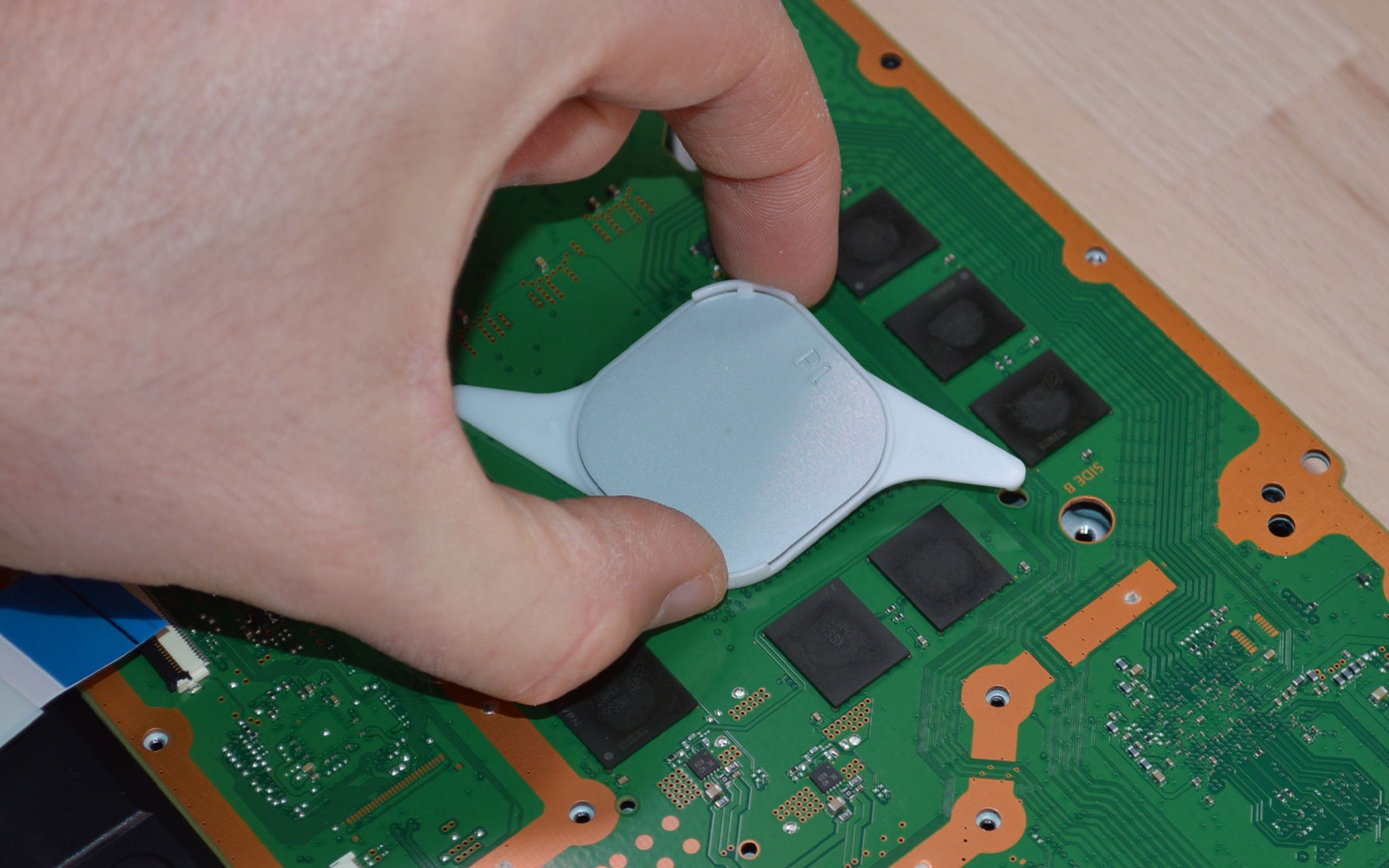

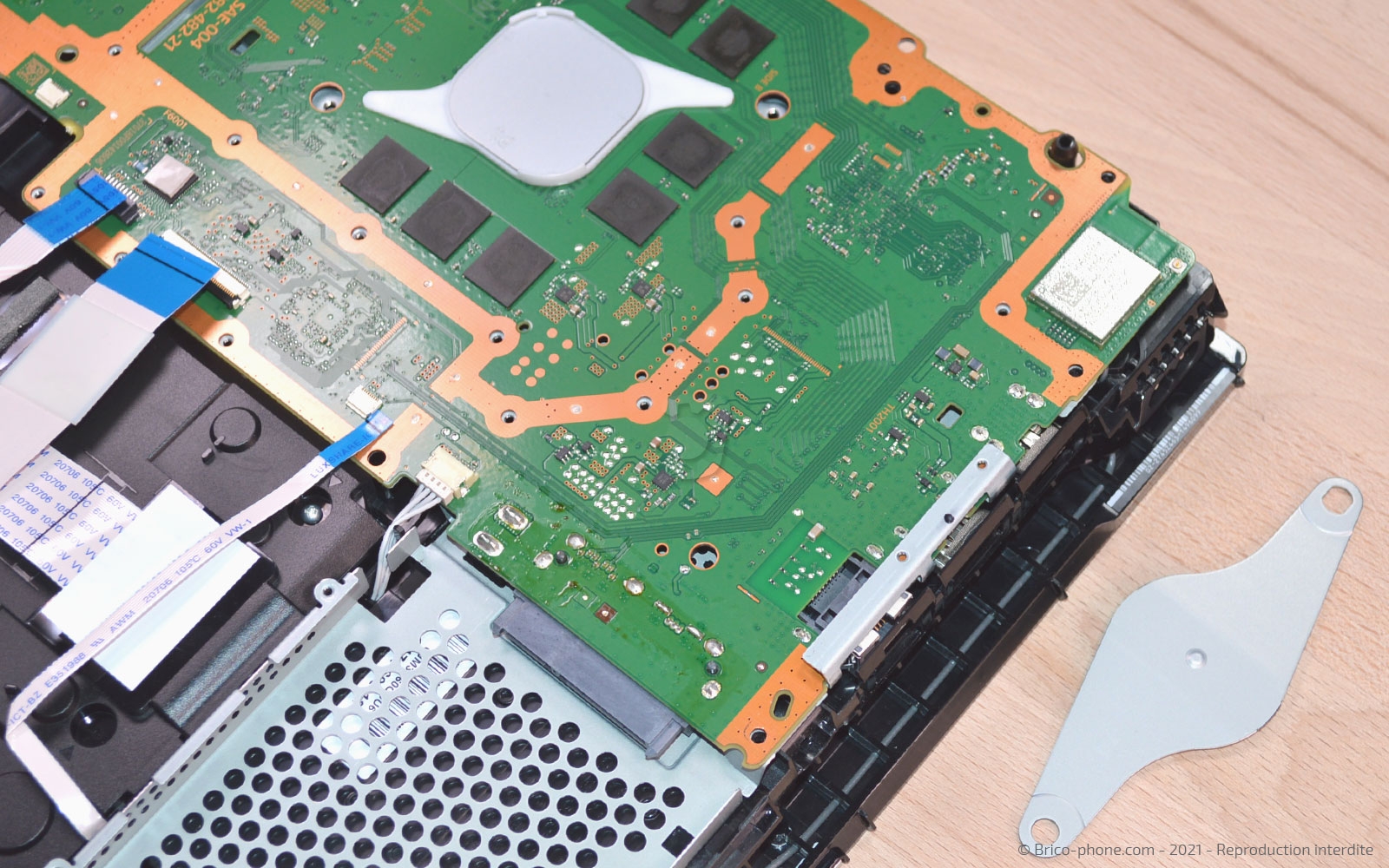

Toujours avec le tournevis cruciforme, dévissez les 2 vis du support du processeur avant de le retirer.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

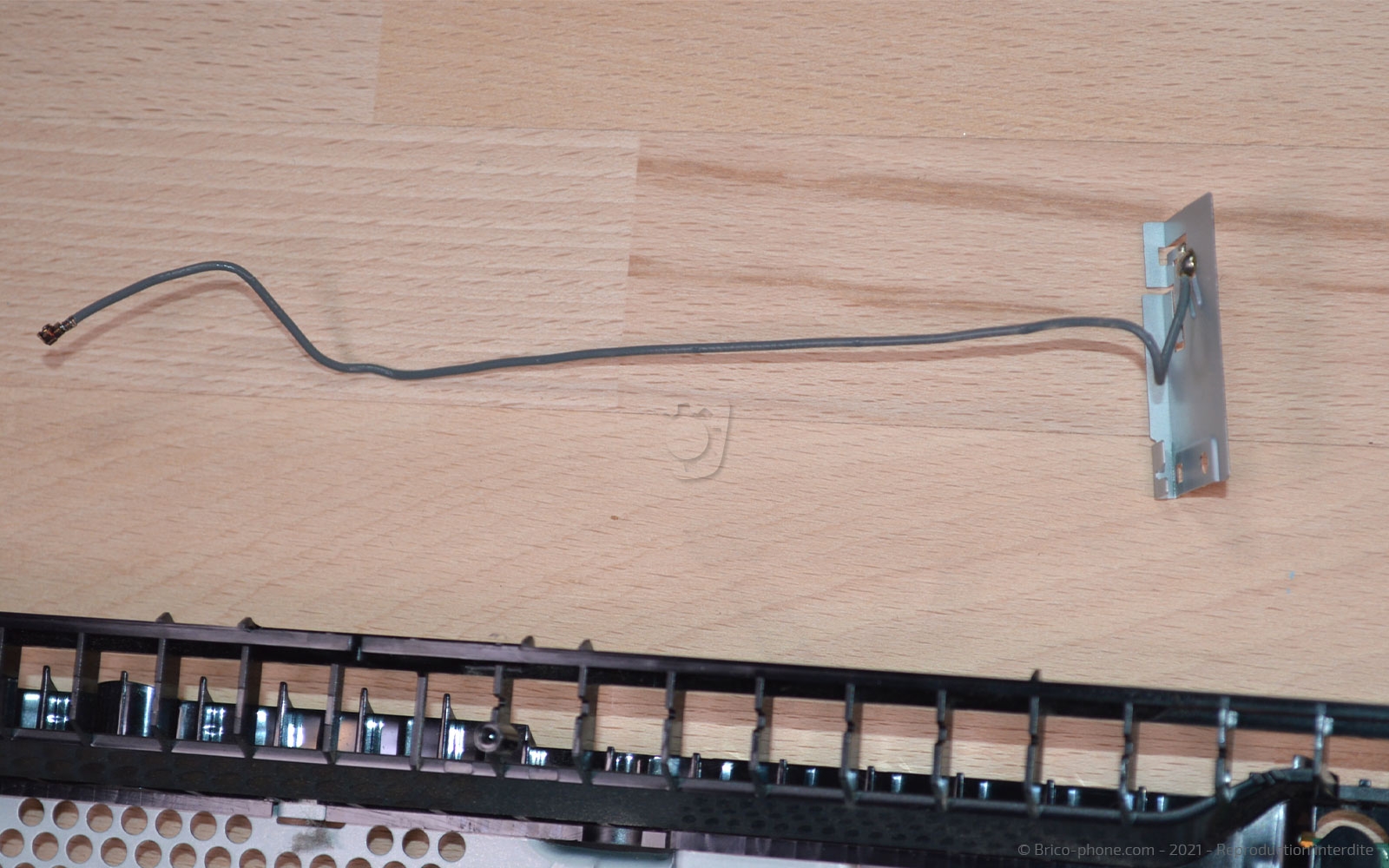

Etape 14 : Retirer l'antenne

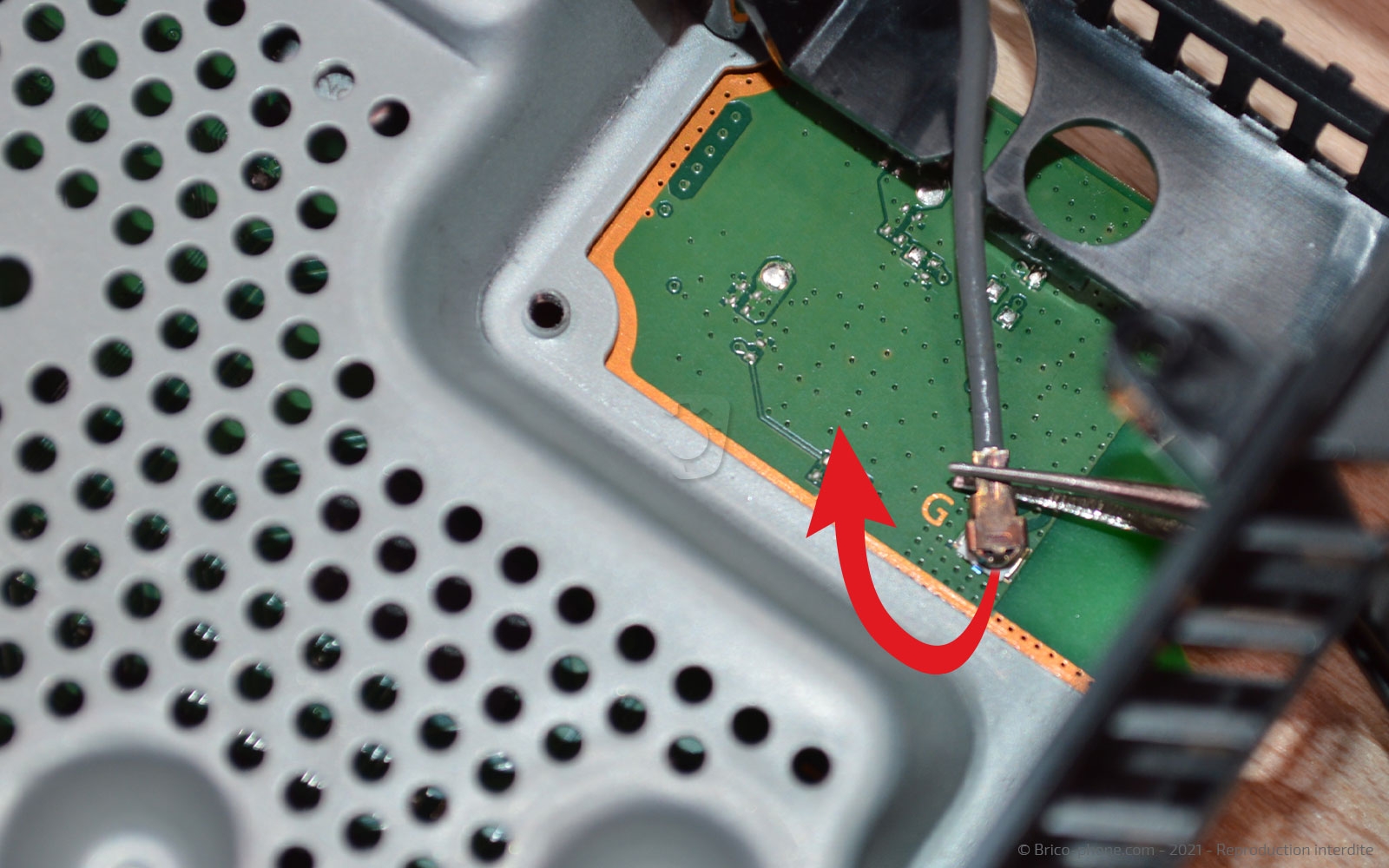

Déconnectez le câble coaxial, puis ôtez l'antenne.
Outils du kit utilisés
Outils du kit utilisés

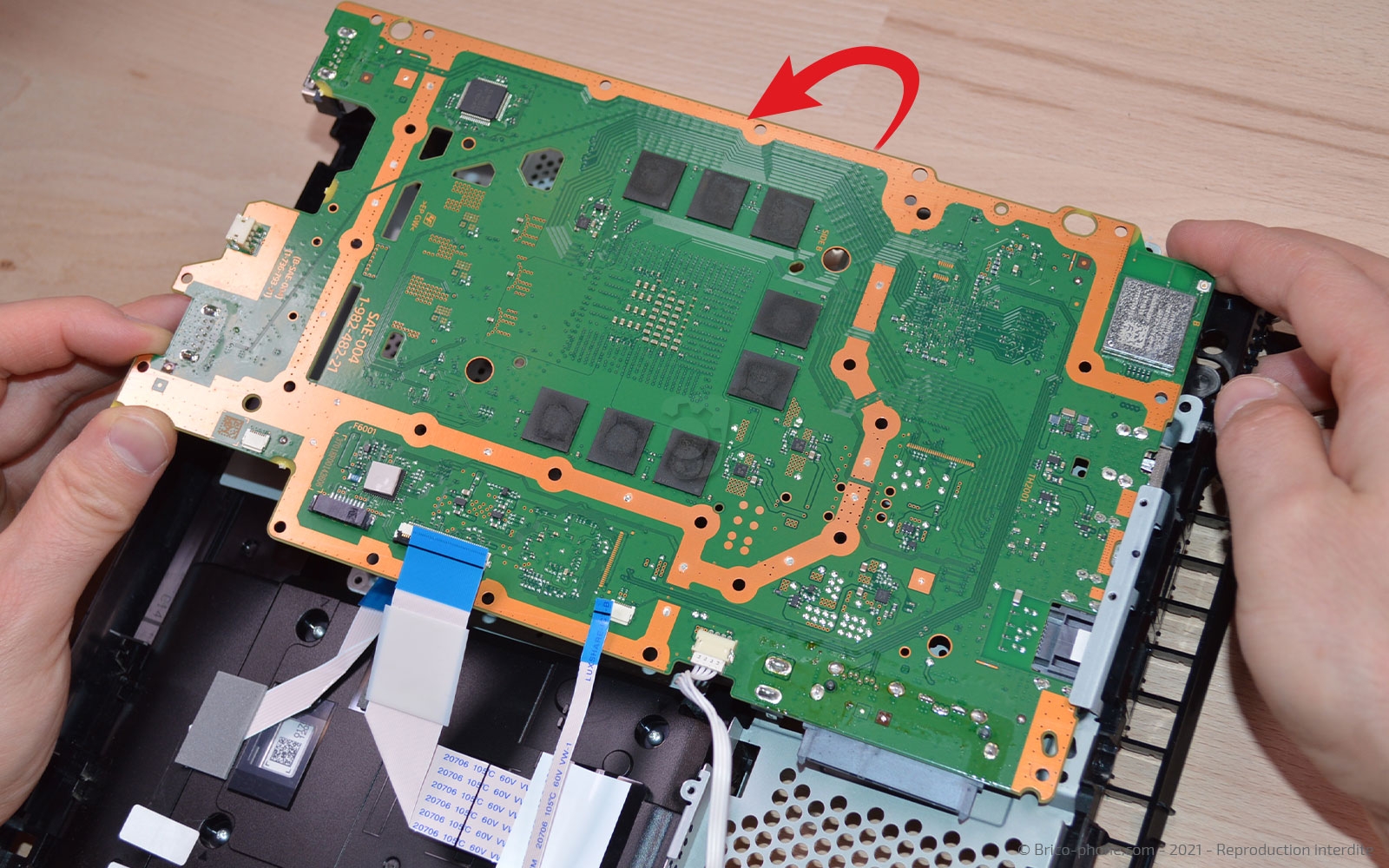

Etape 15 : Extraire la carte-mère

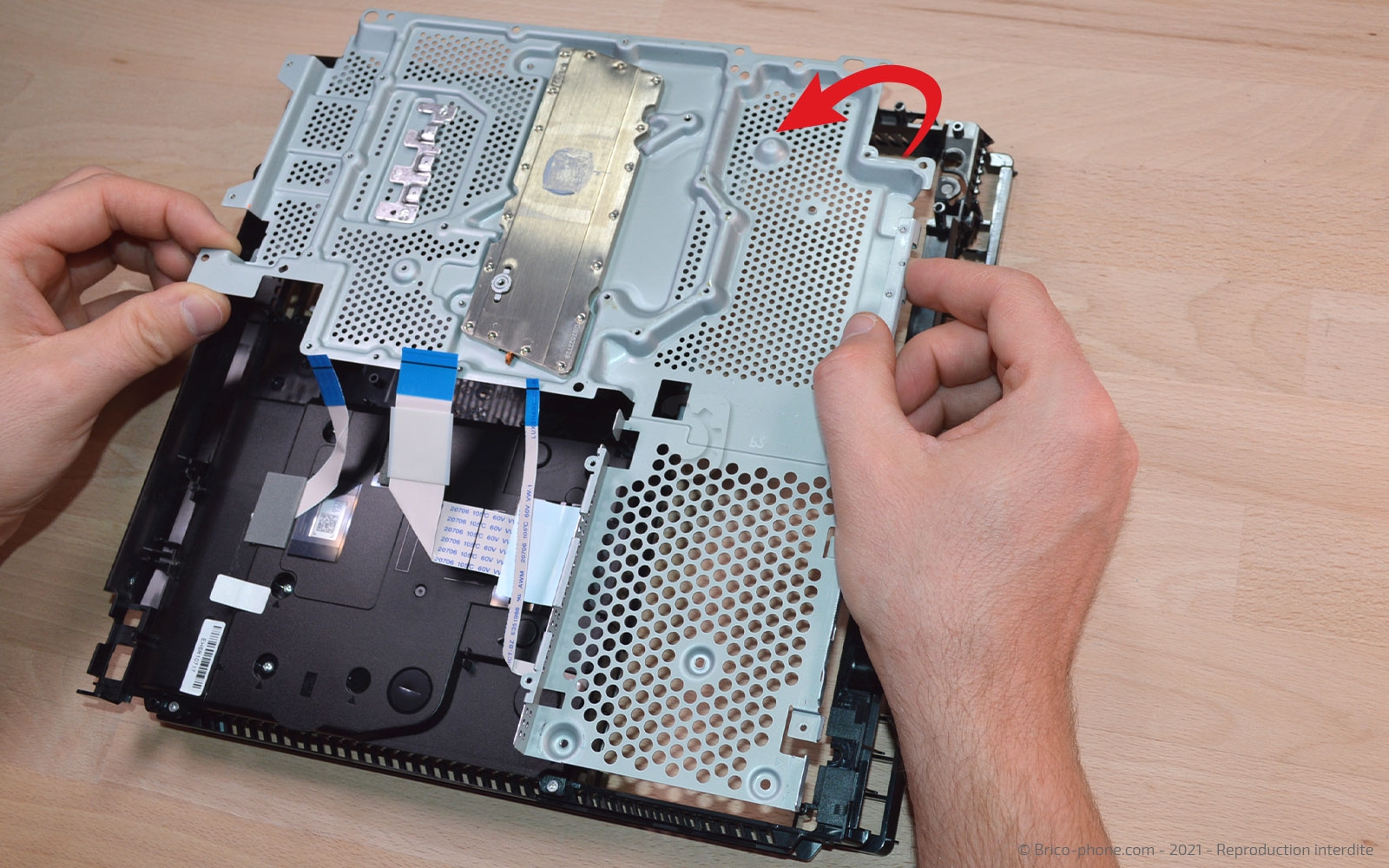

Vous pouvez maintenant extraire la carte-mère, puis la plaquette métallique avec le dissipateur thermique.
Etape 16 : Retirer le lecteur Blu-ray

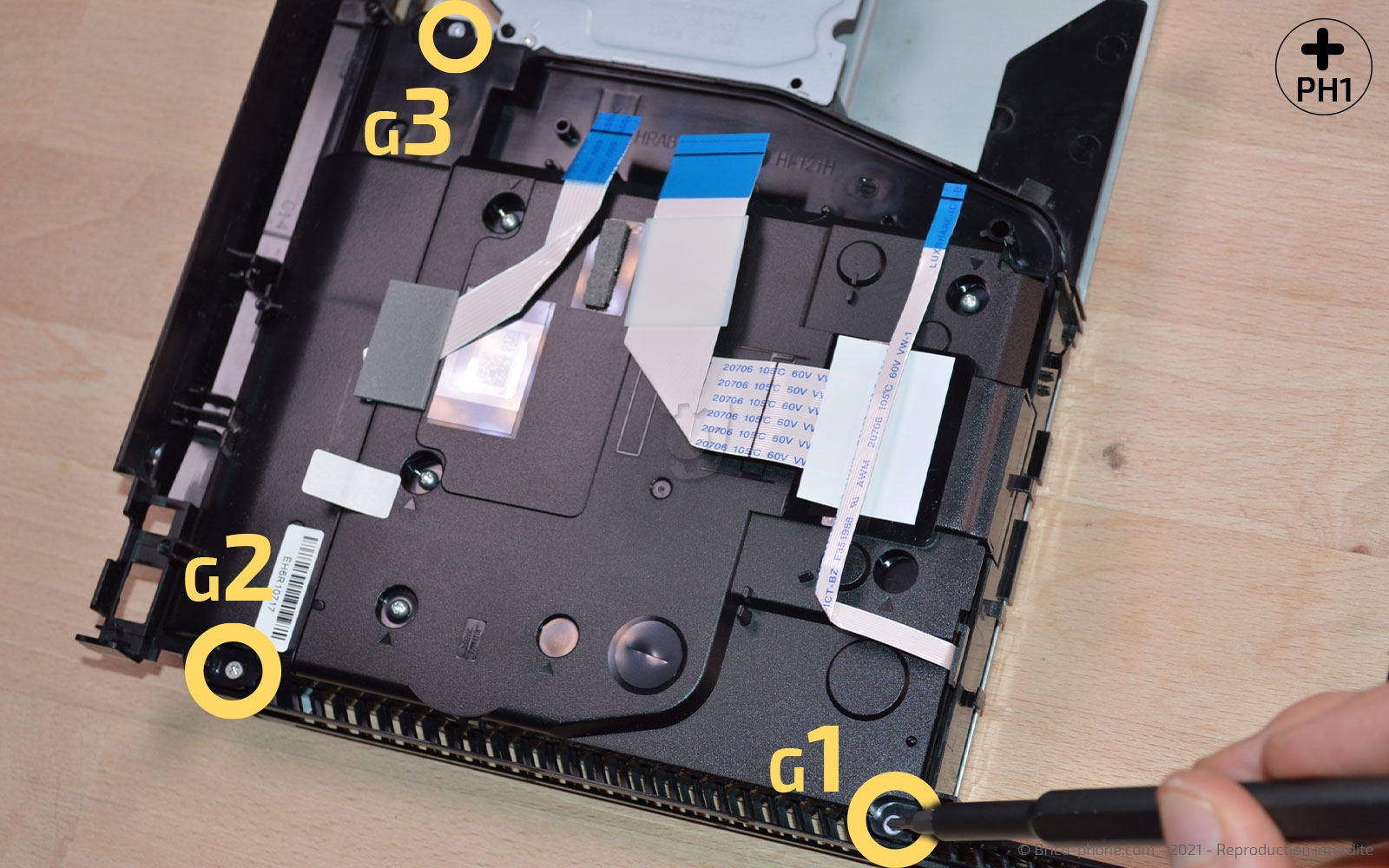

Avec le tournevis cruciforme, dévissez les vis G1 à G3, puis soulevez le lecteur blu-ray afin de le sortir de la console.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Conseil pour le remontage

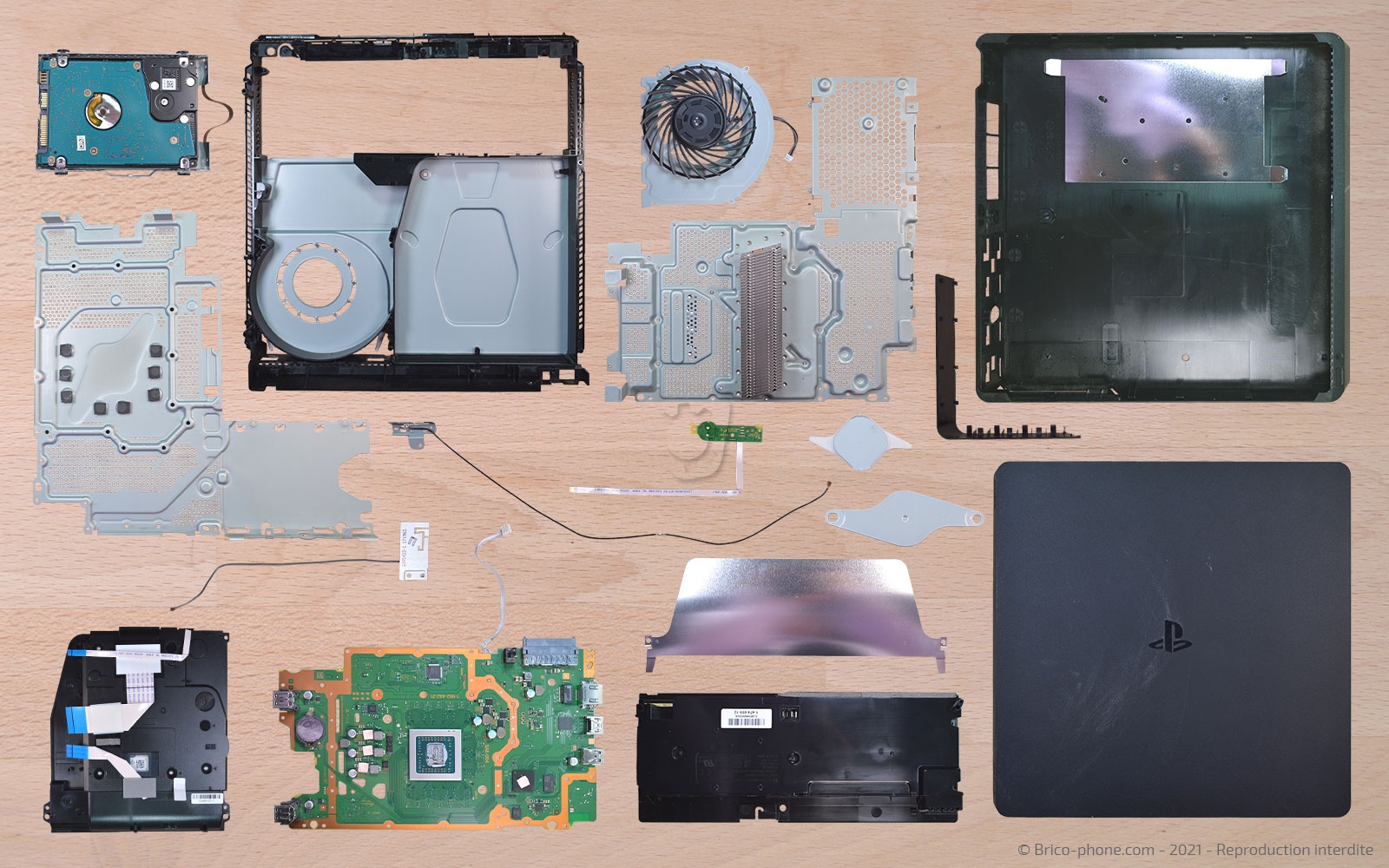

Vous pouvez maintenant reprendre le tutoriel en sens inverse afin de monter le nouveau lecteur Blu-ray et pouvoir jouer à vos jeux préférés.
