Changement du ventilateur sur Playstation 4 SLIM

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 15/20
Playstation 4 SLIM | Temps estimé : 20 min | Difficulté : 2/5

Le ventilateur de votre console souffle fort ? Votre console surchauffe ? Votre ventilateur ne tourne plus ?

Avec ce tutoriel créé par notre équipe technique, vous pouvez remplacer le ventilateur afin de retrouver une console fonctionnelle.

Diagnostic

› La console surchauffe.
› Le ventilateur ne fonctionne plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ventilateur pour PlayStation 4 Slim (série 2000) reconditionné
17,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour PS5 spécialement composé par nos techniciens
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de débuter
Avant de vous lancer dans votre réparation, il faut regarder si vous avez le bon modèle.
Regardez au dos de votre console, au dessus du port d'alimentation, vous aurez 17 chiffres avec un code barre ou à droite du port d'alimentation, vous trouvez l'inscription CUH-20XX, qui montre bien que vous possédez bien une Playstation 4 Slim.
Etape 1 : Retirer le cache HDD
Déclipsez le cache avec le levier puis faites-le glisser pour l'ôter.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Ôter le HDD
Dévissez la vis cruciforme, puis tirez sur la languette noire afin d'extraire le disque dur de la console.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Dévisser la vis du capot inférieur
Avec la pincette en métal, retirez l'autocollant de garantis, puis dévissez la vis Torx 8.
Outils du kit utilisés
Outils du kit utilisés

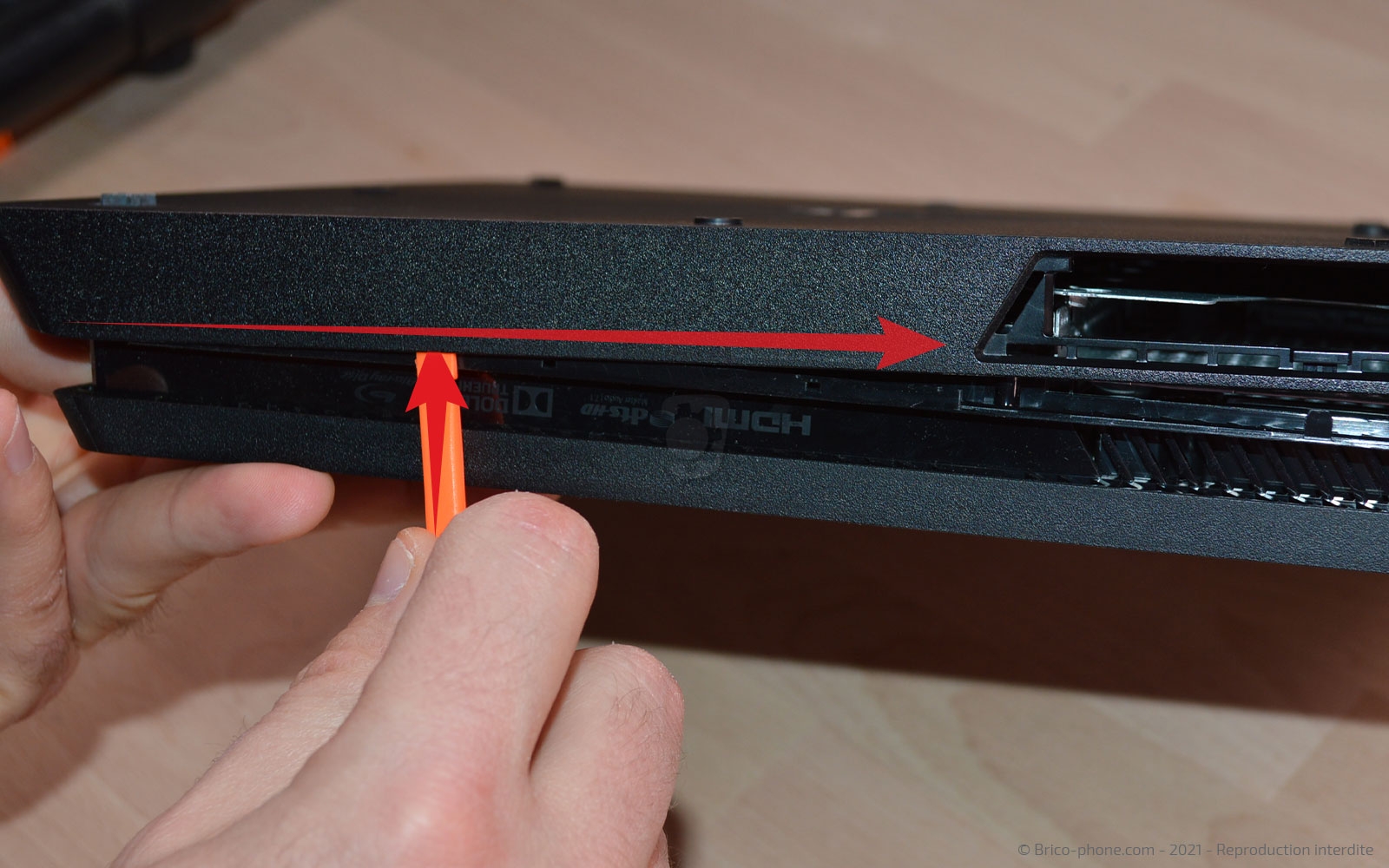

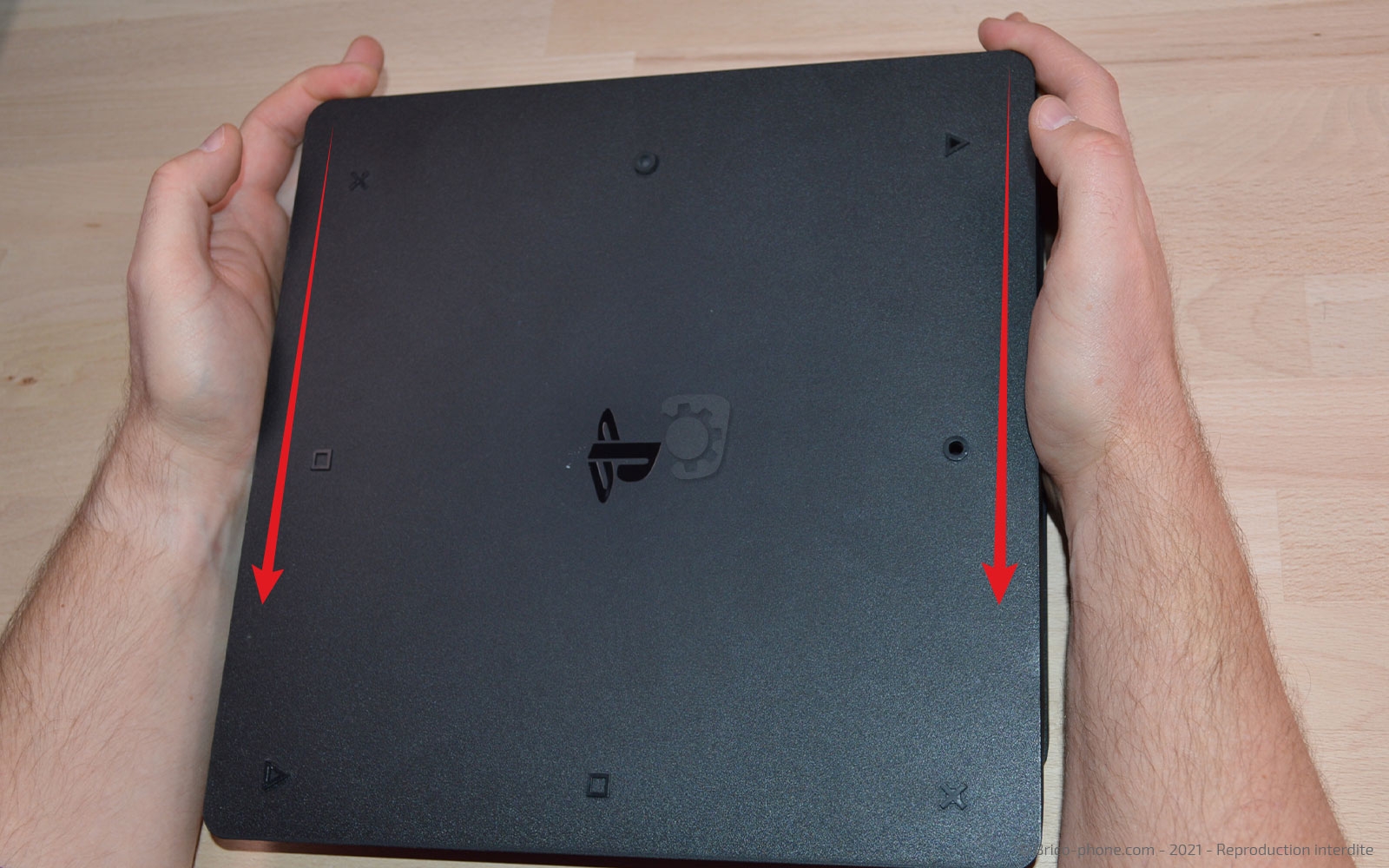

Etape 4 : Enlever le capot inférieur
Retournez la console et déclipsez tout le tour de la coque avec le spudger, une fois les côté et l'arrière enlevez, faites-la glisser vers vous pour la retirer.
Outils du kit utilisés
Outils du kit utilisés

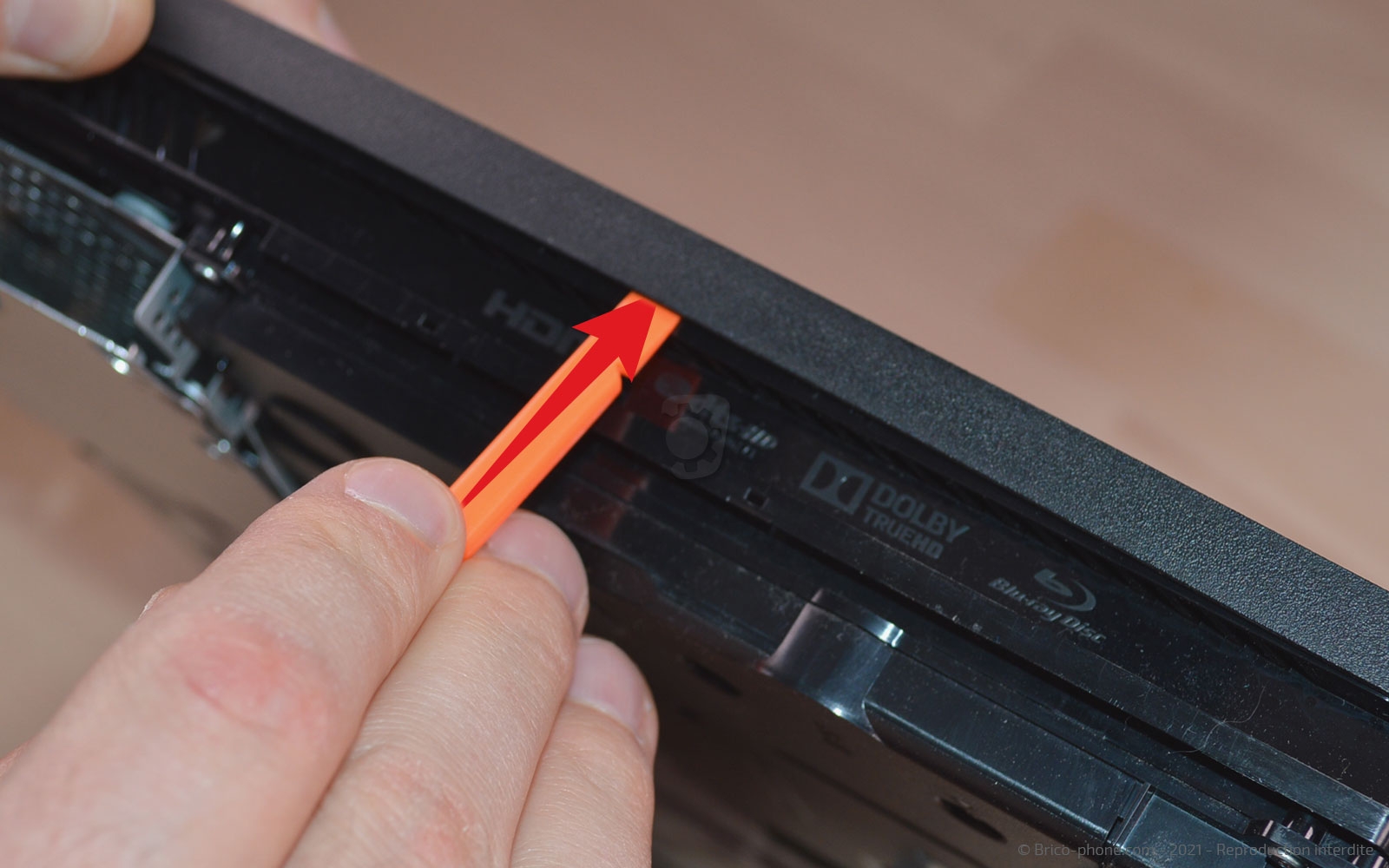

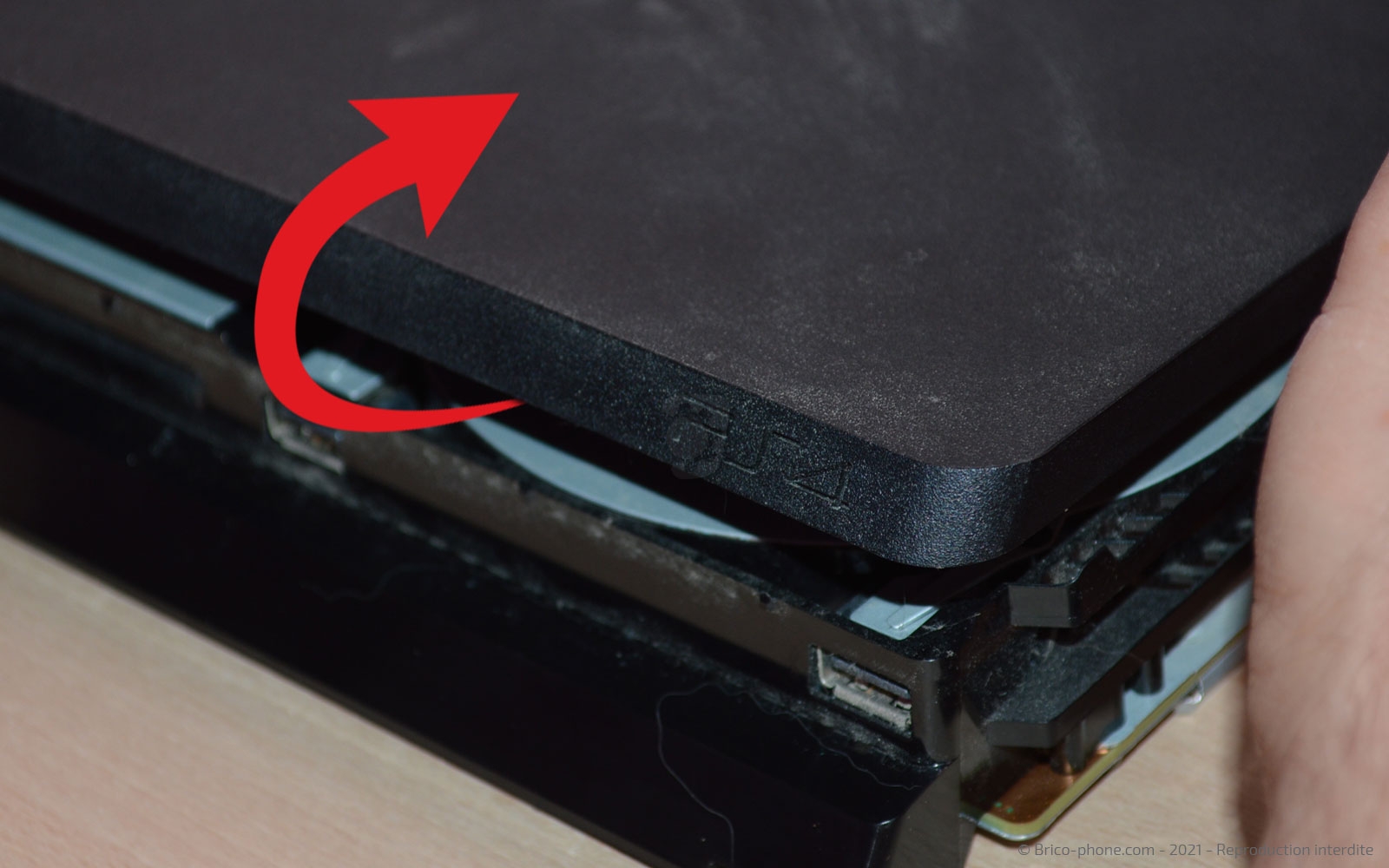

Etape 5 : Ôter le capot supérieur
Retirez le capot supérieur avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

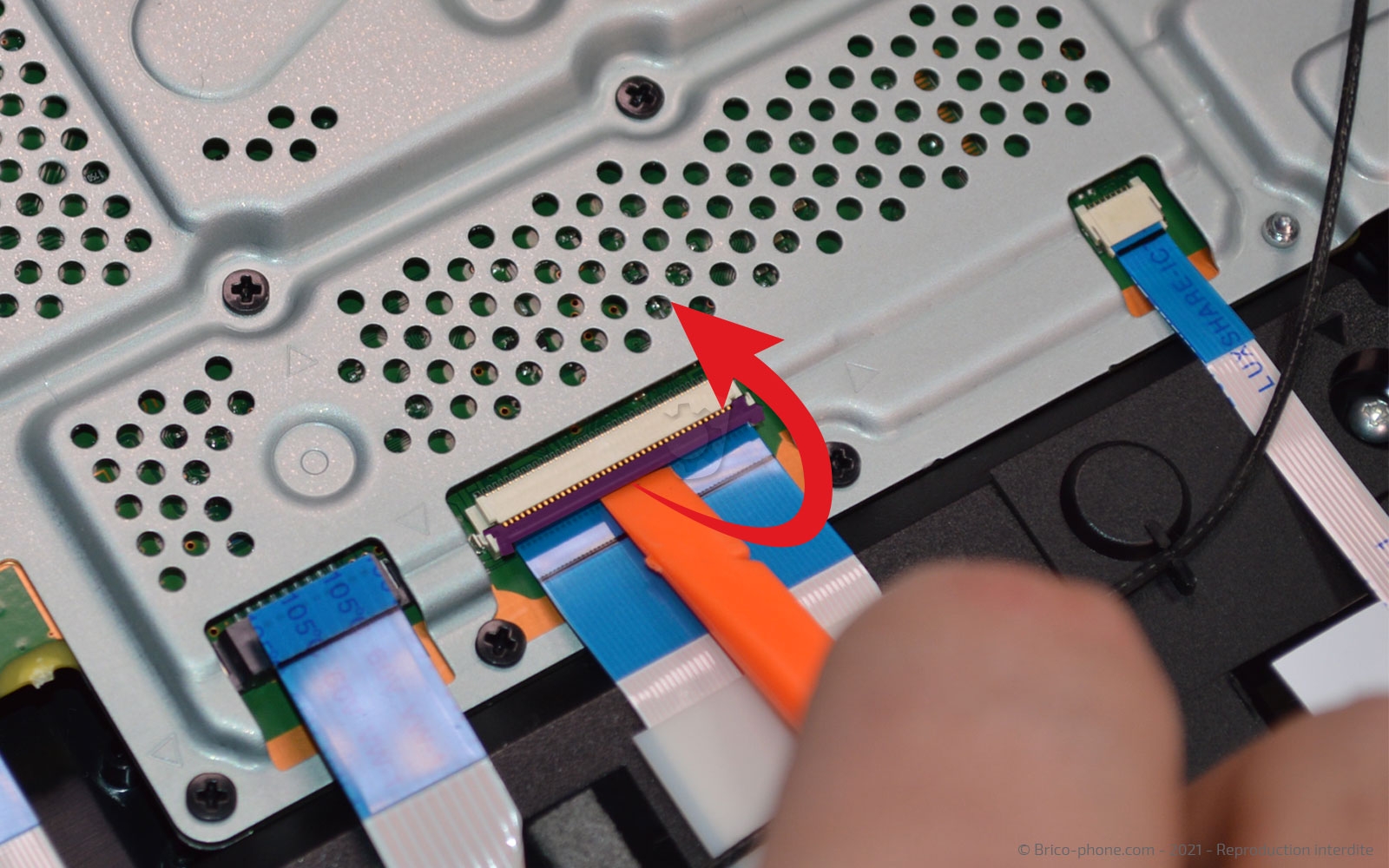

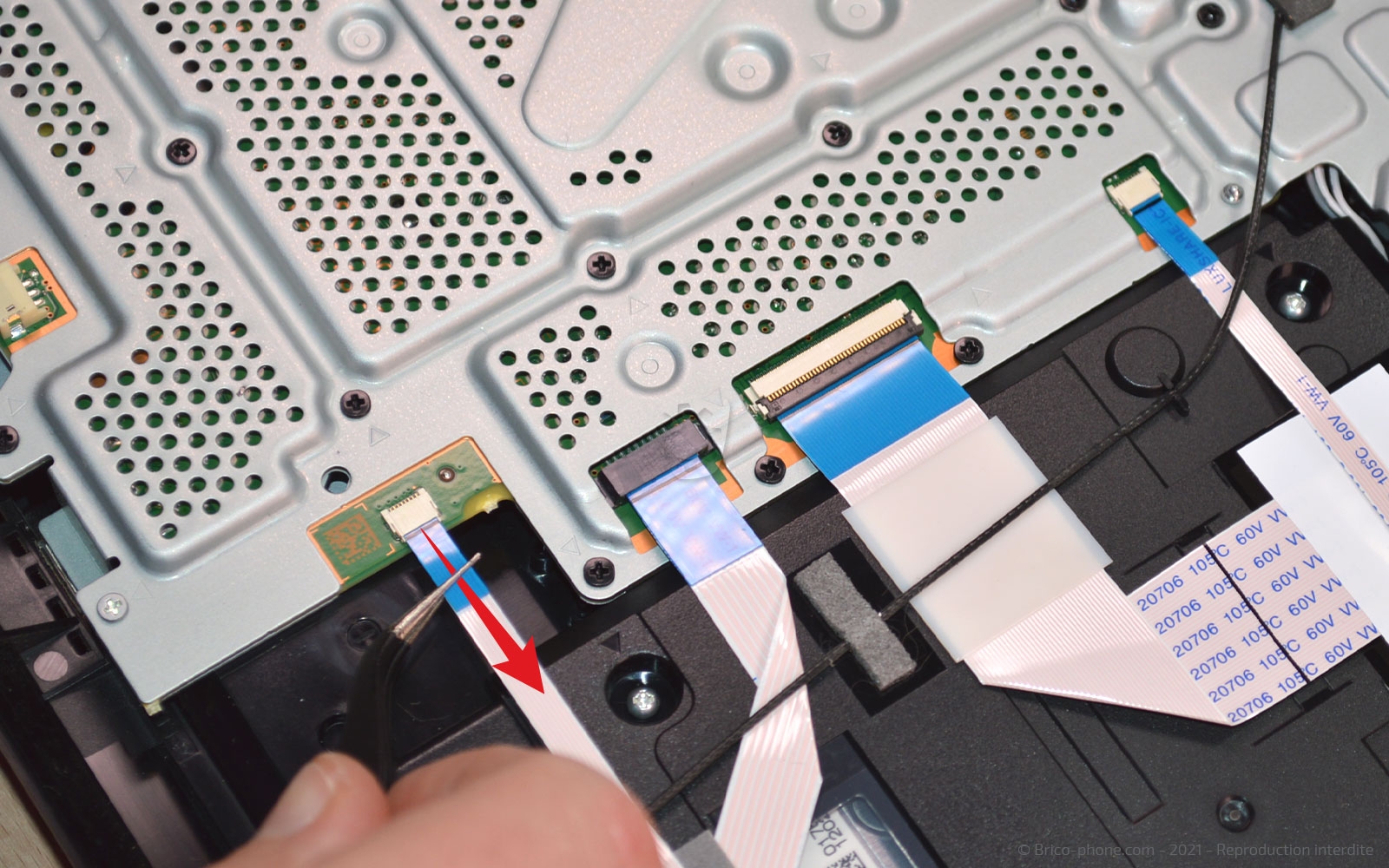

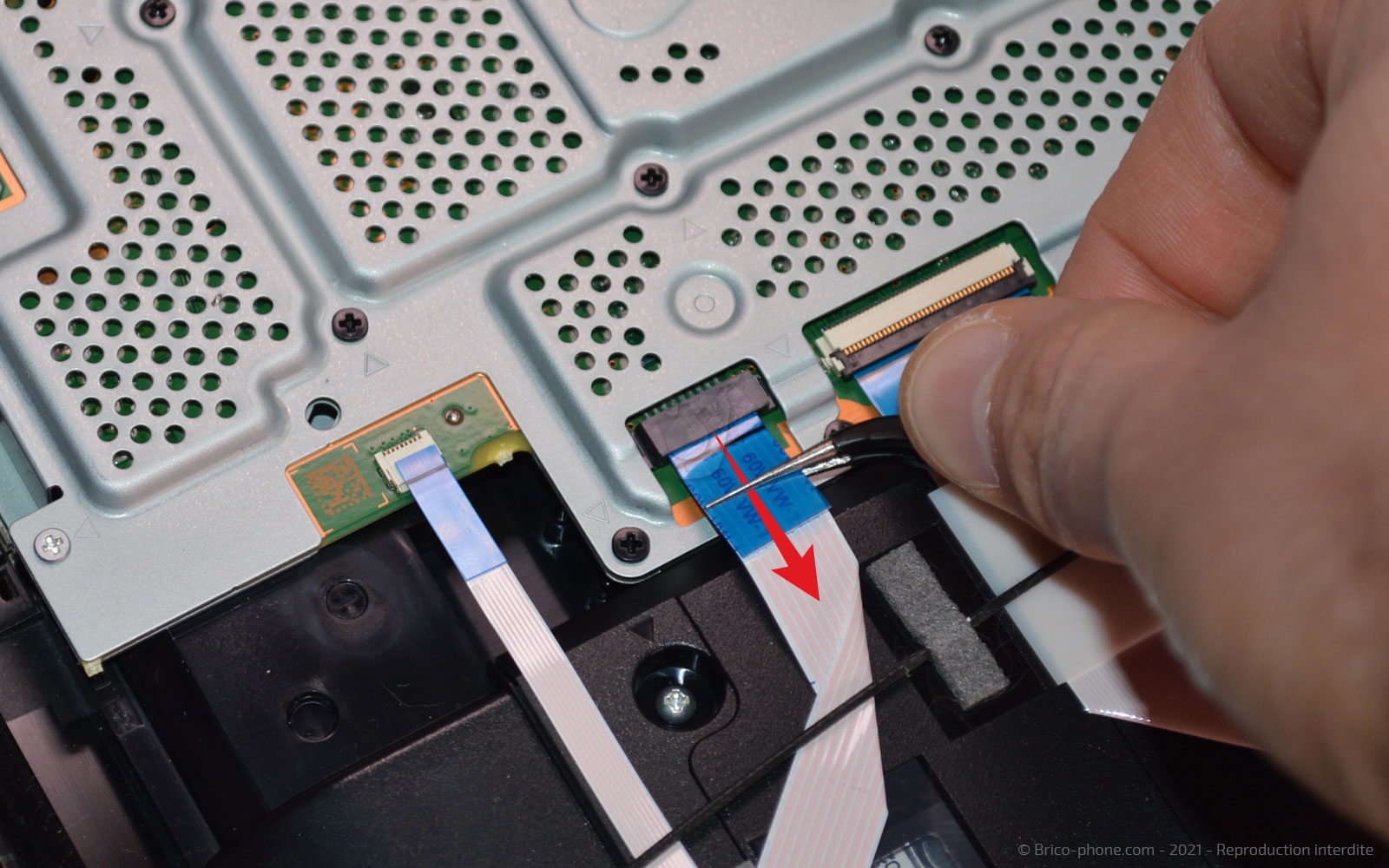

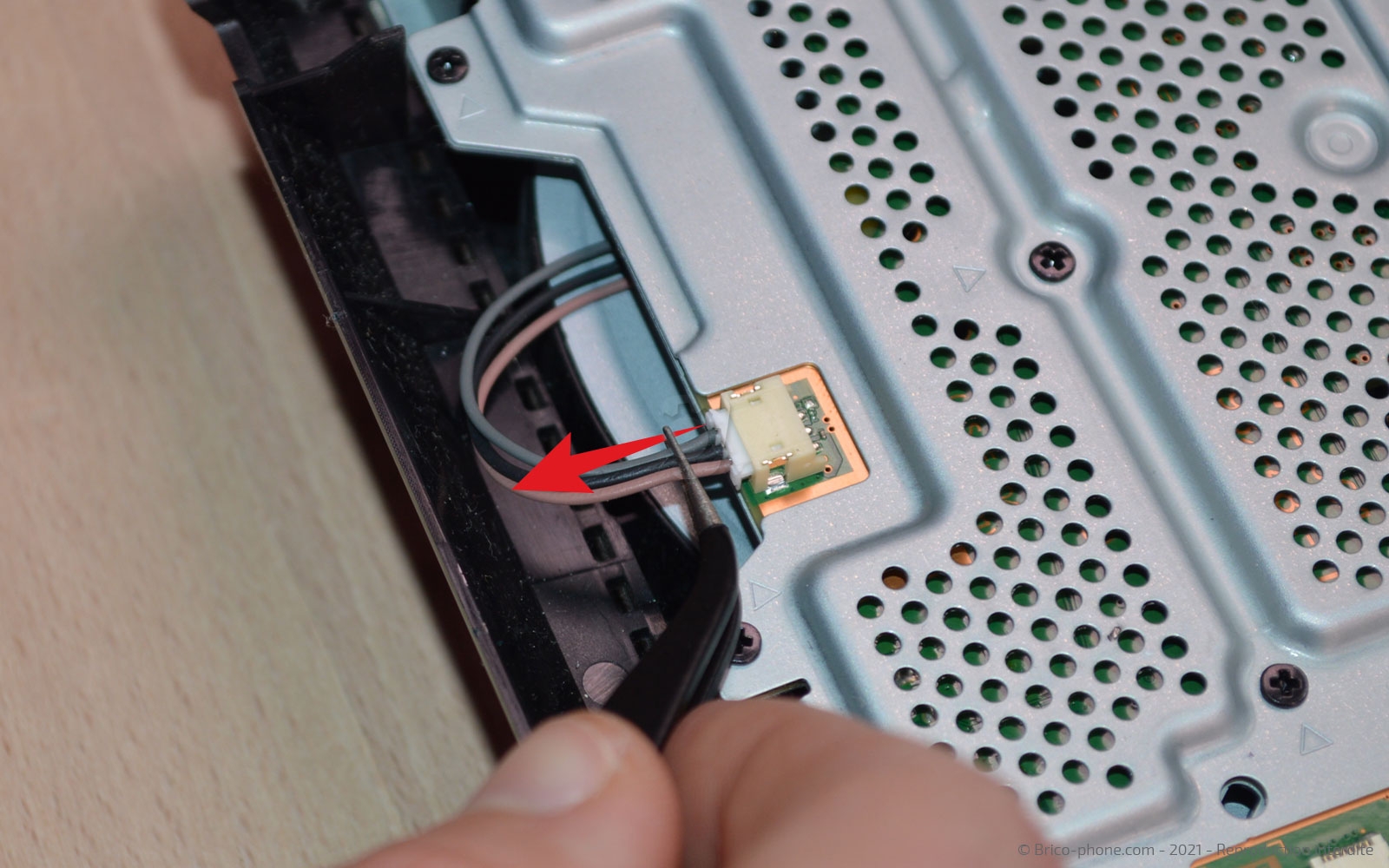

Etape 6 : Déconnecter la carte-mère
Avec la pincette, déconnectez la nappe avec les fils, puis les nappes bleues. Pour la plus grande, il faudra soulever le clapet afin de la libérer avant de la tirer.
Outils du kit utilisés
Outils du kit utilisés

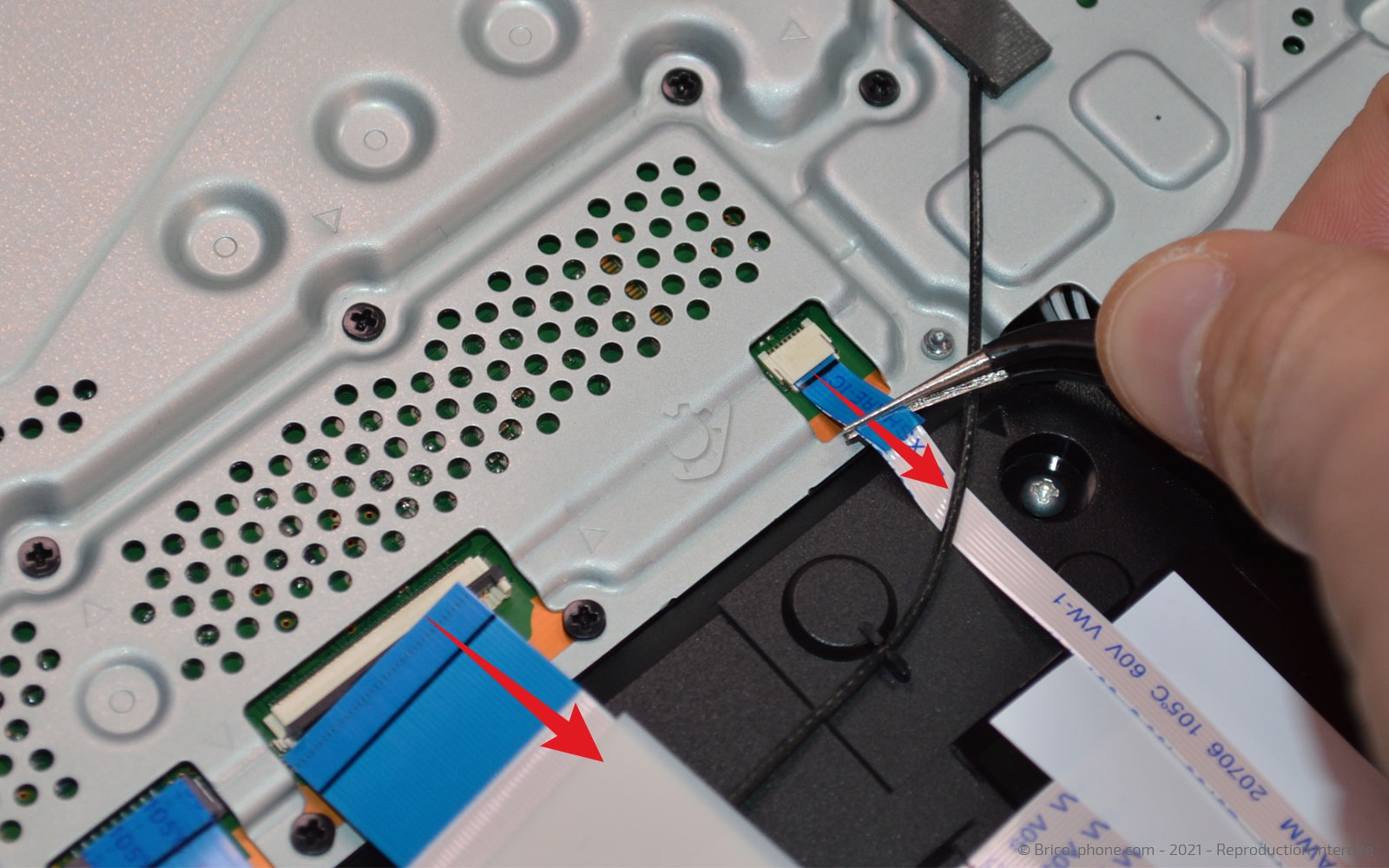

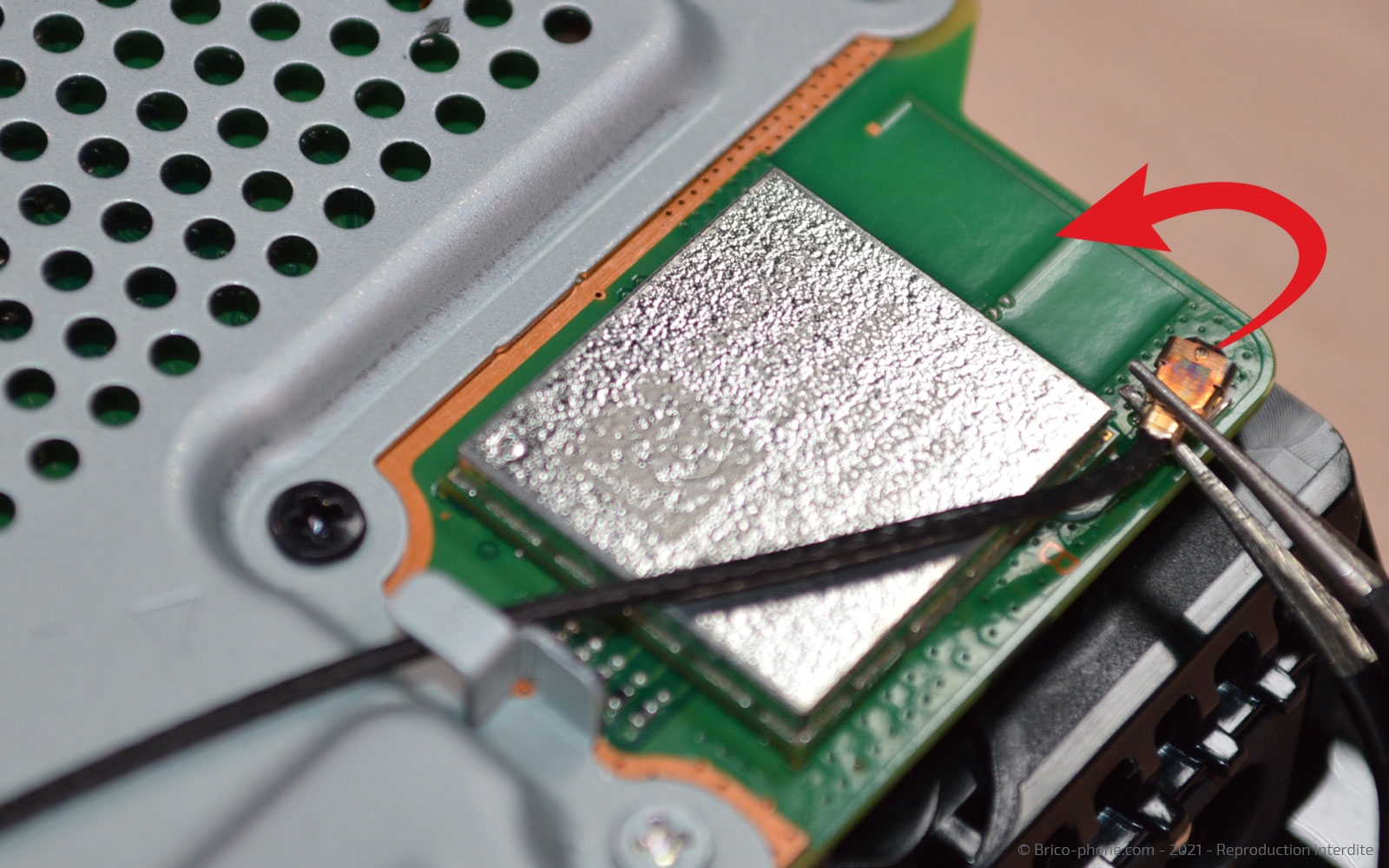

Etape 7 : Déconnecter la carte-mère Bis
Toujours avec la pincette, déconnectez la dernière nappe bleue et le câble coaxial noir.
Outils du kit utilisés
Outils du kit utilisés

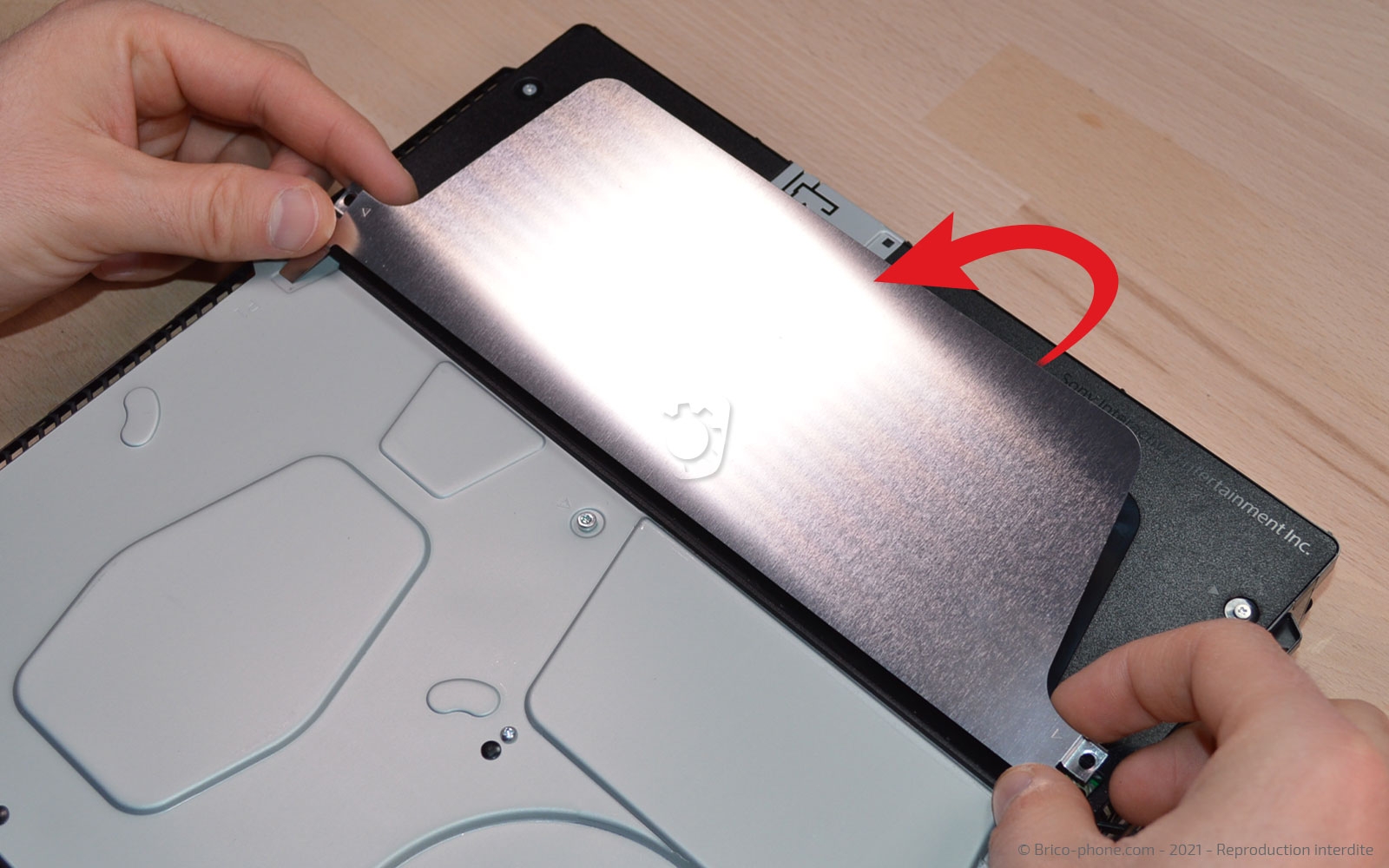

Etape 8 : Retirer la plaquette de l'alimentation
Dévissez les 2 vis Torx 8 qui retiennent la plaquette de l'alimentation avant de la retirer.
Outils du kit utilisés
Outils du kit utilisés

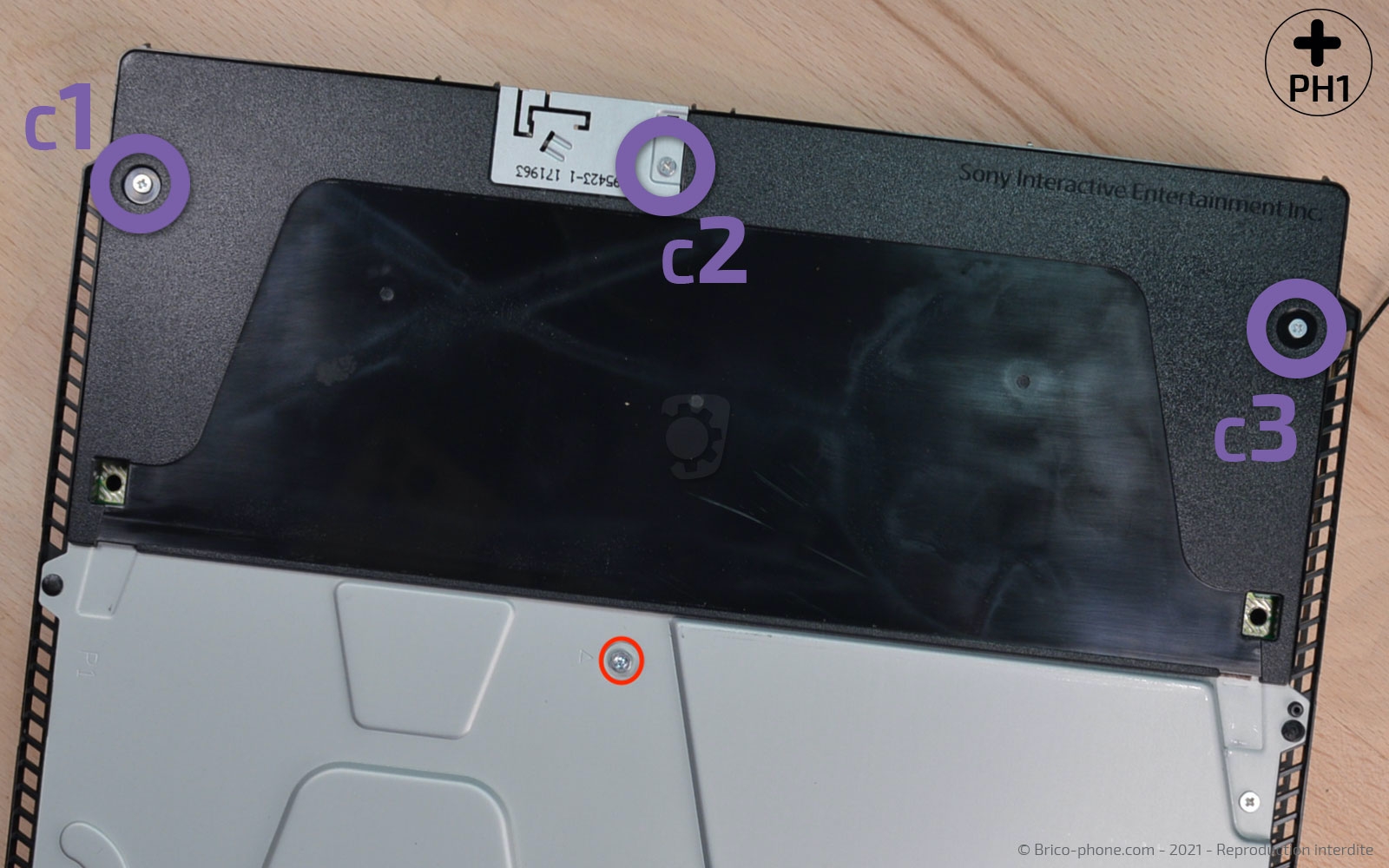

Etape 9 : Retirer l'antenne de l'alimentation
Il ne vous reste plus qu'à dévisser les vis C1 à C3 avec un tournevis cruciforme afin de retirer la plaquette métallique de l'alimentation. Dévissez aussi la vis qui se trouve sur la plaquette métallique.

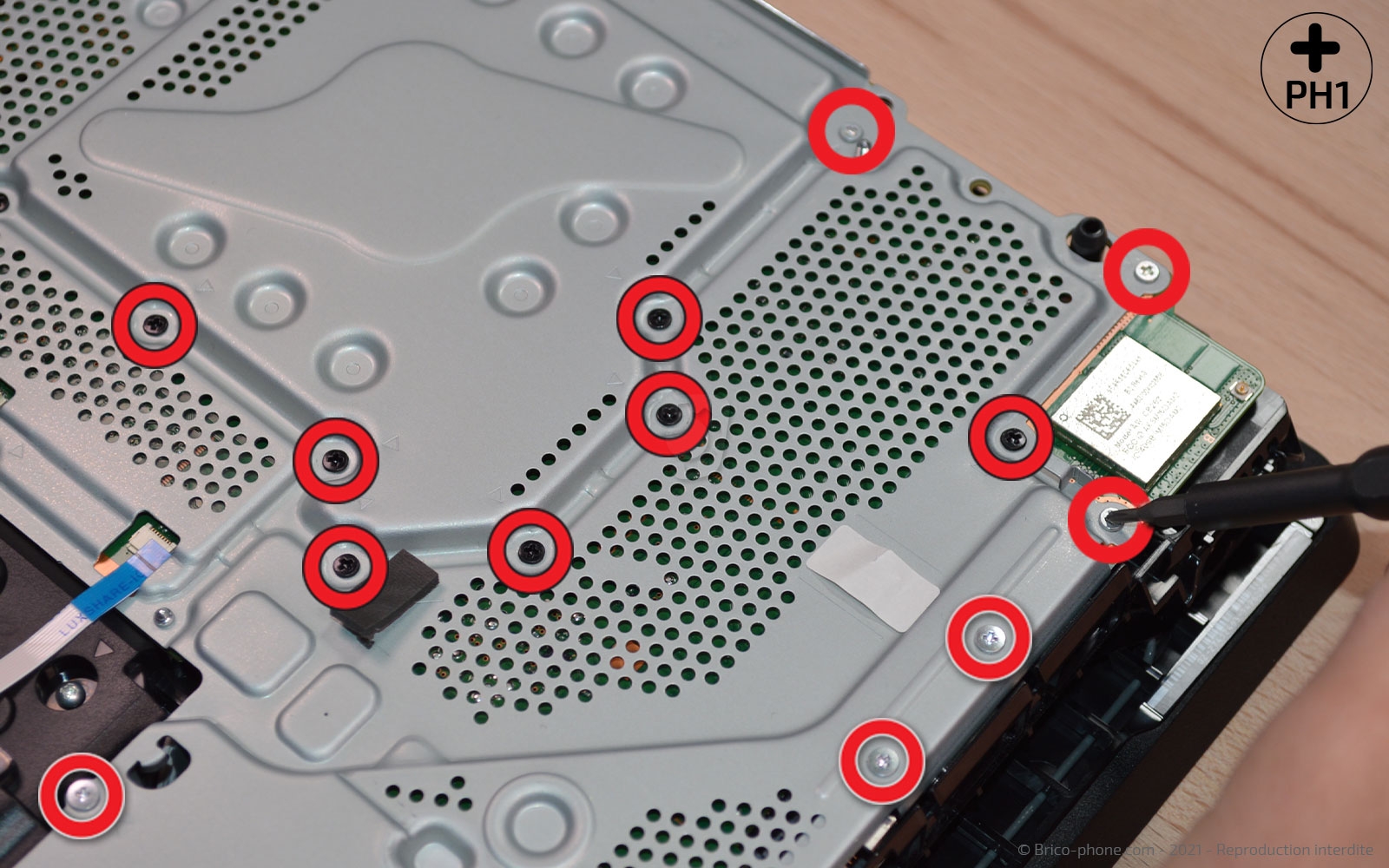

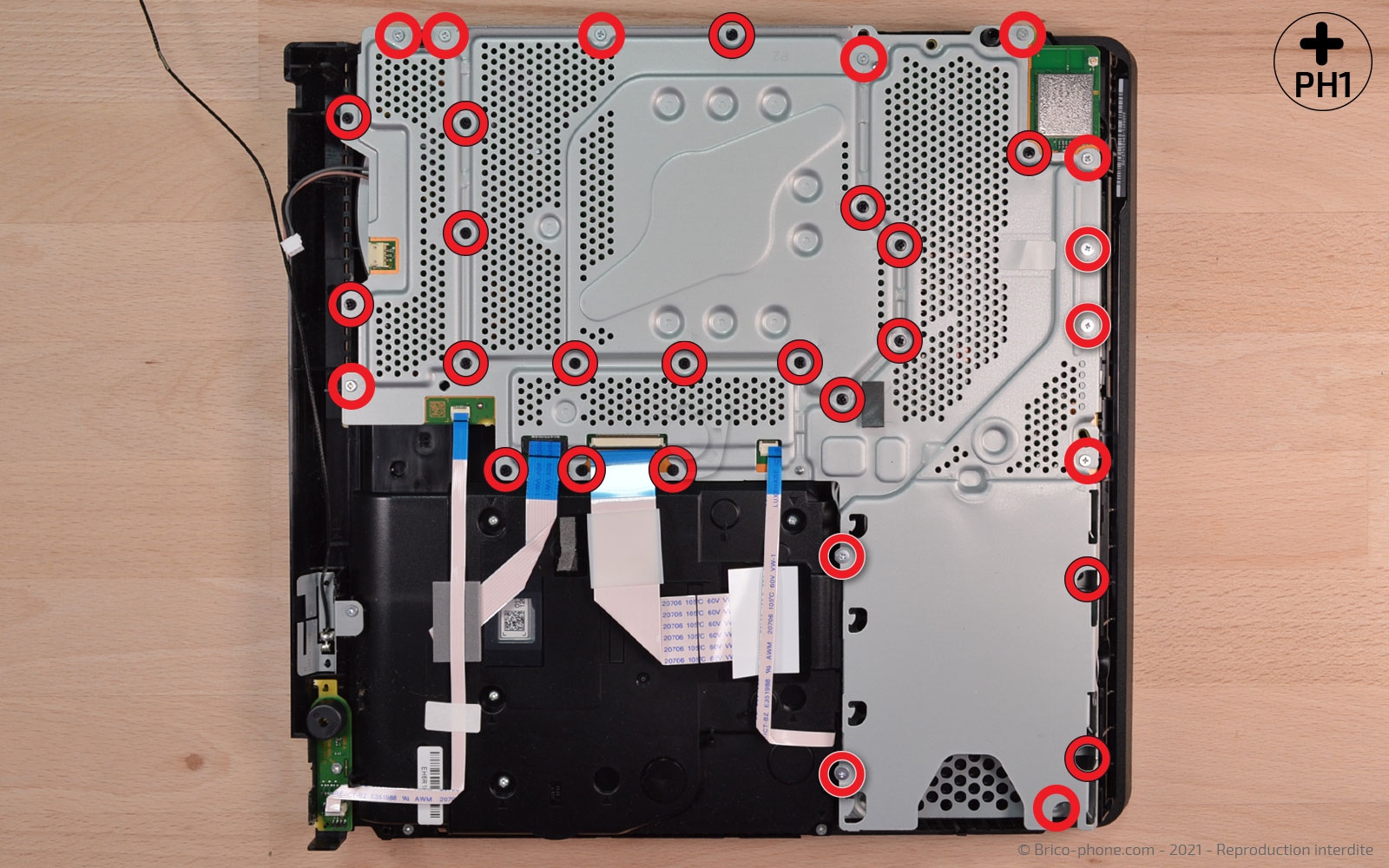

Etape 10 : Libérer la plaquette en métal
Dévissez les 32 vis cruciforme de la plaquette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

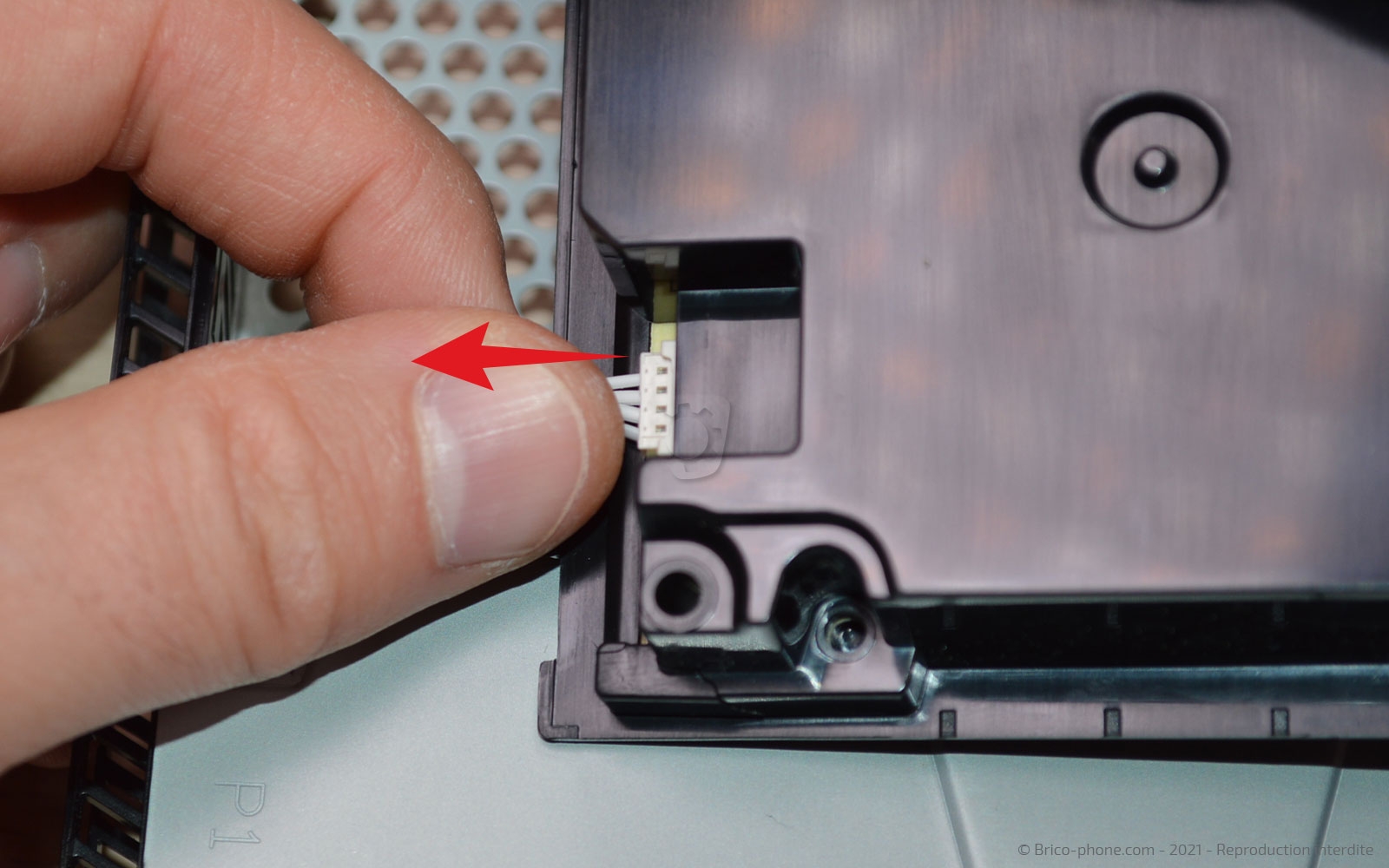

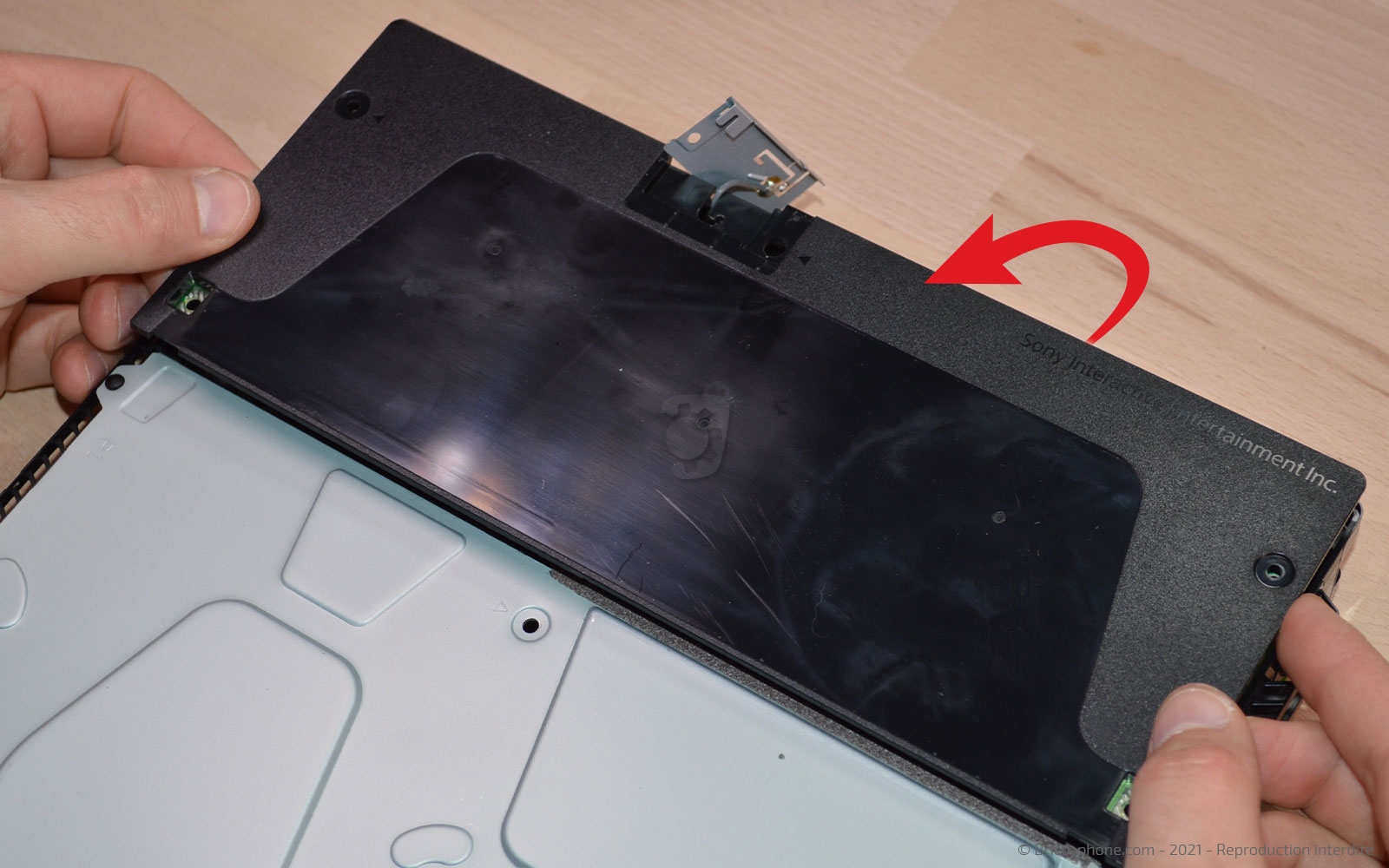

Etape 11 : Enlever l'alimentation
Soulevez l'alimentation pour la sortir et n'oubliez pas de déconnecter la nappe qui est dessus.

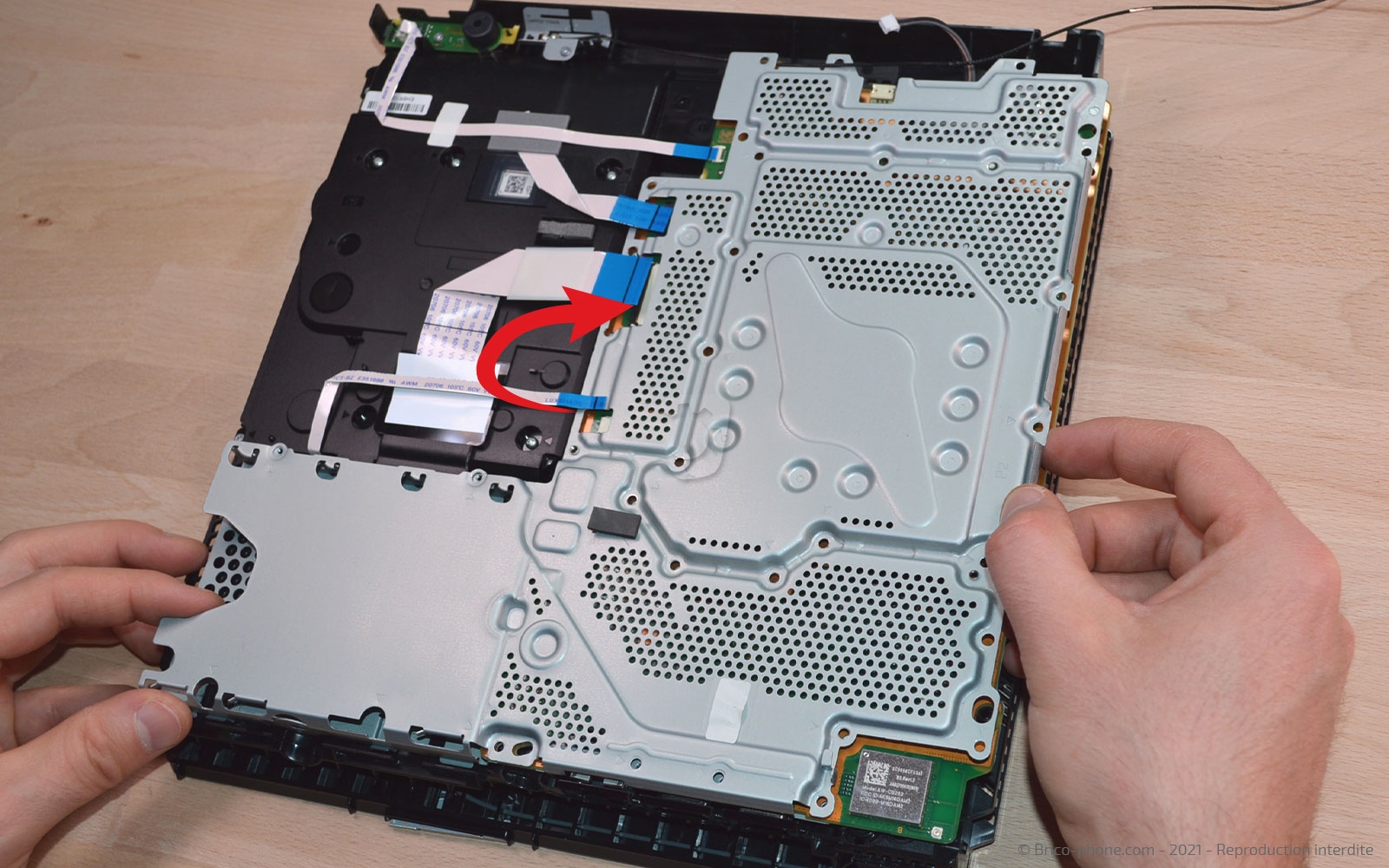

Etape 12 : Enlever la plaquette en métal
Vous pouvez ôter la plaquette métallique qui se trouve au dessus de la carte-mère.

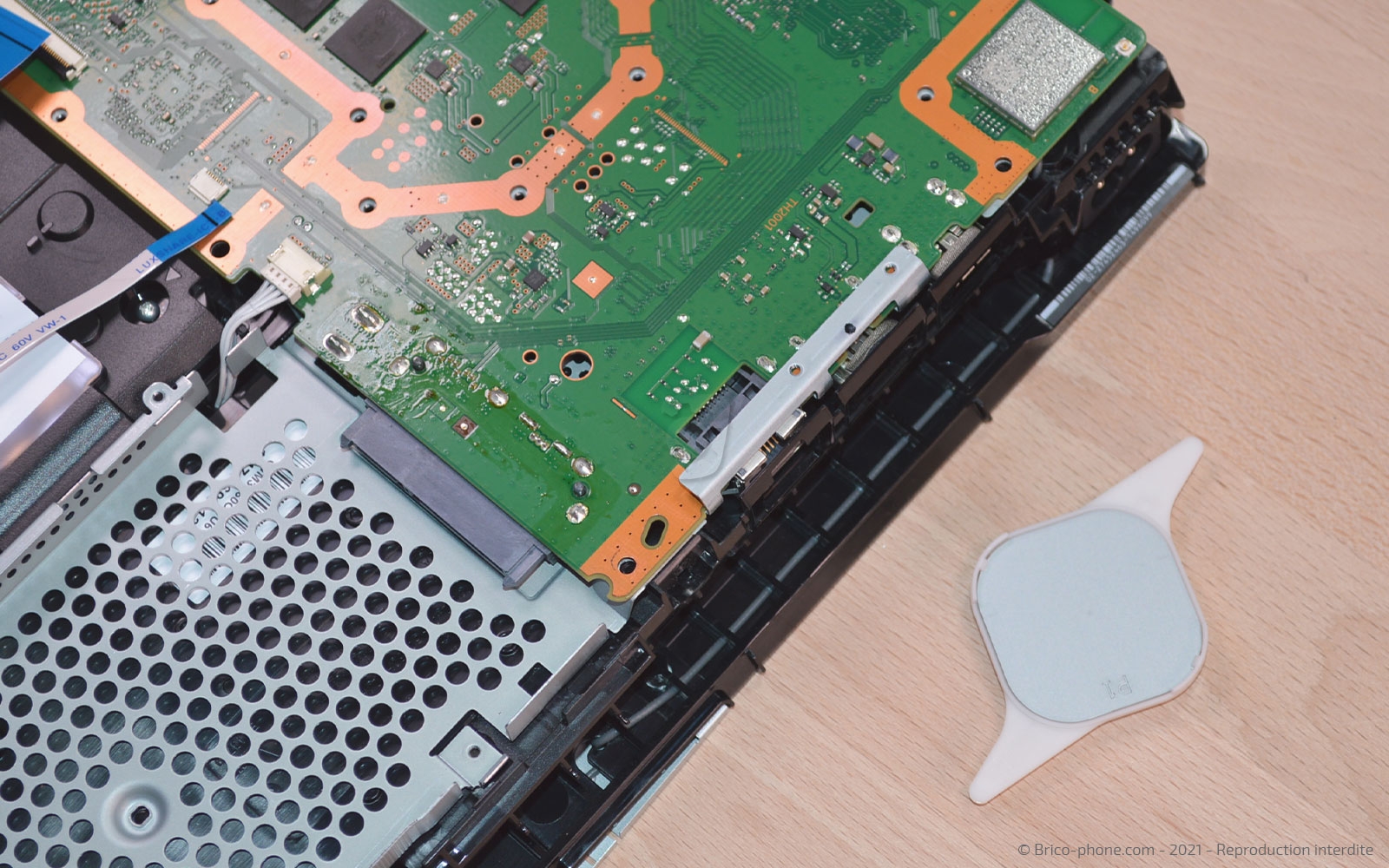

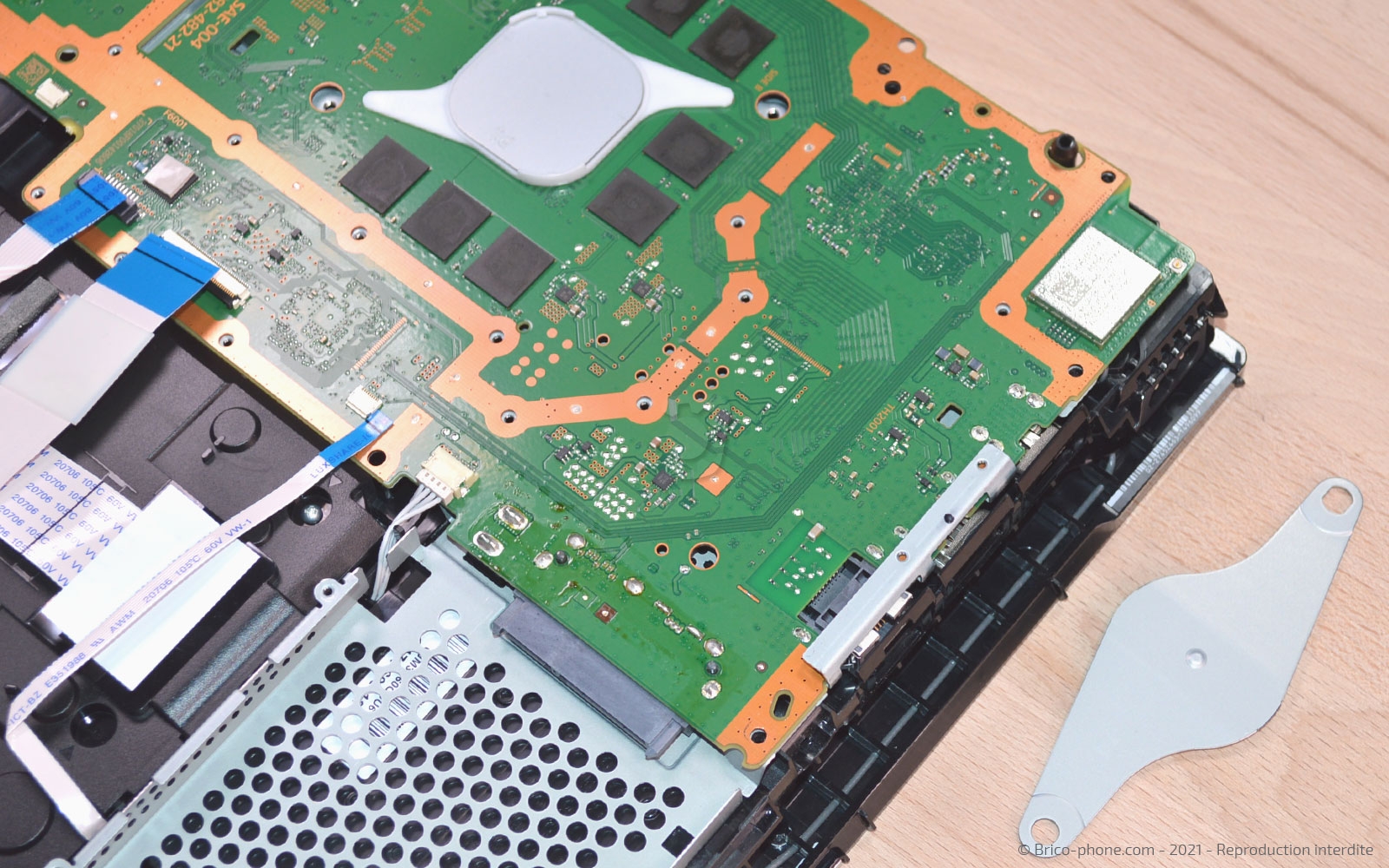

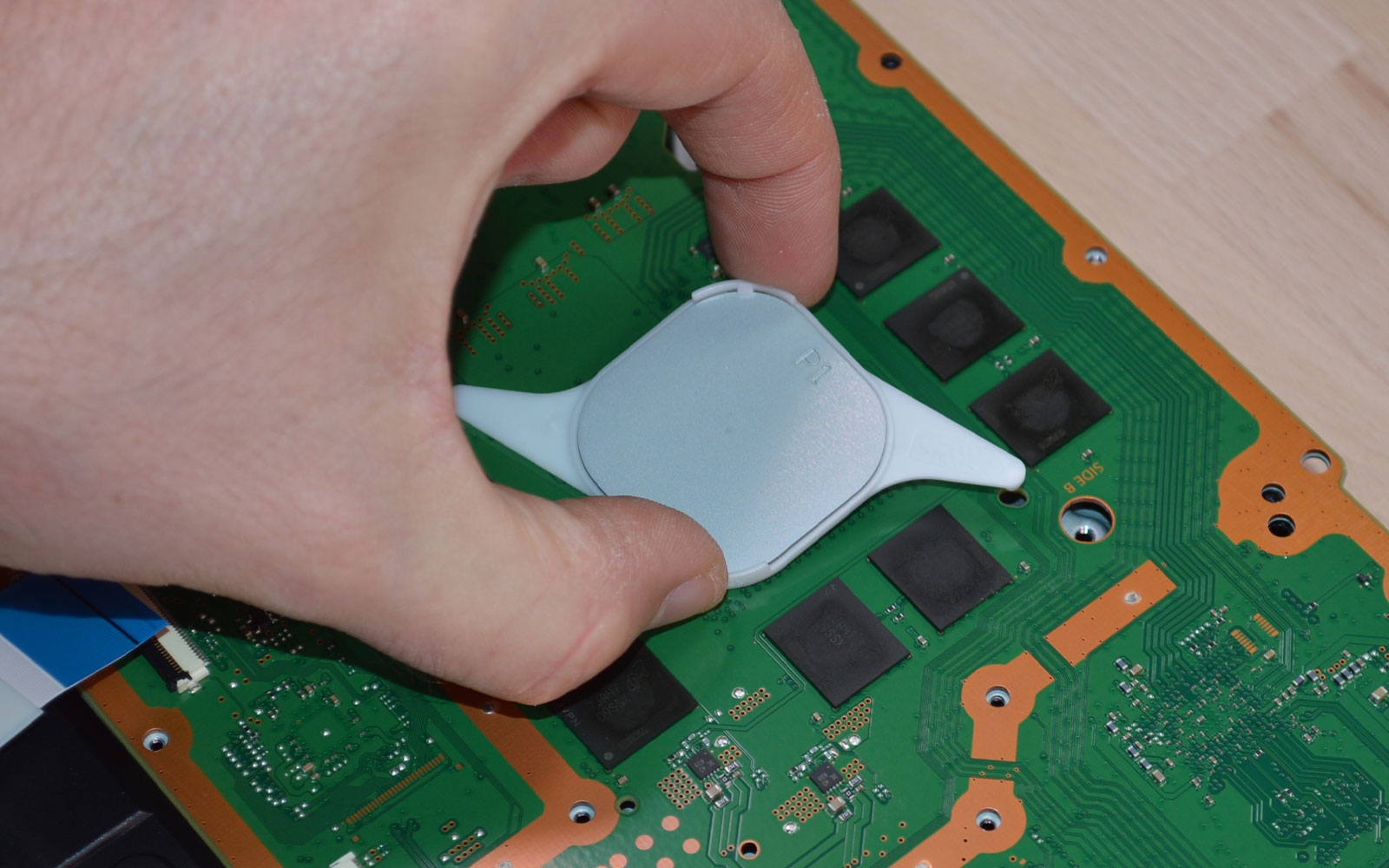

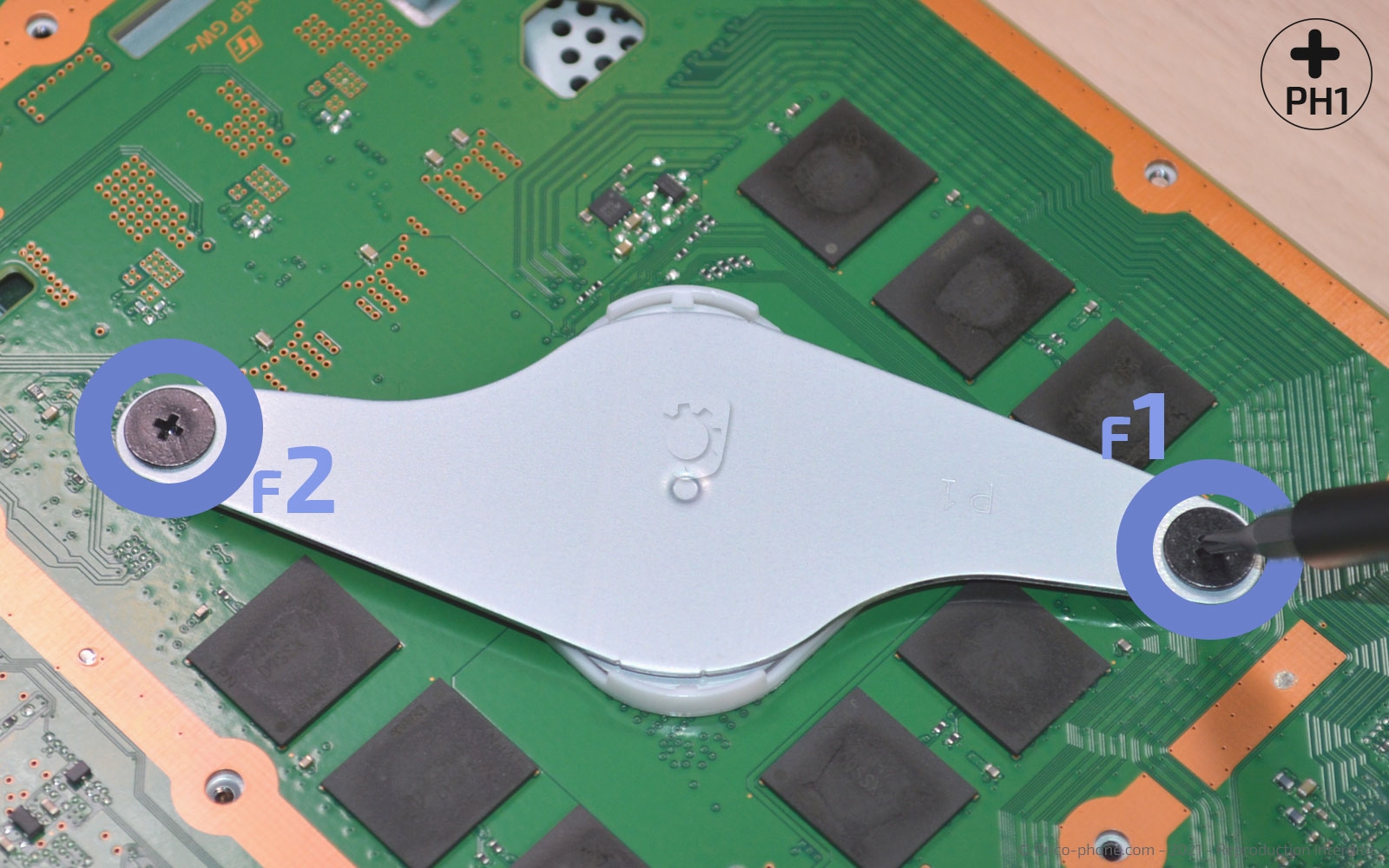

Etape 13 : Enlever le support du processeur
Toujours avec le tournevis cruciforme, dévissez les 2 vis du support du processeur avant de le retirer.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

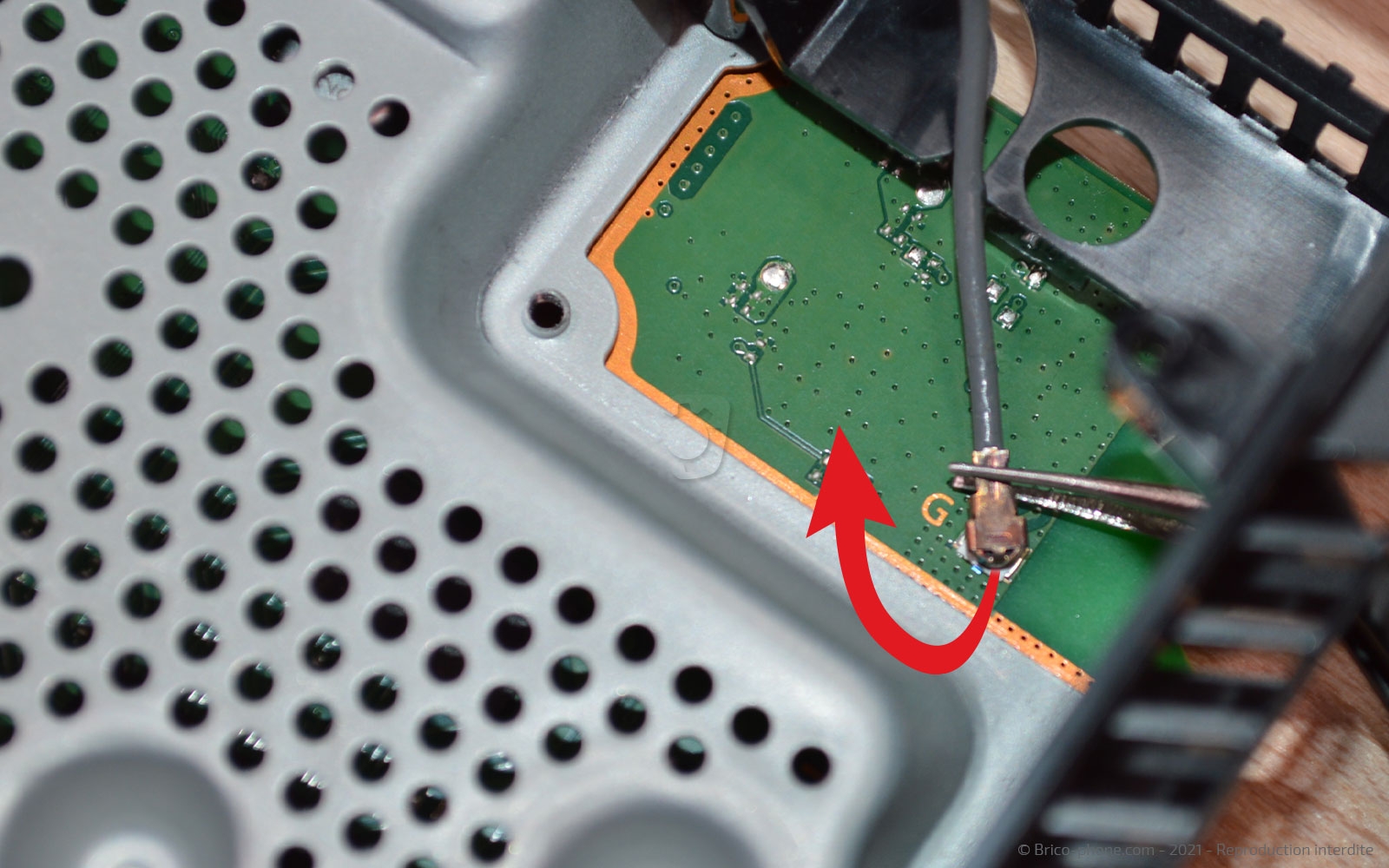

Etape 14 : Retirer l'antenne
Déconnectez le câble coaxial, puis ôtez l'antenne.
Outils du kit utilisés
Outils du kit utilisés

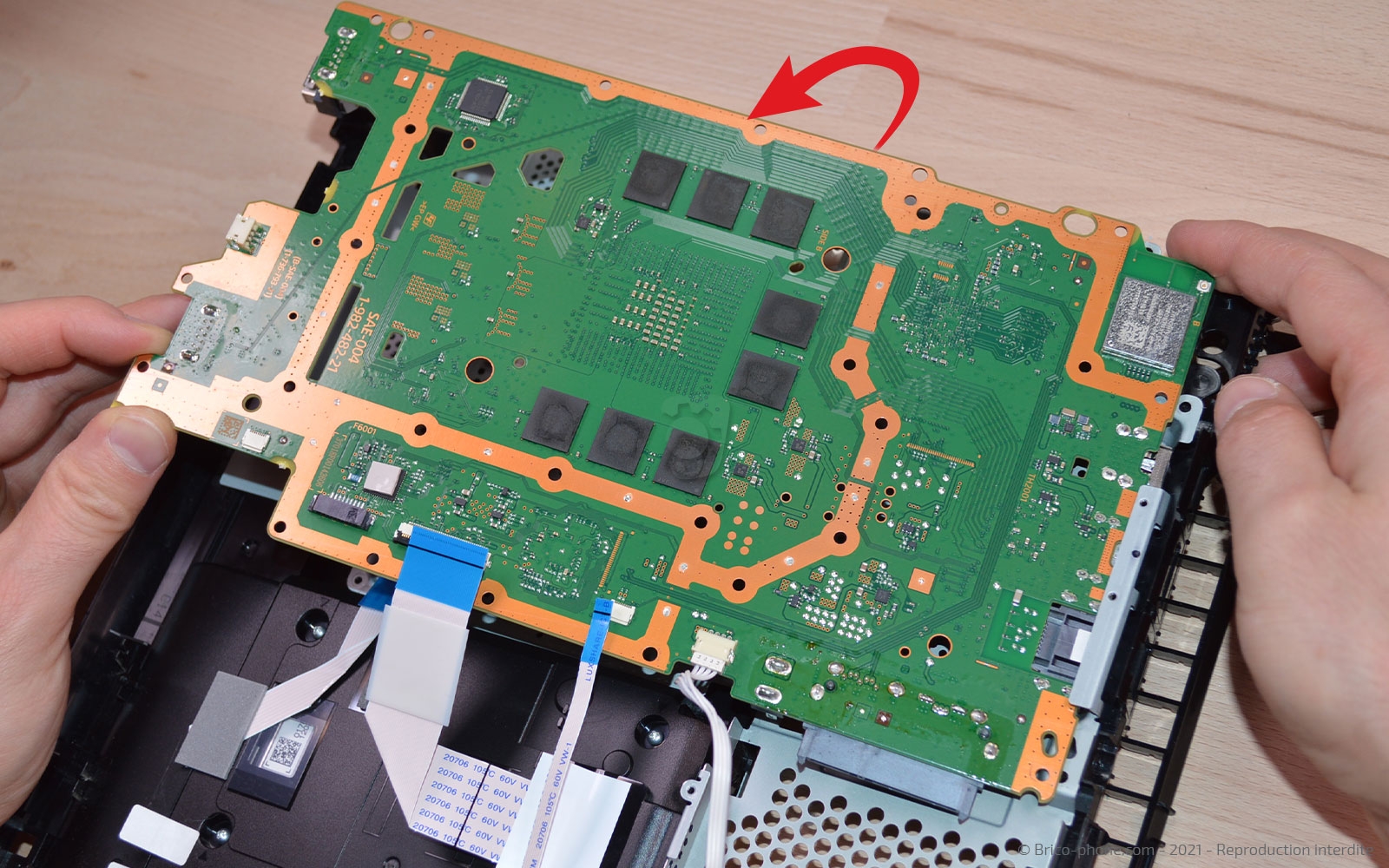

Etape 15 : Extraire la carte-mère
Vous pouvez maintenant extraire la carte-mère, puis la plaquette métallique avec le dissipateur thermique.

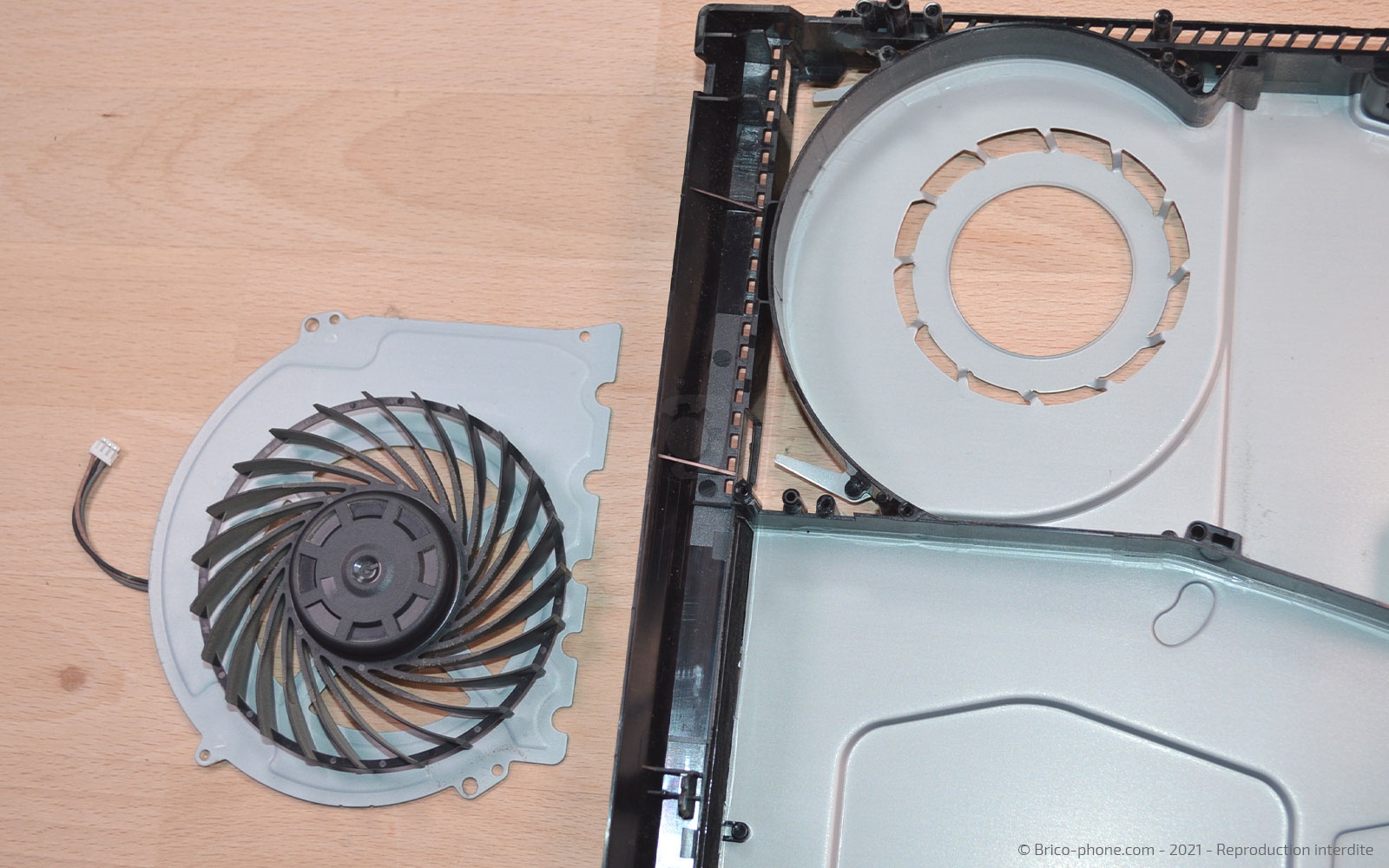

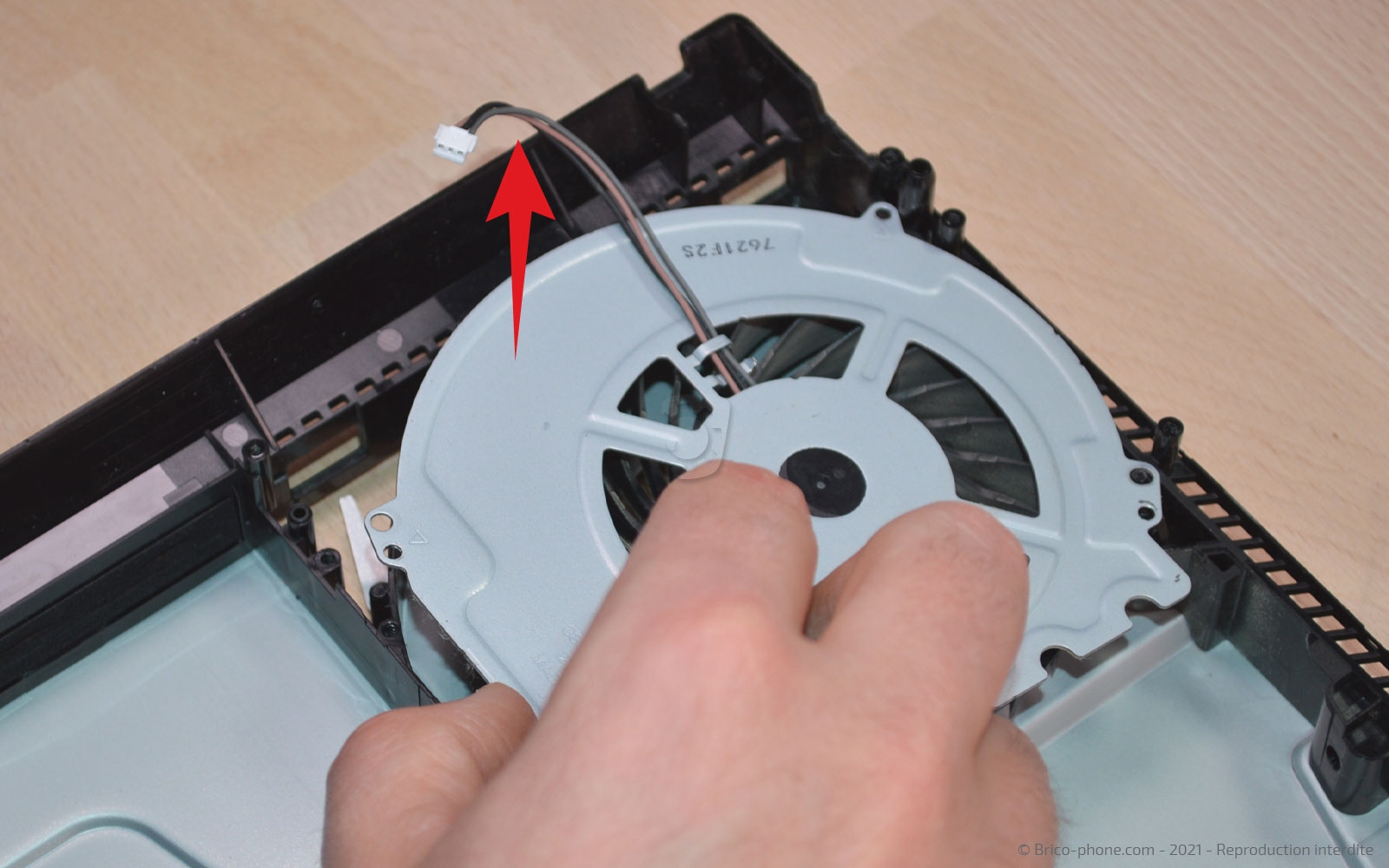

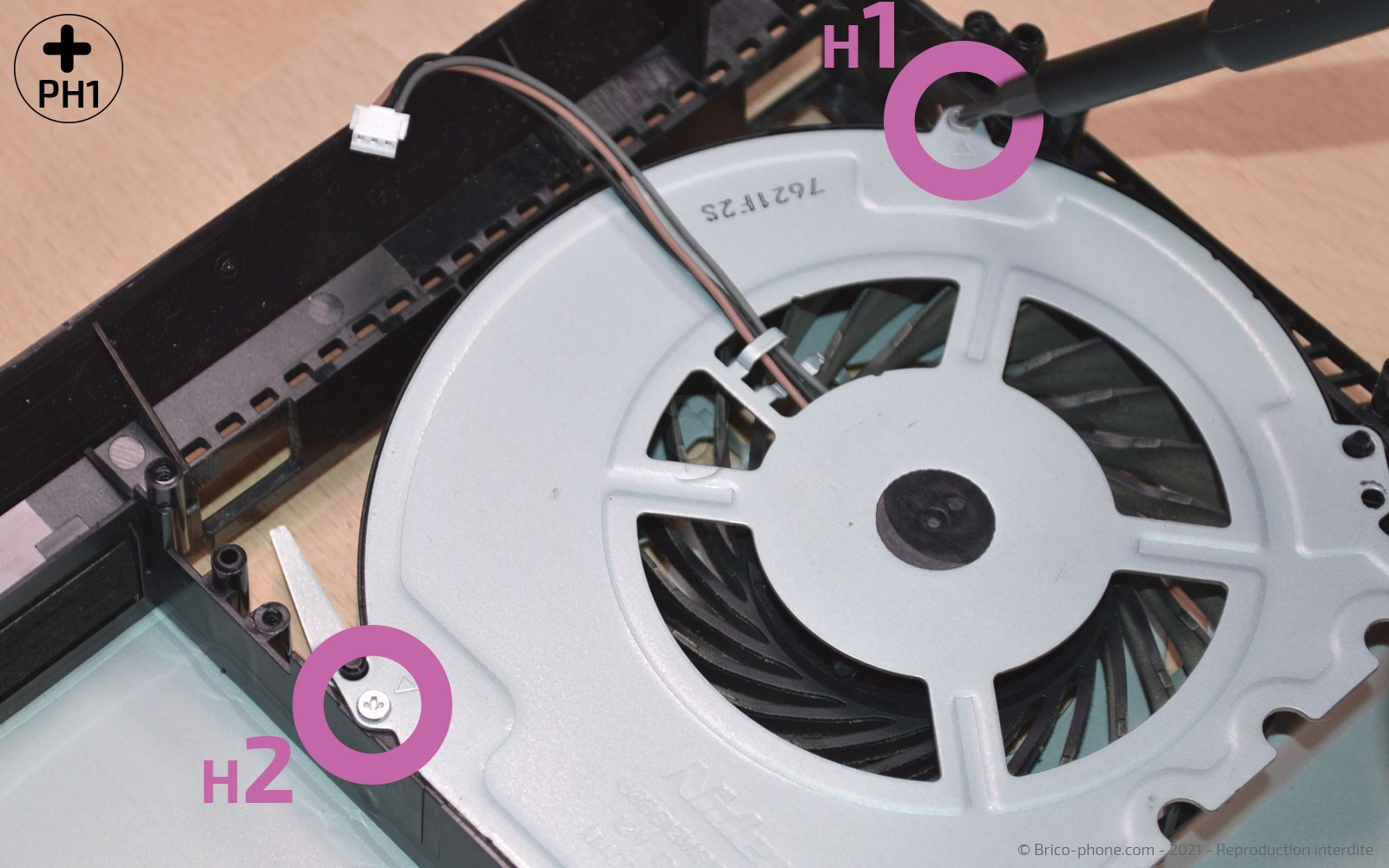

Etape 16 : Extraire le ventilateur
Finissons par le ventilateur, dévissez les 2 vis H1 et H2 afin de retirer la plaquette qui le recouvre et retirez le ventilateur.
Conseil pour le remontage
Vous pouvez maintenant reprendre le tutoriel en sens inverse afin de monter le nouveau ventilateur pour éviter la surchauffe.
