Démontage complet de la manette sur Playstation 4 SLIM

Temps estimé : 50 min
Difficulté : 4/5
Note de réparabilité : 11/20
Playstation 4 SLIM | Temps estimé : 50 min | Difficulté : 4/5

La manette de votre Playstation 4 Slim ne fonctionne plus ? Vous avez un problème d'autonomie ? Un des boutons ne fonctionne plus ? Les joysticks sont abîmés ?

Avec ce démontage complet, vous allez voir les différentes pièces qui composent votre manette et changer la pièce défectueuse.

Diagnostic

› Découvrir les composants de la manette de la Playstation 4 Slim.
› Votre batterie ne tient plus la charge.
› Vos boutons ne fonctionnent plus.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils pour PS5 spécialement composé par nos techniciens
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Attention, il existe 5 versions de DualShock 4 différentes :

- Gen 1 : JDM 001 ou JDM 011
- Gen 2 : JDM 020
- Gen 3 : JDM 030
- Gen 4 : JDM 040
- Gen 5 : JDM 050

Vous trouverez l'information sur la carte-mère de votre manette, pour ce tutoriel, nous avons le modèle Gen 4 : JDM 040.
Etape 1 : Ouvrir la manette

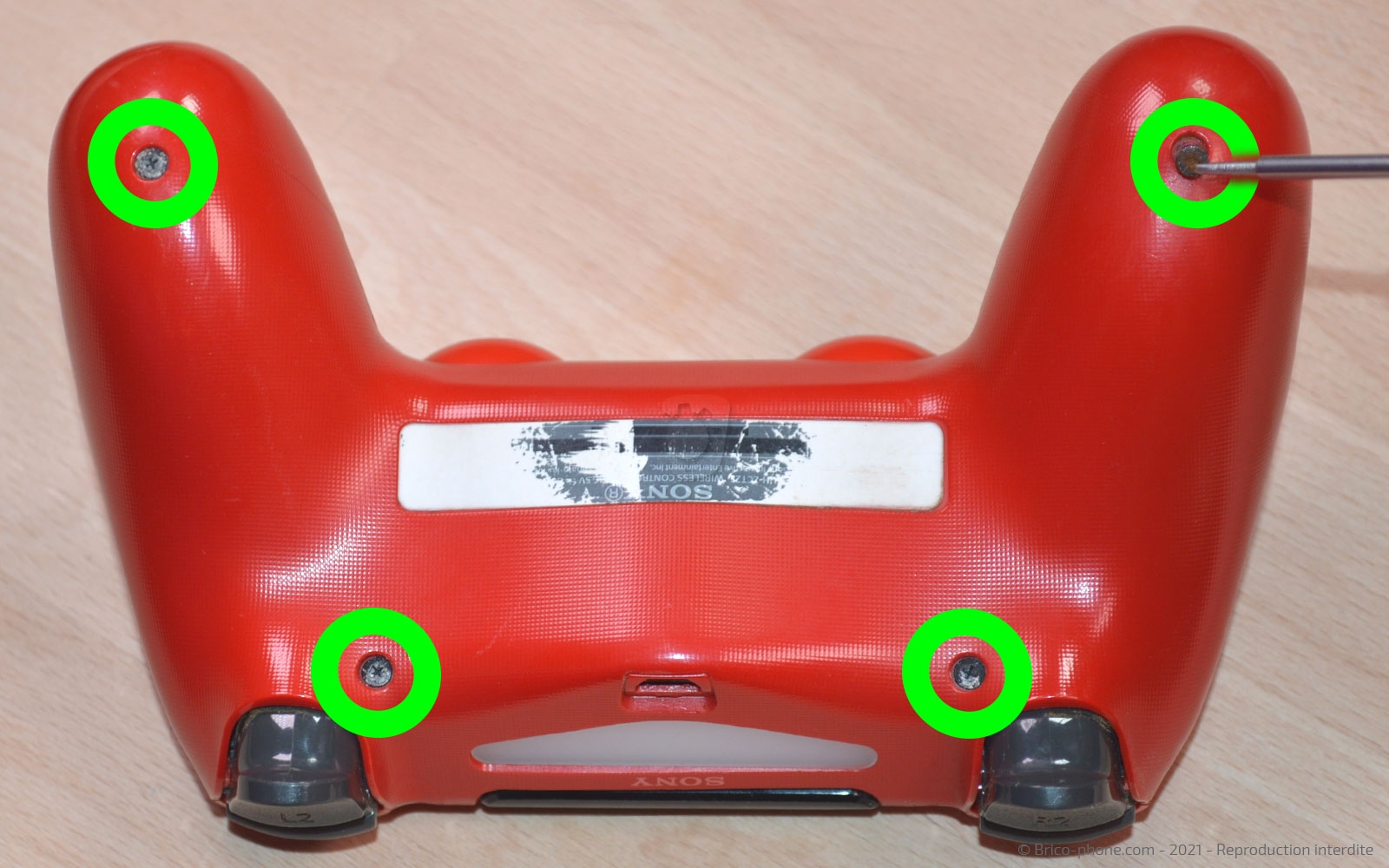

Commencez par dévisser les 4 vis cruciformes, puis séparez les 2 parties de la manette avec le levier en nylon. Faites bien attention car elles sont connectées par un fil, ne tirez donc pas trop fort.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 2 : Séparer les deux coques
Avec la pincette en métal, déconnectez la nappe du connecteur de charge de la carte-mère afin de séparer les 2 coques.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Enlever le bloc lumière
Gardez en main la coque qui contient le connecteur de charge. Avec le spudger, retirez la barre blanche qui bloque la partie transparente. Ôtez le joint mousse avec la pincette, avant d'enlever la partie transparente.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Retirer la prise de charge

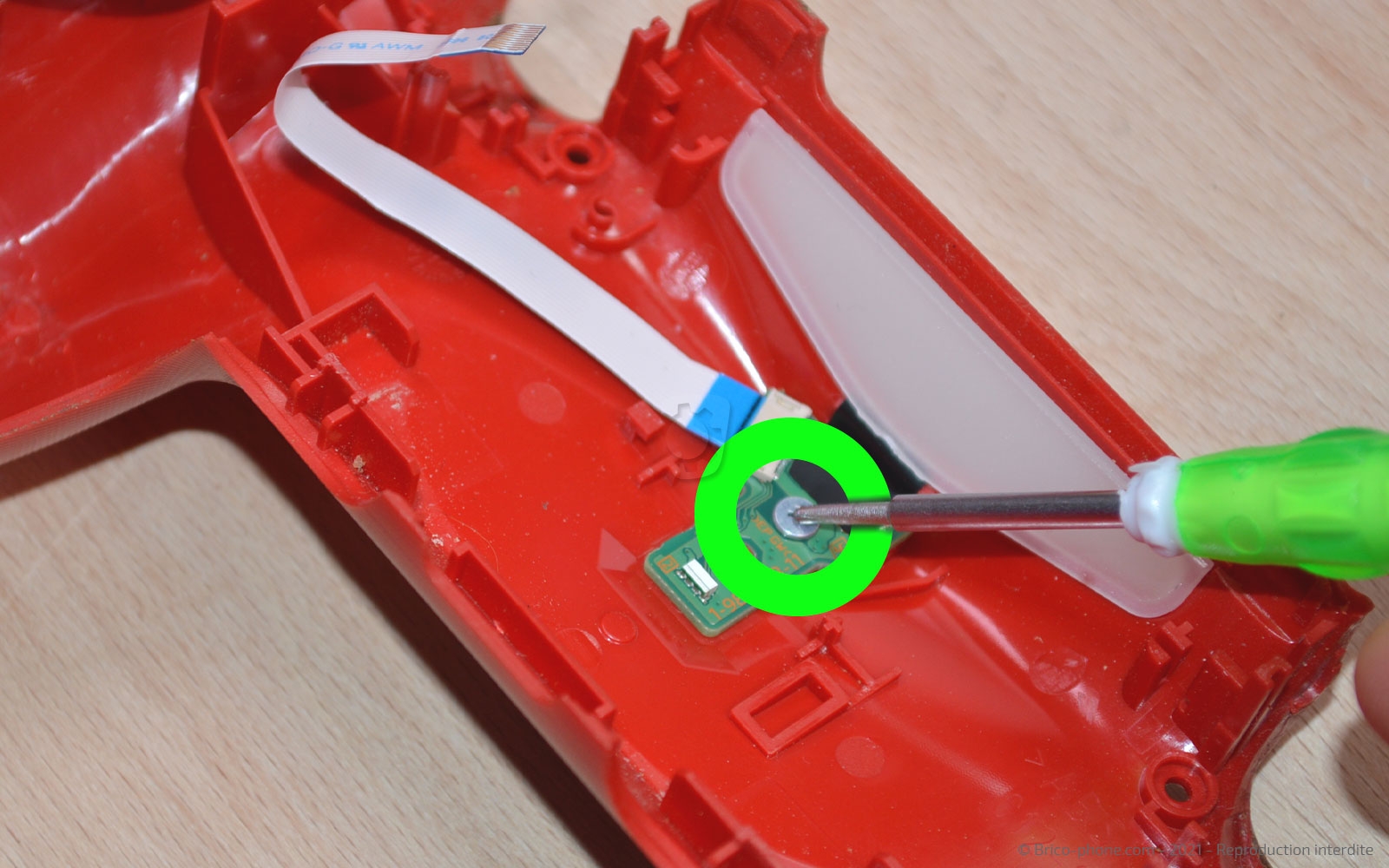

Dévissez la vis cruciforme qui maintient en place le connecteur de charge, puis ôtez la plaque opaque à l'aide de la pincette en métal. Il ne vous reste plus qu'à faire levier pour extraire le connecteur de charge.

Nous avons finis avec la partie basse de la manette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

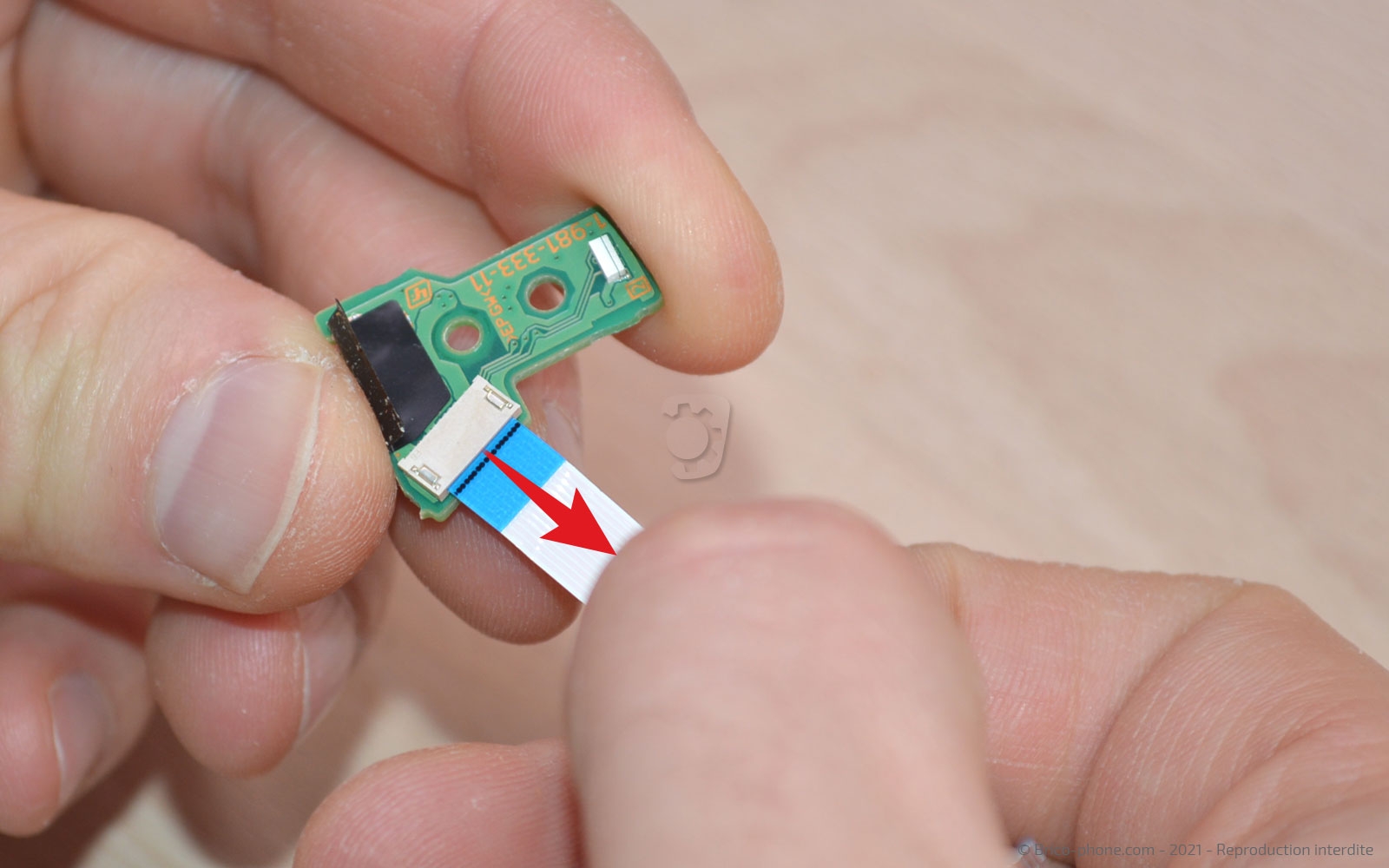

Etape 5 : Ôter la nappe de la prise de charge

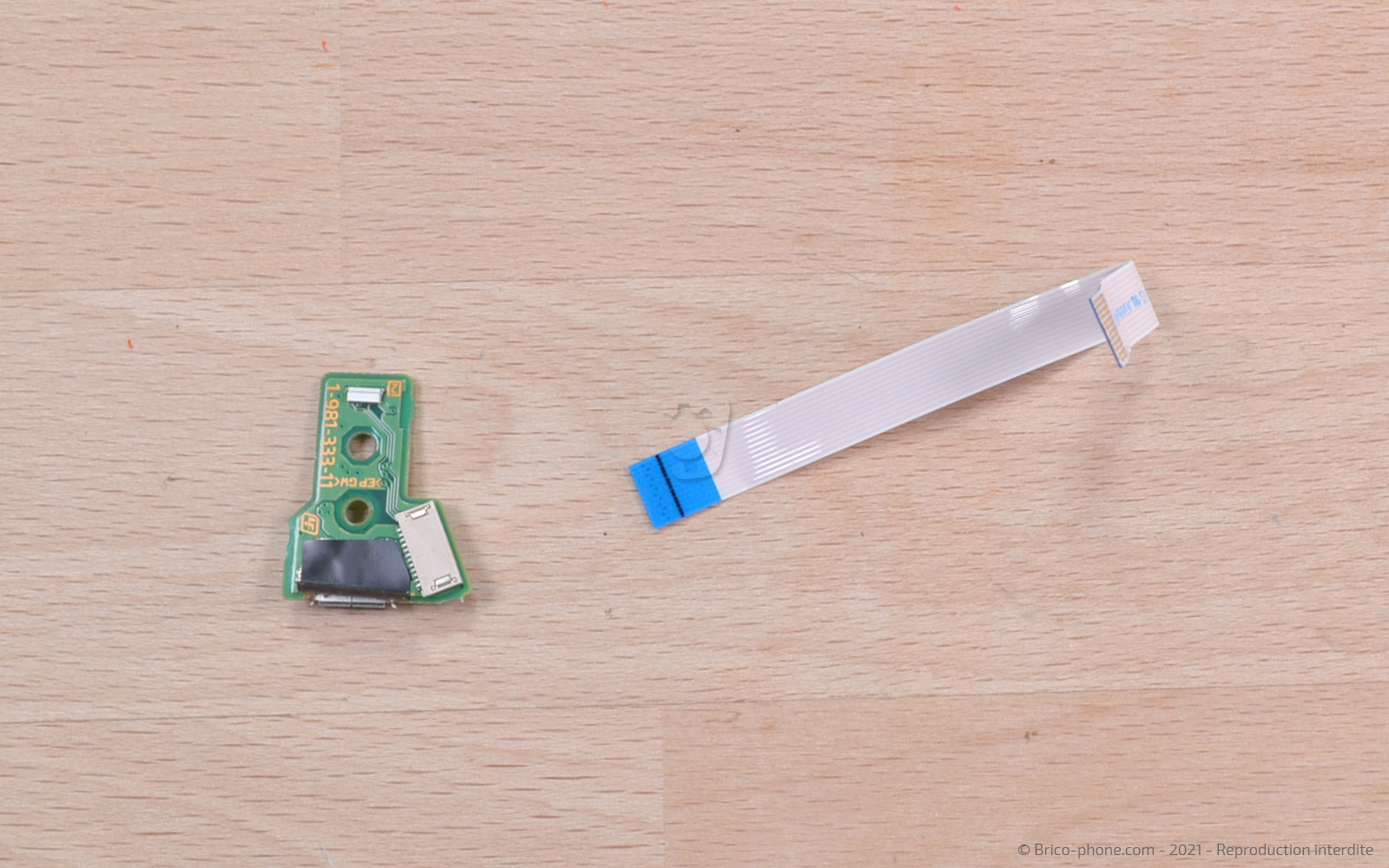

Vous pouvez déconnecter la nappe qui relie le dock de charge à la carte-mère en tirant dessus.
Etape 6 : Retirer la batterie et son support

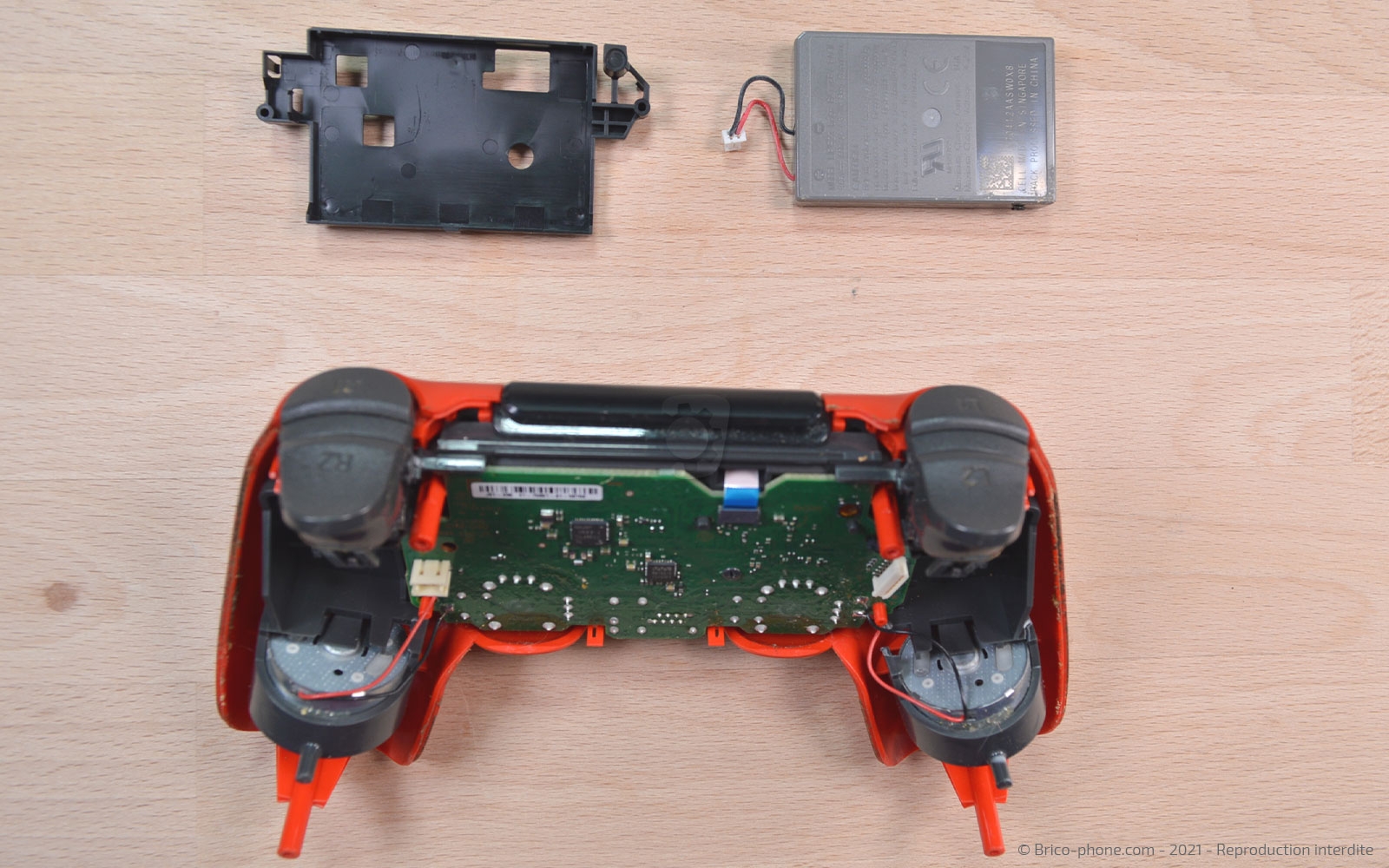

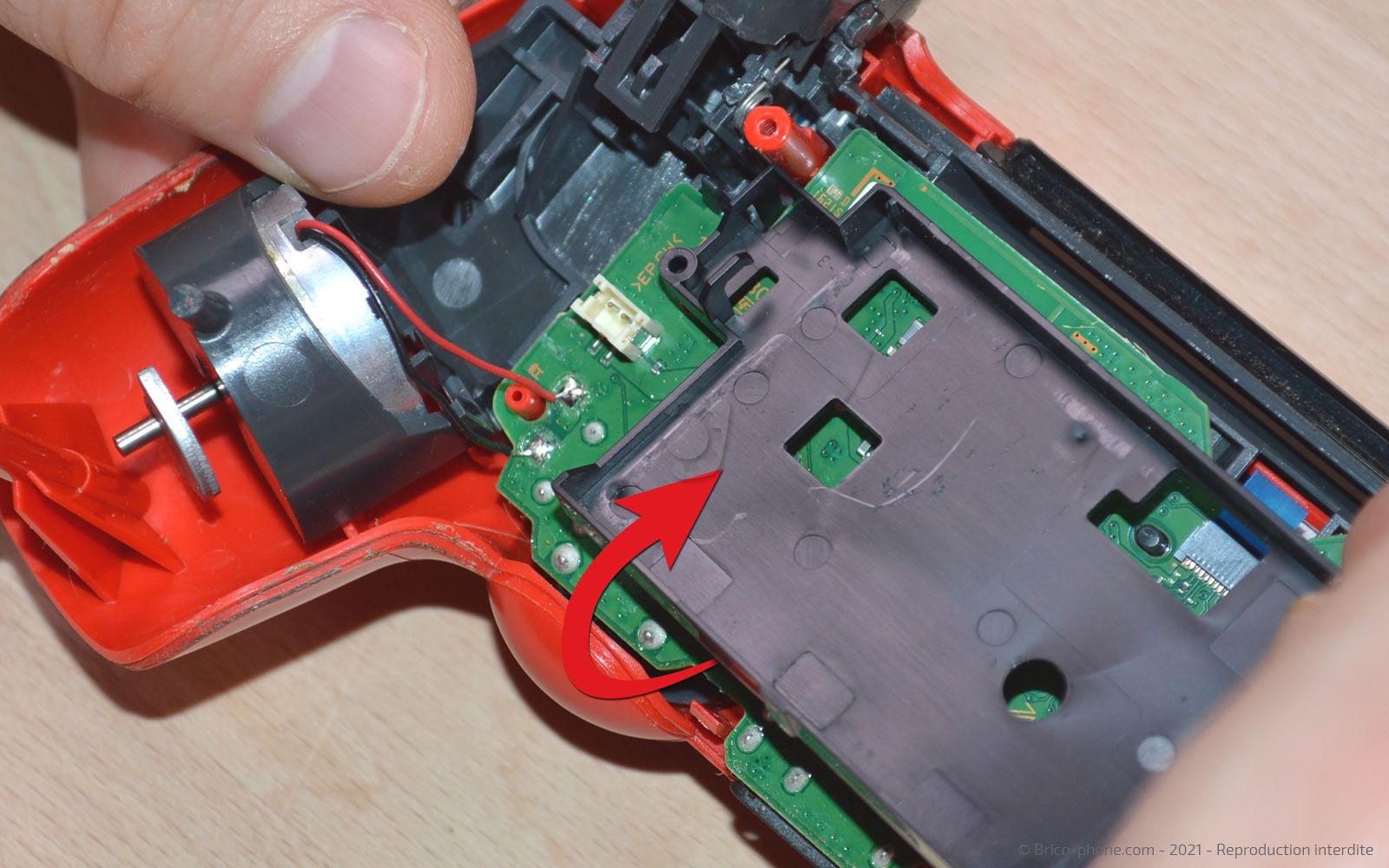

Avec la pincette en métal, déconnectez la nappe de la batterie, puis sortez la ainsi que son support. Attention certaines manette ont le support visé.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Préparer la carte-mère

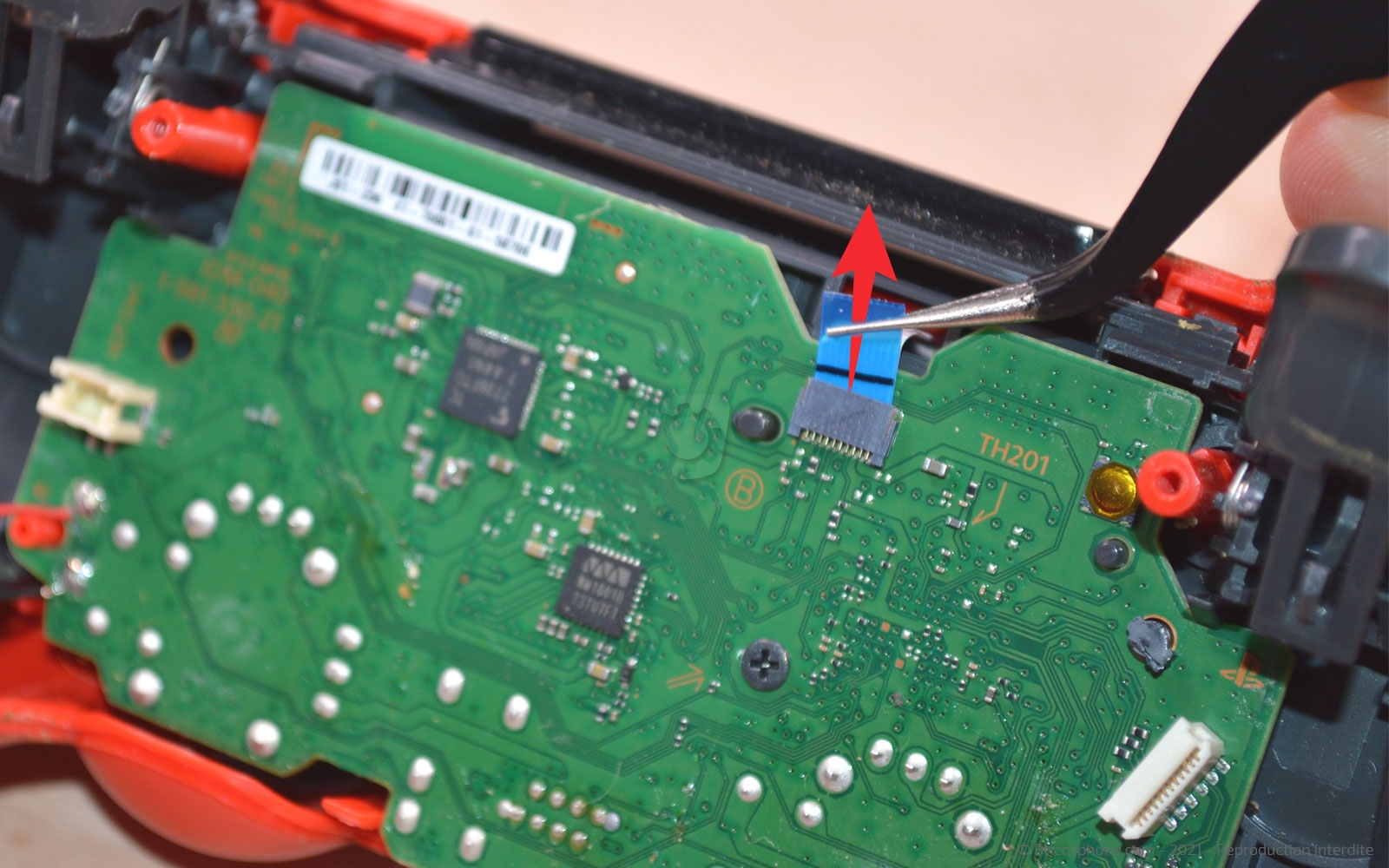

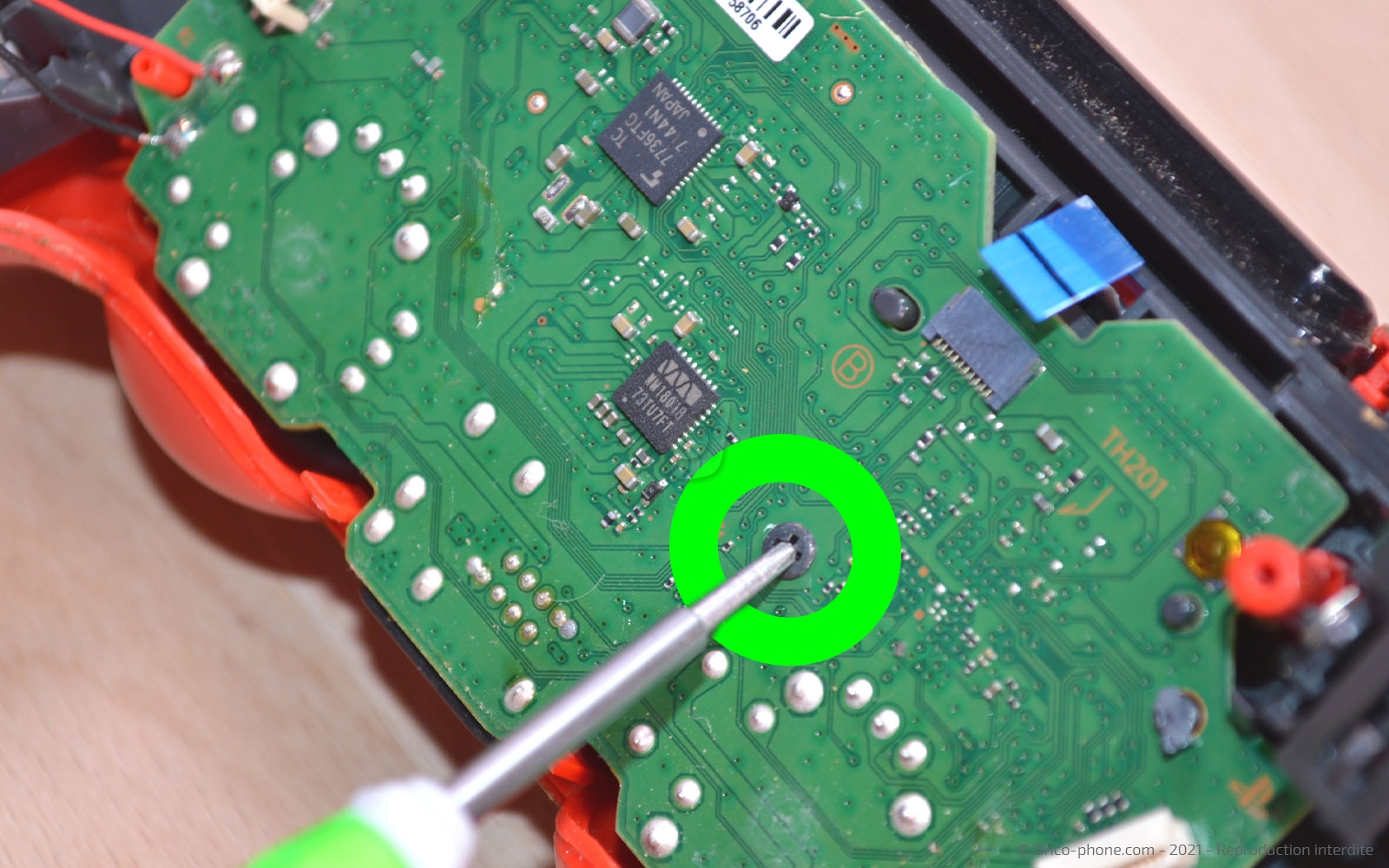

Déconnectez la nappe du pavé tactile avec la pincette, puis dévissez la vis cruciforme de la carte-mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 8 : Extraire la carte-mère

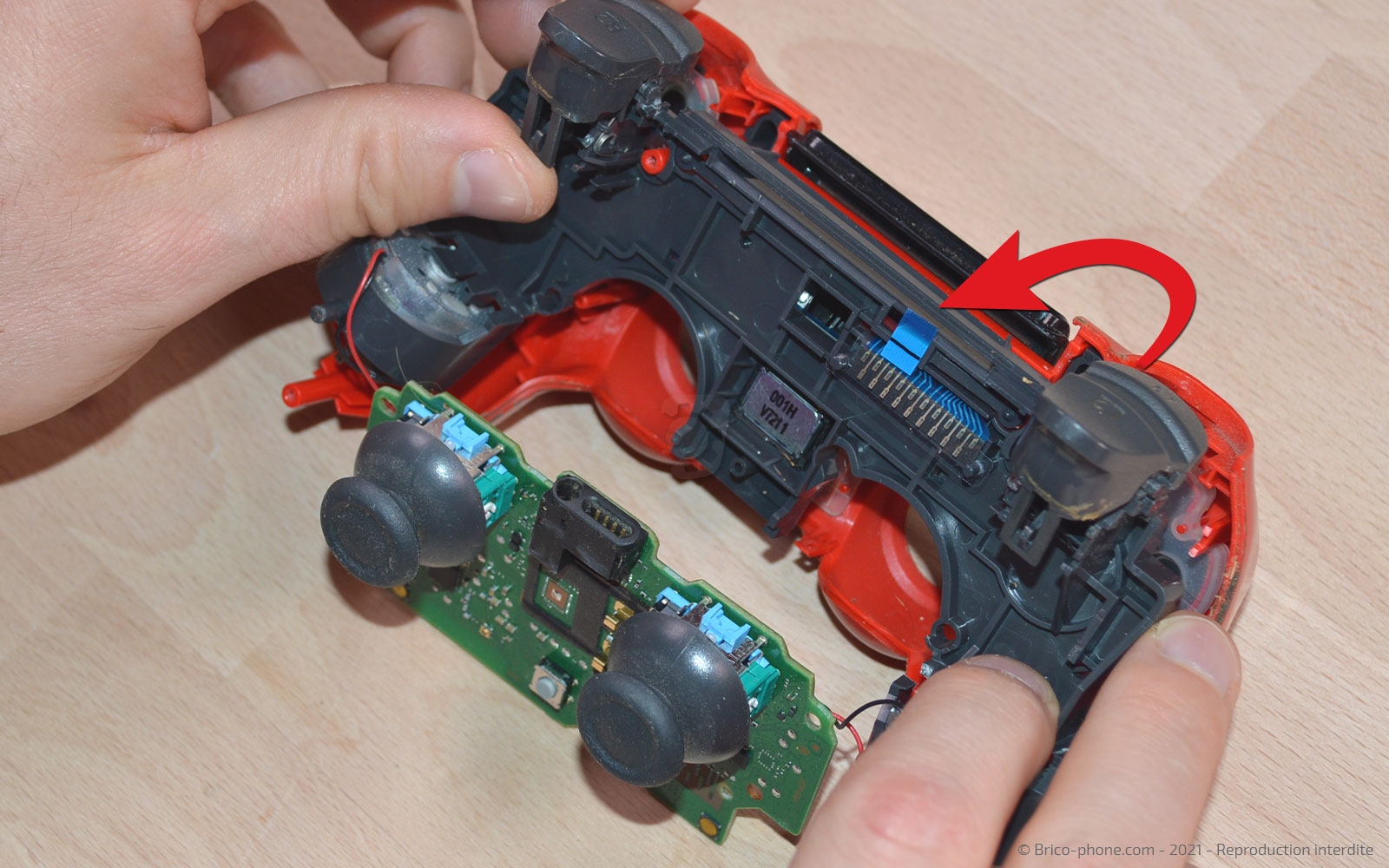

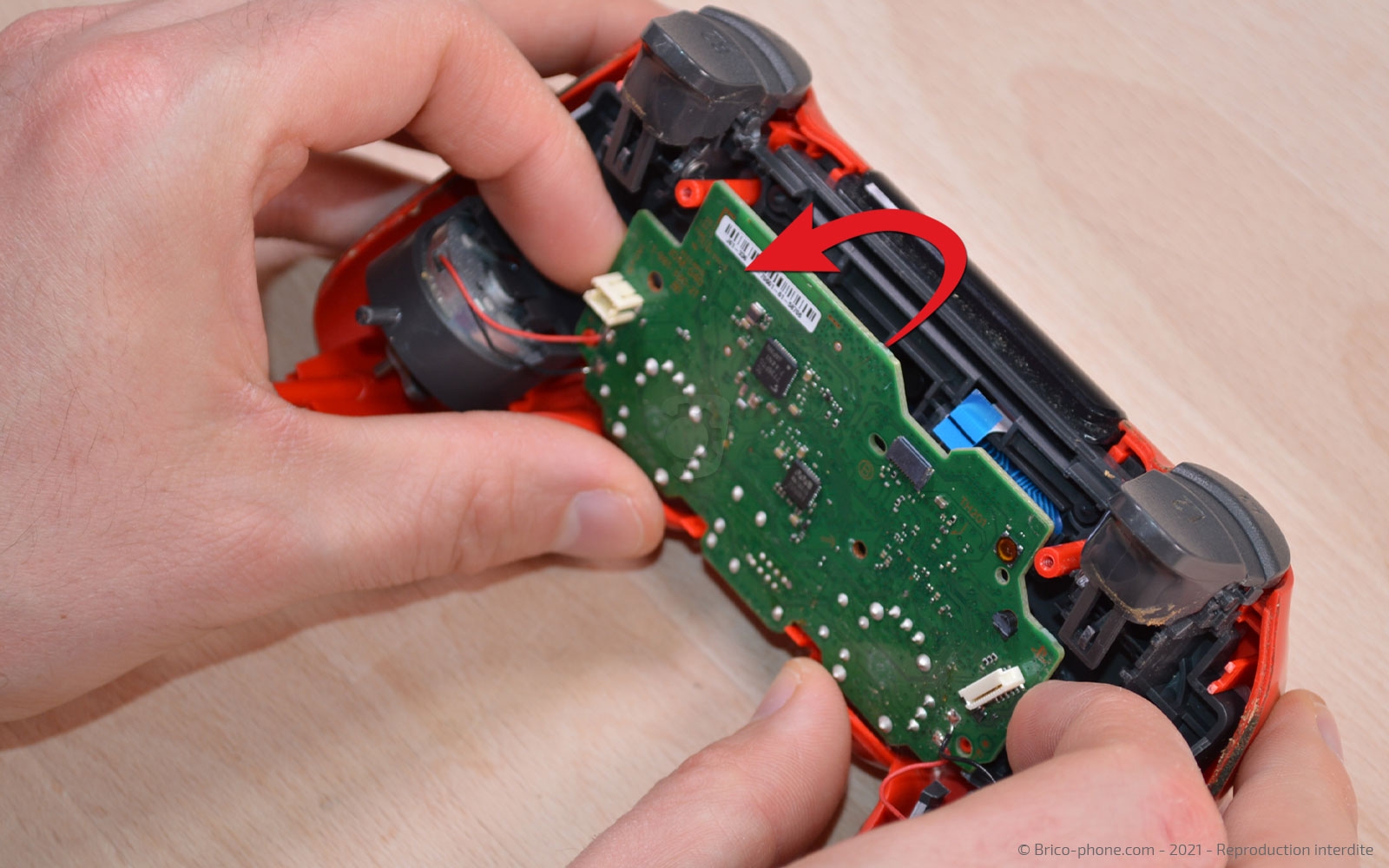

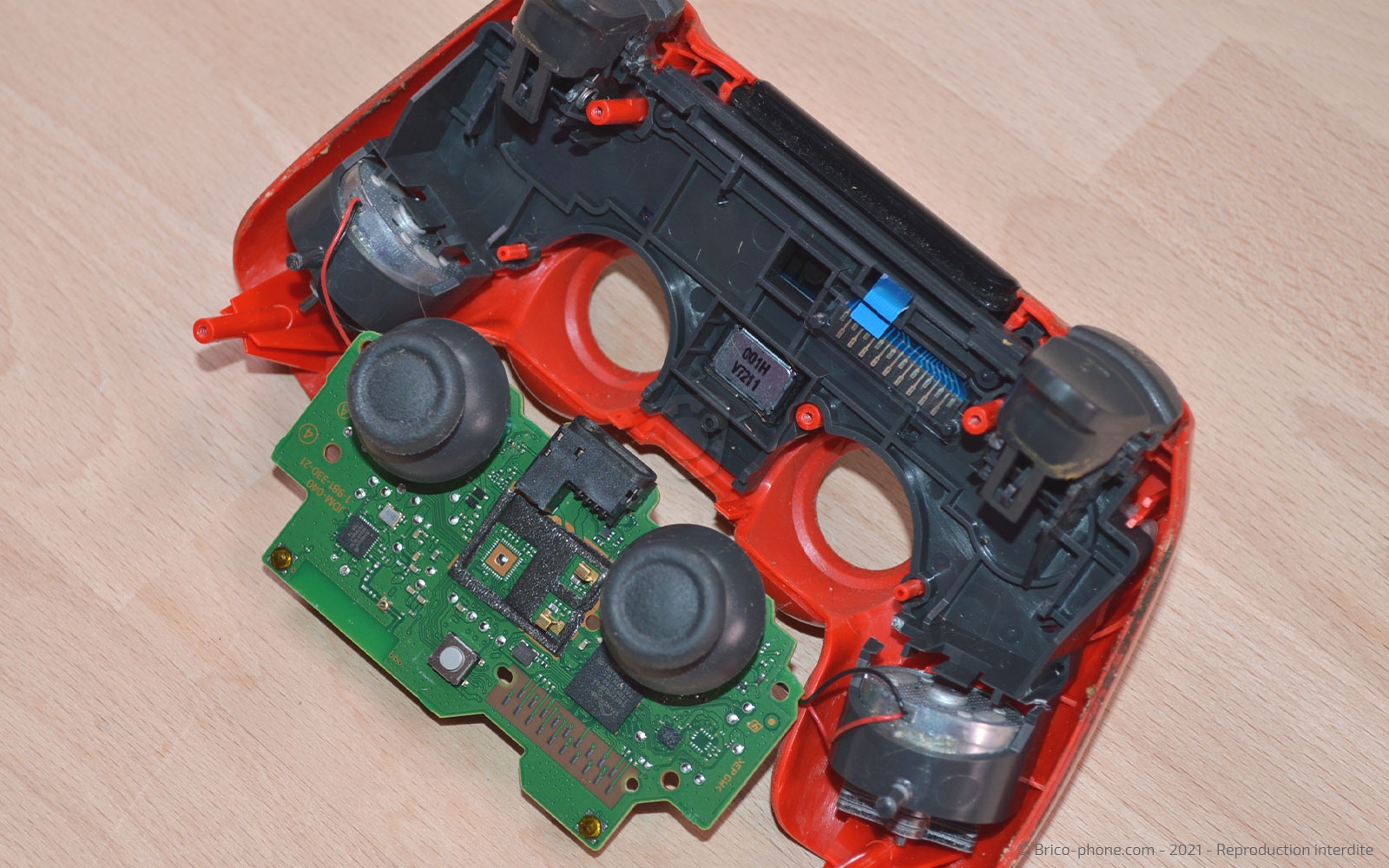

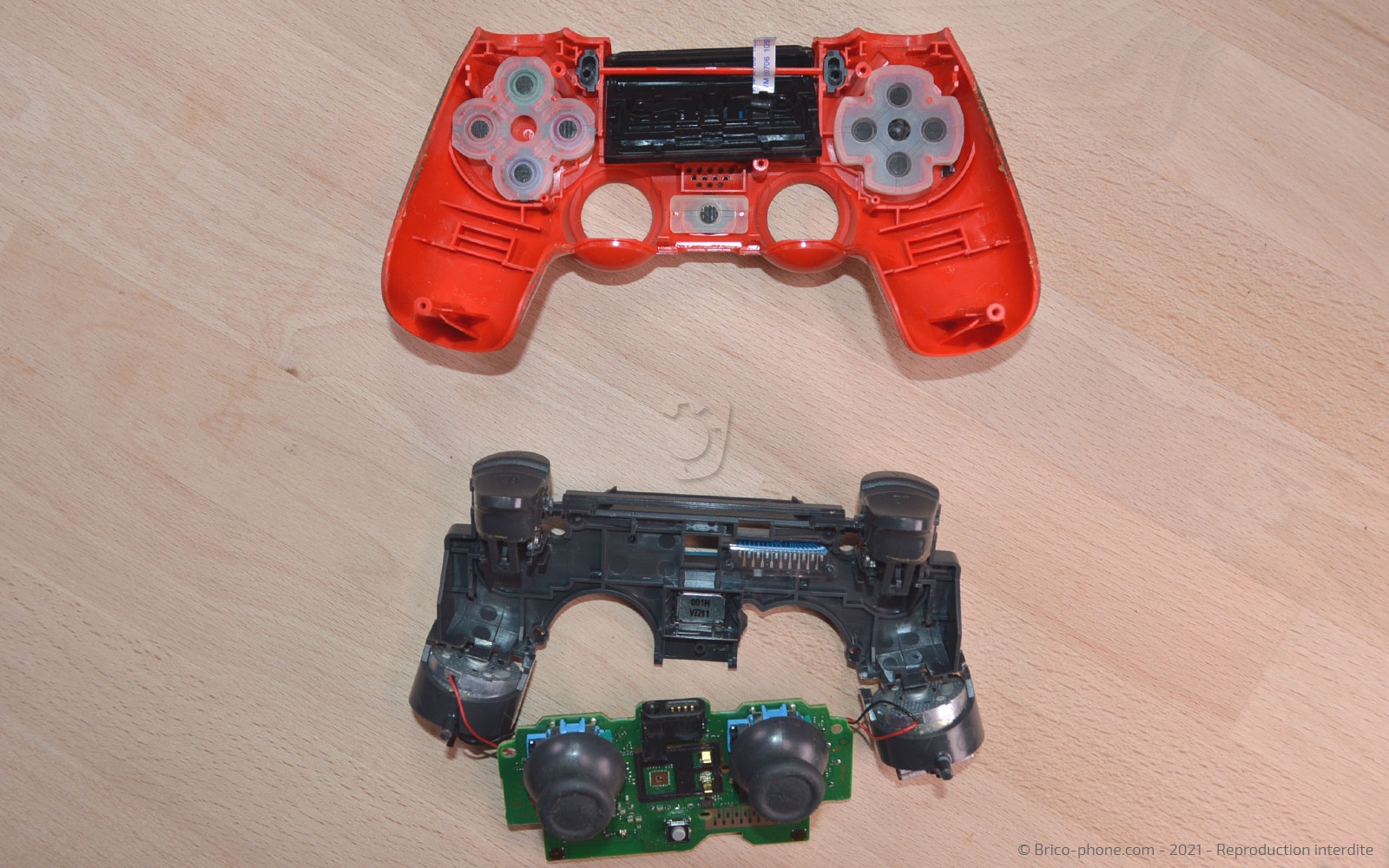

Poussez sur les joysticks afin de dégager la carte-mère mais ne tirez pas trop dessus car les vibreur soudés à la carte-mère sont encore dans le châssis intermédiaire. une fois la carte-mère dégagée, vous pouvez sortir le châssis intermédiaire.
Etape 9 : Enlever les capuchons

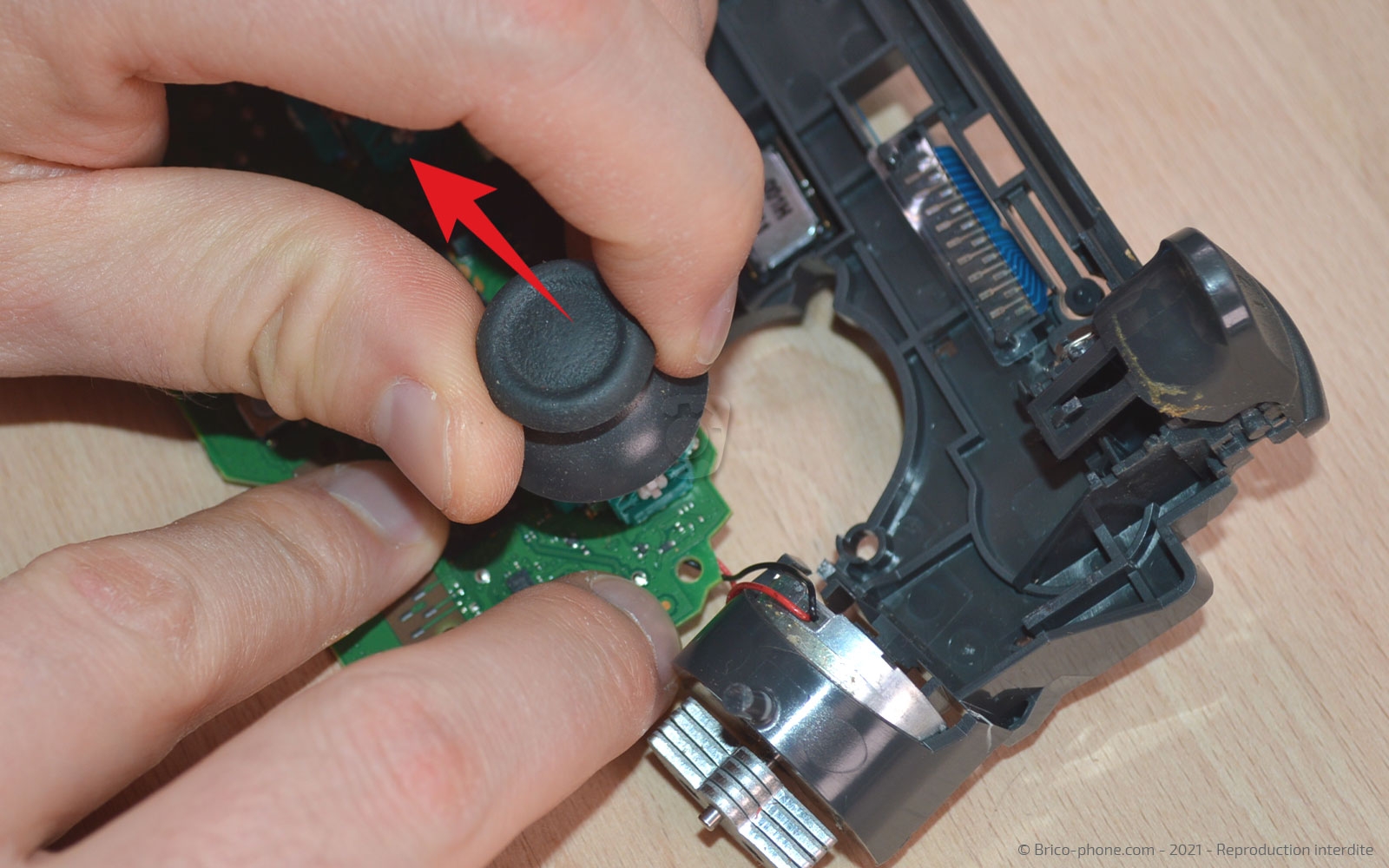

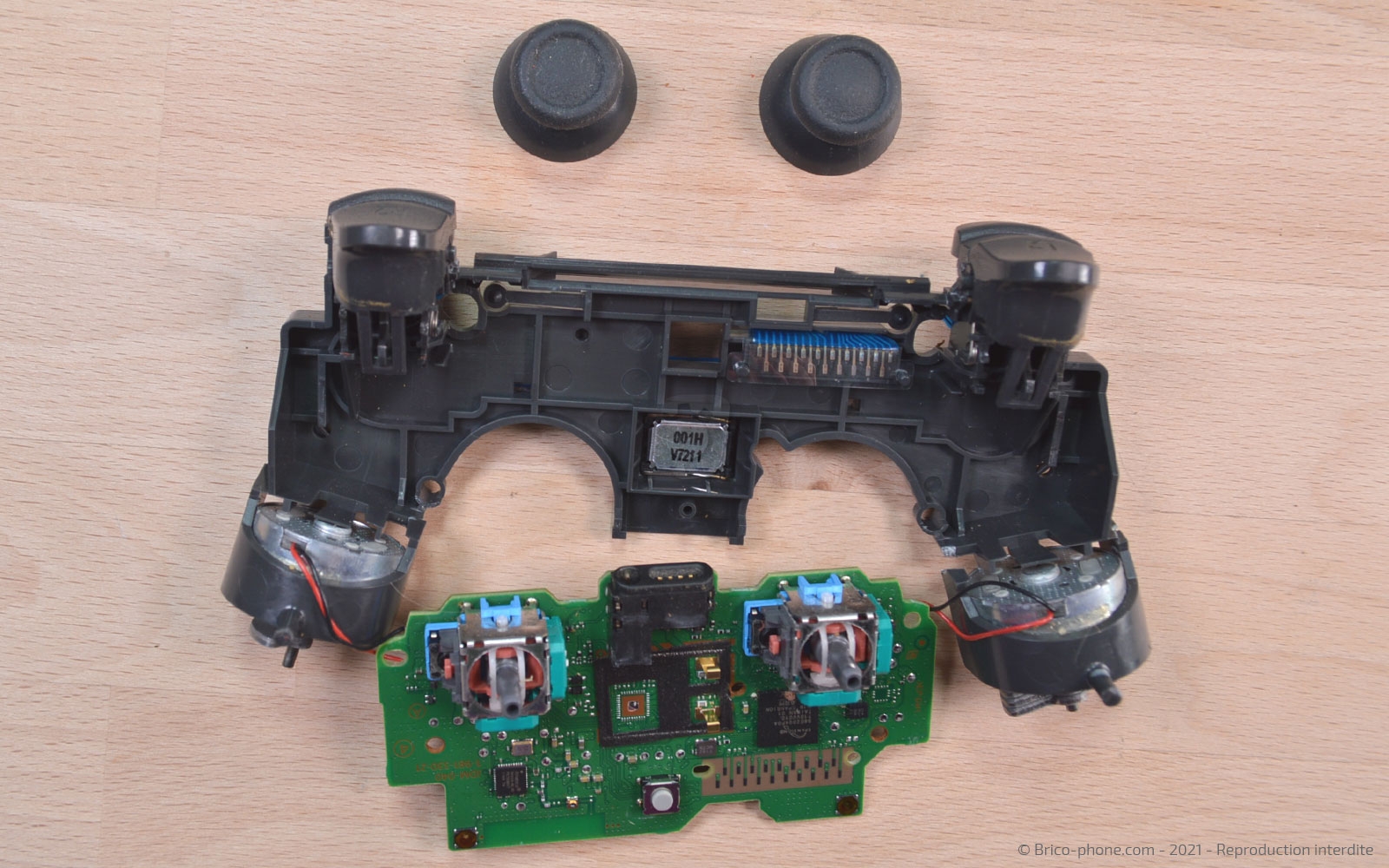

Pour retirer les capuchons des joysticks, il vous suffit de tirer dessus.
Etape 10 : Enlever les gâchettes

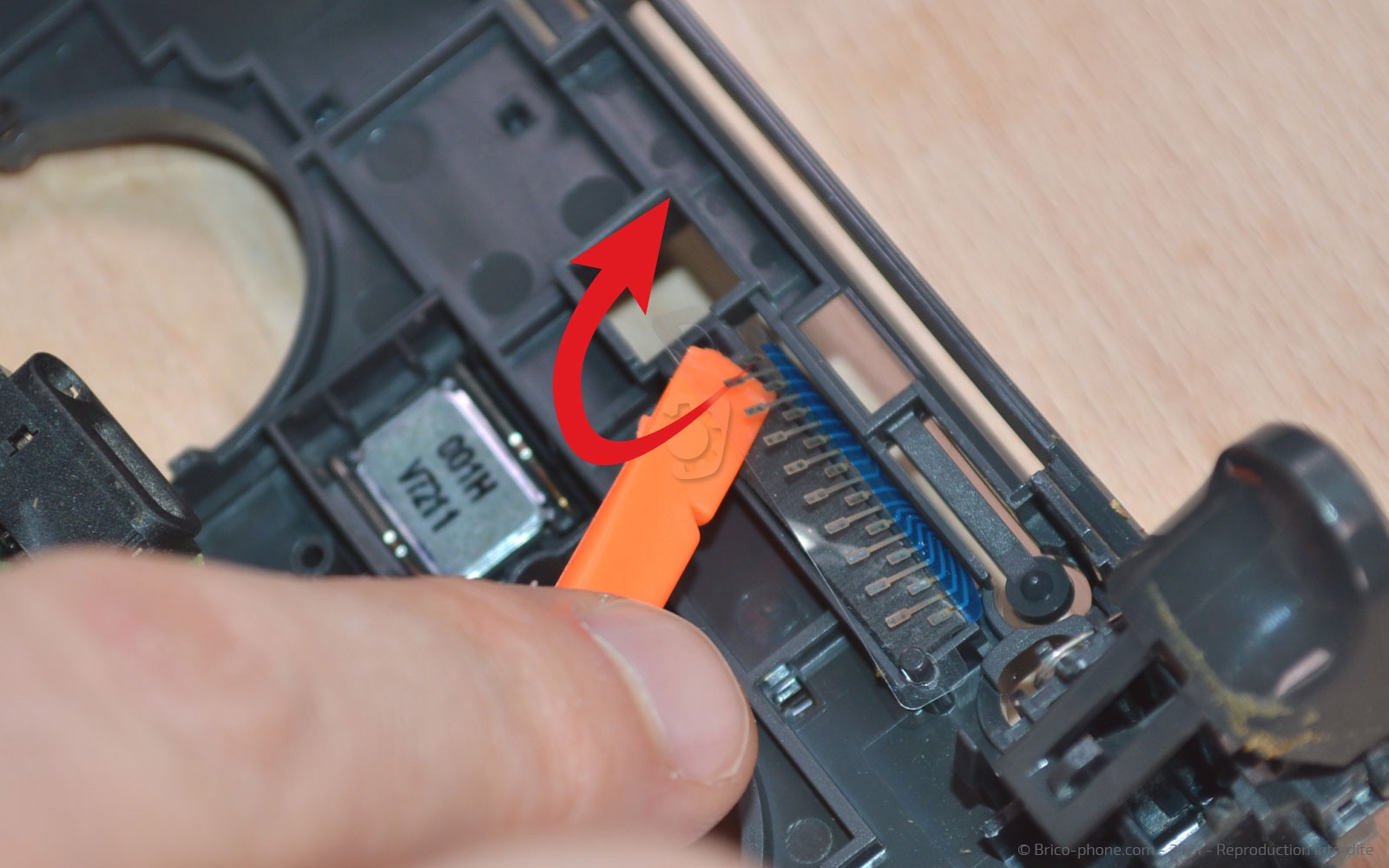

Sous le châssis intermédiaire, soulevez la nappe des boutons avec le spudger pour la dégager. Pour les gâchettes R2 et L2, il faut la pousser, puis lever la partie qui est bloquée par un petit crochet, une fois débloqué, vous pouvez la soulever avec le levier. Avec la pincette, récupérer le ressort.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Enlever les gâchettes Bis

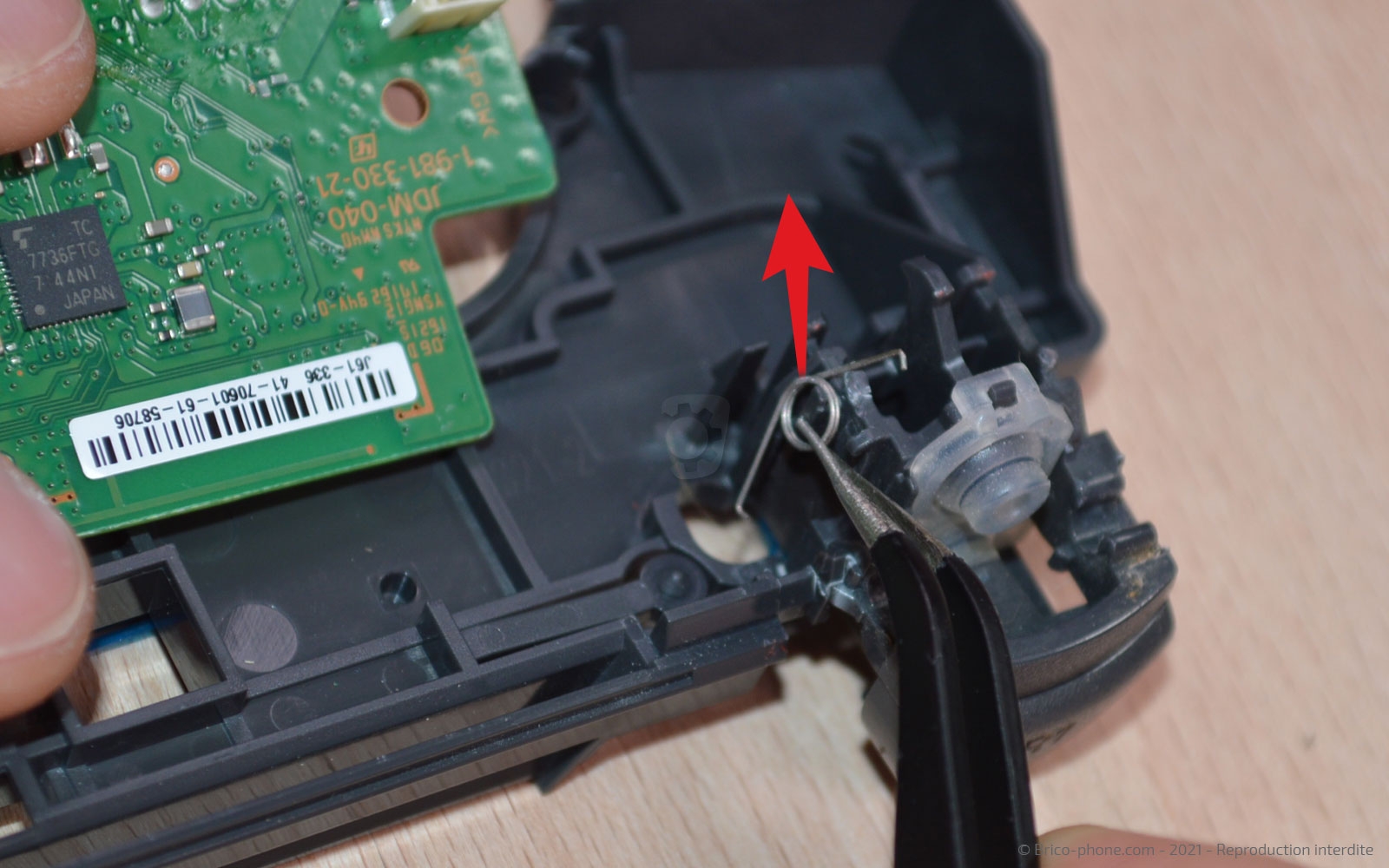

Une fois le ressort enlevé, tirez sur la gâchette L1 ou R1 pour l'ôter et ainsi retirer la partie en caoutchouc avec la pincette.

Faites de mêmes pour les secondes gâchettes.
Outils du kit utilisés
Outils du kit utilisés

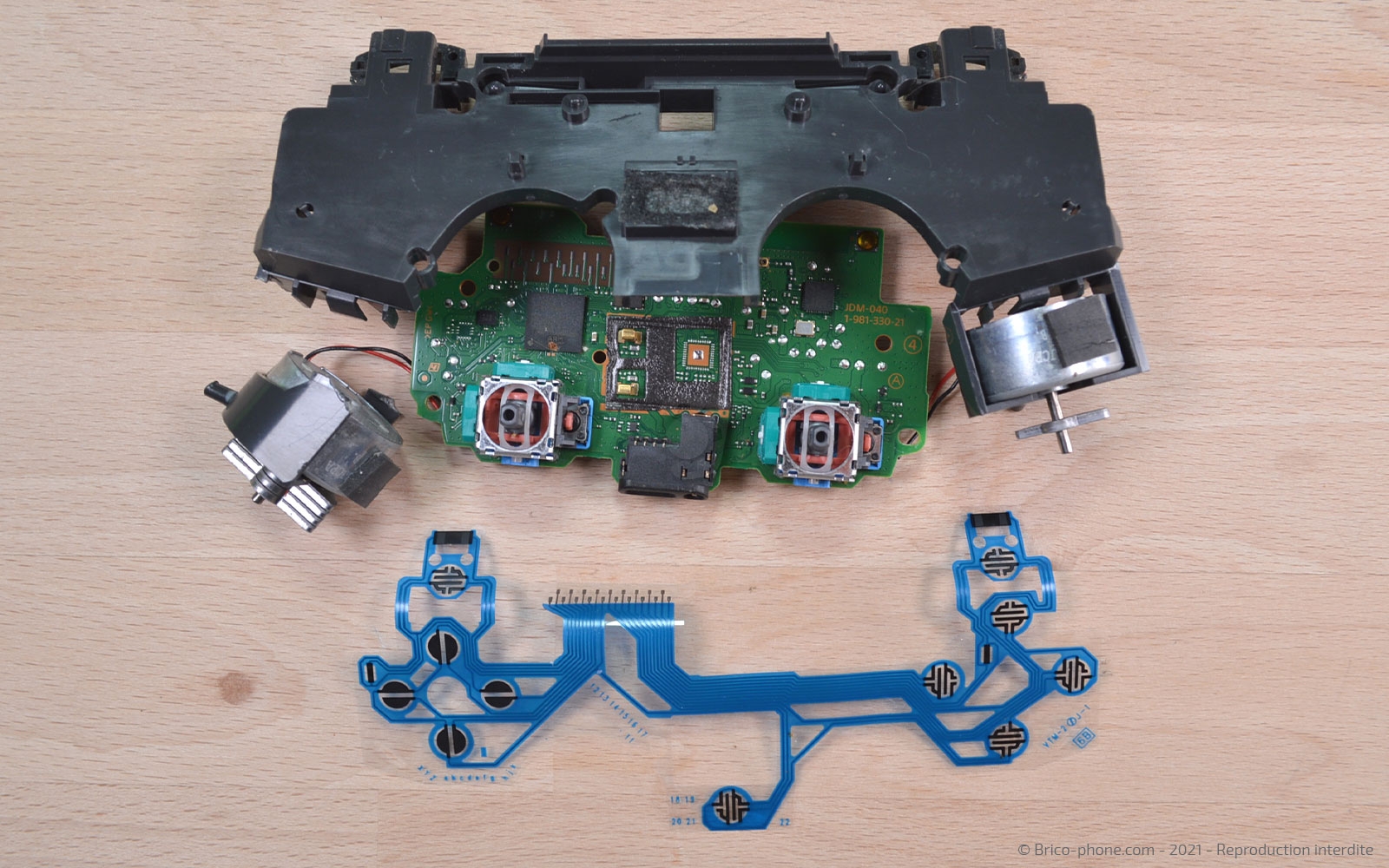

Etape 12 : Enlever la nappe des boutons

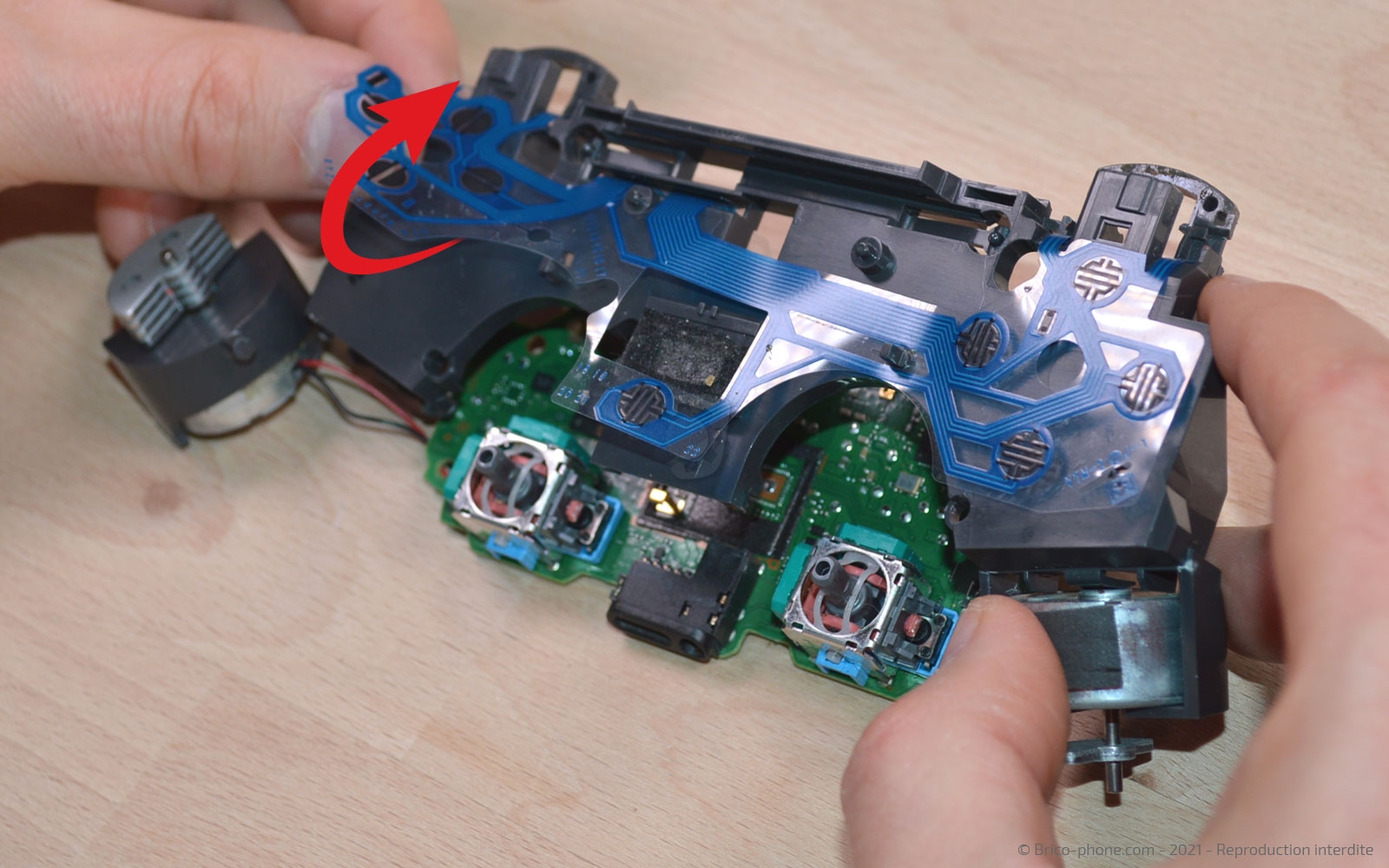

Retirez la nappe des boutons du châssis intermédiaire.
Etape 13 : Enlever l'écouteur

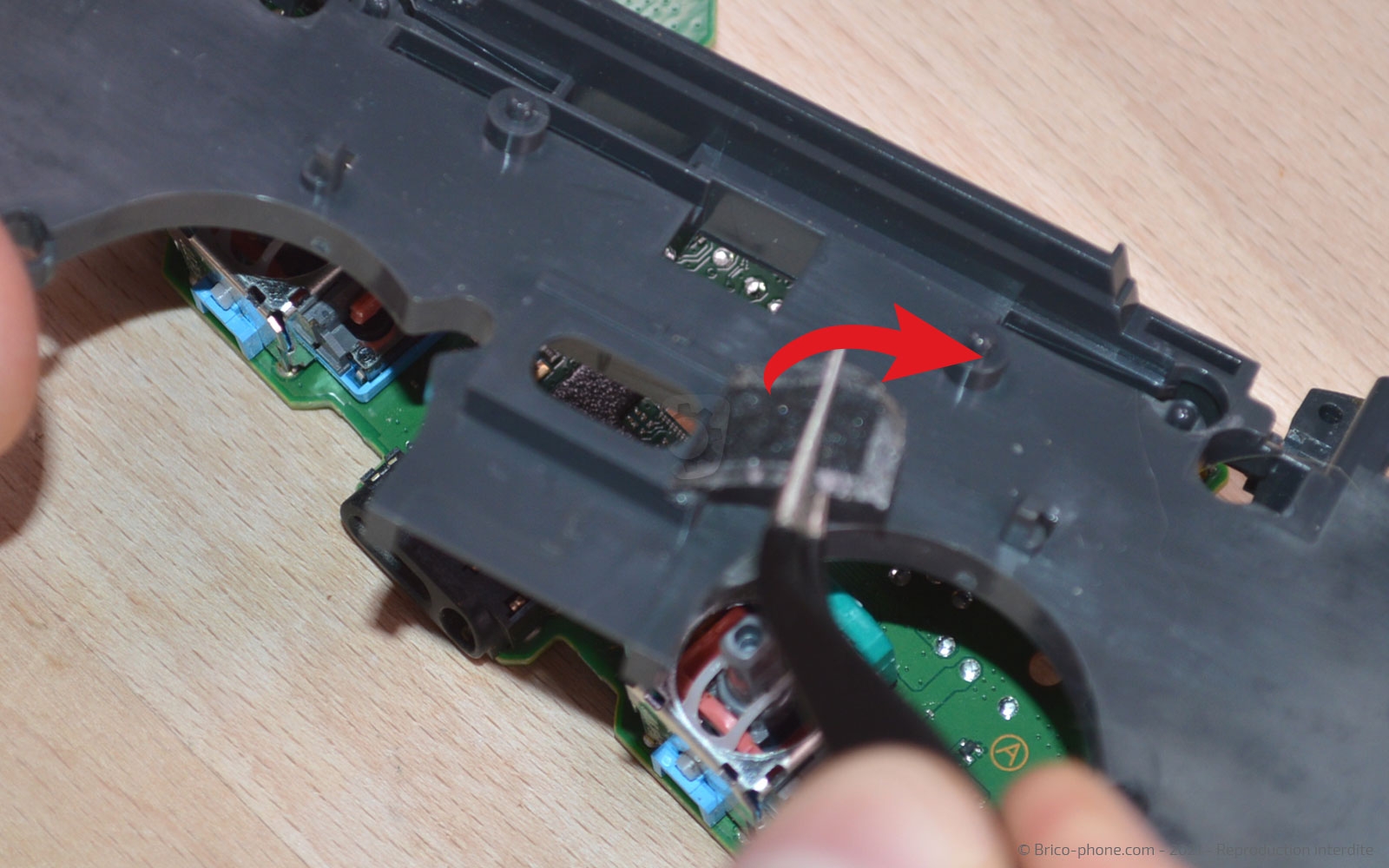

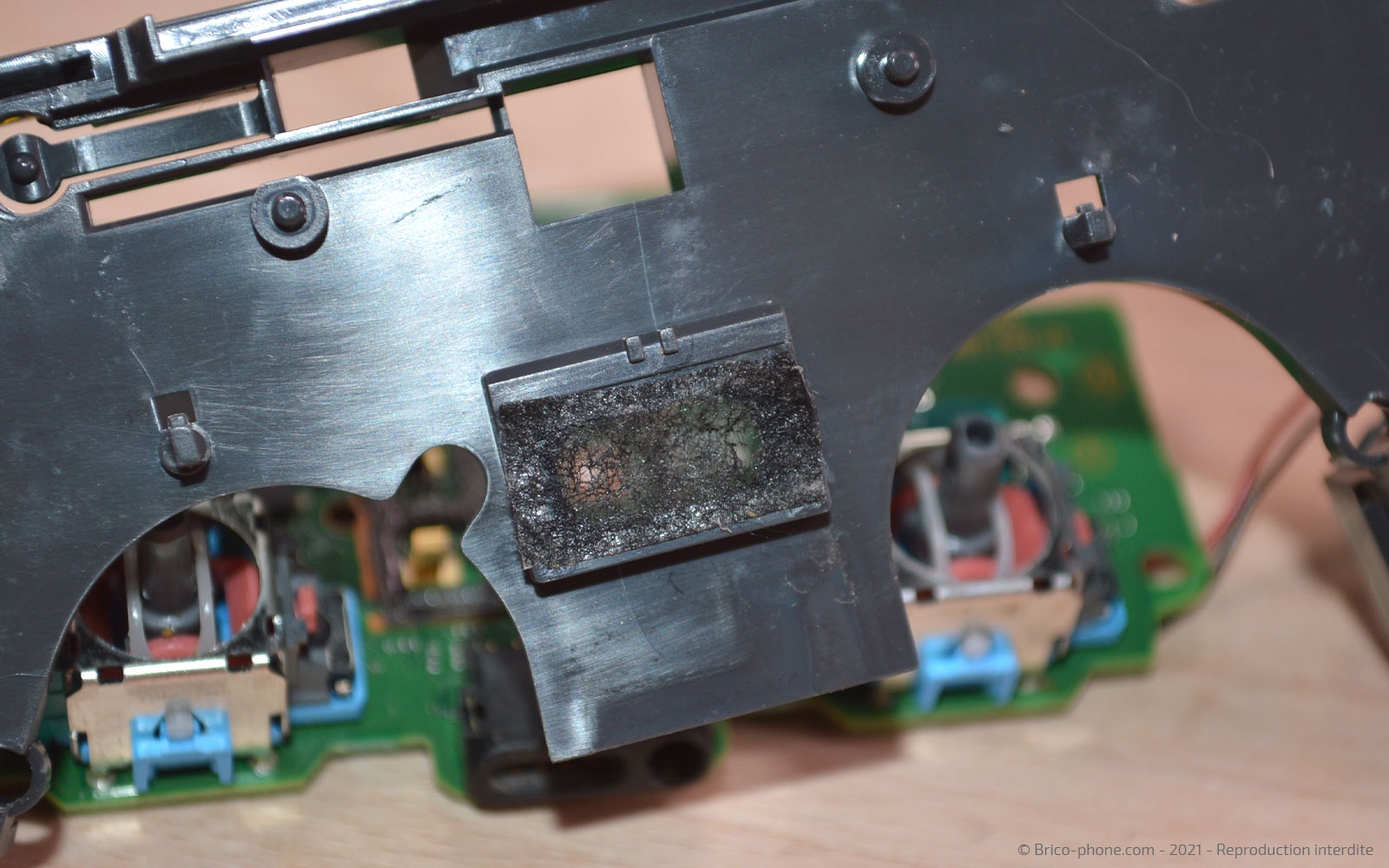

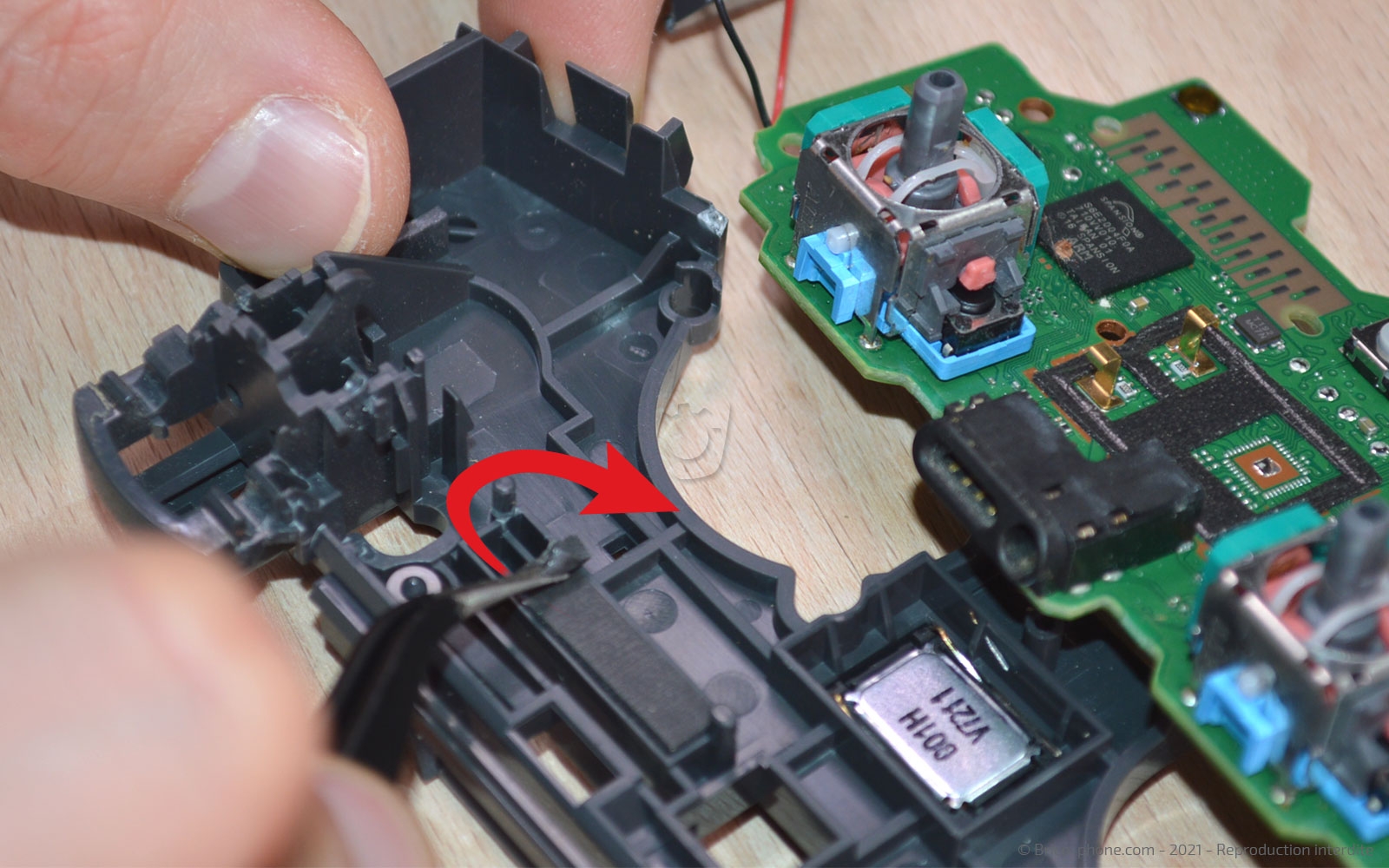

Retournez le châssis intermédiaire afin d'ôter le joint en mousse. Toujours avec le même ustensile, soulevez l'écouteur et pour finir récupérez la mousse qui le protège.
Outils du kit utilisés
Outils du kit utilisés

Etape 14: Déssouder les vibreur

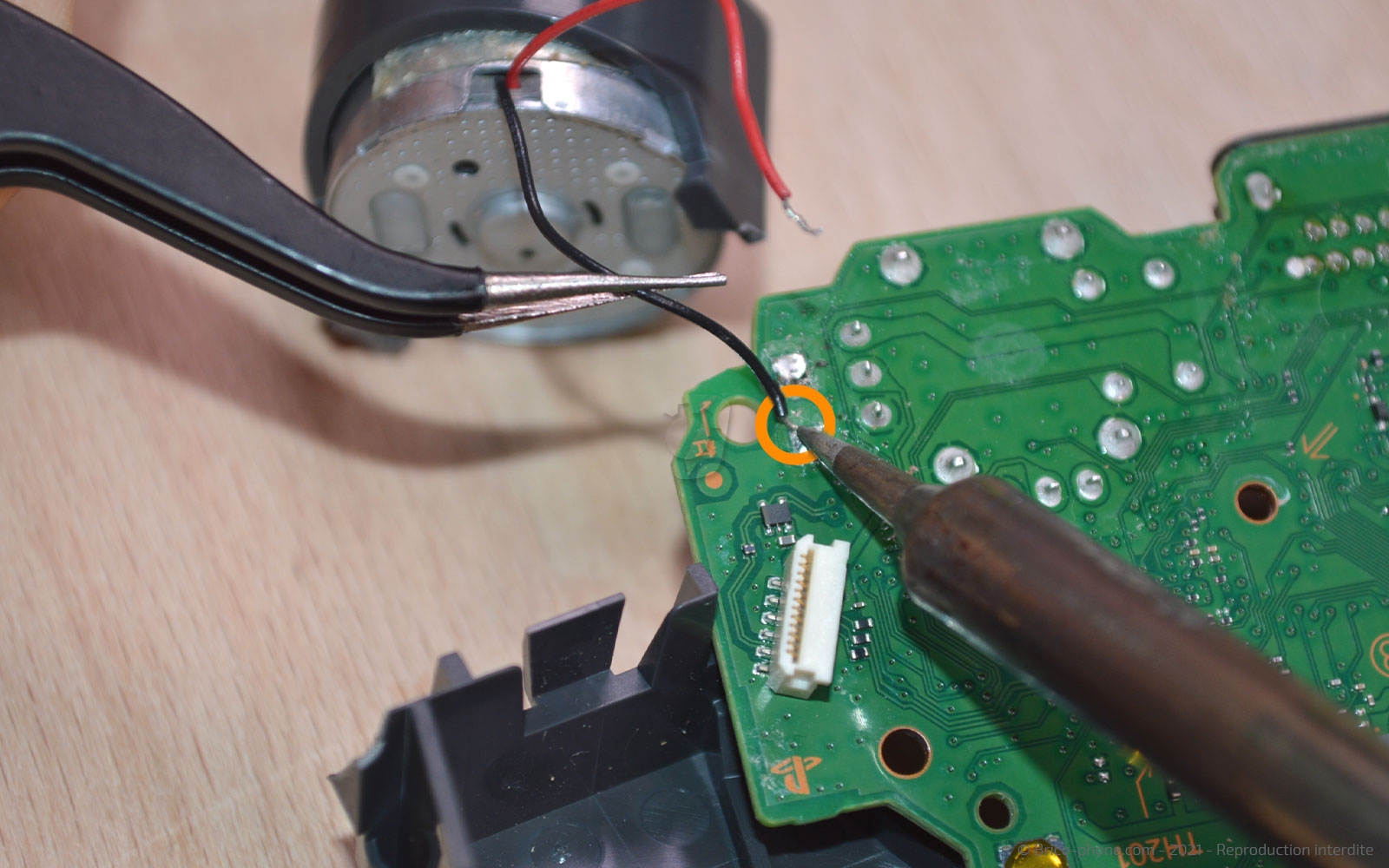

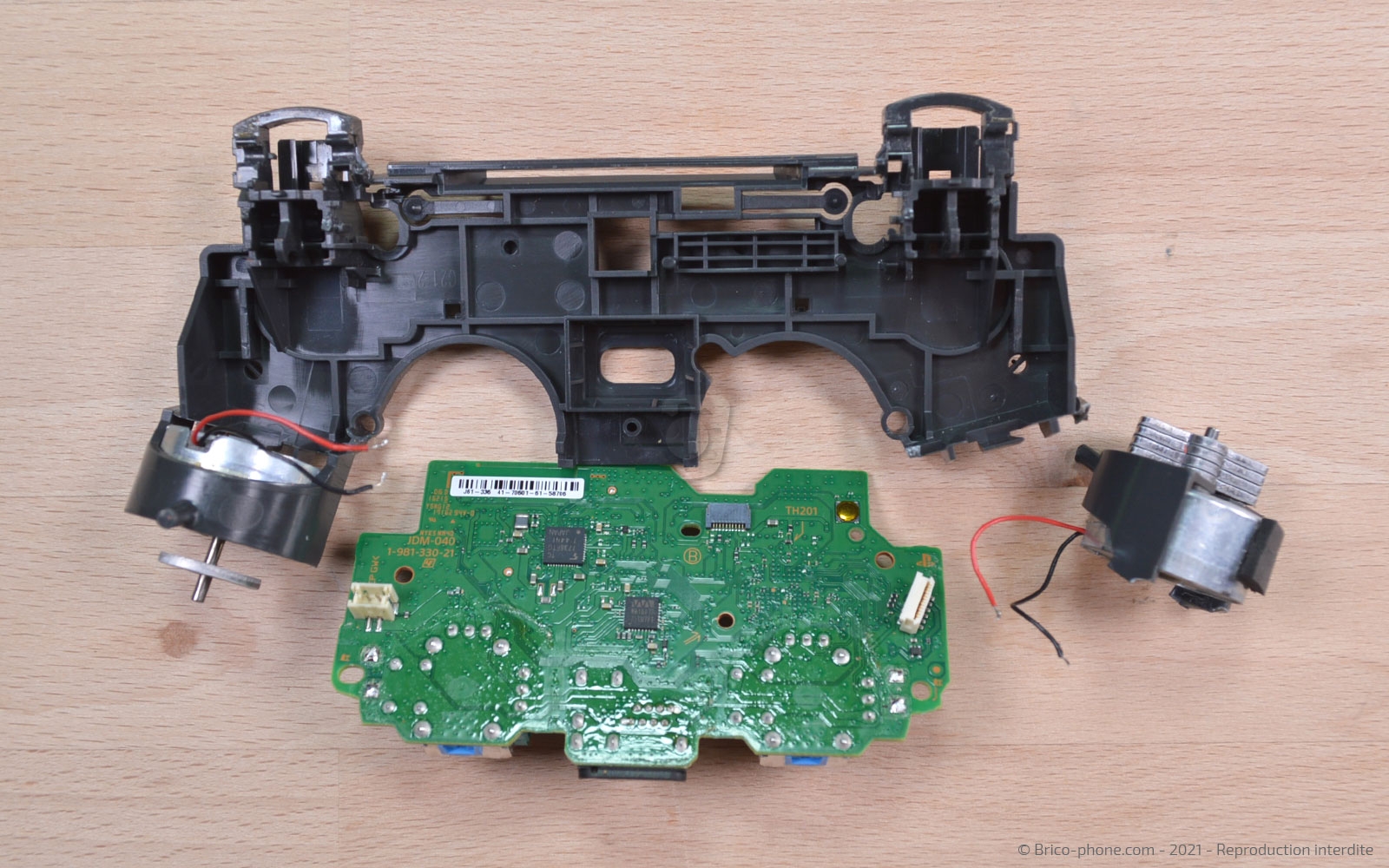

Afin de libérer la carte-mère, il faut déssouder les vibreur de celle-ci à l'aide de la pincette et du fer à souder.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Enlever les vibreur des supports

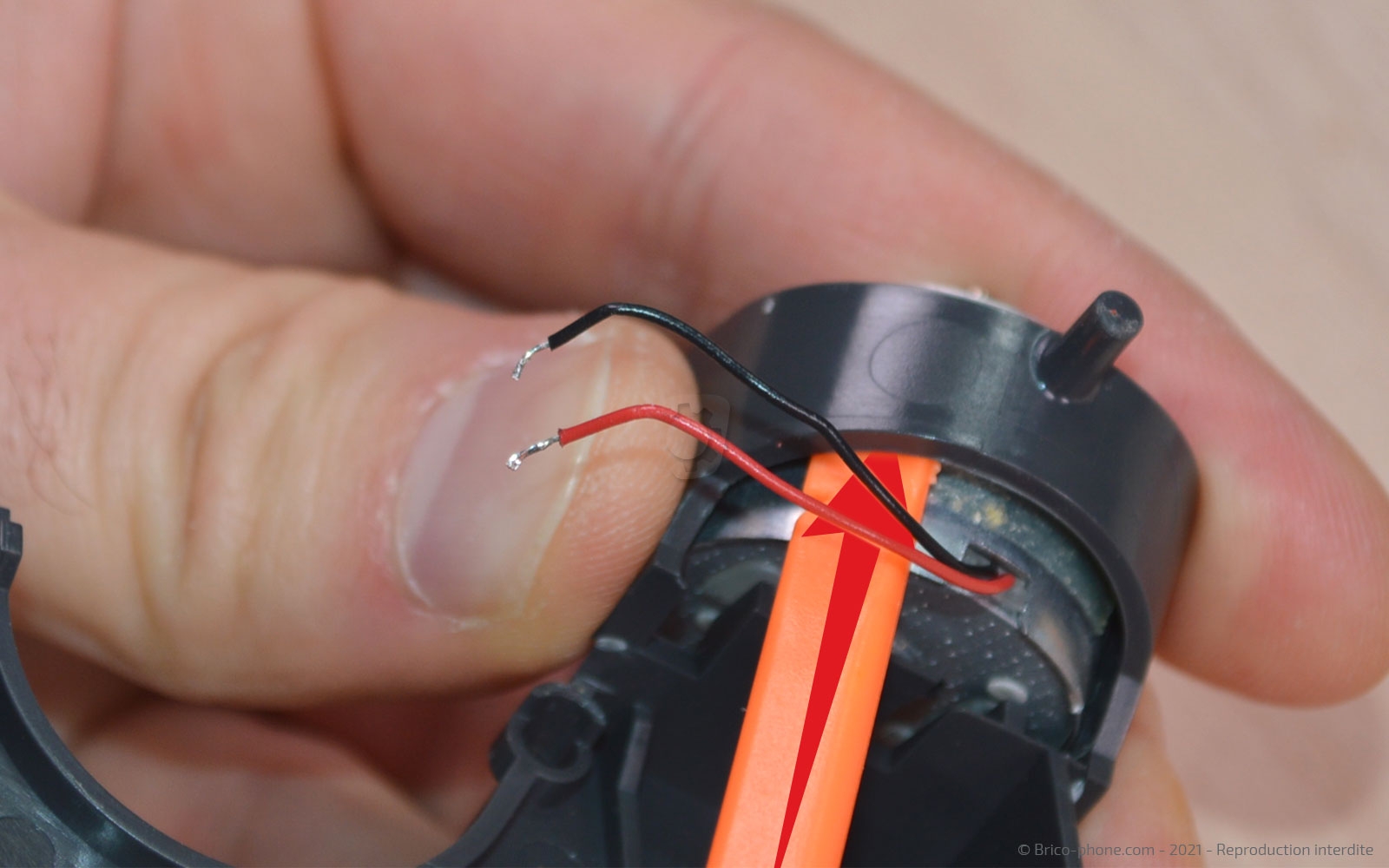

Chauffer légèrement les vibreurs afin de ramollir l'adhésif qui les maintient au châssis, ensuite faites levier avec le spudger pour les extraire.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 16 : Retirer les boutons

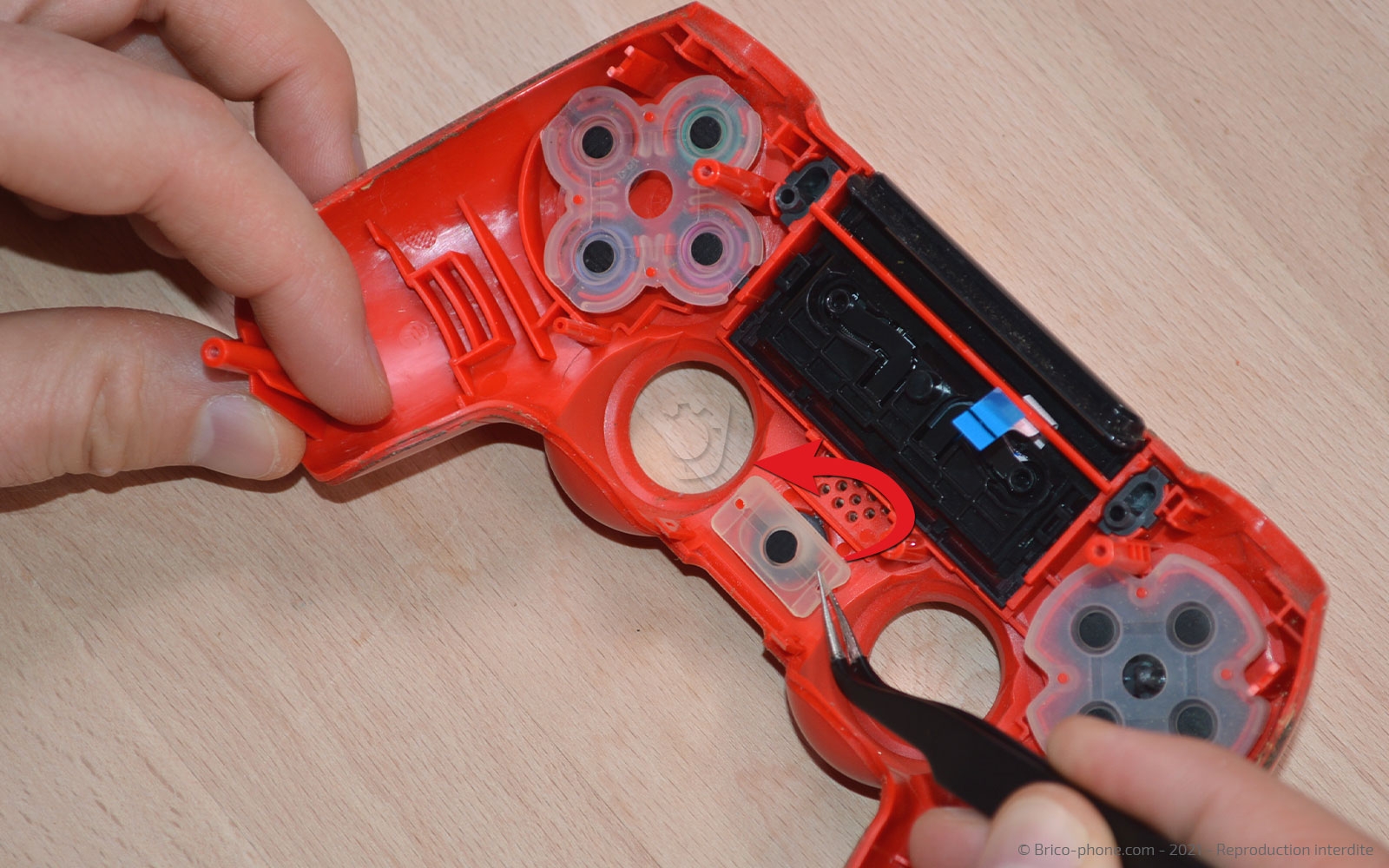

Il ne vous reste plus qu'à retirer les boutons de la coque supérieur et pour le pavé tactile, il faut le faire basculer vers l'intérieur afin de l'extraire.
Outils du kit utilisés
Outils du kit utilisés

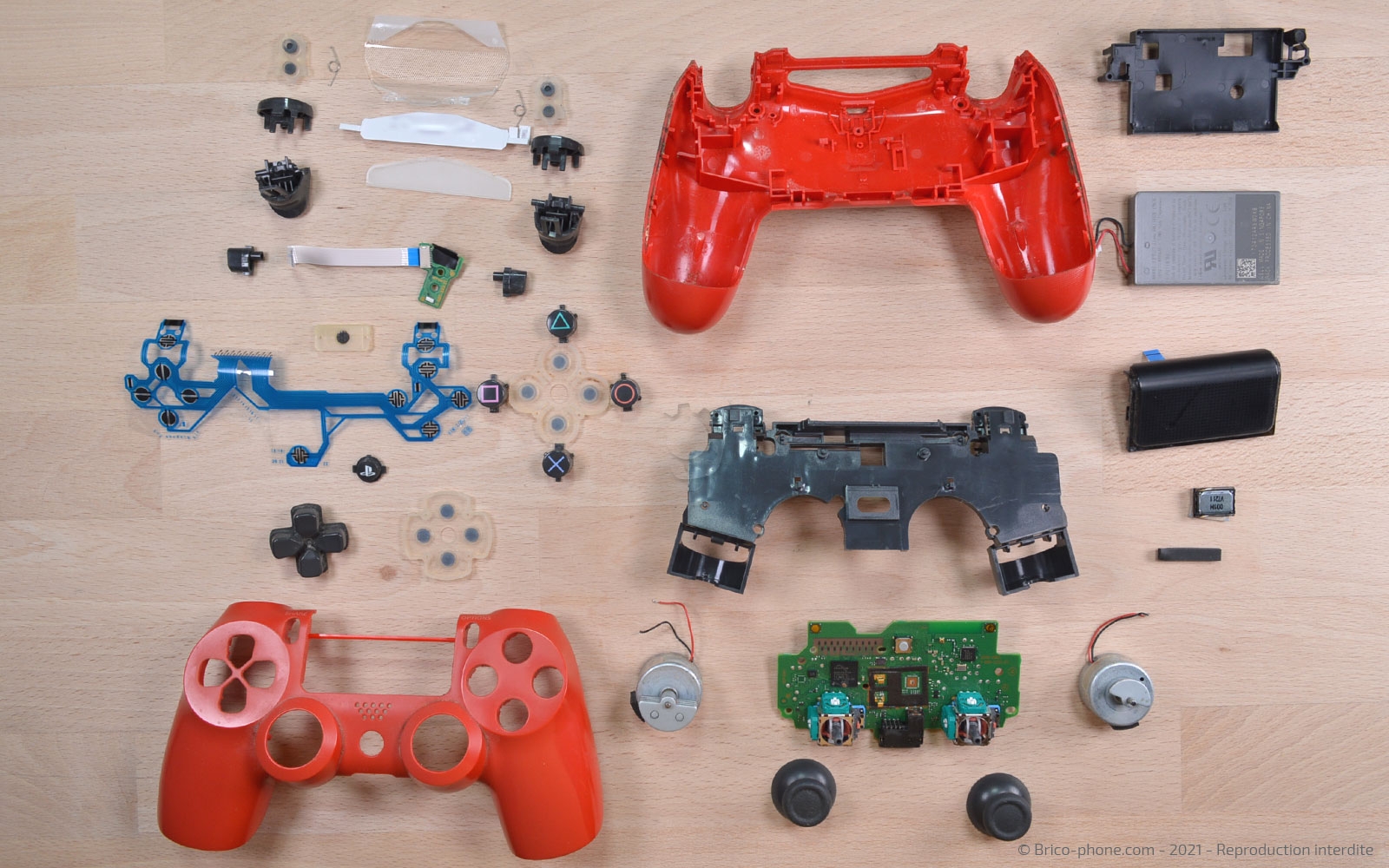

Vue éclatée
Le démontage complet de la manette est terminé, vous avez un aperçus de ce qui compose votre manette.
