Changement de la batterie de la manette sur Playstation 4 SLIM

Temps estimé : 10 min
Difficulté : 2/5
Note de réparabilité : 14/20
Playstation 4 SLIM | Temps estimé : 10 min | Difficulté : 2/5

Vous devez recharger plusieurs fois votre manette DualShock 4 de votre Playstation 4 Slim ? Celle-ci ne tient plus la charge ?

Ce guide détaillé vous permet de changer vous-même la batterie avec ce guide que vous pourrez suivre du début à la fin afin de retrouver une manette fonctionnelle.

Diagnostic

› Votre manette ne tient plus la charge.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie compatible pour manette DualShock 4 V2
12,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour PS5 spécialement composé par nos techniciens
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Attention, il existe 5 versions de DualShock 4 différentes :

- Gen 1 : JDM 001 ou JDM 011
- Gen 2 : JDM 020
- Gen 3 : JDM 030
- Gen 4 : JDM 040
- Gen 5 : JDM 050

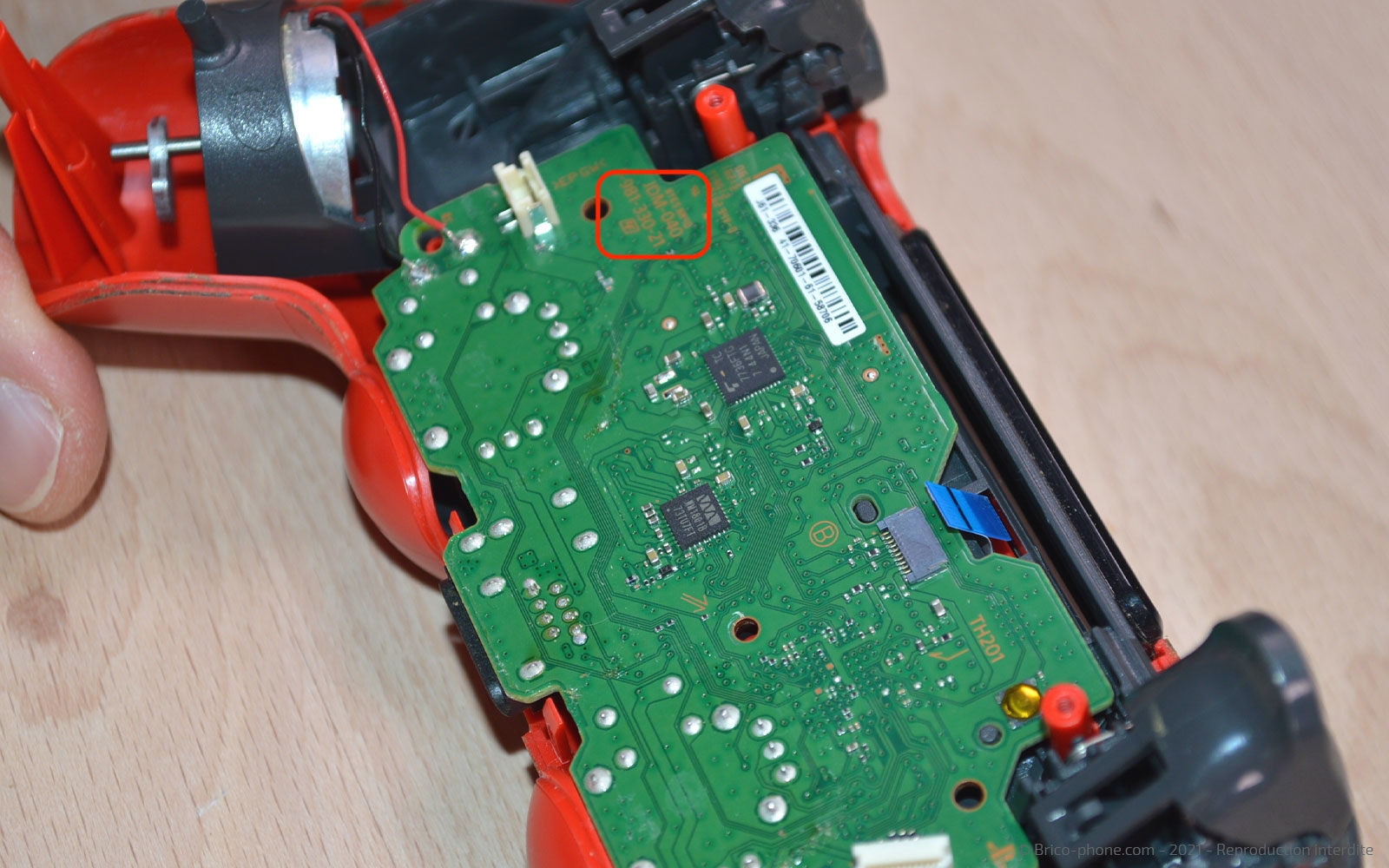

Vous trouverez l'information sur la carte-mère de votre manette, pour ce tutoriel, nous avons le modèle Gen 4 : JDM 040.
Etape 1 : Ouvrir la manette

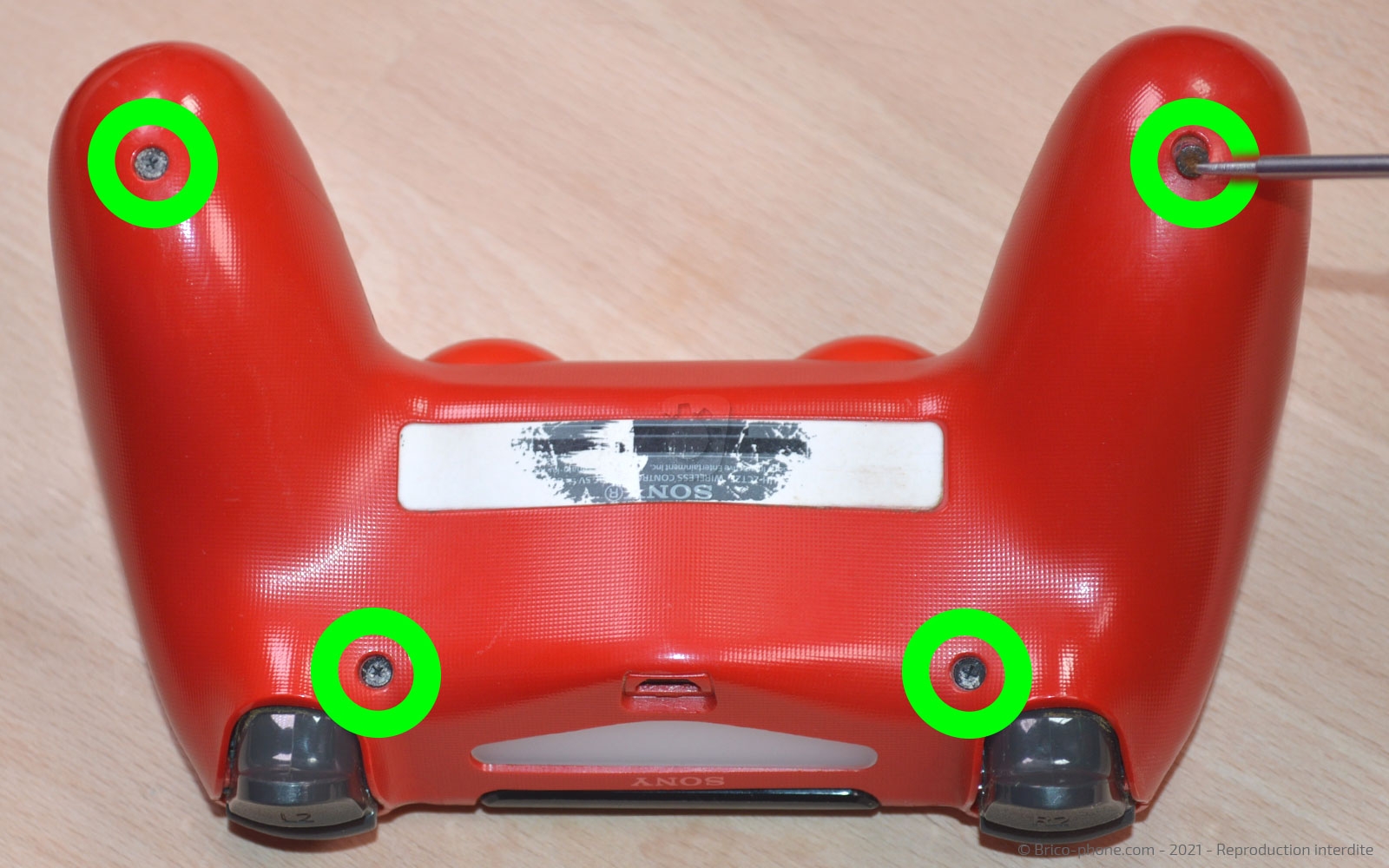

Commencez par dévisser les 4 vis cruciformes, puis séparez les 2 parties de la manette avec le levier en nylon. Faites bien attention car elles sont connectées par un fil, ne tirez donc pas trop fort.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 2 : Séparer les deux coques

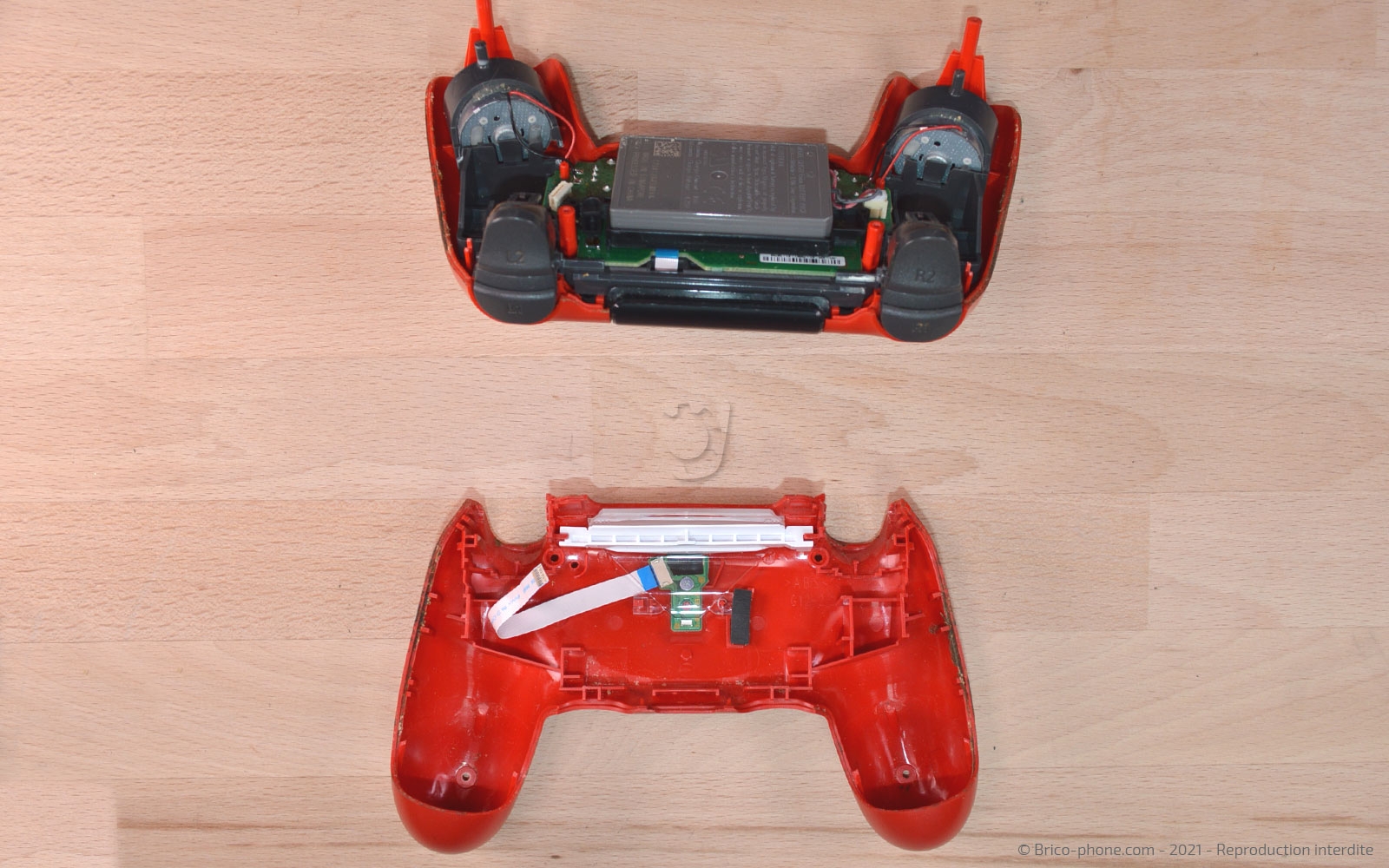

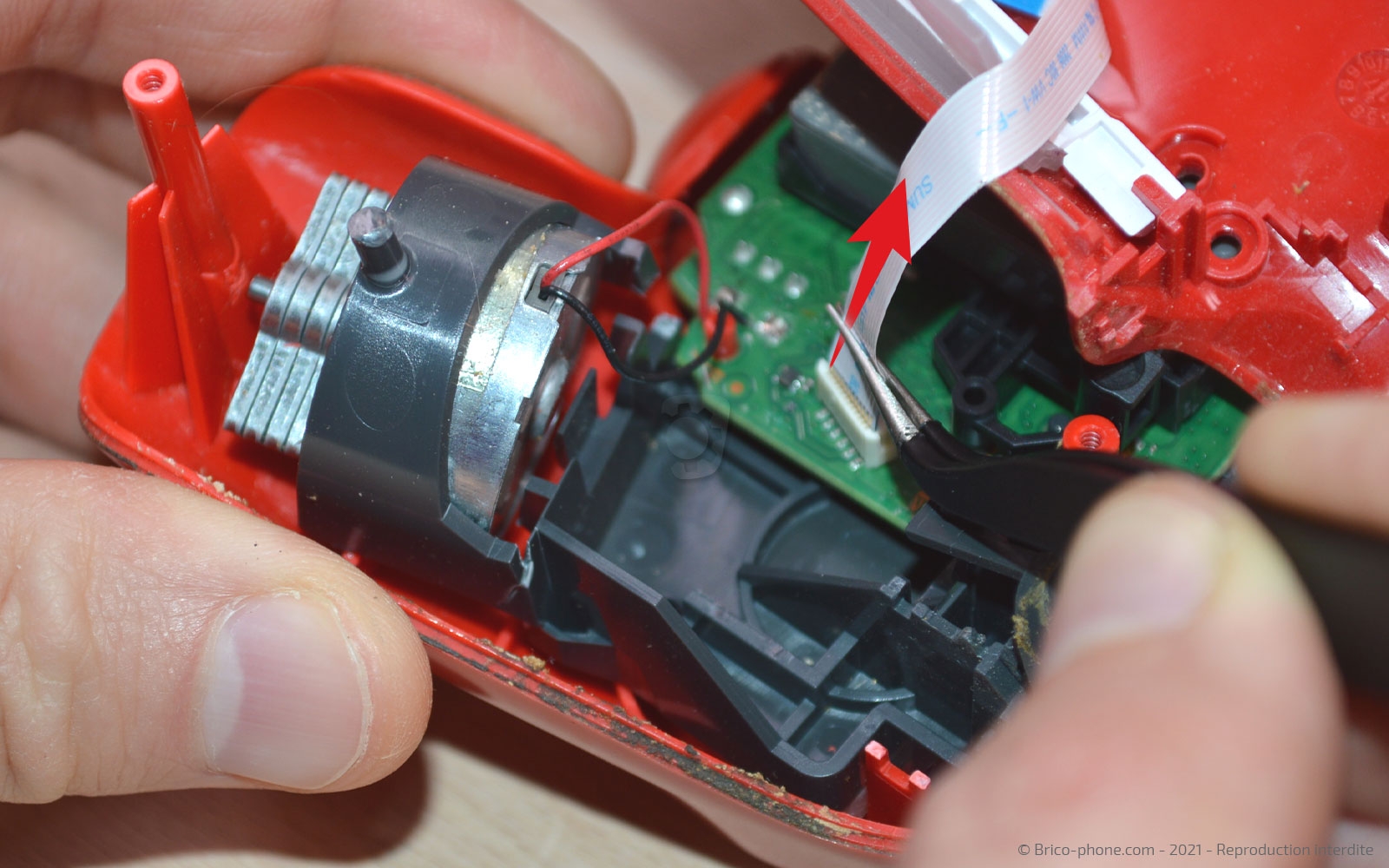

Avec la pincette en métal, déconnectez la nappe du connecteur de charge de la carte-mère afin de séparer les 2 coques.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Retirer la batterie et son support

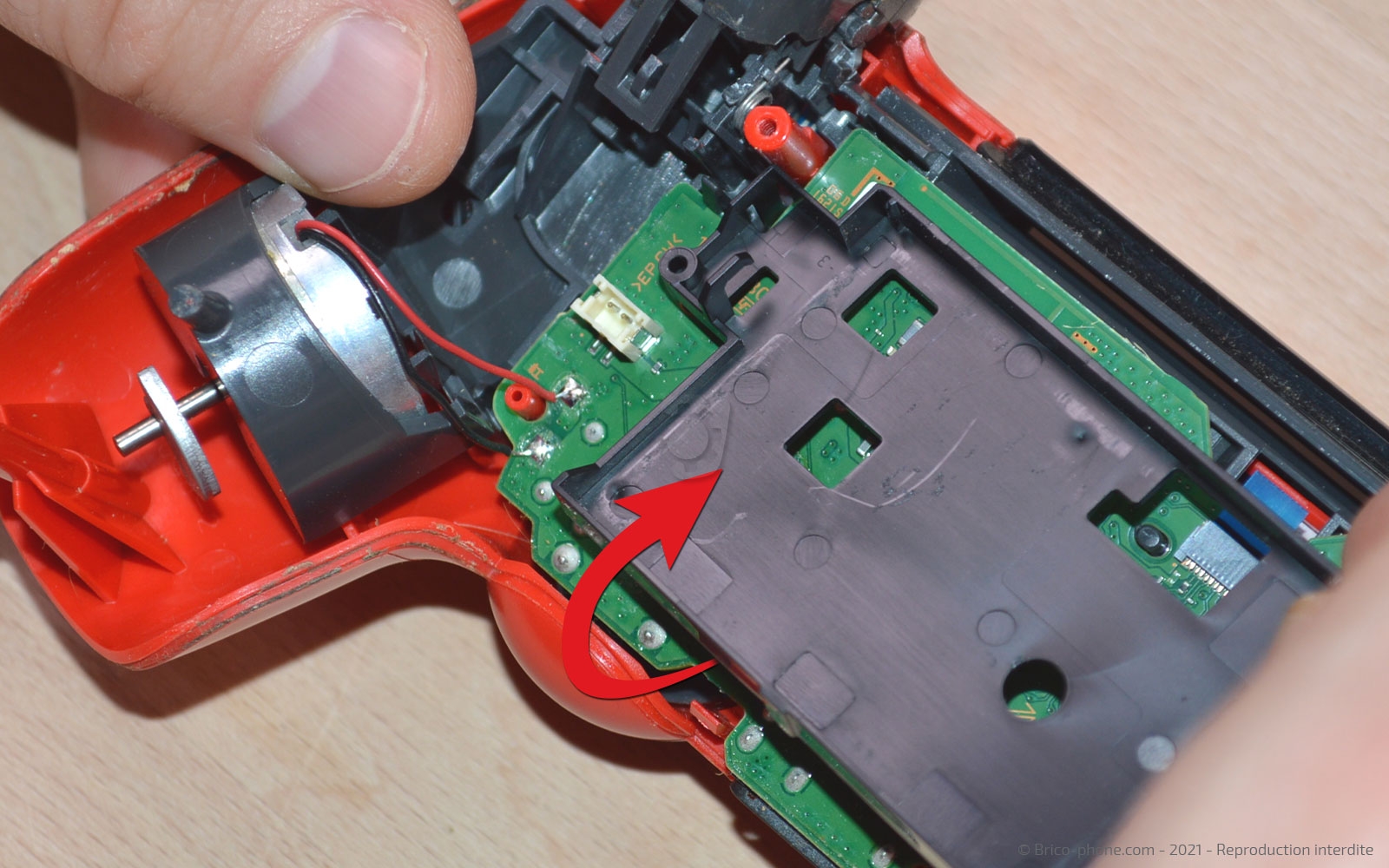

Avec la pincette en métal, déconnectez la nappe de la batterie, puis sortez la ainsi que son support. Attention certaines manette ont le support visé.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage

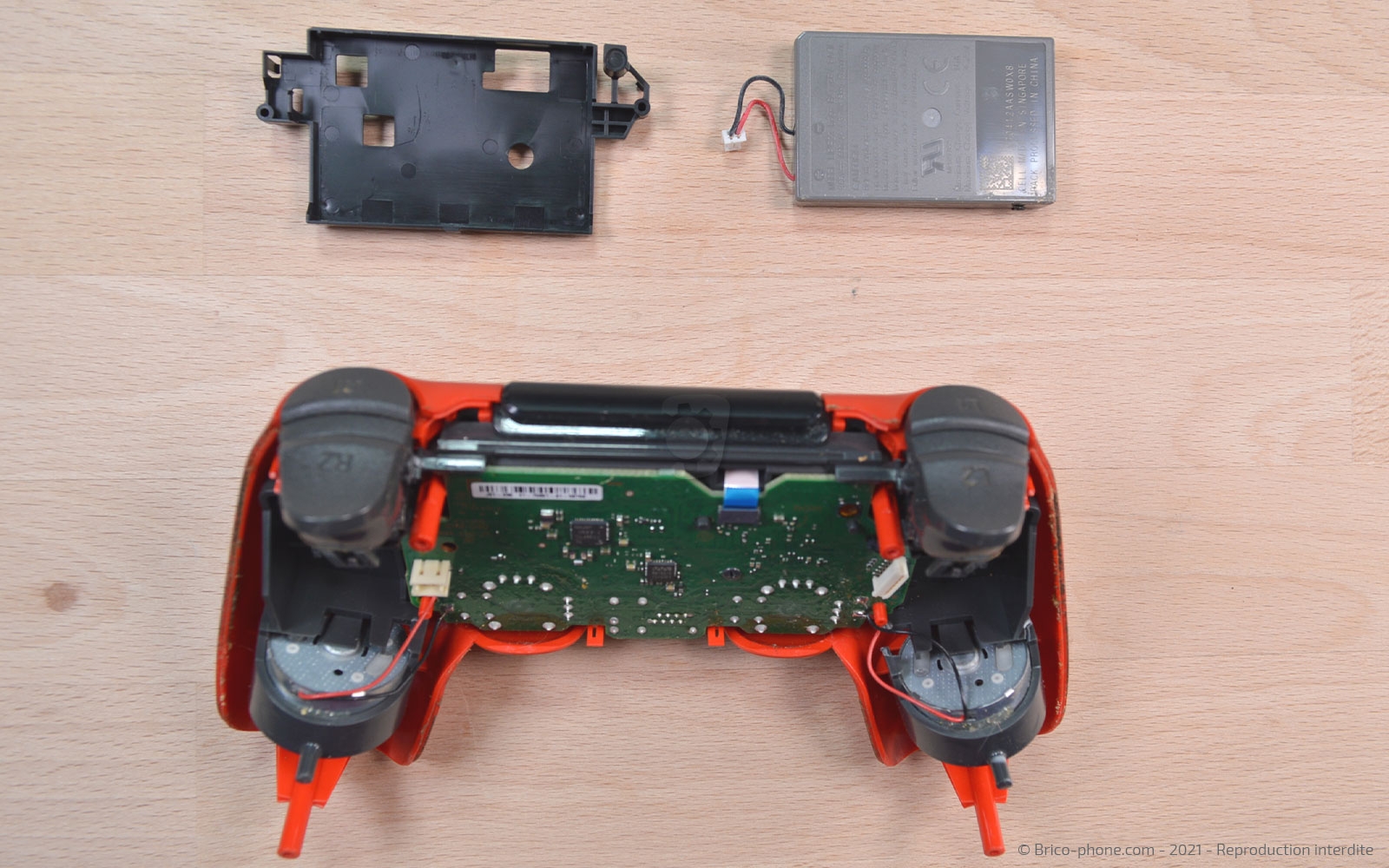

Vous pouvez dés à présent reprendre le tutoriel en sens inverse afin d'installer la nouvelle batterie.
