Changement des Joysticks de la manette sur Playstation 4 SLIM

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 12/20
Playstation 4 SLIM | Temps estimé : 30 min | Difficulté : 3/5

Les joysticks de votre manette DualShock 4 sont usés ? Vous ne pouvez plus vous en servir car ceux-ci sont cassés ?

Remplacez vos joysticks à l'aide de ce guide, qui vous aidera pas à pas pour effectuer le remplacement.

Diagnostic

› Vos joysticks sont usés.
› Vos joysticks sont cassés.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Capuchon de Joystick pour manette DualShock 4 V2
5,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour PS5 spécialement composé par nos techniciens
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Attention, il existe 5 versions de DualShock 4 différentes :

- Gen 1 : JDM 001 ou JDM 011
- Gen 2 : JDM 020
- Gen 3 : JDM 030
- Gen 4 : JDM 040
- Gen 5 : JDM 050

Vous trouverez l'information sur la carte-mère de votre manette, pour ce tutoriel, nous avons le modèle Gen 4 : JDM 040.

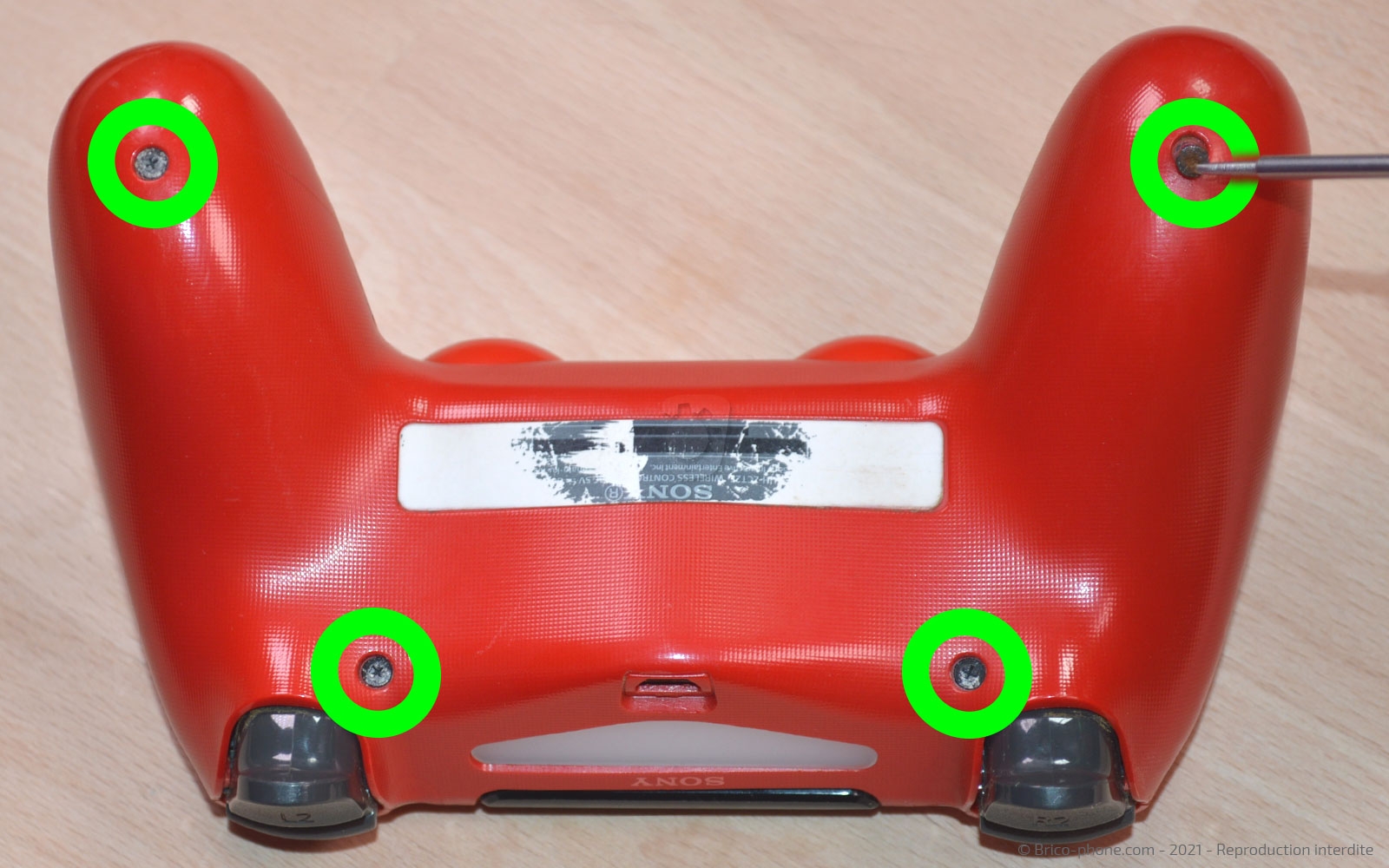

Etape 1 : Ouvrir la manette
Commencez par dévisser les 4 vis cruciformes, puis séparez les 2 parties de la manette avec le levier en nylon. Faites bien attention car elles sont connectées par un fil, ne tirez donc pas trop fort.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 2 : Séparer les deux coques
Avec la pincette en métal, déconnectez la nappe du connecteur de charge de la carte-mère afin de séparer les 2 coques.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Retirer la batterie et son support
Avec la pincette en métal, déconnectez la nappe de la batterie, puis sortez la ainsi que son support. Attention certaines manette ont le support visé.
Outils du kit utilisés
Outils du kit utilisés

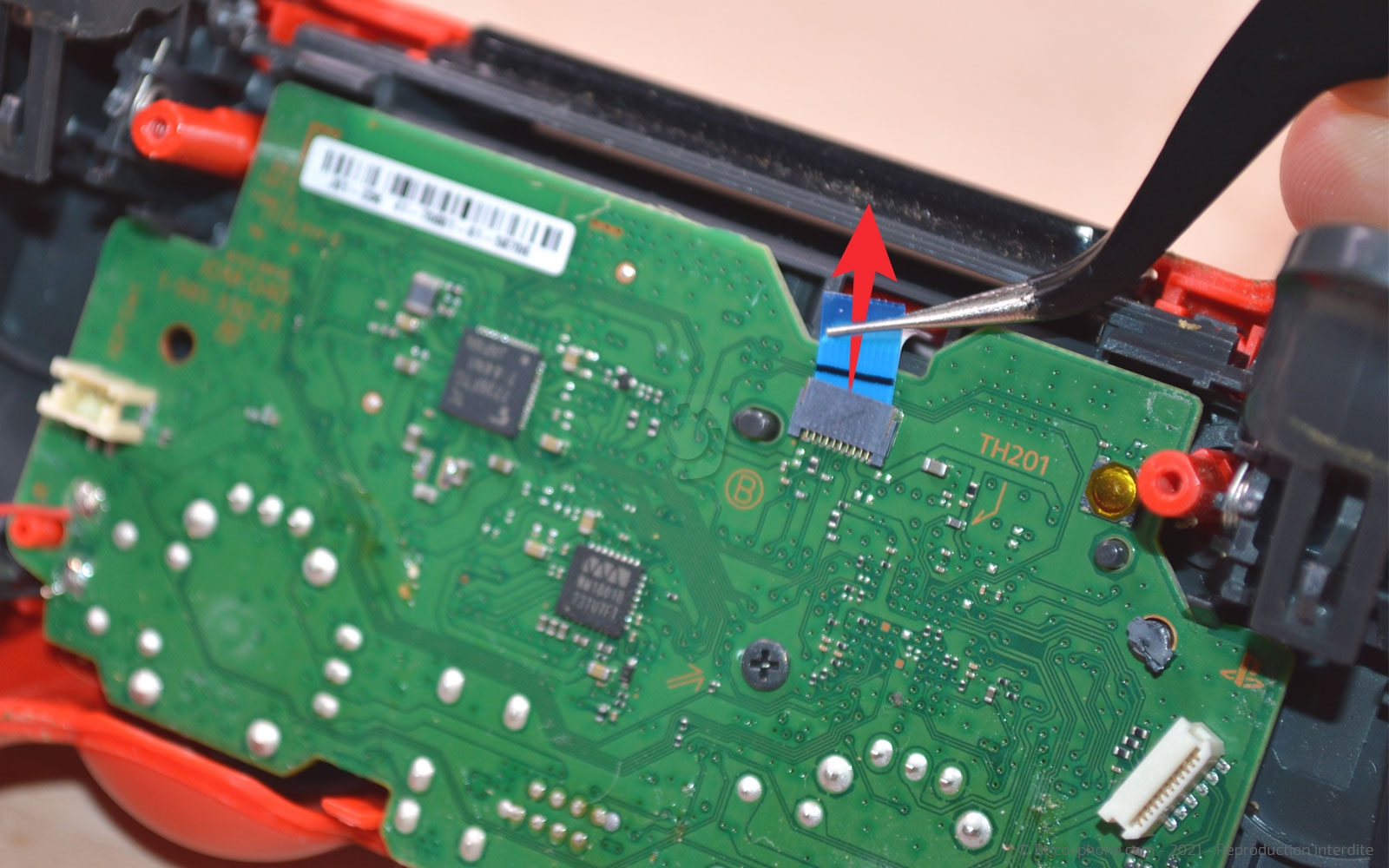

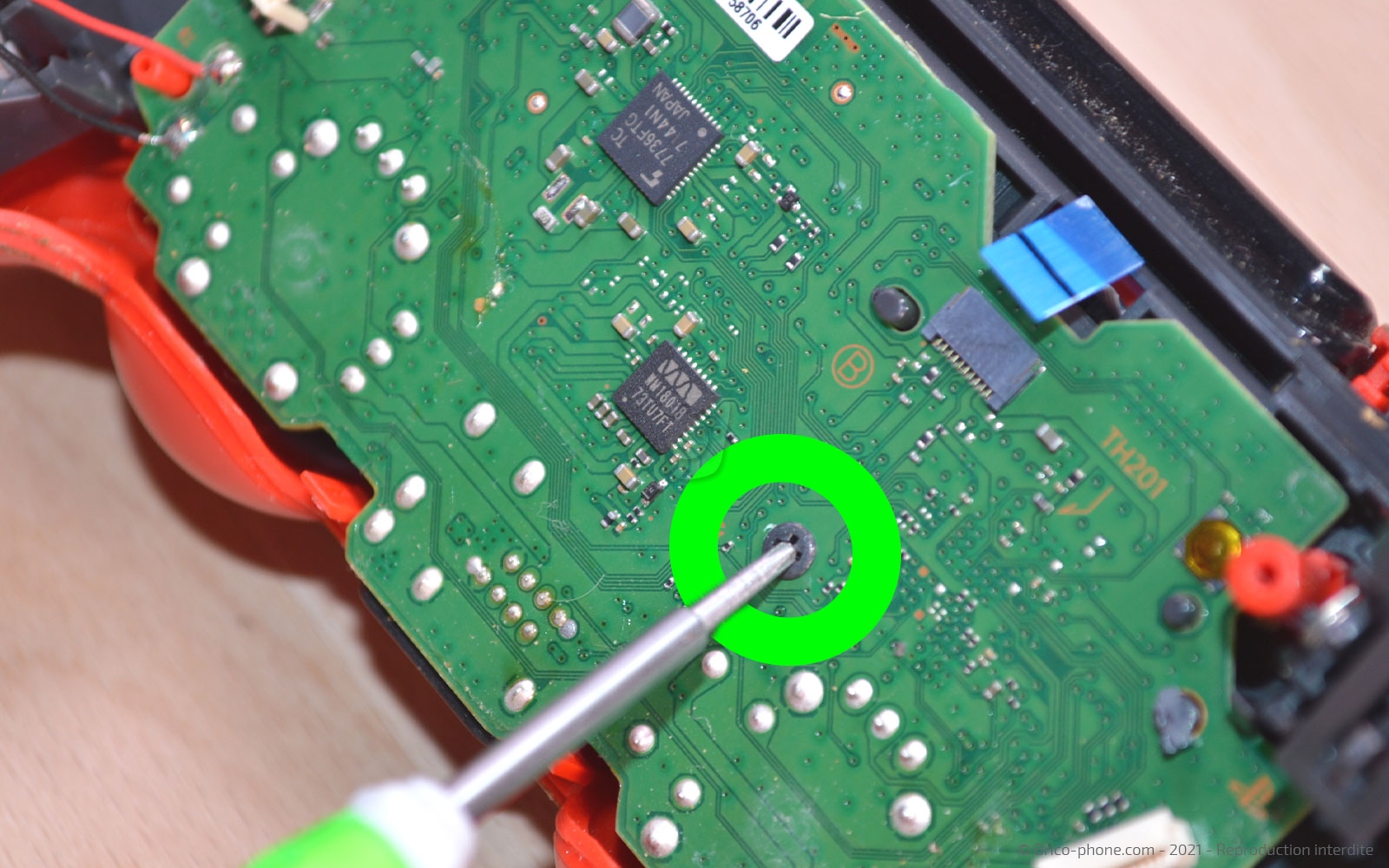

Etape 4 : Préparer la carte-mère
Déconnectez la nappe du pavé tactile avec la pincette, puis dévissez la vis cruciforme de la carte-mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

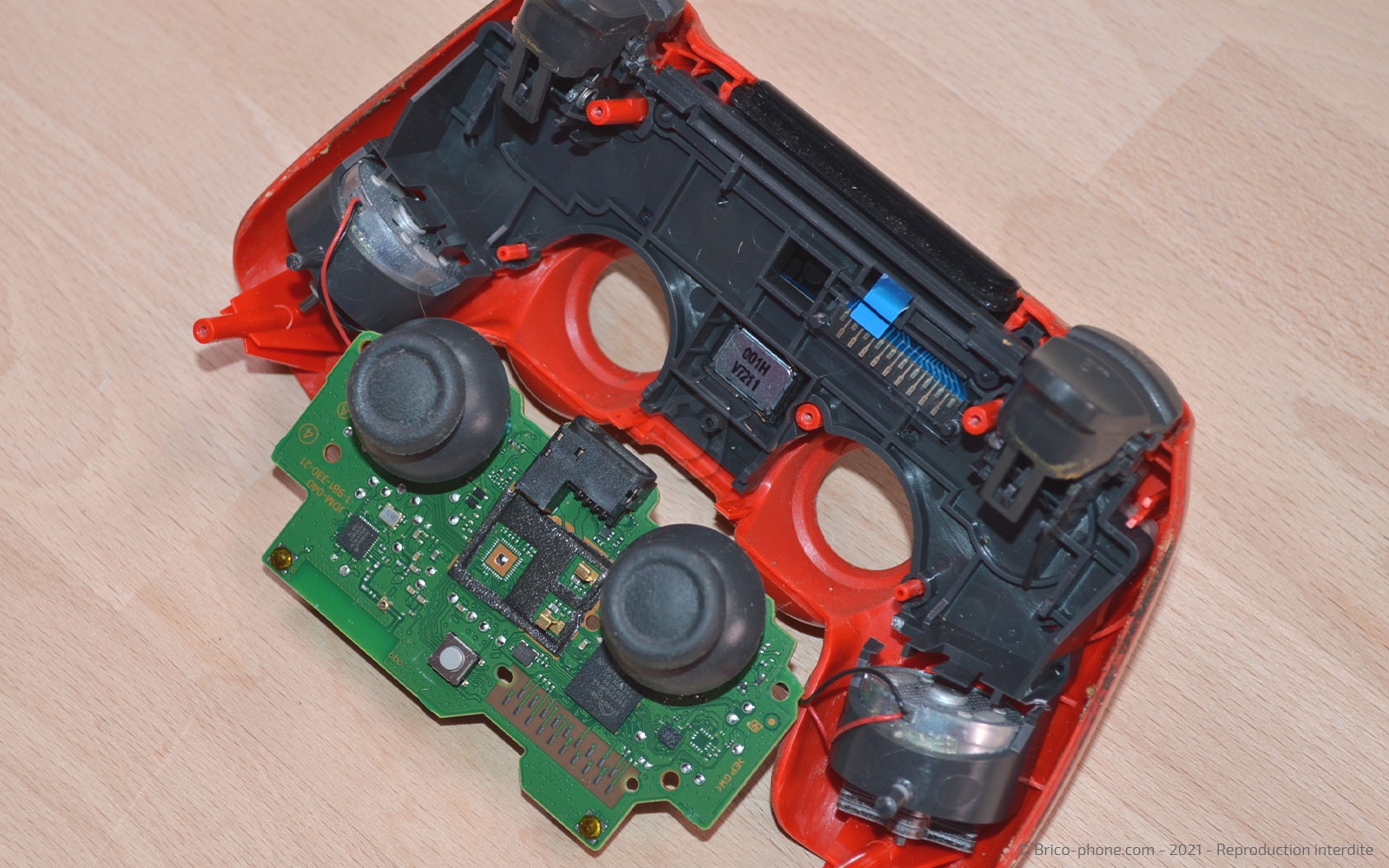

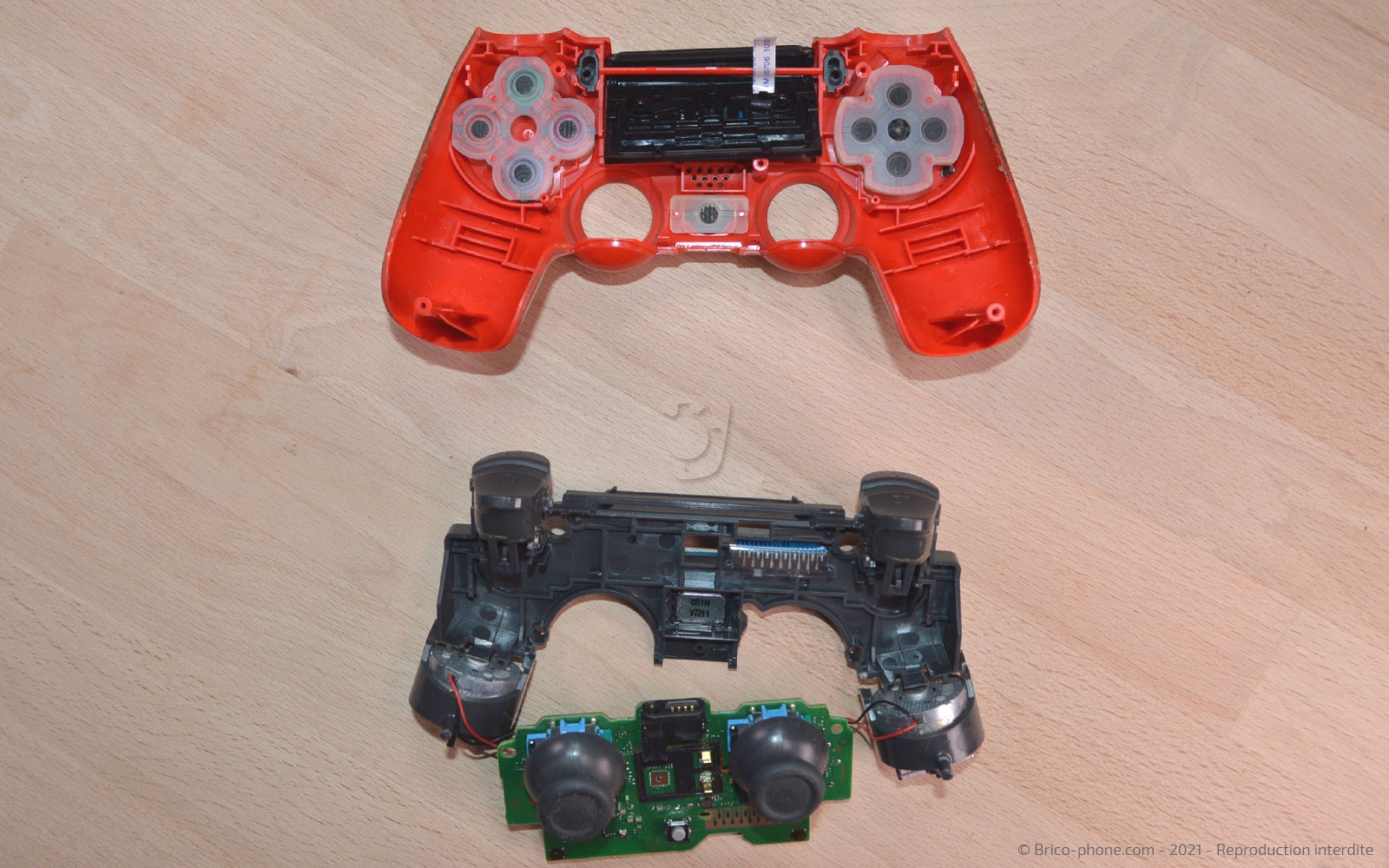

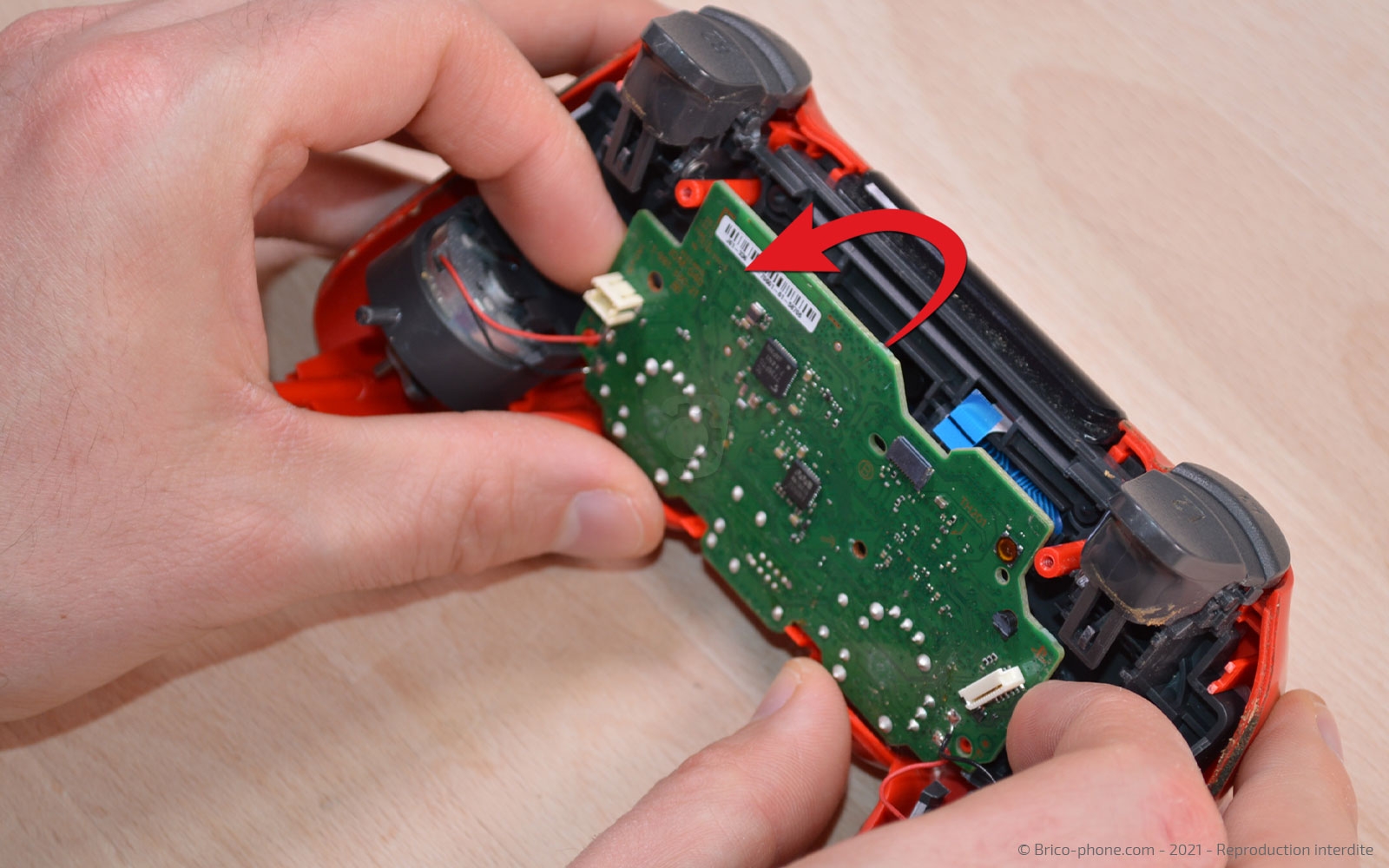

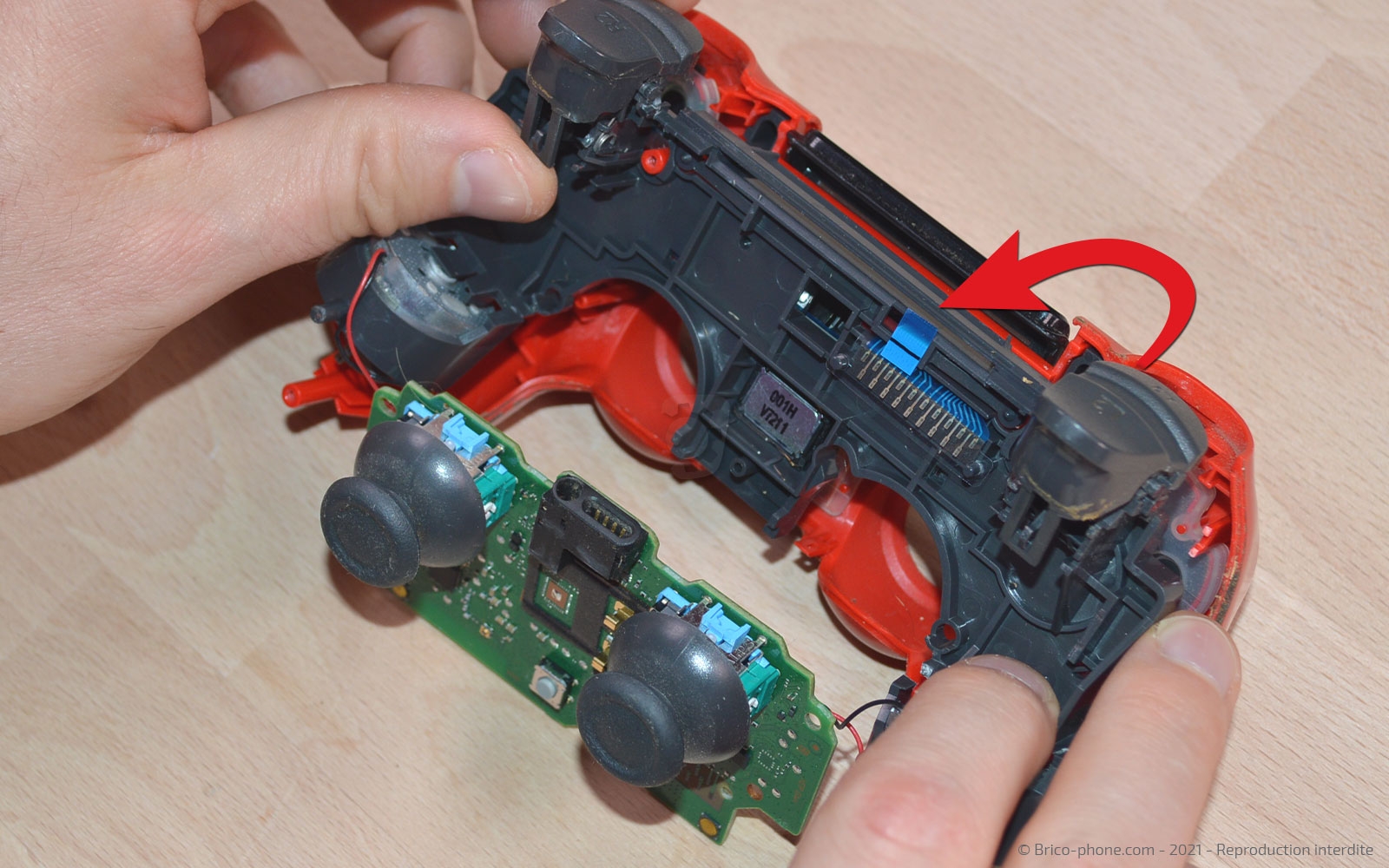

Etape 5 : Extraire la carte-mère
Poussez sur les joysticks afin de dégager la carte-mère mais ne tirez pas trop dessus car les vibreur soudés à la carte-mère sont encore dans le châssis intermédiaire. une fois la carte-mère dégagée, vous pouvez sortir le châssis intermédiaire.

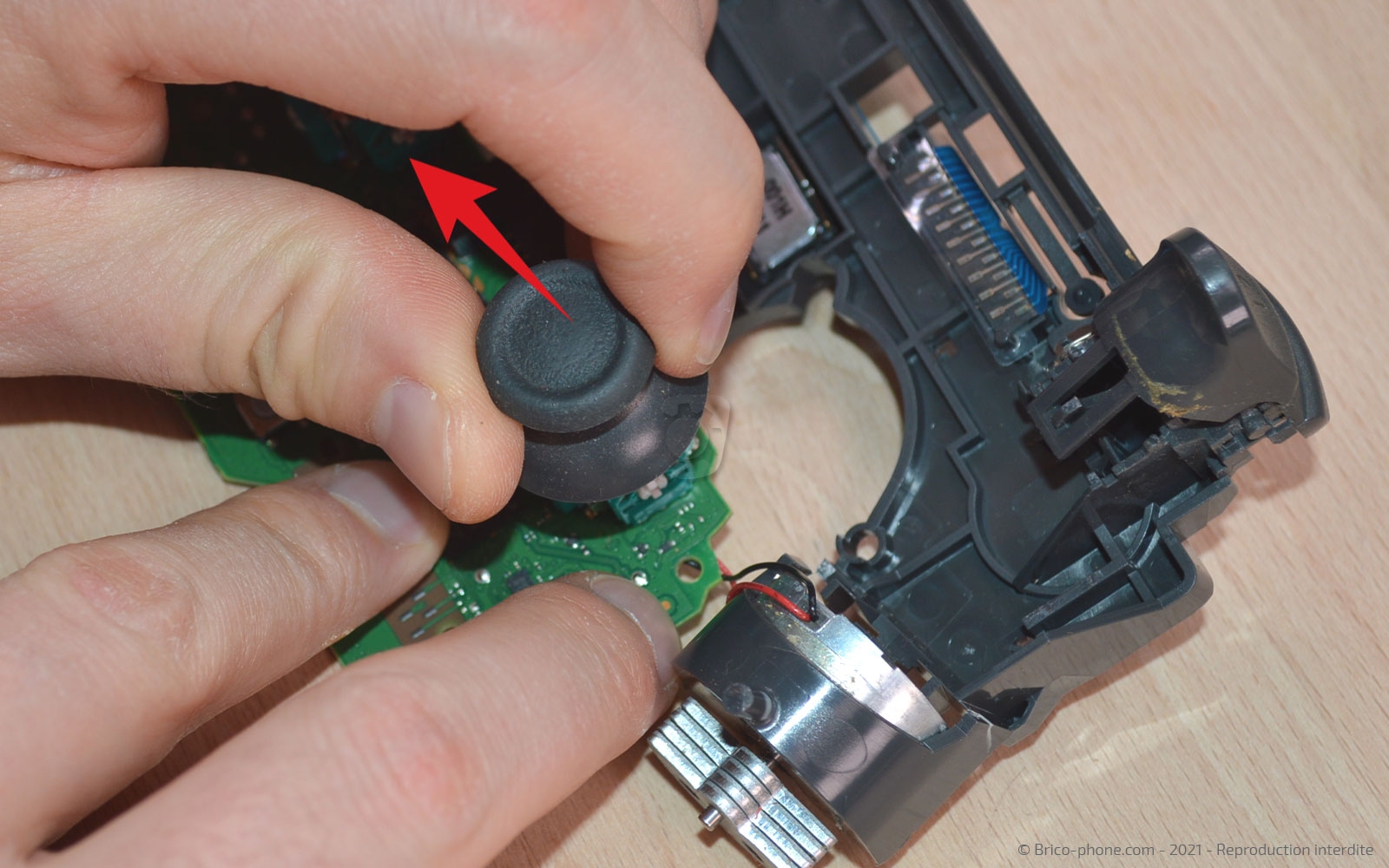

Etape 6 : Enlever les capuchons
Pour retirer les capuchons des joysticks, il vous suffit de tirer dessus.

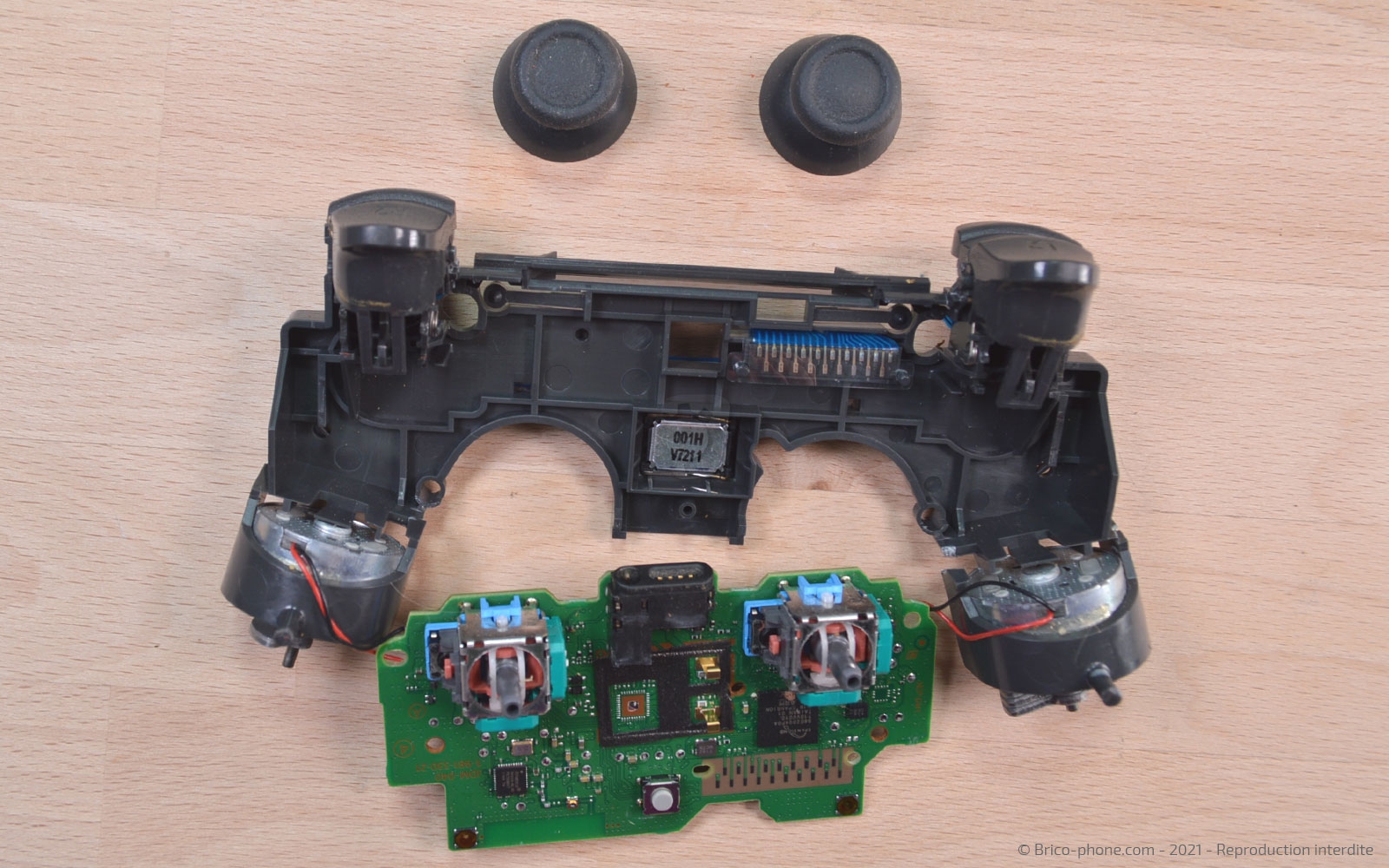

Conseil pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse afin d'installer vos nouveaux capuchons de joysticks.
