Démontage complet sur Poco M3

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 14/20
Poco M3 | Temps estimé : 50 min | Difficulté : 3/5

Voici un tutoriel destiné à vous guider lors du changement d'une pièce détachée sur votre Xiaomi Poco M3. Le démontage du téléphone est complet. Ce guide vous permettra donc de changer n'importe quel éléments du téléphone. Batterie, écran, coque arrière, connecteur de charge, antenne réseaux, haut-parleur, vibreur, appareils photos etc.

Pour gagner du temps, vérifiez sur notre site qu'un tuto n'est pas spécifiquement dédié à la pièce que vous souhaitez changer sur votre Poco M3.

Enfin, avant de vous lancer, nous vous conseillons de parcourir le tuto pour appréhender les étapes et ajouter d'éventuels outils à votre commande.

Diagnostic

L'un des composants est endommagé.

Aucun des autres tutos pour ce modèle n'est dédié à la pièce que vous souhaitez changer.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier

Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant de passer commande, nous vous conseillons de vérifier le numéro de modèle de votre appareil pour vérifier sa compatibilité avec le nouveau composant.

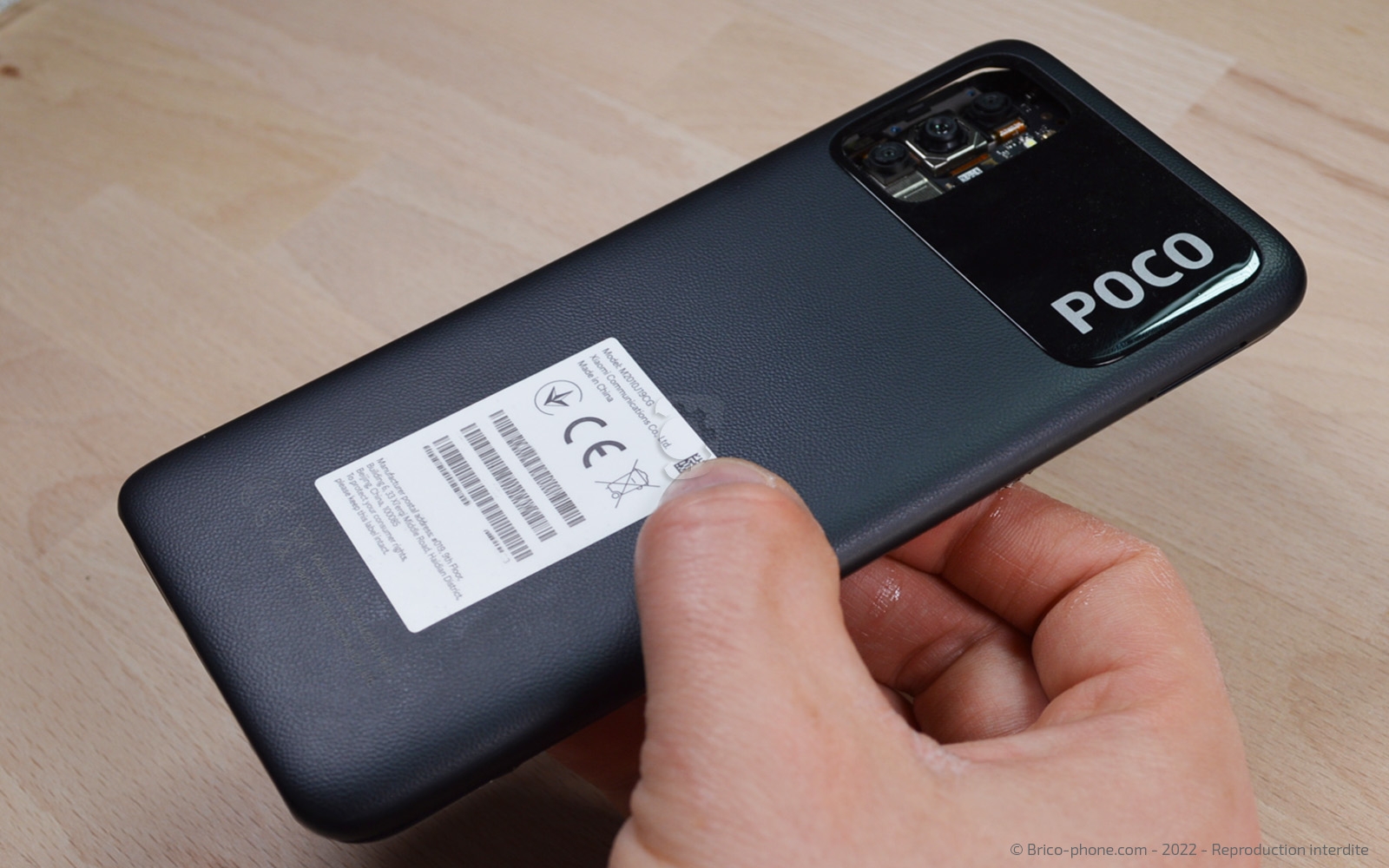

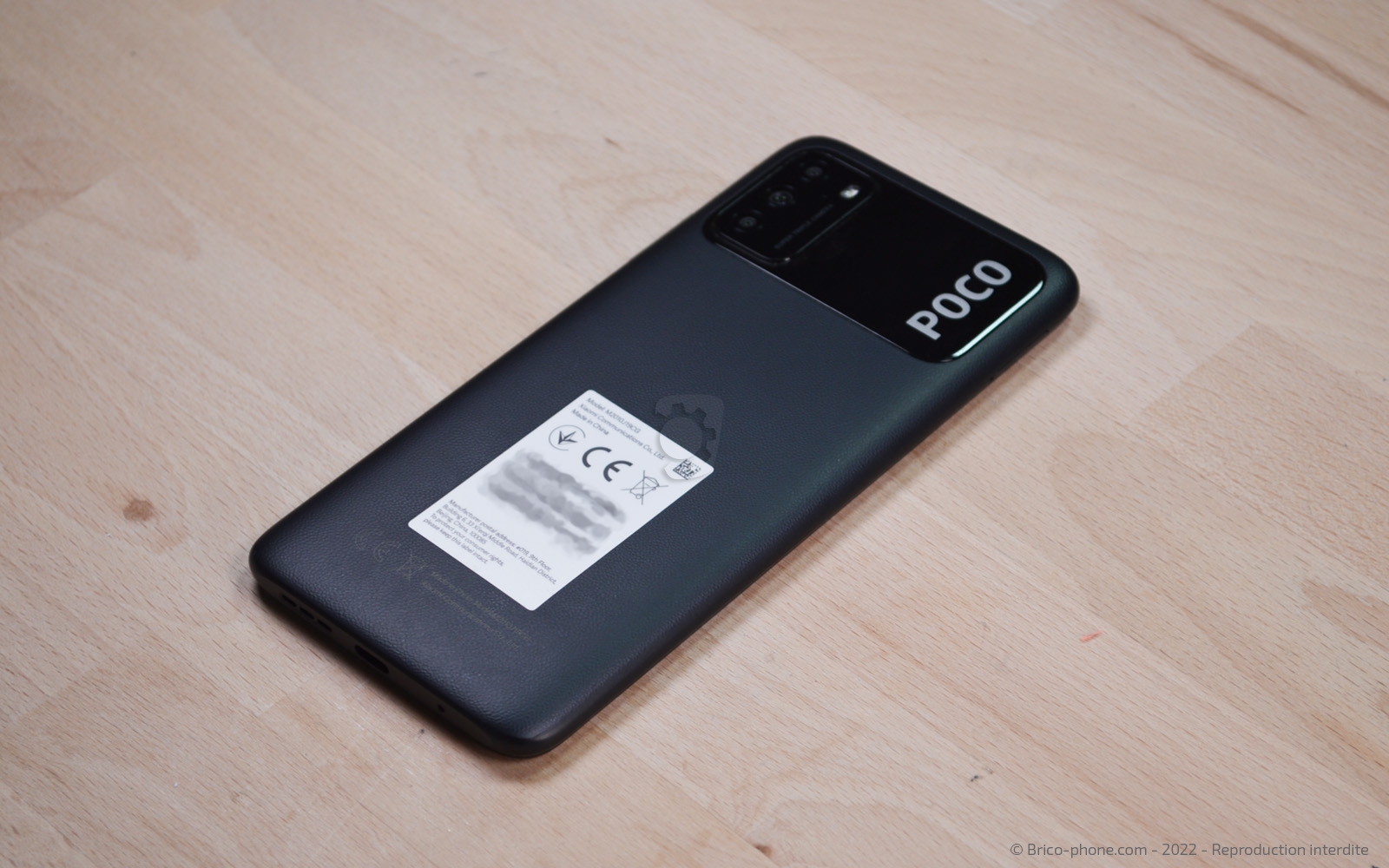

Pour cela, deux options s'offrent à vous. La première étant de retourner le téléphone pour y trouver le numéro de modèle.

Autrement, vous pouvez composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI. Recopiez ce dernier sur notre page d'accueil dans la rubrique dédiée et laissez-vous guider.
Étape 1: Eteindre votre smartphone
Avant de vous lancer dans la manipulation, n'oubliez pas d'éteindre le téléphone.

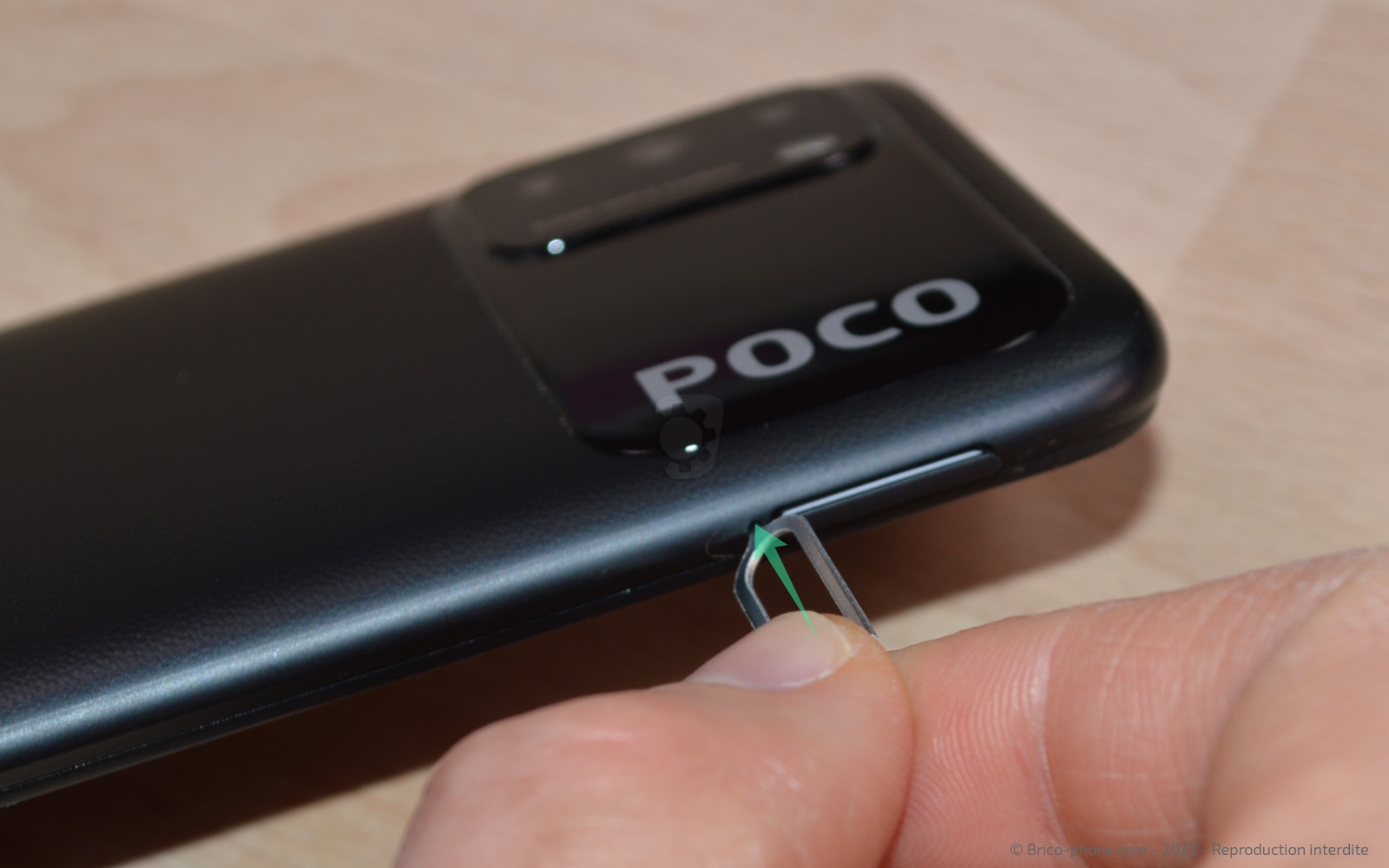

Retirez également la carte sim et son tiroir à l'aide du petit outil d'extraction présent dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

Étape 2: Déclipser la coque arrière

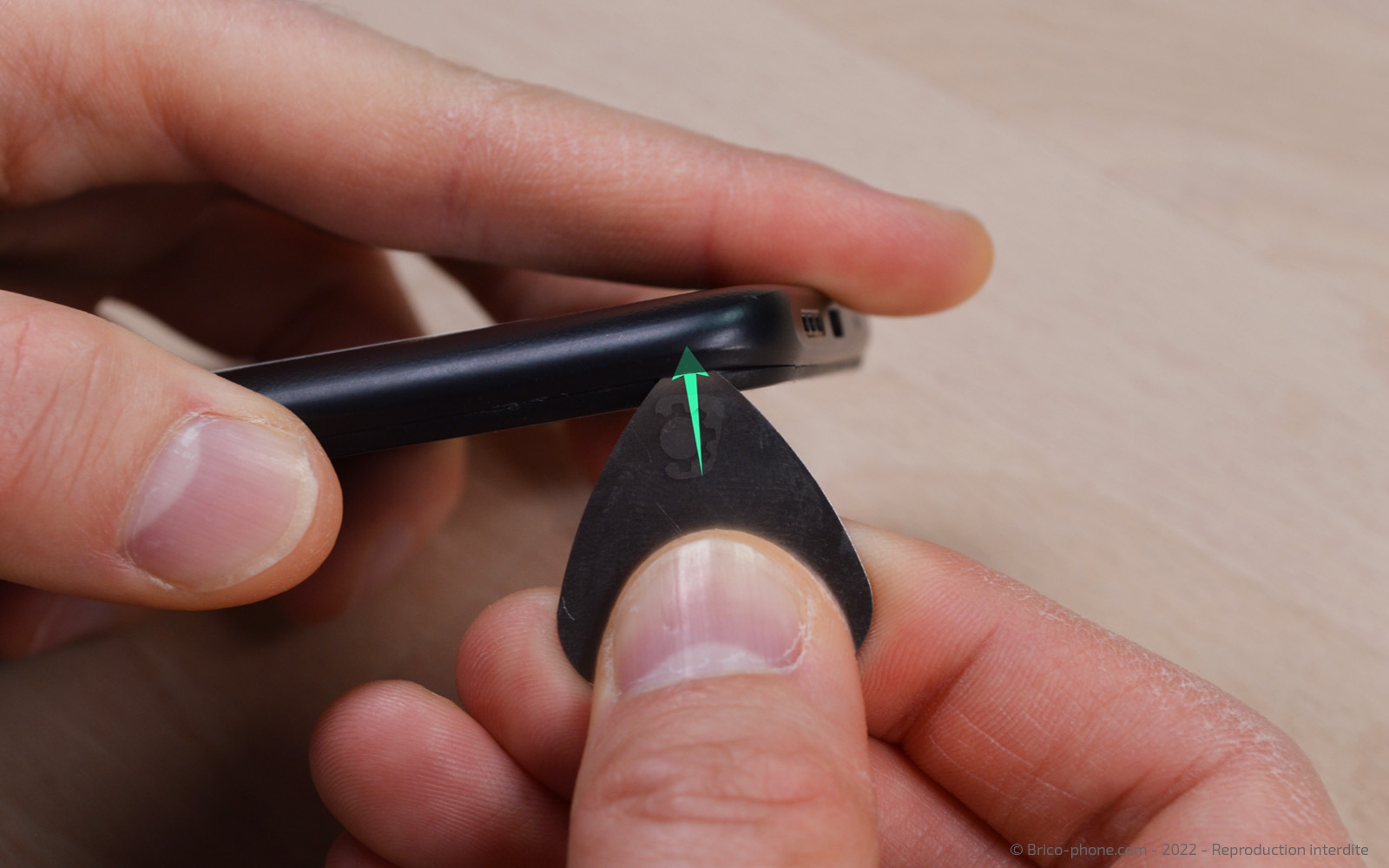

Pour ouvrir le téléphone, vous allez commencer par déclipser la coque arrière à l'aide du médiator en métal percé.
Cet outil très fin va pouvoir se glisser entre la coque et le châssis et créer un écart pour insérer le levier en nylon.

Une fois le levier en nylon inséré, vous pouvez retirer le médiator.
Faites maintenant glisser le levier sur tout le contour du téléphone, n'oubliez pas les coins.

Une fois la coque declipsée, vous pouvez ouvrir le téléphone du côté droit, comme un livre.
Attention du côté gauche, la coque est encore reliée au reste du téléphone par une nappe. Faites attention de ne pas l'arracher !
Outils du kit utilisés
Outils du kit utilisés

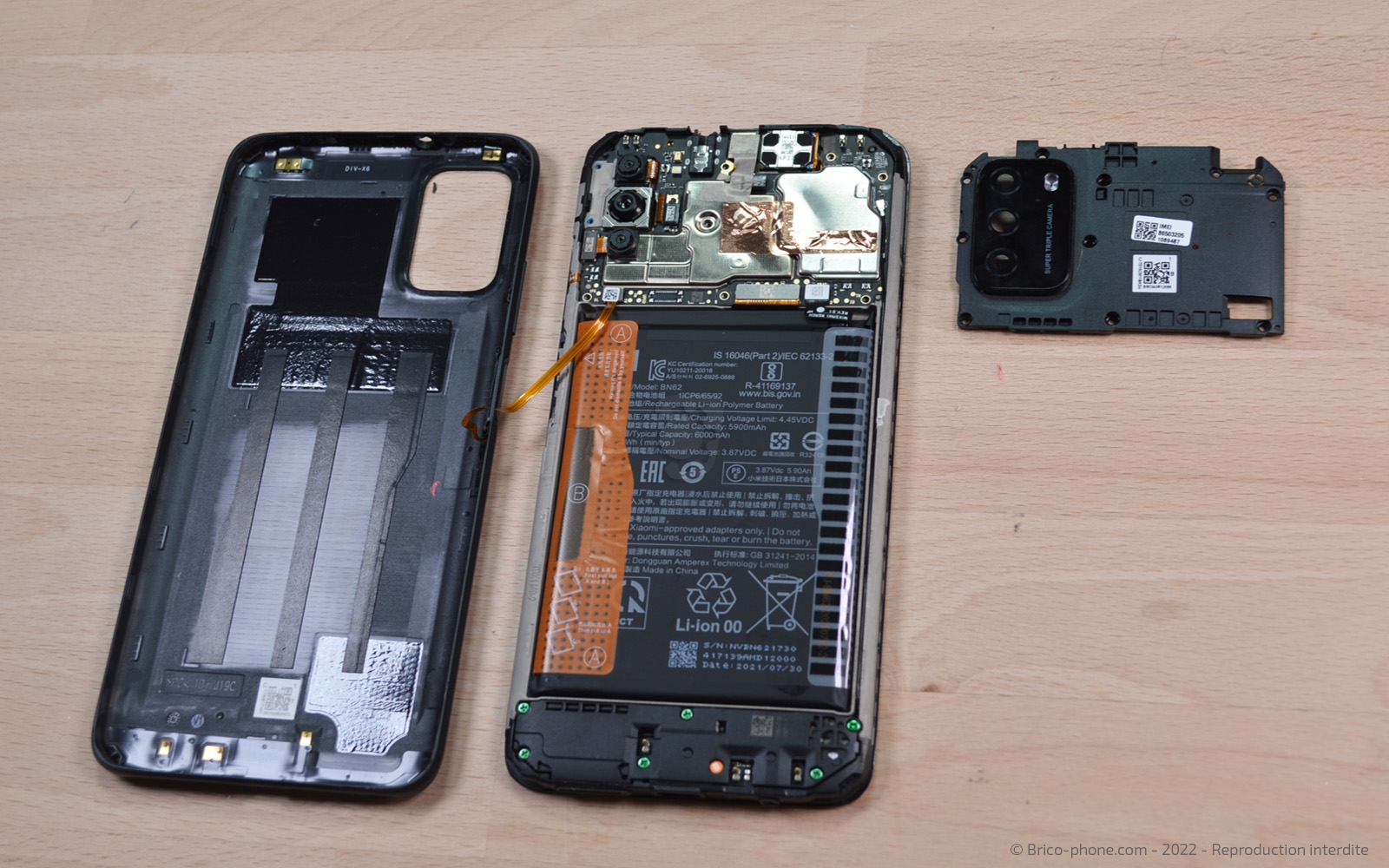

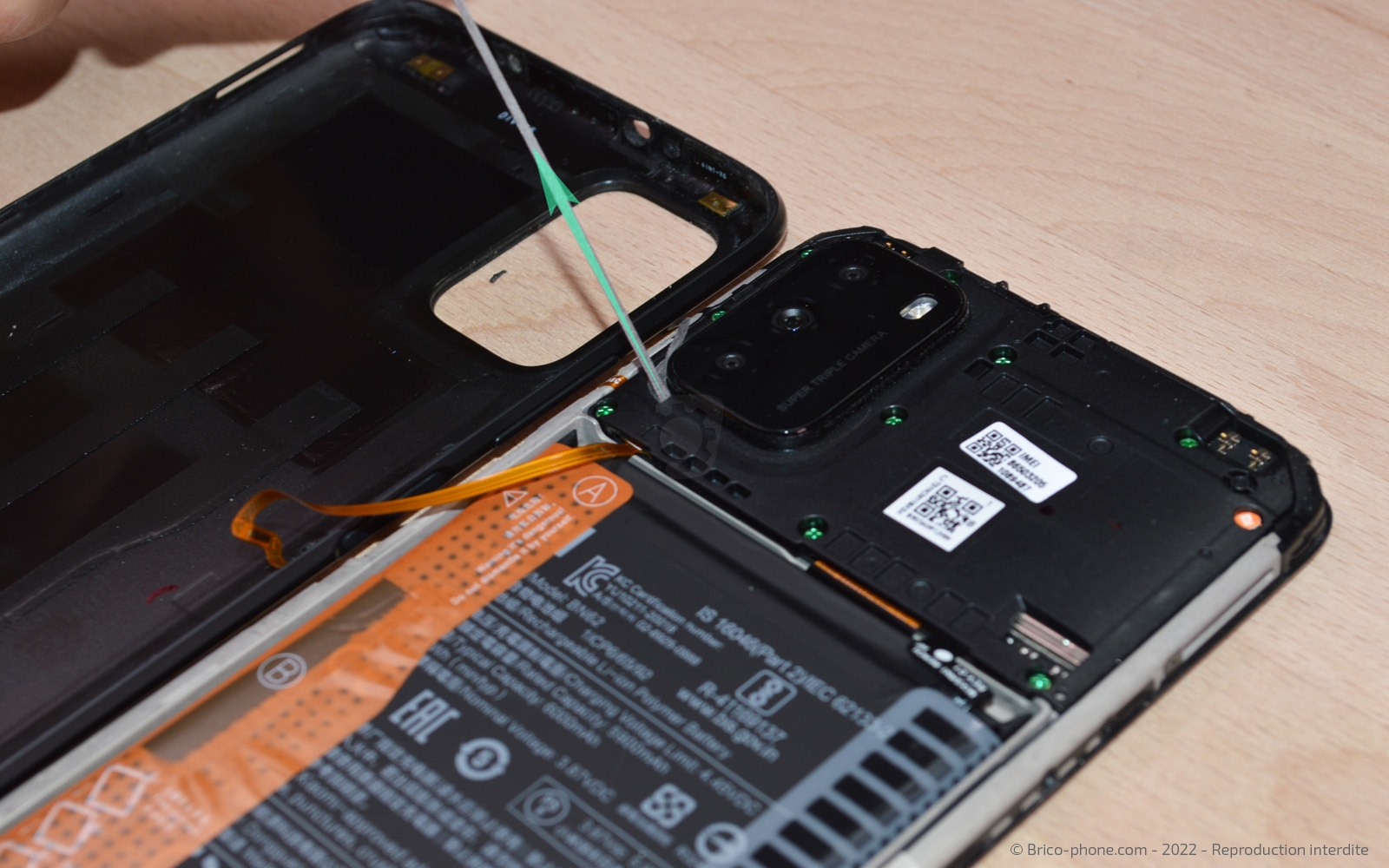

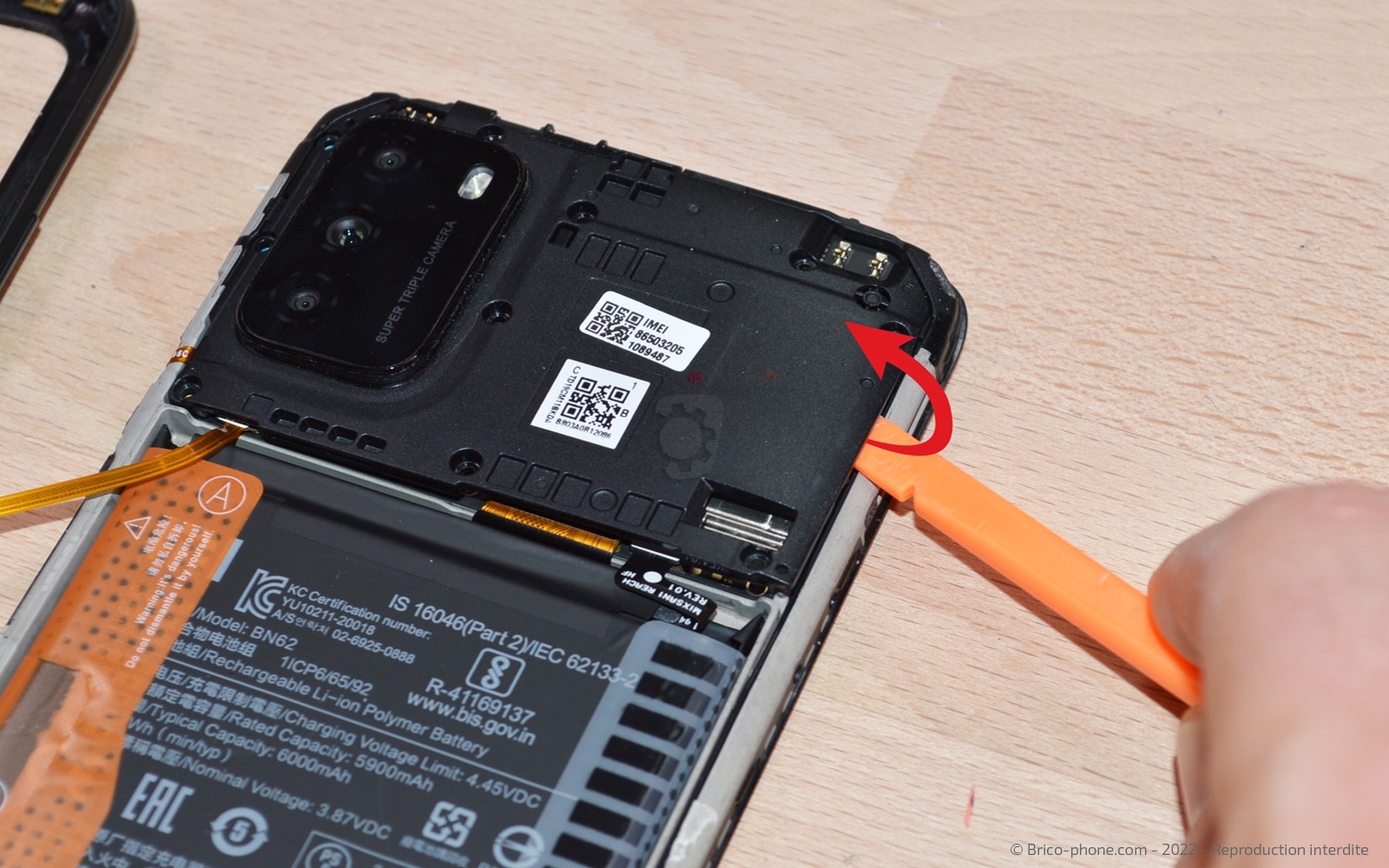

Étape 3: Retirer le cache de la carte-mère
Retirez le reste de colle si nécessaire.

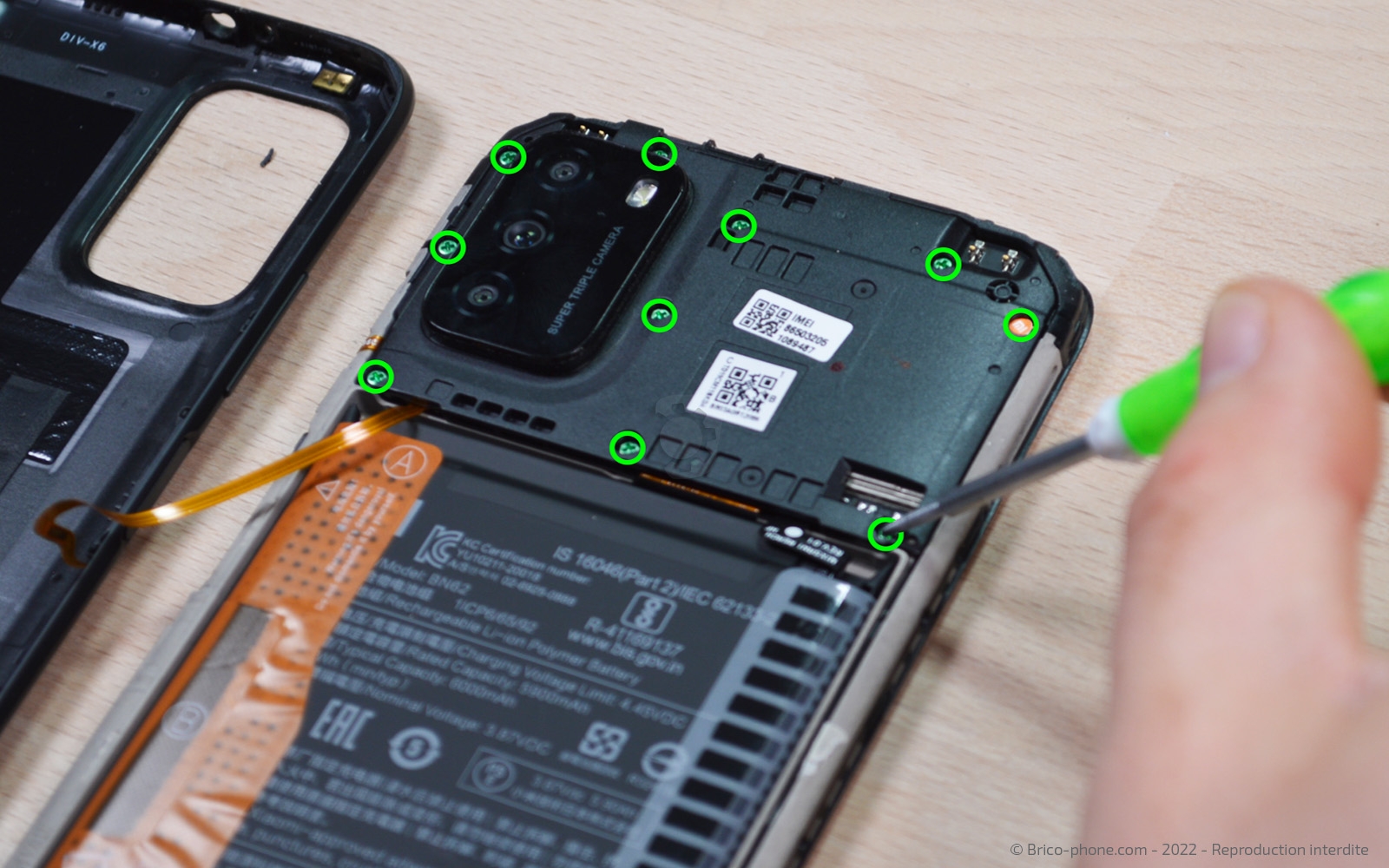

Puis, pour enlever le cache noir en plastique de la carte-mère, munissez vous du tournevis cruciforme et retirez les 10 vis qui le maintienne.

L'une d'elle peut avoir un témoin d'oxydation orange, c'est un petit papier collé sur la vis que vous pouvez retirer avec la pincette métallique.

Ensuite, insérez le levier en nylon sous le cache et faites "effet levier" pour pouvoir le retirer complètement.
Outils du kit utilisés
Outils du kit utilisés

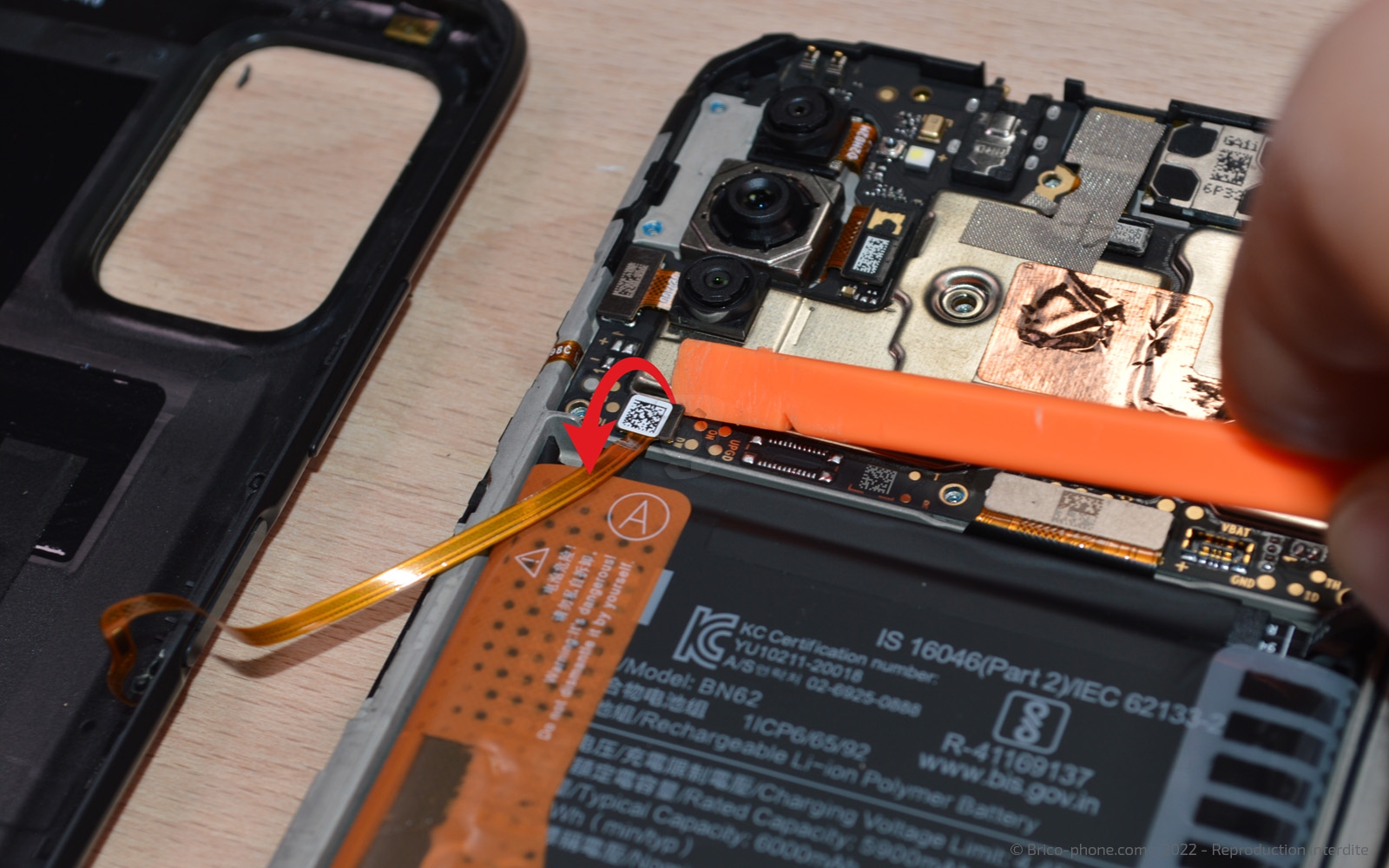

Étape 4: Débancher la batterie et libérer la coque arrière

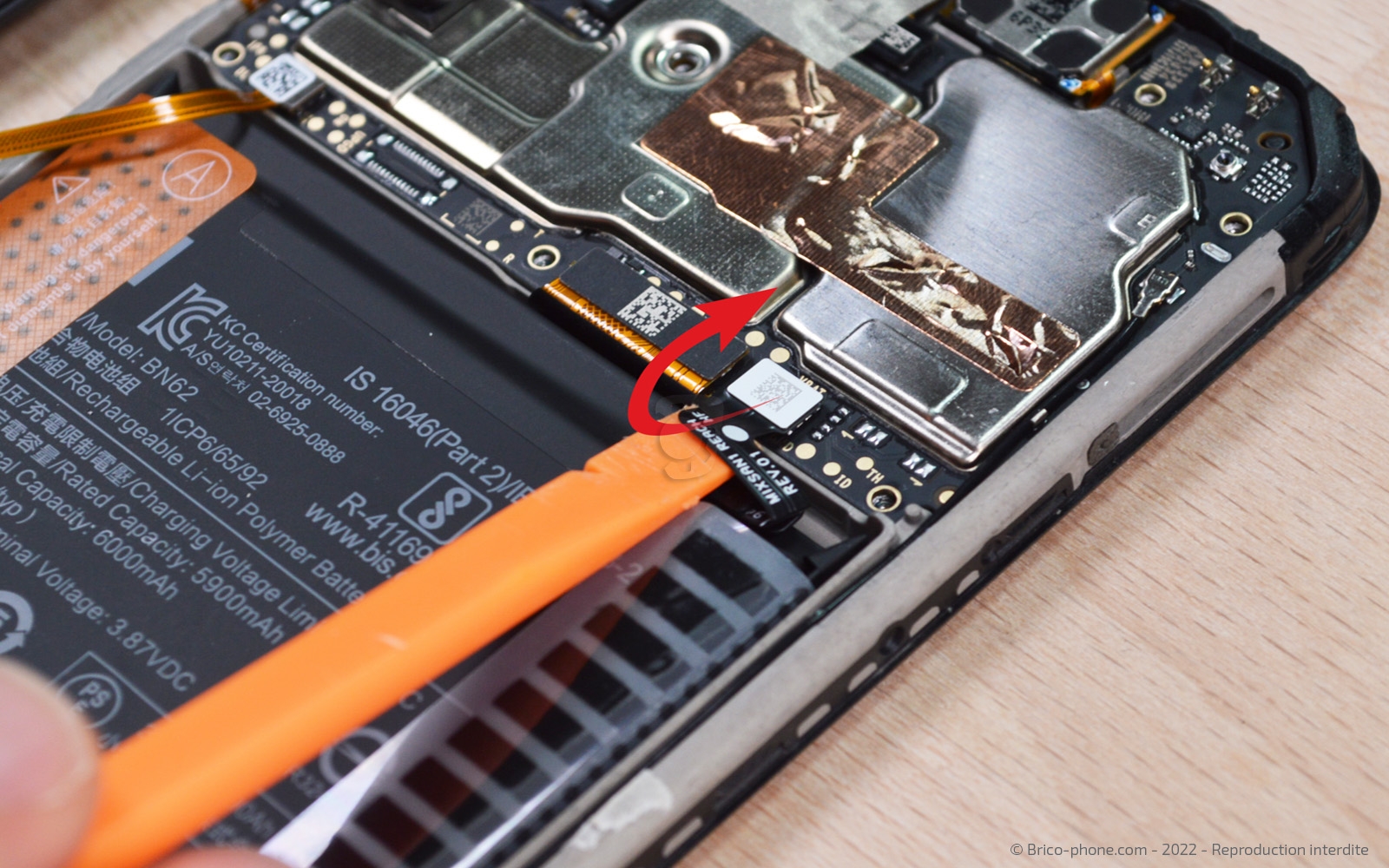

À l'aide du levier en nylon, déconnectez la batterie en débranchant la nappe de son connecteur.

Faites de même pour la nappe du bouton d'allumage qui connecte encore la coque arrière au reste du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Étape 5: Retirer la batterie

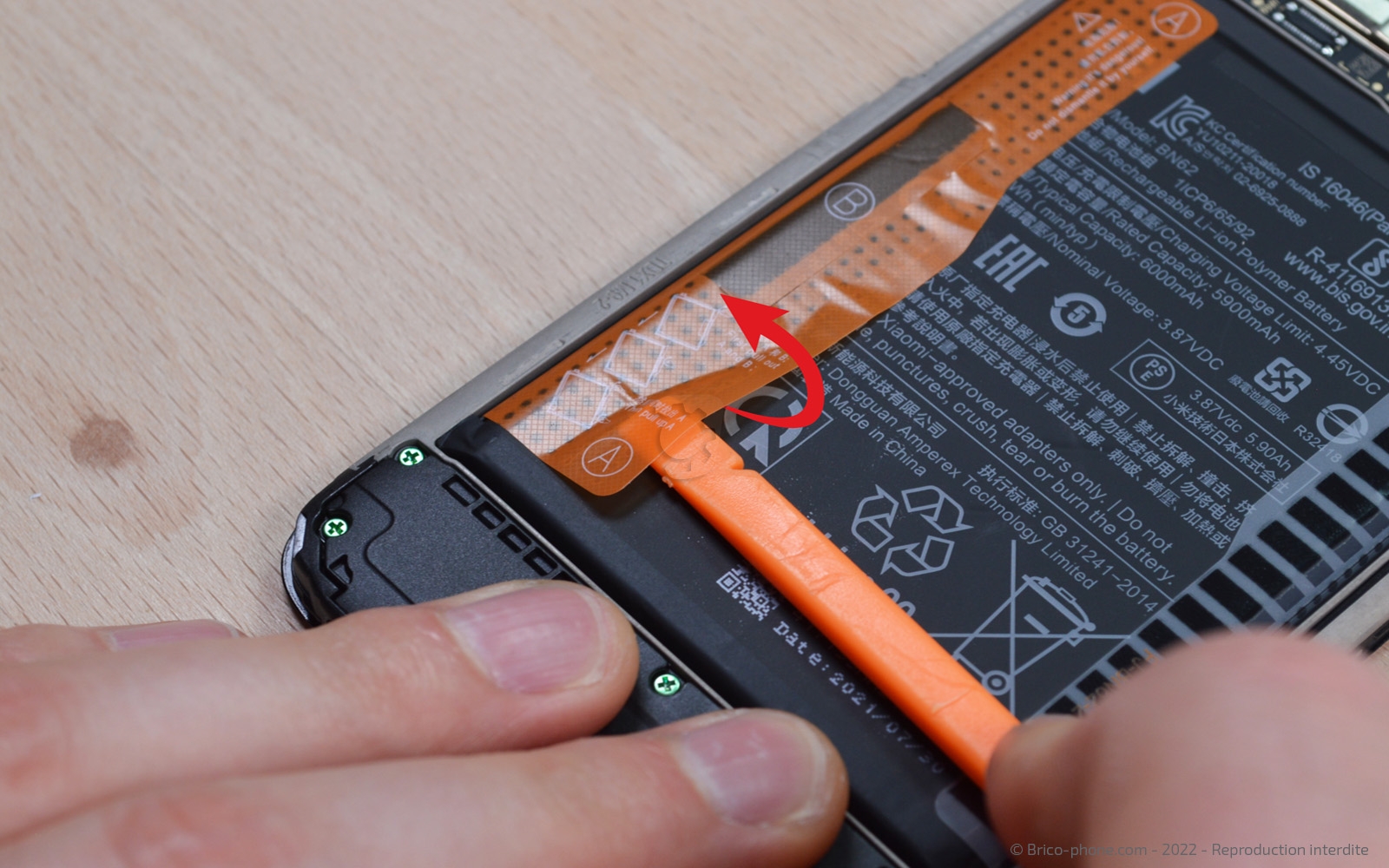

À l'aide du levier en nylon, décollez l'auto-collant orange placé sur la batterie en commençant par la partie A puis la partie B.

Tirez ensuite sur chaque extrémité de la partie A.
Elle fait ainsi office de languette et vous permet de sortir la batterie de son emplacement.

La partie B reste sur le châssis, c'est normal.
Outils du kit utilisés
Outils du kit utilisés

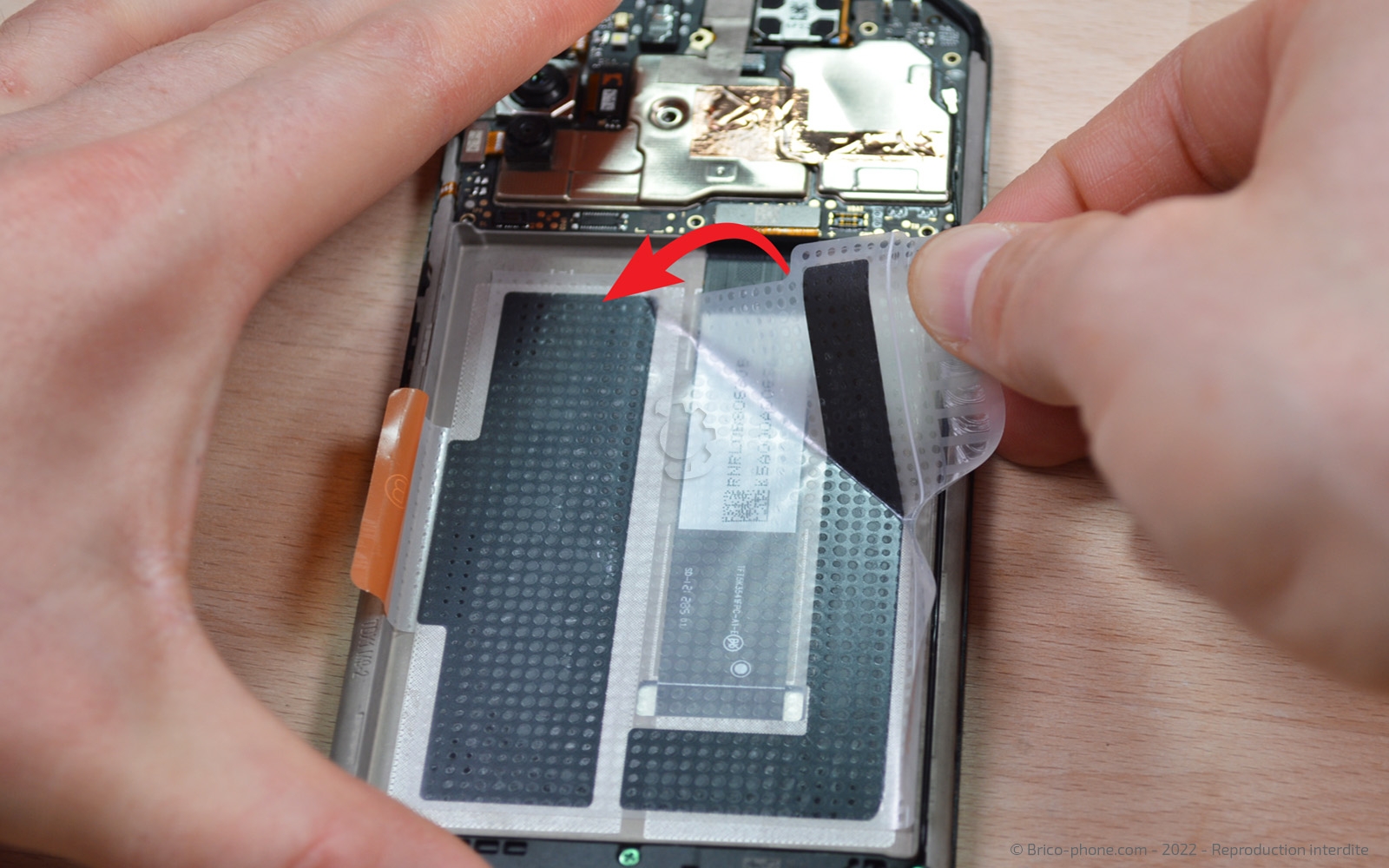

Étape 6: décoller le sticker de la batterie
Une fois la batterie enlevée, vous pouvez retirer le sticker qui recouvre l'emplacement de la batterie dans le châssis.

Pour ce faire, attrapez un coin du sticker puis décollez-le entièrement.

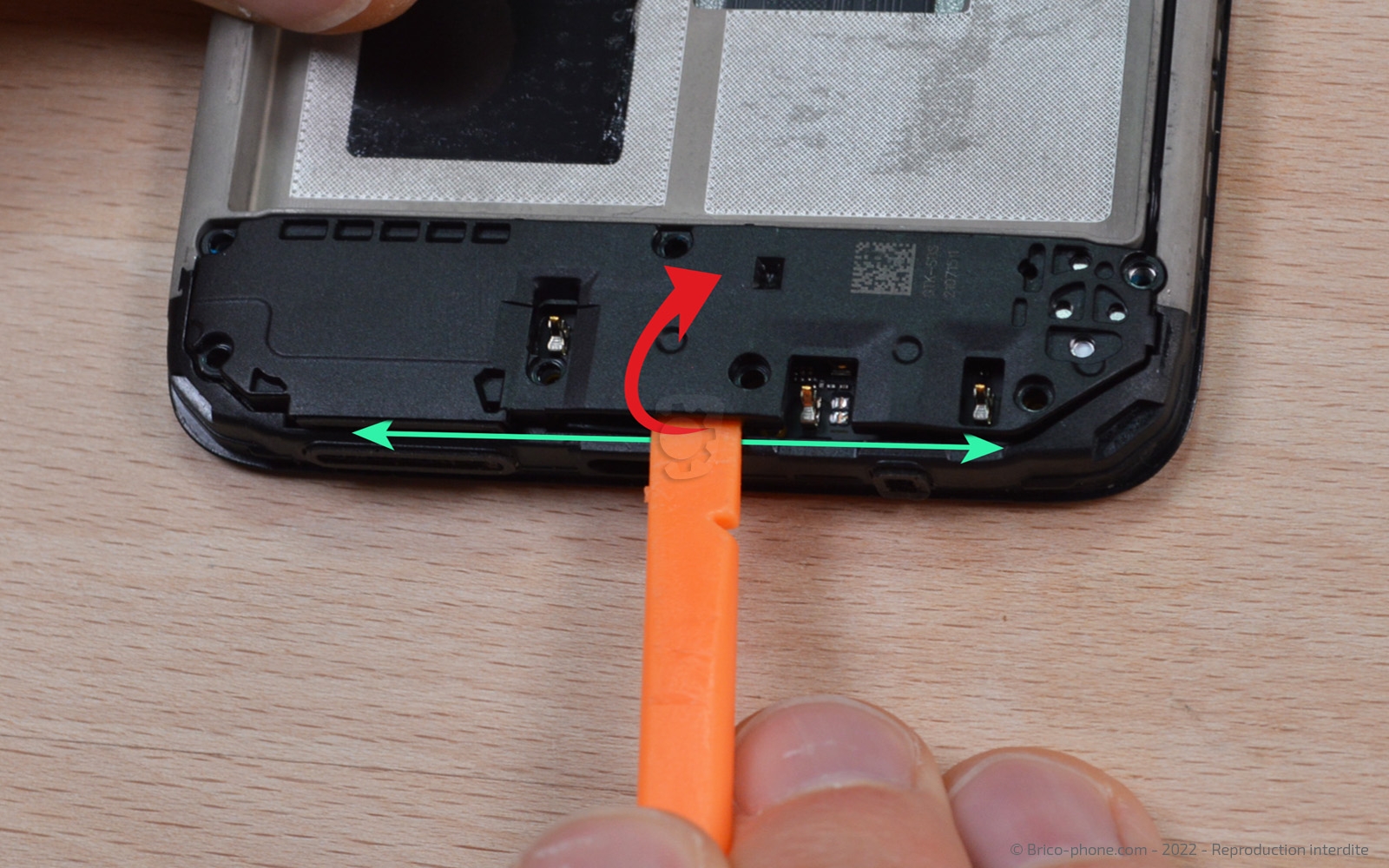

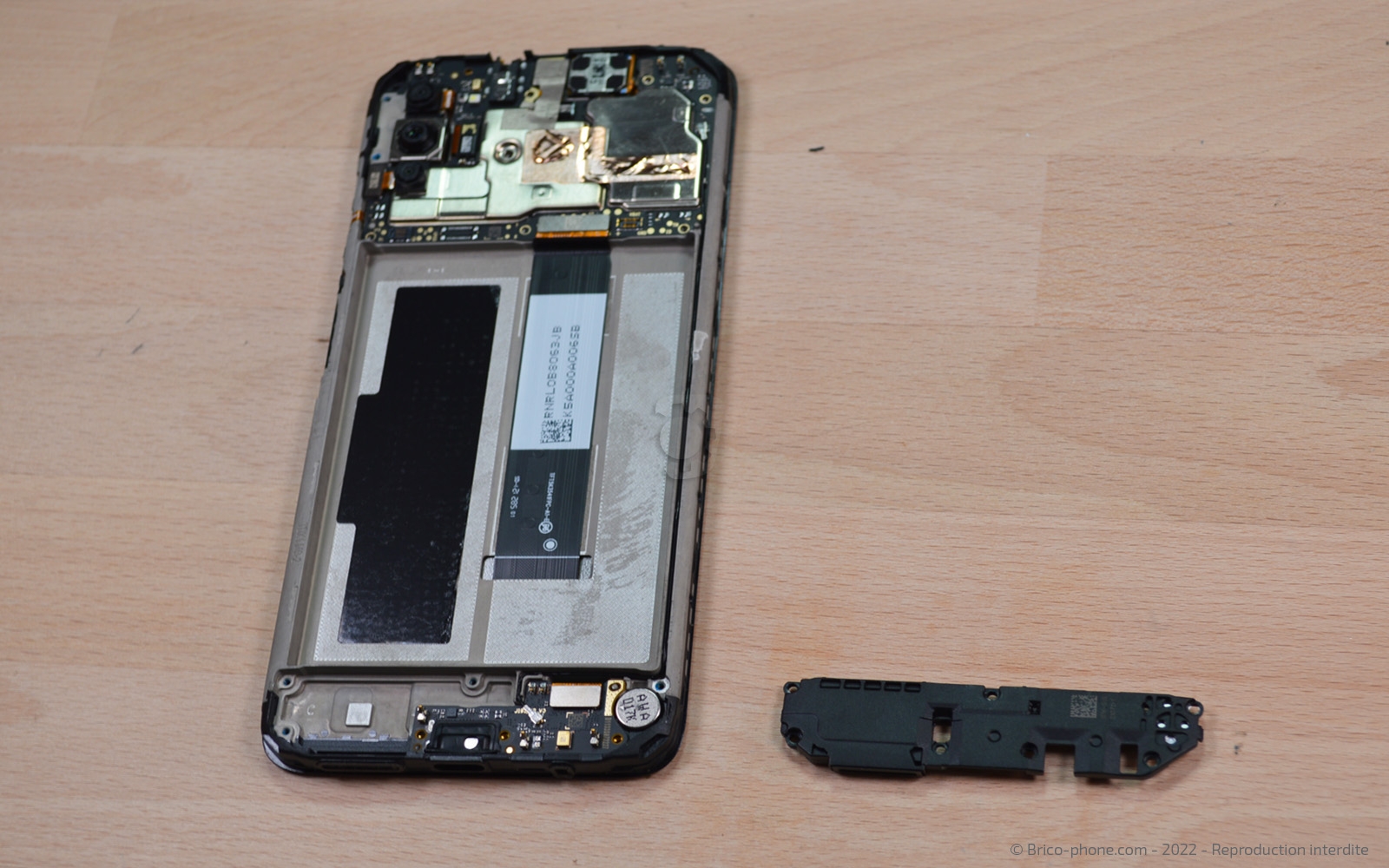

Étape 7: Démonter le cache du dock
Dans le bas du téléphone, vous allez démonter le dock.
Pour cela, il faut d'abord retirer le cache en plastique noir du dock.

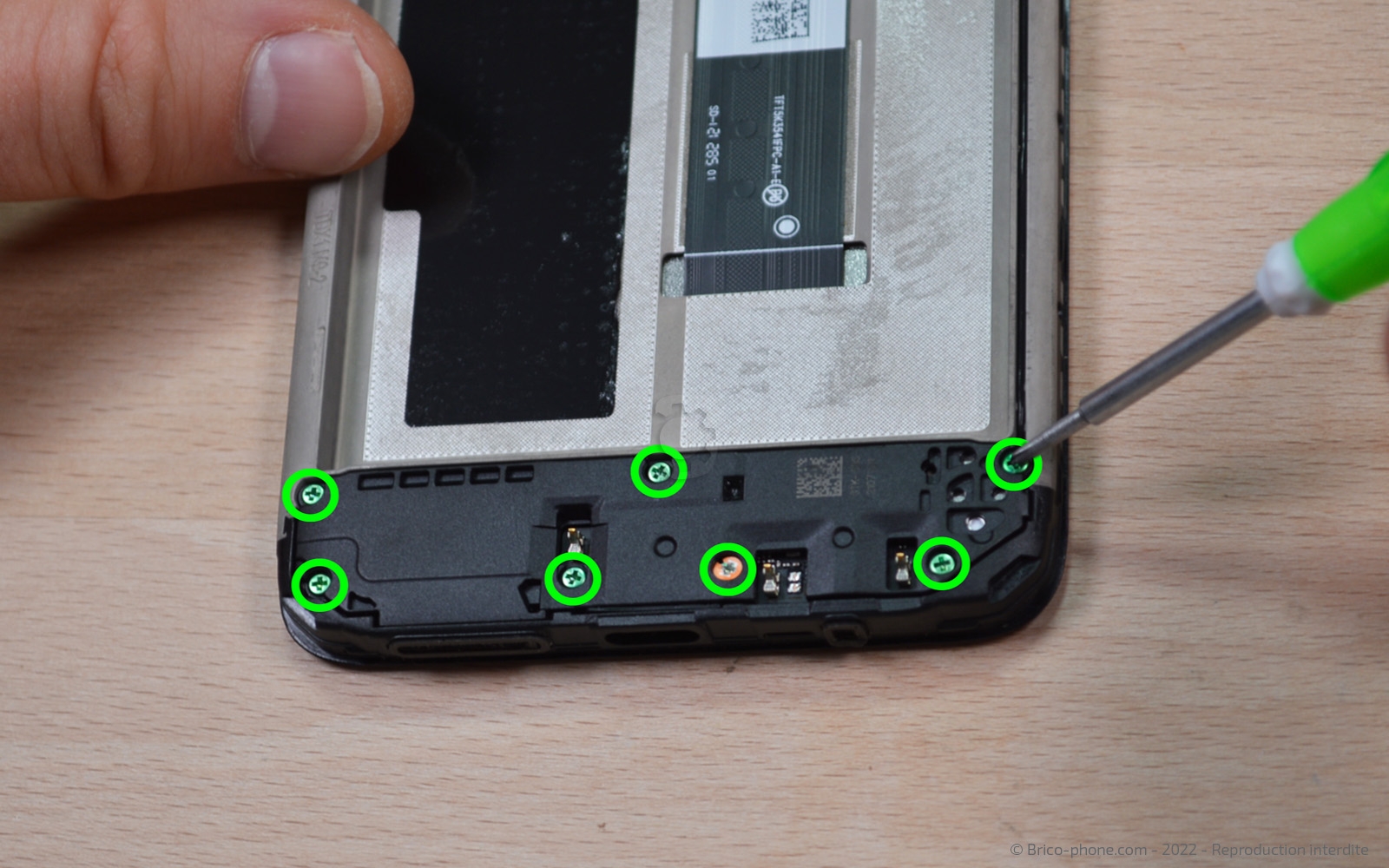

Munissez-vous du tournevis cruciforme et retirez les 7 vis qui maintiennent le cache. L'une d'entre-elles est couverte par un témoin d'oxydation, un petit papier orange, que vous pouvez retirer avec la pincette métallique.

Ensuite, à l'aide du levier en nylon, déclipsez le cache en plastique et retirez le totalement.
Outils du kit utilisés
Outils du kit utilisés

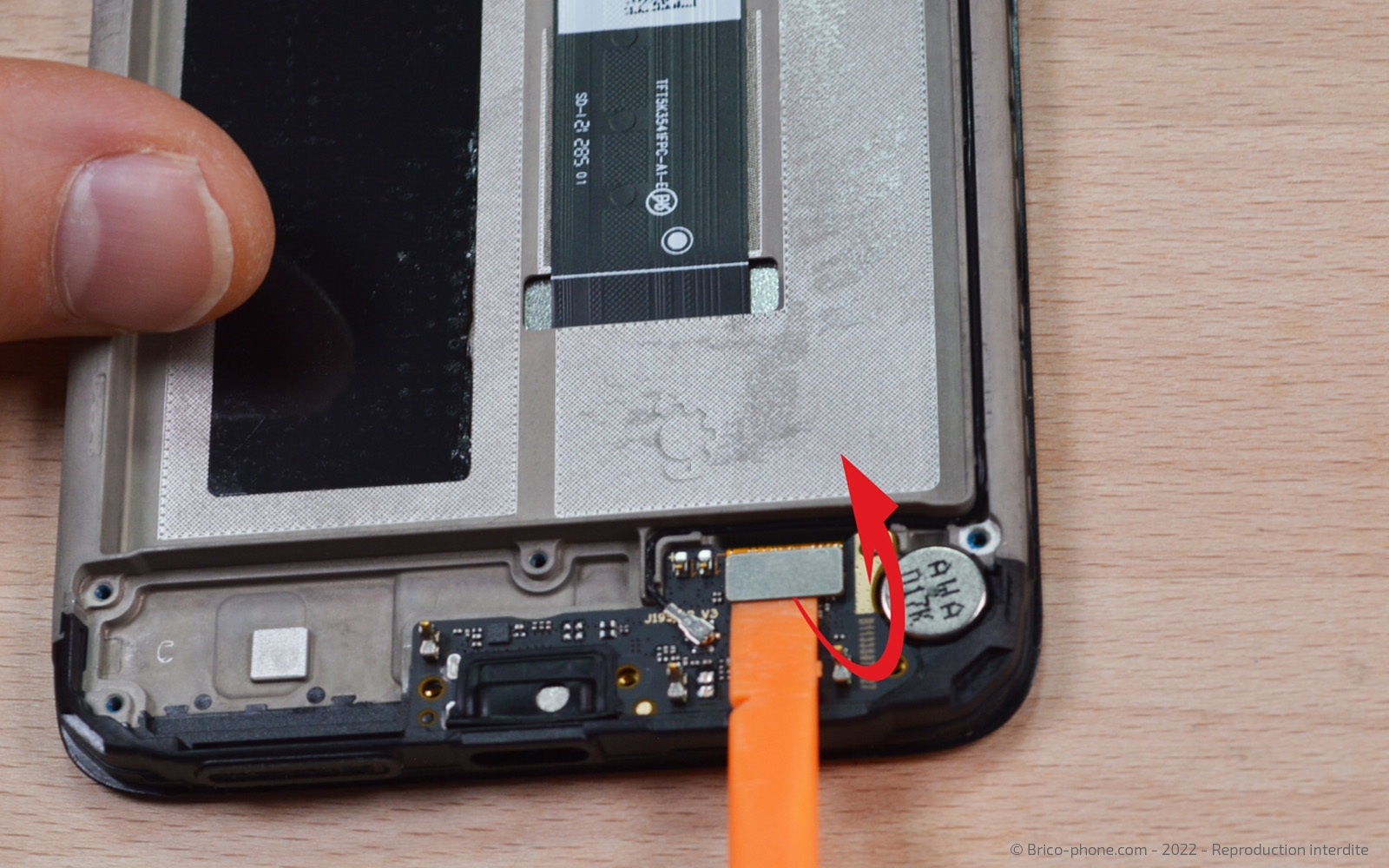

Étape 8: retirer le dock

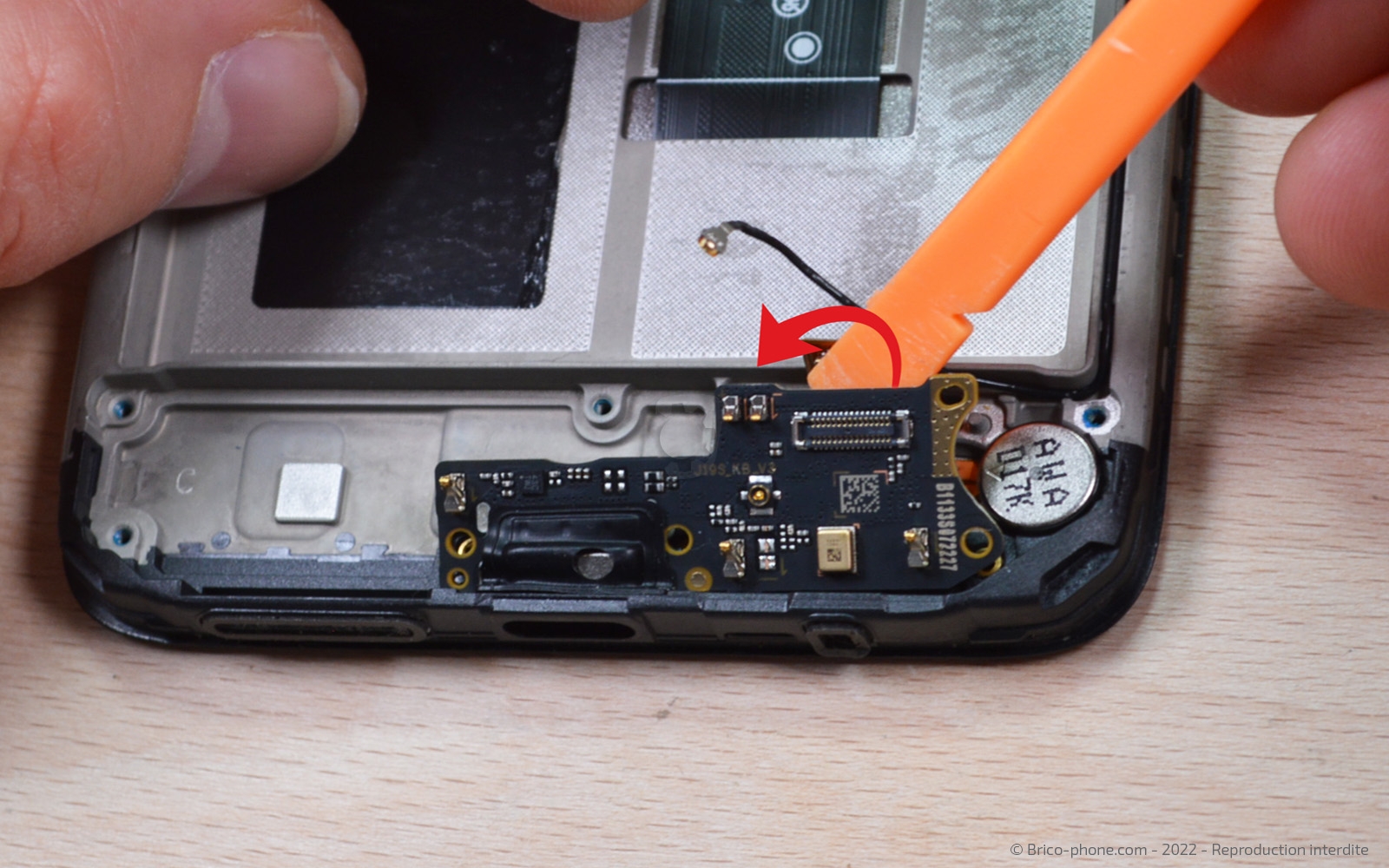

Pour enlever le dock, assurez-vous de bien débrancher la nappe d'interconnexion avec le levier en nylon, ainsi que le câble coaxial (noir) à l'aide de la pincette métallique.

Vous pouvez ensuite sortir le dock de son emplacement à l'aide du levier.
Outils du kit utilisés
Outils du kit utilisés


Étape 9: Débrancher la nappe d'interconnexion
Sur le haut du téléphone, vous allez débrancher l'autre connecteur de la nappe d'interconnexion, branchée sur la carte-mère.

Puis vous allez décoller la nappe d'interconnexion qui est collée au châssis en tirant délicatement dessus.
Outils du kit utilisés
Outils du kit utilisés

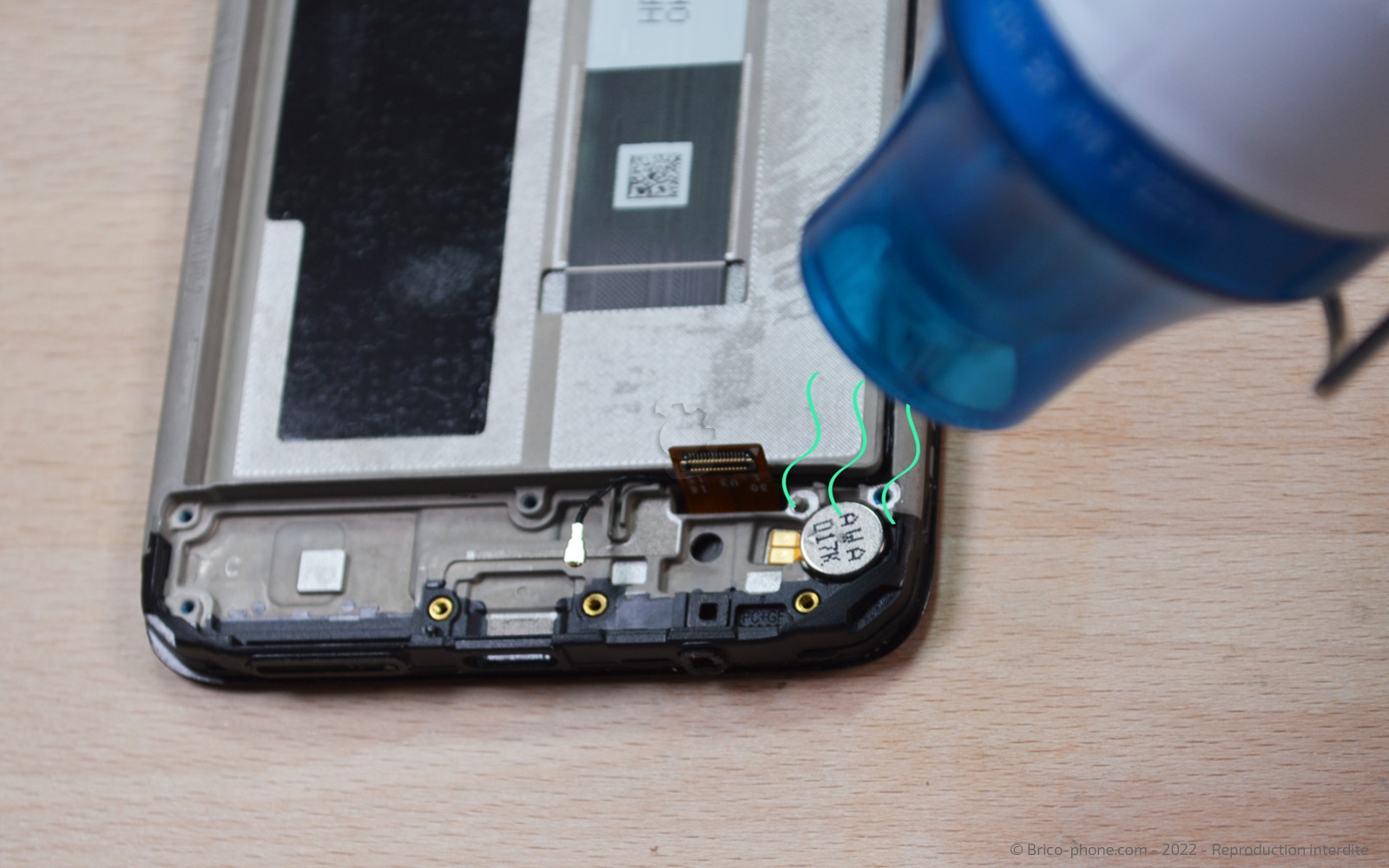

Étape 10: Retirer le vibreur
Pour retirer le vibreur, faites le d'abord chauffer quelques secondes à l'aide du décapeur thermique.

Vous pouvez ensuite le retirer à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

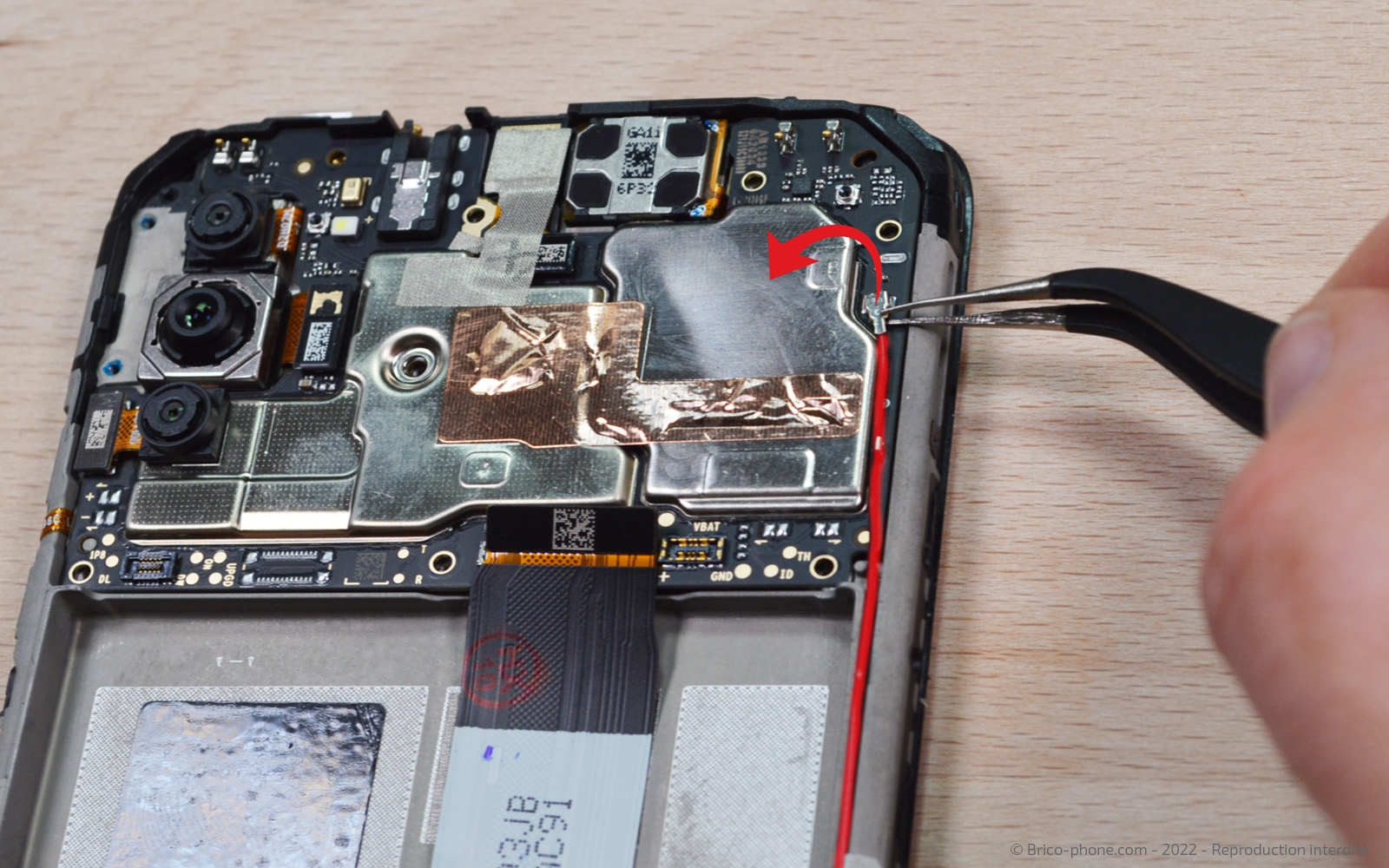

Étape 11: Retirer le câble coaxial
Maintenant, vous allez débrancher le câble coaxial (surligné en rouge sur les photos) de son connecteur sur la carte-mère.

Puis vous allez retirer totalement le câble à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

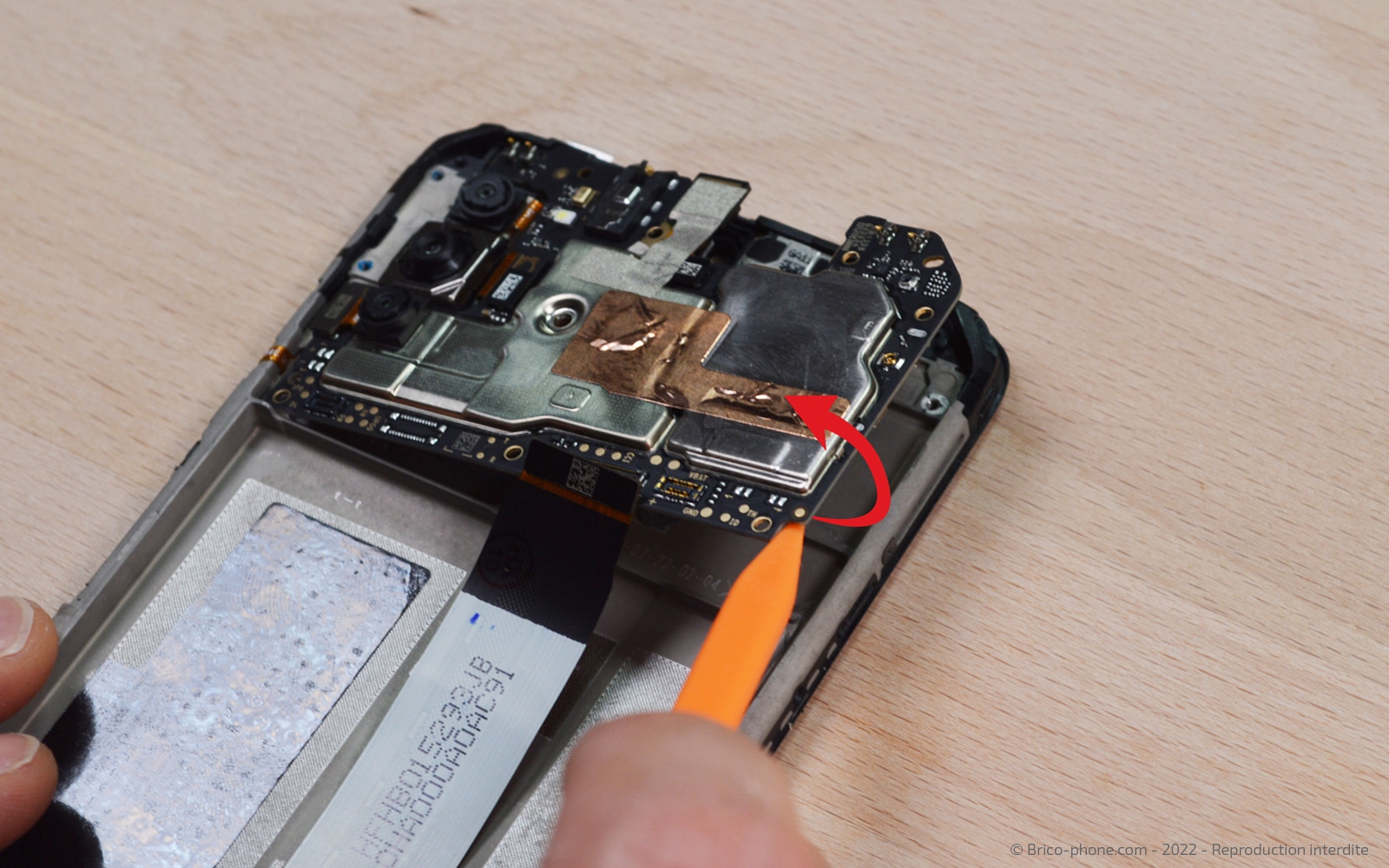

Étape 12: Retirer la carte-mère
La carte-mère est totalement libérée, vous pouvez la retirer à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

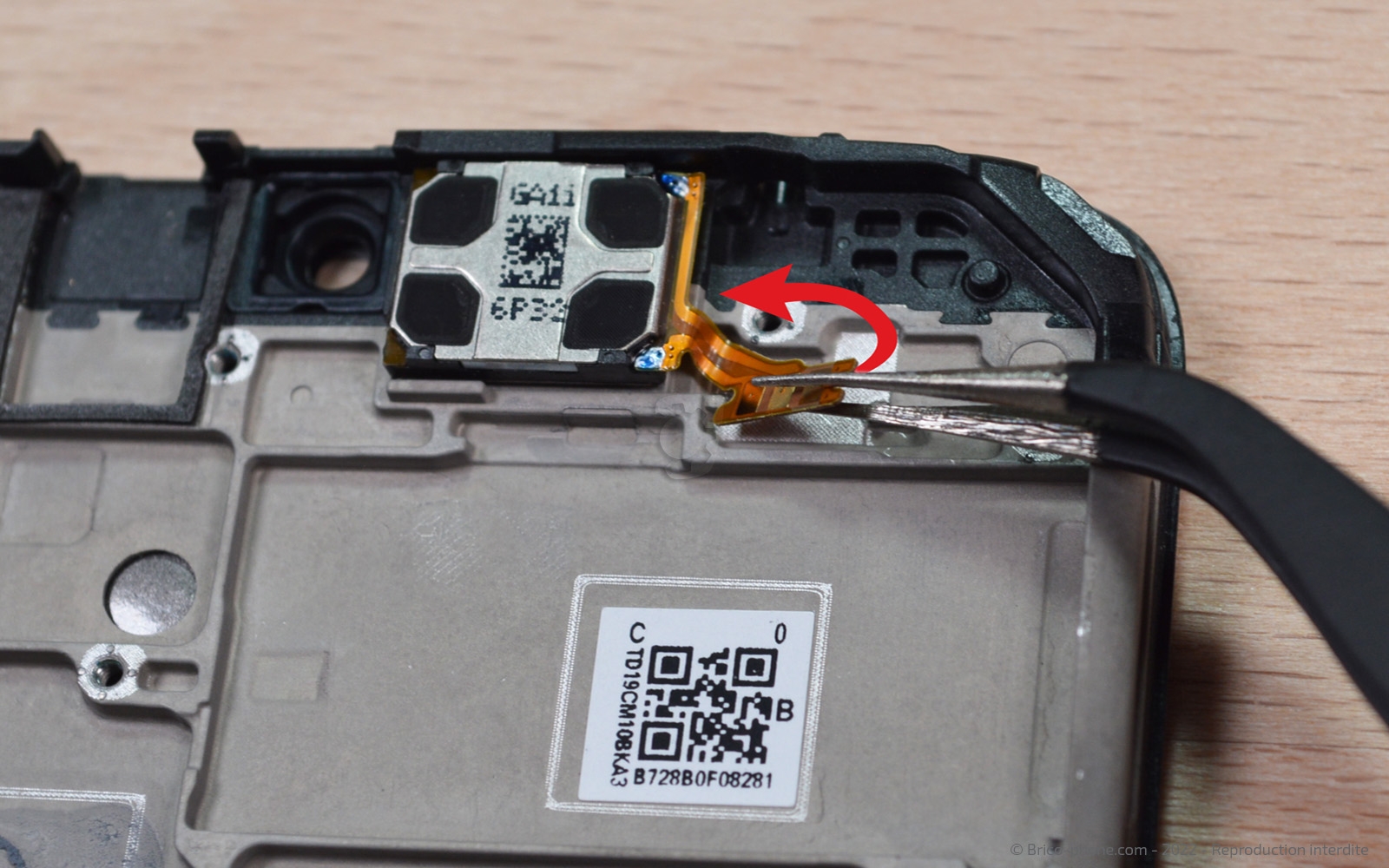

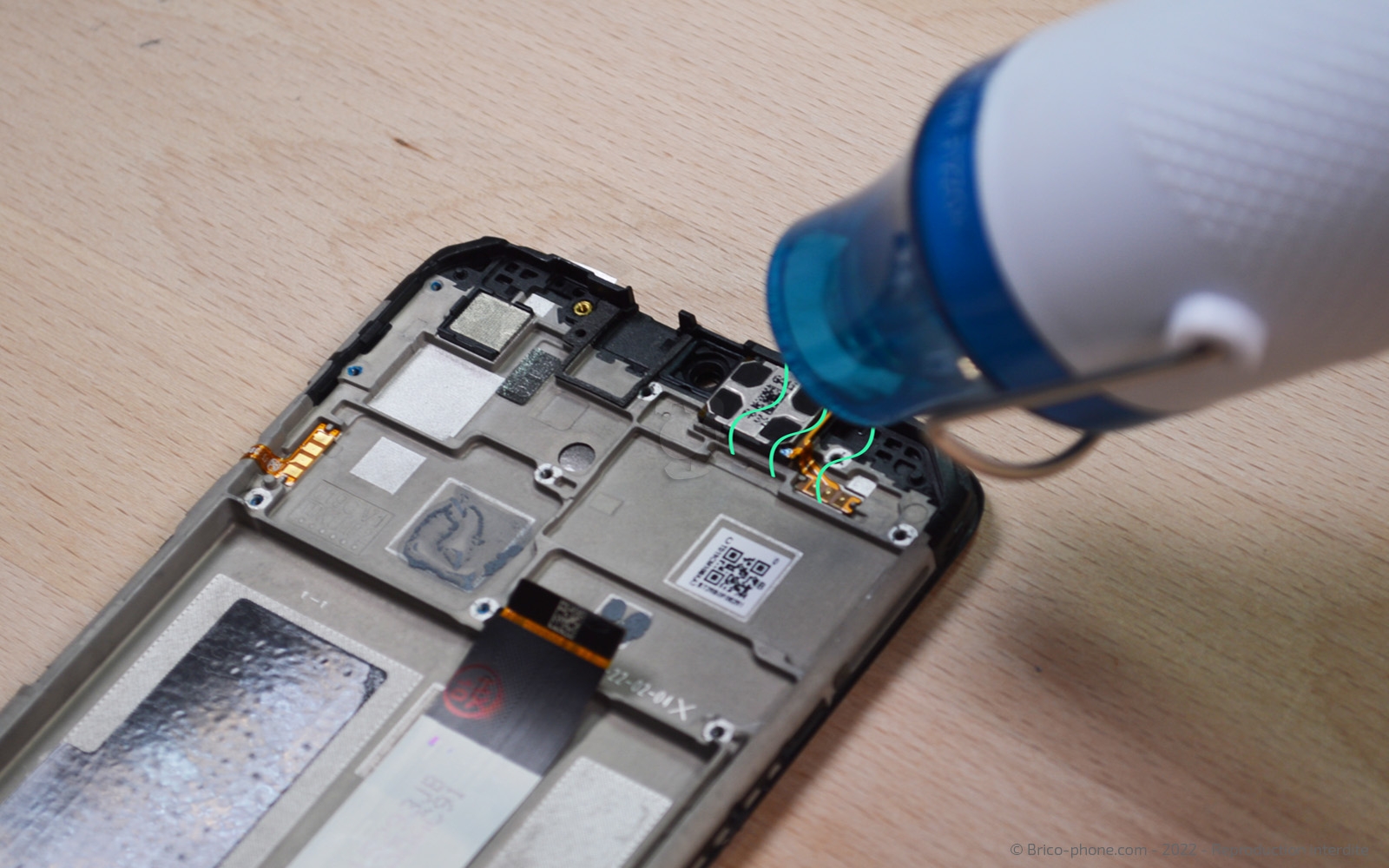

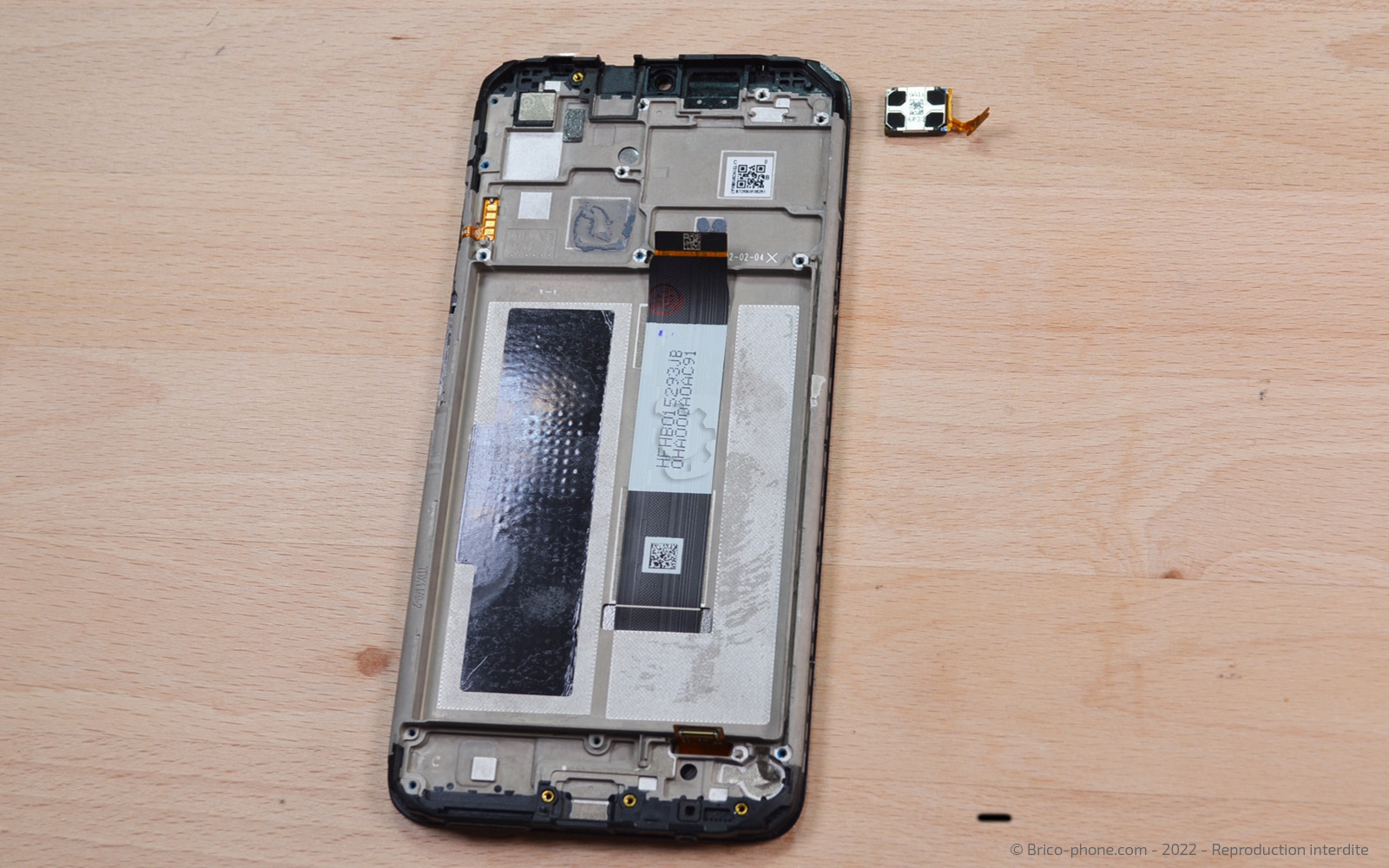

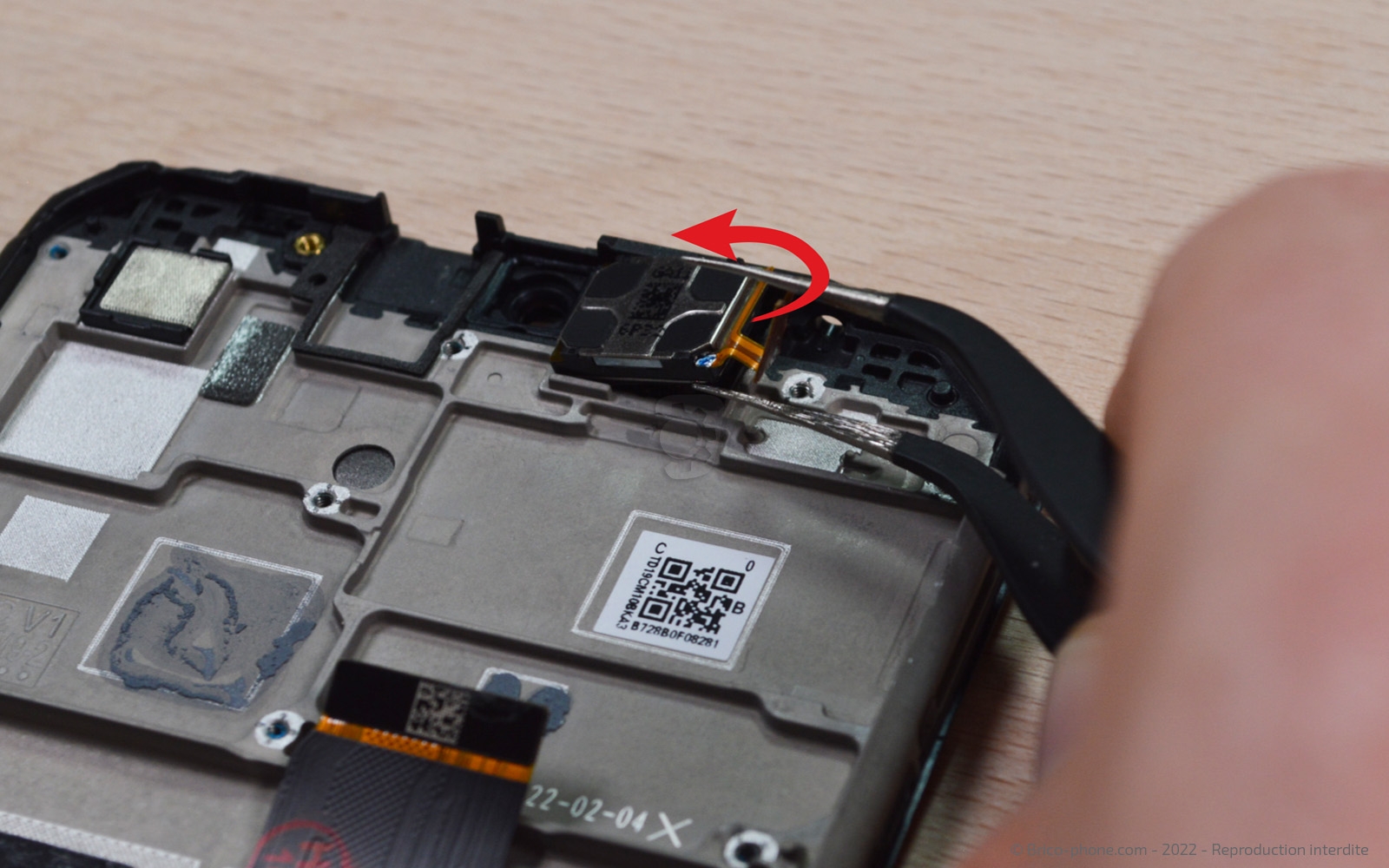

Étape 13: Retirer l'écouteur / haut-parleur
Pour retirer l'écouteur de l'oreille, vous allez d'abord le chauffer quelques secondes avec le décapeur thermique.

Puis vous allez le retirer en l'attrapant par sa nappe à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

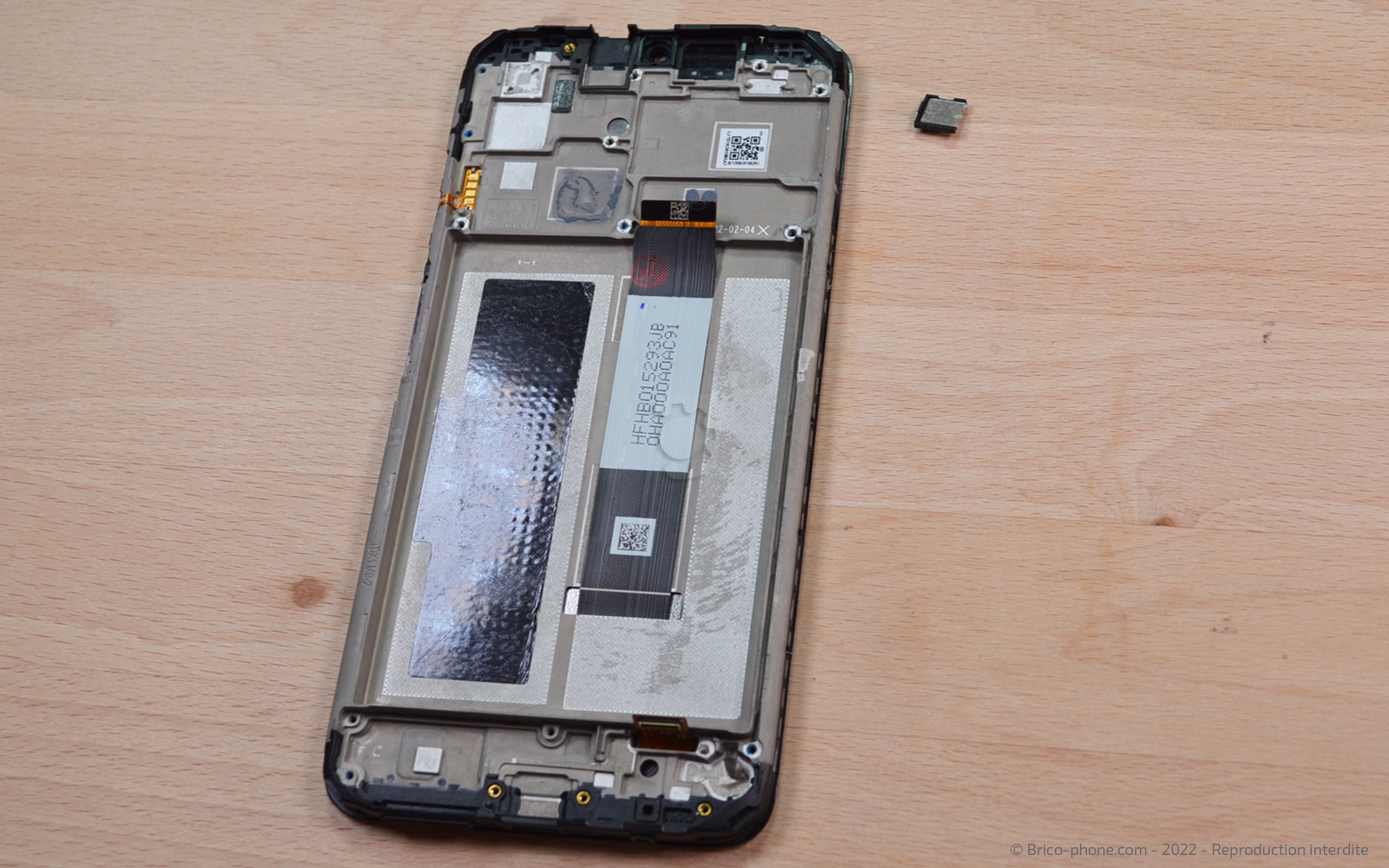

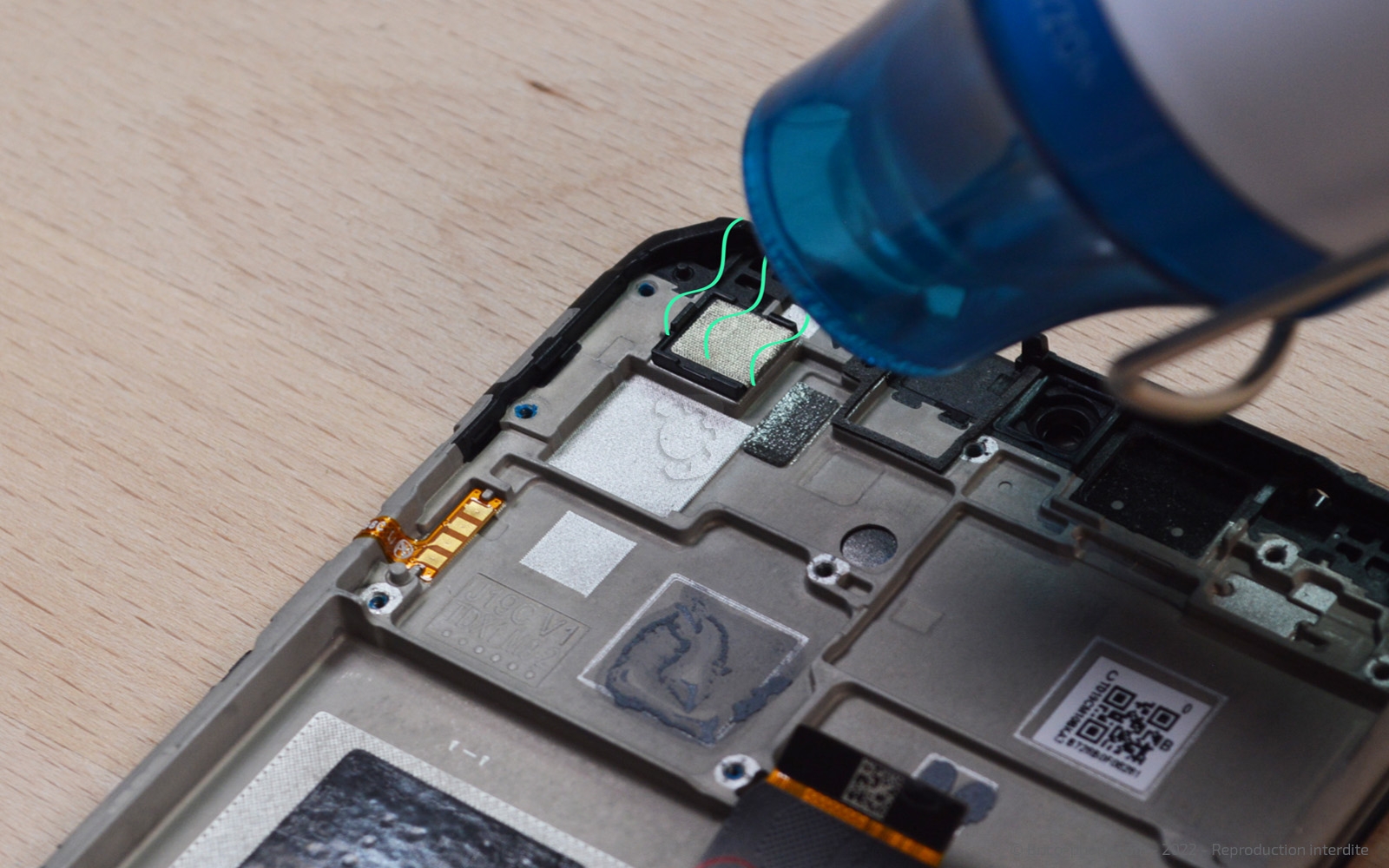

Étape 14: Retirer le support caméra

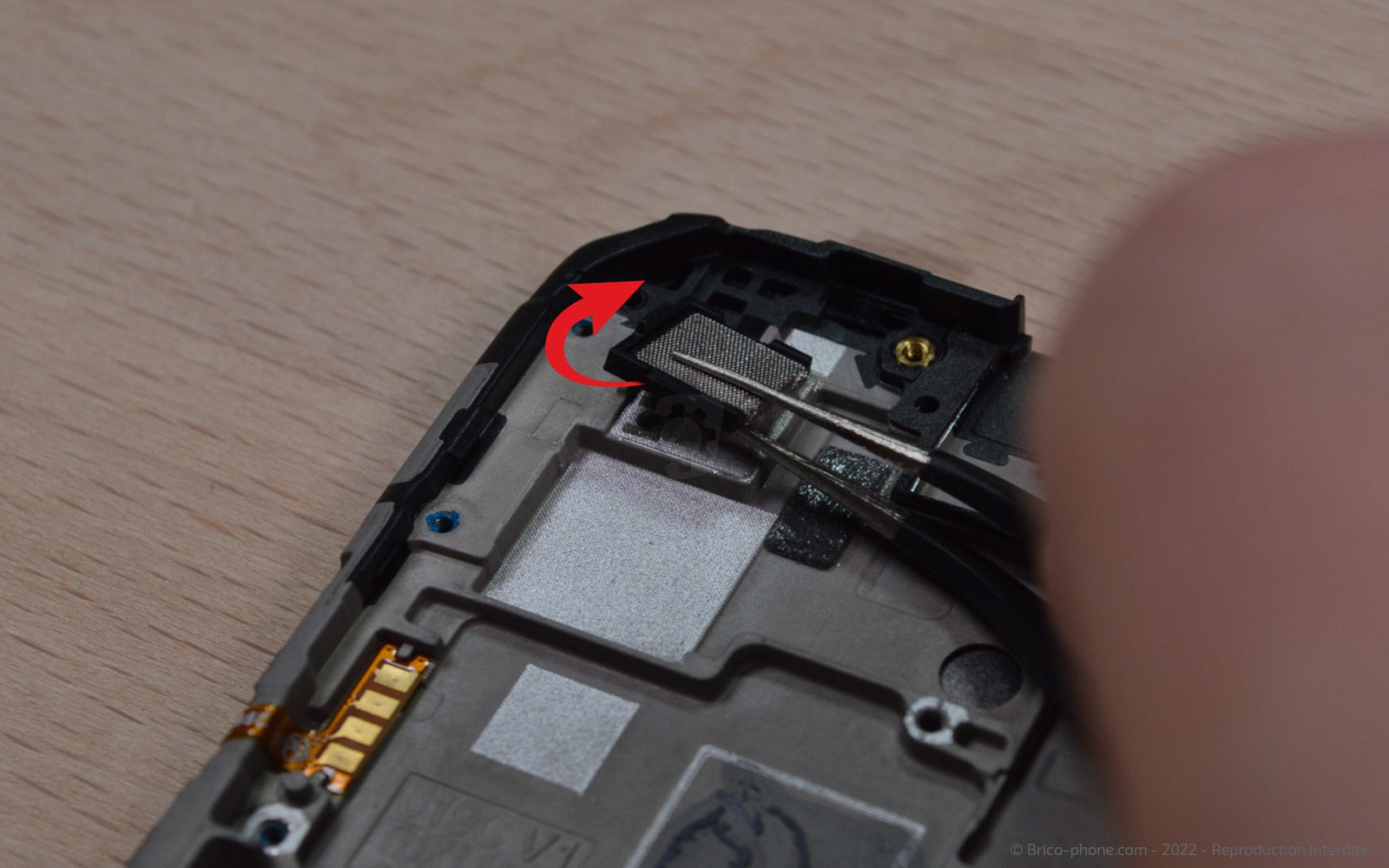

Pour retirer le support caméra, vous allez d'abord le chauffer quelques secondes avec le décapeur thermique.

Puis vous allez le retirer à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

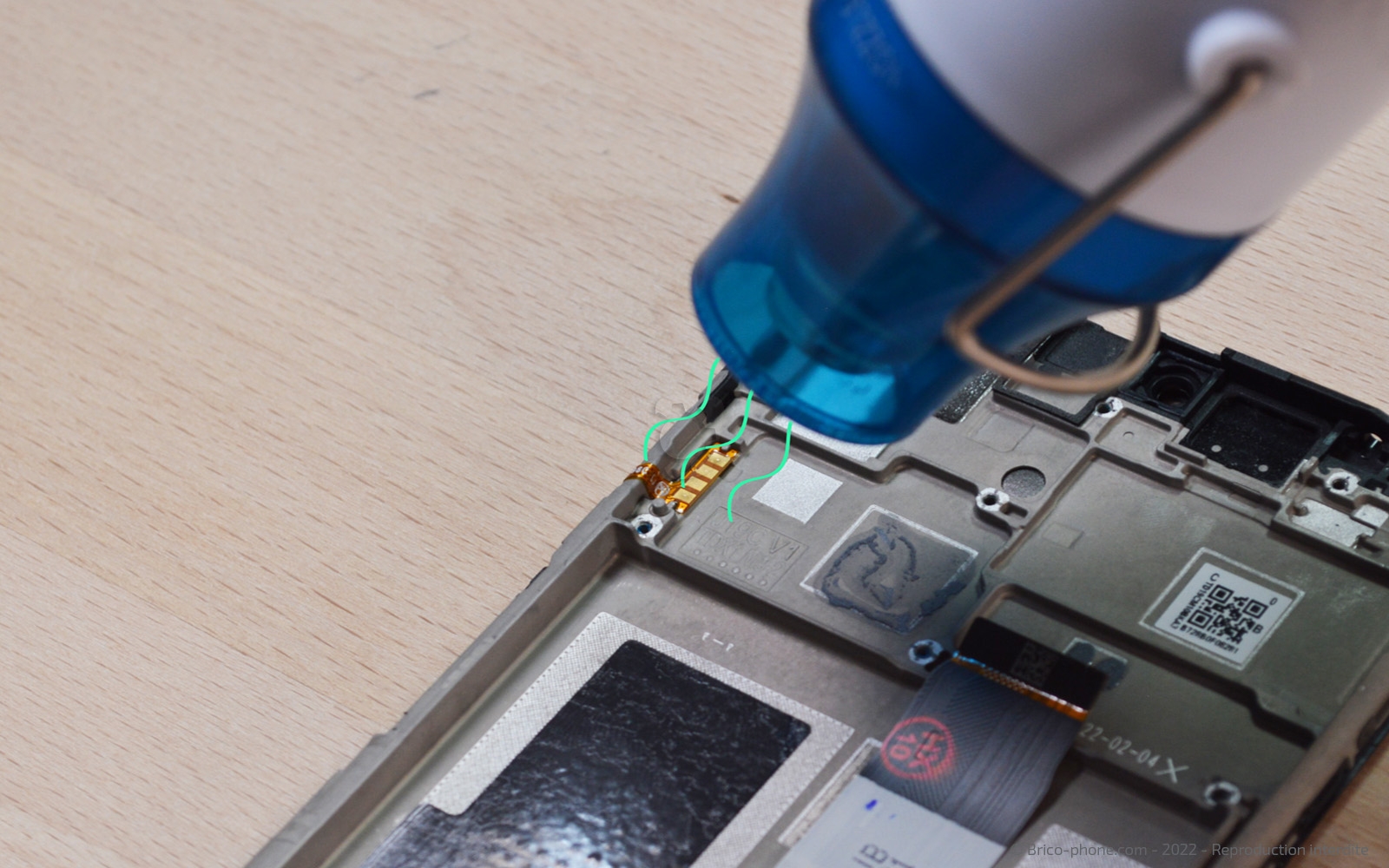

Étape 15: Retirer la nappe des boutons latéraux
Maintenant vous allez récupérer la nappe des boutons d'allumage et de volume.

Chauffez la nappe quelques secondes puis décollez-la délicatement à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

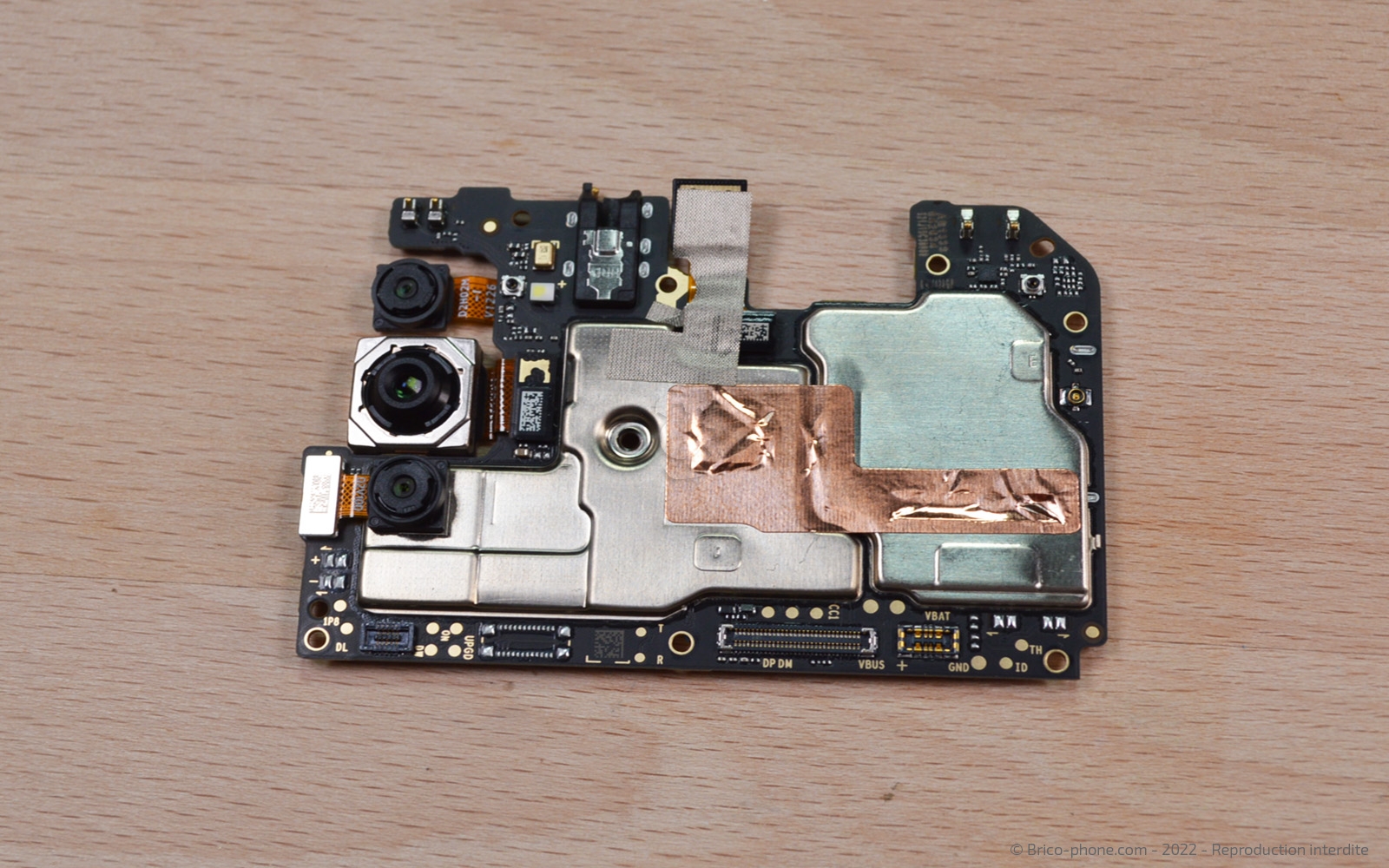

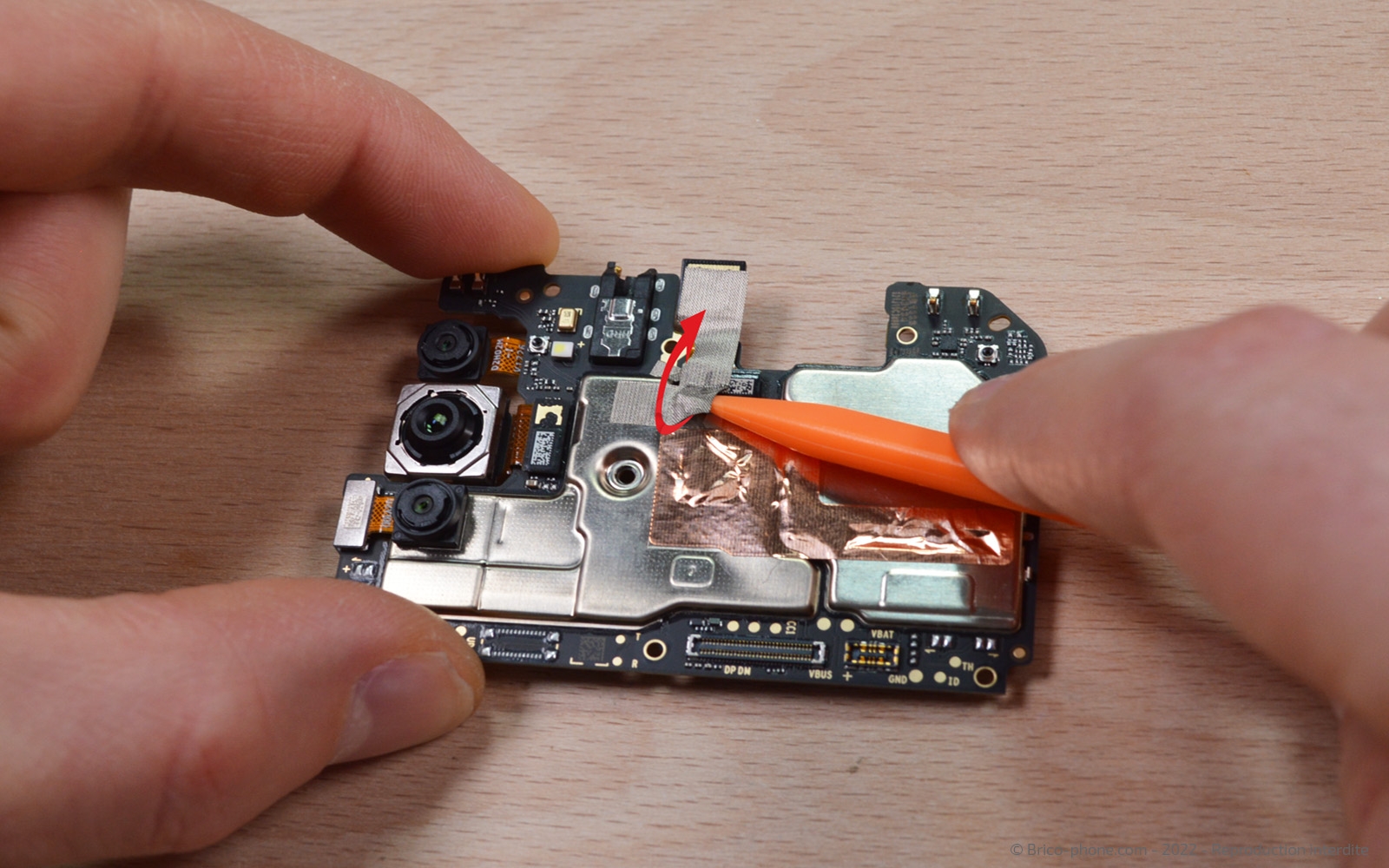

Étape 16: Récupérer la caméra avant

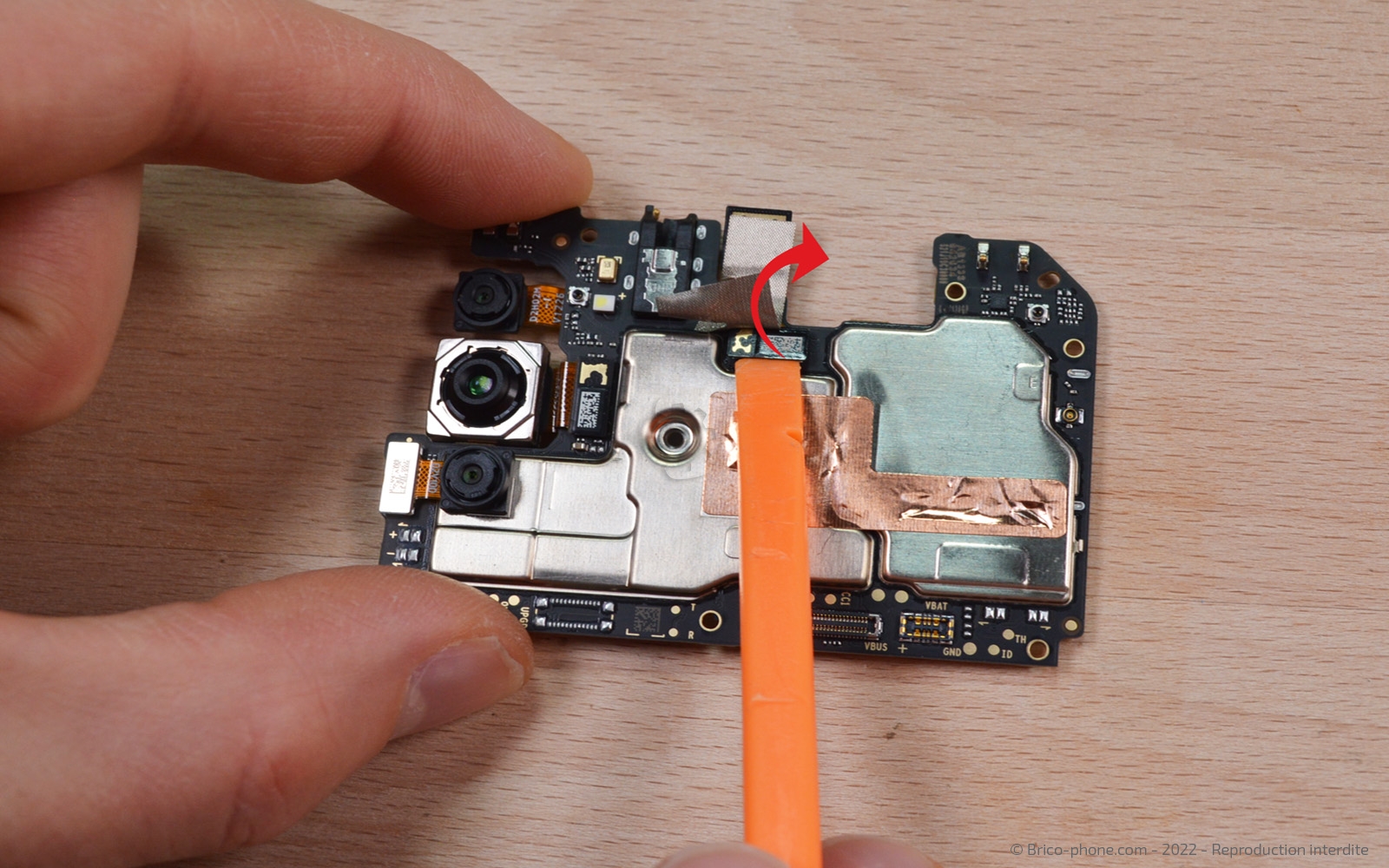

pour récupérer la caméra avant, vous devez décoller sa protection afin d'accéder à son connecteur.

La caméra est seulement maintenue par ce connecteur.

Déconnectez-la à l'aide du levier en nylon.

Vous pouvez la retirer.
Outils du kit utilisés
Outils du kit utilisés

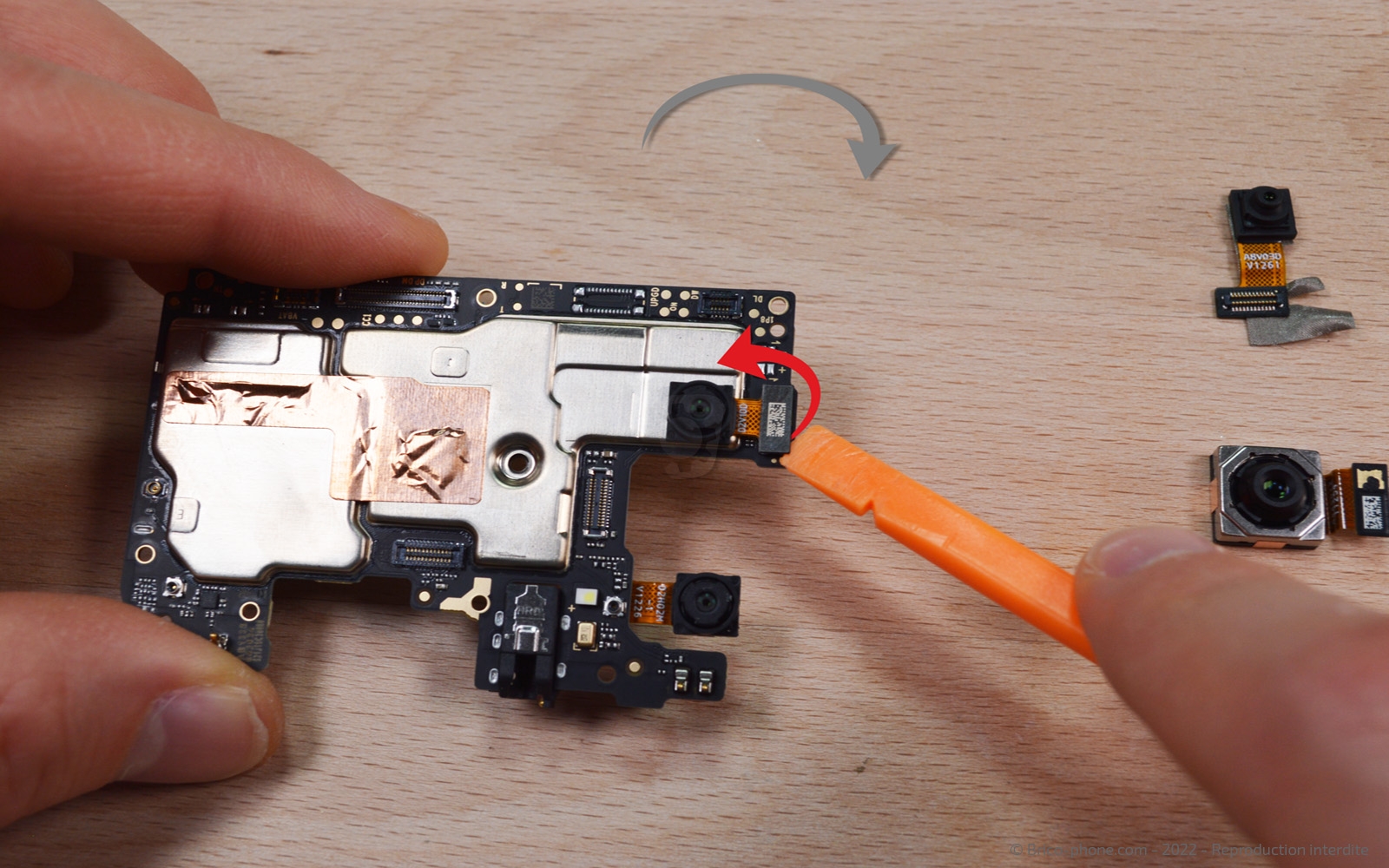

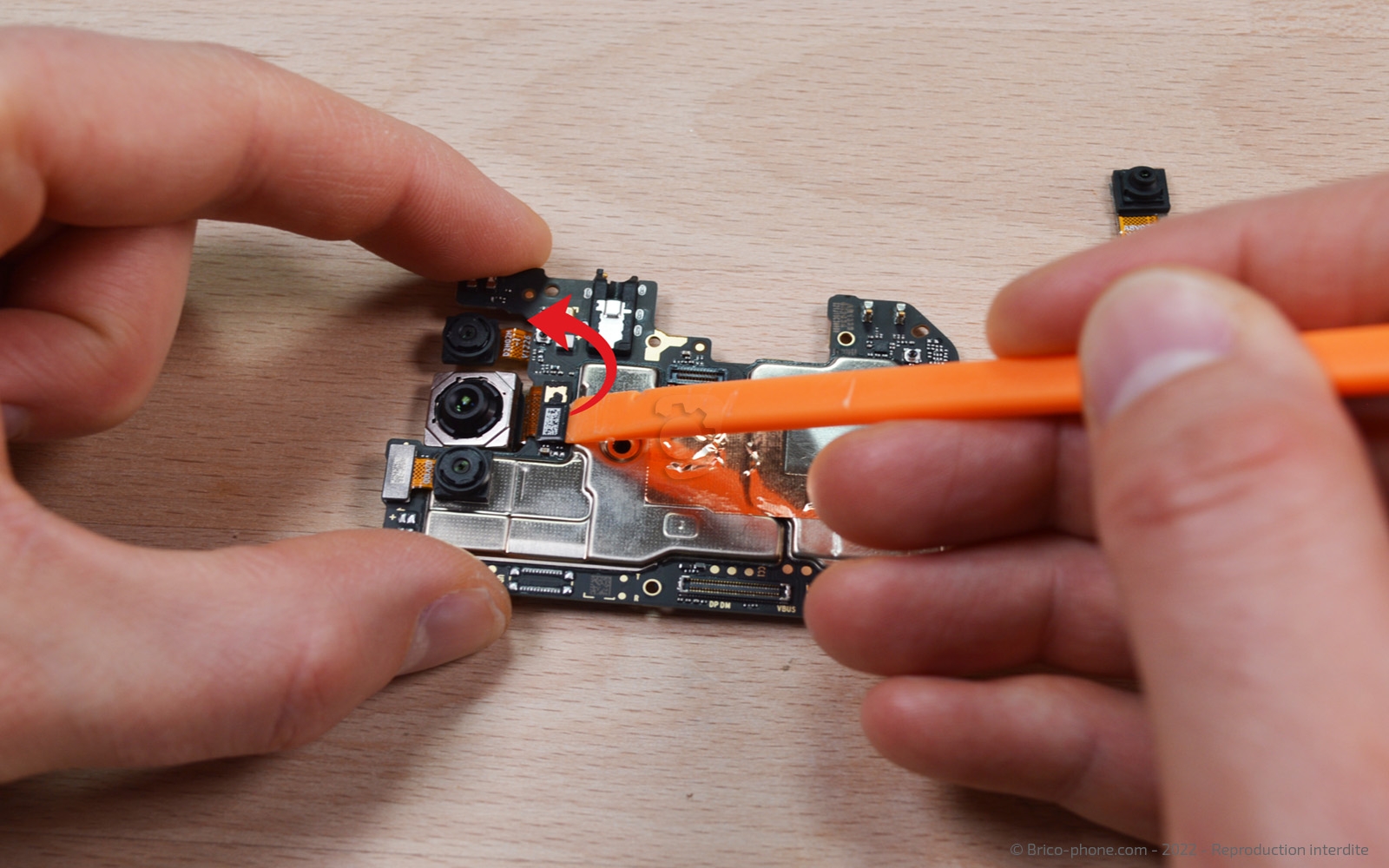

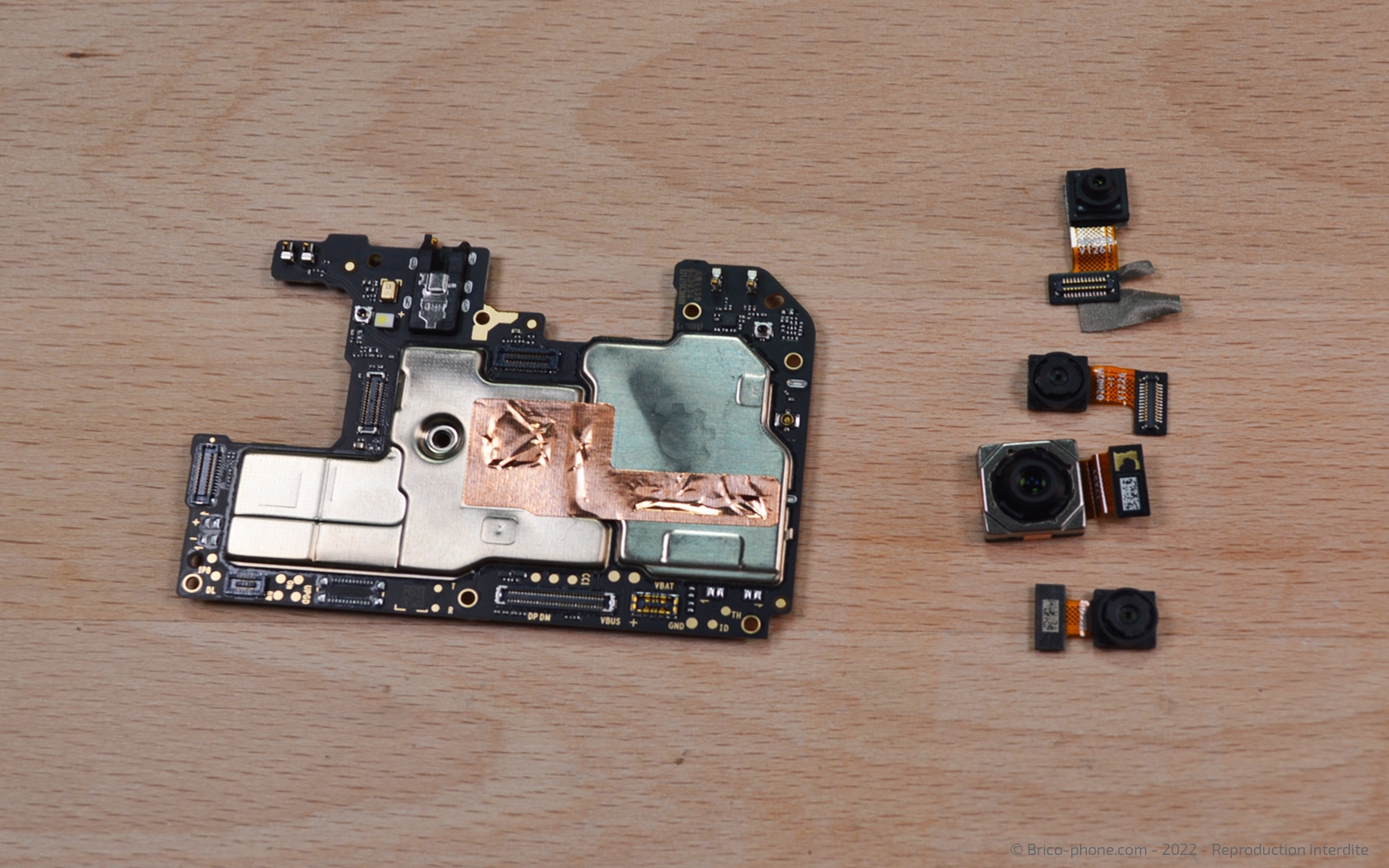

Étape 17: Récuperer les caméras arrières

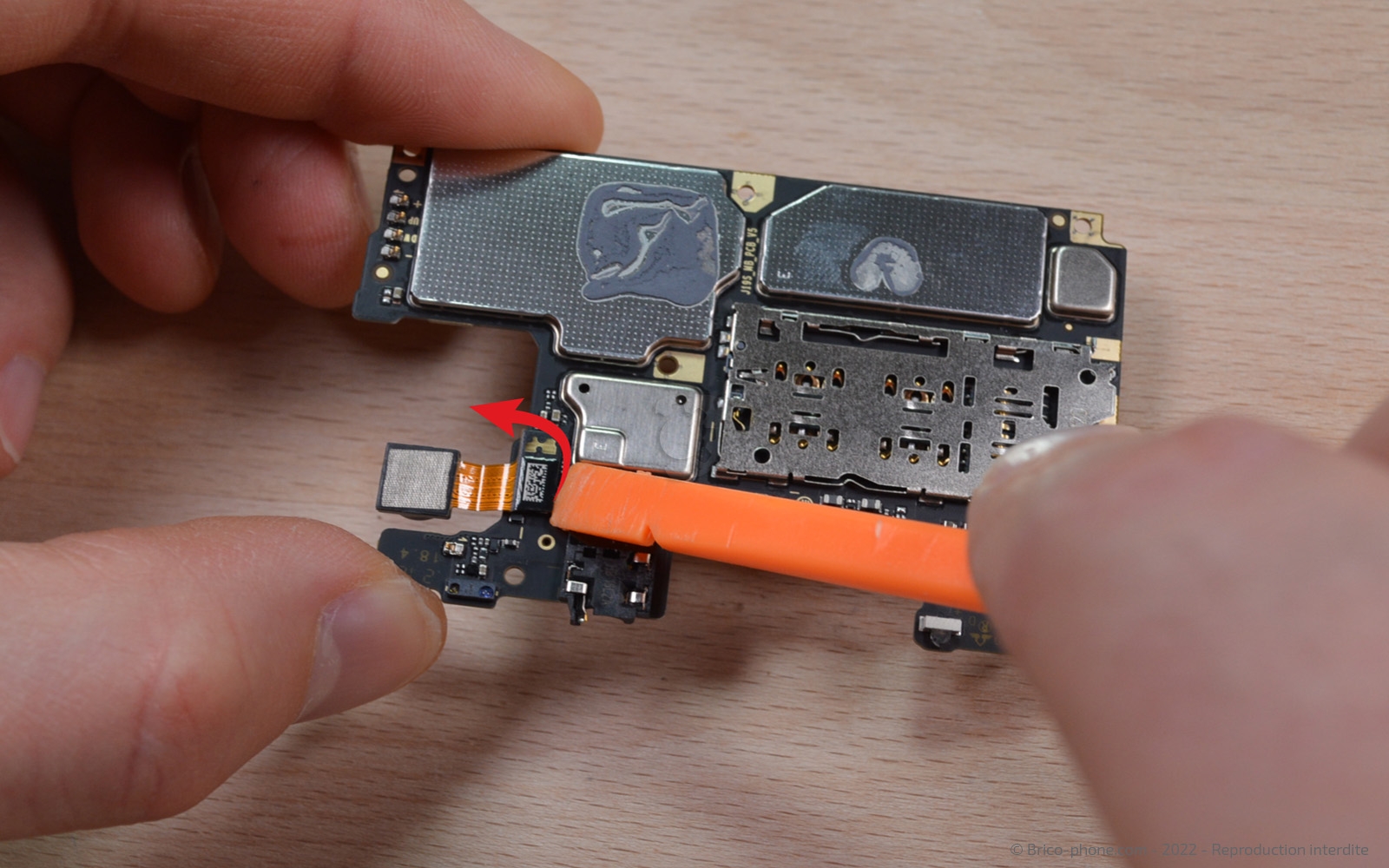

Chacune des 3 caméras arrières est maintenue par son connecteur.

Débranchez-les une à une avec le levier en nylon.

Le connecteur de l'une d'entre elles se trouve au dos de la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

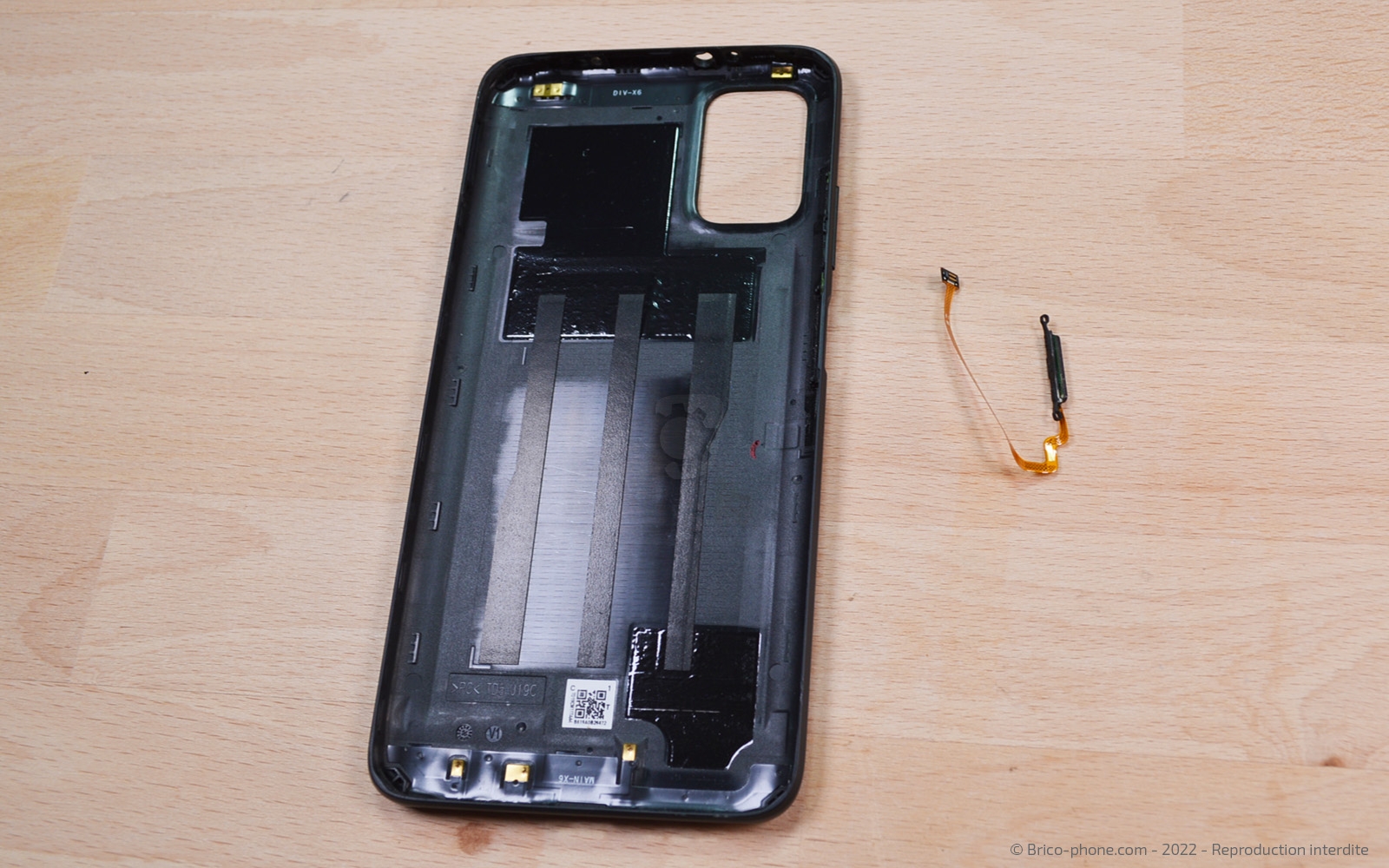

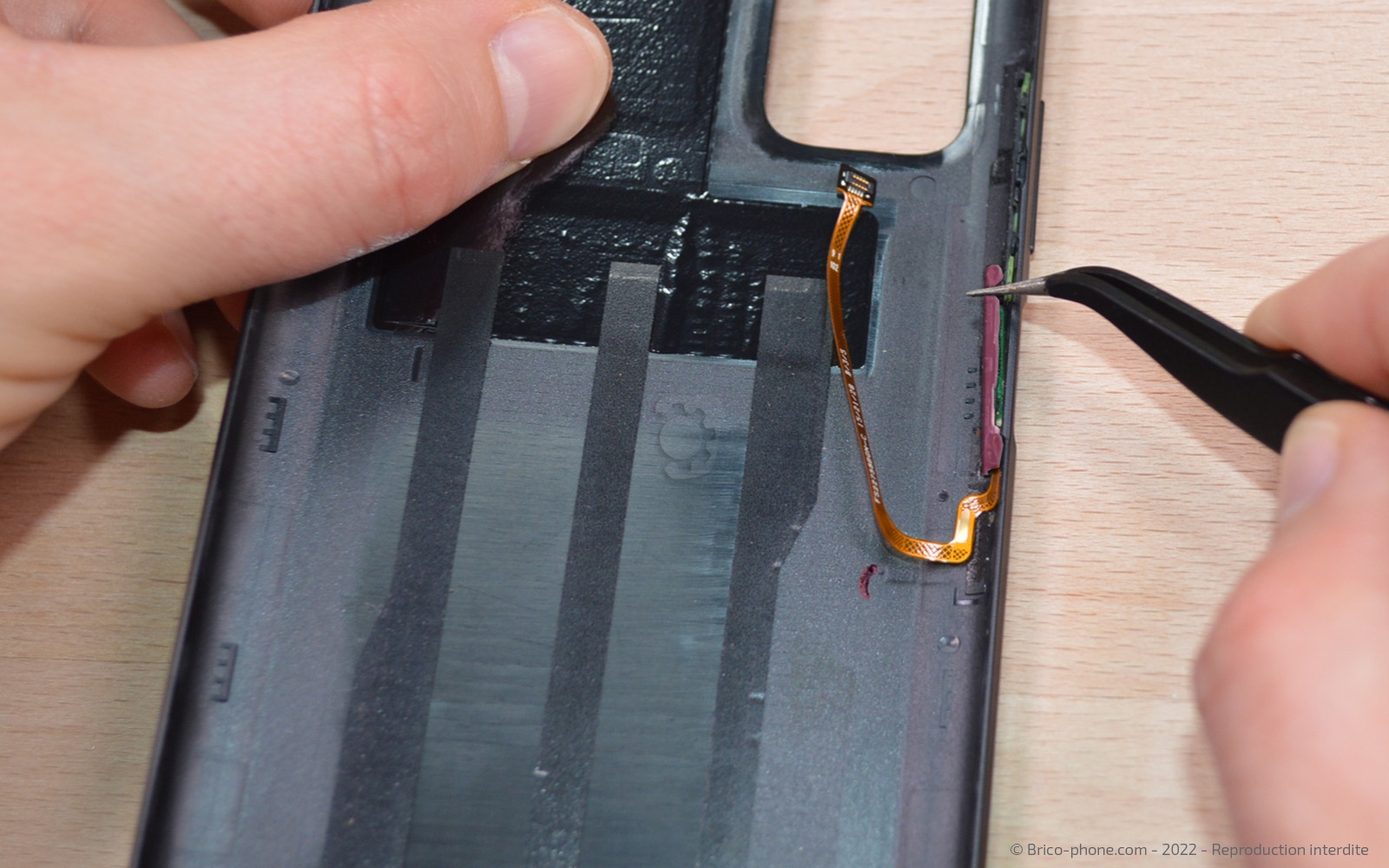

Étape 18: Récupérer le bouton d'allumage / capteur d'empreinte
À l'aide de la pincette métallique, retirez délicatement le bouton d'allumage (rosé sur l'image) encastré dans la tranche de la coque arrière.

Ce bouton sert également de lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

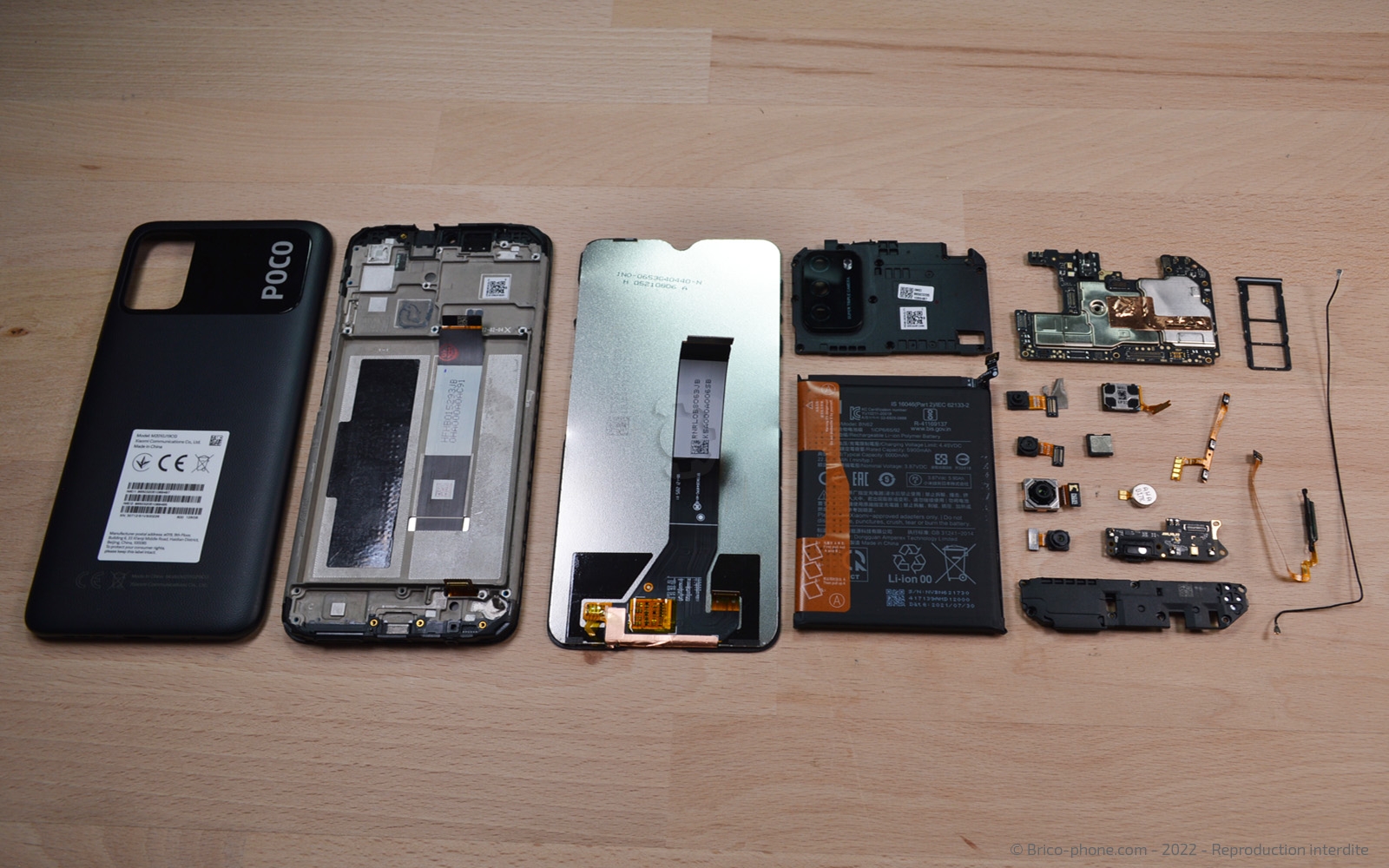

Vue éclatée du Poco M3
II) CHANGER L'ÉCRAN

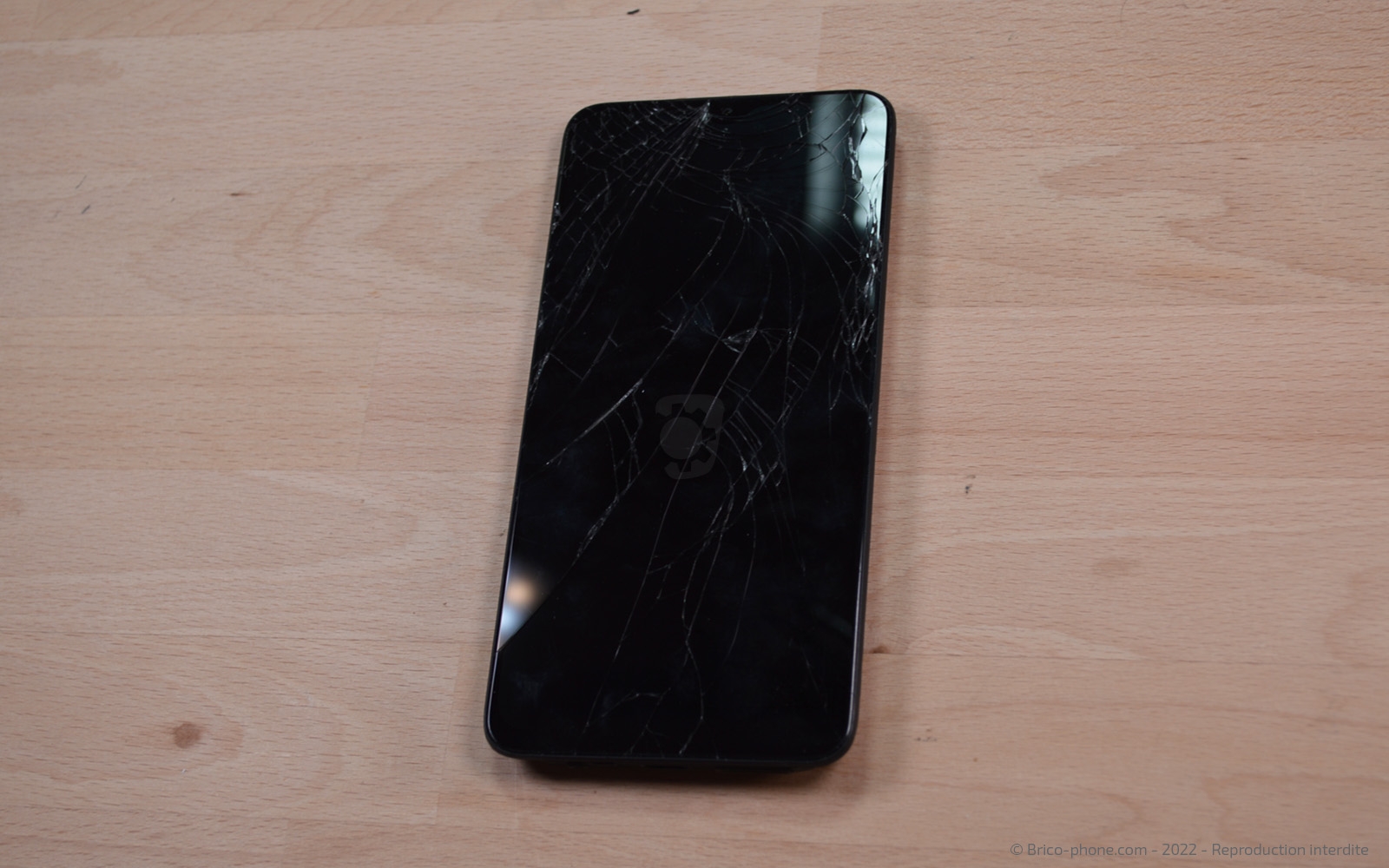

Étape 1: Chauffer l'écran
Pour pouvoir changer l'écran, vous devez séparer l'écran (vitre + dalle) du châssis.

Pour cela vous allez chauffer l'écran, côté vitre, avec un coussin chauffant ou un décapeur thermique pour ramollir la colle qui le maintient.

Avec le décapeur thermique, chauffez bien tout le contour de l'écran pendant une dizaine de secondes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

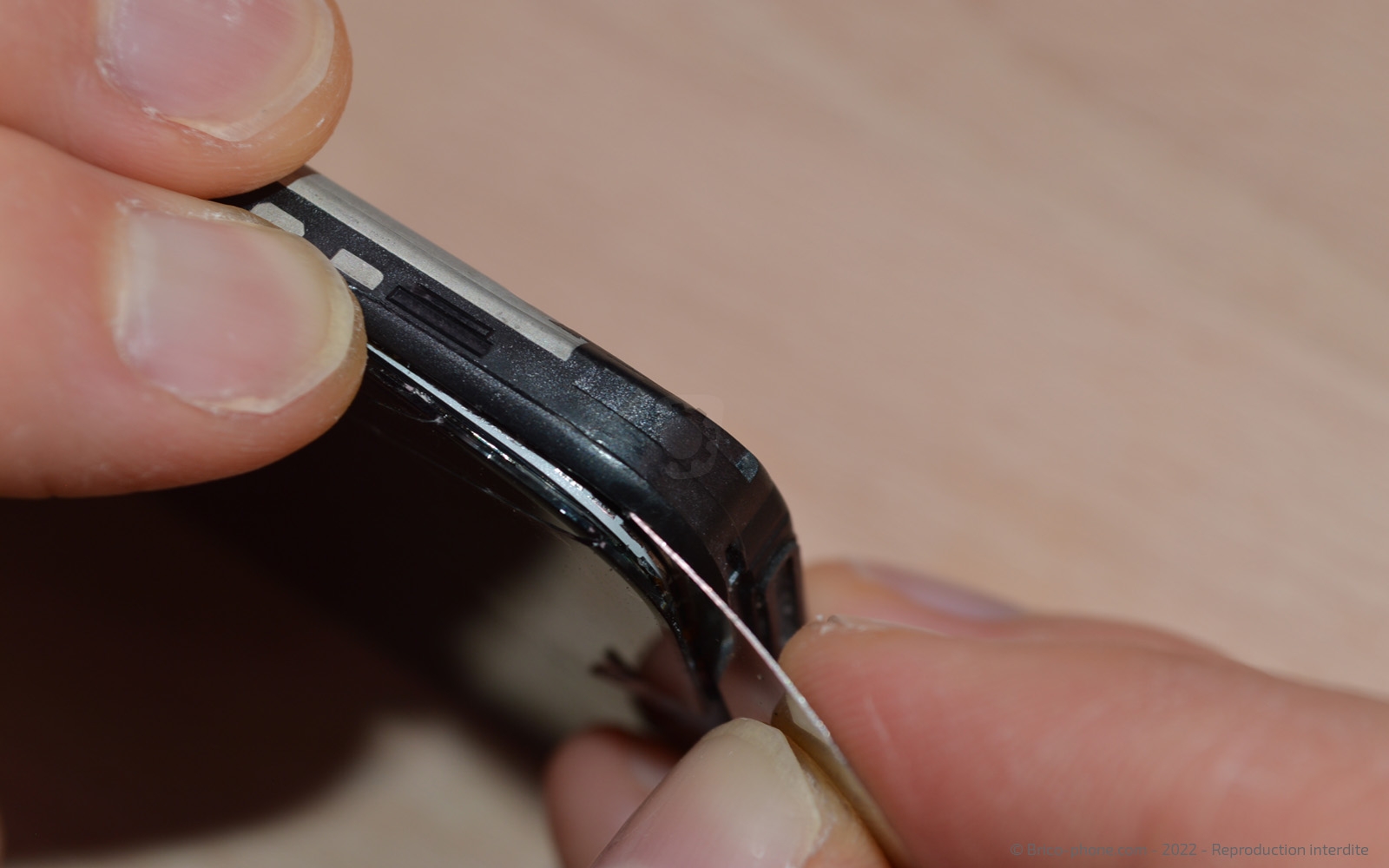

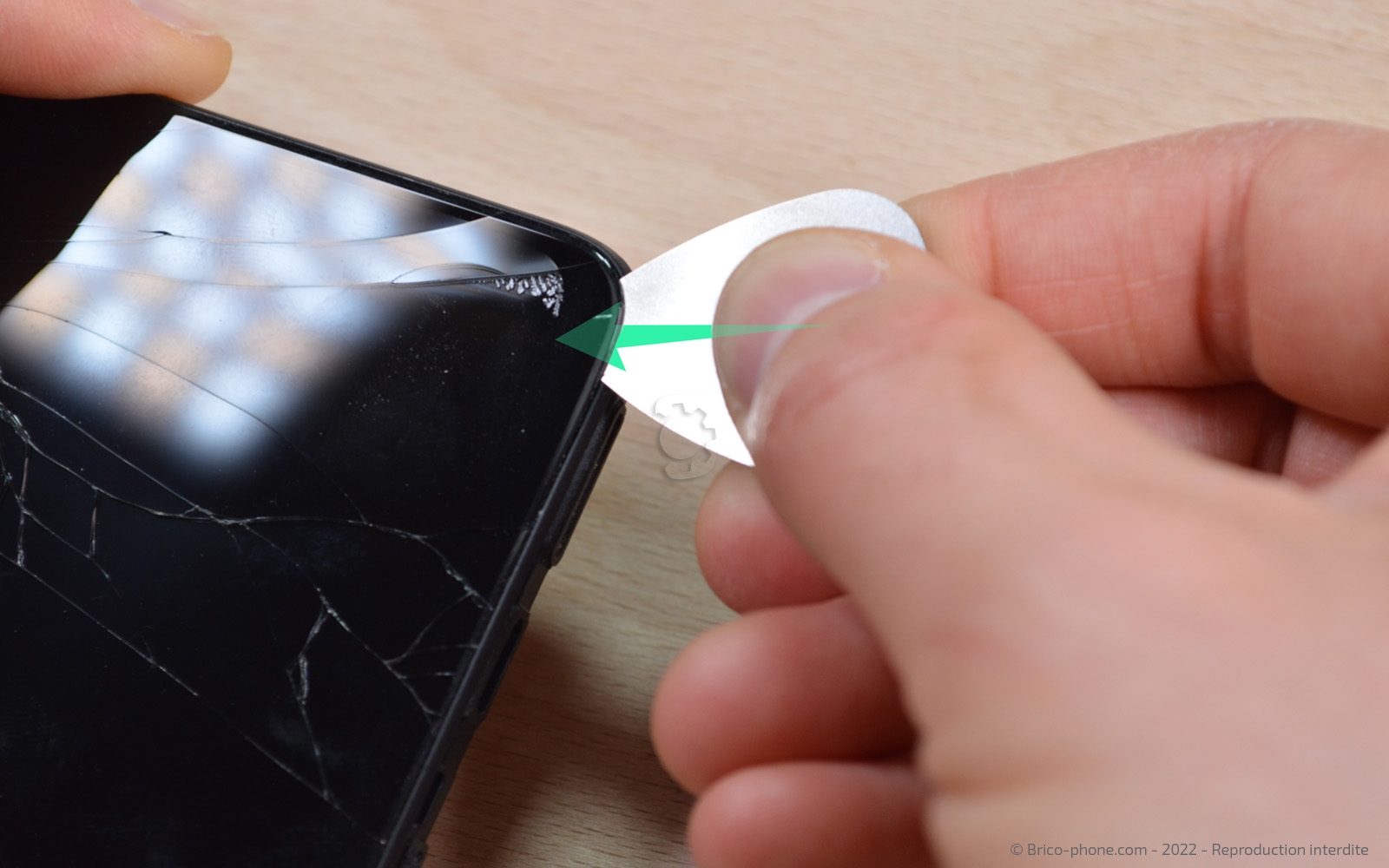

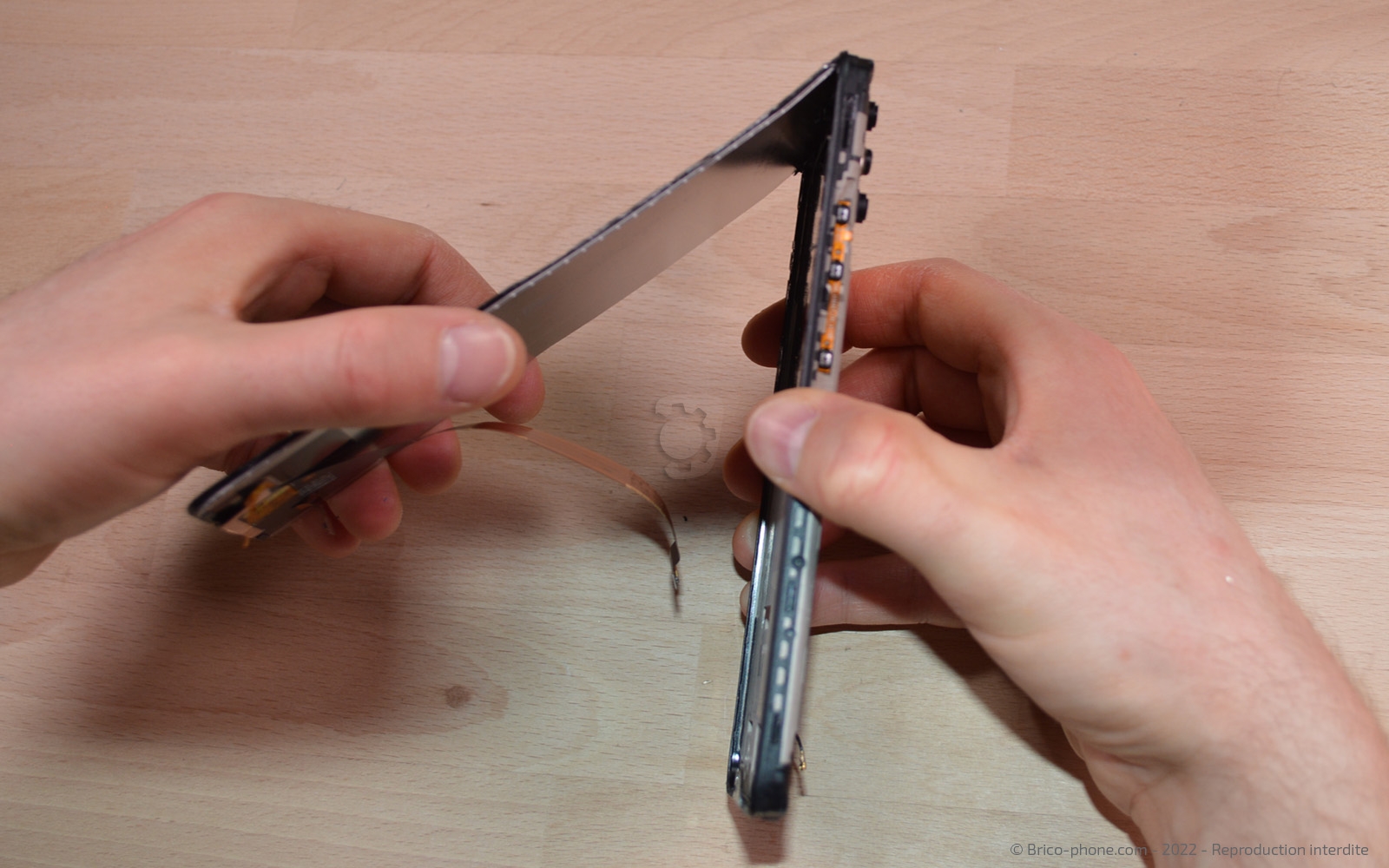

Étape 2: Séparer l'écran du châssis
Pour séparer l'écran du châssis, insérez le médiator en métal, qui est très fin, entre la dalle et le châssis.

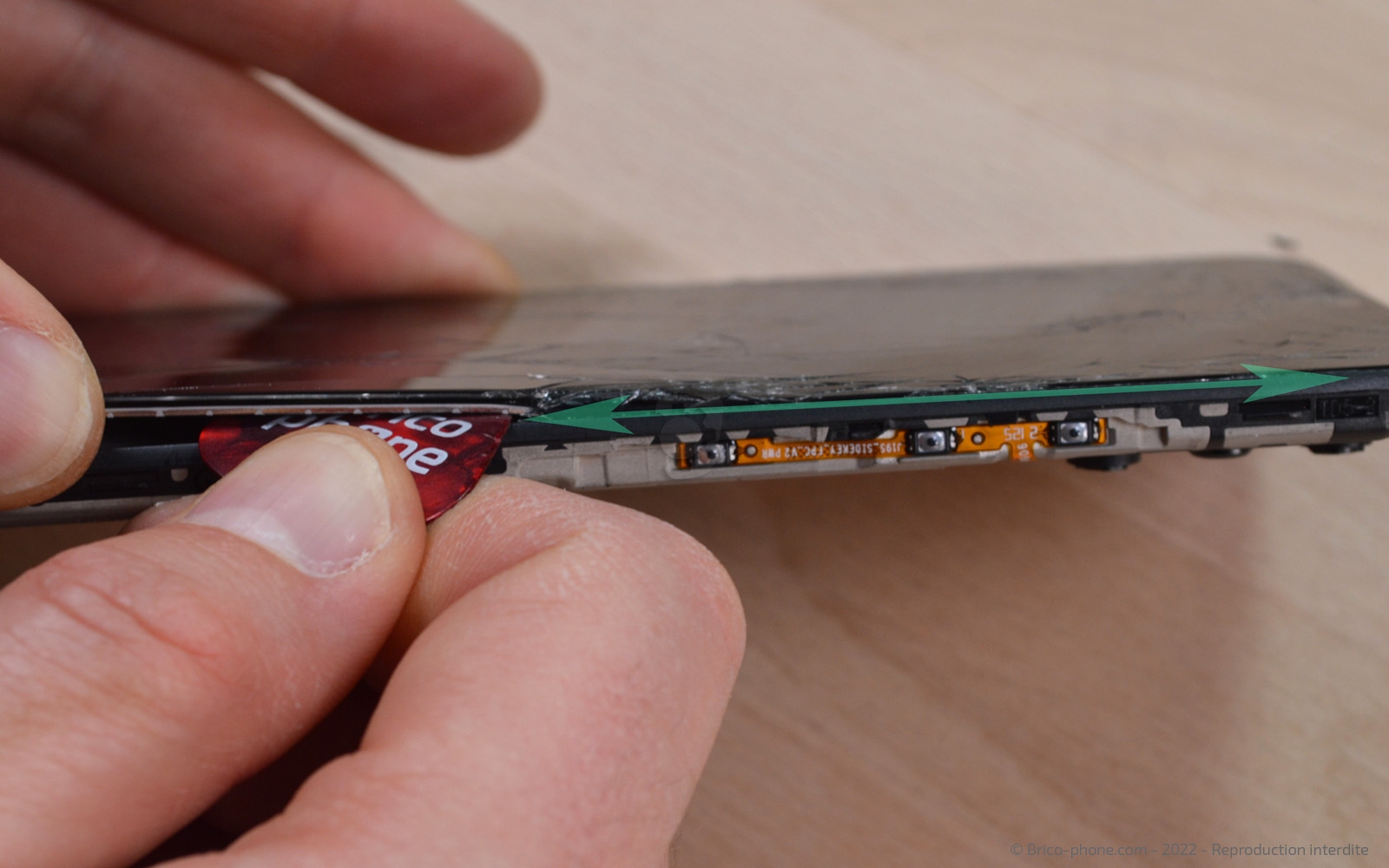

Remplacez le médiator en métal par un médiator en plastique et faites glisser ce dernier sur tout le contour du téléphone.

Une fois complètement décollé, vous pouvez le séparer à la main.
Outils du kit utilisés
Outils du kit utilisés

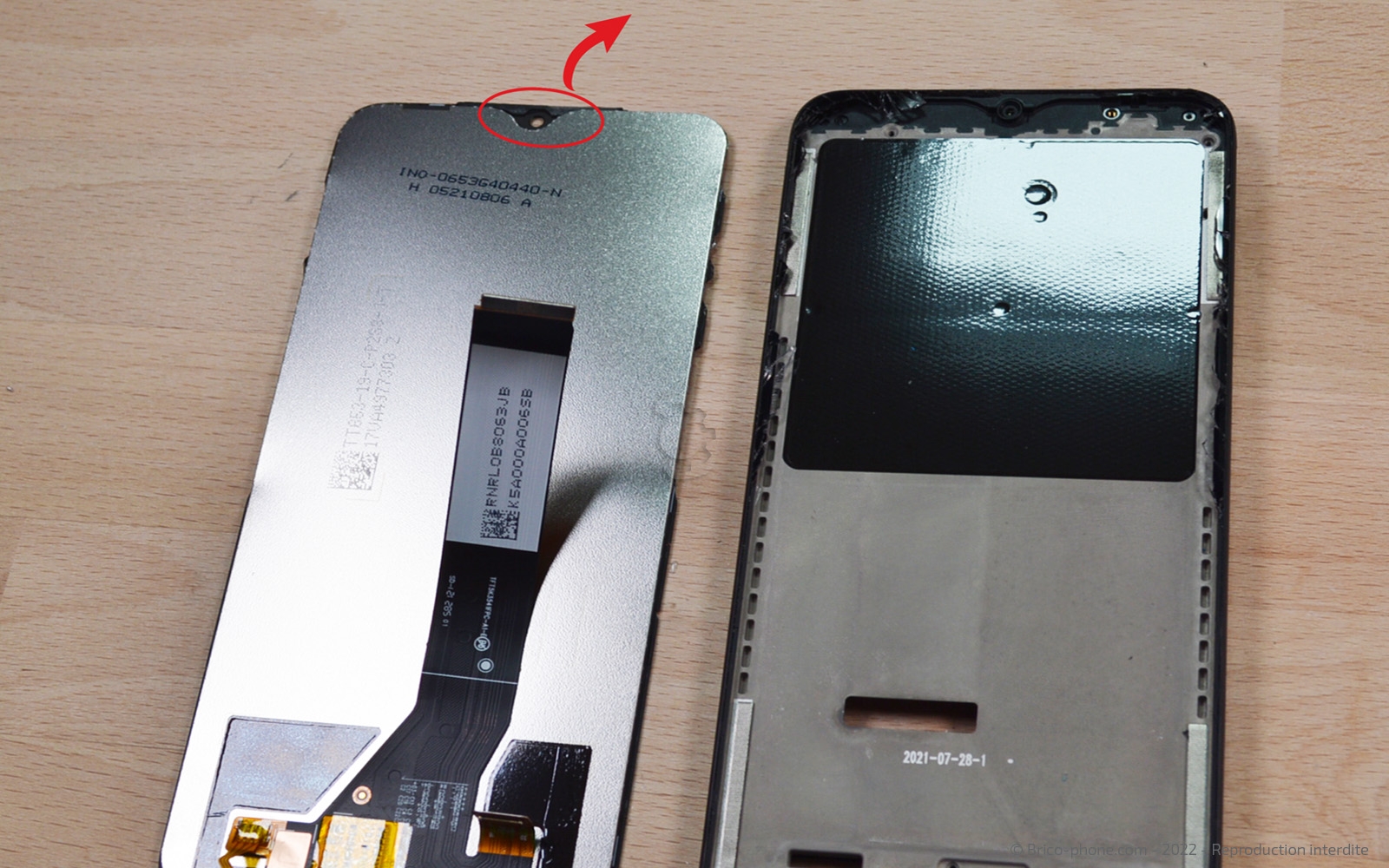

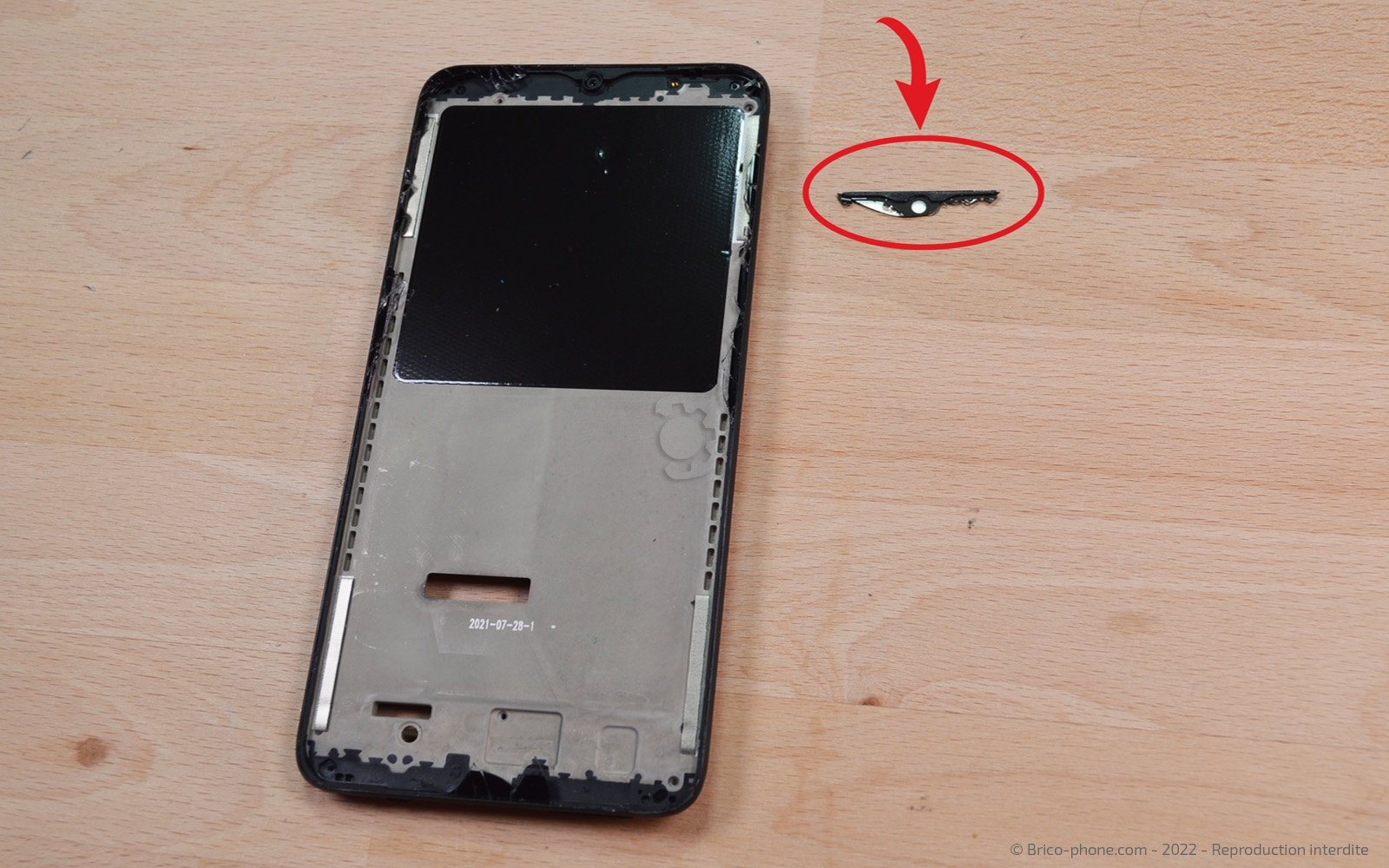

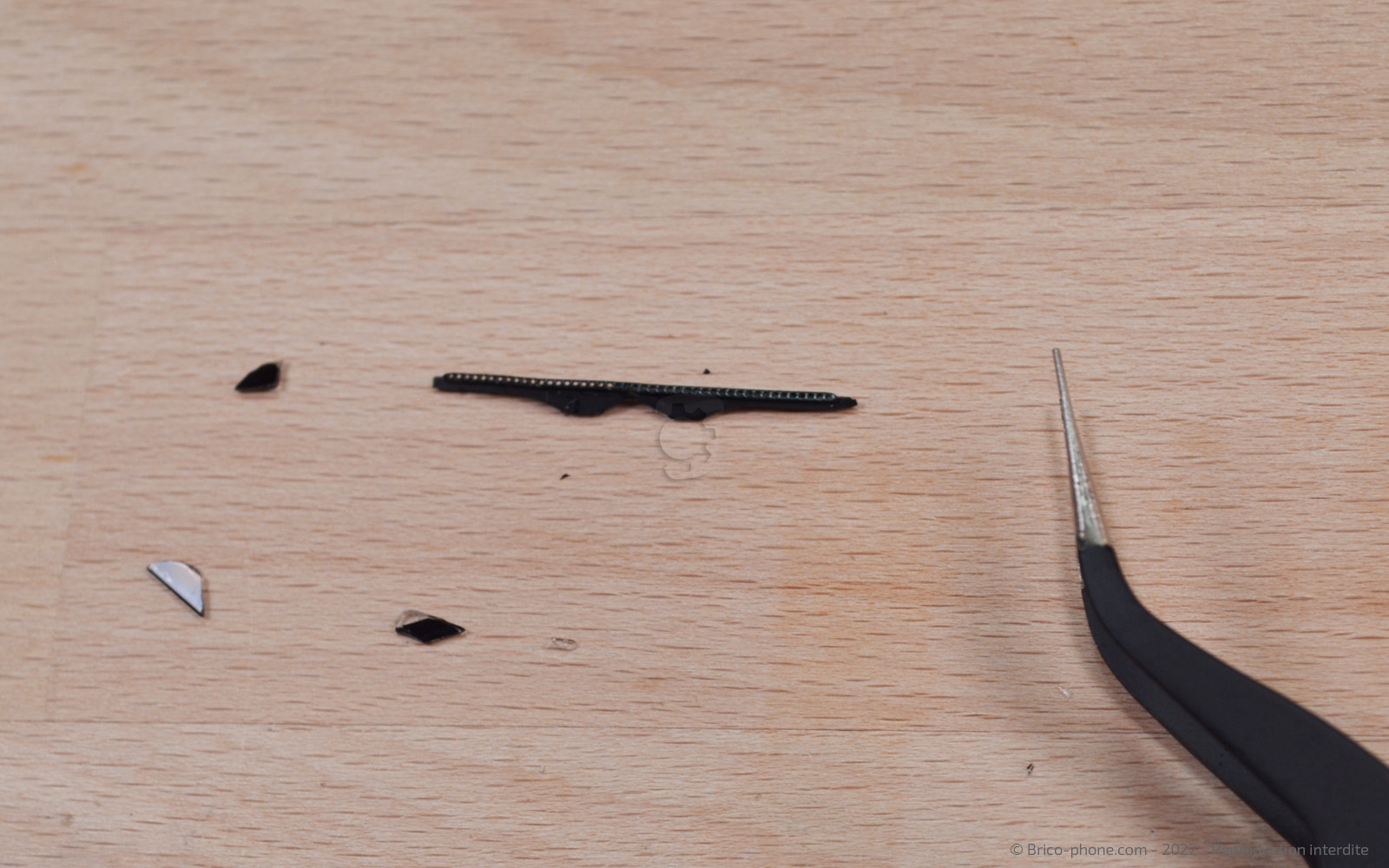

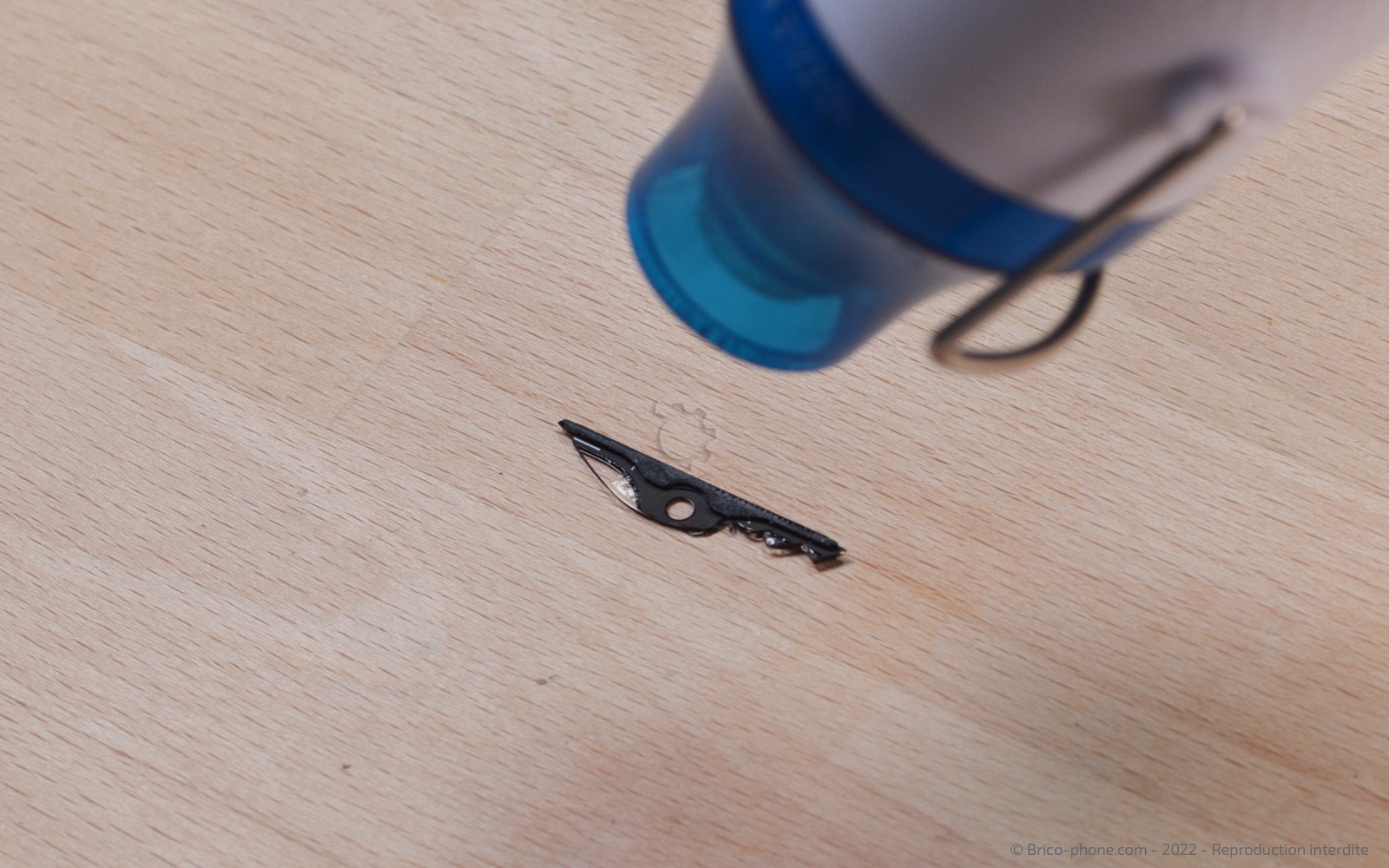

Étape 3: Récupérer la grille de l'écouteur
Avant de vous débarrasser de votre ancien écran, n'oubliez pas de récupérer la petite grille de l'écouteur, sur le haut de l'écran.

S'il y a encore du verre dessus, n'hésitez pas à la chauffer avec le décapeur thermique pour retirer tous les bouts de verre restants.
Aidez-vous de la pincette métallique pour les retirer.

Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

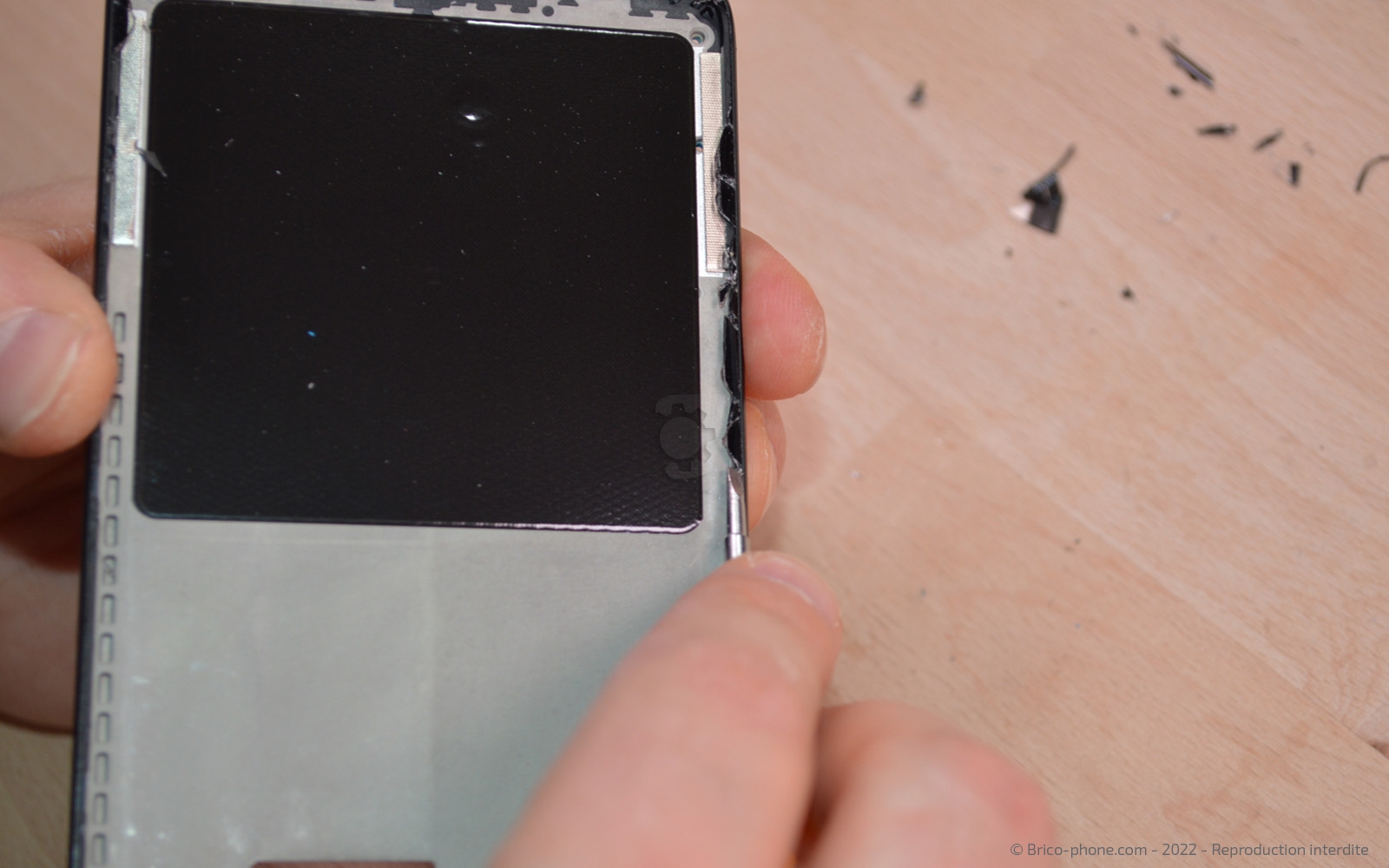

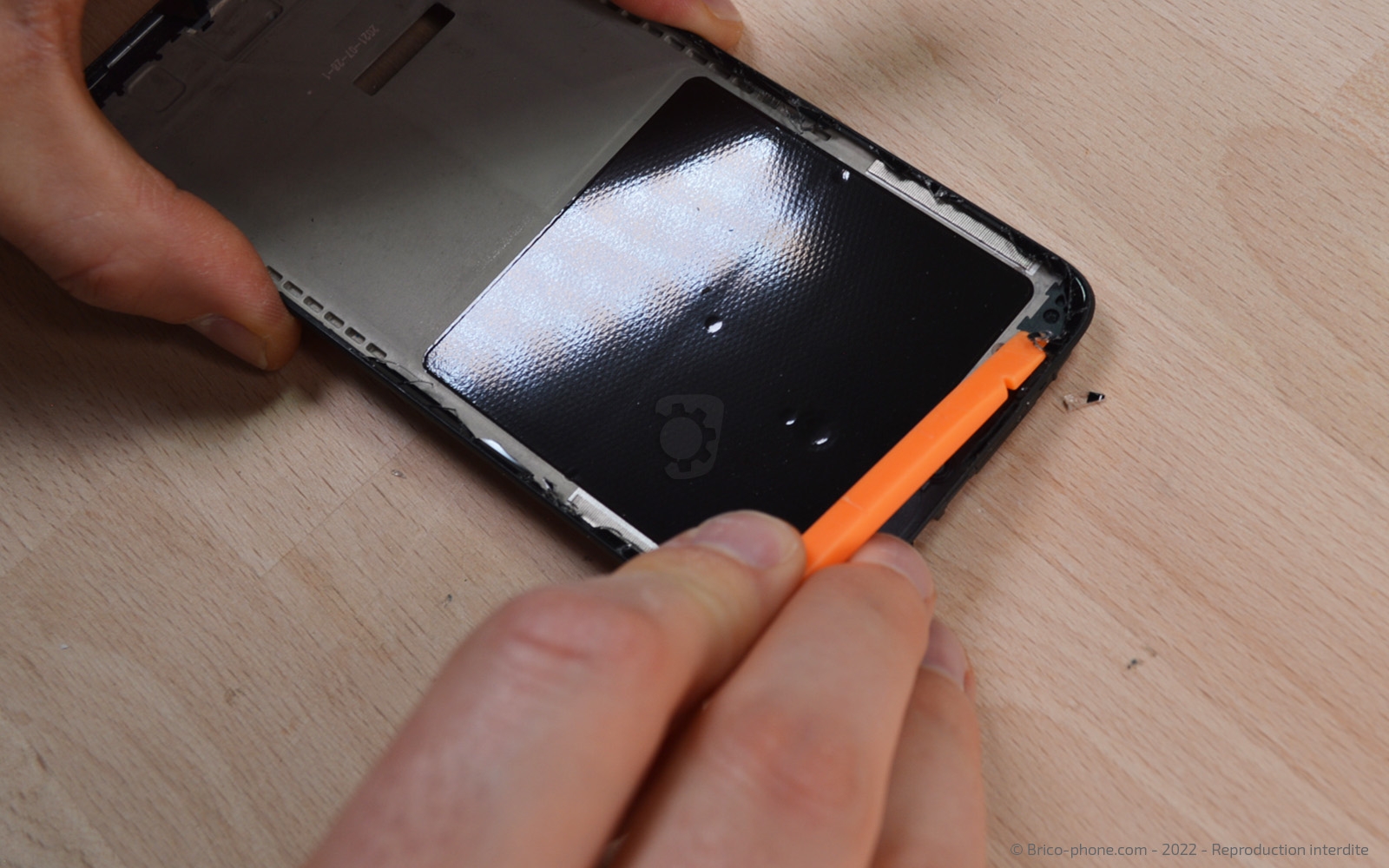

Étape 4: Nettoyer le contour du châssis
Il est possible que du verre soit resté collé sur le contour du châssis.
Il va falloir tout retirer pour coller le nouvel écran.

Utilisez la spatule en nylon ou le tournevis plat pour retirer tous les bouts de verre restants.
Outils du kit utilisés
Outils du kit utilisés


Étape 5: Replacer la grille de l'écouteur

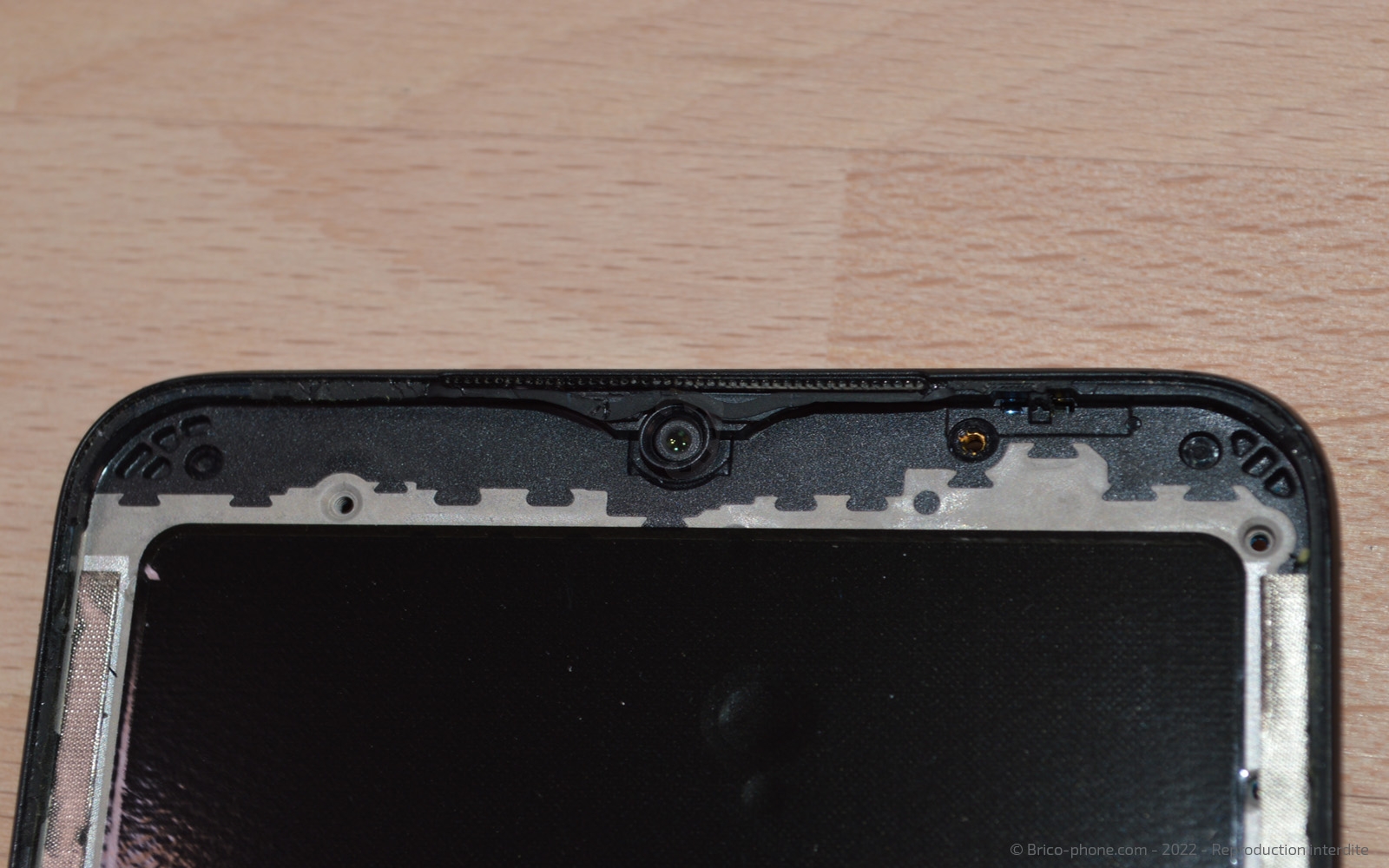

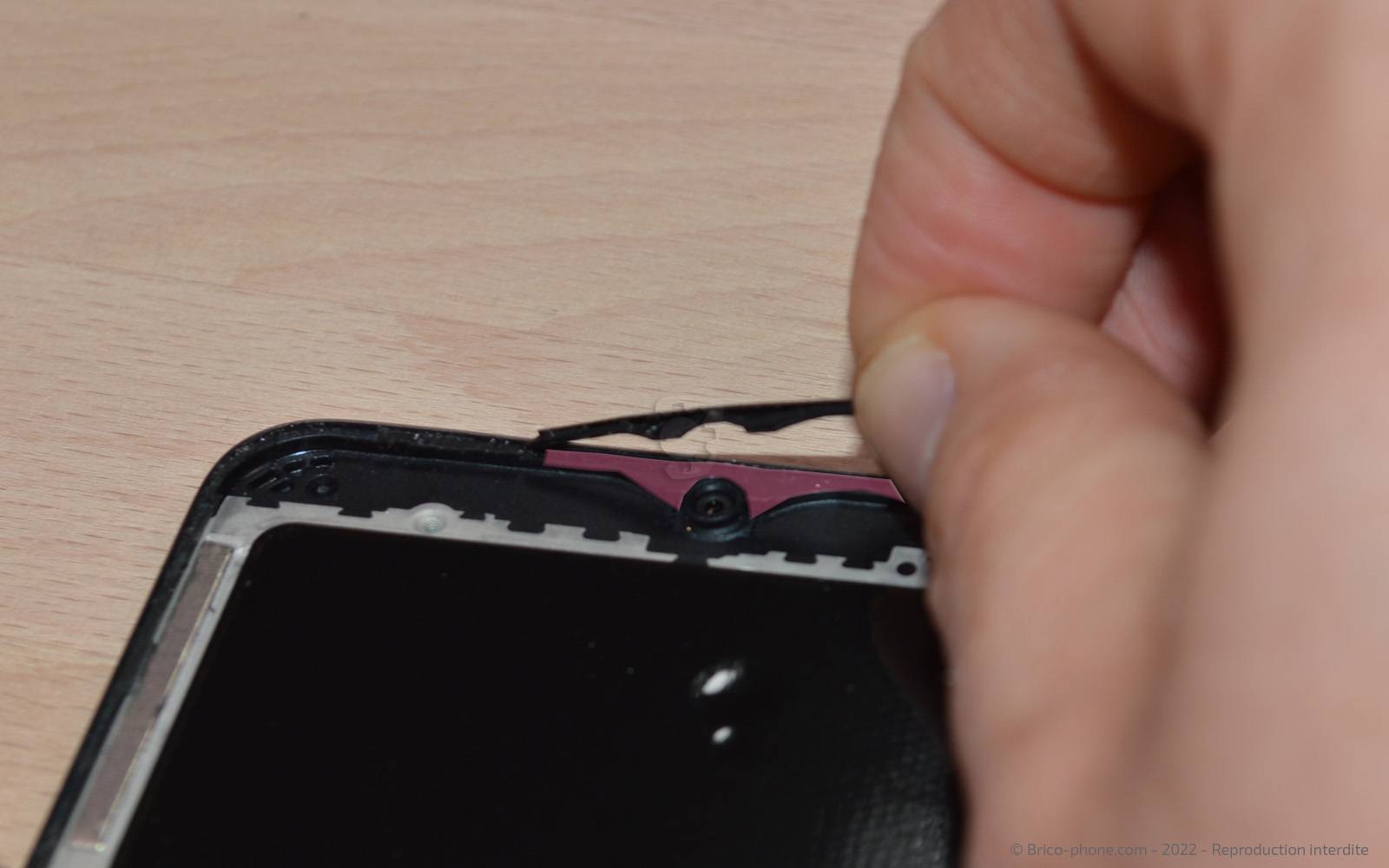

Repositionnez la grille de l'écouteur que vous venez de récupérer.
Placez le sur le rebord du châssis, sur le haut du téléphone, au dessus de la caméra avant (emplacement rosé sur l'image).

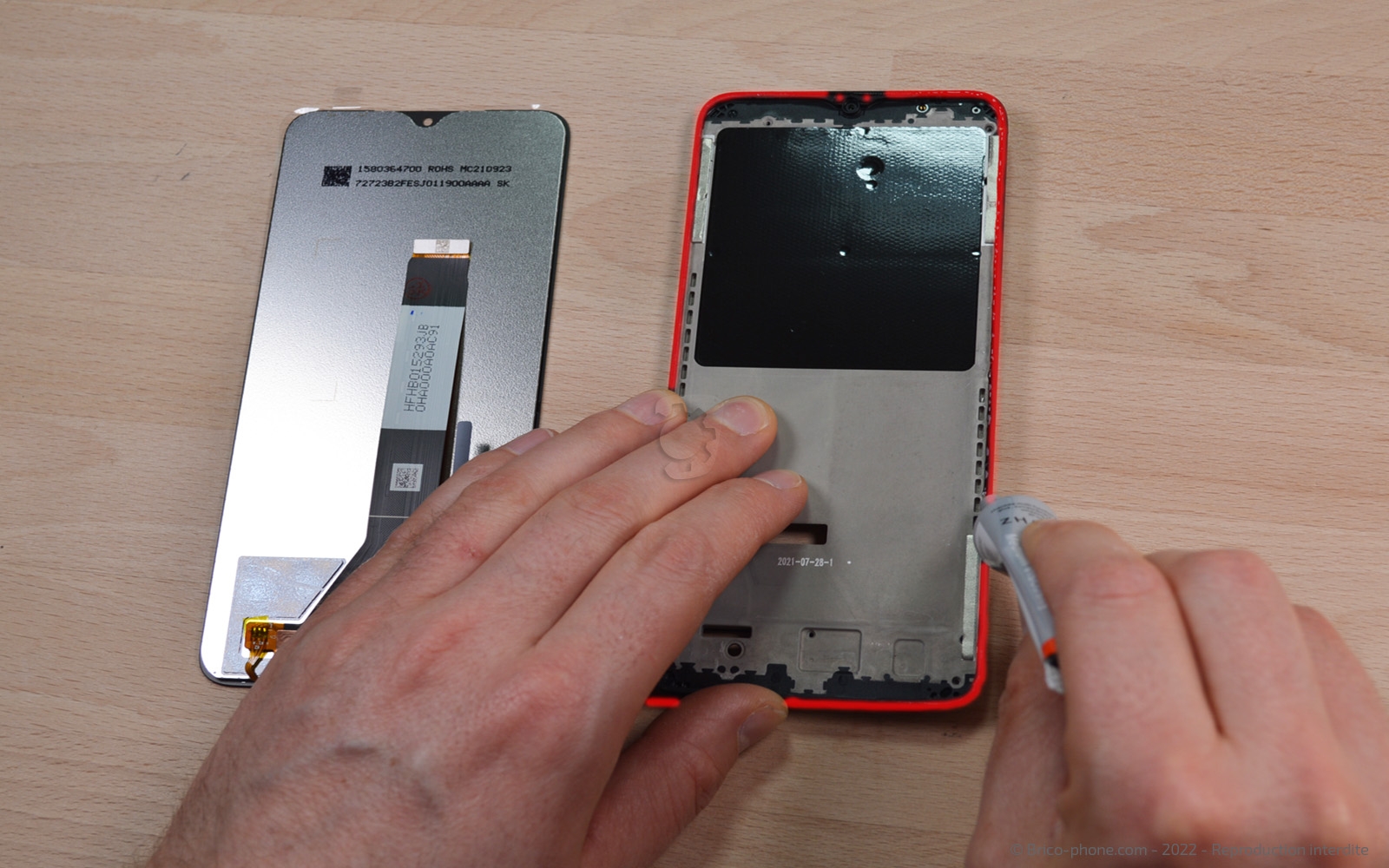

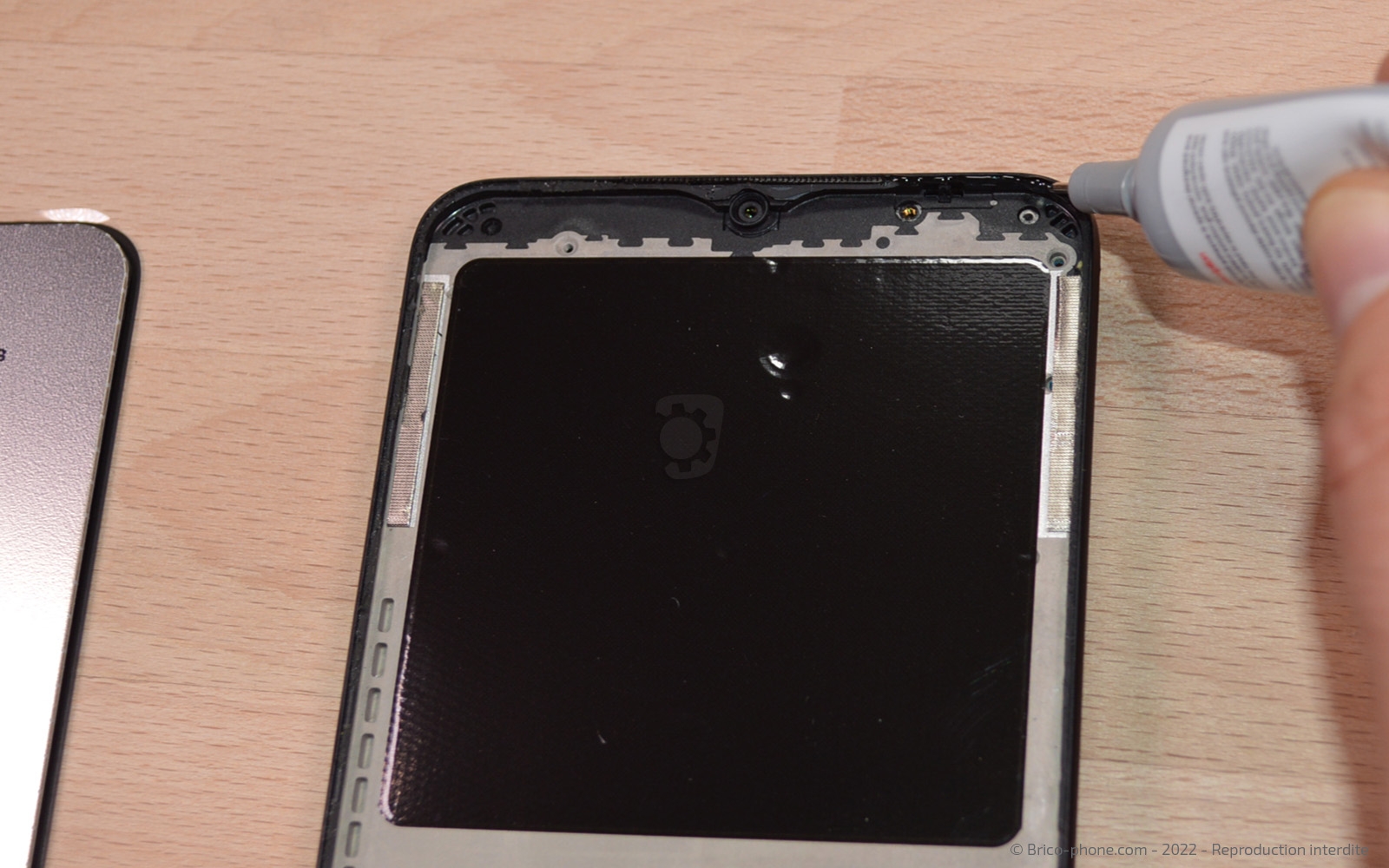

Étape 6: Coller l'écran (1)

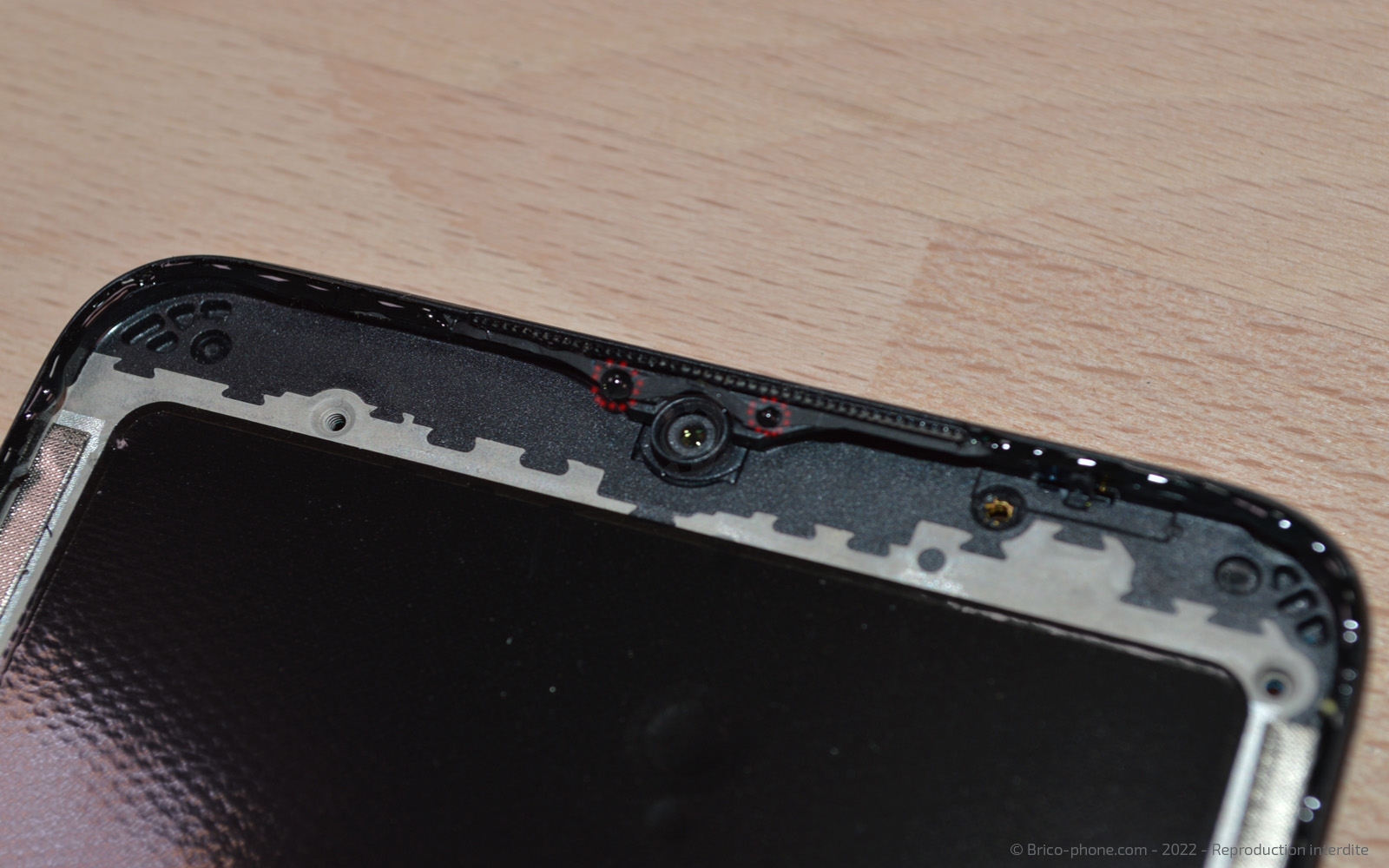

Munissez-vous du tube de colle fourni avec le kit d'outils et appliquez un filet de colle sur tout le contour du châssis.

Attention, au niveau de la caméra avant, deux points de colle de part et autre suffisent.
Trop de colle à cet endroit pourrait obstruer la caméra.

Outils du kit utilisés
Outils du kit utilisés

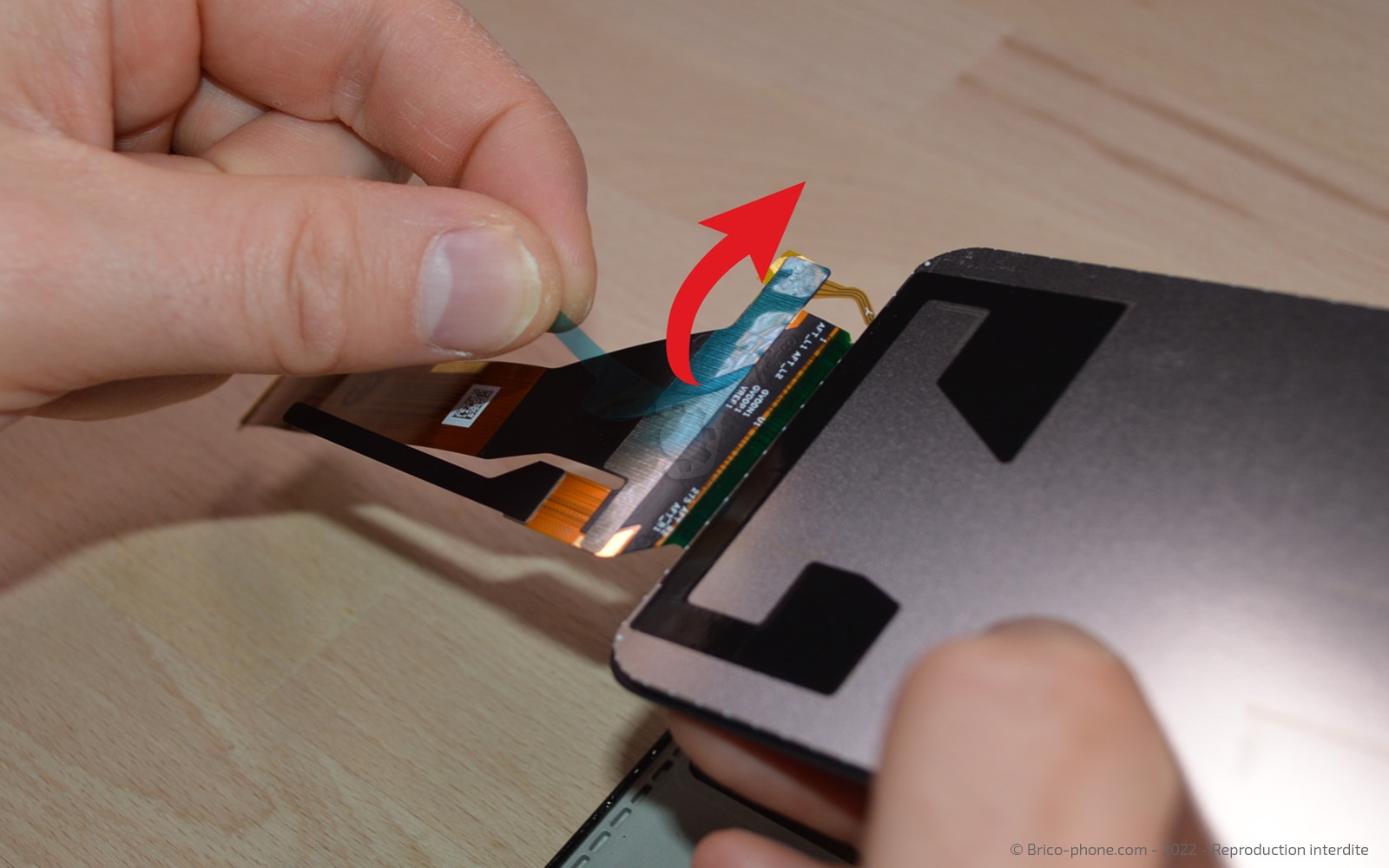

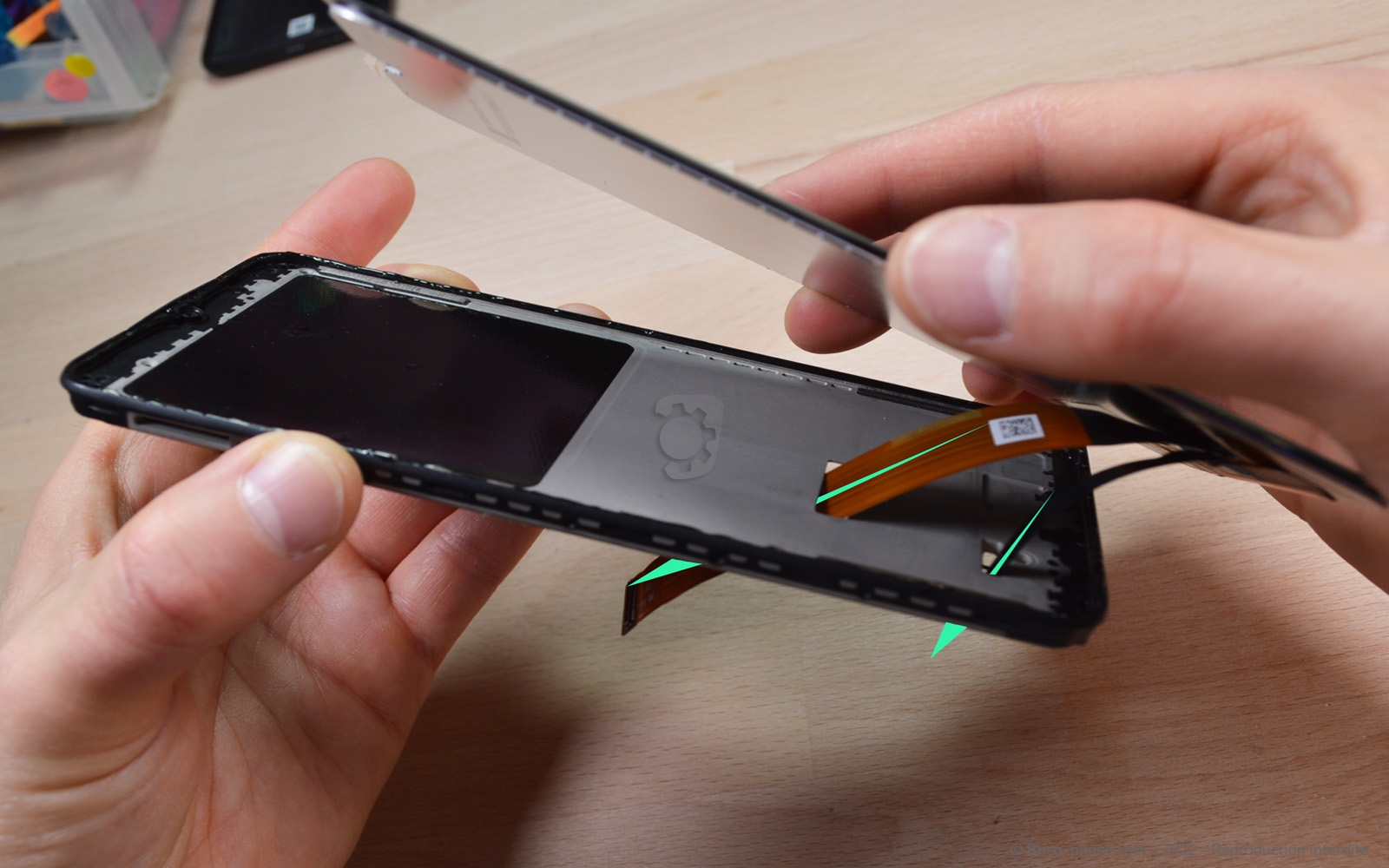

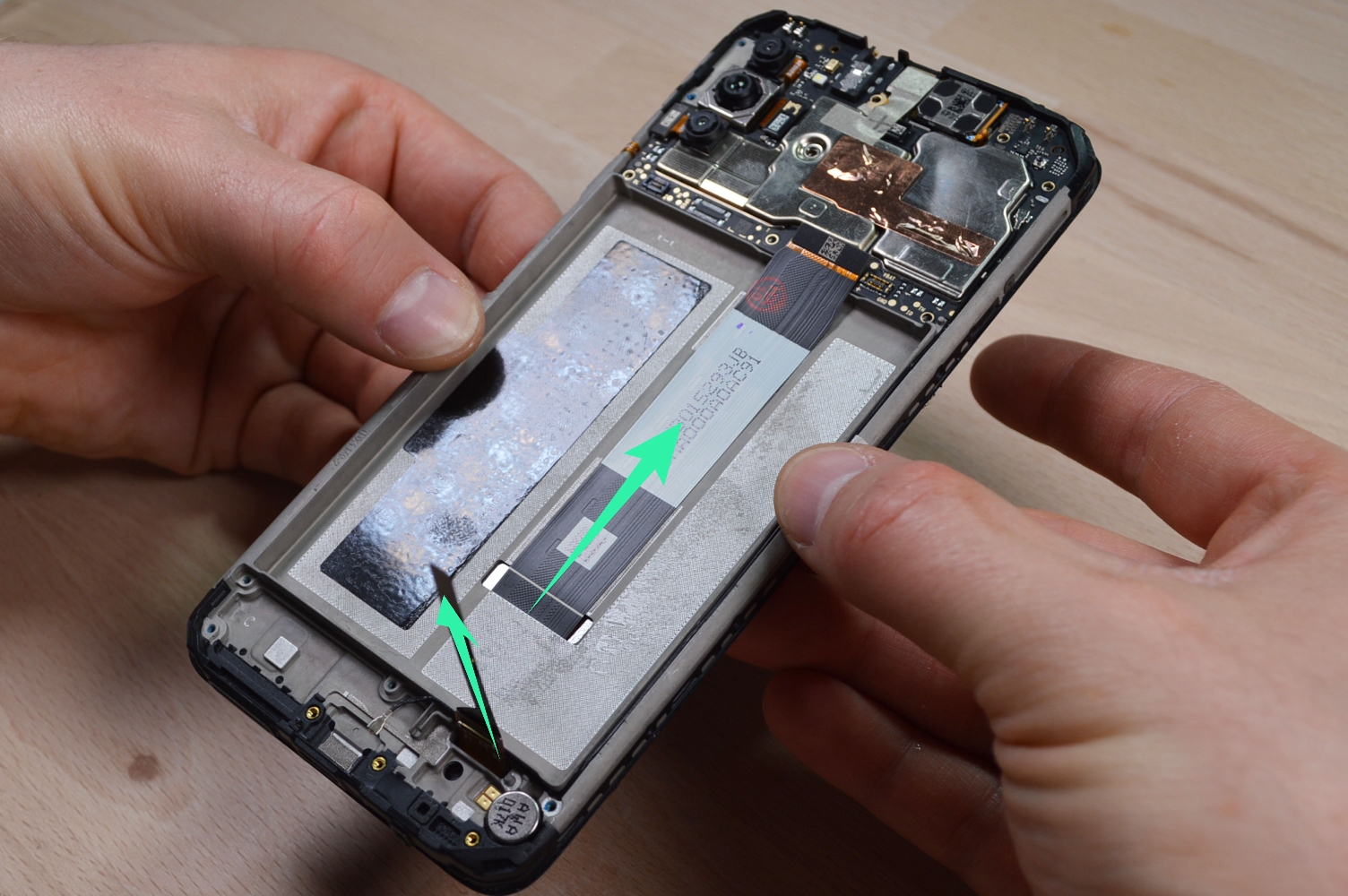

Étape 7: Coller l'écran (2)
Munissez-vous de votre nouvel écran.

Retirez le film plastique bleu présent sur la nappe et collez la base de cette nappe sur la plaque métallique au dos de l'écran.

Récupérez délicatement le châssis et faites glisser les DEUX nappes dans les fentes du châssis prévues à cet effet.
La grande nappe dans la fente supérieur, la petite dans la fente inférieur.

Retournez le châssis et l'écran et assurez-vous que les deux nappes ressortent bien de l'autre côté.

Pressez bien le châssis et l'écran ensemble pour s'assurer qu'ils sont correctement encastrés ensemble.
Étape 8: Coller l'écran (3)
Pour que l'écran adhère correctement au châssis vous devez maintenir une pression sur le téléphone pendant que la colle sèche.

Pour cela on vous conseille de reclipser la coque arrière et de maintenir le téléphone à l'aide de pinces à ressort pendant environ 30 minutes.
Vous pouvez également utiliser un objet plat et lourd (ex: dictionnaire).
Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
