Démontage complet de la Console sur Playstation 4

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 14/20
Playstation 4 | Temps estimé : 60 min | Difficulté : 3/5

Votre console Sony Playstation 4 de première génération (Fat) rencontre des problèmes ? Vous ne pouvez plus l'allumer ou le ventilateur ne tourne plus ? Elle ne prend plus vos Blu-Ray ?

Avec ce démontage complet, Brico-Phone vous permet de voir tout ce qui compose votre console et de changer la pièce défectueuse.

Diagnostic

› Découvrir les composants de la Sony playstation 4 Fat (1ère génération).
› Changer l'alimentation de votre console.
› Vous ne pouvez plus lire vos jeux.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils pour PS5 spécialement composé par nos techniciens
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

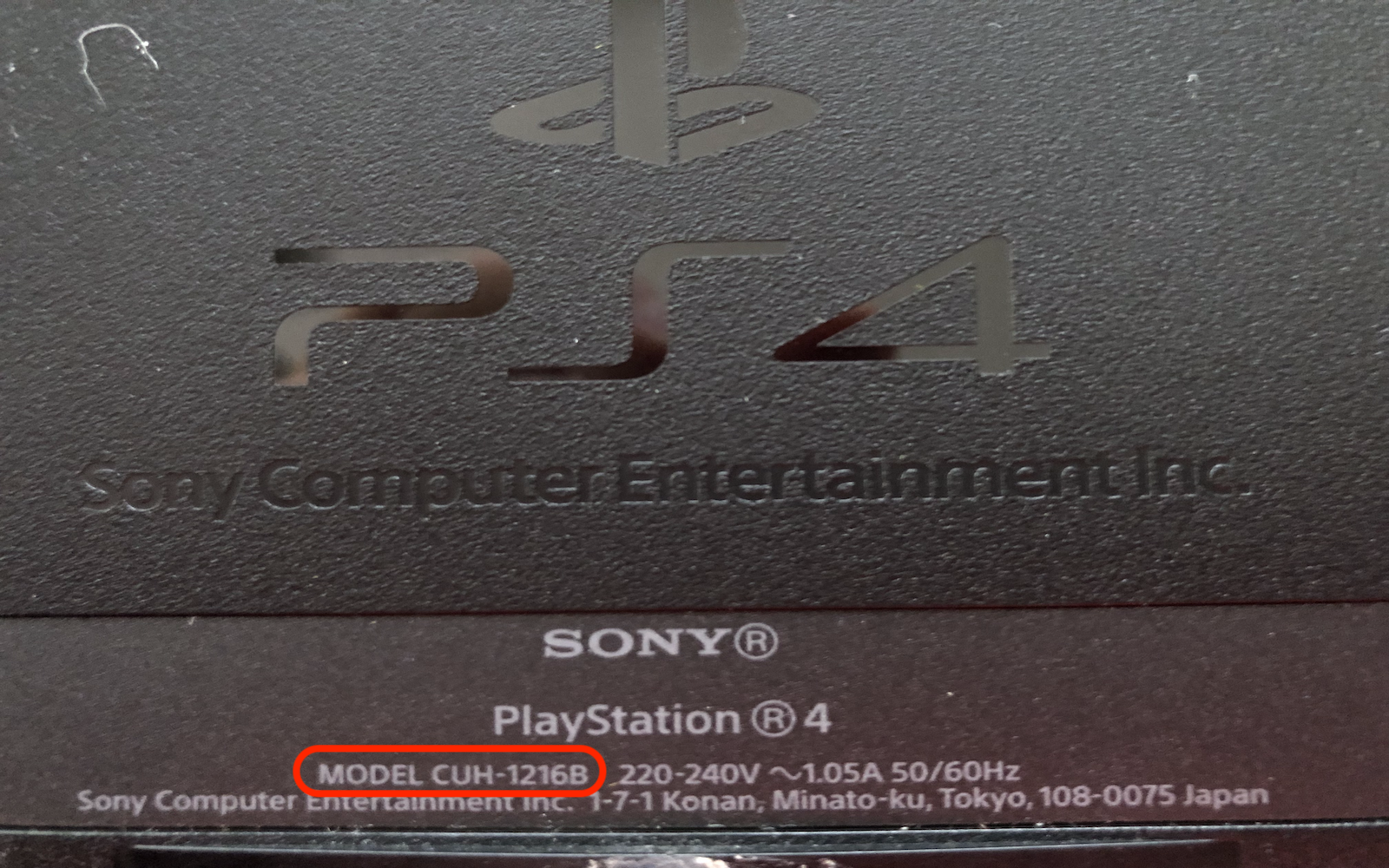

Avant de commencer, vous devez vous assurer de posséder la bonne console, en l'occurence la Playstation 4 de première génération. Afin de savoir si vous avez le bon modèle, Sous votre console vous devez retrouver l'inscription CUH-20XX.
Maintenant que vous avez le bon modèle, vous pouvez continuer.
Etape 1 : Retirer le capot côté HDD

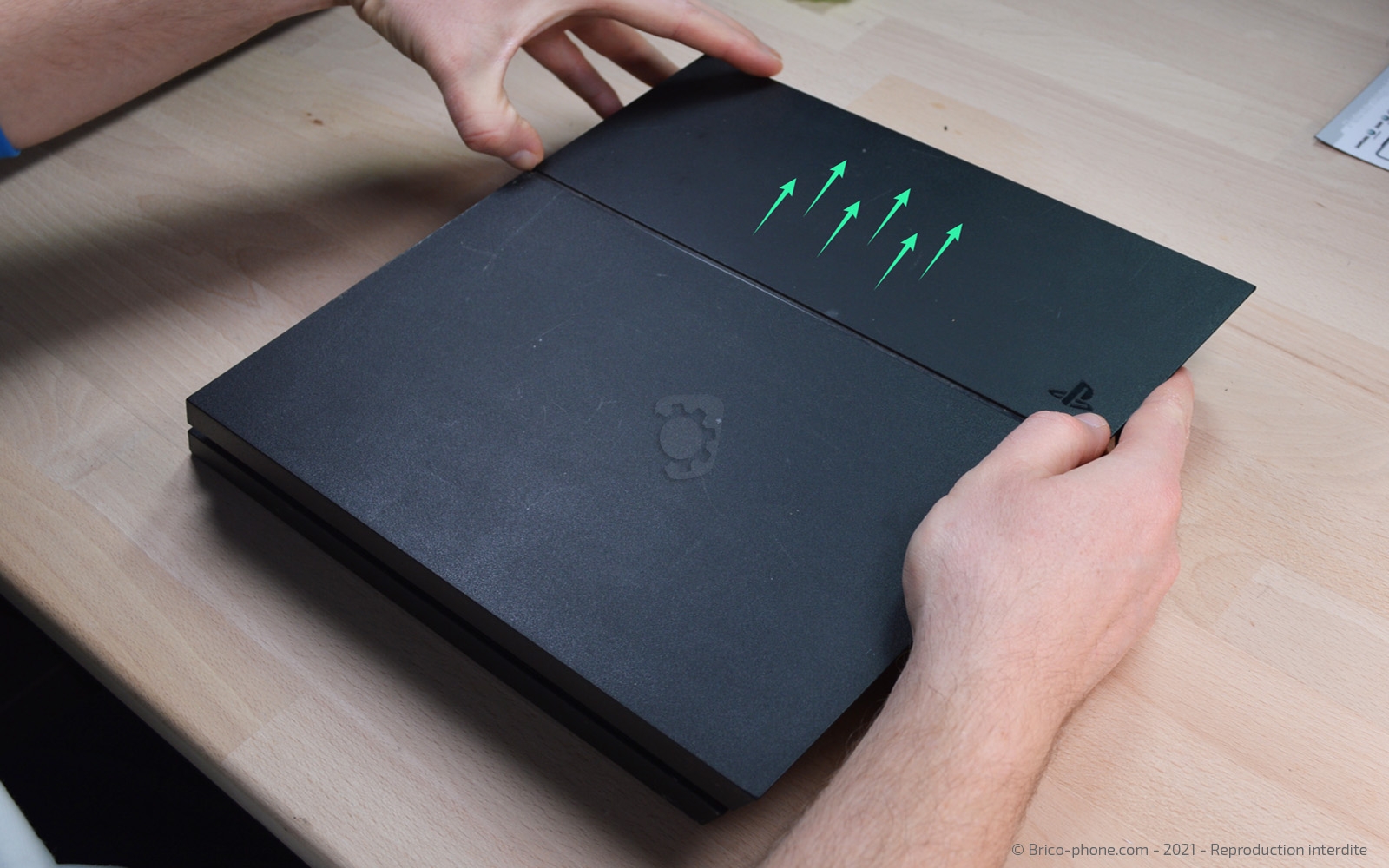

Positionnez votre console de façon à retrouver le petit capot vers le haut, puis poussez-le afin de le déclipser de la console.

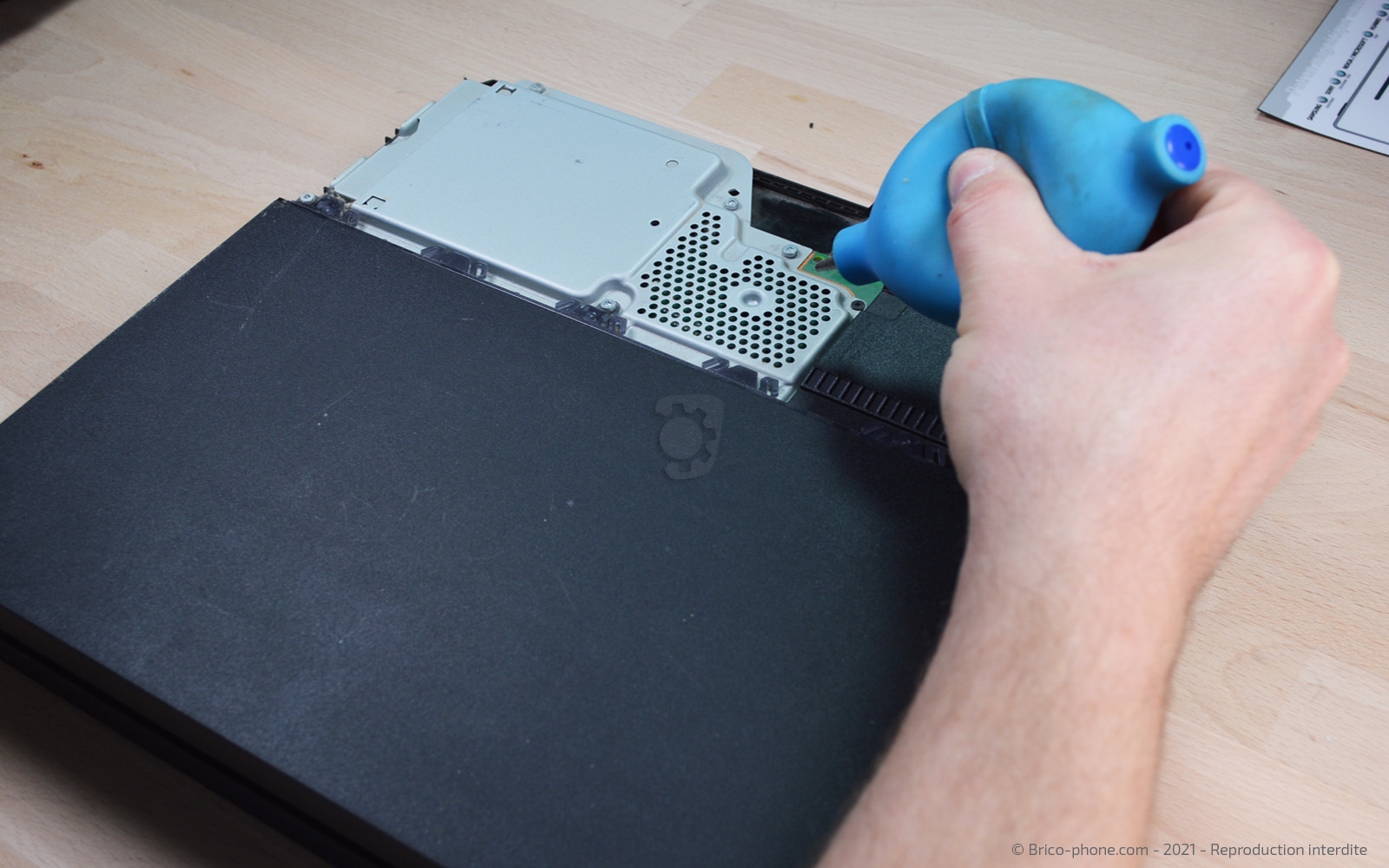

Etape 2 : Retirer le HDD
Si vous avez de la poussière, vous pouvez la souffler avec un souffleur, ensuite munissez-vous d'un cruciforme pour enlever la vis qui bloque le disque dur et enfin tirez sur le disque dur afin de l'extraire.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Souffleur antipoussière
6,90 €

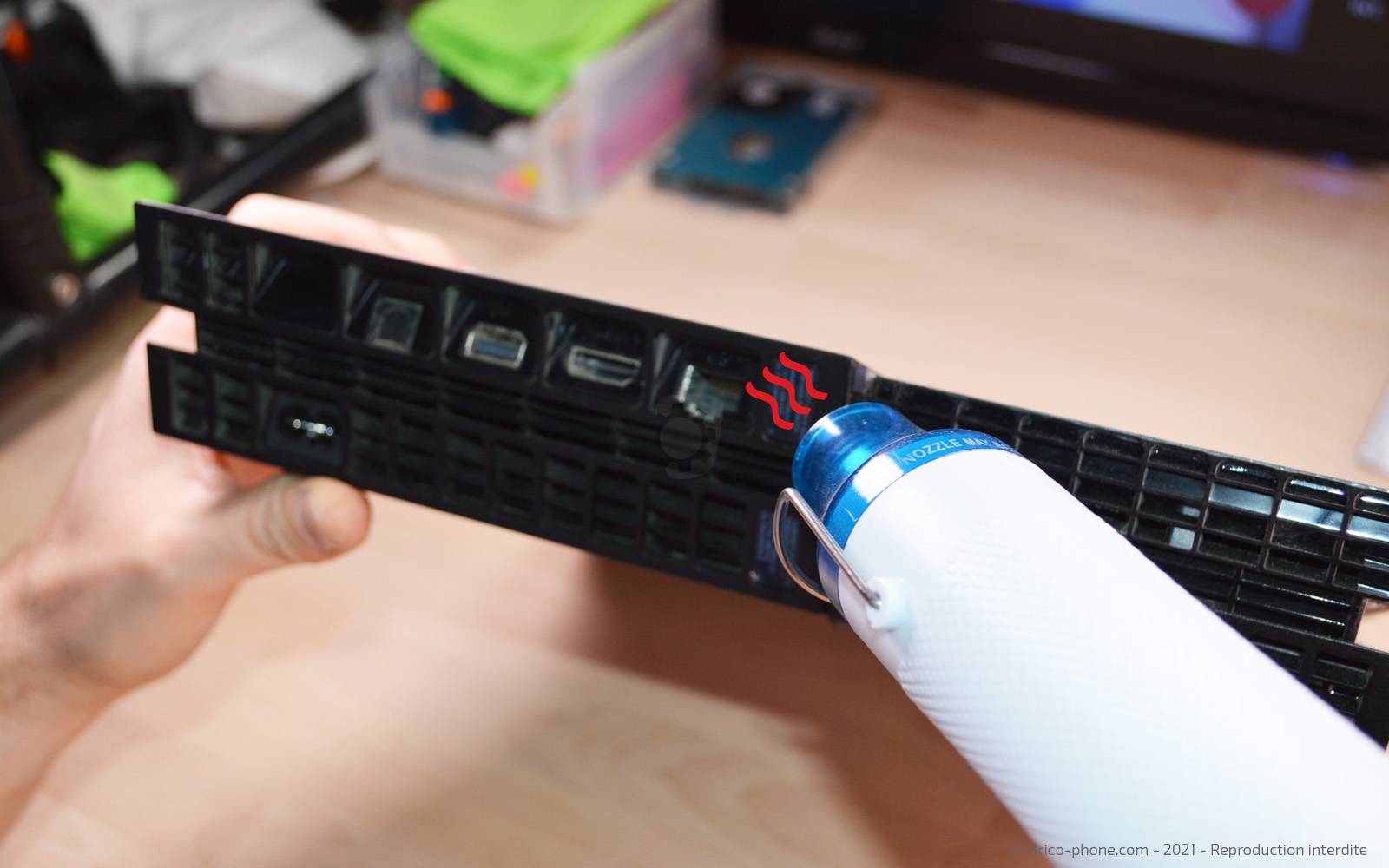

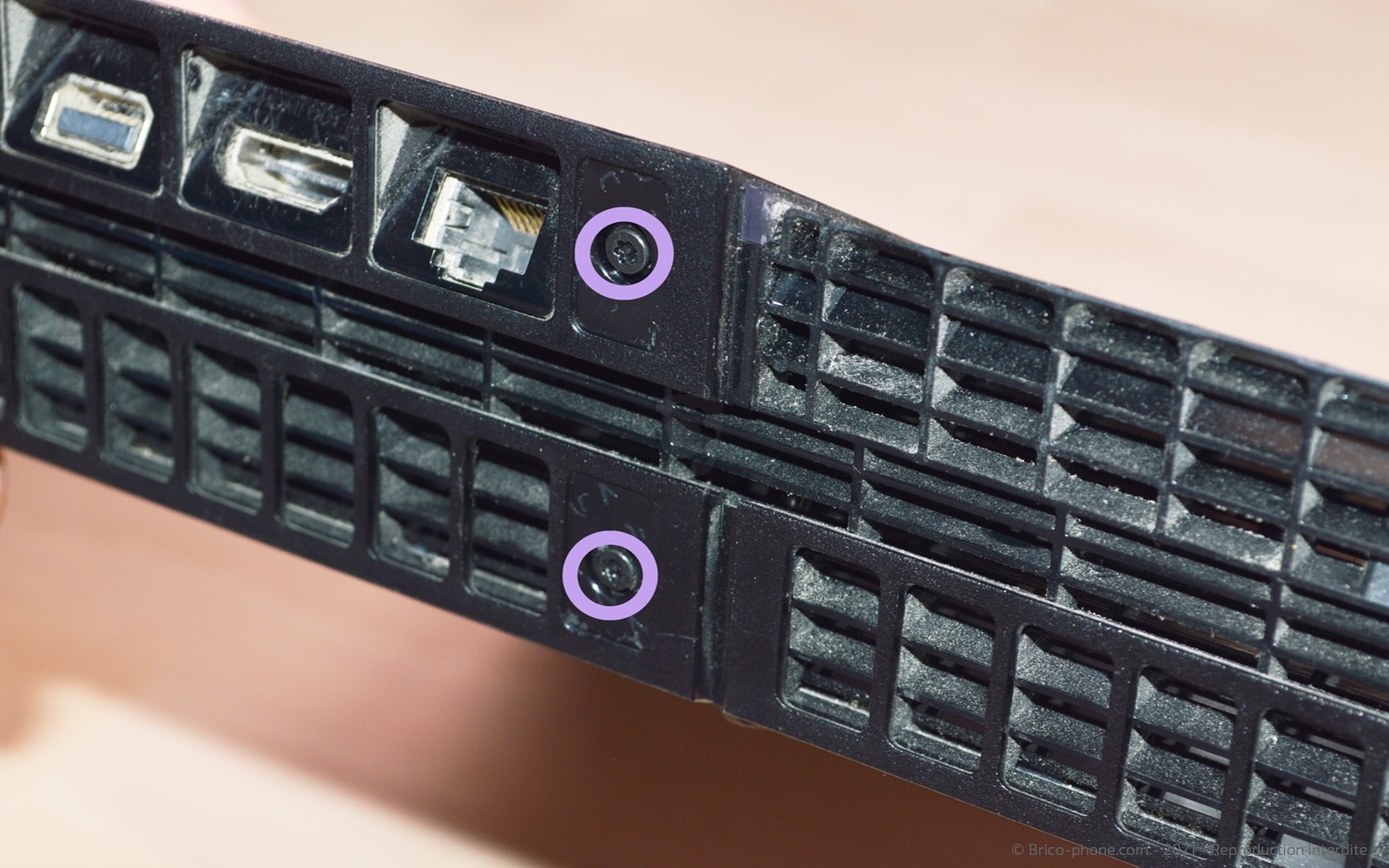

Etape 3 : Préparer le capot supérieur

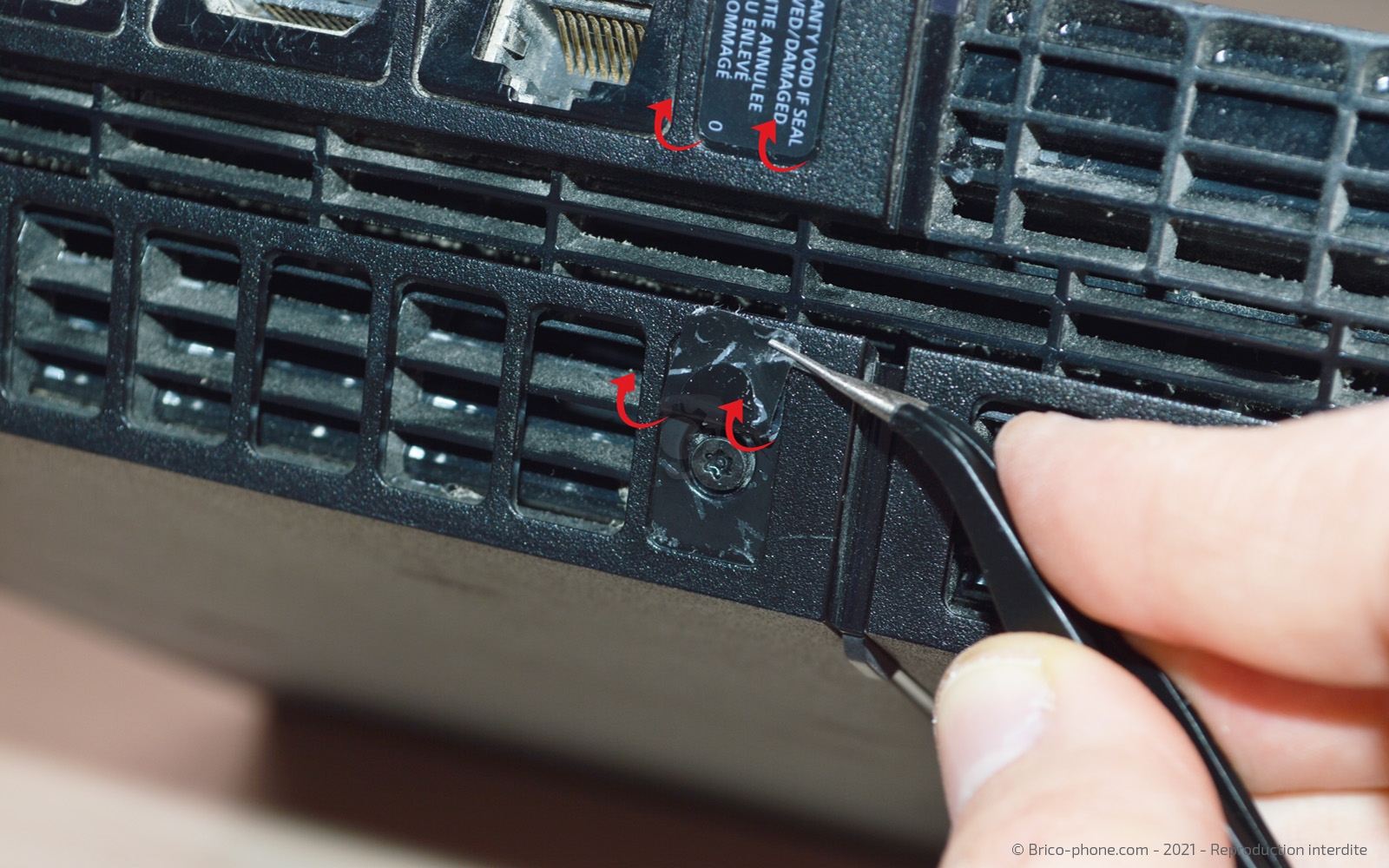

Au dos de la console (à l'endroit des connectiques), vous trouverez 2 stickers de garantis que vous devrez chauffer afin de les enlever avec la pincette. Ces stickers laissent apparaître 2 vis torx. Munissez-vous du tournevis torx 9 pour retirer ces 2 vis, puis sur le dessus de la console vous en trouverez encore 2 qui maintiennent le cache supérieur.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

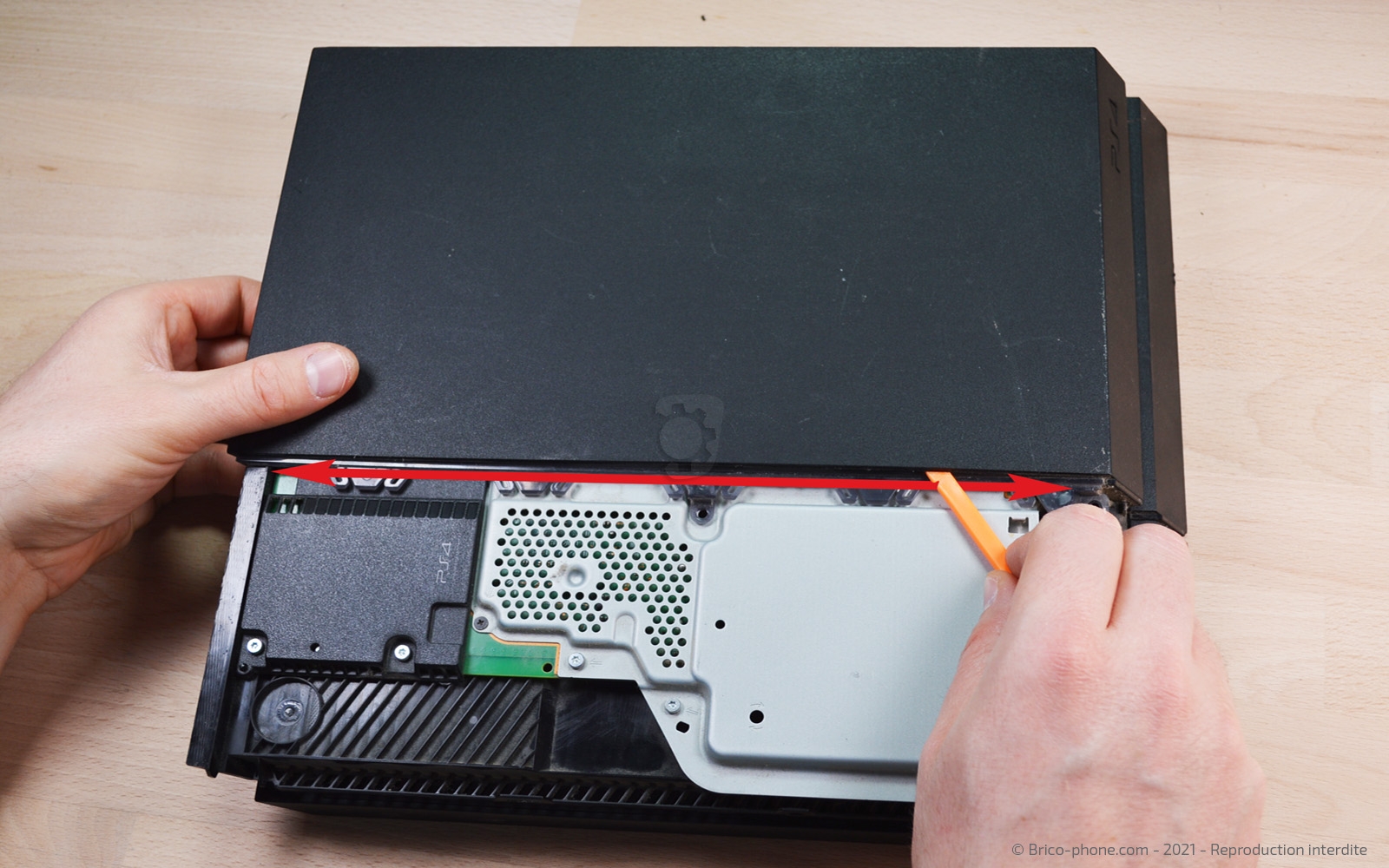

Etape 4 : Ôter le capot supérieur

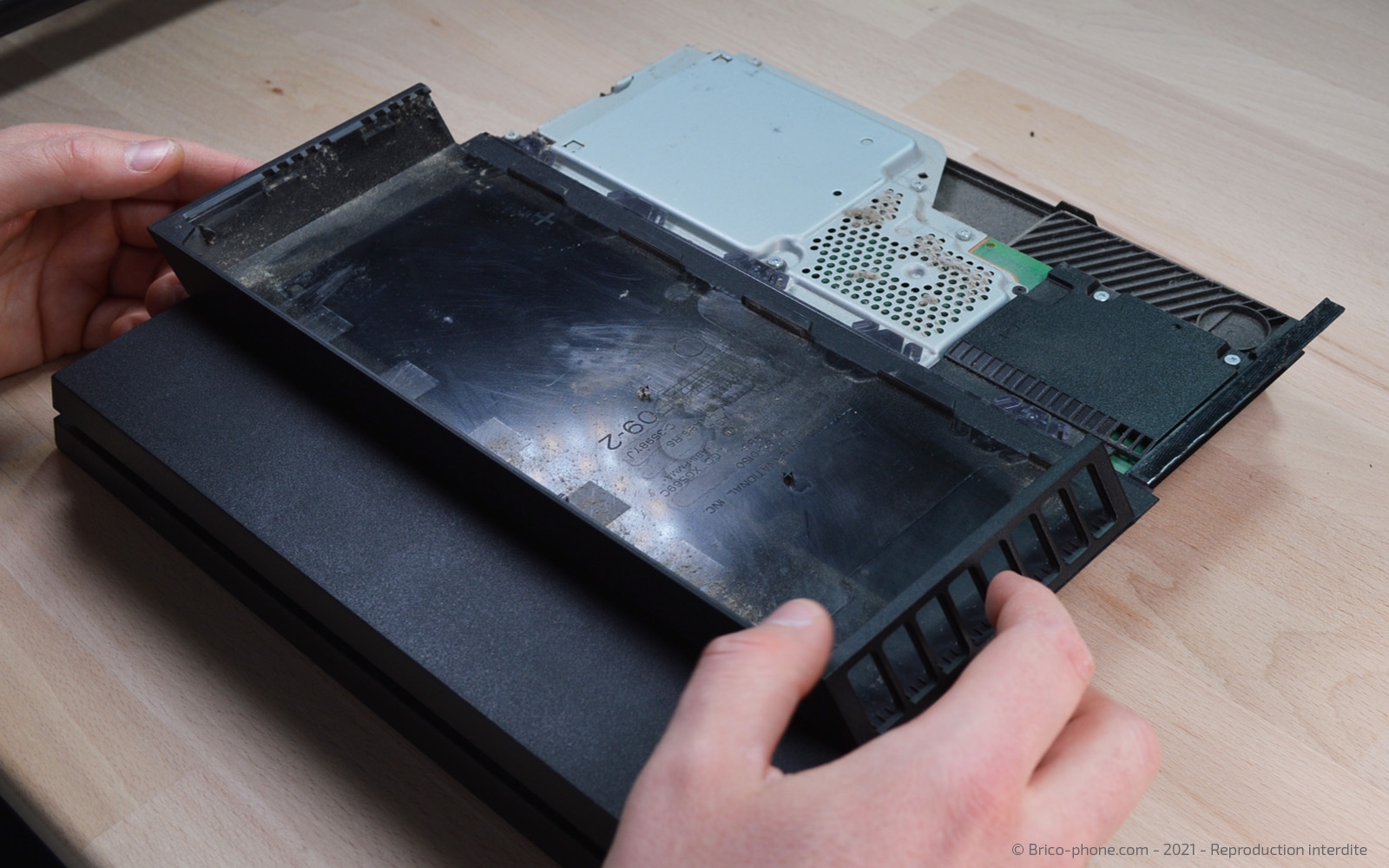

Commencez par éclipser le capot supérieur à l'aide du levier, puis commencez par déclipser à la main le devant, ensuite le côté puis l'arrière. Voilà le capot supérieur est retiré.
Outils du kit utilisés
Outils du kit utilisés

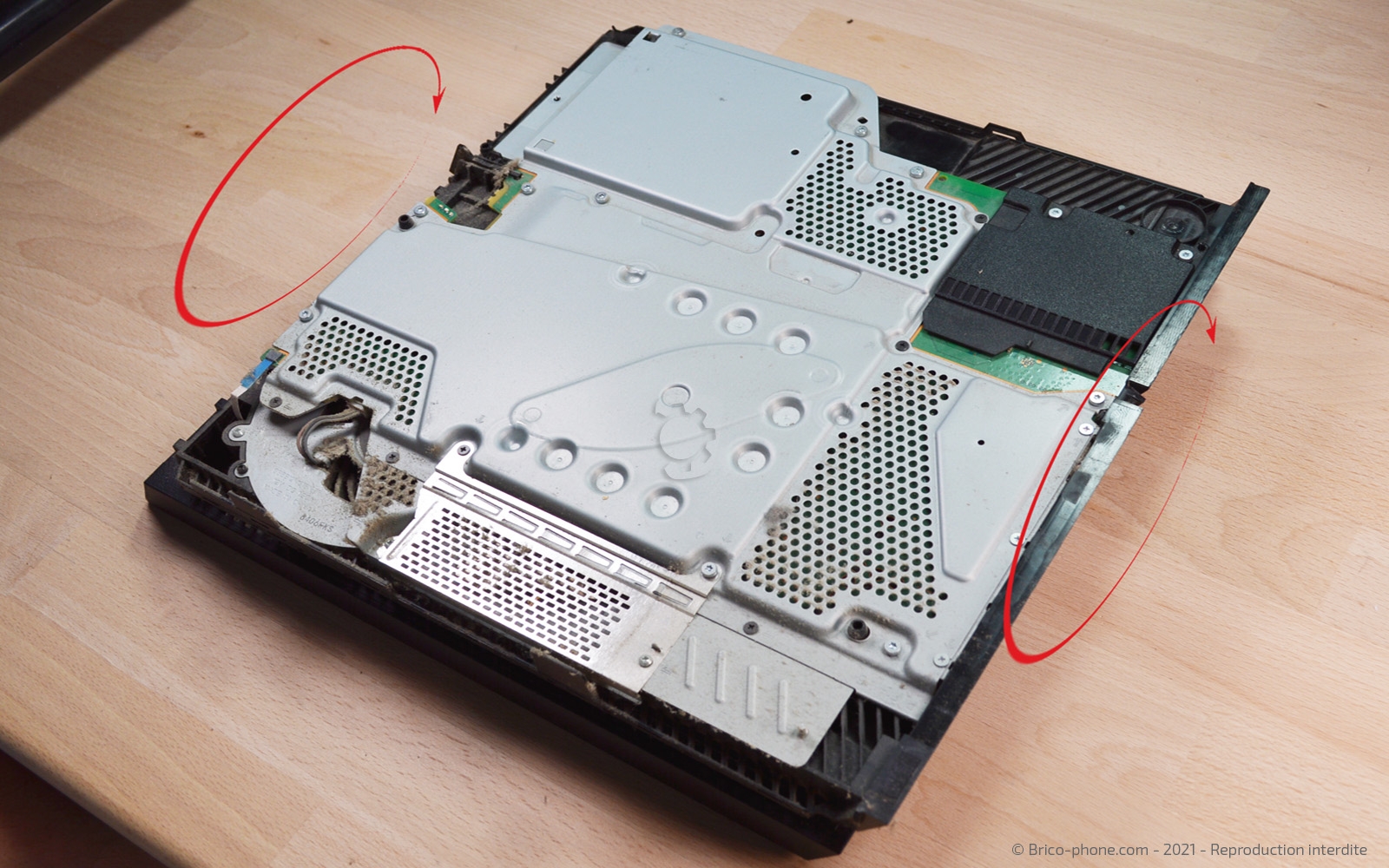

Etape 5 : Retirer le capot inférieur
Retournez la console de façon à avoir le capot inférieur devant vous. Commencez par déclipser l'arrière (au niveau des prises), puis les côtés à l'aide du soudger, pour finir faites glissez la coque vers l'avant pour la retirer complètement.
Outils du kit utilisés
Outils du kit utilisés

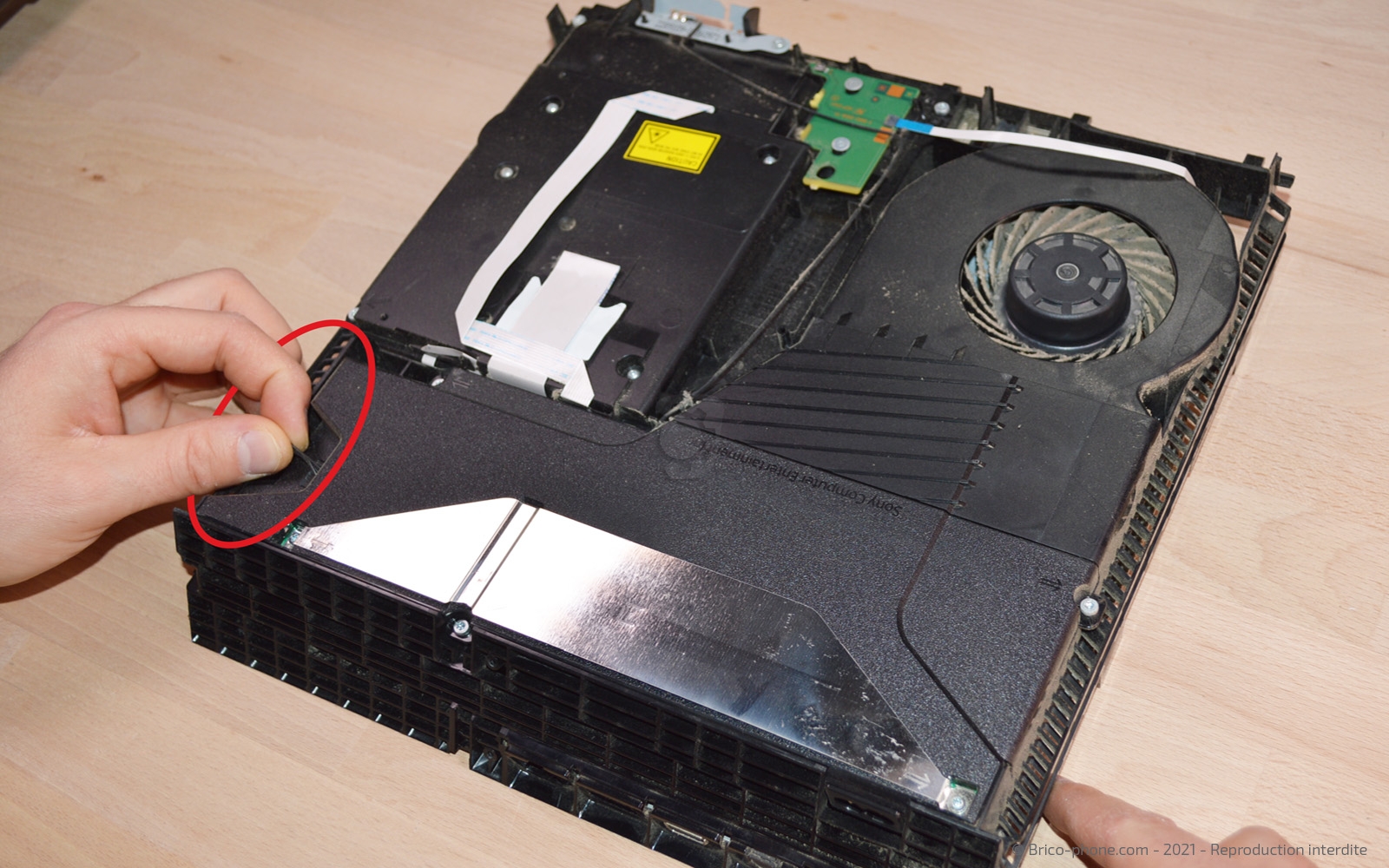

Etape 6 : Débrancher l'alimentation
Déconnectez le câble qui est connecté sur la gauche de l'alimentation.

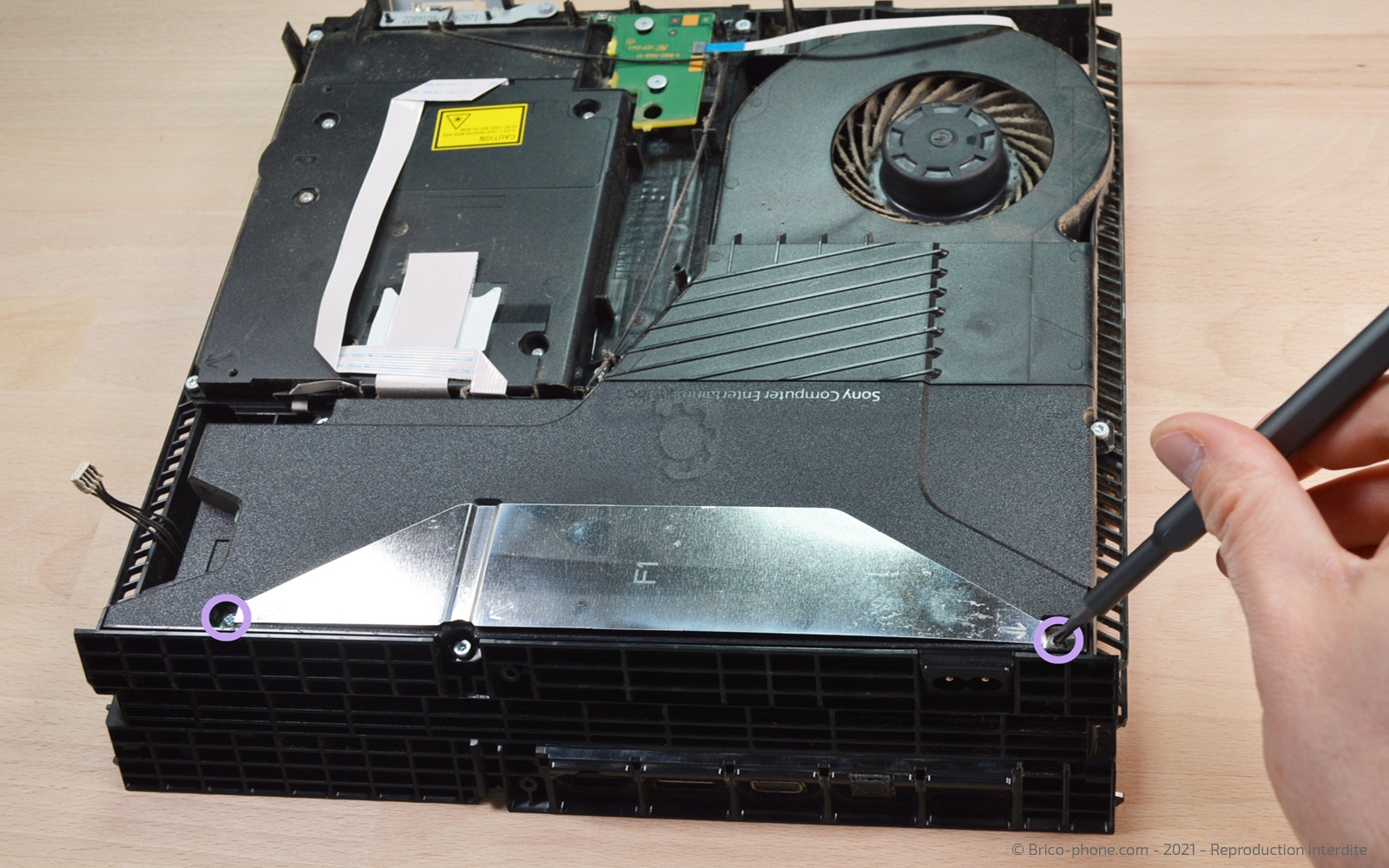

Etape 7 : Retirer la plaquette métallique de l'alimentation
Avec le tournevis cruciforme, dévissez les 2 vis qui maintiennent la plaquette en alu avant de l'enlever.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

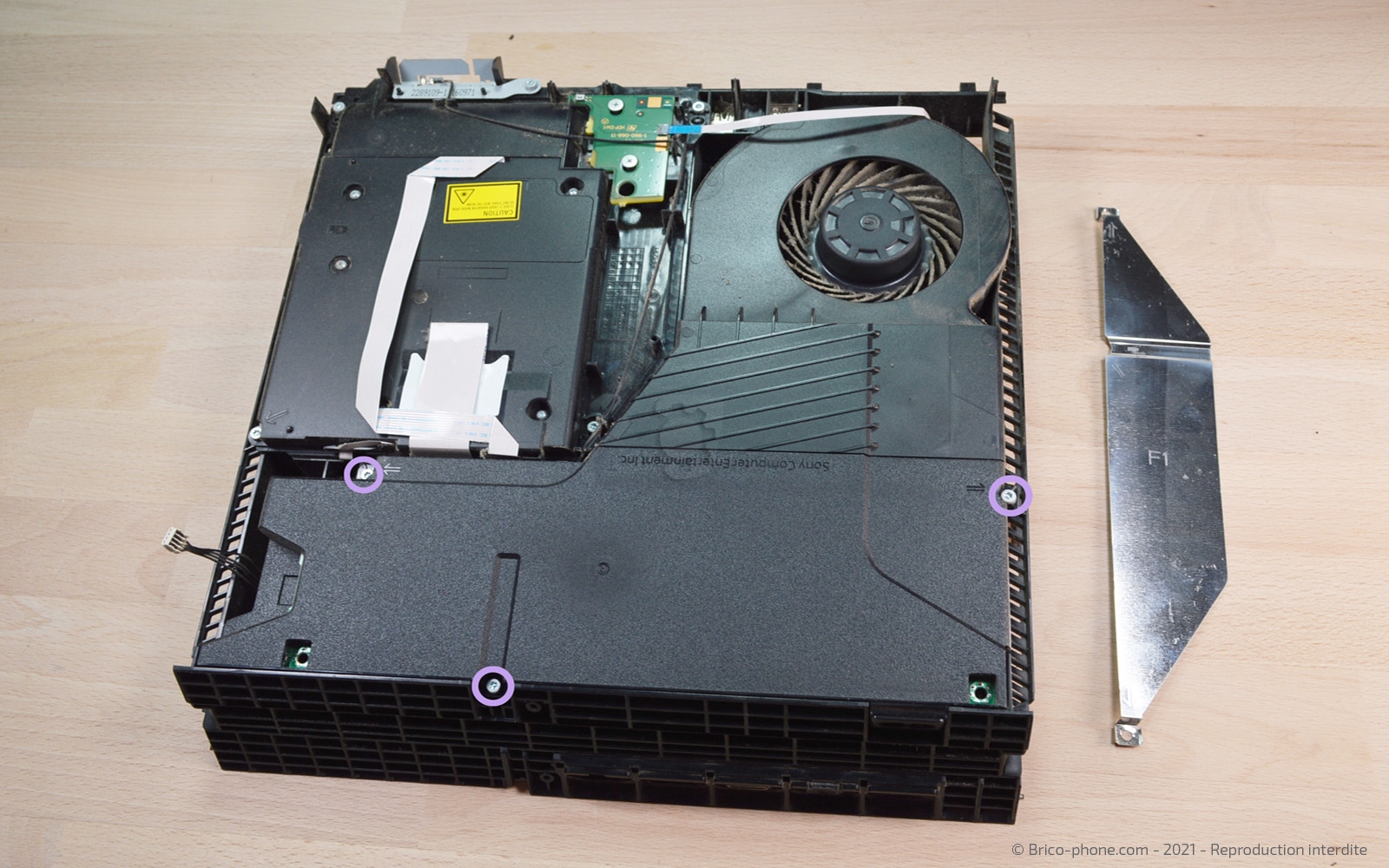

Etape 8 : Extraire l'alimentation
Dévissez les 3 vis torx 9, puis tirez l'alimentation vers le haut afin de l'extraire.
Outils du kit utilisés
Outils du kit utilisés

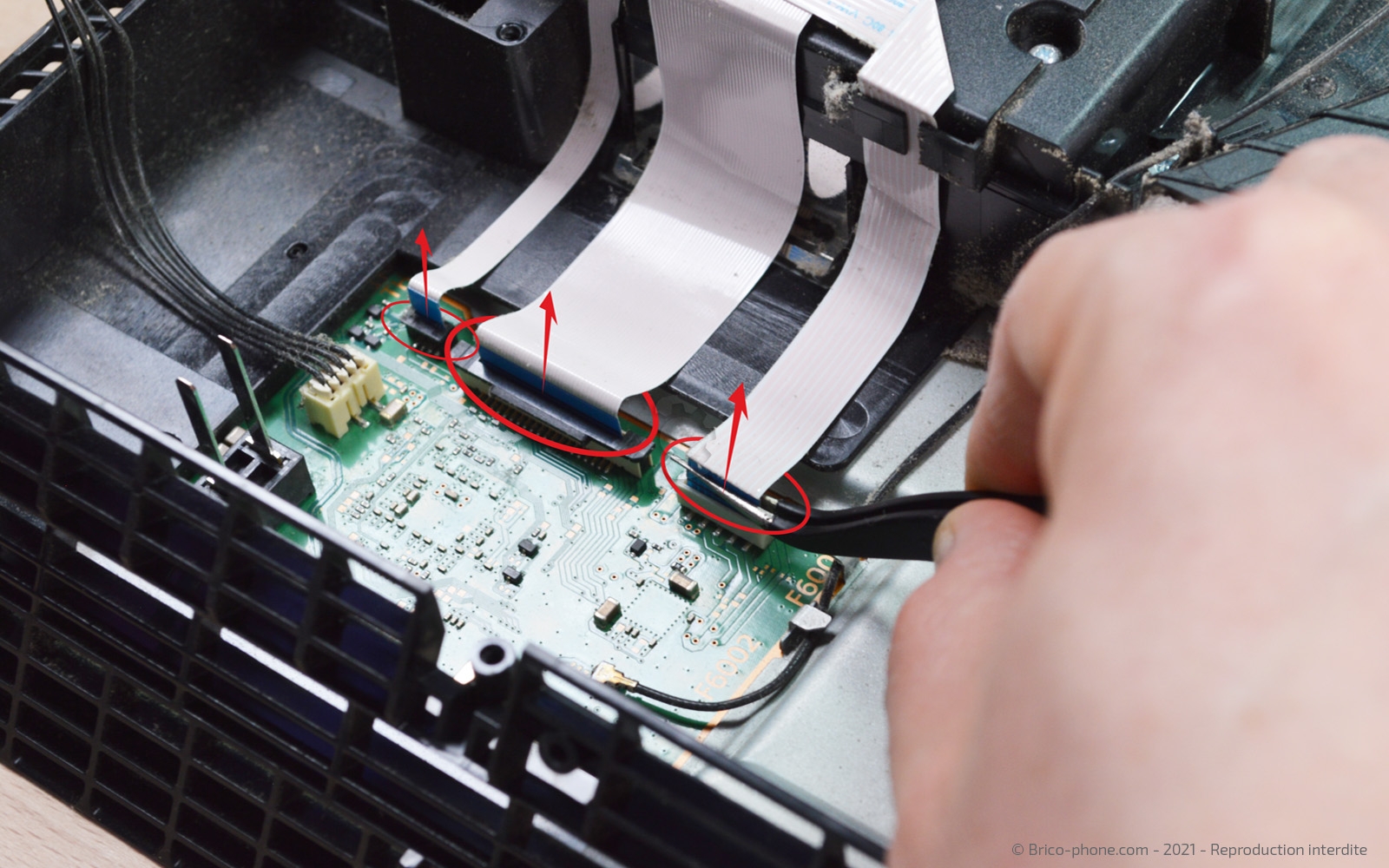

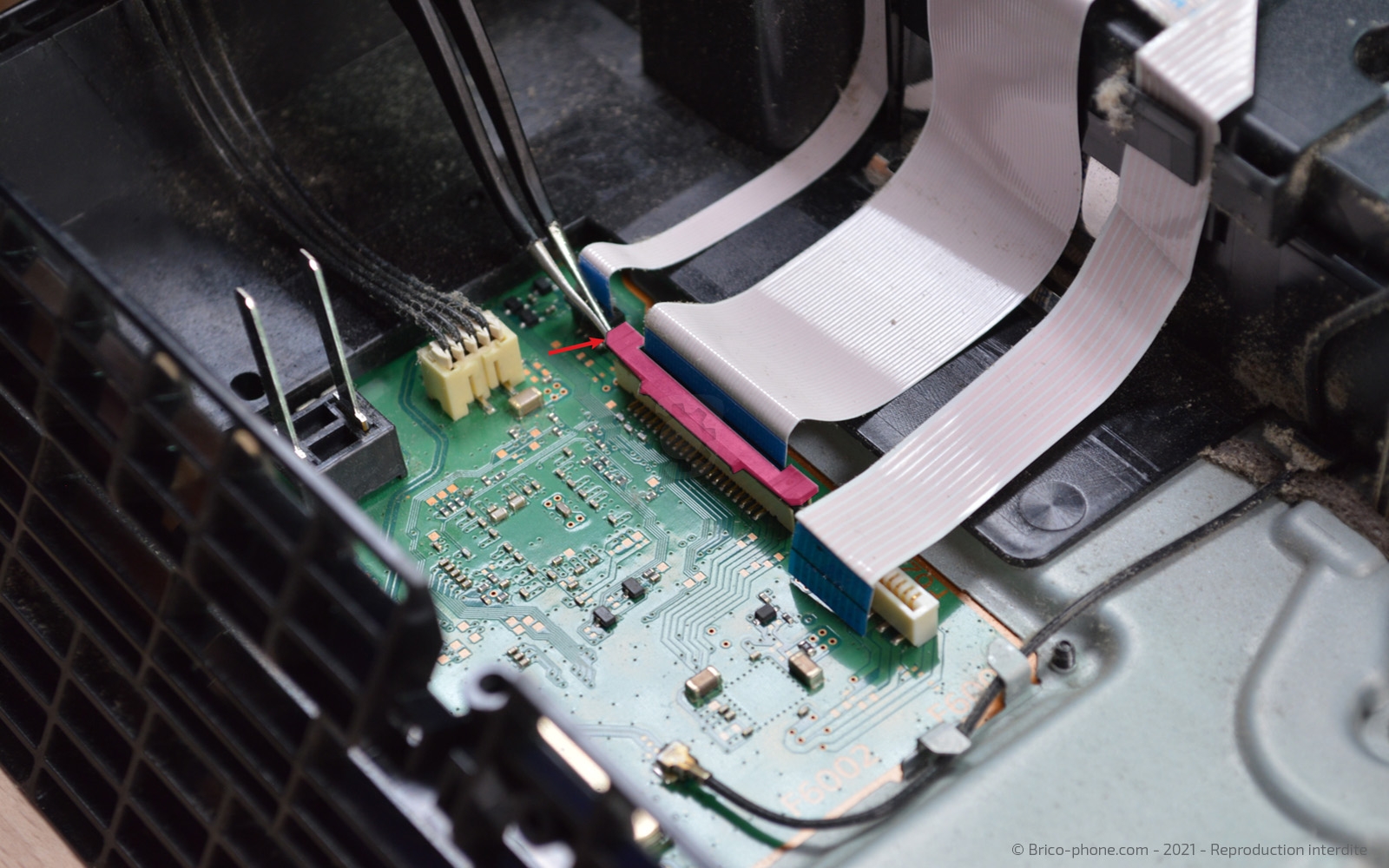

Etape 9 : Déconnecter les nappes du lecteur Blu-Ray
Avec la pincette, déconnectez les nappes du lecteur Blu-Ray, pour les 2 nappes extérieures, il suffit de tirer dessus alors que pour celle du milieu, il faut soulever la partie noire pour libérer la nappe puis la tirer.
Outils du kit utilisés
Outils du kit utilisés

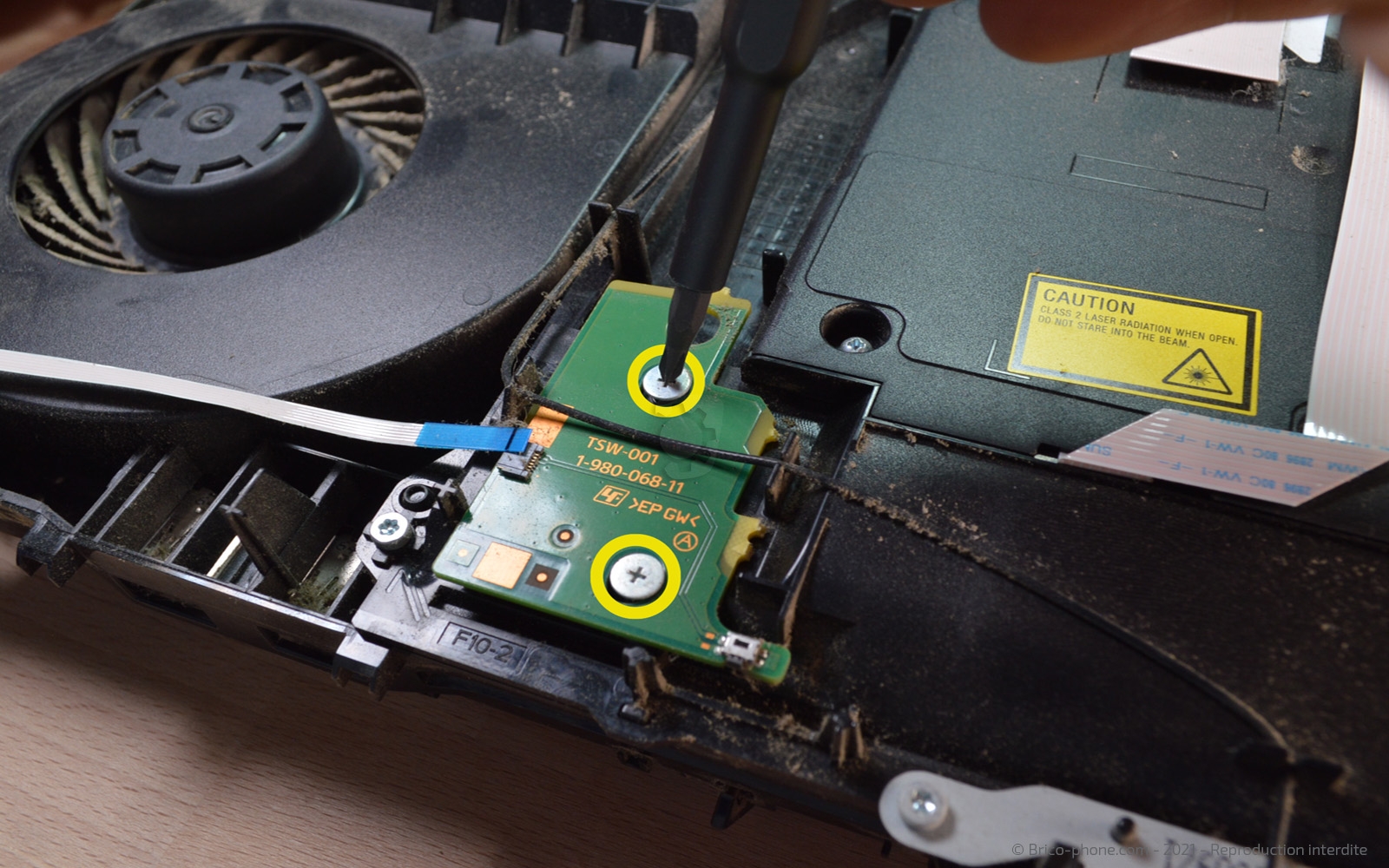

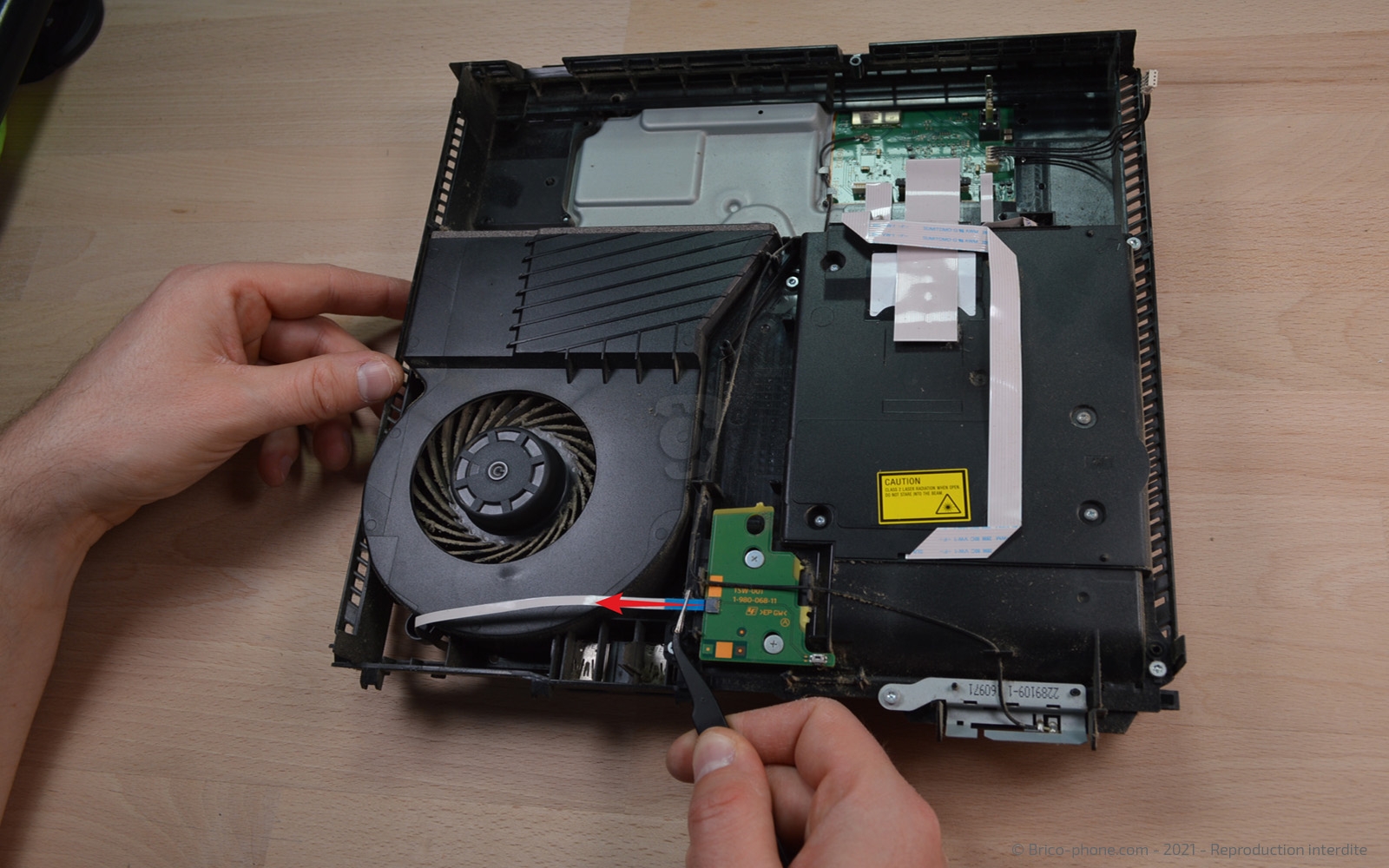

Etape 10 : Retirer la carte power
Avec la pincette tirez sur la nappe de la carte power pour la déconnecter, puis dévissez les 2 vis cruciforme avant de retirer la carte.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

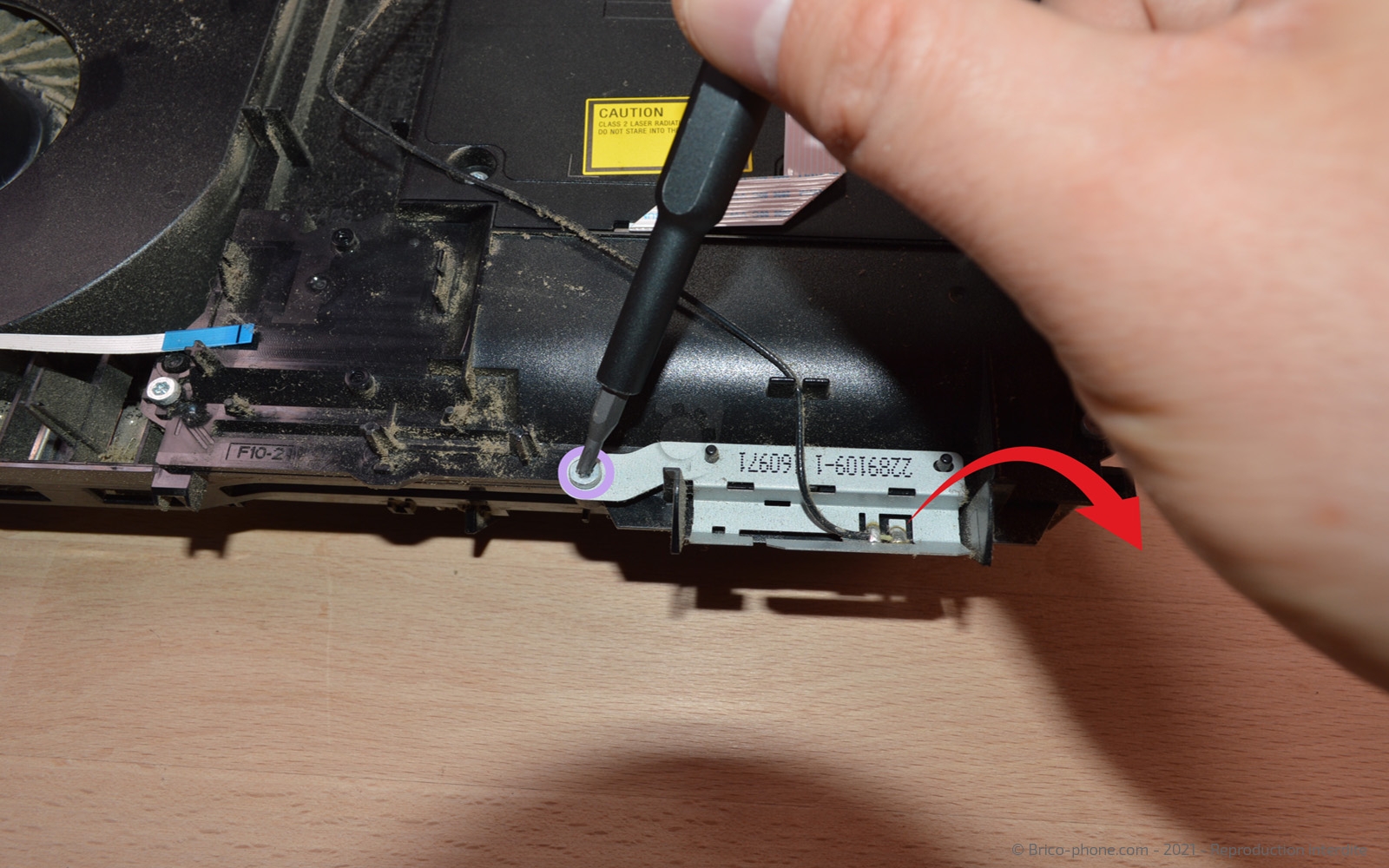

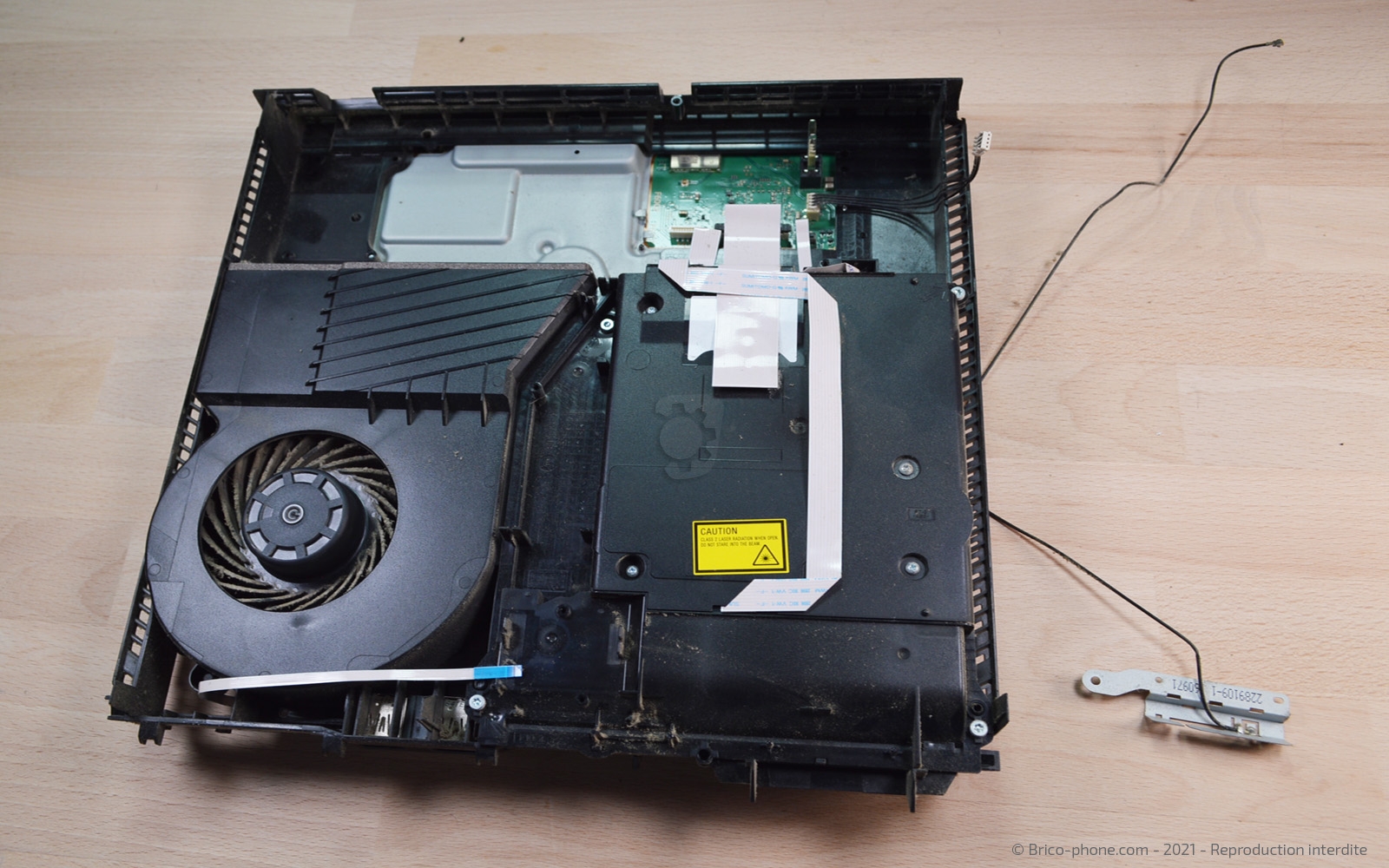

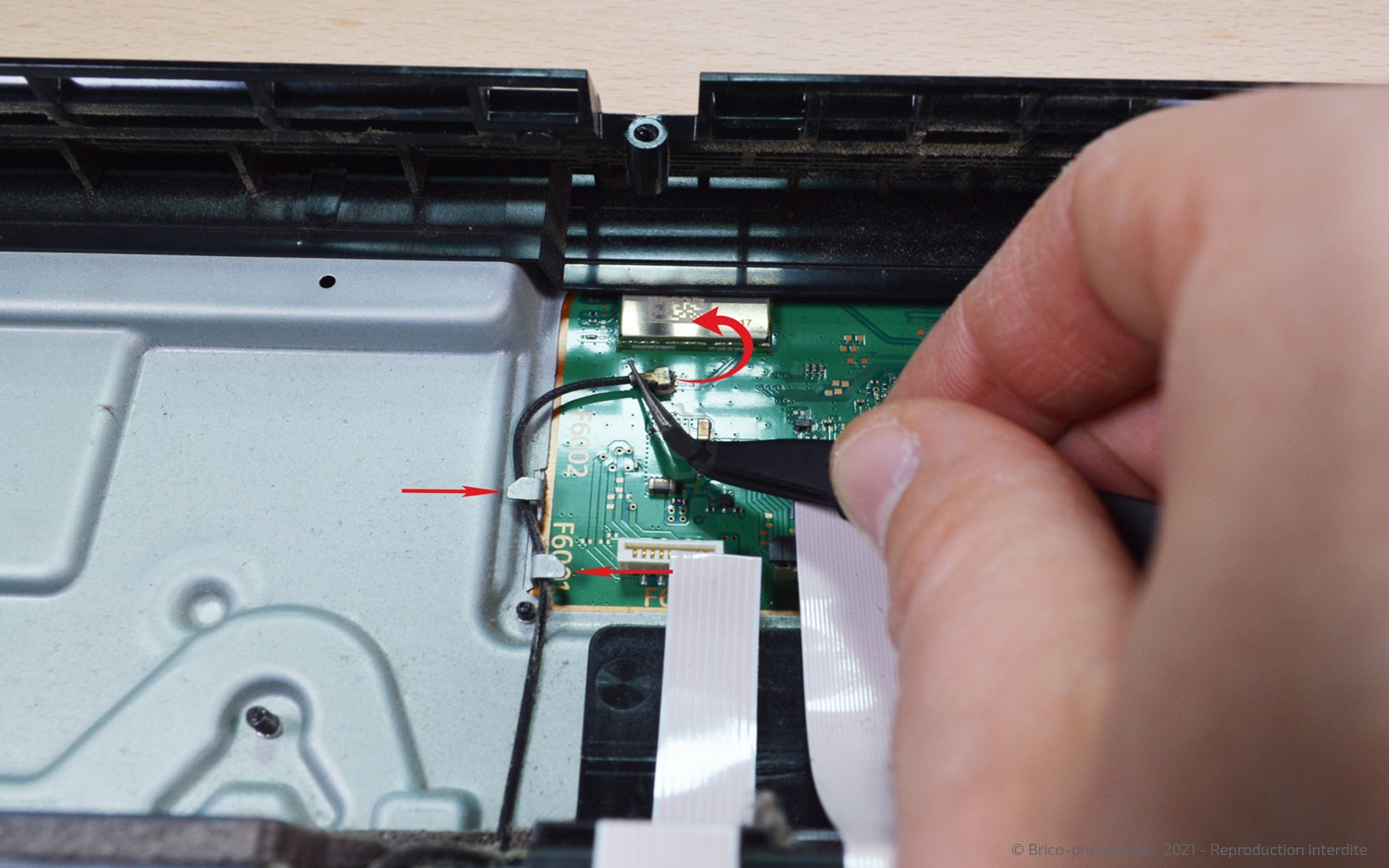

Etape 11 : Retirer le câble coaxial
Avec la pincette, déconnectez le câble coaxial de la carte-mère, puis enlevez le câble coaxial des logements qui le bloque. Avec le tournevis torx 9, dévissez la vis qui maintient la plaquette avant de l'ôter.
Outils du kit utilisés
Outils du kit utilisés

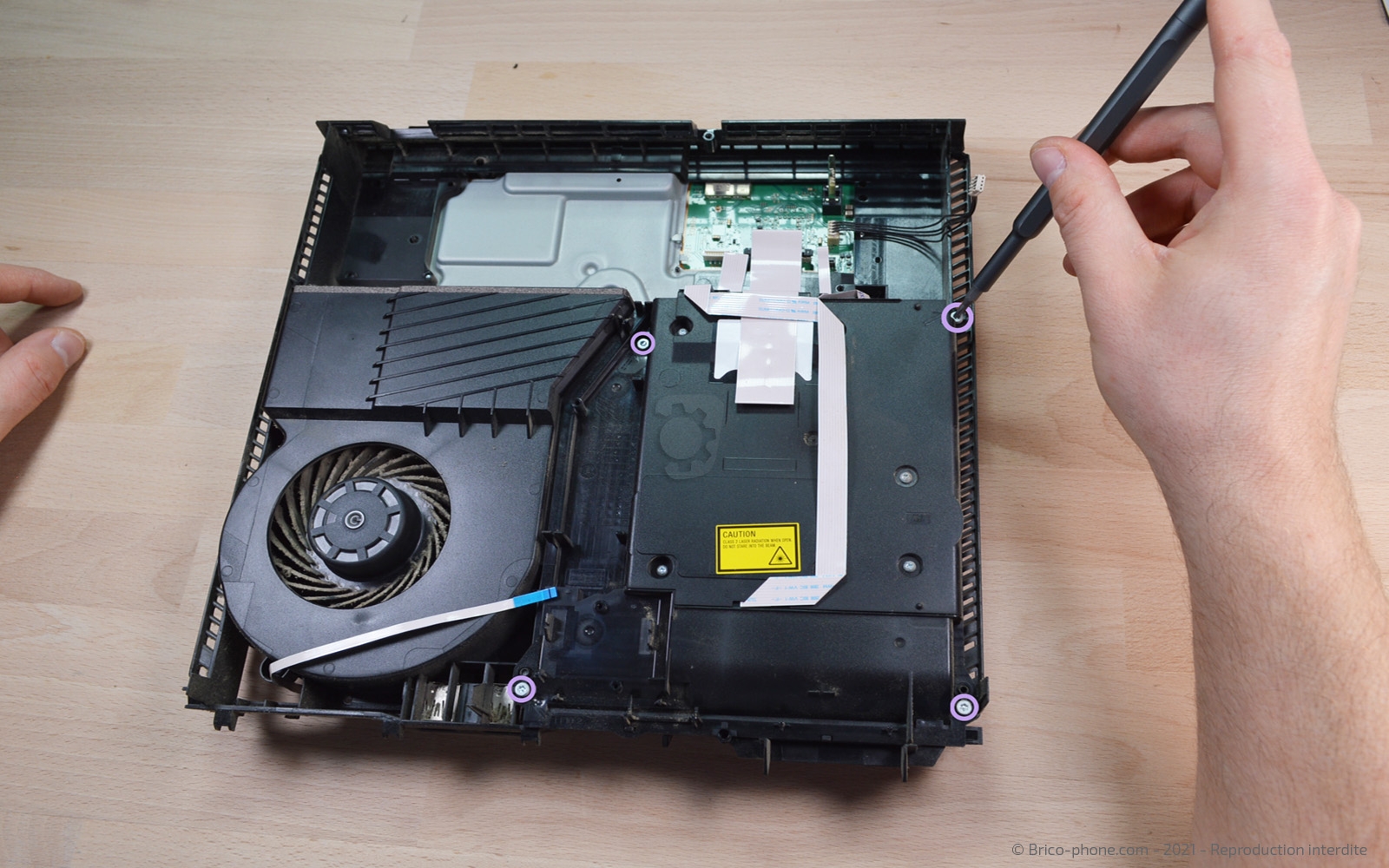

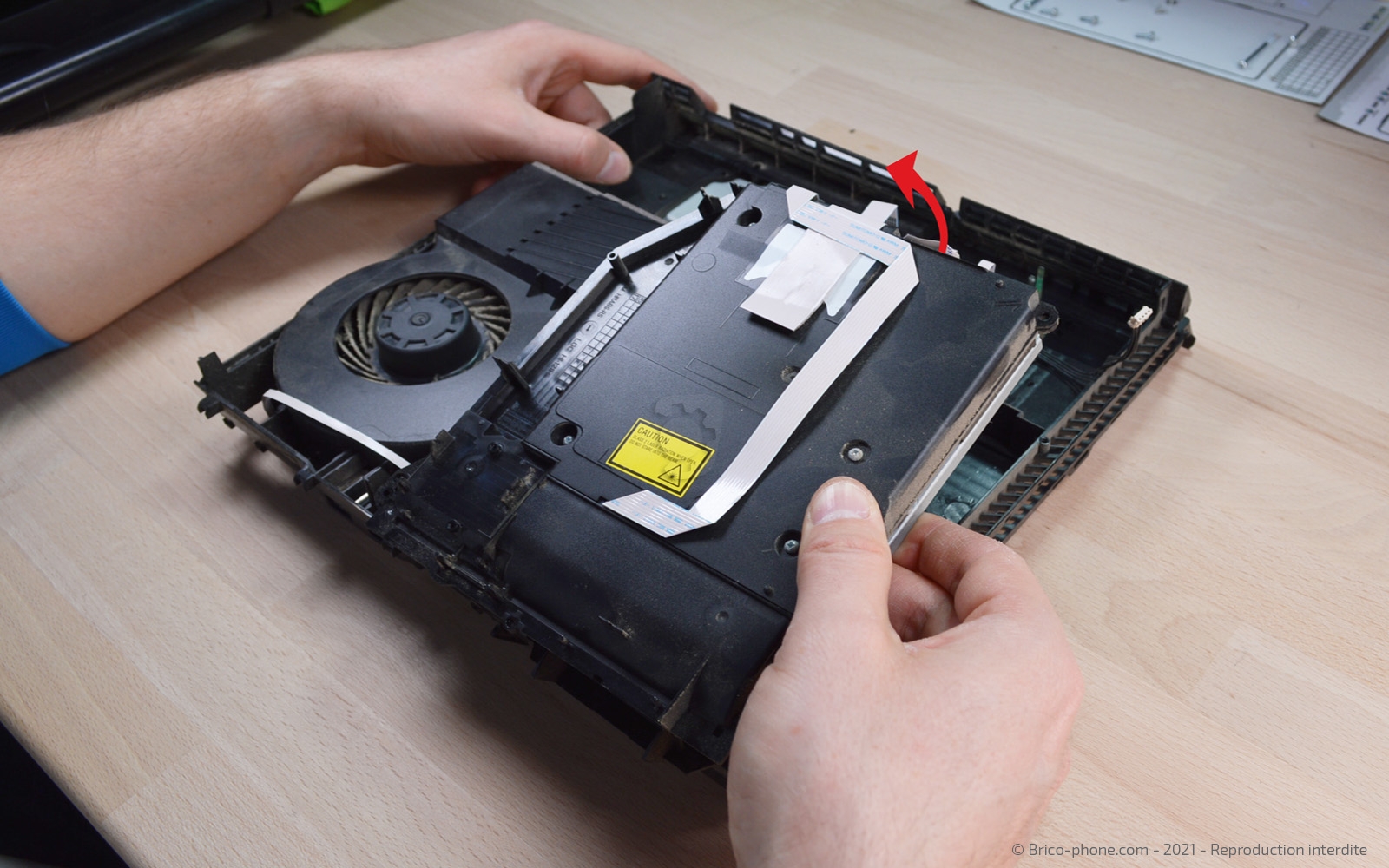

Etape 12 : Extraire le lecteur Blu-Ray
Munissez-vous du tournevis torx 9 afin de dévisser les 4 vis du lecteur Blu-Ray avant de l'extraire en le soulevant.
Outils du kit utilisés
Outils du kit utilisés

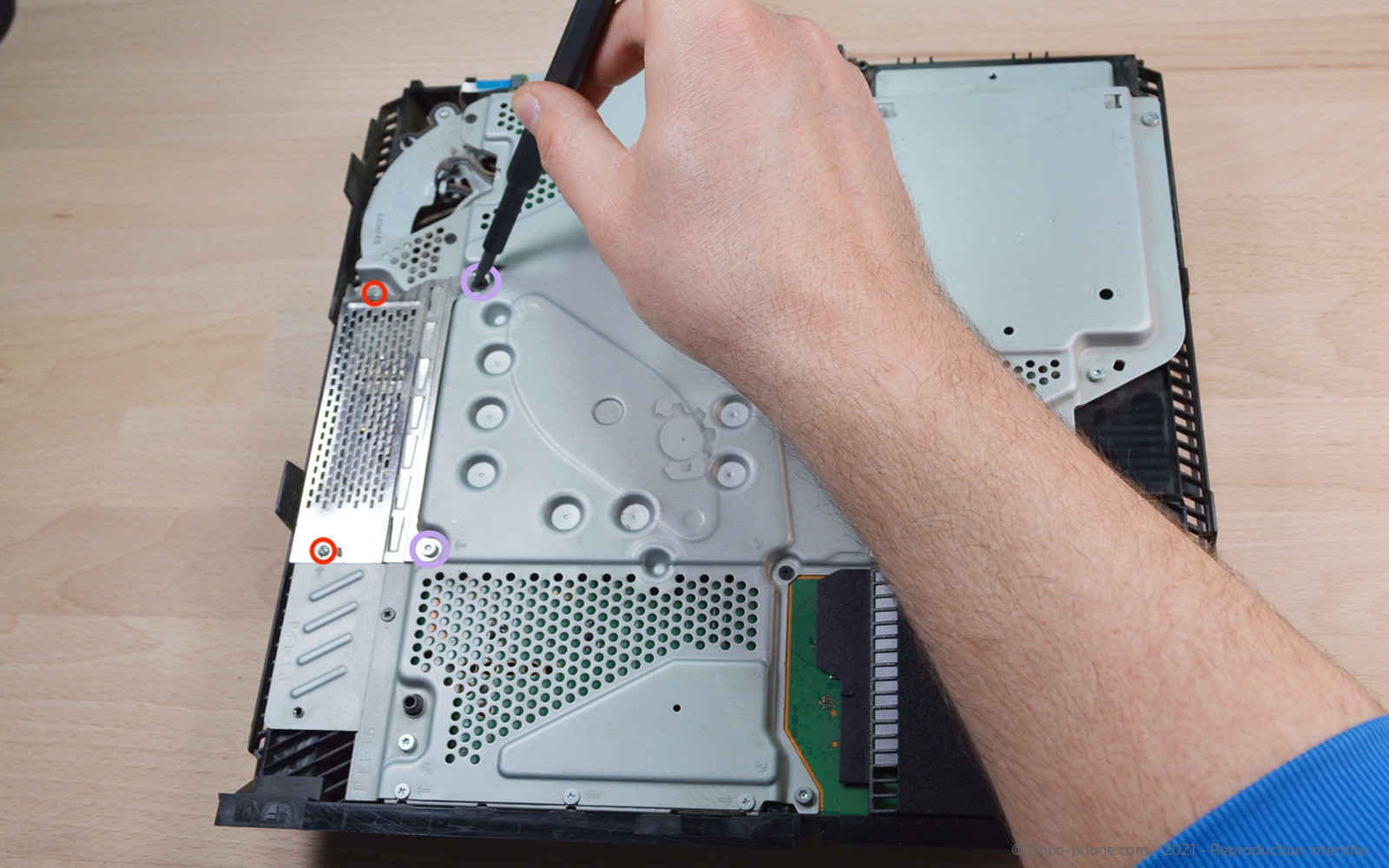

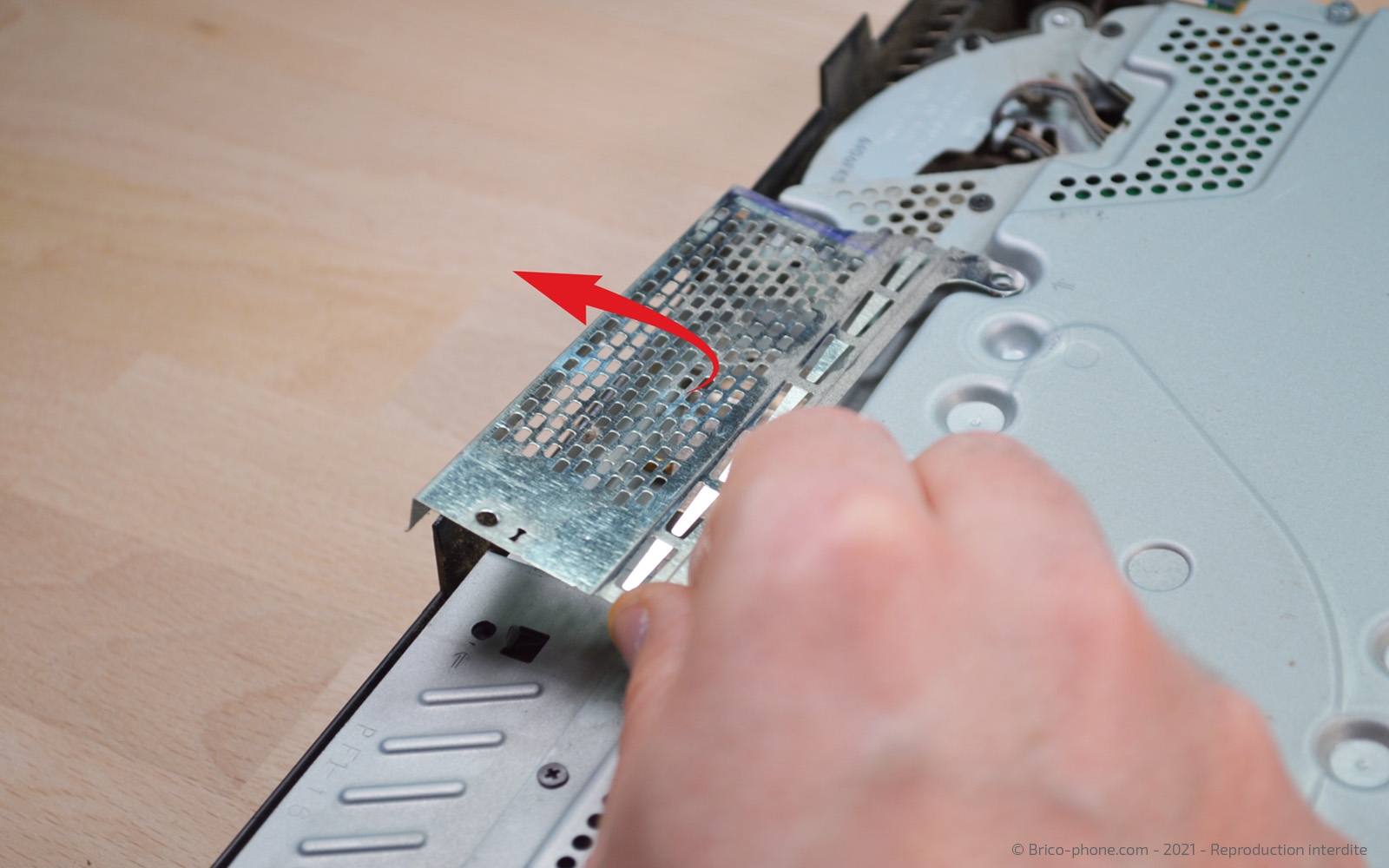

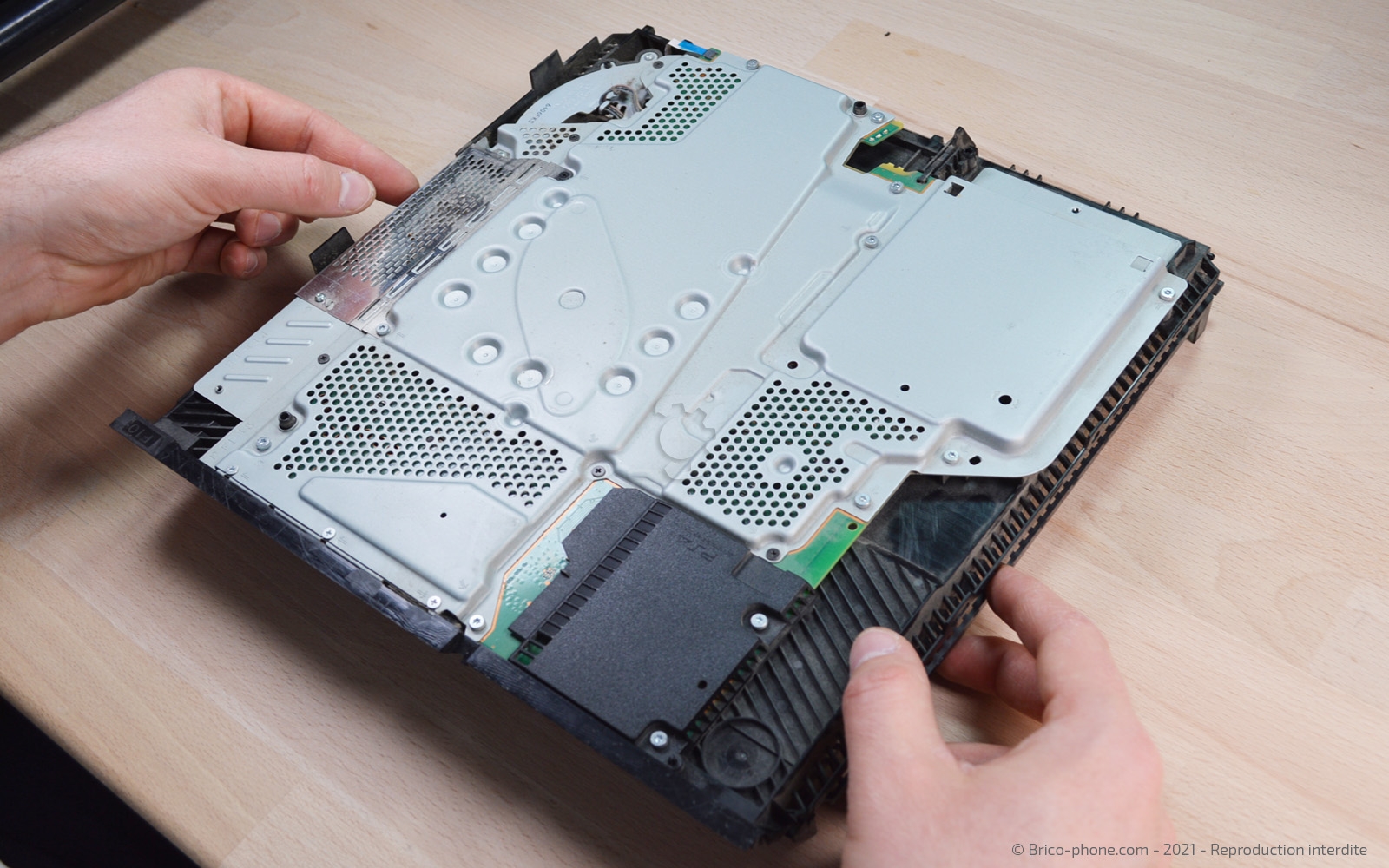

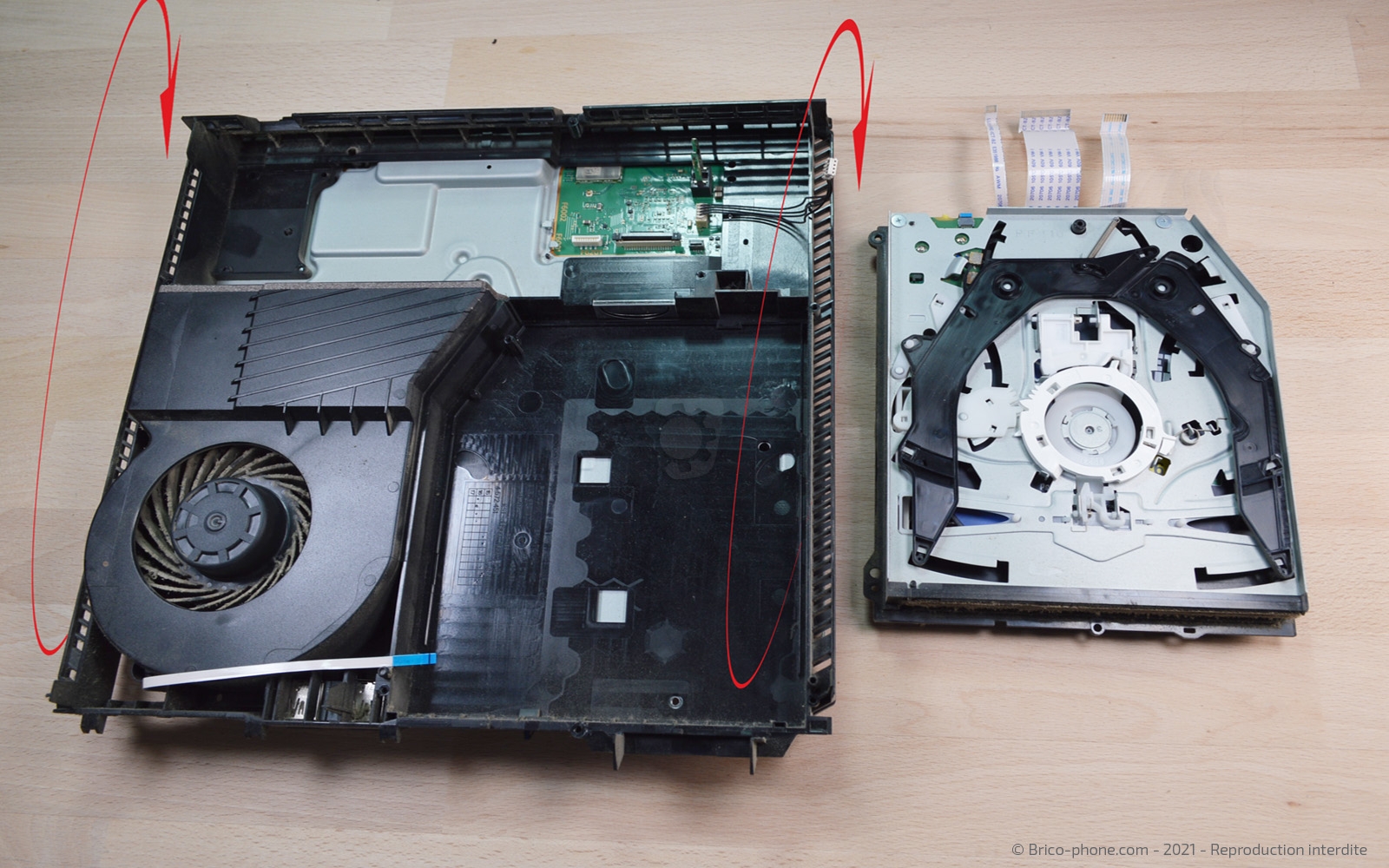

Etape 13 : Ôtez la grille
Retournez la console afin de passez sur la plaque en métal qui recouvre la carte-mère. Dévissez les 2 vis cruciformes ainsi que les 2 vis torx 9, puis ôtez la petite plaque.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

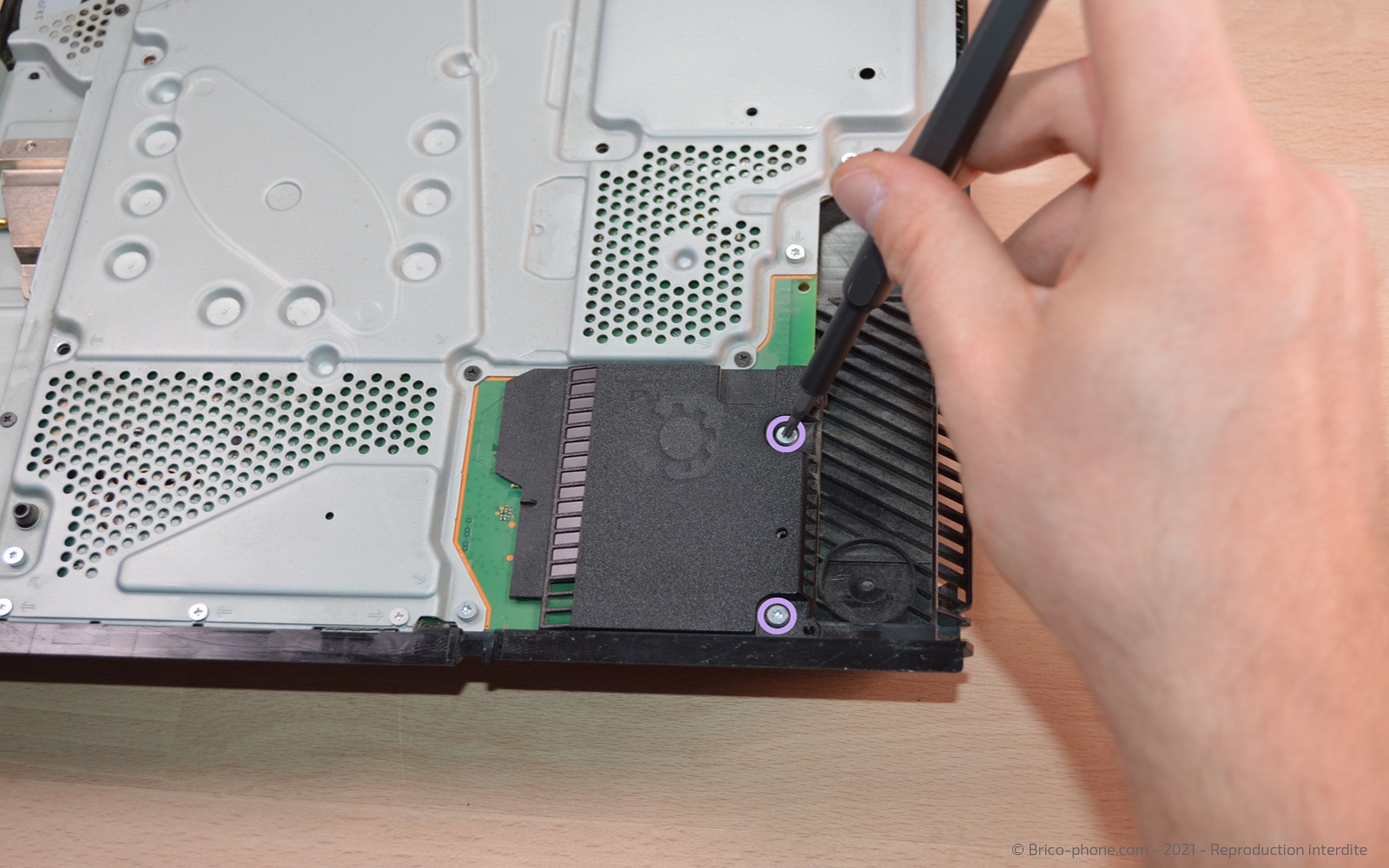

Etape 14 : Enlever le cache noir
Toujours avec le torx 9, dévissez les 2 vis puis enlever le cache noir.
Outils du kit utilisés
Outils du kit utilisés

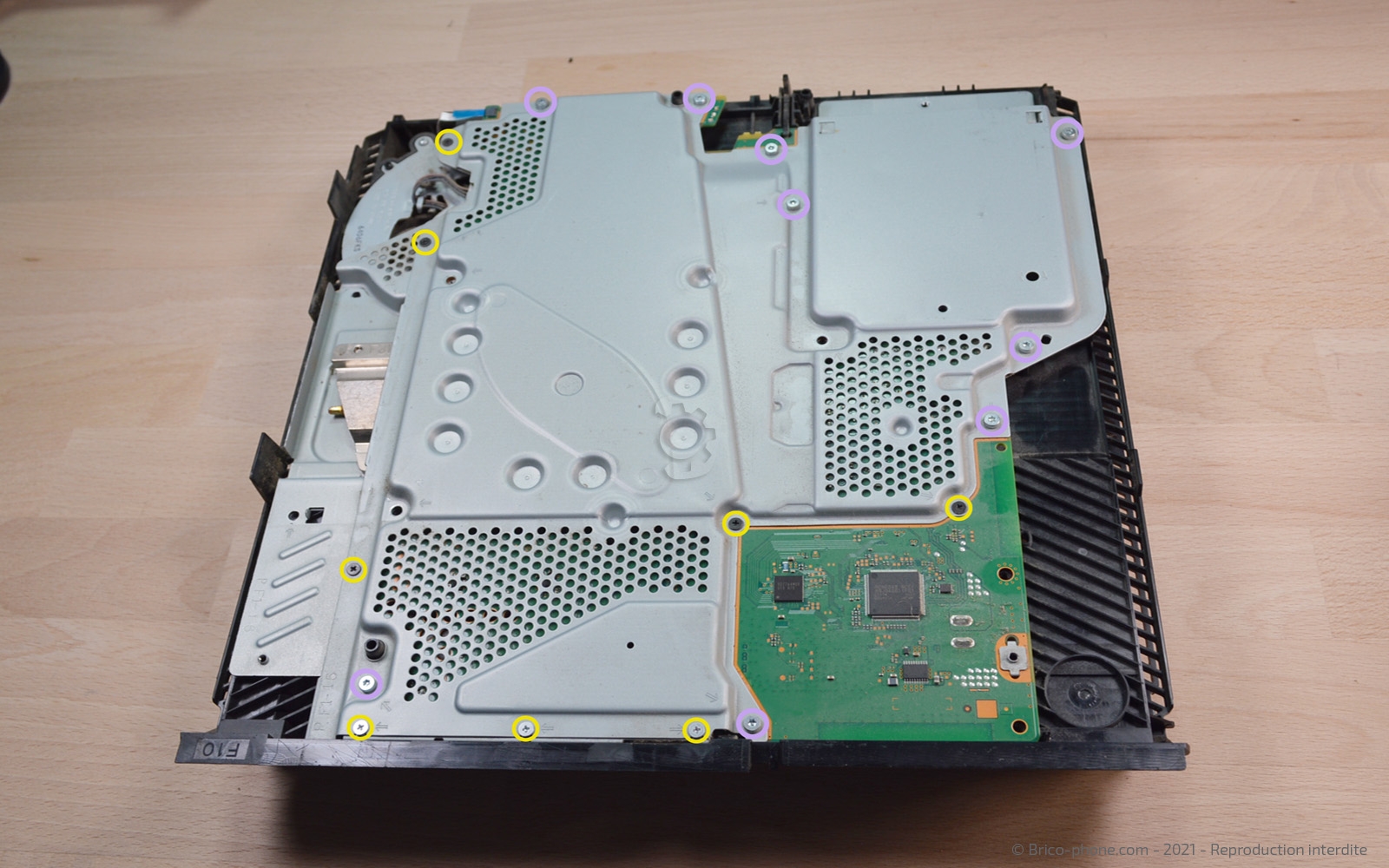

Etape 15 : Préparer la plaque métallique de la carte-mère
Pour avoir accès à la carte-mère, vous devez ôter la plaque métallique qui la recouvre, pour cela il vous faudra retirer 9 vis torx 9 et 8 vis cruciforme.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

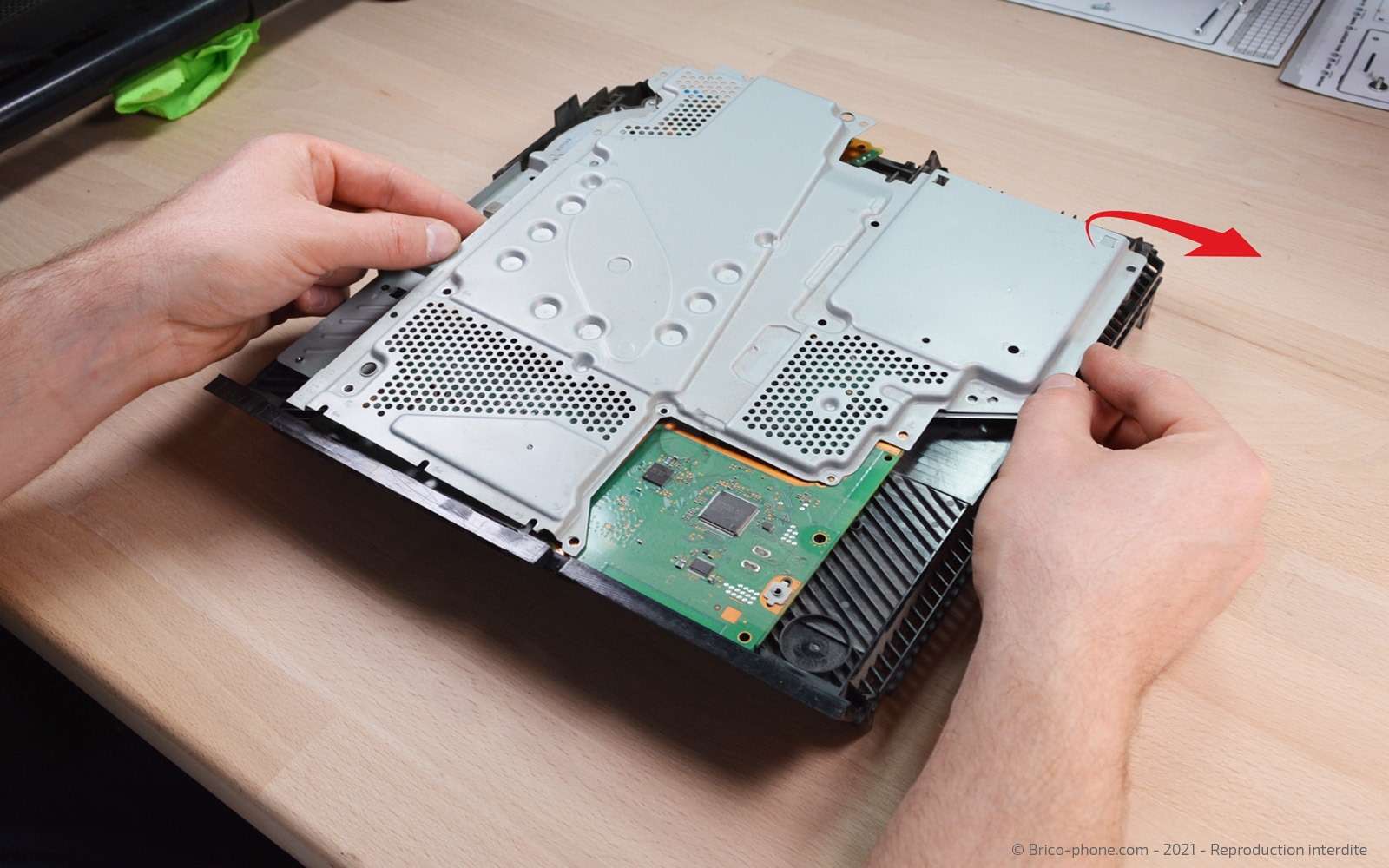

Etape 16 : Ôter la plaque métallique
Vous pouvez maintenant ôter la plaque.
Etape 17 : Enlever le support du processeur
Retirez les 2 vis à l'aide du tournevis cruciforme, puis retirez le support du processeur.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 18 : Dégager la carte-mère

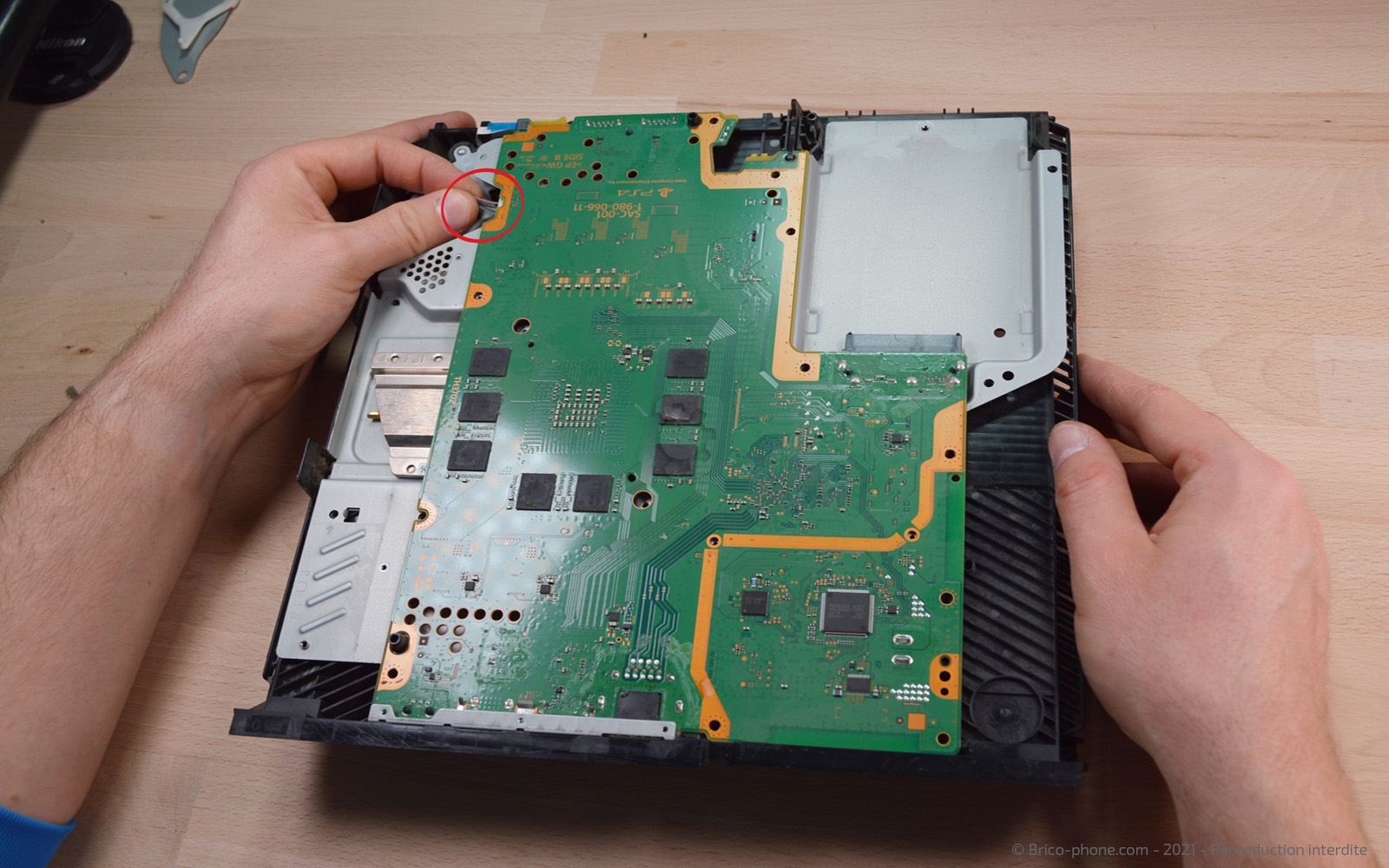

Déconnectez le ventilateur qui est connecté sur la gauche de la carte-mère et tirez le bouton vers l'extérieur afin de libérer la carte-mère.

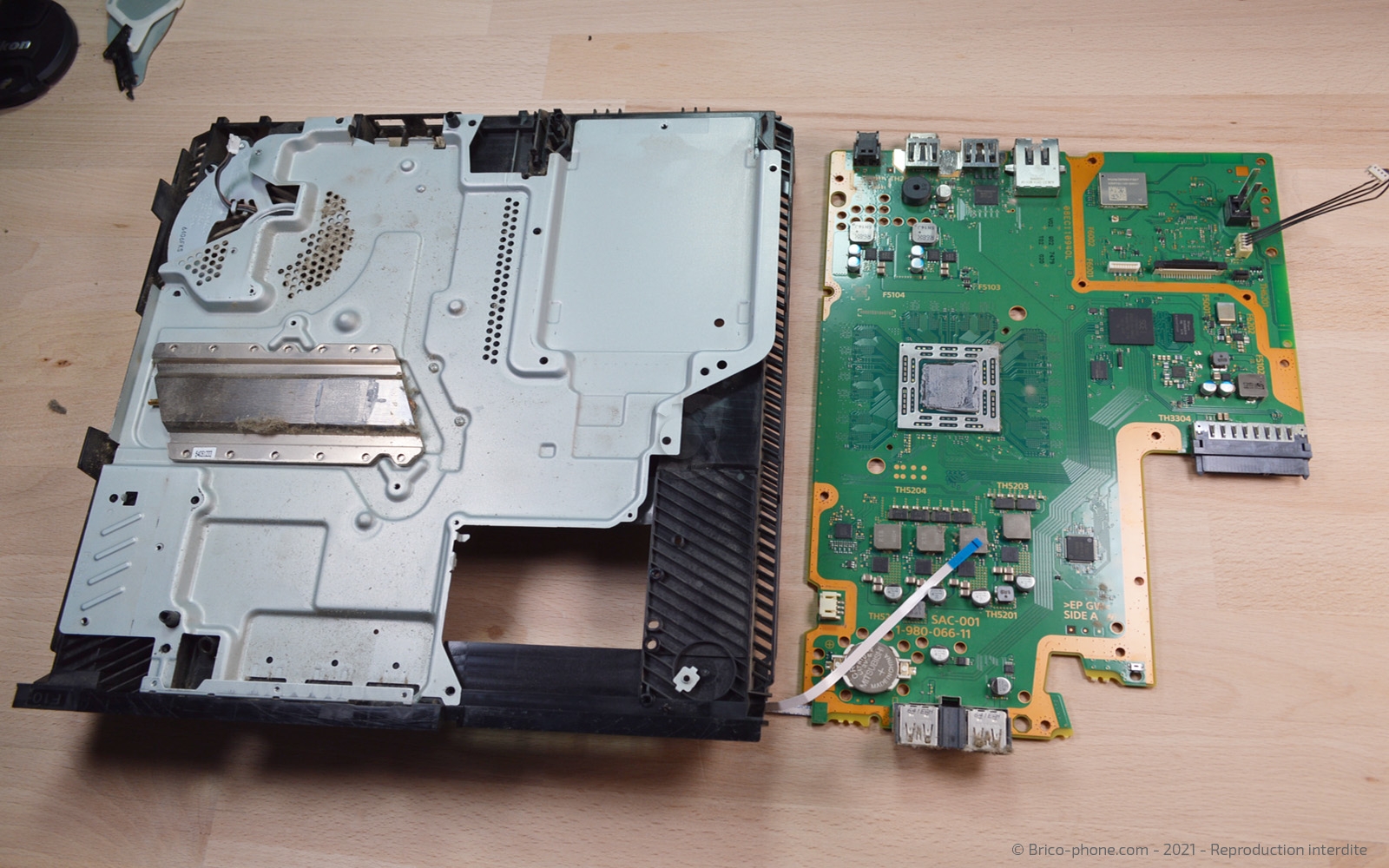

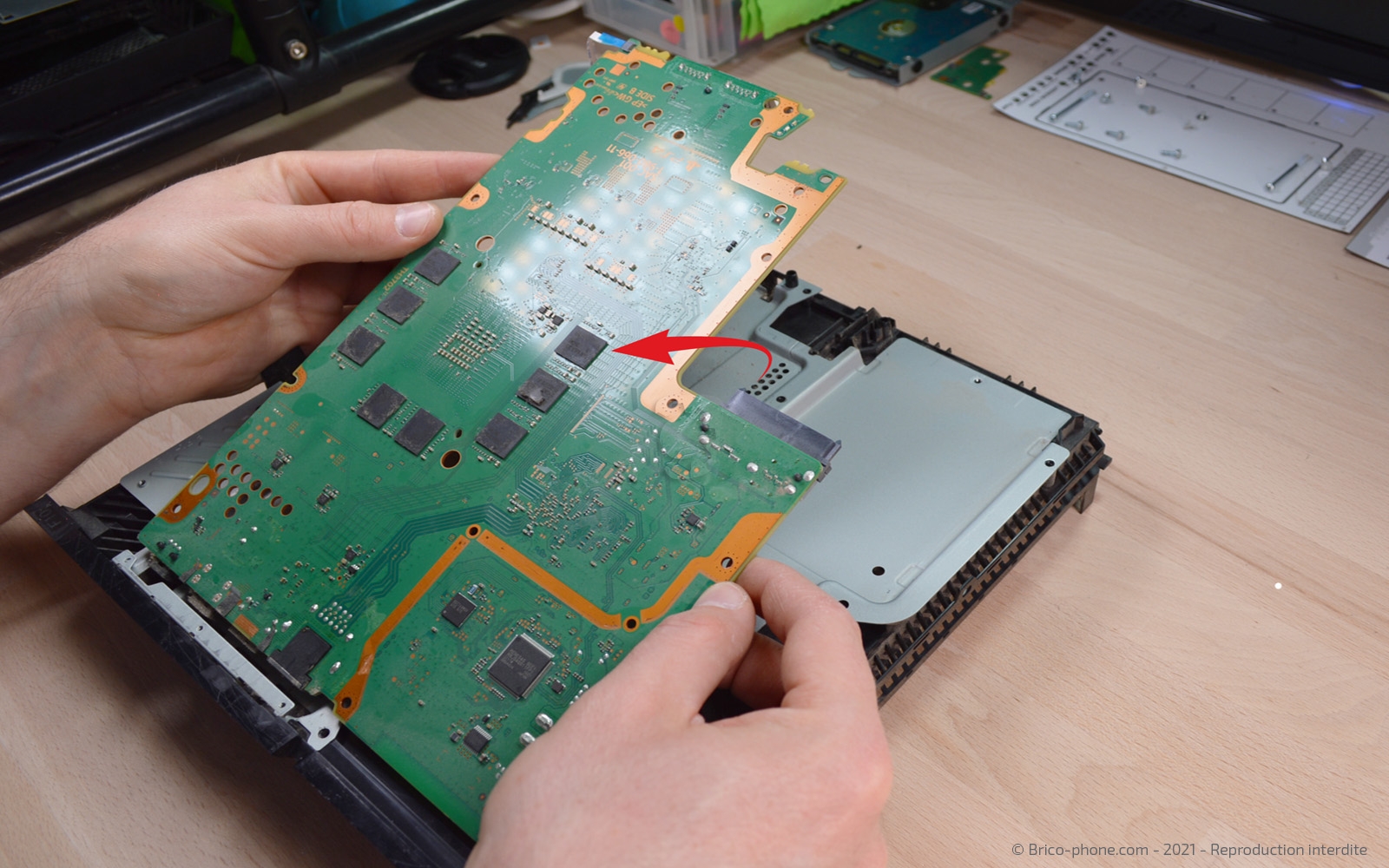

Etape 19 : Extraire la carte-mère
Soulevez la carte-mère par le haut comme sur la photo puis tirez-la afin de dégager les ports USB coincés dans le châssis. La carte-mère est extraite de la console.

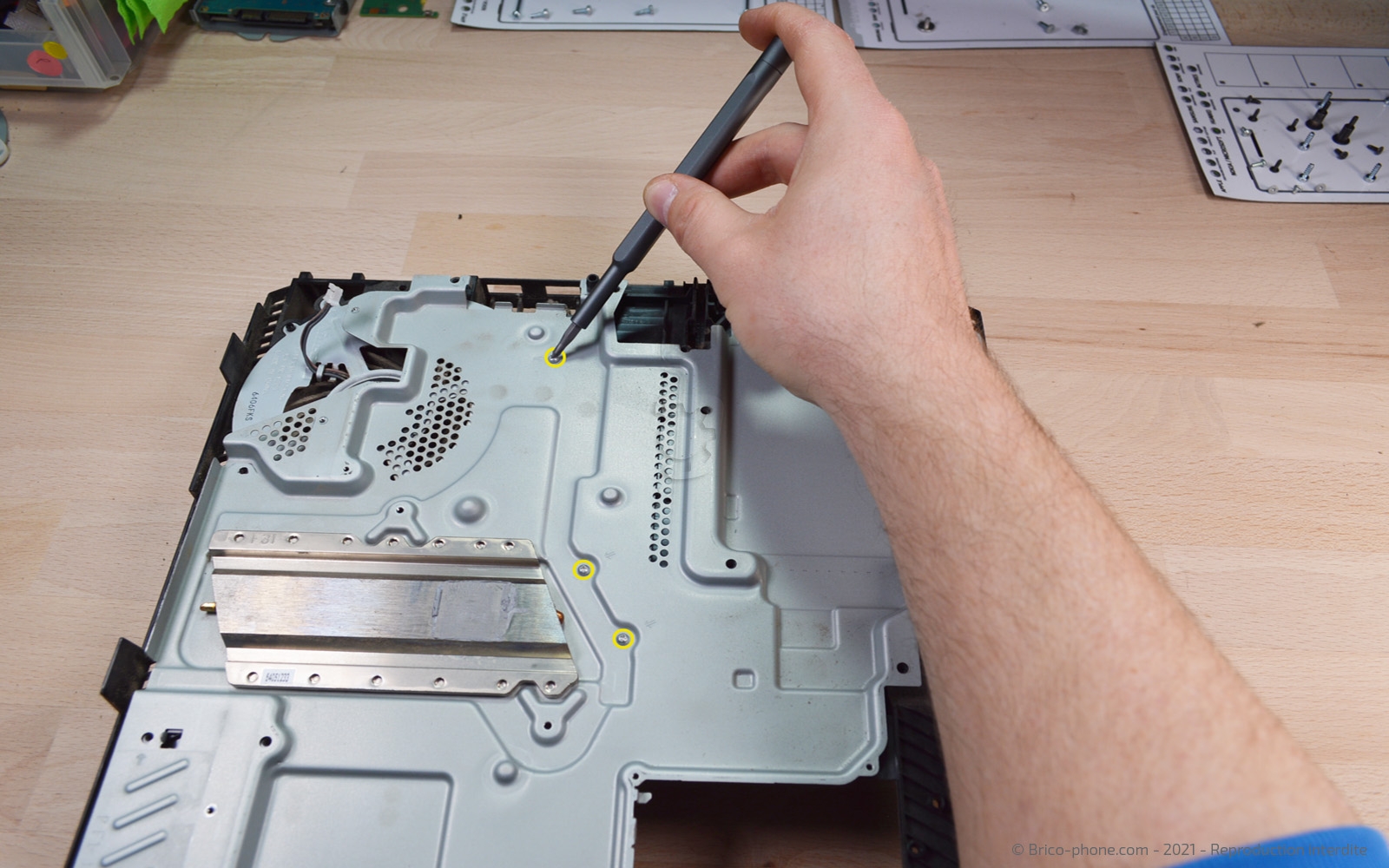

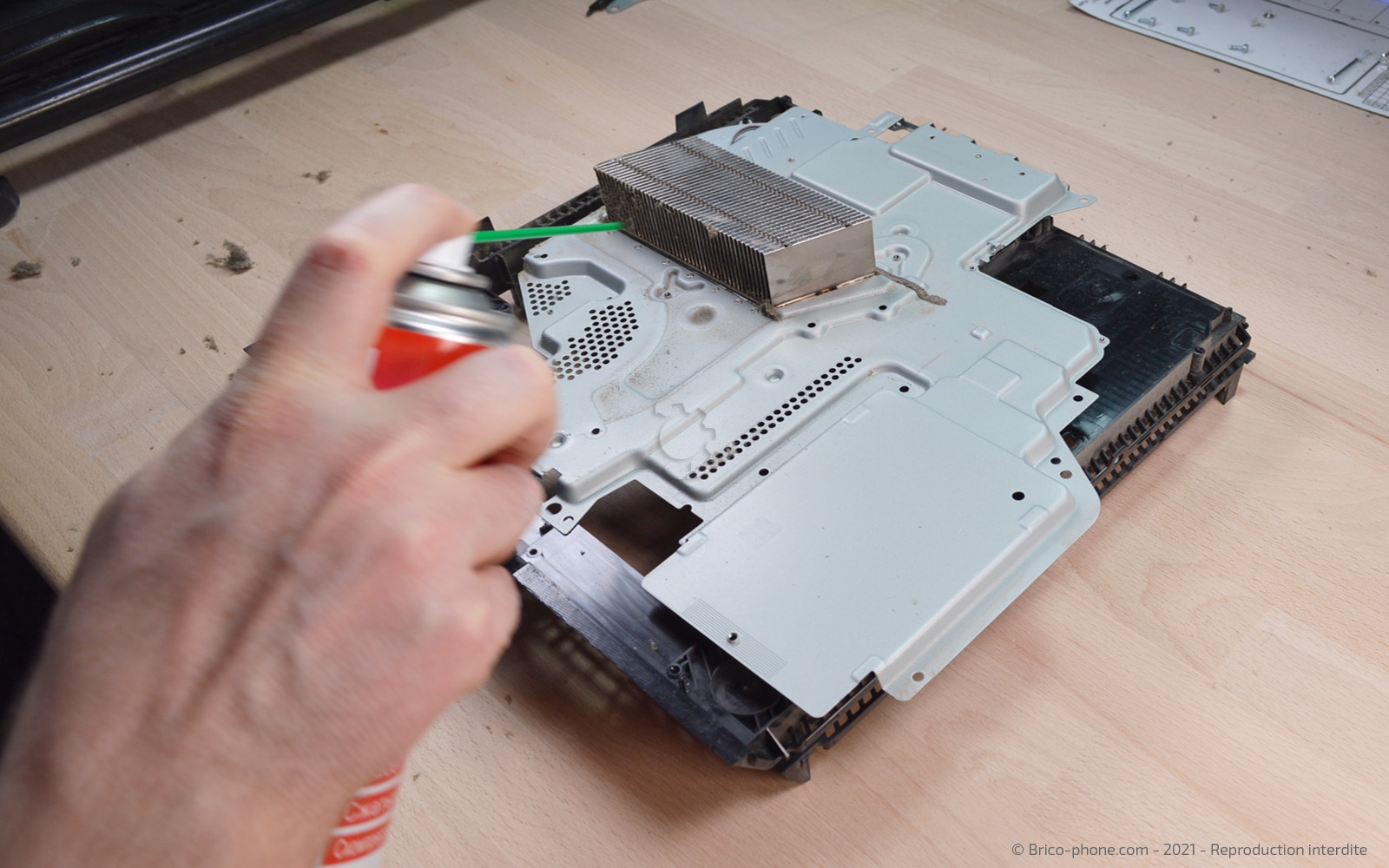

Etape 20 : Enlever le dissipateur thermique
Dévissez les 3 vis cruciformes afin d'extraire la plaque du dissipateur thermique. Si vous voyez un peu de poussière, vous pouvez la nettoyer avec une bombe d'air sec.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

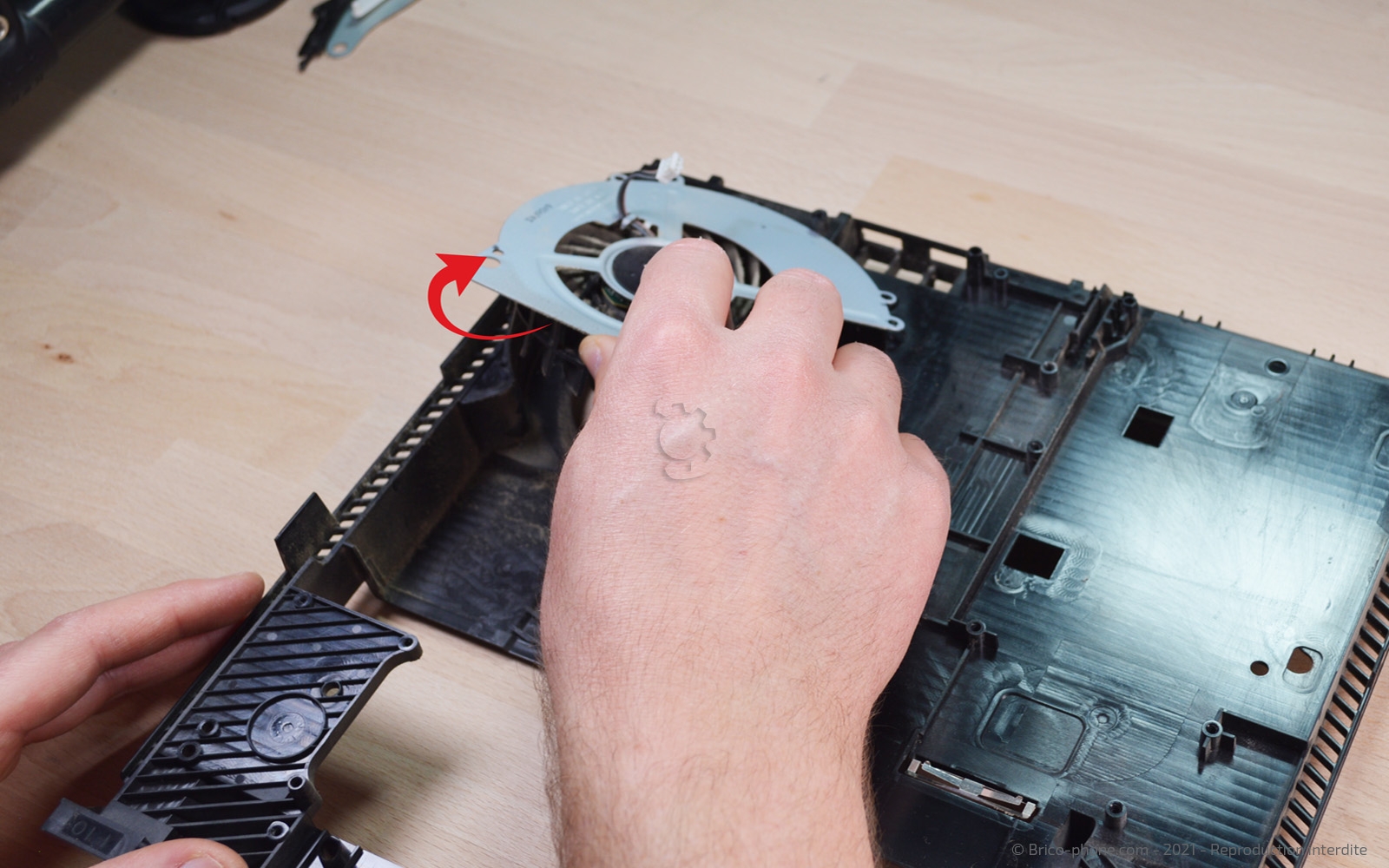

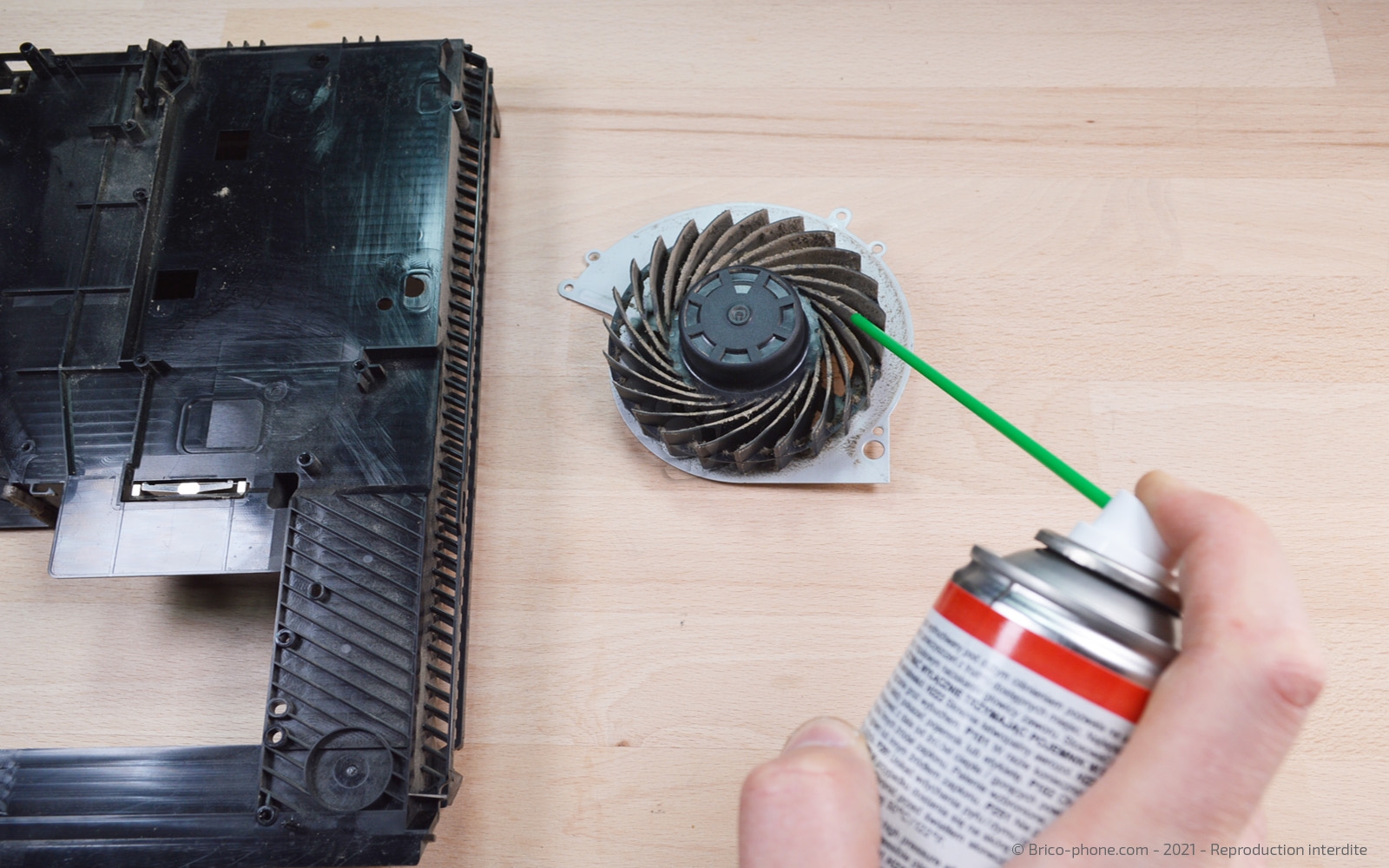

Etape 21 : Extraire le ventilateur

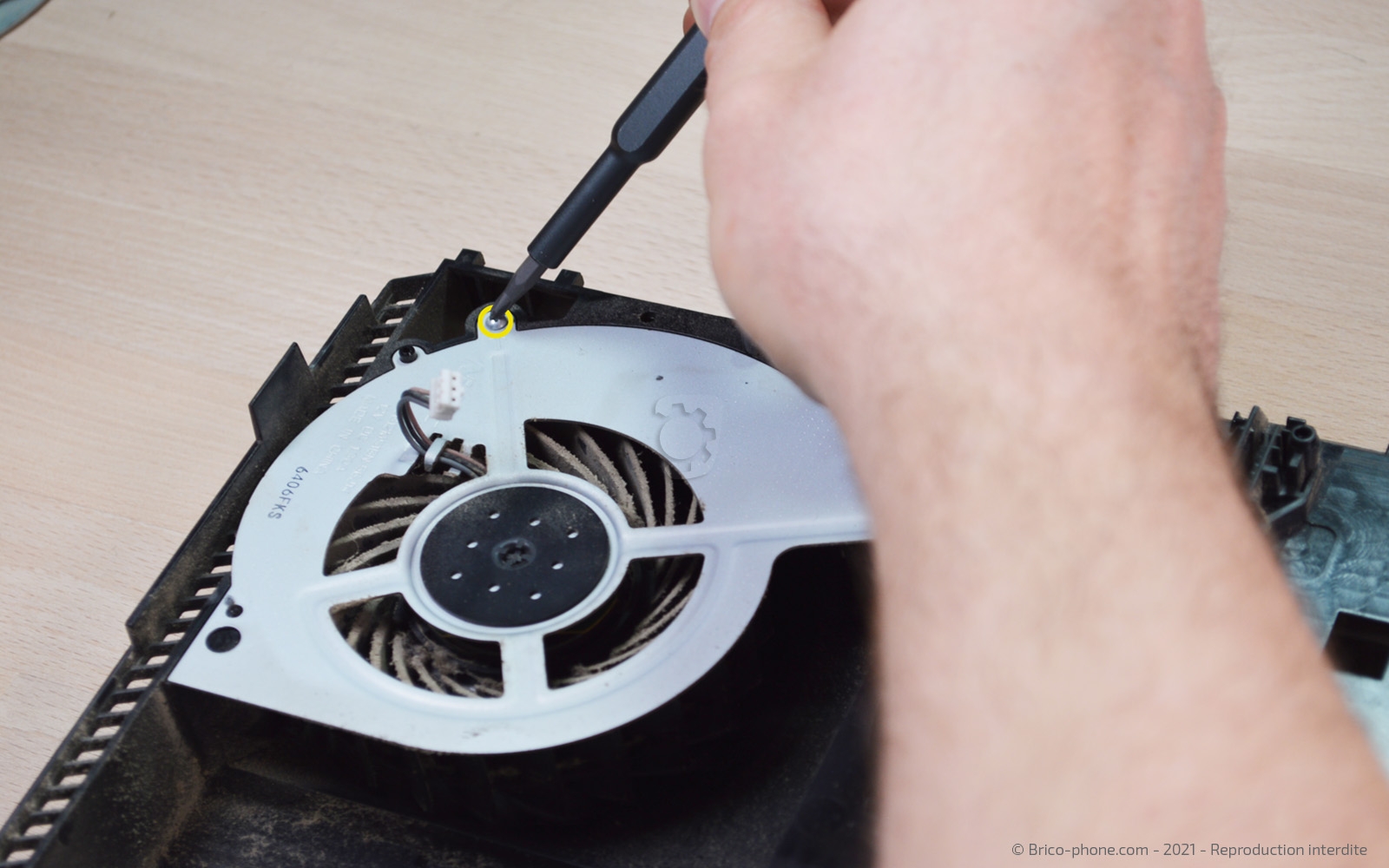

Toujours avec le tournevis cruciforme, enlevez la seule vis qui maintient le ventilateur avent de l'enlever. Si celui-ci est plein de poussière, vous pouvez le nettoyer avec une bombe d'air sec, des lingettes micro-fibre par exemple.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

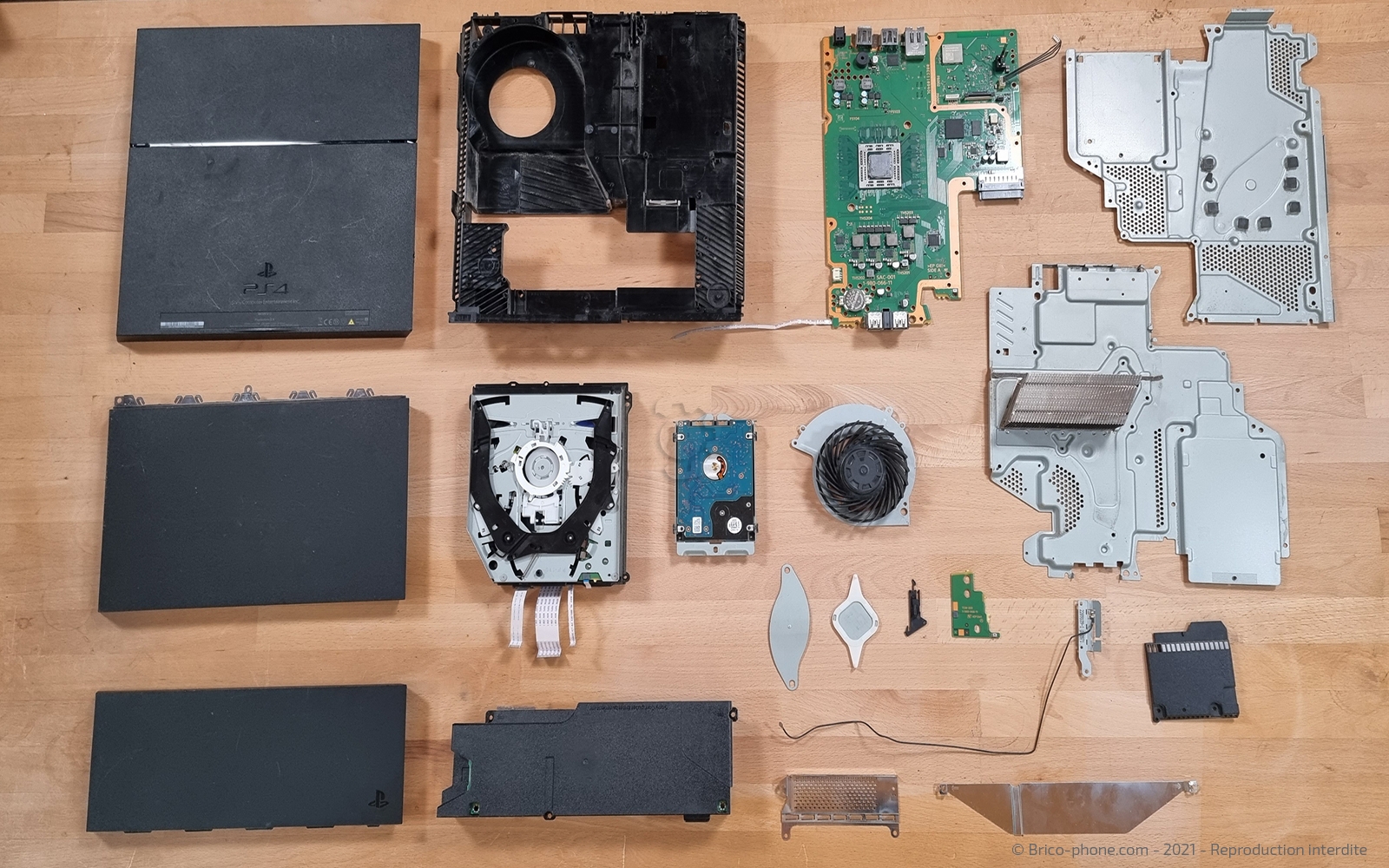

Vue éclatée
Le démontage de la console est maintenant terminé, vous avez un aperçus de ce qui compose votre Sony Playstation 4 de première génération et de toutes les réparations possibles. Au remontage vous pouvez nettoyer le dissipateur ainsi que le processeur de la pâte thermique afin d'en remettre de la nouvelle.
