Changement du lecteur Blu-Ray sur Playstation 4

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Playstation 4 | Temps estimé : 30 min | Difficulté : 2.5/5

Vous allumez votre console Sony Playstation 4 de première génération, vous insérez un jeux mais celui-ci n'est pas lu ? Vous testez avec un autre jeux mais le problème est similaire ? Il va donc falloir changer votre lecteur Blu-Ray, en vous laissant guider par notre tutoriel vidéo et photos.

Diagnostic

› Vous ne pouvez plus lire vos jeux.
› Le lecteur ne prend plus vos jeux.
› Les jeux restent bloqués dans le lecteur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Lentille Blu-Ray avec chariot pour Sony Playstation 4 KEM-490A (CUH-1000/1100/1200)
29,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour PS5 spécialement composé par nos techniciens
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

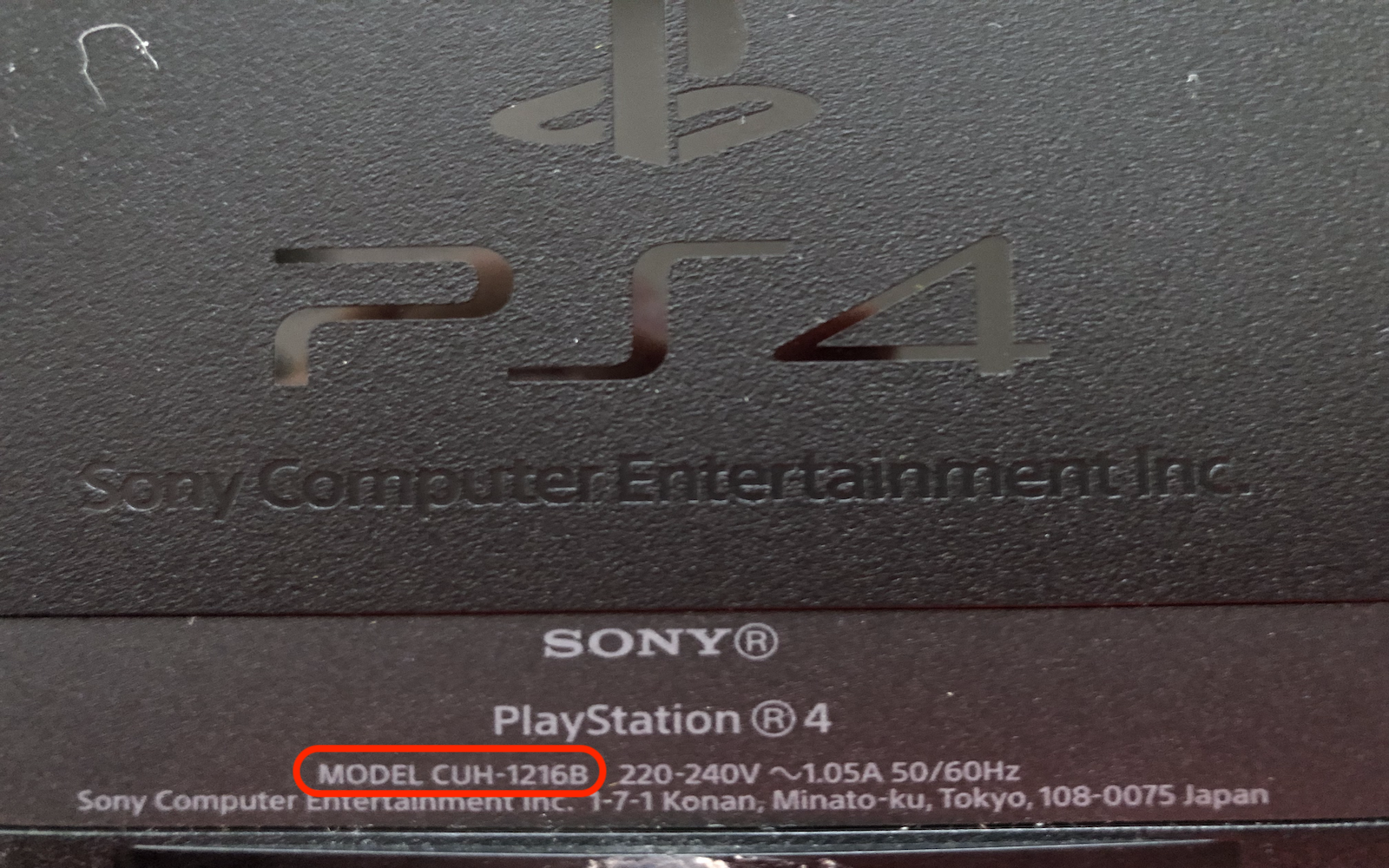

Avant de commencer, vous devez vous assurer de posséder la bonne console, en l'occurence la Playstation 4 de première génération. Afin de savoir si vous avez le bon modèle, Sous votre console vous devez retrouver l'inscription CUH-20XX.
Maintenant que vous avez le bon modèle, vous pouvez continuer.

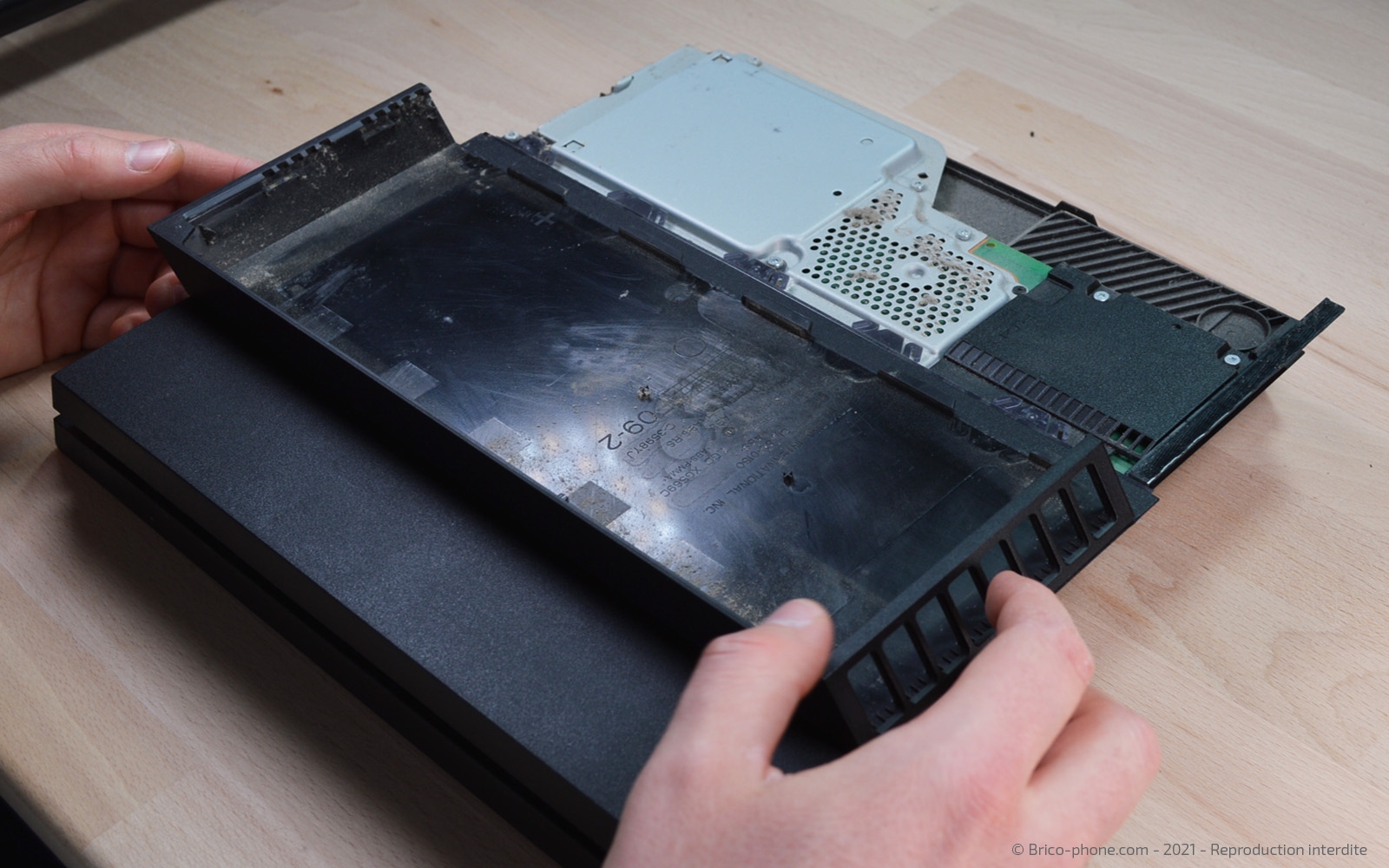

Etape 1 : Retirer le capot côté HDD

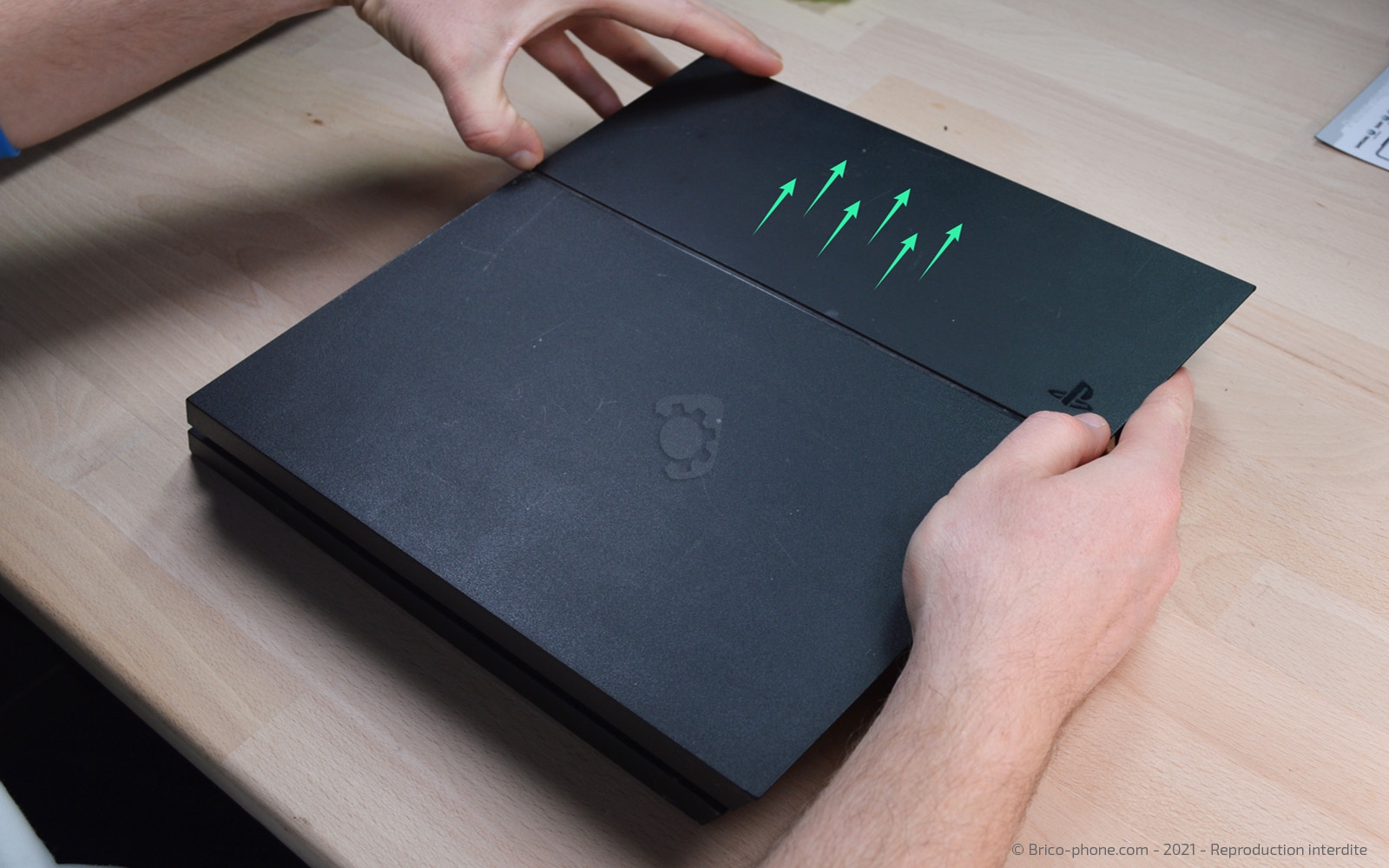

Positionnez votre console de façon à retrouver le petit capot vers le haut, puis poussez-le afin de le déclipser de la console.
Etape 2 : Retirer le HDD

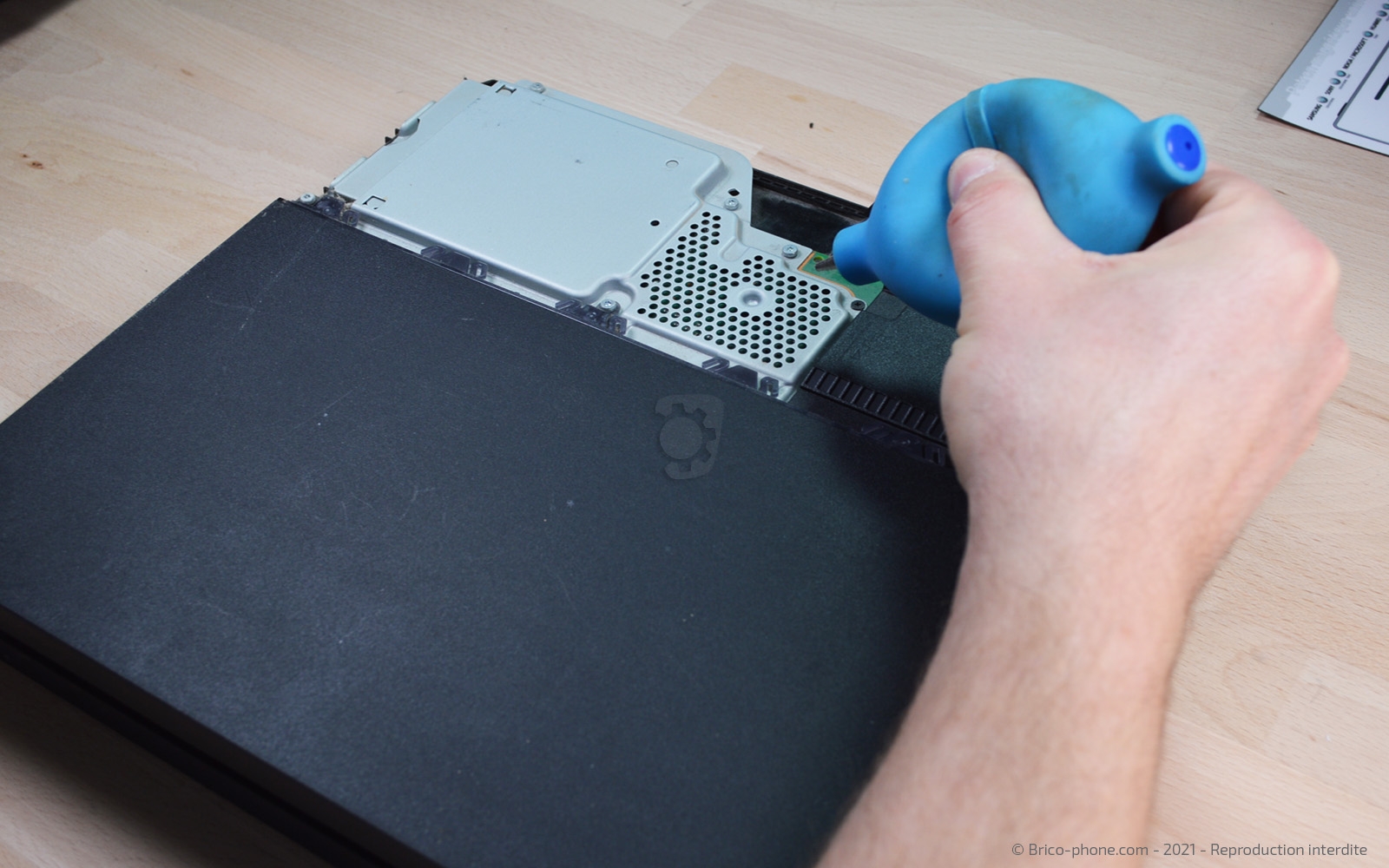

Si vous avez de la poussière, vous pouvez la souffler avec un souffleur, ensuite munissez-vous d'un cruciforme pour enlever la vis qui bloque le disque dur et enfin tirez sur le disque dur afin de l'extraire.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Souffleur antipoussière
6,90 €
Etape 3 : Préparer le capot supérieur

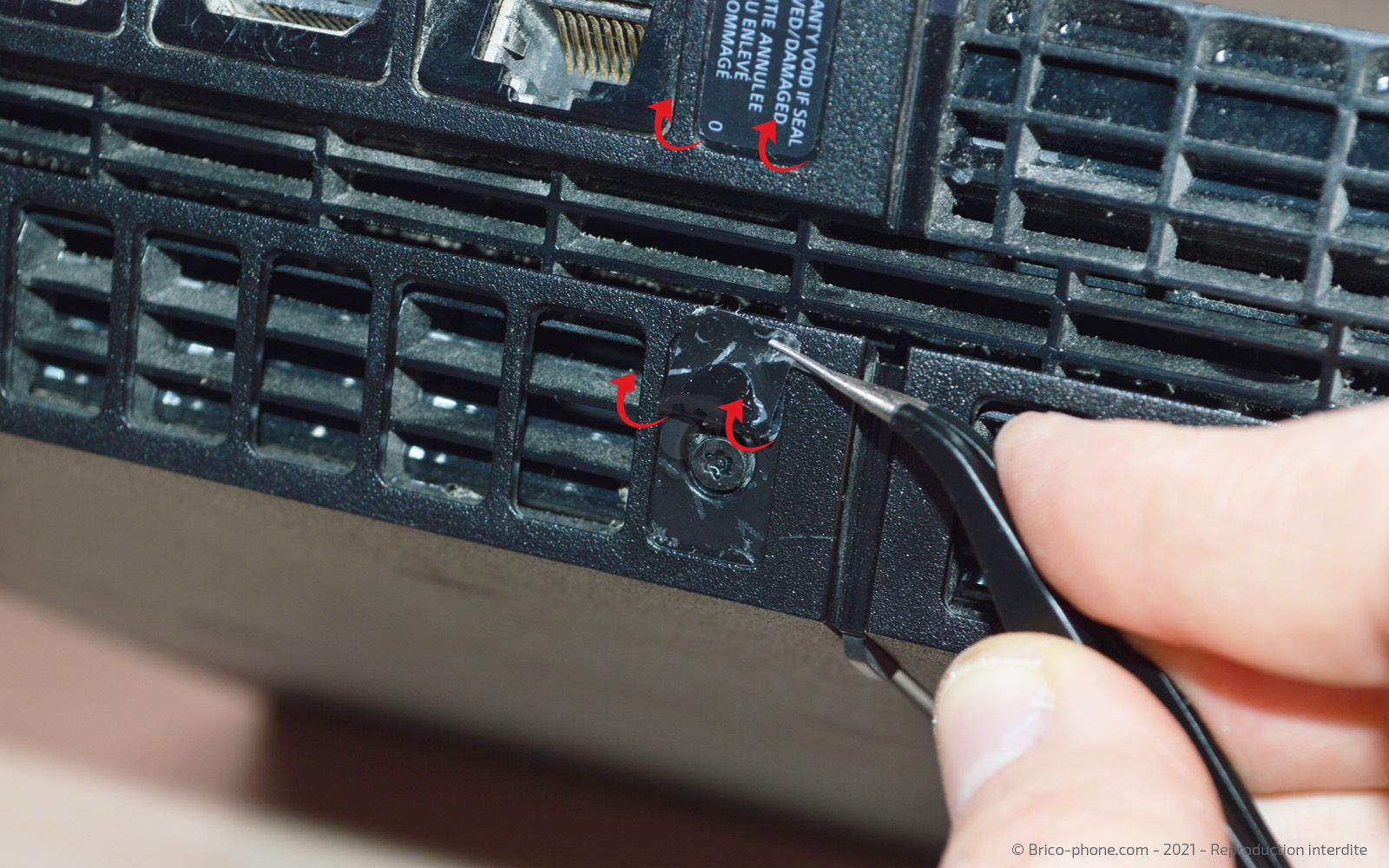

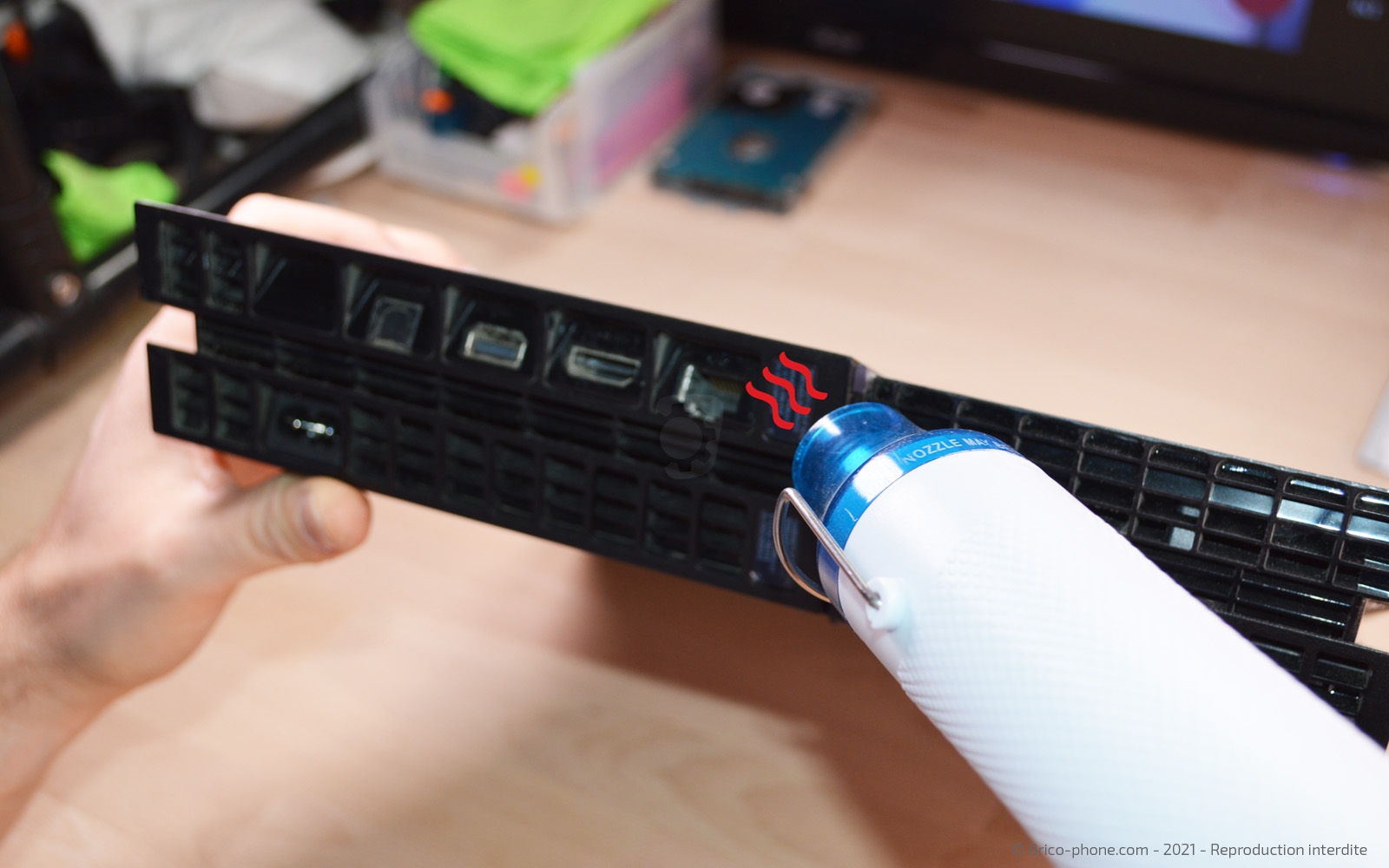

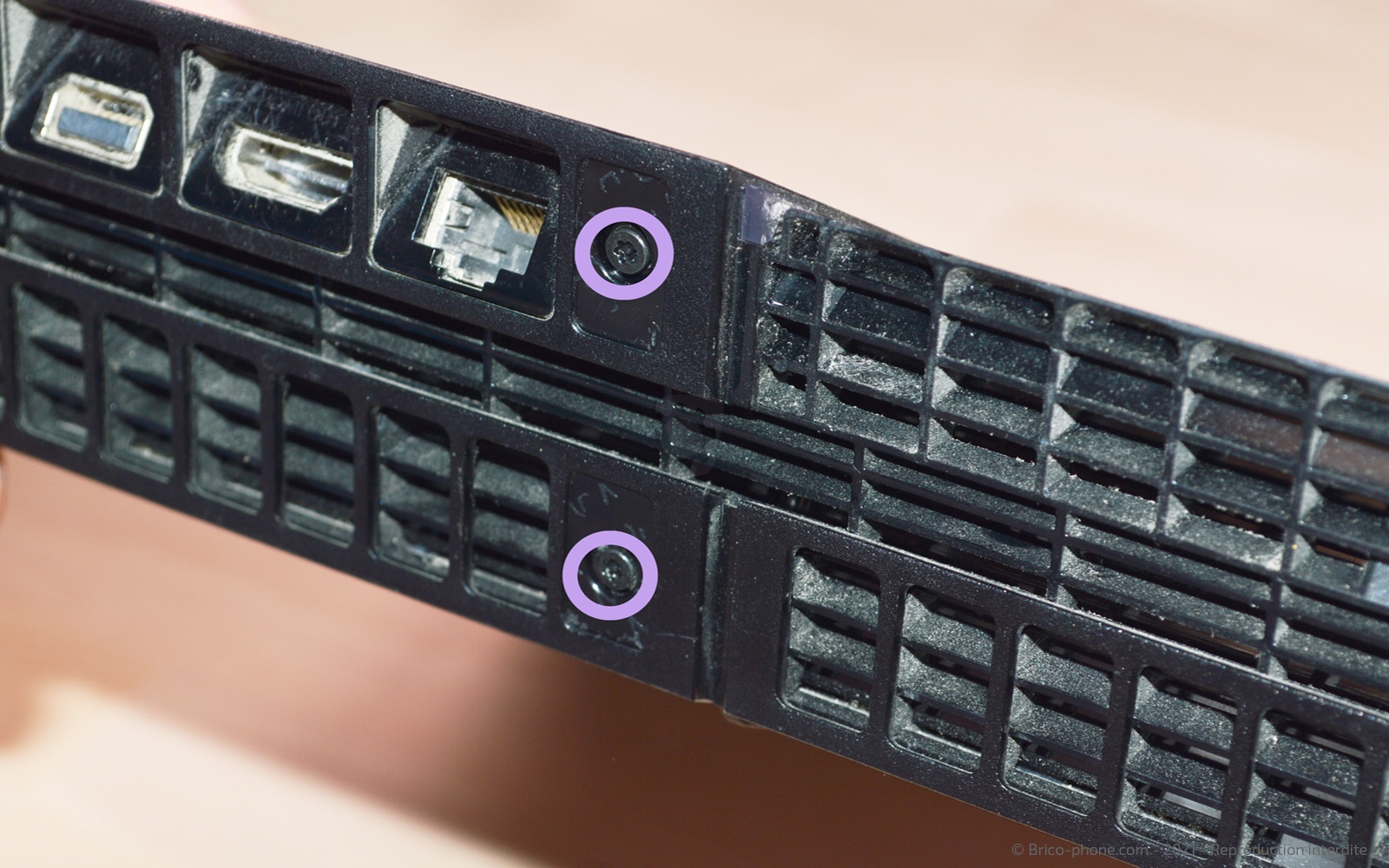

Au dos de la console (à l'endroit des connectiques), vous trouverez 2 stickers de garantis que vous devrez chauffer afin de les enlever avec la pincette. Ces stickers laissent apparaître 2 vis torx. Munissez-vous du tournevis torx 9 pour retirer ces 2 vis, puis sur le dessus de la console vous en trouverez encore 2 qui maintiennent le cache supérieur.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

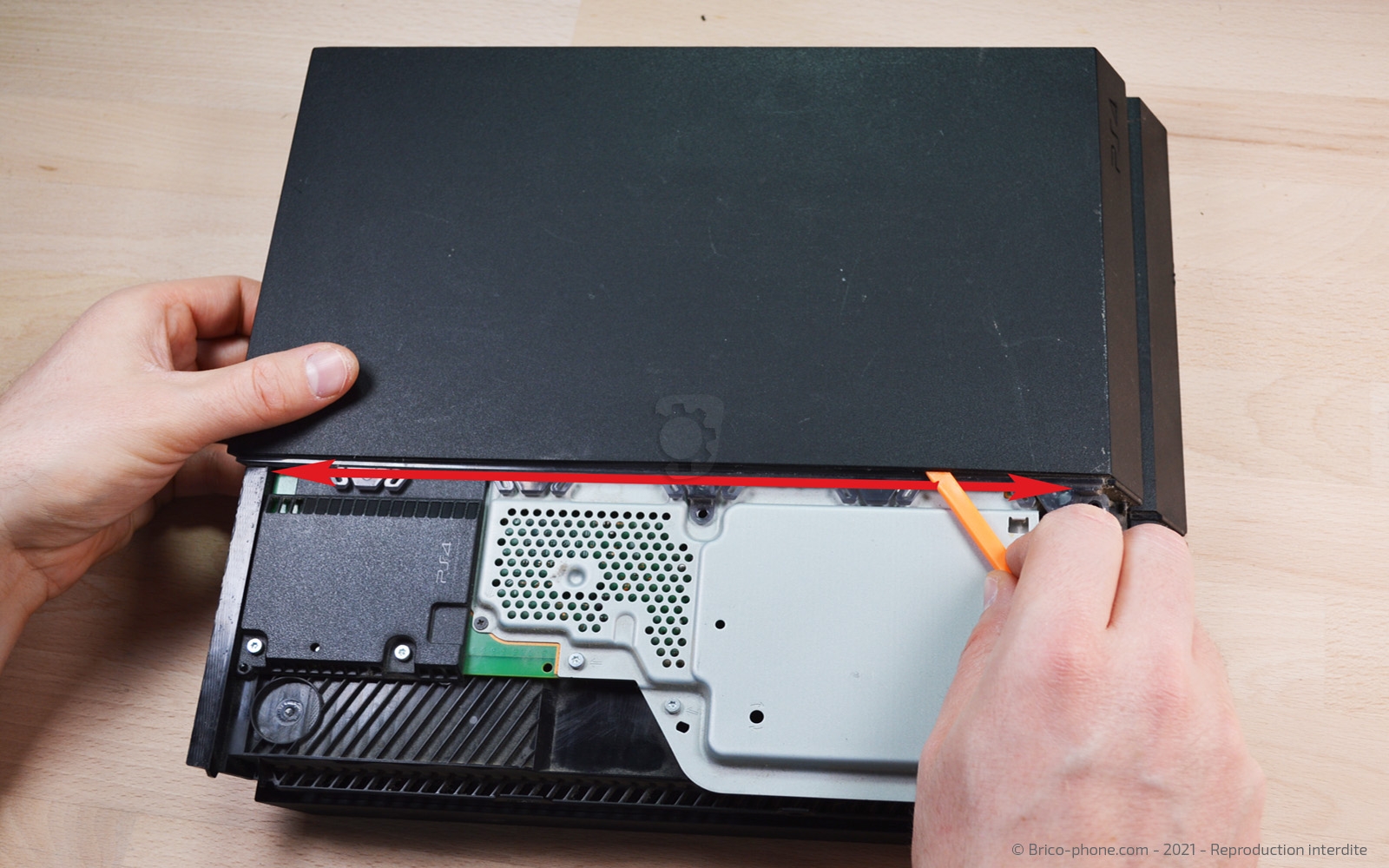

Etape 4 : Ôter le capot supérieur
Commencez par éclipser le capot supérieur à l'aide du levier, puis commencez par déclipser à la main le devant, ensuite le côté puis l'arrière. Voilà le capot supérieur est retiré.
Outils du kit utilisés
Outils du kit utilisés

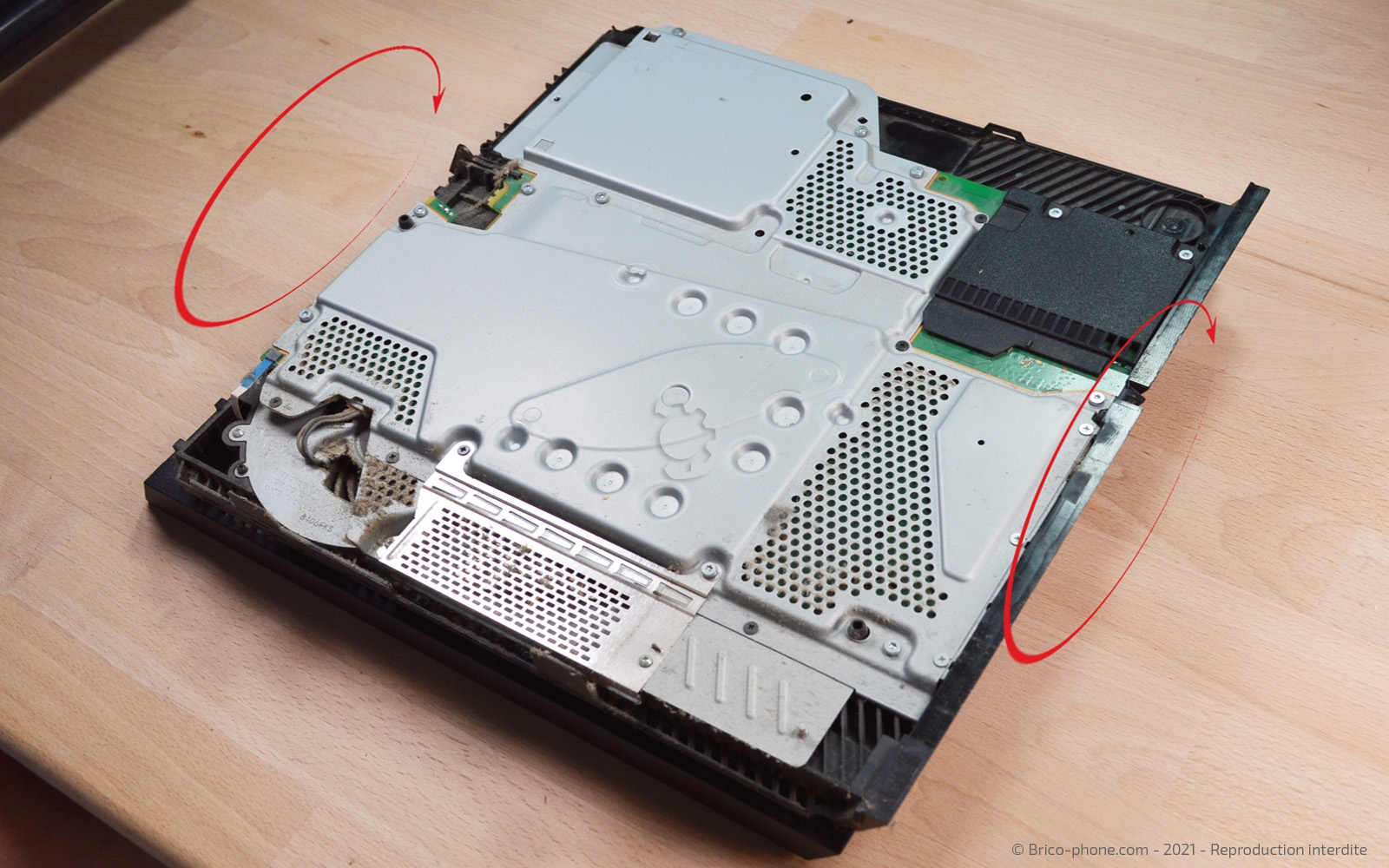

Etape 5 : Retirer le capot inférieur
Retournez la console de façon à avoir le capot inférieur devant vous. Commencez par déclipser l'arrière (au niveau des prises), puis les côtés à l'aide du soudger, pour finir faites glissez la coque vers l'avant pour la retirer complètement.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Débrancher l'alimentation

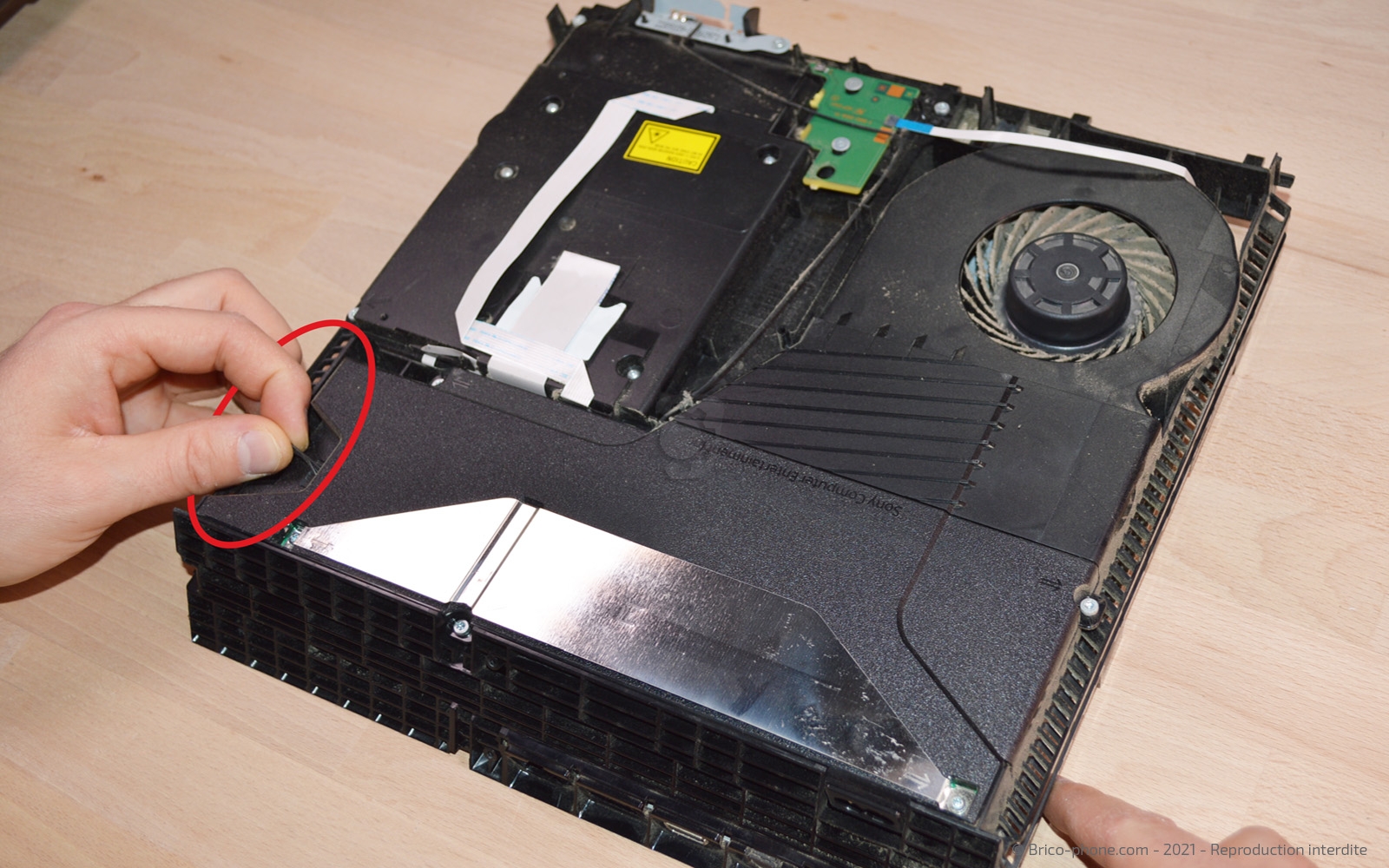

Déconnectez le câble qui est connecté sur la gauche de l'alimentation.
Etape 7 : Retirer la plaquette métallique de l'alimentation

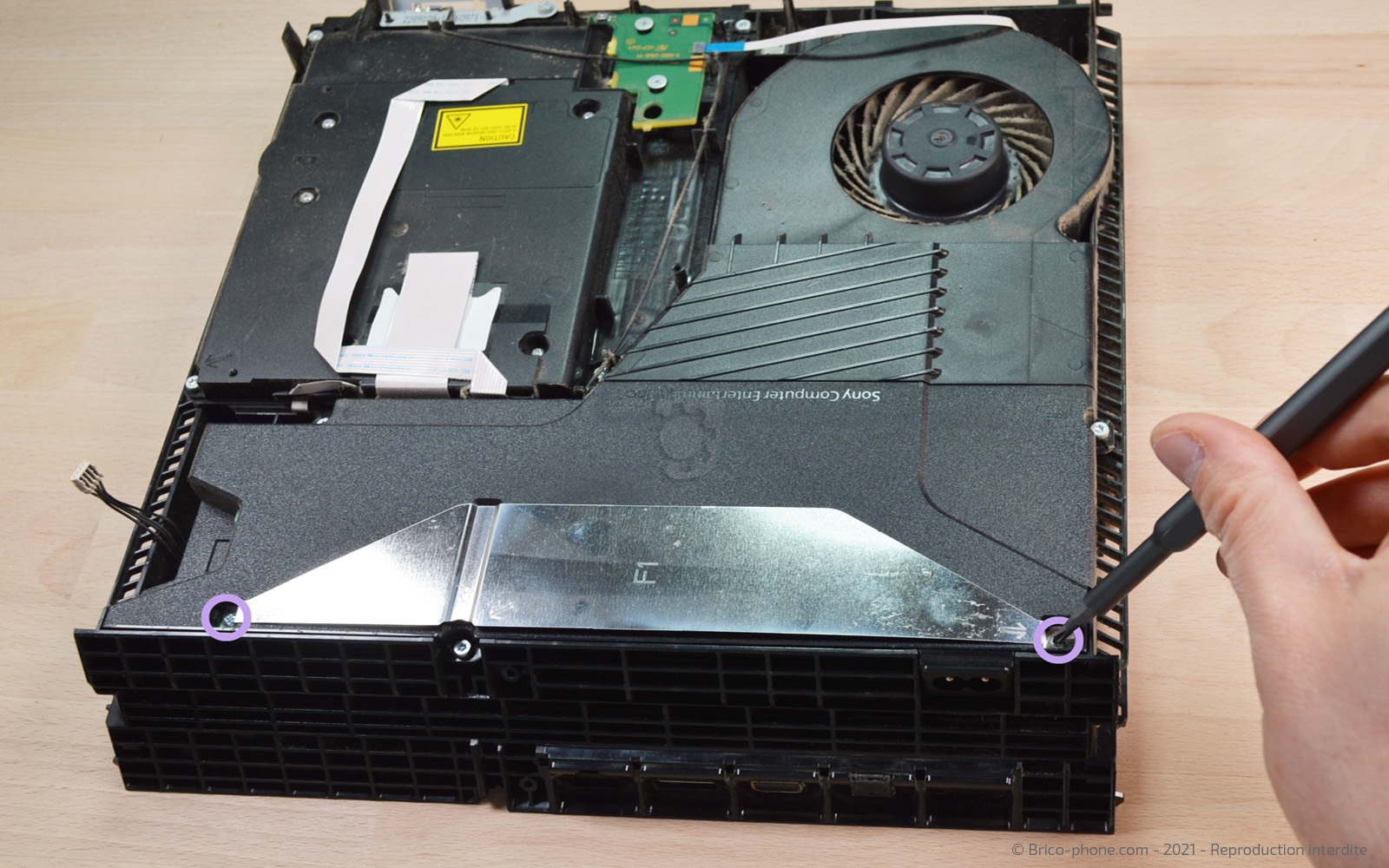

Avec le tournevis cruciforme, dévissez les 2 vis qui maintiennent la plaquette en alu avant de l'enlever.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

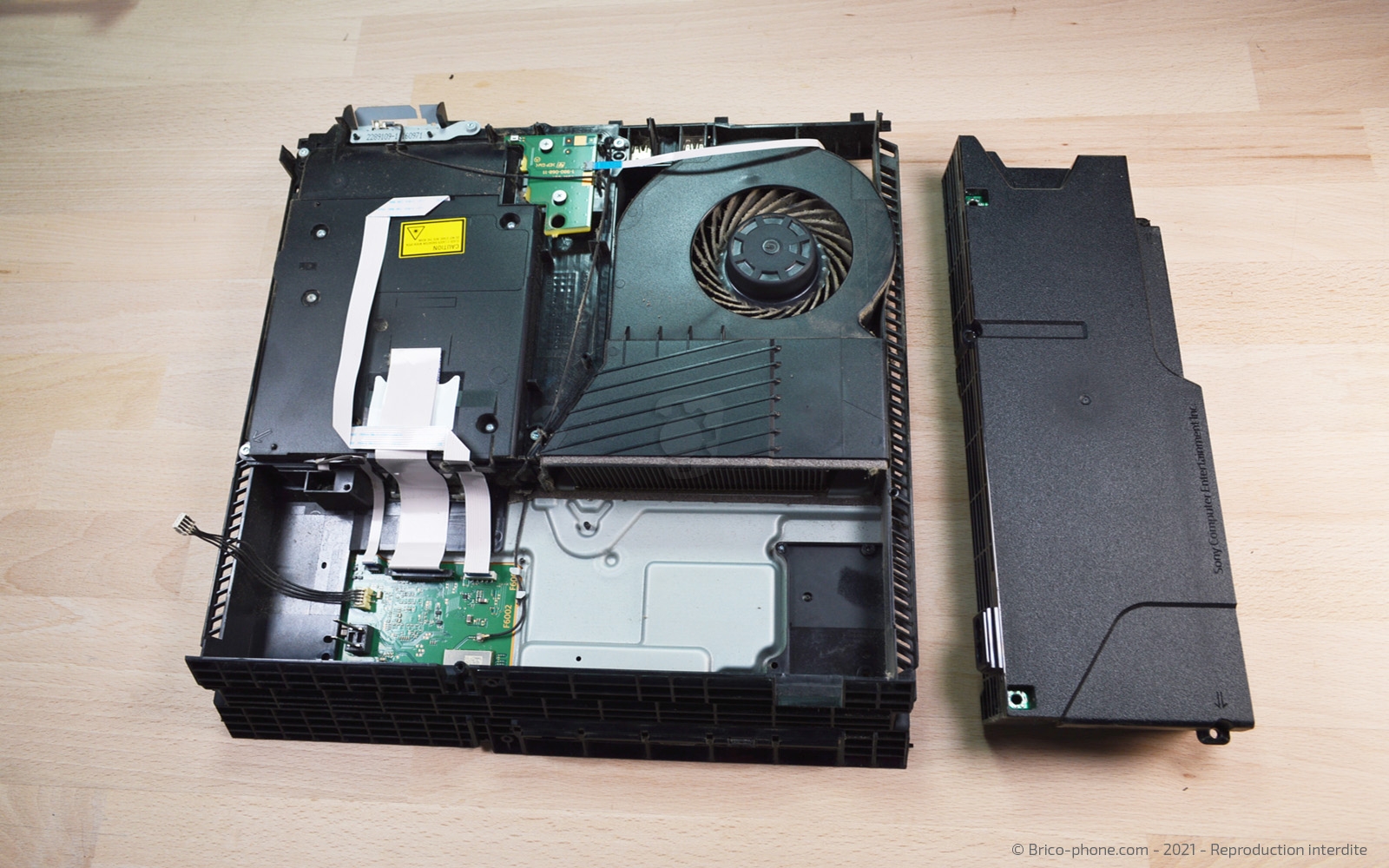

Etape 8 : Extraire l'alimentation

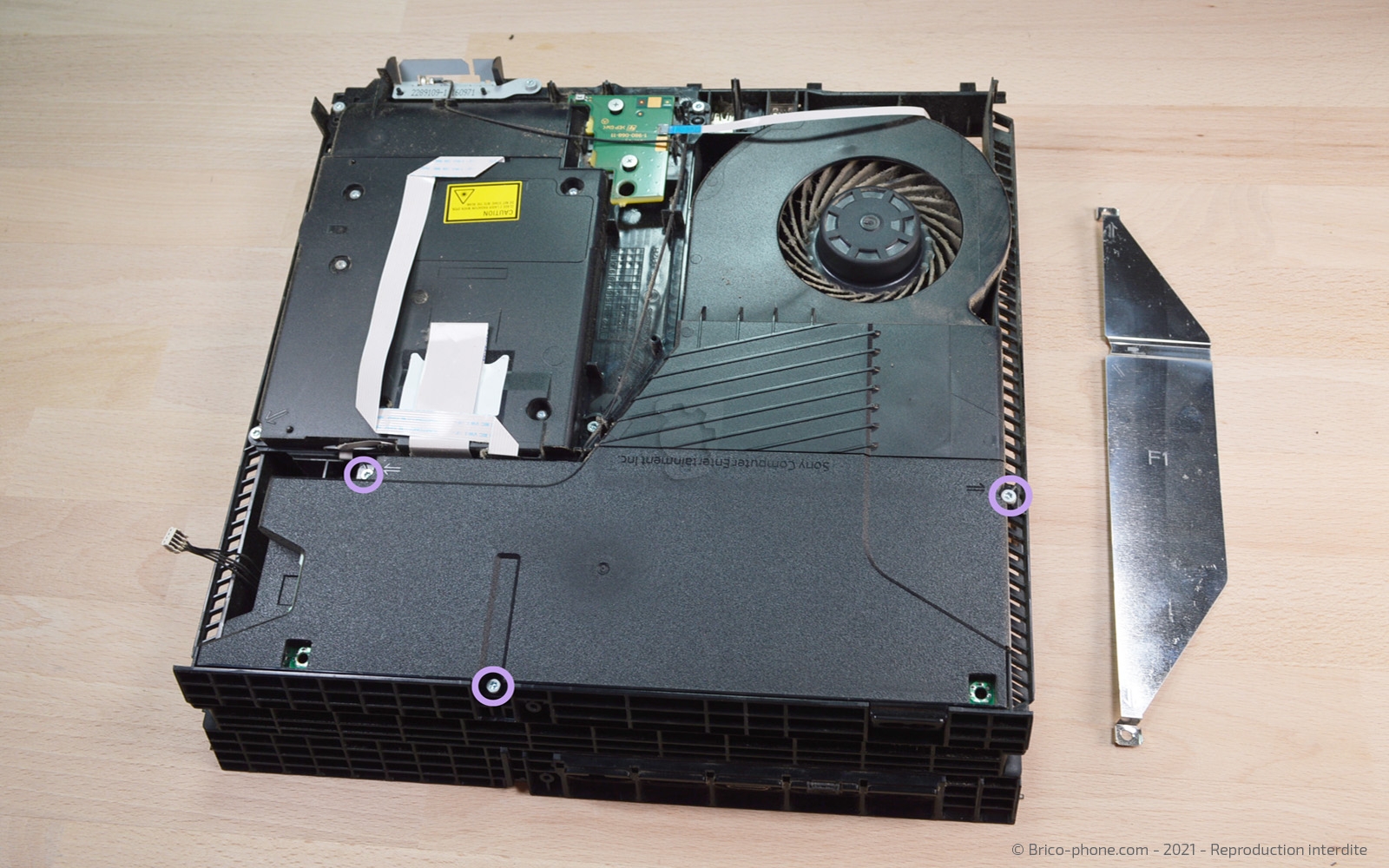

Dévissez les 3 vis torx 9, puis tirez l'alimentation vers le haut afin de l'extraire.
Outils du kit utilisés
Outils du kit utilisés

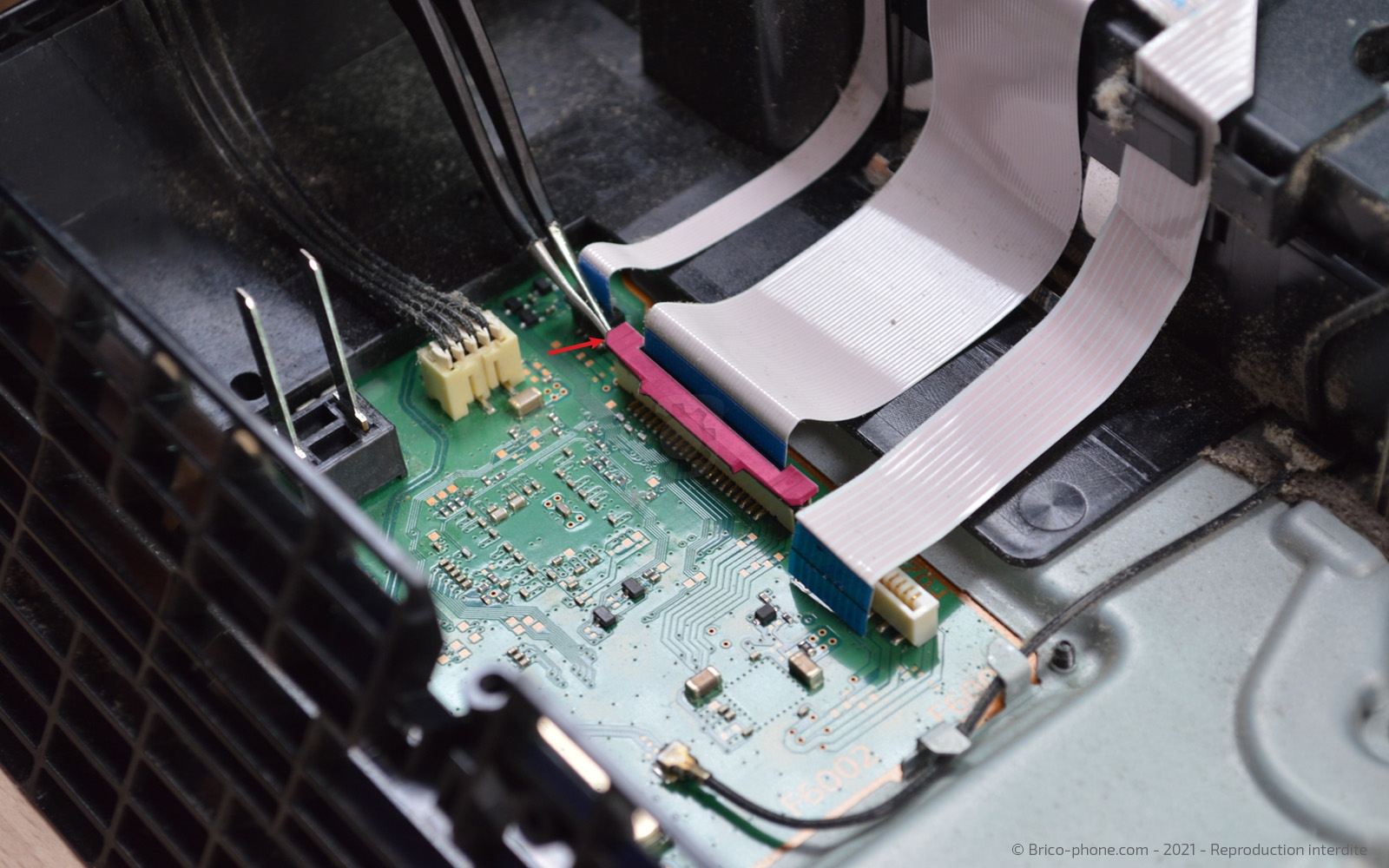

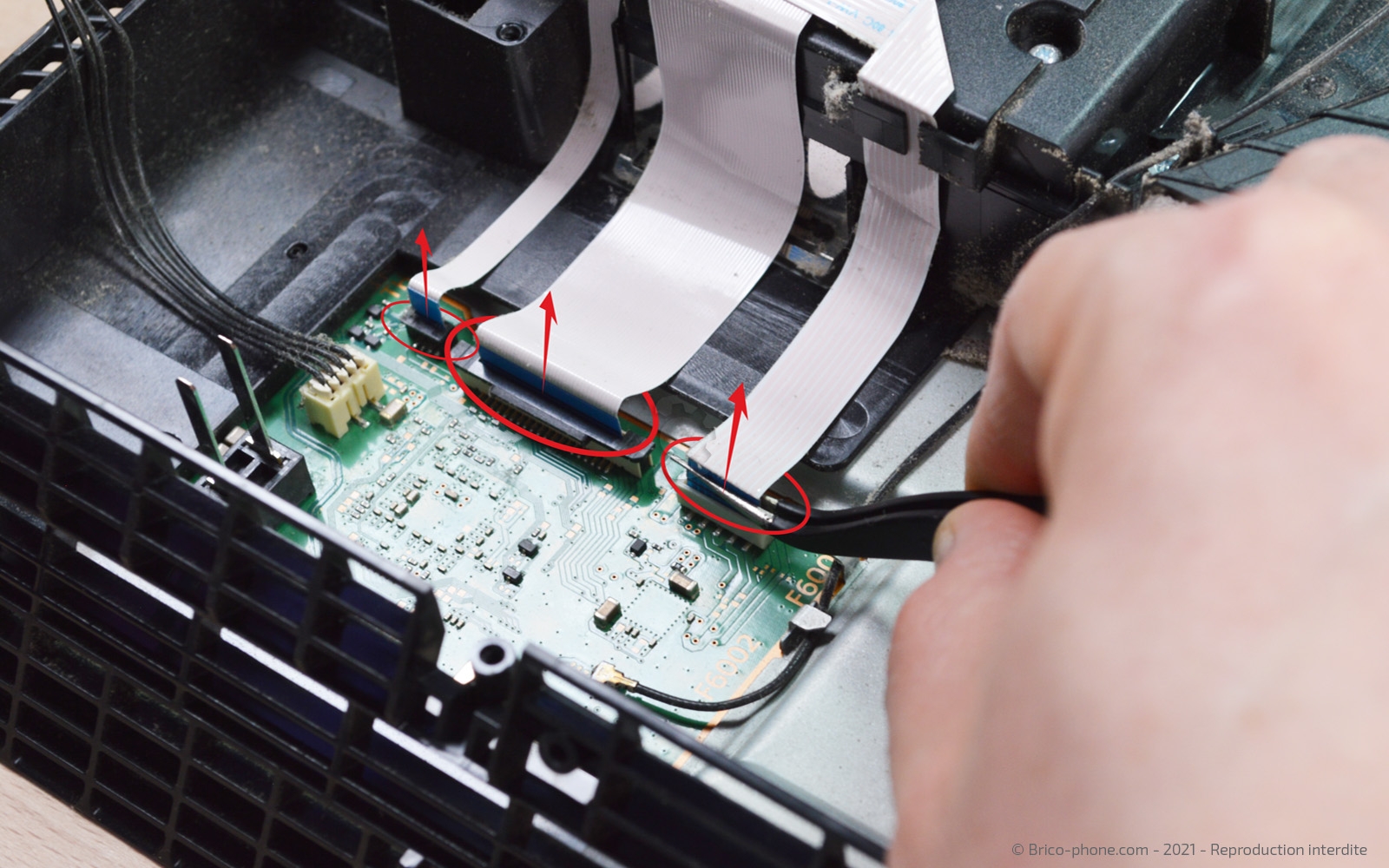

Etape 9 : Déconnecter les nappes du lecteur Blu-Ray
Avec la pincette, déconnectez les nappes du lecteur Blu-Ray, pour les 2 nappes extérieures, il suffit de tirer dessus alors que pour celle du milieu, il faut soulever la partie noire pour libérer la nappe puis la tirer.
Outils du kit utilisés
Outils du kit utilisés

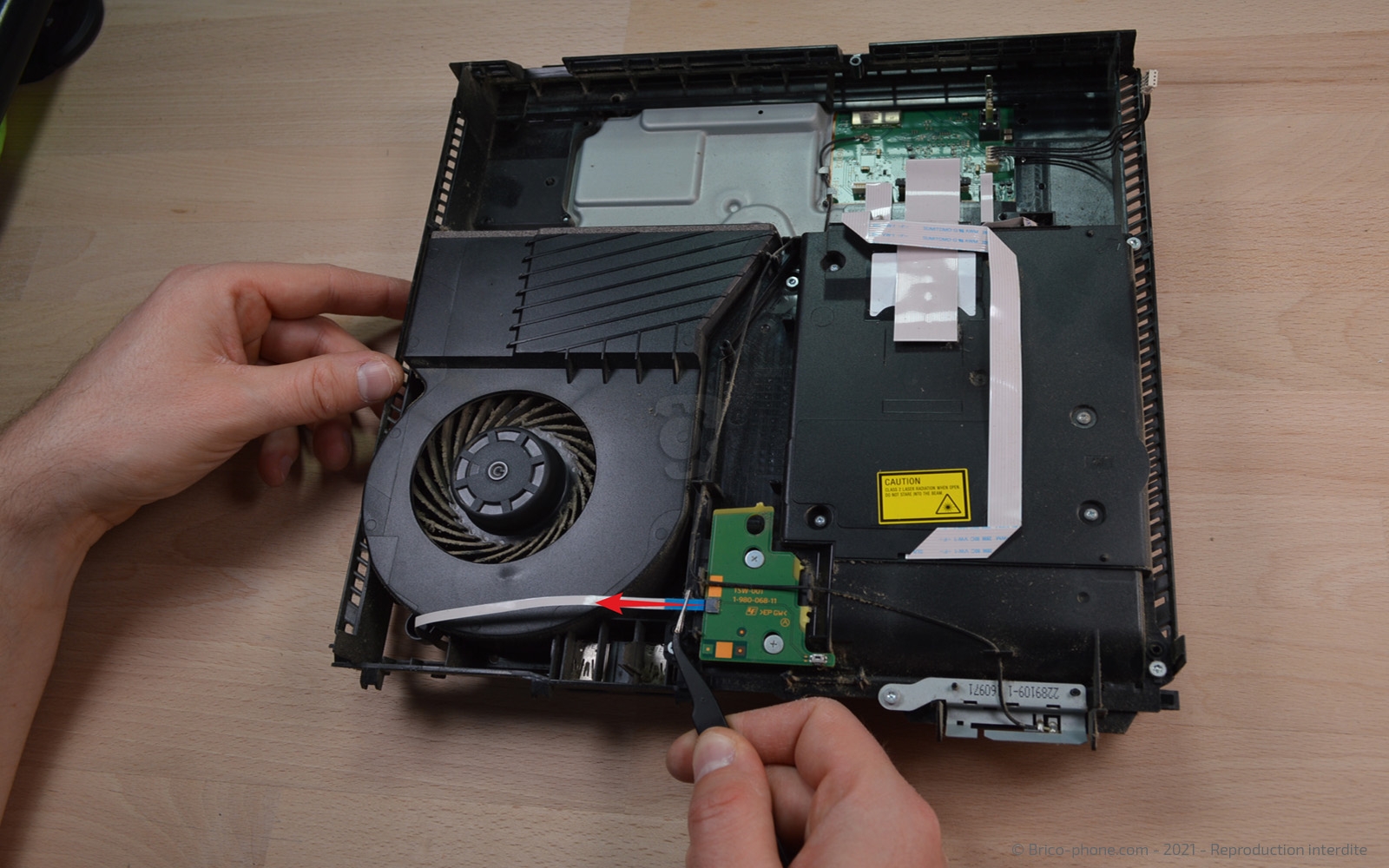

Etape 10 : Retirer la carte power

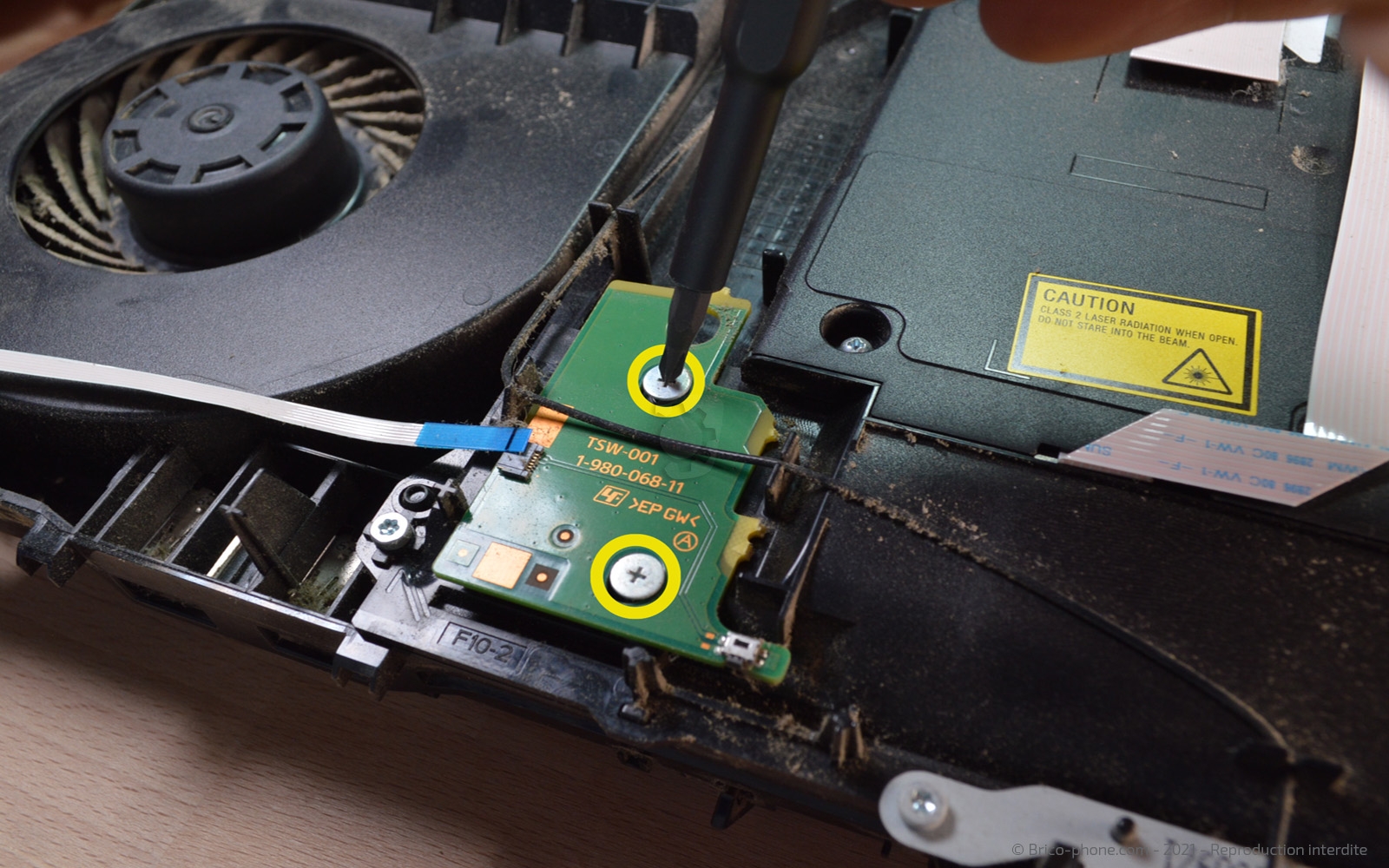

Avec la pincette tirez sur la nappe de la carte power pour la déconnecter, puis dévissez les 2 vis cruciforme avant de retirer la carte.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

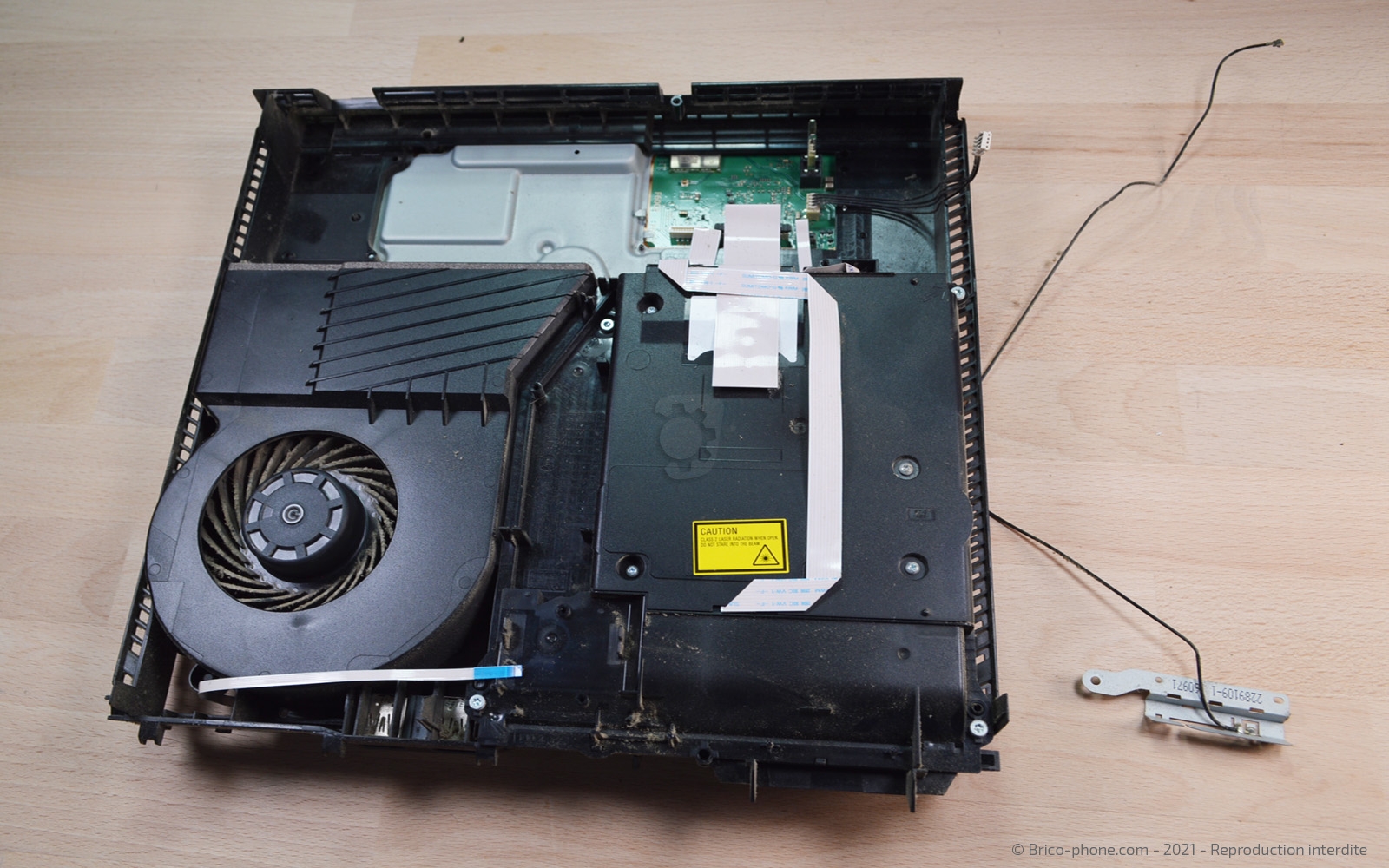

Etape 11 : Retirer le câble coaxial

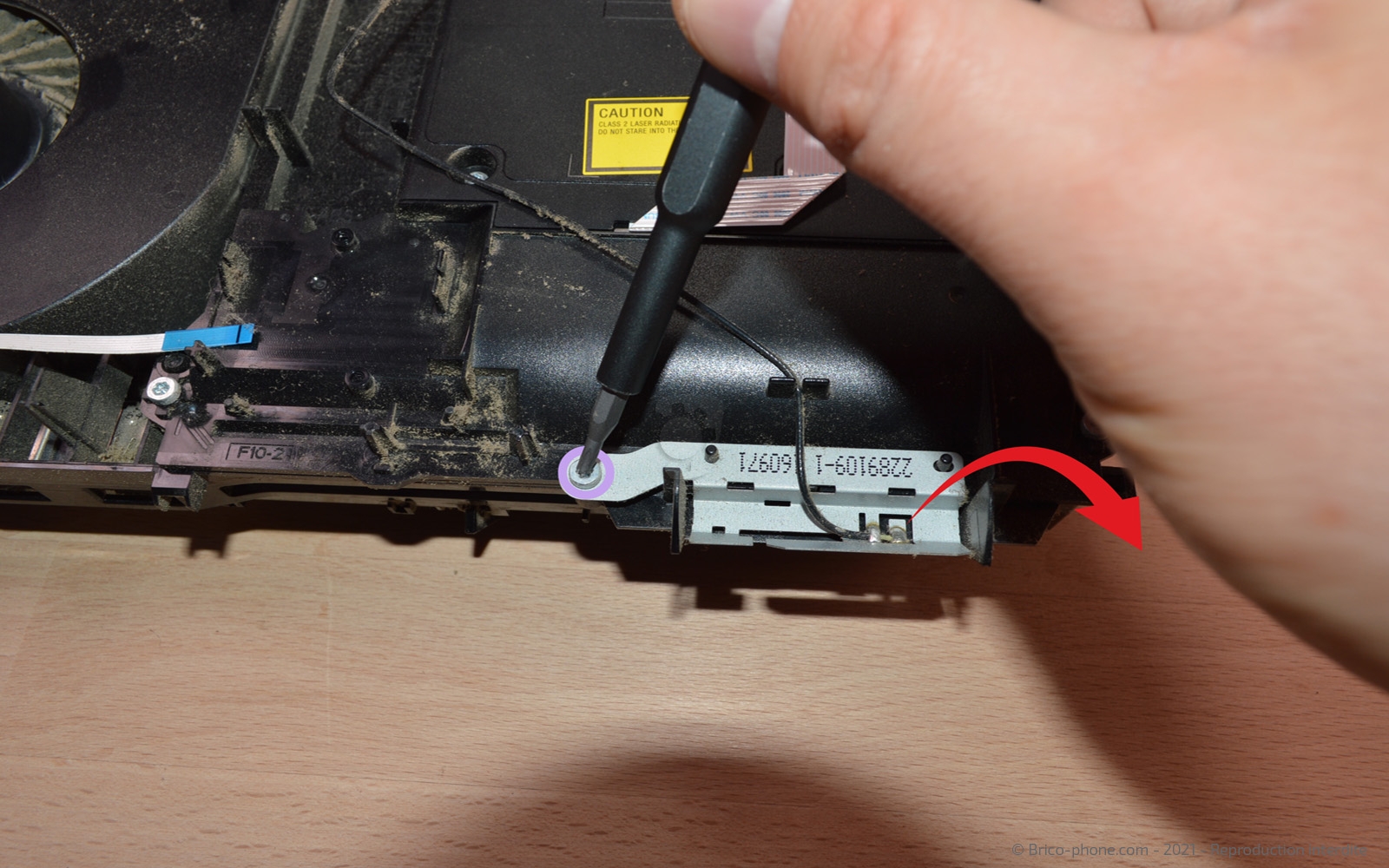

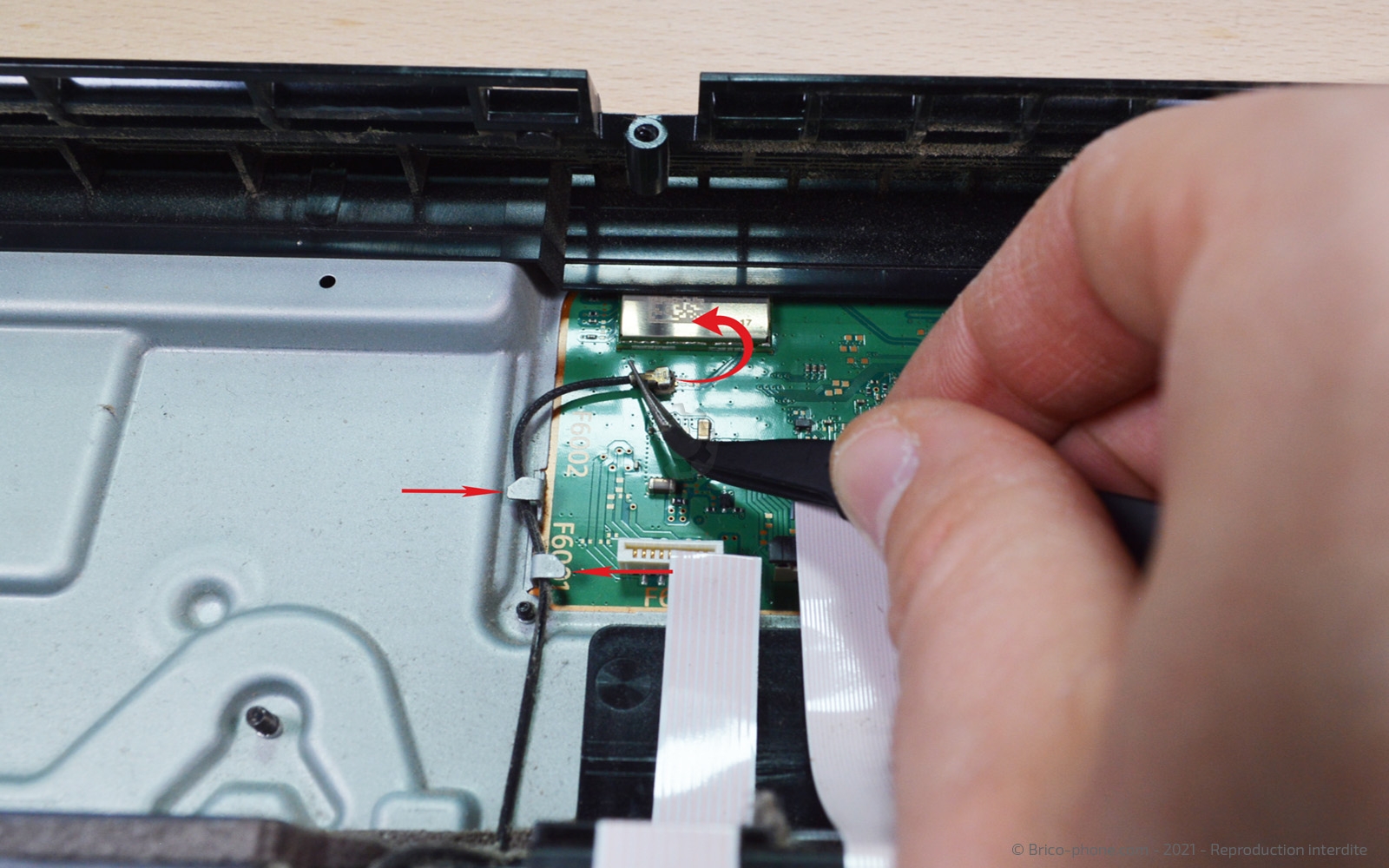

Avec la pincette, déconnectez le câble coaxial de la carte-mère, puis enlevez le câble coaxial des logements qui le bloque. Avec le tournevis torx 9, dévissez la vis qui maintient la plaquette avant de l'ôter.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Extraire le lecteur Blu-Ray

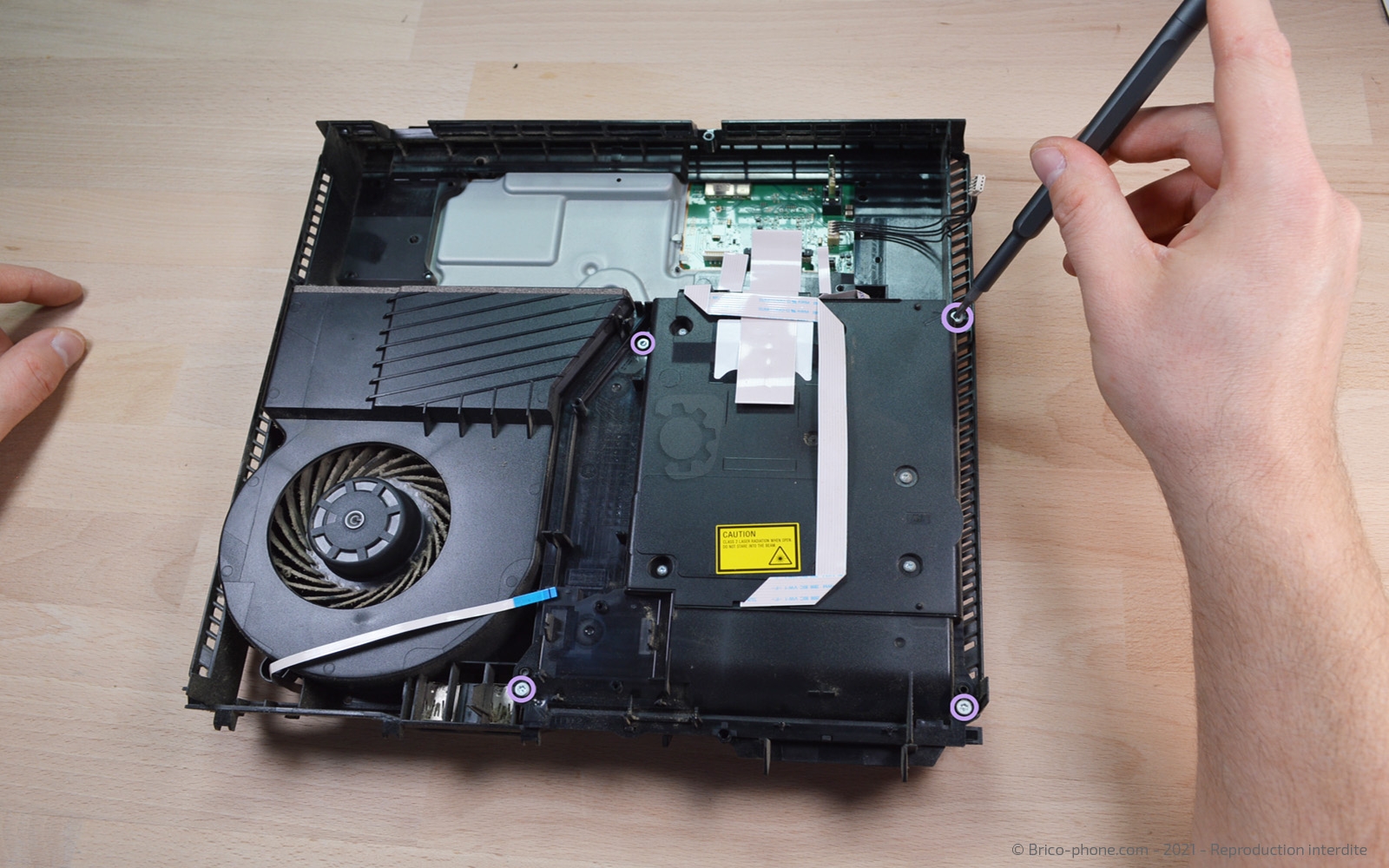

Munissez-vous du tournevis torx 9 afin de dévisser les 4 vis du lecteur Blu-Ray avant de l'extraire en le soulevant.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage

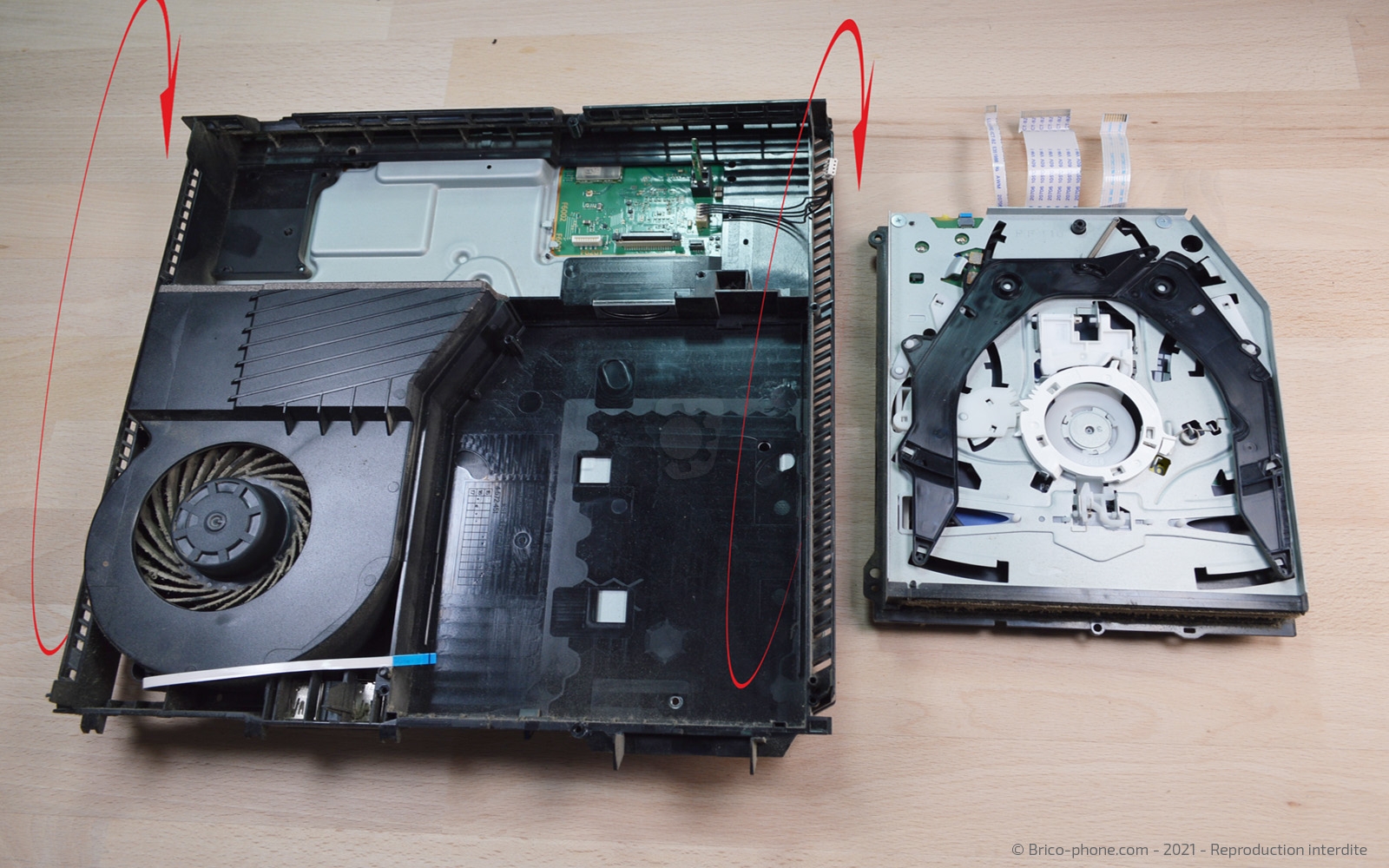

Vous pouvez maintenant reprendre le tutoriel en sens inverse afin d'installer votre nouveau lecteur Blu-Ray. Si vous voyez de la poussière dans votre console, n'hésitez pas à la nettoyer.
