Changement du ventilateur sur Playstation 4

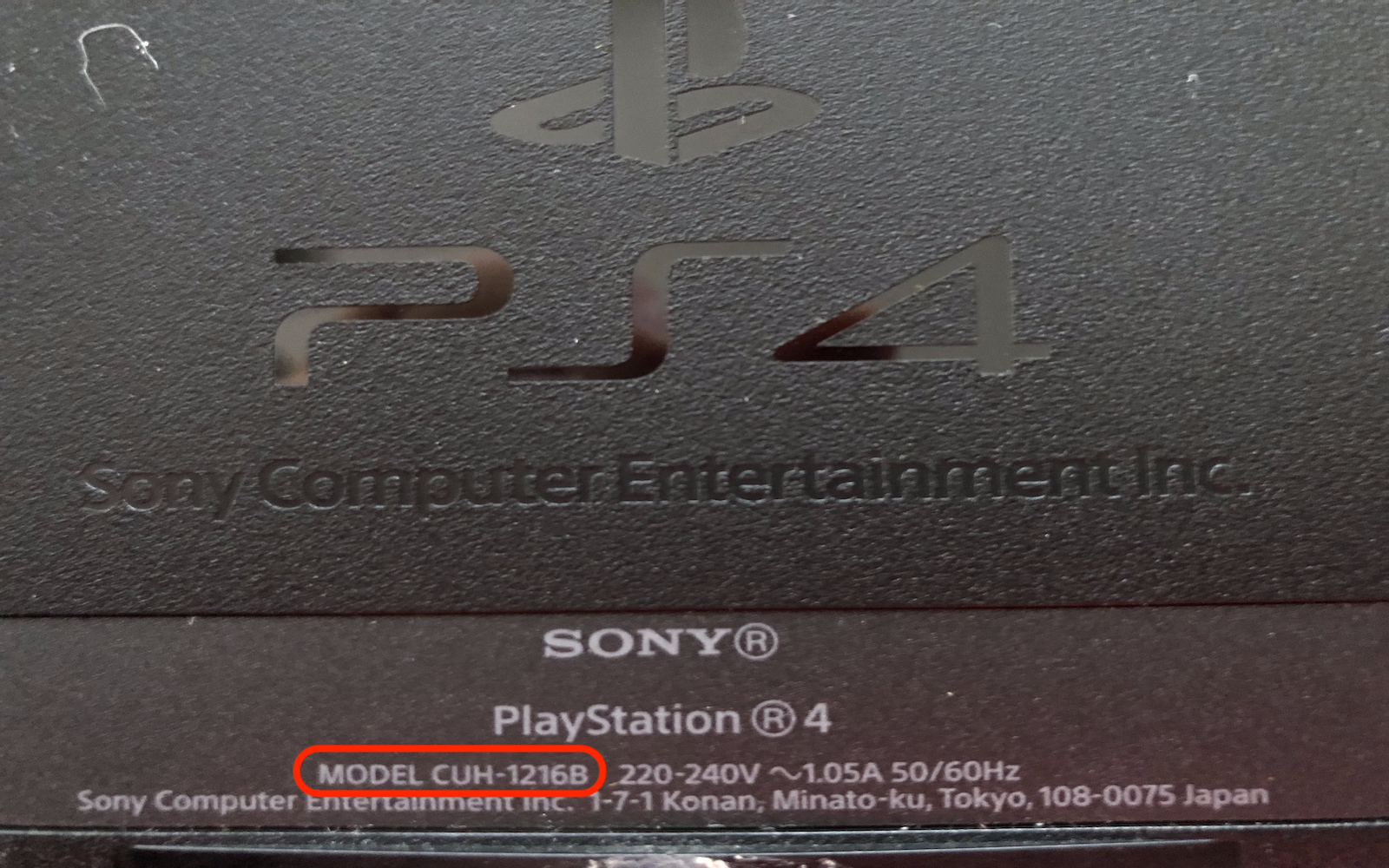

Avant de commencer, vous devez vous assurer de posséder la bonne console, en l'occurence la Playstation 4 de première génération. Afin de savoir si vous avez le bon modèle, Sous votre console vous devez retrouver l'inscription CUH-20XX.
Maintenant que vous avez le bon modèle, vous pouvez continuer.

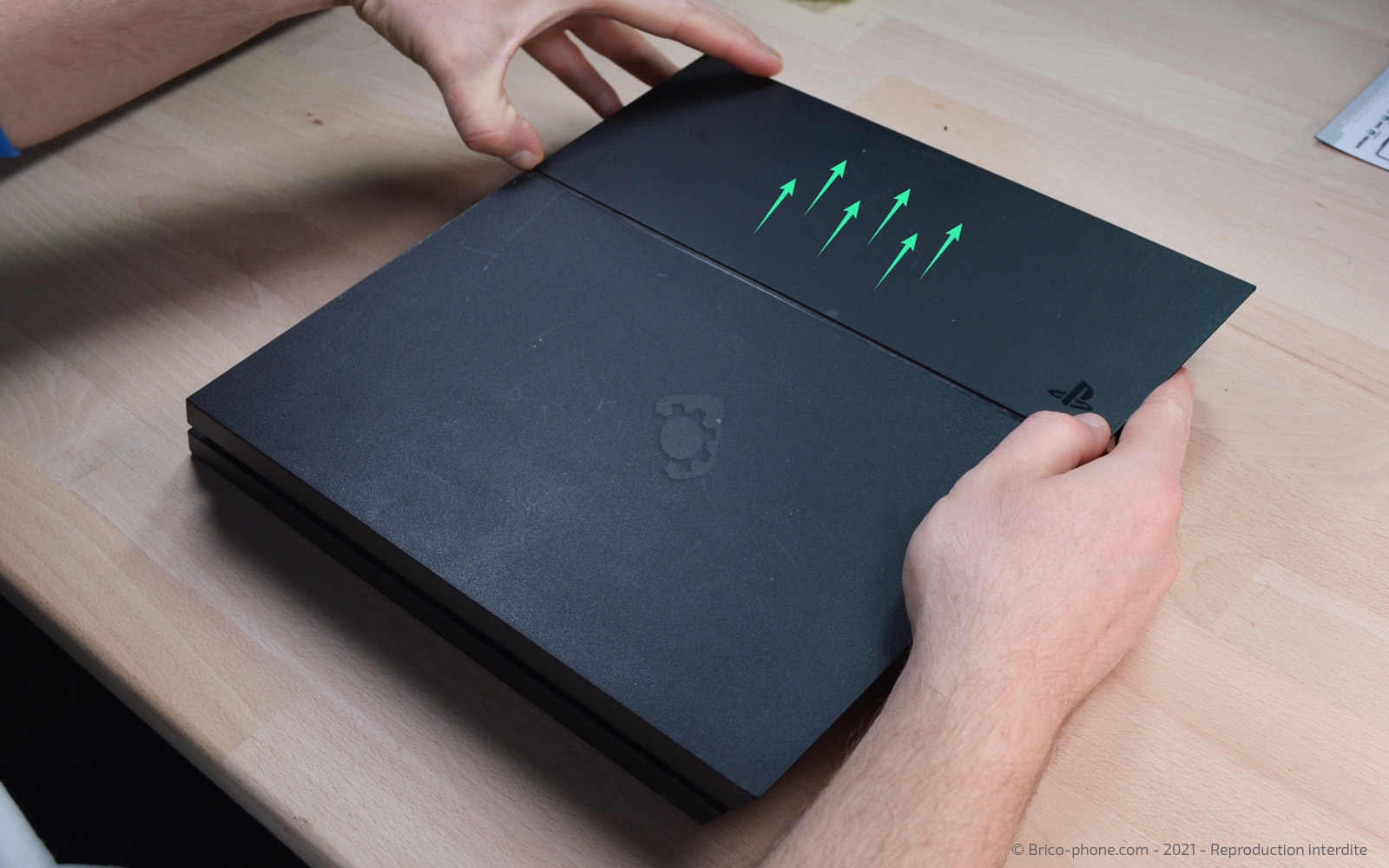

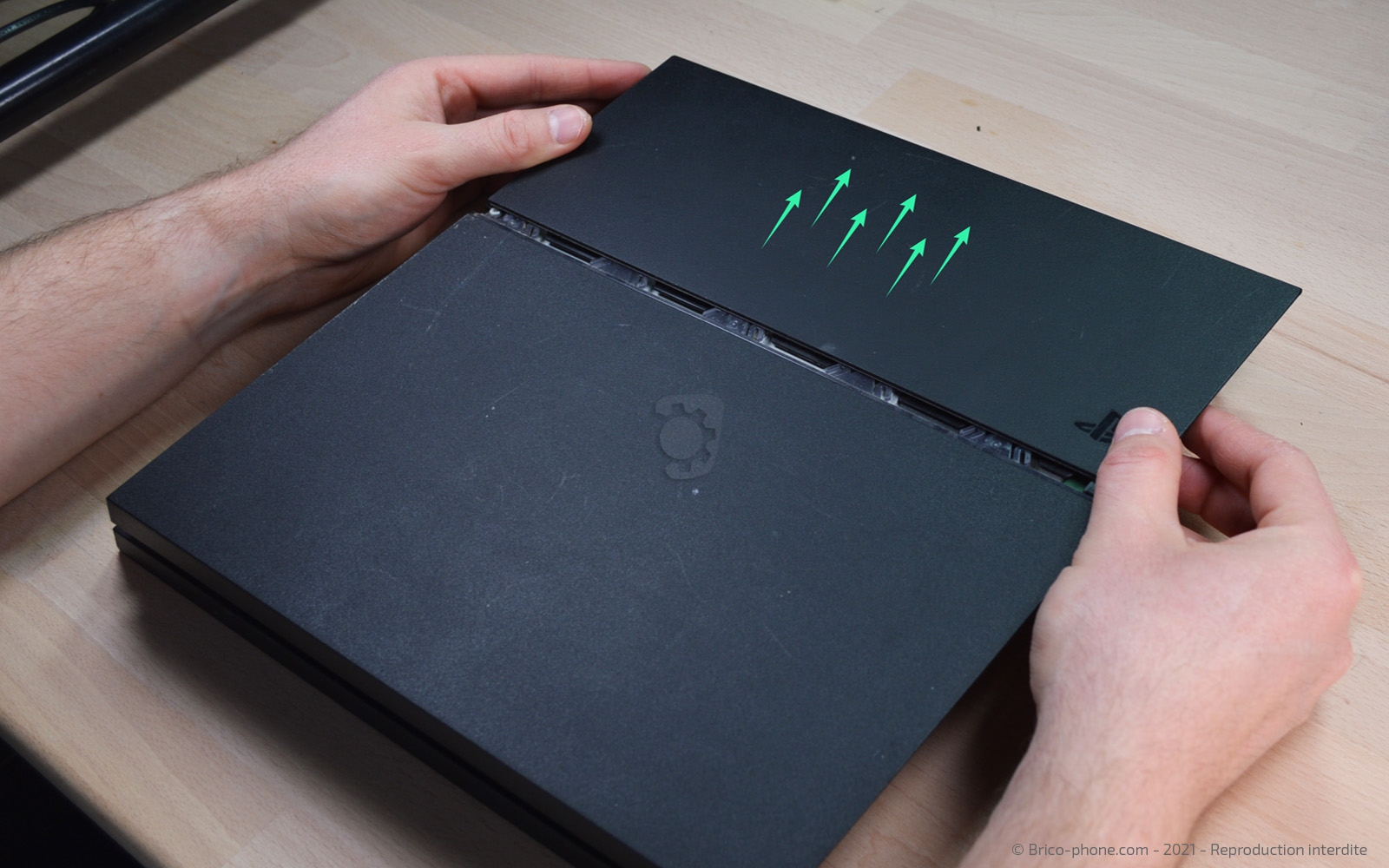

Positionnez votre console de façon à retrouver le petit capot vers le haut, puis poussez-le afin de le déclipser de la console.

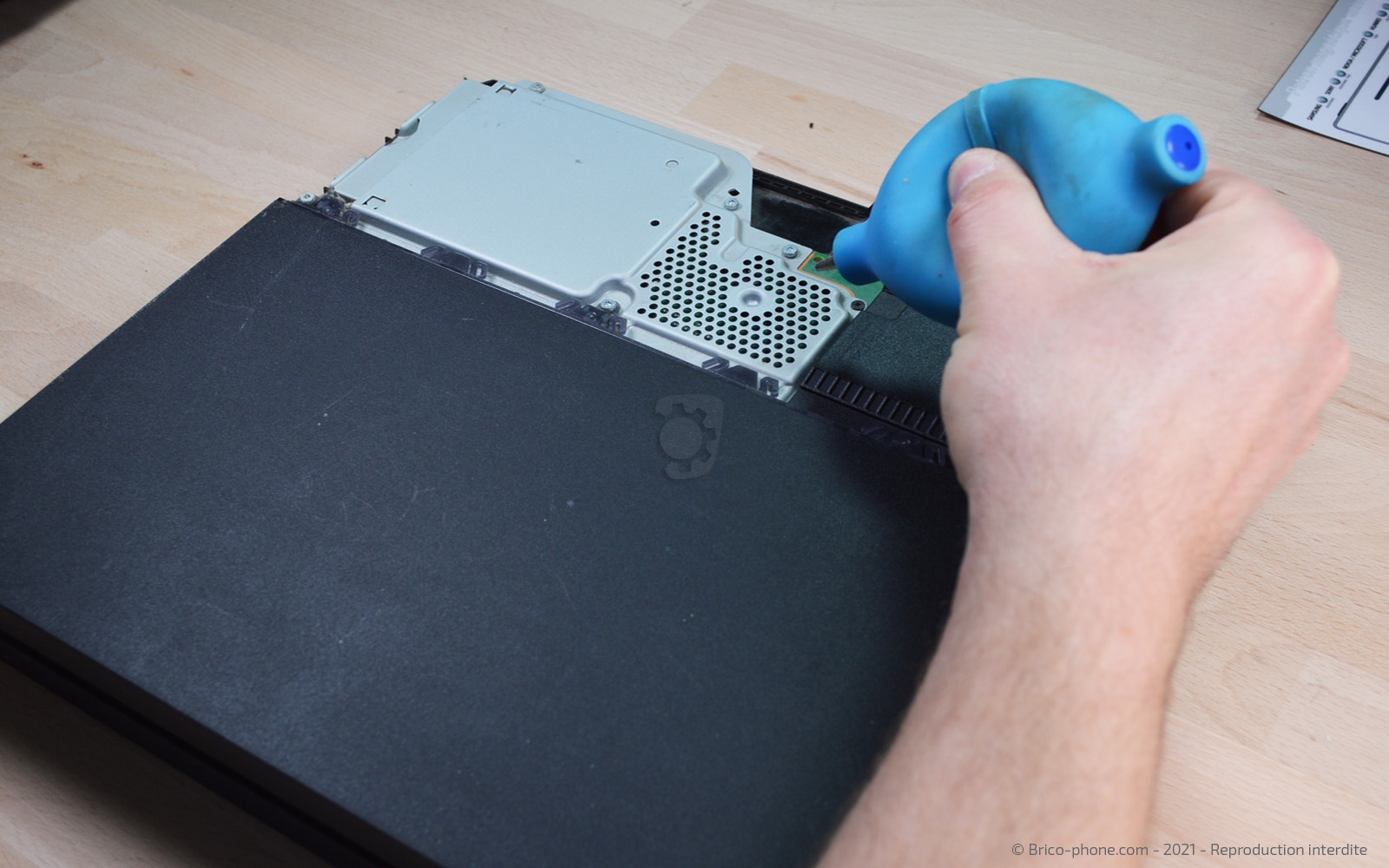

Si vous avez de la poussière, vous pouvez la souffler avec un souffleur, ensuite munissez-vous d'un cruciforme pour enlever la vis qui bloque le disque dur et enfin tirez sur le disque dur afin de l'extraire.

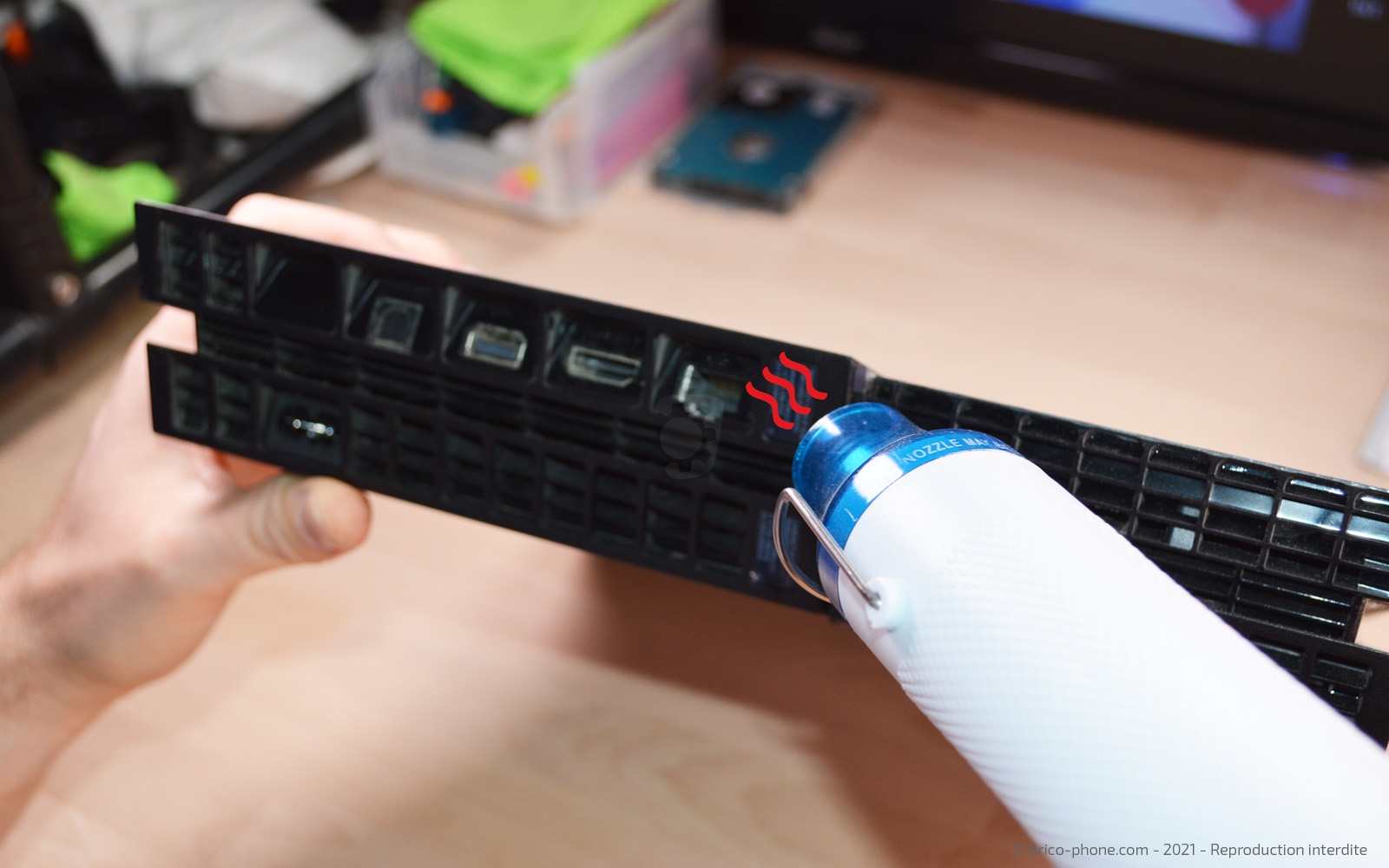

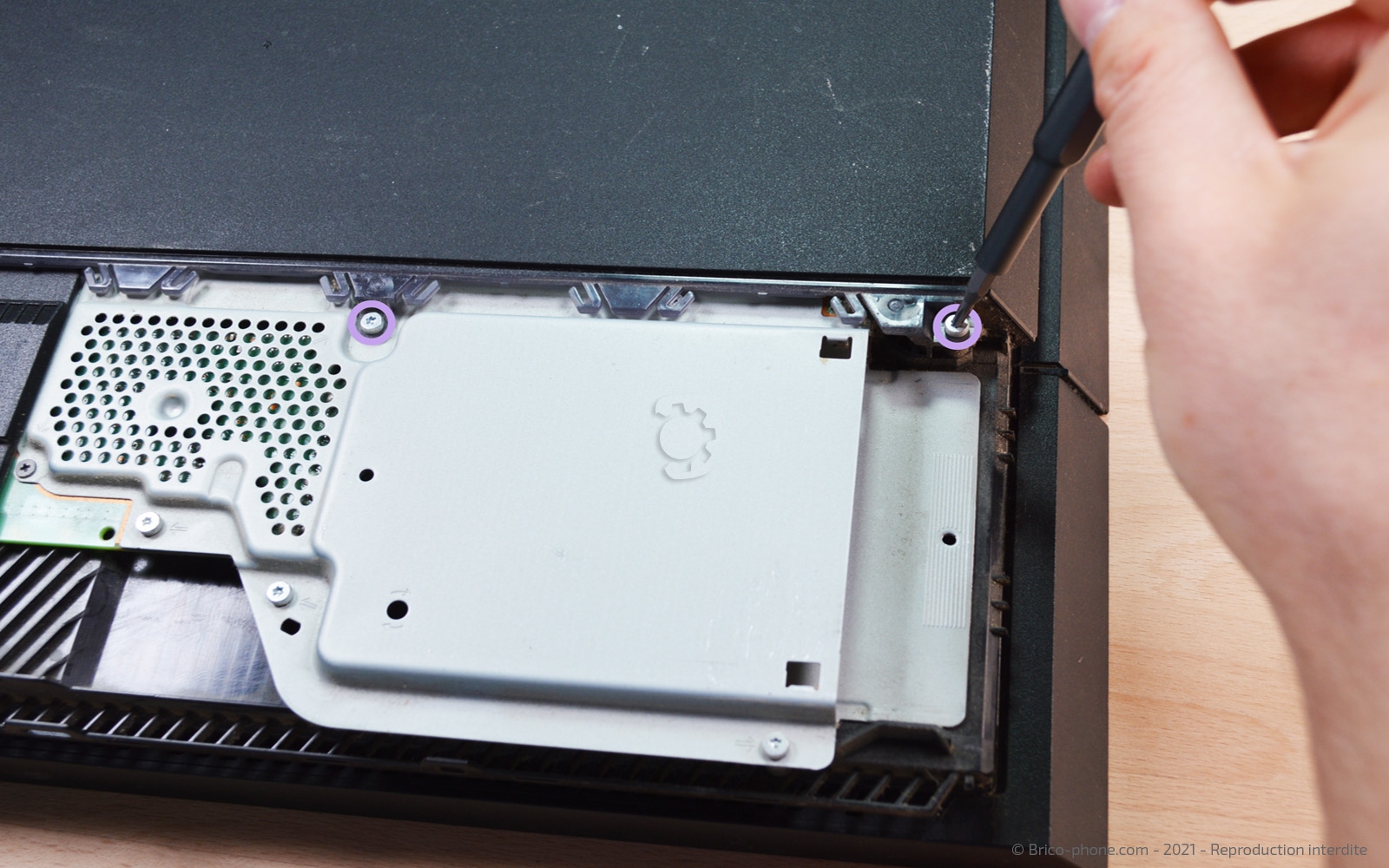

Au dos de la console (à l'endroit des connectiques), vous trouverez 2 stickers de garantis que vous devrez chauffer afin de les enlever avec la pincette. Ces stickers laissent apparaître 2 vis torx. Munissez-vous du tournevis torx 9 pour retirer ces 2 vis, puis sur le dessus de la console vous en trouverez encore 2 qui maintiennent le cache supérieur.

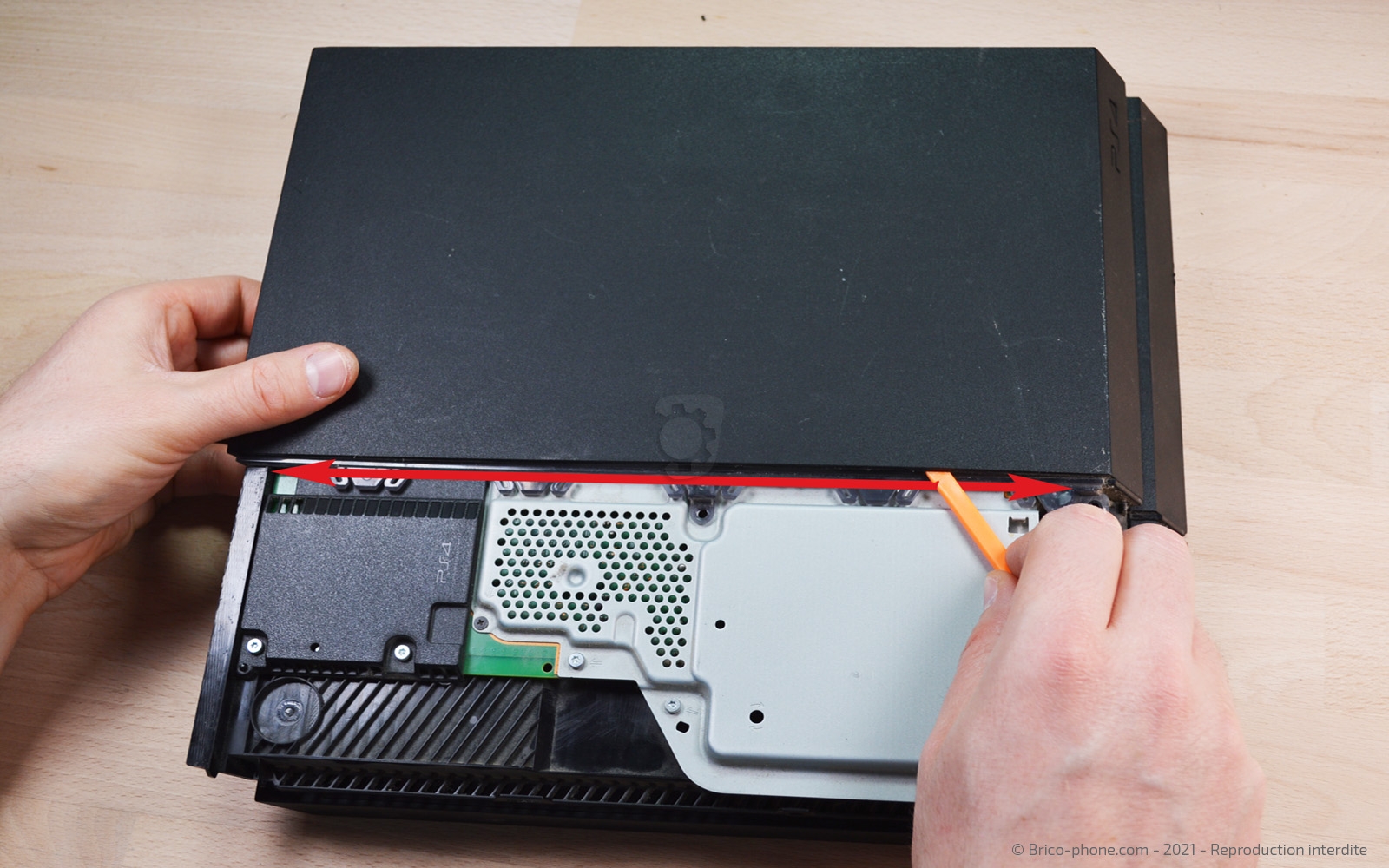

Commencez par éclipser le capot supérieur à l'aide du levier, puis commencez par déclipser à la main le devant, ensuite le côté puis l'arrière. Voilà le capot supérieur est retiré.

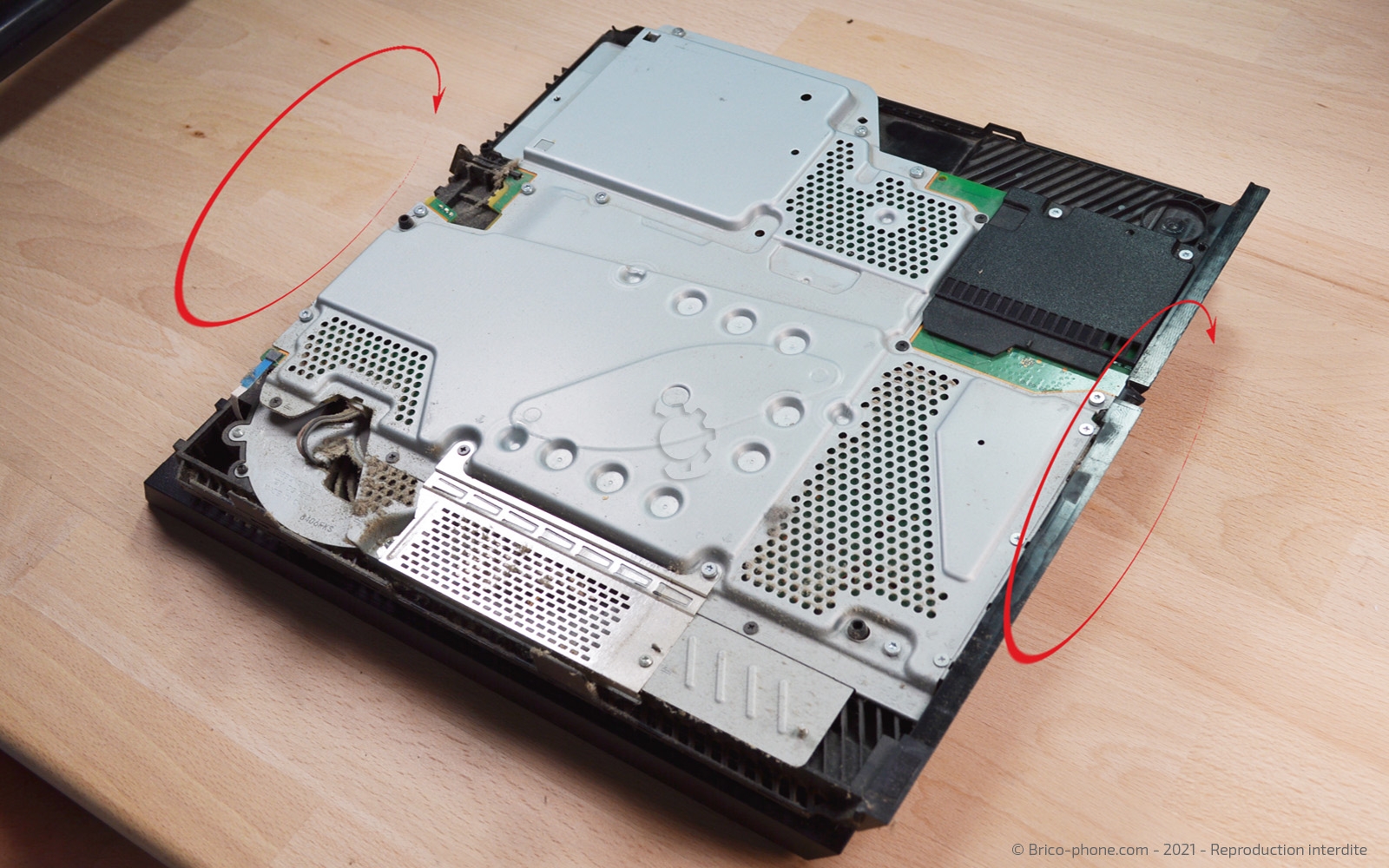

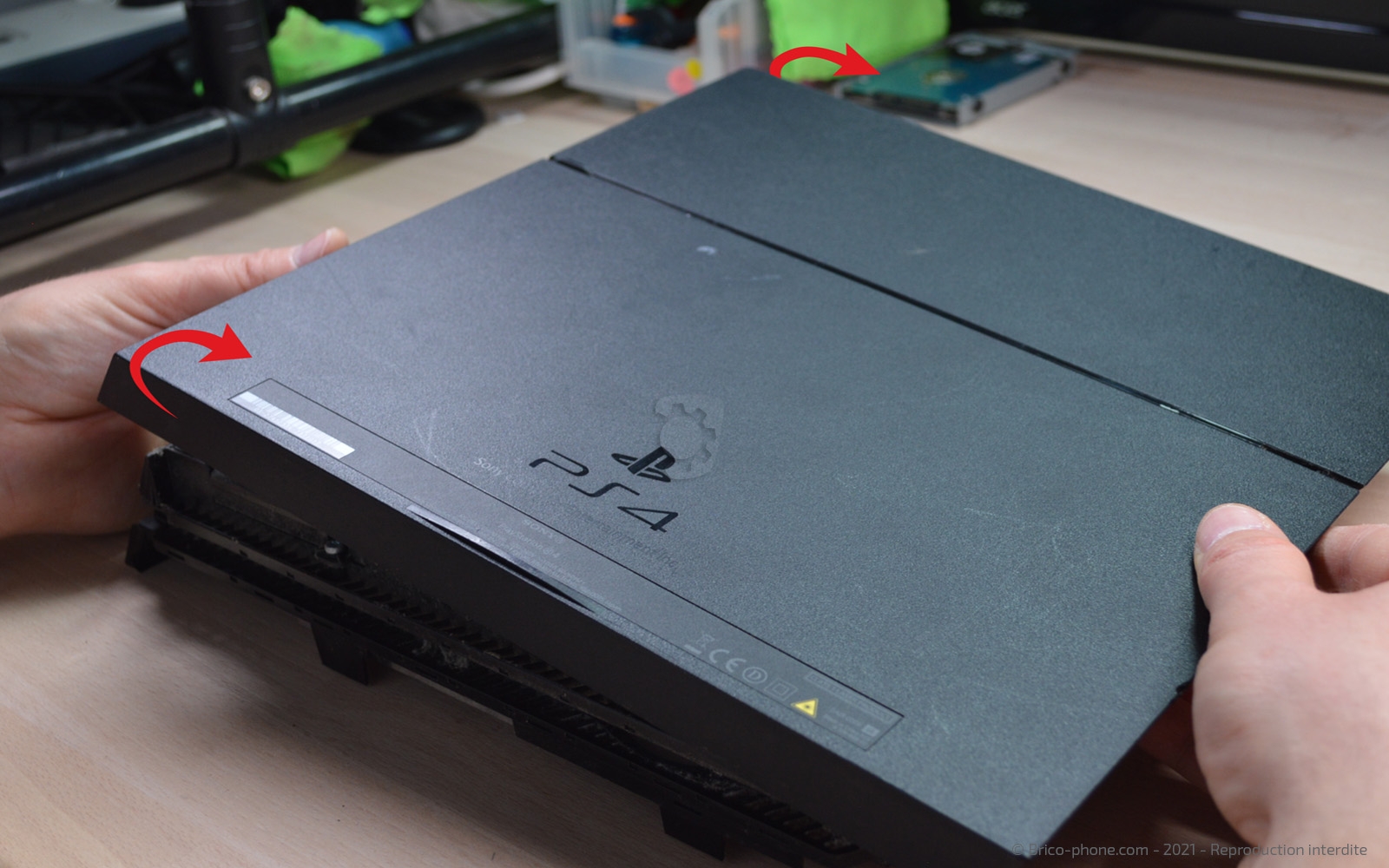

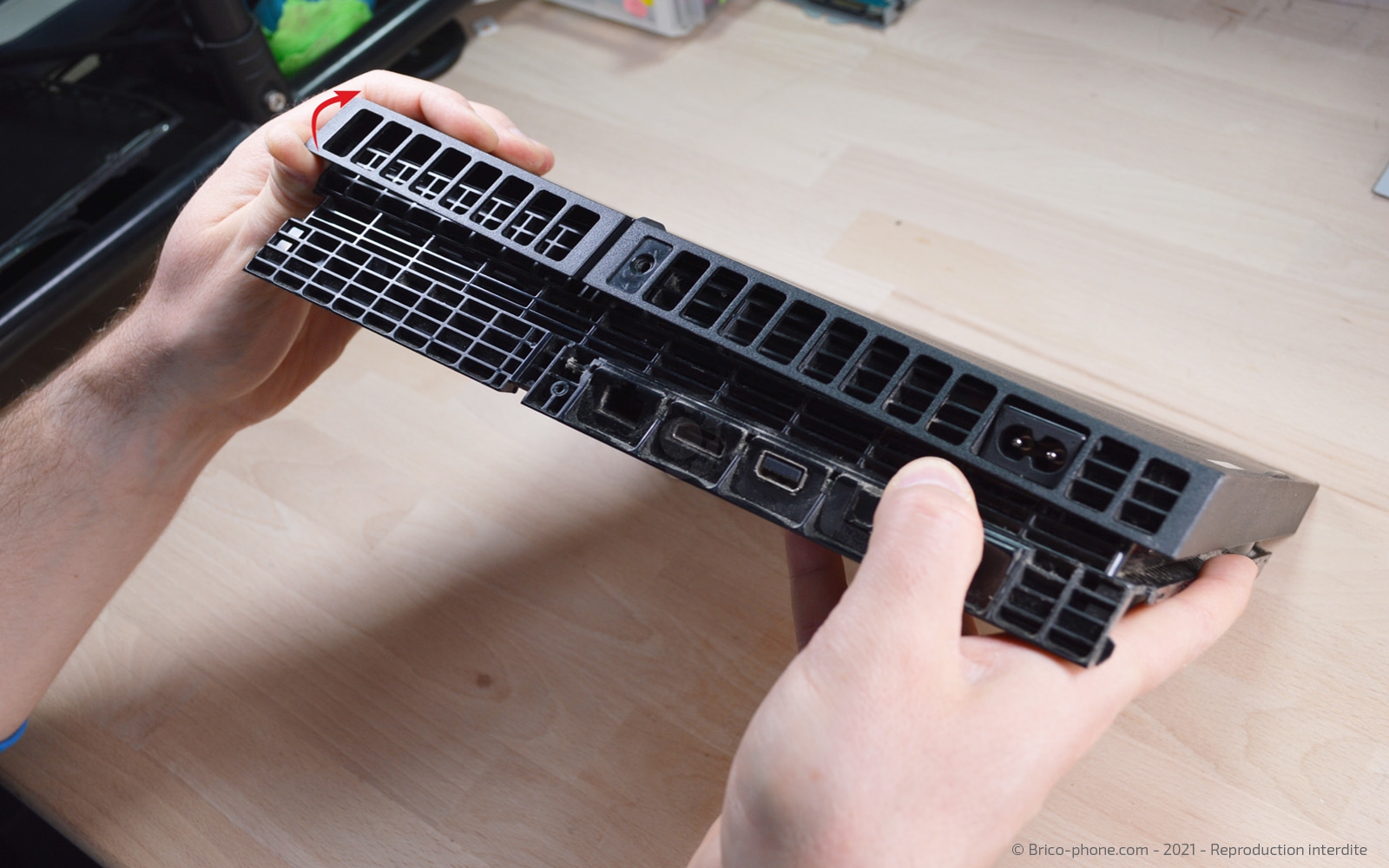

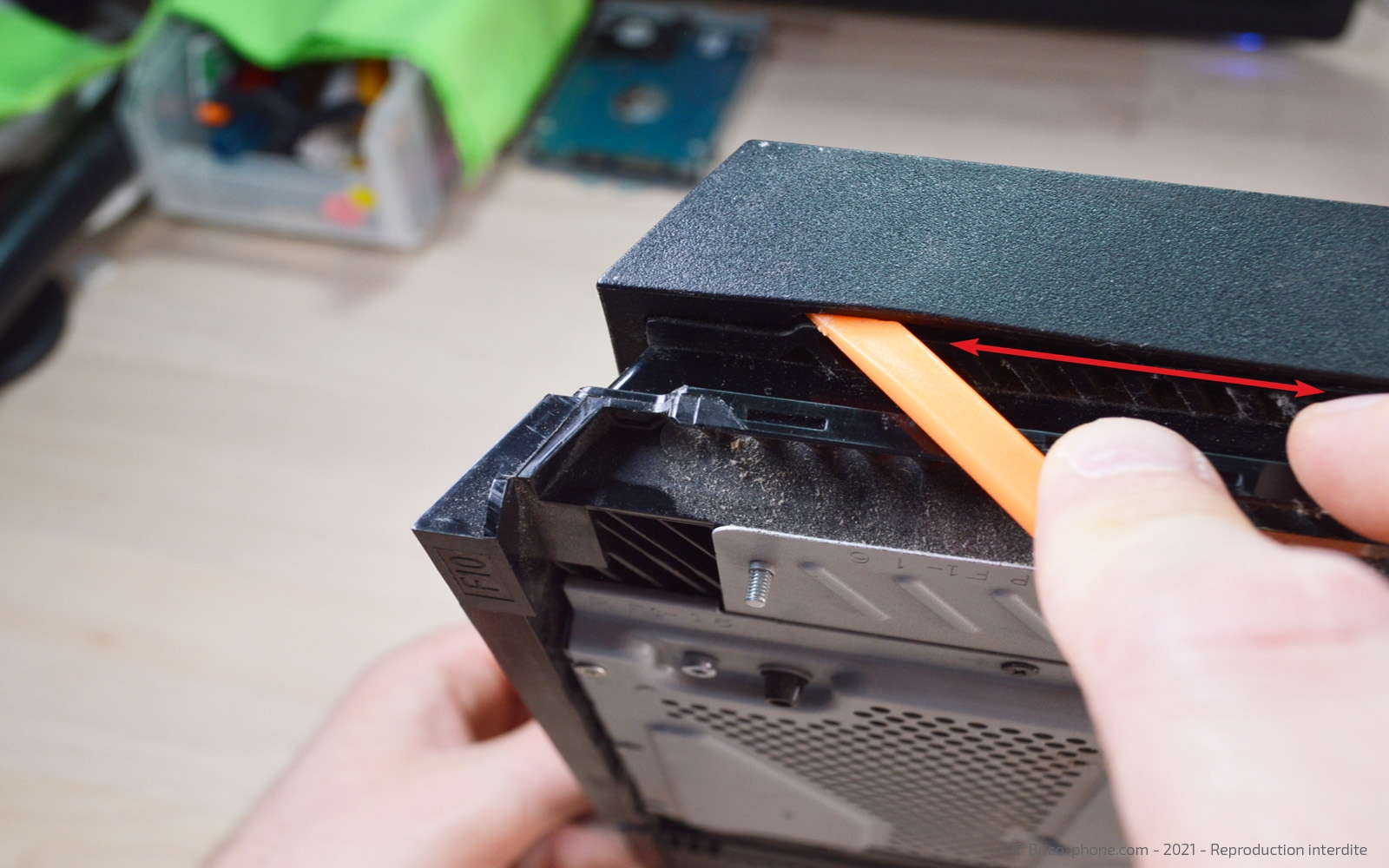

Retournez la console de façon à avoir le capot inférieur devant vous. Commencez par déclipser l'arrière (au niveau des prises), puis les côtés à l'aide du soudger, pour finir faites glissez la coque vers l'avant pour la retirer complètement.

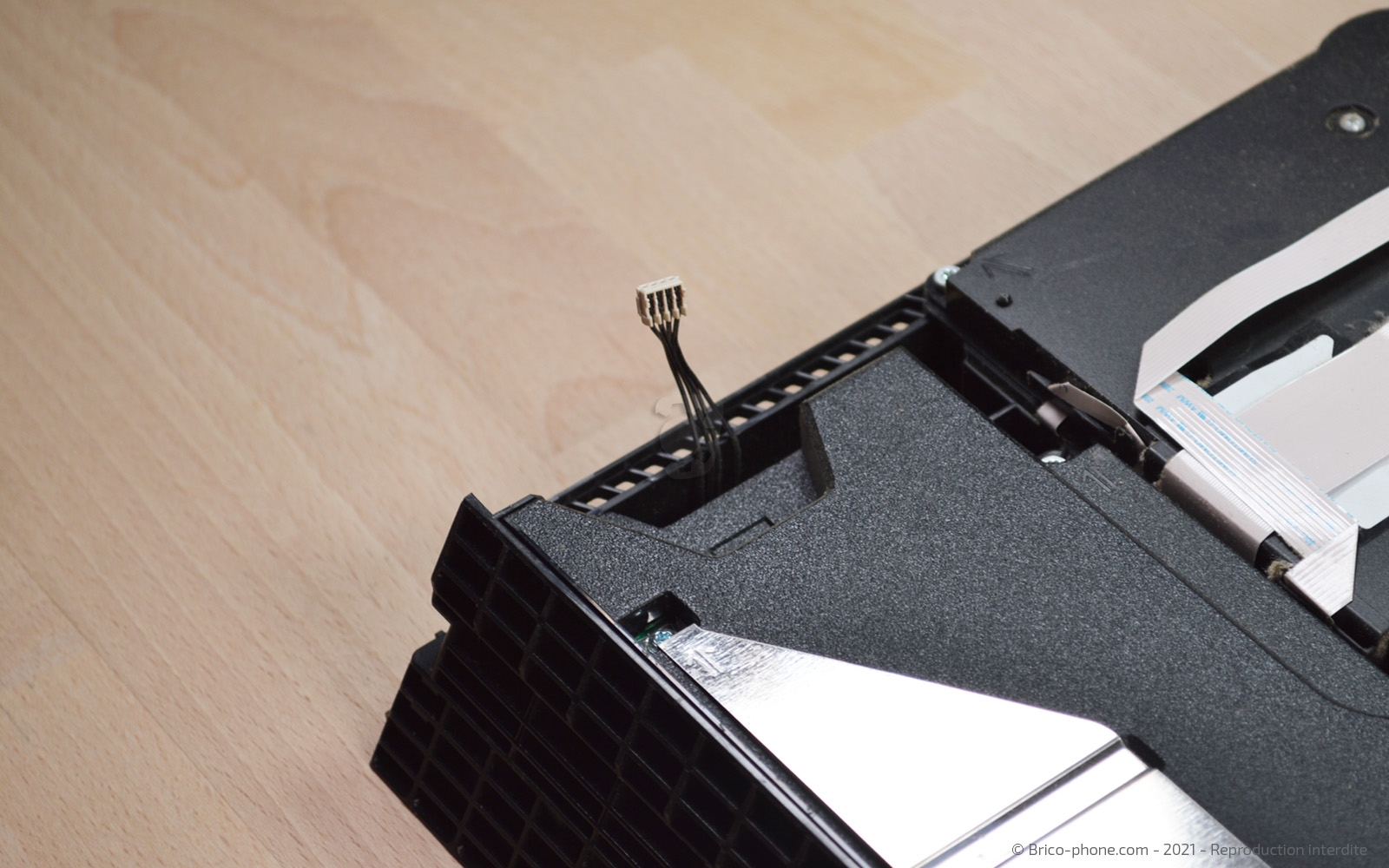

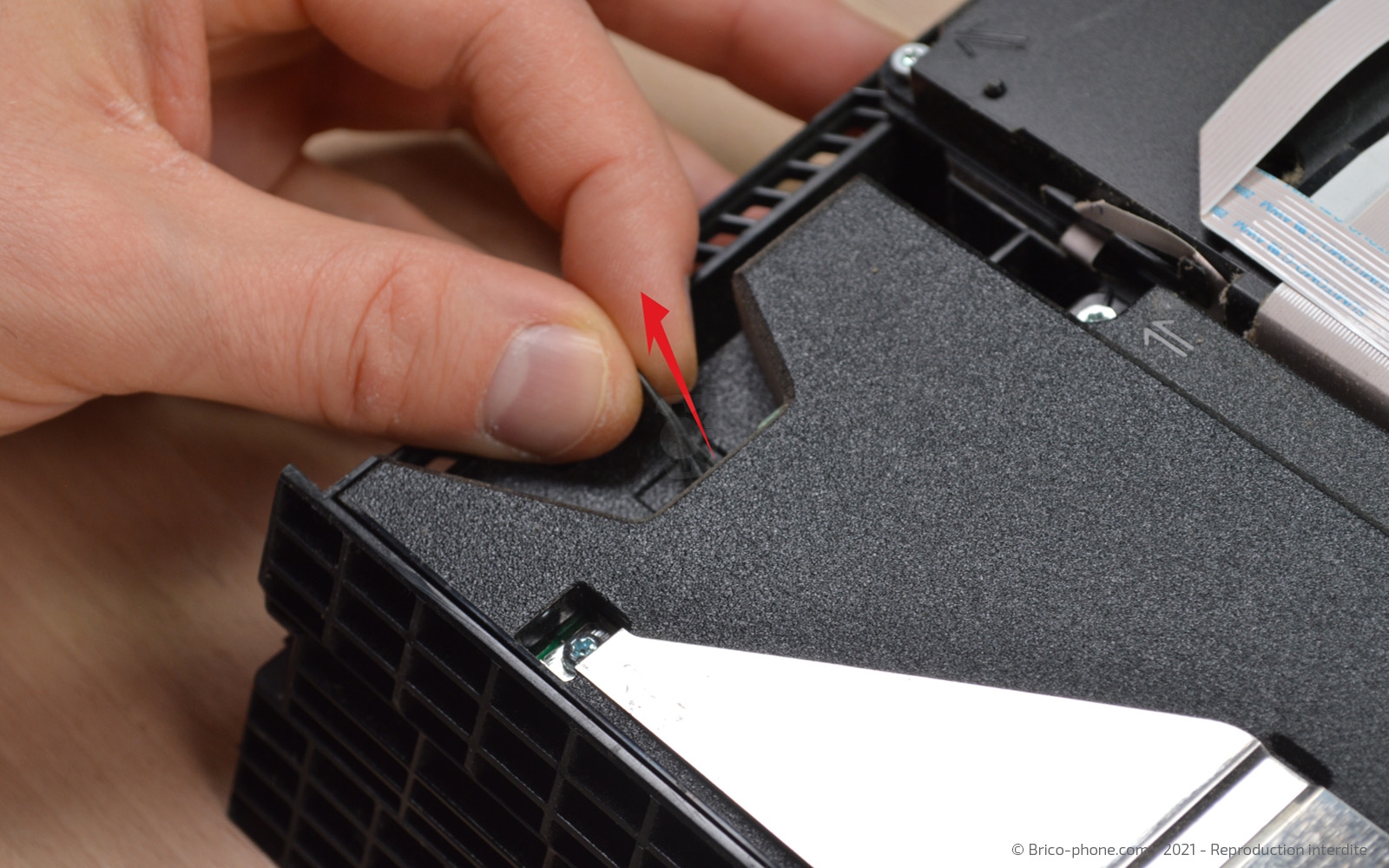

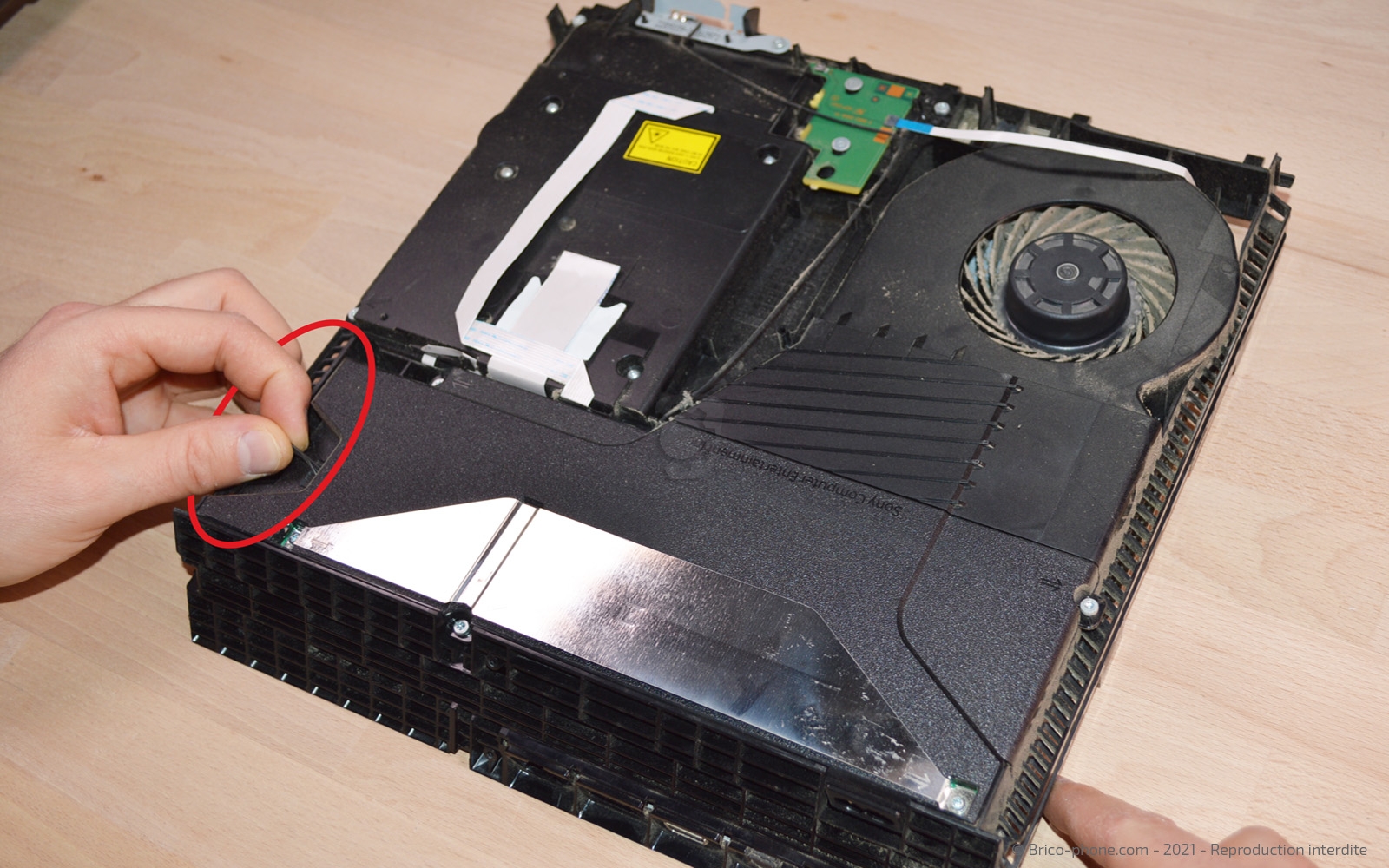

Déconnectez le câble qui est connecté sur la gauche de l'alimentation.

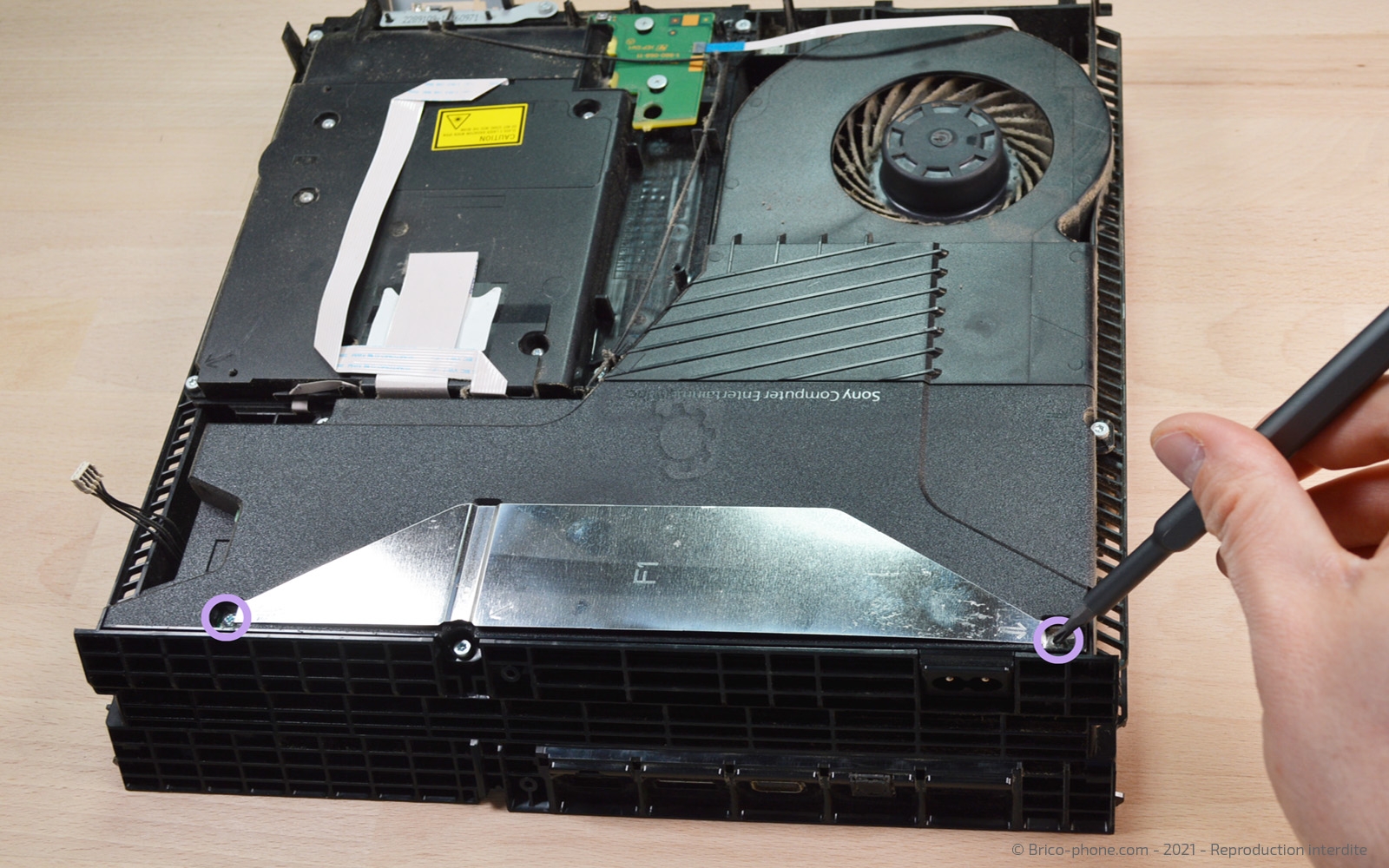

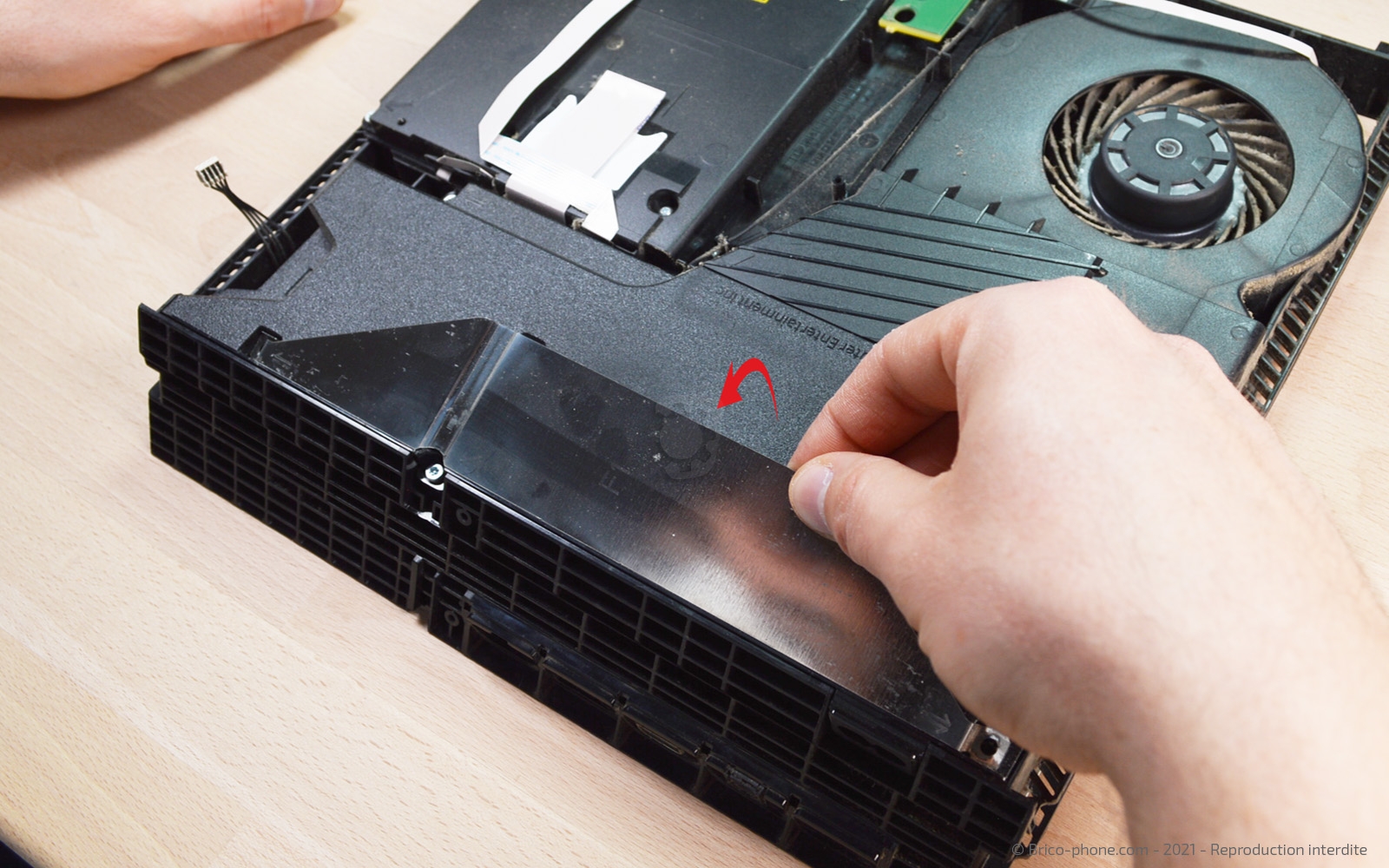

Avec le tournevis cruciforme, dévissez les 2 vis qui maintiennent la plaquette en alu avant de l'enlever.

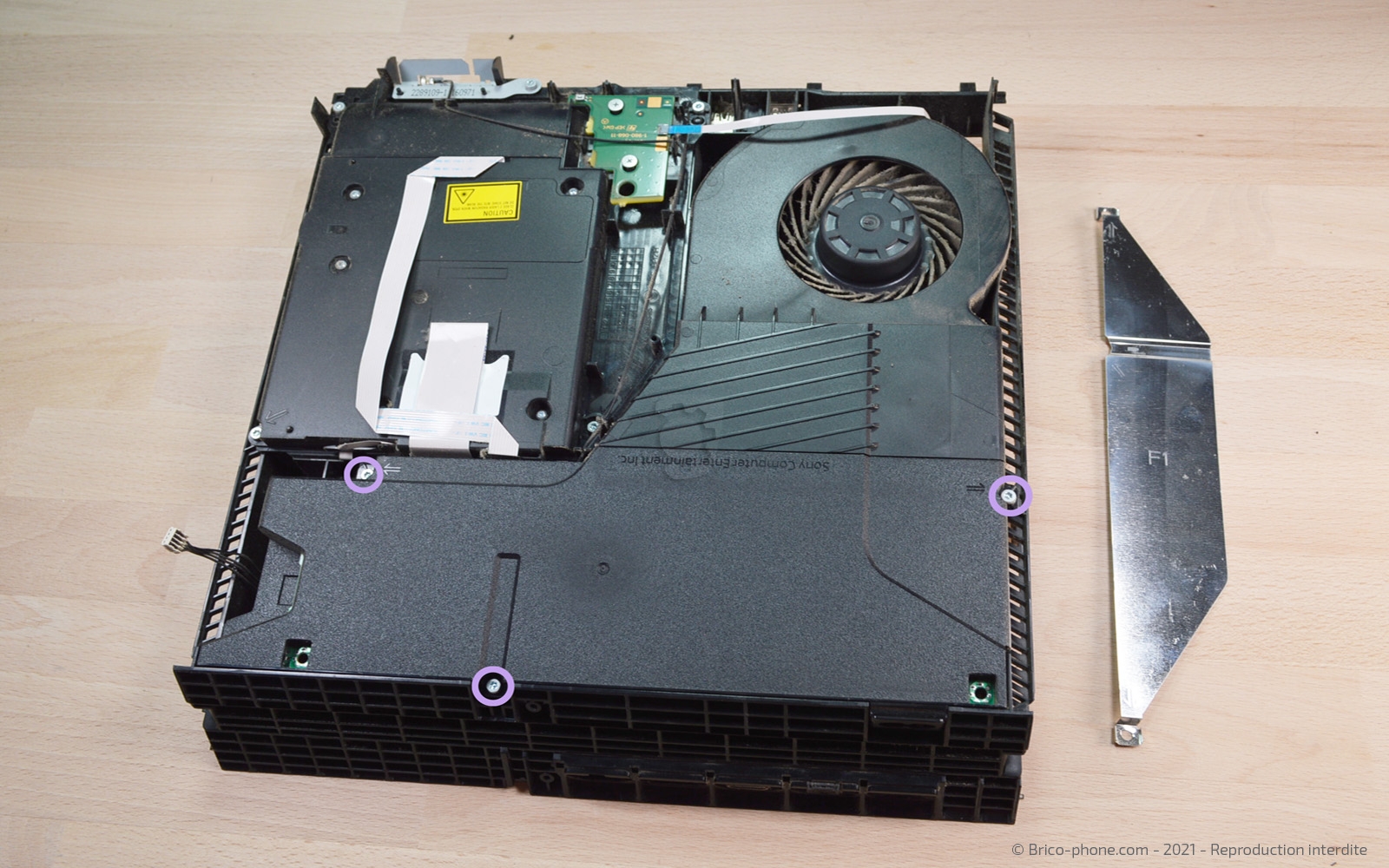

Dévissez les 3 vis torx 9, puis tirez l'alimentation vers le haut afin de l'extraire.

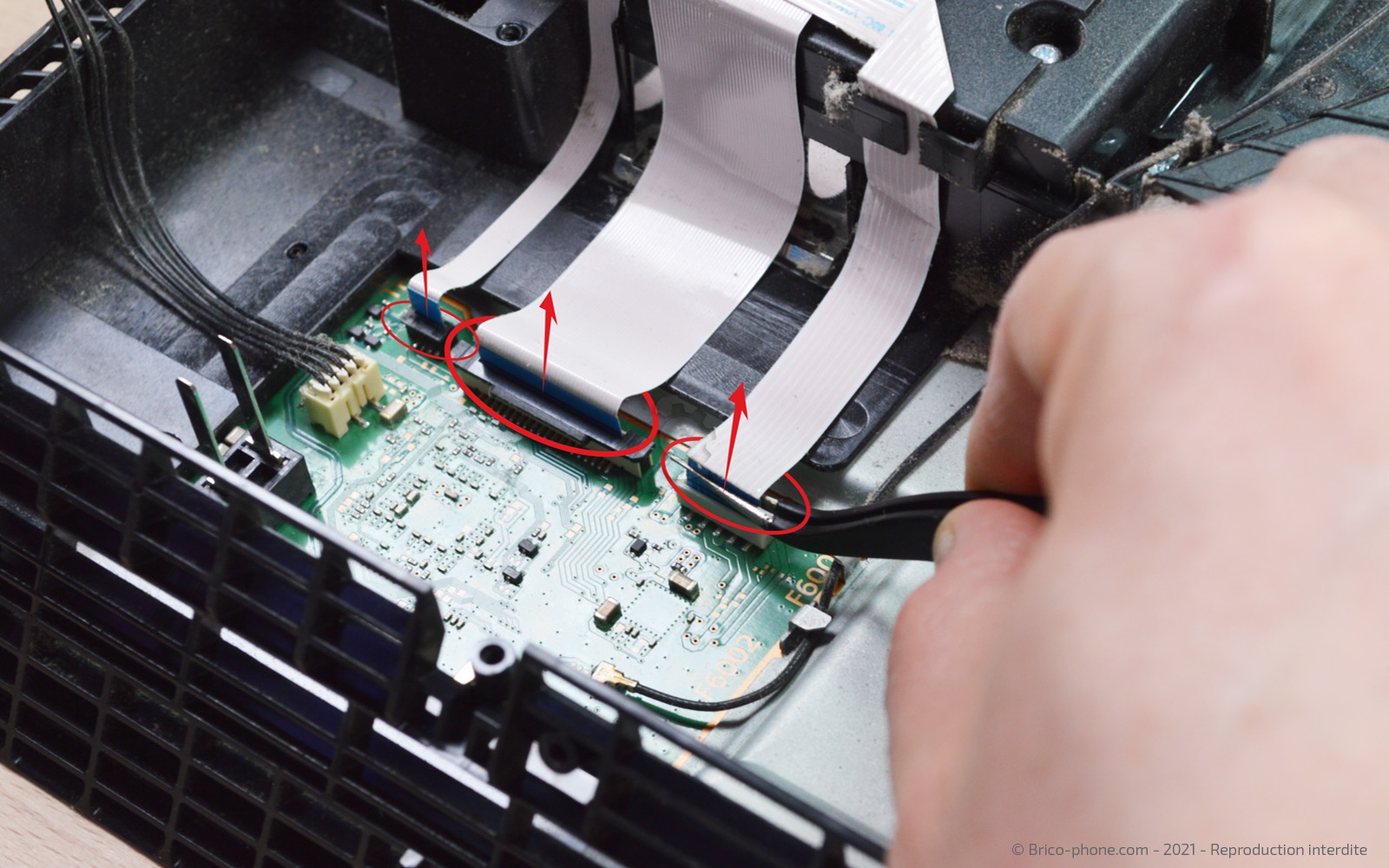

Avec la pincette, déconnectez les nappes du lecteur Blu-Ray, pour les 2 nappes extérieures, il suffit de tirer dessus alors que pour celle du milieu, il faut soulever la partie noire pour libérer la nappe puis la tirer.

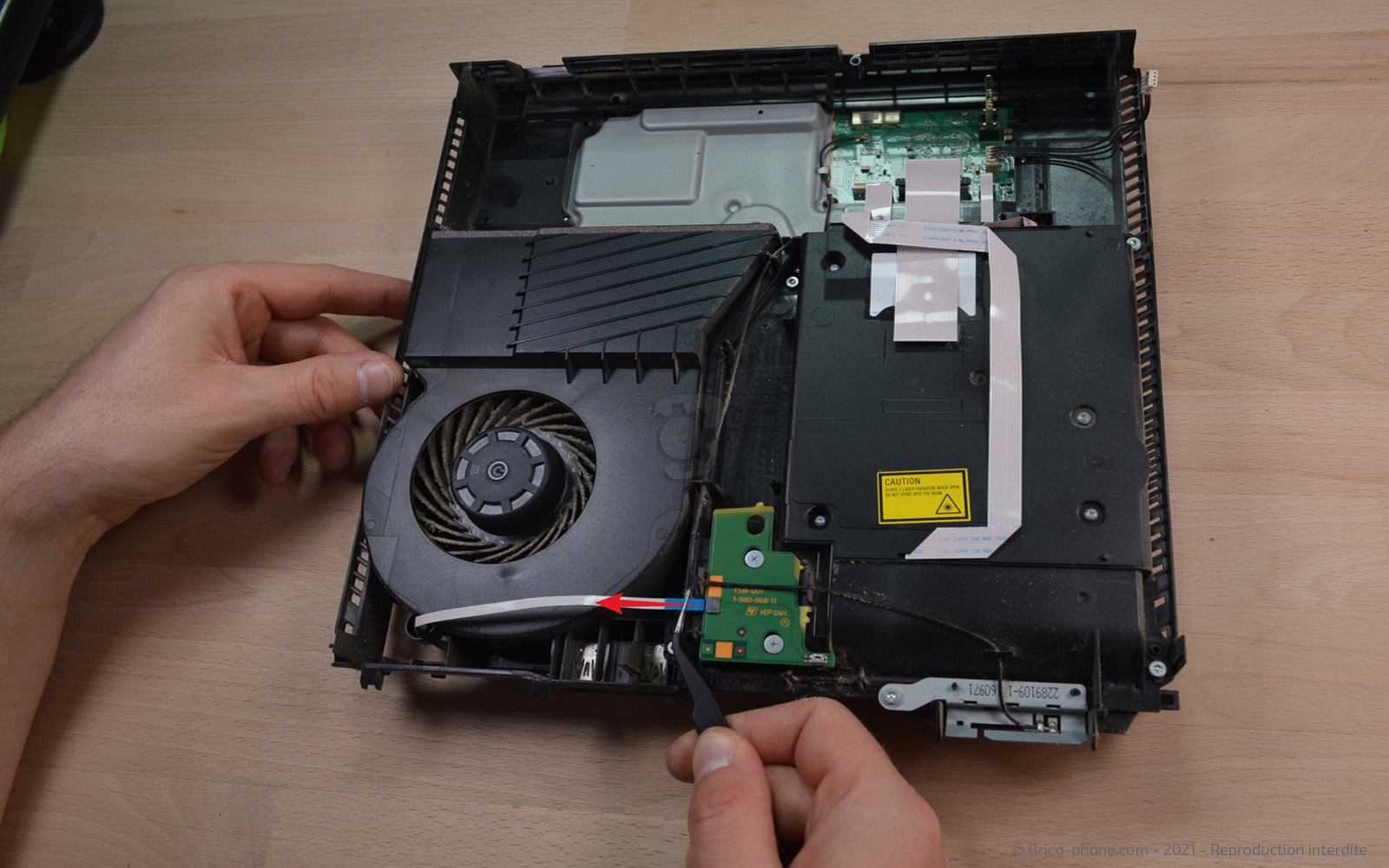

Avec la pincette tirez sur la nappe de la carte power pour la déconnecter, puis dévissez les 2 vis cruciforme avant de retirer la carte.

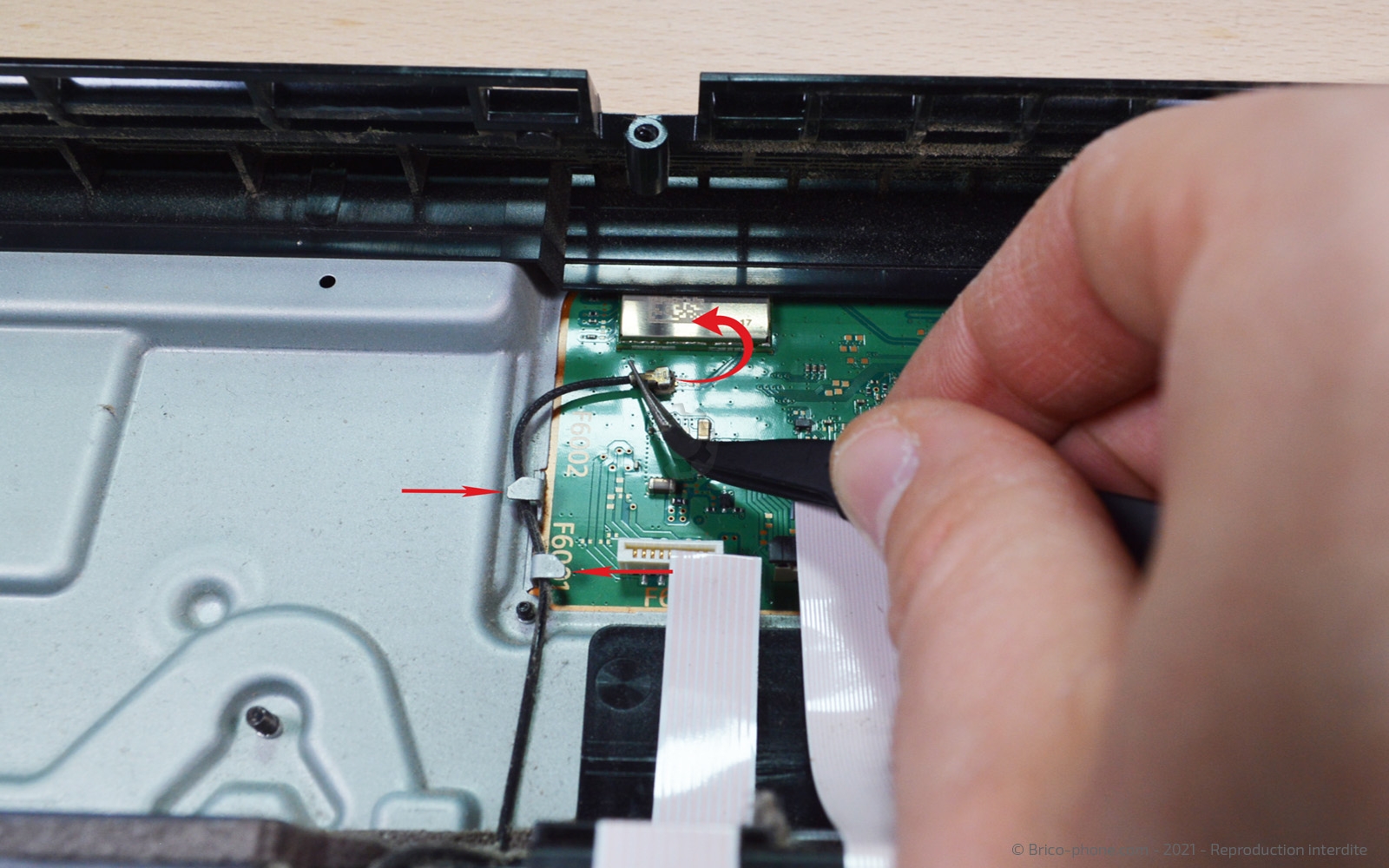

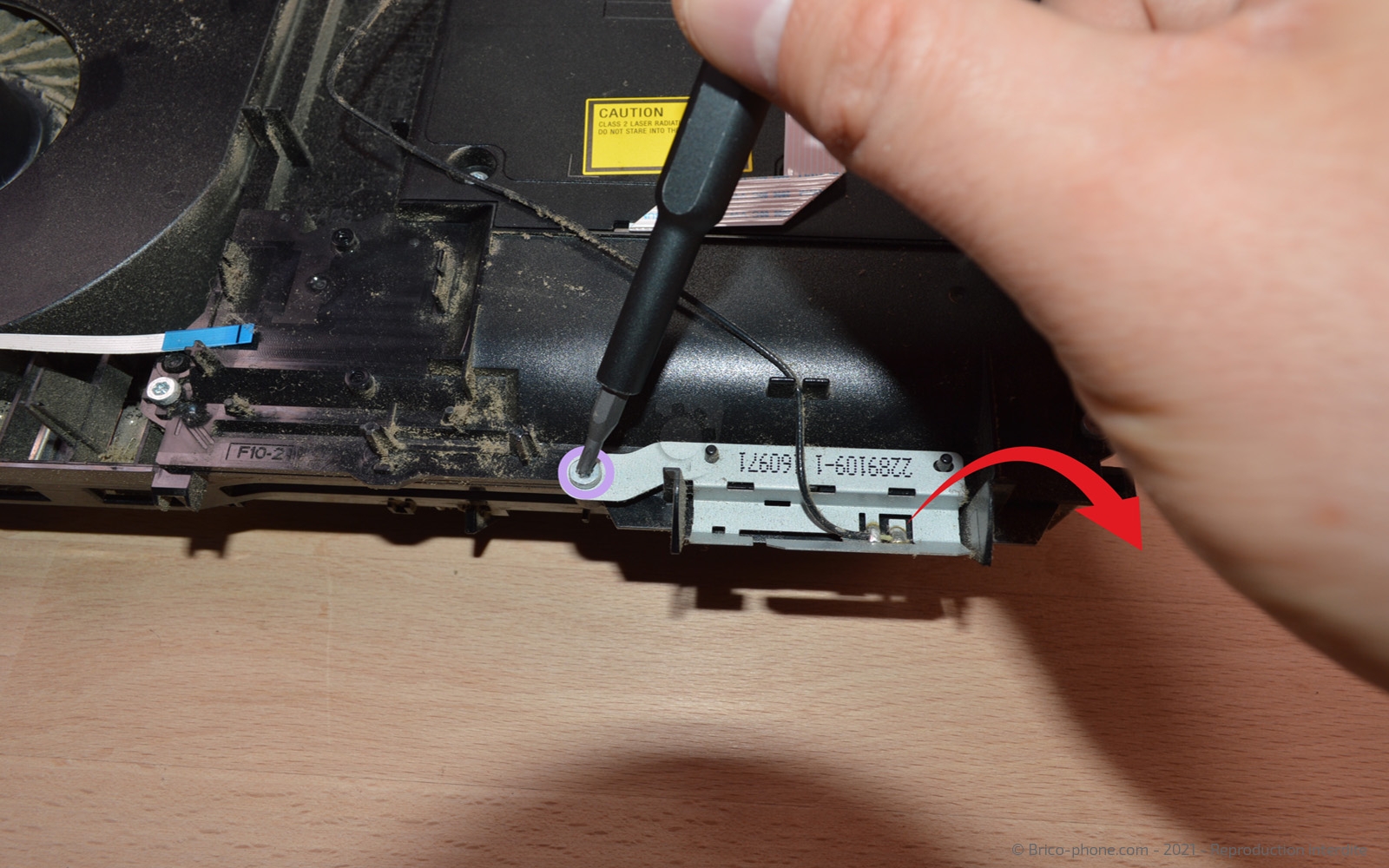

Avec la pincette, déconnectez le câble coaxial de la carte-mère, puis enlevez le câble coaxial des logements qui le bloque. Avec le tournevis torx 9, dévissez la vis qui maintient la plaquette avant de l'ôter.

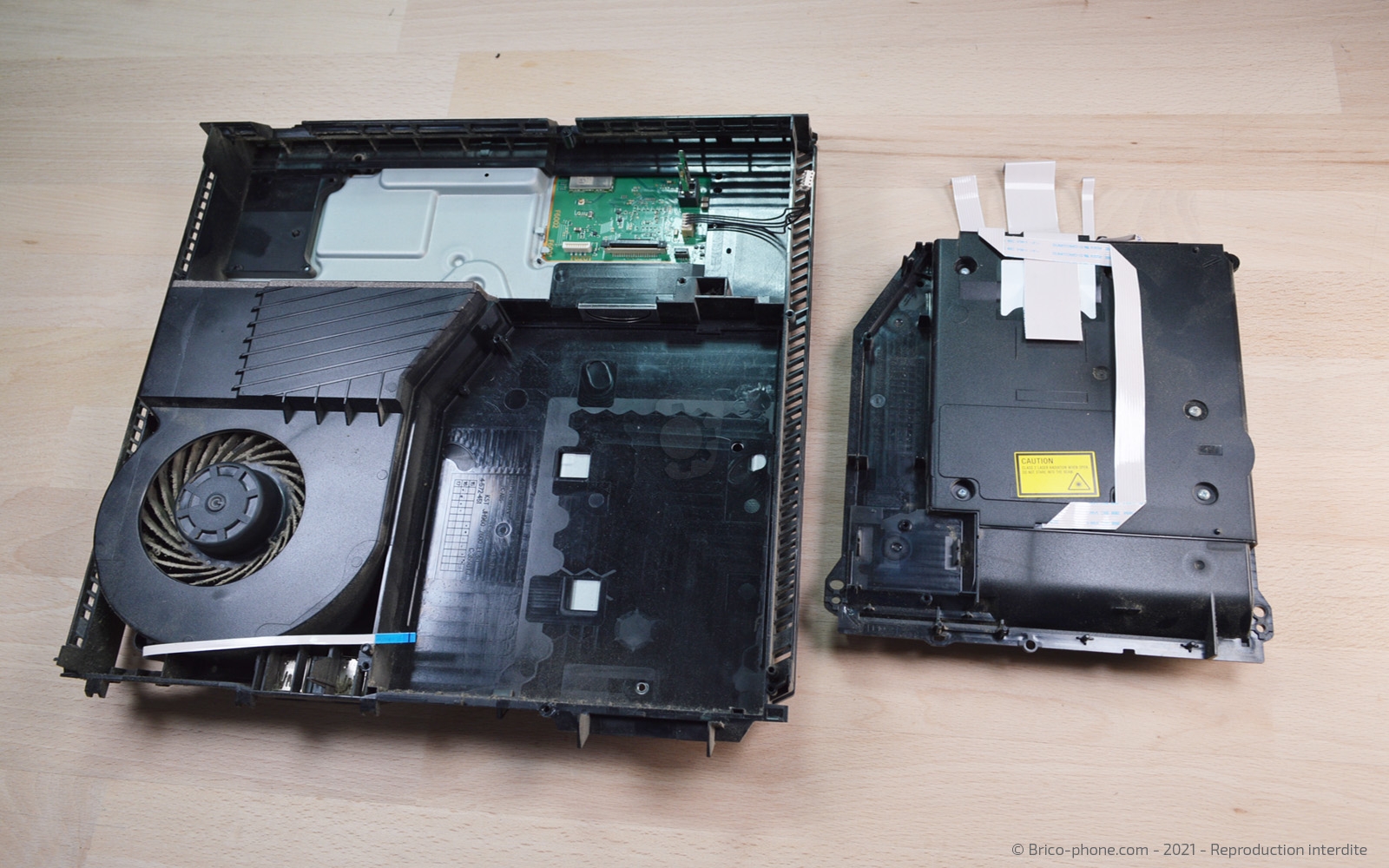

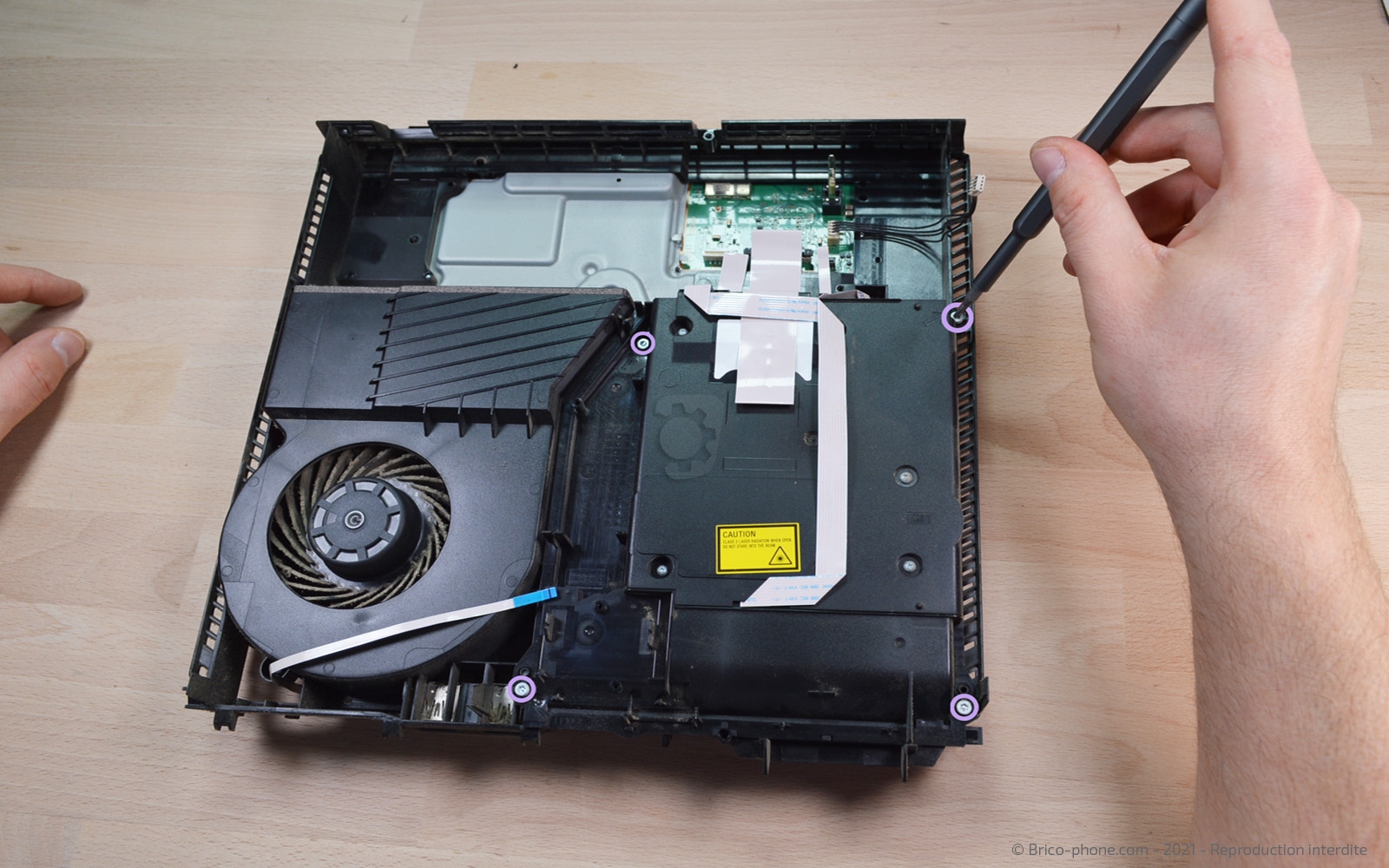

Munissez-vous du tournevis torx 9 afin de dévisser les 4 vis du lecteur Blu-Ray avant de l'extraire en le soulevant.

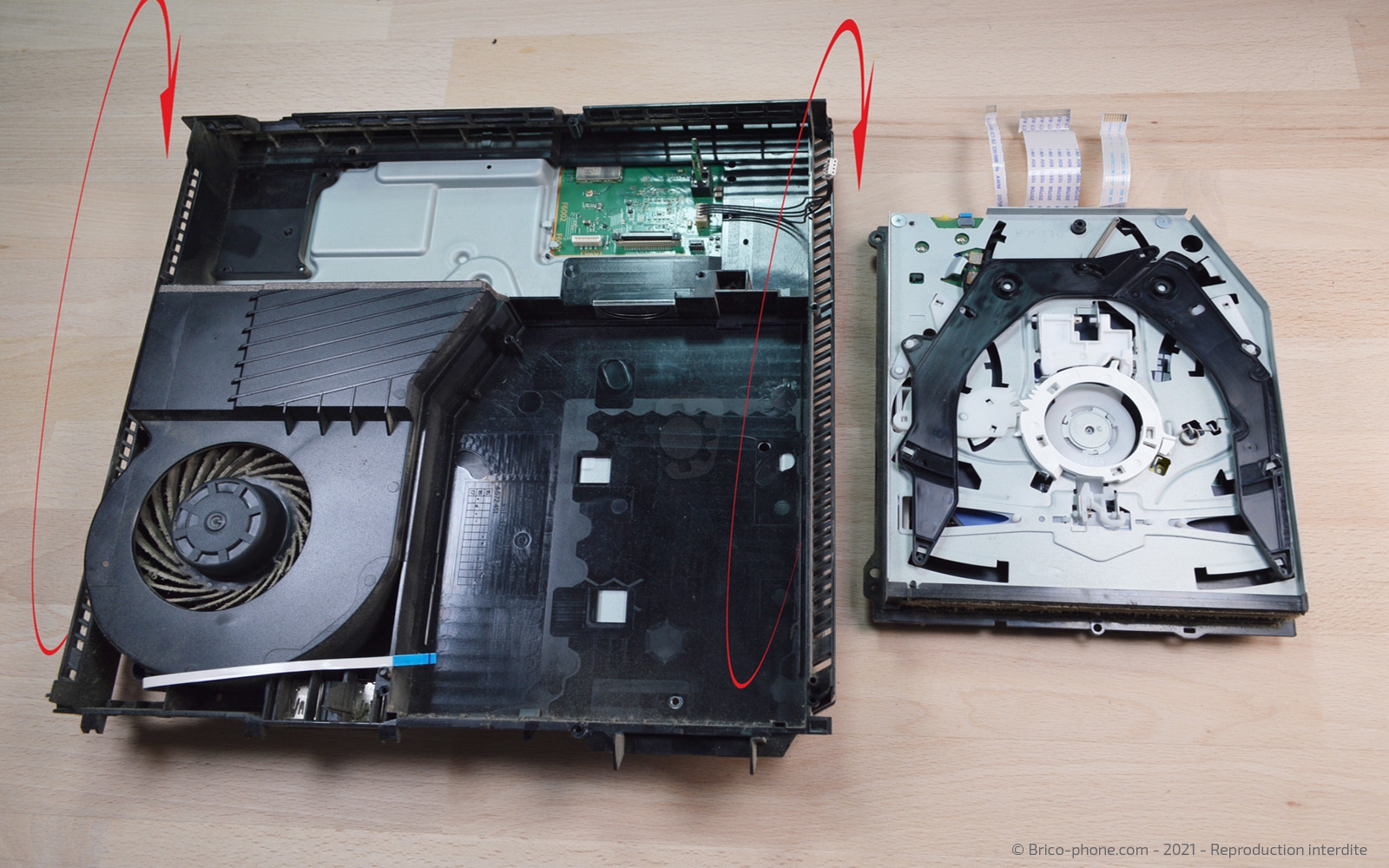

Retournez la console afin de passez sur la plaque en métal qui recouvre la carte-mère. Dévissez les 2 vis cruciformes ainsi que les 2 vis torx 9, puis ôtez la petite plaque.

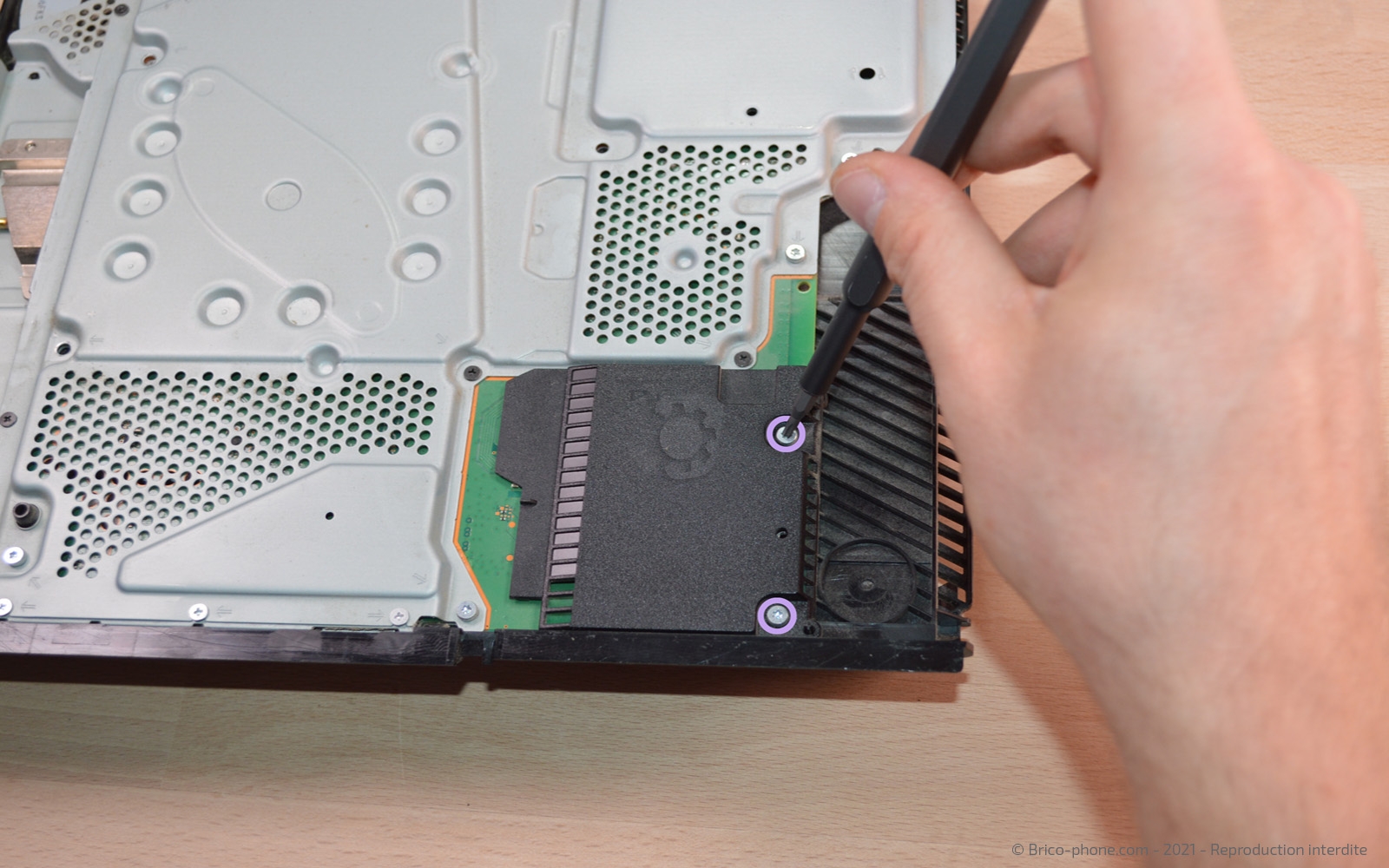

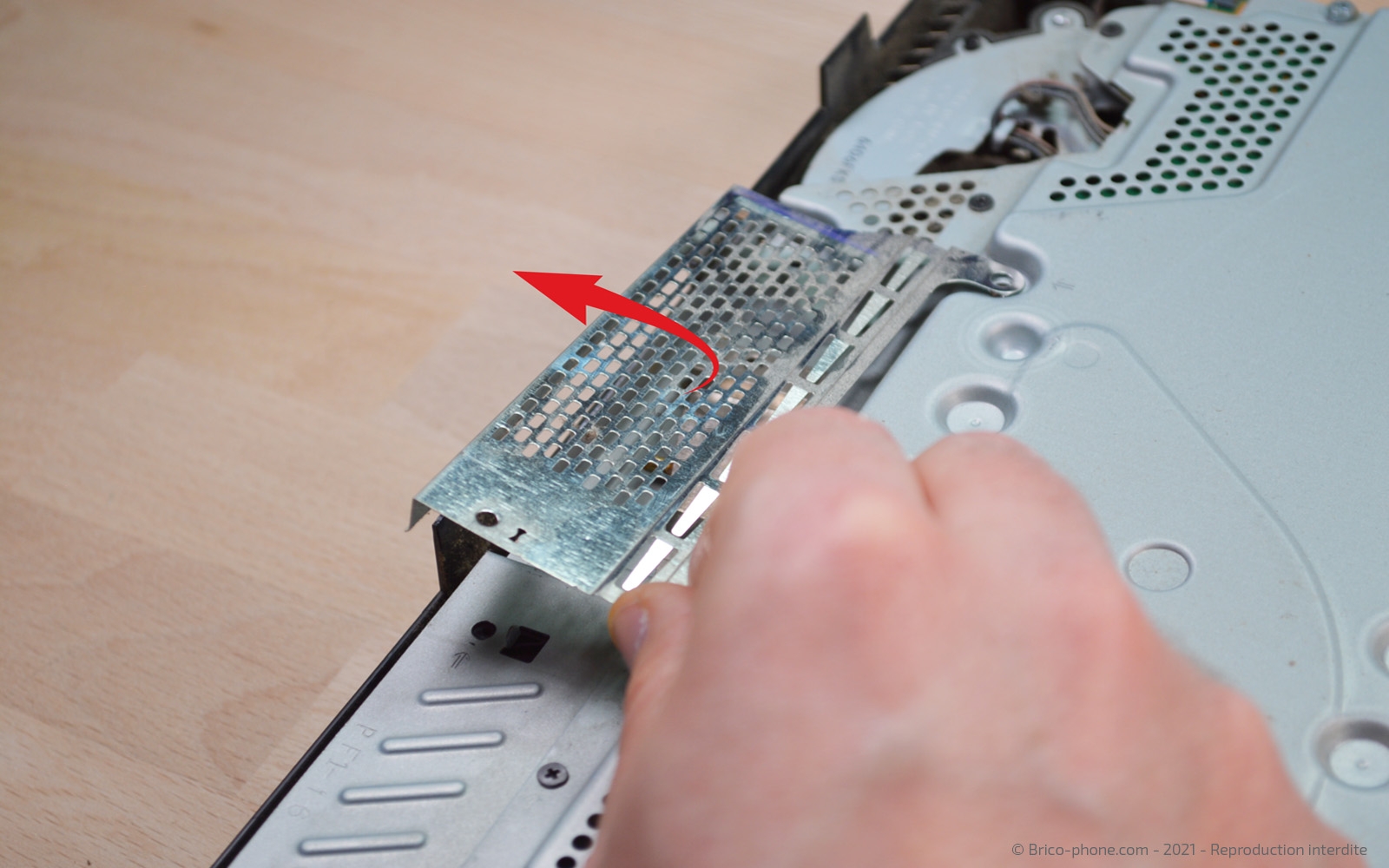

Toujours avec le torx 9, dévissez les 2 vis puis enlever le cache noir.

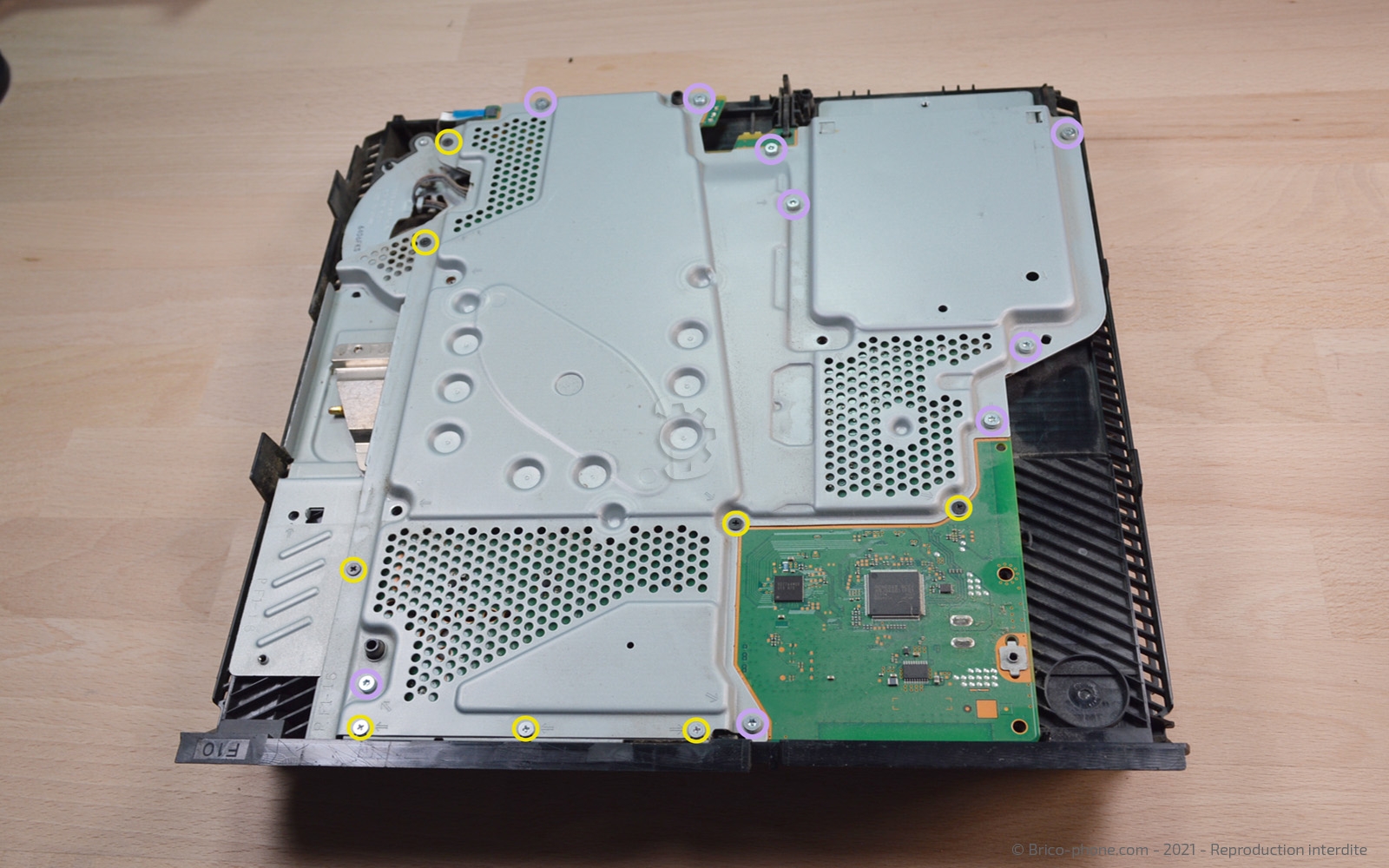

Pour avoir accès à la carte-mère, vous devez ôter la plaque métallique qui la recouvre, pour cela il vous faudra retirer 9 vis torx 9 et 8 vis cruciforme.

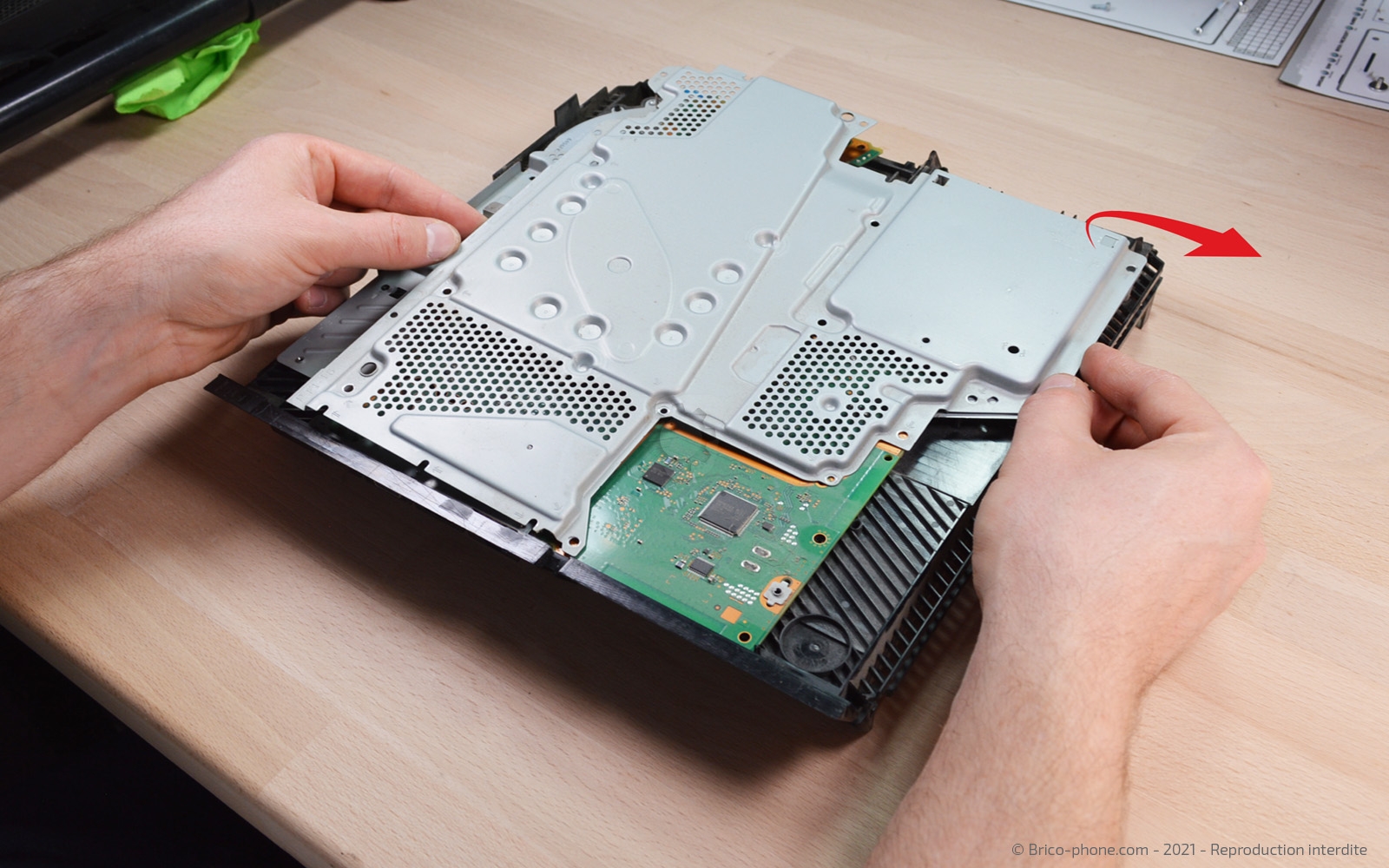

Vous pouvez maintenant ôter la plaque.

Retirez les 2 vis à l'aide du tournevis cruciforme, puis retirez le support du processeur.

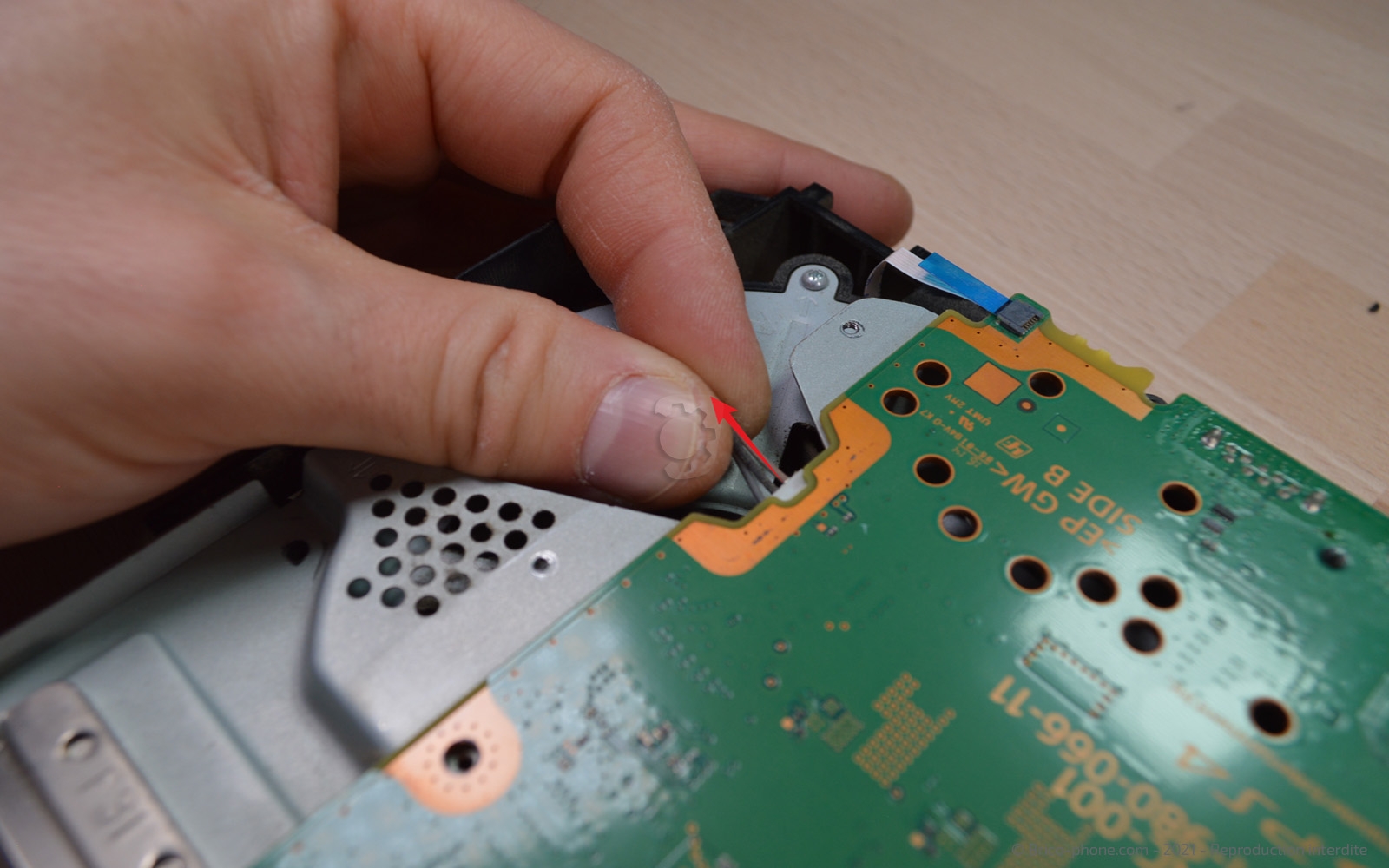

Déconnectez le ventilateur qui est connecté sur la gauche de la carte-mère et tirez le bouton vers l'extérieur afin de libérer la carte-mère.

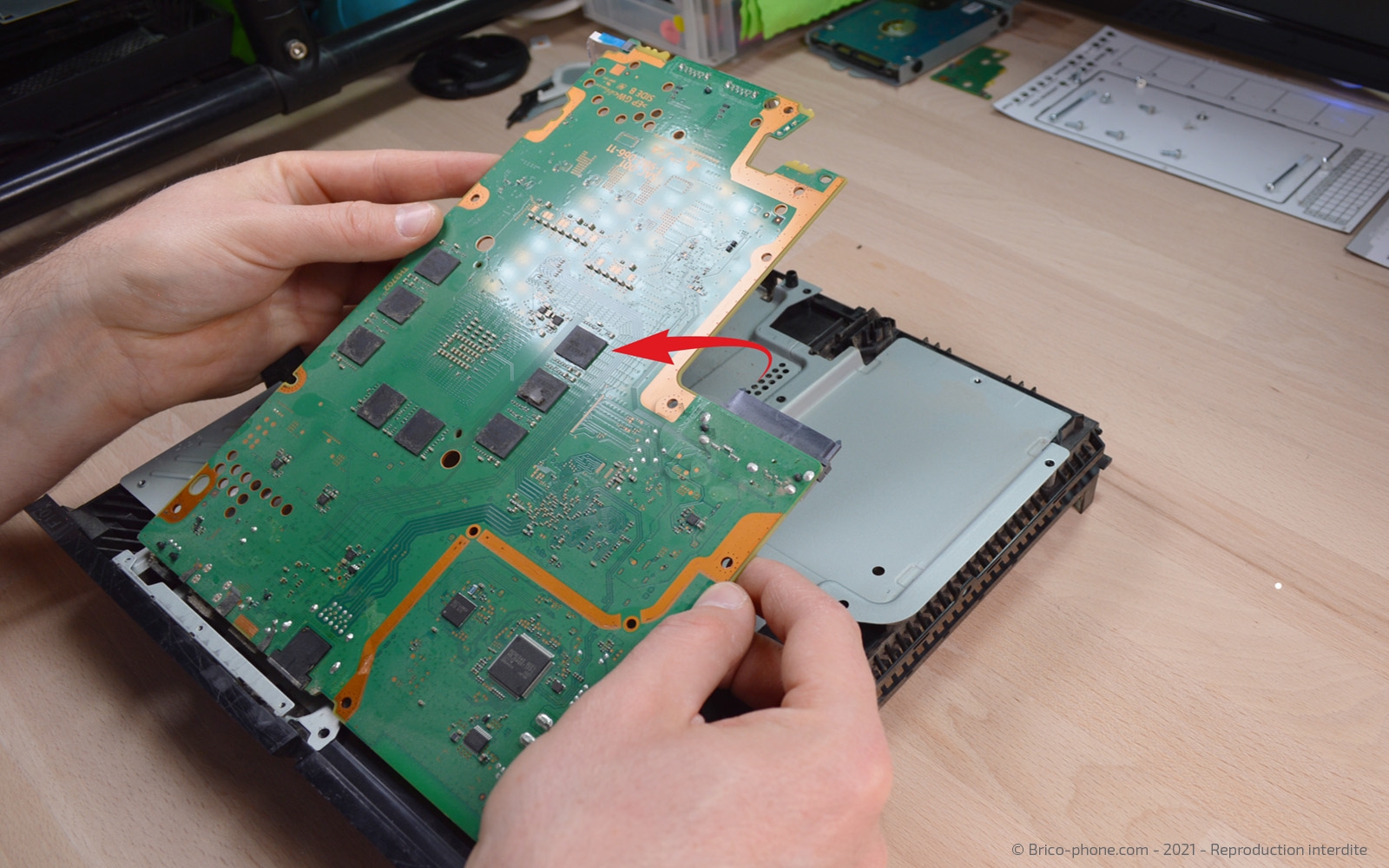

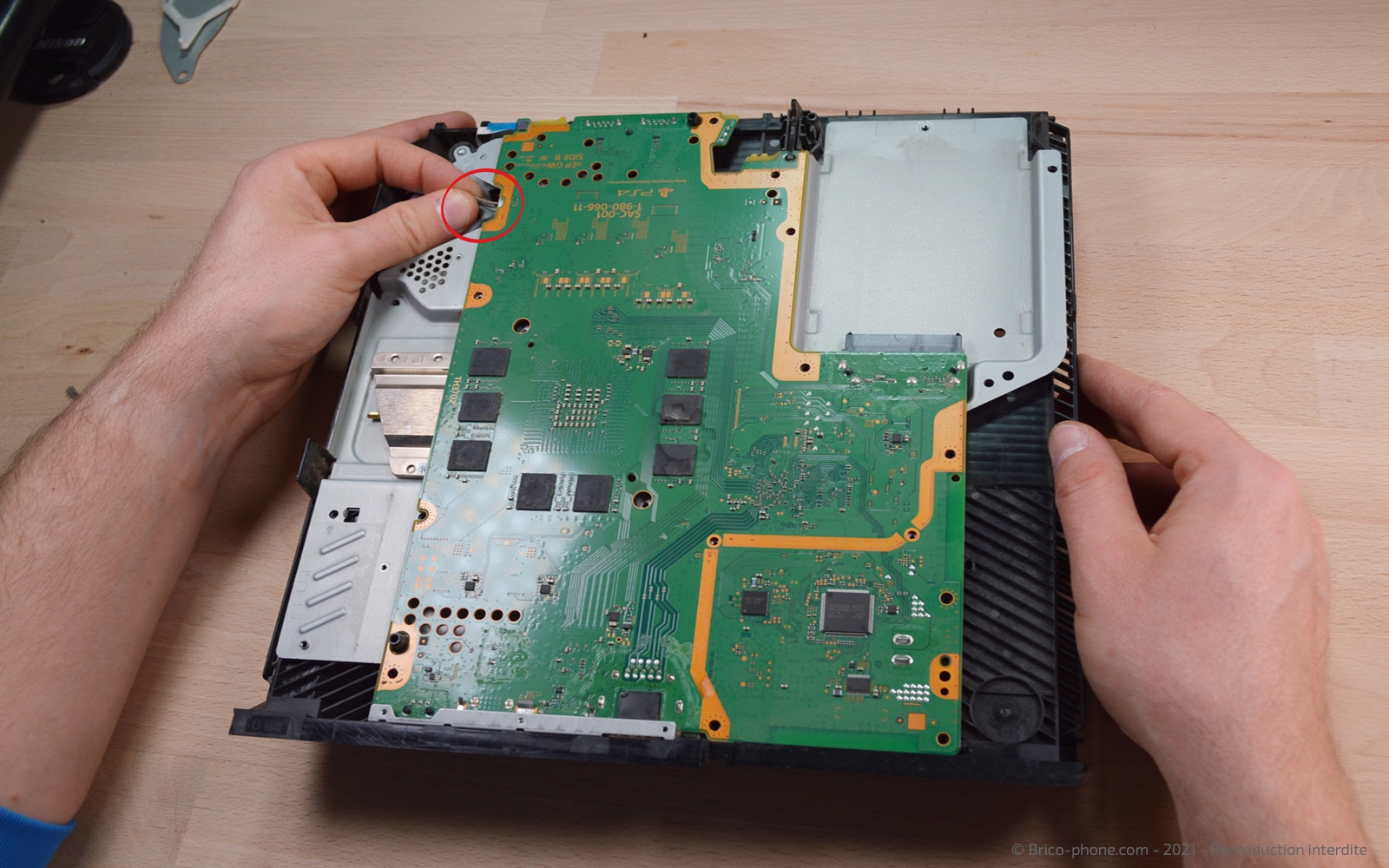

Soulevez la carte-mère par le haut comme sur la photo puis tirez-la afin de dégager les ports USB coincés dans le châssis. La carte-mère est extraite de la console.

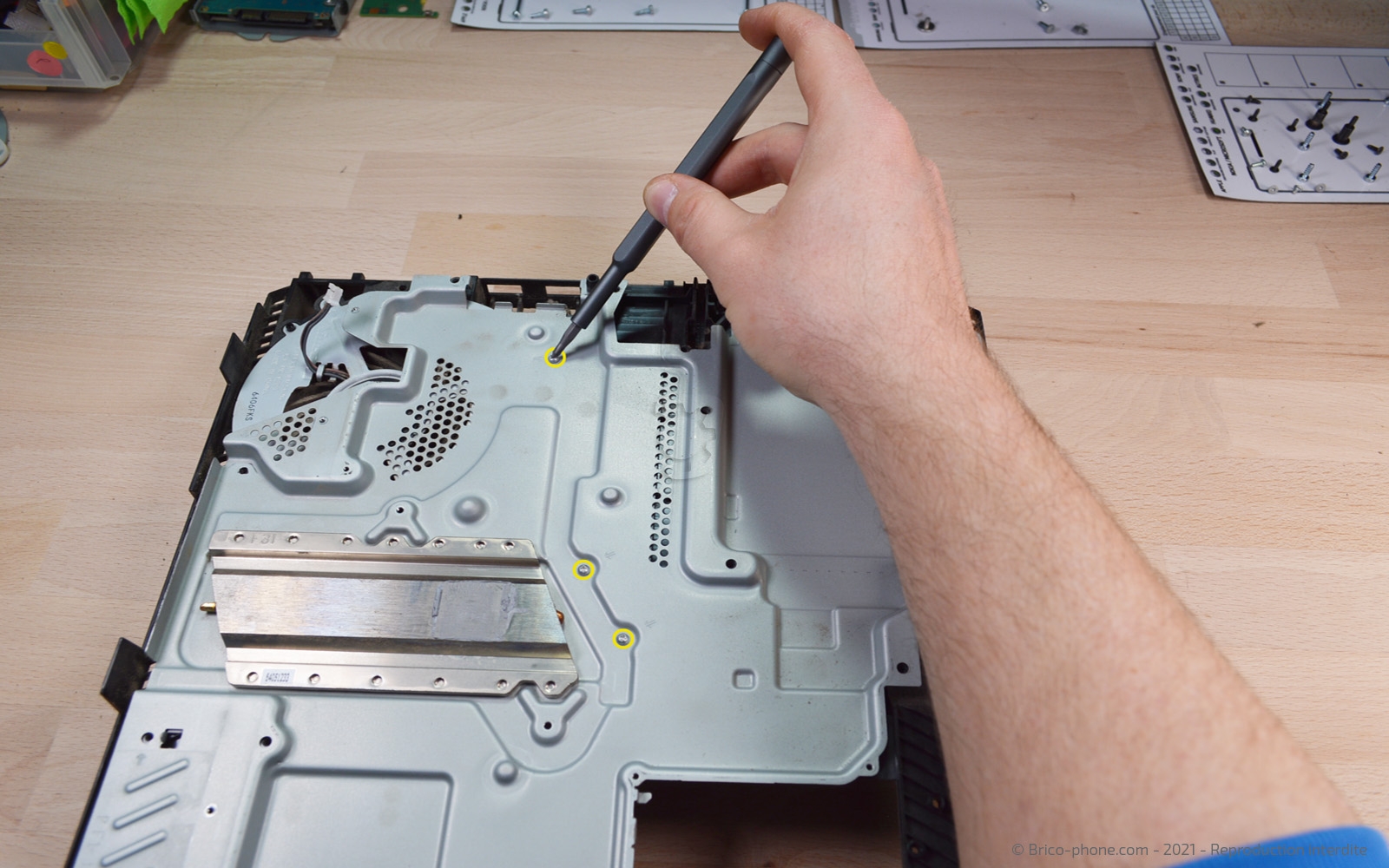

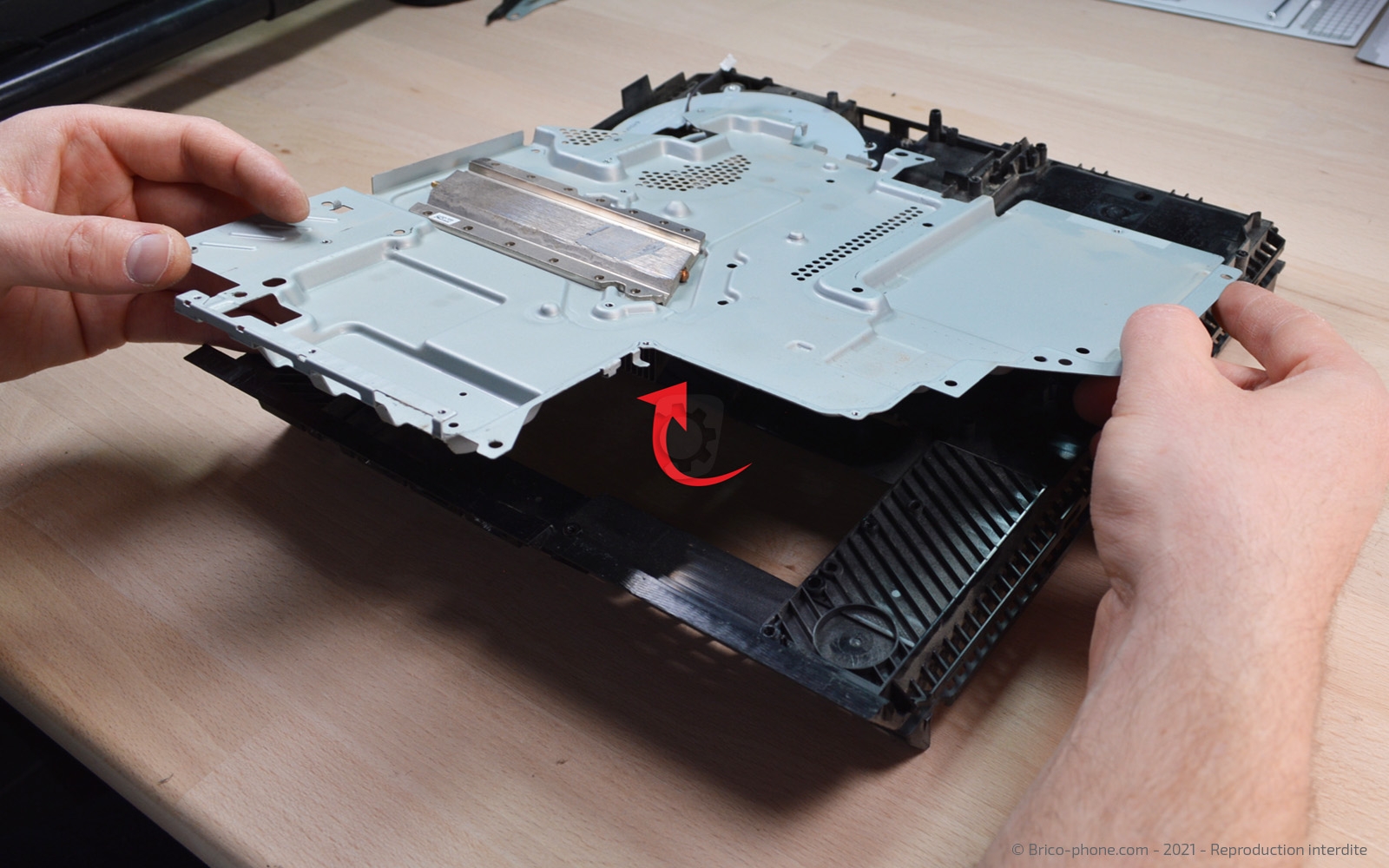

Dévissez les 3 vis cruciformes afin d'extraire la plaque du dissipateur thermique. Si vous voyez un peu de poussière, vous pouvez la nettoyer avec une bombe d'air sec.

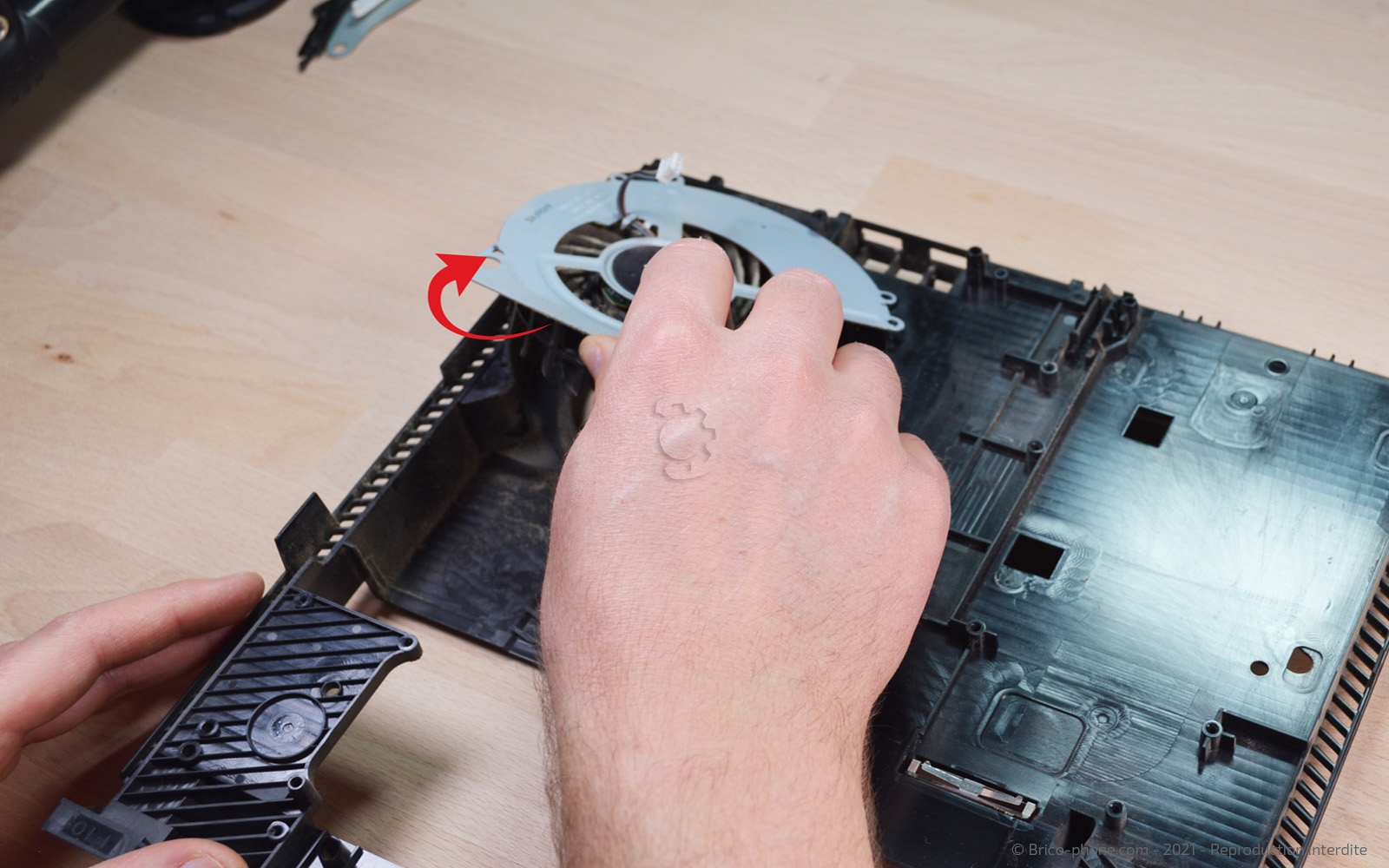

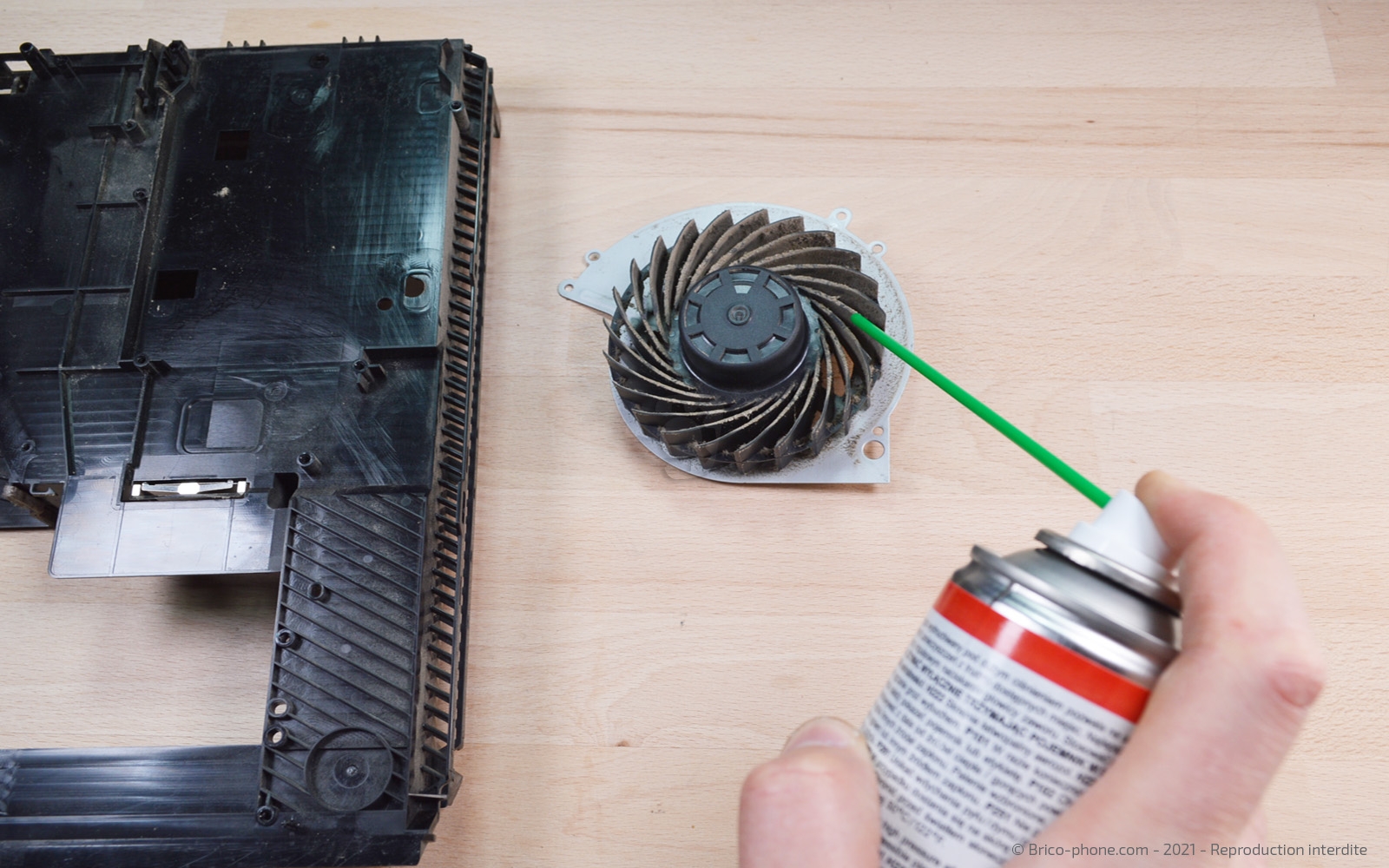

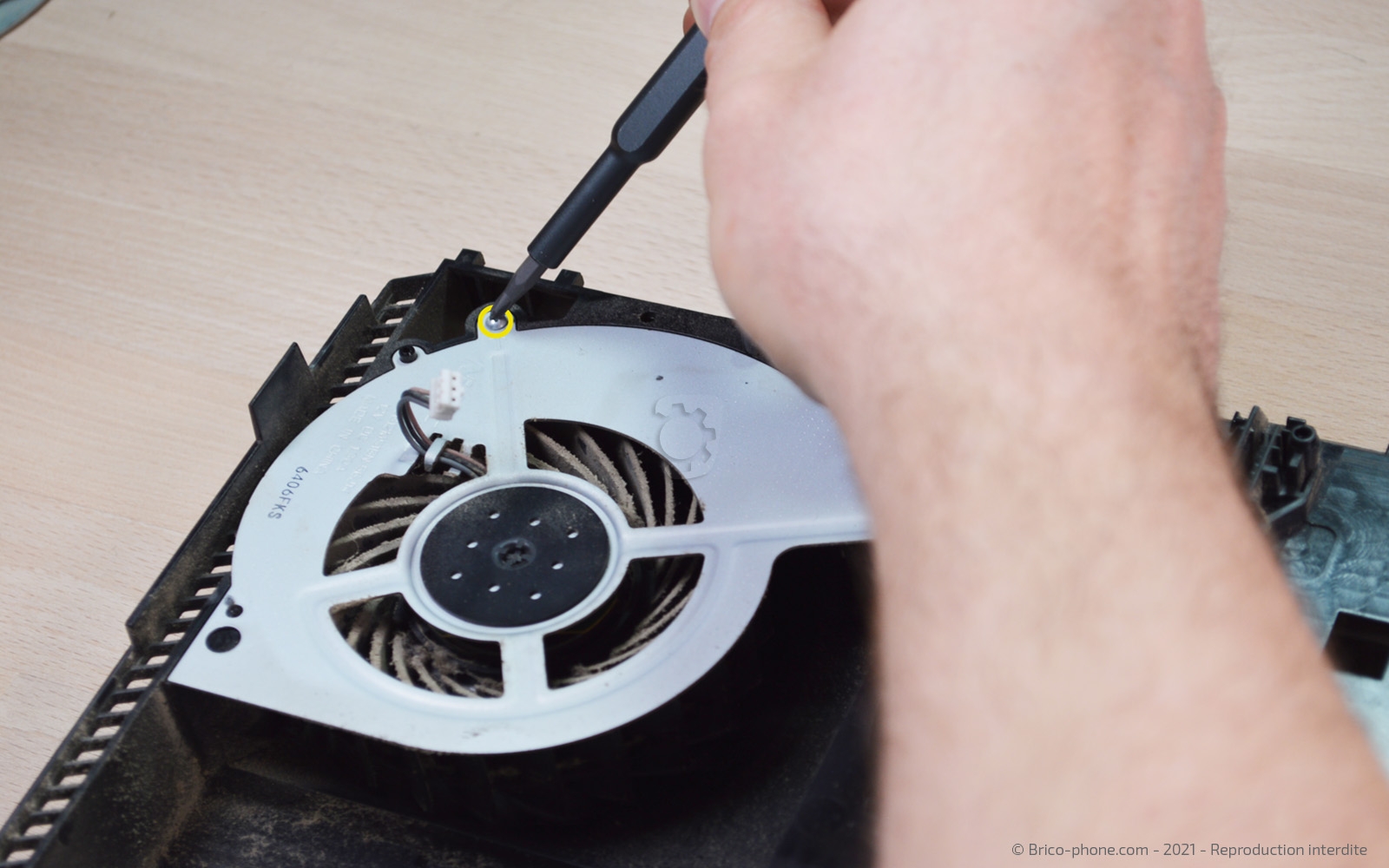

Toujours avec le tournevis cruciforme, enlevez la seule vis qui maintient le ventilateur avent de l'enlever. Si celui-ci est plein de poussière, vous pouvez le nettoyer avec une bombe d'air sec, des lingettes micro-fibre par exemple.

Vous pouvez dés à présent reprendre le tutoriel en sens inverse afin d'installer votre nouveau ventilateur.
