Changement du bloc d'alimentation sur Playstation 4

Temps estimé : 40 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Playstation 4 | Temps estimé : 40 min | Difficulté : 2.5/5

Vous êtes installé dans votre canapé et vous allez jouer avec votre Sony Playstation 4 de première génération mais celle-ci ne s'allume pas ? Vous n'arrivez plus à insérer le câble secteur dans votre console ?

Brico-Phone vous permet de résoudre ce problème en effectuant le changement de l'alimentation de votre console à l'aide de notre tutoriel photos et vidéo.

Diagnostic

› Votre console ne s'allume plus.
› La prise secteur ne rentre plus dans votre console.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc alimentation ADP-240AR pour PS4
69,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour PS5 spécialement composé par nos techniciens
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Avant de commencer, vous devez vous assurer de posséder la bonne console, en l'occurence la Playstation 4 de première génération. Afin de savoir si vous avez le bon modèle, Sous votre console vous devez retrouver l'inscription CUH-20XX.
Maintenant que vous avez le bon modèle, vous pouvez continuer.

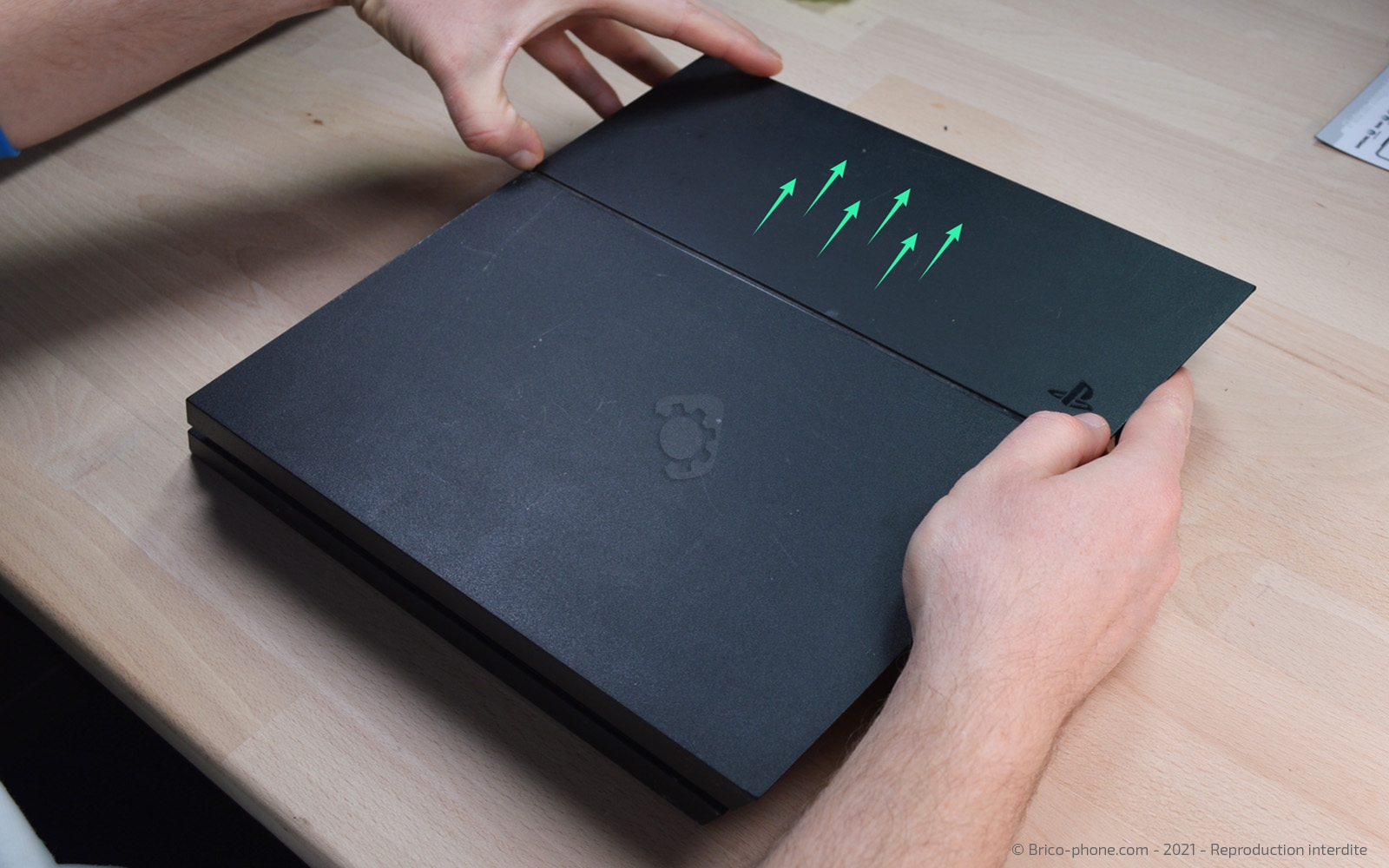

Etape 1 : Retirer le capot côté HDD
Positionnez votre console de façon à retrouver le petit capot vers le haut, puis poussez-le afin de le déclipser de la console.

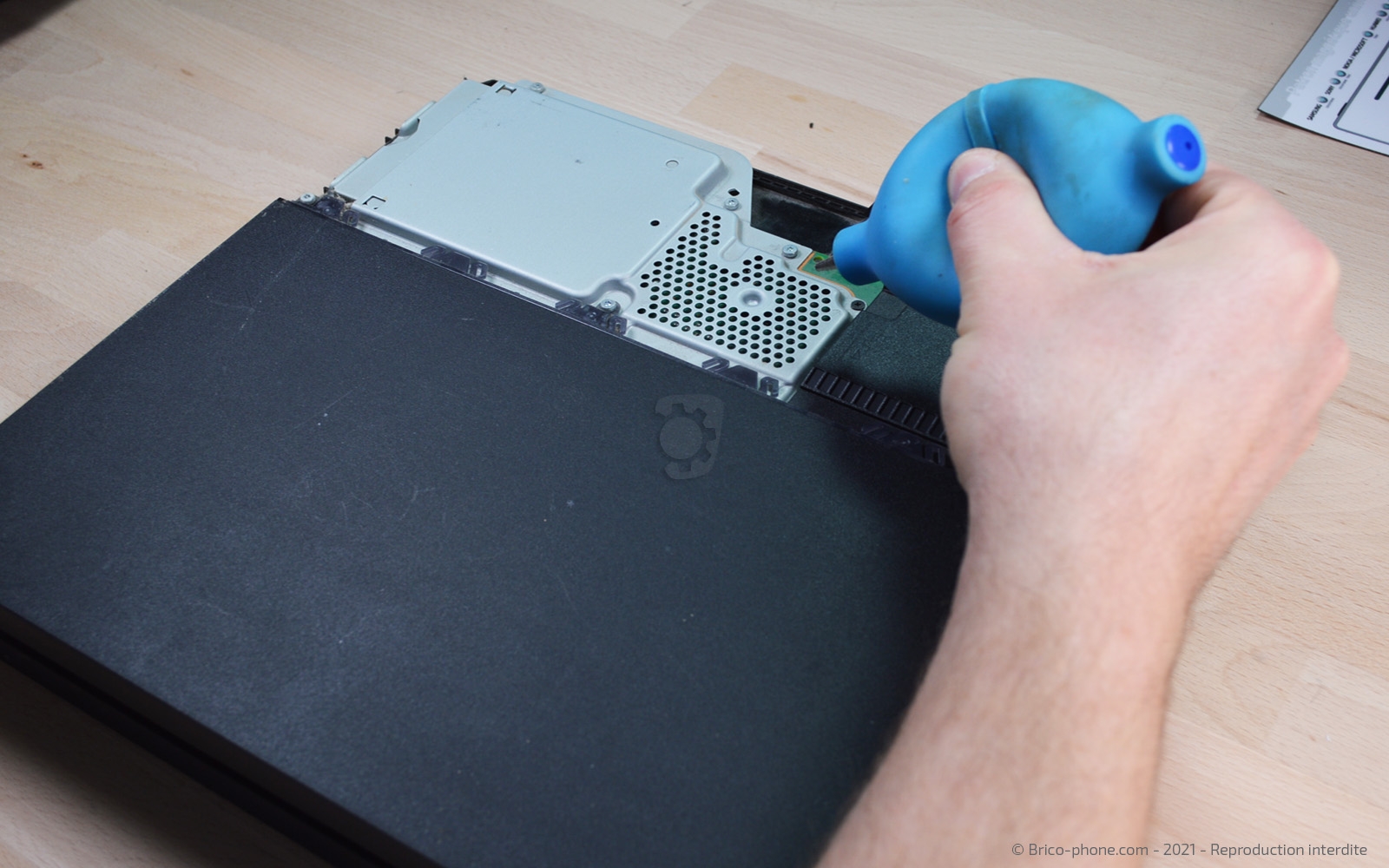

Etape 2 : Retirer le HDD
Si vous avez de la poussière, vous pouvez la souffler avec un souffleur, ensuite munissez-vous d'un cruciforme pour enlever la vis qui bloque le disque dur et enfin tirez sur le disque dur afin de l'extraire.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Souffleur antipoussière
6,90 €
Etape 3 : Préparer le capot supérieur

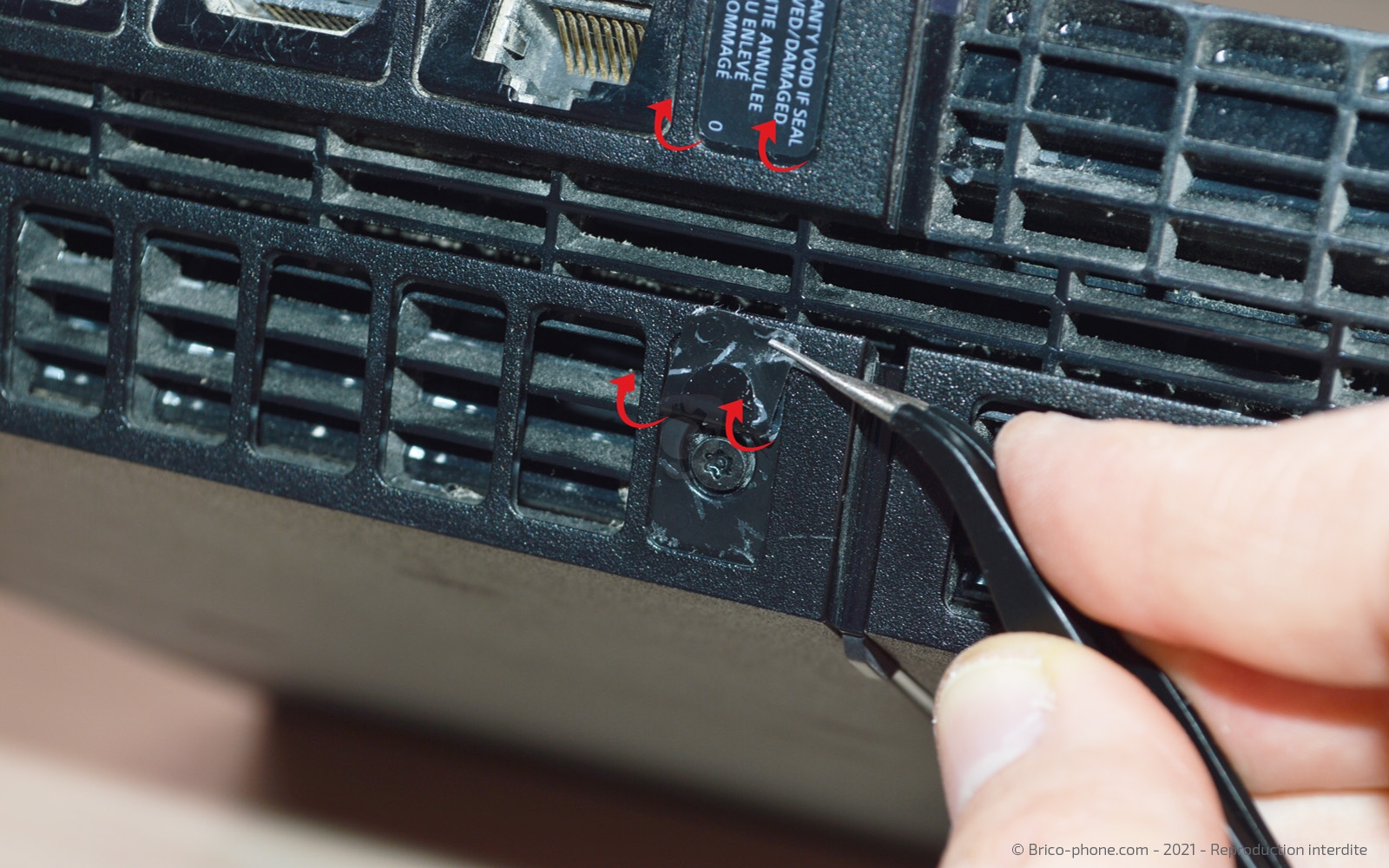

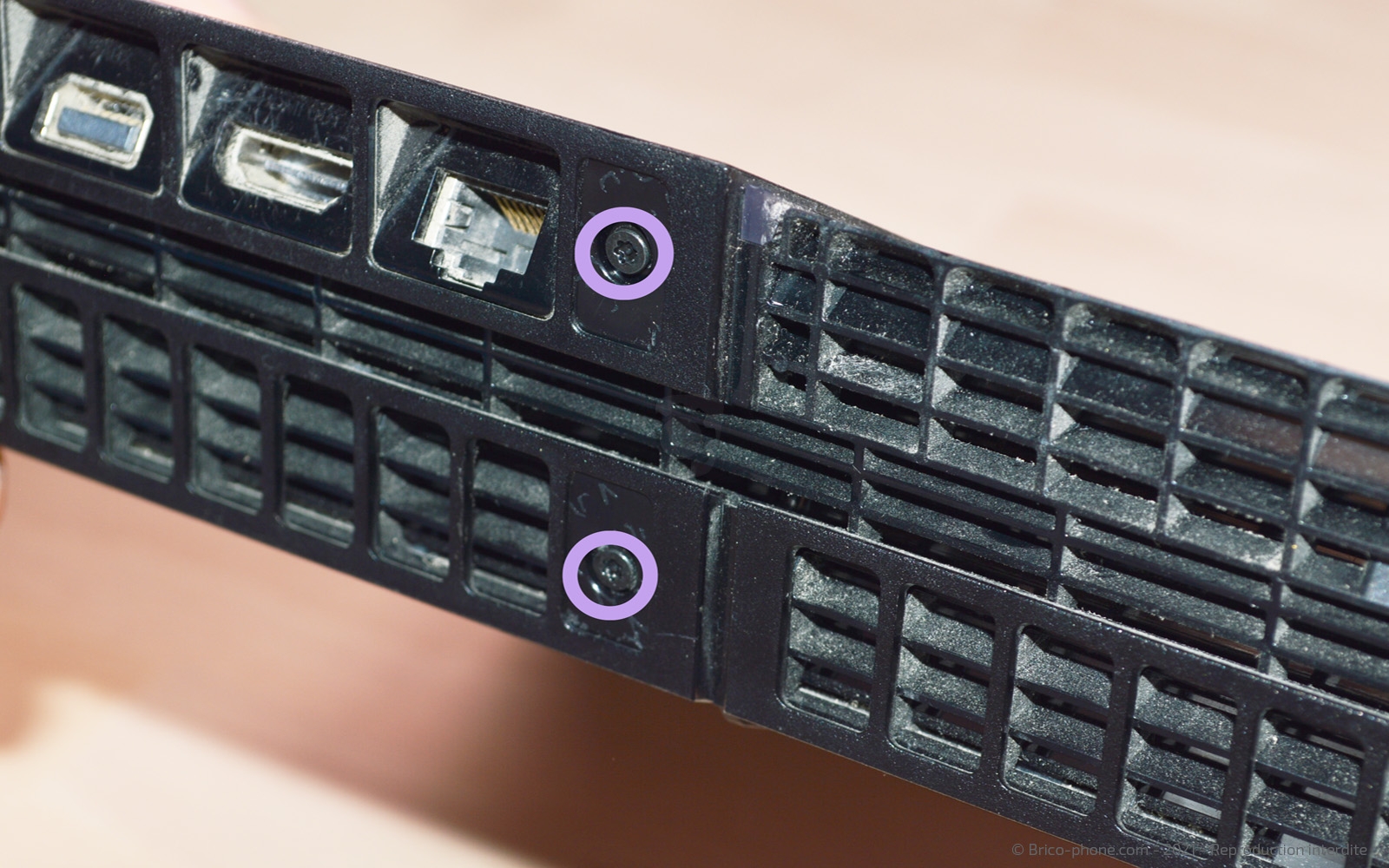

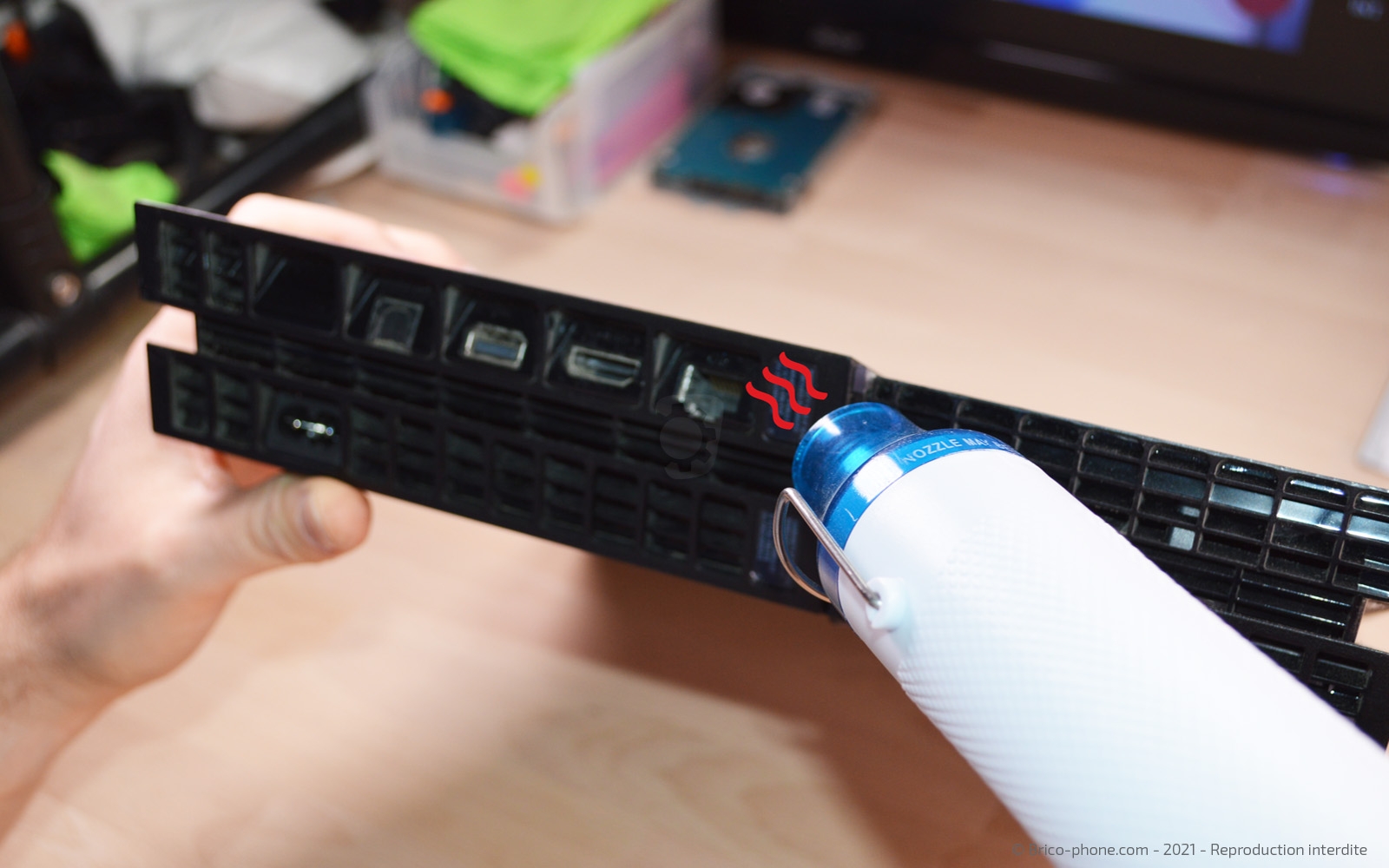

Au dos de la console (à l'endroit des connectiques), vous trouverez 2 stickers de garantis que vous devrez chauffer afin de les enlever avec la pincette. Ces stickers laissent apparaître 2 vis torx. Munissez-vous du tournevis torx 9 pour retirer ces 2 vis, puis sur le dessus de la console vous en trouverez encore 2 qui maintiennent le cache supérieur.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 4 : Ôter le capot supérieur

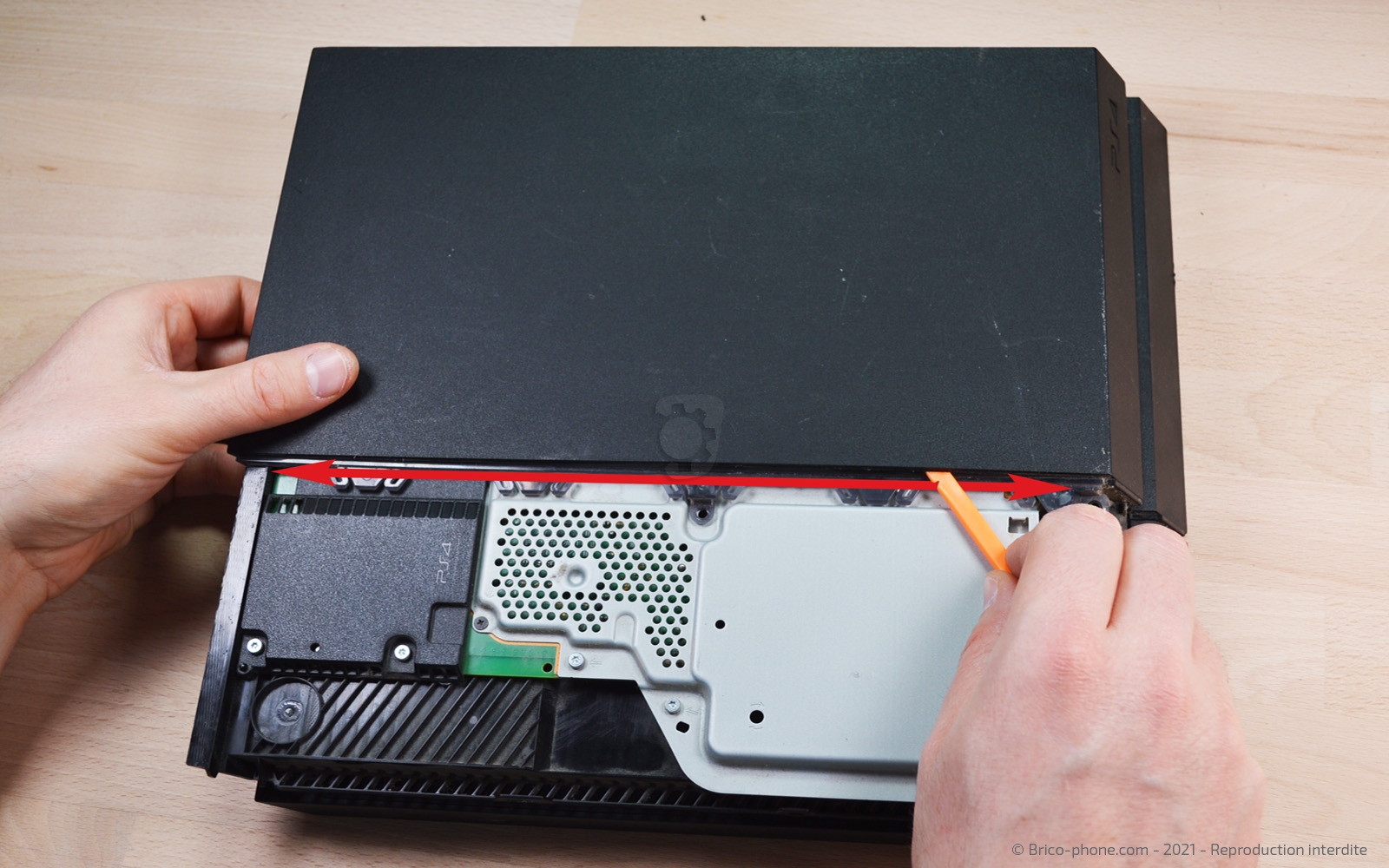

Commencez par éclipser le capot supérieur à l'aide du levier, puis commencez par déclipser à la main le devant, ensuite le côté puis l'arrière. Voilà le capot supérieur est retiré.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Retirer le capot inférieur

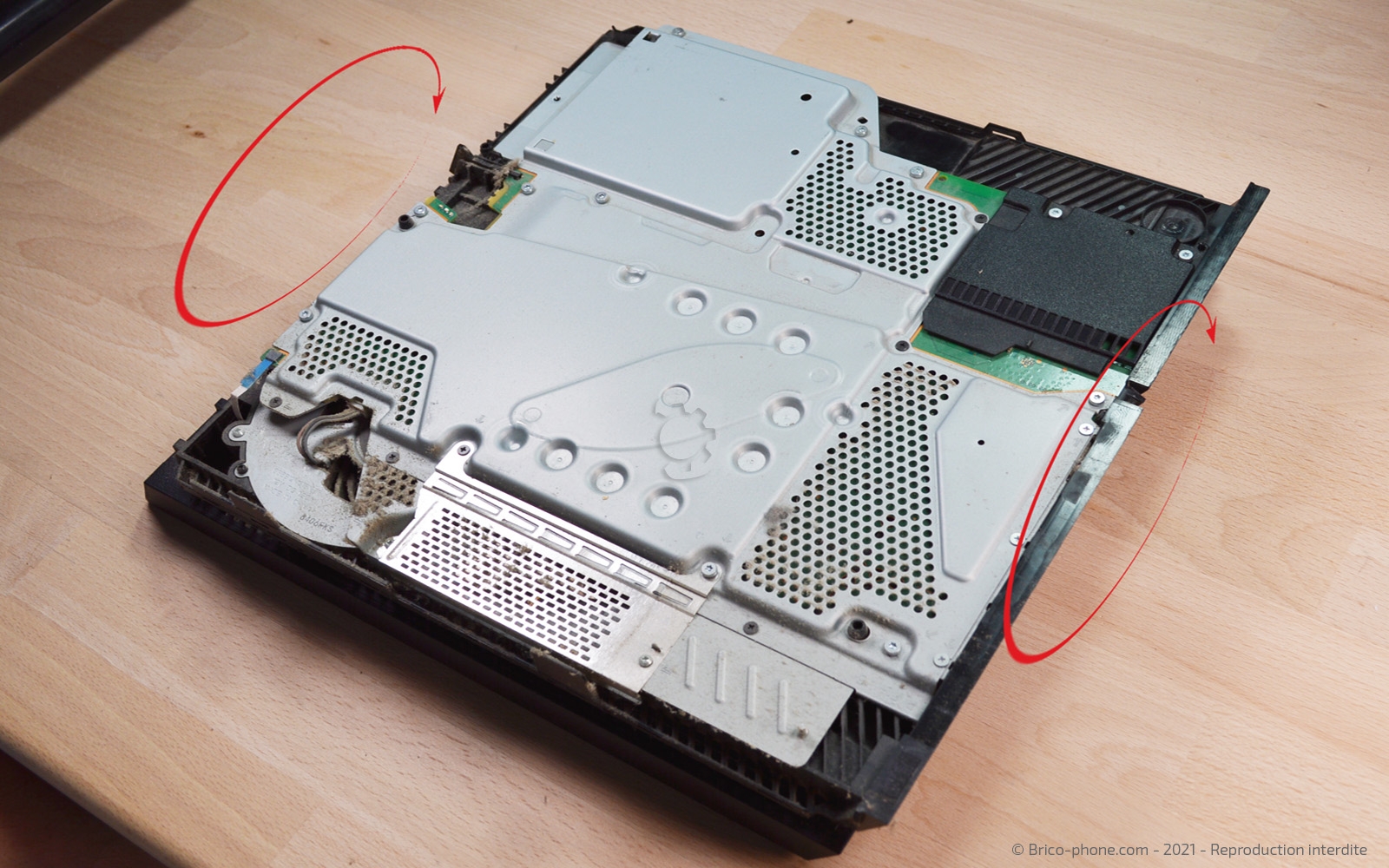

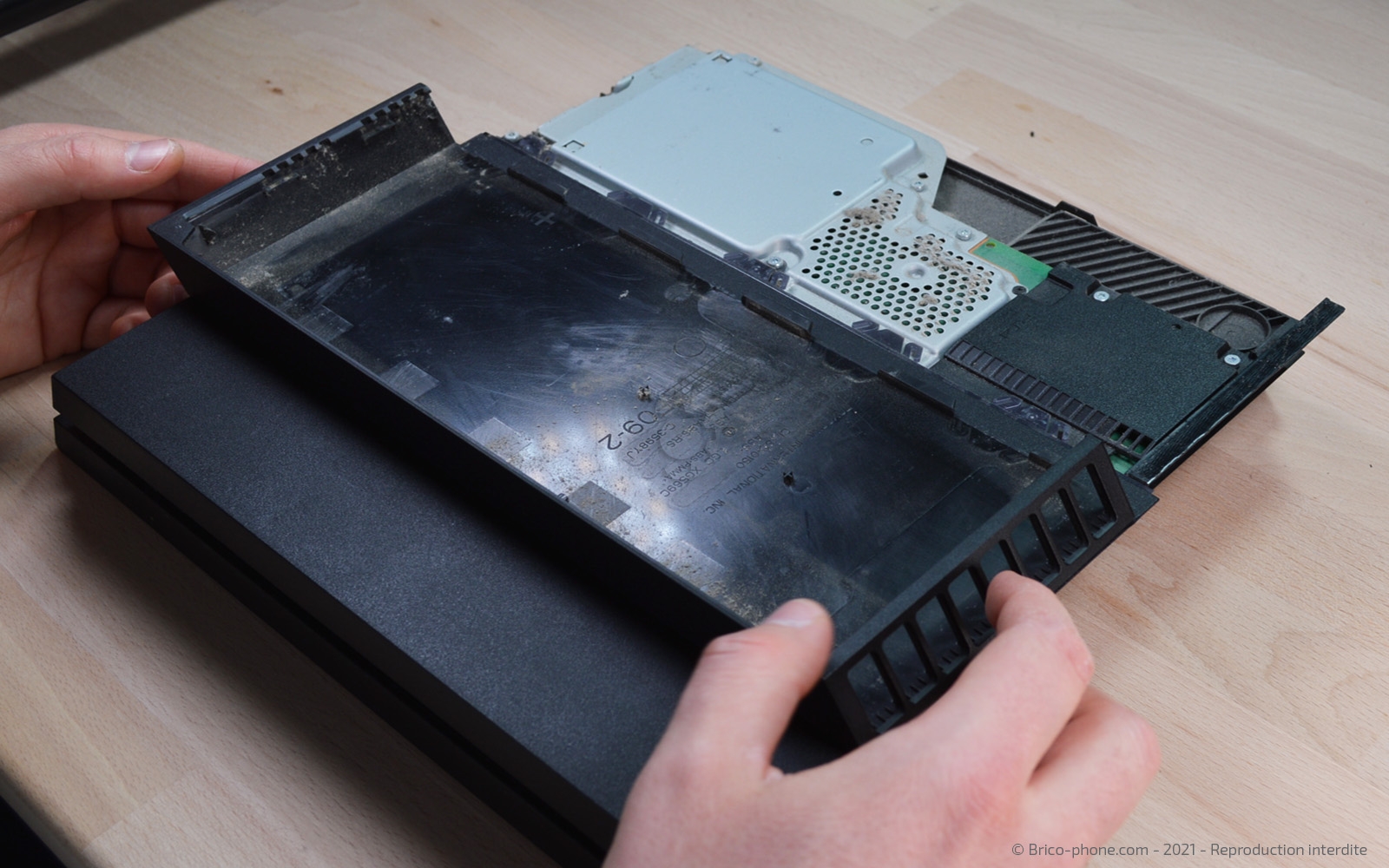

Retournez la console de façon à avoir le capot inférieur devant vous. Commencez par déclipser l'arrière (au niveau des prises), puis les côtés à l'aide du soudger, pour finir faites glissez la coque vers l'avant pour la retirer complètement.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Débrancher l'alimentation

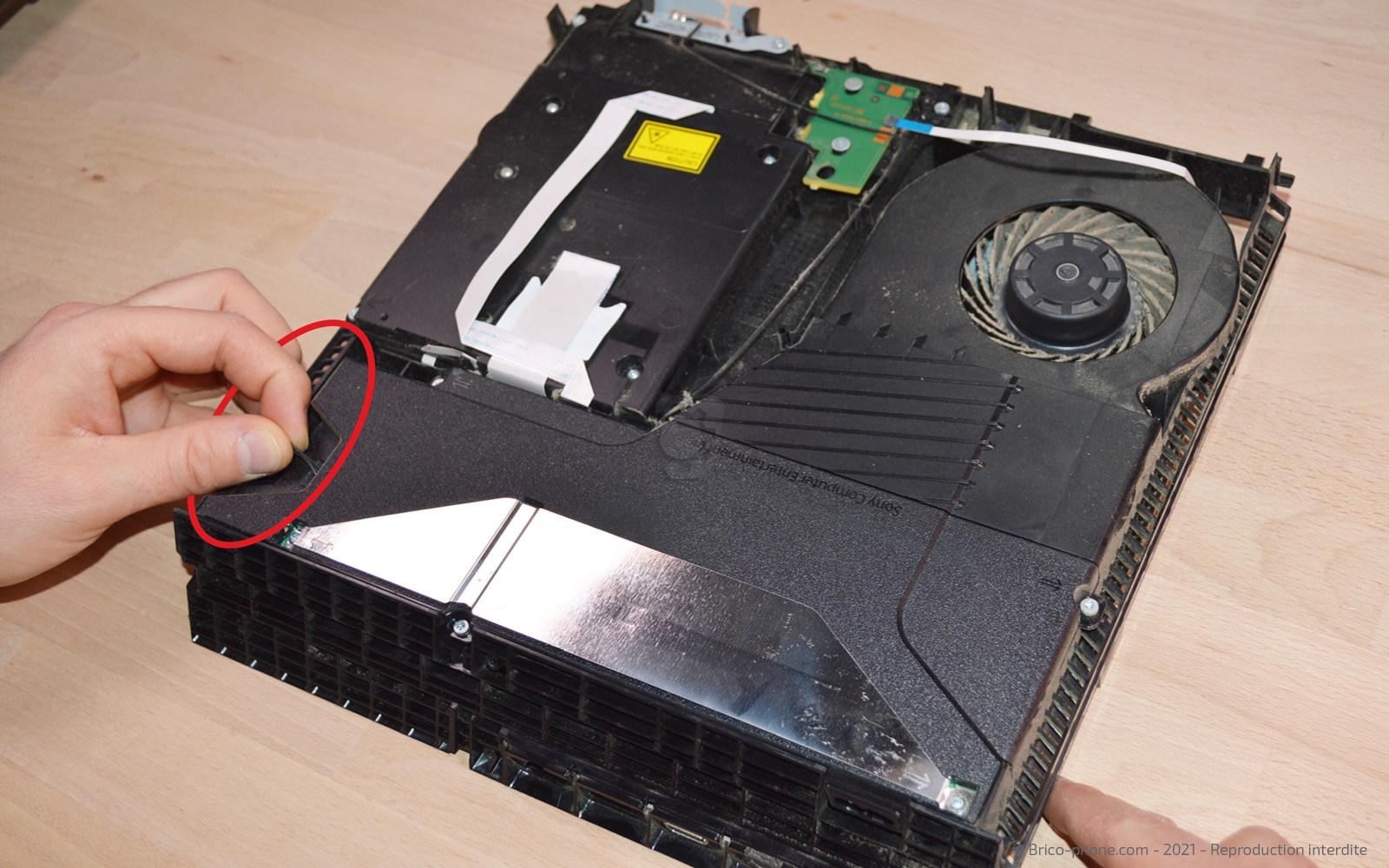

Déconnectez le câble qui est connecté sur la gauche de l'alimentation.

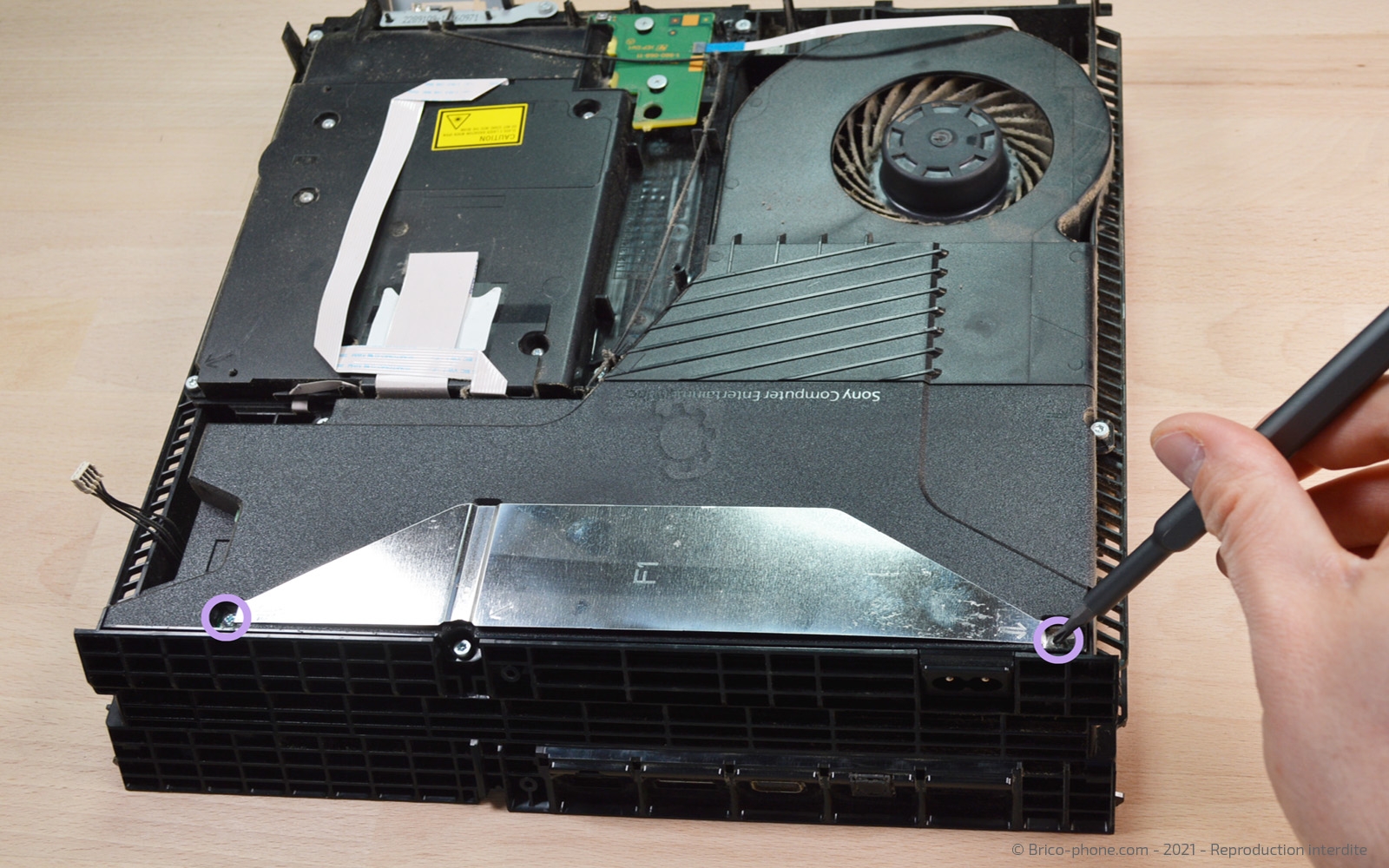

Etape 7 : Retirer la plaquette métallique de l'alimentation
Avec le tournevis cruciforme, dévissez les 2 vis qui maintiennent la plaquette en alu avant de l'enlever.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

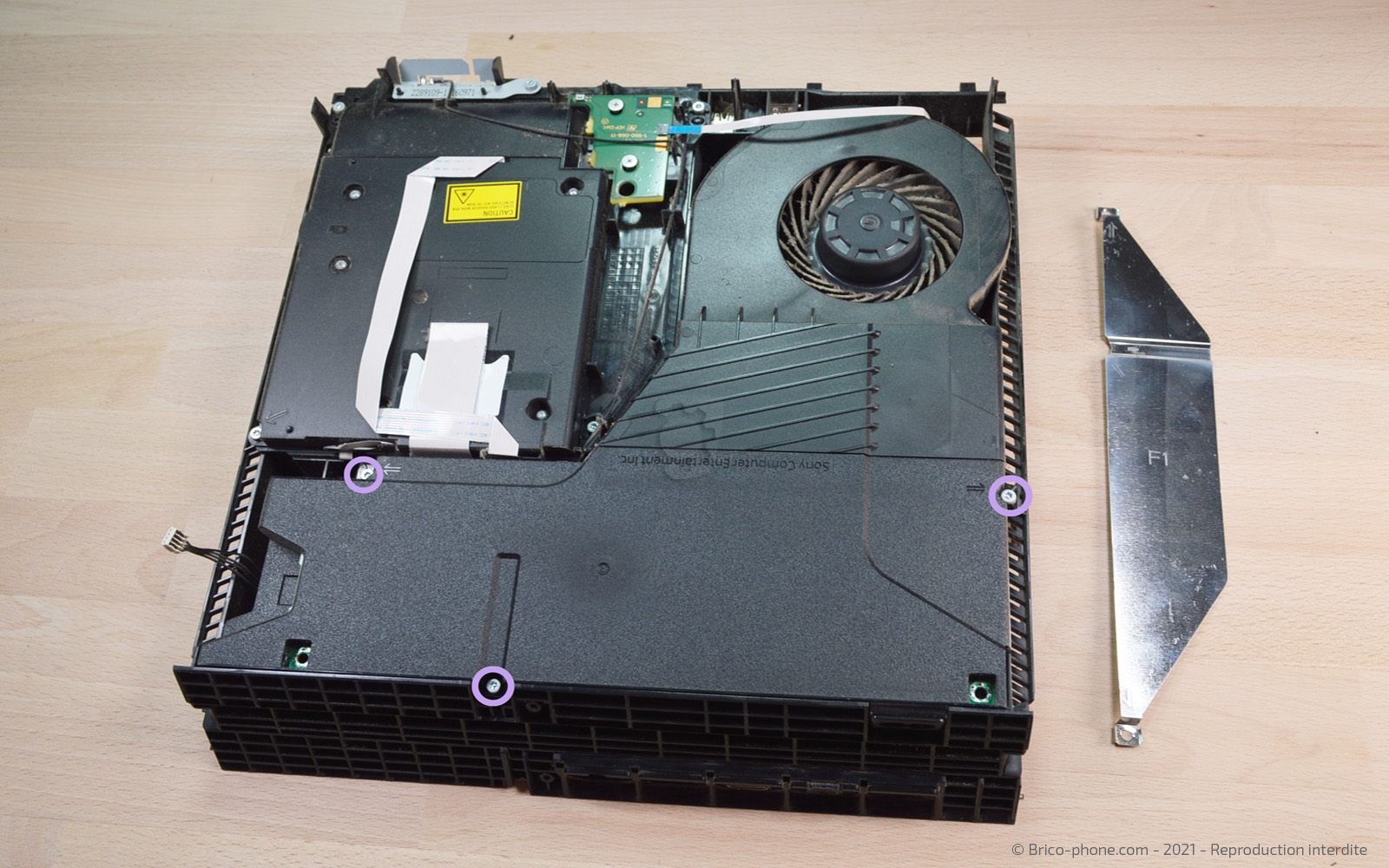

Etape 8 : Extraire l'alimentation
Dévissez les 3 vis torx 9, puis tirez l'alimentation vers le haut afin de l'extraire.
Outils du kit utilisés
Outils du kit utilisés

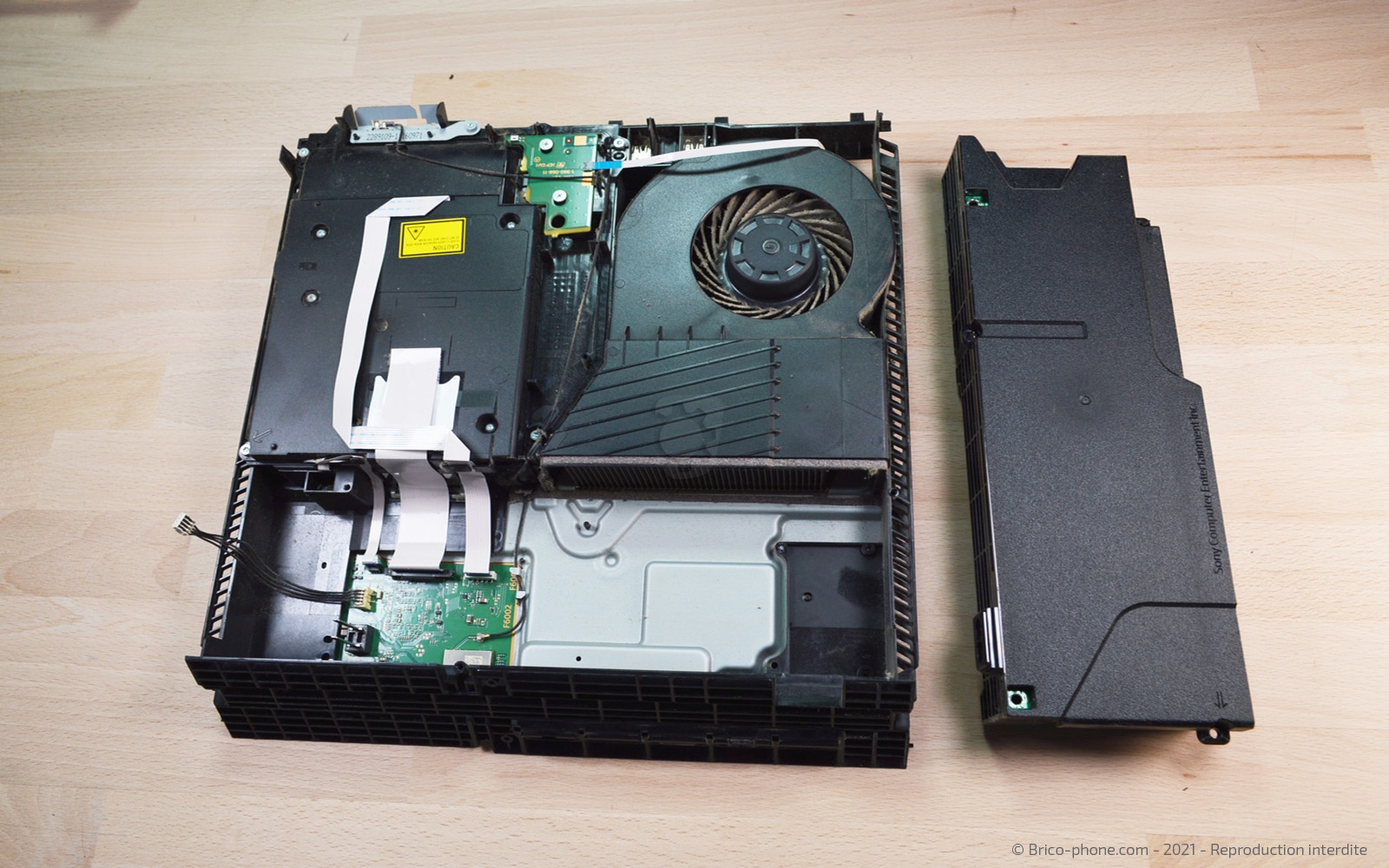

Conseil pour le remontage
Votre alimentation est sortie, vous pouvez reprendre le tutoriel en sens inverse afin d'installer votre nouvelle alimentation pour retrouver une console fonctionnelle.
