Changement d'écran sur Macbook Pro 15 pouces A1707 EMC 3072 - 2016

Temps estimé : 50 min
Difficulté : 4/5
Note de réparabilité : 12/20
Macbook Pro 15 pouces A1707 EMC 3072 - 2016 | Temps estimé : 50 min | Difficulté : 4/5

L'écran de votre MacBook Pro 15 pouces de 2016 a un problème ? Vous souhaitez le changer ? Il s'est brisé suite à une chute, a des pixels qui ne fonctionnent plus, est rayé ou ne fonctionne simplement plus ?

Avec ce Tutoriel Brico-phone vous allez réussir à changer vous-même l'écran de votre MacBook Pro de chez vous. Il vous faudraa suivre chacune des étapes attentivement.

Laissez-vous guider et la réparation sera tout de suite beaucoup plus simple !

Diagnostic

Ecran abimé, cassé, rayé, non fonctionnel, avec des pixels manquants

Avant de commencer

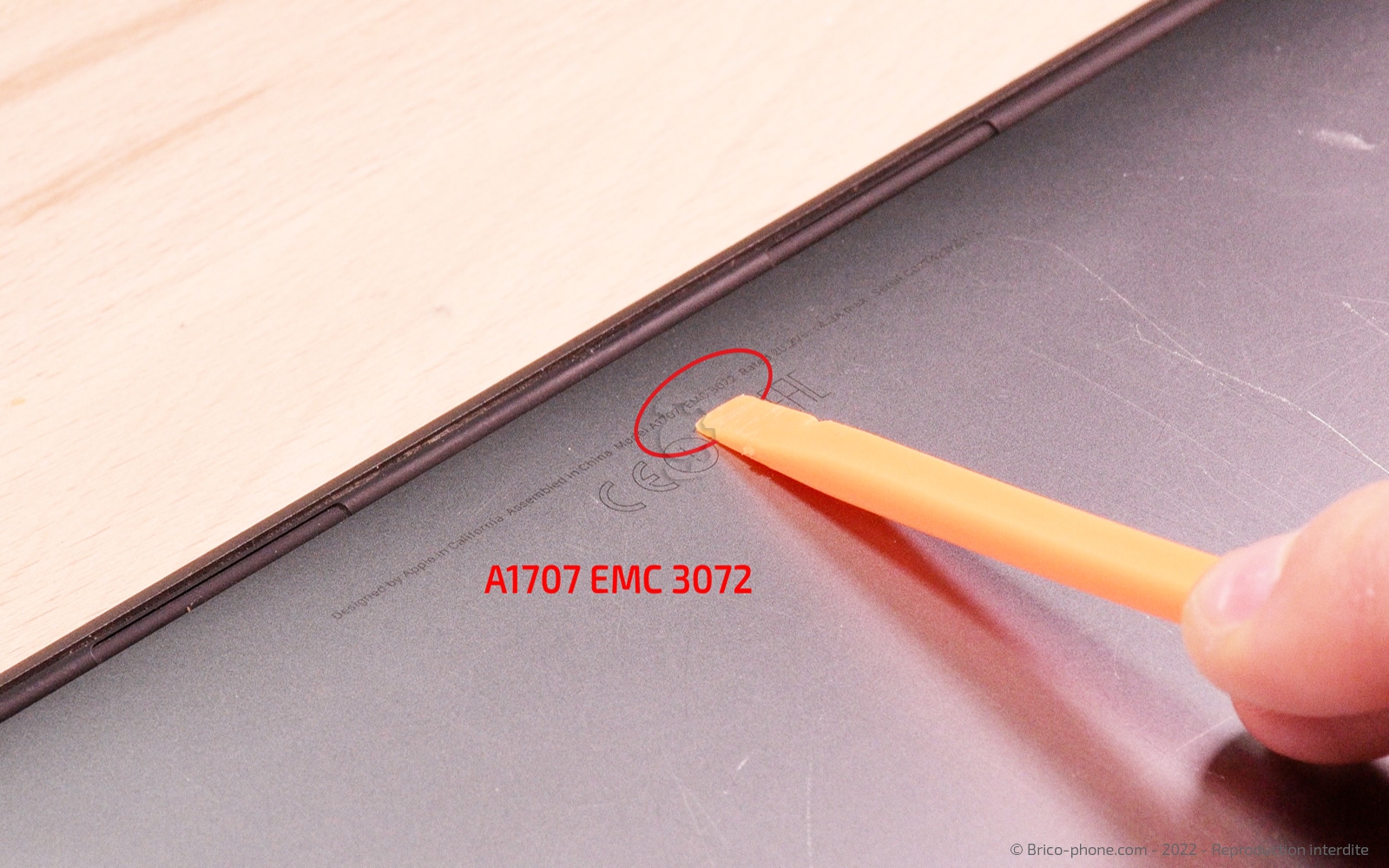

Avant toute chose, vérifiez bien le modèle de votre MacBook Pro 15" et choisissez l'écran qui correspond exactement à celui-ci.
Vous trouverez le numéro de modèle sous le MacBook.

Pour travailler en toute sécurité, n'oubliez pas d'éteindre votre ordinateur avant de commencer les manipulations !

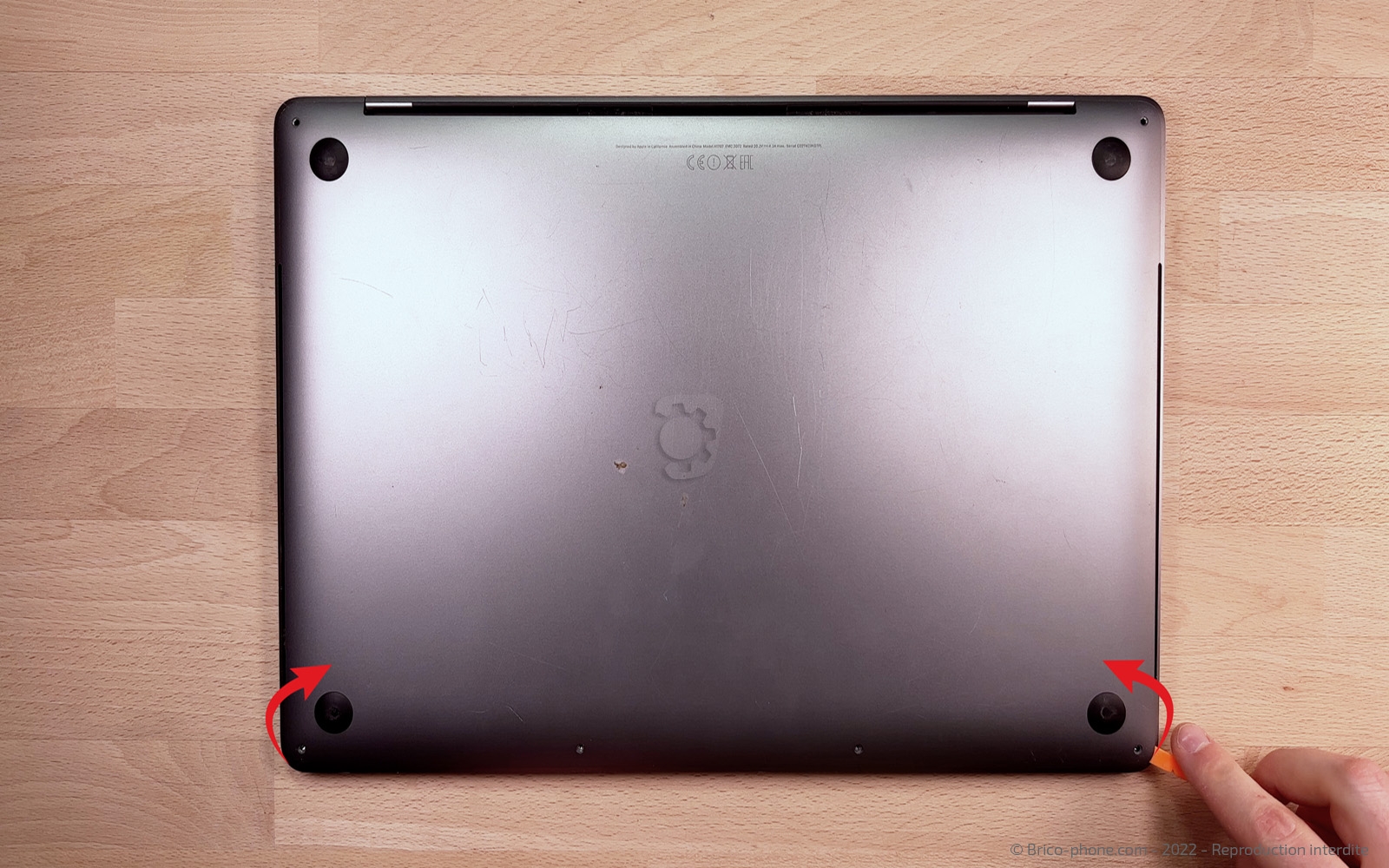

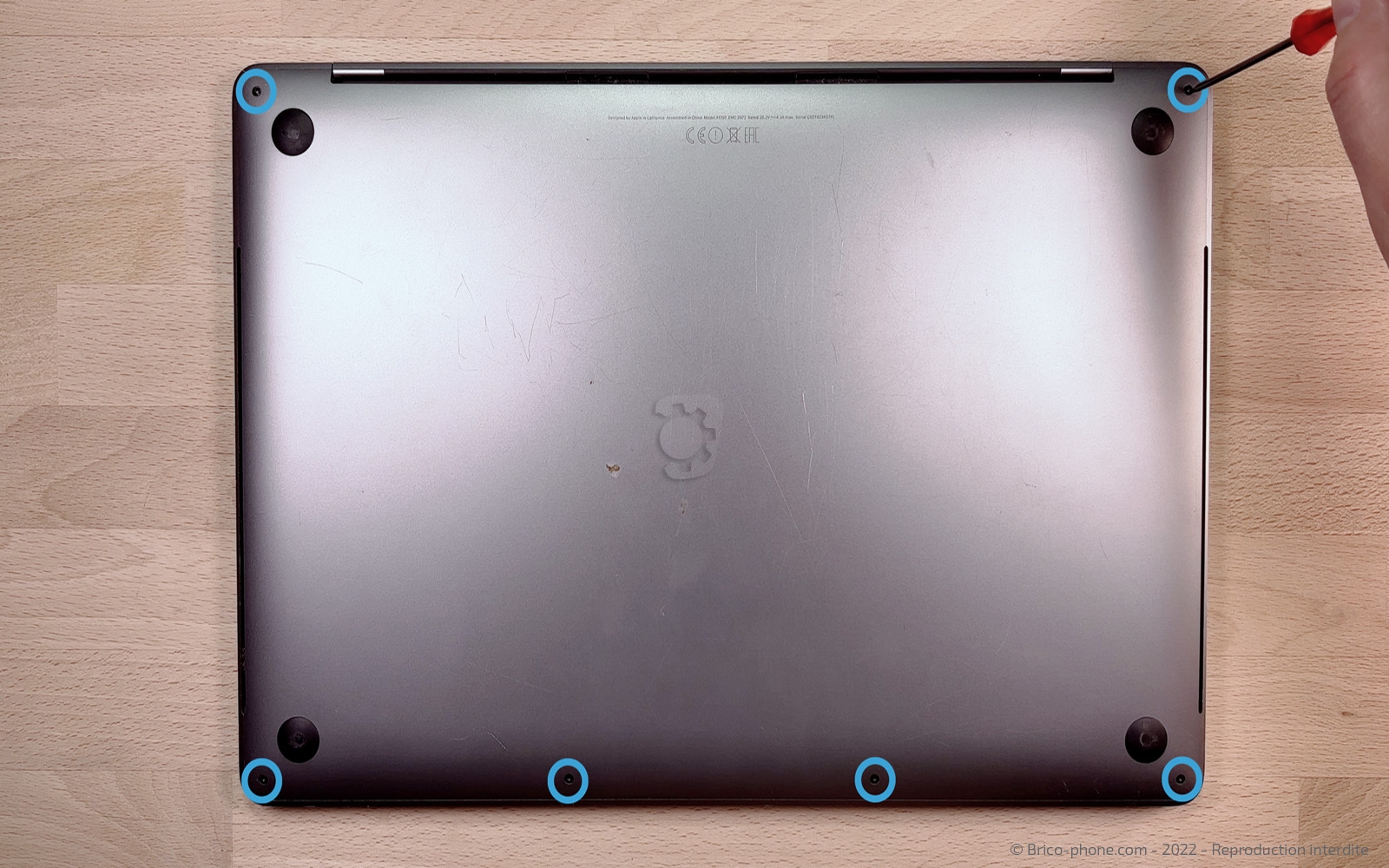

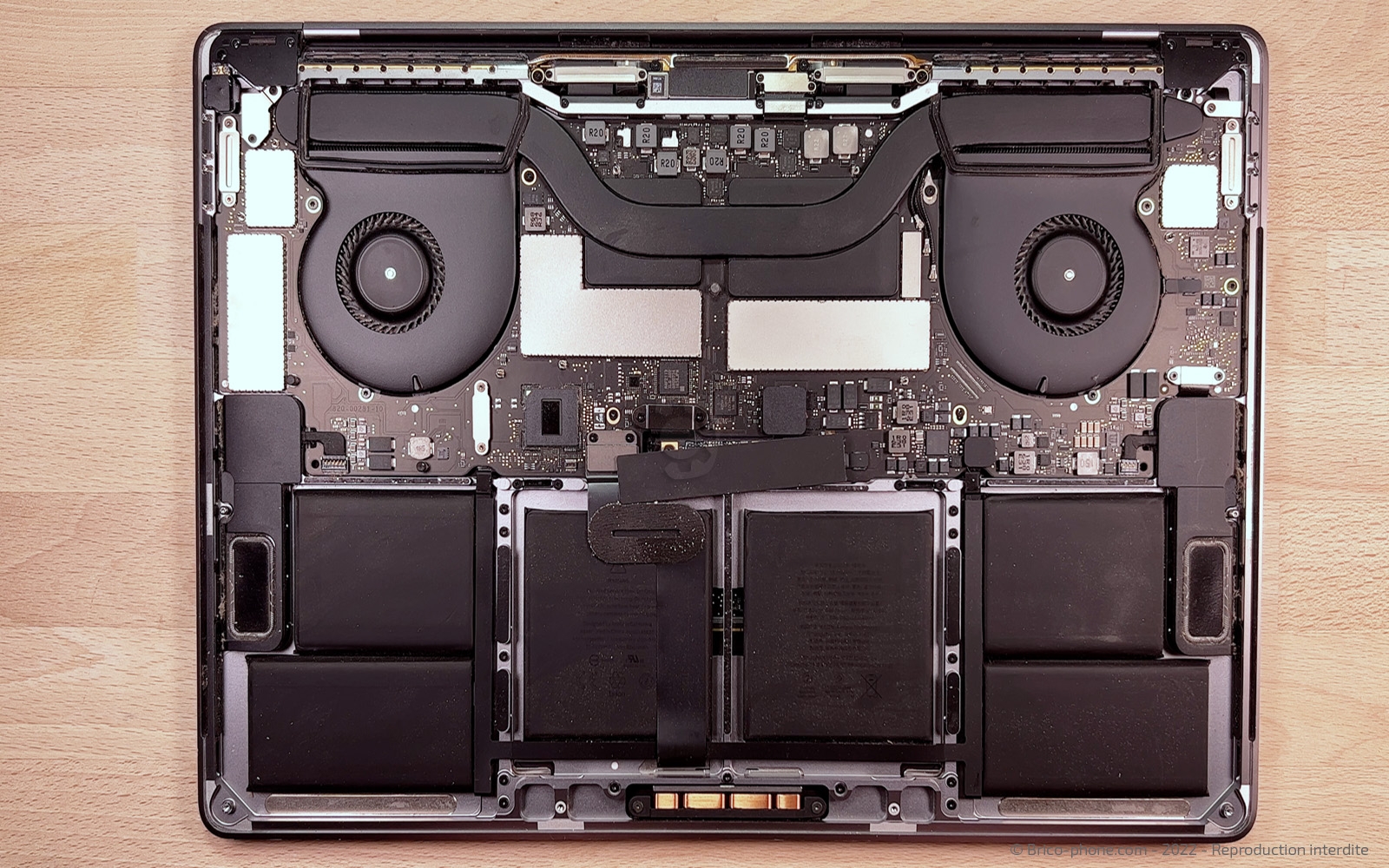

Etape 1: Retirer la capot arrière
Pour pouvoir enlever le capot arrière du Macbook, commencez par retirer les 6 vis qui le maintiennent à l'aide du tournevis pentalobe.
Faites attention à ne pas les perdre, vous en aurez besoin lors du remontage.

Puis vous allez déclipser les coins à l'aide du levier en nylon que vous allez glisser sous le capot.
Faites "effet de levier" jusqu'à entendre un "clic".

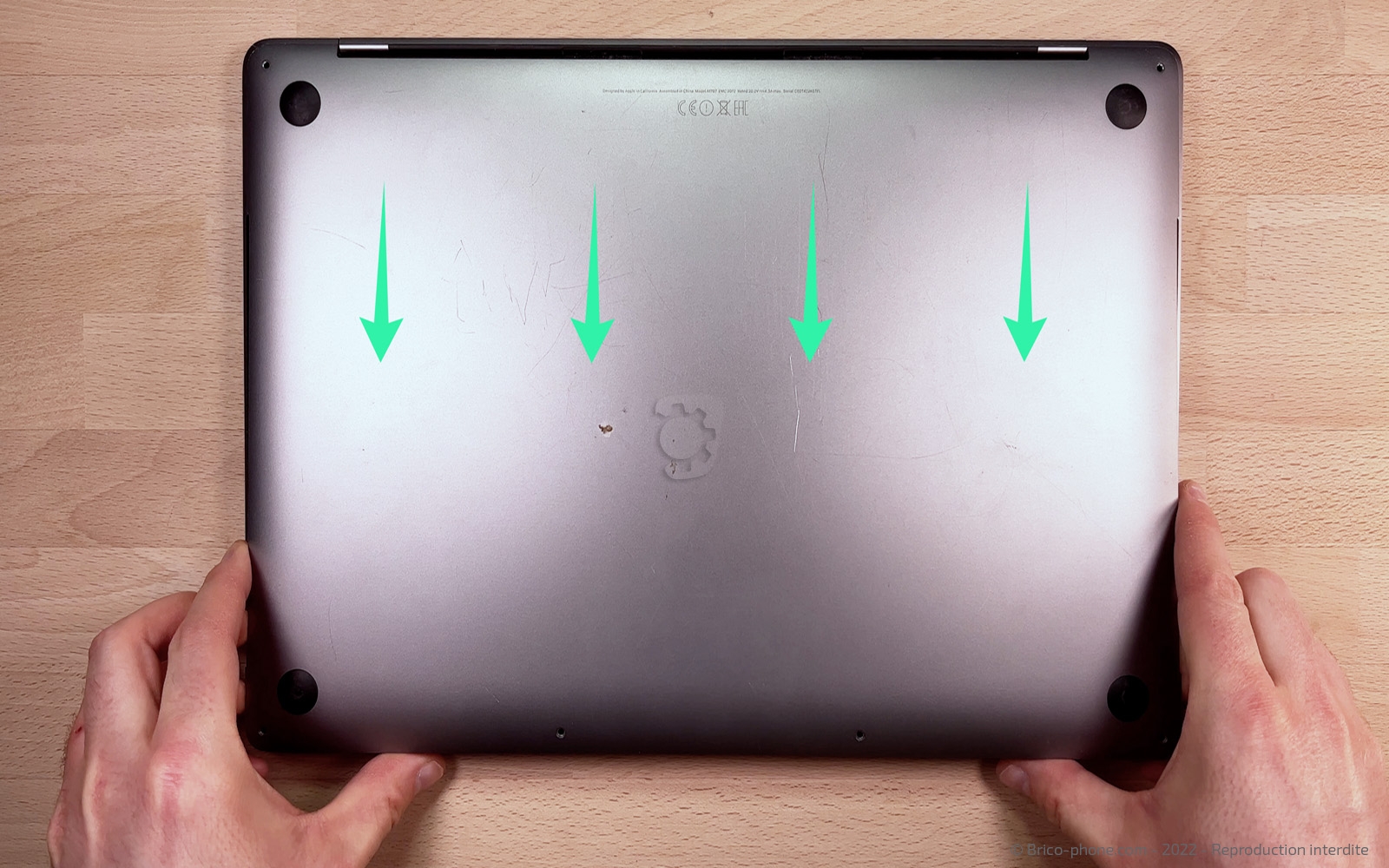

Vous allez maintenant faire glisser le capot vers vous puis le soulever pour le retirer totalement.
Outils du kit utilisés
Outils du kit utilisés

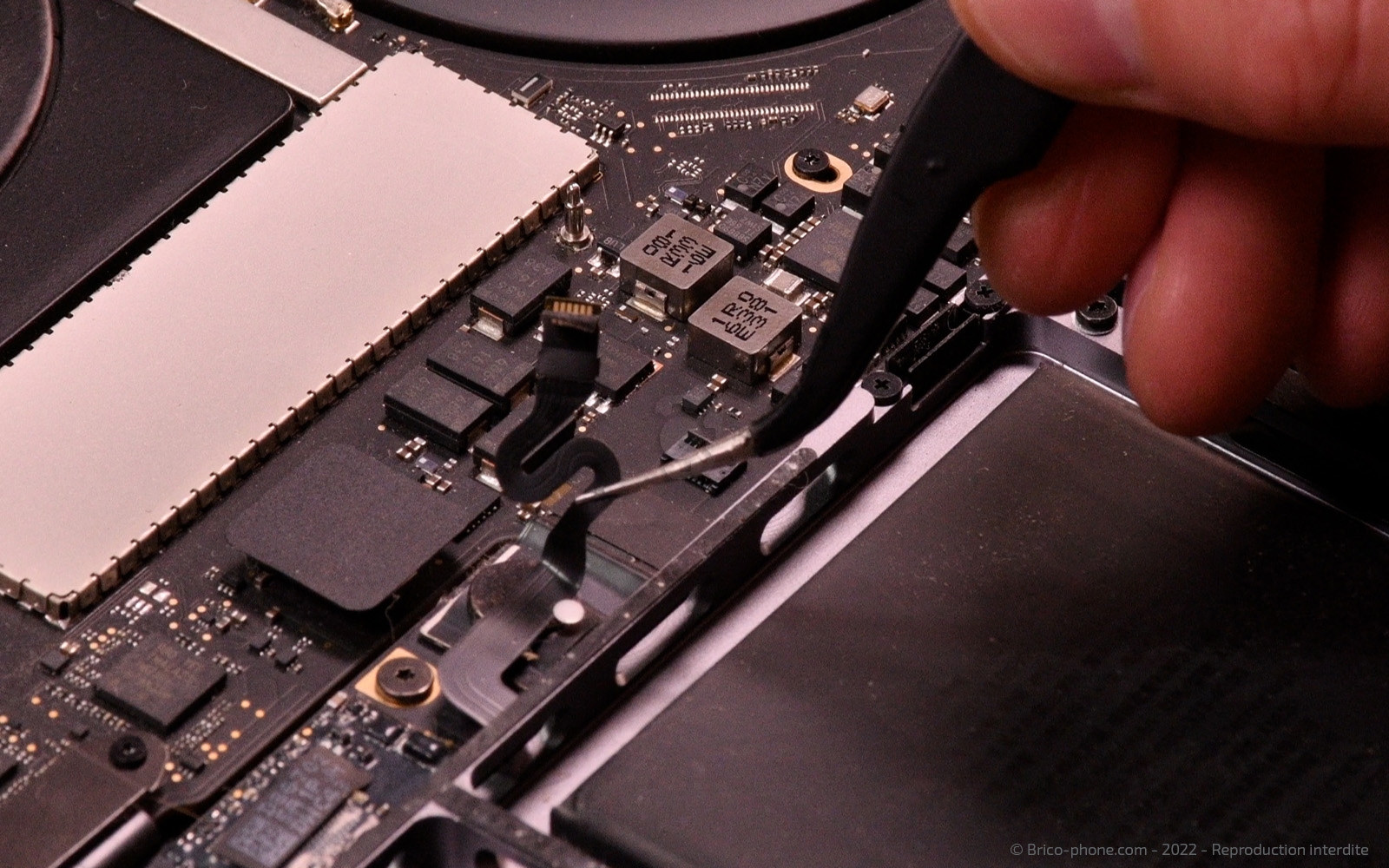

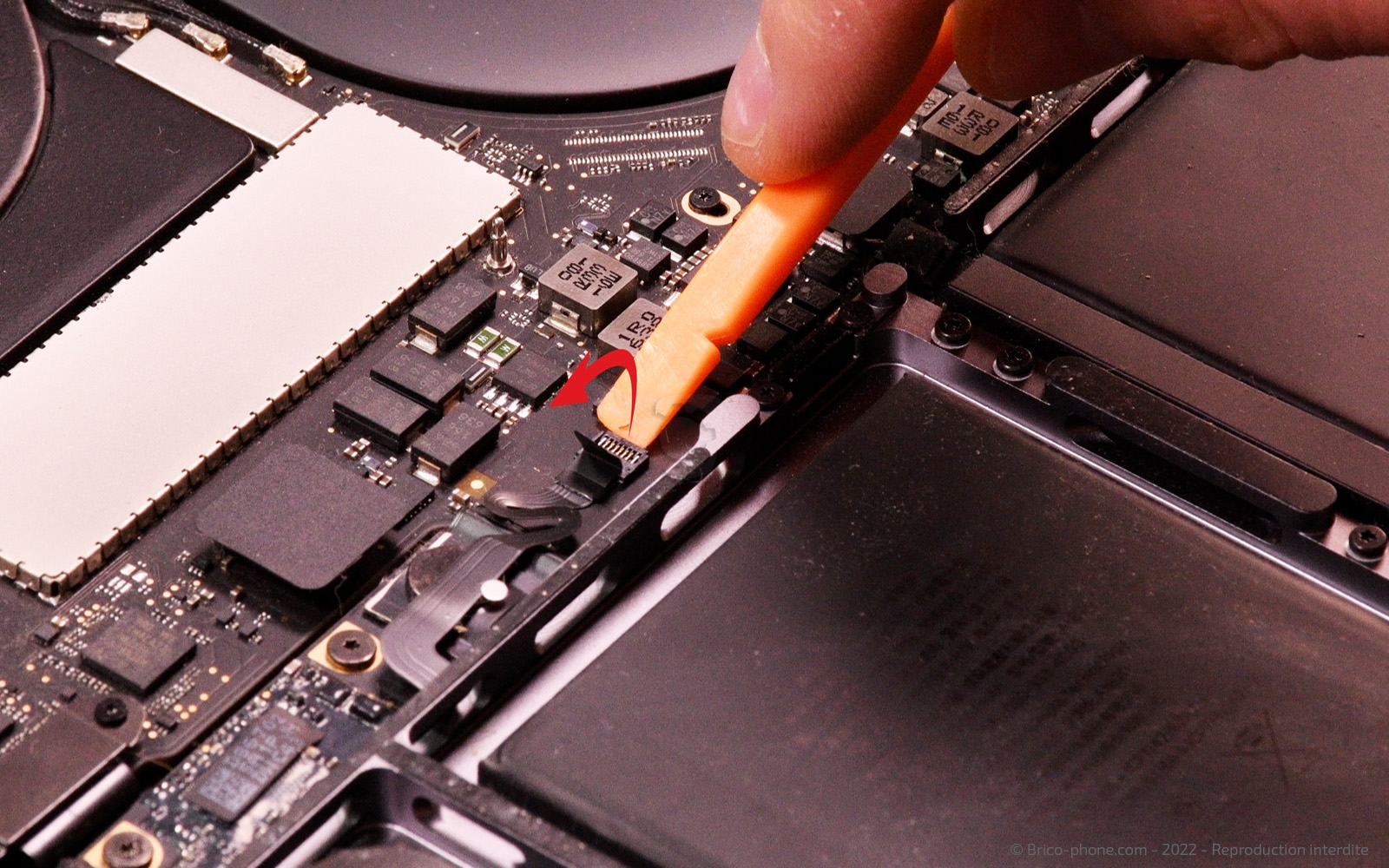

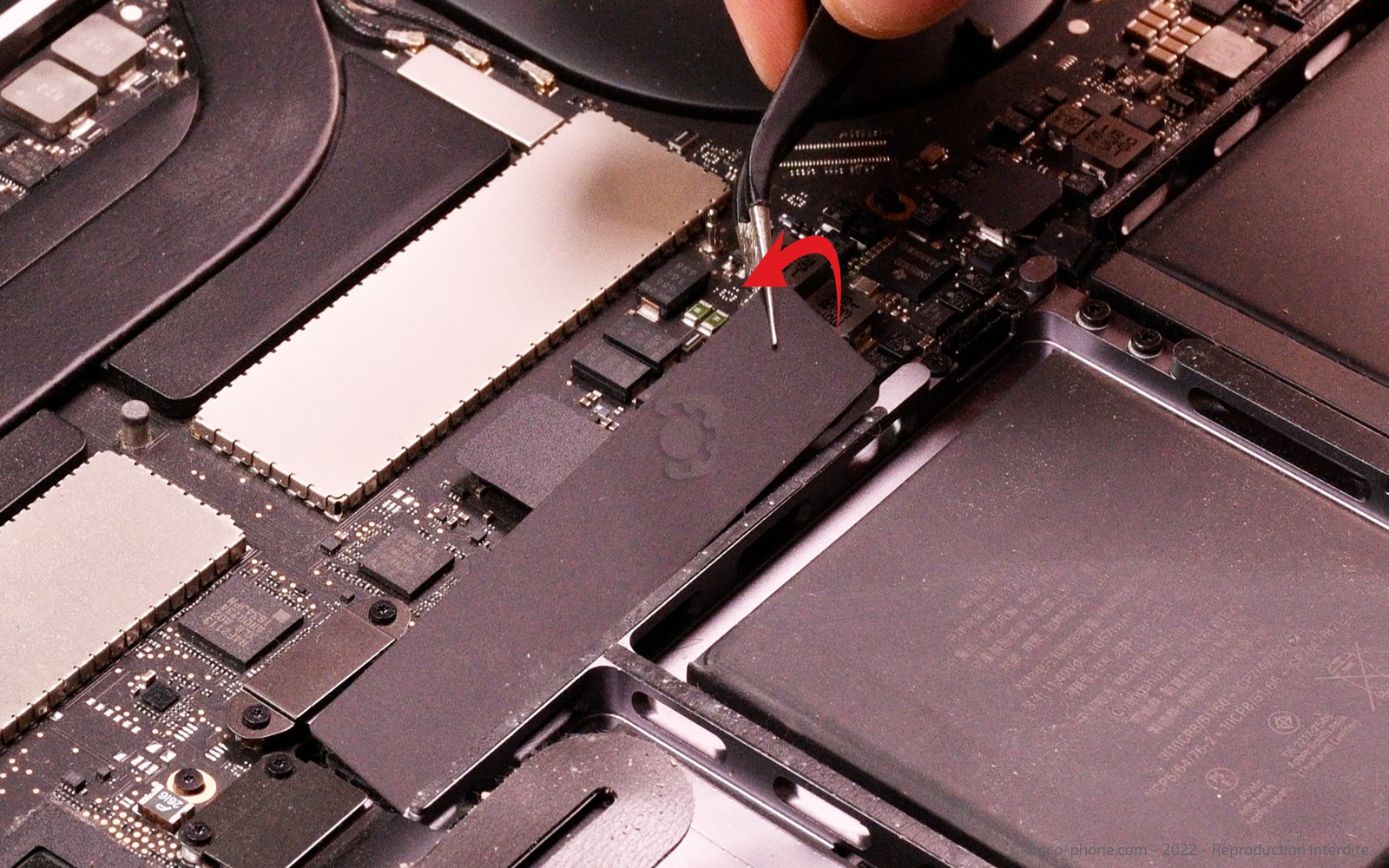

Etape 2: Débrancher la nappe de données de la puce de la batterie

Avant de s'attaquer à l'écran, vous allez débrancher la batterie pour travailler en toute sécurité.

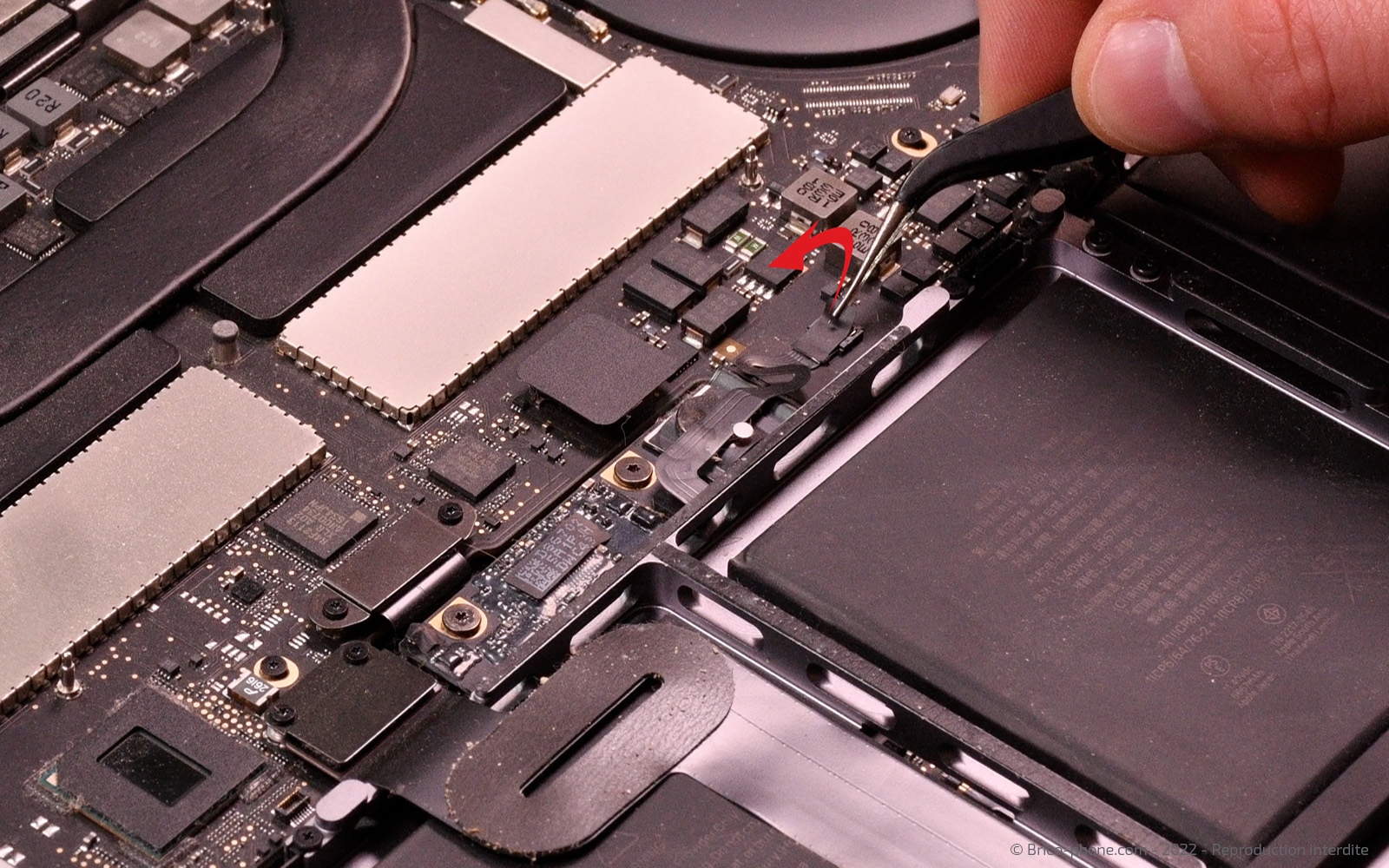

Pour cela, commencez par ôter le cache noir qui protège la nappe de données de la puce et le connecteur de la batterie à l'aide de la pincette métallique.

Soulevez la languette noire sur le connecteur de la nappe de données, toujours avec la pincette.

Ouvrez le clapet du connecteur à l'aide du levier en nylon.

Vous pouvez maintenant débrancher la nappe de données avec la pincette métallique.


Outils du kit utilisés
Outils du kit utilisés

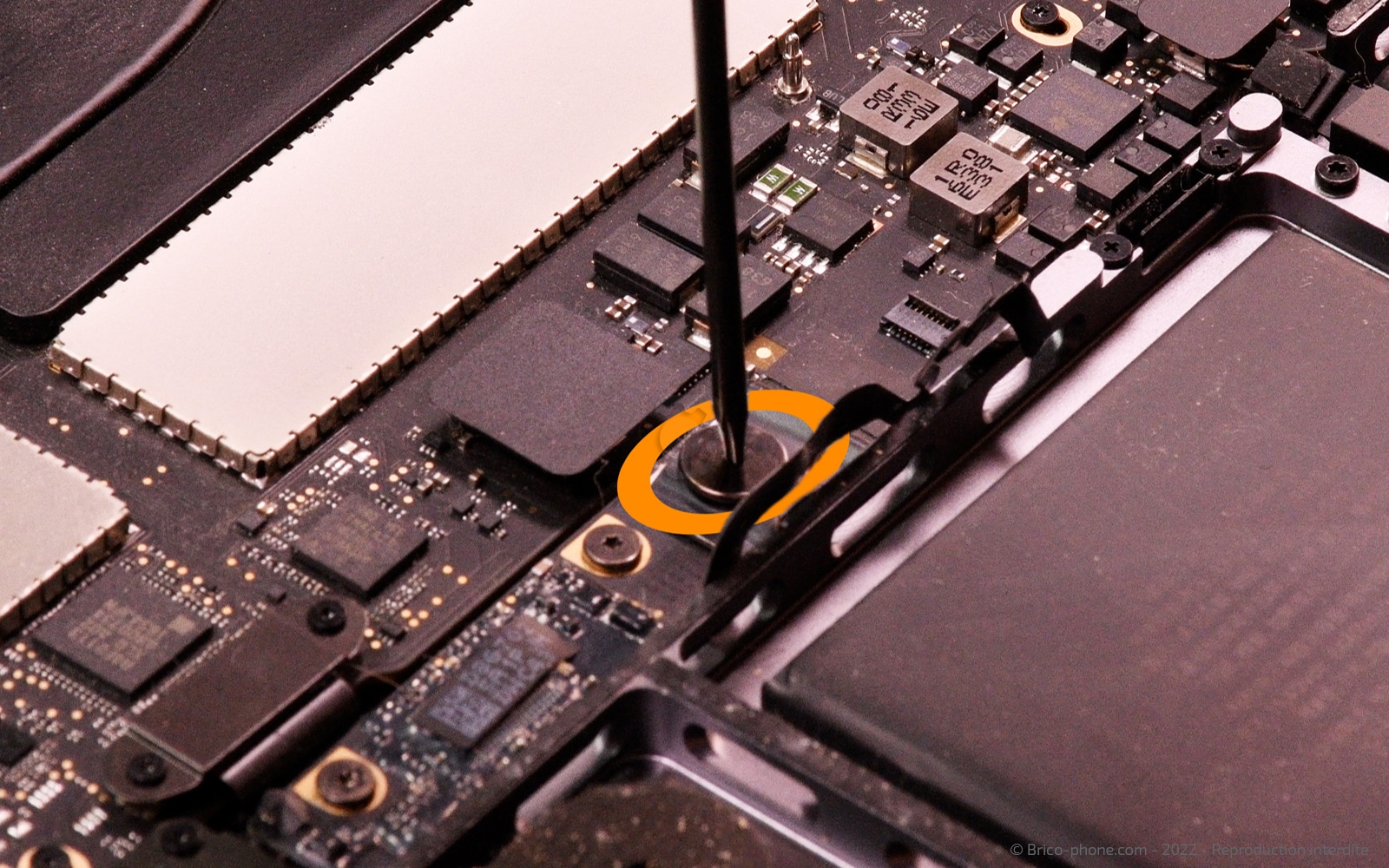

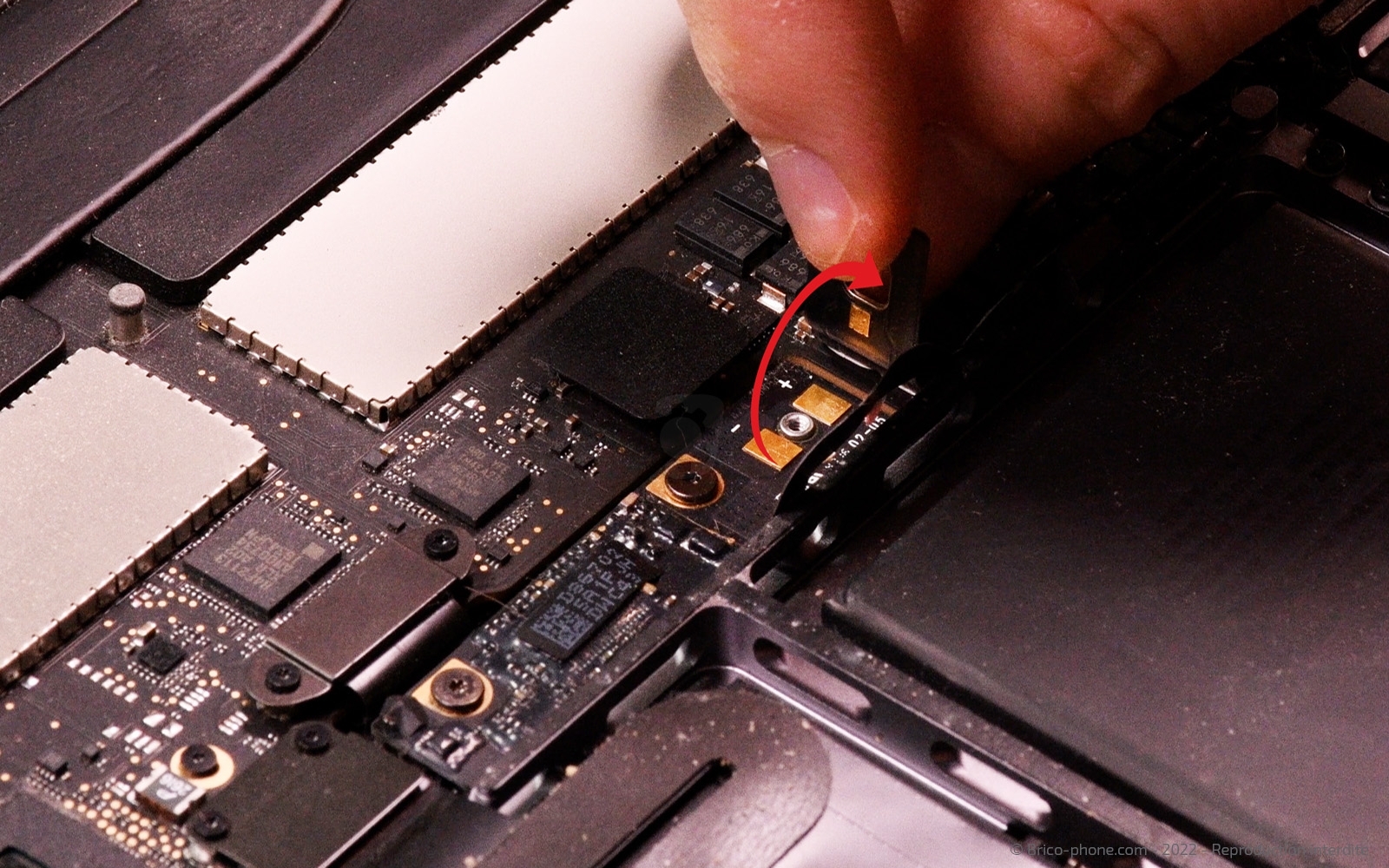

Etape 3: Débrancher la batterie
Pour déconnecter la batterie, vous allez retirer la grosse vis noire à l'aide du tournevis torx 3.

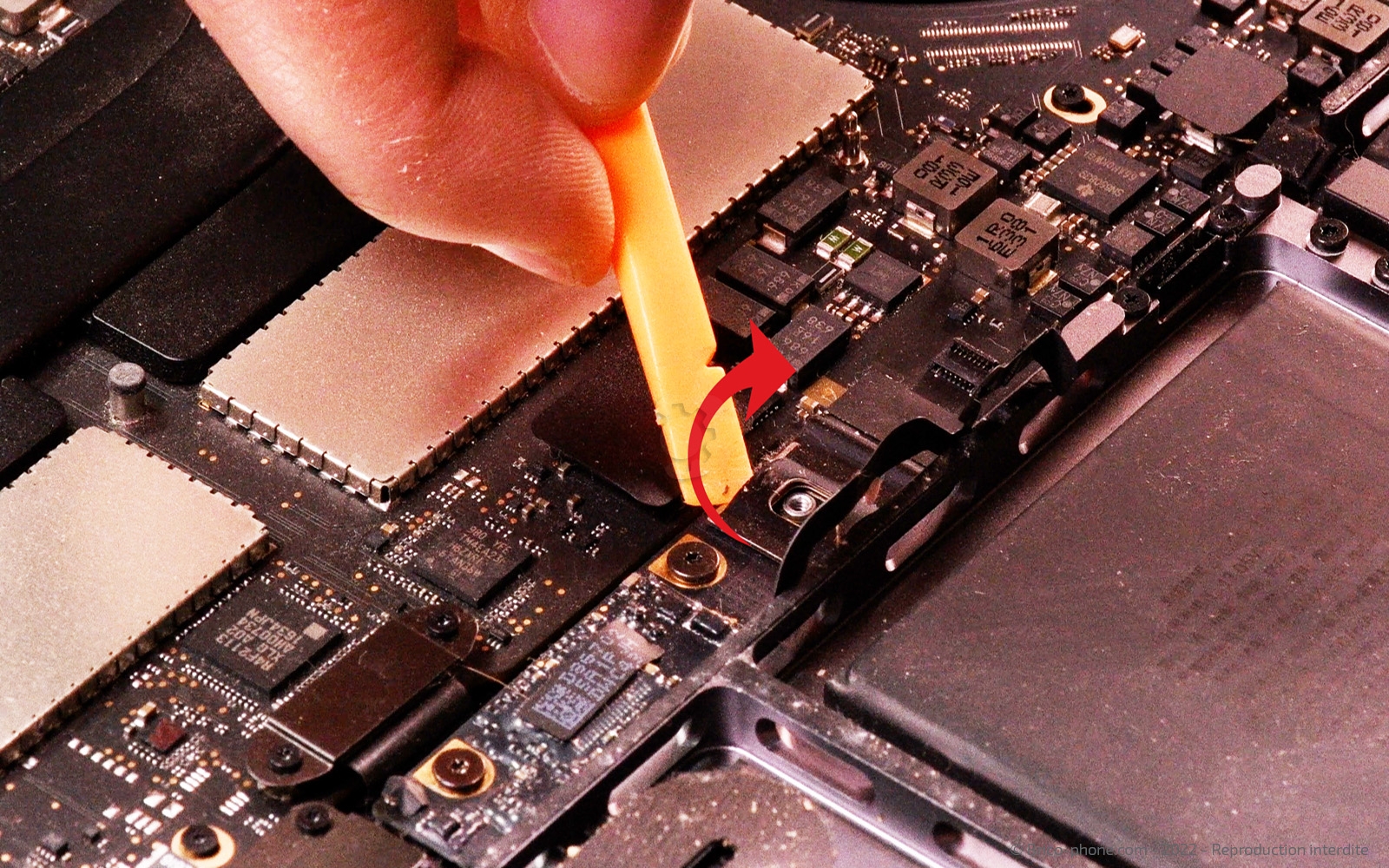

Puis relevez le connecteur métallique à l'aide du levier en nylon.
Levez le suffisamment pour être sûr qu'il ne fasse plus contact.

Voilà, vous pouvez travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

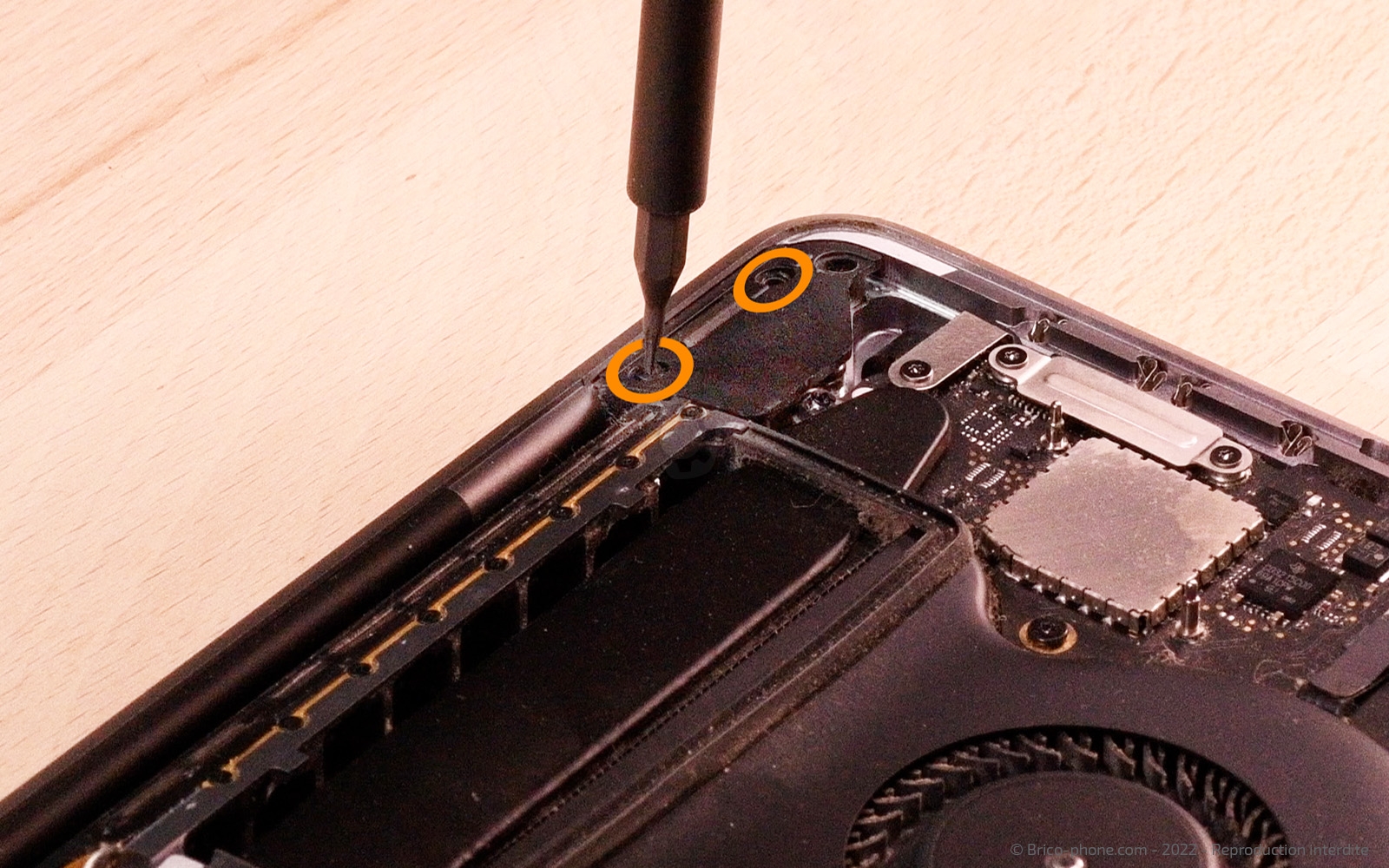

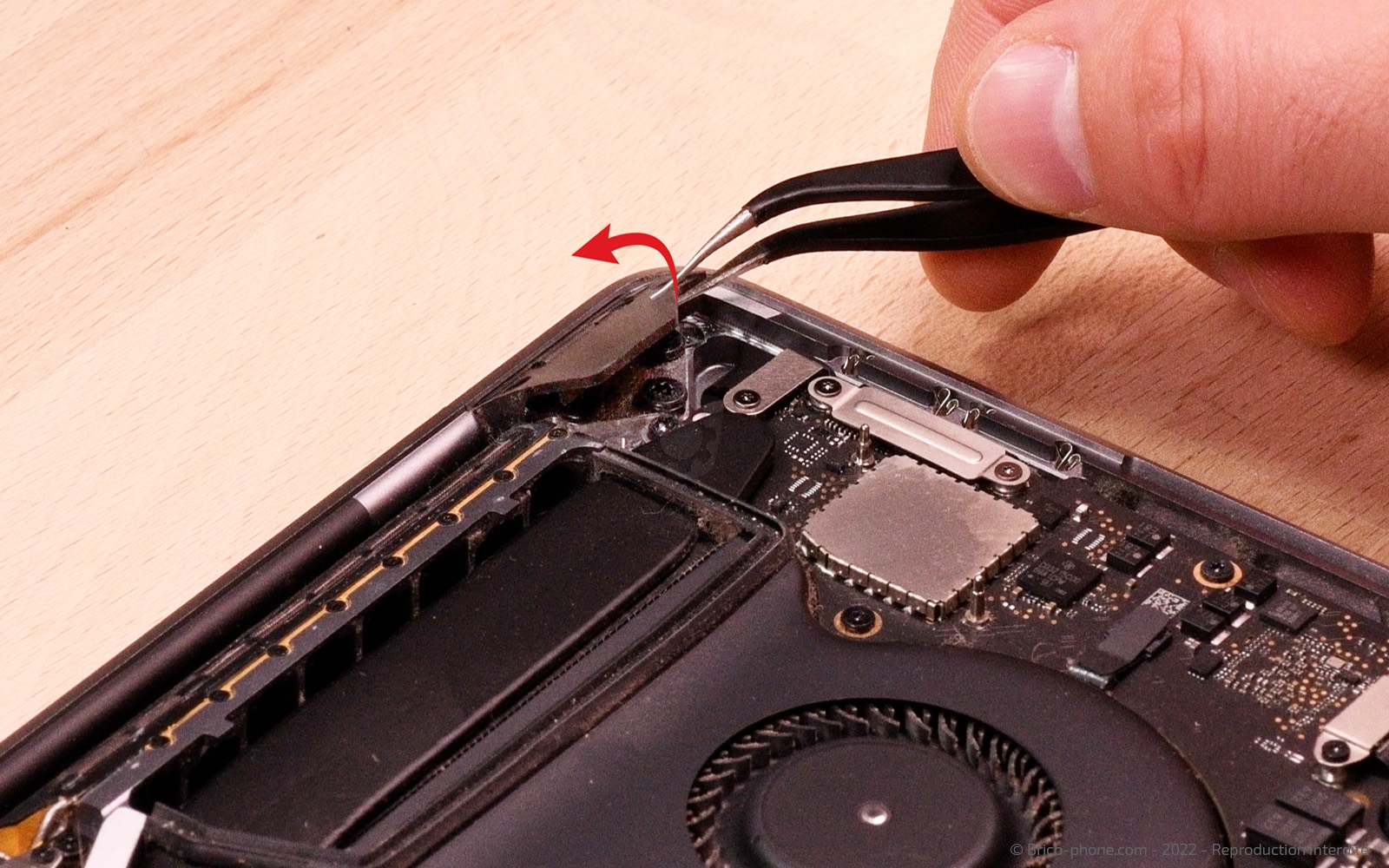

Etape 4: Retirer le cache des charnières

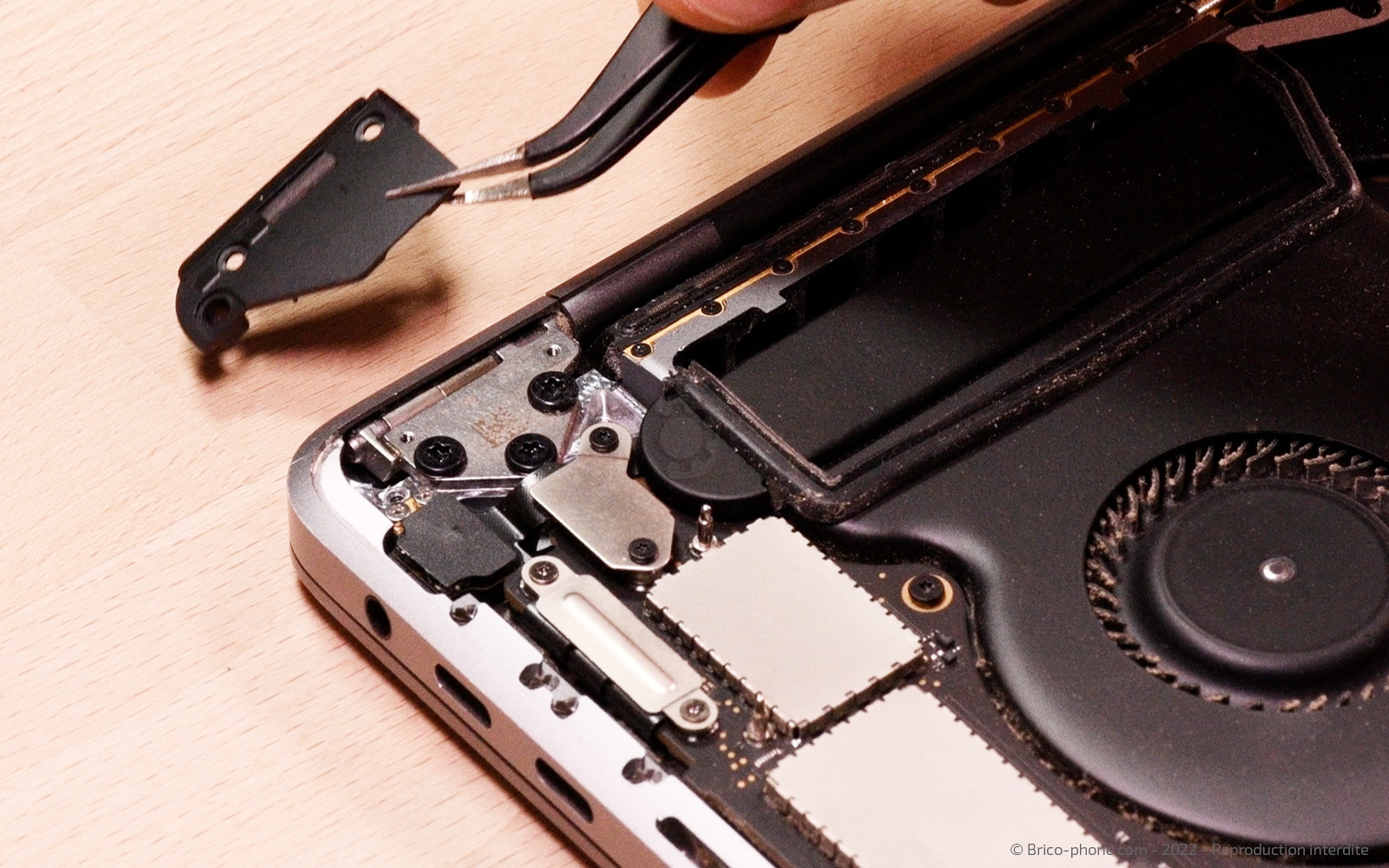

A l'aide du tournevis torx 3, retirez les deux vis qui maintiennent le cache en plastique noir dans chacun des coins où se situe les charnières.

Retirez complètement les deux caches et gardez-les de côté.
Outils du kit utilisés
Outils du kit utilisés

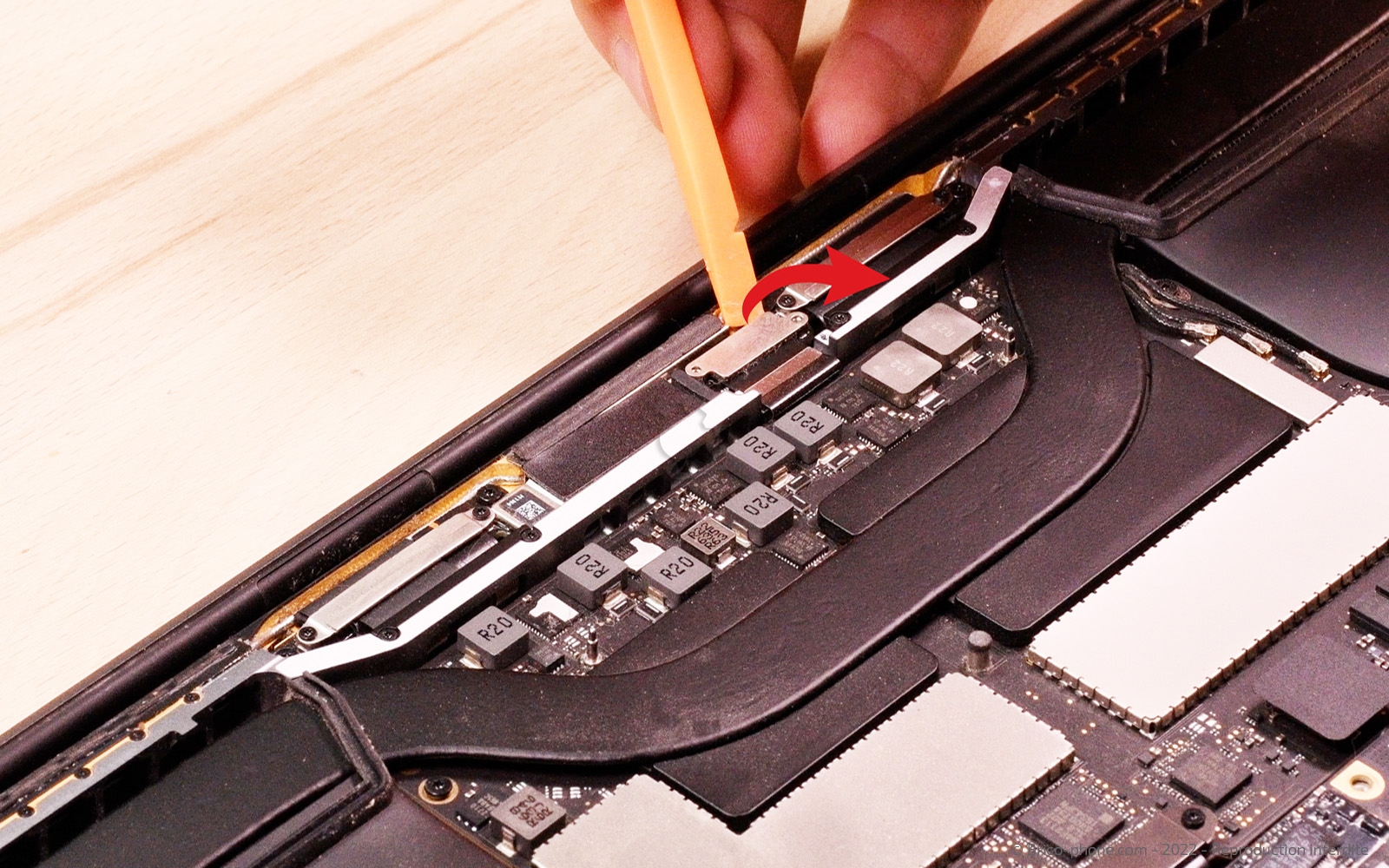

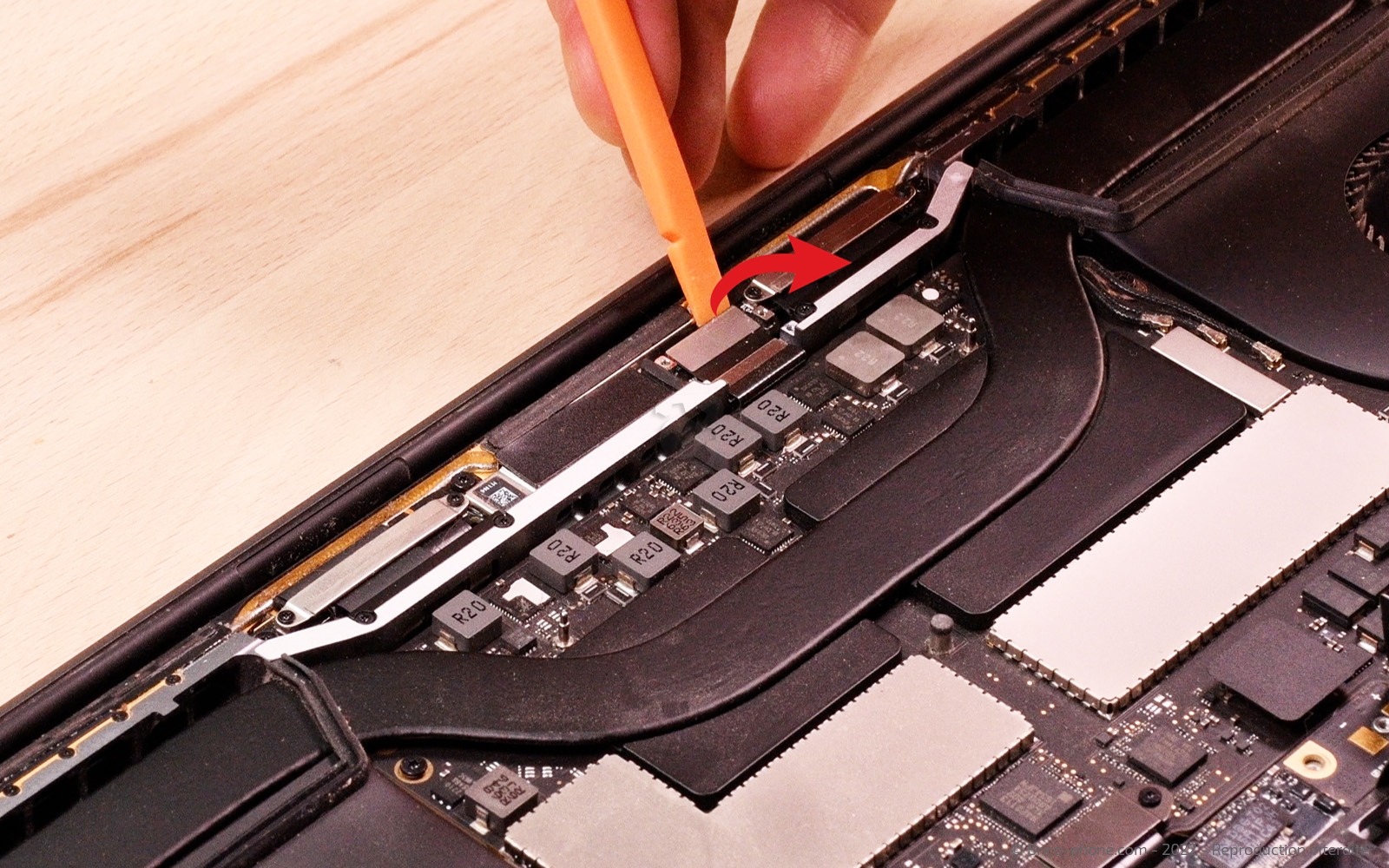

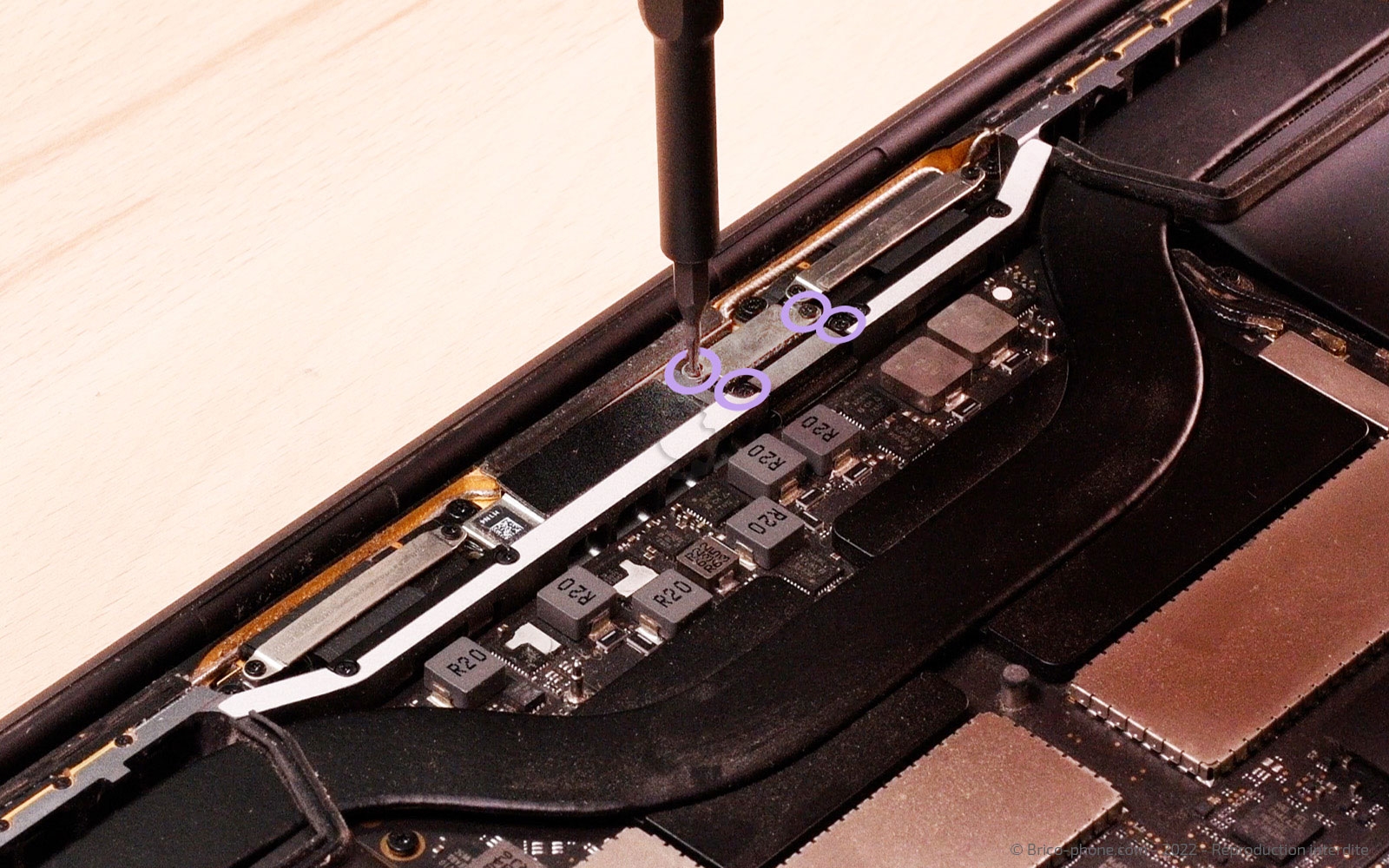

Etape 5: Débrancher la nappe du circuit imprimé de l'écran
Avec le tournevis torx 5, retirez les vis de chacun des deux caches métalliques qui protègent la nappe du circuit imprimé de l'écran (cercles mauves).

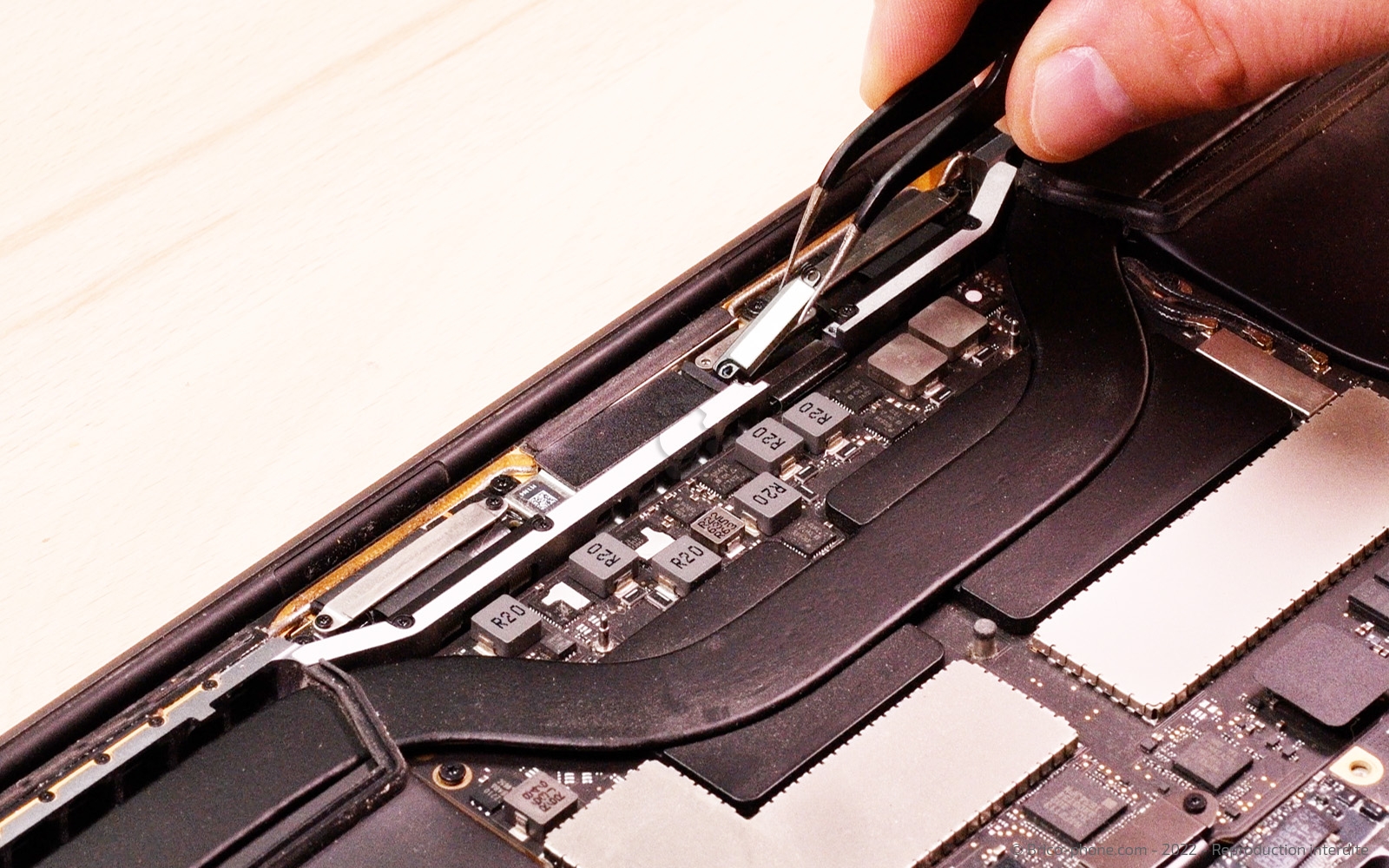

Retirez le premier cache (en plastique noir et métal) à l'aide de la pincette métallique et le deuxième cache (en métal) à l'aide du levier.

Maintenant vous avez accès au connecteur de la nappe.

Vous pouvez débrancher le connecteur de la nappe du circuit imprimé avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

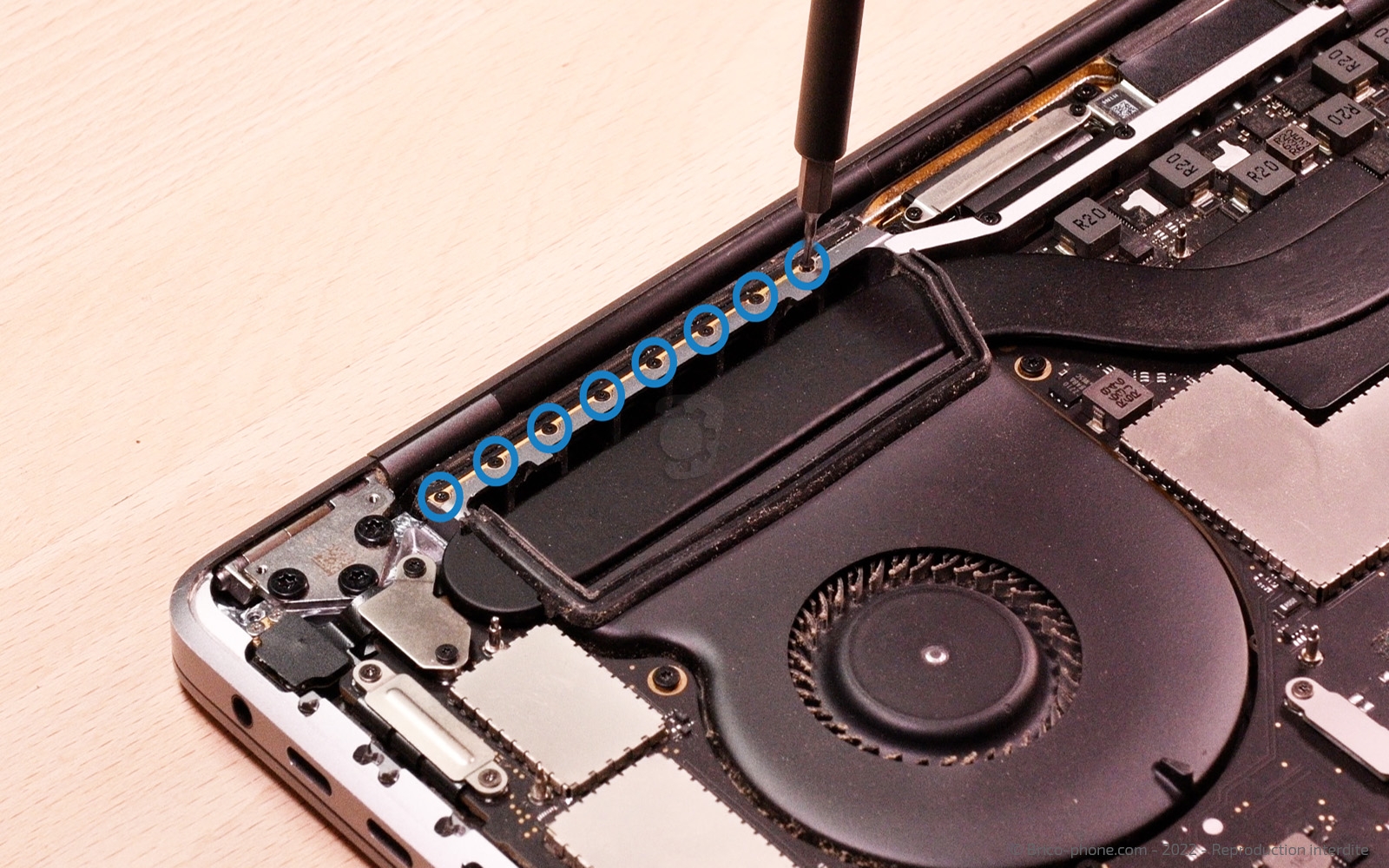

Etape 6: Dévisser la barre du module wifi

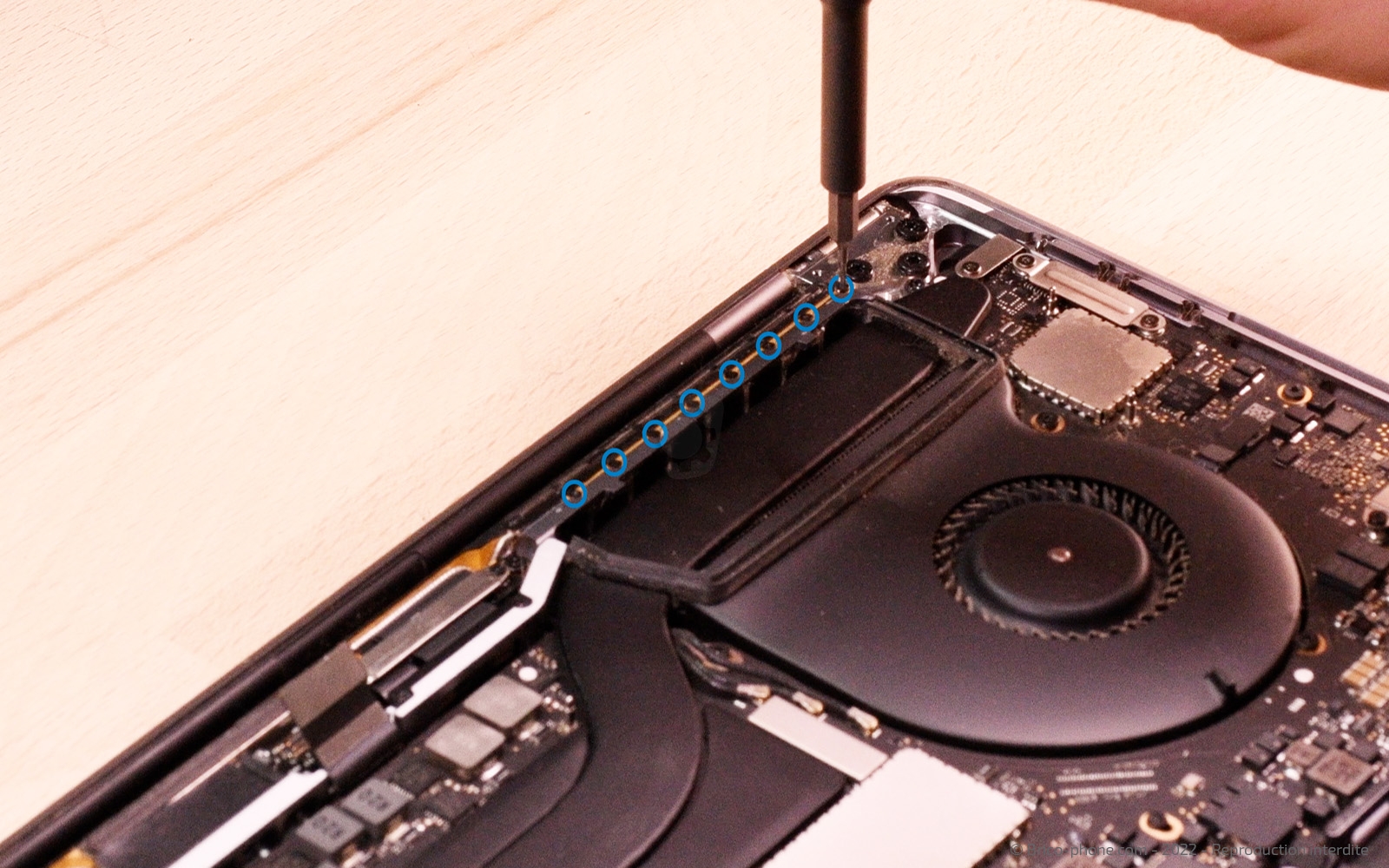

Pour pouvoir enlever l'écran, vous allez retirer toutes les vis de la grande barre métallique qui sert d'antenne au module WIFI. Commencez par les vis pentalobes. Il y en a 8 de chaque coté. (cercles bleus)

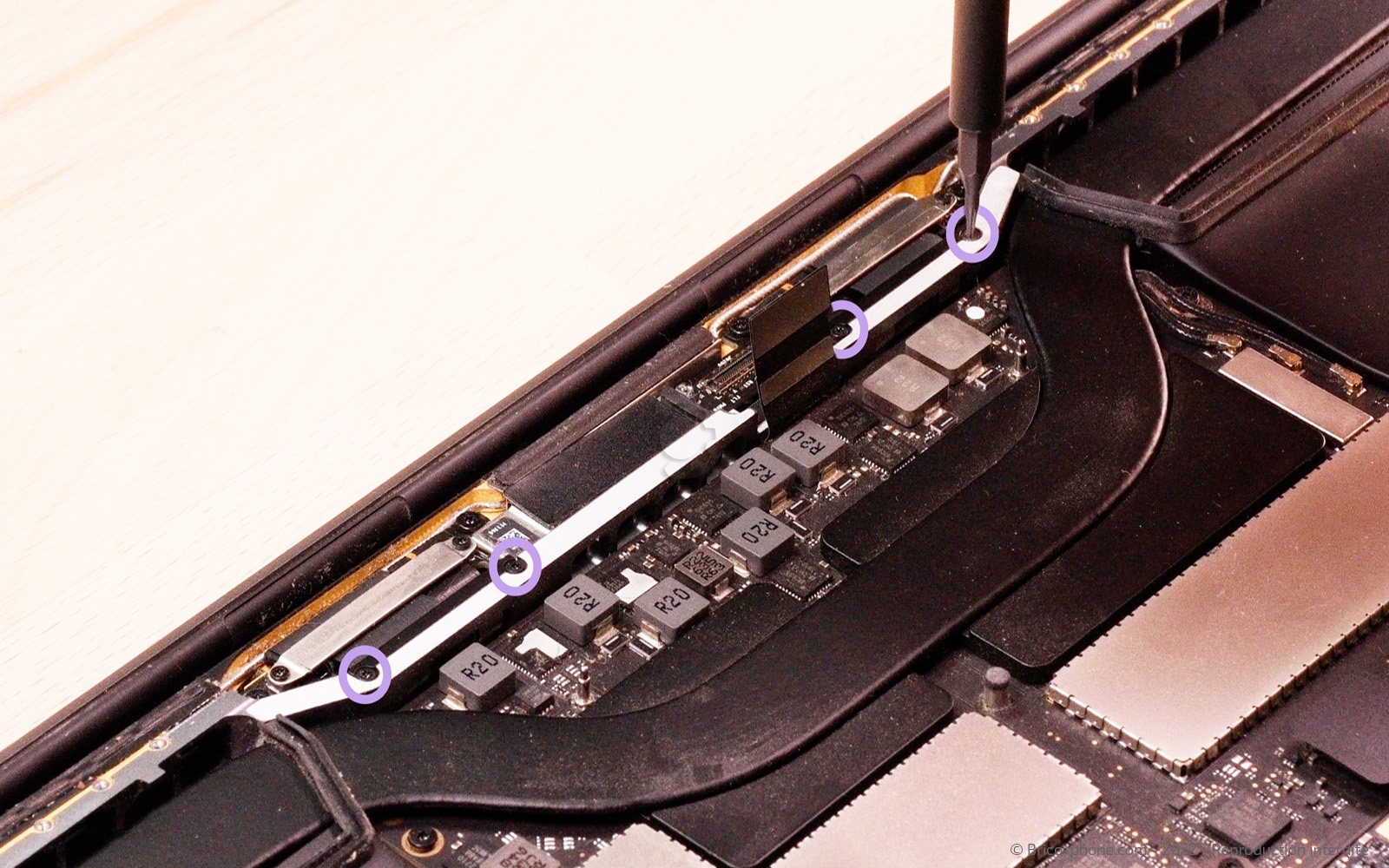

Puis retirez les 4 vis de la la partie centrale avec le tournevis torx 5. (cercles mauves)
Outils du kit utilisés
Outils du kit utilisés

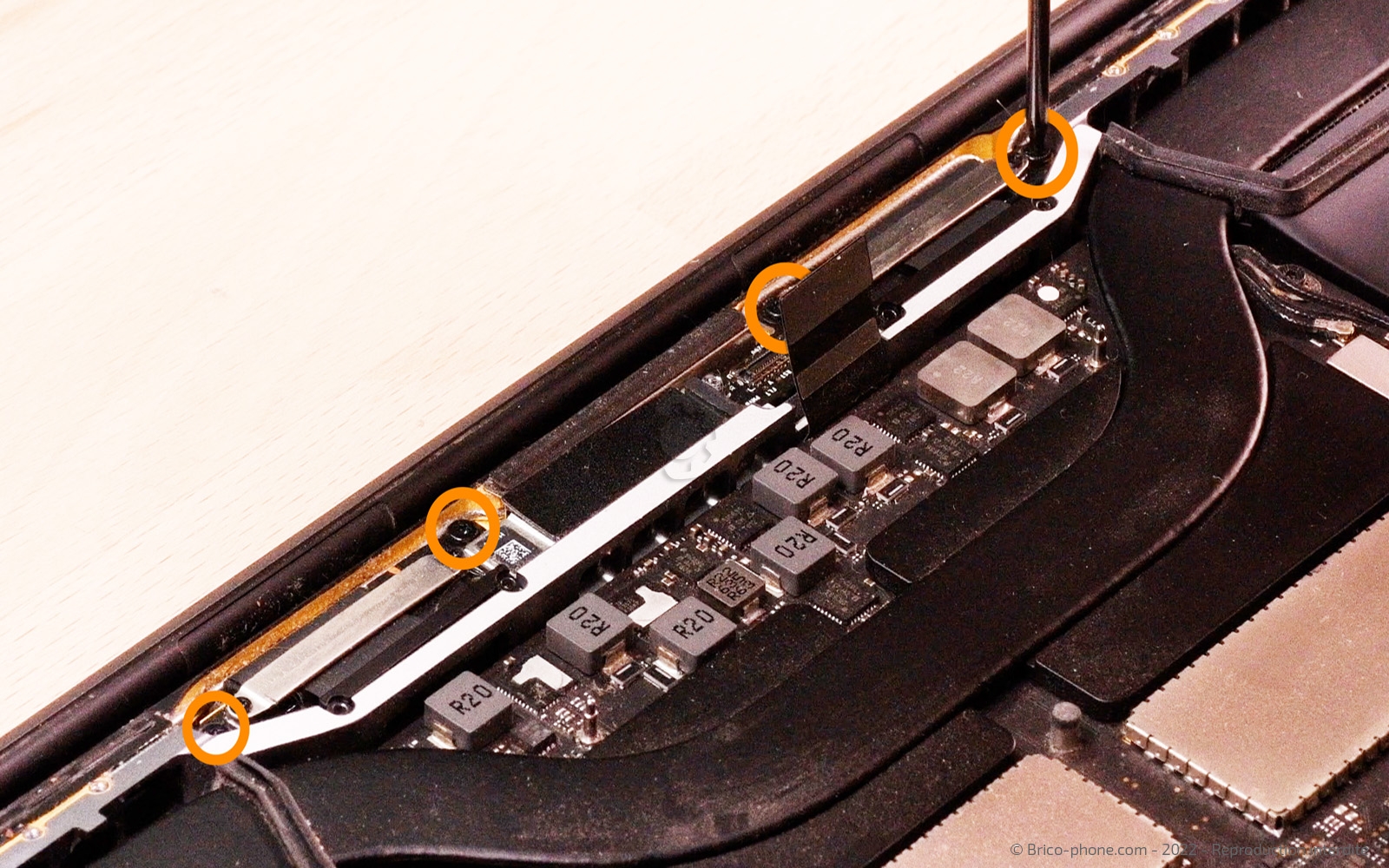

Etape 7: Libérer le circuit imprimé de l'écran
Dévissez les 4 vis qui fixent le circuit imprimé de l'écran avec le tournevis torx 3. (cercles orange)

Attention lors du remontage : Assurez-vous que la nappe du circuit imprimé de l'écran est bien située au-dessus du circuit (et non en-dessous).
Outils du kit utilisés
Outils du kit utilisés

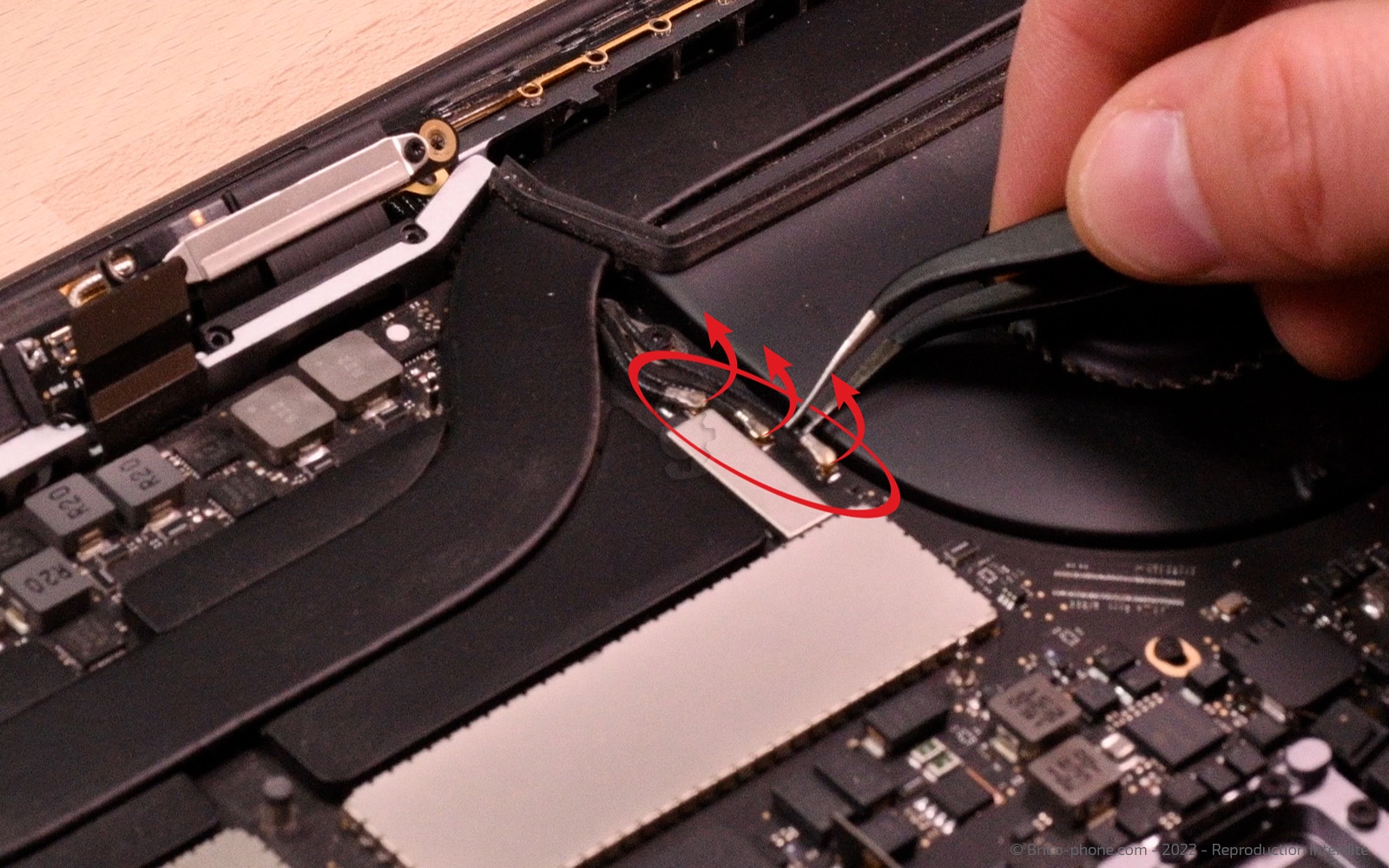

Etape 8: Déconnecter les câbles coaxiaux de l'antenne
A l'aide de la pincette métallique vous allez débrancher chacun des 3 câbles coaxiaux qui relient l'antenne à la carte mère.

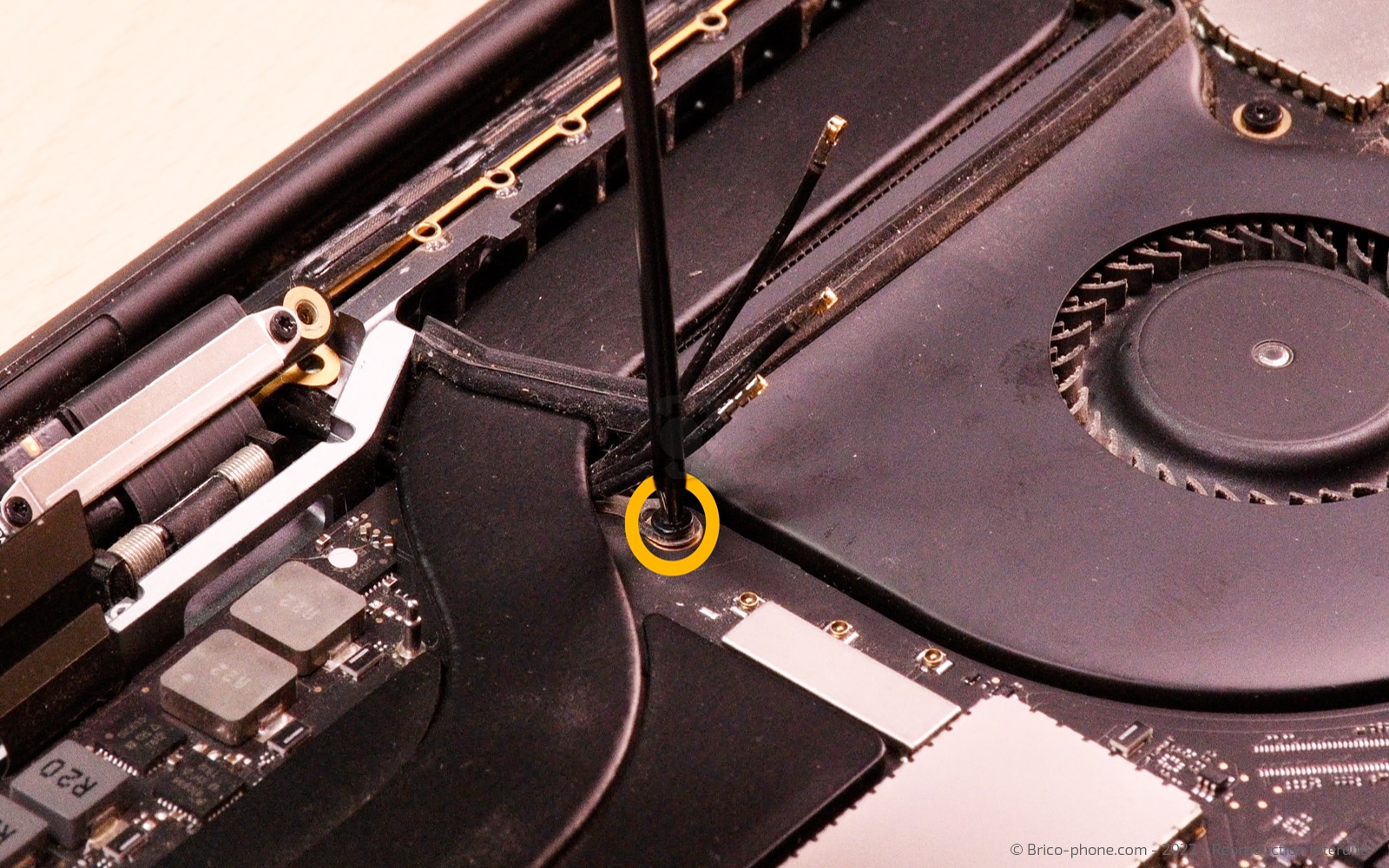

Puis avec le tournevis torx 5, dévissez la vis qui maintient le faisceau des câbles d'antenne.

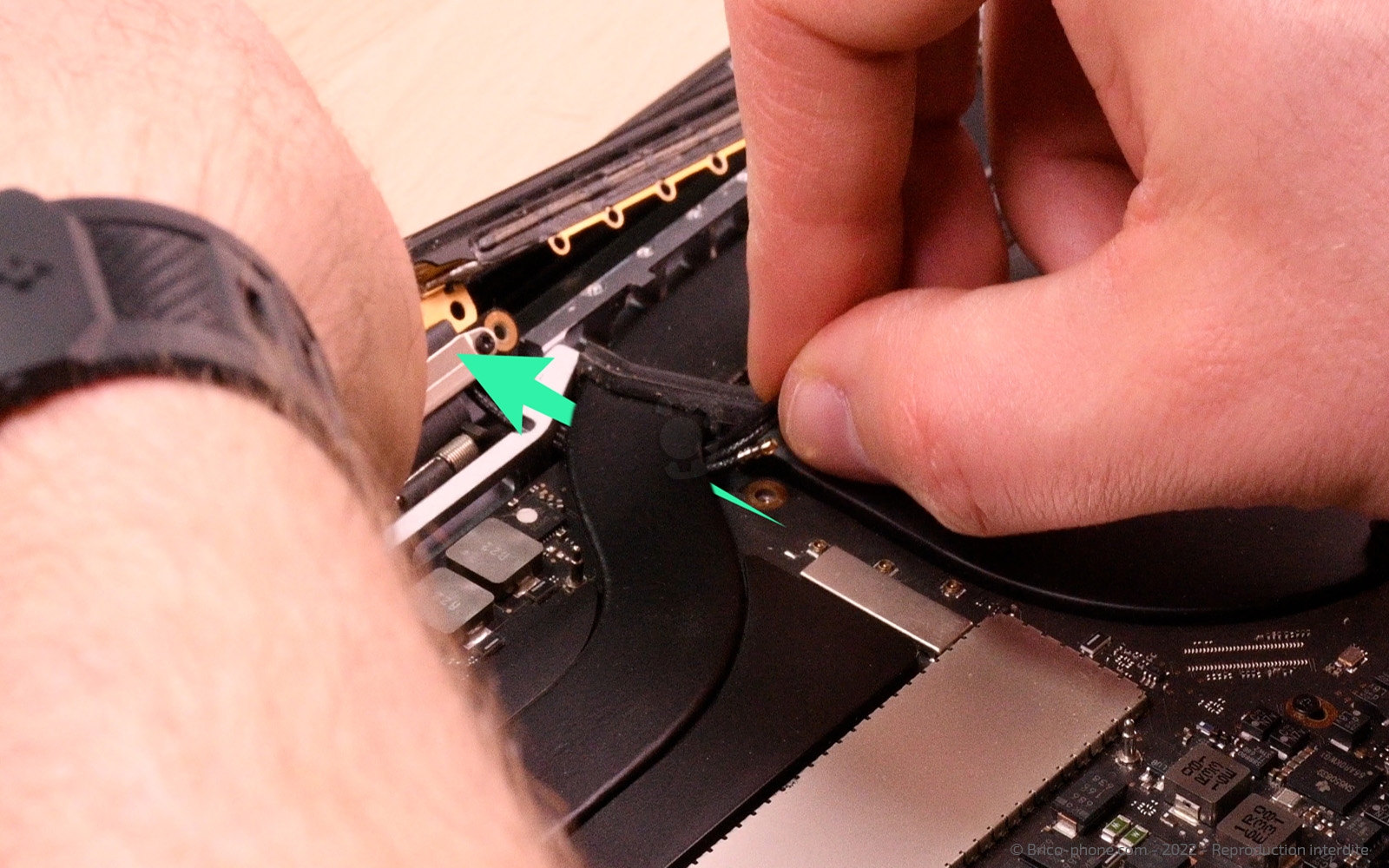

Vous pouvez pousser les câbles pour donner du jeu à l'antenne.
Outils du kit utilisés
Outils du kit utilisés

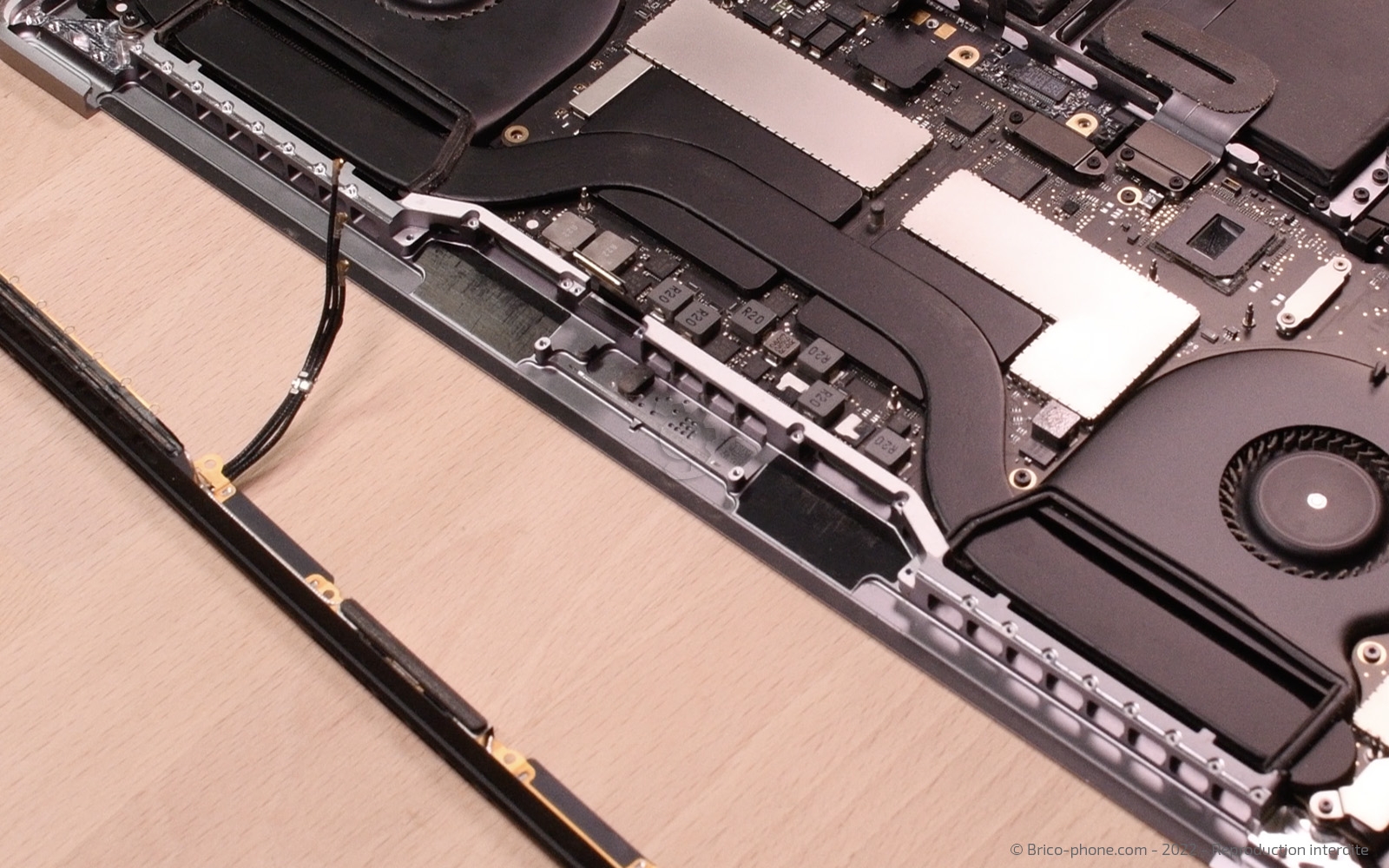

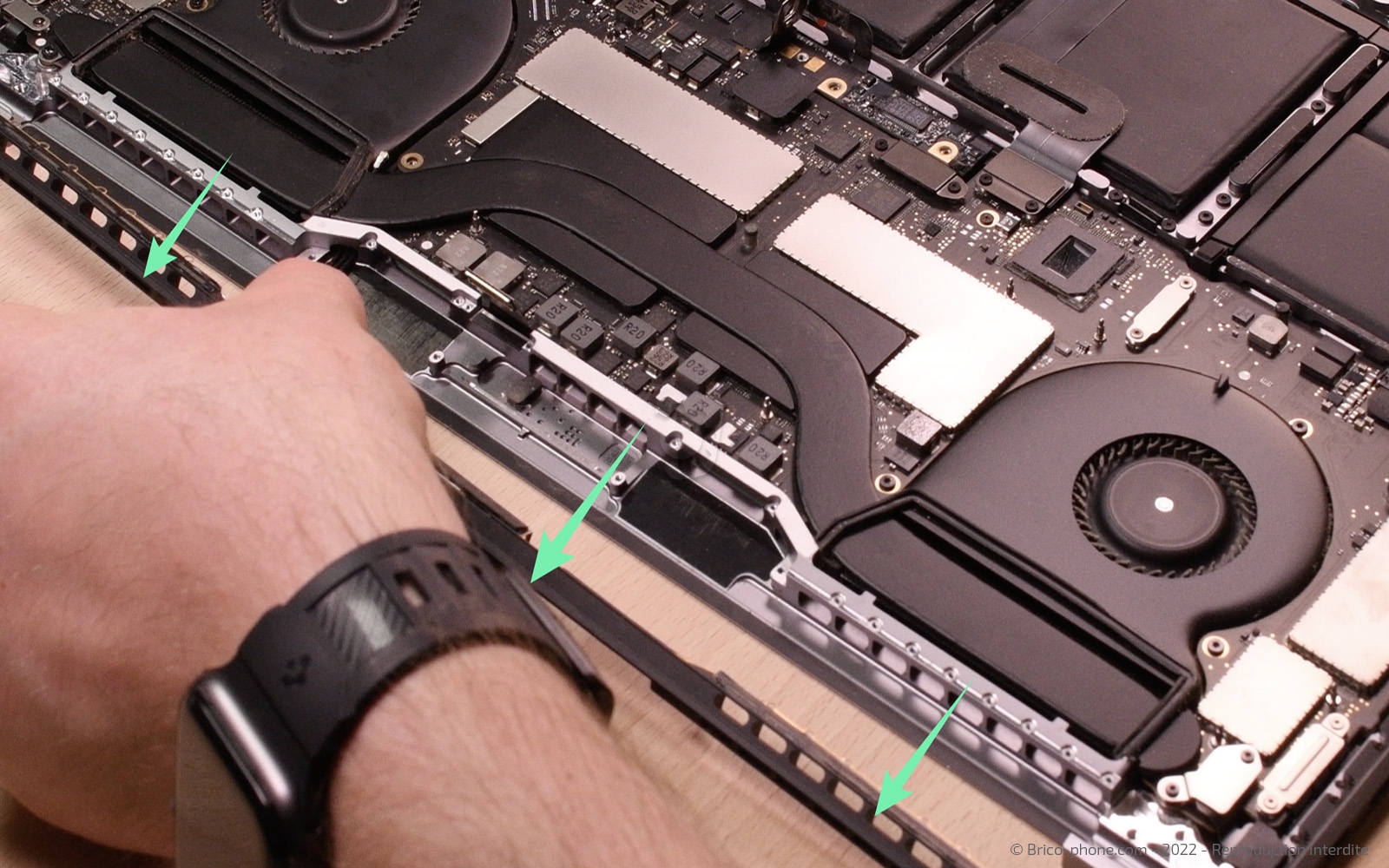

Etape 9: Retirer l'antenne
Assurez-vous que plus aucune vis ne retient l'antenne.

Vous pouvez alors la retirer totalement.

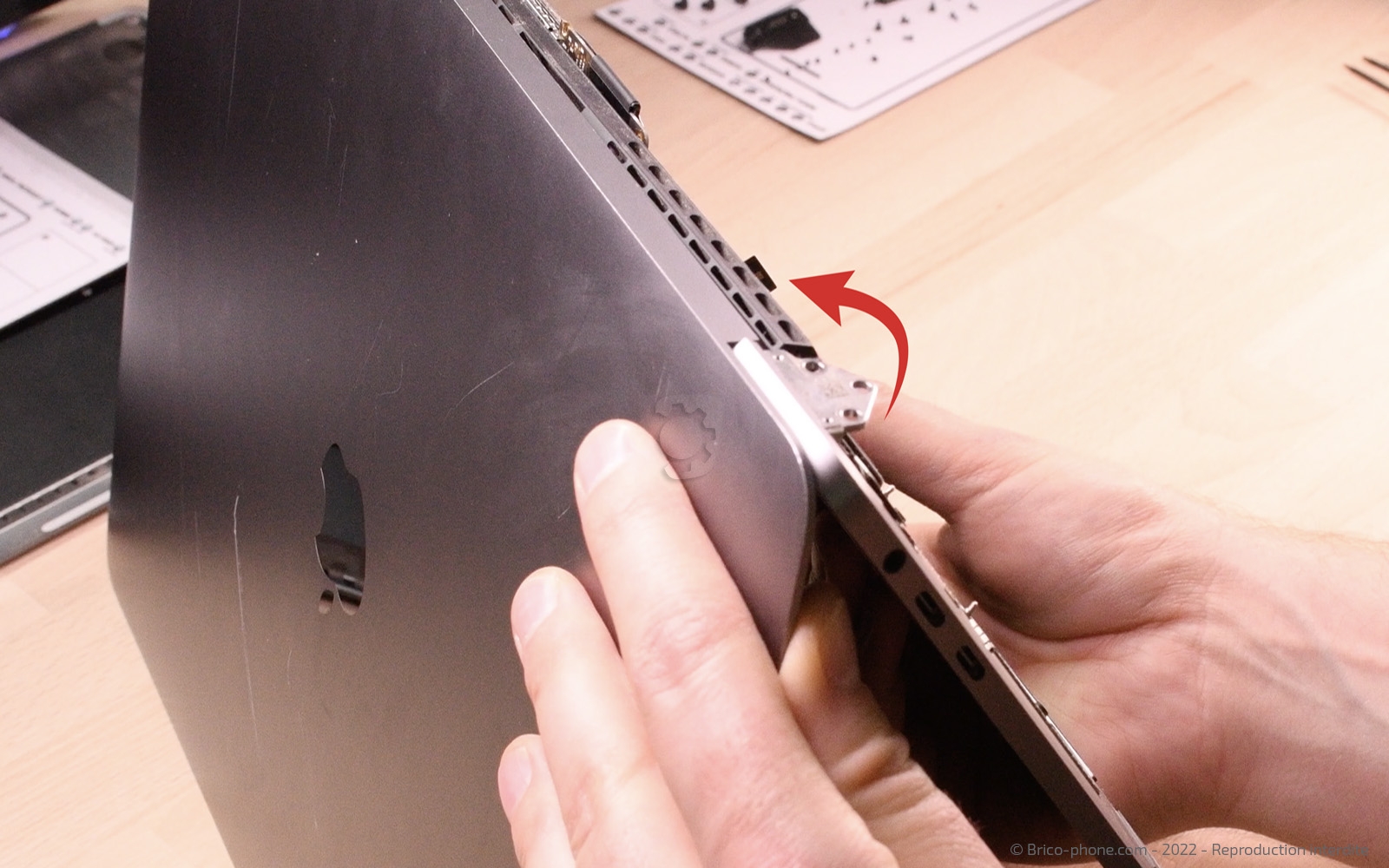

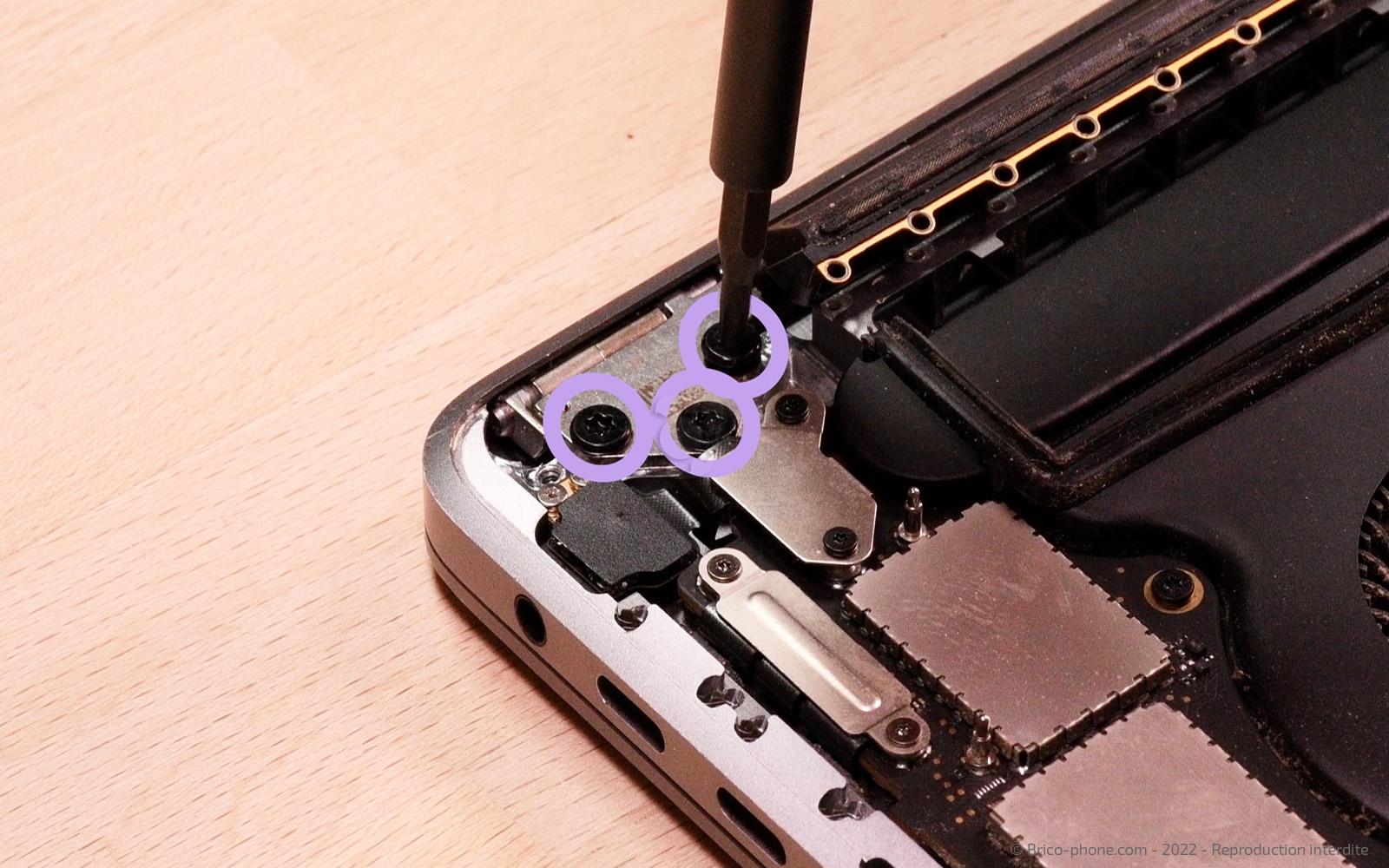

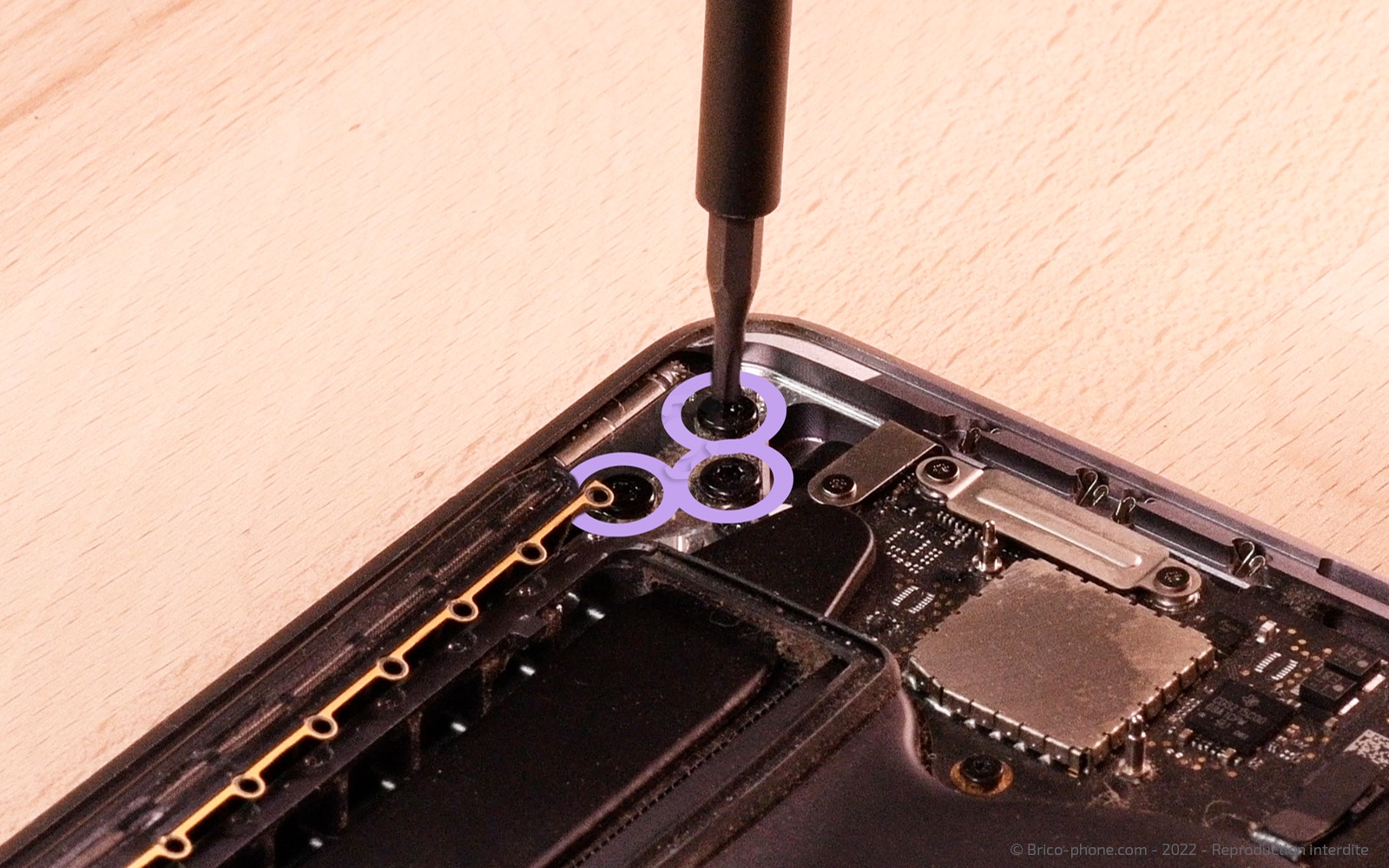

Etape 10: Dévisser les charnières et détacher l'écran
L'écran ne tient plus que grâce aux charnières métalliques en triangle dans les deux coins supérieurs du MacBook.

Retirez les 3 vis de chaque côté à l'aide du tournevis torx 5.

Voilà, vous pouvez détacher l'écran.
Outils du kit utilisés
Outils du kit utilisés

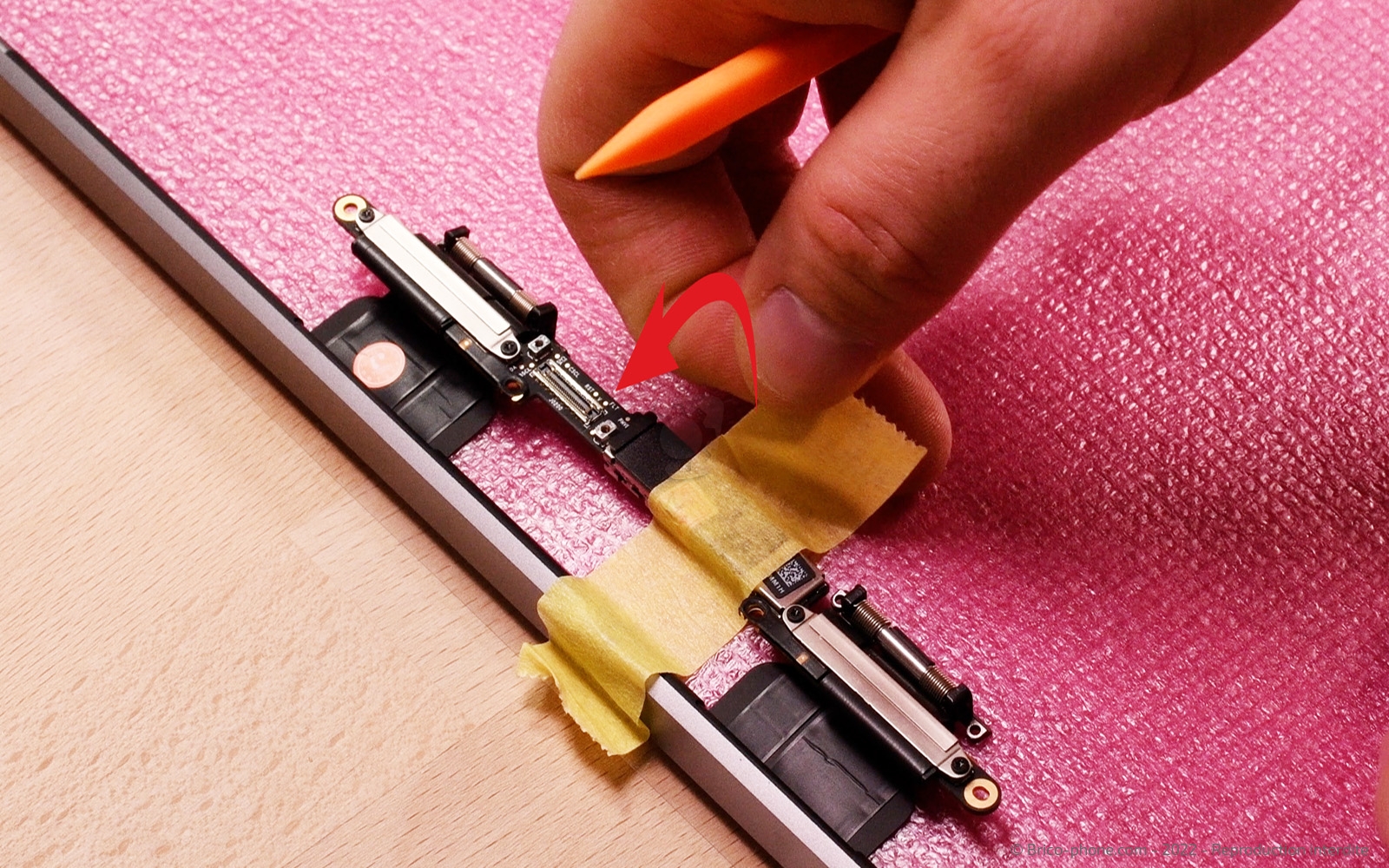

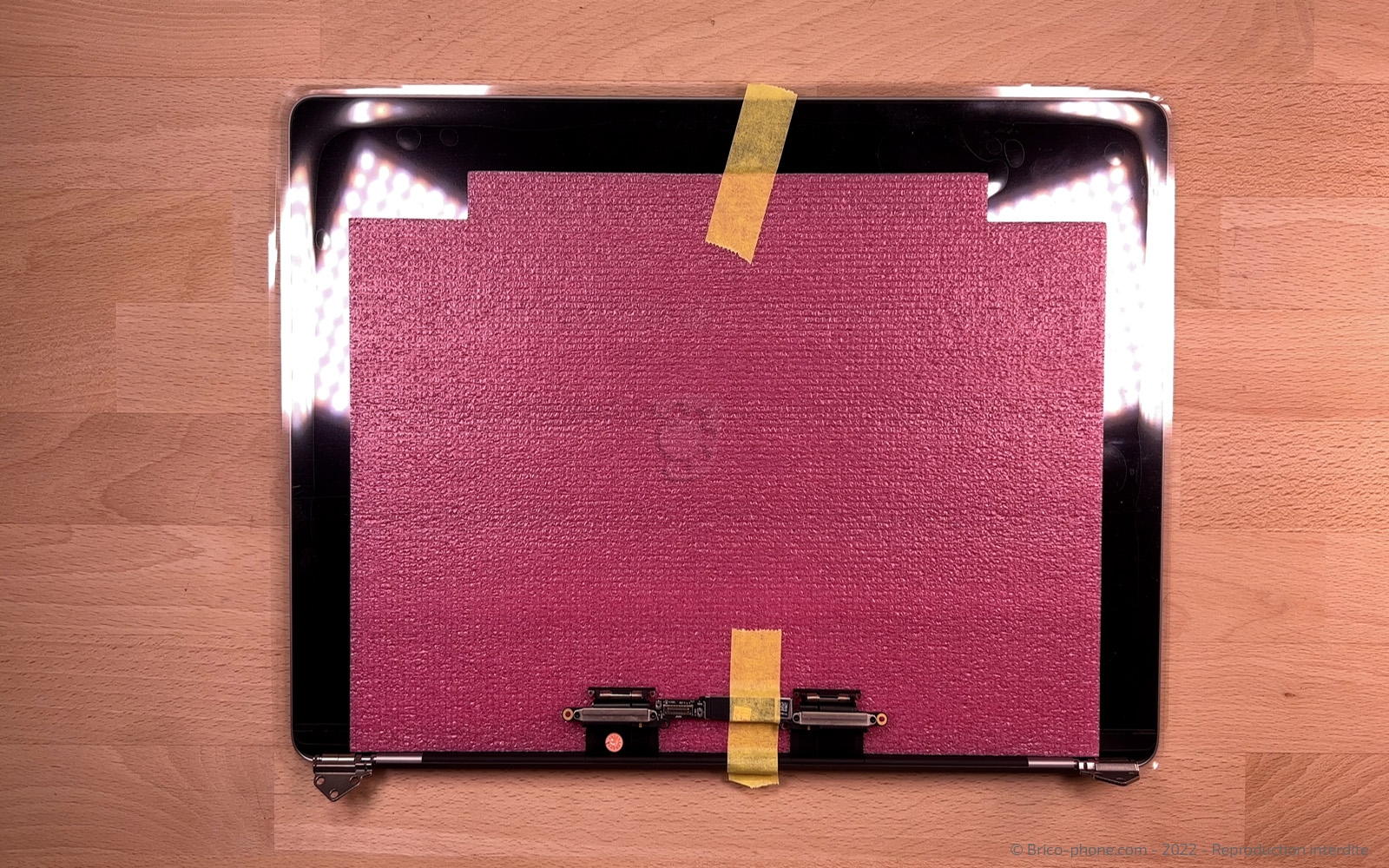

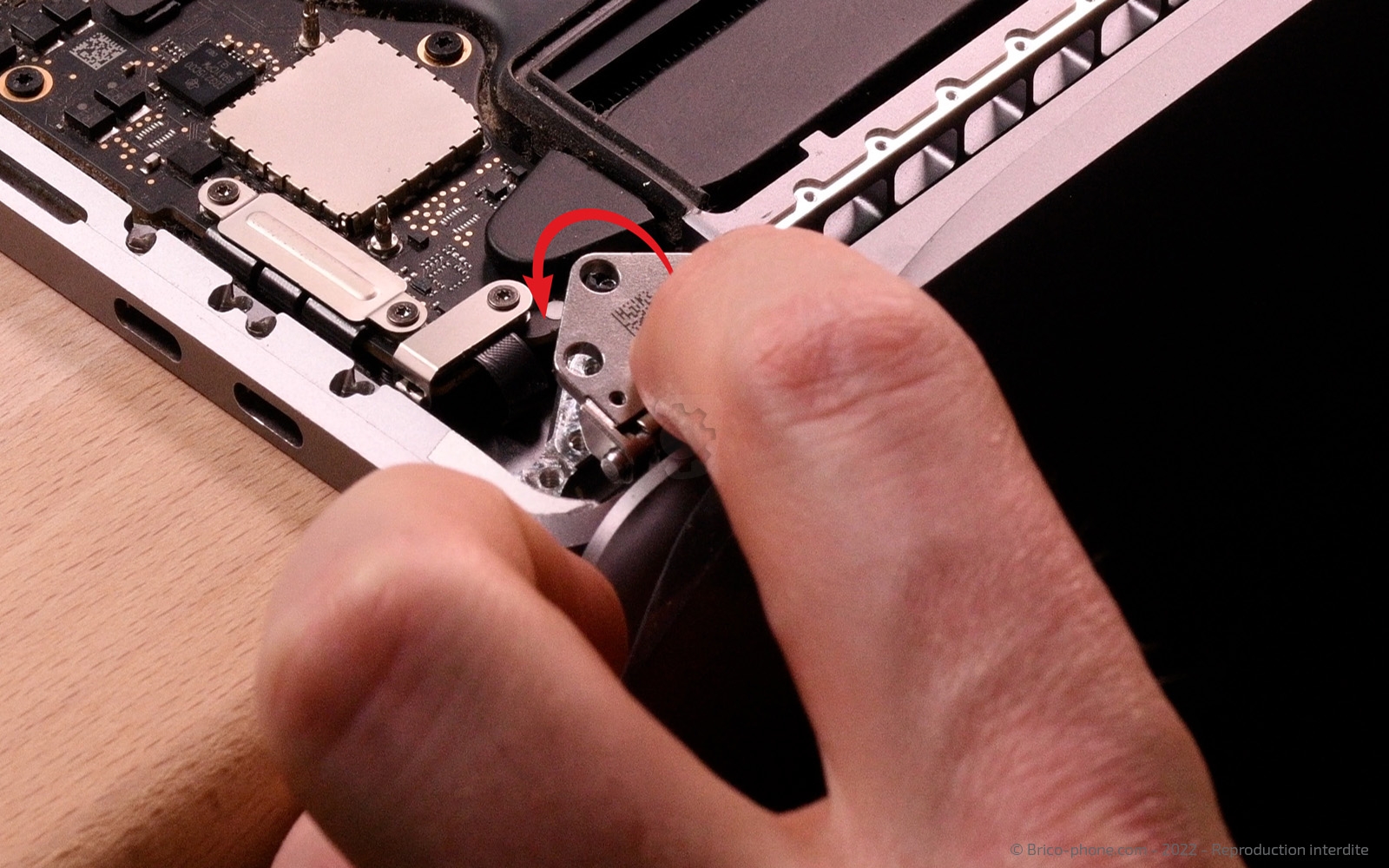

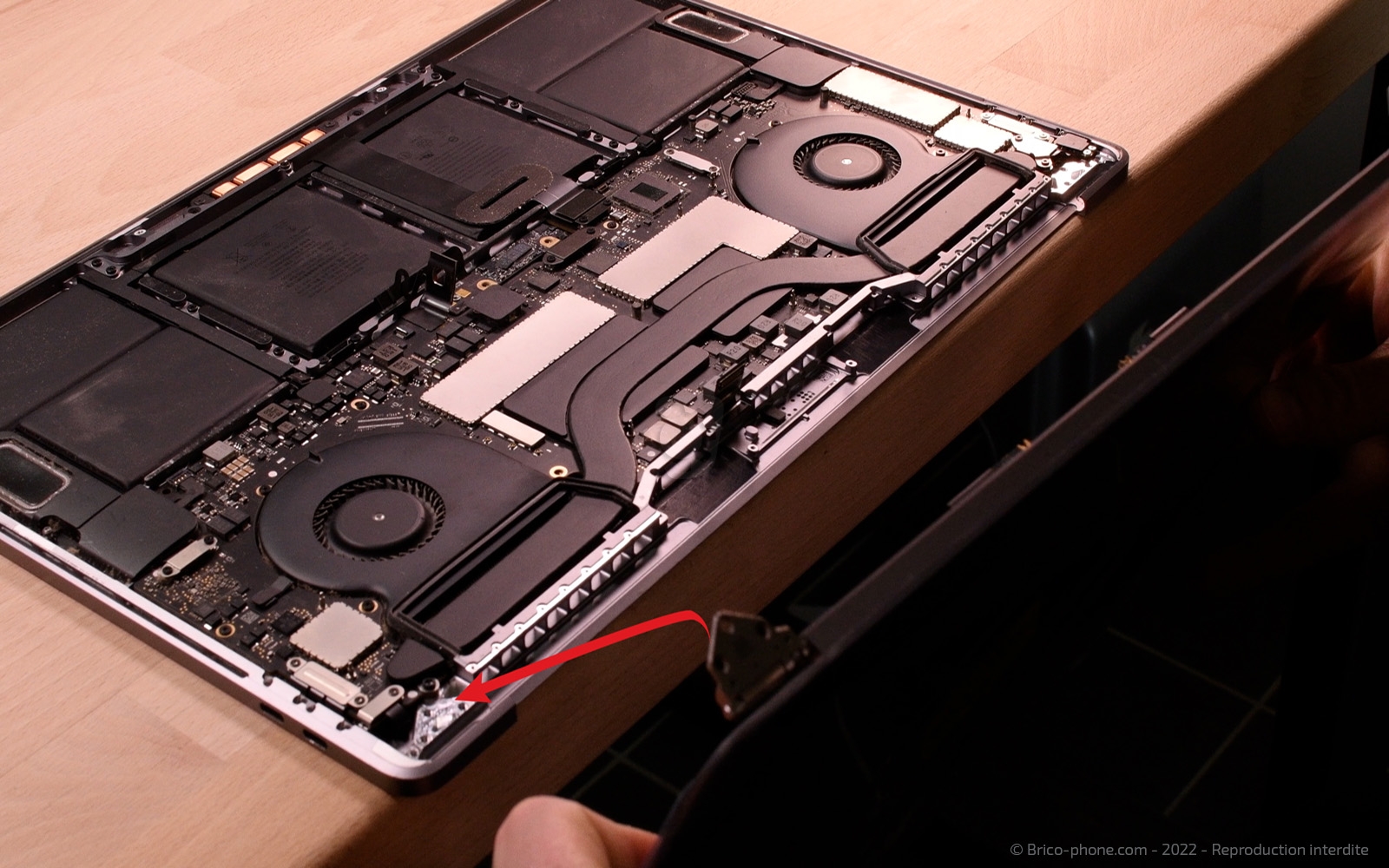

Etape 11: Installer le nouvel écran
Munissez-vous de votre nouvel écran.

Retirez les protections de l'écran ainsi que les adhésifs qui maintiennent les nappes.

Posez les charnières du nouvel écran sur leur emplacement puis à l'aide du torx 5, replacez les vis retirées précédemment.

Maintenant vous allez reprendre le tuto en sens inverse pour remonter totalement votre MacBook.

Outils du kit utilisés
Outils du kit utilisés
