Changement batterie sur Macbook Pro 15 pouces A1707 EMC 3072 - 2016

Temps estimé : 90 min
Difficulté : 4.5/5
Note de réparabilité : 10/20
Macbook Pro 15 pouces A1707 EMC 3072 - 2016 | Temps estimé : 90 min | Difficulté : 4.5/5

À l'aide de ce tutoriel Brico-phone vous allez pouvoir changer vous-même la batterie défectueuse de votre MacBook Pro Touch Bar 15 pouces 2016. Suivez attentivement chacune des étapes de ce guide de réparation détaillé pour que votre MacBook Pro retrouve son autonomie d'origine.

Nous vous conseillons de parcourir le tutoriel avant de commander la nouvelle batterie et d'ajouter à votre commande les outils utilisés lors de ces manipulations (Kit d'outils + Décapeur thermique).

Diagnostic

Batterie défectueuse, qui ne tient plus

MacBook qui ne s'allume plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie A1820 pour Macbook Pro 15" (2016/2017)
84,90 €
Ajouter au panier

Outils nécessaires
Boite à outils professionnelle pour toutes vos réparations
19,90 €
Ajouter au panier

Avant de commencer
Avant toute chose, vérifiez bien le modèle de votre MacBook Pro 15" et choisissez l'écran qui correspond exactement à celui-ci.

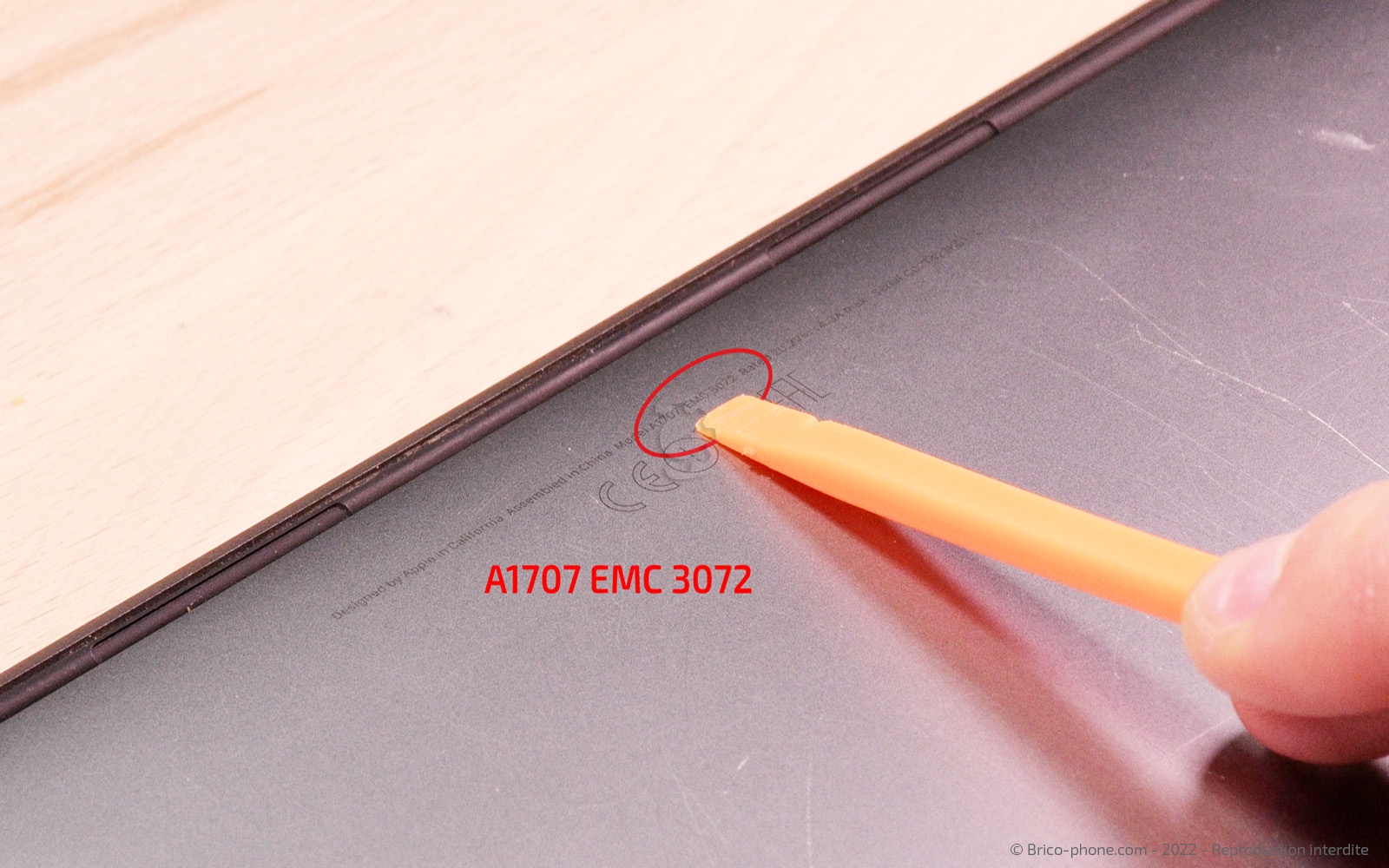

Vous trouverez le numéro de modèle sous le MacBook.

Pour travailler en toute sécurité, n'oubliez pas d'éteindre votre ordinateur avant de commencer les manipulations !

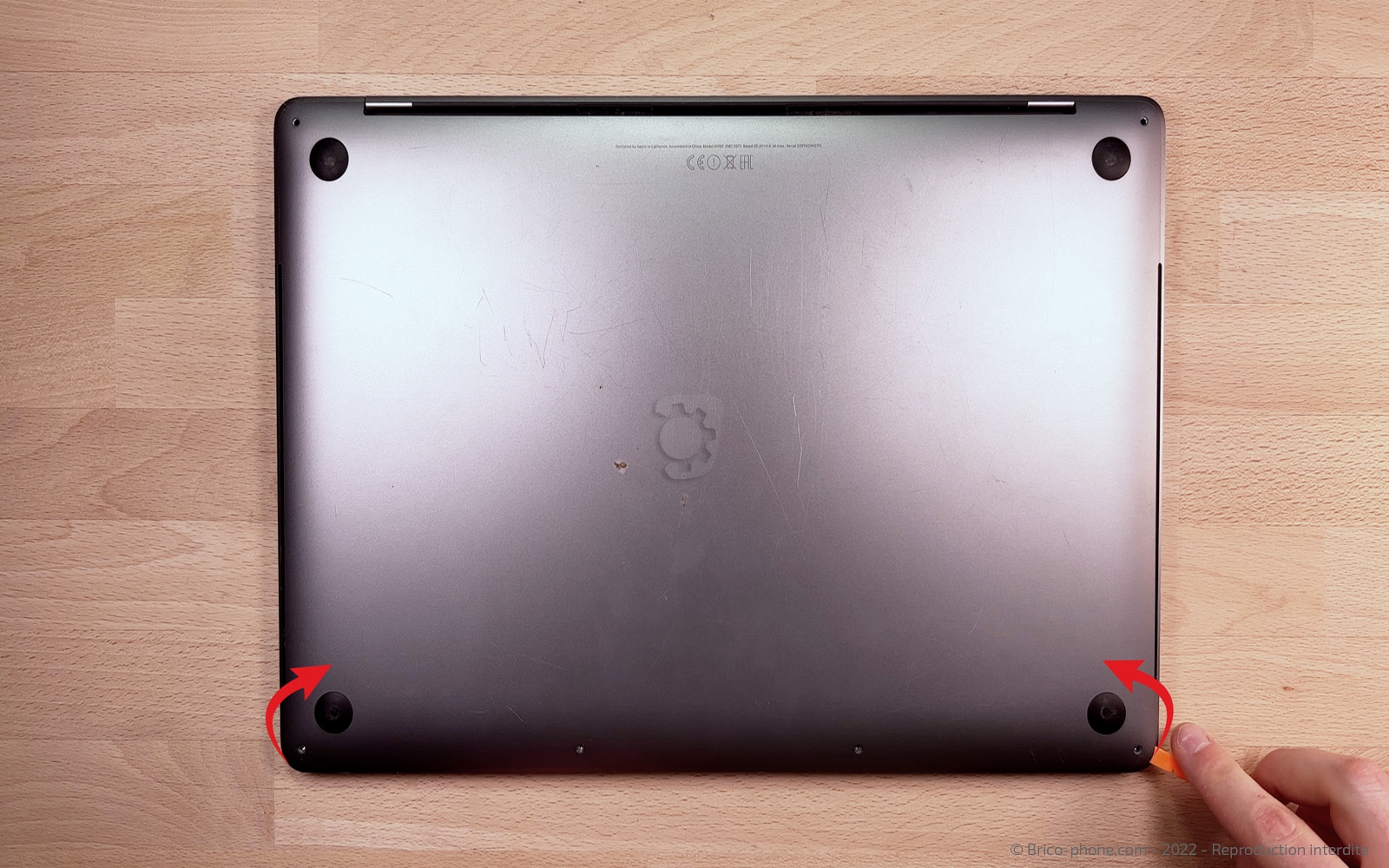

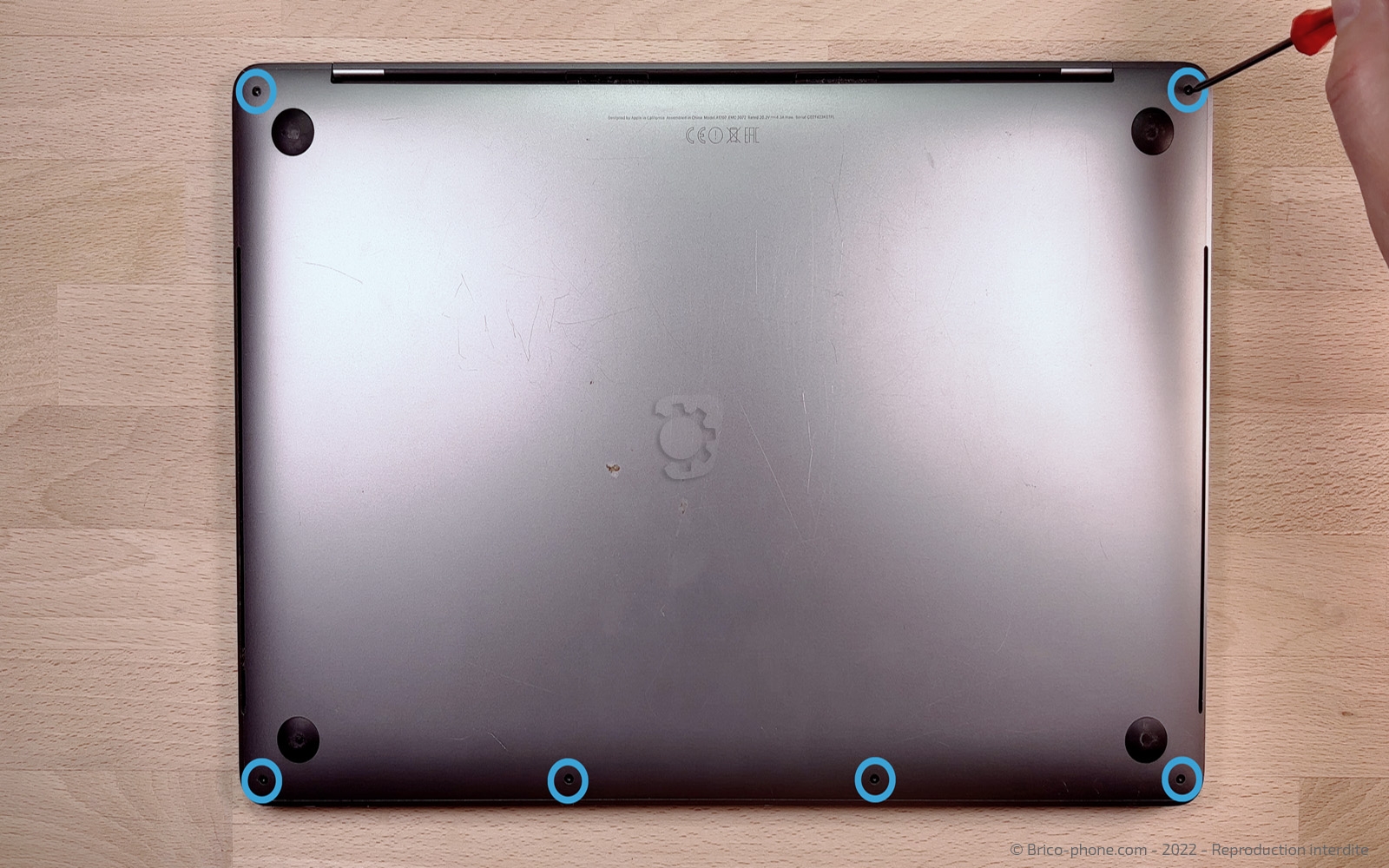

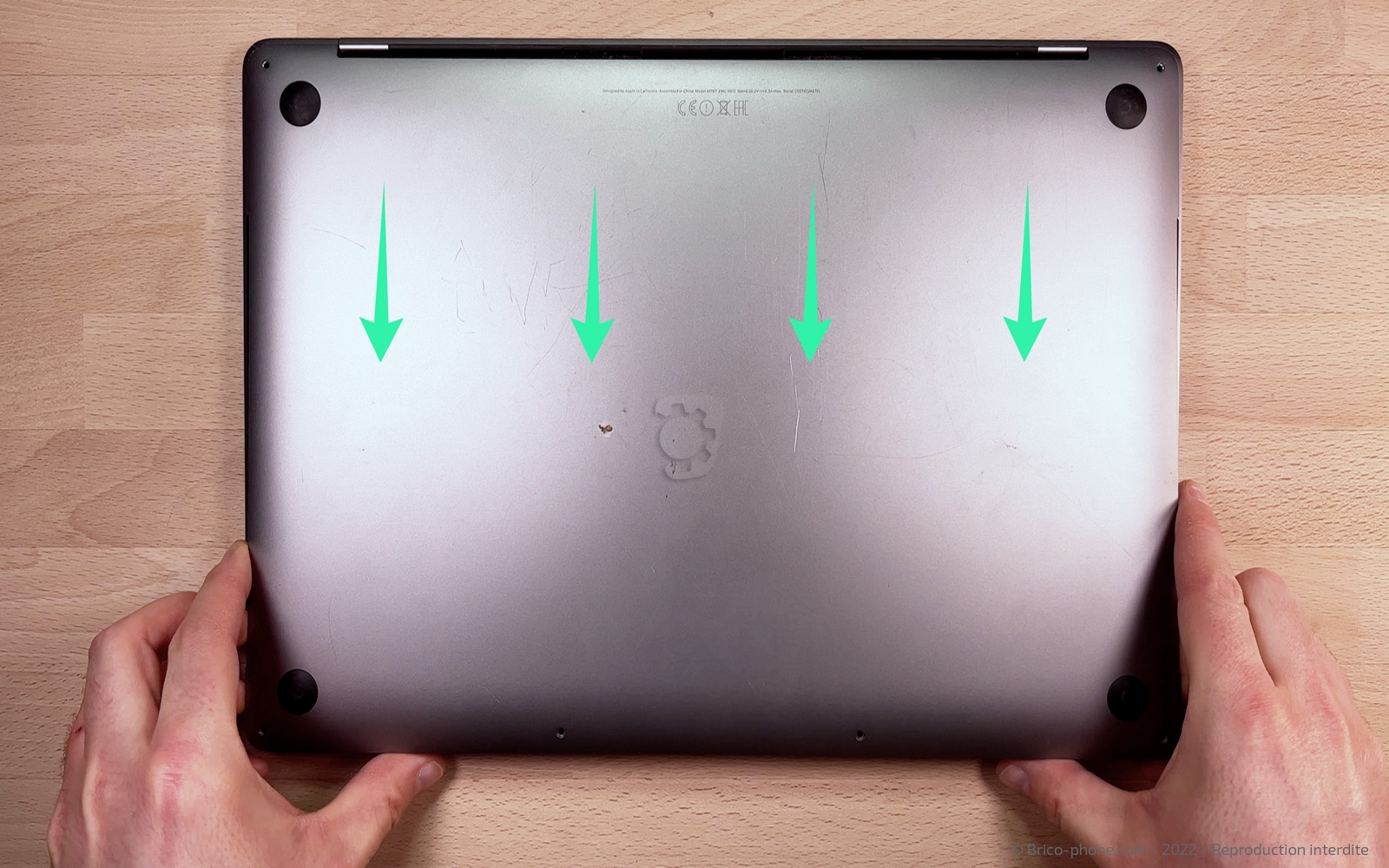

Etape 1: Retirer la capot arrière
Pour pouvoir enlever le capot arrière du Macbook, commencez par retirer les 6 vis qui le maintiennent à l'aide du tournevis pentalobe.
Faites attention à ne pas les perdre, vous en aurez besoin lors du remontage.

Puis vous allez déclipser les coins à l'aide du levier en nylon que vous allez glisser sous le capot.
Faites "effet de levier" jusqu'à entendre un "clic".

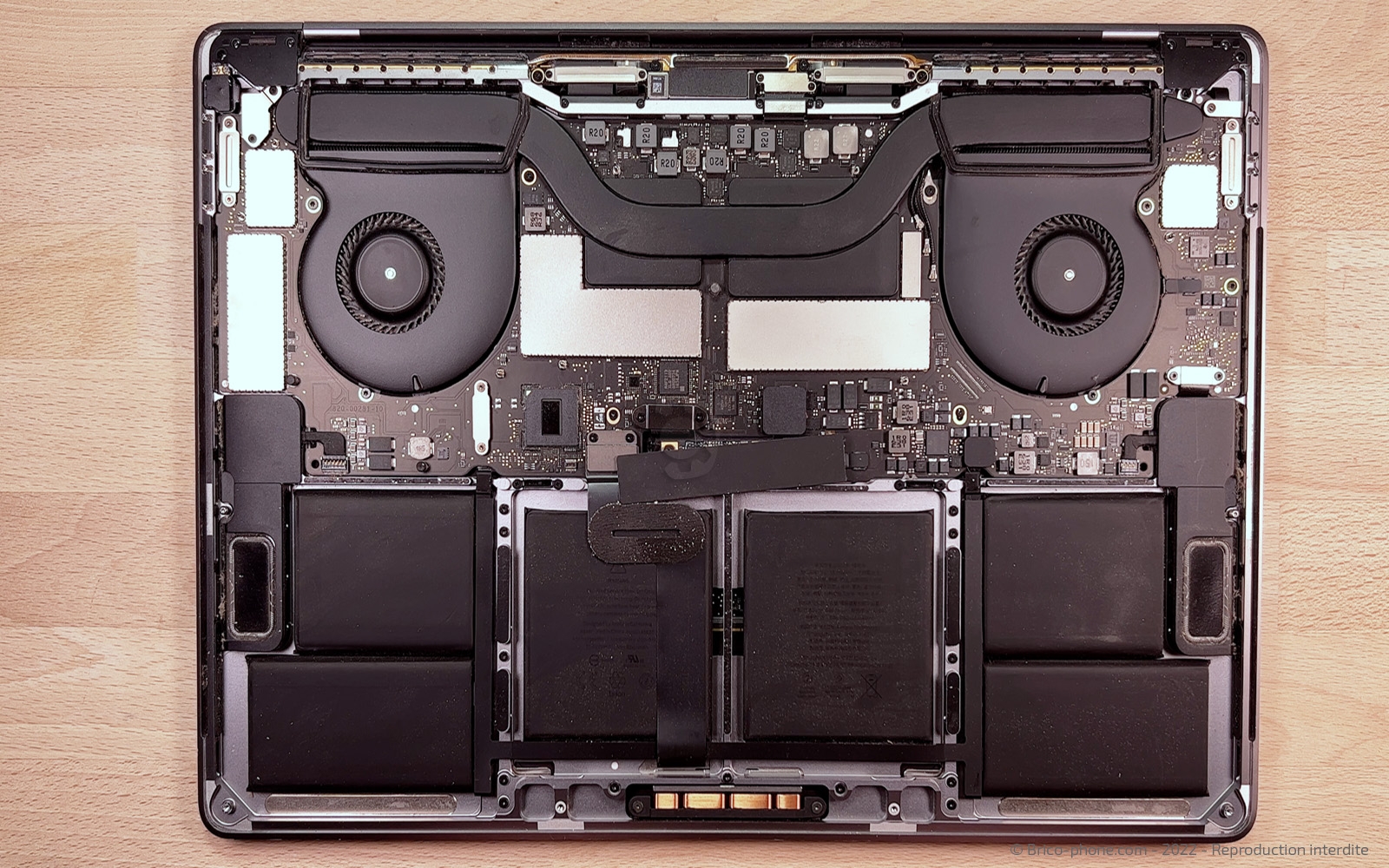

Vous allez maintenant faire glisser le capot vers vous puis le soulever pour le retirer totalement.
Outils du kit utilisés
Outils du kit utilisés

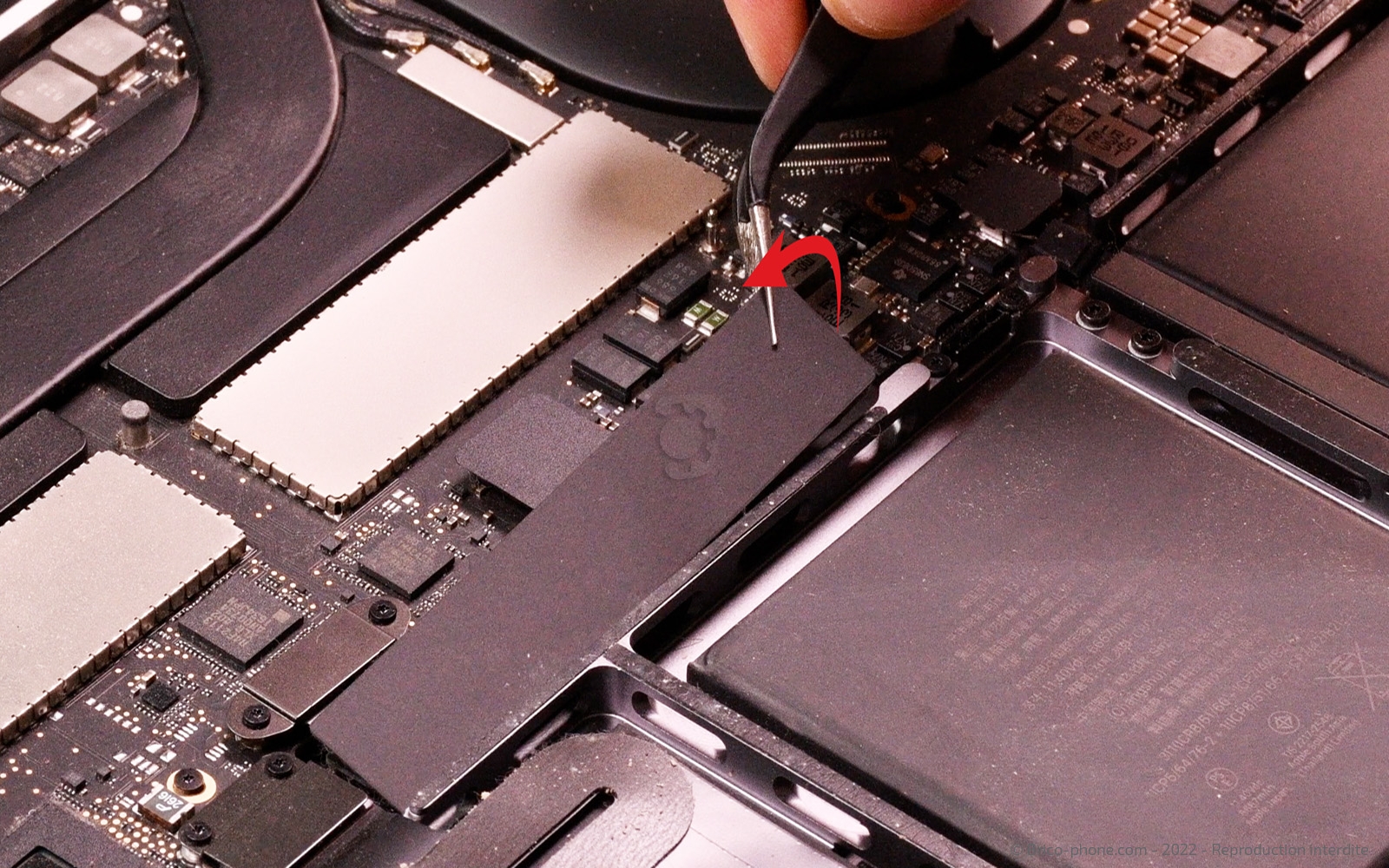

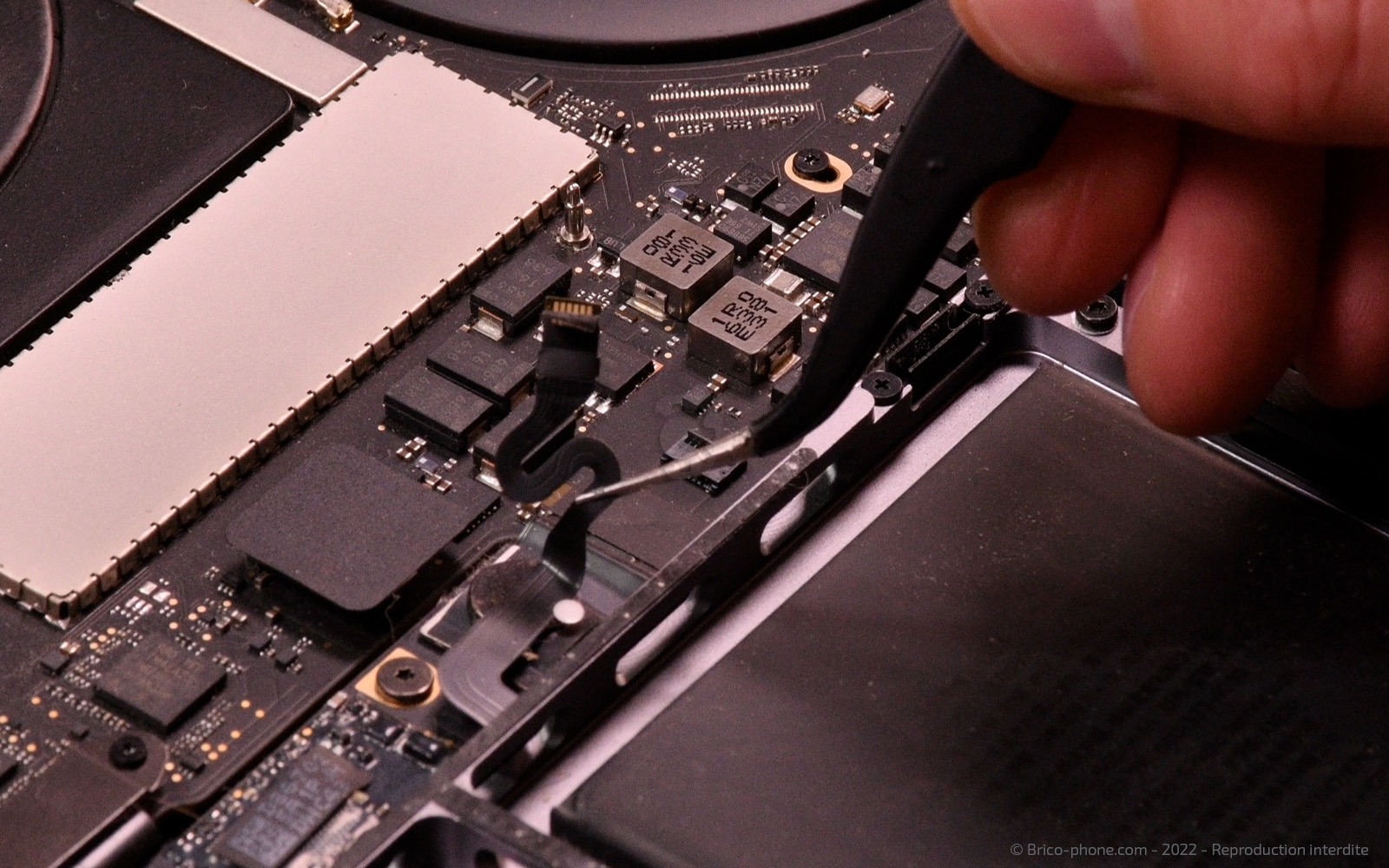

Etape 2: Débrancher la nappe de données de la puce de la batterie

Avant de s'attaquer à l'écran, vous allez débrancher la batterie pour travailler en toute sécurité.

Pour cela, commencez par ôter le cache noir qui protège la nappe de données de la puce et le connecteur de la batterie à l'aide de la pincette métallique.

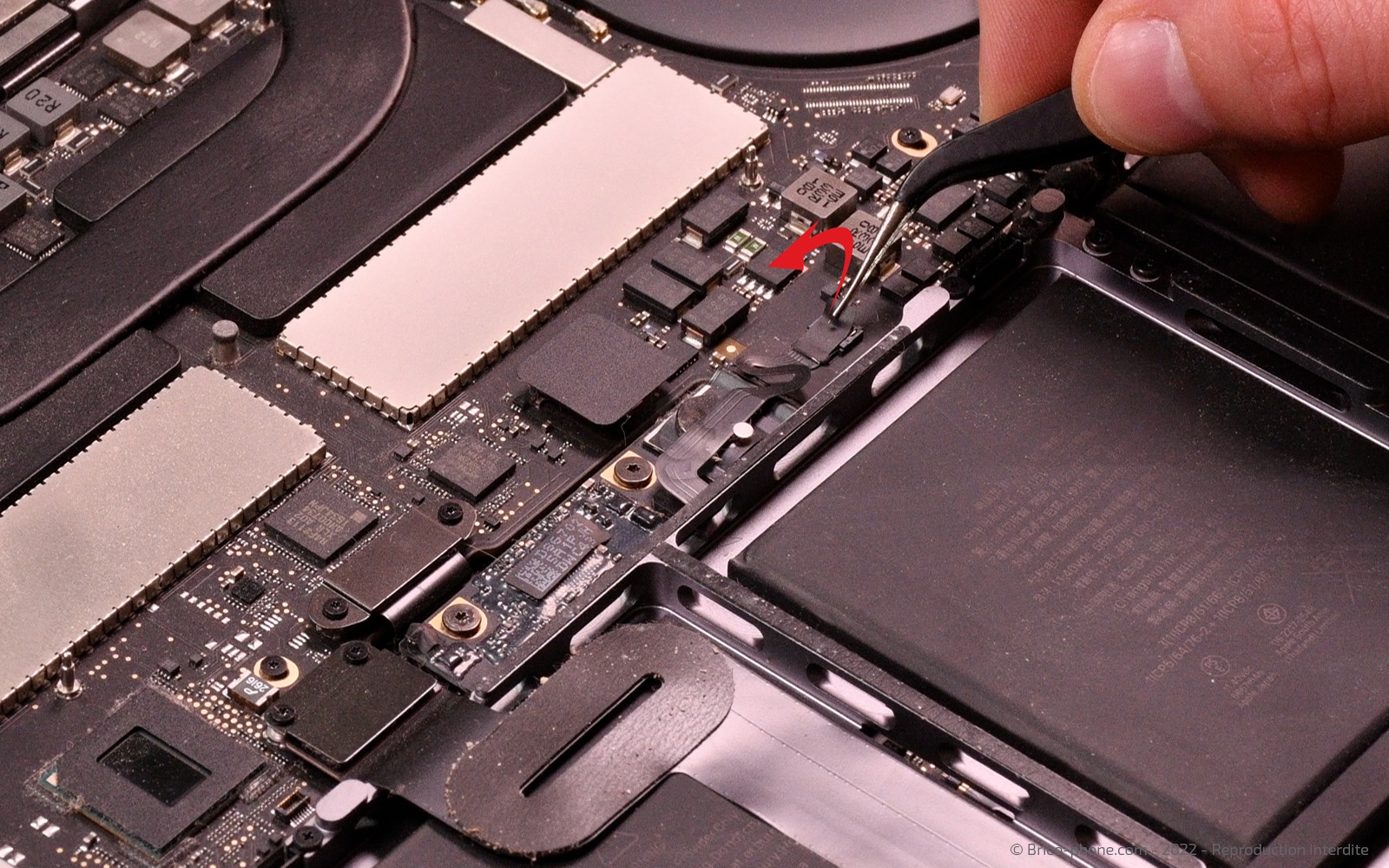

Soulevez la languette noire sur le connecteur de la nappe de données, toujours avec la pincette.

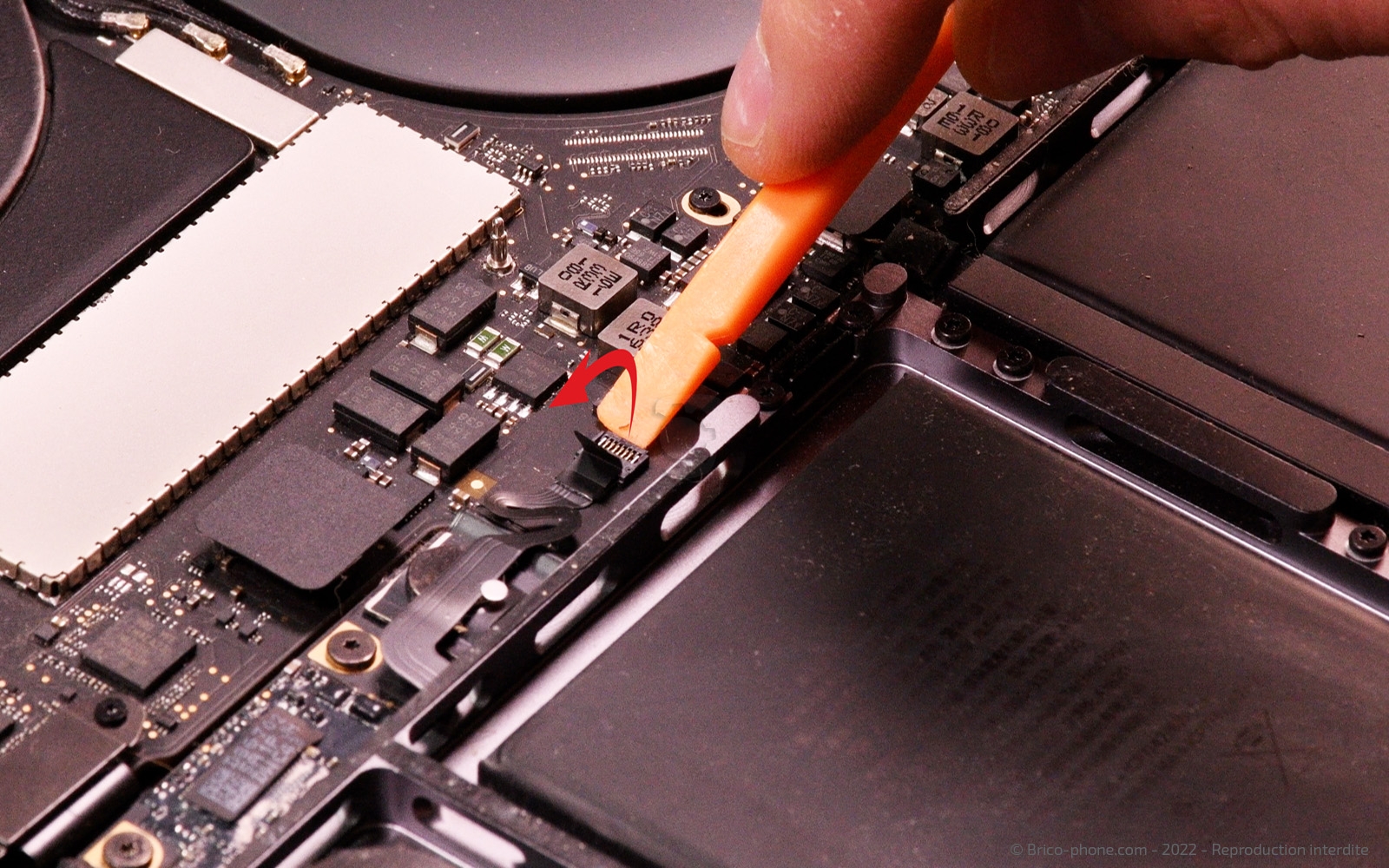

Ouvrez le clapet du connecteur à l'aide du levier en nylon.

Vous pouvez maintenant débrancher la nappe de données avec la pincette métallique.


Outils du kit utilisés
Outils du kit utilisés

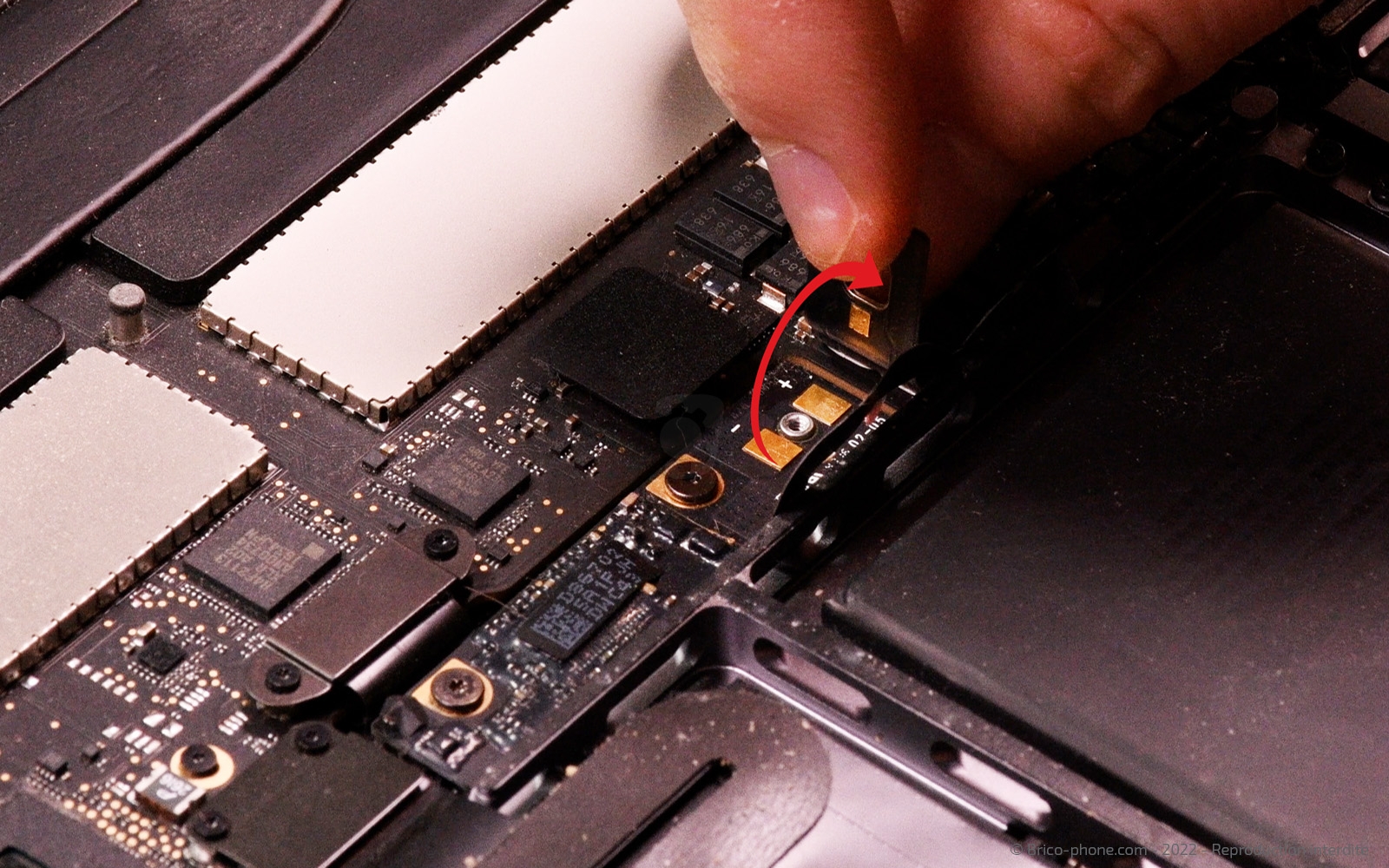

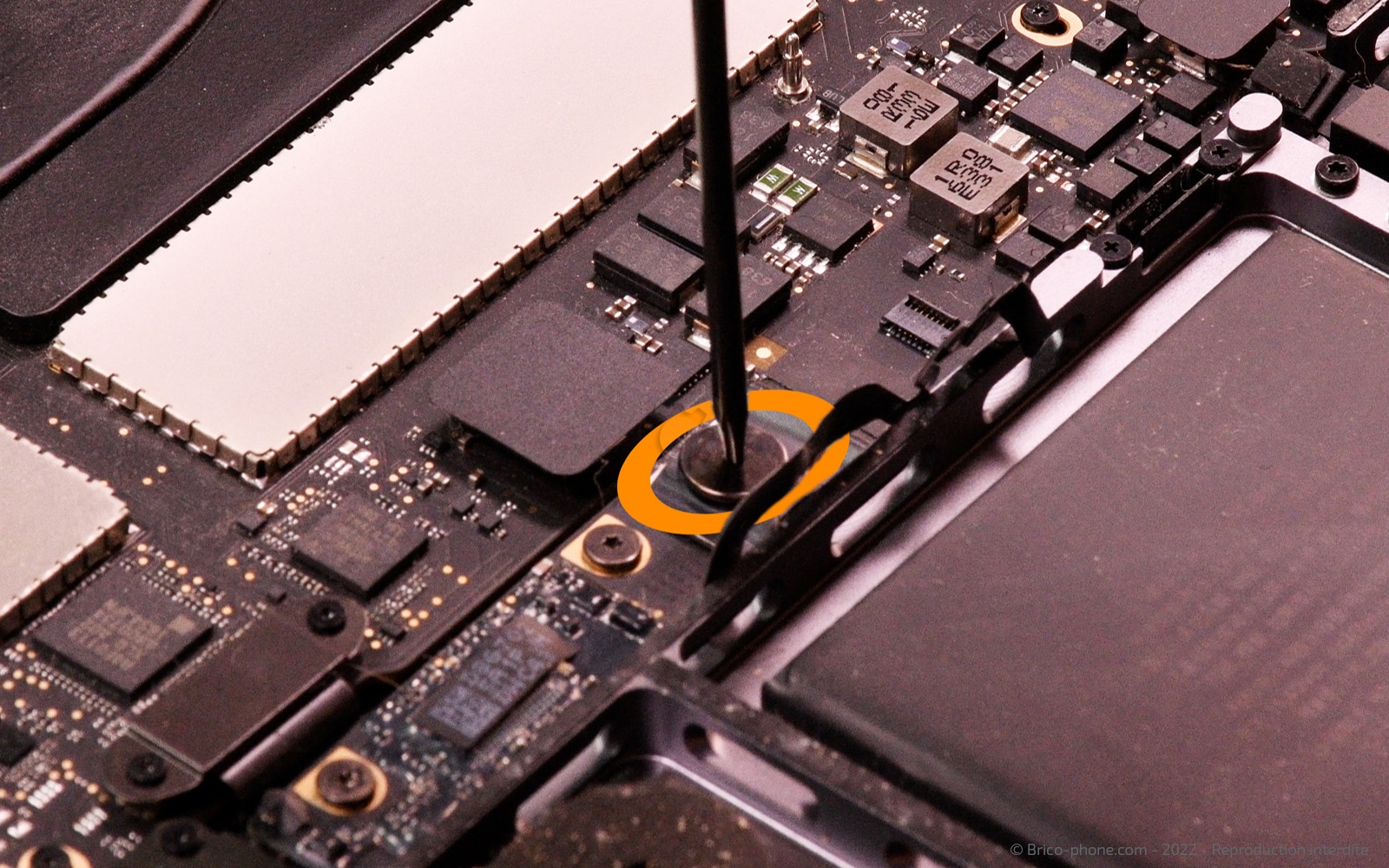

Etape 3: Débrancher la batterie
Pour déconnecter la batterie, vous allez retirer la grosse vis noire à l'aide du tournevis torx 3.

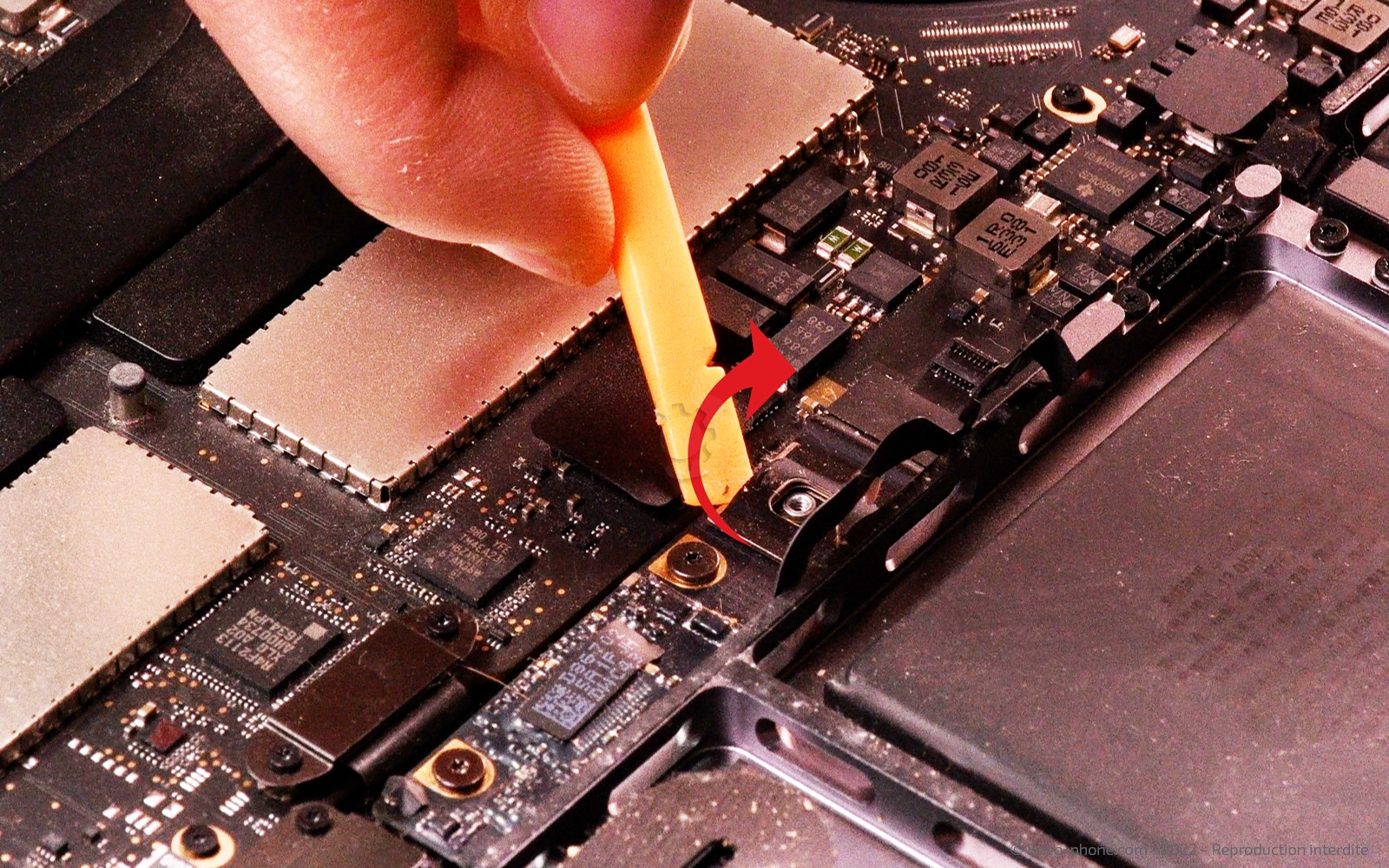

Puis relevez le connecteur métallique à l'aide du levier en nylon.
Levez le suffisamment pour être sûr qu'il ne fasse plus contact.

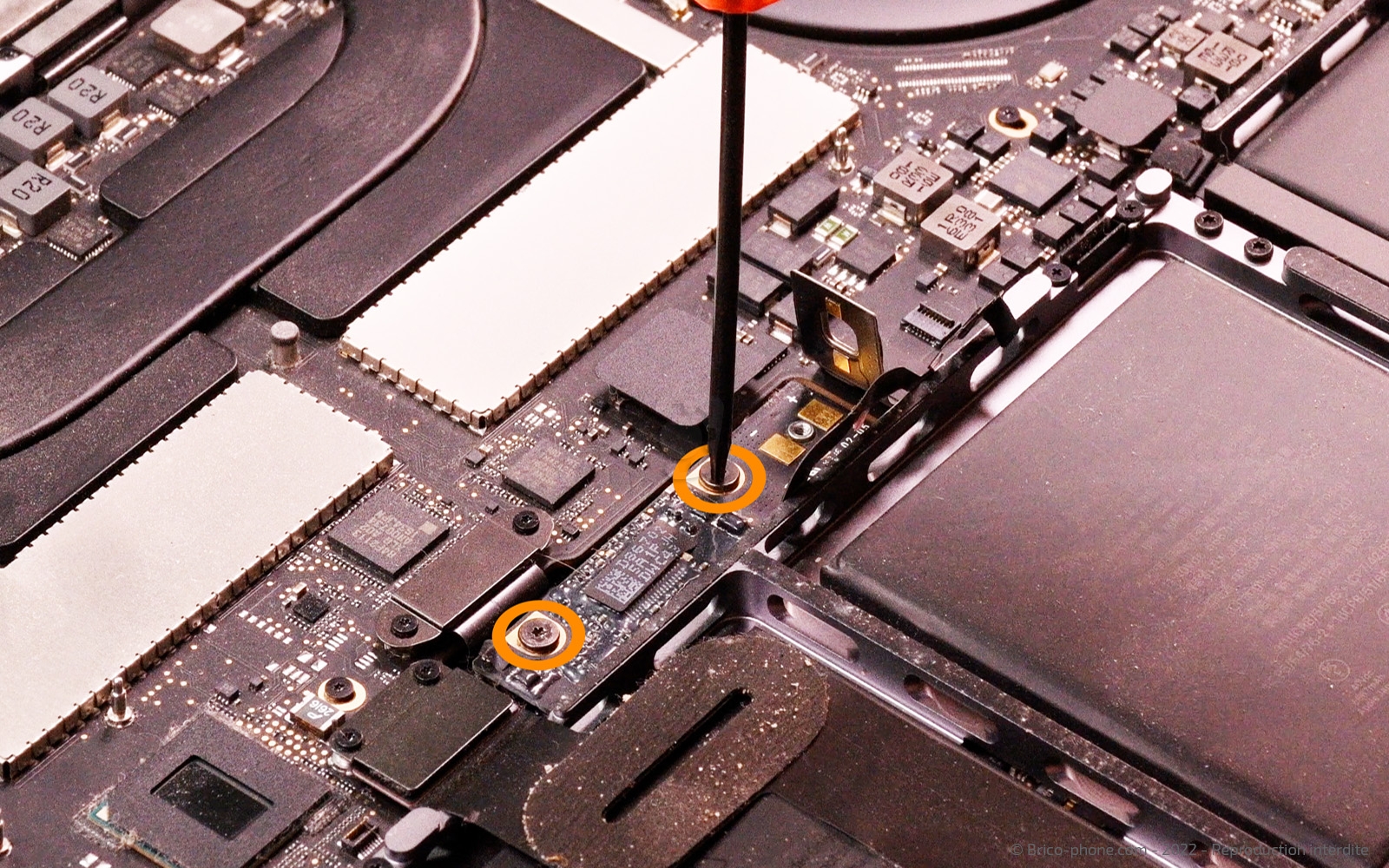

Dévissez ensuite les deux vis qui fixent la puce de la batterie avec le tournevis torx 5.

Voilà, vous pouvez travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

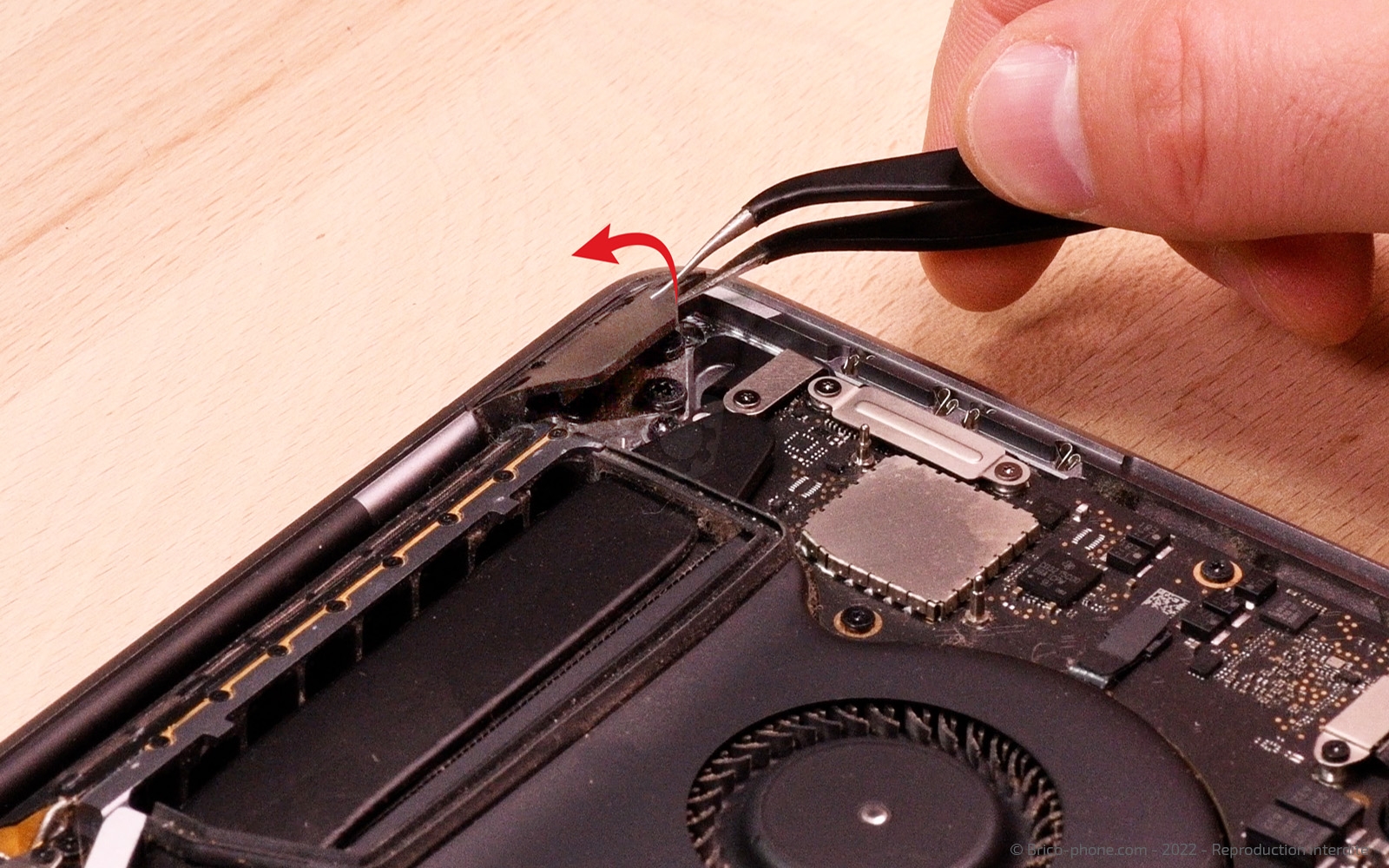

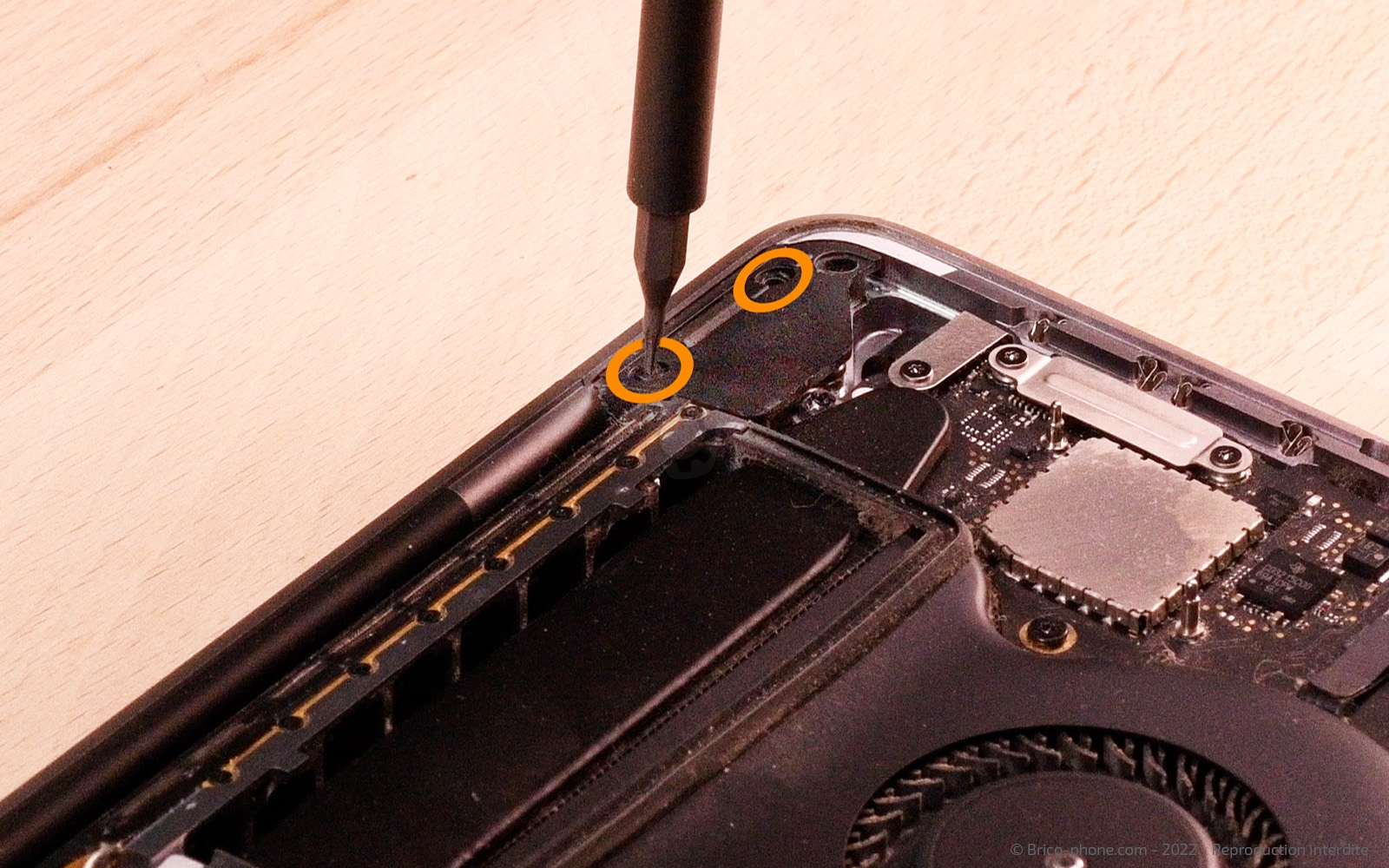

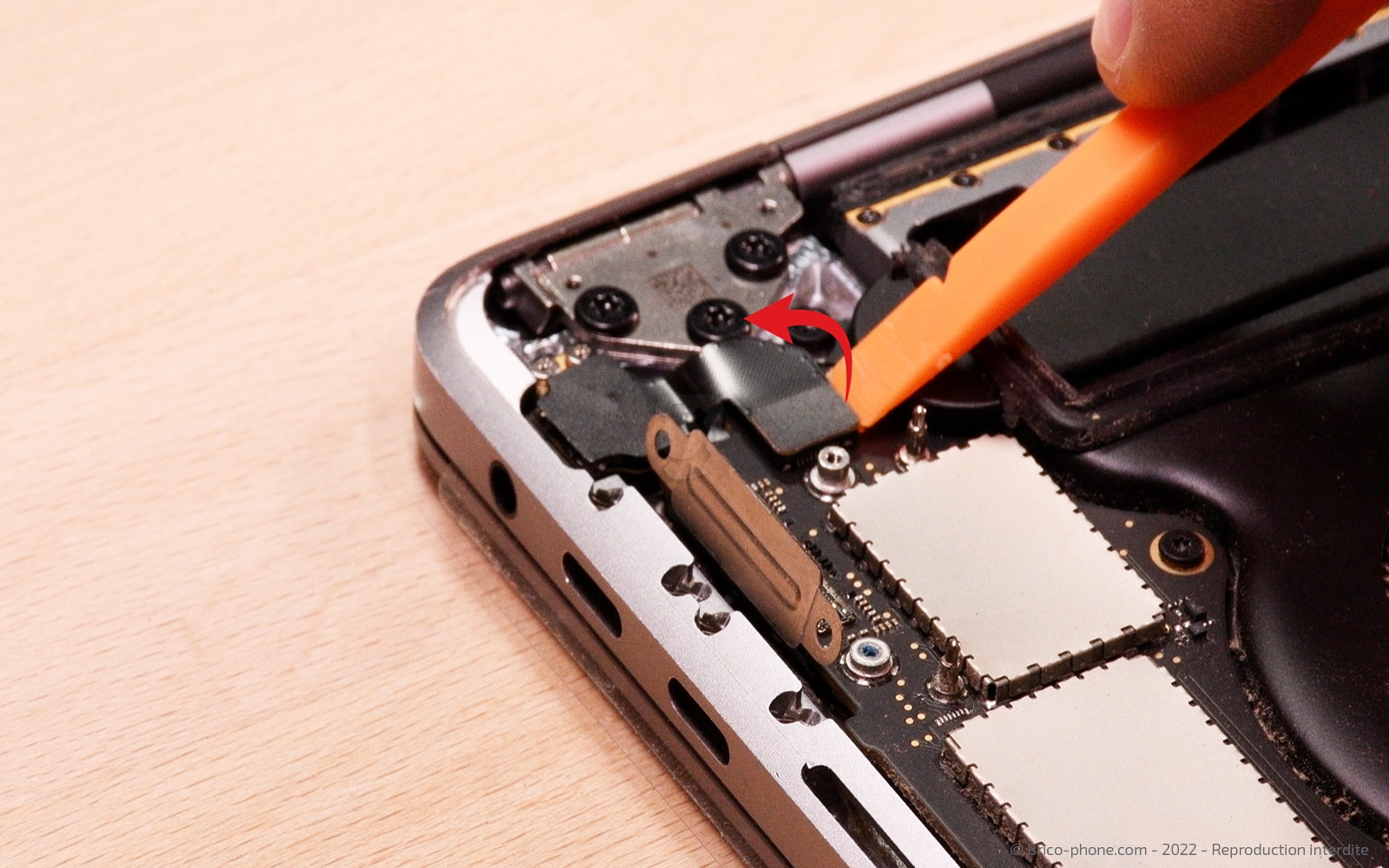

Etape 4: Retirer le cache des charnières
A l'aide du tournevis torx 3, retirez les deux vis qui maintiennent le cache en plastique noir dans chacun des coins où se situe les charnières.

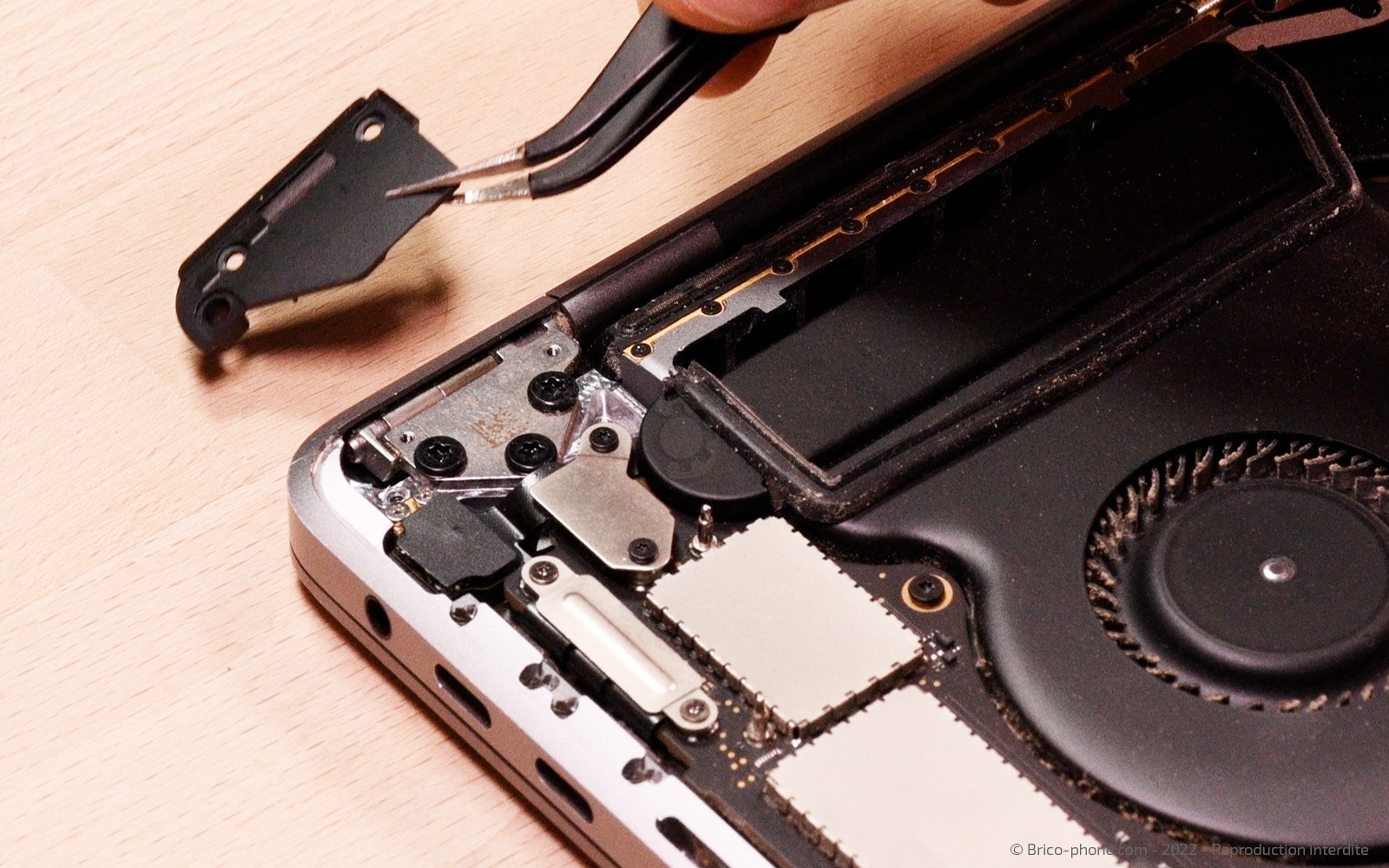

Retirez complètement les deux caches et gardez-les de côté.
Outils du kit utilisés
Outils du kit utilisés

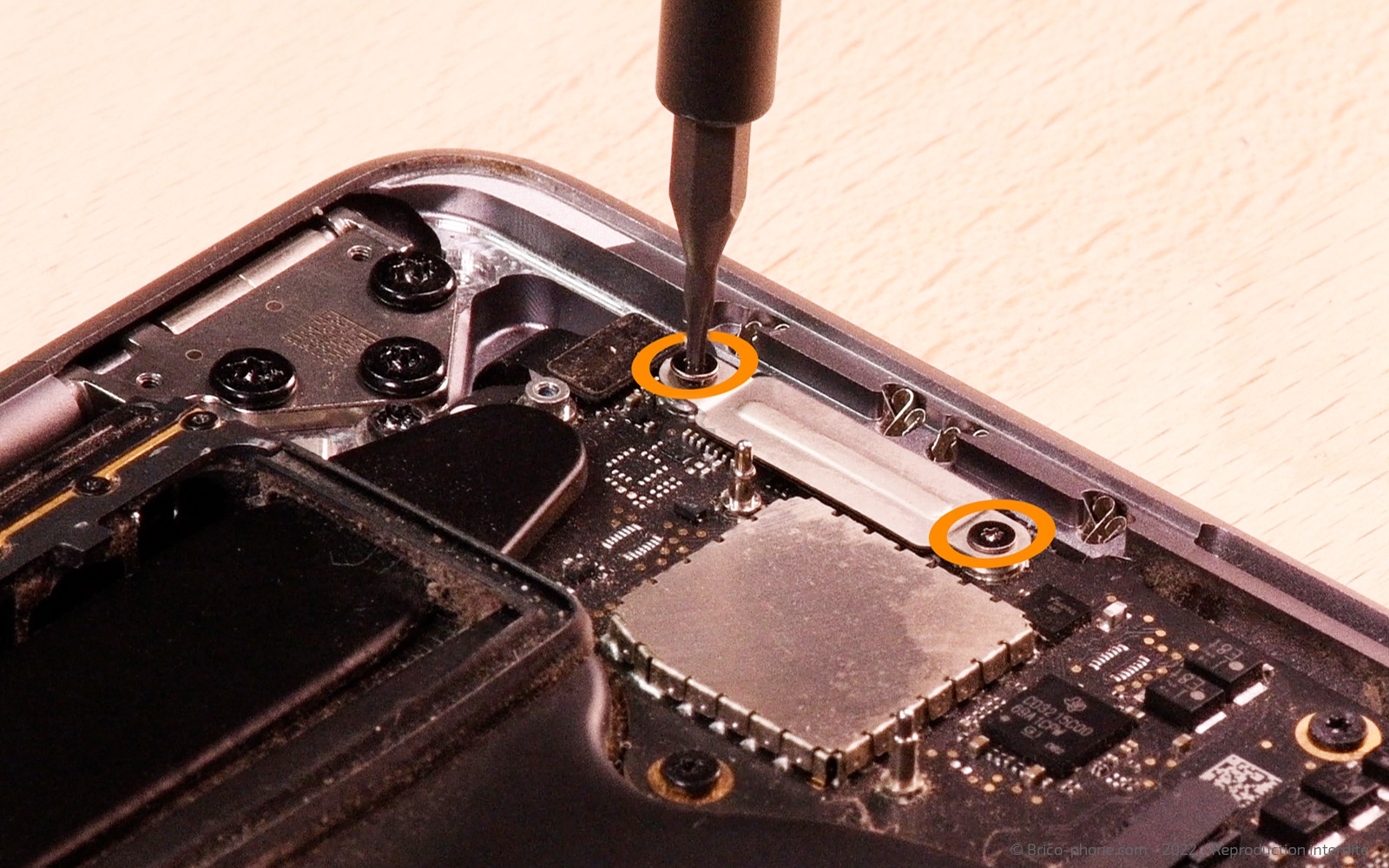

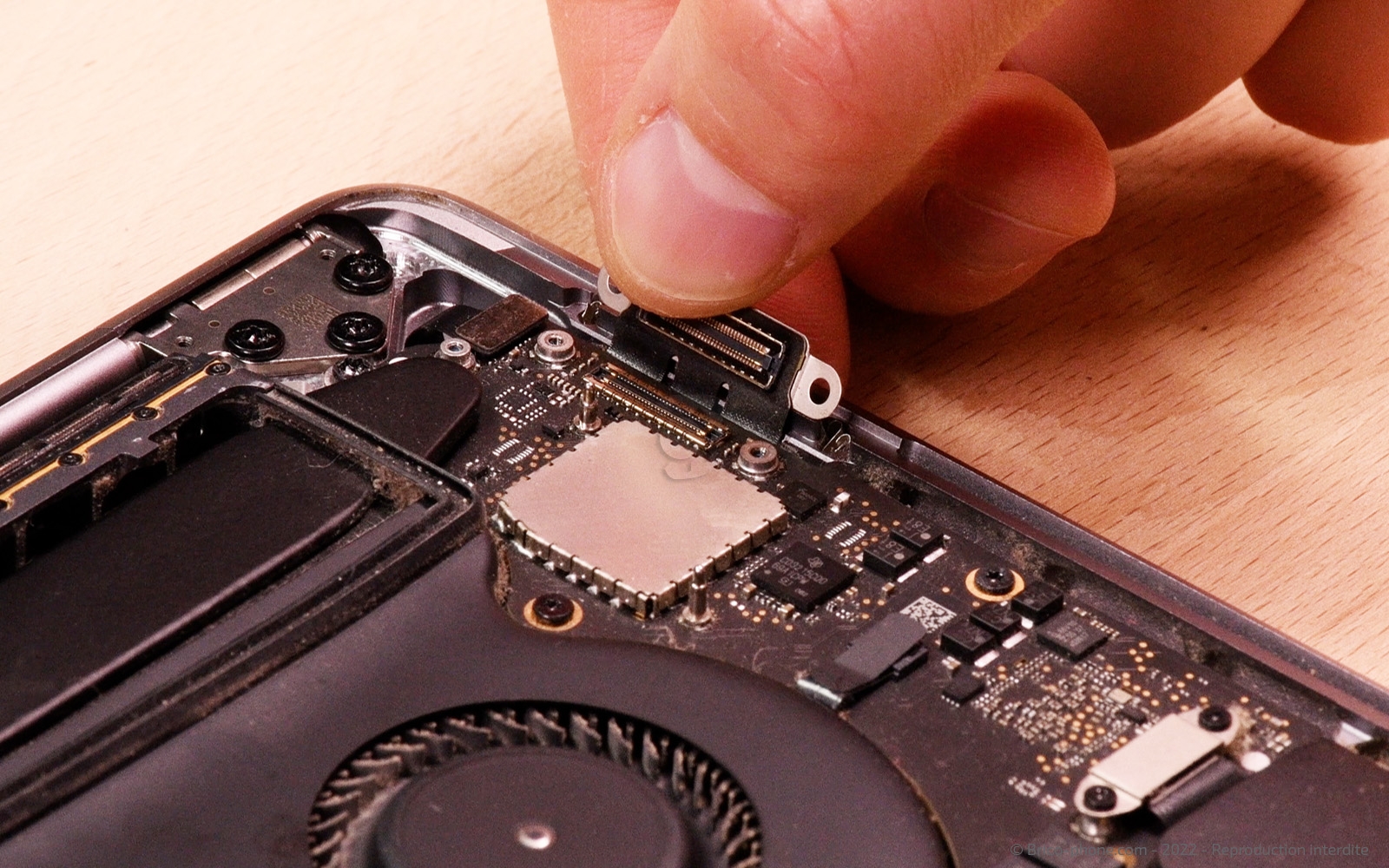

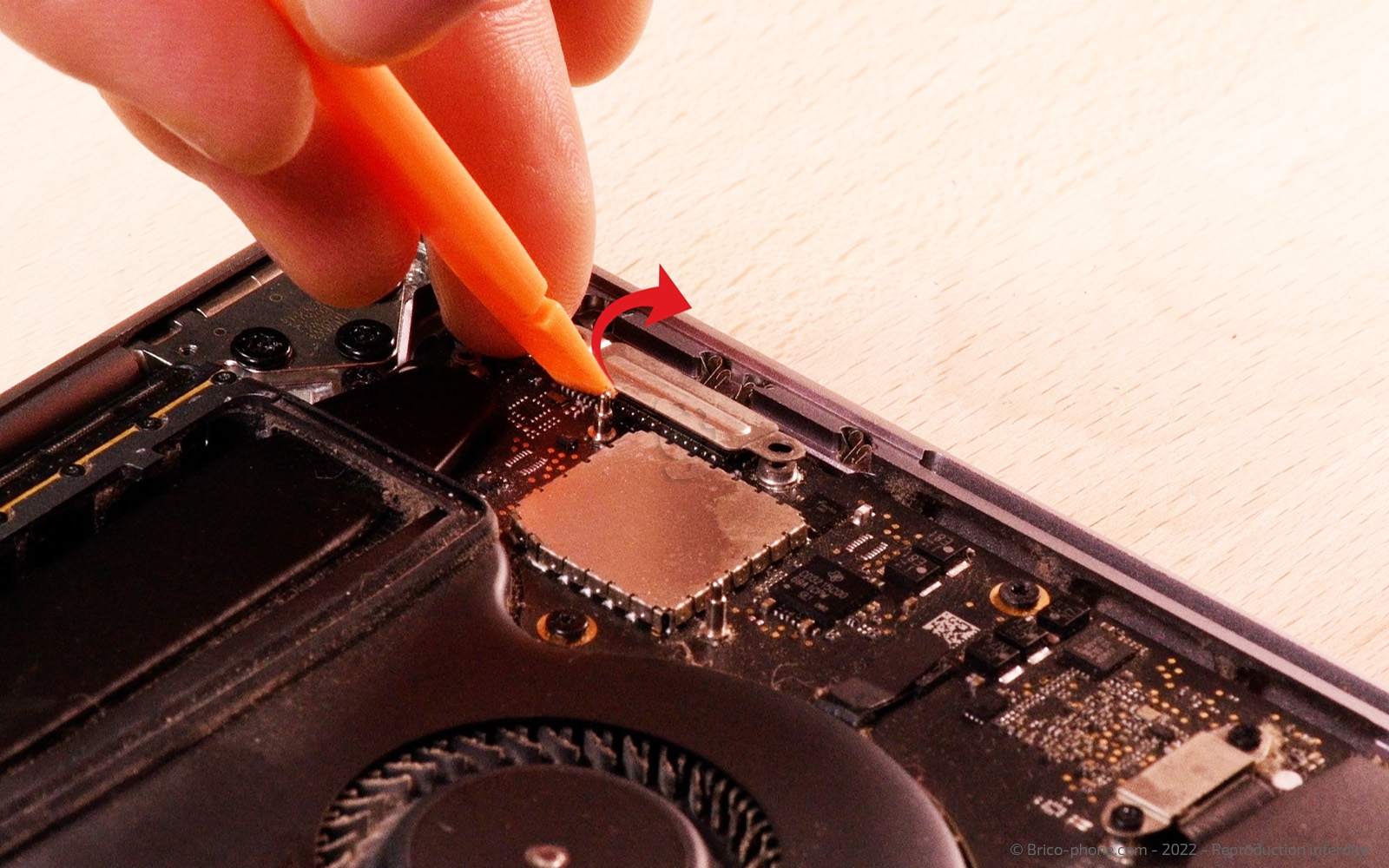

Etape 5: Débrancher la nappe droite du Thunderbolt

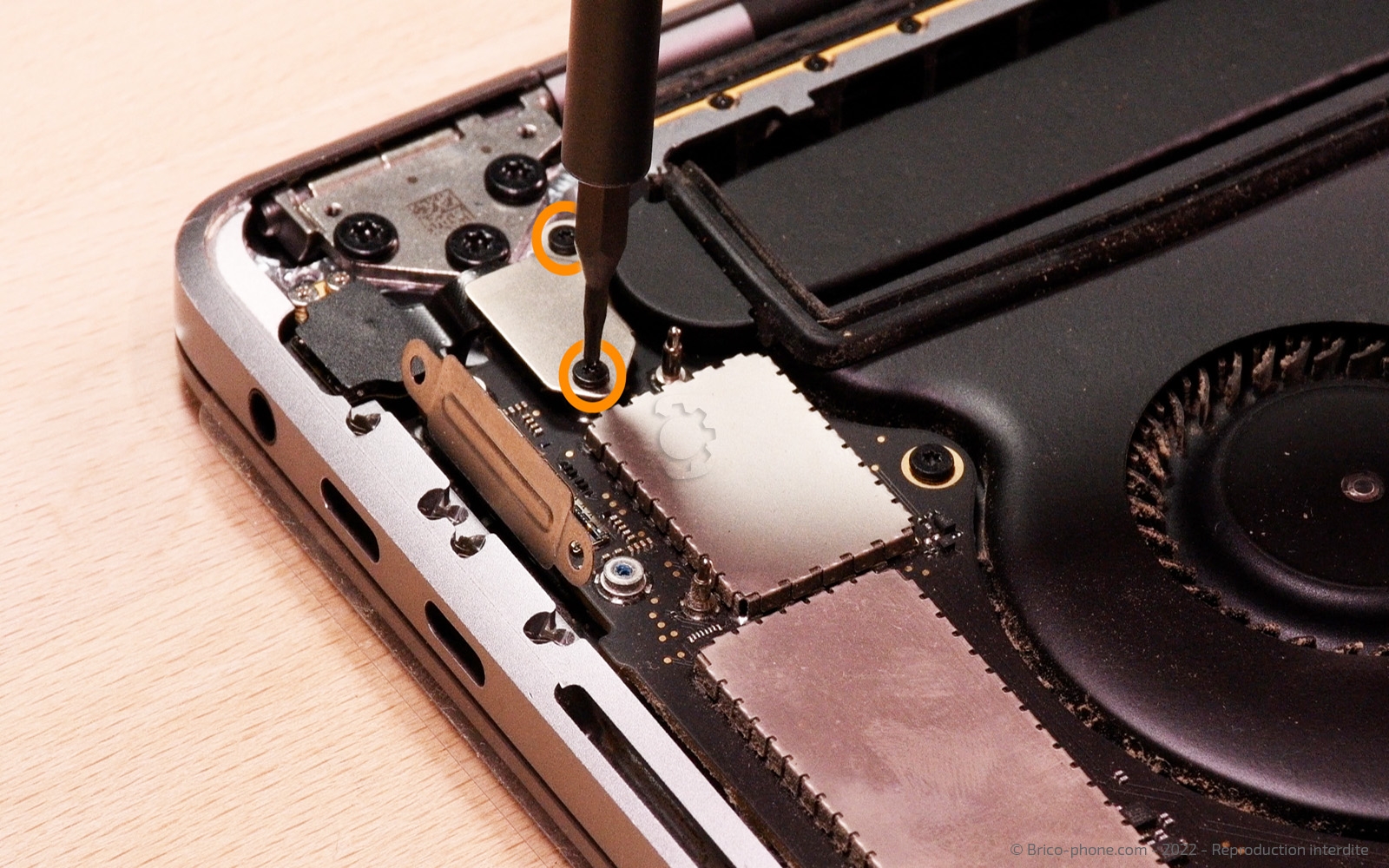

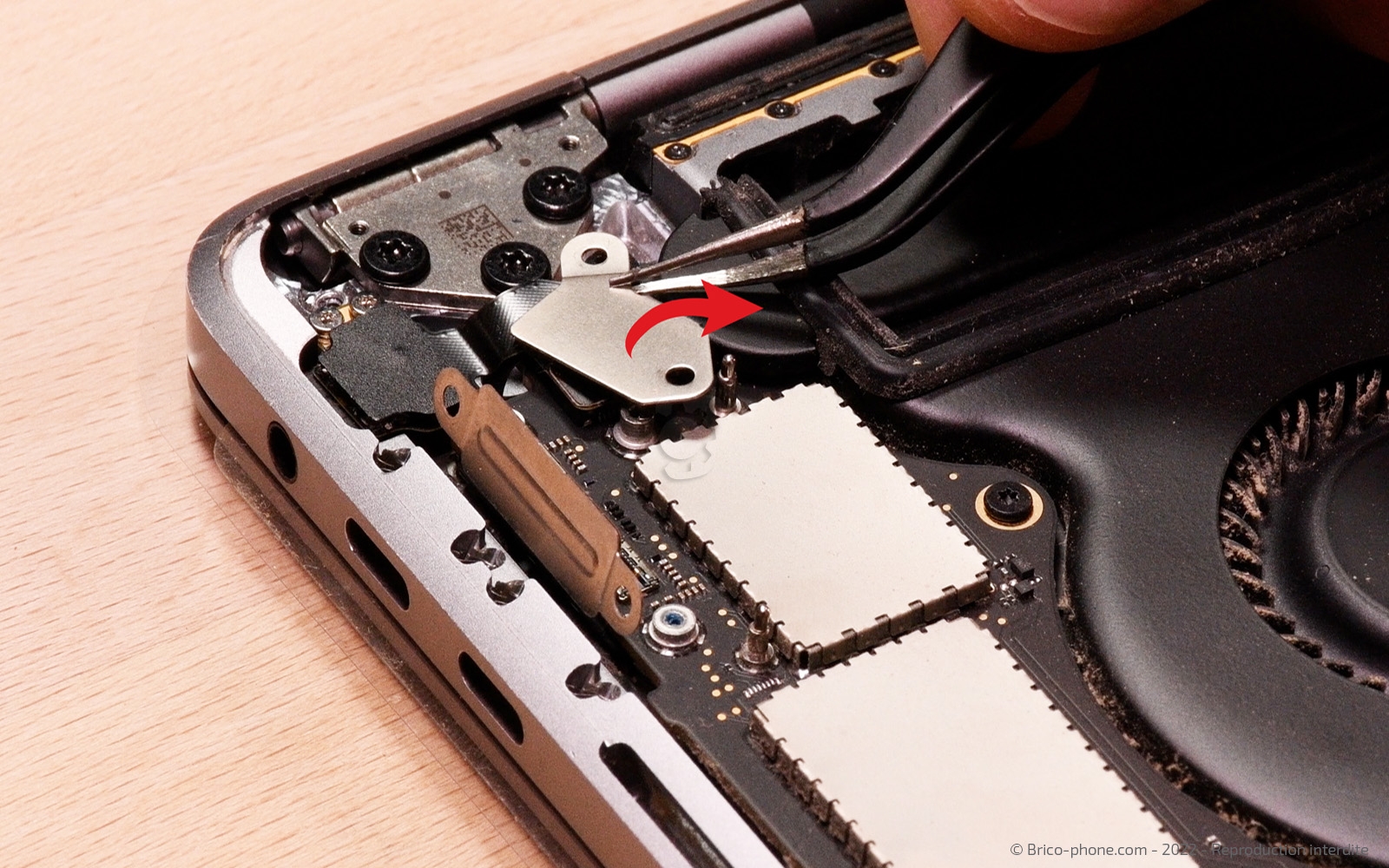

Sur la partie haute, dans le coin droit, vous allez dévisser la plaquette de protection de la nappe du Thunderbolt à l'aide du tournevis torx 3.

Puis à l'aide du levier en nylon, débranchez le connecteur de la nappe du Thunderbolt.

Outils du kit utilisés
Outils du kit utilisés

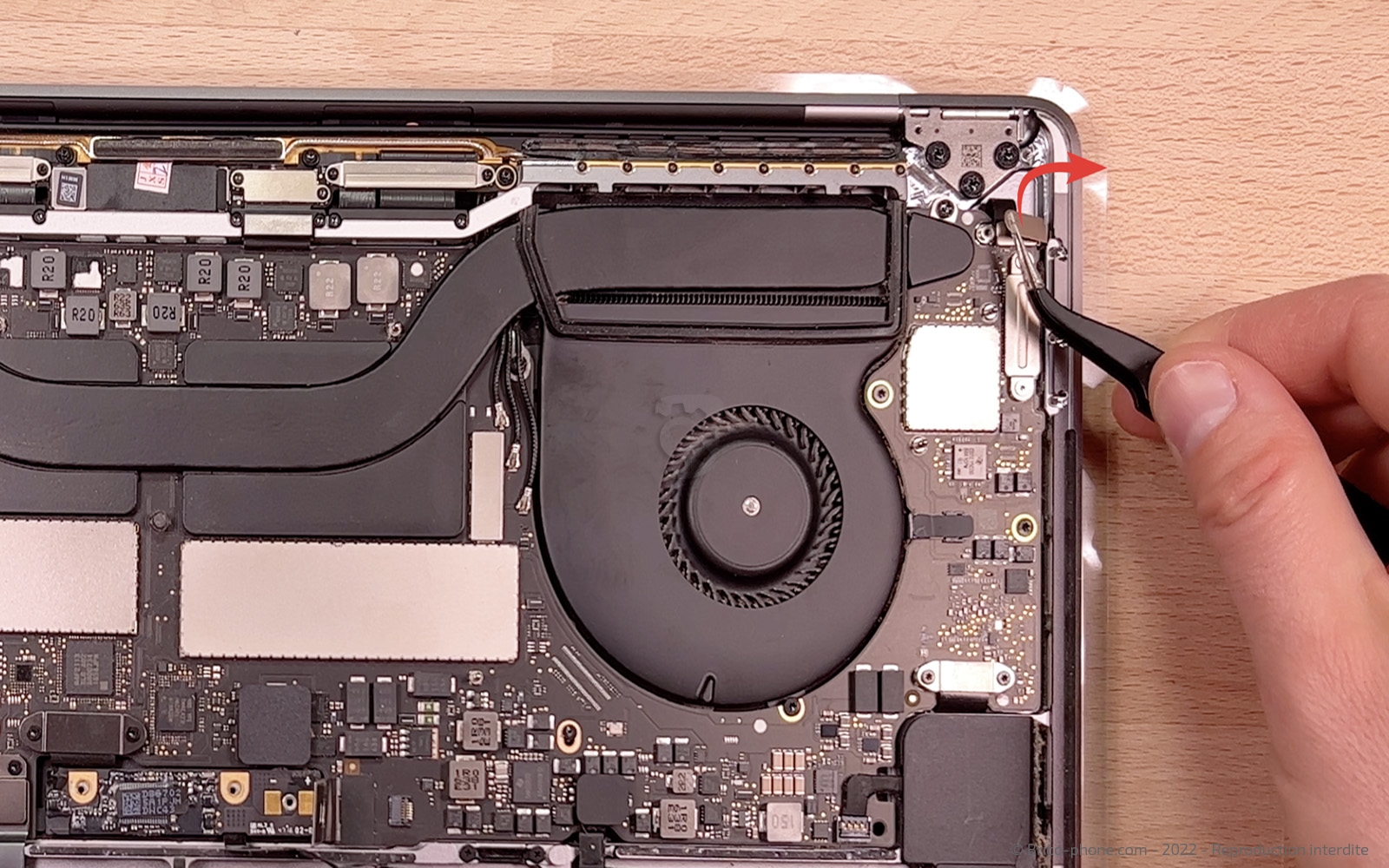

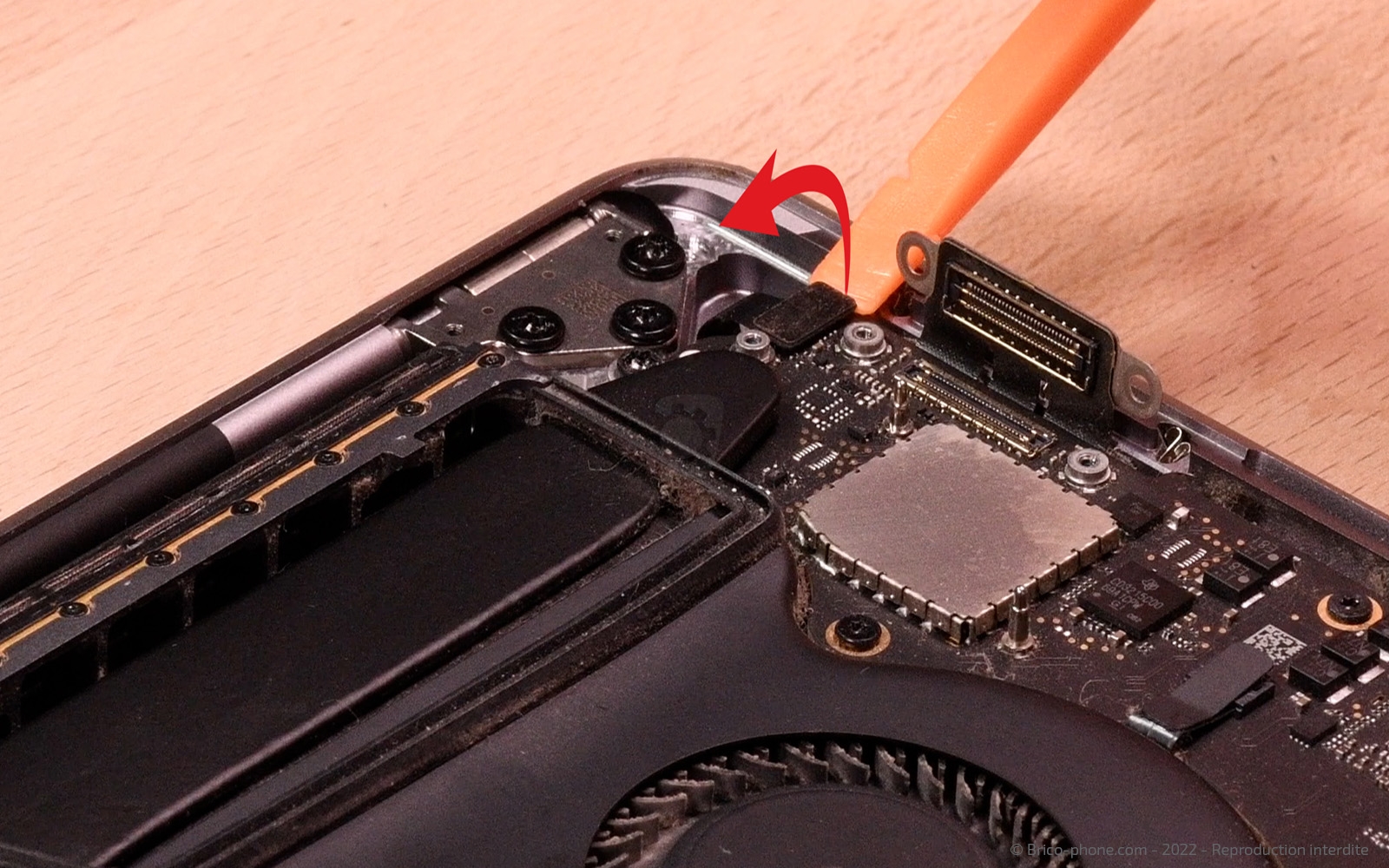

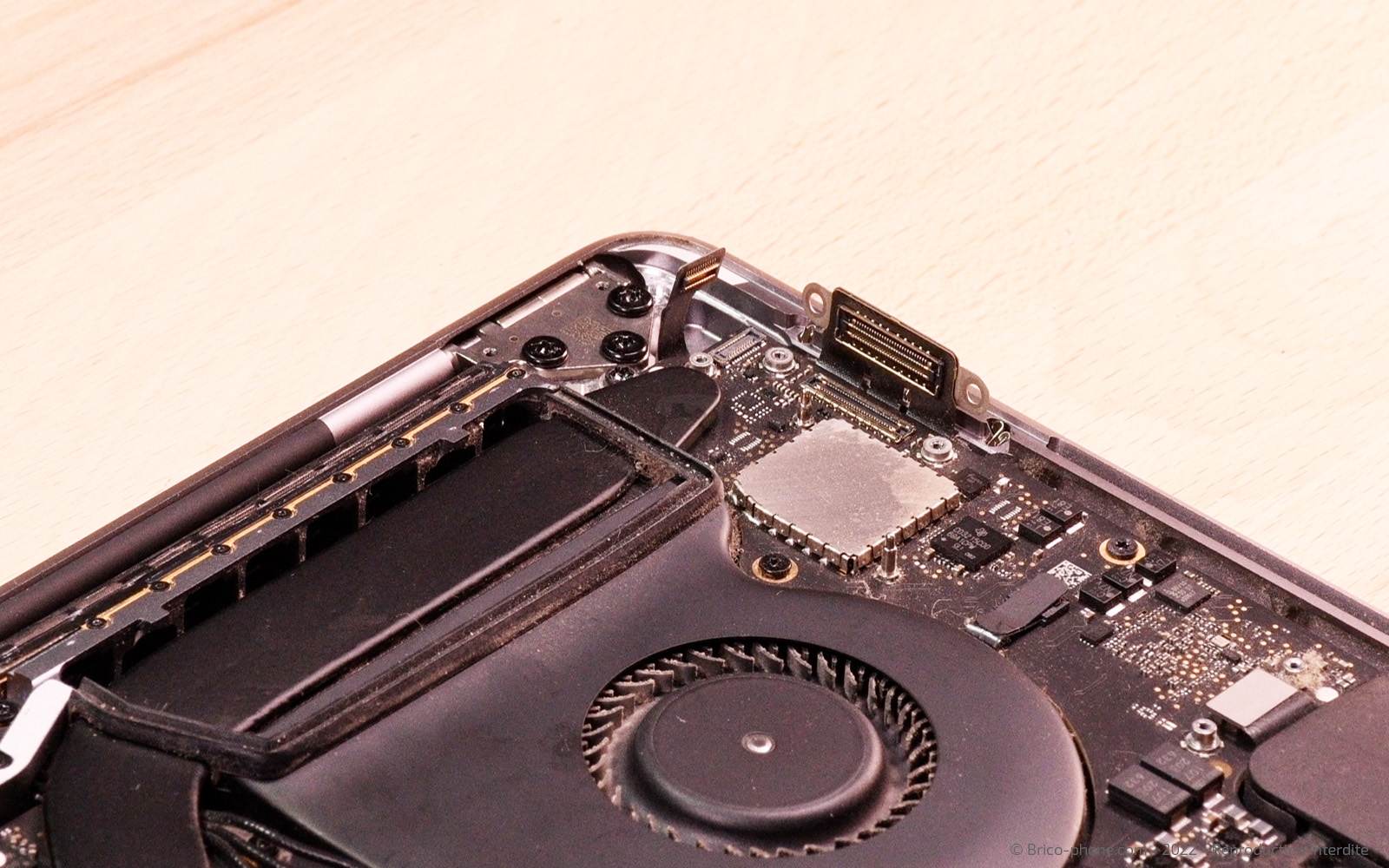

Etape 6: Débrancher le connecteur du numériseur de la Touch Bar

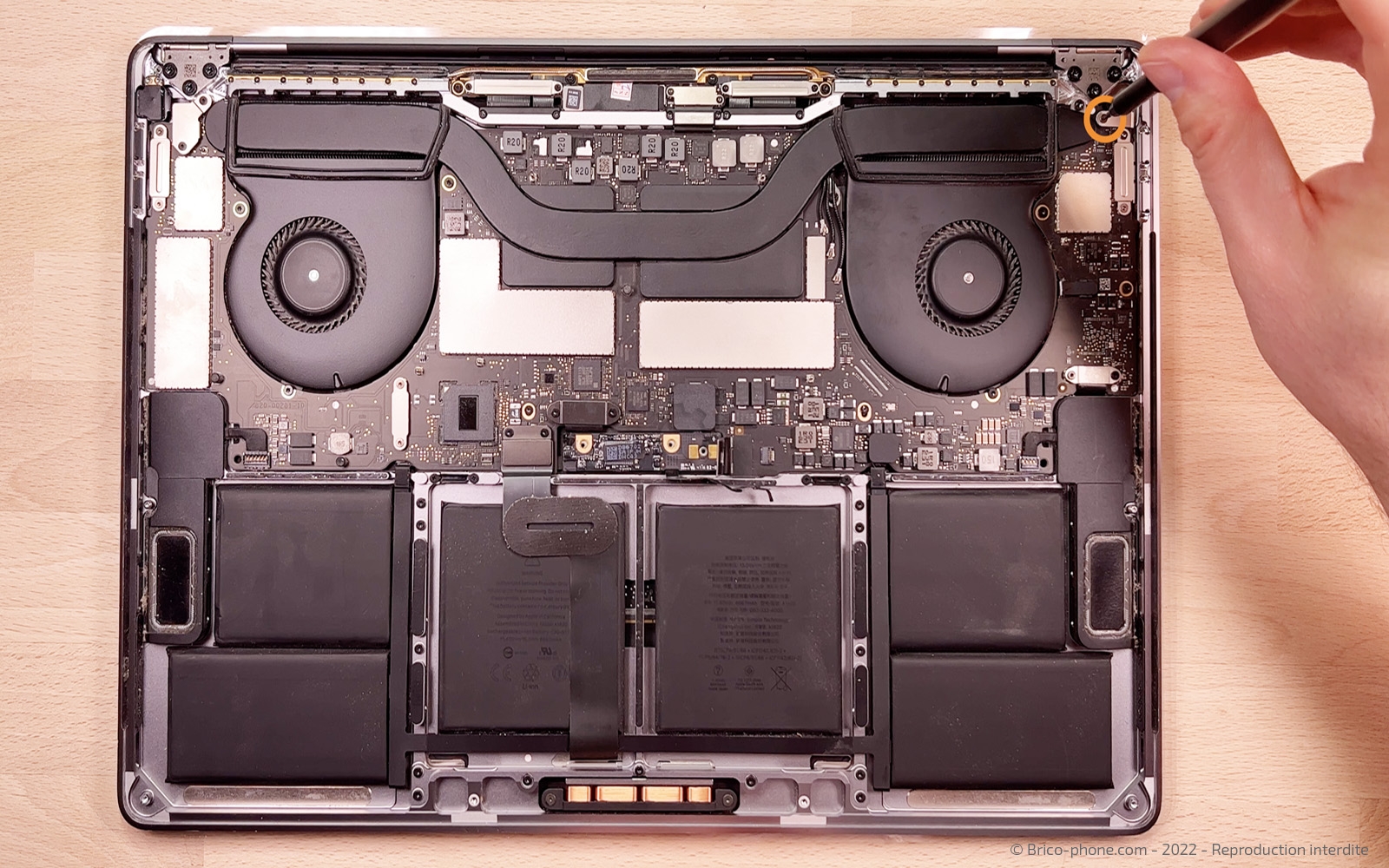

Retirez les vis du cache métallique qui maintient le connecteur du numériseur de la Touch Bar à l'aide du torx 3.

Enlevez le cache métallique puis débranchez le connecteur à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

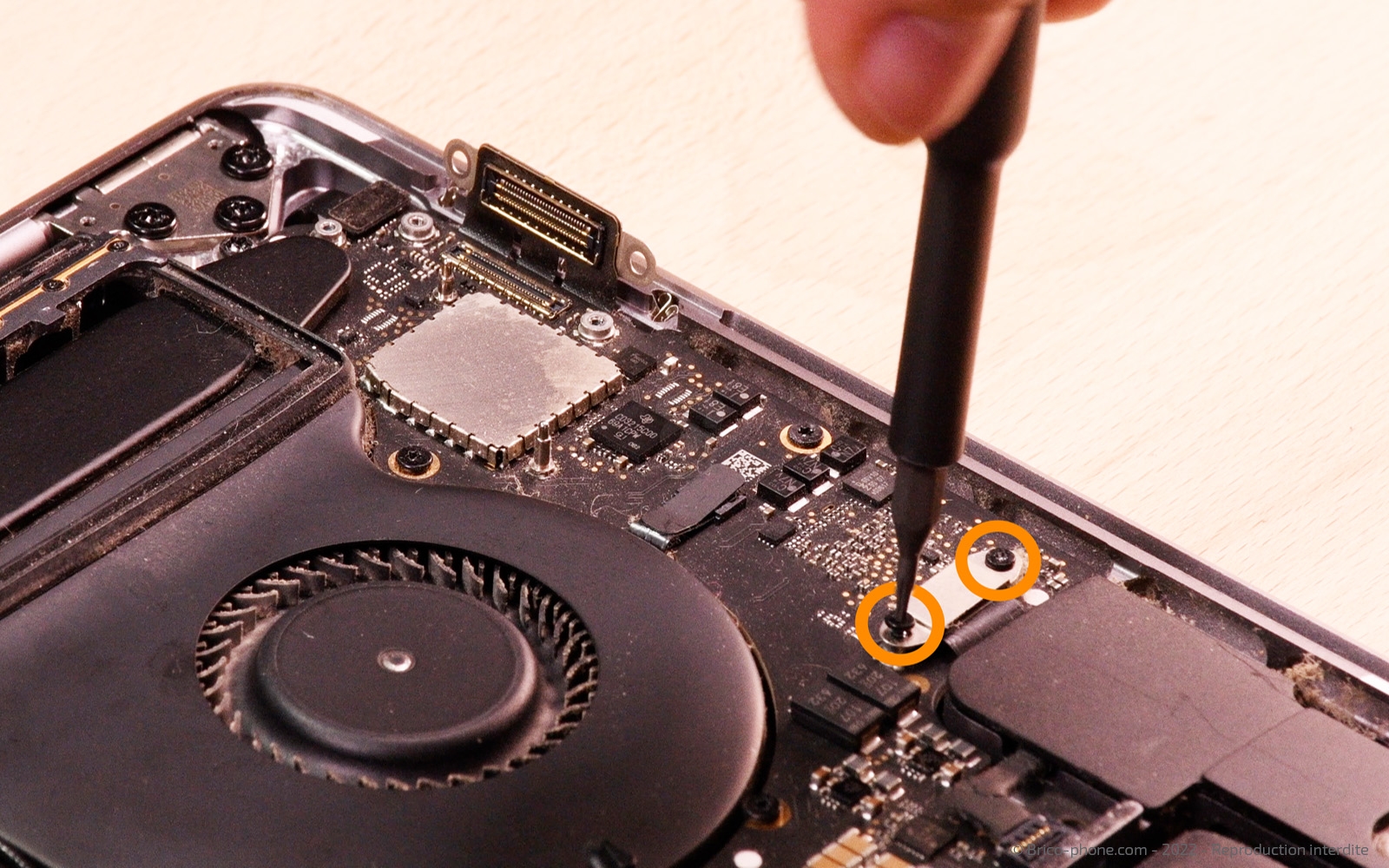

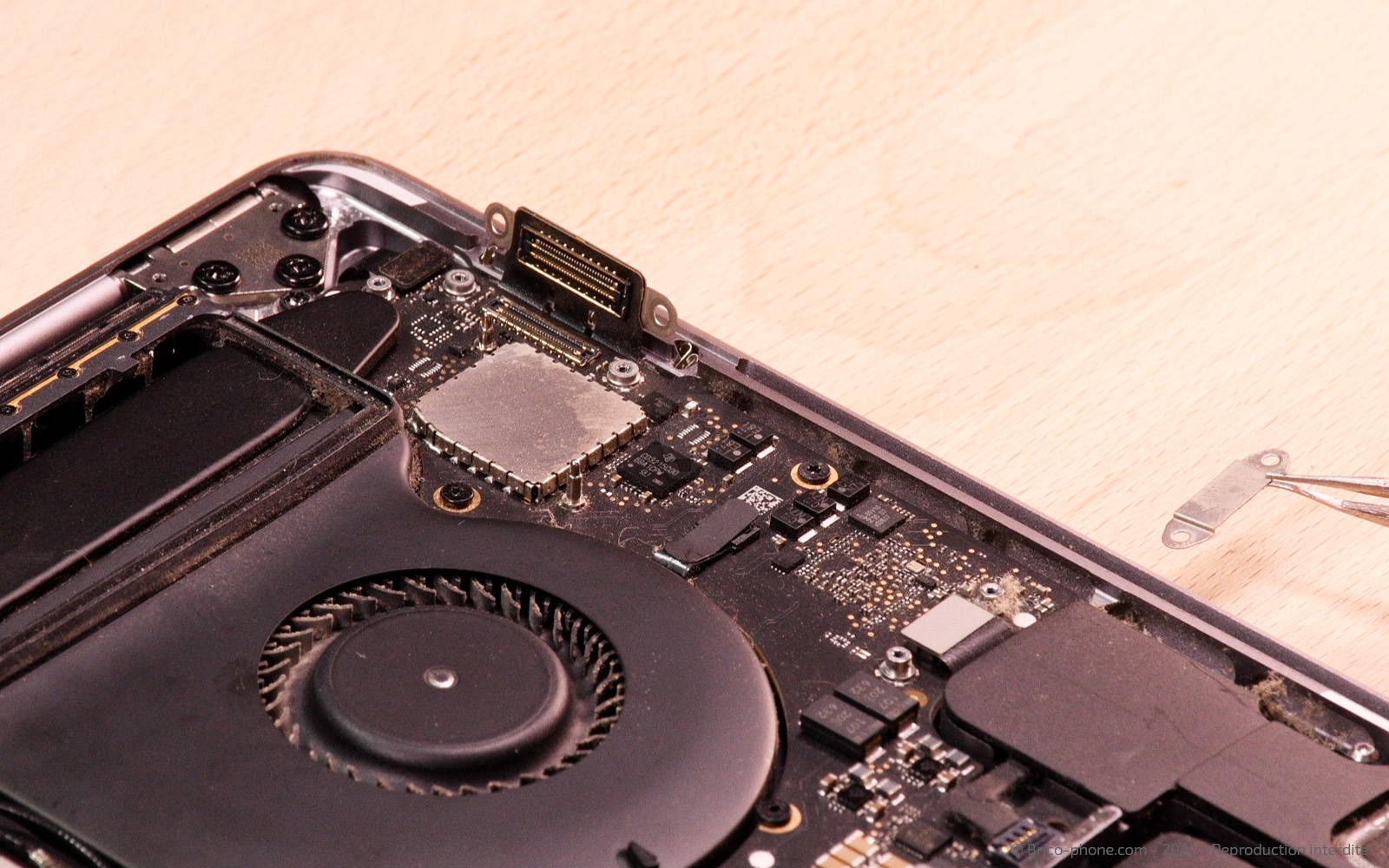

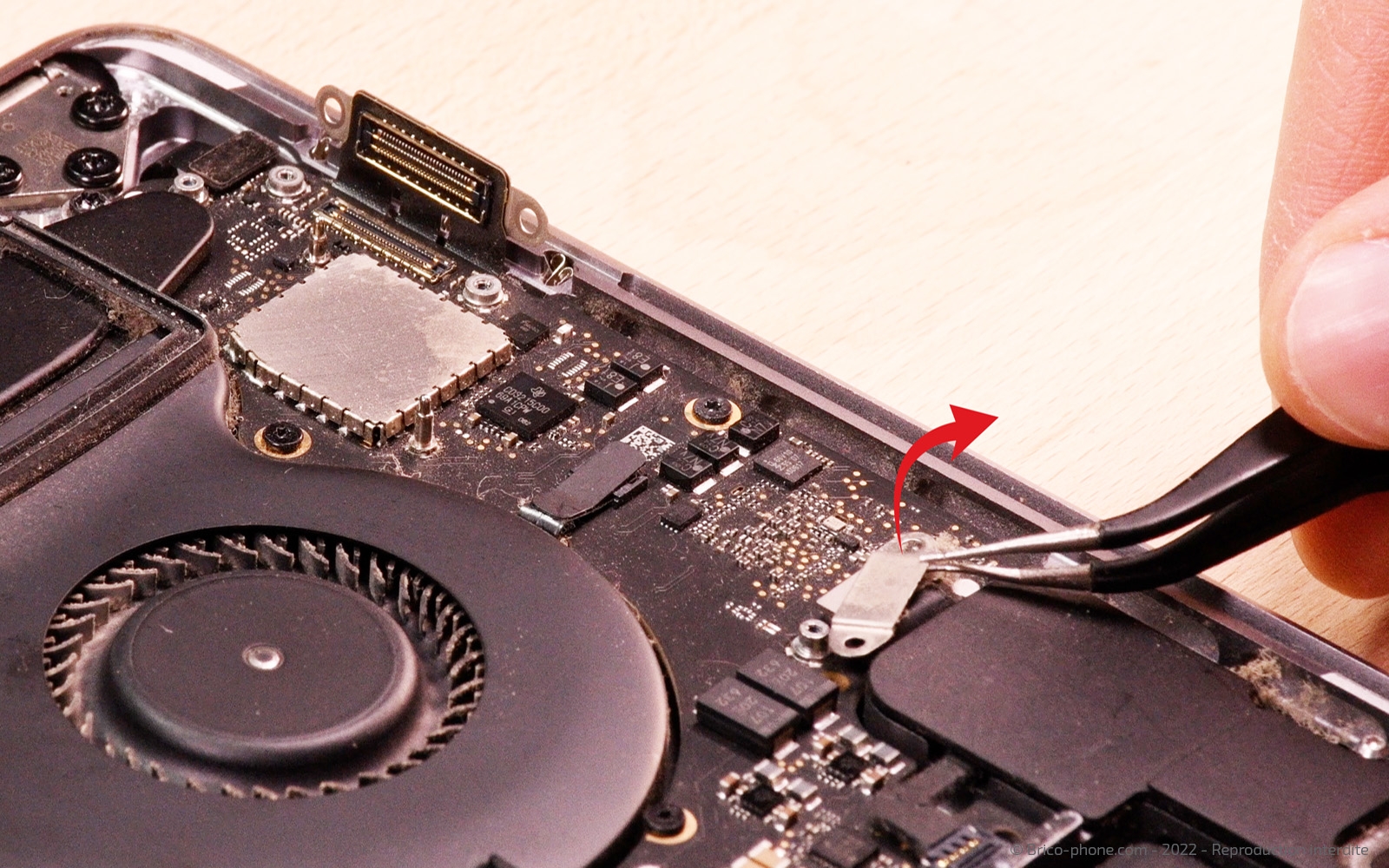

Etape 7: Retirer le cache du connecteur de la nappe de l'écran Touch Bar
À l'aide du tournevis torx 3, dévissez le cache du connecteur de la nappe de l'écran Touch Bar.

Retirez-le avec la pincette métallique.

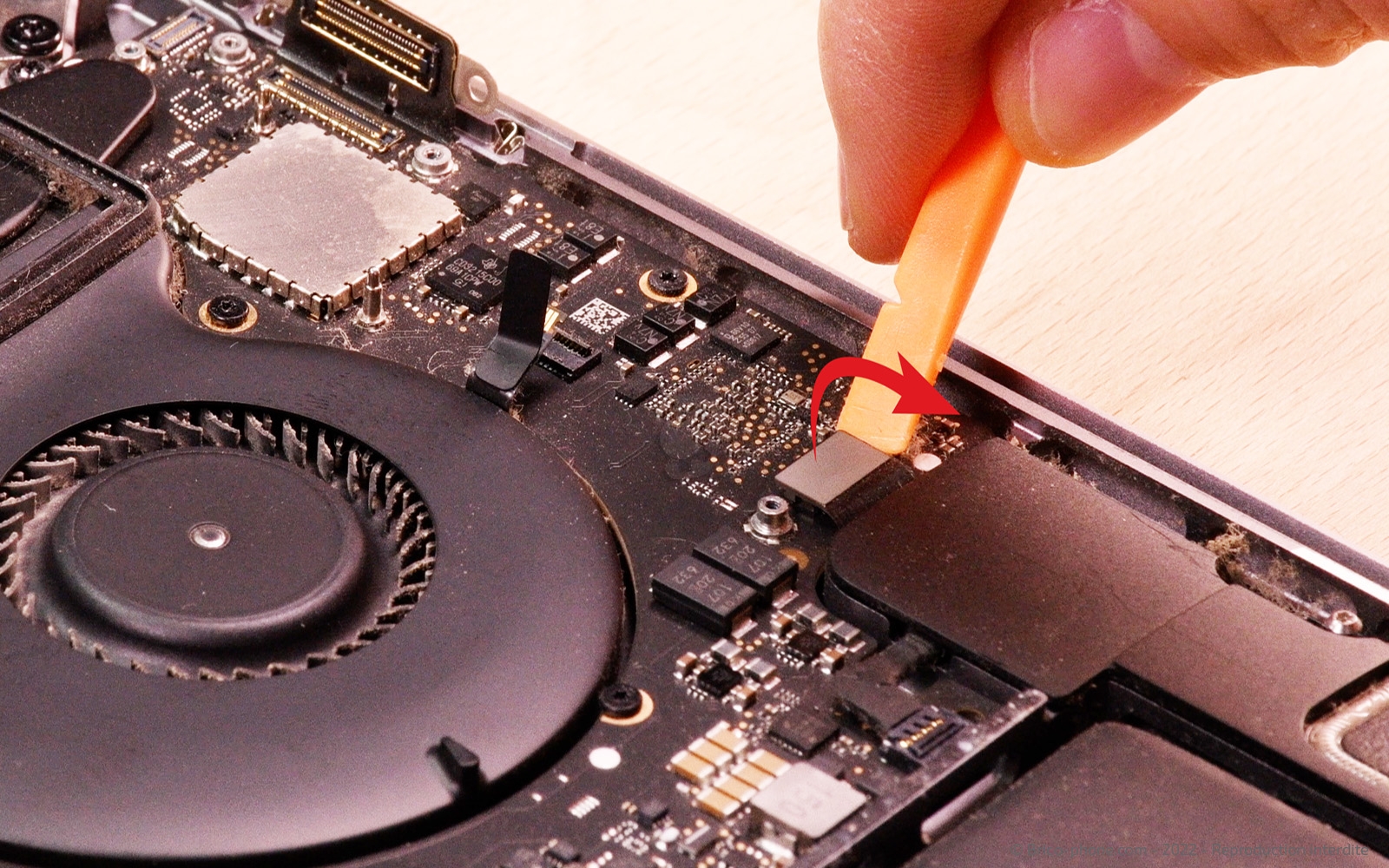

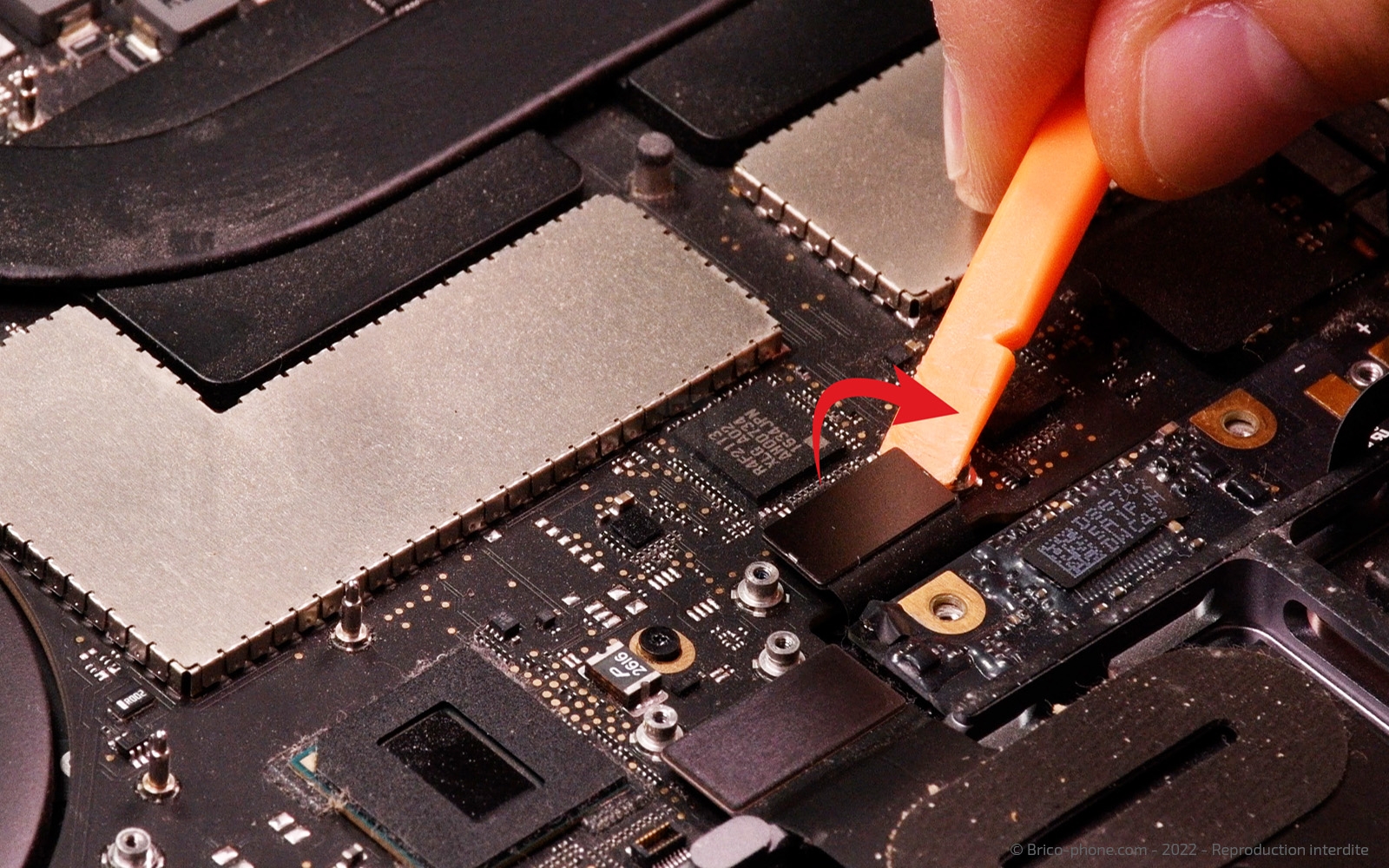

Puis débranchez le connecteur à l'aide du levier.
Outils du kit utilisés
Outils du kit utilisés

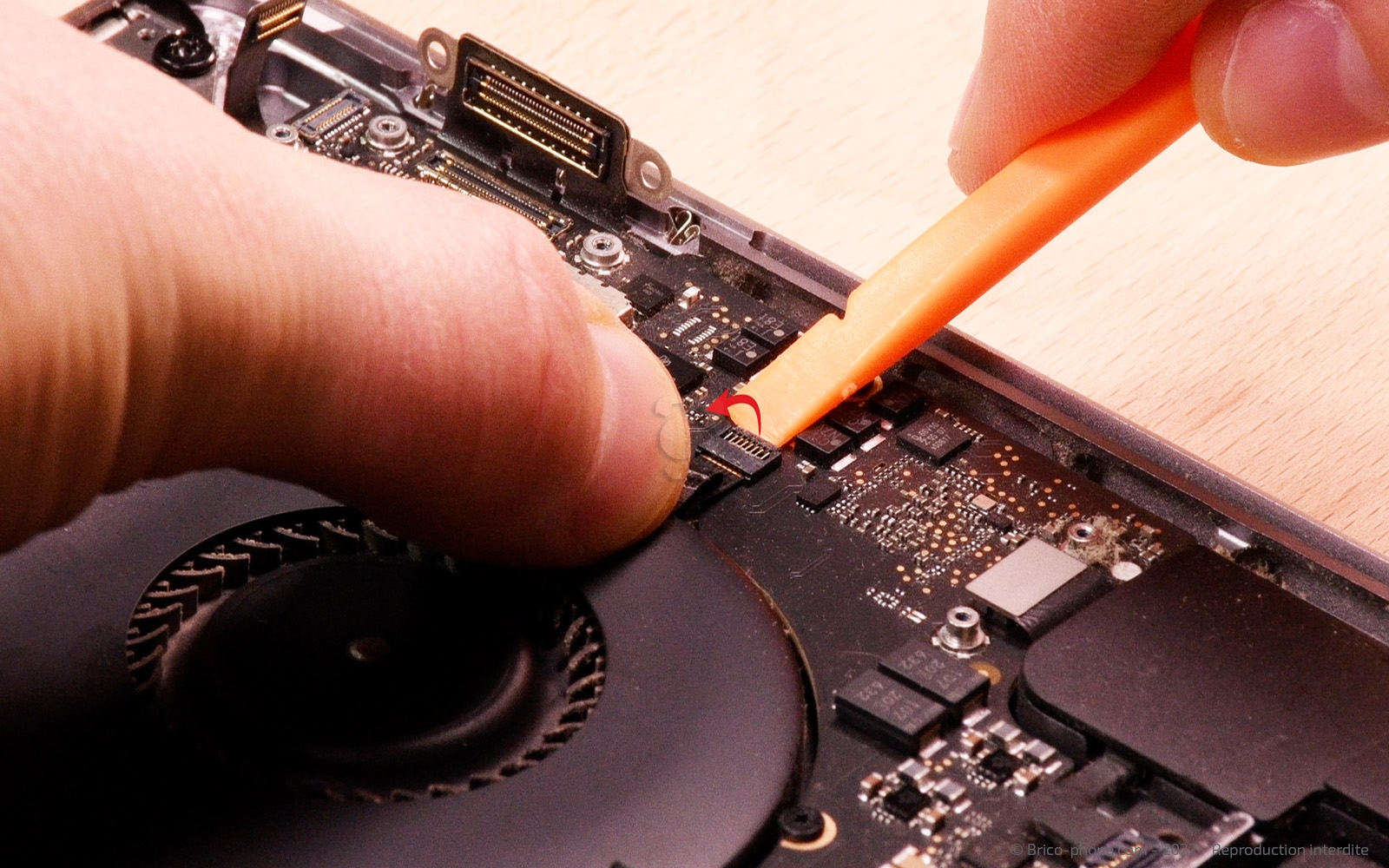

Etape 8: Déconnecter la nappe du microphone

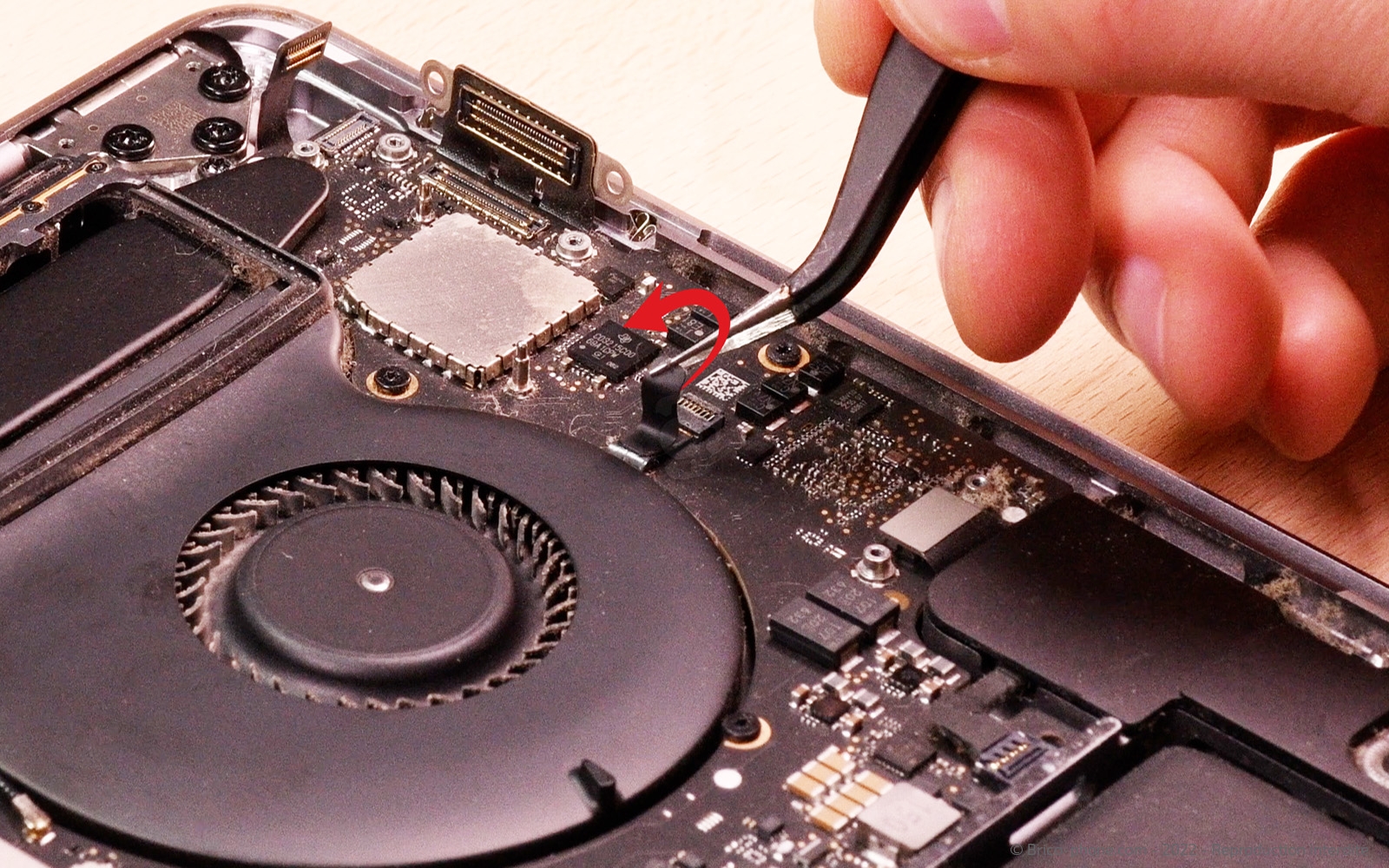

Décollez le ruban adhésif qui recouvre le connecteur de la nappe du microphone.

Puis soulevez le clapet du connecteur de la nappe du microphone à l'aide du levier en nylon.

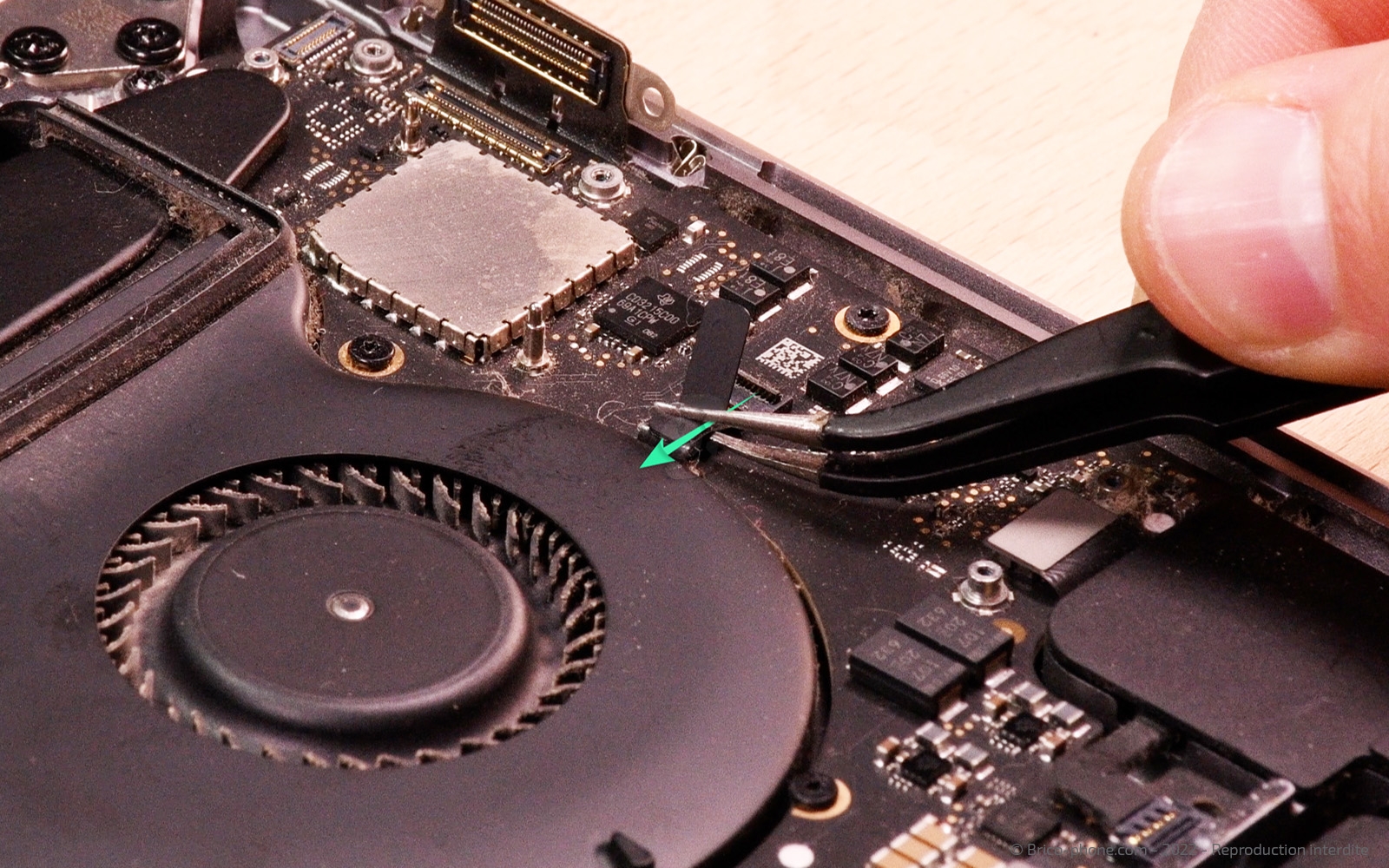

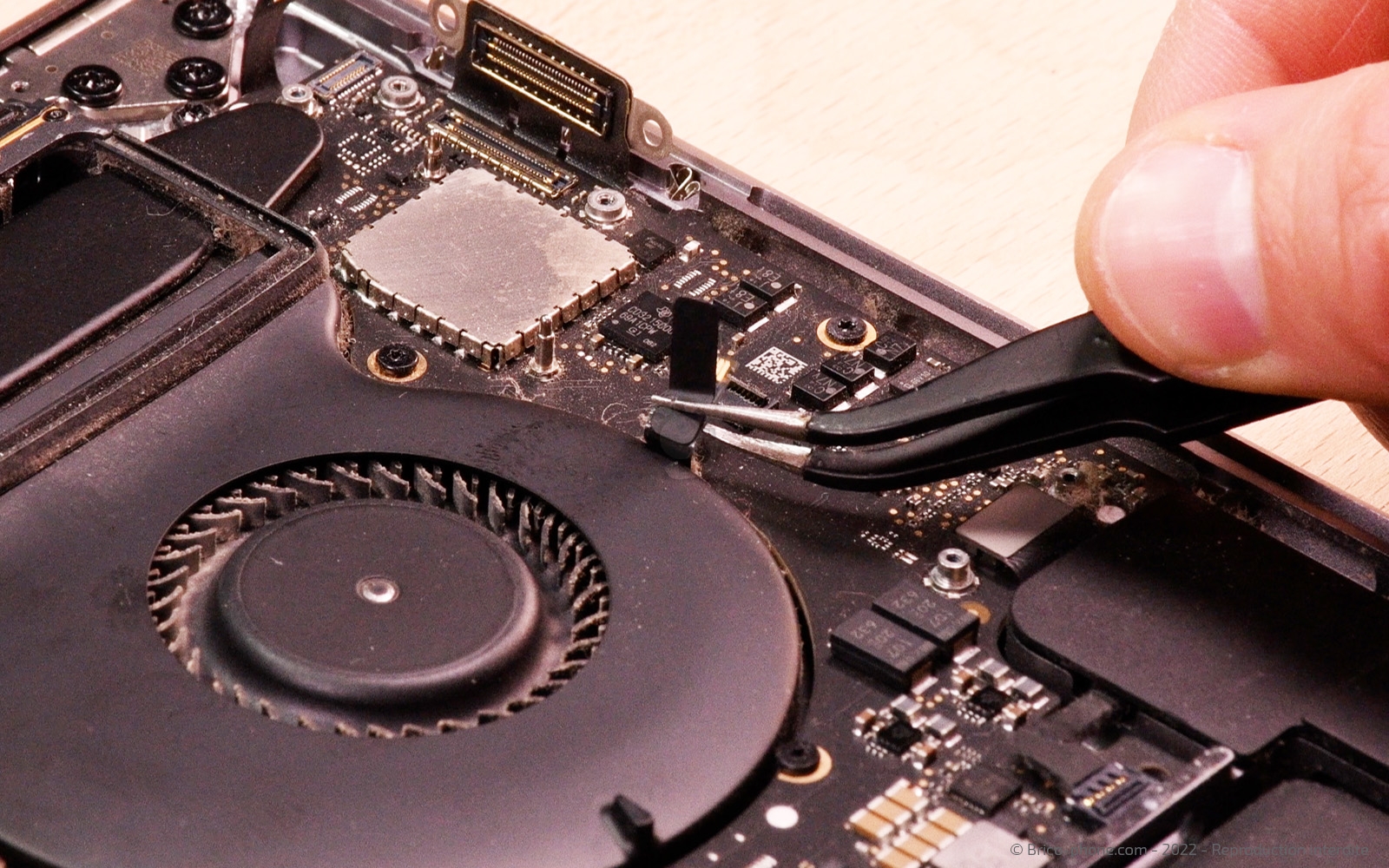

Vous pouvez maintenant débrancher la nappe en la tirant horizontalement avec la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

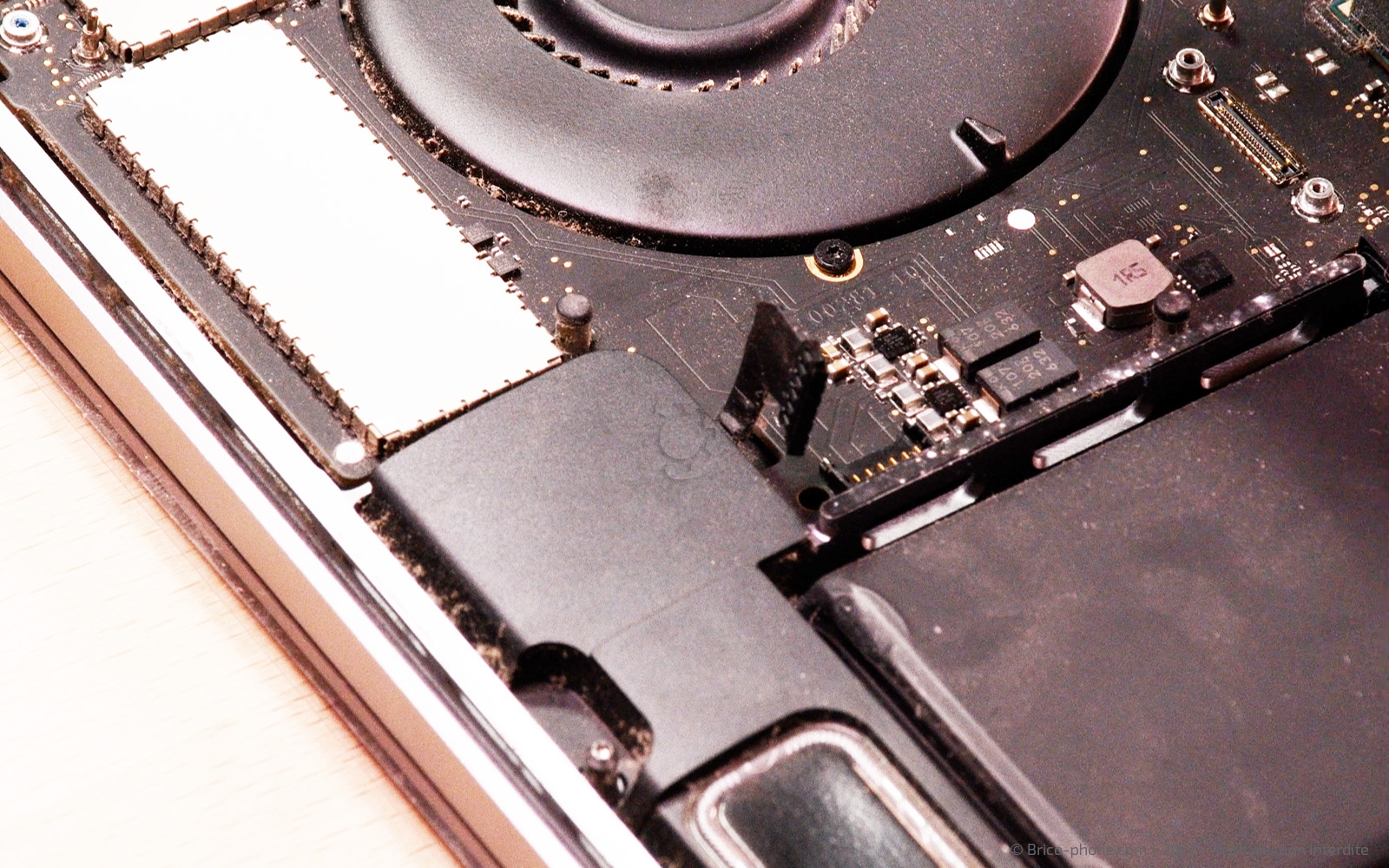

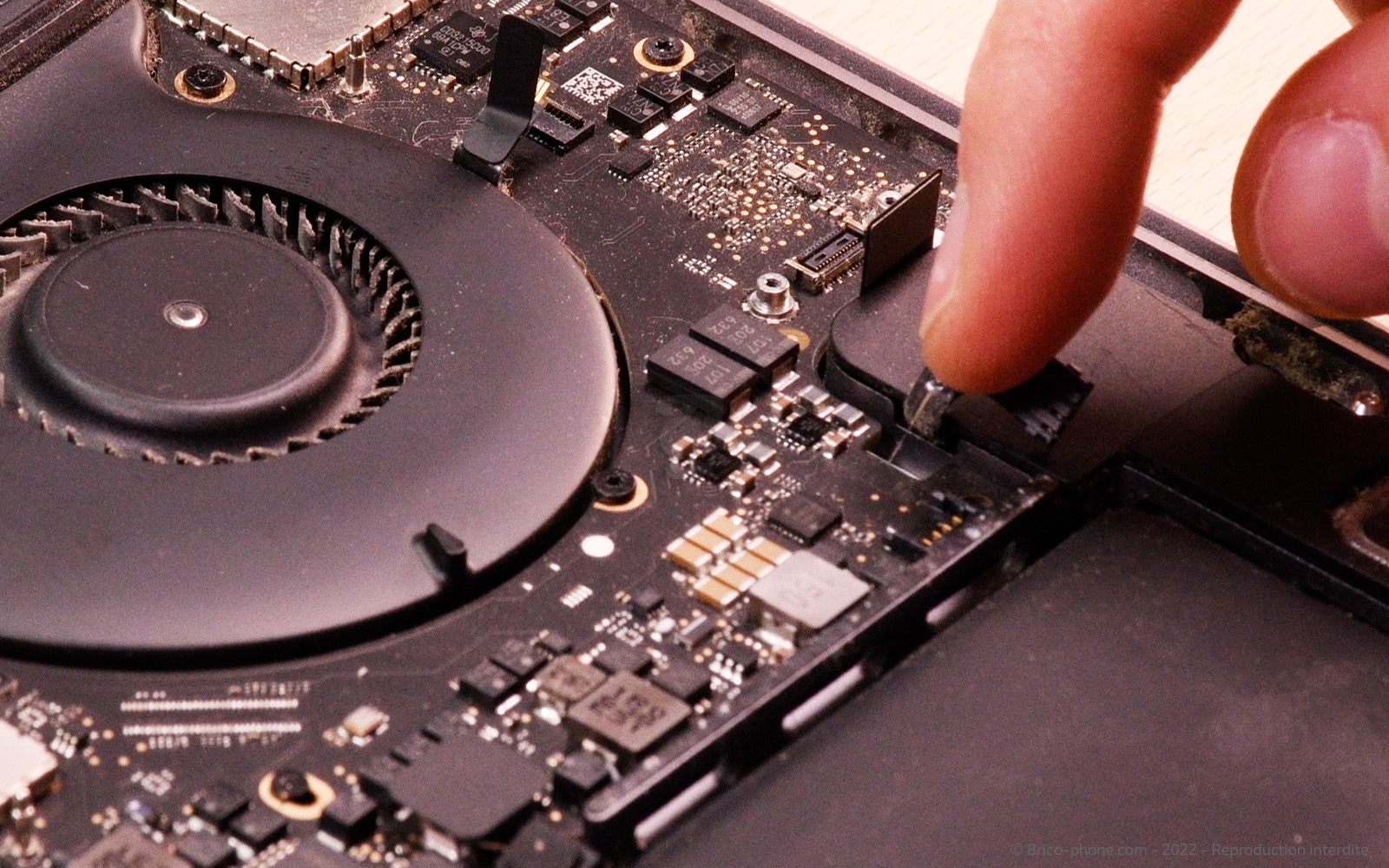

Etape 9: Déconnecter les nappes des haut-parleurs

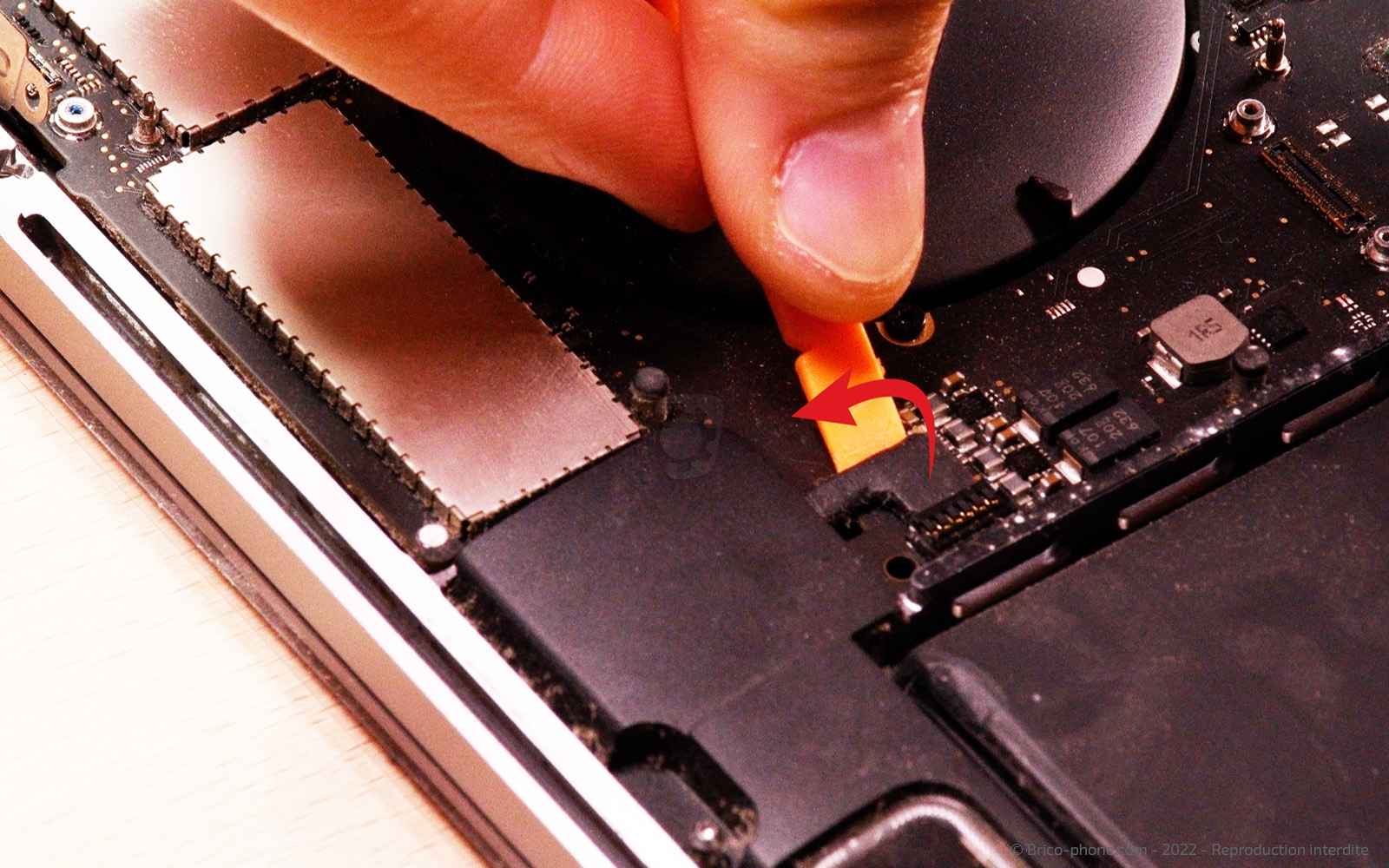

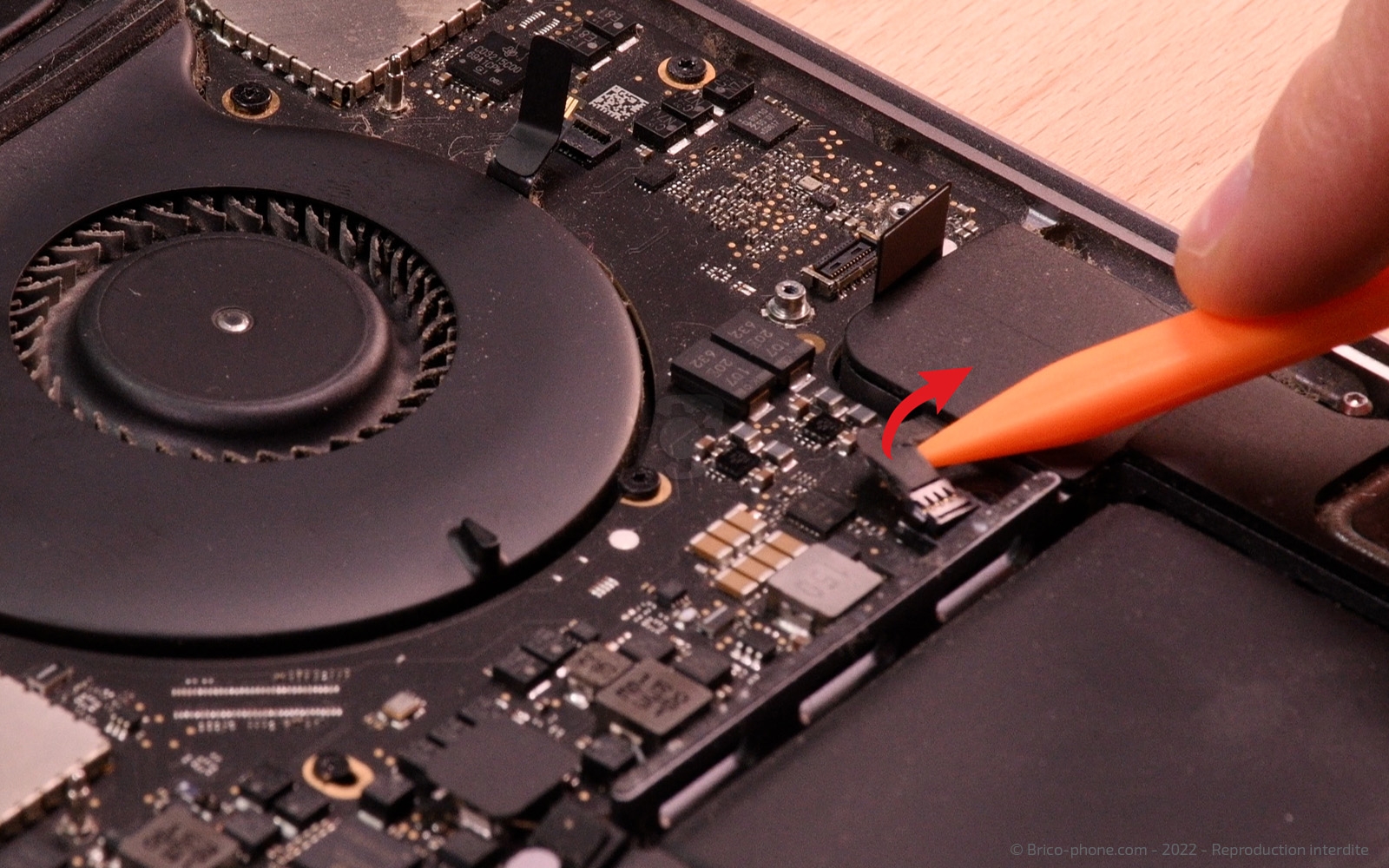

À l'aide du levier en nylon, déconnectez la nappe du haut parleur en bas à gauche.

Puis faites de même du côté gauche.
Outils du kit utilisés
Outils du kit utilisés

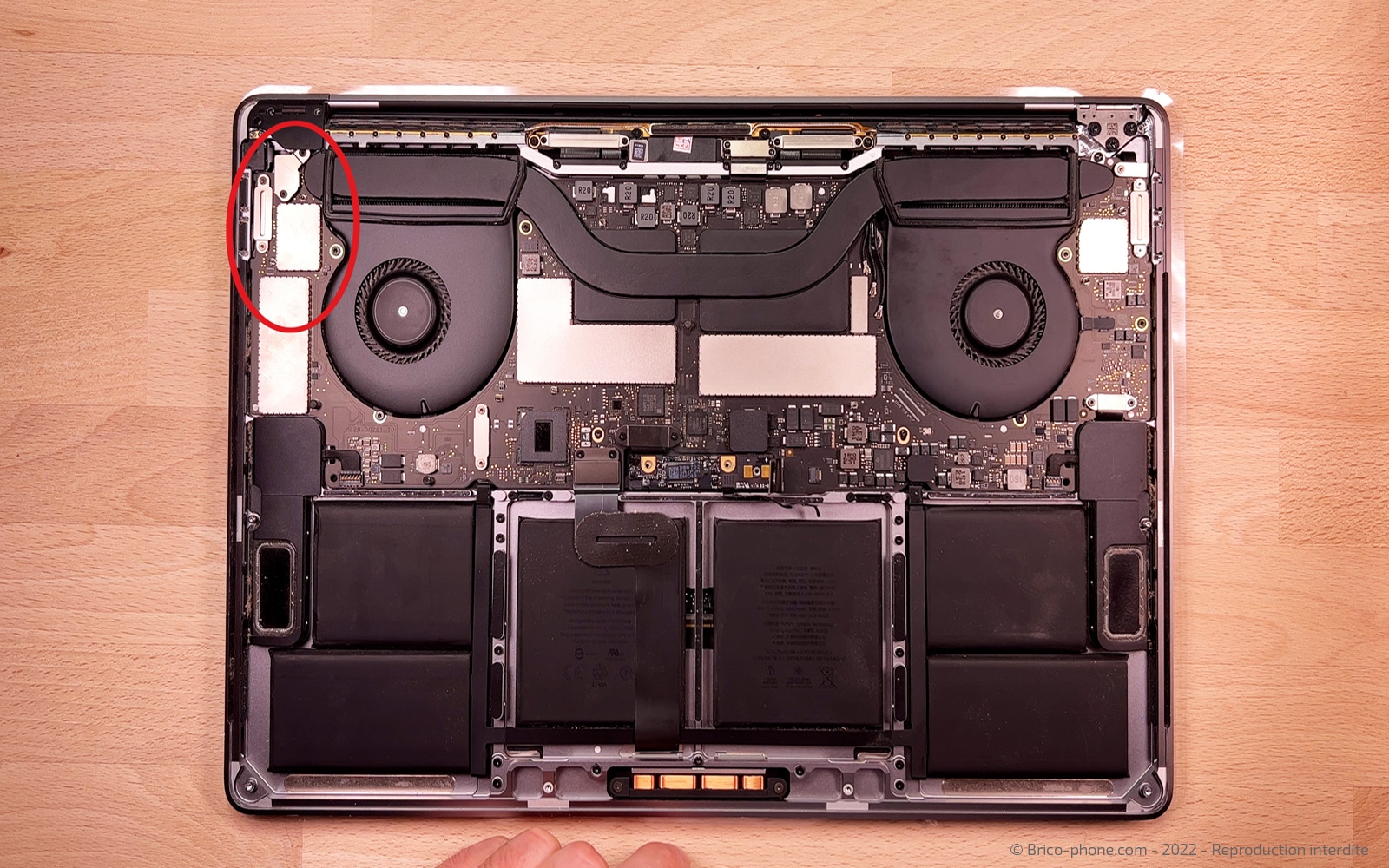

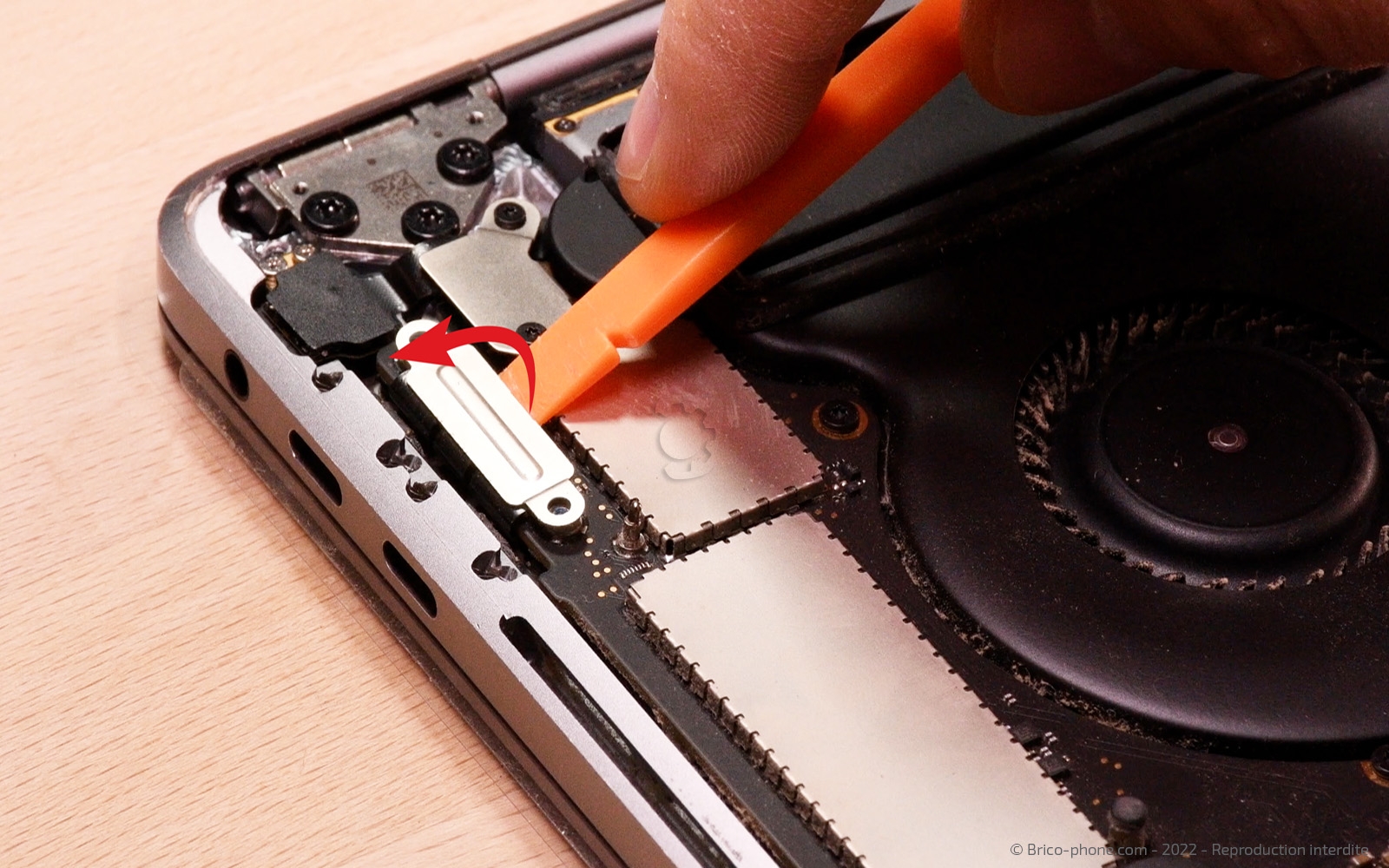

Etape 10: Débrancher la nappe gauche du Thunderbolt

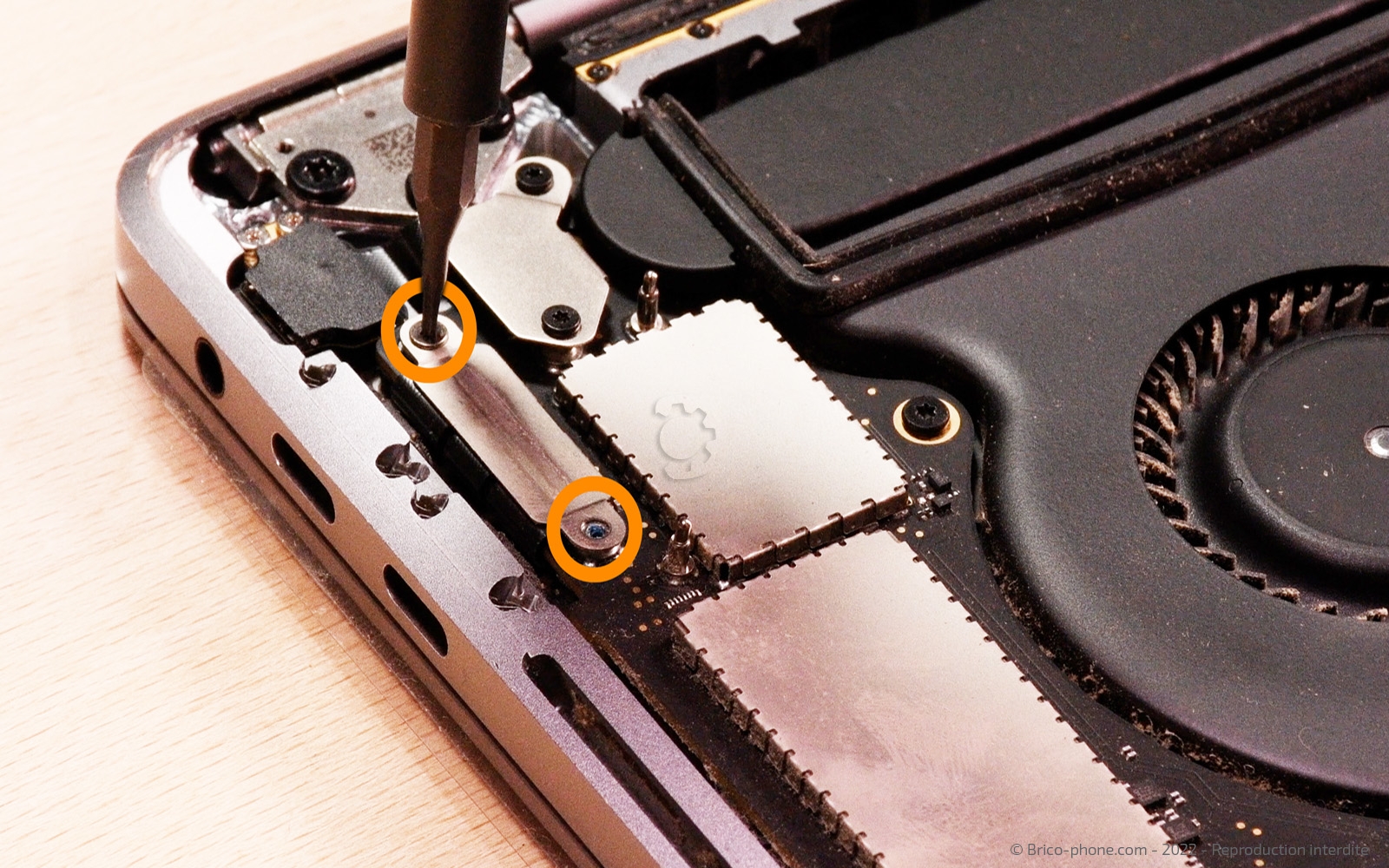

Sur la partie haute, dans le coin gauche, vous allez dévisser la plaquette de protection de la nappe du Thunderbolt à l'aide du tournevis torx 3.

Puis à l'aide du levier en nylon, débranchez le connecteur de la nappe du Thunderbolt.
Outils du kit utilisés
Outils du kit utilisés

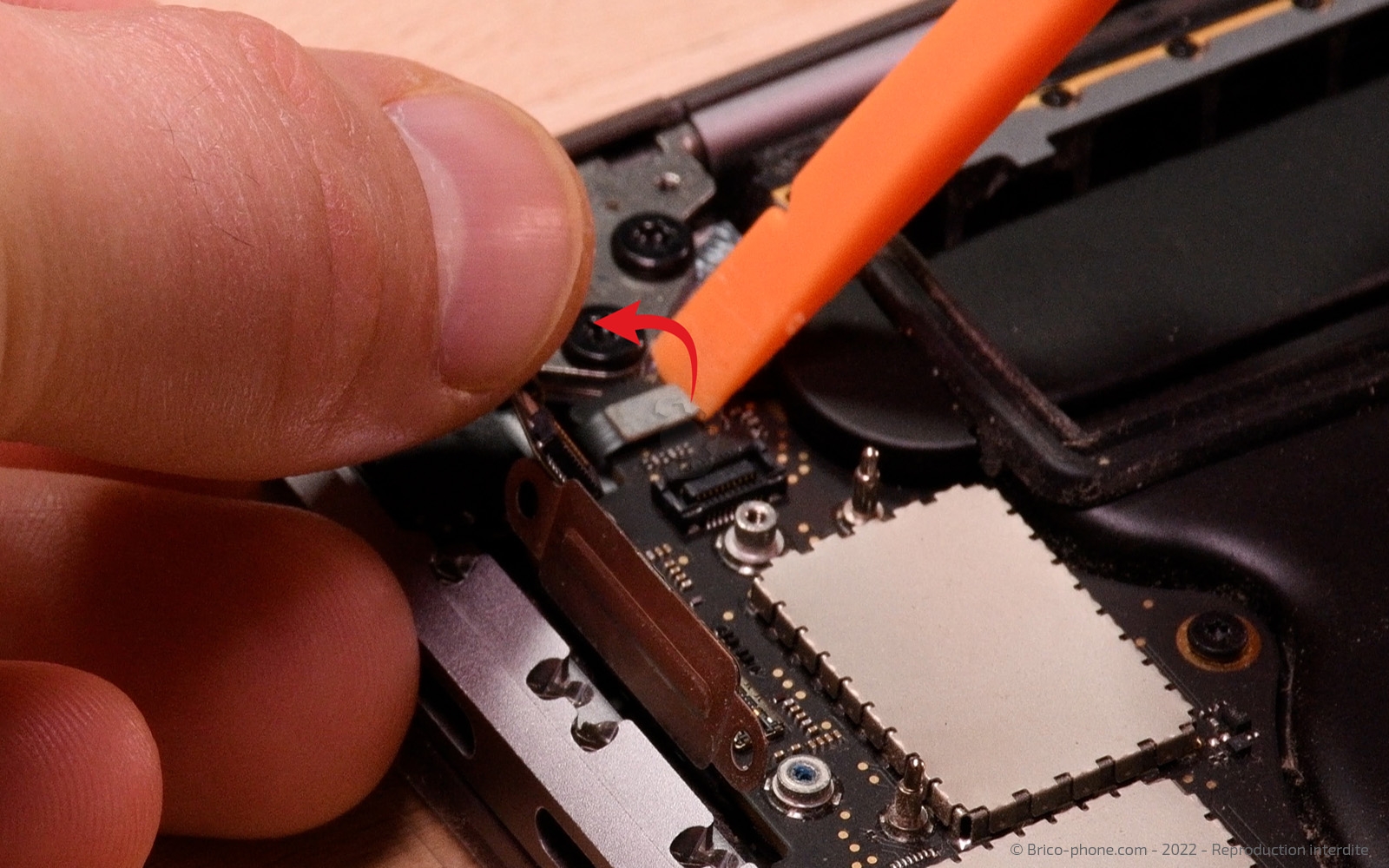

Etape 11: Débrancher les nappes de la prise jack et du Touch ID
Retirez les deux vis Torx T3 qui maintiennent le cache des connecteurs du Touch ID et de la nappe de la prise jack.
Retirez le cache métallique.

Débranchez la nappe de la prise jack avec le levier.

Puis déconnectez la nappe du bouton de marche et du Touch ID, toujours à l'aide du levier.
Outils du kit utilisés
Outils du kit utilisés


Etape 12: Débrancher la nappe du clavier
Sur la partie centrale de la carte mère maintenant, vous allez dévisser la plaquette de maintient du connecteur de la nappe du clavier. Utilisez le tournevis torx 3.

Retirez la plaquette puis débranchez la nappe de son connecteur avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

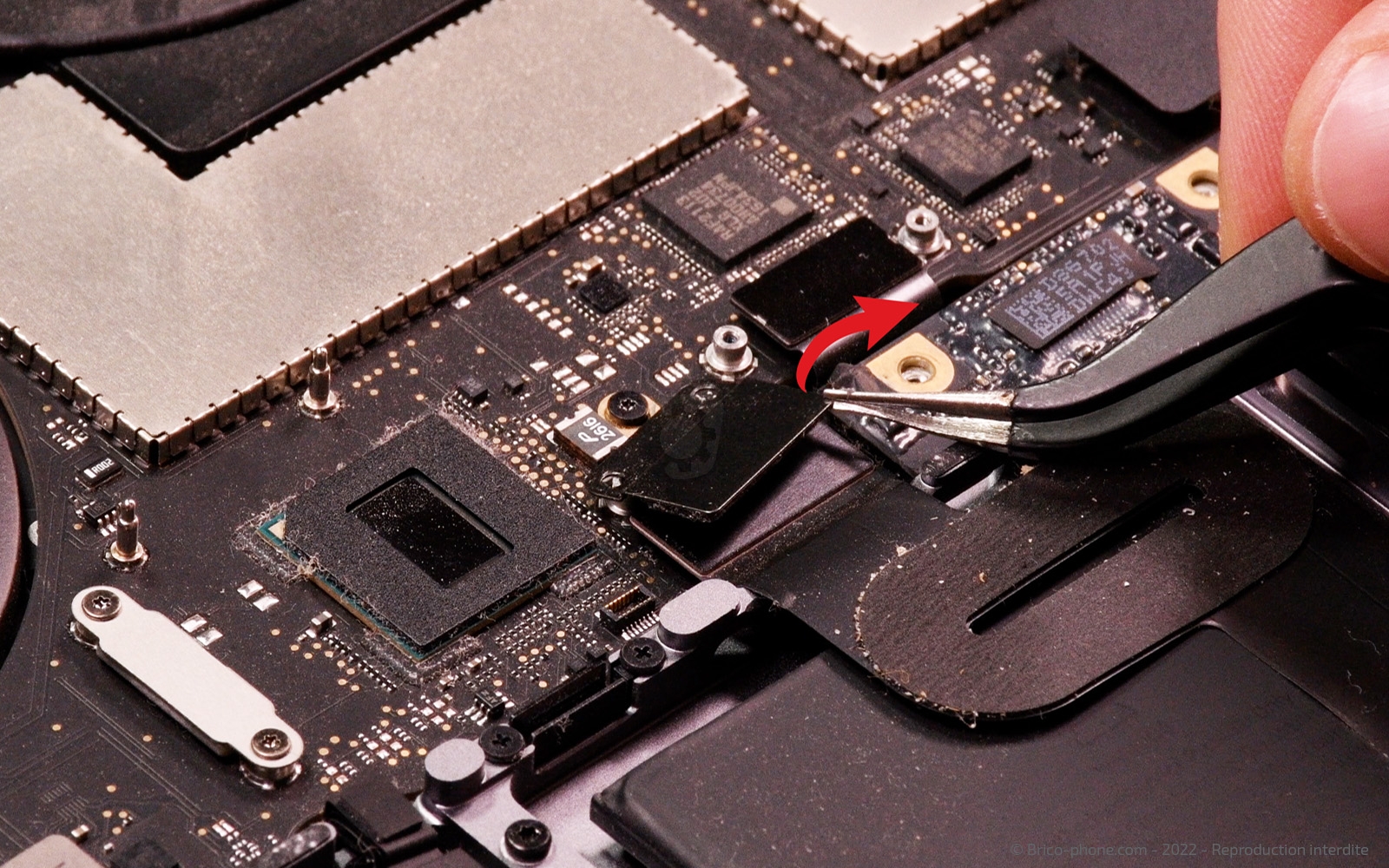

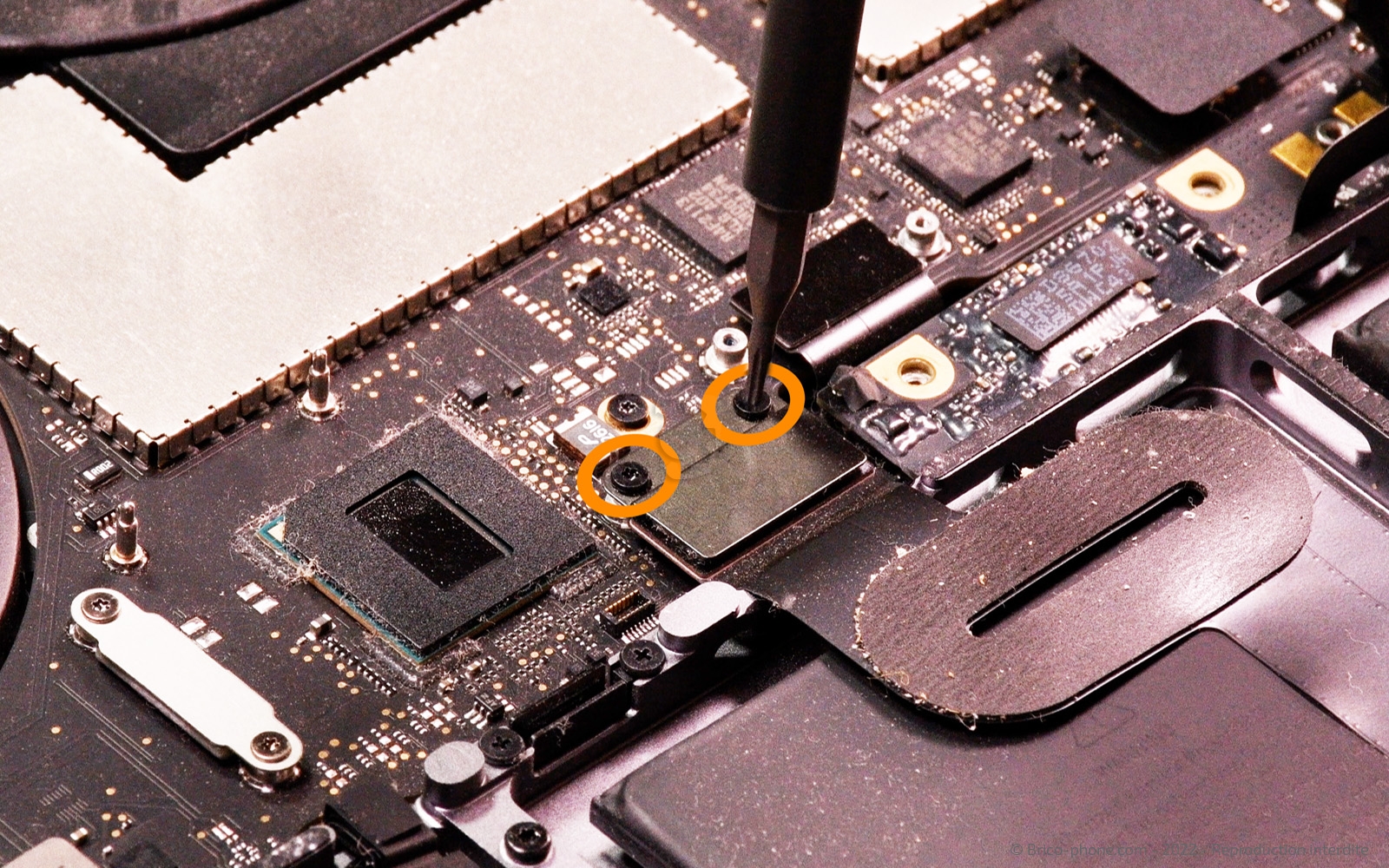

Etape 13: Débrancher la nappe du Trackpad
À l'aide du tournevis torx 3, retirez les vis de la plaquette métallique qui maintient le connecteur du trackpad.

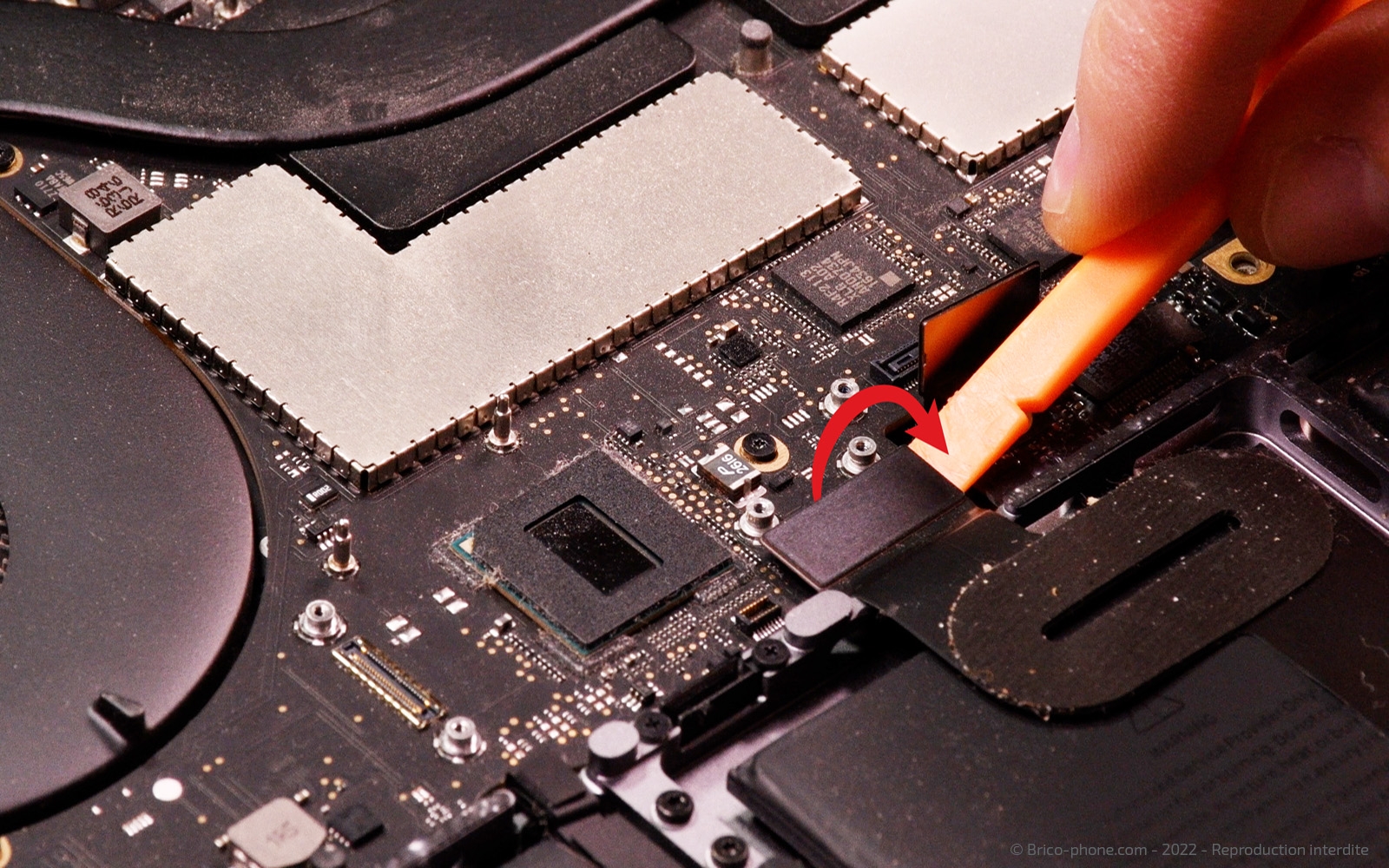

Retirez la plaquette puis déconnectez la nappe du trackpad avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

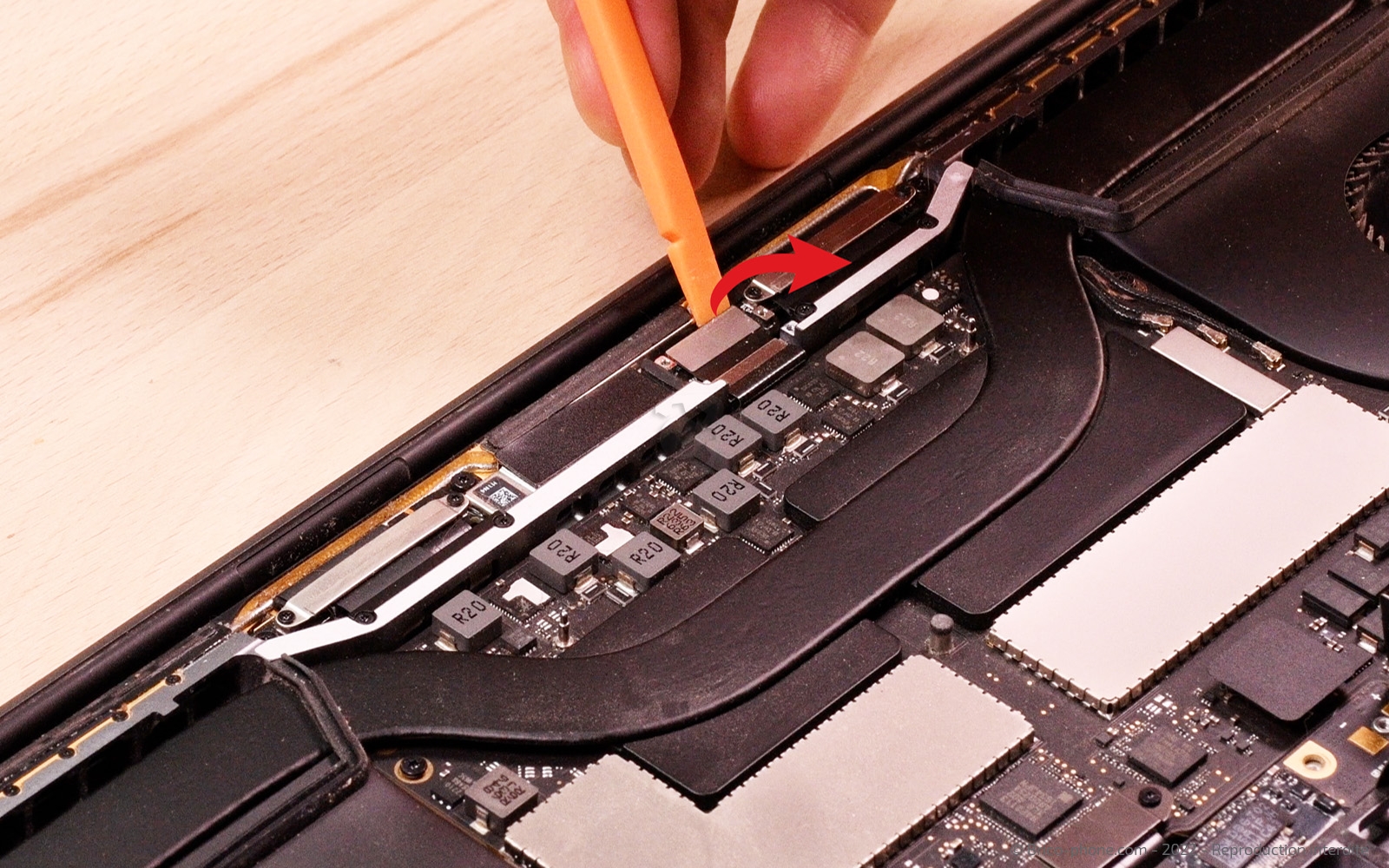

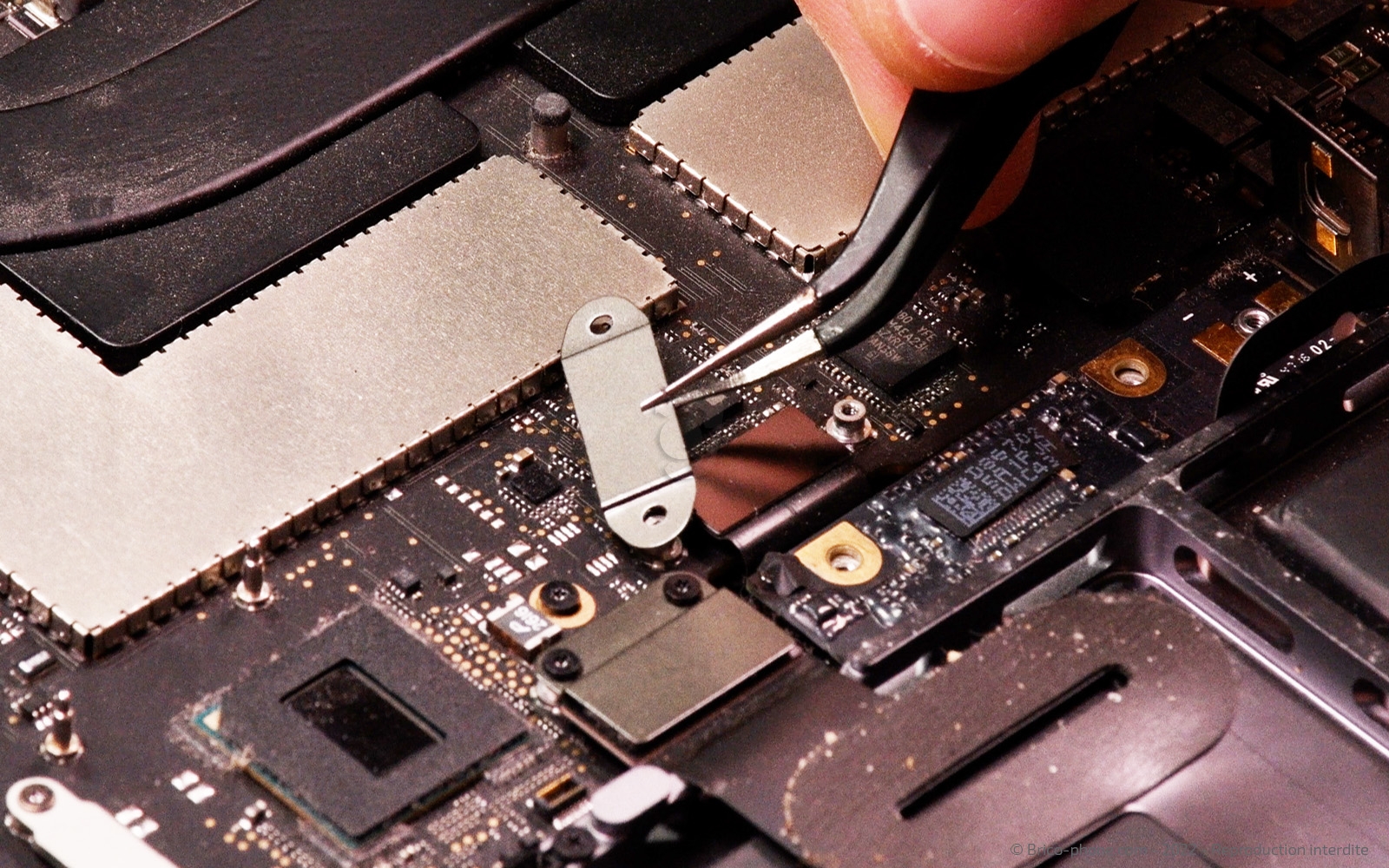

Etape 14: Débrancher la nappe du circuit imprimé de l'écran

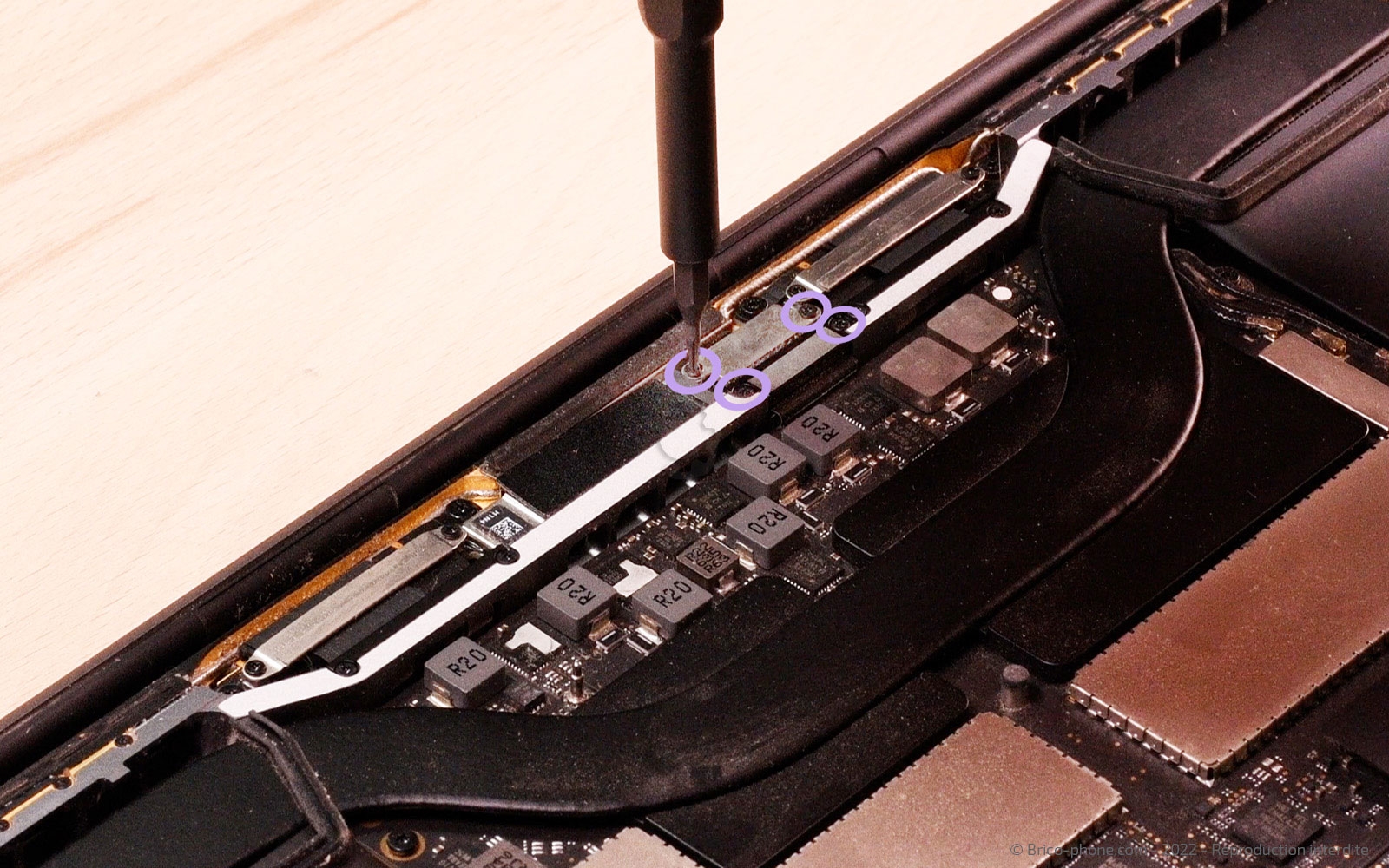

Avec le tournevis torx 5, retirez les vis de chacun des deux caches métalliques qui protègent la nappe du circuit imprimé de l'écran (cercles mauves).

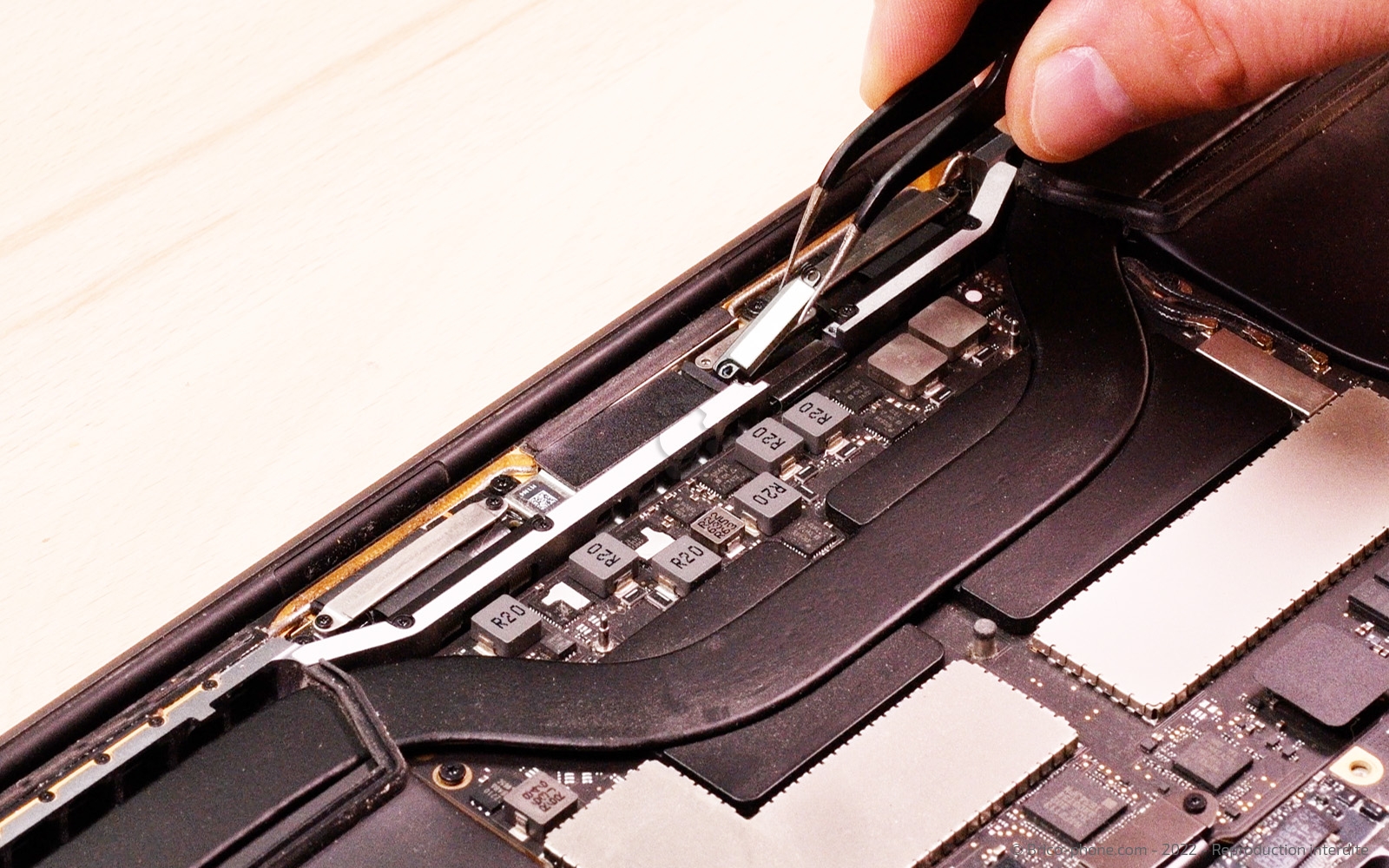

Retirez le premier cache (en plastique noir et métal) à l'aide de la pincette métallique et le deuxième cache (en métal) à l'aide du levier.

Maintenant vous avez accès au connecteur de la nappe.

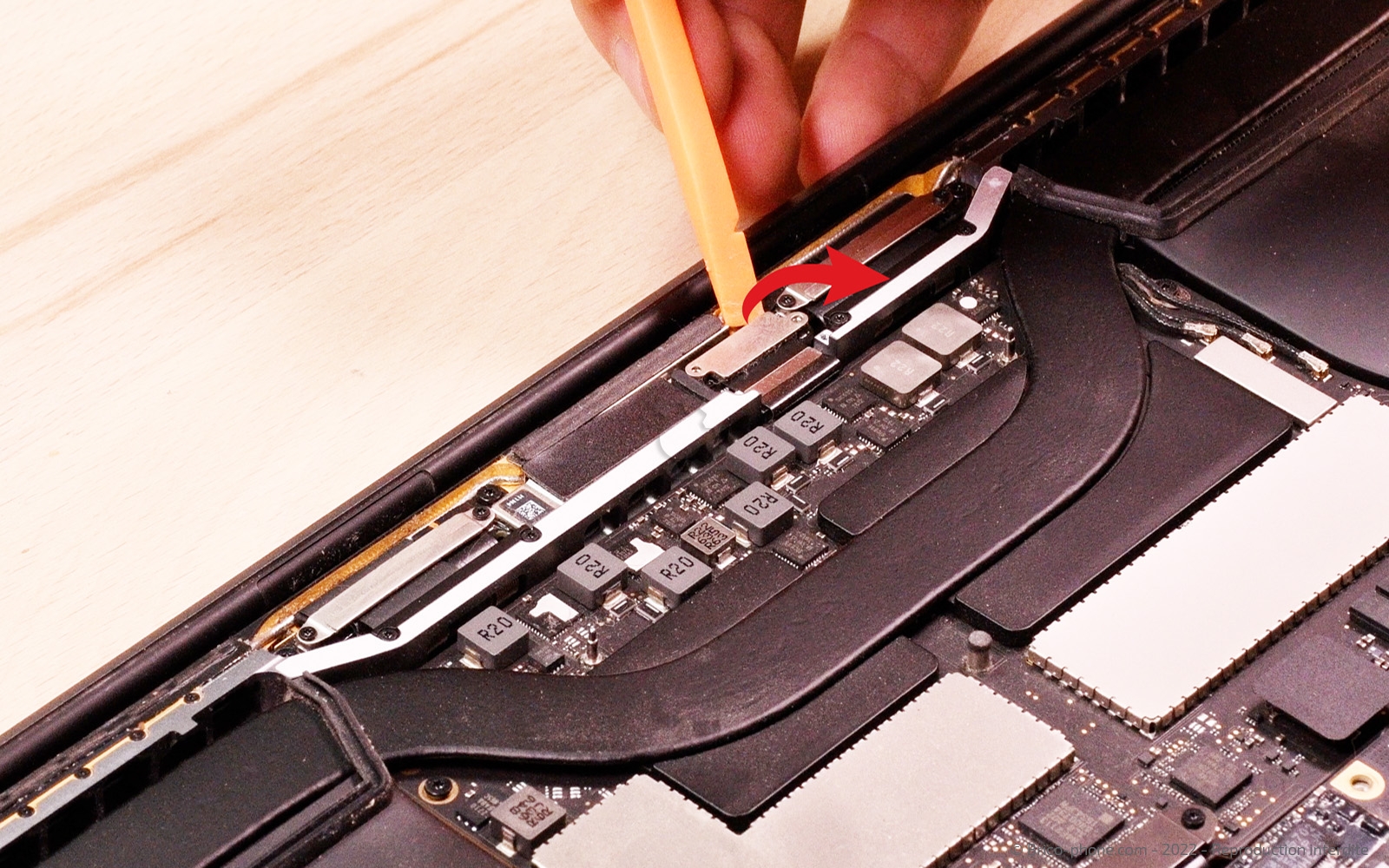

Vous pouvez débrancher le connecteur de la nappe du circuit imprimé avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

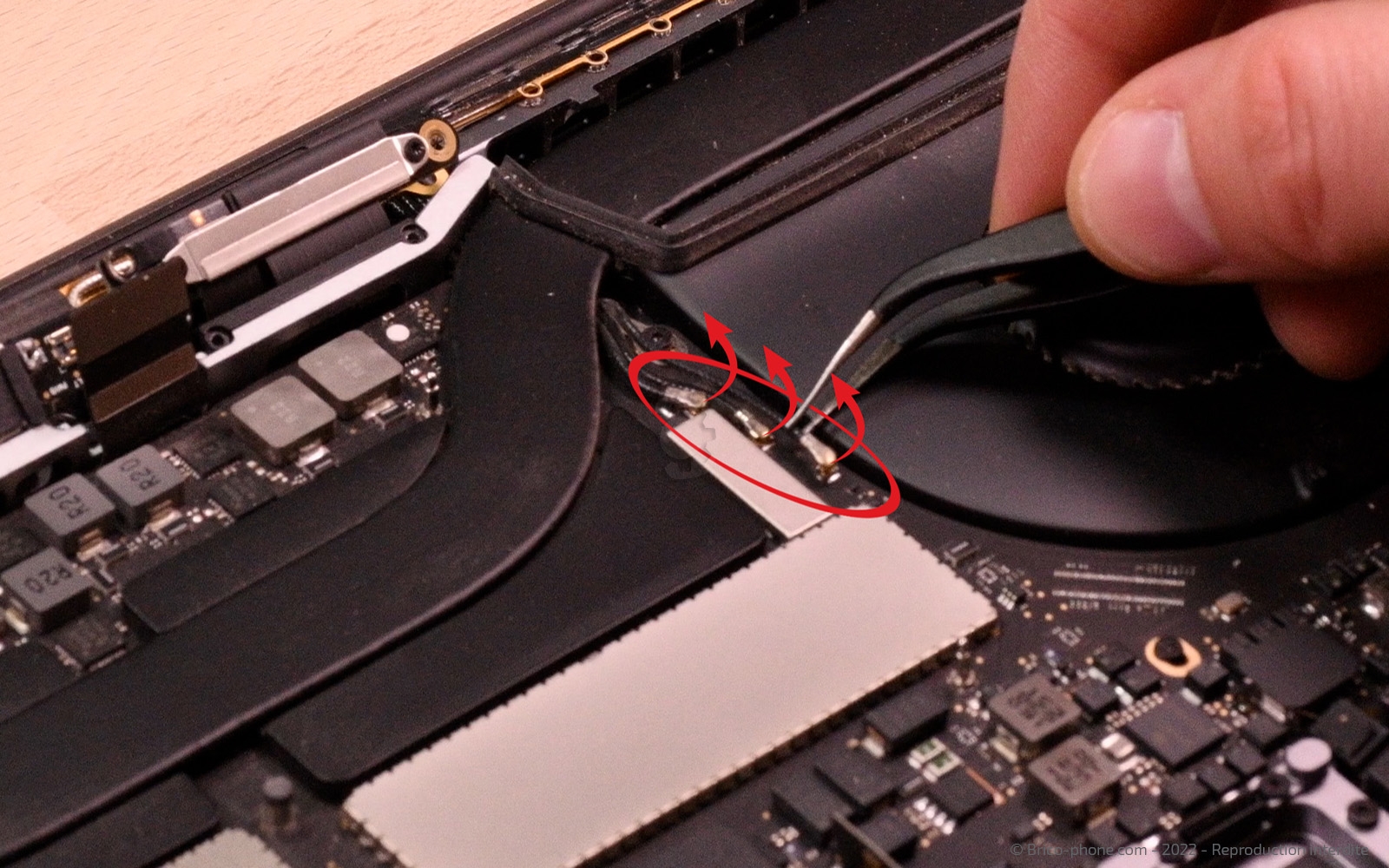

Etape 15: Déconnecter les câbles coaxiaux de l'antenne
A l'aide de la pincette métallique vous allez débrancher chacun des 3 câbles coaxiaux qui relient l'antenne à la carte mère.

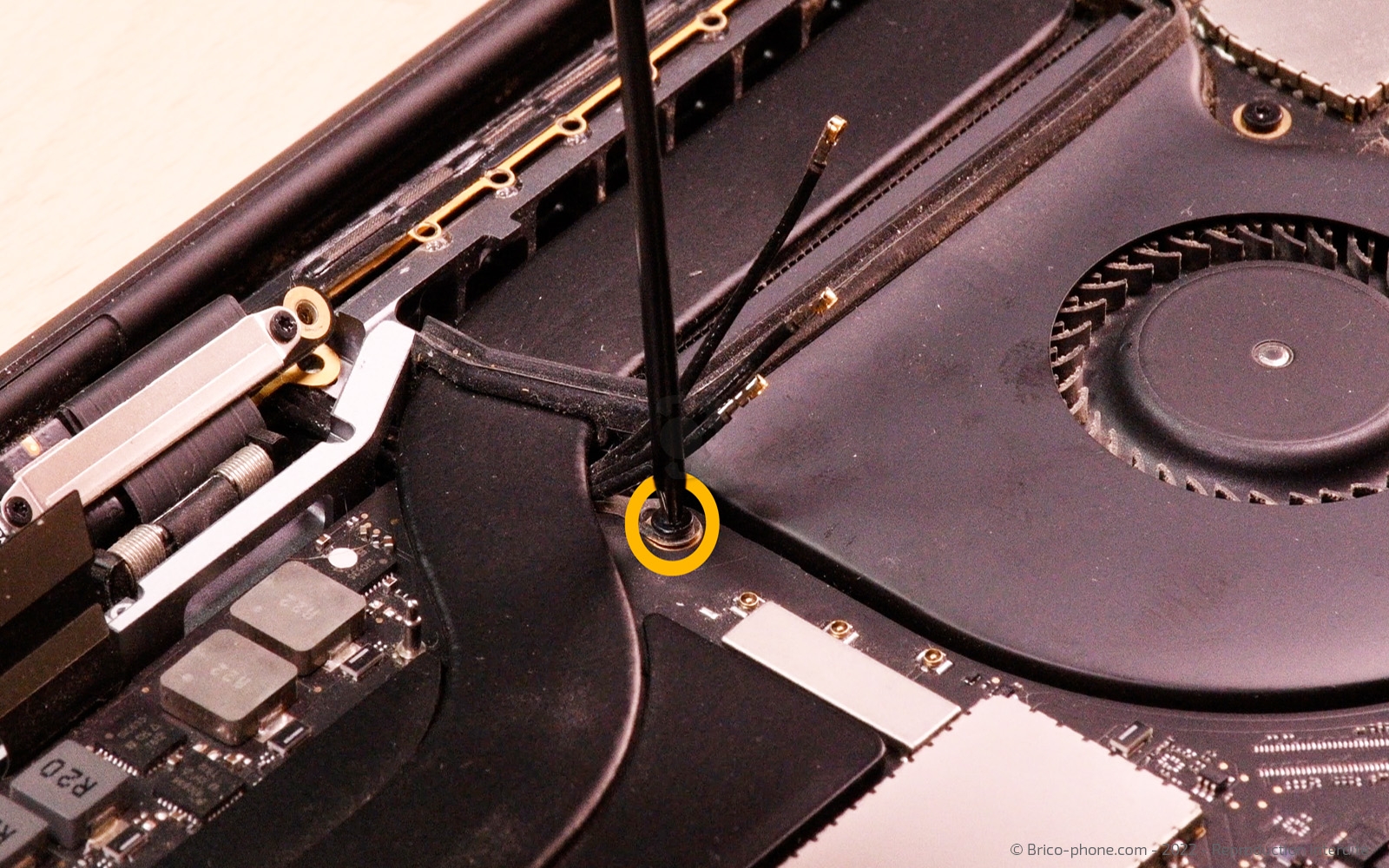

Puis avec le tournevis torx 5, dévissez la vis qui maintient le faisceau des câbles d'antenne.
Outils du kit utilisés
Outils du kit utilisés

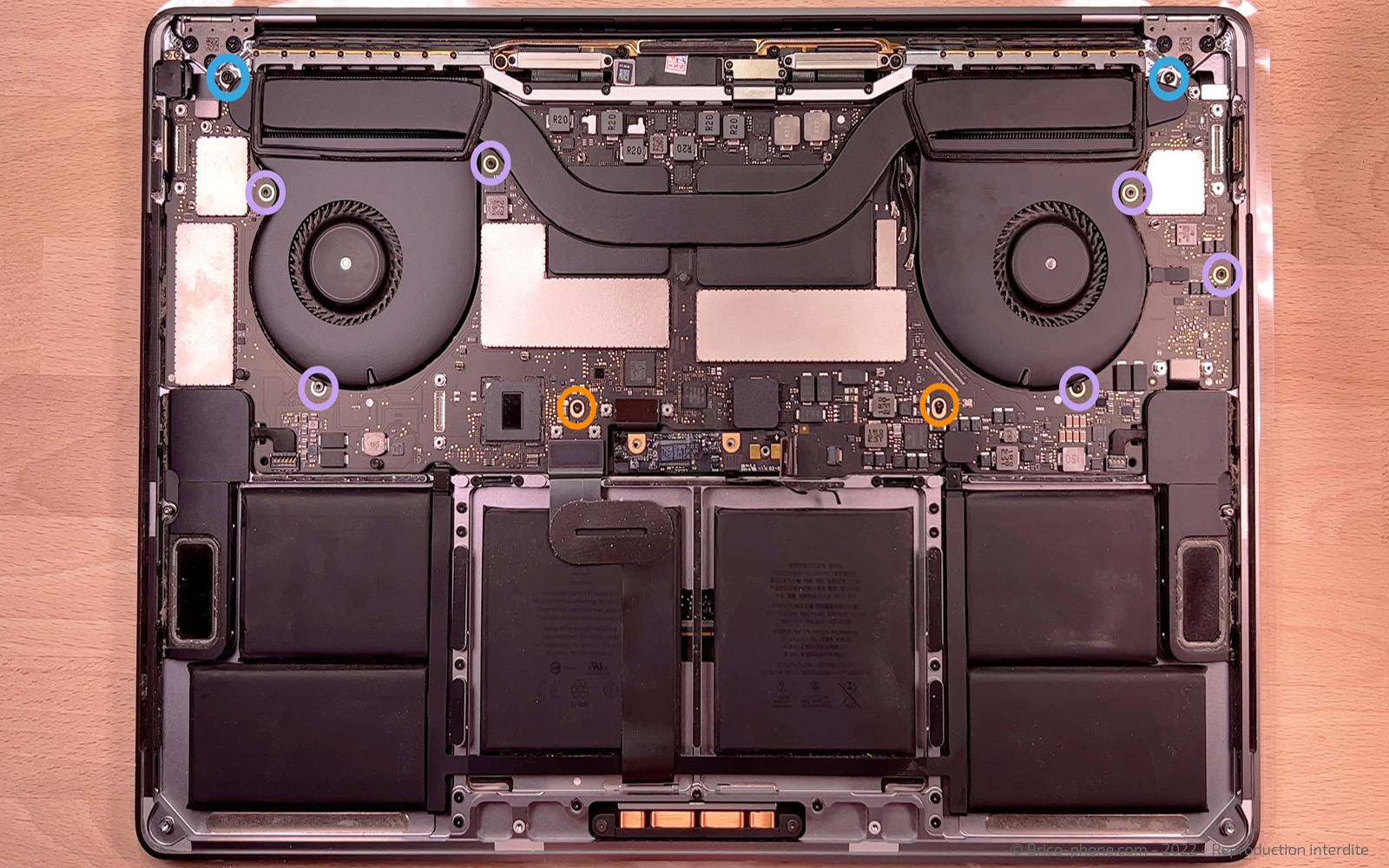

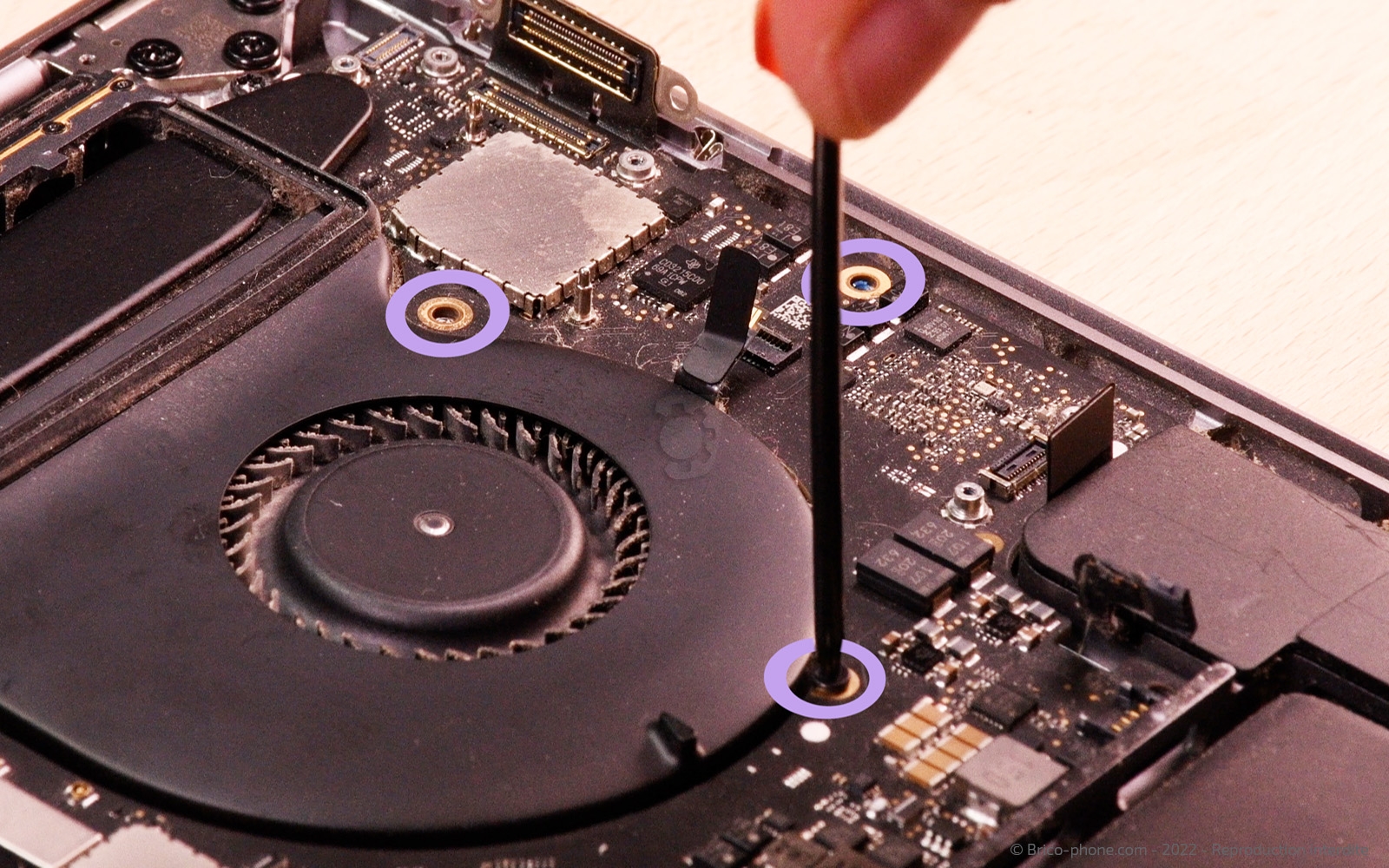

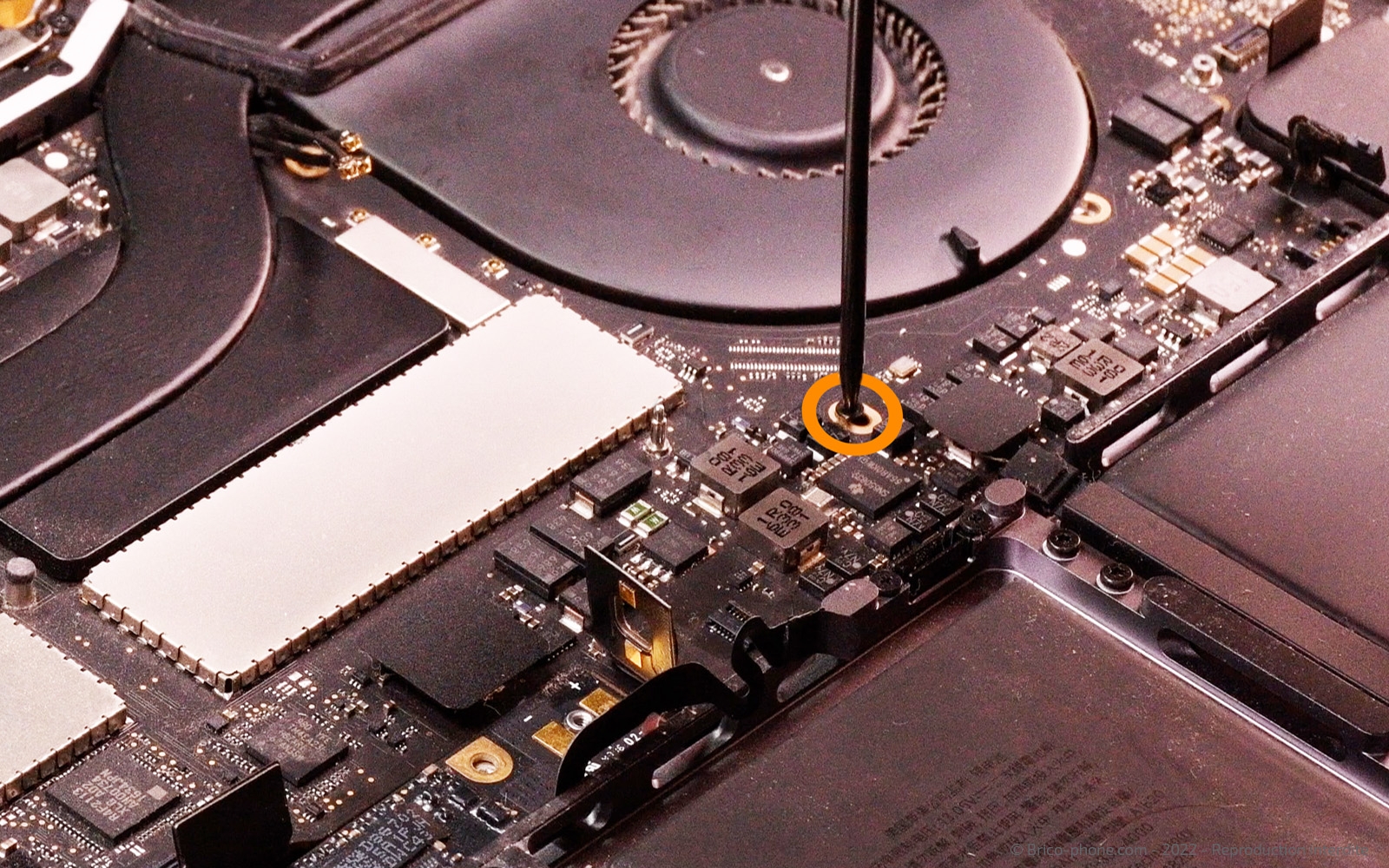

Etape 16: Retirer toutes les vis de la carte-mère (1)

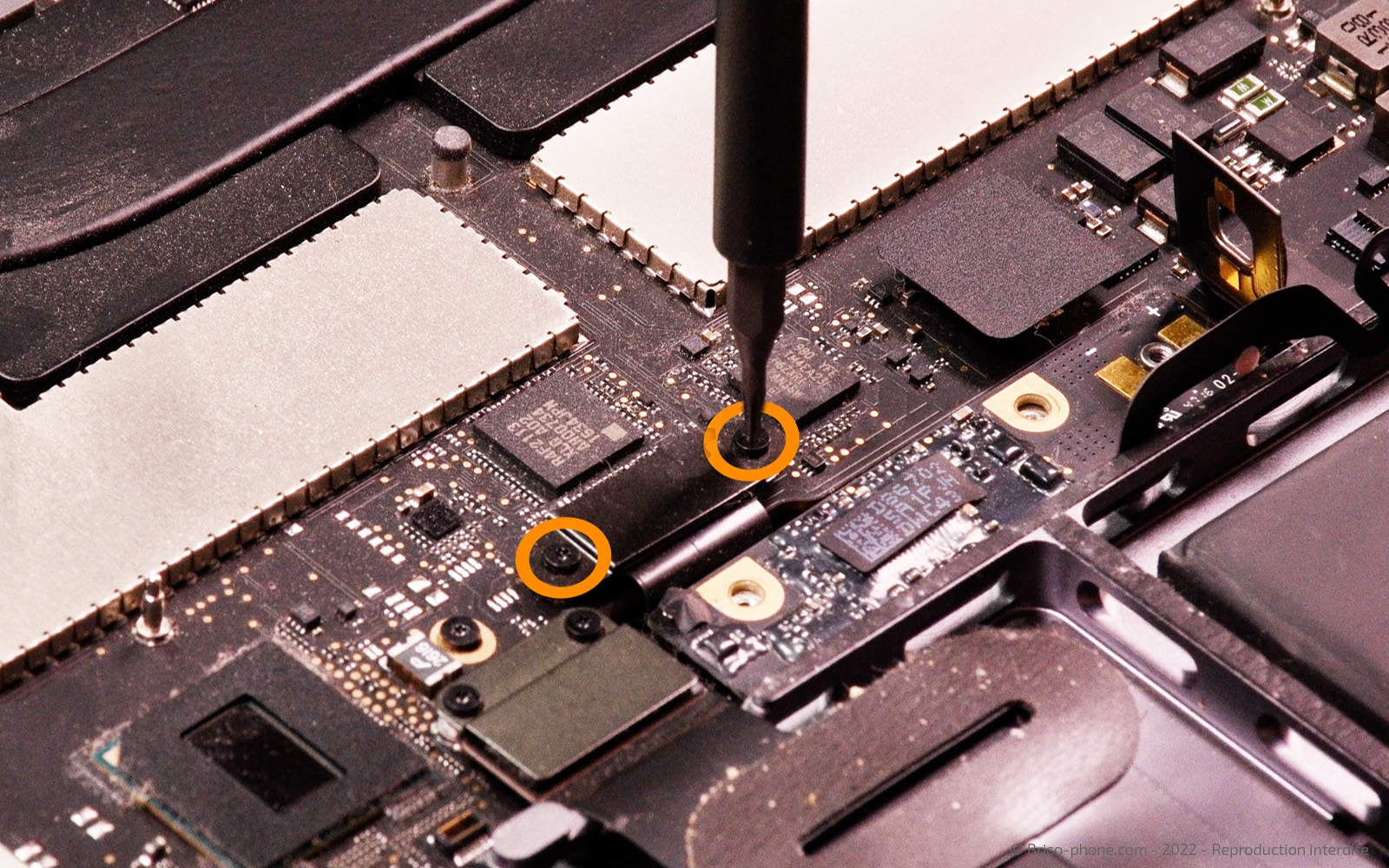

Retirez l'ensemble des vis qui maintiennent la carte-mère au châssis à l'aide des:

-tournevis torx 3 (cercles orange)
-tournevis torx 5 (cercles mauves)
-tournevis torx 8 (cercles bleus)
Outils du kit utilisés
Outils du kit utilisés

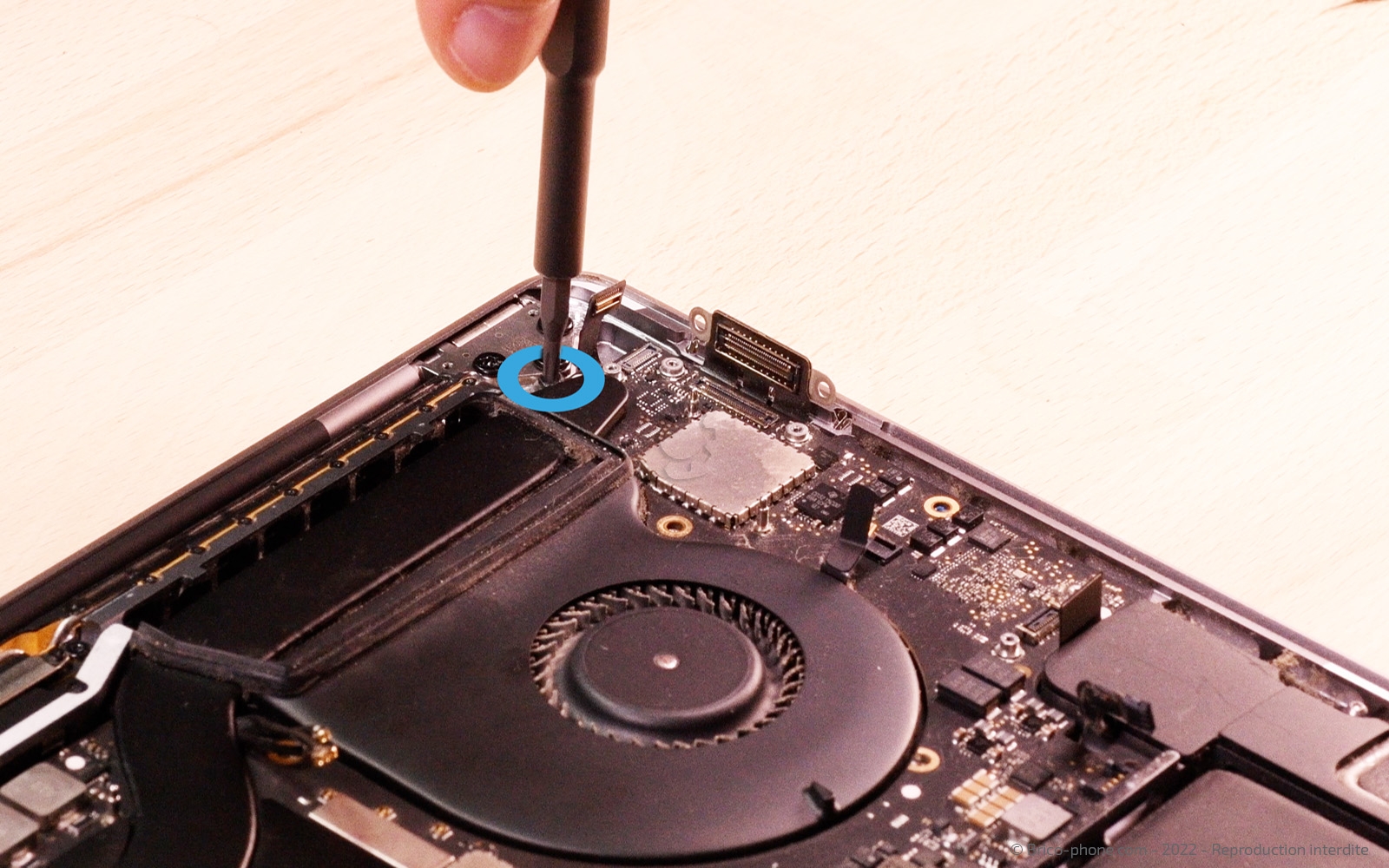

Etape 17: Retirer toutes les vis de la carte-mère (2)

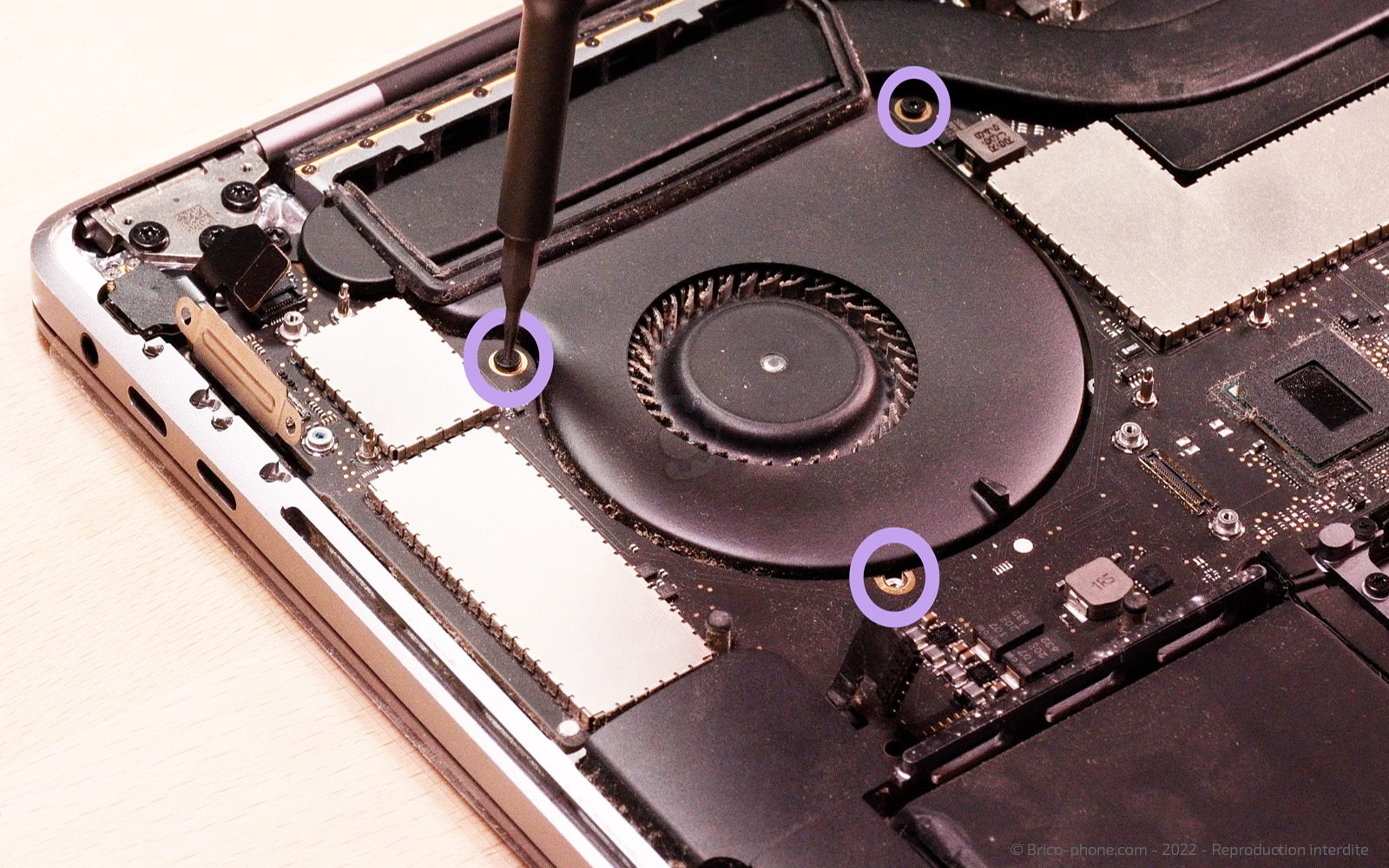

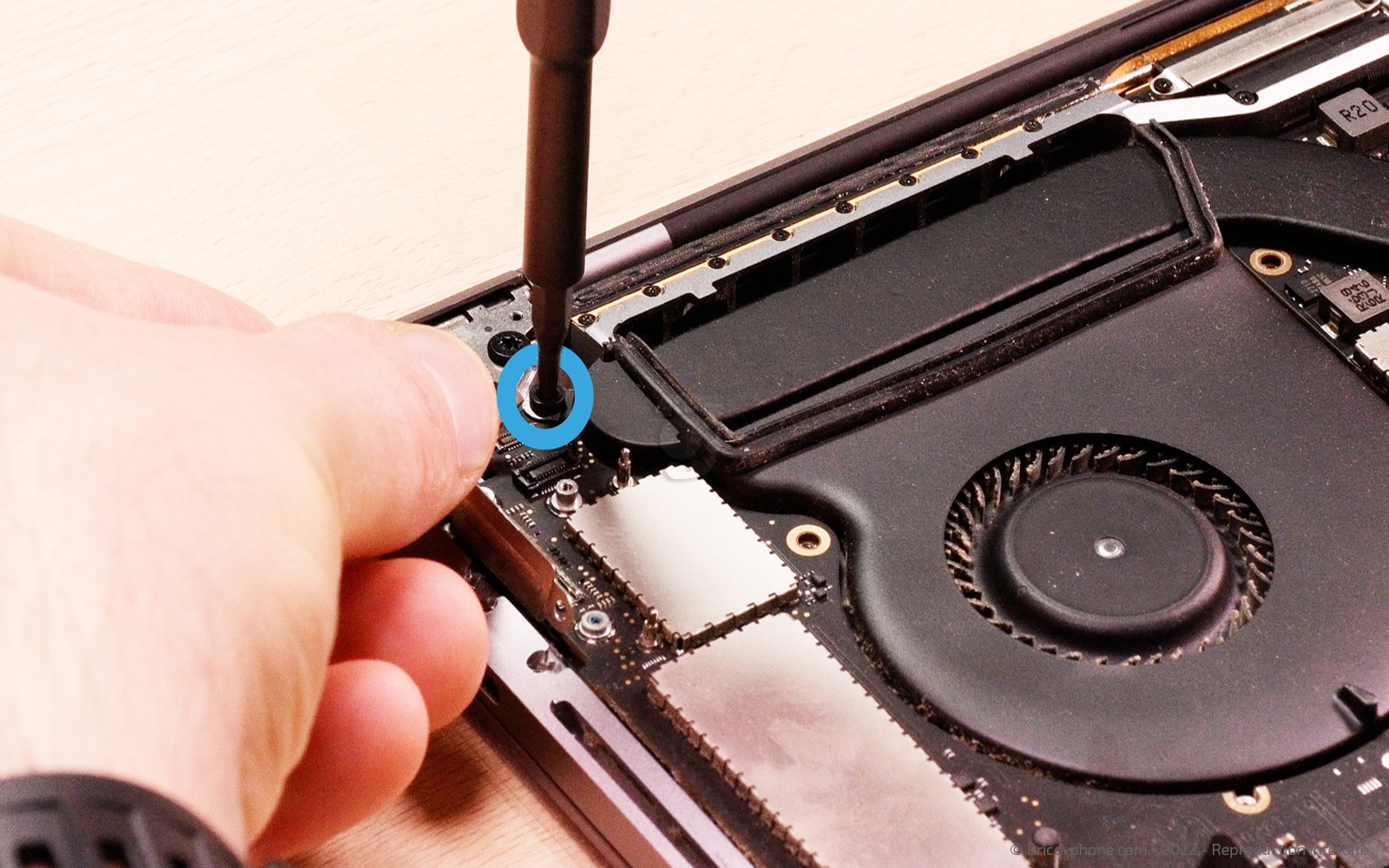

Retirez l'ensemble des vis qui maintiennent la carte-mère au châssis à l'aide des:

-tournevis torx 5 (cercles mauves)
-tournevis torx 8 (cercles bleus)
Etape 18: Retirer les caoutchoucs d'amortissement des vibrations

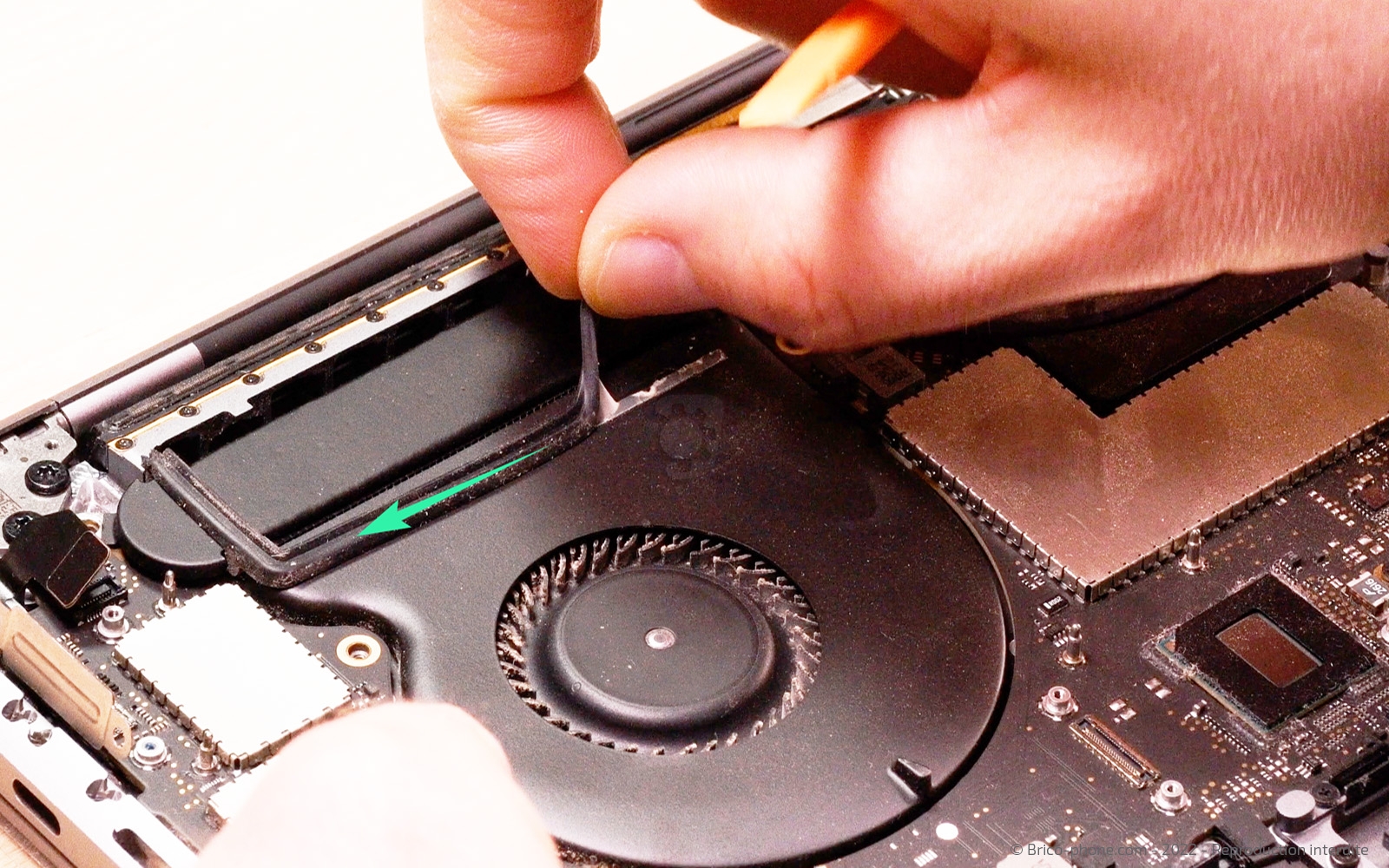

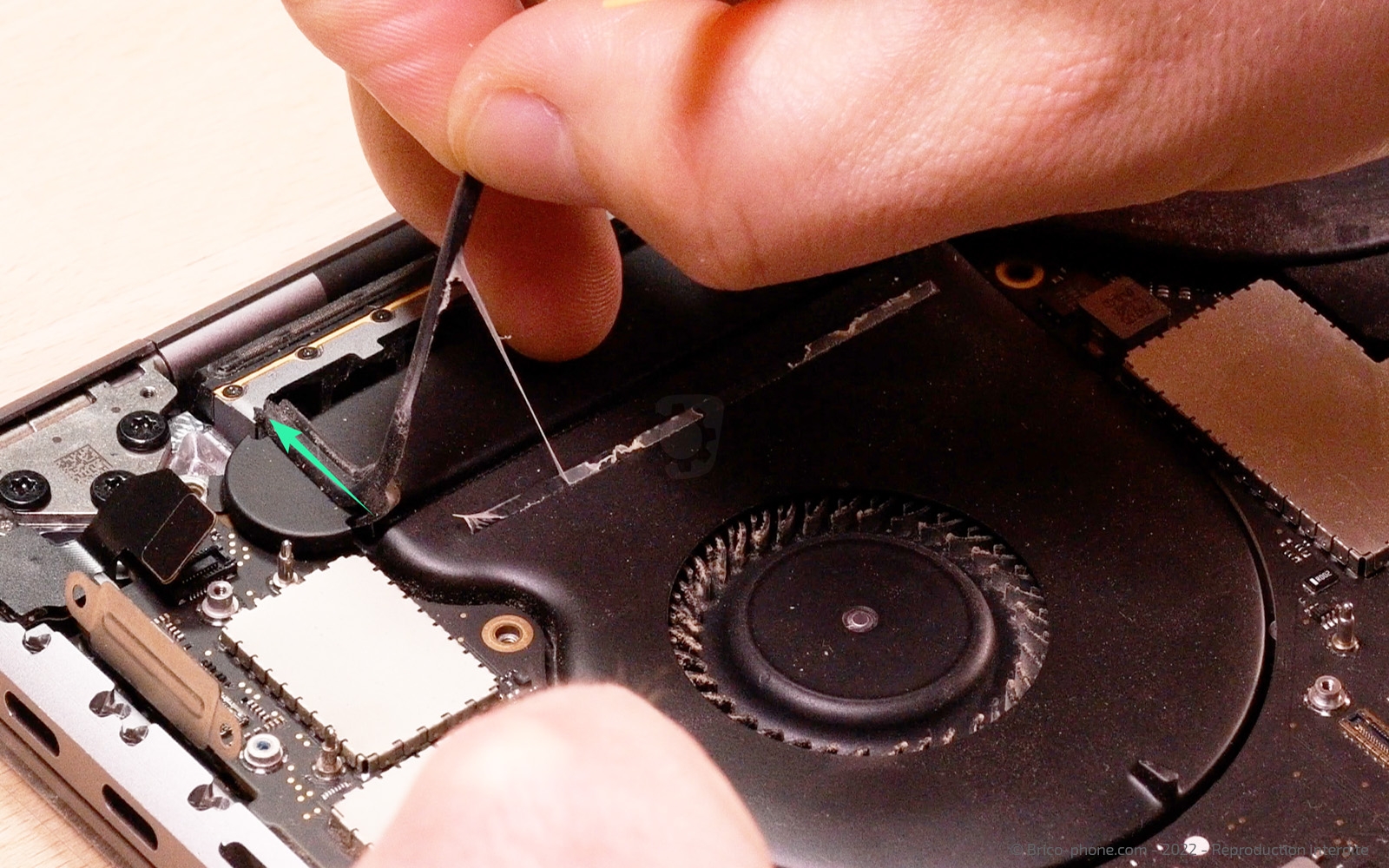

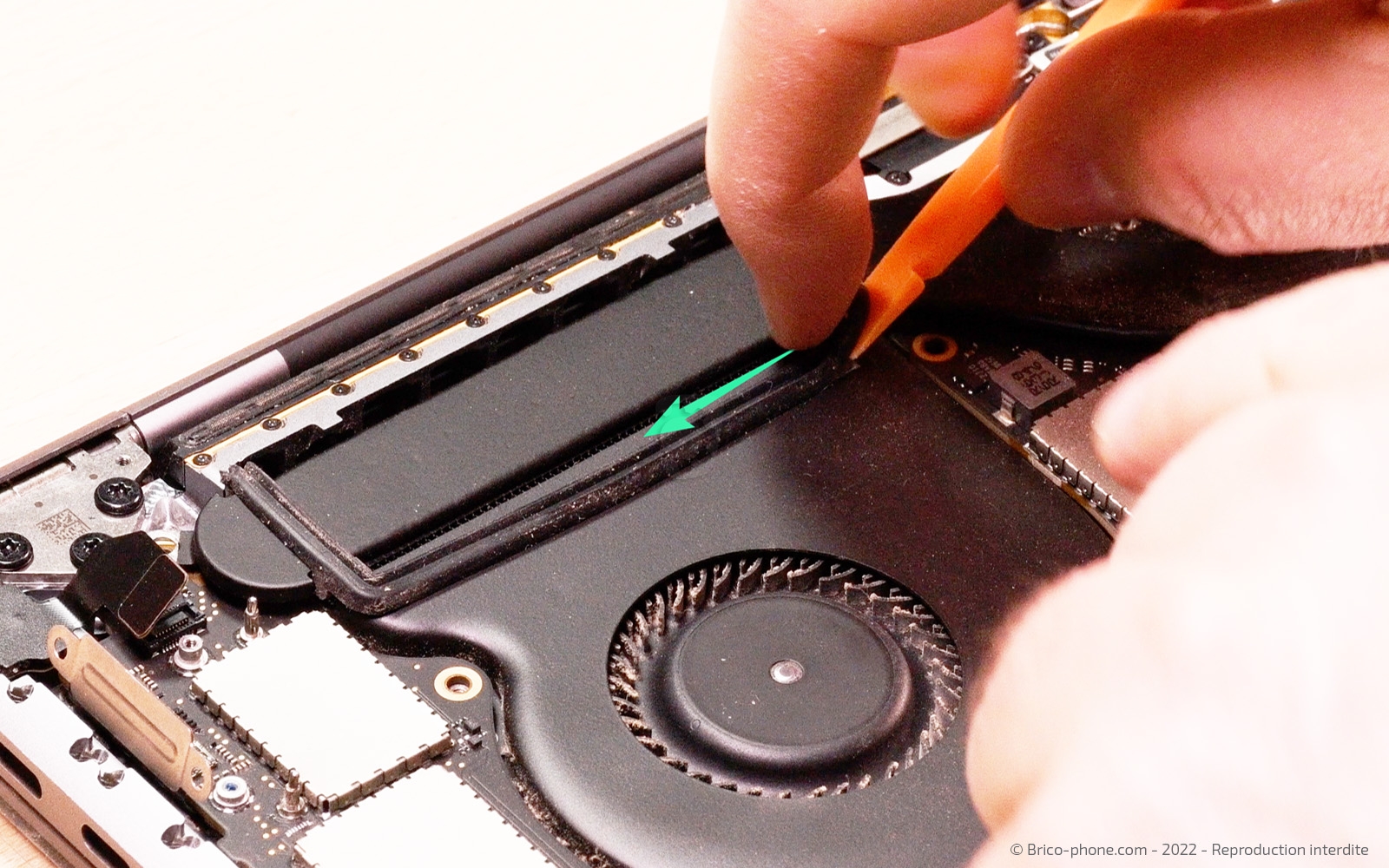

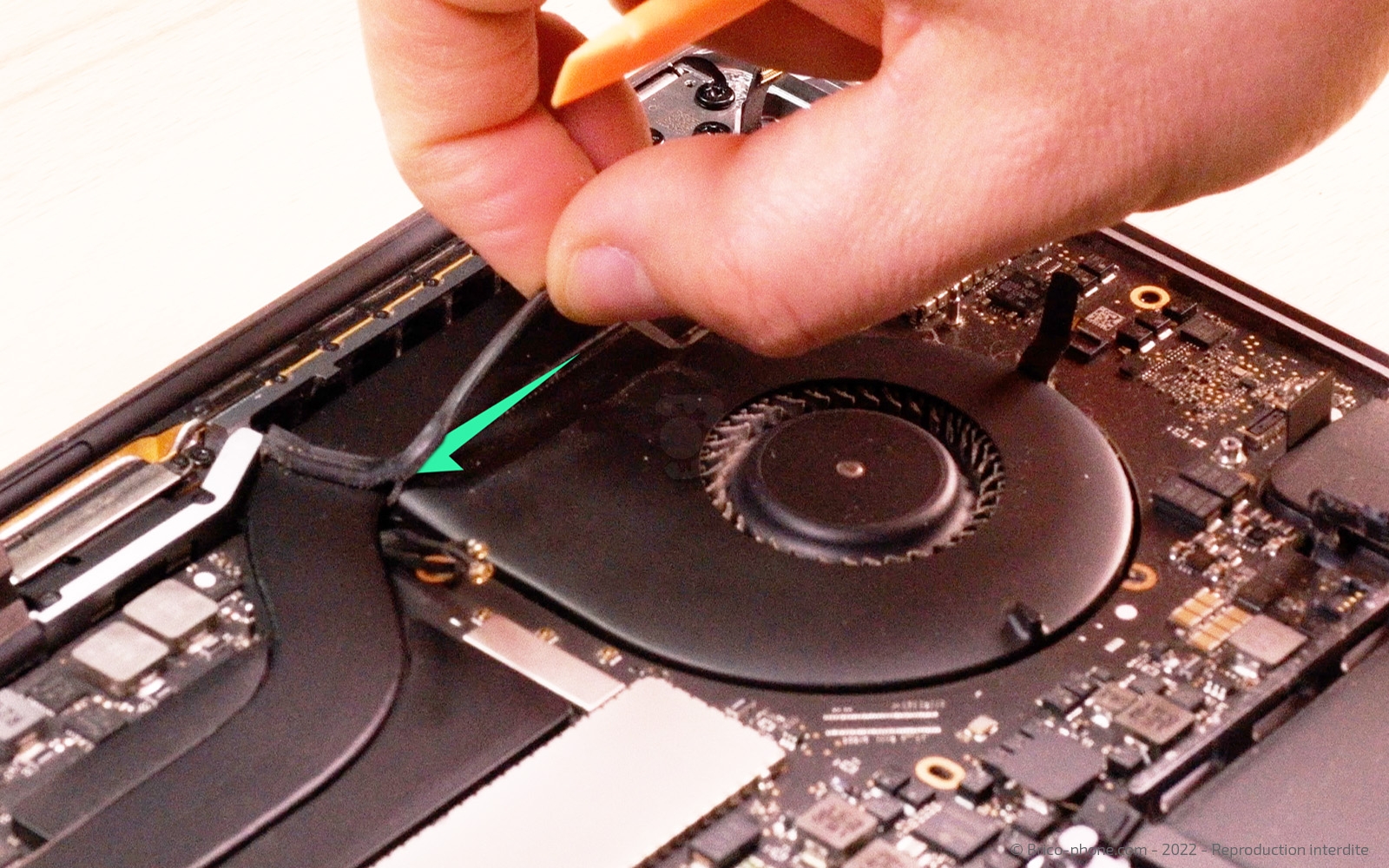

Retirez délicatement les bandes de caoutchouc qui amortissent les vibrations des ventilateurs.

Vous pouvez vous aider du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 19: Enlever la carte-mère

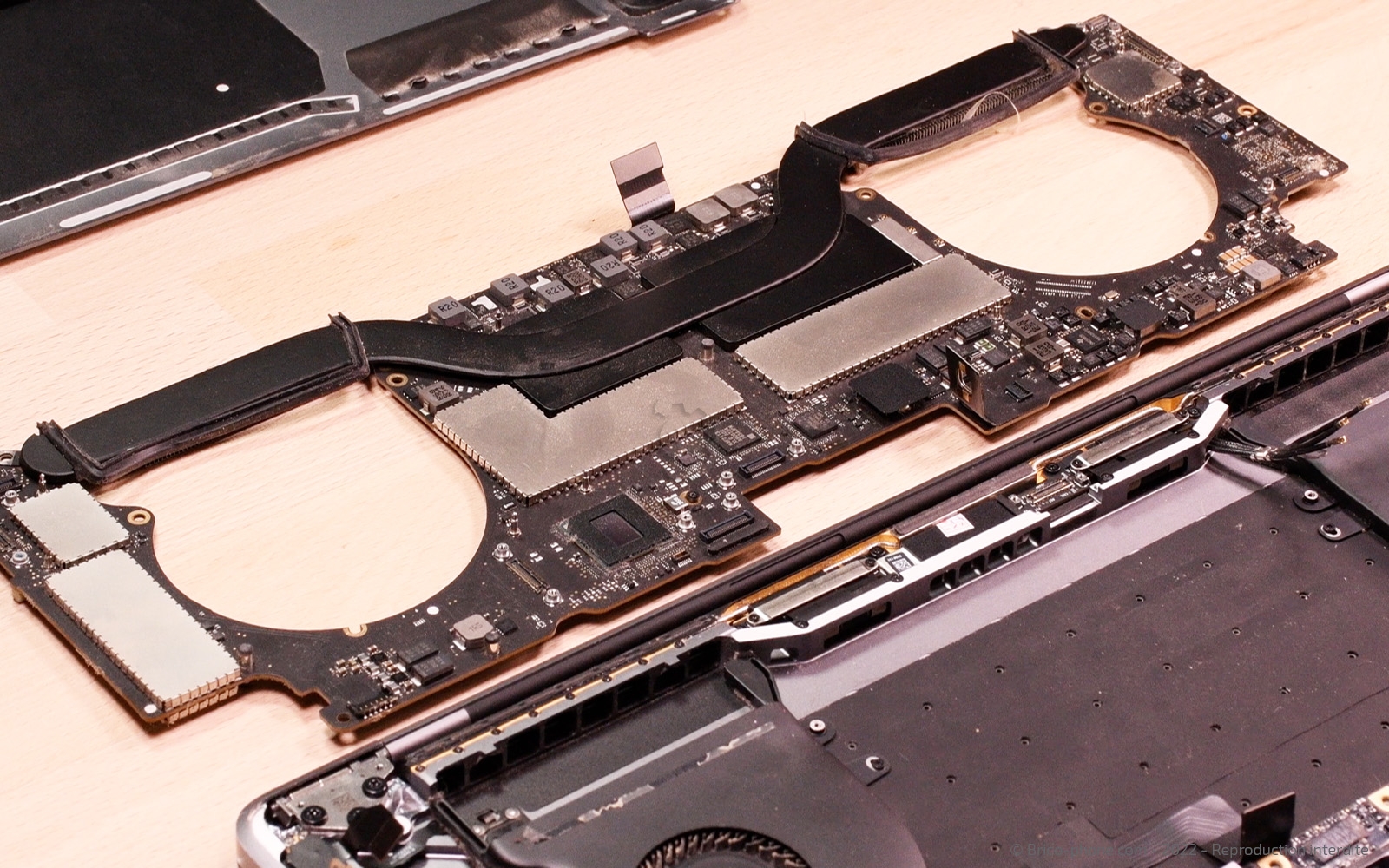

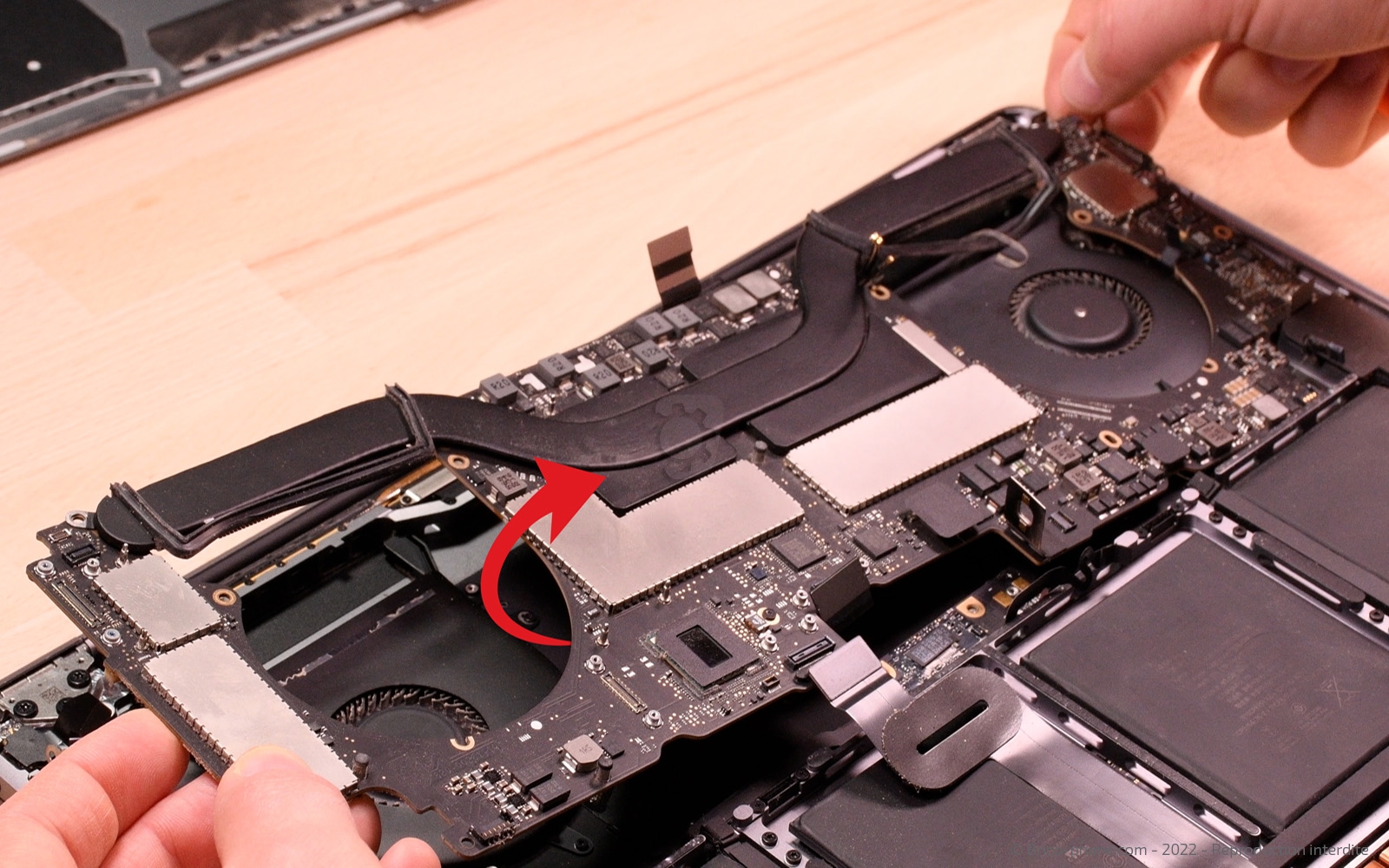

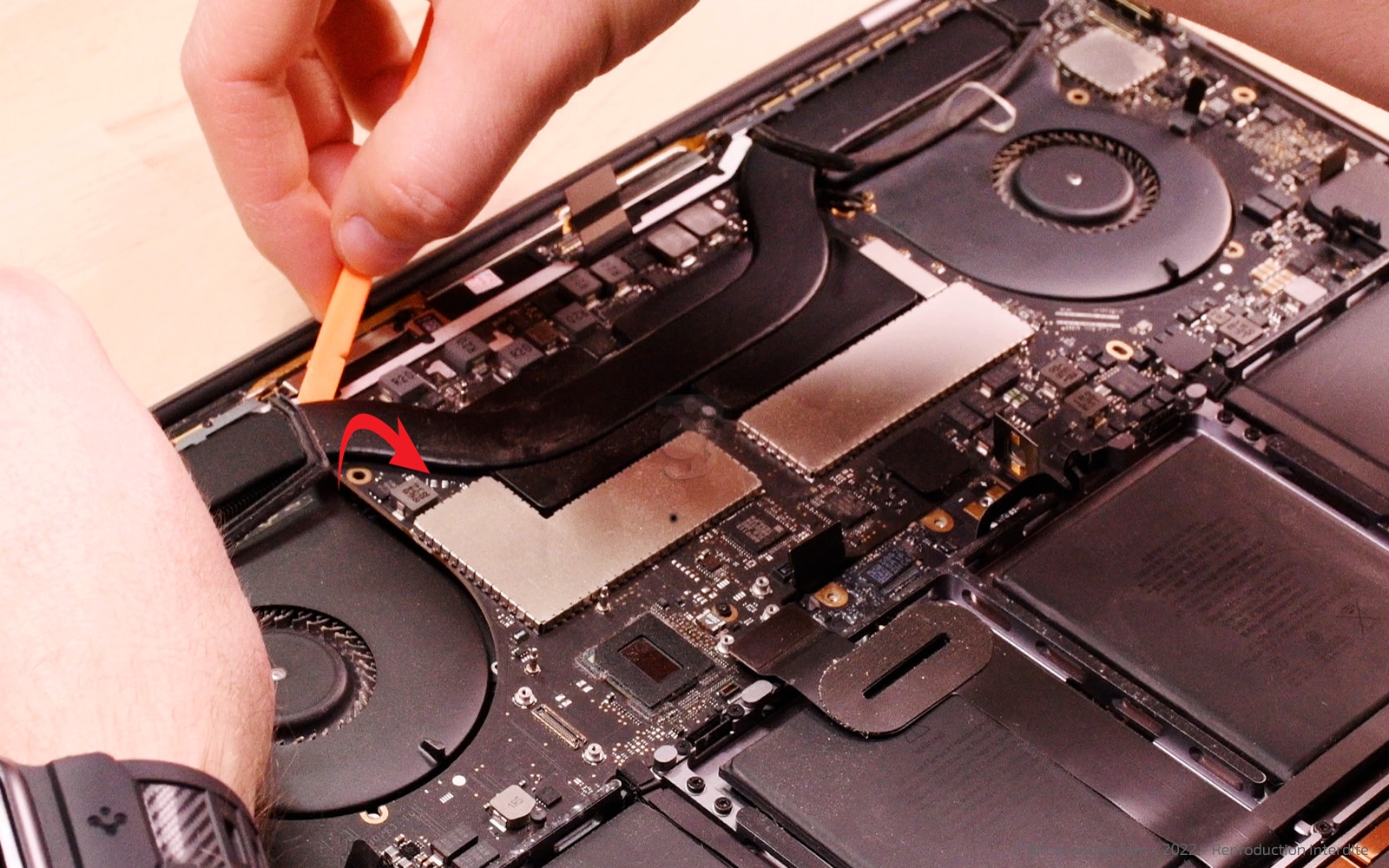

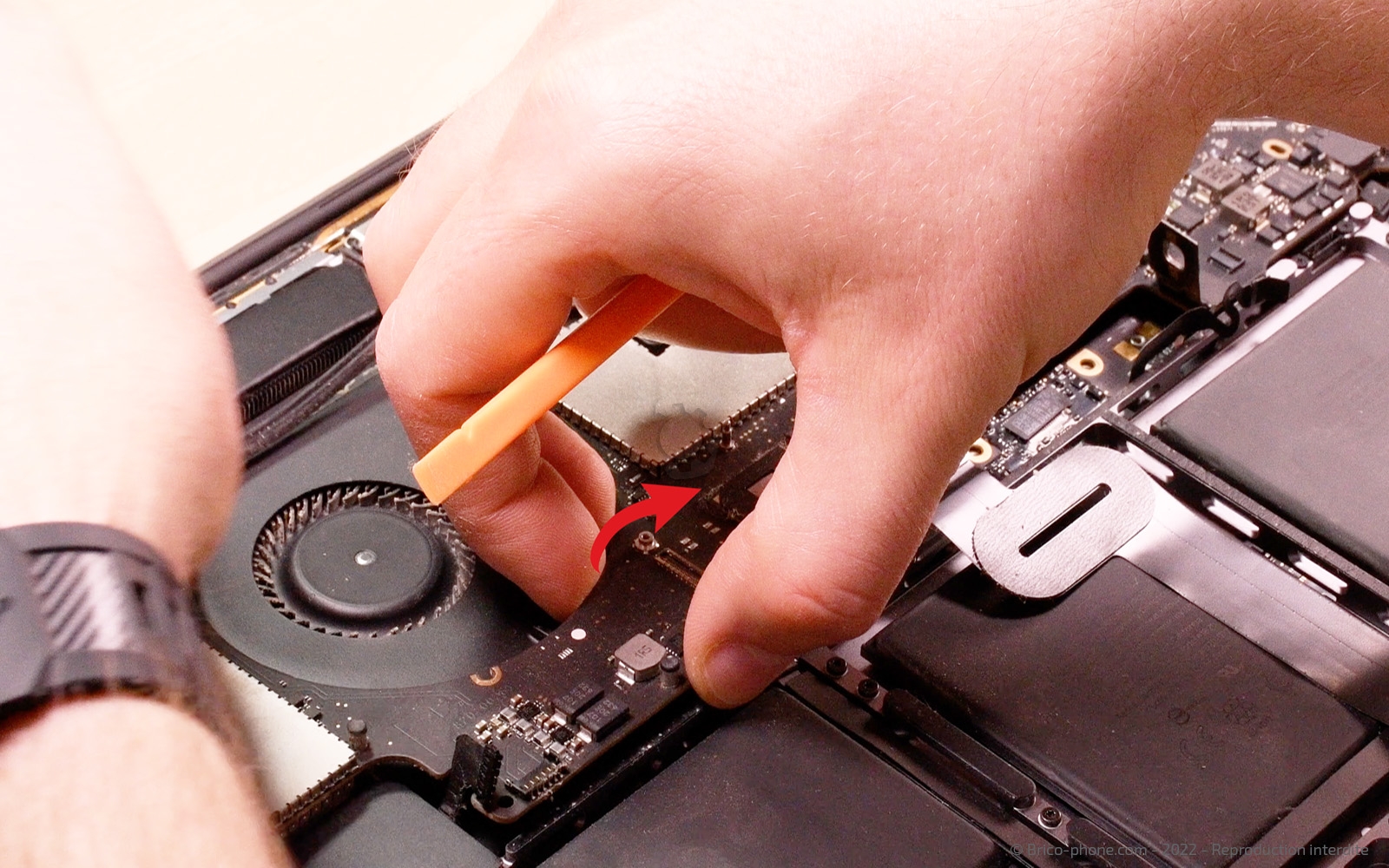

Voilà, la carte-mère est libre. Vous pouvez la retirer en commençant par le côté gauche.

Aidez-vous du levier pour la sortir de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

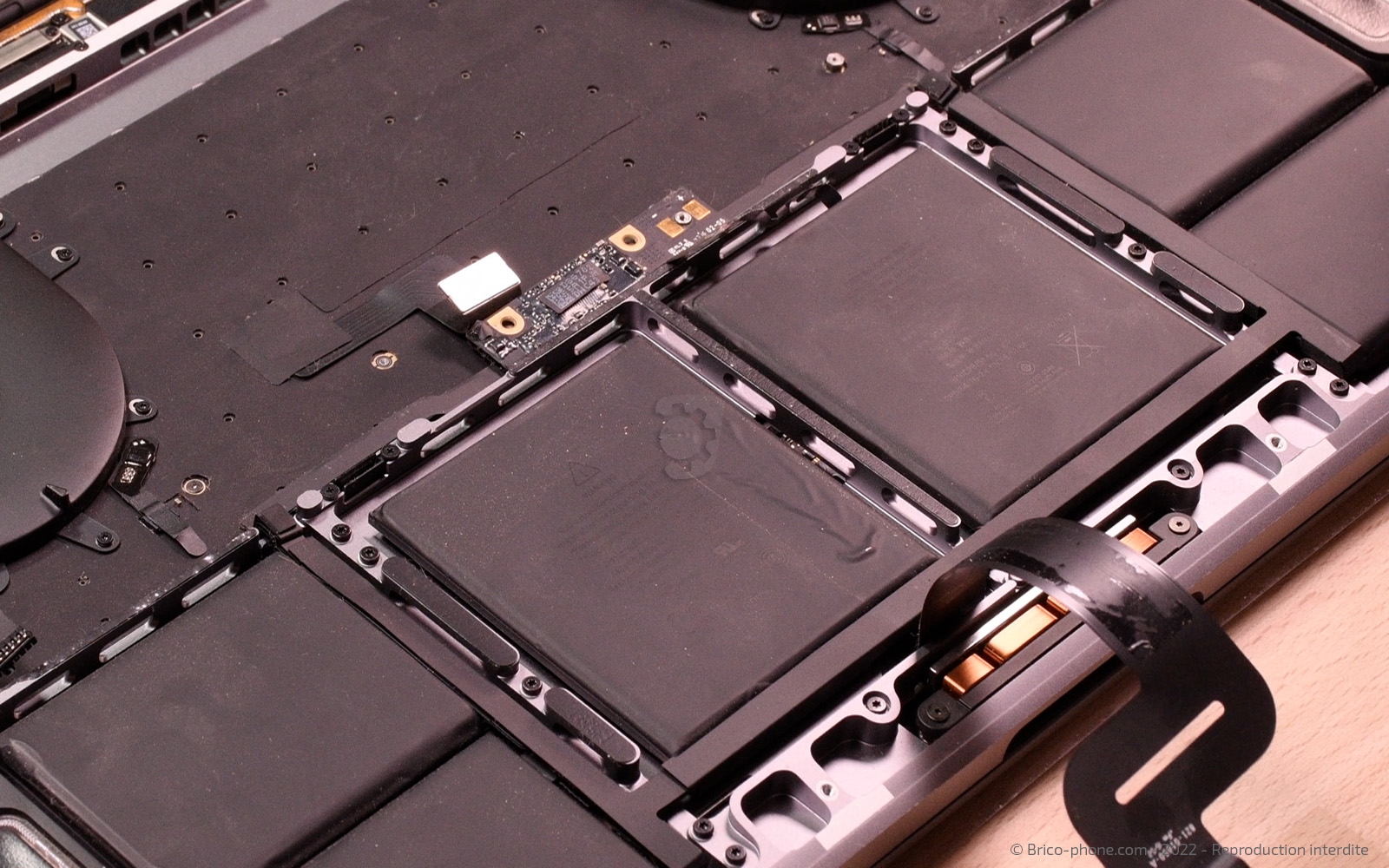

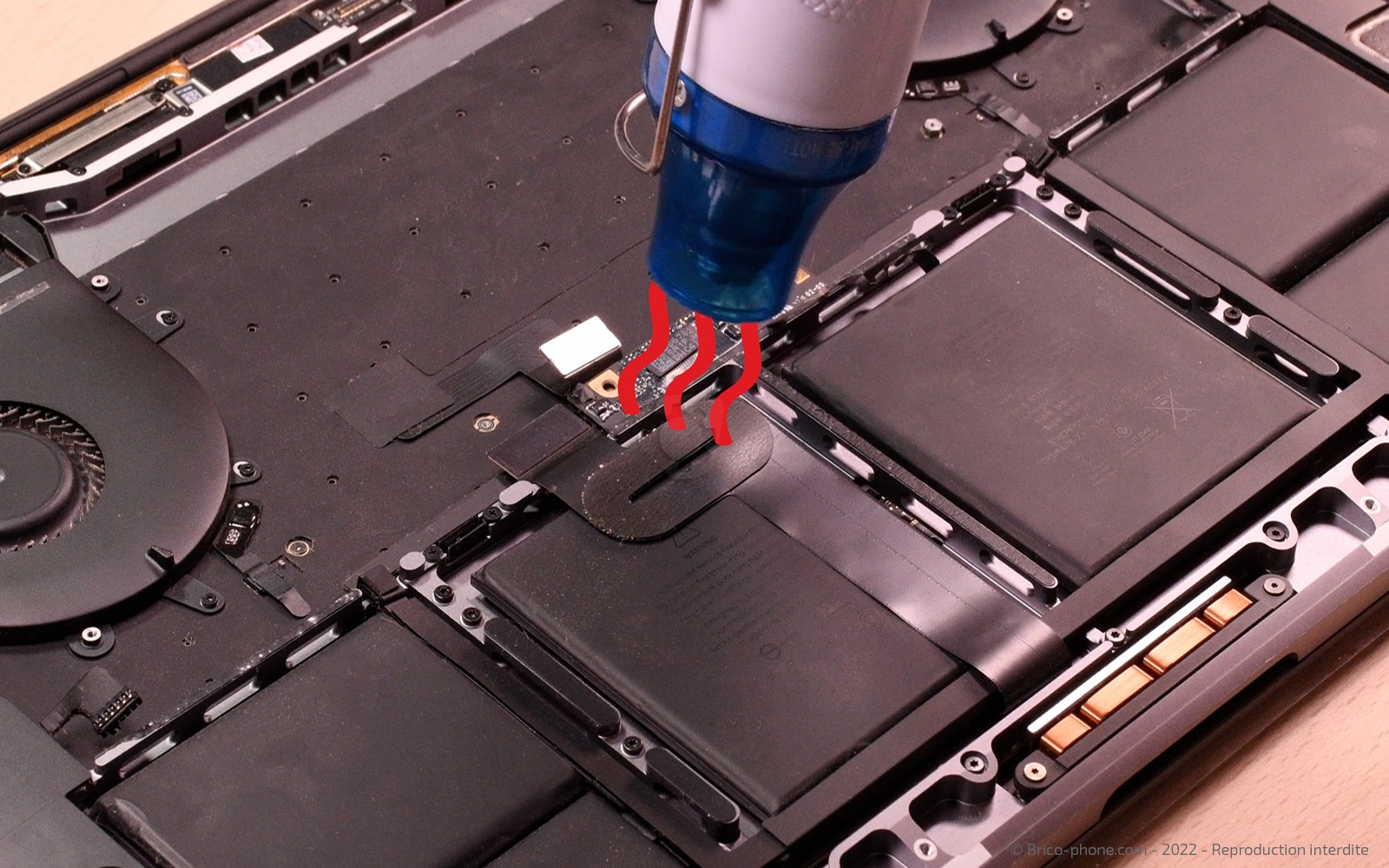

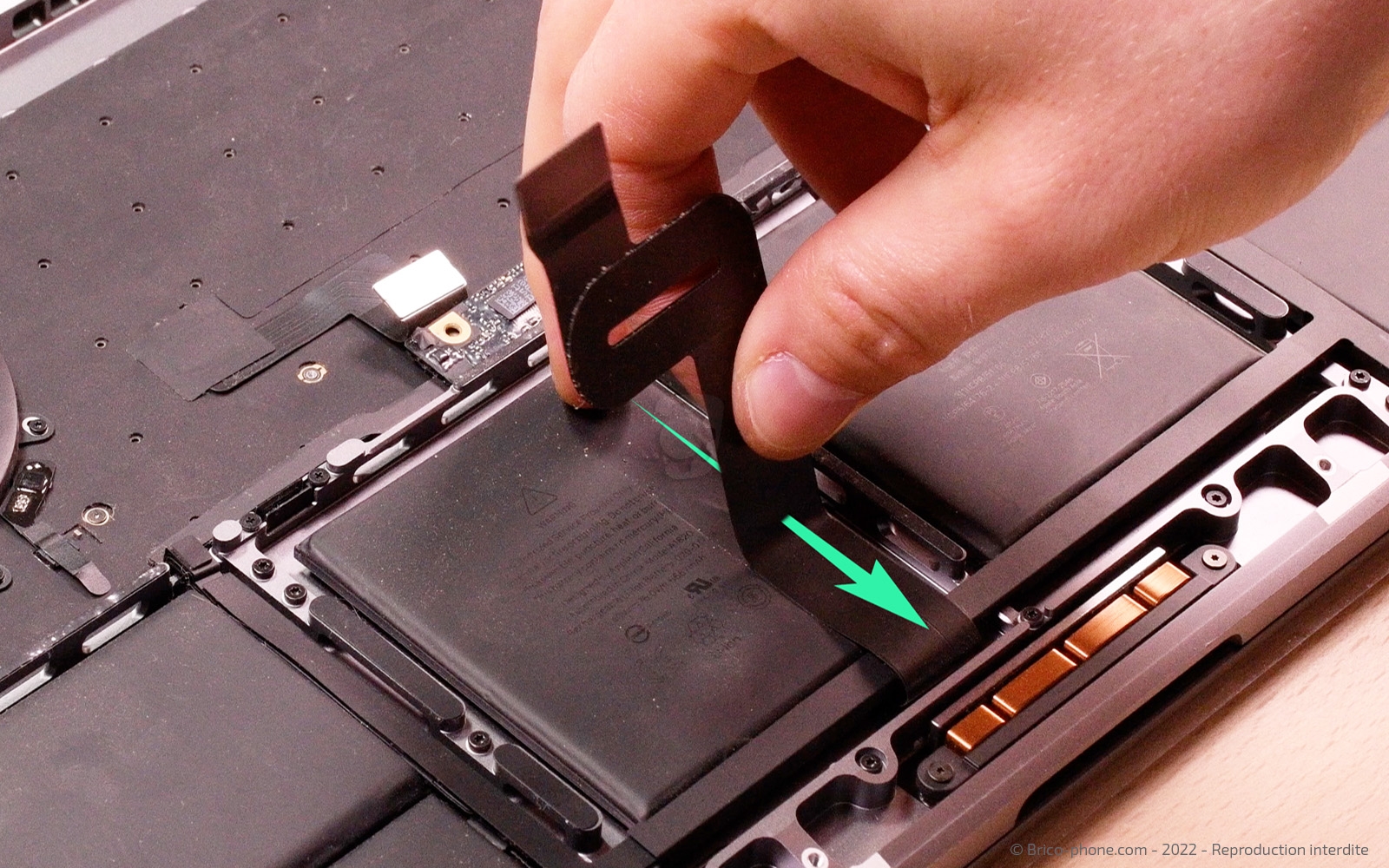

Etape 20: Décoller la nappe du trackpad
Avant de retirer la batterie, vous allez décoller la partie de la nappe du trackpad qui est collée sur la batterie.

Chauffez-la avec le décapeur thermique pour faciliter le décollement.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

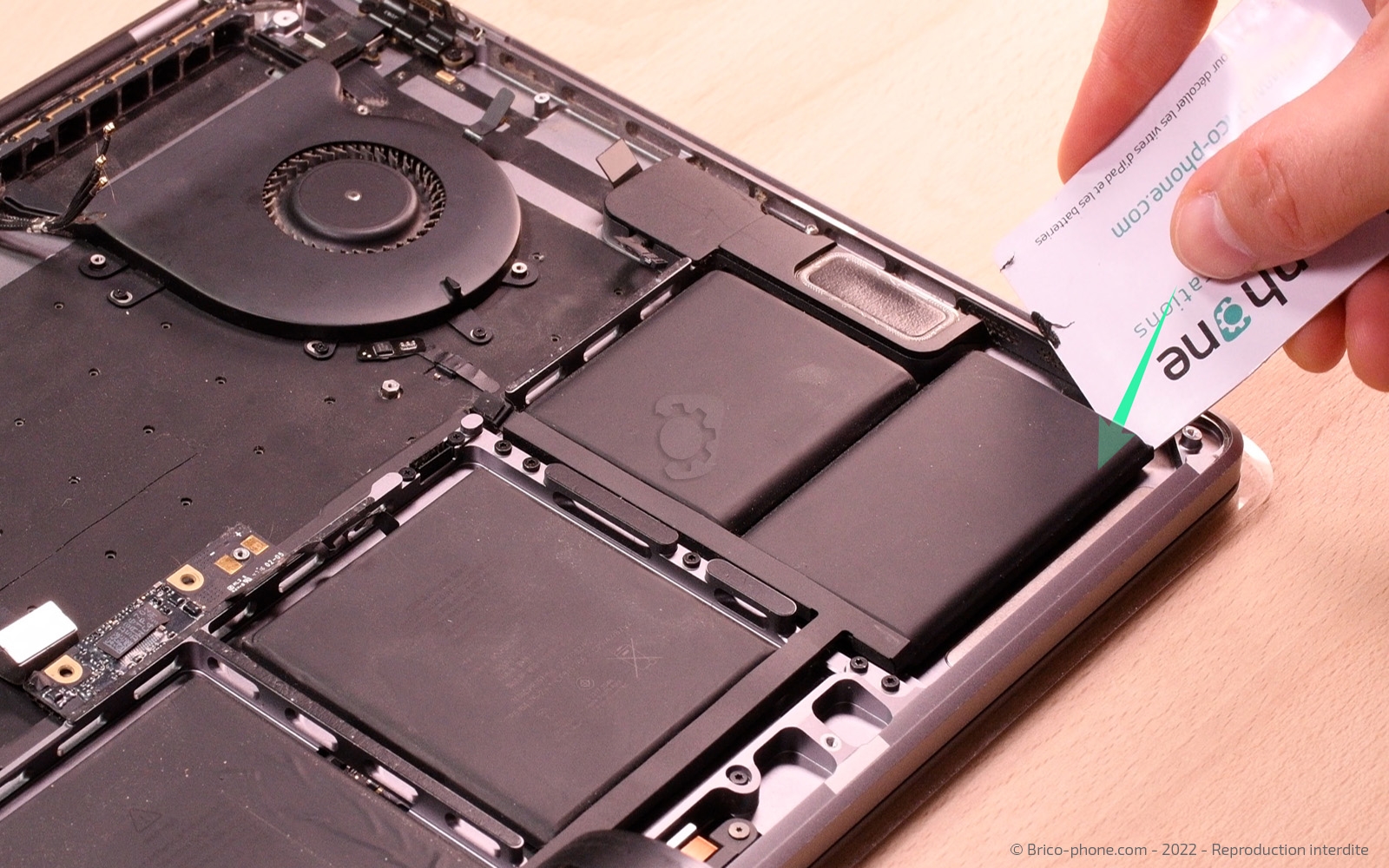

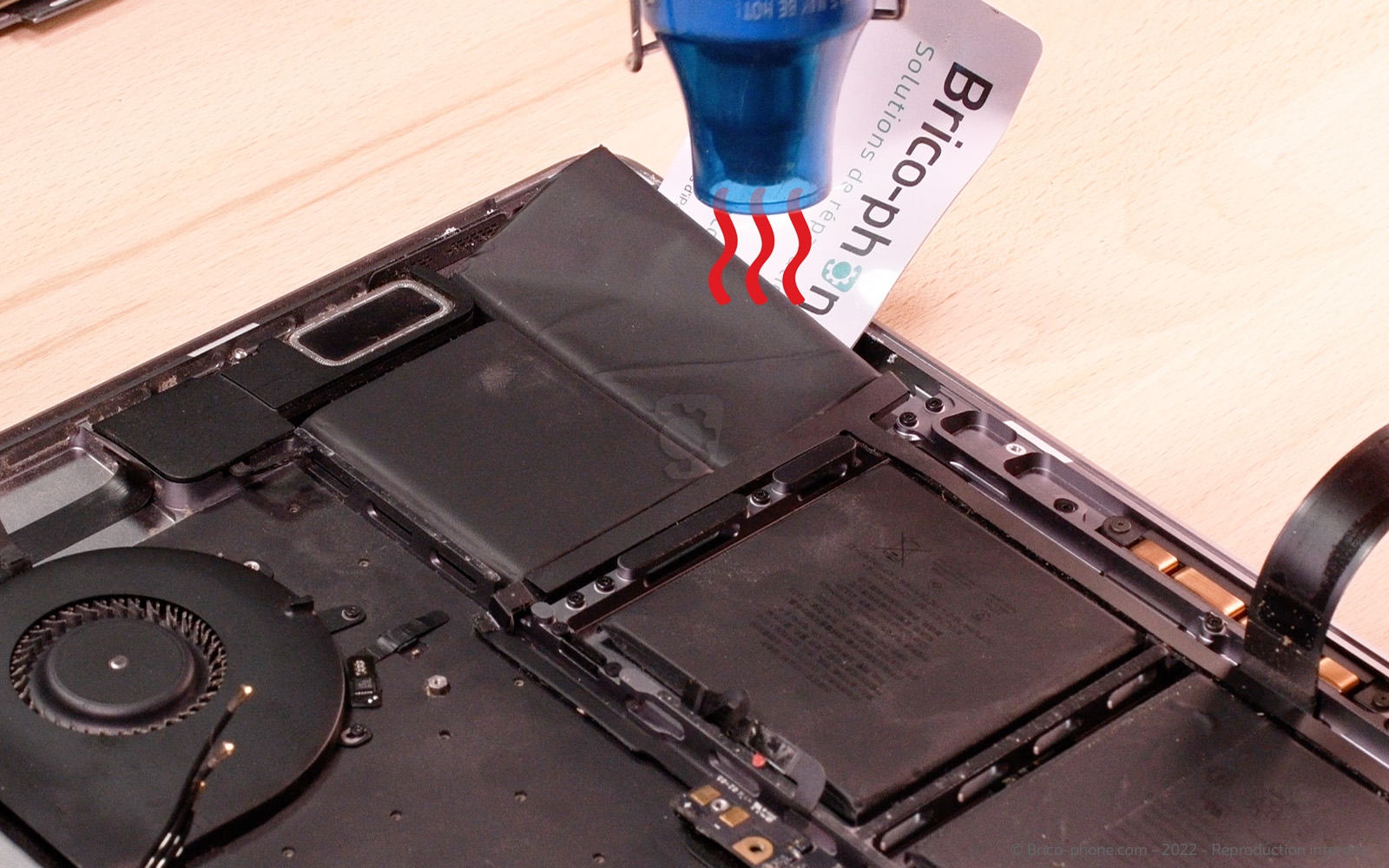

Etape 21: Décoller la batterie (1)

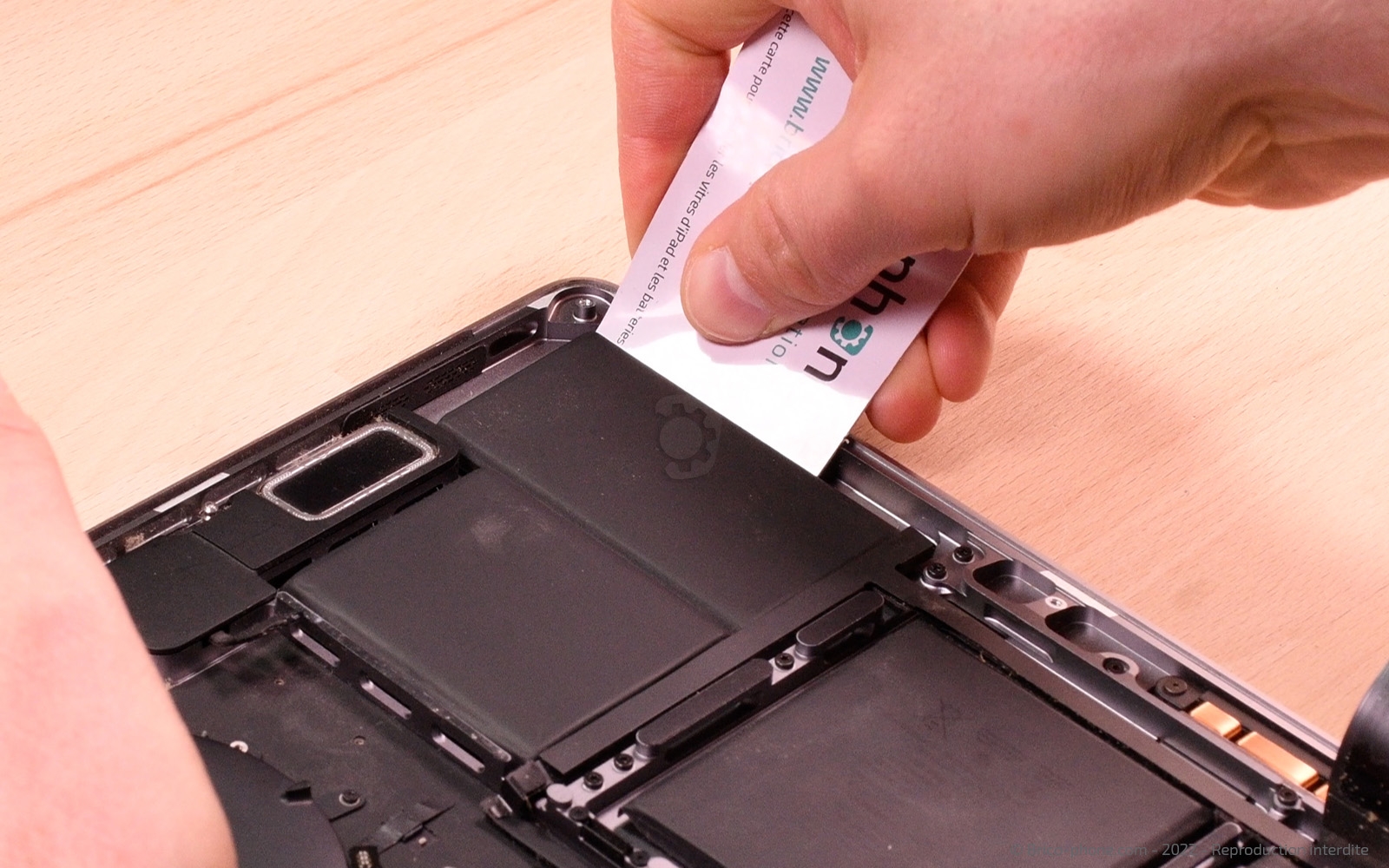

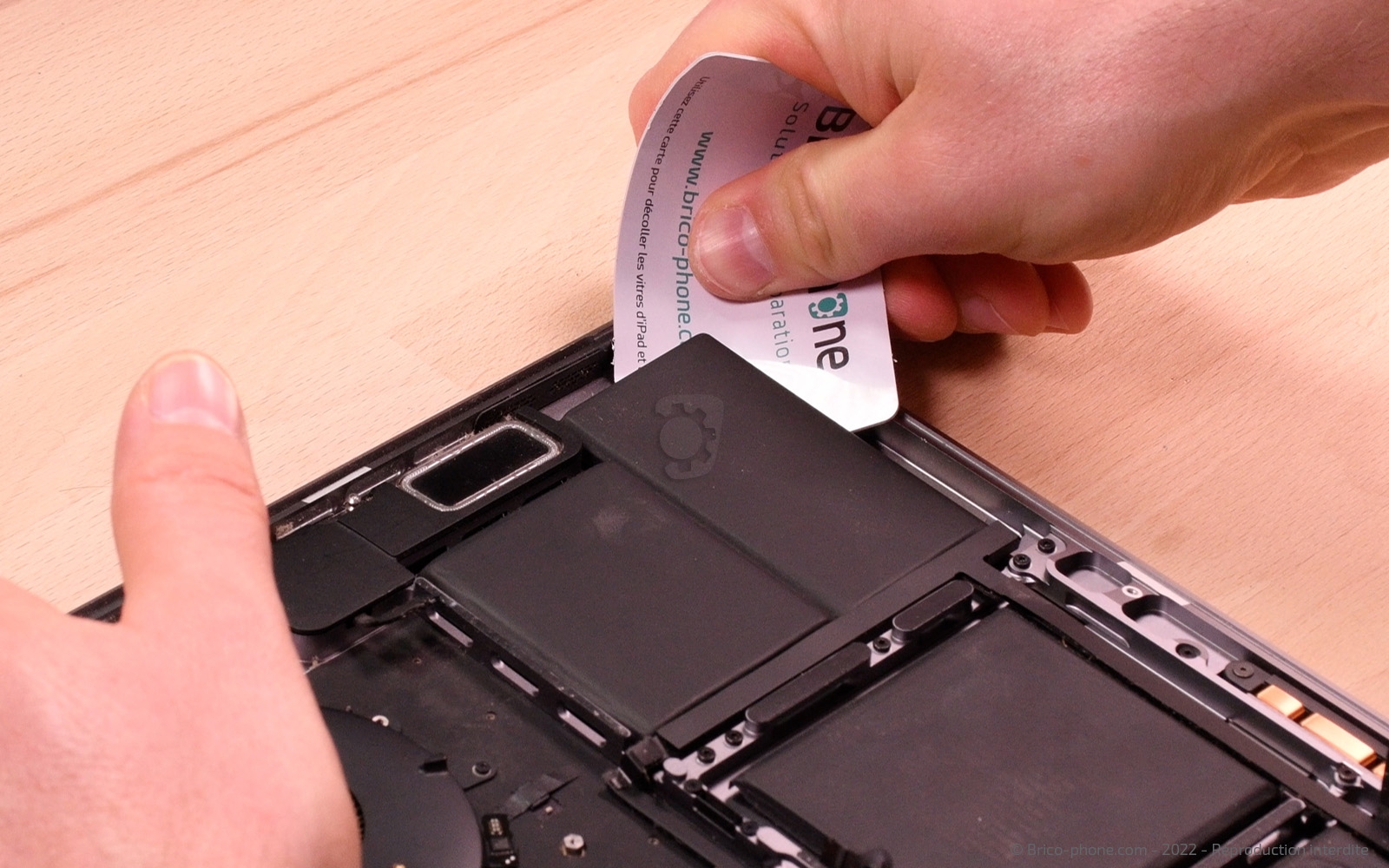

Pour retirer la batterie vous allez maintenant utiliser la carte en plastique Brico-phone et la glisser sous la batterie.
Cela va permettre de décoller les stickers qui maintiennent chacun des blocs de batterie au châssis.

On vous conseille de faire chauffer la batterie avec le décapeur thermique (pas plus d'une vingtaine de secondes !).
Cela va permettre de ramollir la colle des stickers et vous aider grandement à décoller la batterie.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

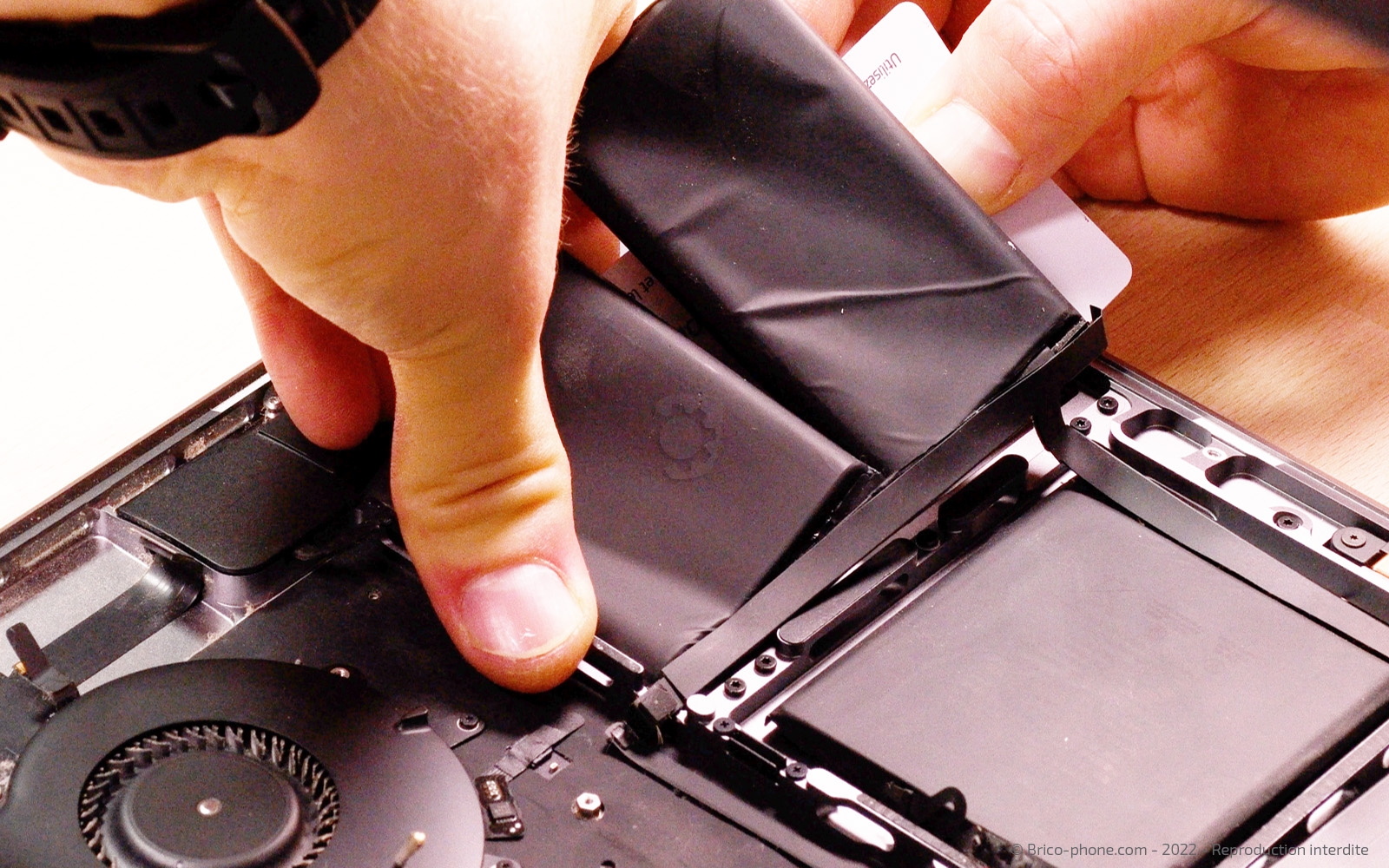

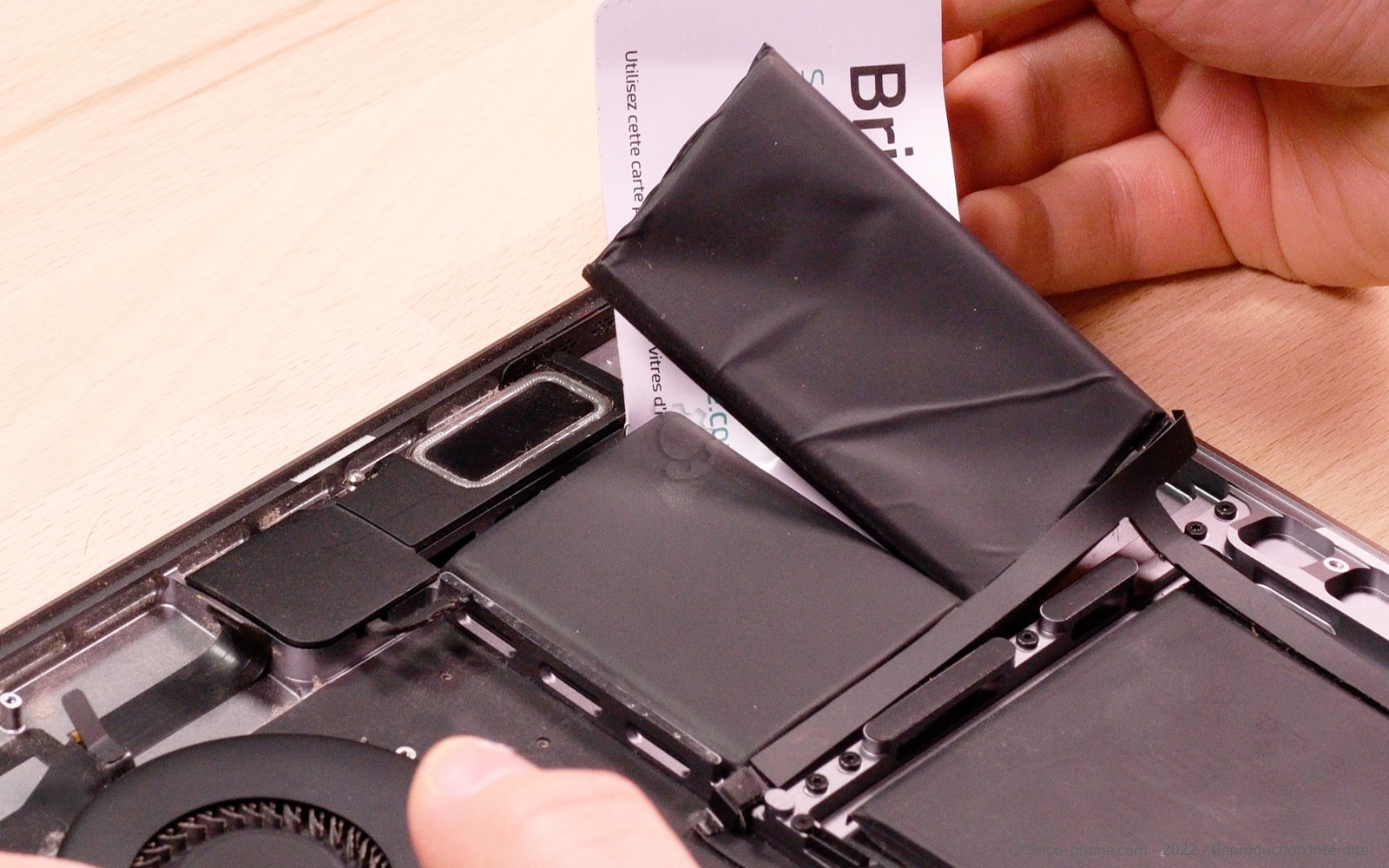

Etape 22: Décoller la batterie (2)
La batterie est difficile à décoller. C'est une étape assez laborieuse mais avec de la patience et de la ténacité vous y arriverez sans problème.

Attention n'arrachez pas la batterie, vous risqueriez de la percer, ce qui pourrait l'enflammer.

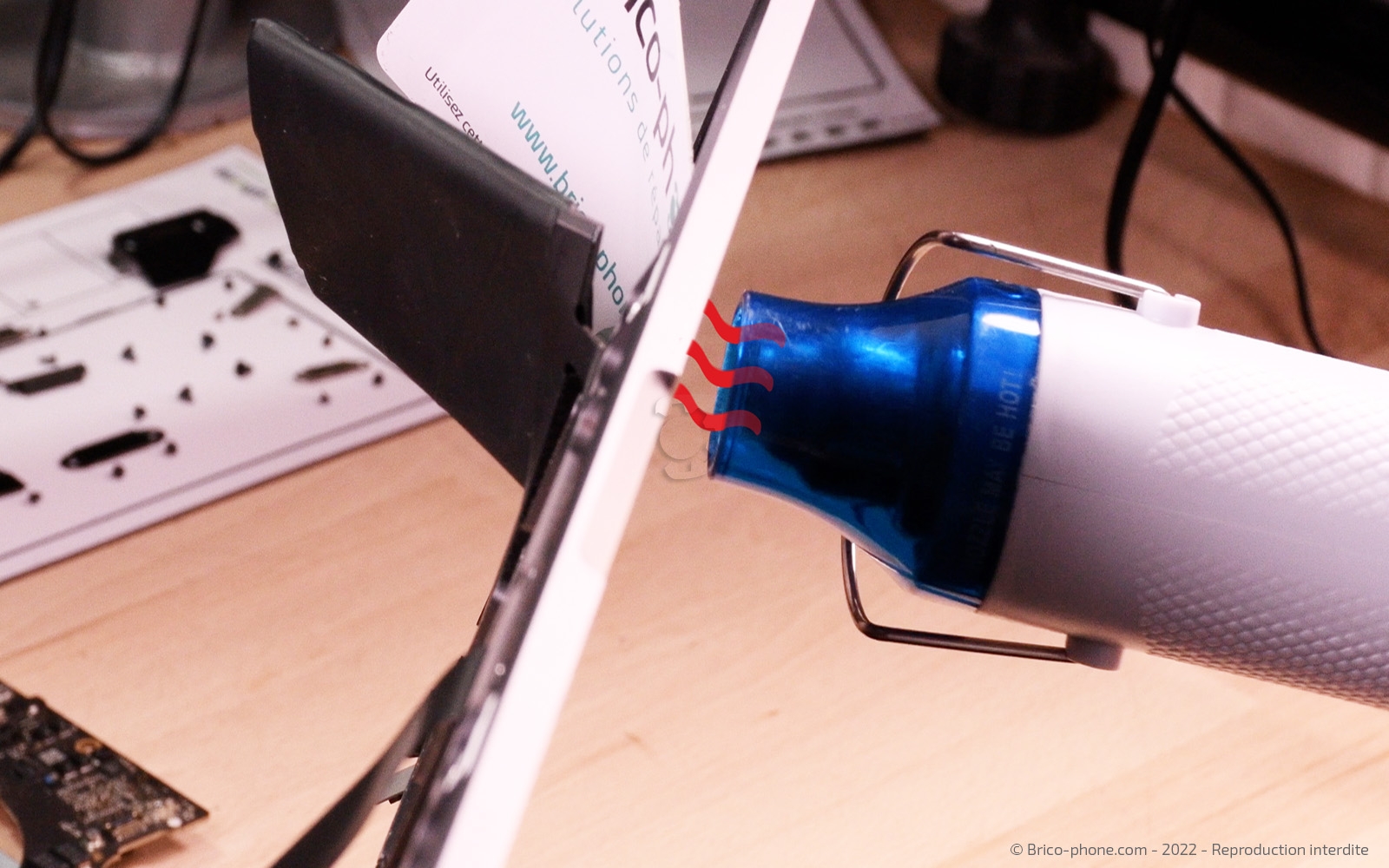

Vous pouvez également chauffer la colle via l'autre côté du châssis. Cela vous aidera d'avantage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

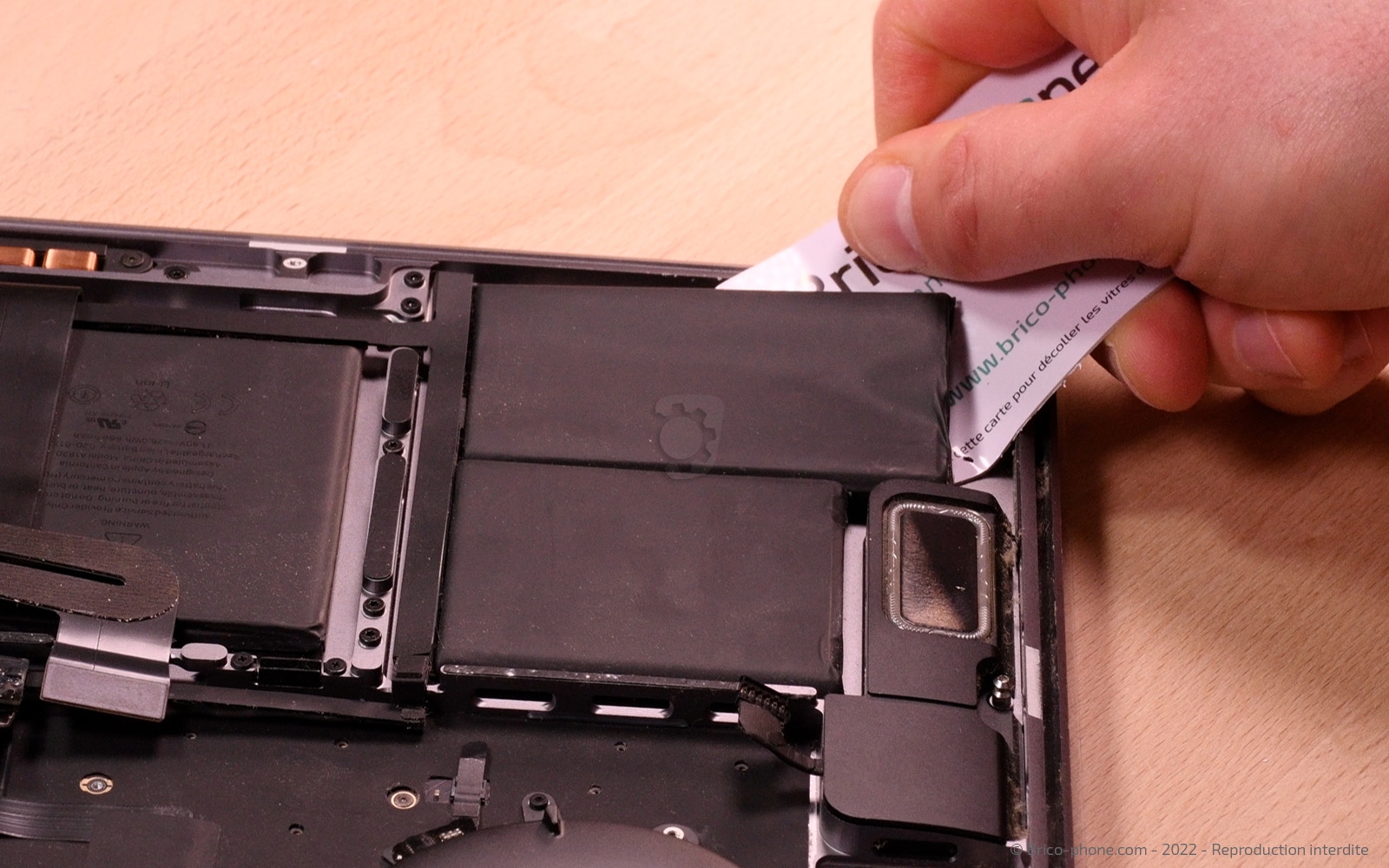

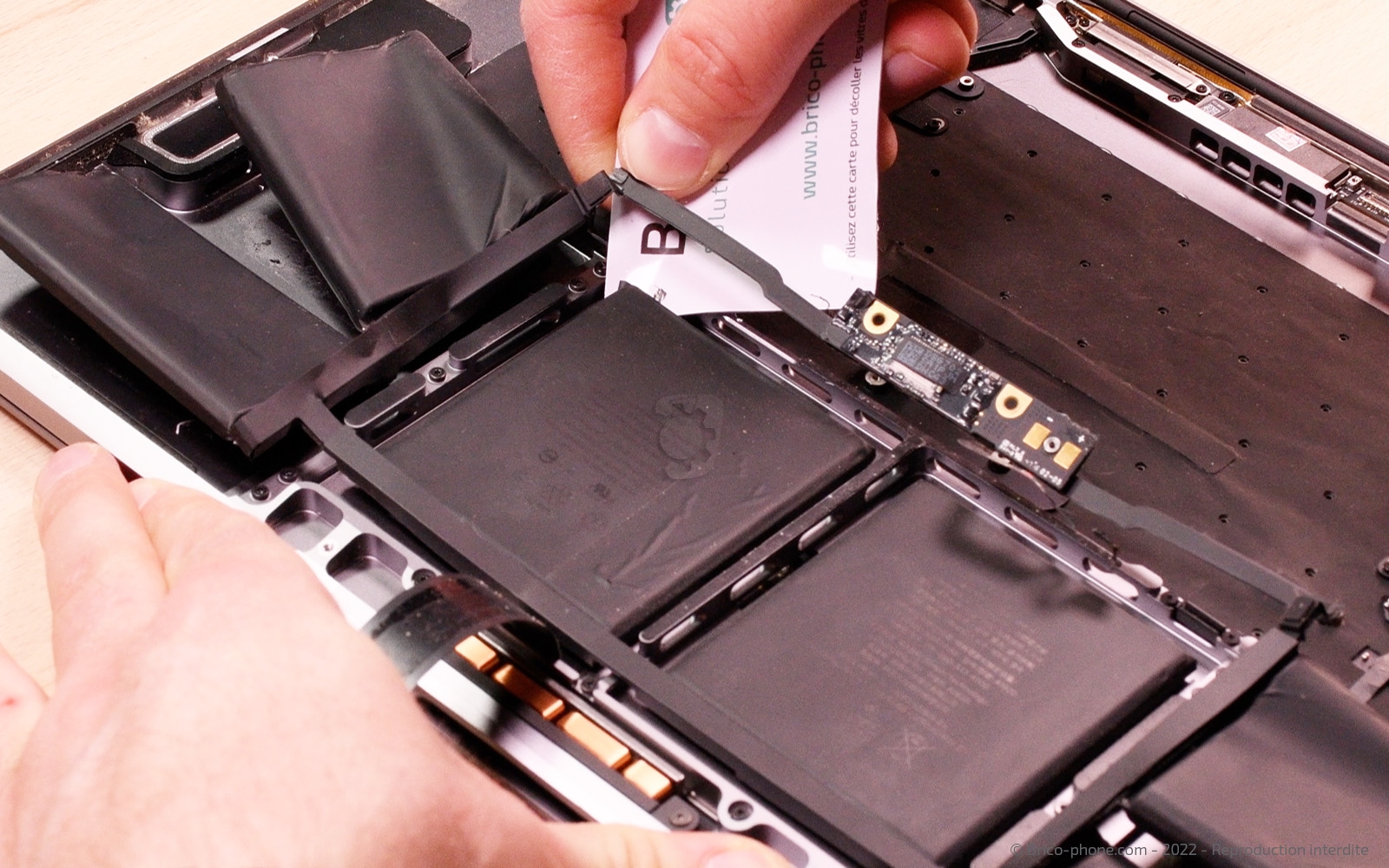

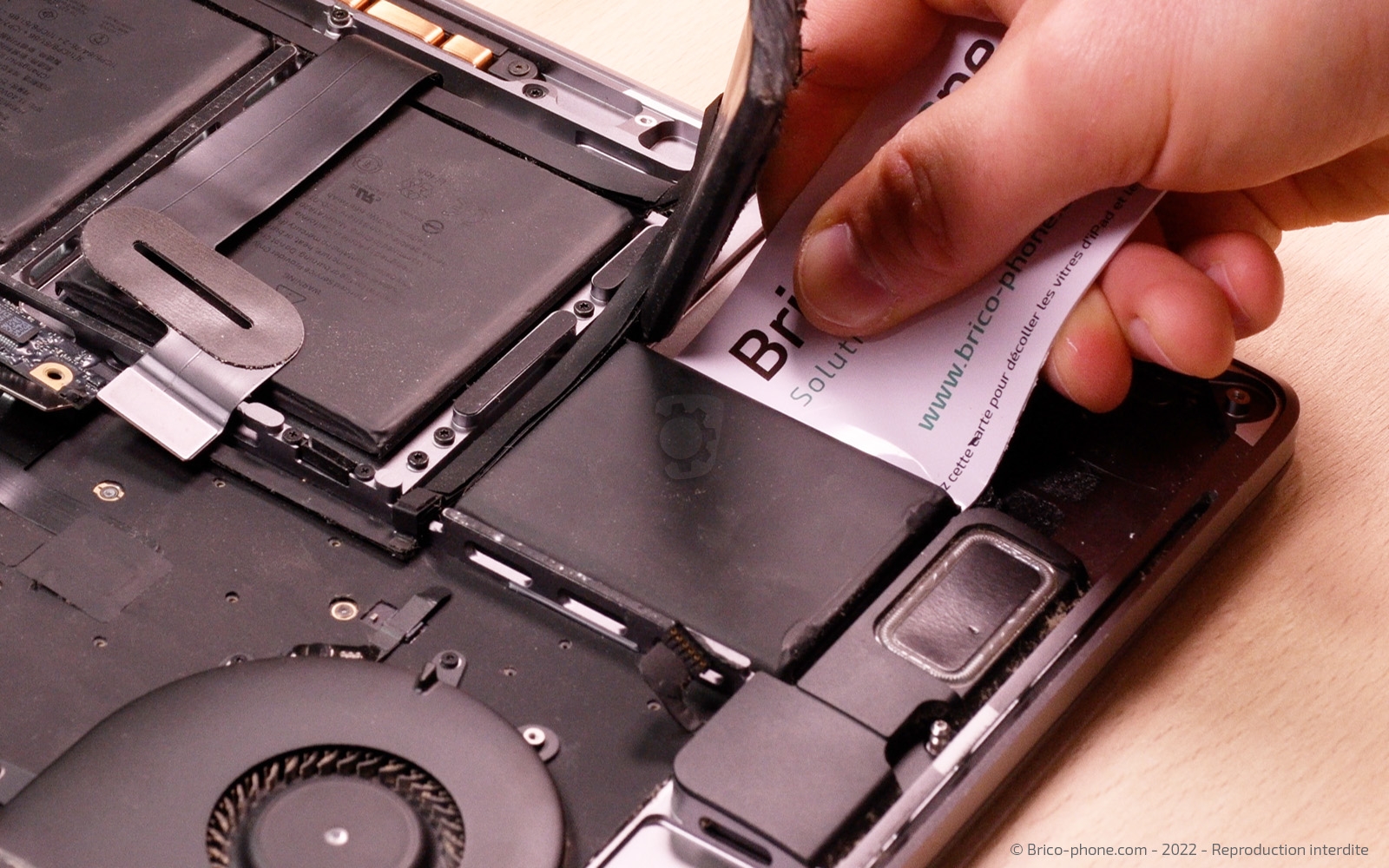

Etape 23: Décoller la batterie (3)

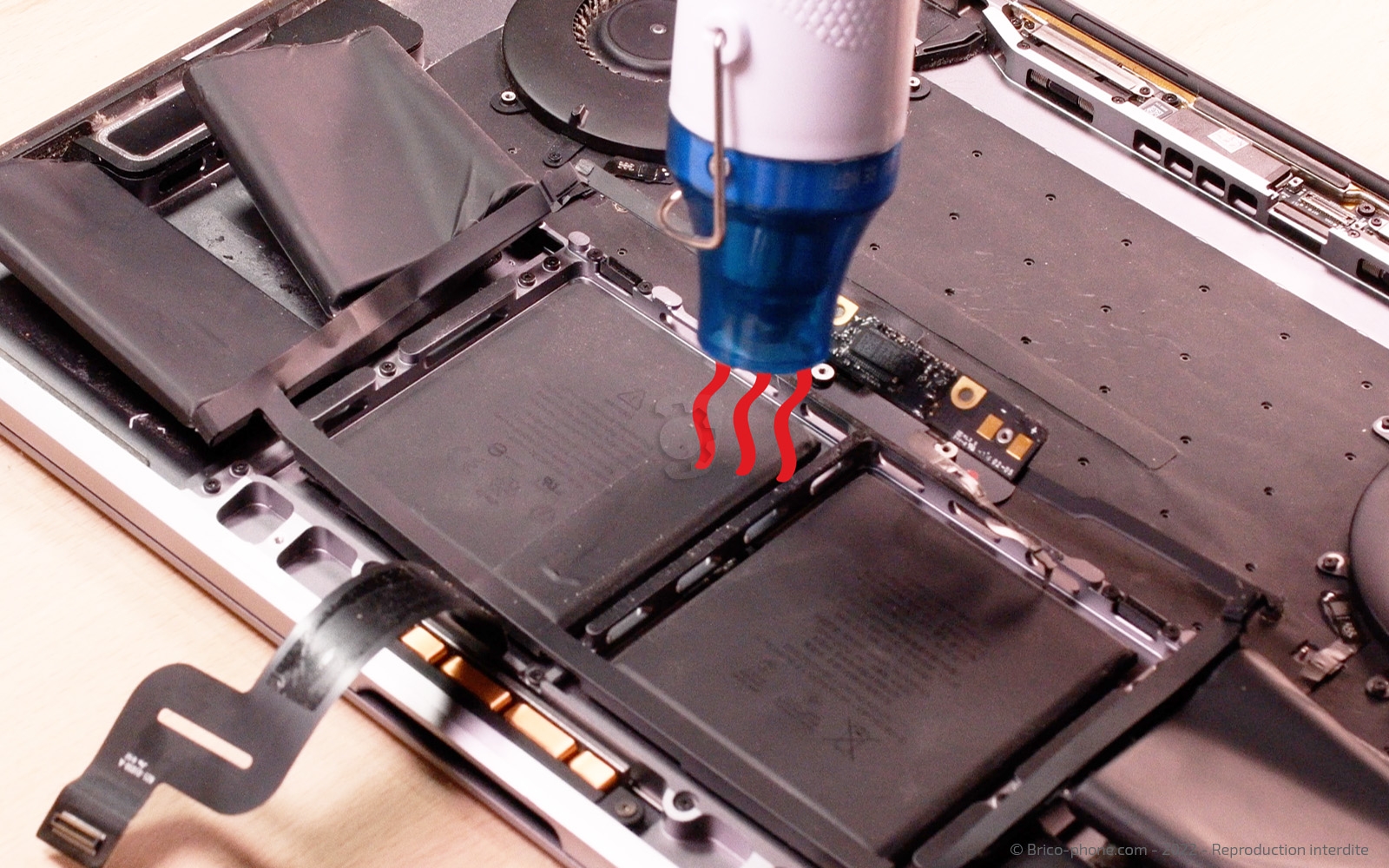

Procédez de la même manière pour les blocs batterie de l'autre côté et sur la partie centrale du MacBook.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 24: Nettoyer le châssis

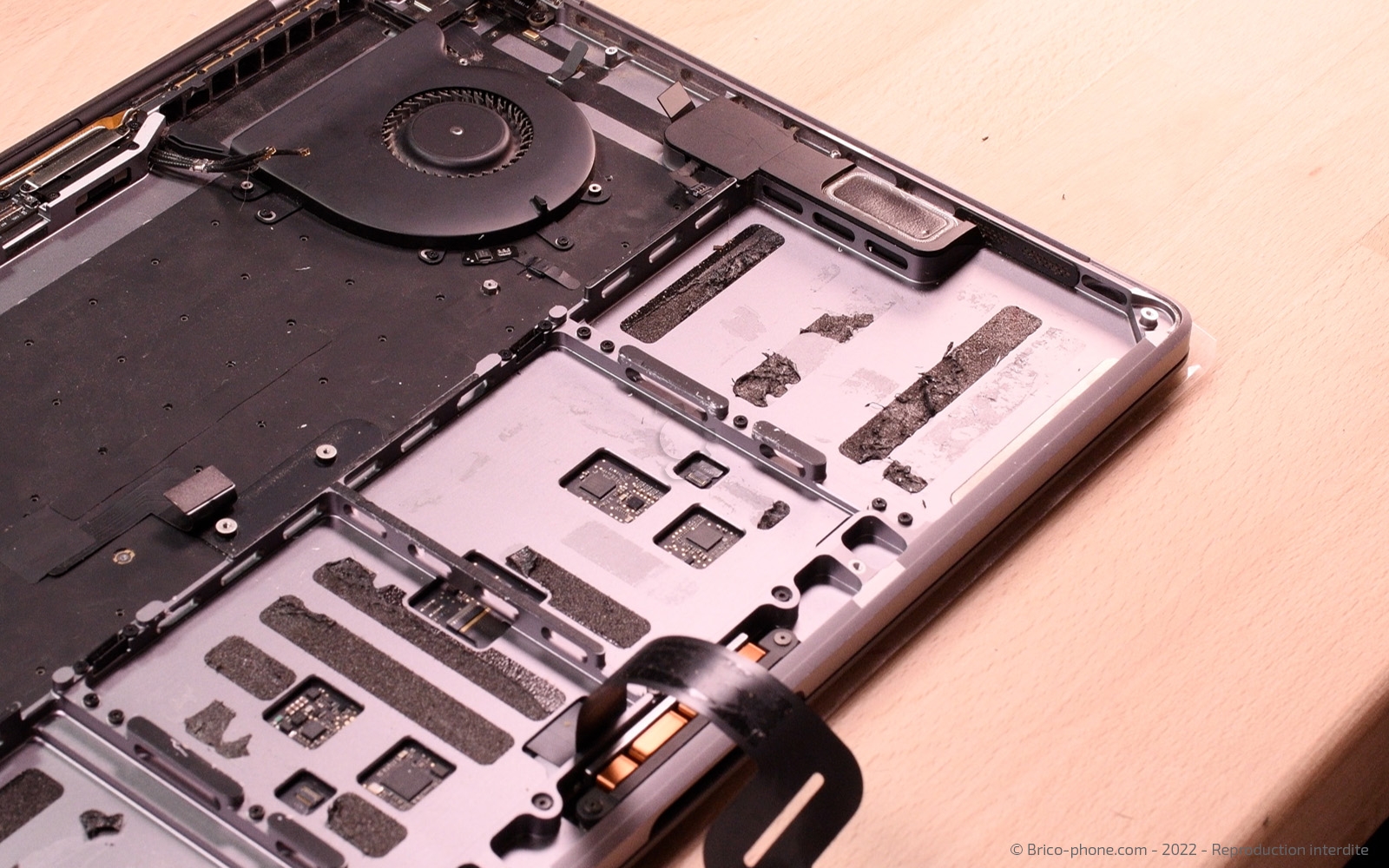

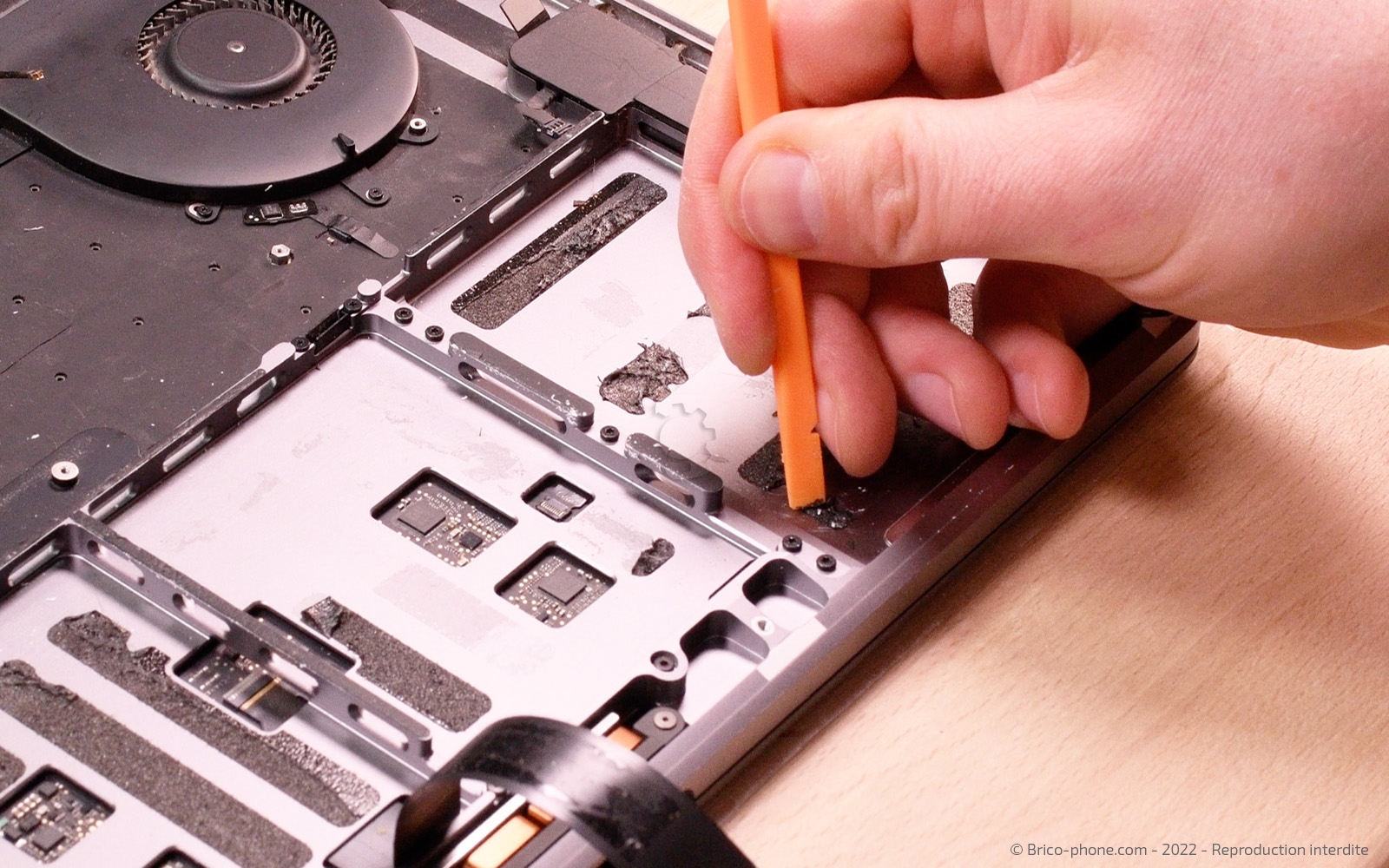

Une fois l'ancienne batterie retirée, Nettoyez bien le châssis des stickers restants.

Il est important qu'il ne reste plus de stickers sur le châssis pour mettre correctement la nouvelle batterie dans son emplacement.

Utilisez le côté plat du levier ou le tournevis plat pour décoller le restant des stickers.
Outils du kit utilisés
Outils du kit utilisés

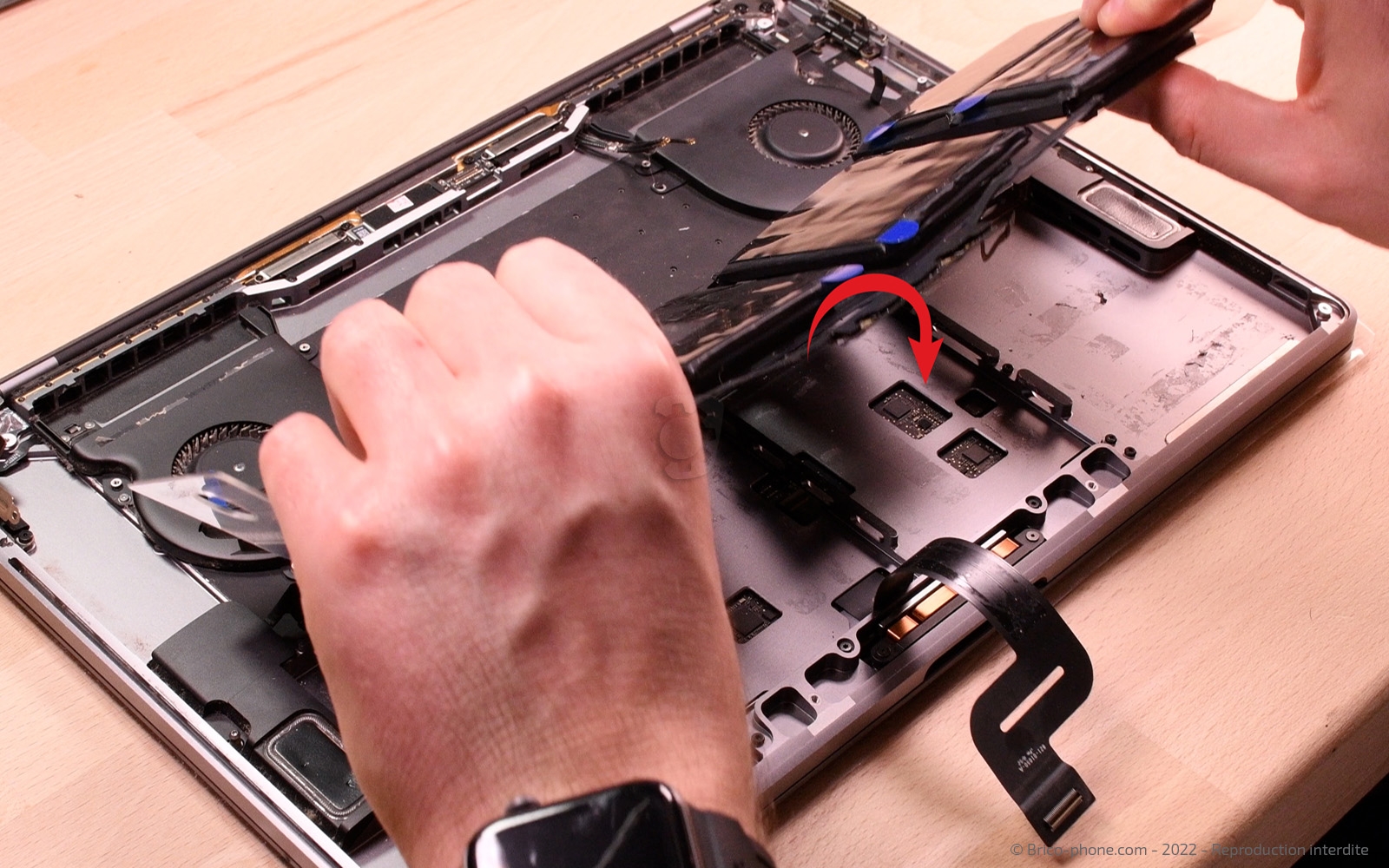

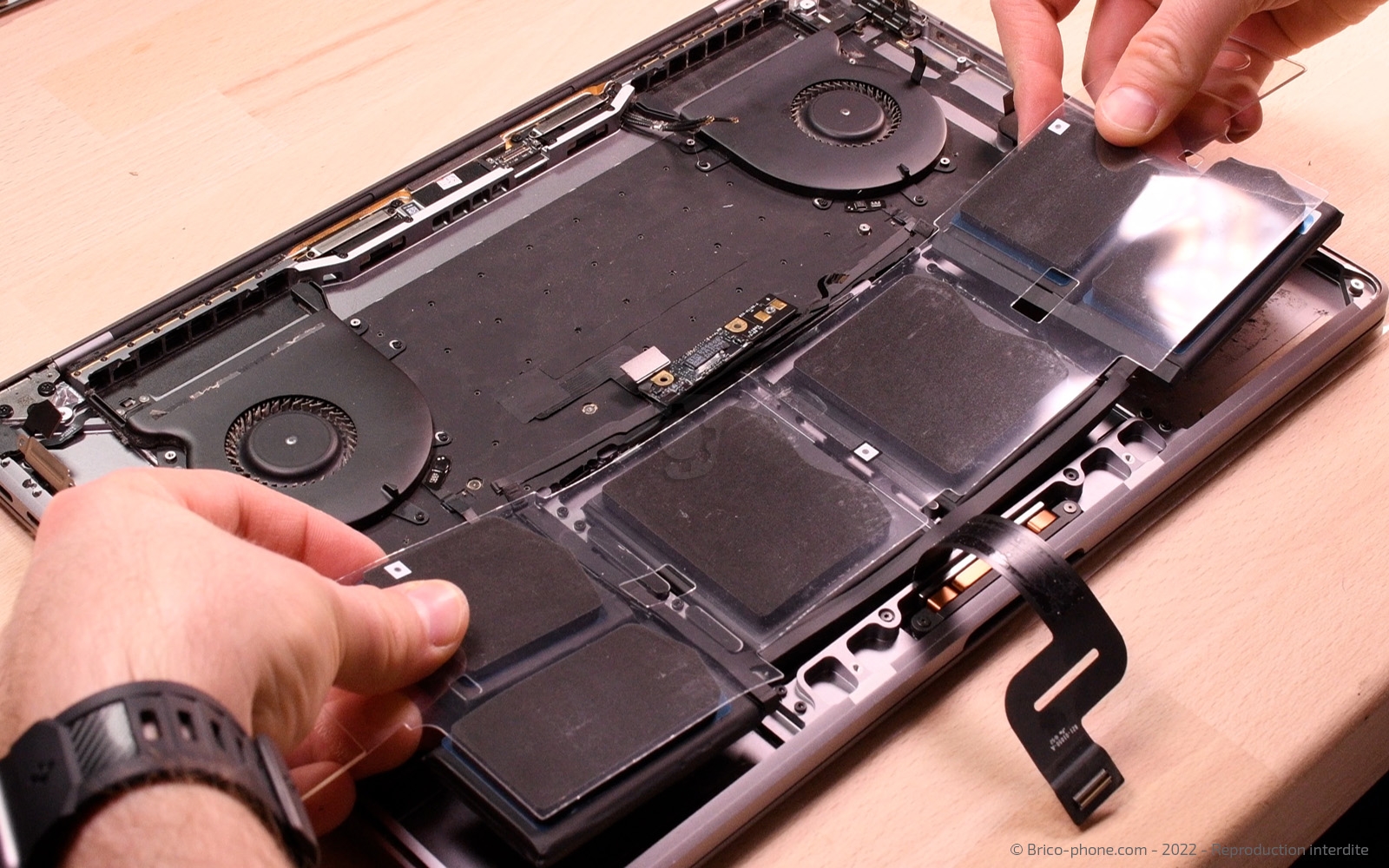

Etape 25: Placer la nouvelle batterie
Munissez-vous de votre nouvelle batterie.

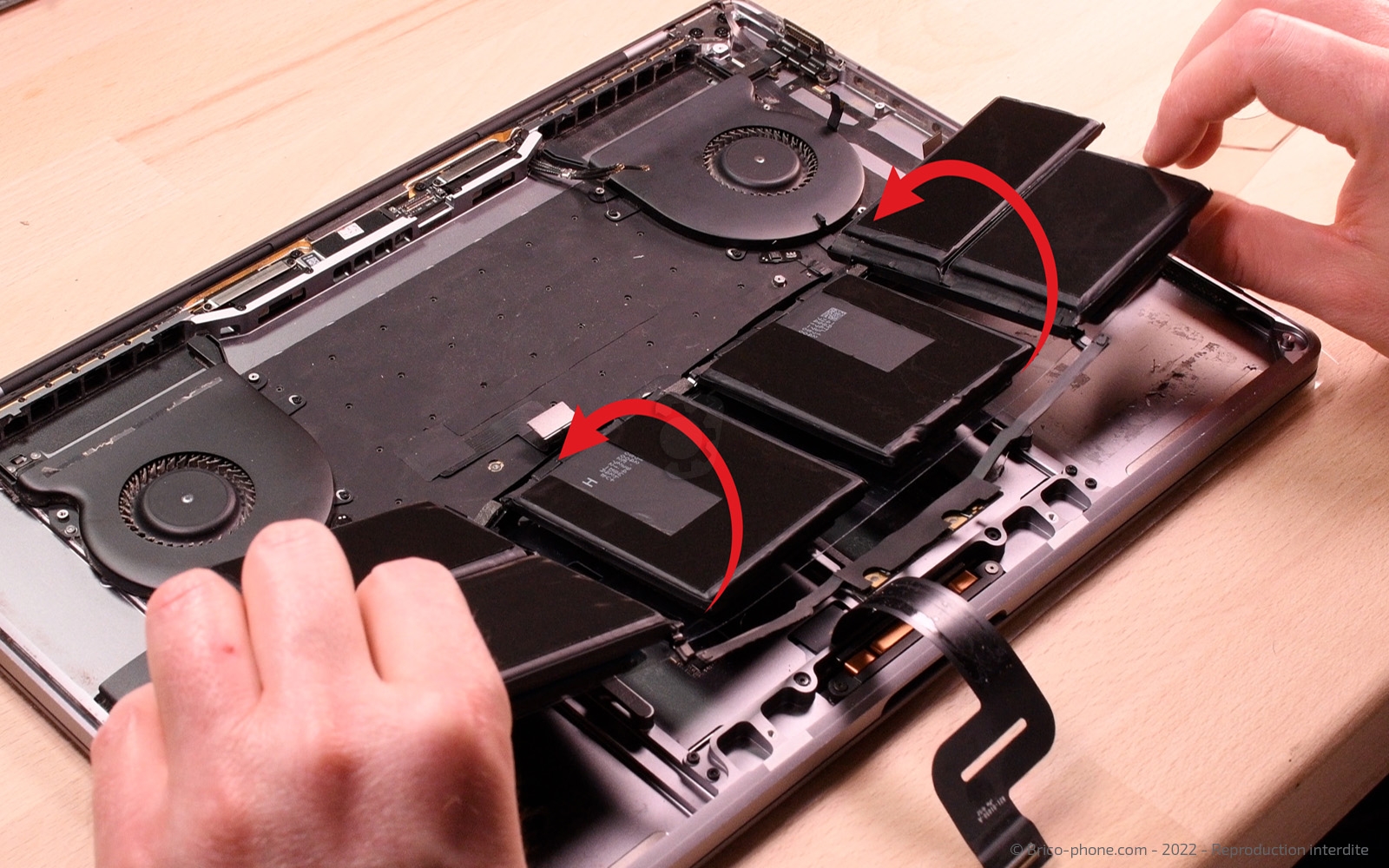

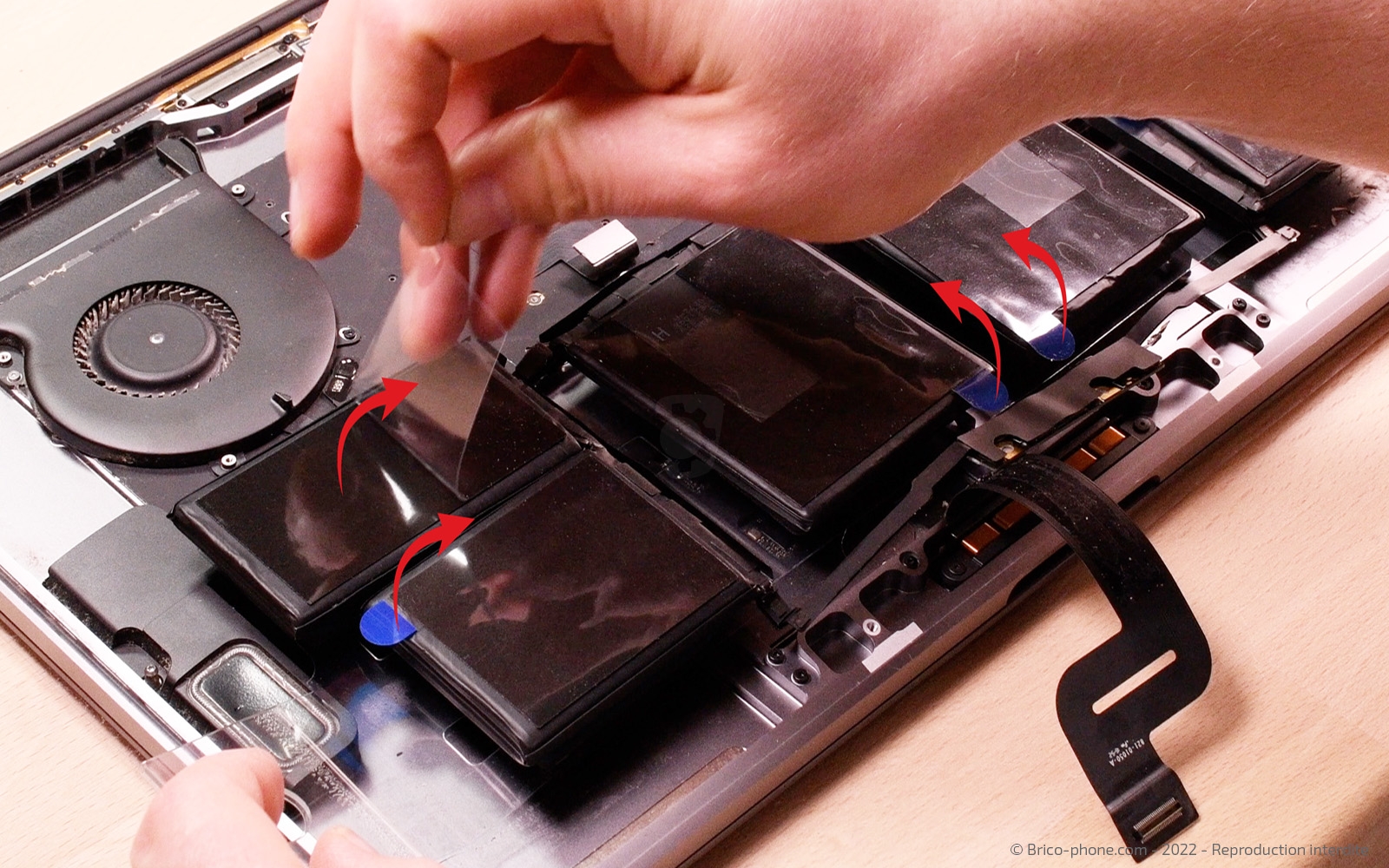

Placez-la à l'envers, au-dessus de son emplacement et retirez tous les films plastiques qui protègent les stickers.

Retournez la batterie et placez-la précisément dans son emplacement.

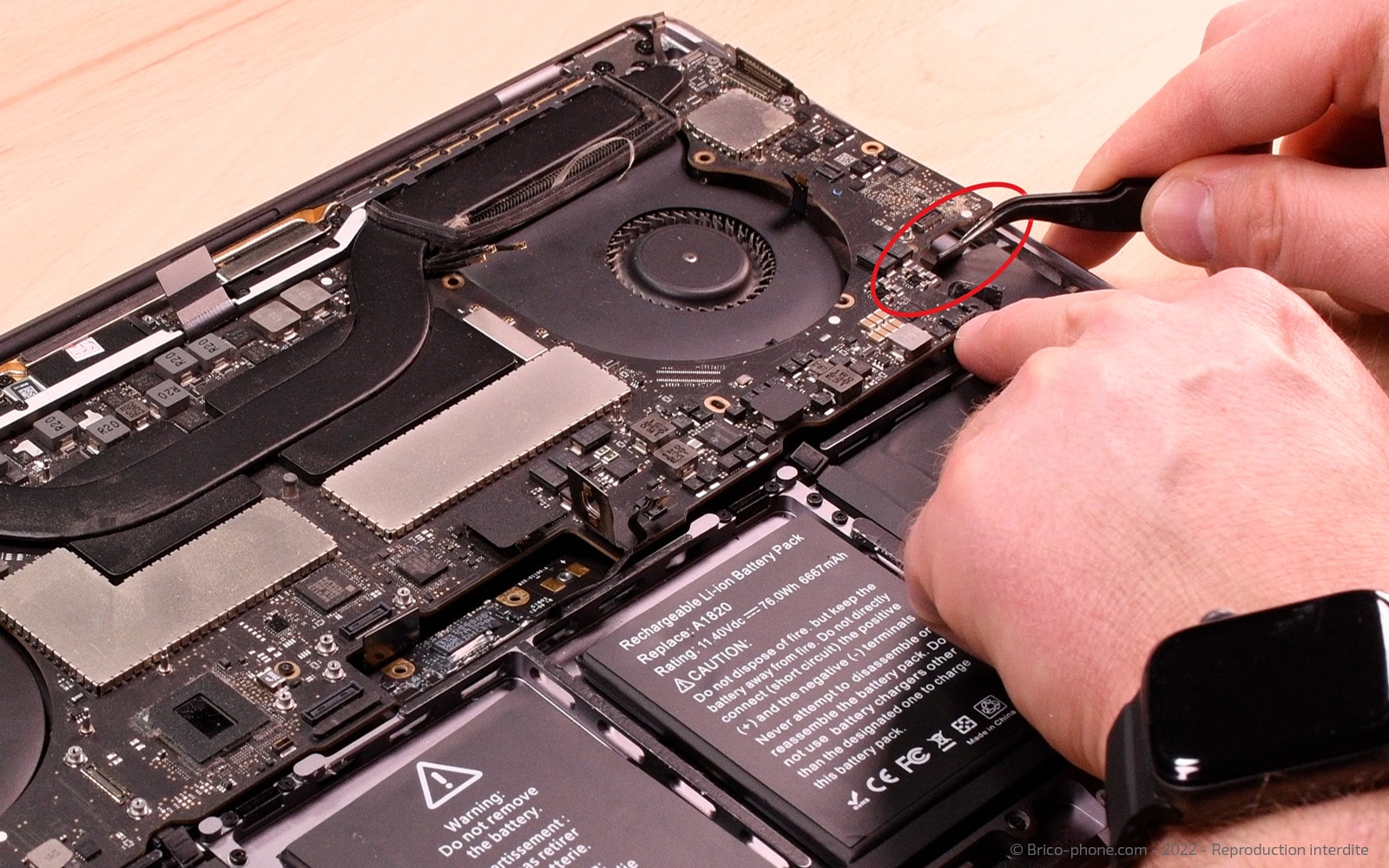

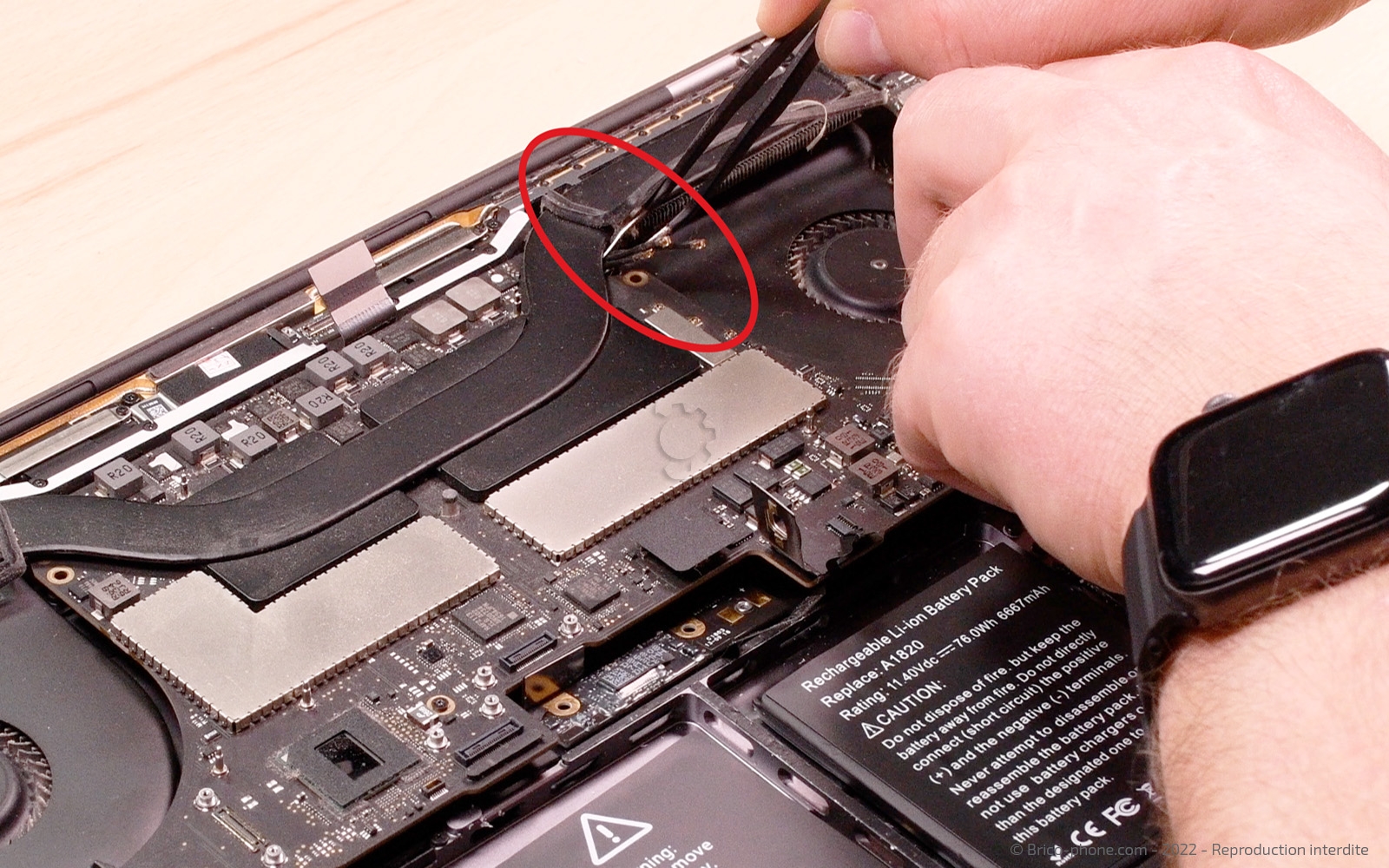

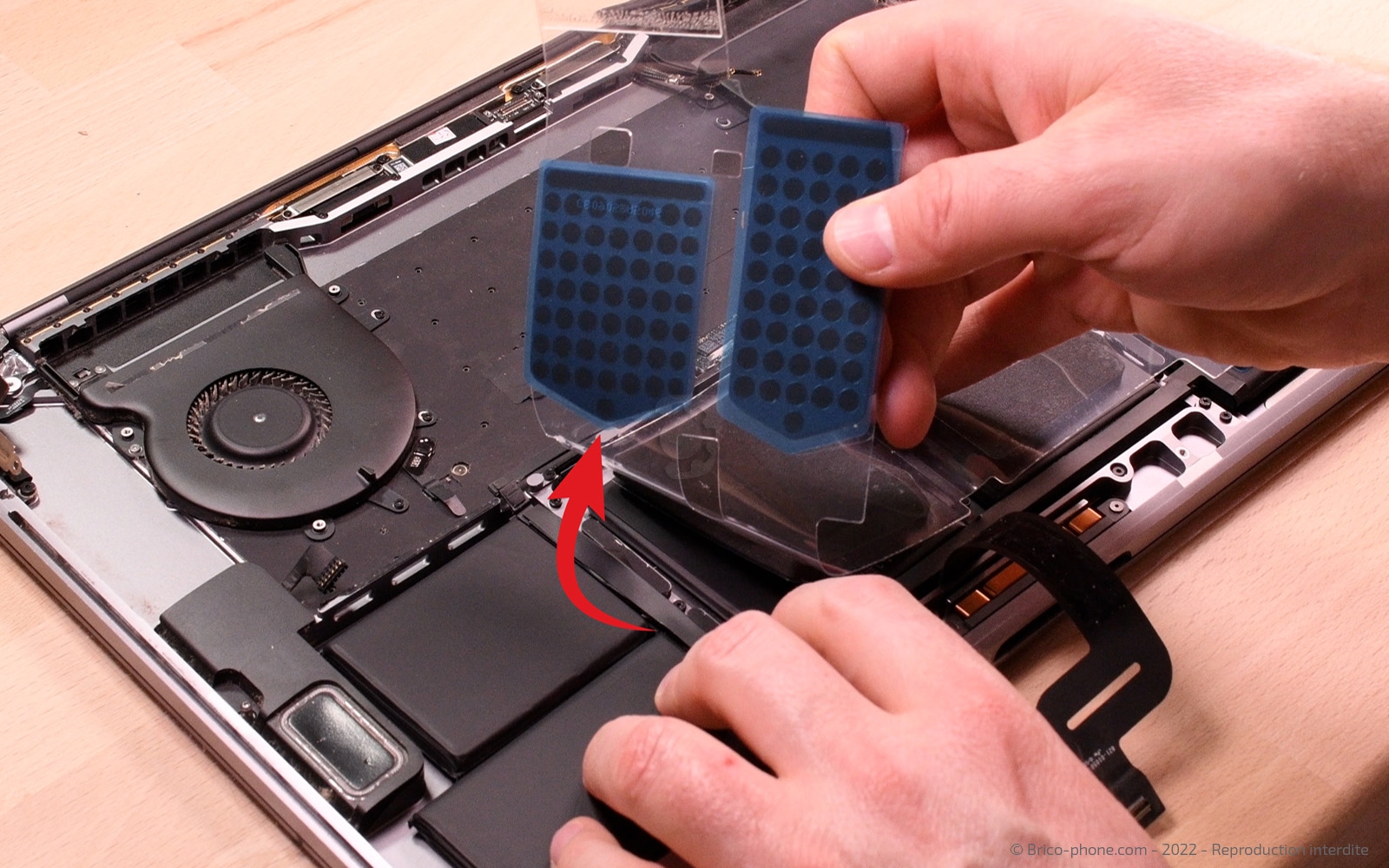

Etape 26: Replacer la carte mère
Voilà, vous avez changé la batterie.

Avant de replacer la carte-mère, pensez à retirer le film plastique de protection de la batterie.

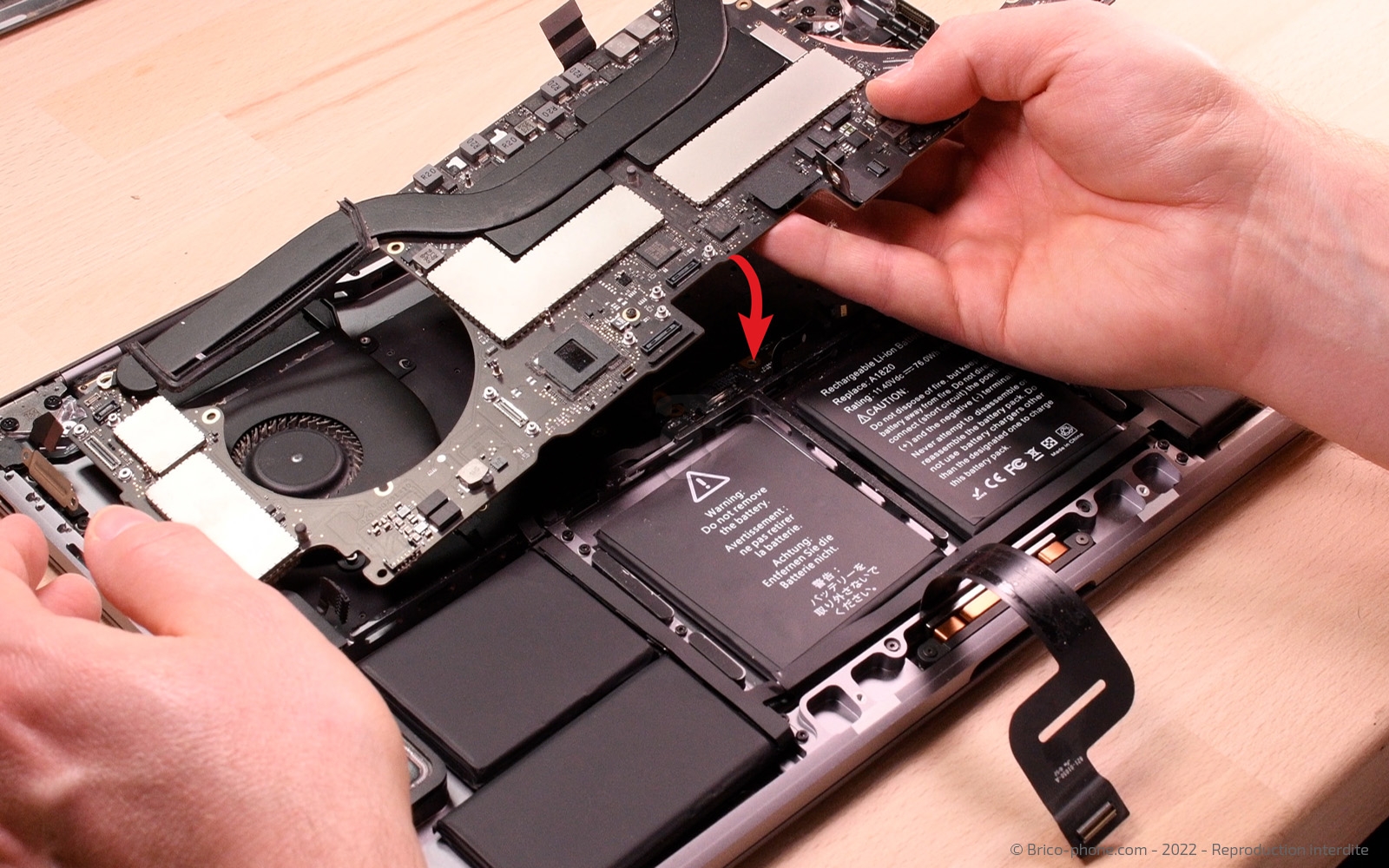

Vous pouvez ensuite, replacer la carte-mère dans son emplacement.
Faites bien attention de ne bloquer aucune nappe, connecteur de charge ou cable coaxial sous la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Maintenant que vous avez changé votre batterie et repositionné la carte-mère, vous allez remonter l'ensemble du Macbook.

Pour cela, reprenez ce tutoriel en sens inverse.

Suivez bien chacune des étapes pour éviter d'oublier un élément ou une vis.

Bon remontage !
