Comment changer le bloc écran sur Core-X4

Dans un premier temps et si cela est possible, nous vous conseillons de mettre à jour votre smartphone.

Ensuite, assurez-vous de commander les bonnes pièces détachées en fonction du modèle de votre téléphone que vous pouvez obtenir en composant le *#06# afin de découvrir un numéro IMEI.
Recopiez ce dernier dans la rubrique dédiée sur Brico-phone.com et le modèle de votre appareil doit apparaitre.
Autrement, regardez au dos de votre mobile.

Une fois la commande reçue, préparez vous un espace de travail propre et dégagé avec tous les outils et le tutoriel à portée de mains.

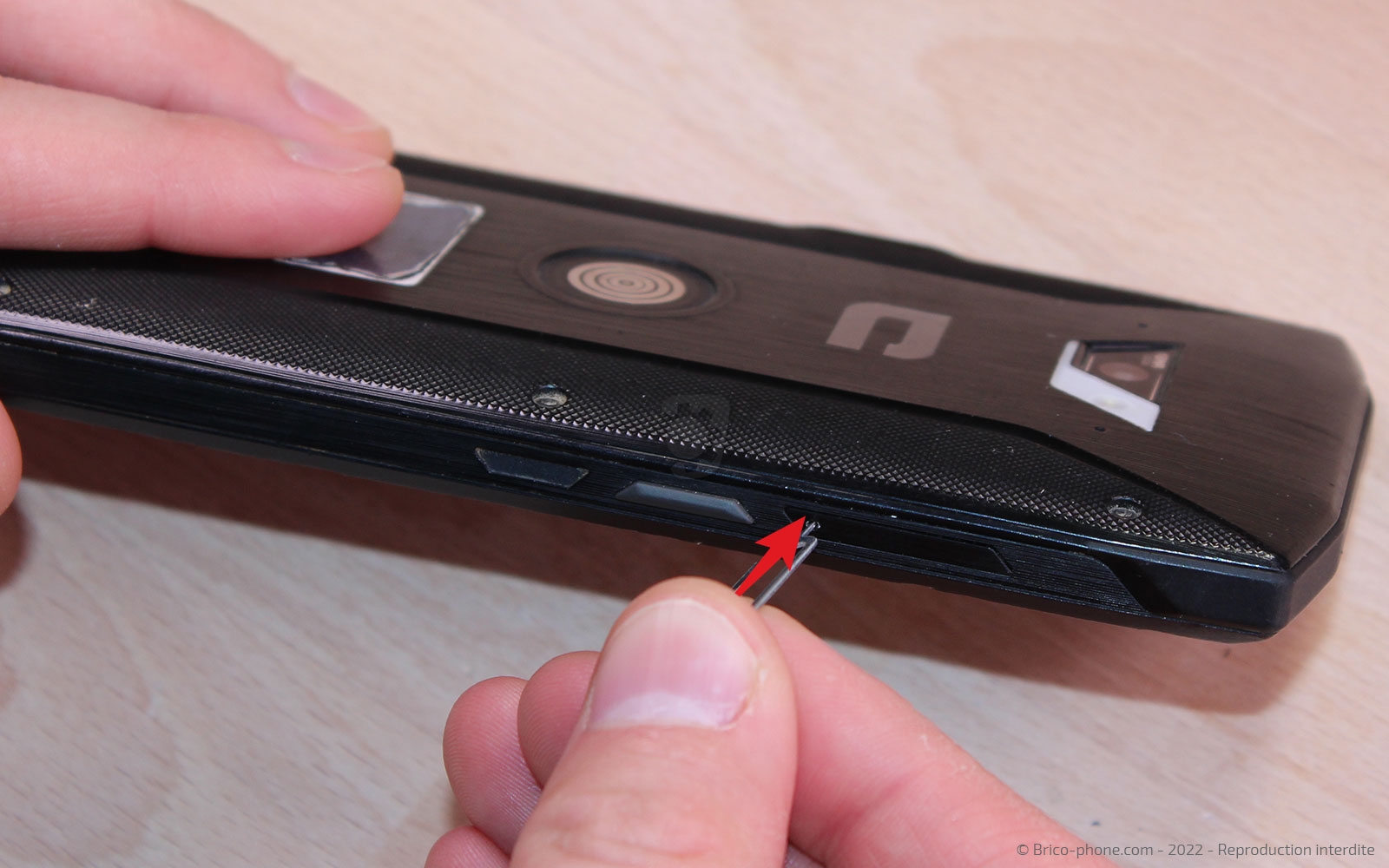

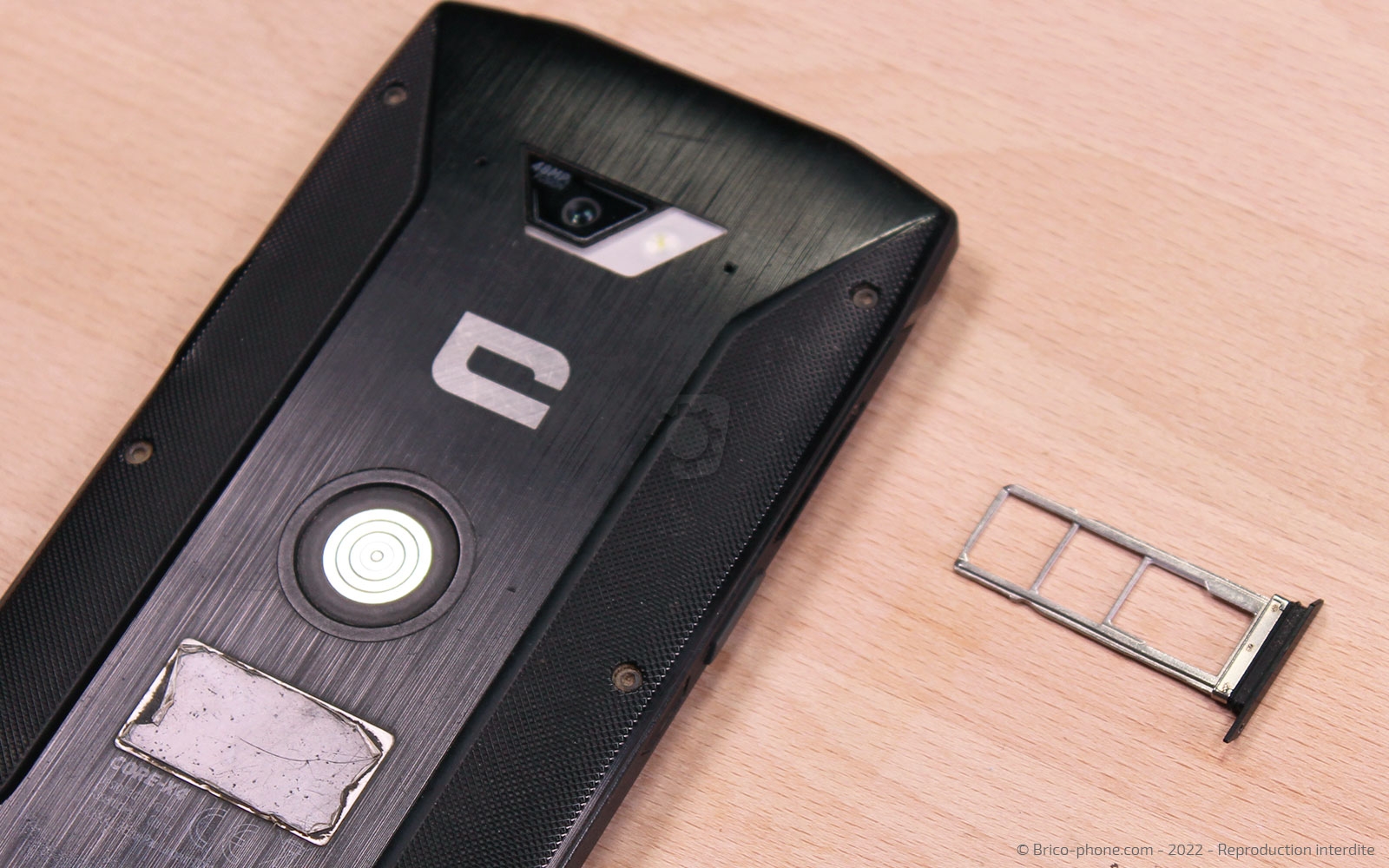

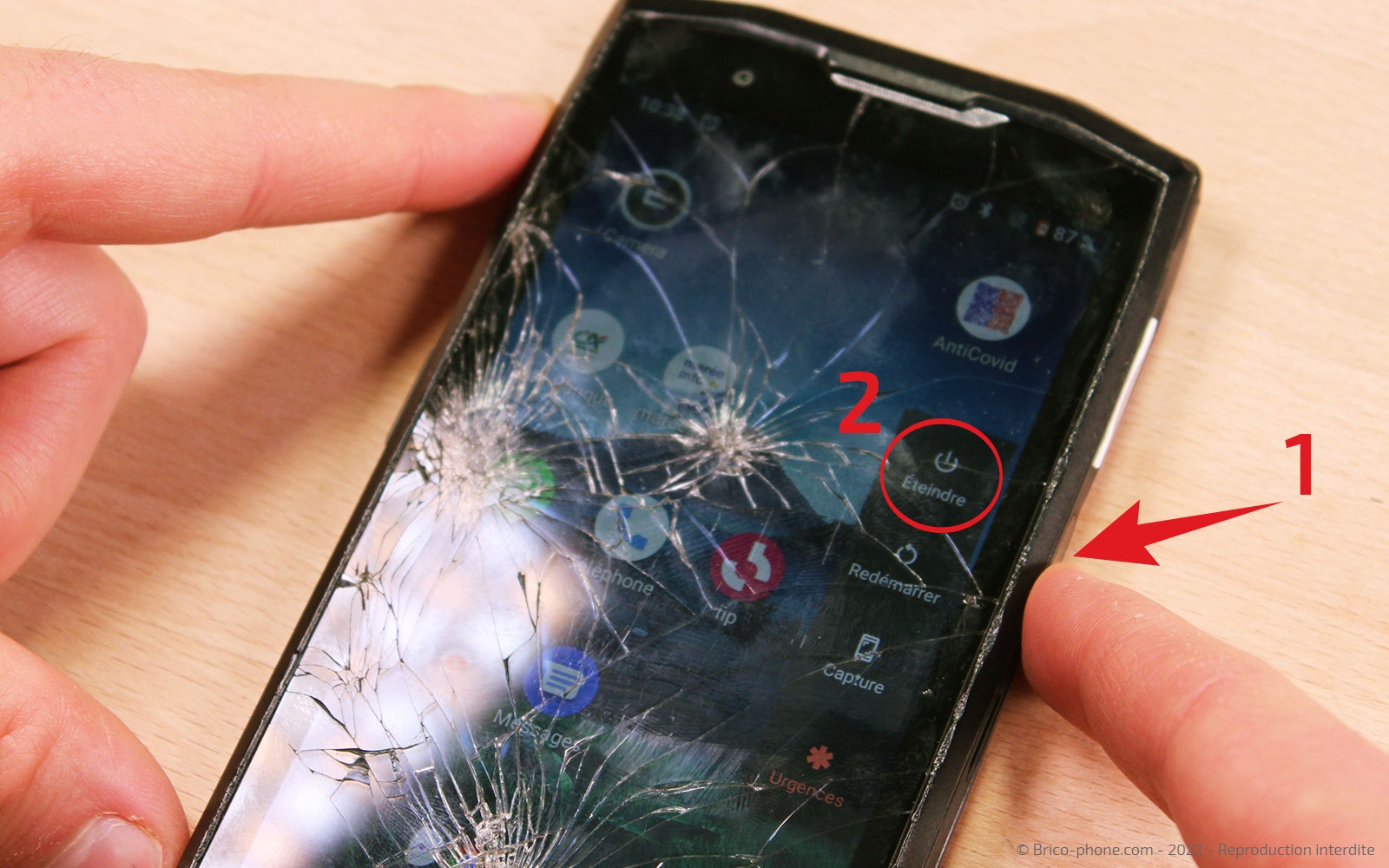

Commencez par éteindre votre Crosscall Core-X4 puis, retirez le tiroir de la carte double sim et micro SD.

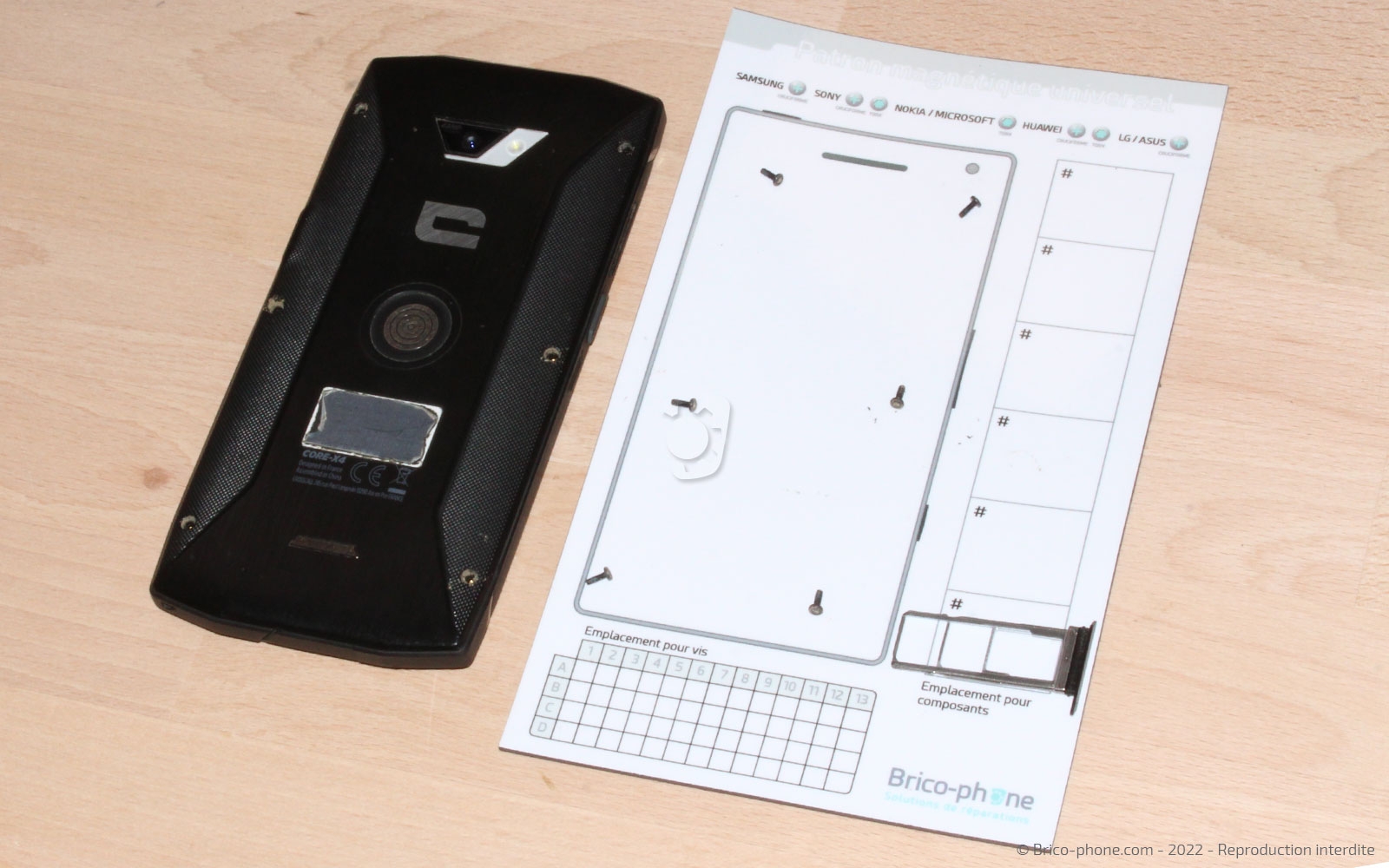

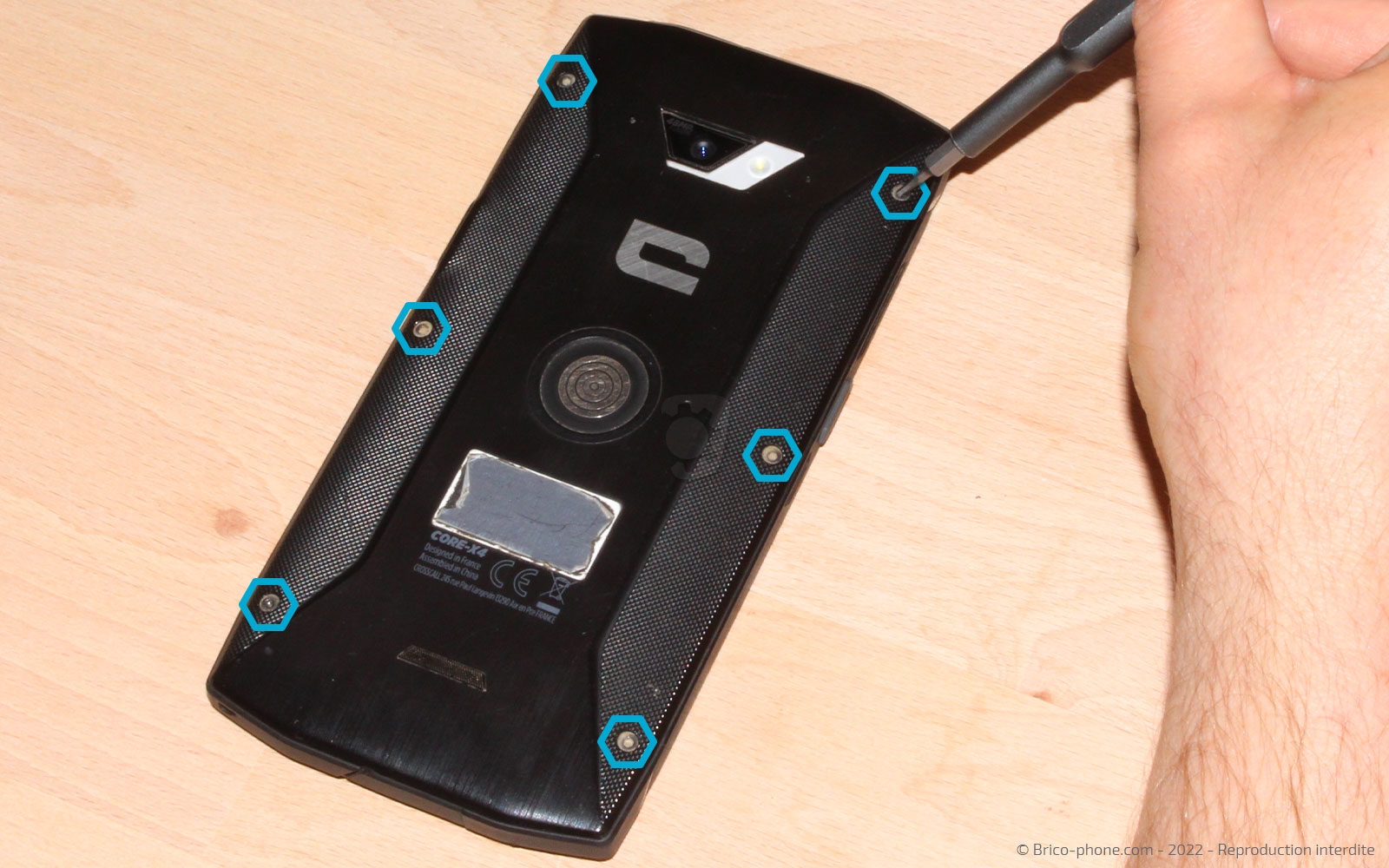

A l'aide d'un clé Allen 1.5, retirez les 6 vis présentes au dos du téléphone et placez-les sur votre patron d'aide au montage.

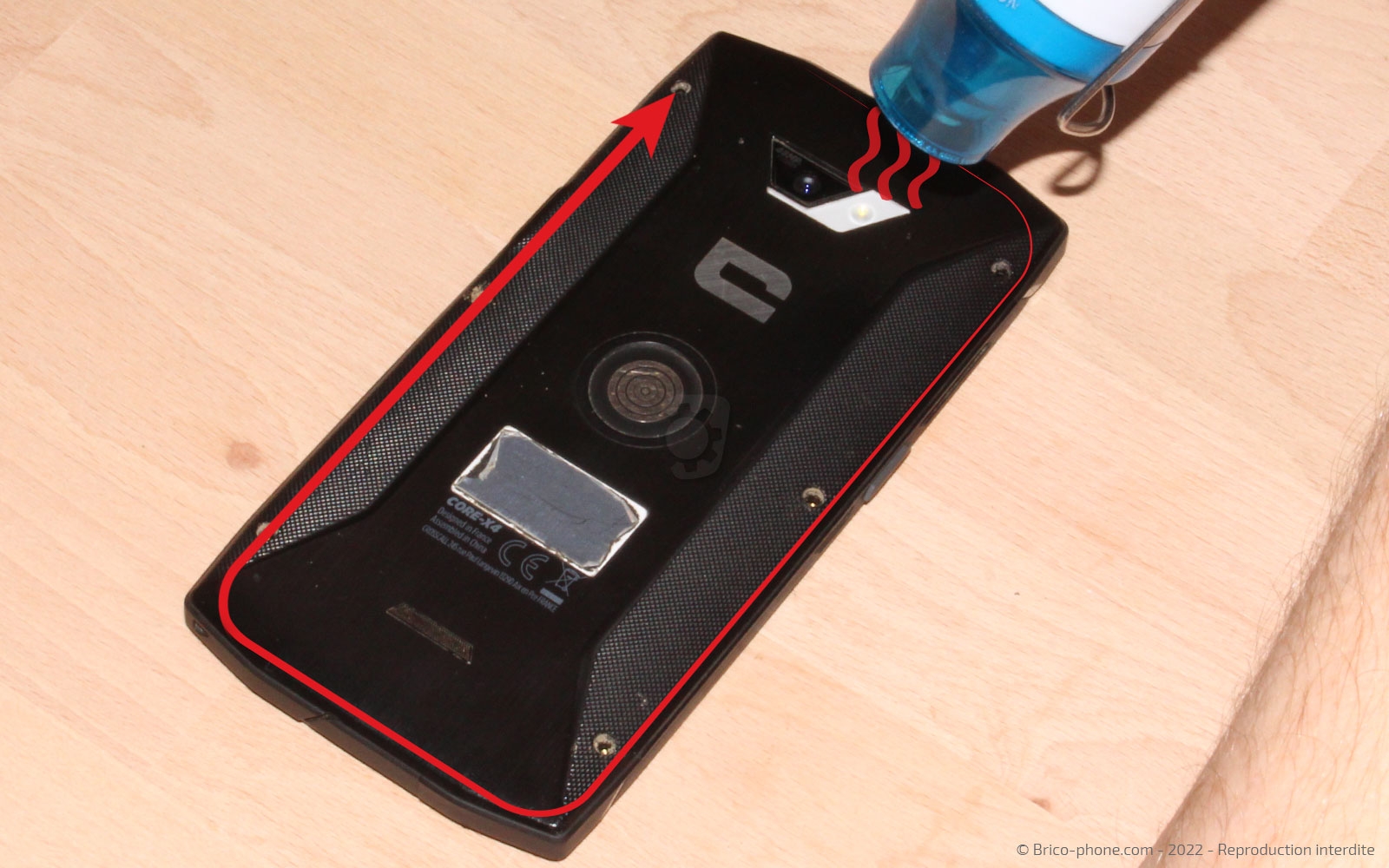

Afin de décoller la vitre arrière du smartphone, il nous faut chauffer la partie arrière.

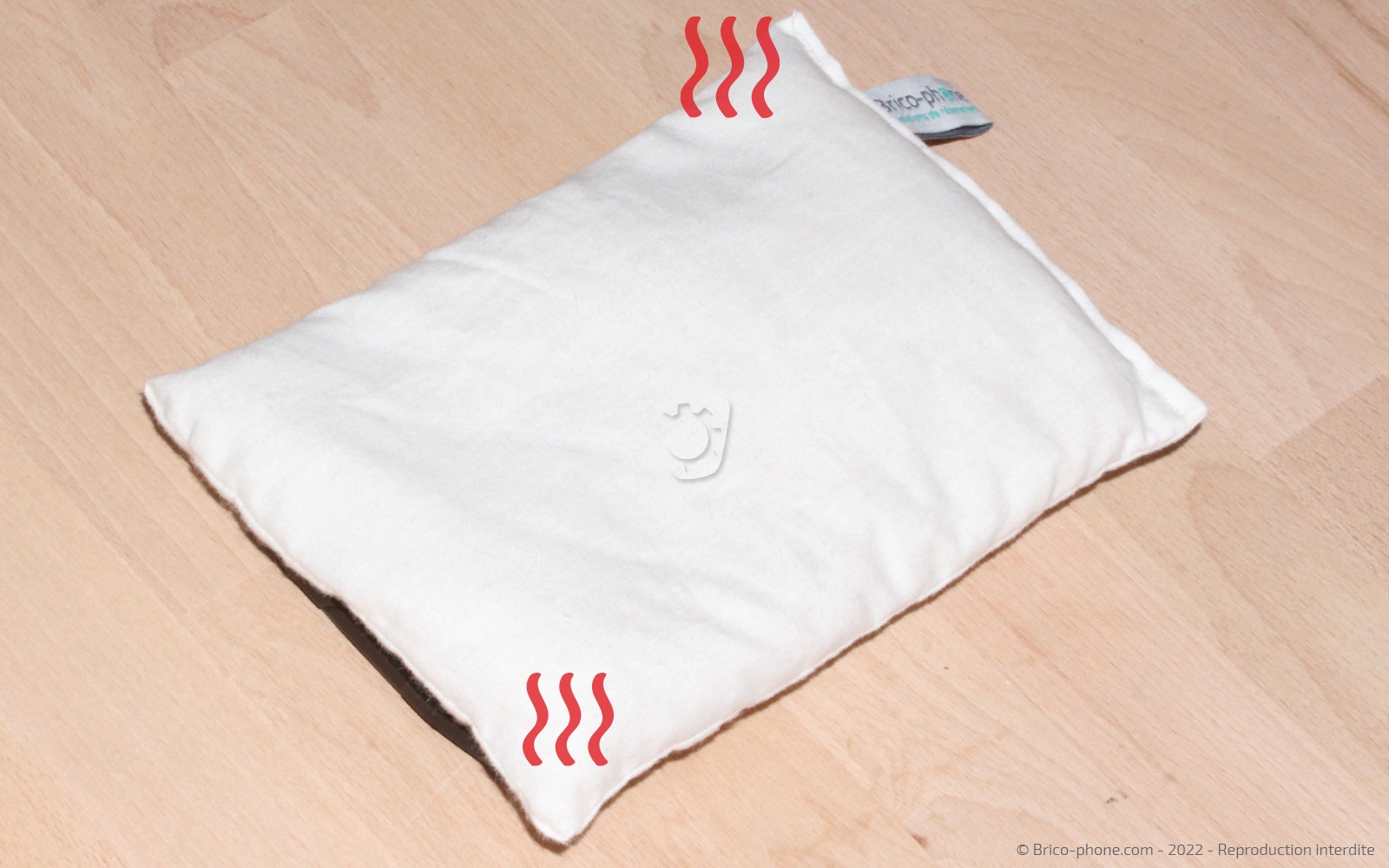

Pour cela, vous pouvez utiliser un décapeur thermique ou un coussin chauffant. Ce dernier est à passer au micro-ondes 1 à 2 minutes avant de le déposer une trentaine de secondes sur la coque arrière.

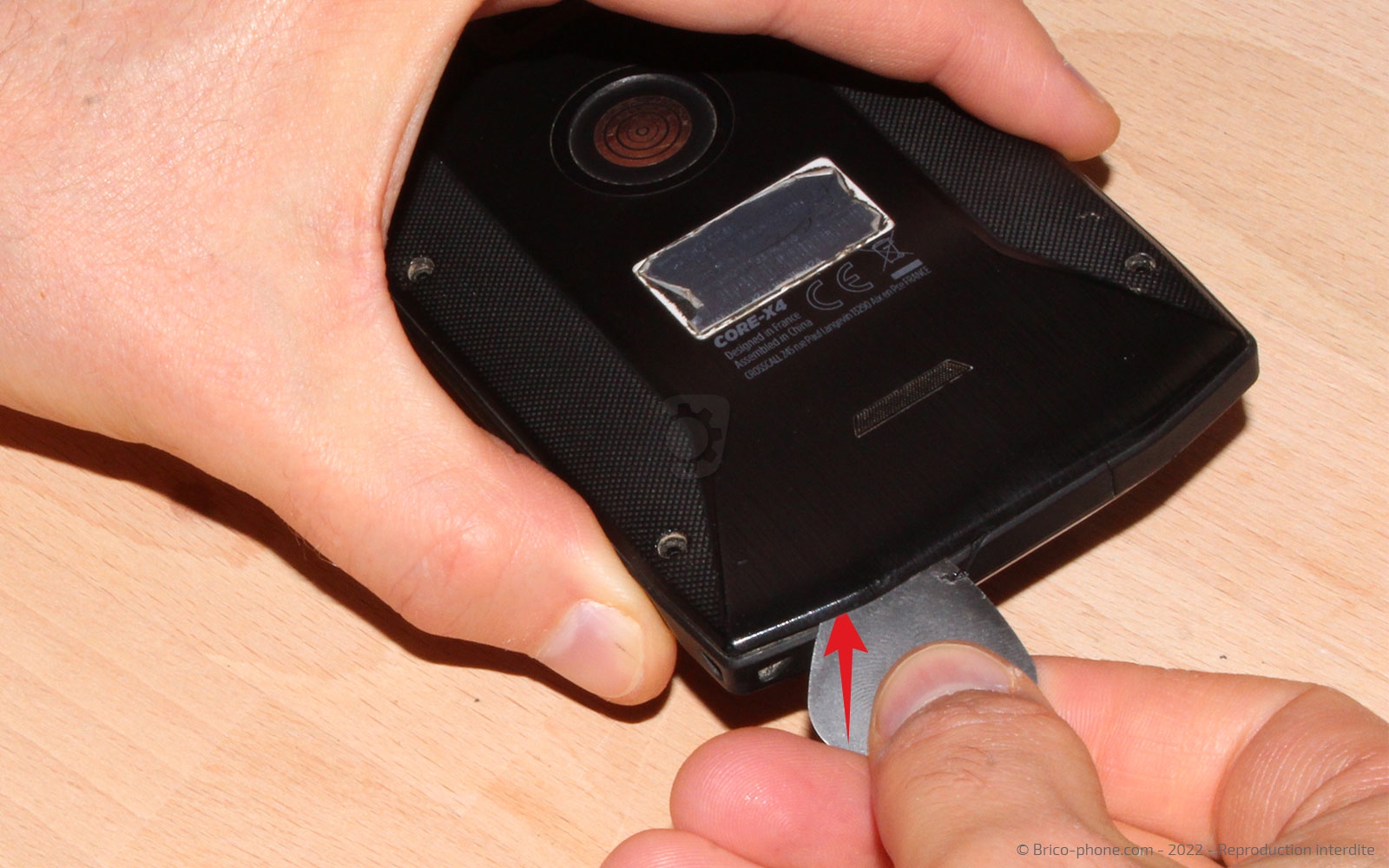

Insérez un médiator en métal entre la coque arrière et le châssis pour créer un point d'entrée.

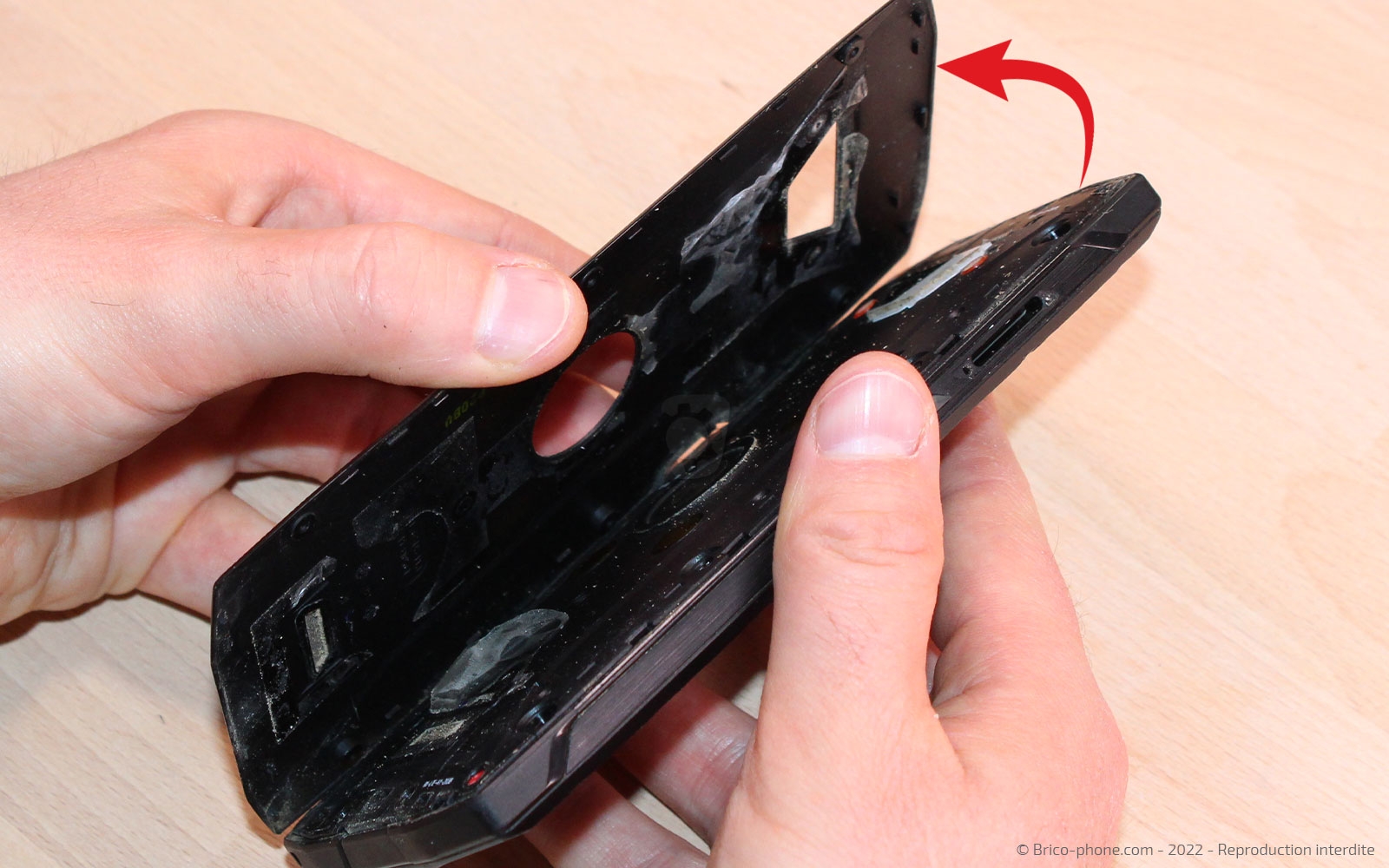

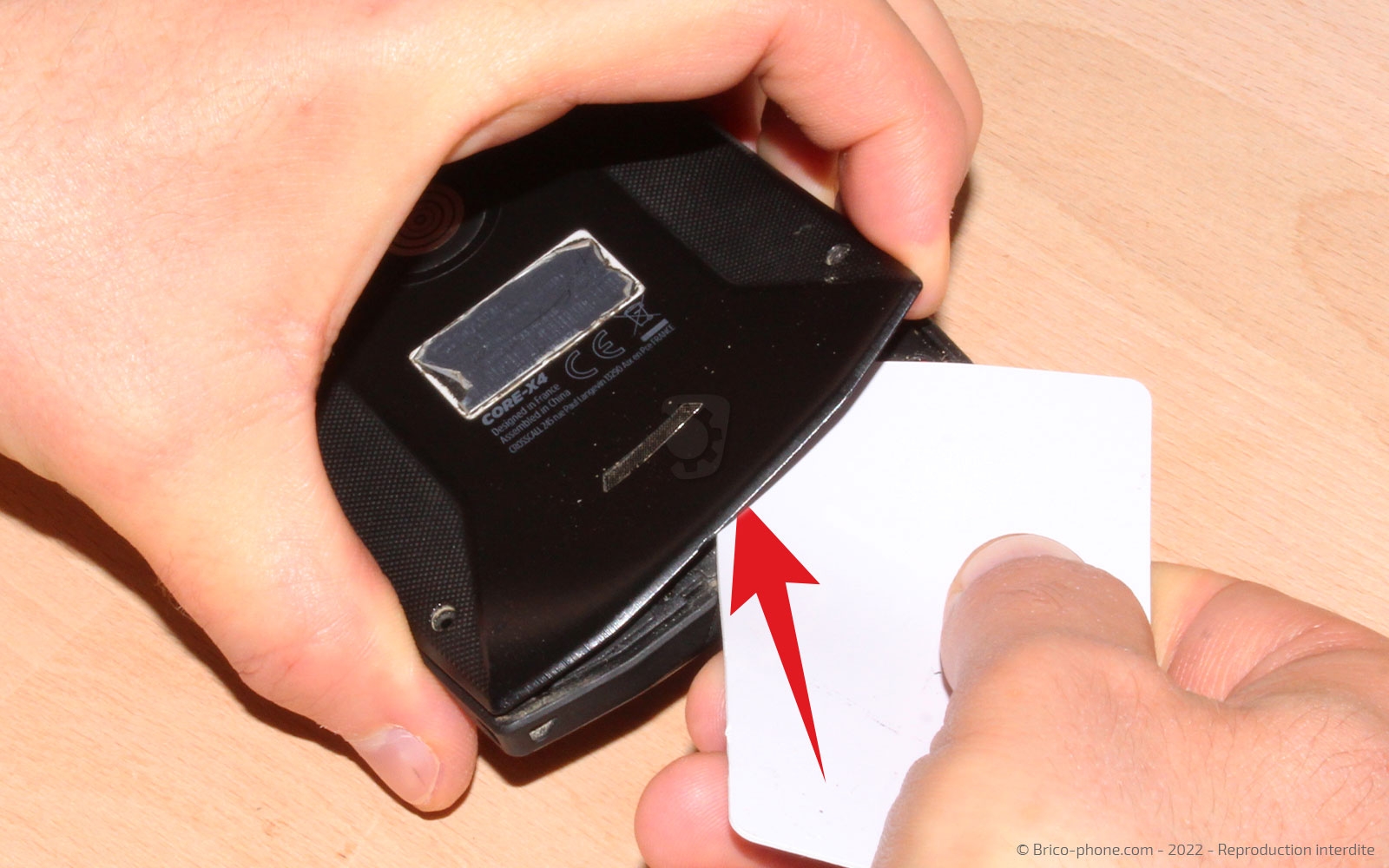

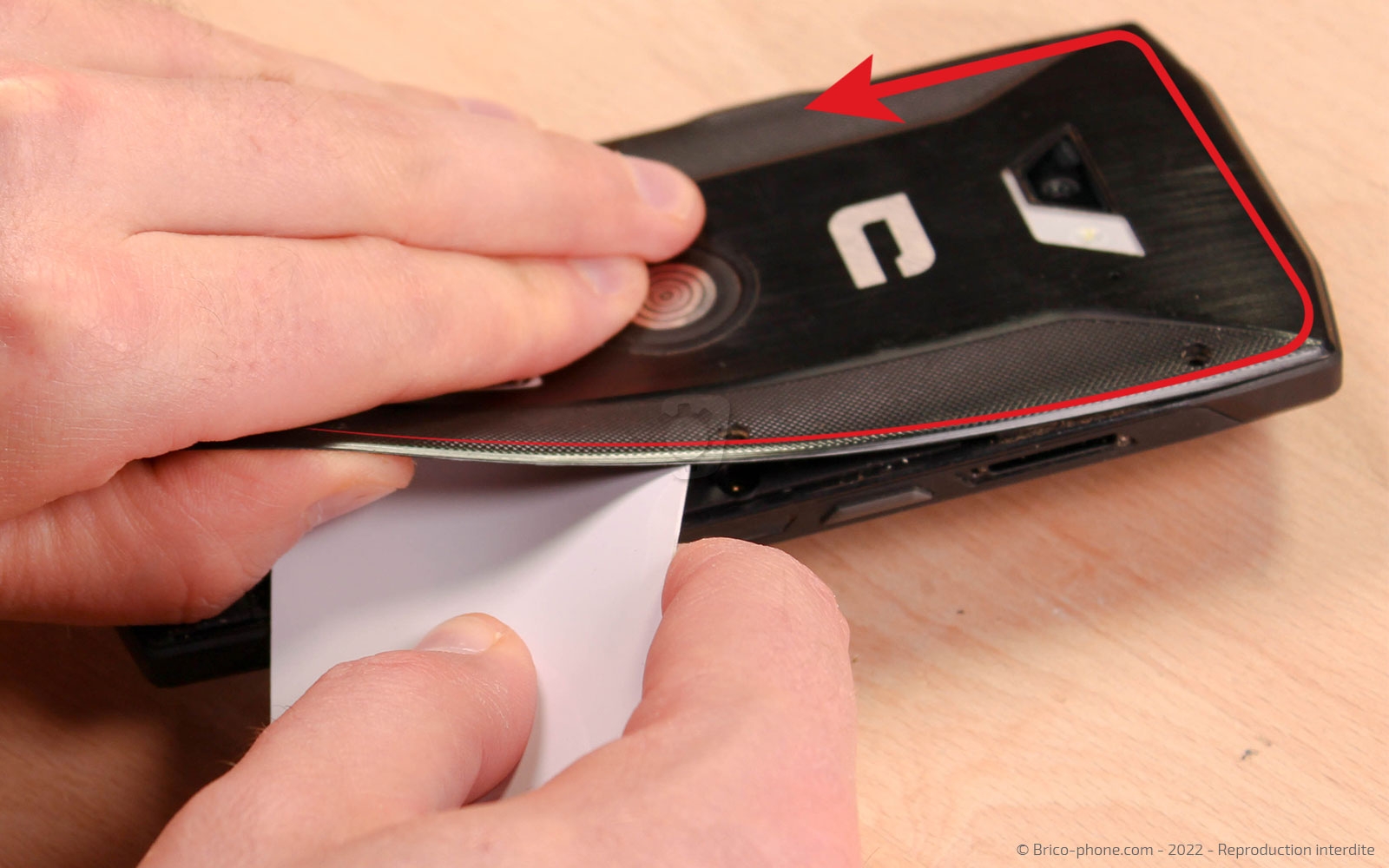

Glissez ensuite la carte en PVC dans l'interstice pour décoller tous le reste de la vitre arrière.

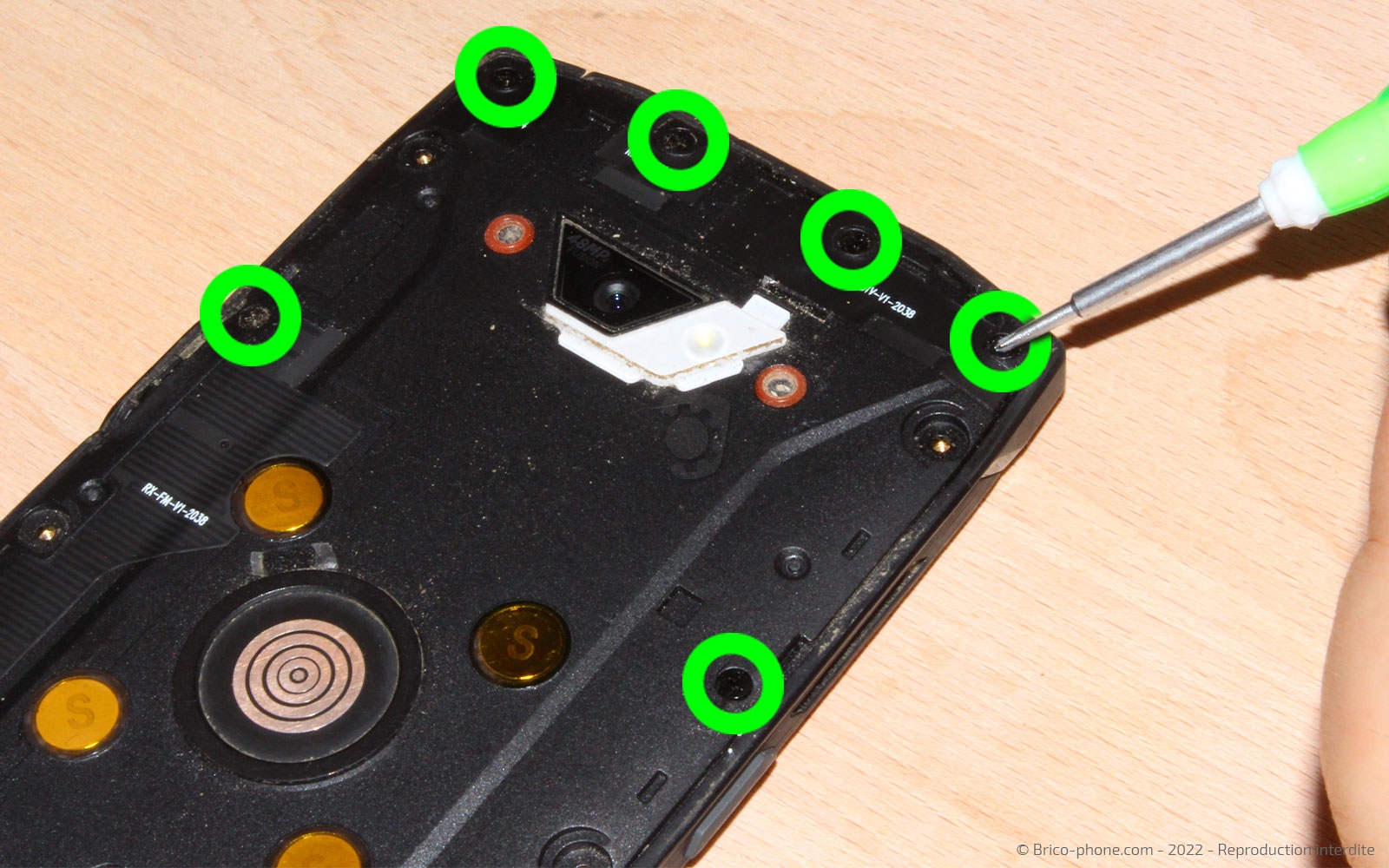

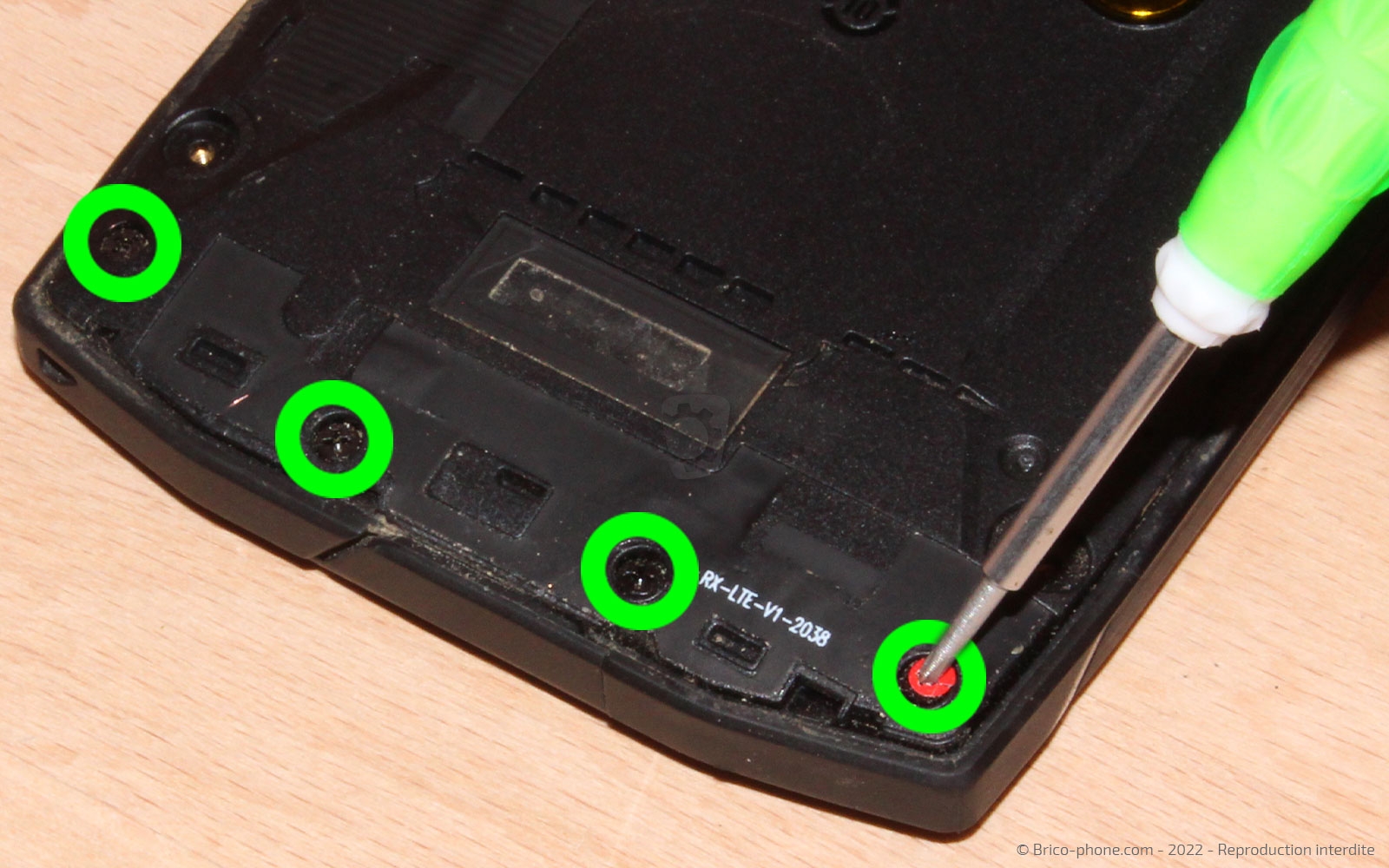

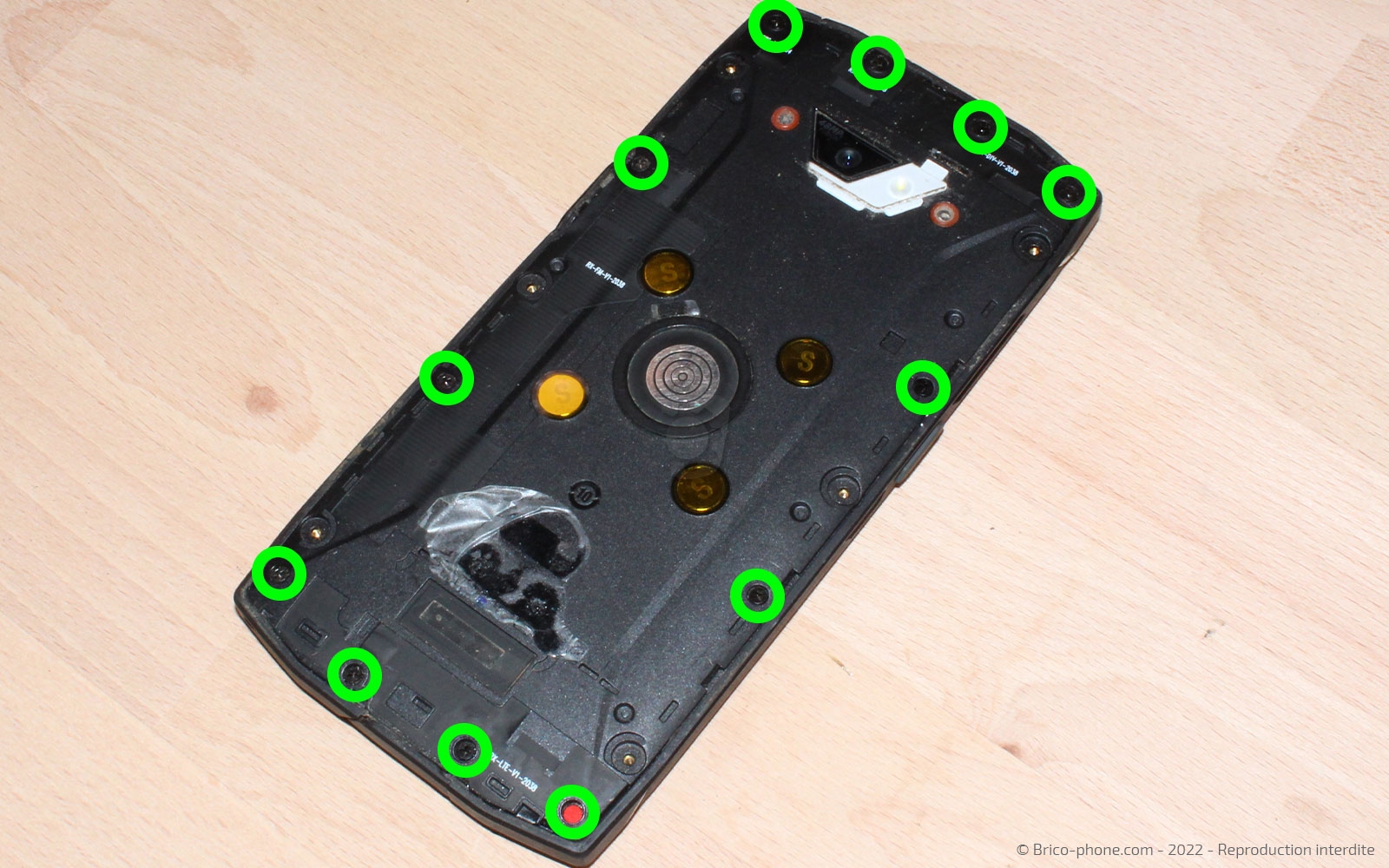

Munissez-vous de votre tournevis cruciforme pour ôtez les &é vis présentes sur le châssis intermédiaire.

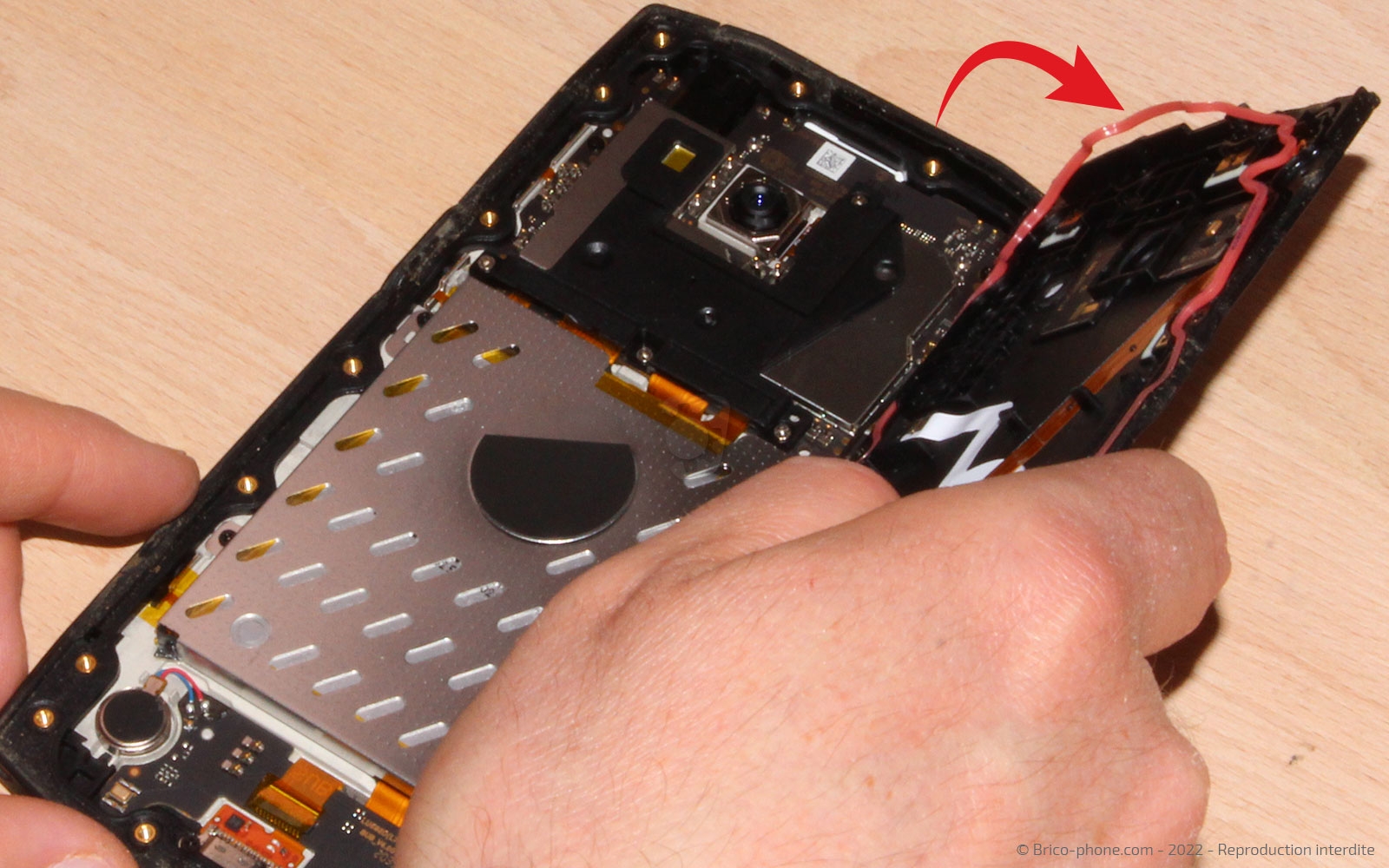

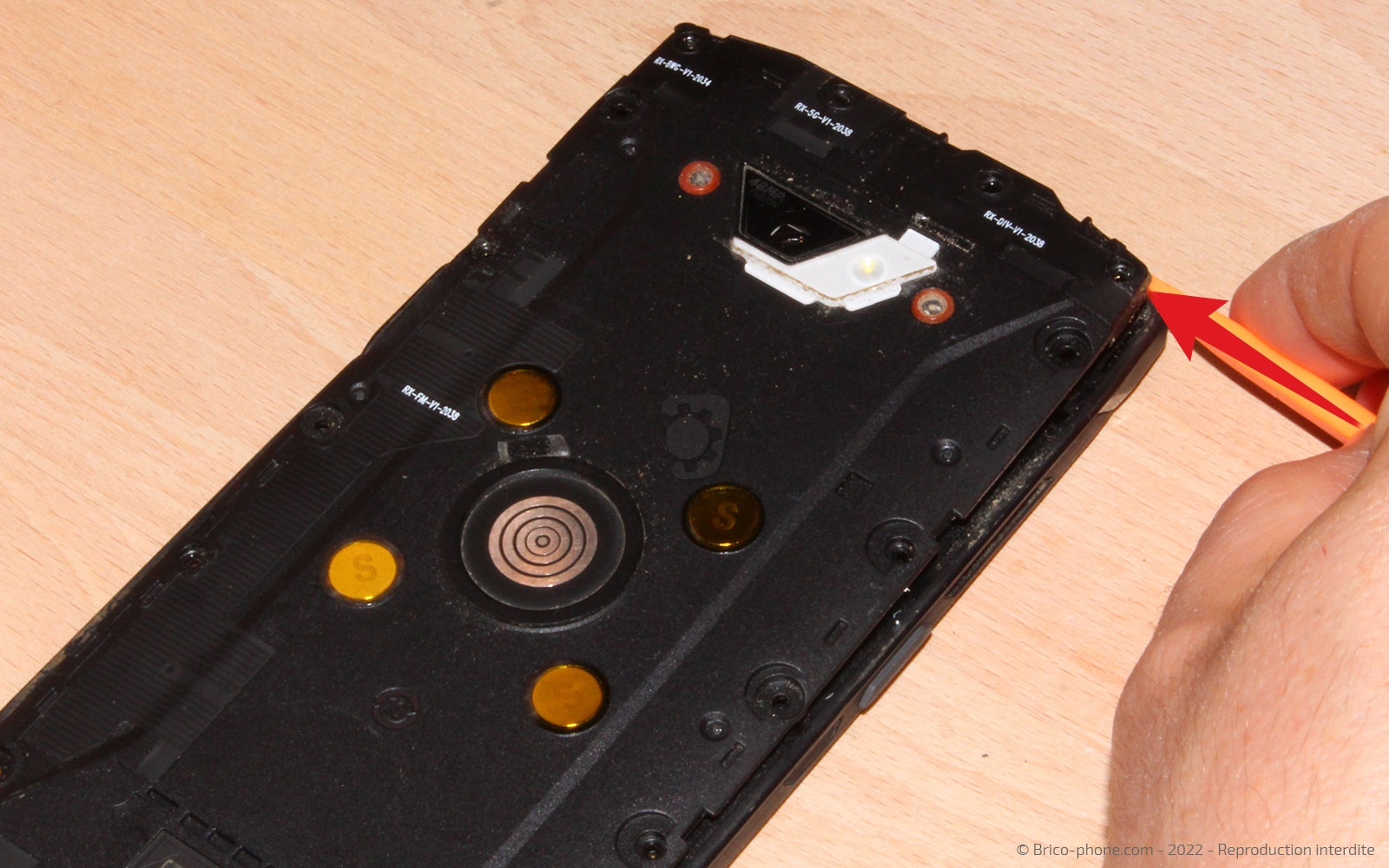

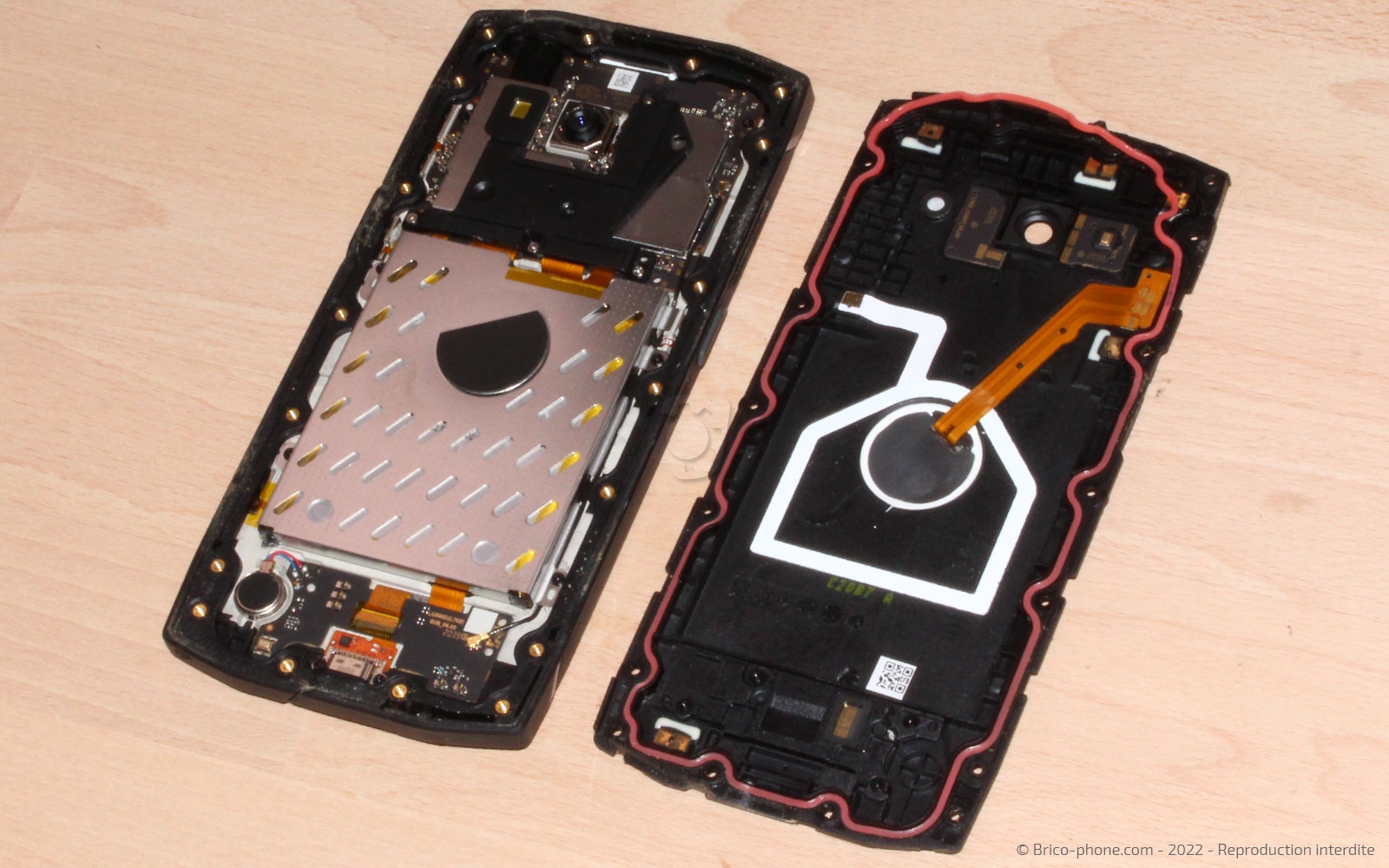

En vous aidant du levier en nylon, soulevez le châssis afin de le mettre de coté et accéder à la nappe de la batterie.

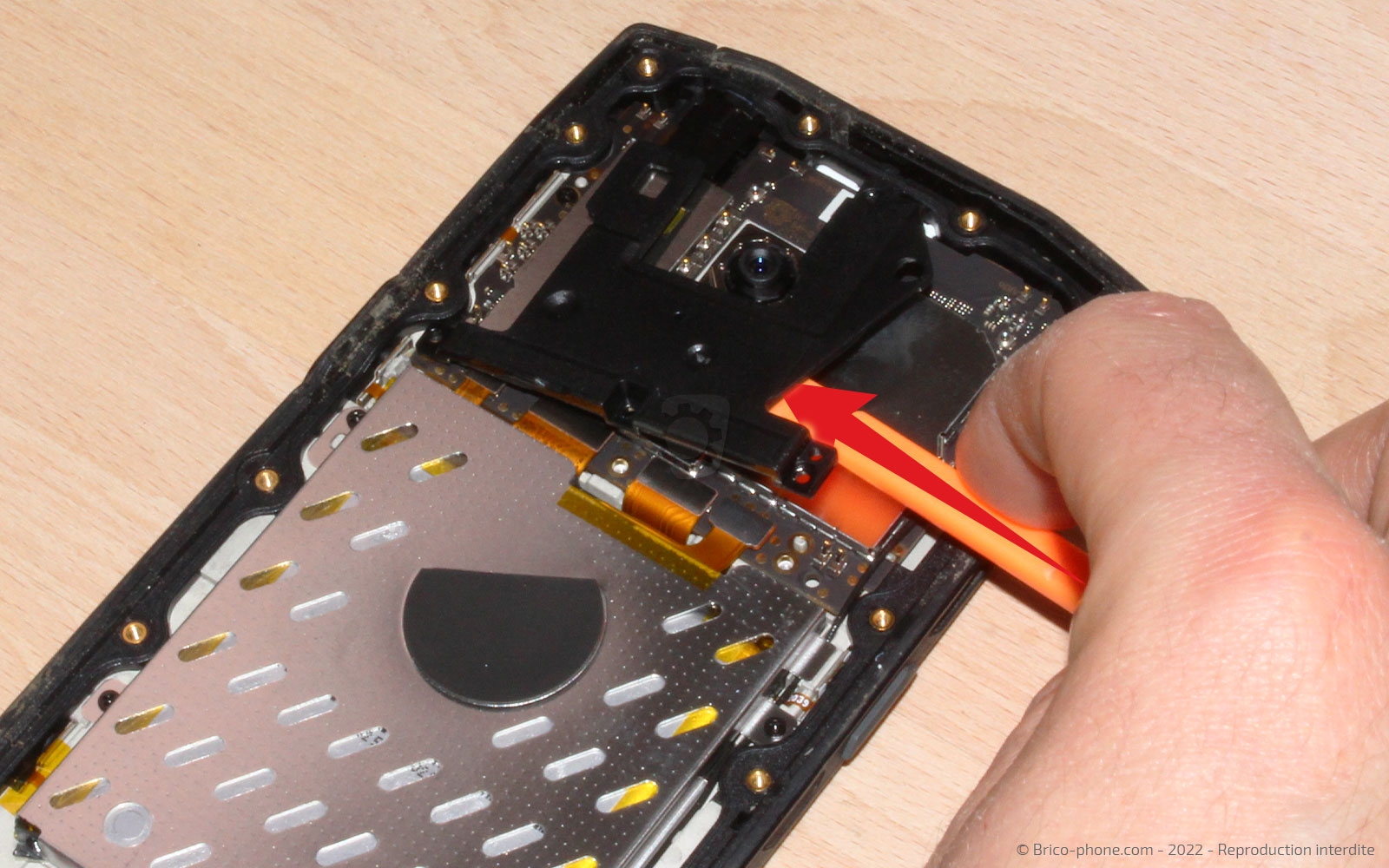

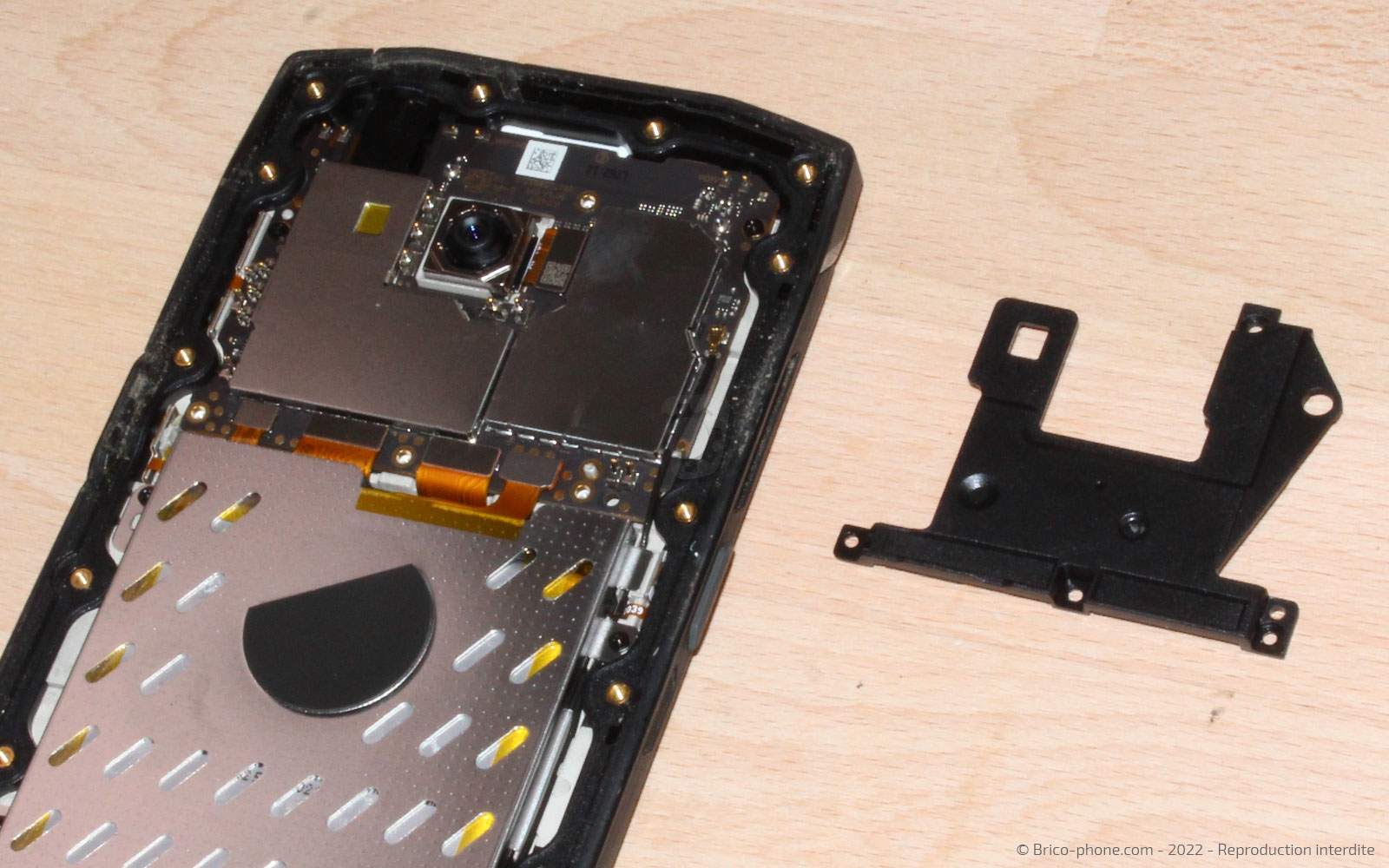

Toujours à l'aide du tournevis cruciforme, dévissez le support de protection en plastique afin de pouvoir l'extraire.

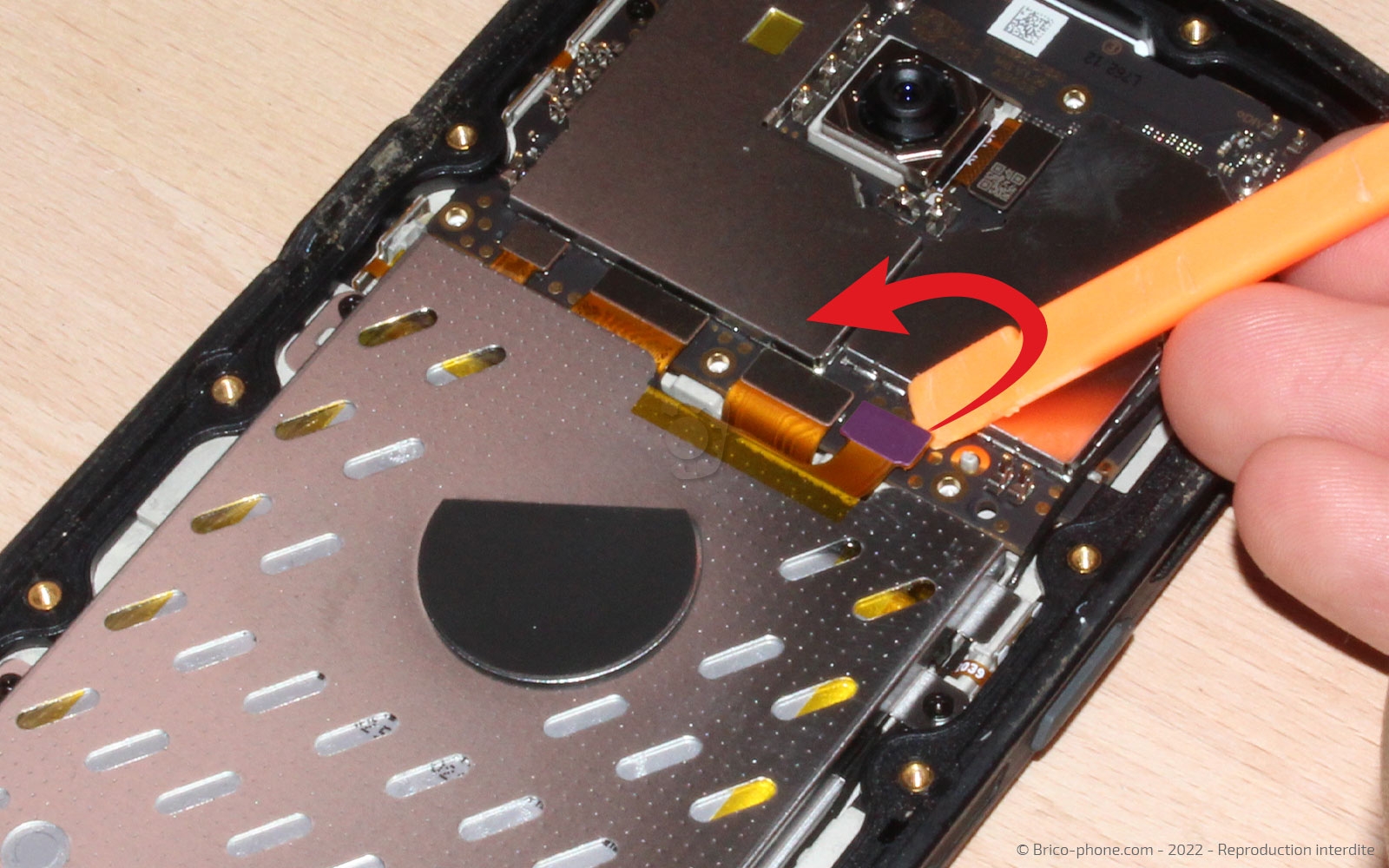

Attrapez ensuite, le spudger pour déconnecter la nappe de la batterie et continuer la réparation en toute sécurité.

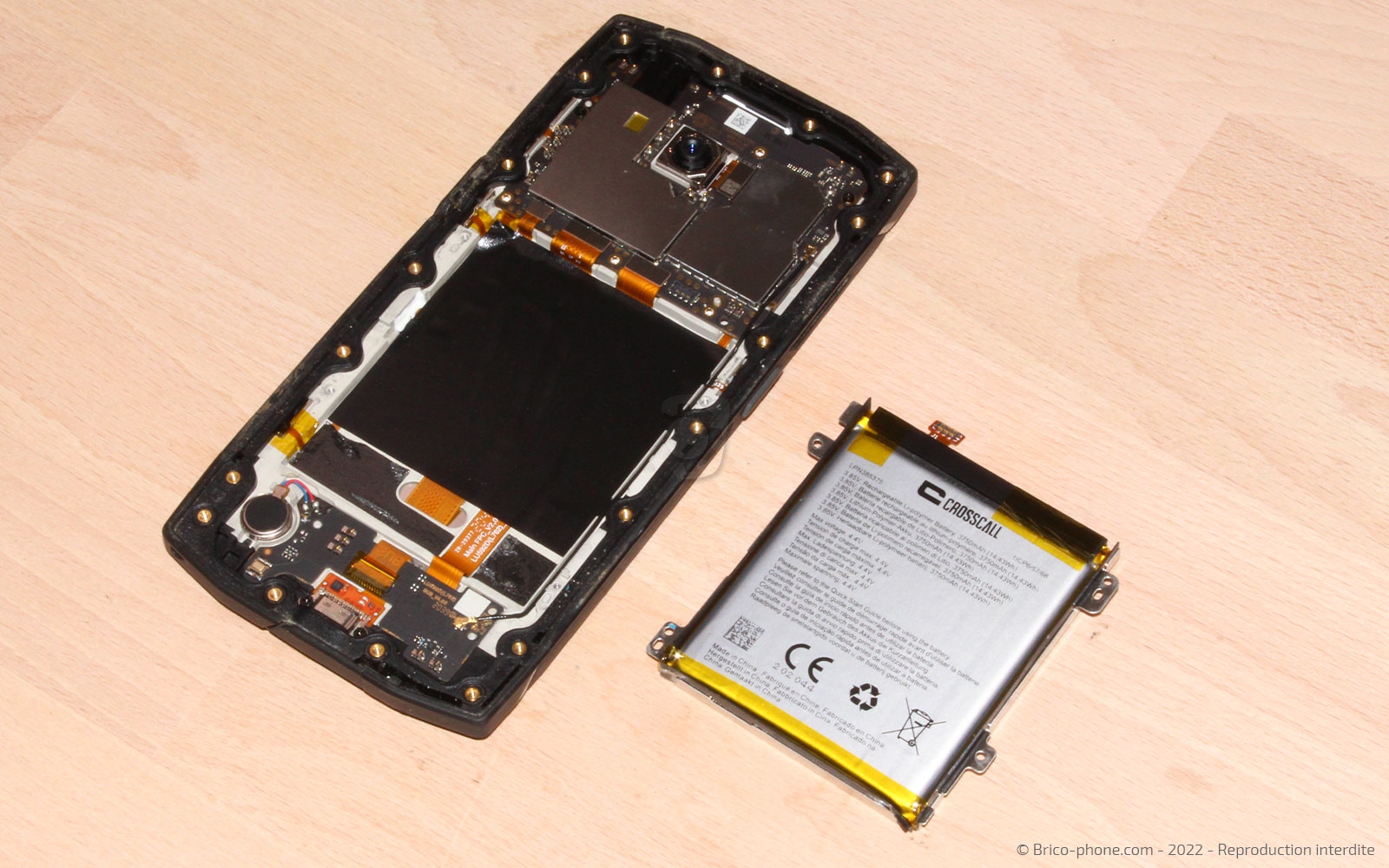

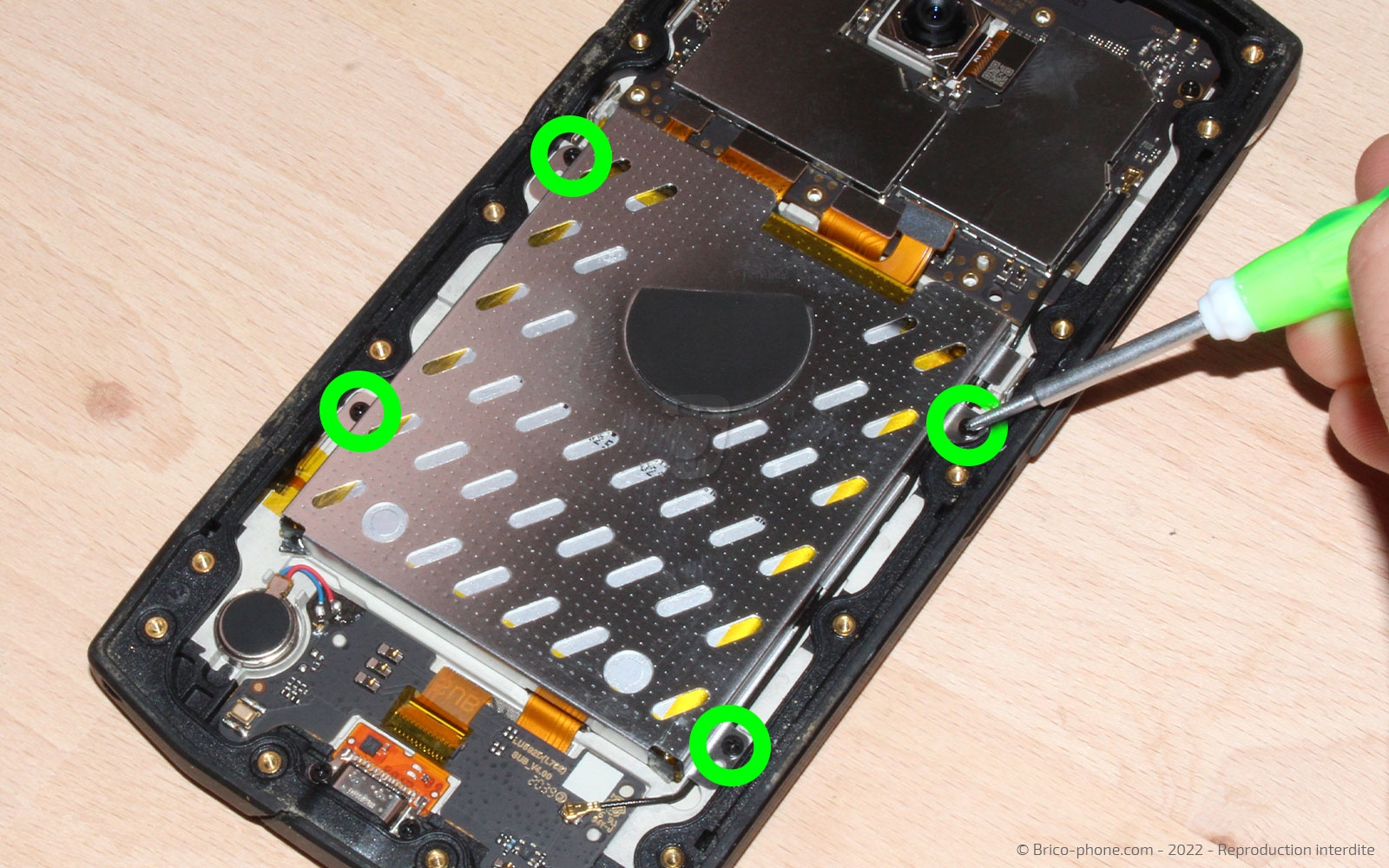

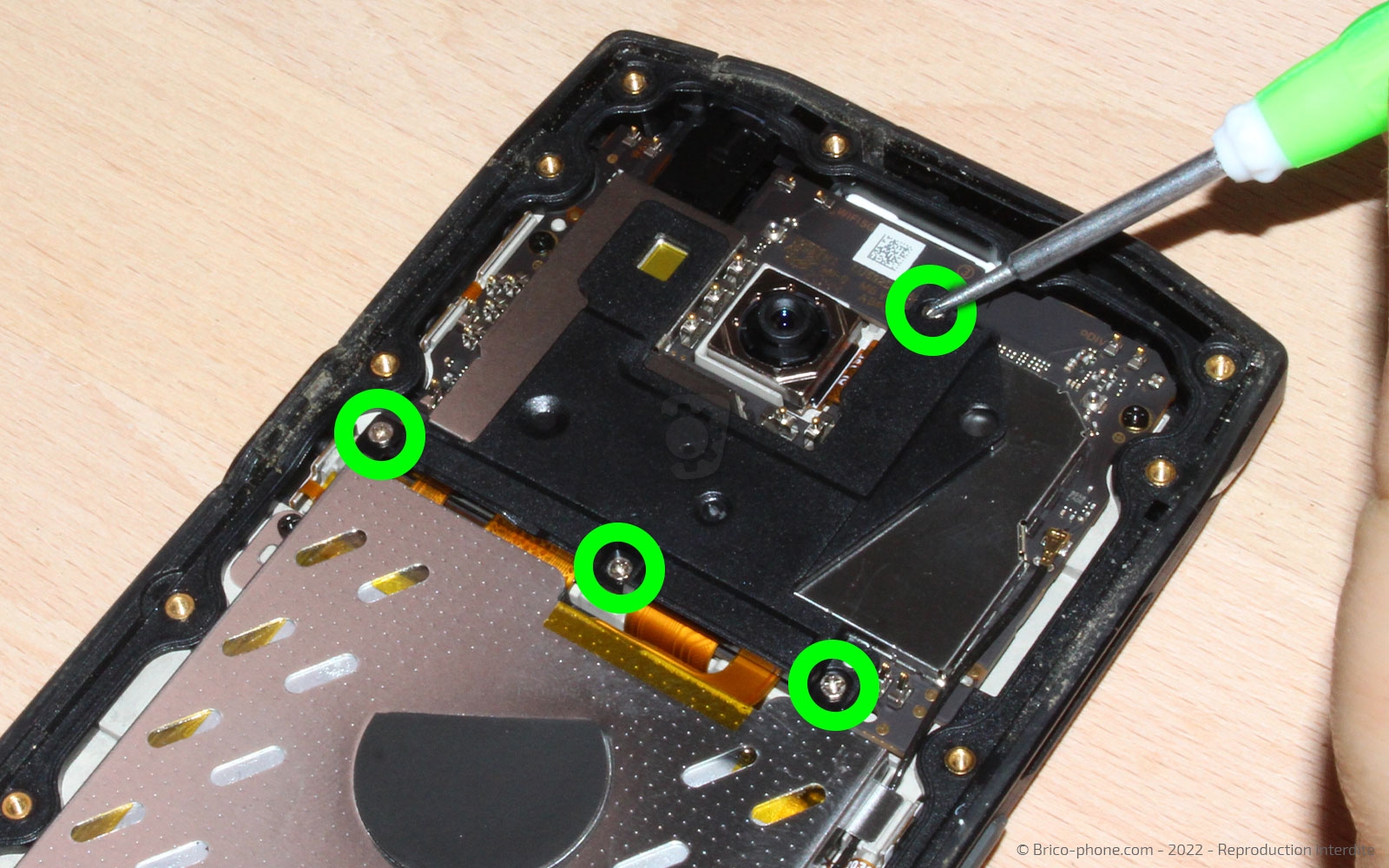

Retirez les 4 vis du support métallique afin de sortir la batterie du téléphone.

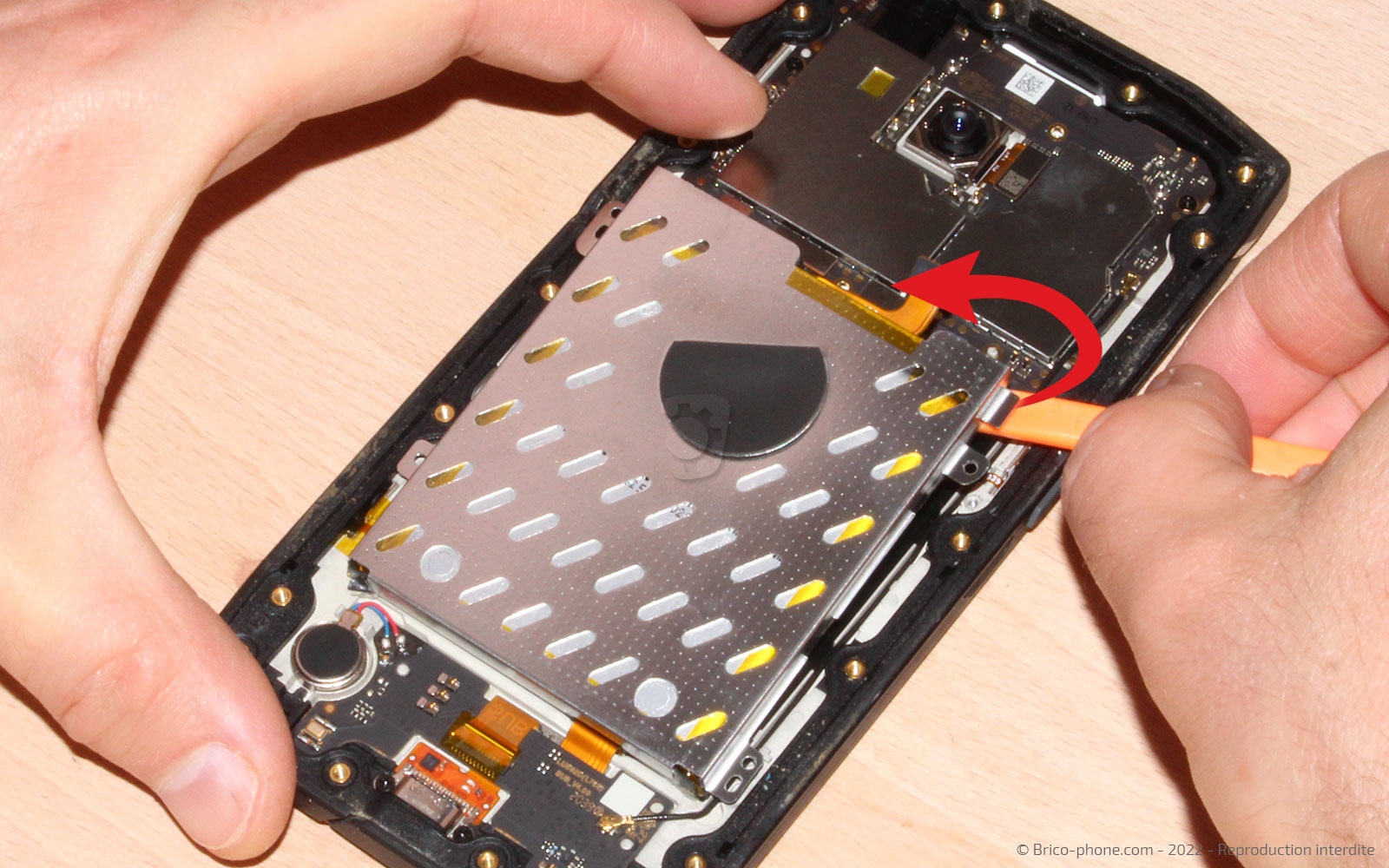

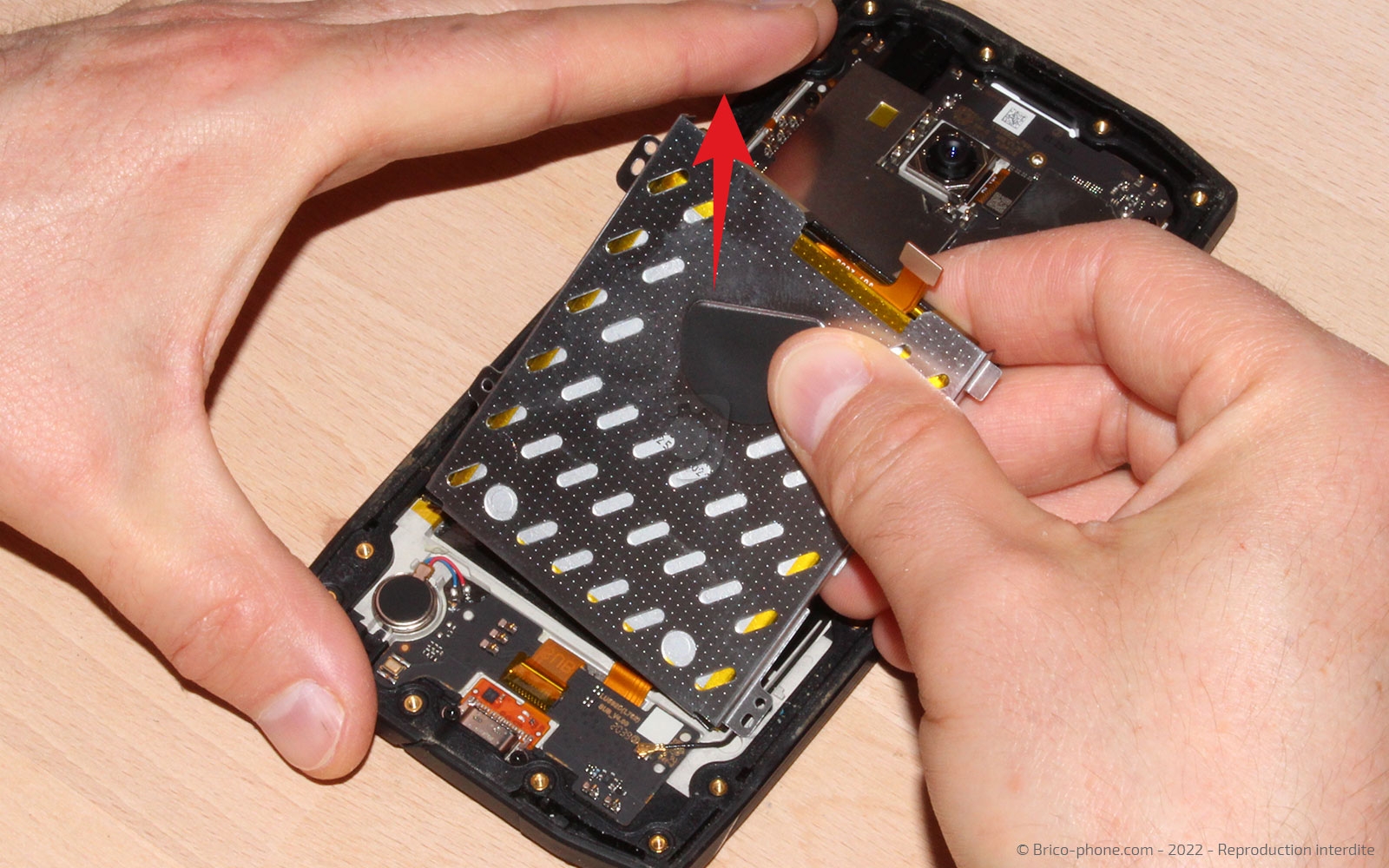

A l'aide du levier en nylon, faites basculer l'ensemble vers l'extérieur de l'appareil.

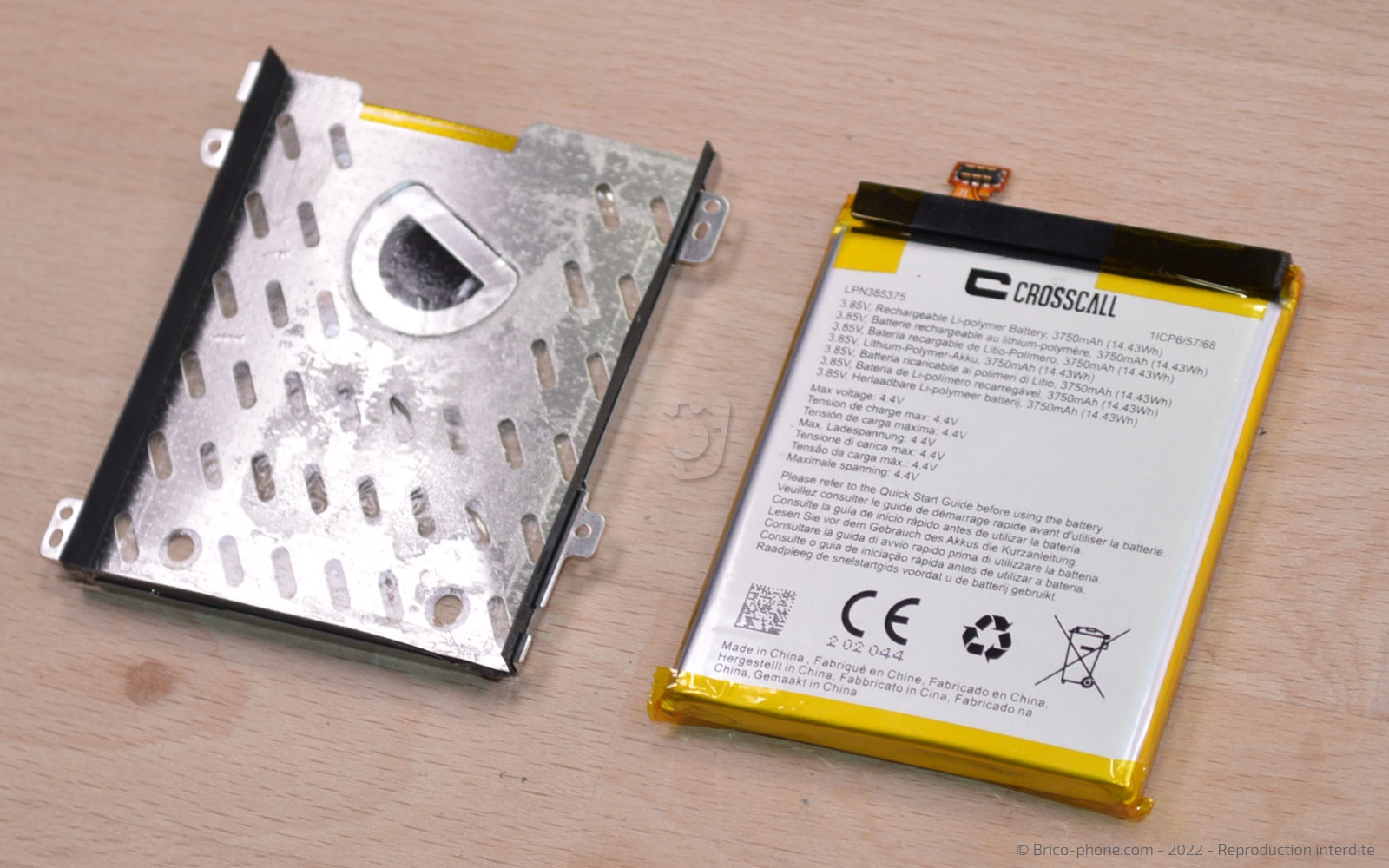

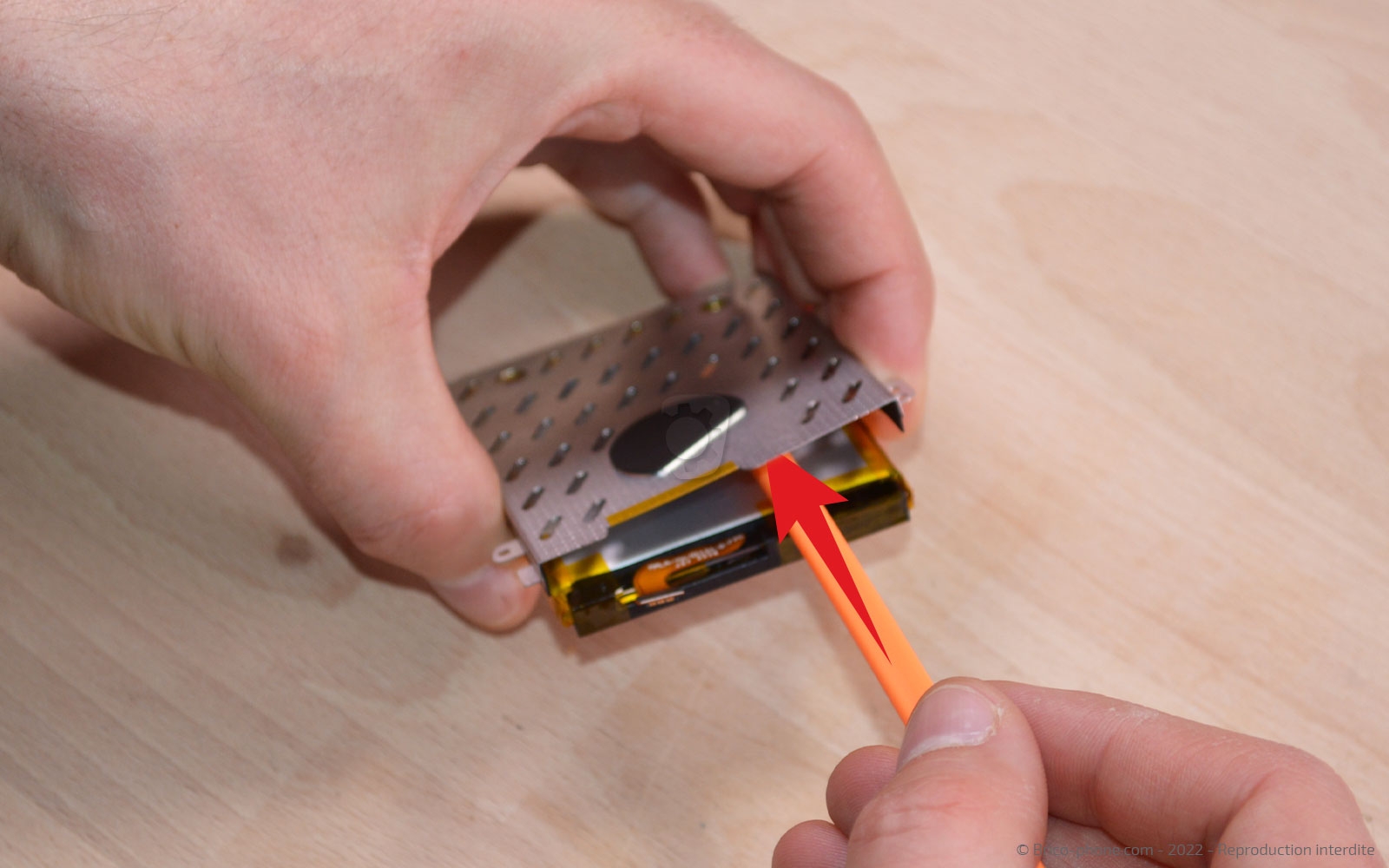

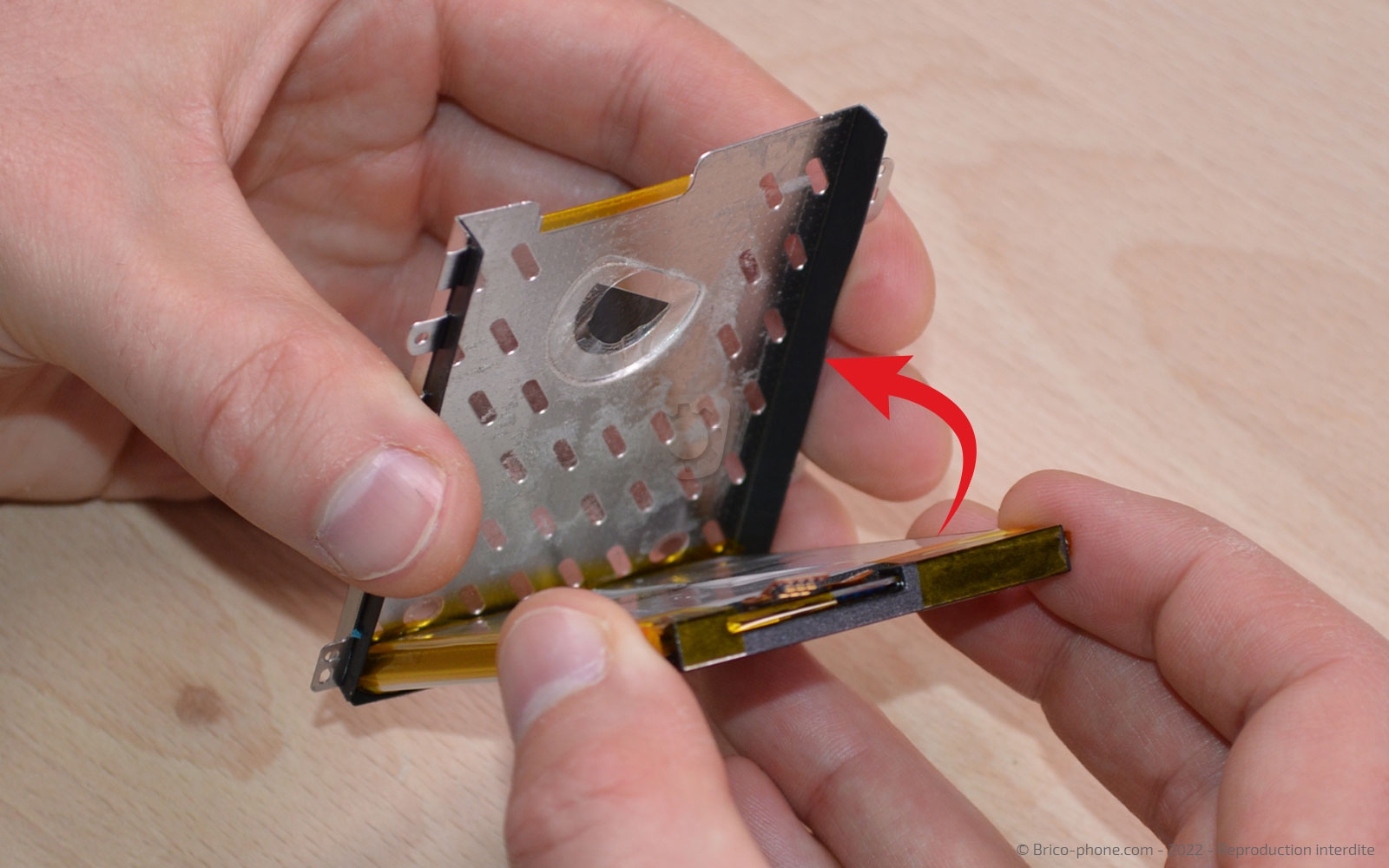

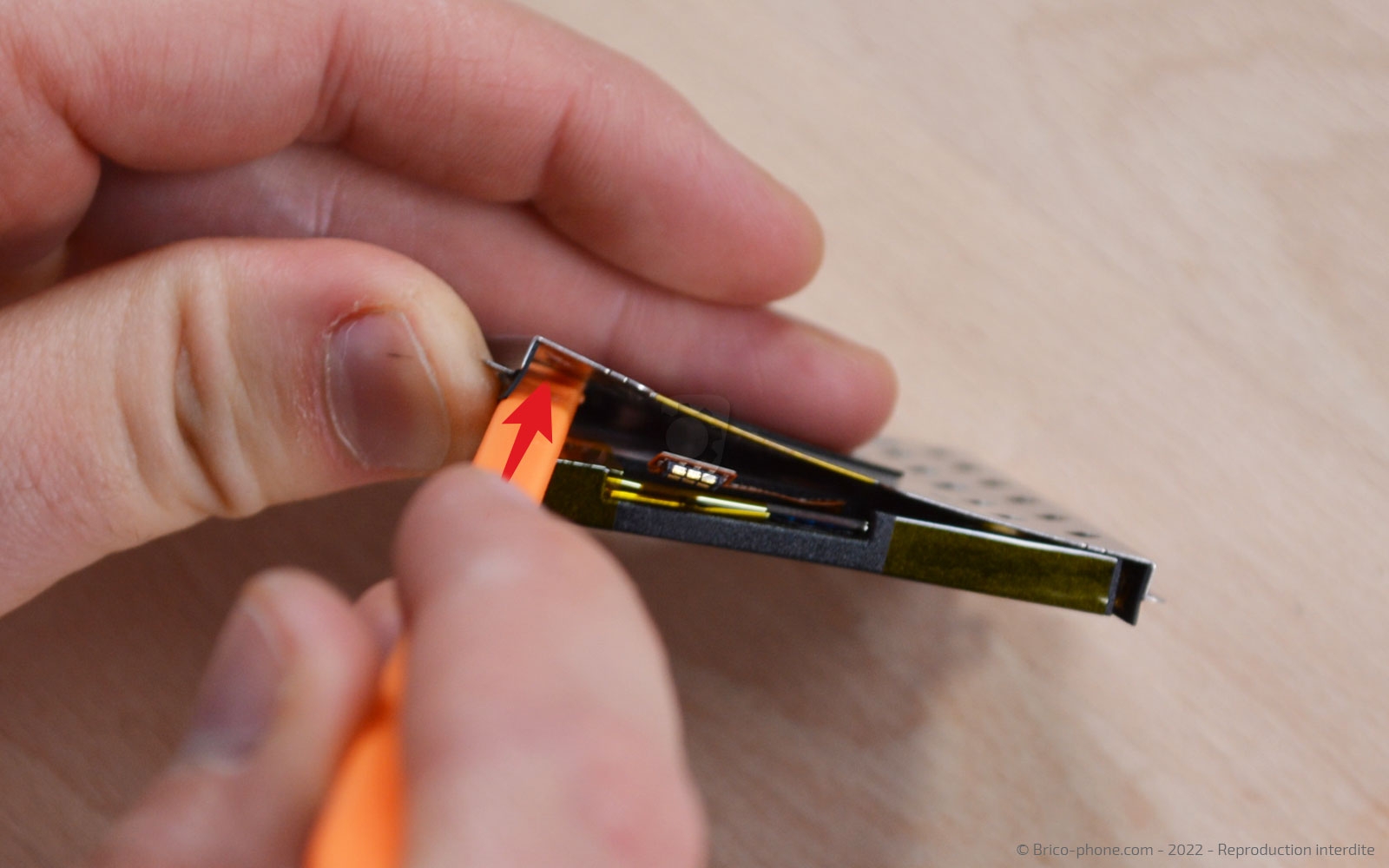

Glissez le spudger entre la batterie et le support en métal afin de les séparer si vous souhaitez changer la batterie.

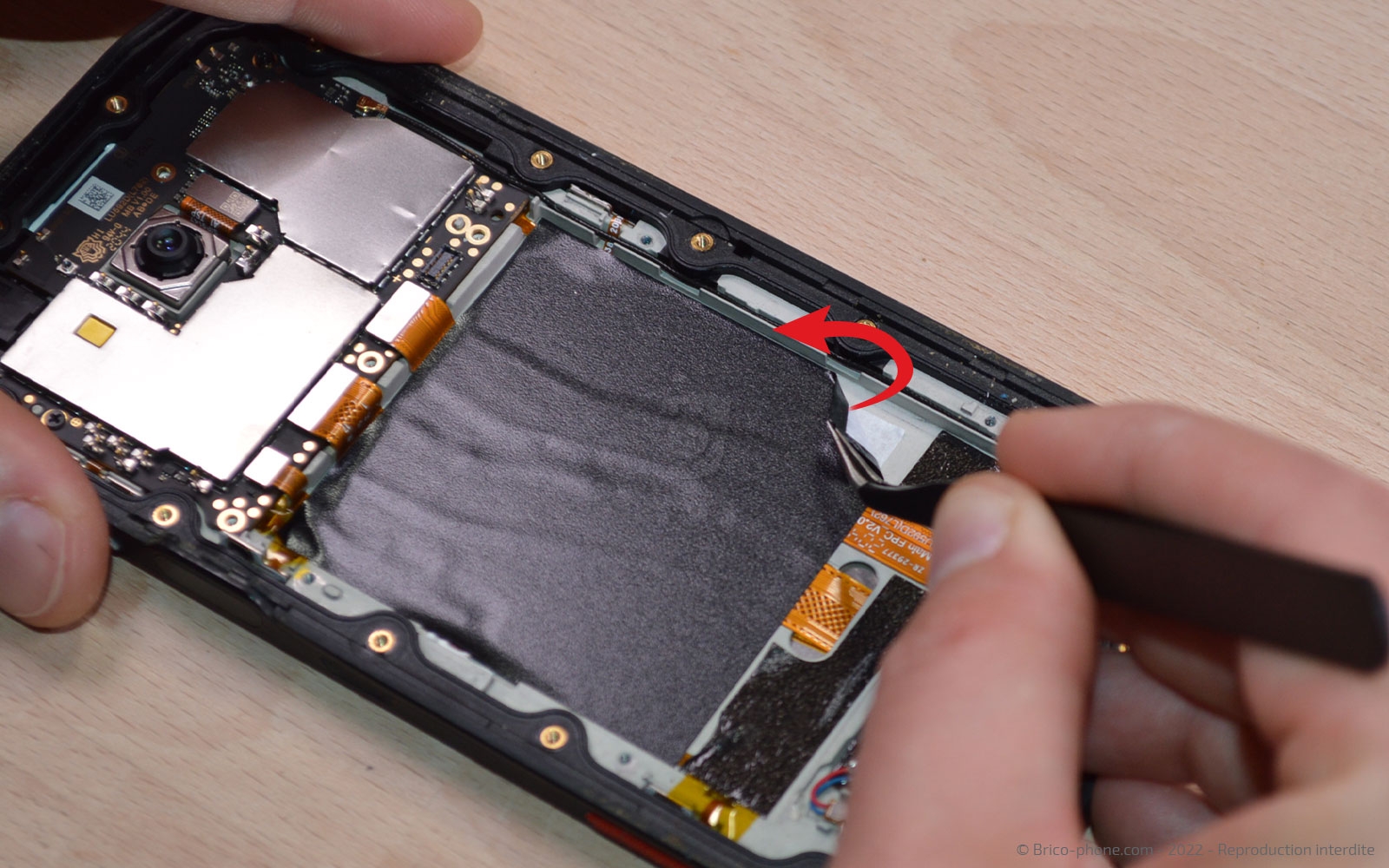

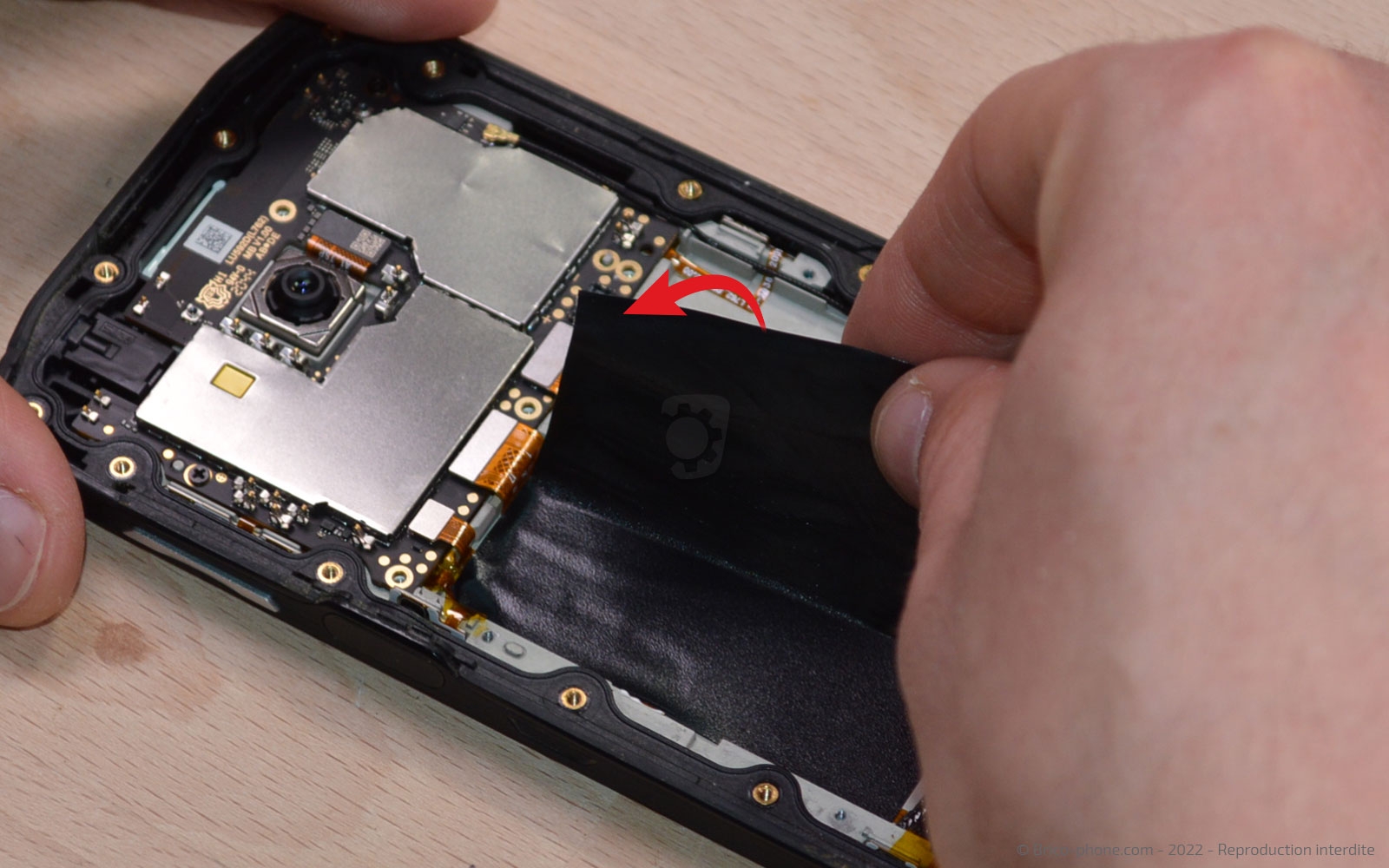

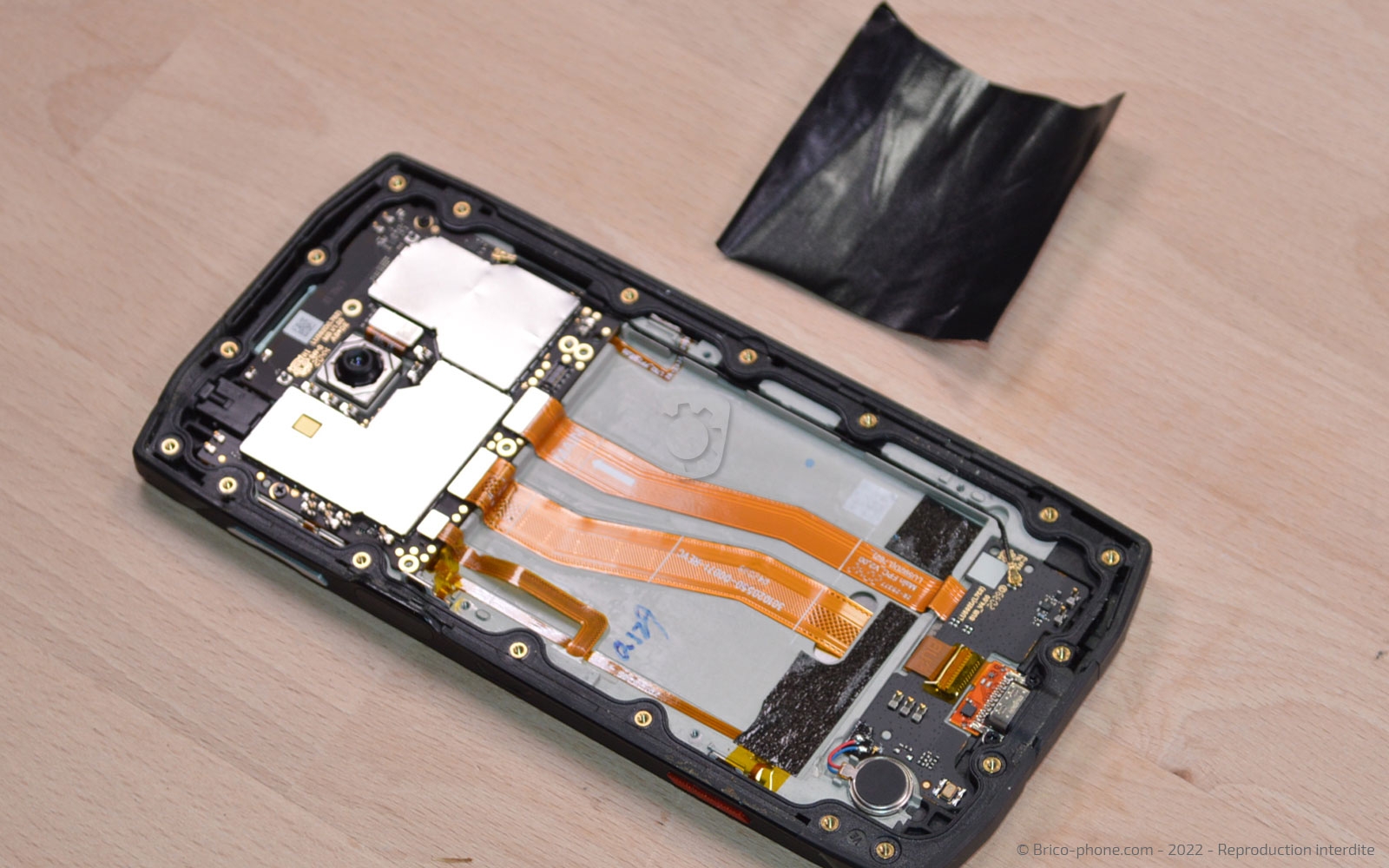

Pour apercevoir les nappes de l'écran et du connecteur de charge, il est nécessaire de décoller le film adhésif noir se trouvant au fond du bloc écran.

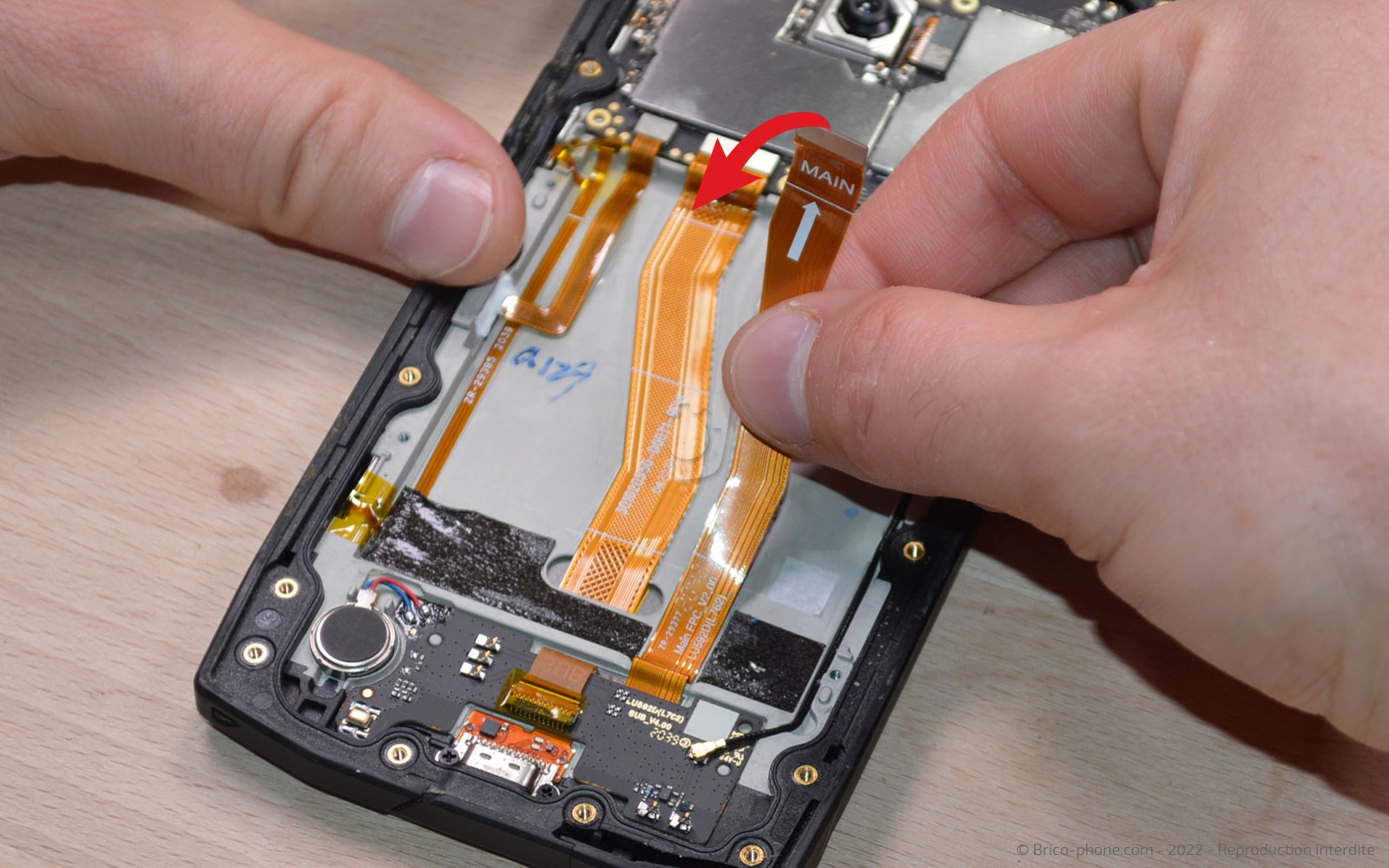

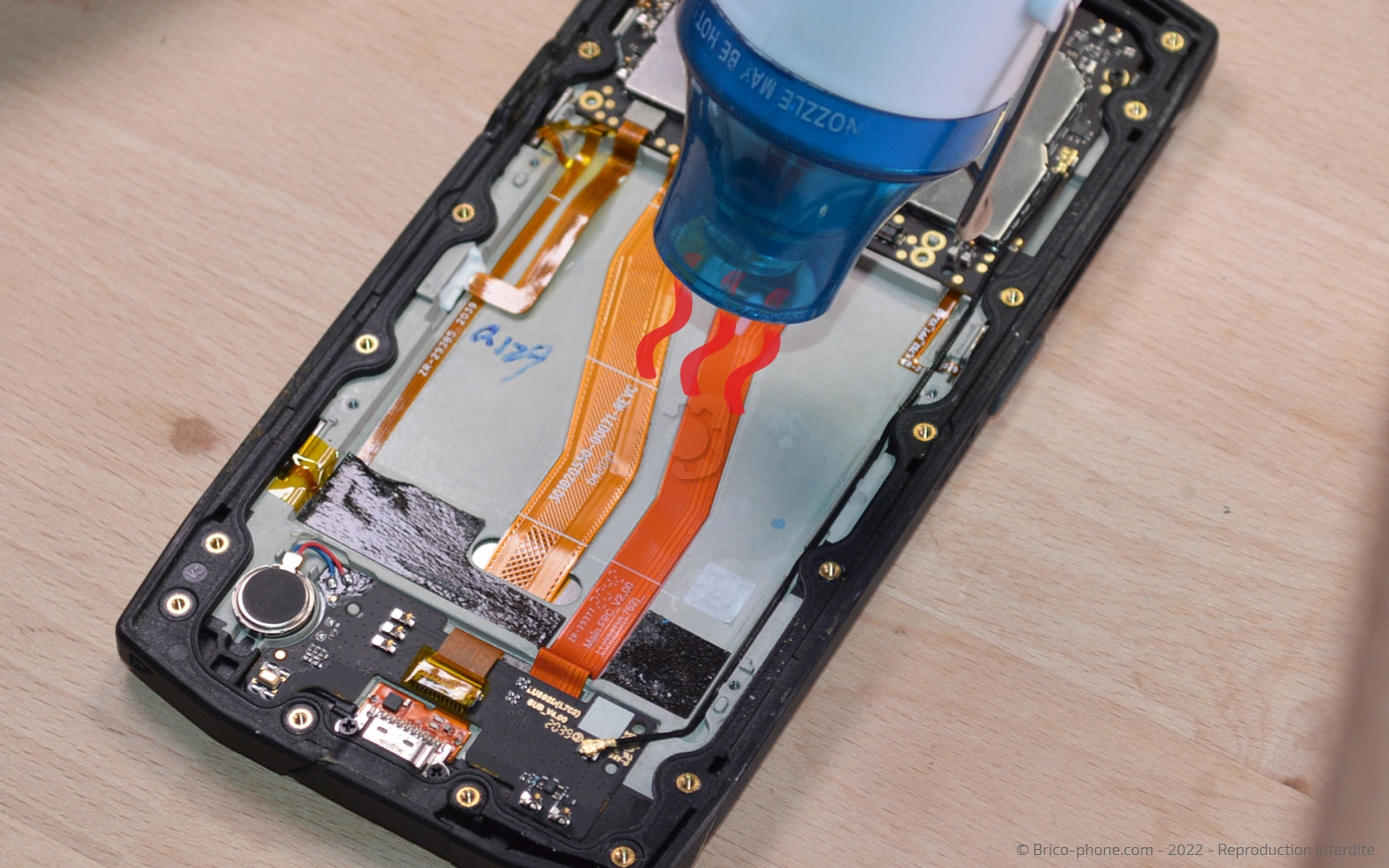

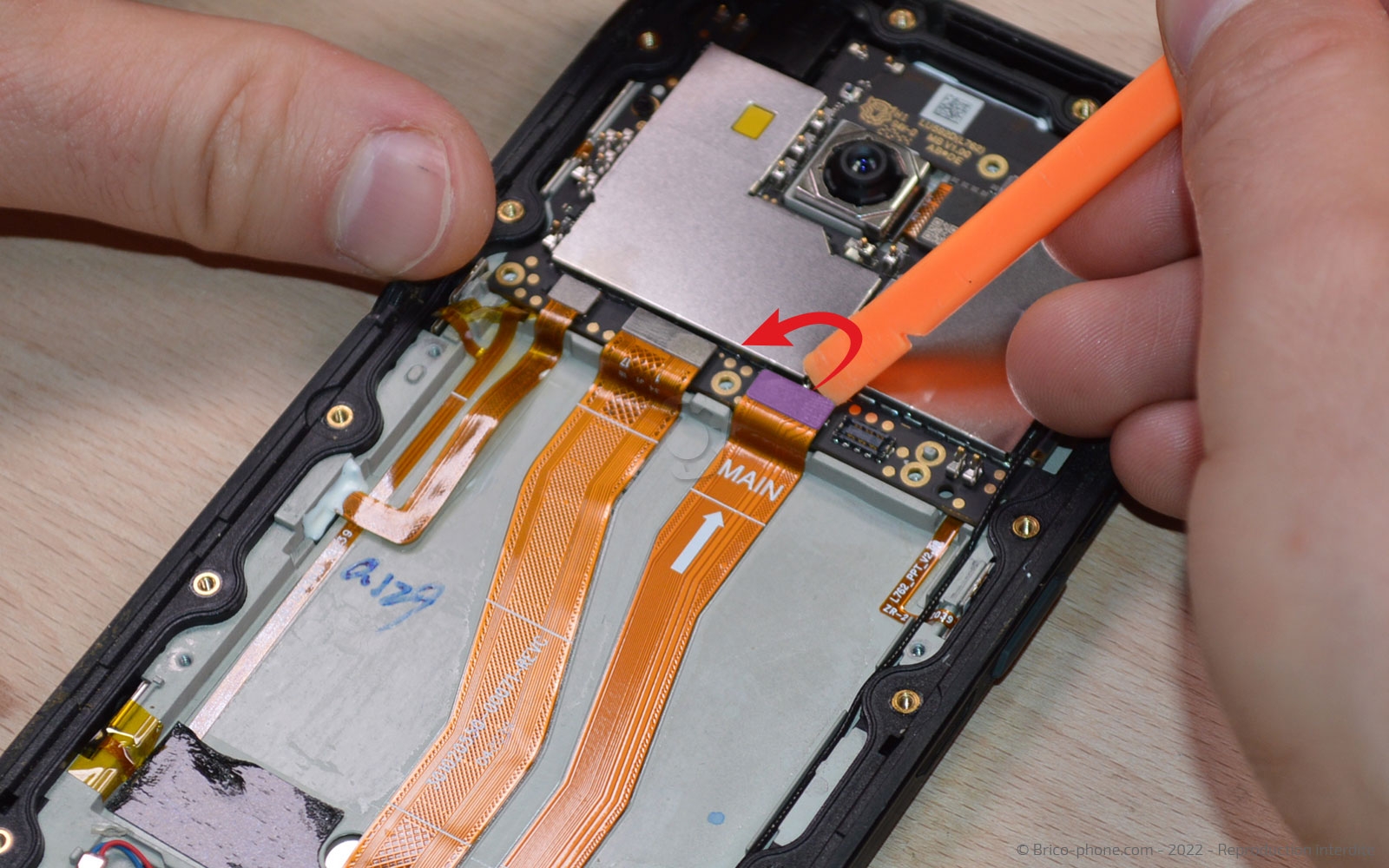

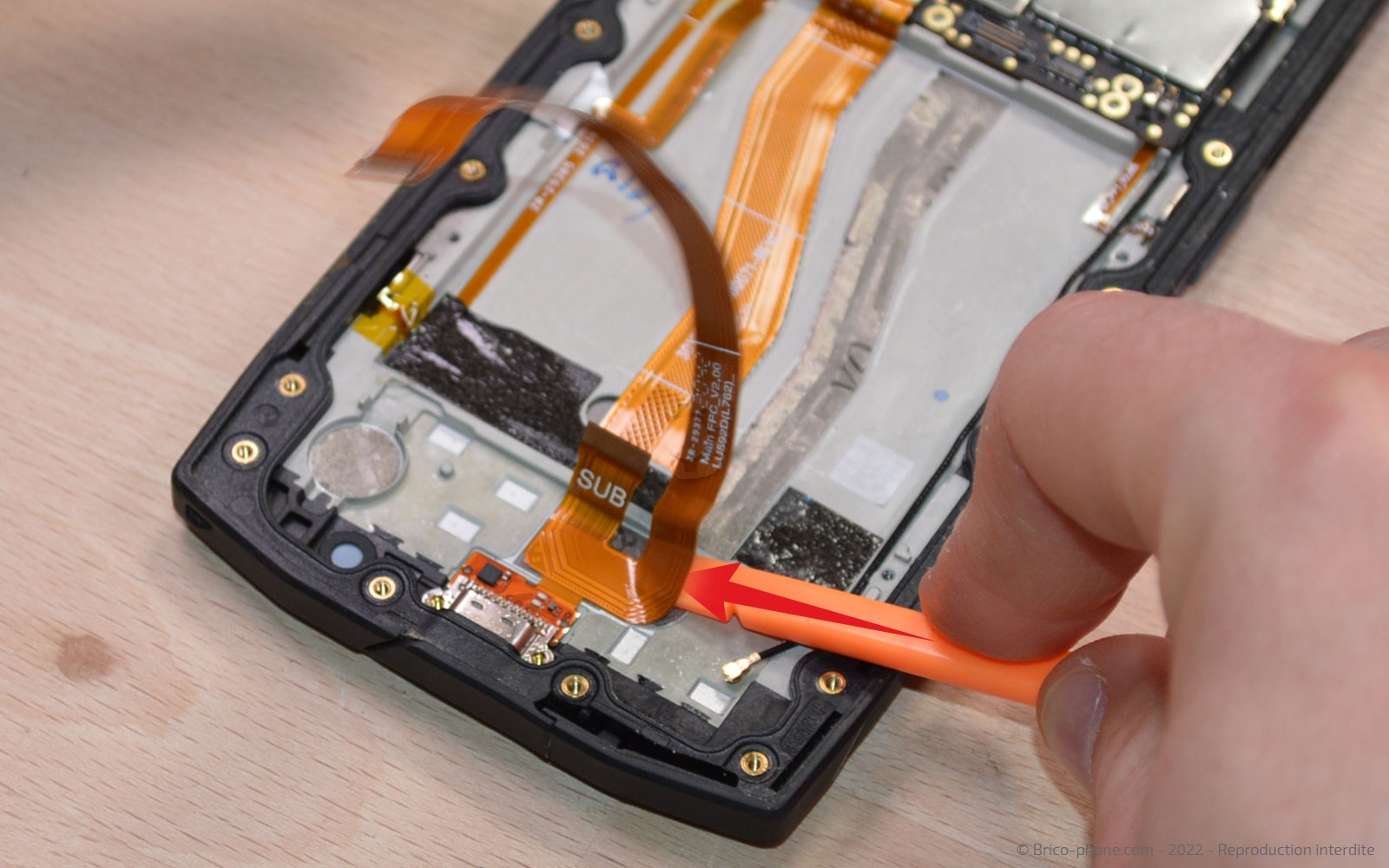

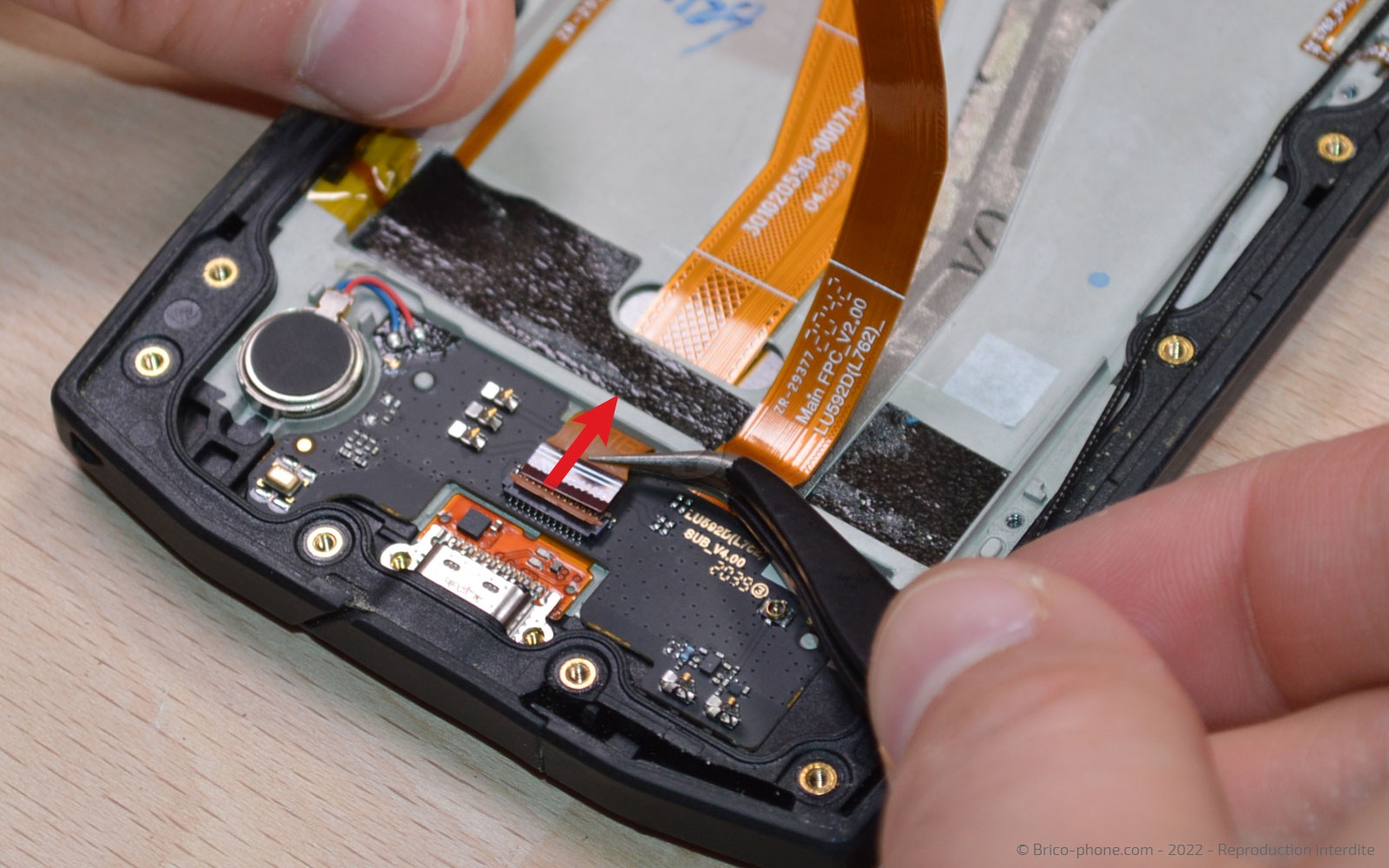

Déconnectez la nappe du dock de la carte mère avant de la chauffer légèrement pour la décoller tranquillement.

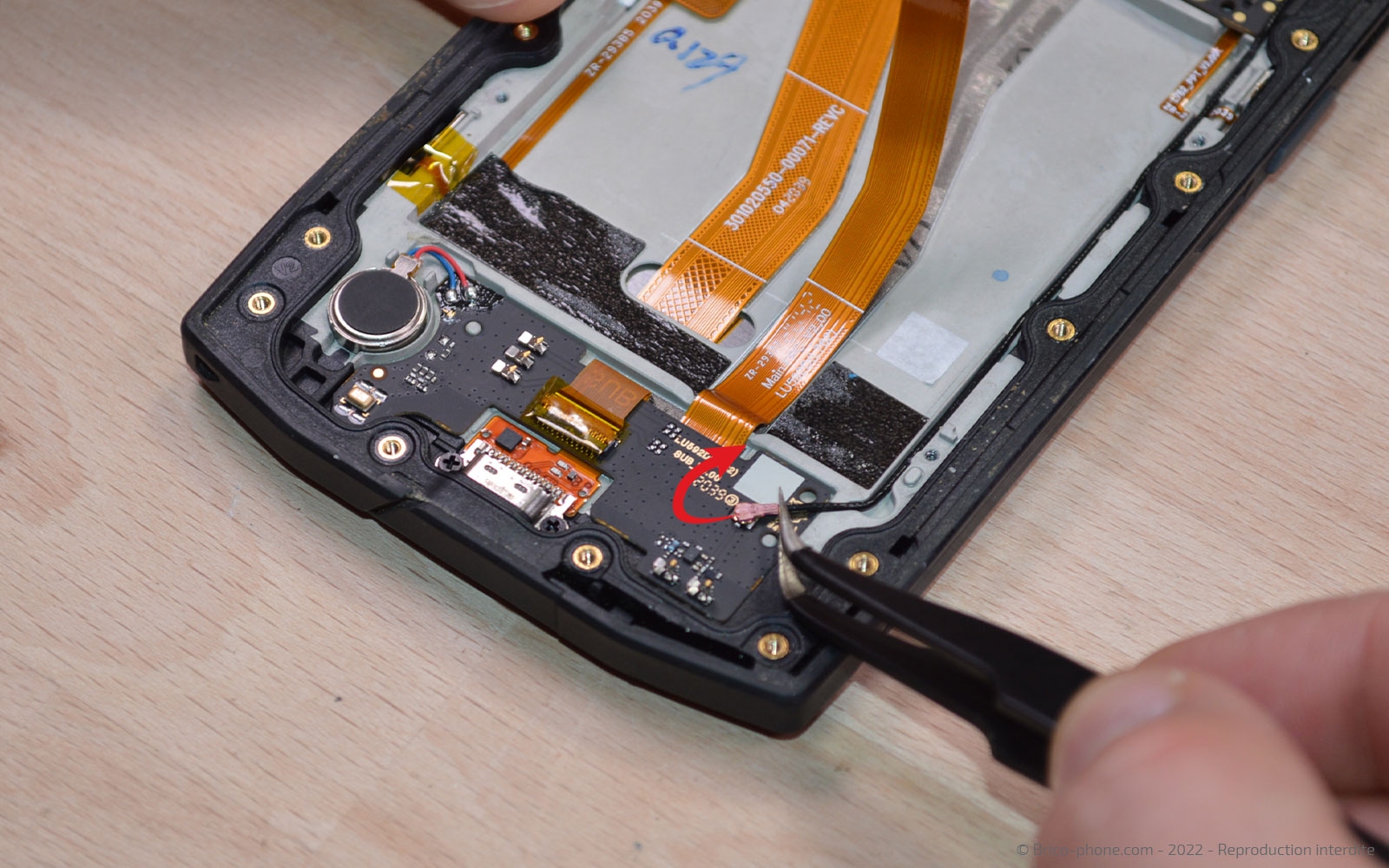

En utilisant la pince en métal, détachez le câble coaxial de la carte fille.

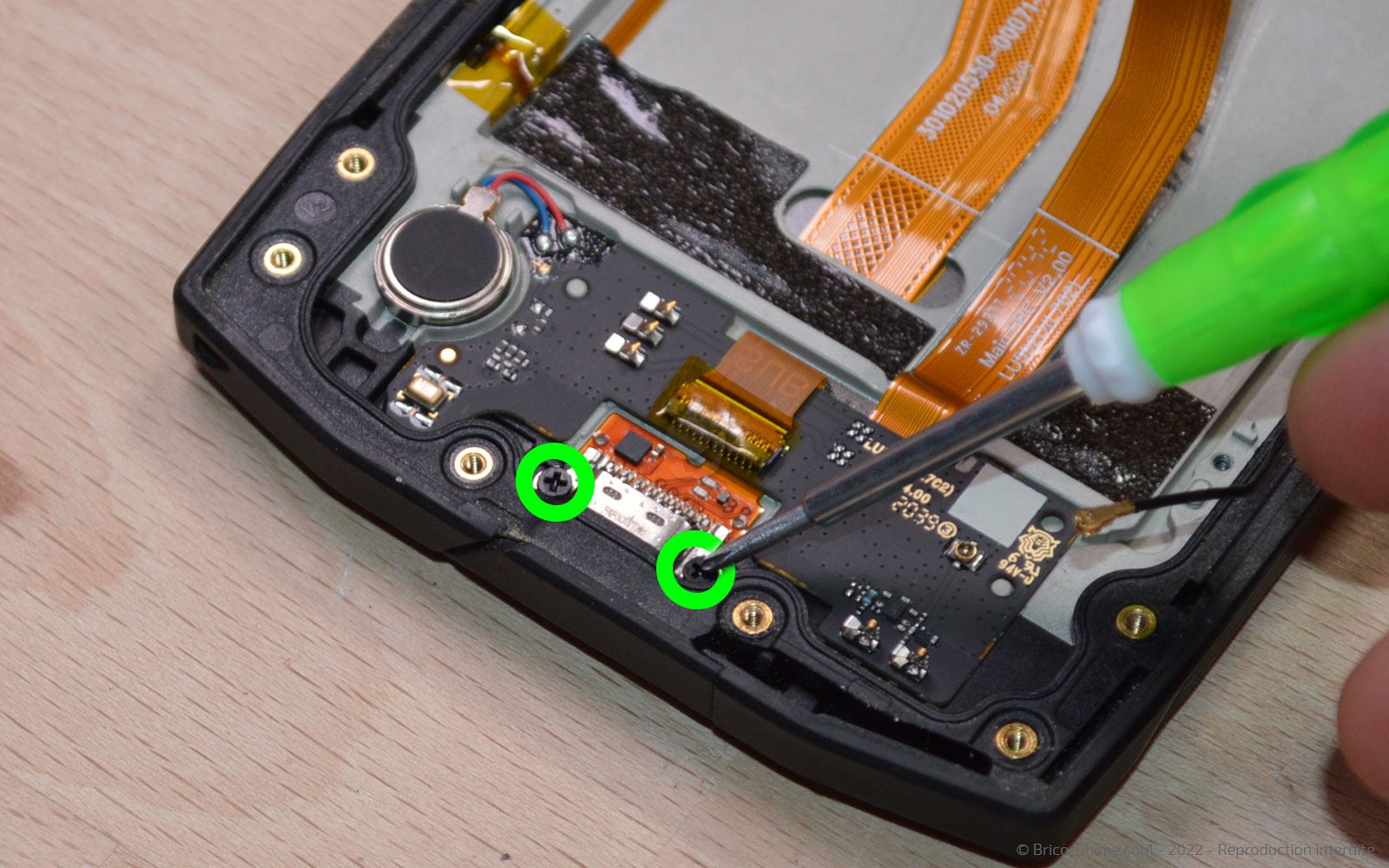

Ensuite, retirez les deux vis cruciformes placées de part et d'autre de la prise du connecteur de charge.

Récupérez également le film jaune présent sur la seconde nappe du dock.

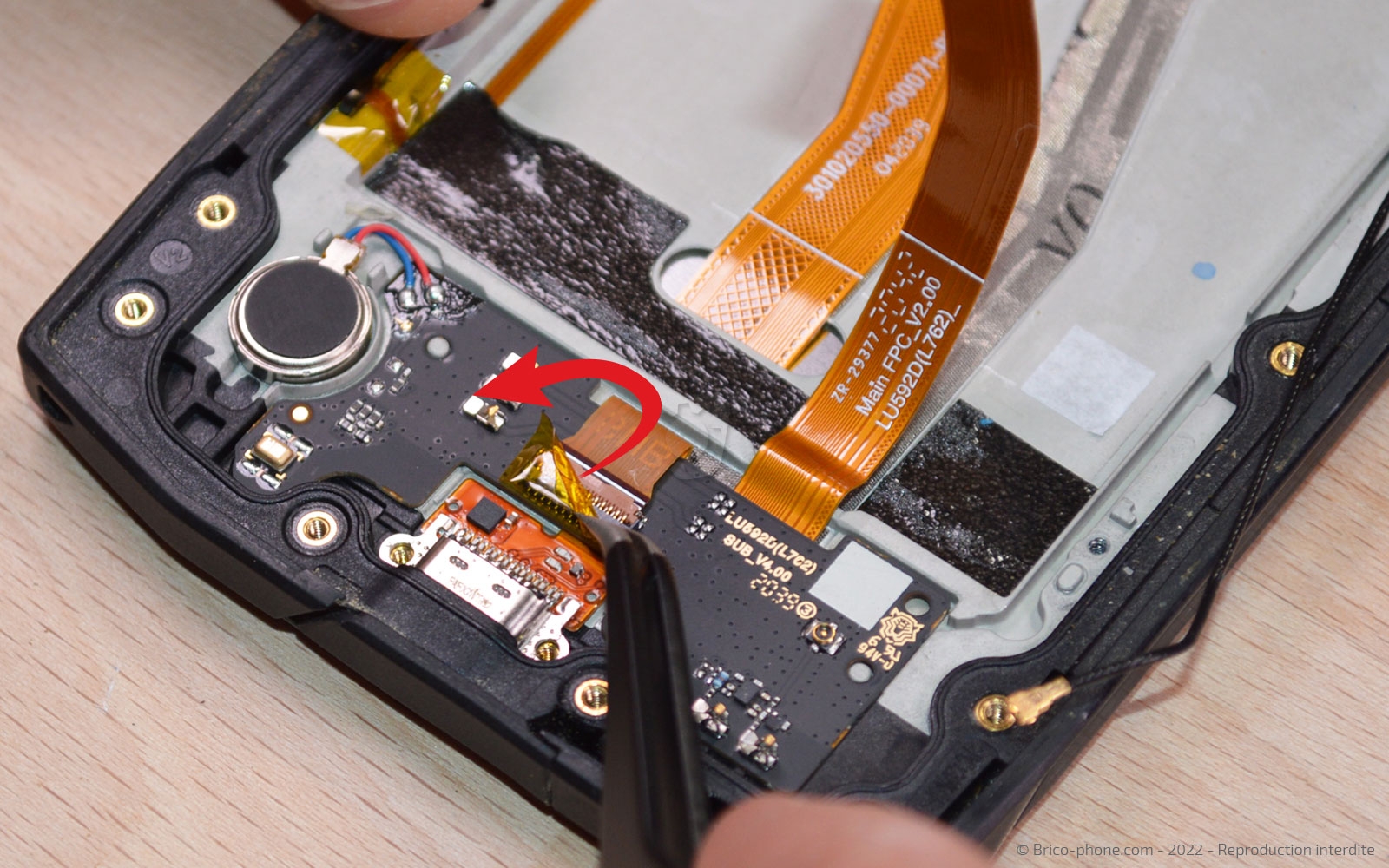

Levez le verrou en plastique afin de pouvoir extraire la connectique.

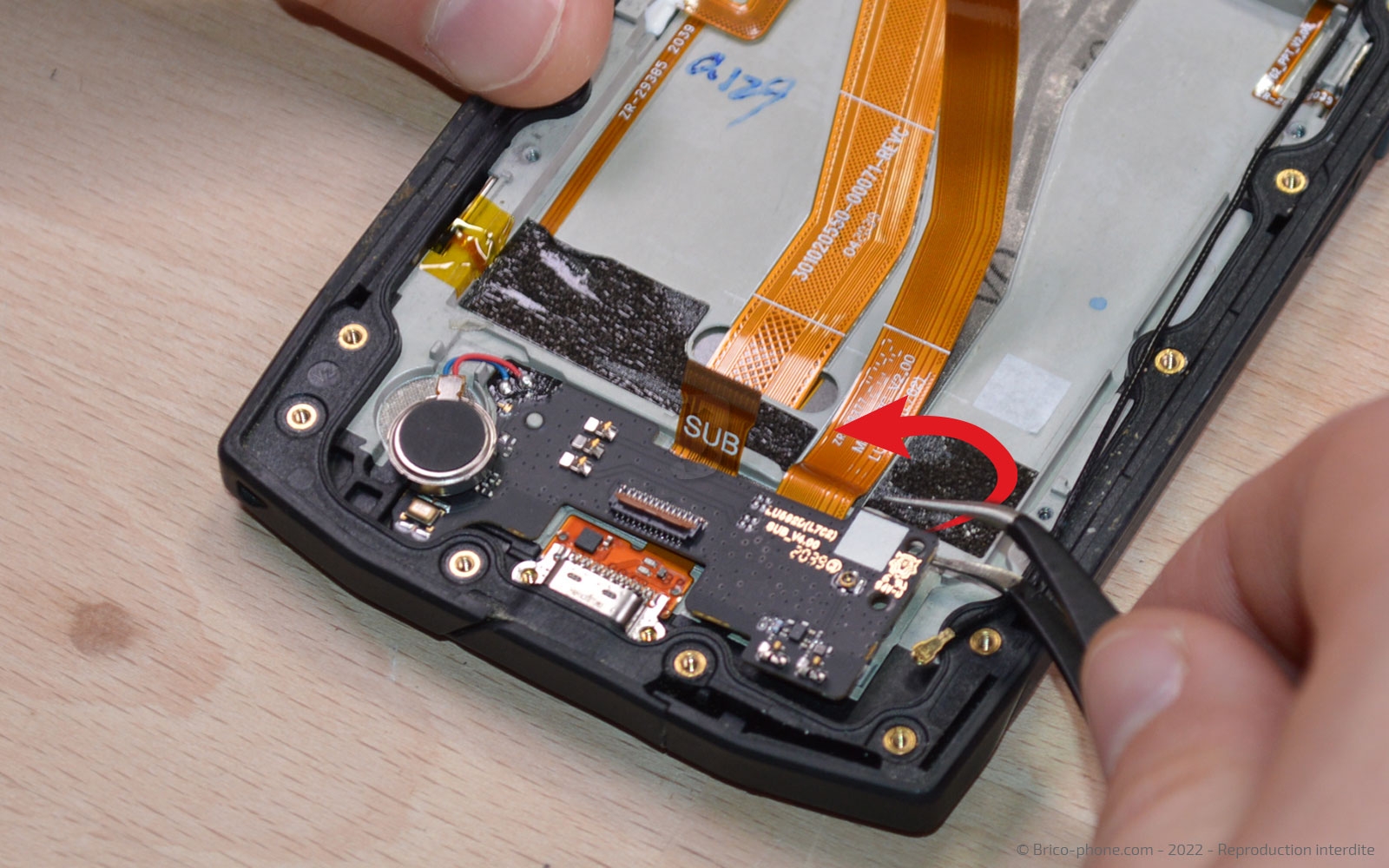

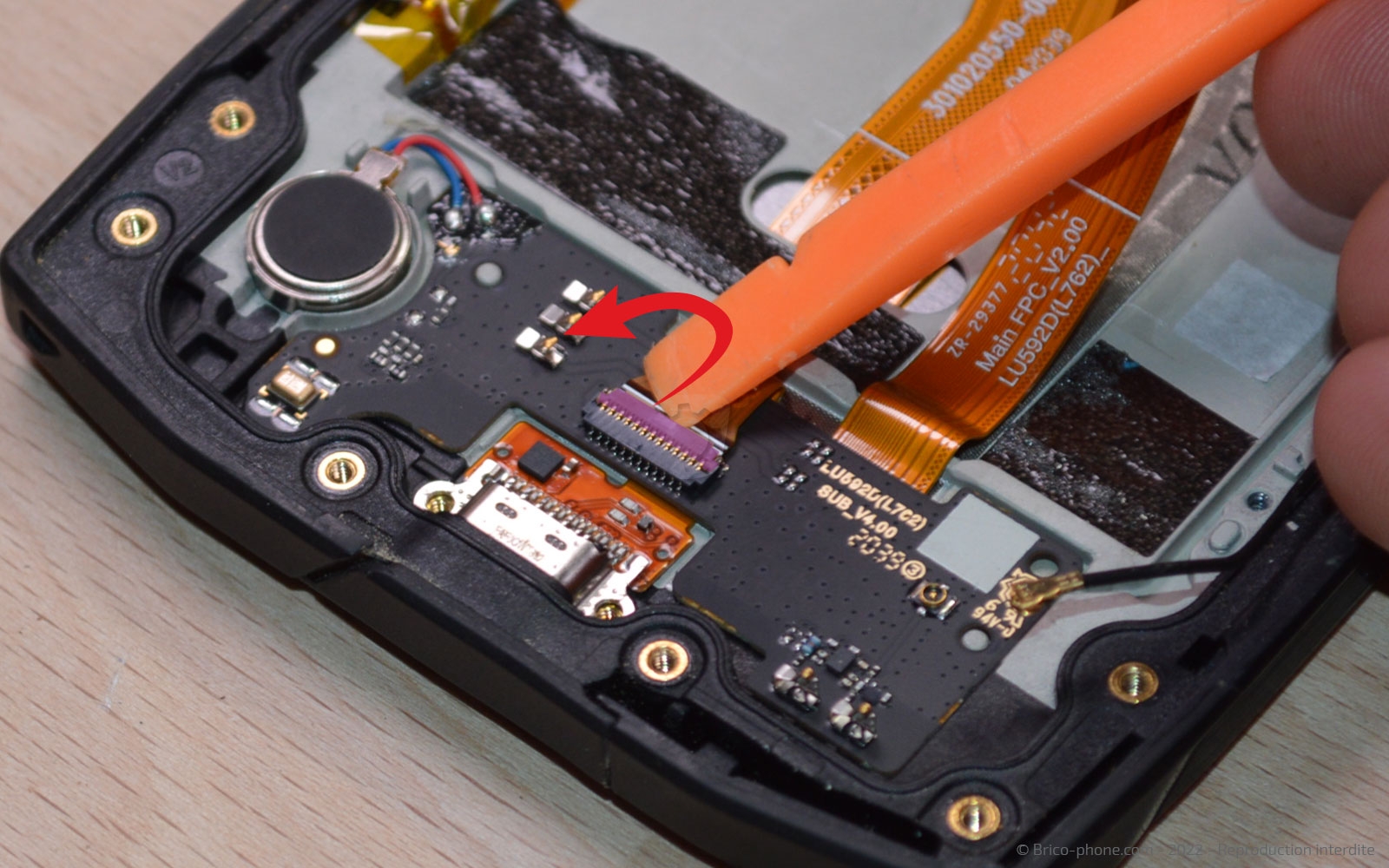

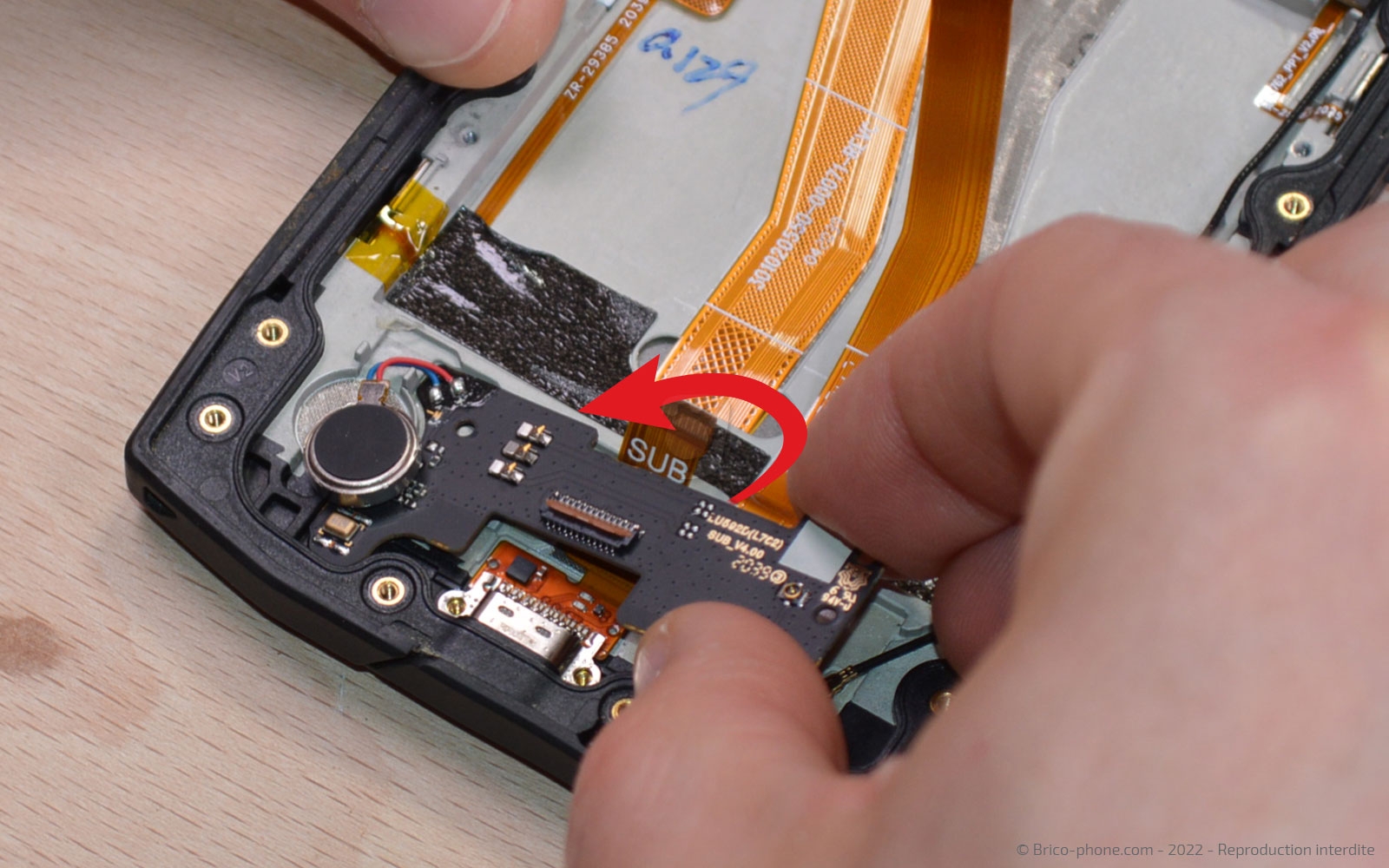

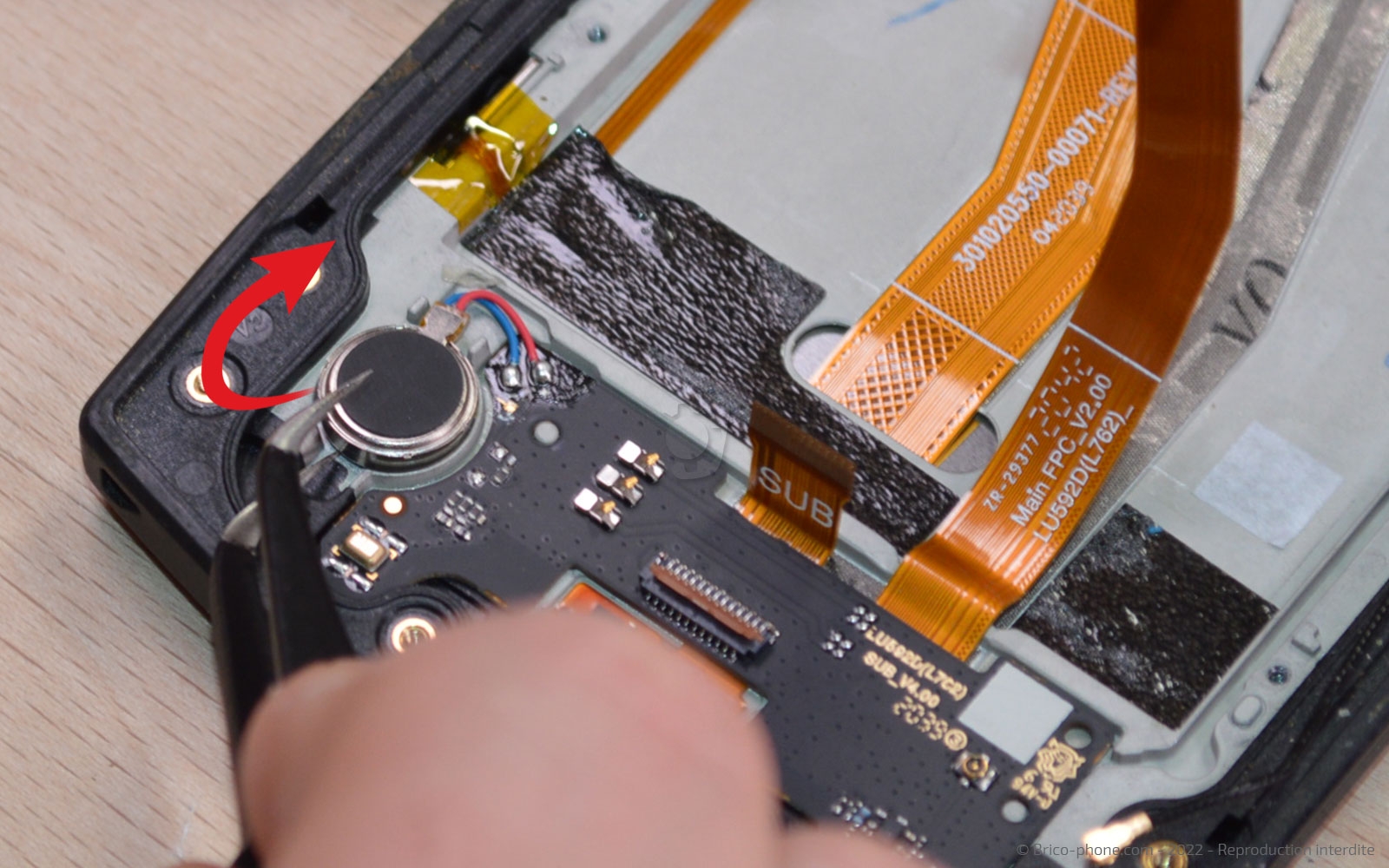

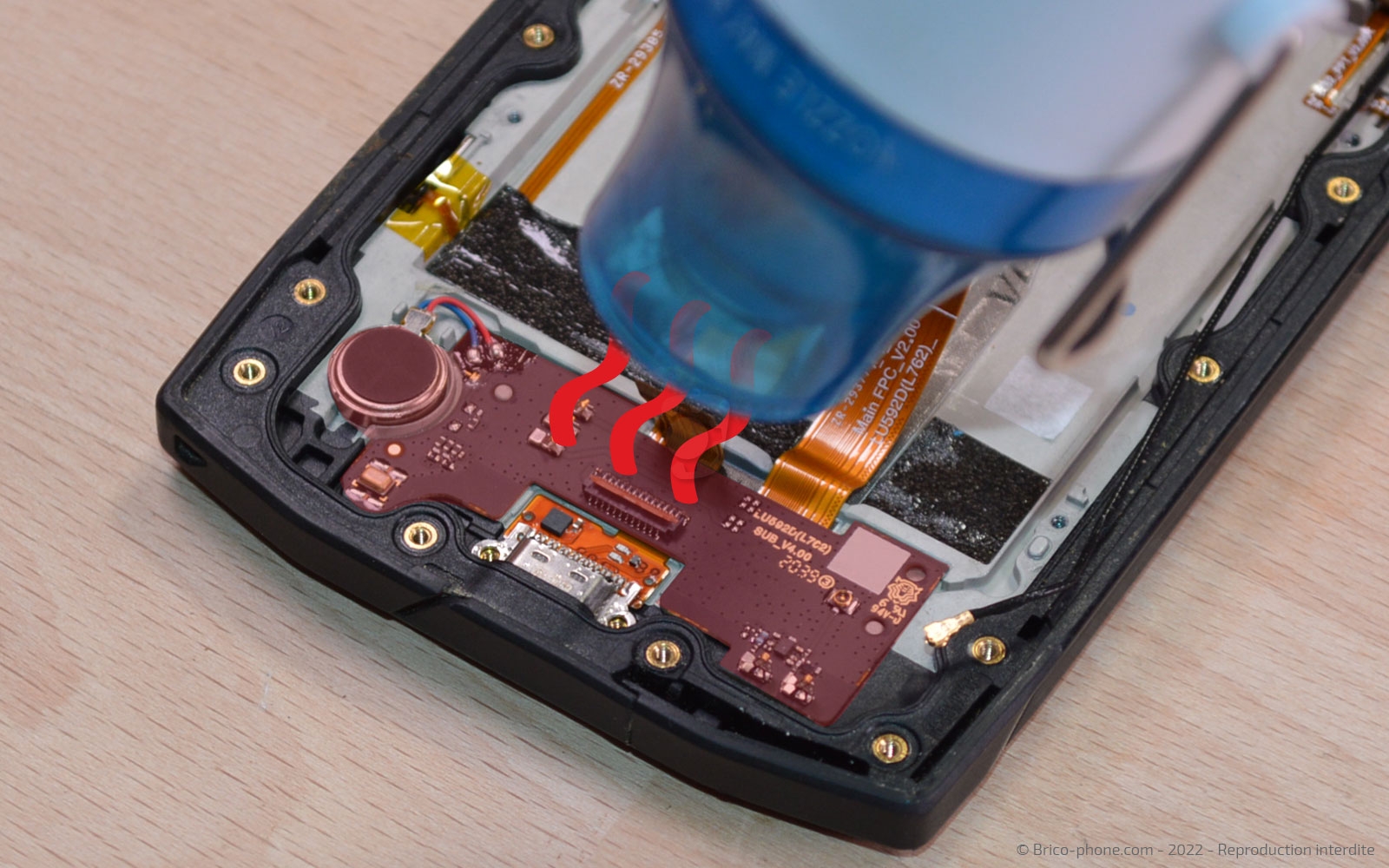

Chauffez l'intégralité de la carte fille puis glissez la pincette sous le vibreur pour le décoller en douceur.

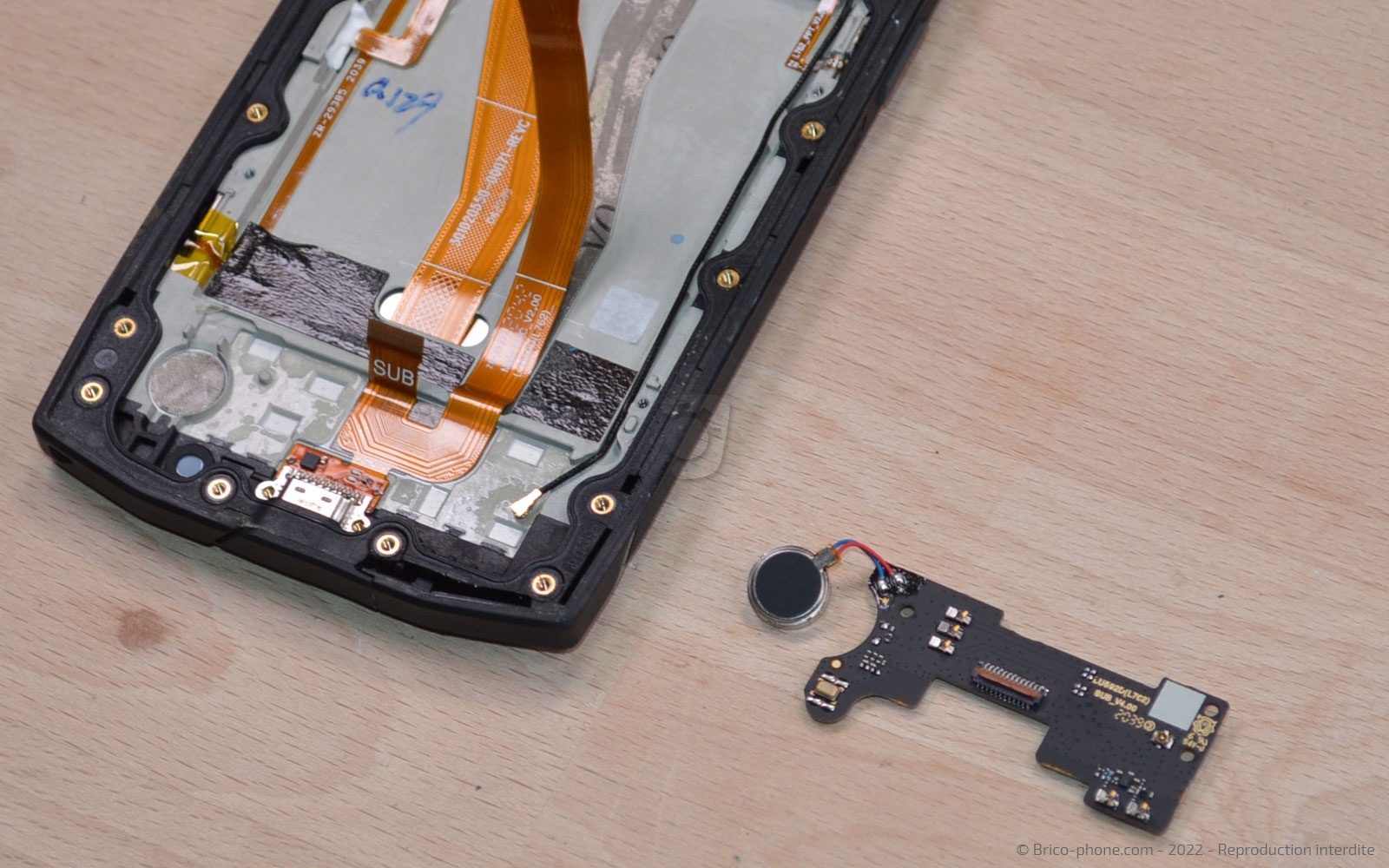

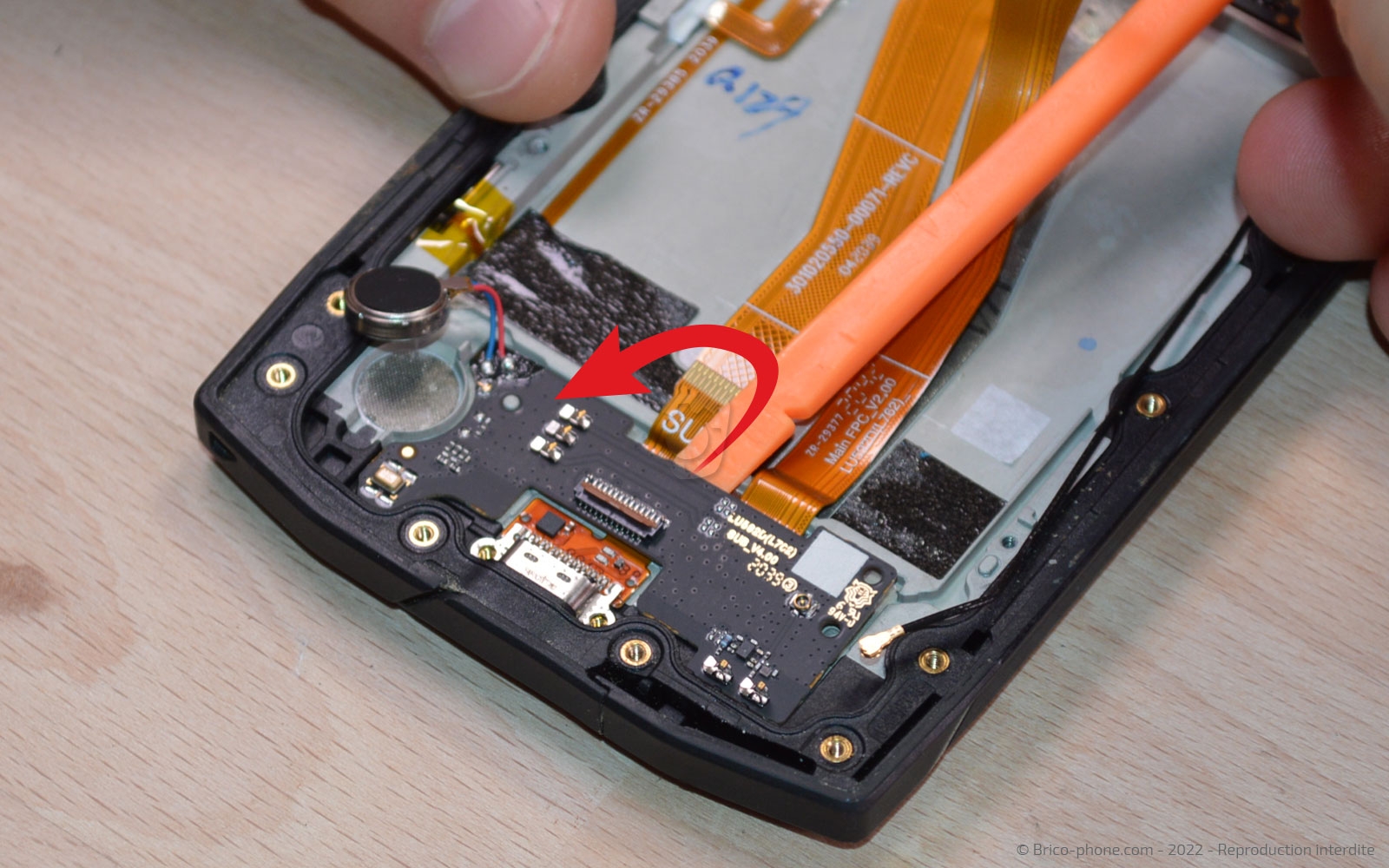

Faites levier avec le levier ou la pince en métal afin de pouvoir sortir le composant du smartphone plus facilement.

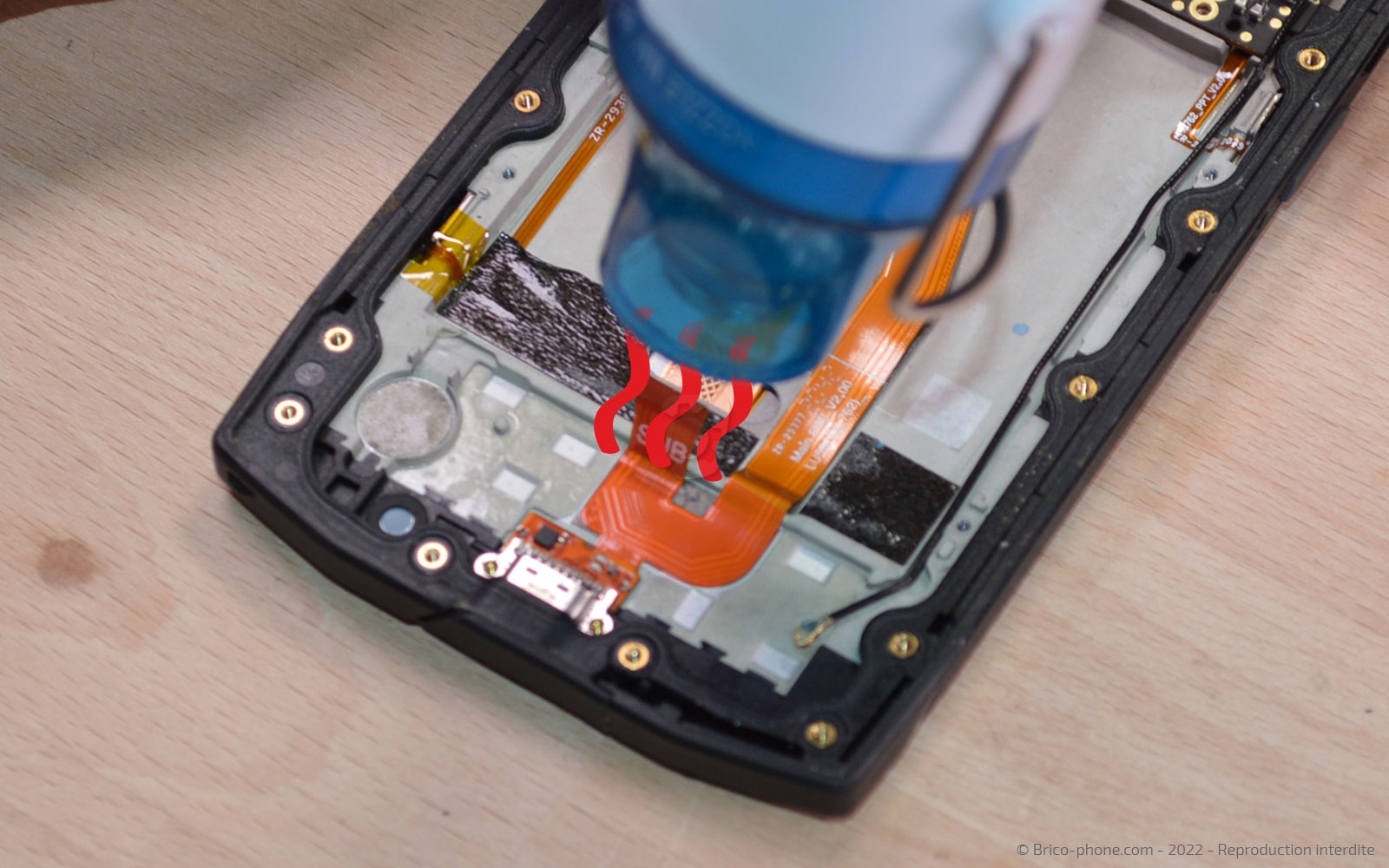

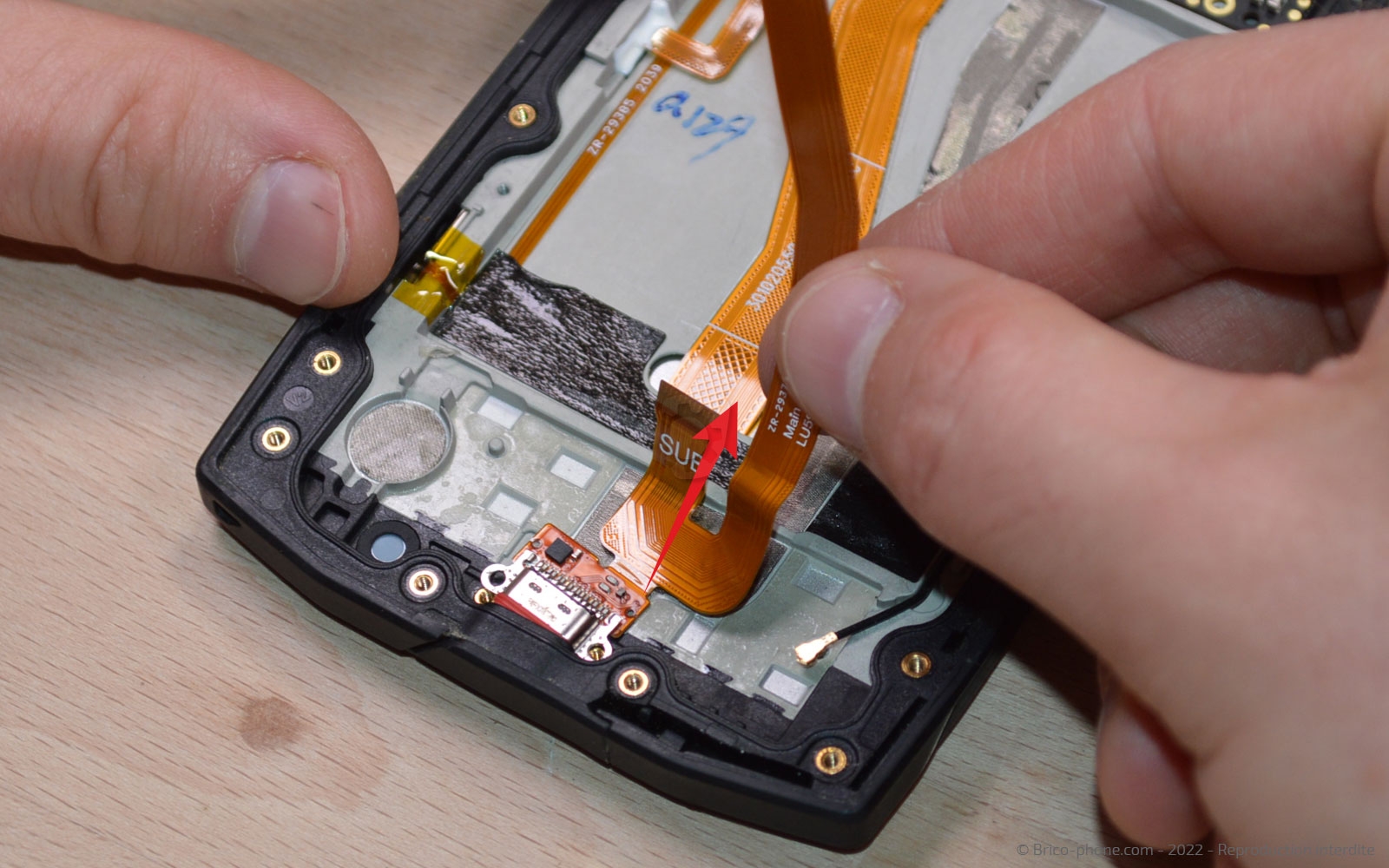

Il faut chauffer légèrement la nappe du connecteur de charge afin de pourvoir la décoller et l'extraire de l'appareil.

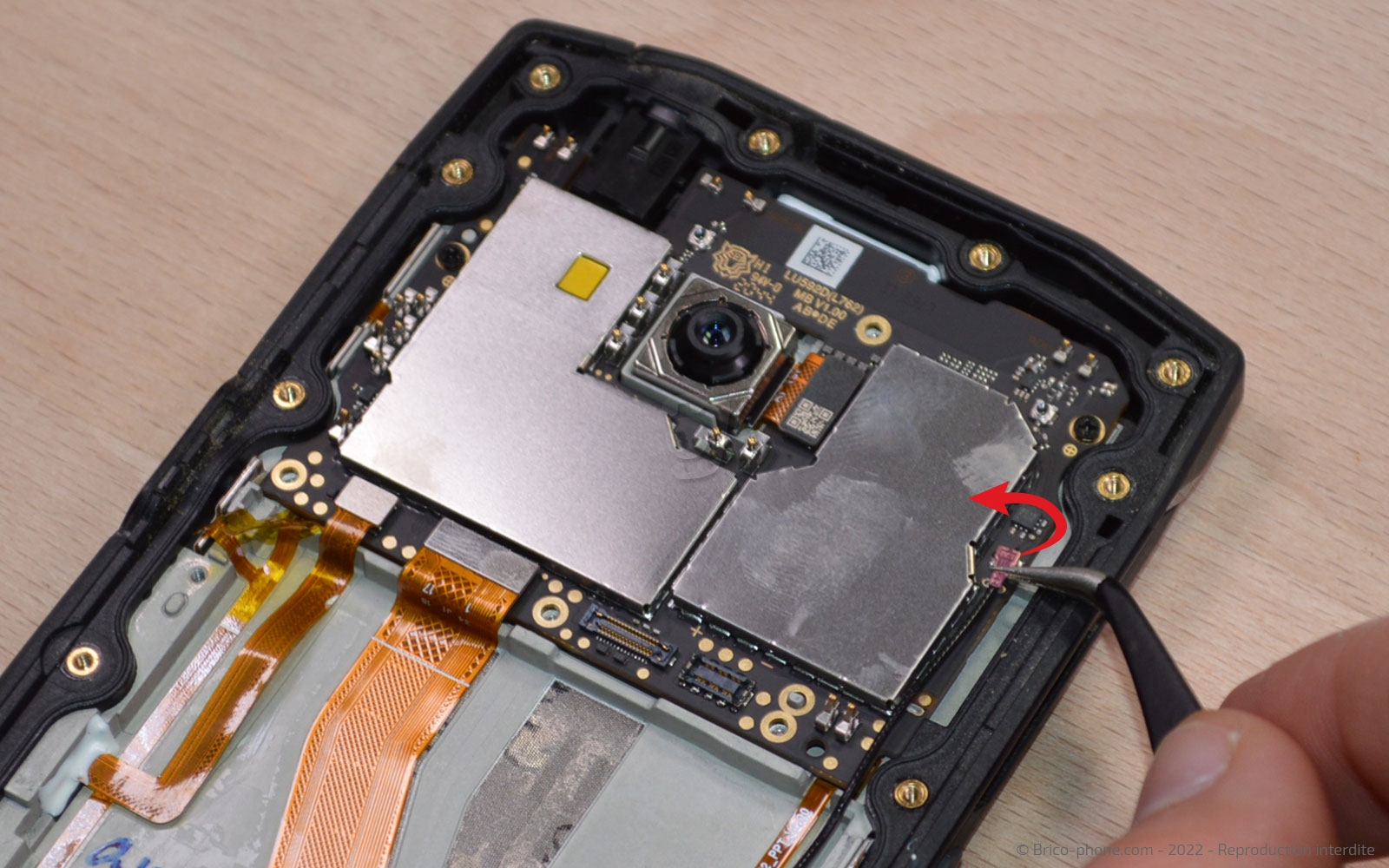

Déclipsez l'autre extrémité du câble coaxial à l'aide de la pincette.

Puis, déconnectez les nappe de l'écran et des boutons.

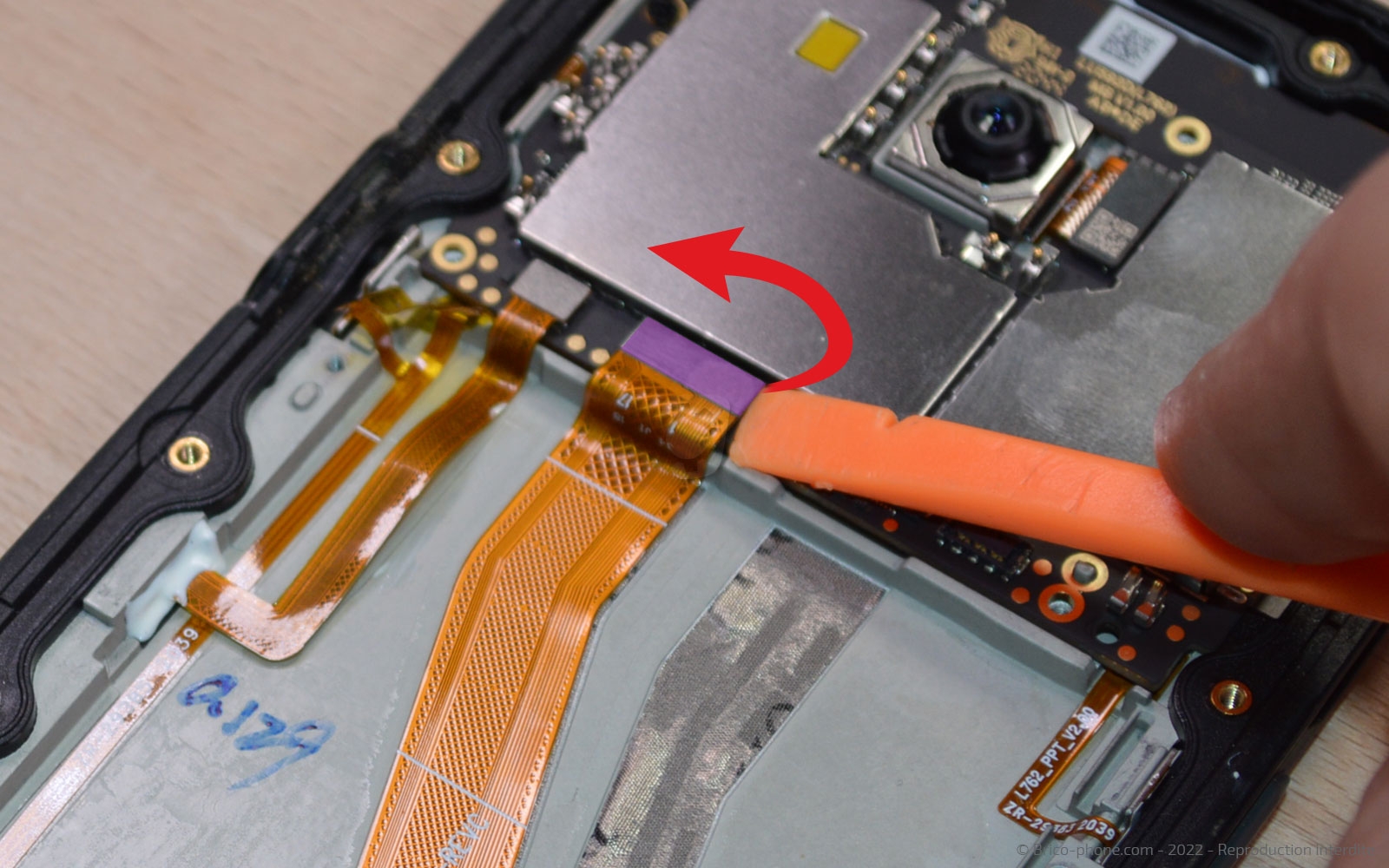

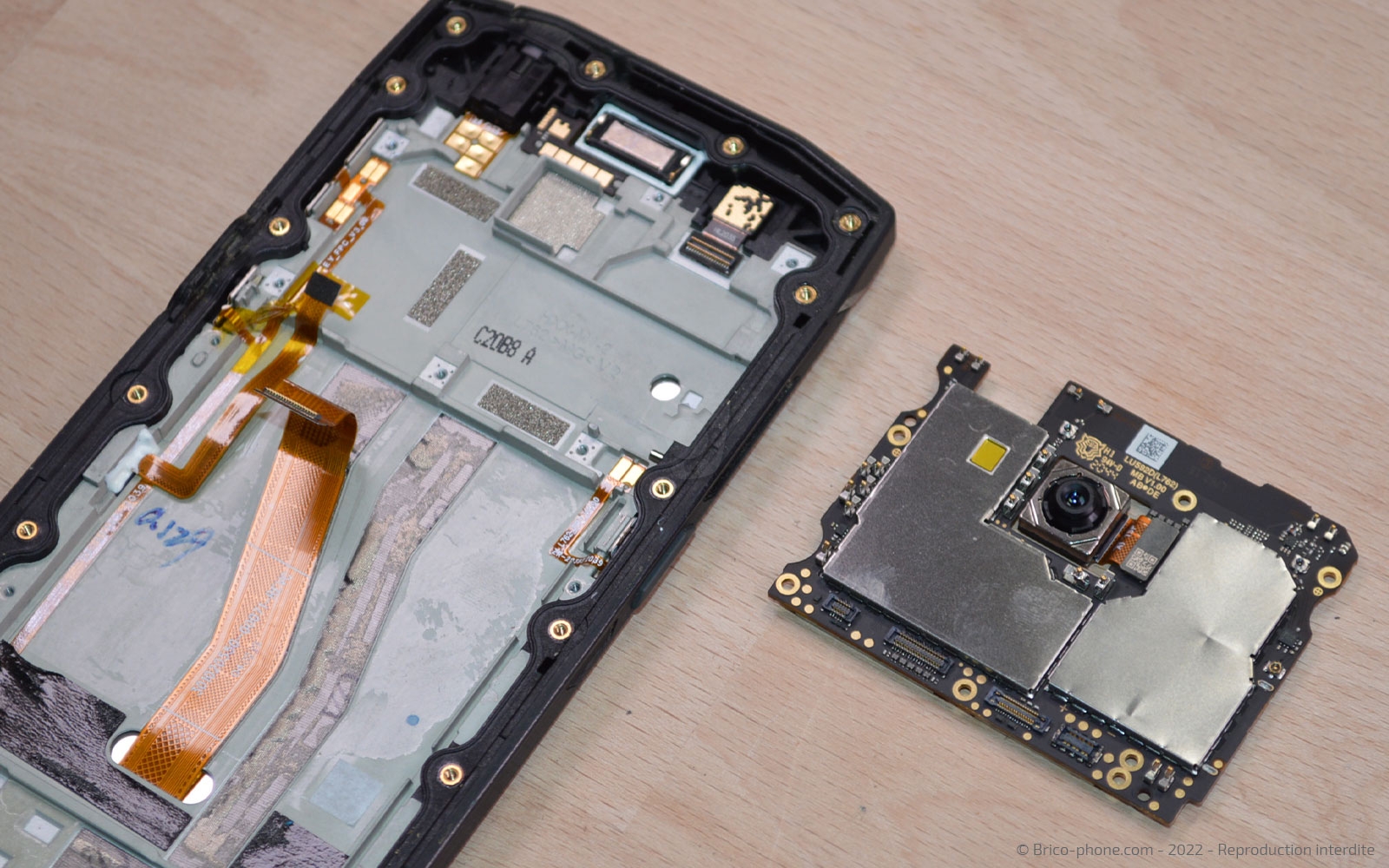

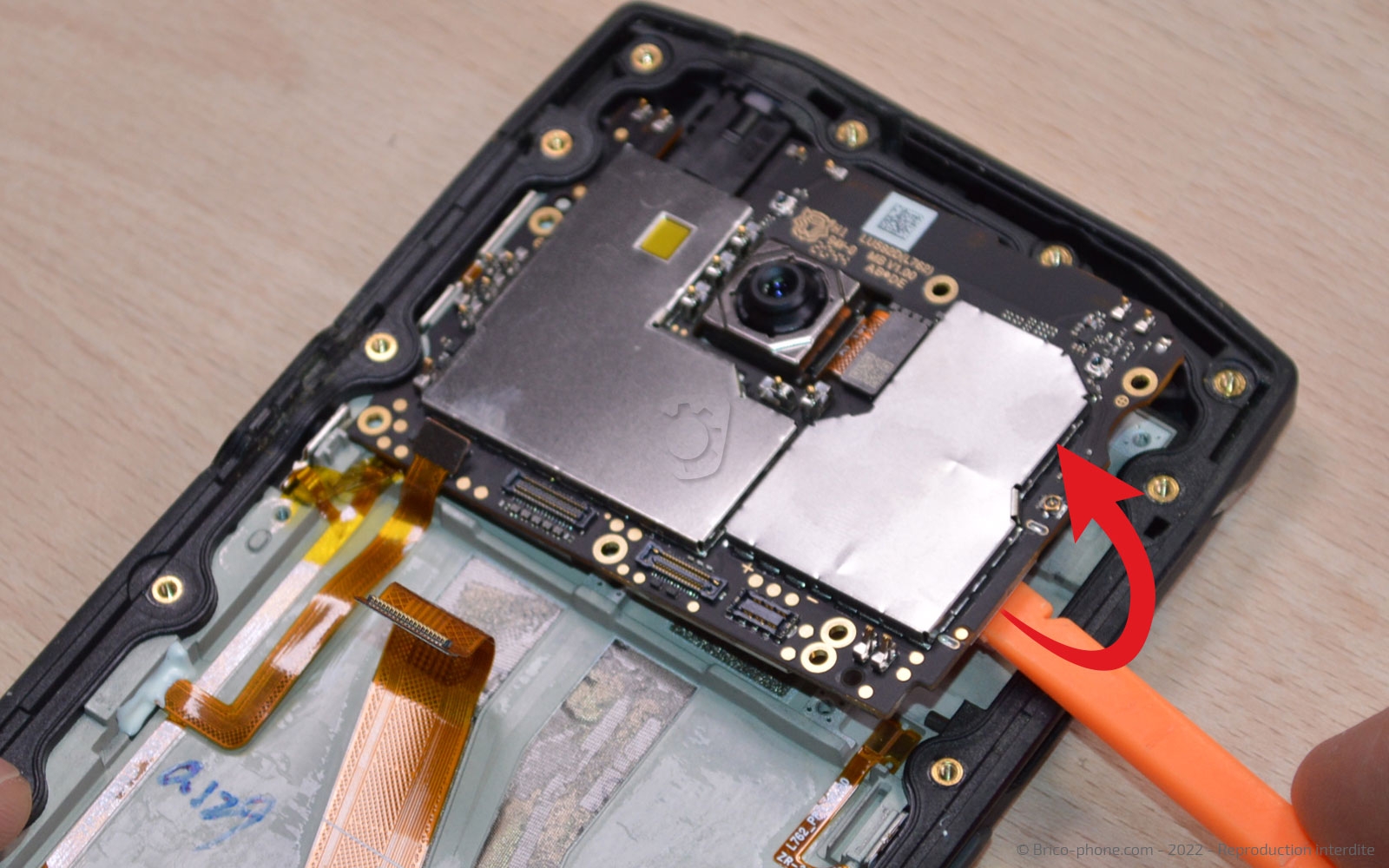

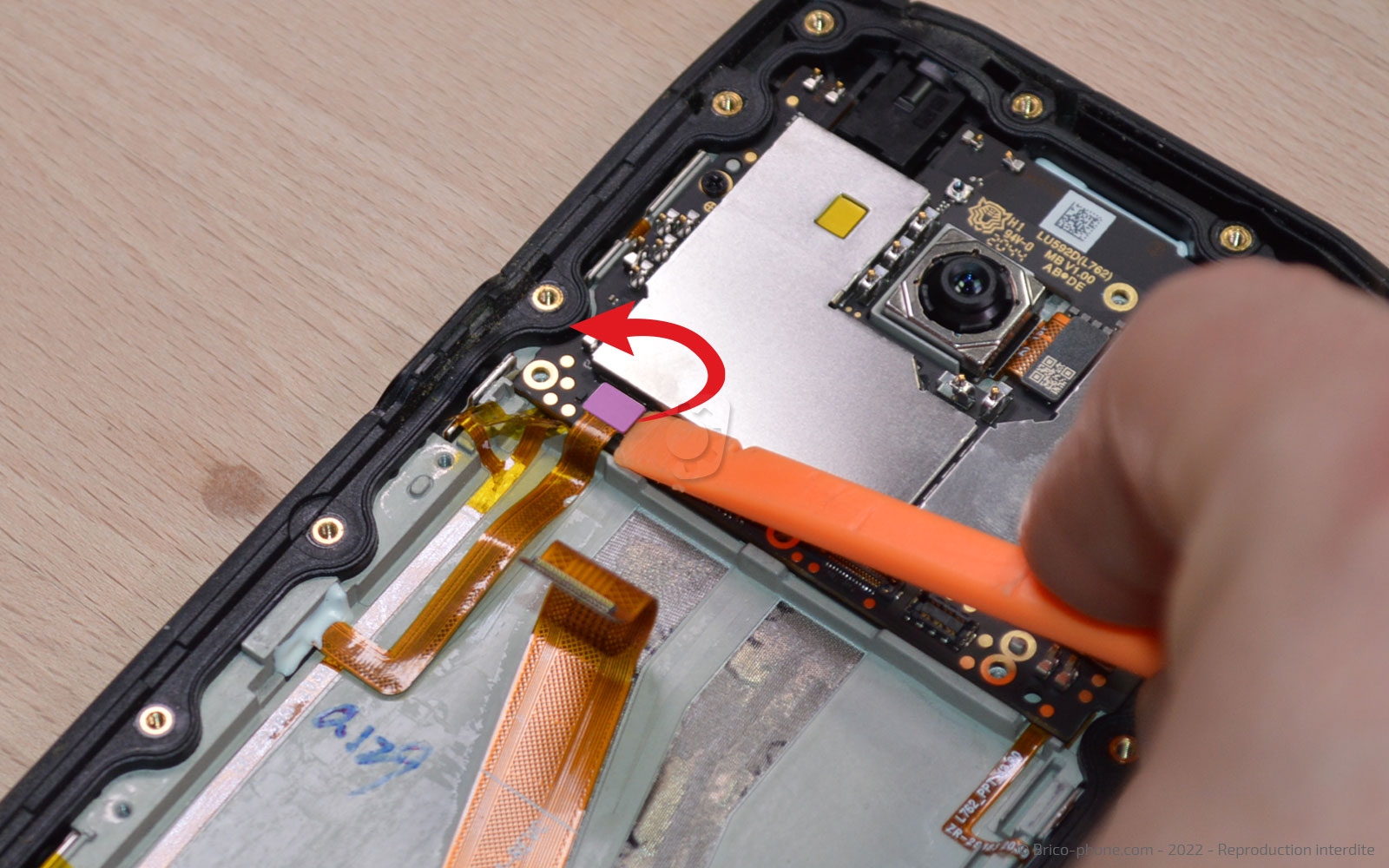

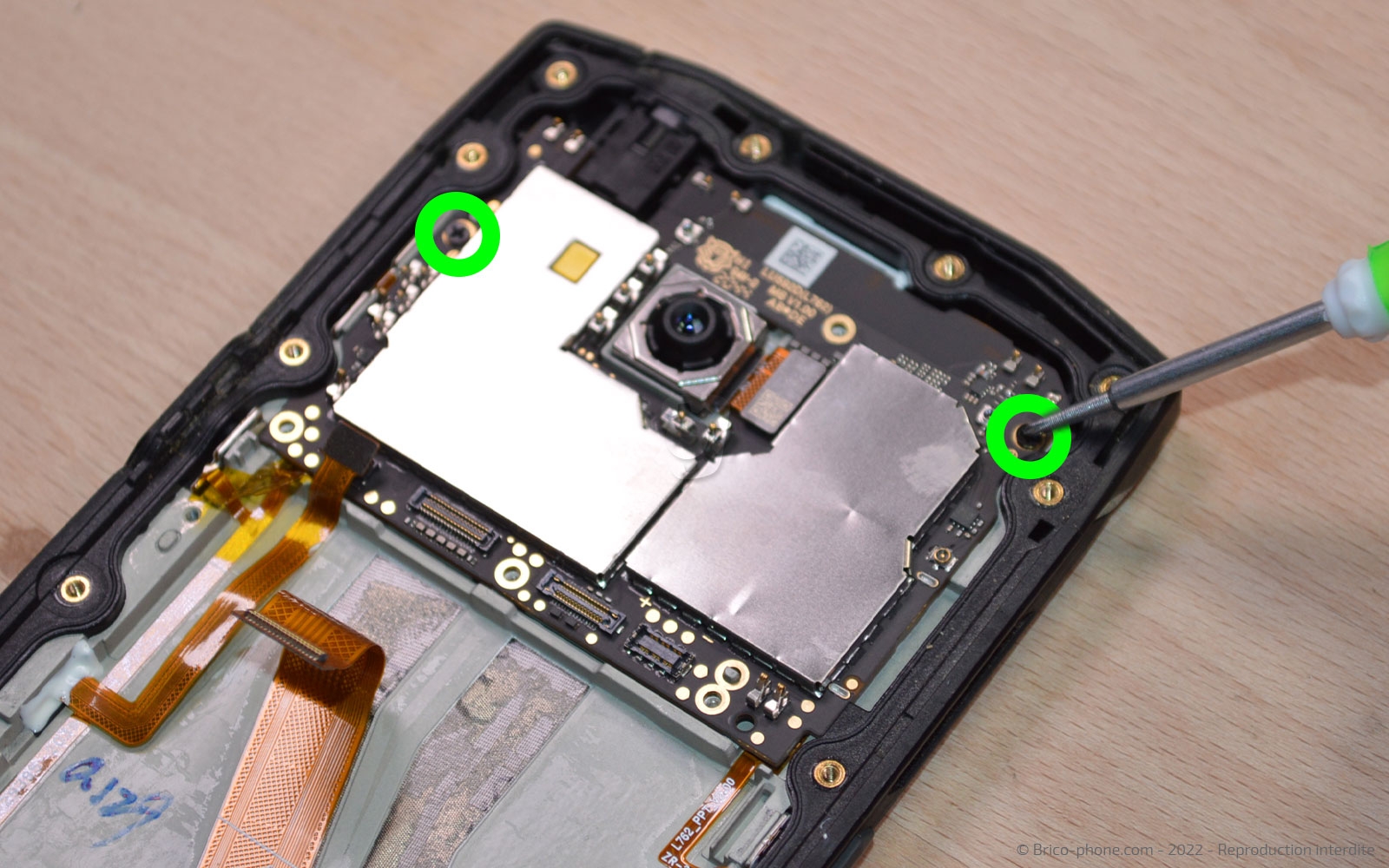

Retirez les deux vis cruciformes avant de soulever la carte mère avec le spudger.

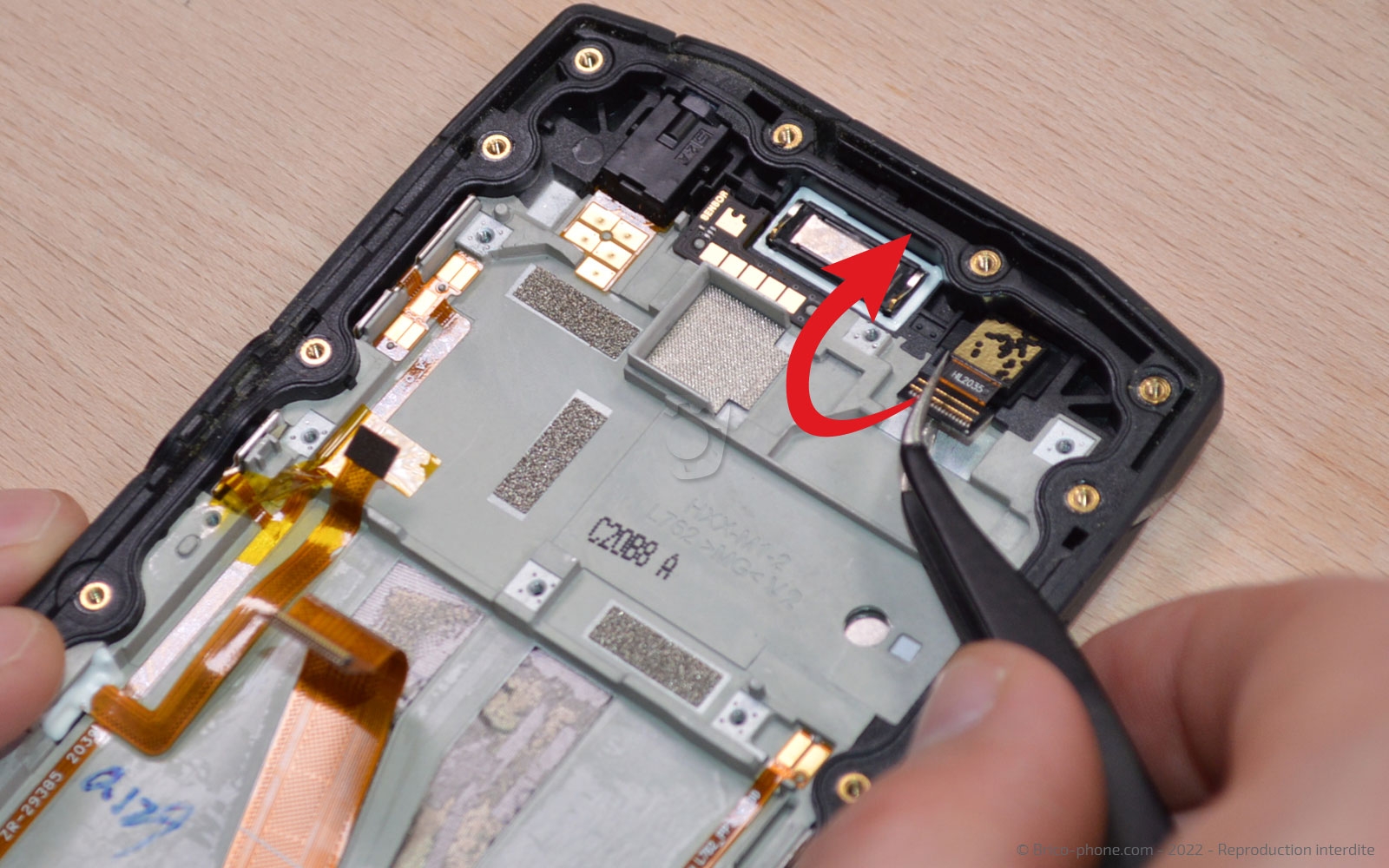

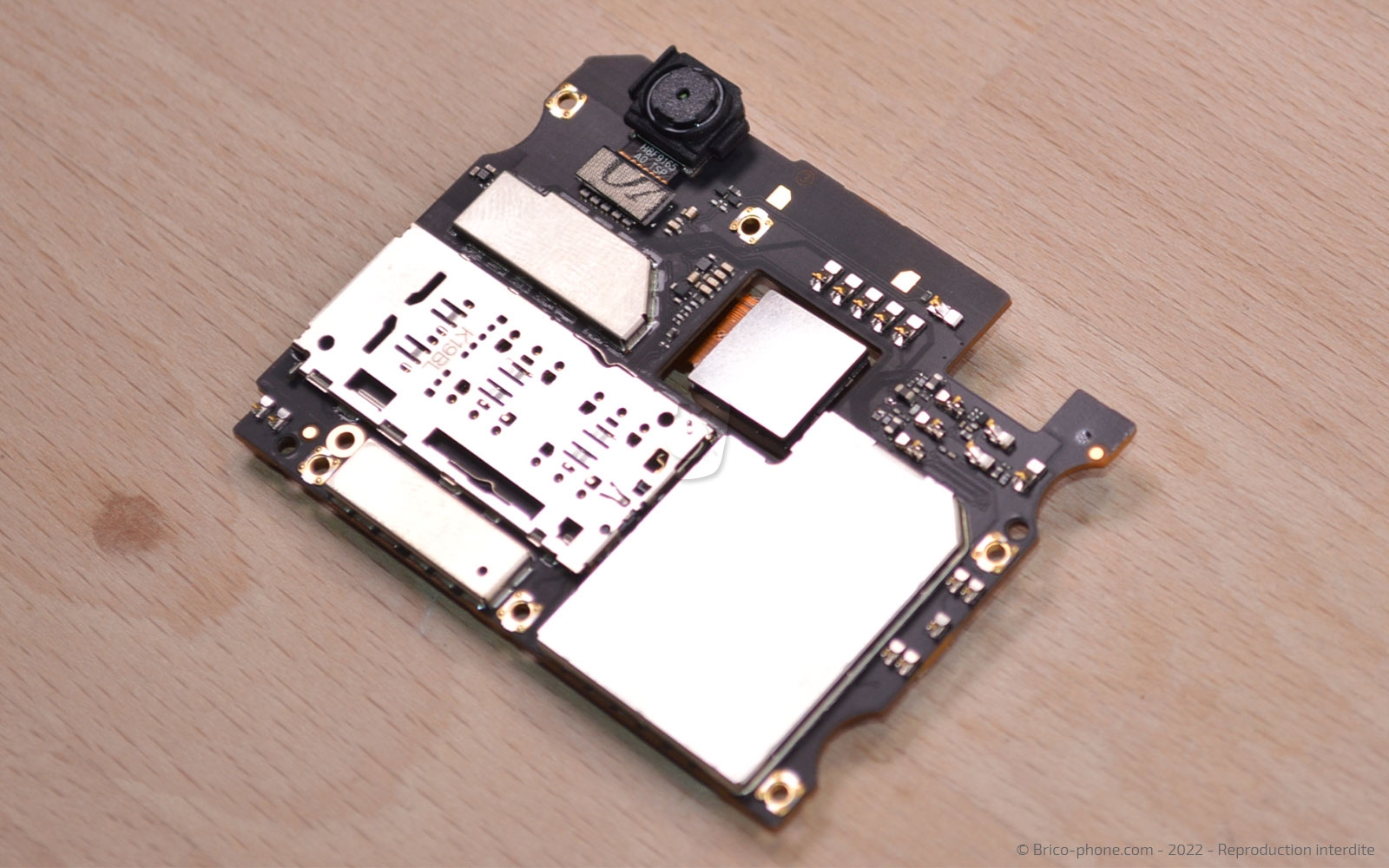

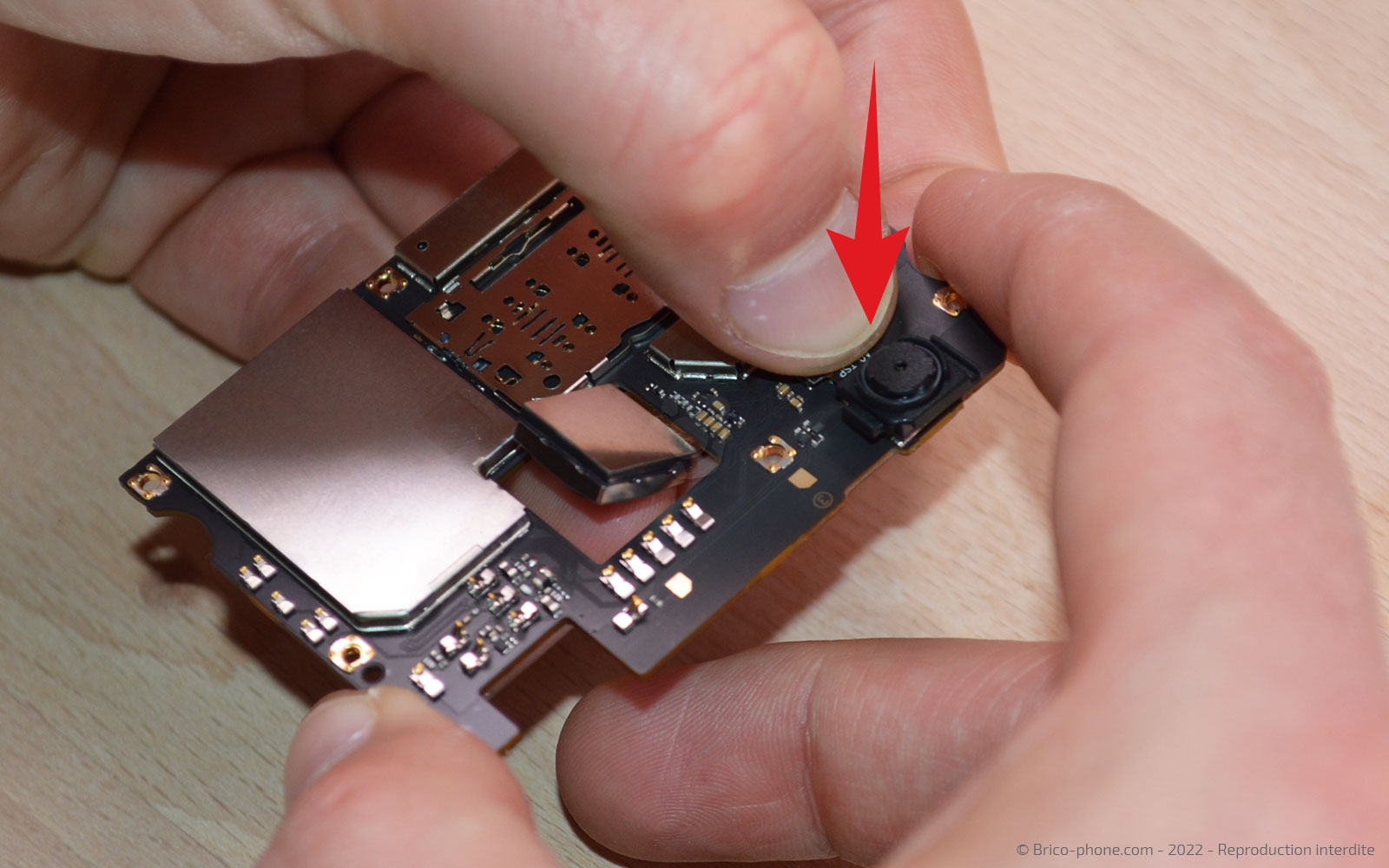

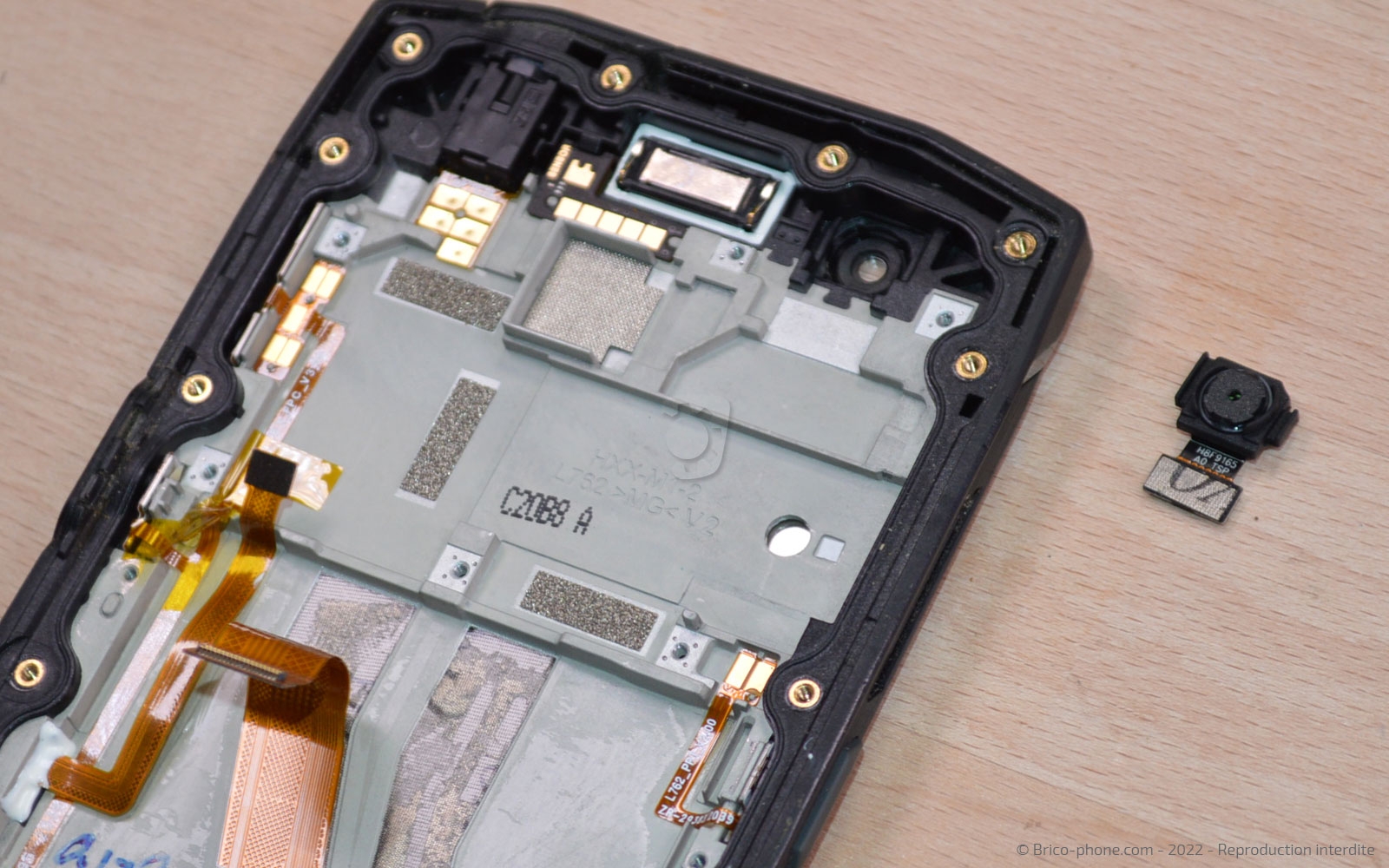

Il est possible que lors du retrait de la carte mère, la caméra frontale reste dans le châssis.

Dans ce cas, saisissez-la avec la pincette avant de disposer sur le carte mère pour le remontage (photos 3 et 4).

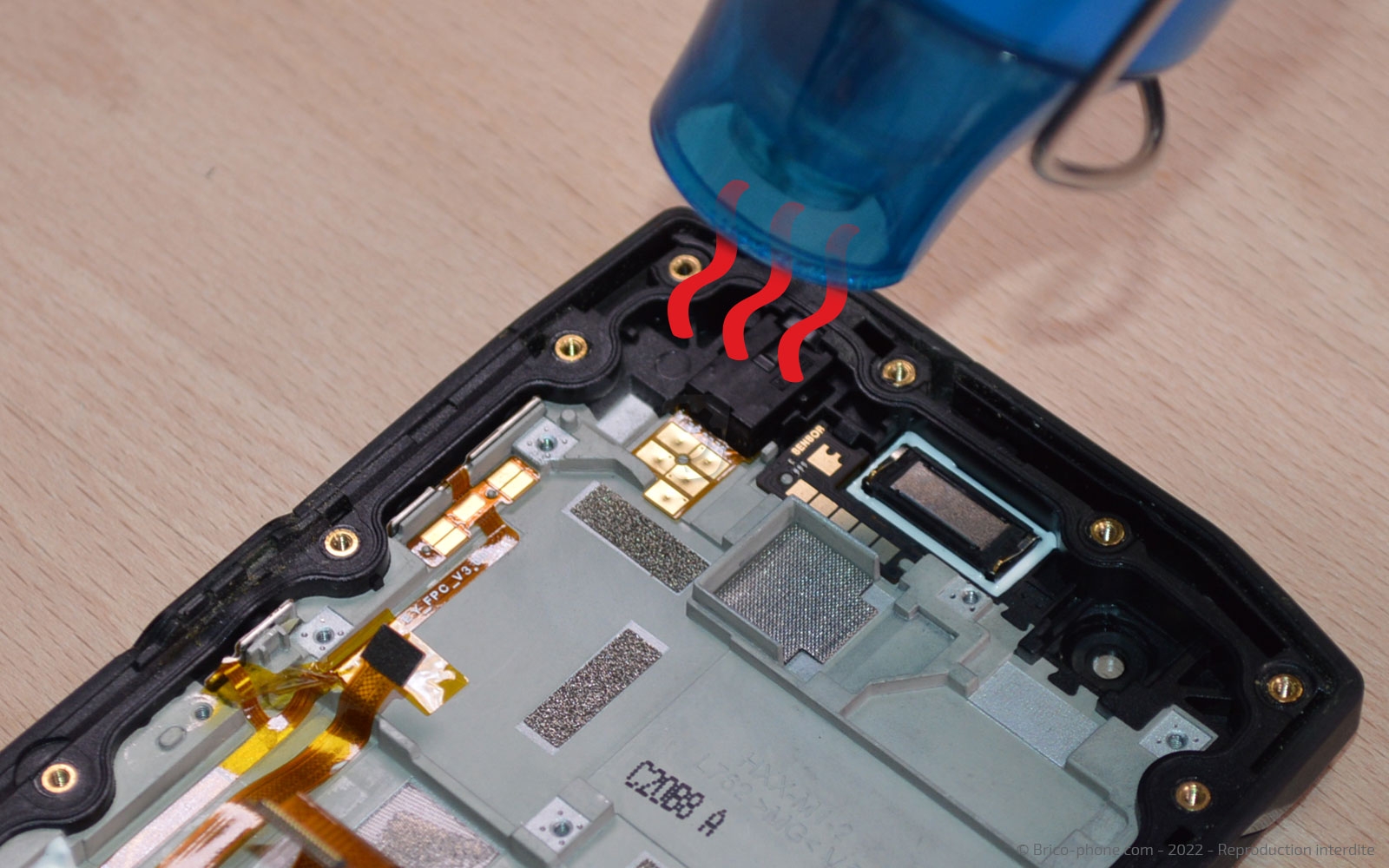

Reprenez le bloc écran et chauffer le composant du kit piéton.

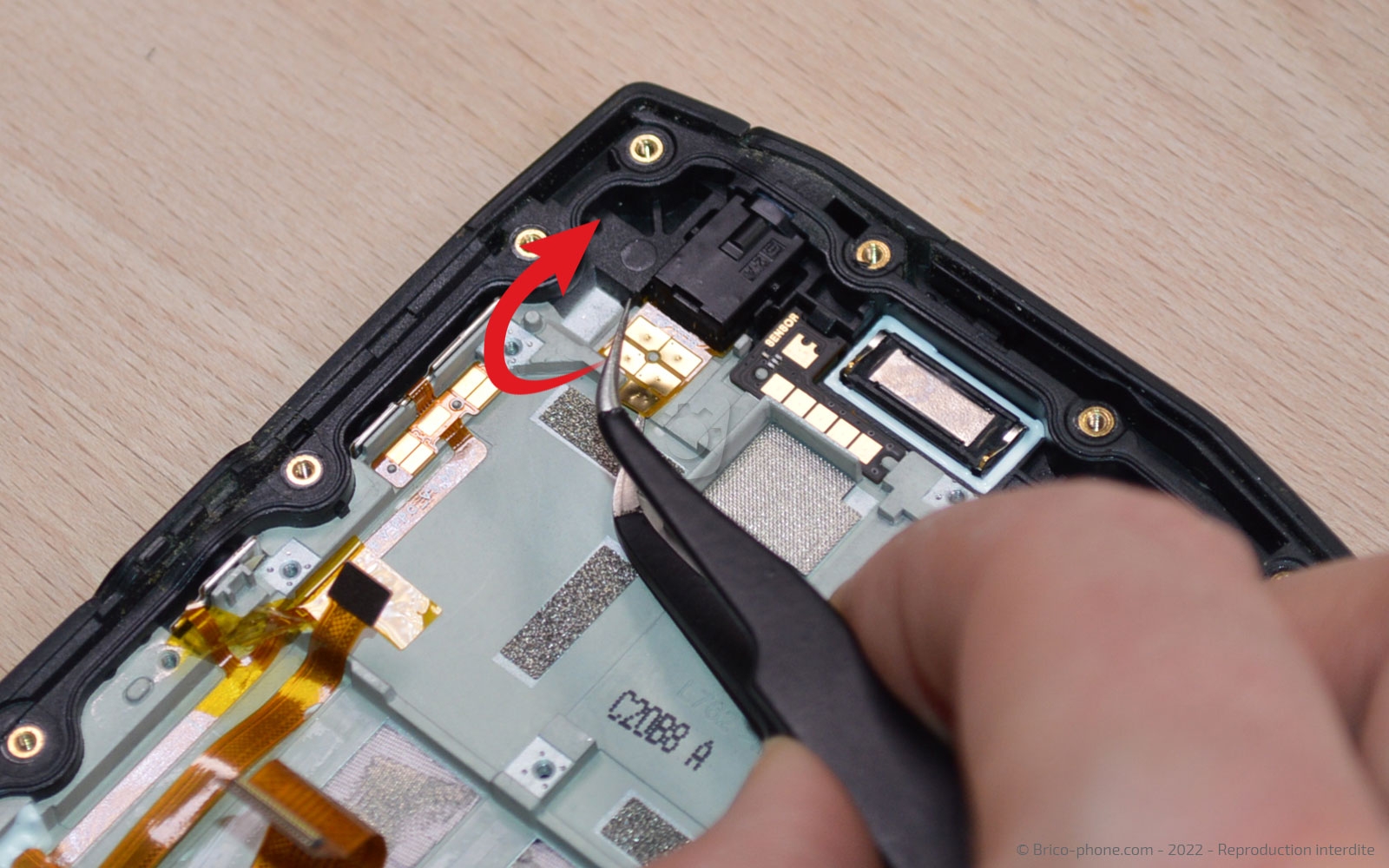

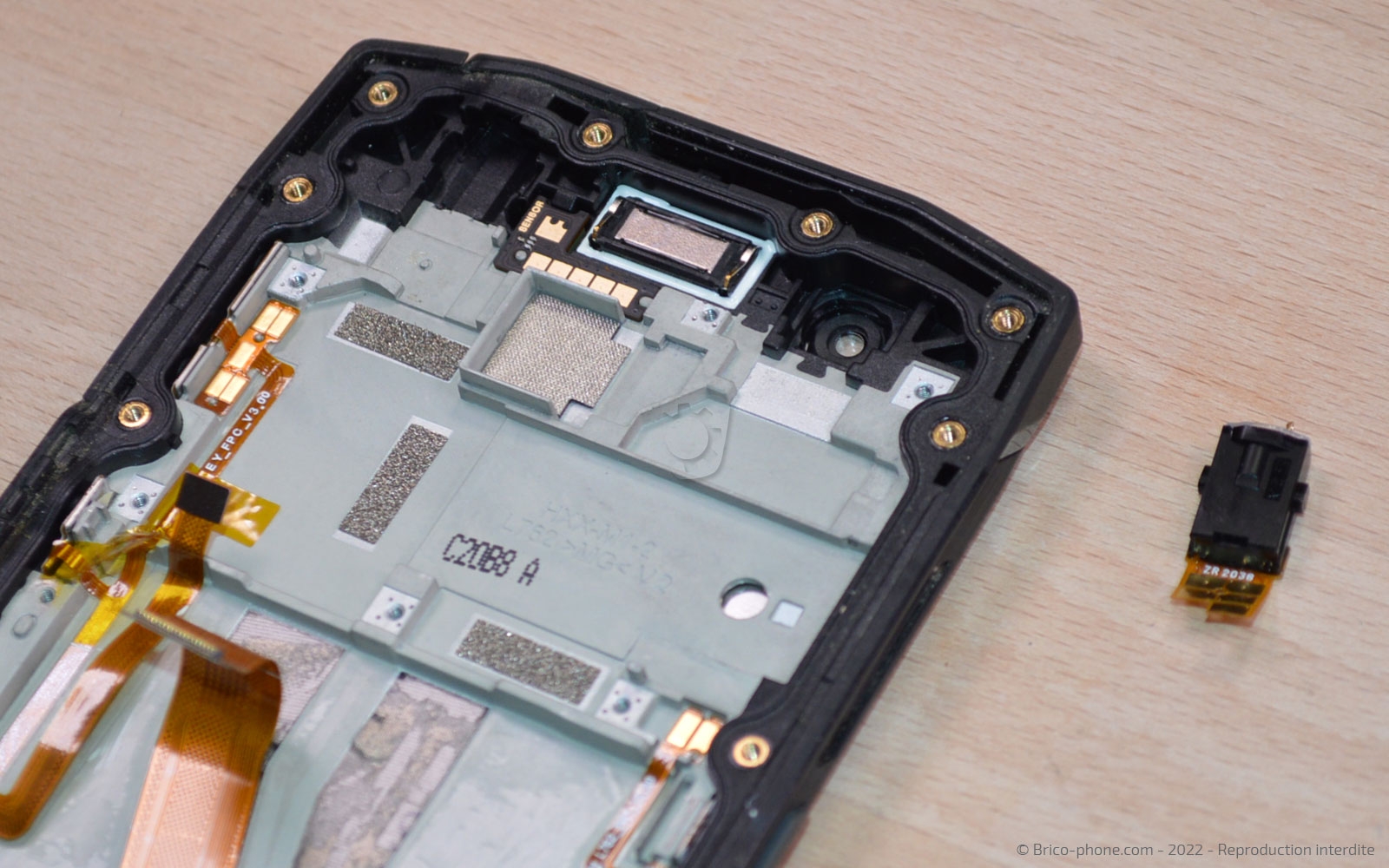

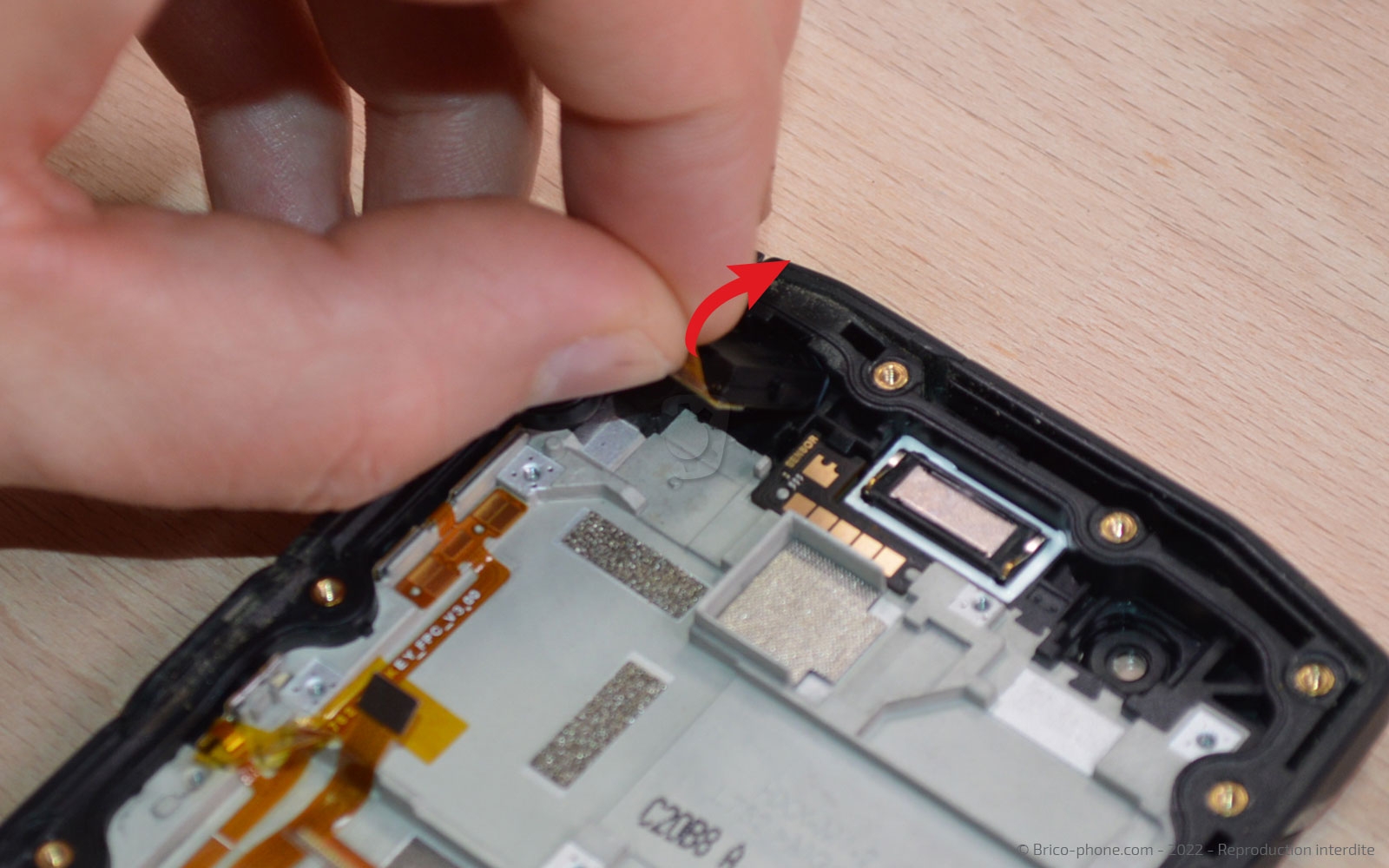

A l'aide de la pincette, décollez délicatement la nappe de la prise jack puis sortez-la du châssis.

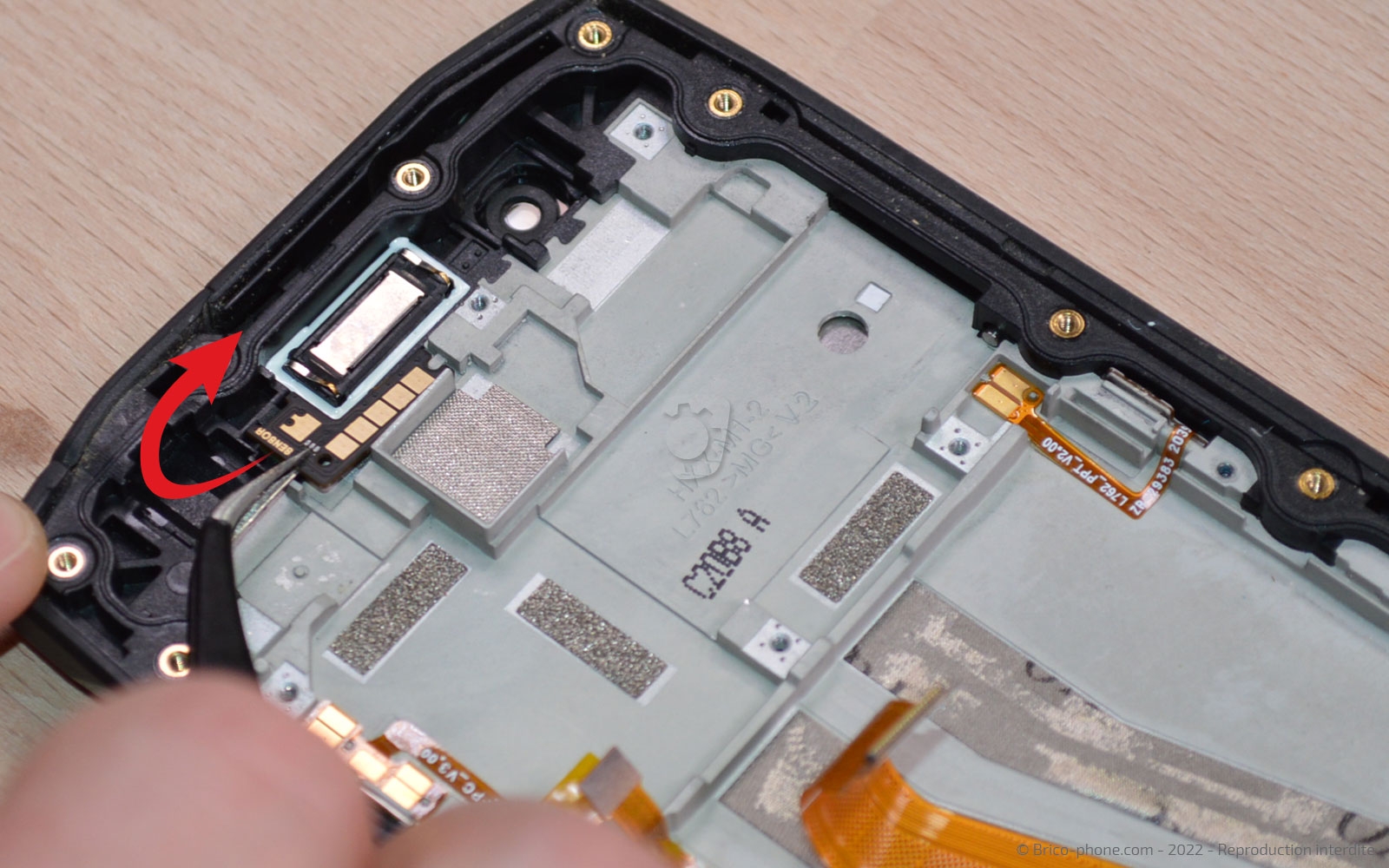

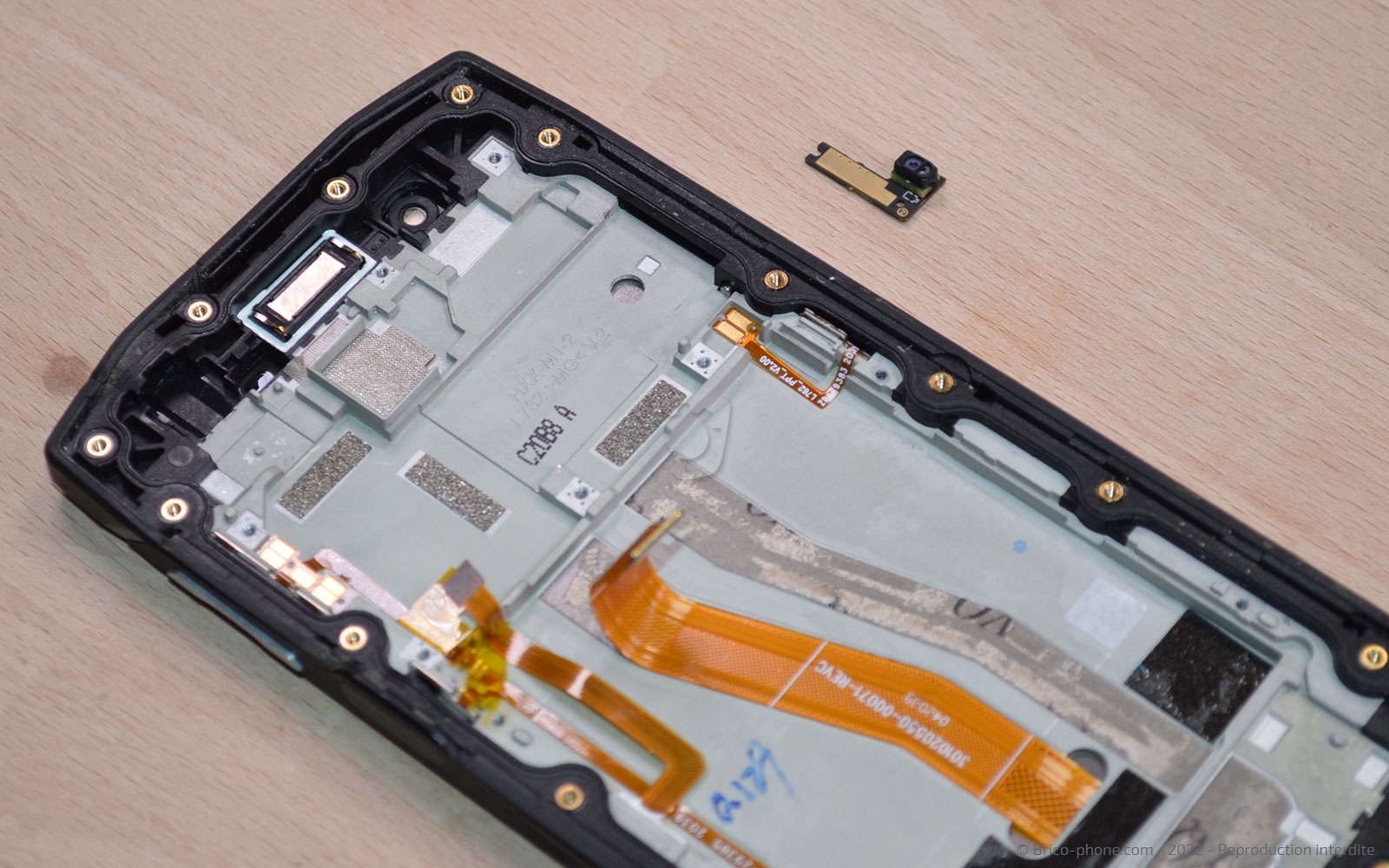

Toujours avec le même ustensile, sortez la carte du capteur.

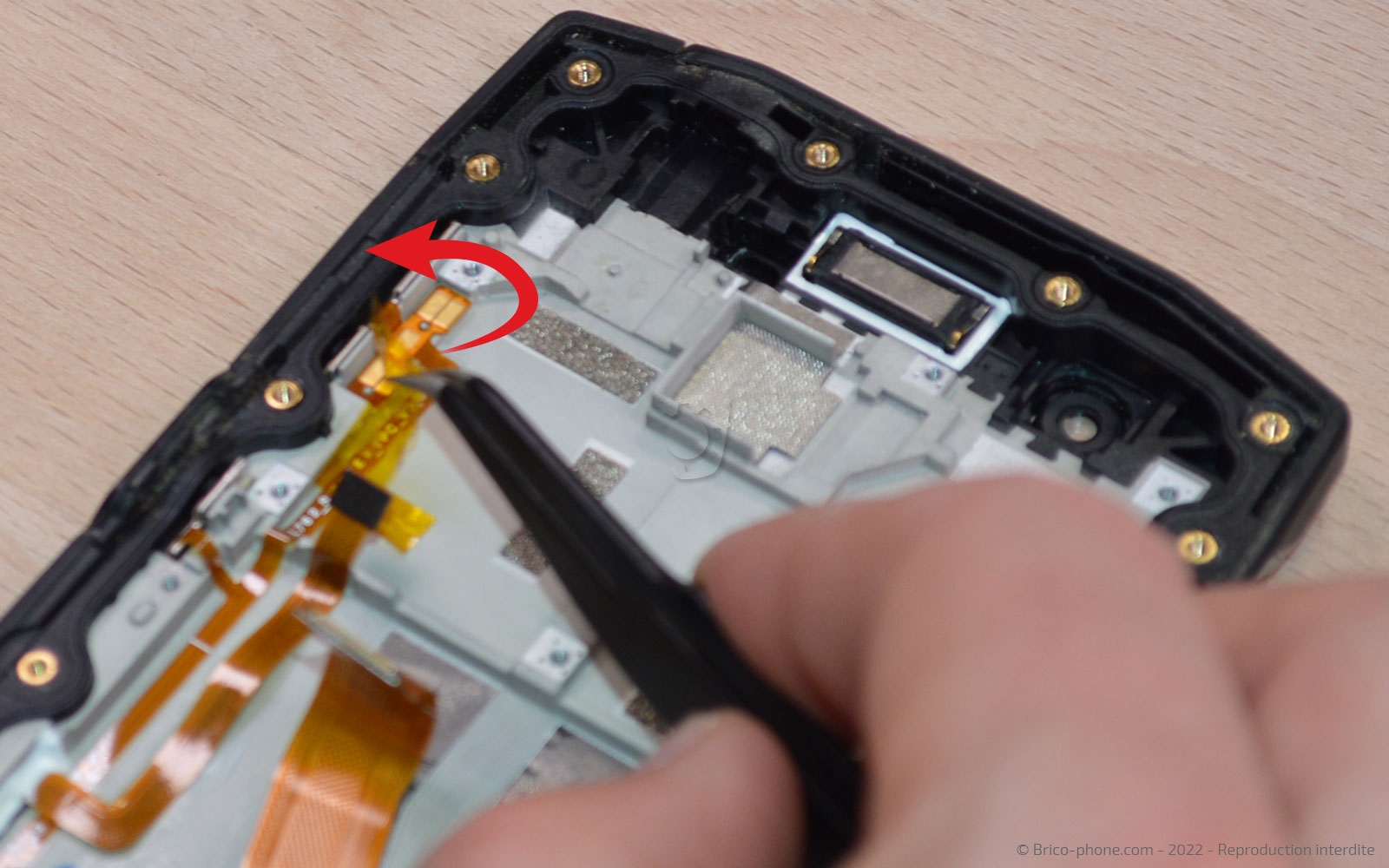

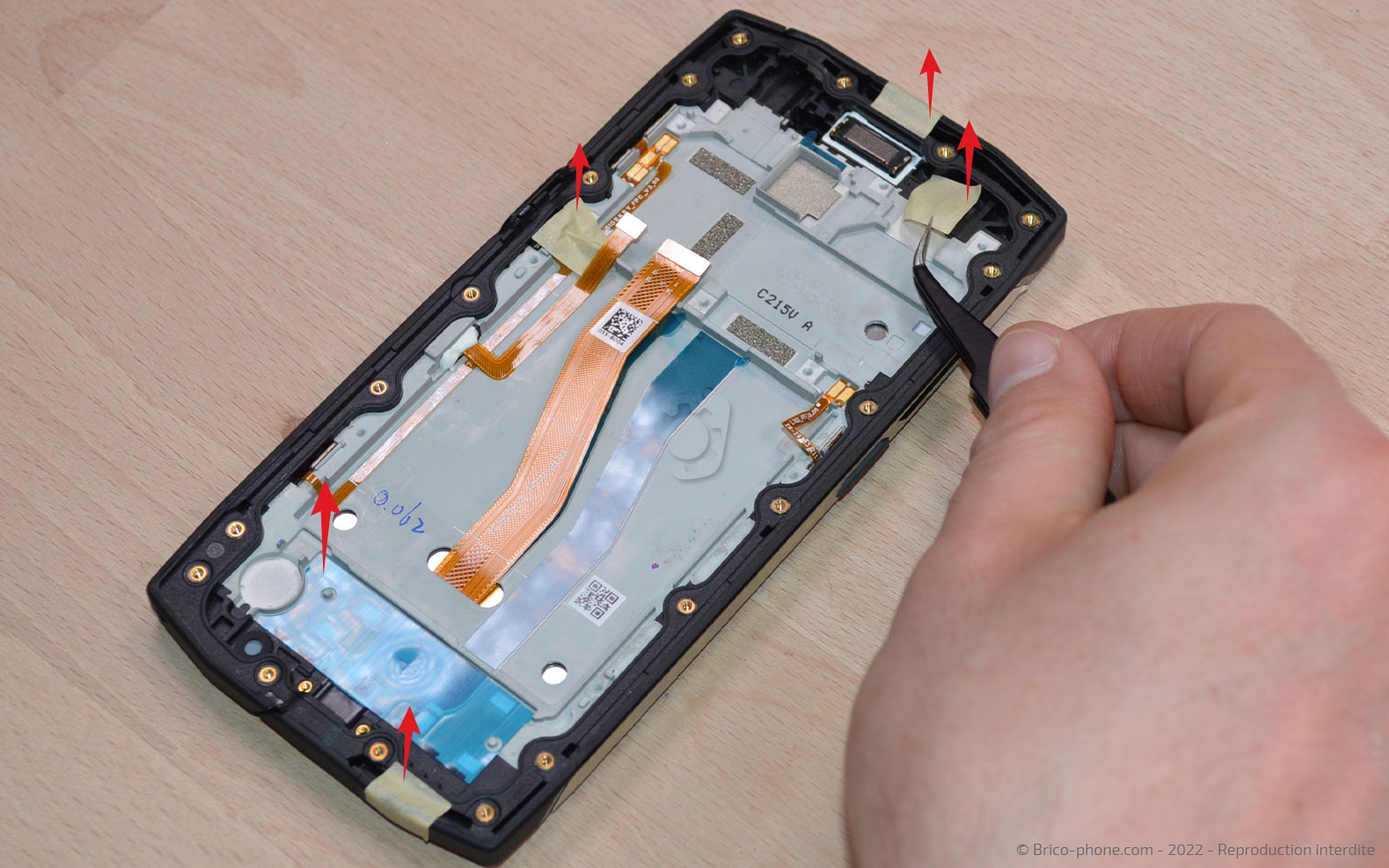

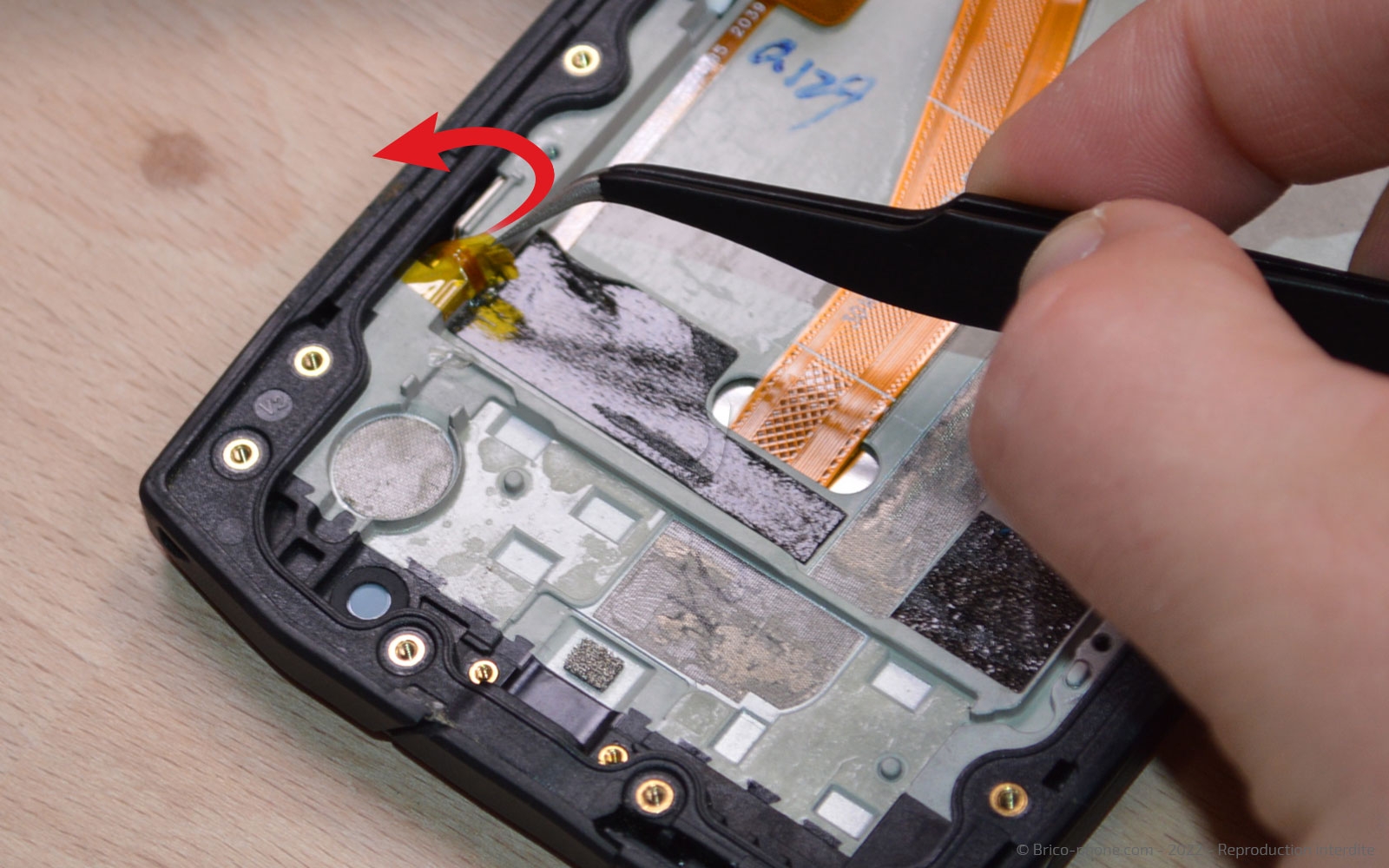

Récupérez les isolants jaune afin de les replacer sur le nouvel élément.

Retirez tous les adhésifs de protection du nouveau bloc écran.
Ensuite, suivez les étapes précédentes pour procéder au remontage de votre Crosscall Core-X4.

Lors du rallumage, si l'affichage est noir et blanc, désactiver le mode "coucher" dans les réglages de votre smartphone.
