Guide de réparation sur Galaxy A53 5G

Avant de débuter, nous vous conseillons de commander la pièce compatible avec le modèle de votre smartphone.

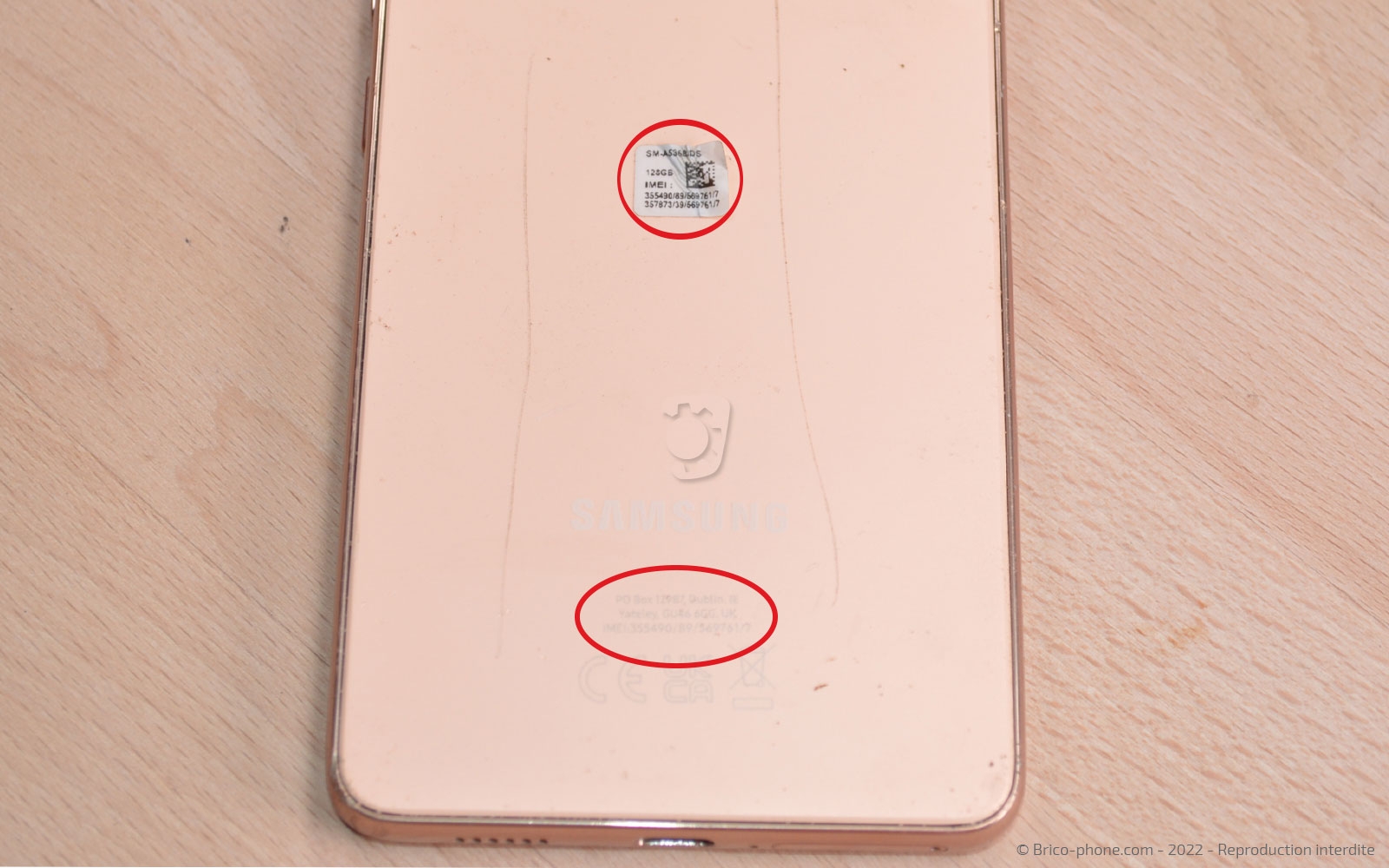

Pour le connaitre, il vous suffit de regarder l'inscription écrite sur l'adhésif blanc situé au dos de votre appareil.

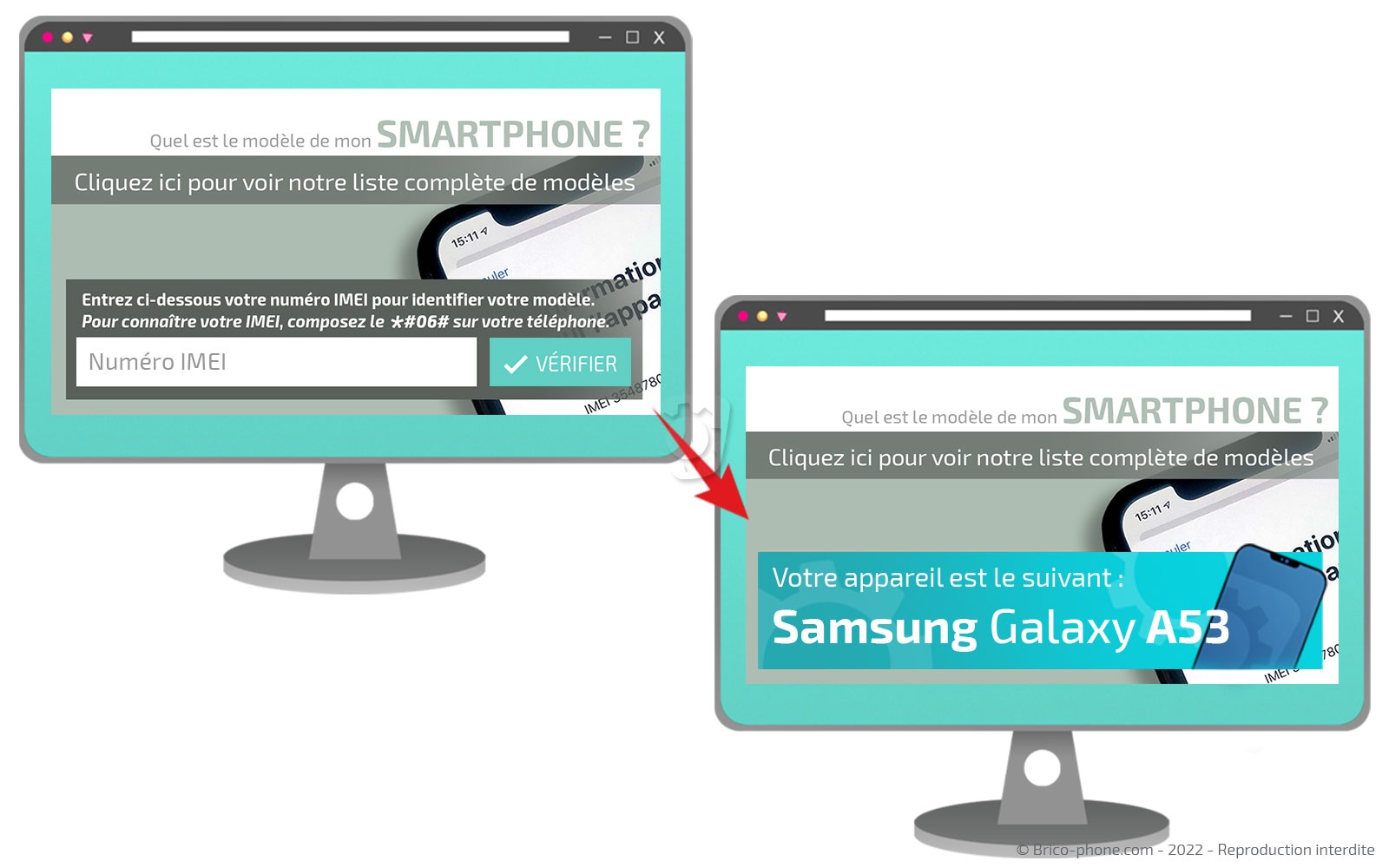

Si ce dernier n'est plus sur voter téléphone, recopiez le numéro IMEI inscrit au bas de la vitre arrière de votre Samsung sur notre page d'accueil.

Une fois votre commande reçue, installez vous dans une pièce avec un poste de travail propre et dégagé.

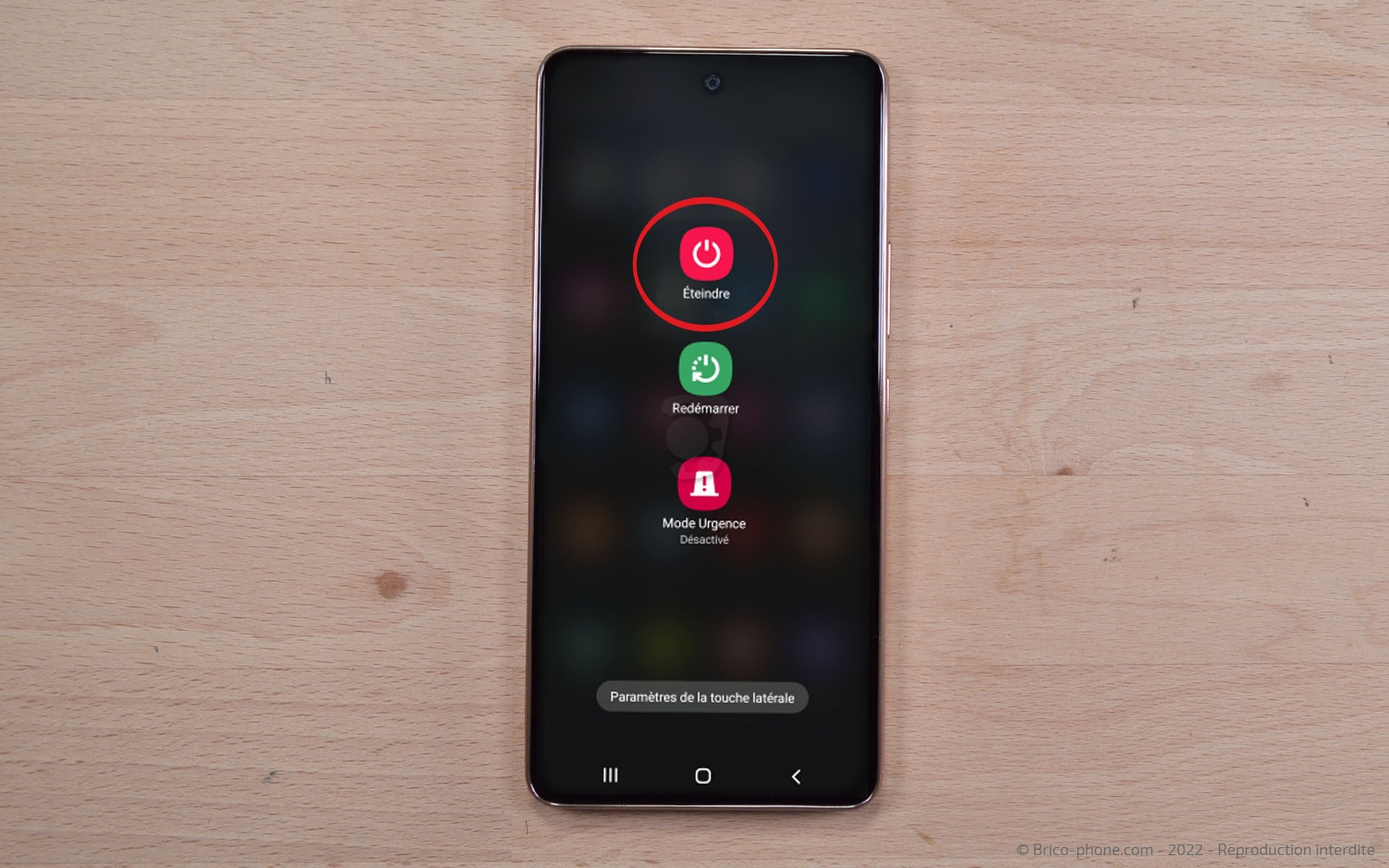

Préparez le tutoriel, les outils et le patron d'aide au montage. Vous pouvez alors commencer par éteindre votre smartphone en appuyant sur la touche Power.

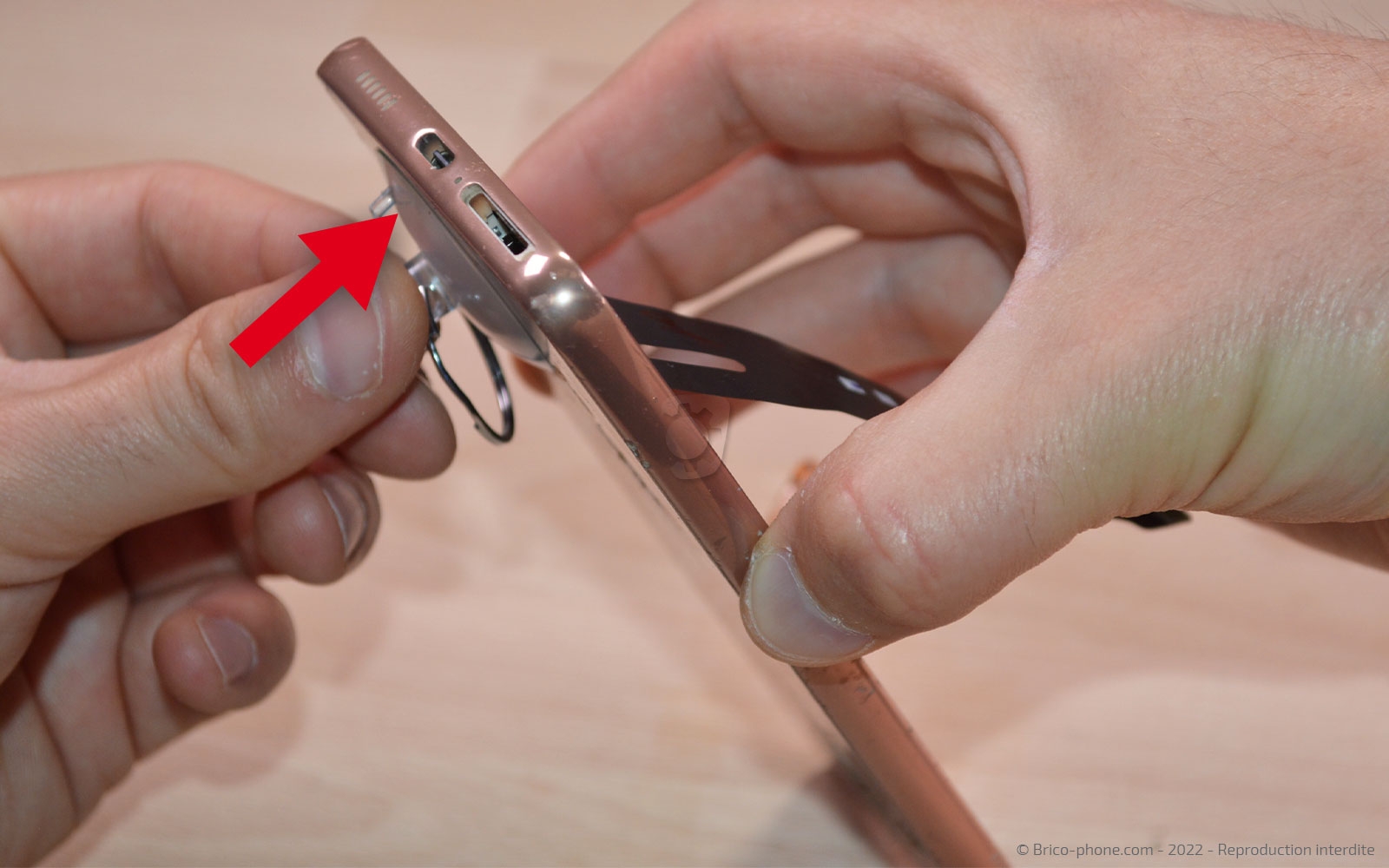

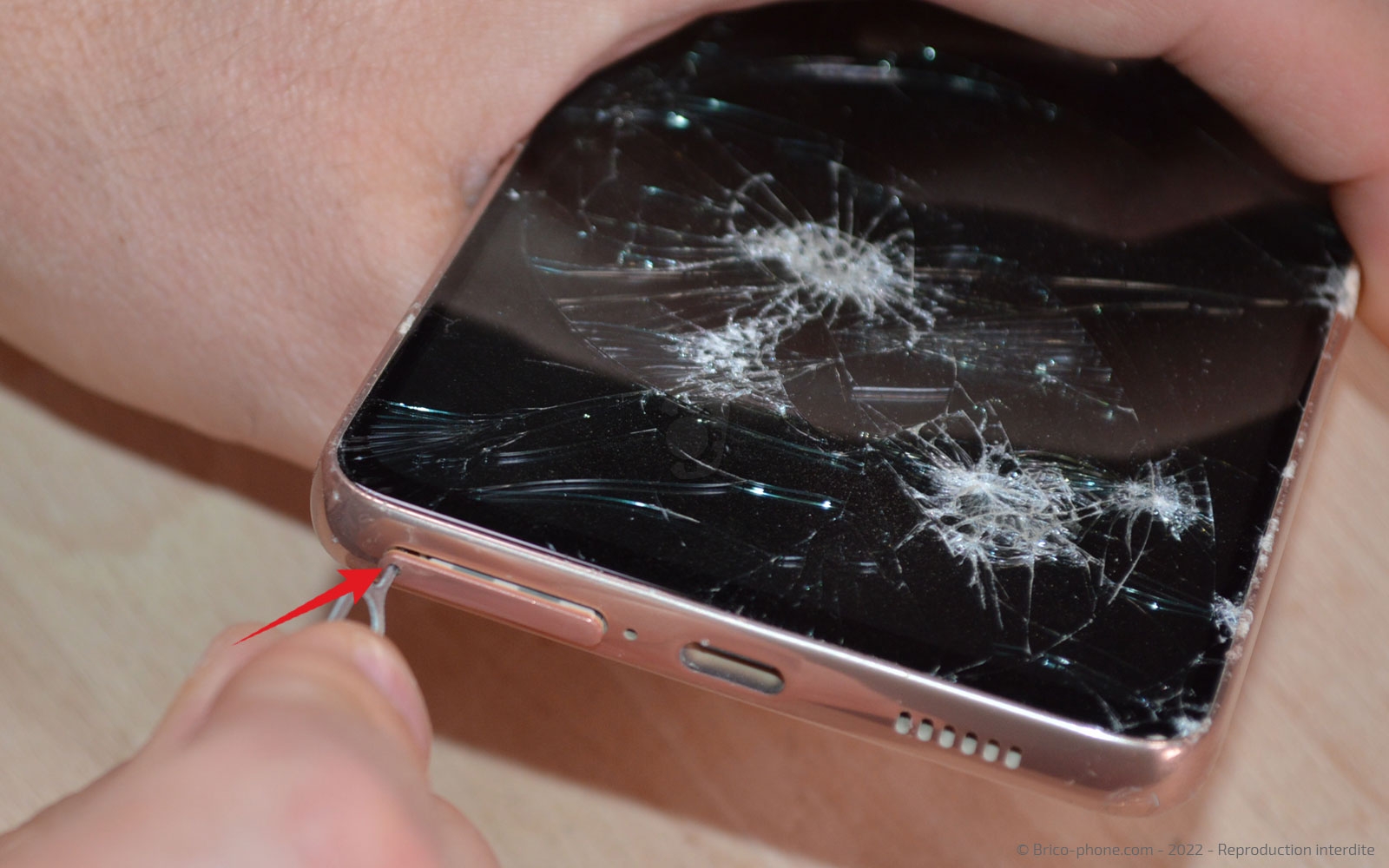

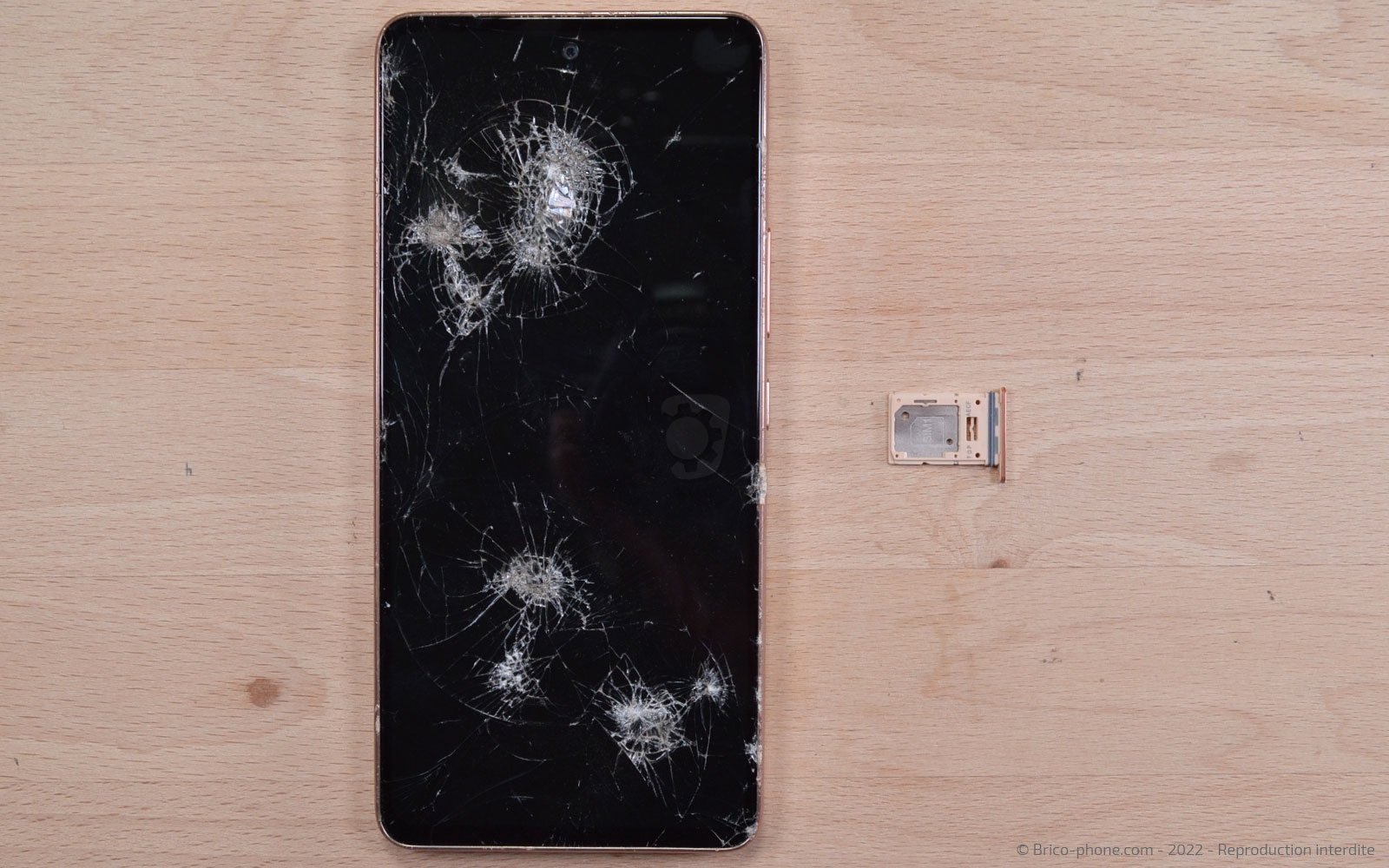

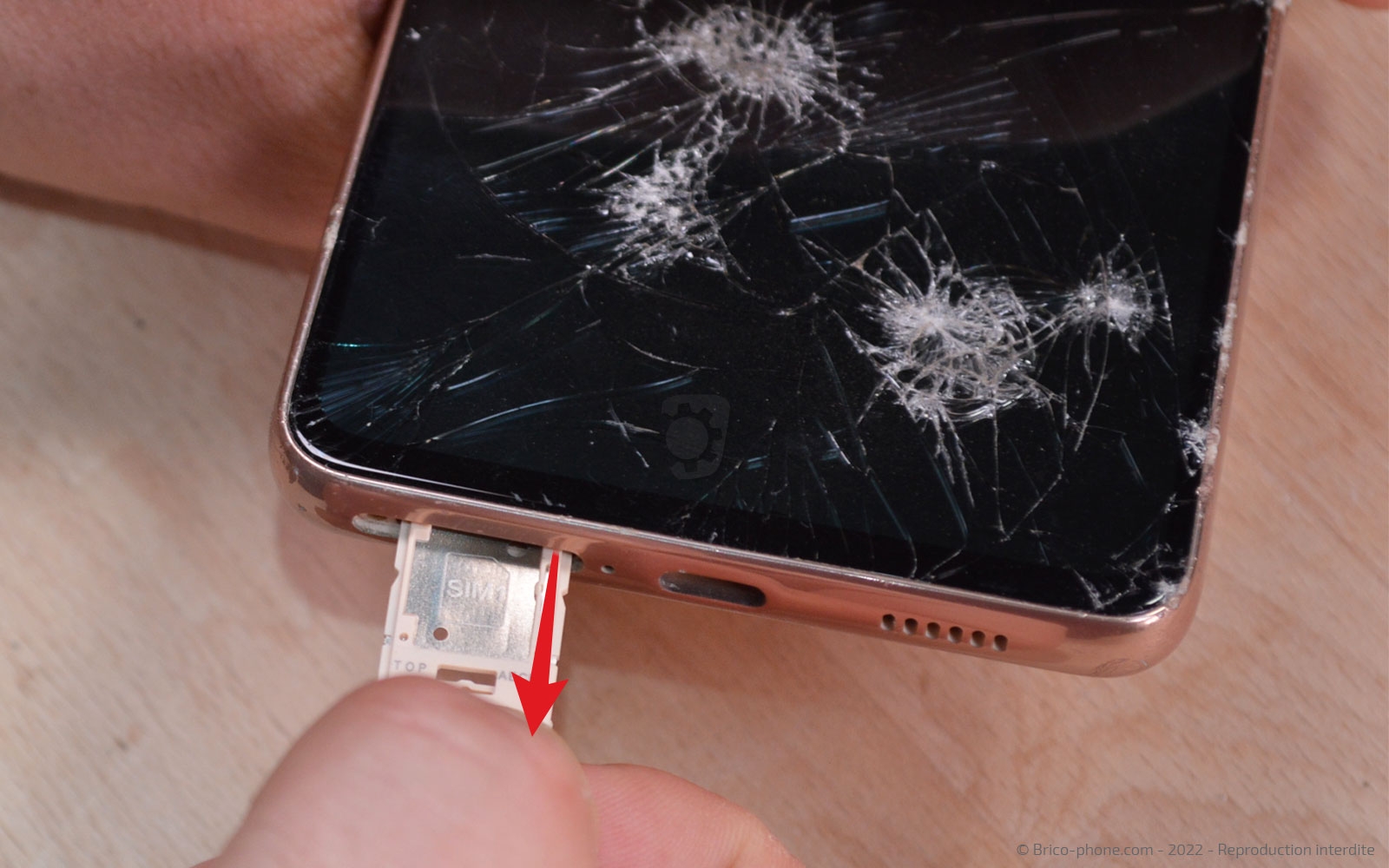

A l'aide de l'outil Sim fourni dans le kit d'outils ou dans votre boite d'origine, sortez le tiroir et la carte Sim de l'appareil.

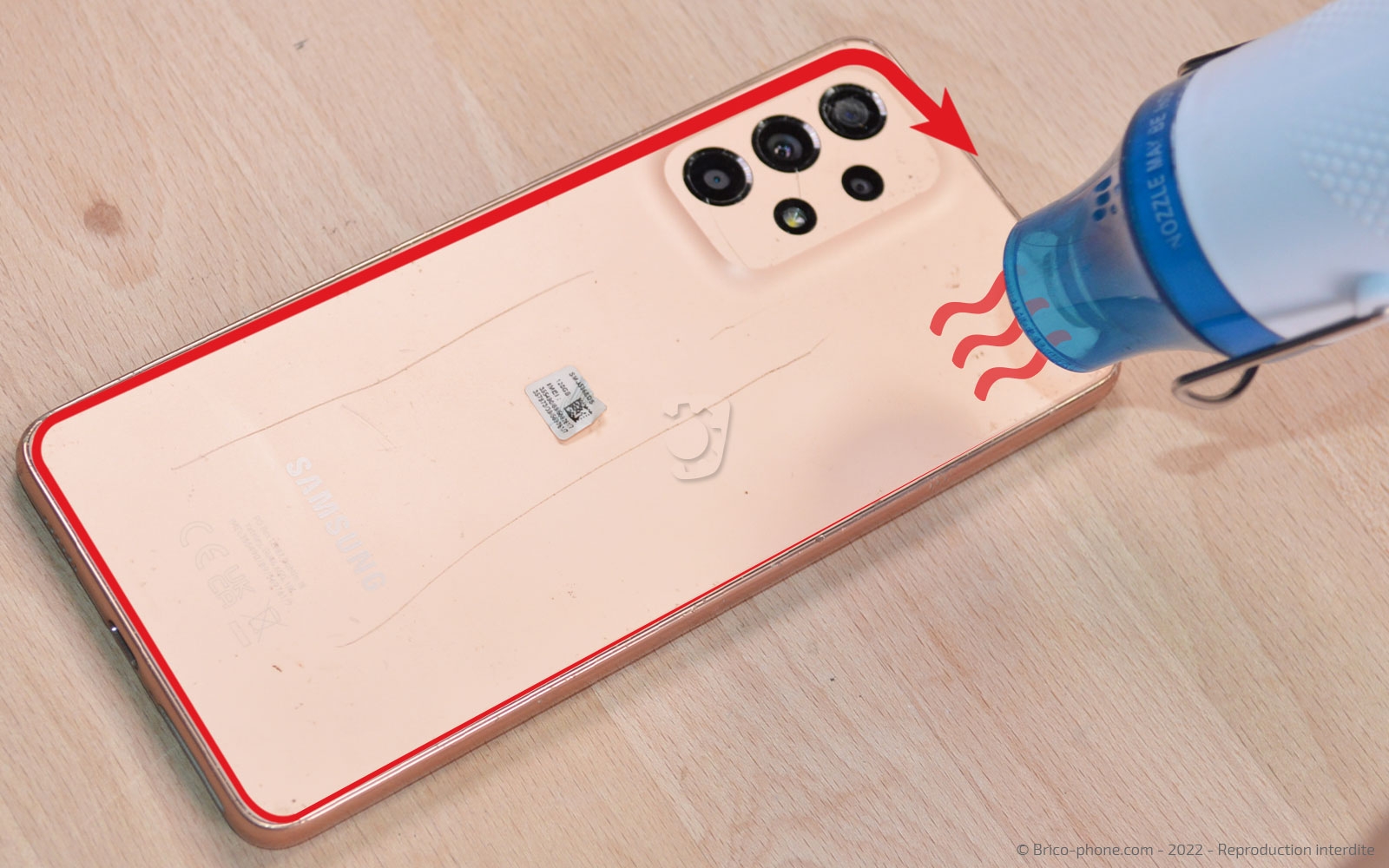

Pour décoller la vitre arrière, il est nécessaire de chauffer afin de ramollir le stickers se trouvant sous la pièce.

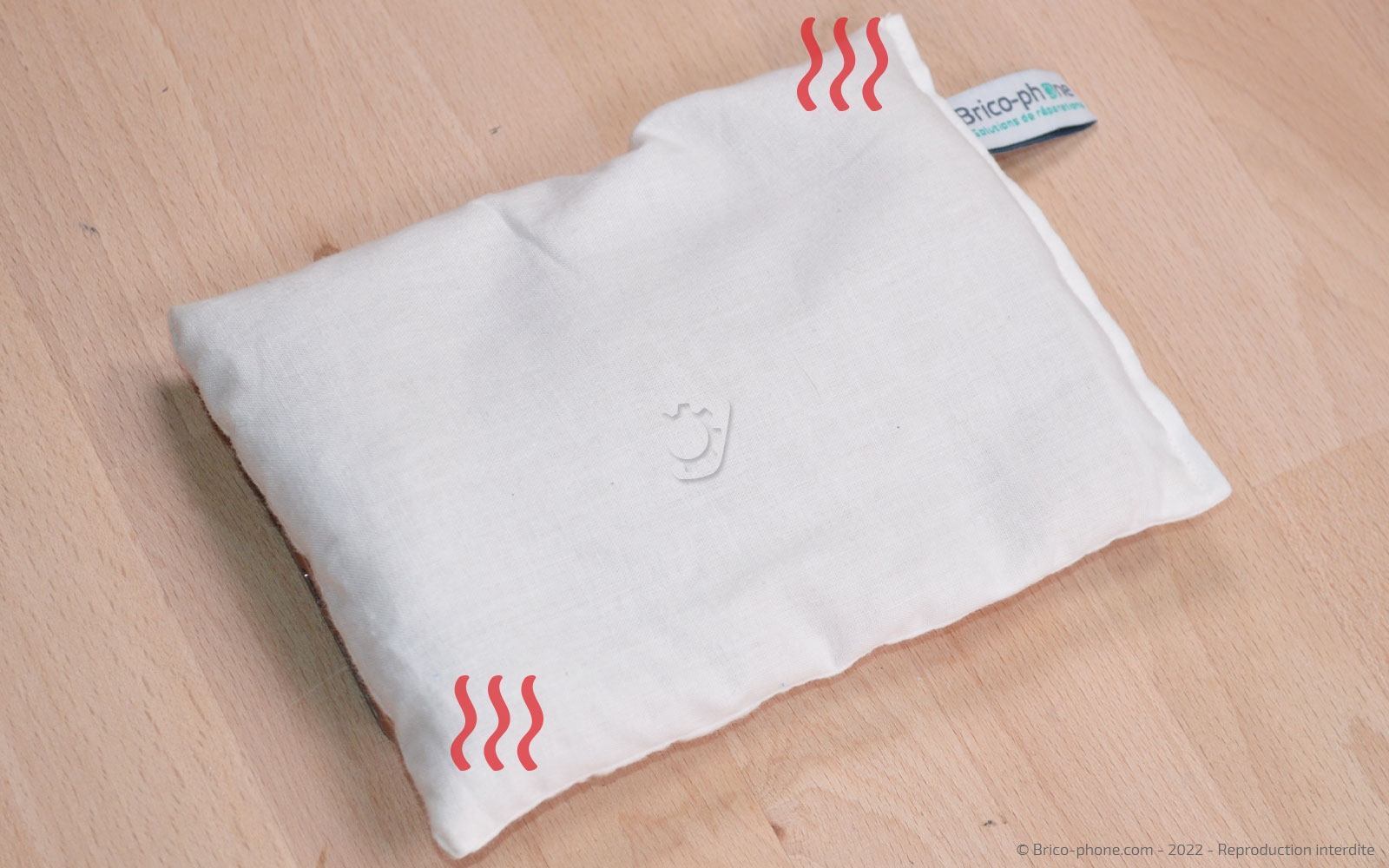

Pour cette étape, il est possible d'utiliser un décapeur thermique (en chauffant le contour du téléphone) ou de manipuler un coussin chauffant passé au préalable au micro-ondes environ 2 minutes.

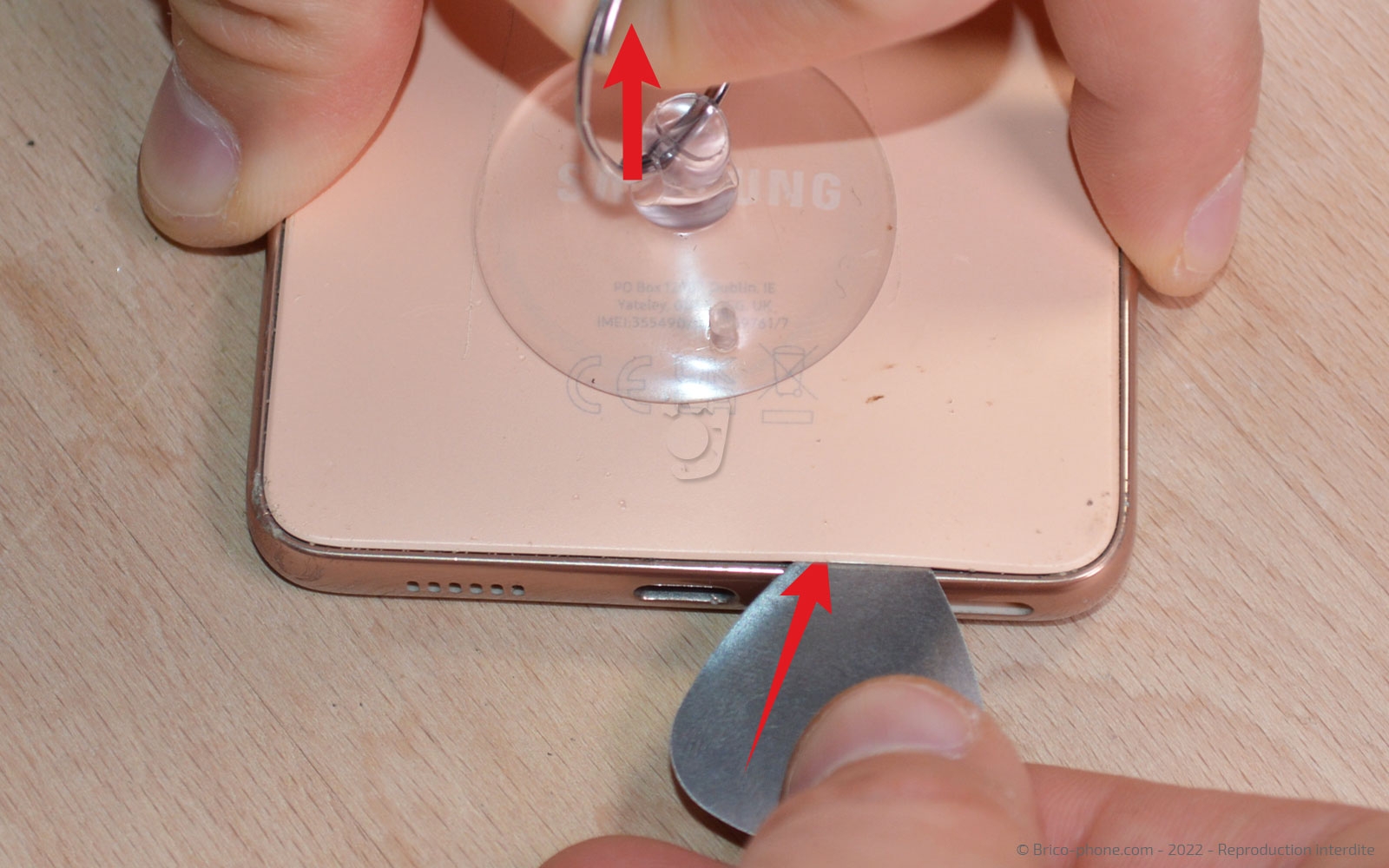

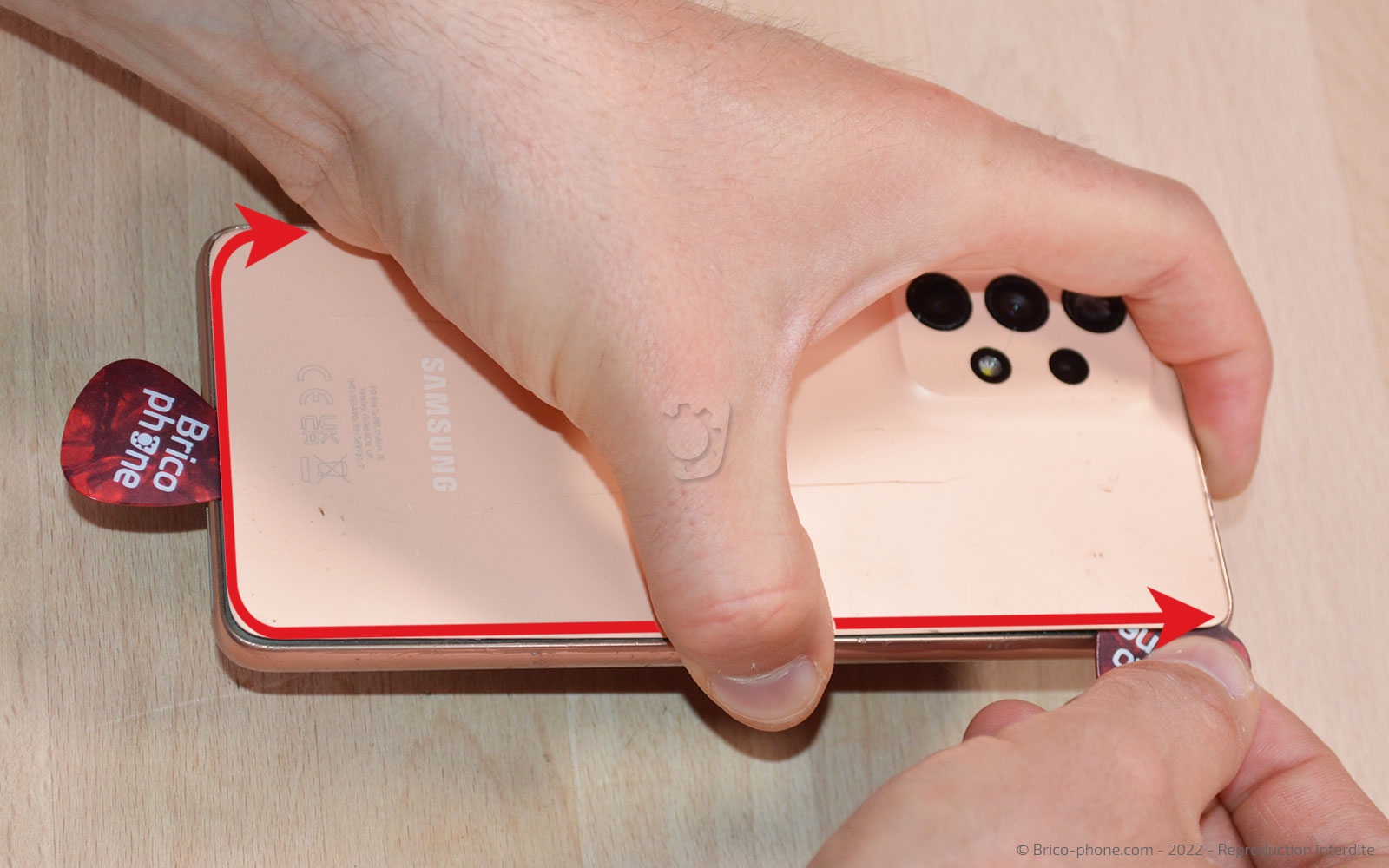

Collez la ventouse sur le bas du téléphone puis insérez le médiator métallique entre la vitre arrière et le châssis.

Une fois l'interstice créé, remplacez le médiator en métal par ses homologues en plastique.

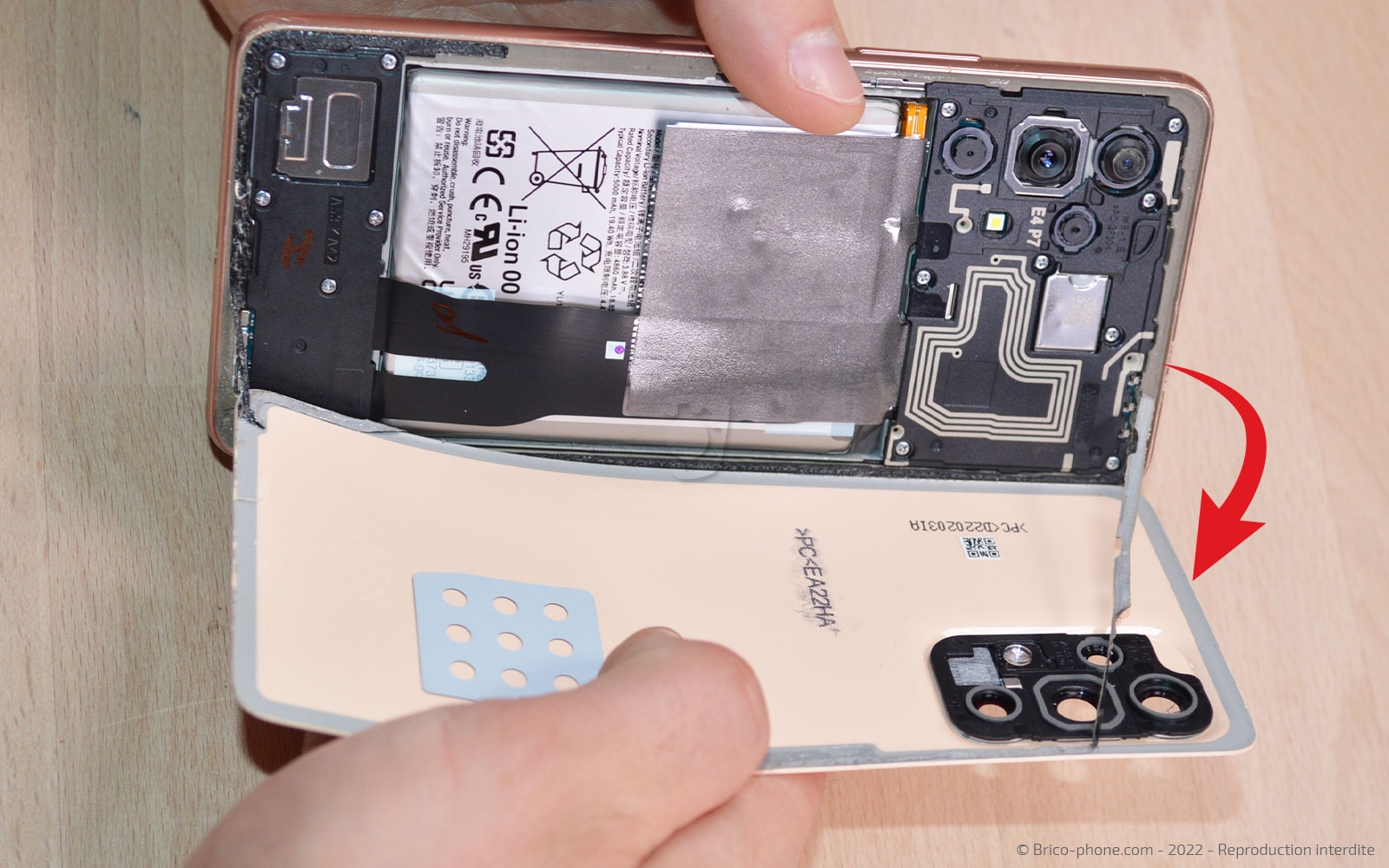

Avec ces derniers, faites le tour du téléphone pour décoller petit à petit la vitre arrière.

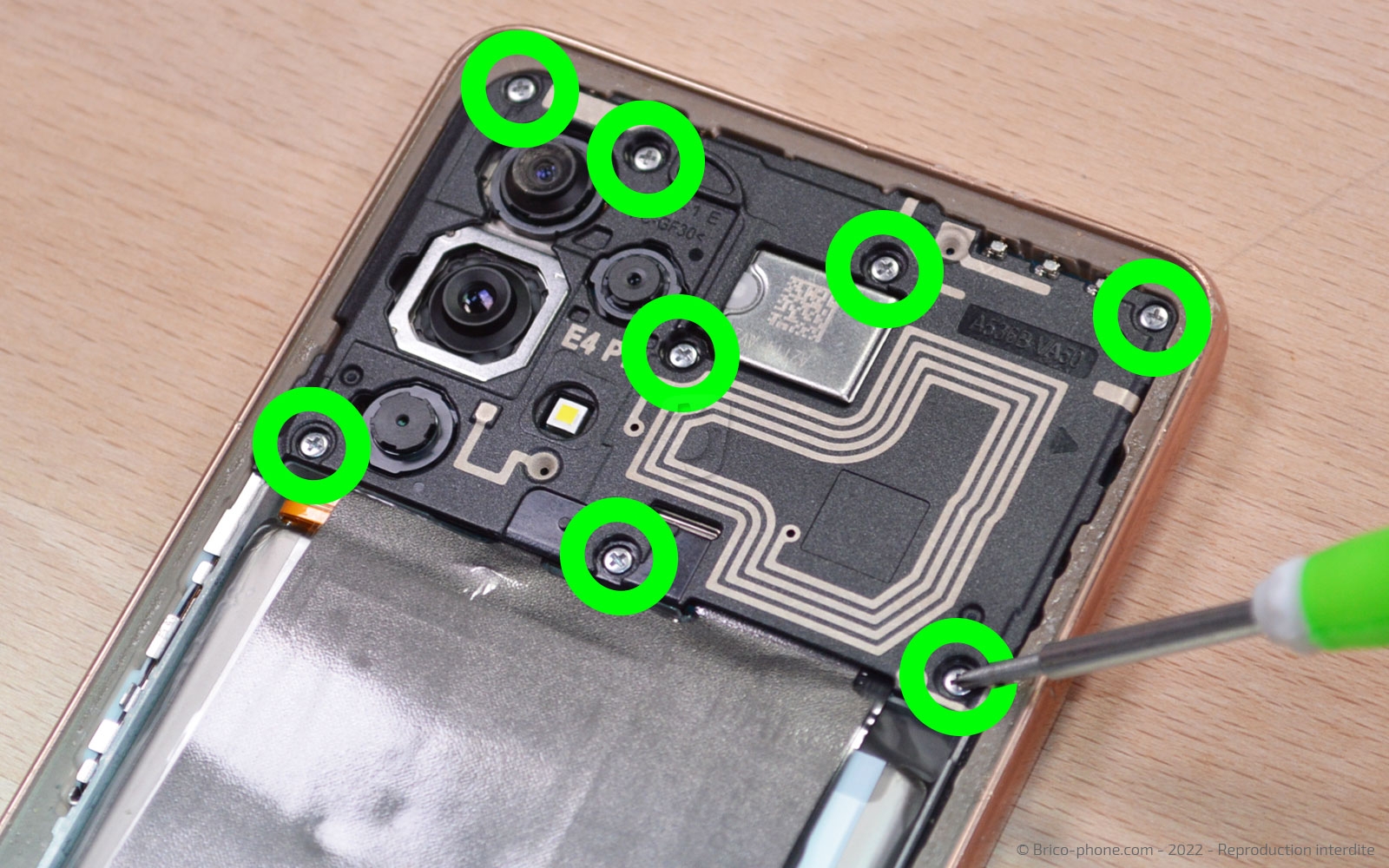

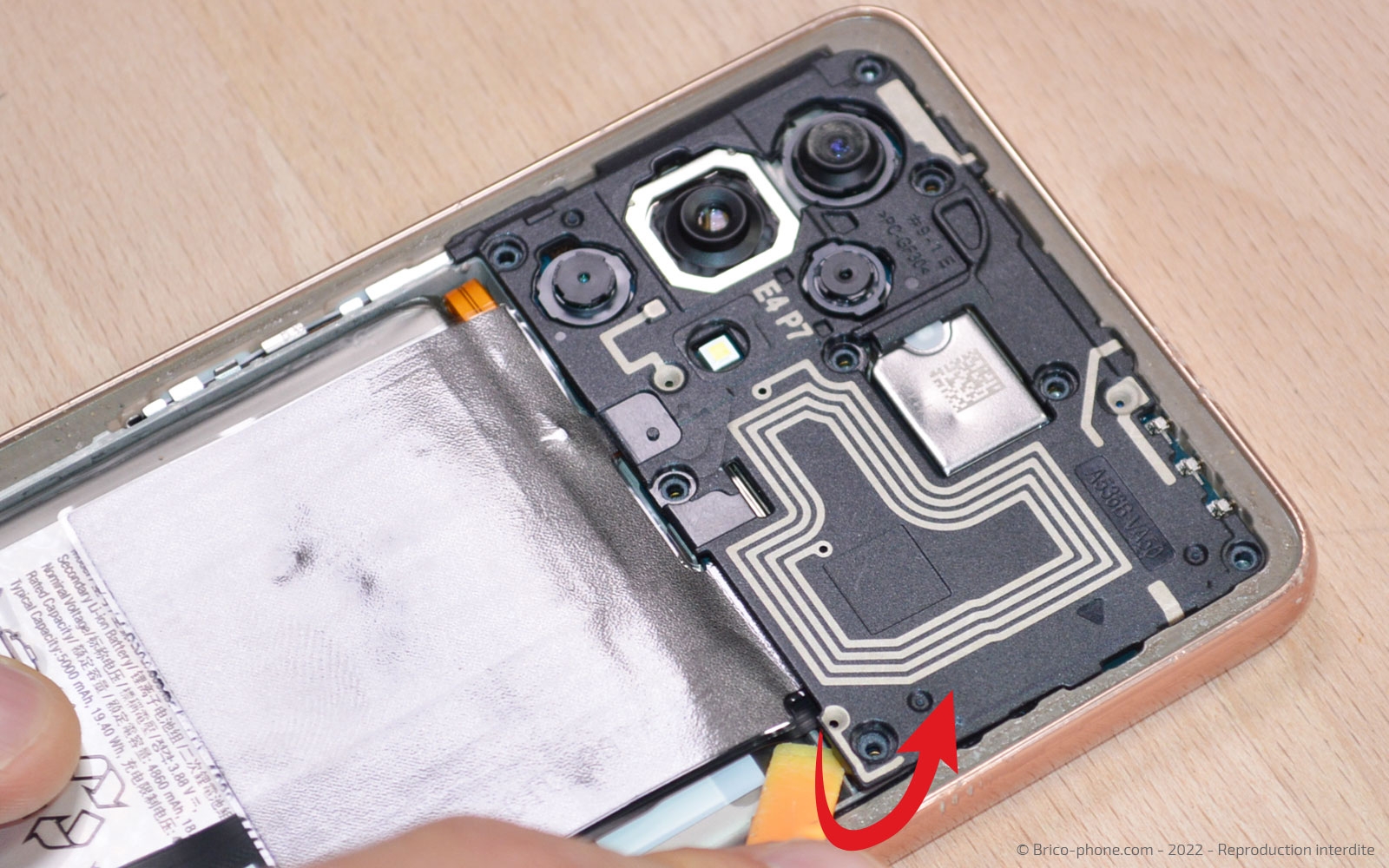

En vous aidant du tournevis cruciforme, ôtez les 8 vis de la plaquette intermédiaire NFC.

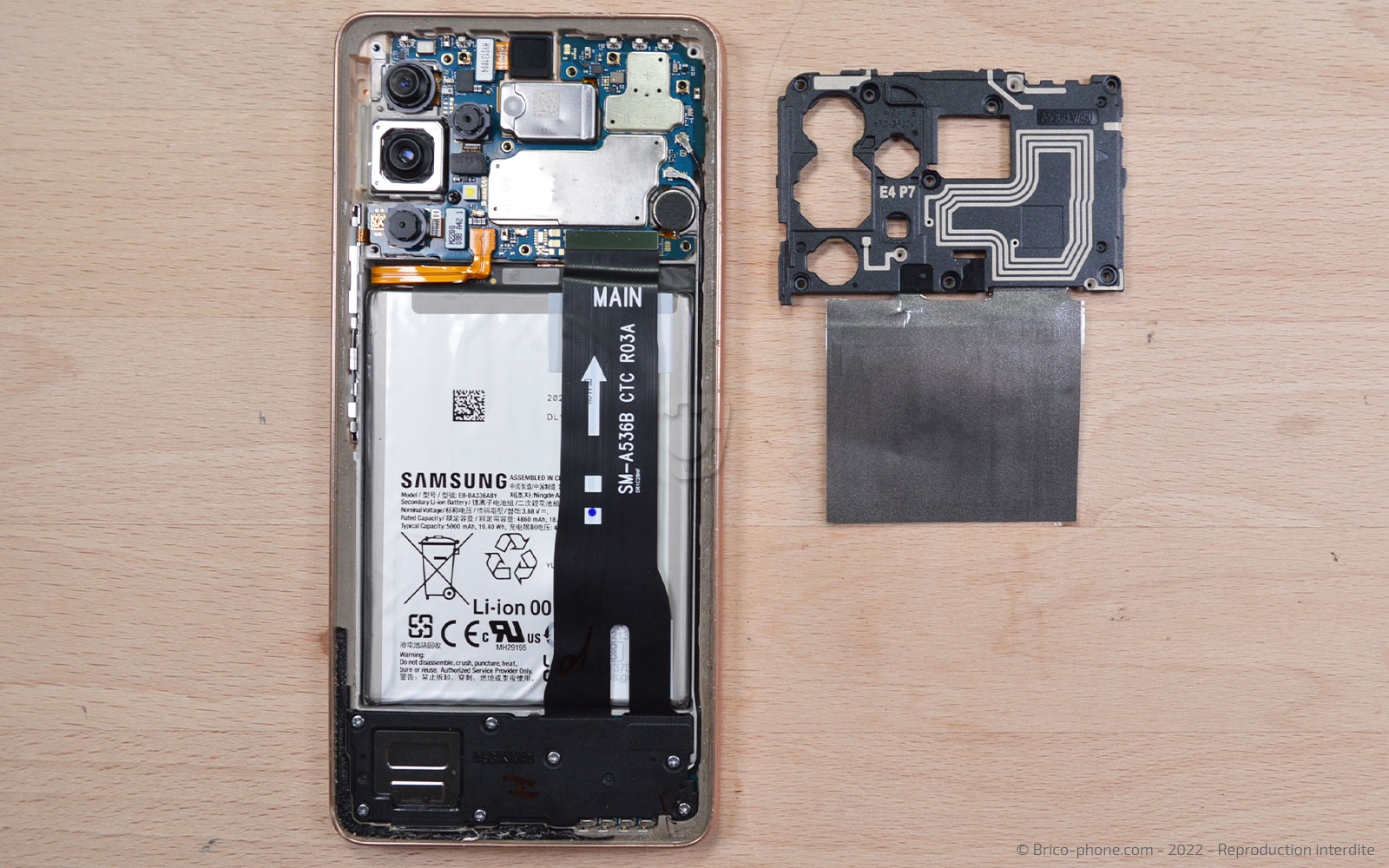

Glissez ensuite le levier en nylon sous le composant pour le sortir du téléphone.

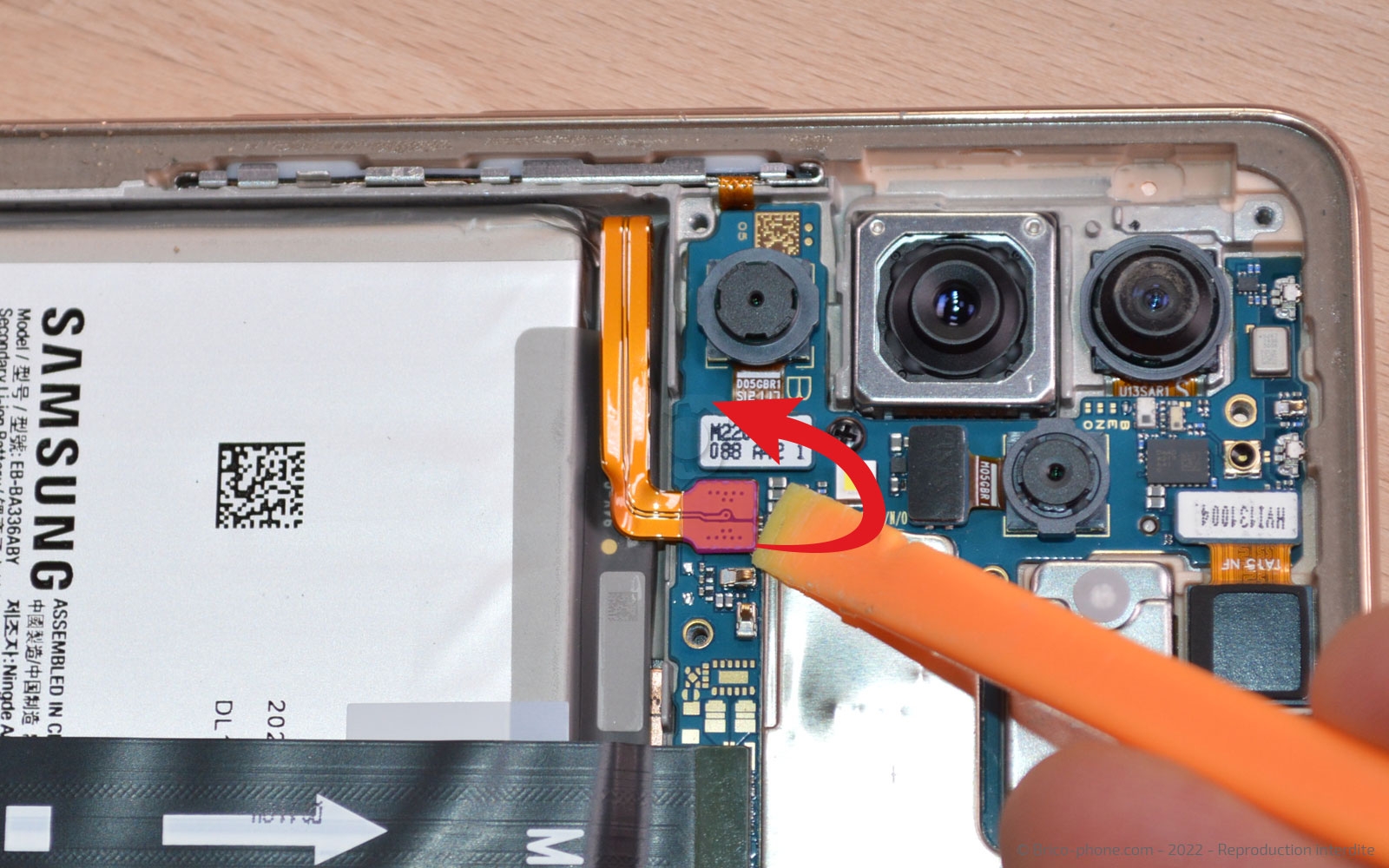

Toujours avec le même ustensile, déconnectez la nappe de la batterie.

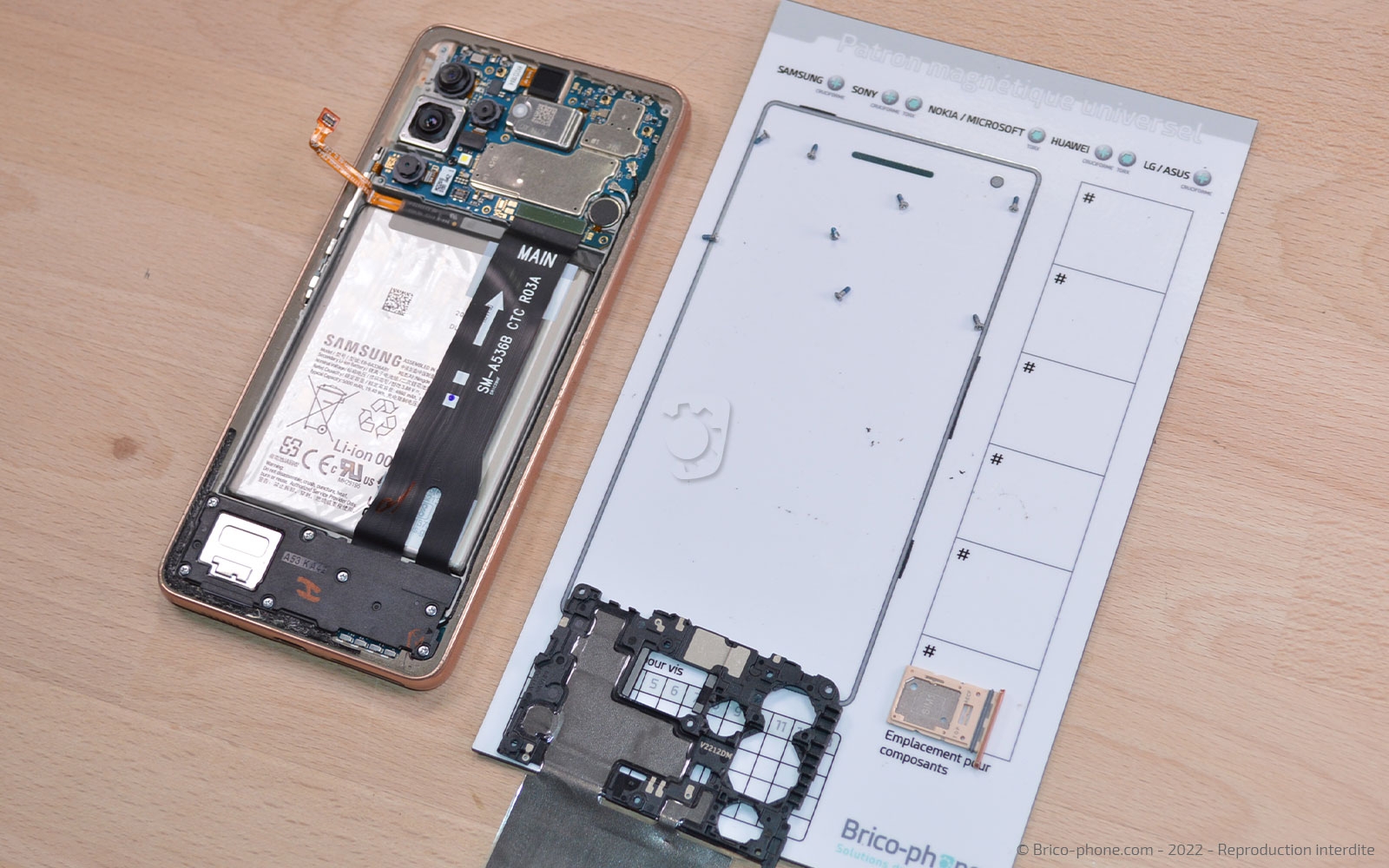

Nous vous conseillons de déposer les vis retirées sur le patron d'aide au montage pour éviter les perdre ou de les mélanger.

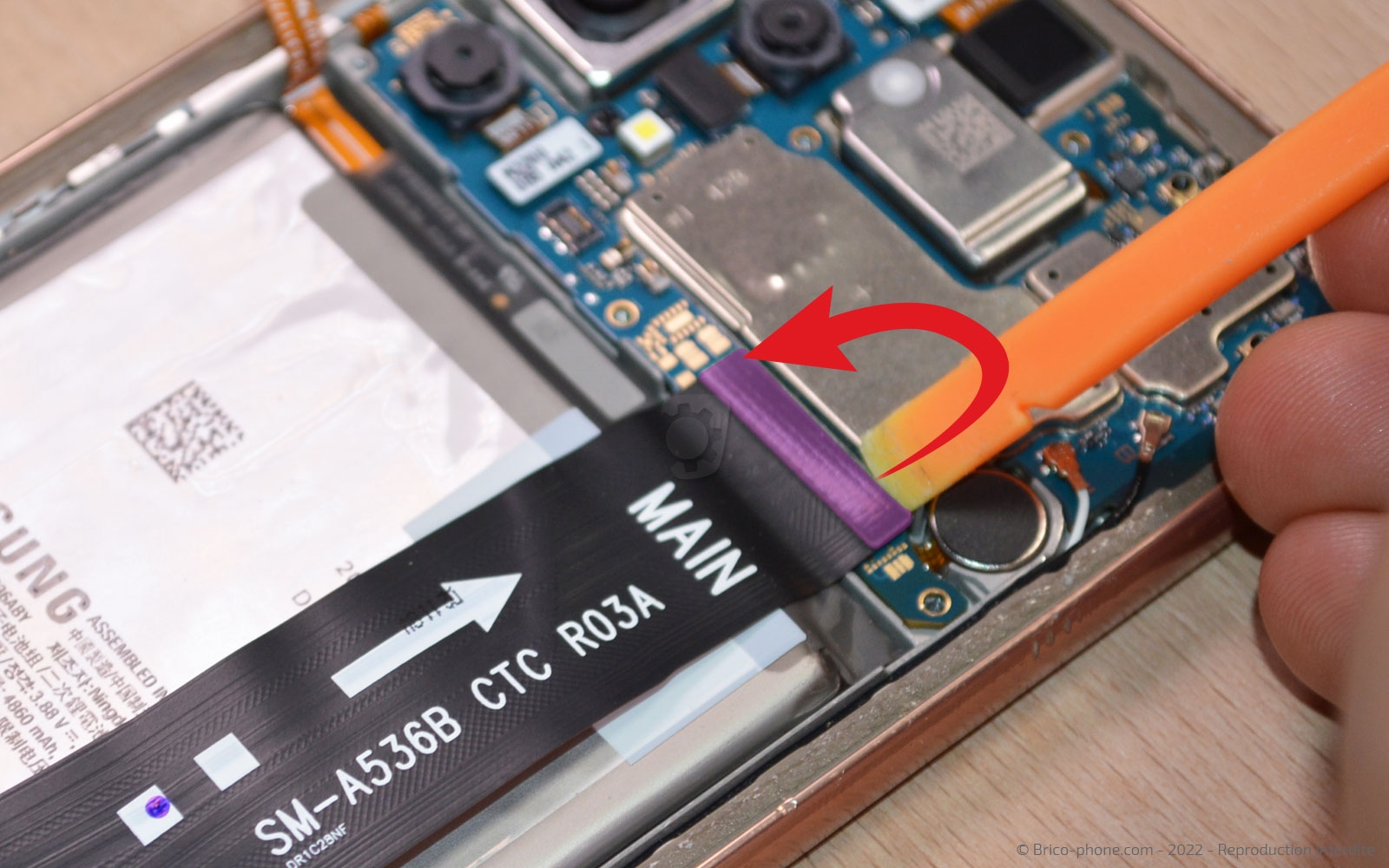

Débranchez la connectique haute de la nappe d'interconnexion.

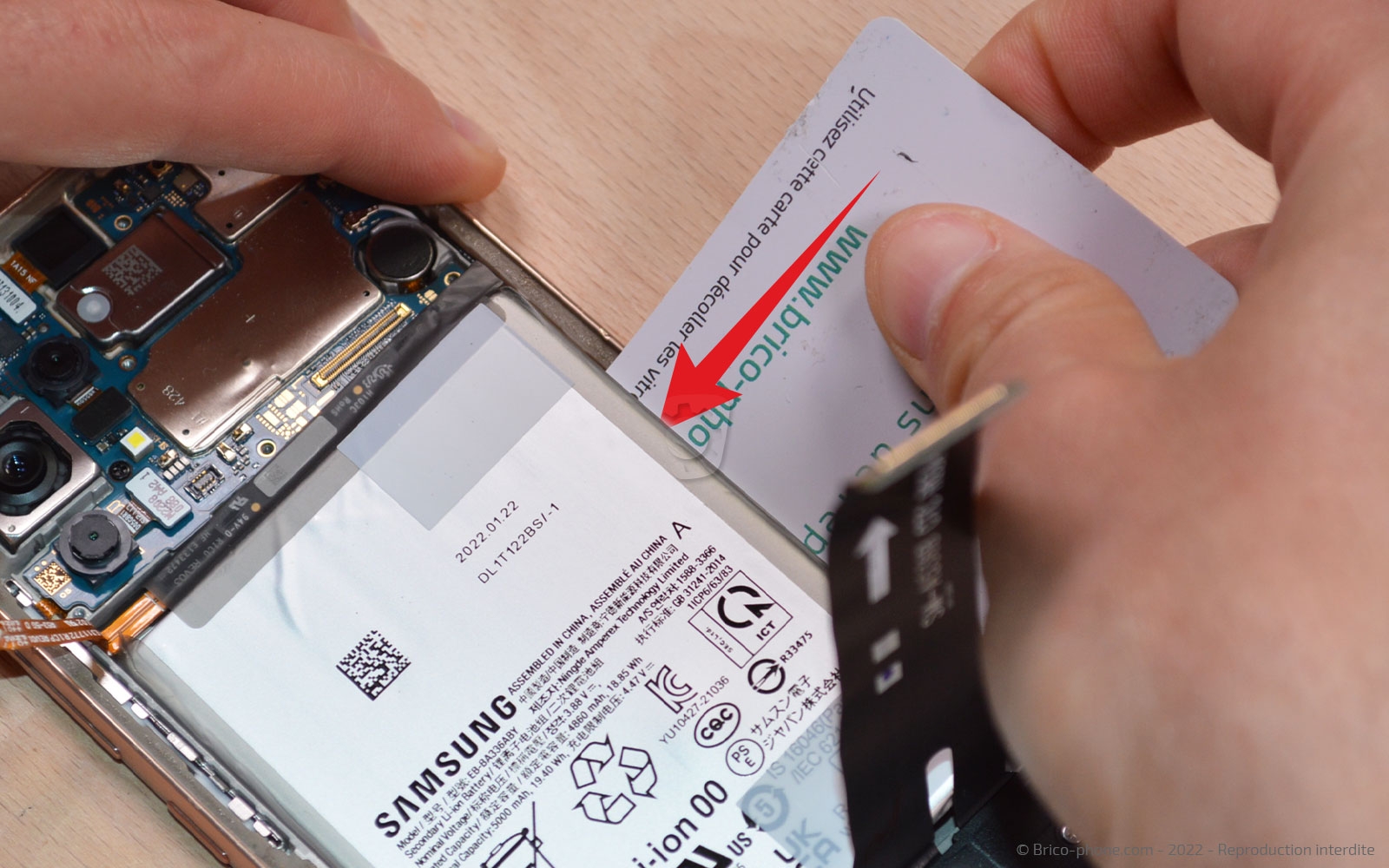

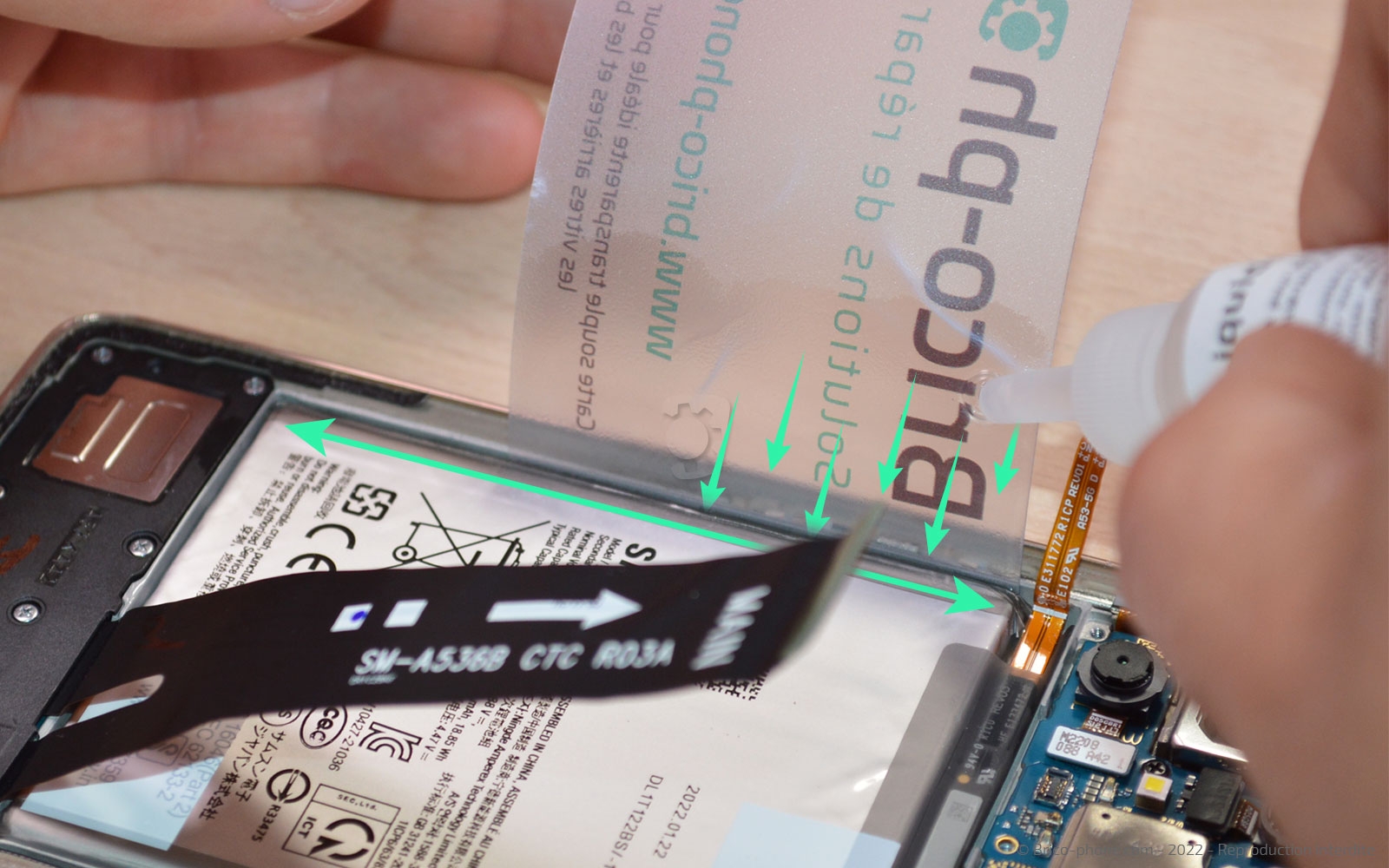

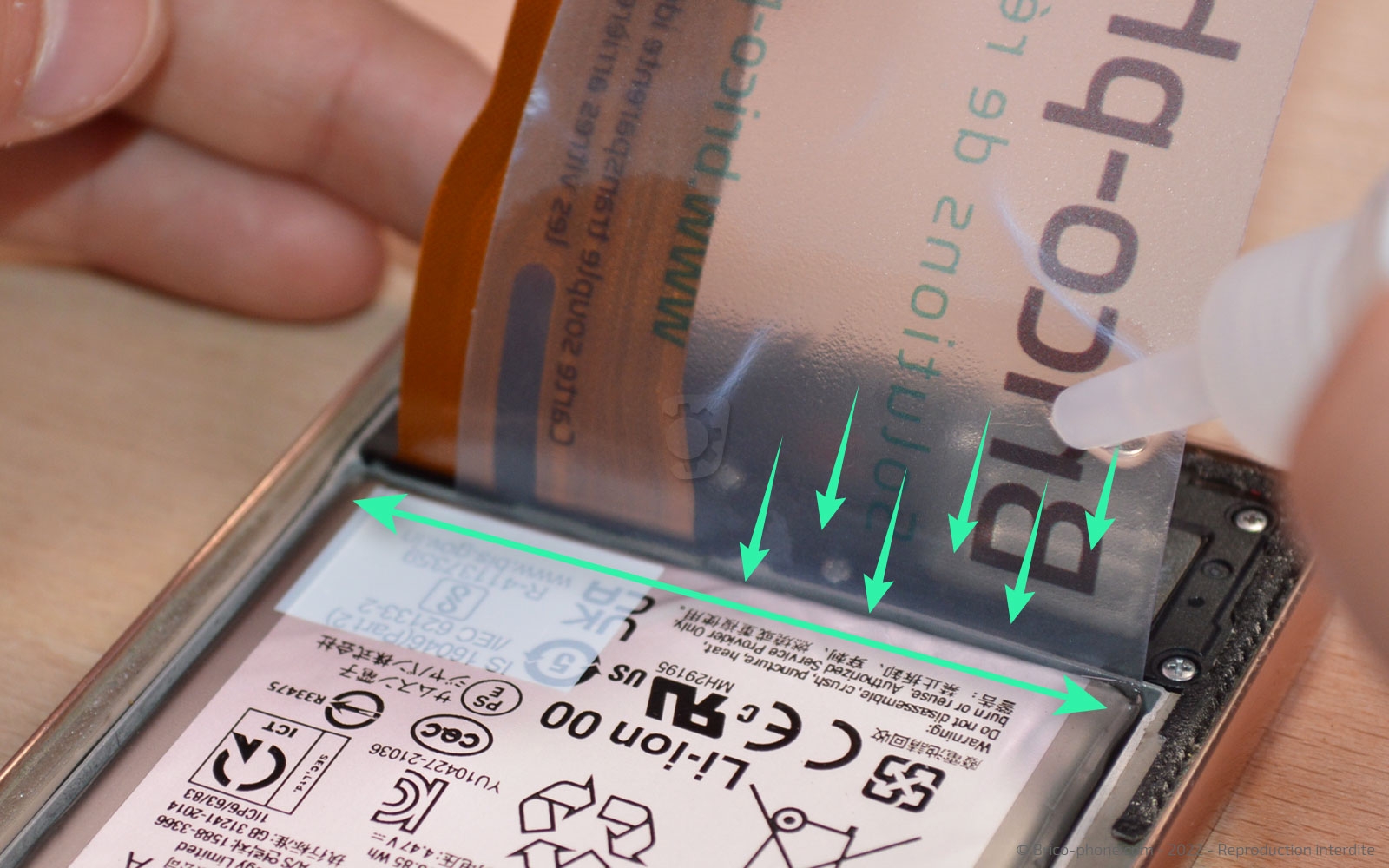

Insérez la carte souple transparente entre la batterie et le châssis afin de pouvoir appliquer le liquide iRemover qui permet de dissoudre les stickers placés sous la batterie.

Installez la ventouse sur l'écran puis posez le téléphone sur une table de façon à ce qu'il soit incliné le temps que le produit fasse effet.
Laissez poser environ 30 minutes.

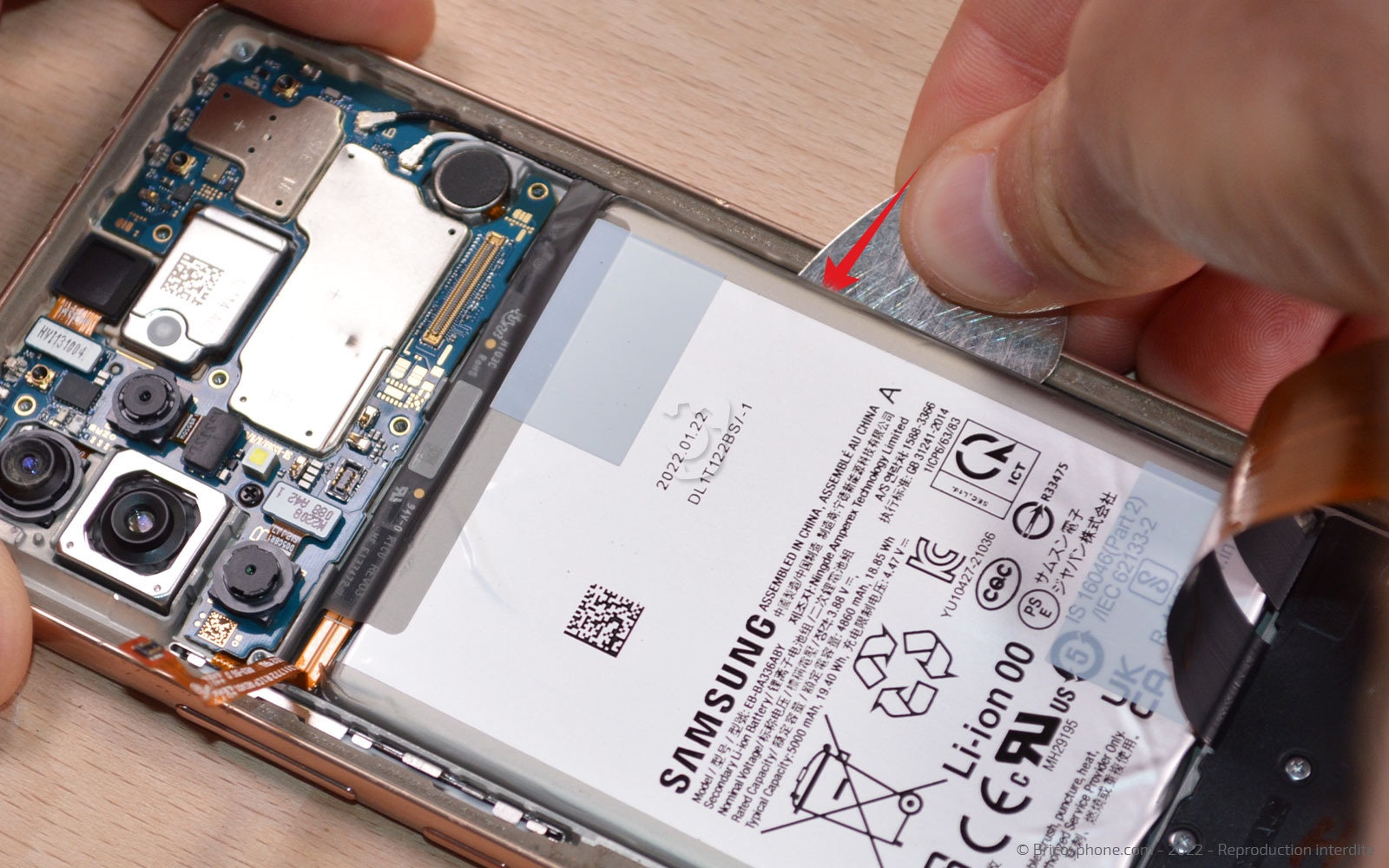

Insérez le médiator en métal entre le châssis et la batterie de façon à faire basculer le composant vers l'extérieur du téléphone.

Pour plus de facilité, remplacez le médiator par la carte en PVC.

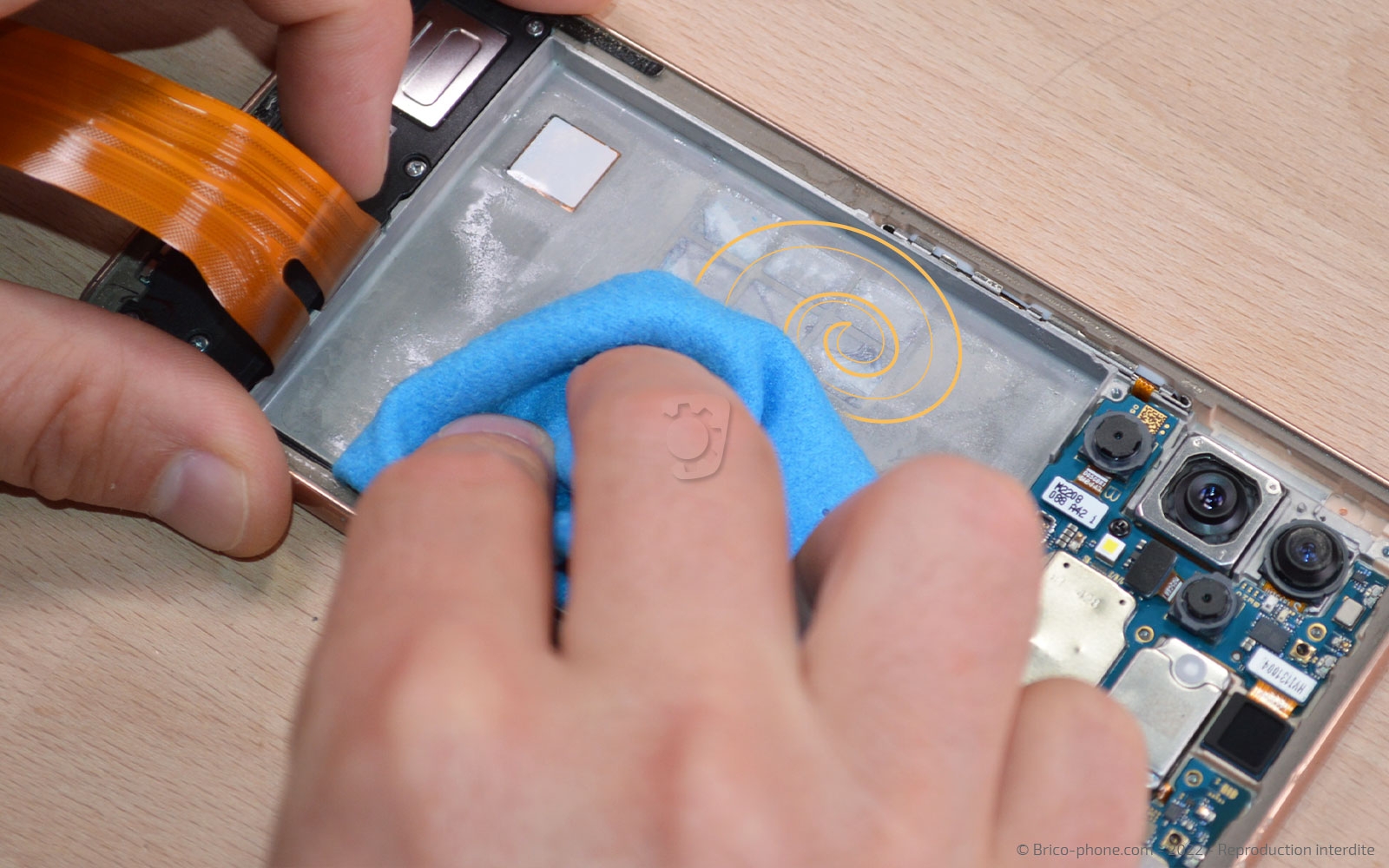

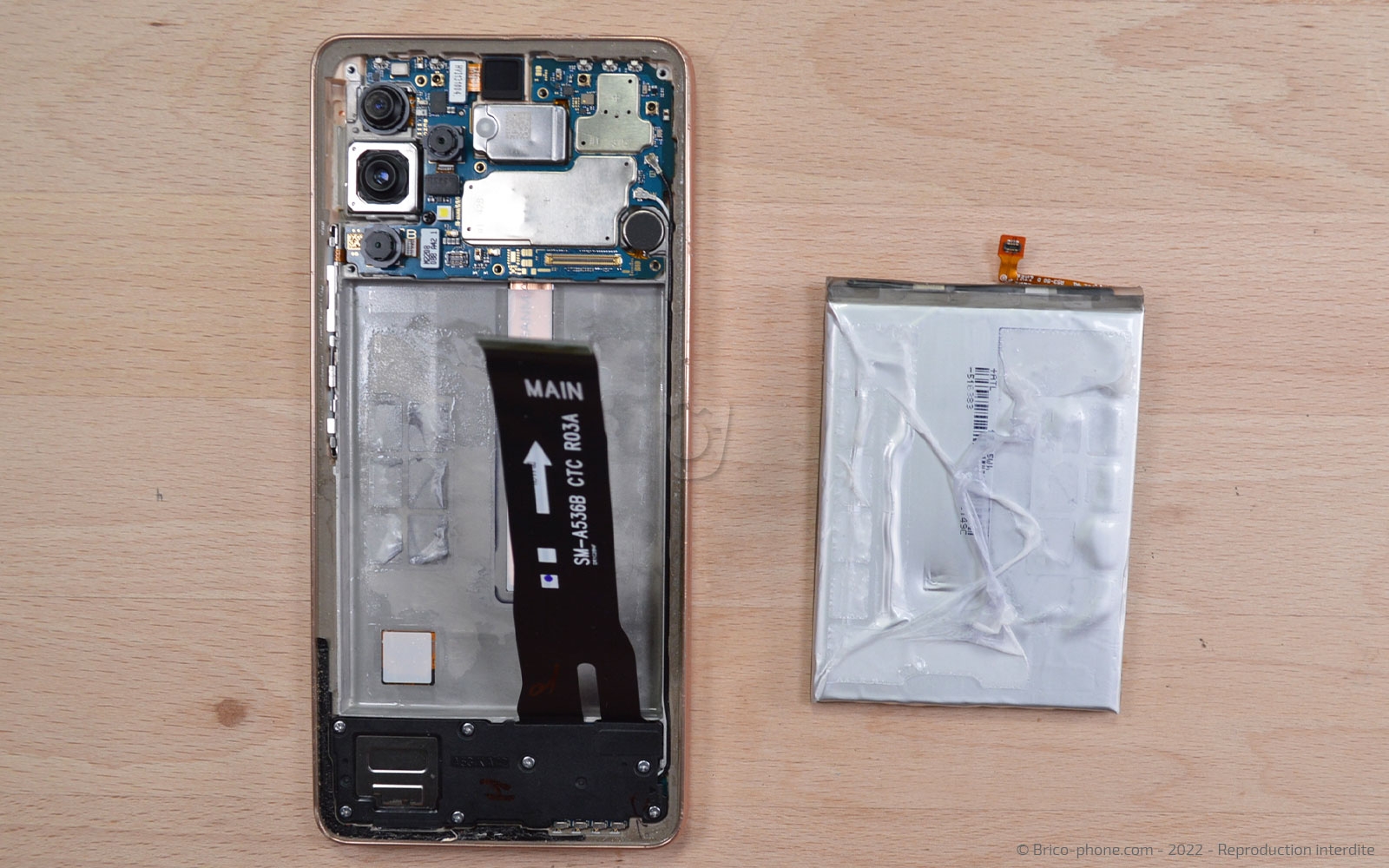

Une fois la batterie dehors, séchez l'emplacement et le dos de la batterie à l'aide d'un chiffon.

Reprenez le tournevis cruciforme pour extraire les 7 vis présentes sur le support en plastique. Glissez le spudger sous la plaquette pour accéder aux autres éléments.

Toujours avec le même outil, déconnectez les deux connectiques de la nappe d'interconnexion.

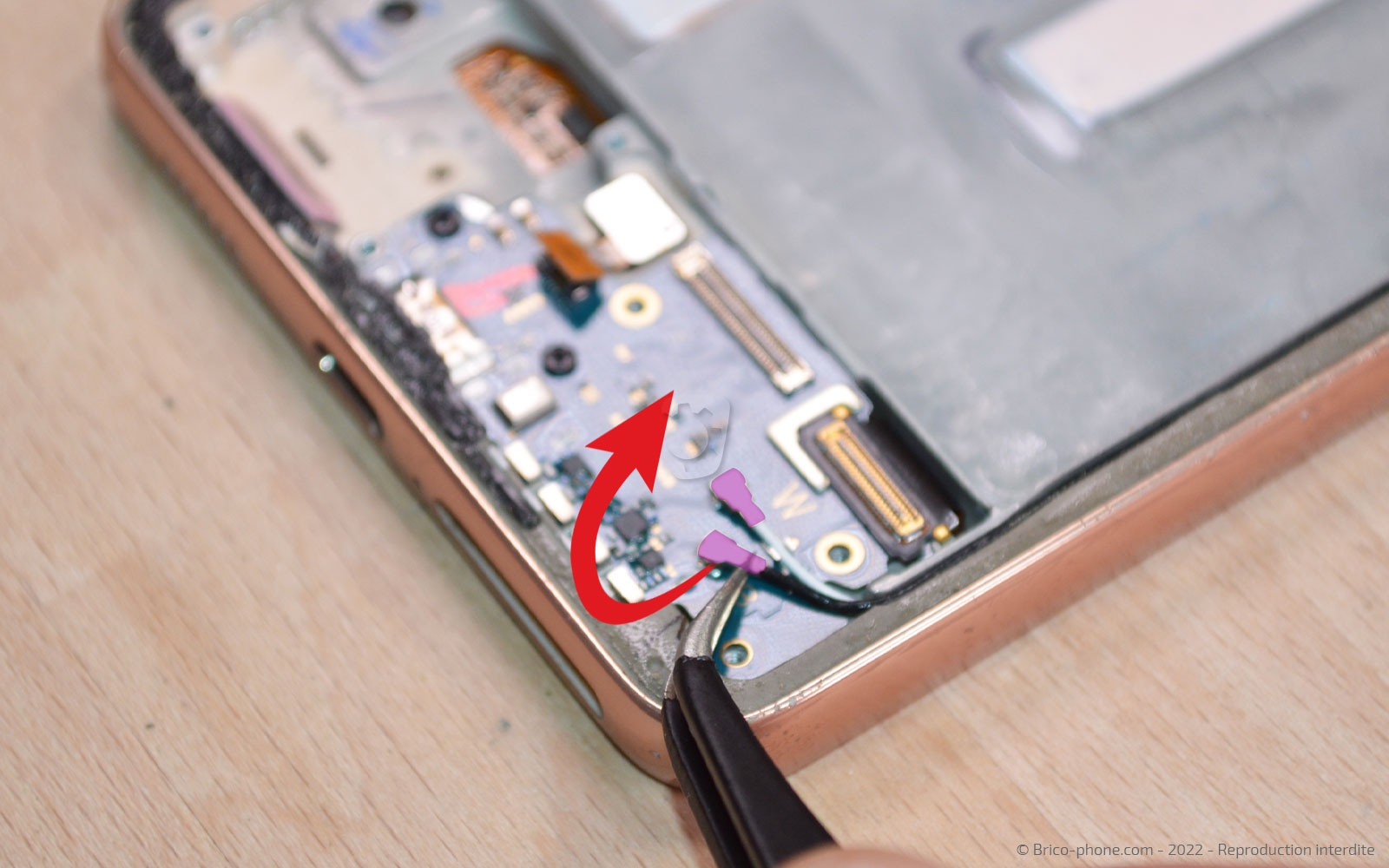

Débranchez la nappe du lecteur d'empreintes puis à l'aide de la pincette déconnectez les câbles coaxiaux.

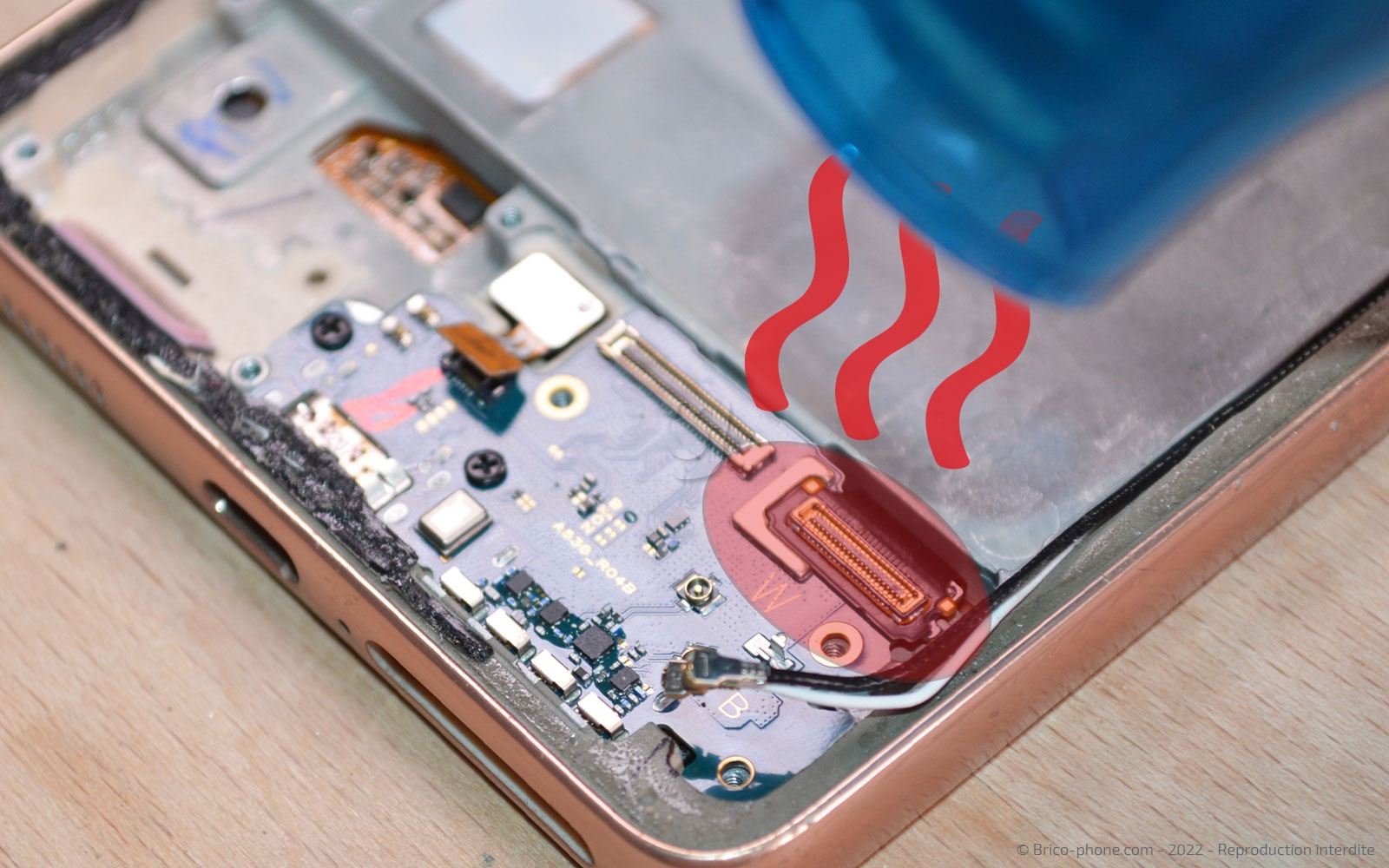

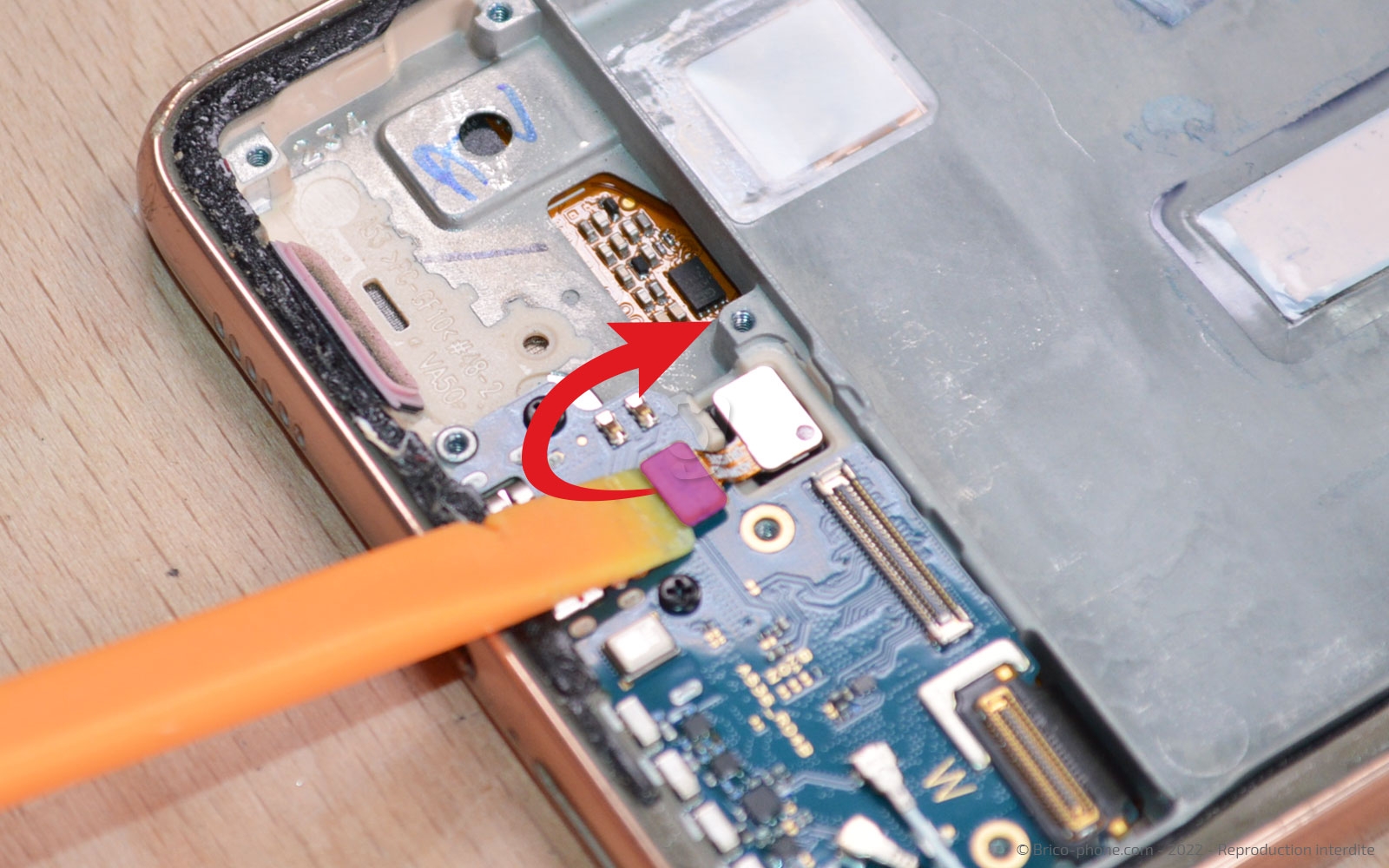

Ensuite, chauffez la nappe de l'écran afin de pouvoir la décoller de la carte fille.

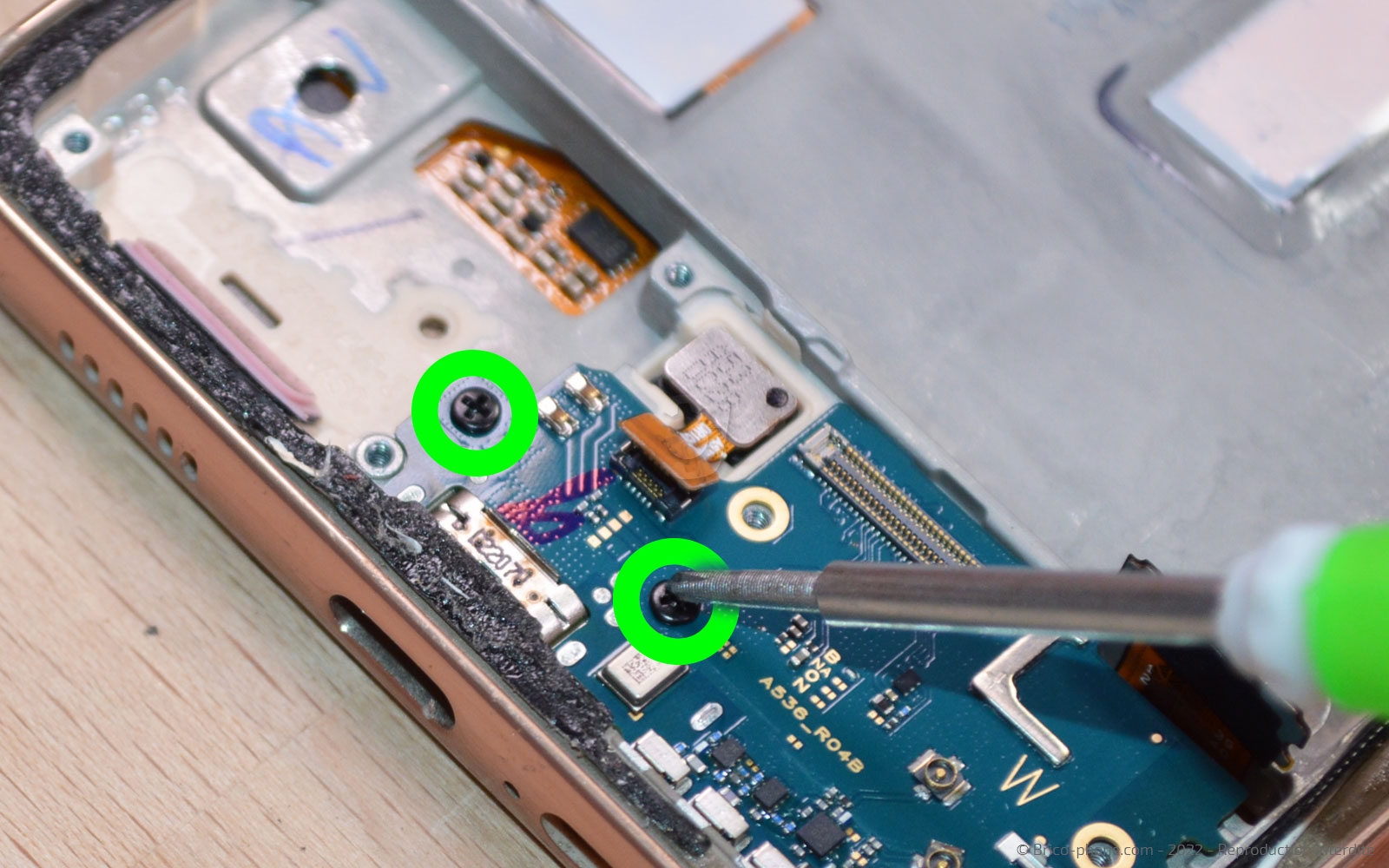

Dévissez les deux vis placées de par et d'autre du connecteur de charge.

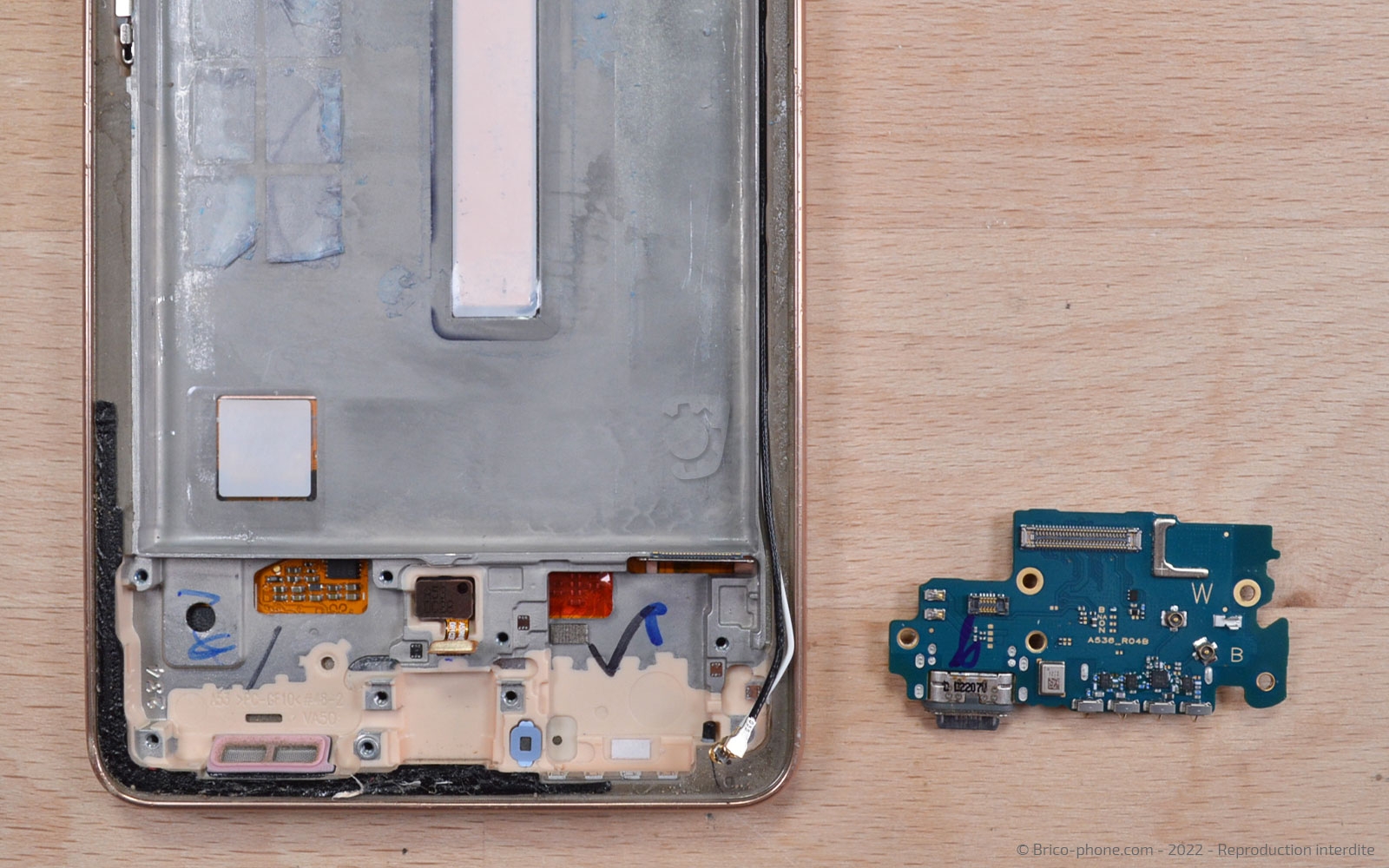

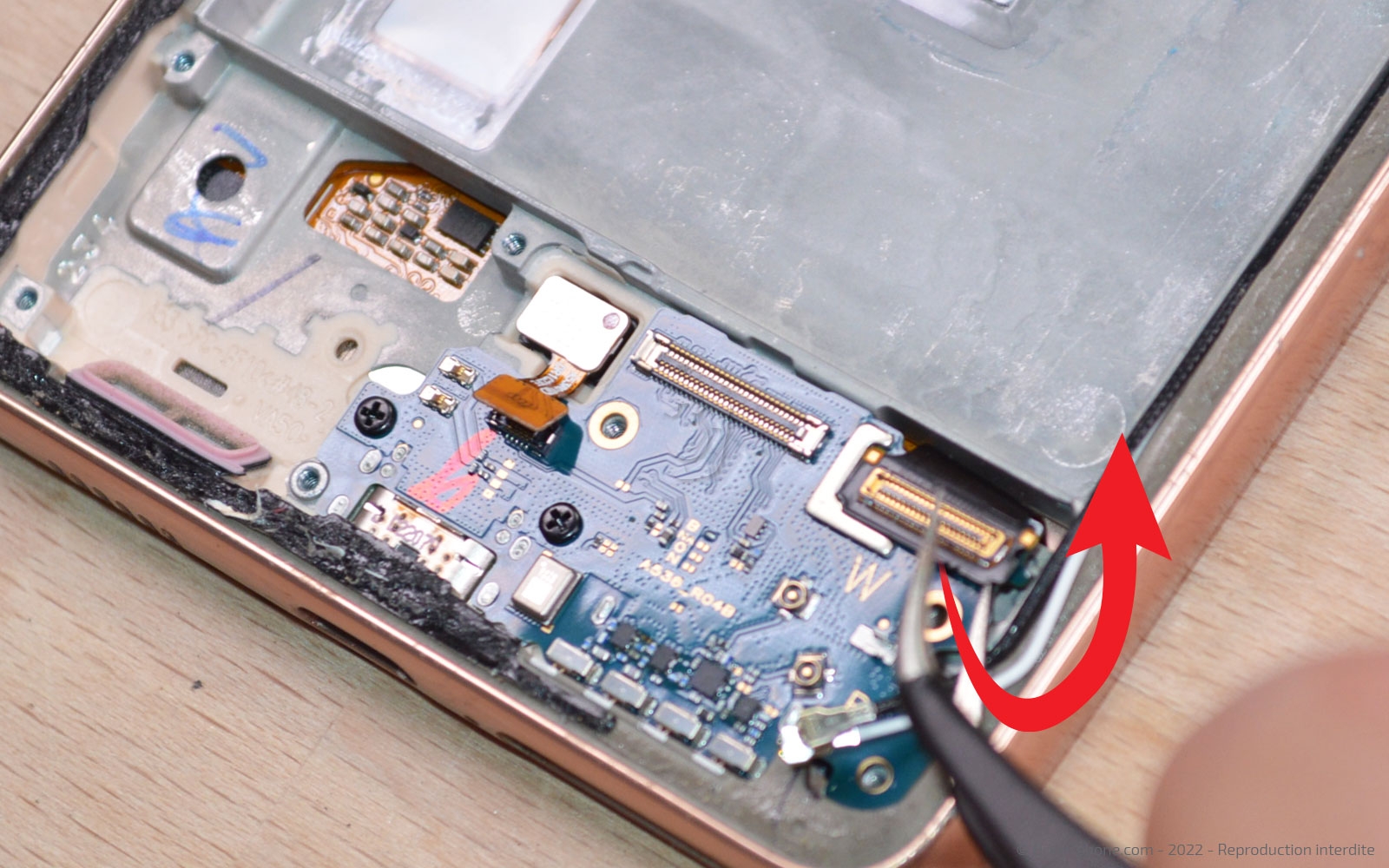

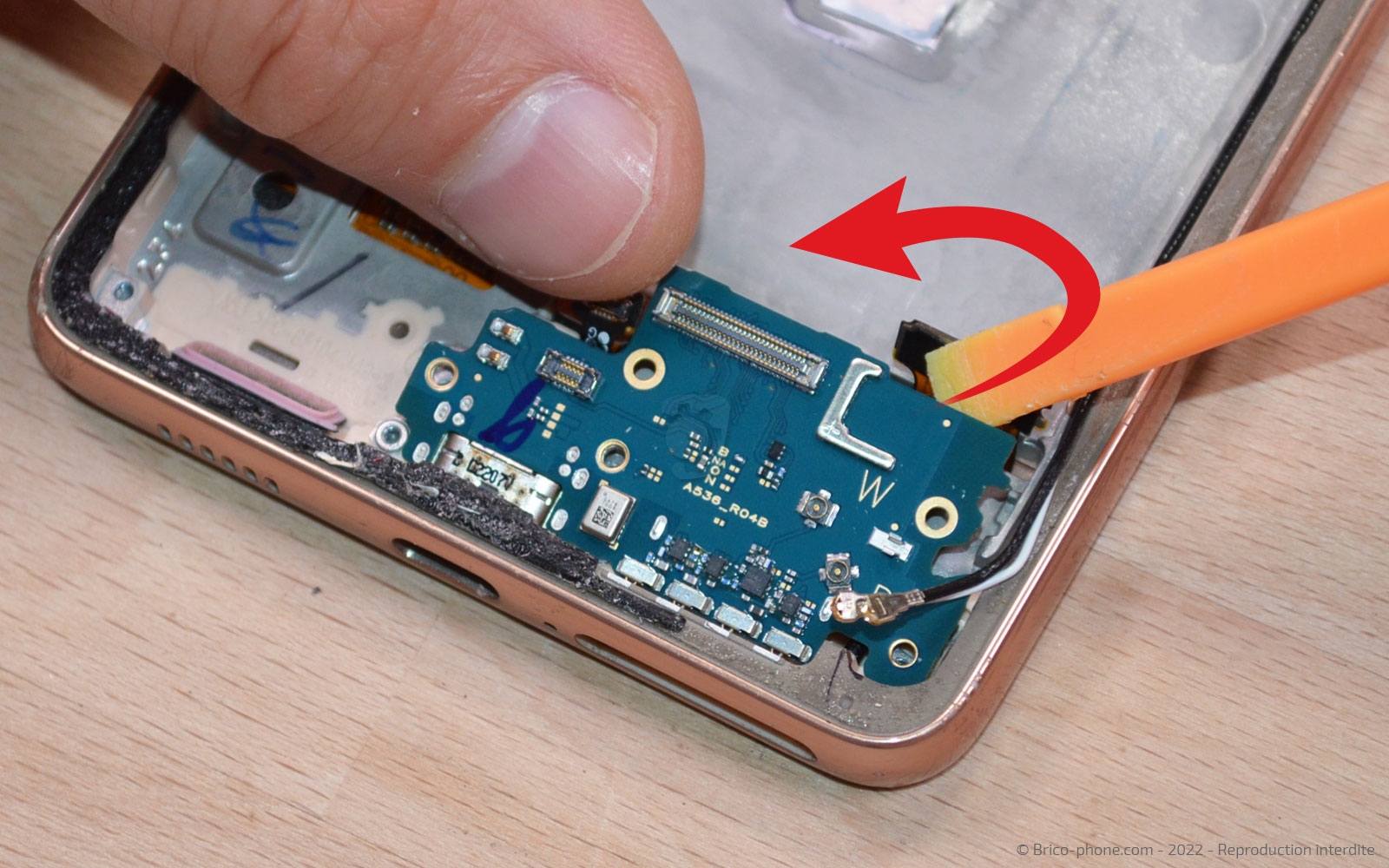

Insérez le levier en nylon sous le dock pour l'extraire du châssis.

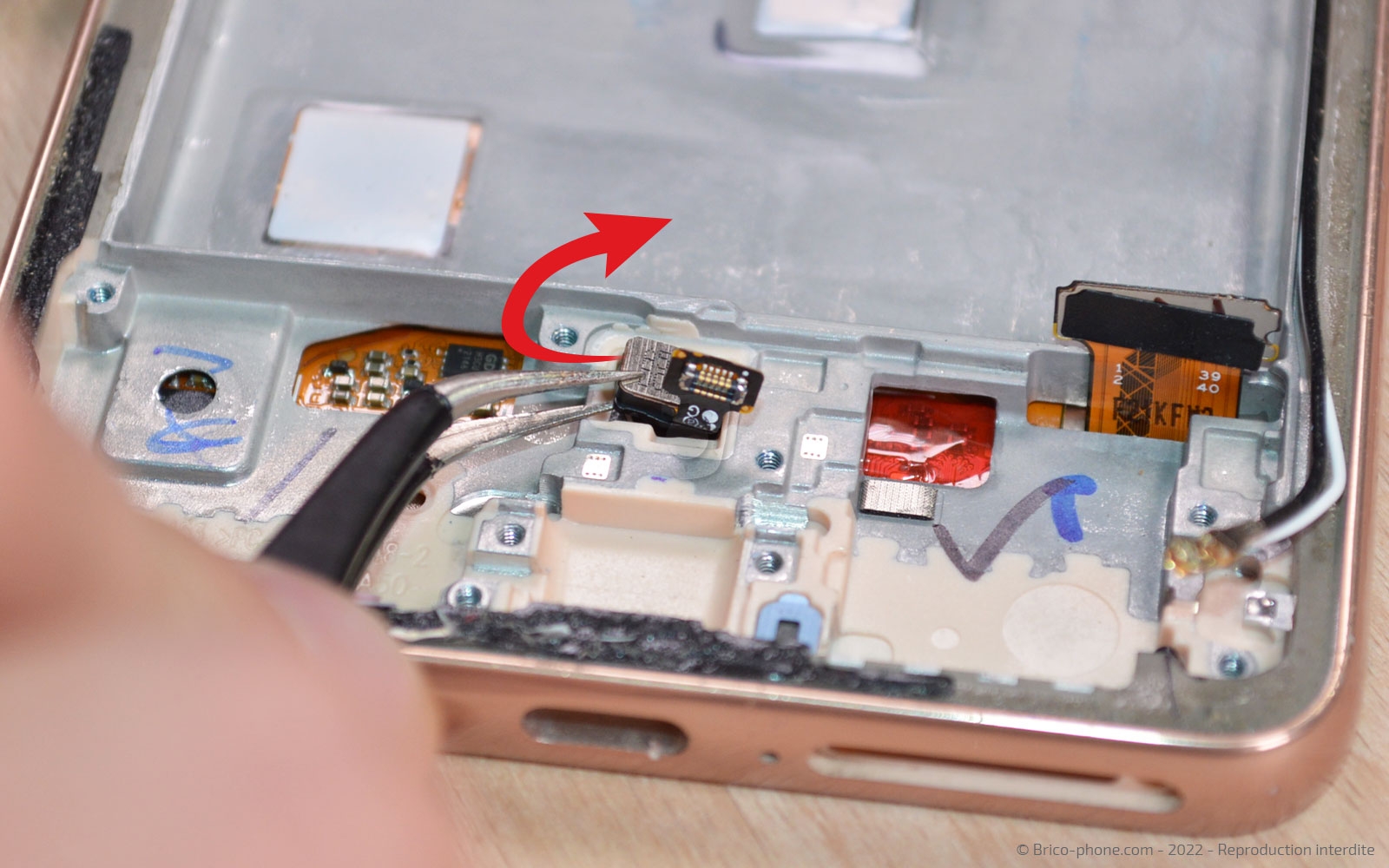

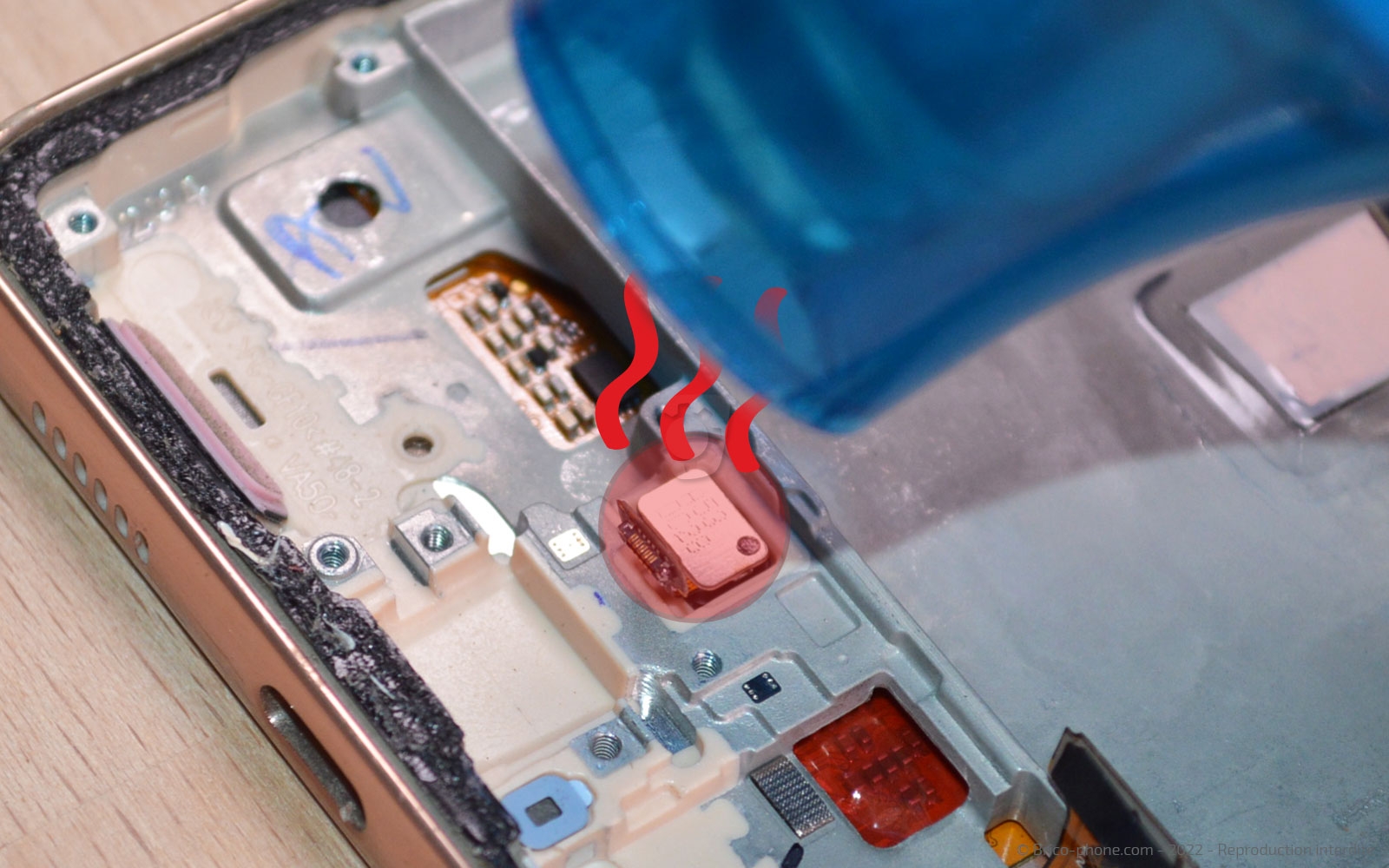

Reprenez le décapeur thermique ou votre sèche-cheveux pour ramollir le stickers du capteur d'empreintes.

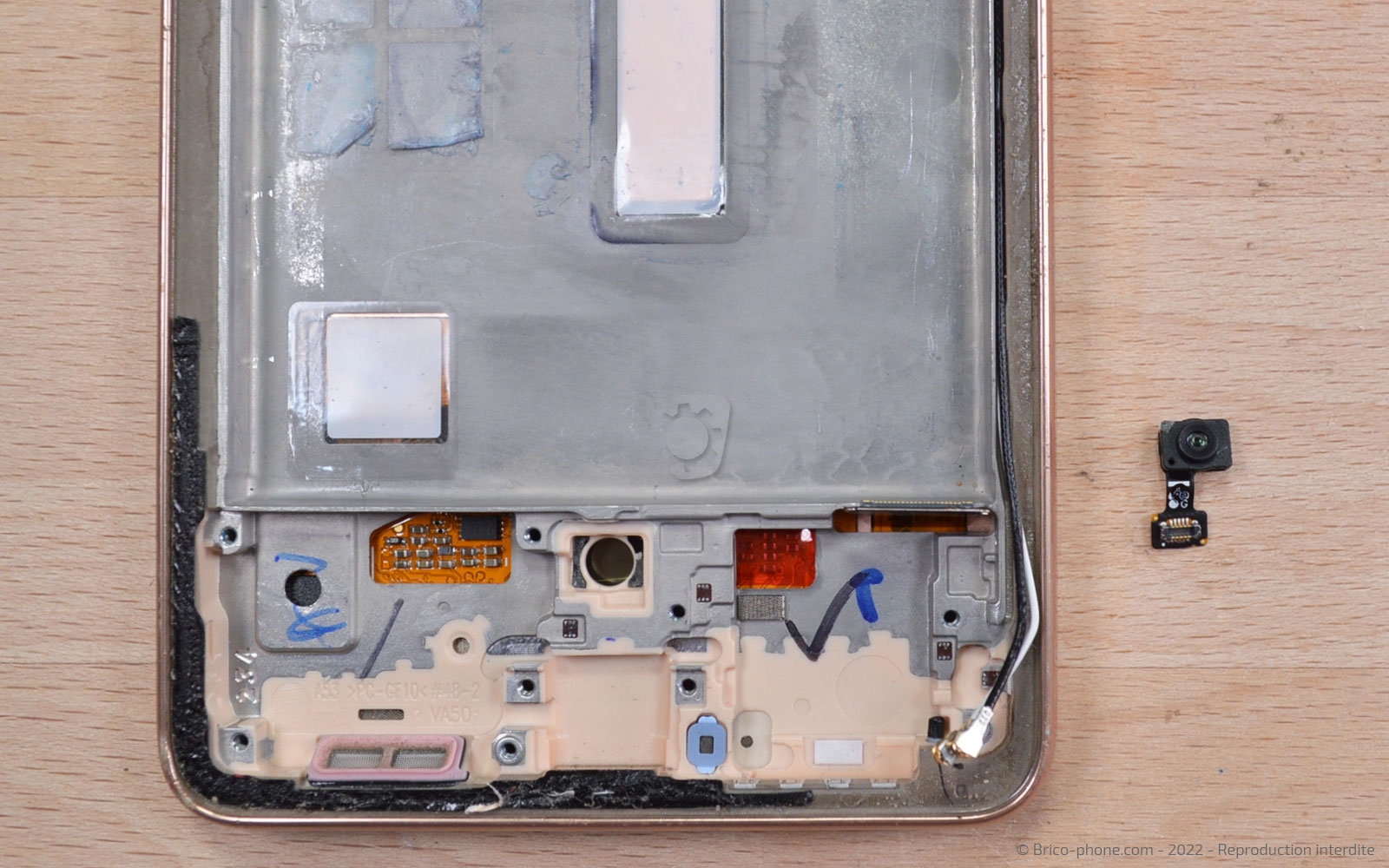

Sortez-le du châssis à l'aide de la pince métallique.

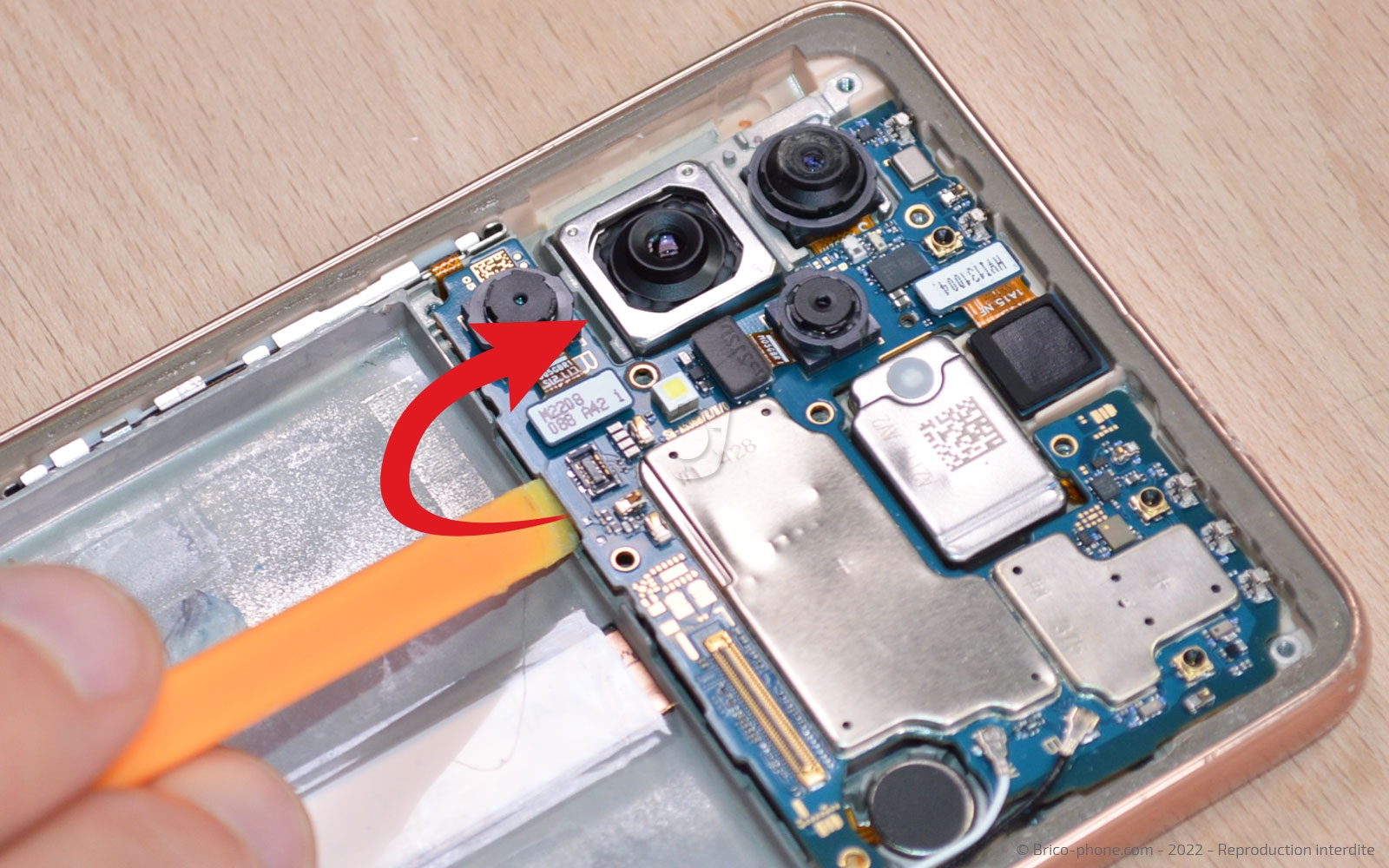

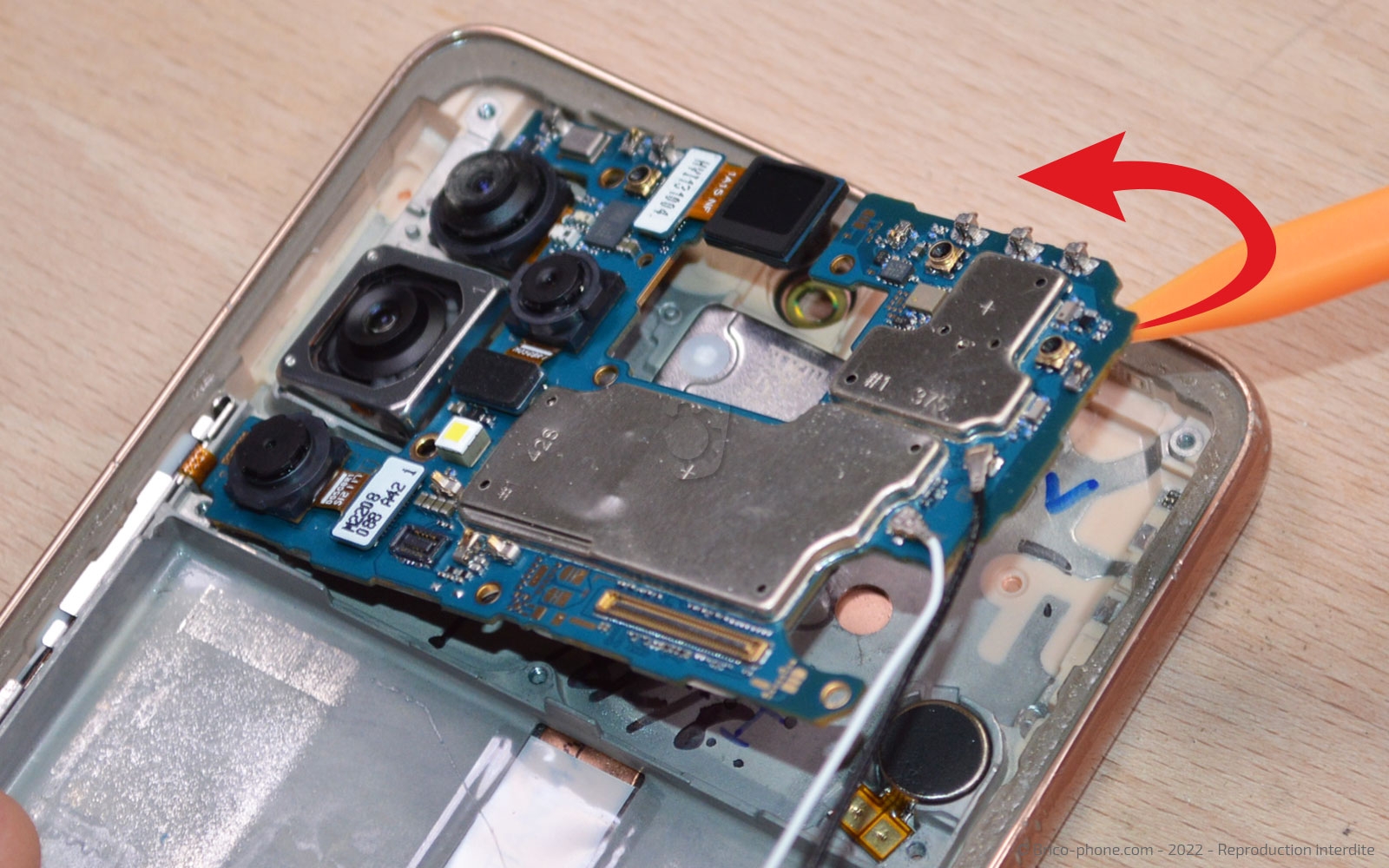

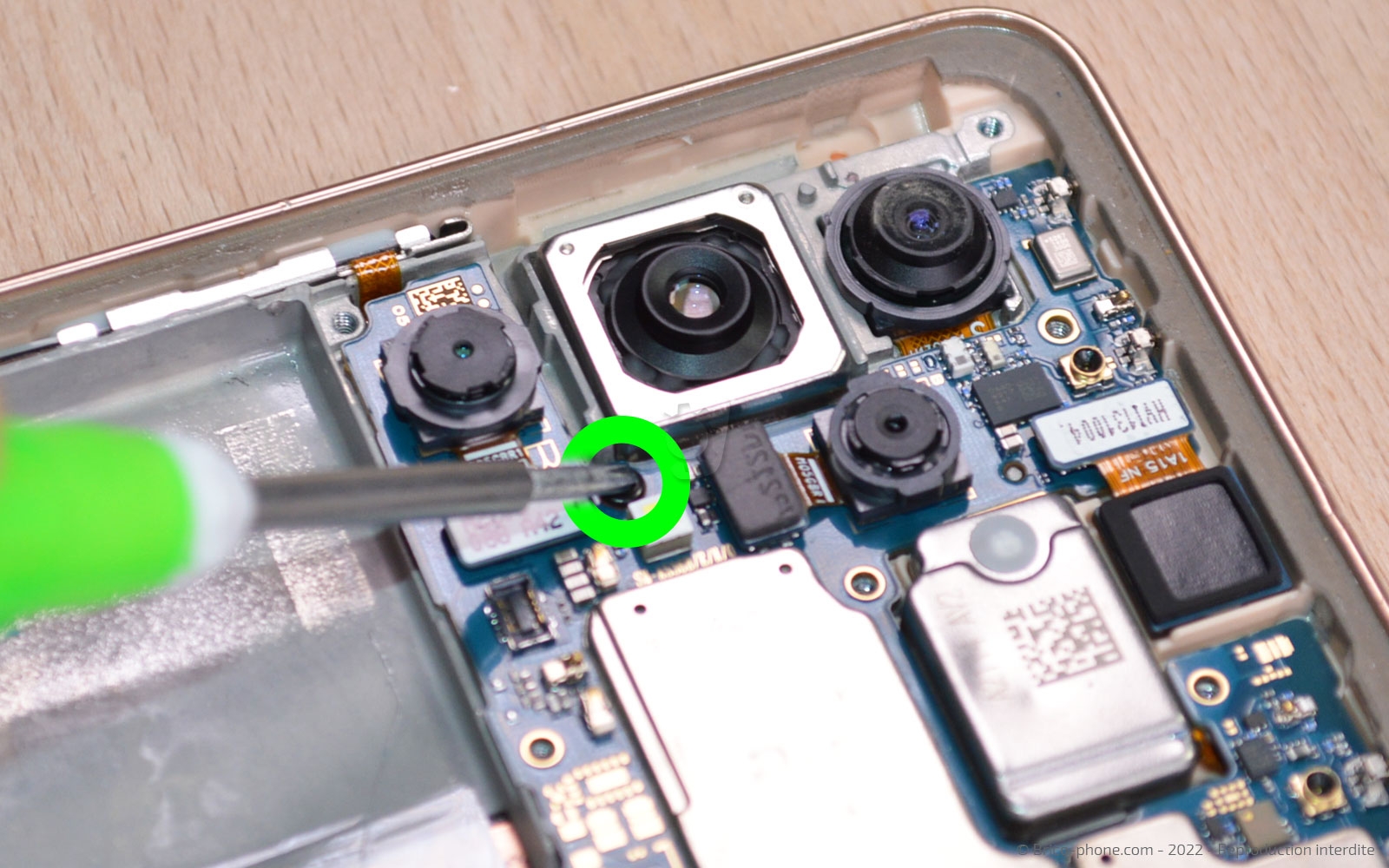

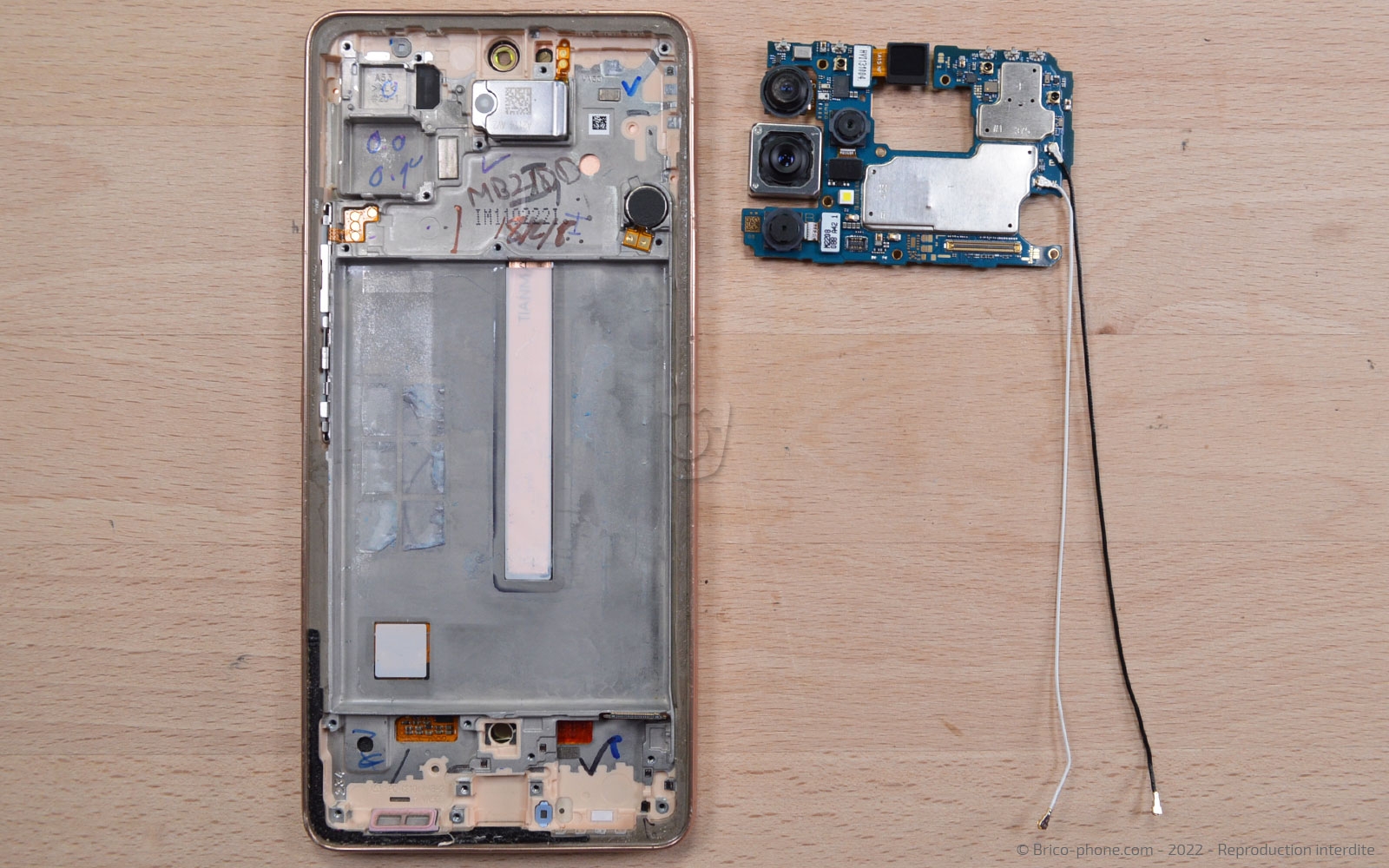

Sur la partie haute du téléphone, ôtez la vis cruciforme avant de soulever la carte mère avec le spudger.

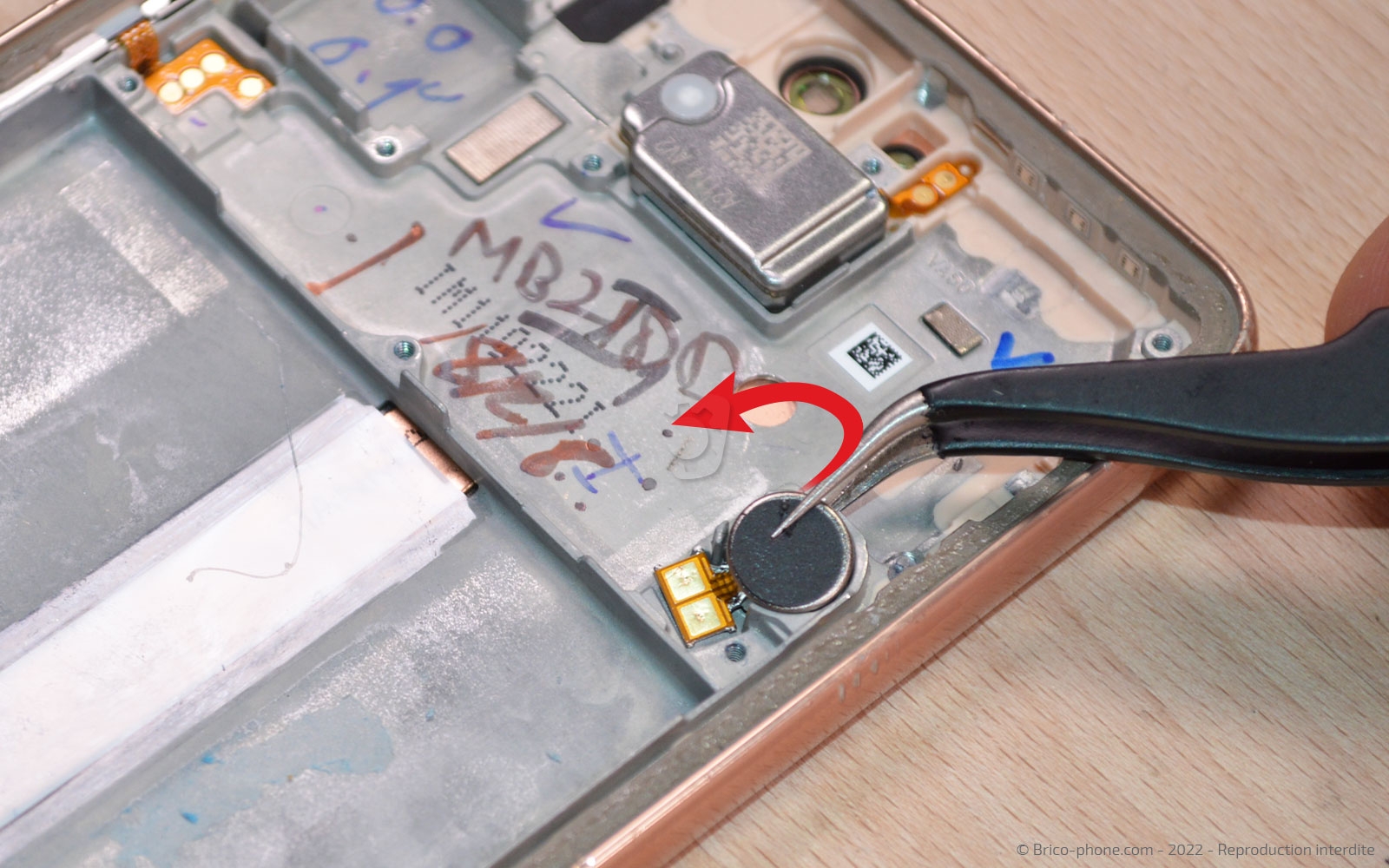

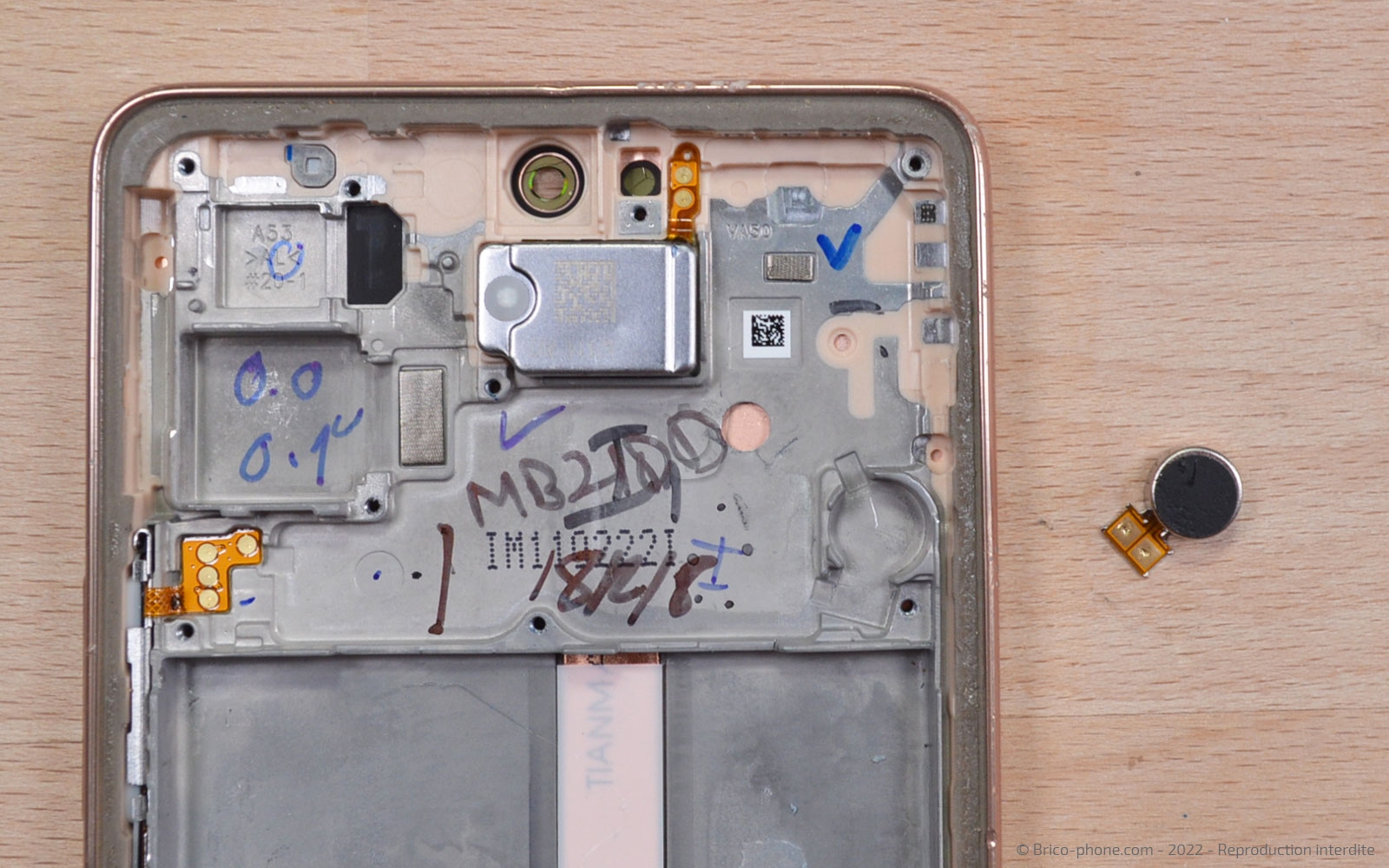

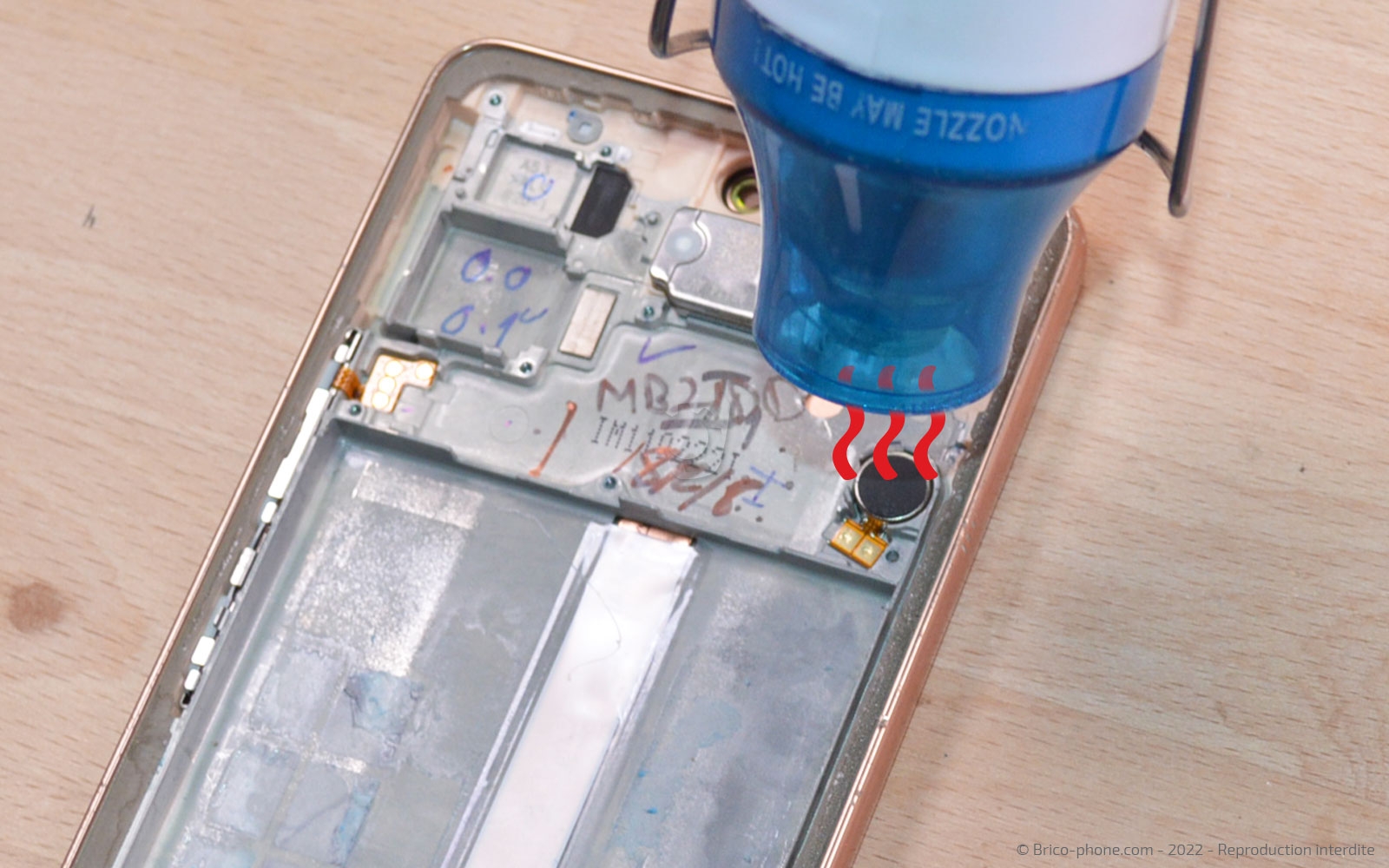

Chauffez le vibreur pour le décoller du châssis à l'aide de la brucelles.

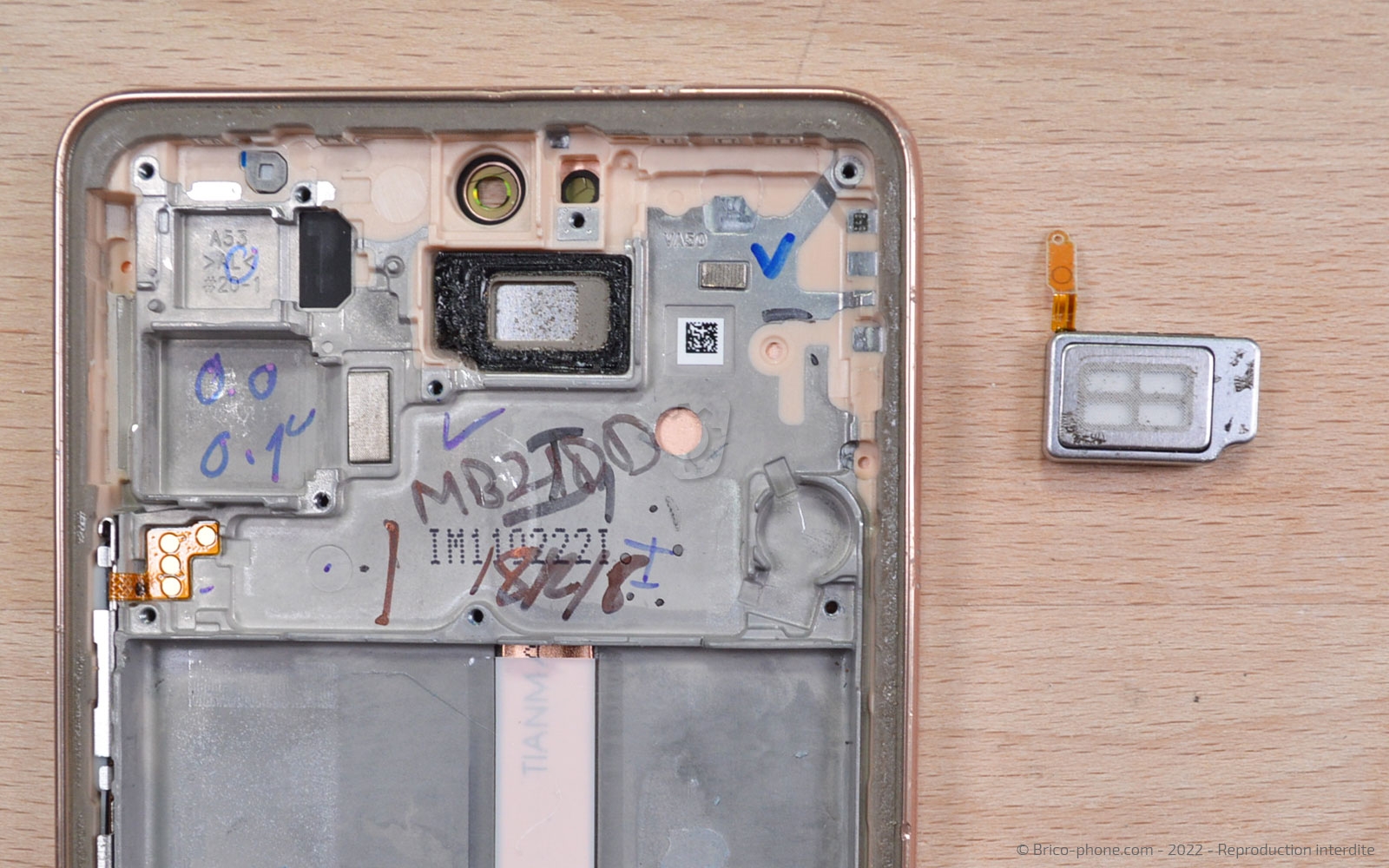

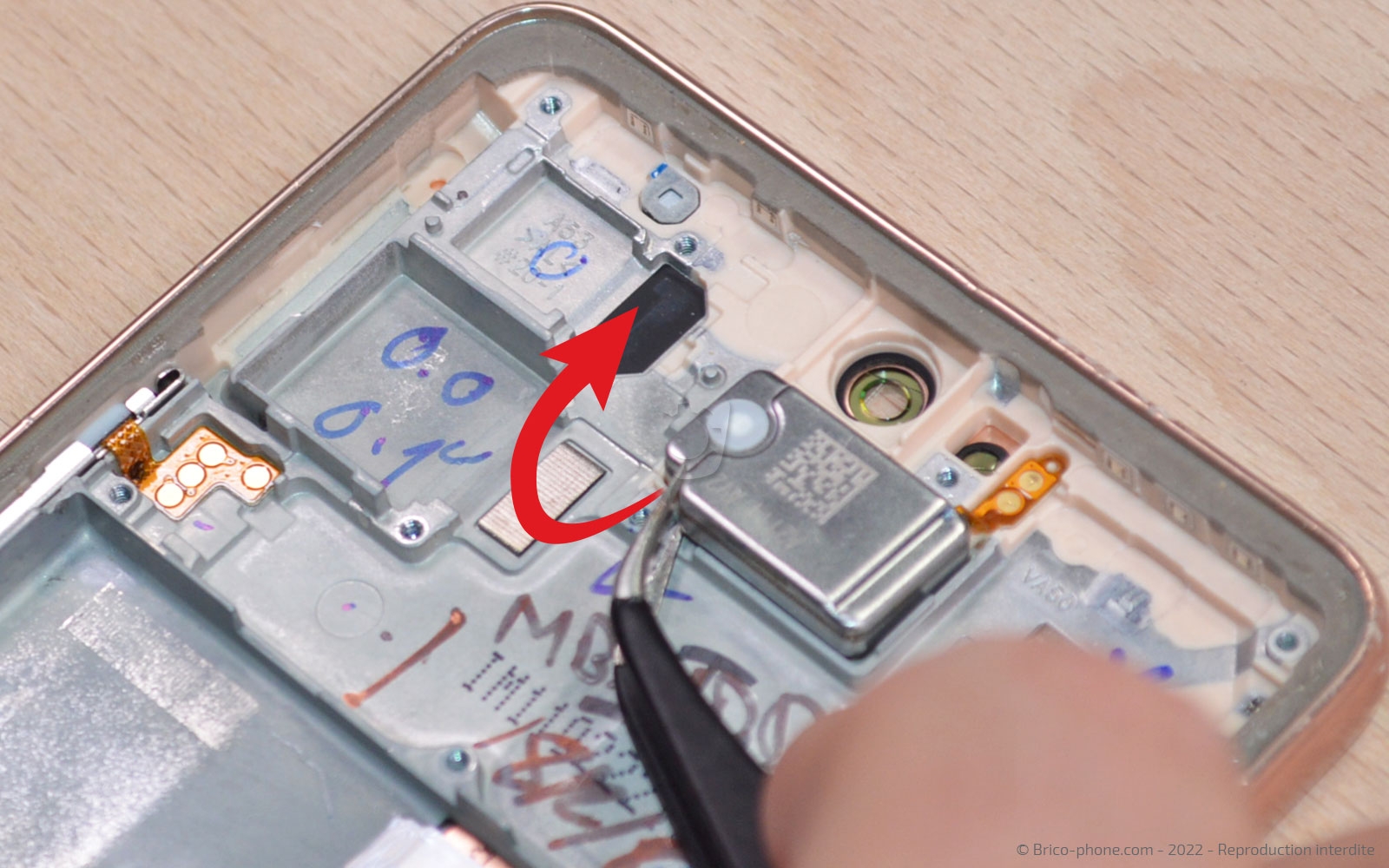

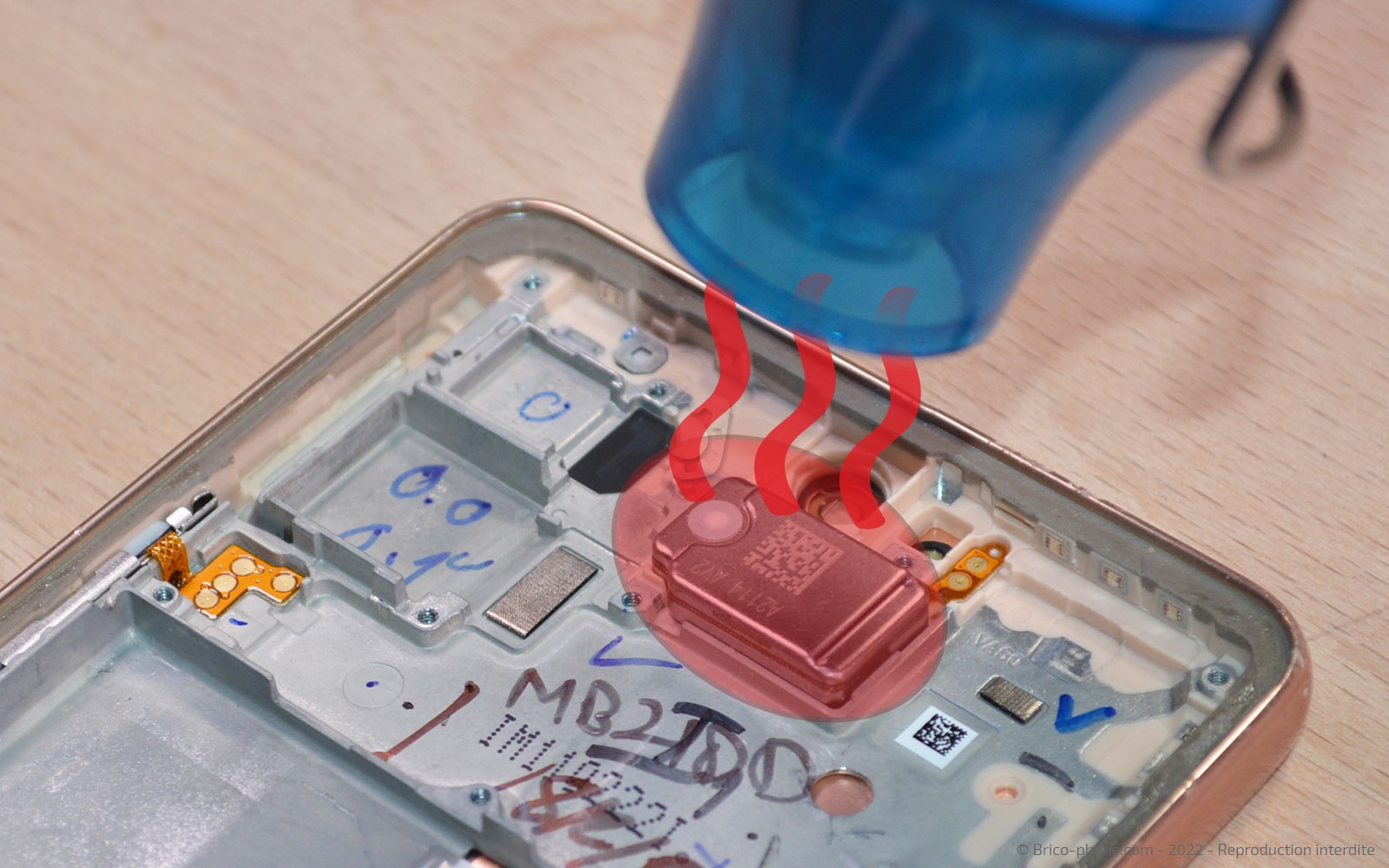

Pour retirer le haut-parleur externe, il est nécessaire de chauffer le composant et sa nappe.

Décollez la nappe avec la pincette puis le HP.

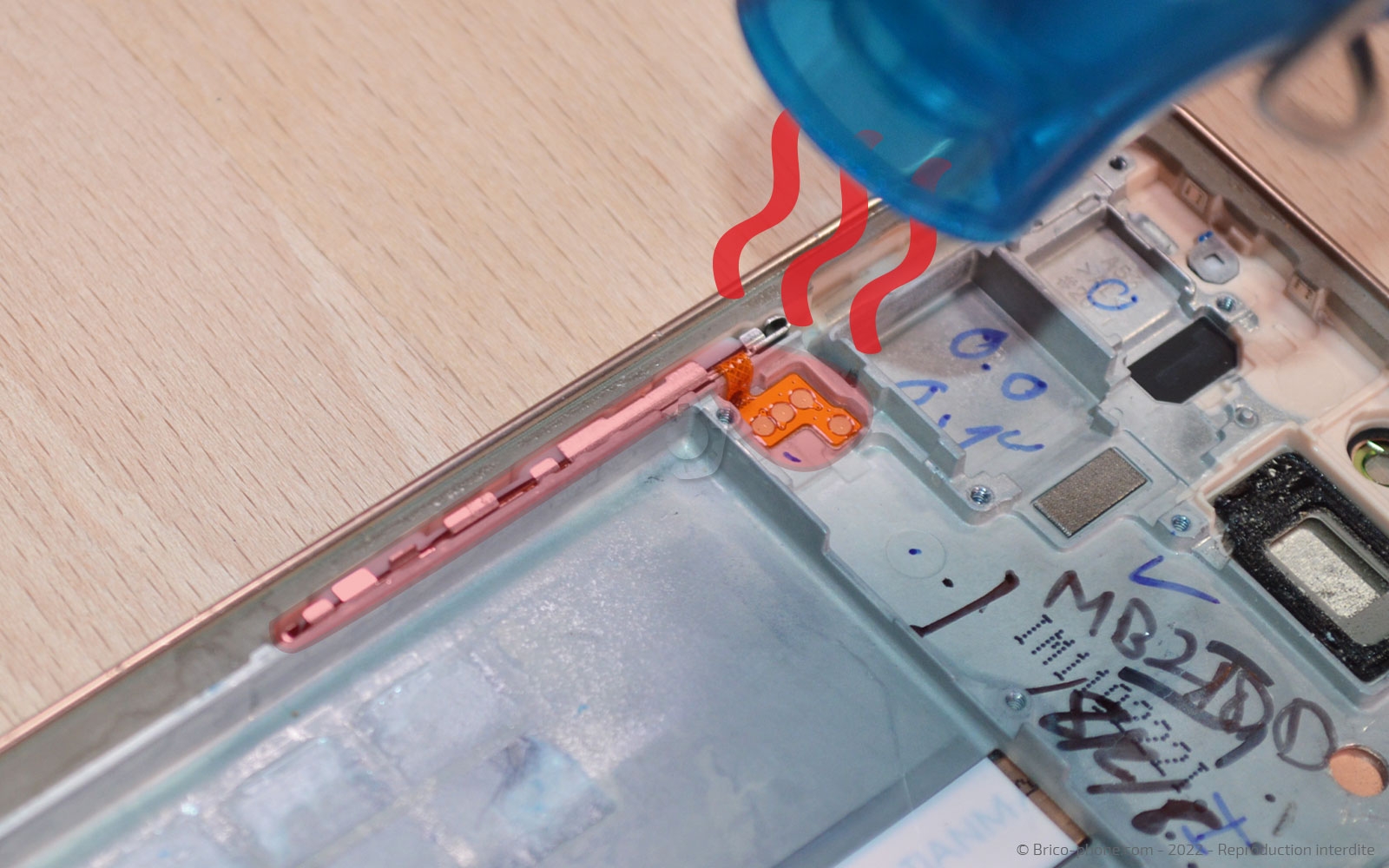

Sur le coté, nous vous conseillons de chauffer légèrement la nappe des boutons.

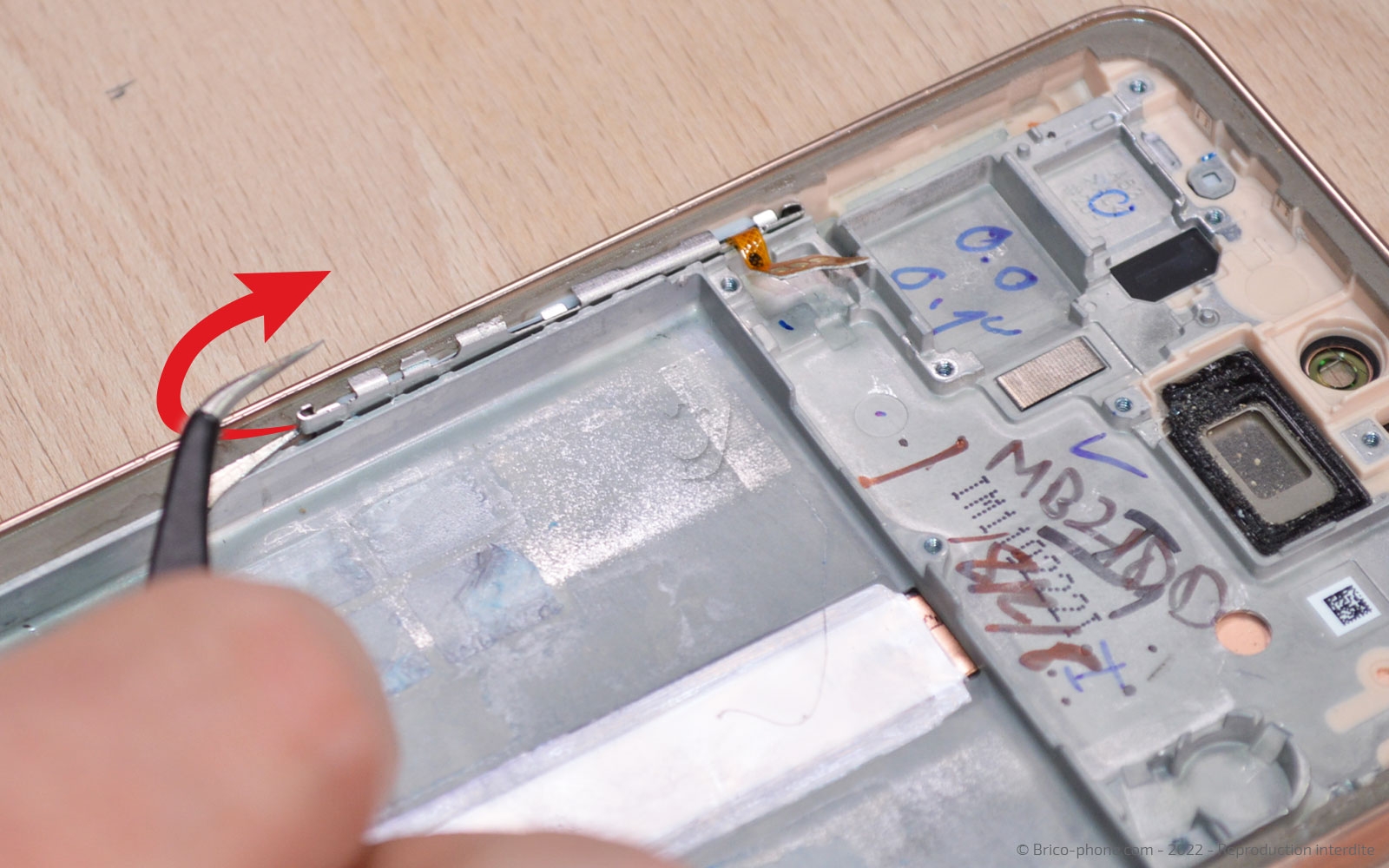

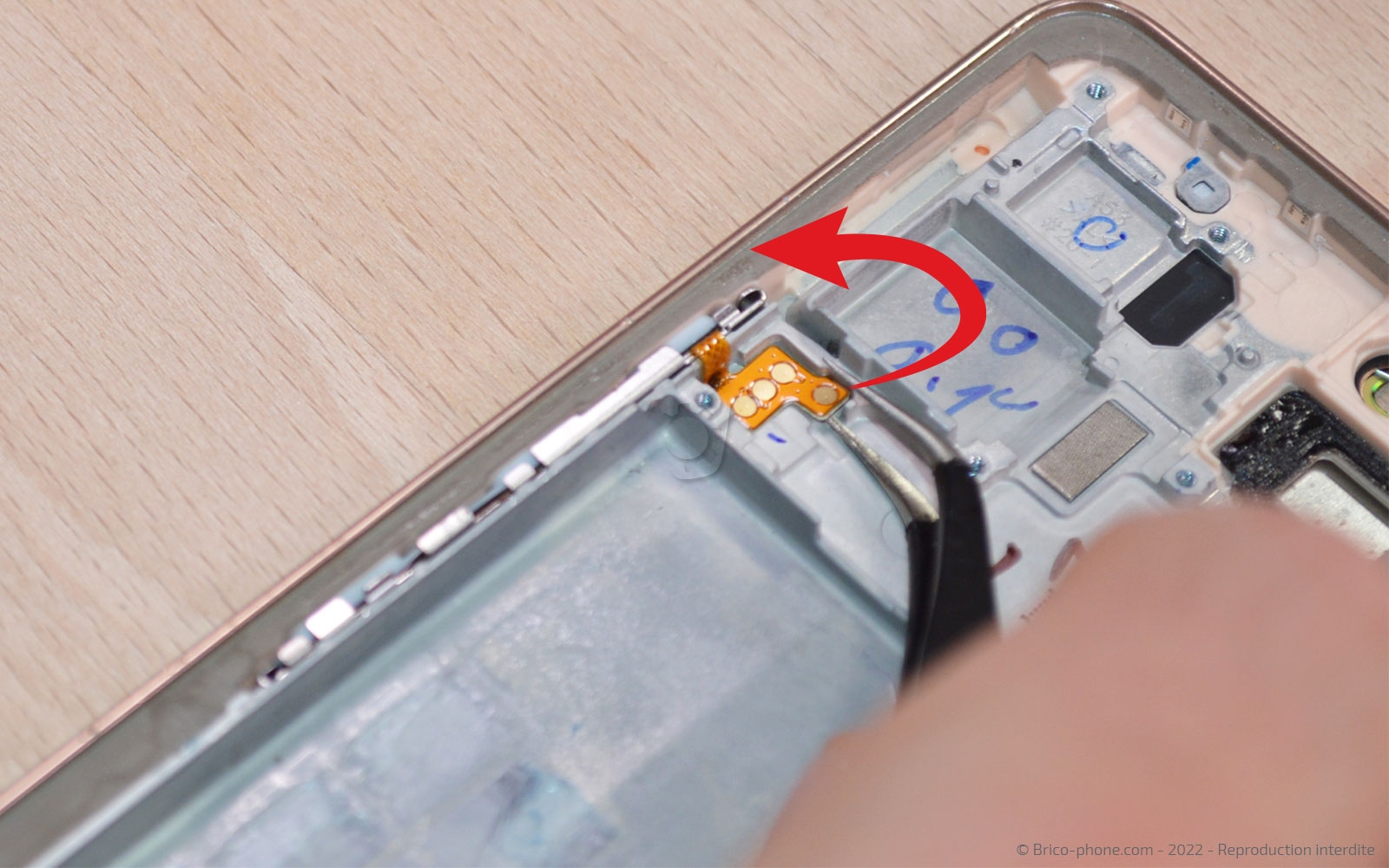

Ensuite, glissez la pince métallique sous la nappe pour la décoller puis attrapez la baguette en métal.

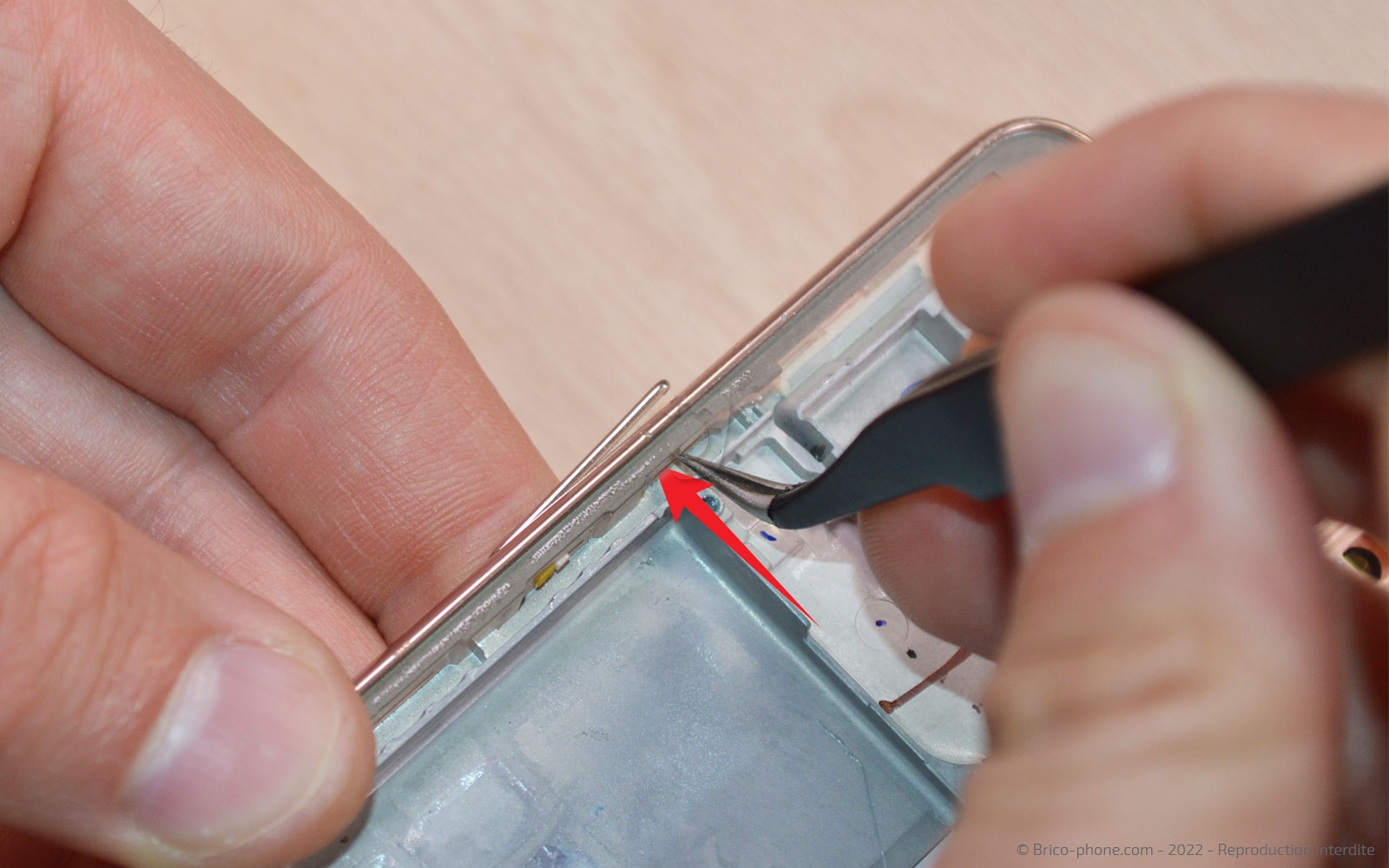

Enfin, glissez le bout de la pointe dans le trou pour récupérer les boutons.

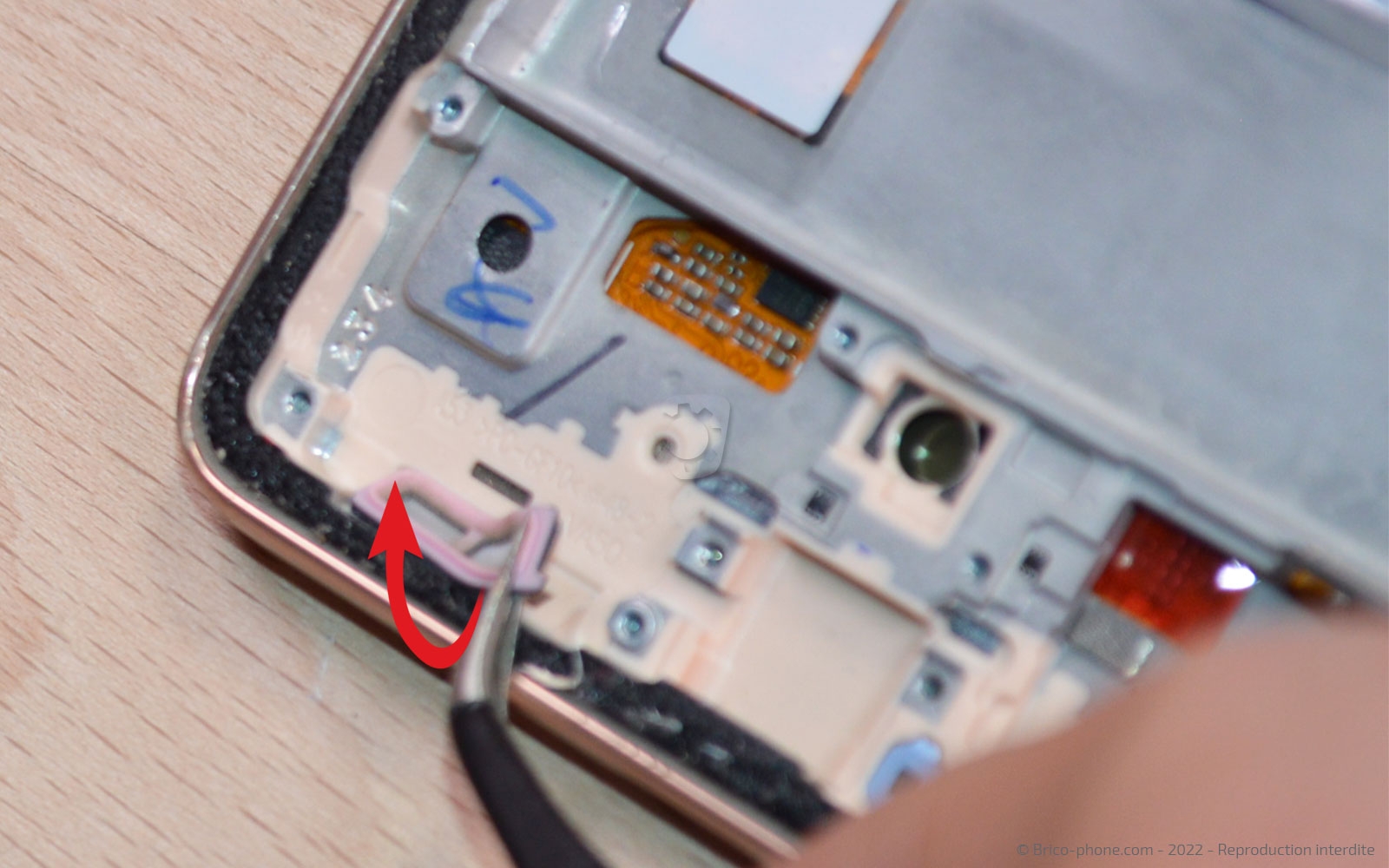

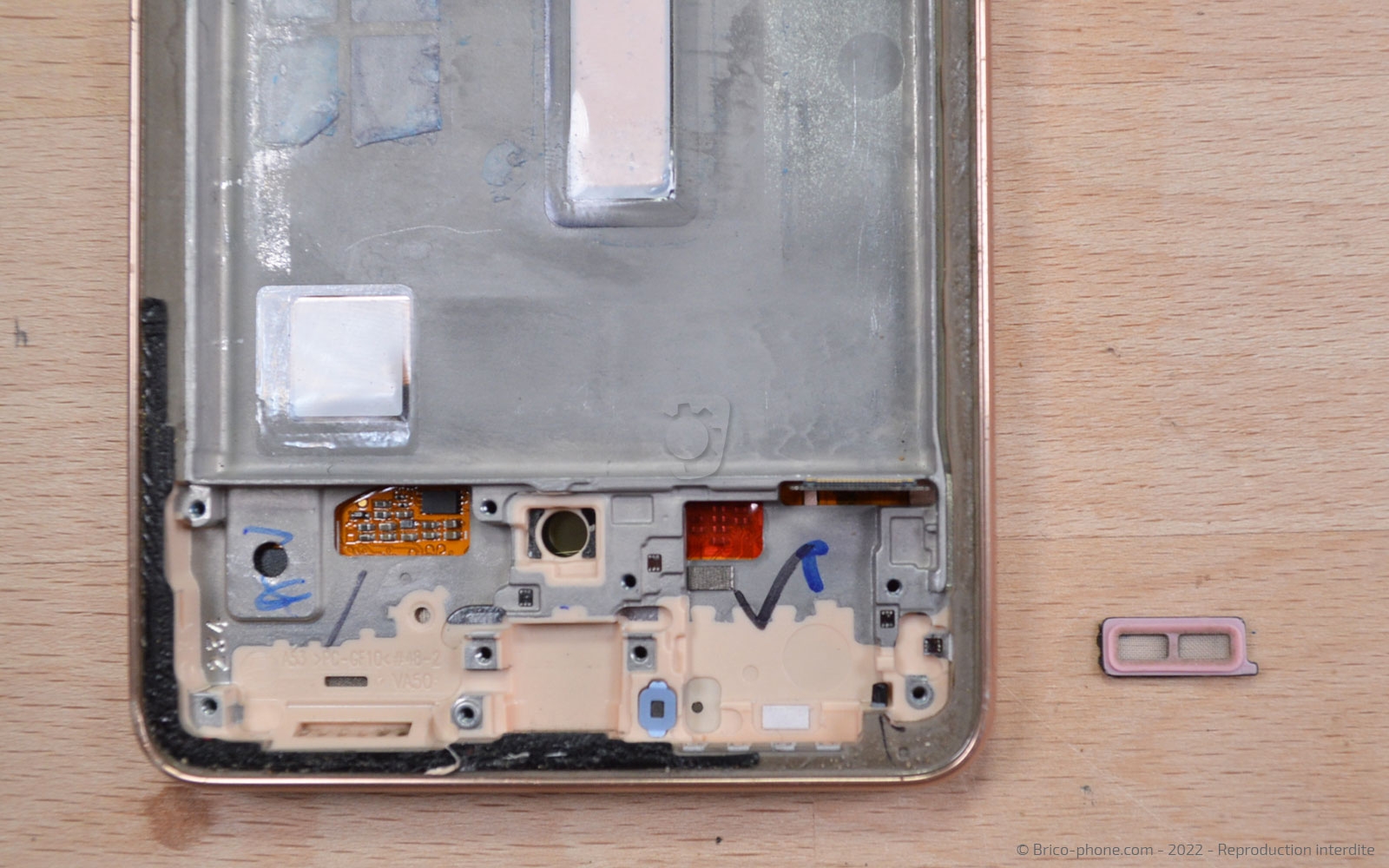

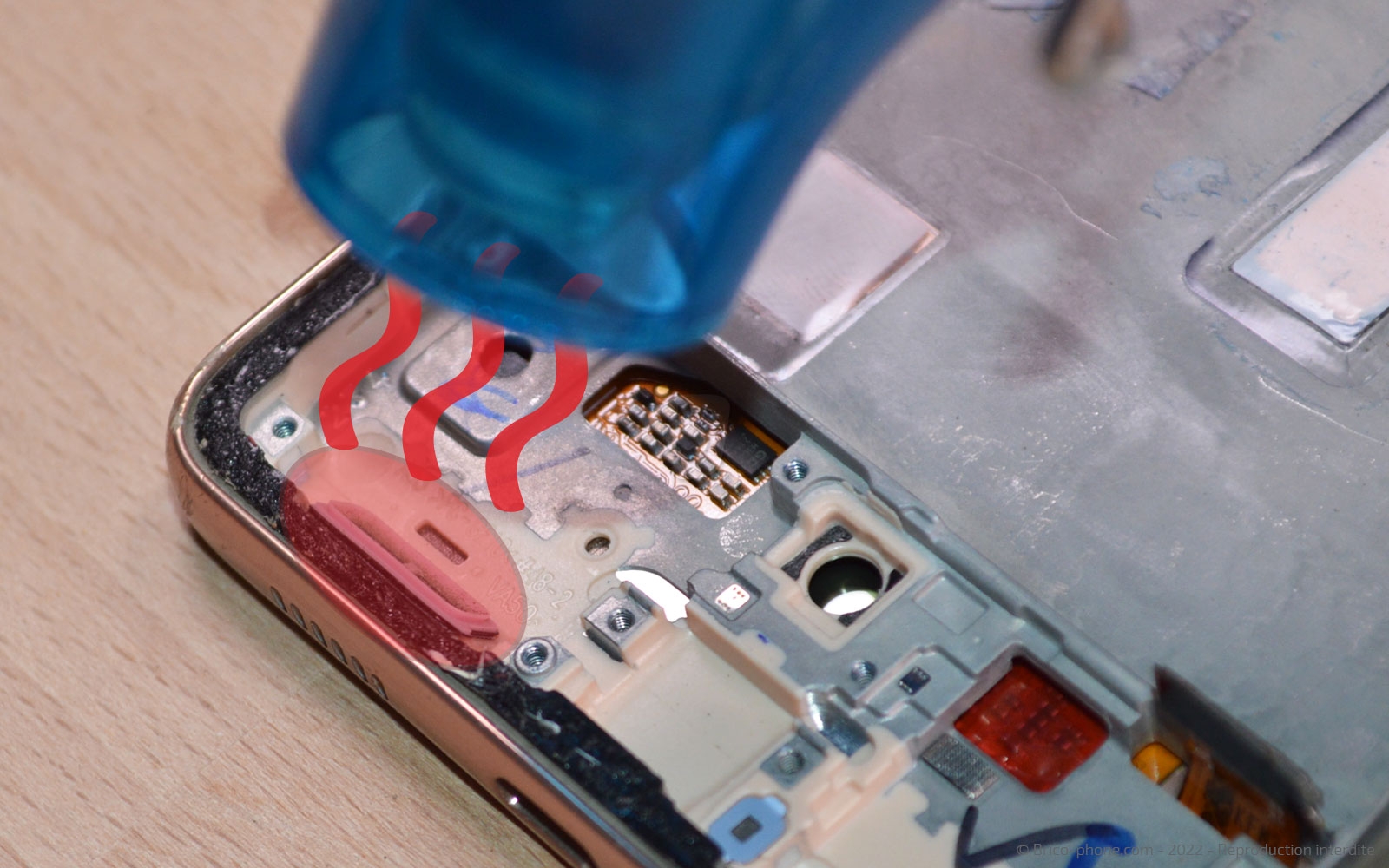

ici aussi, vous devez chauffer la grille du haut-parleur externe afin de pouvoir la sortir avec la pincette plus facilement.

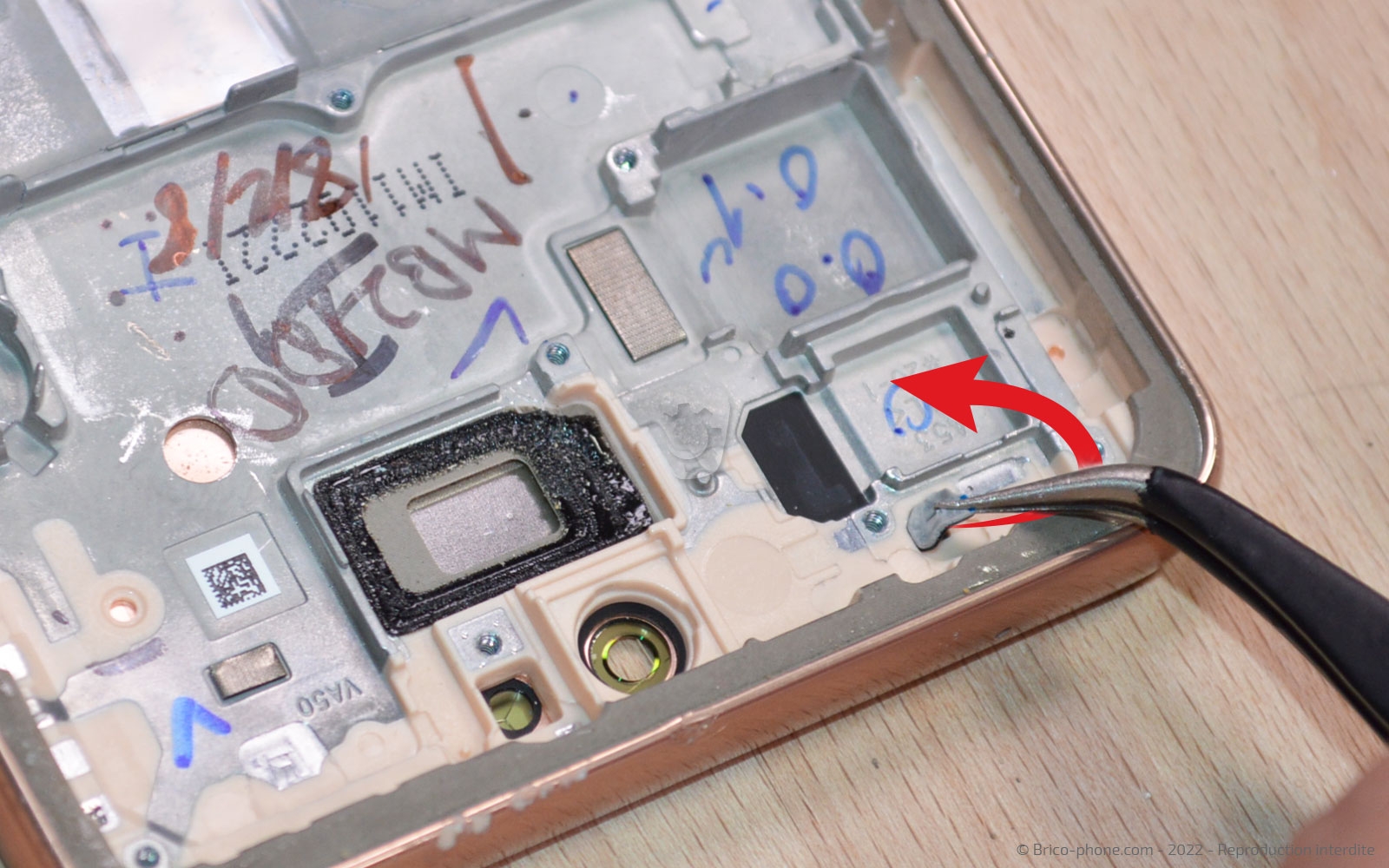

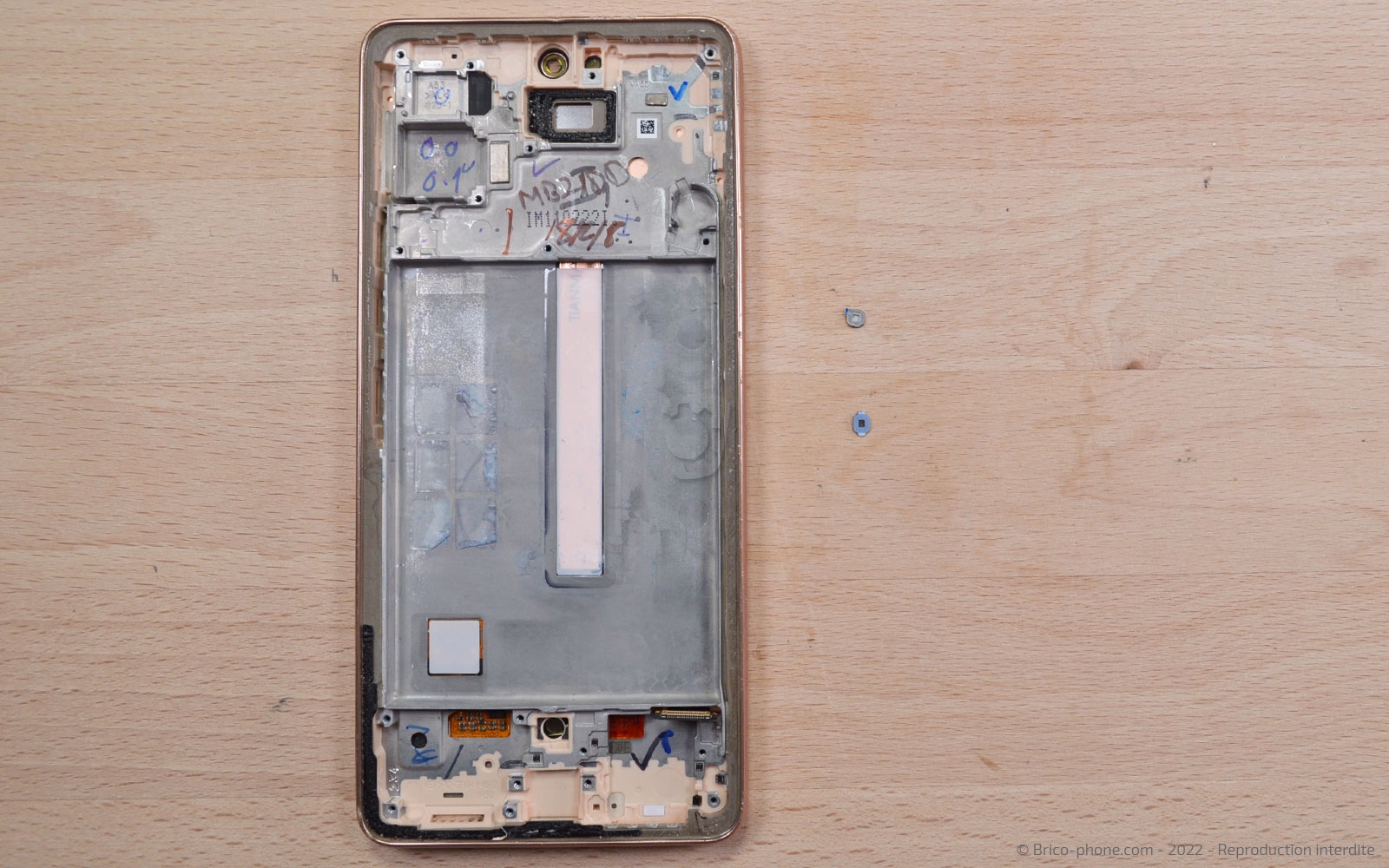

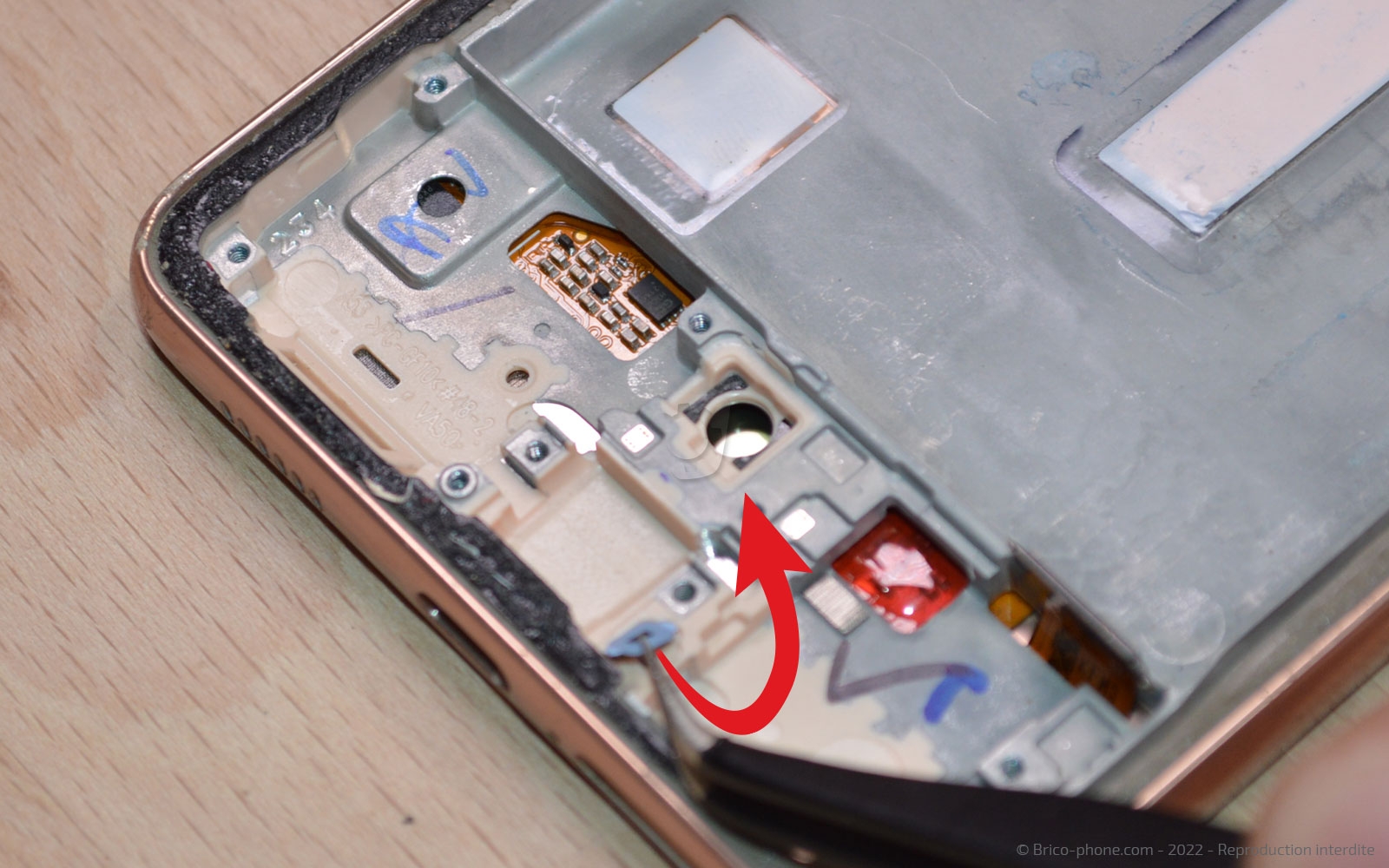

Récupérez également avec la brucelles les supports des micros.

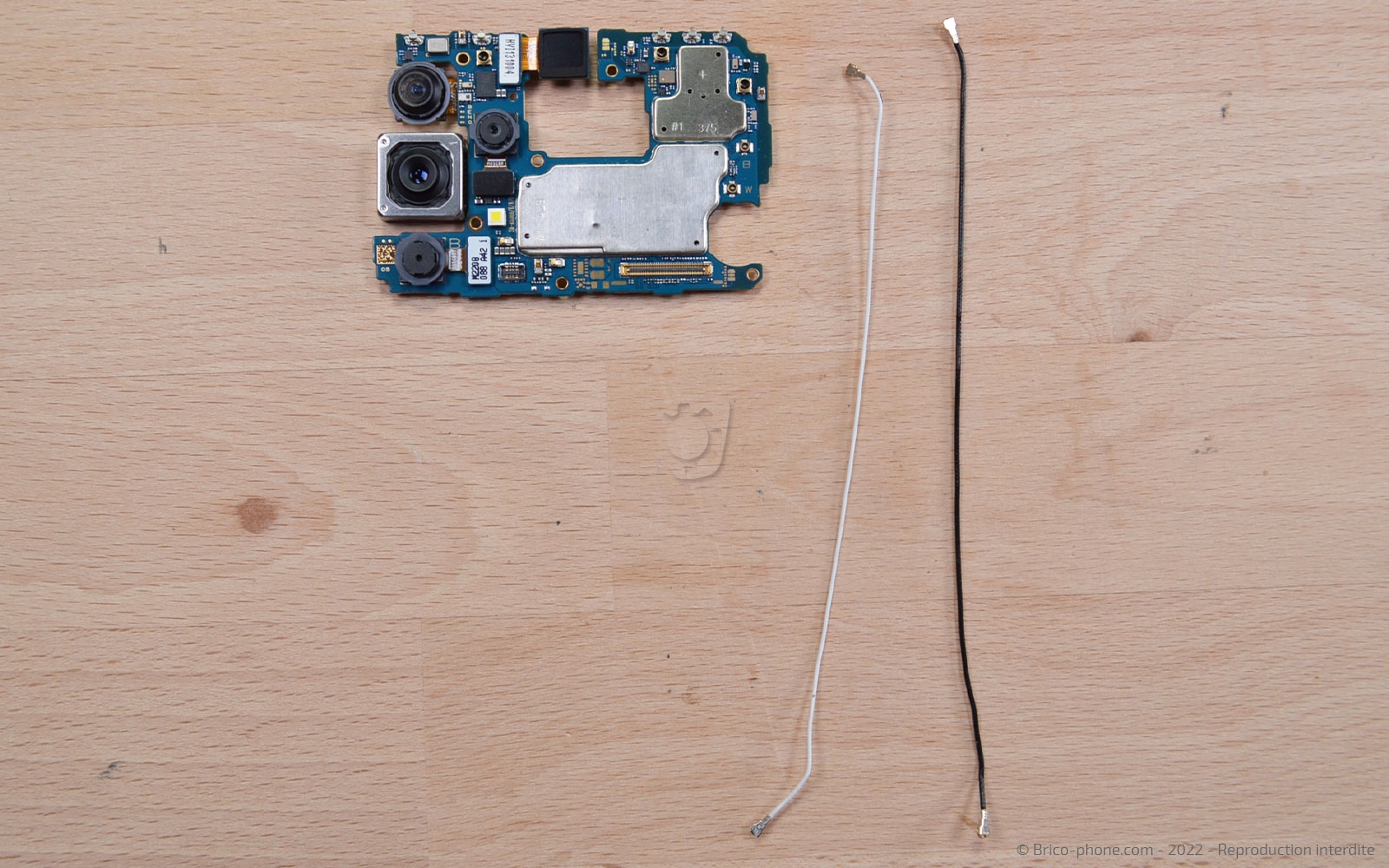

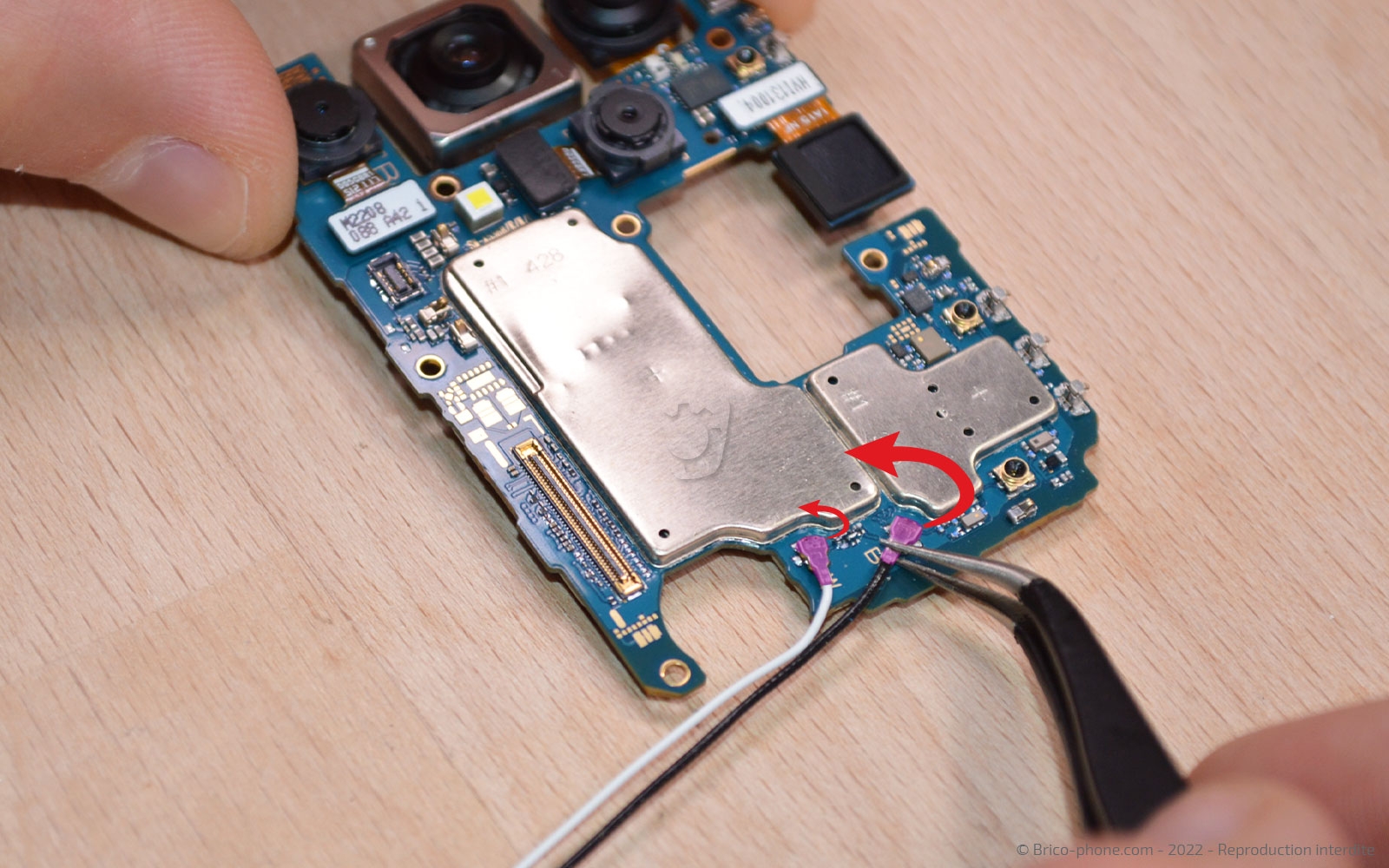

Vos pouvez également détacher les câbles coaxiaux de la carte mère.

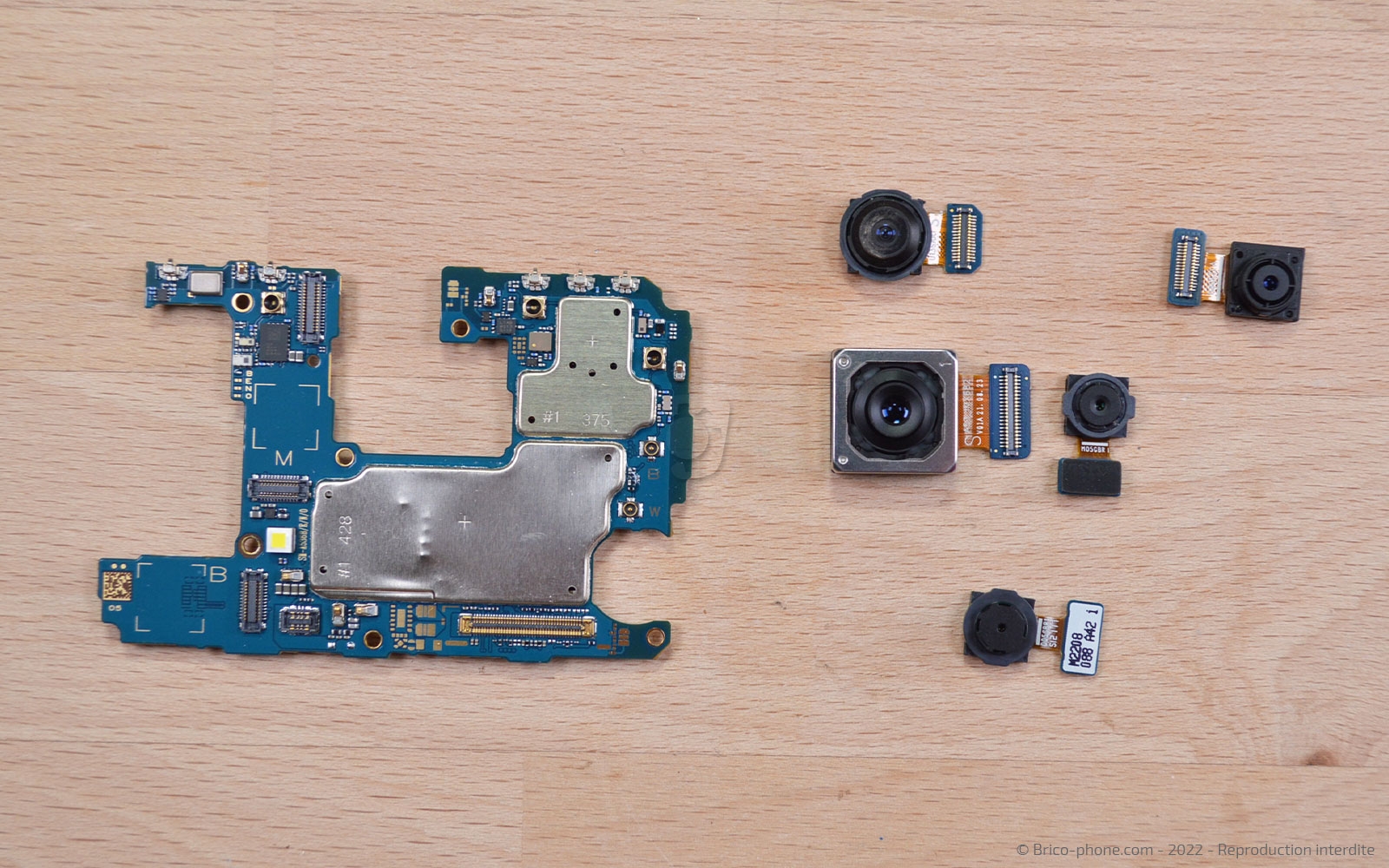

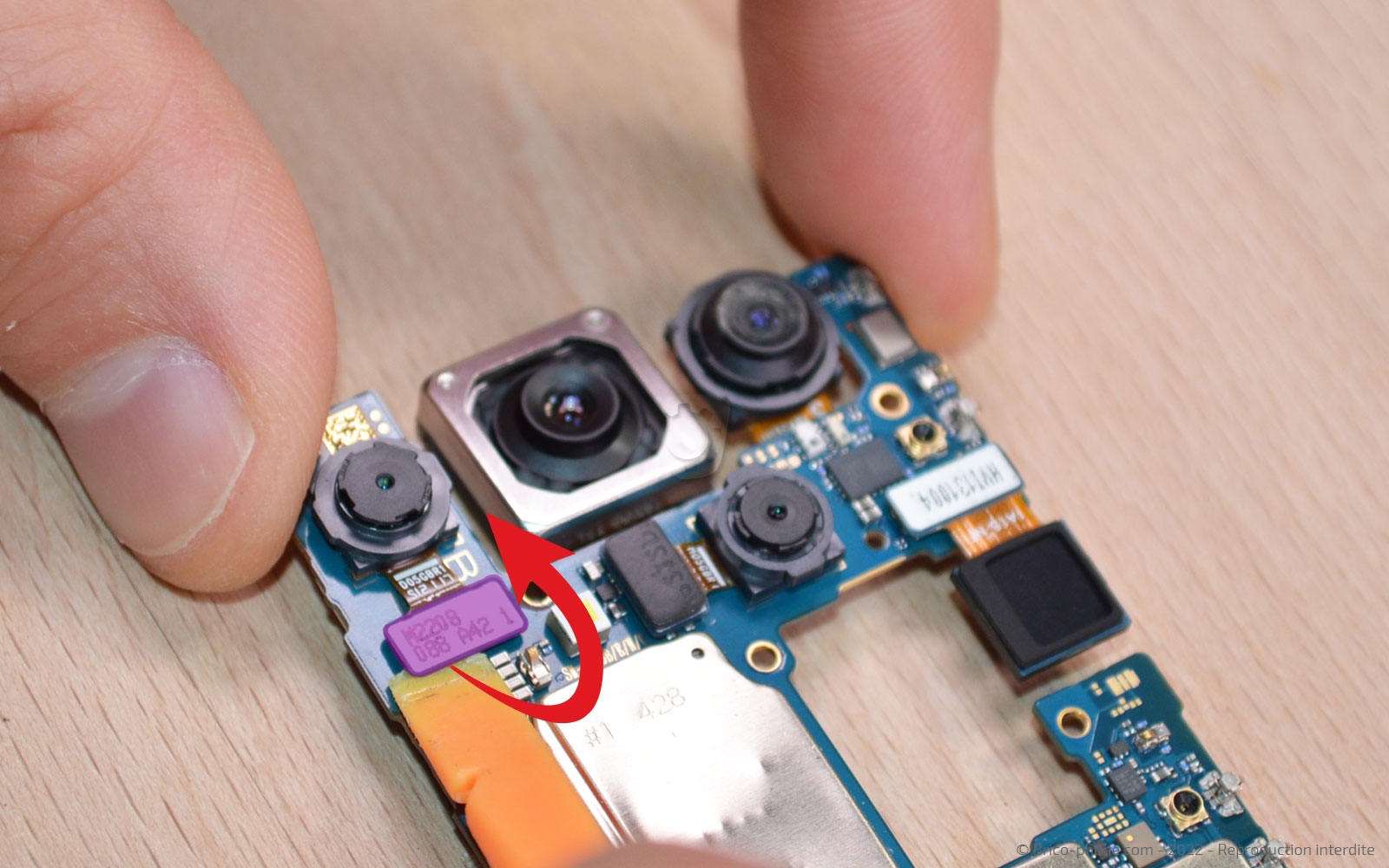

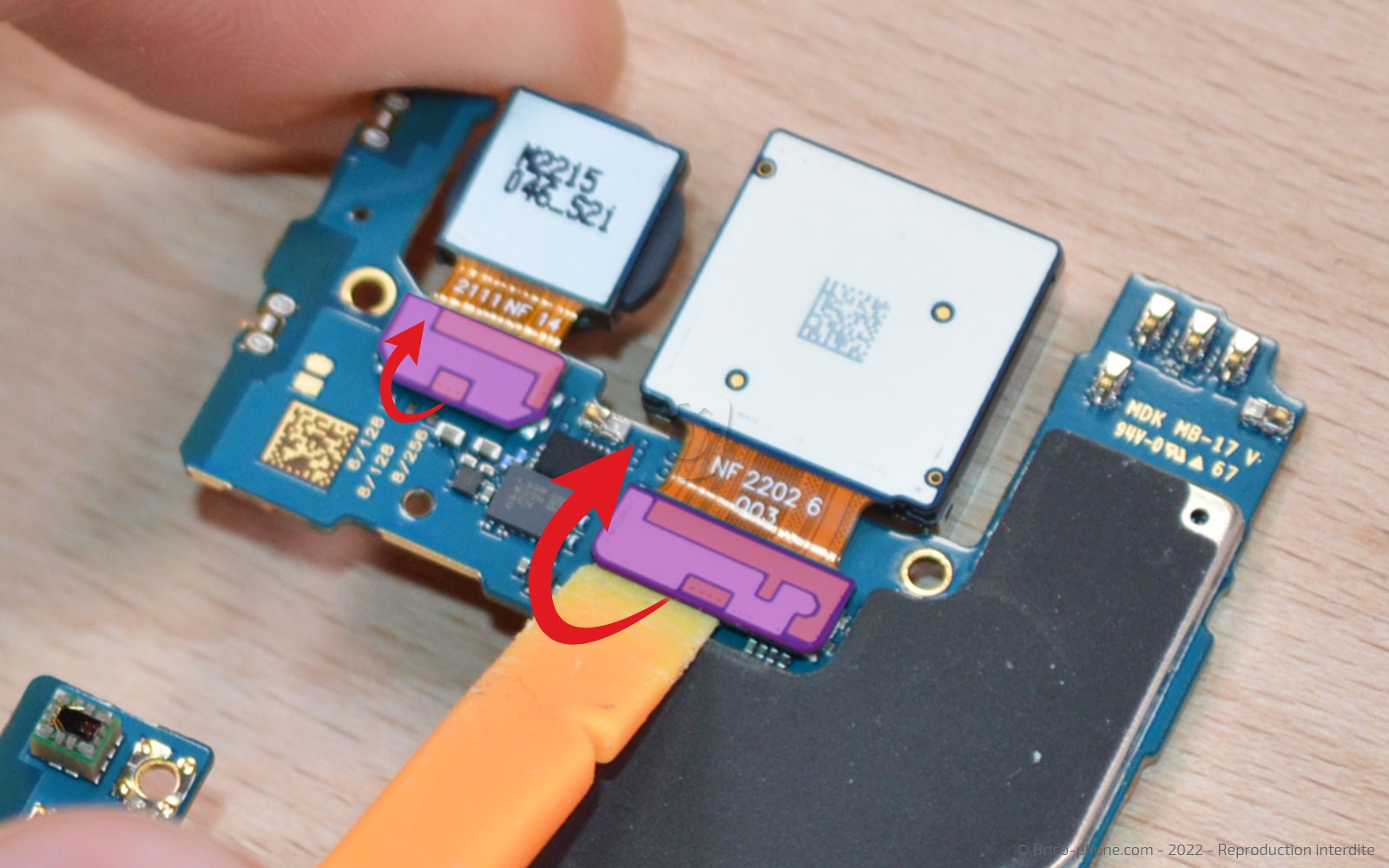

Déconnectez les nappes des différentes caméras.

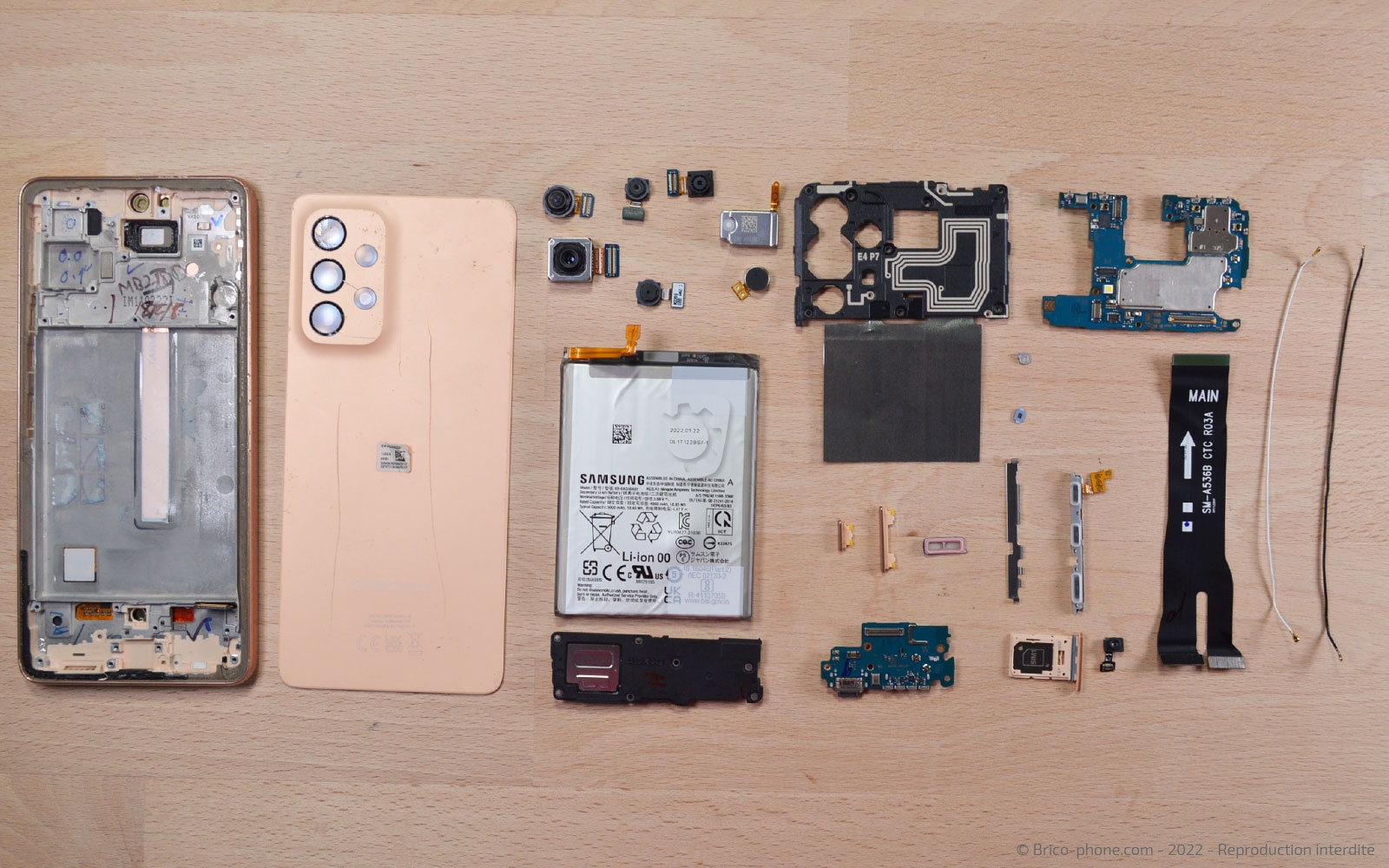

Voici l'ensemble des pièces détachées qui composent votre Samsung Galaxy A53 5G.

Si vous souhaitez le remonter, il vous suffit de suivre ce tutoriel dans le sens contraire.
