Comment changer le connecteur de charge sur Galaxy A53 5G

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 14/20
Galaxy A53 5G | Temps estimé : 30 min | Difficulté : 3/5

Votre téléphone ne charge plus ou n'est plus reconnu par des périphériques extérieurs ? Vous rencontrez des difficultés pour lire votre carte Sim ?

Il est temps de changer le connecteur de charge de votre Samsung Galaxy A53 (5G). Pour cela, Brico-phone vous propose de suivre ce guide de réparation détaillé pas à pas par nos techniciens.
Si vous rencontrez des difficultés, n'hésitez pas à nous contacter par mail, chat ou téléphone, nous nous ferons un plaisir de vous aider.

Ne comptez qu'une demi heure pour procéder à ce dépannage, bonne réparation !

Diagnostic

›  Vous n'arrivez plus à charge votre téléphone.
›  Votre smartphone ne lit plus votre carte Sim.
›  Votre appareil n'est pas reconnu par un ordinateur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C et lecteur SIM pour Samsung Galaxy A53 (5G)
32,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

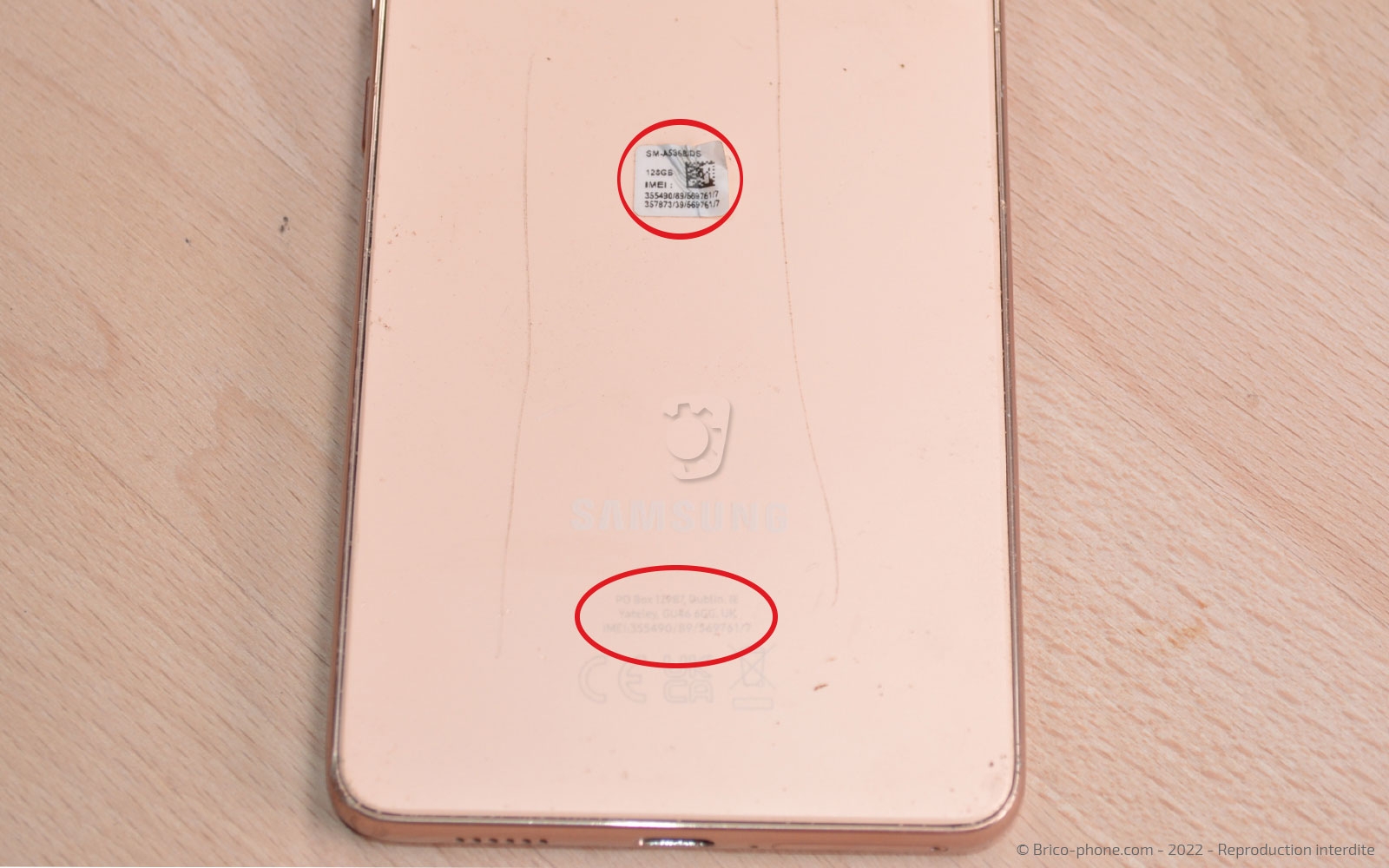

Avant de débuter, nous vous conseillons de commander la pièce compatible avec le modèle de votre smartphone.

Pour le connaitre, il vous suffit de regarder l'inscription écrite sur l'adhésif blanc situé au dos de votre appareil.

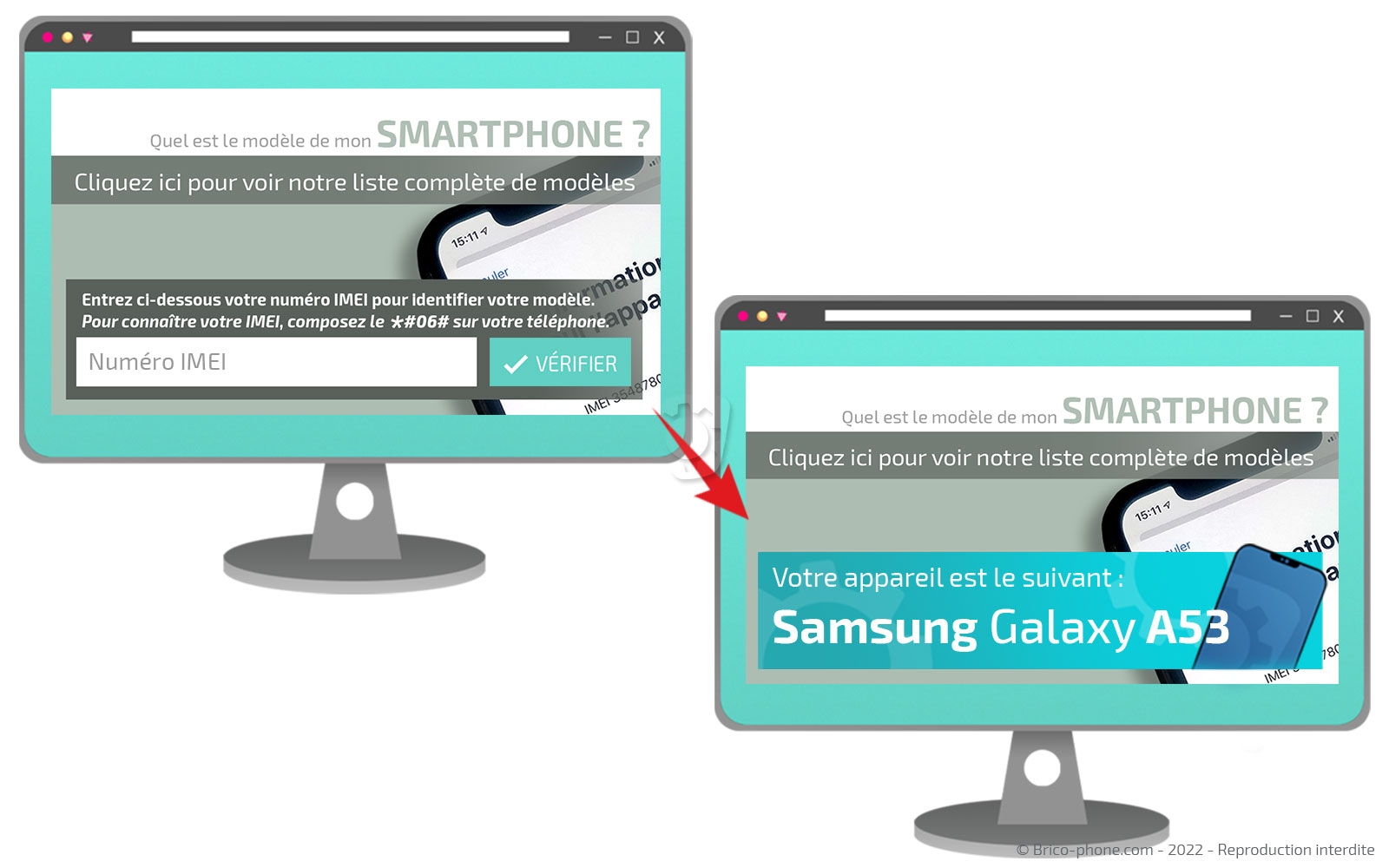

Si ce dernier n'est plus sur voter téléphone, recopiez le numéro IMEI inscrit au bas de la vitre arrière de votre Samsung sur notre page d'accueil.

Une fois votre commande reçue, installez vous dans une pièce avec un poste de travail propre et dégagé.

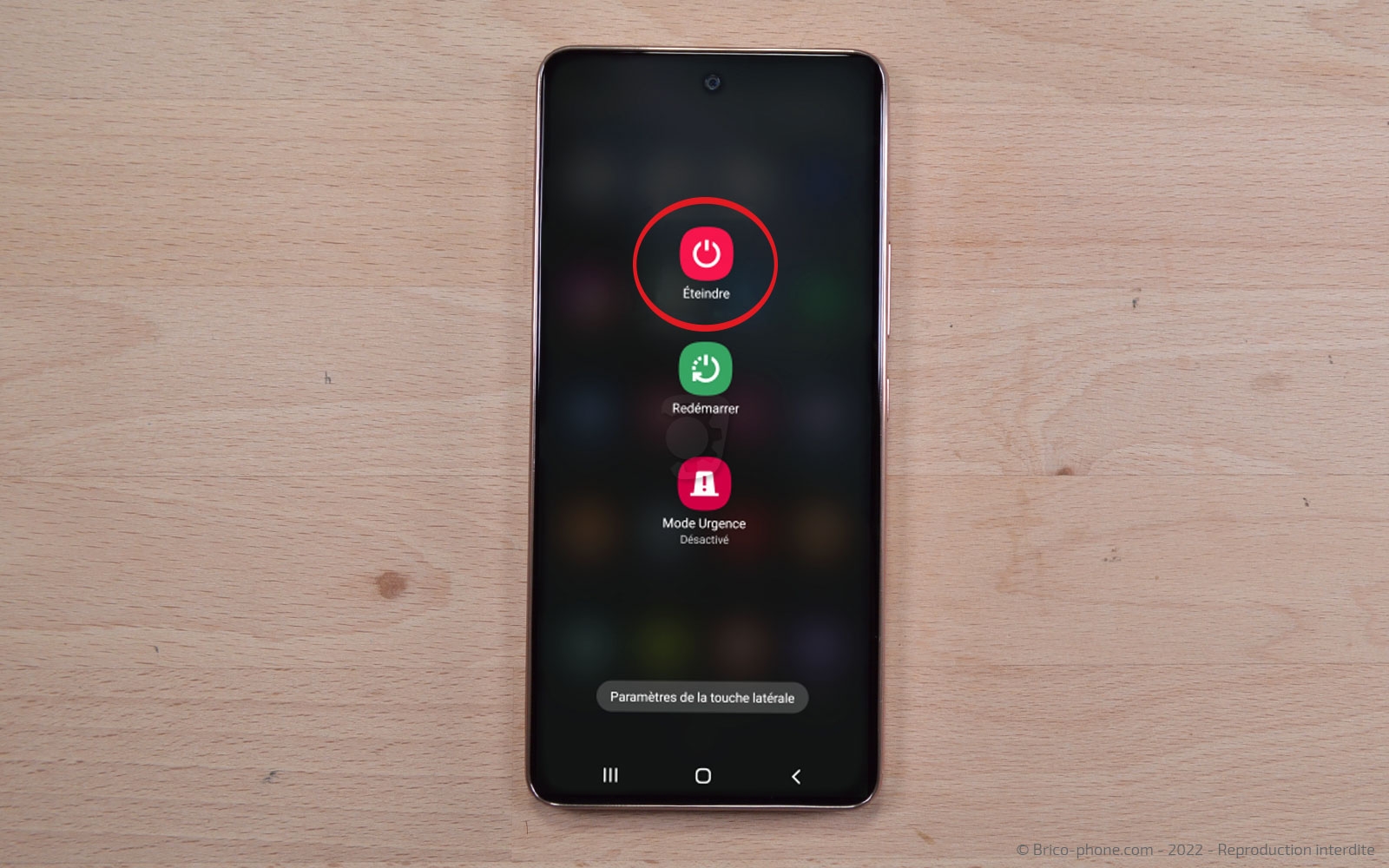

Préparez le tutoriel, les outils et le patron d'aide au montage. Vous pouvez alors commencer par éteindre votre smartphone en appuyant sur la touche Power.

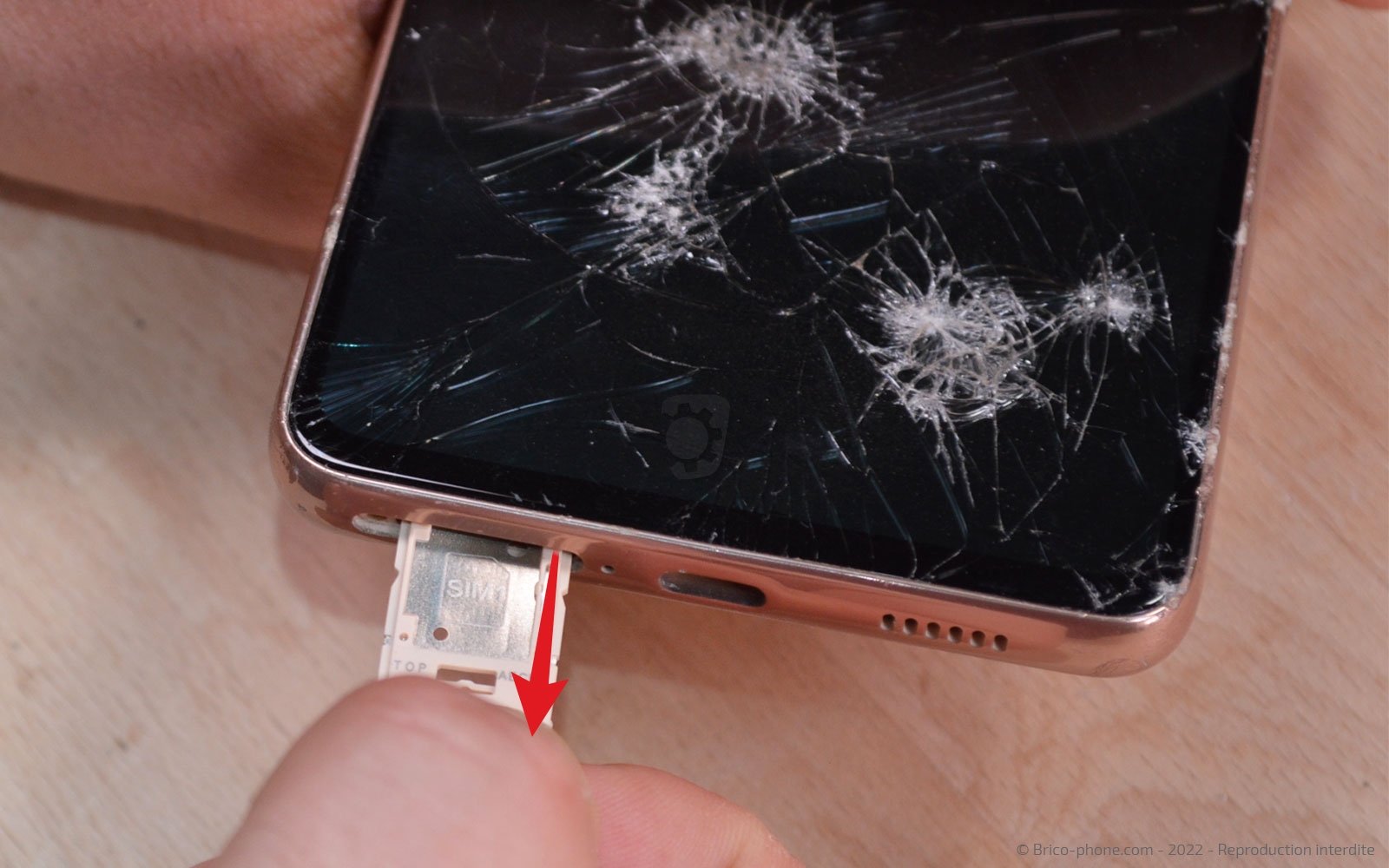

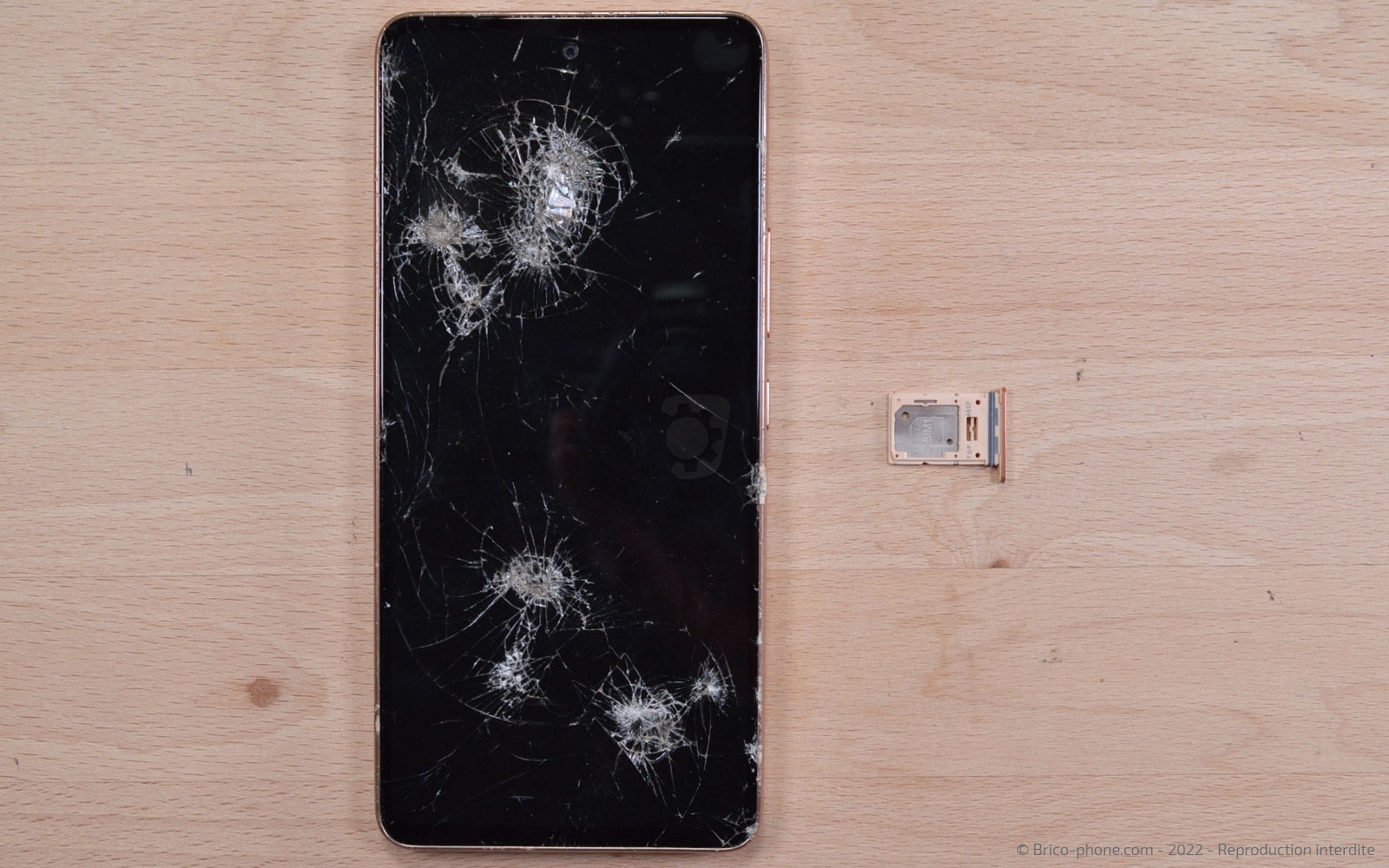

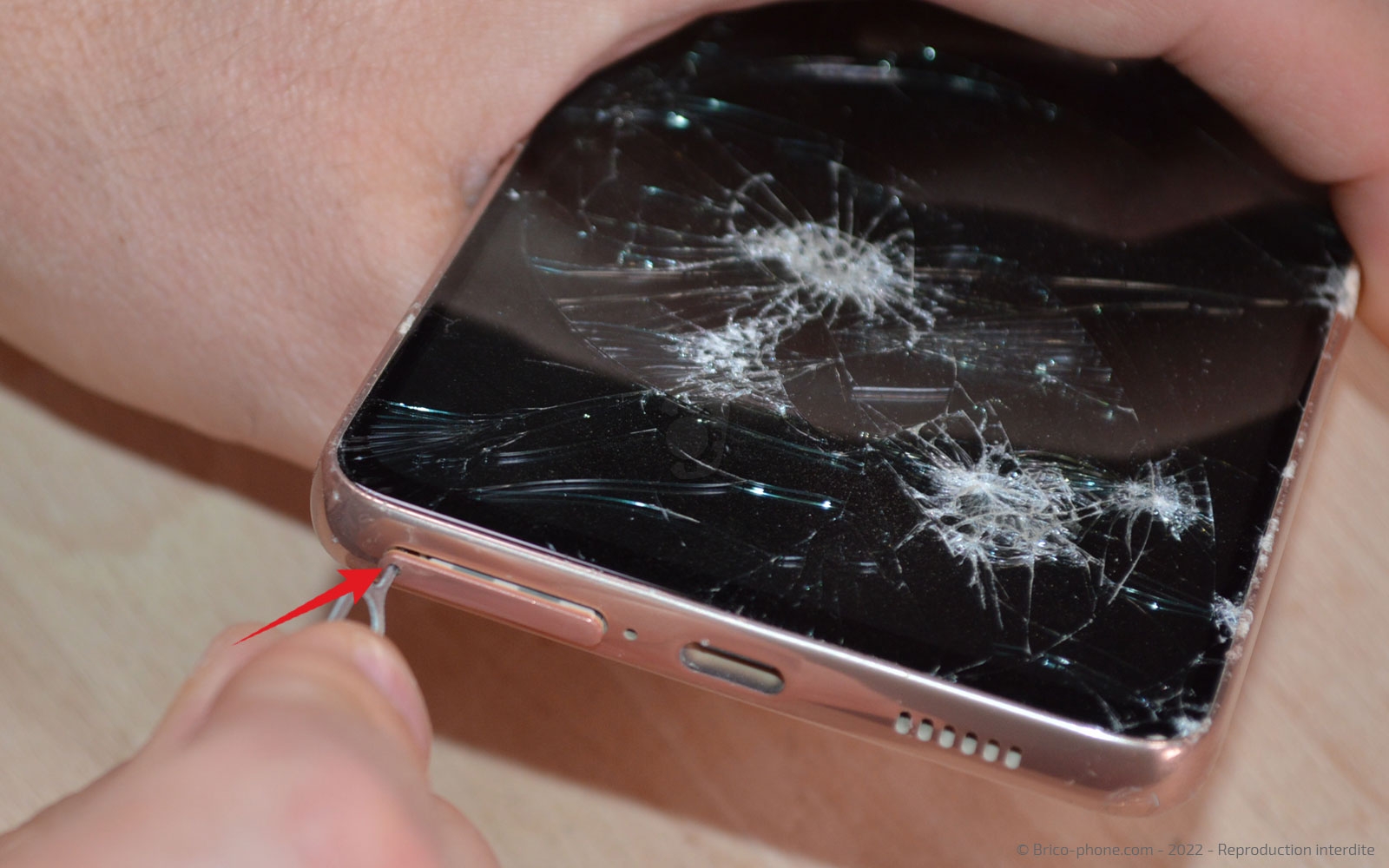

Etape 1 : Sortir le tiroir Sim
A l'aide de l'outil Sim fourni dans le kit d'outils ou dans votre boite d'origine, sortez le tiroir et la carte Sim de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

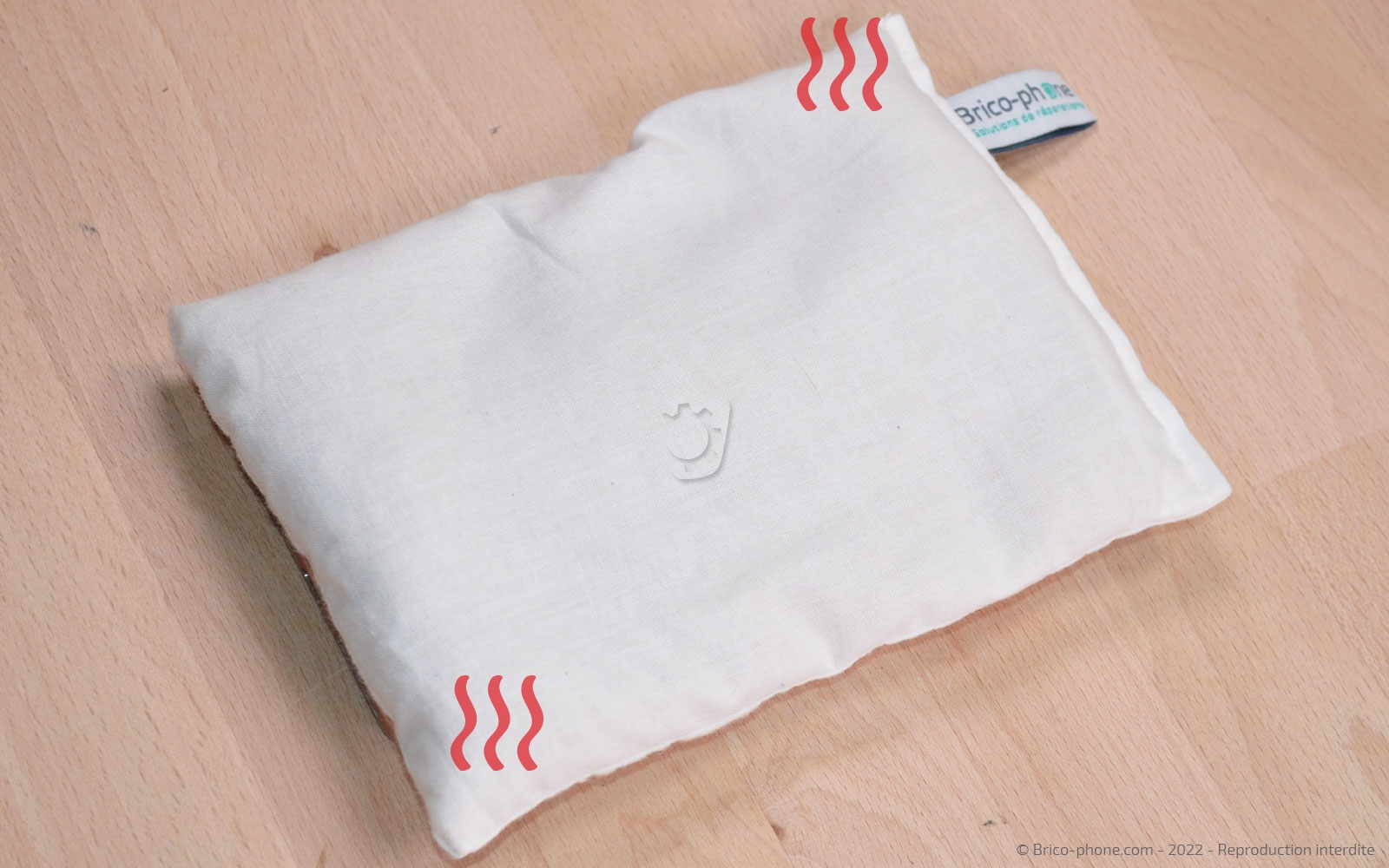

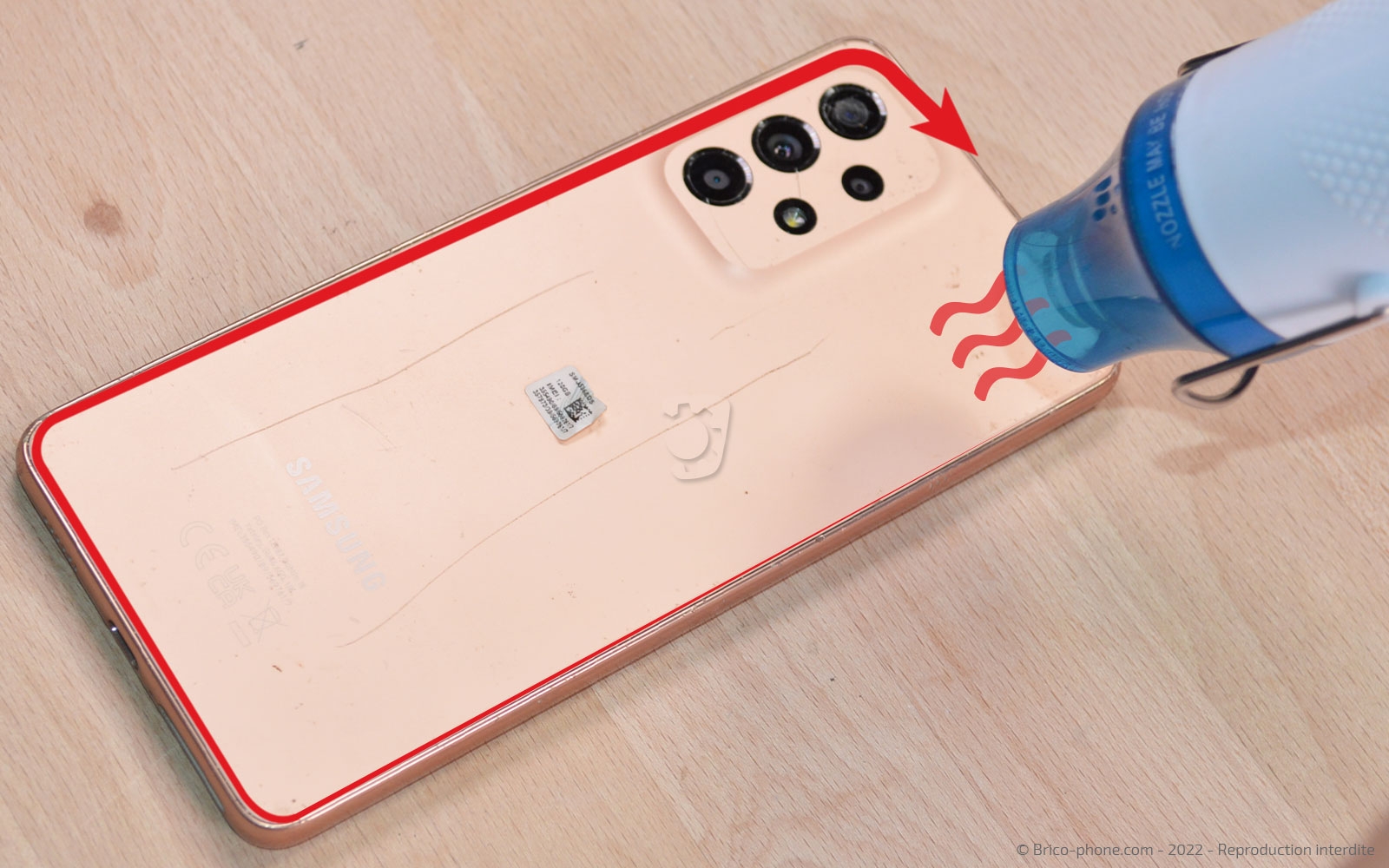

Etape 2 : Chauffer la vitre arrière
Pour décoller la vitre arrière, il est nécessaire de chauffer afin de ramollir le stickers se trouvant sous la pièce.

Pour cette étape, il est possible d'utiliser un décapeur thermique (en chauffant le contour du téléphone) ou de manipuler un coussin chauffant passé au préalable au micro-ondes environ 2 minutes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

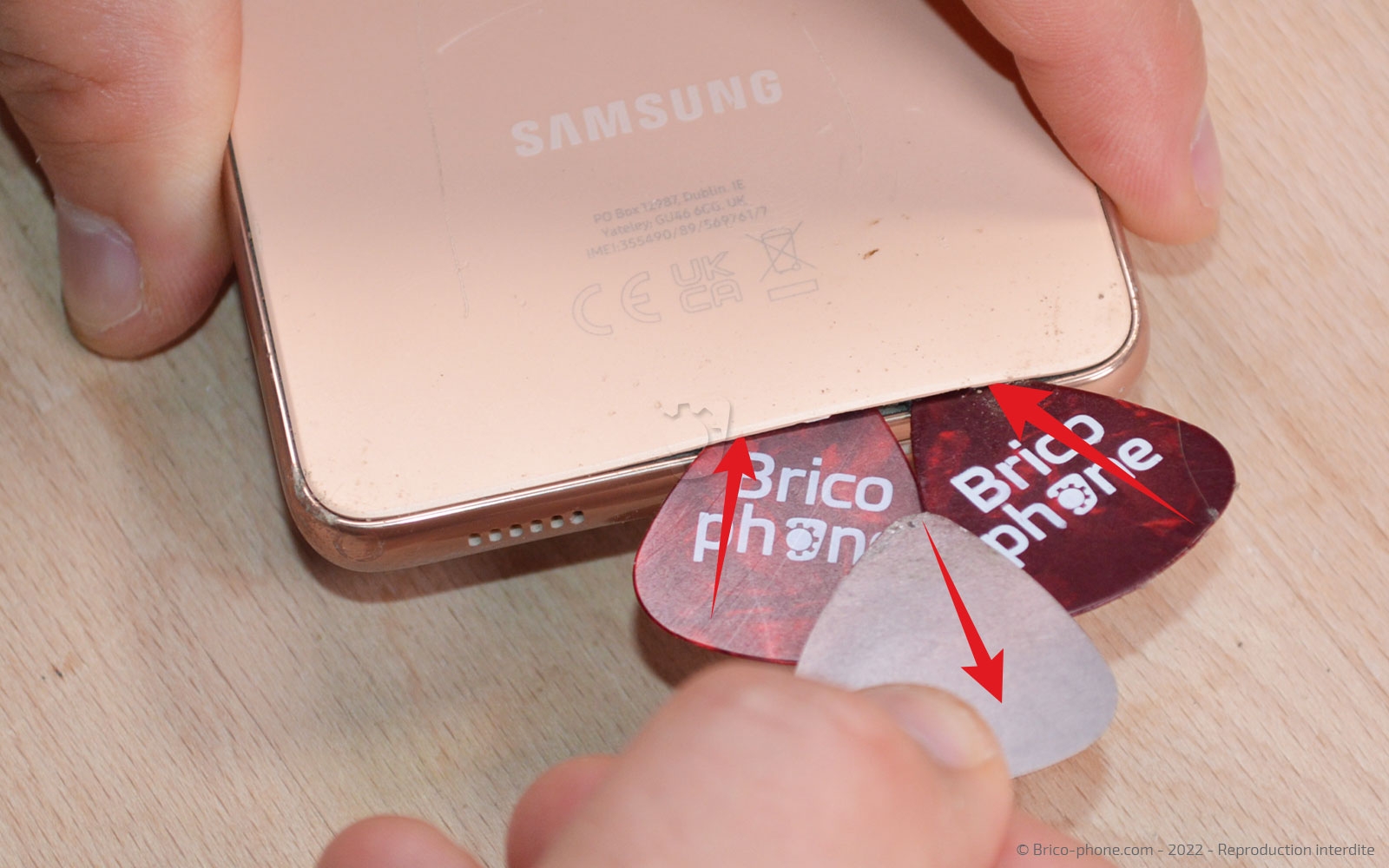

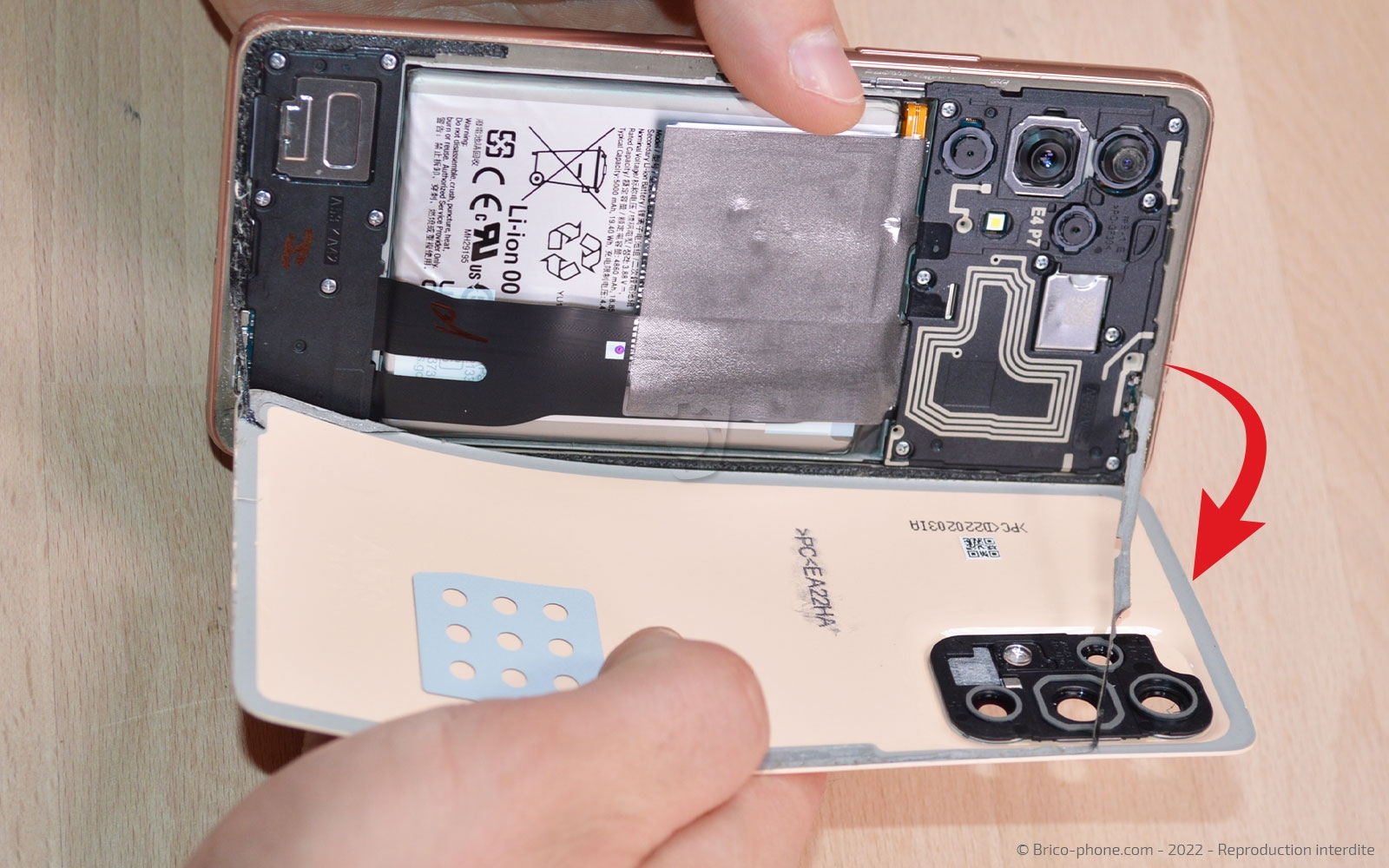

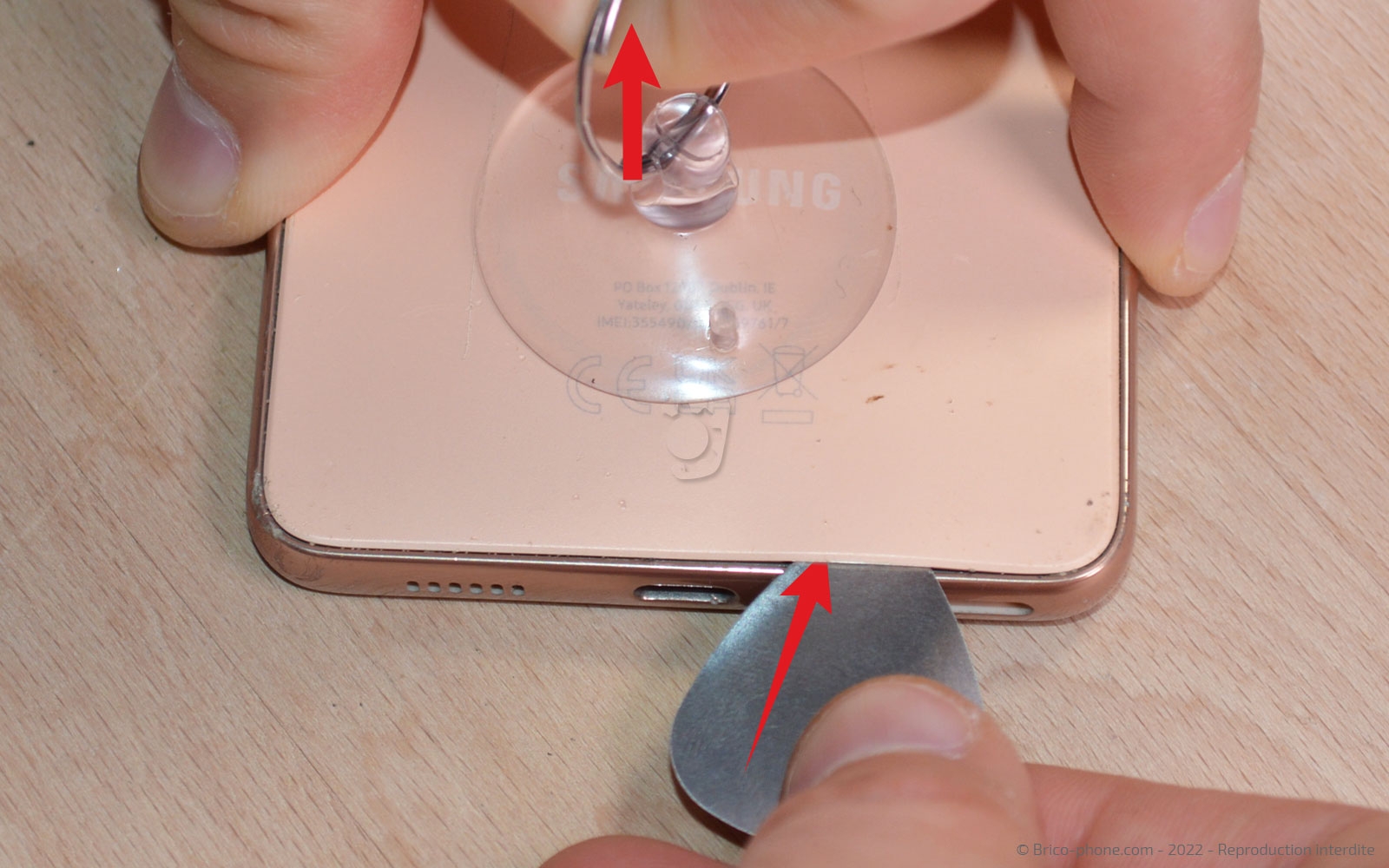

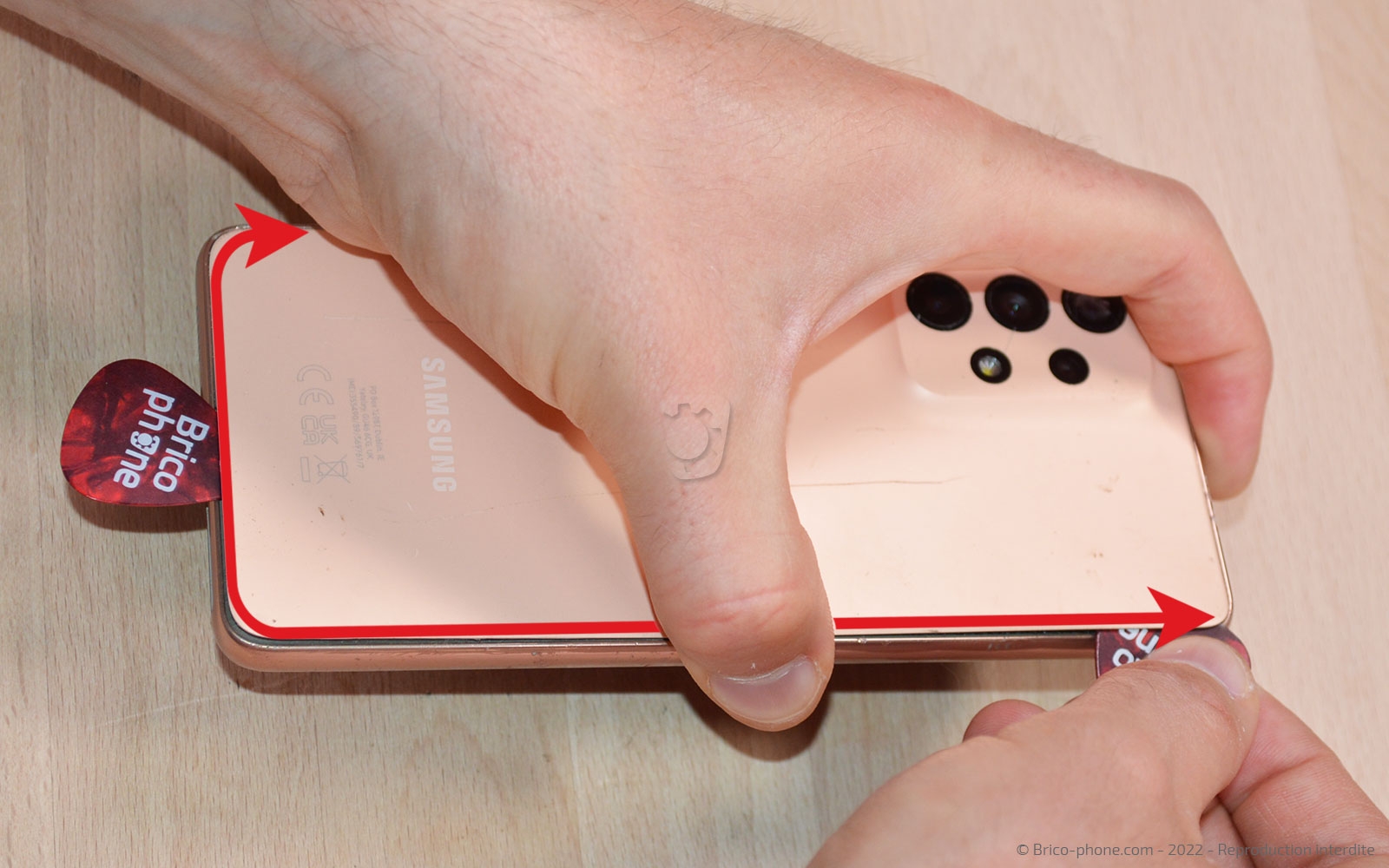

Etape 3 : Ouvrir le téléphone
Collez la ventouse sur le bas du téléphone puis insérez le médiator métallique entre la vitre arrière et le châssis.

Une fois l'interstice créé, remplacez le médiator en métal par ses homologues en plastique.

Avec ces derniers, faites le tour du téléphone pour décoller petit à petit la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy A53 (5G) Noir
29,90 €

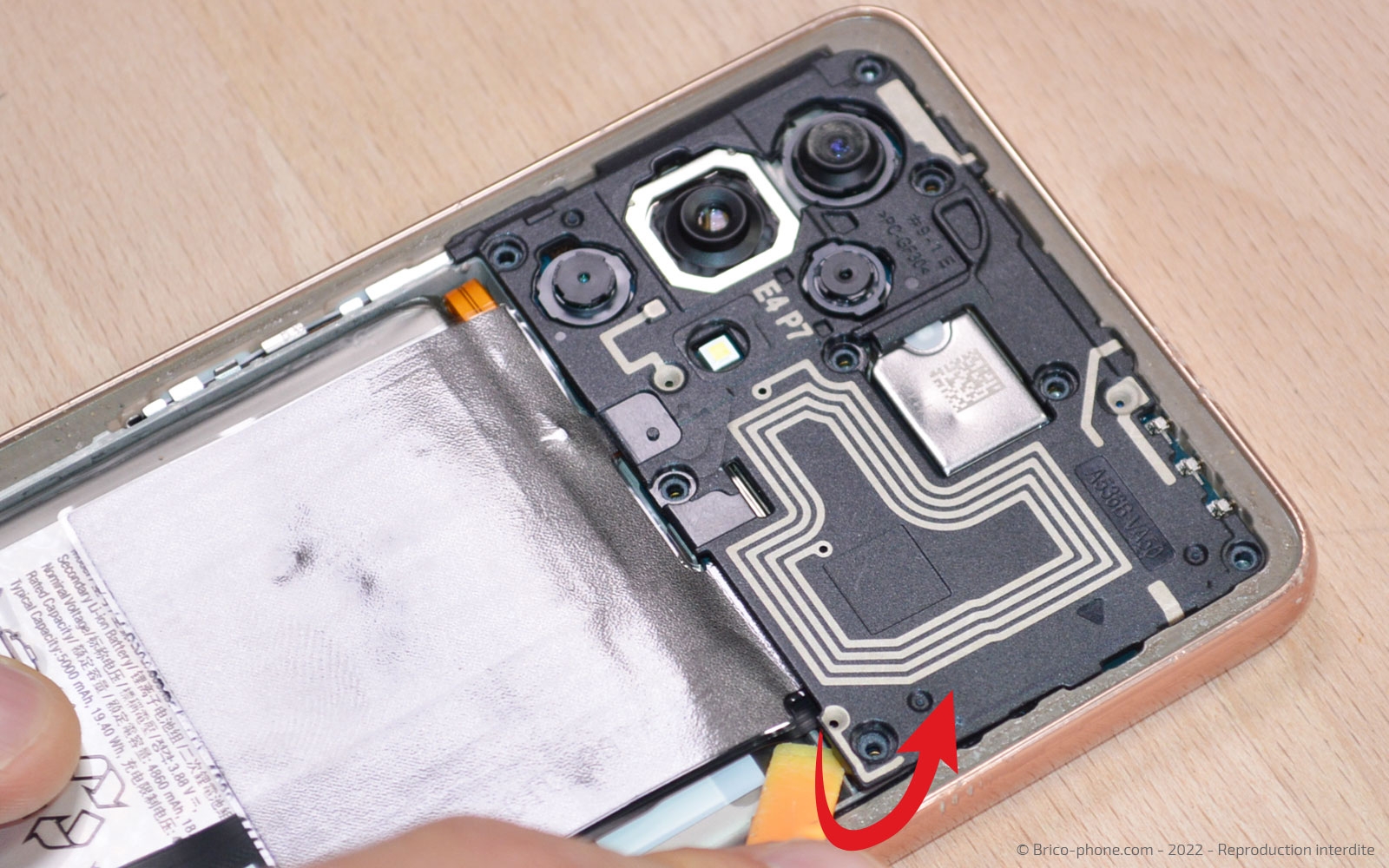

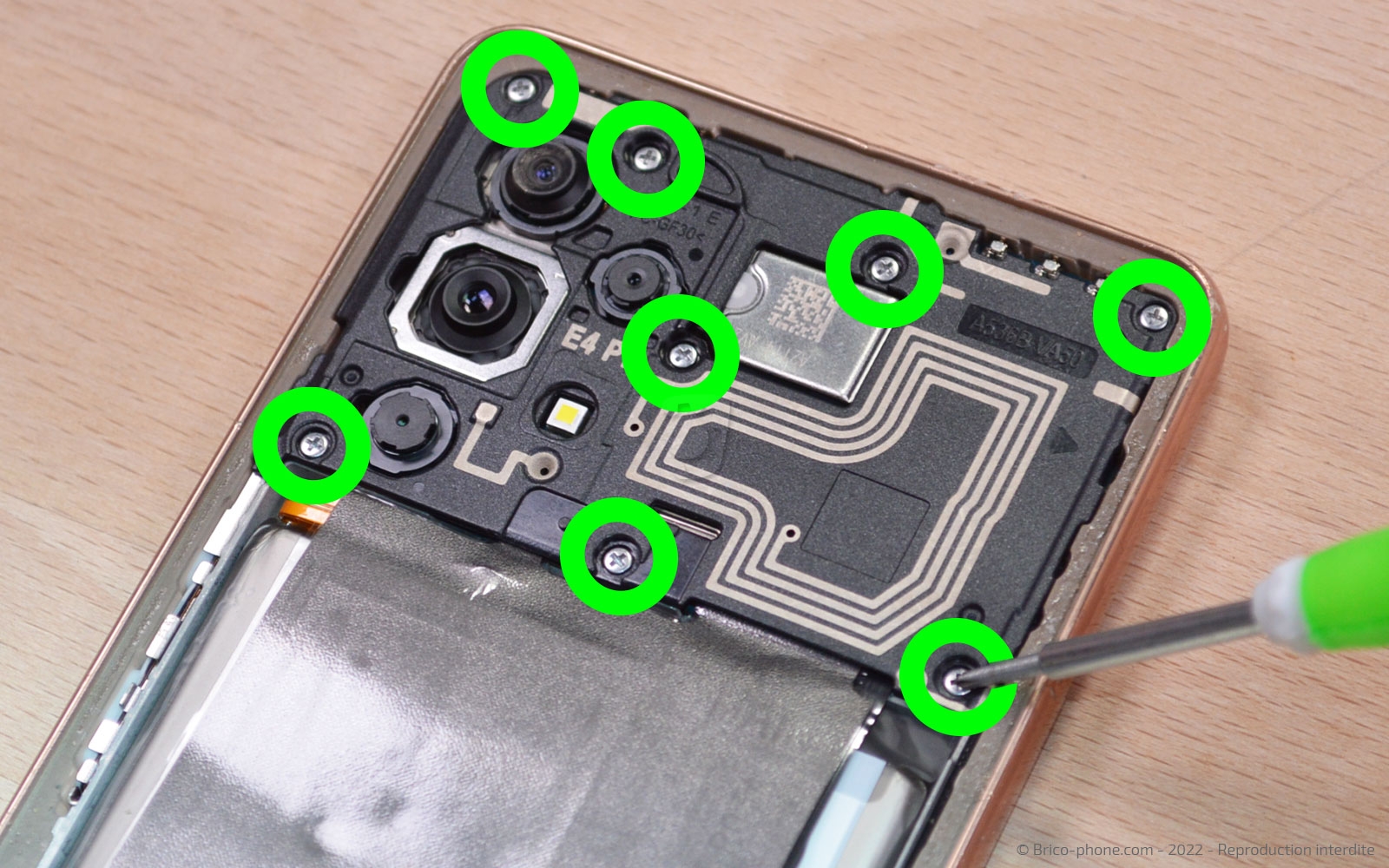

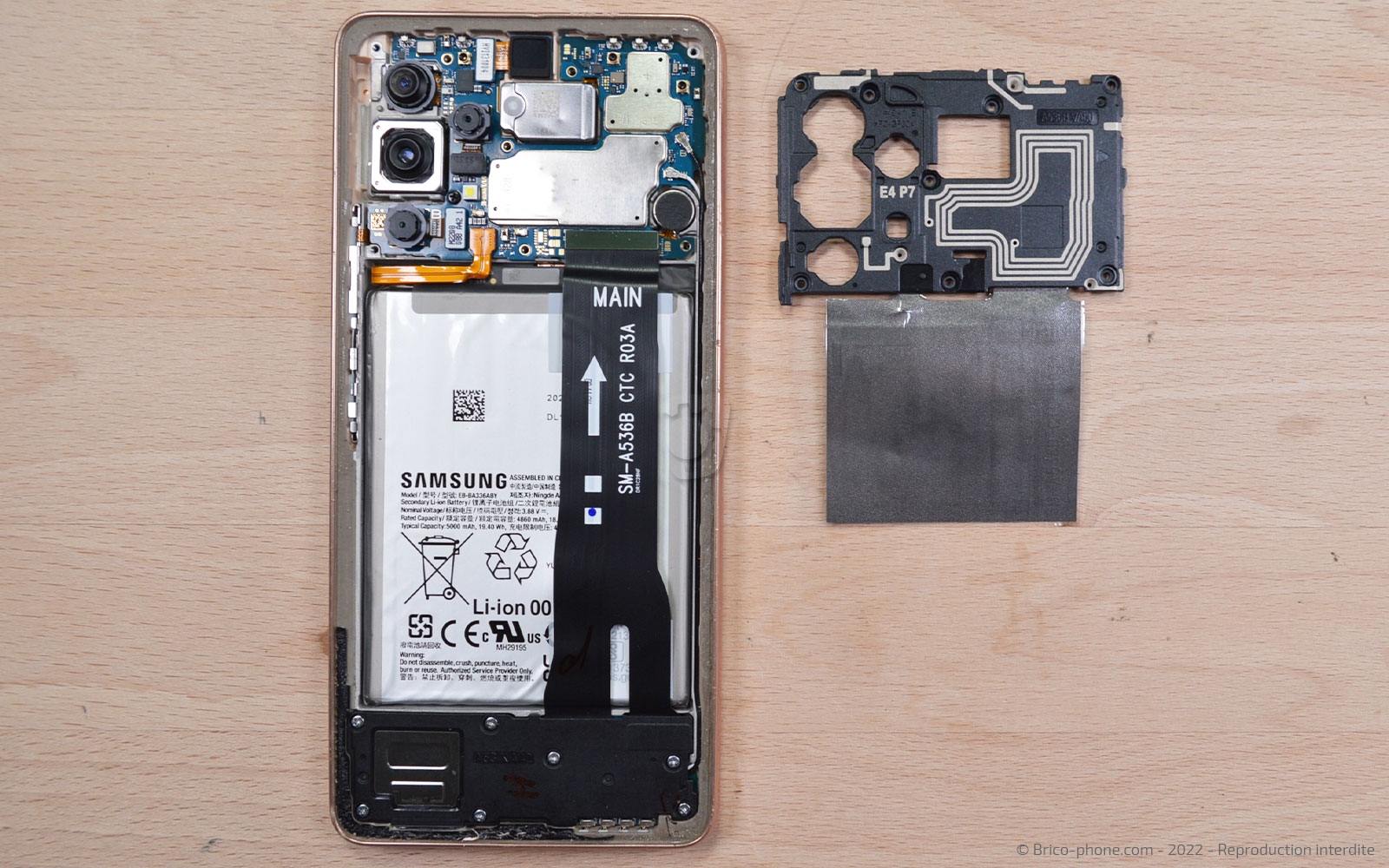

Etape 4 : Retirer la plaquette intermédiaire
En vous aidant du tournevis cruciforme, ôtez les 8 vis de la plaquette intermédiaire NFC.

Glissez ensuite le levier en nylon sous le composant pour le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

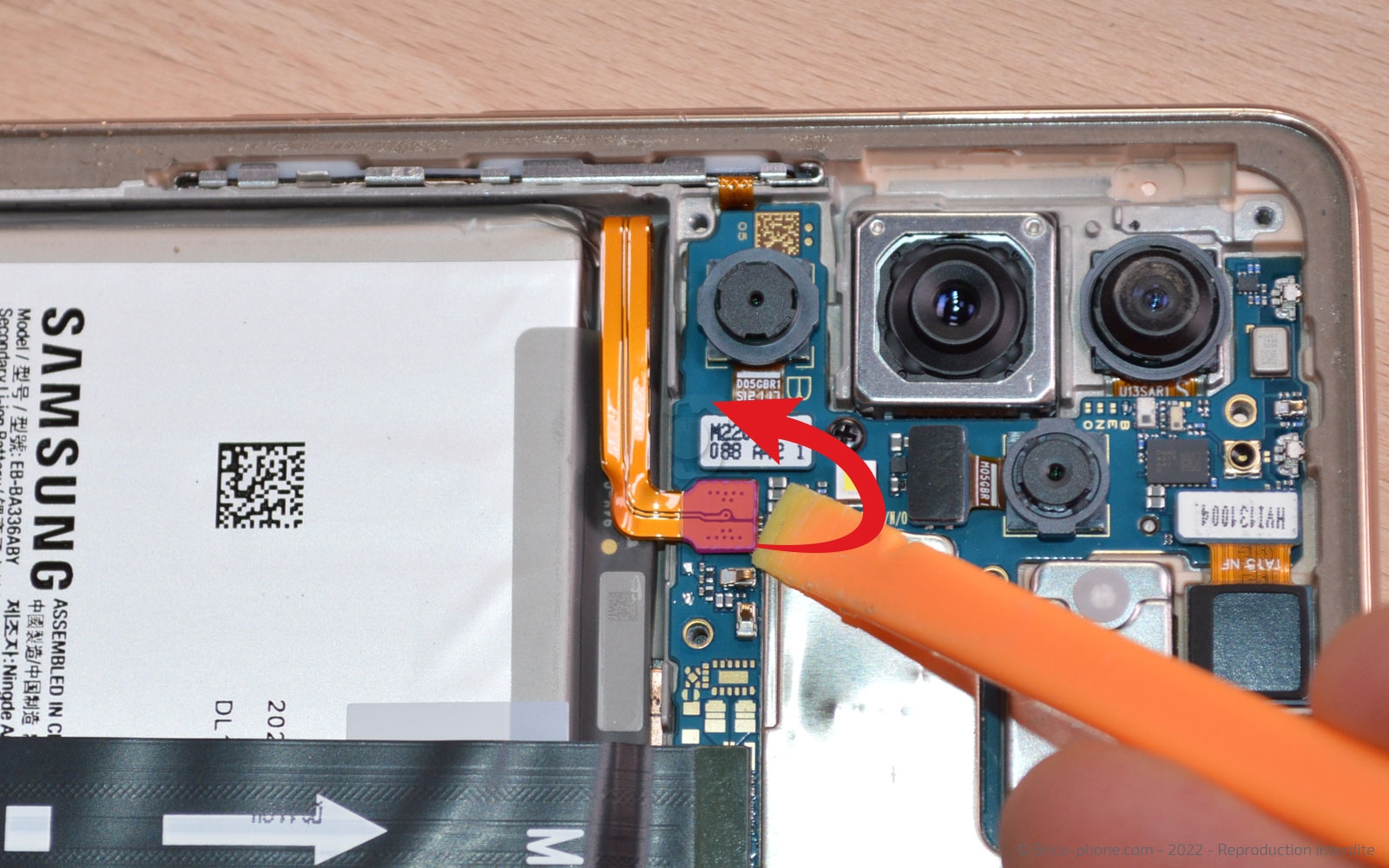

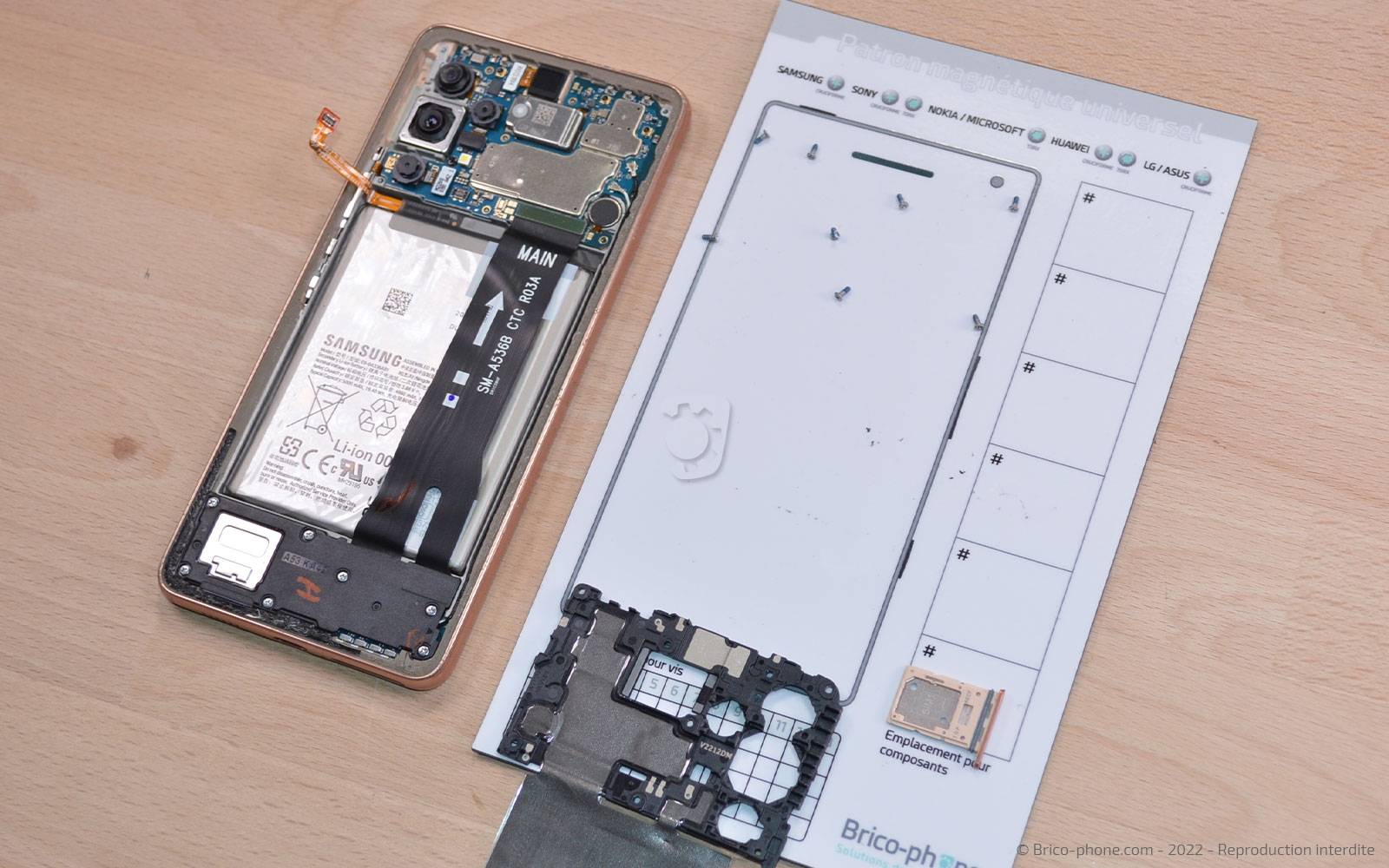

Etape 5 : Déconnecter la batterie
Toujours avec le même ustensile, déconnectez la nappe de la batterie.

Nous vous conseillons de déposer les vis retirées sur le patron d'aide au montage pour éviter les perdre ou de les mélanger.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

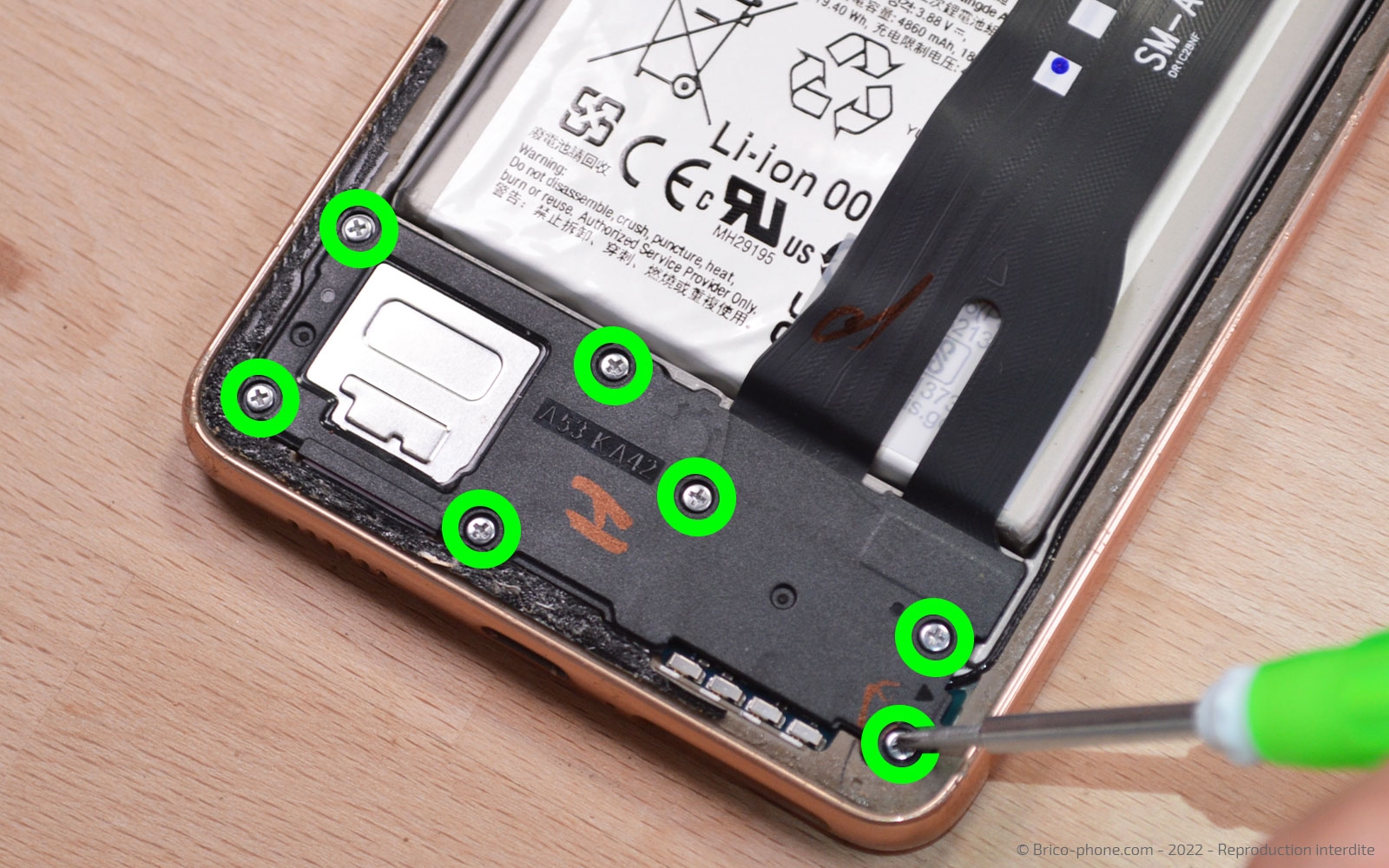

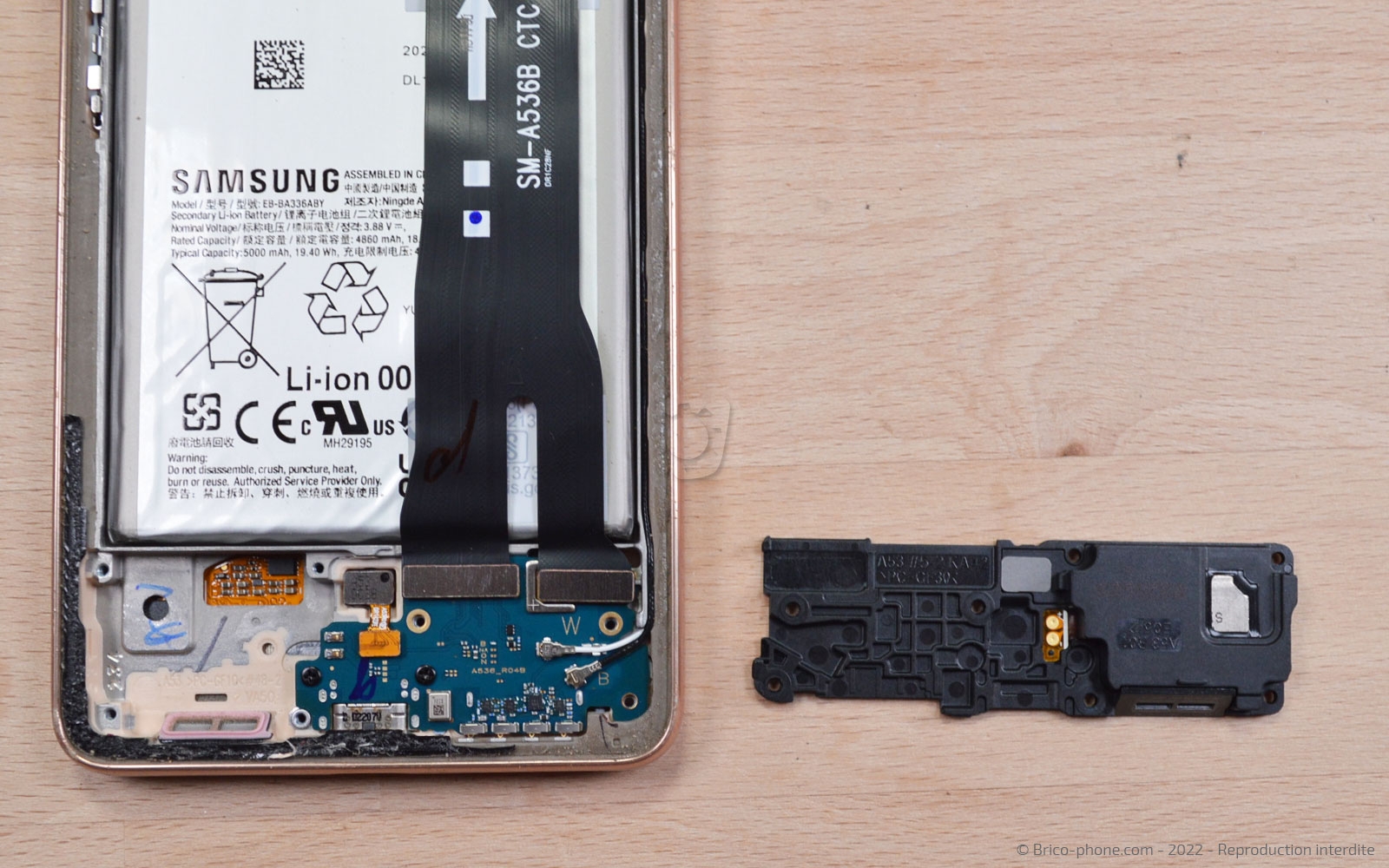

Etape 6 : Récupérer lHP externe

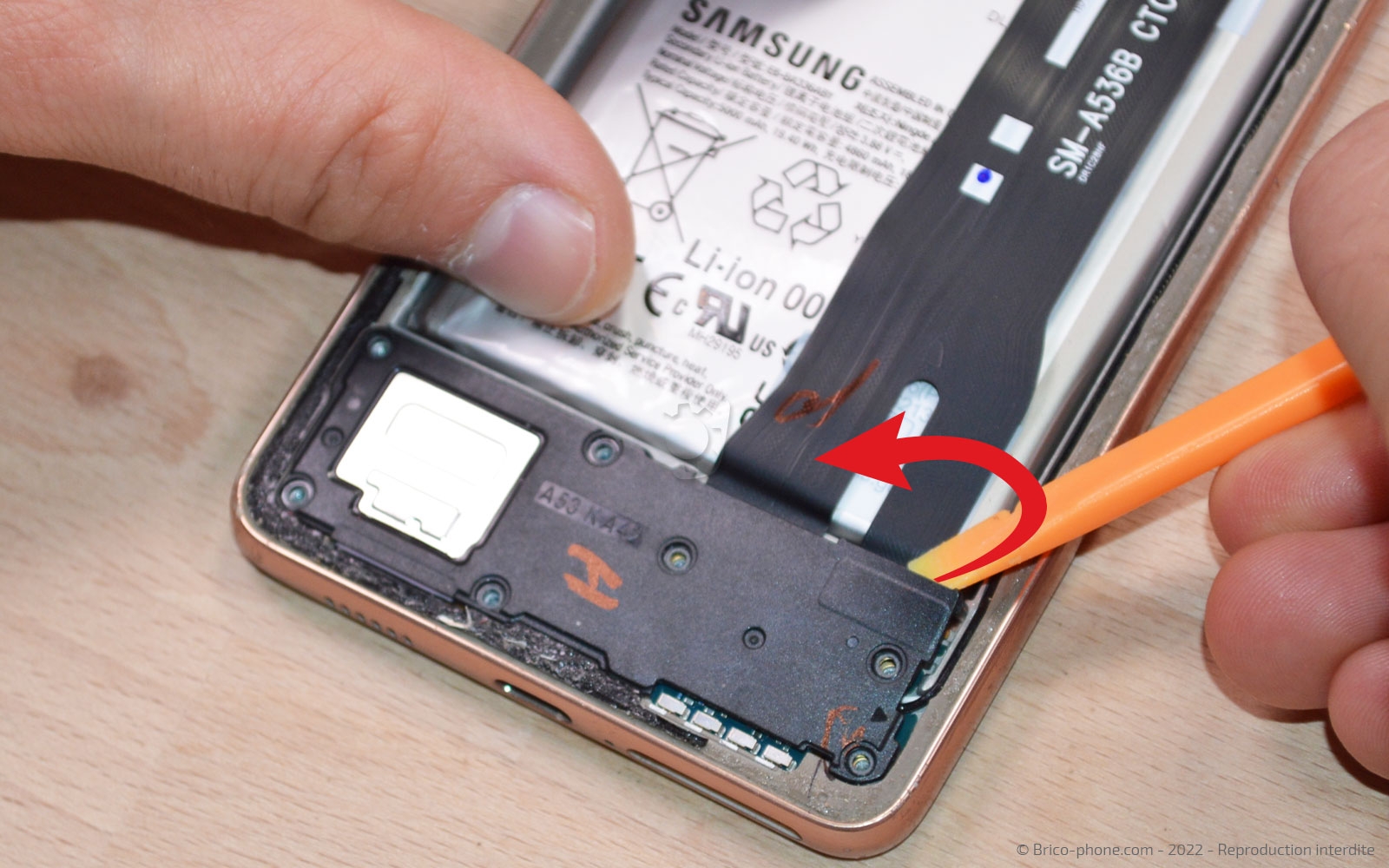

Reprenez le tournevis cruciforme pour extraire les 7 vis présentes sur le support en plastique.

Glissez le spudger sous la plaquette pour accéder aux autres éléments.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Nappe d'interconnexion pour Samsung Galaxy A53 5G
16,90 €

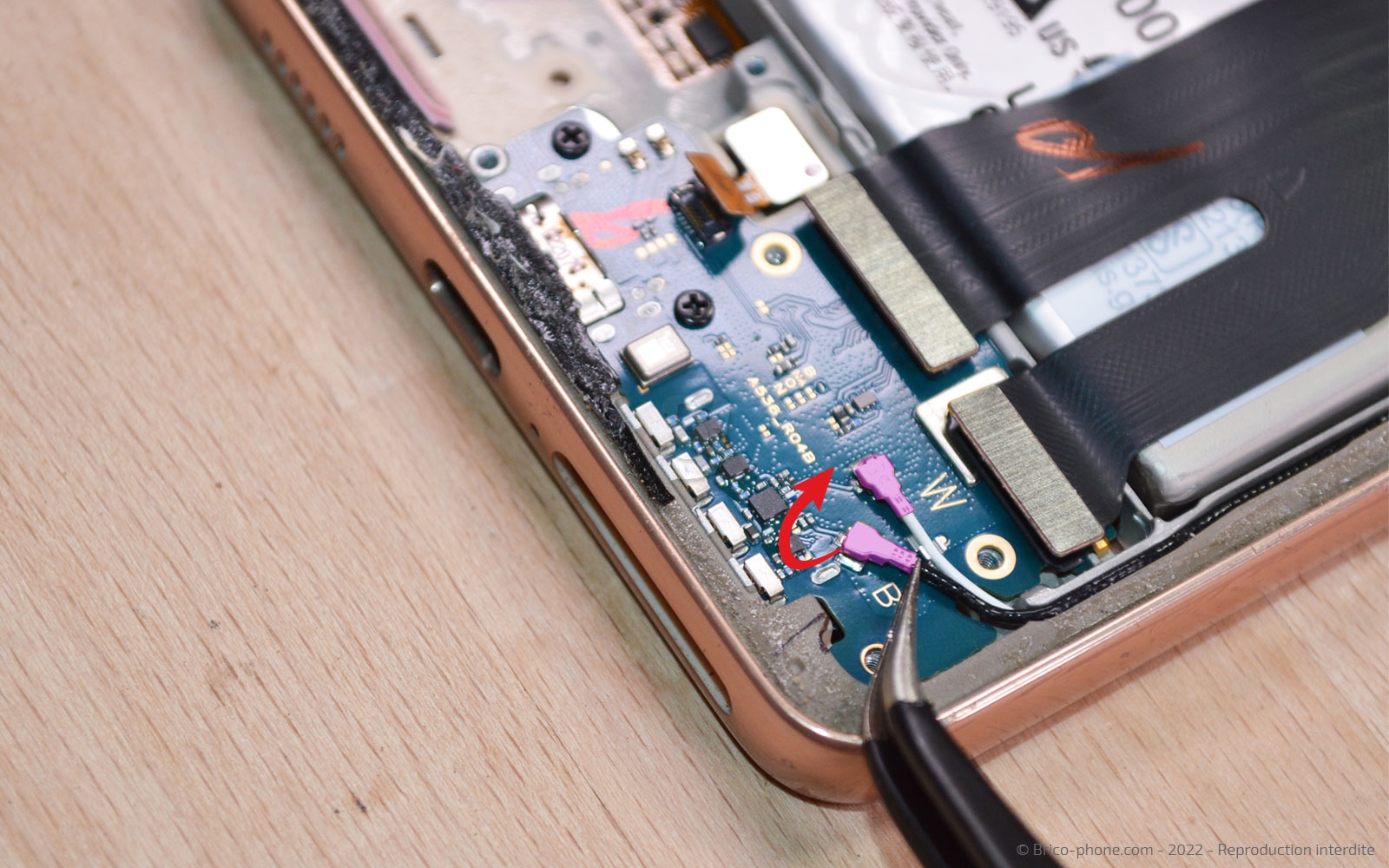

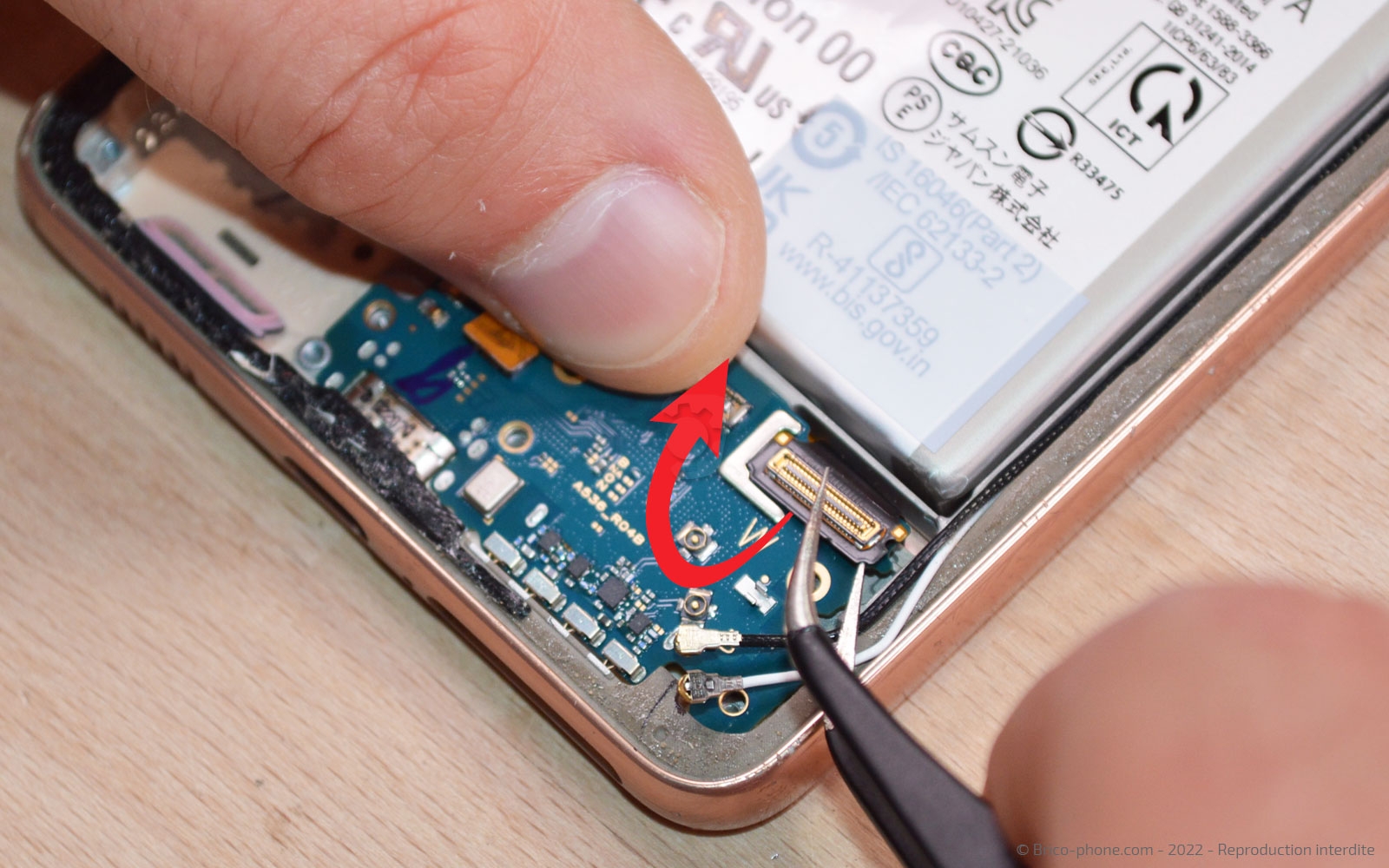

Etape 7 : Libérer le connecteur de charge

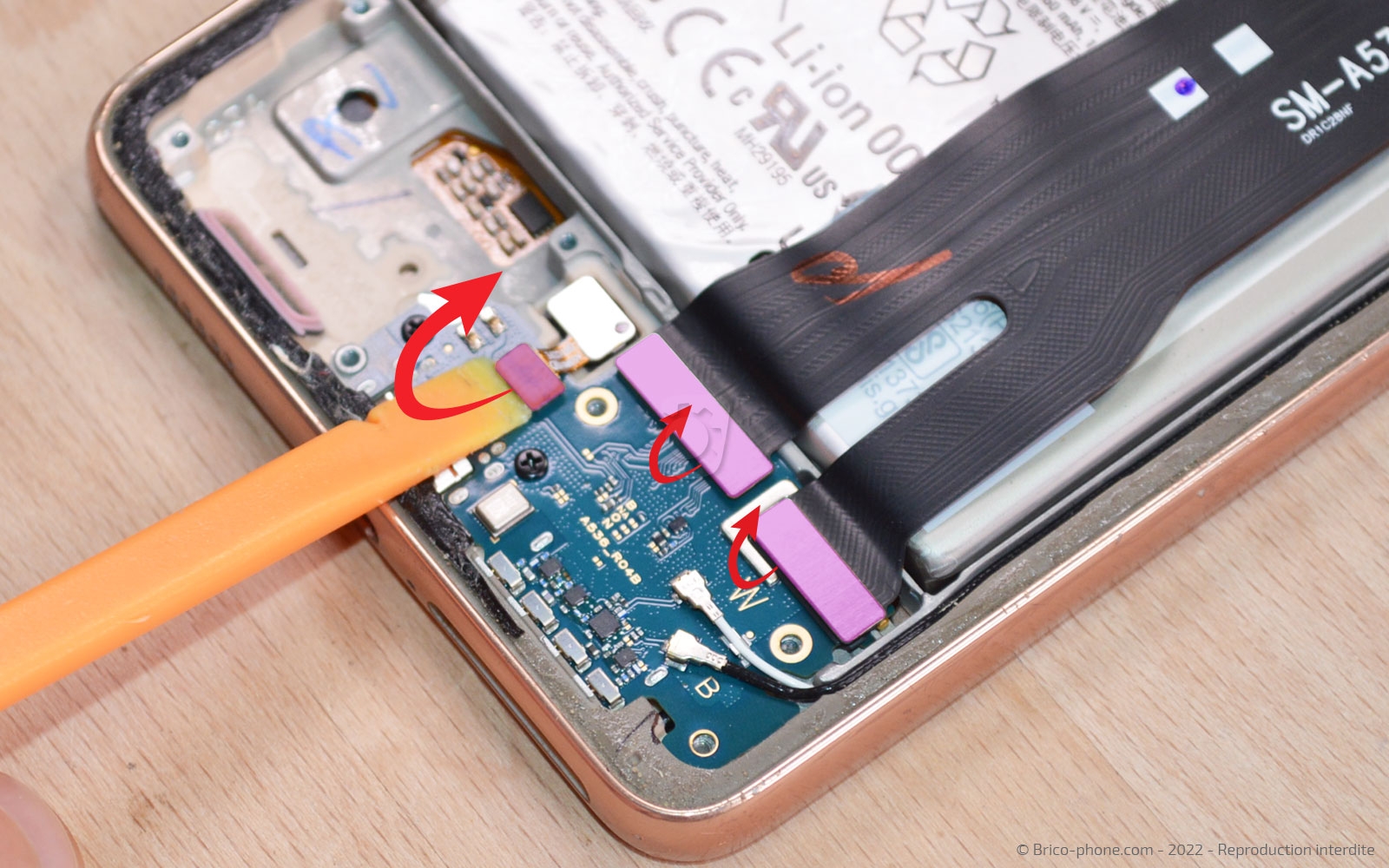

Débranchez la nappe du lecteur d'empreintes et celles de la nappe d'interconnexion.

Puis à l'aide de la pincette déconnectez les câbles coaxiaux.

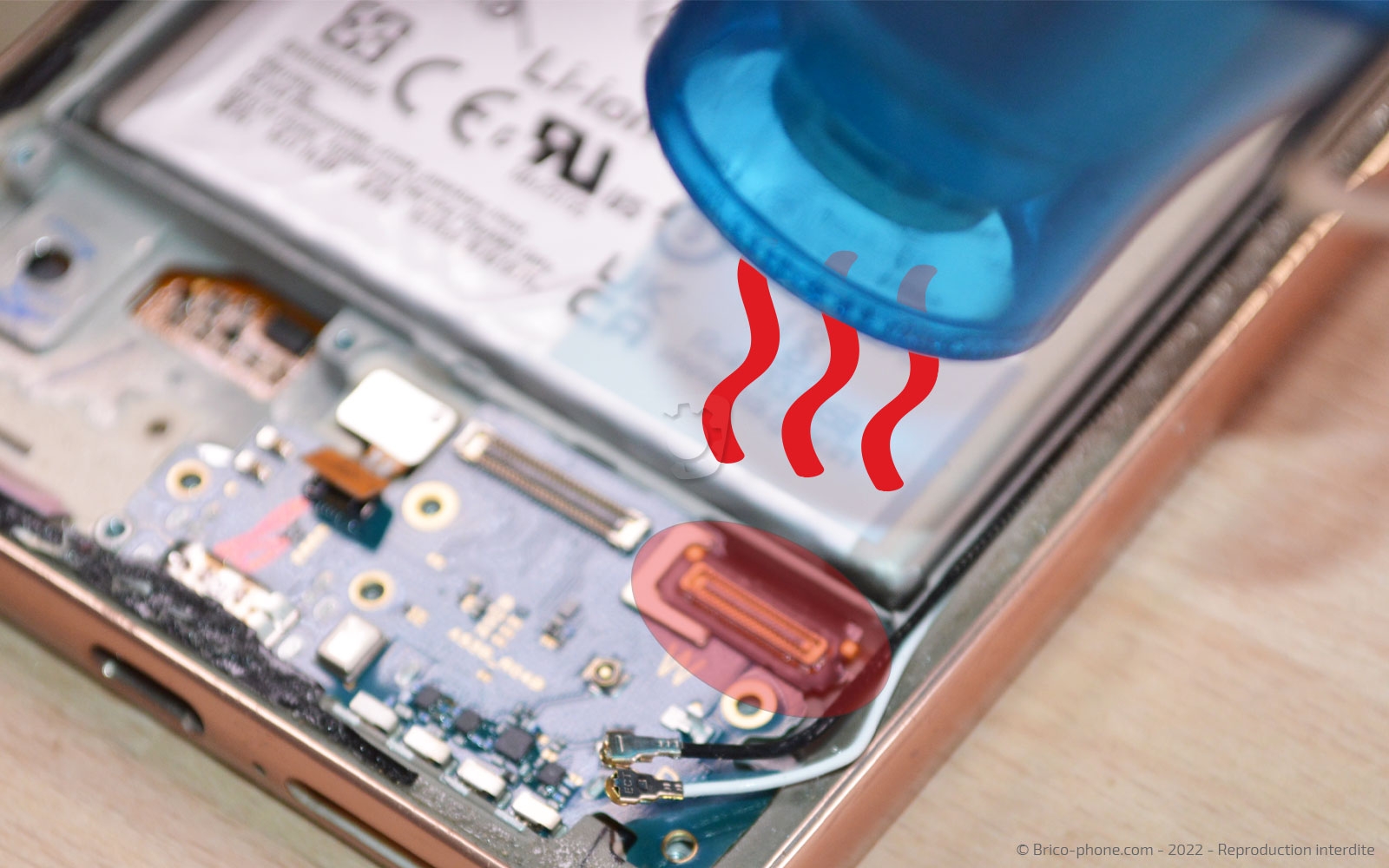

Ensuite, chauffez la nappe de l'écran afin de pouvoir la décoller de la carte fille.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

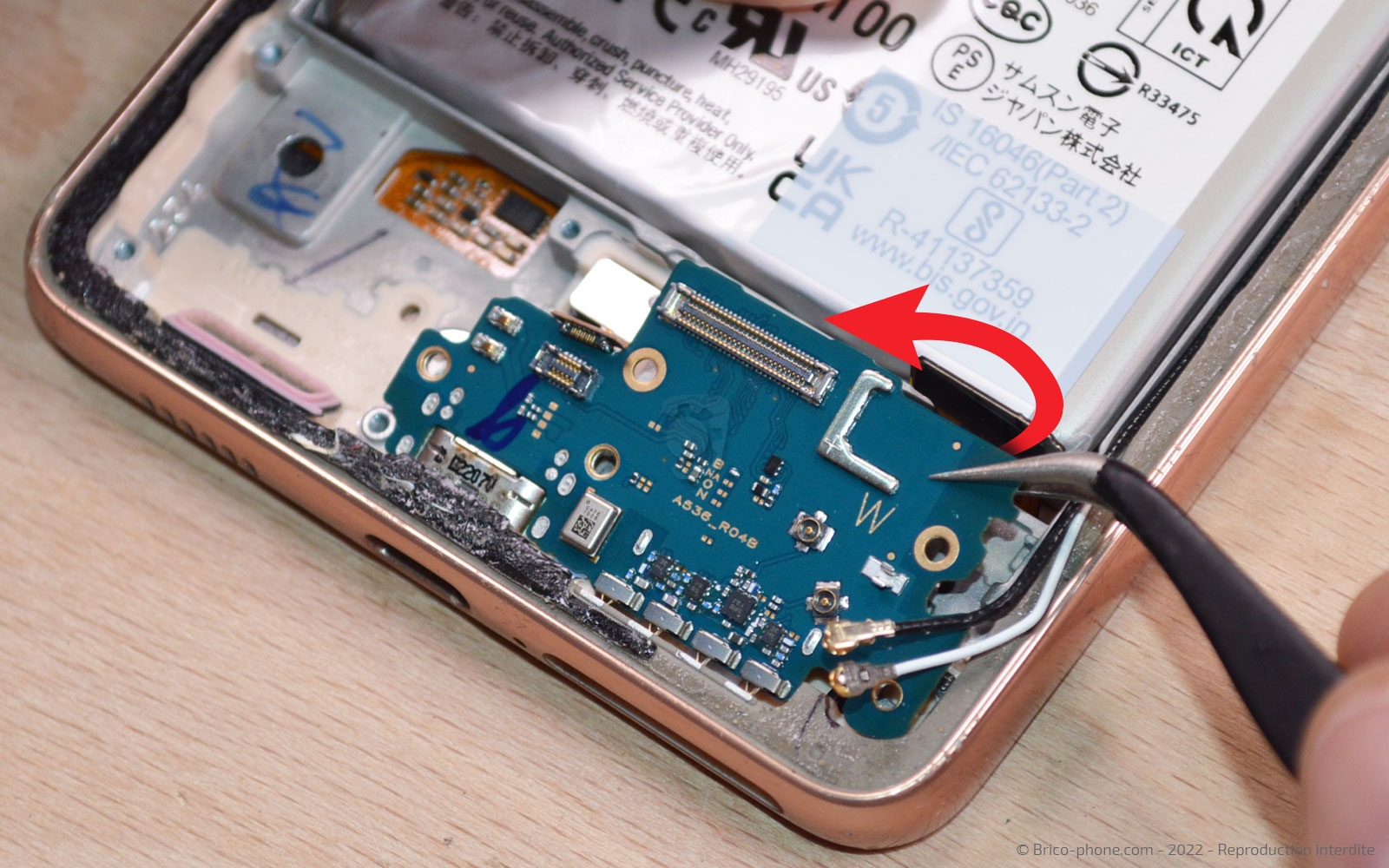

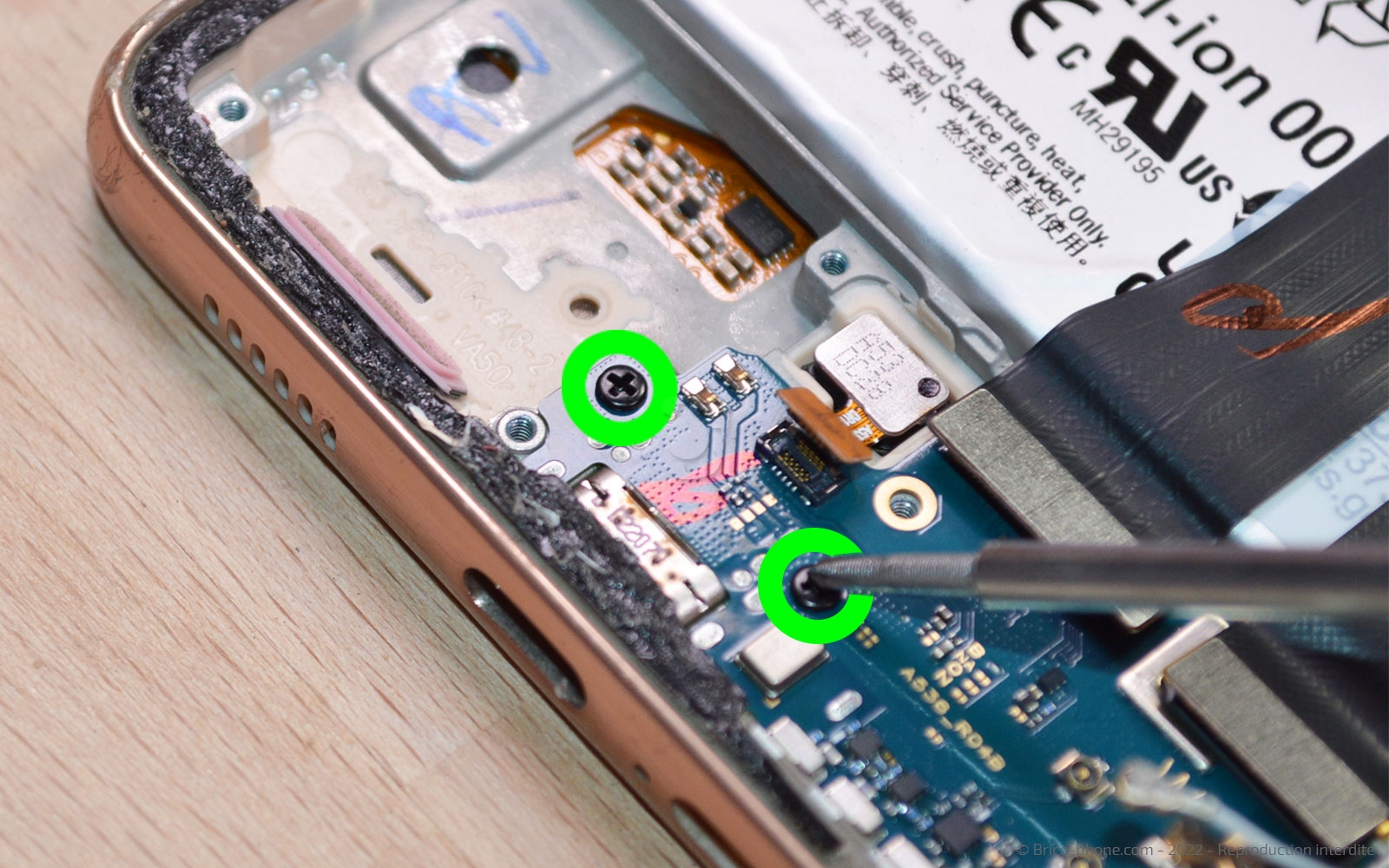

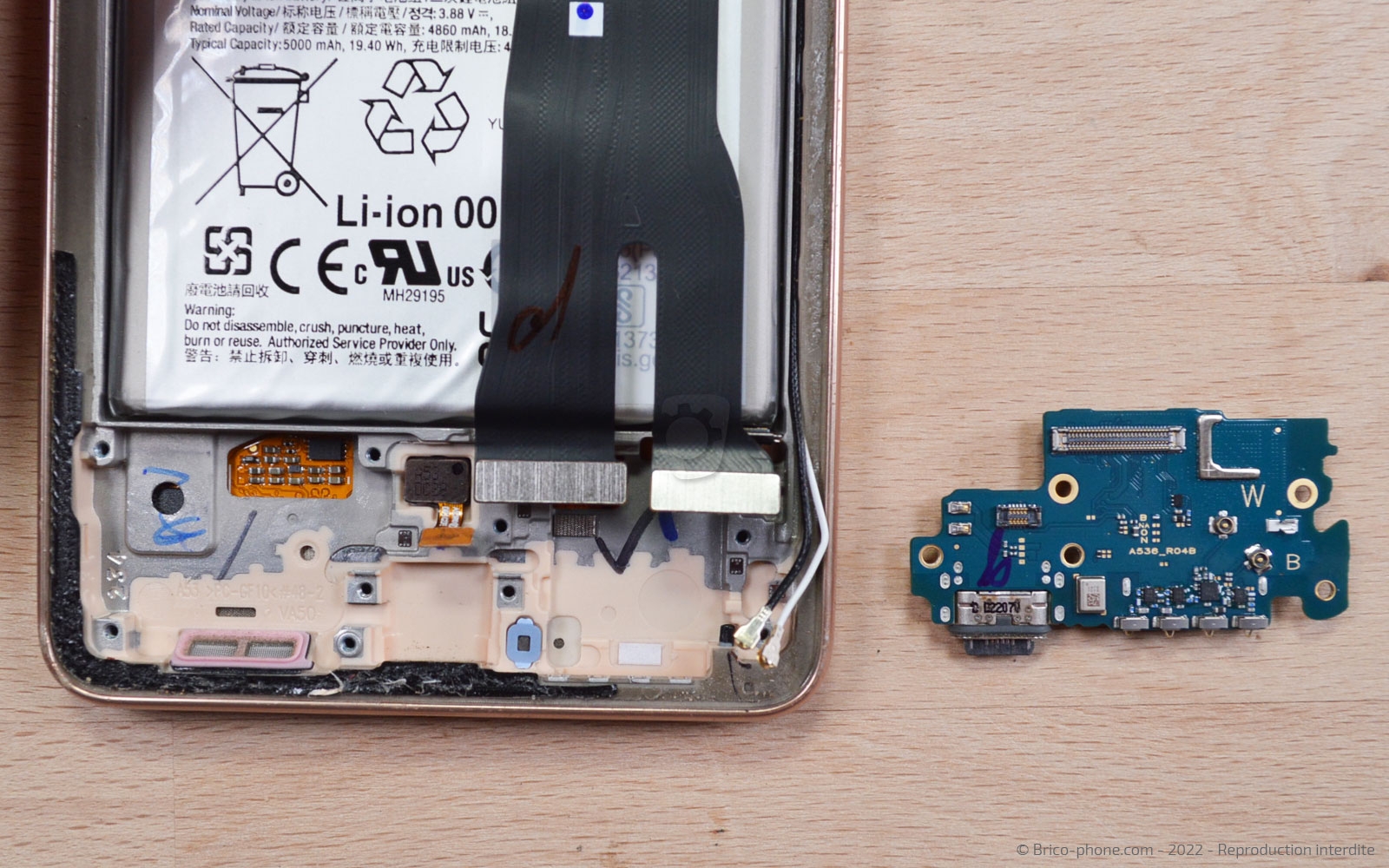

Etape 8 : Sortir le connecteur de charge
Dévissez les deux vis placées de par et d'autre du connecteur de charge.

Insérez le levier en nylon sous le dock pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C et lecteur SIM pour Samsung Galaxy A53 (5G)
32,90 €

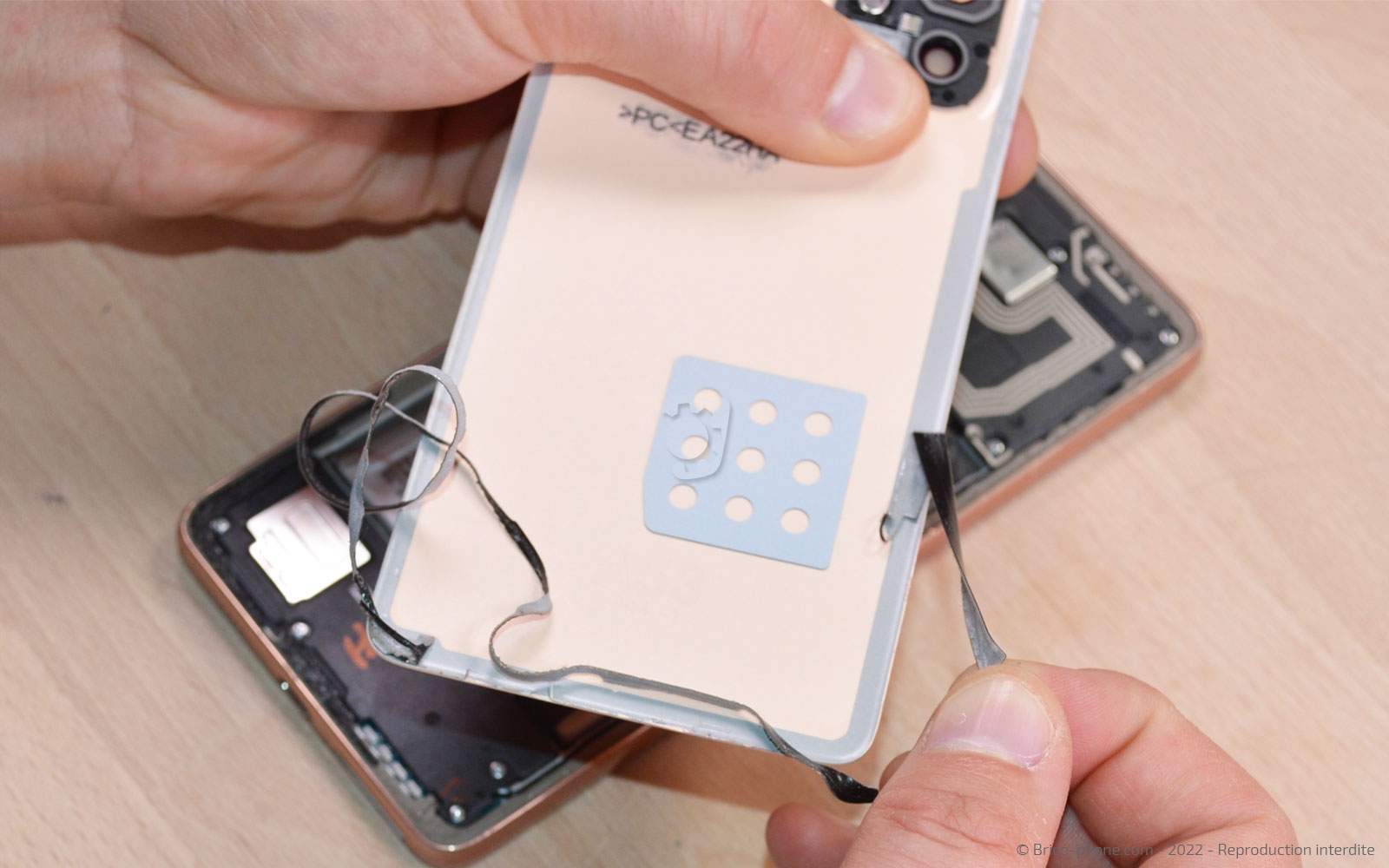

Conseils pour le remontage
Installez le nouveau dock dans le châssis puis remontez les étapes précédentes pour refermer votre appareil.

Retirez le surplus de stickers présent sur la vitre arrière afin de pouvoir ensuite appliquez un filet de colle sur le contour du châssis et placez le dos de votre mobile.
Laissez poser environ une heure à l'aide de livres ou de pinces.
