Comment réparer son Samsung S21 Ultra sur Galaxy S21 Ultra

Avant de débuter la réparation, nous vous conseillons de constater la compatibilité de votre appareil avec la pièce commandée.

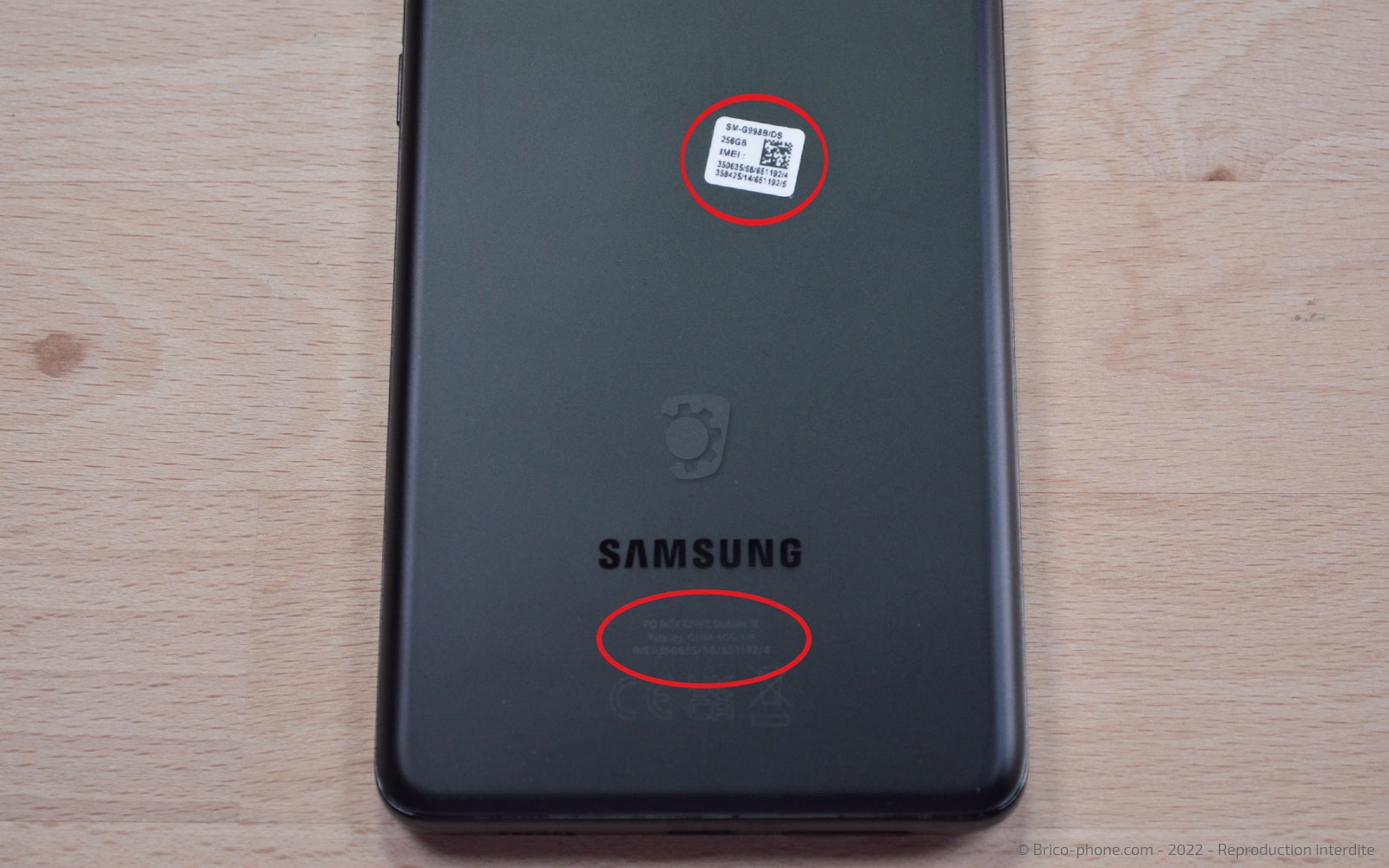

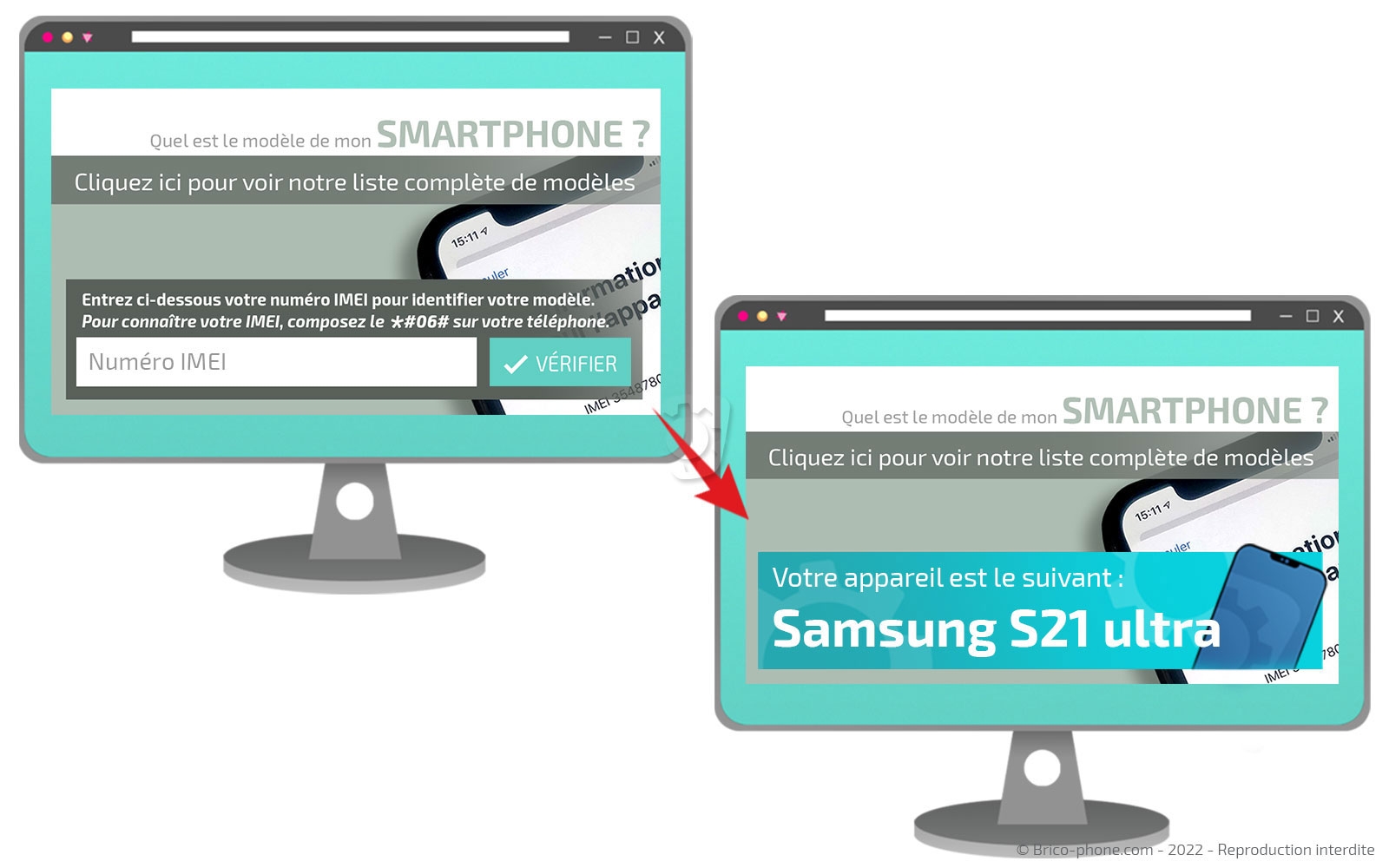

Pour cela, vous avez besoin de vérifier que le numéro IMEI inscrit sur la vitre arrière de votre Samsung corresponde à celui d'un Galaxy S21 Ultra. Pour vous en assurer, recopiez le numéro sur notre page d'accueil et Brico-phone s'occupe de vous indiquer le modèle et les pièces correspondantes à ce dernier.

Une fois la commande reçue, installez-vous dans un endroit calme, propre et dégagé pour commencer la réparation. Munissez-vous des outils et du tutoriel adéquat.

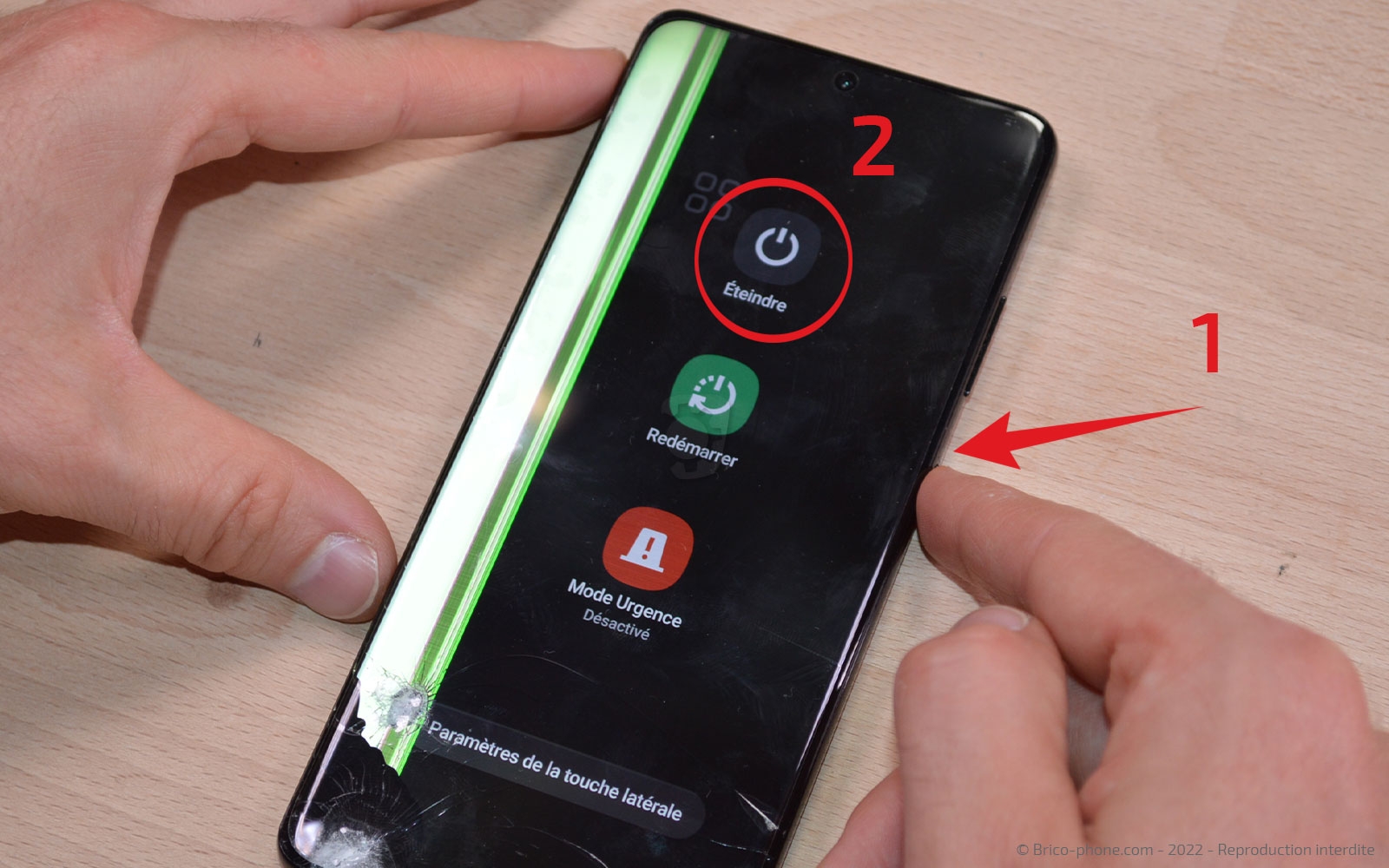

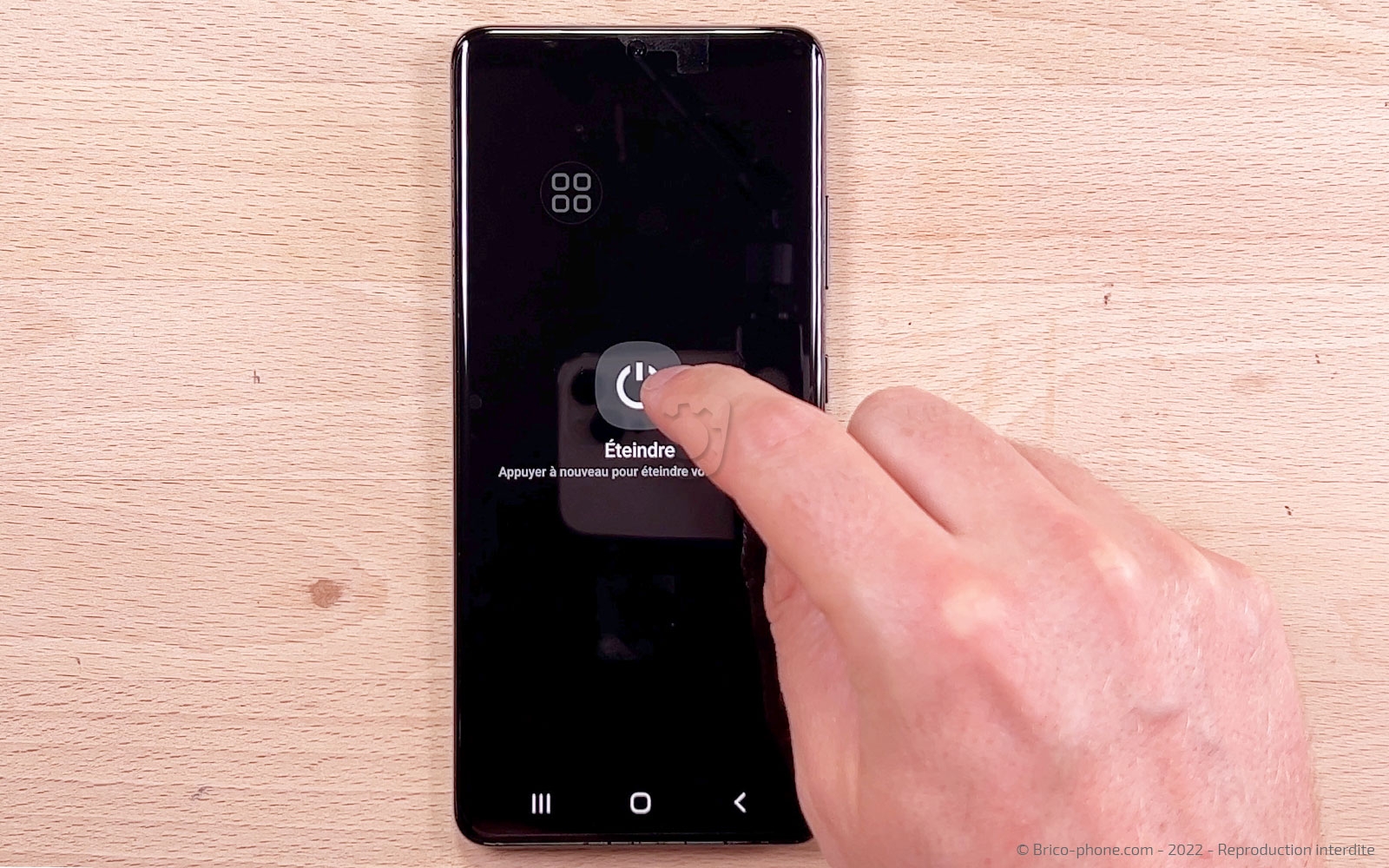

Enfin, éteignez votre appareil en pressant le bouton Power en en suivant les indications présents sur l'écran.

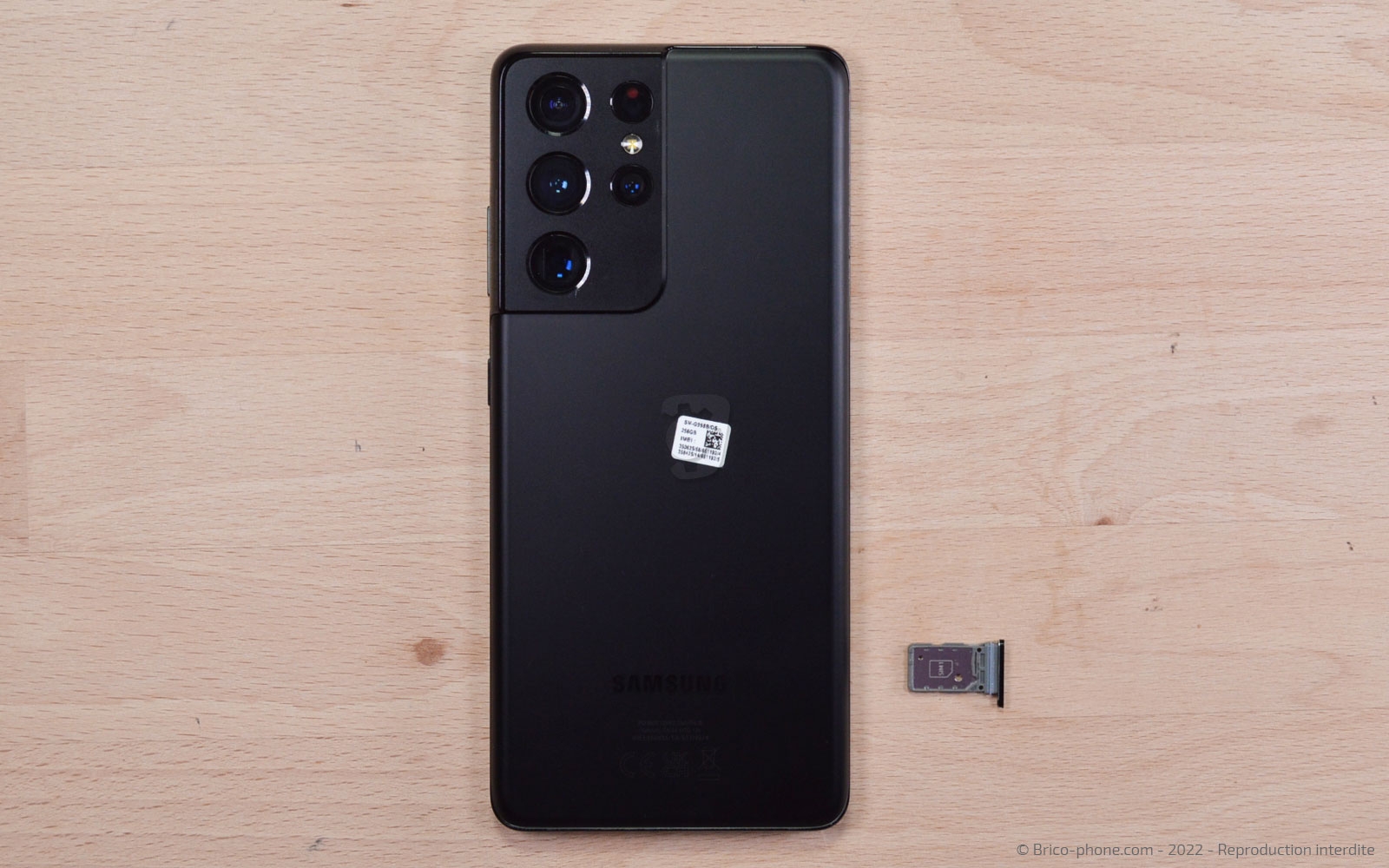

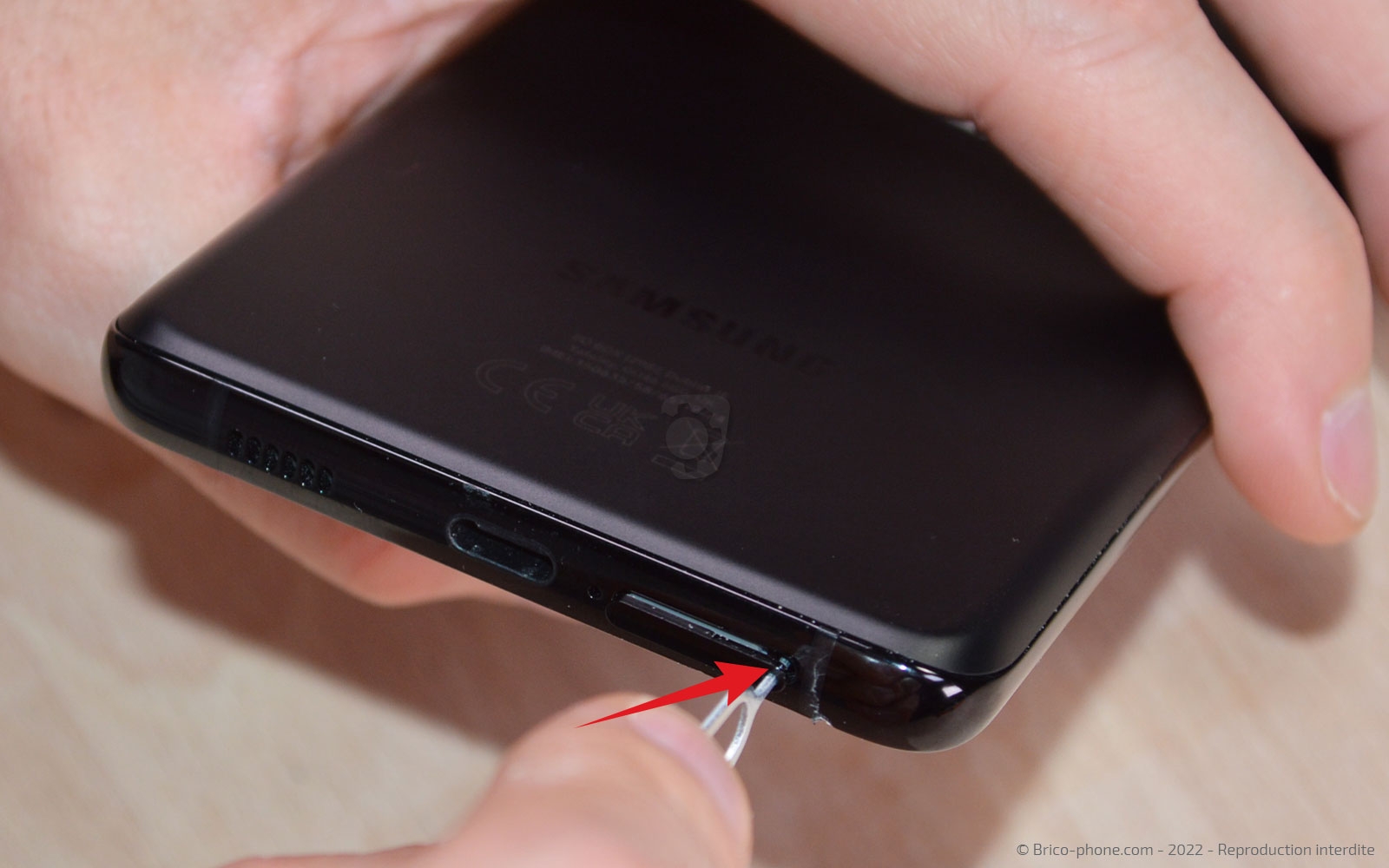

A l'aide de l'ustensile d'origine ou de celui fourni dans le kit d'outils, sortez le tiroir de la carte Sim.

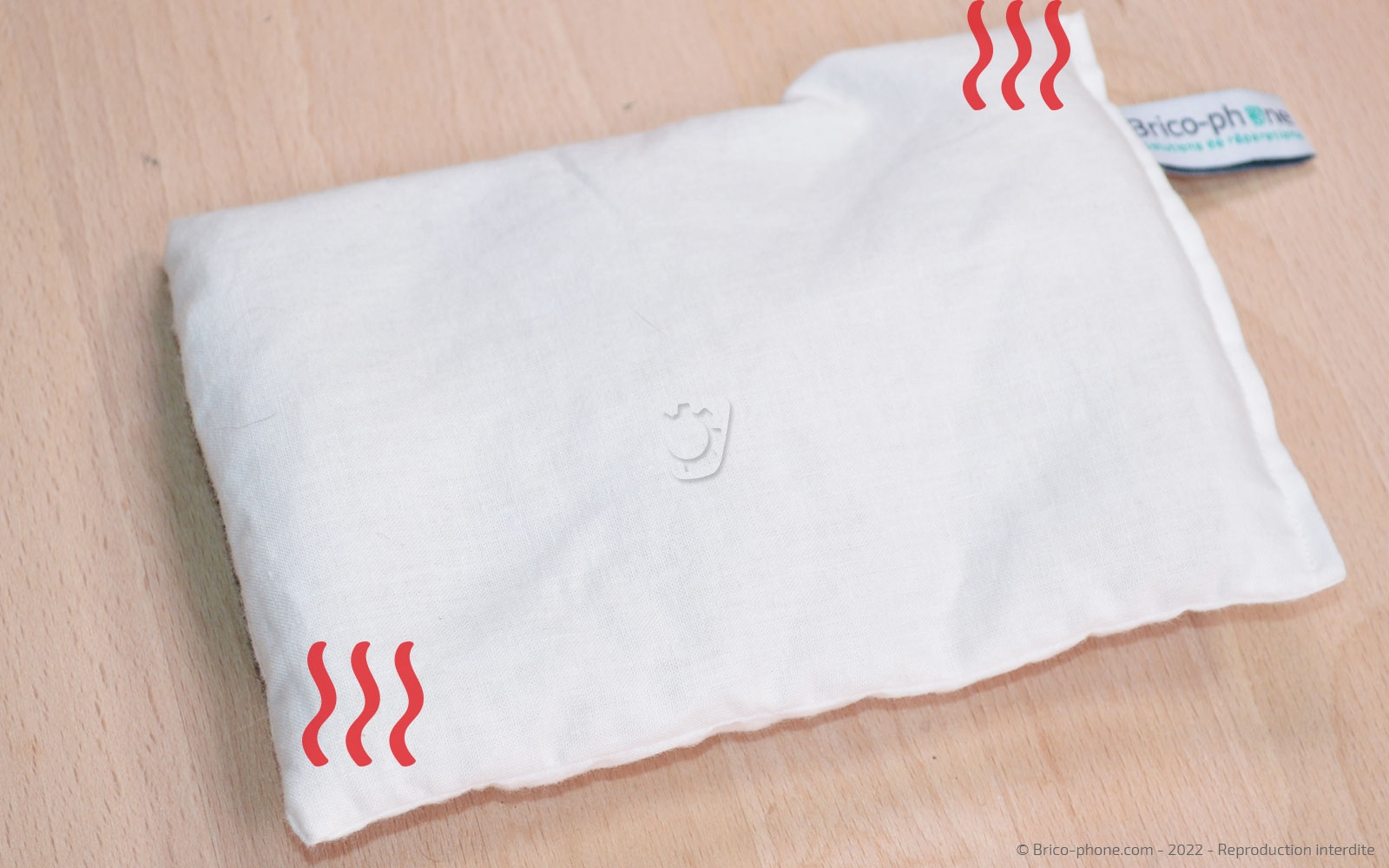

Pour décoller la vitre arrière, nous avons besoin de chauffer l'élément à l'aide d'un coussin chauffant ou d'un décapeur thermique.
Si vous avez optez pour le coussin, passez le environ 2 minutes au micro-ondes avant de le déposer sur le dos du téléphone une trentaine de secondes.

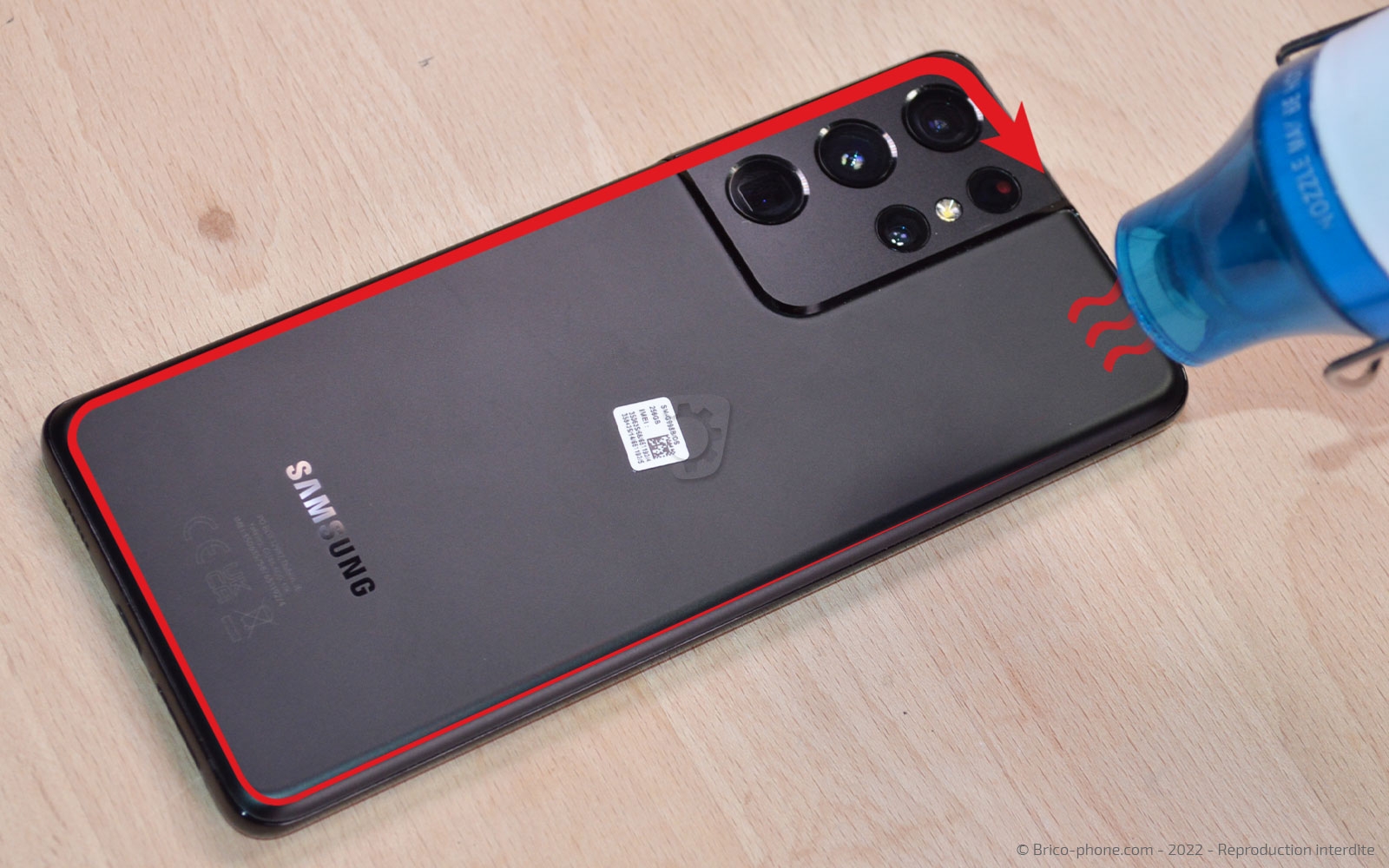

Si vous possédez un décapeur thermique ou un sèche-cheveux, il vous suffit de le passer, allumé sur tout le contour de l'appareil.

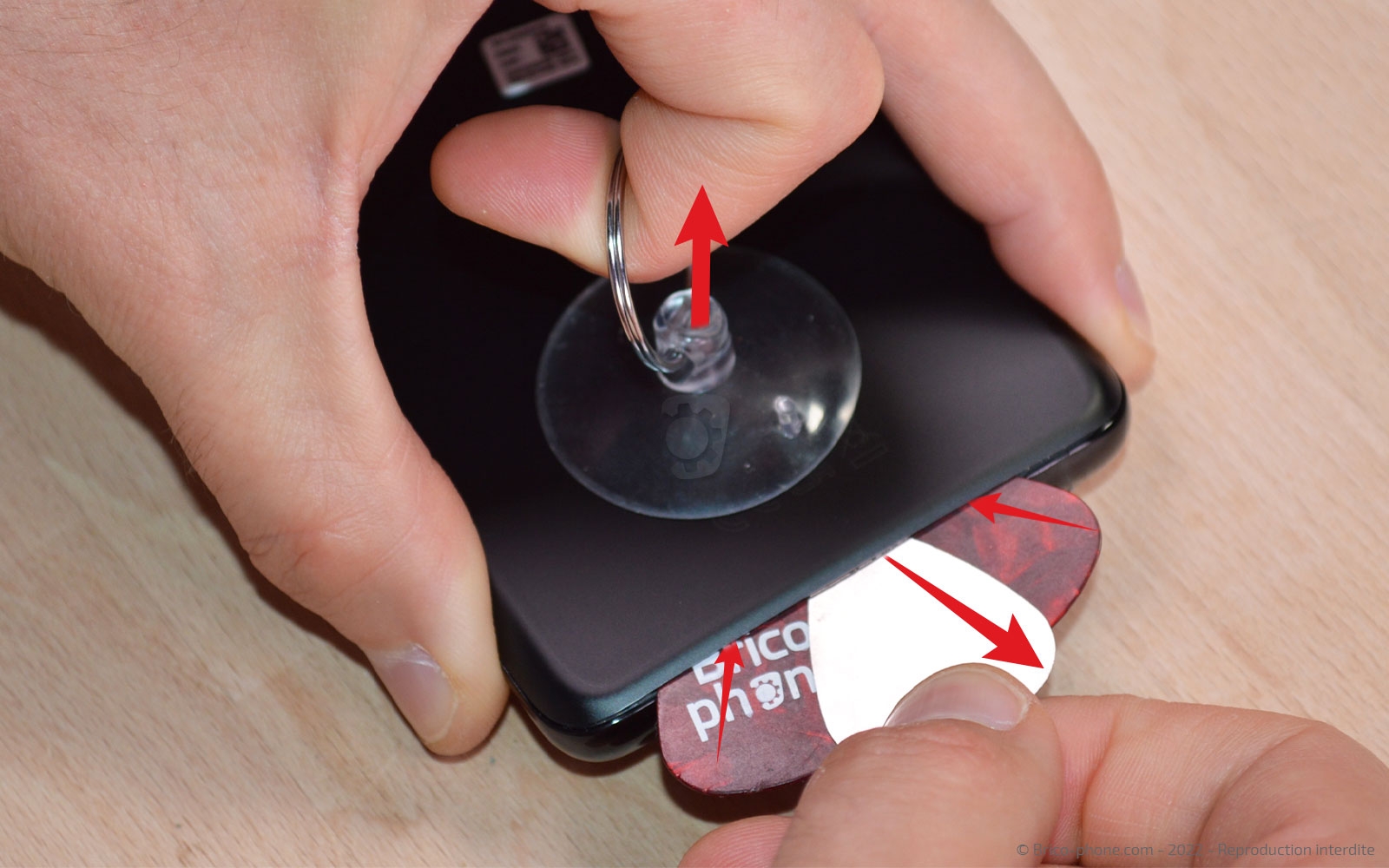

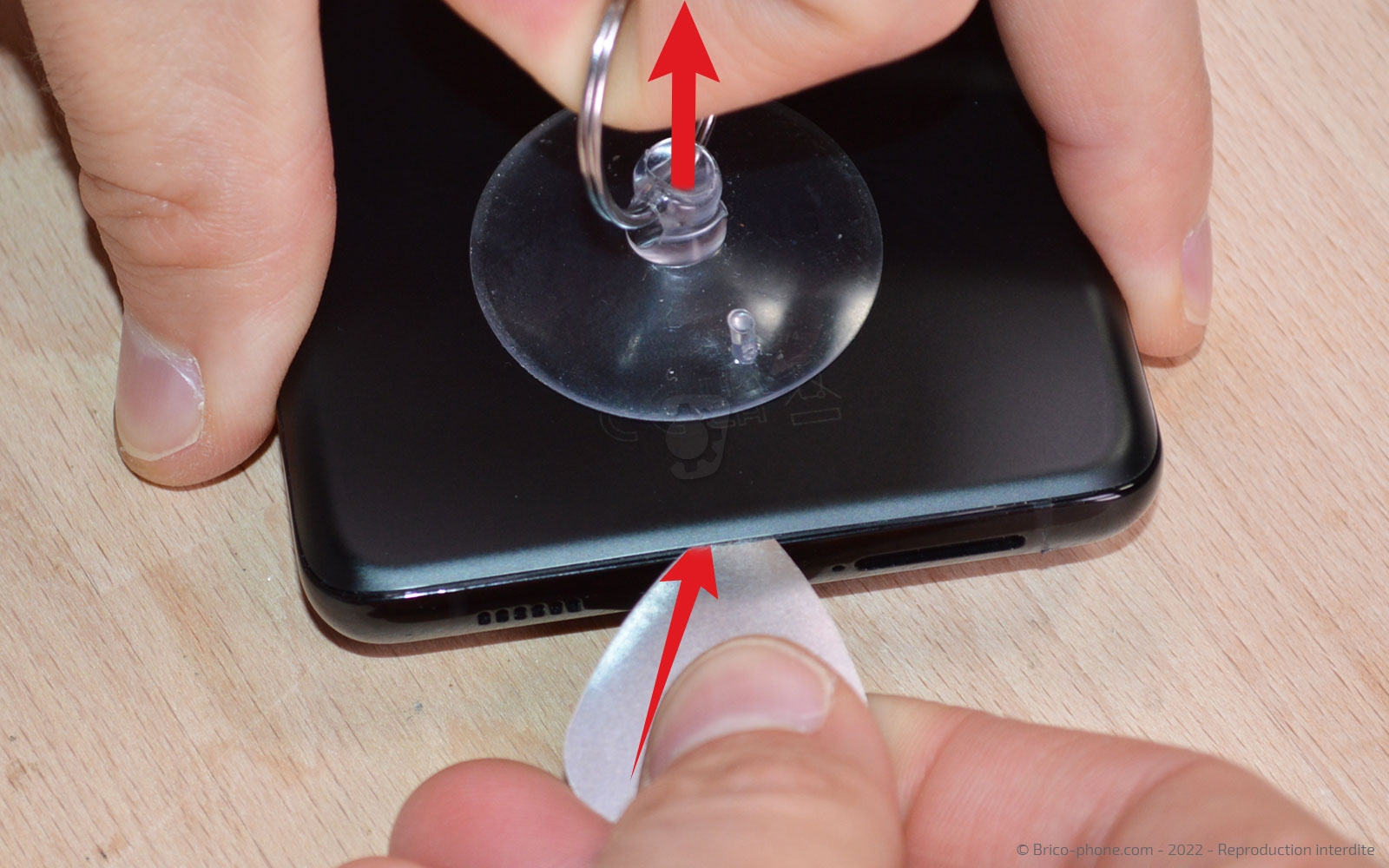

Ensuite, disposez la ventouse sur le bord afin de pouvoir soulever légèrement le composant afin de pouvoir insérer le médiator en métal troué entre la vitre arrière et le châssis.

Remplacez le médiator en métal par ses homologues en plastique.

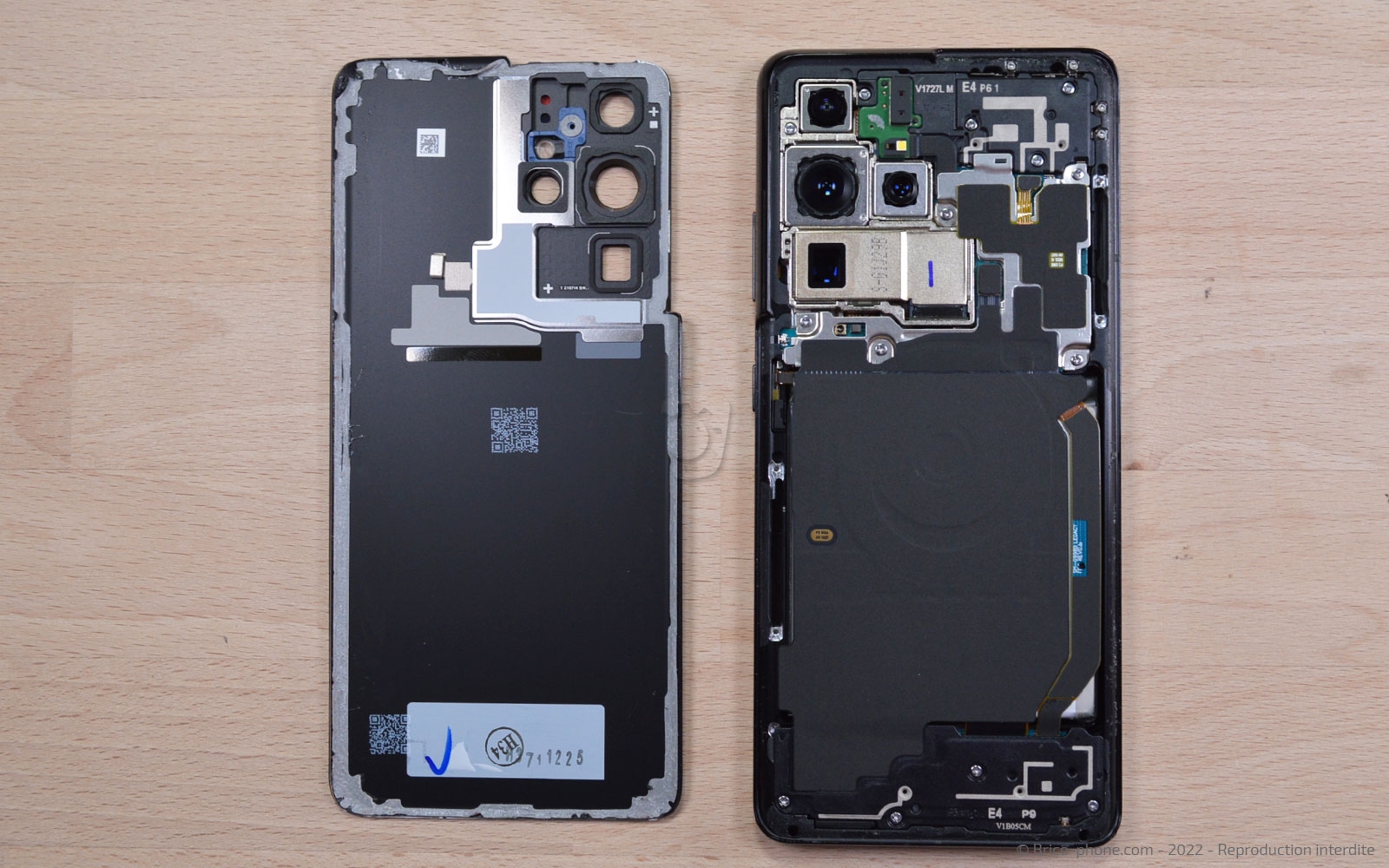

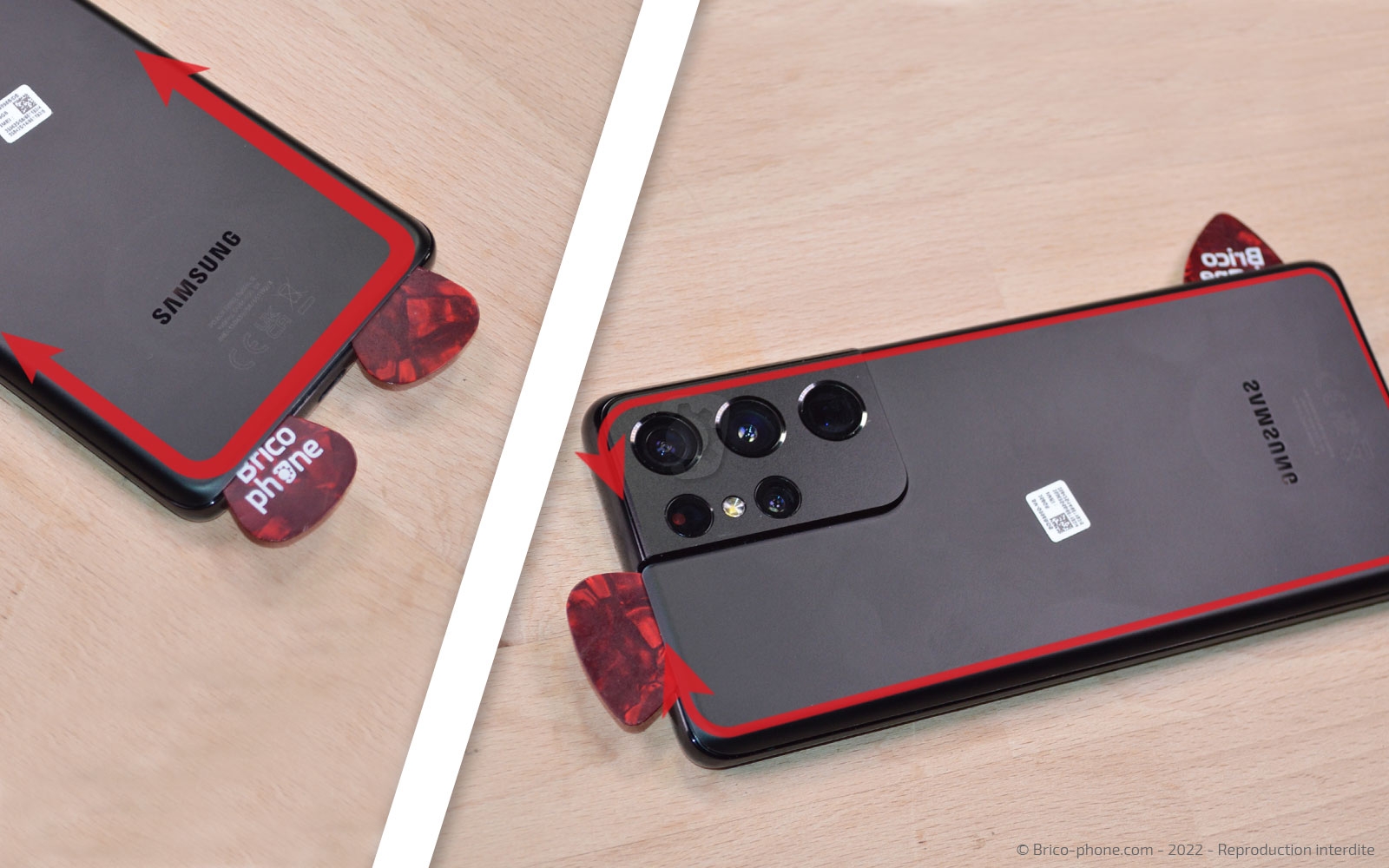

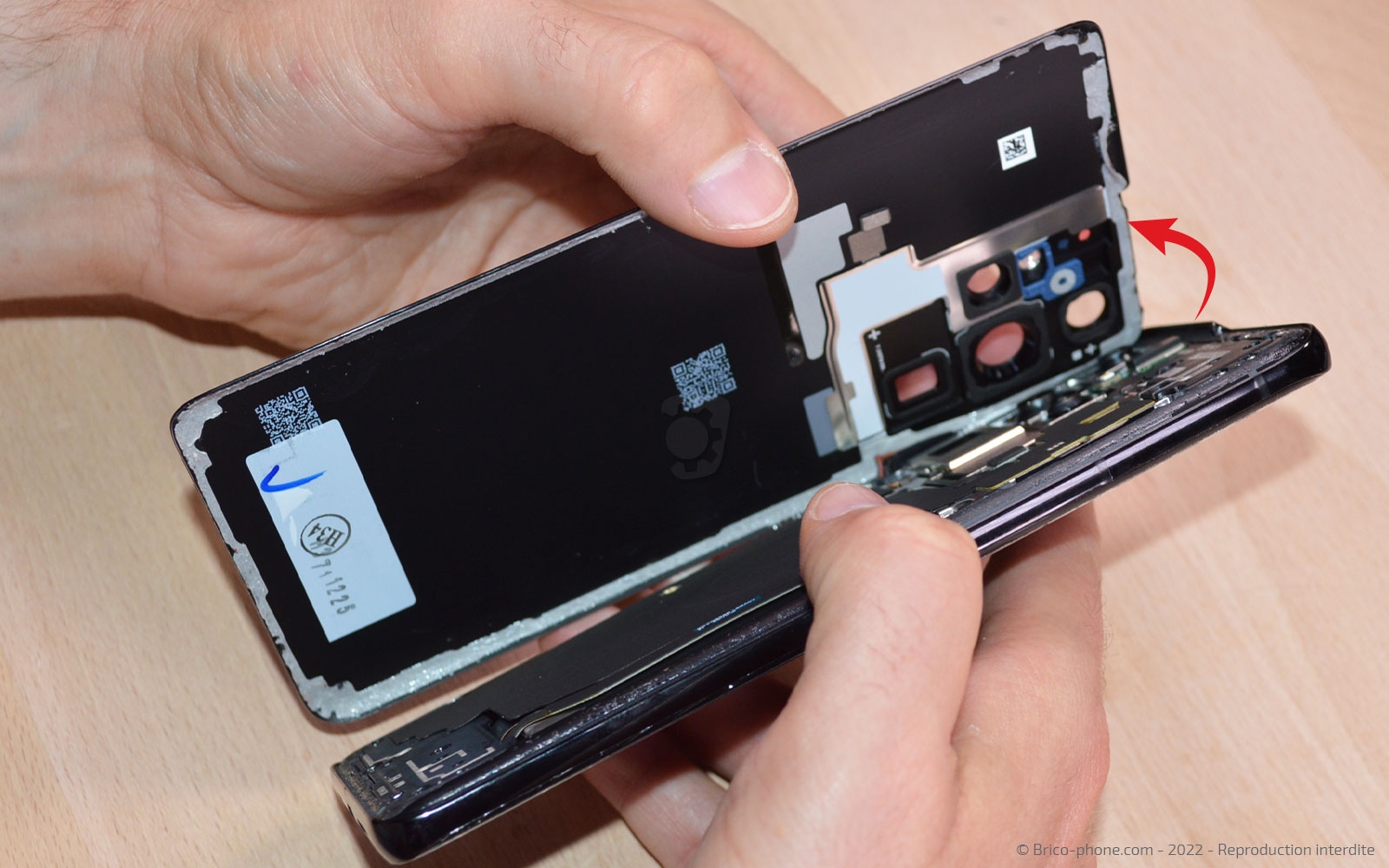

Faites glisser les outils tout autour de la coque afin de la décoller délicatement du châssis.

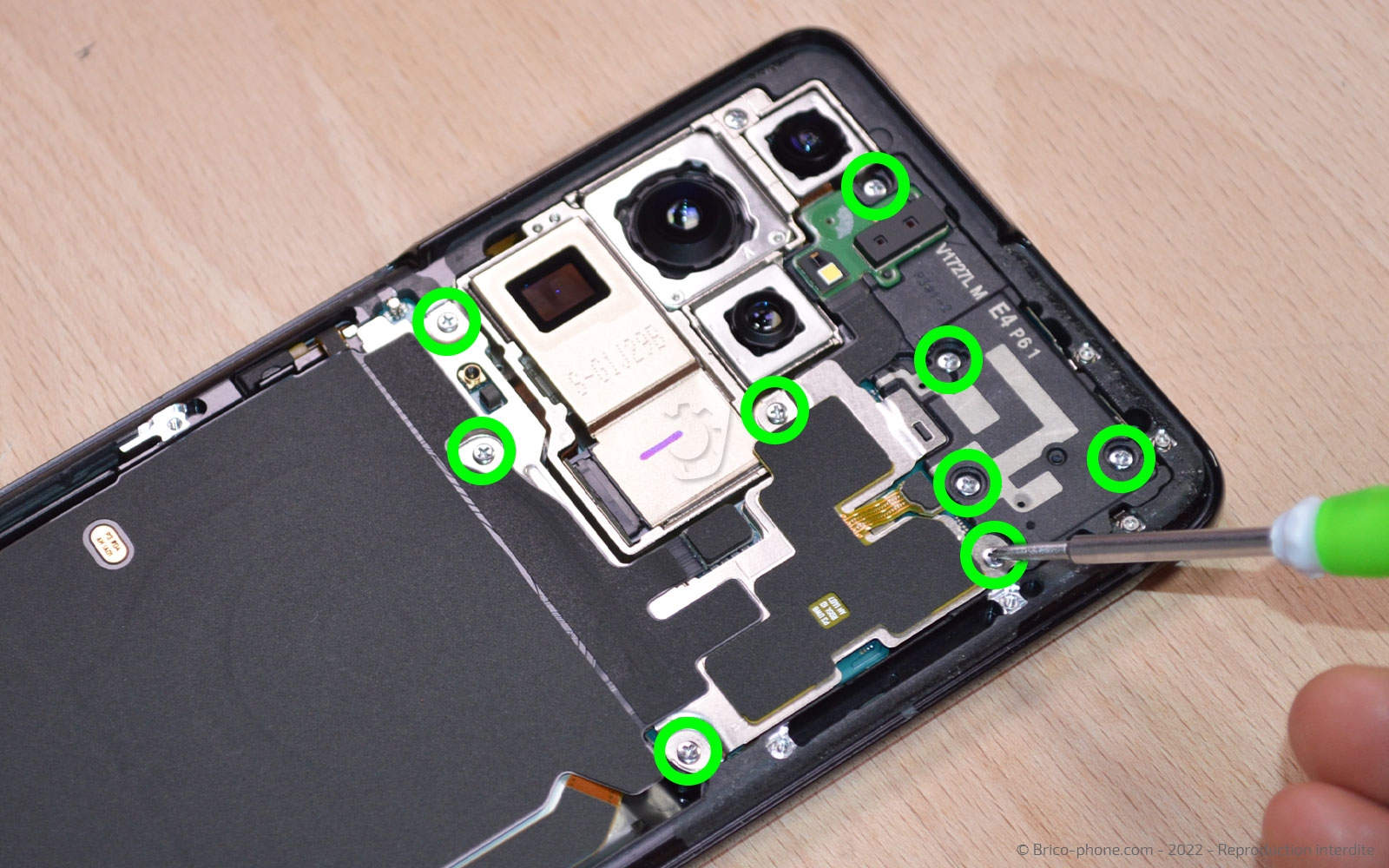

En utilisant le tournevis cruciforme, retirez les 9 vis de la plaquette NFC.

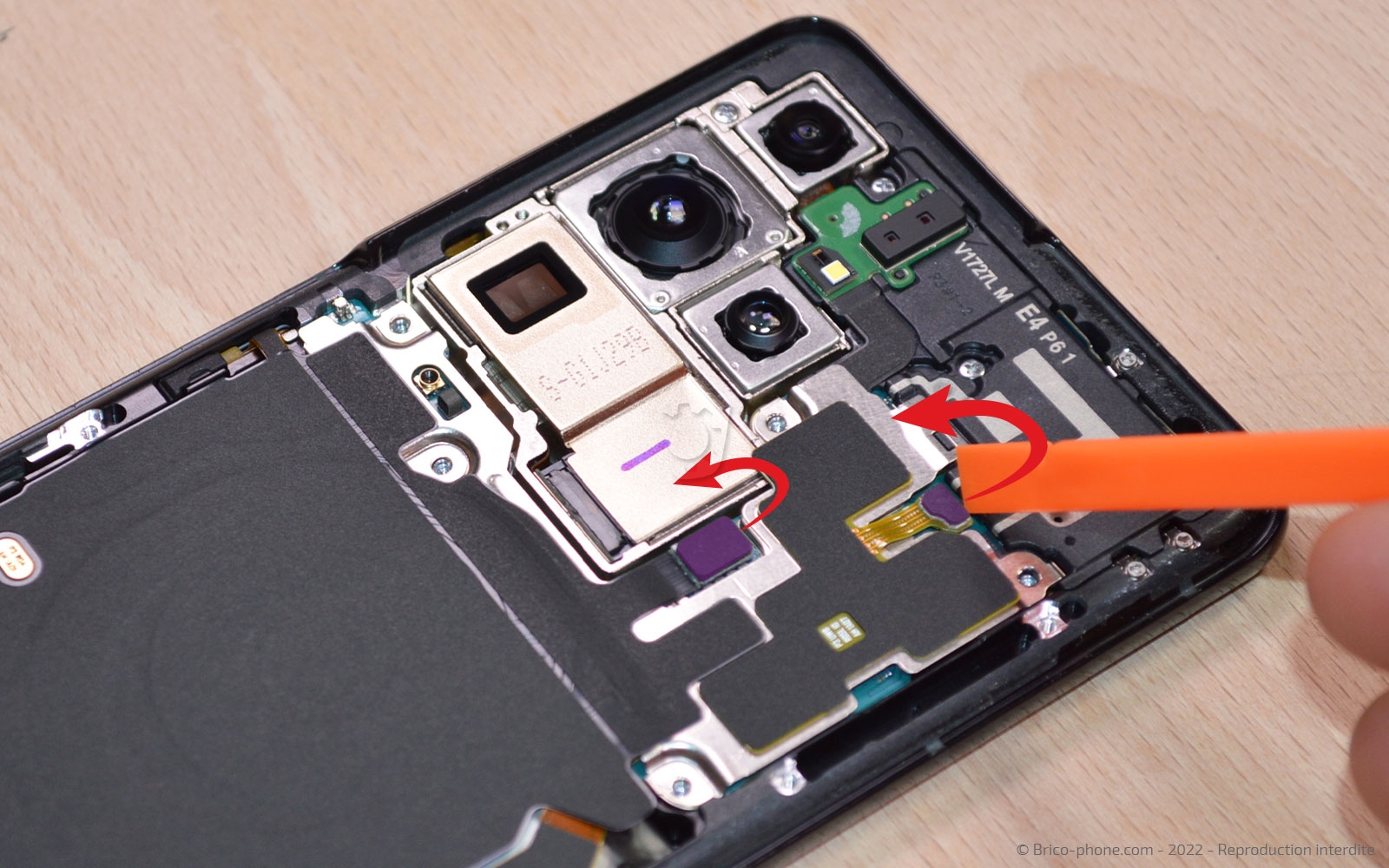

Ensuite, servez-vous du levier en nylon pour déconnecter les deux nappes surlignées en violet sur la photo n°2.

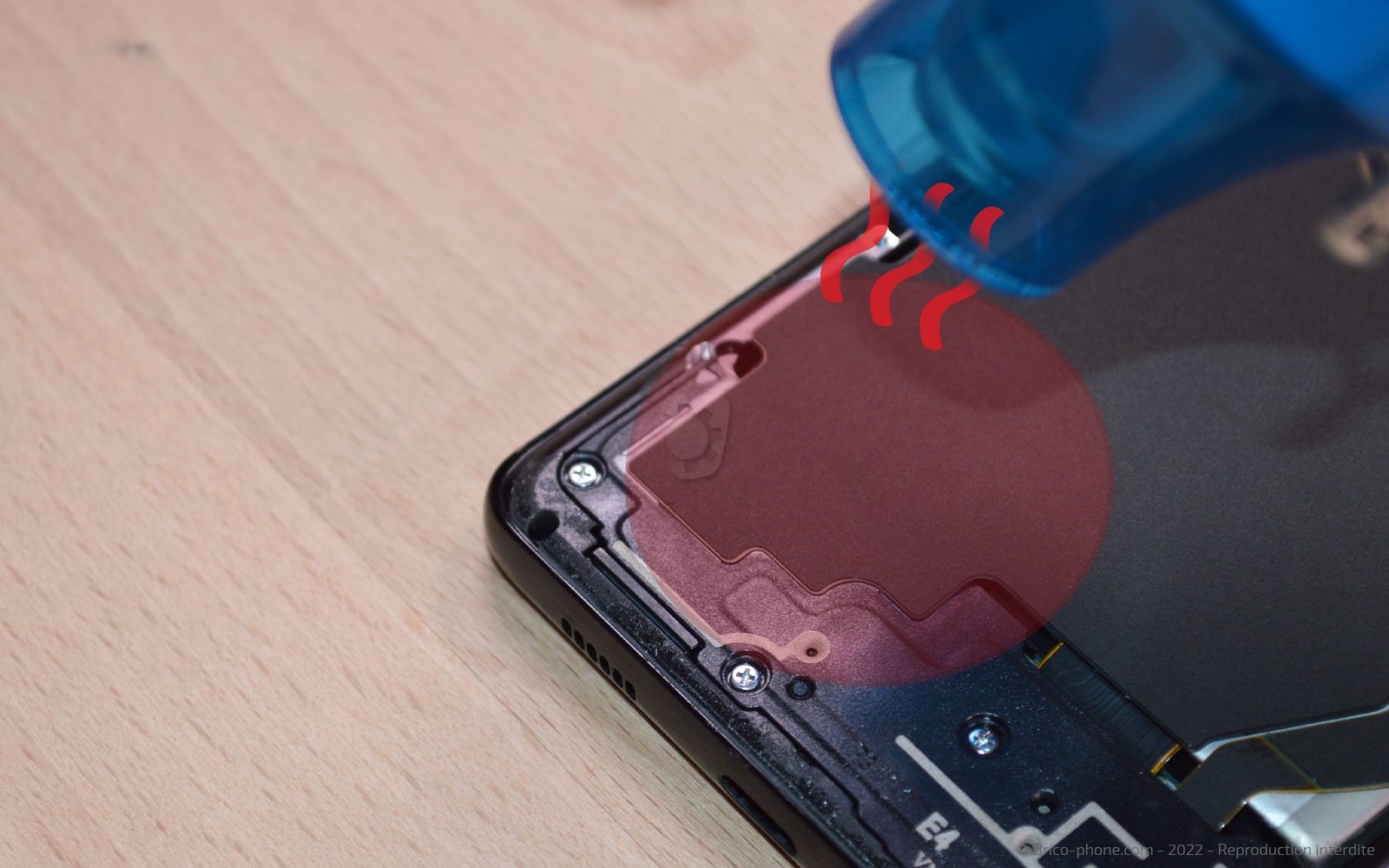

Chauffez légèrement le bout de la nappe NFC afin de pouvoir la décoller avec la spatule.

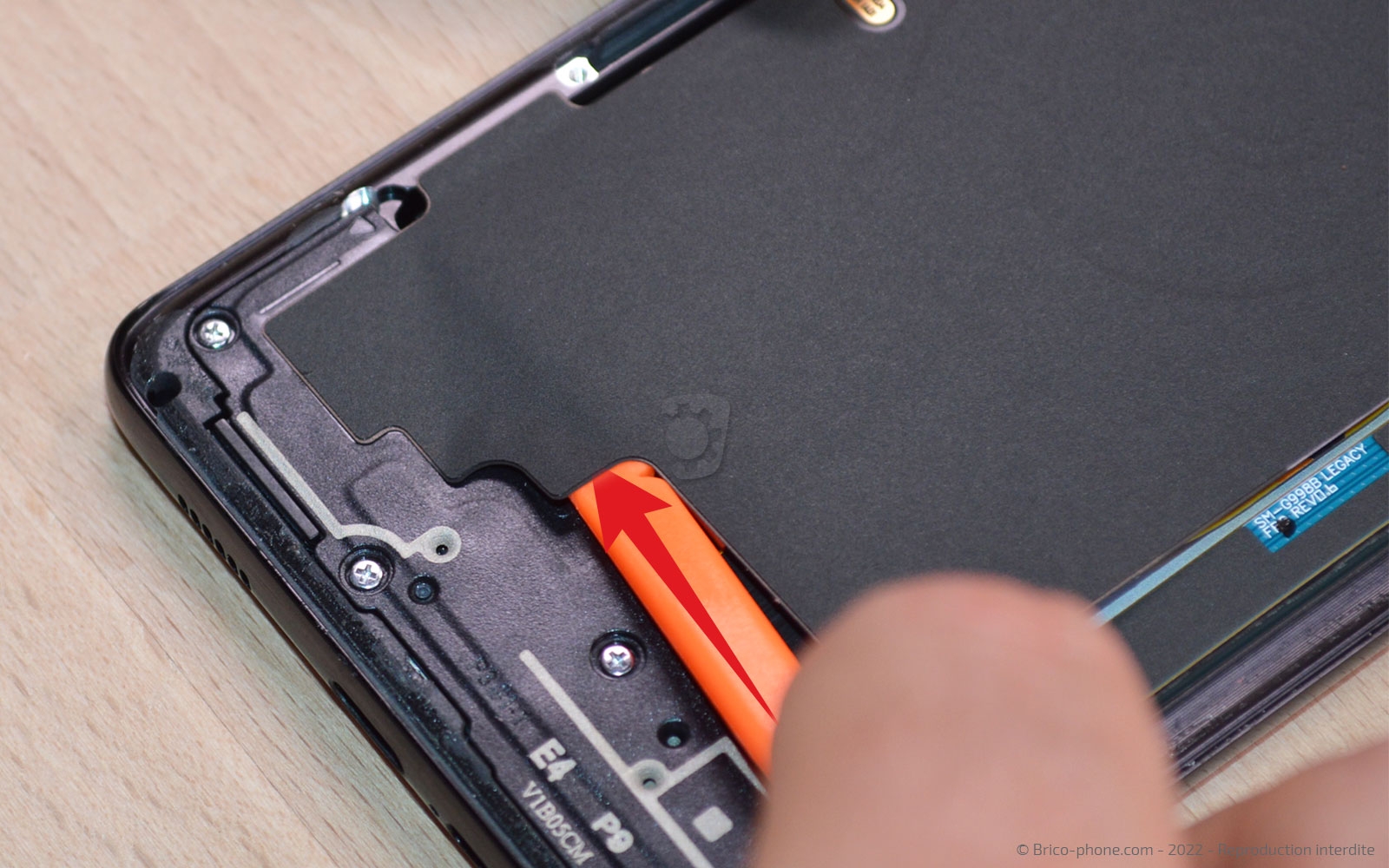

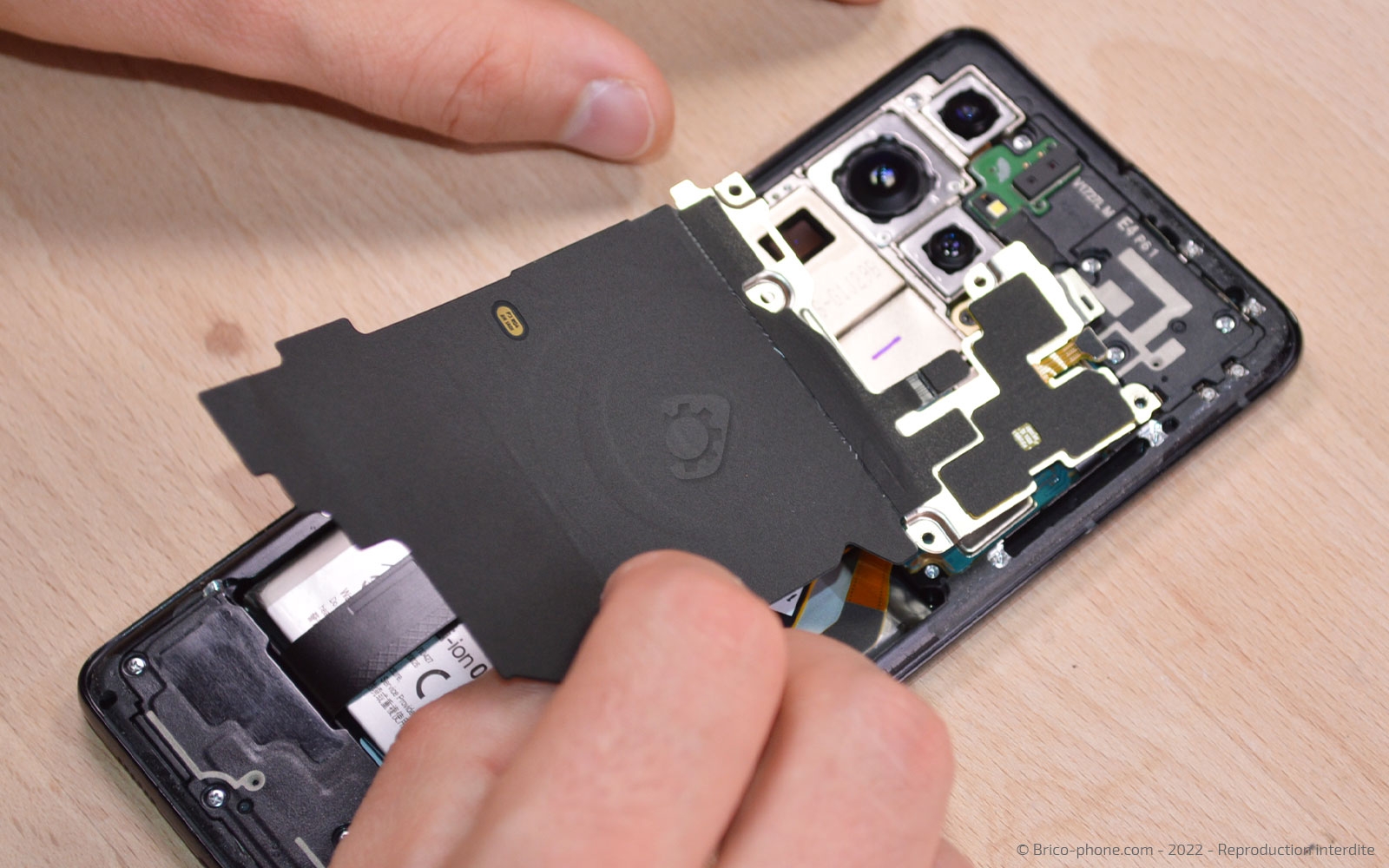

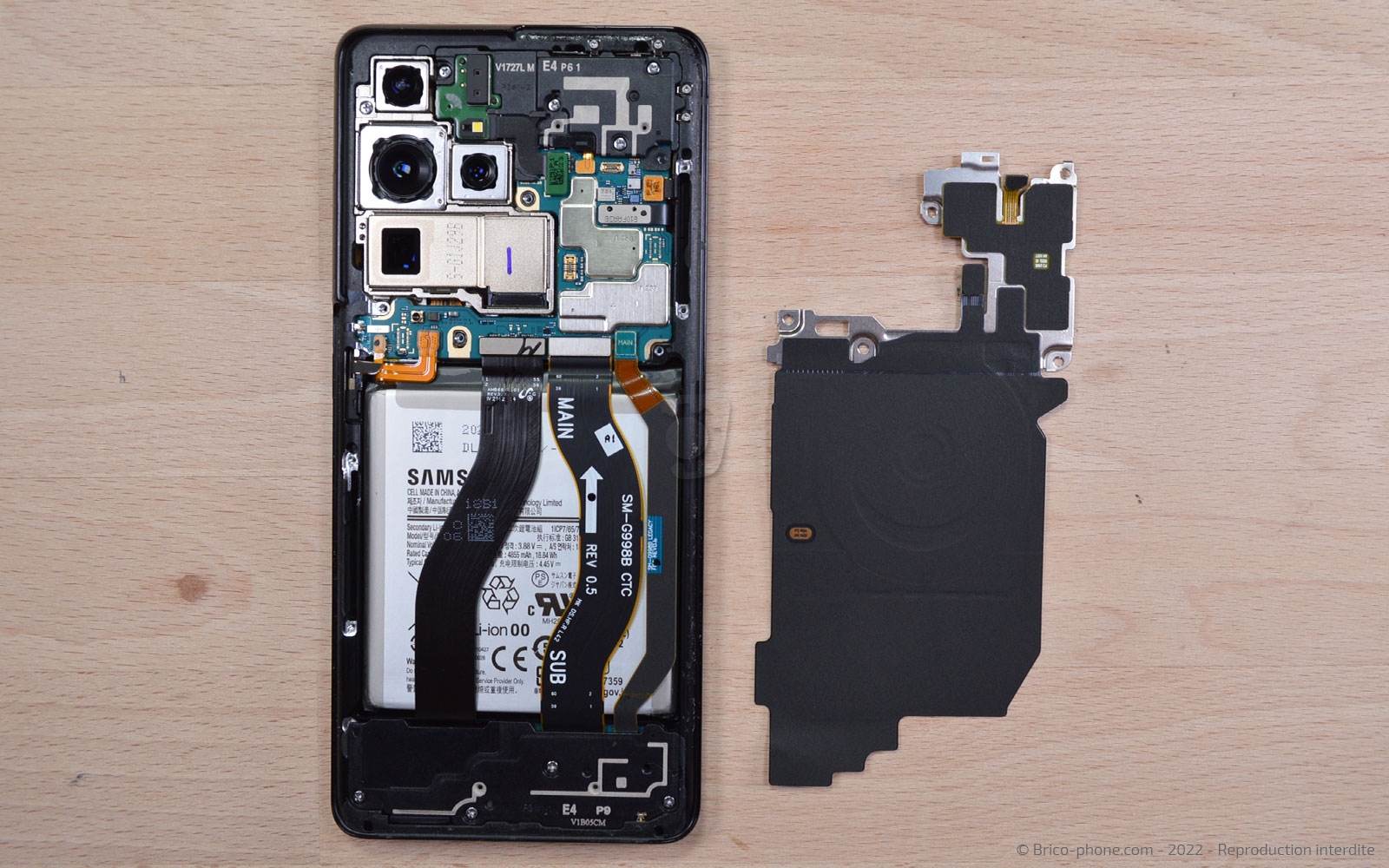

Il ne vous reste plus qu'à sortir le composant et à le poser près du patron d'aide au montage.

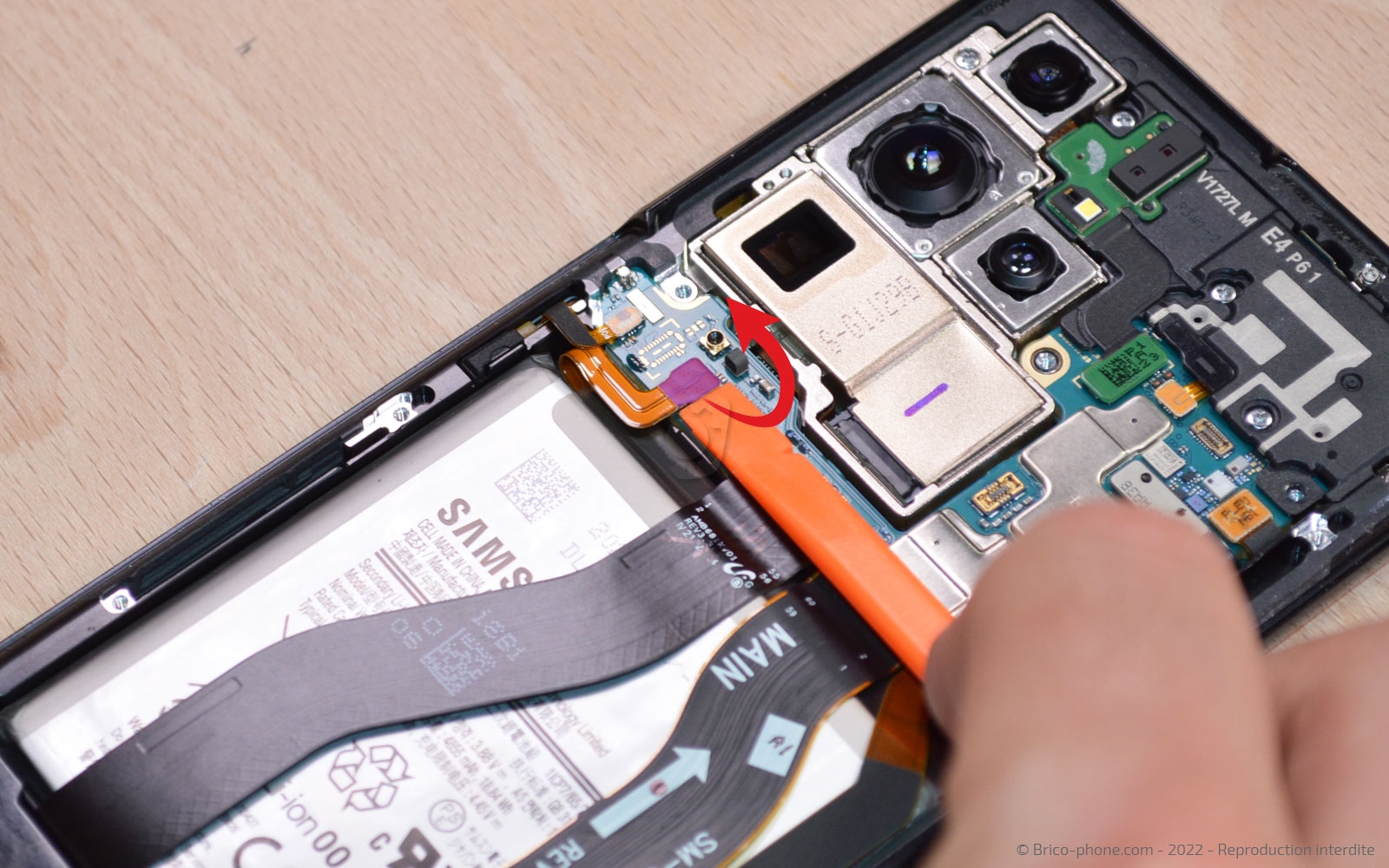

Pour travailler en toute sécurité, il est primordial de déconnecter la nappe de la batterie. Pour cela, glissez le levier sous la connectique.

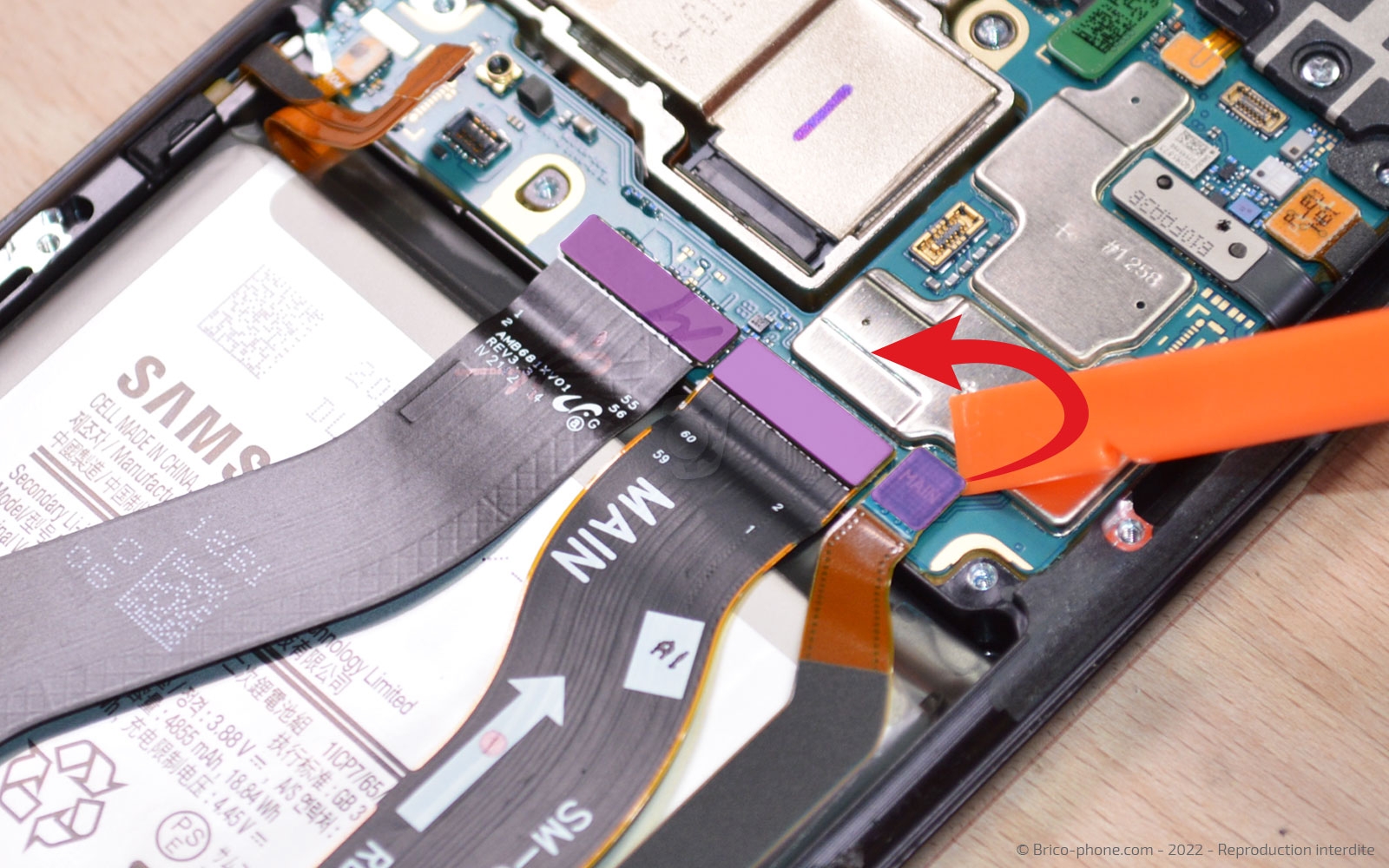

Débranchez les nappes de l'écran et d'interconnexion de la carte mère avant d'appliquer le liquide iRemover.

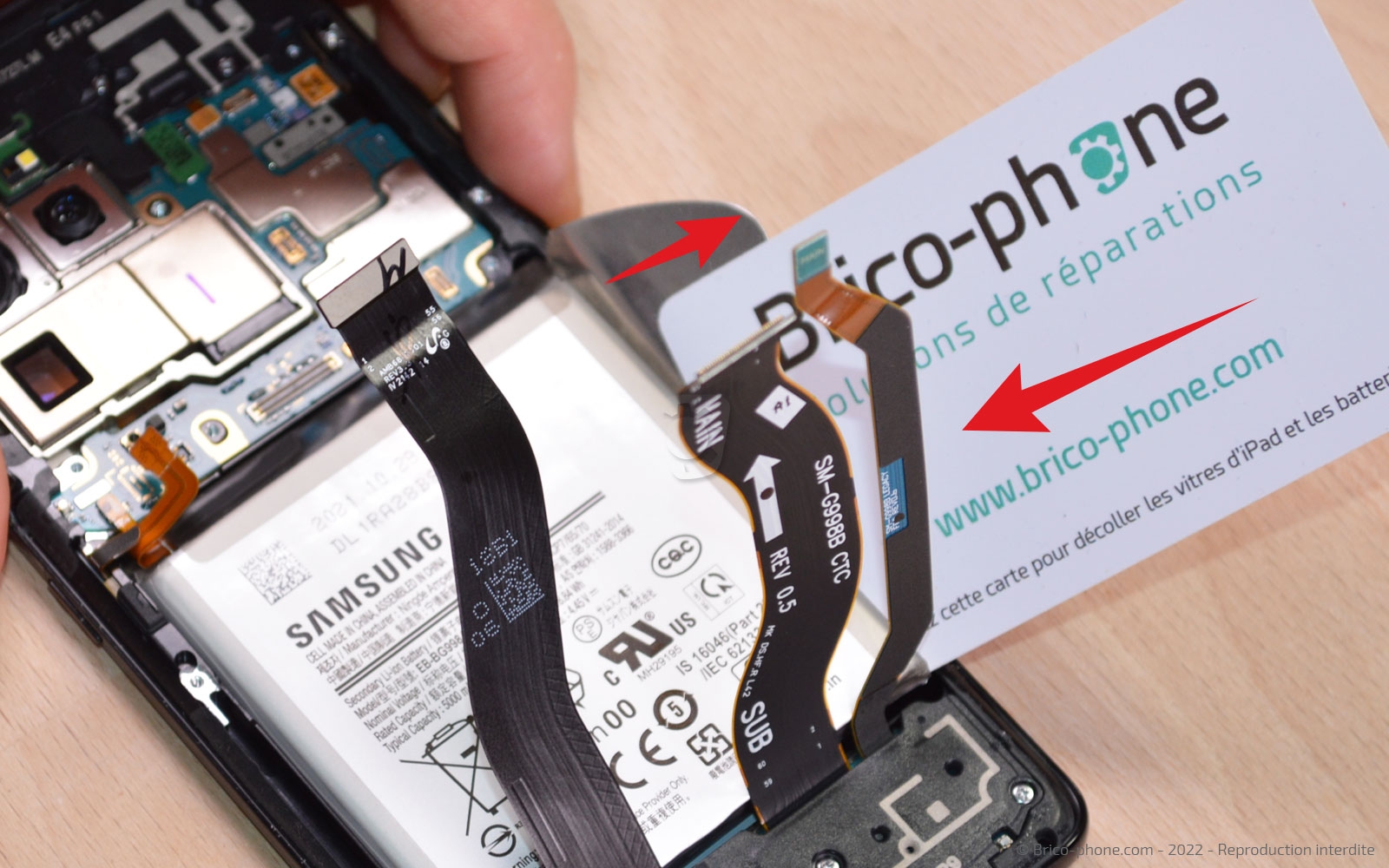

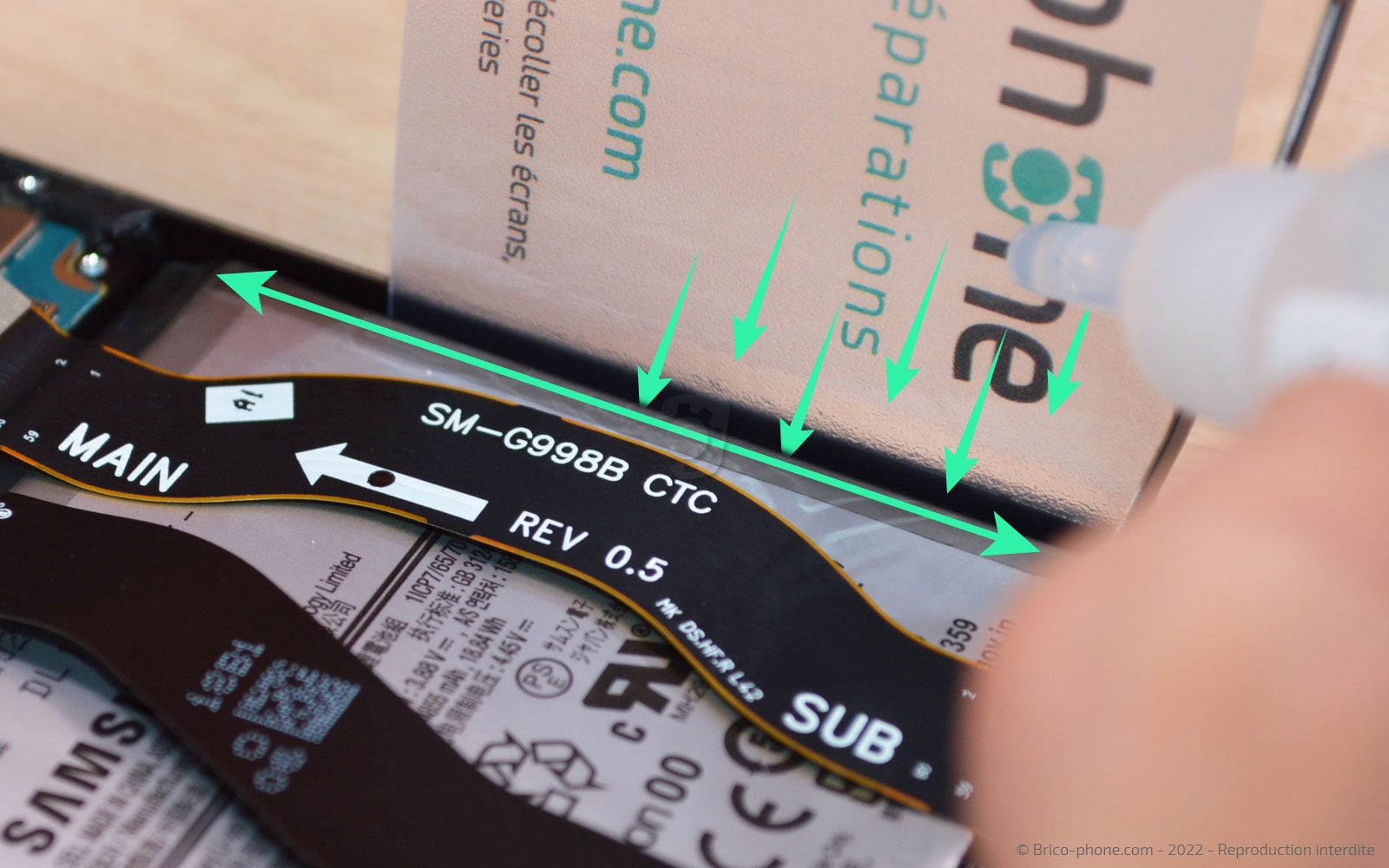

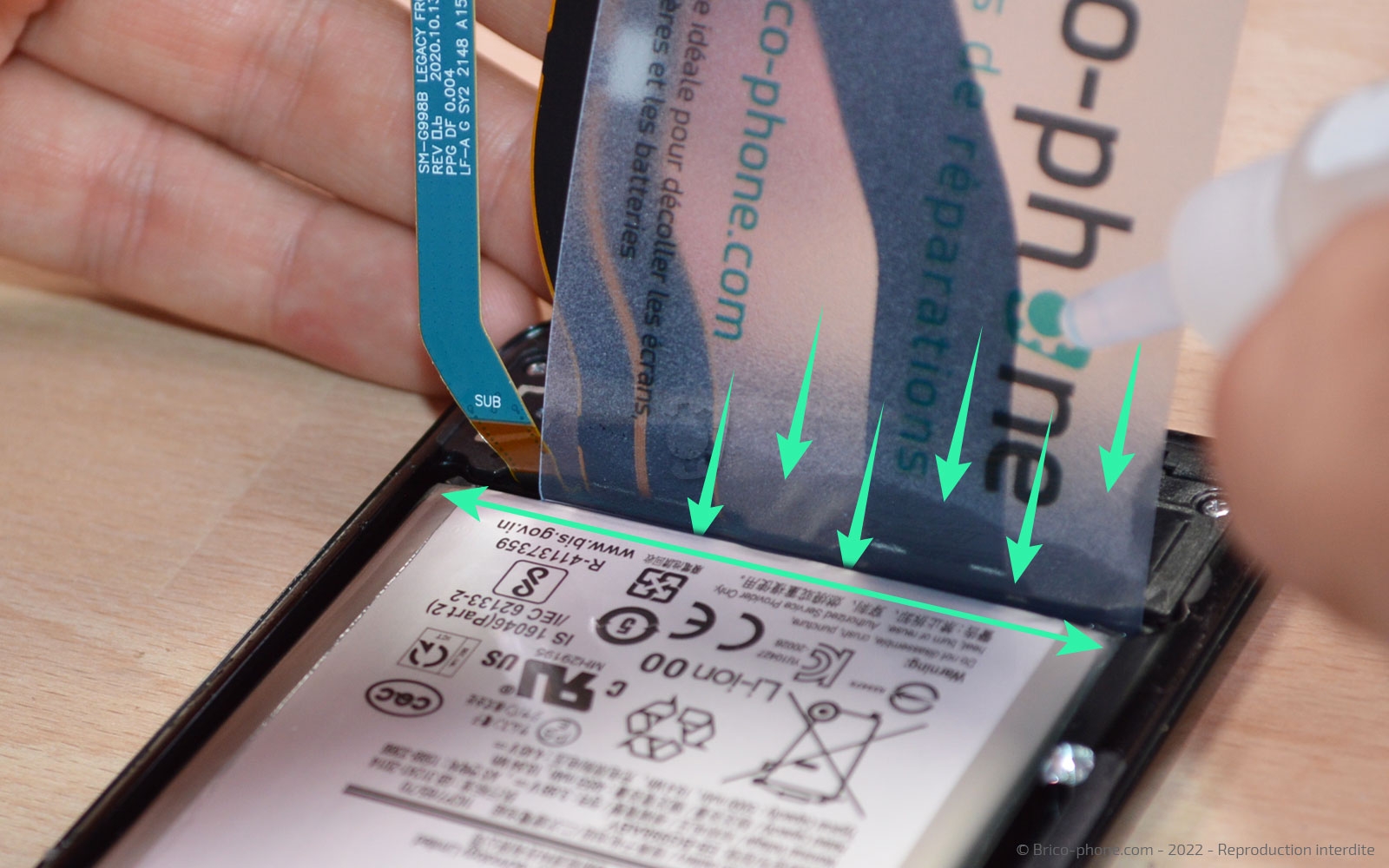

Disposez la carte transparente entre la batterie et le châssis afin de pouvoir faire couler le produit sur cette dernière de manière à ce que le liquide passe sous la batterie.
Ce produit permet de dissoudre les stickers placés sous le composant.
Exécutez cette manipulation sur le coté droit et le bas de la batterie.

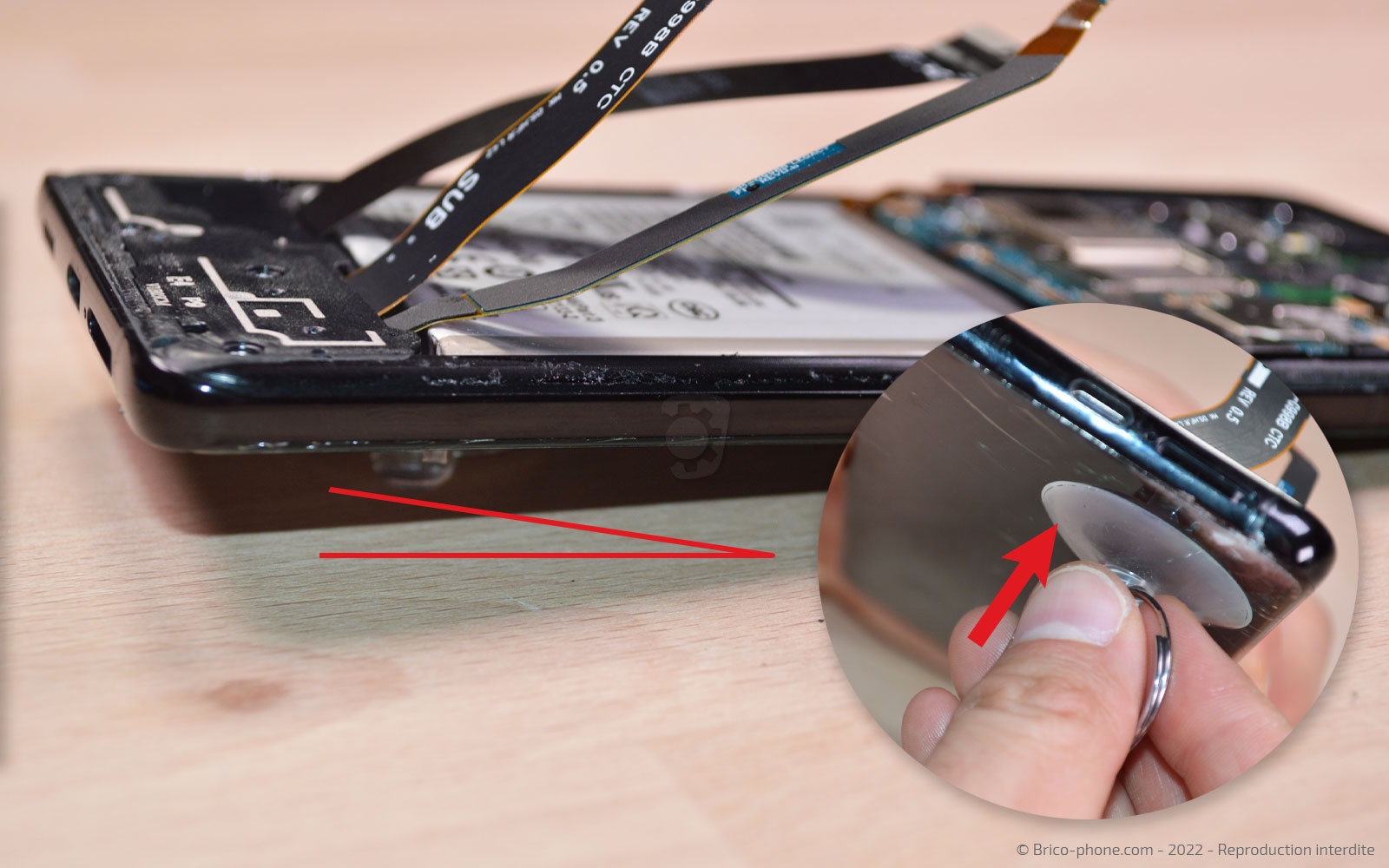

Collez la ventouse sur l'écran dans l'angle de droit afin de faire circuler le liquide sous toute la batterie.
Laissez poser environ 30 minutes avant de passer à l'étape suivante.

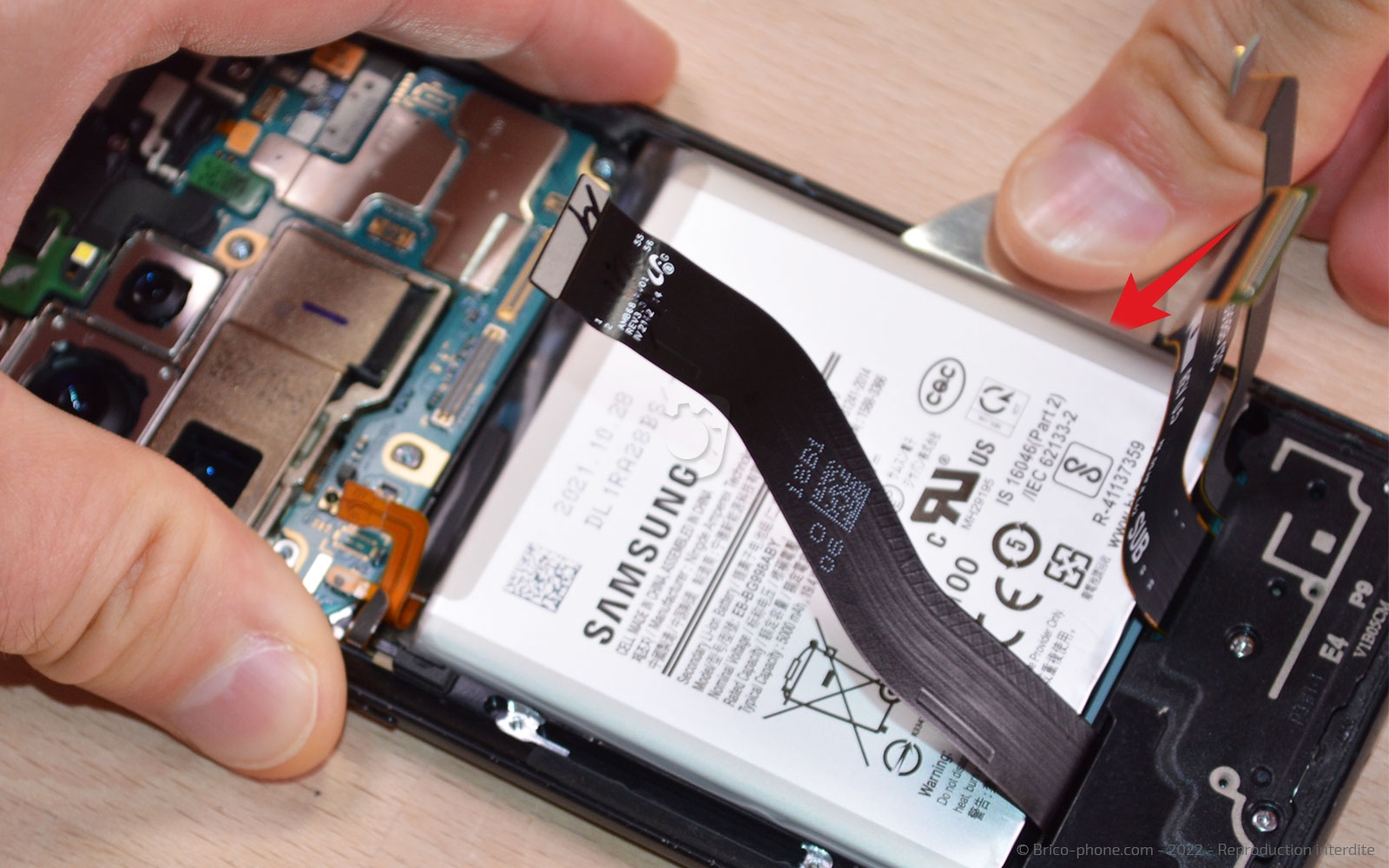

A l'aide du médiator en métal non troué, soulevez suffisamment la batterie afin de pouvoir glisser la carte en PVC dessous.

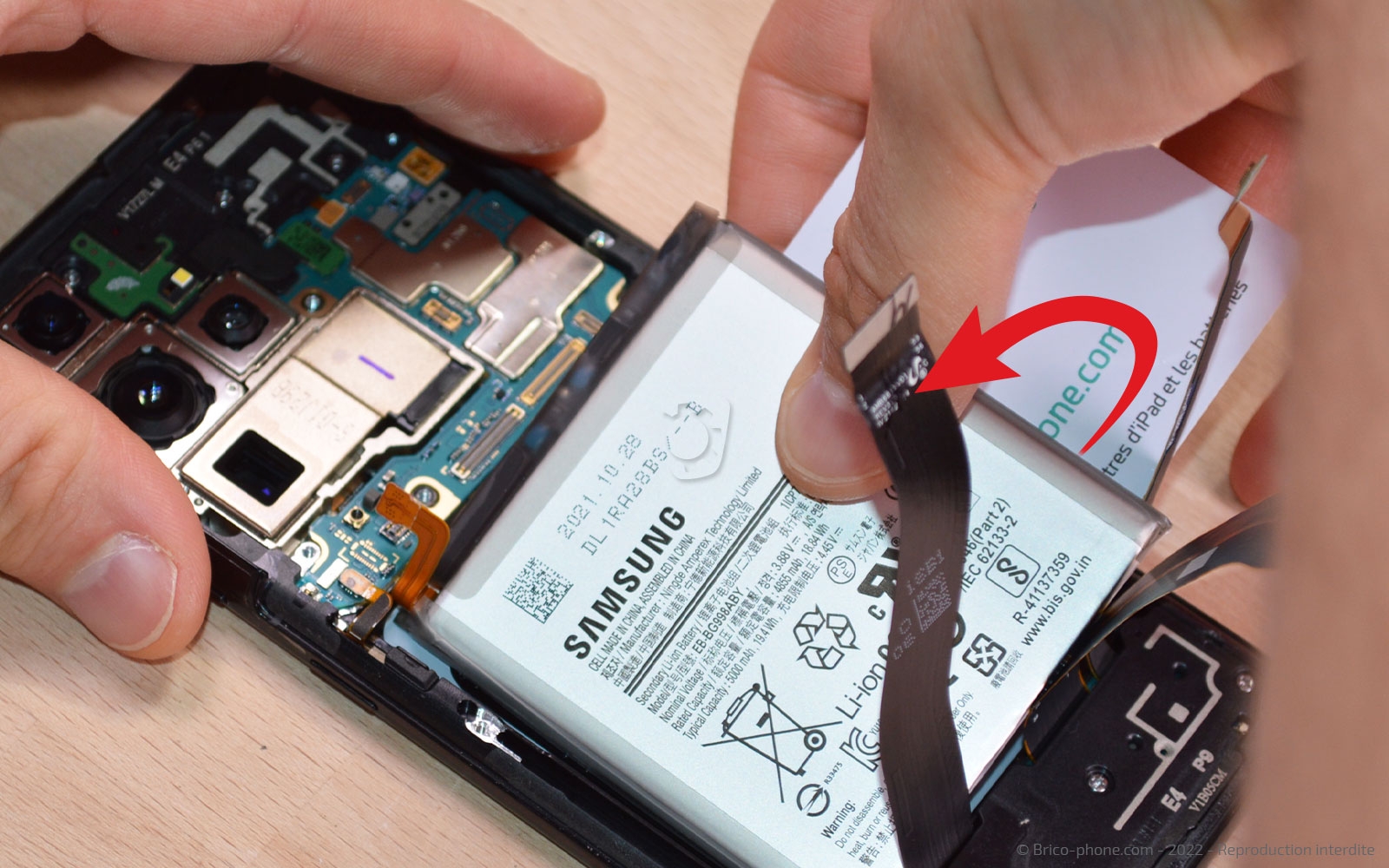

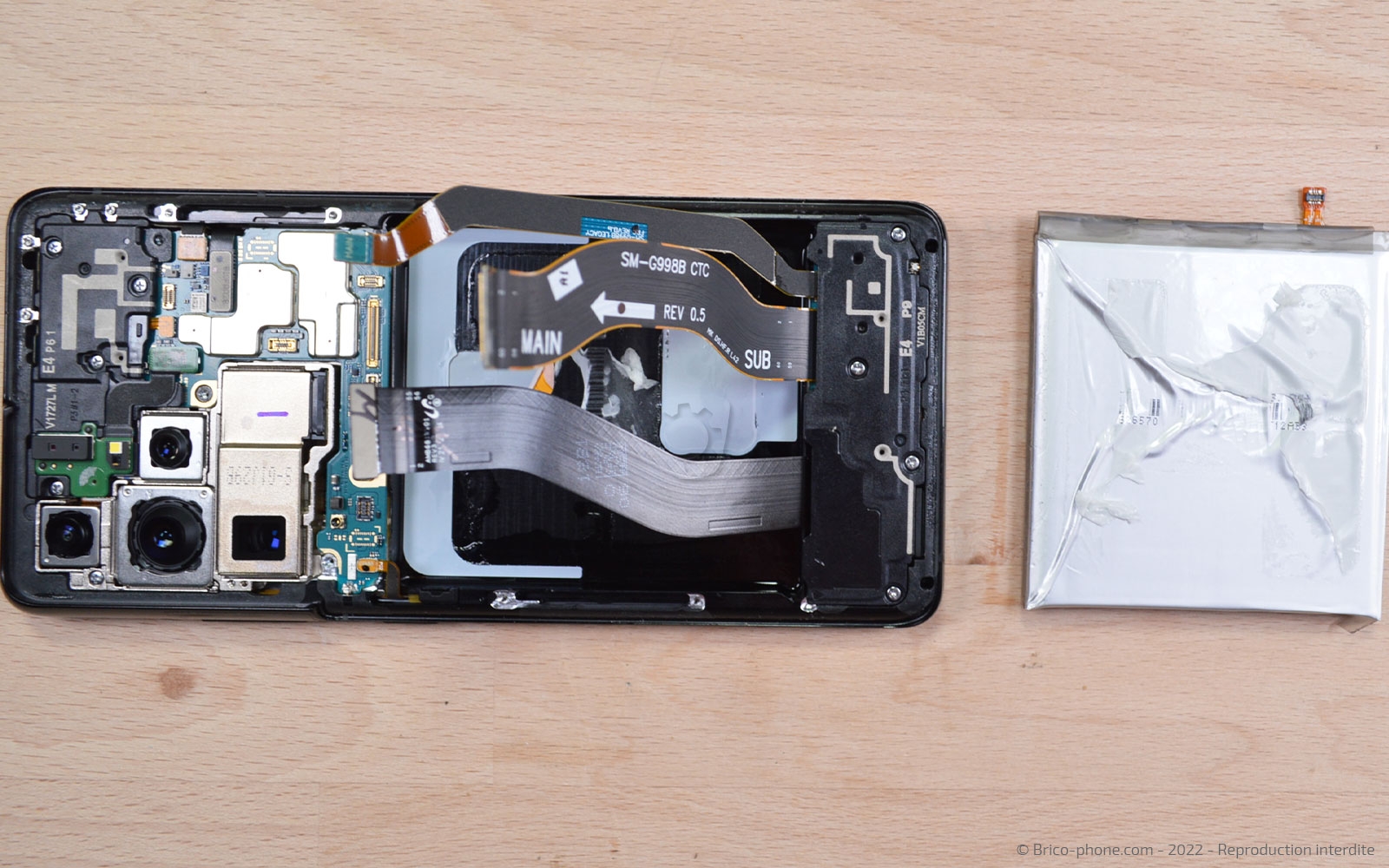

Ensuite, sortez le composant du châssis en faisant attention à ne pas le percer ou l'endommager.

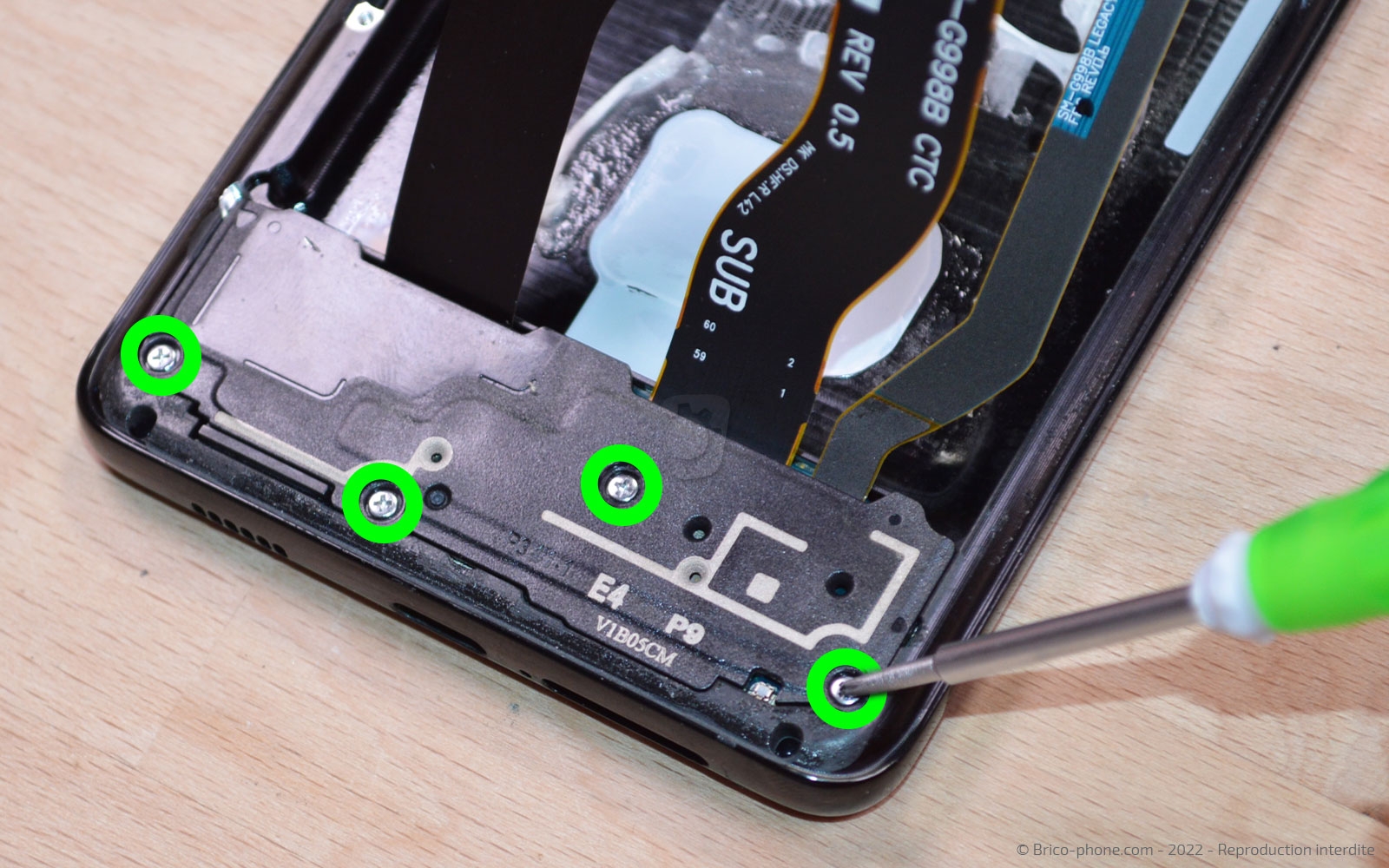

Sur la partie basse de votre appareil, dévissez les 4 vis cruciformes.

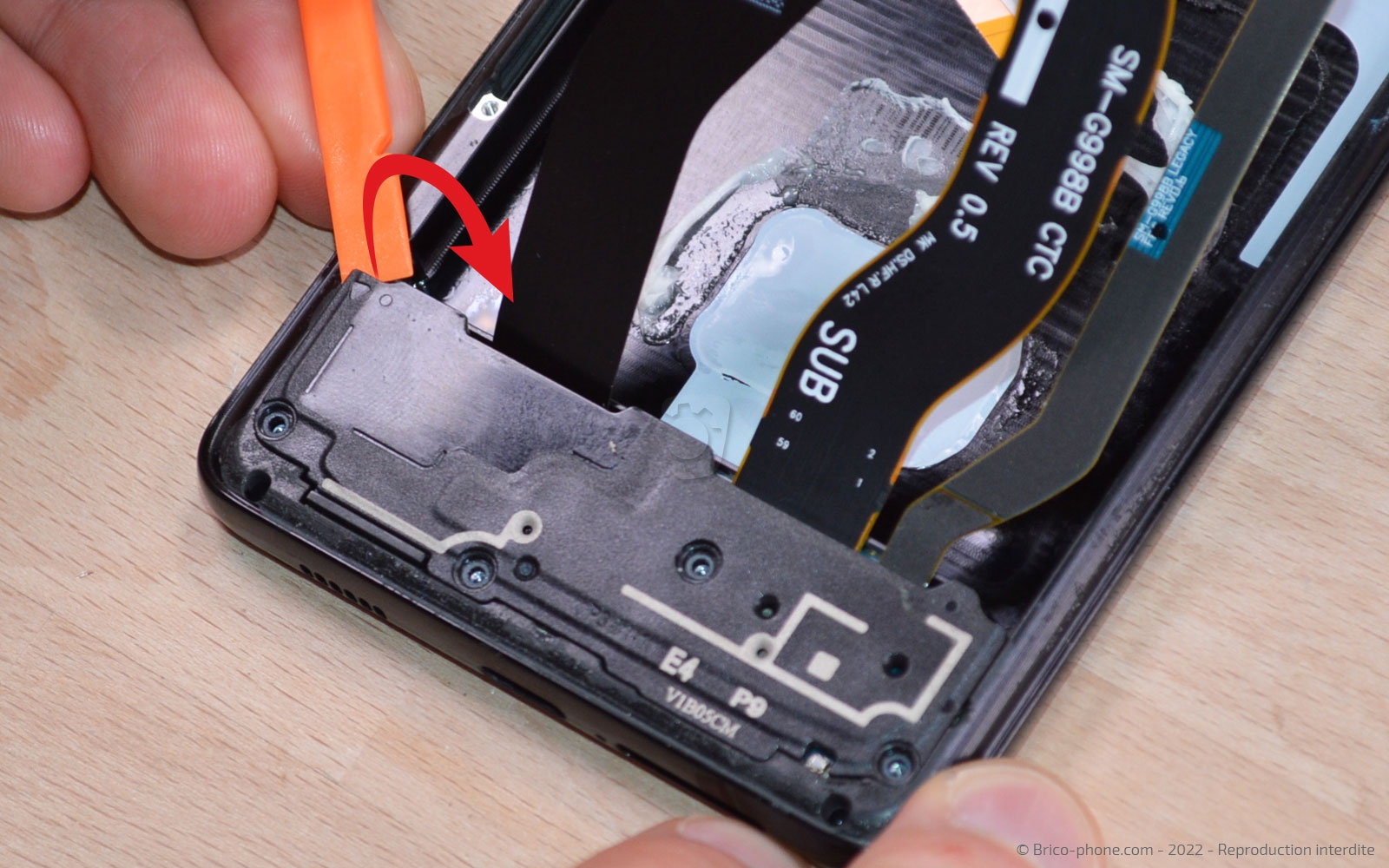

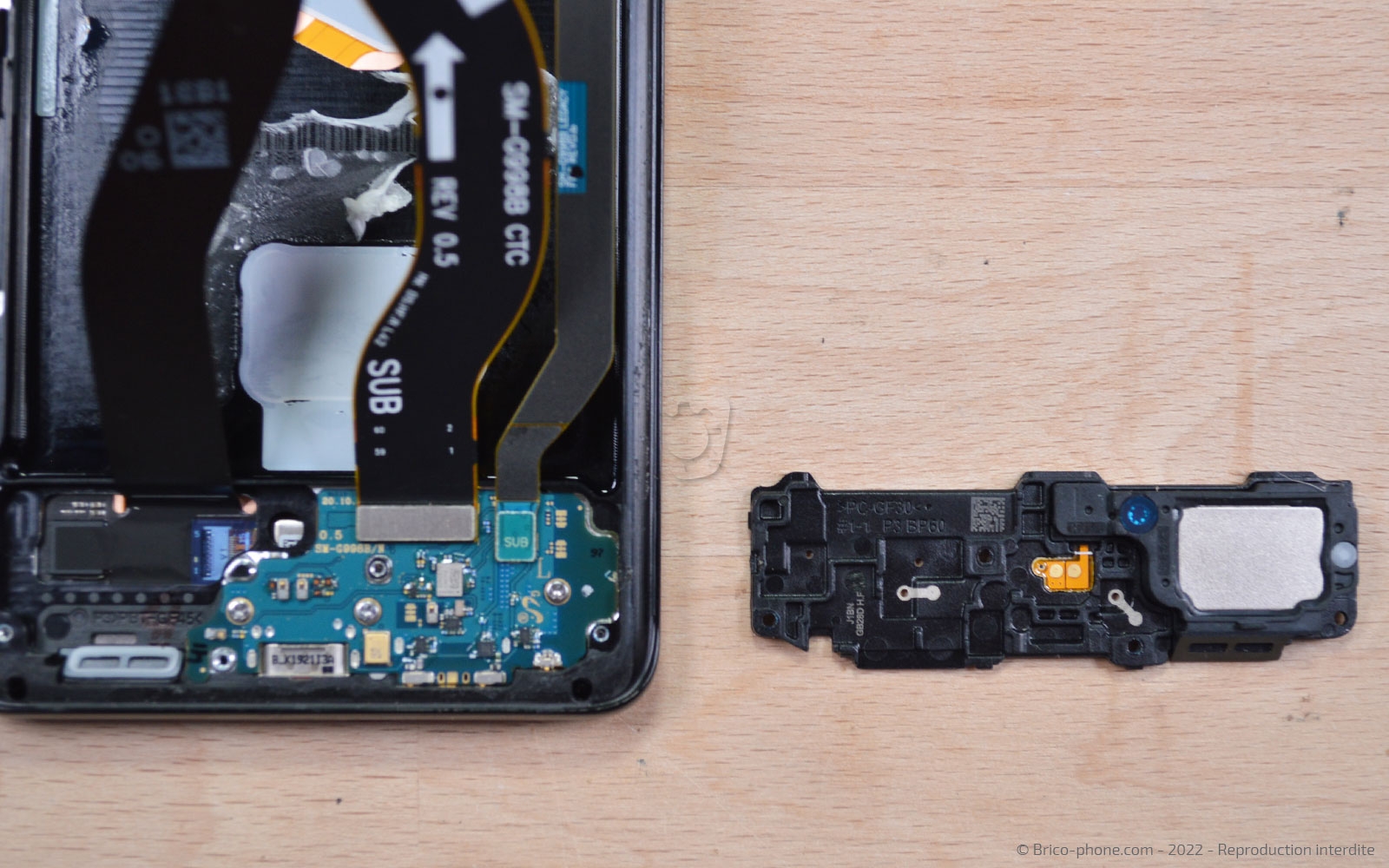

Puis, glissez le levier dans l'angle haut de gauche afin de pouvoir sortir le haut-parleur externe du châssis.

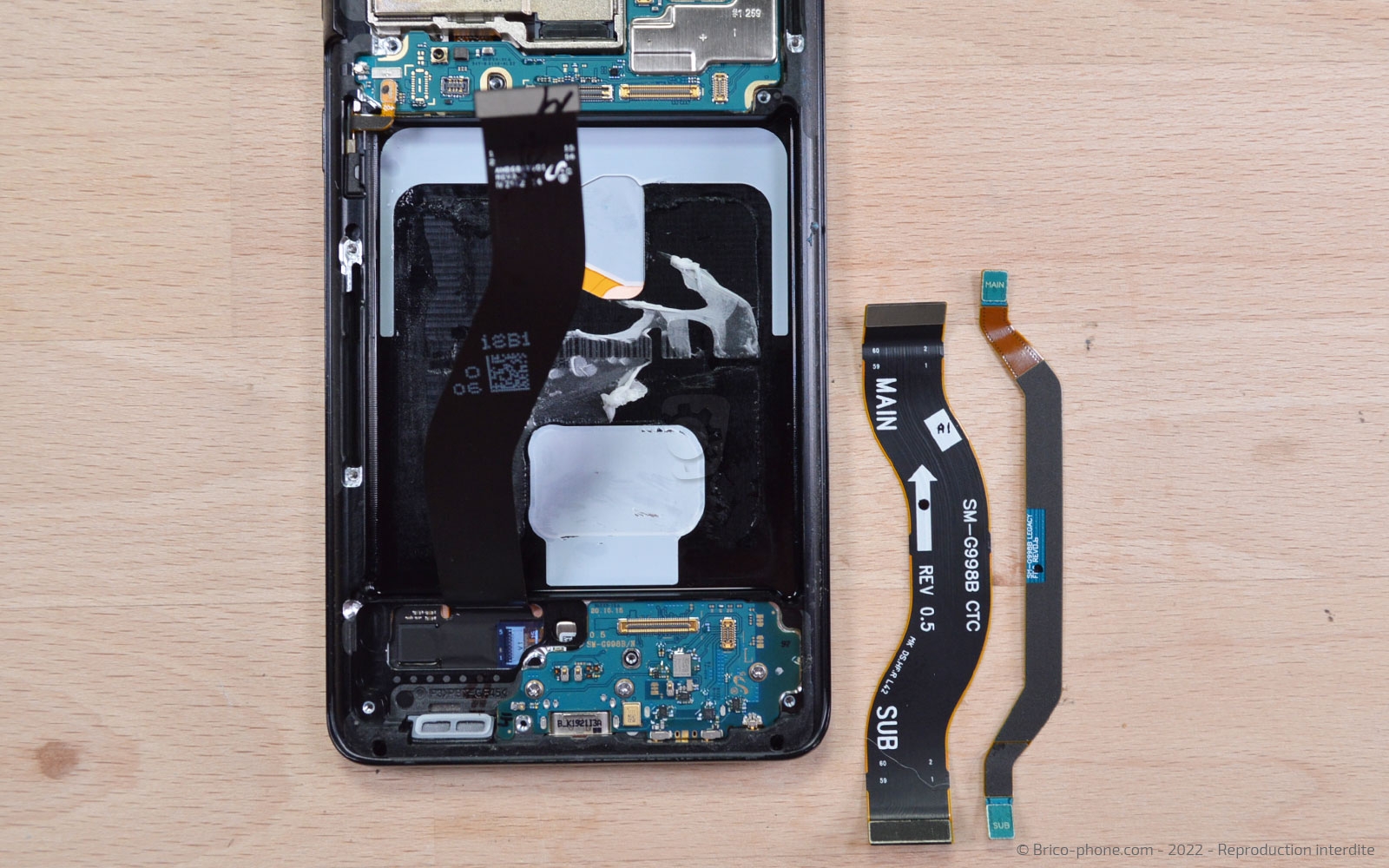

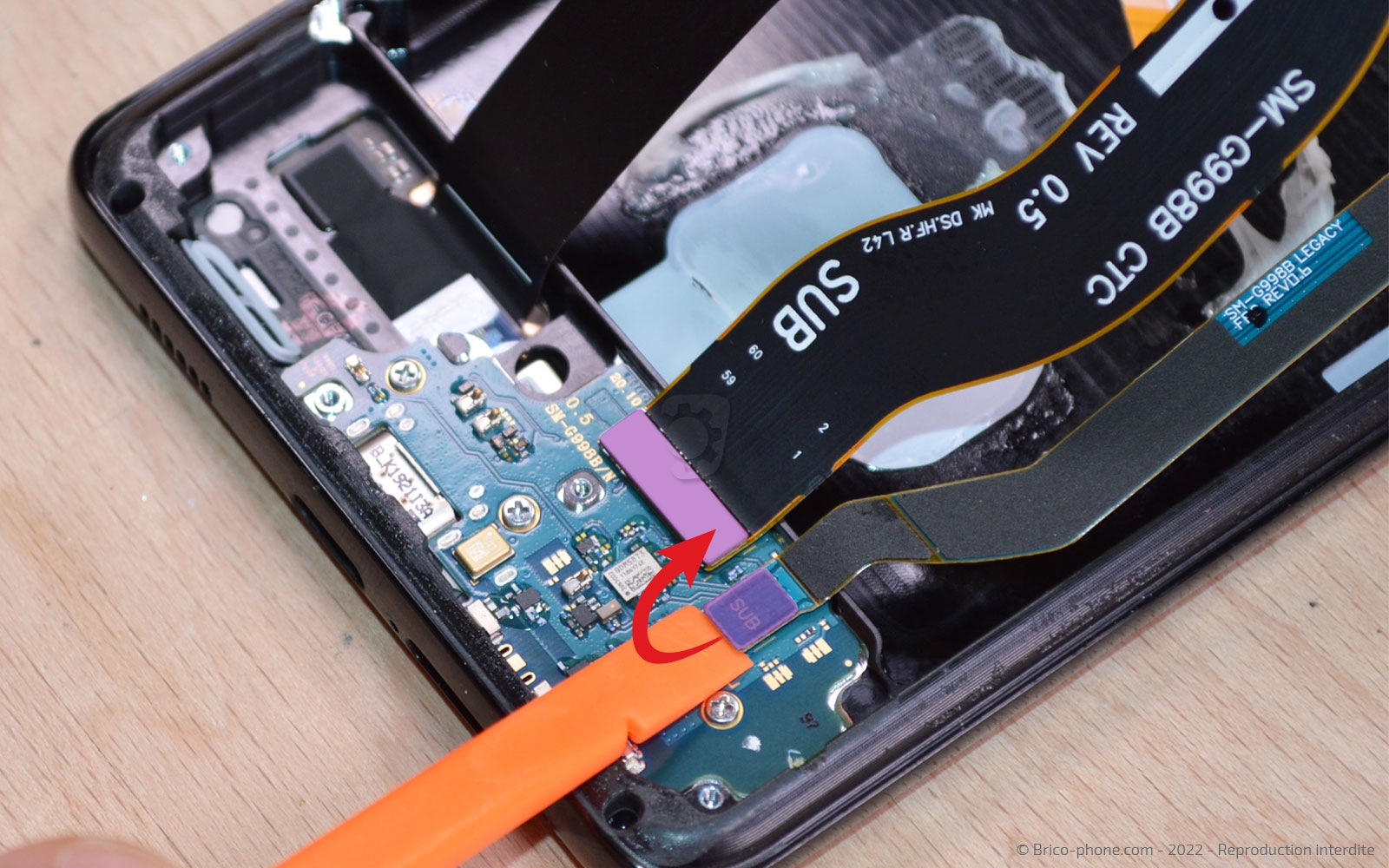

Déconnectez la nappe d'interconnexion et la nappe coax.

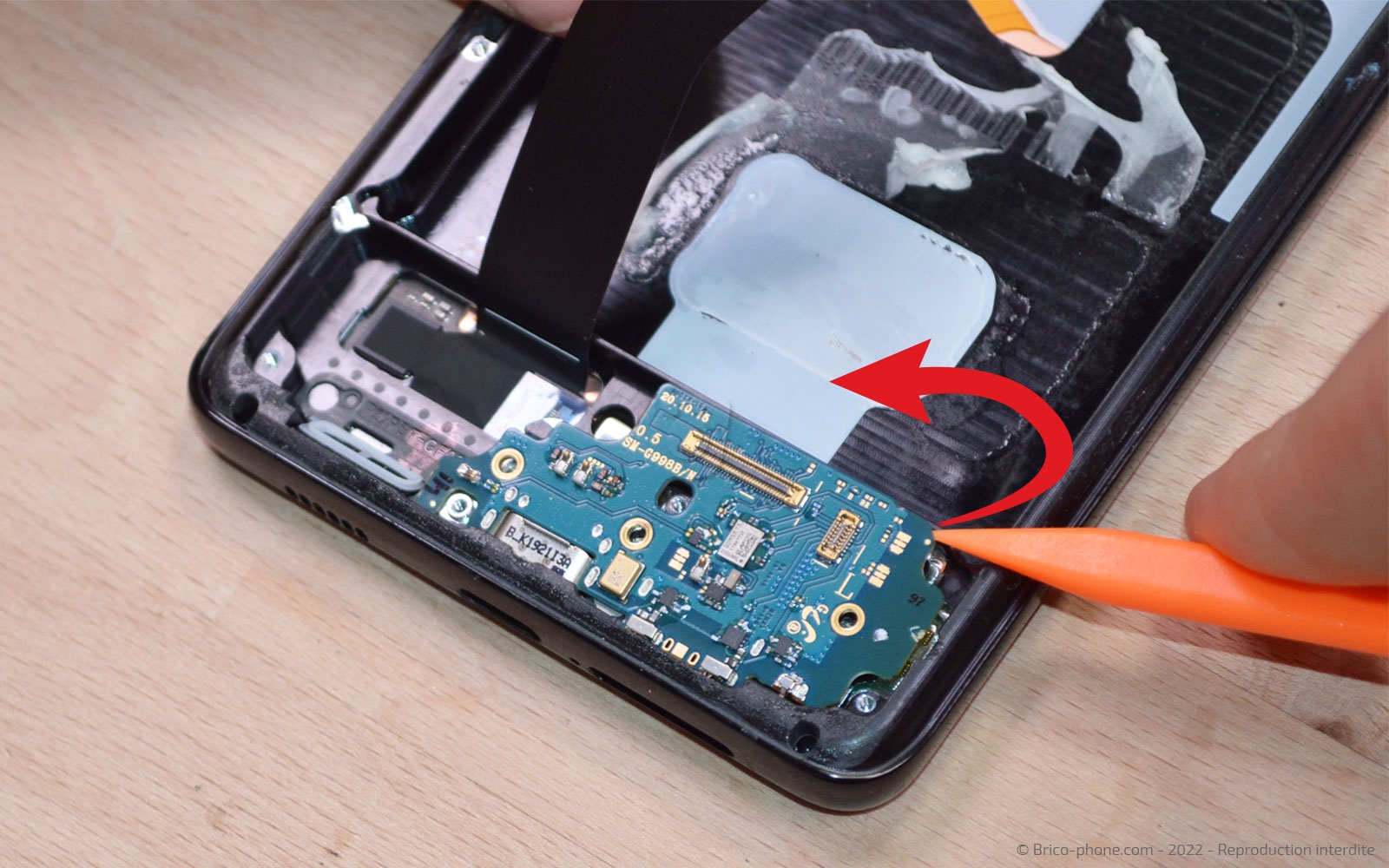

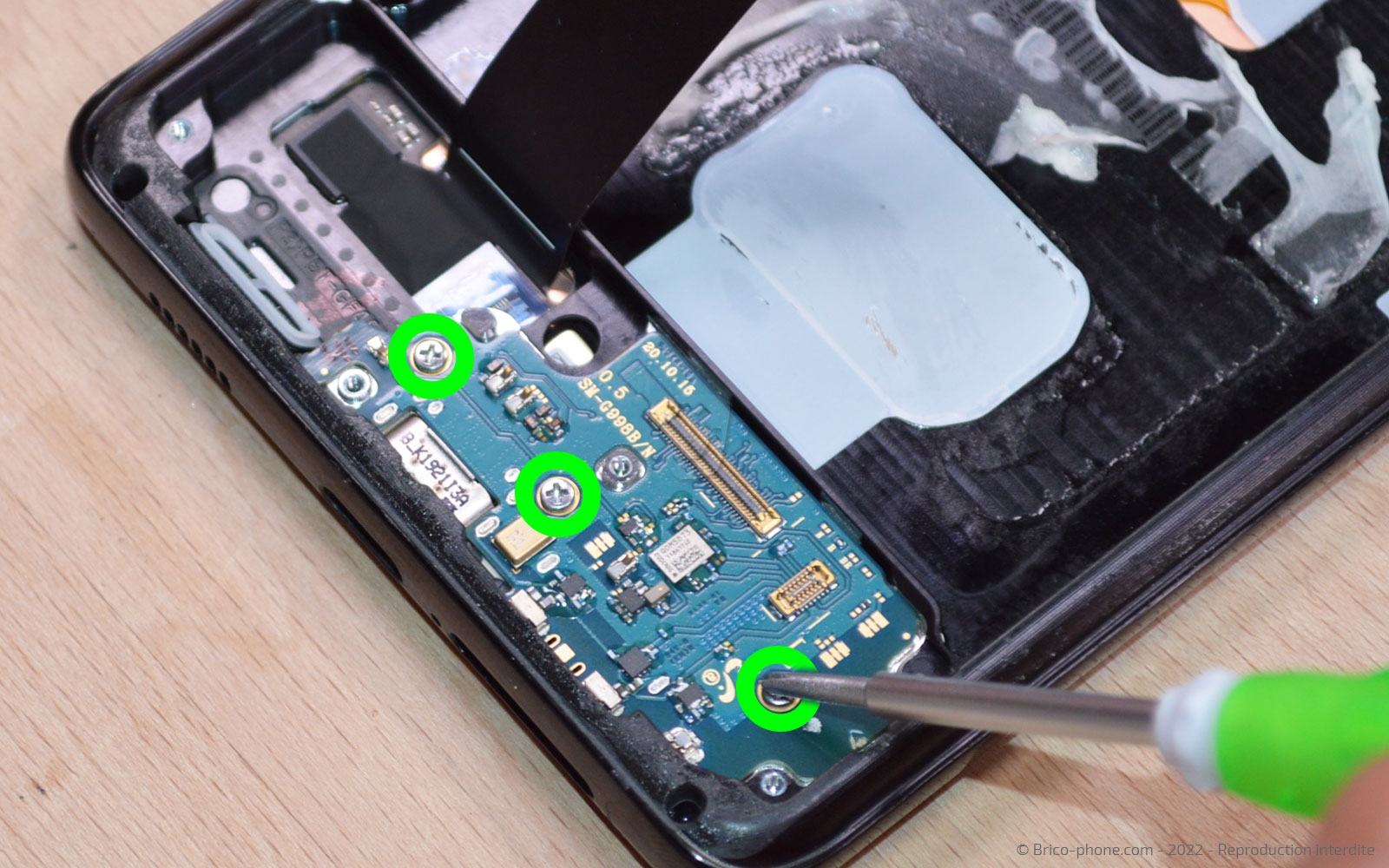

Ensuite, retirez les trois vis encore présentes sur le connecteur de charge afin de pouvoir 'extraire du châssis par la suite.

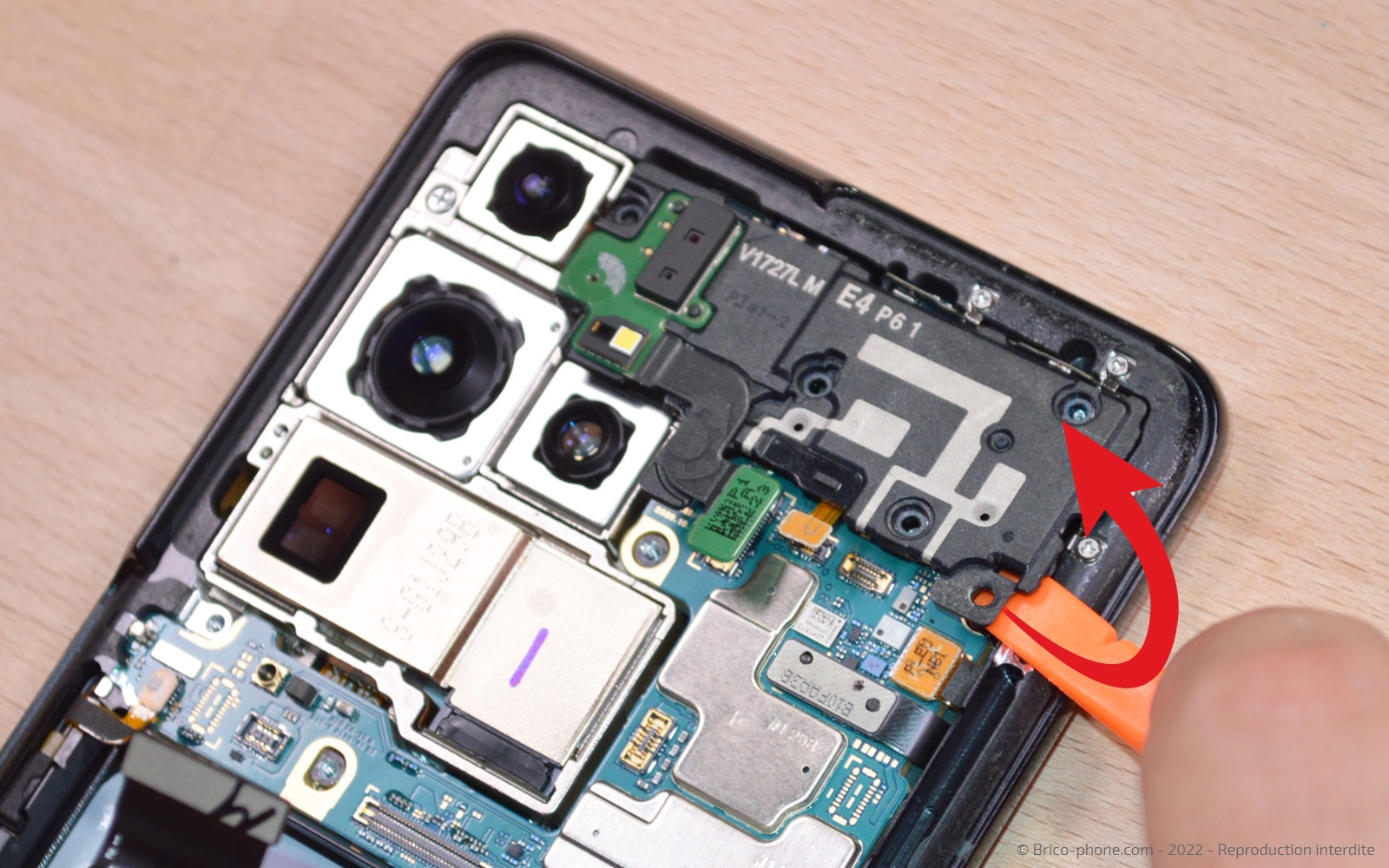

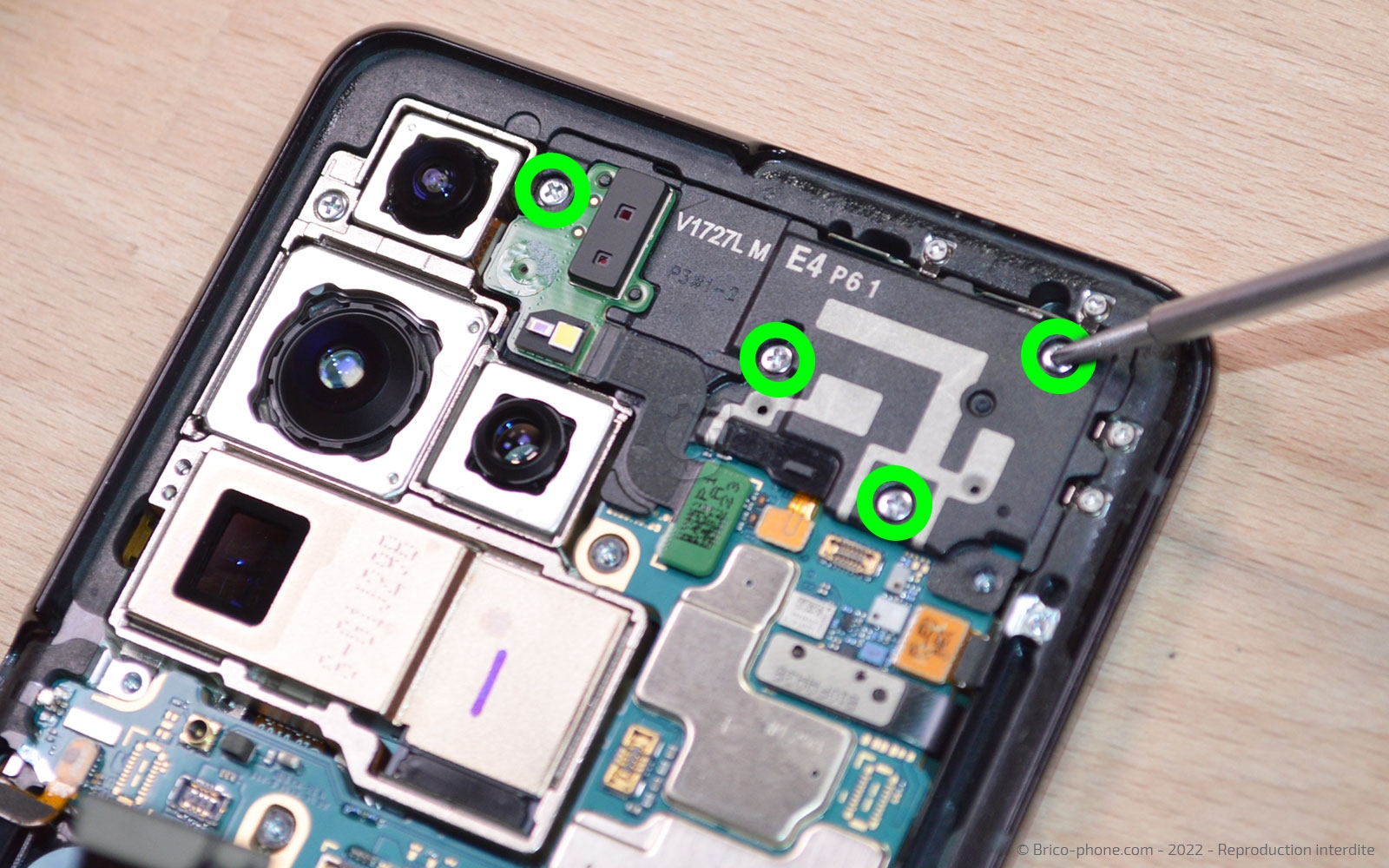

Sur la partie haute de l'appareil, nous devons retirer l'écouteur de l'oreille.

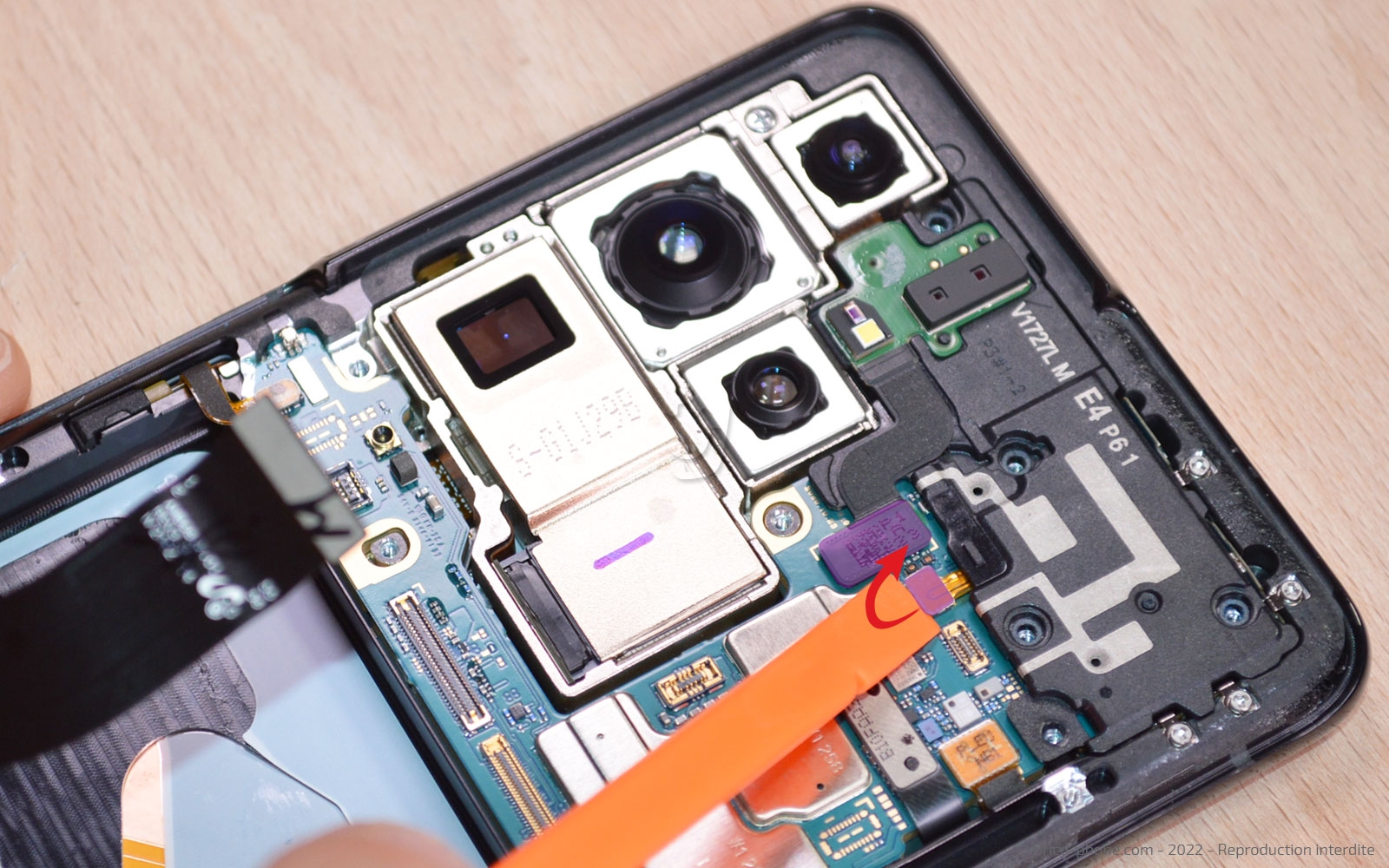

Pour cela, ôtez les 4 vis avec le tournevis cruciforme puis déconnectez les deux nappes (celle du capteur et celle du HP interne).

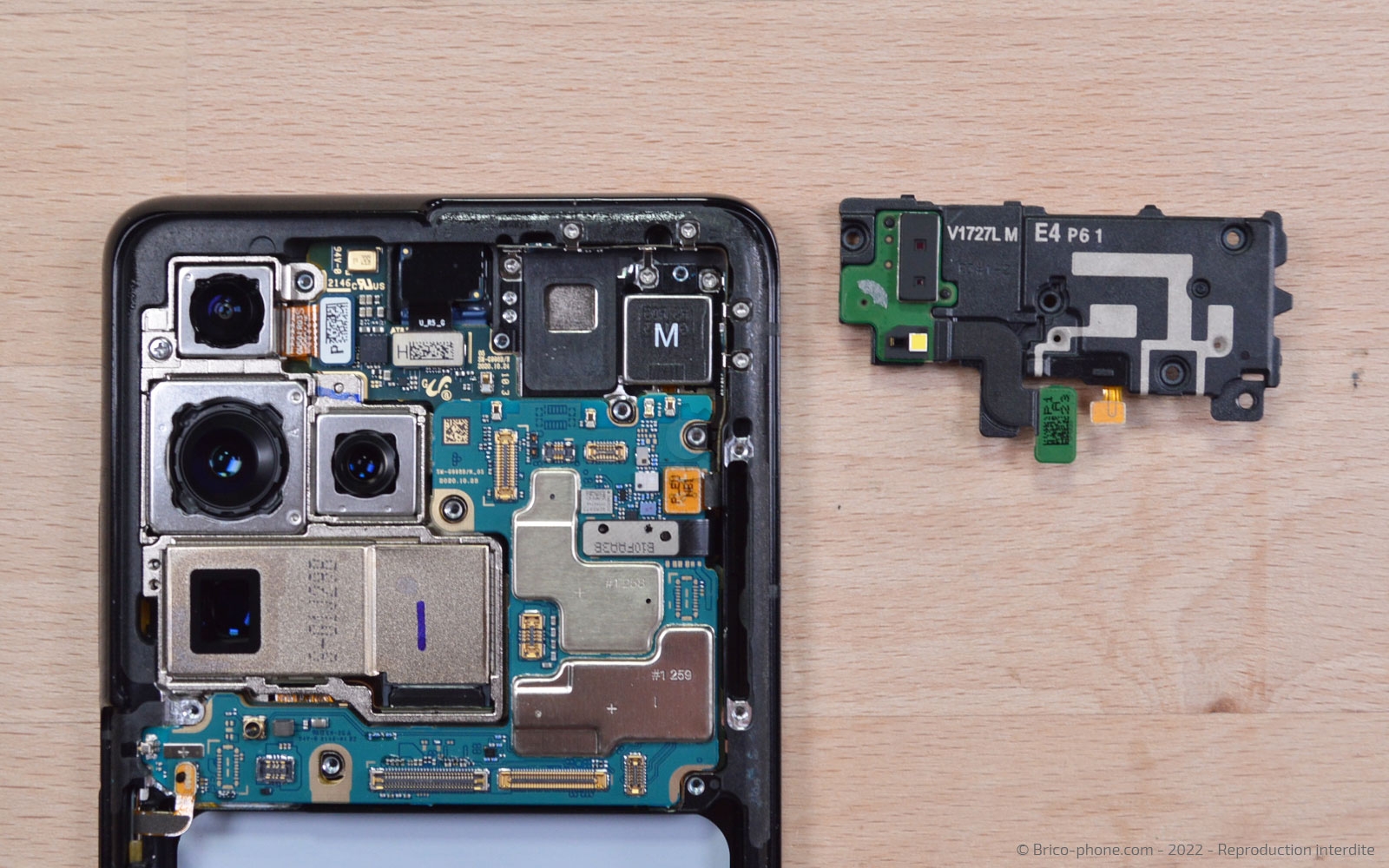

Enfin, sortez le composant du châssis.

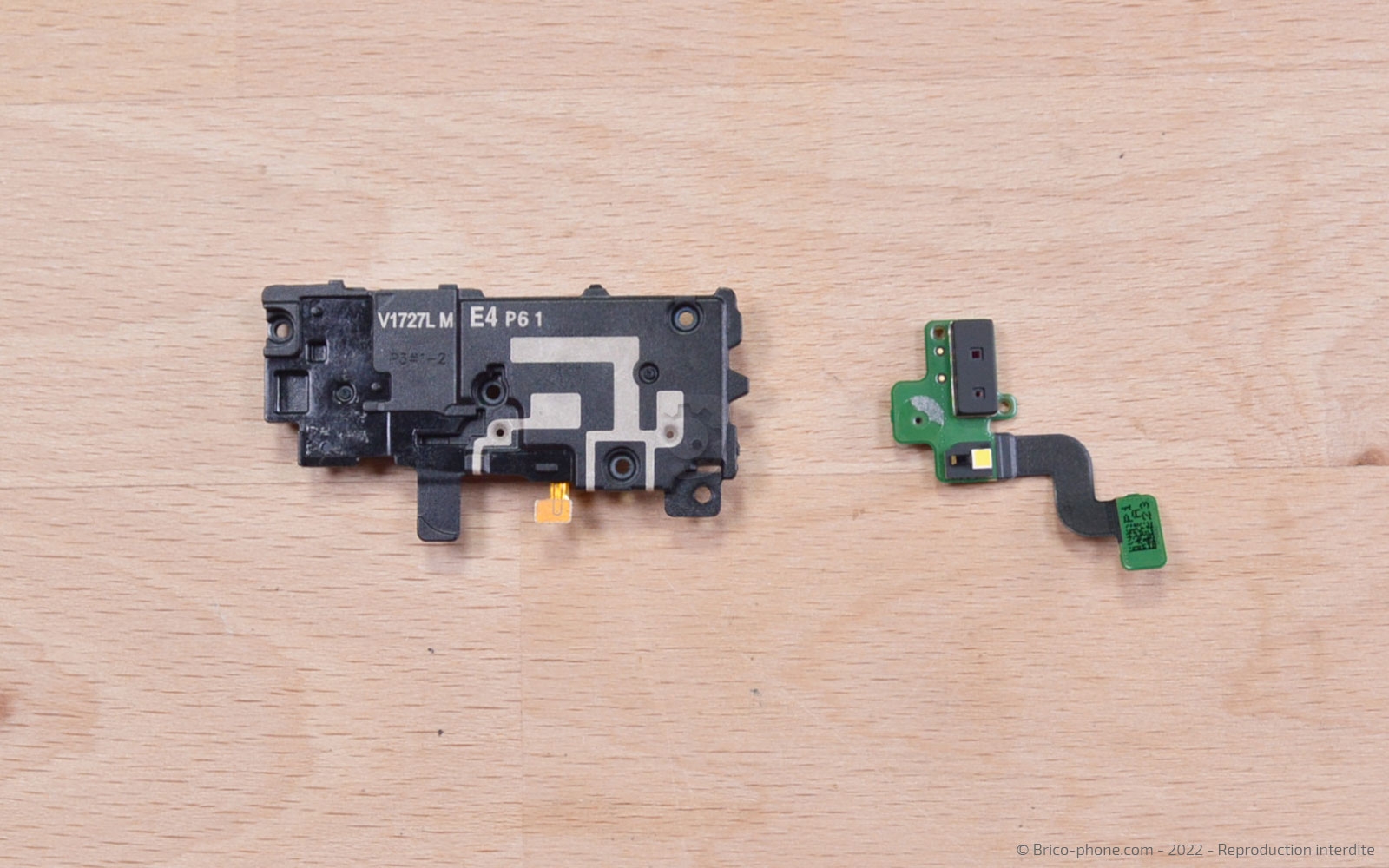

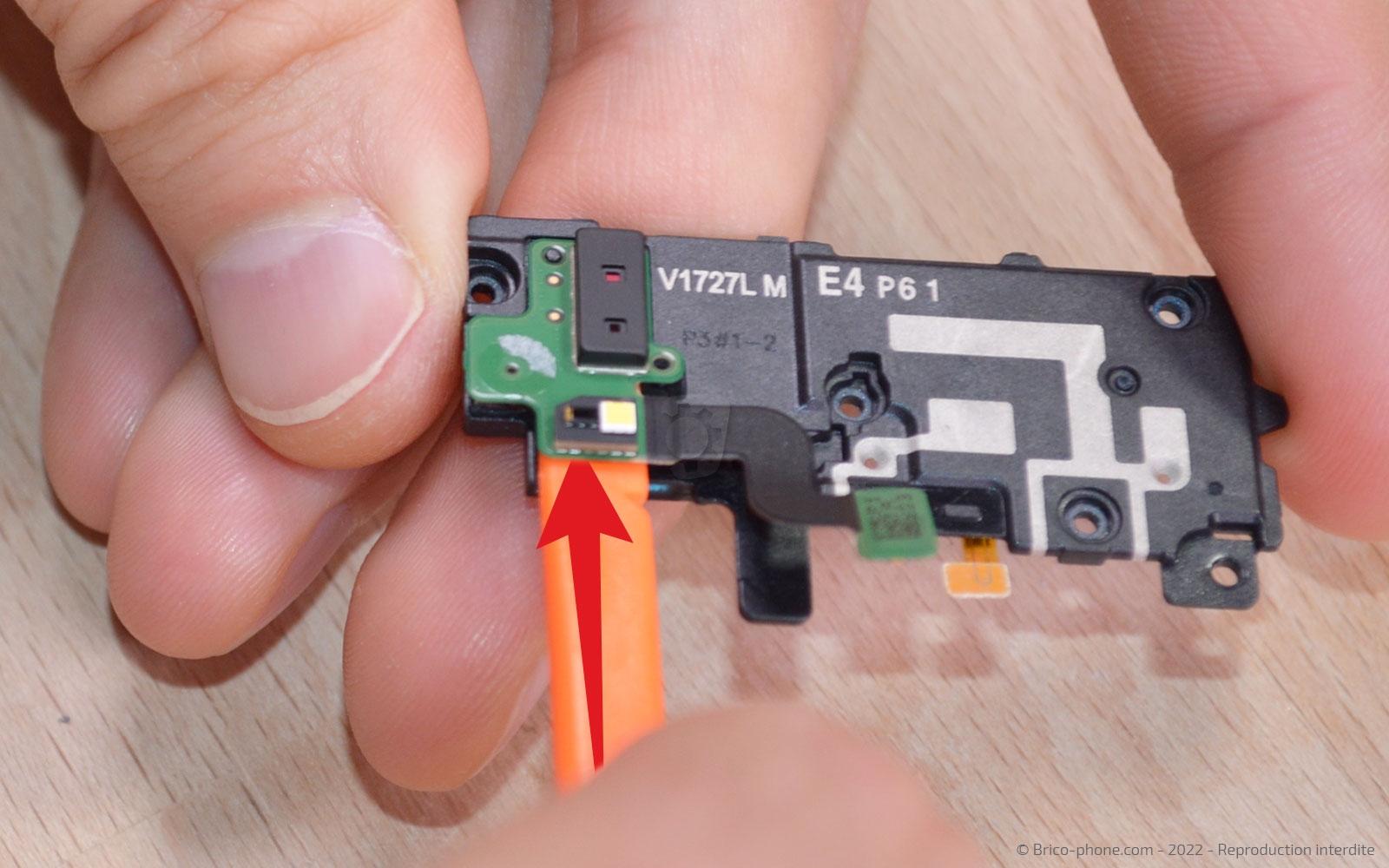

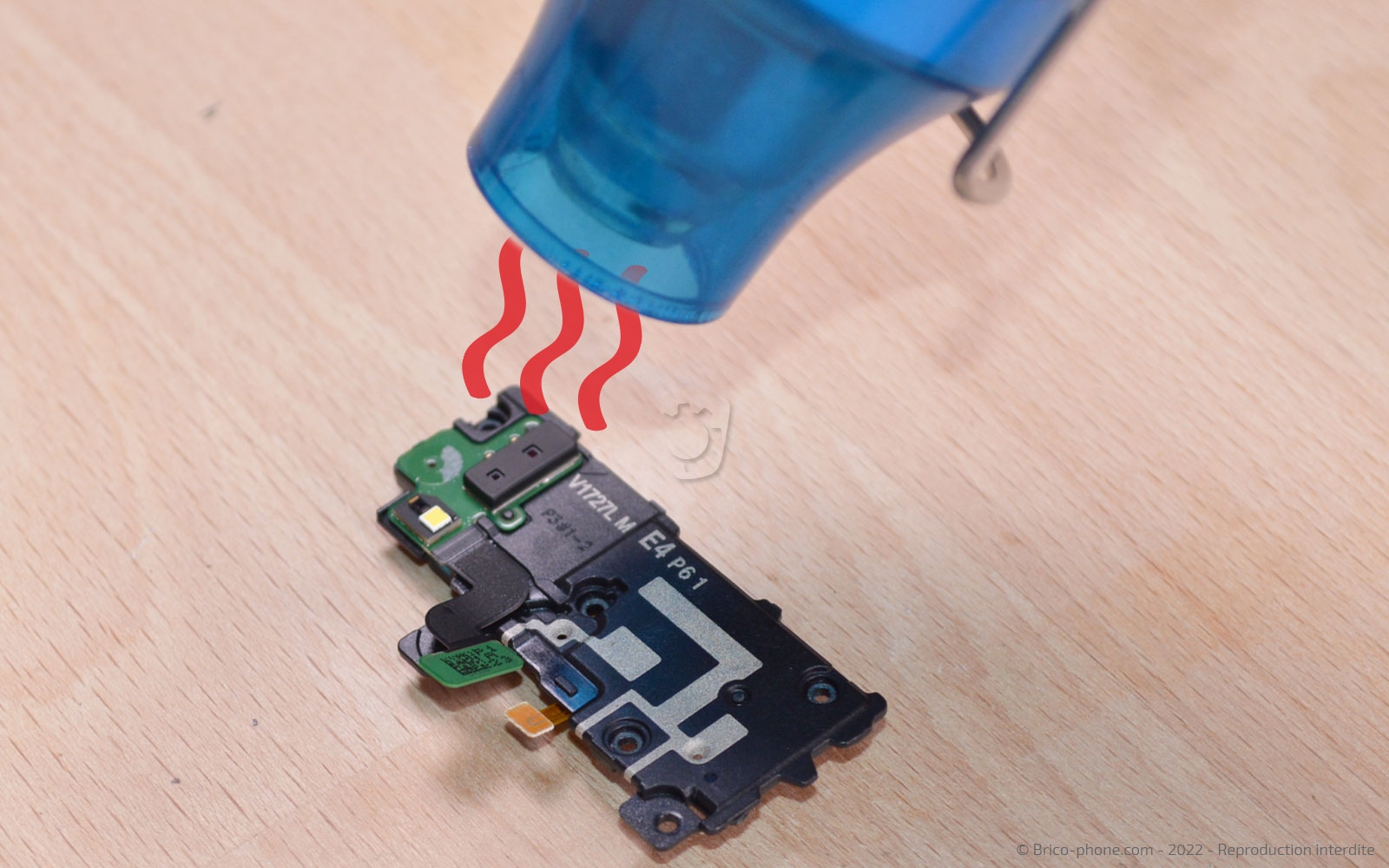

Chauffez légèrement le capteur de proximité afin de pouvoir le décoller en glissant la spatule dessous.

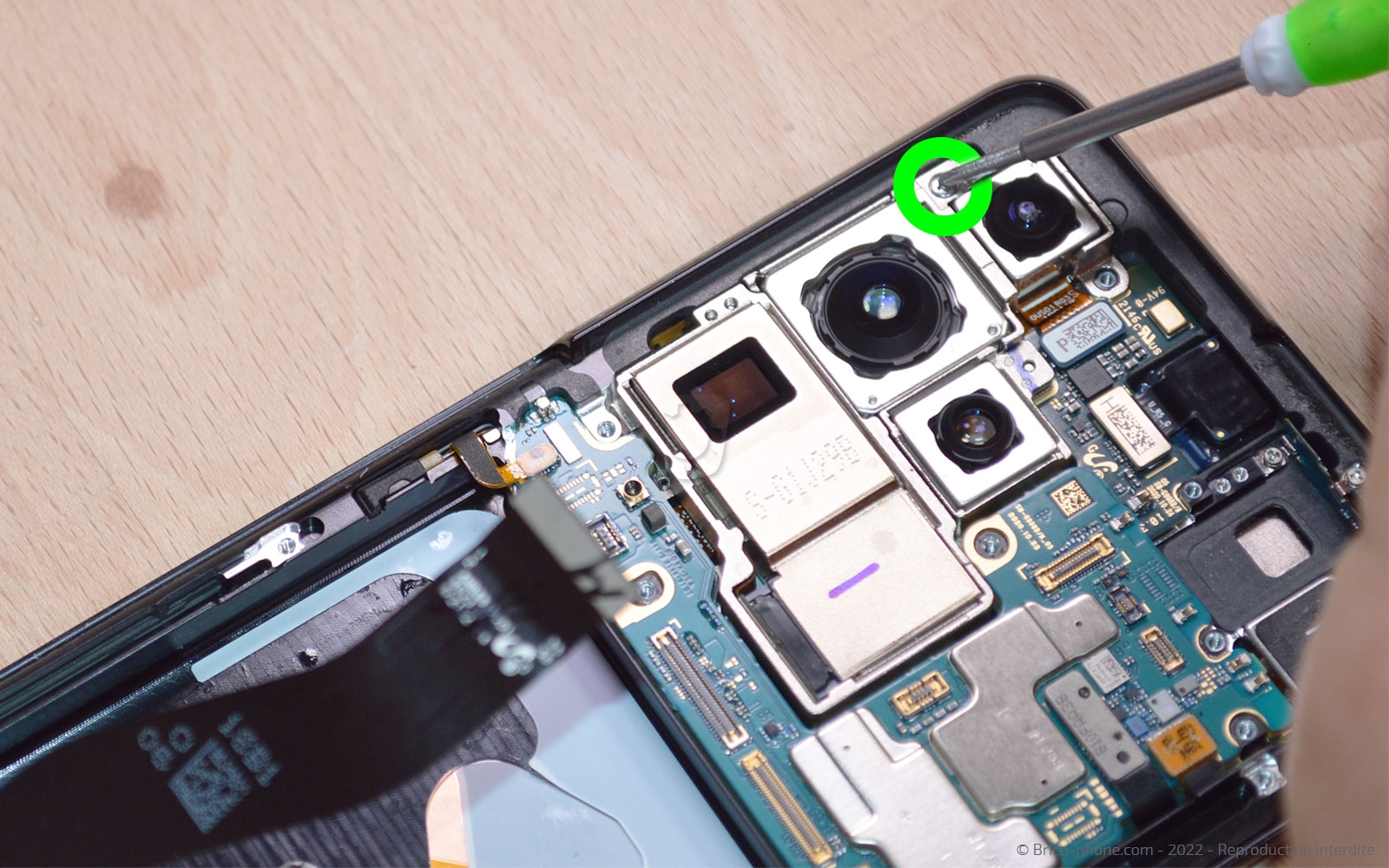

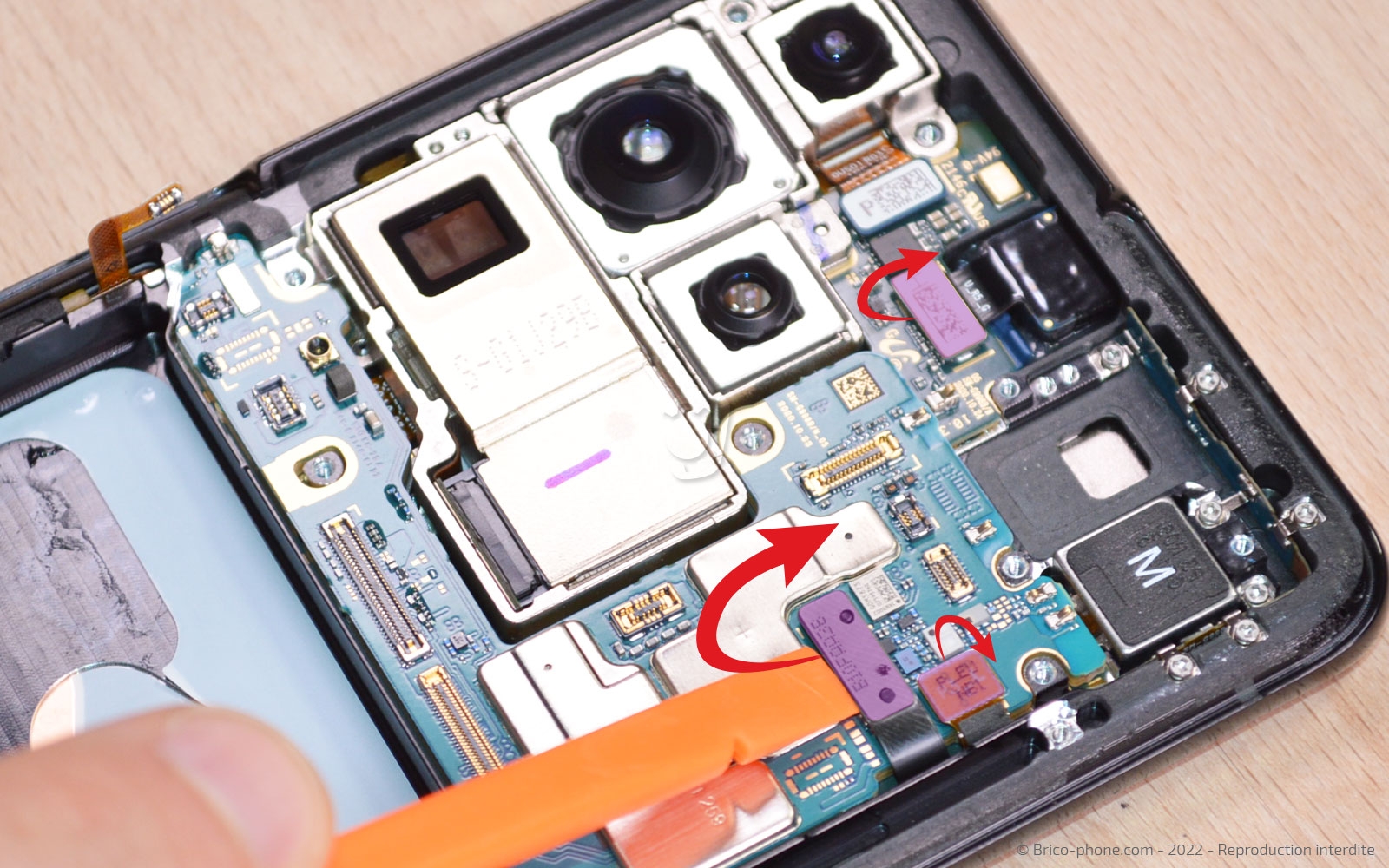

Ôtez la dernière vis cruciforme présentes à gauche du bloc caméra puis déconnectez les différentes nappes.

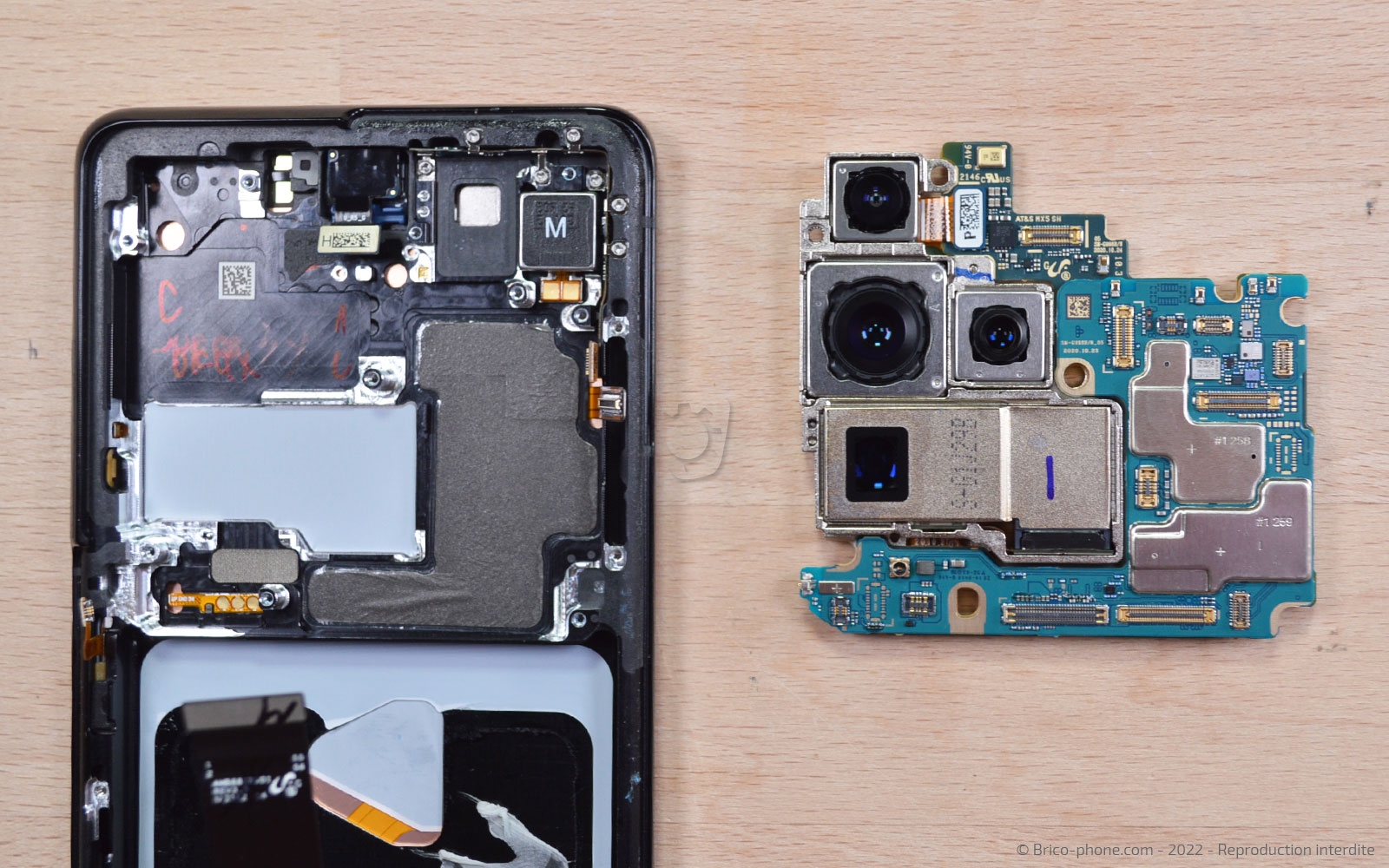

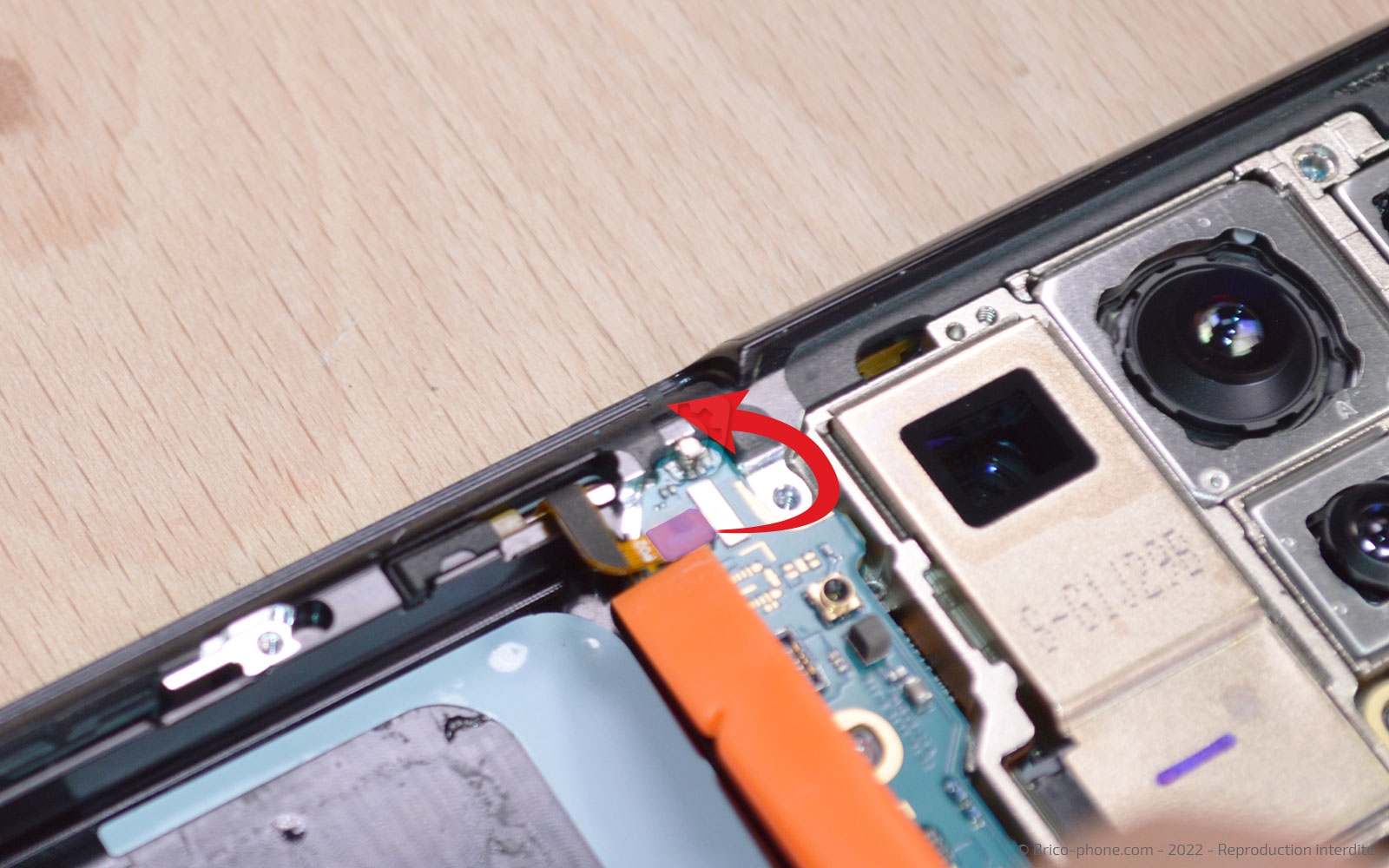

Insérez le levier sous la carte mère pour la sortir du smartphone.

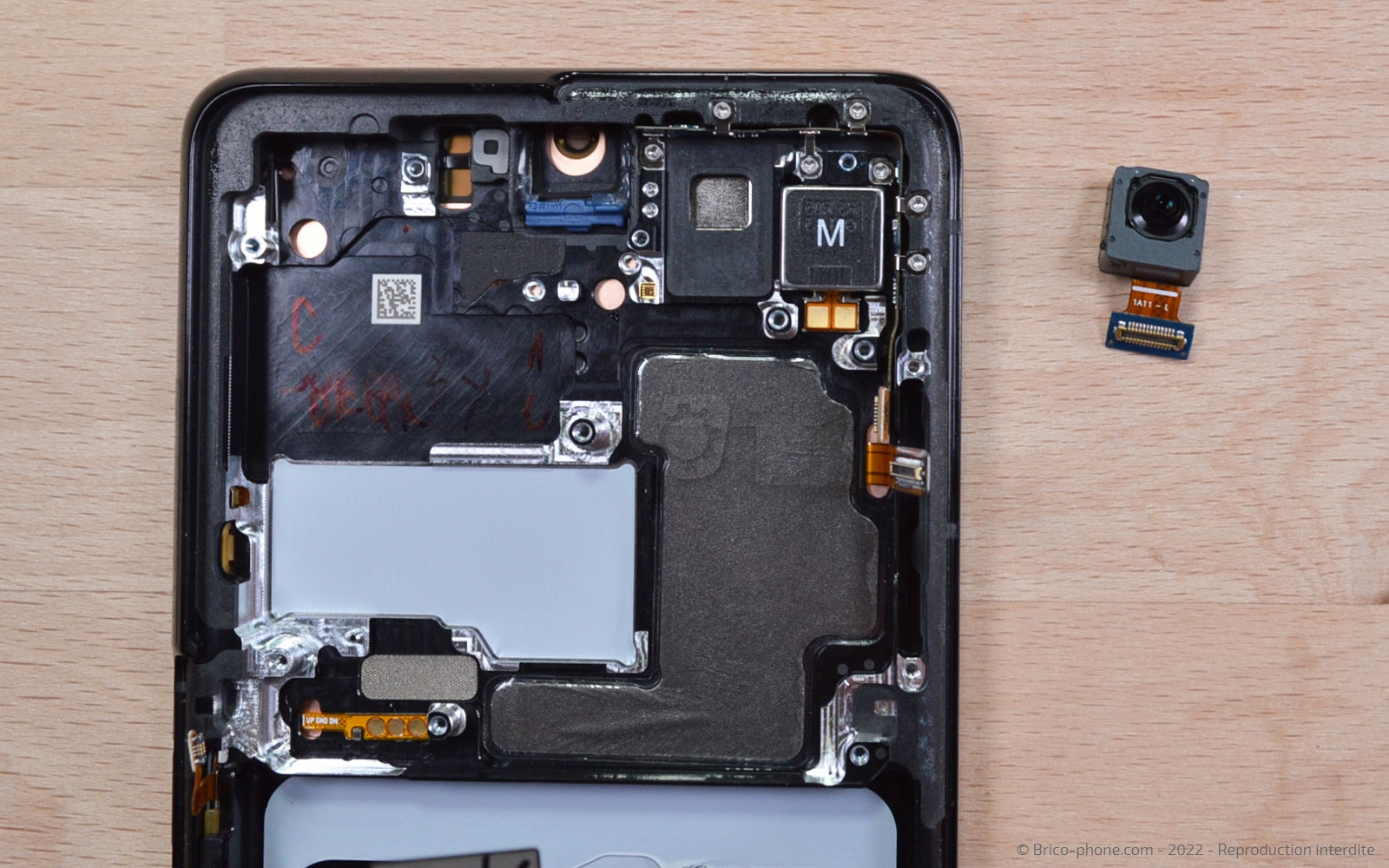

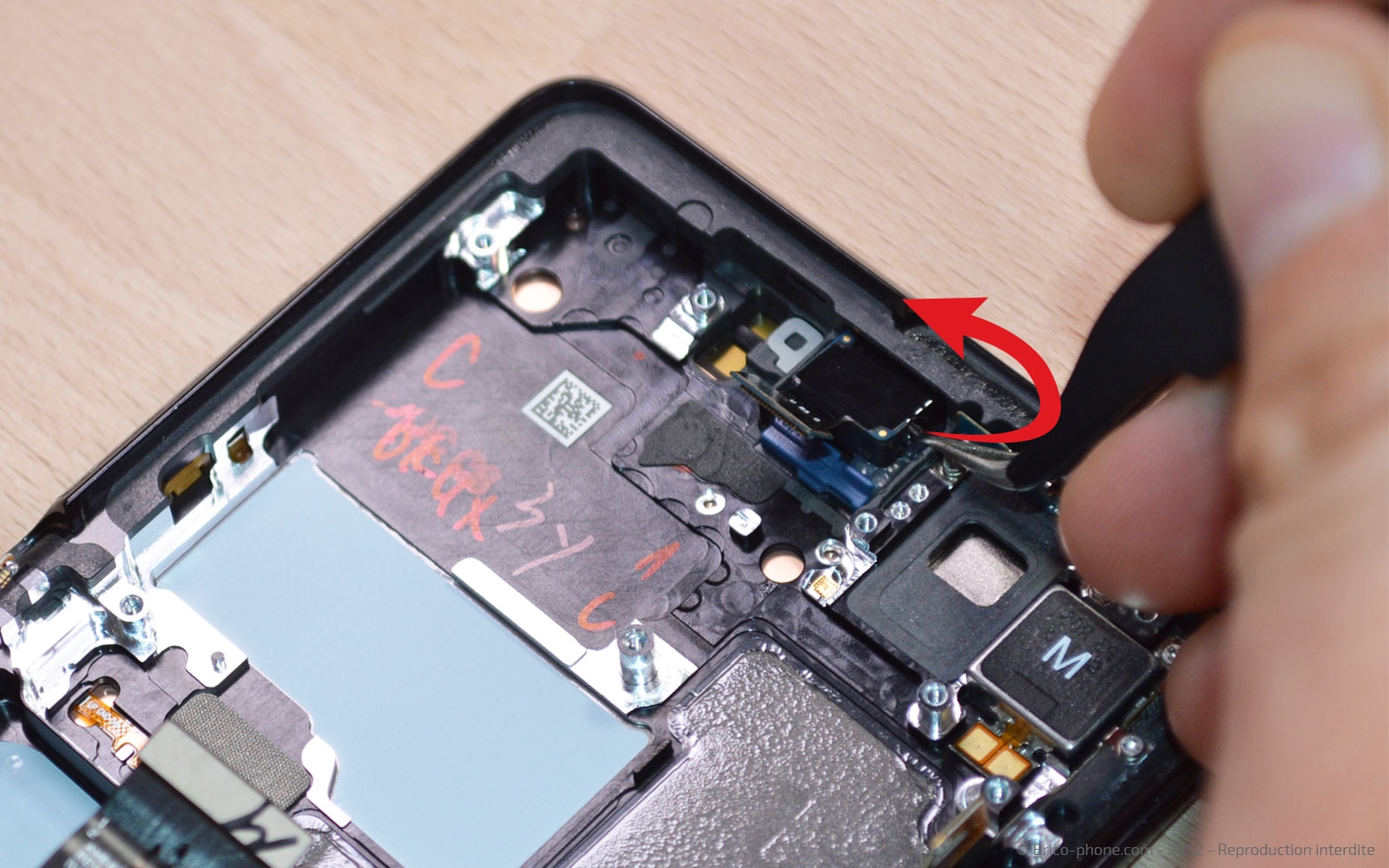

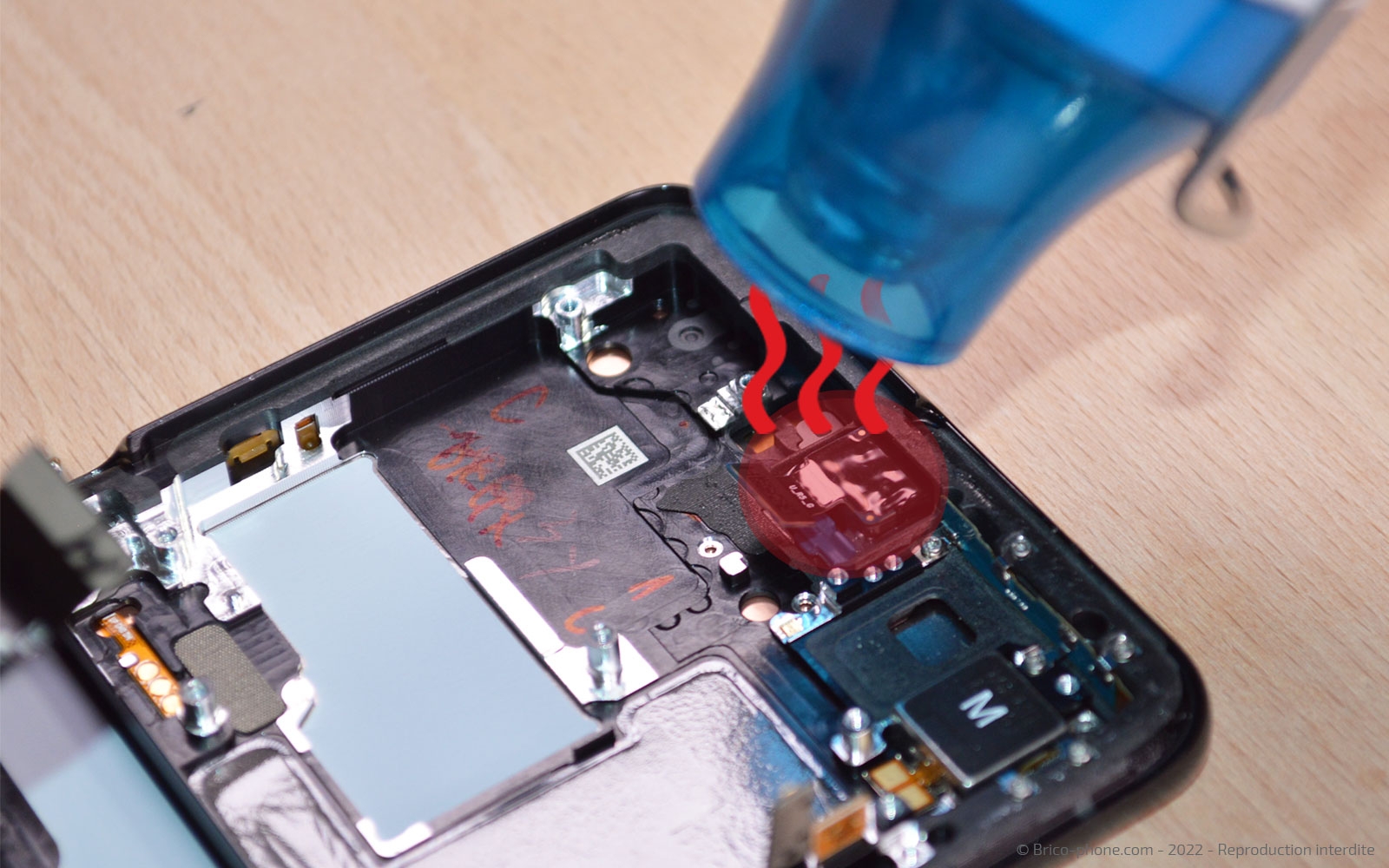

Chauffez l'arrière de la caméra avant pour pouvoir la retirer.

Insérez la pointe de la pincette métallique dans la fente située à droite du composant.

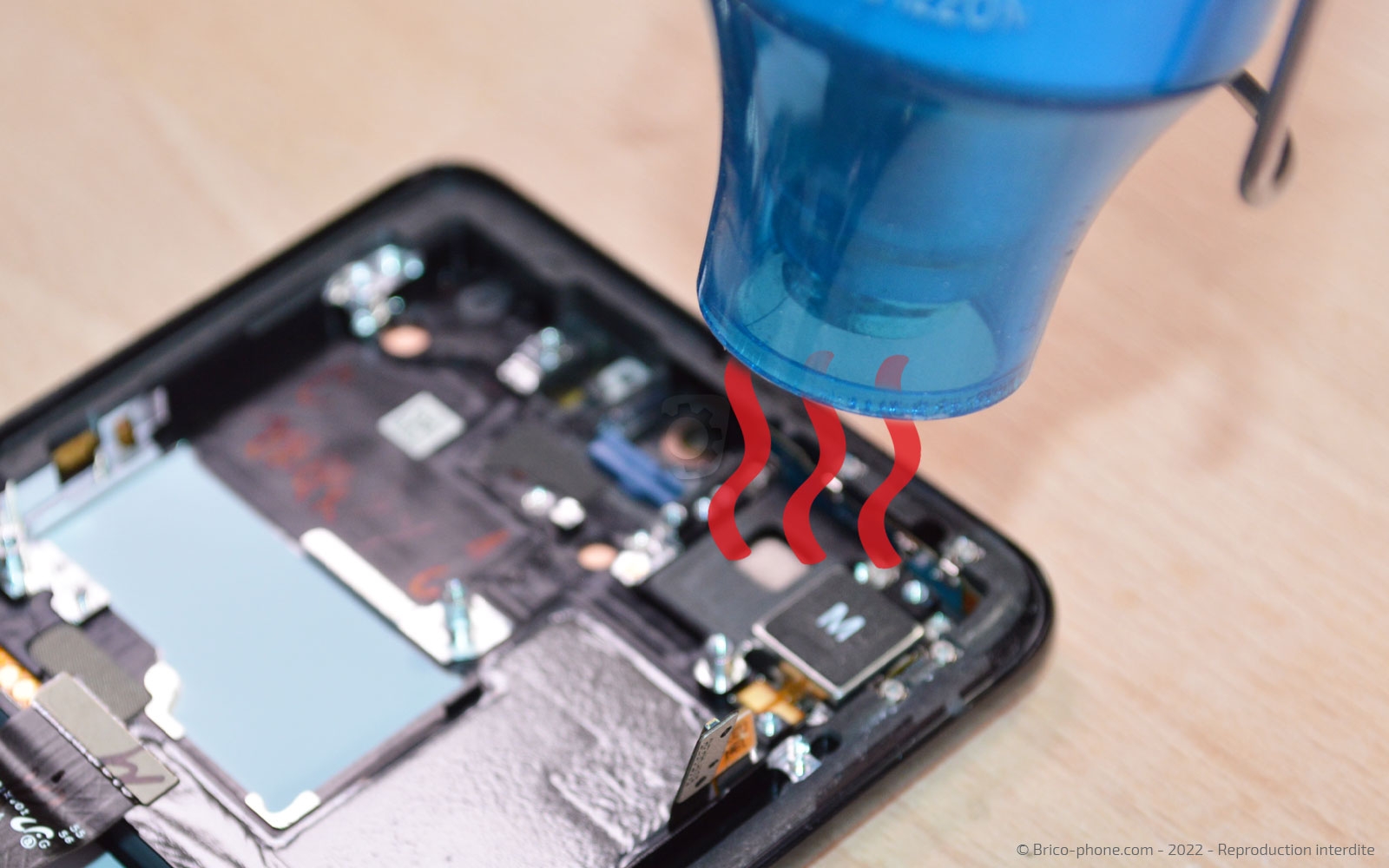

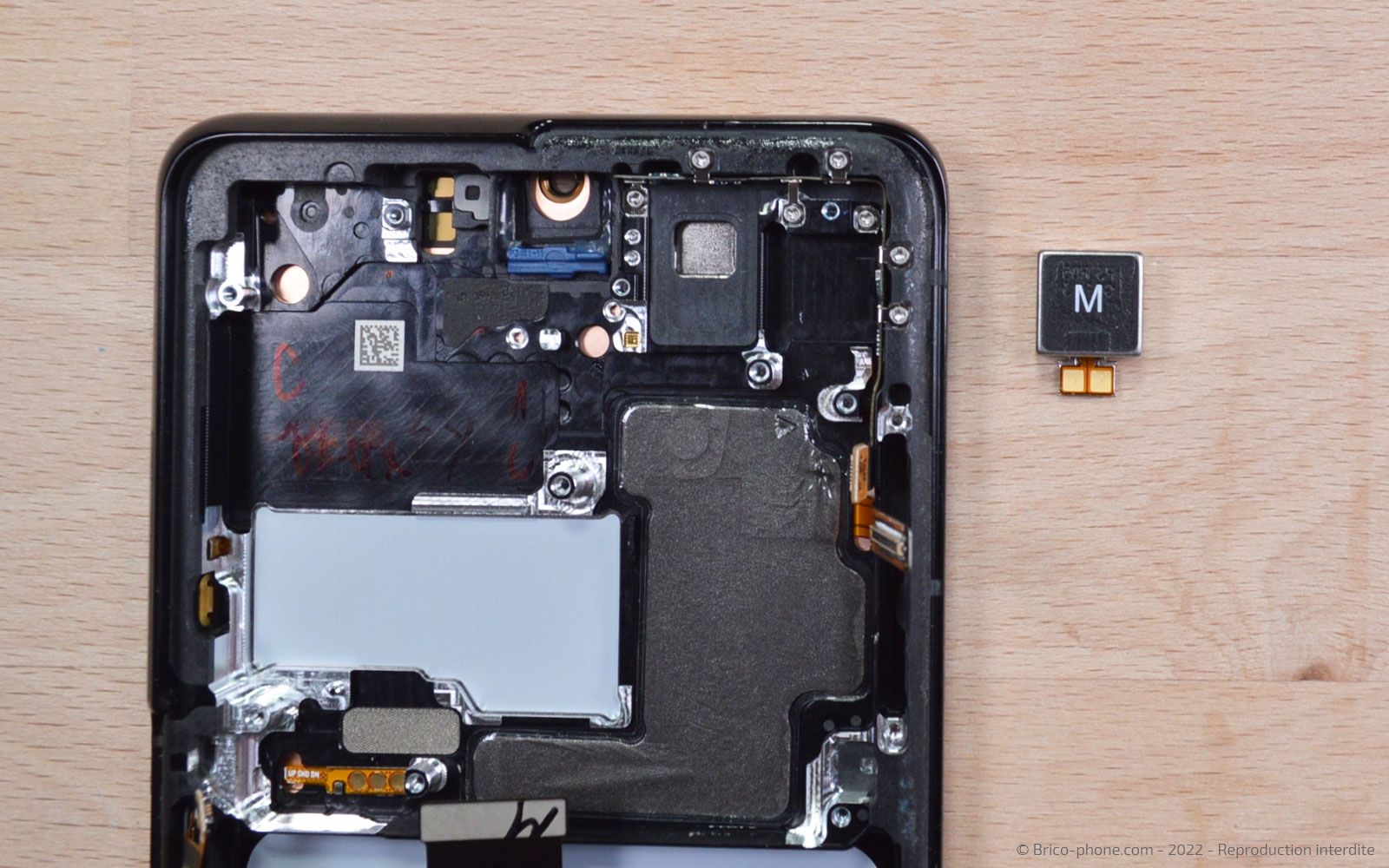

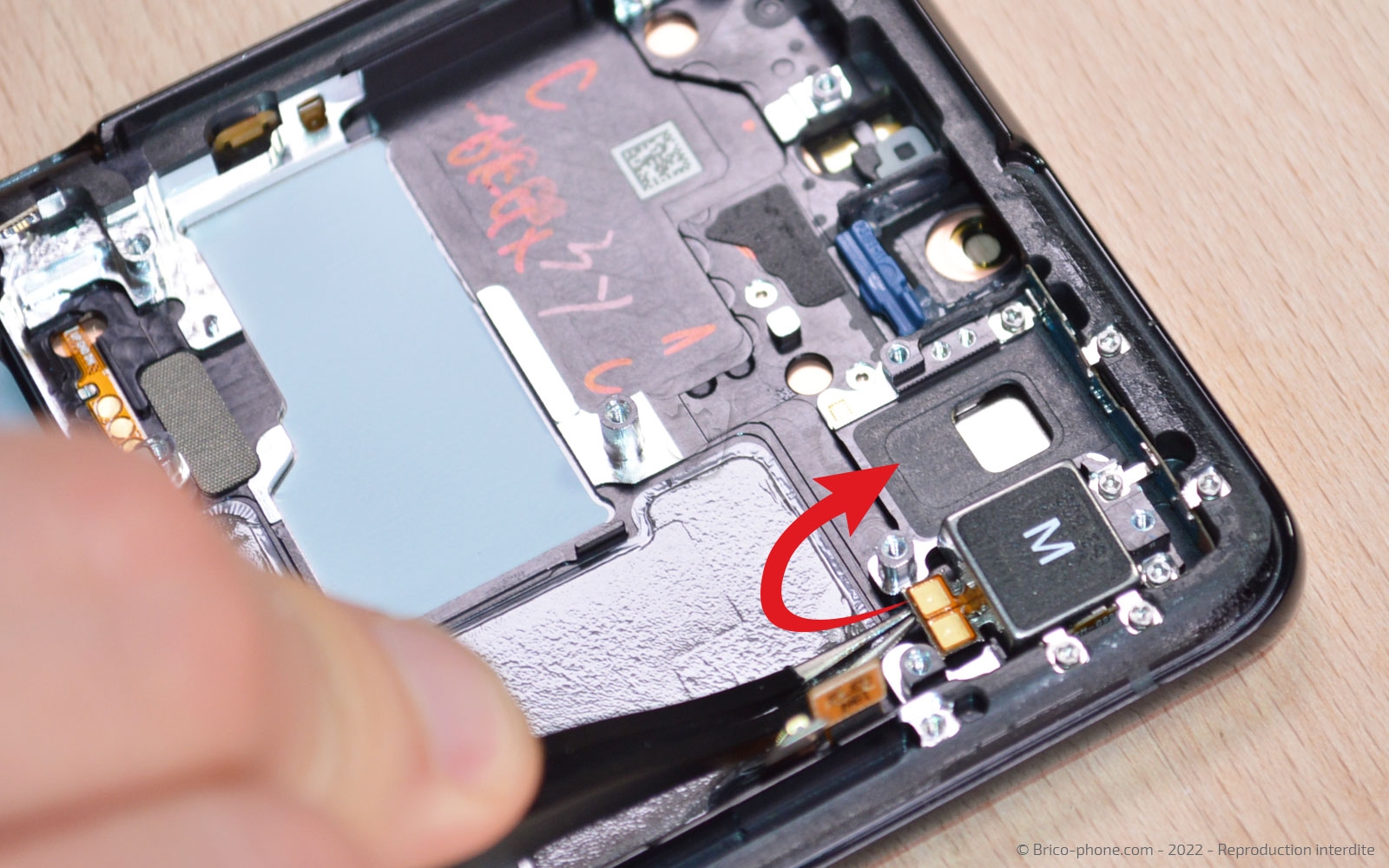

Après avoir chauffé la nappe de vibreur, décollez-la. Glissez ensuite sous le vibreur pour l'extraire du châssis.

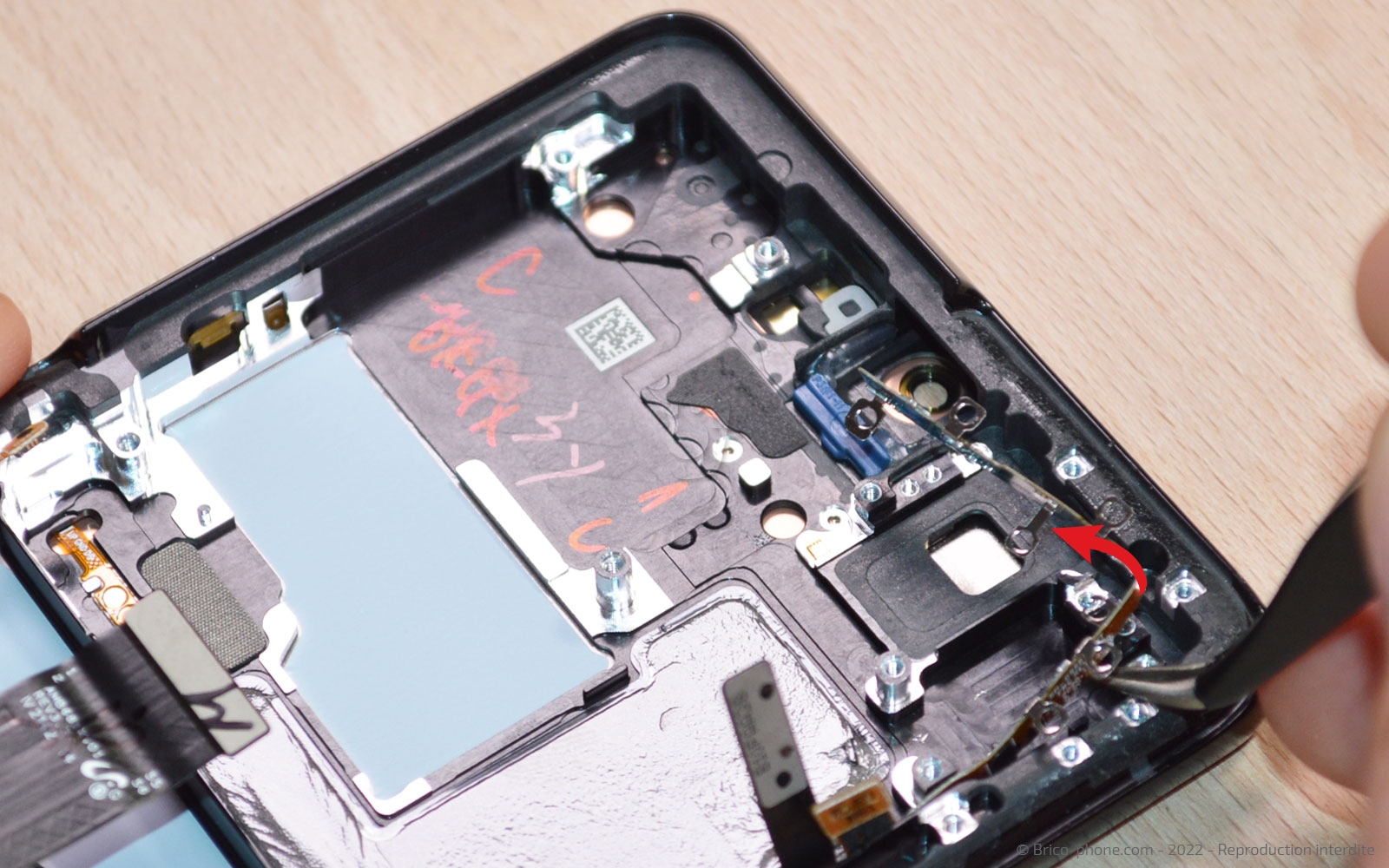

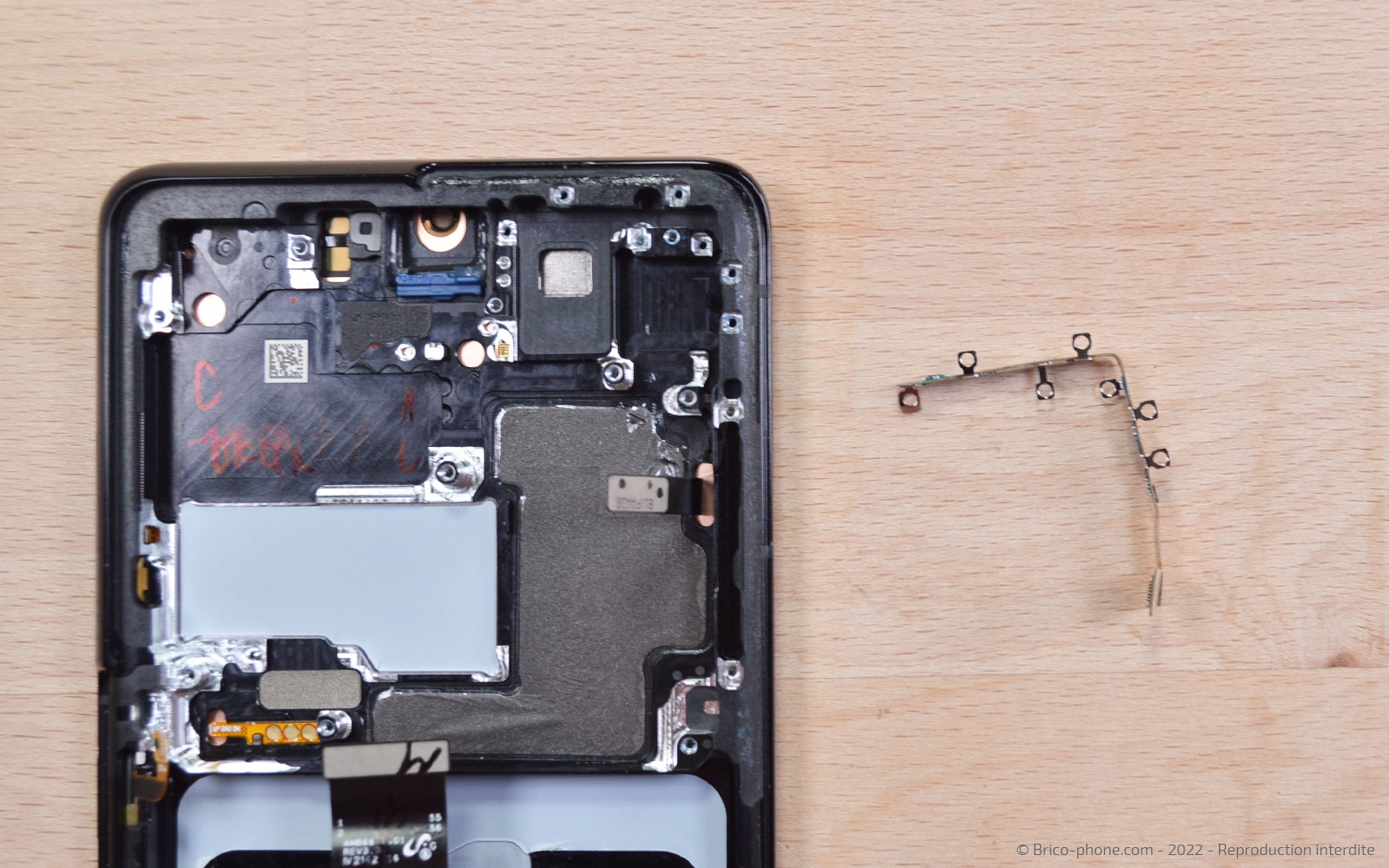

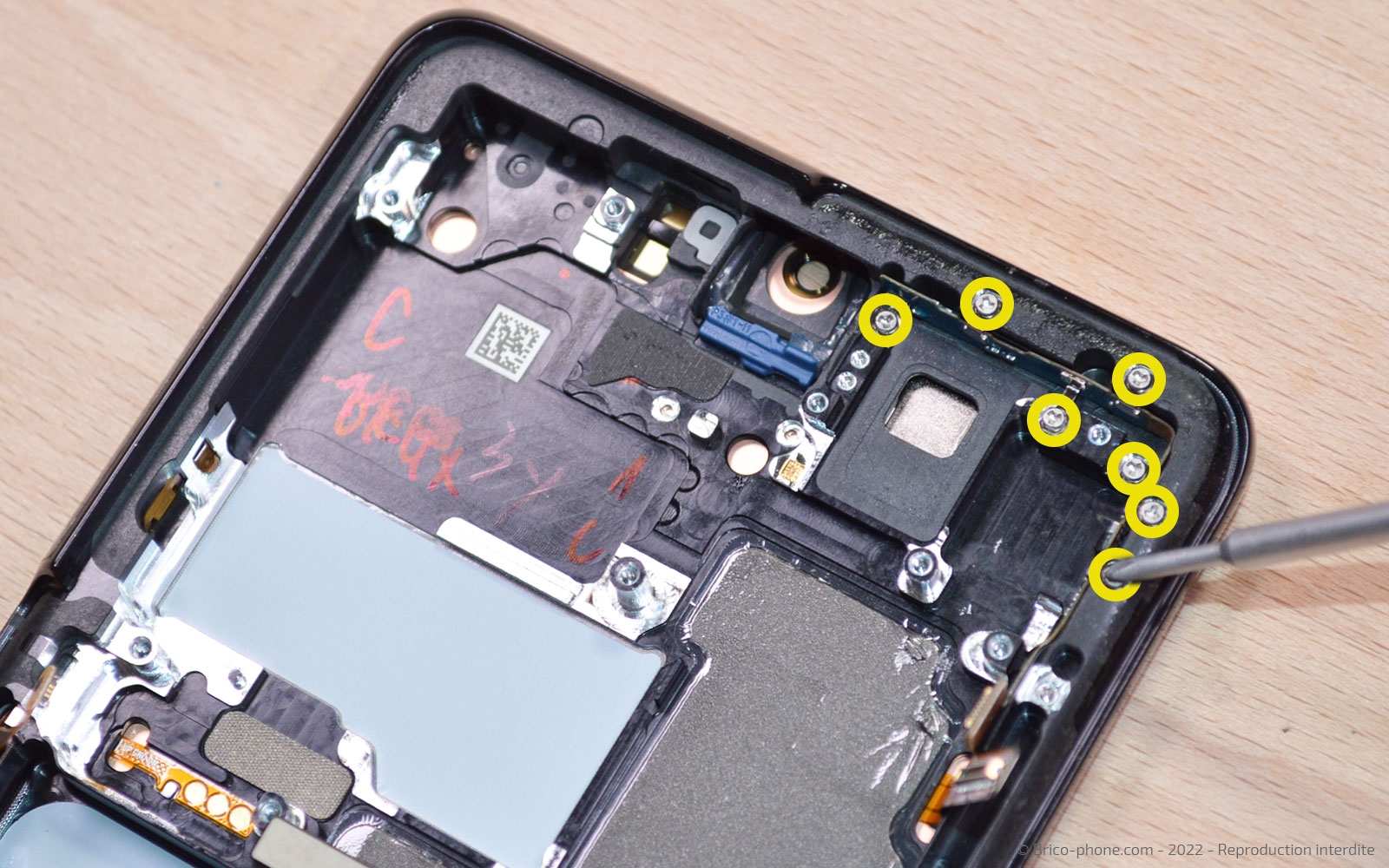

Ôtez les 7 vis à l'aide du tournevis triwing. Puis sortez la nappe réseau à l'aide de la brucelles.

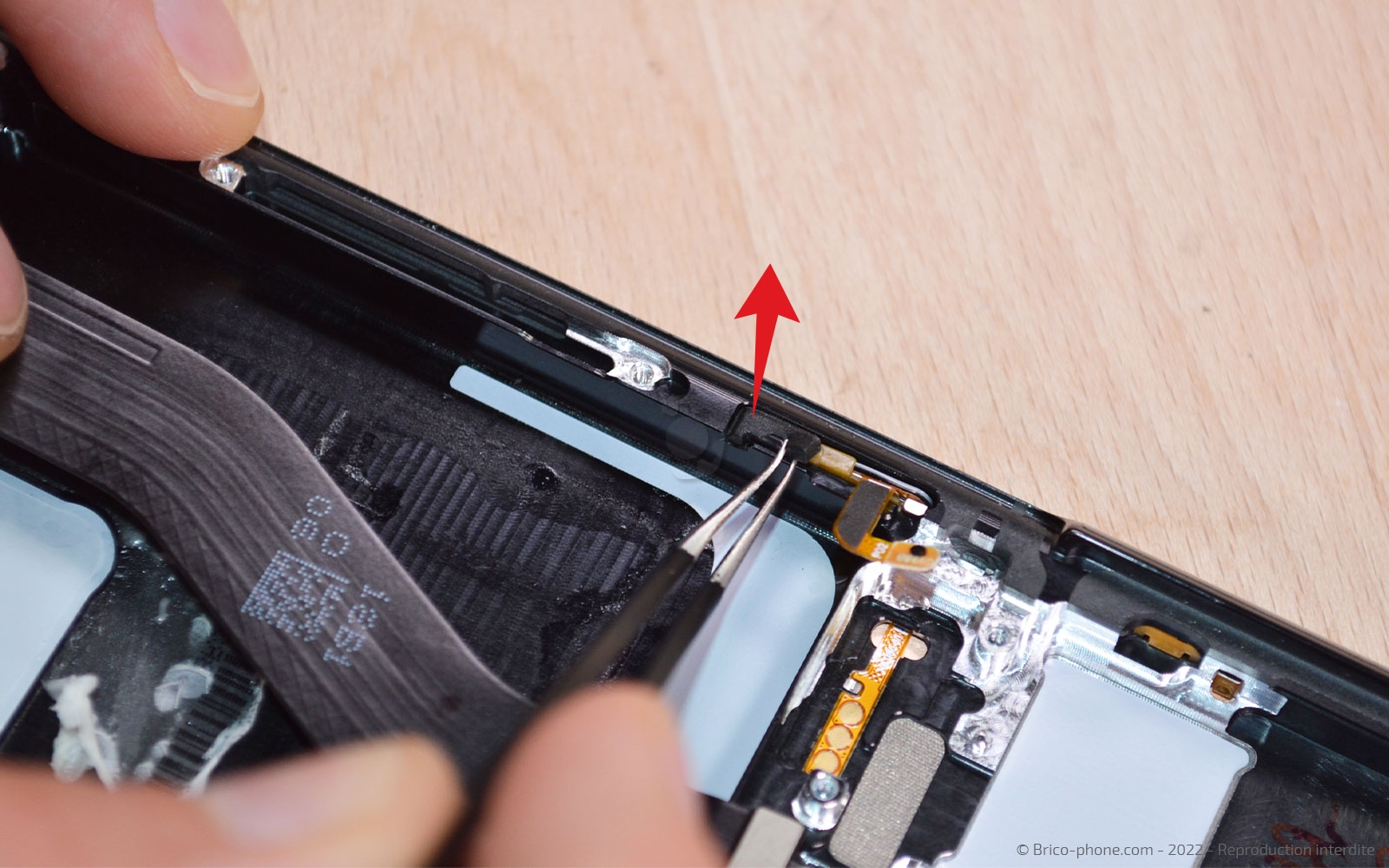

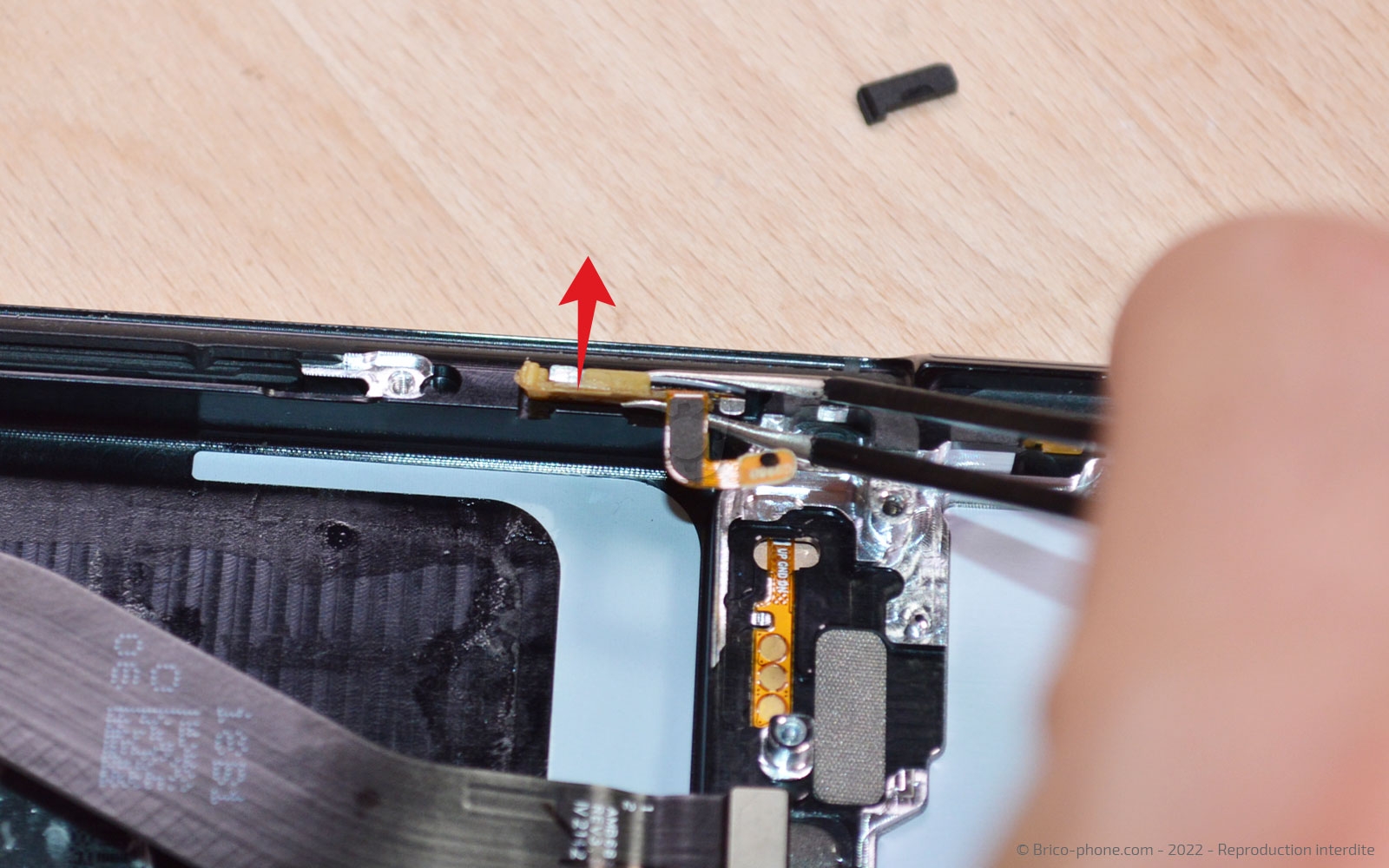

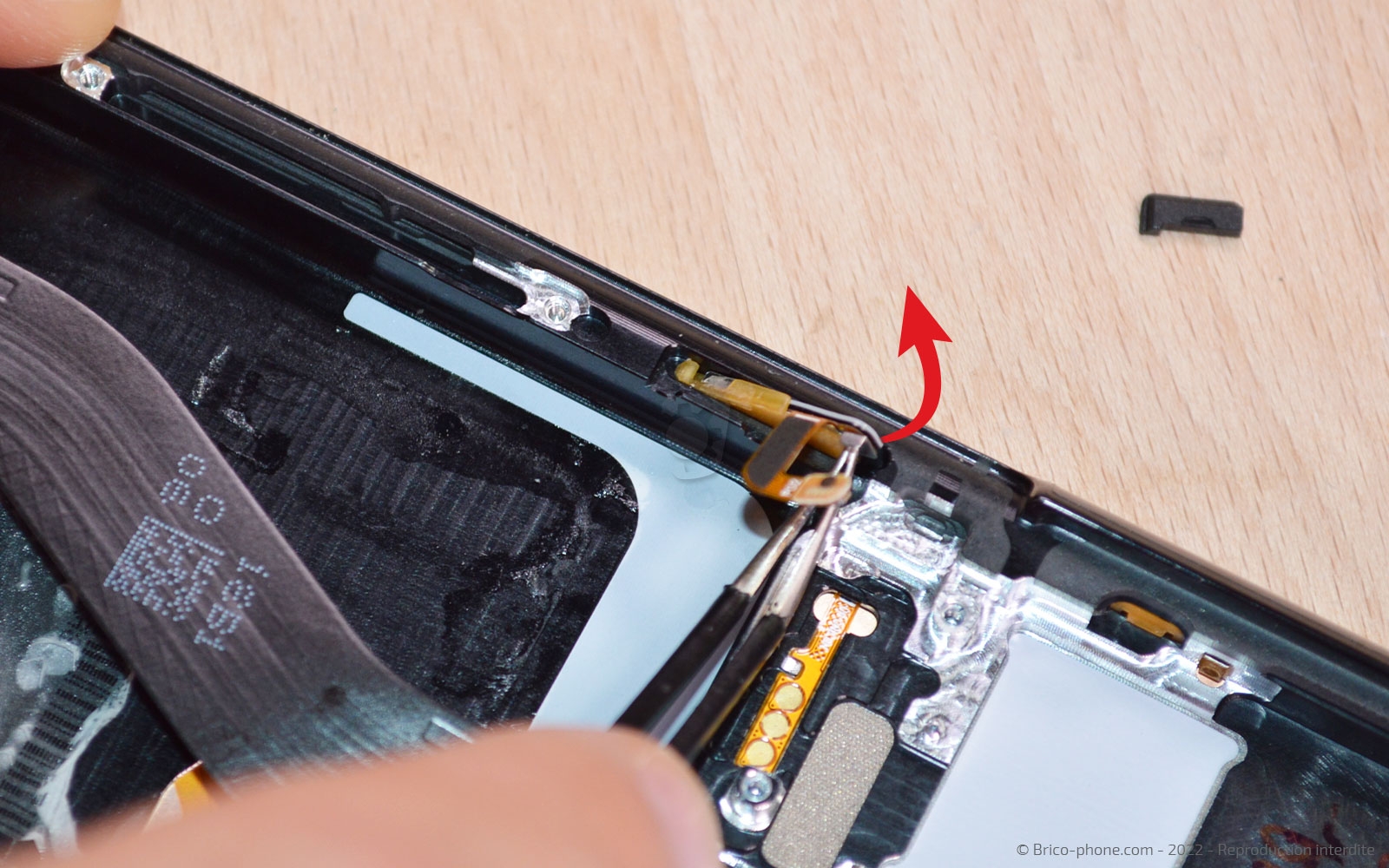

Récupérez le support noir avant d'attraper a nappe du bouton Power avec la pincette.

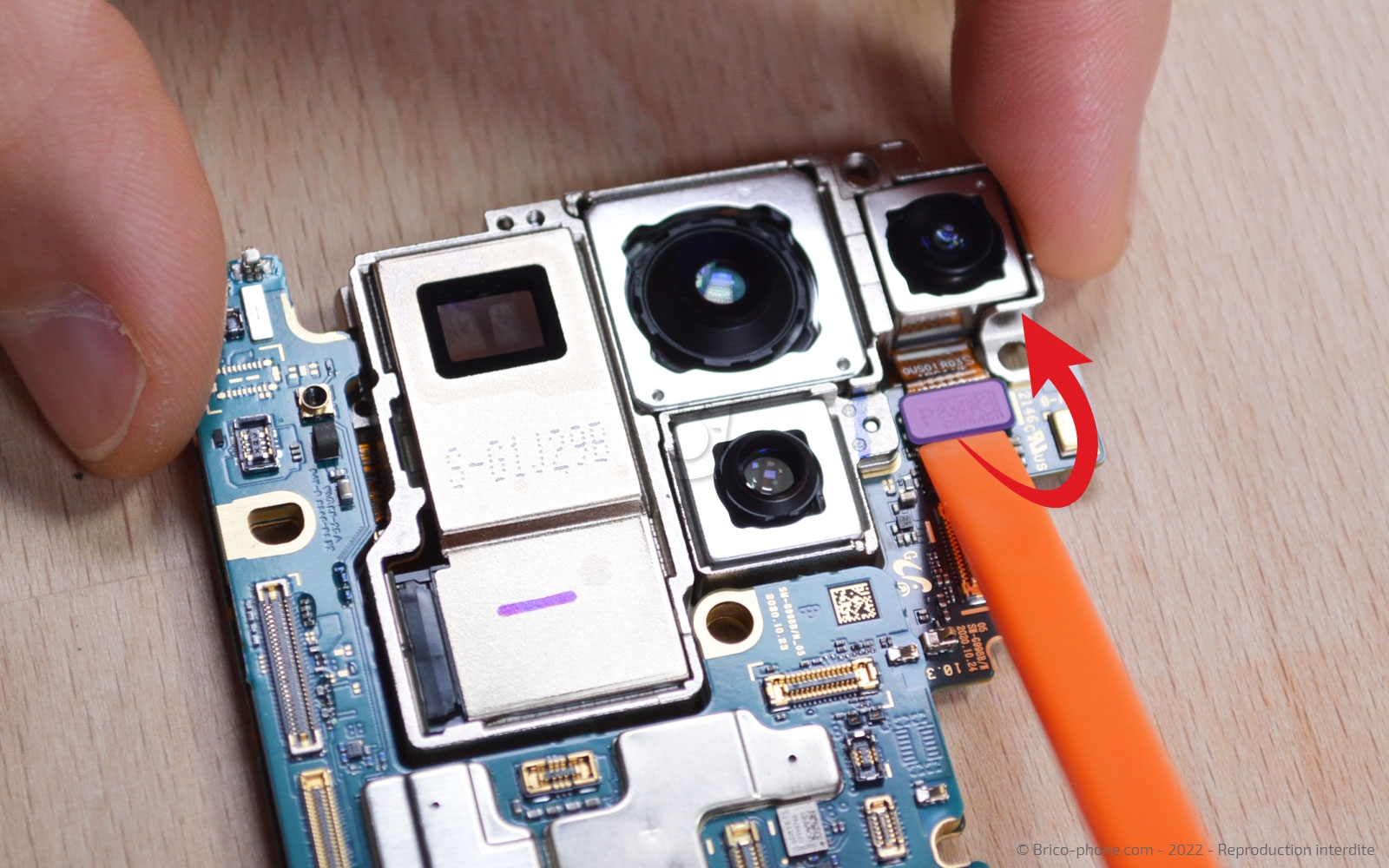

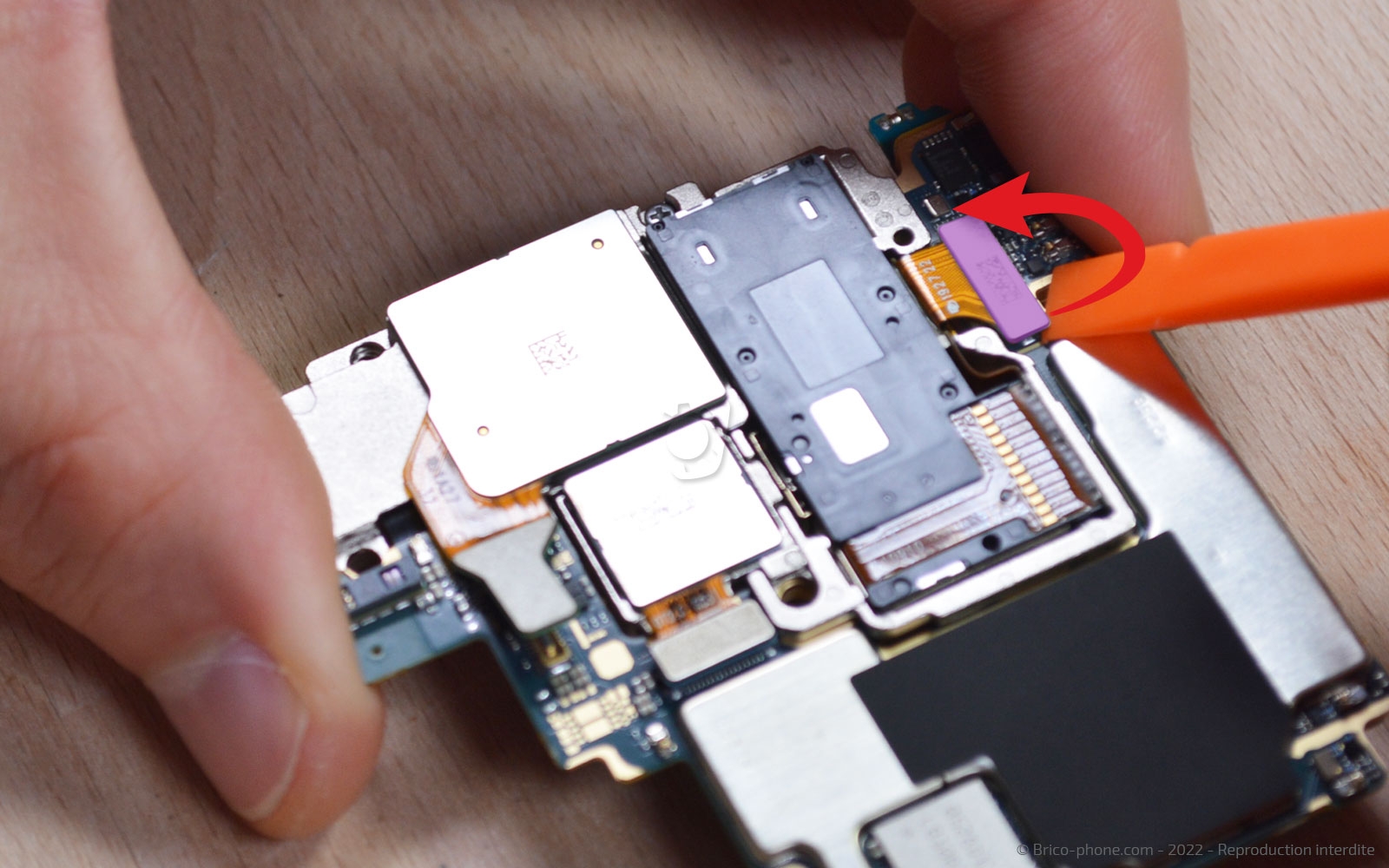

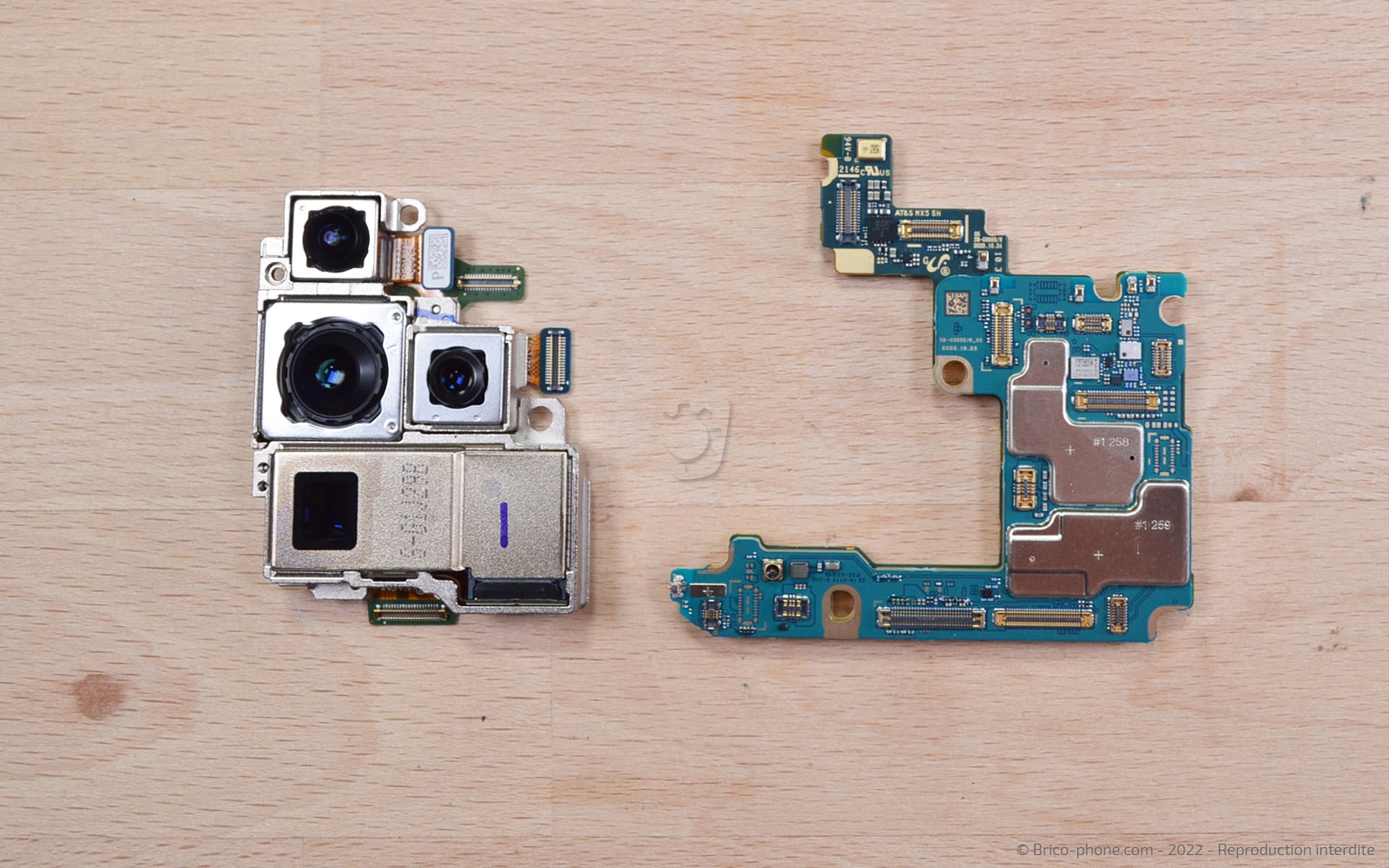

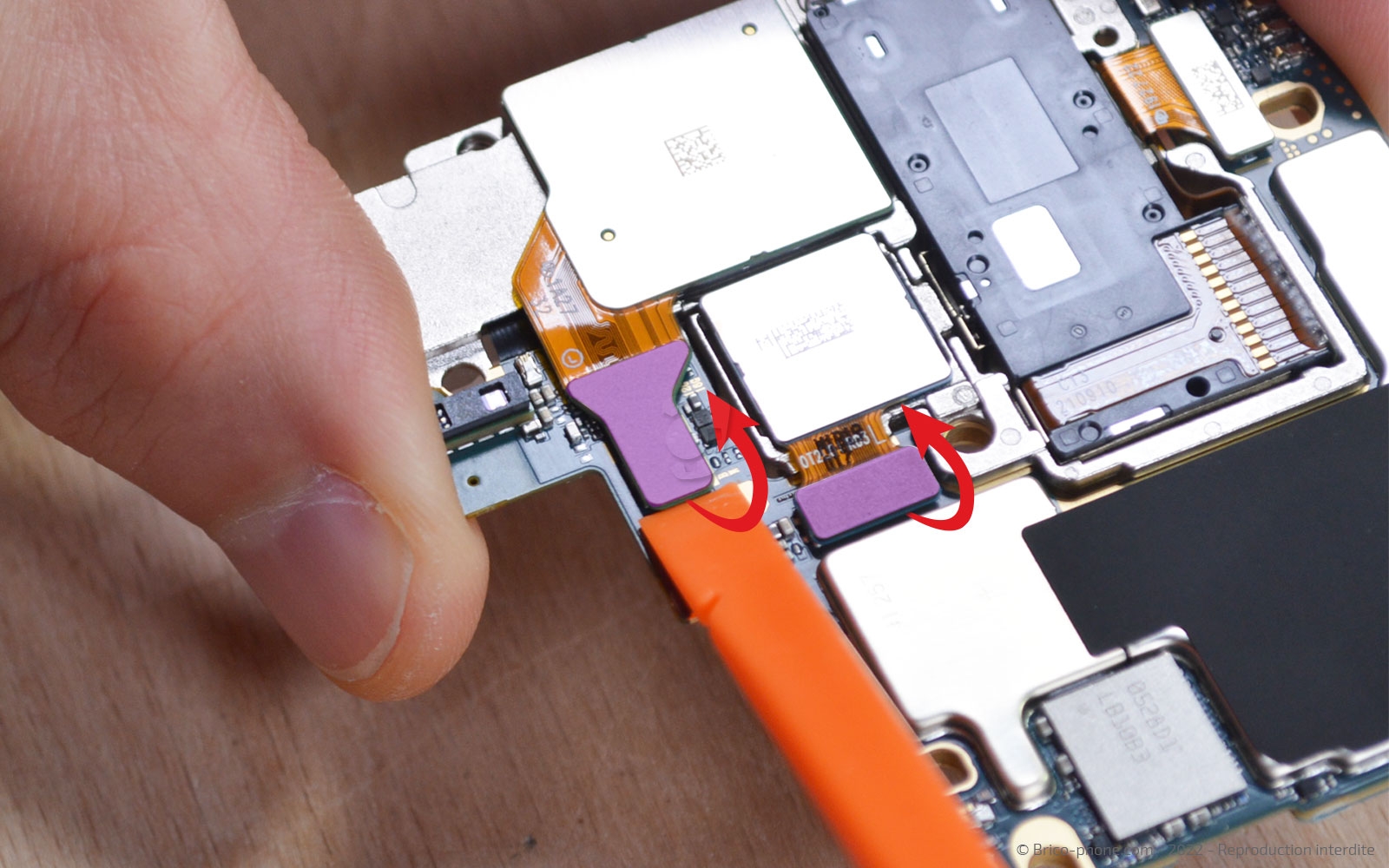

Sur la carte mère, déconnectez les différentes nappes des caméras arrière. Puis, séparez le bloc caméra de la carte mère.

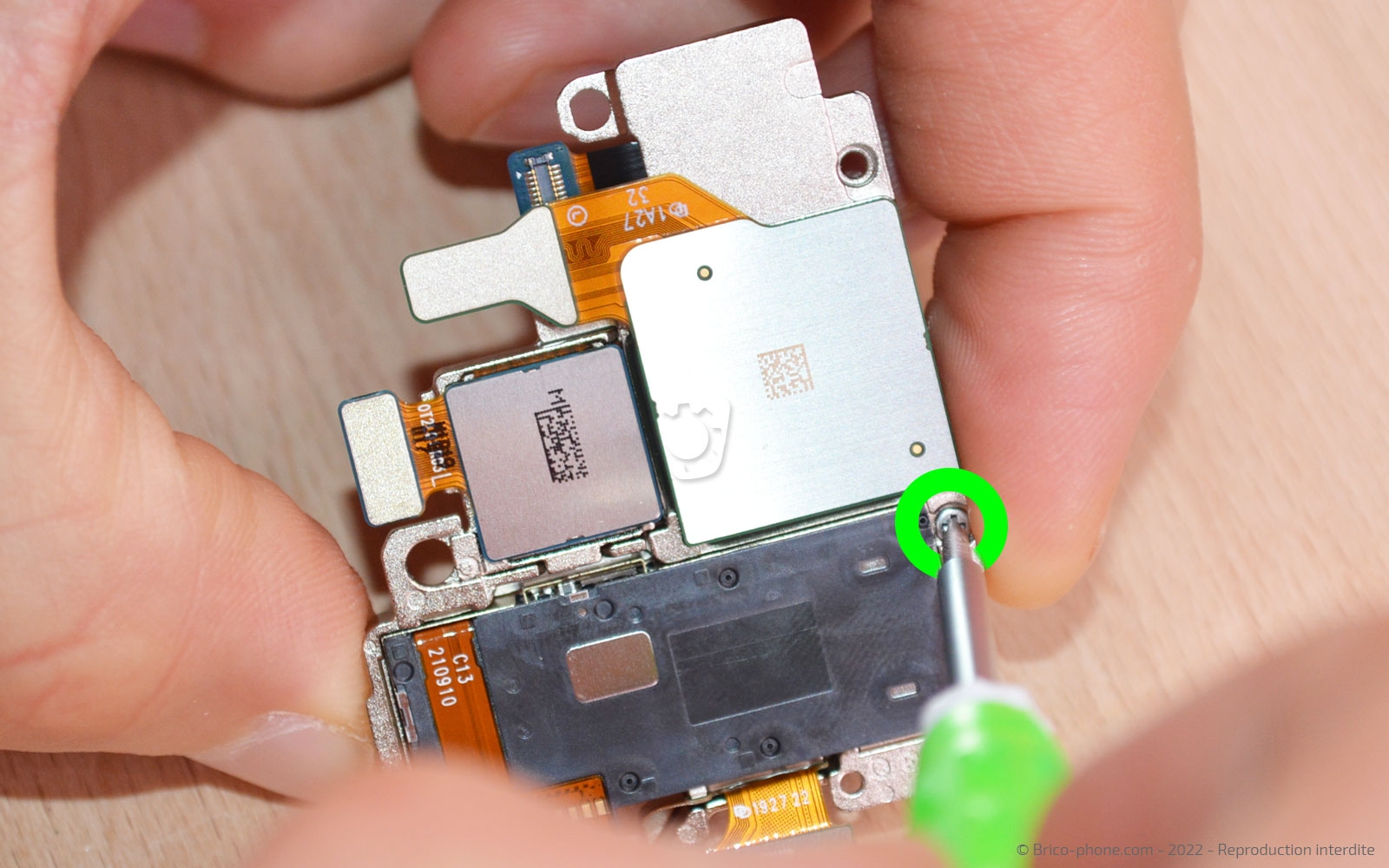

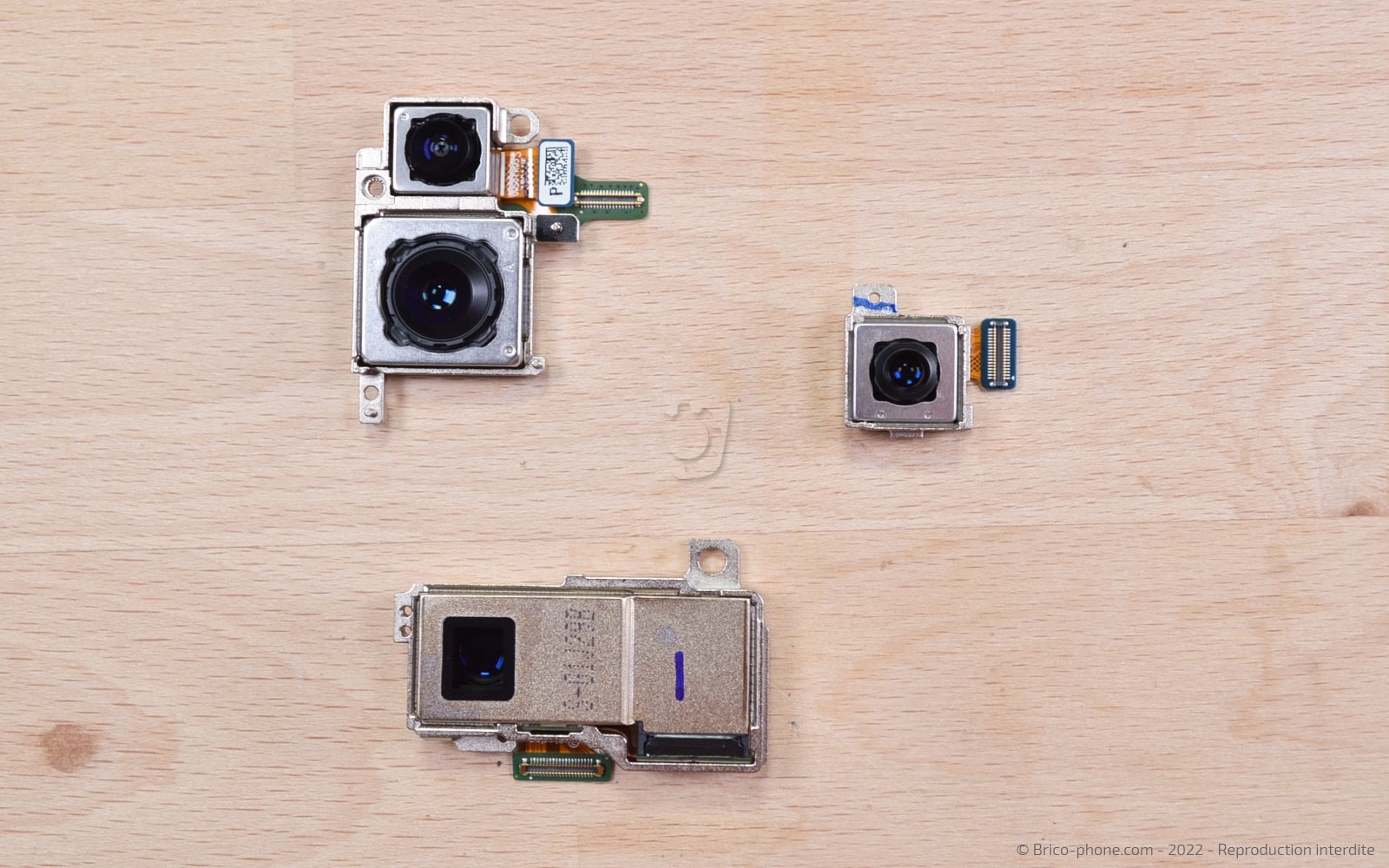

Retirez la vis cruciforme située au dos de caméras afin de pouvoir les séparer.

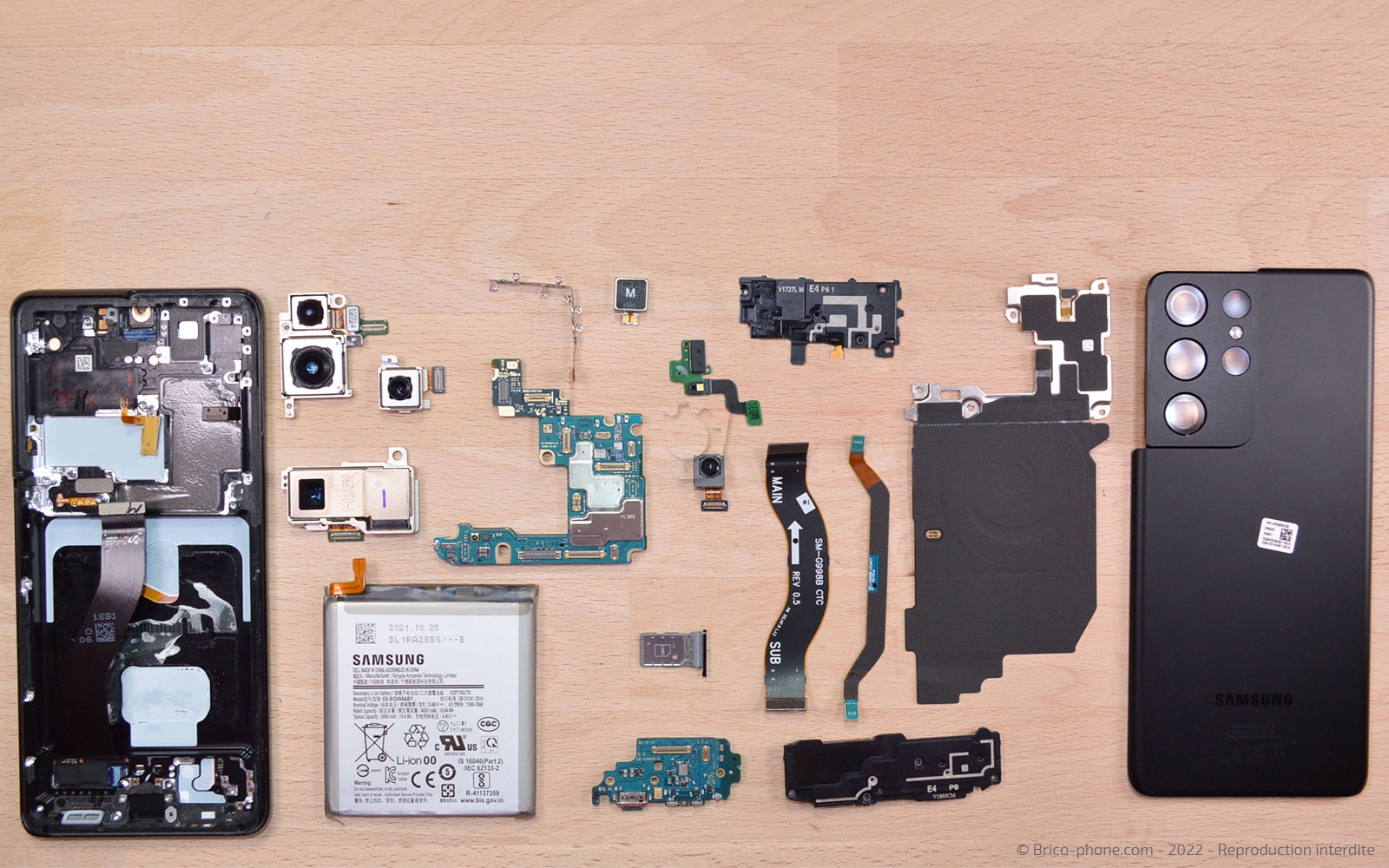

Voici la photo regroupant toutes les pièces principales de votre Samsung Galaxy S21 Ultra.

Pour refermer votre appareil, il vous suffit de remonter étape par étape ce tutoriel.

Pour recoller la vitre arrière, assurez-vous d'avoir retiré tous les résidus de colle ou de stickers présents sur cette dernière ainsi que sur le châssis.
Après avoir appliquez la colle B-7000, laissez sécher environ une heure à l'aide de pinces ou de gros livres.
