Comment remplacer le connecteur de charge sur Galaxy S21 Ultra

Avant de débuter la réparation, nous vous conseillons de constater la compatibilité de votre appareil avec la pièce commandée.

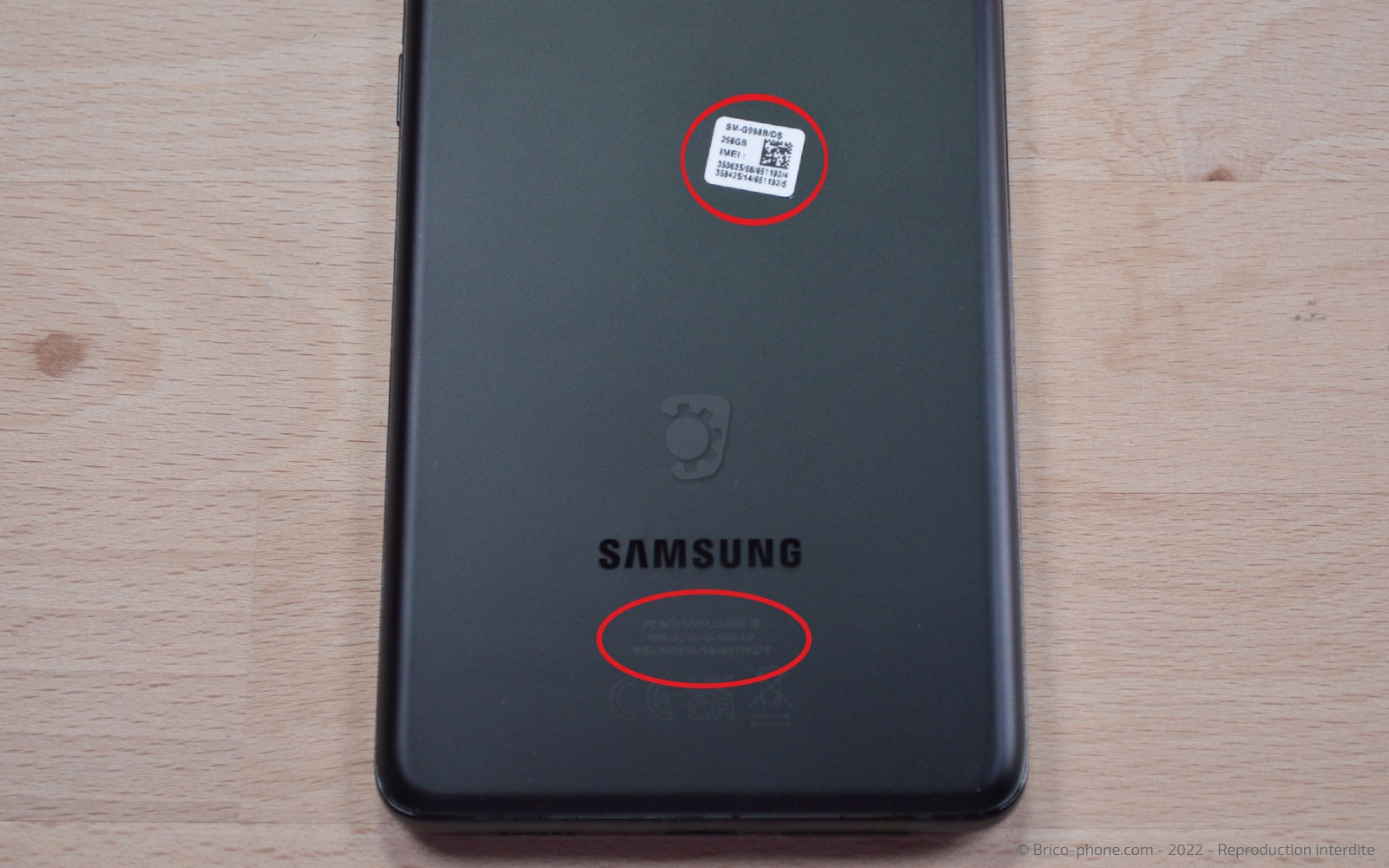

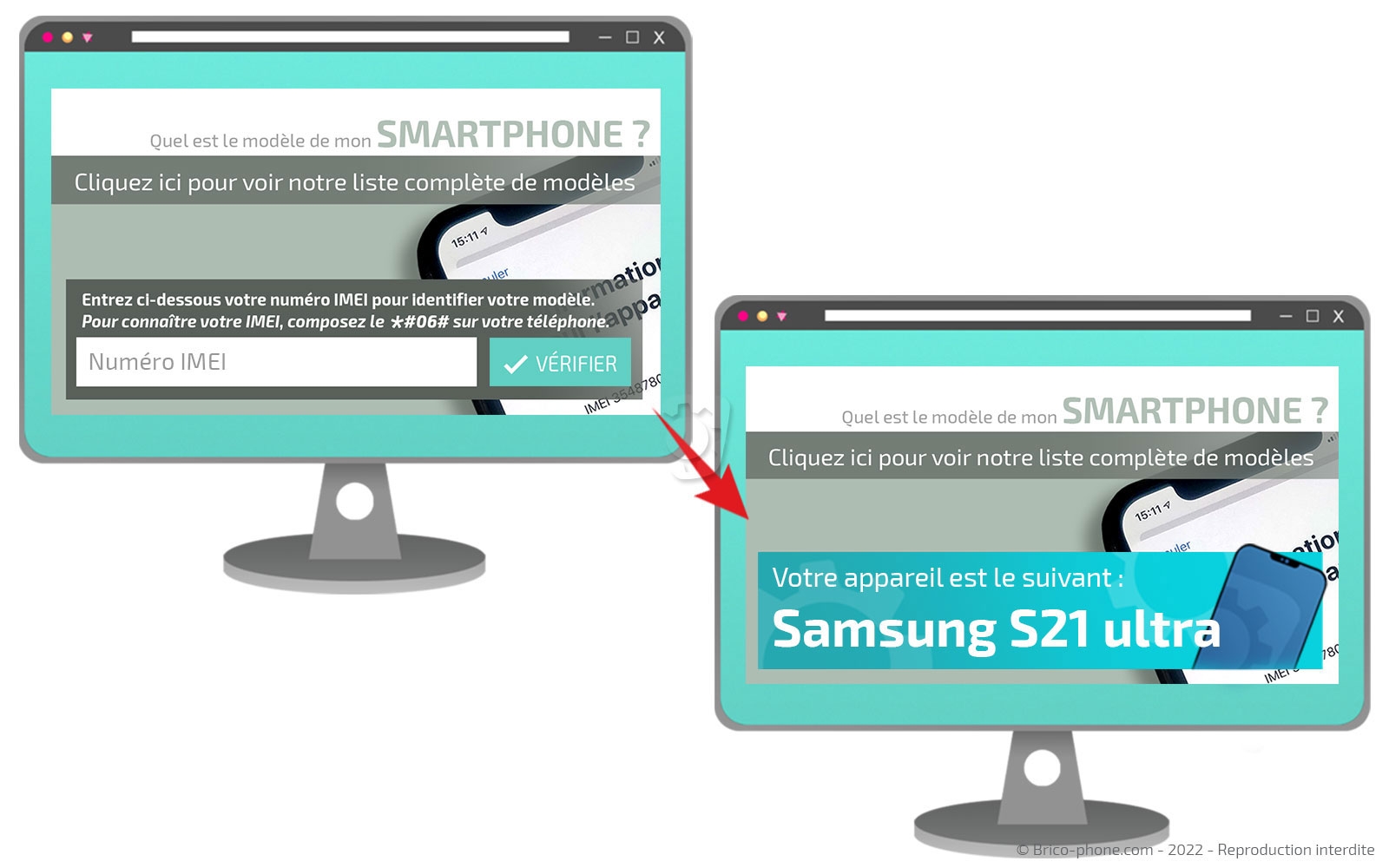

Pour cela, vous avez besoin de vérifier que le numéro IMEI inscrit sur la vitre arrière de votre Samsung corresponde à celui d'un Galaxy S21 Ultra. Pour vous en assurer, recopiez le numéro sur notre page d'accueil et Brico-phone s'occupe de vous indiquer le modèle et les pièces correspondantes à ce dernier.

Une fois la commande reçue, installez-vous dans un endroit calme, propre et dégagé pour commencer la réparation. Munissez-vous des outils et du tutoriel adéquat.

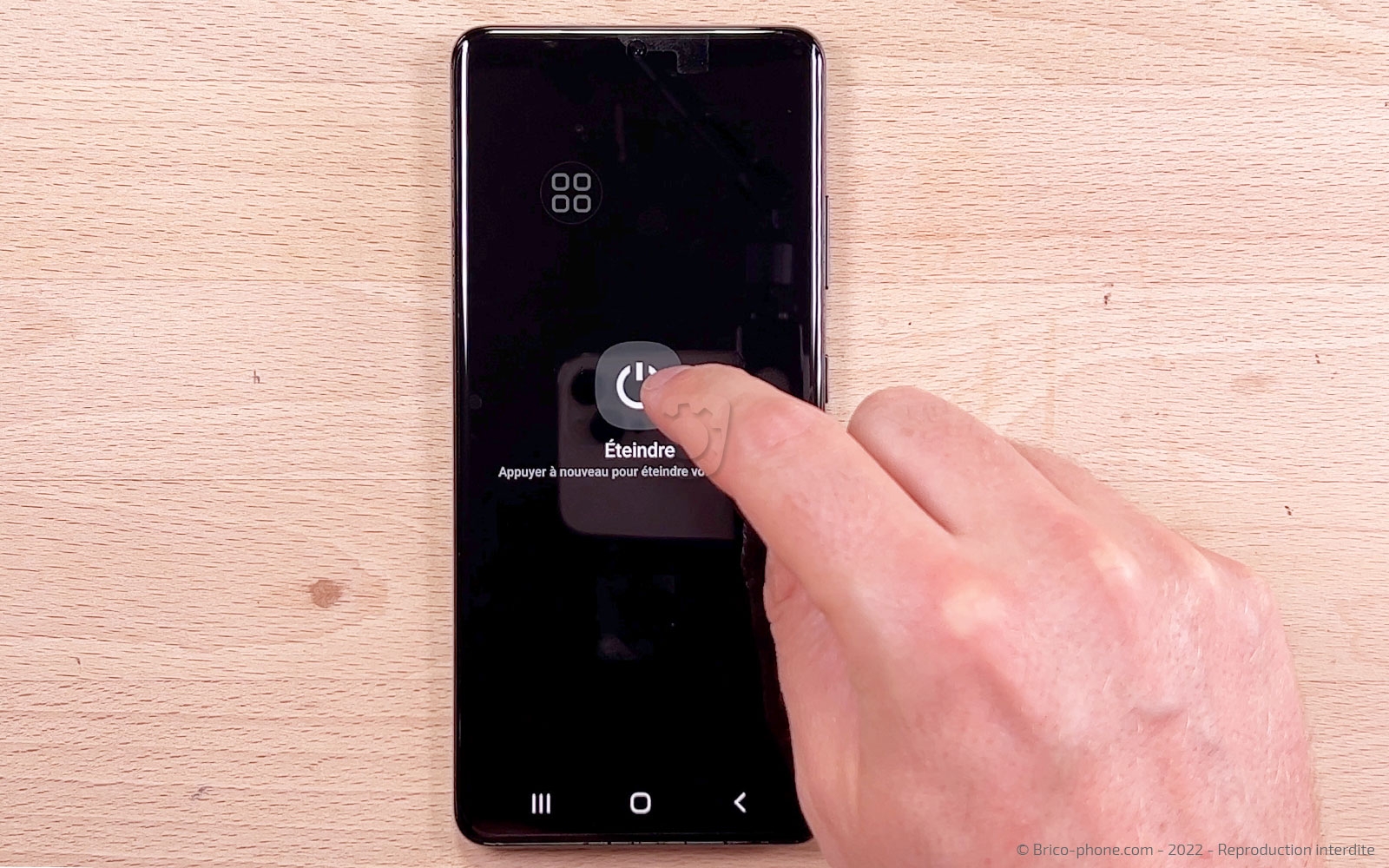

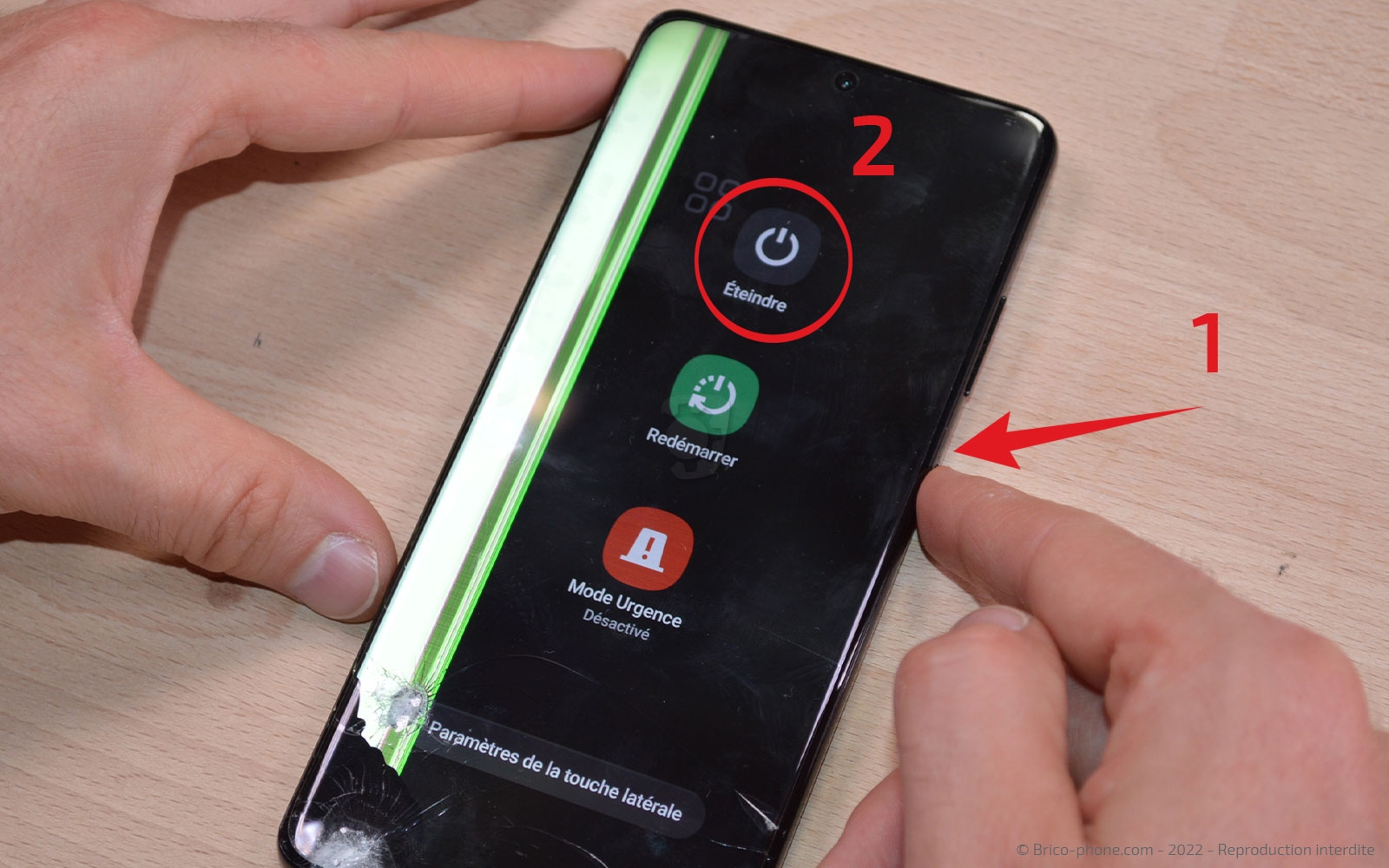

Enfin, éteignez votre appareil en pressant le bouton Power en en suivant les indications présents sur l'écran.

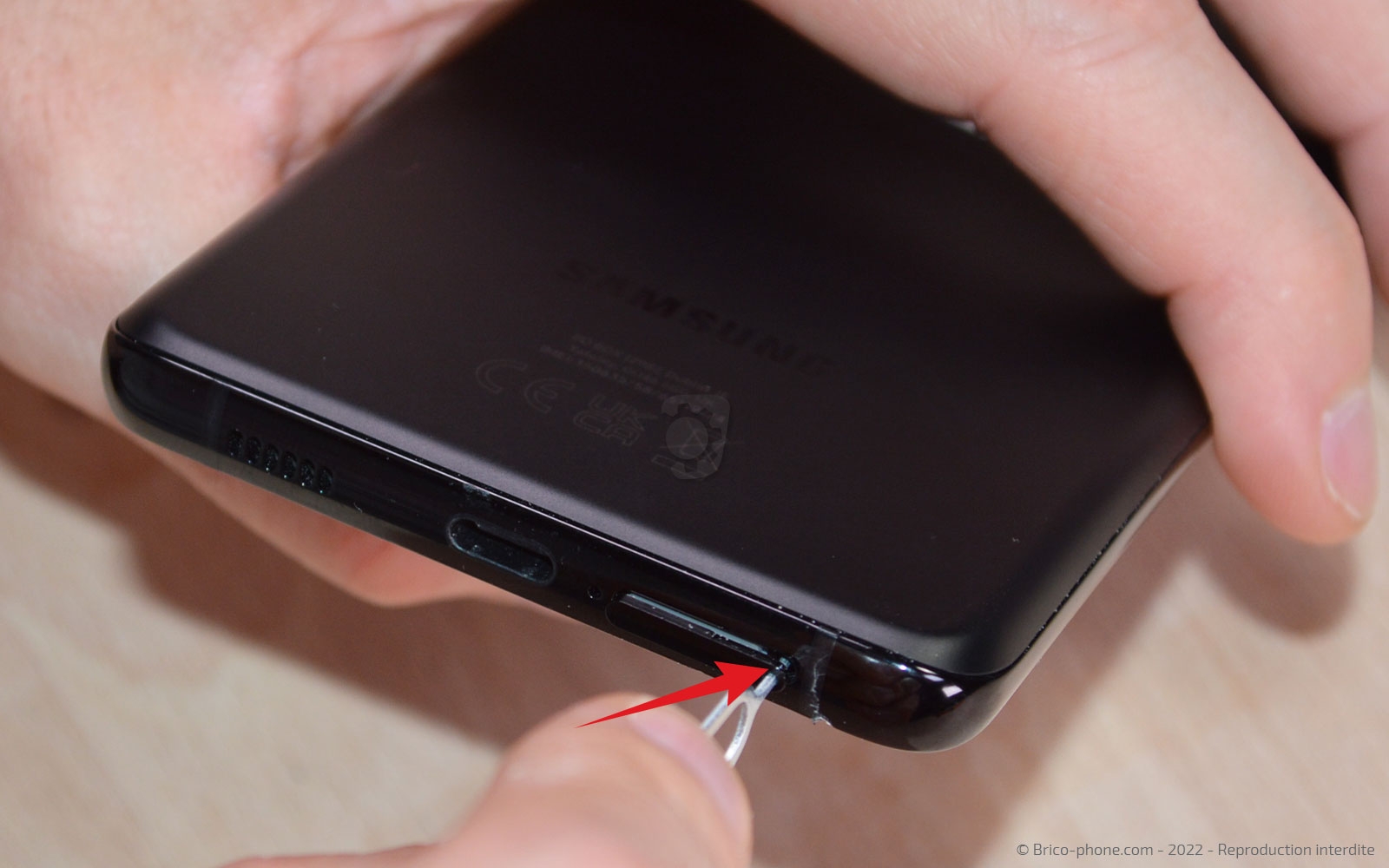

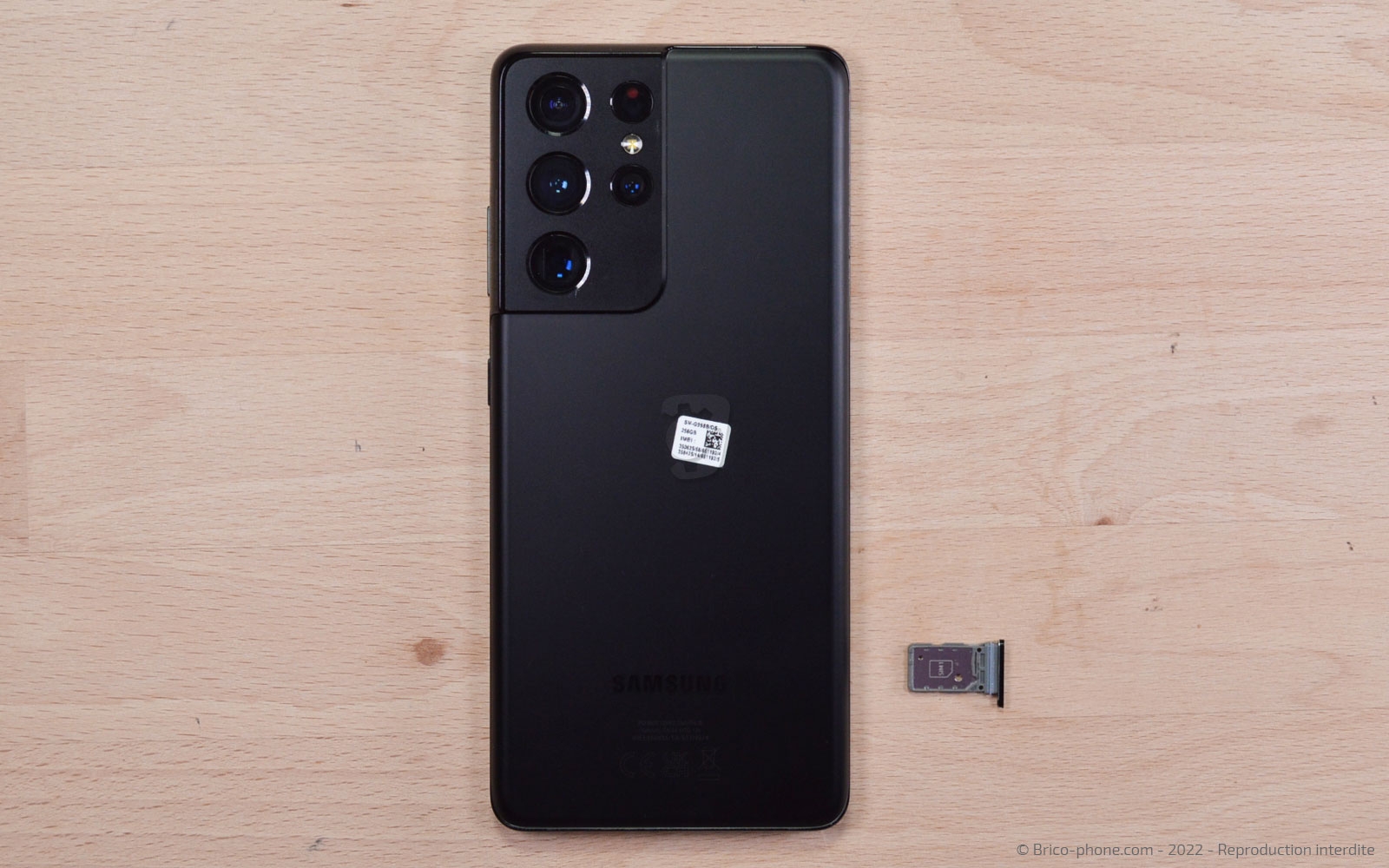

A l'aide de l'ustensile d'origine ou de celui fourni dans le kit d'outils, sortez le tiroir de la carte Sim.

Pour décoller la vitre arrière, nous avons besoin de chauffer l'élément à l'aide d'un coussin chauffant ou d'un décapeur thermique.

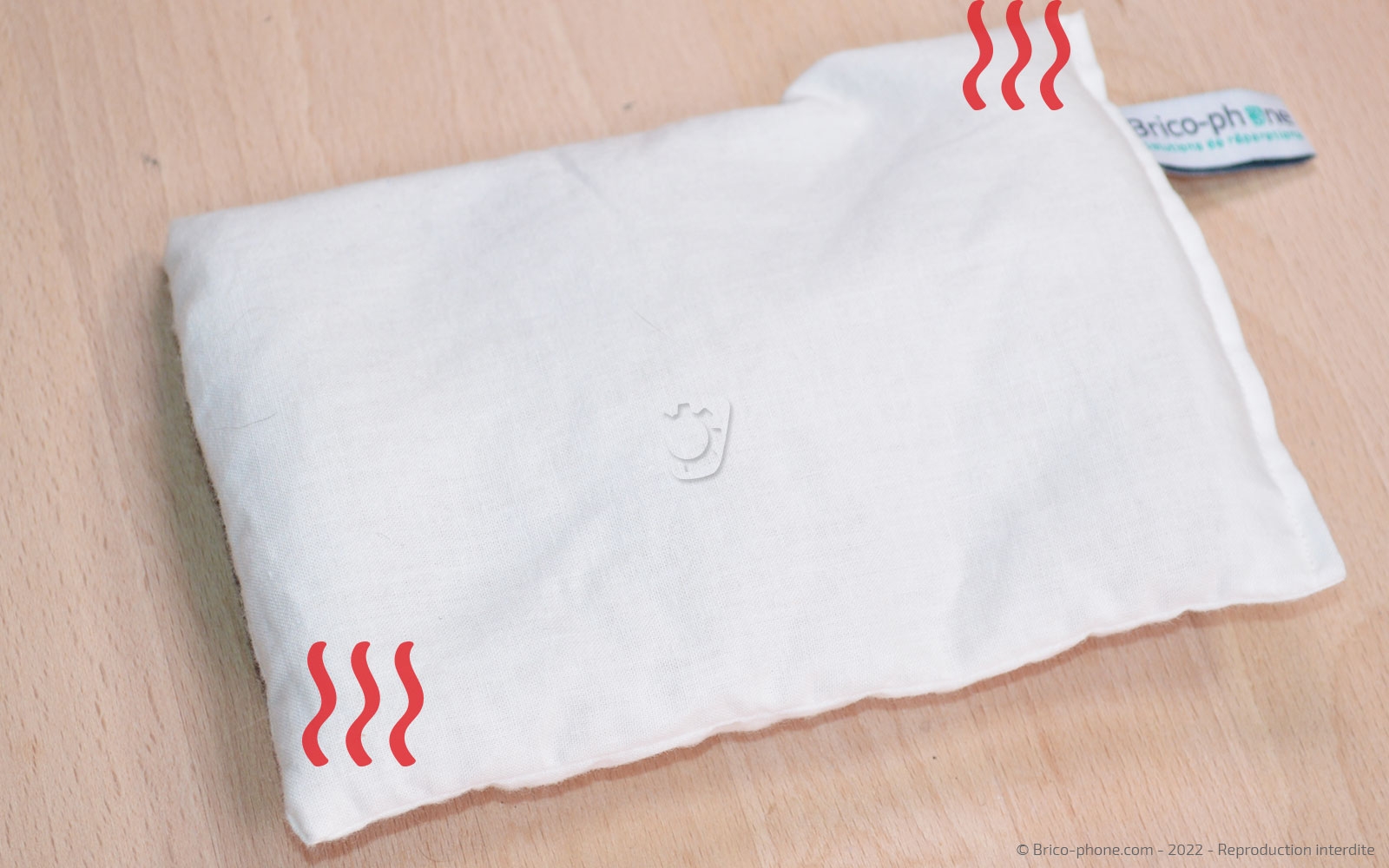

Si vous avez optez pour le coussin, passez le environ 2 minutes au micro-ondes avant de le déposer sur le dos du téléphone une trentaine de secondes.

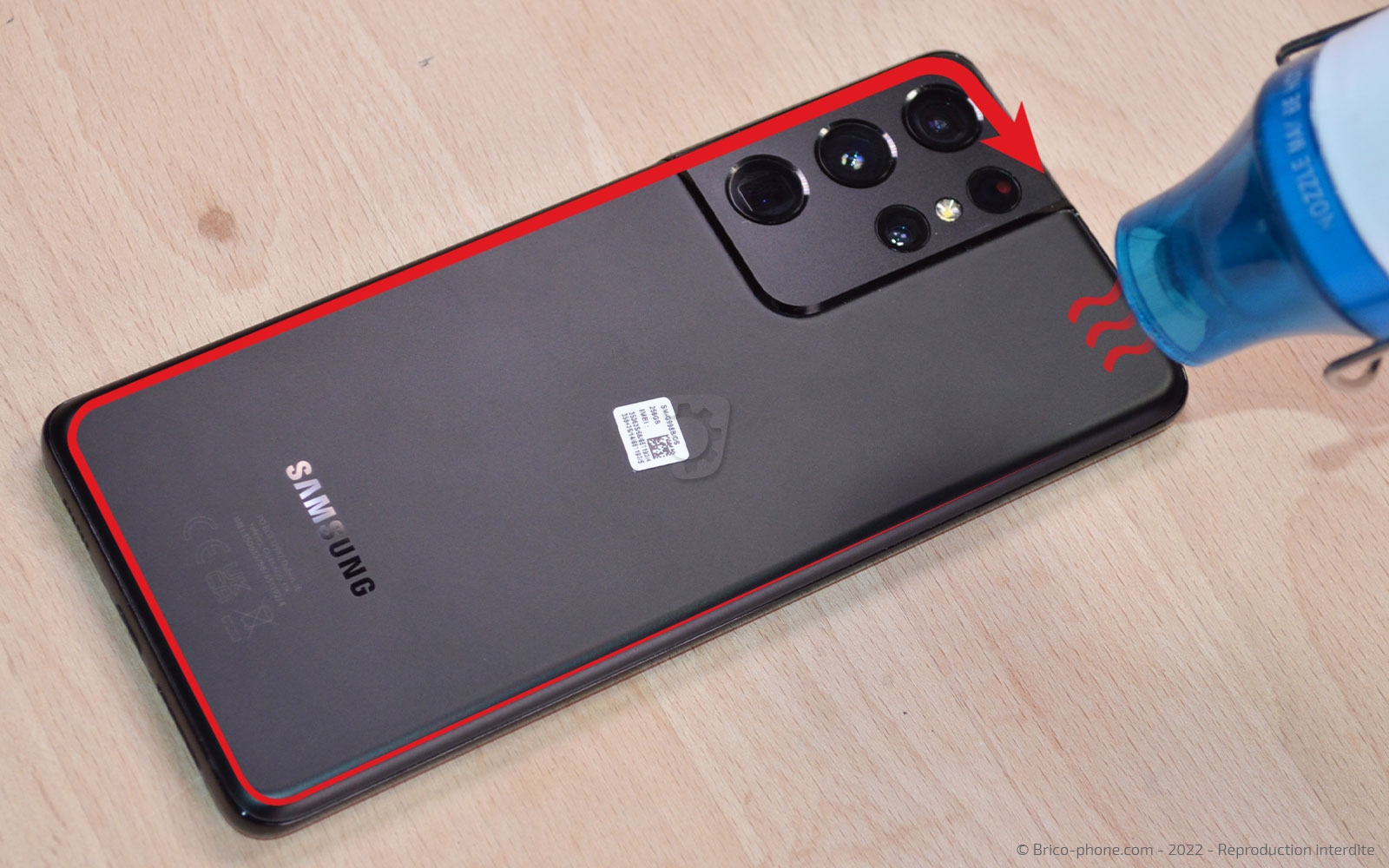

Si vous possédez un décapeur thermique ou un sèche-cheveux, il vous suffit de le passer, allumé sur tout le contour de l'appareil.

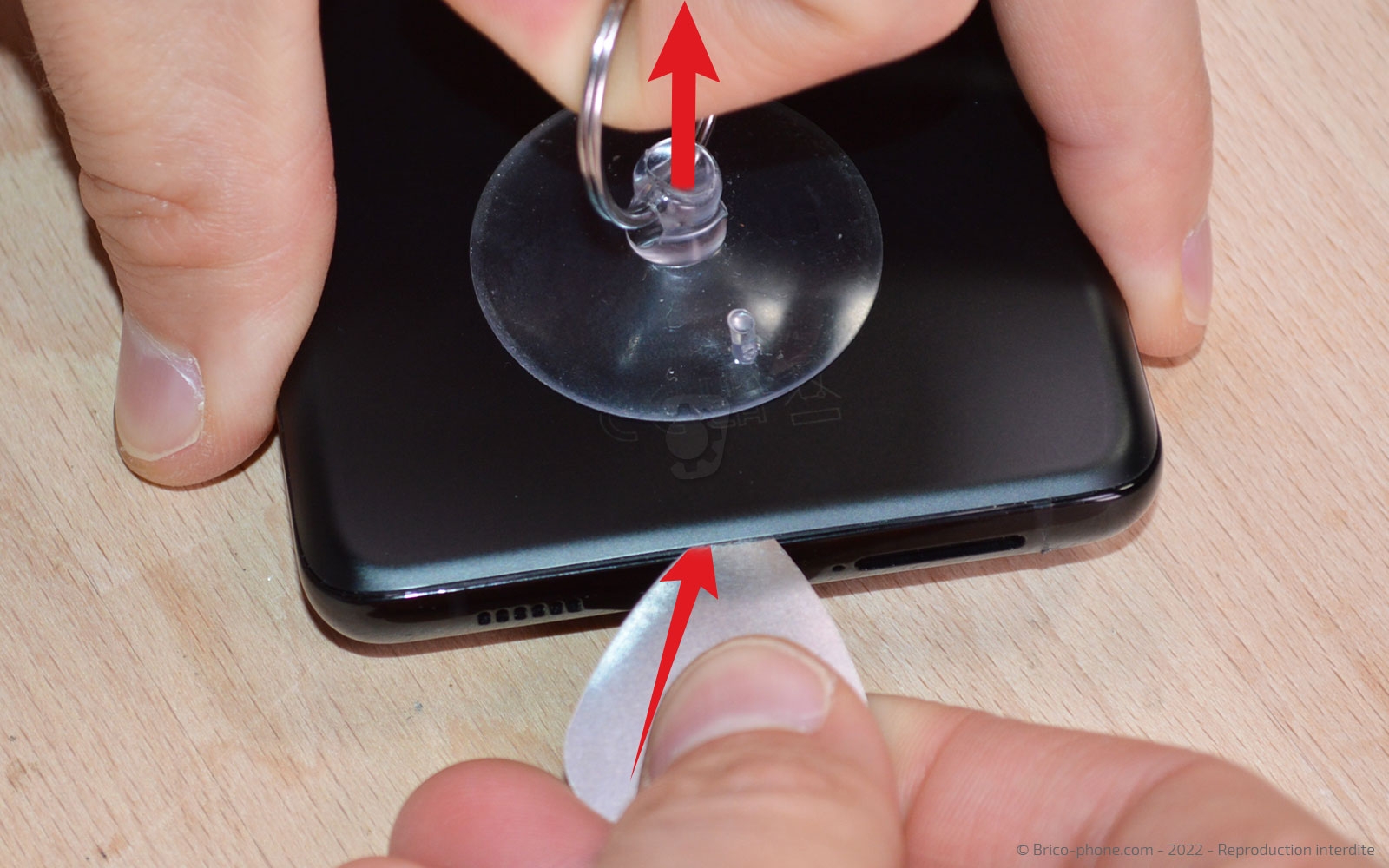

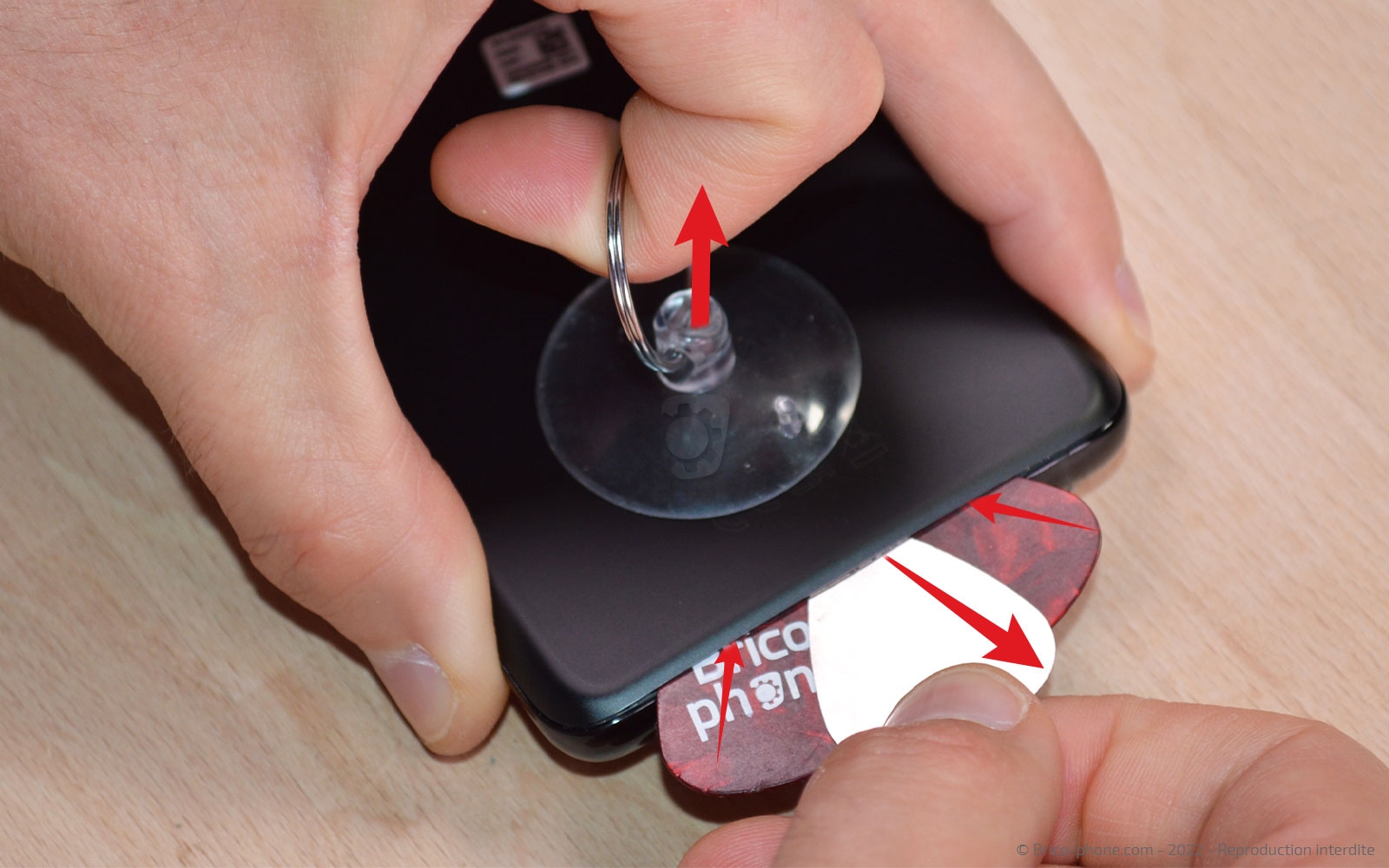

Ensuite, disposez la ventouse sur le bord afin de pouvoir soulever légèrement le composant afin de pouvoir insérer le médiator en métal troué entre la vitre arrière et le châssis.

Remplacez le médiator en métal par ses homologues en plastique.

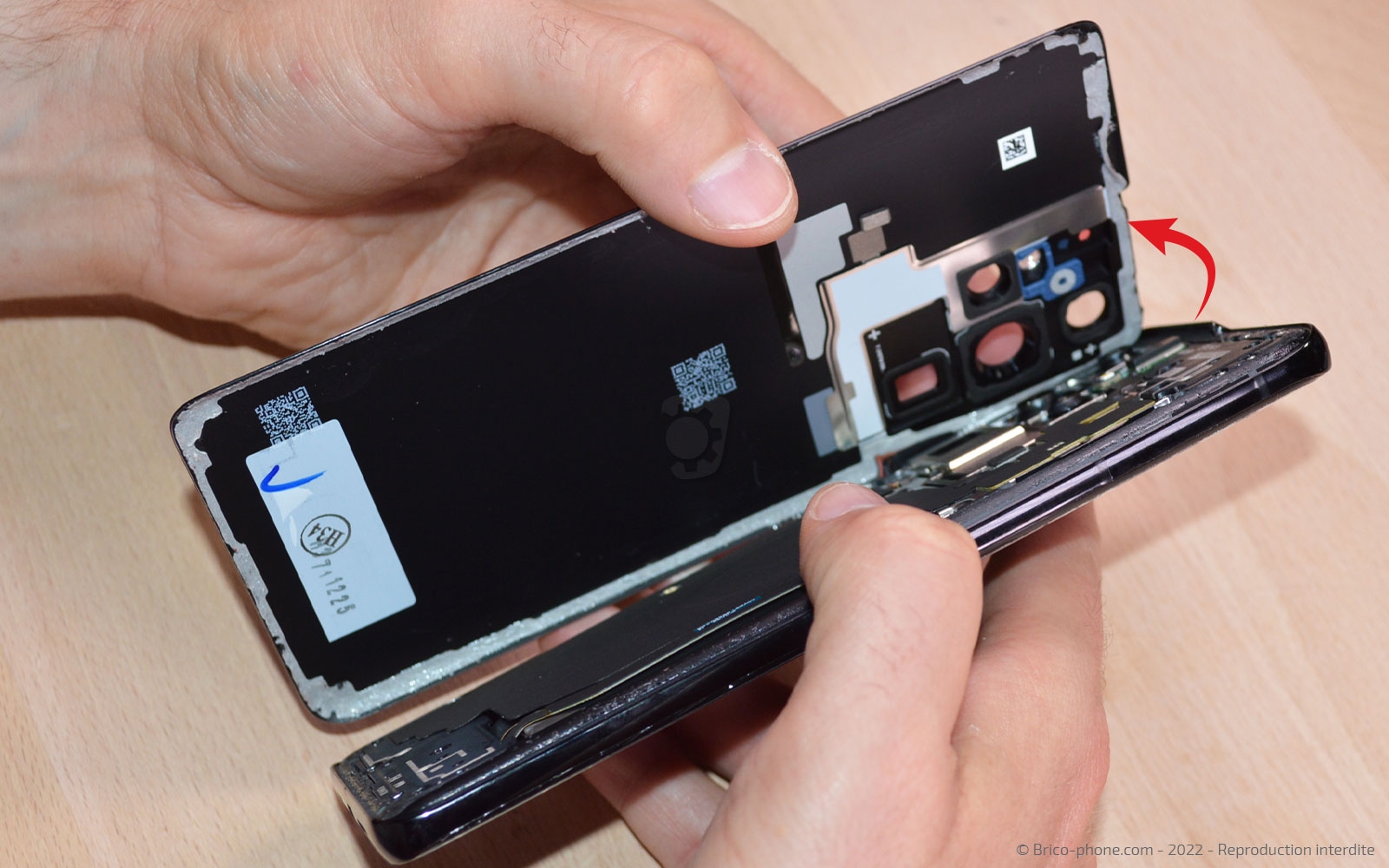

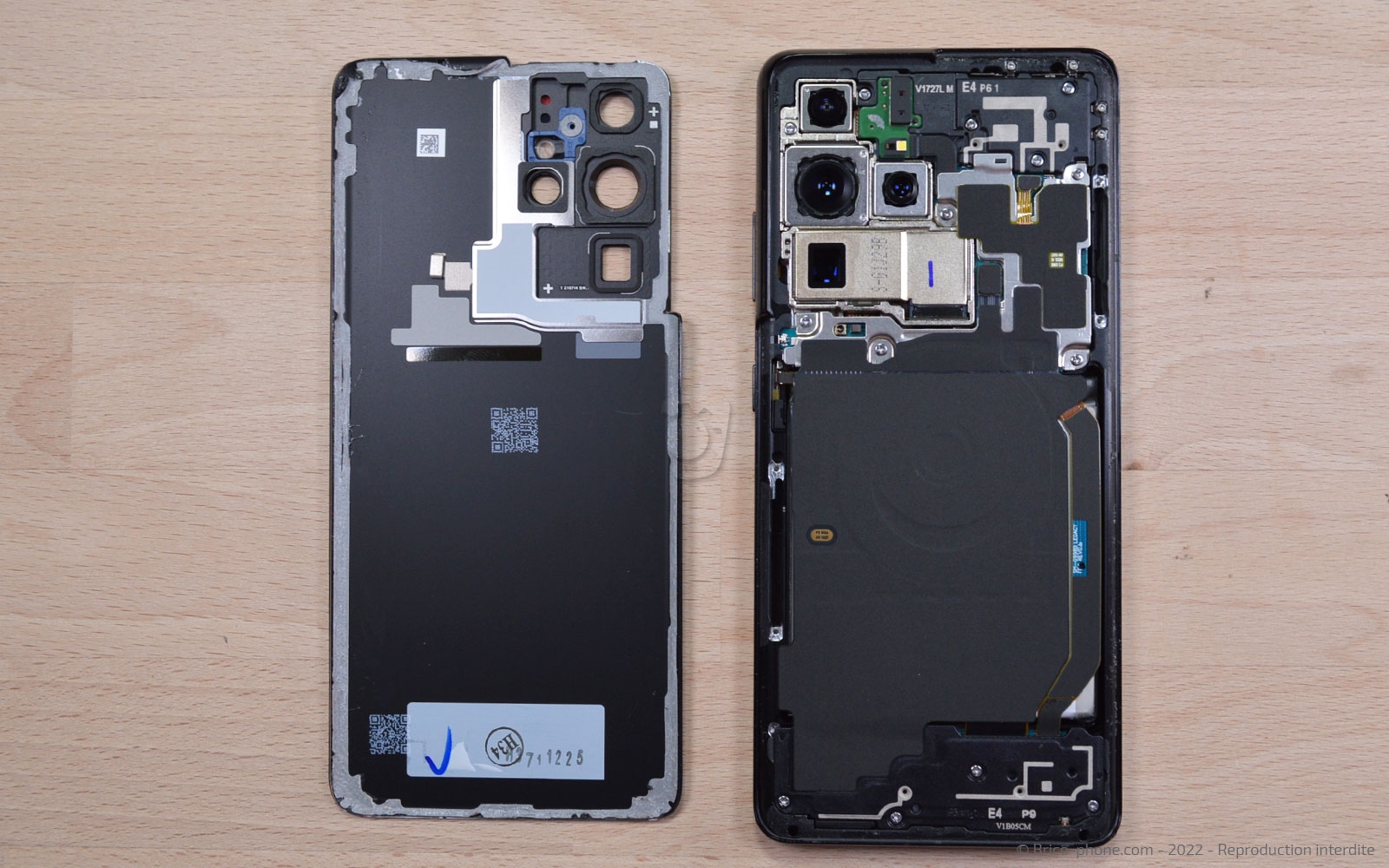

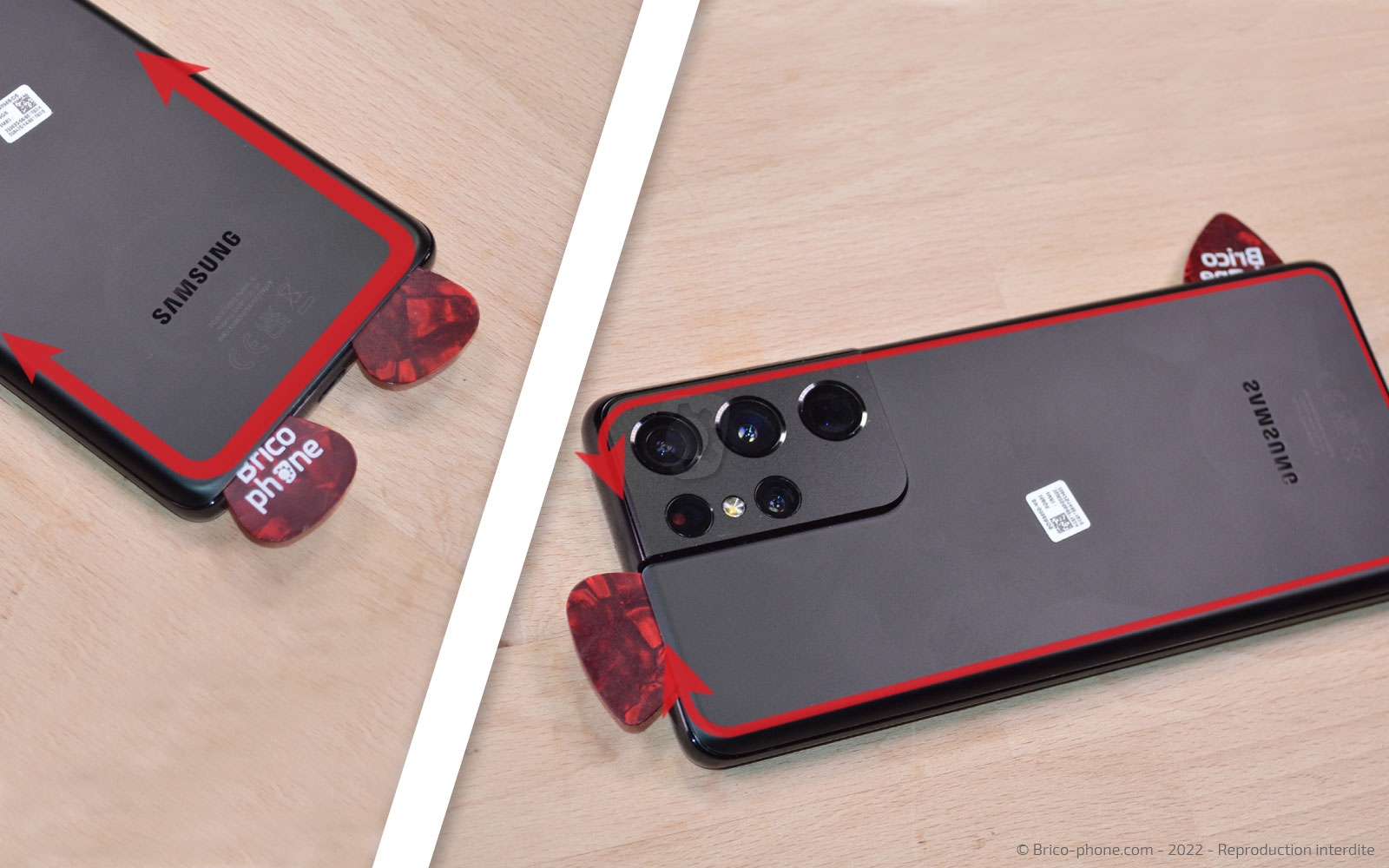

Faites glisser les outils tout autour de la coque afin de la décoller délicatement du châssis.

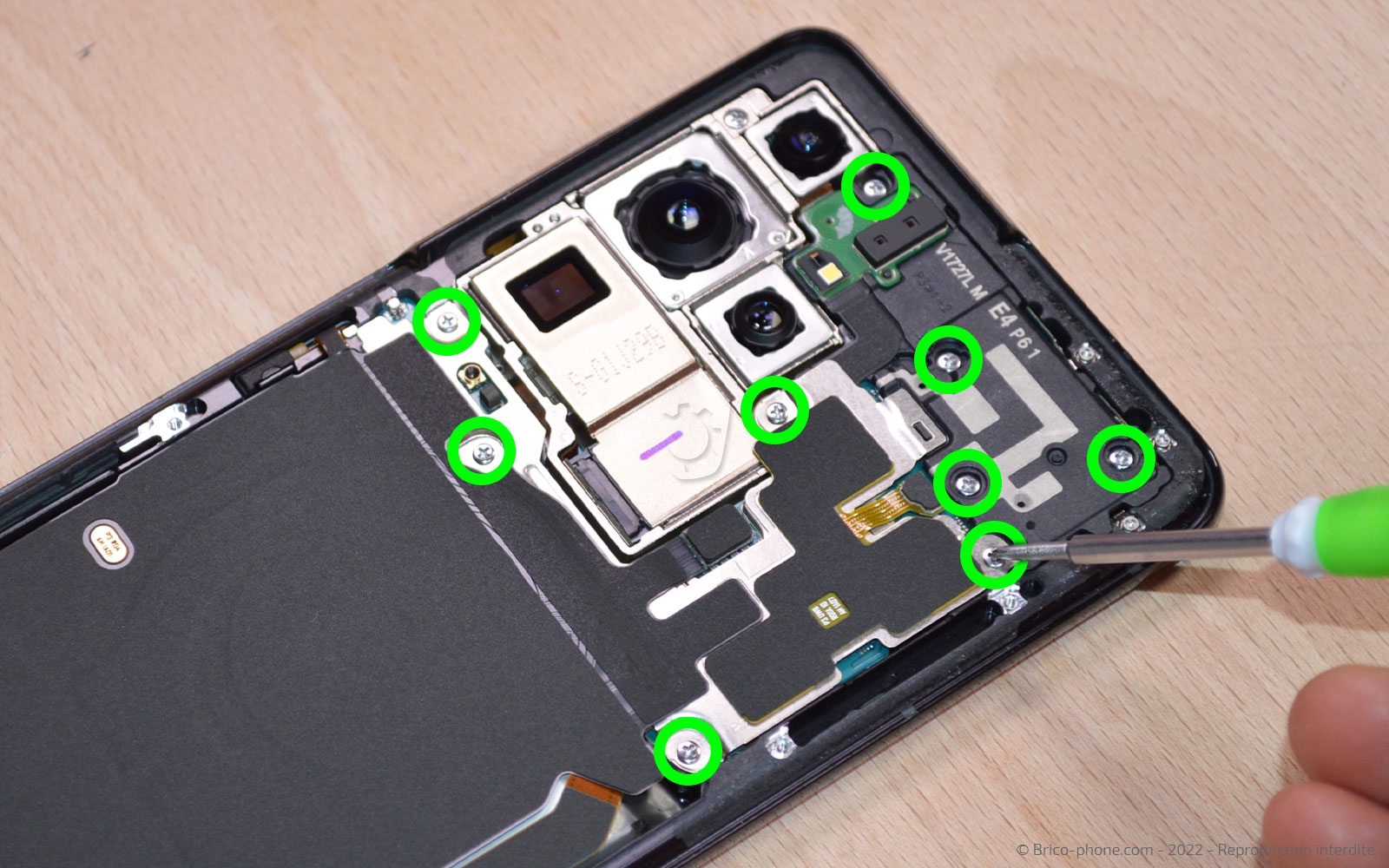

En utilisant le tournevis cruciforme, retirez les 9 vis de la plaquette NFC.

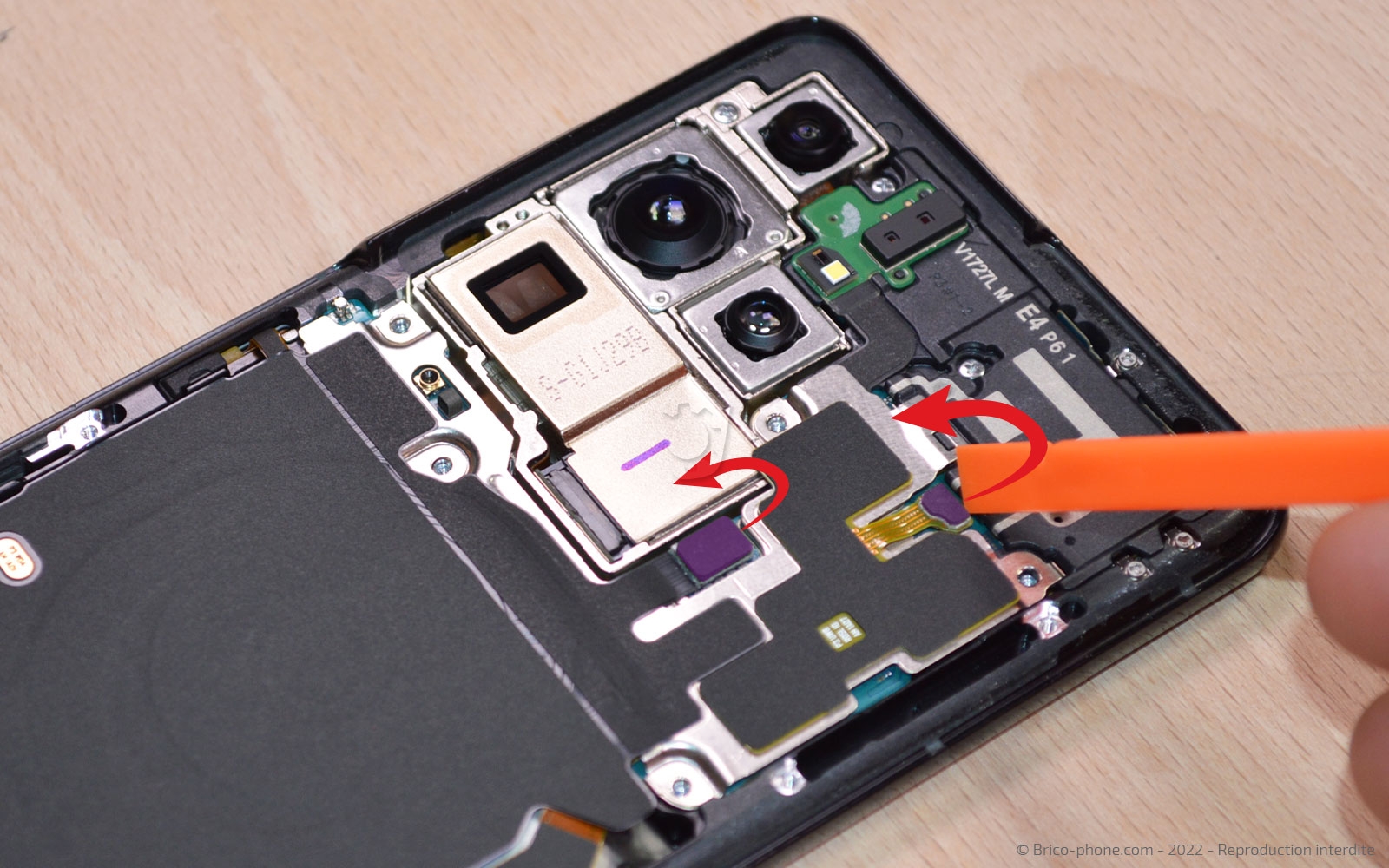

Ensuite, servez-vous du levier en nylon pour déconnecter les deux nappes surlignées en violet sur la photo n°2.

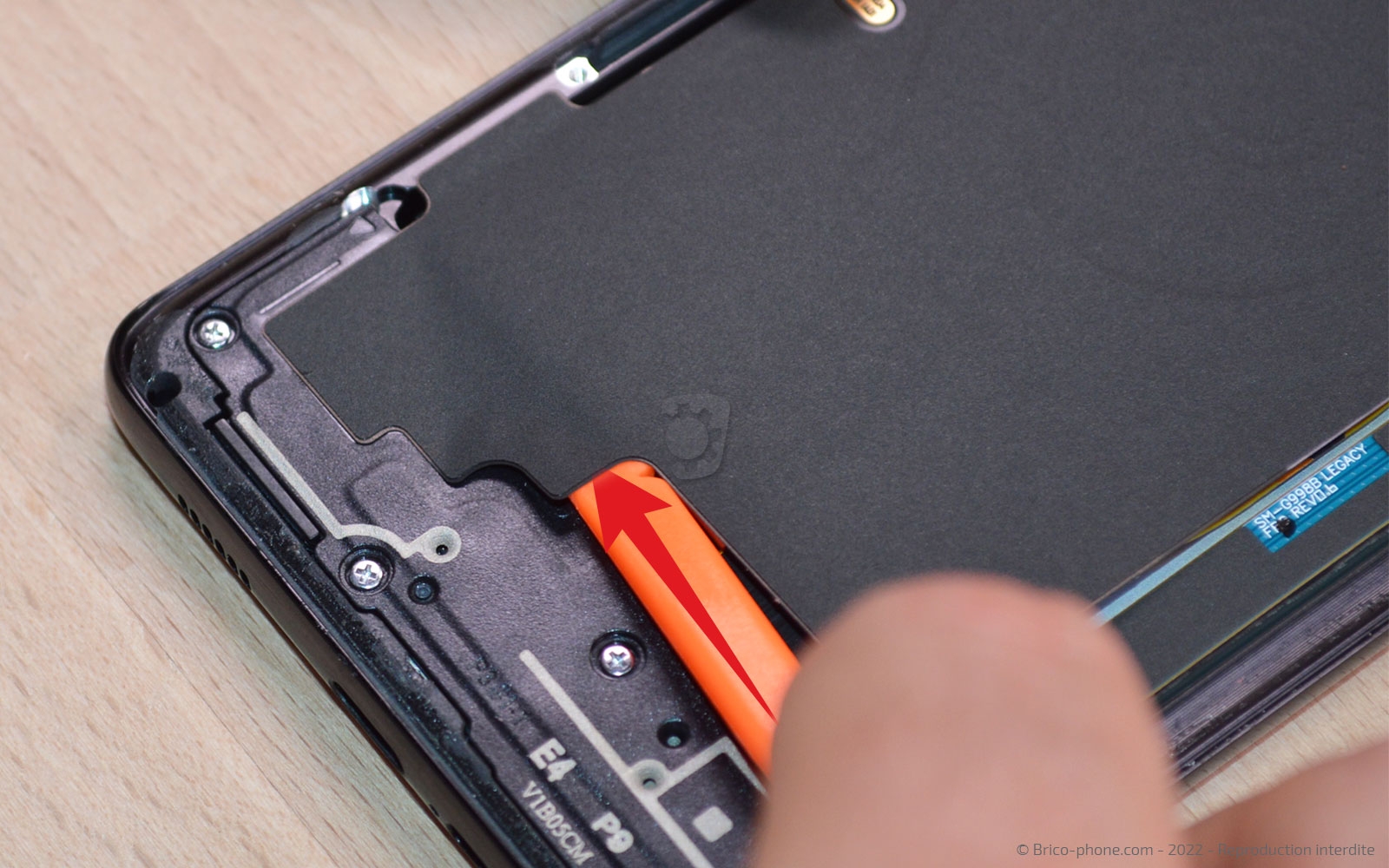

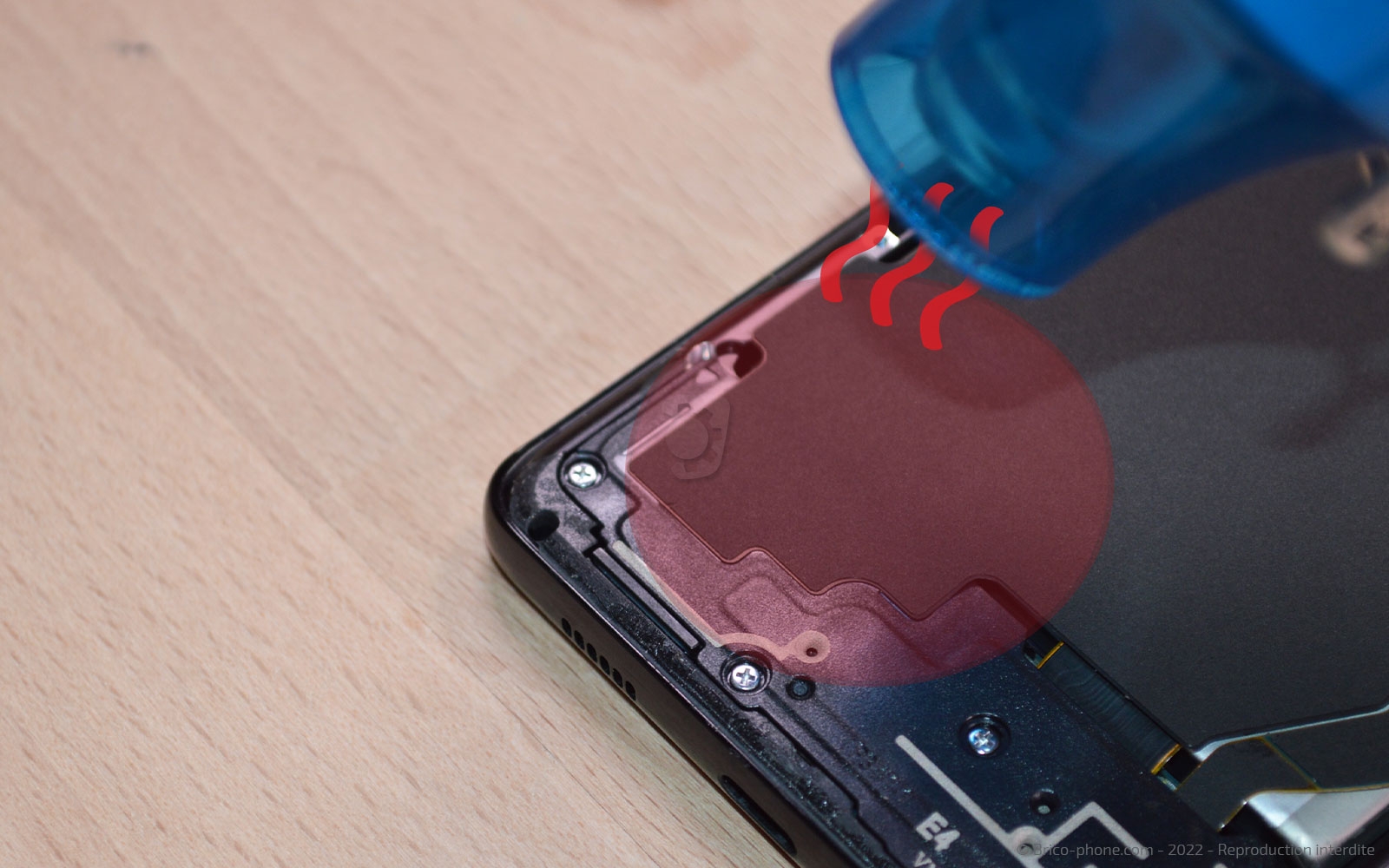

Chauffez légèrement le bout de la nappe NFC afin de pouvoir la décoller avec la spatule.

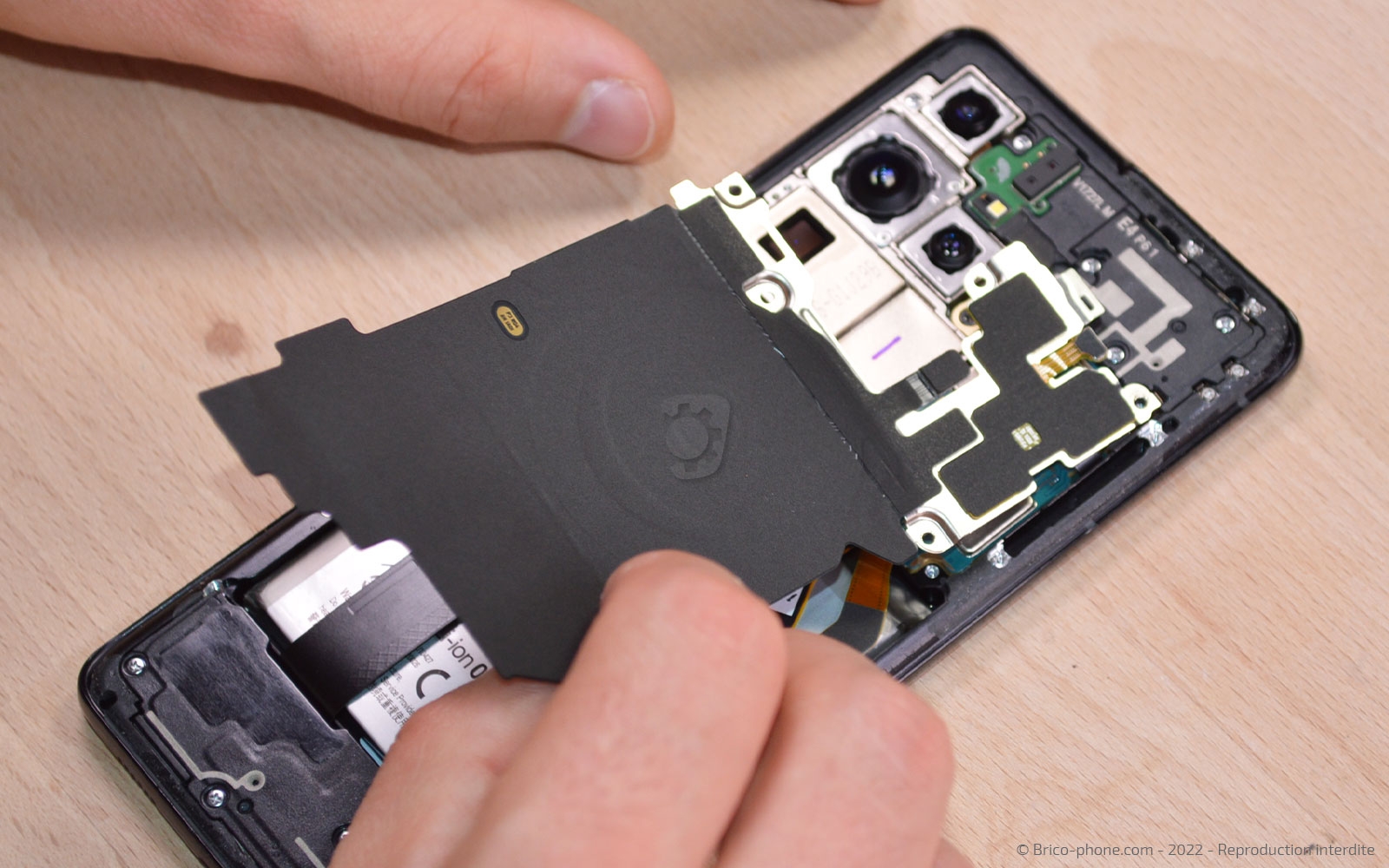

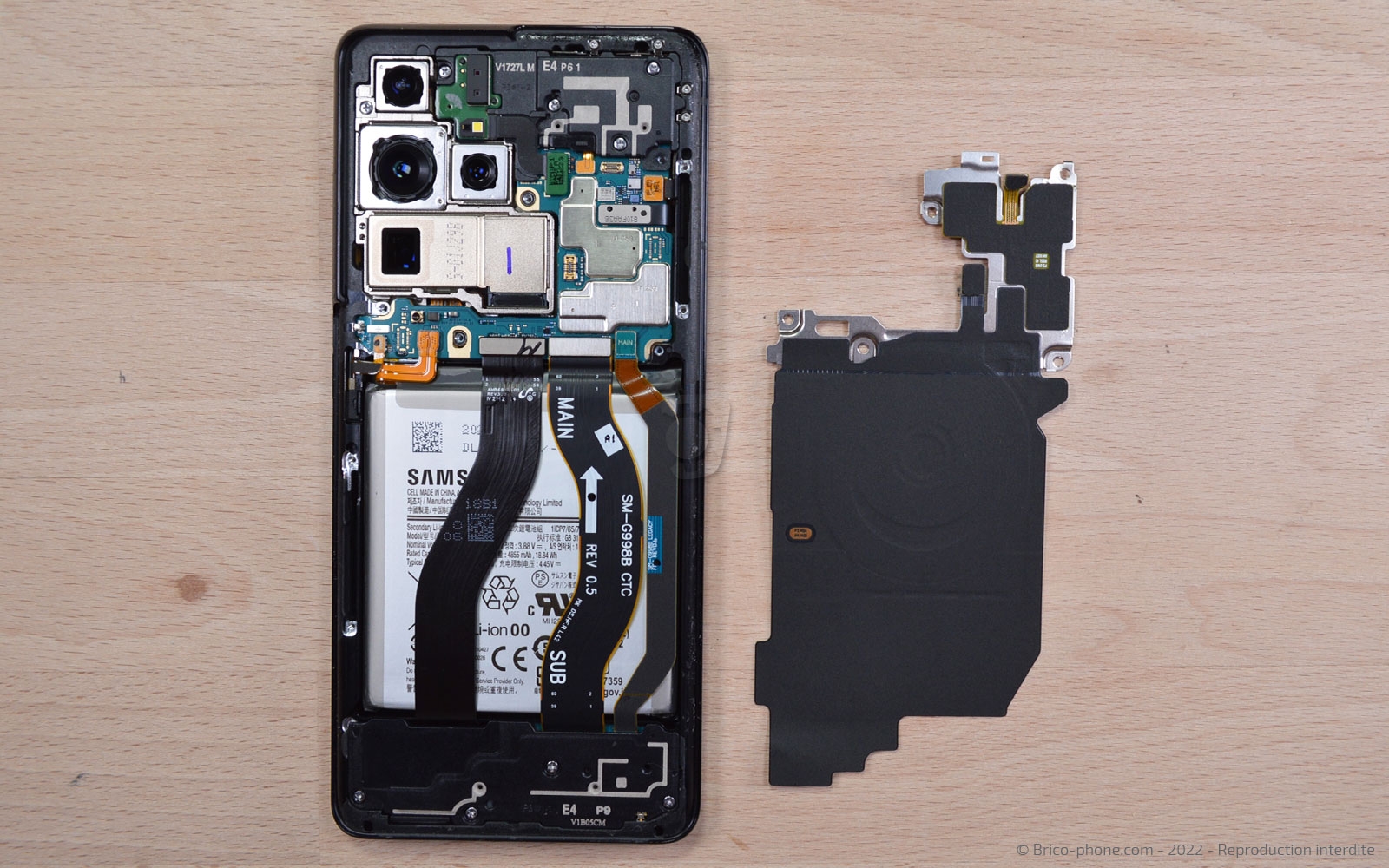

Il ne vous reste plus qu'à sortir le composant et à le poser près du patron d'aide au montage.

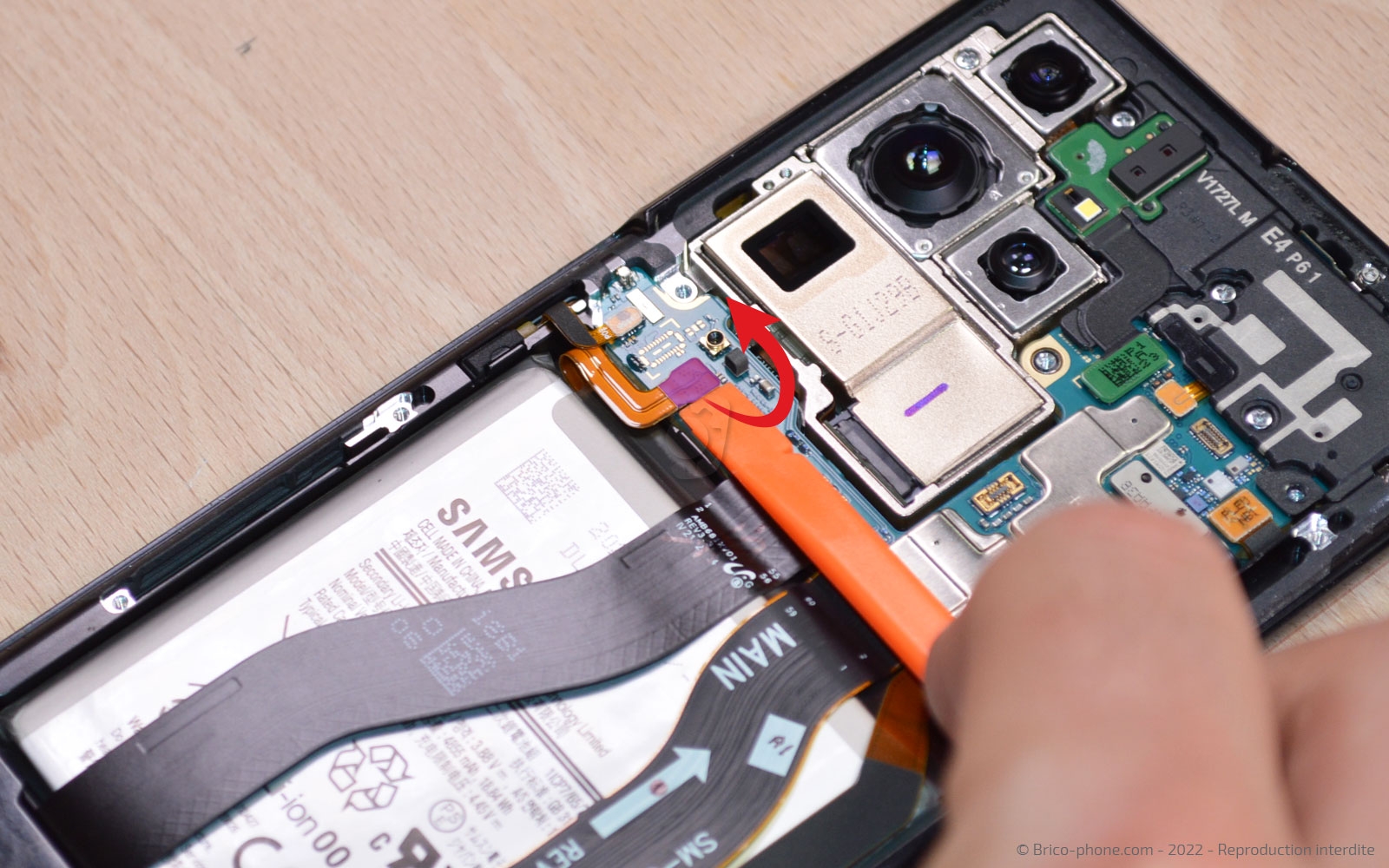

Pour travailler en toute sécurité, il est primordial de déconnecter la nappe de la batterie. Pour cela, glissez le levier sous la connectique.

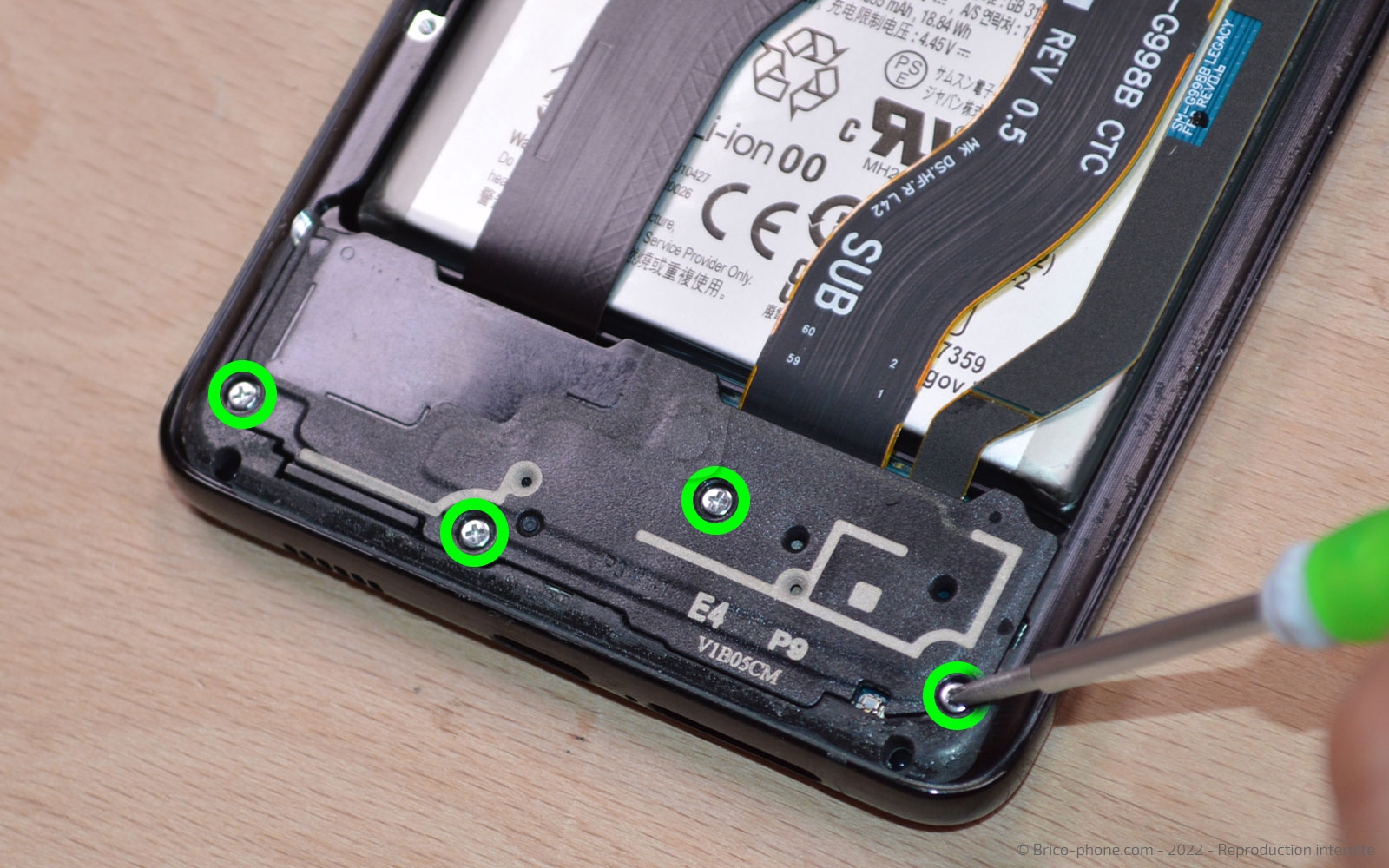

Sur la partie basse de votre appareil, dévissez les 4 vis cruciformes.

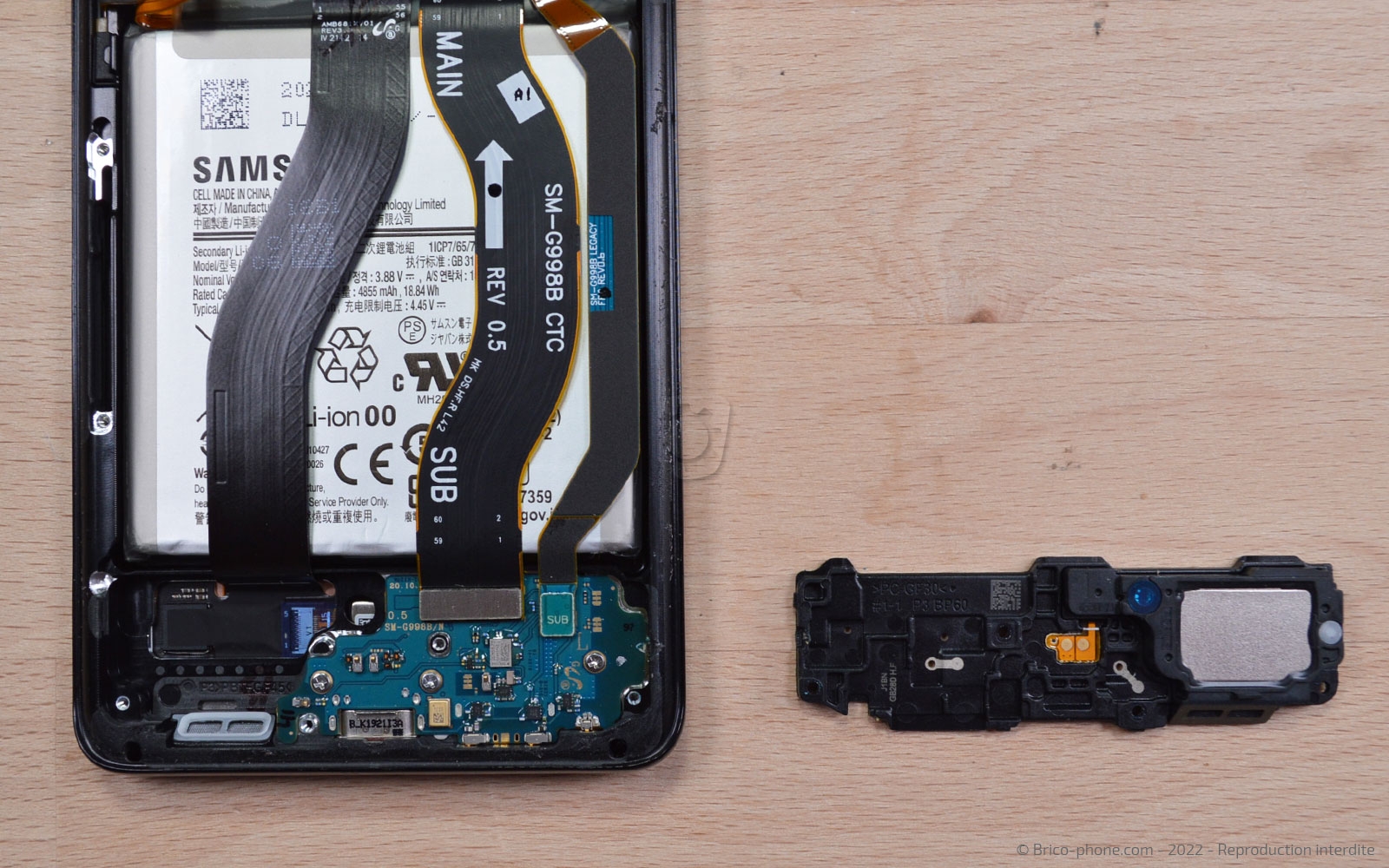

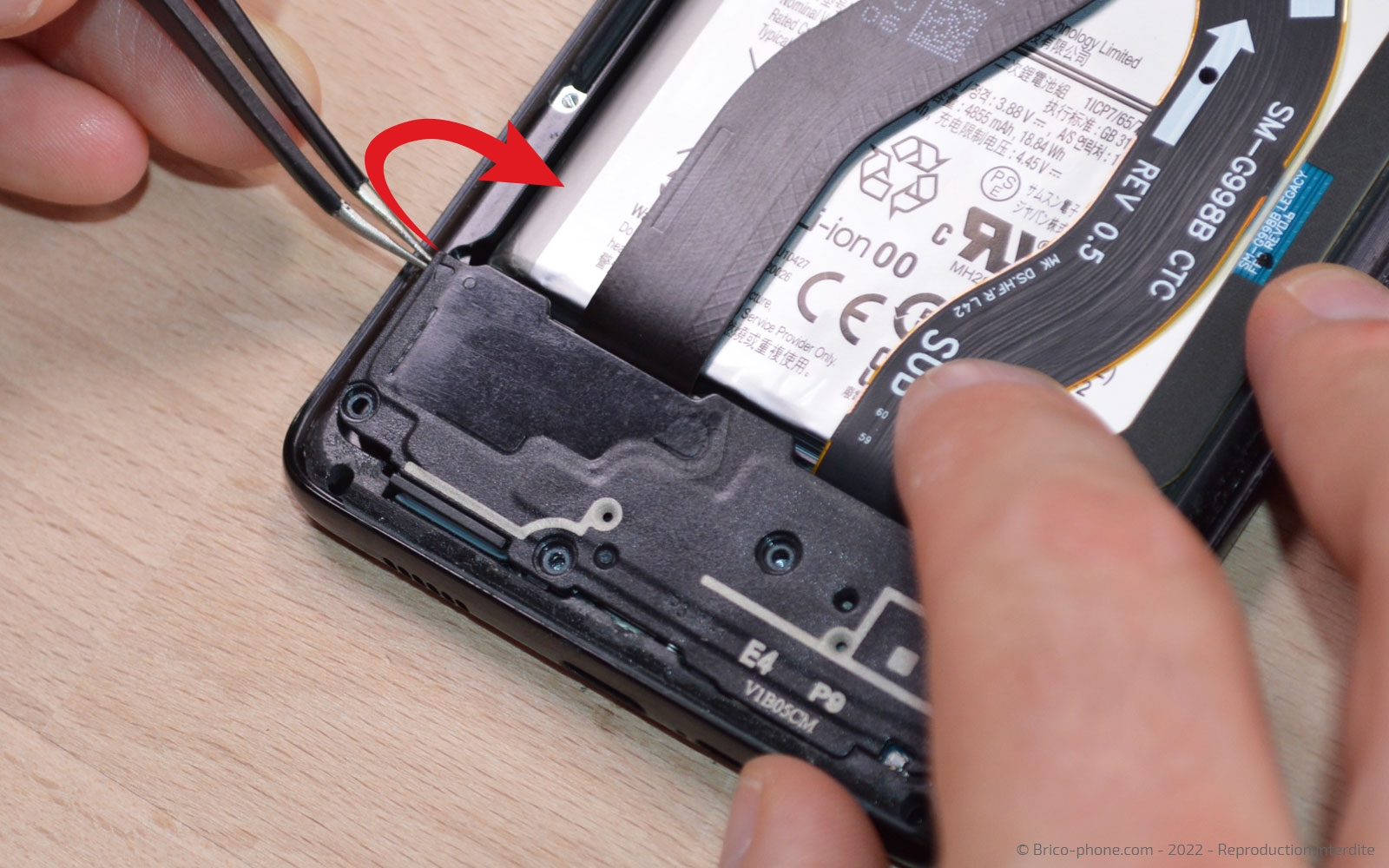

Puis, glissez le levier dans l'angle haut de gauche afin de pouvoir sortir le haut-parleur externe du châssis.

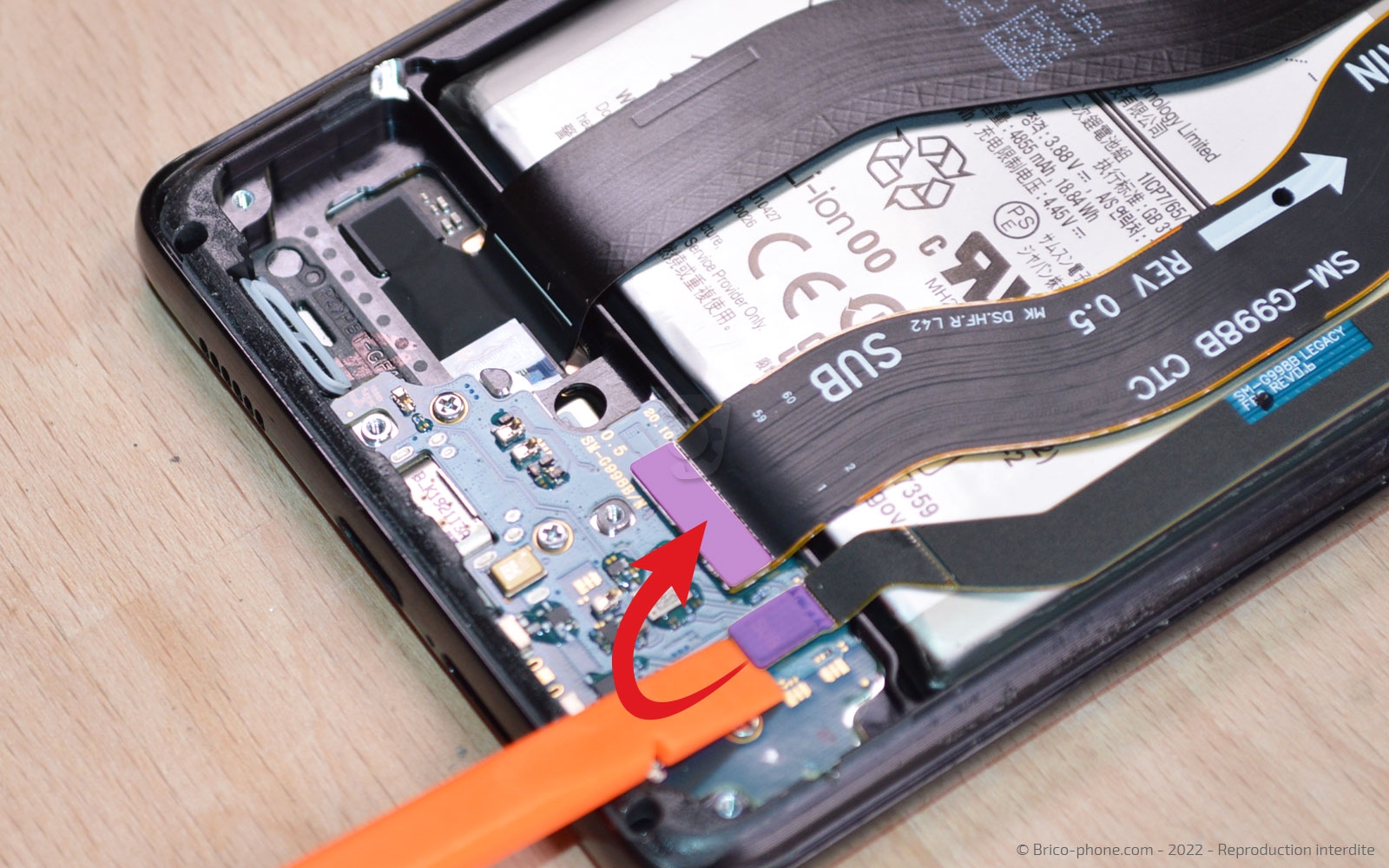

Déconnectez la nappe d'interconnexion et la nappe coax.

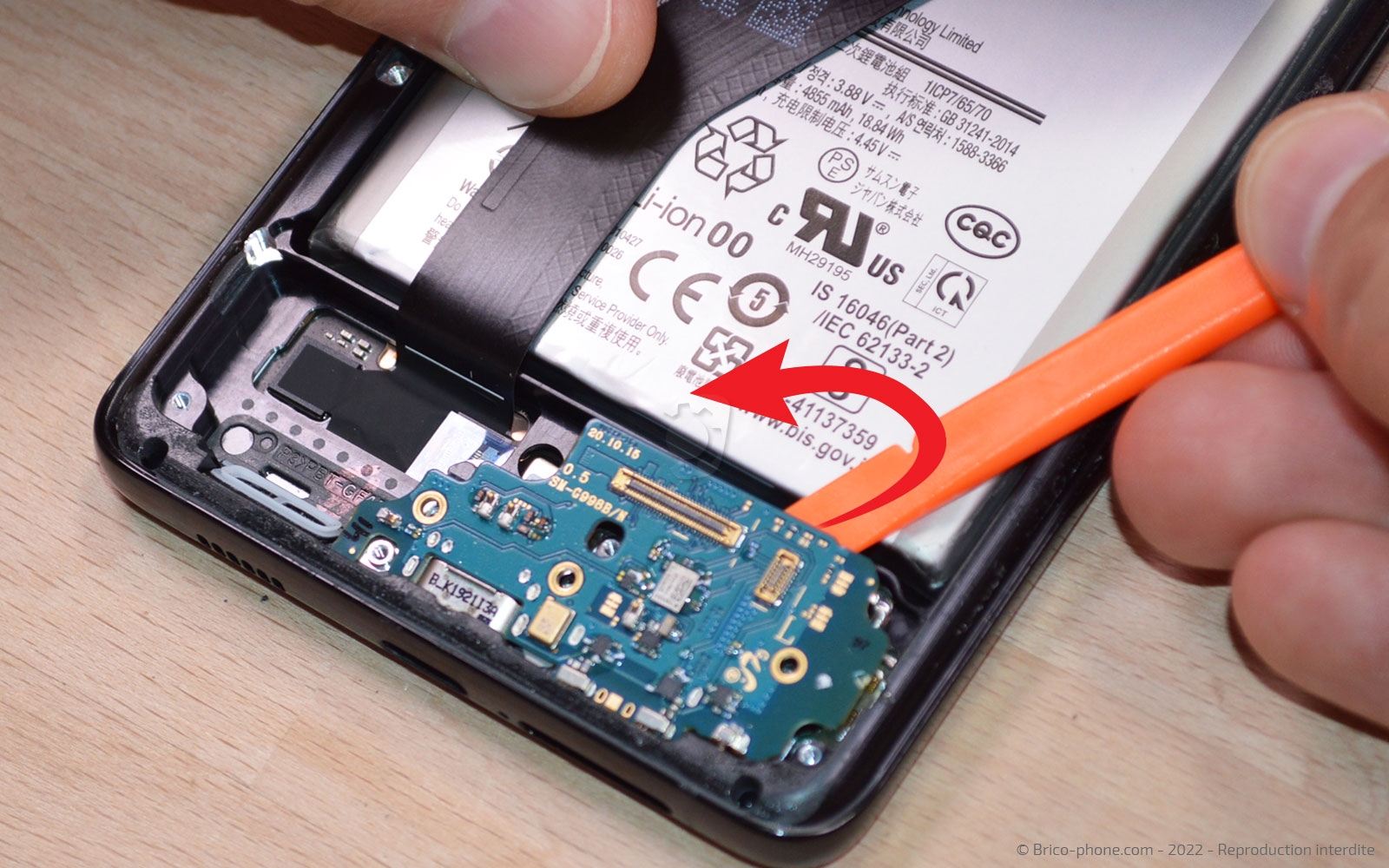

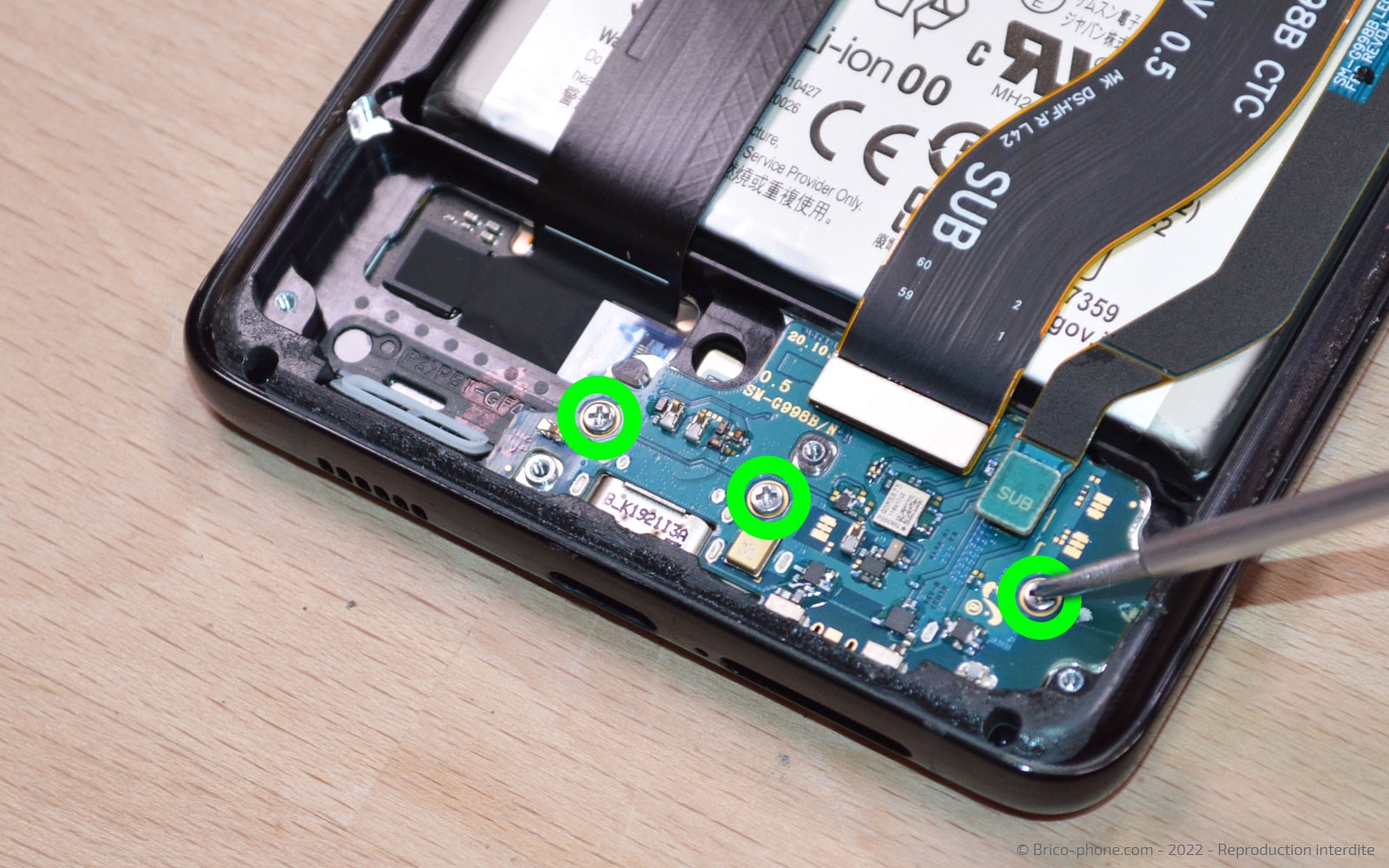

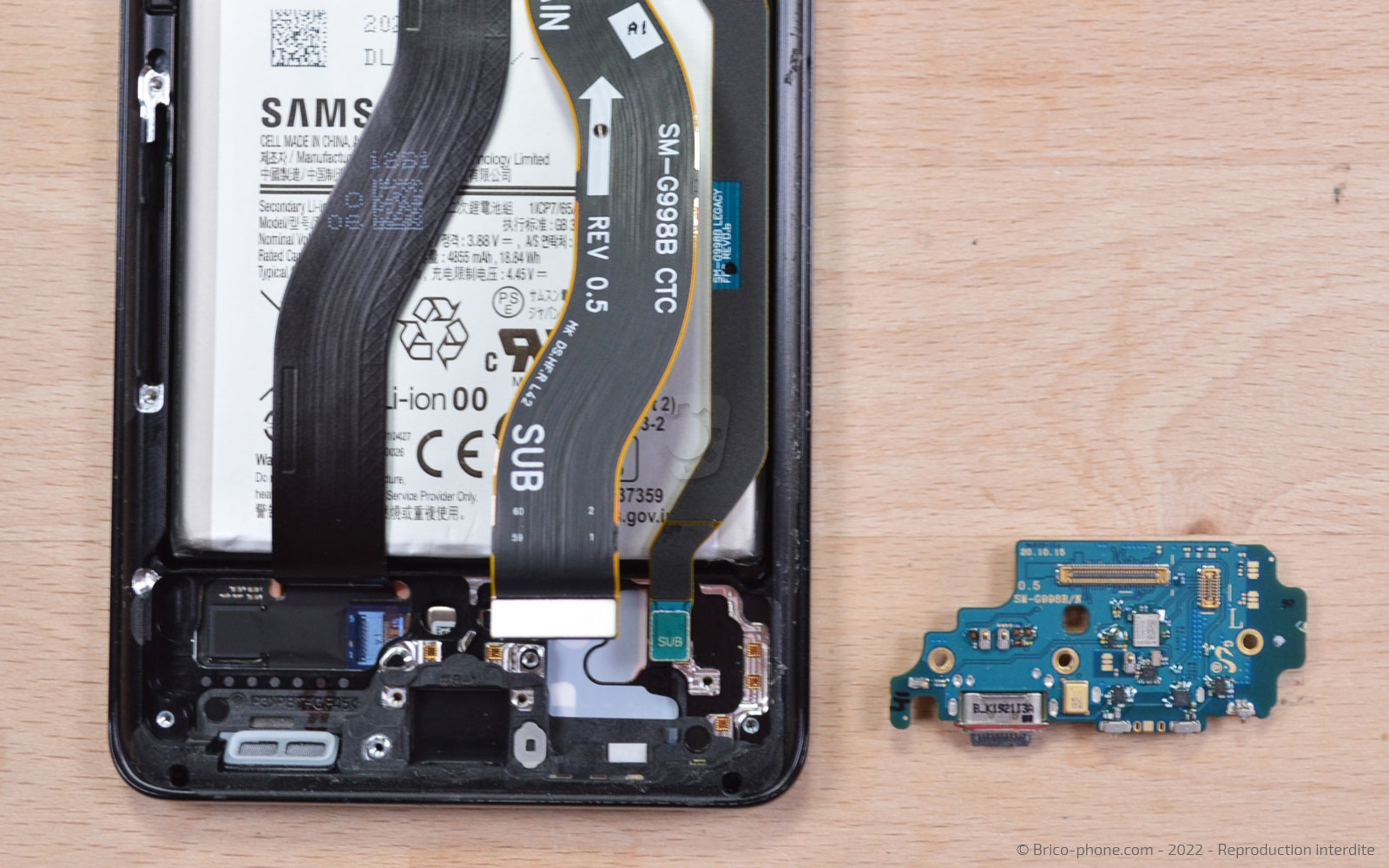

Ensuite, retirez les trois vis encore présentes sur le connecteur de charge afin de pouvoir l'extraire du châssis par la suite.

Pour refermer votre Samsung Galaxy S21 Ultra, installez le nouveau dock puis remontez les étapes précédentes.

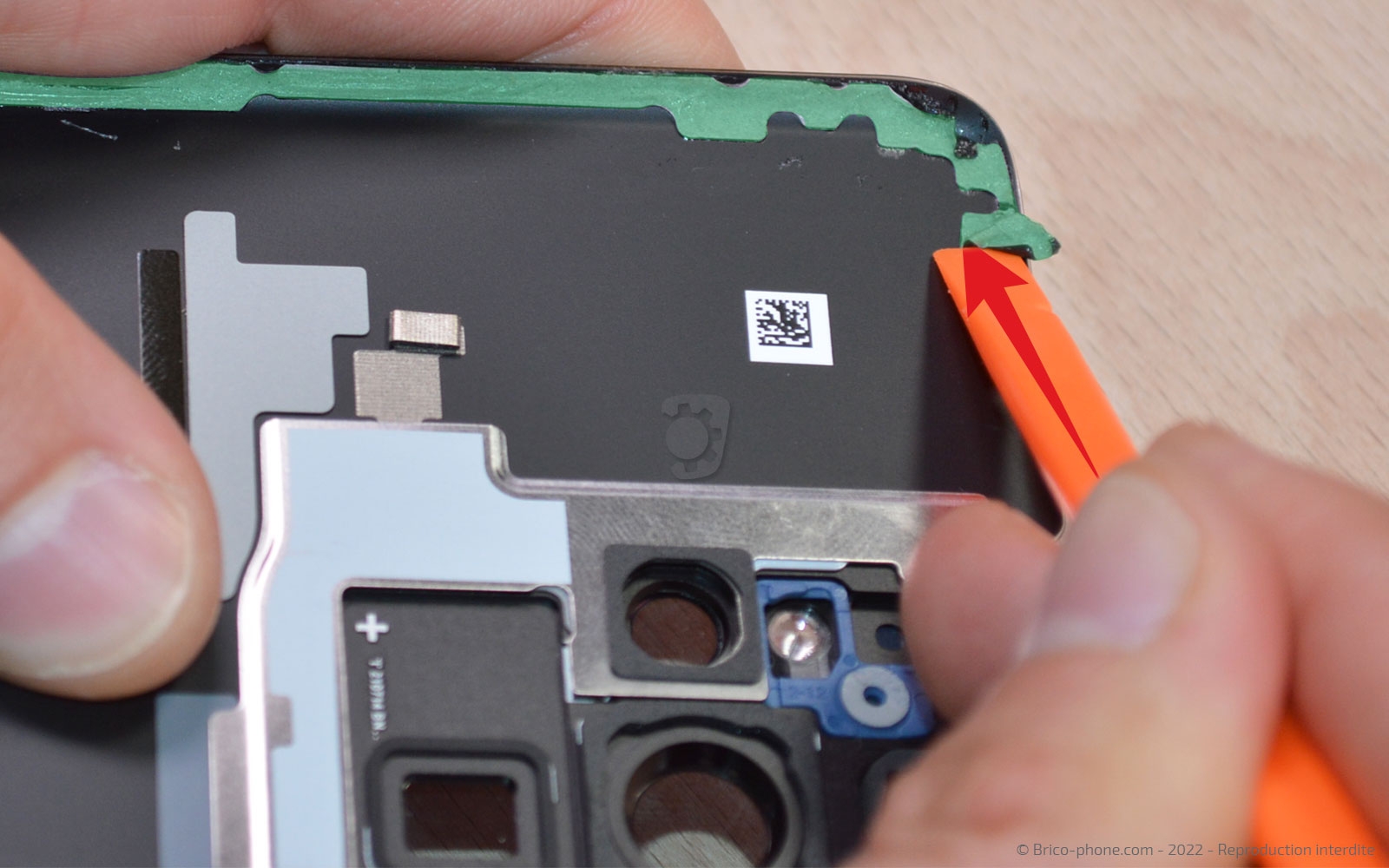

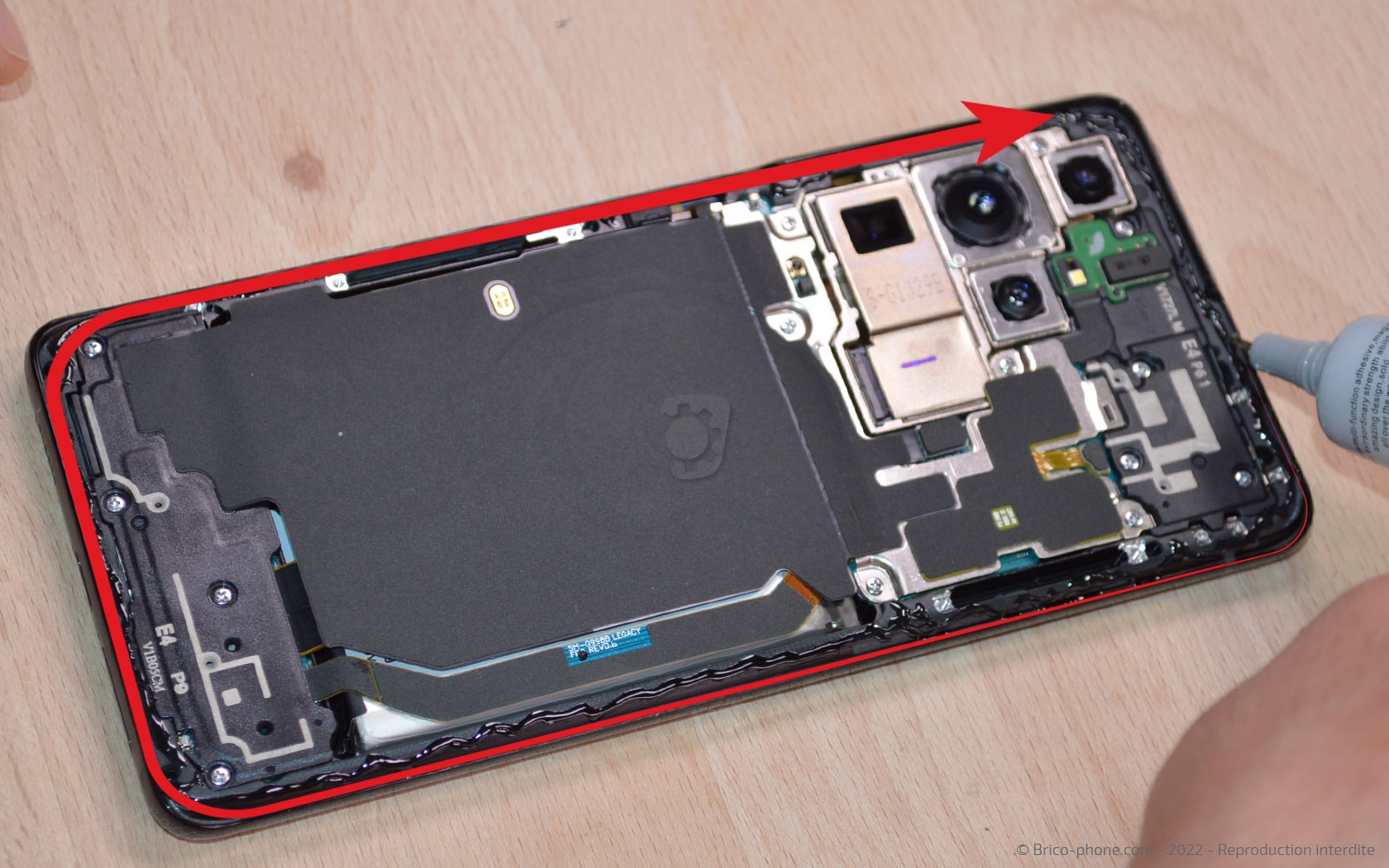

Nettoyez la vitre arrière et le châssis afin de pouvoir appliquer la colle B-7000 sur une surface propre.

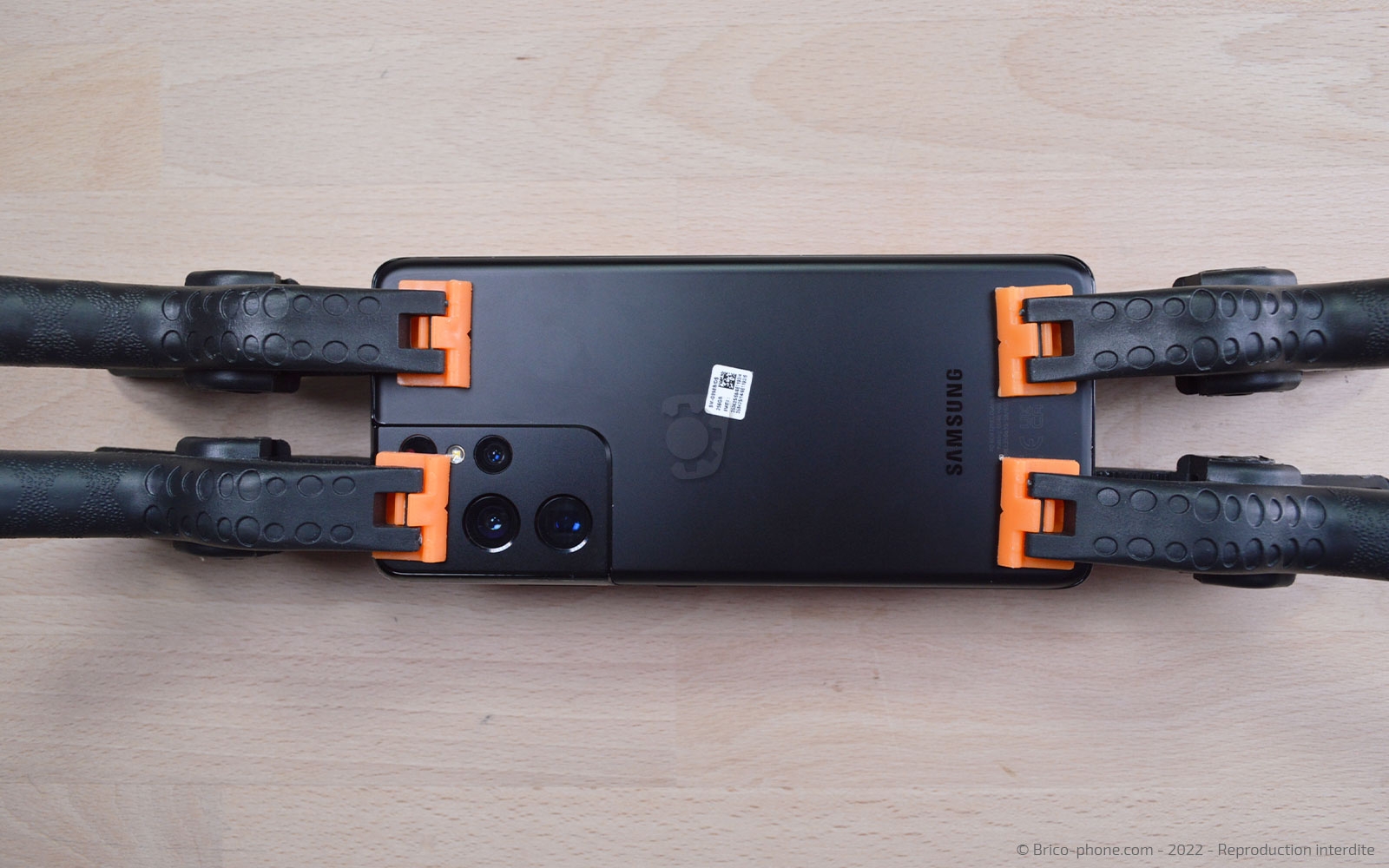

Posez la vitre arrière et laissez sécher à l'aide de pinces ou de gros livres, environ 1 heure.
