Comment changer le connecteur de charge sur Redmi 9

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 15/20
Redmi 9 | Temps estimé : 20 min | Difficulté : 2/5

Vous ne pouvez plus écouter de la musique avec vos écouteurs ? aucun périphérique ne reconnait votre Xiaomi Redmi 9 ?

Il est peut-être temps de remplacer le connecteur de charge de votre appareil. Pour cela, nos techniciens ont créé ce tutoriel de réparation spécialement pour vous permettre de changer en moins de 30 minutes le composant endommagé.

Diagnostic

›  Votre téléphone ne prend plus la charge.
›  La prise jack de votre téléphone ne fonctionne plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C et prise Jack pour Xiaomi Redmi 9
24,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Avant de commencer, assurez-vous de commander une pièce compatible avec votre smartphone. pour cela, plusieurs possibilités s'offrent à vous.

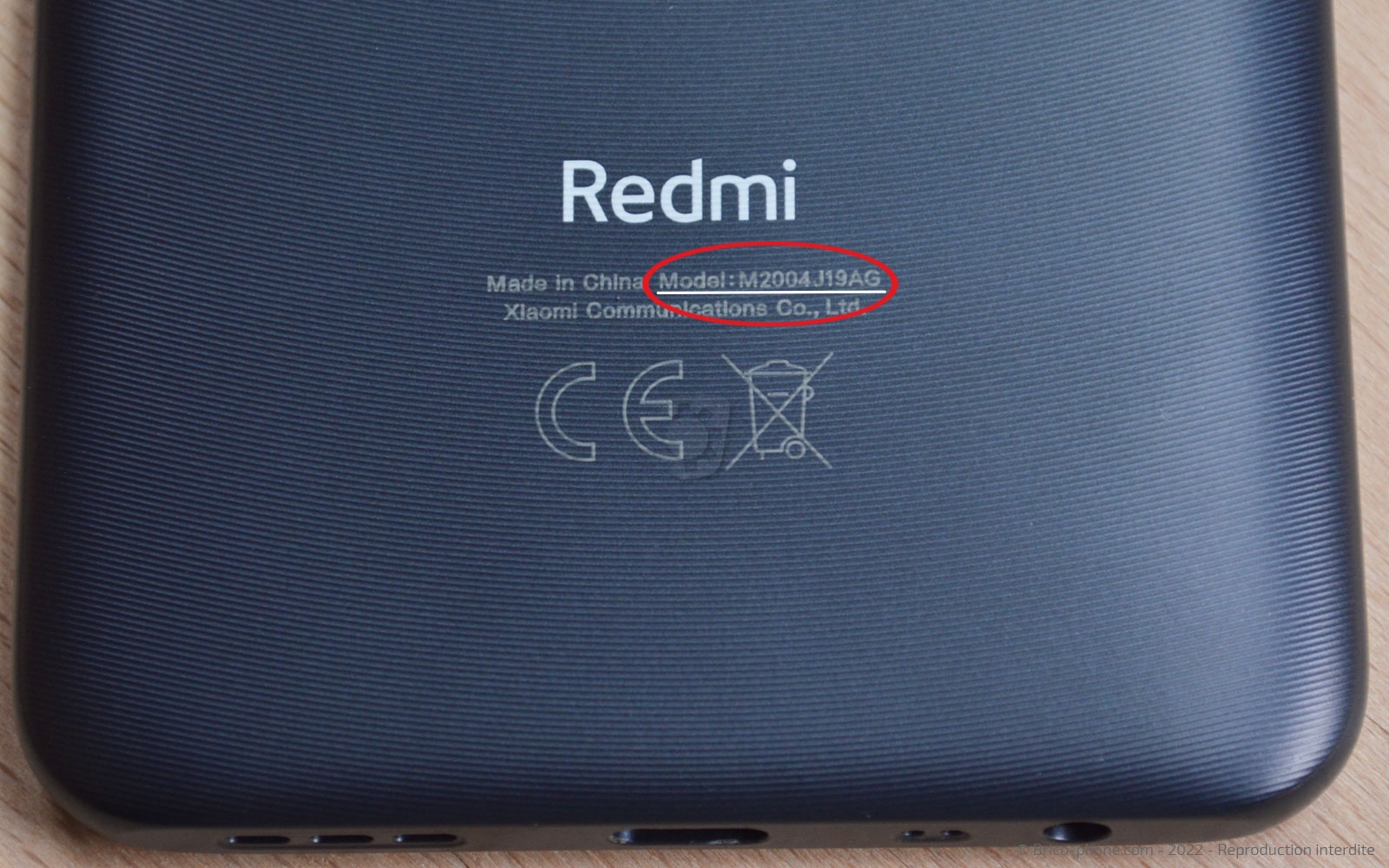

En effet, vous pouvez simplement vérifier que le numéro de modèle inscrit au dos de votre téléphone se trouve dans la liste des modèles compatibles avec le composant.
Si la référence n'est pas écrite sur la coque, composez le *#06# depuis le clavier de votre mobile pour obtenir un numéro IMEI qu'il vous faudra recopier sur notre page d'accueil. Brico-phone s'occupe d'identifier pour vous votre Xiaomi et vous indique les pièces compatibles.

Une fois votre commande réceptionnée, installez vous dans un endroit calme avec un plan de travail propre et dégagé. disposez les outils, le patron d'aide au montage et ce tutoriel près de vous.

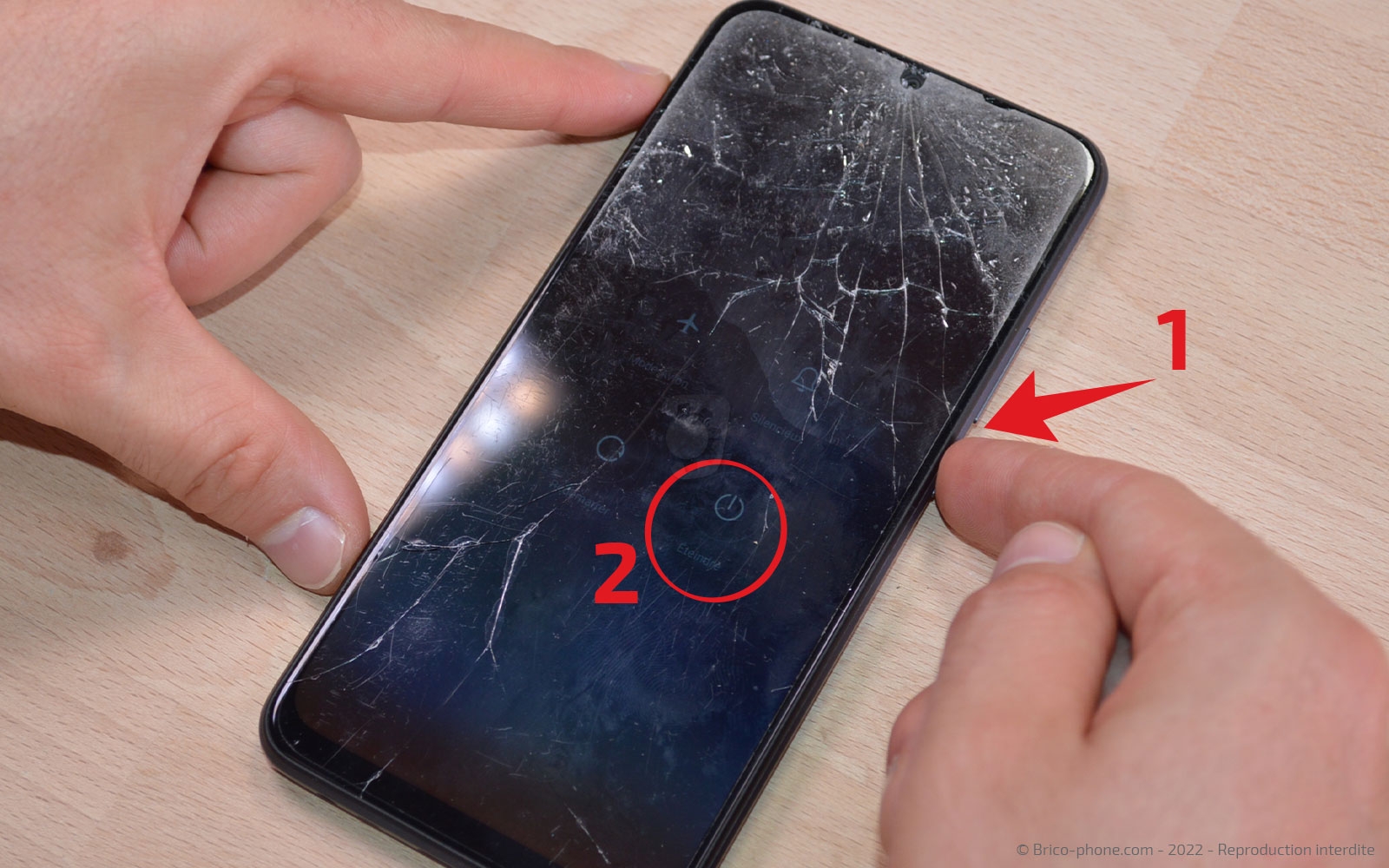

Puis, commencez par mettre hors tension votre Xiaomi Redmi 9 en pressant le bouton Power puis en sélectionnant le menu "éteindre".
Etape 1 : Extraire le tiroir de la carte SIM

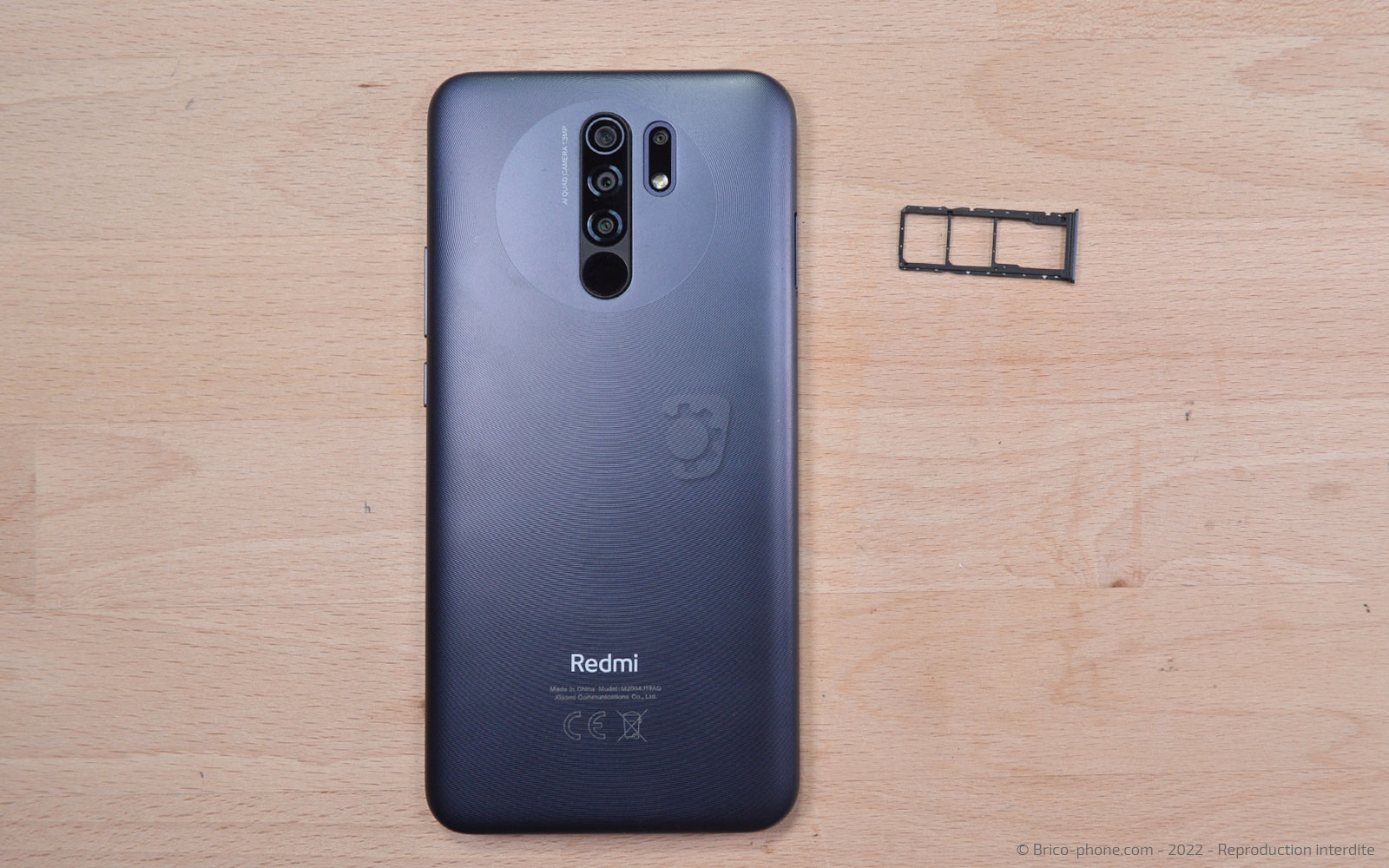

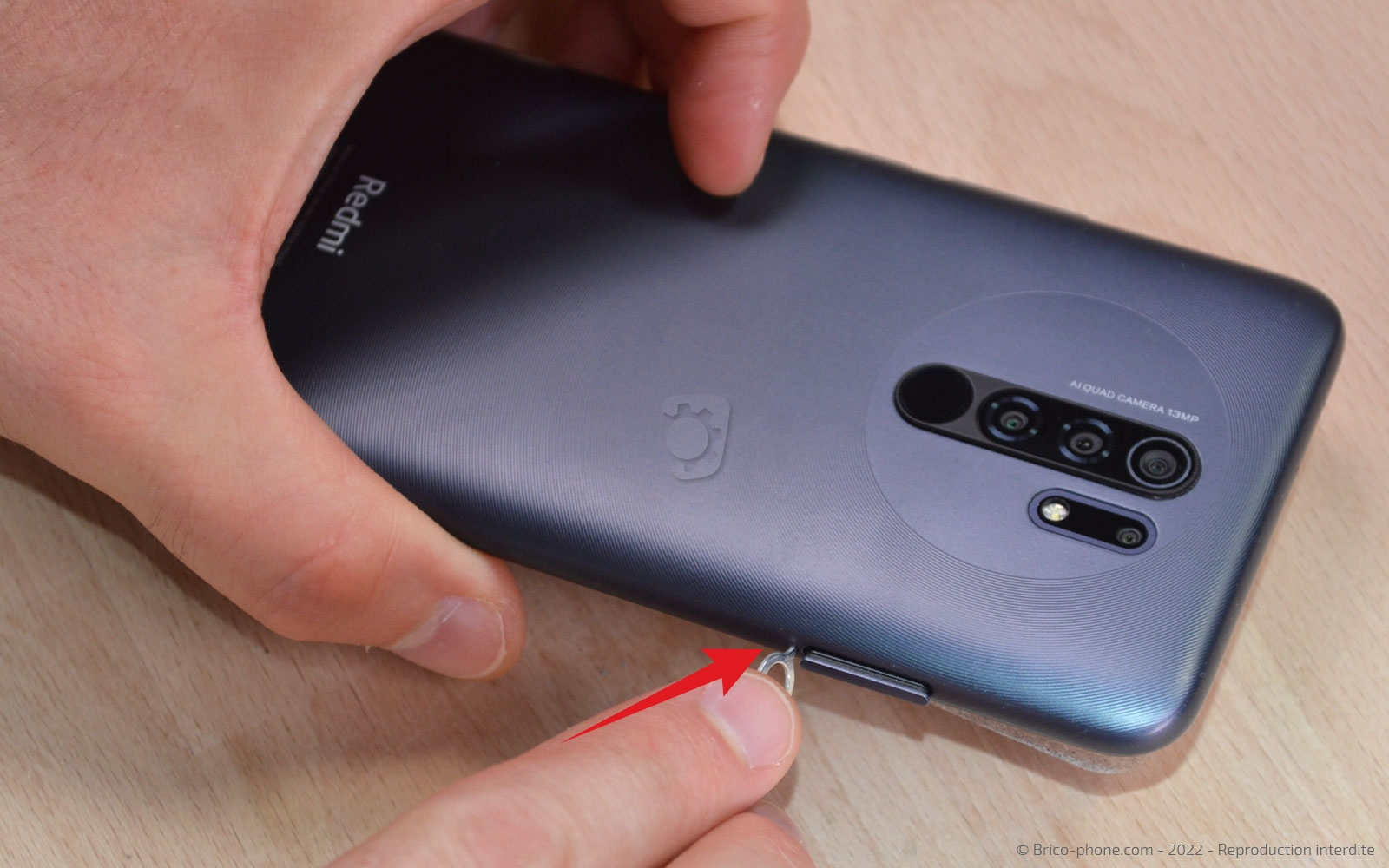

A l'aide de l'outil adéquat, sortez le rack sim du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Ouvrir le téléphone

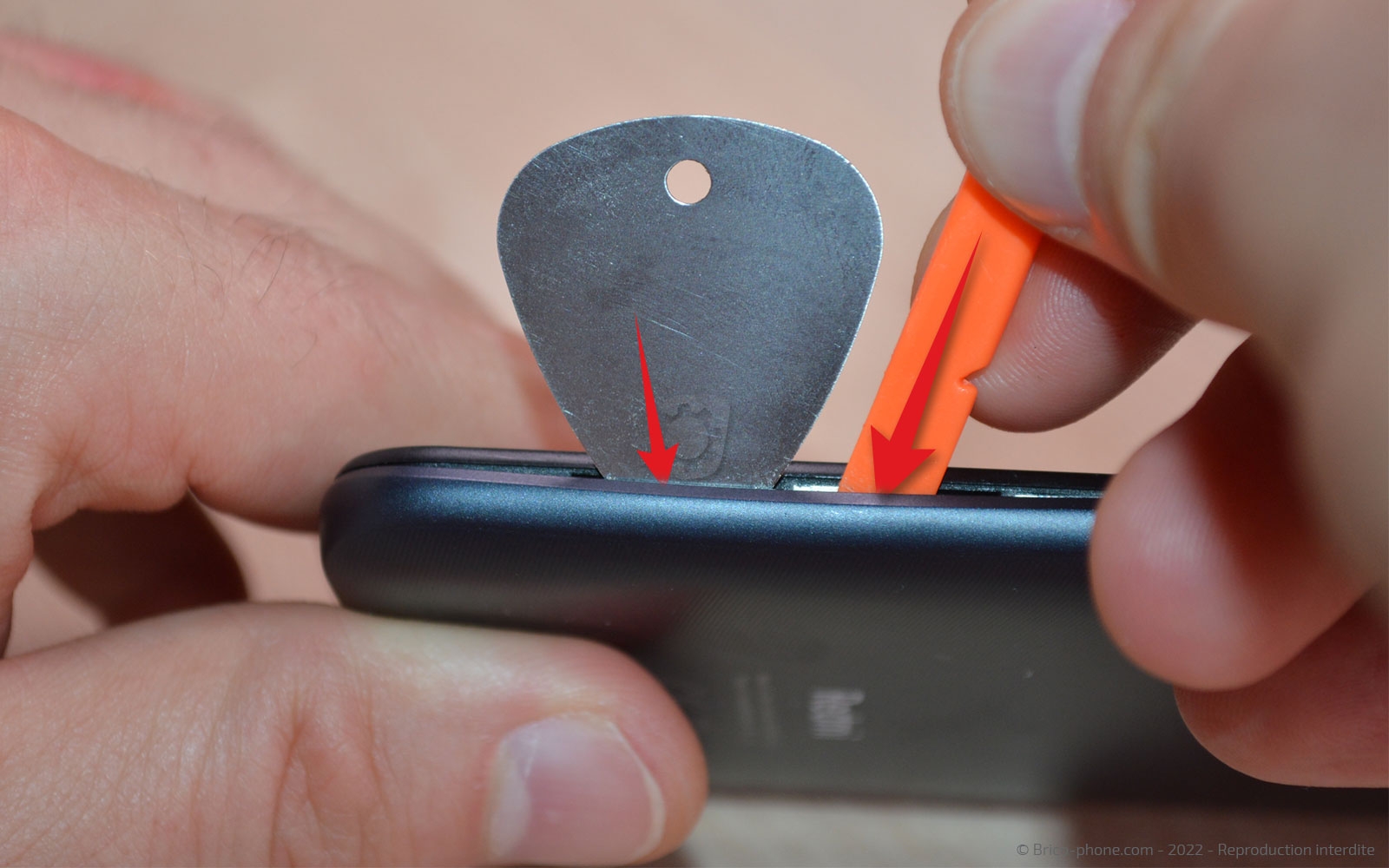

Insérez le médiator en métal troué entre la coque et le châssis afin de pouvoir la déclipser.

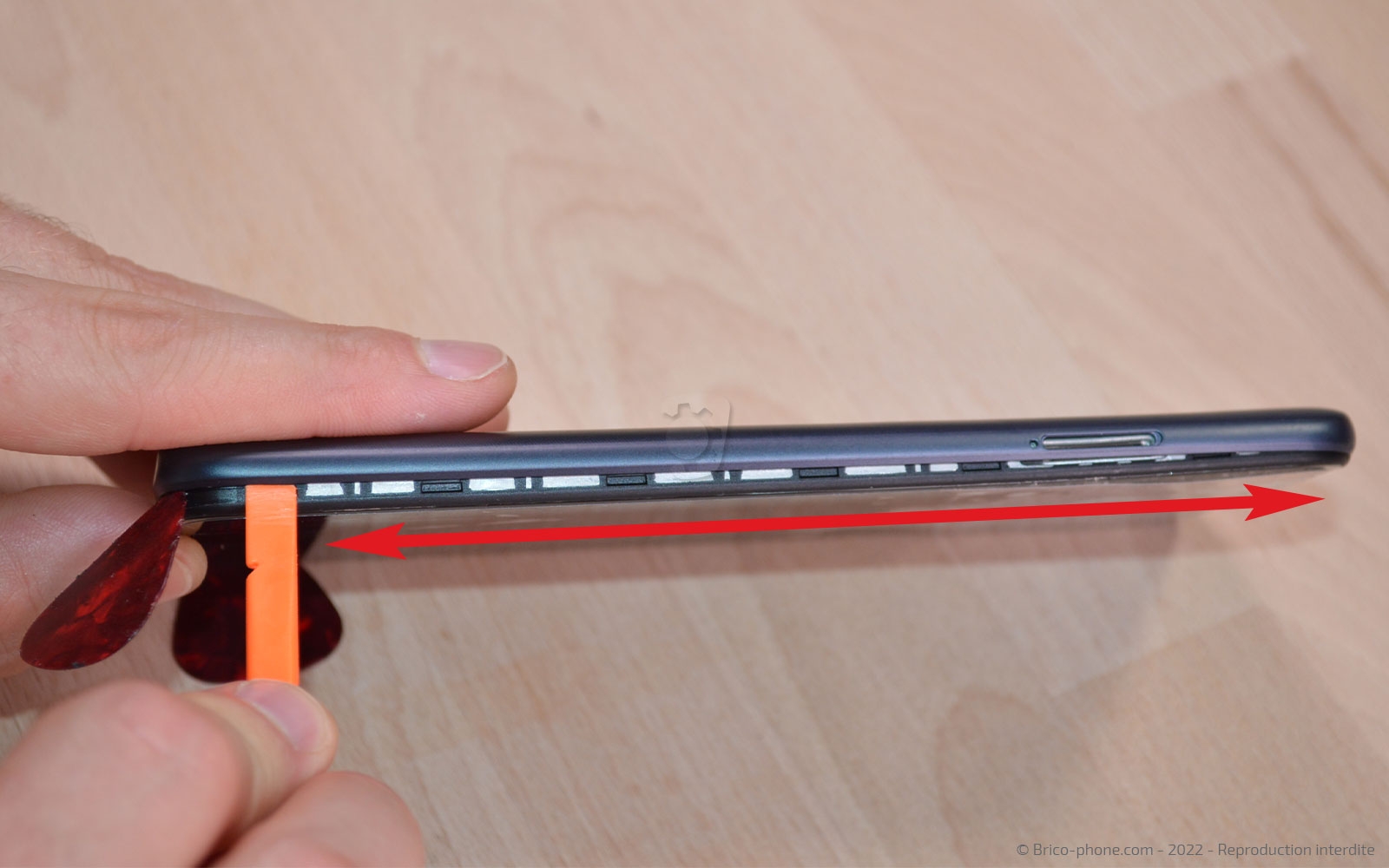

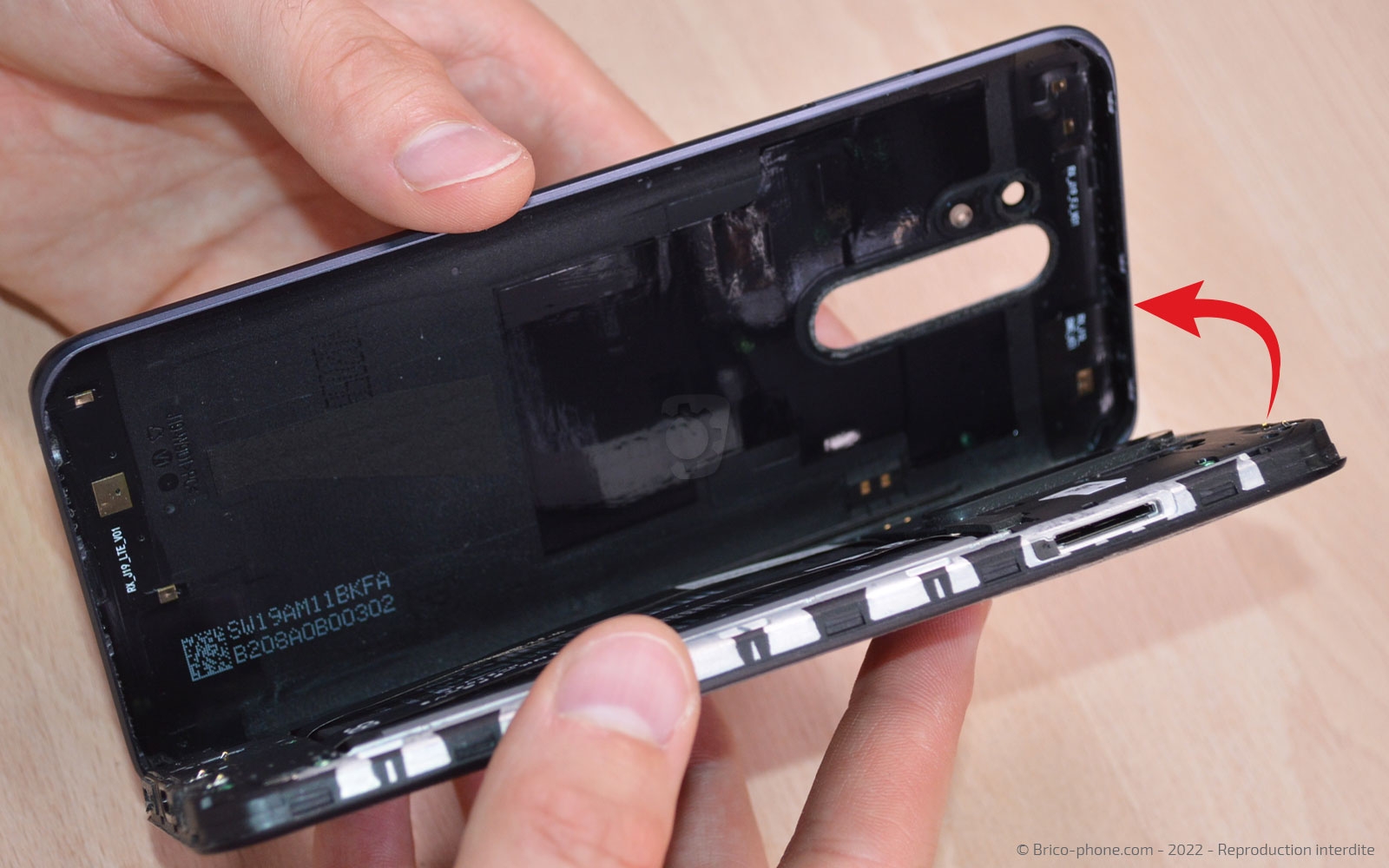

Aidez vous du levier en nylon pour terminer l'ouverture de votre appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Coque arrière d'origine pour Xiaomi Redmi 9 Gris
19,90 €

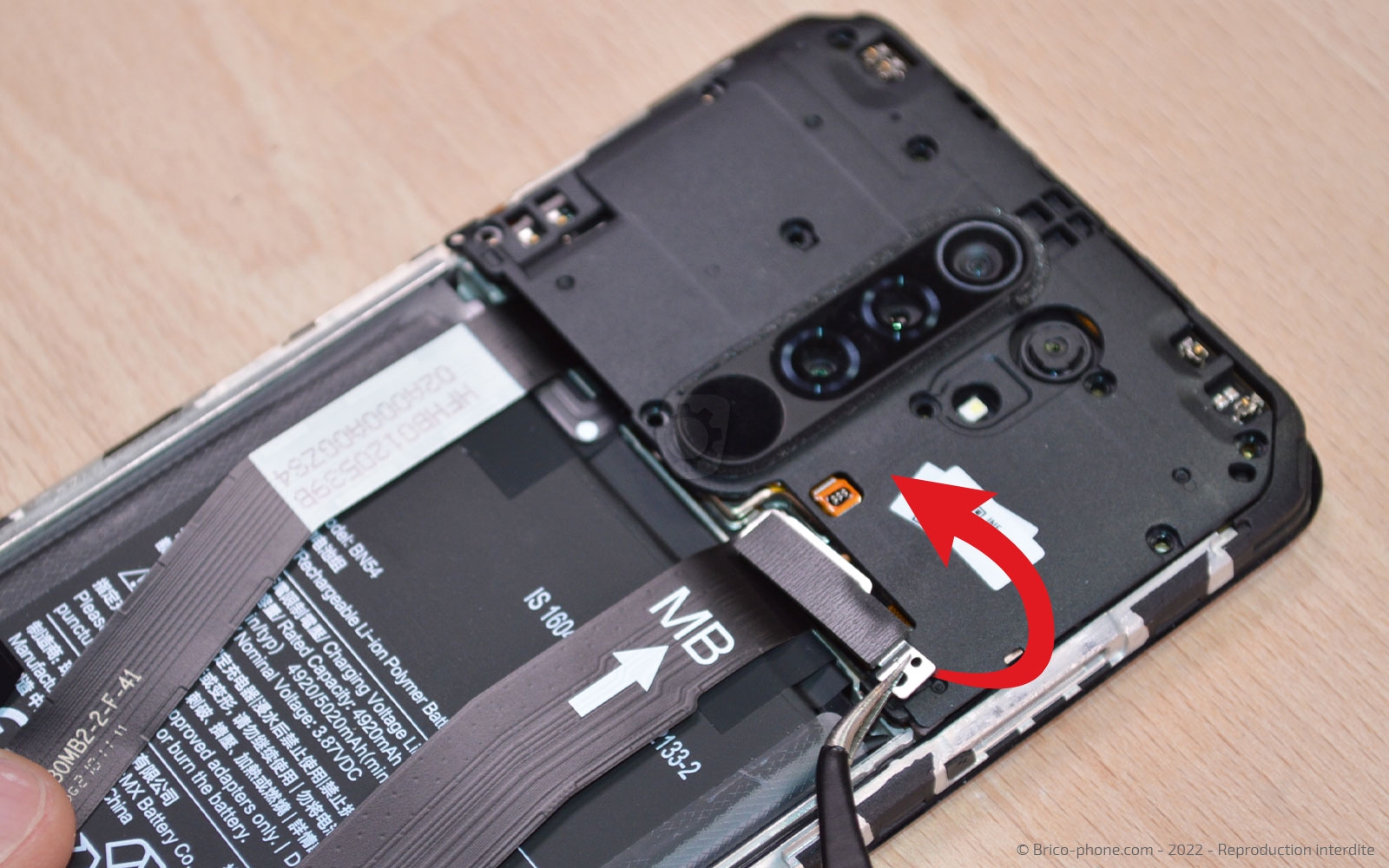

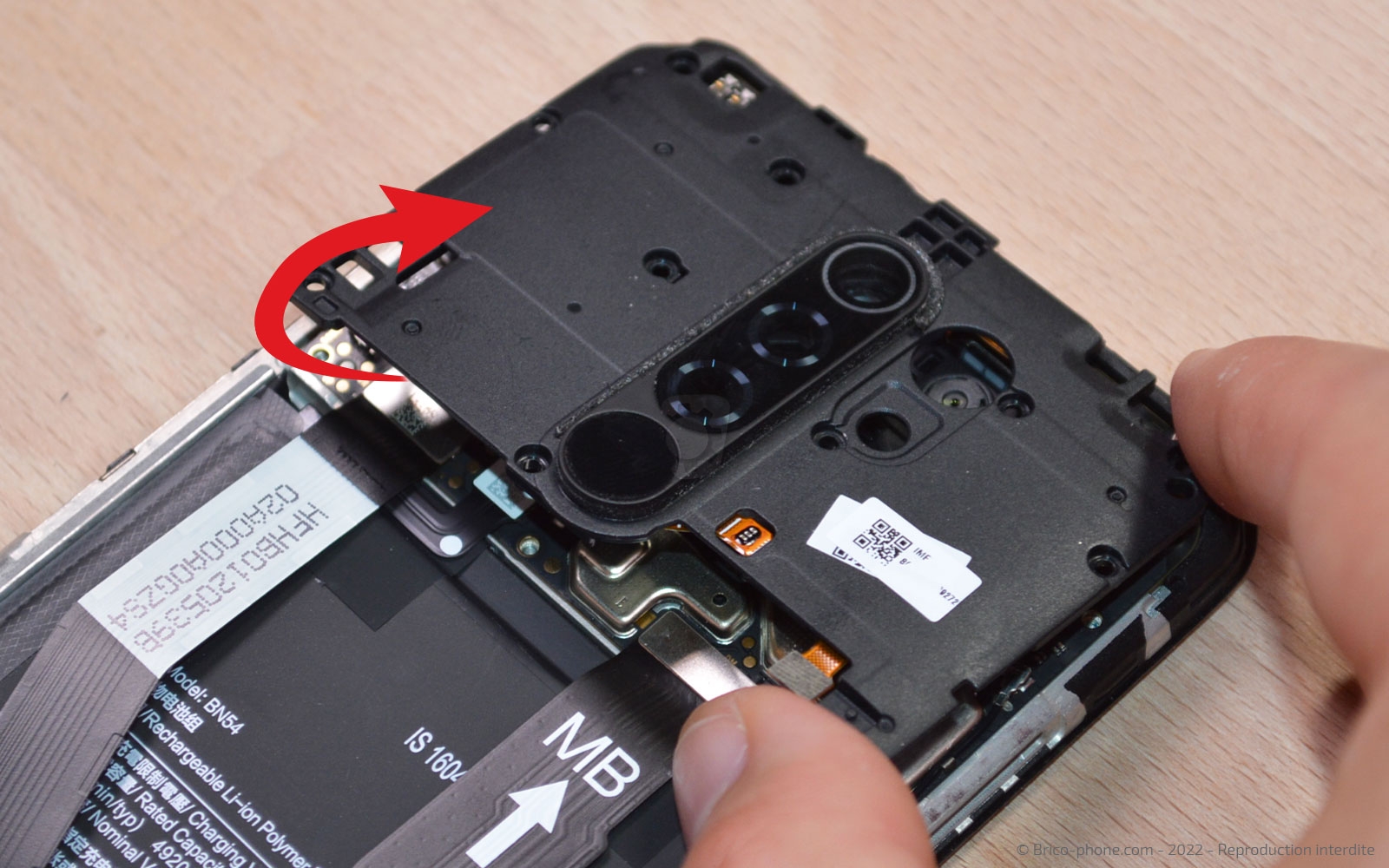

Etape 3 : Retirer la plaquette NFC

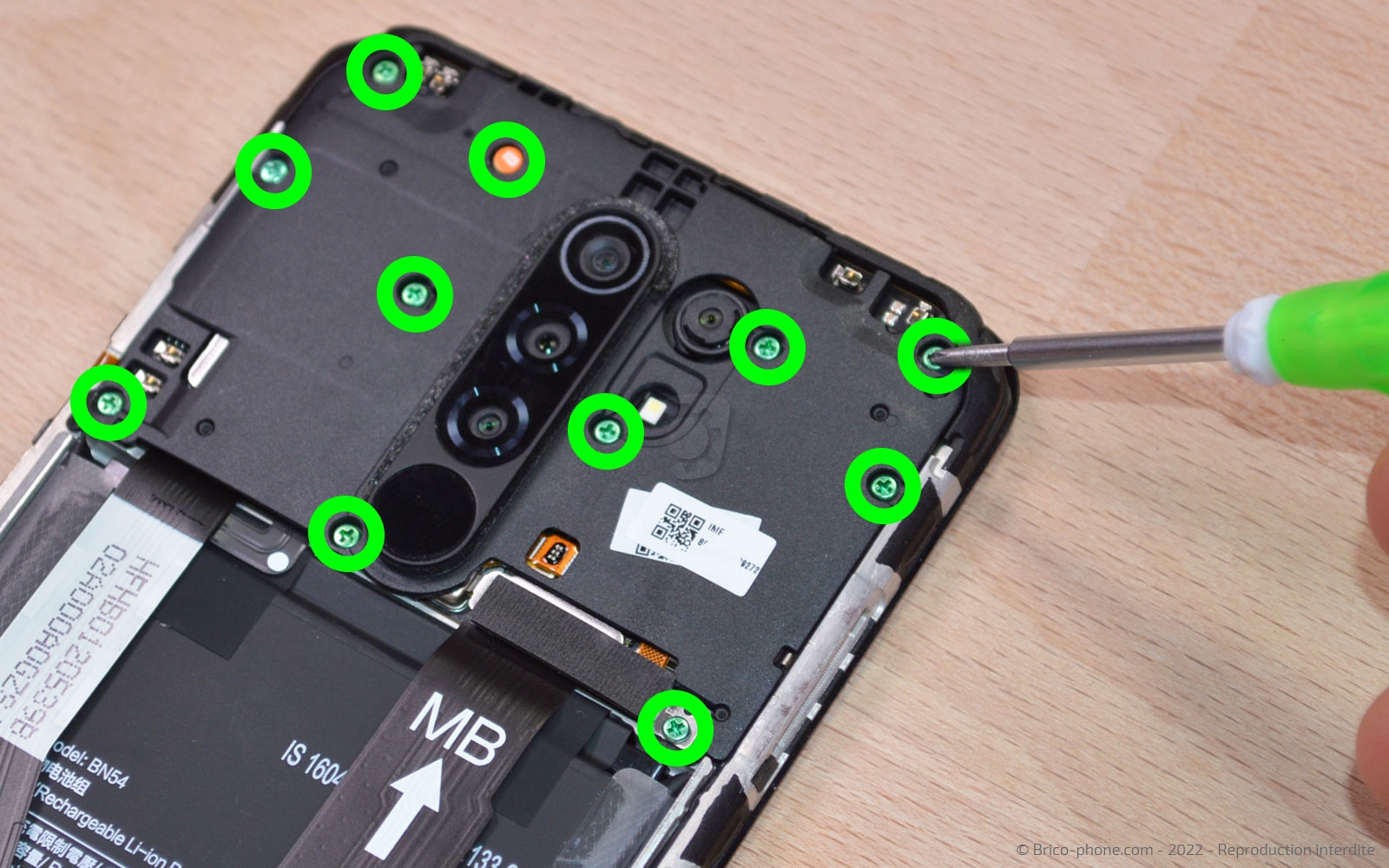

Ôtes les 11 vis avec le tournevis cruciforme proposé dans le kit d'outils.

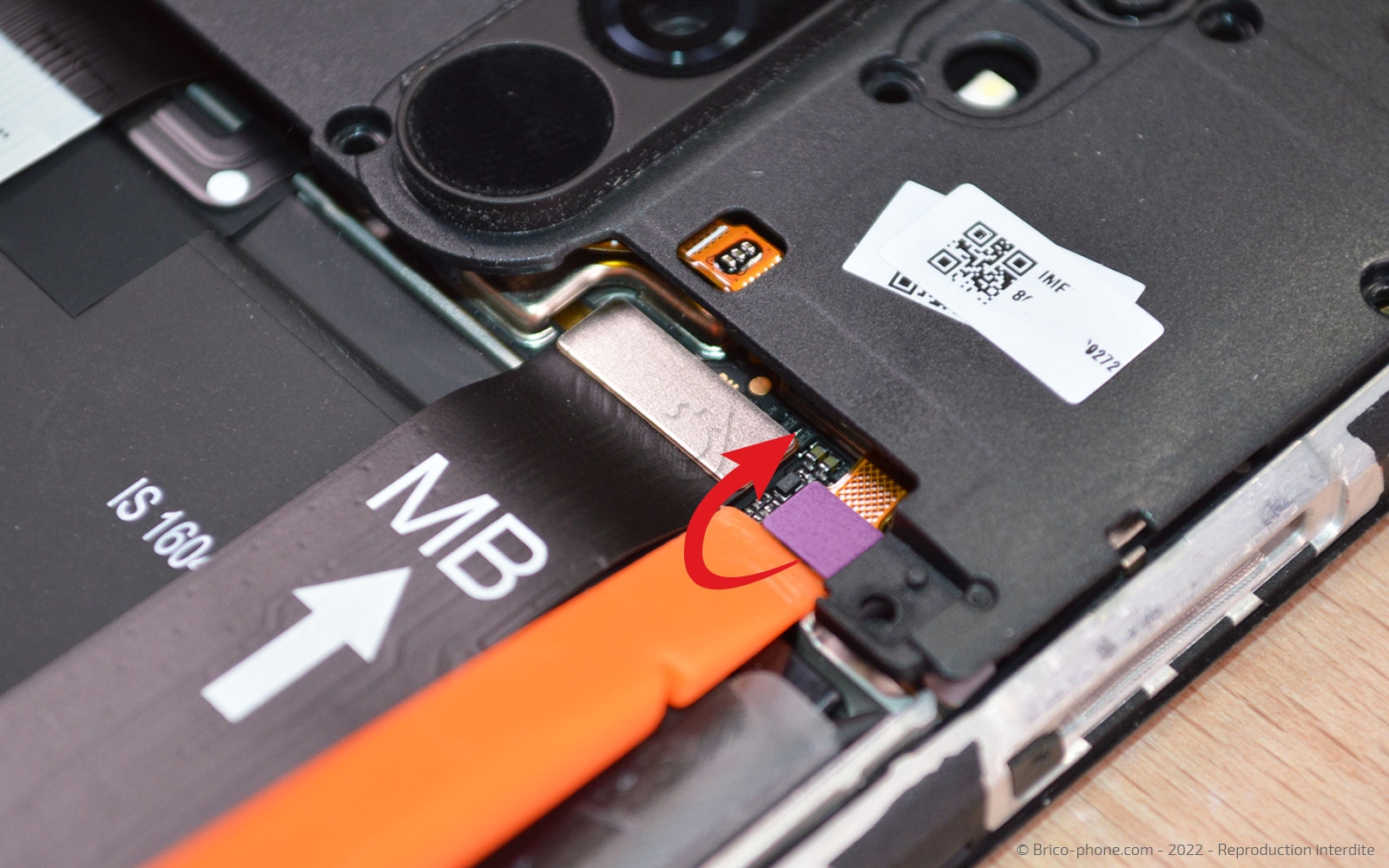

Mettez de coté la petite plaquette métallique qui protège la nappe du lecteur d'empreintes. Déconnectez cette dernière afin de sortir la plaquette.
Etape 4 : Déconnecter la batterie

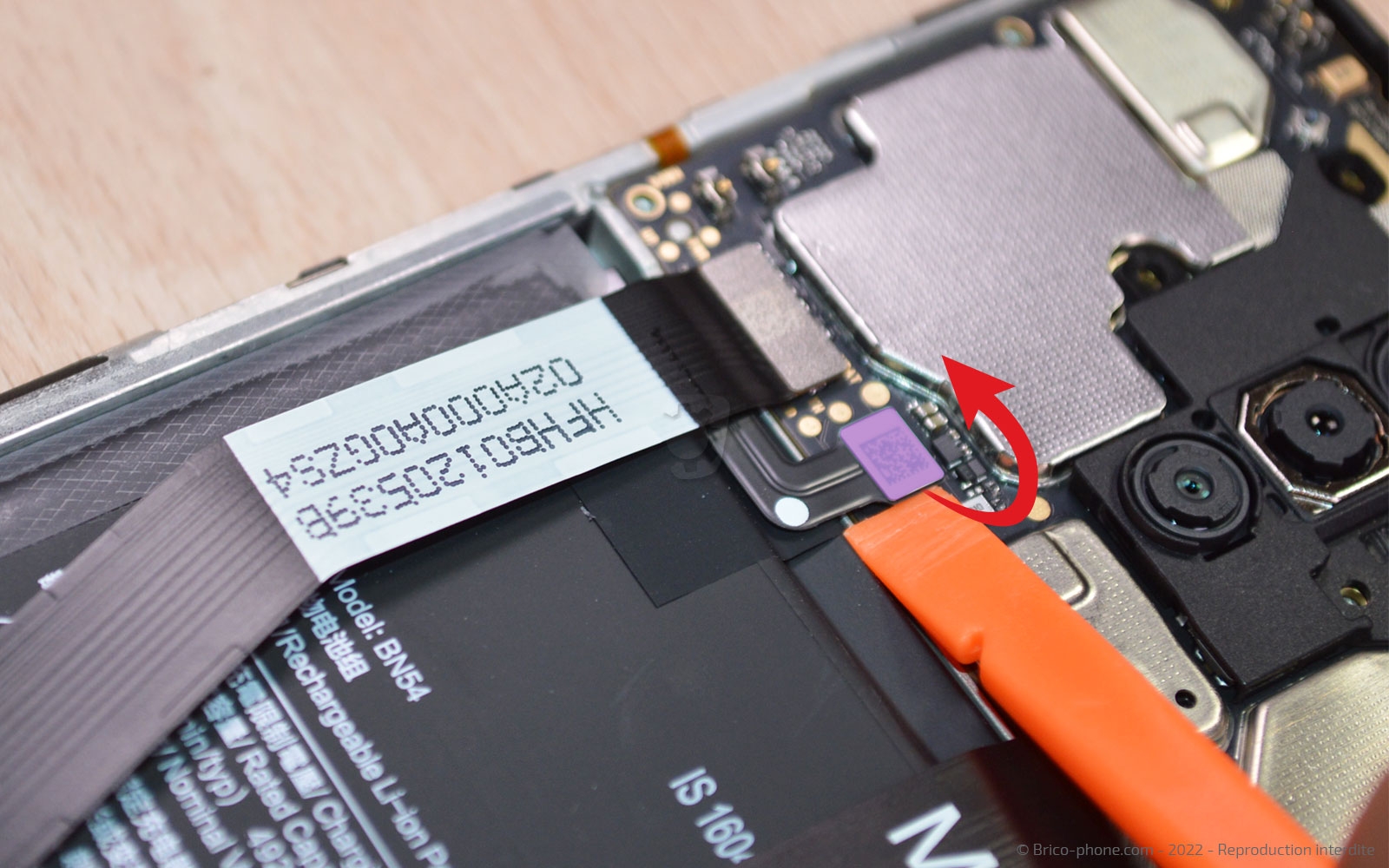

Utilisez le levier en nylon pour débrancher la nappe de la batterie puis celle de l'écran et celle de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

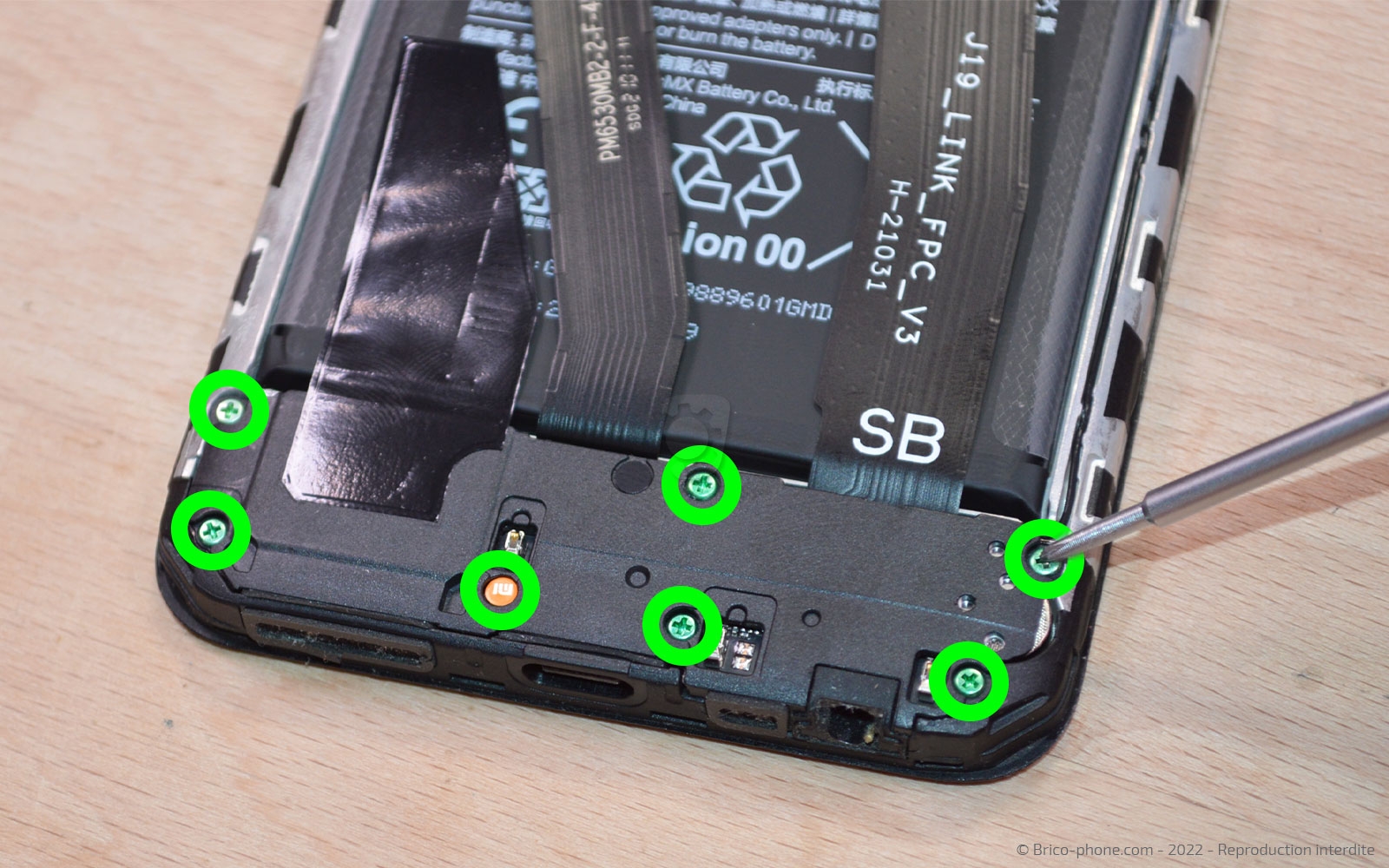

Etape 5 : Enlever le haut-parleur externe

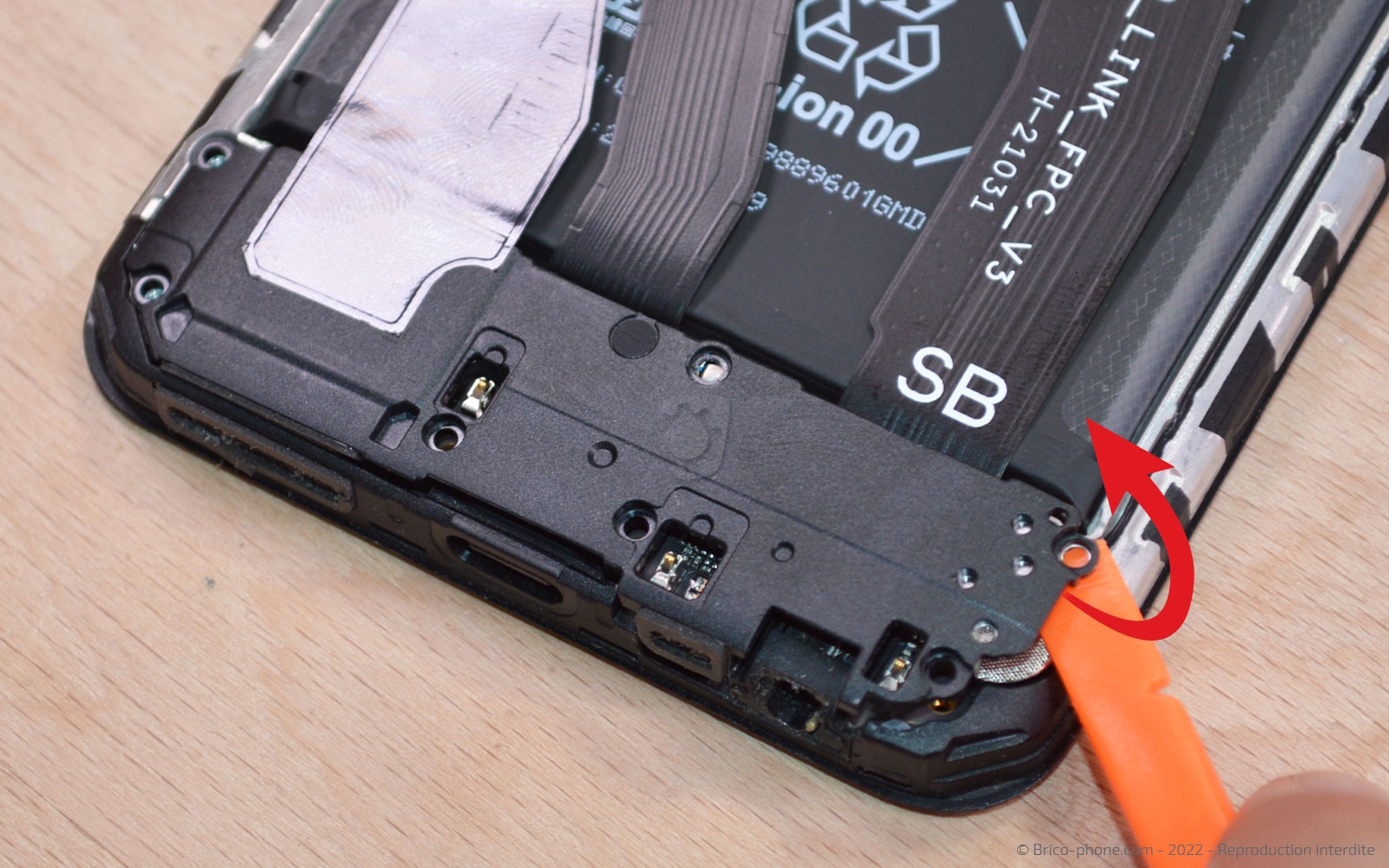

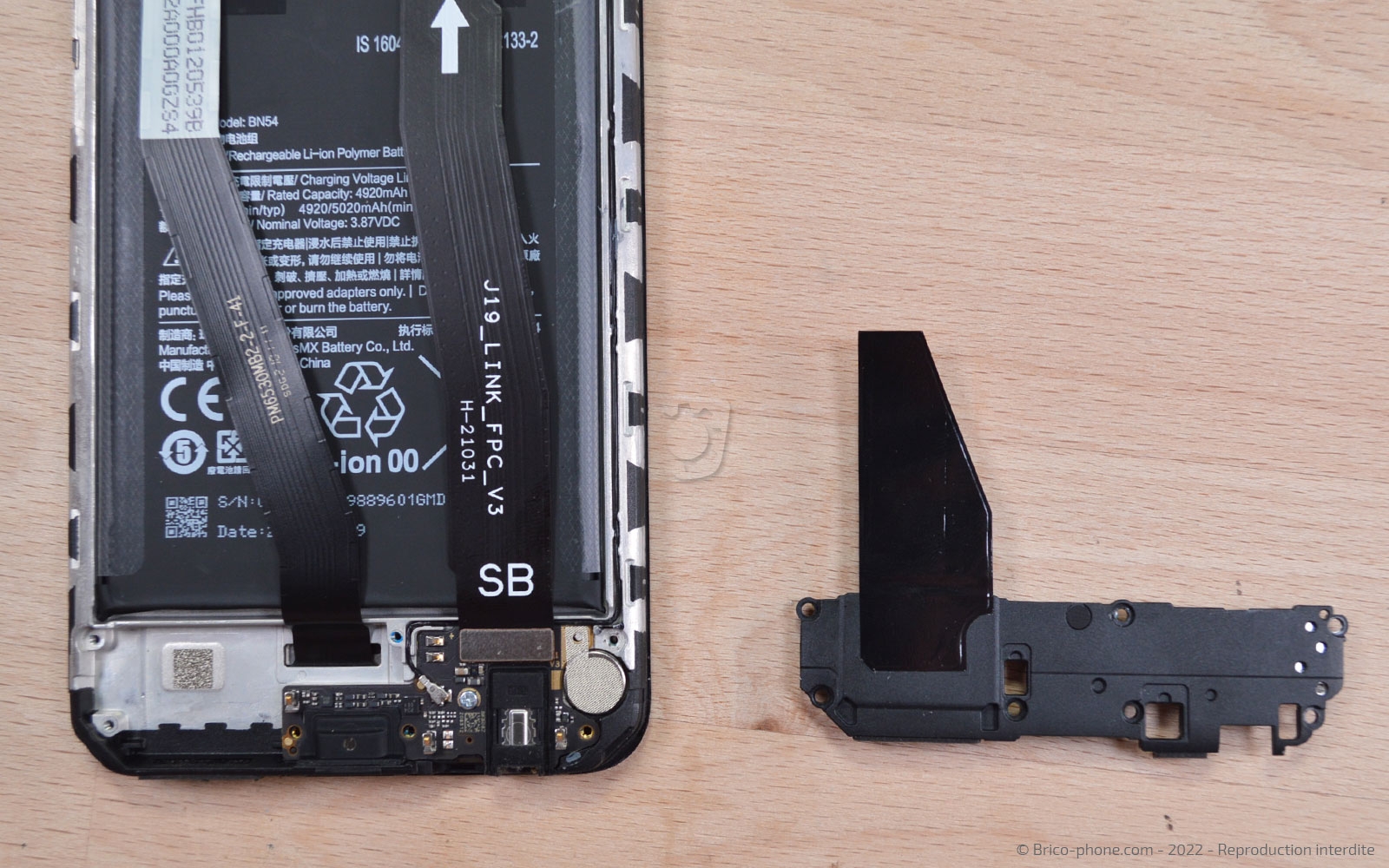

Ôtez les 7 vis cruciforme du HP externe puis détachez le haut-parleur du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut parleur principal pour Xiaomi Redmi 9
9,90 €

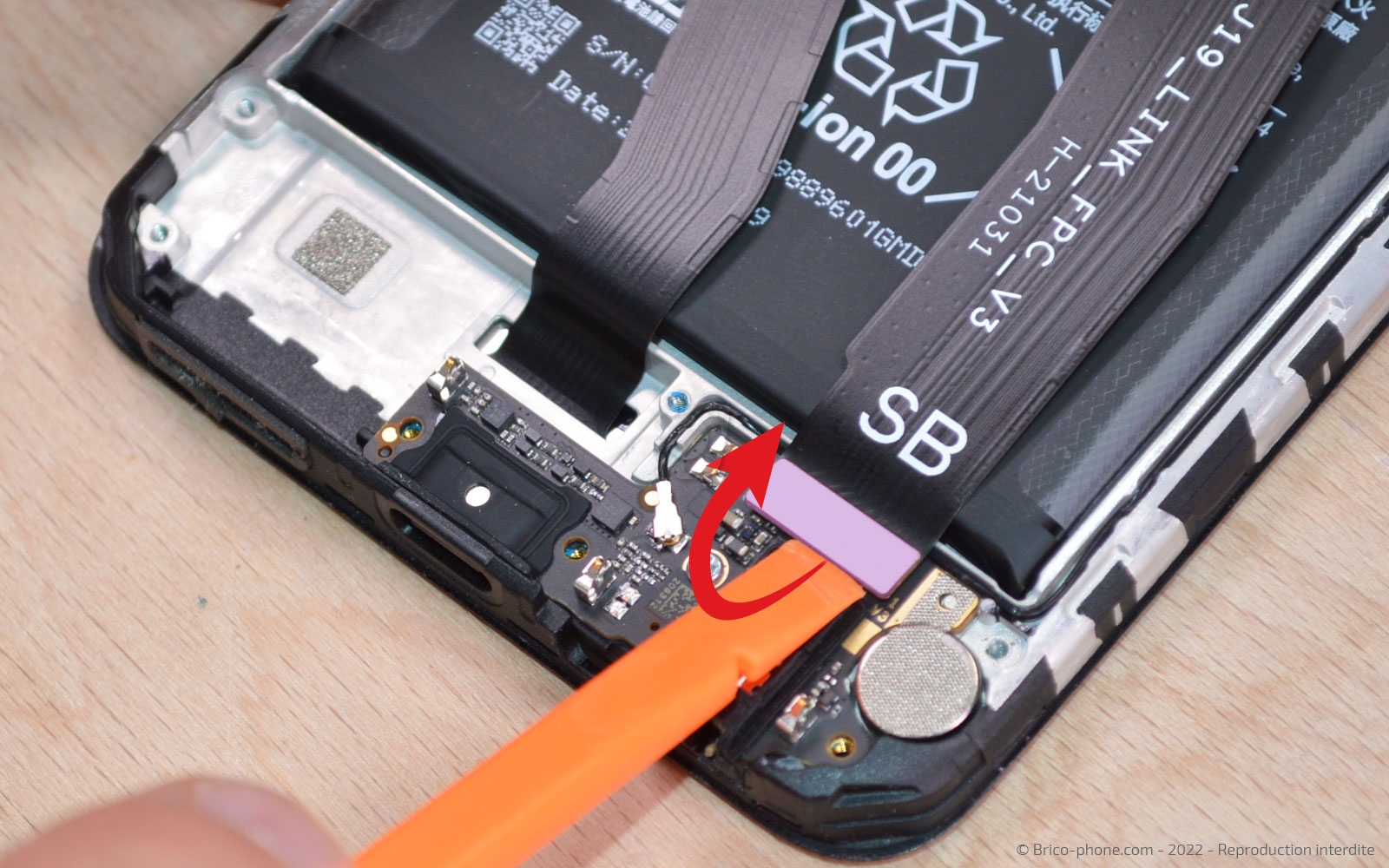

Etape 6 : Libérer le connecteur de charge

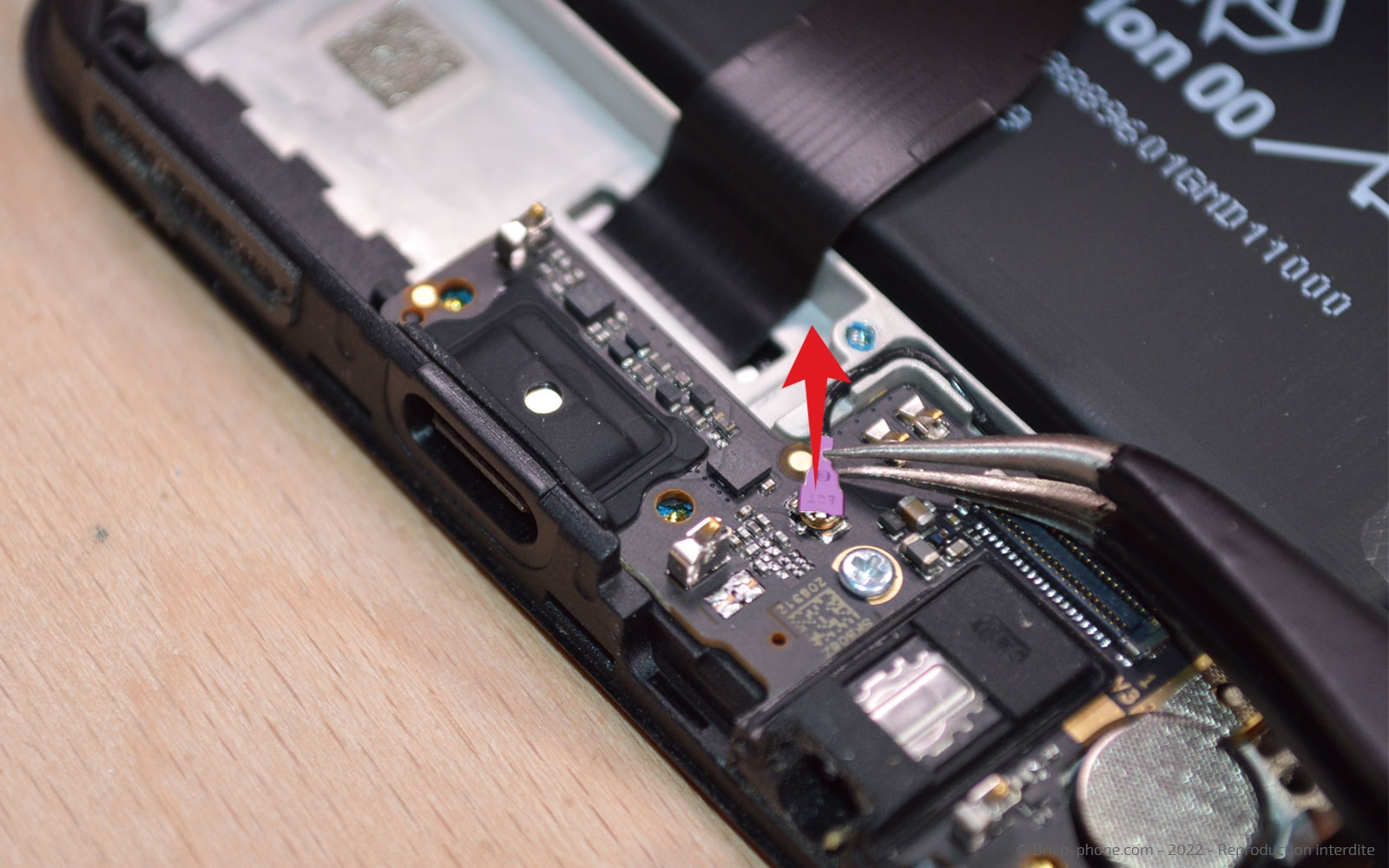

Déconnectez la nappe de la rallonge d'interconnexion puis le câble coaxial.

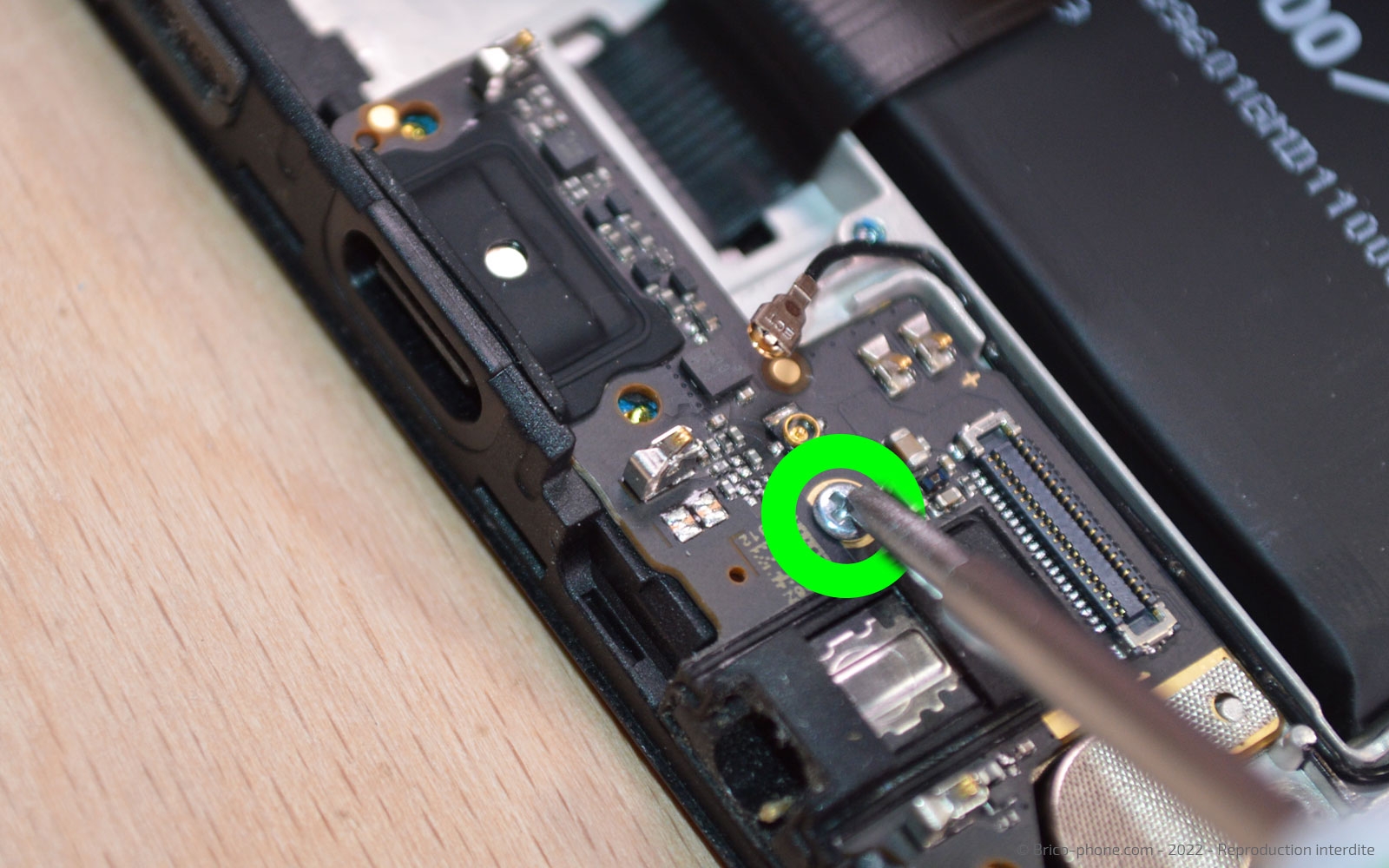

Ensuite, ôtez la dernière vis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

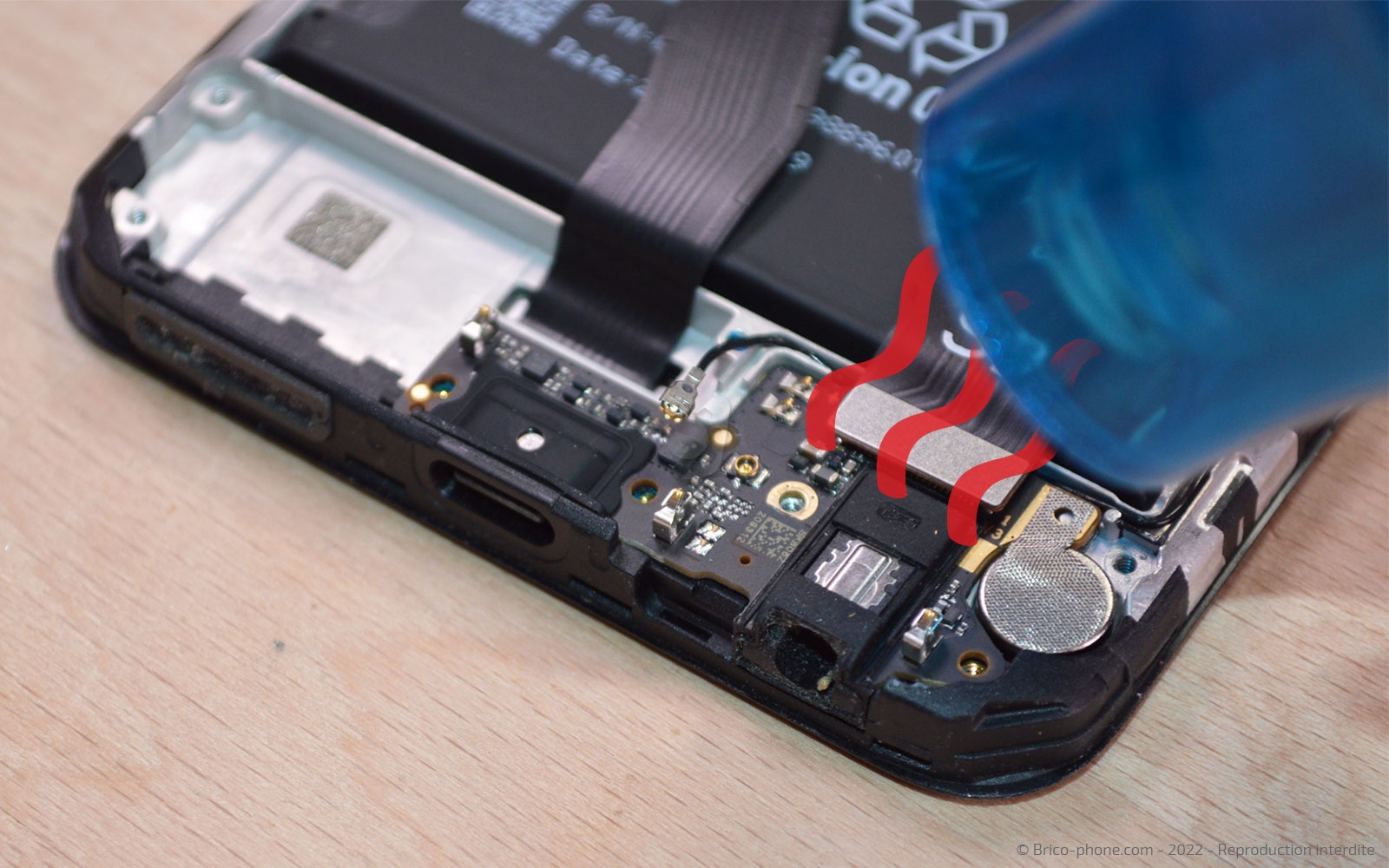

Etape 7 : Retirer le connecteur de charge

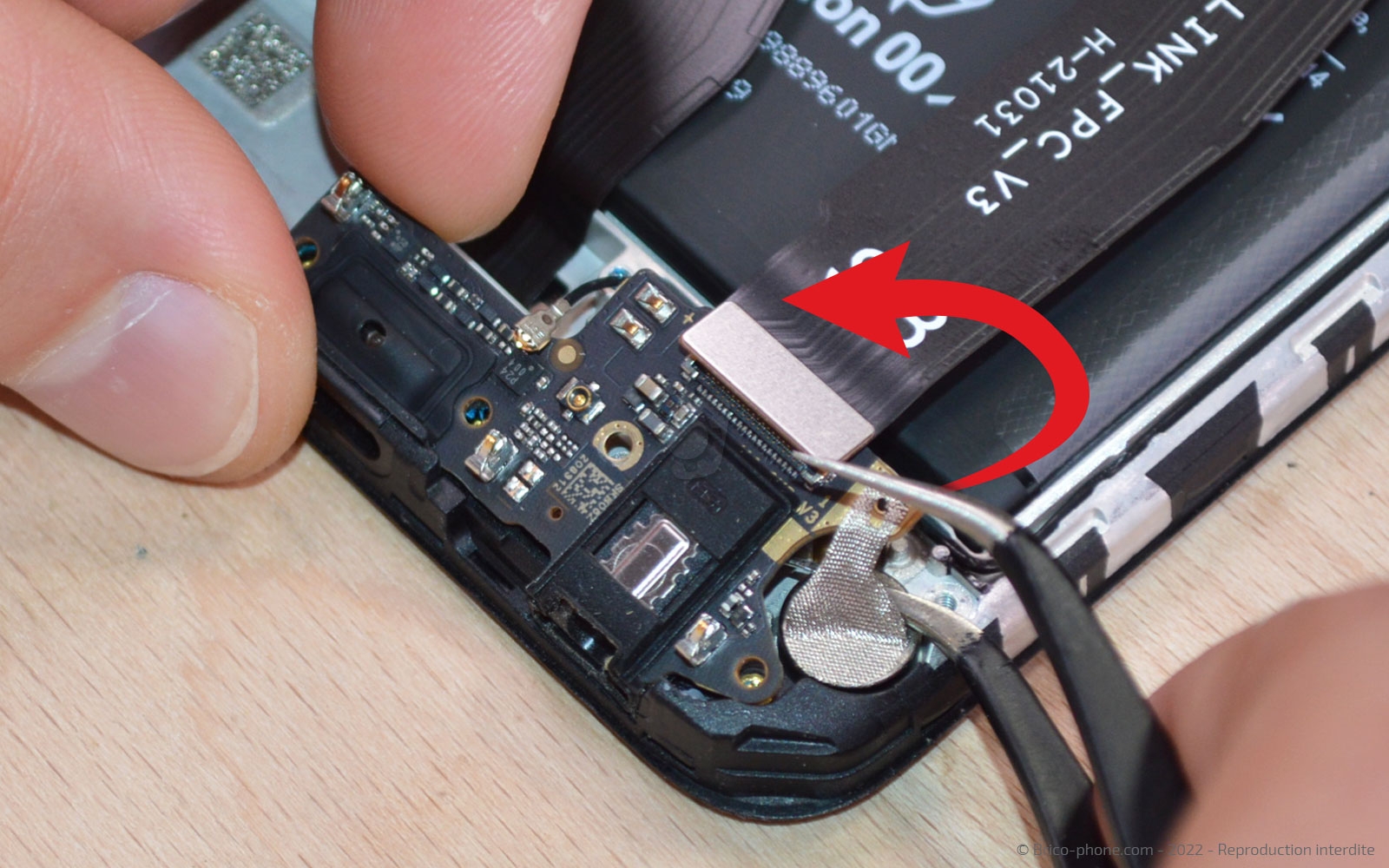

Chauffez la partie droite du connecteur afin de pouvoir décoller le sticker argenté.

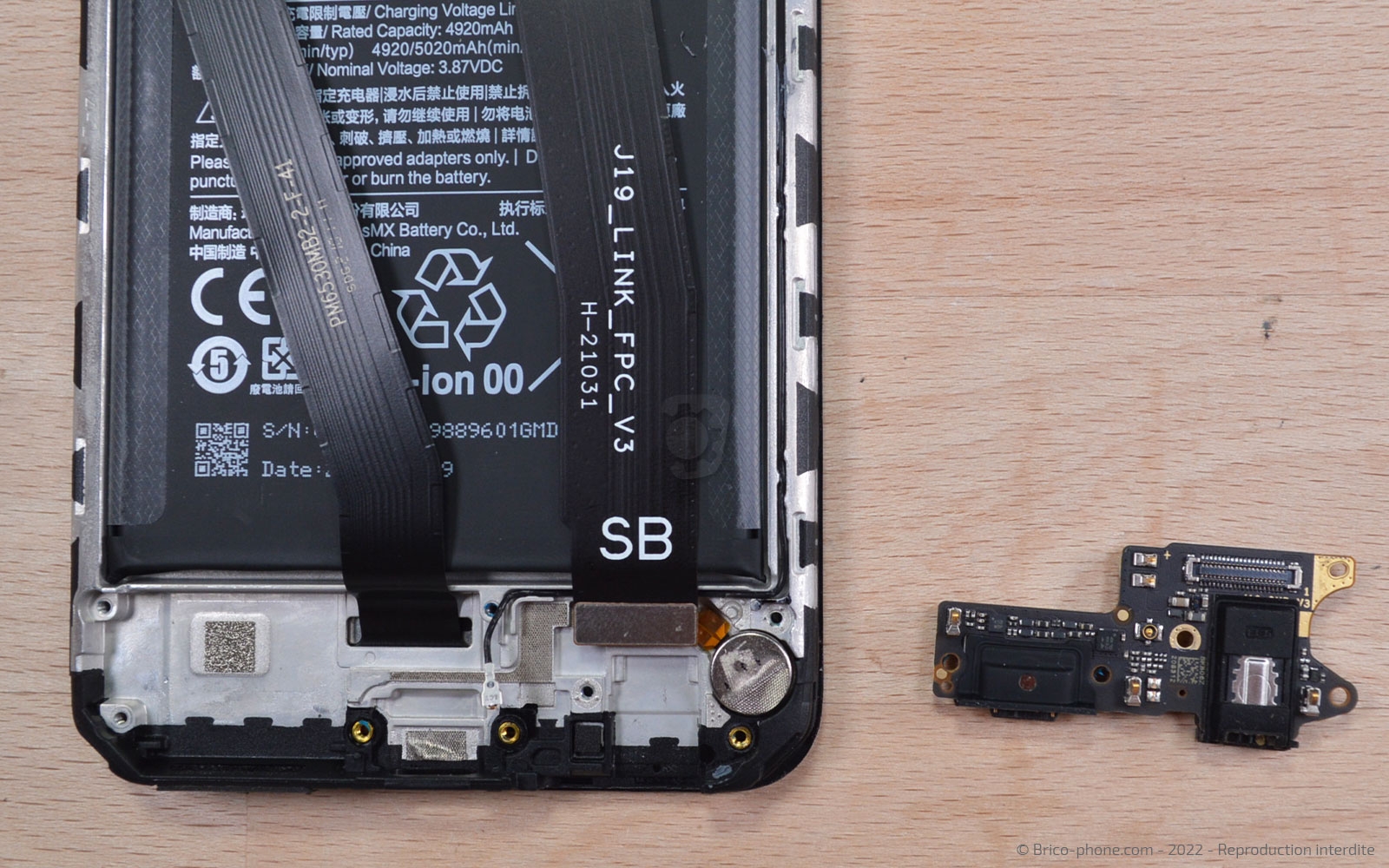

Saisissez le dock avec la pincette pour extraire le composant du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C et prise Jack pour Xiaomi Redmi 9
24,90 €
Décapeur thermique petit modèle
14,90 €
Conseils pour le remontage
Installez le nouveau composant dans le châssis de votre Xiaomi Redmi 9.

Puis, suivez les étapes précédentes dans le sens contraire afin de remonter correctement votre appareil.

Félicitations votre Xiaomi Redmi 9 est comme neuf !
