Comment changer le bloc écran sur Core-M5

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Core-M5 | Temps estimé : 45 min | Difficulté : 2.5/5

Votre Crosscall Core-M5 a subi des mésaventures et vous devez changer l'écran ? Brico-phone vous propose ce tutoriel de réparation complet reprenant toutes les informations nécessaires pour vous permettre de réussir haut la main ce challenge.

Diagnostic

›  La vitre avant est cassée, rayée.
›  L'écran et le connecteur de charge ne fonctionnent plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran IPS LCD pré-monté sur châssis pour Crosscall Core-M5 noir
119,00 €
Ajouter au panier

Outils nécessaires
Kit d'outils pour Crosscall spécialement composé par nos techniciens
12,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Assurez-vous de commander la bonne pièce en vérifiant la compatibilité entre la pièce et le téléphone.

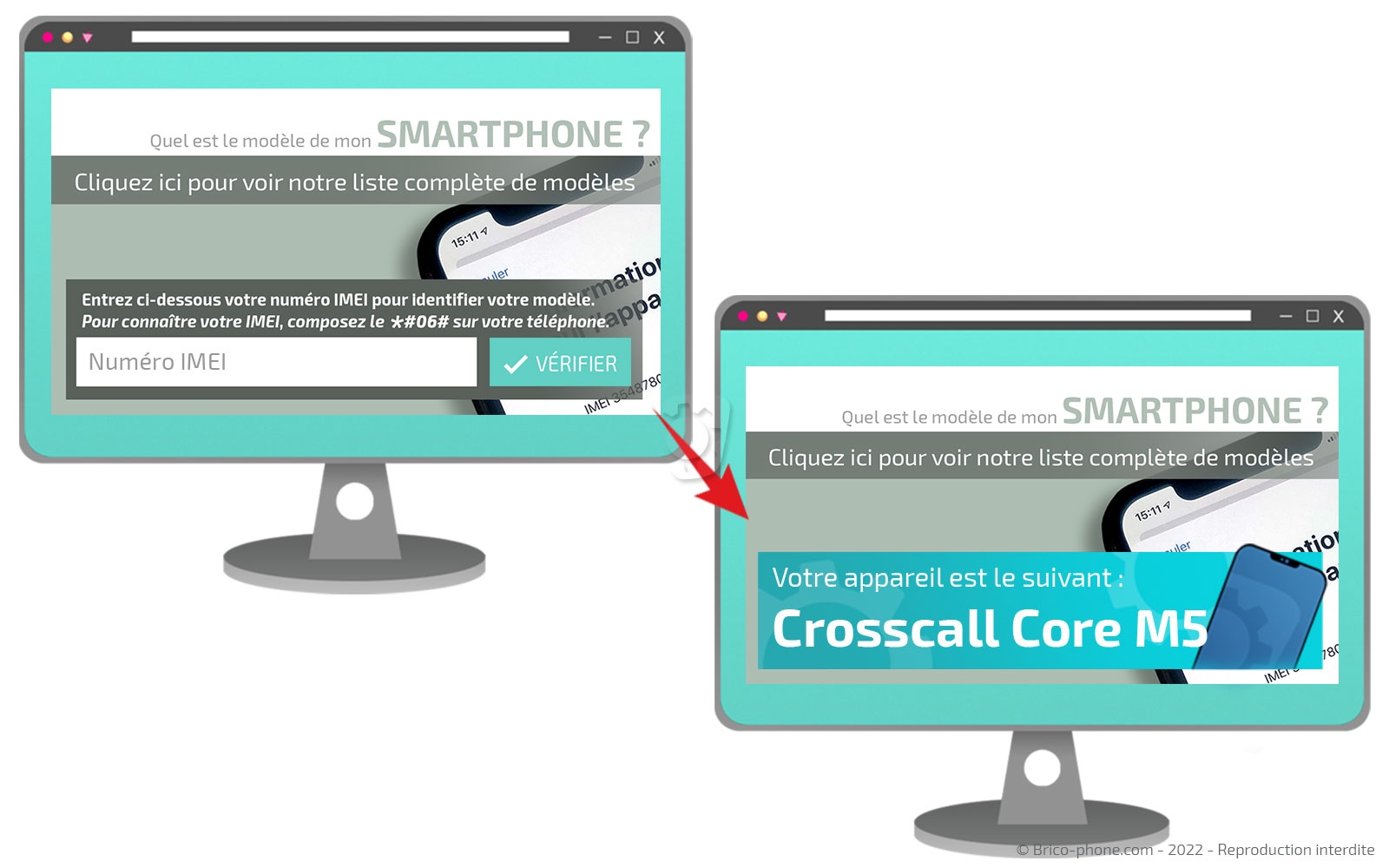

Pour connaitre votre modèle, composez le *#06# afin d'obtenir un numéro IMEI. Recopiez ce dernier sur notre page d'accueil pour connaitre le modèle de votre appareil.

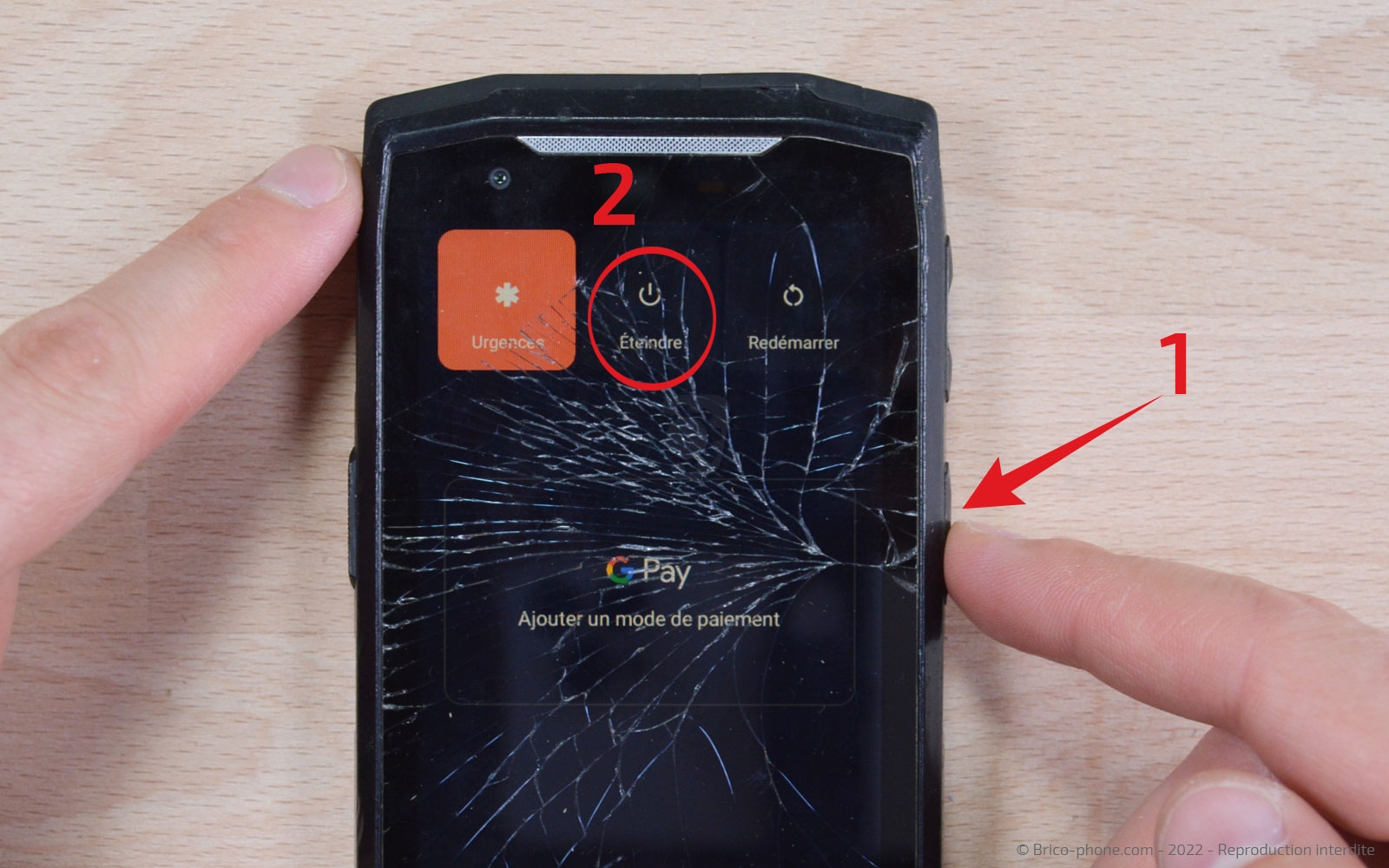

Avant de passer à l'étape 1, préparez-vous un espace de travail propre et dégagé puis éteignez votre smartphone.

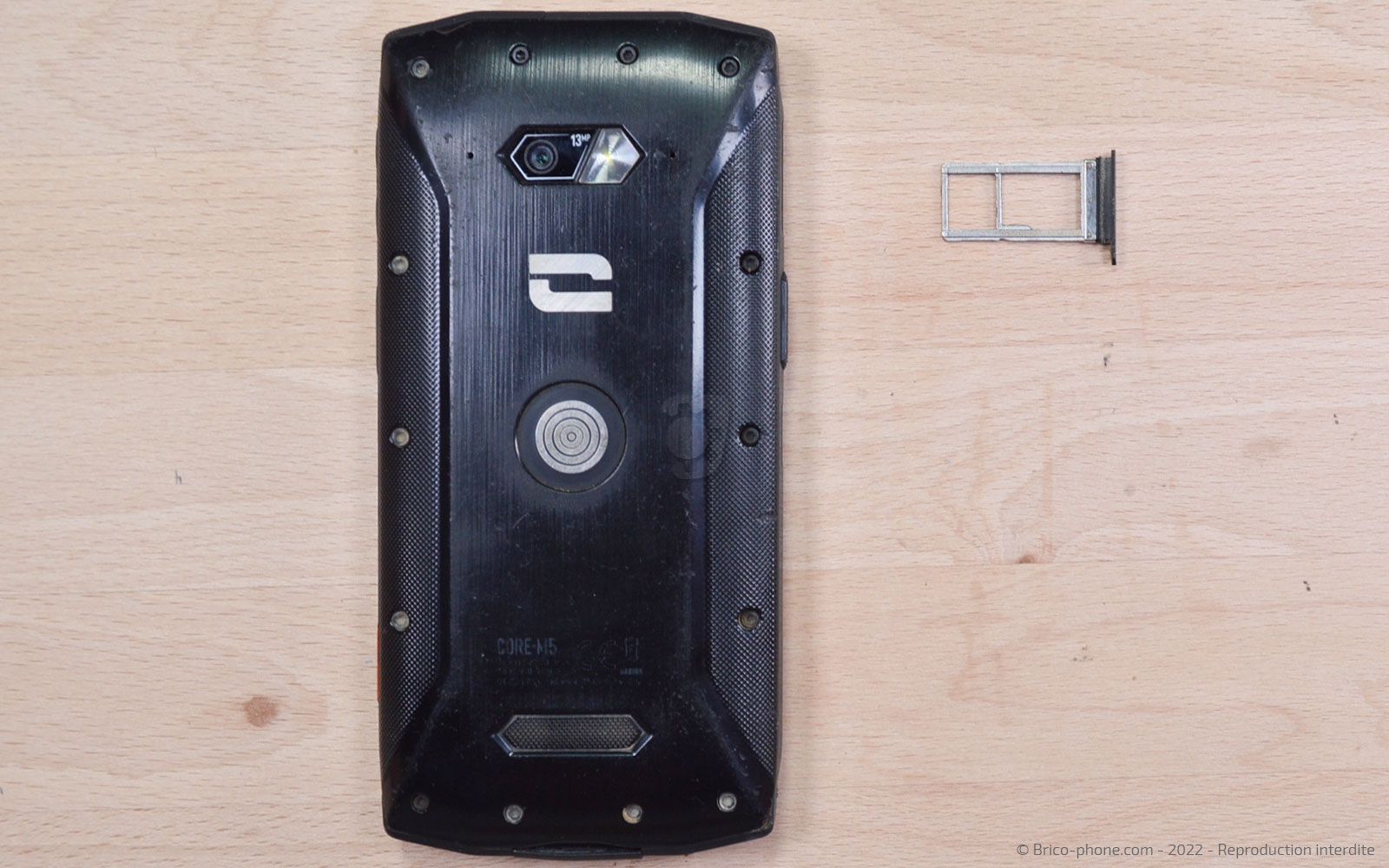

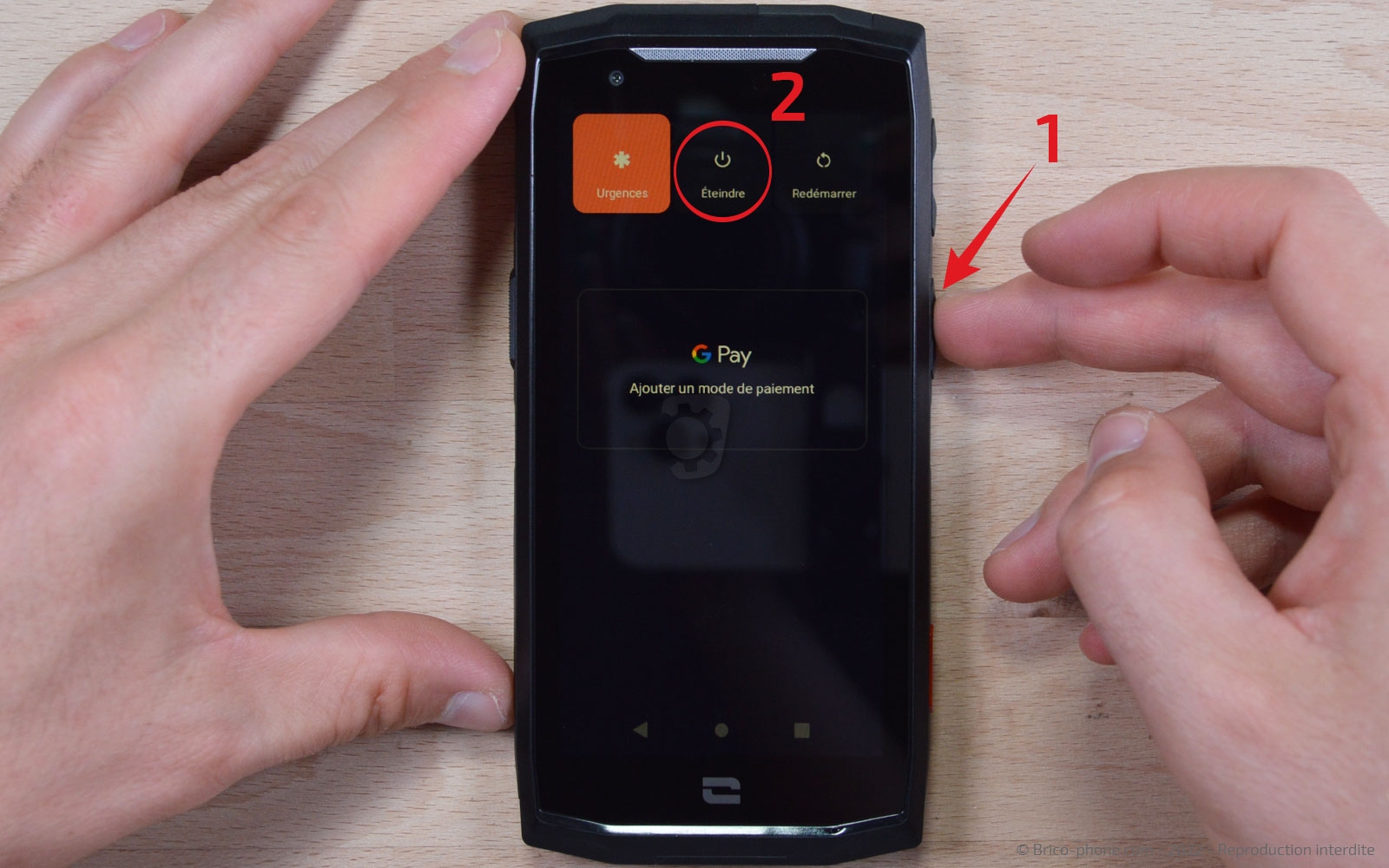

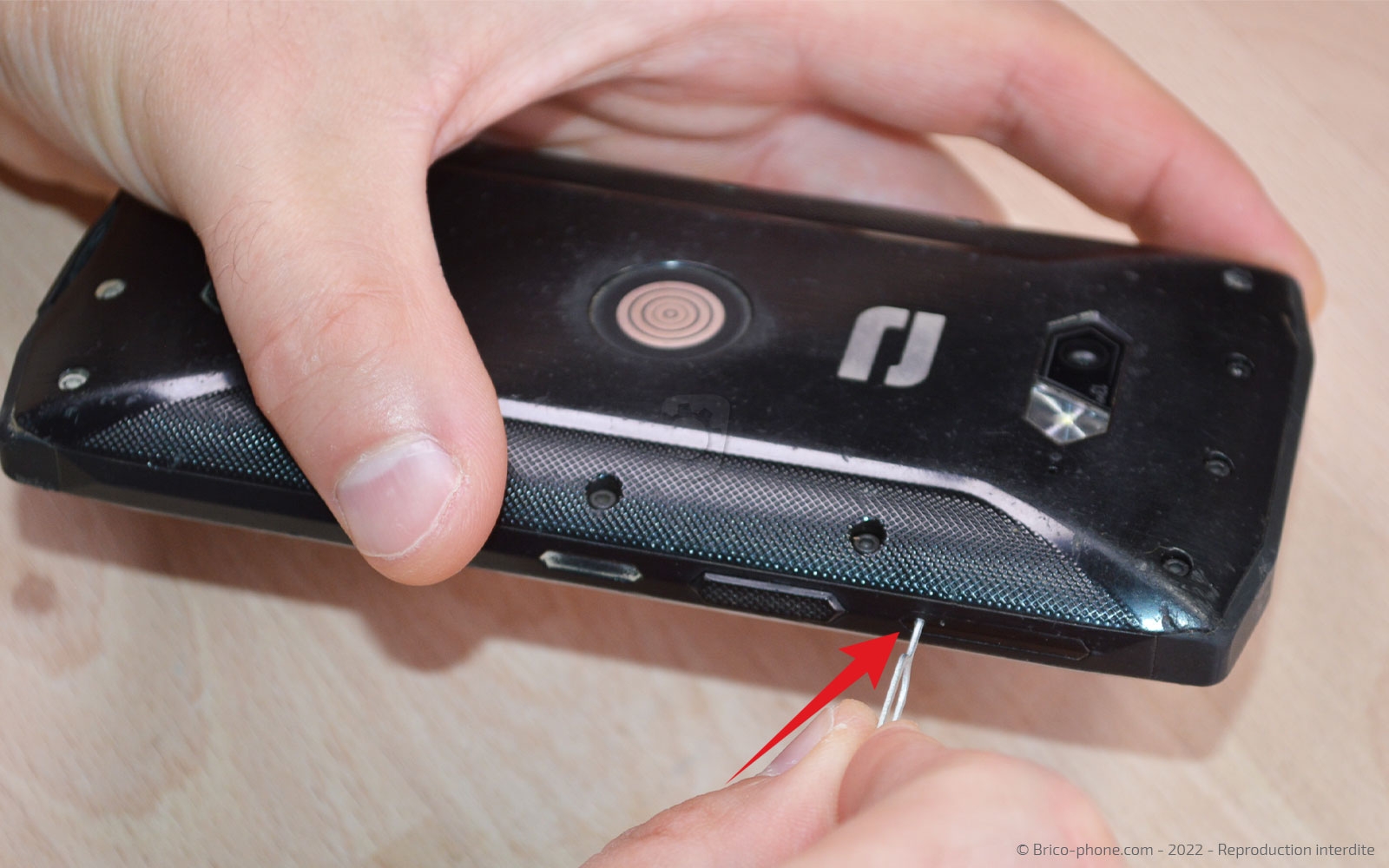

Sortez le tiroir de la carte Sim avec l'outil d'origine ou celui fourni dans votre kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Ouvrir le téléphone

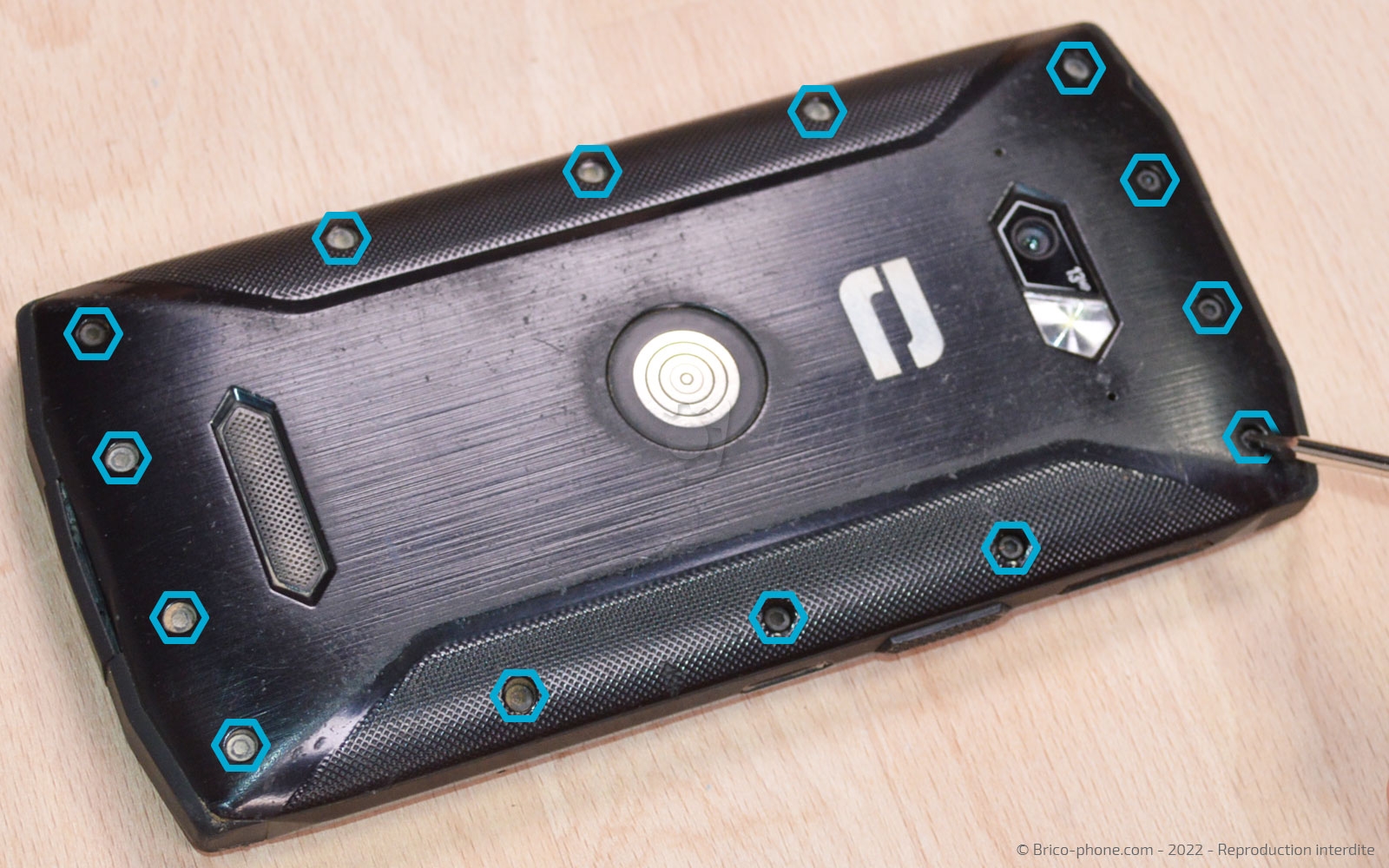

A l'aide du tournevis hexagonal, ôtez les 14 vis de la coque arrière.

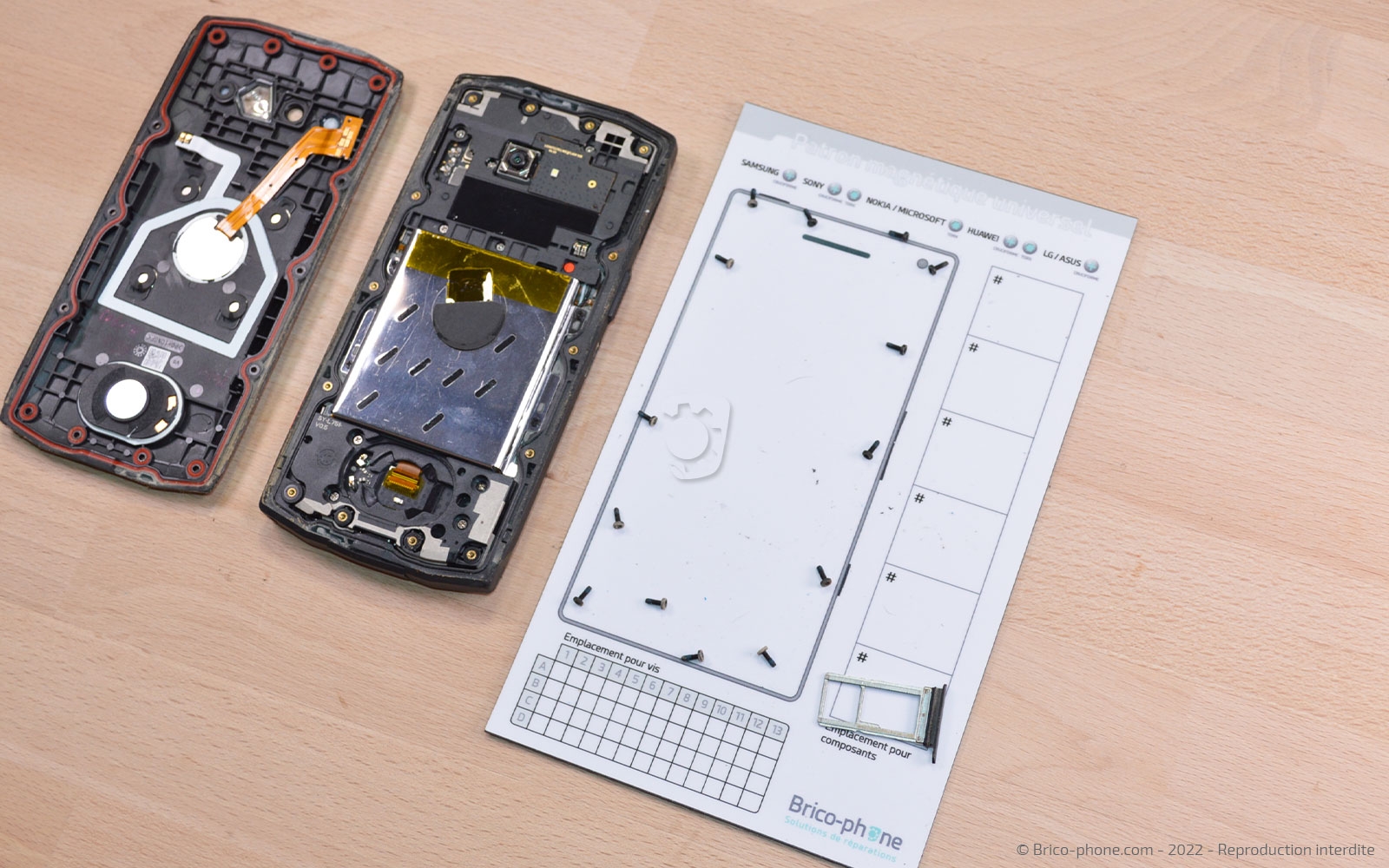

Pour éviter de perdre des vis, disposez-les sur le patron d'aide au montage offert avec votre commande.

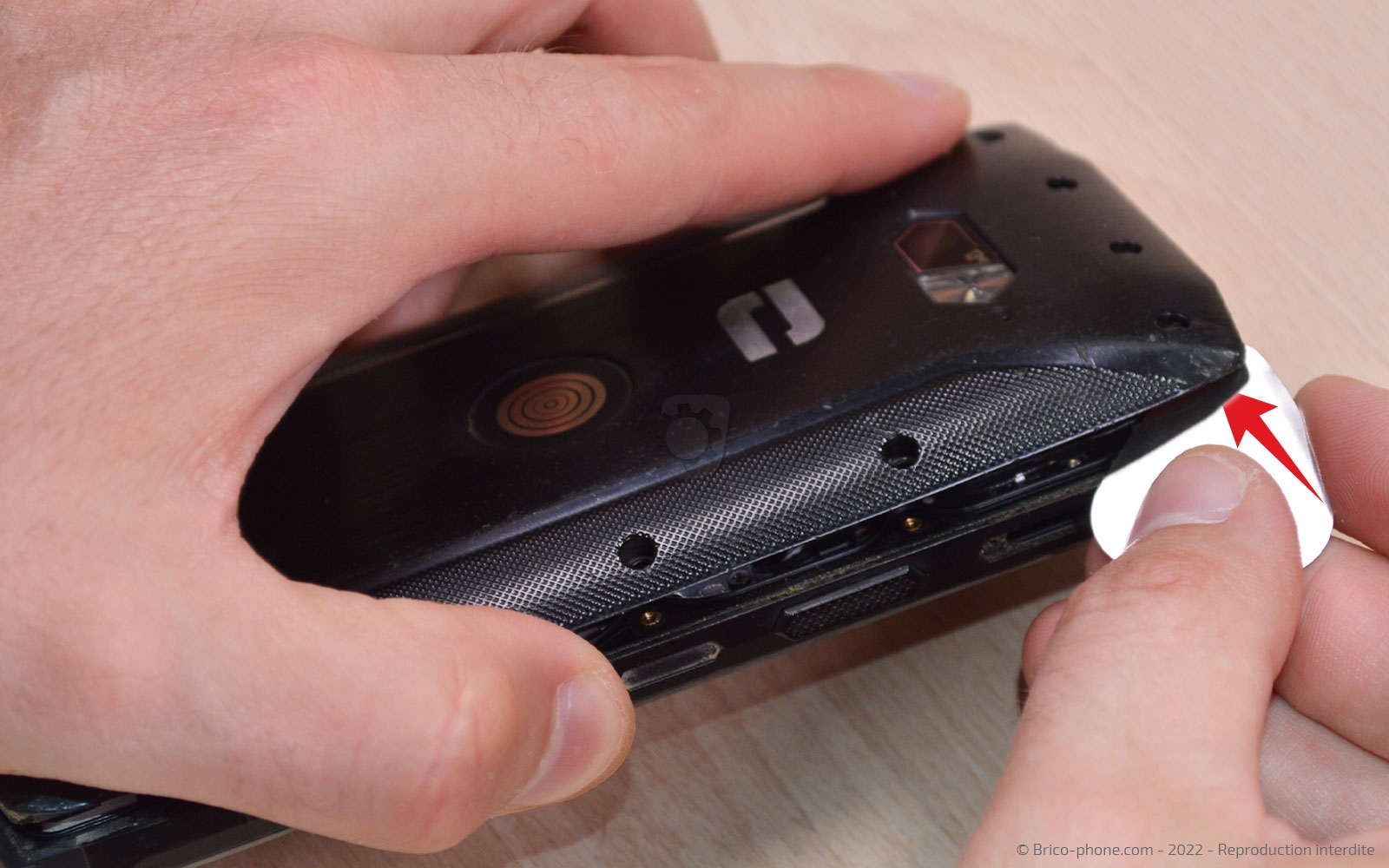

Insérez le médiator entre le châssis et la coque afin de déclipser cette dernière.
Outils du kit utilisés
Outils du kit utilisés


Etape 2 : Déconnecter la batterie

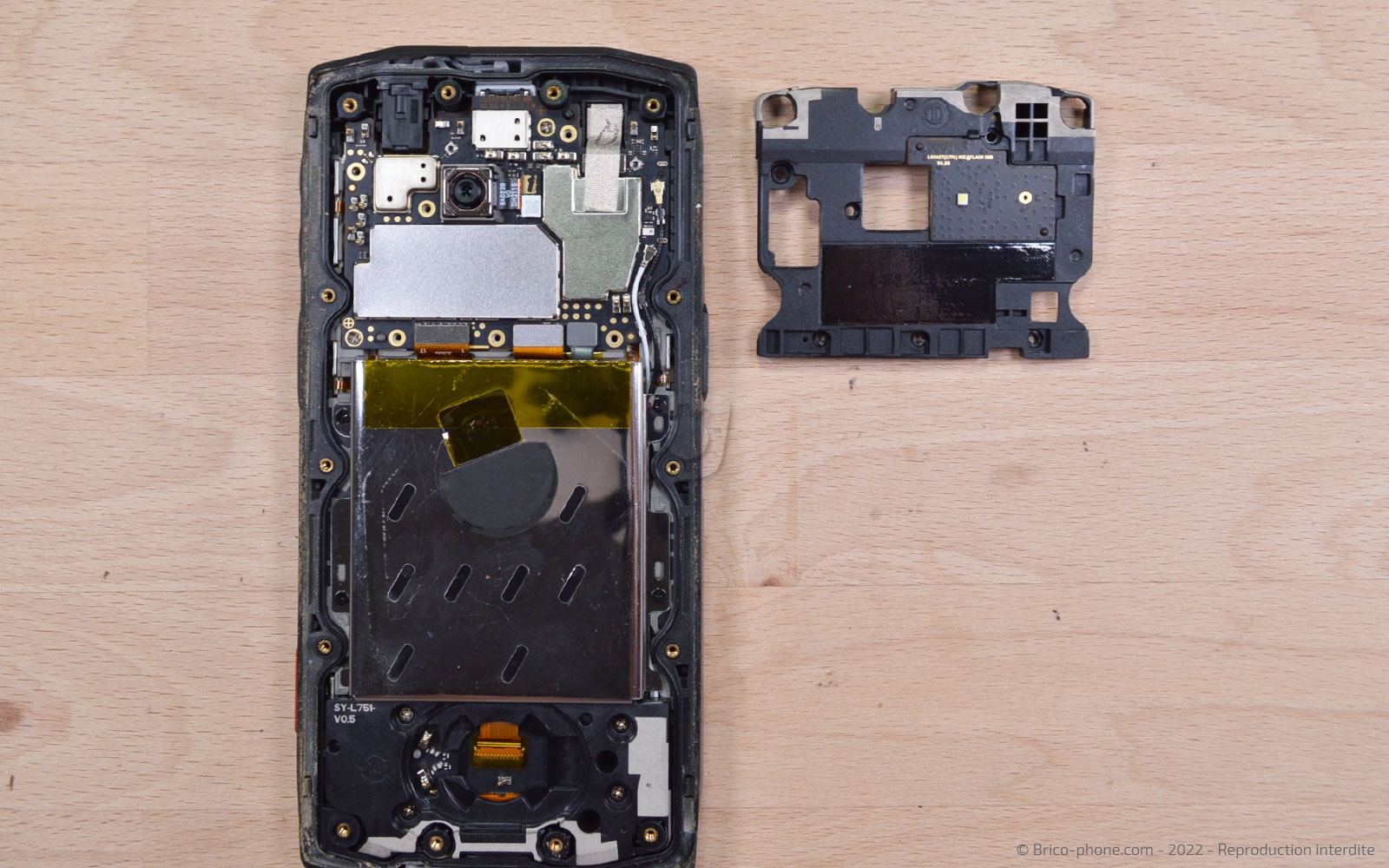

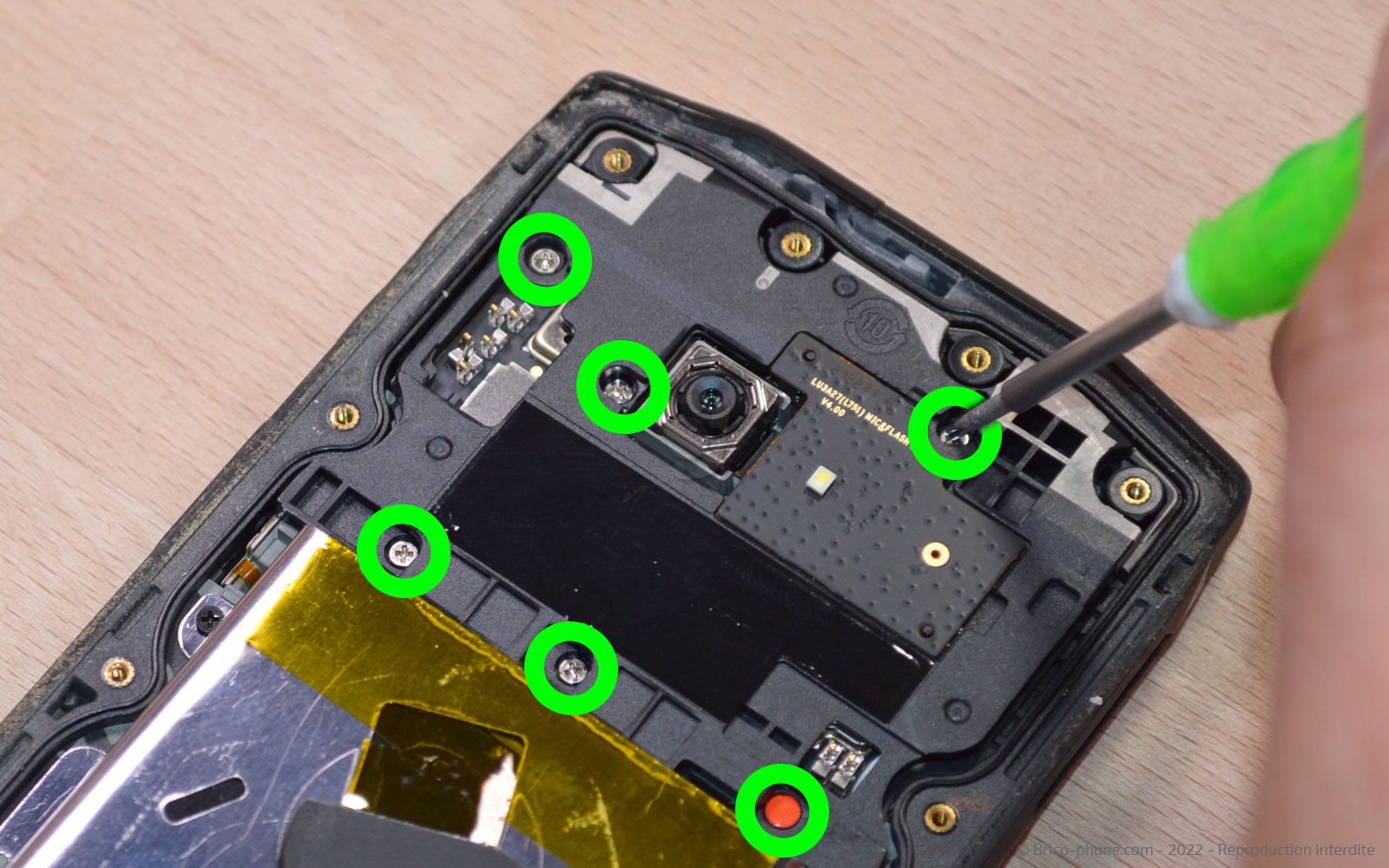

Ôtez les 6 vis cruciformes de la plaquette intermédiaire.

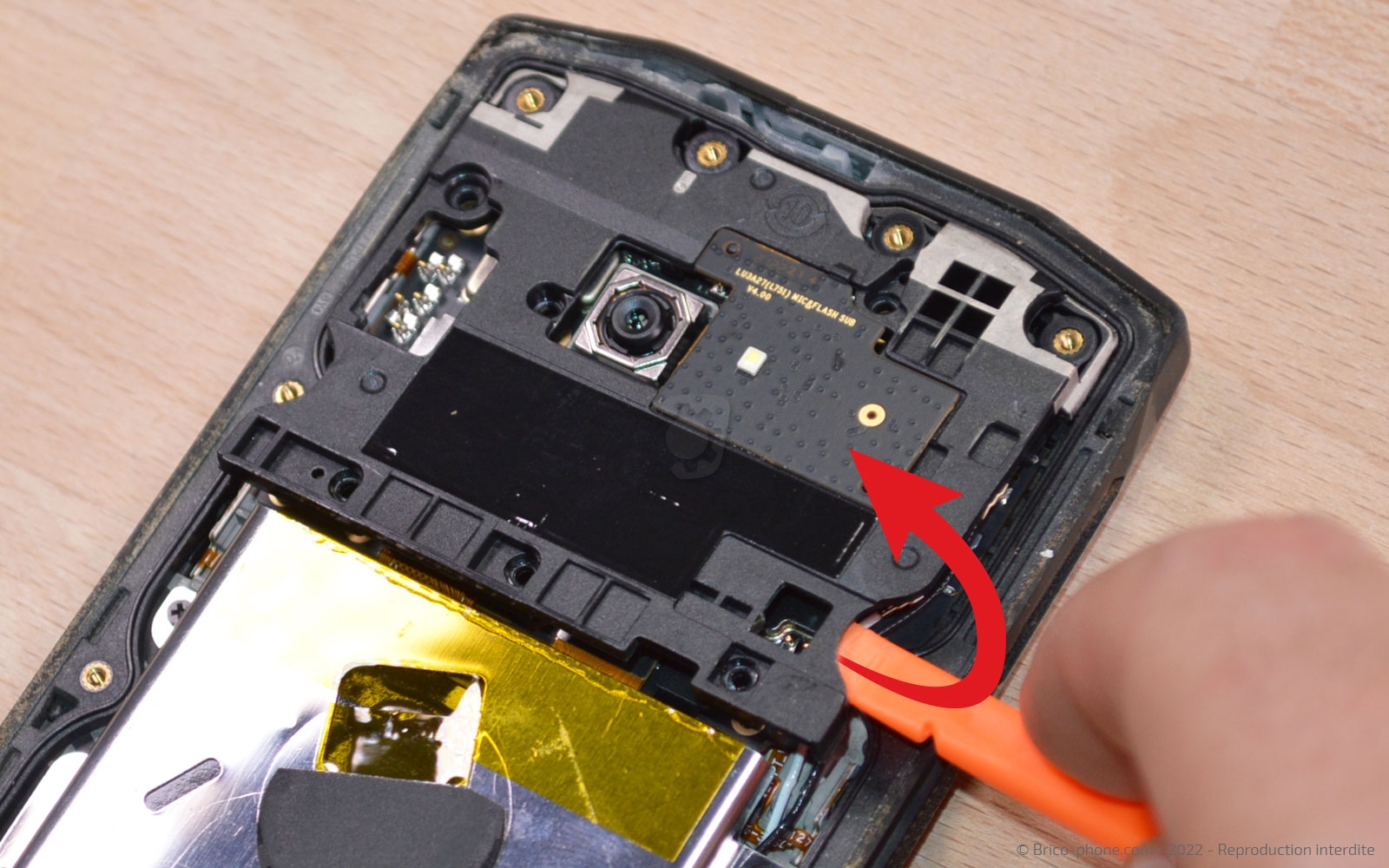

Glissez le levier sous le support en plastique pour l'extraire du châssis.

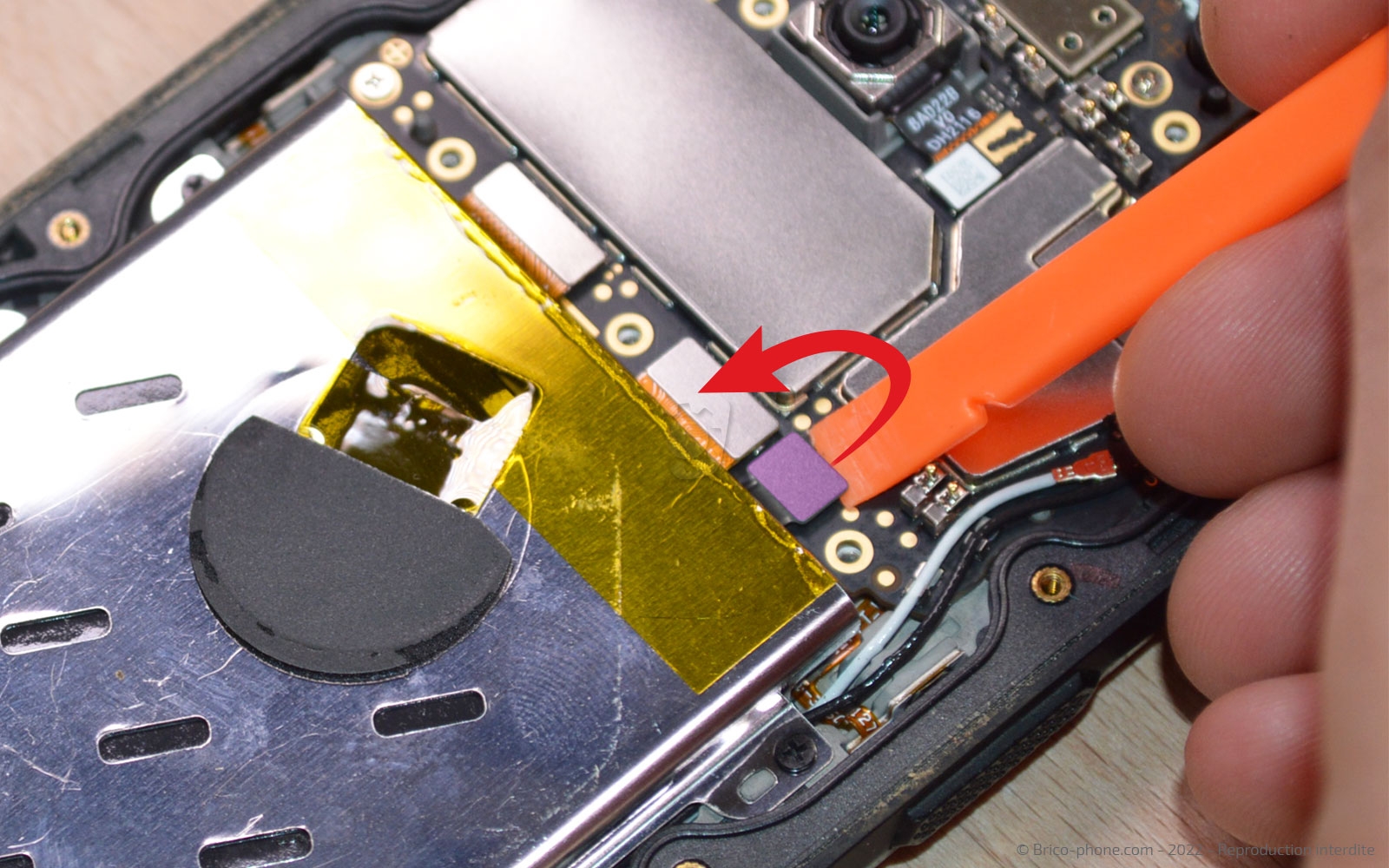

Déconnectez la batterie avec le spudger pour travailler en toute sécurité le reste de la réparation.
Outils du kit utilisés
Outils du kit utilisés

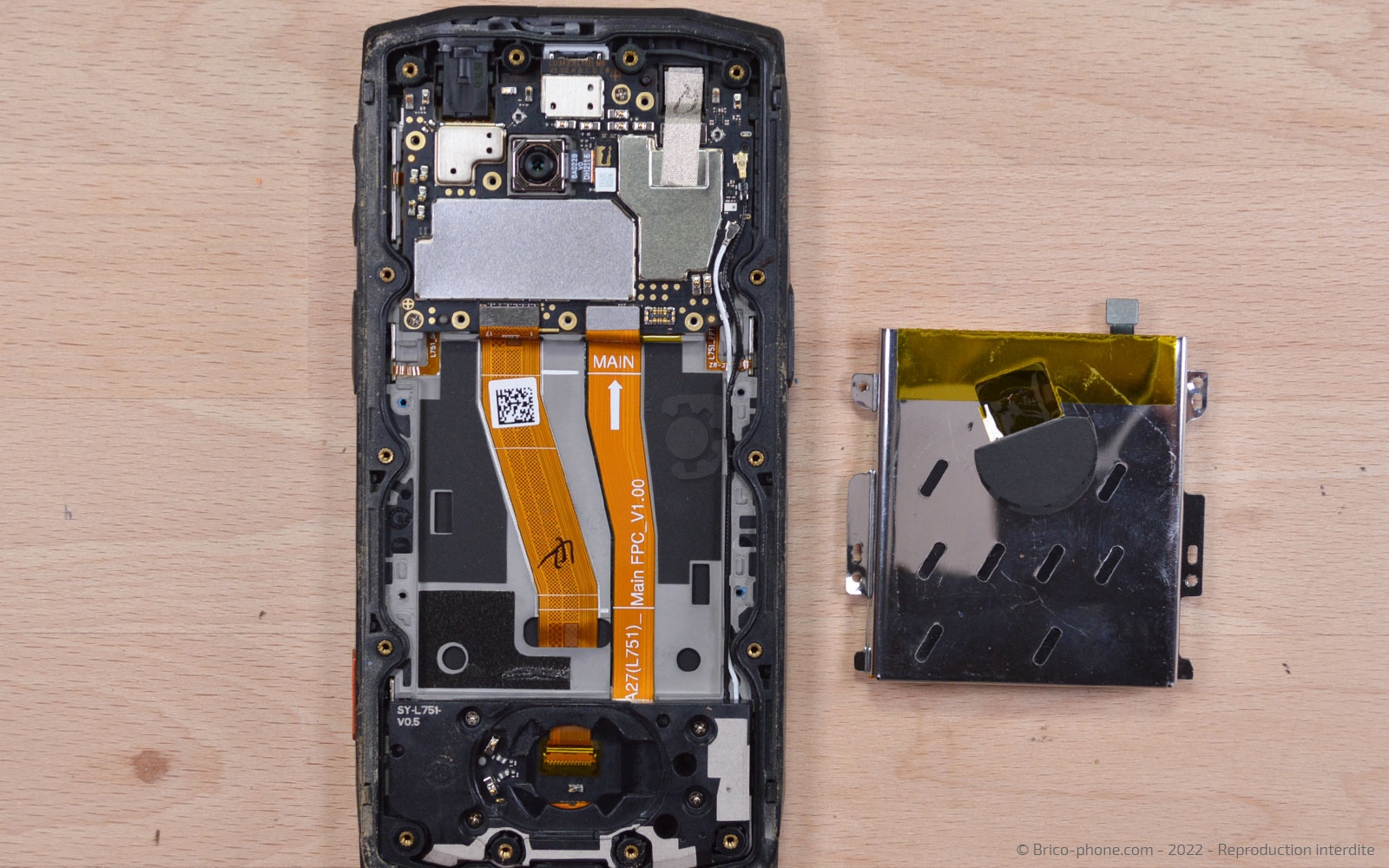

Etape 3 : Sortir la batterie

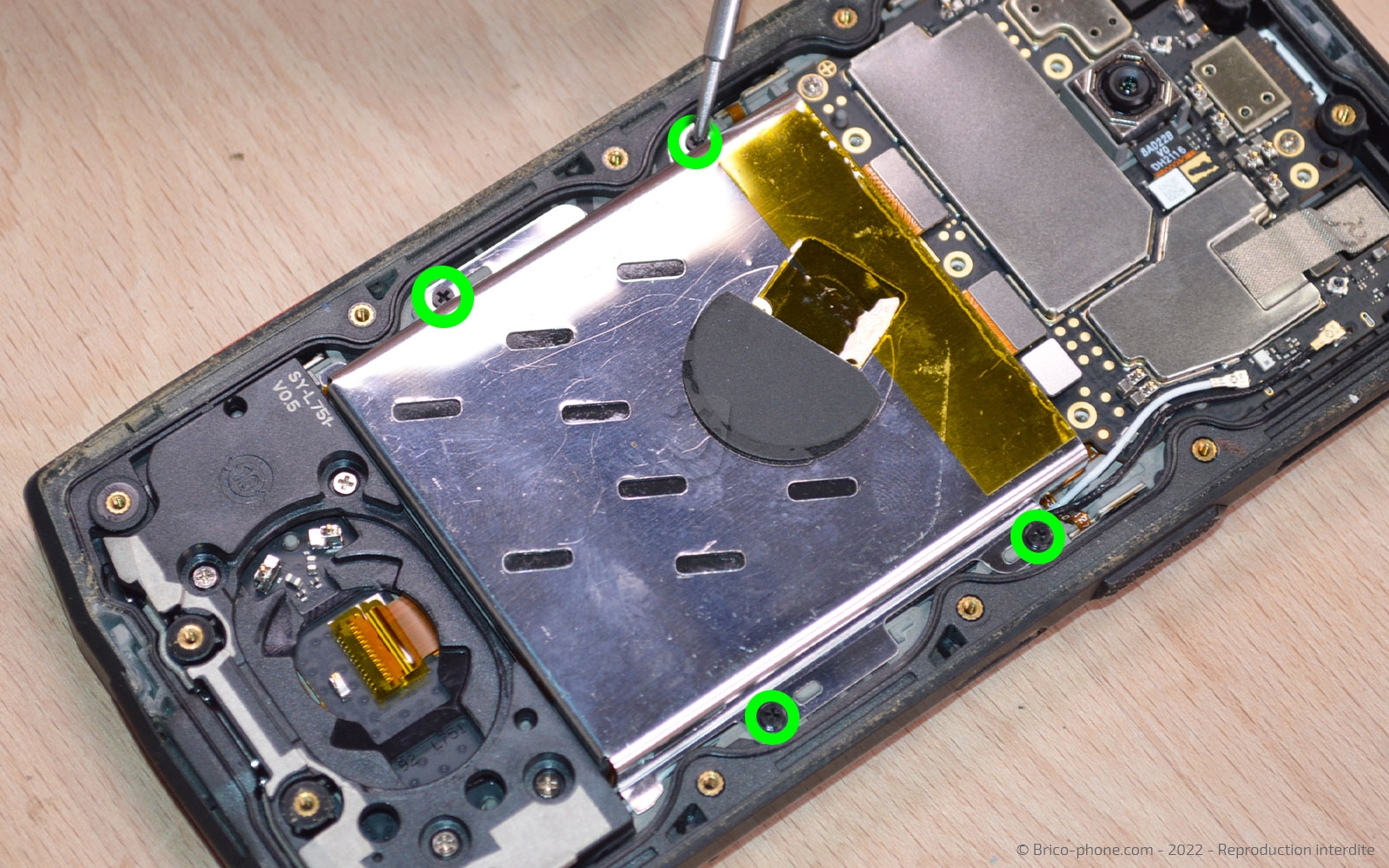

Utilisez le tournevis cruciforme pour retirer les 4 vis de la plaquette métallique.

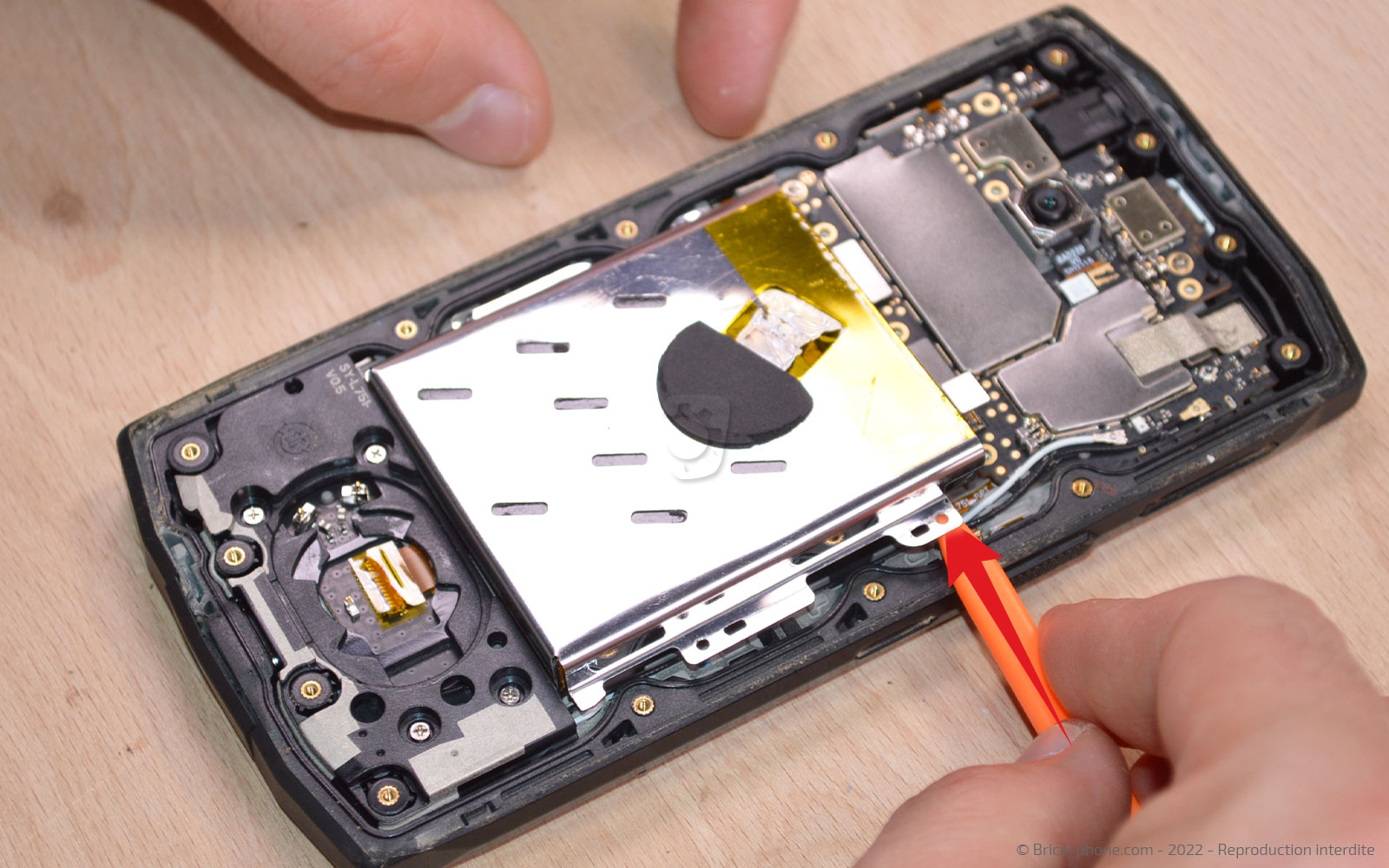

Passez la spatule sous le composant pour faire levier et le mettre de coté.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Retirer le support en plastique

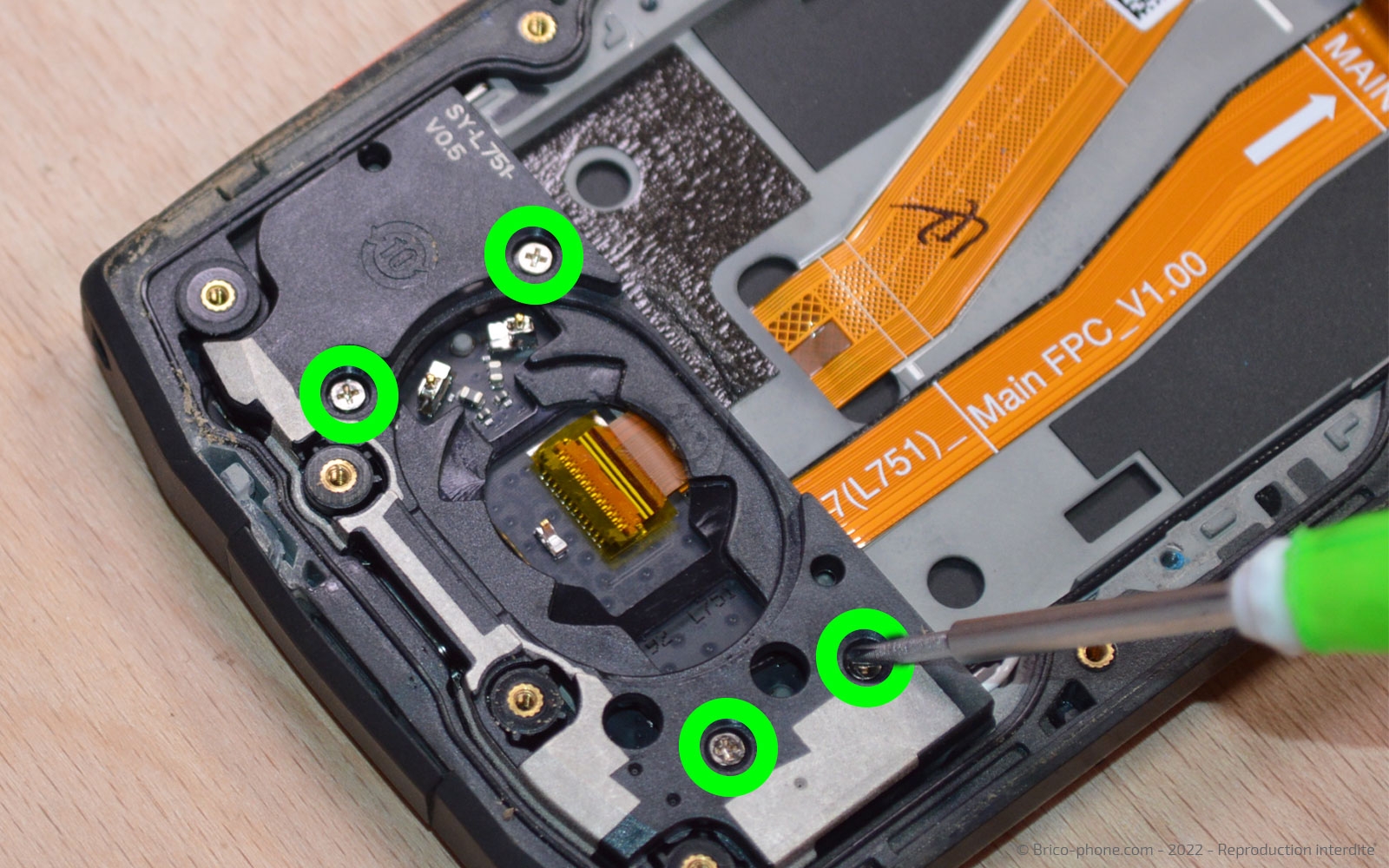

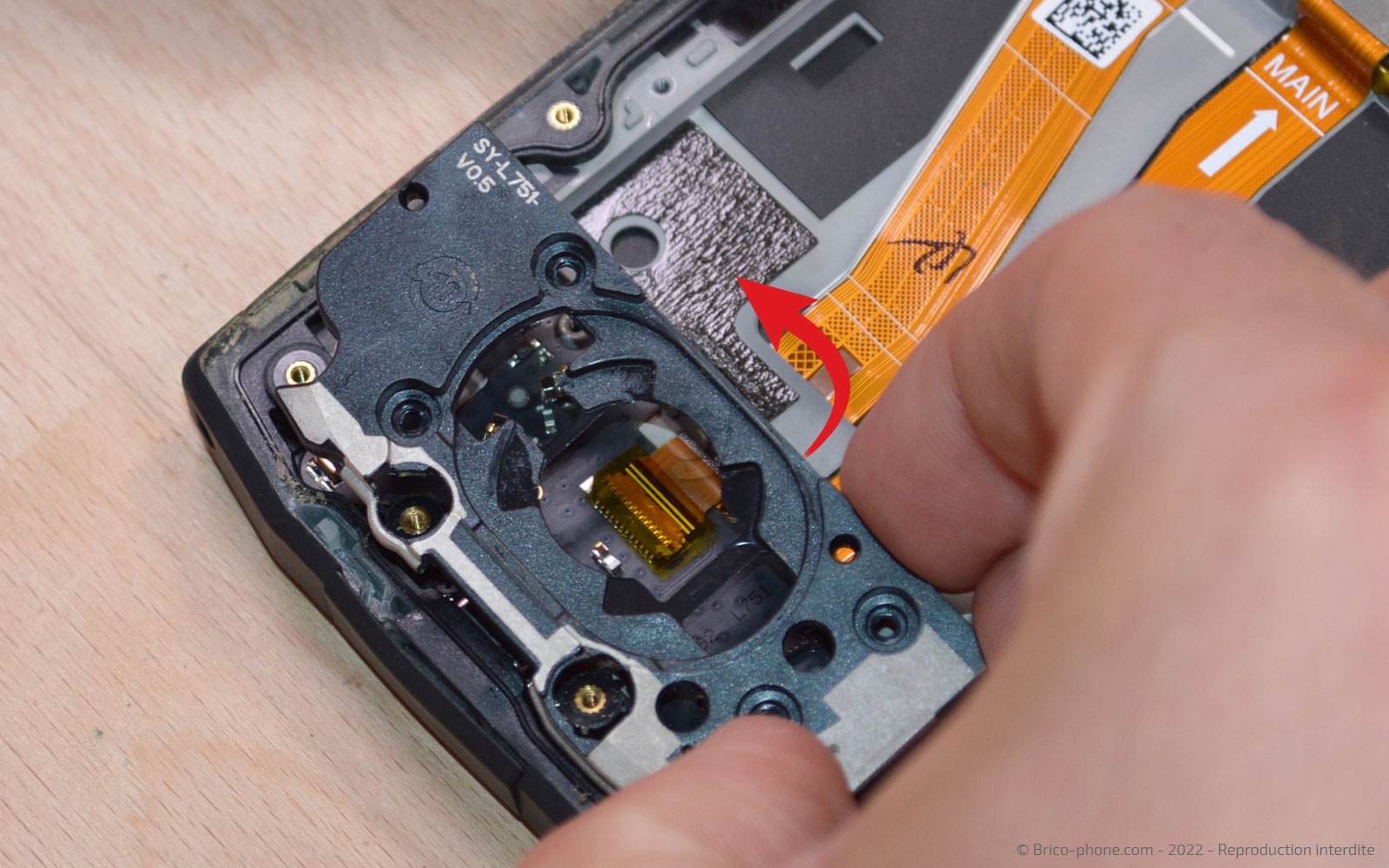

Enlevez les 4 vis cruciformes avant d'enlever le support.

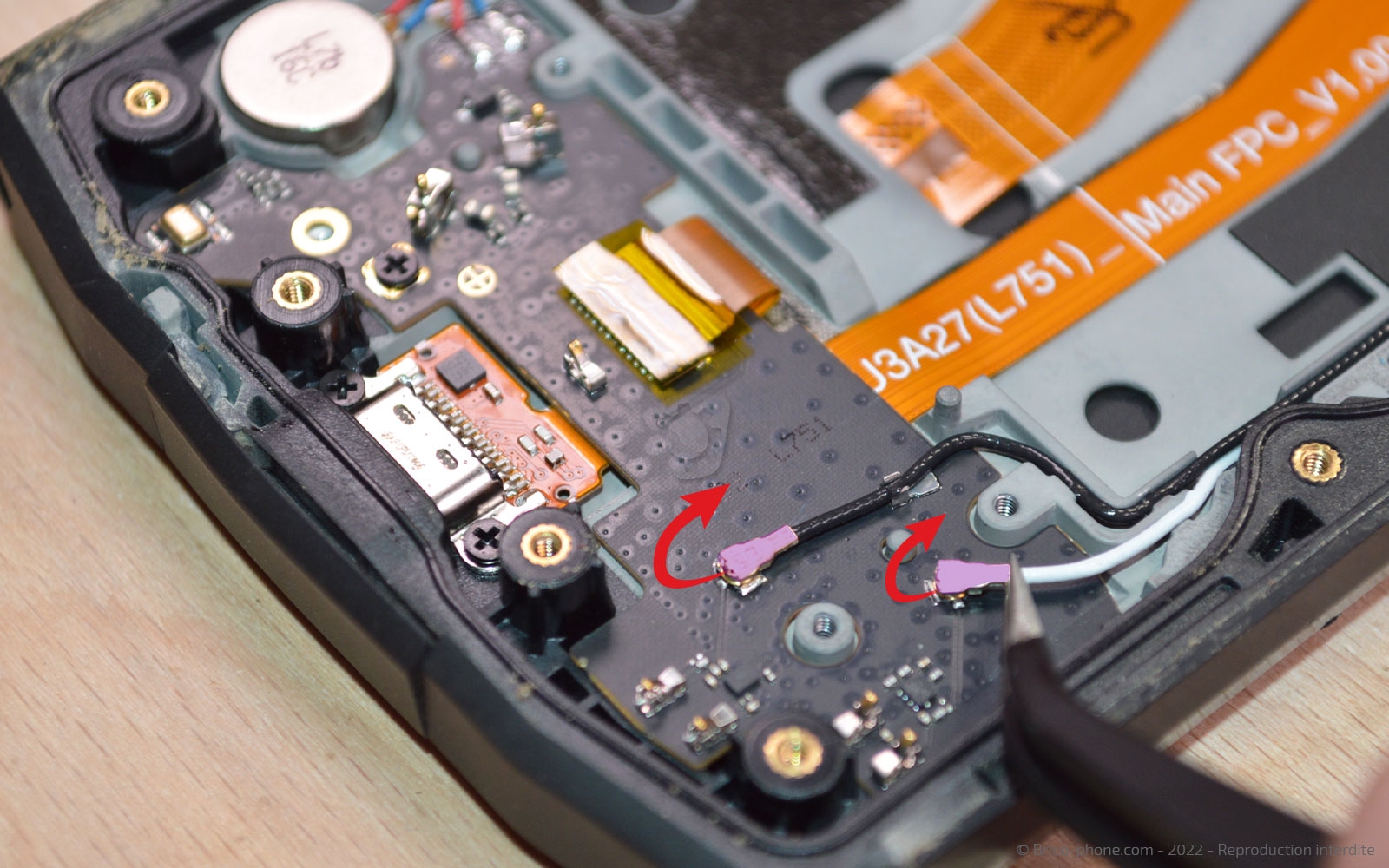

Puis, détachez les câbles coaxiaux avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Libérer la plaquette fille

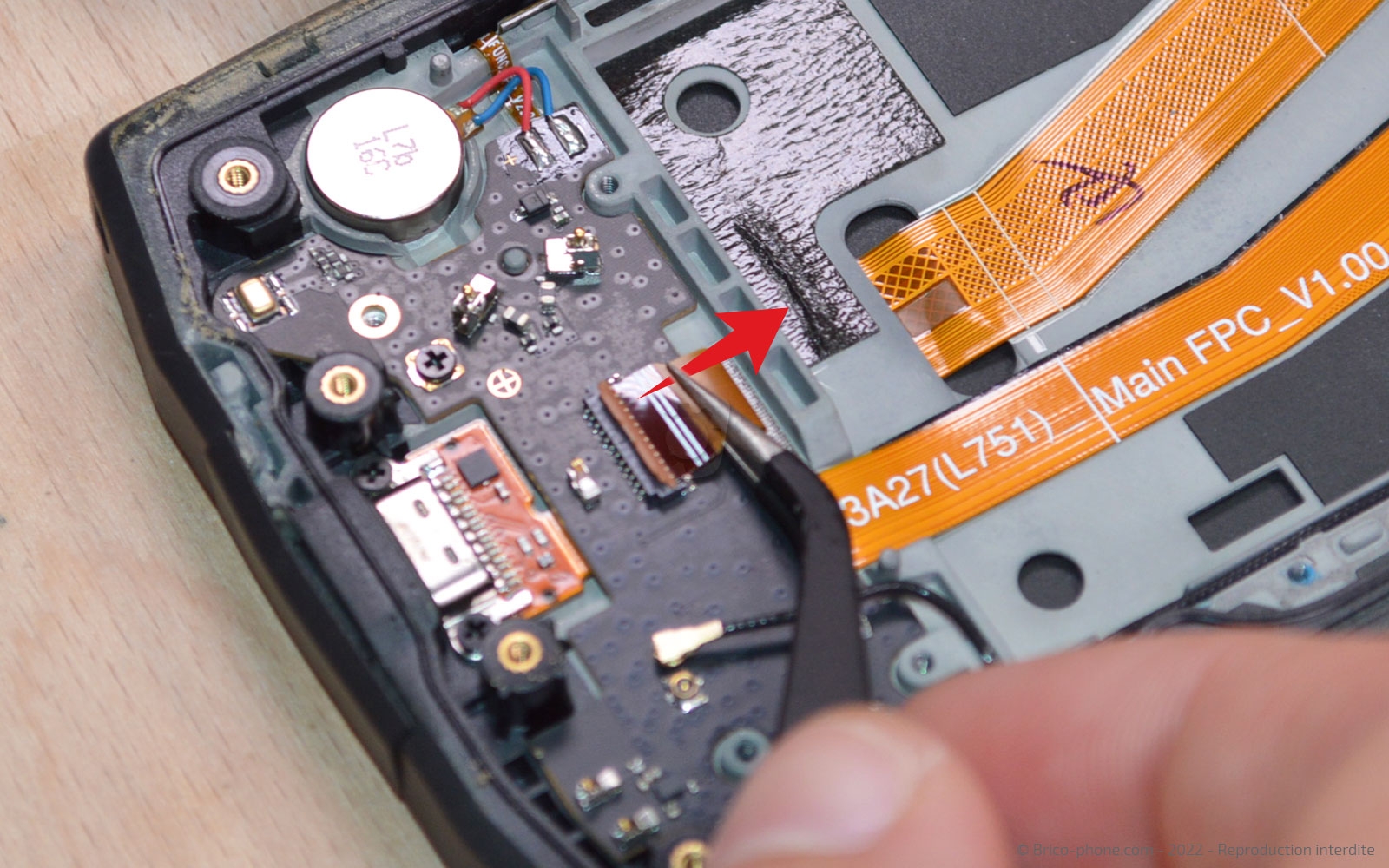

Otez l'adhésif présent sur la connectique du connecteur de charge.

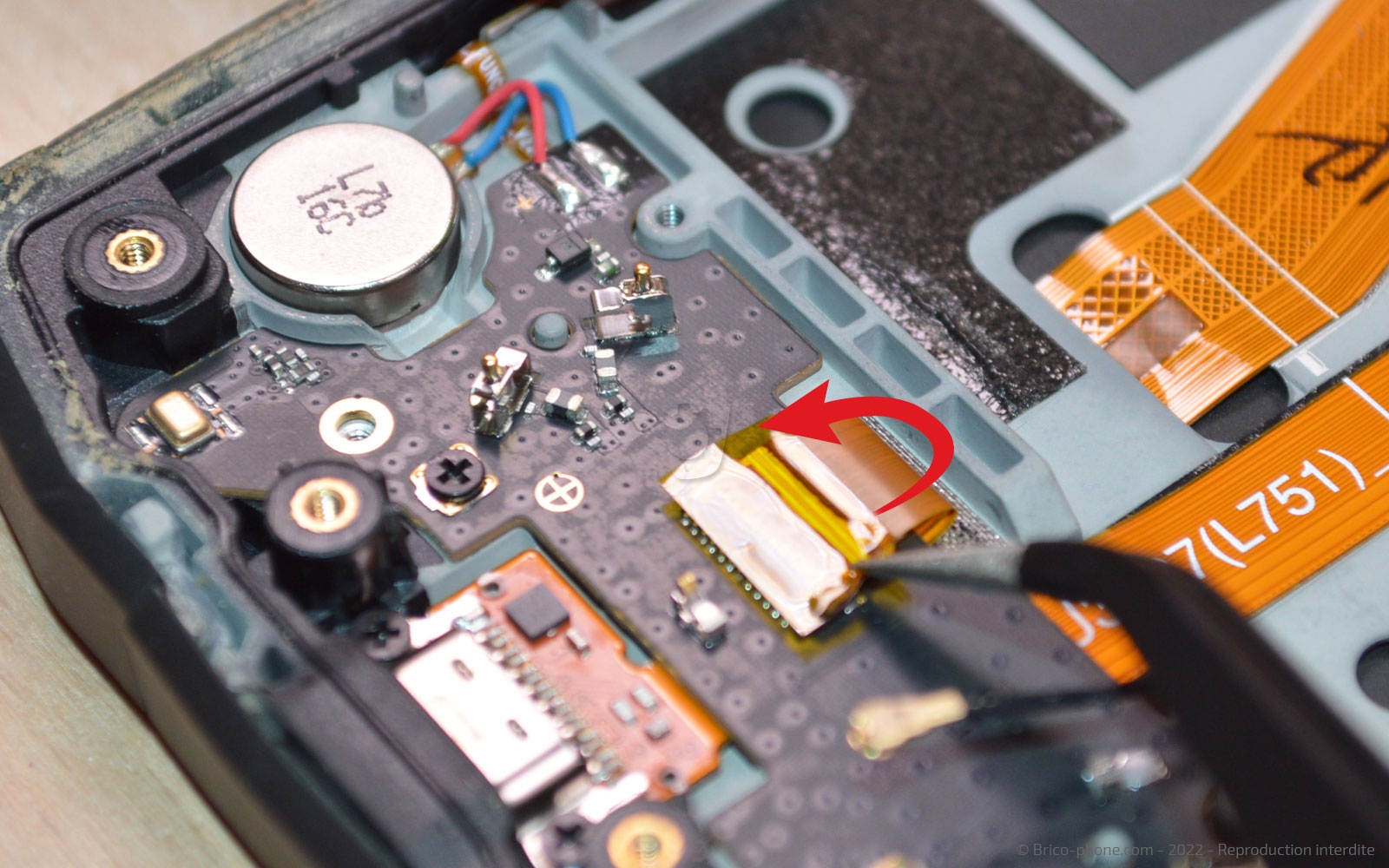

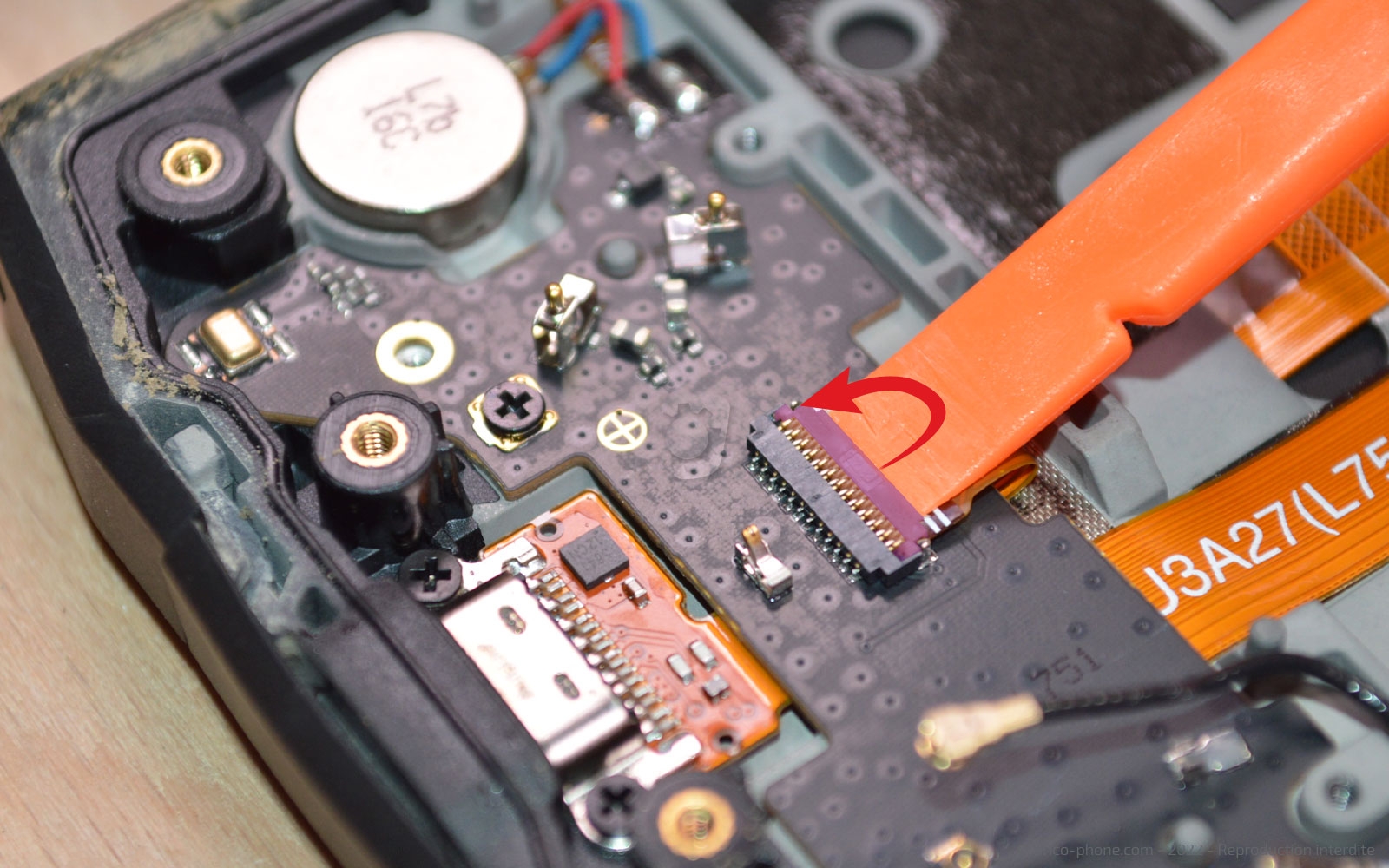

Soulevez la partie marron orangé avec le spudger avant de tirer la nappe pour la déconnecter.

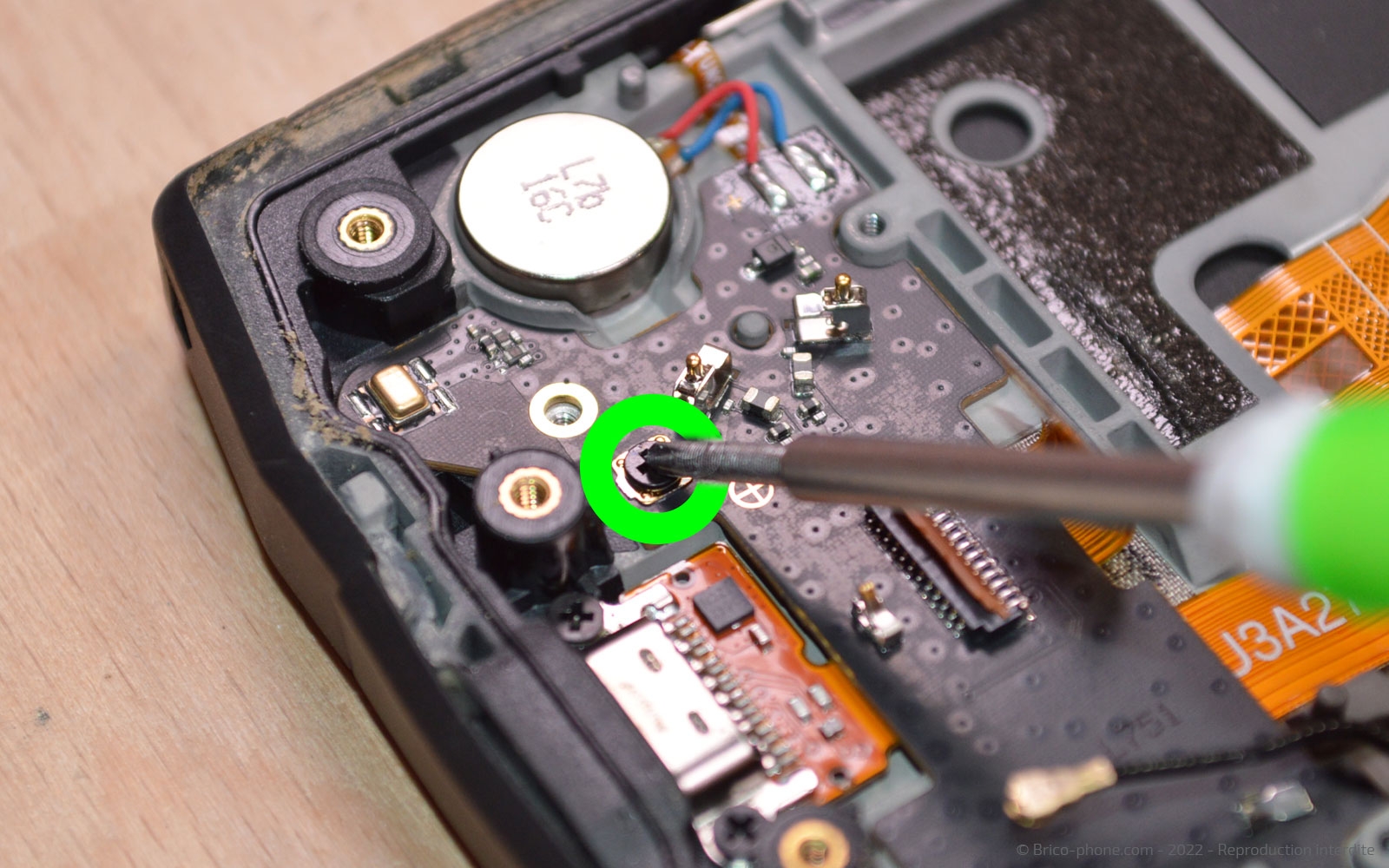

Enfin, retirez la dernière vis avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés



Etape 6 : Enlever la carte fille et le vibreur

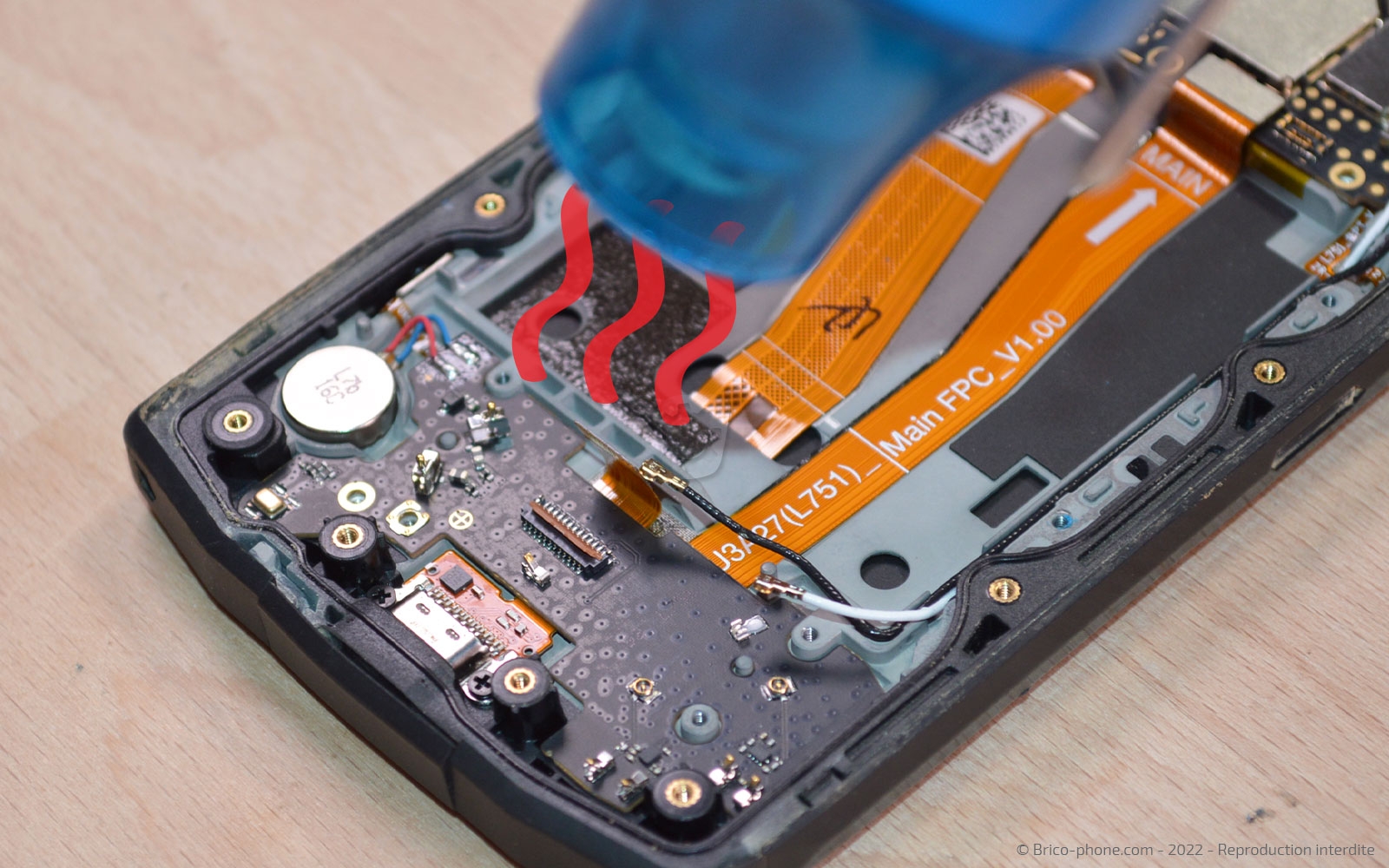

Chauffez légèrement la plaquette avec un décapeur thermique ou votre propre sèche-cheveux.

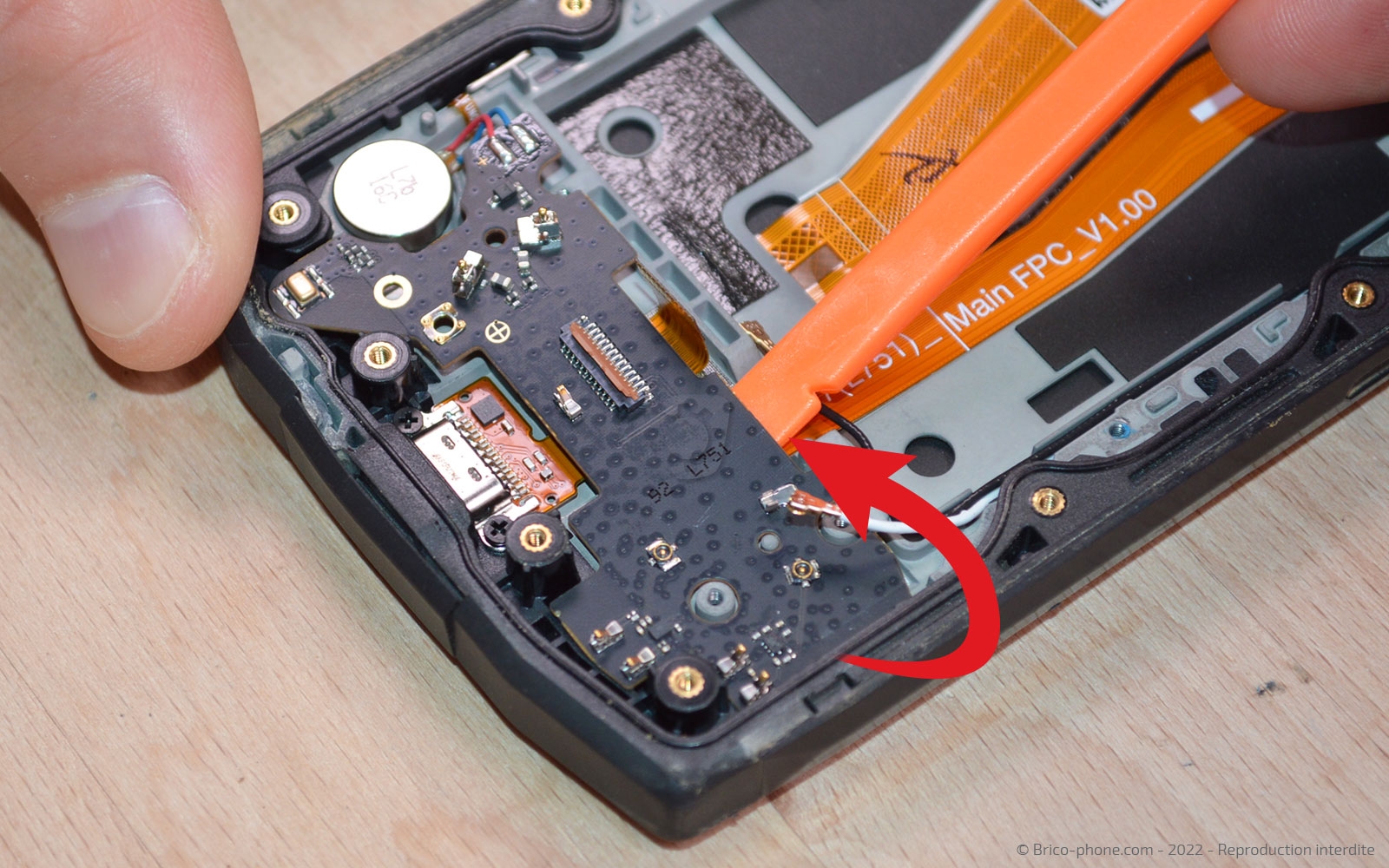

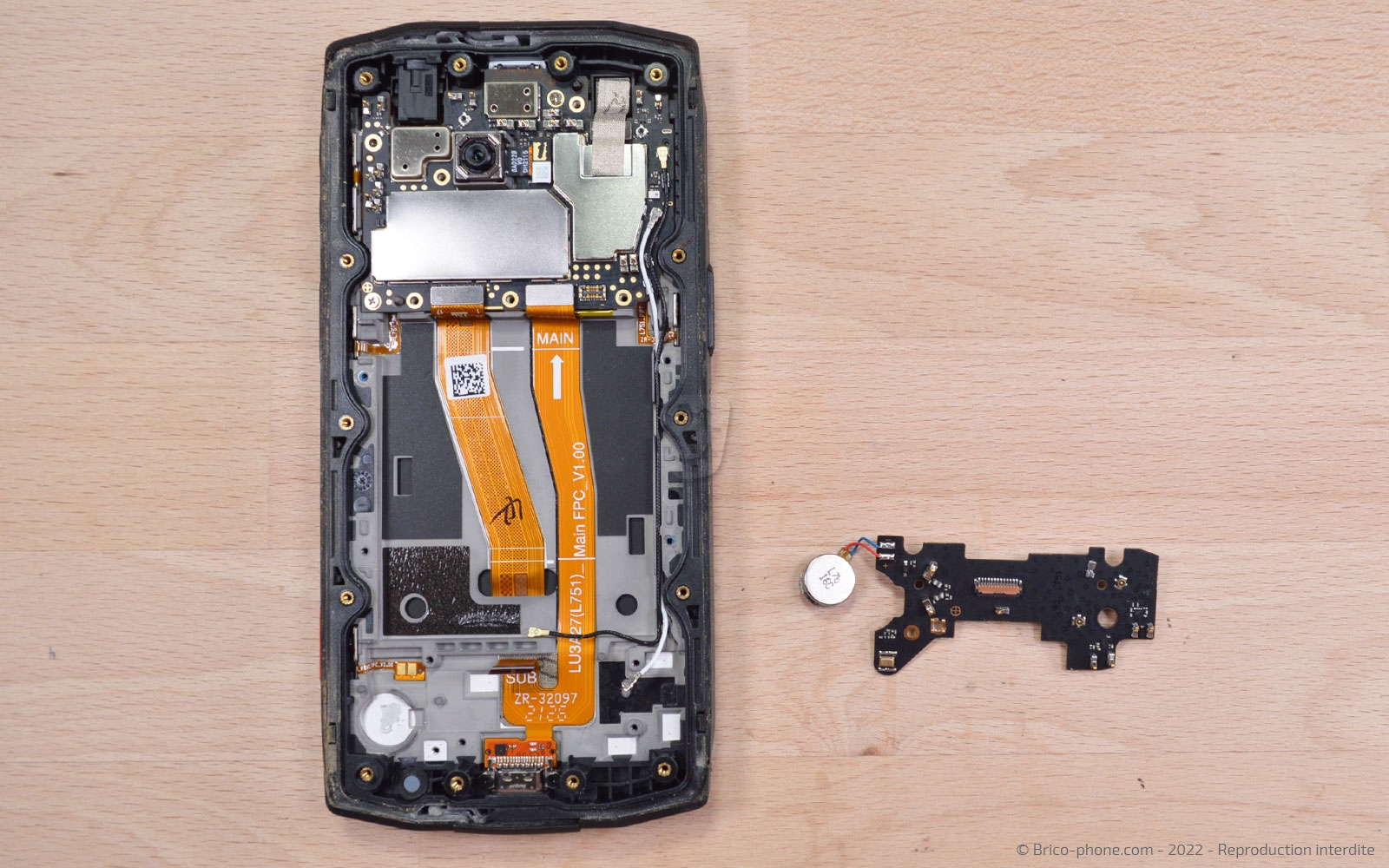

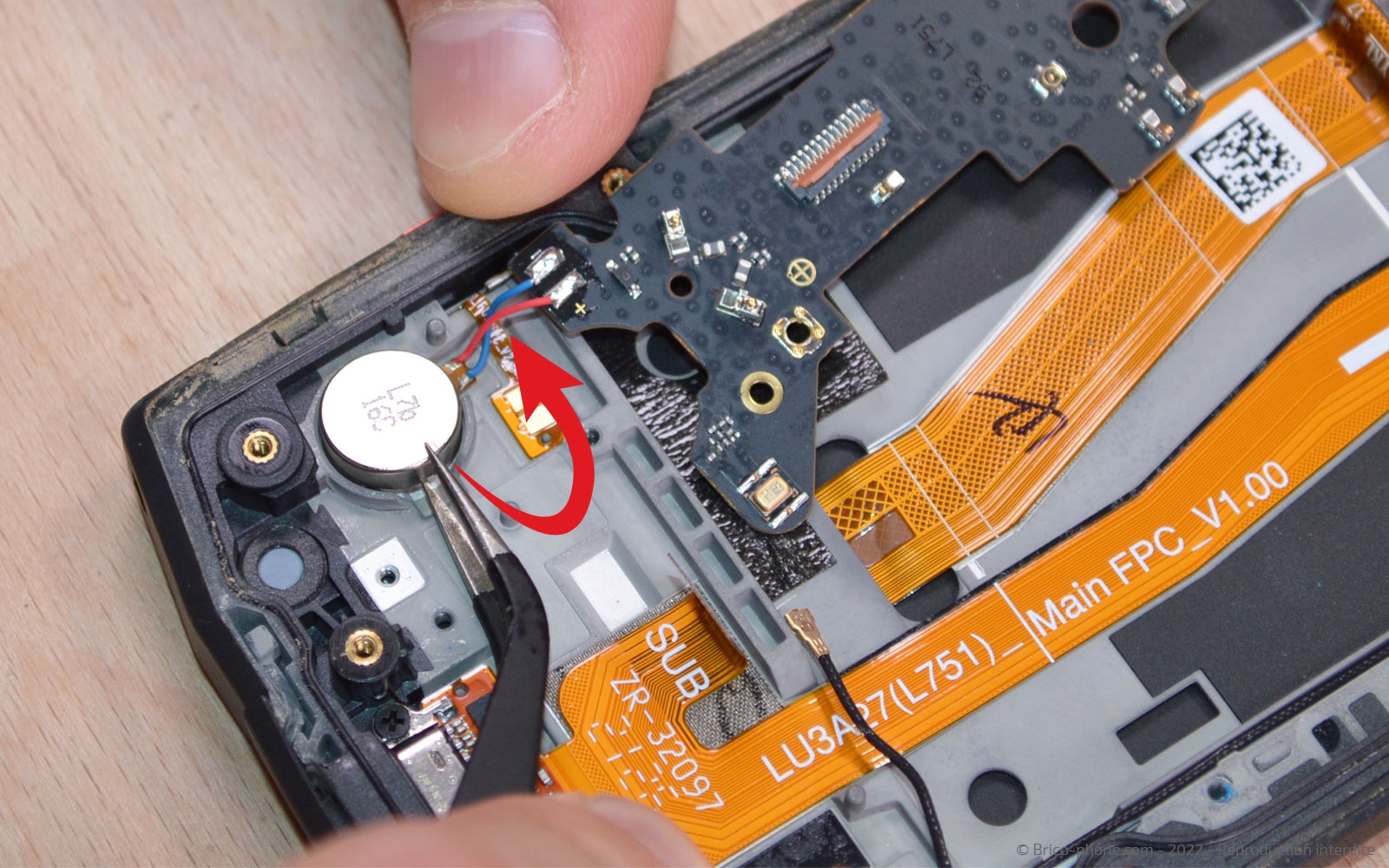

Soulevez la carte fille en faisant attention aux connectiques du vibreur.

Glissez la brucelles sous le vibreur pour le décoller et récupérer les deux éléments.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 7 : Ôter la carte mère

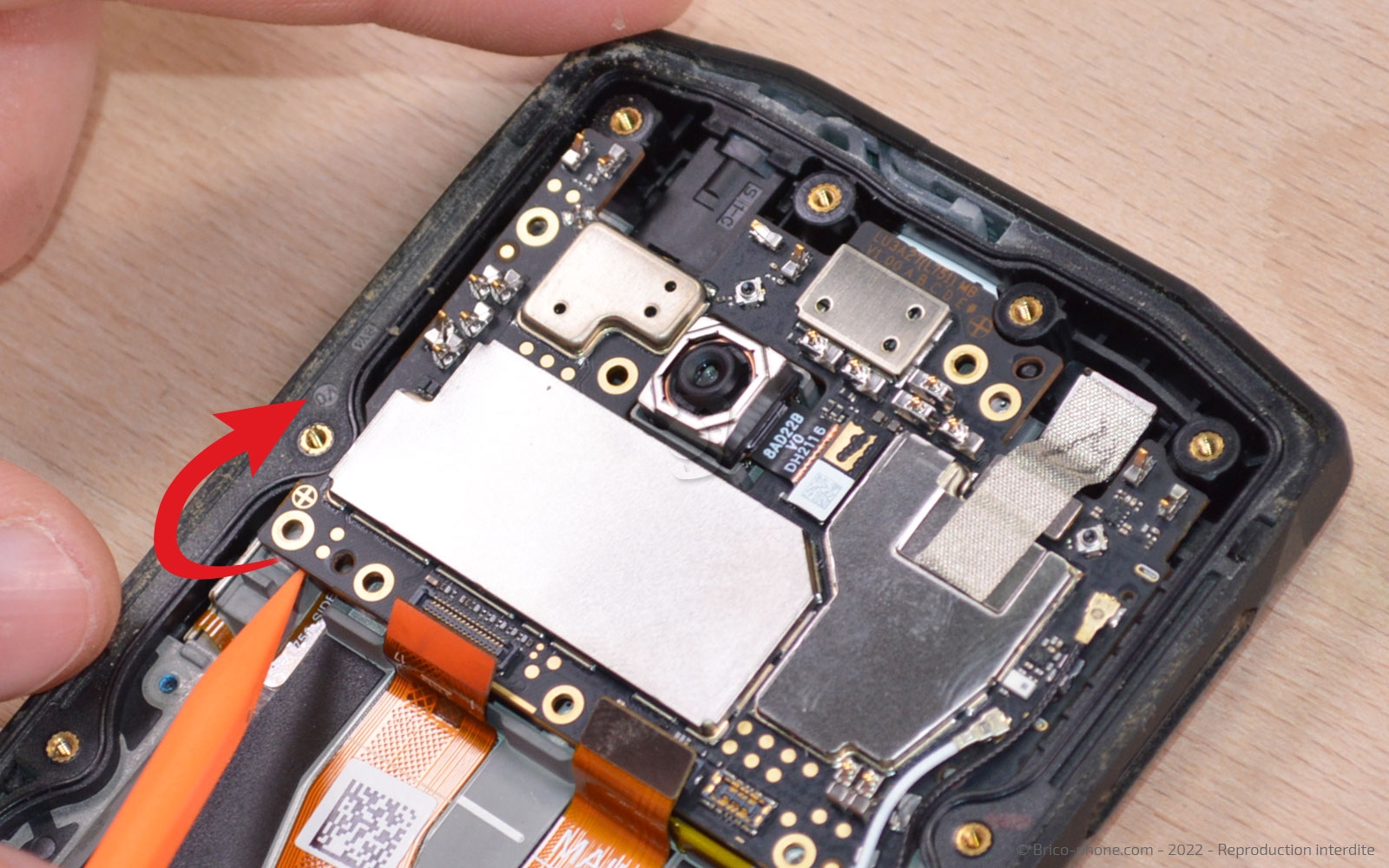

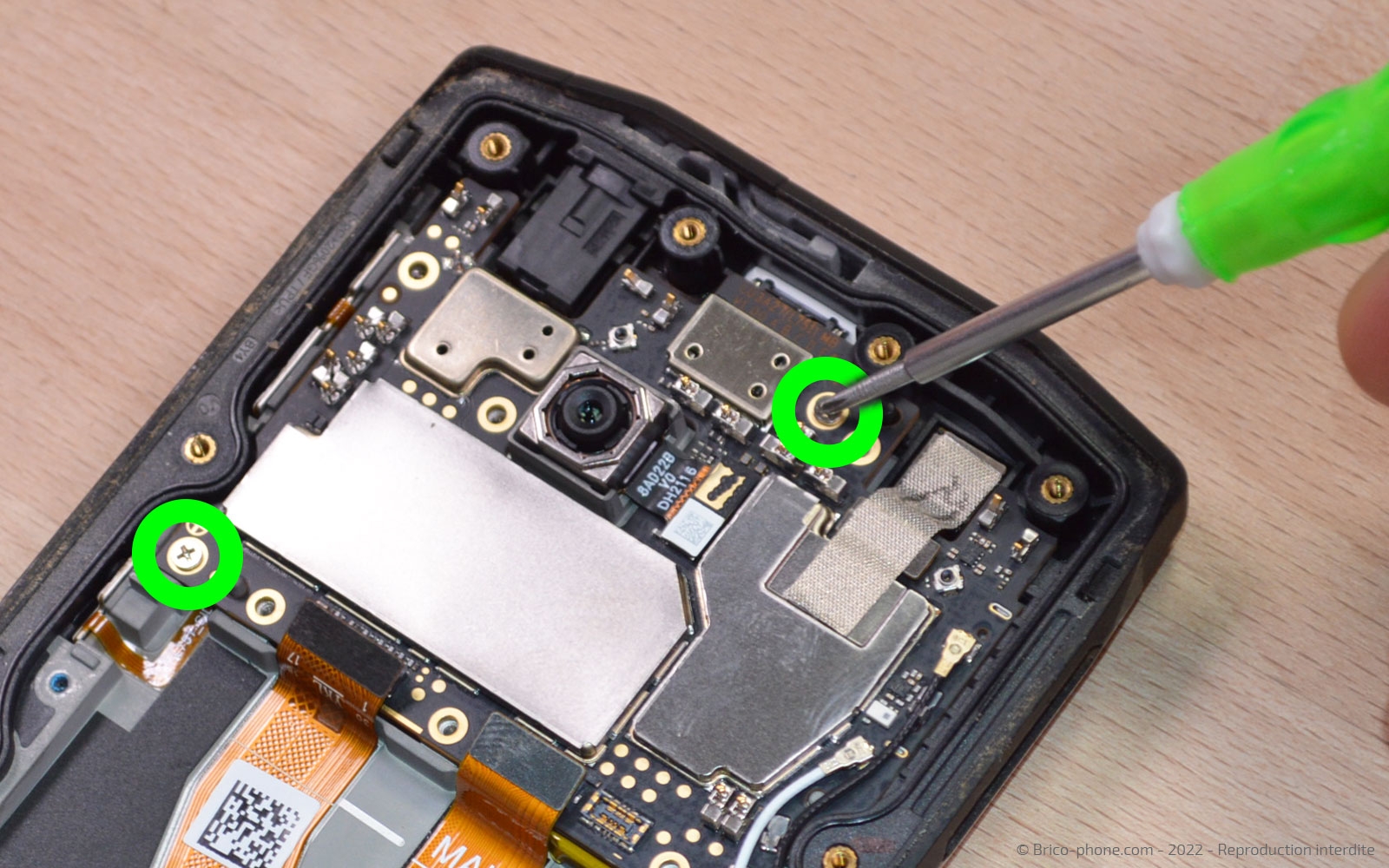

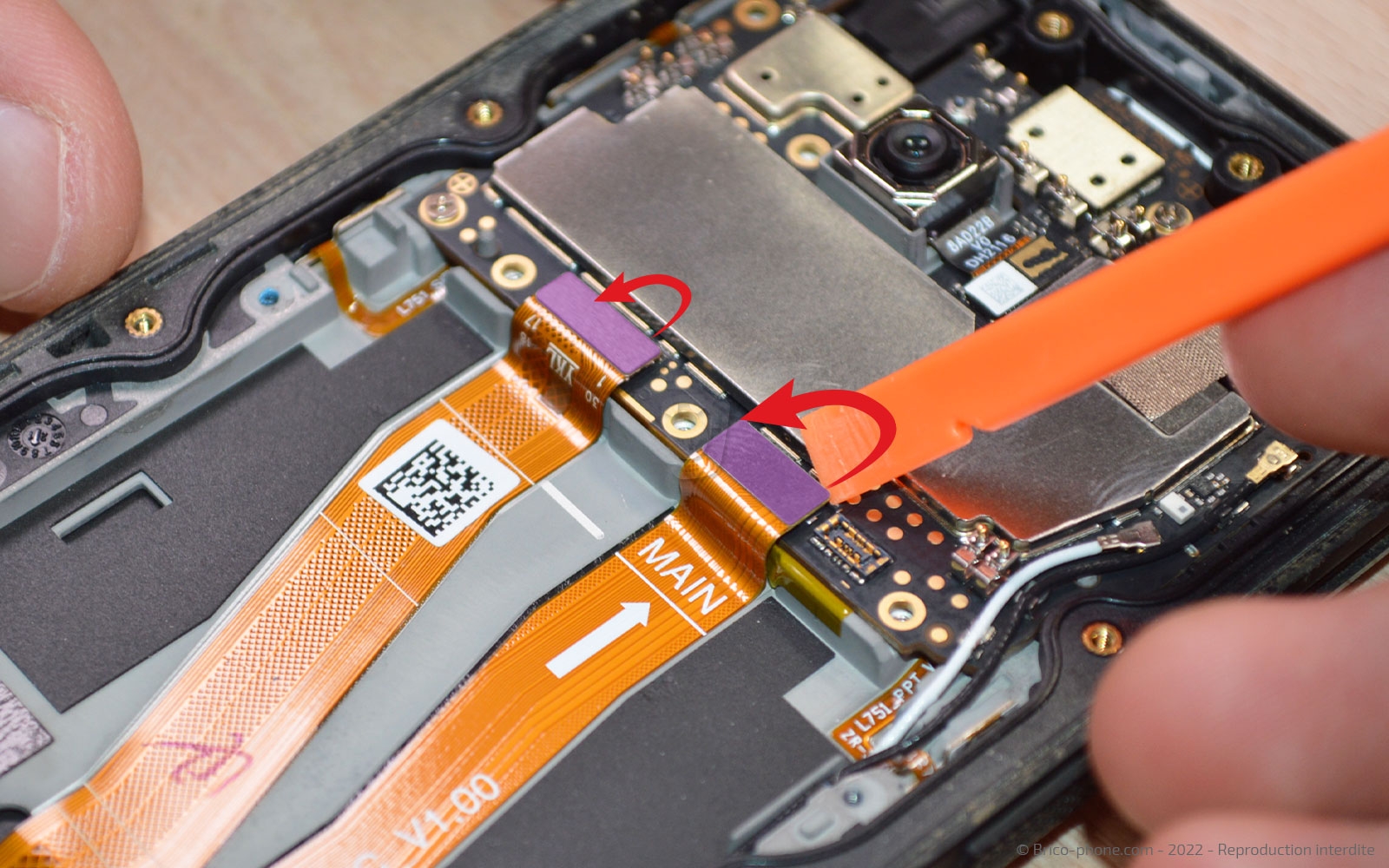

Débranchez les nappes du dock et de l'écran puis retirez les deux vis cruciformes.

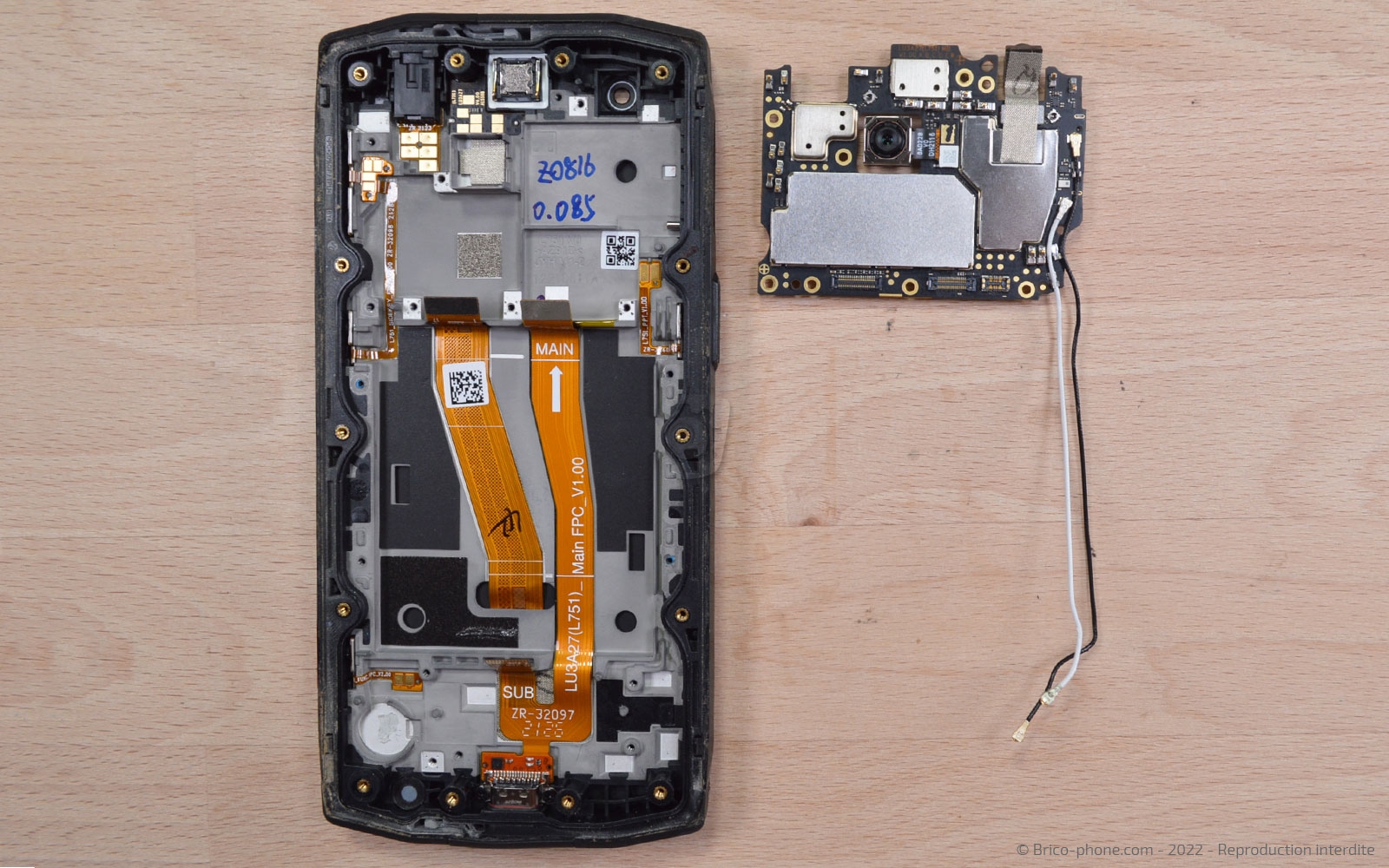

Ensuite, mettez de coté la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Récupérer le capteur

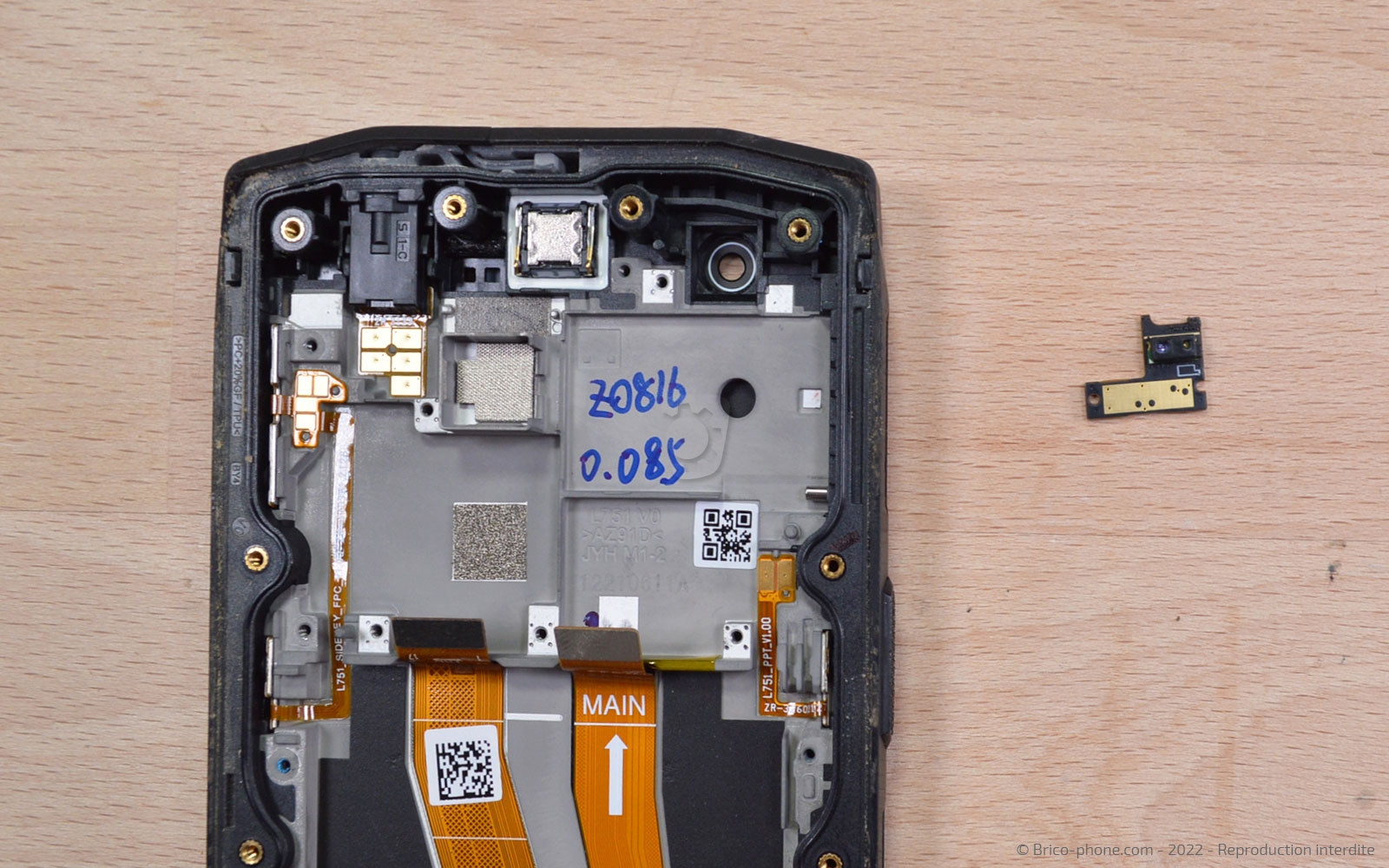

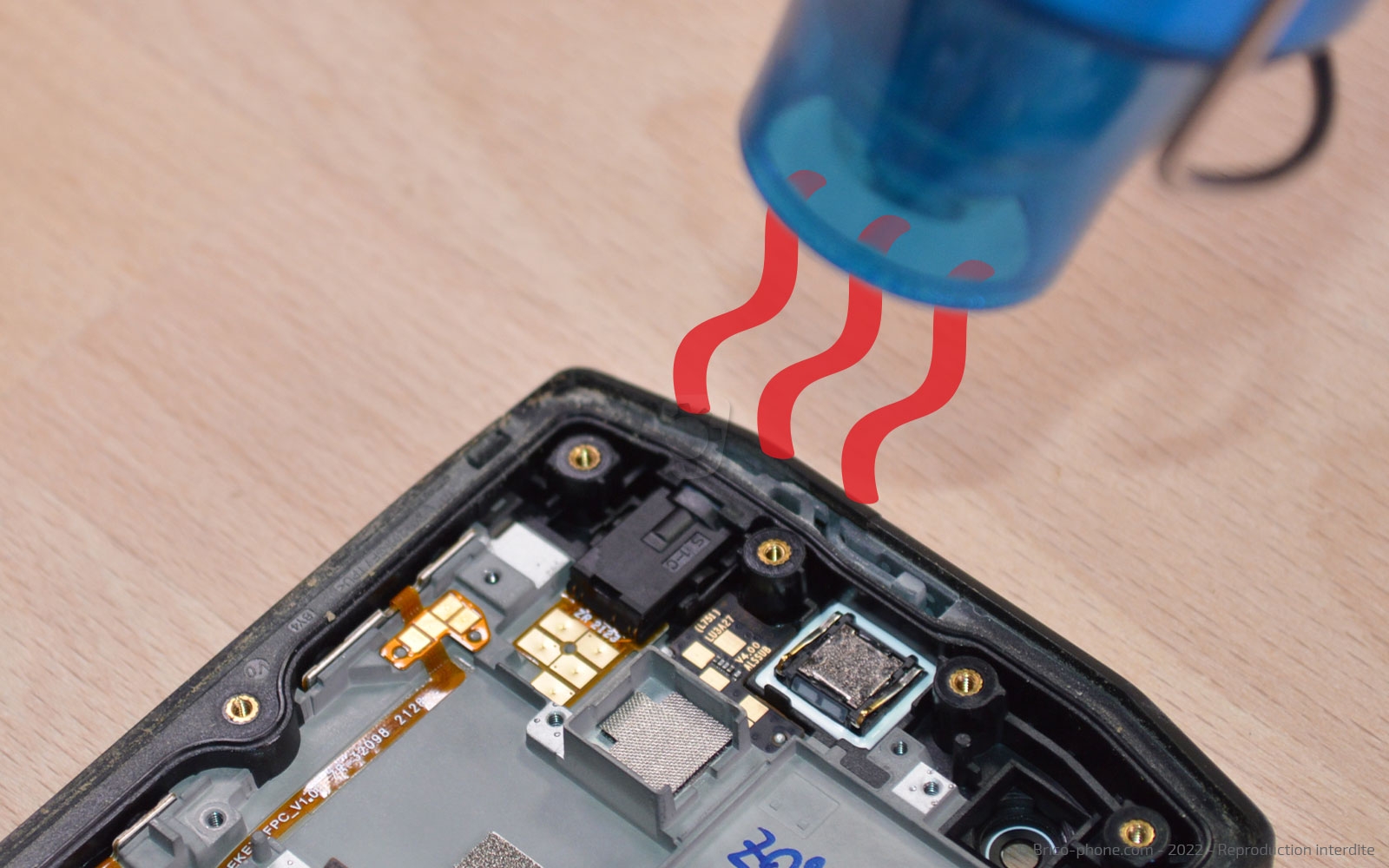

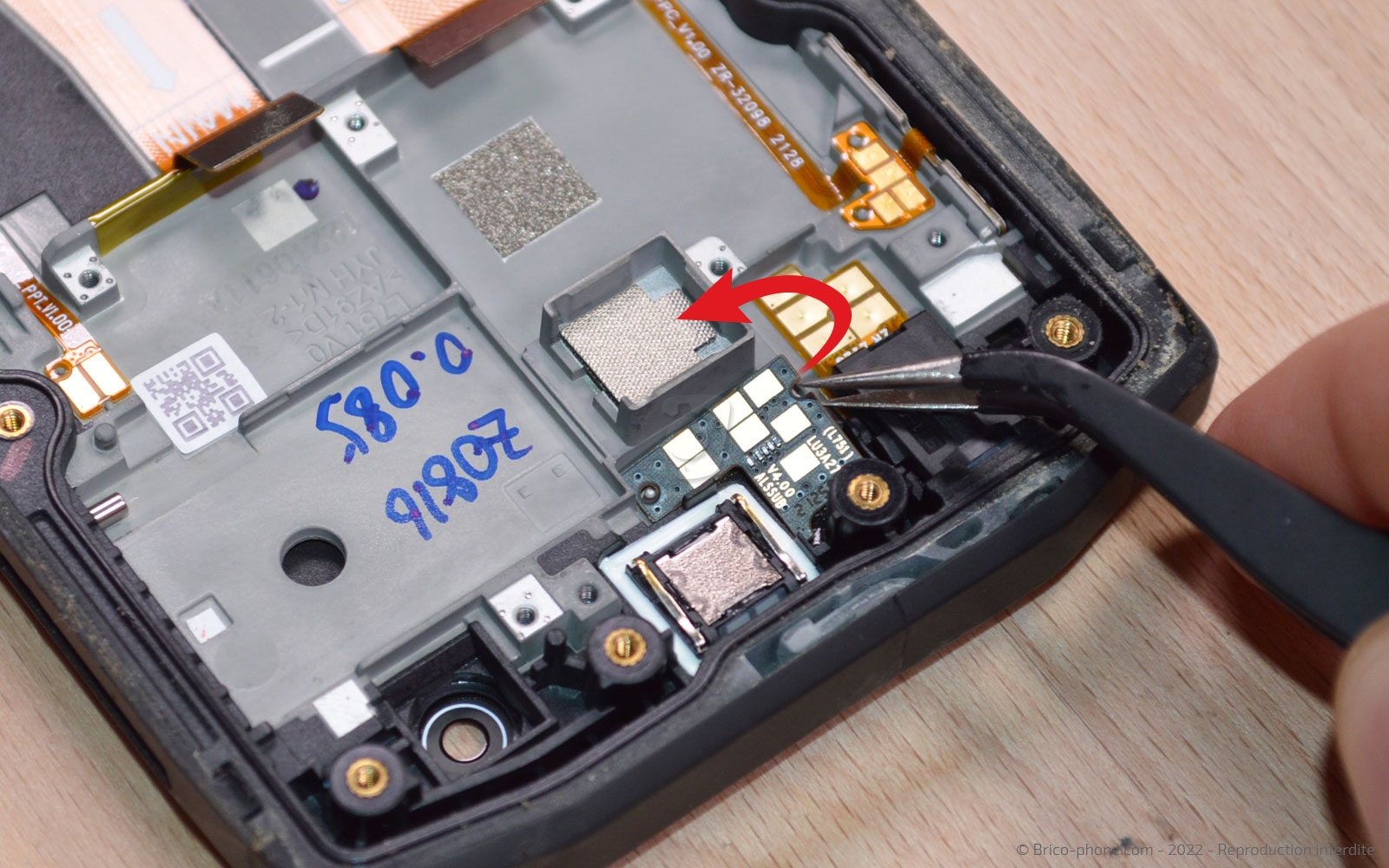

Chauffez le haut de votre appareil afin de pouvoir récupérer le capteur.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Conseils pour le remontage

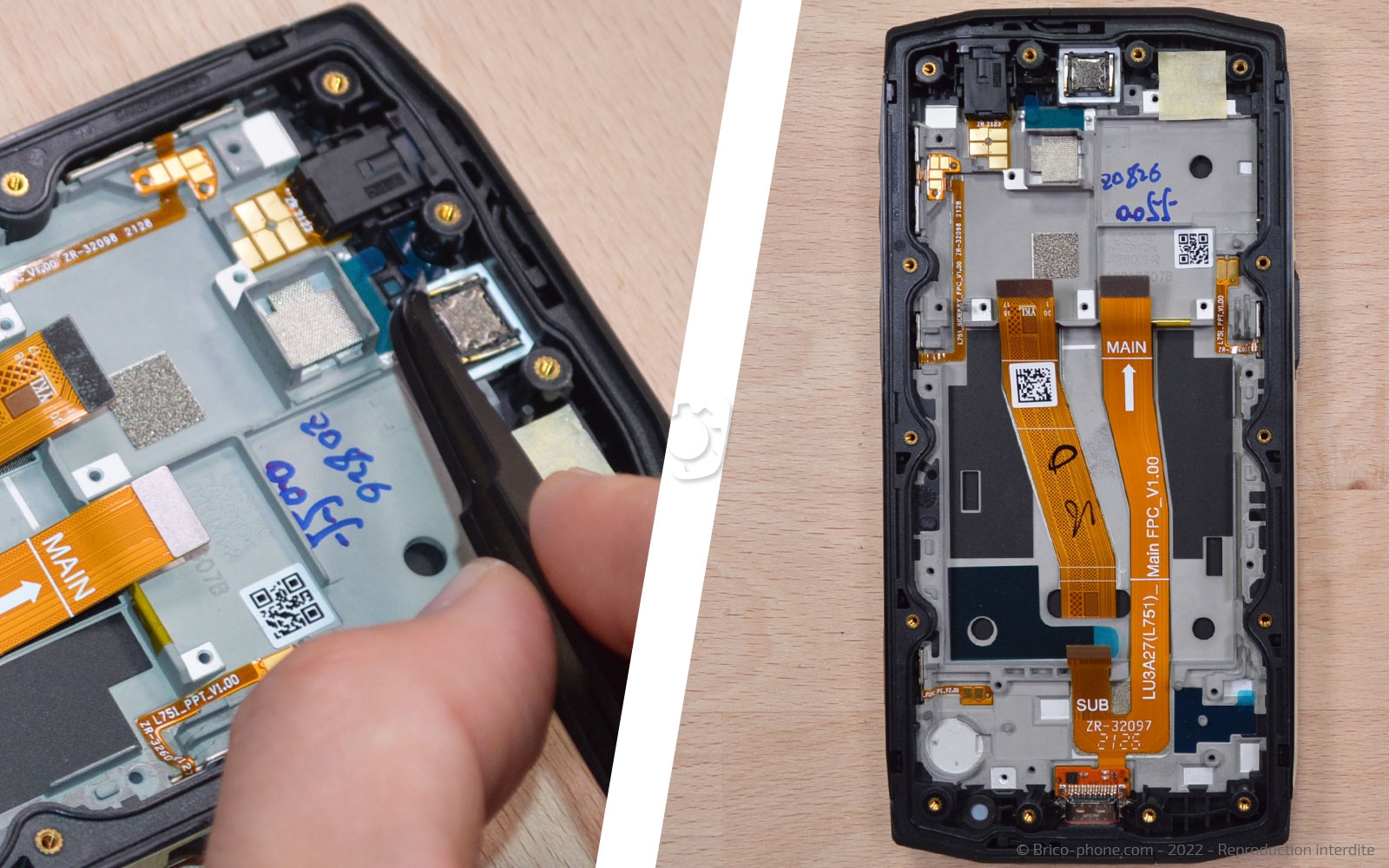

Ôtez les adhésifs de protection du nouveau bloc écran avant d'installer tous les composants en remontant chaque étape.

Pensez à tester le nouvel écran avant de refermer votre Crosscall Core-M5.
