Comment changer le connecteur de charge sur Core-M5

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Core-M5 | Temps estimé : 30 min | Difficulté : 2/5

Vous avez besoin de changer le connecteur de charge de votre CrossCall Core M5 car celui-ci ne charge plus ? Ce tutoriel de réparation est fait pour vous.

Comptez seulement 30 minutes pour retrouver un téléphone comme neuf en suivant chaque étape de ce tuto.

Diagnostic

›  La prise de charge ne rentre plus dans le connecteur.
›  Votre appareil ne reconnait plus de périphériques externes.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils pour Crosscall spécialement composé par nos techniciens
12,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Assurez-vous de commander la bonne pièce en vérifiant la compatibilité entre la pièce et le téléphone.

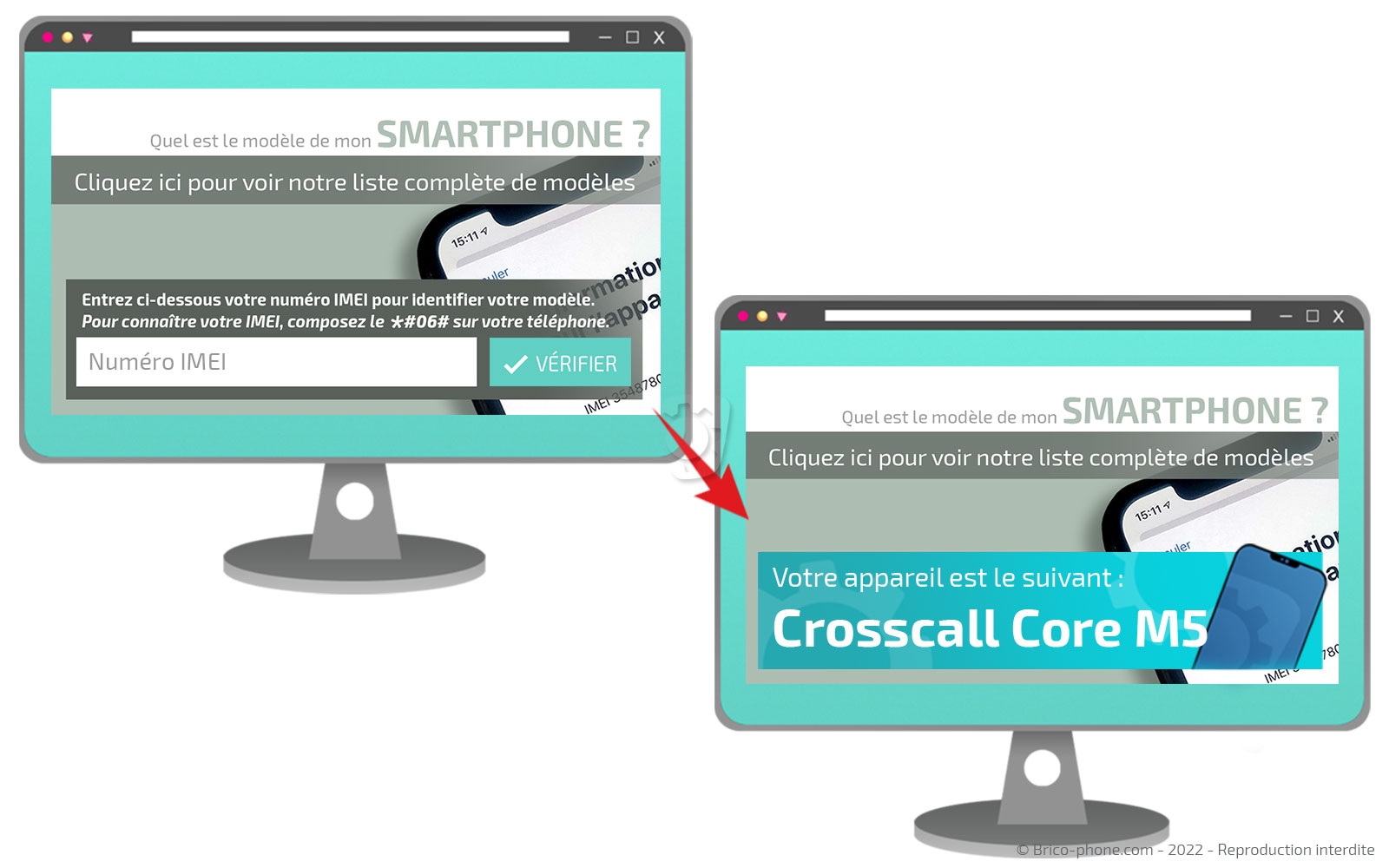

Pour connaitre votre modèle, composez le *#06# afin d'obtenir un numéro IMEI. Recopiez ce dernier sur notre page d'accueil pour connaitre le modèle de votre appareil.

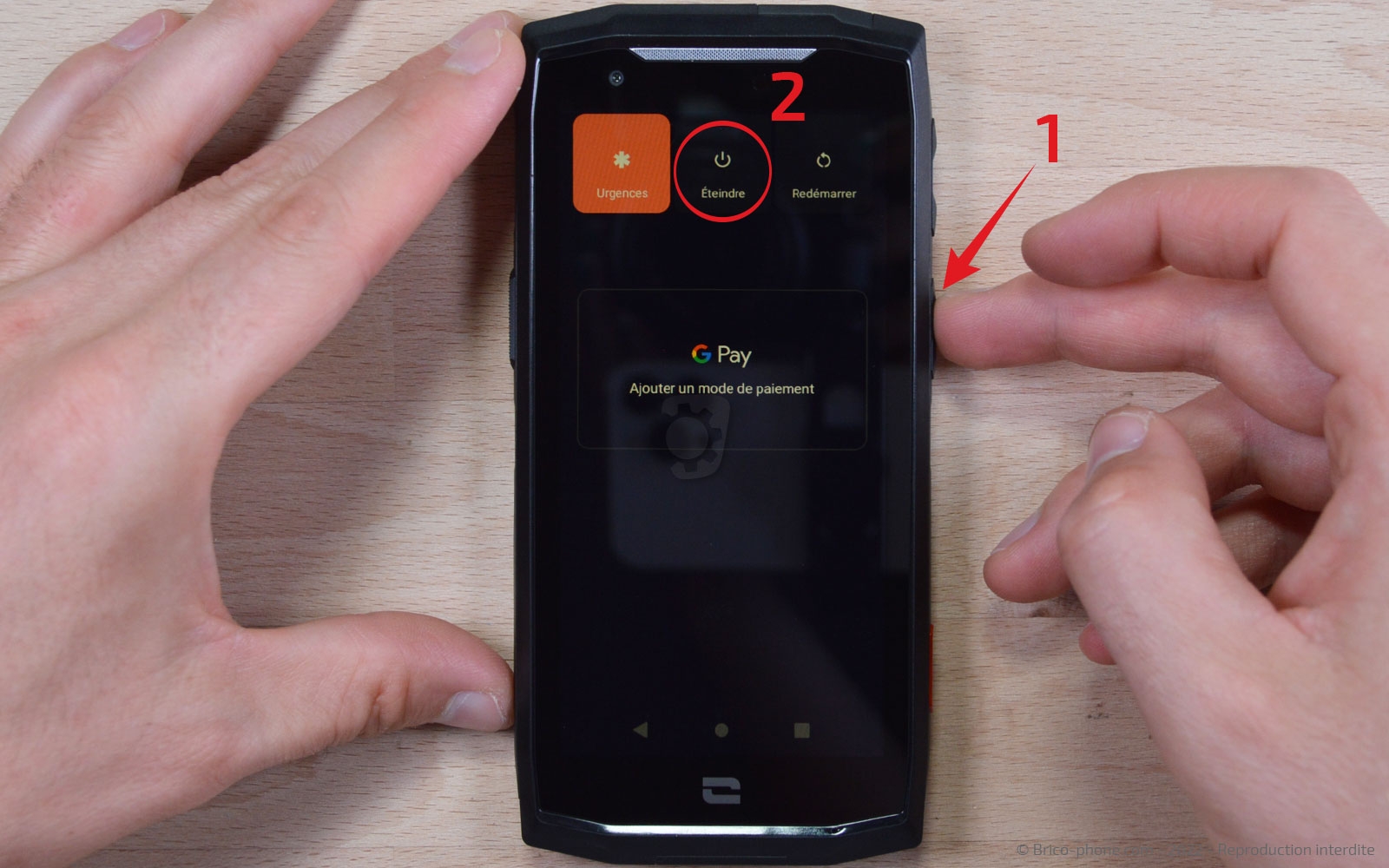

Avant de passer à l'étape 1, préparez-vous un espace de travail propre et dégagé puis éteignez votre smartphone.

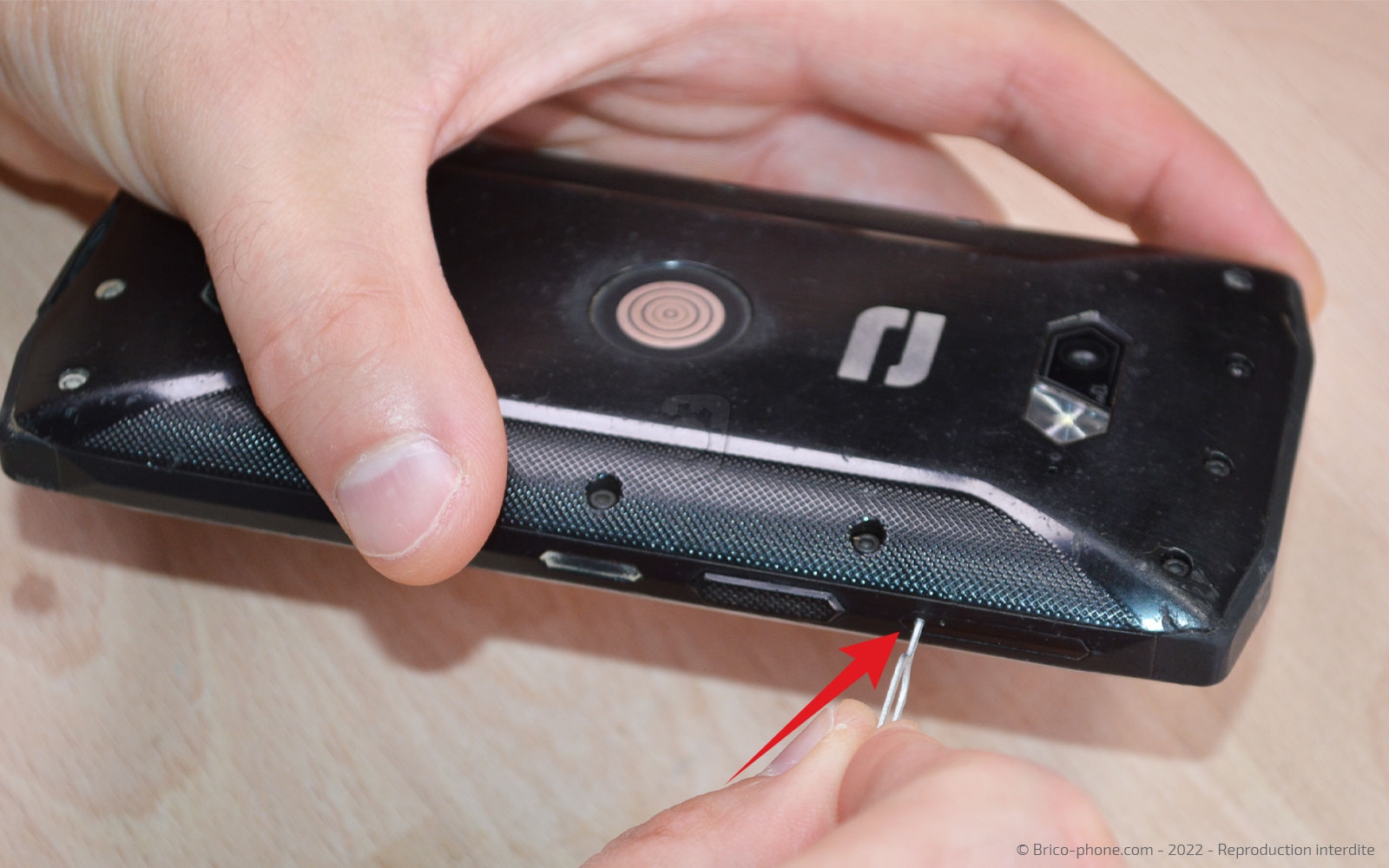

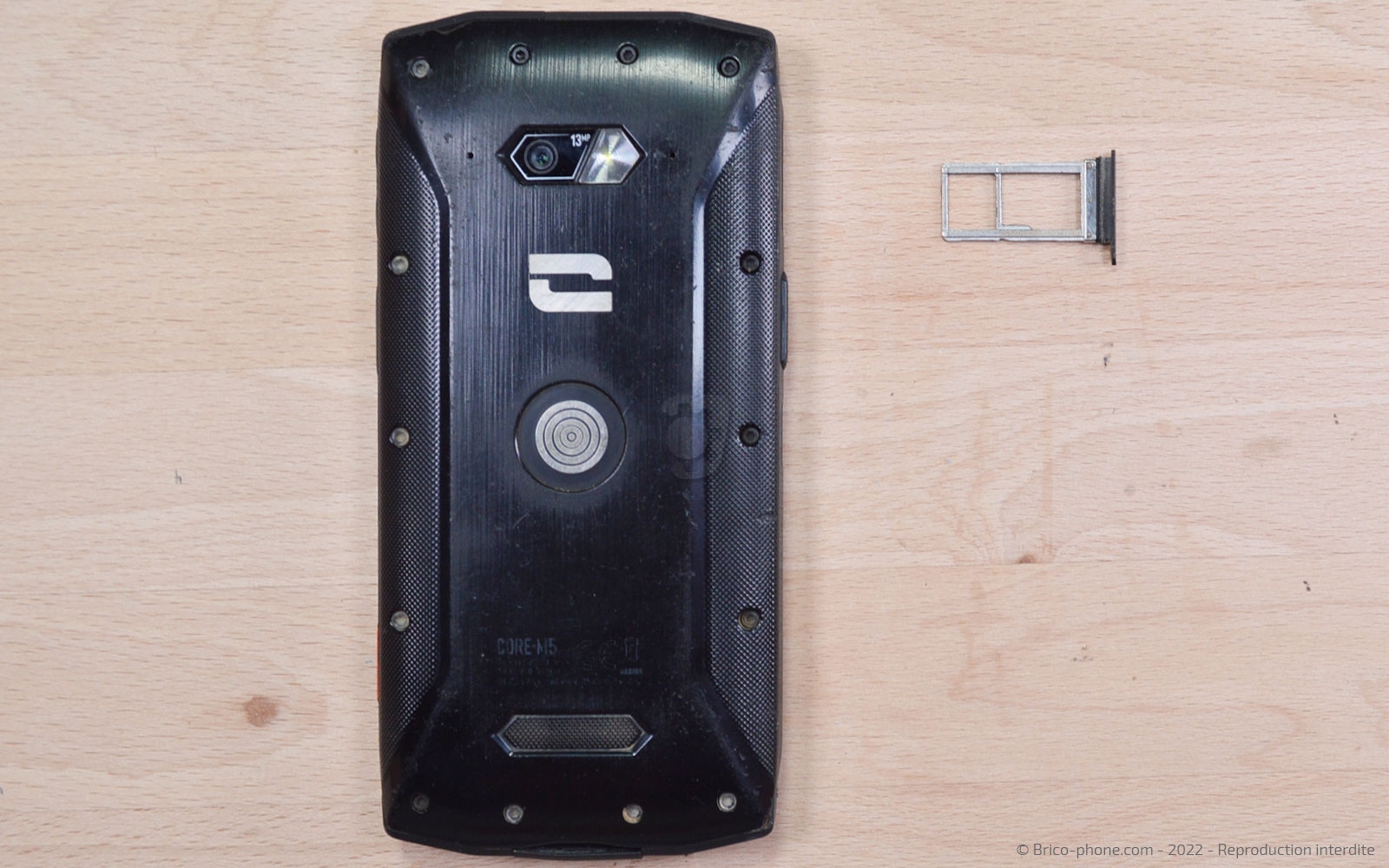

Sortez le tiroir de la carte Sim avec l'outil d'origine ou celui fourni dans votre kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

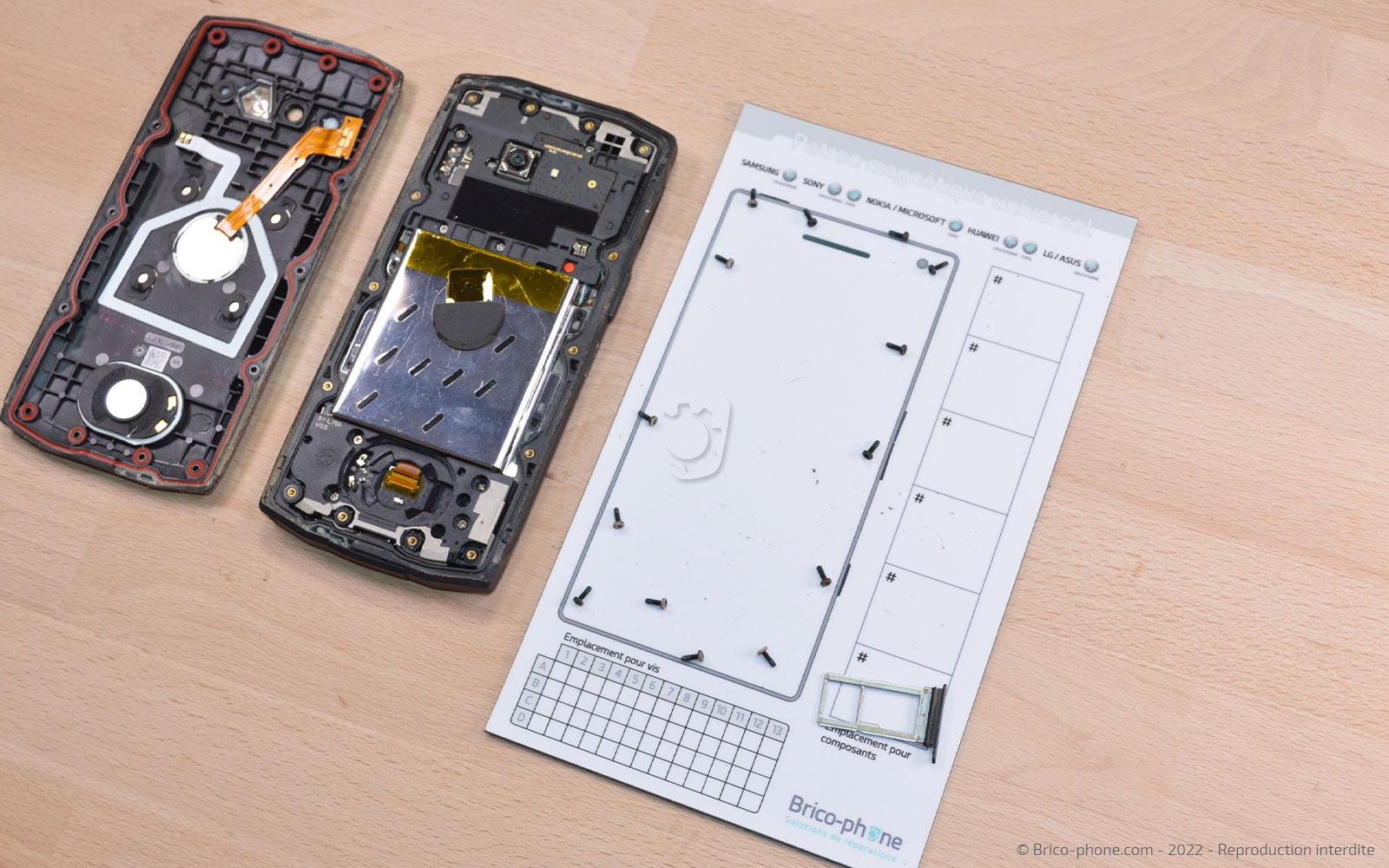

Etape 1 : Ouvrir le téléphone

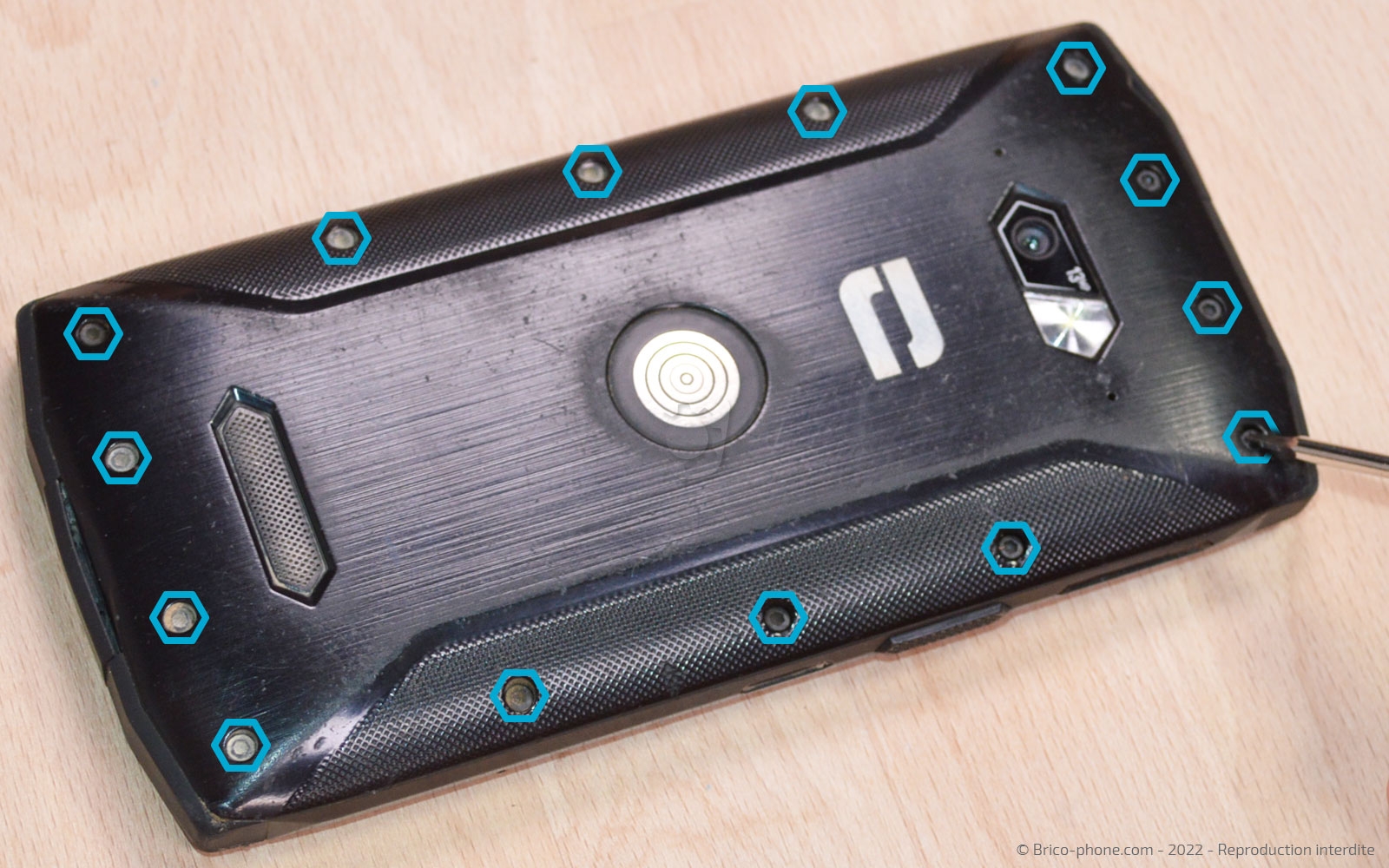

A l'aide du tournevis hexagonal, ôtez les 14 vis de la coque arrière.

Pour éviter de perdre des vis, disposez-les sur le patron d'aide au montage offert avec votre commande.

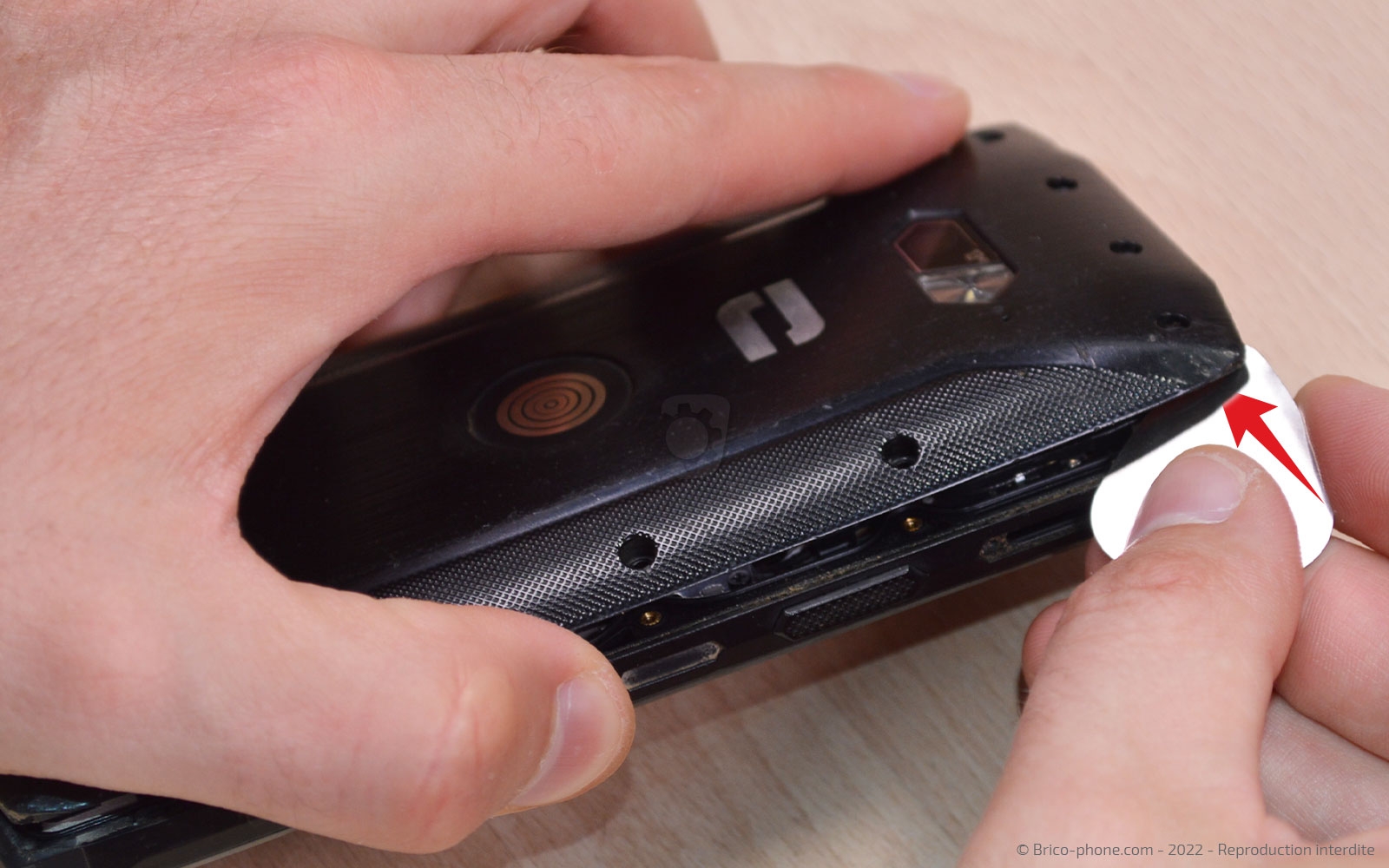

Insérez le médiator entre le châssis et la coque afin de déclipser cette dernière.
Outils du kit utilisés
Outils du kit utilisés

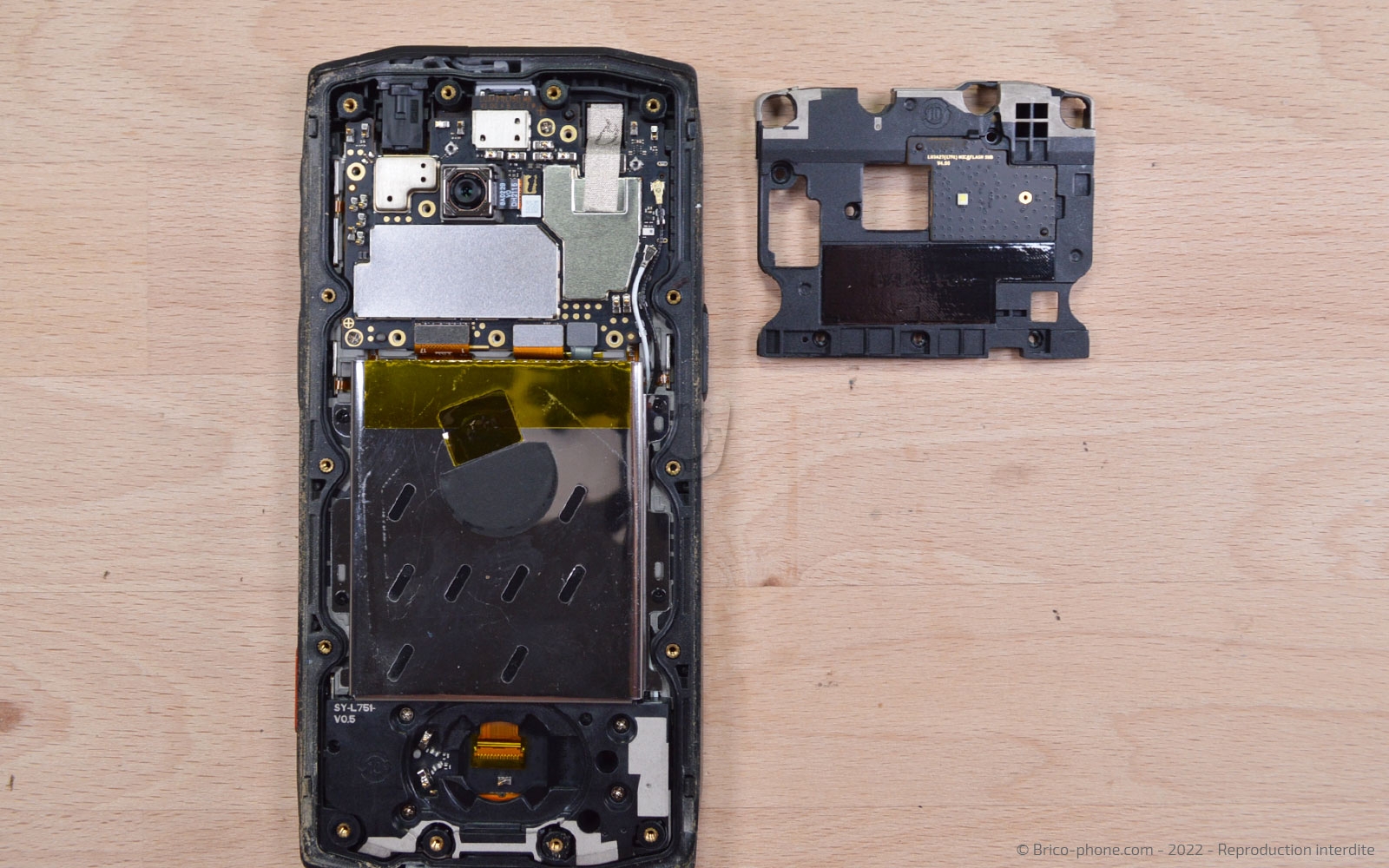

Etape 2 : Déconnecter la batterie

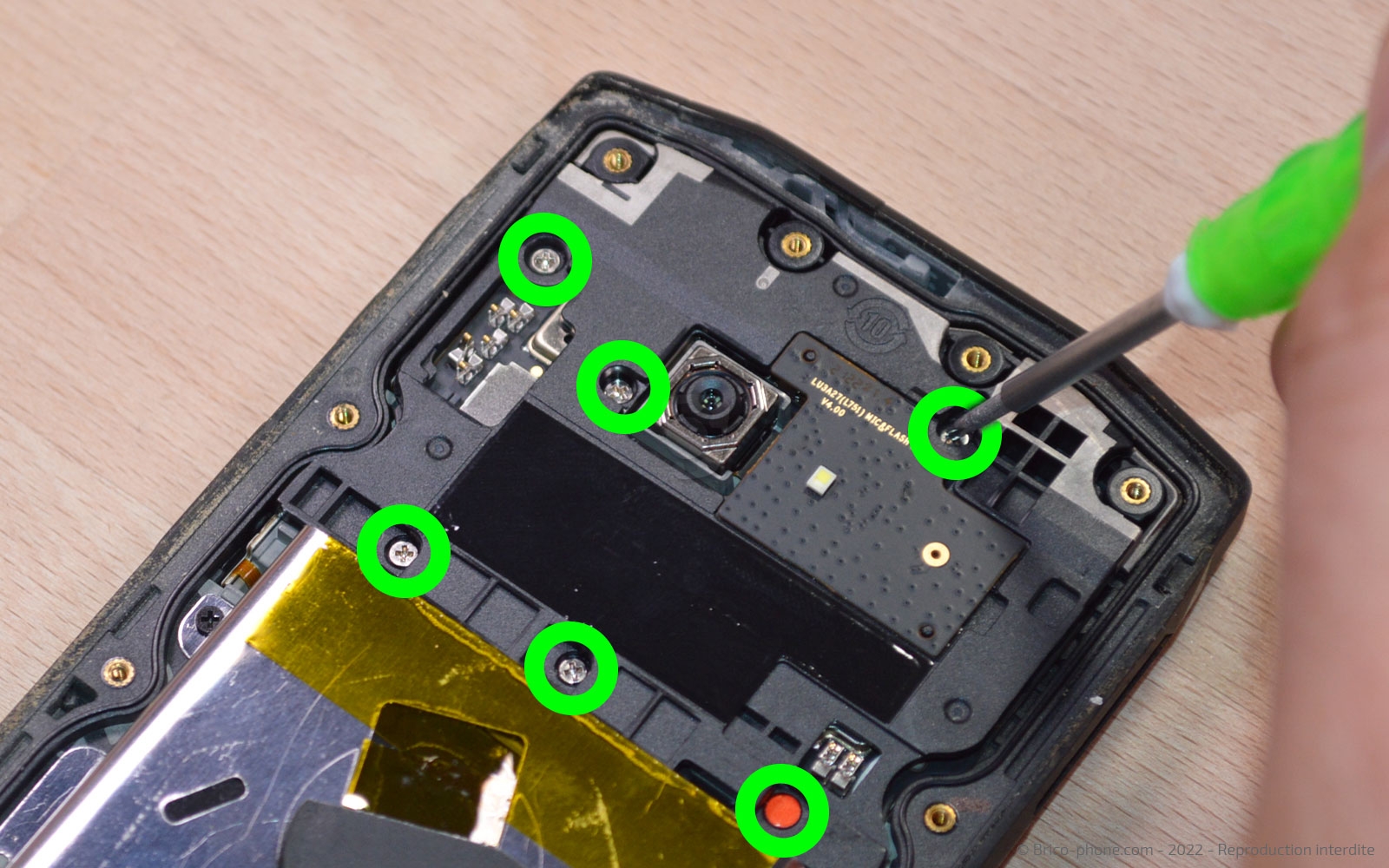

Ôtez les 6 vis cruciformes de la plaquette intermédiaire.

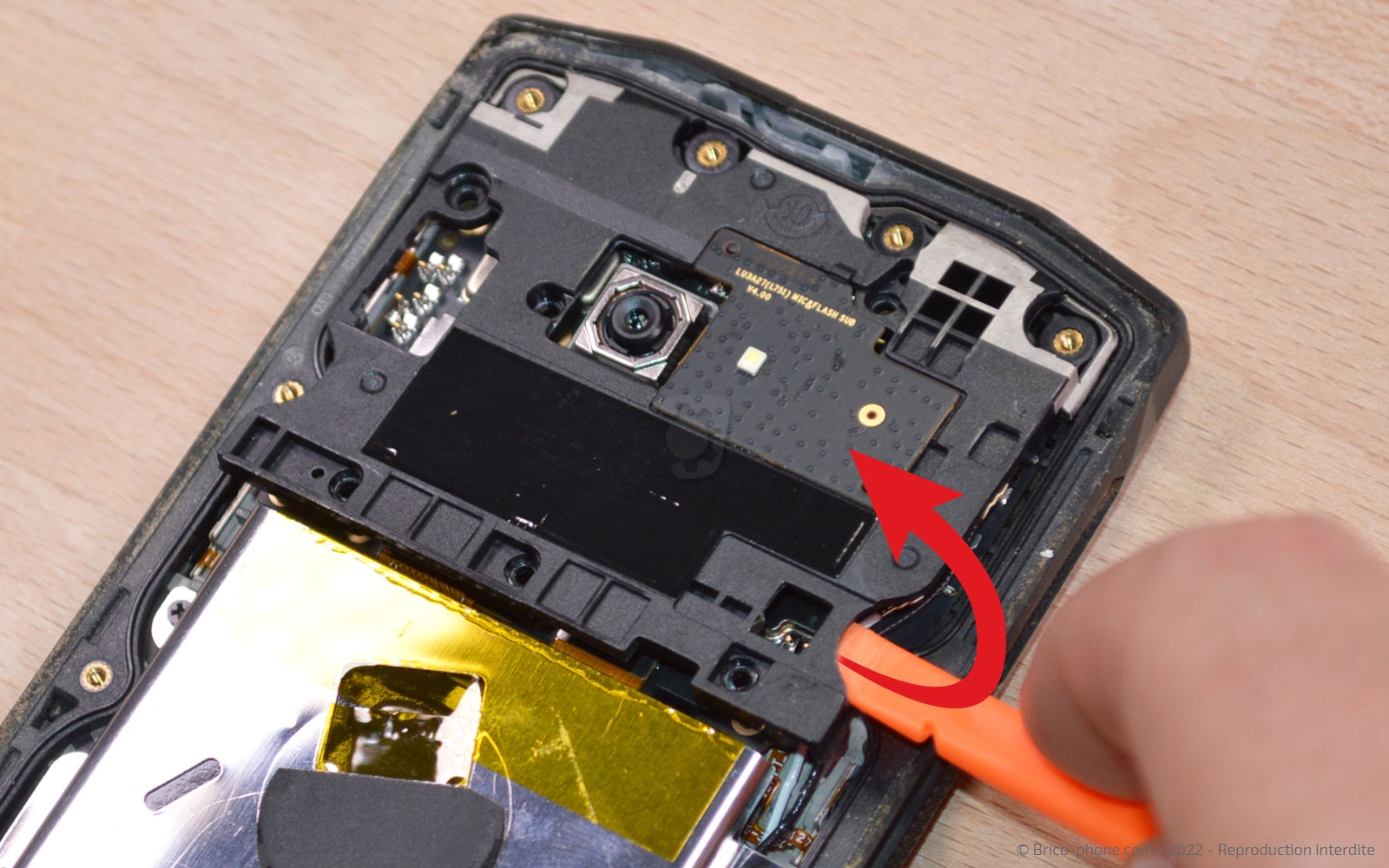

Glissez le levier sous le support en plastique pour l'extraire du châssis.

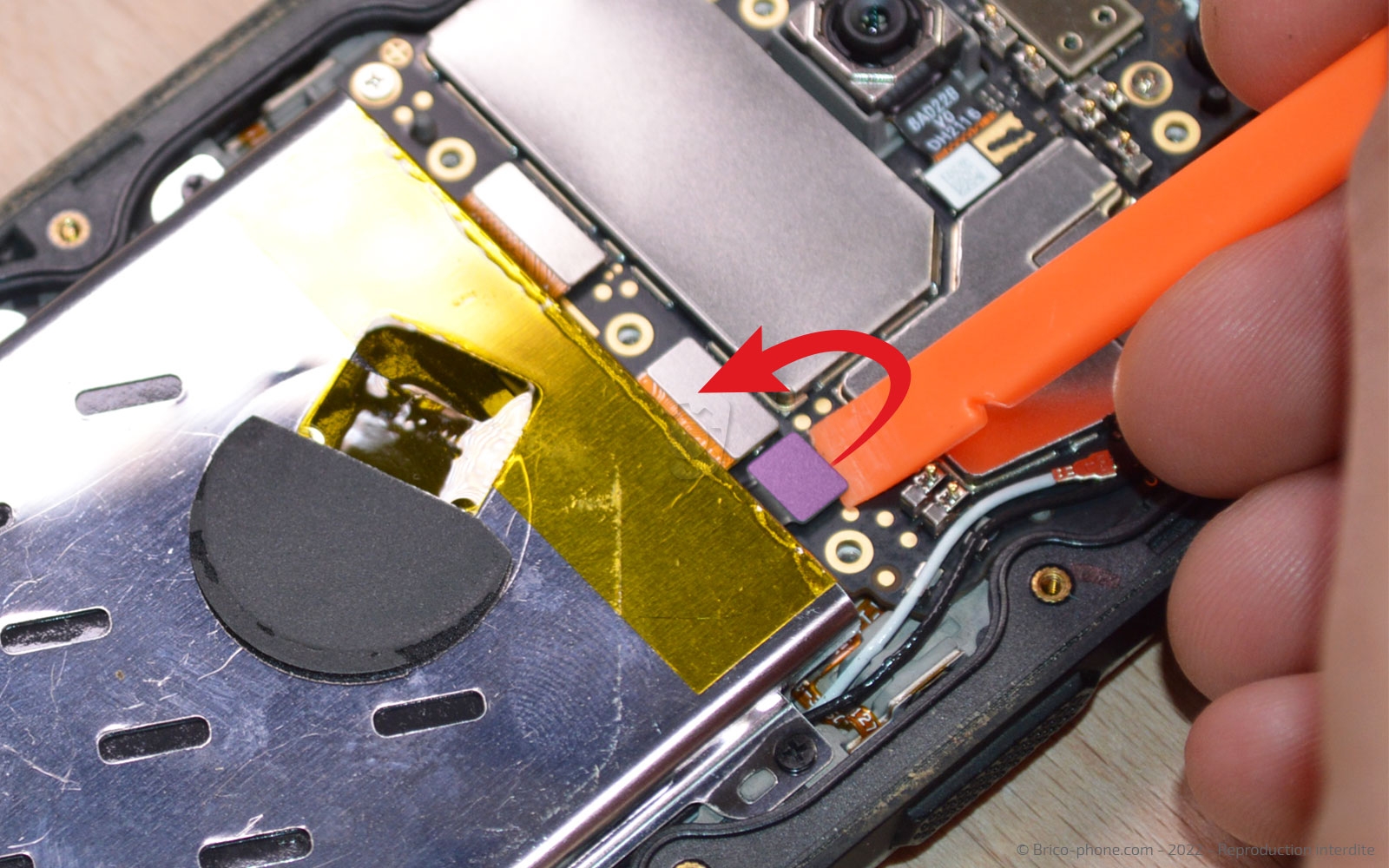

Déconnectez la batterie avec le spudger pour travailler en toute sécurité le reste de la réparation.
Outils du kit utilisés
Outils du kit utilisés

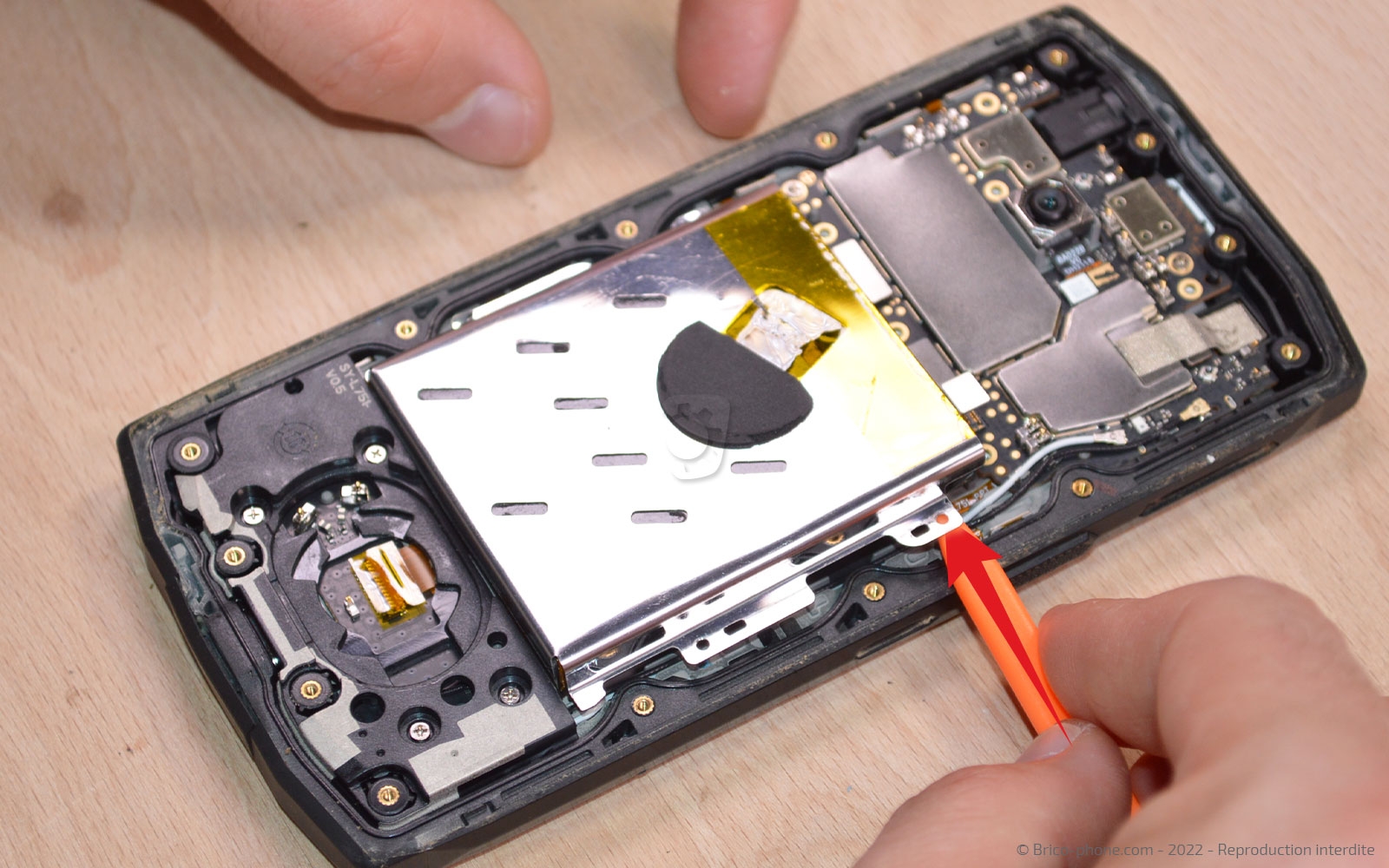

Etape 3 : Sortir la batterie

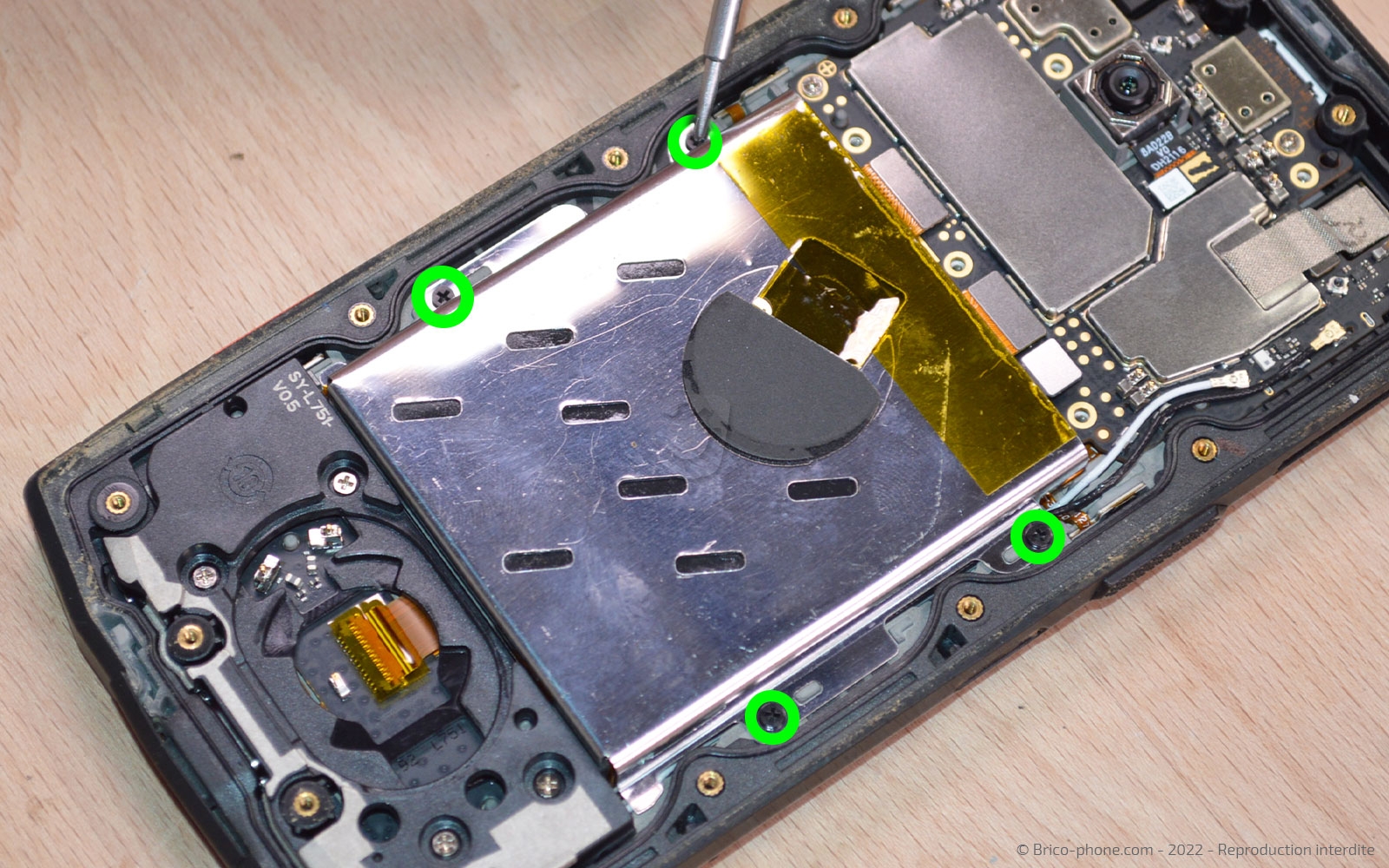

Utilisez le tournevis cruciforme pour retirer les 4 vis de la plaquette métallique.

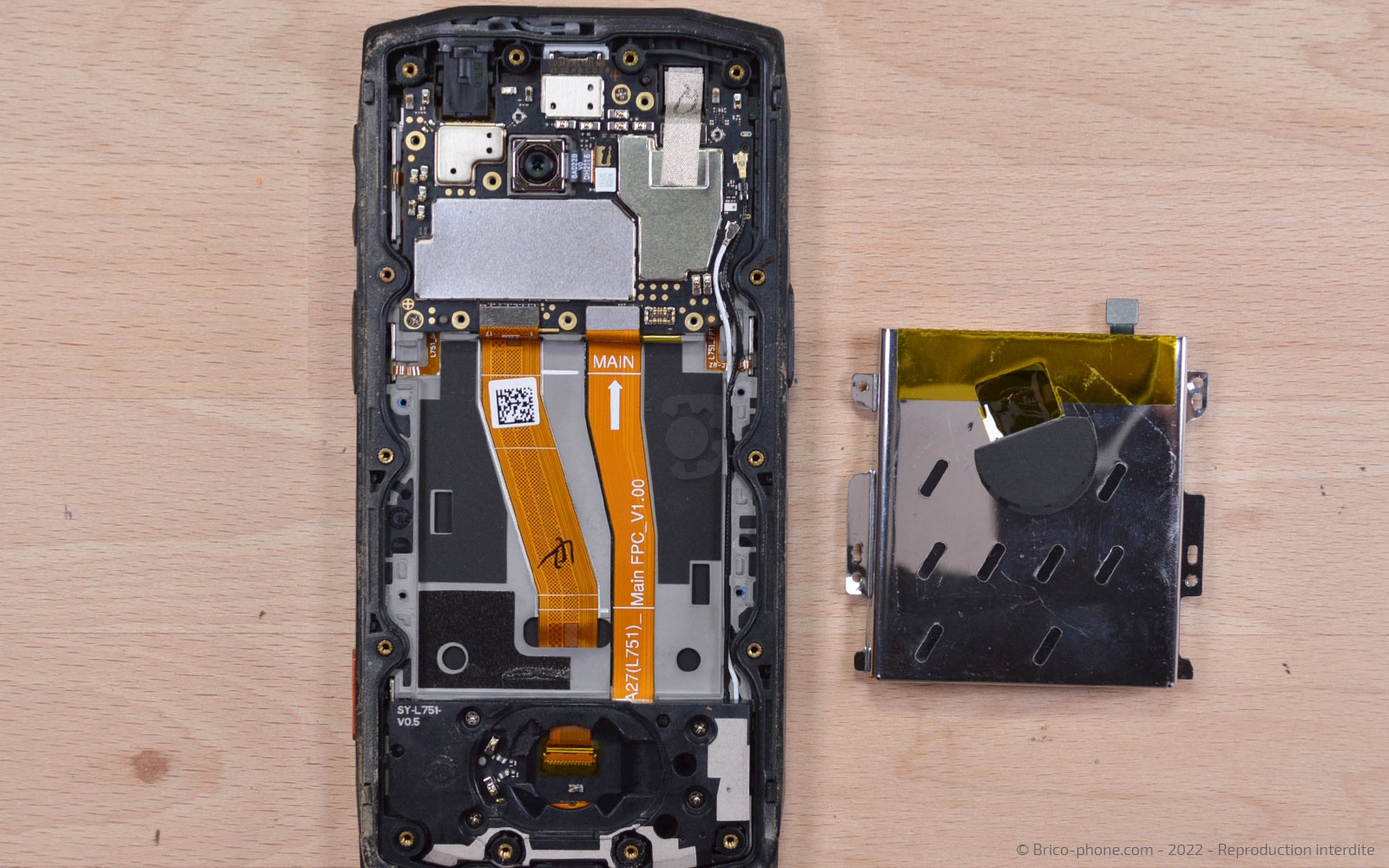

Passez la spatule sous le composant pour faire levier et le mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

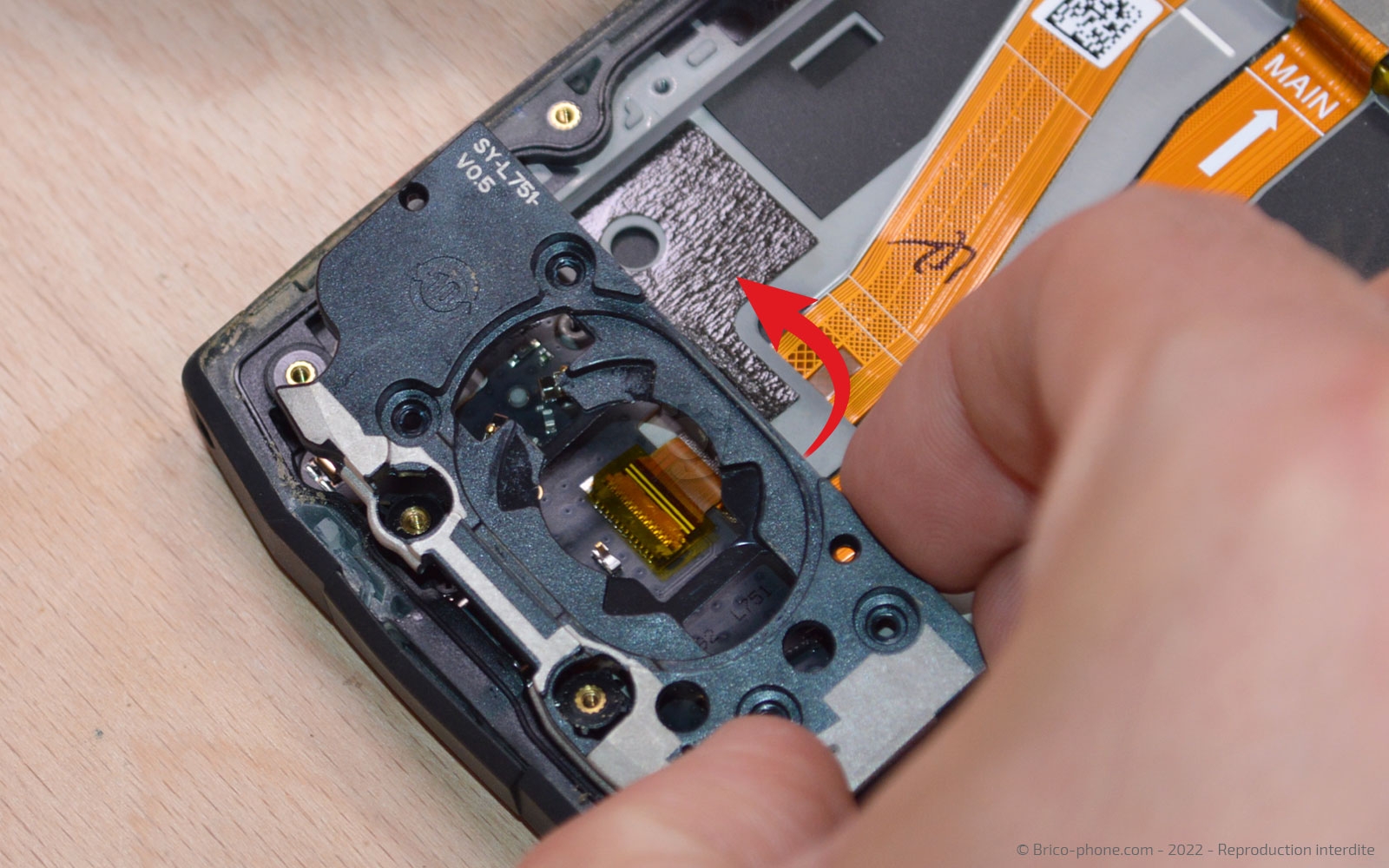

Etape 4 : Retirer le support en plastique

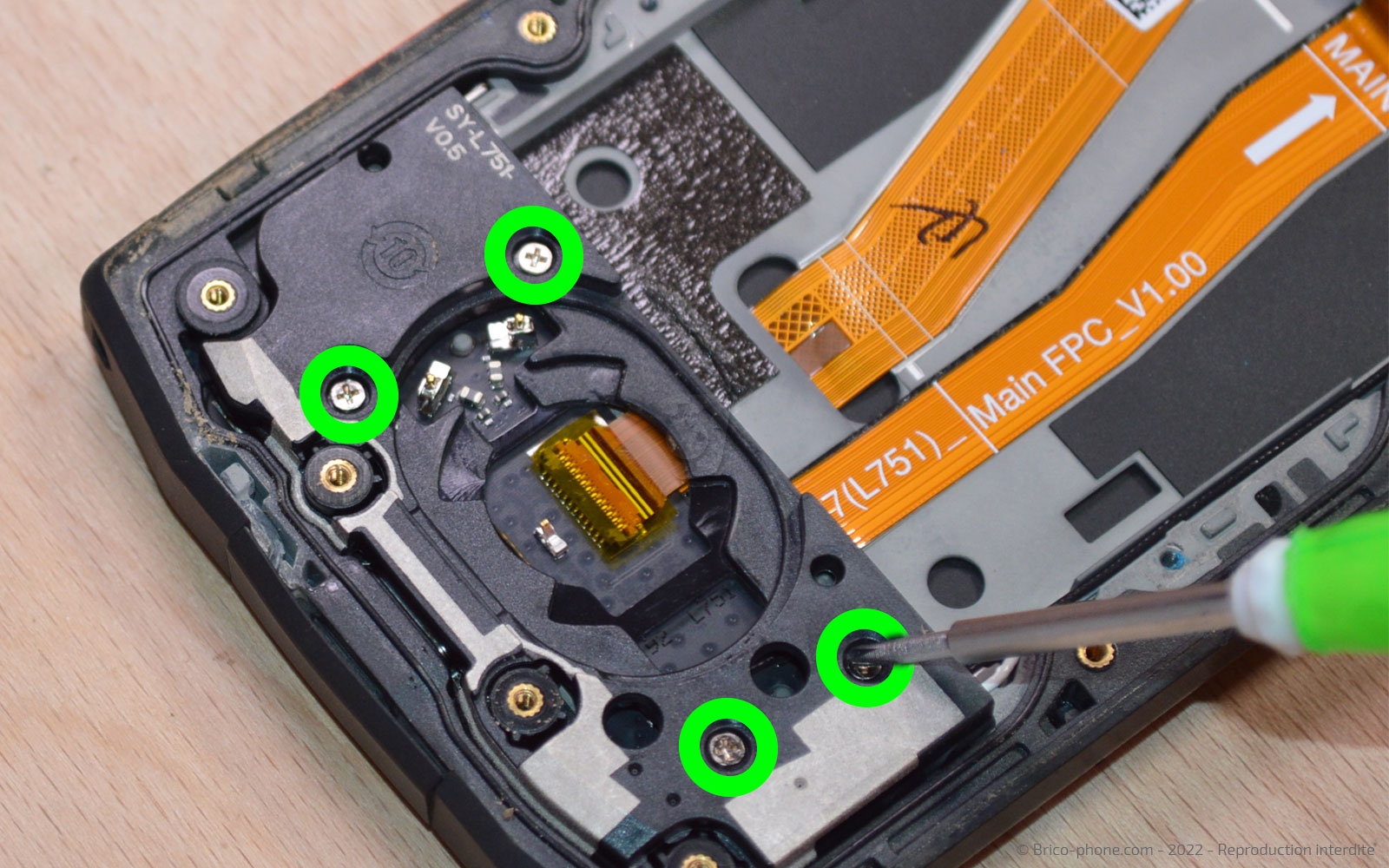

Enlevez les 4 vis cruciformes avant d'enlever le support.

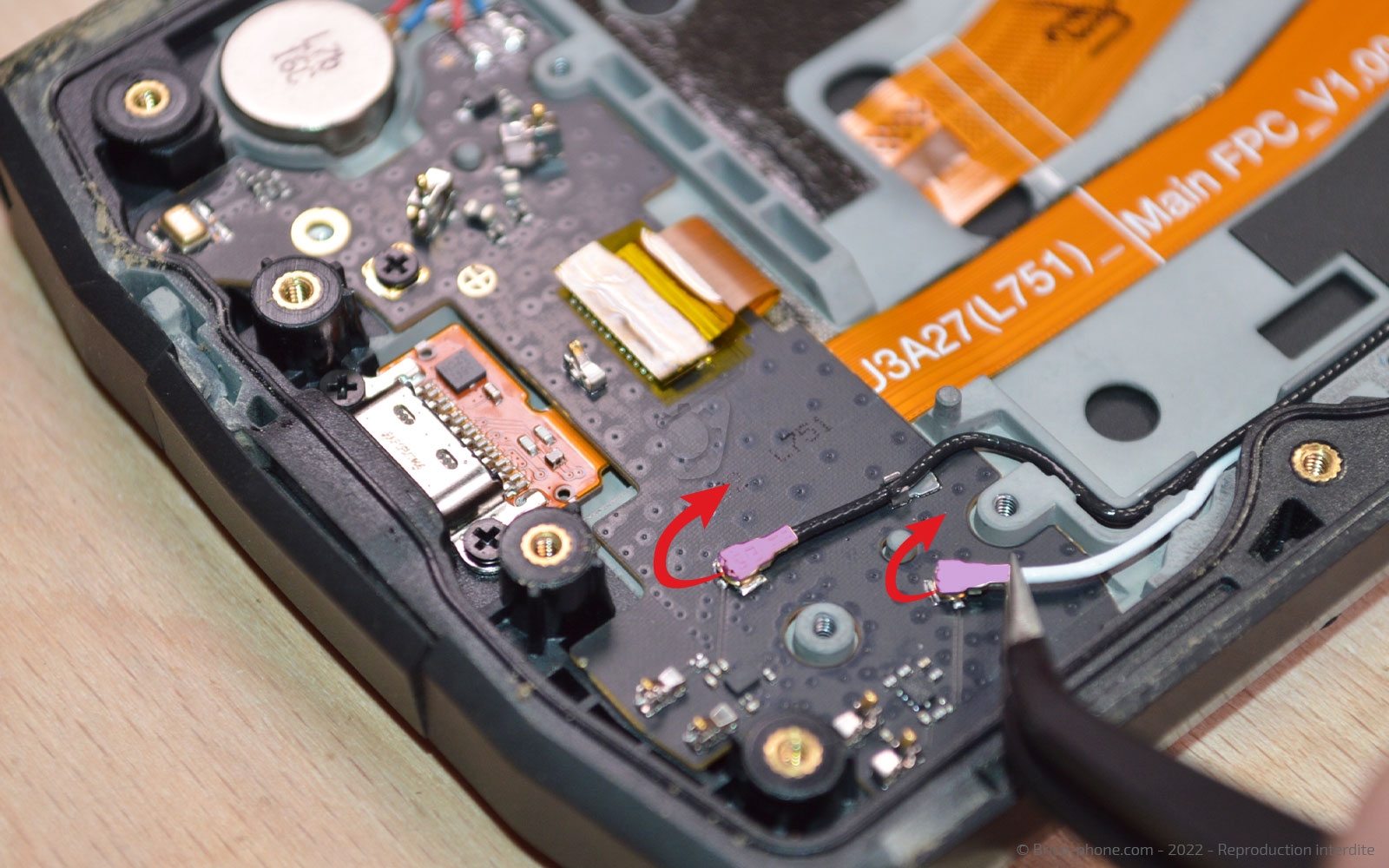

Puis, détachez les câbles coaxiaux avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

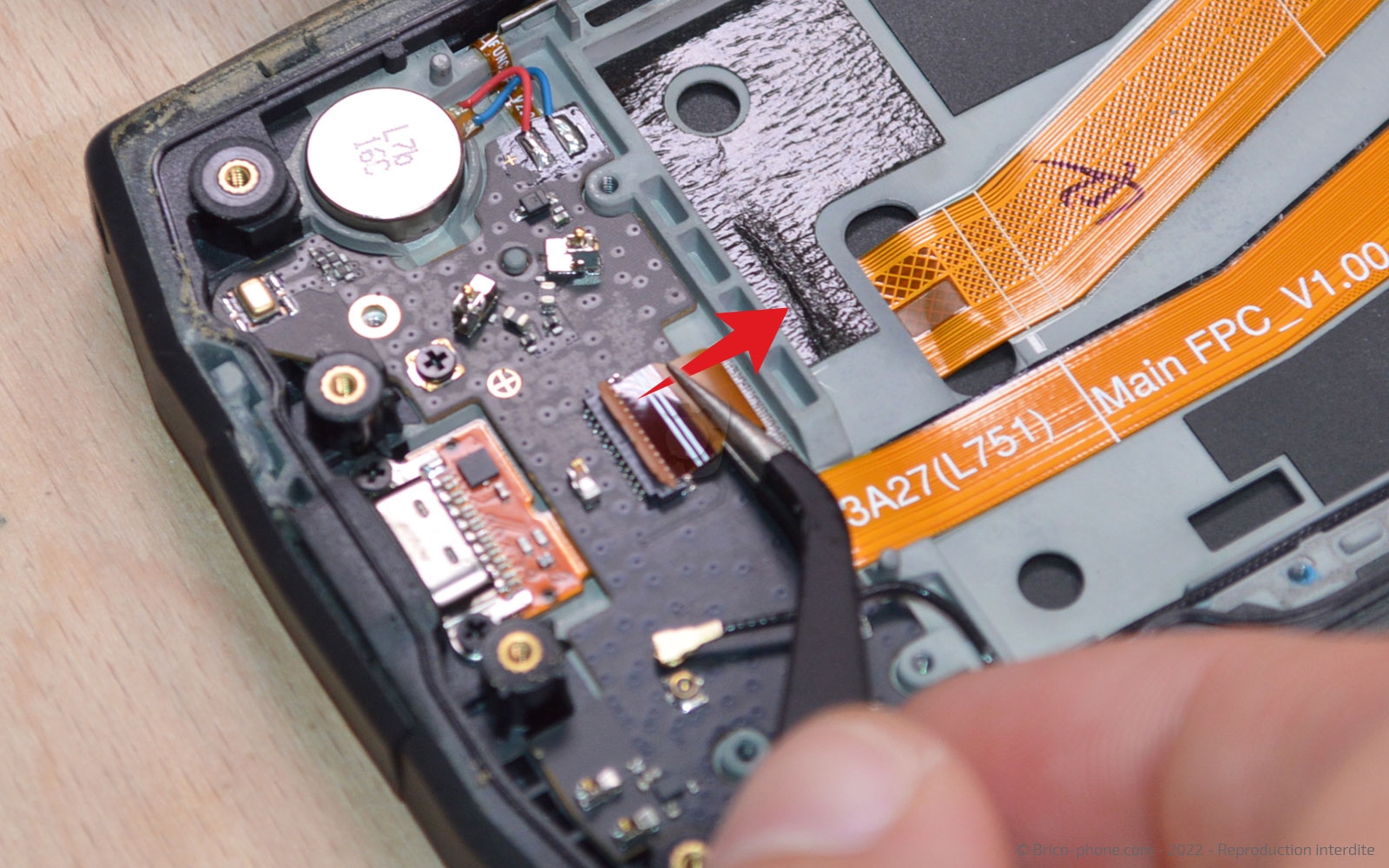

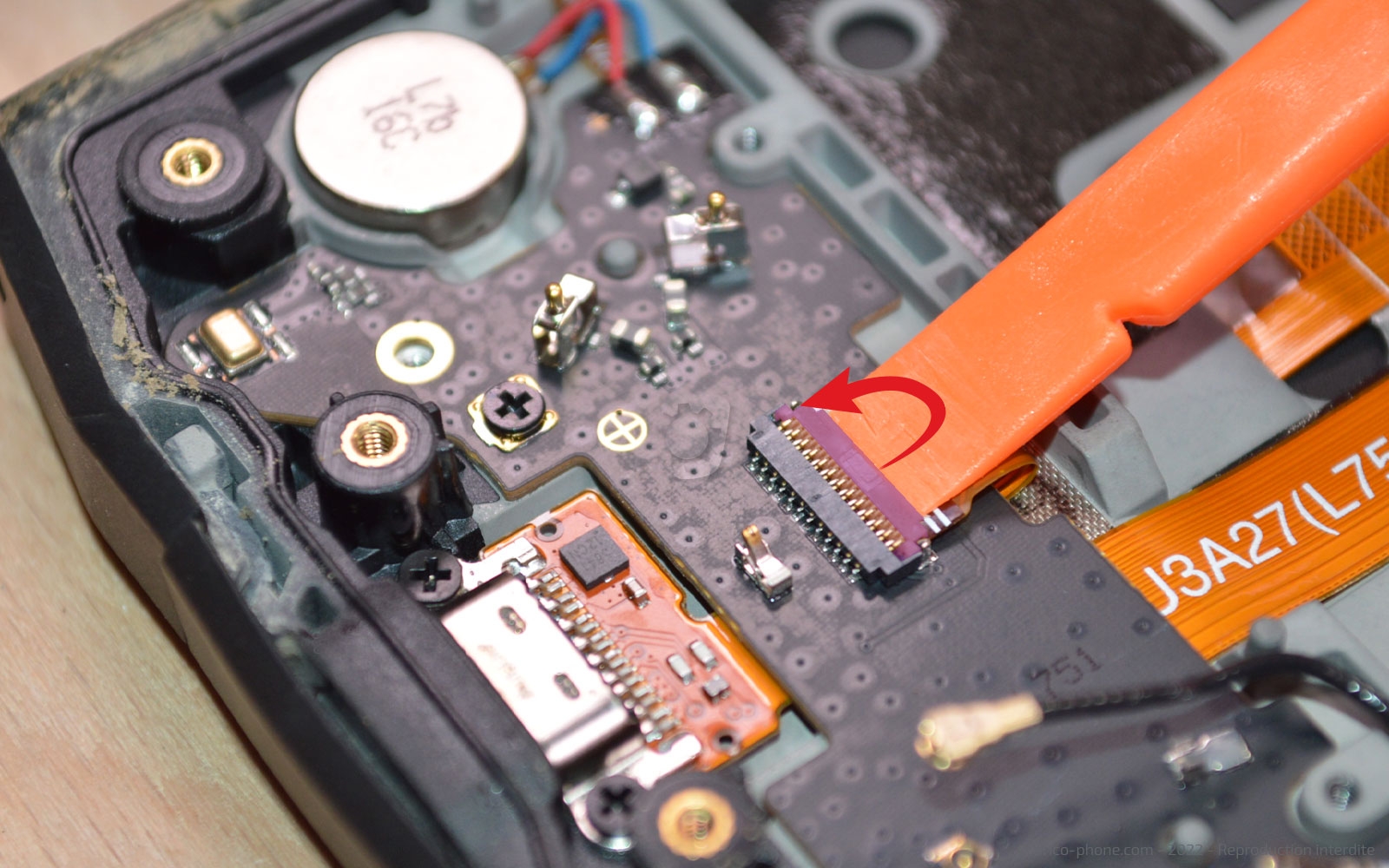

Etape 5 : Libérer la plaquette fille
Otez l'adhésif présent sur la connectique du connecteur de charge.

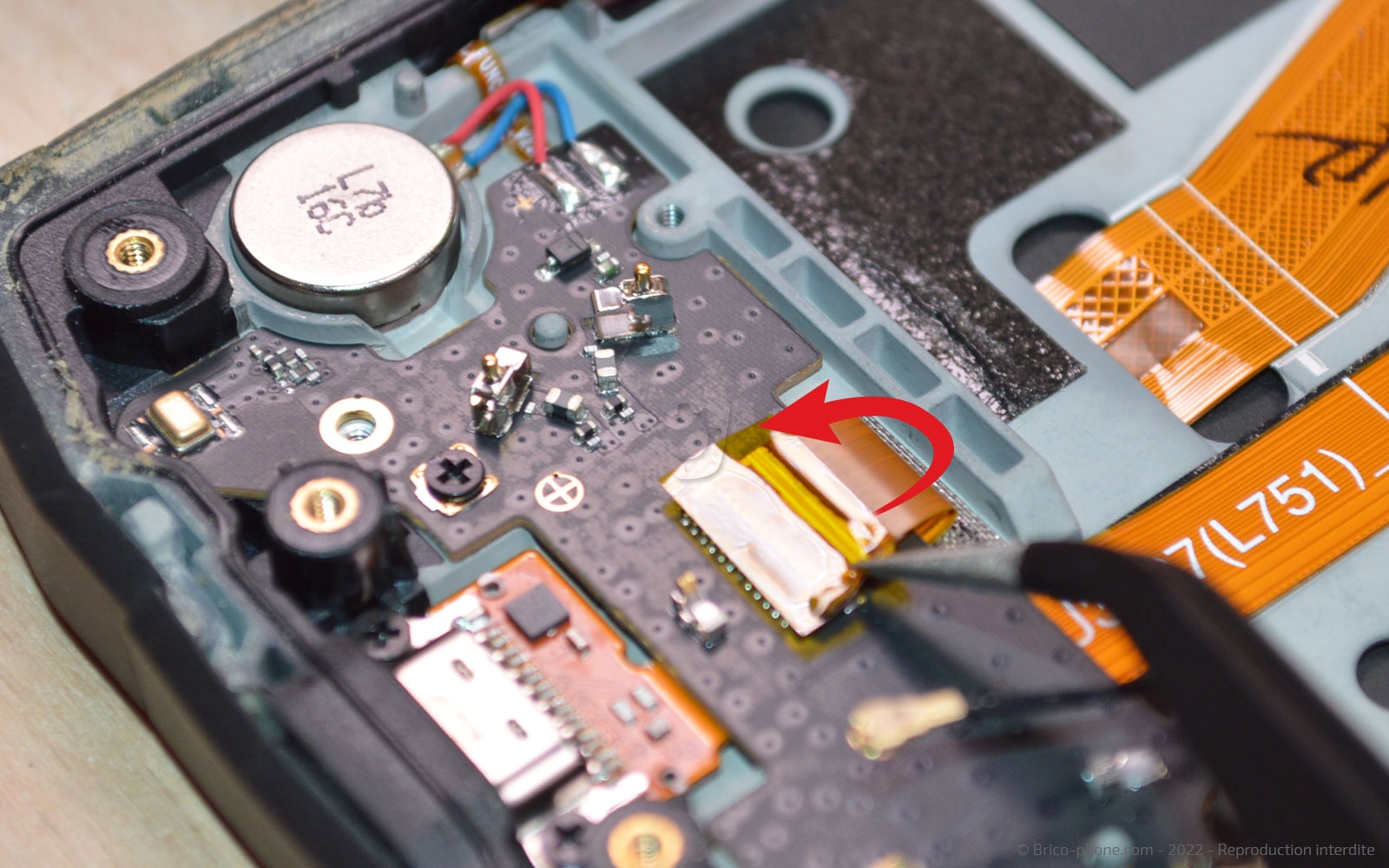

Soulevez la partie marron orangé avec le spudger avant de tirer la nappe pour la déconnecter.

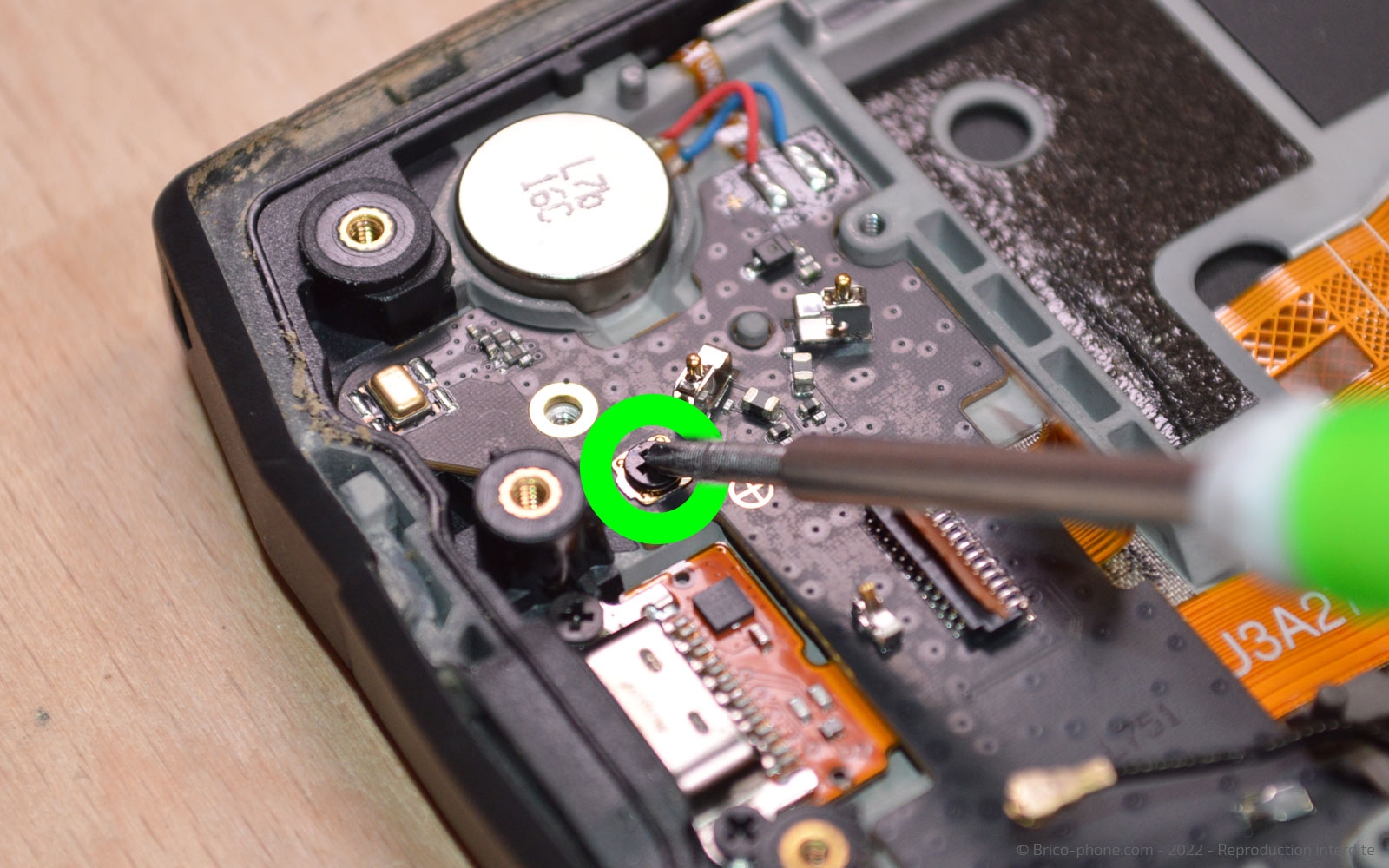

Enfin, retirez la dernière vis avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés



Etape 6 : Enlever la carte fille et le vibreur

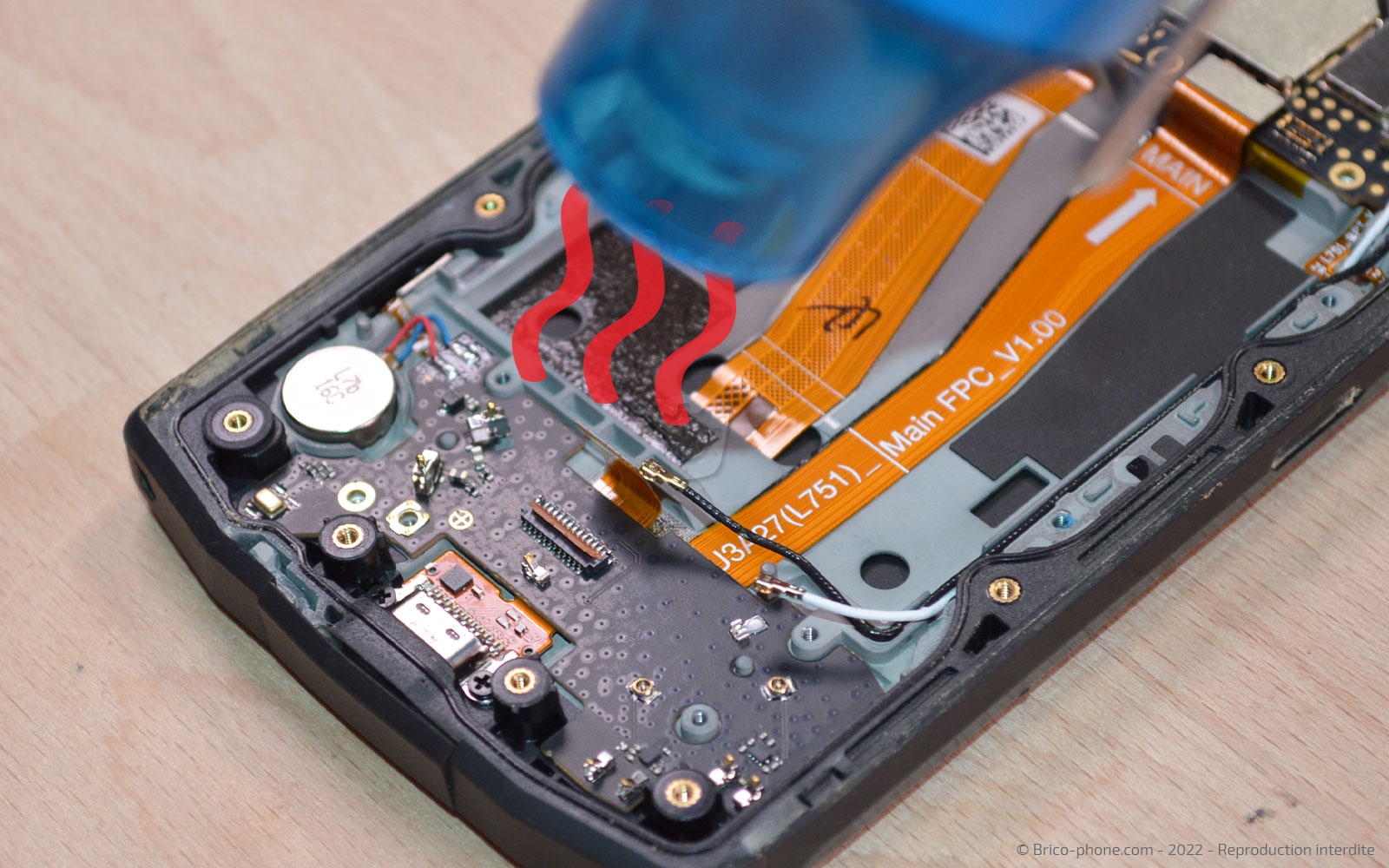

Chauffez légèrement la plaquette avec un décapeur thermique ou votre propre sèche-cheveux.

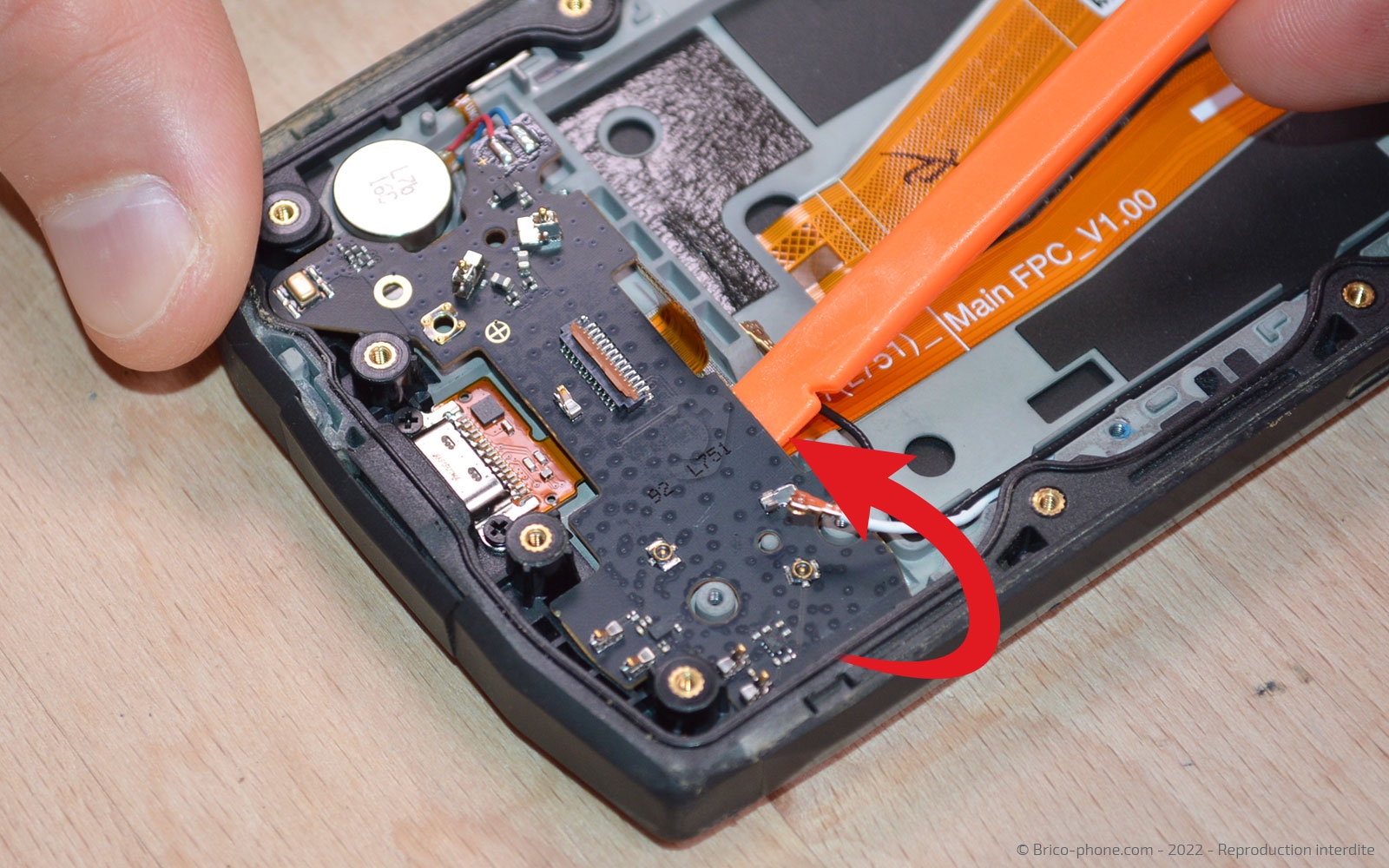

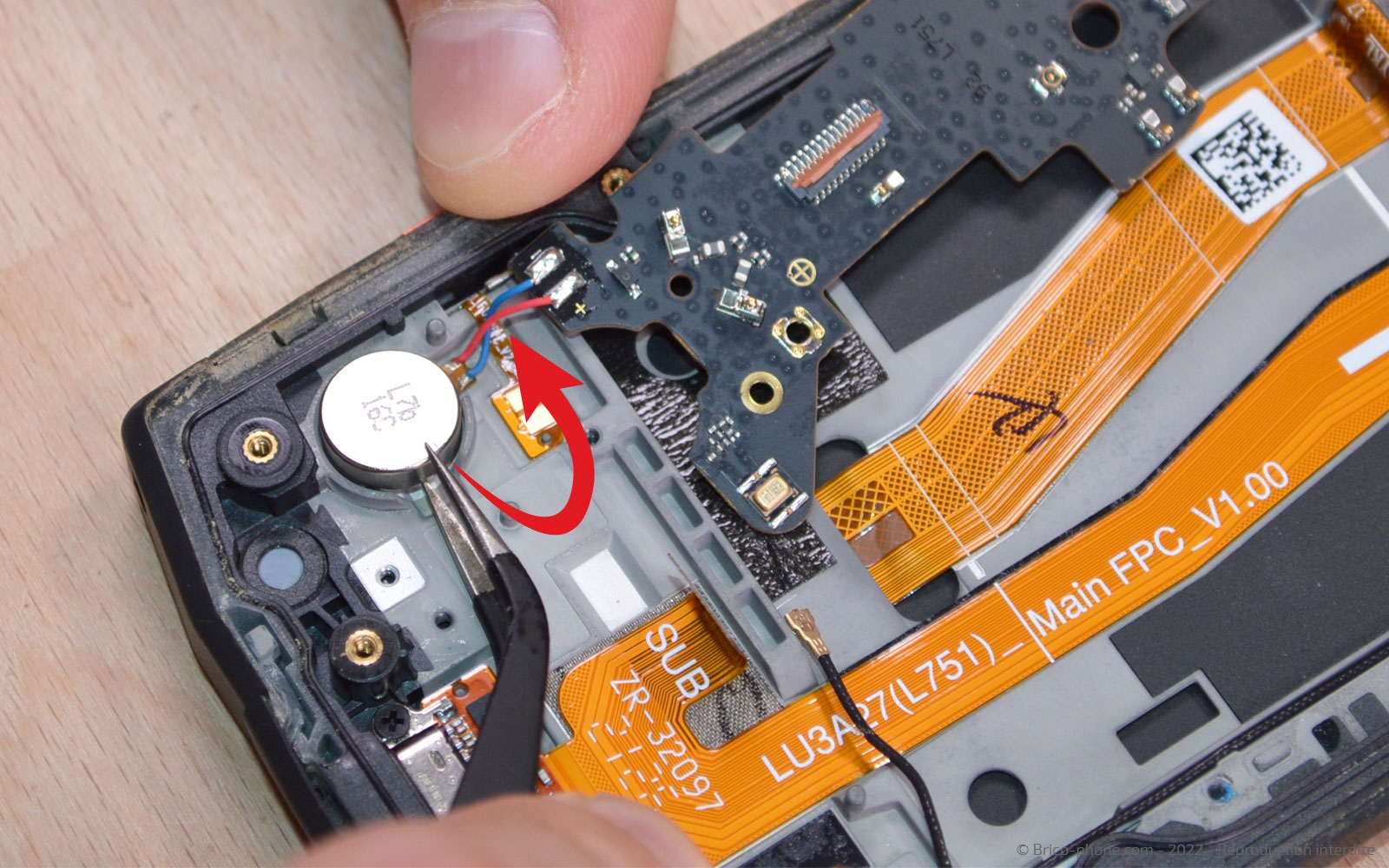

Soulevez la carte fille en faisant attention aux connectiques du vibreur.

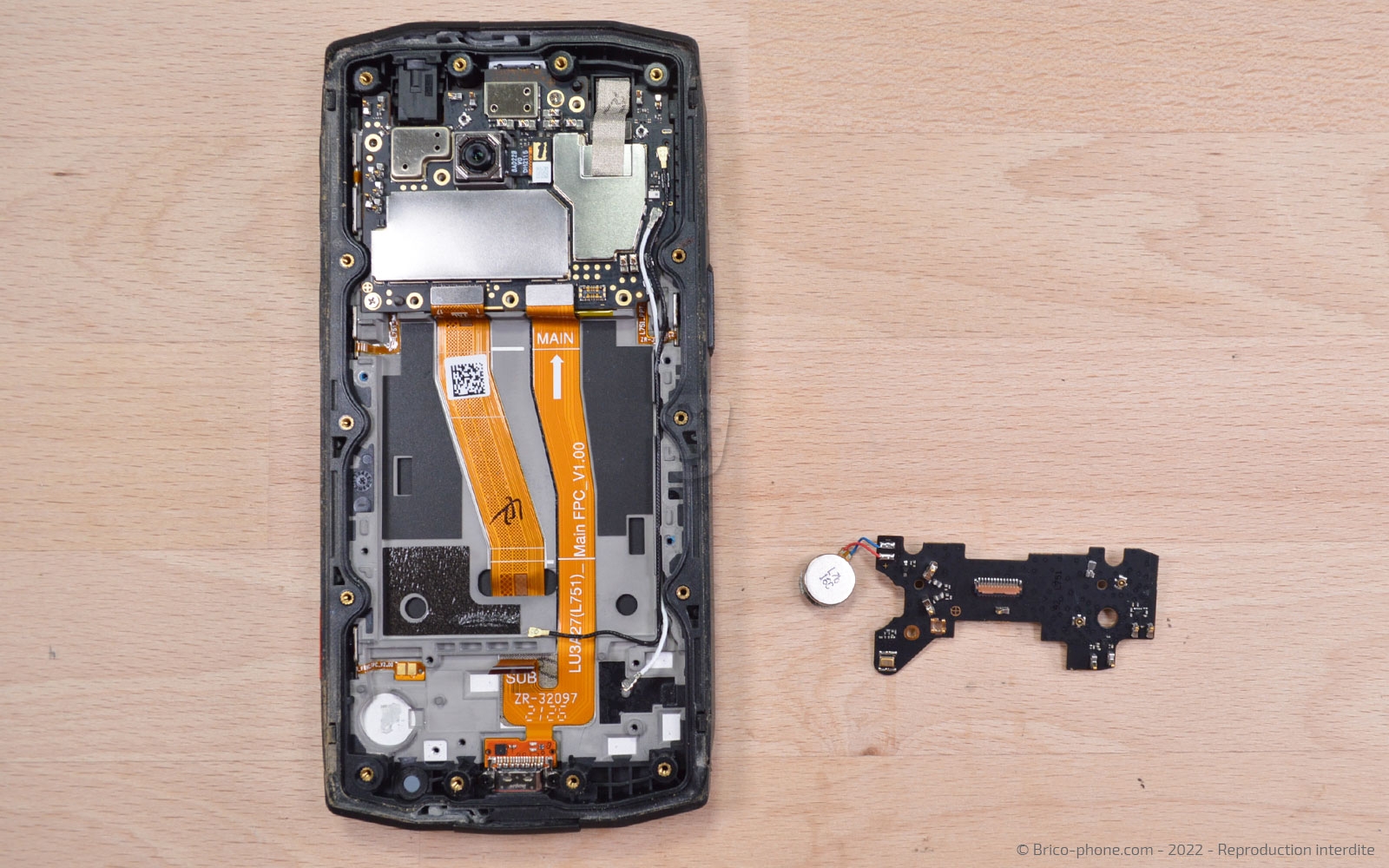

Glissez la brucelles sous le vibreur pour le décoller et récupérer les deux éléments.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

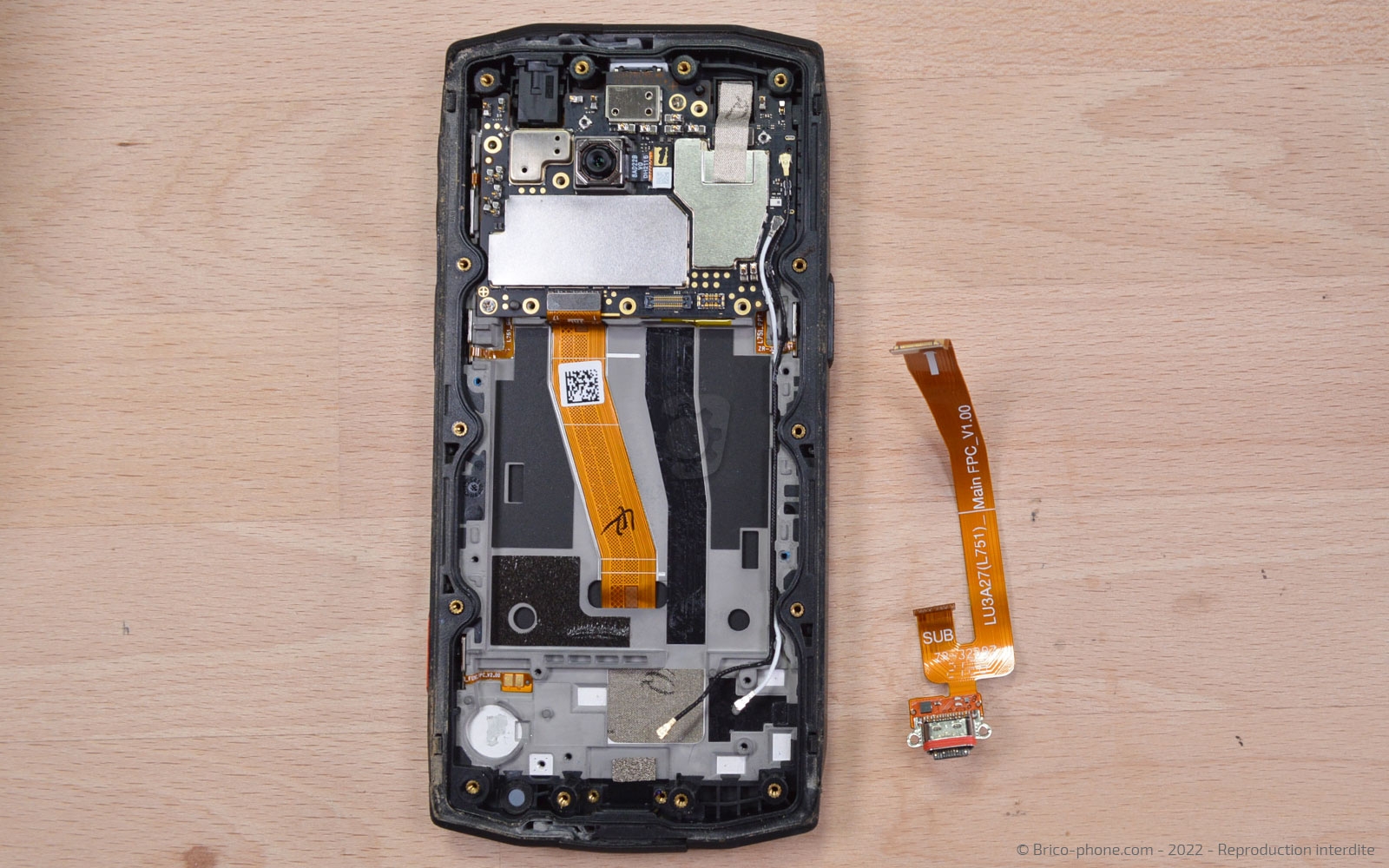

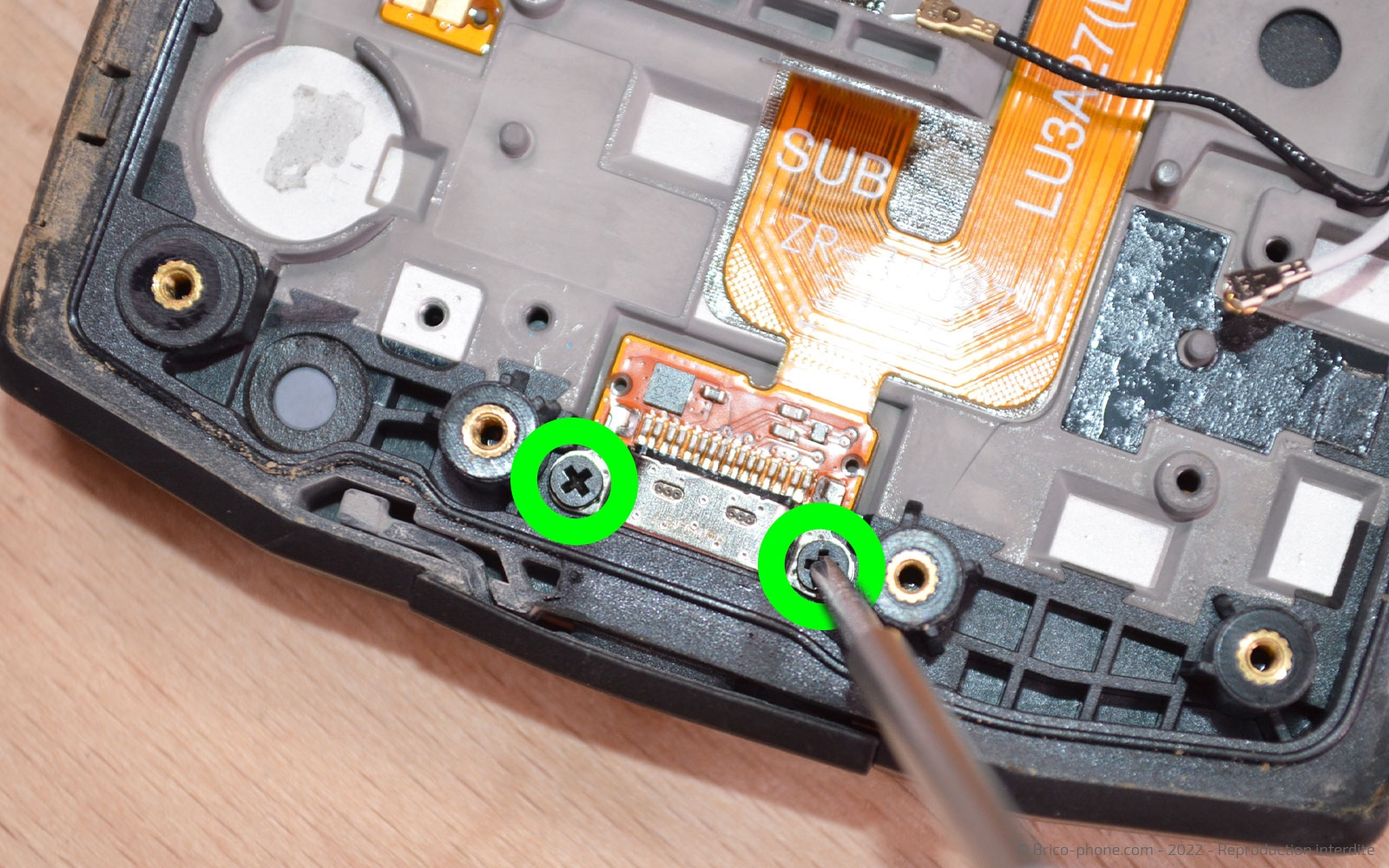

Etape 7 : Récupérer le connecteur de charge

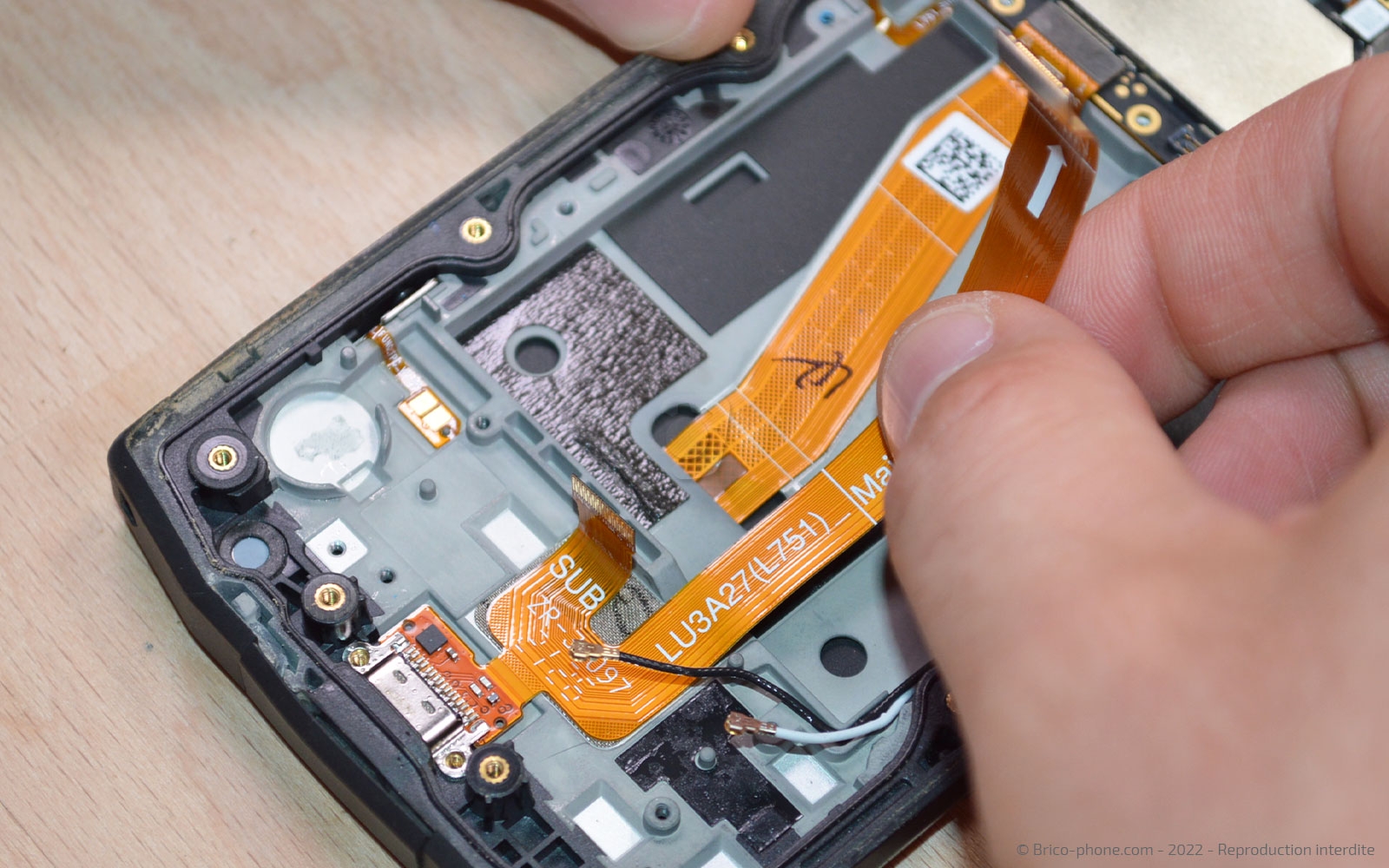

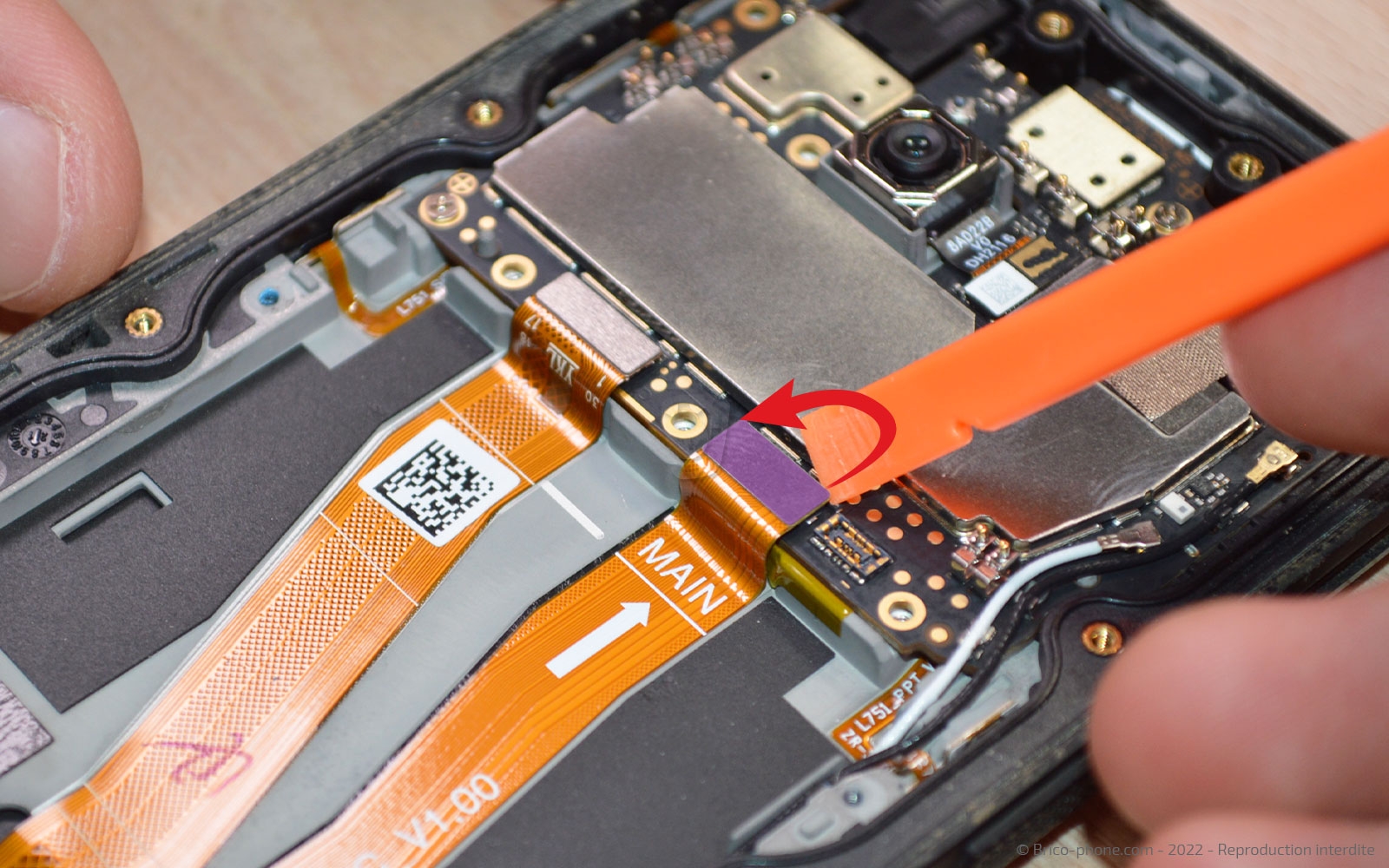

Ôtez les deux vis cruciformes puis déconnectez la nappe du dock.

Décollez le connecteur de charge afin de le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Installez le nouveau connecteur de charge avant de remonter étape par étape chaque élément de votre appareil.

Félicitations, vous venez de réparer votre CrossCall Core-M5 !
