Comment changer le connecteur de charge sur Redmi note 9T

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Redmi note 9T | Temps estimé : 30 min | Difficulté : 2/5

Votre Xiaomi Redmi Note 9T ne prend plus la charge ? Il n'est plus reconnu lorsque vous le branchez ? Vos interlocuteurs ne vous entendent pas bien lors de vos conversations ? Vous ne pouvez plus insérer vos écouteurs ou la prise de charge ?

Pour procéder au remplacement du composant endommagé, Brico-phone vous propose de suivre ce tutoriel complet reprenant chaque étape de Aà Z. Nos conseillers sont également à votre disposition pour répondre à toutes vos questions.

Diagnostic

›  Vos écouteurs ne sont plus pris en compte par votre téléphone.
›  La prise de charge est endommagée.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 9T
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Dans un premier temps, nous vous conseillons de vérifier la compatibilité des pièces commandées avec votre appareil.
Pour cela, assurez vous que la référence de votre modèle soit bien inscrite sur la fiche produit.

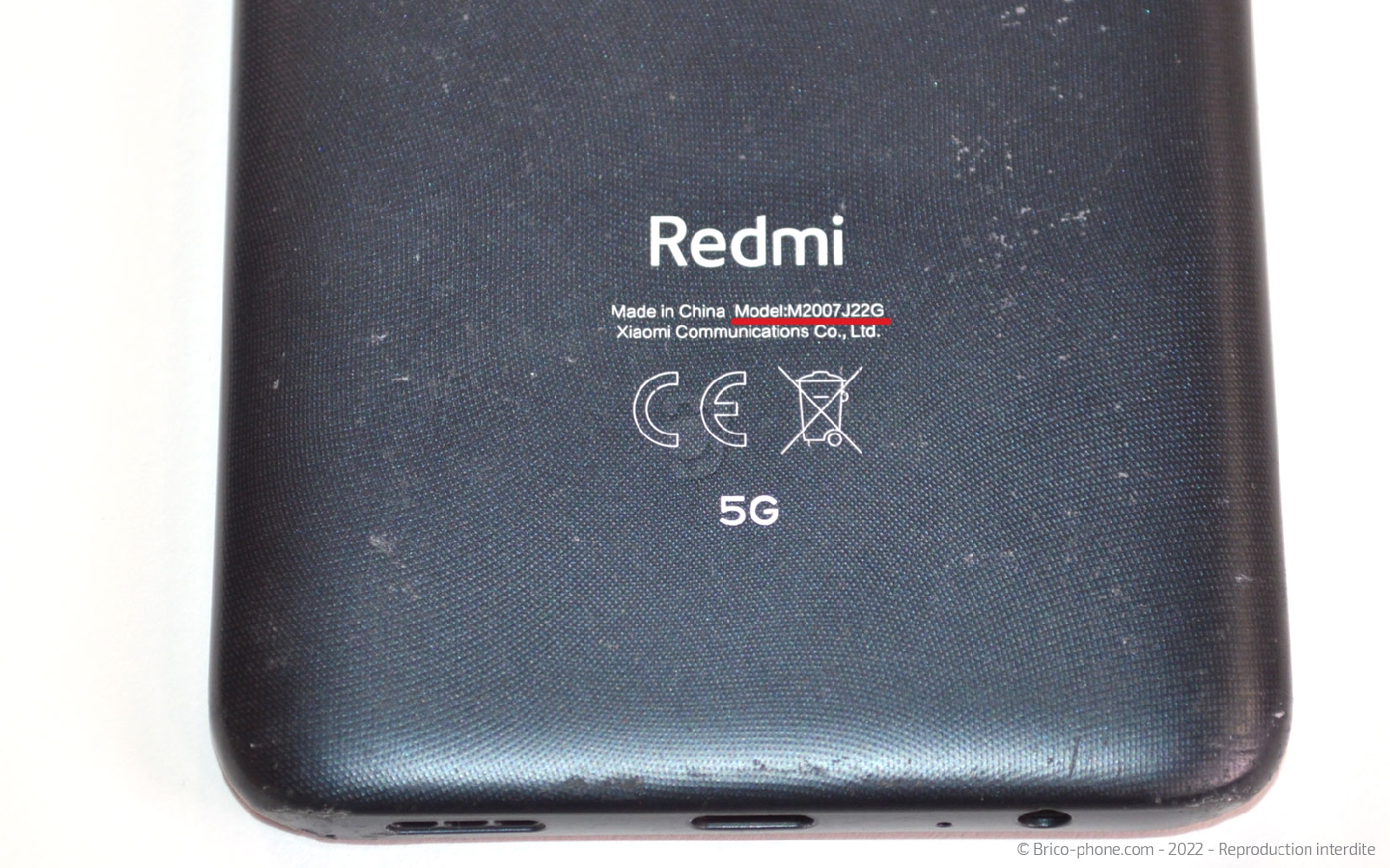

Vous trouverez le numéro de modèle sur la partie arrière de votre téléphone, il doit s'agir de M2007J22G pour le Xiaomi Redmi Note 9T.

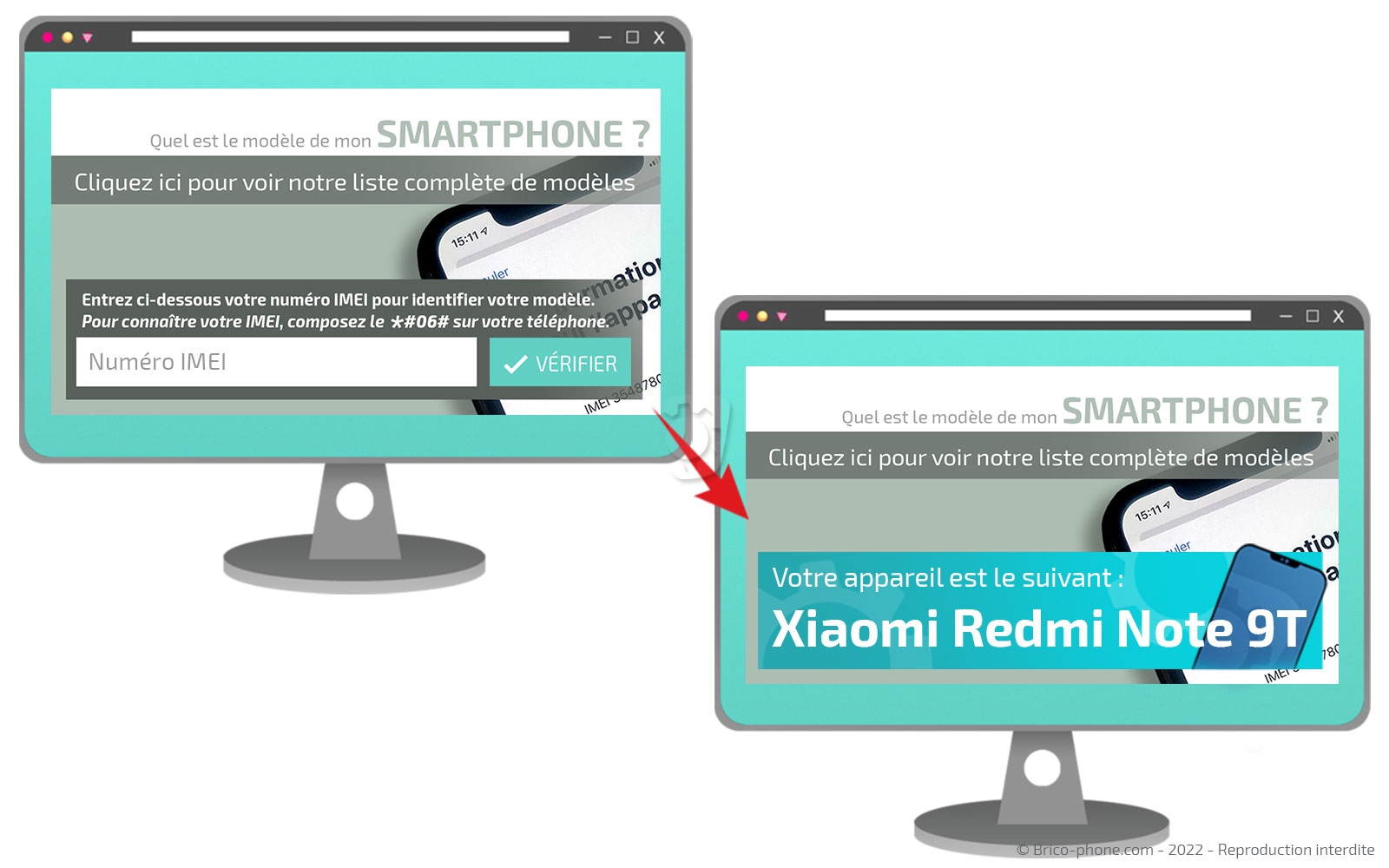

Vous pouvez également composer le *#06# afin d'obtenir le numéro IMEI de votre appareil. Recopiez ce dernier sur la page d'accueil de Brico-phone.com pour être redirigé vers la page correspondante à votre appareil.

Une fois votre commande reçue, installez vous dans un endroit calme et paisible avec à disposition les outils, la pièce à changer, le tutoriel et votre patron d'aide au montage.

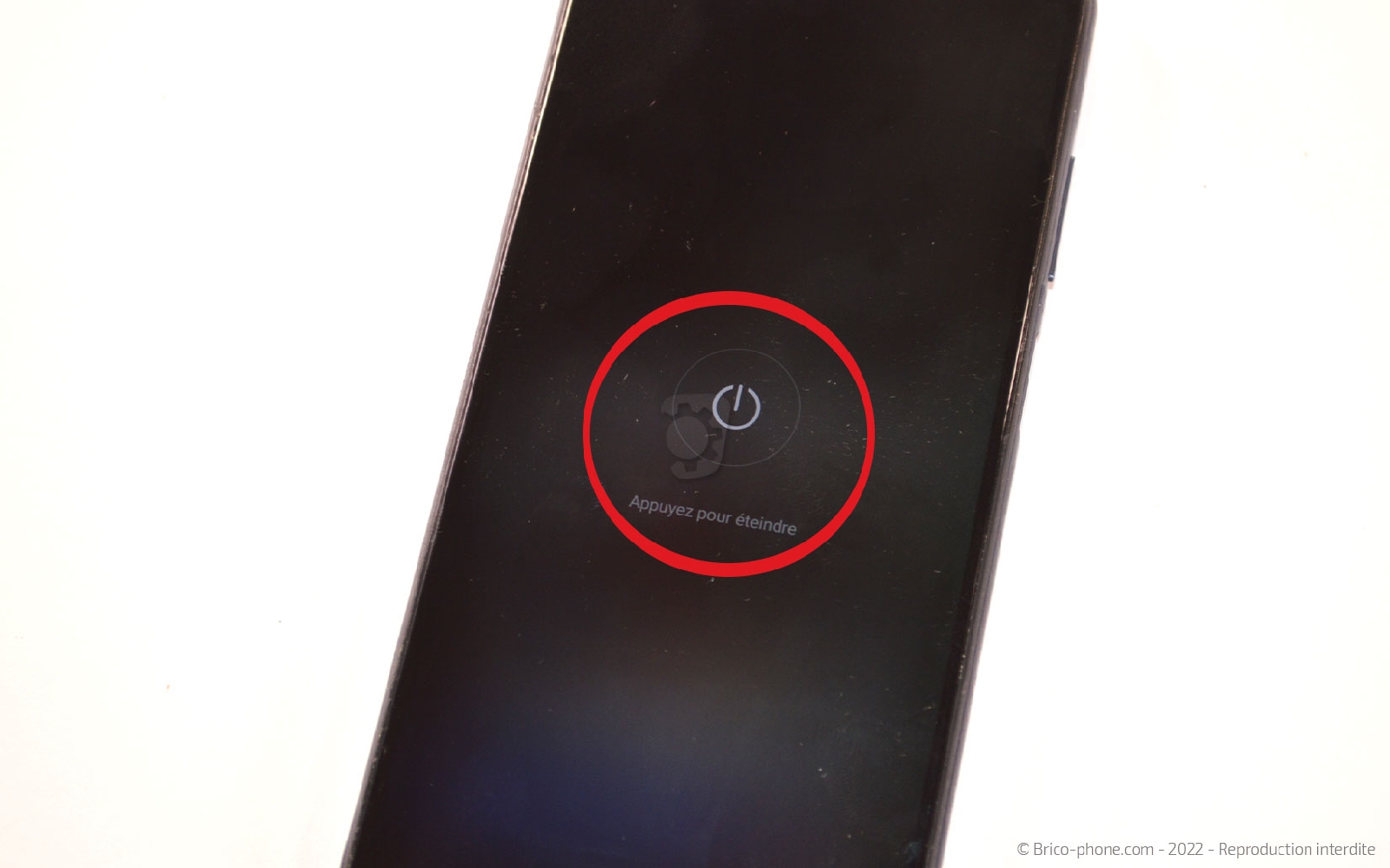

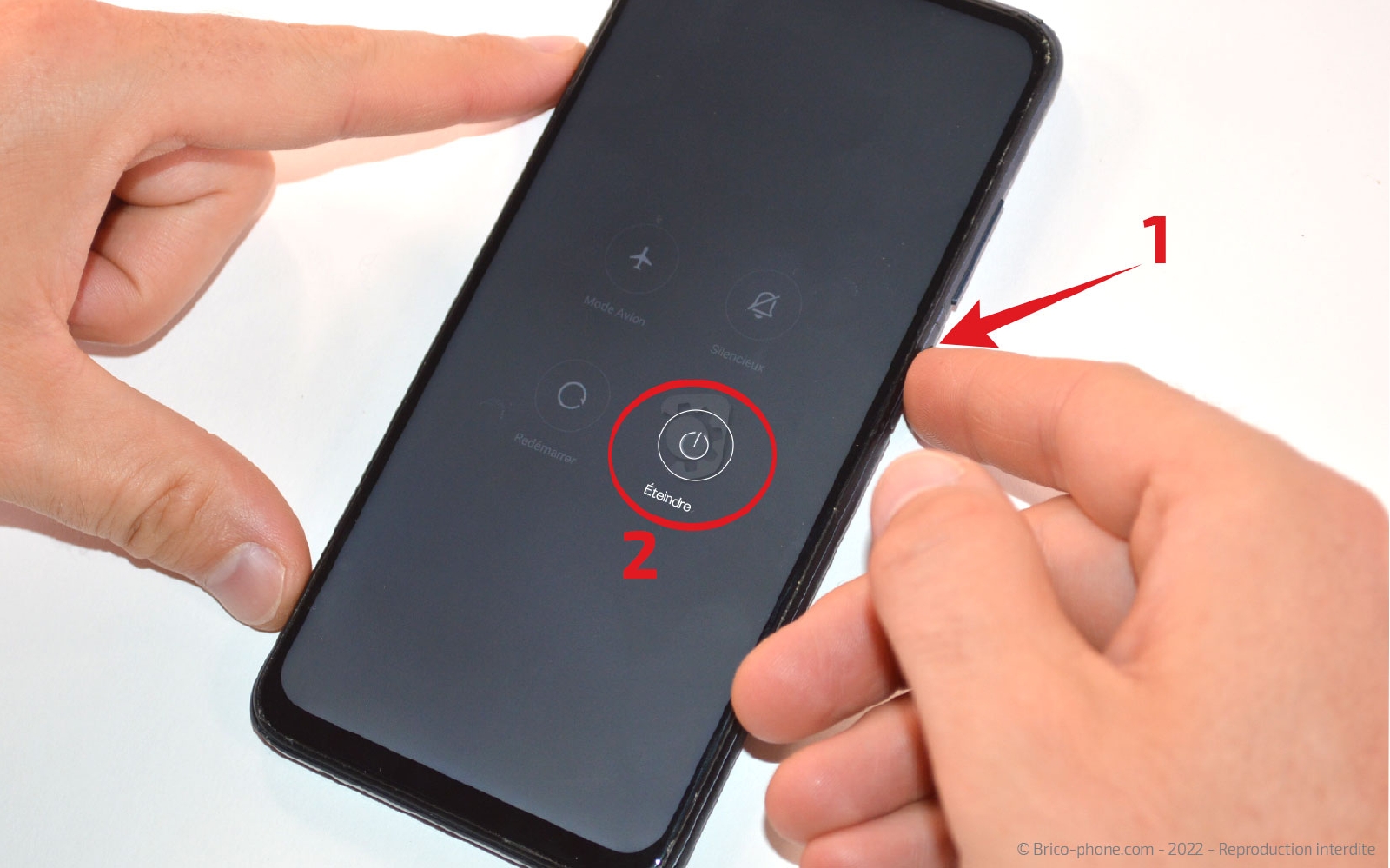

Commencez alors, par éteindre votre smartphone.
Etape 1 : Éjecter le rack Sim

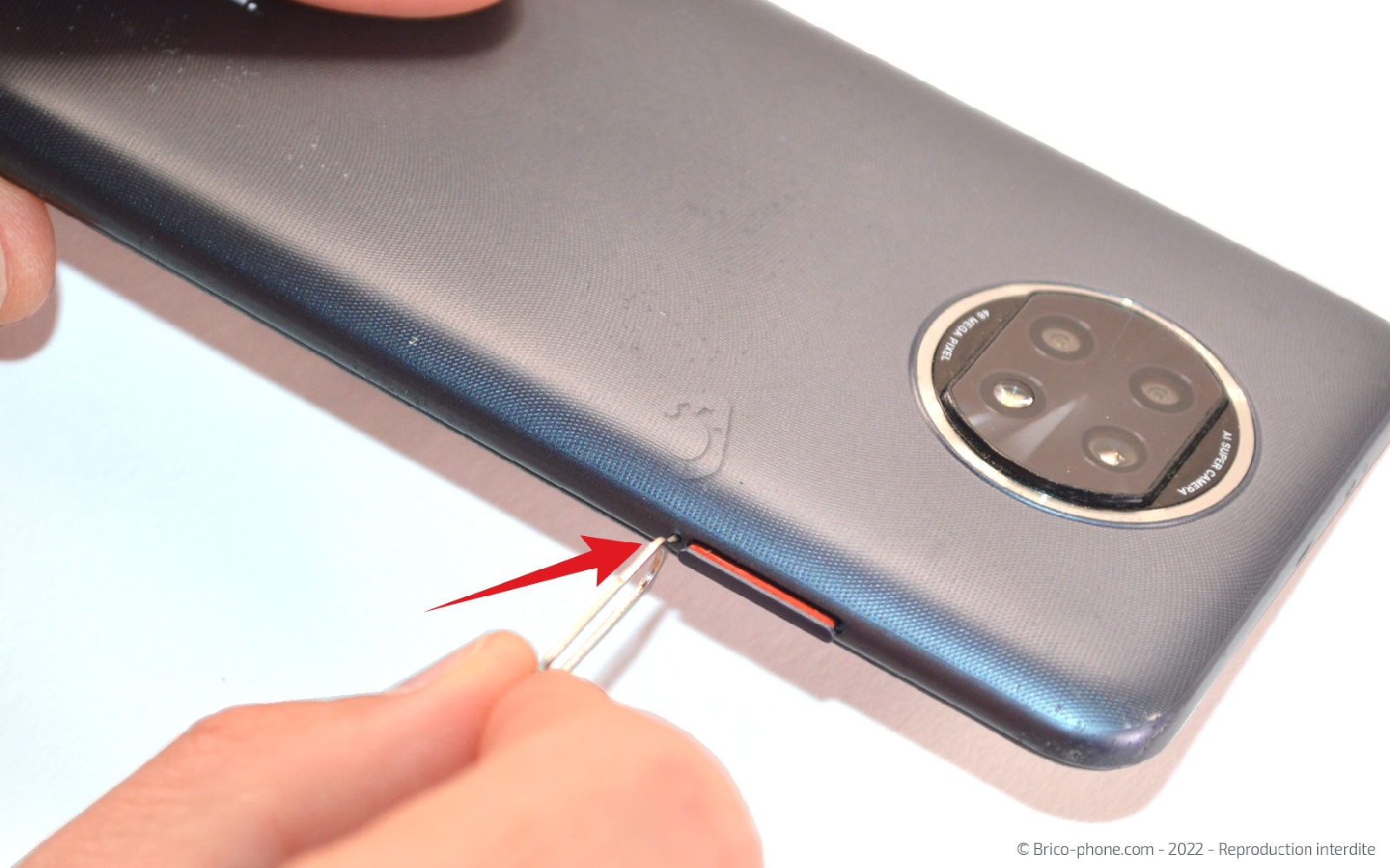

Insérez l'outil d'extraction pour retirer le tiroir de la carte Sim et SD.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Ouvrir le téléphone

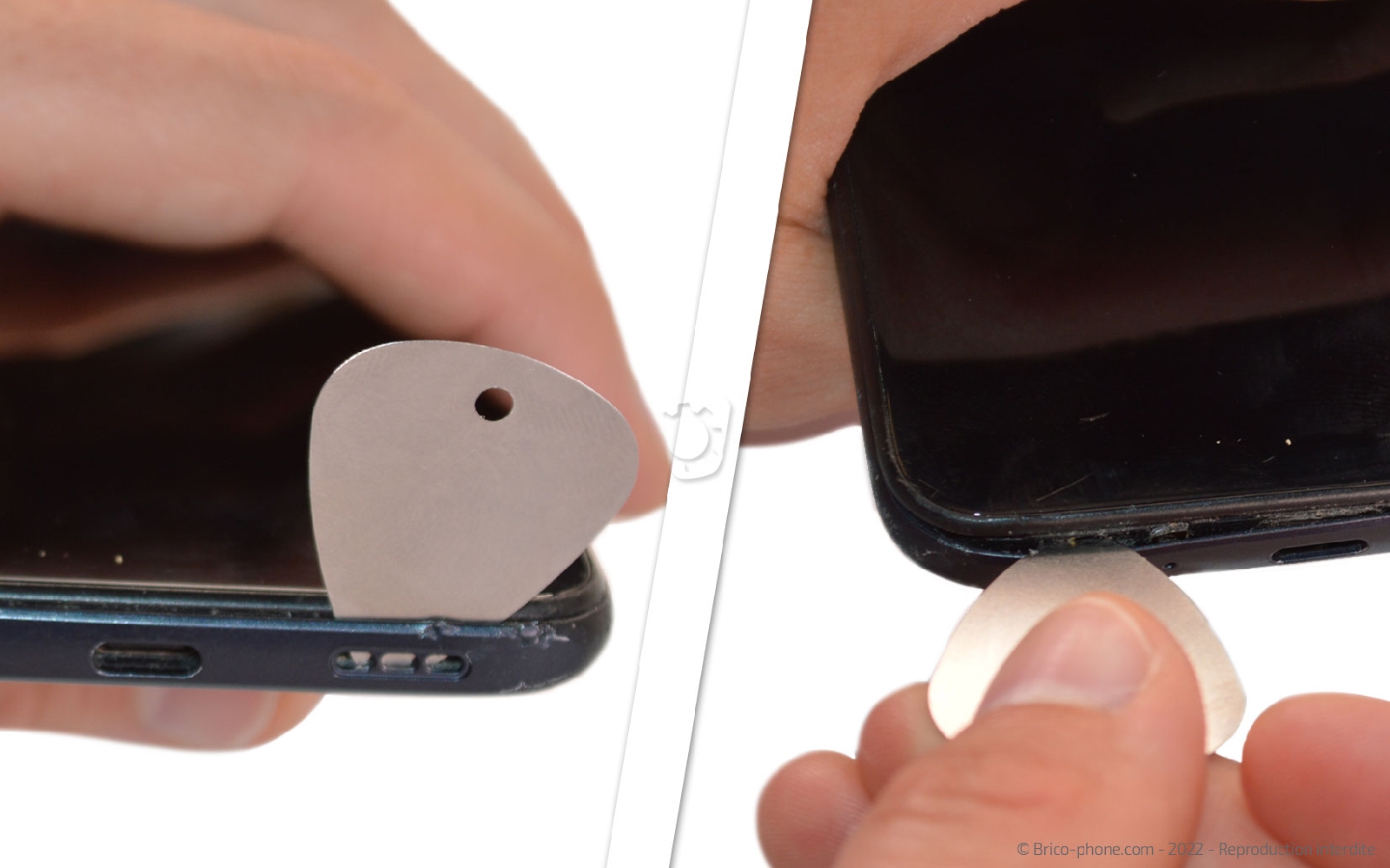

Insérez le médiator en métal troué entre la coque arrière et l'écran de votre appareil.
Une fois en place, appuyez sur ce dernier de manière à déclipser une première partie de la coque.

Saisissez le levier en nylon pour détacher toute la coque arrière de votre Xiaomi en le déplaçant sur toute la longueur de l'élément.

En ouvrant votre smartphone, faites attention le lecteur d'empreintes est rattaché à la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Déconnecter la batterie

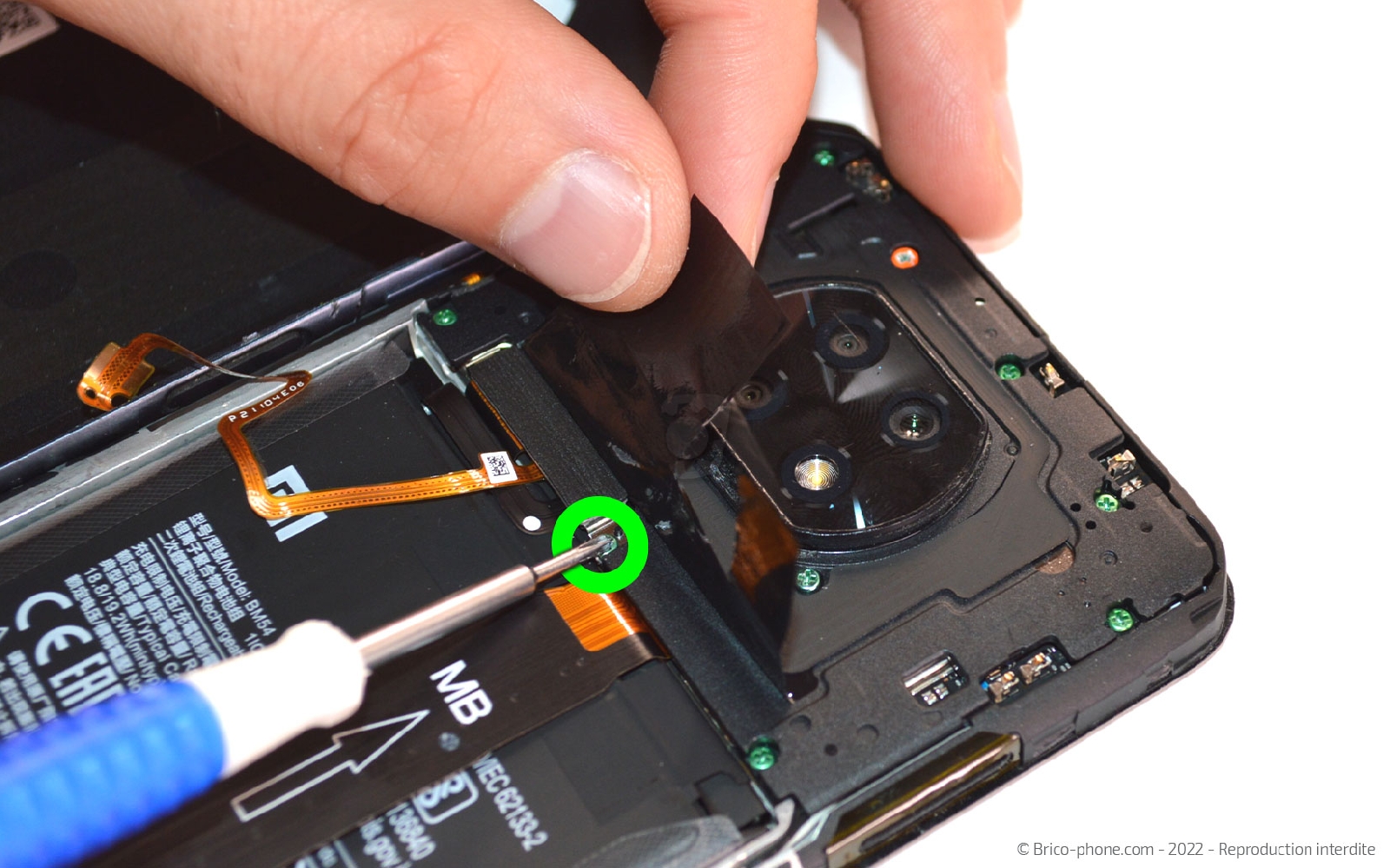

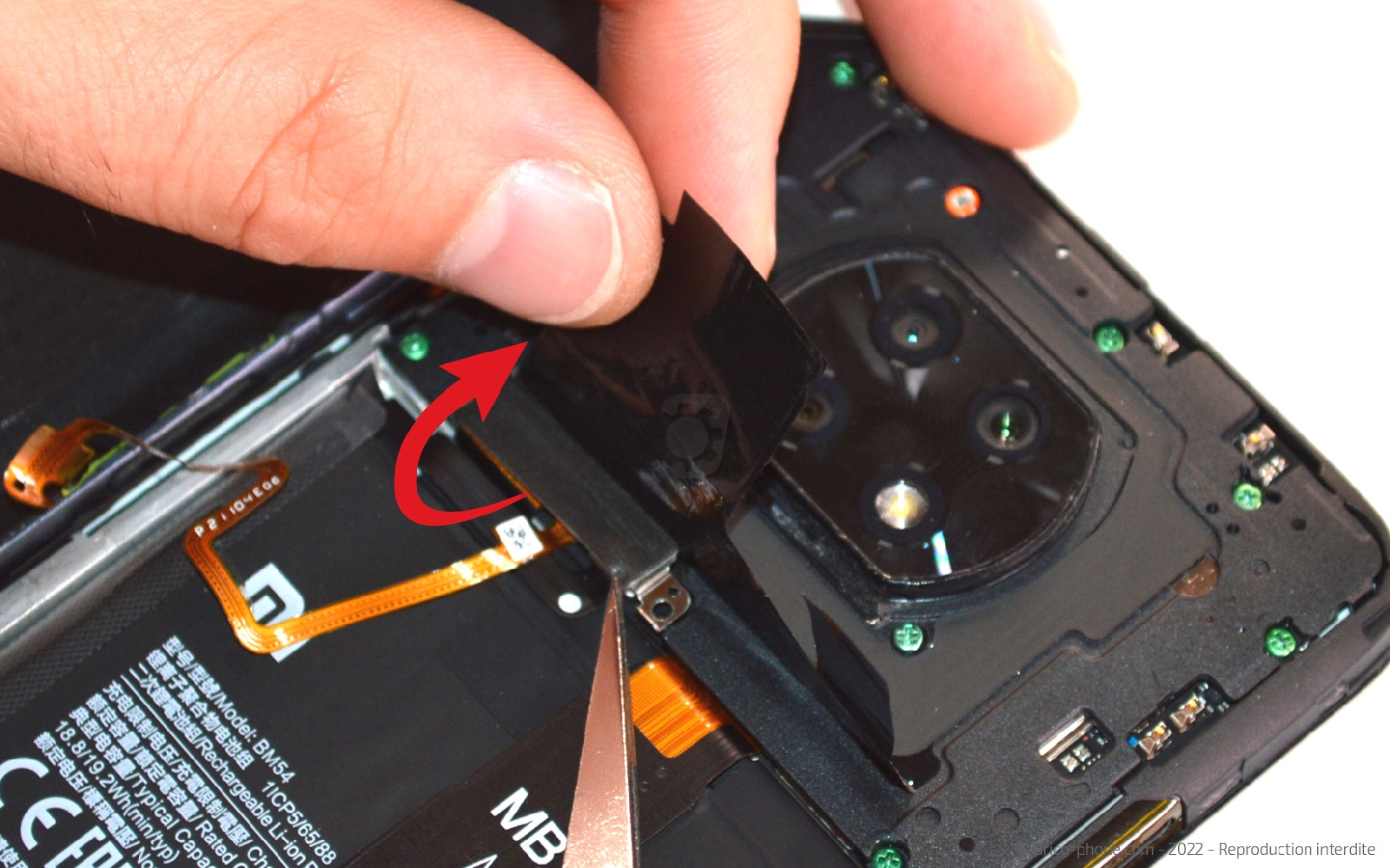

A l'aide du tournevis cruciforme, sortez la vis cachée sous le film noir.

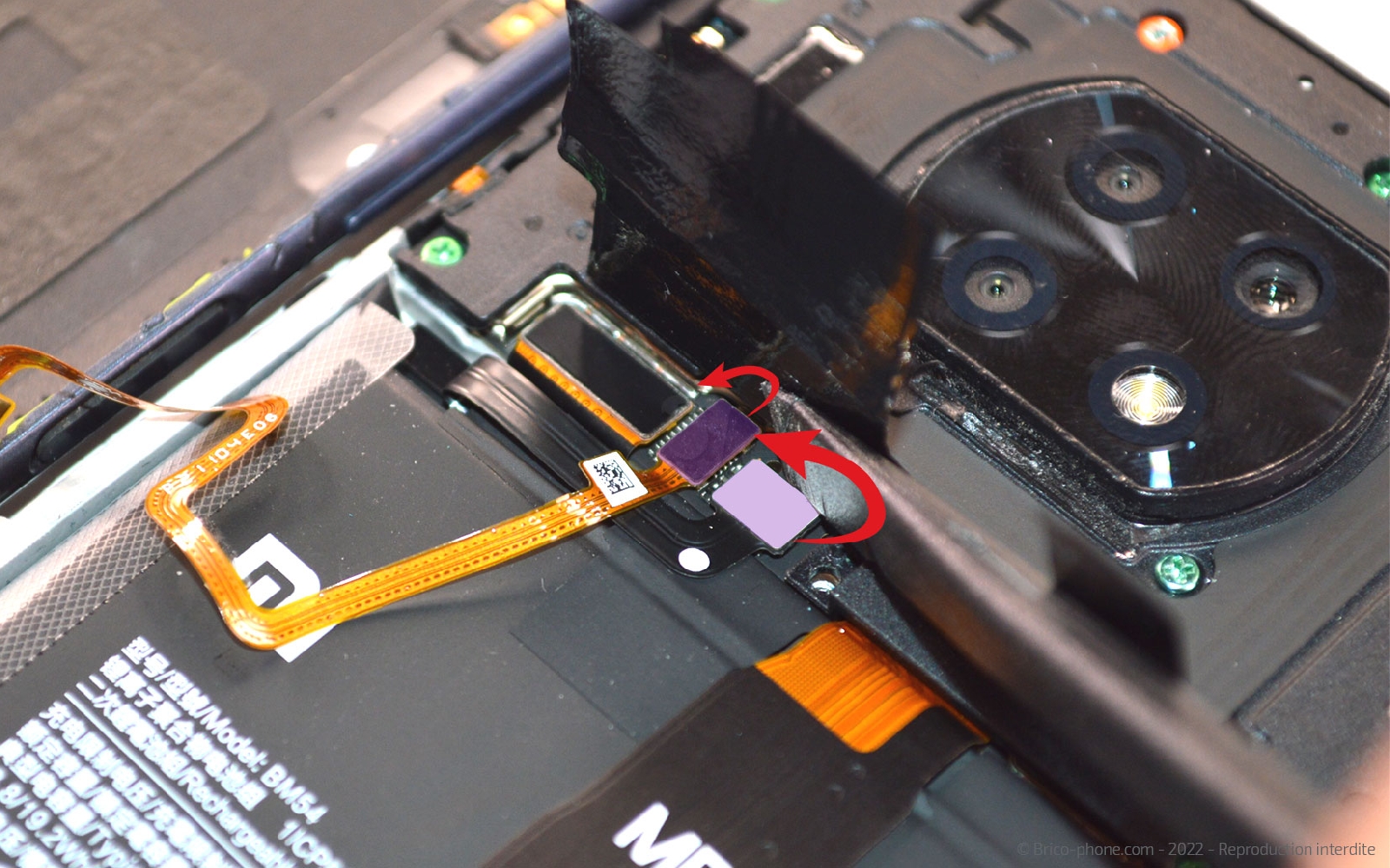

Enlevez la plaquette métallique afin de pouvoir déconnecter la nappe de la batterie puis celle du capteur d'empreintes.

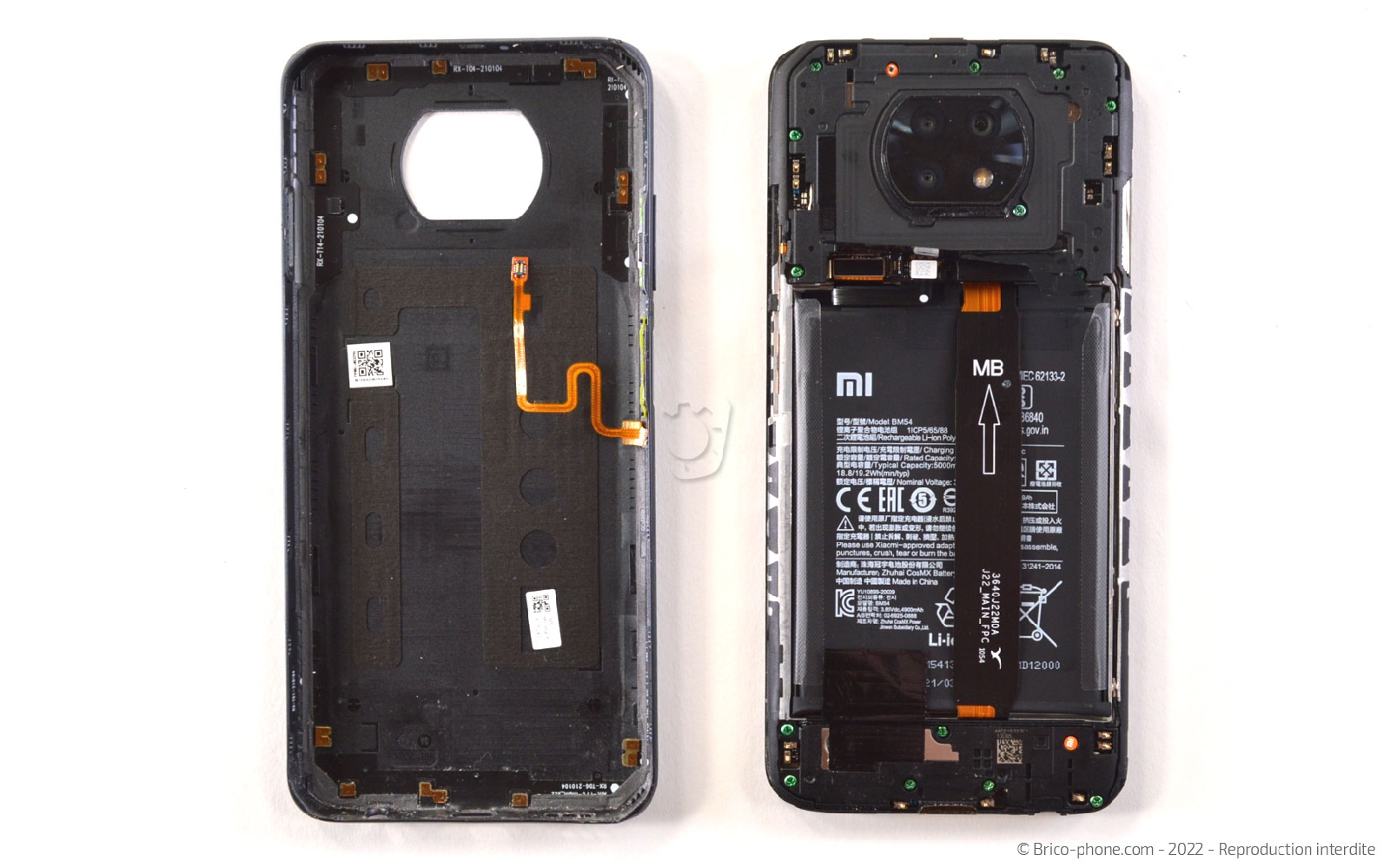

Vous pouvez alors mettre de coté la coque arrière de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés



Etape 4 : Détacher le haut-parleur externe

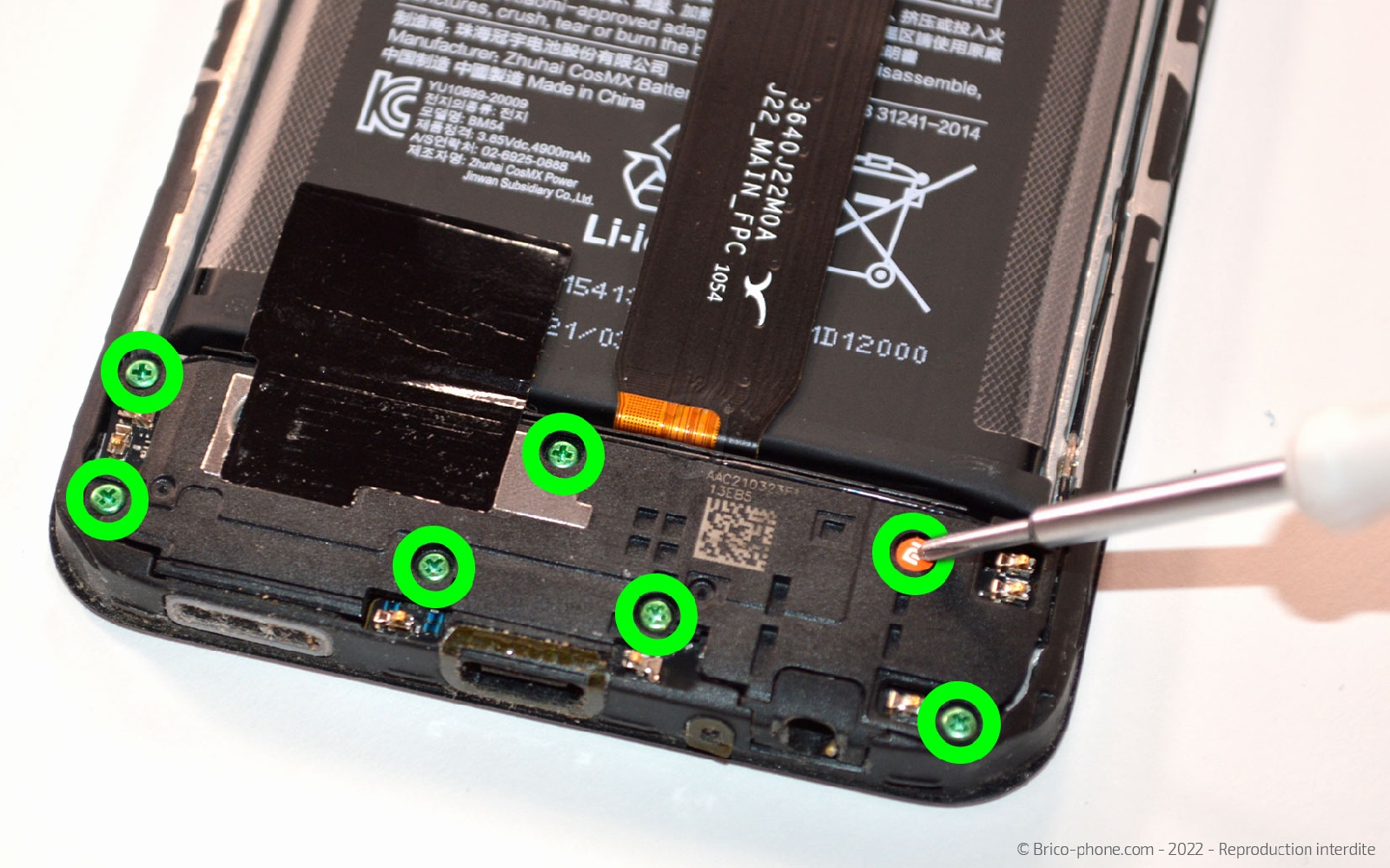

Ôtez les 7 vis avec le tournevis cruciforme du haut-parleur externe.

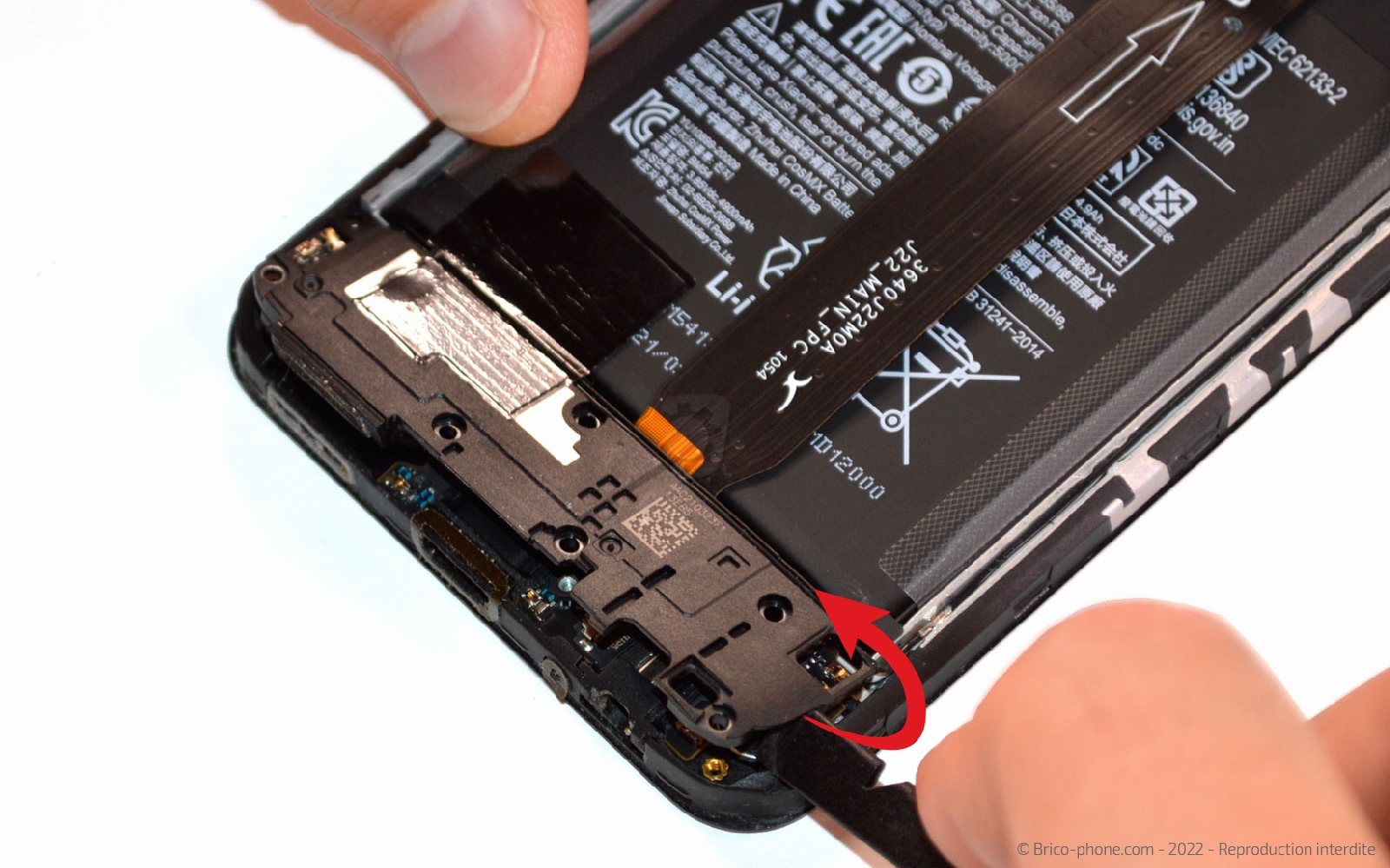

Insérez le spudger sous le HP pour le déclipser et le sortir du châssis.

Laissez-le sur la batterie car il est encore connecté à la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut parleur principal pour Xiaomi Redmi Note 9T
9,90 €
Etape 5 : Oter le connecteur de charge

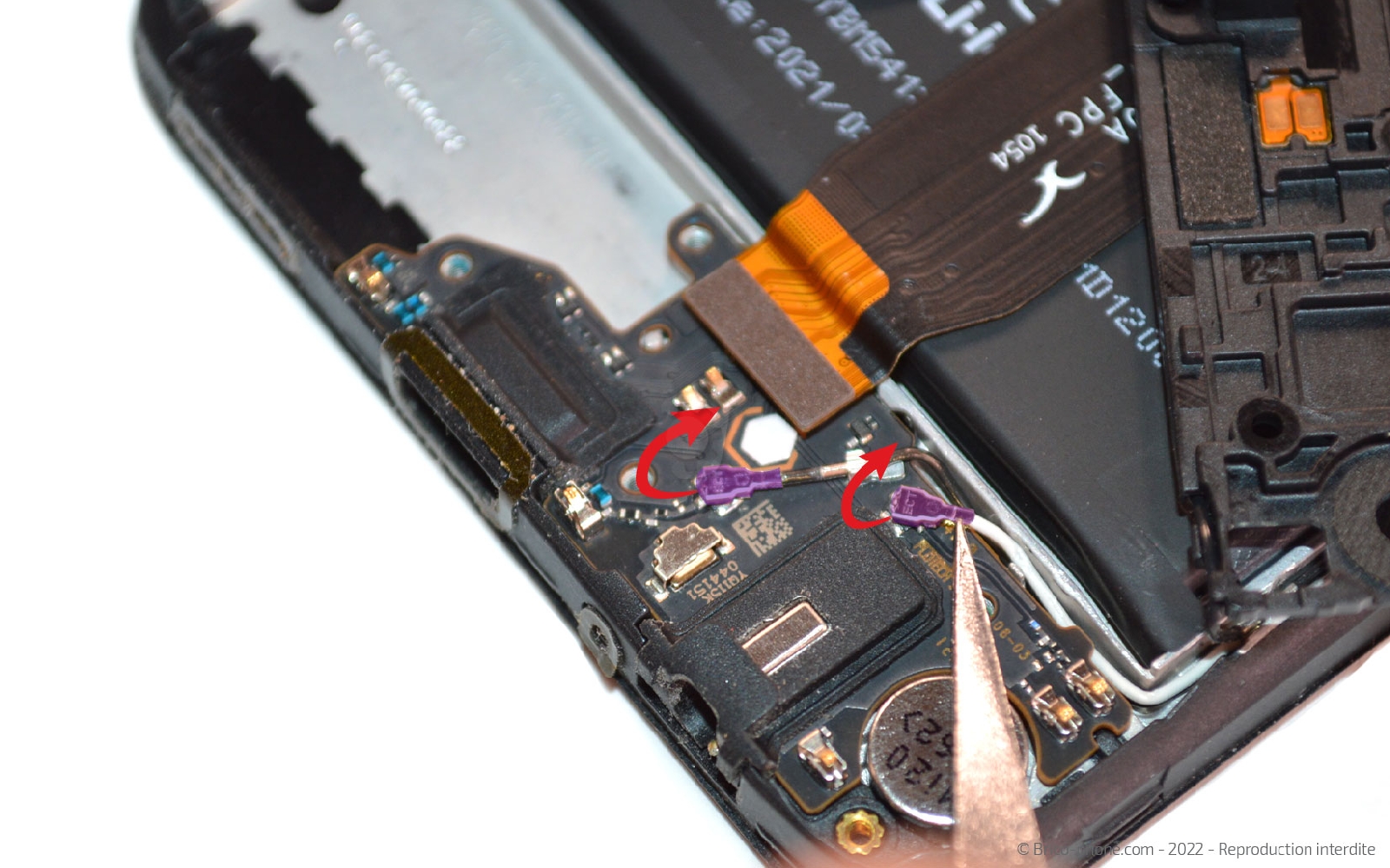

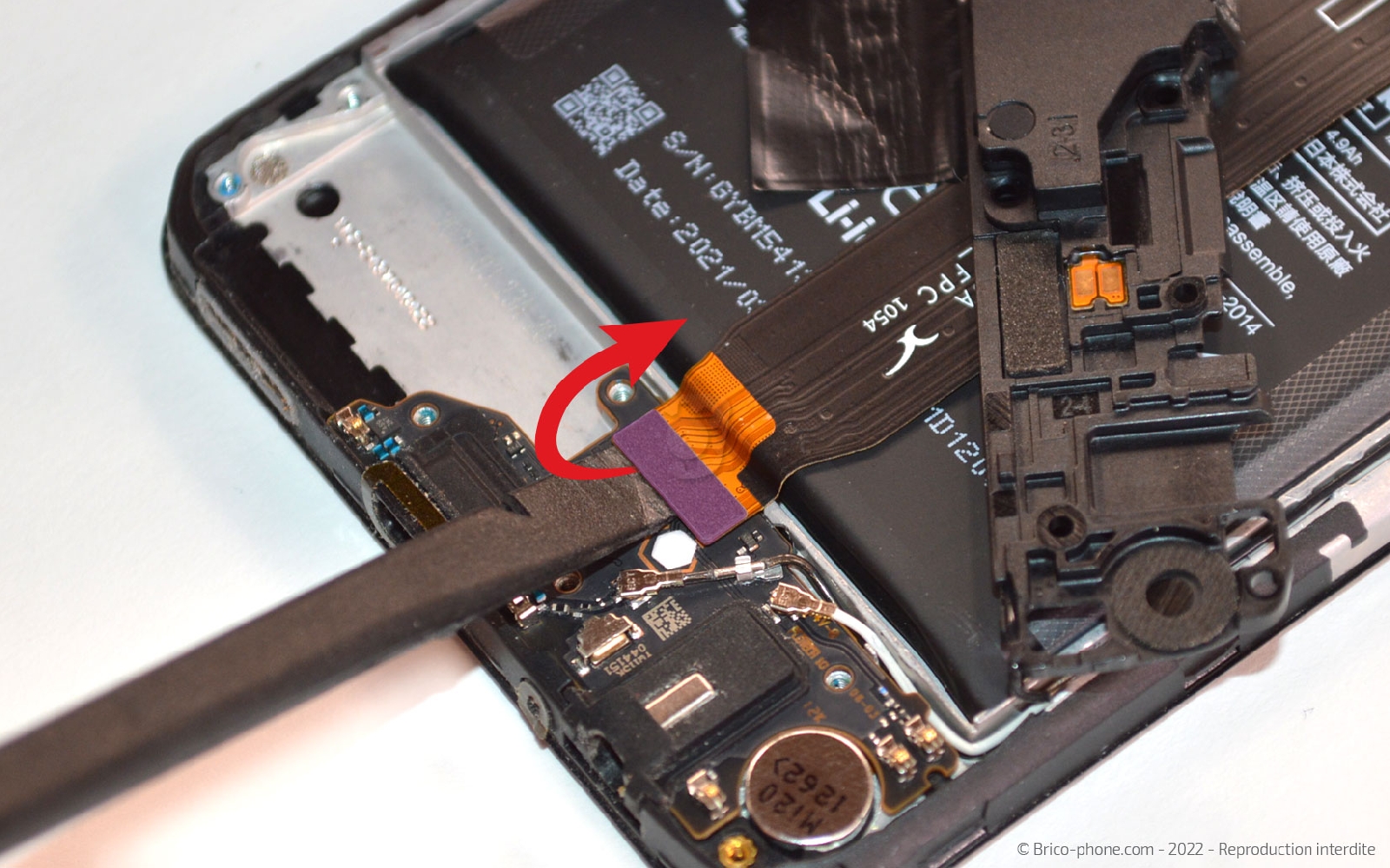

Déconnectez la nappe de la rallonge d'interconnexion avant de vous attaquer au câbles coaxiaux avec la pincette métallique.

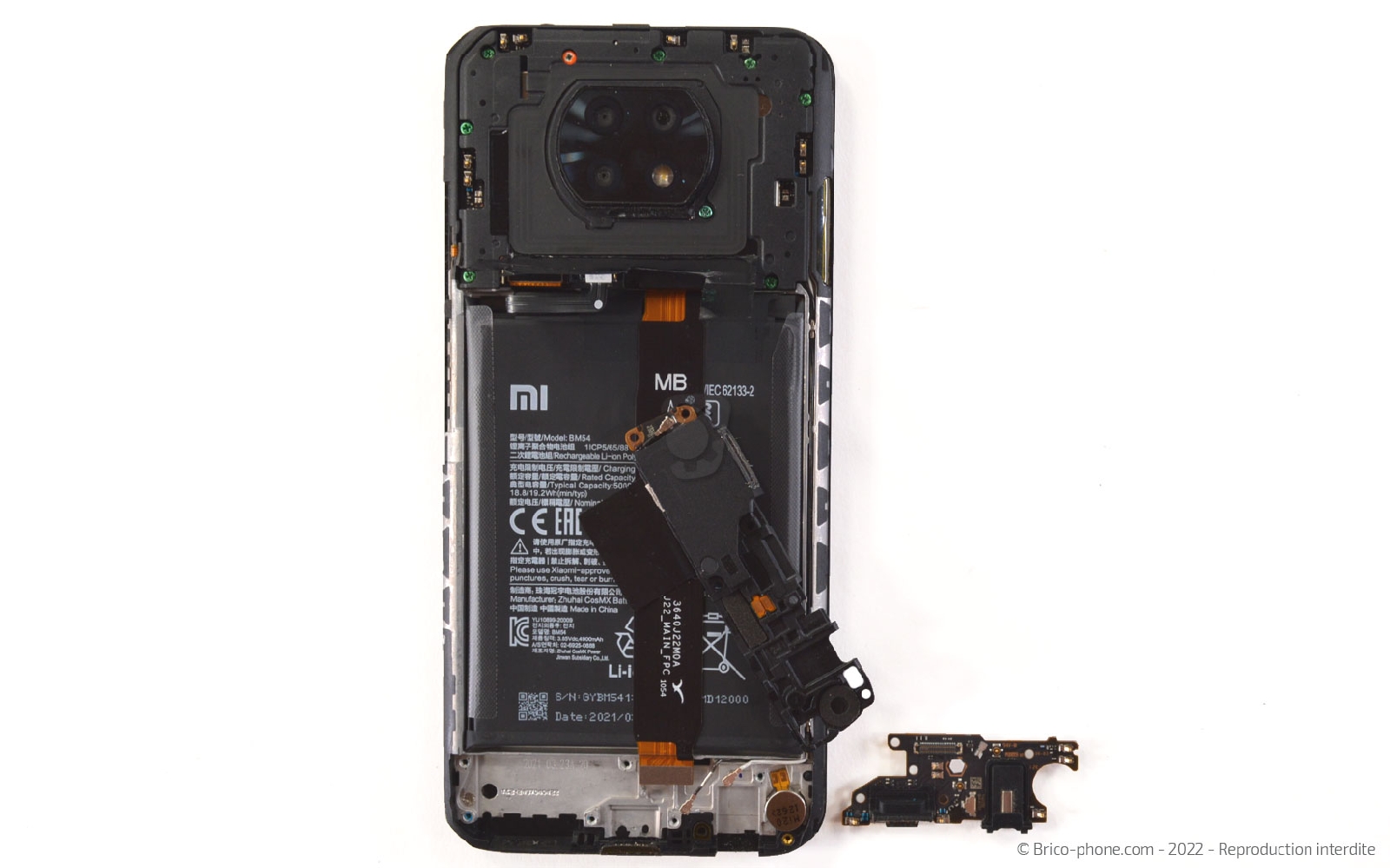

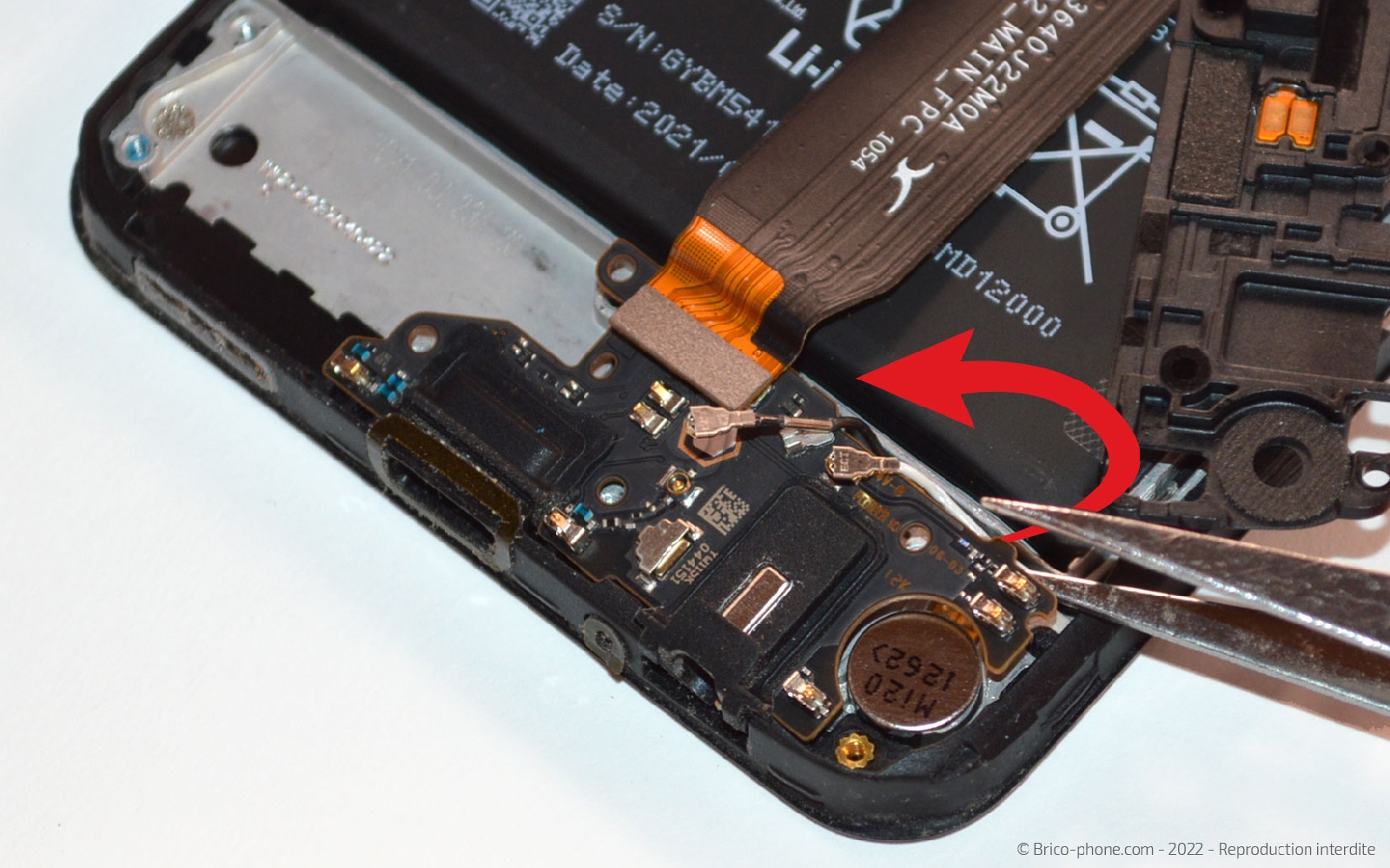

Toujours avec le même ustensile, soulevez le connecteur de charge afin de pouvoir l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 9T
12,90 €
Conseils pour le remontage
Installez la nouveau connecteur de charge dans le châssis de votre Xiaomi Redmi Note 9T.

Puis, suivez simplement les étapes précédentes dans le sens contraire pour refermer votre téléphone.
