Guide de réparation sur Galaxy A13

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy A13 | Temps estimé : 50 min | Difficulté : 3/5

Votre Samsung Galaxy A13 rencontre des difficultés et vous ne savez pas comment y remédier ? Brico-phone vous propose de suivre ce tutoriel de réparation reprenant toutes les étapes à effectuer pour dénuder votre mobile de ses composants.

En fonction de la pièce à remplacer, sélectionnez les étapes qui seront nécessaires à la réparation. Par exemple, si vos selfies sont floues vous devez changer la caméra frontale. Vous n'aurez donc pas besoin de retirer la batterie ou encore le connecteur de charge.

Si vous avez des doutes sur une manipulation, un produit ou encore l'origine de la panne, n'hésitez pas à contacter notre équipe technique disponible par téléphone, mail ou encore chat.

Diagnostic

›  Problème avec une caméra, vibreur, haut-parleur...
›  Découvrir l'ensemble des composants du Samsung Galaxy A13

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, nous vous conseillons de vérifier le numéro de modèle de votre appareil en tapant *#06# depuis le clavier de ce dernier afin de faire apparaitre un numéro IMEI. En recopiant ce numéro sur notre site internet, vous devriez obtenir le modèle de votre appareil et de ce fait toutes les pièces disponibles pour ce modèle sur Brico-phone.

une fois la commande reçue, installez-vous dans un espace propre et dégagé avec à proximité, les outils, la pièce détachée à changer et la patron d'aide au montage.

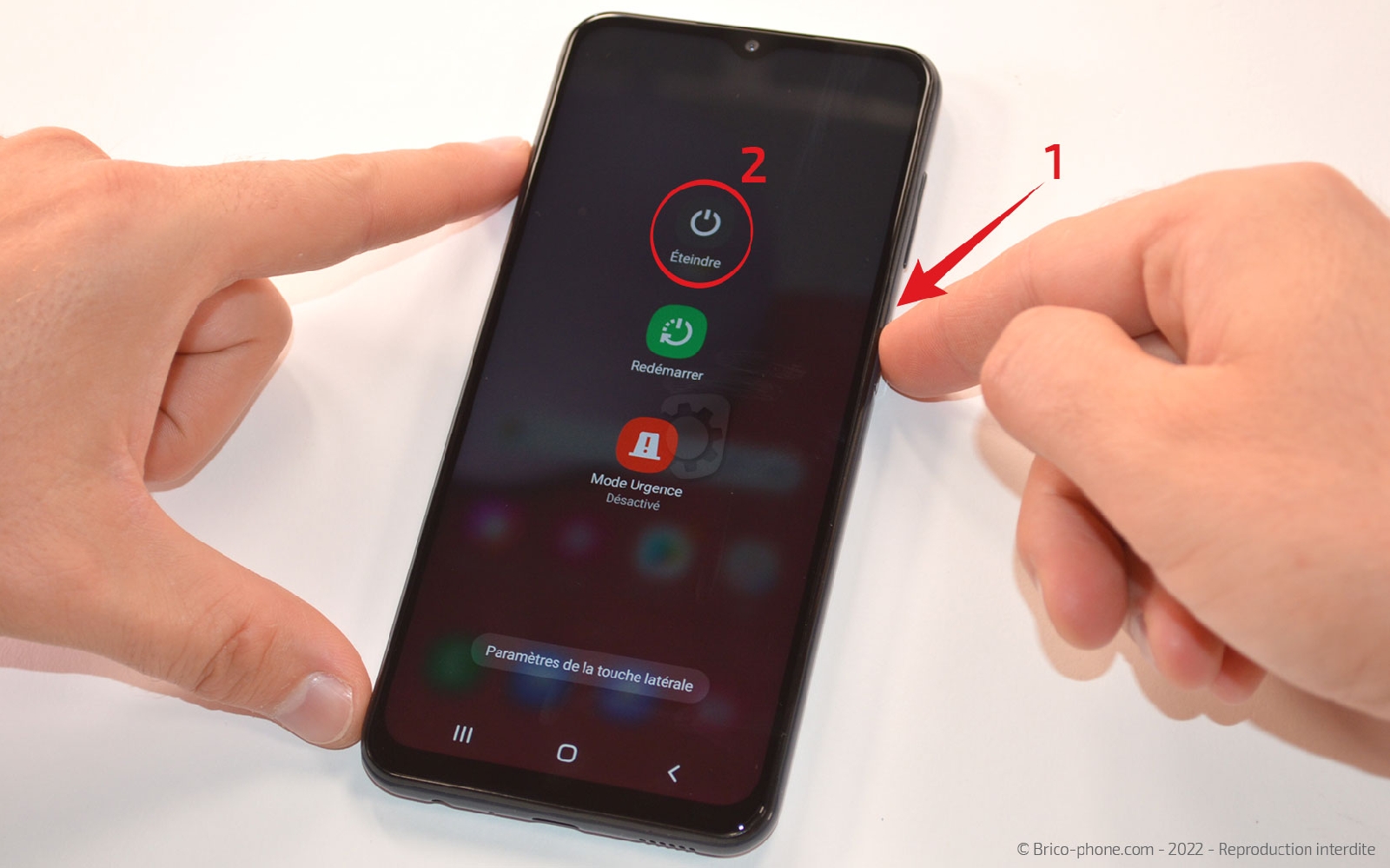

Lancez le tutoriel et commencez la réparation en éteignant votre appareil.

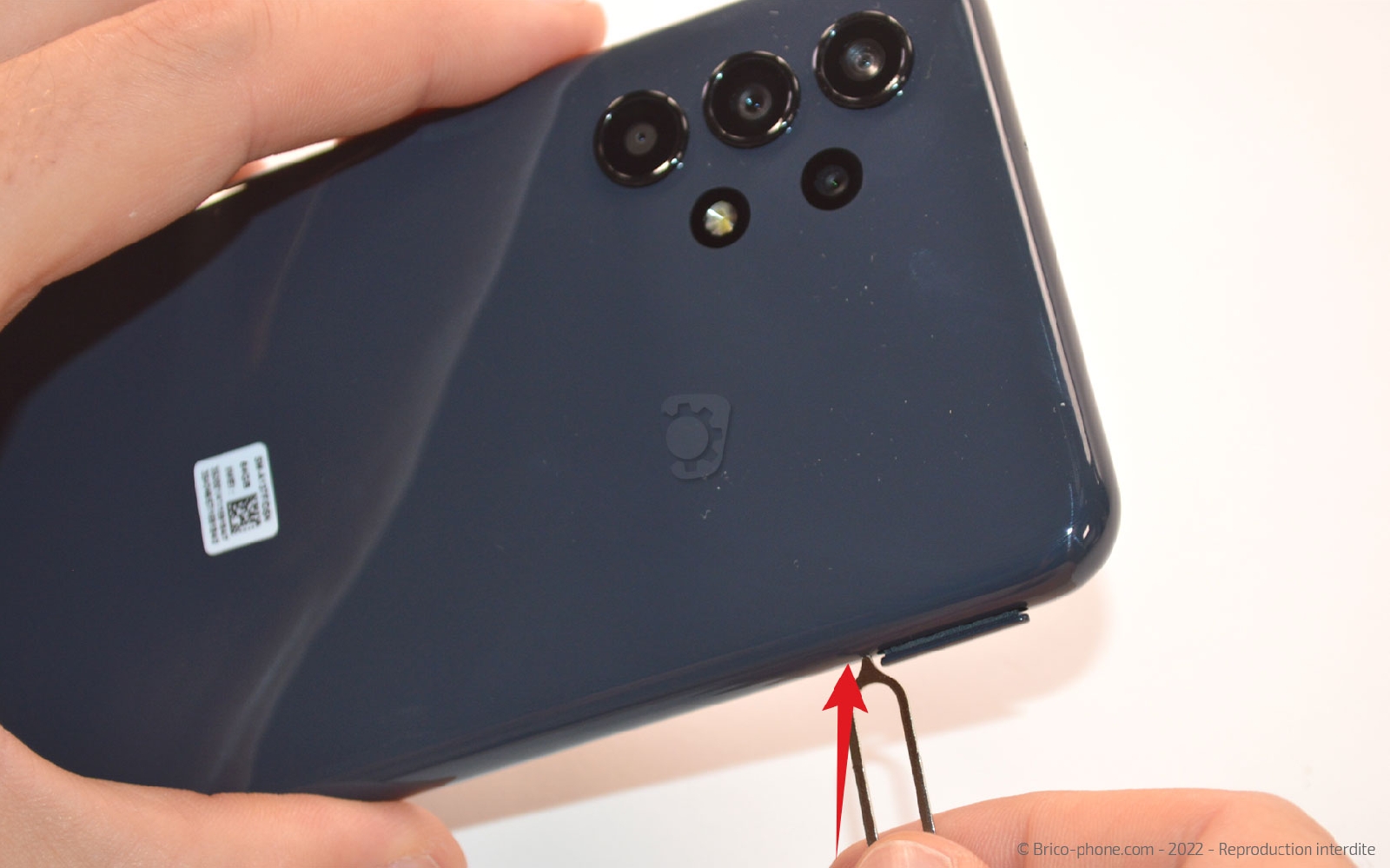

Etape 1 : Ejecter le tiroir SIM

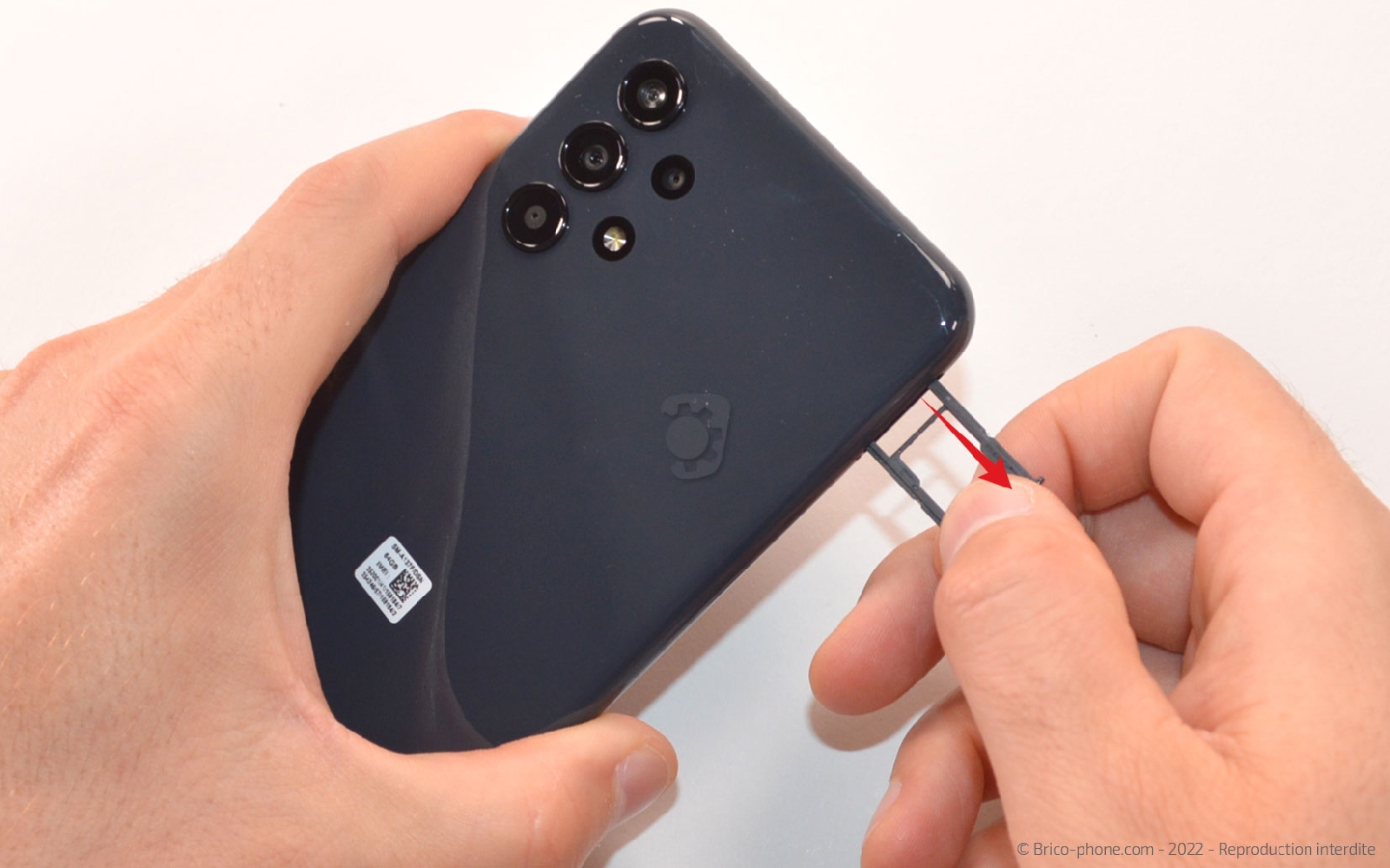

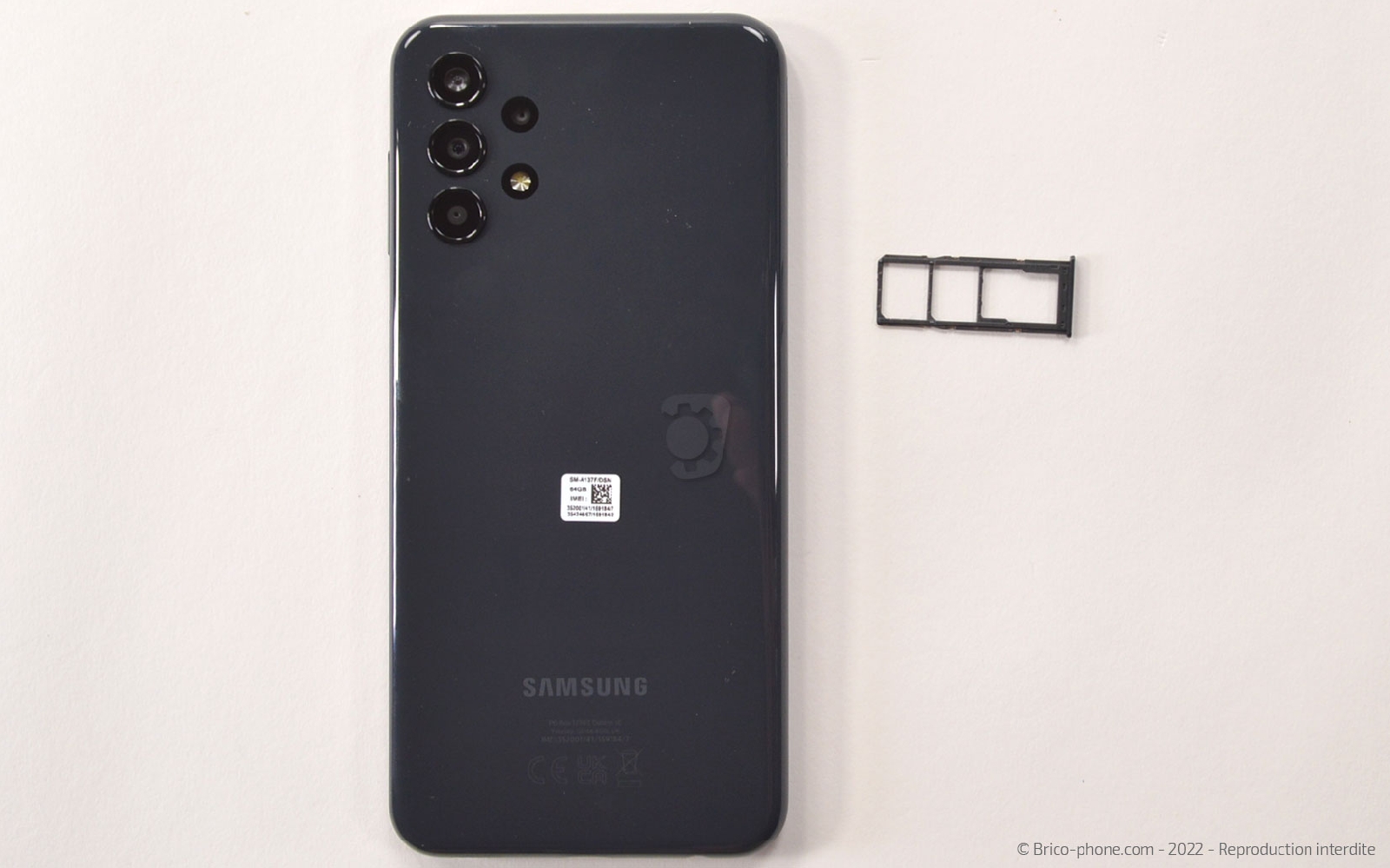

A l'aide de l'outil SIM, éjectez le rack SIM.
Outils du kit utilisés
Outils du kit utilisés

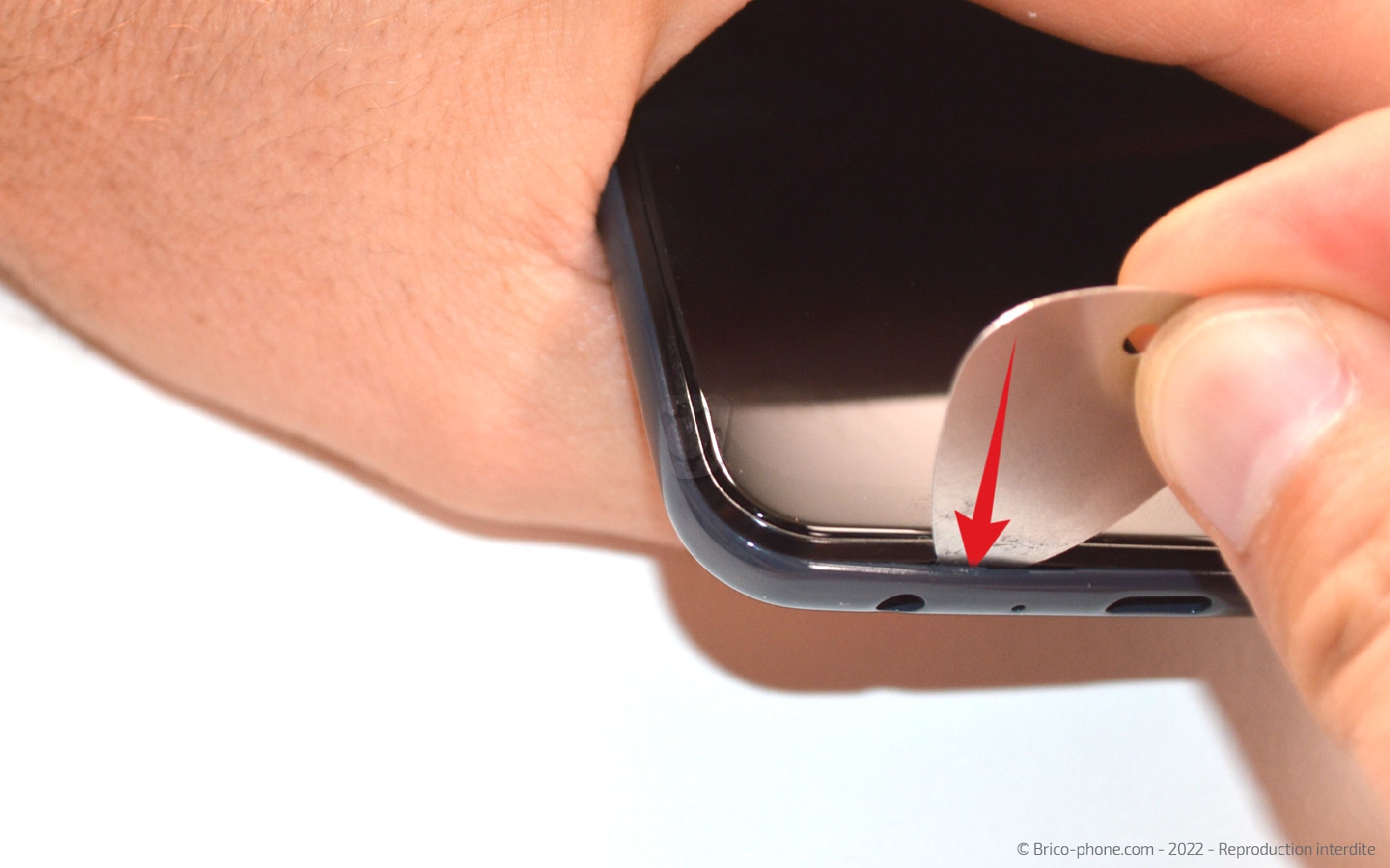

Etape 2 : Ouvrir le téléphone
Insérez le médiator fin entre le châssis et l'écran pour commencer à déclipser la coque.

Ensuite, remplacez le médiator par le levier en nylon puis faites le tour de l'appareil pour détacher petit à petit la coque arrière du reste du téléphone.
Outils du kit utilisés
Outils du kit utilisés

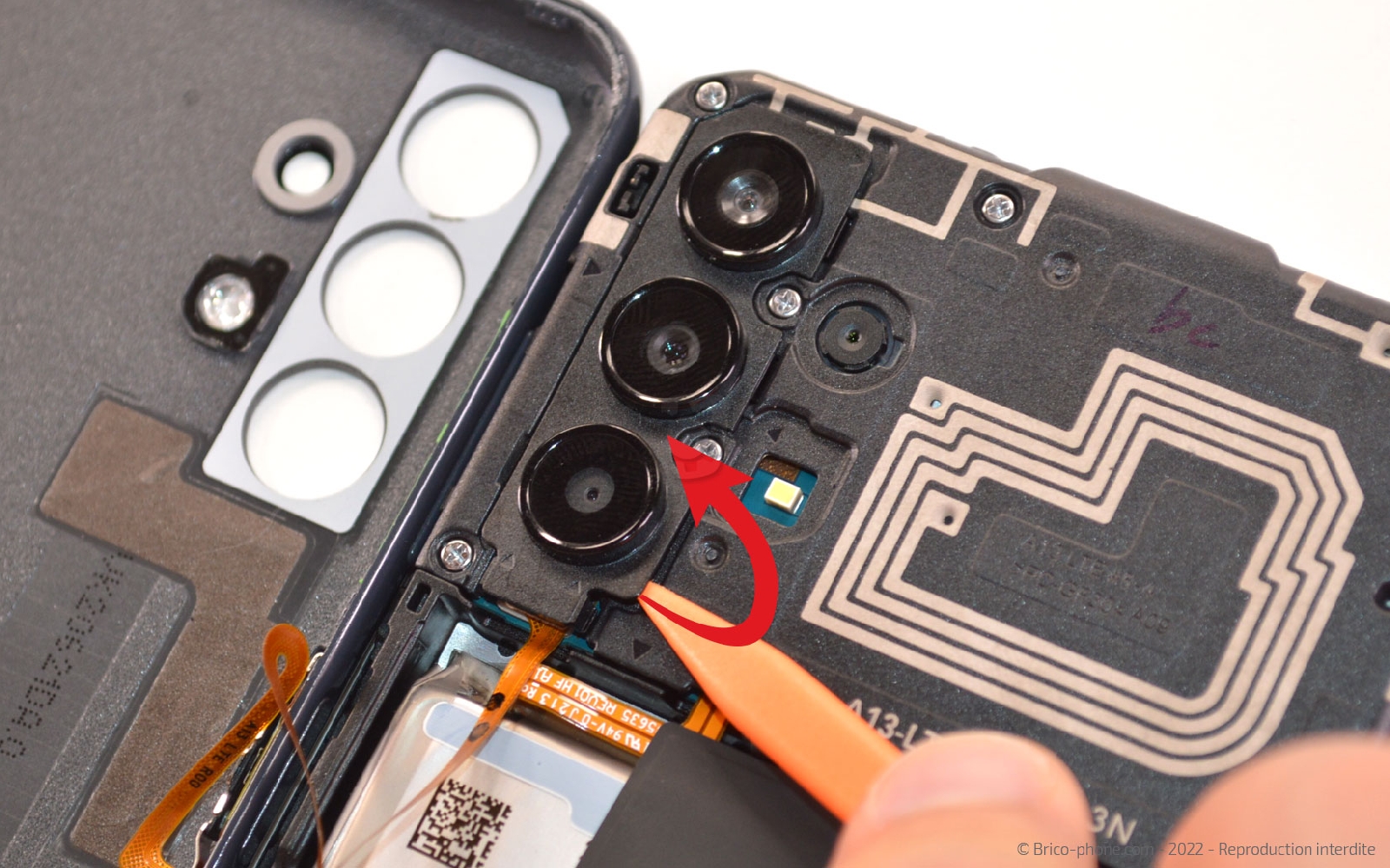

Etape 3 : Détacher la coque arrière
Glissez le levier sous les lentilles pour les détacher de la palquette.

Ensuite déconnectez la nappe du bouton Power pour mettre la coque arrière de coté.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Sortir la plaquette intermédiaire NFC

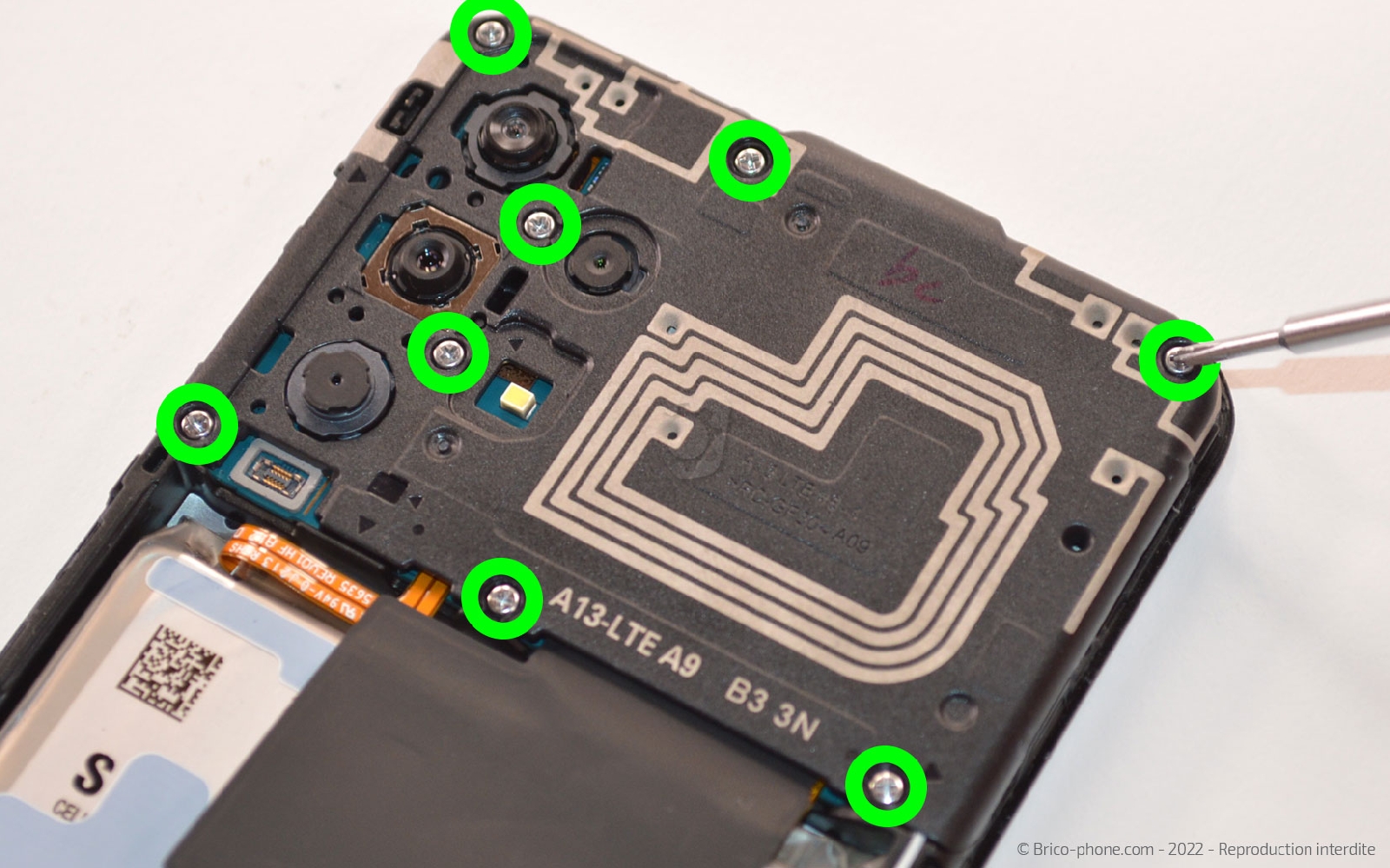

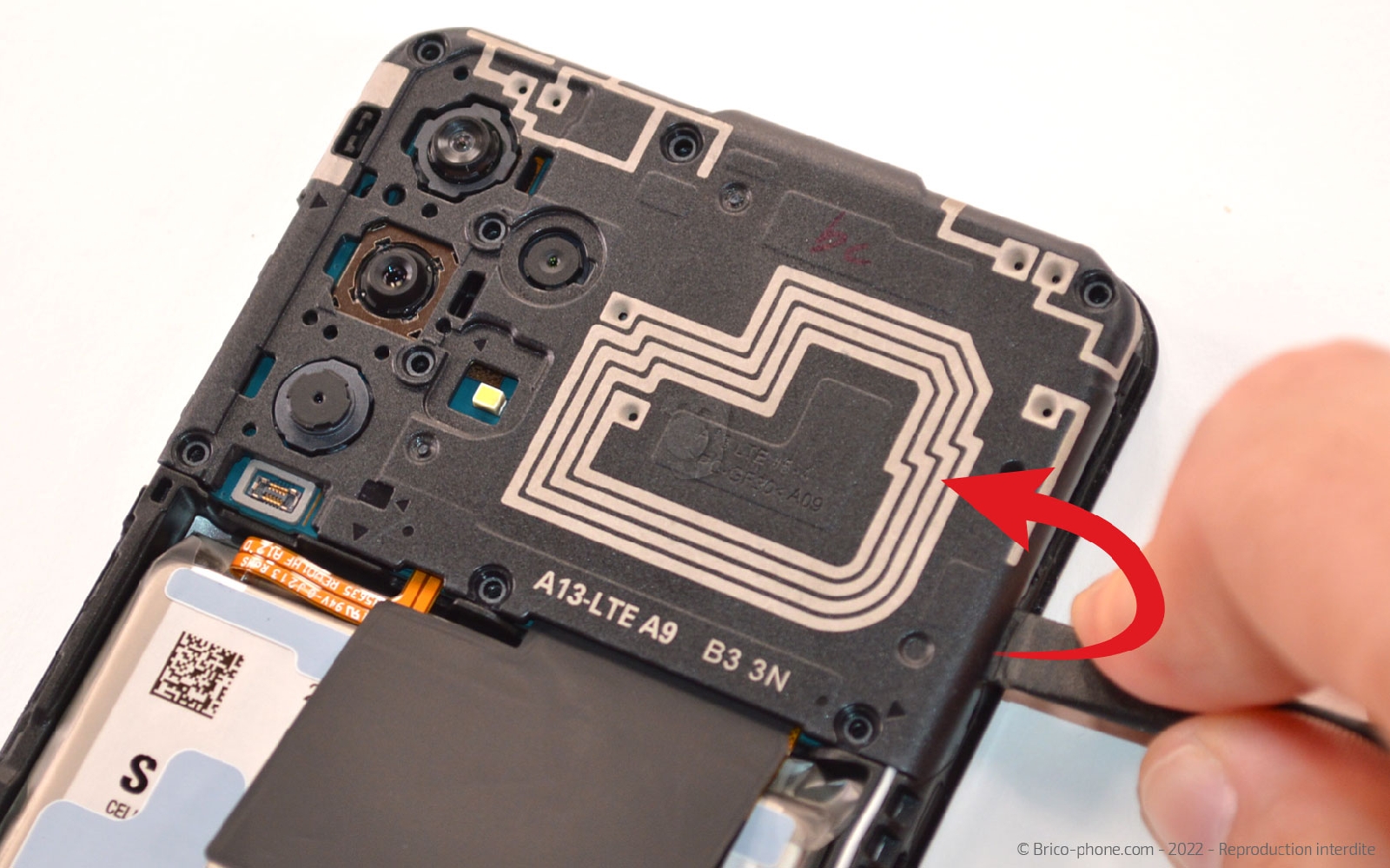

Munissez-vous du tournevis cruciforme pour sortir les 8 vis de la plaquette NFC.

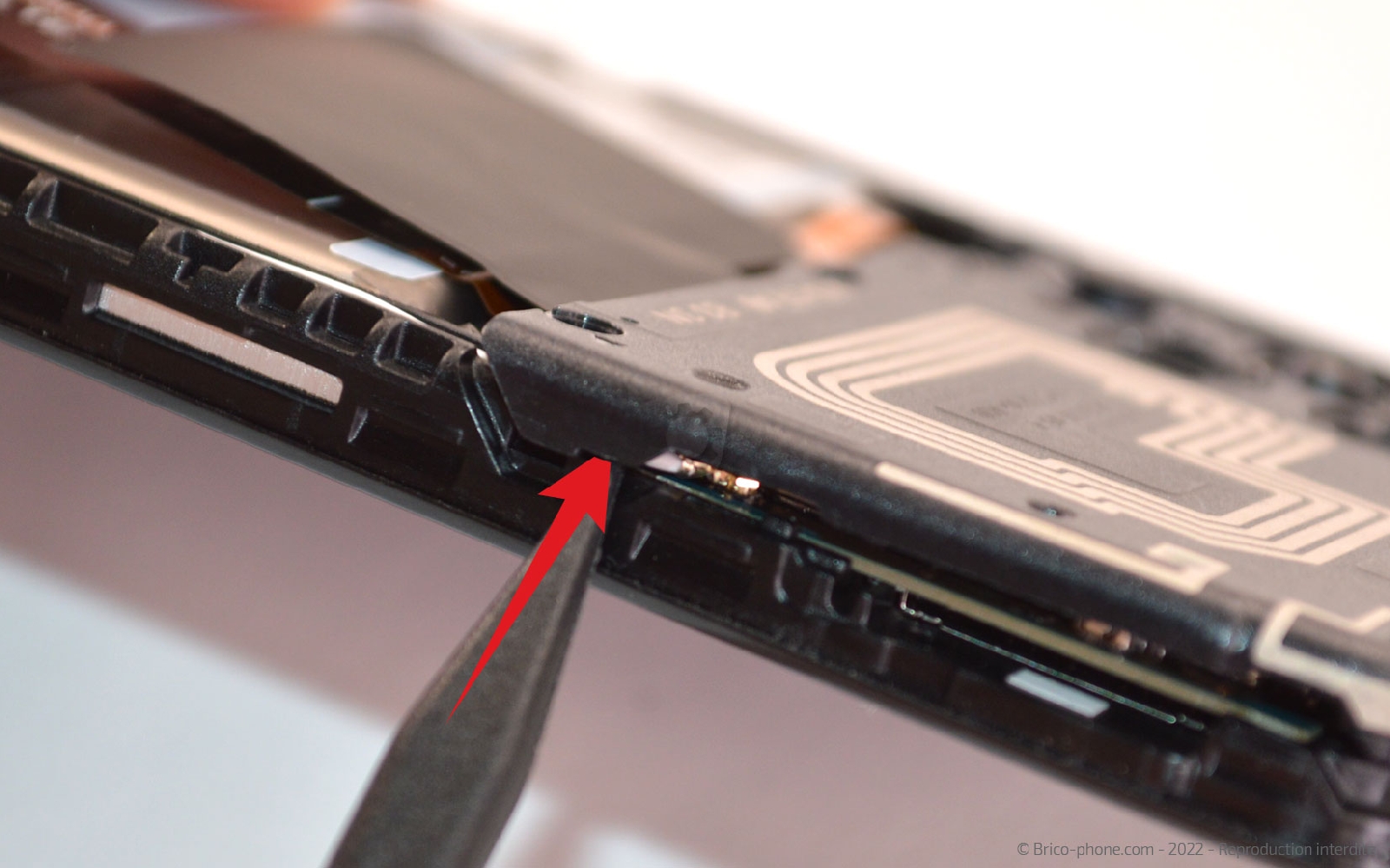

Ensuite, insérez la pointe du spudger dans le petit espace situé sur le bord droite pour déclipser le support.

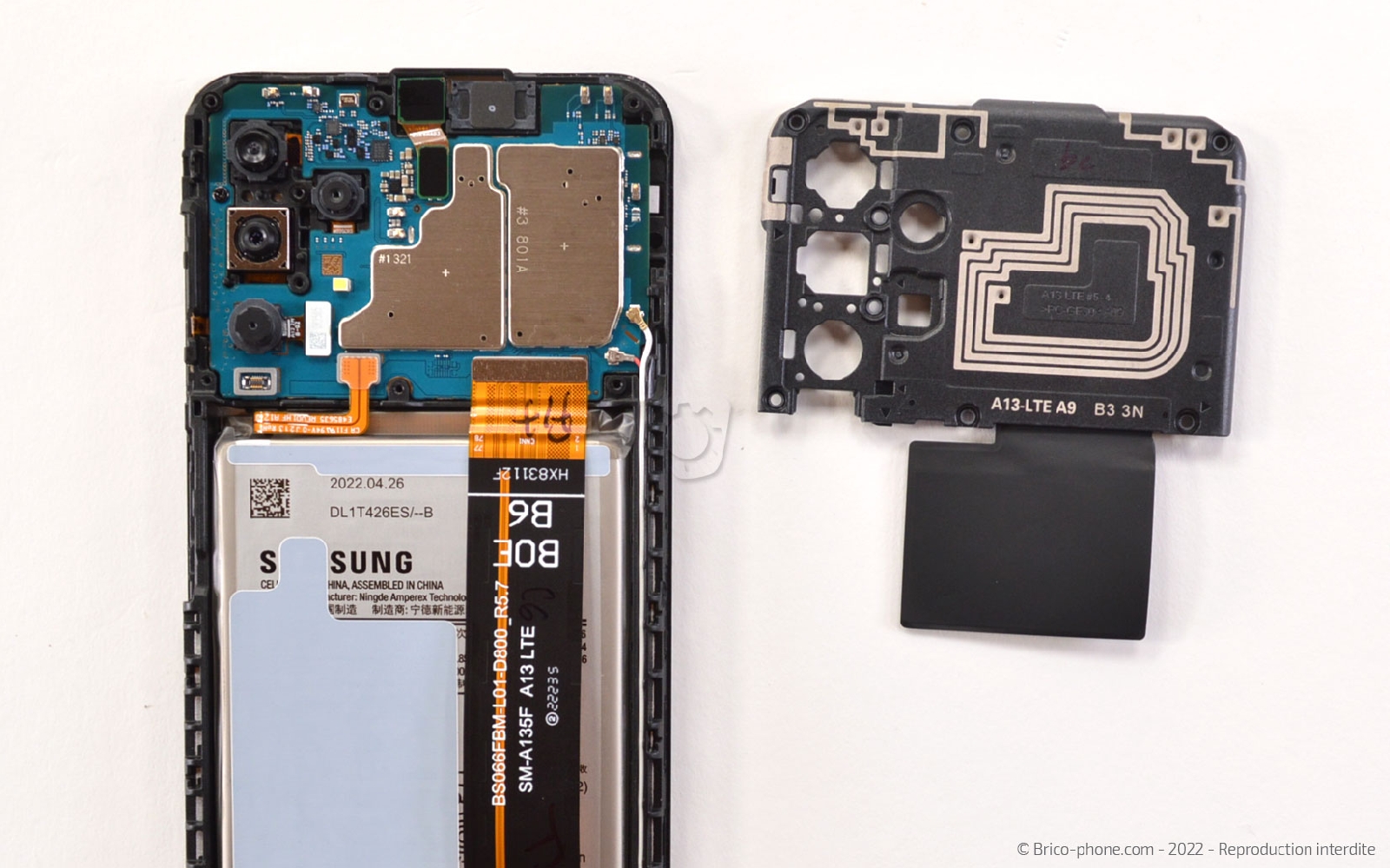

Terminez de détacher la plaquette avec le levier.
Outils du kit utilisés
Outils du kit utilisés

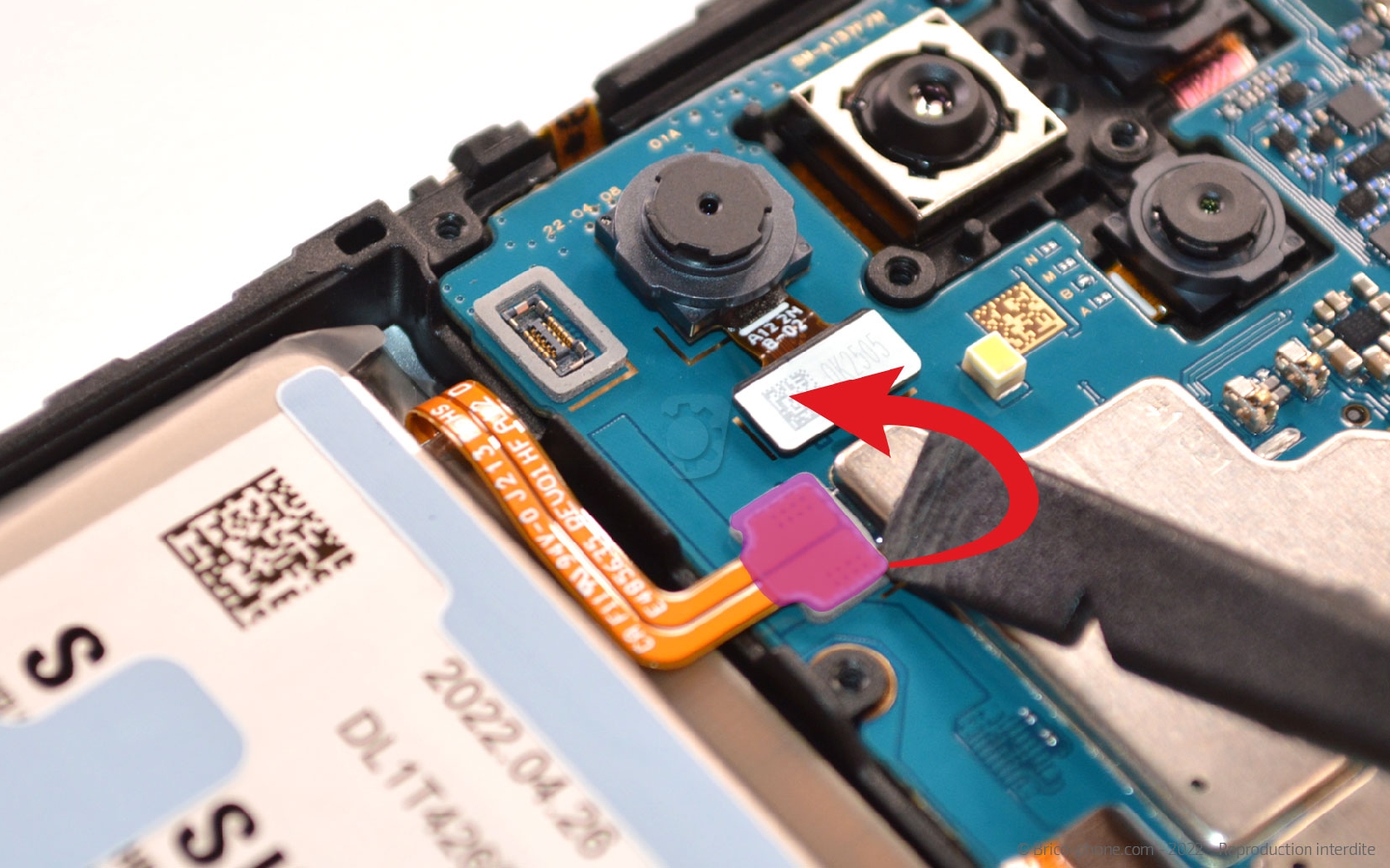

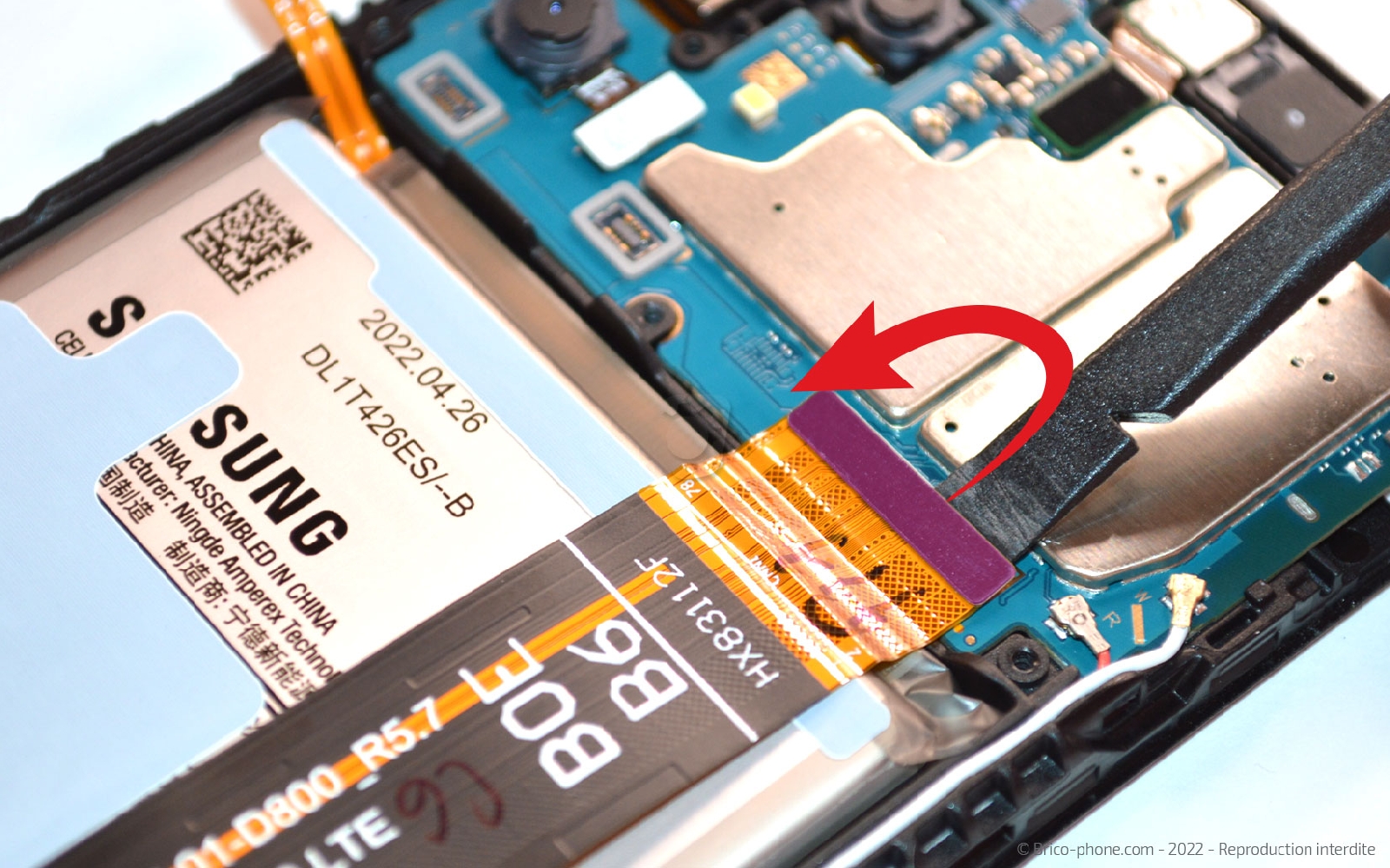

Etape 5 : Déconnecter la batterie et l'écran
A l'aide du levier en nylon, déconnectez la batterie puis la nappe principale de l'écran.
Outils du kit utilisés
Outils du kit utilisés

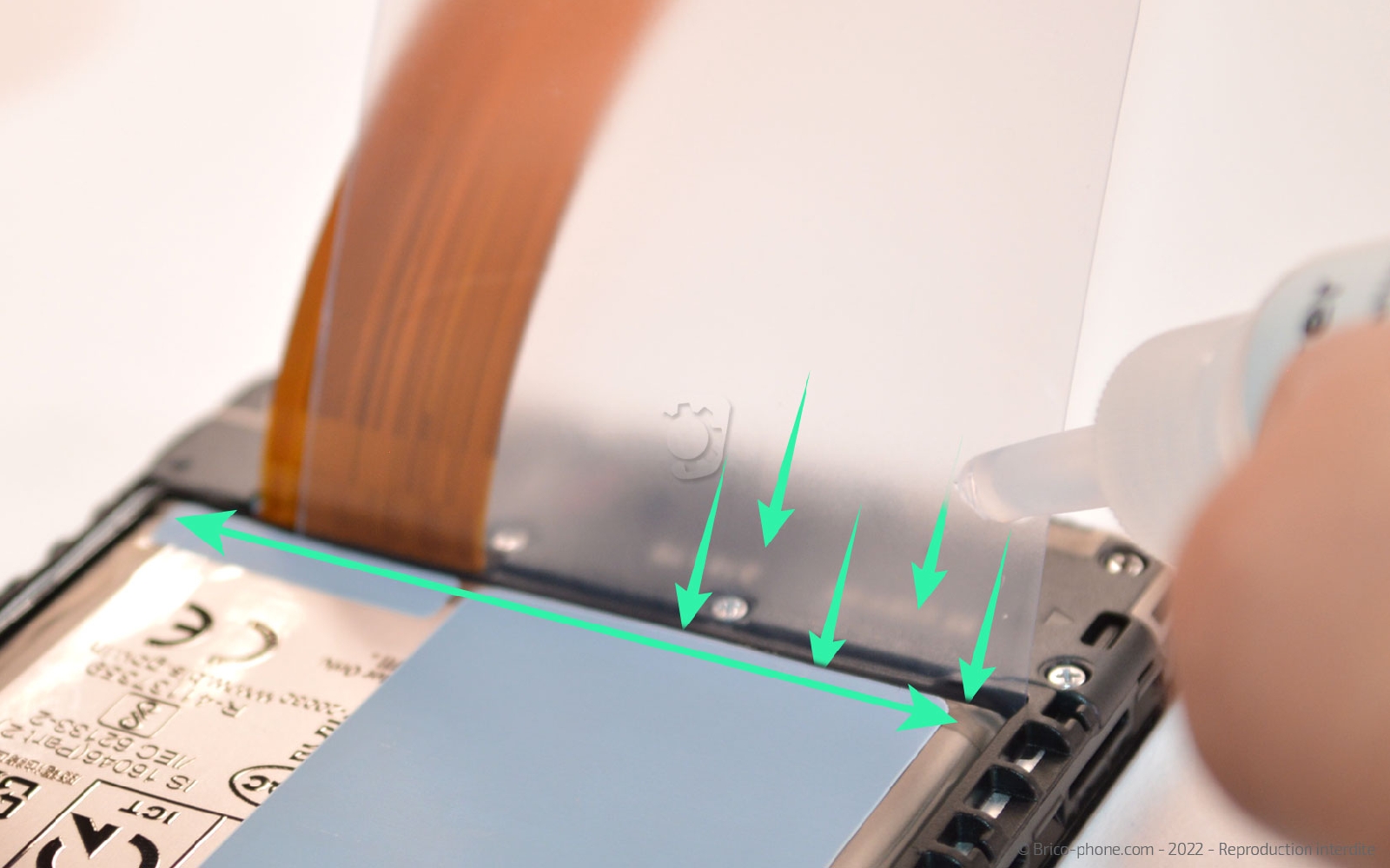

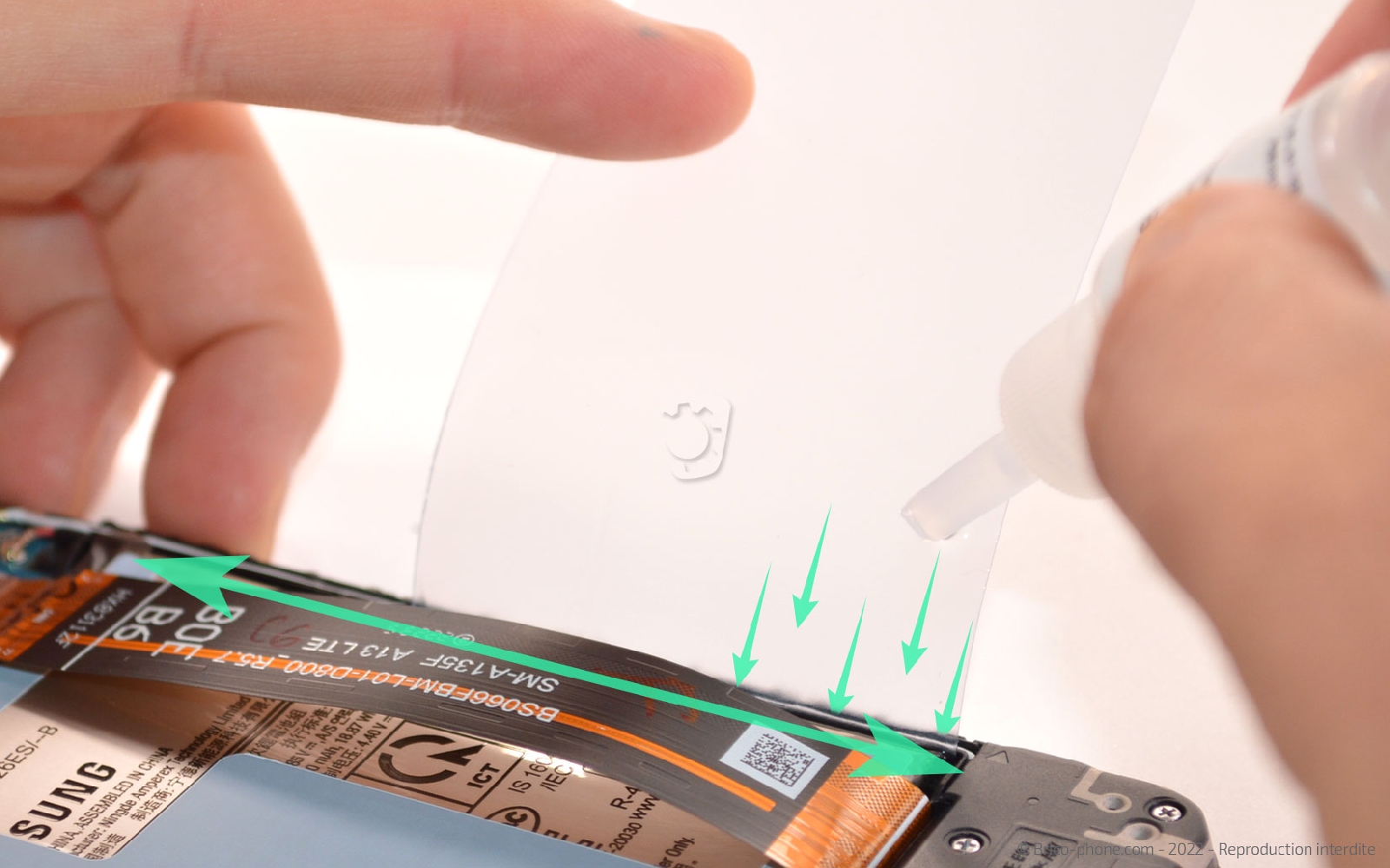

Etape 6 : Appliquer le liquide iRemover
Installez la carte transparente entre le châssis et la batterie afin de pouvoir appliquer le liquide iRemover. La carte vous permet de faire couler le liquide jusqu'aux stickers de la batterie sans en mettre sur les autres composants.

Réitérez la manipulation pour la partie basse de la batterie.

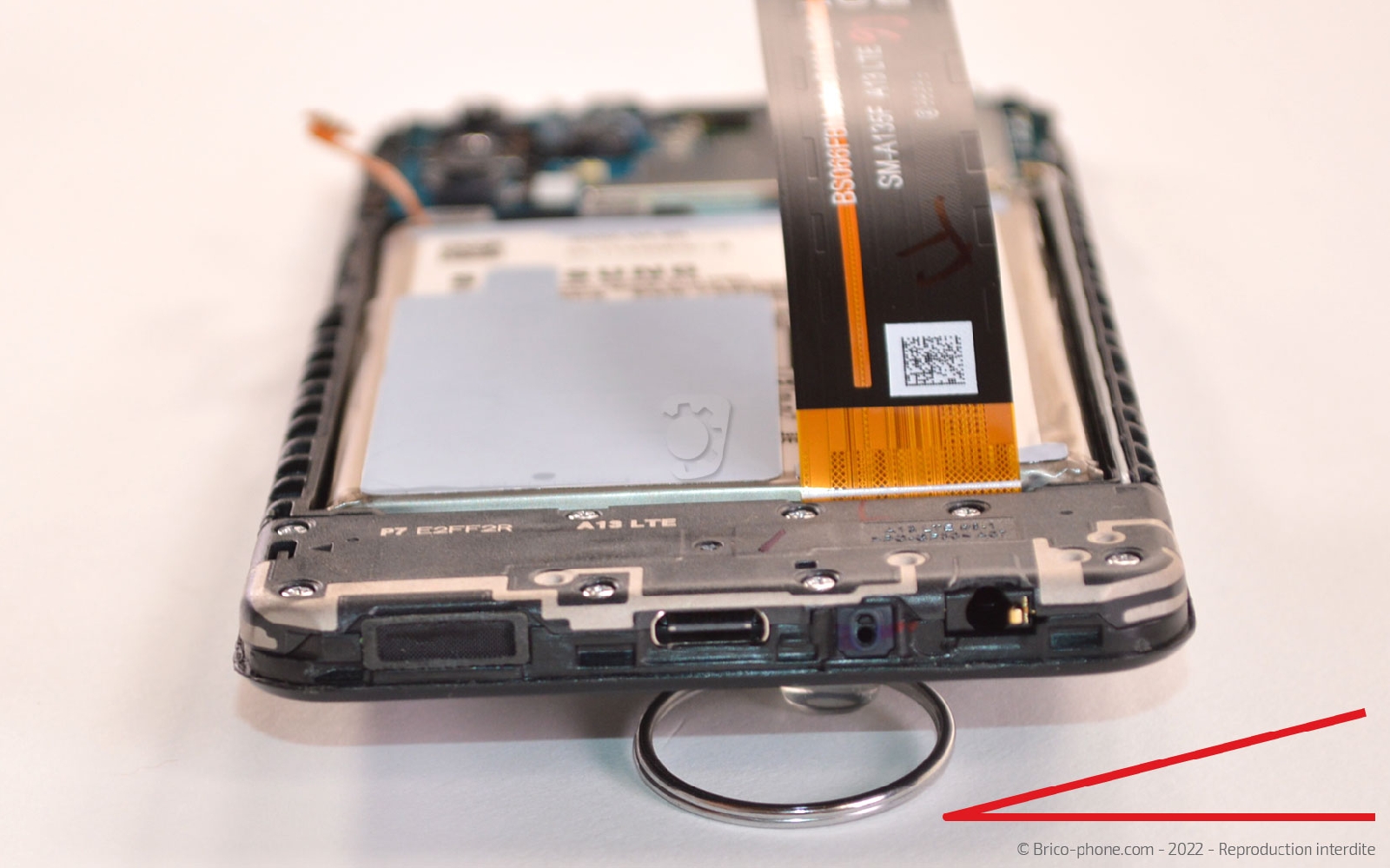

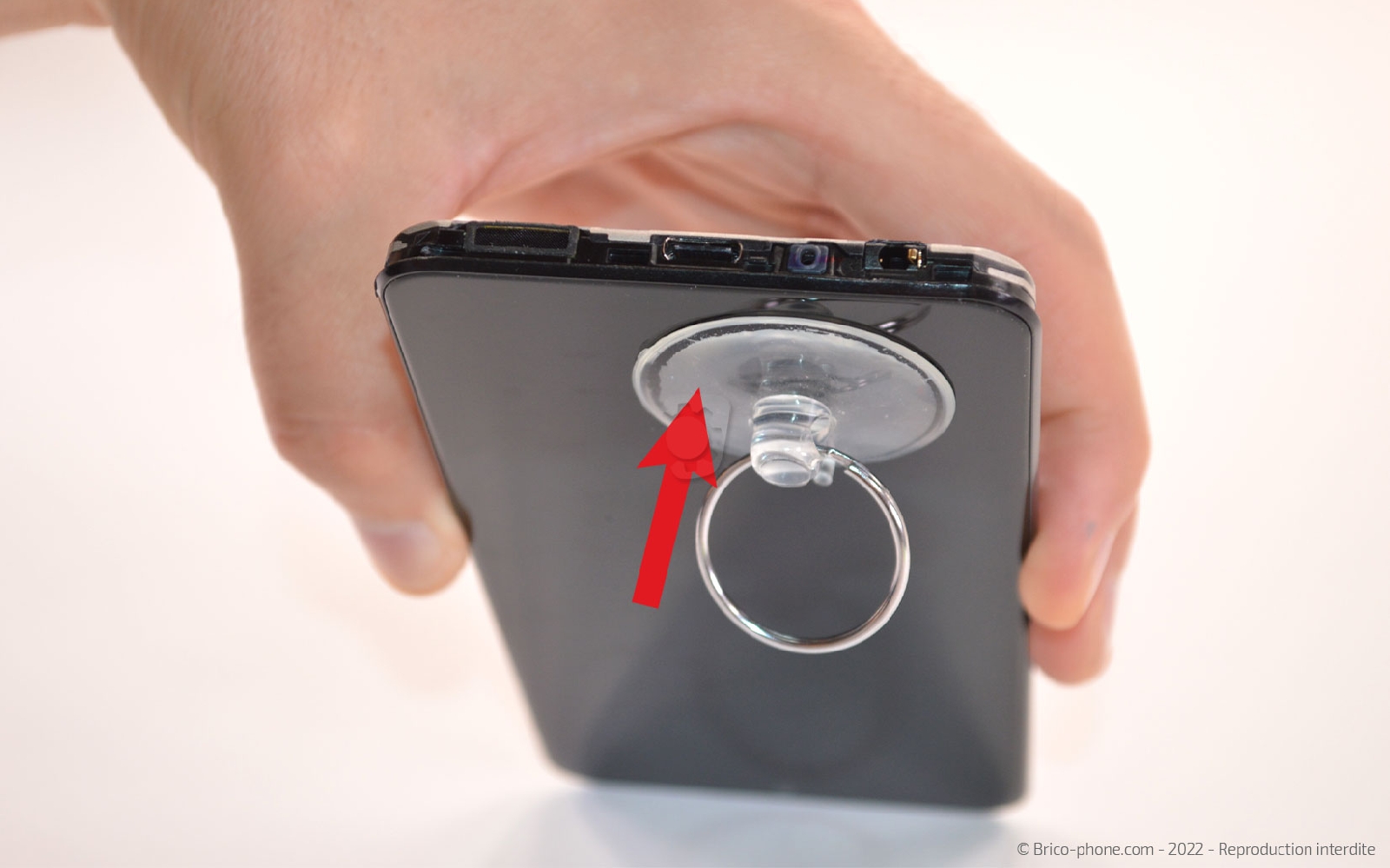

Ensuite, collez la ventouse dans l'angle bas gauche de l'écran puis posez votre téléphone (écran vers le bas) sur une surface plate. Laissez agir le produit 30 à 45 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

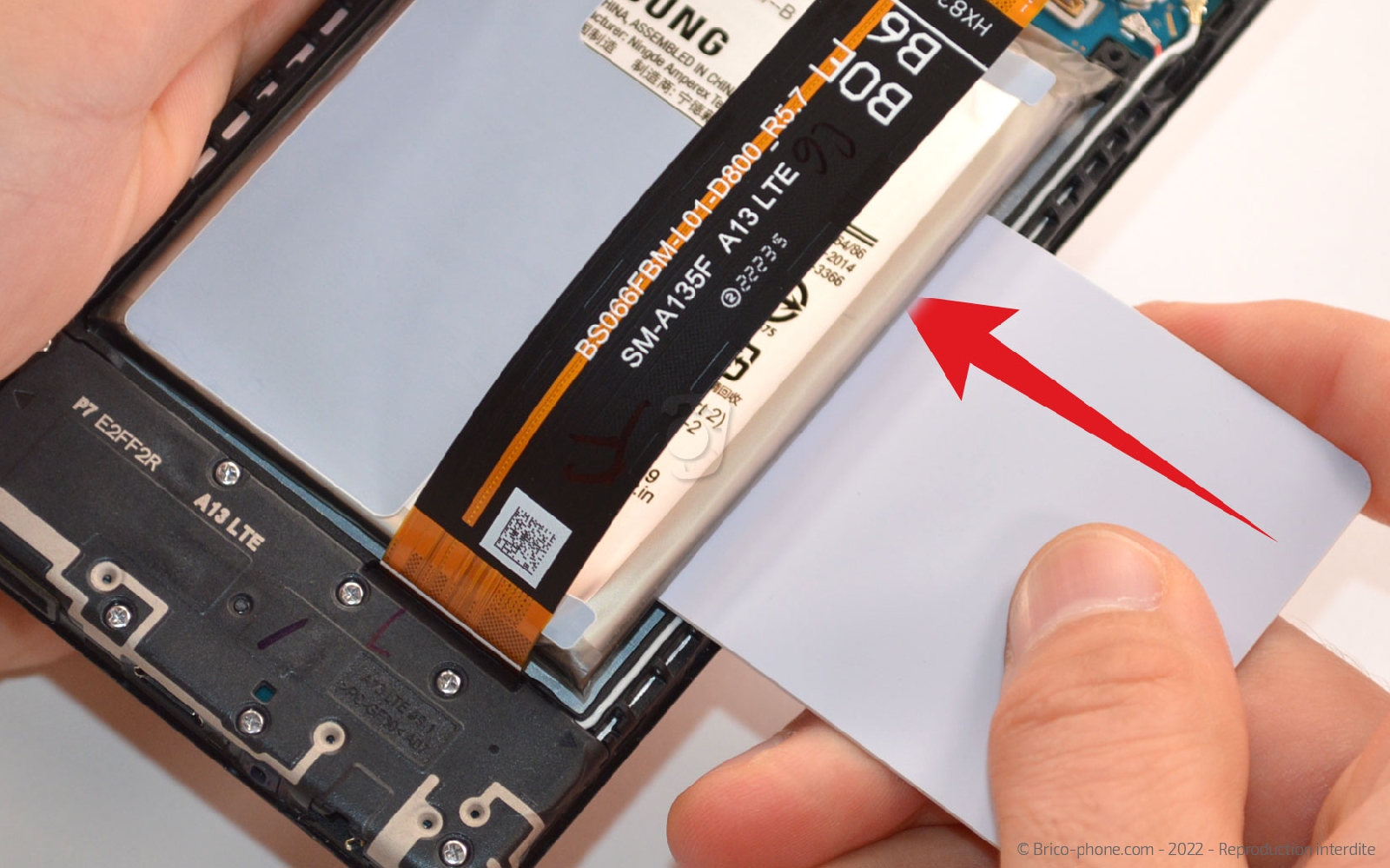

Etape 7 : Retirer la batterie
Glissez la carte en PVC sous le batterie pour la décoller du châssis. Il est possible que vous sentiez de la résistance lors de cette manipulation n'hésitez donc pas à forcer légèrement.

Pensez à nettoyez le châssis et l'arrière de la batterie pour éviter de mettre du liquide iRemover partout.
Pour cela, ôtez les restes de stickers avec le levier puis séchez l'emplacement avec un chiffon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 3 lingettes microfibre
3,12 €

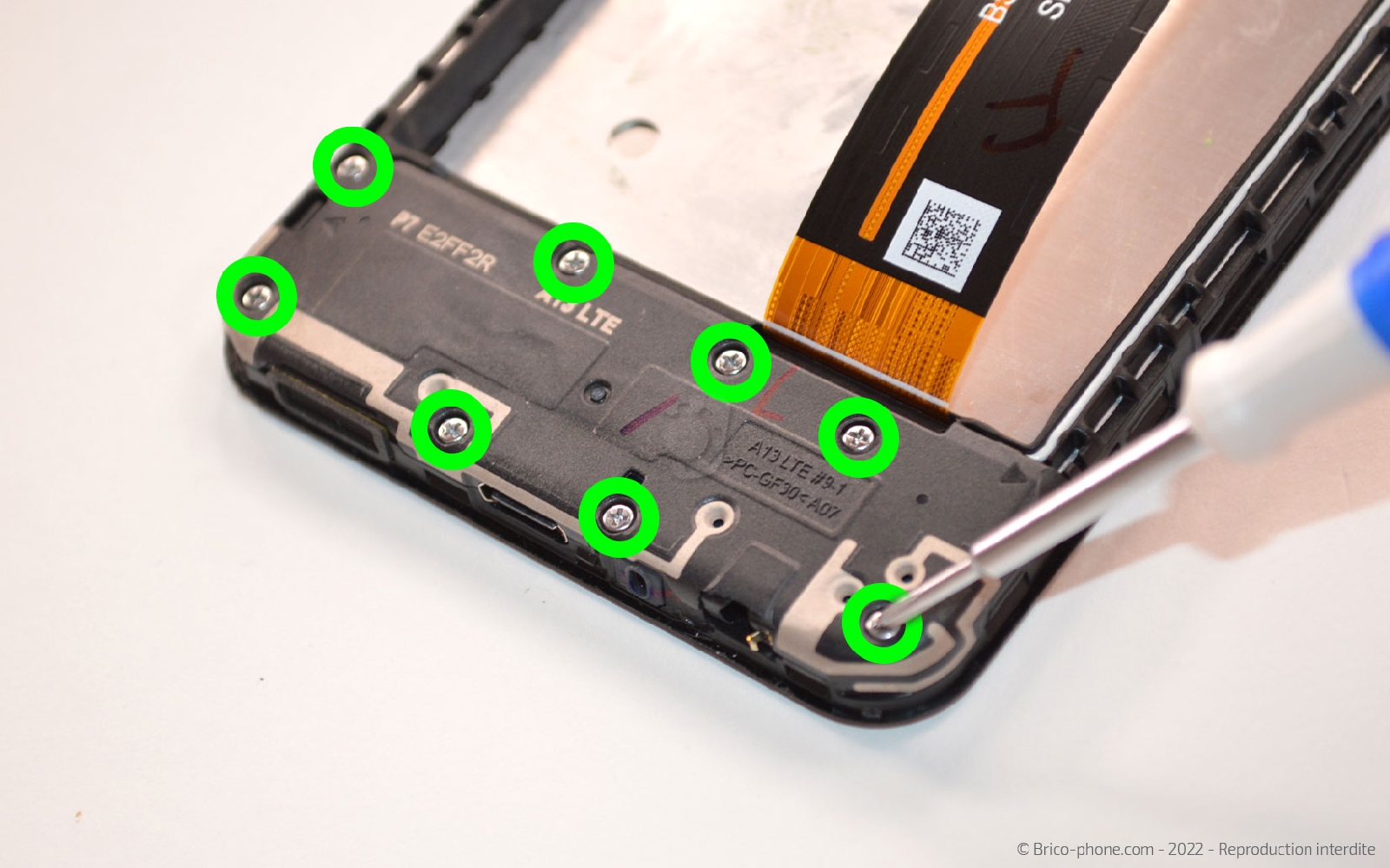

Etape 8 : Libérer la plaquette de protection
Munissez vous du tournevis cruciforme pour extraire les 8 vis du support en plastique.

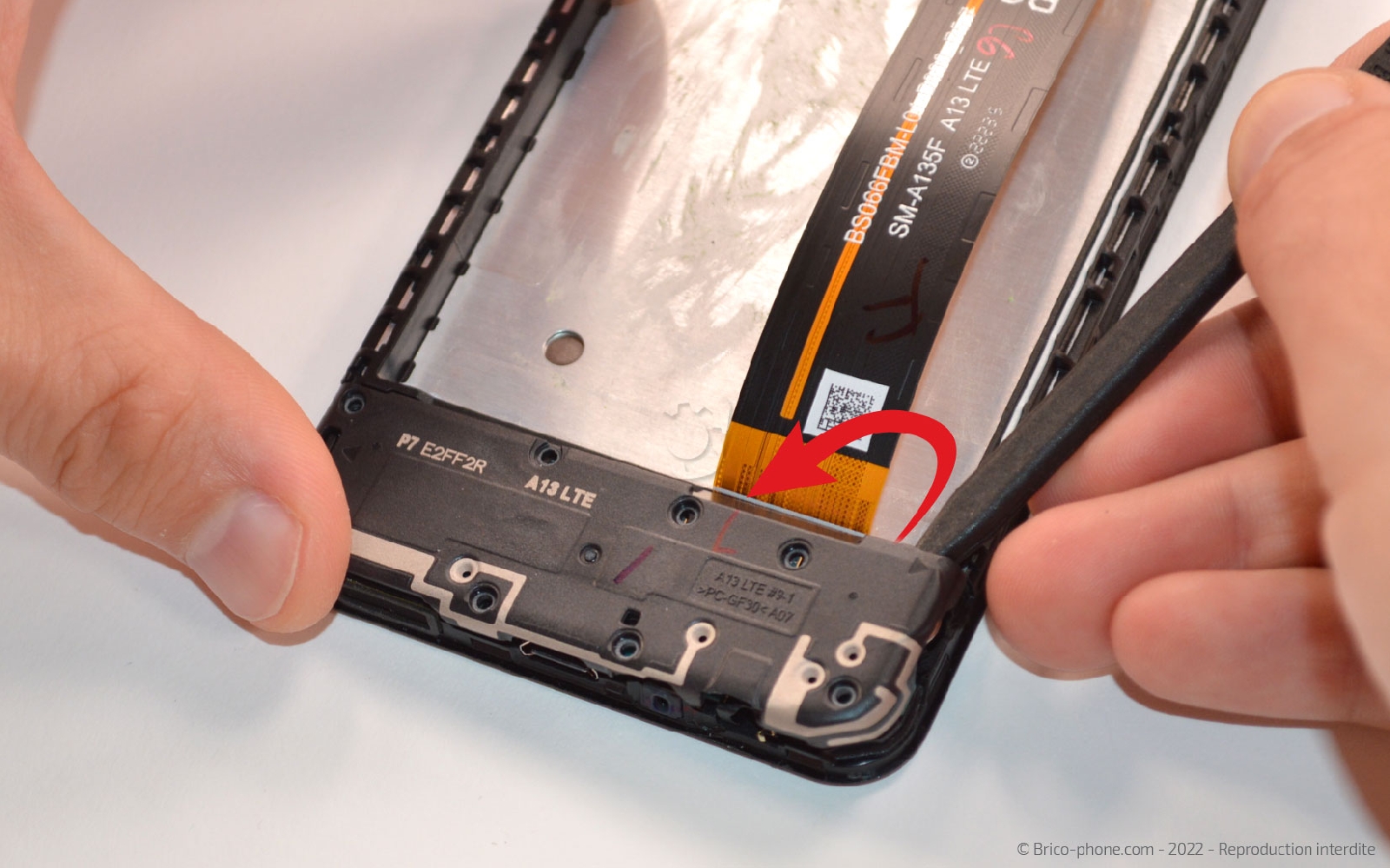

Déclipsez ce dernière à l'aide du spudger pour libérer la partie basse de votre téléphone.

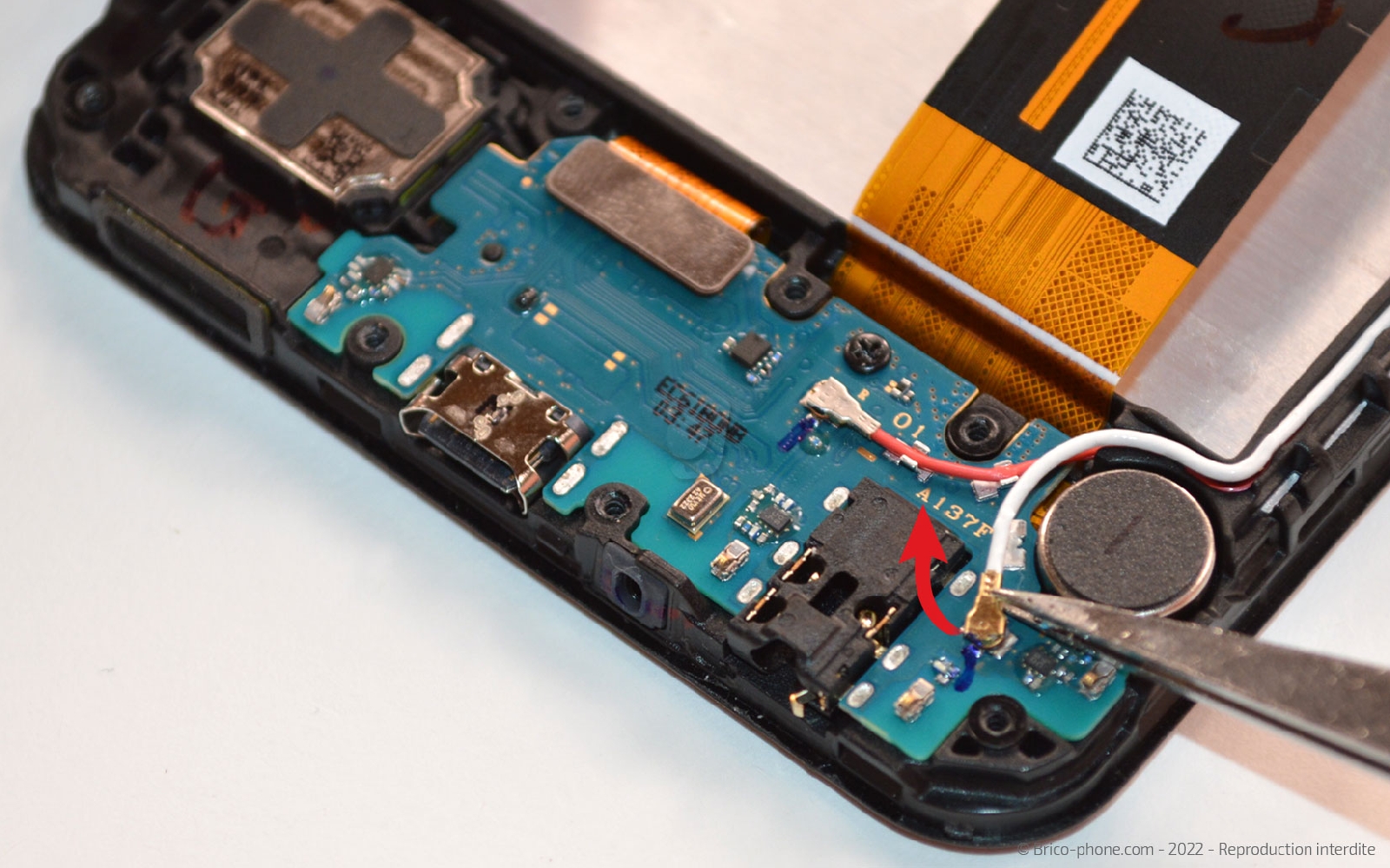

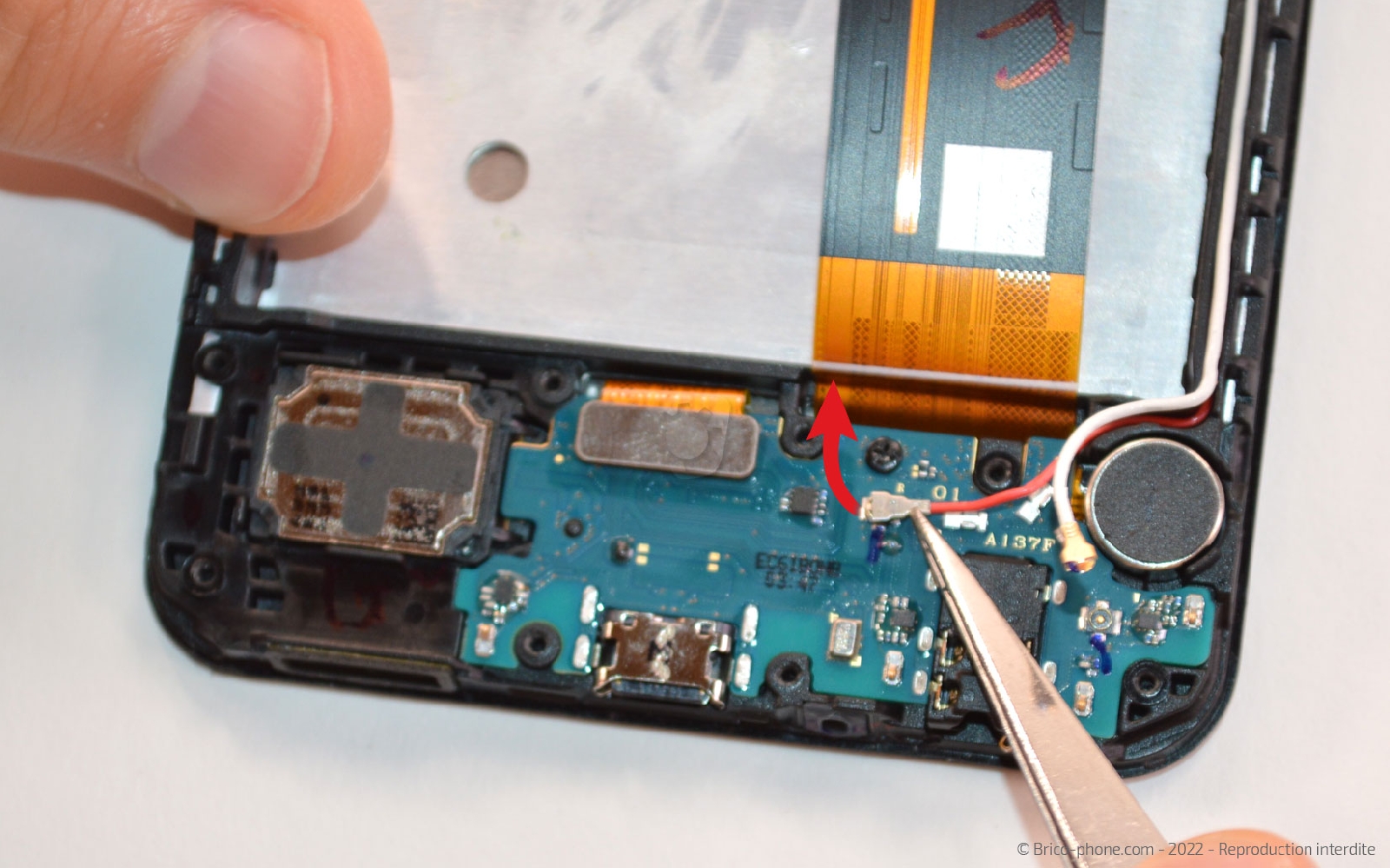

En vous aidant de la pincette en métal, détachez les deux câbles coaxiaux du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

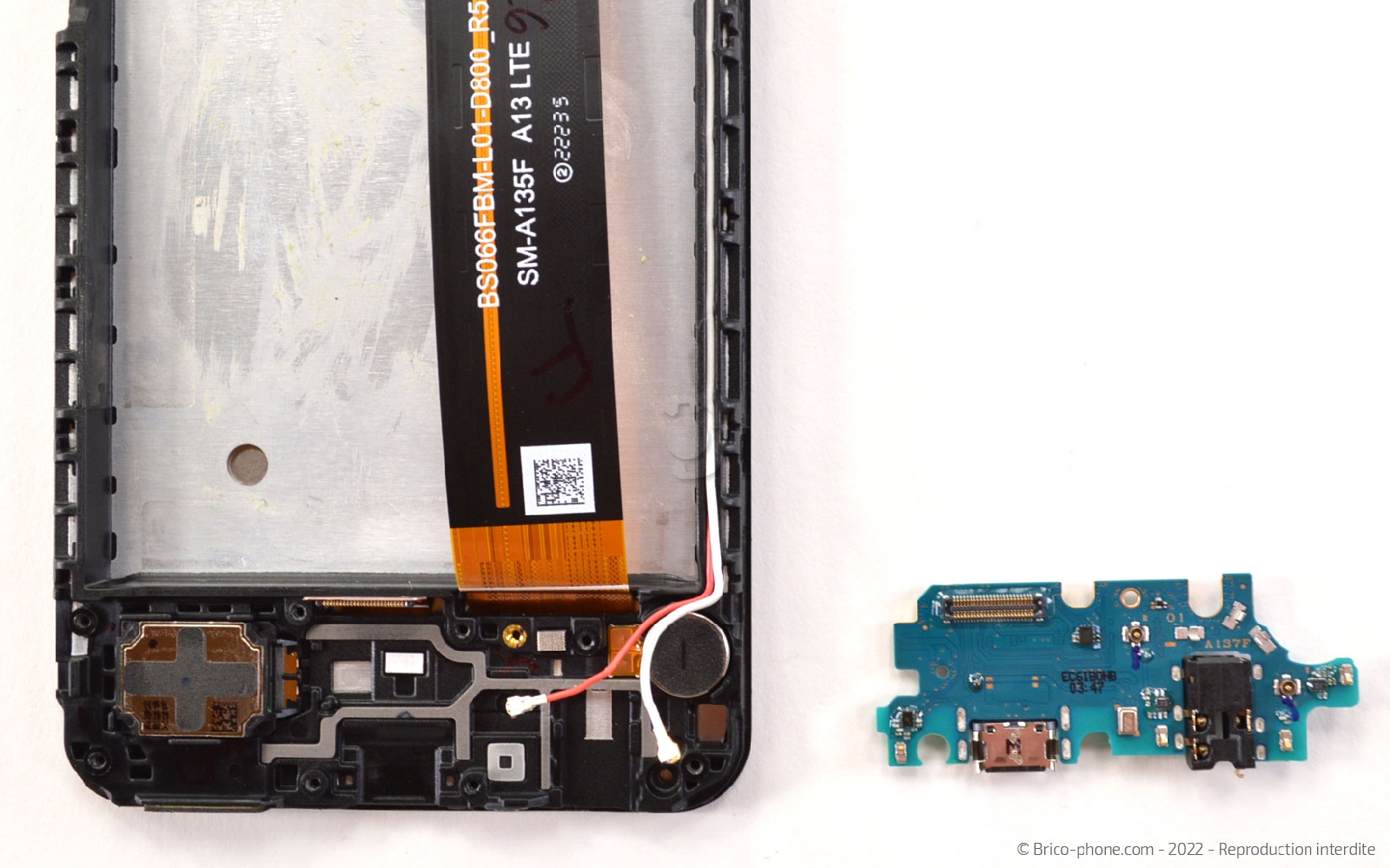

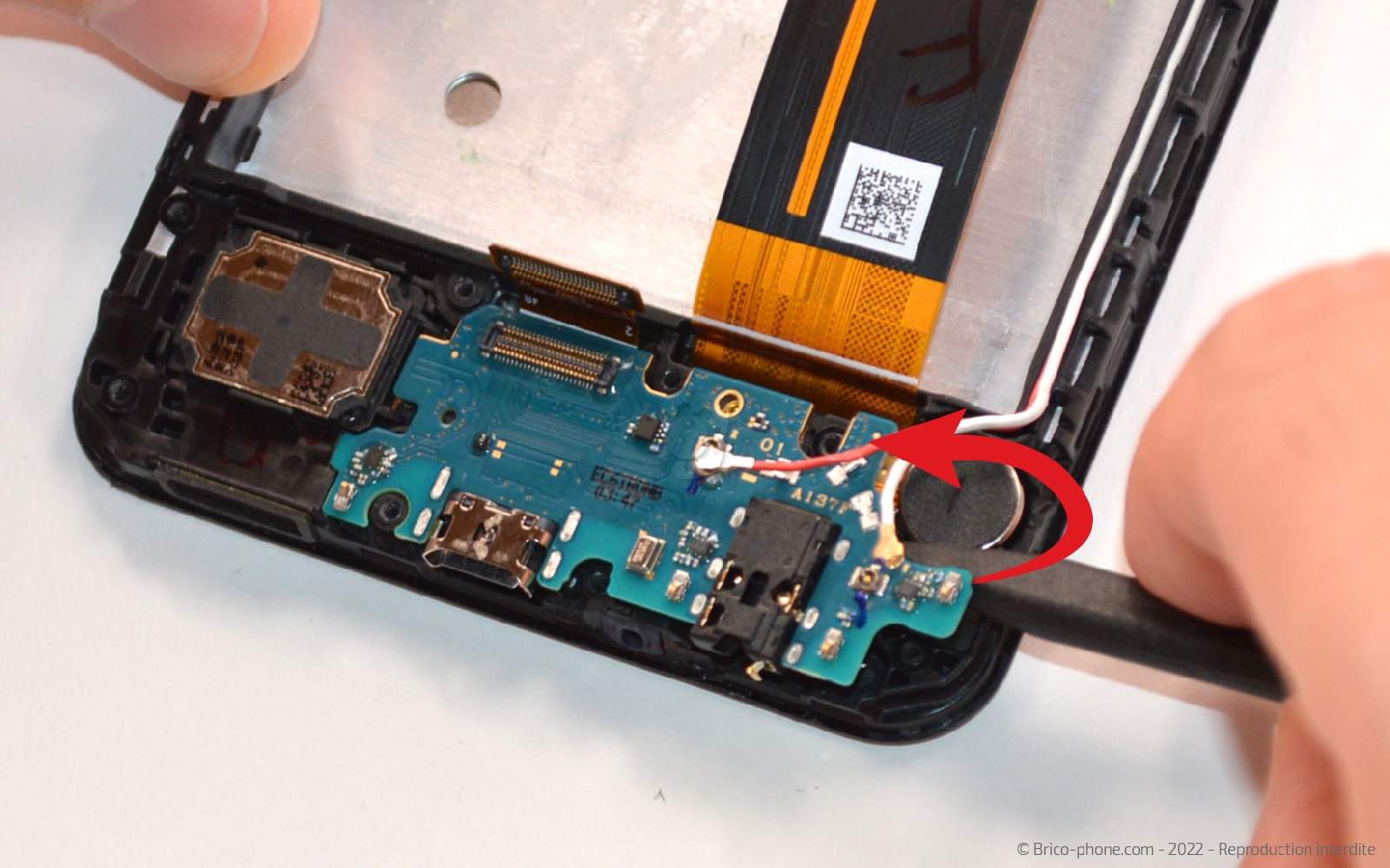

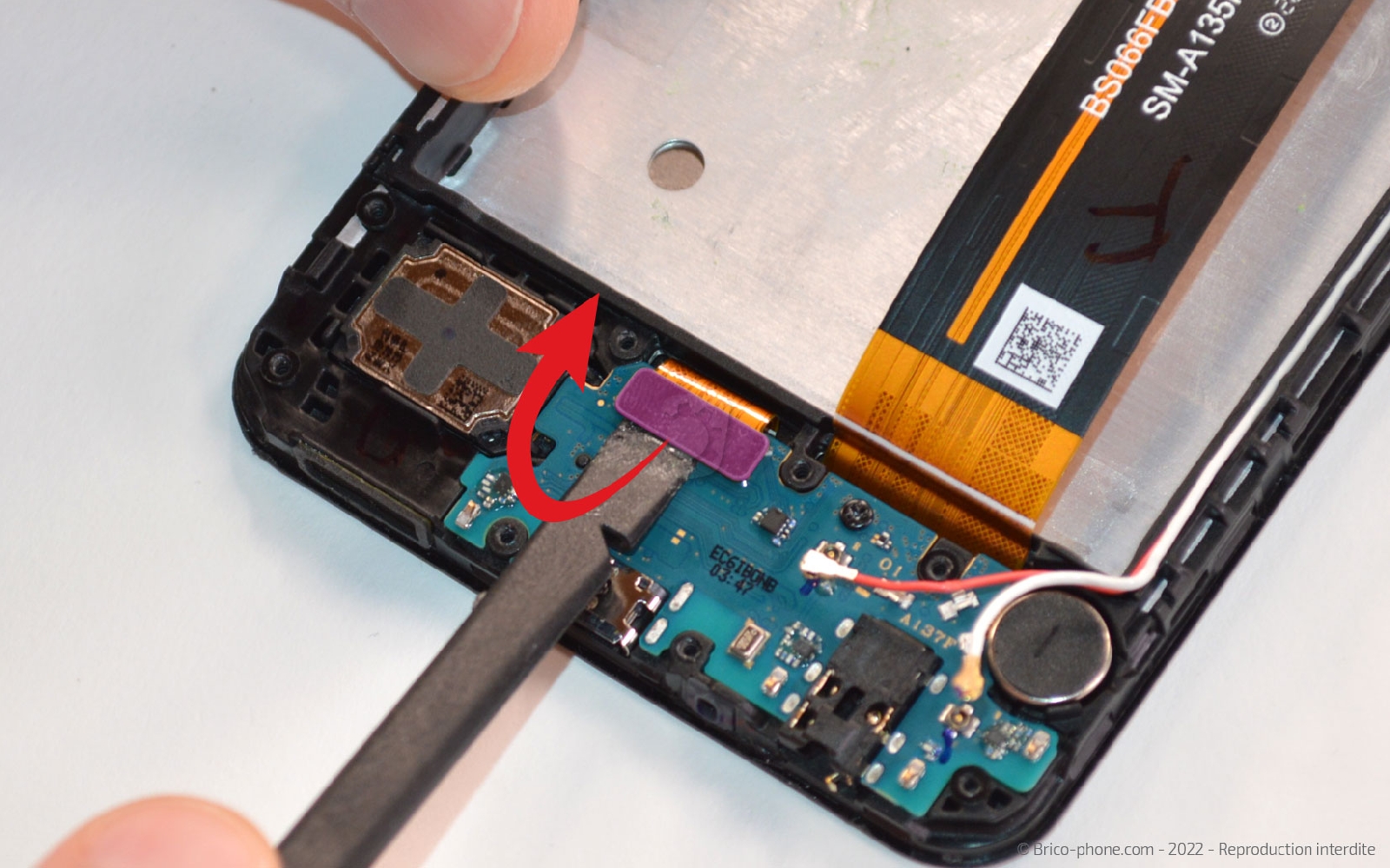

Etape 9 : Enlever le connecteur de charge

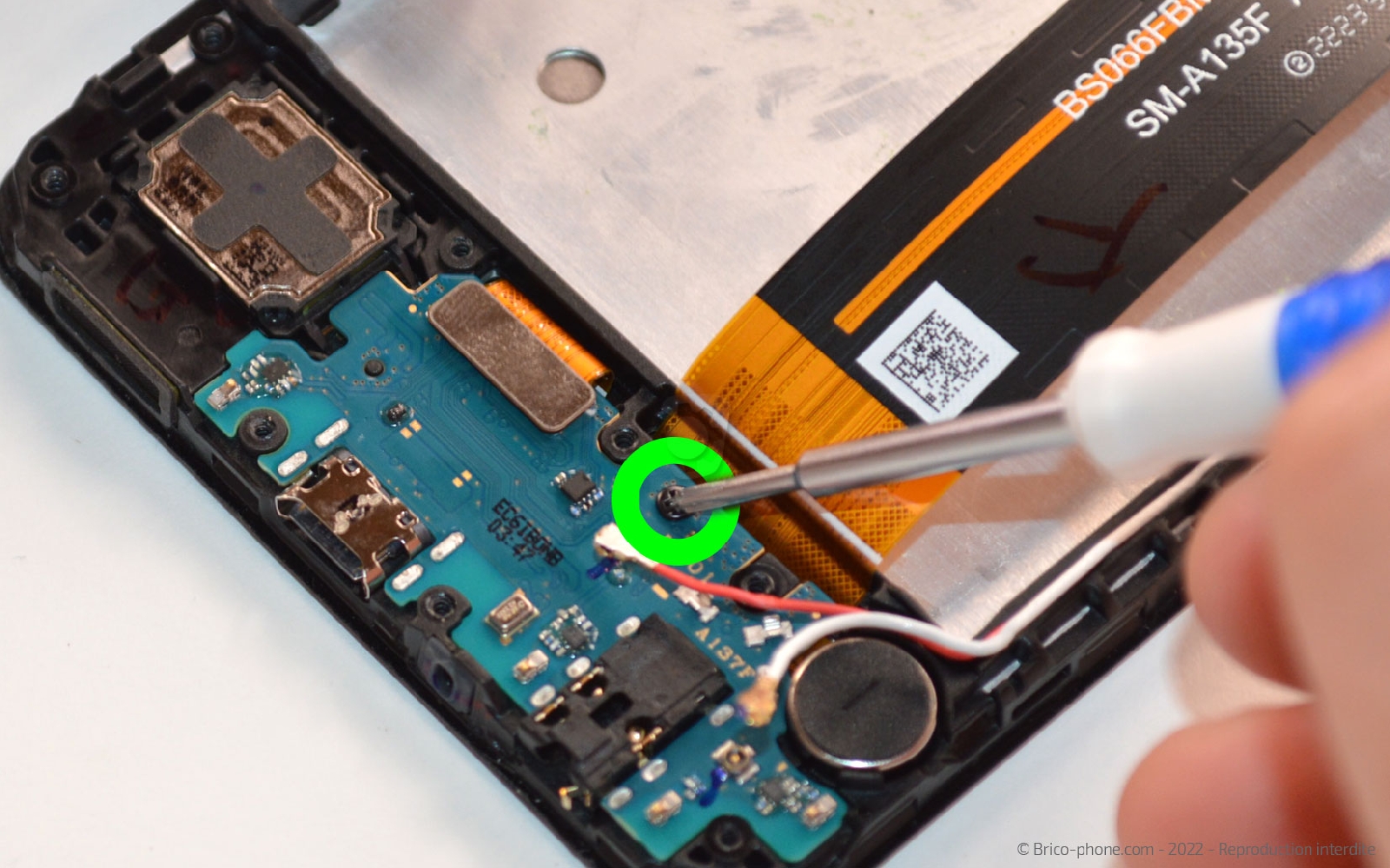

Pour extraire le connecteur de charge, il est nécessaire de retirer la vis cruciforme et de déconnecter la seconde nappe de l'écran.

Une fois ces deux choses terminées, il ne vous reste plus qu'à soulever le dock avec le levier.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy A13
19,90 €

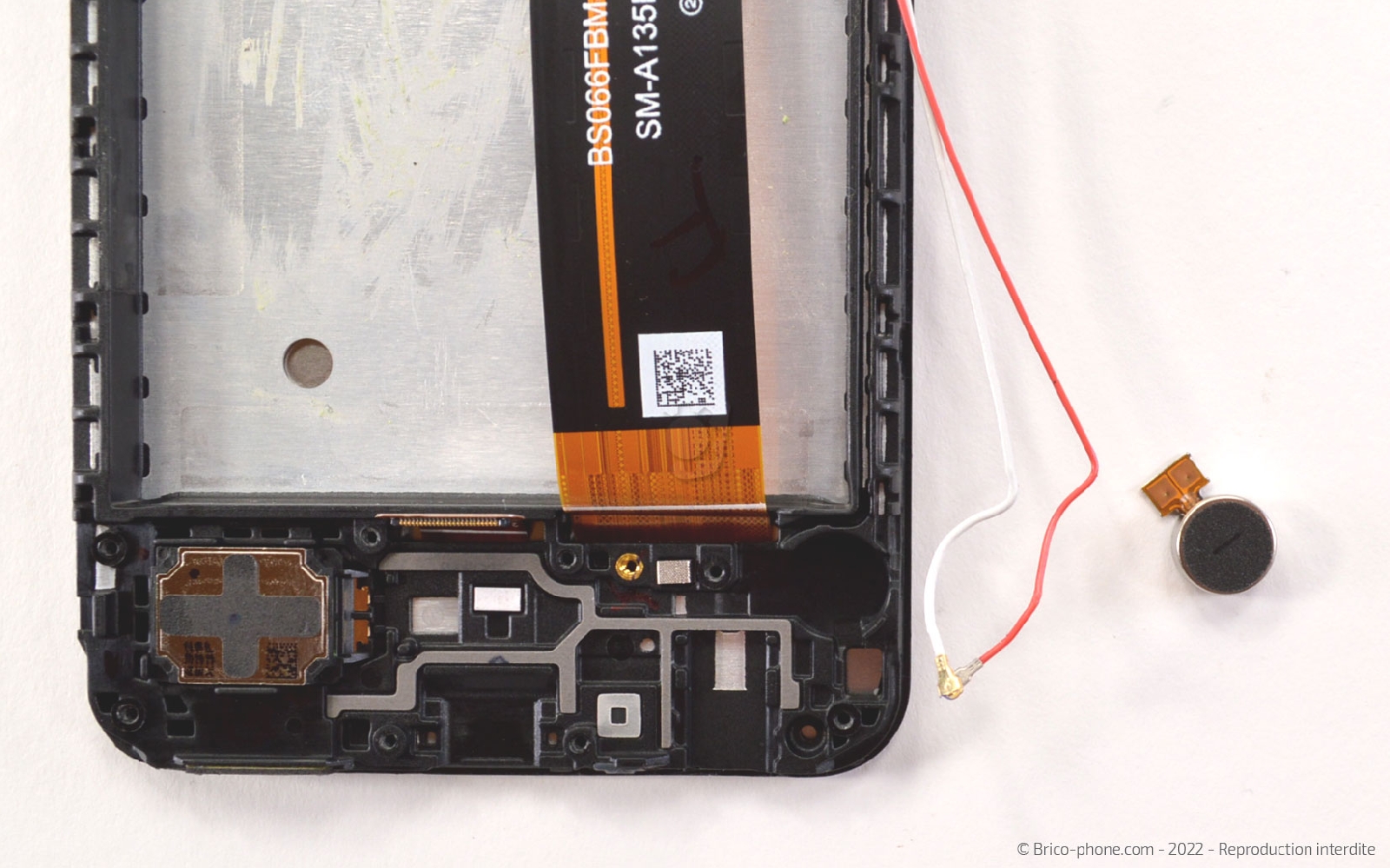

Etape 10 : Récupérer le vibreur

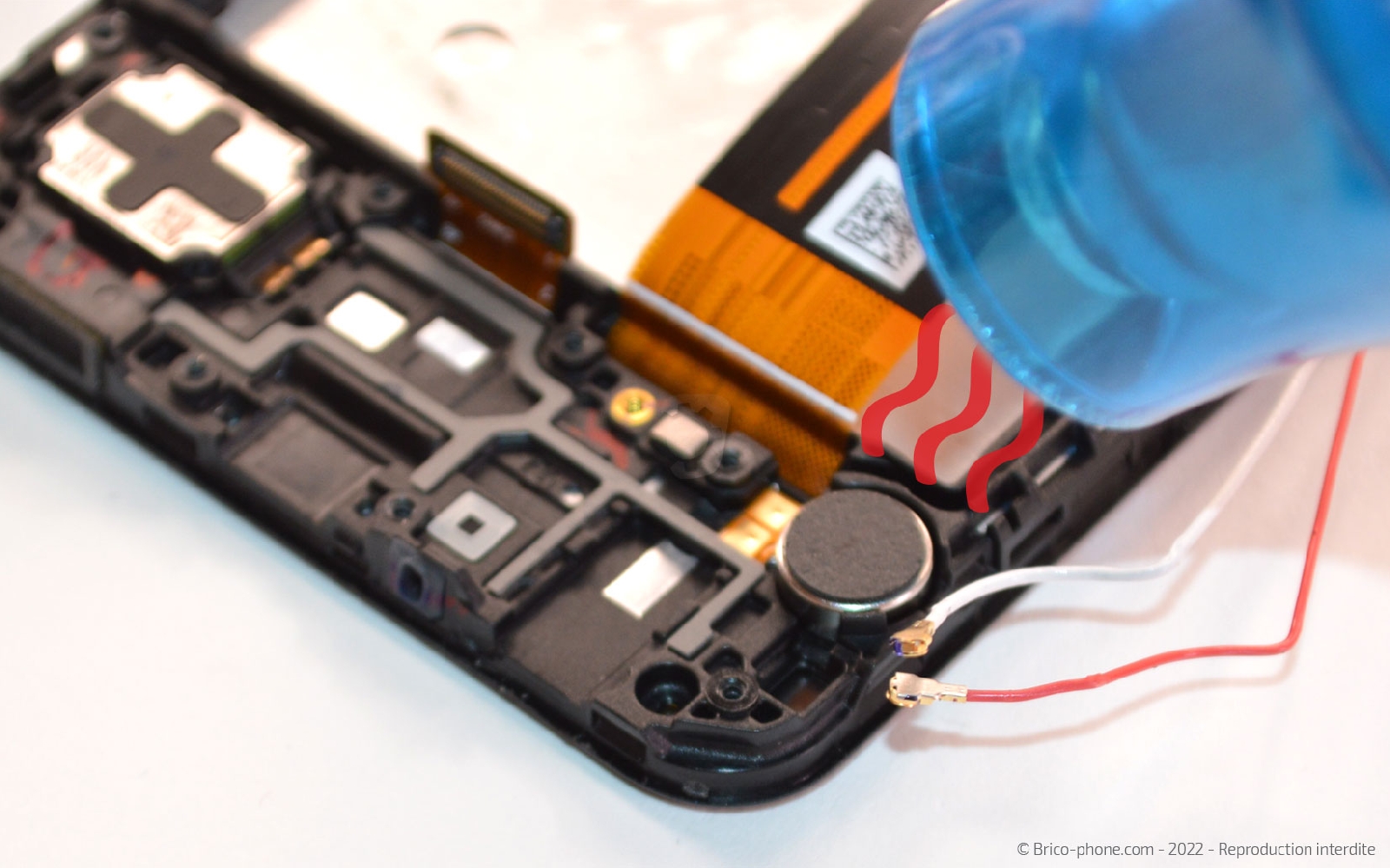

Chauffez légèrement le vibreur pour ramollir le sticker placé dessous.

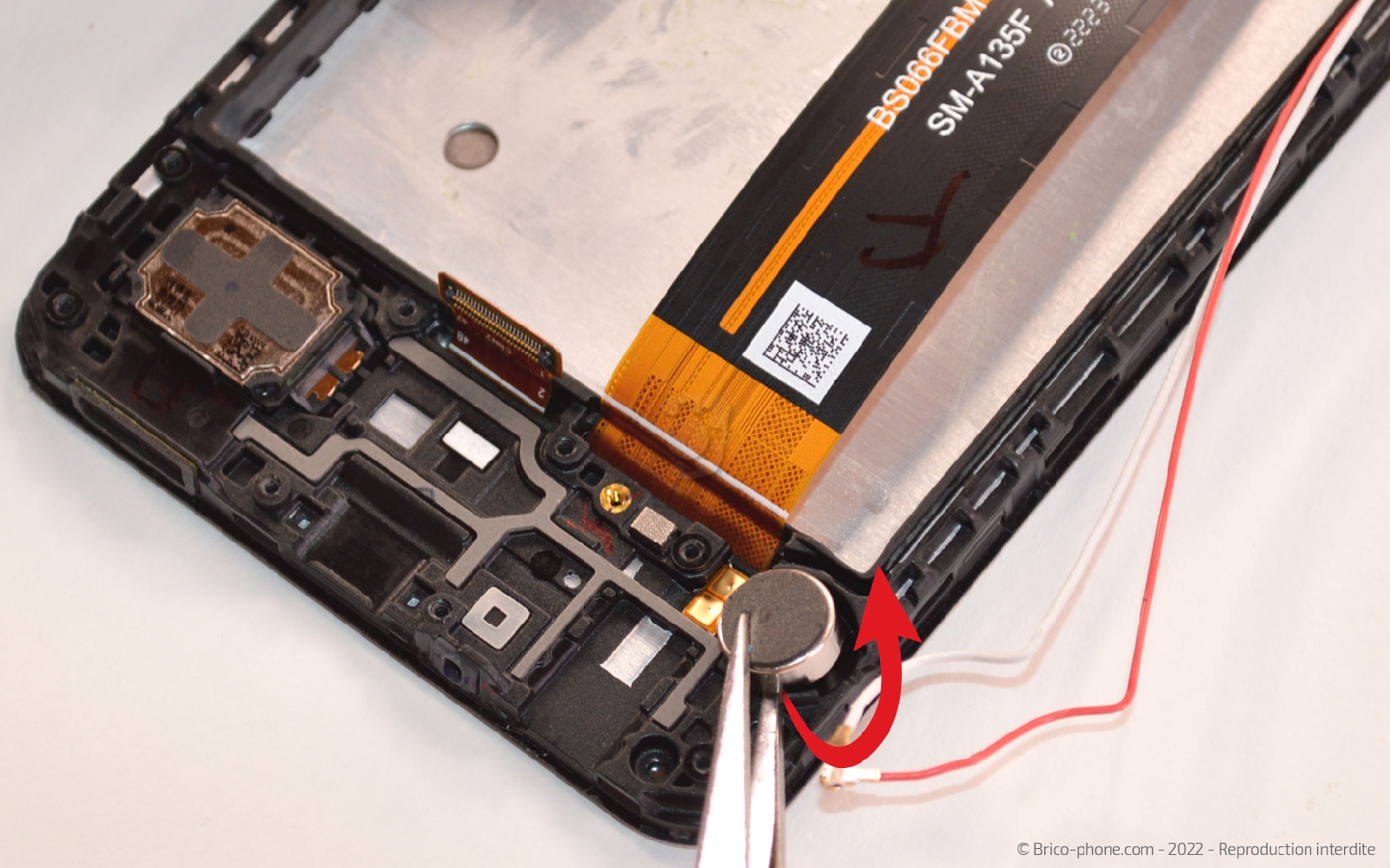

Ensuite, insérez la pincette sous le vibreur en faisant attention à sa connectique lors du décollage.

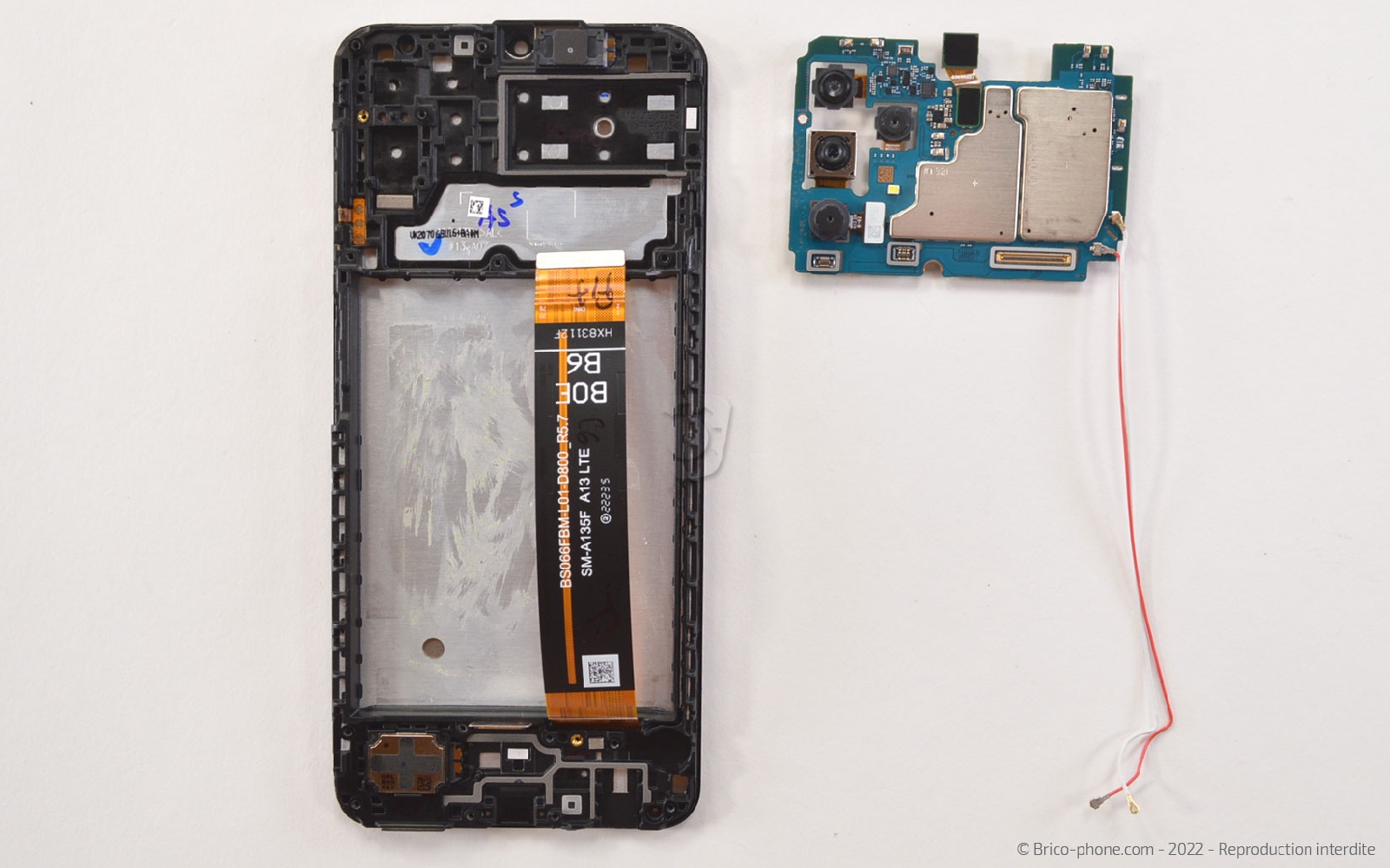

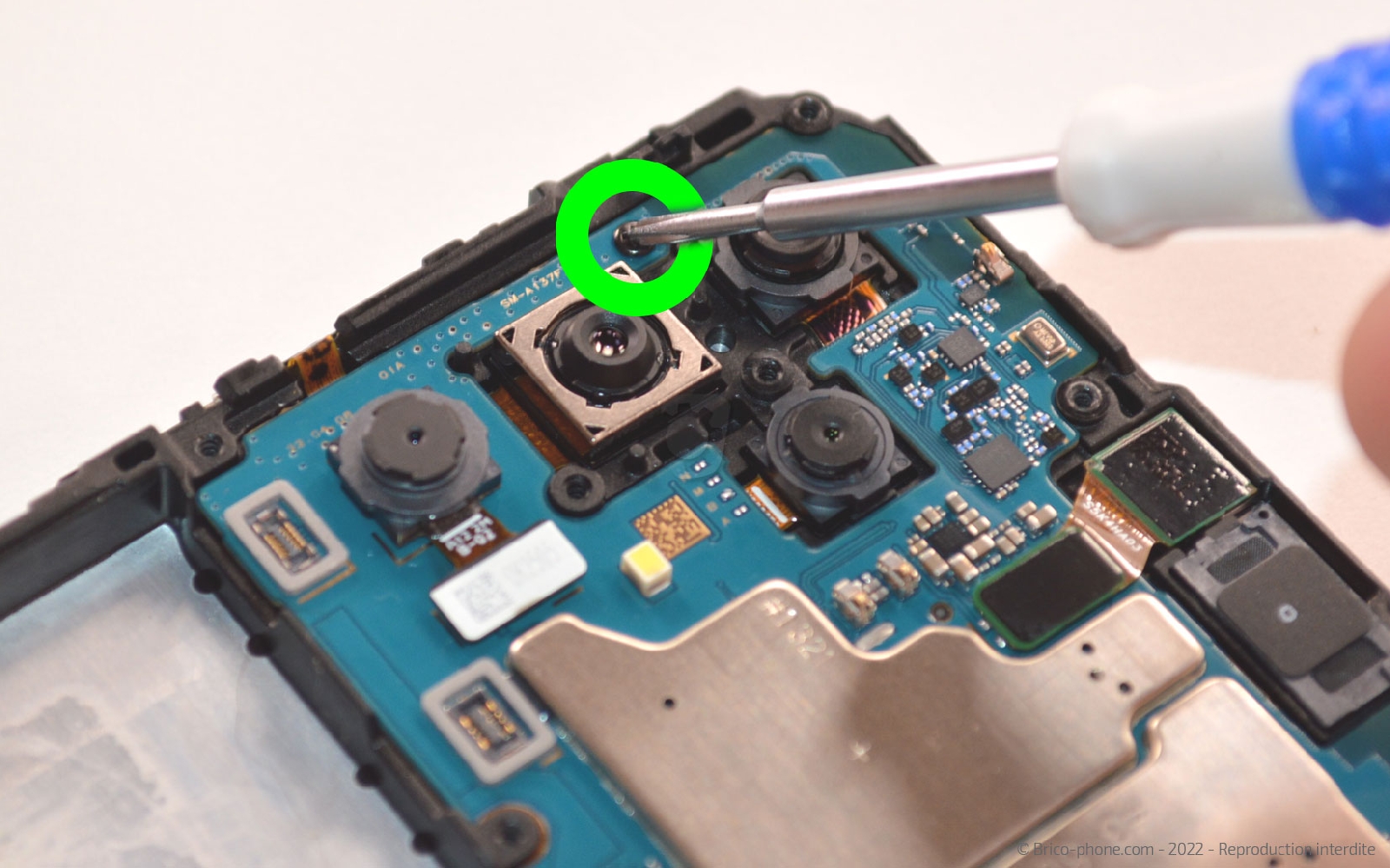

Etape 11 : Sortir la carte mère

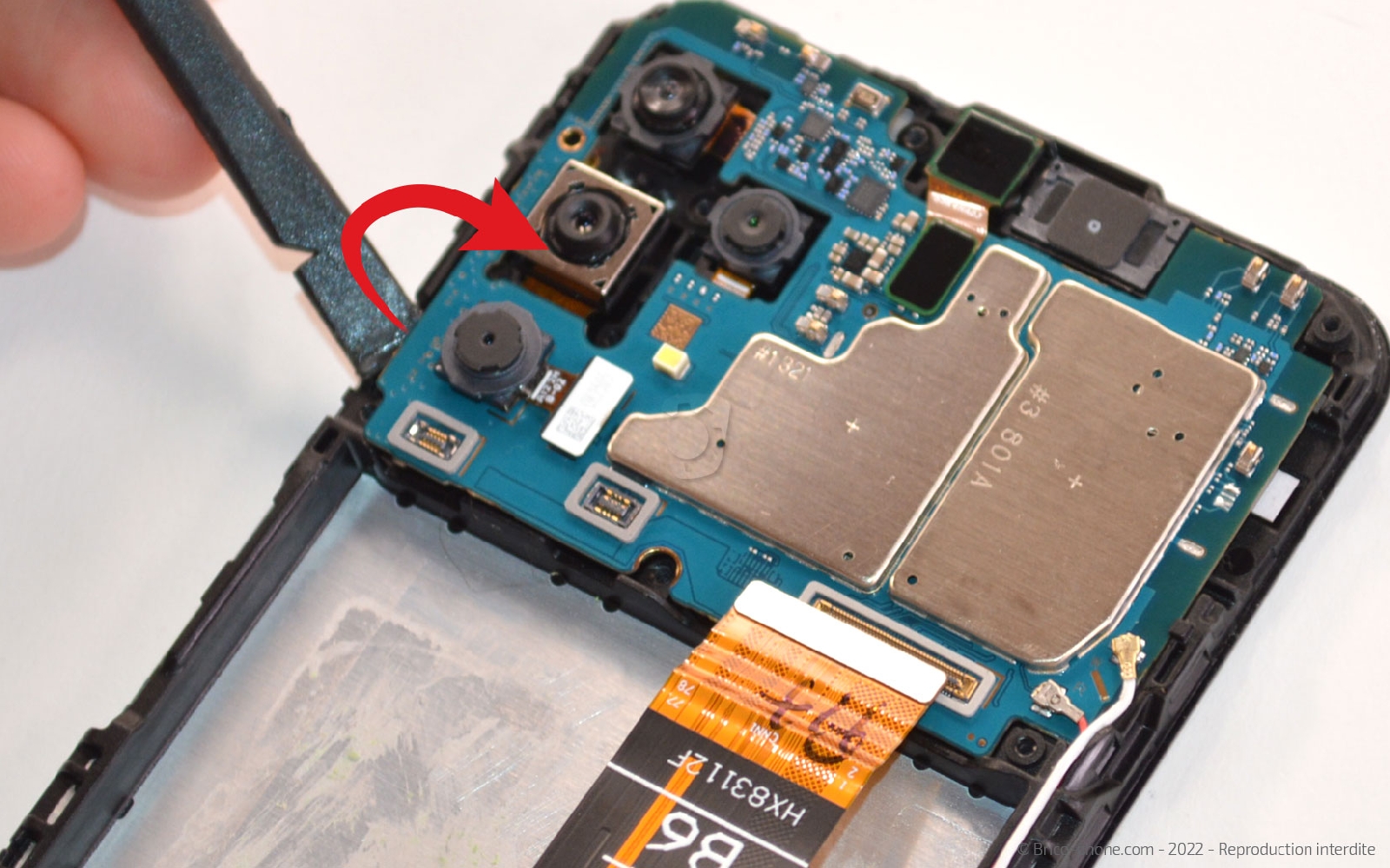

Ôtez la vis cruciforme placée tout à droite puis soulevez la carte mère en glissant le levier en nylon sous cette dernière pour faire levier.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Extraire l'écouteur de l'oreille
Aidez vous du décapeur thermique ou de votre sèche cheveux pour décoller légèrement le haut-parleur interne.

Insérez la brucelles sous l'écouteur de l'oreille pour le détacher du châssis de votre Galaxy A13.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

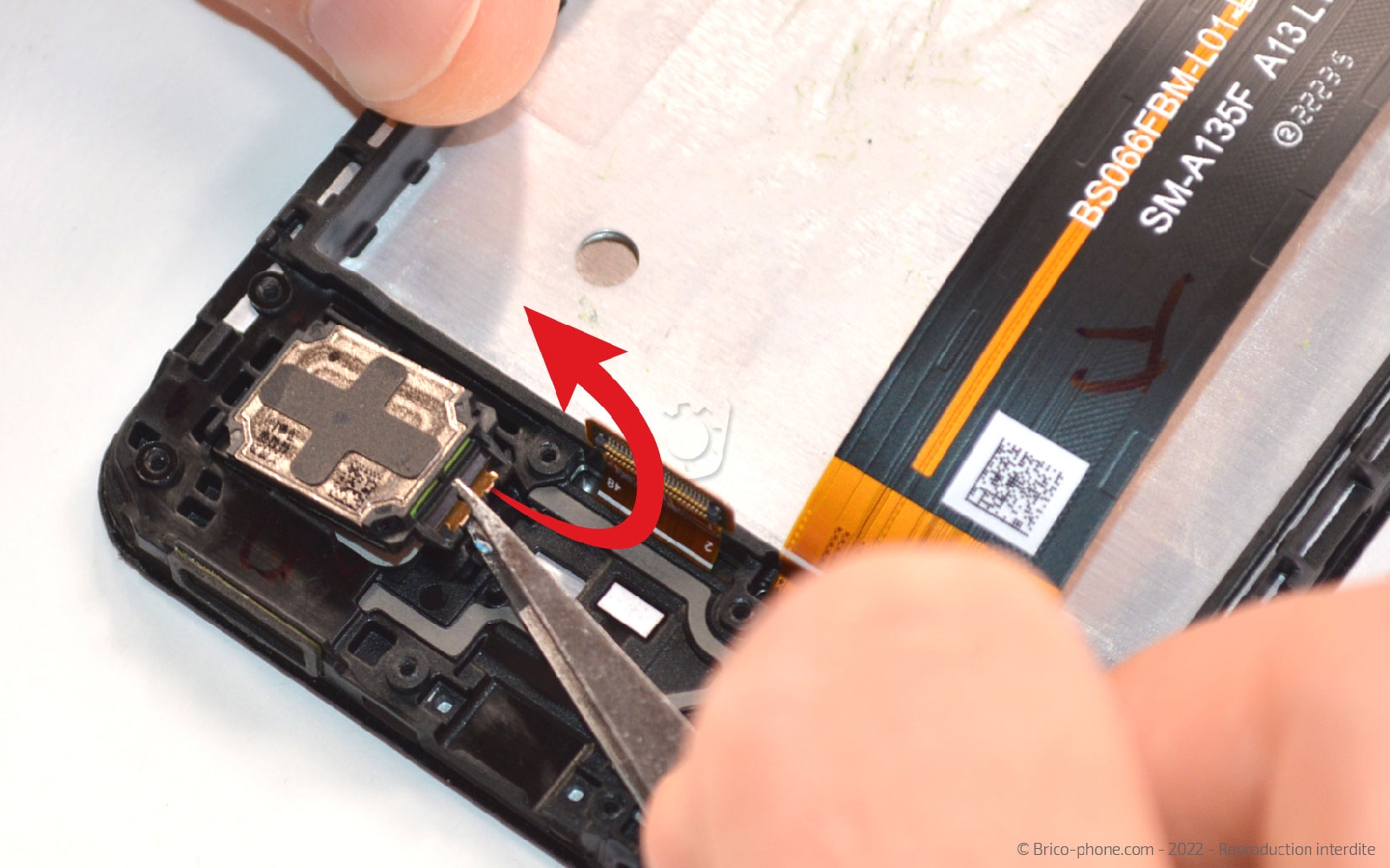

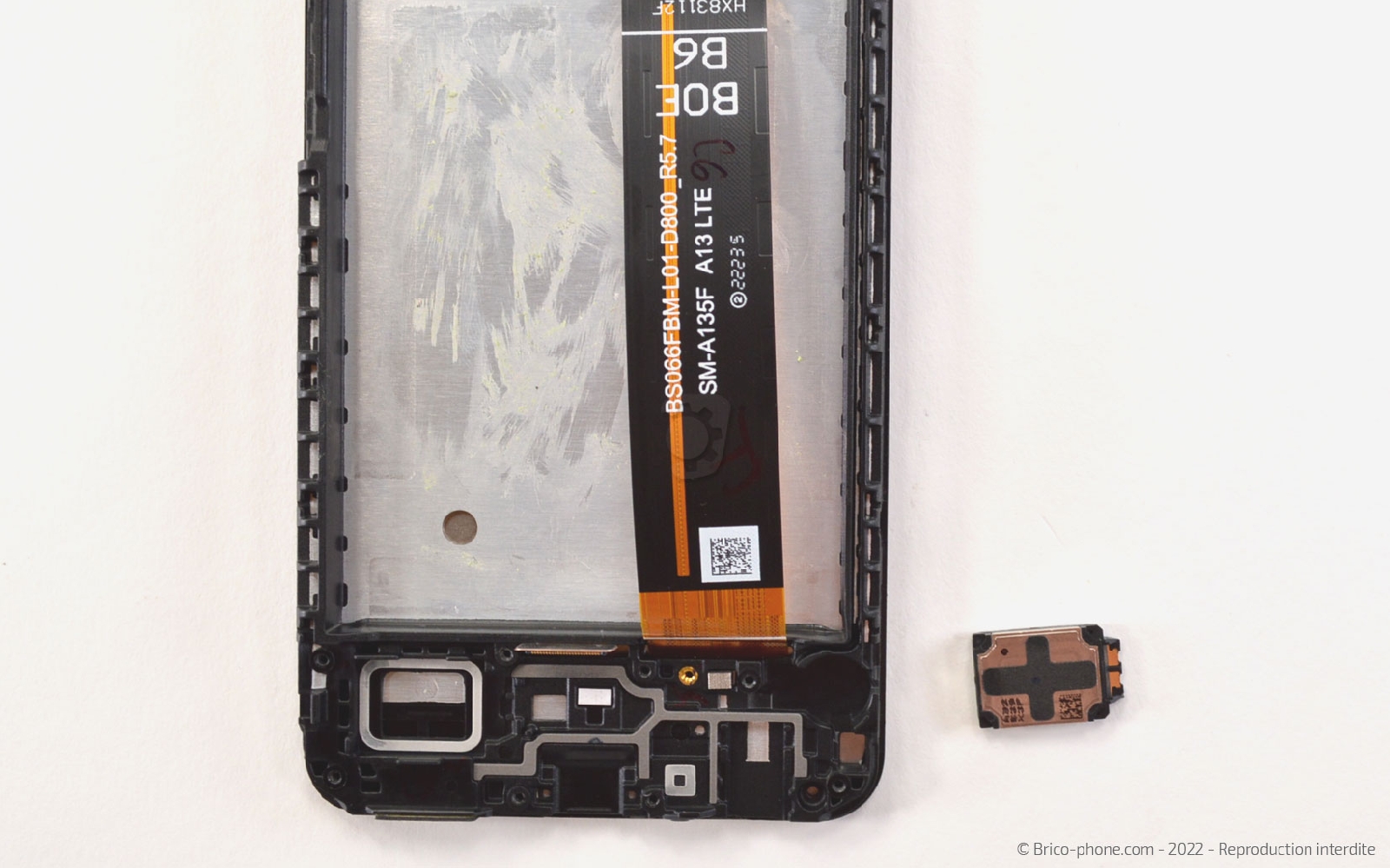

Etape 13 : Décoller le haut-parleur externe

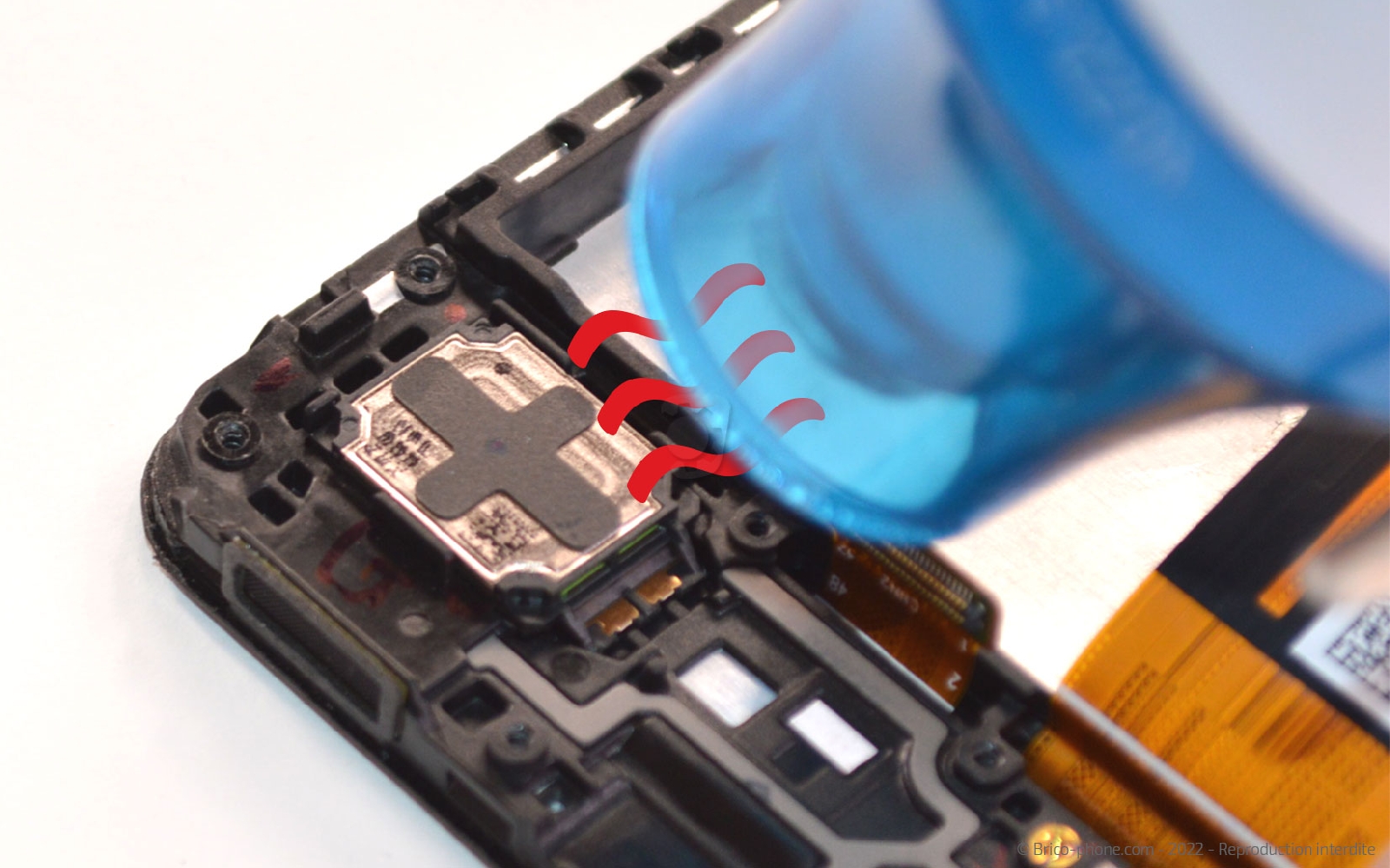

Chauffez le HP externe afin de pouvoir le décoller plus facilement en glissant la pince métallique sous le composant.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

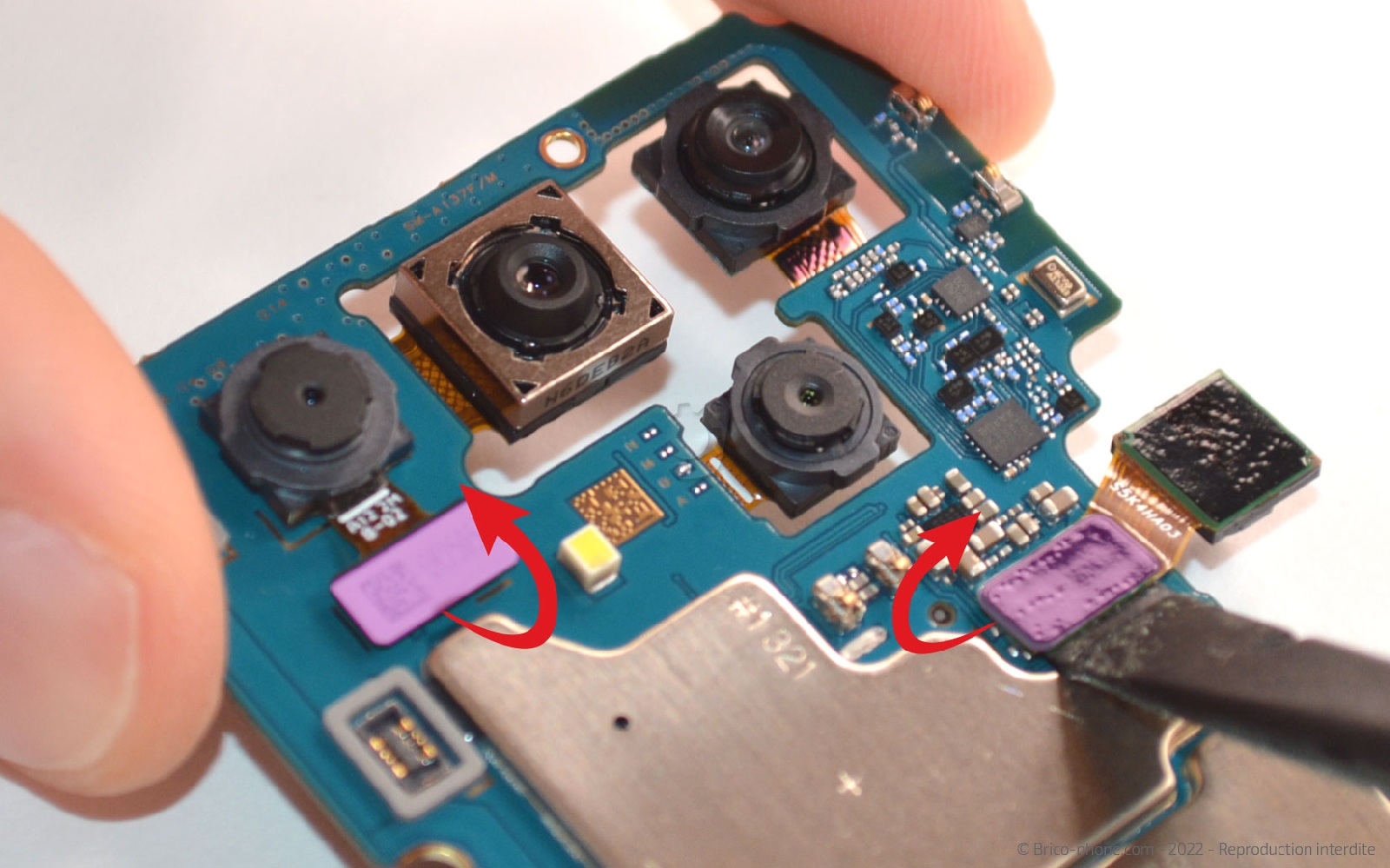

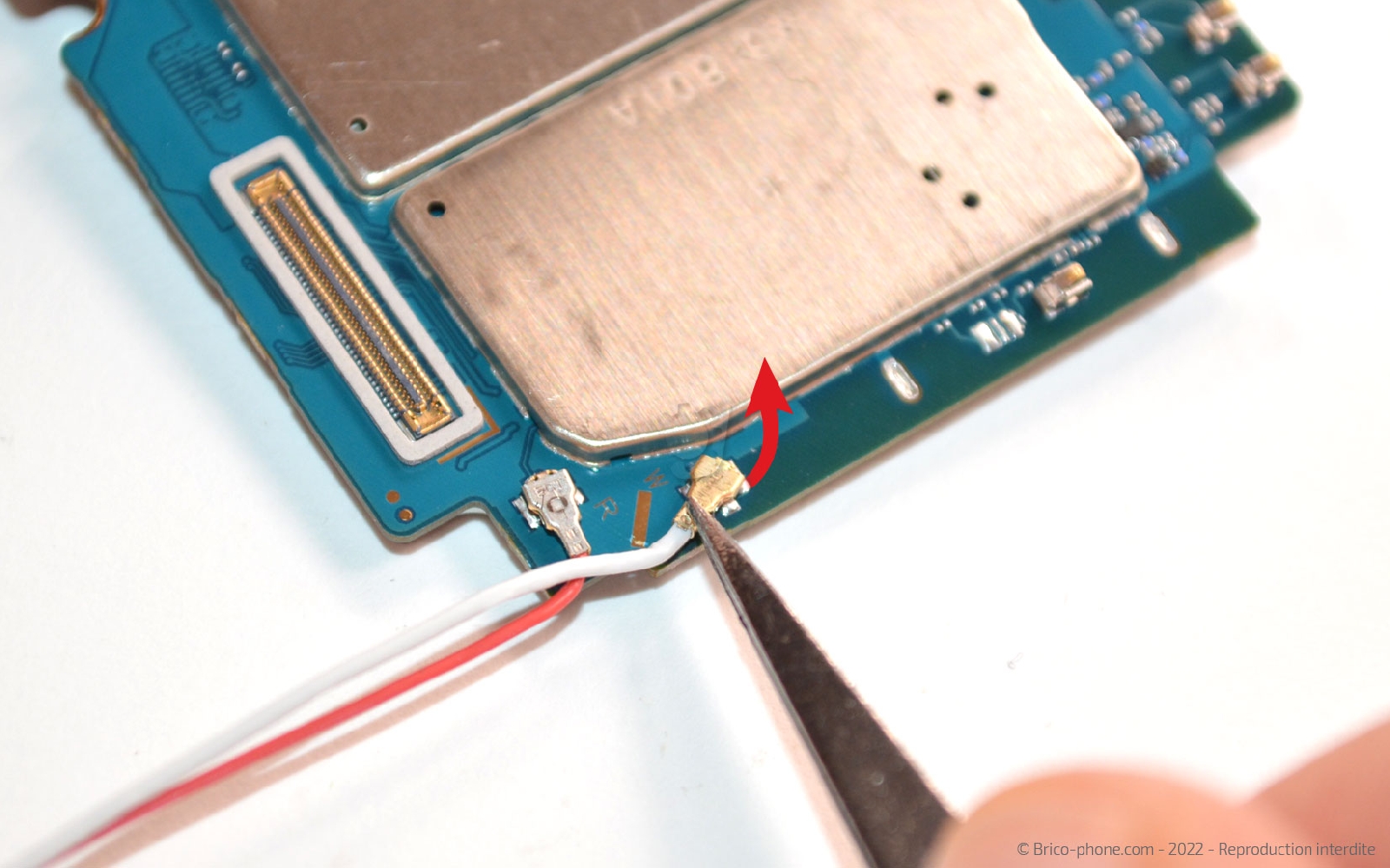

Etape 14 : Déclipser les câbles coaxiaux et la caméra avant

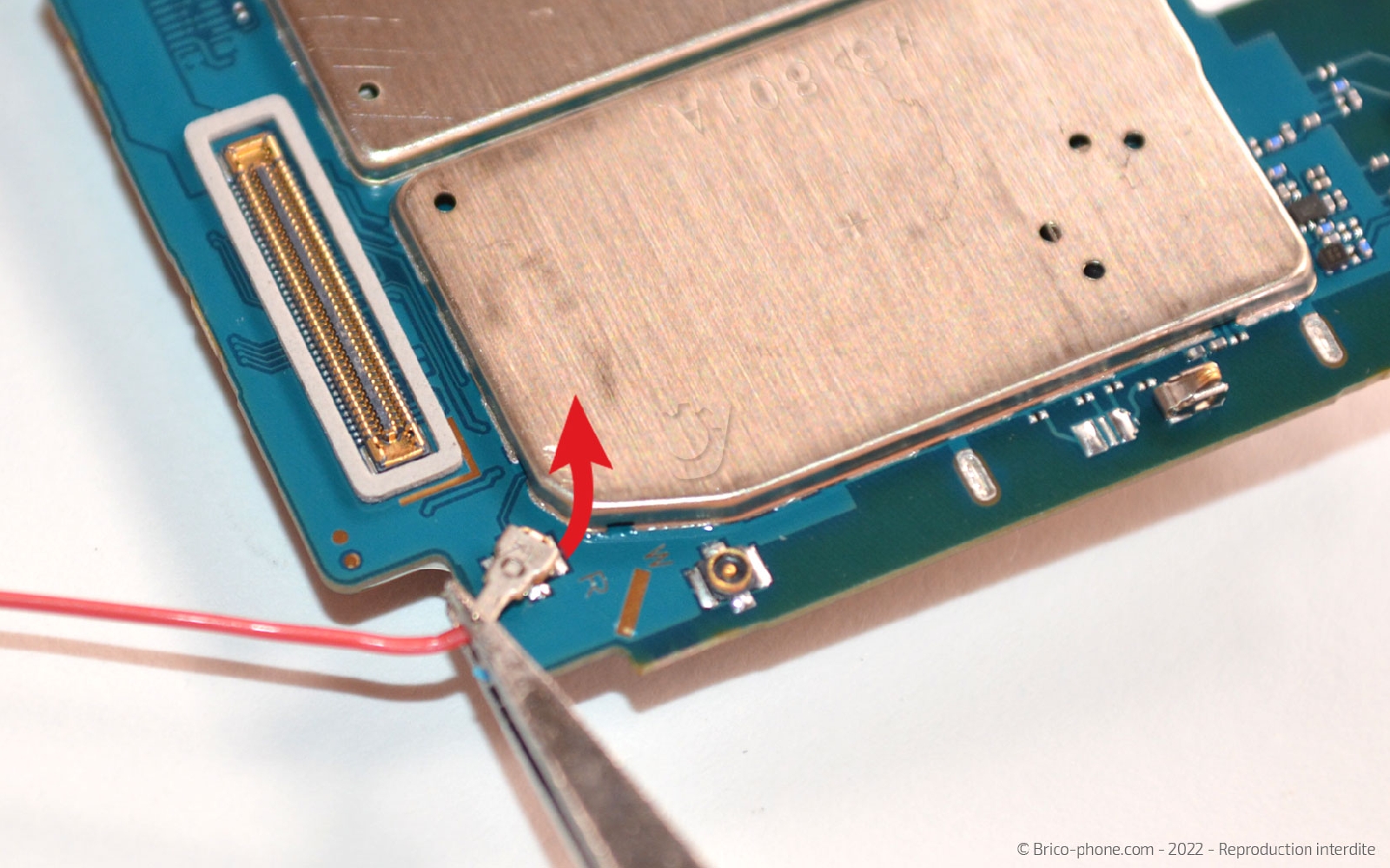

A l'aide de la pincette, détachez les deux câbles coaxiaux de la carte mère puis débranchez avec le spudger la caméra avant et une des caméras arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra avant pour Samsung Galaxy A13
22,90 €

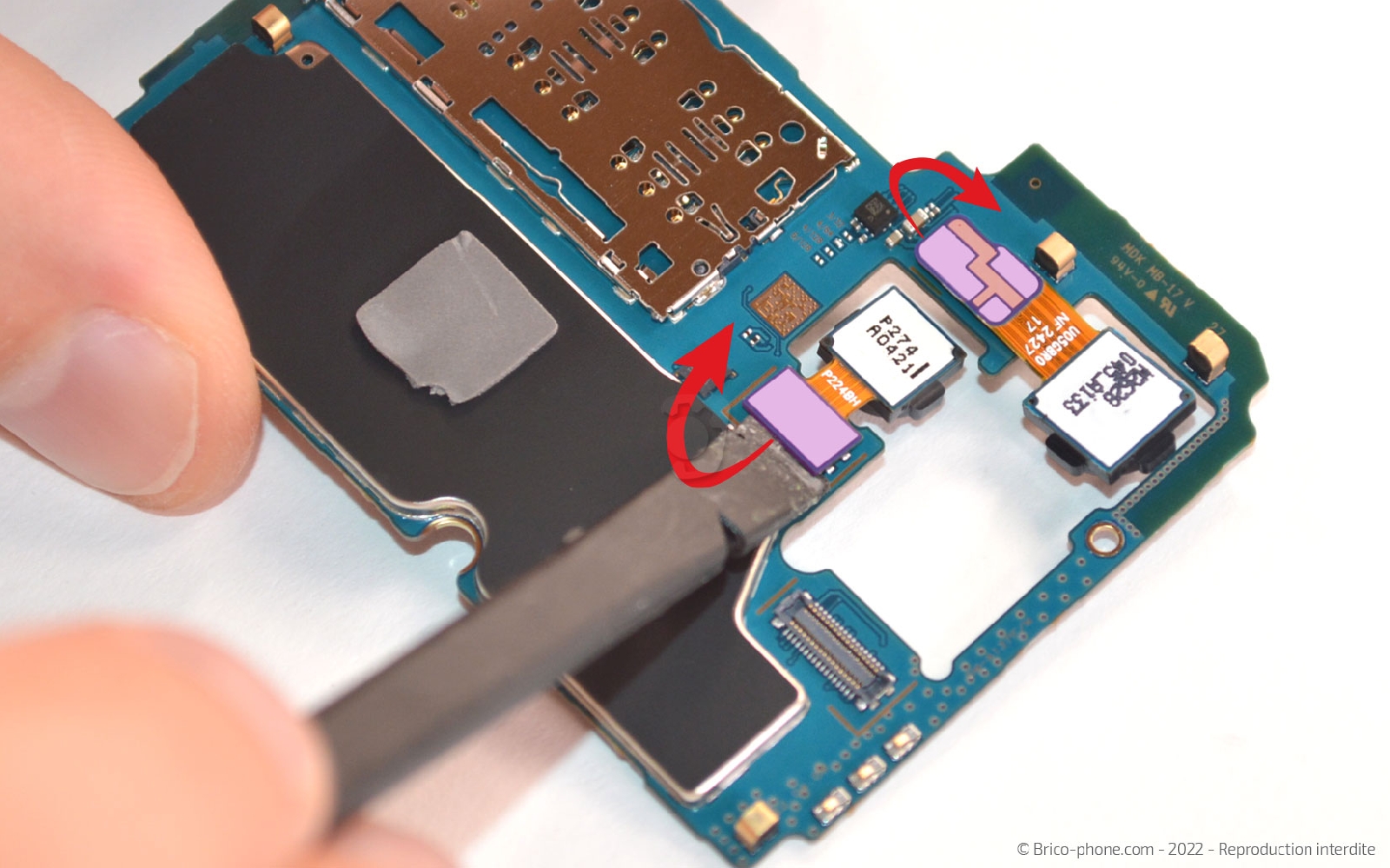

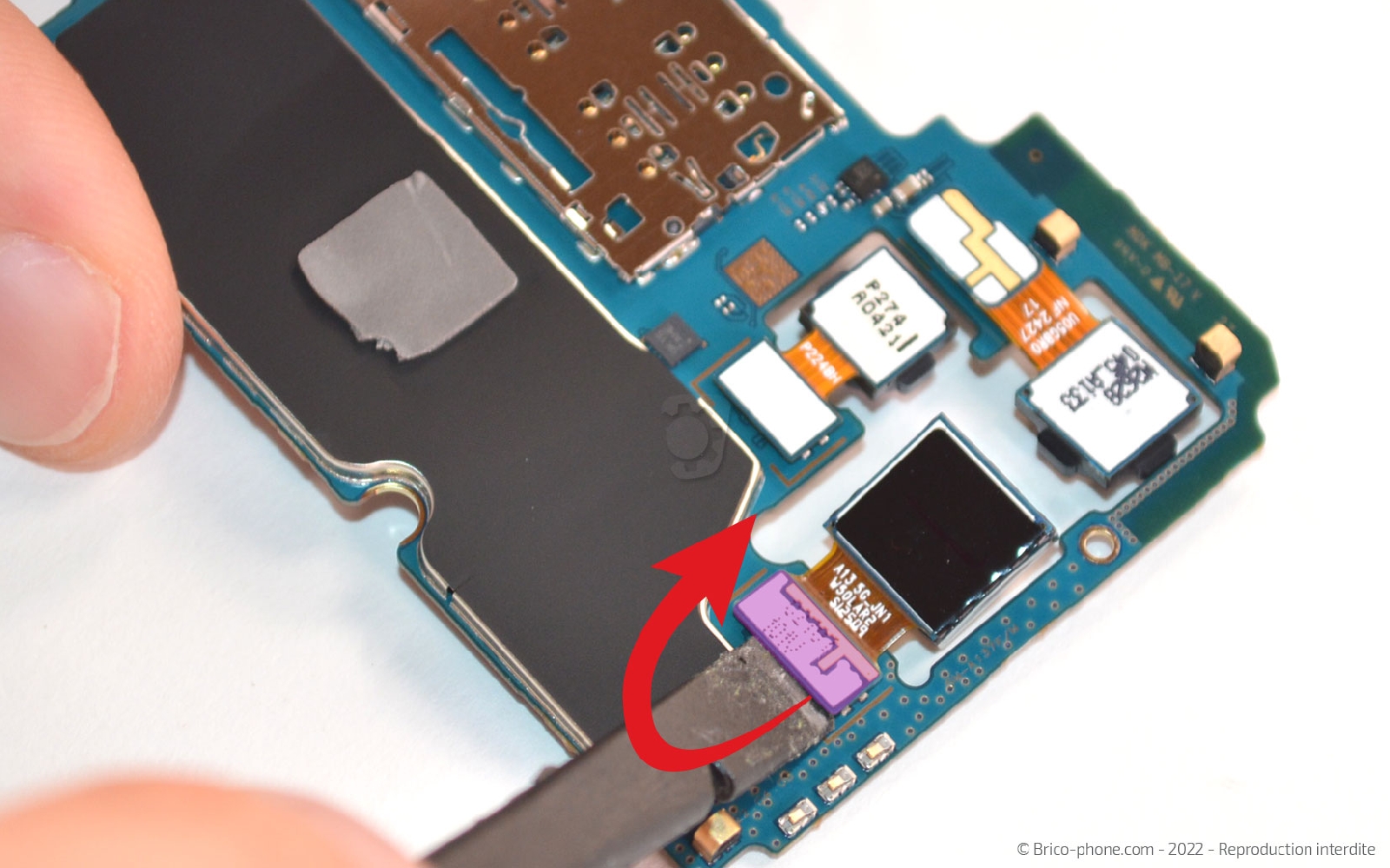

Etape 15 : Débrancher les caméras arrière

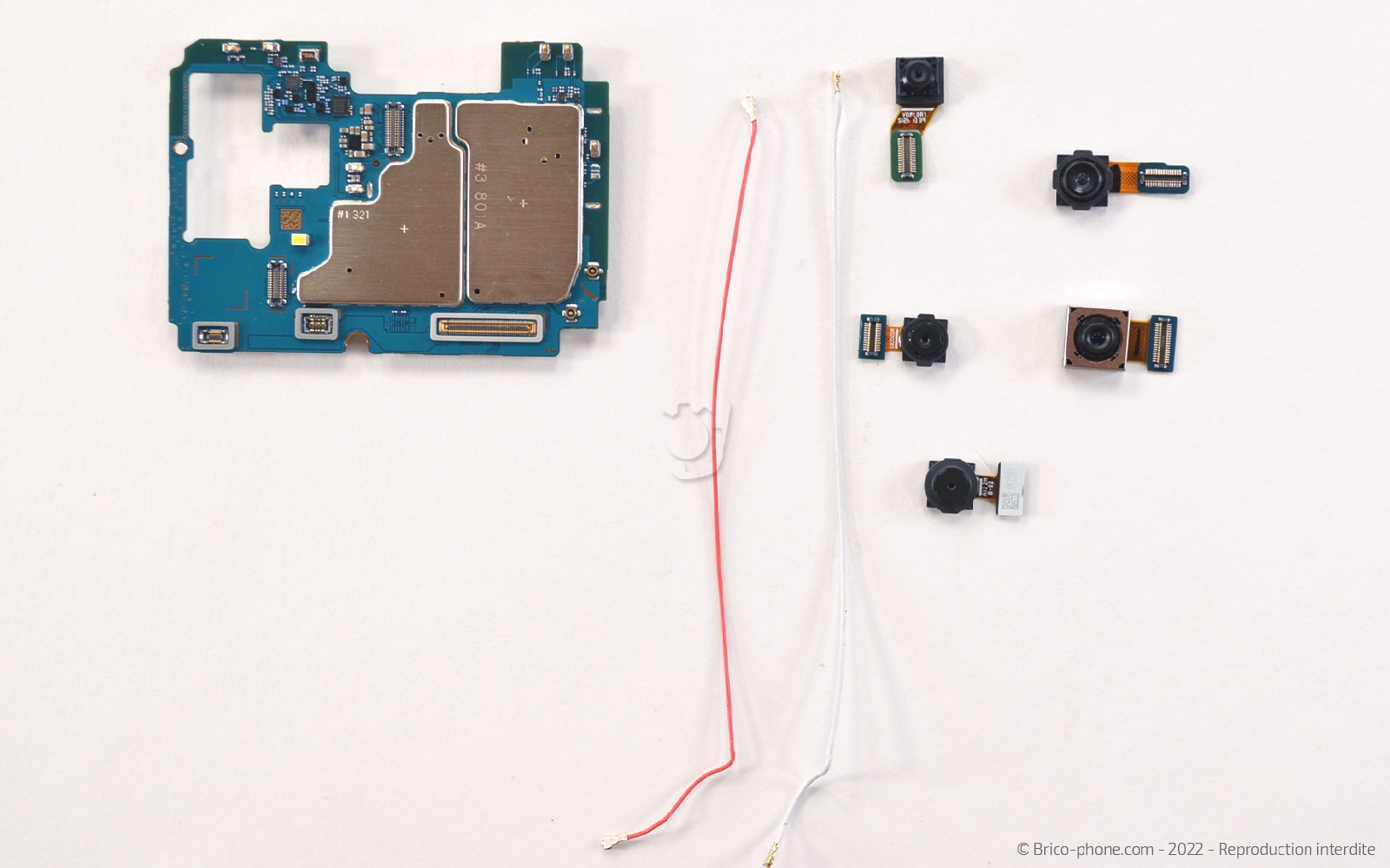

Retournez la carte mère pour déconnecter les 3 autres caméras arrière avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Capteur Macro de Caméra Arrière pour Samsung Galaxy A13
16,90 €

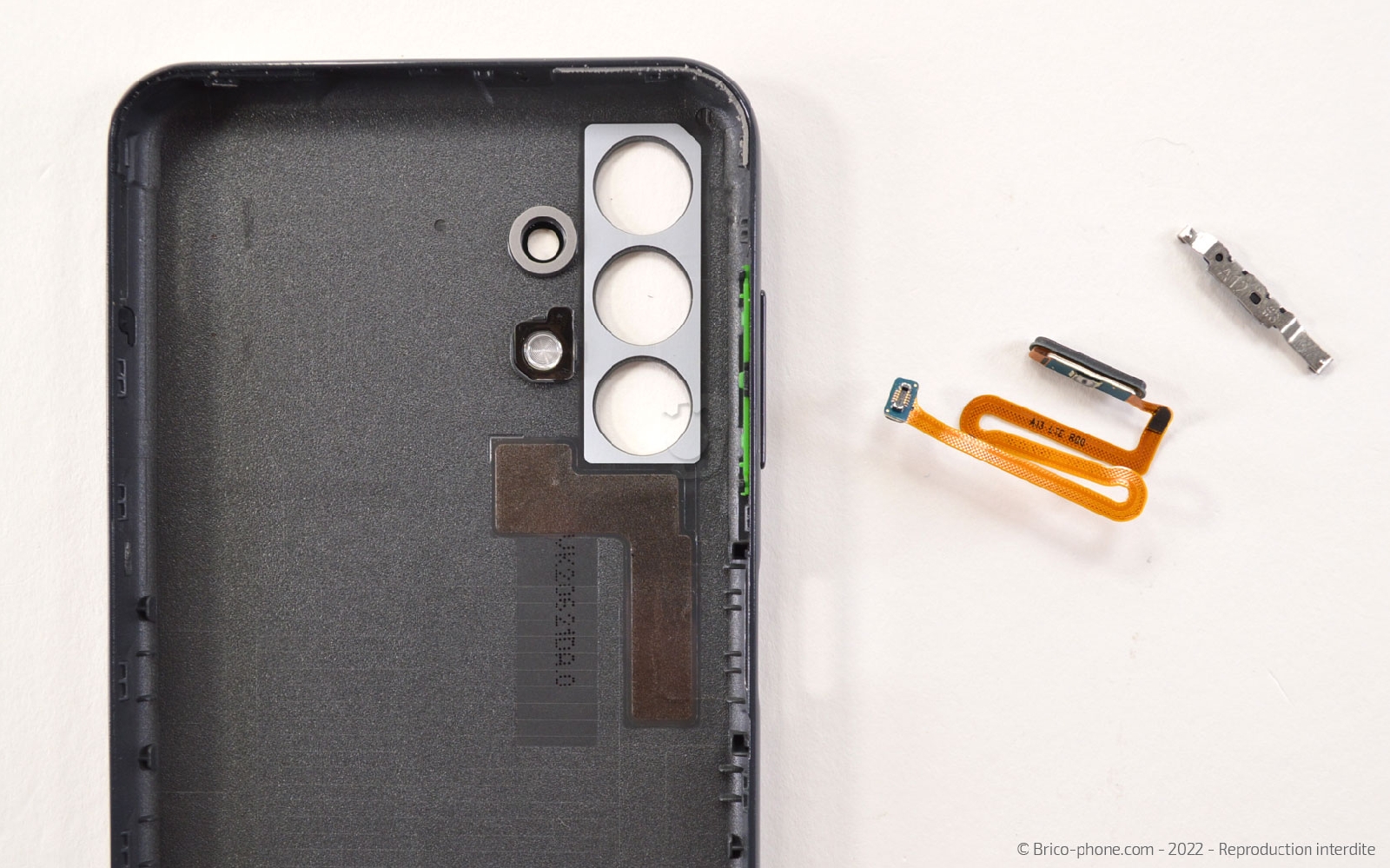

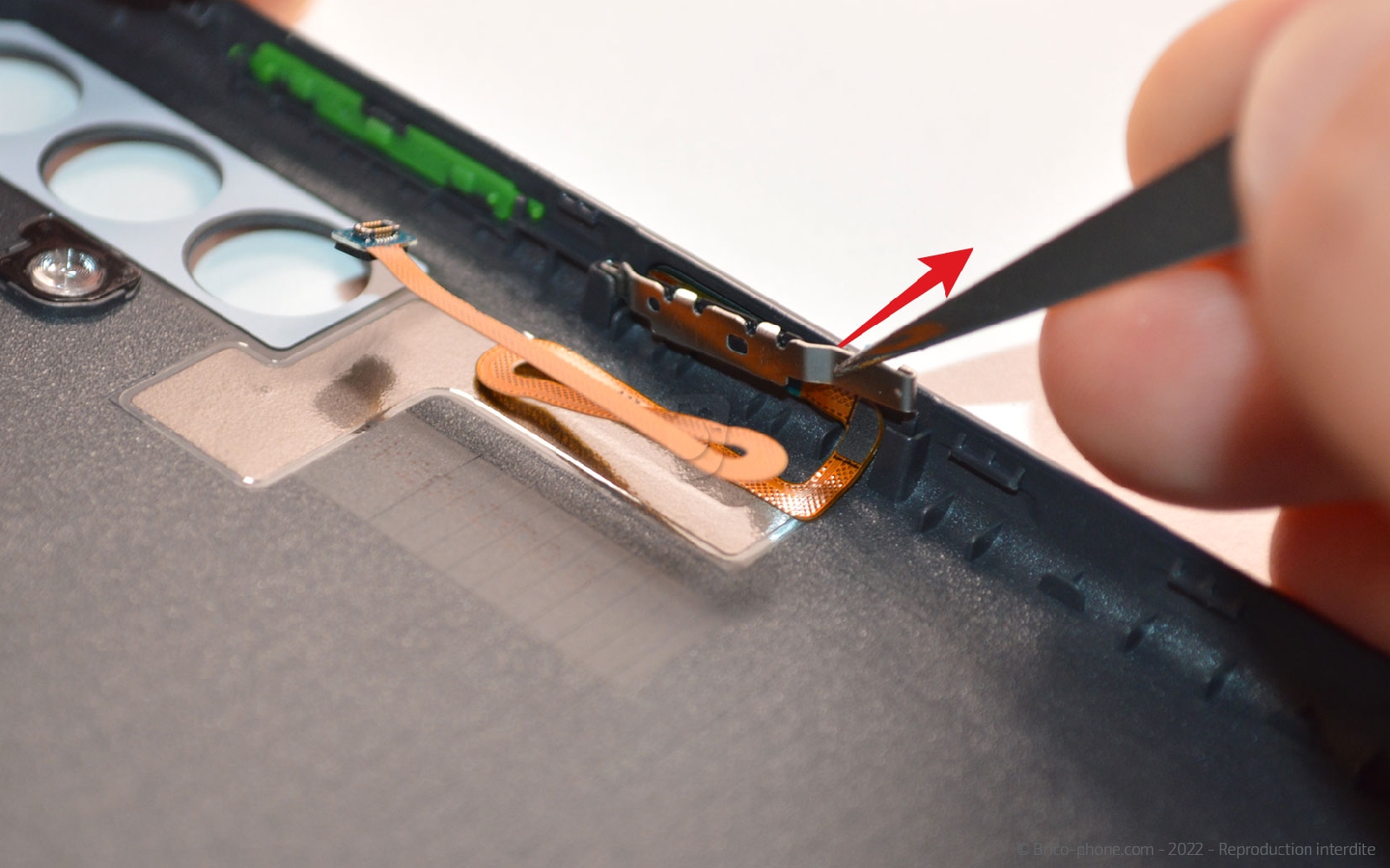

Etape 16 : Récupérer le bouton Power
Sur la coque arrière, saisissez le support métallique qui bloque la nappe du bouton Power.

Ensuite, le composant devrait sortir facilement de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

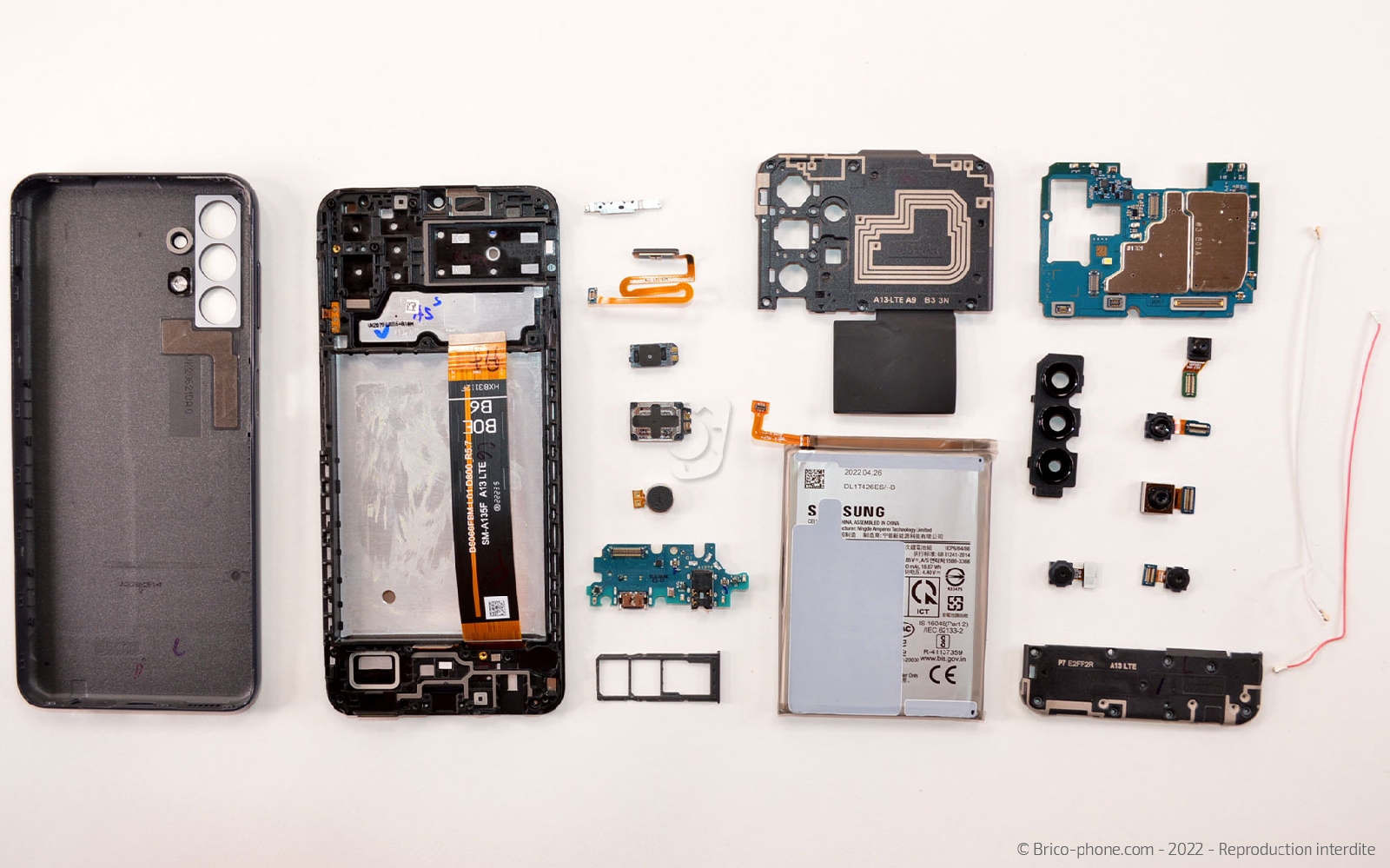

Vue éclatée
Cette image reprend tous les composants retirés lors de ce démontage complet.

Si vous souhaitez remonter votre appareil, il vous suffit de reprendre une par une les étapes précédentes en commençant par la dernière bien évidemment.

Félicitations vous venez de réparer vous-même votre Samsung Galaxy A13.
