Comment remplacer la coque arrière sur iPhone 12

Comme pour toute réparation, il est important de s'assurer de commander les bonnes pièces avant de débuter le dépannage.
Pour cela, il existe plusieurs manière de procéder.

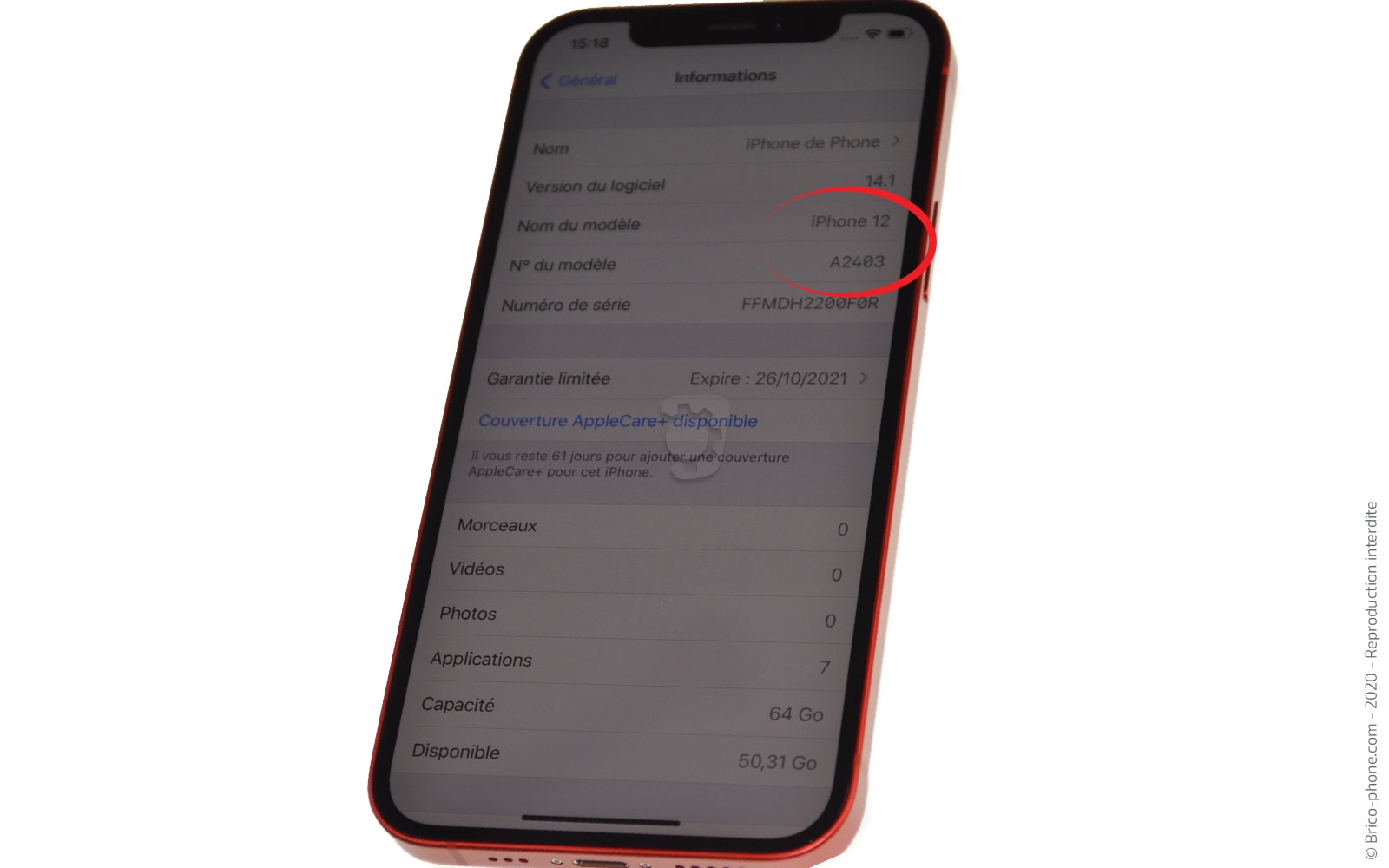

Pour la première, il vous faut vous rendre dans les informations générales de votre iPhone et appuyer sur la case contenant N° de modèle.
Ensuite, la référence A2403 devrait apparaitre.

L'autre possibilité est de composer le *#06# depuis le clavier de votre appareil afin d'obtenir un numéro IMEI qu'il vous faudra recopier au sein de la case dédiées de notre page d'accueil.
Vous serez alors dirigez vers les pièces détachées compatibles avec votre iPhone.

Une fois la pièce détachée reçue, préparez-vous un espace de travail propre avec à proximité le patron d'aide au montage et tous les outils nécessaires pour réussir cette réparation.

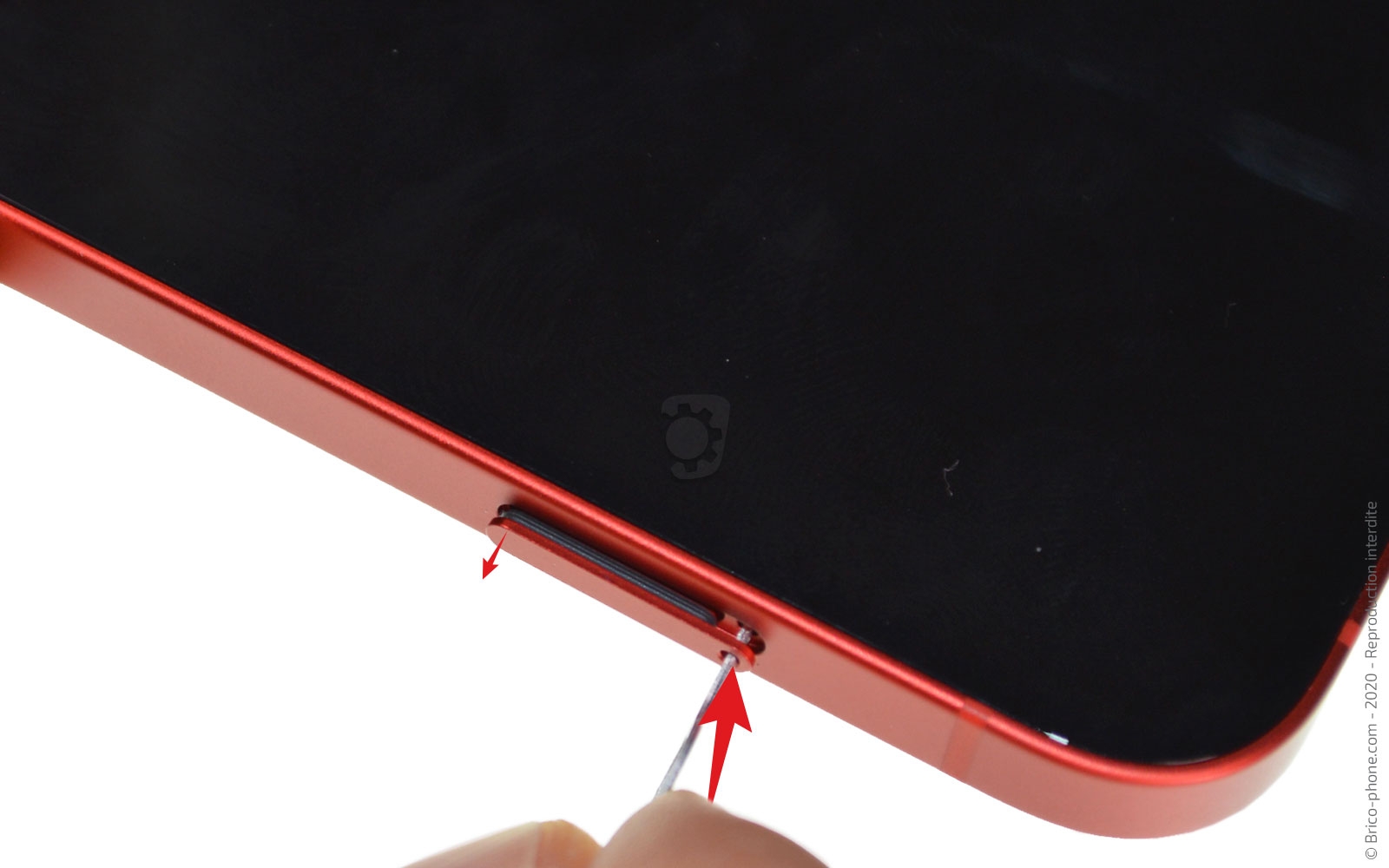

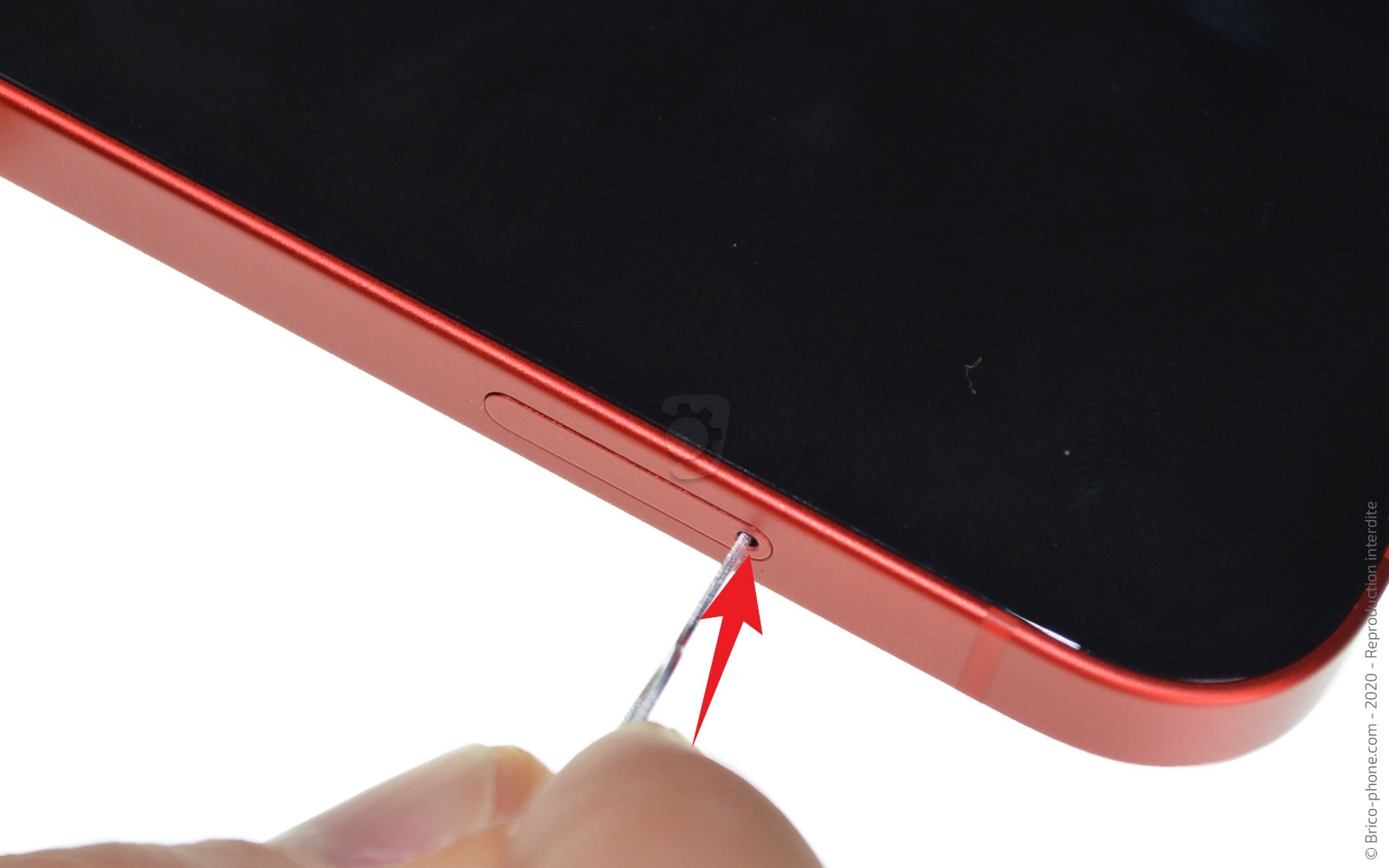

Utilisez l'outil adéquat pour retirer le tiroir ainsi que la carte Sim du téléphone.

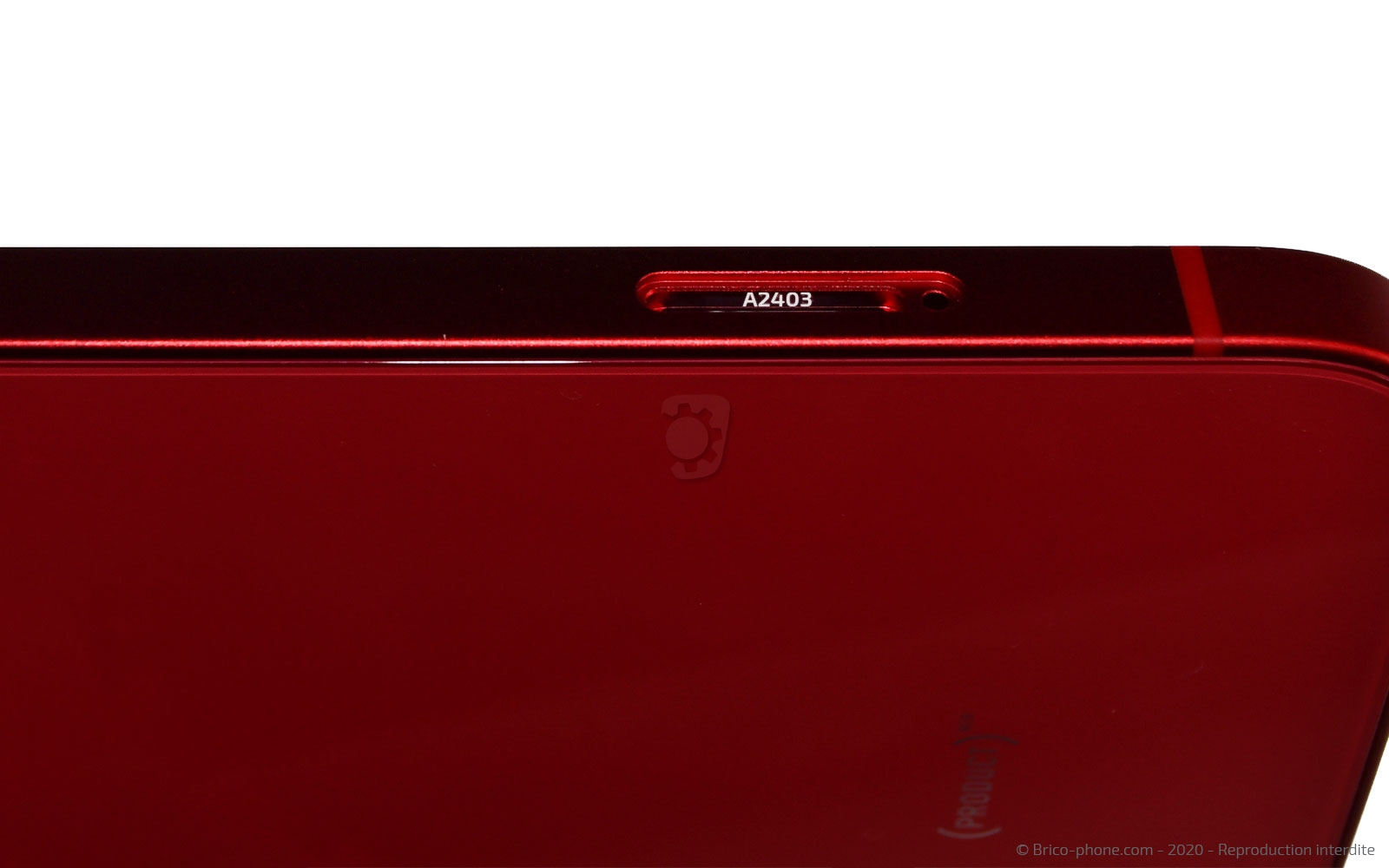

En regardant à l'intérieur du smartphone par l'emplacement du rack Sim, vous devriez apercevoir le numéro de modèle (A2403) de votre iPhone.

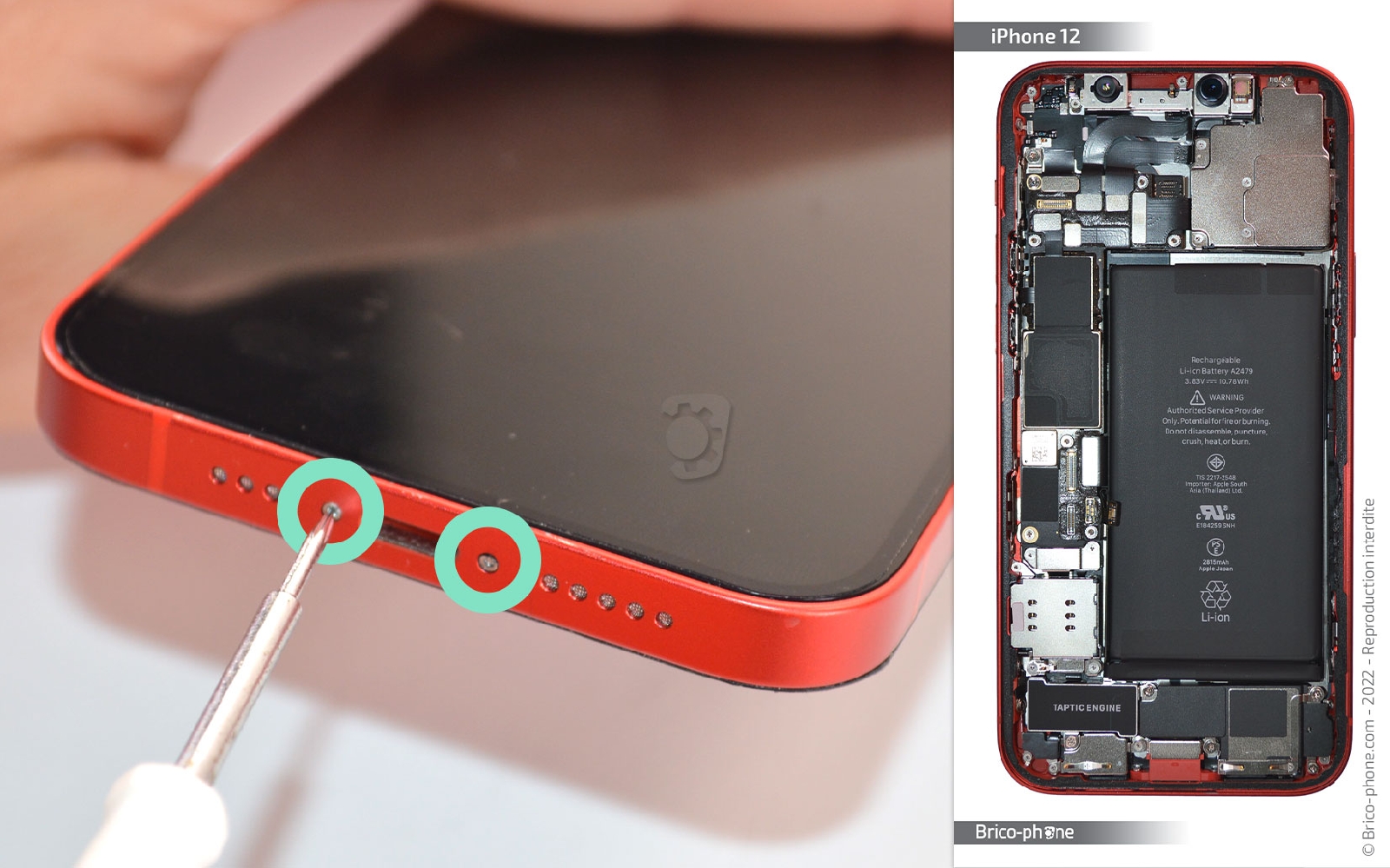

Munissez-vous du tournevis adéquat pour extraire les deux vis pentalobes de votre smartphone.
Vous les trouverez sur la tranche inférieure de votre appareil de chaque coté de la prise de charge.

Nous avons besoin de ramollir le joint se trouvant entre l'écran et le châssis de votre iPhone c'est pourquoi nous allons avoir besoin d'un décapeur thermique ou d'un coussin chauffant pour effectuer cette manipulation.

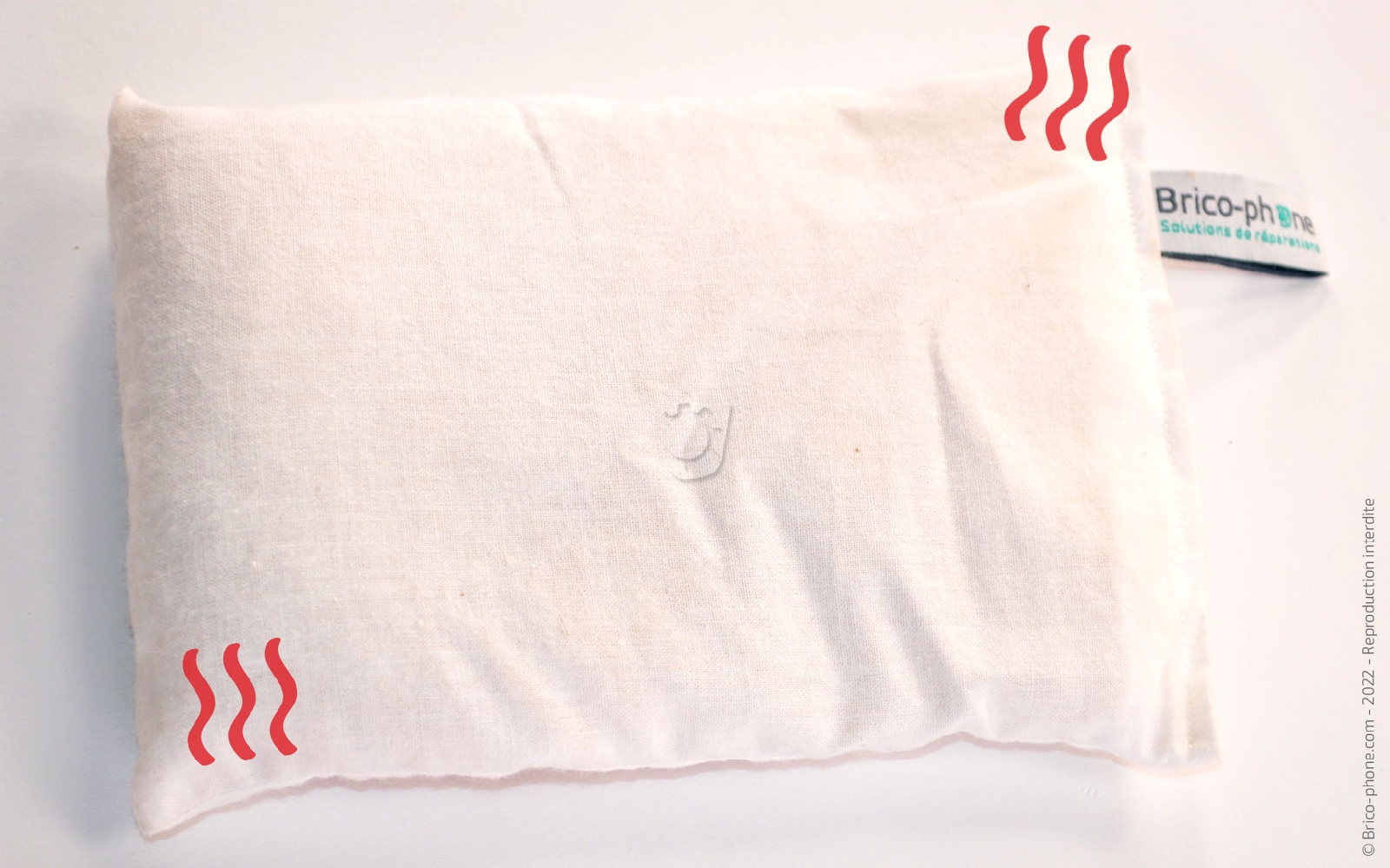

Passez le coussin chauffant au micro-ondes pendant environ 2 minutes avant de le déposer sur la façade de votre appareil une trentaine de secondes.

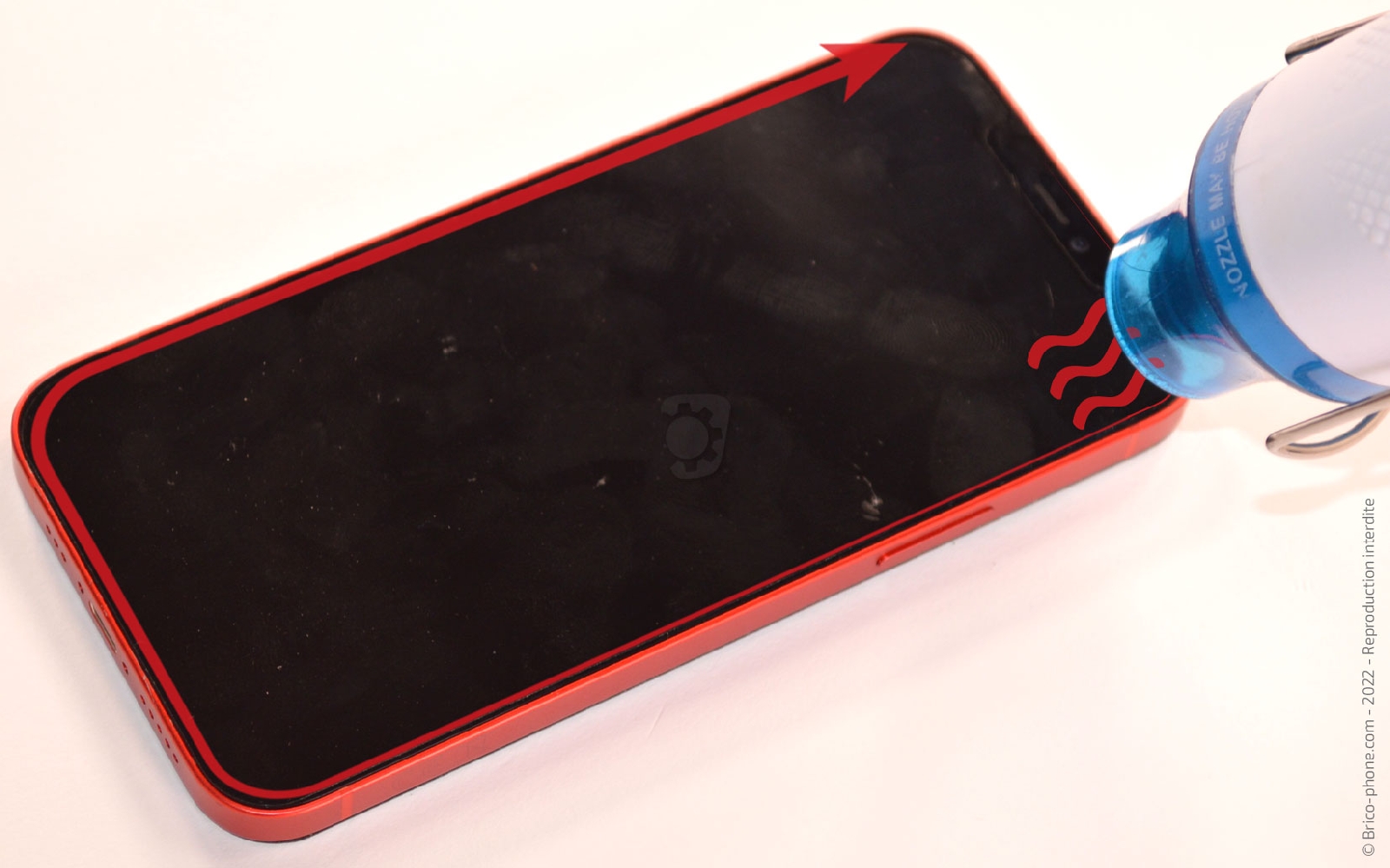

Autrement, chauffez le contour de la vitre avant avec le décapeur thermique ou votre sèche-cheveux en faisant attention à ne pas dépasser les 80°C.

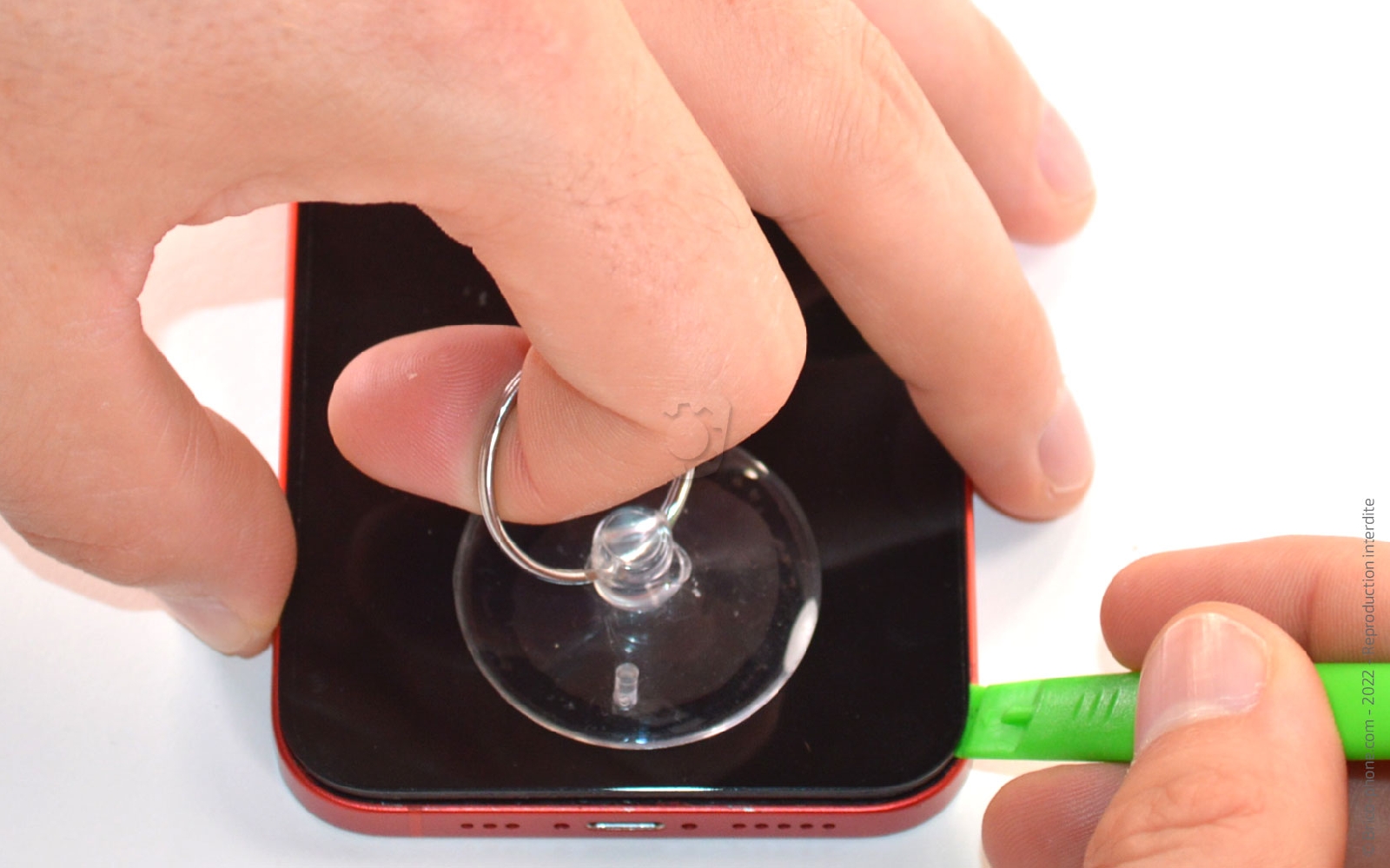

Pour cette étape, vous pouvez utiliser la ventouse de votre kit d'outils ou le produit iSclack disponible sur notre site internet.

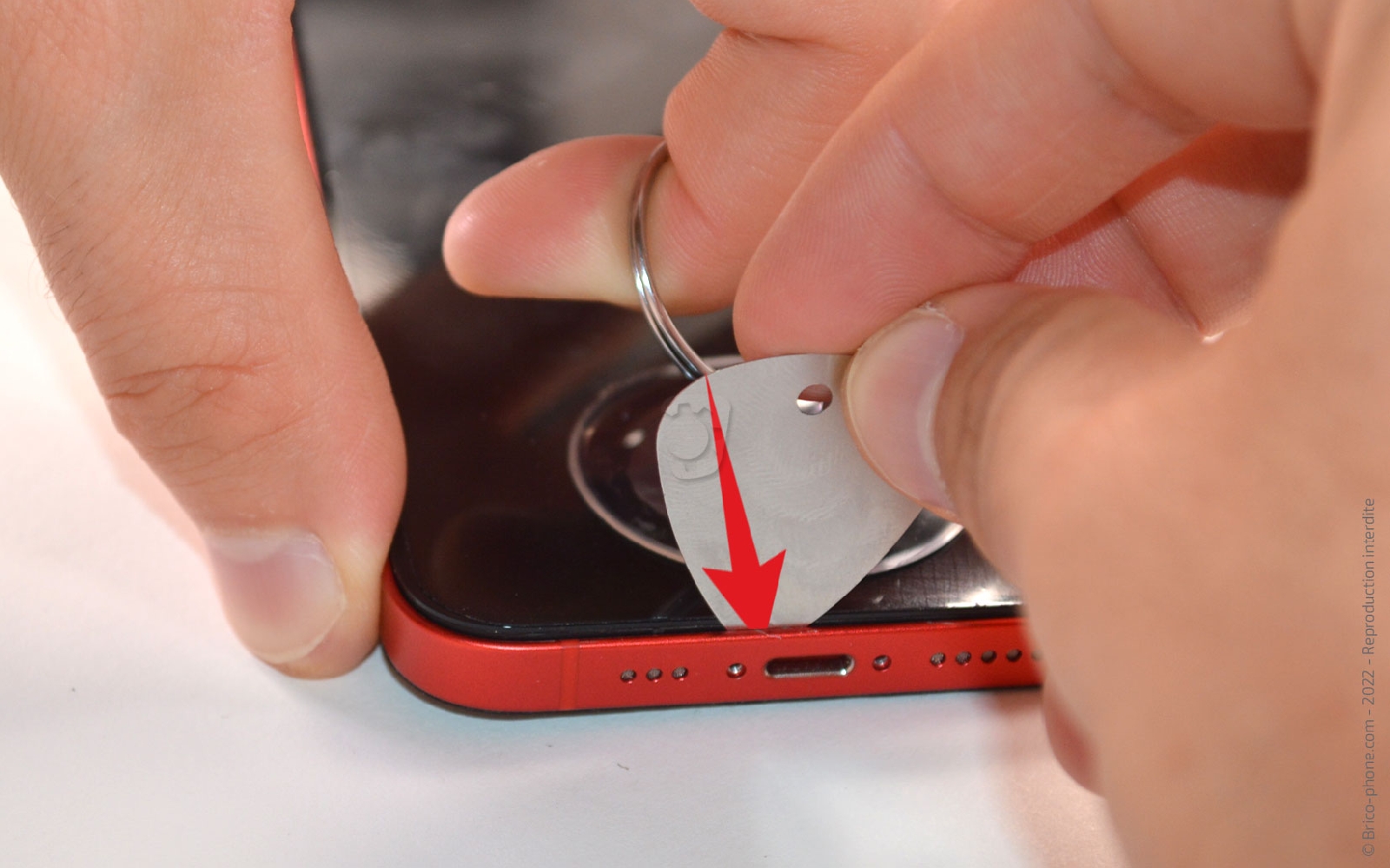

Collez le produit sur l'écran près de la prise de charge afin de pouvoir soulever légèrement l'écran est inséré le médiator troué entre le châssis et la vitre avant.

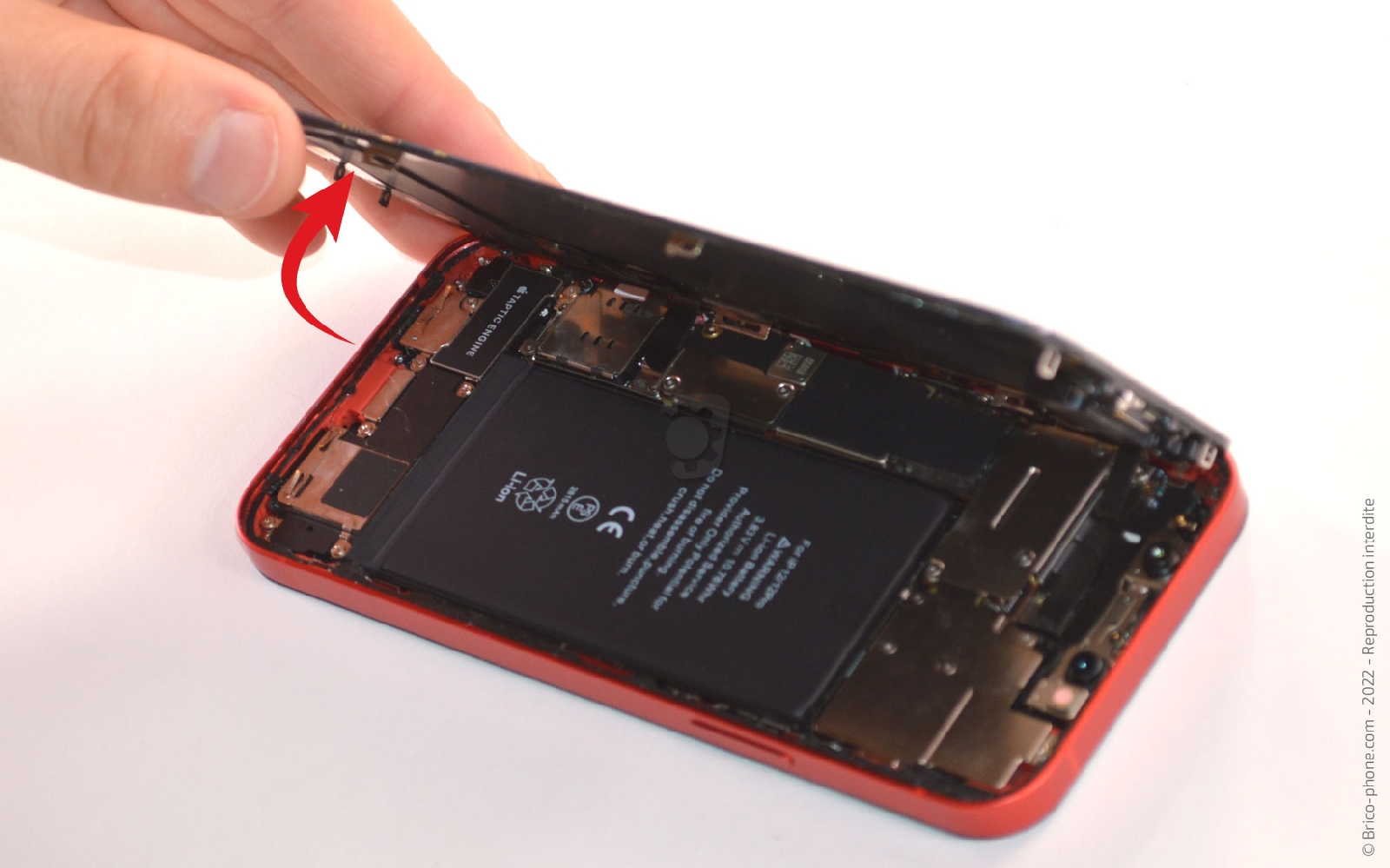

Ensuite, remplacez le médiator par la spatule afin de déclipser l'écran en la glissant sur tout le tour de l'appareil.

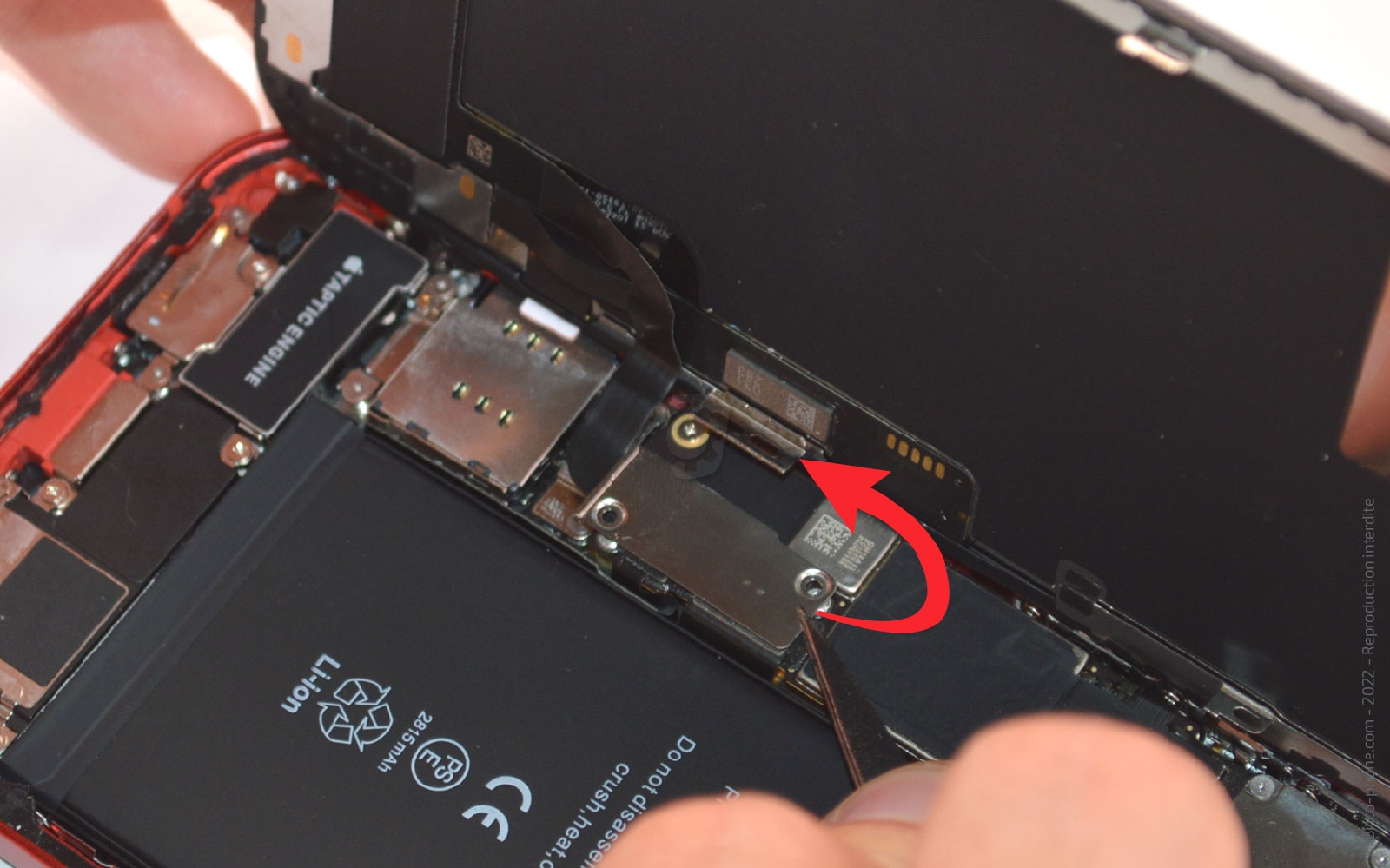

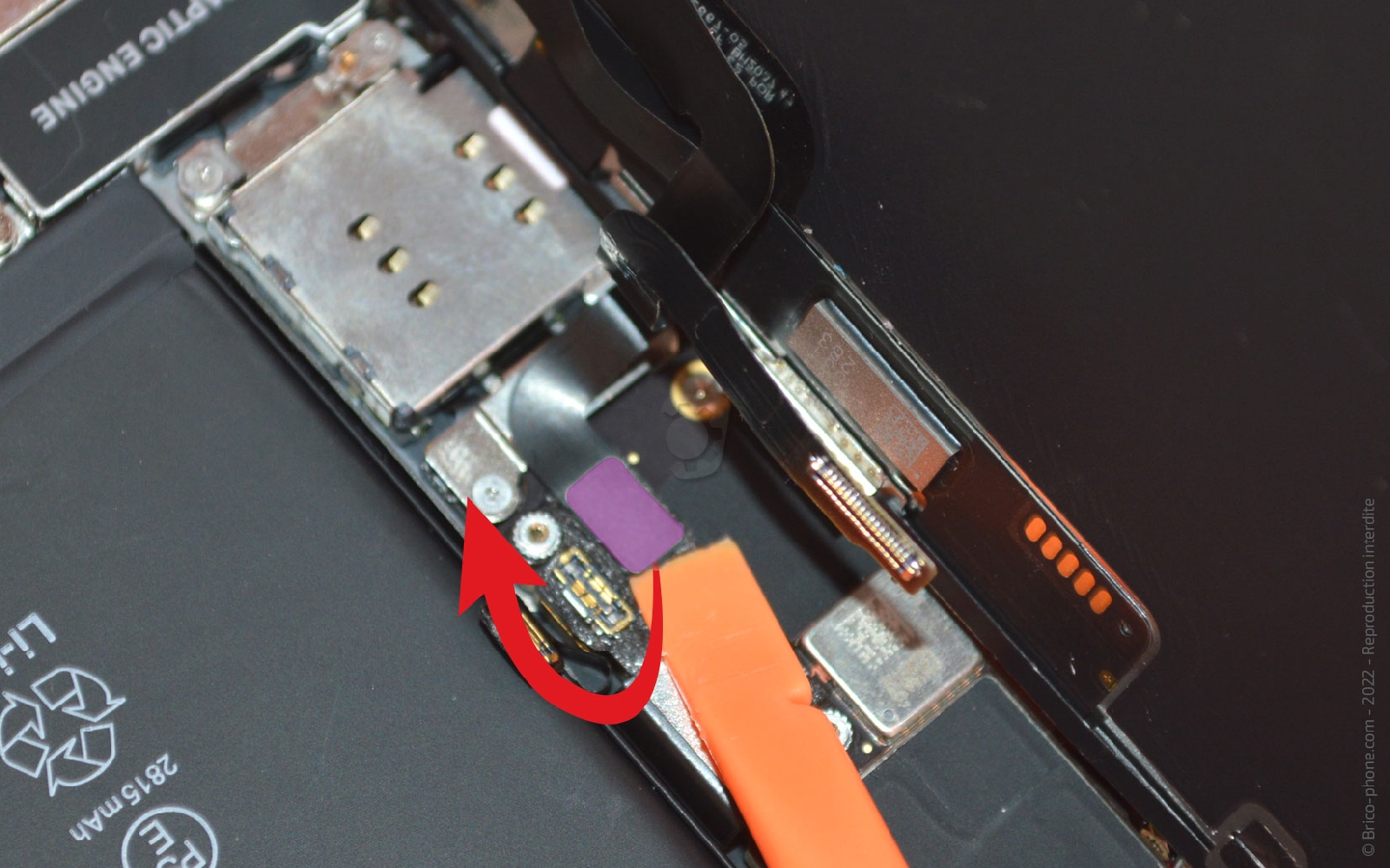

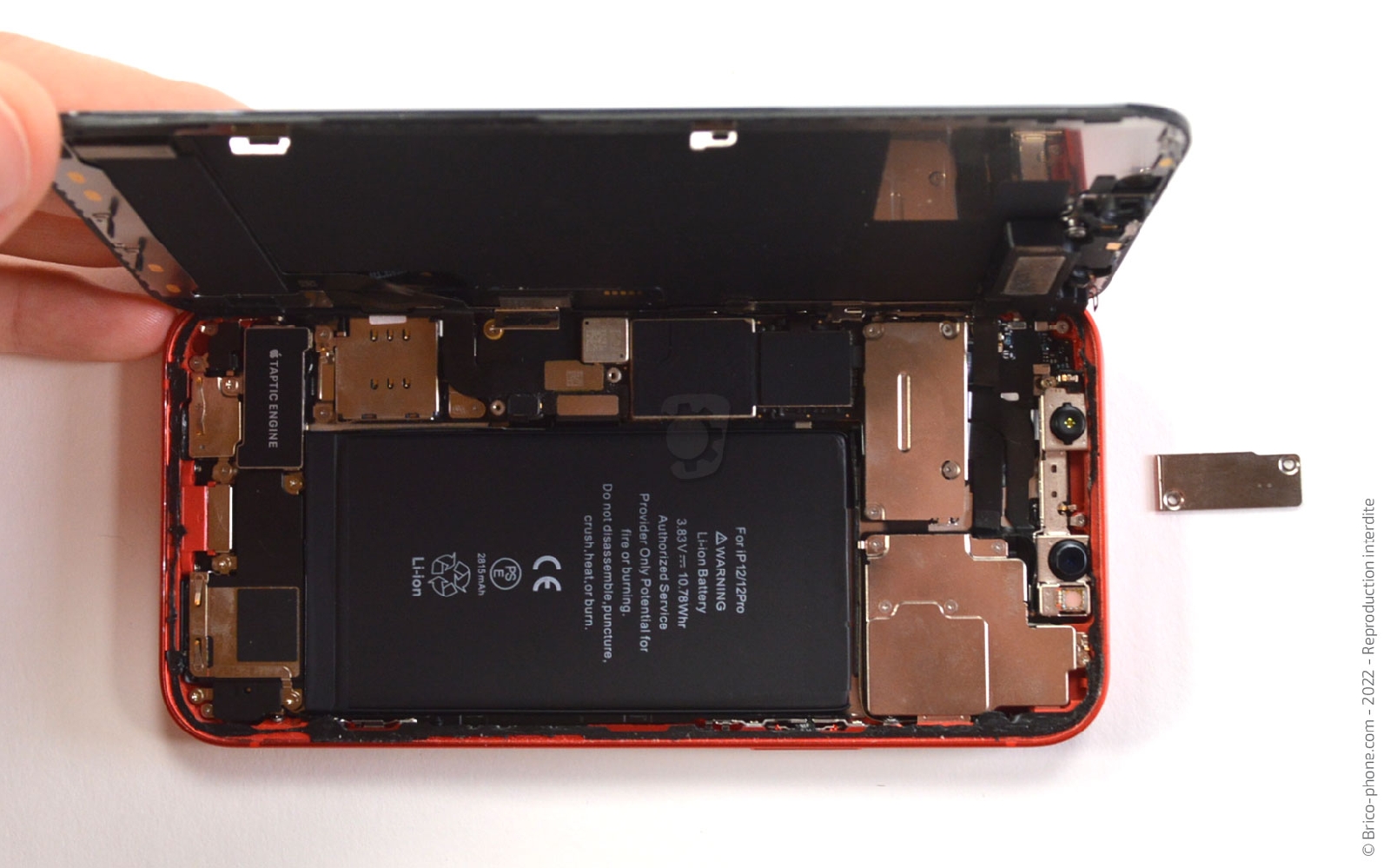

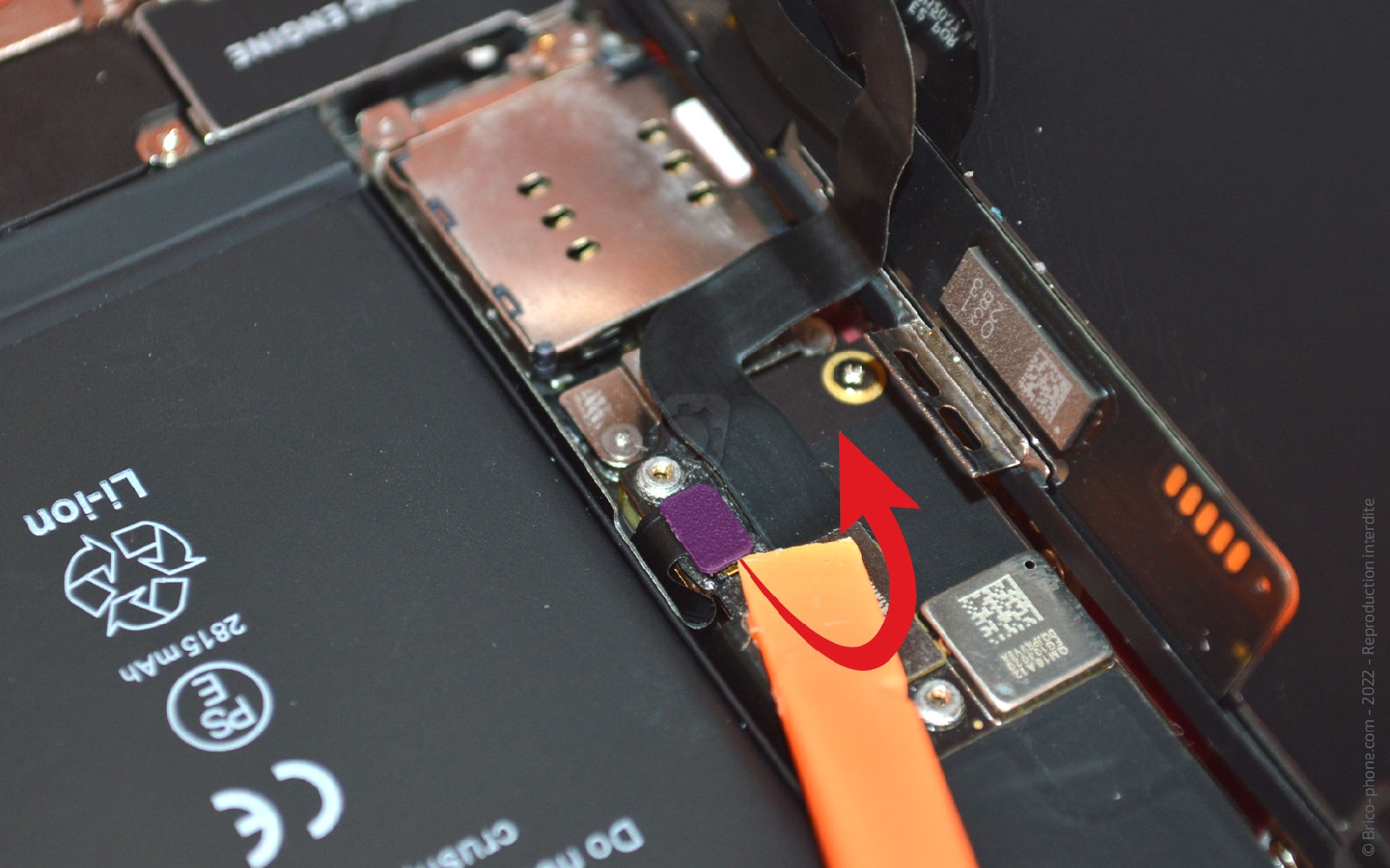

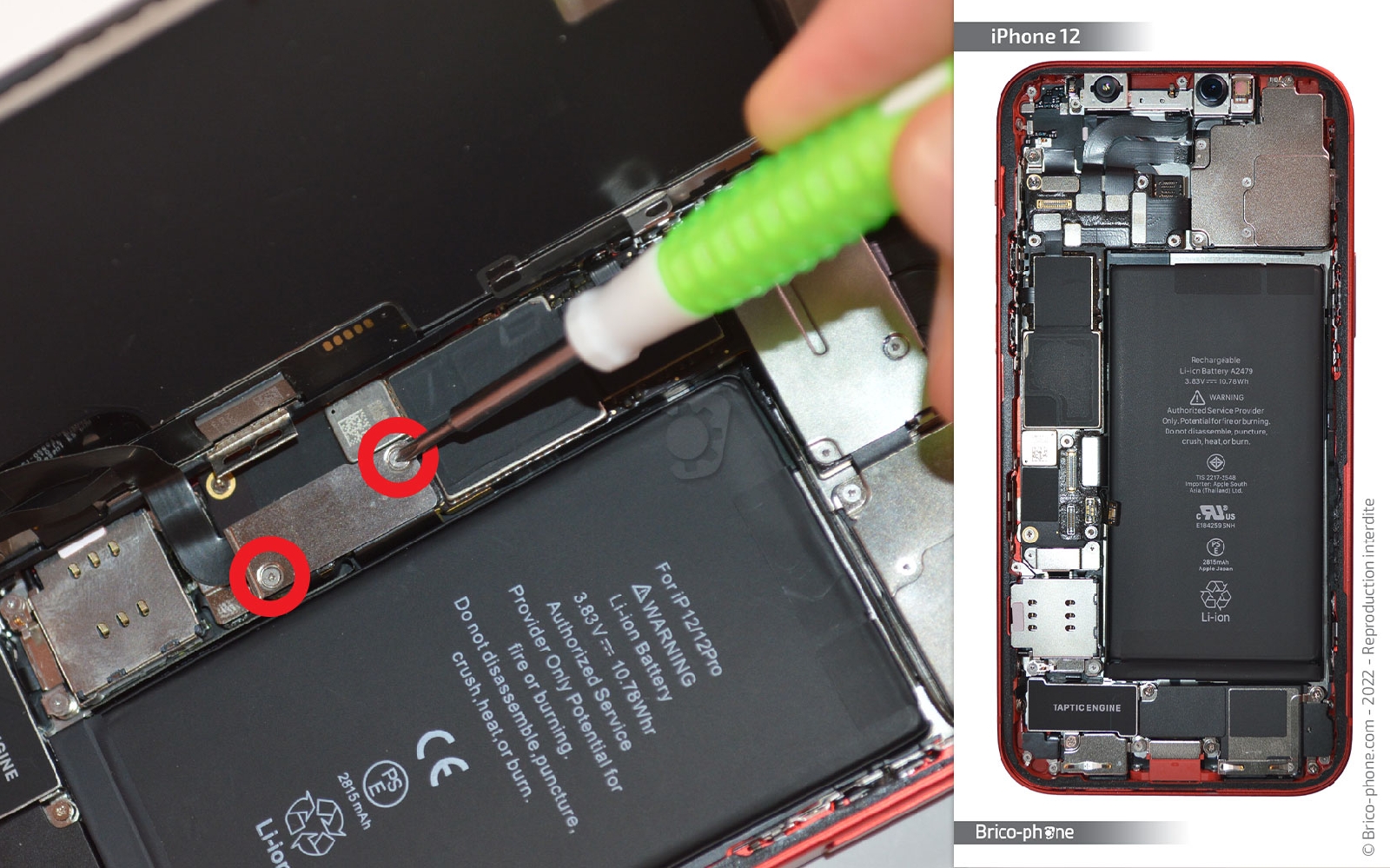

Sortez les deux vis triwing retenant la plaquette #02 afin de pouvoir libérer la nappe de la batterie que vous viendrez déconnecter avec le levier en nylon.

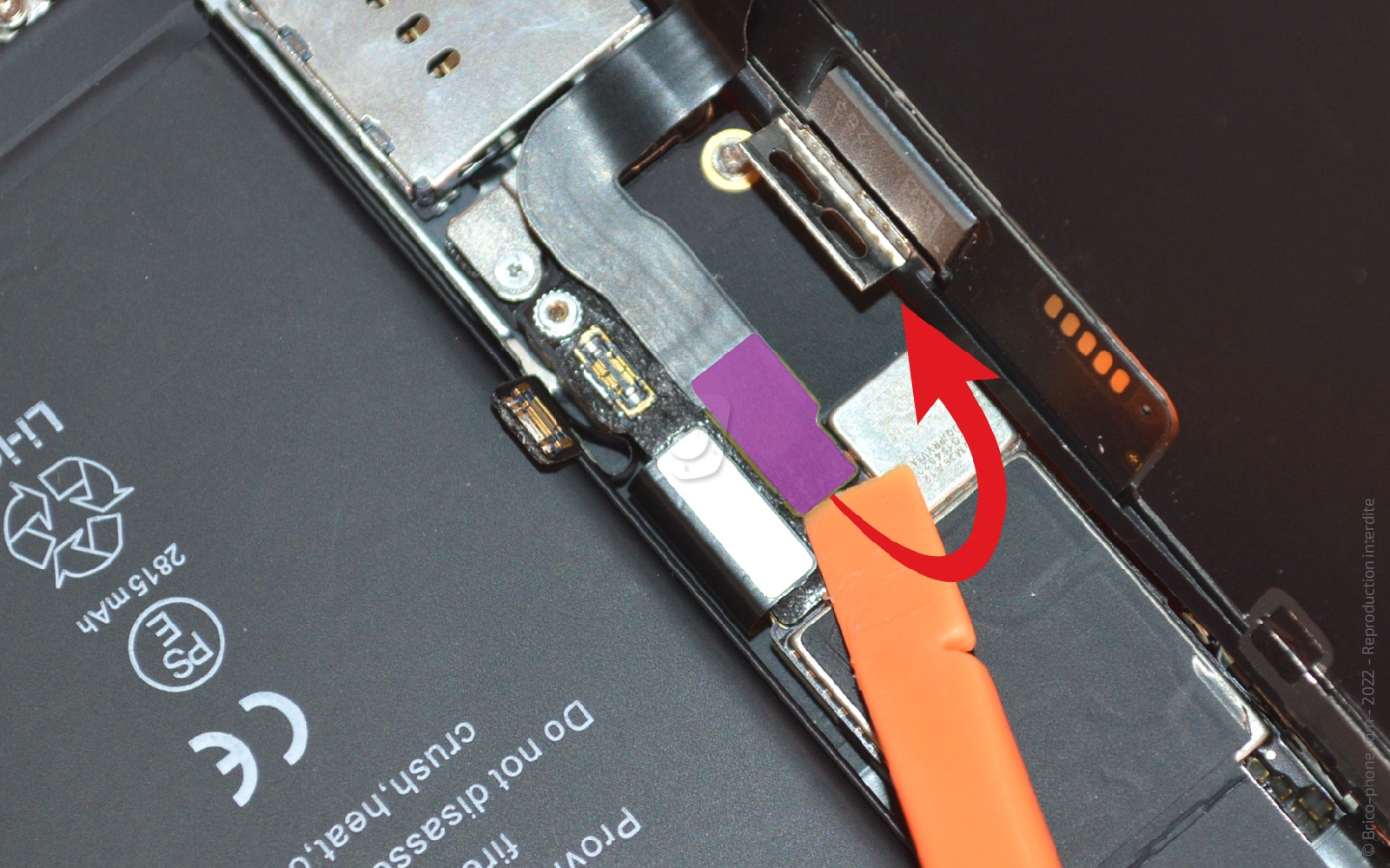

Toujours à l'aide du spudger, débranchez les deux nappes de l'écran.

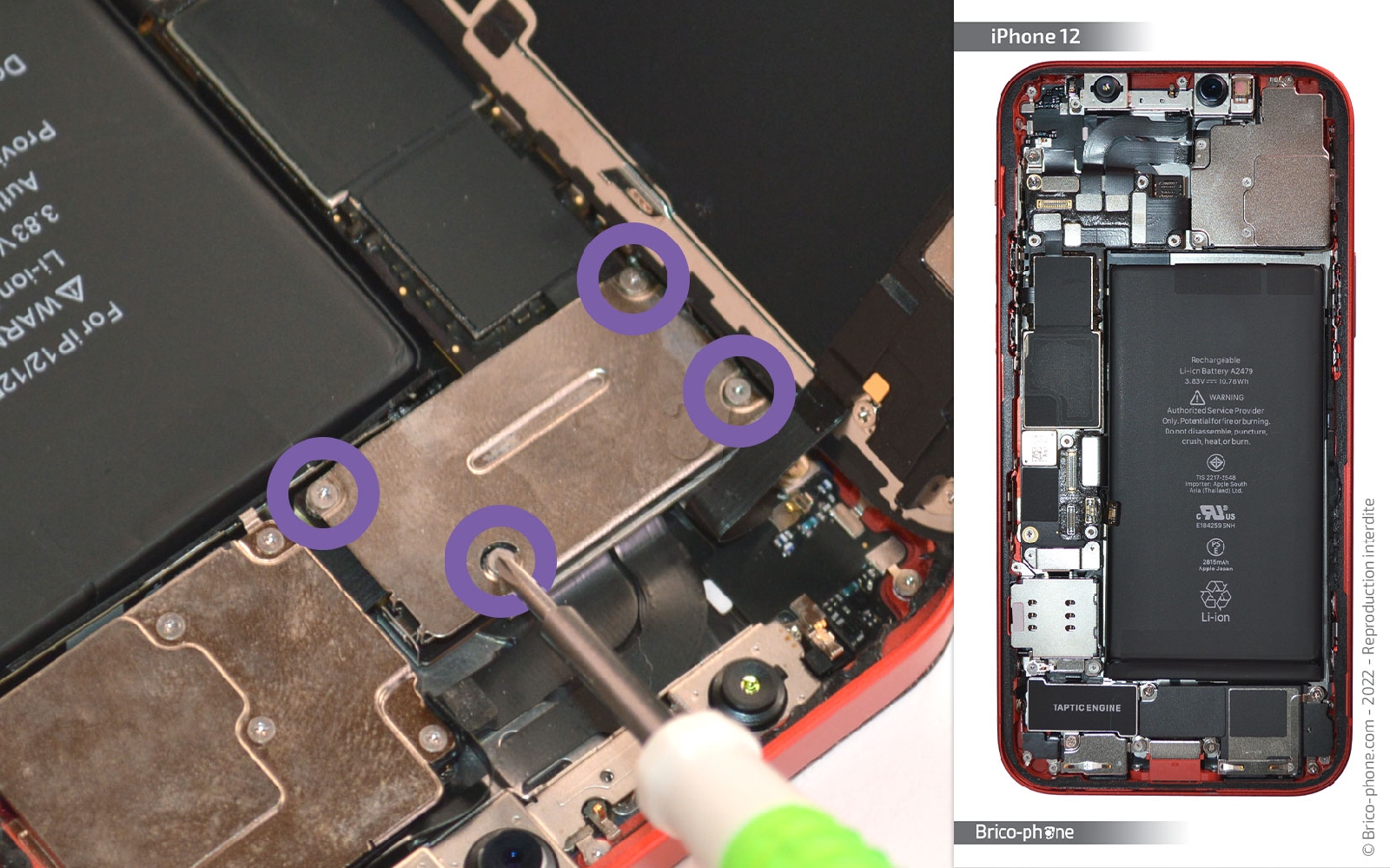

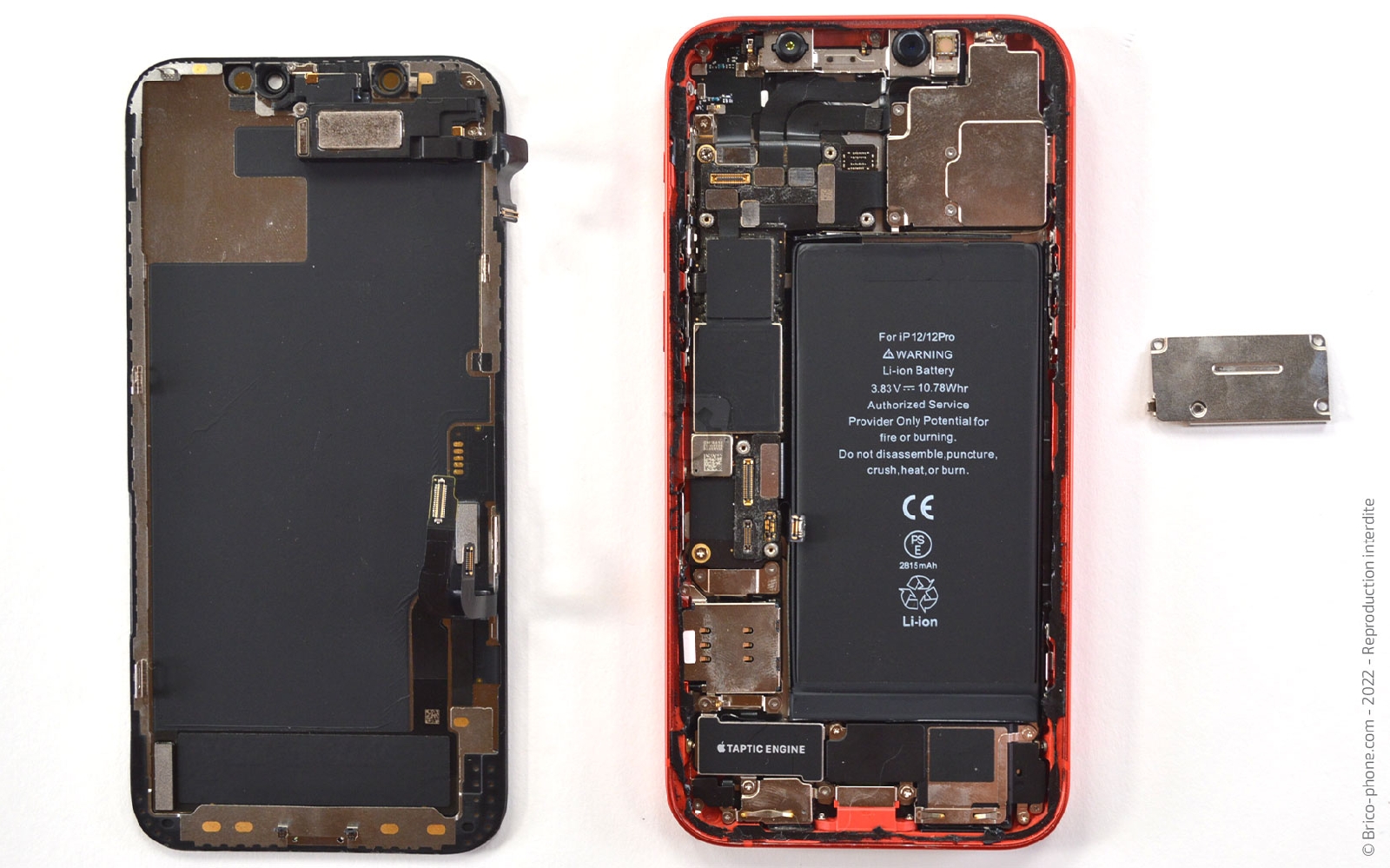

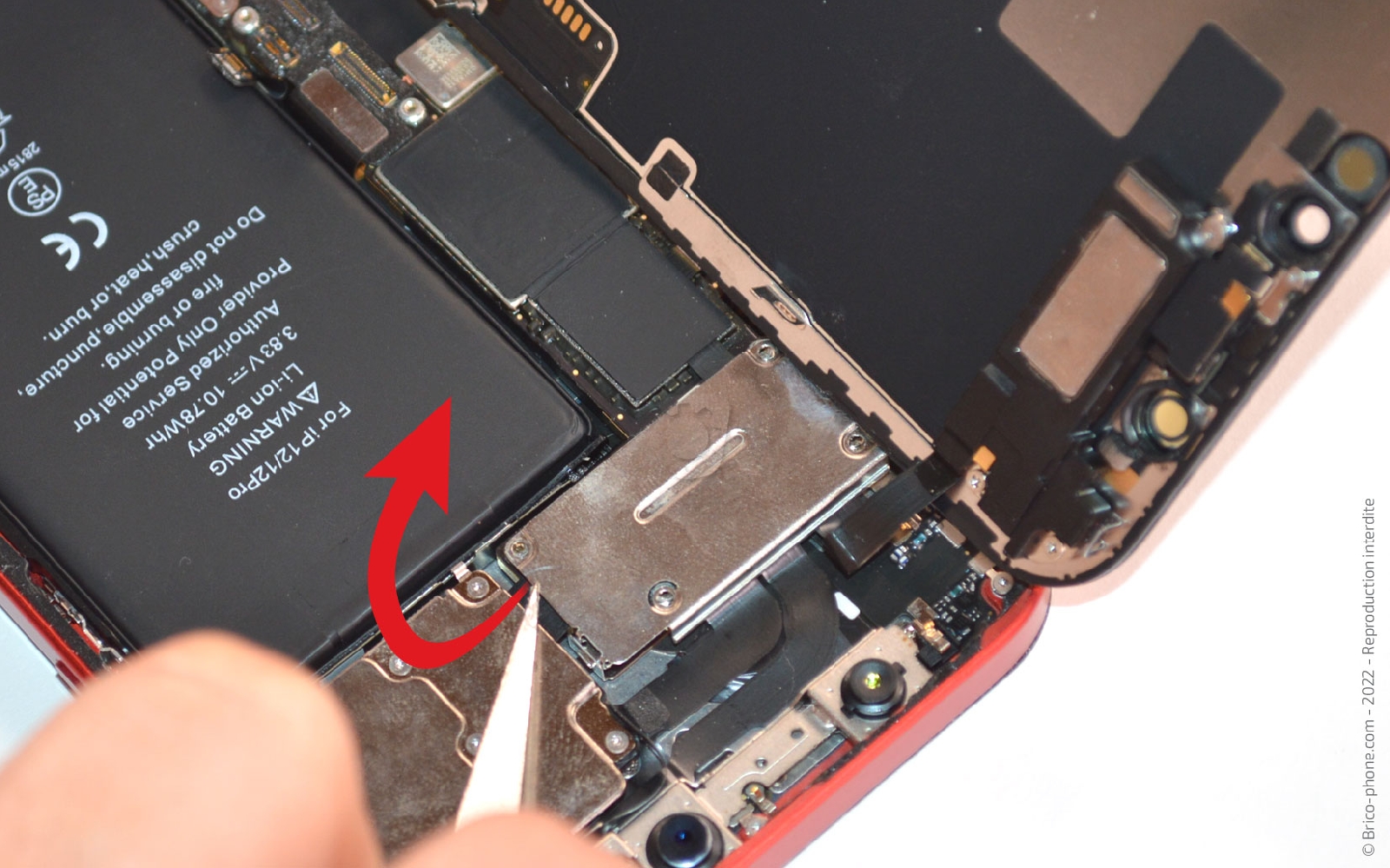

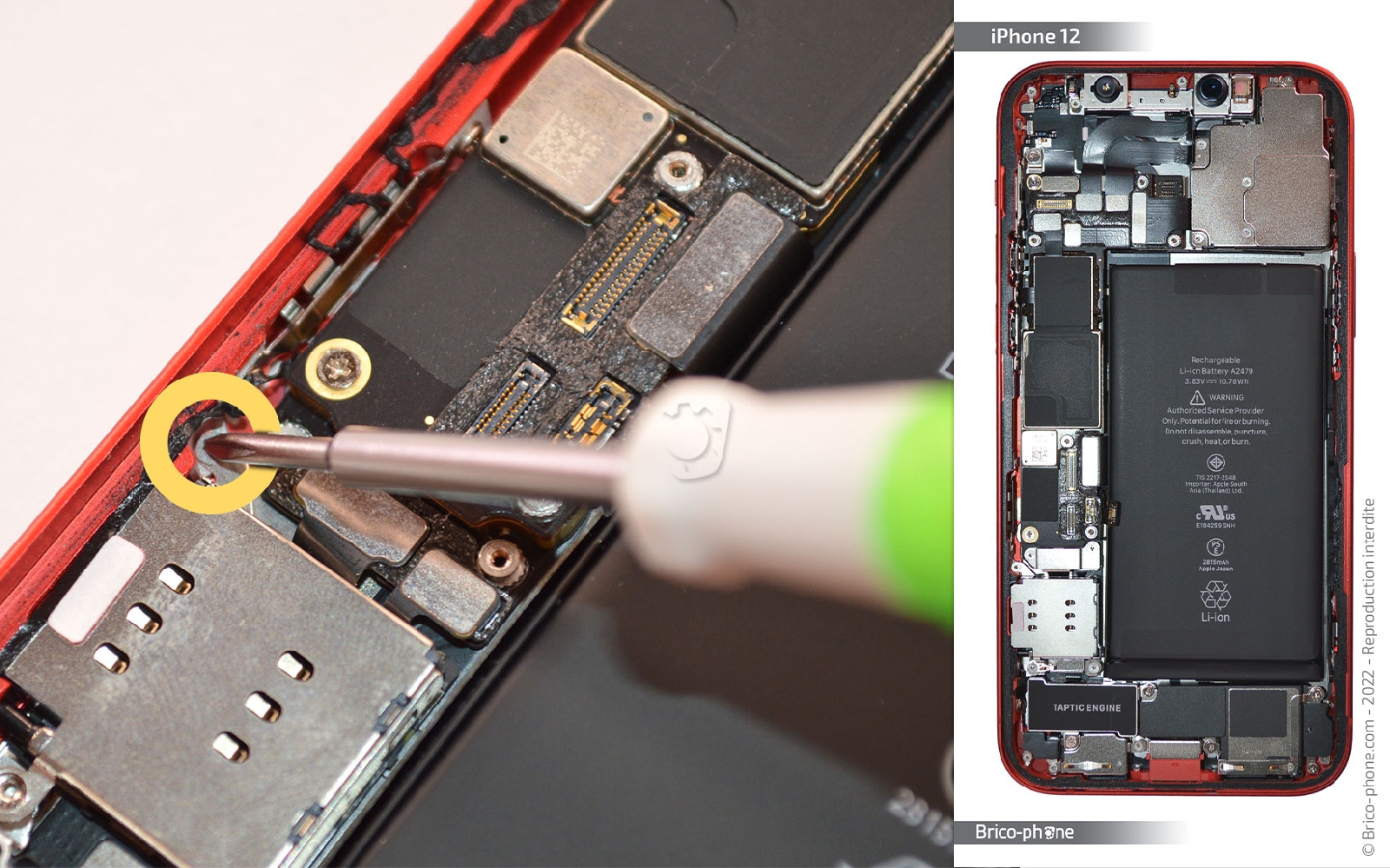

Gardez le même tournevis pour ôter les 4 vis de la plaquette #03.

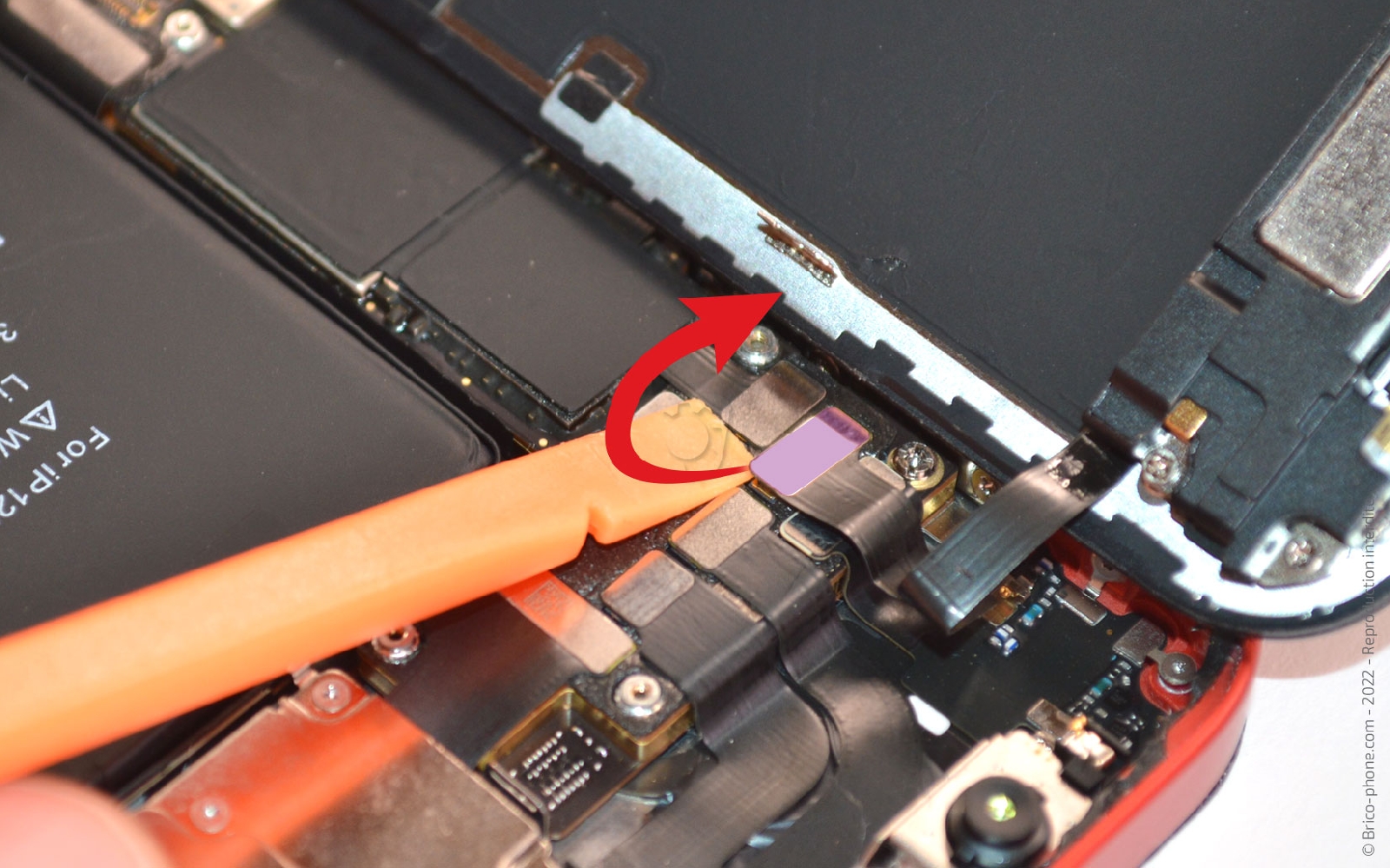

Ensuite, il vous suffit de la saisir à l'aide de la pincette en métal. Déconnectez la nappe de l'écouteur interne puis mettez l'écran de coté.

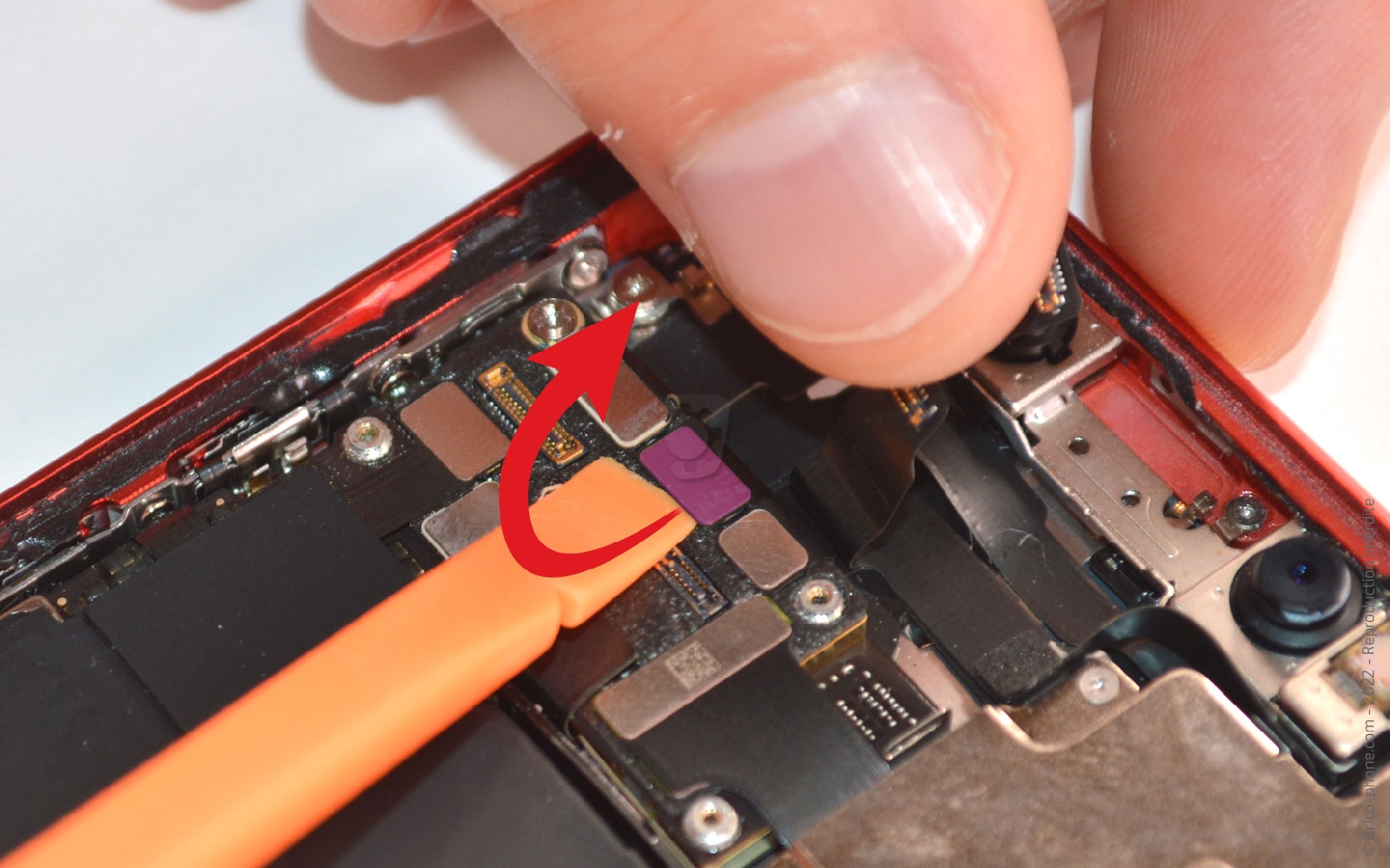

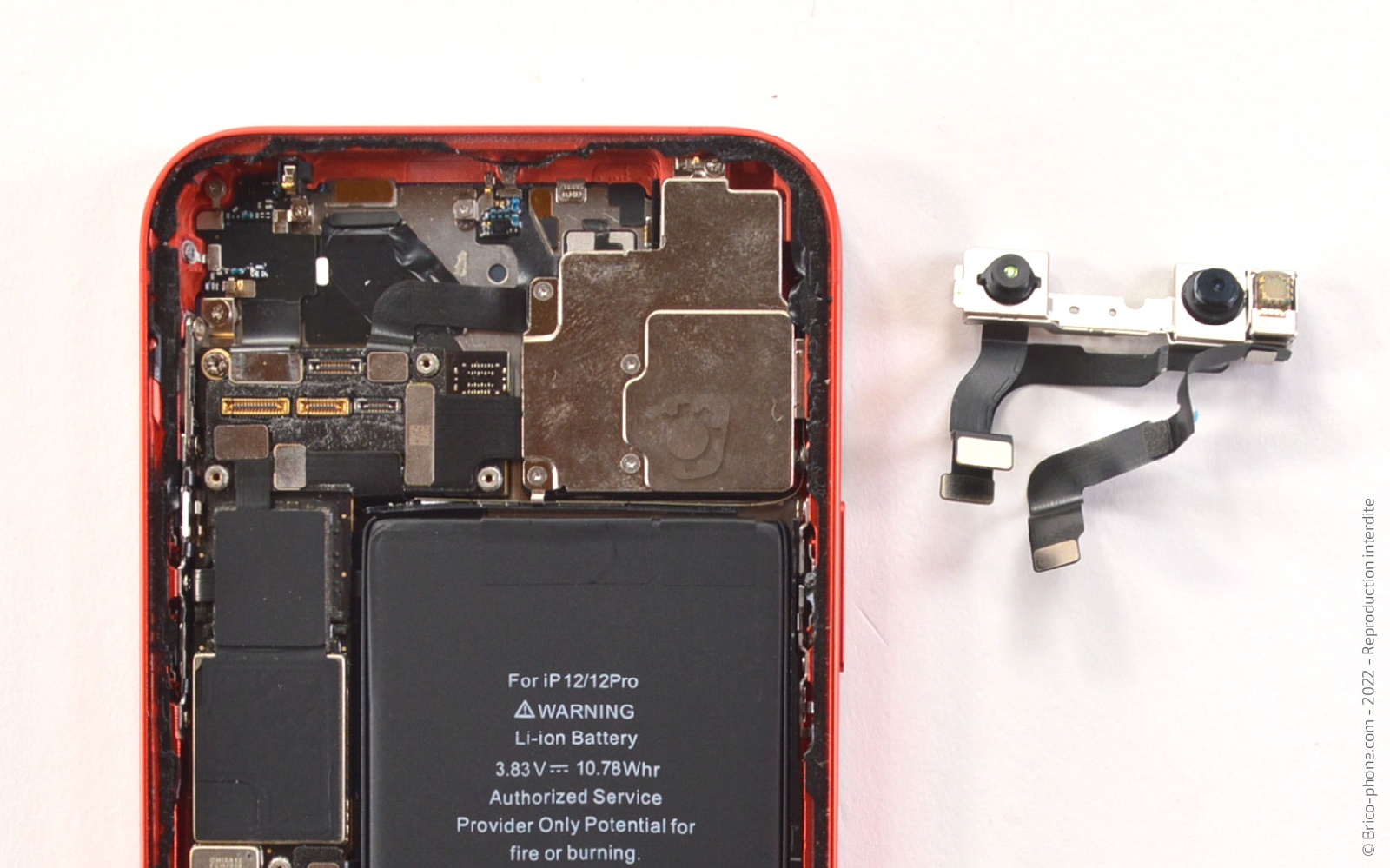

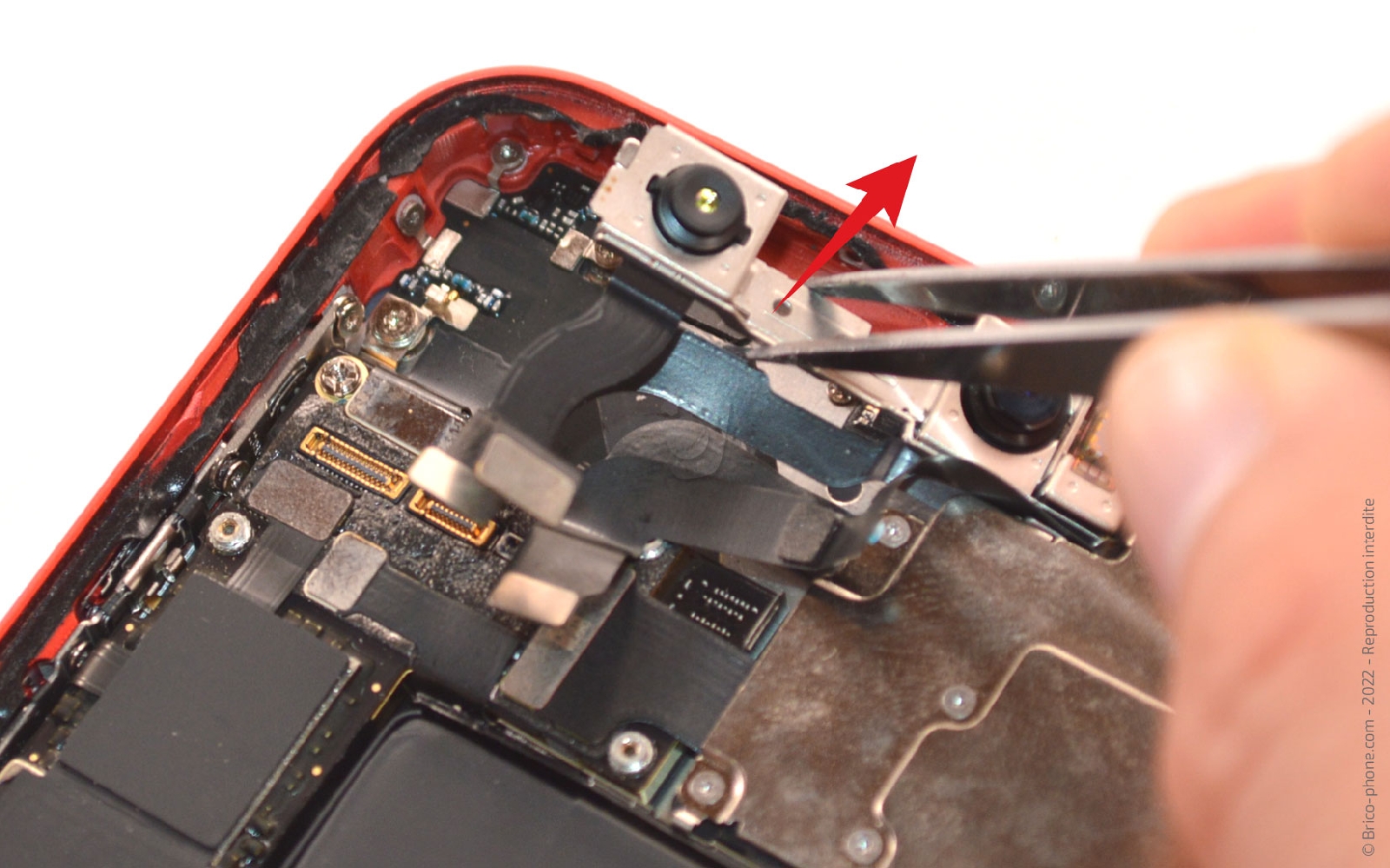

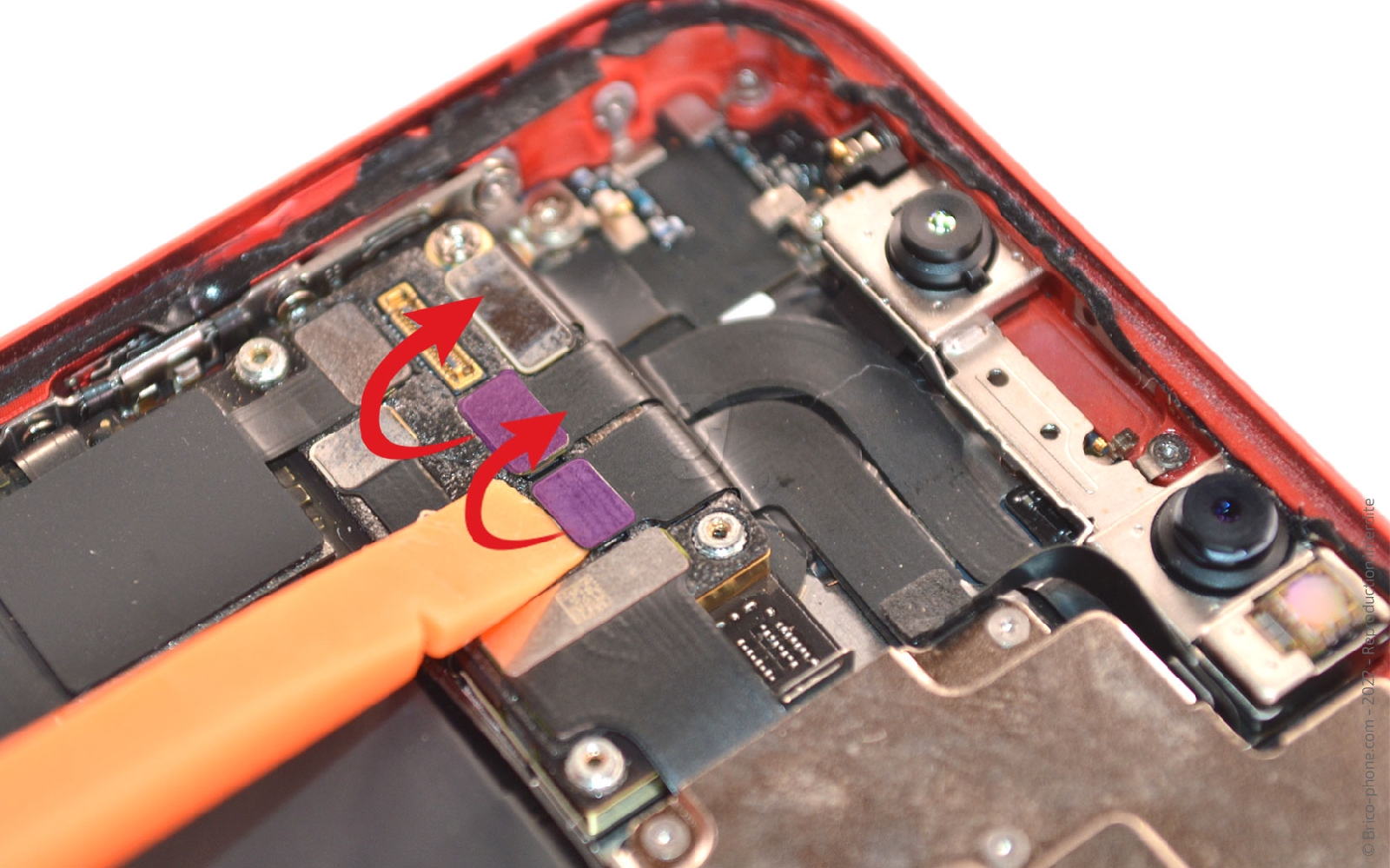

Toujours avec le levier, débranchez les 3 connectiques de la nappe Facetime pour pouvoir mettre l'élément #13 de coté.

La troisième nappe est cachée par les deux autres.

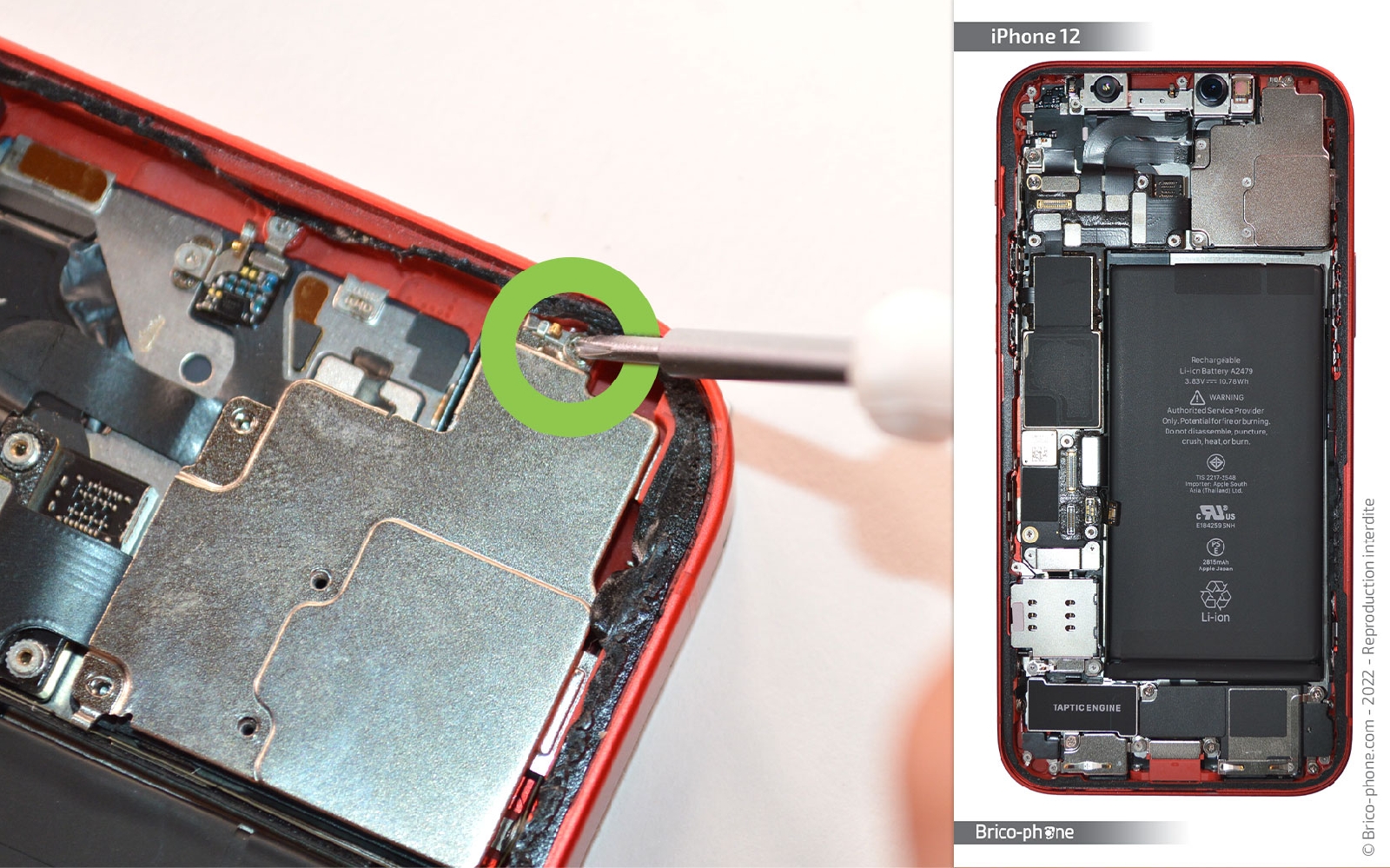

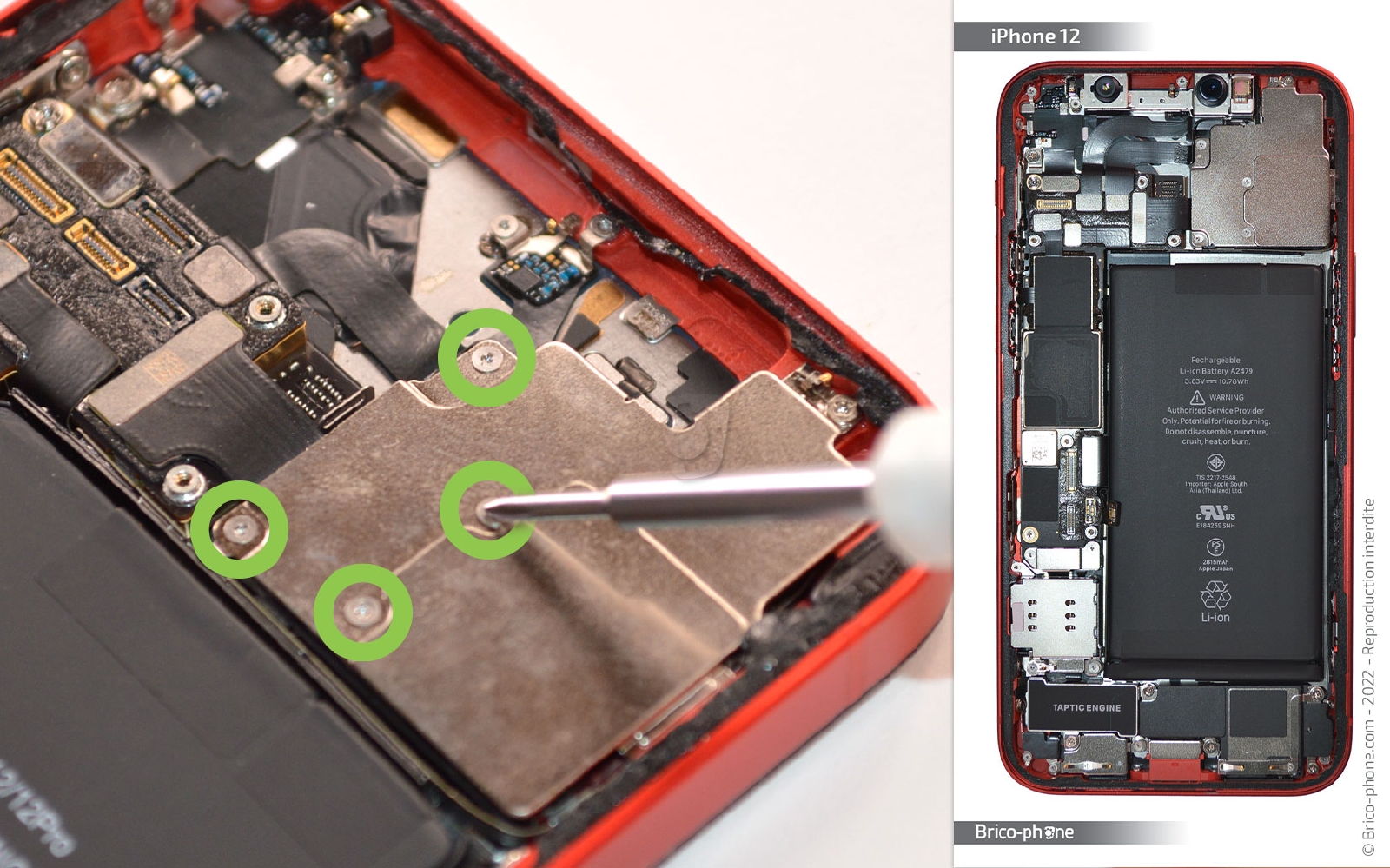

Reprenez le tournevis cruciforme pour enlever la première vis du cache de protection des caméras arrière.

Ensuite, dévissez les autres vis avec le tournevis triwing de votre kit d'outils.

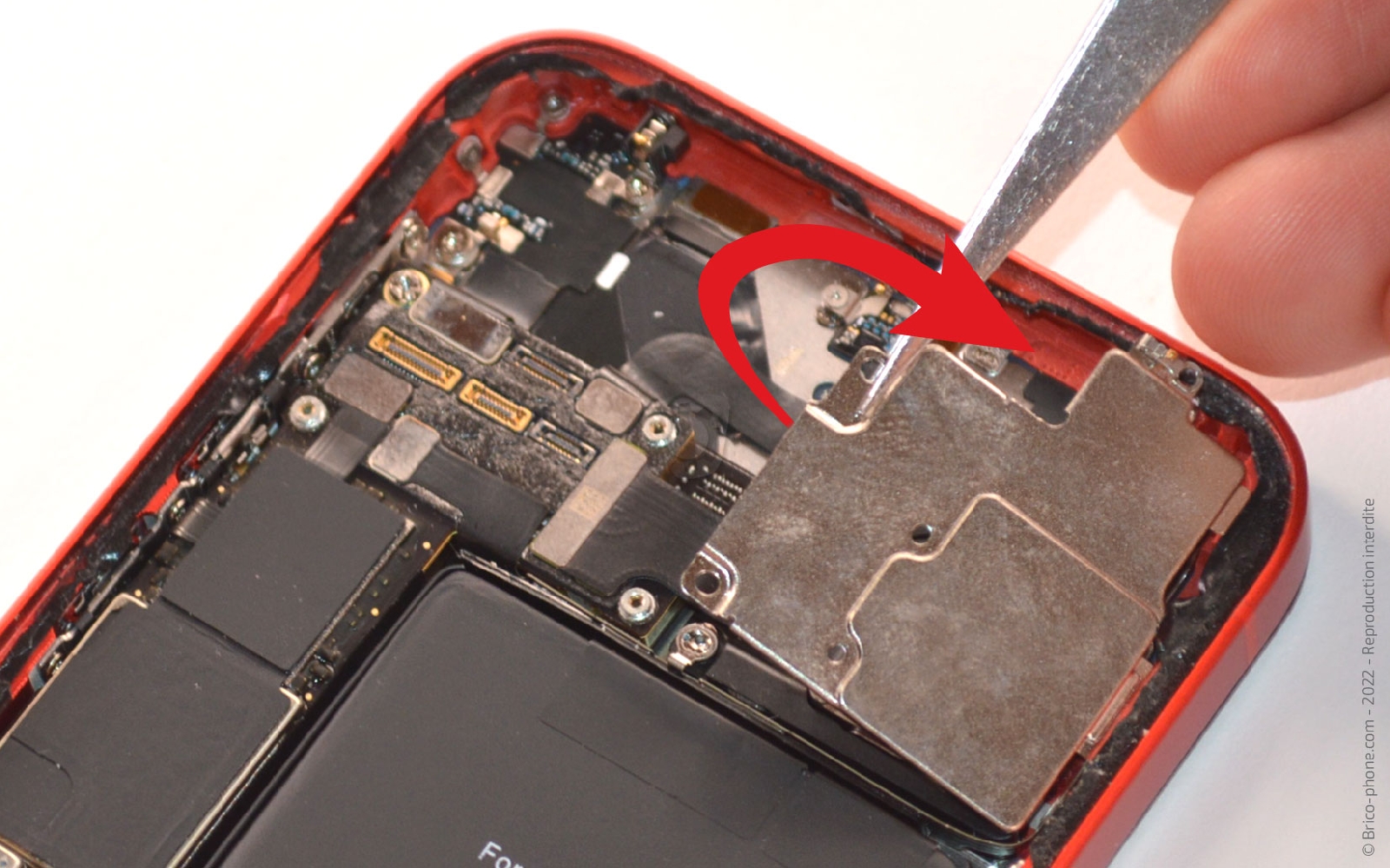

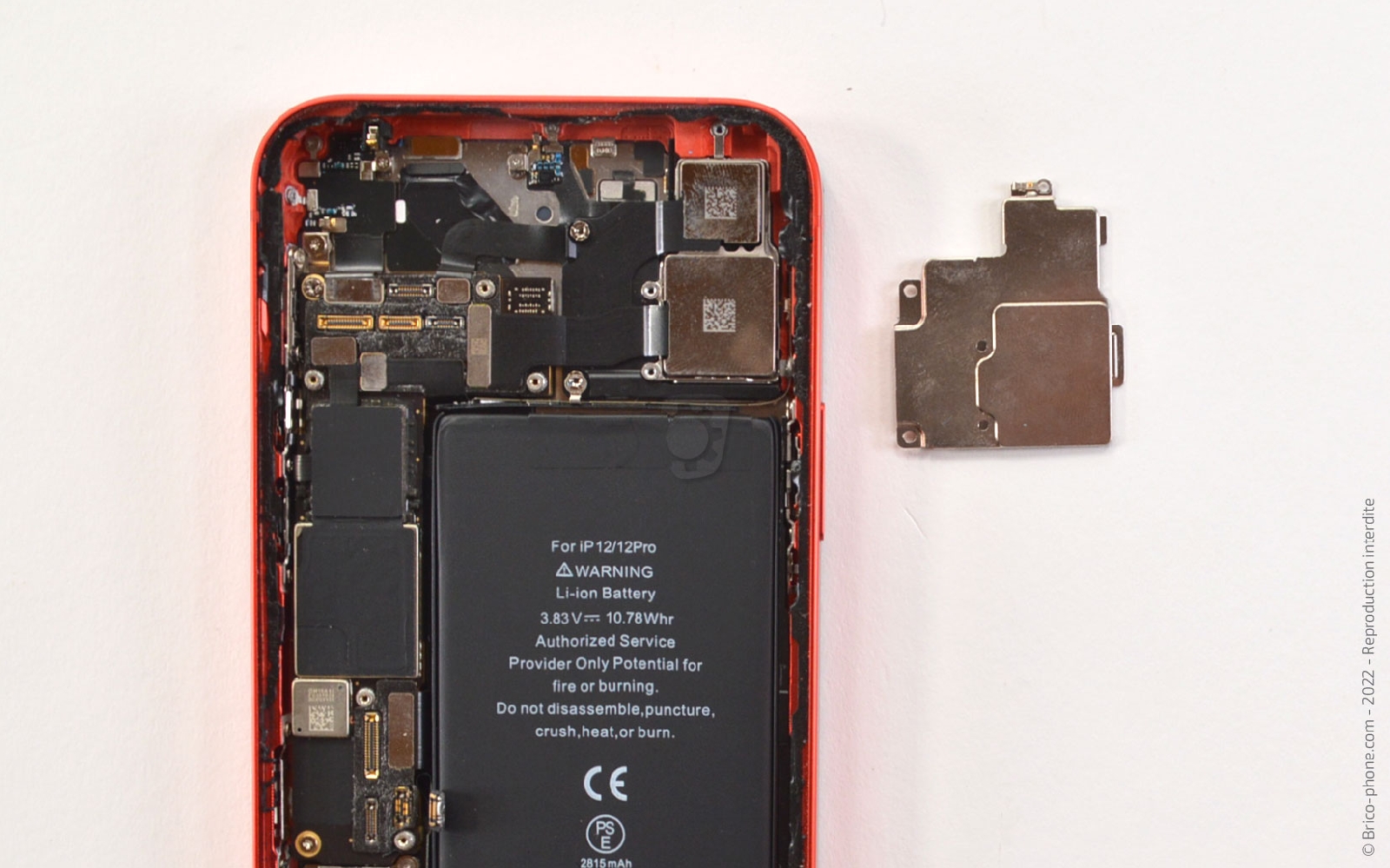

Enfin, soulevez la plaquette #11 en utilisant la pincette en métal.

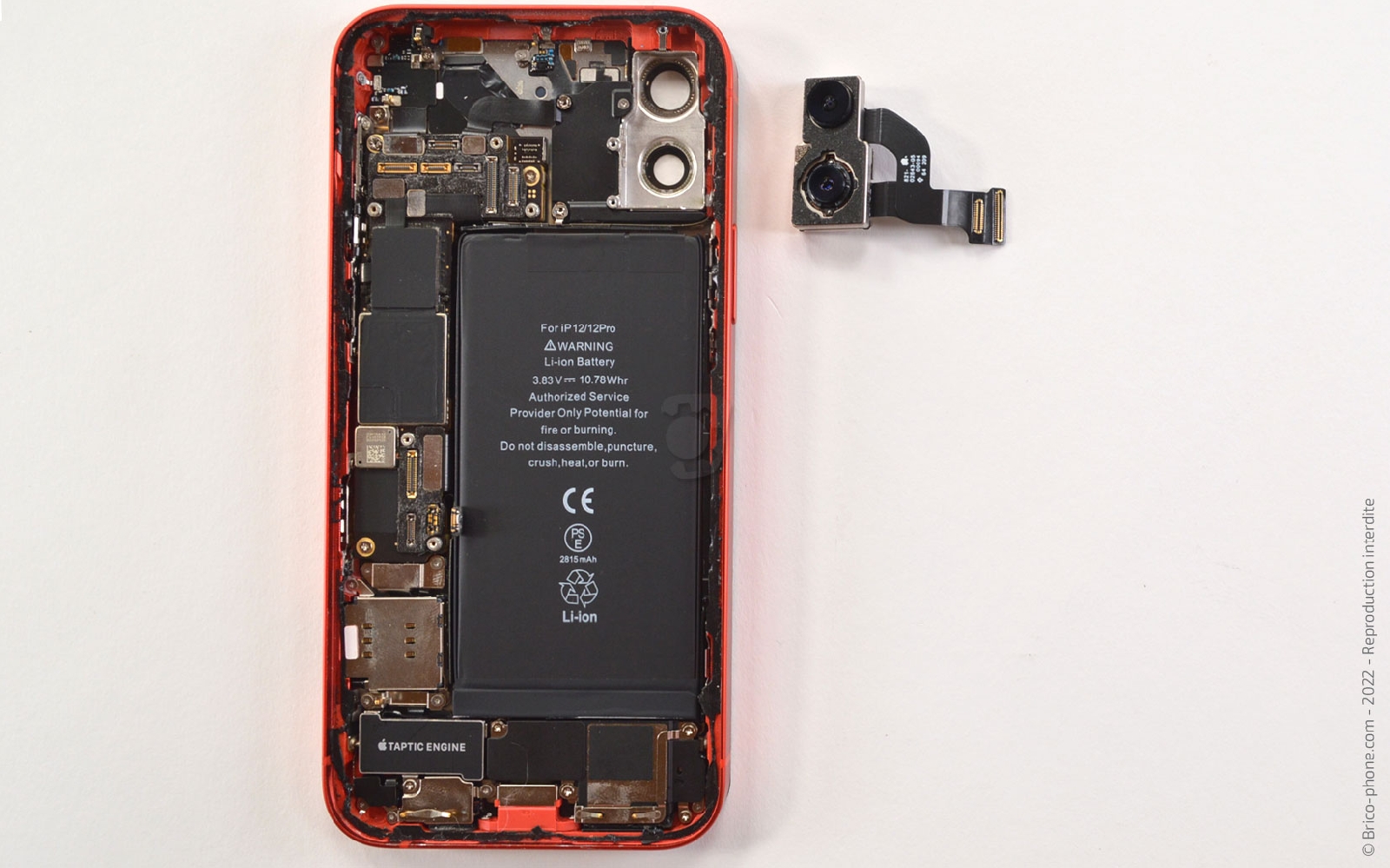

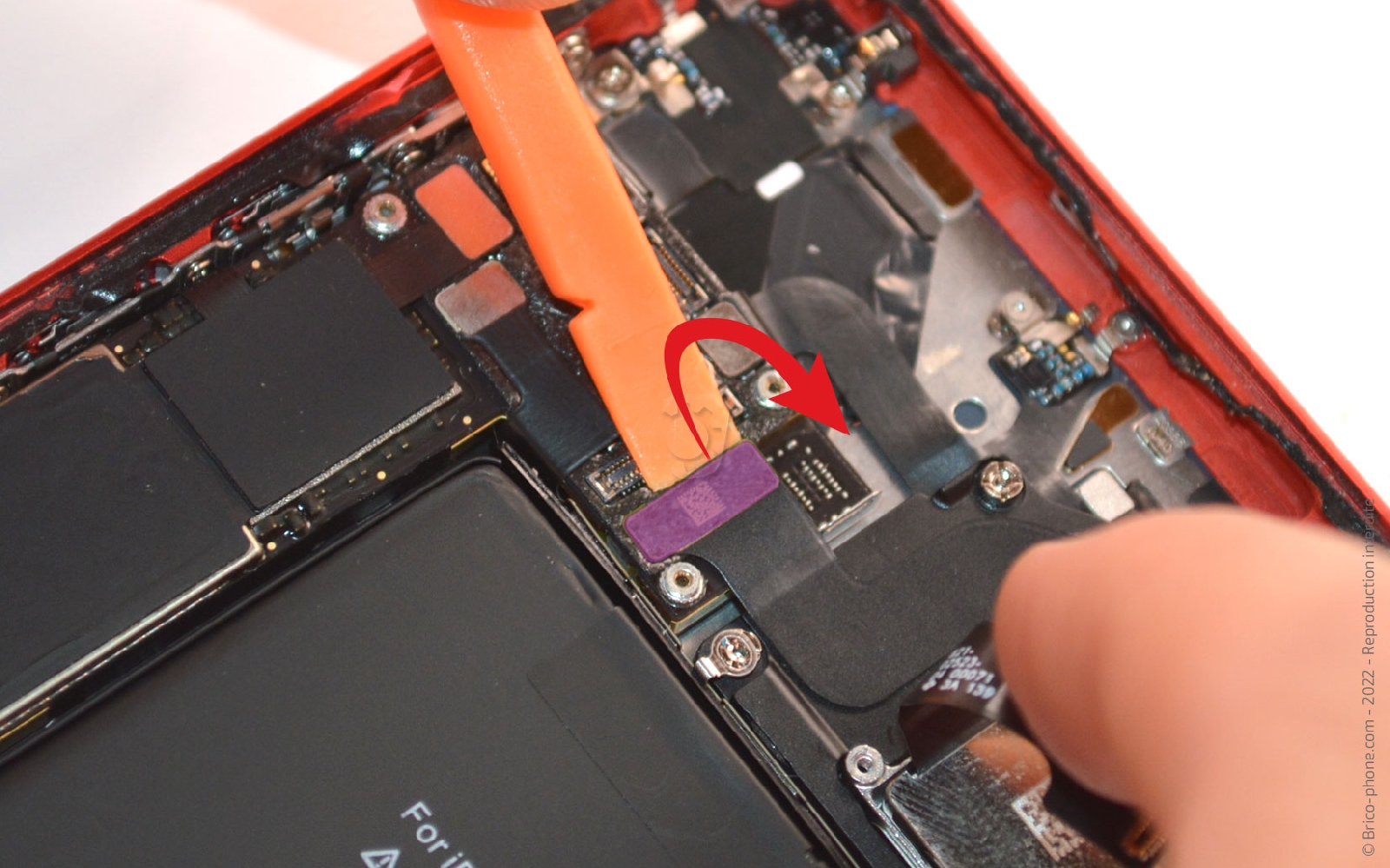

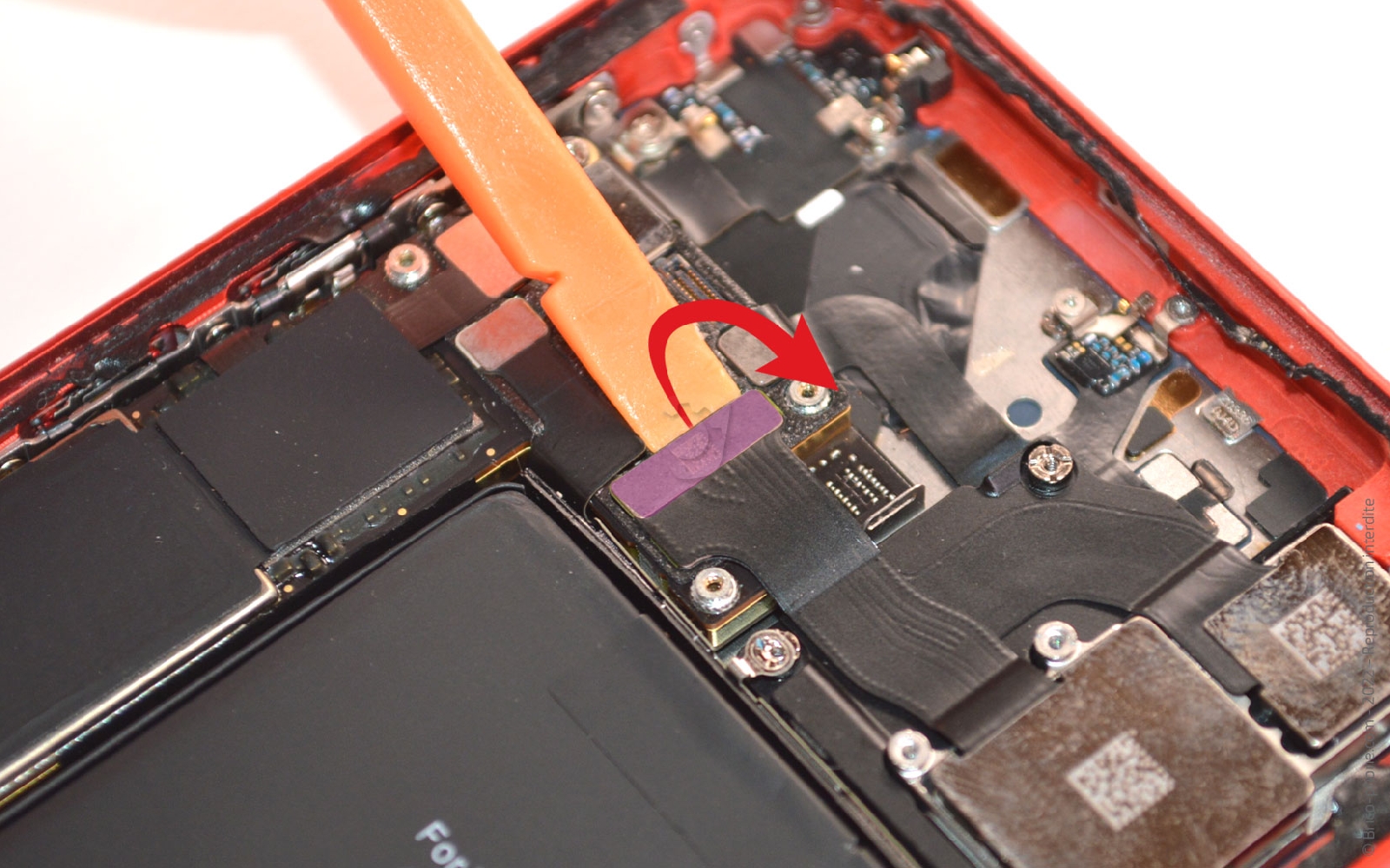

Munissez-vous du spudger pour déconnecter les nappes du module de l'appareil photo arrière.

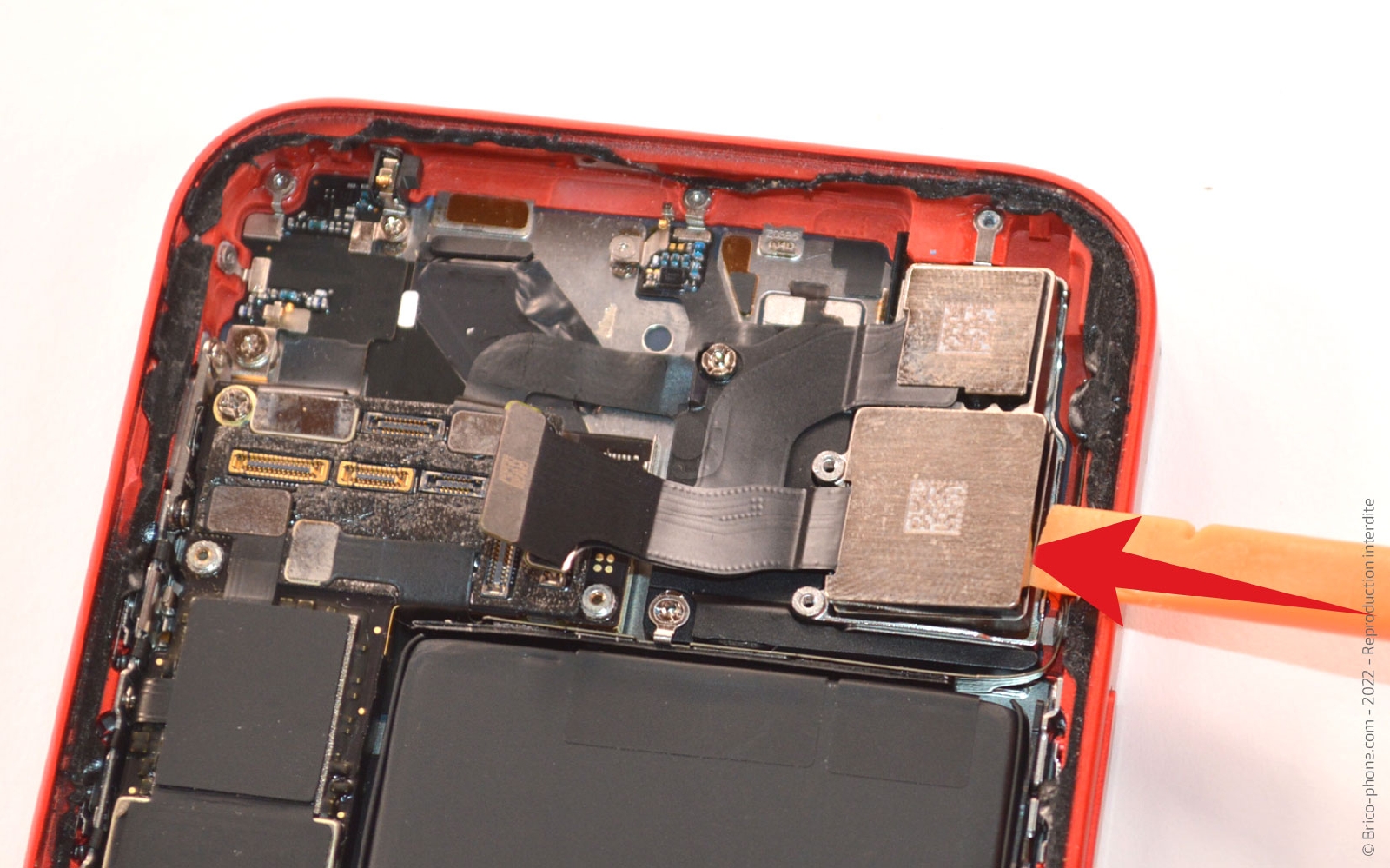

Dans un second temps, glissez l'outil entre la caméra et le châssis pour faire basculer le composant hors de votre smartphone.

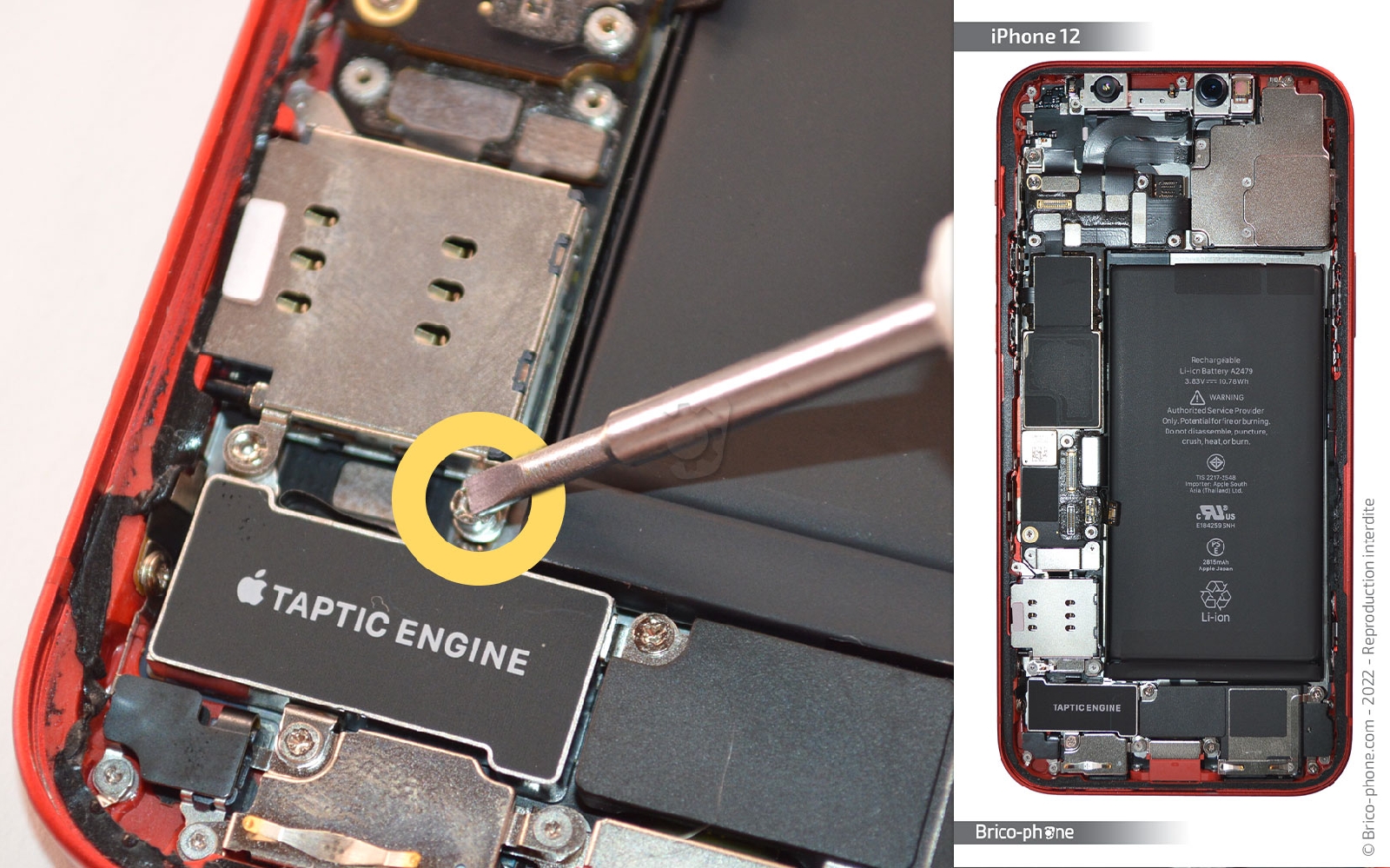

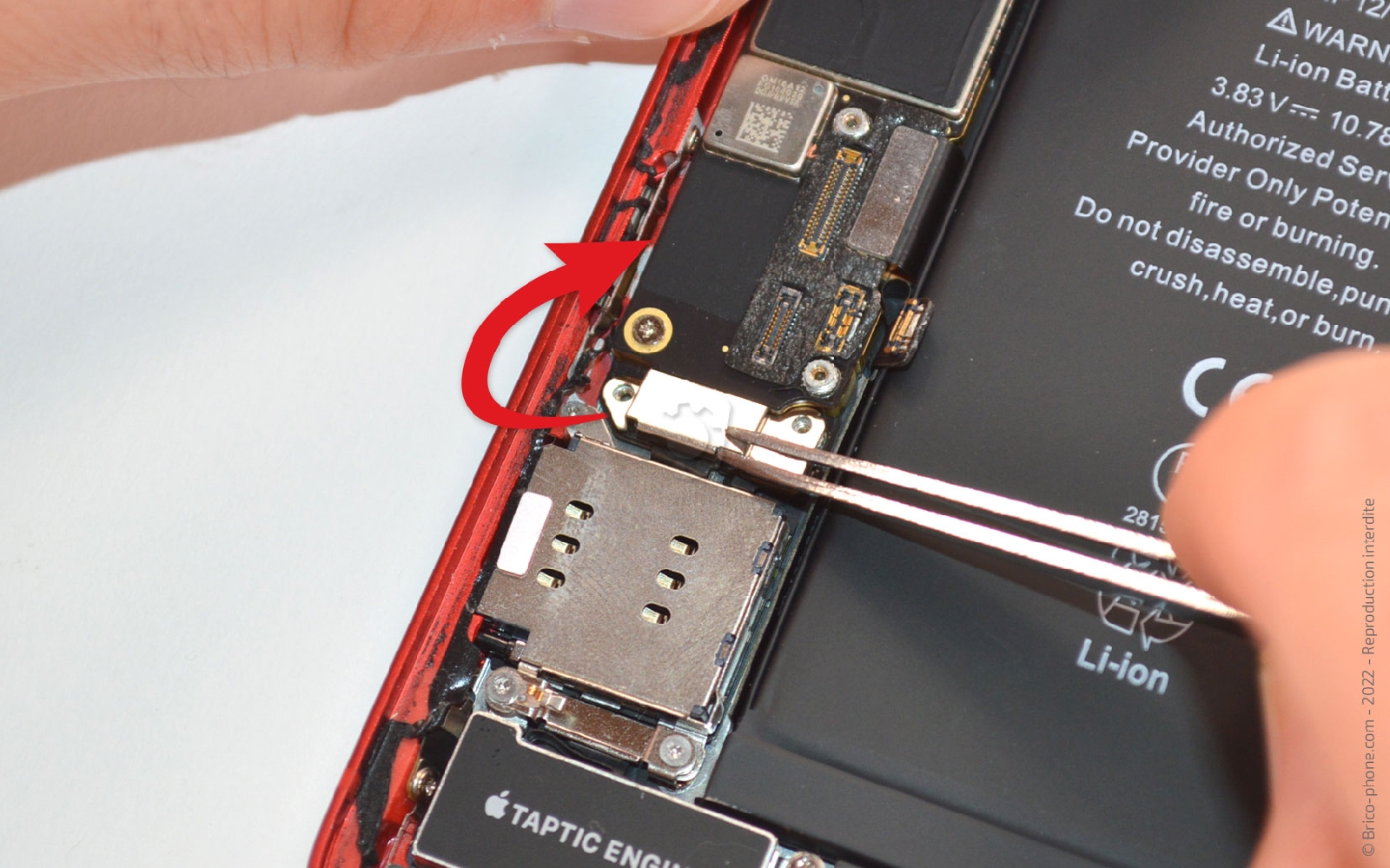

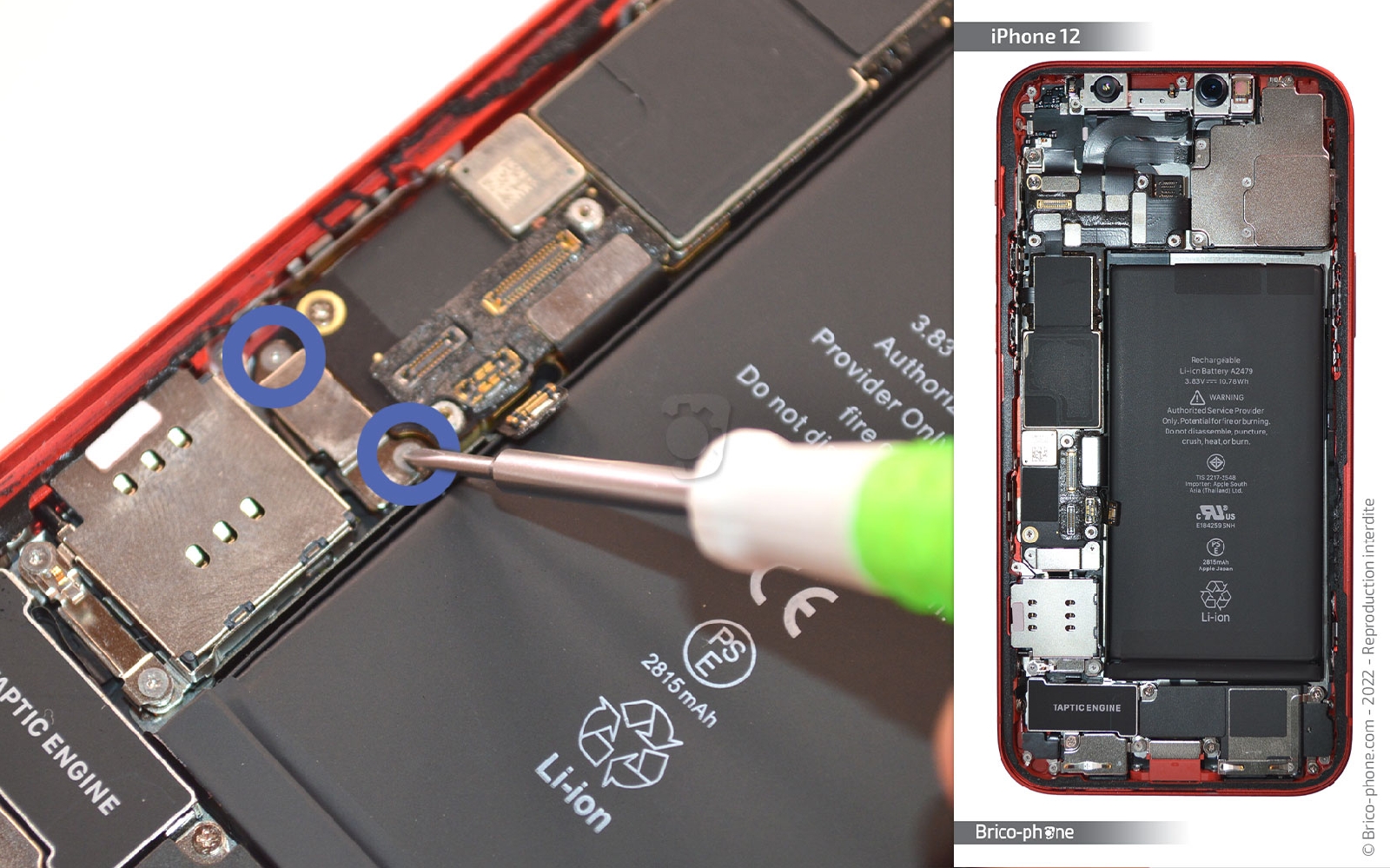

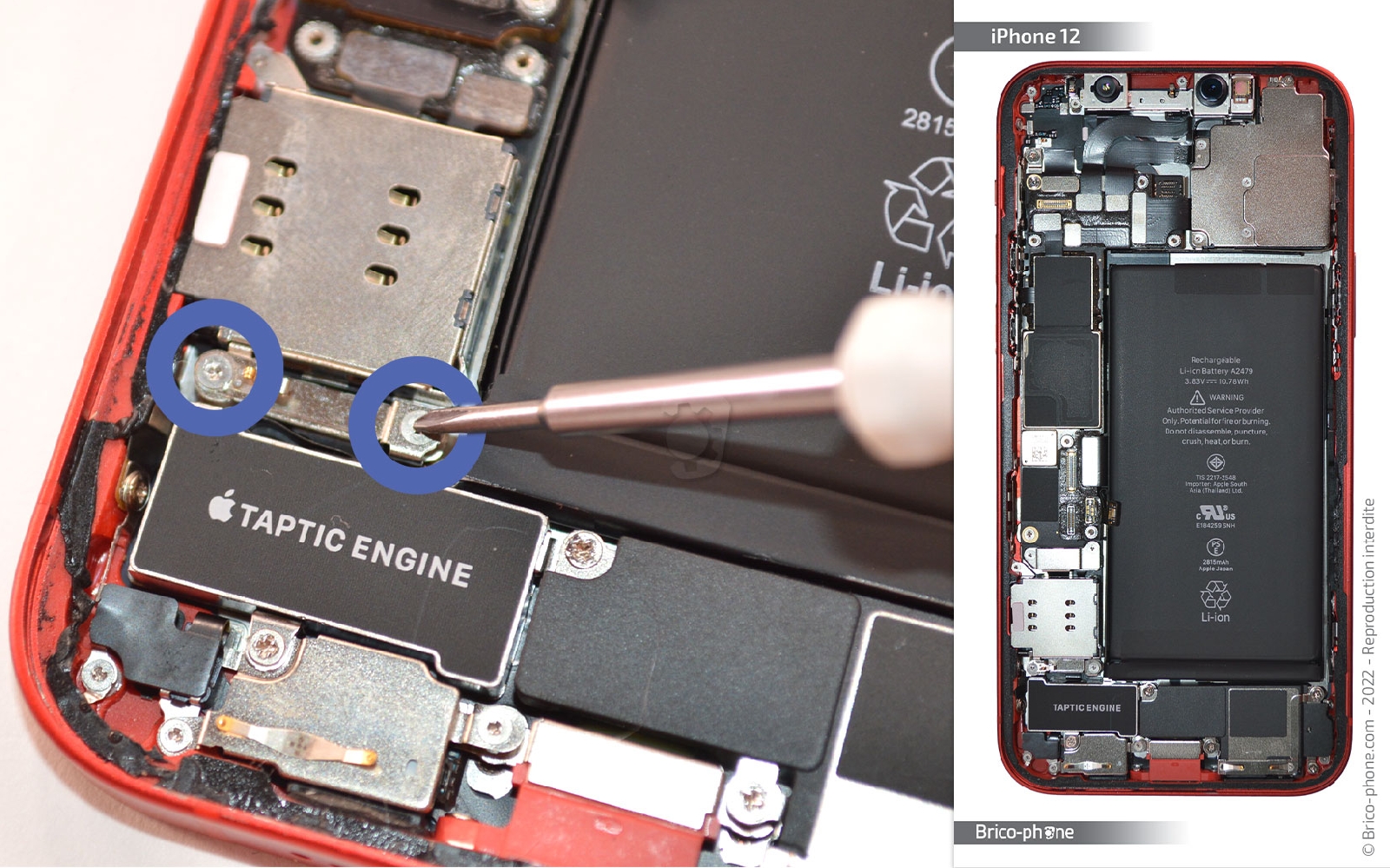

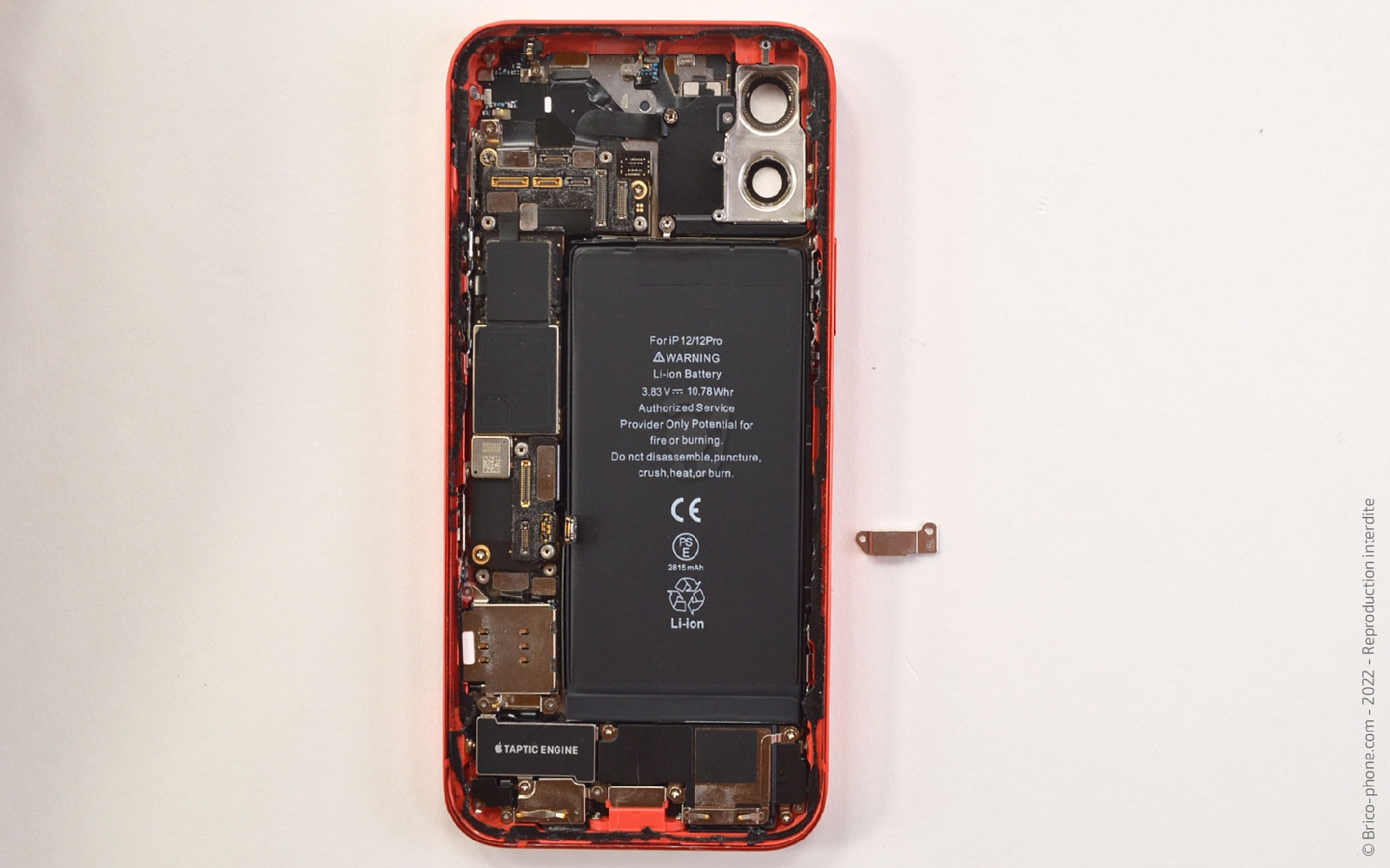

A l'aide du tournevis triwing, retirez les 4 vis nommées F des petites plaquettes métalliques situées au-dessus et en-dessous du lecteur de carte Sim.

Sortez ensuite les éléments #08 du châssis.

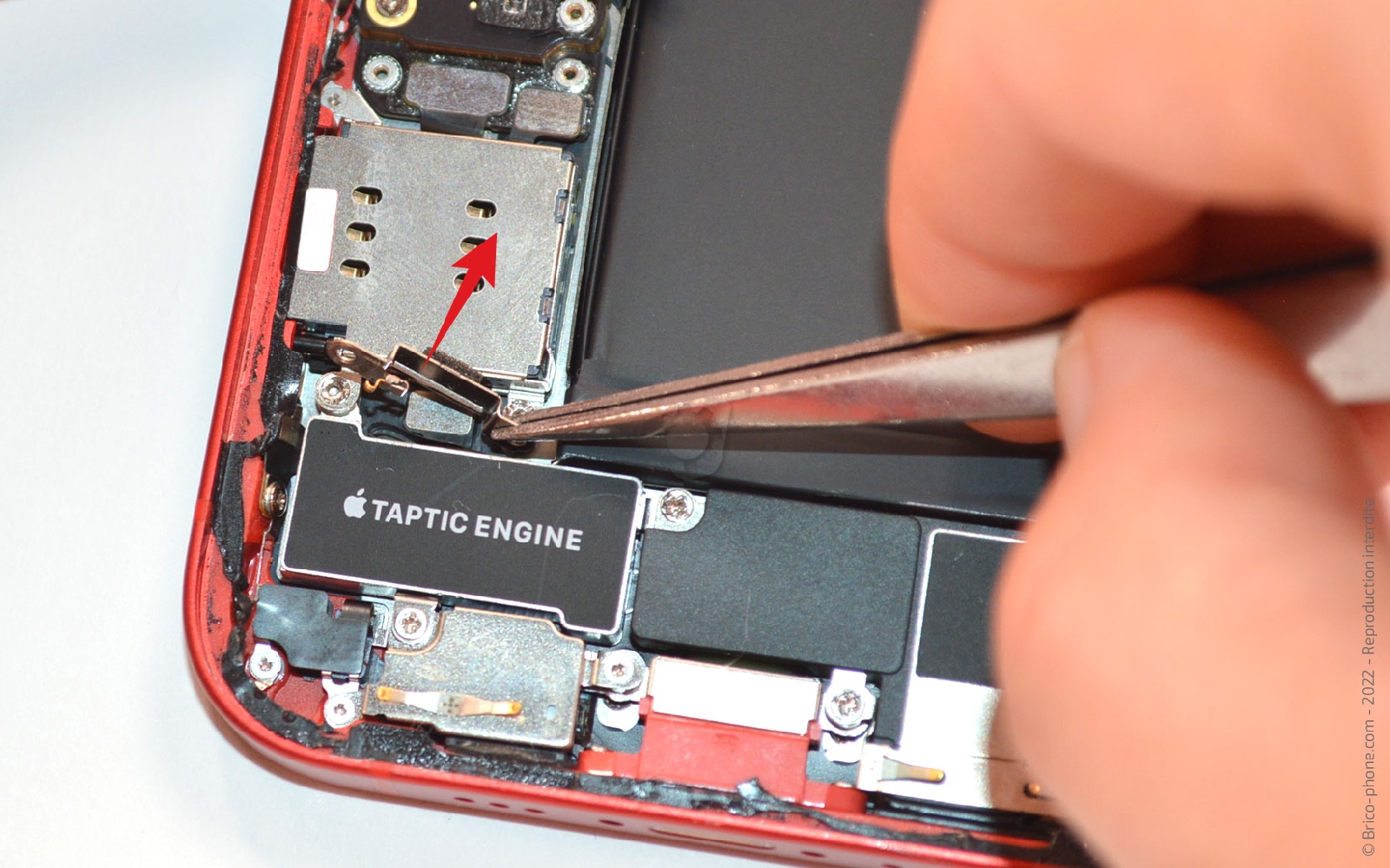

Toujours avec le tournevis triwing, ôtez les deux vis de la seconde plaquette #08. Saisissez-la avec la pincette pour la mettre de coté.

Attrapez le tournevis plat pour extraire la vis G2 puis reprenez le tournevis triwing pour ôter la vis G1.

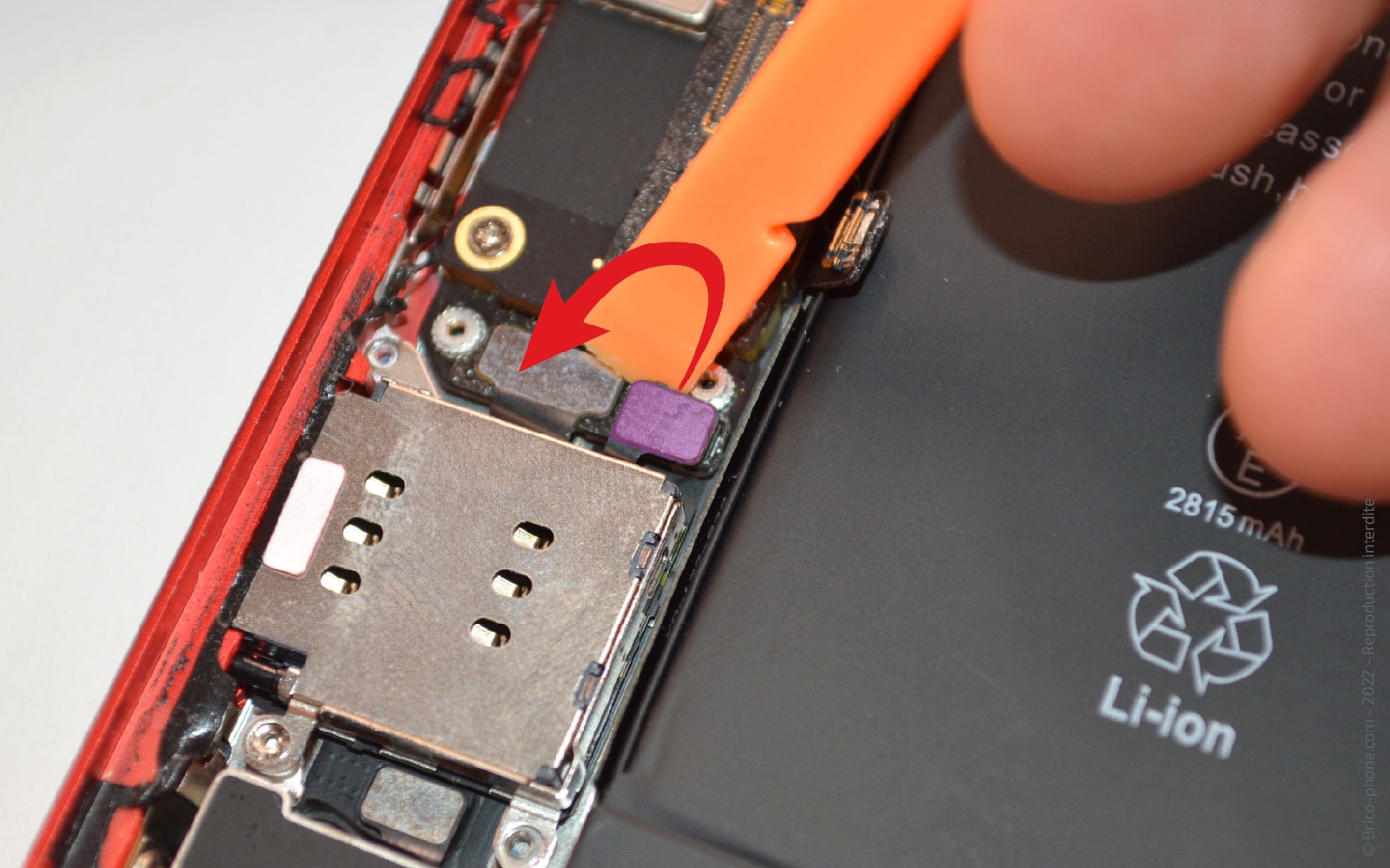

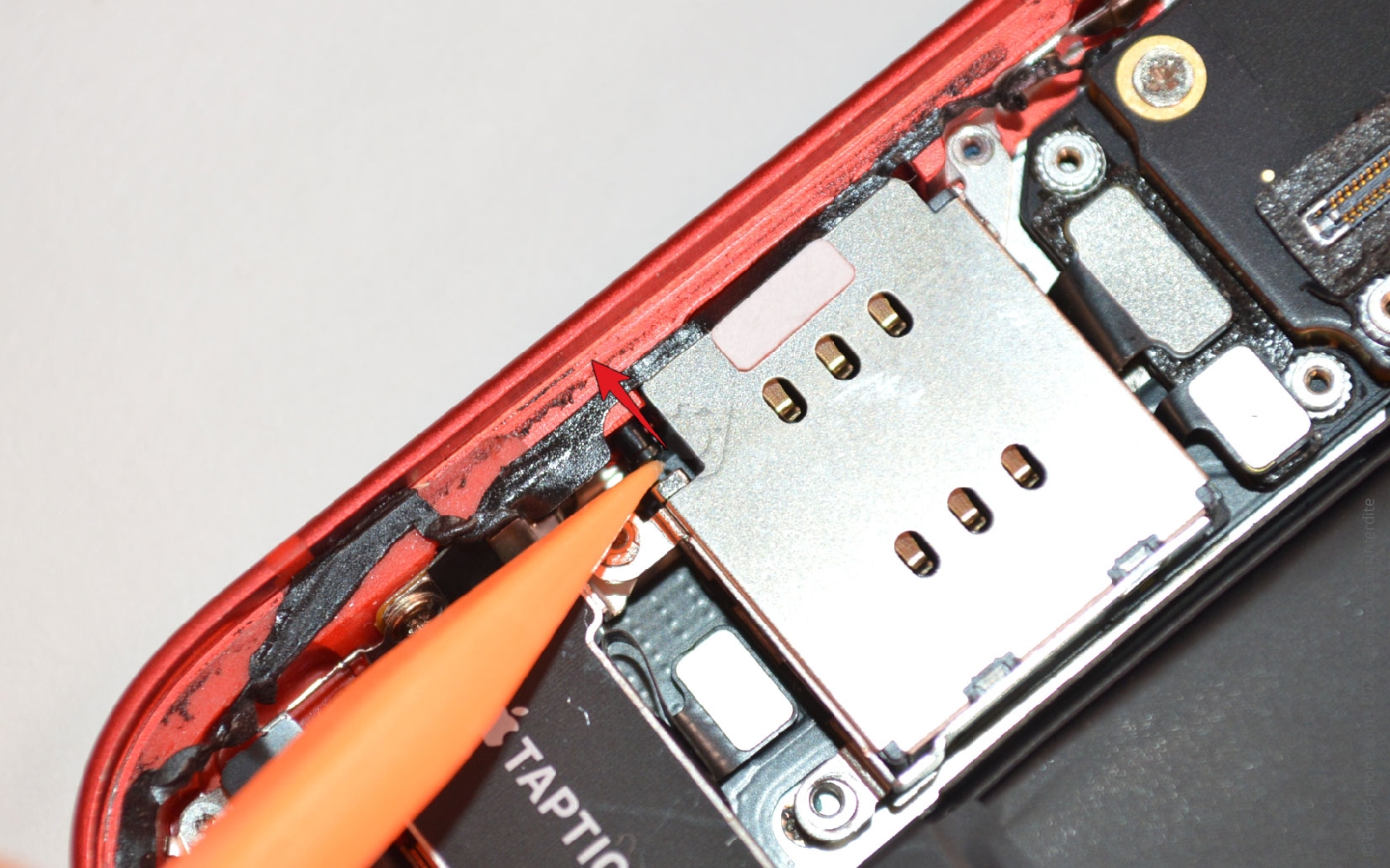

Déconnectez la nappe du lecteur Sim et vérifiez que le petit tuteur est décalé.

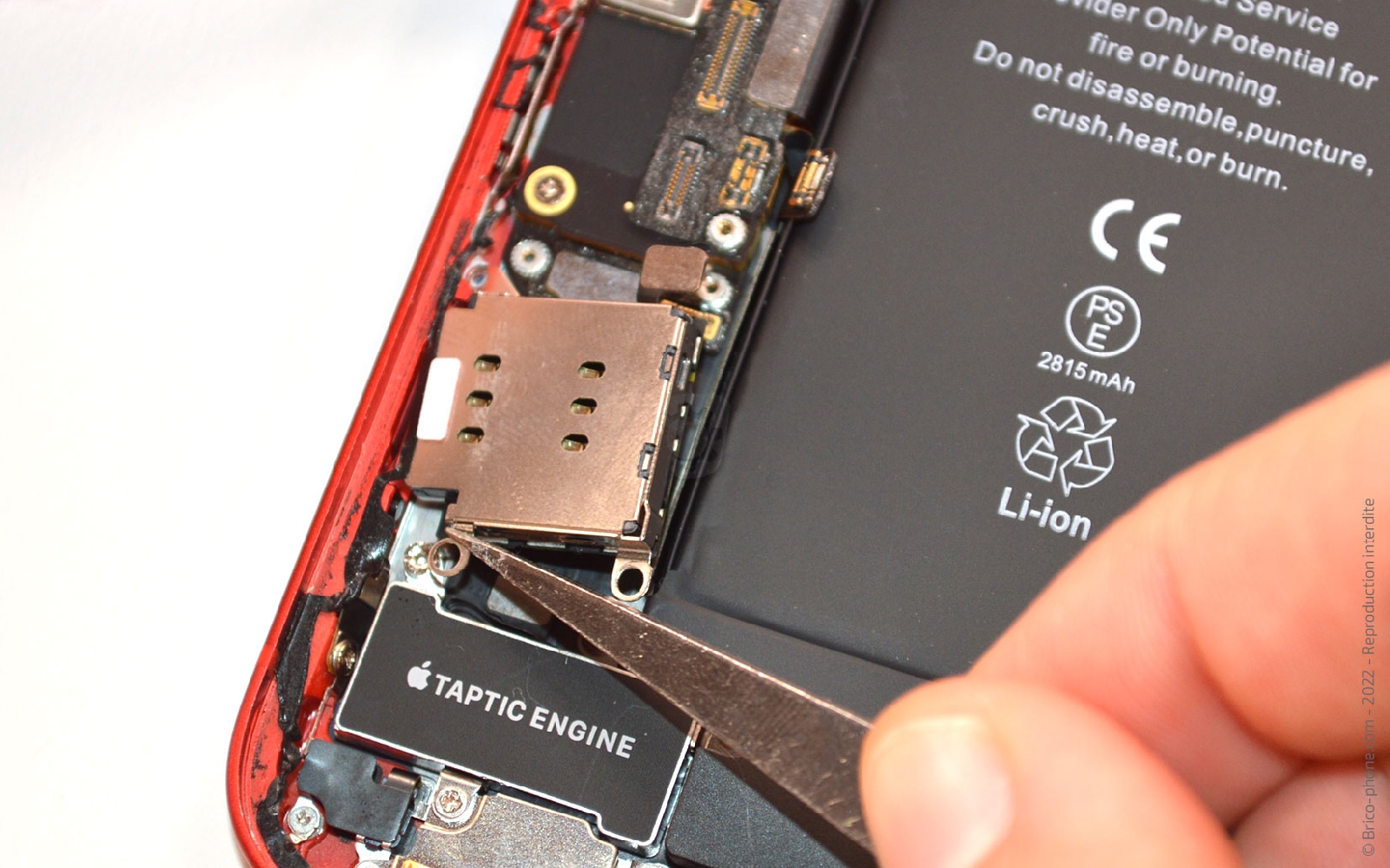

Vous pouvez récupérer le lecteur Sim.

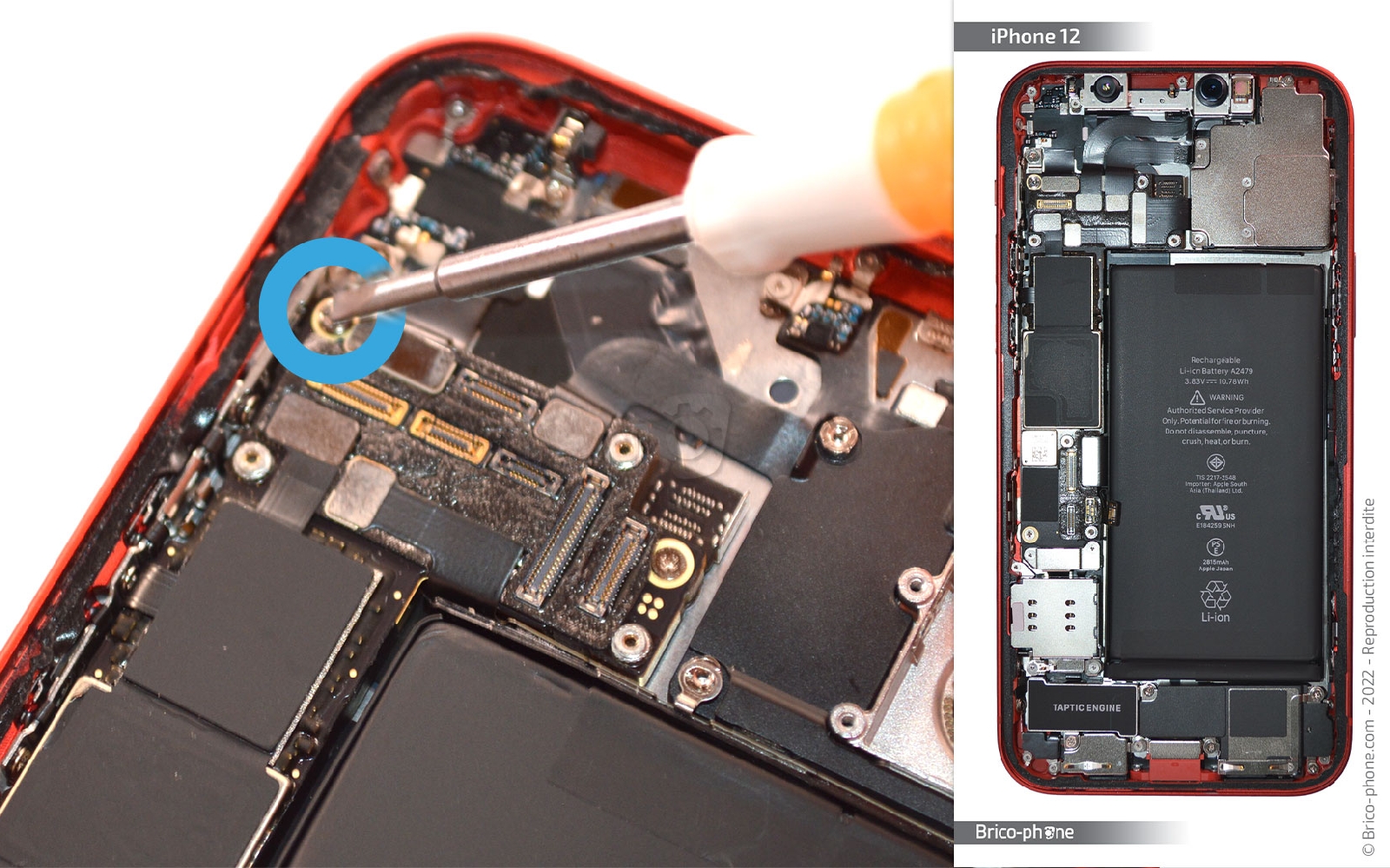

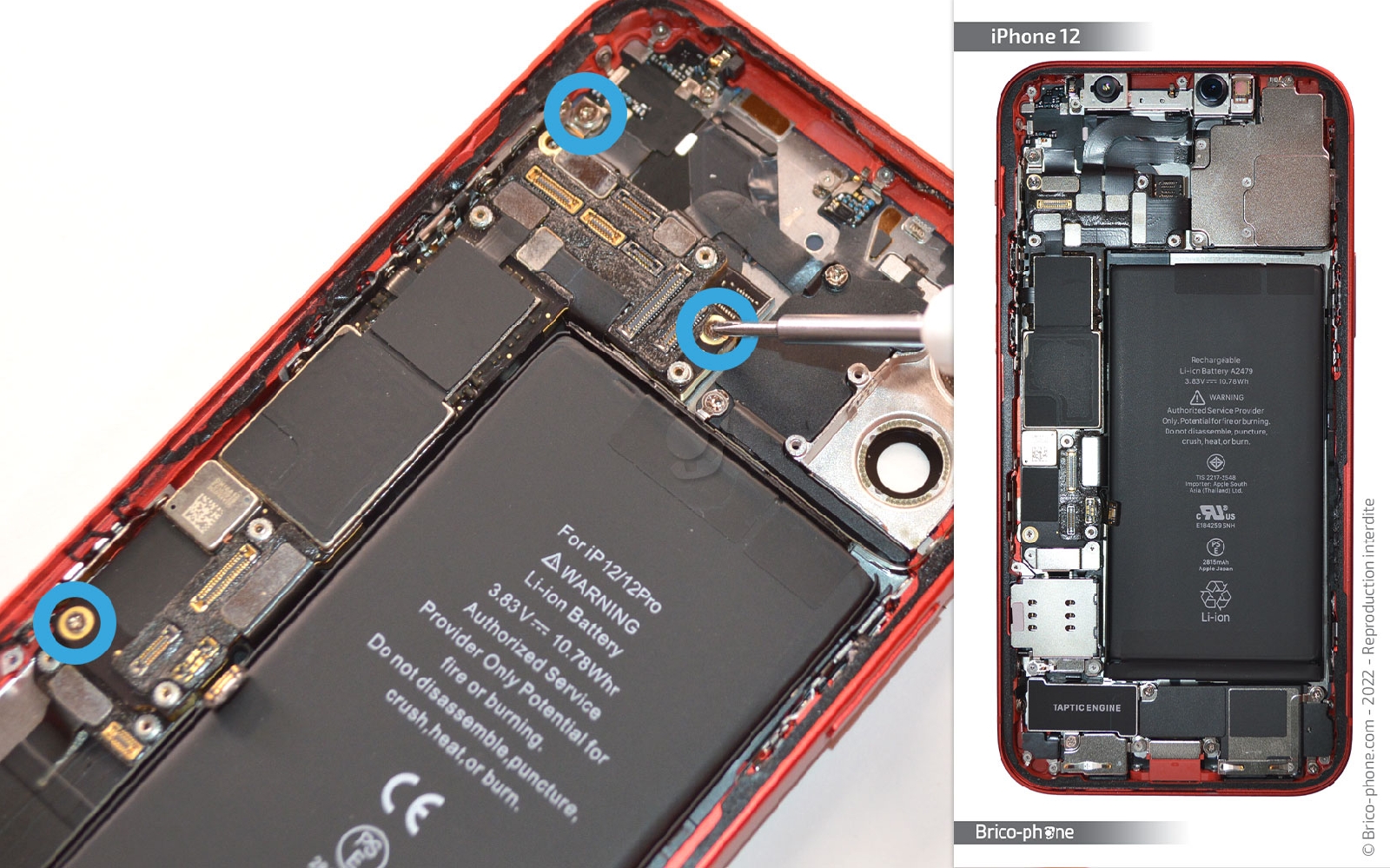

Dans un premier temps, dévissez la vis plate J2 avant de vous attaquer aux vis J1, J3 et J4 avec le tournevis cruciforme.

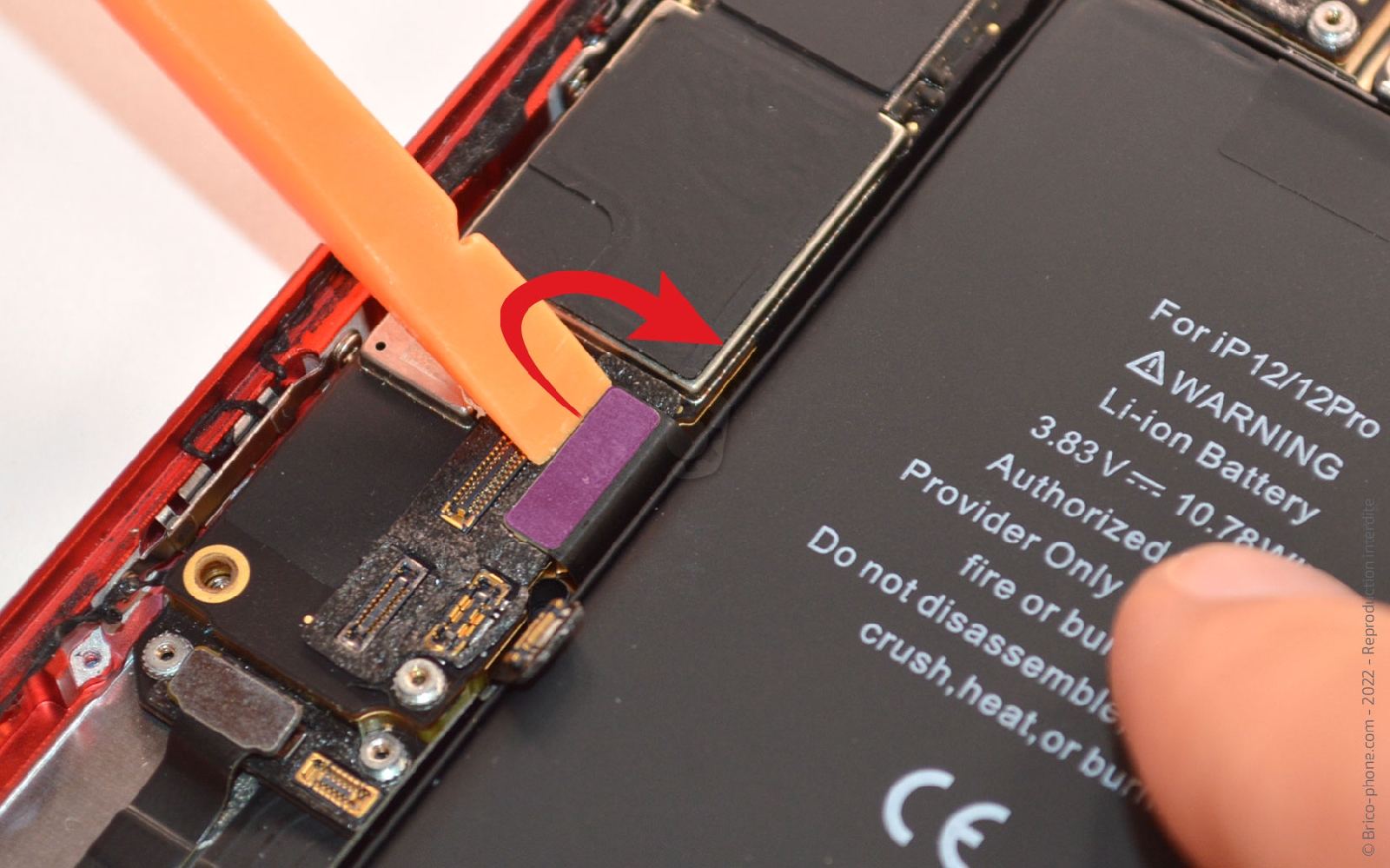

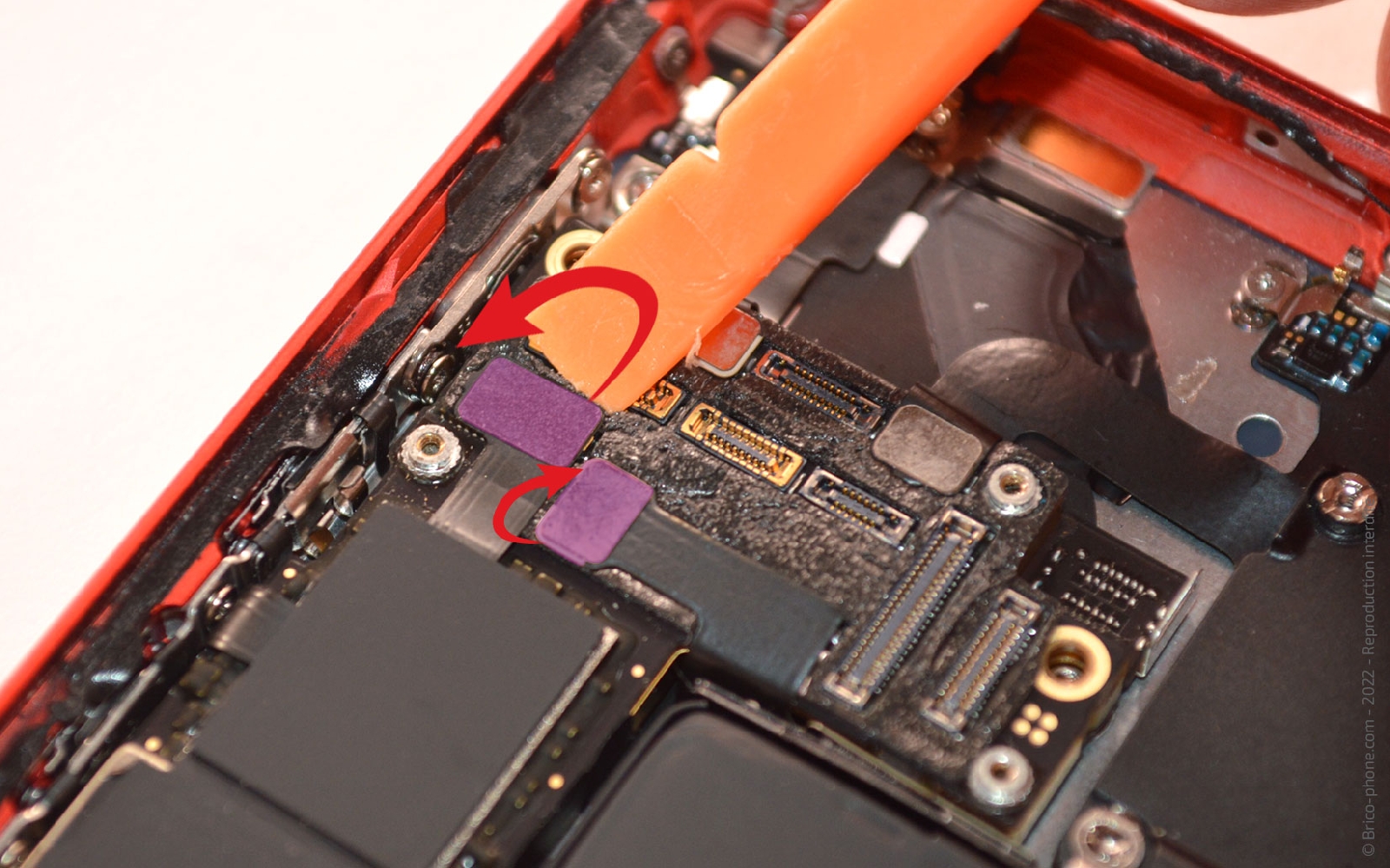

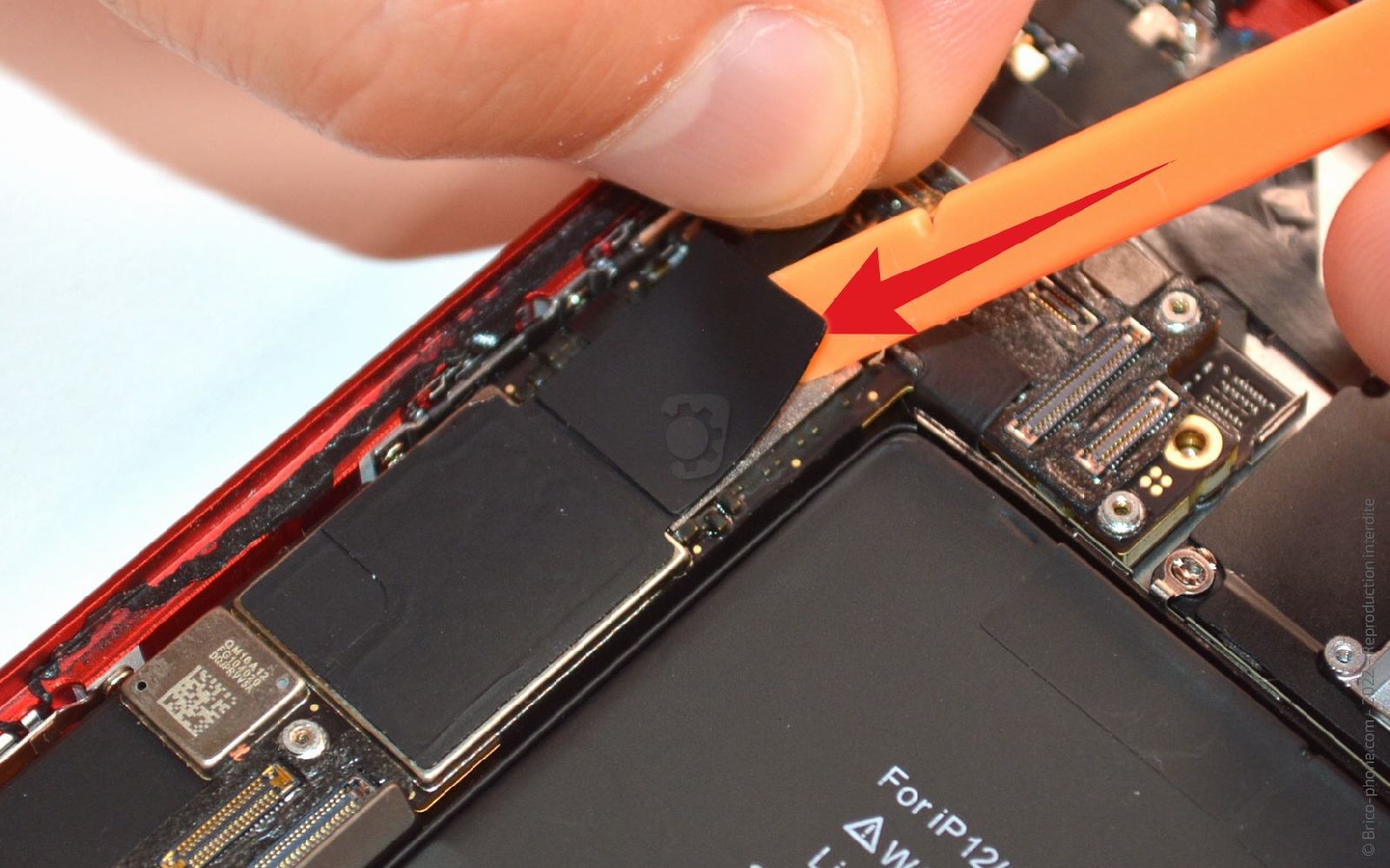

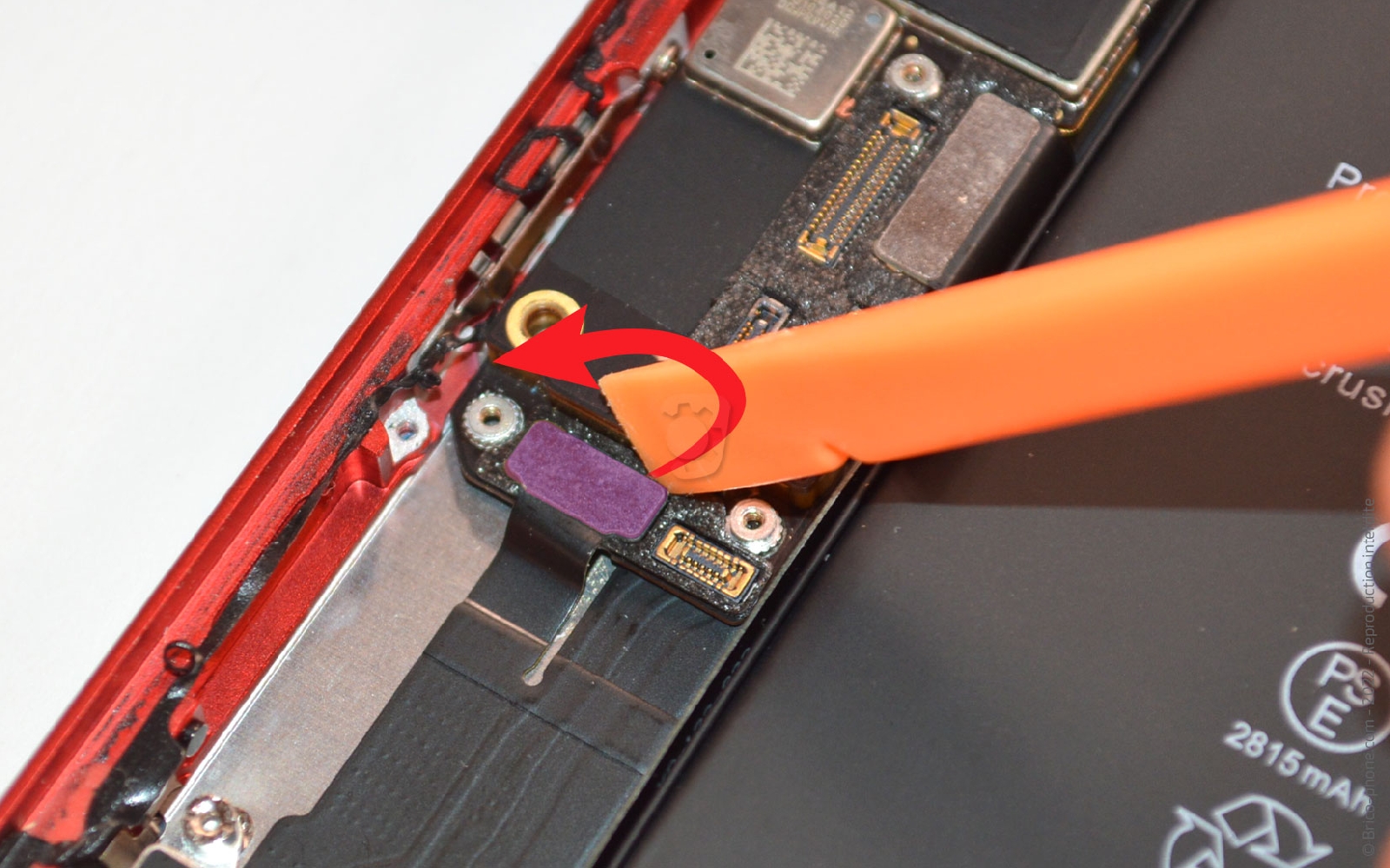

Libérons maintenant la carte mère en déconnectant toutes les nappes.

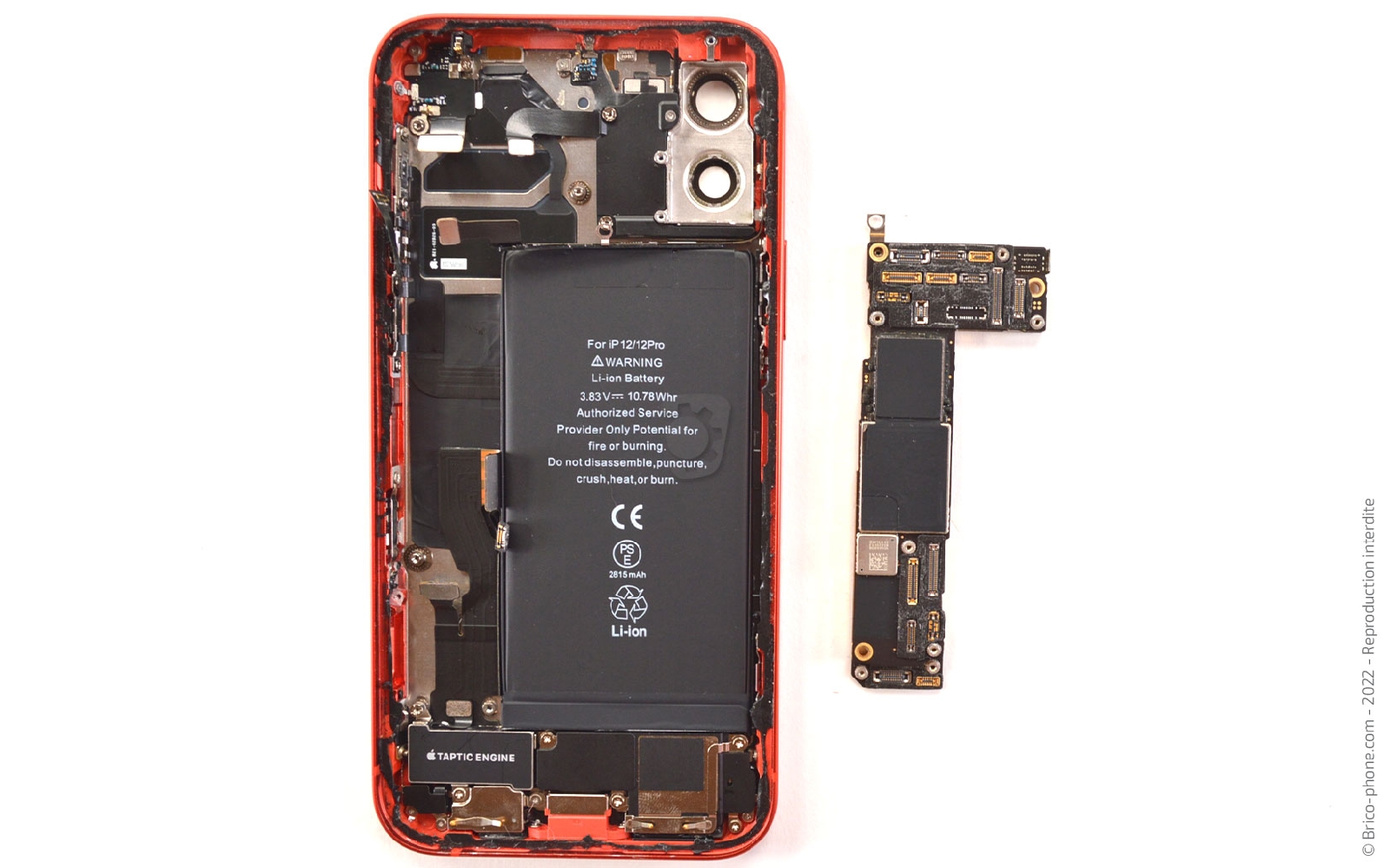

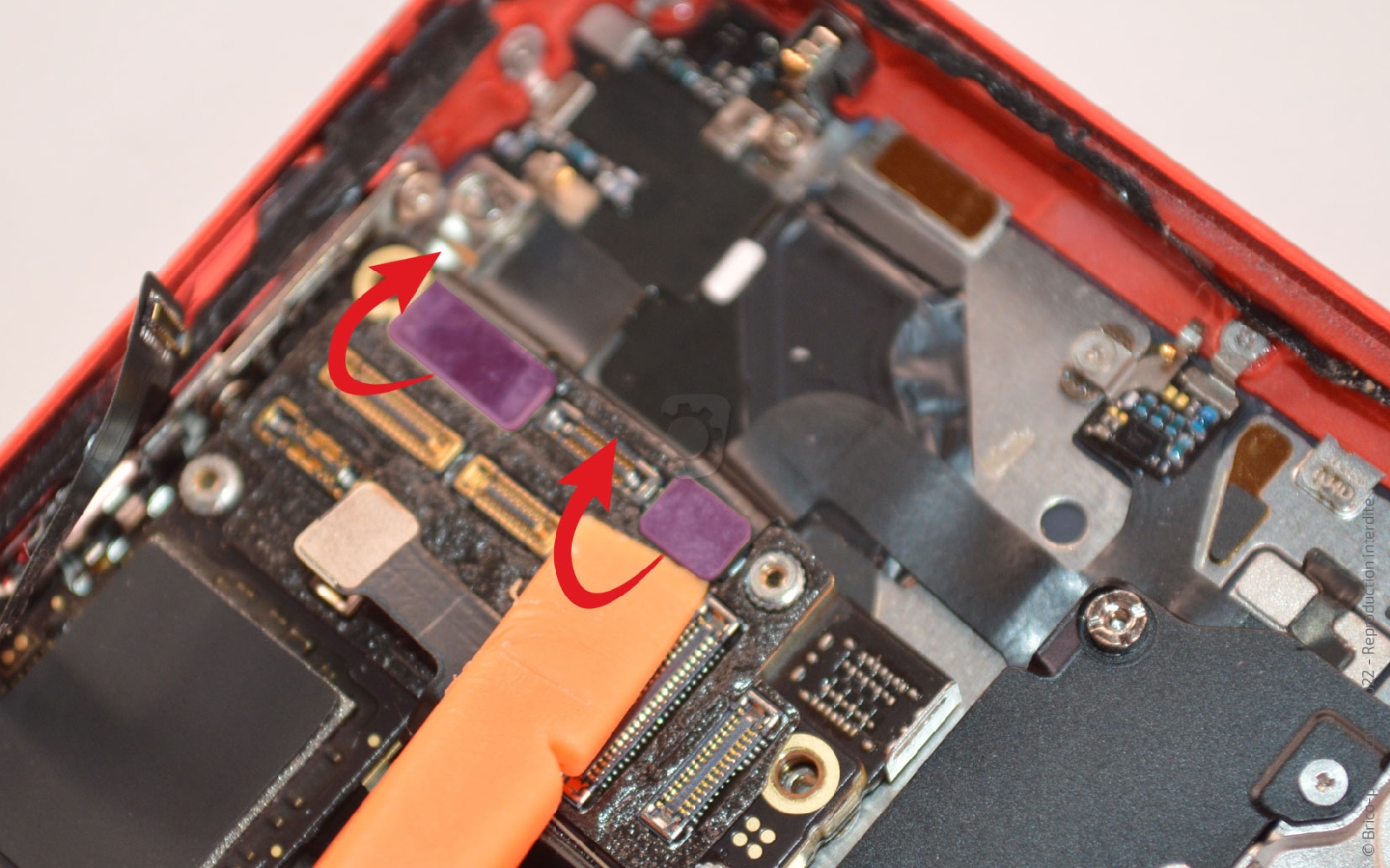

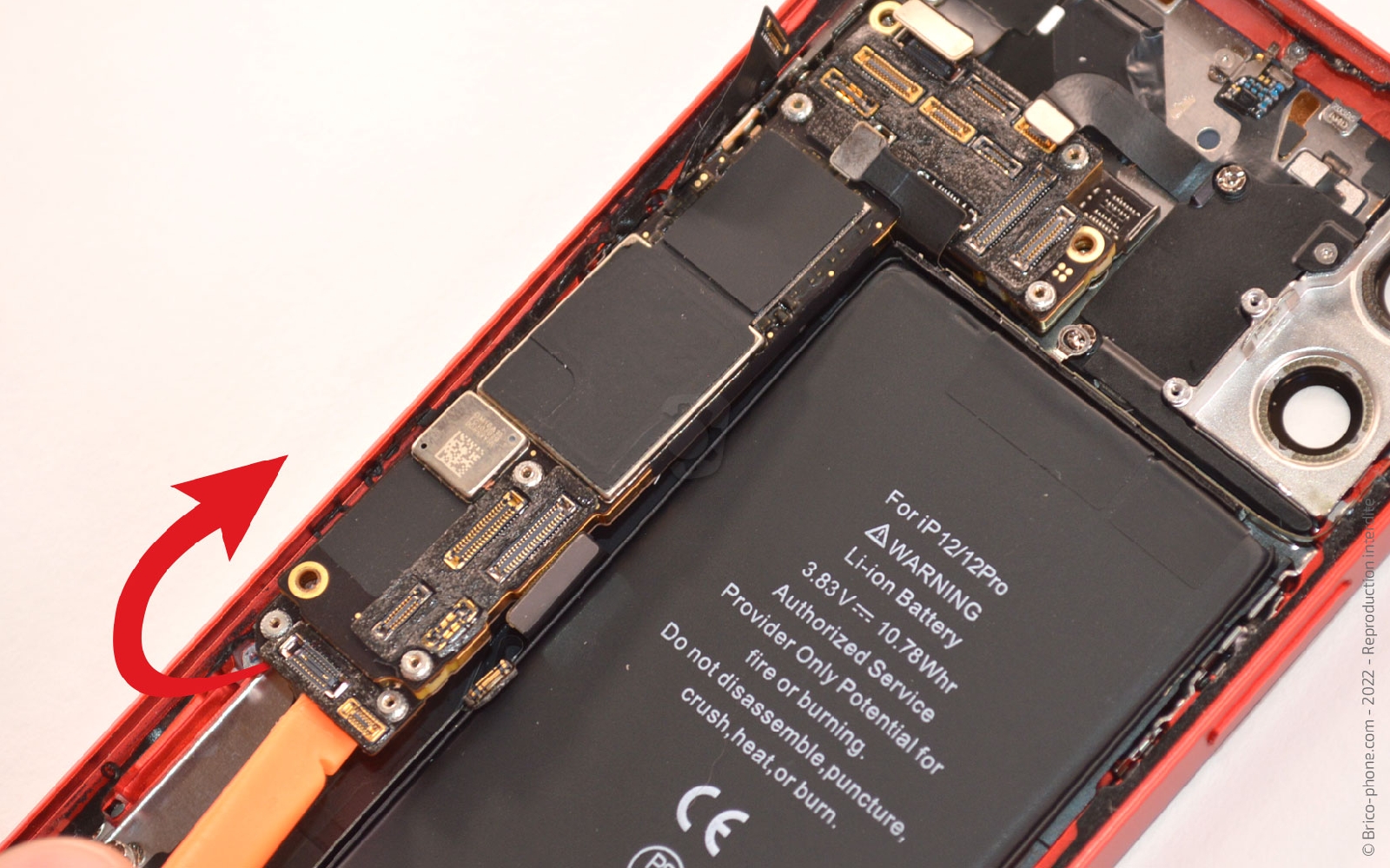

Terminez de déconnecter les nappes puis insérez le levier sous la carte mère pour faire levier et pouvoir sortir le composant.

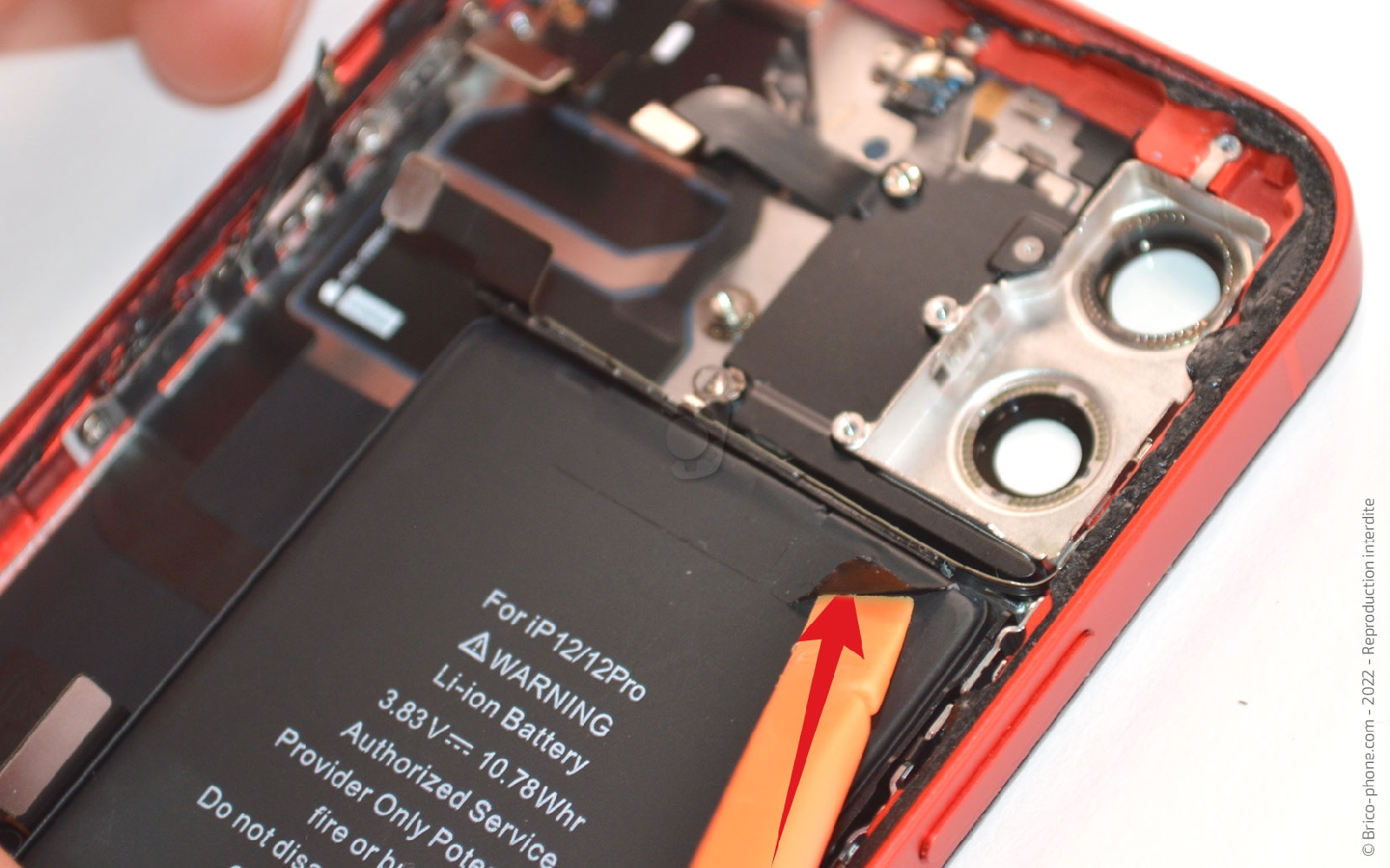

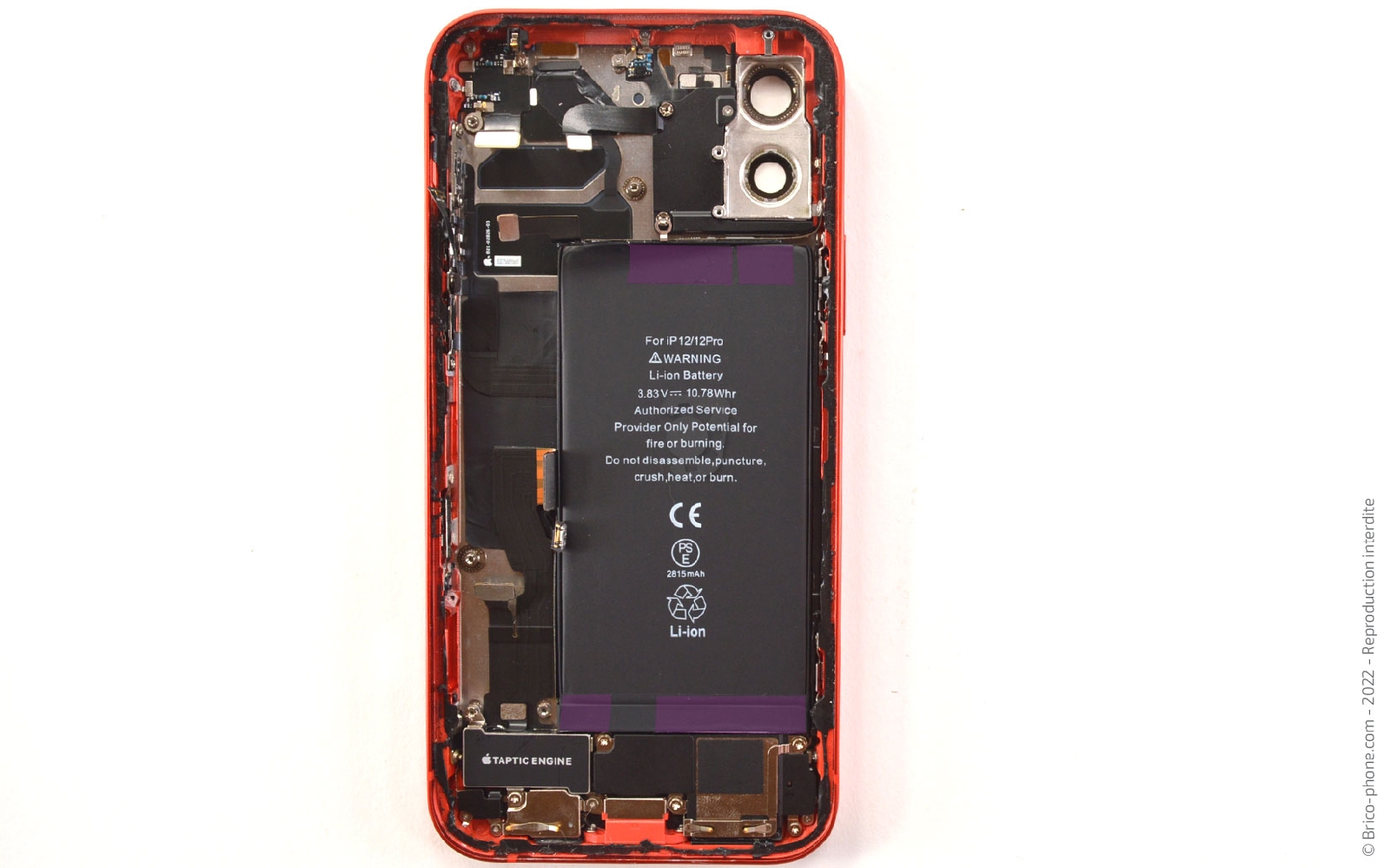

Quatre stickers retiennent la batterie au châssis de votre iPhone.

Décollez les parties noires à l'aide de la pincette ou du levier en nylon en faisant attention à ne pas endommager le composant car cela pourrait être dangereux.

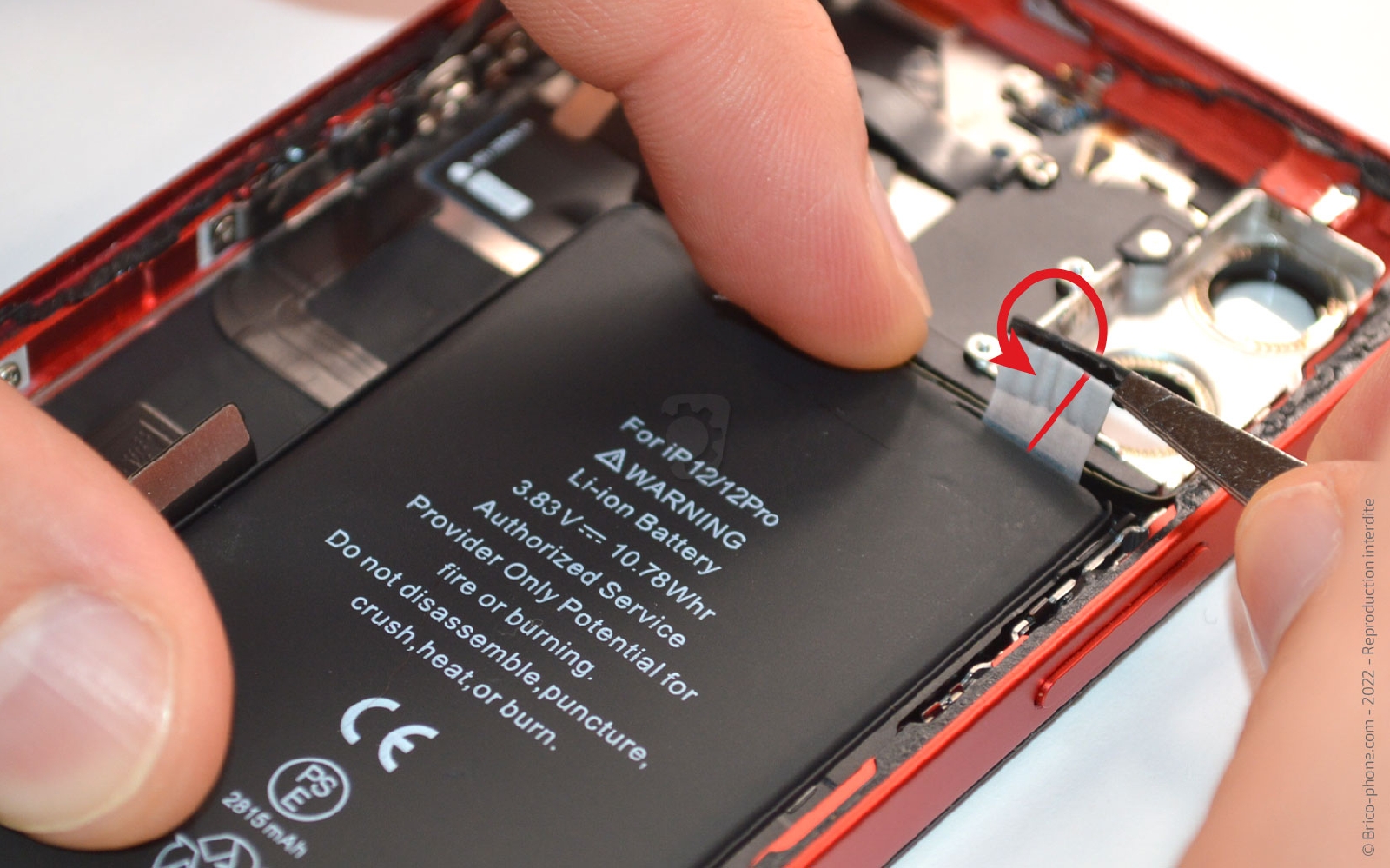

Ensuite, tirez délicatement chaque languette avec la pince ou les doigts.
Si vous utilisez la brucelles, pensez à enrouler le sticker autour de sa pointe pour faciliter le retrait de l'adhésif.

Effectuez cette manipulation pour tous les stickers.

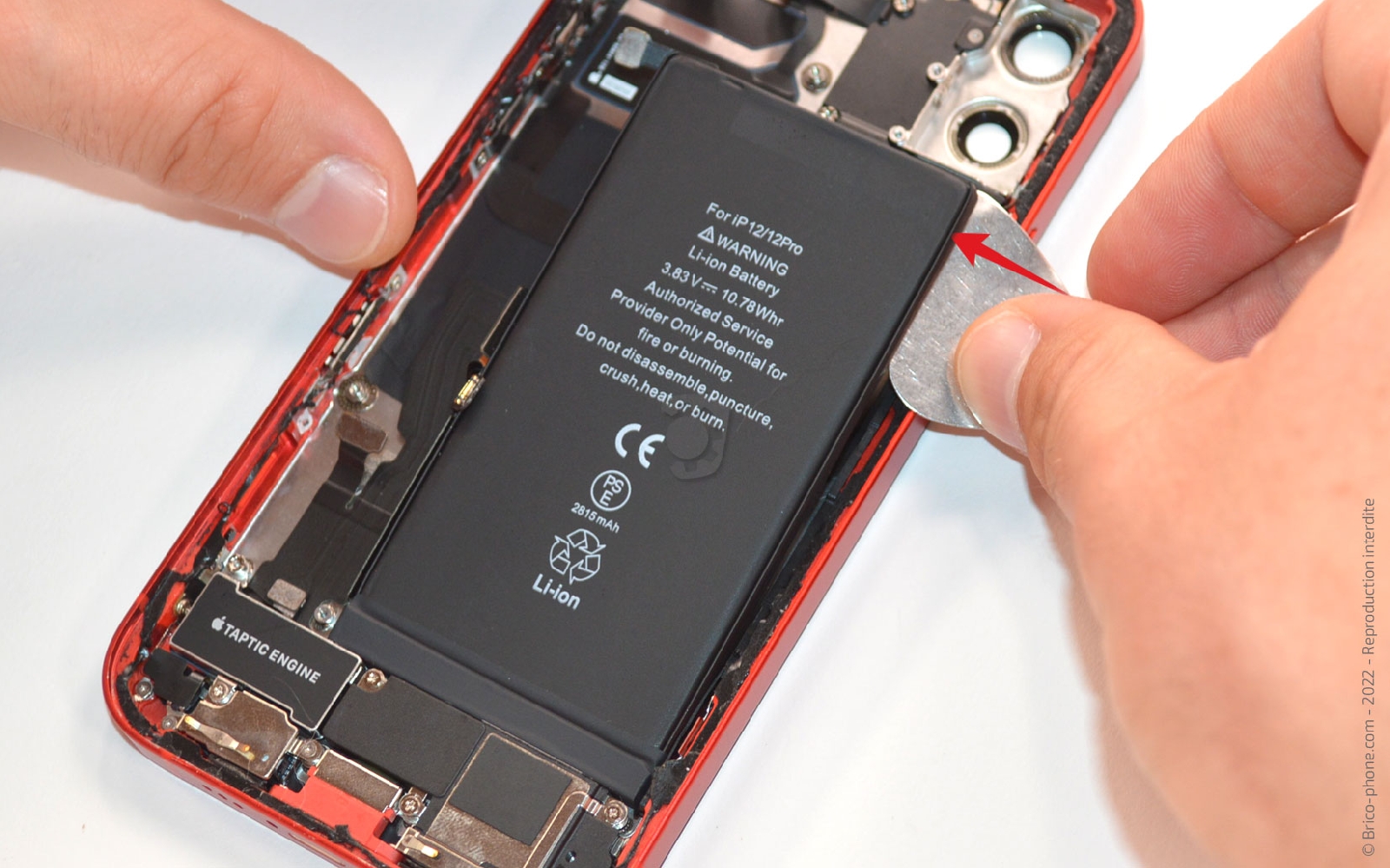

Terminez le retrait des stickers avant de glisser le médiator sous le composant.
Ces derniers sont très fragiles, il est donc possible que certains aient cassé lors des manipulations.

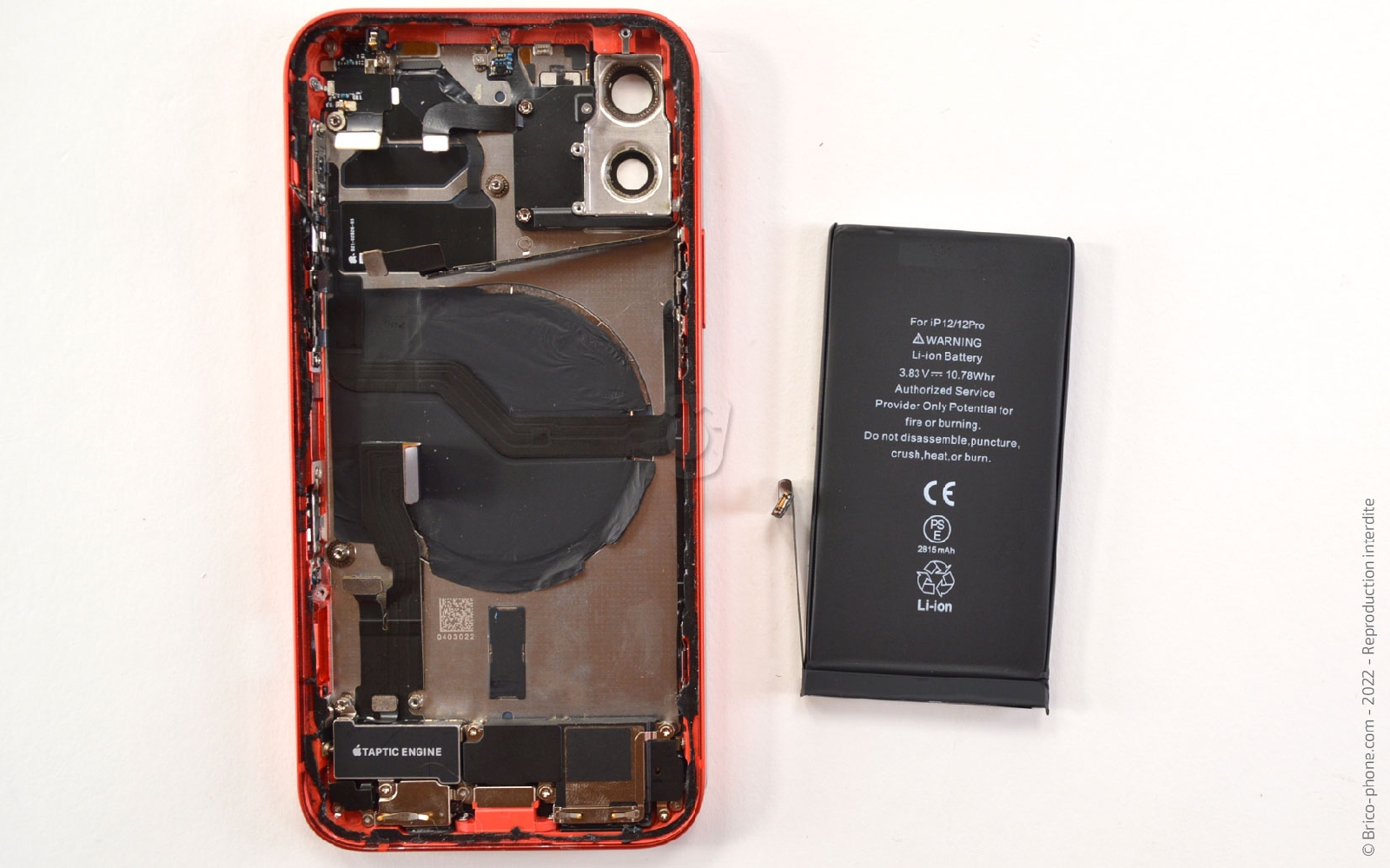

Sortez la batterie puis retirez le surplus d'adhésif.

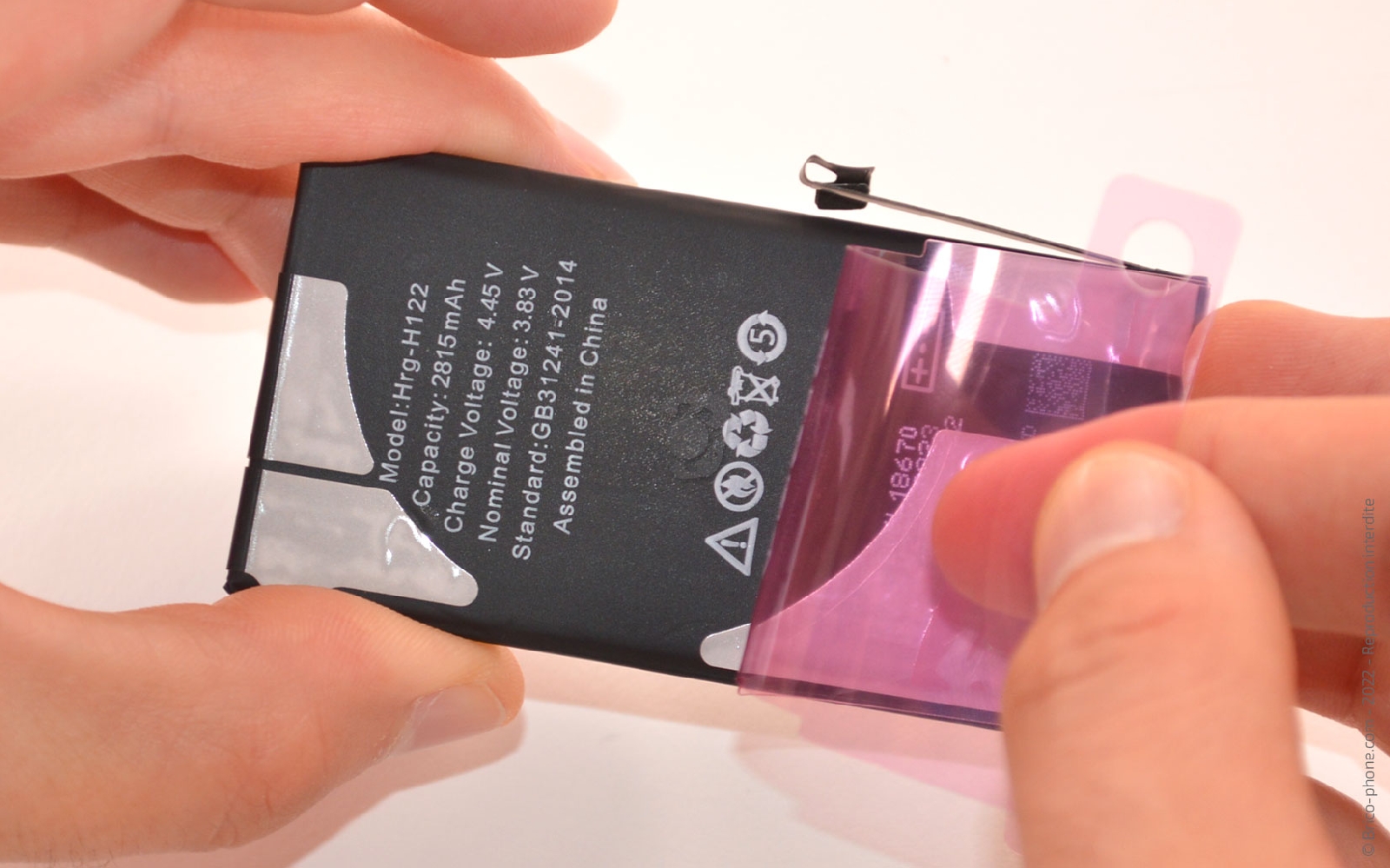

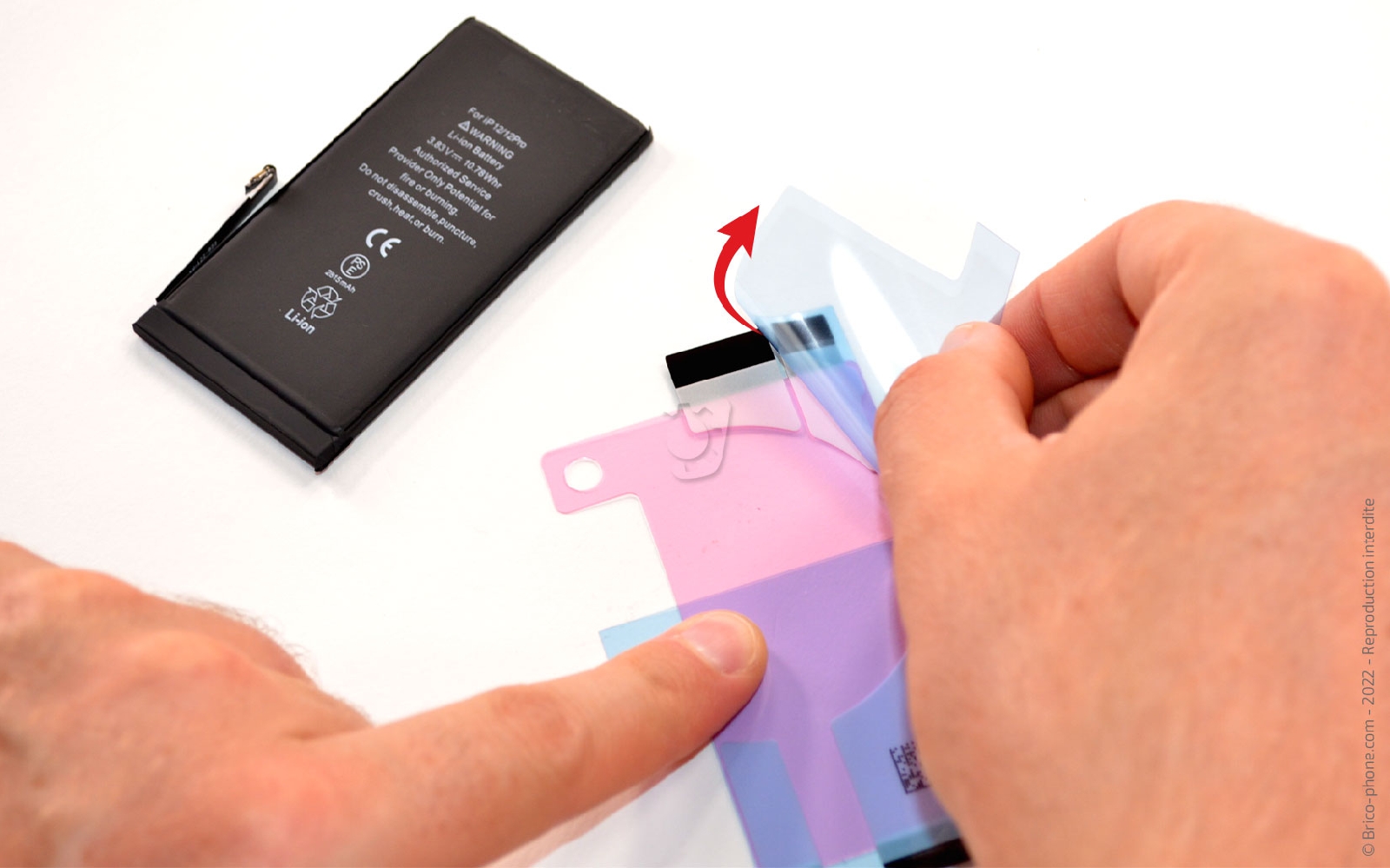

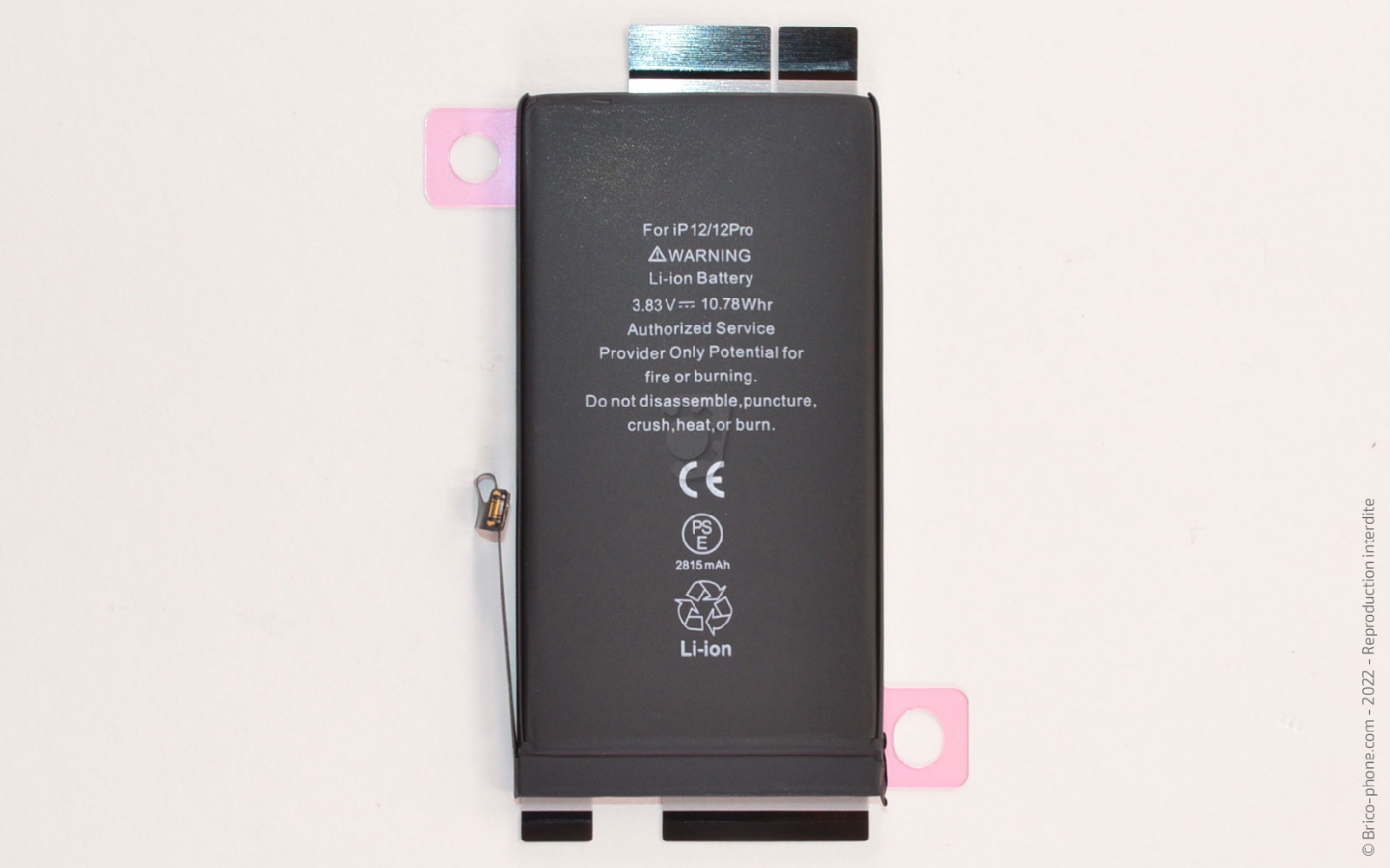

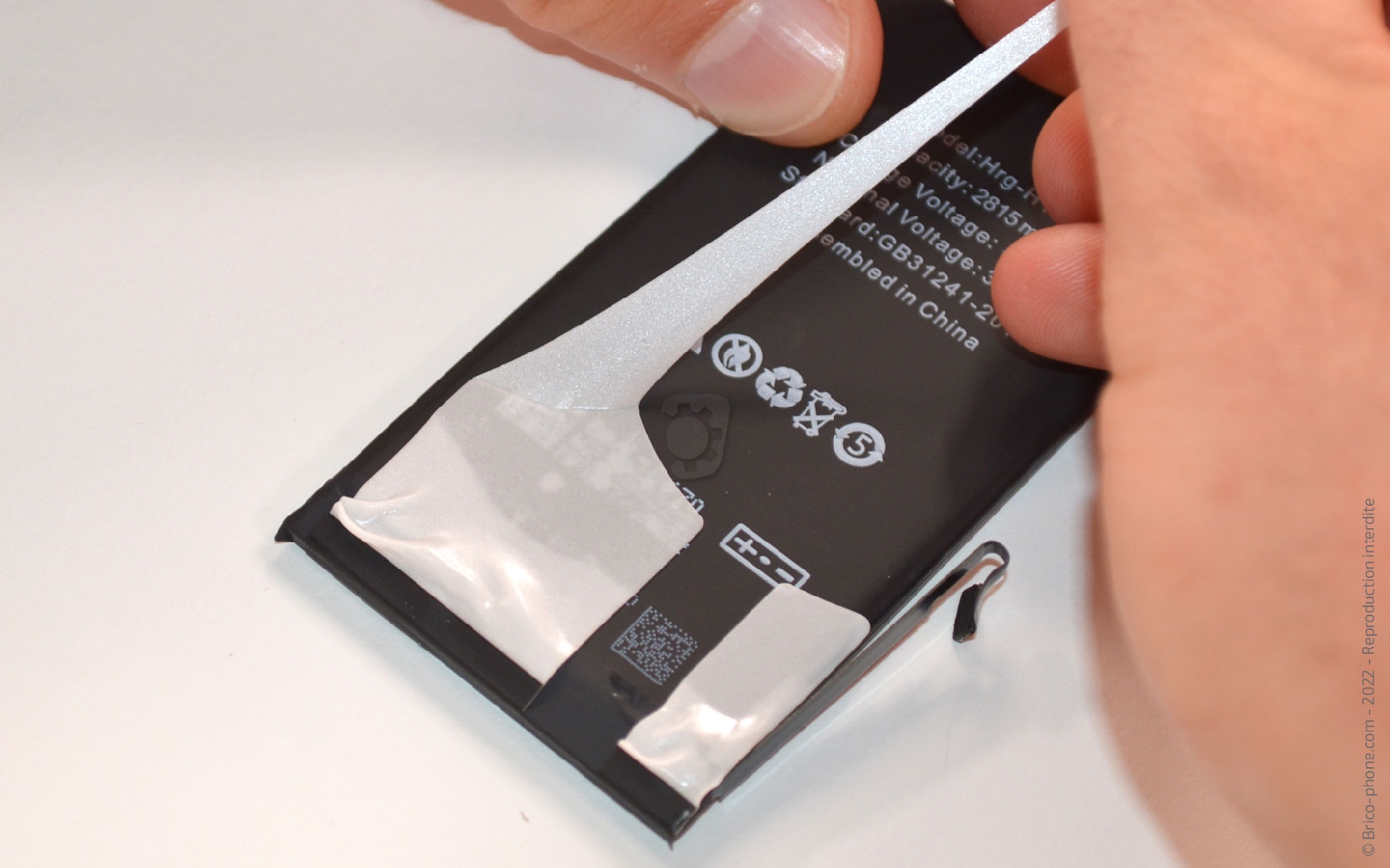

Retirez les deux protections bleues avant de poser le dos de la batterie dessus comme sur la photo n°2.

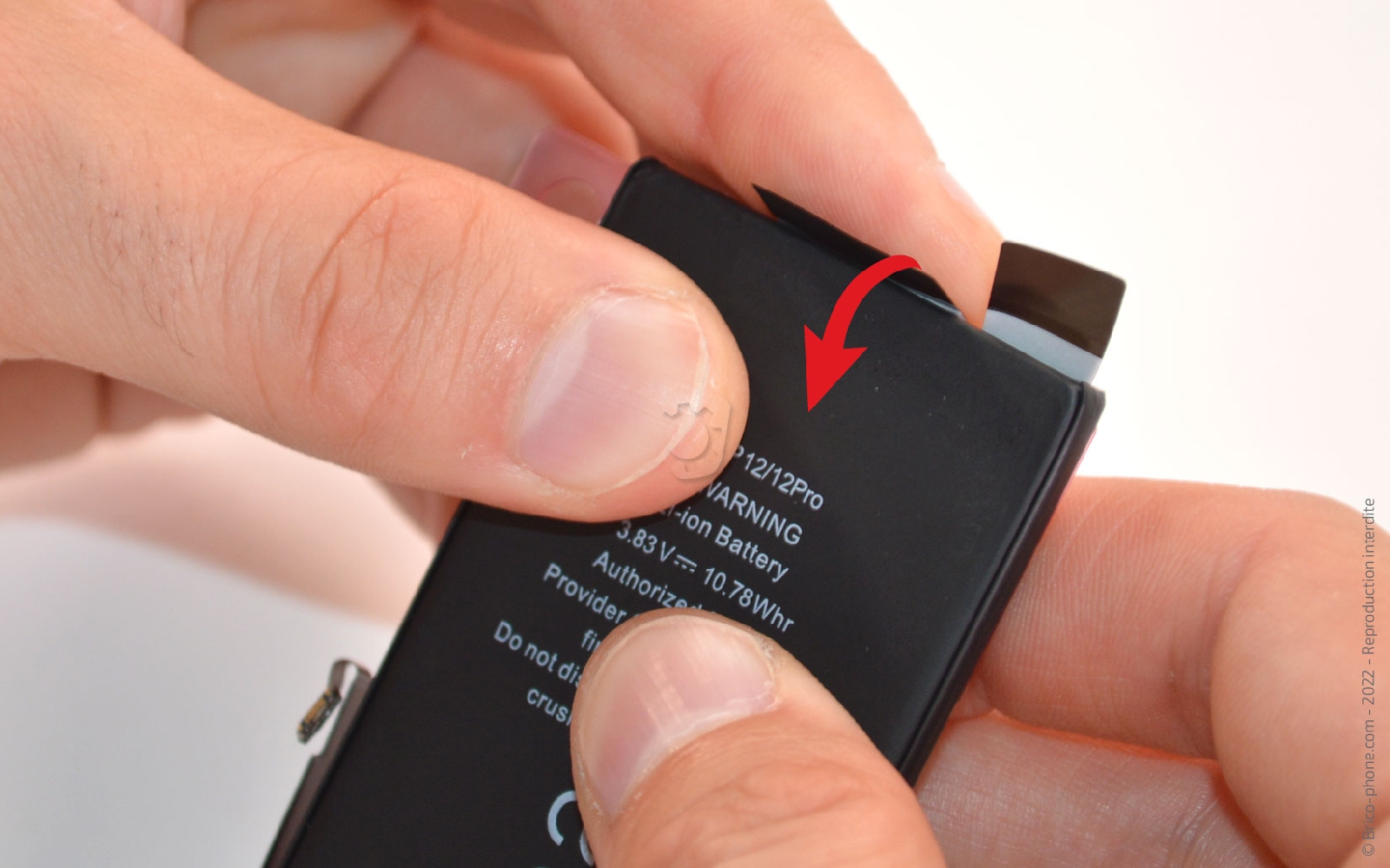

Repliez les languettes sur le devant de la batterie avant de retirer la dernière protection rose et de replacer la batterie dans le nouveau châssis.

Nous vous conseillons d'effectuer cette manipulation après avoir remonter la carte mère et les autres éléments dans la nouveau coque arrière.

Suivez les étapes précédentes pour réussir à remonter votre iPhone 12 sans difficulté.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour finir, refermez par le haut votre téléphone.
