Comment changer la batterie sur Switch Oled

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 14/20
Switch Oled | Temps estimé : 30 min | Difficulté : 3/5

Votre console s'éteint à chaque fois que vous voulez jouer avec en version portable? Vous passez votre temps à recharger votre Nintendo Switch Oled ? Il est nécessaire de remplacer la batterie endommagée de votre appareil en suivant ce tutoriel détaillé en images et en vidéo.

Chaque étape est expliqué par nos techniciens pour vous permettre de réussir haut la main cette réparation. En moins de trente minutes, vous pourrez reprendre vos parties de jeux comme au premier jour.

Diagnostic

›  La batterie se décharge anormalement vite.
›  La console s'éteint lorsqu'elle n'est pas sur sa station d'accueil.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie compatible pour Nintendo Switch OLED
19,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

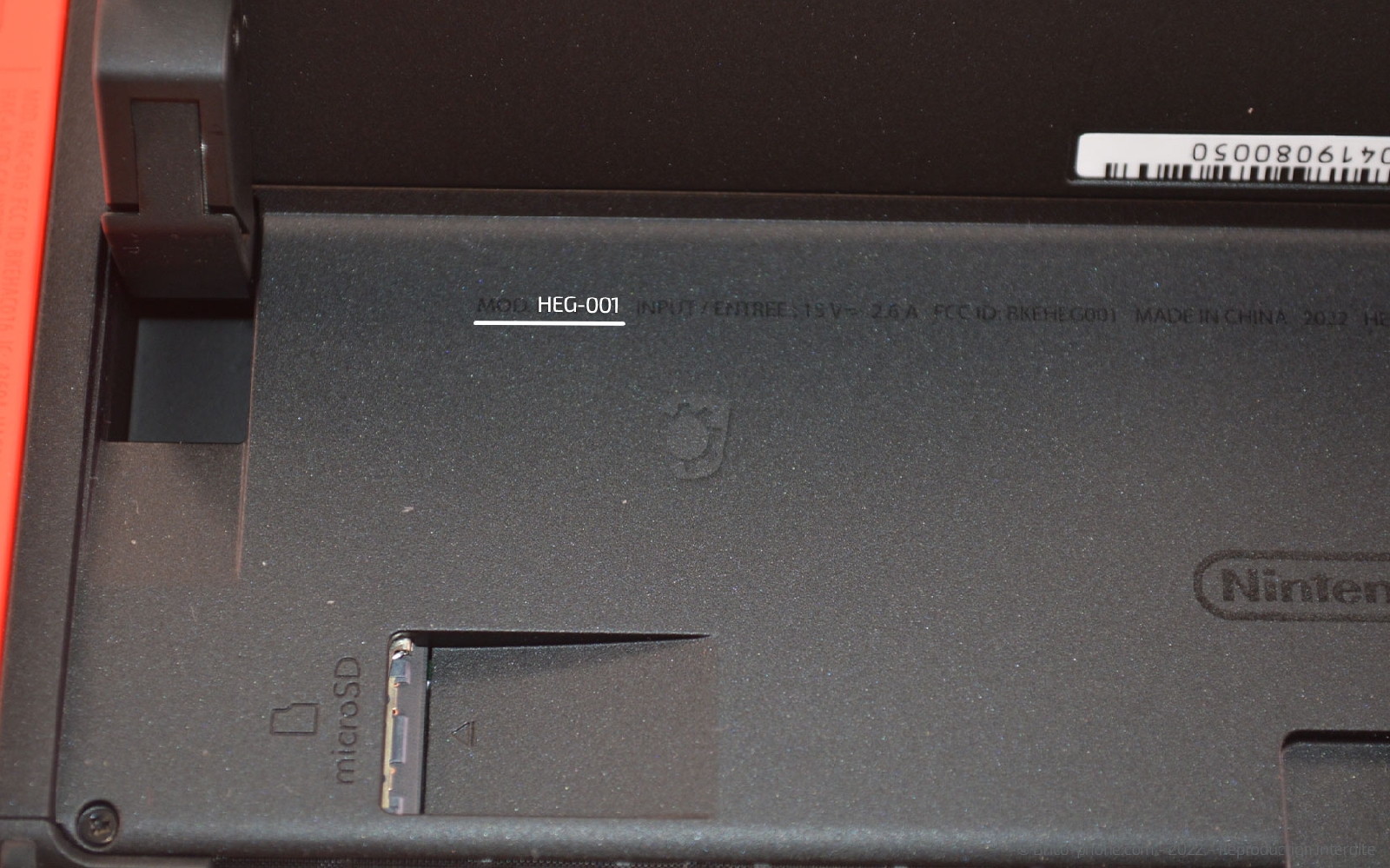

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre switch avant de passe commande afin de vérifier que la pièce choisie soit bien compatible avec votre console. Pour cela, soulevez le support placé à l'arrière de l'appareil pour réussir à lire la référence HEG-001 qui correspond au numéro de modèle de la Switch Oled.

Une fois la commande reçue, installez vous dans un endroit calme avec les outils à disposition, le patron d'aide au montage et ce tutoriel à proximité avant de commencer la réparation. Procédez à l'extinction et au retrait des carte de jeux et de la carte SD si vous en possédez une.

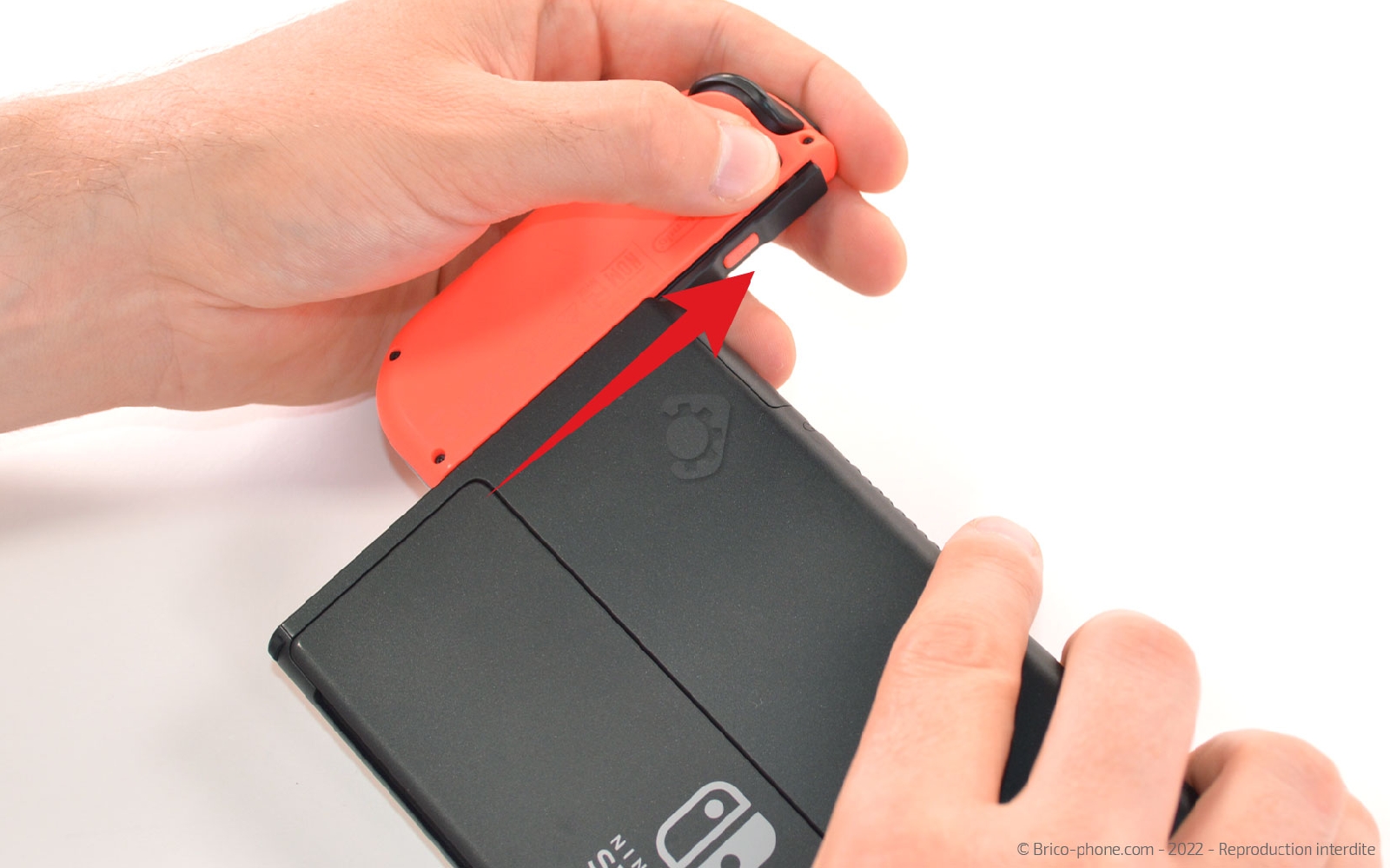

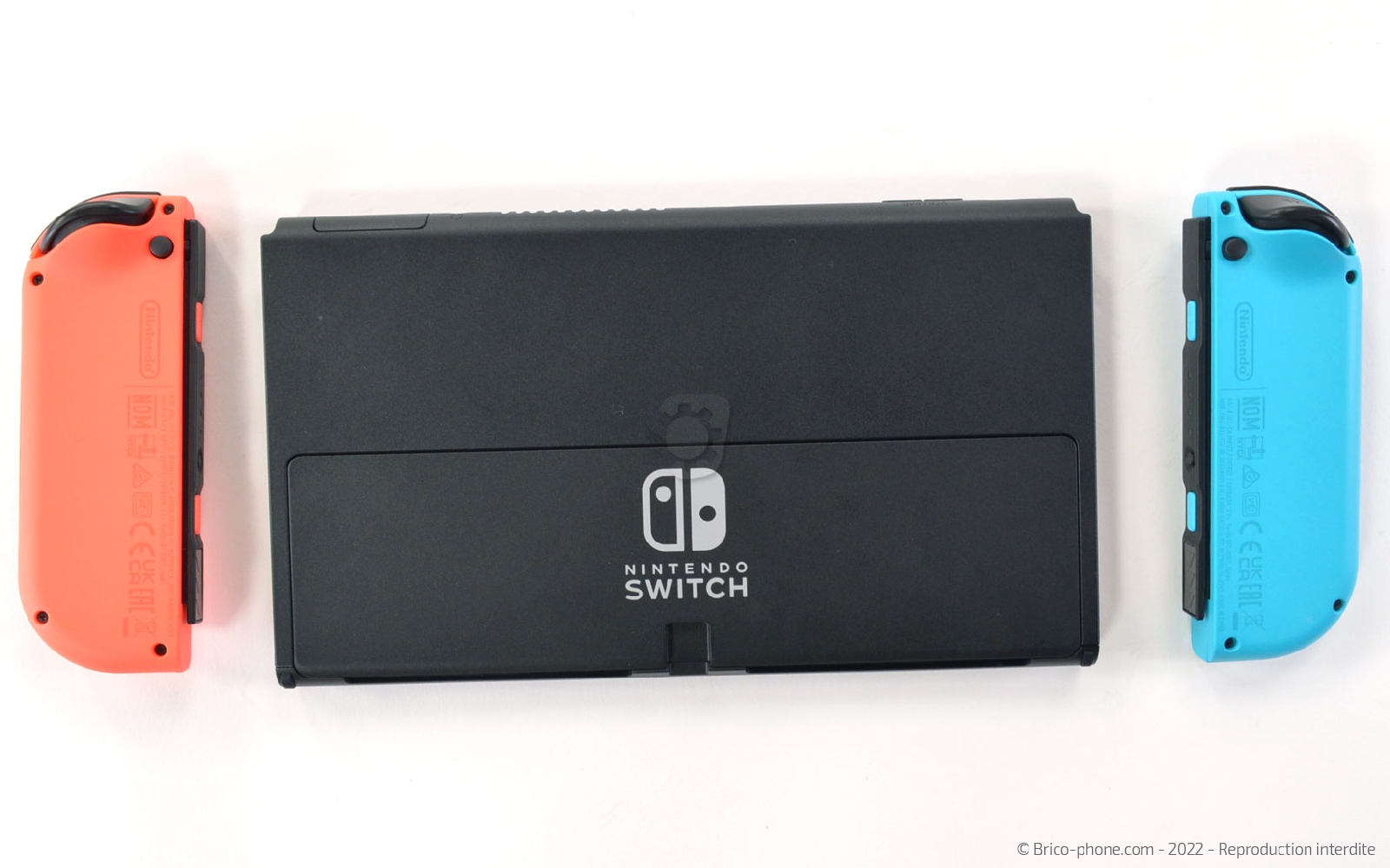

Etape 1 : Libérer les Joy-cons

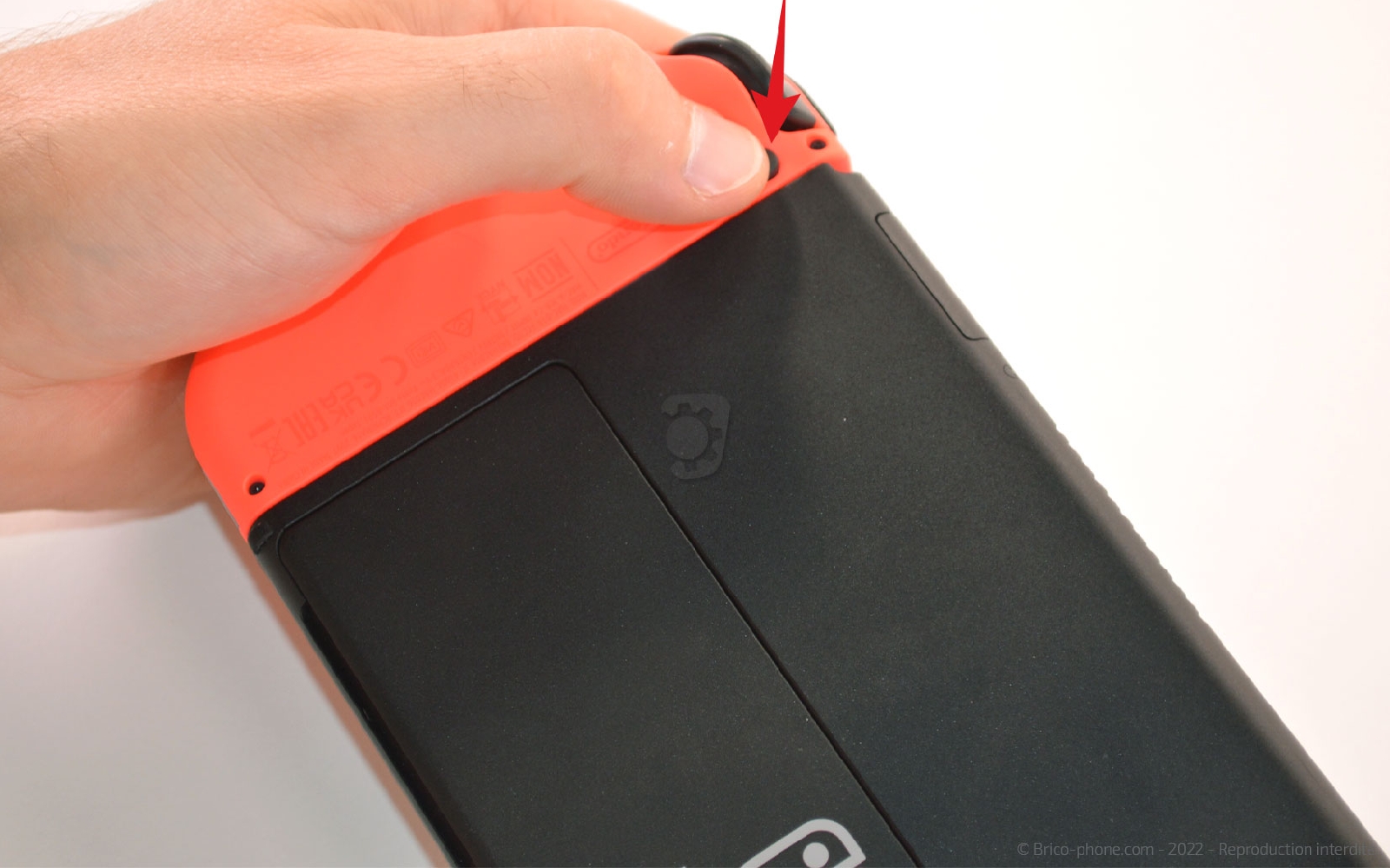

Appuyez sur les boutons avant de faire glisser les joy-cons hors de la console.

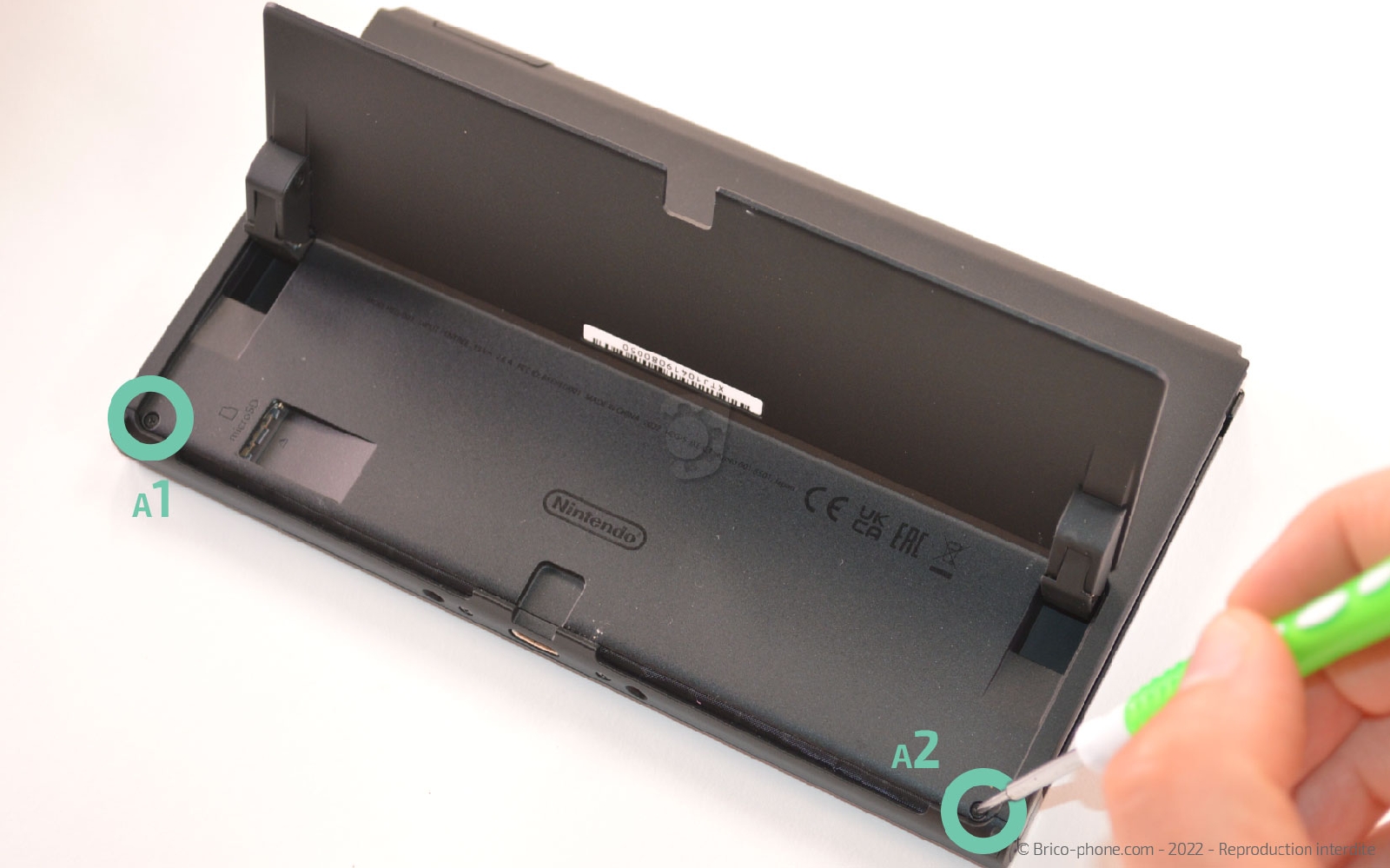

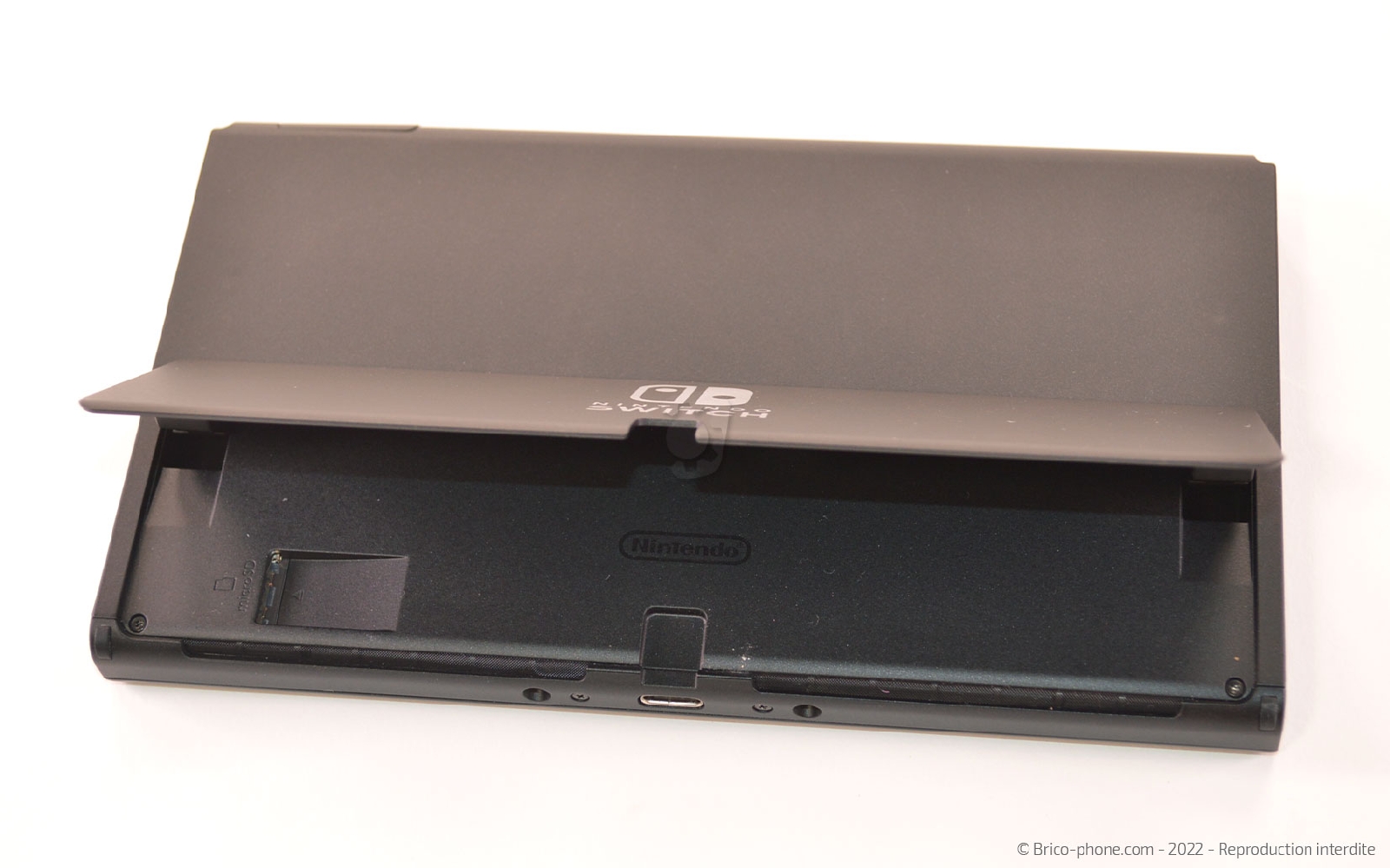

Etape 2 : Récupérer les vis triwing
Commençons par extraire les deux vis triwing située sous le support de table.
Outils du kit utilisés
Outils du kit utilisés

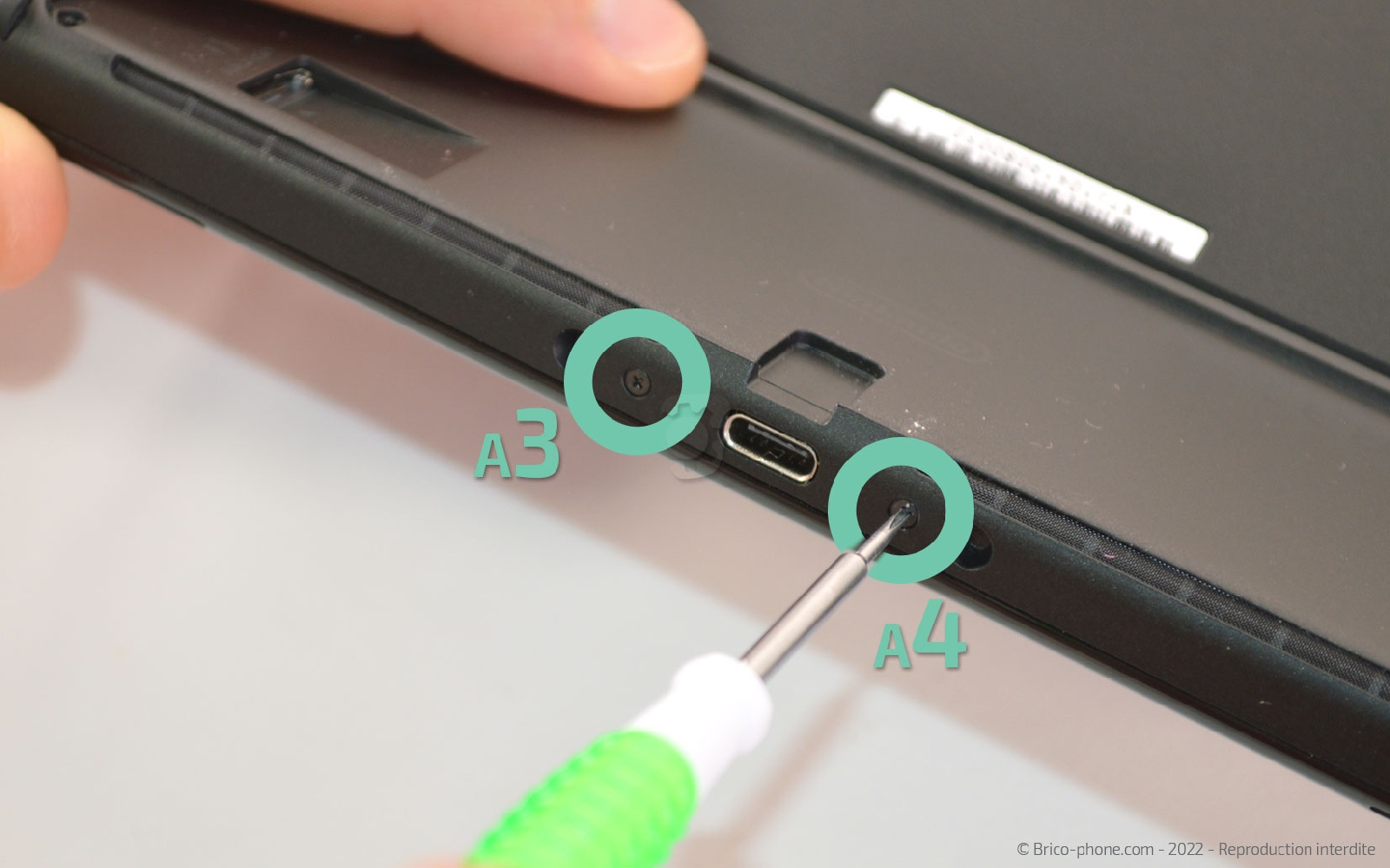

Etape 3 : Dévisser la coque arrière
Continuez de sortir les vis nommées A mais cette fois-ci avec le tournevis cruciforme. Il y en a une de chaque coté de la prise de charge, une près des boutons volume, une sur le haut du rail droit et une sur le haut du rail gauche.
Outils du kit utilisés
Outils du kit utilisés

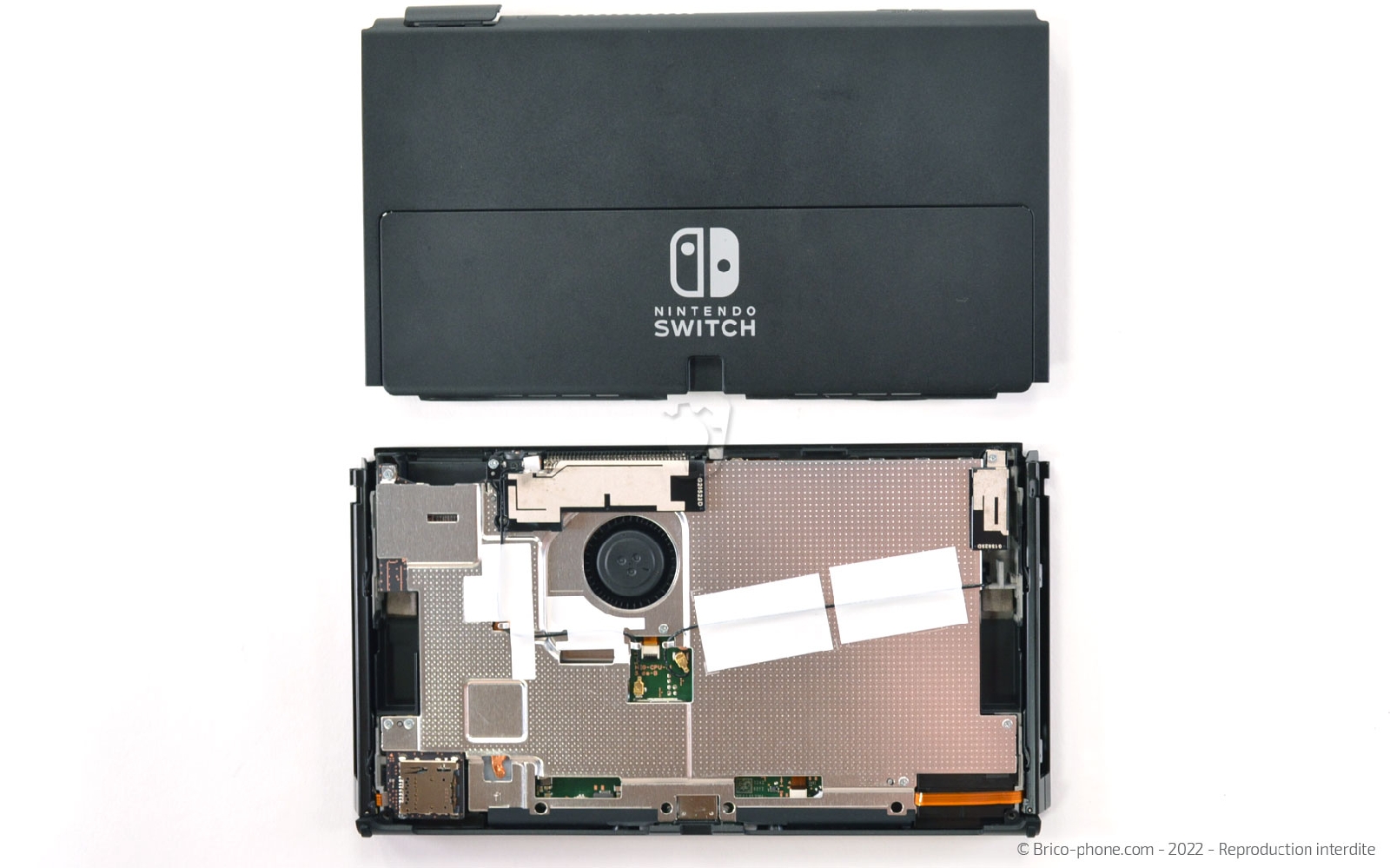

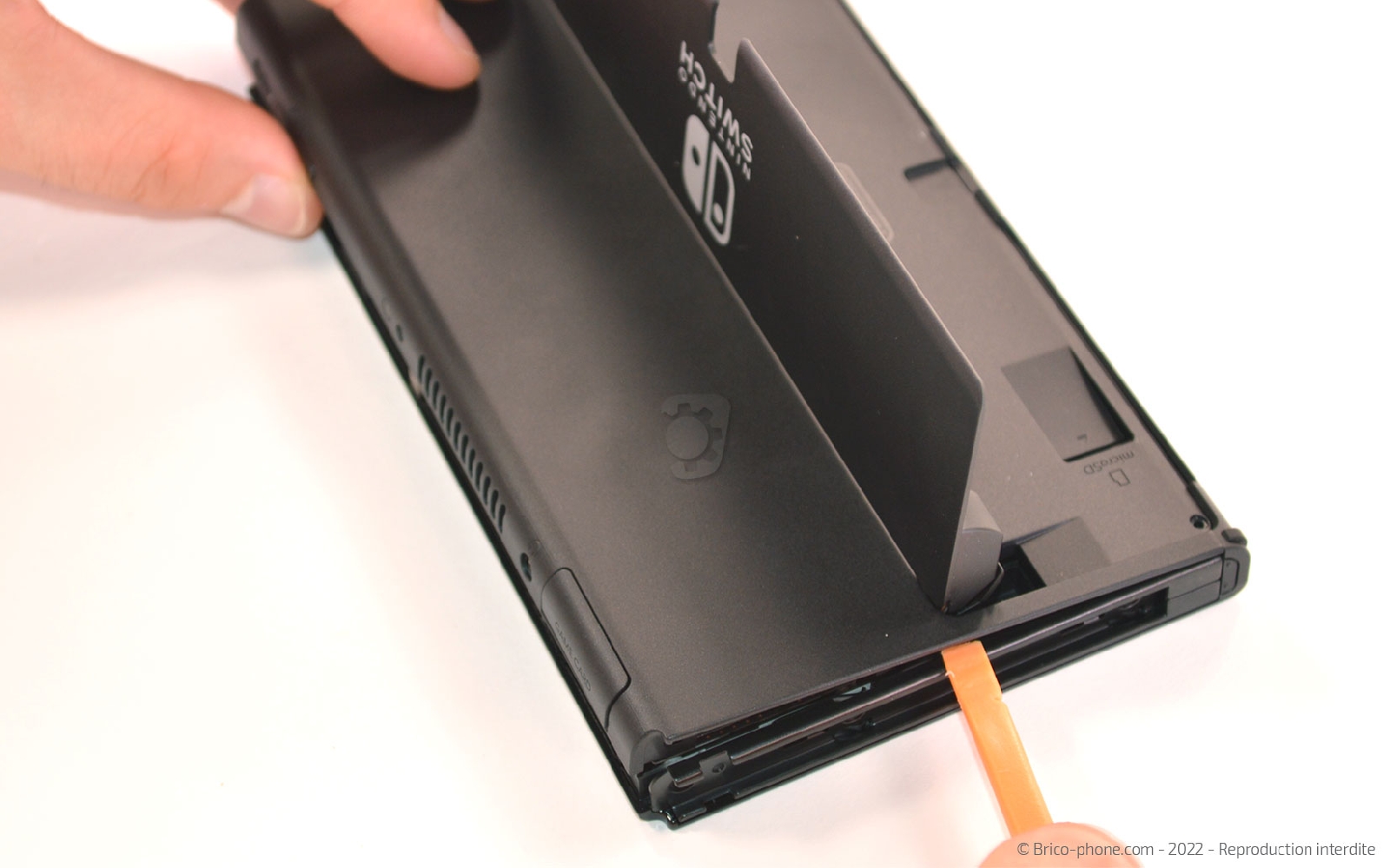

Etape 4 : Retirer la coque arrière

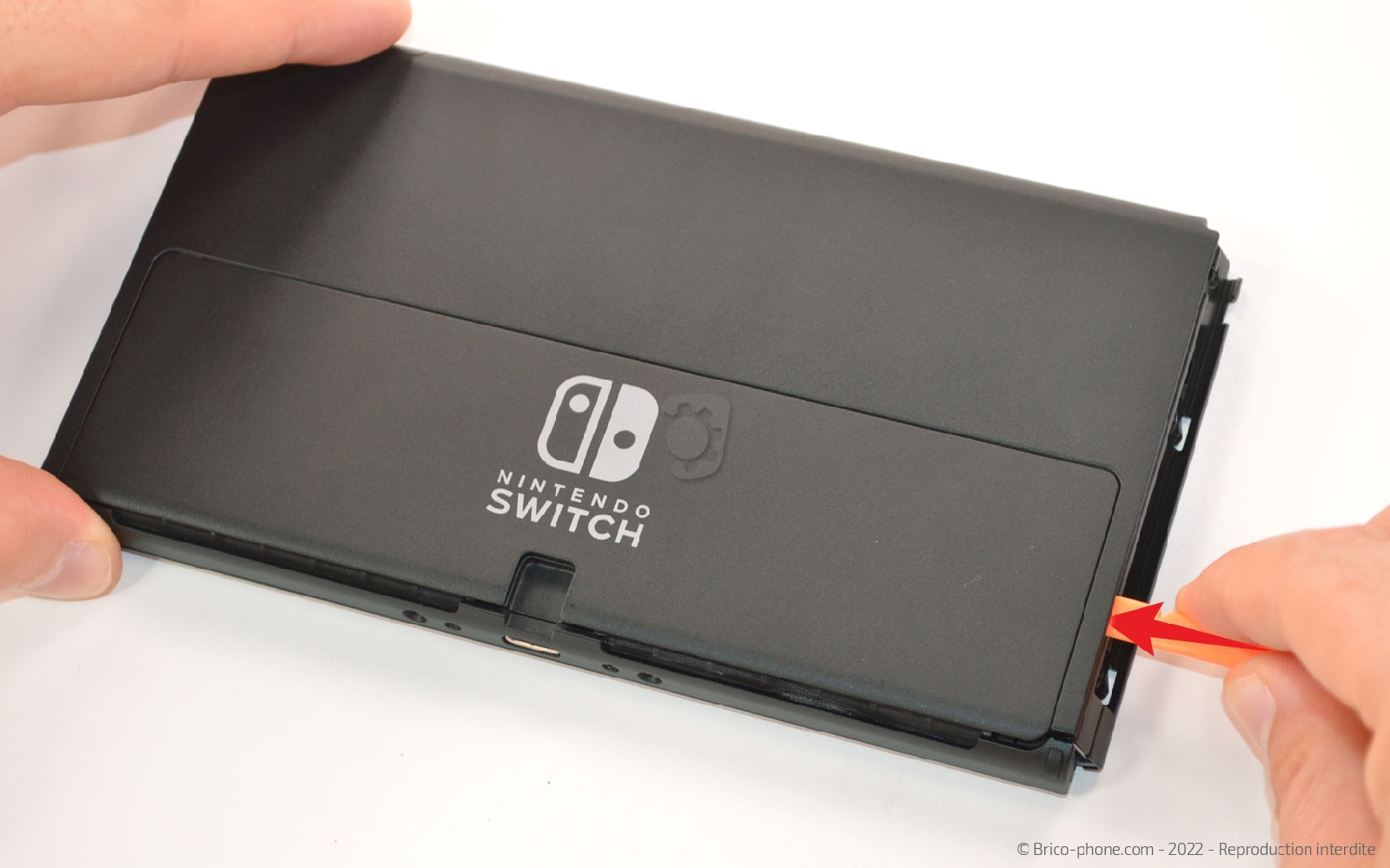

A l'aide du levier en nylon, déclipsez la coque arrière en insérant l'outil entre la coté et le châssis de la console.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Débrancher les câbles des antennes

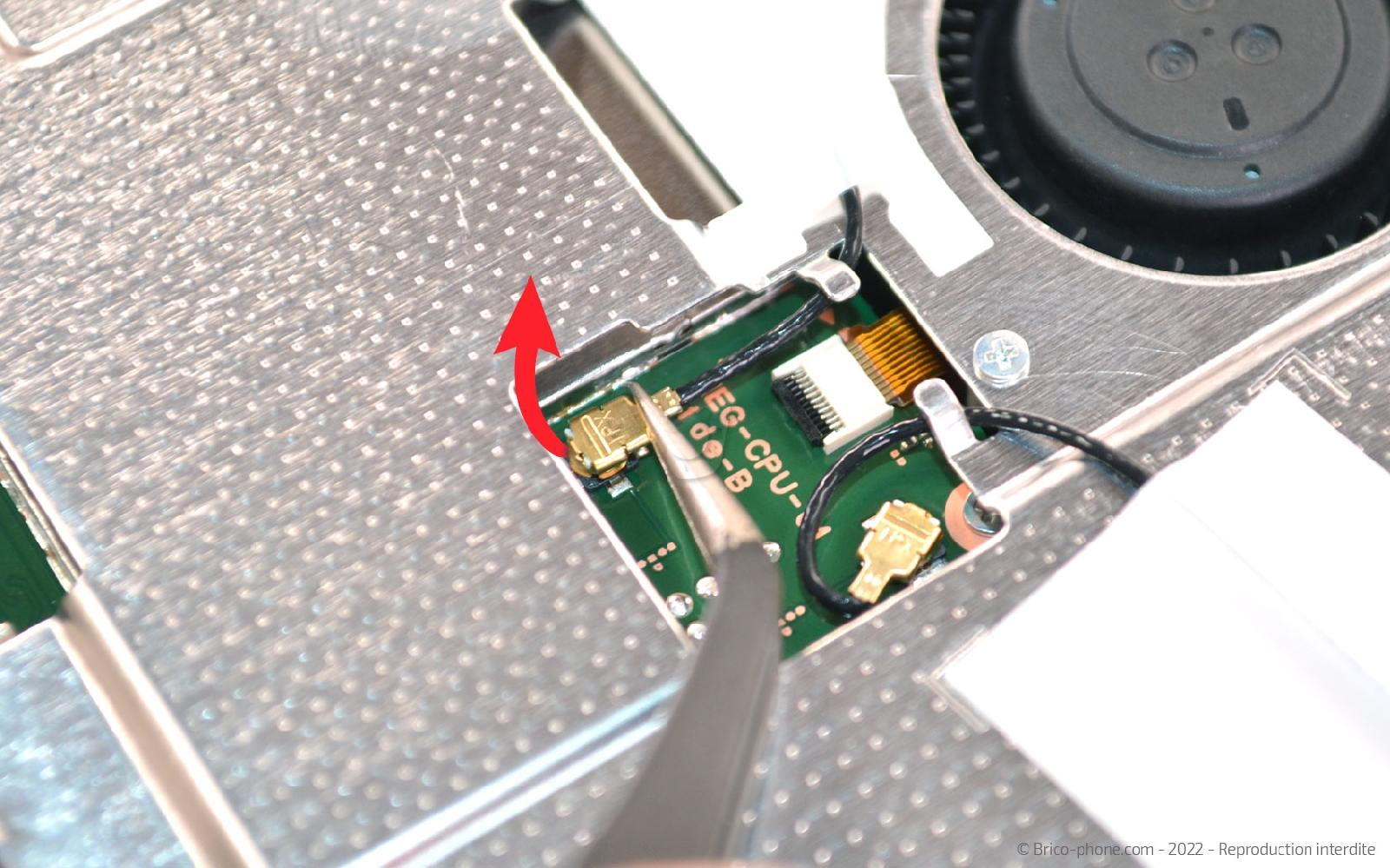

Attrapez la pincette pour débrancher les deux câbles coaxiaux.

Ensuite, dévissez toutes les vis cruciformes B.
Outils du kit utilisés
Outils du kit utilisés

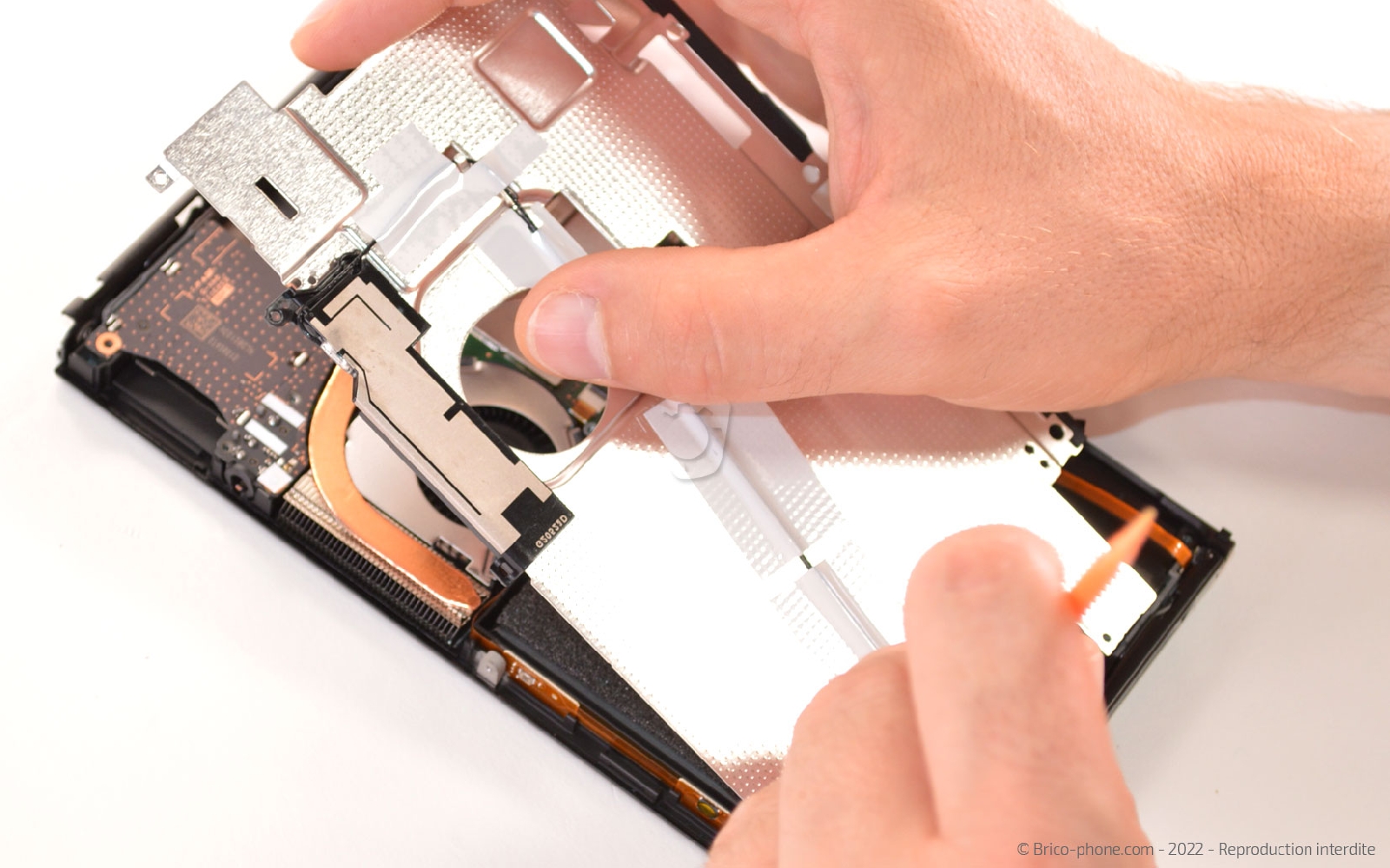

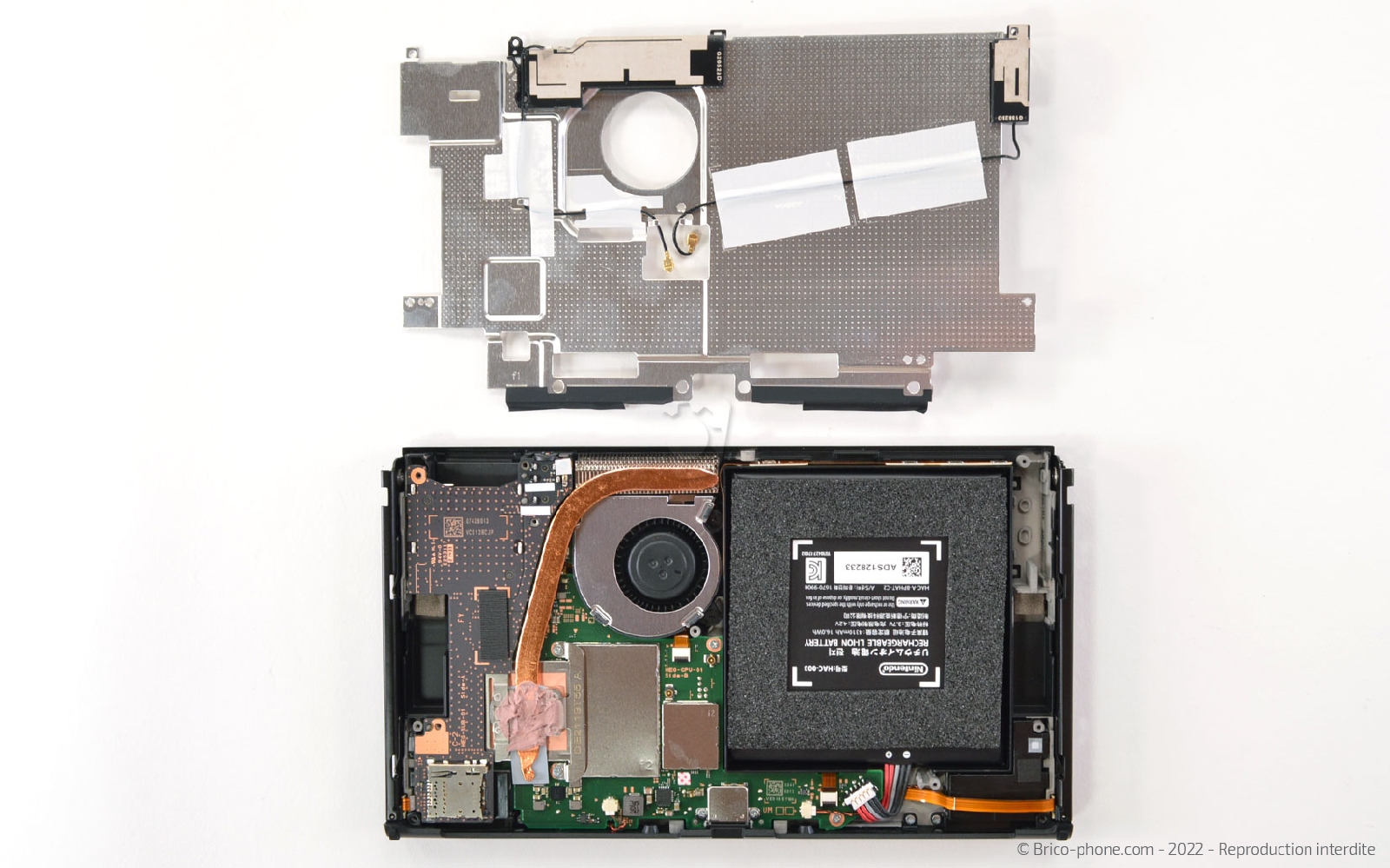

Etape 6 : Oter la plaquette métallique

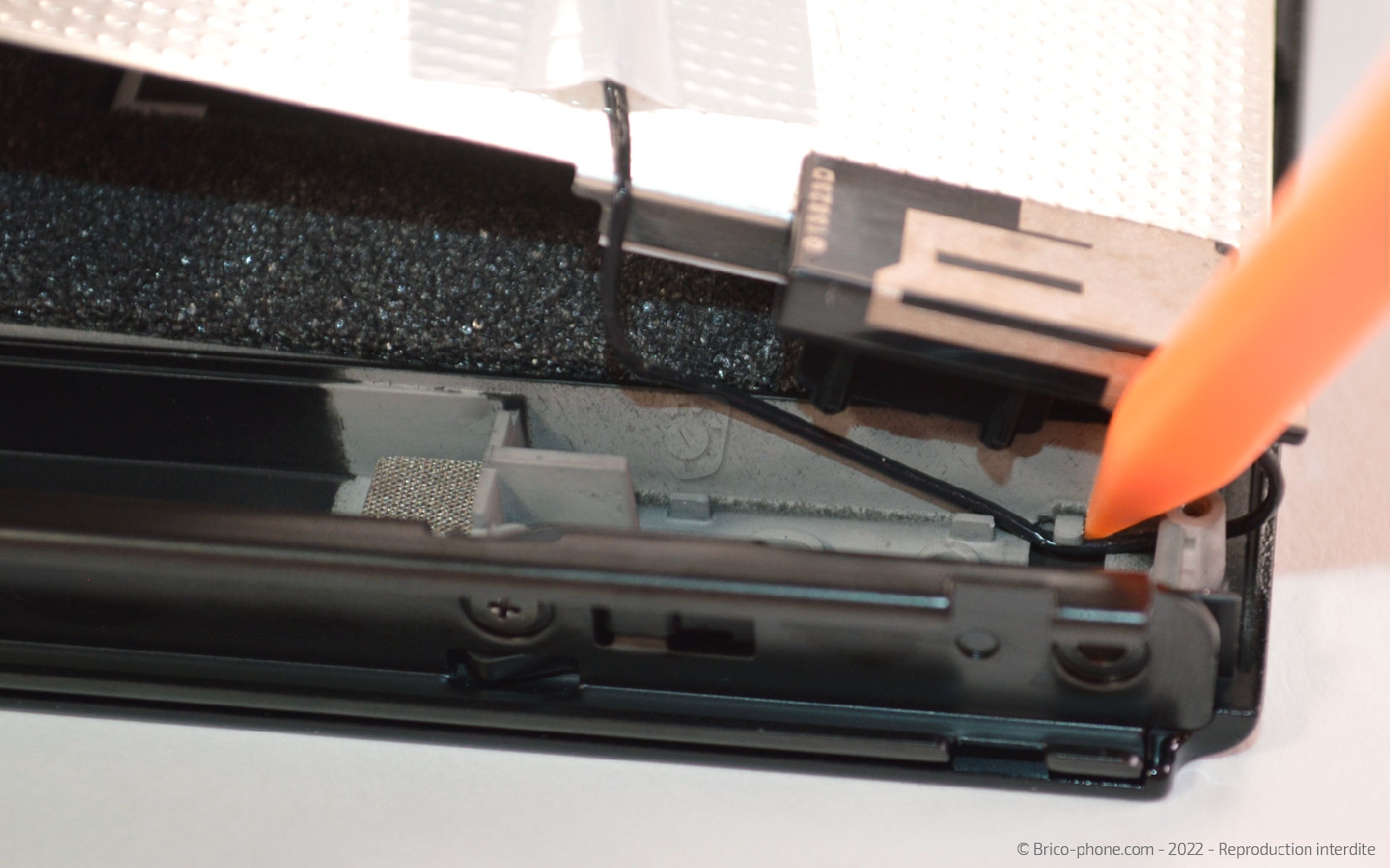

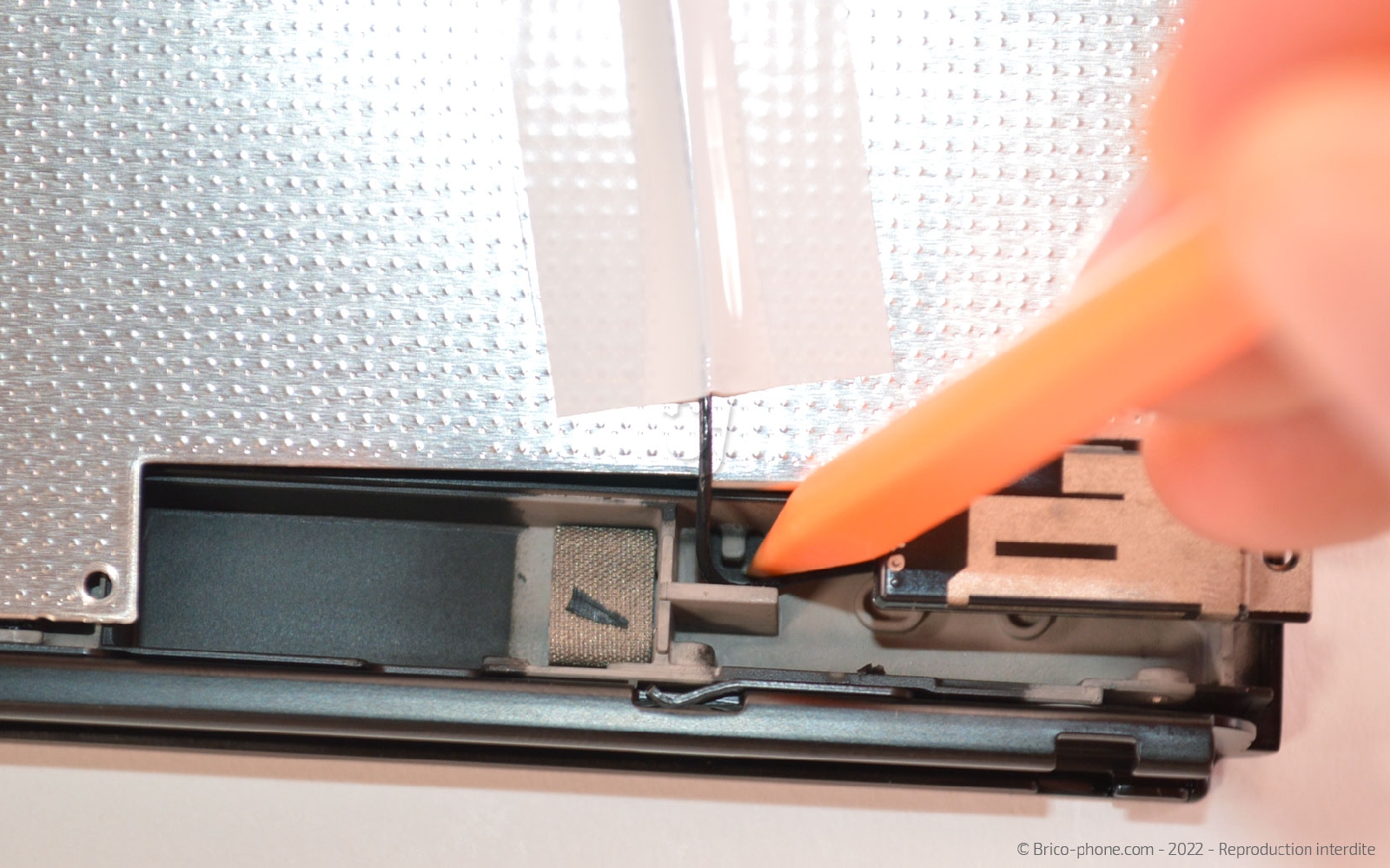

Faites basculer la plaquette vers la droite afin de pouvoir glisser le câble coaxial sous les accroches pour sortir la plaquette métallique du châssis.
Outils du kit utilisés
Outils du kit utilisés

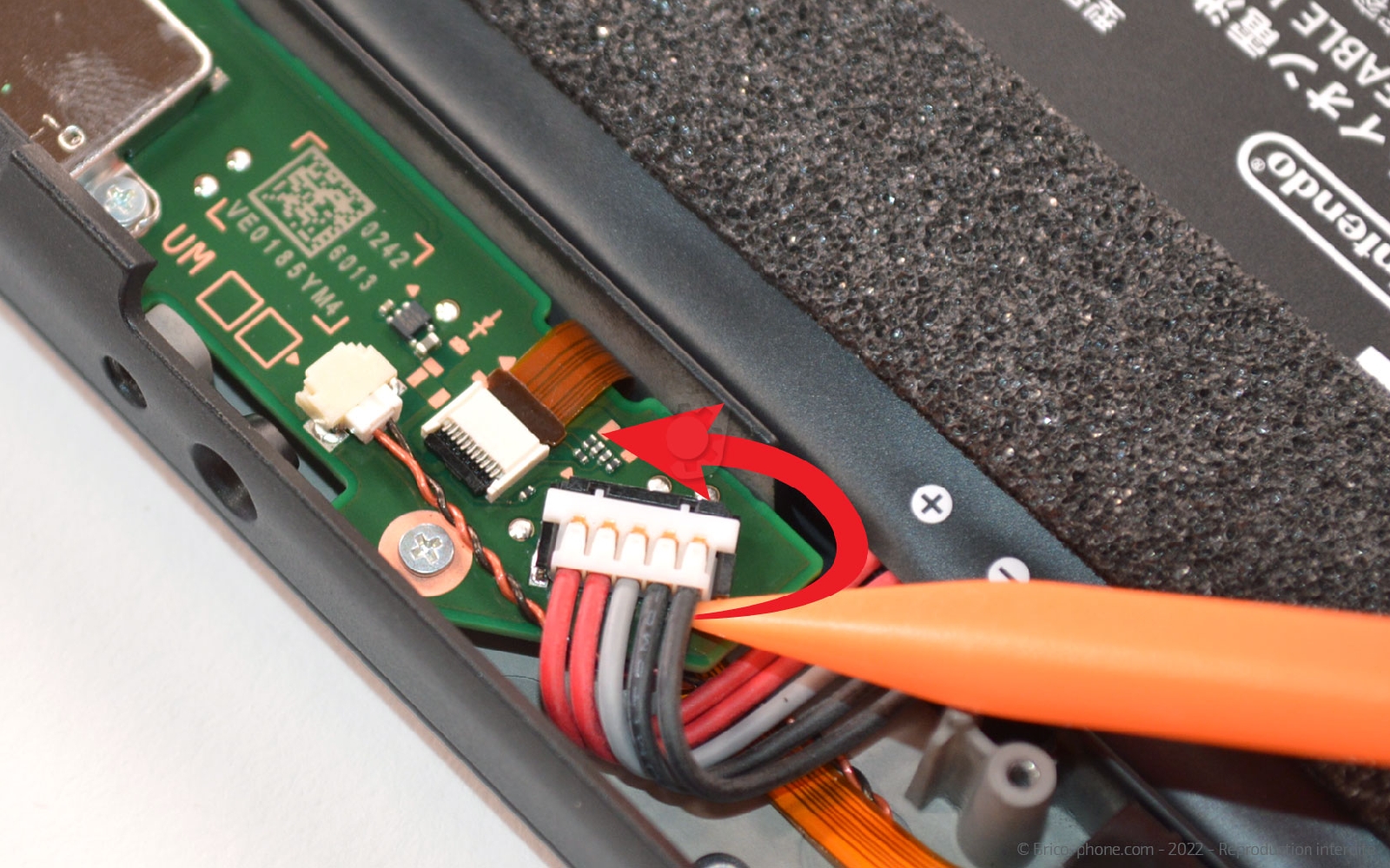

Etape 7 : Déconnecter la batterie
Reprenez le spudger pour déconnecter la batterie.
Outils du kit utilisés
Outils du kit utilisés

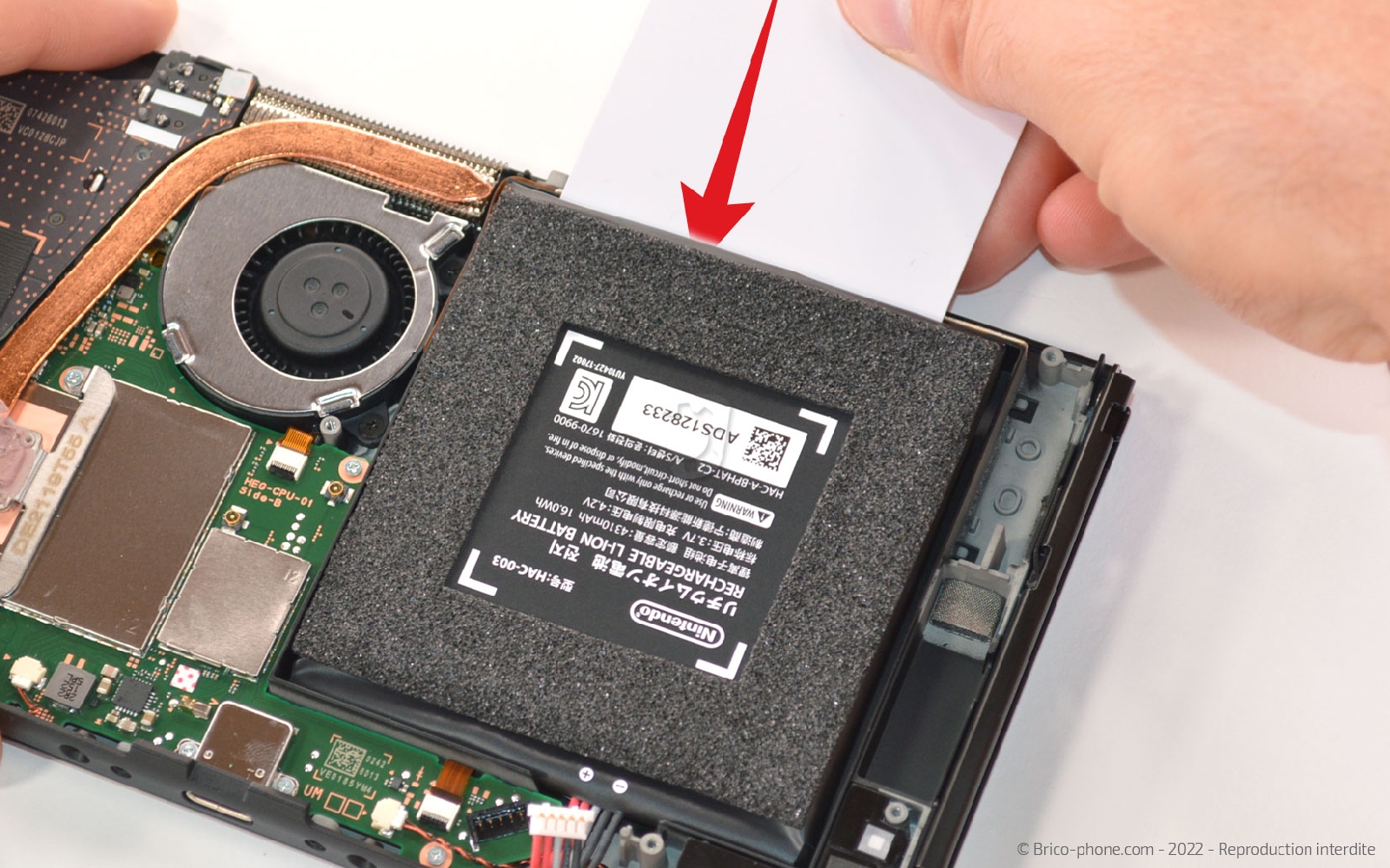

Etape 8 : Décoller la batterie

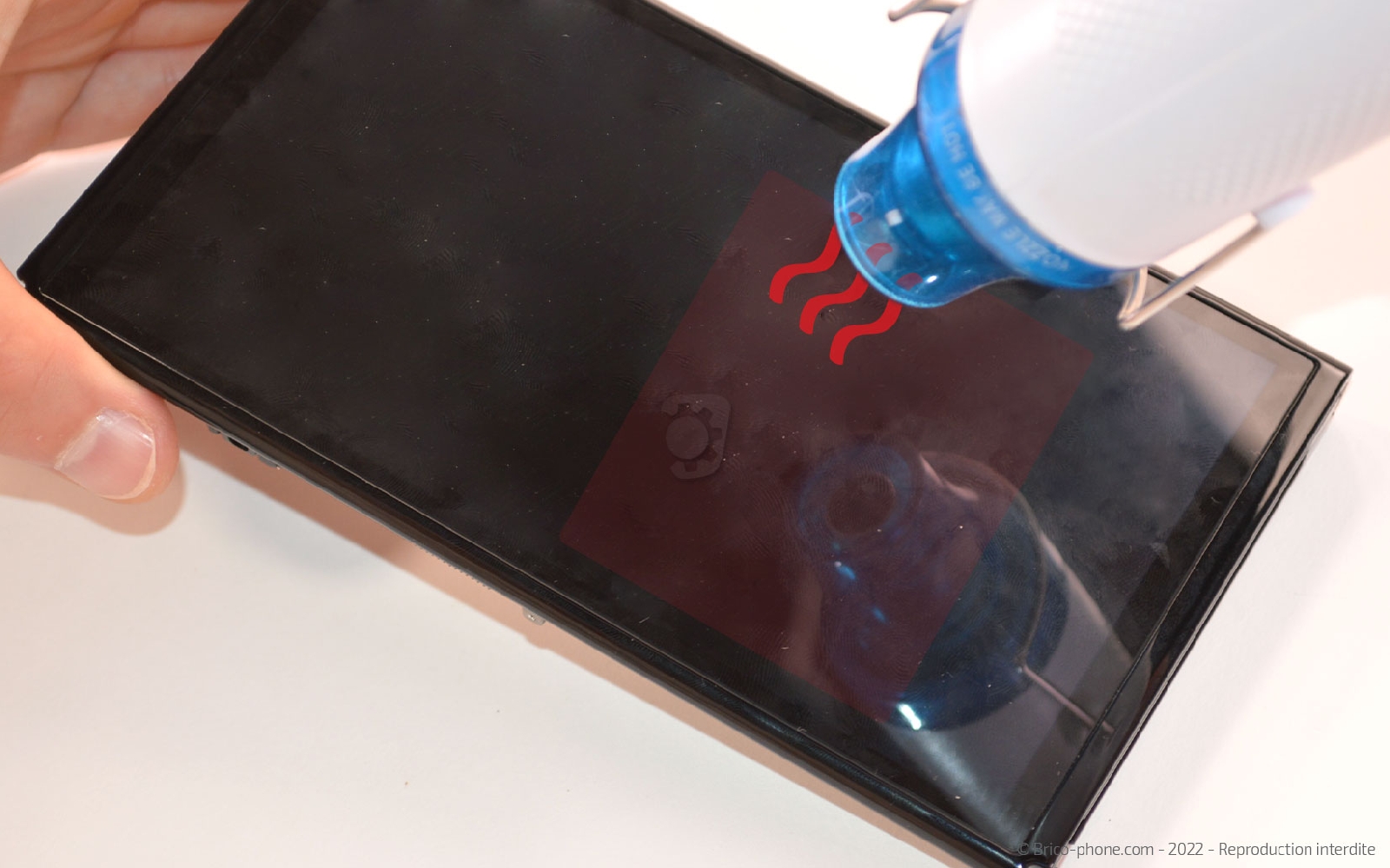

Chauffez l'arrière de la batterie pour ramollir le sticker de la batterie.

Insérez le médiator en métal puis sous le composant afin de la soulever suffisamment pour insérer la carte en PVC dessous.

Terminez ensuite le décollage à l'aide de la carte.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie compatible pour Nintendo Switch OLED
19,90 €
Etape 9 : Préparer la batterie

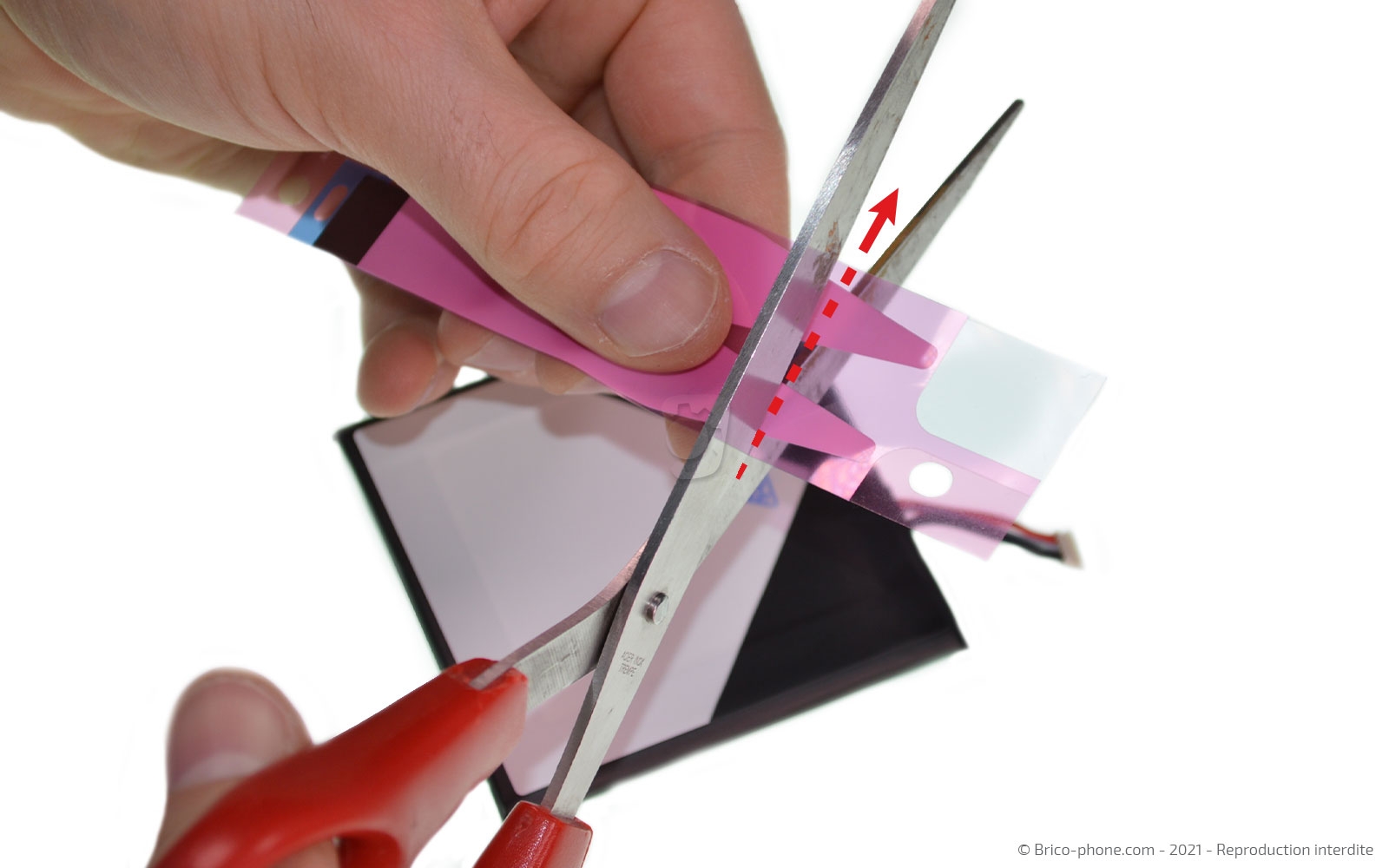

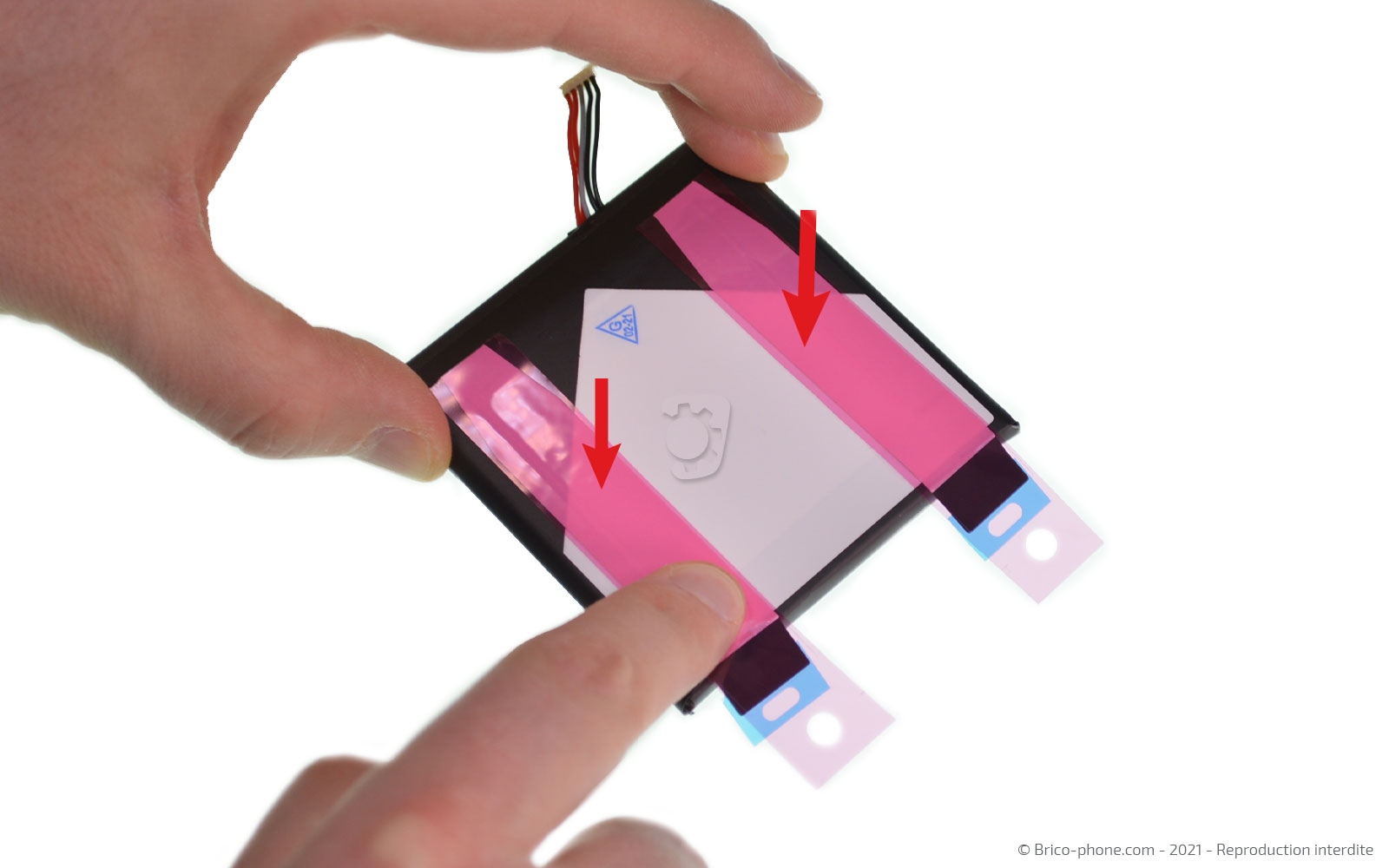

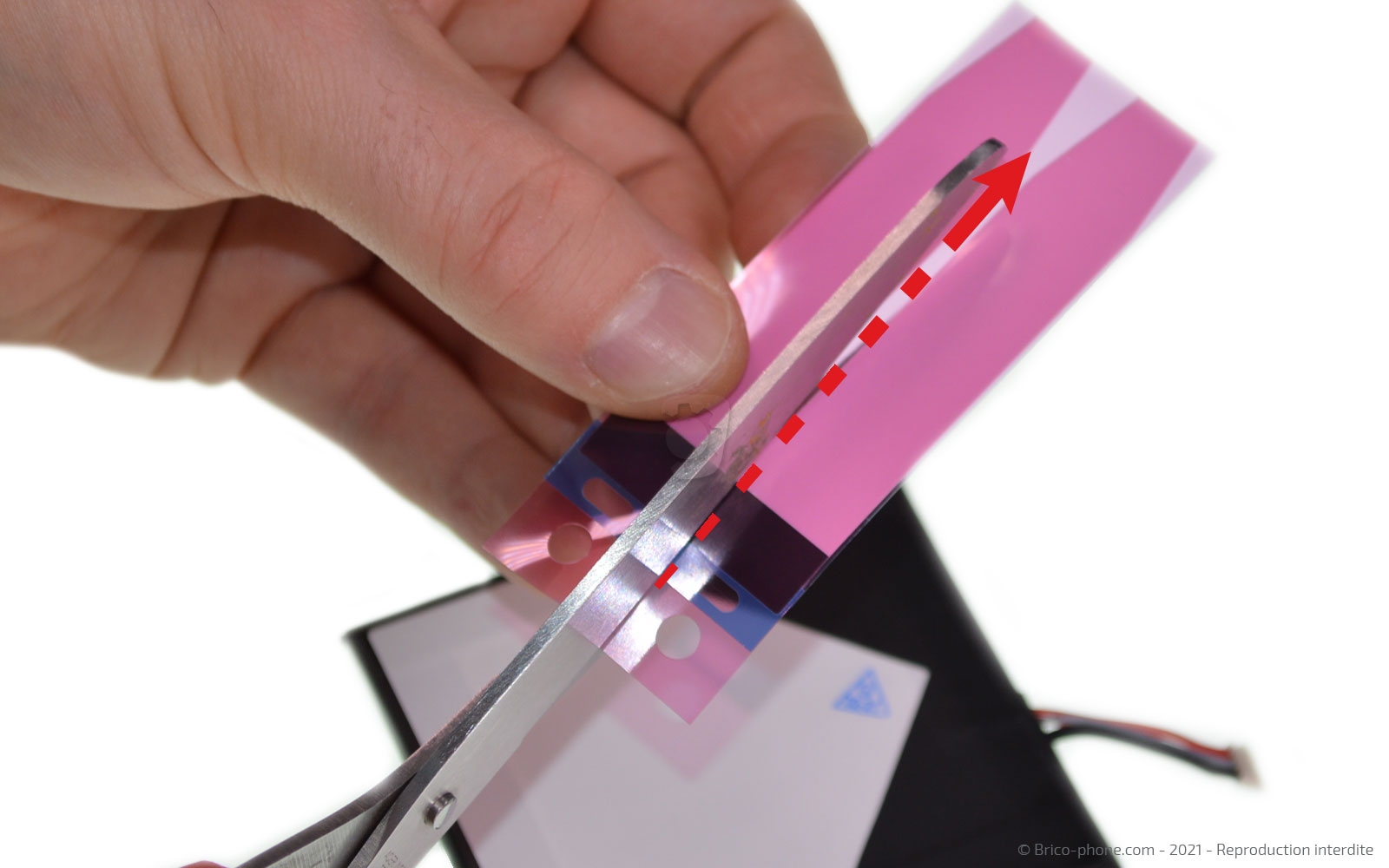

Prenez les stickers de batterie et déposez-les sur le dos du composant, afin de pouvoir les mesurer et les découper au bon endroit.

Séparez-les de façon à en mettre un de chaque côté au dos de la batterie. Pensez à laisser dépasser les languettes noires.
Outils du kit utilisés
Outils du kit utilisés

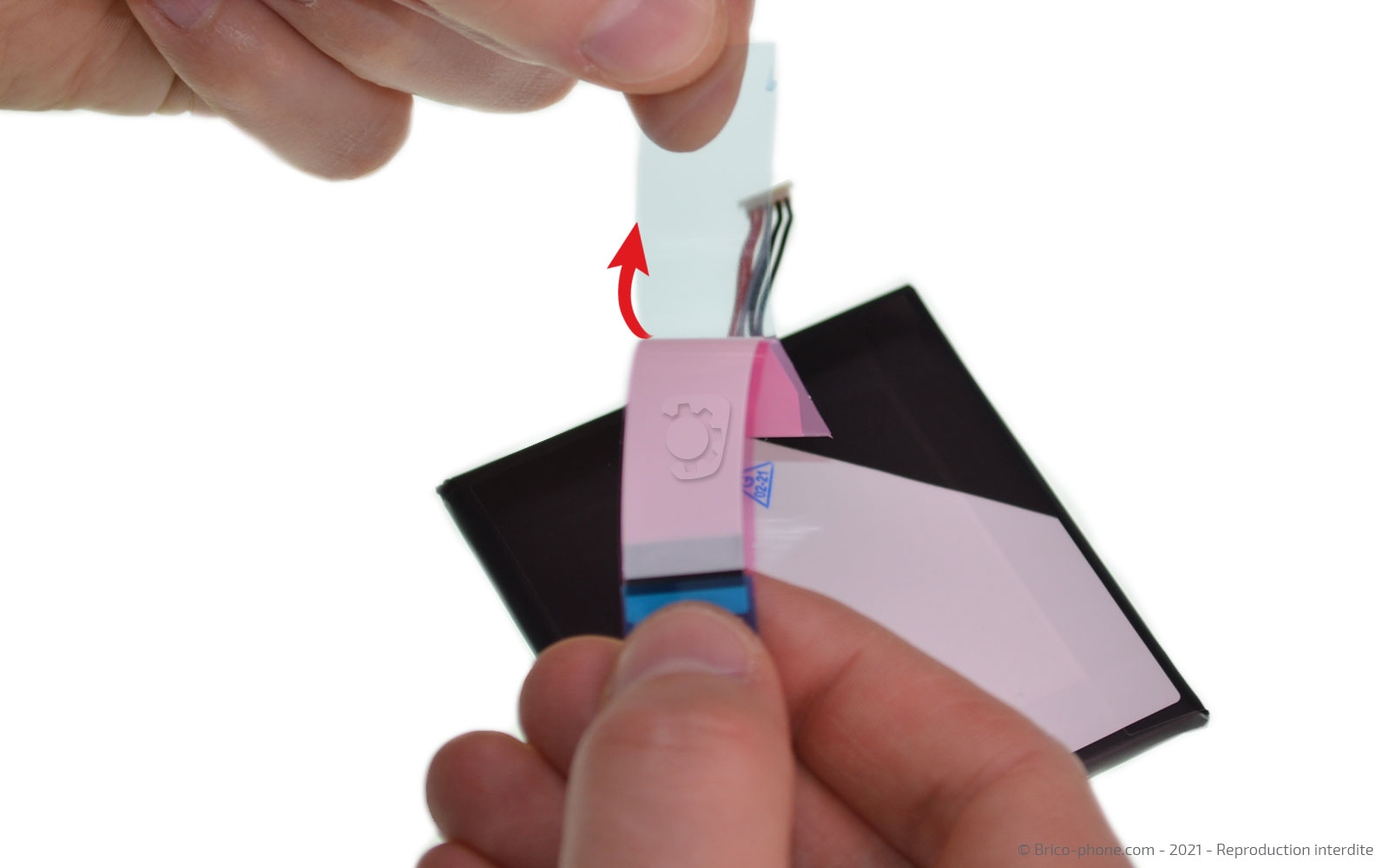

Etape 10 : Préparer la batterie (2)

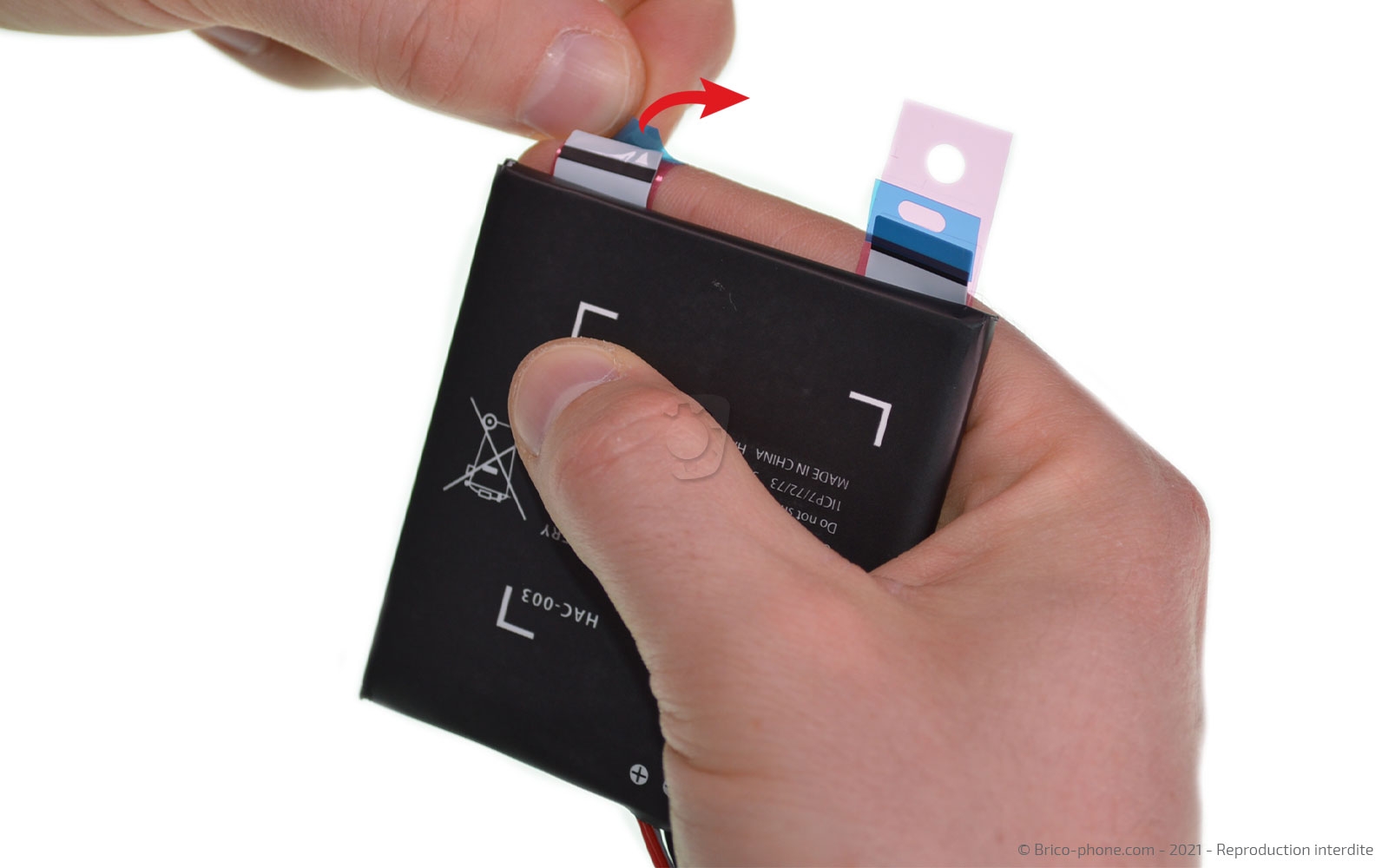

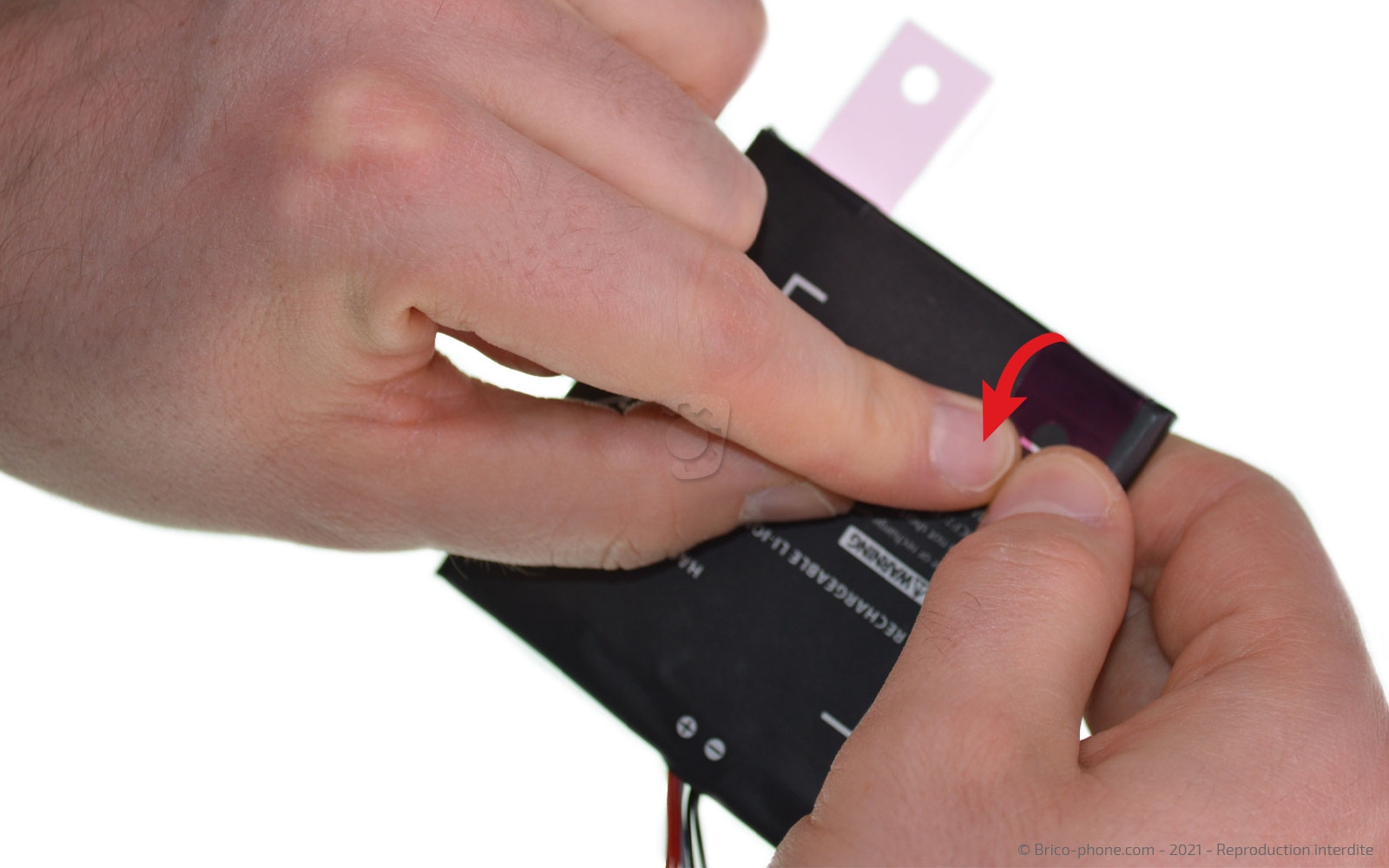

Enlevez la protection bleue afin de pouvoir rabattre la partie noire des stickers sur la batterie.

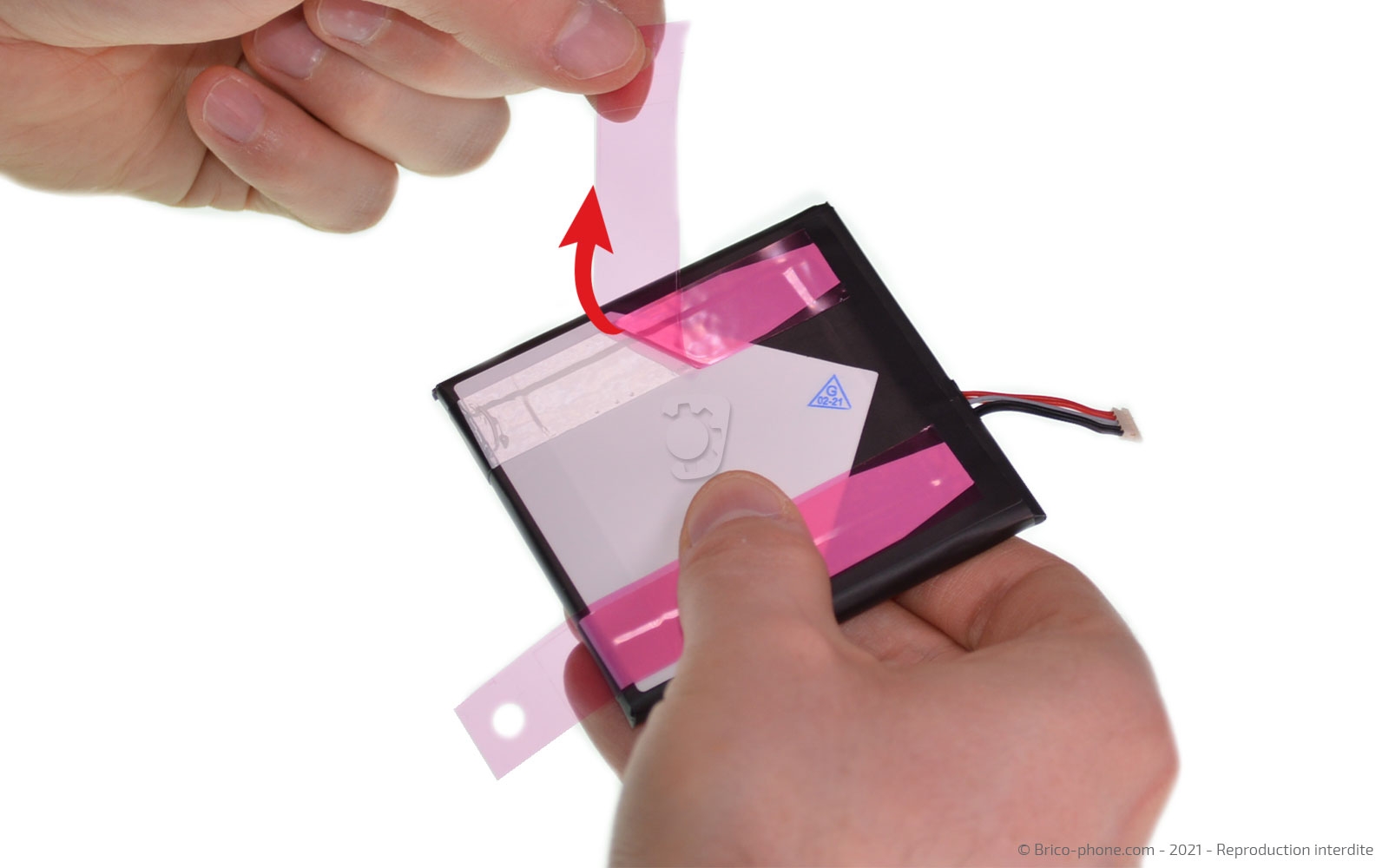

Ôtez les protections roses des adhésifs avant de venir placer la batterie dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Installez la nouvelle batterie dans le châssis de votre console, puis remontez les étapes une par une pour refermer votre Nintendo Switch Oled sans difficulté.
